Gartenlautsprecher selber bauen
Draußen sitzen, mit Freunden bis in die Abendstunden feiern, dabei Musik hören und die Umgebung in warmweißes Licht tauchen – das ist echte Lebensqualität! Wir zeigen, wie Sie die beleuchteten Outdoor-Lautsprecher bauen.
Gartenlautsprecher selber bauen
Mit der richtigen Musik können Sie in Ruhe im Garten oder auf dem Balkon entspannen.
Gartenlautsprecher selber bauen

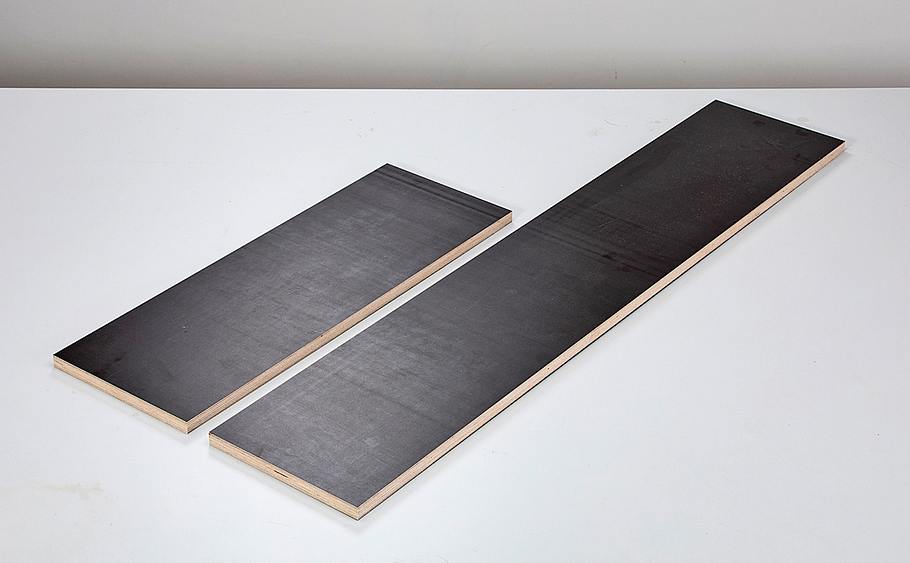

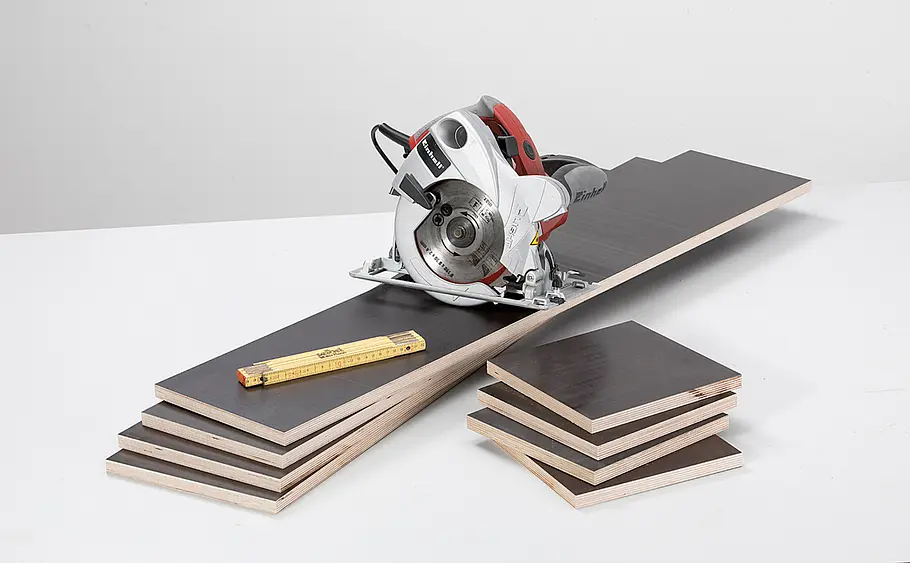

Schneiden Sie die Bauteile für beide Gehäuse aus Siebdruckplatte zu – oder lassen Sie sie beim Zuschnitt auf Maß bringen.
Gartenlautsprecher selber bauen
Die Bauteile werden nicht stumpf gefügt und verschraubt, sondern mit Nut und Feder gesteckt und verklebt. Die Seiten werden ...
Gartenlautsprecher selber bauen

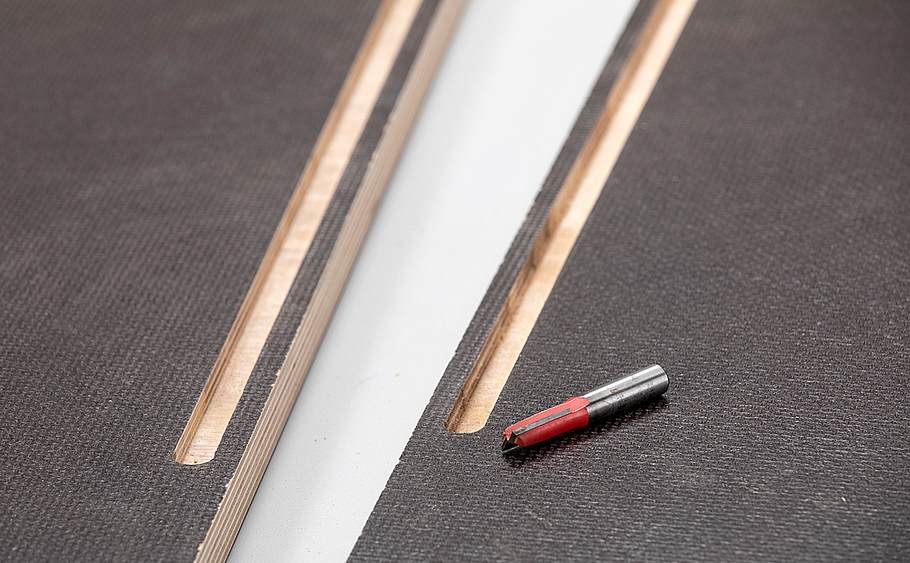

... hinten mit der Oberfräse (auf der rauen Siebseite) durchgenutet – vorne nur im oberen Bereich. Bringen Sie hierzu etwas ...
Gartenlautsprecher selber bauen

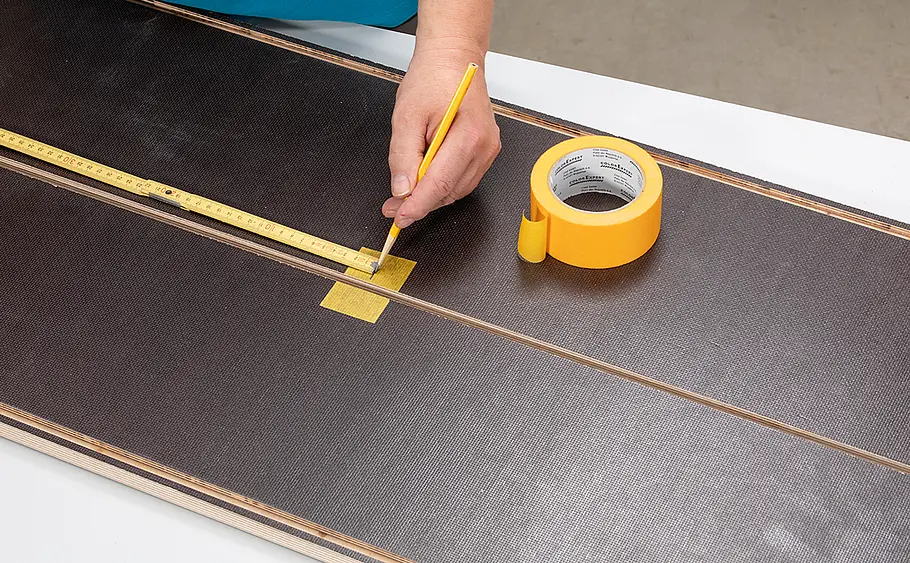

... Klebeband auf und markieren darauf den Eintauchpunkt für den Fingerfräser. Anschließend fräsen Sie die vordere Nut.
Gartenlautsprecher selber bauen
Nun kommen die Rückwand und die kurze Front ins Spiel. Der untere Bereich wird später durch eine Klappe abgedeckt.
Gartenlautsprecher selber bauen

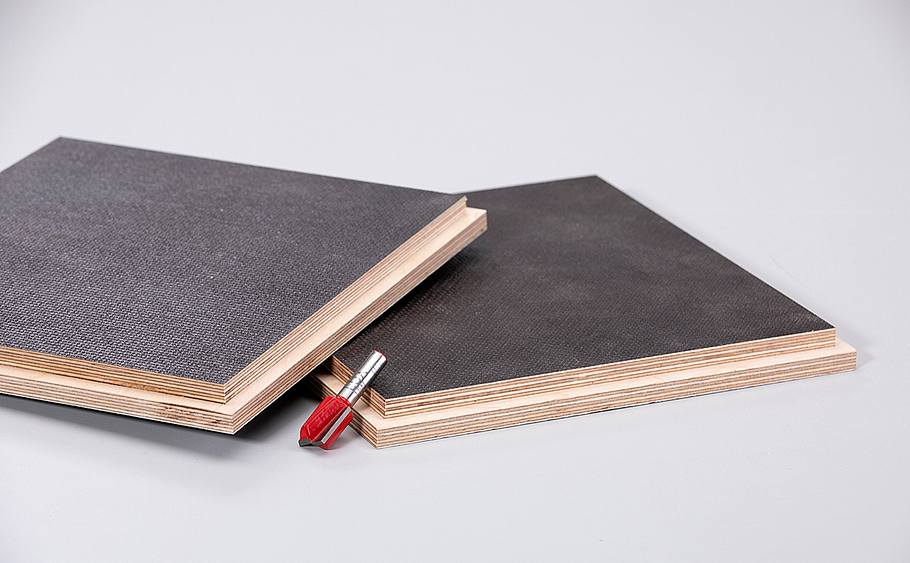

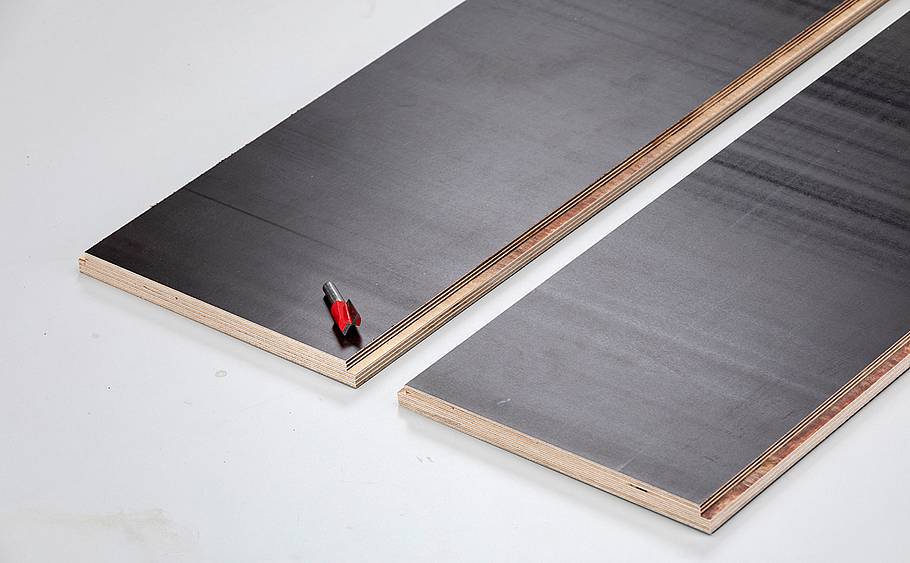

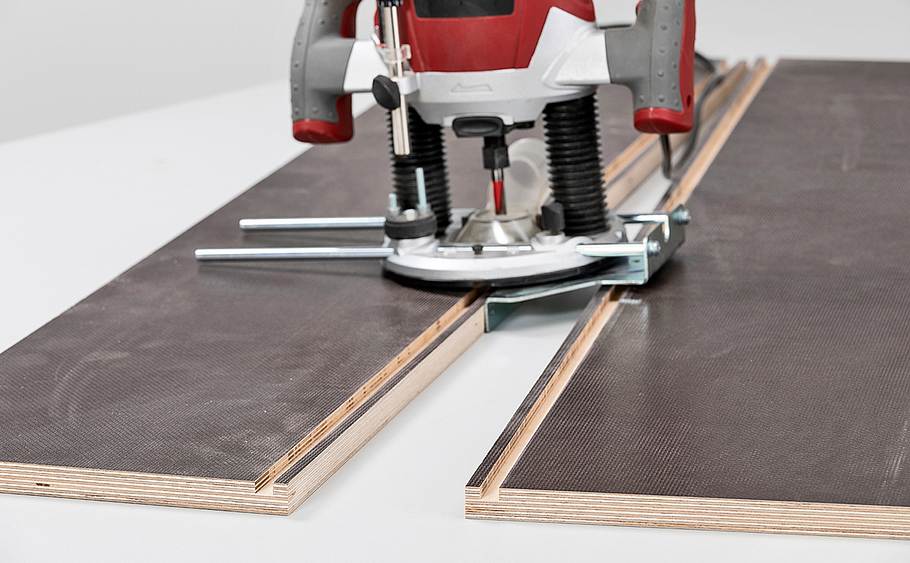

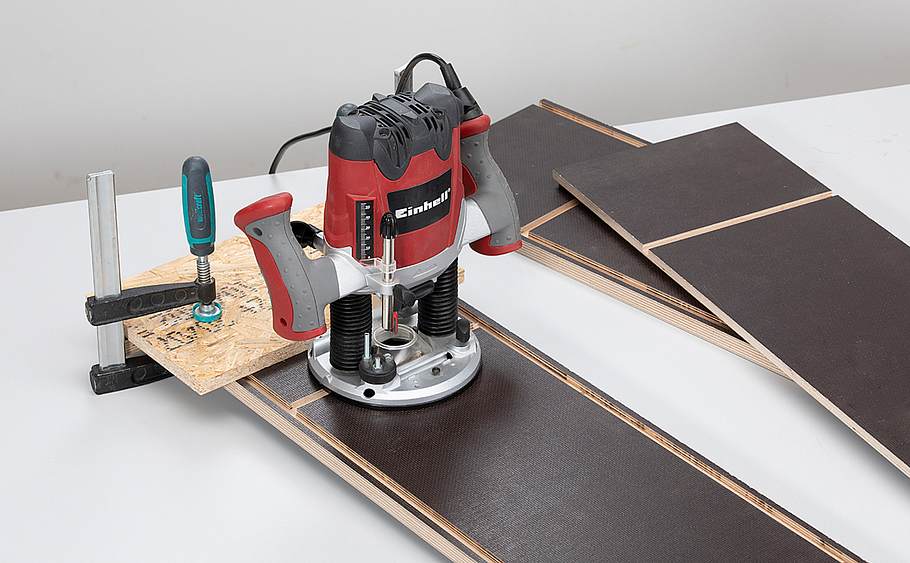

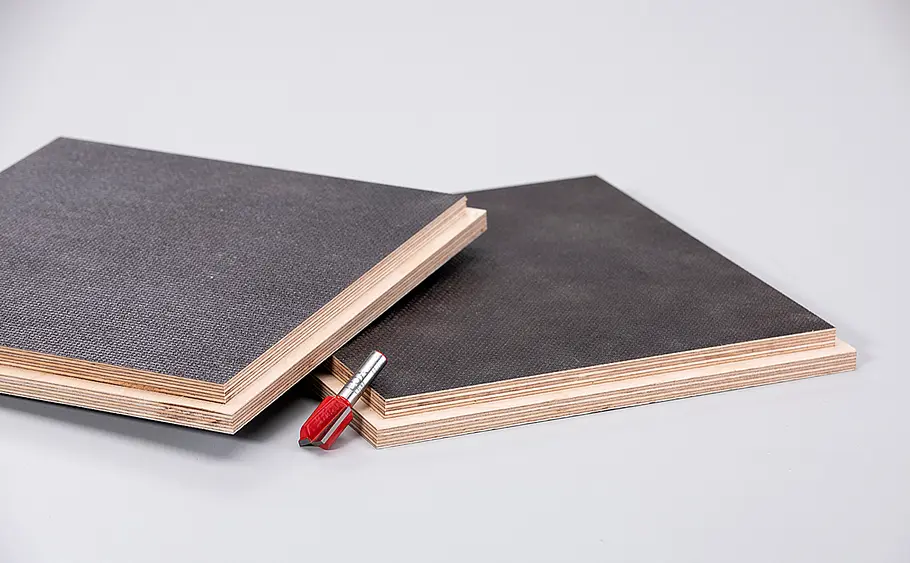

Die Bauteile werden seitlich gefalzt. Denken Sie daran, diesmal die Oberfräse über die glatte Filmseite zu führen!
Gartenlautsprecher selber bauen

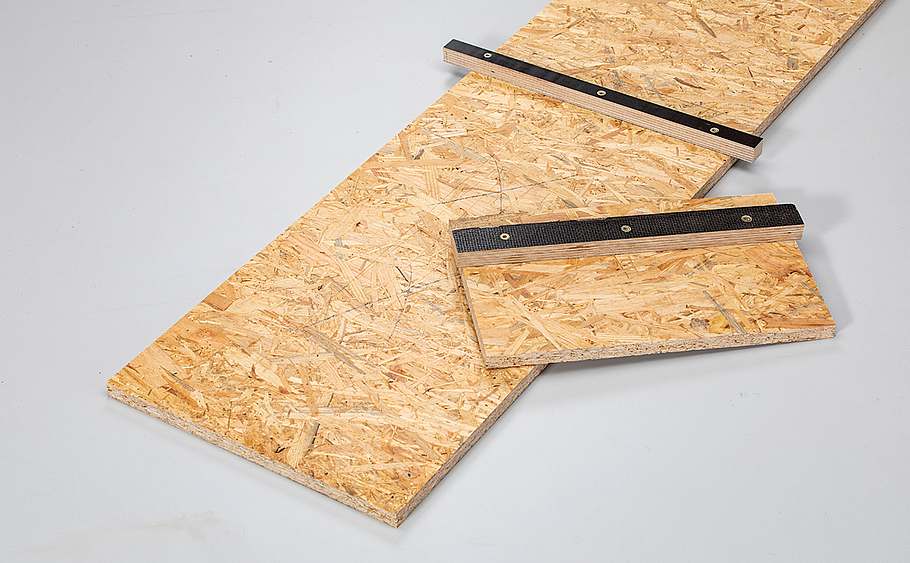

Da auch die Zwischenböden mit Falzen versehen werden, sollten Sie sich solche Schablonen für die Quernuten in den Wänden ...
Gartenlautsprecher selber bauen
... herstellen. Sie werden dann an den Unterkanten der Wände angelegt, um die Nuten an den richtigen Positionen fräsen zu können.
Gartenlautsprecher selber bauen

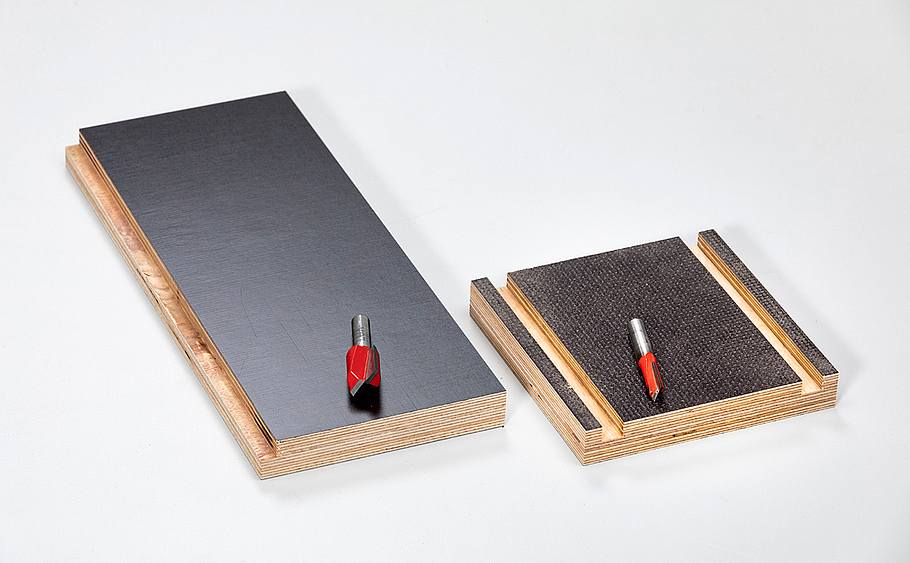

Anschließend fräsen Sie die Böden. Achtung: Nur die Böden, die das Lautsprechergehäuse begrenzen, werden rundum gefalzt!
Gartenlautsprecher selber bauen

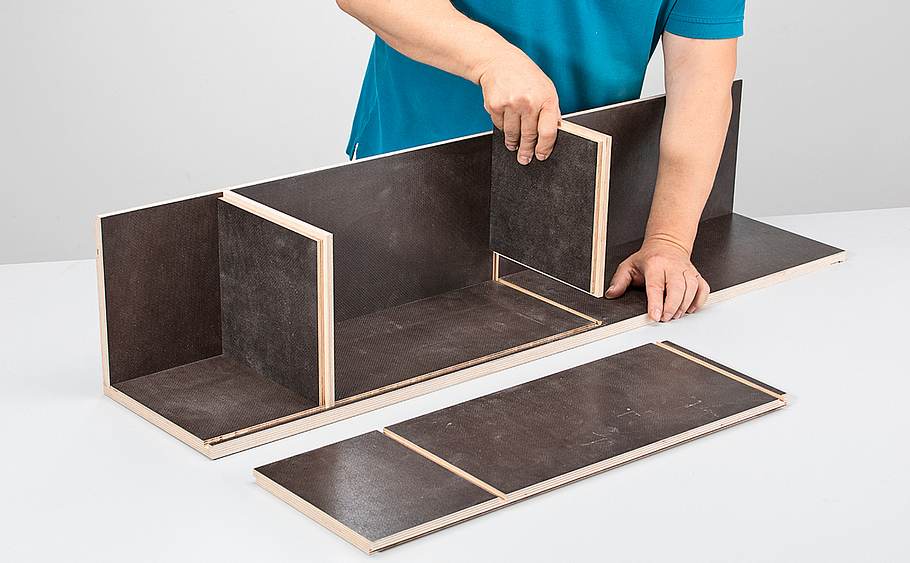

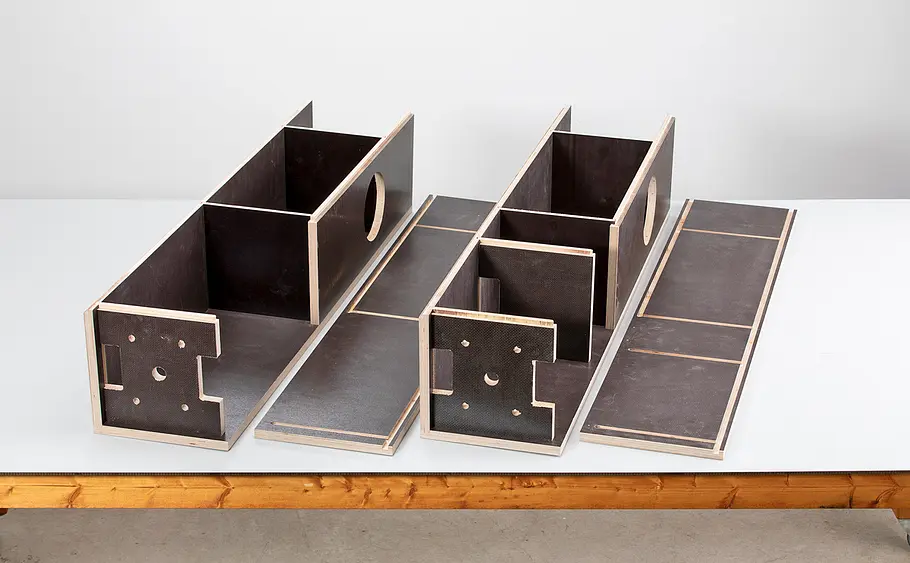

Stecken Sie die Bauteile probeweise zusammen, um die Passgenauigkeit zu prüfen. Bis hierhin sind beide Lautsprecher vom Aufbau gleich. Der Lautsprecher mit Verstärker wird mit einem zusätzlichen Boden ausgestattet.
Gartenlautsprecher selber bauen

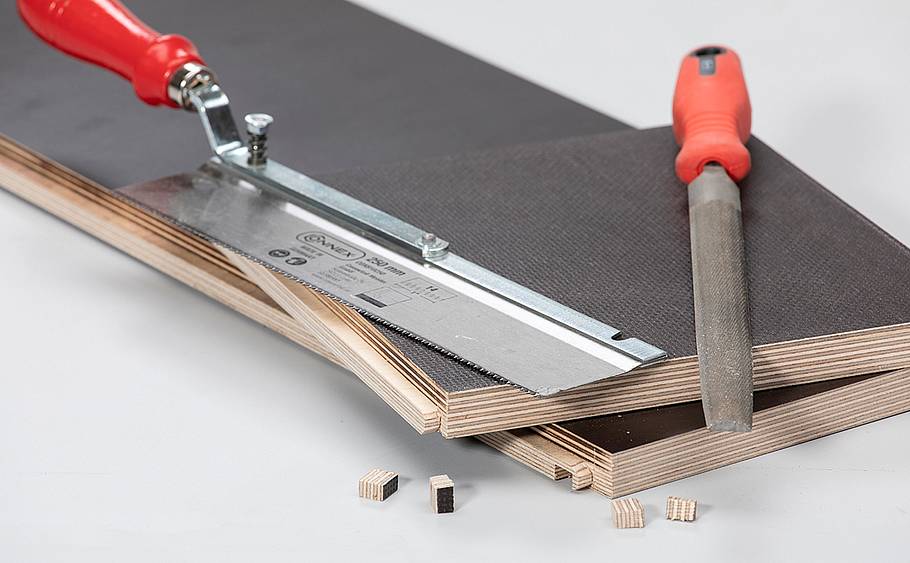

Die Sockelplatten und der Zwischenboden für den Verstärker vorne nicht falzen. Die Seitenfedern (Falz) vorn etwas einkürzen.
Gartenlautsprecher selber bauen

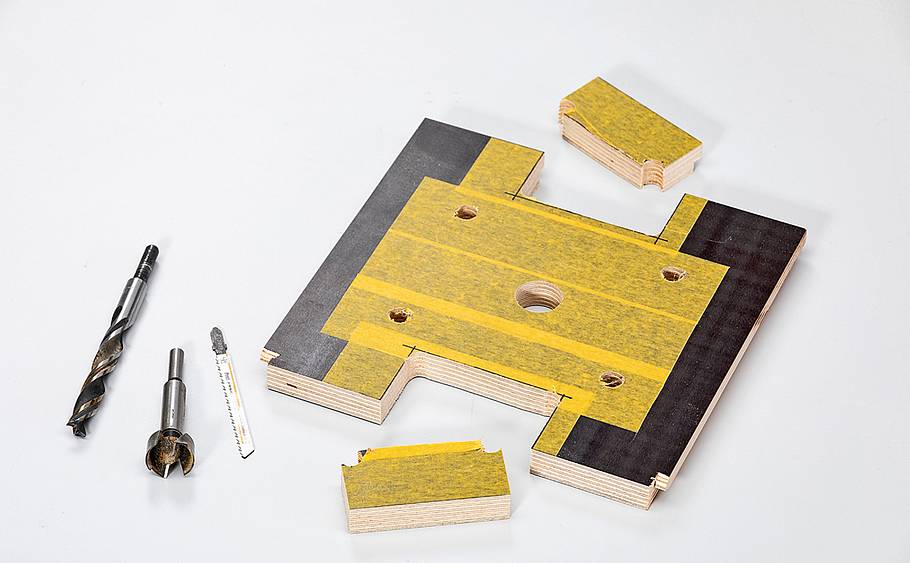

Markieren Sie die Ausschnitte und die Bohrungen für die Erdspieße auf den Sockelplatten. Dann zuschneiden bzw. bohren.
Gartenlautsprecher selber bauen

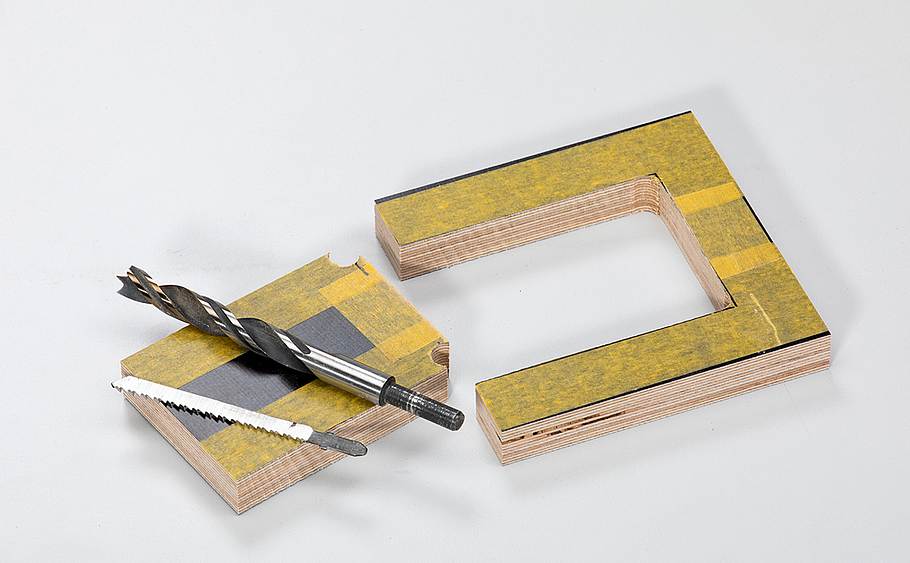

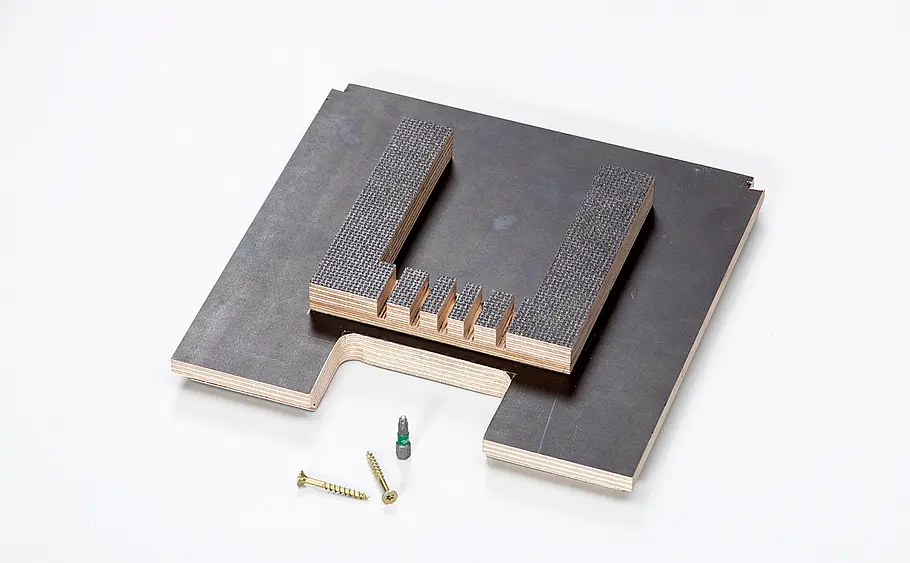

Gleiches gilt für den Verstärkerboden. Dieser wird zusätzlich mit einem U-förmigen Rahmen für den Verstärker ausgestattet, der ...
Gartenlautsprecher selber bauen
... für die Anschlusskabel hinten eingeschnitten und anschließend mit dem Zwischenboden verschraubt wird.
Gartenlautsprecher selber bauen
Weiter geht es mit den beiden Leuchtensockeln: Auch hier werden die Bauteile mit Nut und Feder versehen. In die Kopfplatten ...
Gartenlautsprecher selber bauen

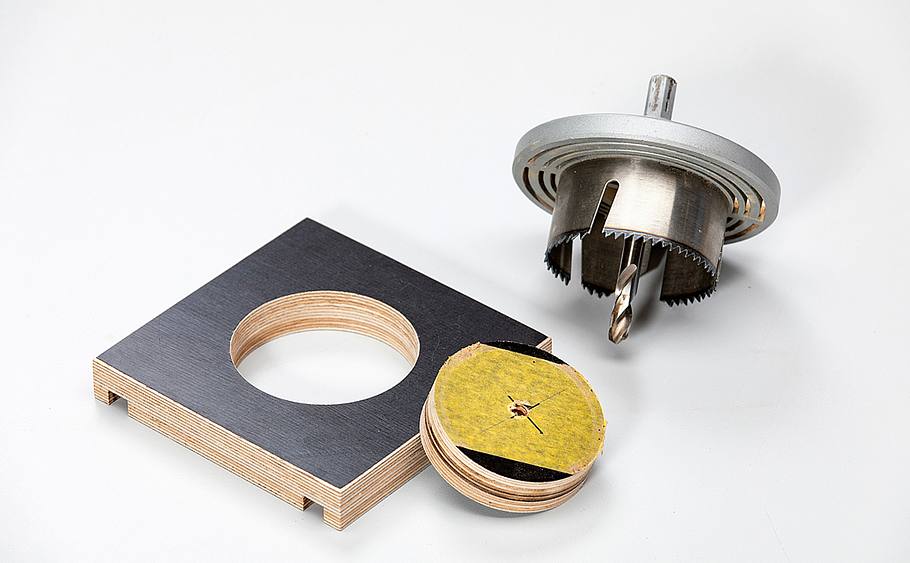

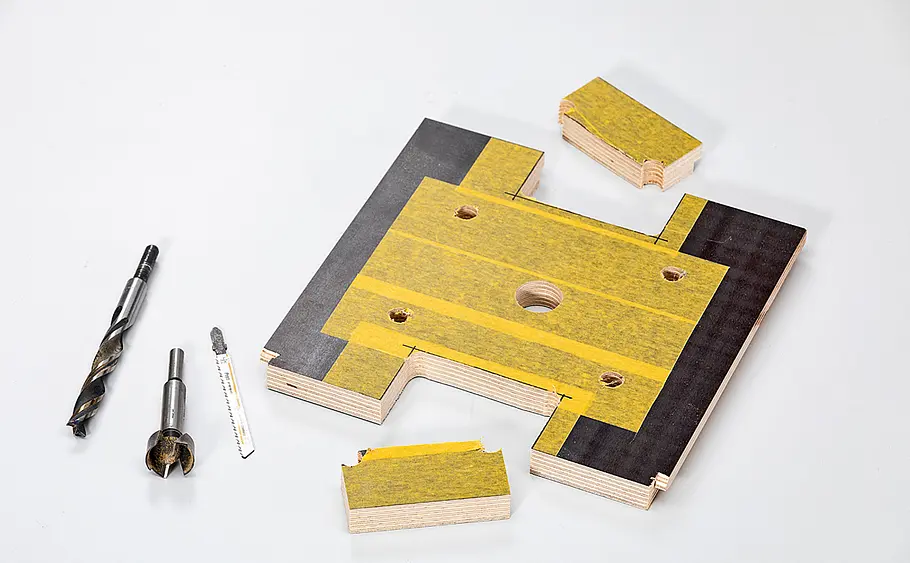

... mit der Lochsäge für die Einbauleuchten Löcher schneiden, dann die gefalzte Platte (für beide Seiten) auf das Seitenmaß kürzen.
Gartenlautsprecher selber bauen

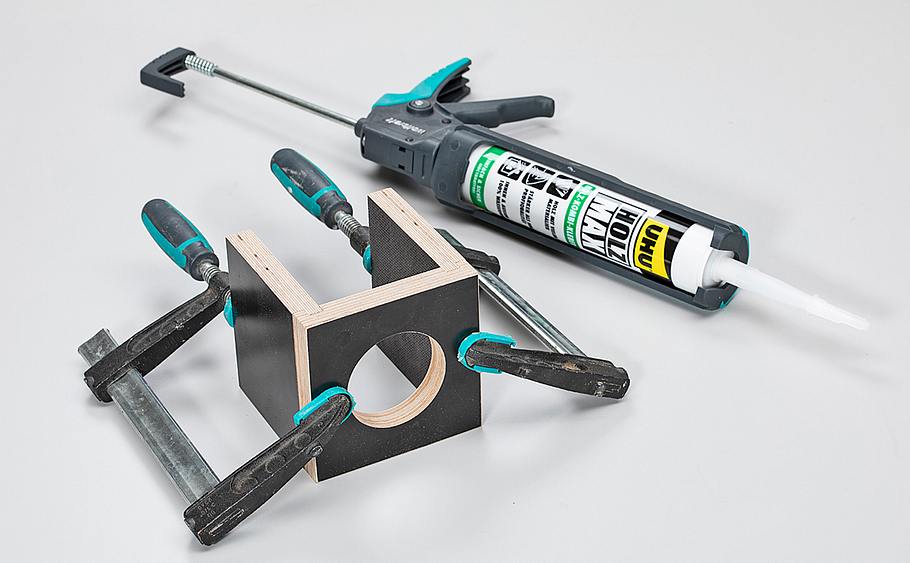

Verkleben Sie den Leuchtenhalter anschließend mit dem wasserfesten Klebstoff.
Gartenlautsprecher selber bauen

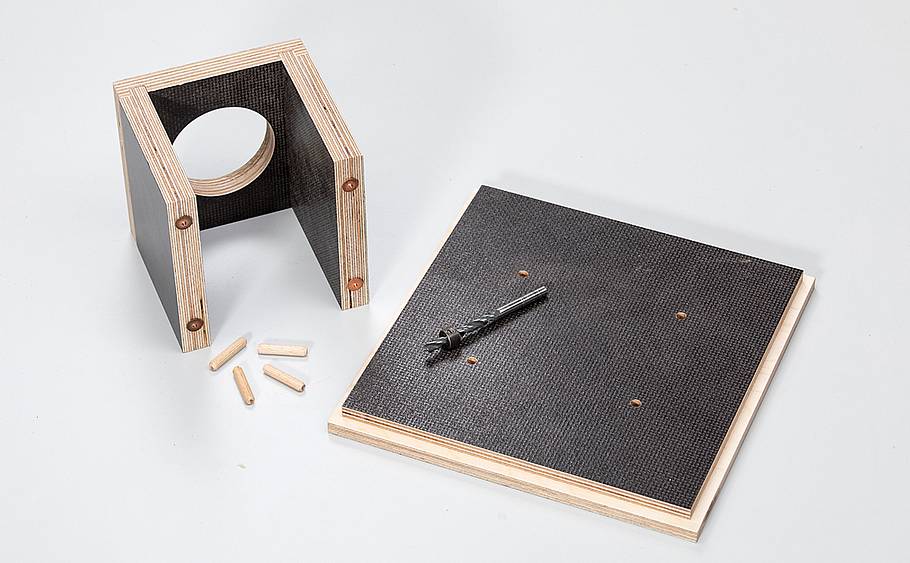

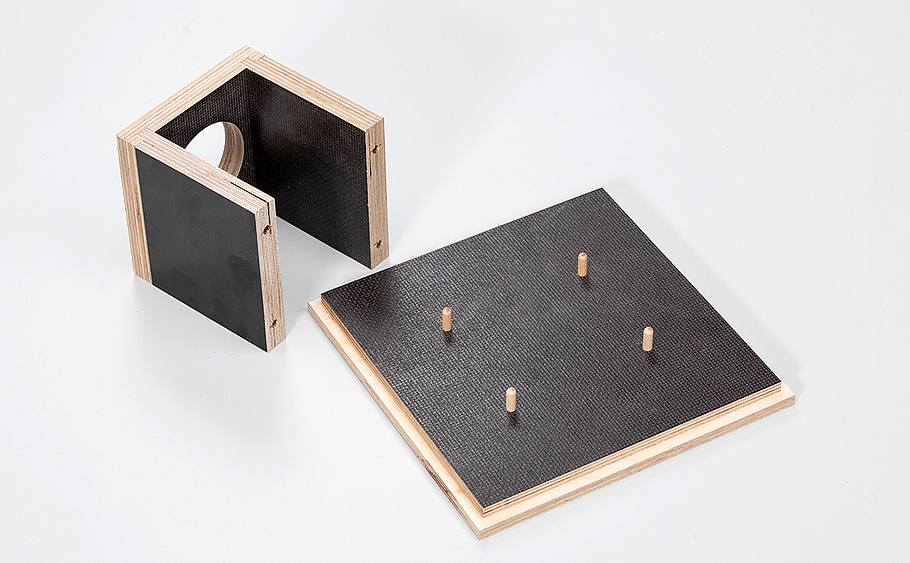

Die Halterung wird mit vier Holzdübeln auf dem oberen Boden befestigt. Übertragen Sie die Löcher in den Seiten des Halters ...
Gartenlautsprecher selber bauen
... mit Dübel-Markierstiften auf die Platte und bohren dort die Löcher. Die Halterung wird nur aufgesteckt, nicht verklebt!
Gartenlautsprecher selber bauen

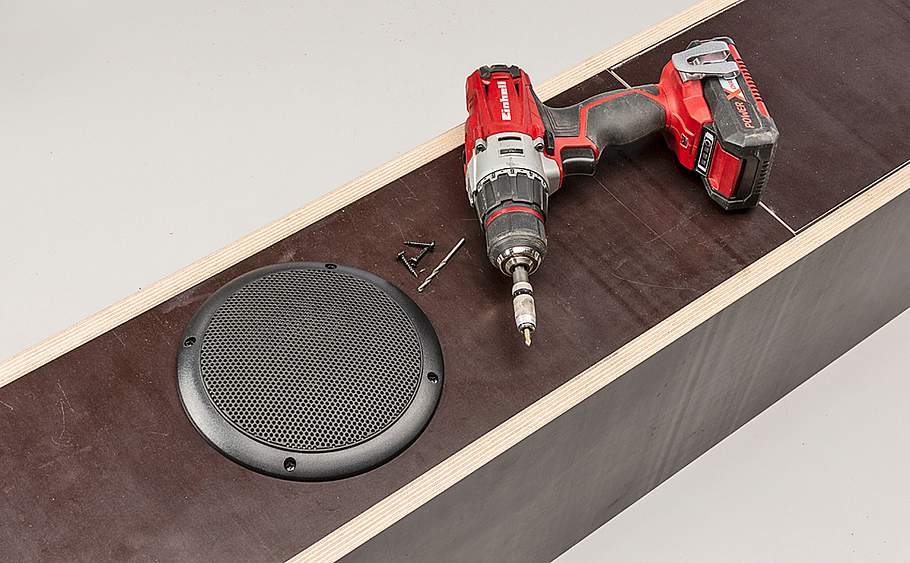

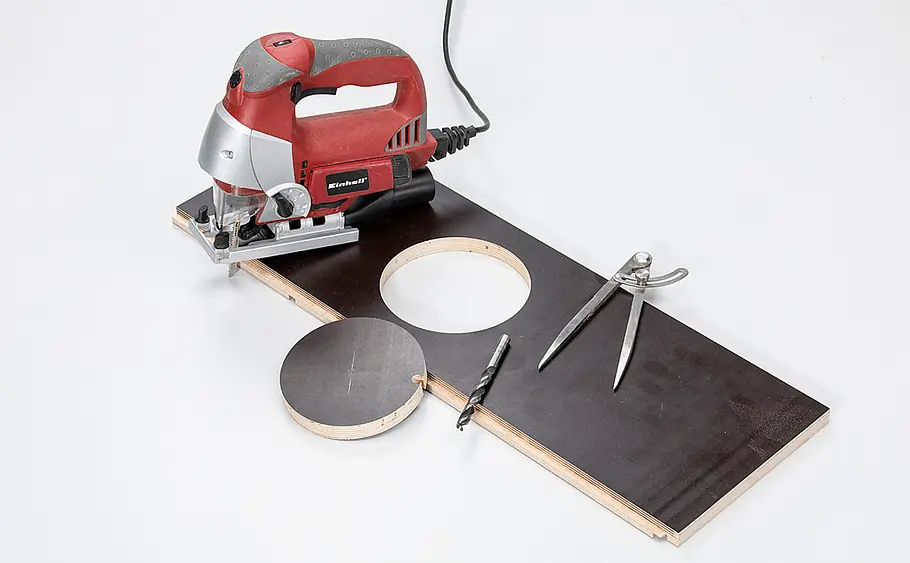

In die Frontplatten schneiden Sie anschließend mit der Stichsäge die Löcher für die Lautsprecher FR 16 WP oder FX 16 WP.
Gartenlautsprecher selber bauen
Damit die Lichthaube oben auf die „Türme“ gesetzt werden kann, müssen alle Wände oben gefalzt werden.
Gartenlautsprecher selber bauen

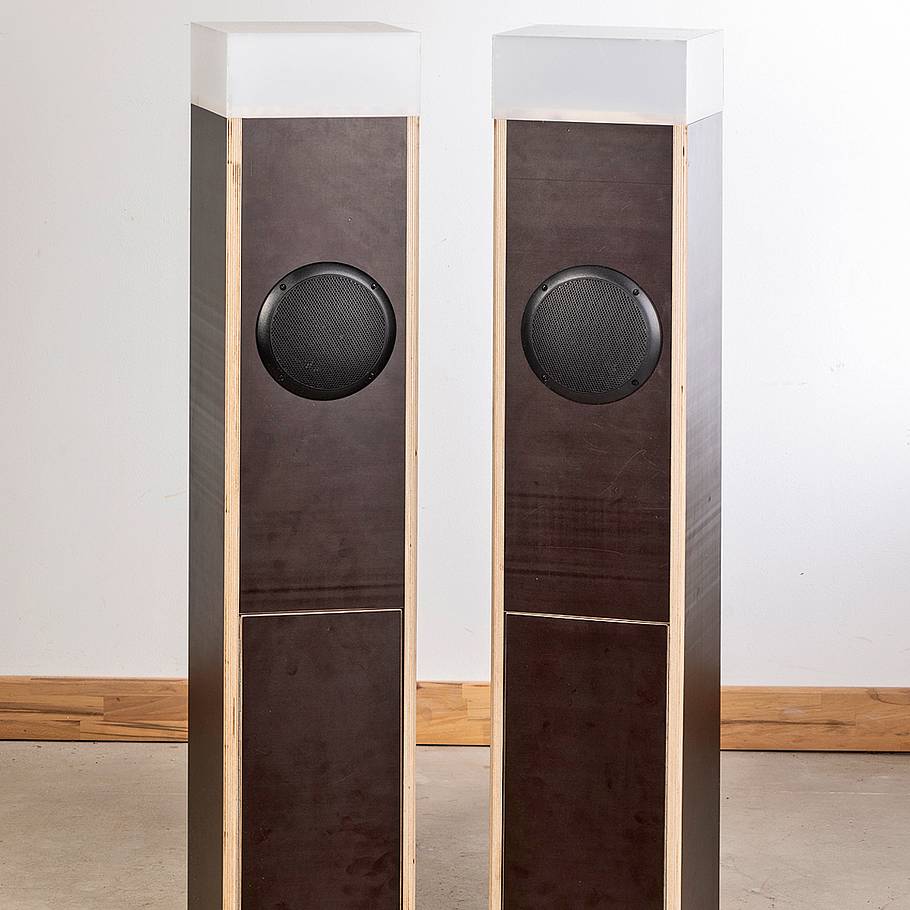

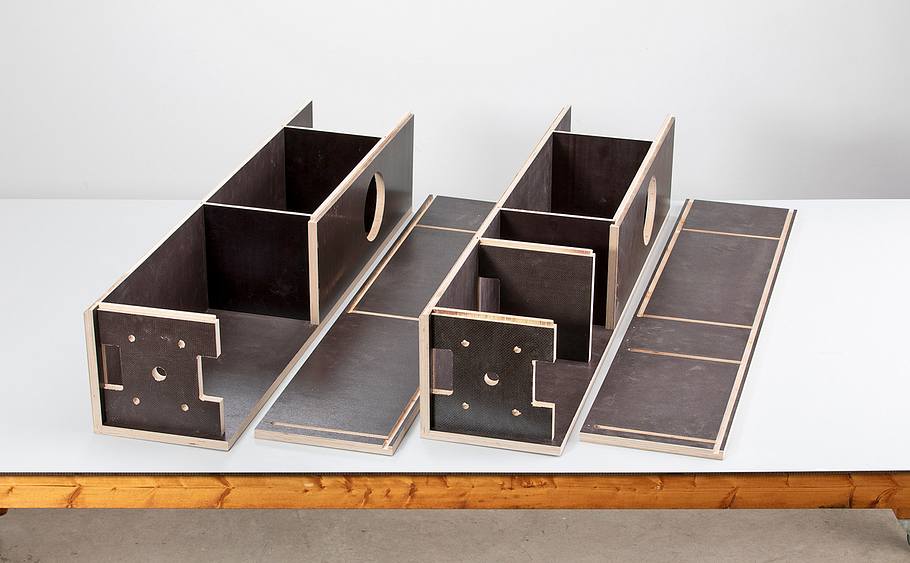

Nach dem Zuschnitt der beiden Klappen sind alle Holzbauteile fertiggestellt. Stecken Sie die Bauteile zusammen. Der rechte Lautsprecher besitzt einen zusätzlichen Verstärker-Boden.
Gartenlautsprecher selber bauen

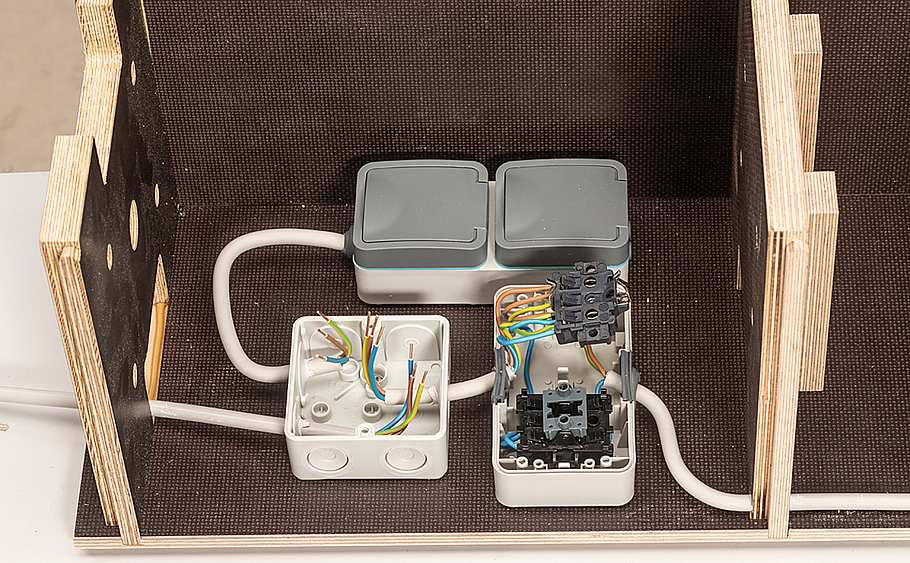

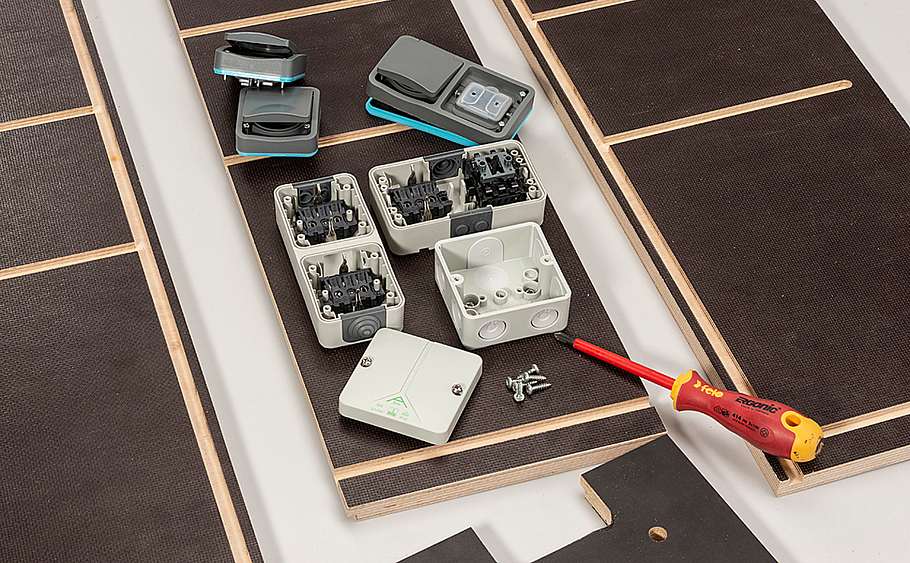

Vor dem Verkleben der Gehäuse montieren Sie die Elektrik, hier im Verstärker-Gehäuse: Schalter, Steckdosen und Verteilerdose festschrauben. Vorsicht: Elektroinstallation nur für Sachkundige!
Gartenlautsprecher selber bauen
Verdrahten Sie sie mit NYM-Mantelleitung 3x 1,5 mm. Ein Gummileitung mit Aderendhülsen ist die Zuleitung.
Gartenlautsprecher selber bauen

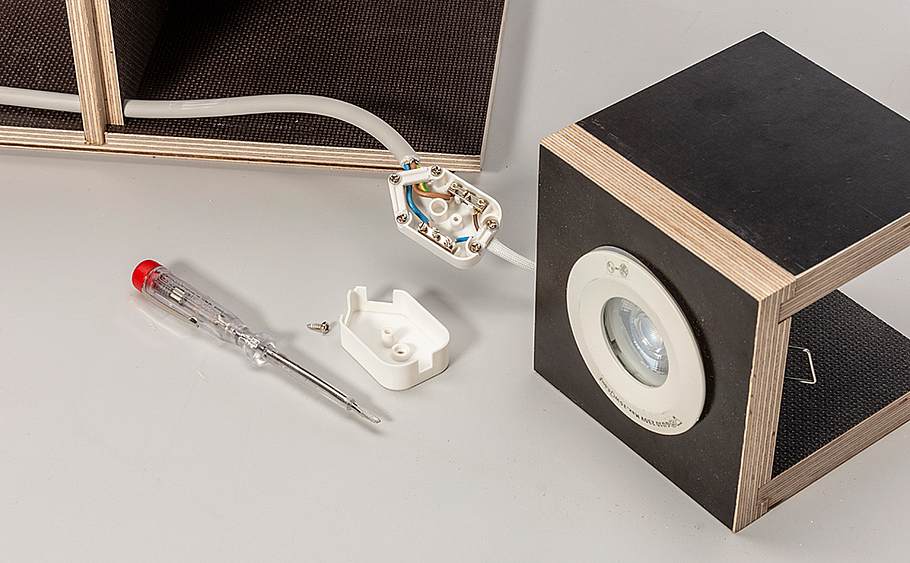

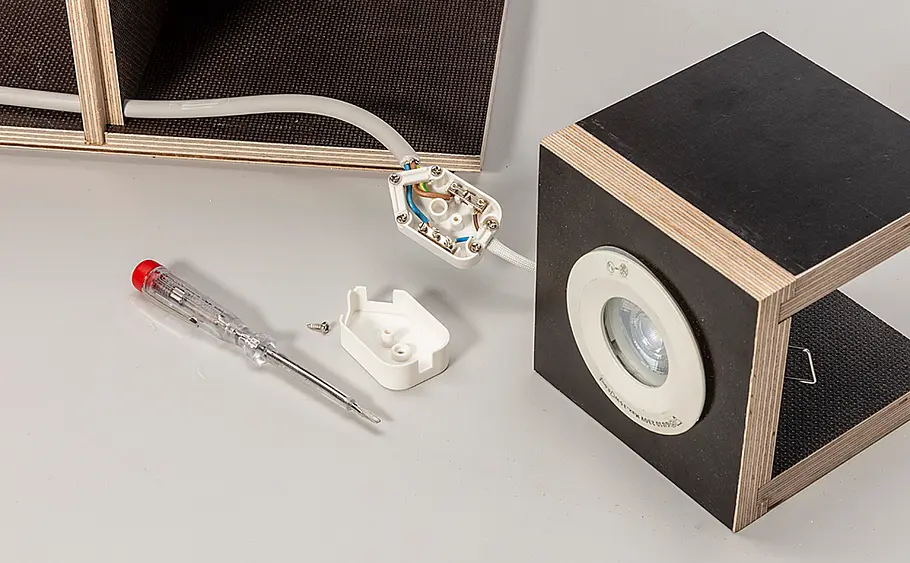

Eine geschaltete NYM-Leitung wird durch die Zwischenböden zum Leuchtenkopf geführt. Dort die Einbauleuchte anschließen.
Gartenlautsprecher selber bauen

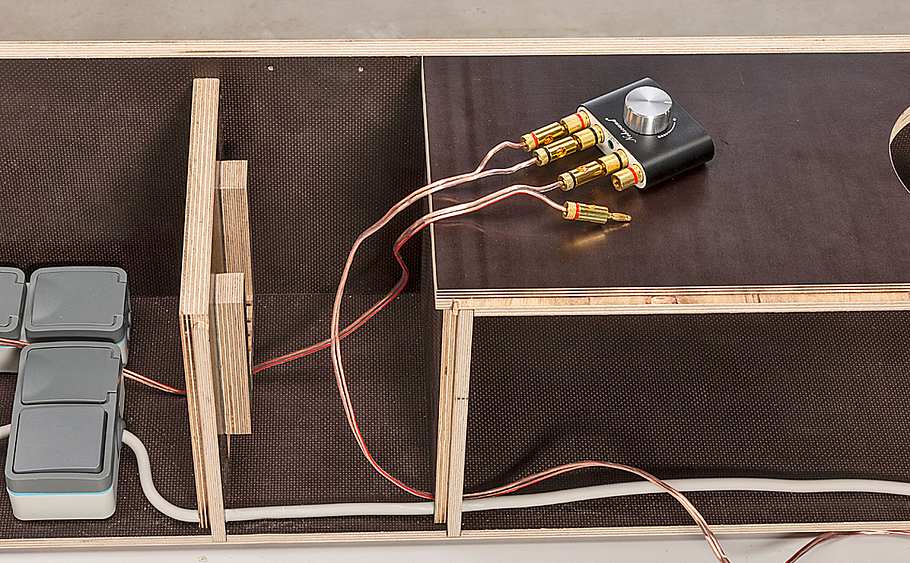

Der Kleinverstärker wird in seiner „Etage“ angeschlossen: Lautsprecherkabel kommen von diesem und dem zweiten Lautsprecher.
Gartenlautsprecher selber bauen

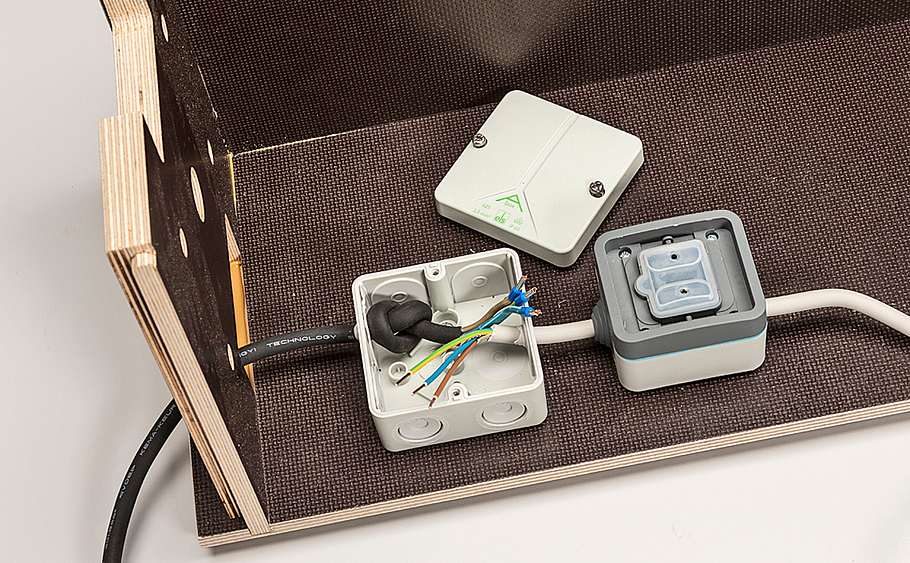

So sieht der sehr überschaubare Stromanschluss im Zweitlautsprecher aus: Verteilerdose mit Gummianschluss und Schalter für ...
Gartenlautsprecher selber bauen

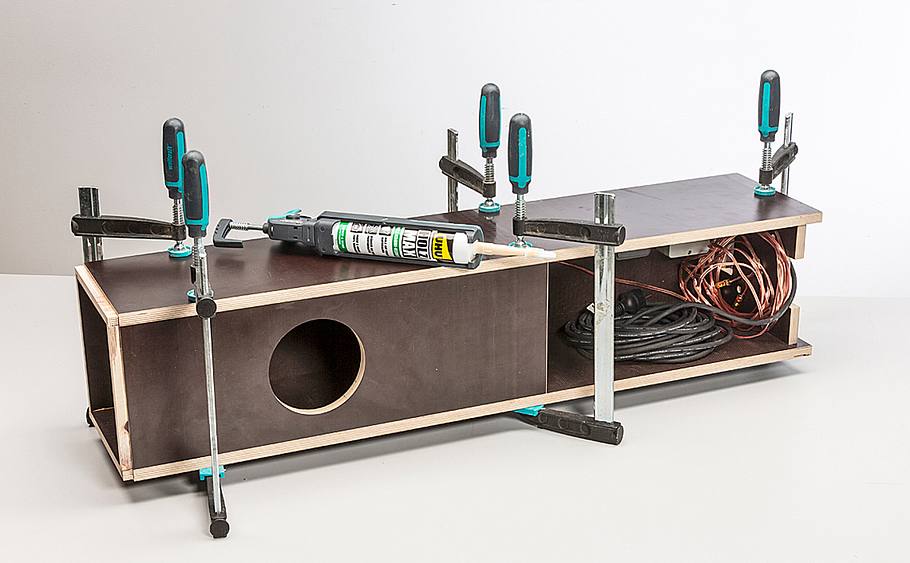

... das Licht. Führen Sie auch das Lautsprecherkabel in die Box. Danach können Sie die Korpusse verkleben und verpressen.
Gartenlautsprecher selber bauen

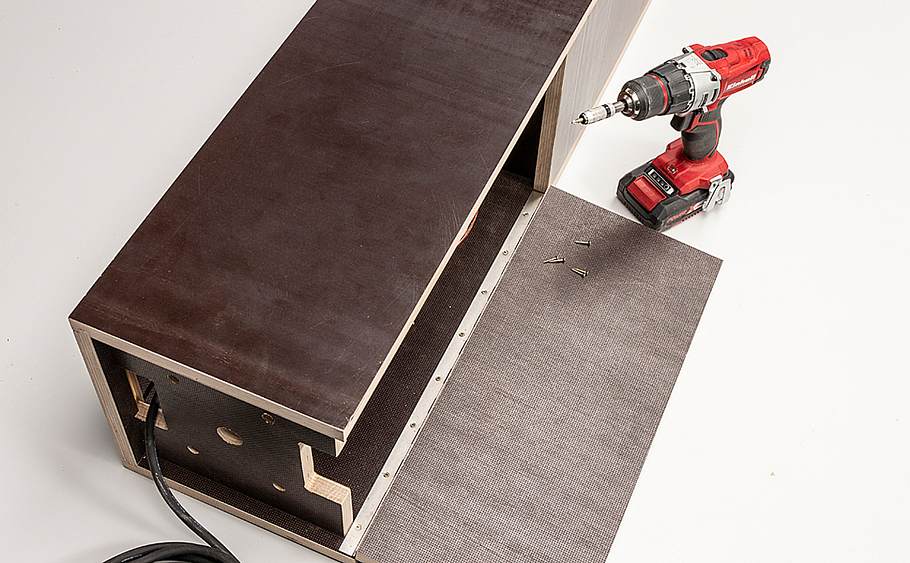

Nun können Sie die Frontklappe mit Stangenscharnier (Klavierband) aus Edelstahl und Edelstahlschrauben anschlagen.
Gartenlautsprecher selber bauen

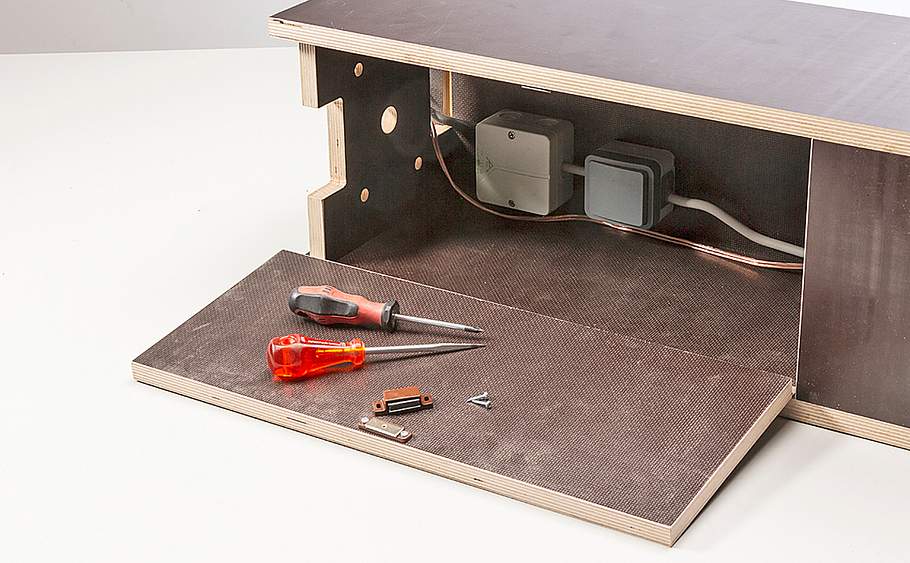

Geschlossen bleibt die Klappe durch einen mittig montierten Magnetschnäpper. Zum Öffnen greifen Sie unter die Tür.
Gartenlautsprecher selber bauen

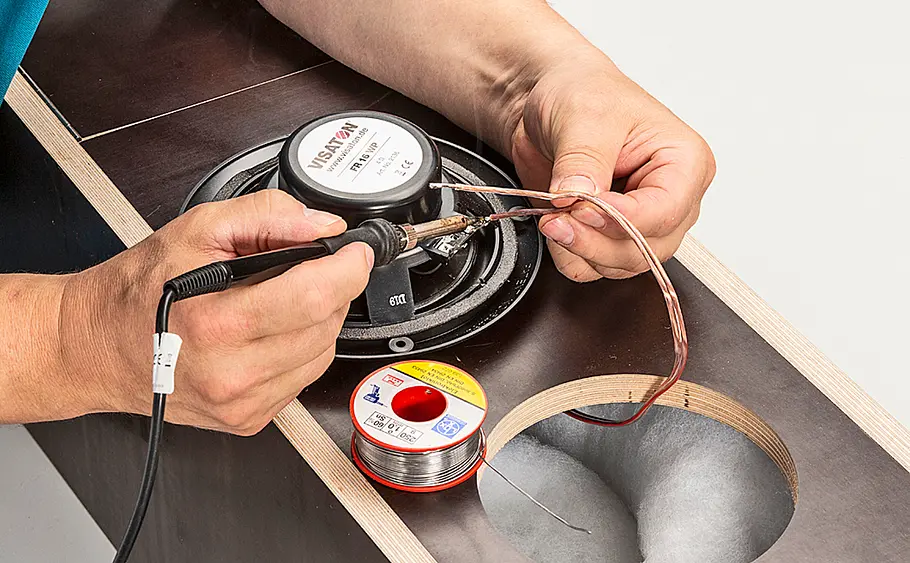

Zwei Matten Dämpfungsmaterial locker in ein Gehäuse geben. Dann die Breitbänder an die eingezogenen Lautsprecherkabel löten.
Gartenlautsprecher selber bauen
Dichten Sie die Löcher für die Kabel im Lautsprechergehäuse ab. Dann die Breitbänder (mit Dichtungsringen) festschrauben.
Gartenlautsprecher selber bauen

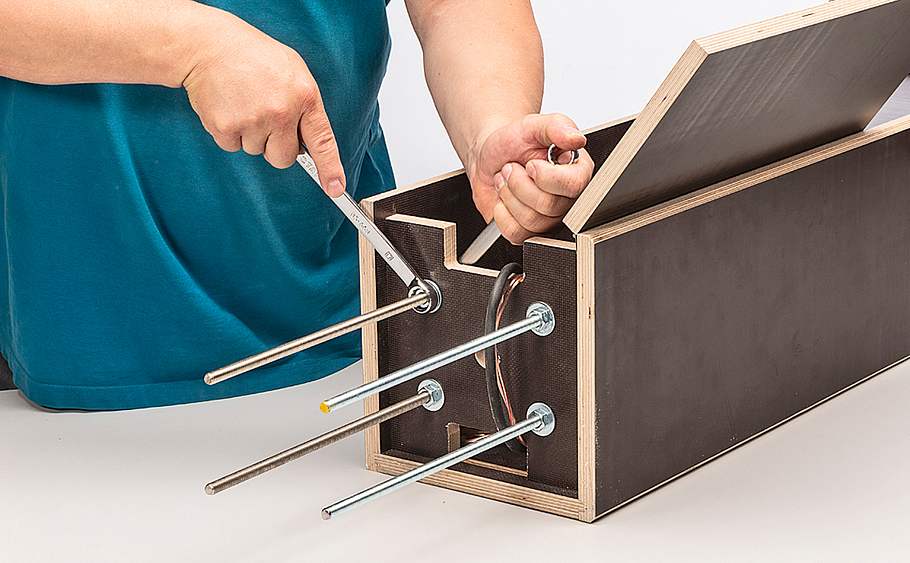

Zum Aufstellen können Sie Fundamente mit M10-Gewindestangen gießen oder die Gewindestangen als Erdspieße verwenden.
Gartenlautsprecher selber bauen

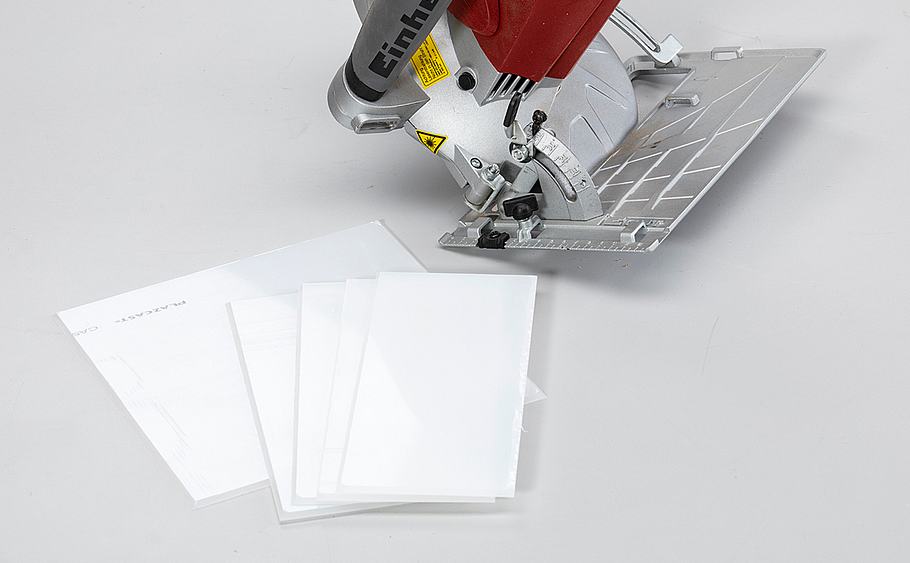

Nun fehlt noch die Lampenhaube. Wir haben hierfür Acrylglas in Opalweiß von Gutta verwendet. Idealerweise schneiden Sie ...
Gartenlautsprecher selber bauen

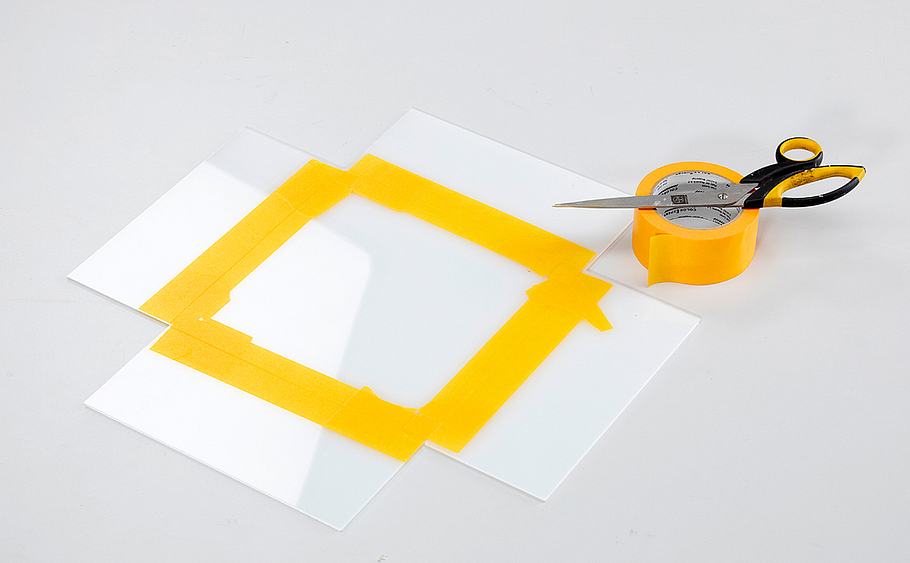

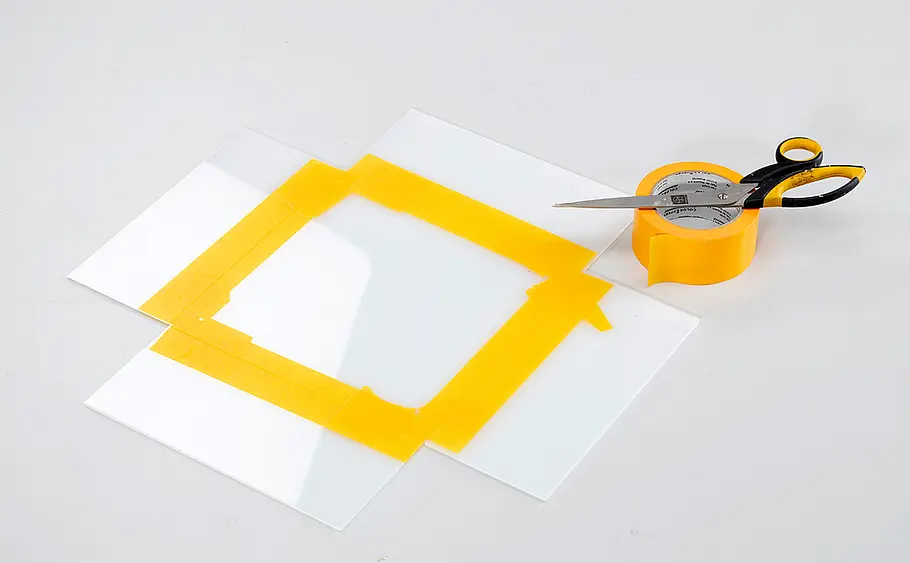

... das Material mit einer feinzahnigen Säge auf Gehrung. Legen Sie die Platten zum Kreuz zusammen und fixieren dieses von ...
Gartenlautsprecher selber bauen

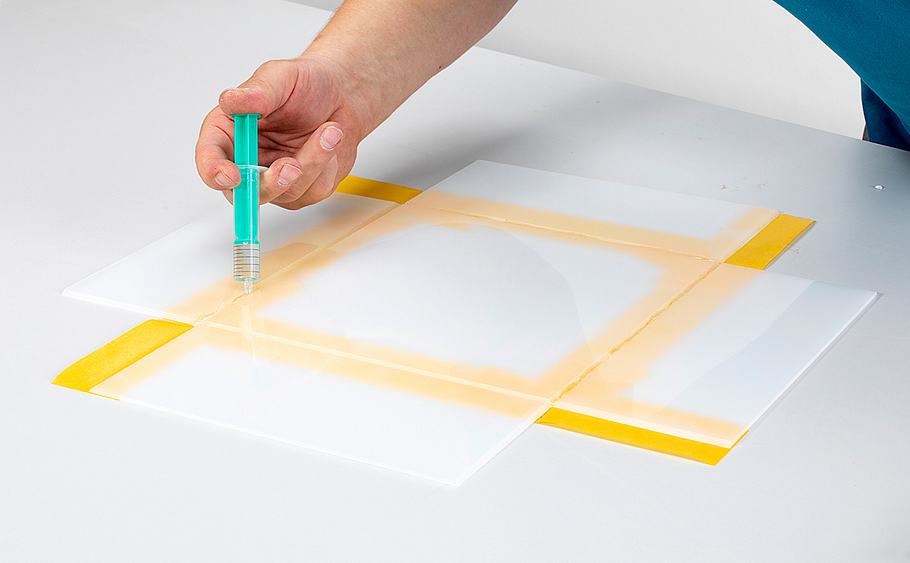

... außen mit Klebeband. Dann umdrehen und Acrylglaskleber (z. B. Acrifix 192) gleichmäßig an die Gehrungen geben.
Gartenlautsprecher selber bauen

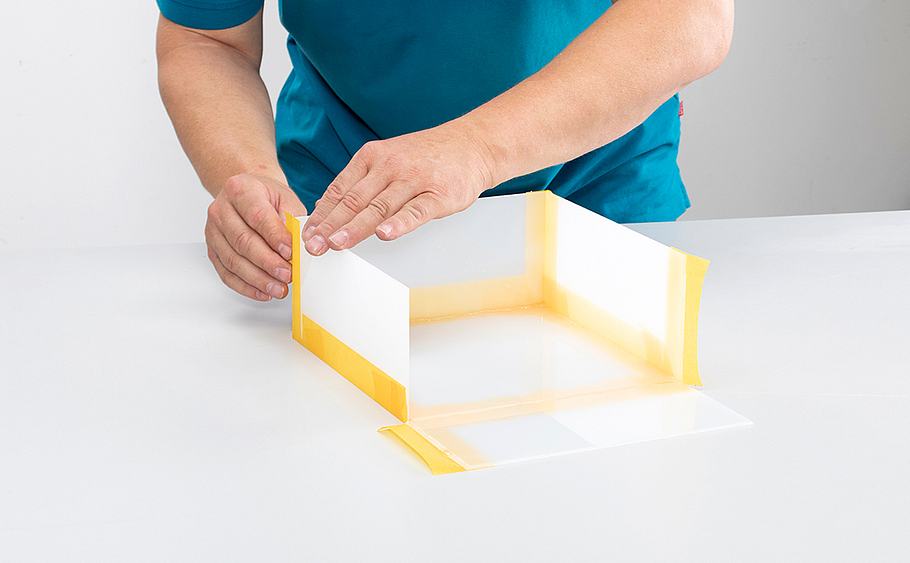

Zusammenklappen und fixieren. Der Acrifix- Kleber ist UV-härtend. Nach dem Trocknen die Kanten brechen und ggf. polieren.
Gartenlautsprecher selber bauen

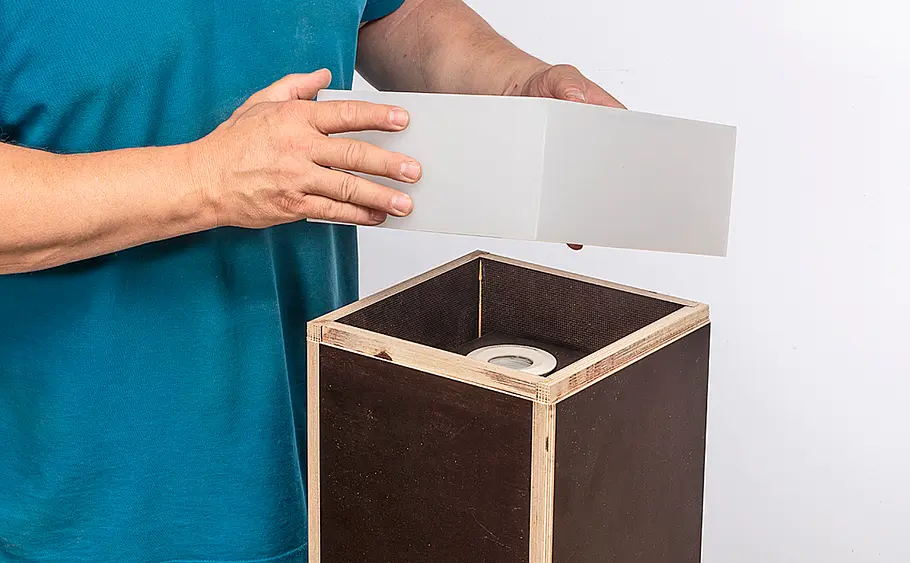

Die Haube wird einfach aufgesetzt und mit zwei seitlichen Edelstahlschrauben auf dem Falzrand fixiert. Vorbohren und senken!
Gartenlautsprecher selber bauen
Tipp: Die Holz-Schnittkanten mit etwas Hartöl einlassen. Dann die Bananenstecker und den Verstärker anschließen, fertig! Mit den Erdspießen sind Sie absolut flexibel, was den Aufstellort im Garten angeht!
Die Gehäuse unserer Outdoor-Lautsprecher bestehen aus wetterfester Siebdruckplatte und sind bestückt mit wetterfesten Lautsprechern von Visaton sowie einem herausnehmbaren Mini-Verstärker mit Bluetooth-Schnittstelle, Micro-USB- und Klinkenanschluss, den es bei Amazon gibt.
Checkliste Werkzeug
Akku-Bohrschrauber
Feile
Feinsäge
Handkreissäge mit Führungsschiene
Lötkolben
Oberfräse
Stichsäge
Zwingen
Das Gehäuseformat der Outdoor-Lautsprecher ist variabel, solange das Lautsprechervolumen nicht verändert wird. In den Kopf haben wir je einen LED-Einbaustrahler von Paulmann integriert, der durch eine Acrylglashaube geschützt ist. Diese Haube muss absolut wasserdicht verklebt werden! Neben dem aufgelisteten Werkzeug benötigen Sie auch Elektrikerwerkzeug damit Sie die Lausprecher richtig anschließen können. Bei Elektroarbeiten sollten Sie immer vorsichtig sein. Wenn Sie keine Erfahrung haben, sollten Sie Hilfe in Anspruch nehmen. Die gesamte Anleitung finden Sie wie immer in der Bildergalerie oben >>
Auch sehr beliebt:
• 2-Wege-Hifi-Box bauen
• Bester Sound mit selbstgebautem Lautsprecher
• Exciter: Körperschallwandler in Lautsprecher einbauen
Anleitung: Outdoor-Boxen bauen
Mit der richtigen Musik und einem guten Sound wird Ihre nächste Garten-Party zum vollen Erfolg. Diese Outdoor-Lautsprecher sorgen zusätzlich für ein angenehmes warmweißes Licht. Der Bau der Boxen ist noch nicht einmal so schwer.
- Zuerst müssen Sie alle Holzteile zusägen.
- Danach können Sie den Korpus auch schon zusammenschrauben.
- Als nächstes können Sie dann die Sockelplatte und die Leuchtsensoren anfertigen und anbringen.
- Anschließend folgt der anspruchsvollere Teil: Die Elektronik. Lampen und Lautsprecher müssen richtig verbunden werden.
- Nun bekommt die Sockeplatte Gewindestangen (so können Sie die Lautspecher sicher aufstellen).
- Am Schluss müssen Sie nur noch die Lampenhaube bauen und aufsetzen.
Das brauchen Sie für die Outdoor-Lautsprecher
Von Visaton können Sie entweder zwei Stück schwarze Breitbänder FR 16 WP (25,51 Euro) oder ein Paar weiße FX 16 WP (Paar 99,76 Euro; mit zusätzlichem Hochtöner) verwenden. Beide Chassis sind komplett wasserfest. Außerdem benötigen Sie zwei Pakete Dämpfungsvlies, zwei Dichtringe für den FR 16 WP und Schrauben. Ca. 10 m Lautsprecherkabel erhalten Sie im Bau- oder Elektromarkt.
Von Amazon stammen der kleine Nobsound Mini 5.0 Bluetooth-Verstärker mit 2x 50 Watt Leistung inkl. Netzteil (ca. 36 Euro) sowie die Sentivus SC000-04 Bananenstecker Premium (4er-Set) für Lautsprecherkabel (ca. 6,50 Euro). Für die Elektroinstallation benötigen Sie mindestens 2 Verteilerdosen und 2 Aufputzschalter (IP44, ggf. kombiniert mit AP-Steckdose) sowie mindestens 2 AP-Steckdosen zum Anschluss des Verstärkernetzteils, der Zweitleuchte und ggf. weiterer Elektrogeräte. Außerdem brauchen Sie zwei 10-Meter-Gummiverlängerungen für außen (Kupplung abschneiden) sowie zwei Stück LED Einbauleuchte Nova 936.25 von Paulmann.
