Boxen mit Ständer selber bauen
Nicht jeder hat Platz für große Lautsprecher. Also bauen wir in diesem Jahr kompakte Lautsprechergehäuse. Und falls Sie kein Regal zum Abstellen besitzen, zeigen wir Ihnen auch, wie Sie die optisch passenden Boxenständer selber bauen.
Boxen mit Ständer selber bauen

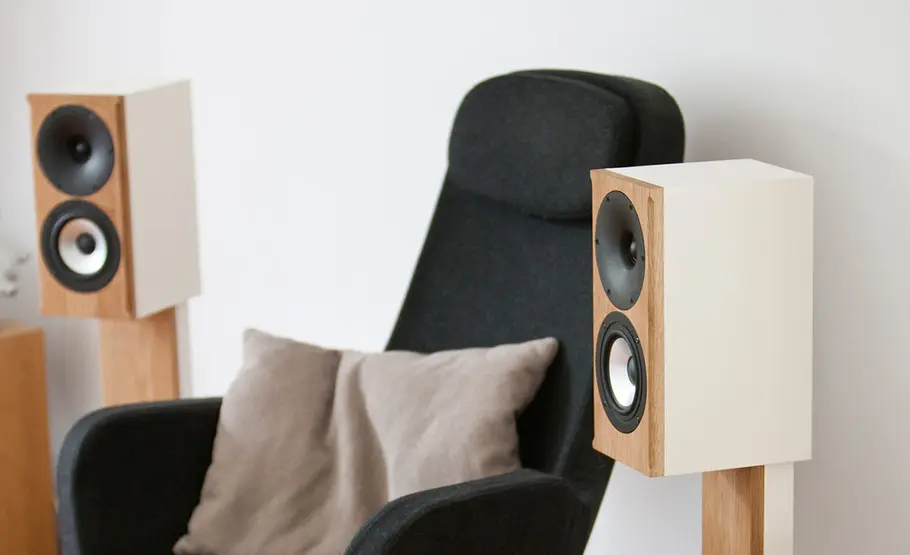

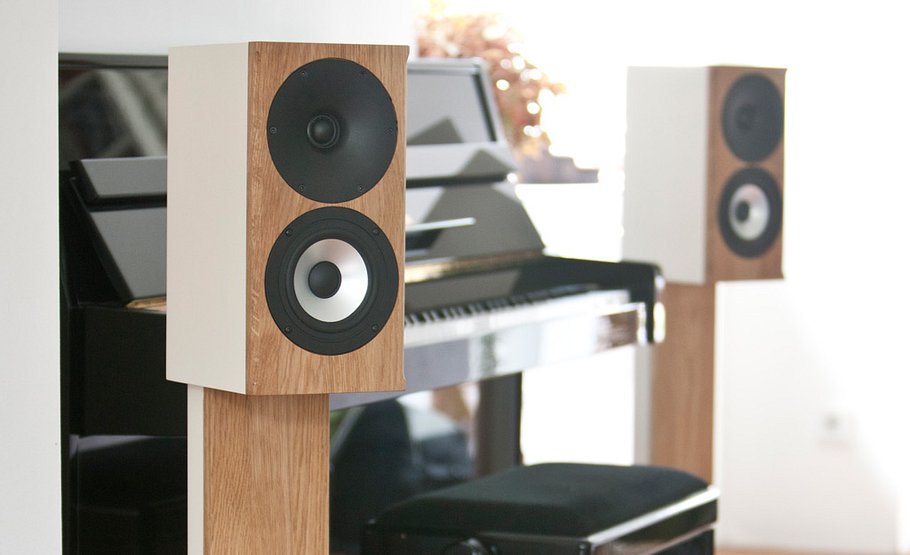

Die Studio 2 überrascht und überzeugt optisch wie akustisch.
Boxen mit Ständer selber bauen

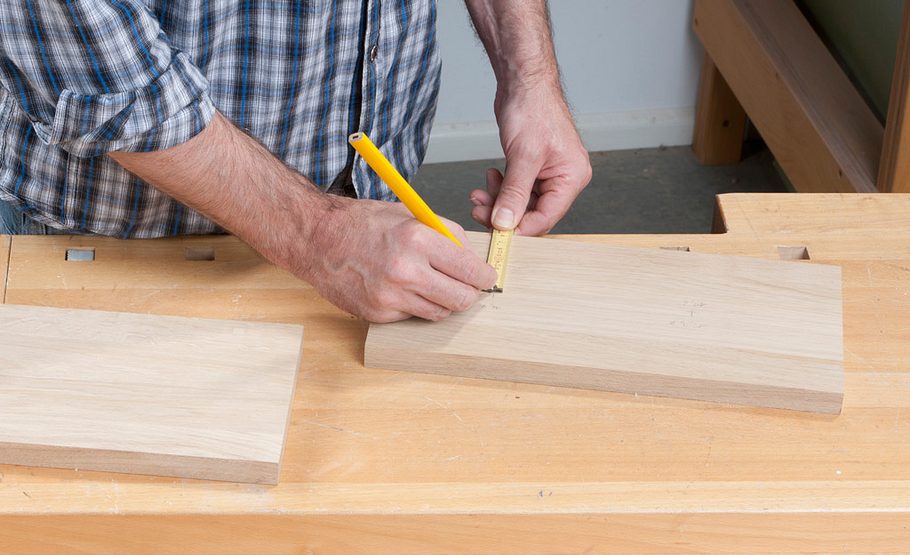

Nach exaktem Zuschnitt der Bauteile markieren Sie auf der Frontplatte die Mittelpunkte der Lautsprecher.
Boxen mit Ständer selber bauen

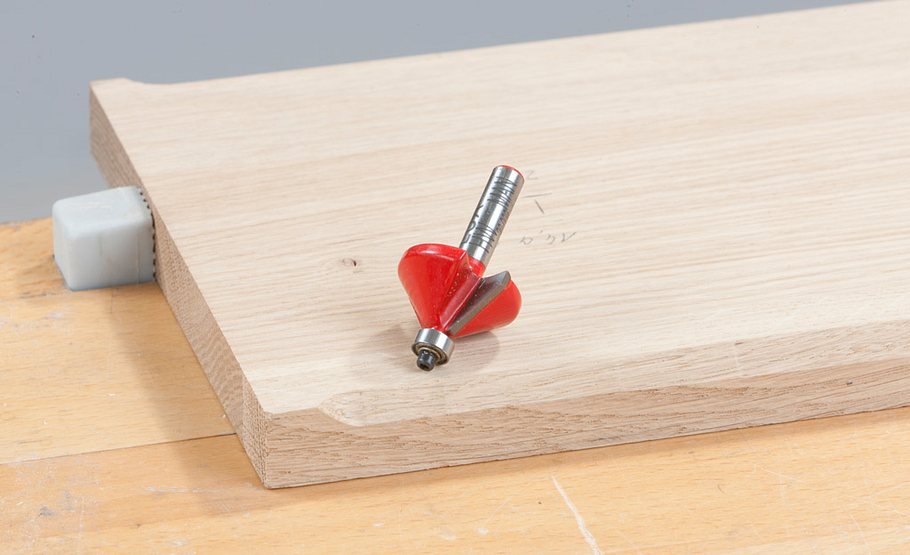

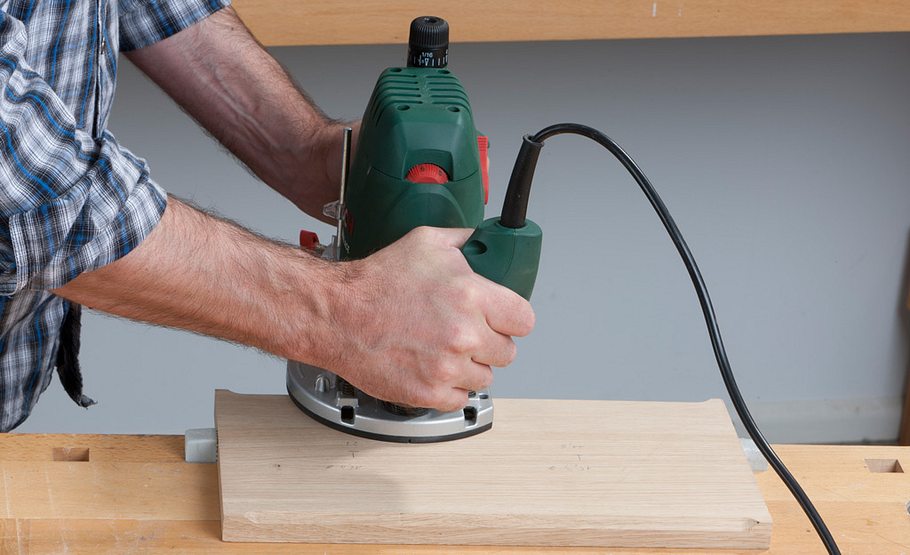

Erst danach fräsen Sie die senkrechten Seiten. Dies ist keine bloß optische Spielerei, sondern verhindert den Abriss …
Boxen mit Ständer selber bauen
… der Schallwellen. Entscheiden können Sie jedoch, ob Sie – wie wir – die oberen Ecken stehen lassen, also einsatzfräsen.
Boxen mit Ständer selber bauen

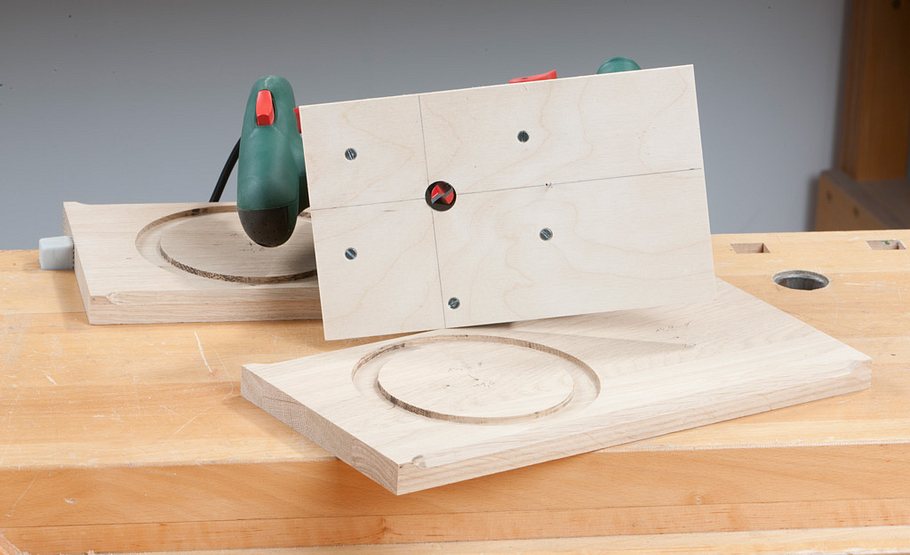

Um die Kreisfalze mit der Oberfräse herstellen zu können, bauen Sie eine solche Zirkeleinrichtung. Drehpunkt ist ein …
Boxen mit Ständer selber bauen

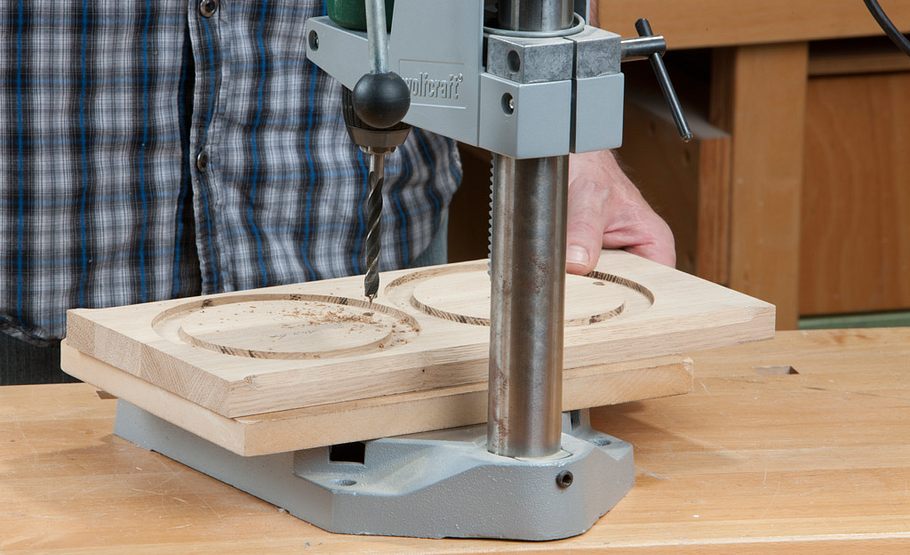

… Nagel, der in den angebohrten Mittelpunkt greift. Nach dem Fräsen durchbohren Sie die Platte am inneren Fräsrand.
Boxen mit Ständer selber bauen

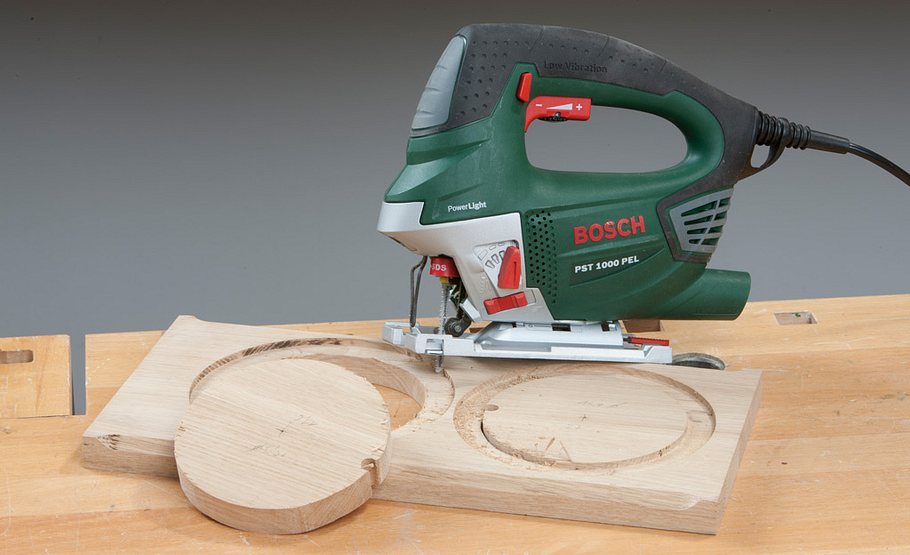

Mit dem Zirkel den Ausschnitt aufzeichnen und das Kurvensägeblatt der Stichsäge in der Bohrung ansetzen. Ausschneiden!
Boxen mit Ständer selber bauen

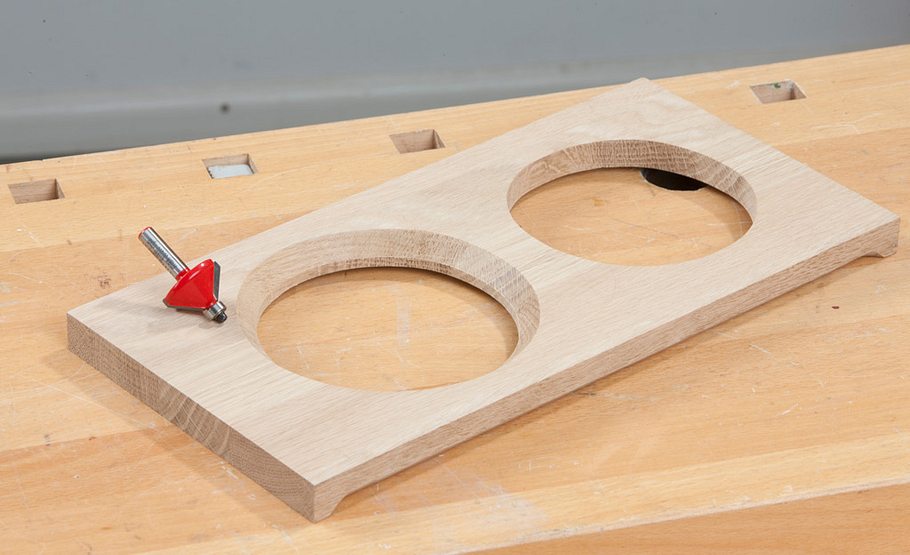

Für den AL 130 (Tief-Mitteltöner, unten) wird von der Rückseite mit dem Kegelfräser schrittweise eine Fase angelegt.
Boxen mit Ständer selber bauen

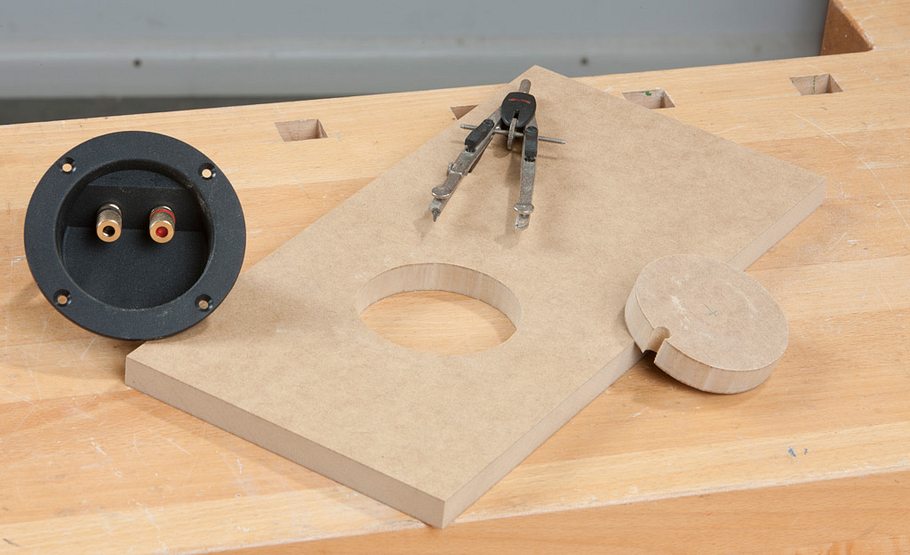

Auf der Rückseite das Loch für das Anschlussterminal schneiden; wenn gewünscht, vorher die Kreisfalze fräsen.
Boxen mit Ständer selber bauen

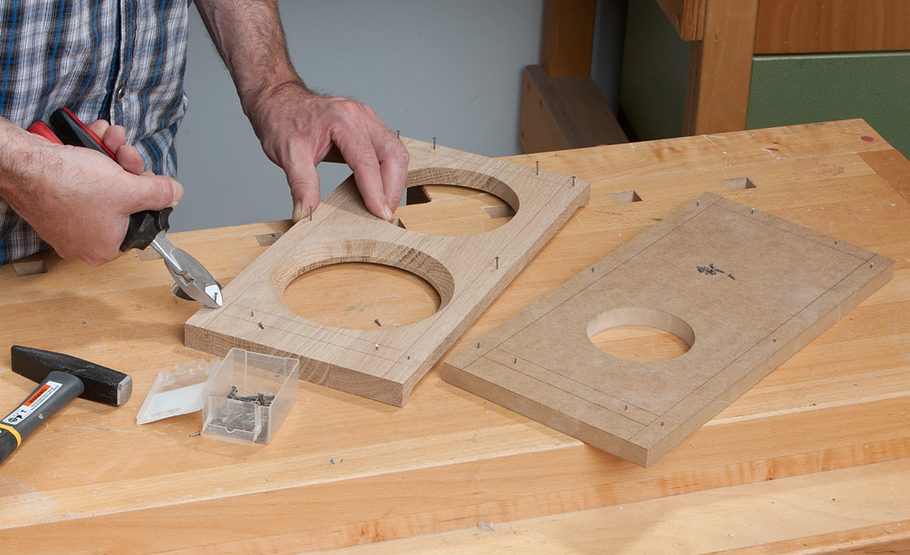

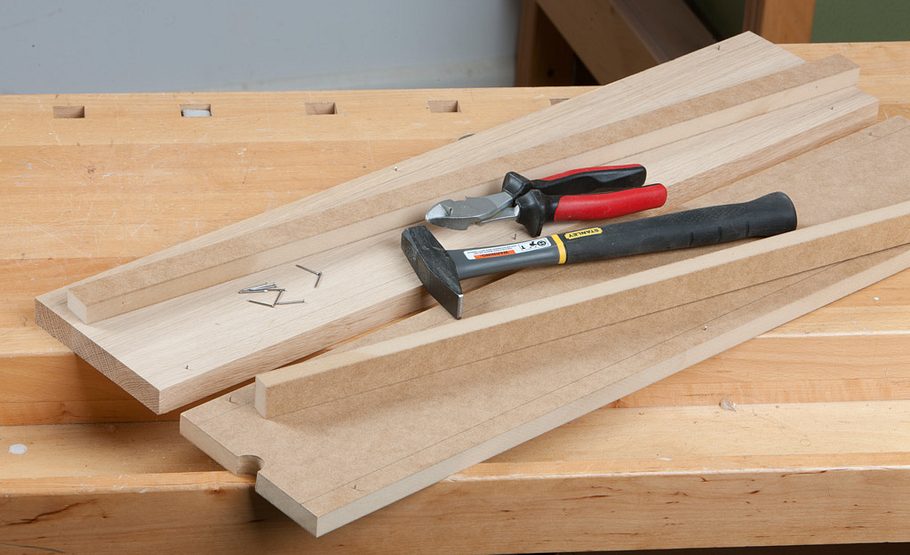

Materialstärken auf Front- und Rückenplatte zeichnen, dort Drahtstifte einschlagen und abkneifen. Dann drücken Sie …
Boxen mit Ständer selber bauen

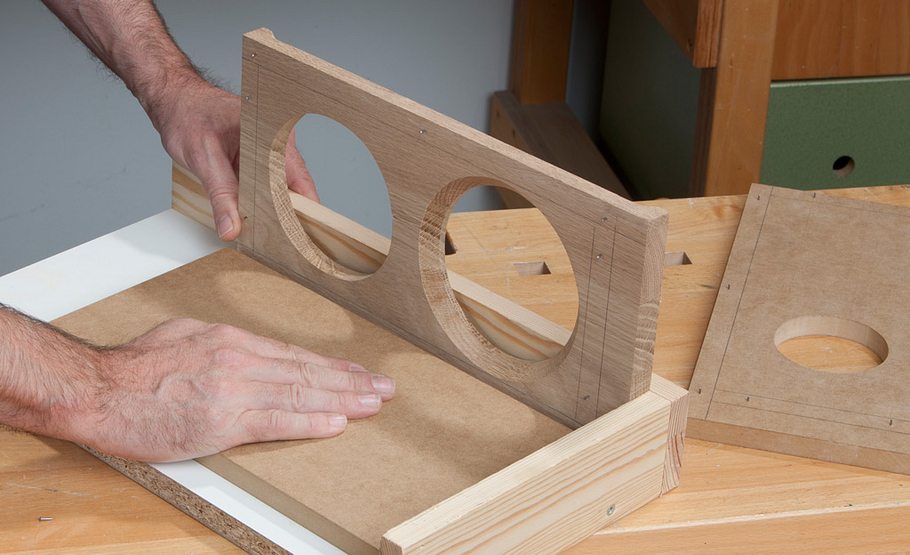

… die Bauteile kantenbündig fest zusammen. So finden sie beim Verleimen ihre Position ohne im Leim zu verrutschen.
Boxen mit Ständer selber bauen

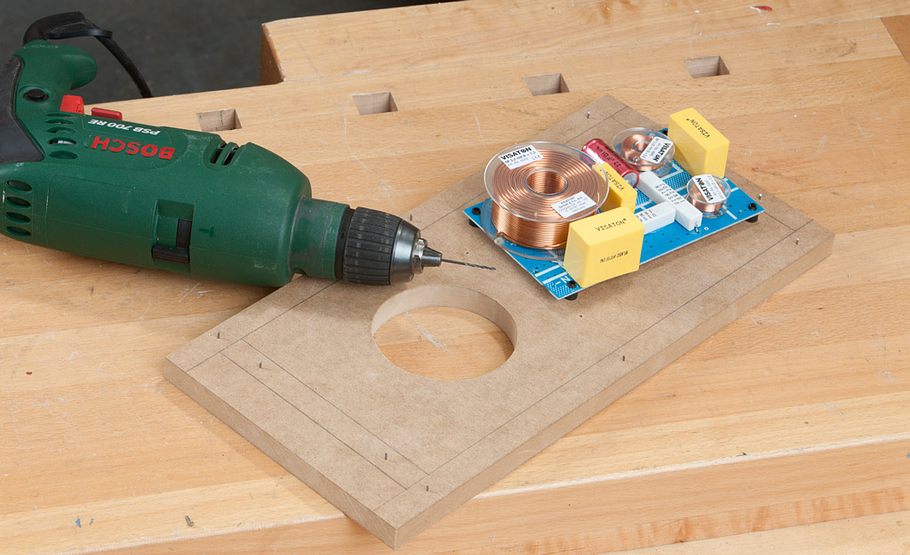

Doch zunächst die Frequenzweiche an der Rückwand montieren und wieder abnehmen – dies erleichtert später die …
Boxen mit Ständer selber bauen

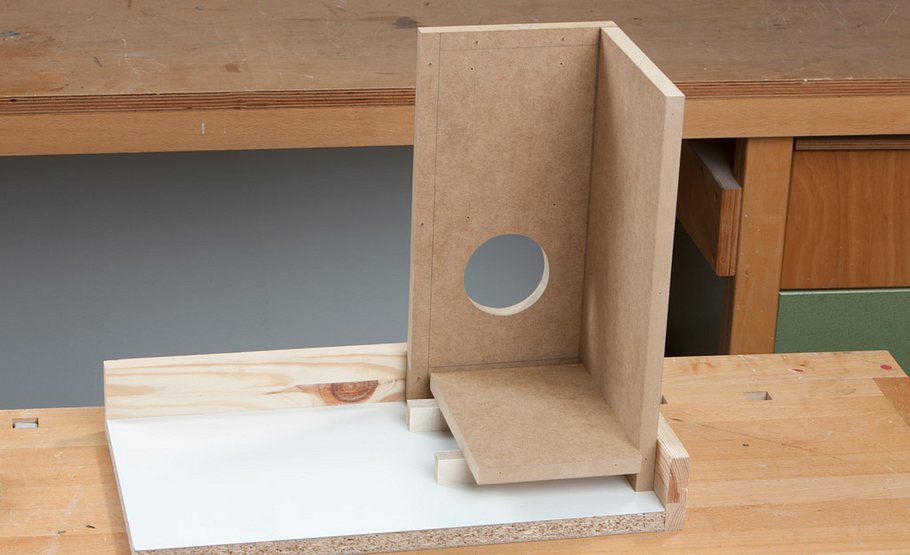

… Montage im Gehäuse. Auch den Boden erhöht zwischen Front und Rückwand gegen die abgekniffenen Nägel drücken.
Boxen mit Ständer selber bauen

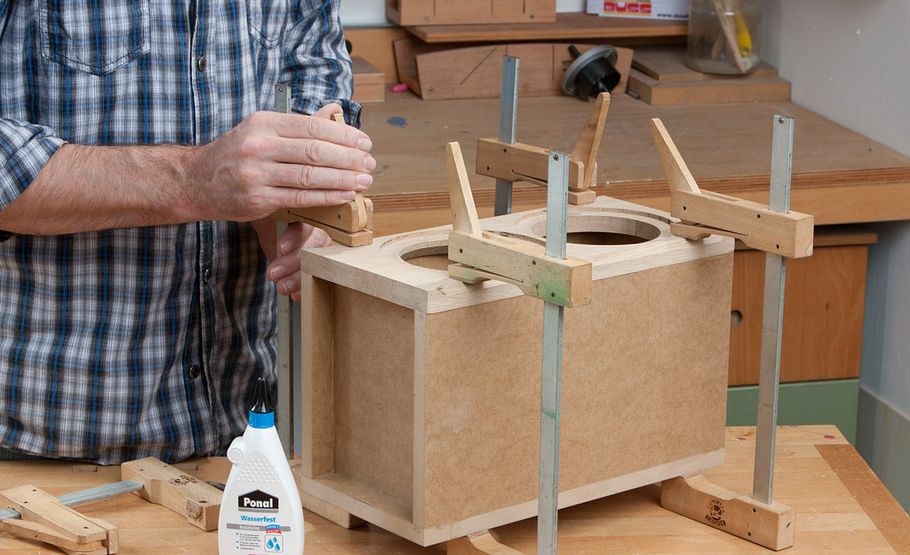

So vorbereitet kann beim Verleimen nicht mehr viel schiefgehen.
Boxen mit Ständer selber bauen

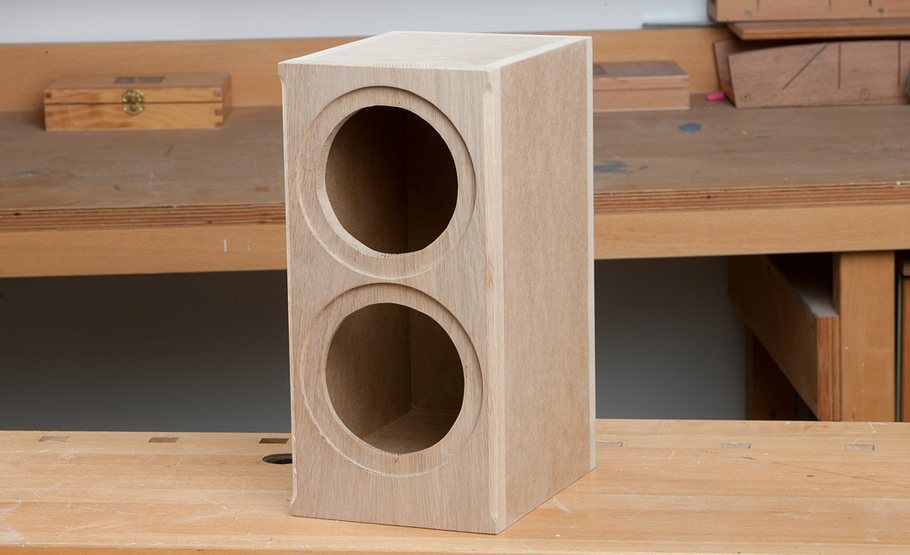

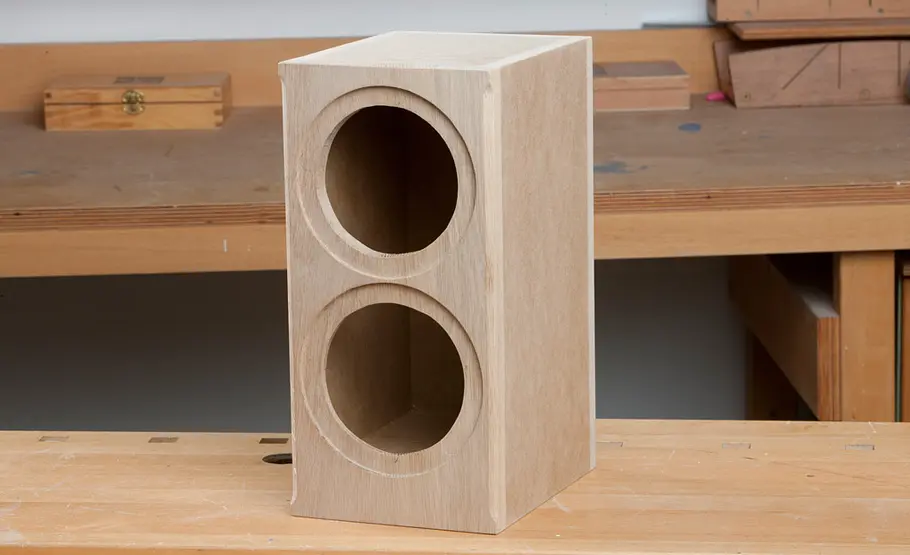

Das Gehäuse: Sauber geschliffen wartet es auf den Anstrich, der nach Fertigstellung der Boxenständer sinnvoll ist.
Boxen mit Ständer selber bauen
Bauteile zuschneiden und Löcher für die Kabeldurchführung oben und unten in die Rückwand bohren.
Praxistipp: Unsere 30-mm-(Halb-)Bohrungen sind recht klein, das Durchziehen des Kabels mit einer Drahtschlaufe etwas fummelig. Besser die obere Bohrung bis in den Deckel fortsetzen.
Boxen mit Ständer selber bauen

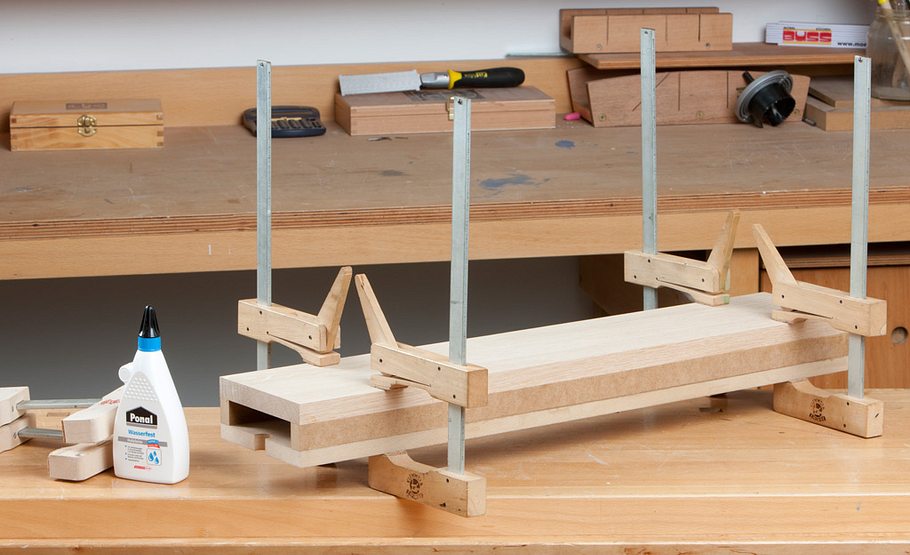

Verleimen Sie nun den Kasten. Auch hierbei den gezeigten Trick mit den abgekniffenen Nägeln anwenden.
Boxen mit Ständer selber bauen

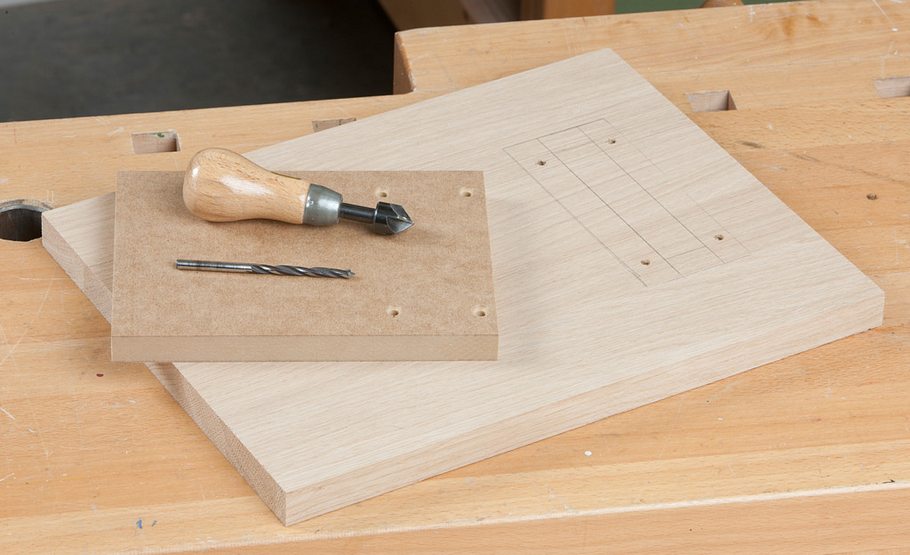

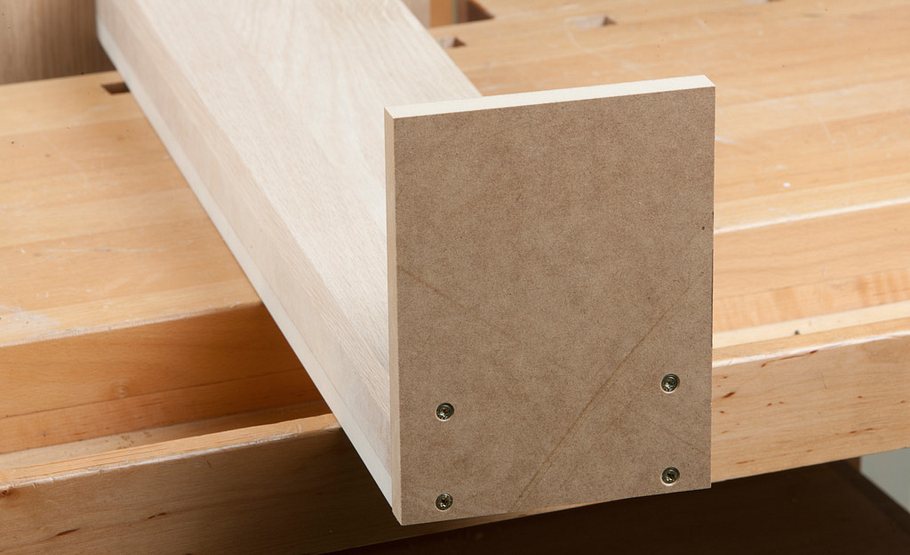

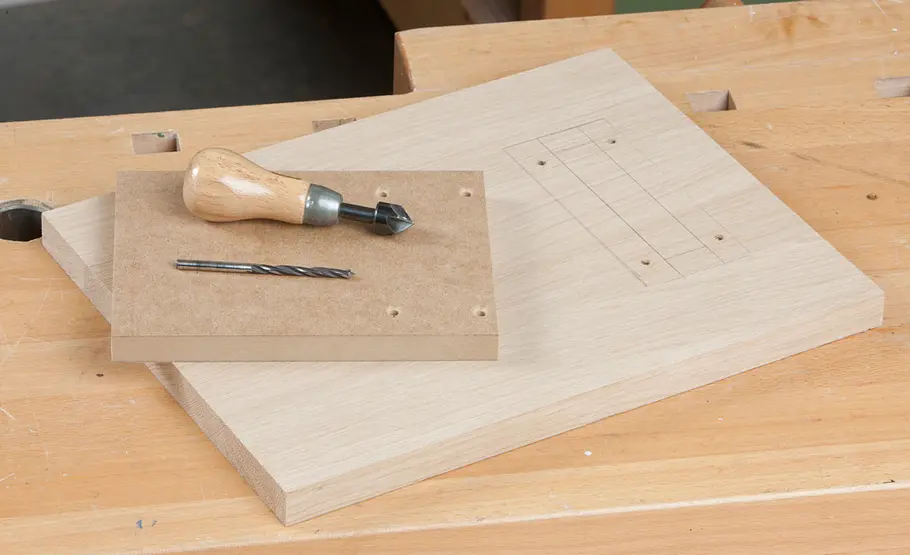

Kopf und Bodenplatte anzeichnen, durchbohren und senken.
Boxen mit Ständer selber bauen
Dann etwas Leim angeben und zusätzlich verschrauben. Achtung: Kanten unbedingt vorbohren! MDF reißt sonst auf.
Boxen mit Ständer selber bauen

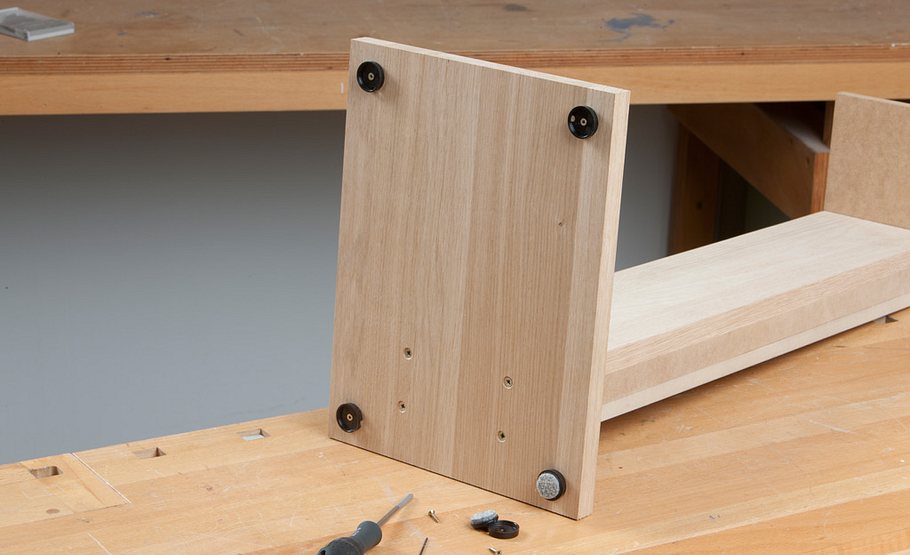

Unter die Bodenplatten haben wir jeweils vier Wagner Quickclick-Möbelgleiter zur Schallentkopplung geschraubt.
Boxen mit Ständer selber bauen

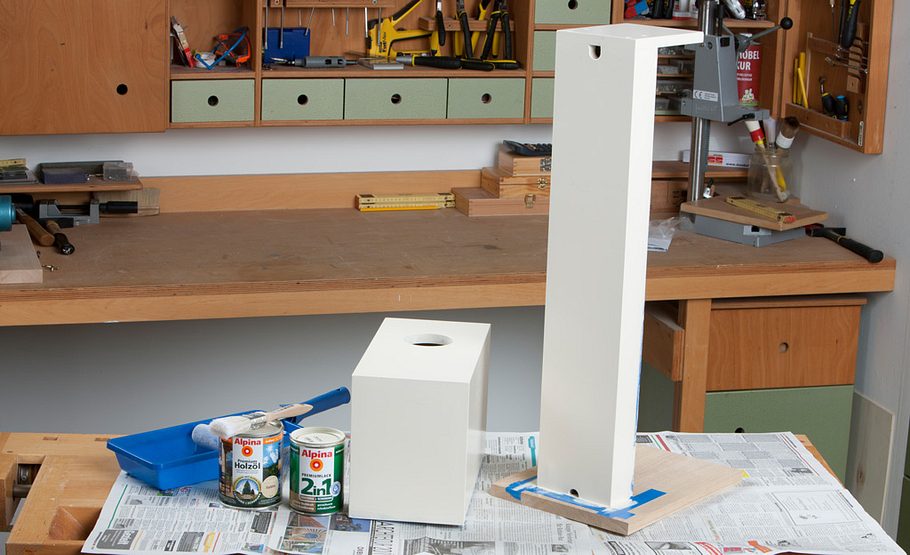

Das Massivholz sauber abkleben und die MDF-Teile zweimal lackieren. Dann die Holzflächen zweimal mit Öl einlassen.
Boxen mit Ständer selber bauen

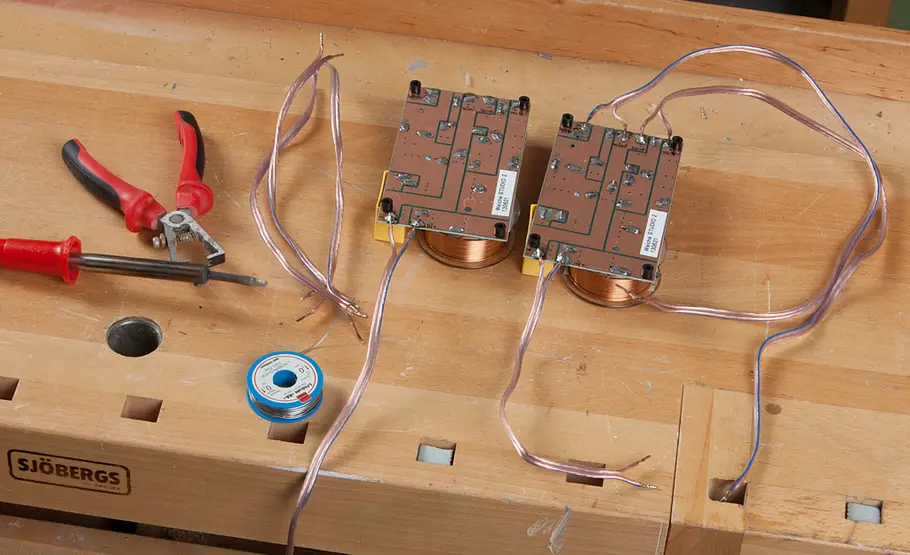

Löten Sie nun die Anschlusskabel an die Frequenzweiche. Dann schrauben Sie sie in der Box fest und führen die Kabel …
Boxen mit Ständer selber bauen

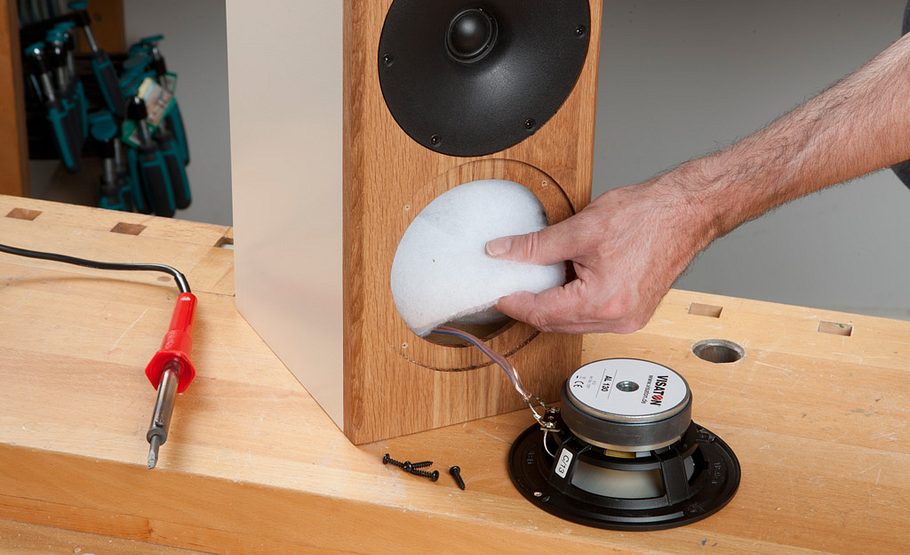

… zu den Gehäuseöffnungen. Lautsprecher und Terminal verlöten, Gehäuse dämpfen (je eine Matte) und Systeme aufschrauben.
Boxen mit Ständer selber bauen

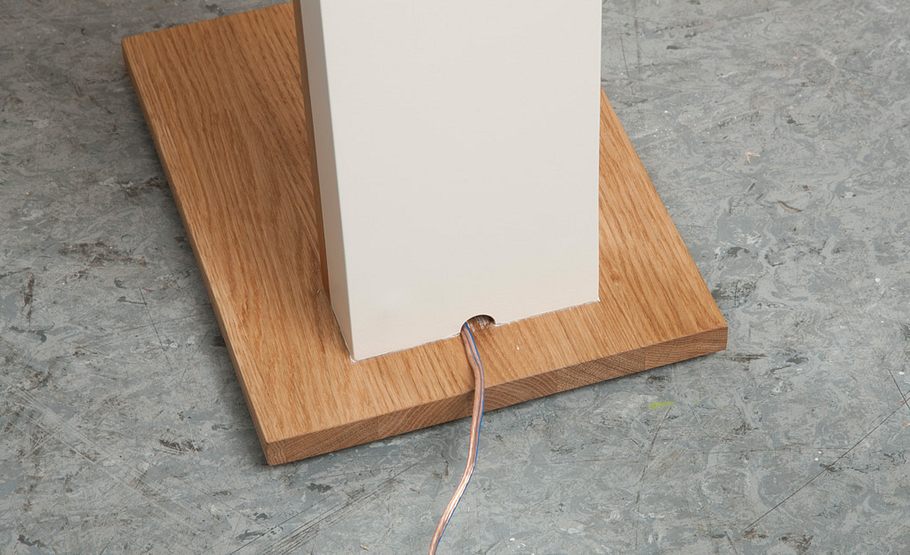

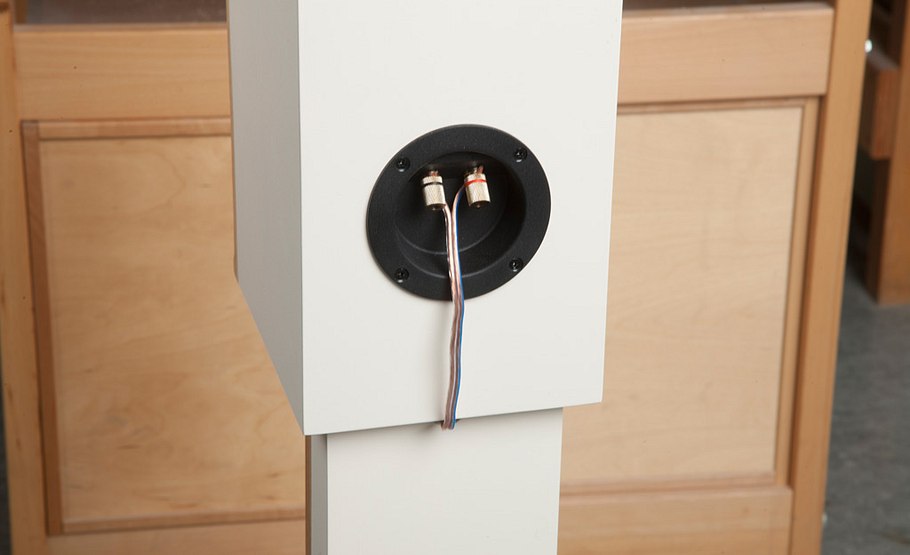

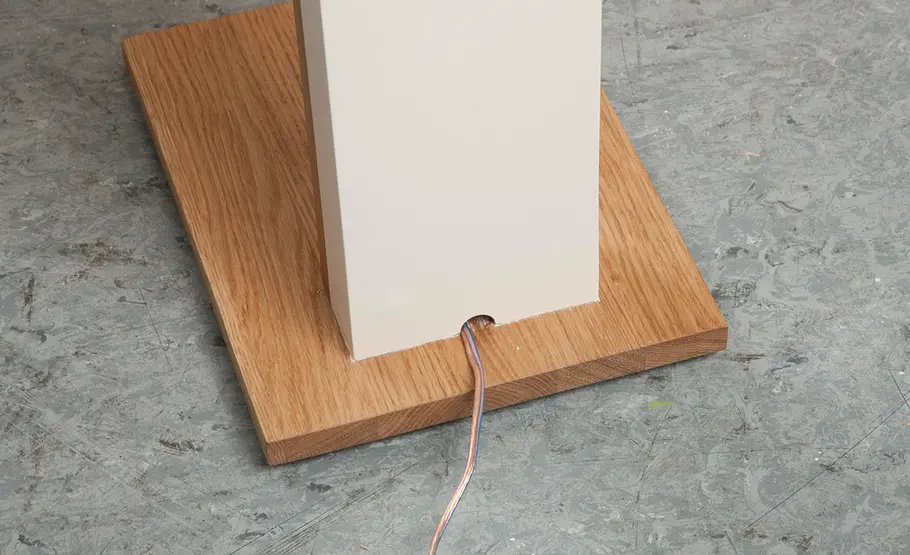

Das Anschlusskabel des Lautsprechers können Sie durch den Ständer ziehen …
Boxen mit Ständer selber bauen
… und die Box über die Top-Platte stülpen.
Boxen mit Ständer selber bauen

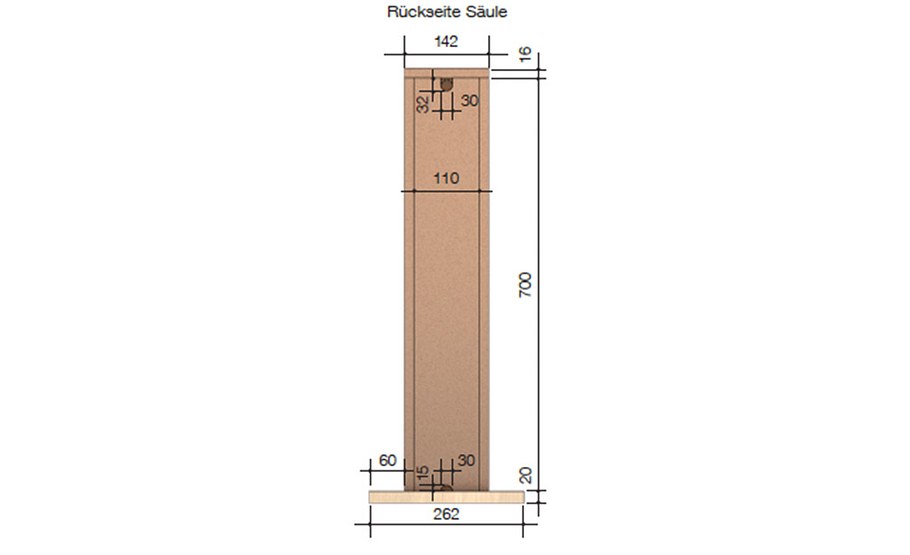

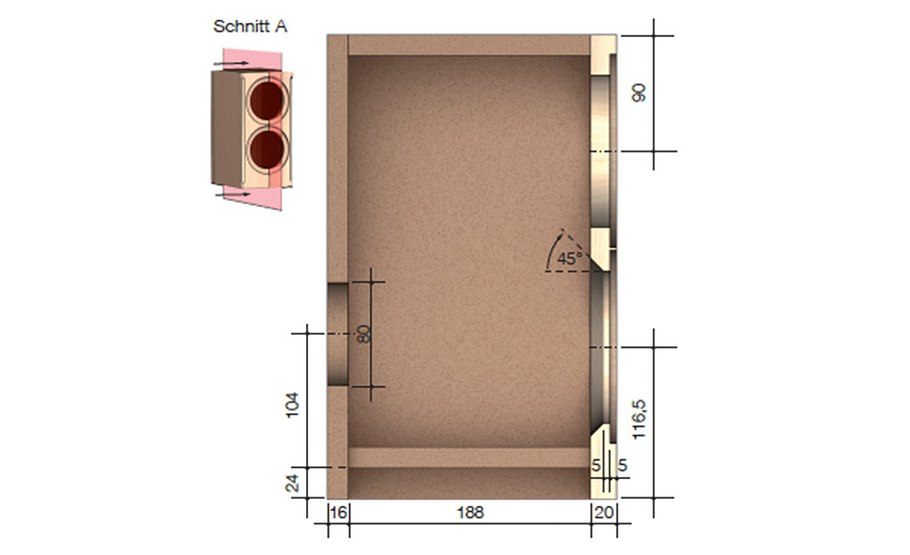

Lautsprecherständer Zeichnung
Boxen mit Ständer selber bauen

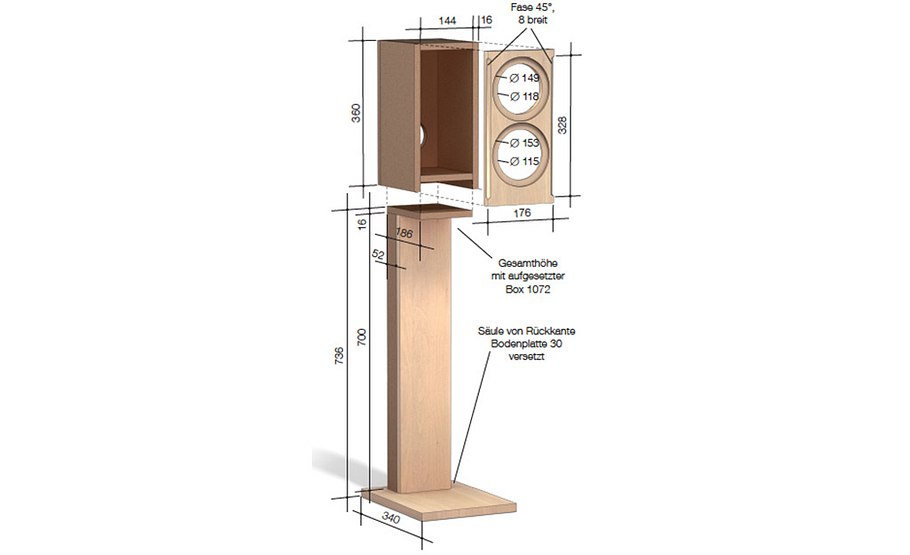

Lautsprecherständer Zeichnung
Boxen mit Ständer selber bauen
Lautsprecherständer Zeichnung
Boxen mit Ständer selber bauen

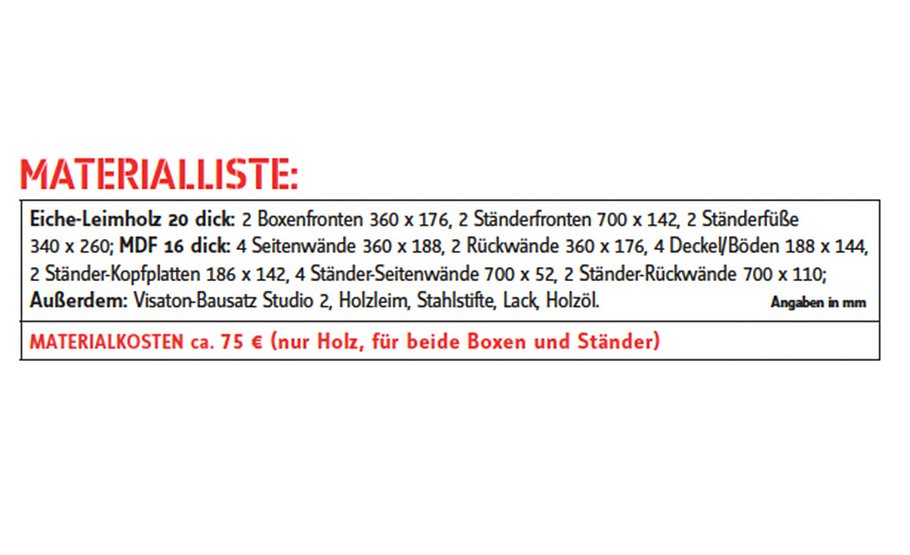

Lautsprecherständer Materialliste
Satter Klang aus kleinen Boxen? Das werden Sie bei den Lautsprechern, die gleich im Paket mit der Stereoanlage geliefert werden, nur selten finden. Also warum nicht die Boxen mit Ständer selber bauen?
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Handwerkzeuge
Lötkolben
Oberfräse
Stichsäge
Wir haben bei diesem neuen Bauvorschlag des Lautsprecherspezialisten Visaton nicht nur auf überzeugenden Klang geachtet, sondern auch dem Auge etwas Gutes tun wollen: Die Gehäuse und die passenden Ständer – für optimalen Hörgenuss sollten die Hochtöner etwa in Ohrhöhe, im Sitzen also in rund 90 cm Höhe liegen – sind zweifarbig gehalten. Die Fronten und die Bodenplatte bestehen aus massivem Eiche-Leimholz, die übrigen Bauteile aus hellbeige lackiertem MDF (Farbton: Naturbast von Alpina). Holzart und Farbton sind natürlich beliebig änderbar, so dass die dynamischen Zwerge perfekt zu Ihrem übrigen Einrichtungsstil passen.
Lautsprechergehäuse selber bauen
Die Lautsprecher bestehen aus zwei Materialien: Die Front aus massiver, geölter Eiche, der übrige Korpus aus lackierter Mitteldichter Faserplatte (MDF). Das sehr simpel aufgebaute geschlossene Gehäuse erhält durch die abgesetzte Frontfase und die eingelassenen Lautsprecher eine wertige Optik.
Boxenständer selber bauen
Die Ständer bringen die Boxen auf die richtige Höhe, falls sie nicht sinnvoll im Regal untergebracht werden können. Elegant ist hier, dass die Top-Platte in den unteren Gehäuseteil der Box greift – so kann diese nicht verschoben werden. Mit Anti-Rutsch-Pads kann dieser Ständertyp aber auch für andere Regallautsprecher verwendet werden.
Bausatz von Studio 2

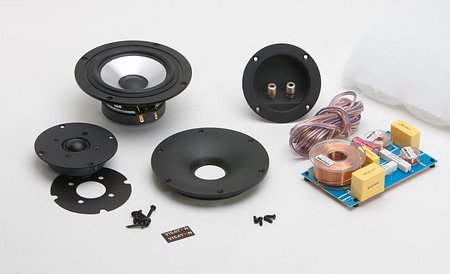

Der Bausatz zur Studio 2 umfasst sämtliche Bauteile, um das Gehäuse zu bestücken. Hierzu gehören neben dem Hochtöner G 25 FFL (8 Ohm), dem Tiefmitteltöner AL 130 (8 Ohm), dem Waveguide WG 148 R, dem Anschlussterminal ST 77 und der Frequenzweiche auch das Dämpfungsmaterial, die Anschlusskabel sowie alle erforderlichen Schrauben. Die Nennbelastbarkeit der Lautsprecher liegt bei 60 W (Musikbelastbarkeit 90 W), die Nennimpedanz beträgt 8 Ohm. Der Übertragungsbereich (-10 dB) liegt zwischen 50 und 20000 Hz, der mittlere Schalldruckpegel bei 82 dB, die Trennfrequenz bei 1700 Hz. Das Gehäusevolumen beträgt 8,2 Liter. Sofern der Bausatz nicht mehr erhältlich ist, sind die Einzelteile im Onlineshop von Visaton erhältlich.
