Sägetisch selber bauen
Die Stichsäge ist ein vielseitiges, aber bisweilen recht ungenaues Werkzeug. Wir haben ihr Disziplin beigebracht und noch mehr Fähigkeiten: Dieser Sägetisch zum Selberbauen (Bauplan 02/2012, leider vergriffen) ist leicht nachzubauen und macht aus Ihrer Stichsäge eine vielseitige stationäre Werkstattsäge!
Die genannten Produkte wurden von unserer Redaktion persönlich und unabhängig ausgewählt. Beim Kauf in einem der verlinkten Shops (Affiliate Link) erhalten wir eine geringfügige Provision, die redaktionelle Selektion und Beschreibung der Produkte wird dadurch nicht beeinflusst.
Sägetisch bauen

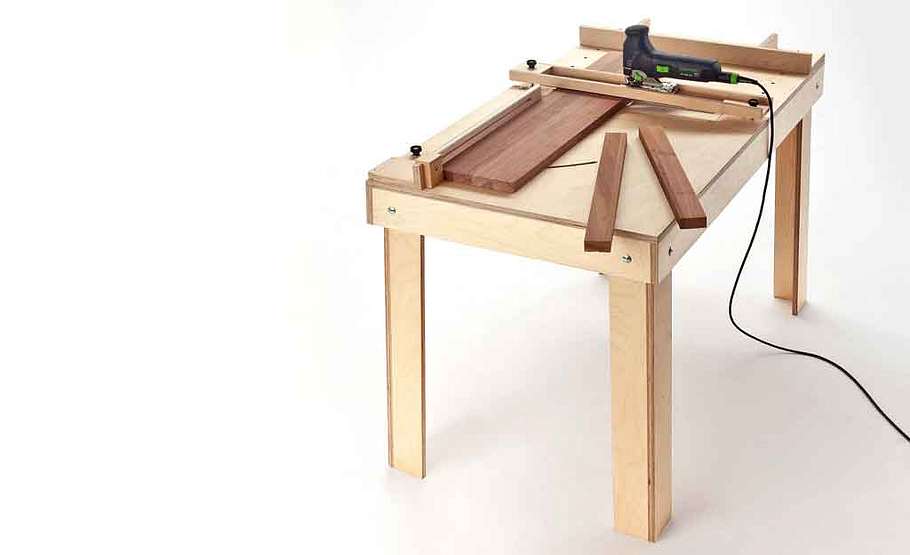

Ein stabiles Gestell mit einer ausreichend großen Arbeitsplatte ist die wichtigste Voraussetzung für sicheres Sägen.
Sägetisch bauen
Der Sägetisch ermöglicht frei geführte, saubere Schnitte, ...
Sägetisch bauen

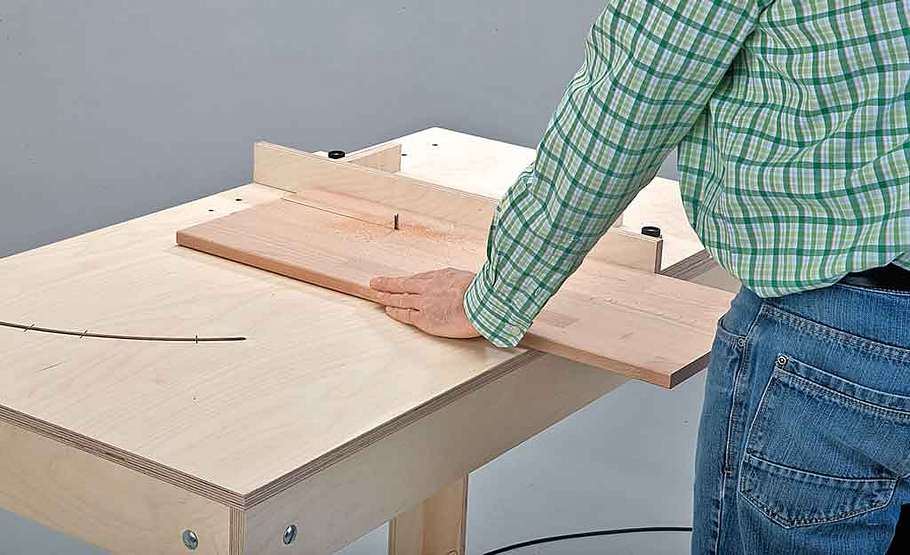

... gerade Sägeschnitte entlang einem Anschlag ebenso ...
Sägetisch bauen
... wie Gehrungsschnitte in frei einstellbaren Winkeln und ...
Sägetisch bauen
... sogar Gehrungsschnitte in Schmalseiten.

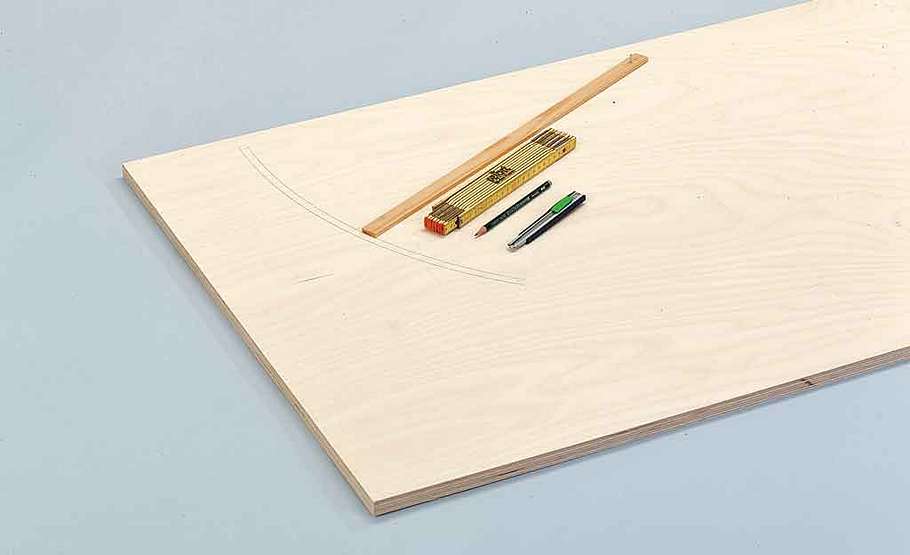

Sägetisch bauen: Schritt 1 von 42
Zeichnen Sie den Doppel-Kreisbogen für den Winkelanschlag auf die Arbeitsplatte. Konturen mit dem Cutter vorritzen!
Sägetisch bauen: Schritt 2 von 42

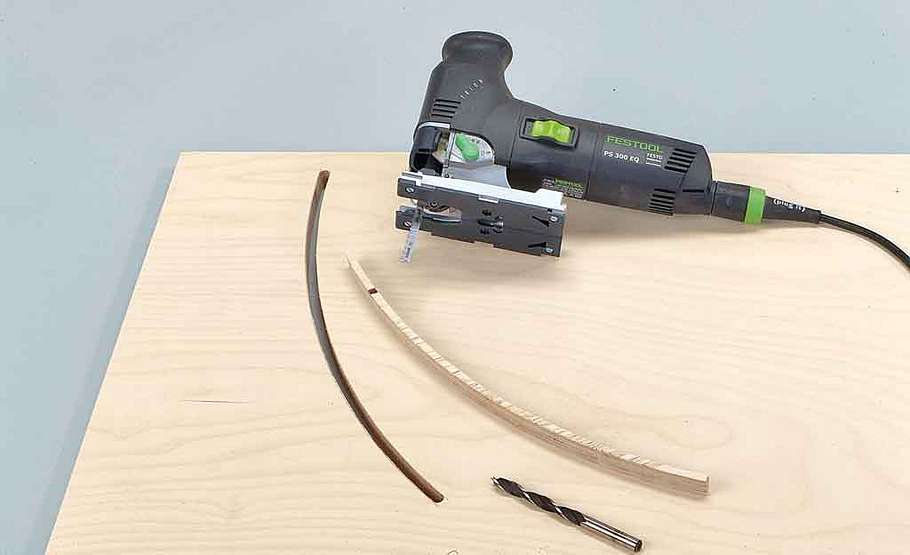

Durchbohren Sie den Bogen am Anfang und am Ende. Dann schneiden Sie den Steg sauber mit einer Stichsäge aus.
Sägetisch bauen: Schritt 3 von 42

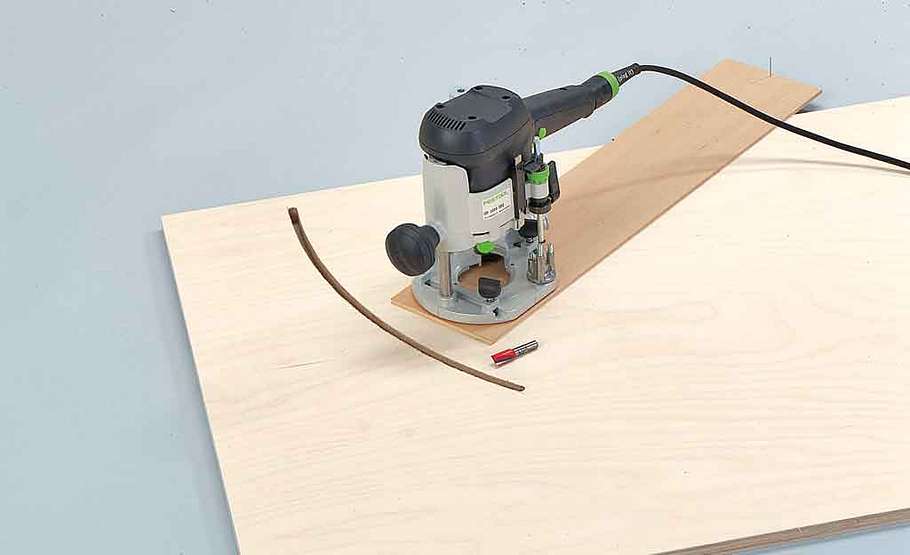

PRAXISTIPP: Das im zweiten Arbeitsschritt gezeigte Aussägen des Führungsschlitzes für den Winkelanschlag ist durch die händische Führung der Stichsäge immer etwas ungenau. Die bessere Alternative ist das Fräsen mit einer auf einem Zirkel-Sperrholz montierten Oberfräse.

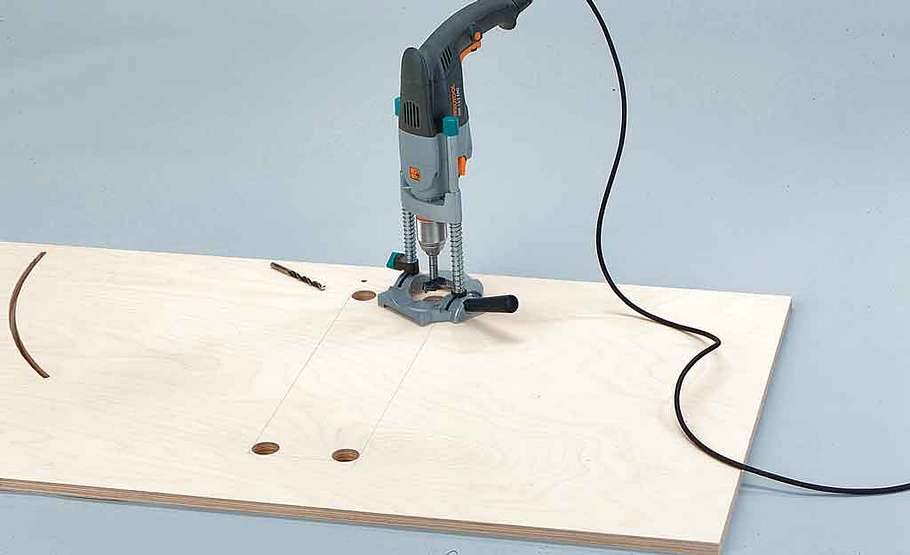

Sägetisch bauen: Schritt 4 von 42
Zeichnen und ritzen Sie den Ausschnitt für die Stichsägen-Einlegeplatte an. Ecken mit dem Forstnerbohrer durchbohren, ...
Sägetisch bauen: Schritt 5 von 42

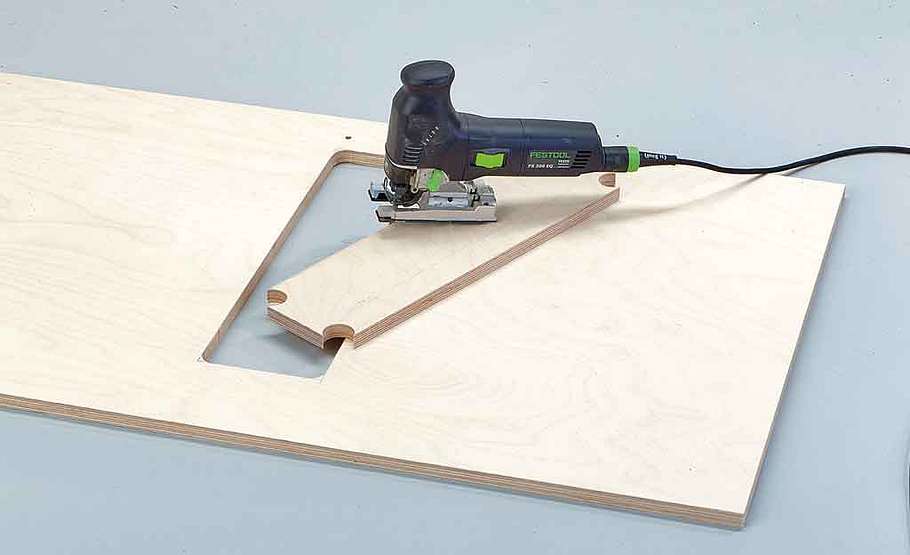

... dann sorgfältig mit der Stichsäge innerhalb der geritzten Kontur ausschneiden – das verhindert Ausriss im Holz.
Sägetisch bauen: Schritt 7 von 42

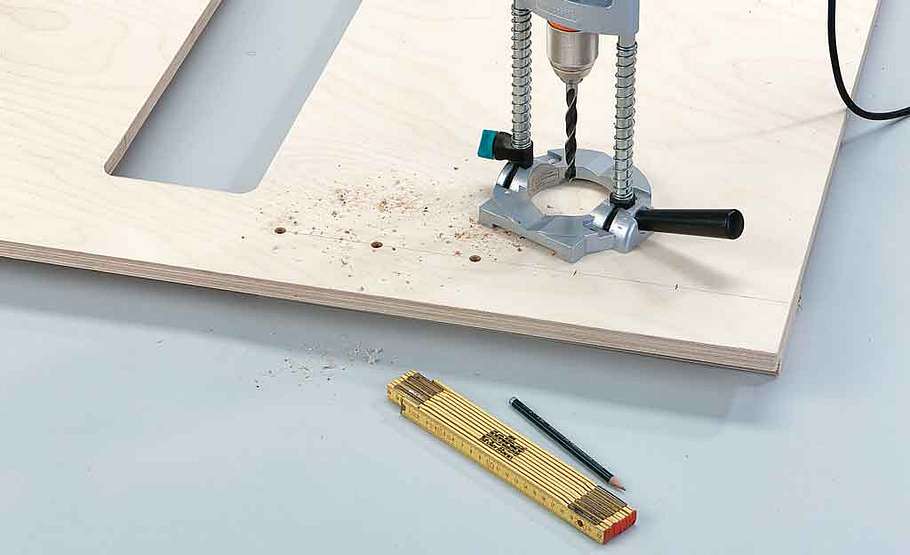

Wieder von der oberen Seite erfolgen jetzt die Montagebohrungen für den Parallelanschlag.

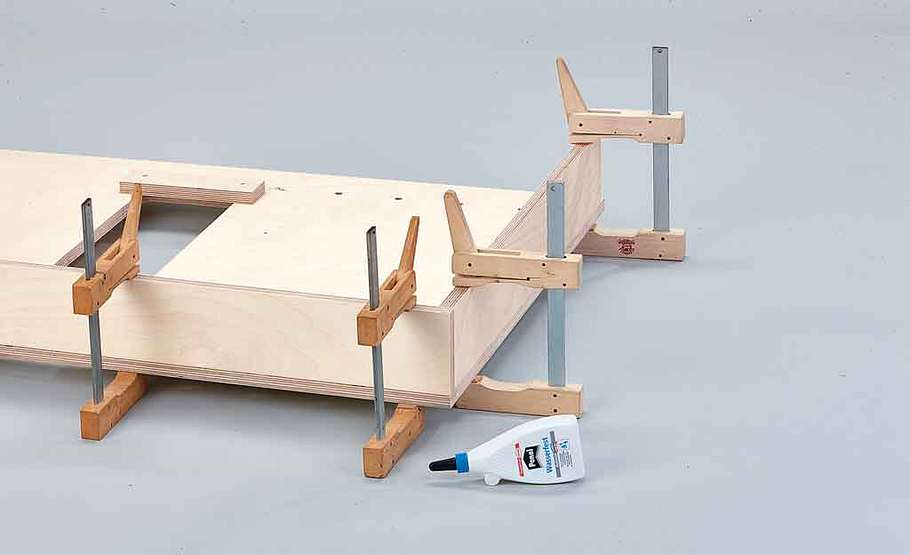

Sägetisch bauen: Schritt 8 von 42
Danach leimen Sie die Zargen stumpf anschlagend unter die Arbeitsplatte. Mit Zwingen auch die Zargenstöße verpressen.

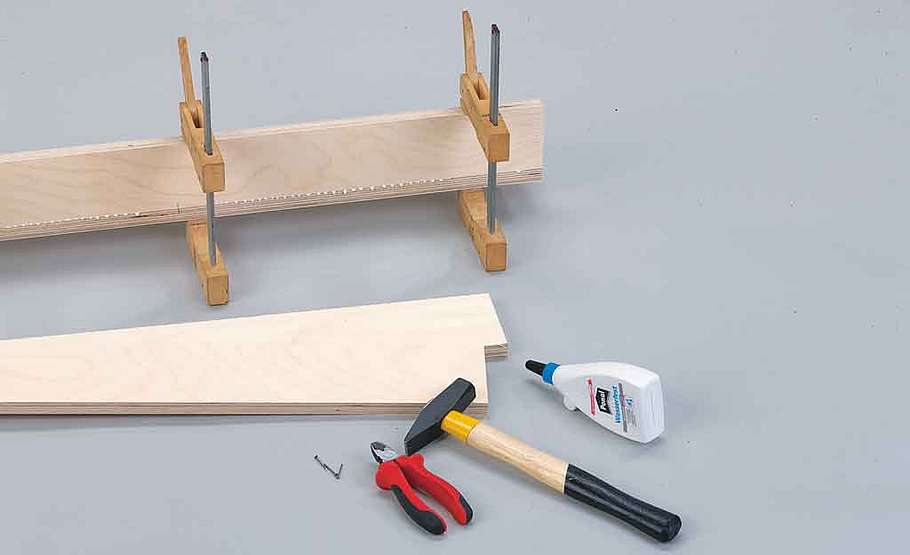

Sägetisch bauen: Schritt 9 von 42
Verleimen Sie die Winkel-Beine. Abgekniffene Drahtstifte in der Leimkante verhindern Verrutschen beim Pressen.
Sägetisch bauen: Schritt 10 von 42

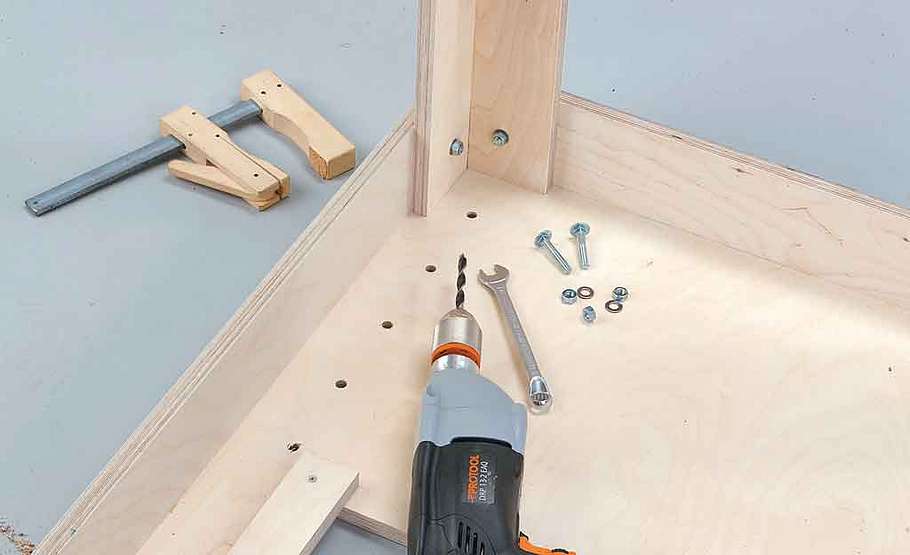

Leim trocken lassen, dann die Beine mit Schlossschrauben von innen gegen die umlaufende Zarge schrauben.
Sägetisch bauen: Schritt 11 von 42

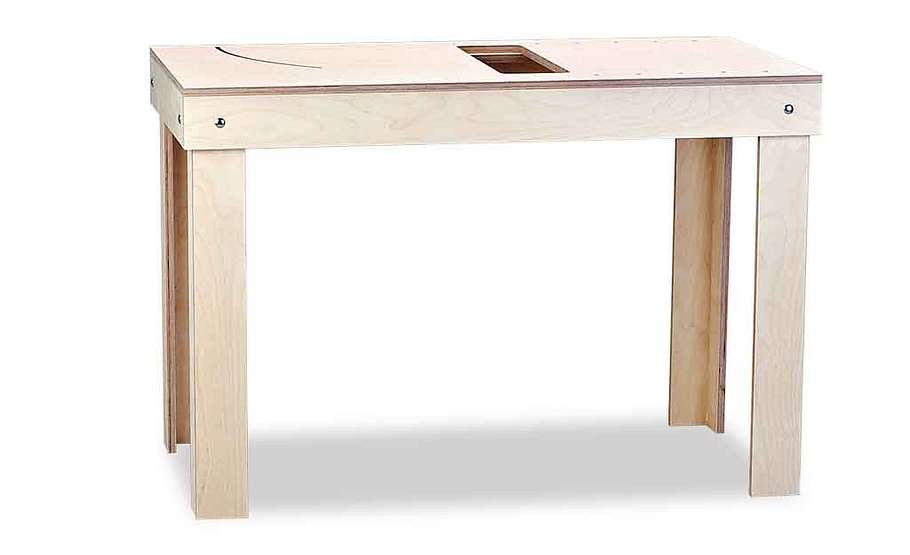

Standsicher ist der Basis-Tisch, für den Sie nun die Stichsägen-Aufnahmeplatte für Ihren Stichsägentyp bauen.
Sägetisch bauen: Schritt 12 von 42

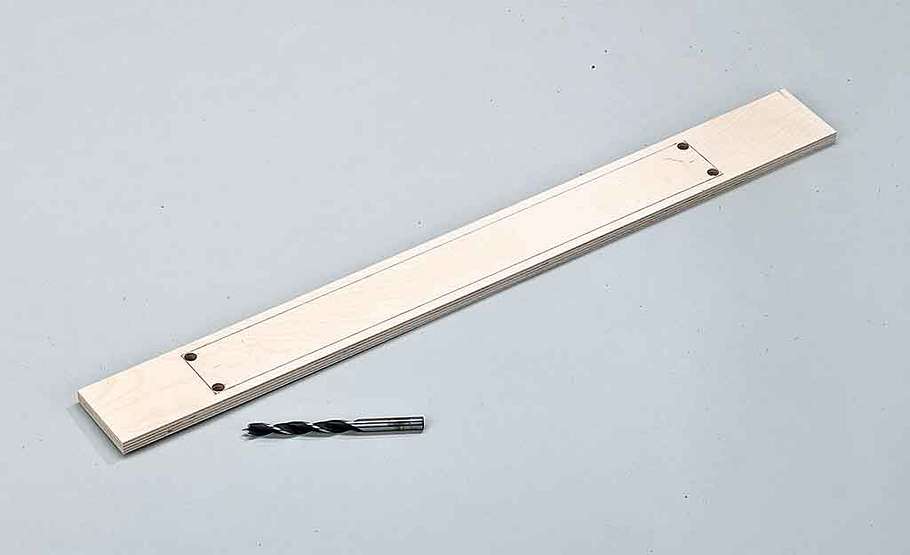

Platte zuschneiden, Säge-Mittelschnitt und -Schwenkbereich sowie die Montagepunkte der Bodenplatte aufzeichnen.

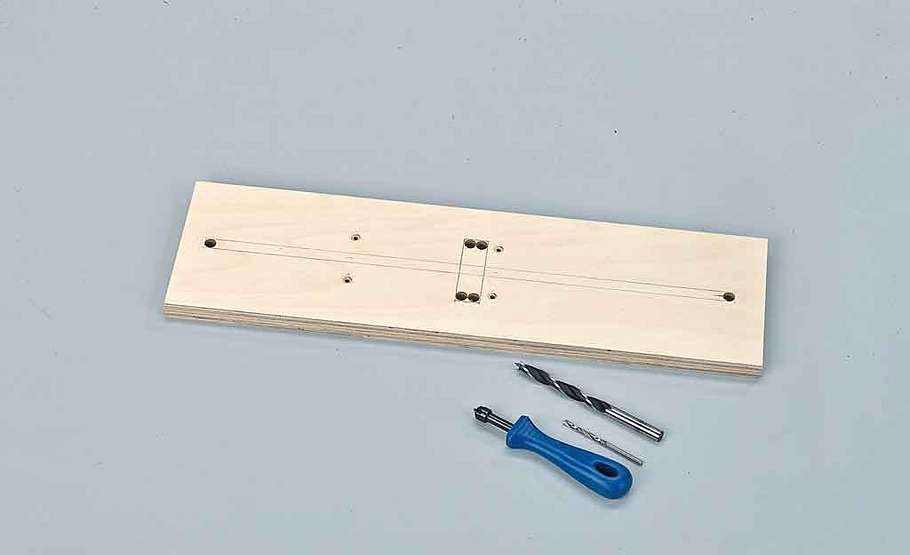

Sägetisch bauen: Schritt 13 von 42
Durchbohren Sie die Ecken der Ausschnitte sowie die Montagelöcher. Letztere müssen Sie von der Oberseite ansenken.
Sägetisch bauen: Schritt 14 von 42
Nun die Ausschnitte mit der Stichsäge heraustrennen. Auch hierbei können Sie Ausriss durch Anritzen verhindern.

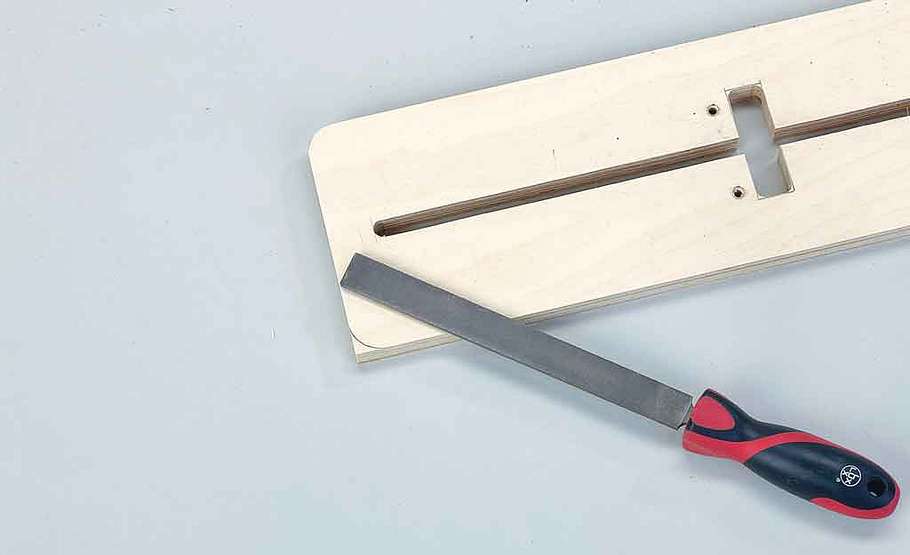

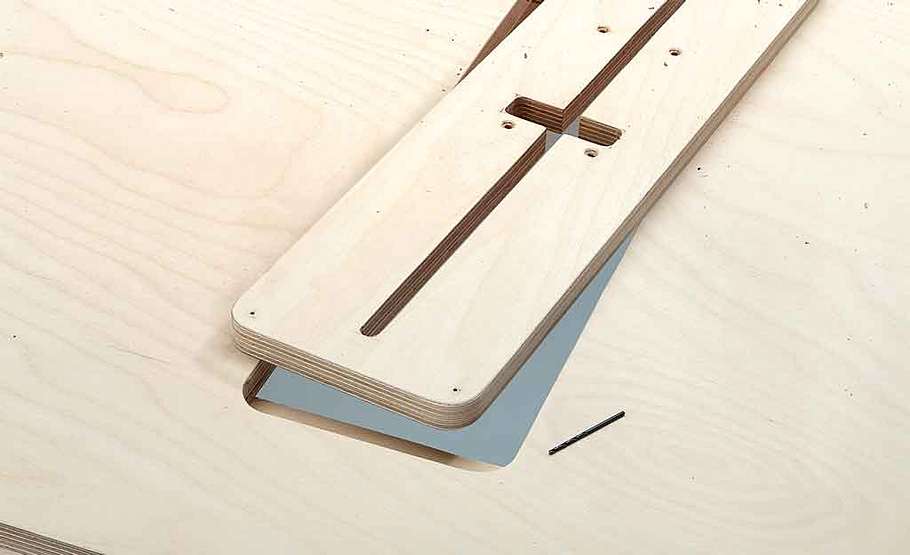

Sägetisch bauen: Schritt 15 von 42

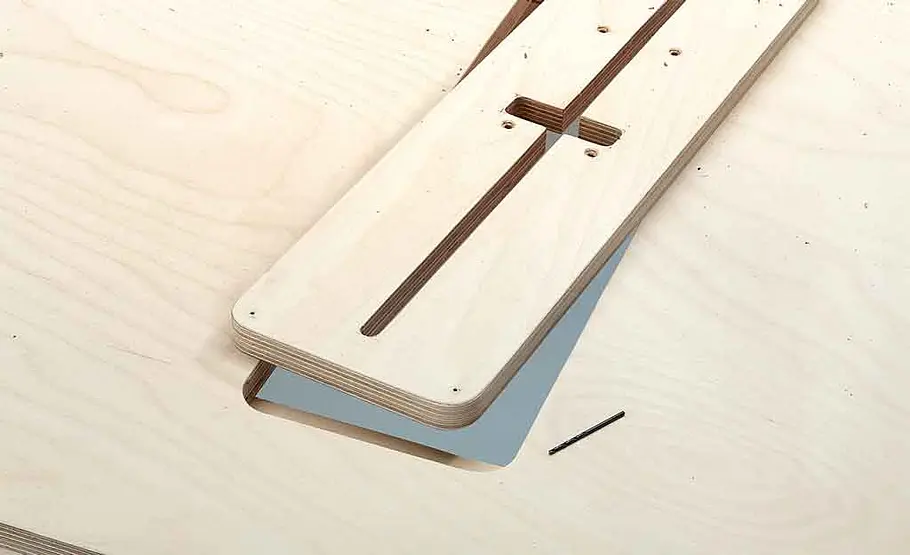

Mit einer scharfen Feile runden Sie die Ecken ab. Das Einlagebrett soll mit wenig Spiel, aber nicht stramm sitzen.
Sägetisch bauen: Schritt 16 von 42

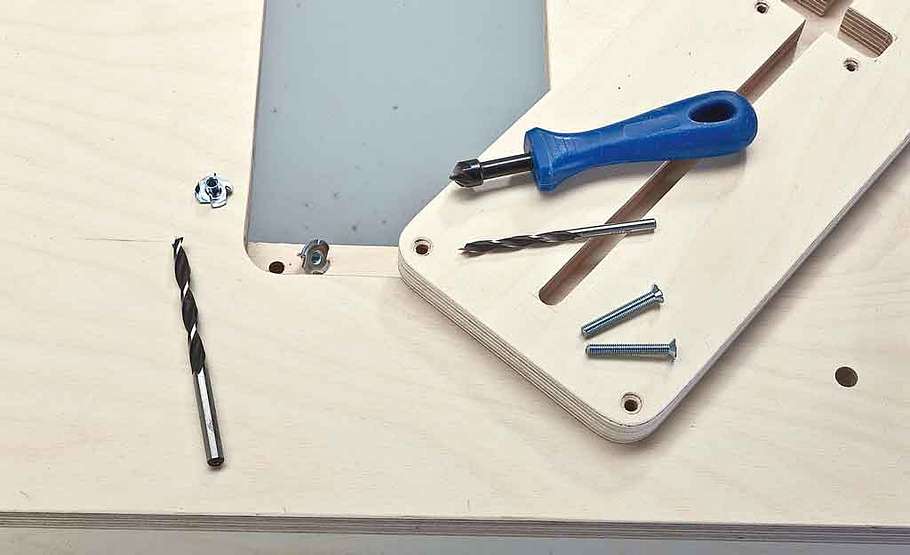

Durchbohren Sie die Platte an den Ecken mit einem feinen Bohrer bis in die Auflagerleisten hinein.
Sägetisch bauen: Schritt 17 von 42
Dann die Auflager für die Einschlagmuttern, die Platte für die Schrauben aufbohren und letztere von oben senken. Die Platte dann montieren.
Sägetisch bauen: Schritt 18 von 42

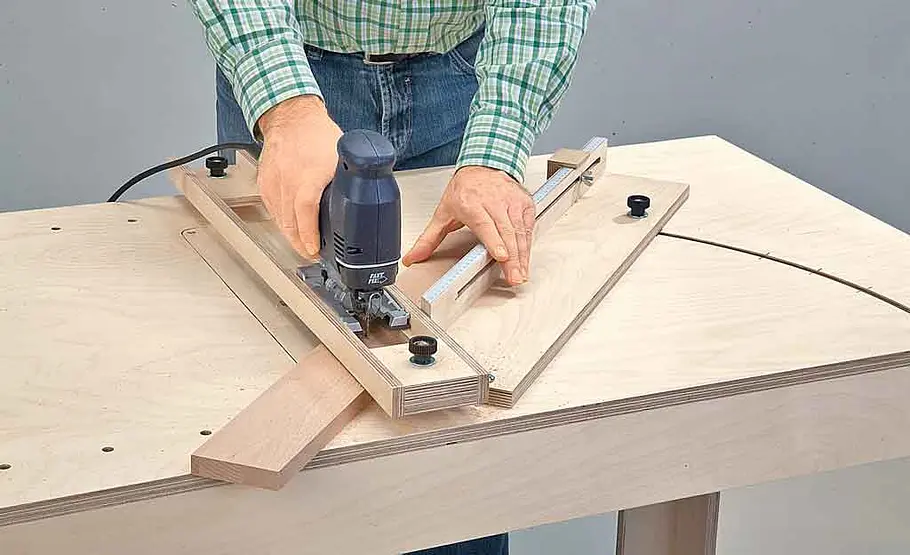

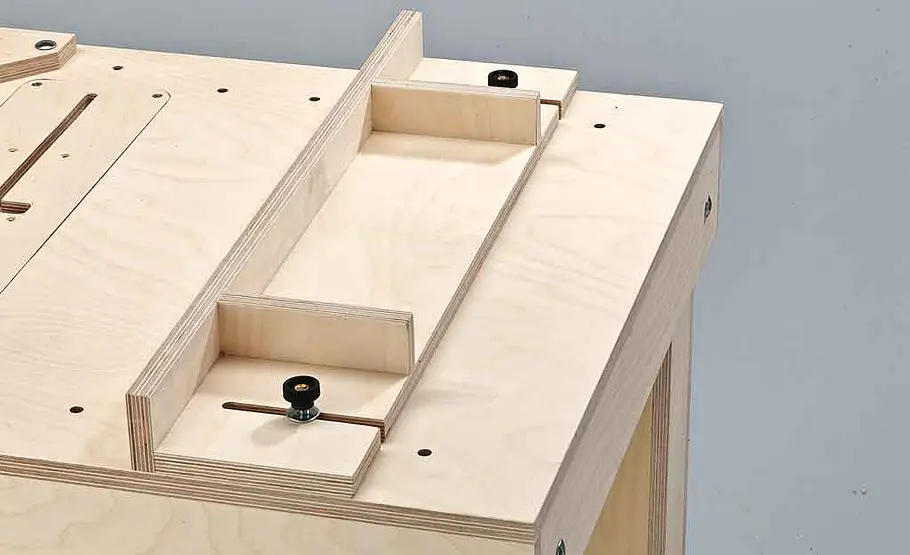

Ein Längsanschlag für die Sägeführung von oben
macht in Verbindung mit dem Winkelanschlag
den Zuschnitt von fest aufgespannten Werkstücken
möglich. Der Parallelanschlag wird für gerade
Zuschnitte bei unten montierter Stichsäge verwendet.
Dabei wird das Werkstück geschoben.

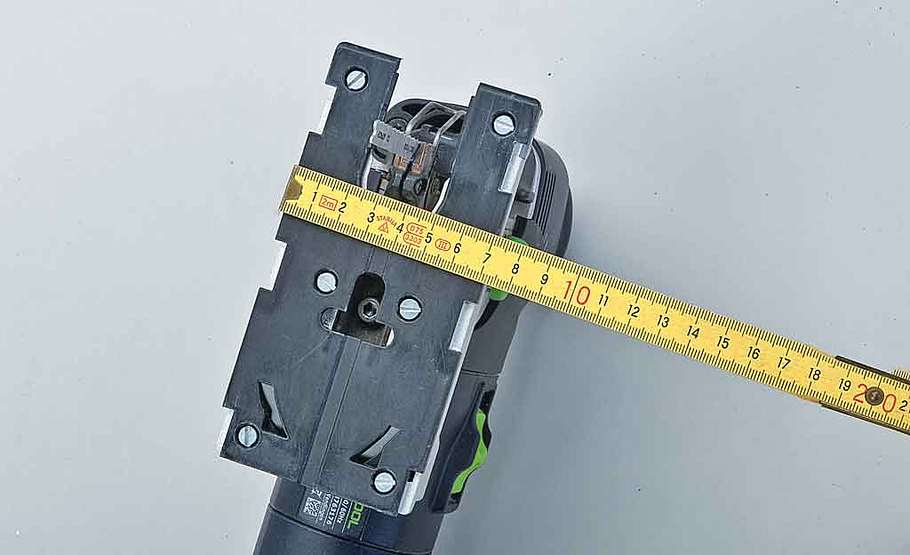

PRAXISTIPP: Die Sägeführung muss Ihrem Stichsägenmodell
angepasst werden. Messen
Sie hierzu exakt die Sohlenbreite.

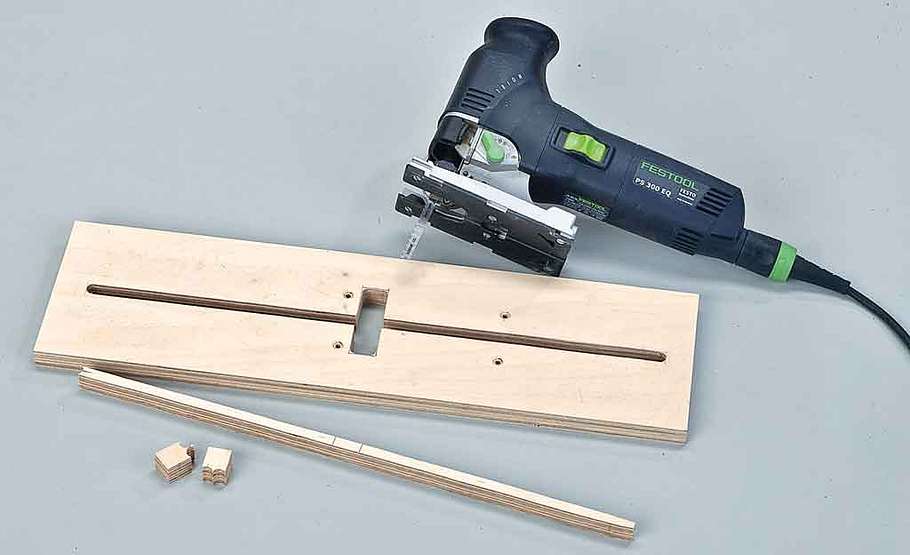

Sägetisch bauen: Schritt 19 von 42

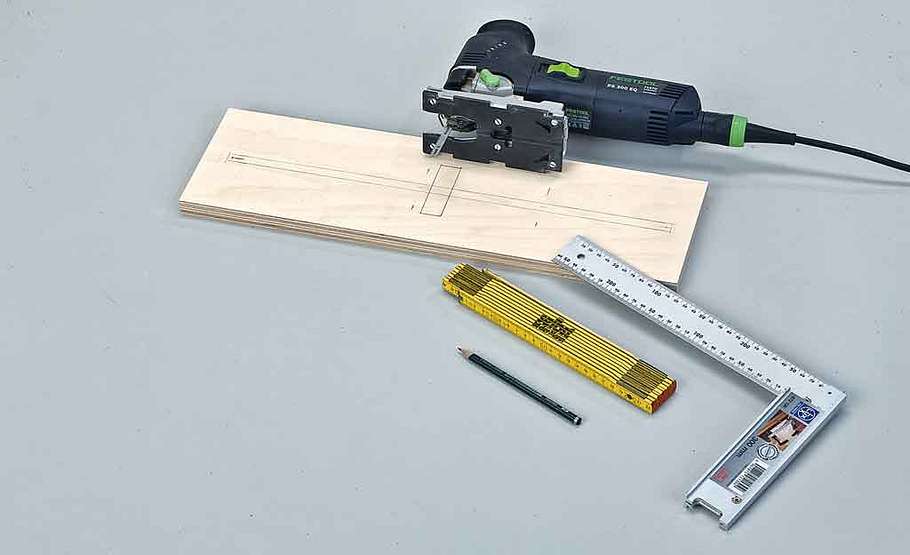

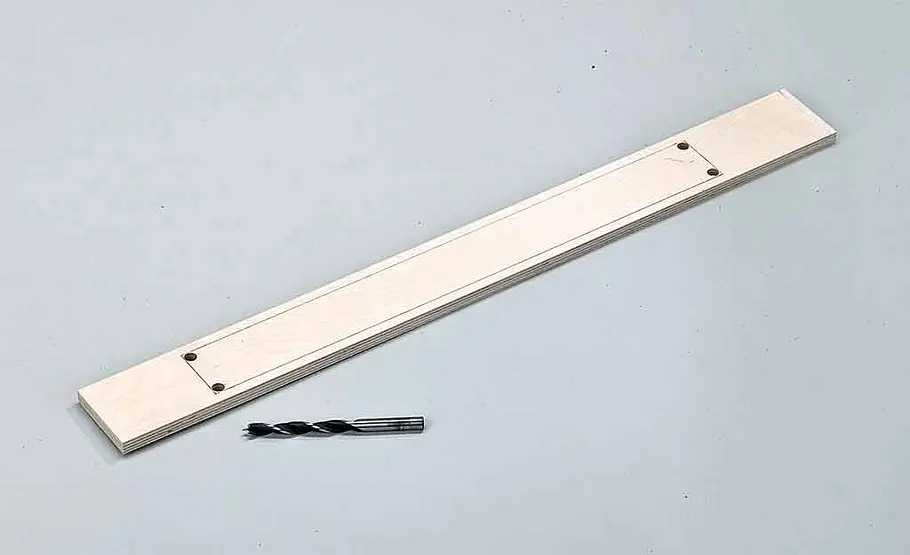

Die Basis der Führungsschiene ist so breit wie die Sägesohle. Freiraum für das Sägeblatt (auch bei schräggestellter Säge) anzeichnen ...

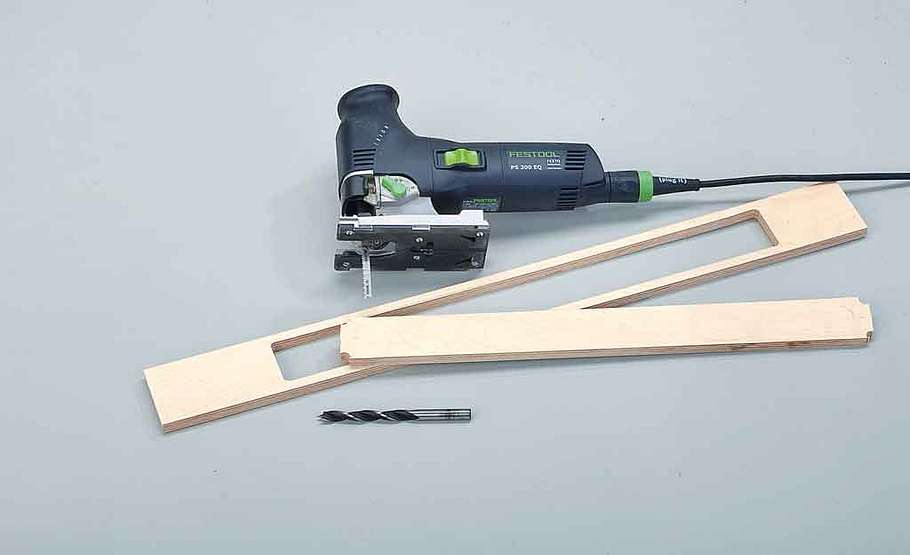

Sägetisch bauen: Schritt 20 von 42
... und ausschneiden. Die Seitenstege sollten mindestens 5 mm breit sein.

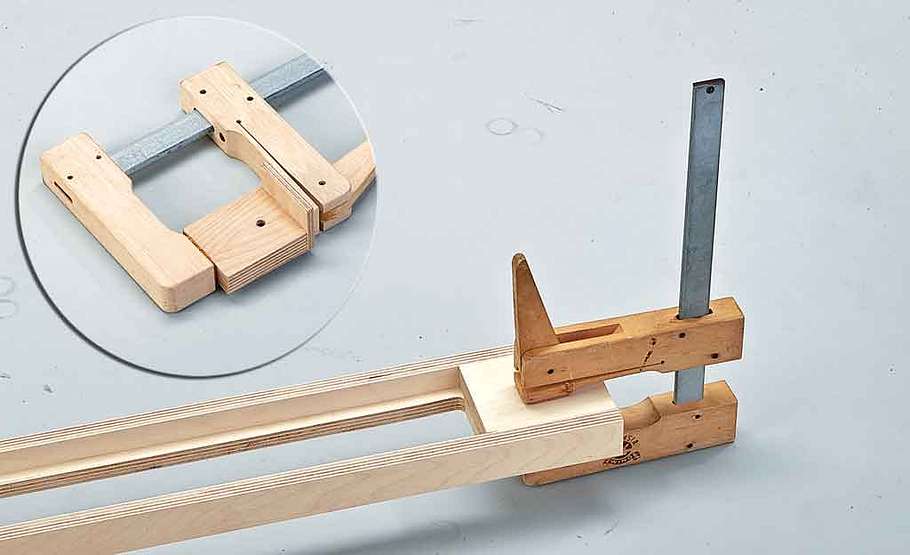

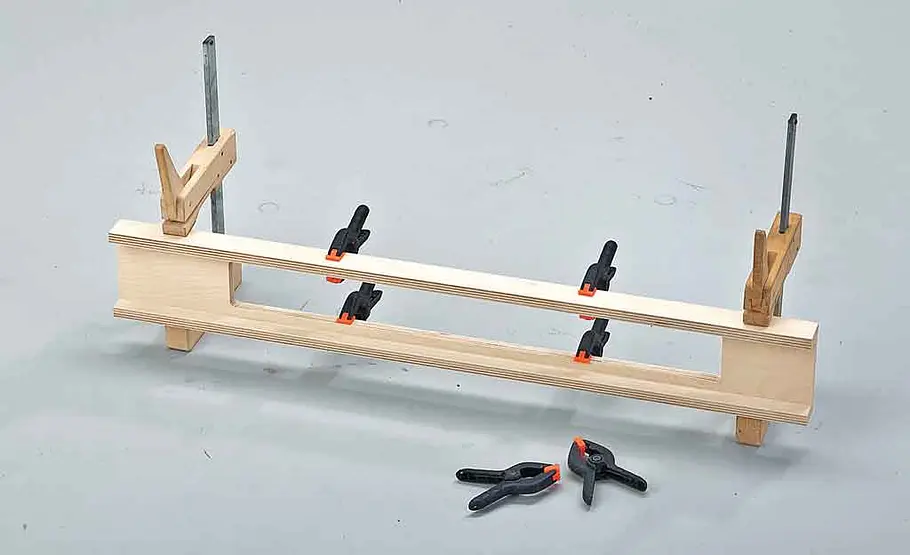

Sägetisch bauen: Schritt 21 von 42

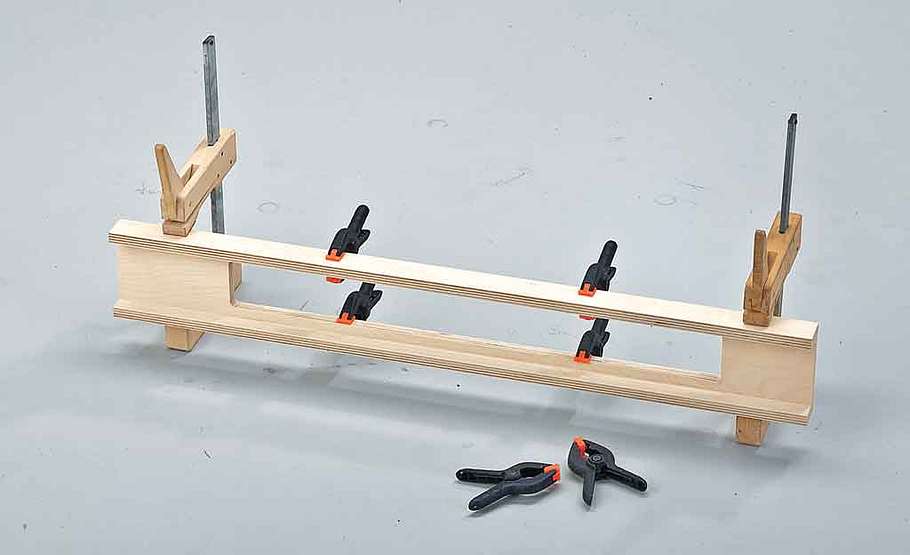

Auf ganzer Länge leimen Sie nun die Seitenführungen gegen das Basisbrett. Abgekniffene Drahtstifte verwenden!
Sägetisch bauen: Schritt 22 von 42

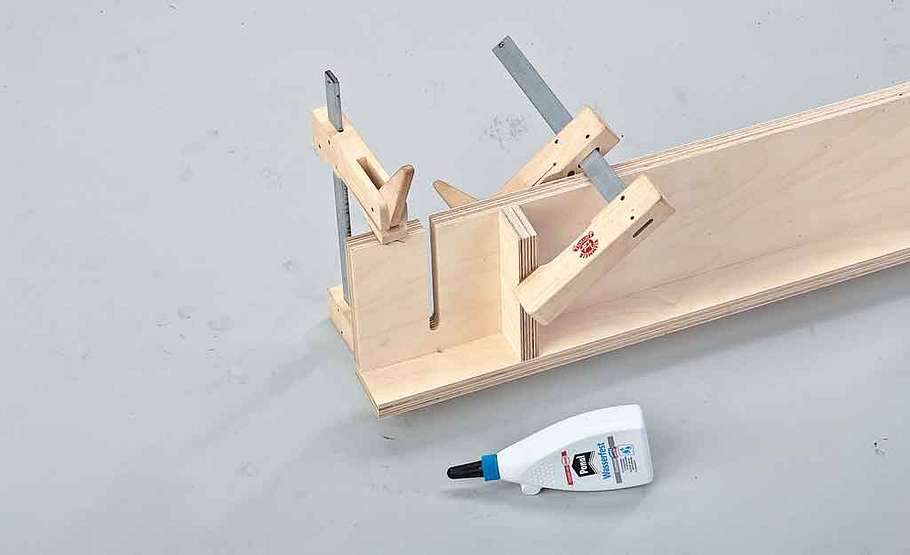

Am Kopfende einen durchbohrten Anschlagklotz einleimen. Basisplatte dann an beiden Enden ebenfalls durchbohren.
Sägetisch bauen: Schritt 23 von 42

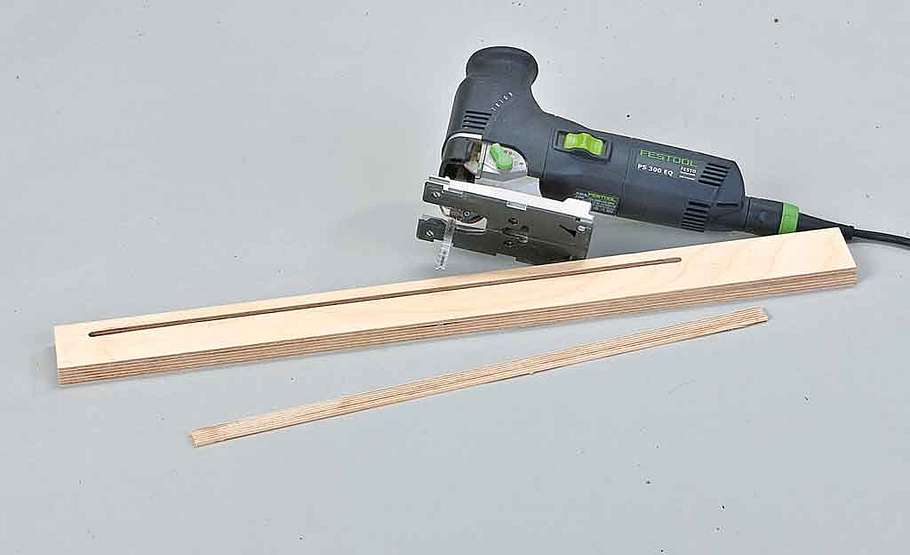

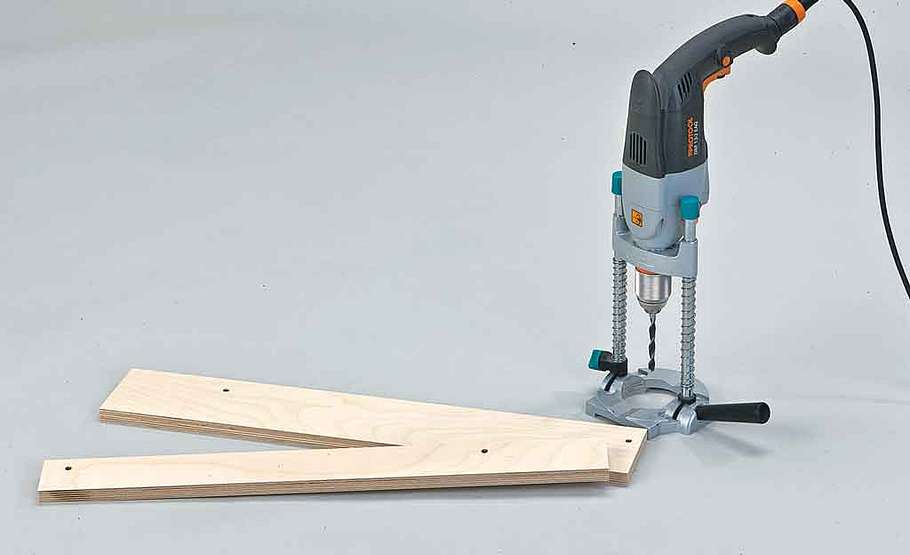

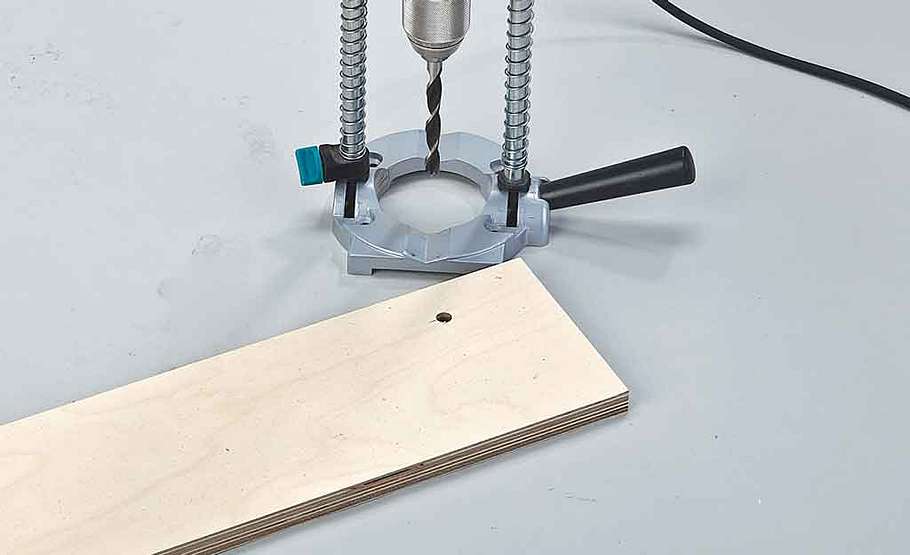

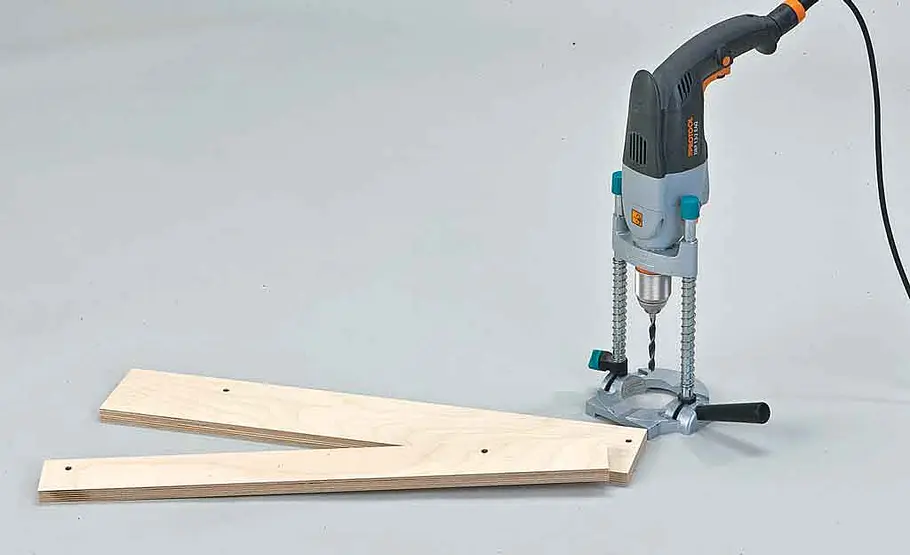

Der verstellbare Winkelanschlag besteht aus zwei Schenkeln. Das Basisbrett erhält zwei Löcher für die Montage, ...
Sägetisch bauen: Schritt 24 von 42
... das Anschlagbrett ein Langloch für den verschiebbaren Längenanschlag (siehe Bilder 45/56).

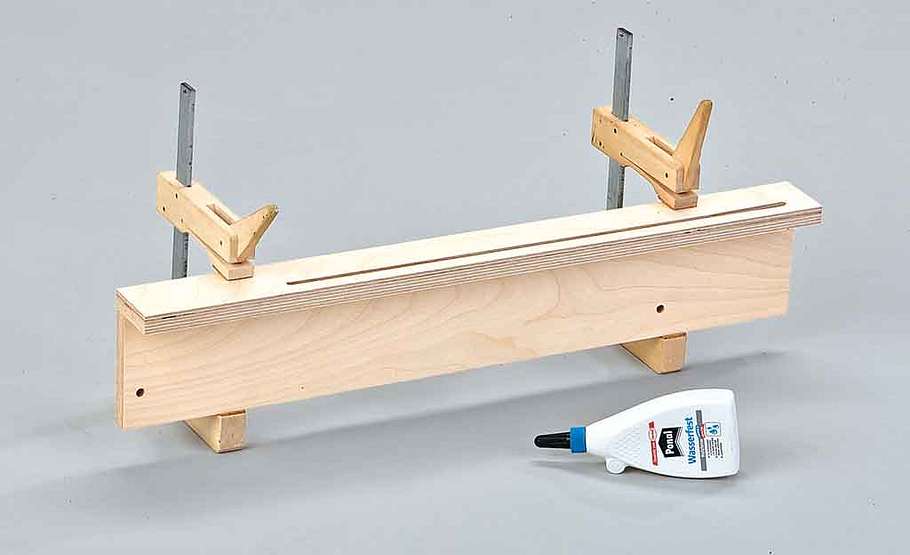

Sägetisch bauen: Schritt 25 von 42
Leimen Sie jetzt das Anschlagbrett gegen das Basisbrett. Den einfachen Bau des Längenanschlags zeigen wir hier nicht.
Sägetisch bauen: Schritt 26 von 42

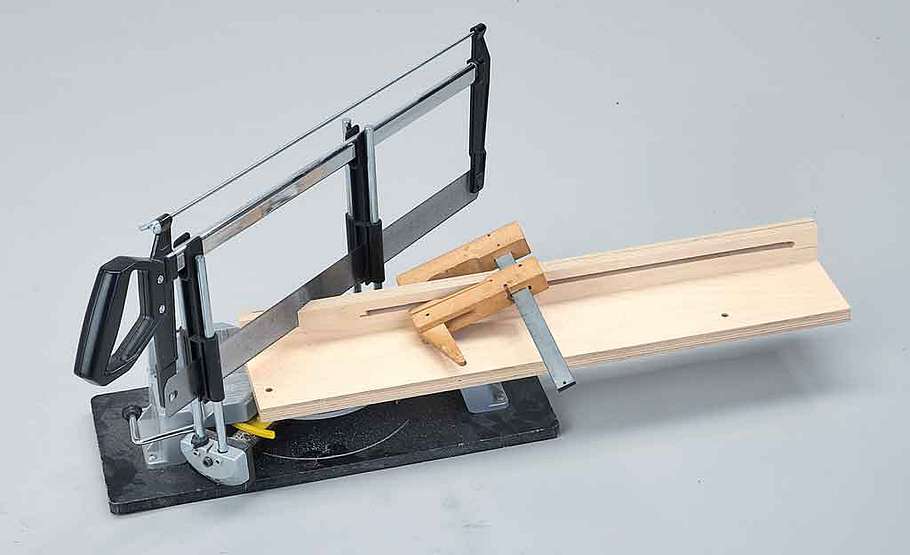

An der Drehpunktseite schneiden Sie den Anschlag (am besten mit einer Präzisionsgehrungssäge) auf 45°.
Sägetisch bauen: Schritt 27 von 42
Der Parallelanschlag besteht ebenfalls aus einem Basis- und einem Anschlagsbrett. Führungsschlitze an beiden Seiten auf das Basisbrett zeichnen, durchbohren ...

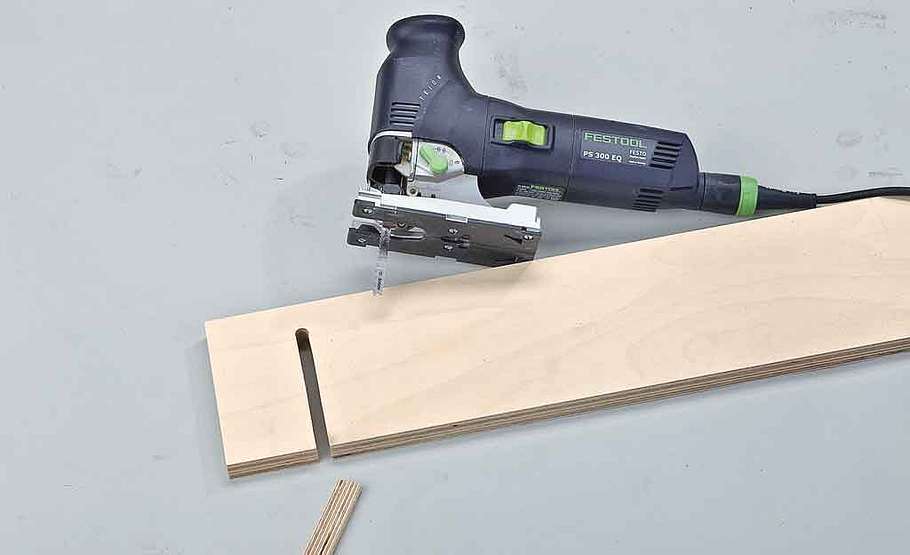

Sägetisch bauen: Schritt 28 von 42
... und den Schlitz bis zu den Bohrungen an den Kanten einschneiden.
Sägetisch bauen: Schritt 29 von 42

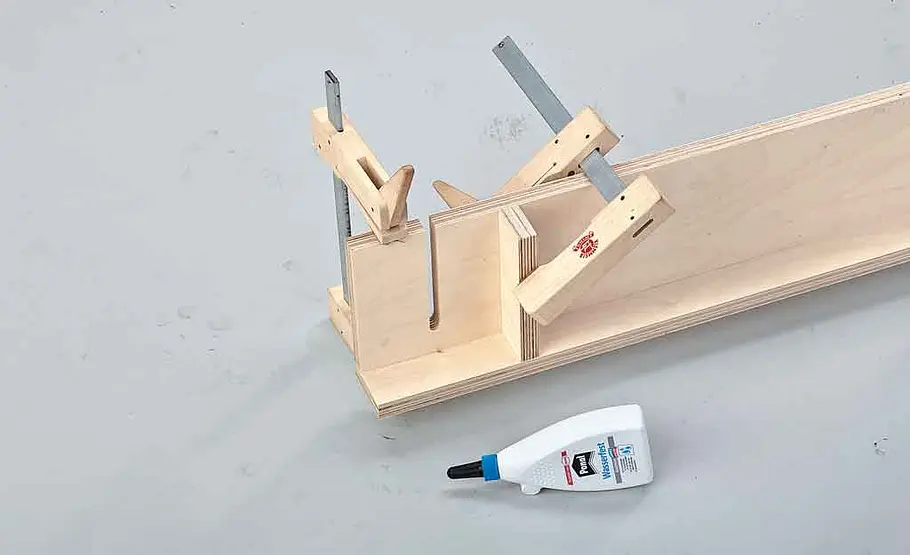

Anschlags- und Basisbrett stumpf gegeneinander und zwei Rippen zur Stabilisierung in den so entstandenen Winkel leimen.
Sägetisch bauen: Schritt 30 von 42
Bei diesen letzten Arbeitsschritten ist Präzision
erforderlich. Ungenauigkeiten bei der Montage der
Anschläge werden Sie auch künftig begleiten!
Beim Winkelanschlag ist eine Winkeleinteilung auf
der Arbeitsplatte sinnvoll – geritzt oder mit wasserfestem Stift auf der lackierten Fläche!
Der Winkelanschlag wird – in Materialstärke
des Nullanschlags (siehe nächstes
Bild) – mit einer Schlossschraube am Drehpunkt befestigt.

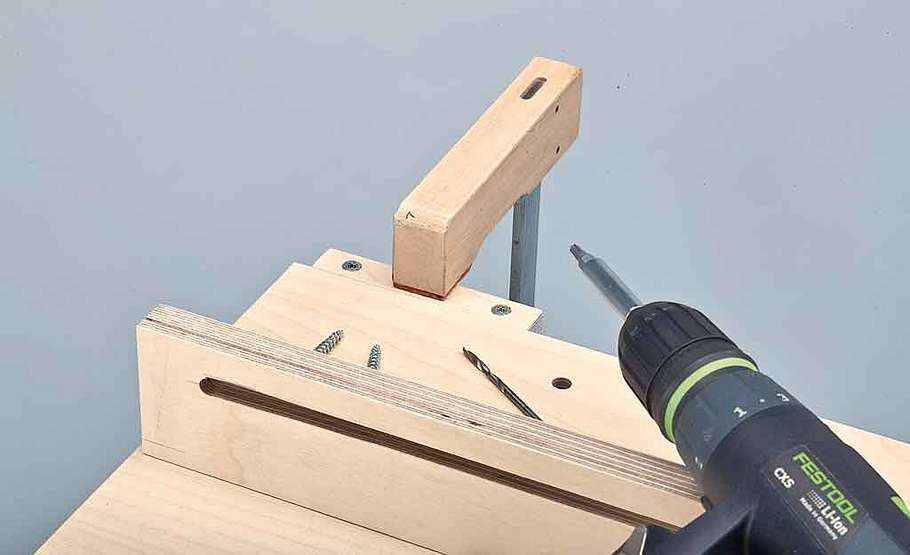

Sägetisch bauen: Schritt 31 von 42

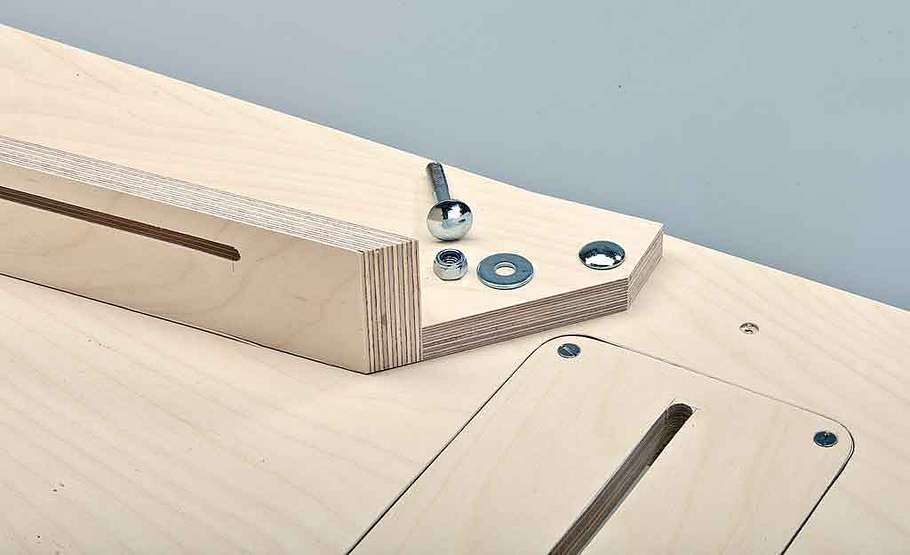

Der Nullanschlag ist ein Holzstück, das Sie am hinteren Rand auf die Arbeitsplatte schrauben.

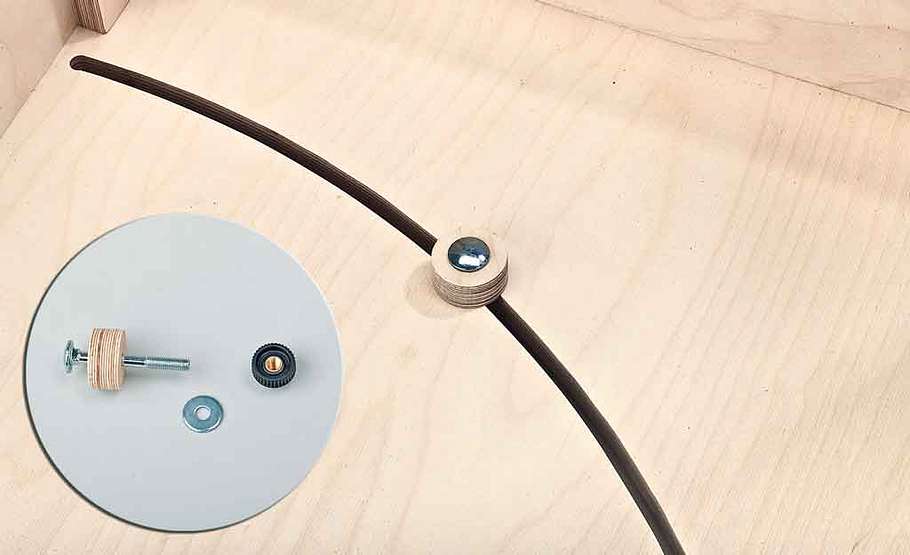

Sägetisch bauen: Schritt 32 von 42

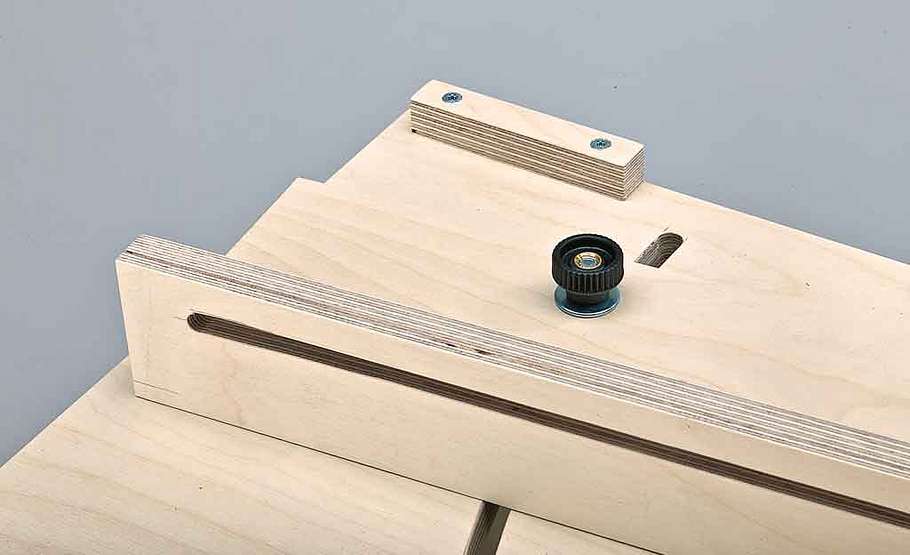

Festgestellt wird der Schwenk-Anschlag durch die zweite Bohrung mittels Rändelmutter.
Sägetisch bauen: Schritt 33 von 42
Eine Karosserie-Unterlegscheibe verteilt oben den Druck, unten ist ein Holzkreis mit Schlossschraube montiert.

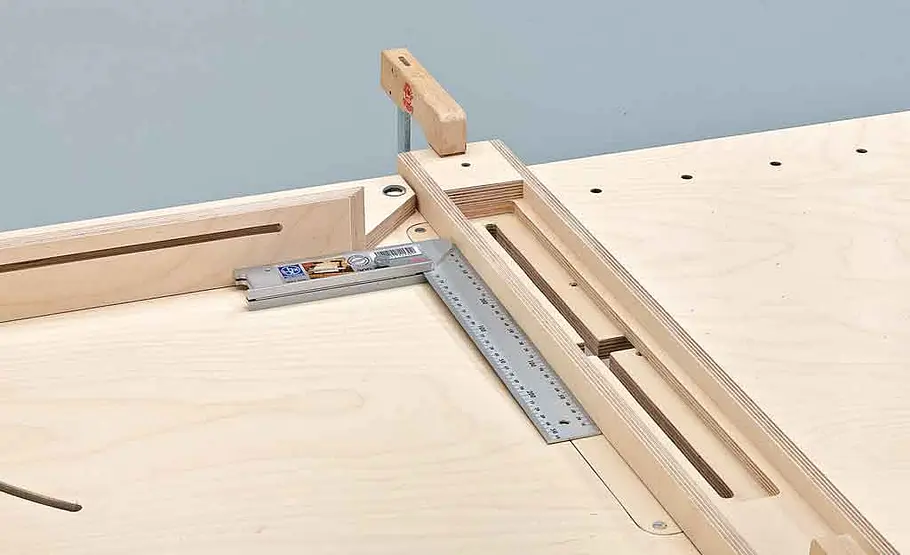

Sägetisch bauen: Schritt 34 von 42

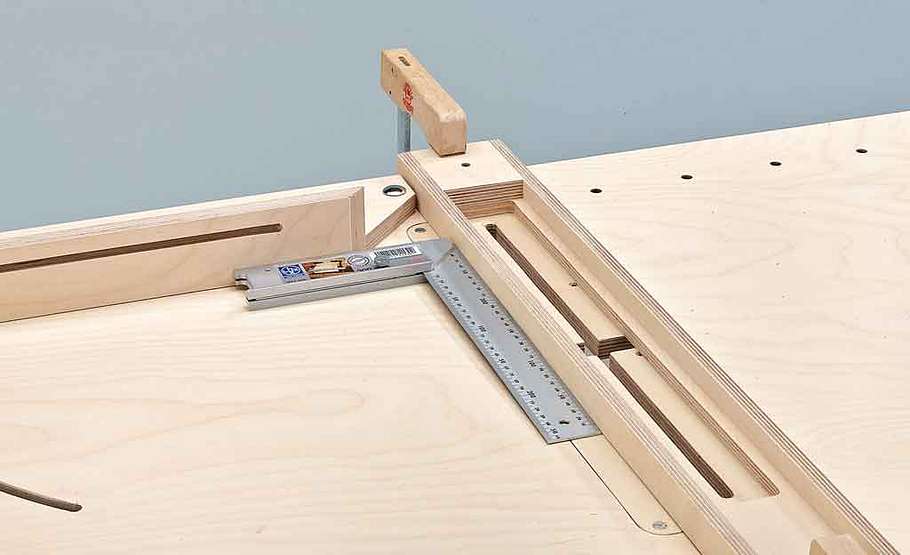

Nun wird der Führungsanschlag im rechten Winkel zum Winkelanschlag aufgeklemmt. Beim Schwenken dürfen beide Anschläge nicht kollidieren.
Sägetisch bauen: Schritt 35 von 42

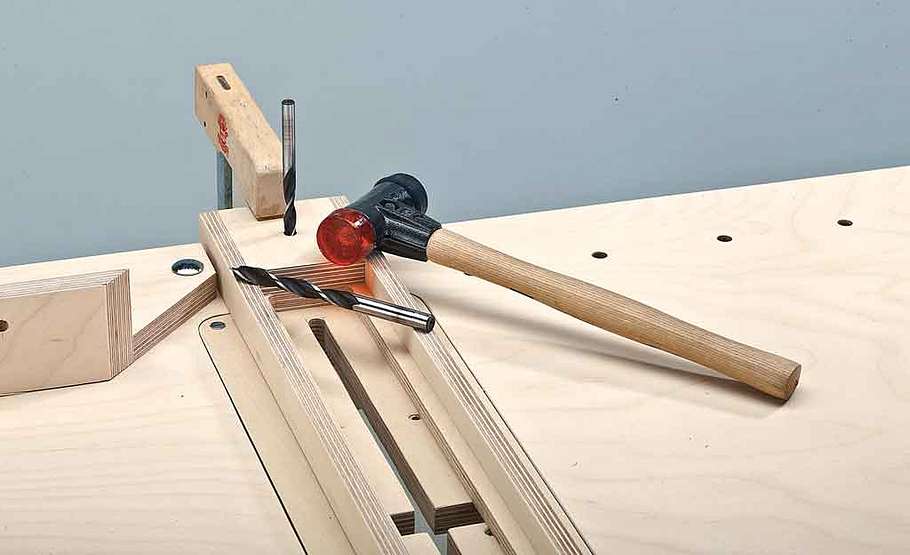

Markieren Sie die Montagebohrungen durch die Löcher im Anschlag auf der Arbeitsplatte.
Sägetisch bauen: Schritt 36 von 42

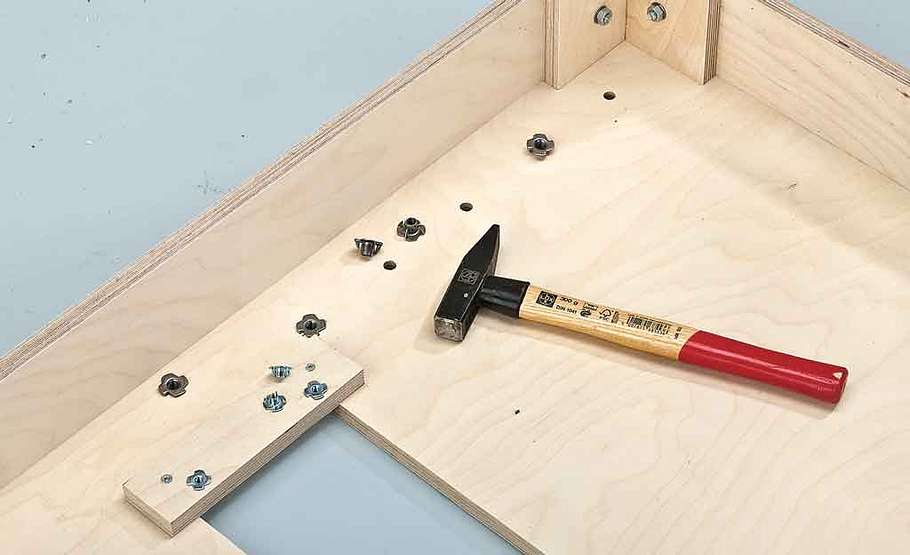

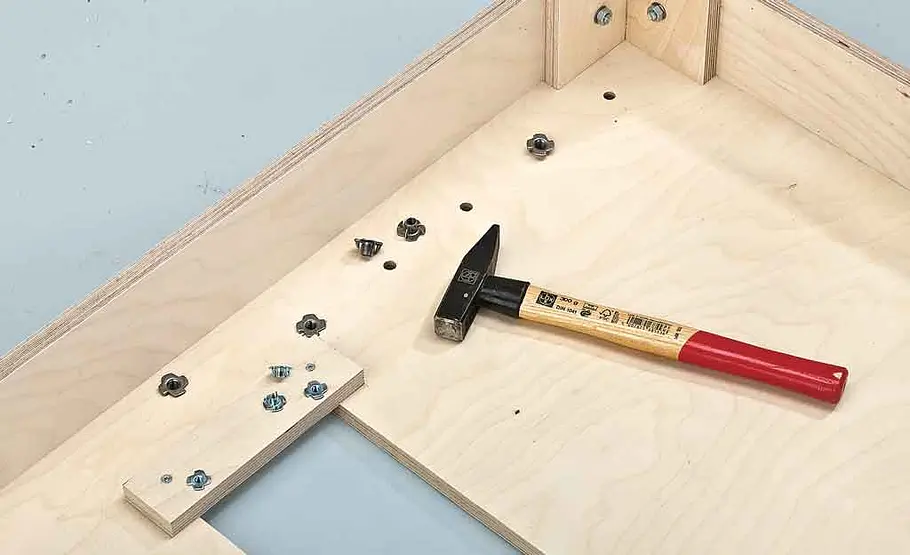

Durchbohren Sie die Platte und schlagen von unten die Einschlagmuttern ein (auch die für den Parallelanschlag nötigen).
Sägetisch bauen: Schritt 37 von 42

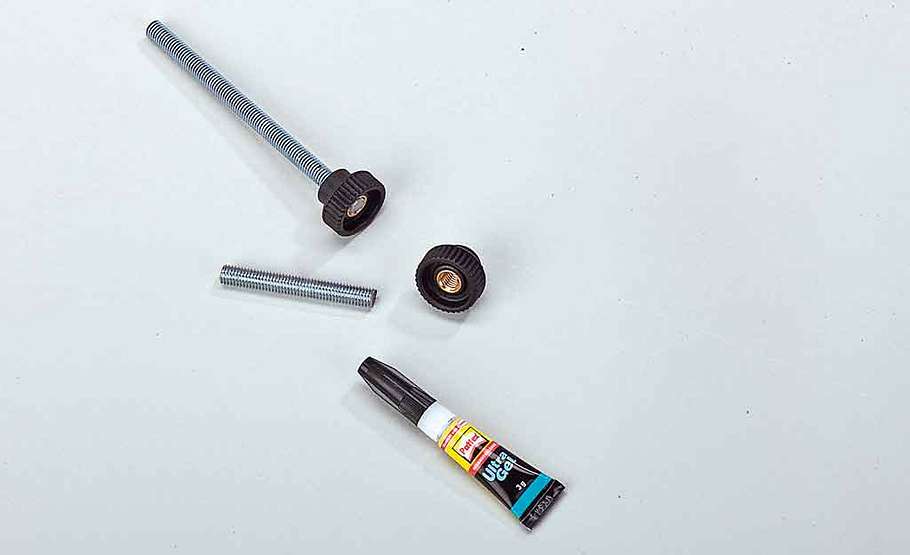

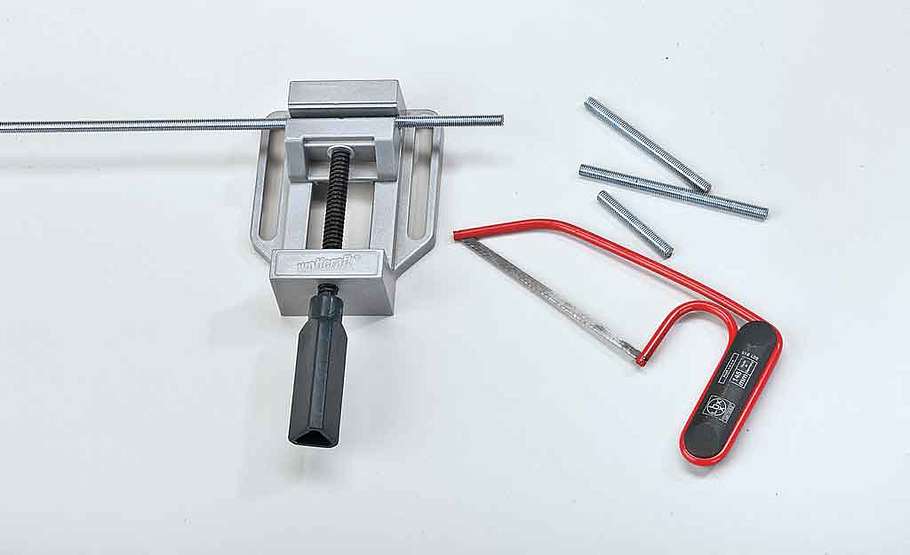

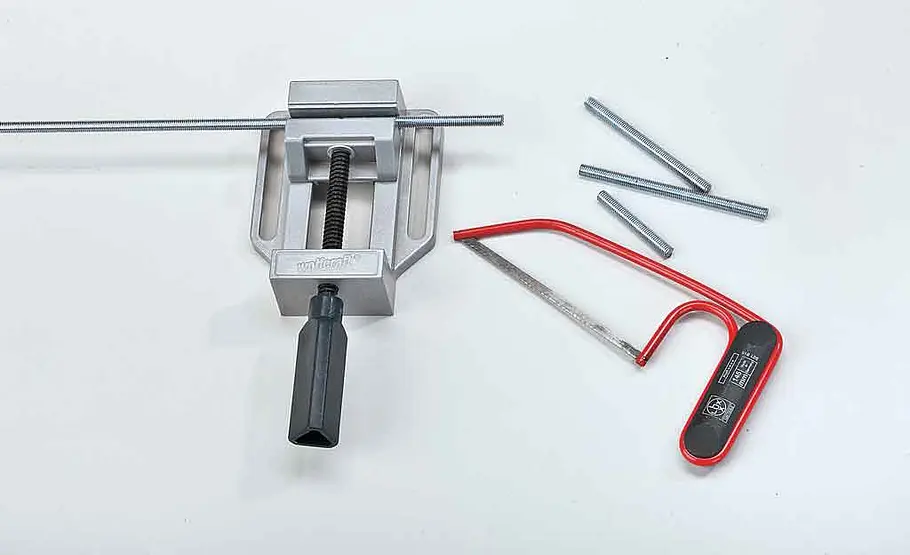

Um einen Spannbereich für unterschiedlich dicke Materialien sicherzustellen, haben wir Gewindestangen abgelängt.
Sägetisch bauen: Schritt 38 von 42
An deren Ende wurden Rändelmuttern aufgeschraubt und mit Sekundenkleber gesichert. Dies gilt für Führungs- (lange) und Parallelanschlag (kurze Gewinde).
Sägetisch bauen: Schritt 39 von 42

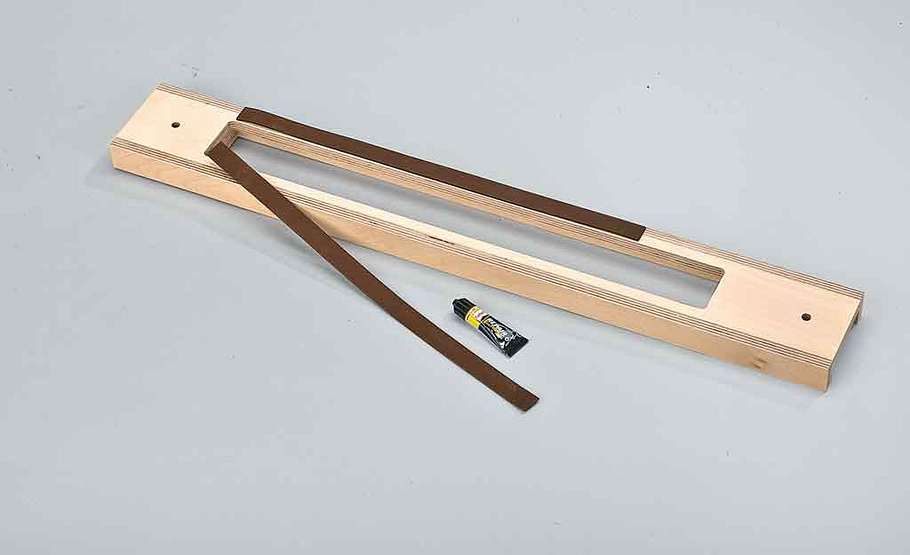

Unter den Führungsanschlag zwei Moosgummistreifen als Rutschstopp kleben.
Sägetisch bauen: Schritt 40 von 42

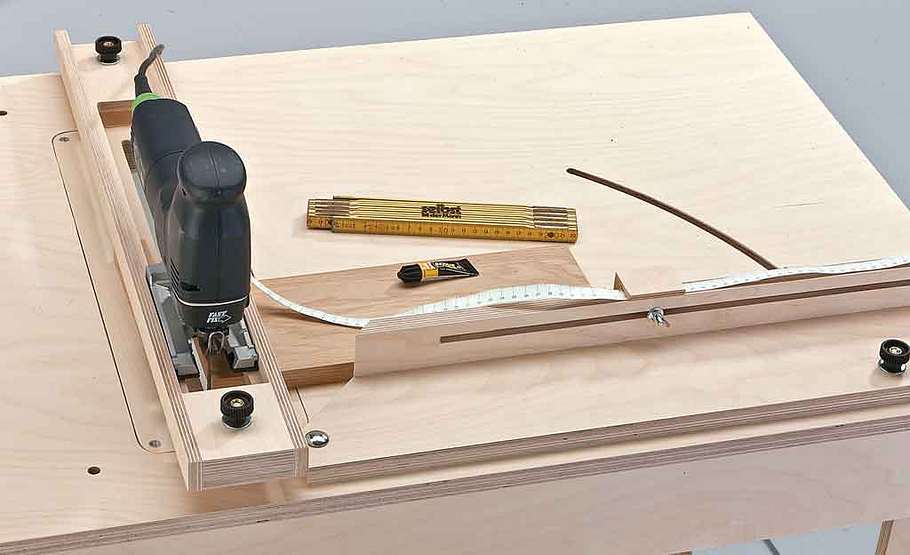

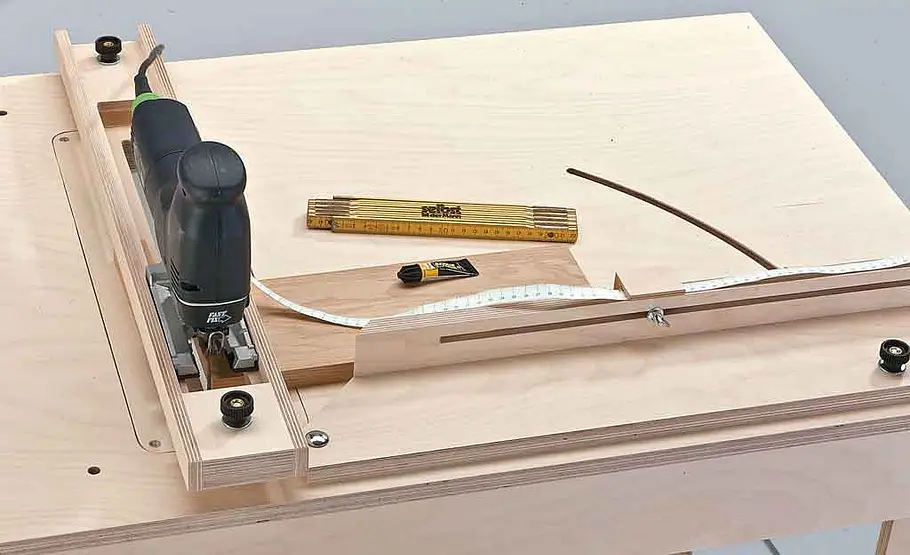

Papiermaßband auf den Winkelanschlag kleben (Nullpunkt am Sägeblatt) ...
Sägetisch bauen: Schritt 41 von 42

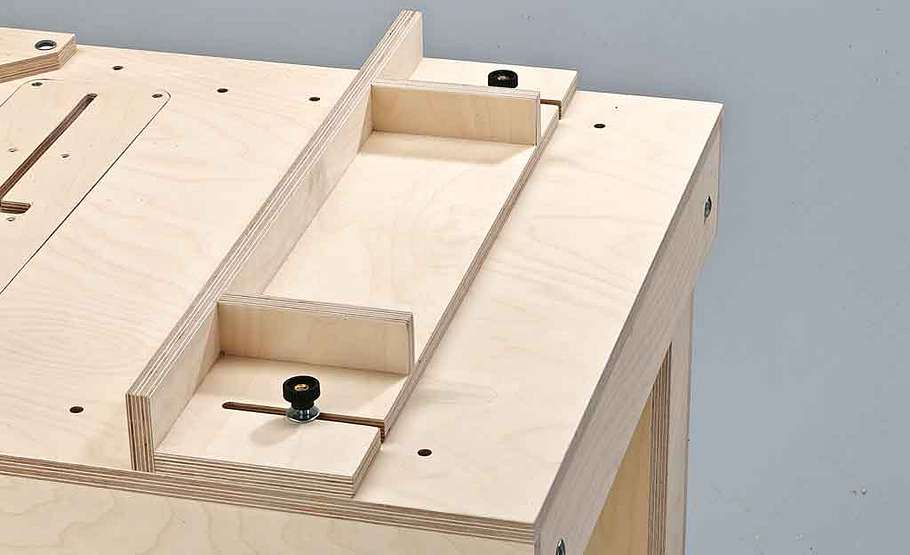

... und Längenanschlag (unten) montieren.
Sägetisch bauen: Schritt 42 von 42

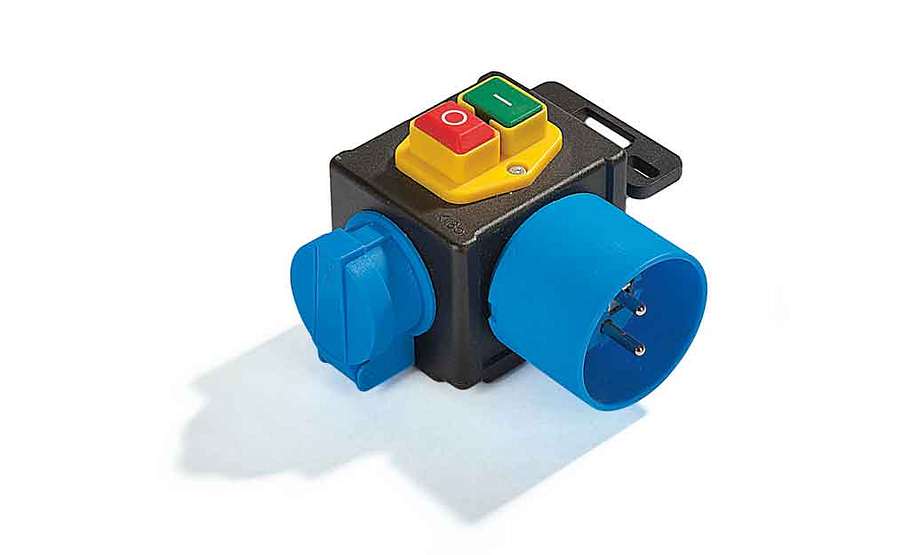

PRAXISTIPP: Eine unter der Arbeitsplatte montierte Stichsäge stellt ein erhöhtes Sicherheitsrisiko dar, da das Sägeblatt in Richtung des Nutzers zeigt. Sehen Sie in der Bedienungsanleitung Ihrer Stichsäge nach, ob sie für derartige Einsätze geeignet ist (entsprechende Montagemöglichkeiten an der Sohle müssen vorhanden sein). Da die Bedienung der Maschine unter dem Tisch kaum funktioniert, sollten Sie unbedingt einen Sicherheits- Zwischenschalter (z. B. von Wolfcraft) montieren.
Ein stabiler Werkstatttisch sollte sich in jeder Heimwerker-Werkstatt finden – er ist der Mittelpunkt allen Reparierens, Werkens und Selberbauens. Wer aber viel "aus Holz selber baut", braucht auch einen Sägetisch, auf dem Zuschnitte für den Möbelbau einfach, schnell und sauber gelingen. Sie können so einen Sägetisch selber bauen, statt ihn vergleichsweise teuer im Baumarkt zu kaufen. Die Anleitung zeigt Schritt für Schritt, worauf Sie beim Bau des Sägetisches achten müssen!
Sägetisch selber bauen

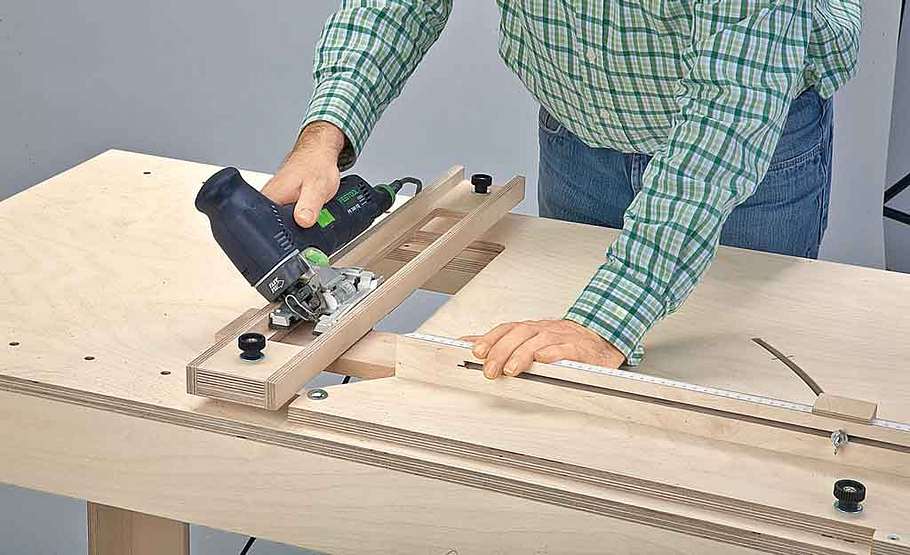

Ob freies Sägen, Sägen am Anschlag bei unten montierter Maschine oder Zuschnitt in der Führungsschiene: Der Sägetisch eröffnet Ihnen viele Möglichkeiten, Ihre Stichsäge variabel zu nutzen:
- Freies sägen
- Zuschnitt am Parallelanschlag
- Ablängen bei Führung in der Sägeschiene
- Winkelschnitte
- Gehrungsschnitte mit schräg gestelltem Sägefuß
Video-Anleitung: Am Sägetisch arbeiten
Das Video zeigt im Detail, wie Sie mit dem selbst gebauten Sägetisch arbeiten: Die Stichsäge, die jeder Heimwerker zuhause hat, ist das Werkzeug, das diesen Sägetisch fortan zum Mittelpunkt Ihrer Holzwerkstatt macht.
