Klappbares Werkstattmöbel

Platzsparender Werktisch zum Zusammenfalten

Kein Platz für eine permanente Werkstatt? Wir zeigen, wie Sie ein platzsparendes Werkstattmöbel zum Zusammenklappen bauen können!

(1/25)
Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

Klappt perfekt – Der faltbare Werktisch eignet sich hervorragend für kleine oder temporäre Werkstätten.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

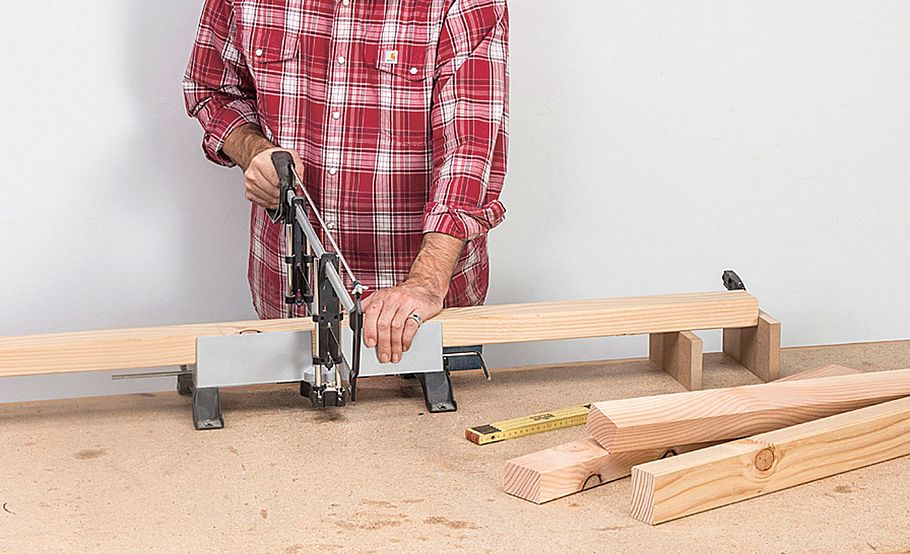

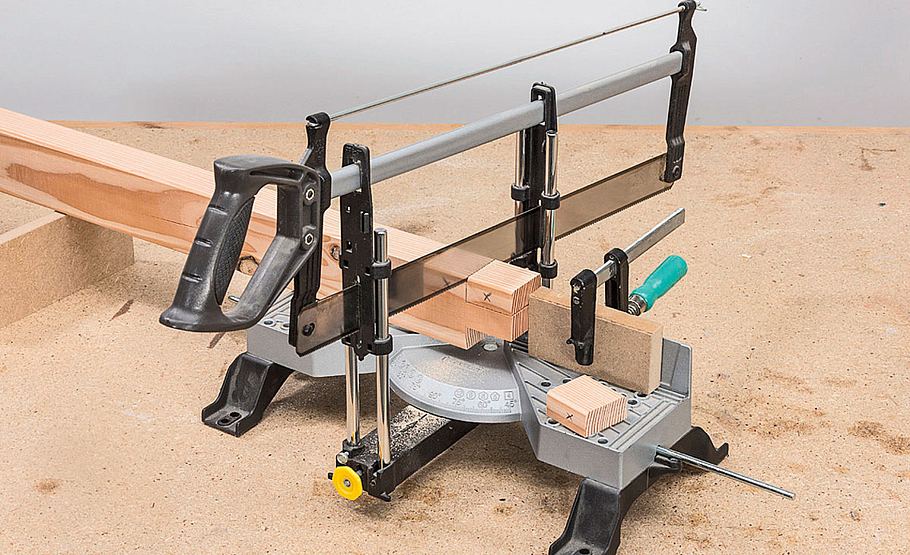

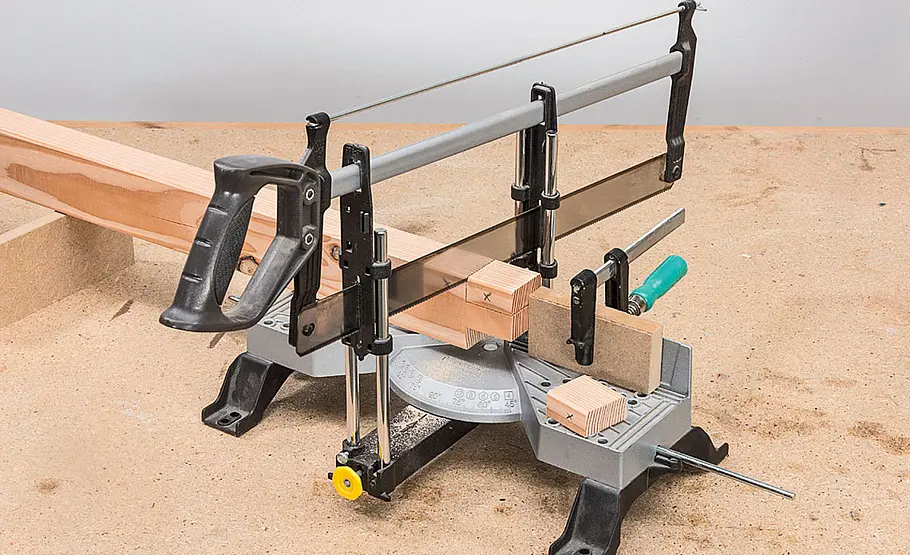

Schneiden Sie die Rahmenhölzer rechtwinklig mit der Gehrungssäge oder einer Kappsäge zu.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

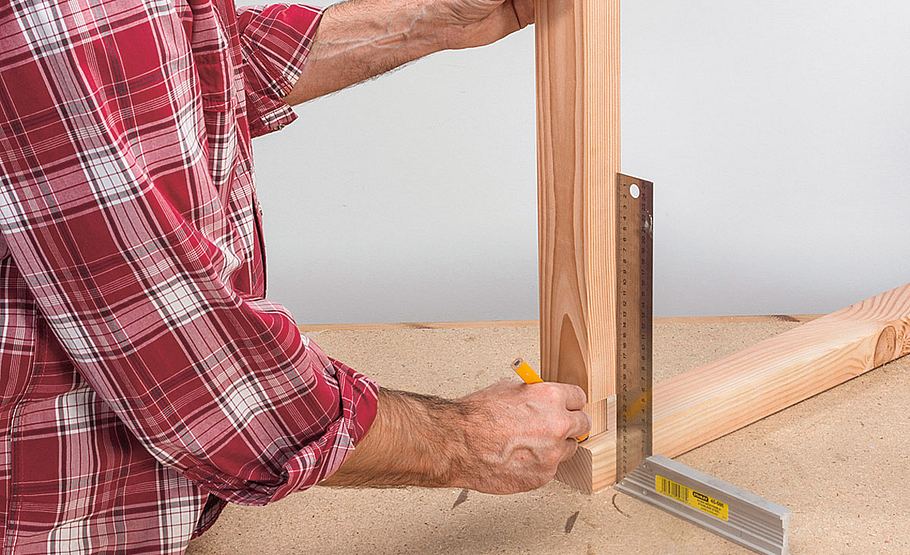

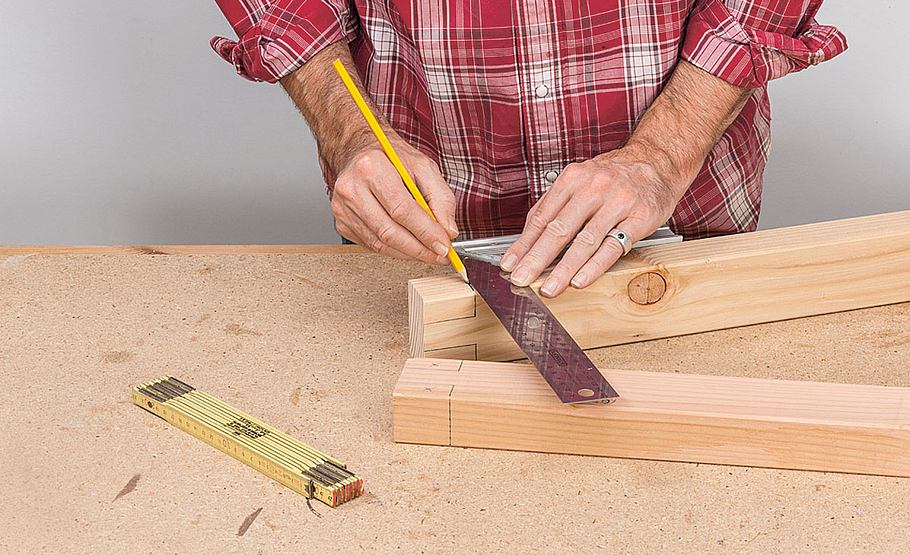

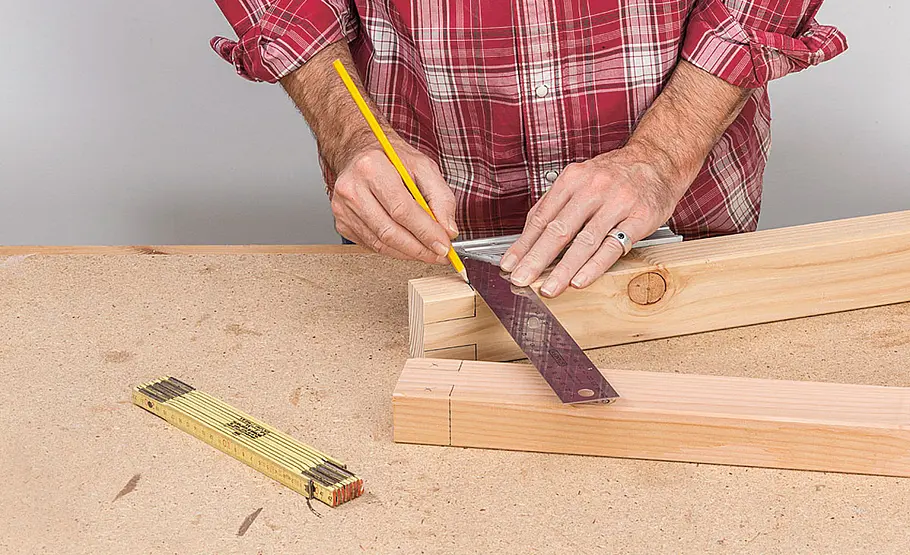

An beiden Enden der waagerechten Hölzer reißen Sie nun die Zapfen an.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

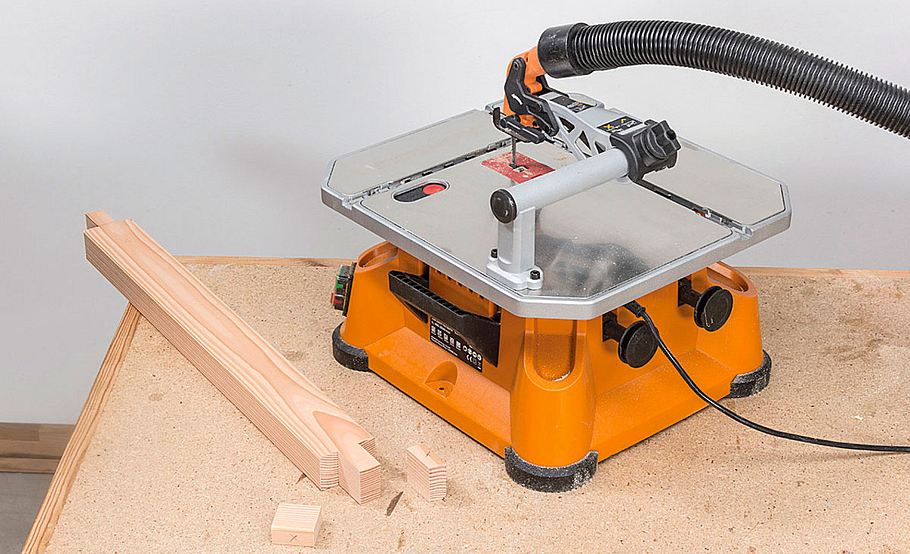

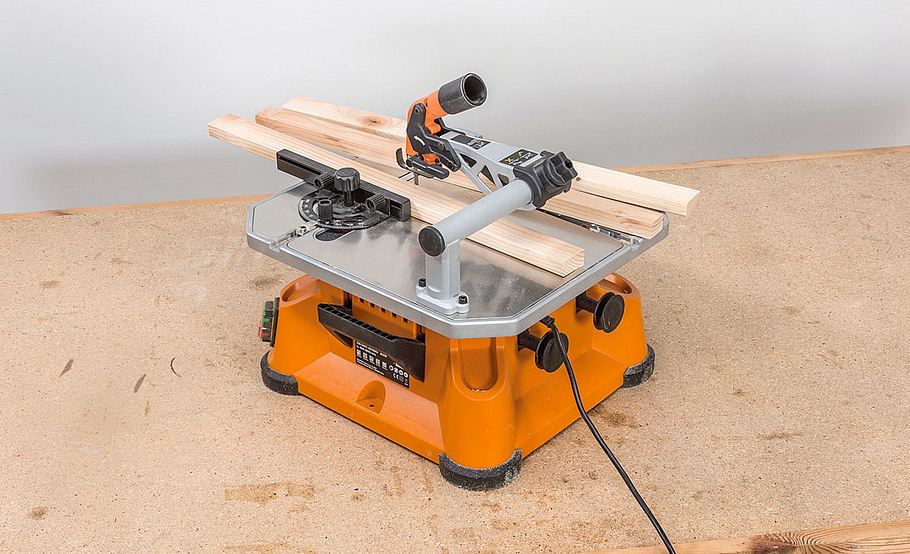

Die Zapfen können Sie mit dem Stichsägetisch oder mit der Stichsäge zuschneiden, ...

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

... etwas arbeitsintensiver, aber sehr exakt gelingt das Einschneiden von Hand und das Absetzen mit der Gehrungssäge.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

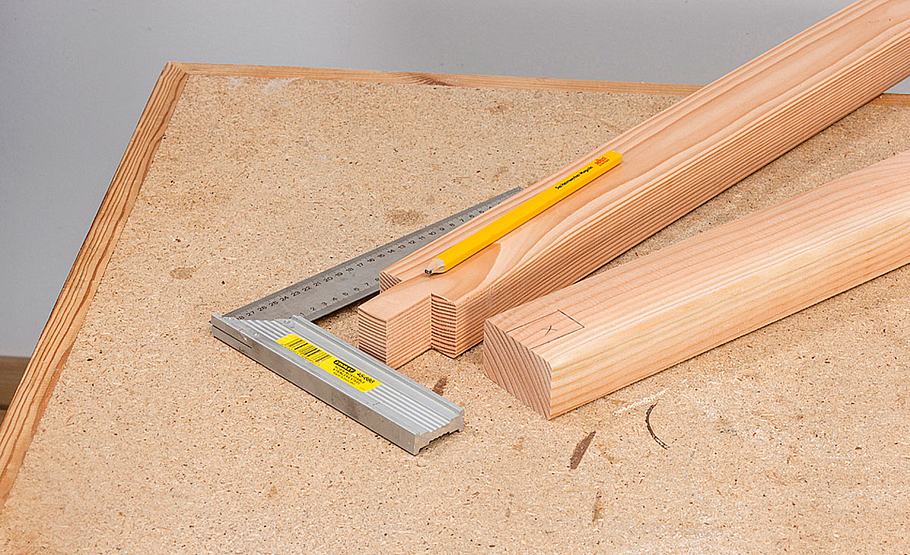

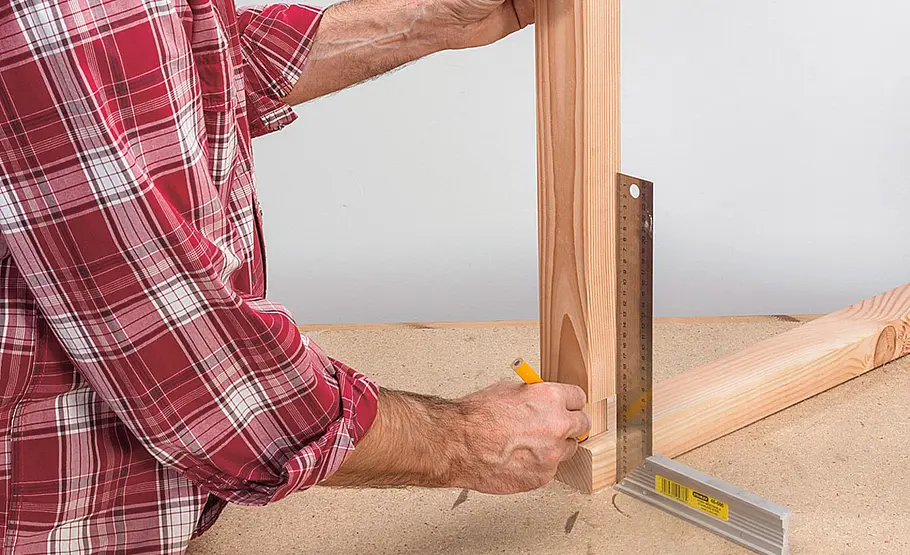

Anhand der Zapfen reißen Sie nun die Schlitze an. Richten Sie hierzu die Bauteile genau bündig zueinander aus.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

Mit dem Winkel reißen Sie den Zapfen auch auf dem Kopf an. Dort schneiden Sie mit der Gestell-, Fein- oder Japansäge ein.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

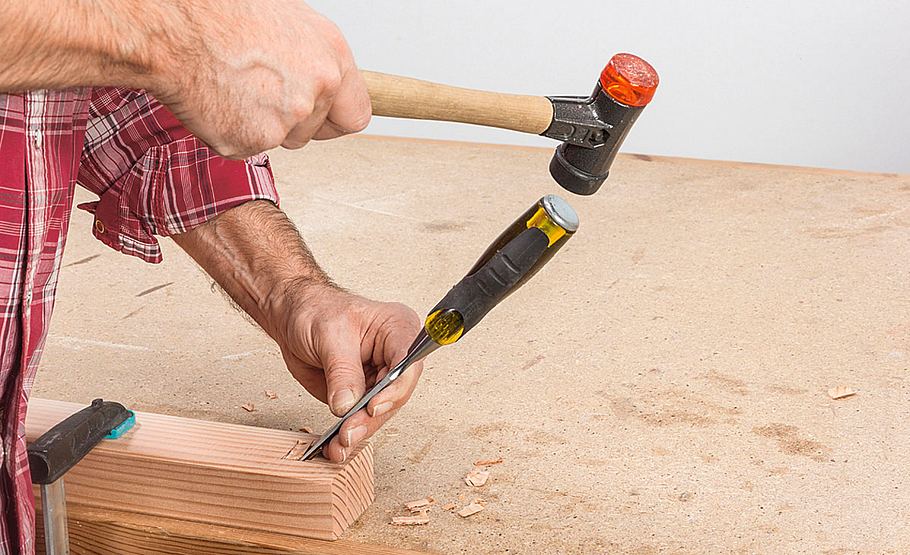

Der Rest wird mit scharfem Beitel weggestemmt; abwechselnd senkrecht am Grund und schräg – und das von beiden Seiten!

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

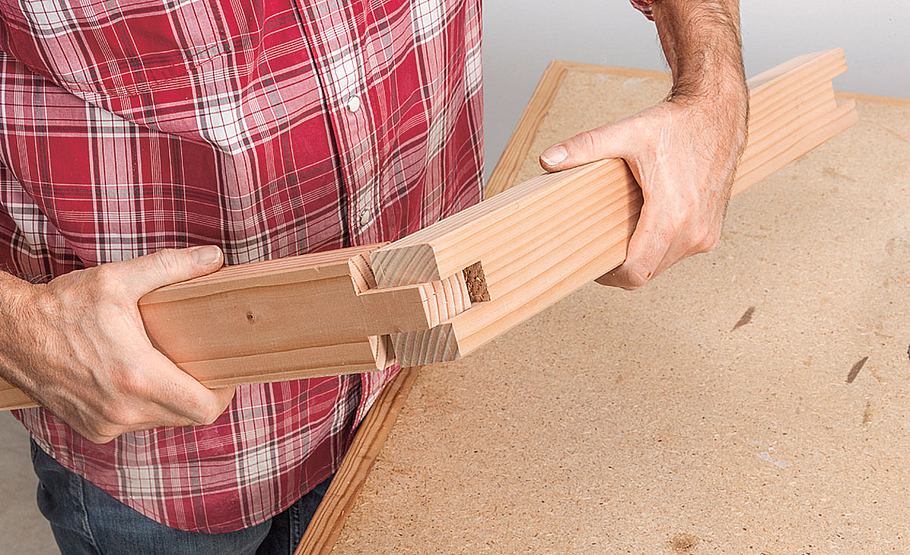

Prüfen Sie zunächst leimlos, ob alle Schlitz-und-Zapfen-Verbindungen passgenau sind – d.h. nicht zu stramm und nicht zu lose.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

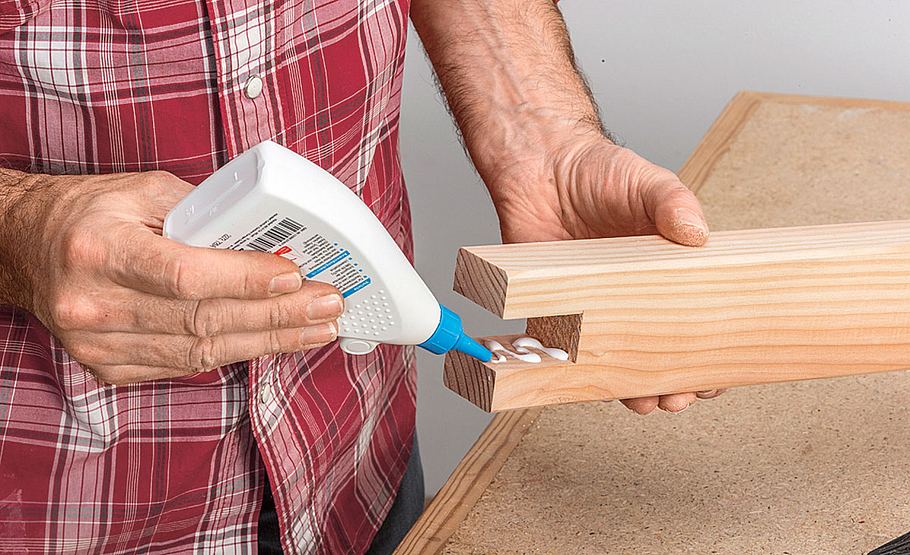

Dann geben Sie Leim an alle Kontaktflächen und fügen die Rahmenbauteile zusammen.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

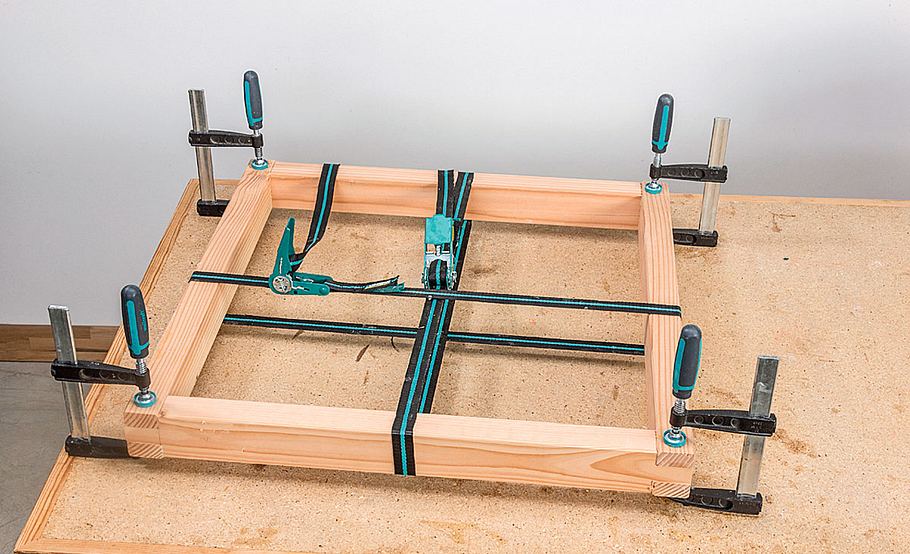

Auf Rechtwinkligkeit prüfen und mit Gurten und Zwingen verpressen. Sie müssen zwei solcher Rahmen herstellen.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

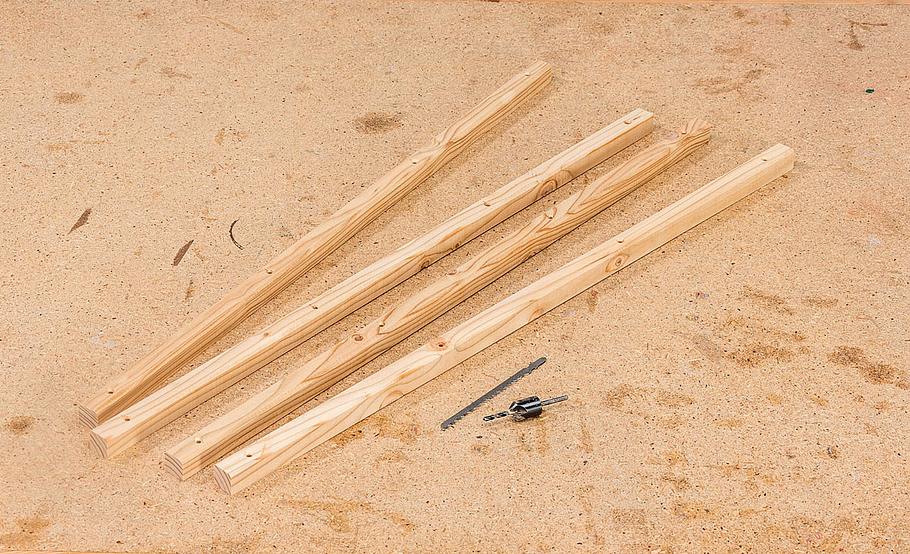

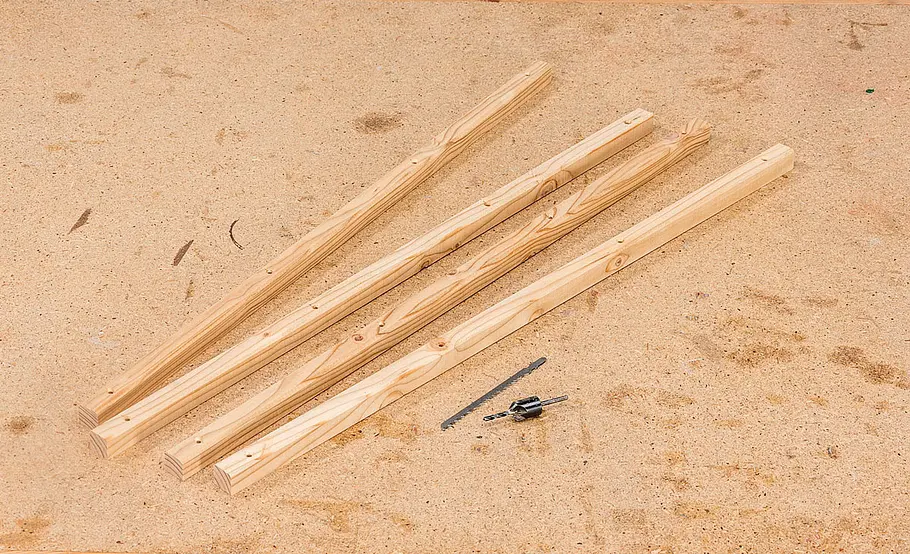

Die Rahmen werden an beiden Seitenriegeln aufgedoppelt. Hierzu schneiden Sie insgesamt vier Leisten zu, ...

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

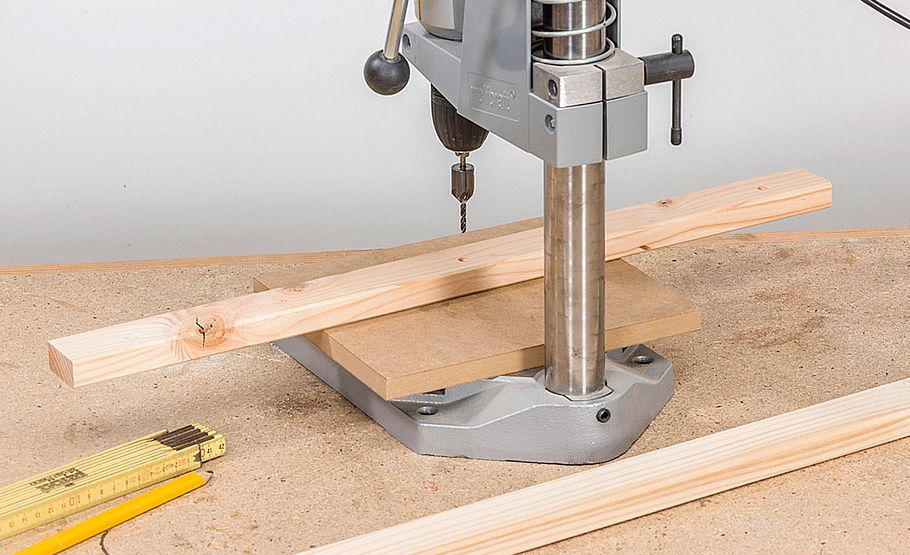

... die mehrfach auf der breiten Seite mittig durchbohrt und gesenkt werden.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

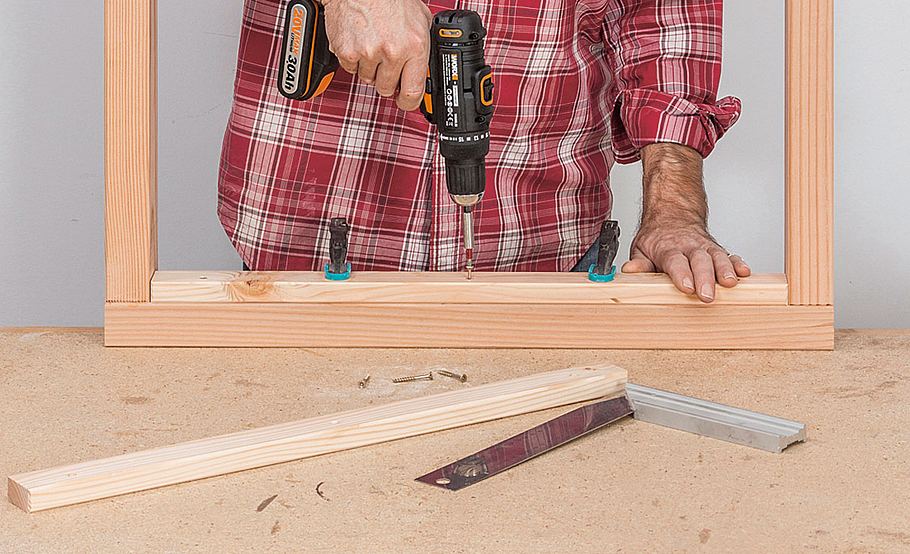

Die Leisten, die schmaler als die Rahmen sind, außen bündig in die Rahmen schrauben.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

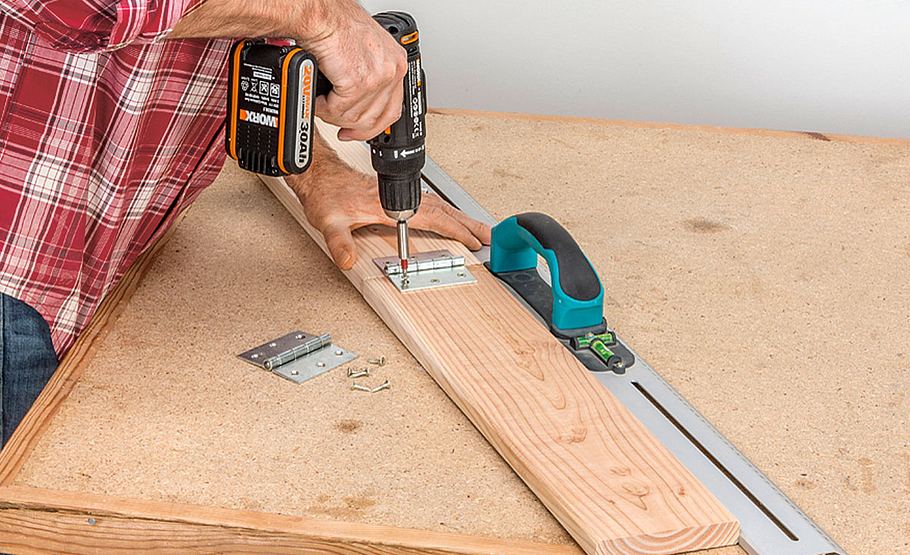

Insgesamt vier Glattkantbretter (Dielen) werden mit Scharnieren zu zwei Gelenk-Paaren verschraubt. Deren Gesamtlänge ...

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

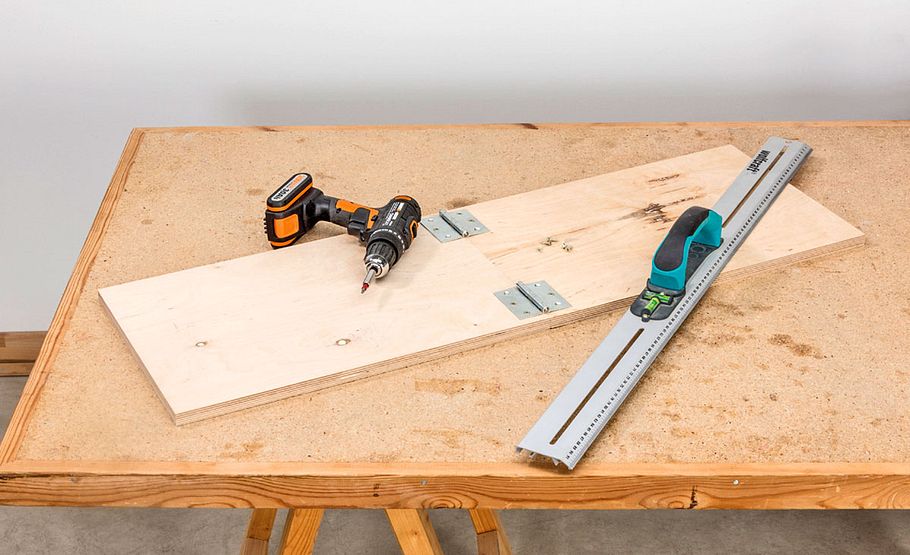

... bestimmt die Tischbreite! Zwei ebenso lange Multiplex-Platten werden mit zwei Scharnieren klappbar verbunden.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

Mit weiteren vier Scharnieren befestigen Sie das Plattenpaar im Falz mittig auf den Rahmen. Die Plattenscharniere zeigen ...

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

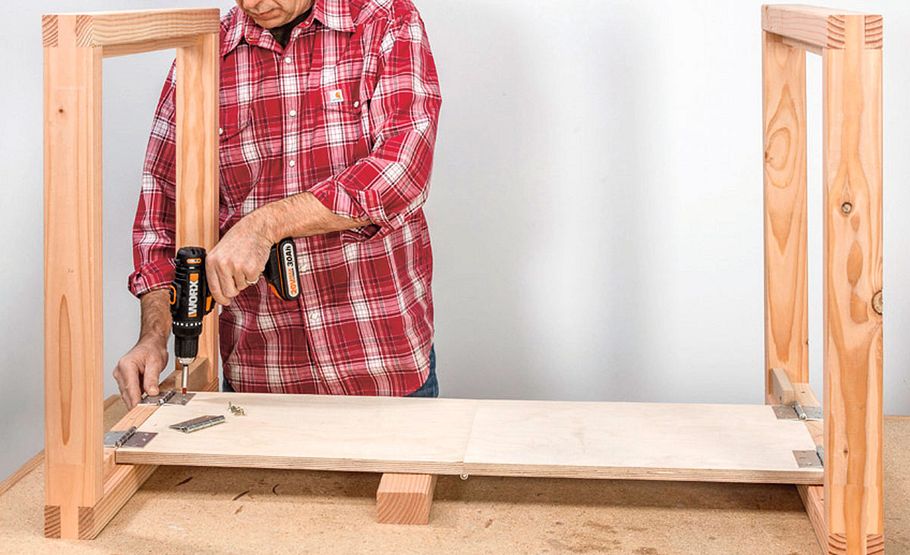

... dabei nach außen! Rahmen umdrehen (Platte oben mit Zwingen und Zulagen fixieren) und die Klapp-Bretter anschrauben.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

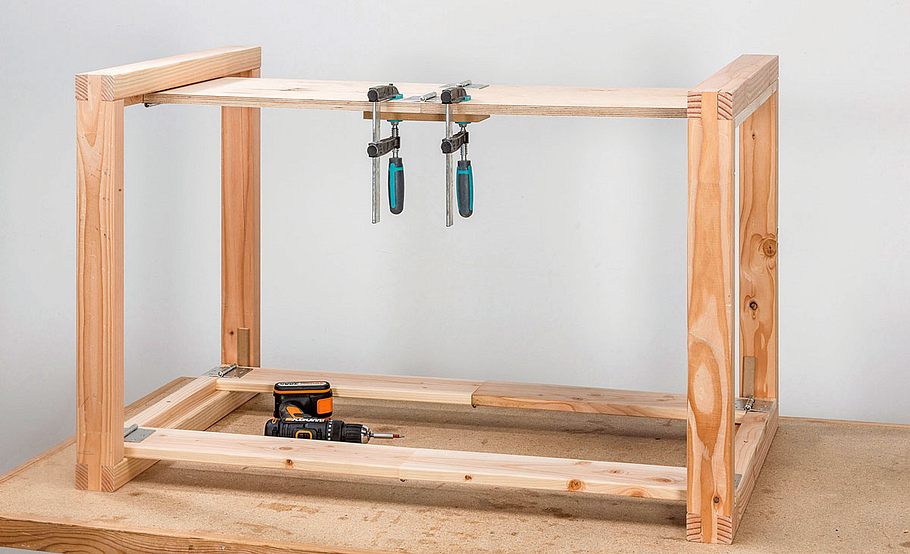

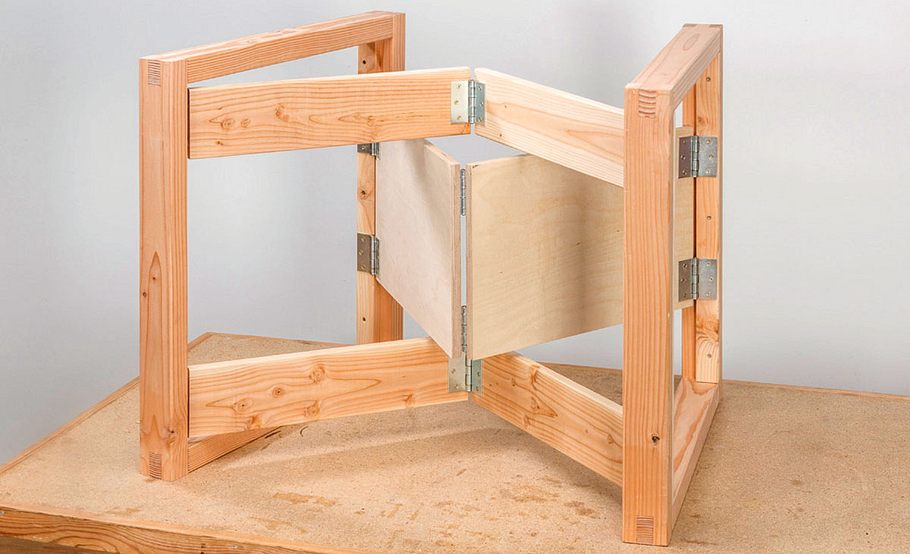

Aufgerichtet sieht das Gestell nun so aus. Es lässt sich komplett zusammenfalten – bis die Rahmen aneinanderliegen. Unter das ...

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

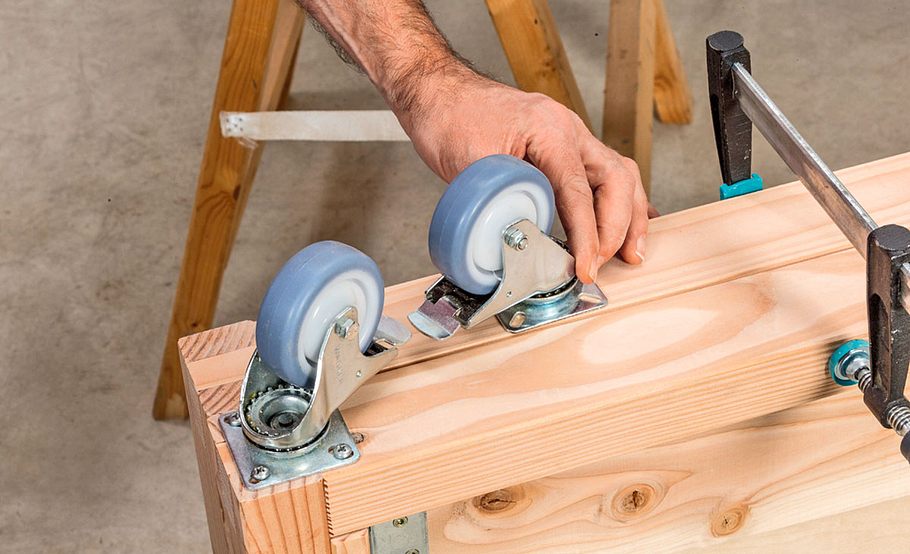

... Gestell schrauben Sie Apparaterollen mit Totalfeststellern. Sie müssen versetzt montiert werden, damit sie nicht kollidieren.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

Anschließend Leisten für die Tischplatte zuschneiden, senken und bohren.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

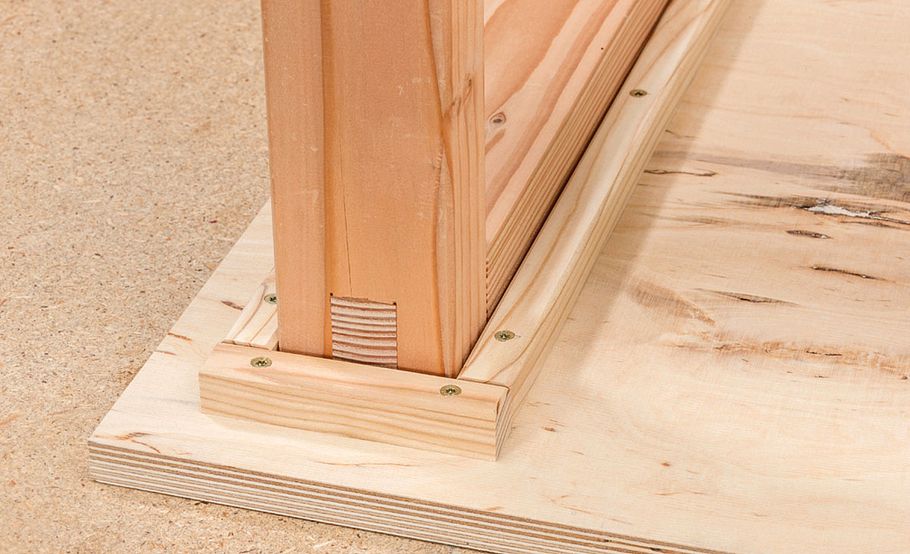

Sie werden unter die zugeschnittene Tischplatte aus Multiplex um die ausgezogene Rahmenkonstruktion geschraubt.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

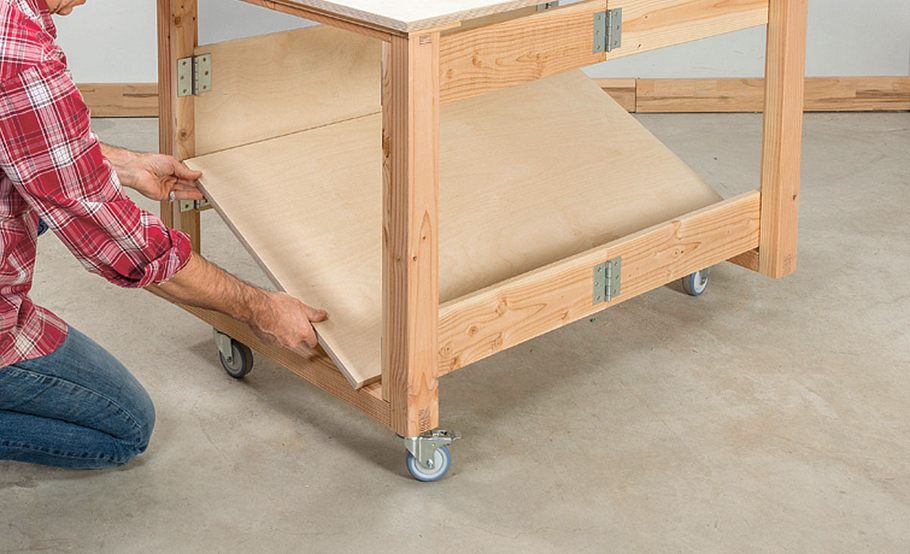

Auf die unteren Rahmenhölzer können Sie dann eine weitere Multiplexplatte legen. Beide Platten lassen sich einfach abheben.

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

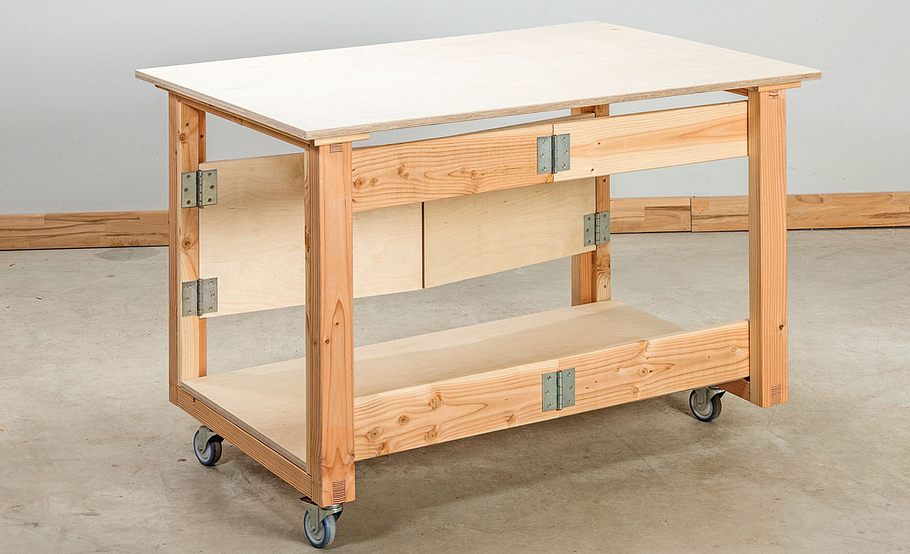

Das Endergebnis: So sieht der Tisch aus Douglasie-Kanthölzern fertig aus!

Foto: sidm/KEH

Platzsparender Werktisch zum Zusammenfalten

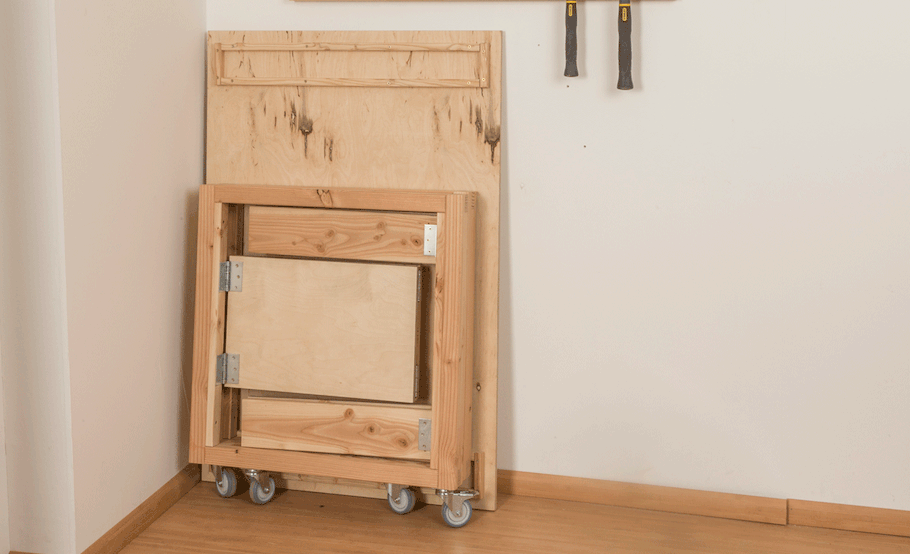

Der Tisch ist schnell zerlegt und platzsparend geparkt – praktisch!

Der eigene Werkstattkeller oder die Arbeitsgarage ist für viele ein Luxus, den sie sich – ob aus Platz- oder Kostengründen – nicht leisten können. Für diejenigen, denen es genauso geht, haben wir einen klappbares Werkstattmöbel selbst gebaut: Wird der Werktisch nicht benötigt, können die Arbeits- und die Bodenplatte abgehoben werden, worauf sich der rollbare Unterbau schmal zusammenklappen lässt.

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Schrauber

  • Gehrungssäge

  • Klüpfel

  • Spanngurte

  • Stechbeitel

  • Stichsäge

  • Zwingen

Die drei Teile lassen sich anschließend platzsparend gegen die Wand lehnen. Das klappbare Werkstattmöbel besteht aus stabilen Douglasie-Kanthölzern, die mit Schlitz und Zapfen zu Rahmen gefügt werden. Aber selbstverständlich lassen sich für den Bau des Klapp-Werkstattmöbels auch andere Holzarten verwenden. Hier finden Sie Materialliste und Zeichnung!
