Dreirad selber bauen
Fachsimpeln über das neue Vehikel: Was dem Papi sein Auto, ist dem Junior sein Dreirad. Wie Sie ein wirklich schönes und robustes Dreirad selber bauen, stellen wir Ihnen hier vor – aus Multiplex mit Hinterrad-Einzelaufhängung und zugekaufter Tretkurbel.
Dreirad selber bauen
Darauf können Sie stolz sein: Das selbst gebaute Dreirad ist ein robustes Spielgerät und ein tolles Heimwerker-Projekt.
Dreirad selber bauen

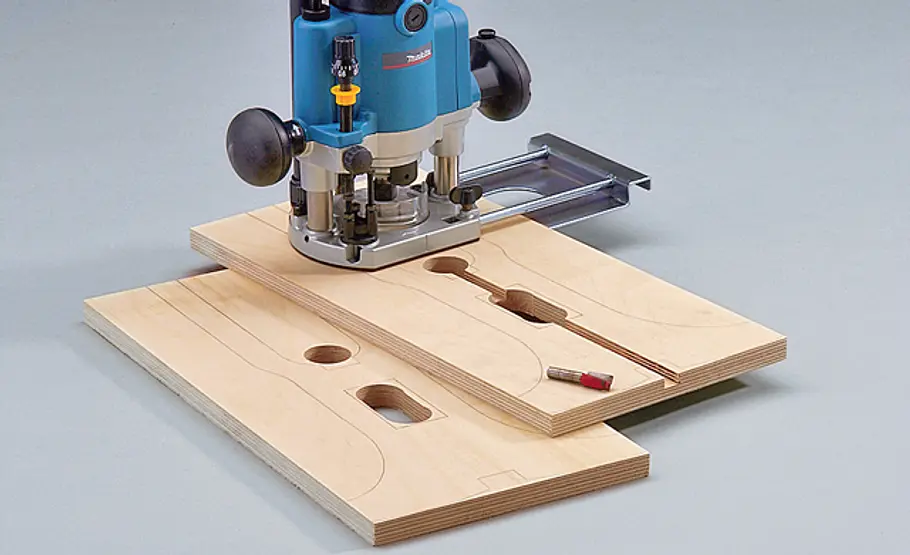

Öffnungen mit einem Bohrer größer als der Fräserdurchmesser in die Gabelteile einbringen. Die Längsöffnungen in mehreren Schritten fräsen.
Dreirad selber bauen

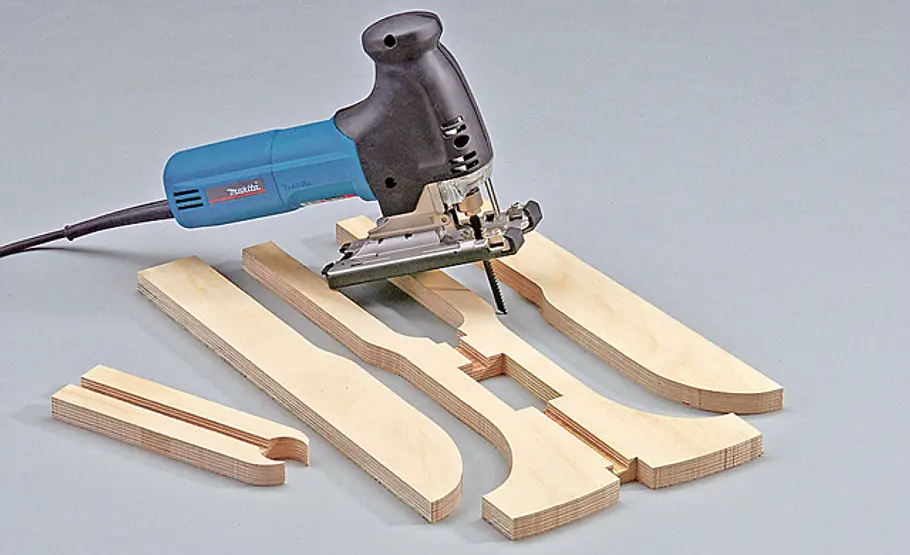

Vor dem Ausschneiden der Außenkontur mit der Stichsäge ritzen Sie diese mit dem Cutter an, um das Ausreißen der Furnierschicht zu vermeiden.
Dreirad selber bauen

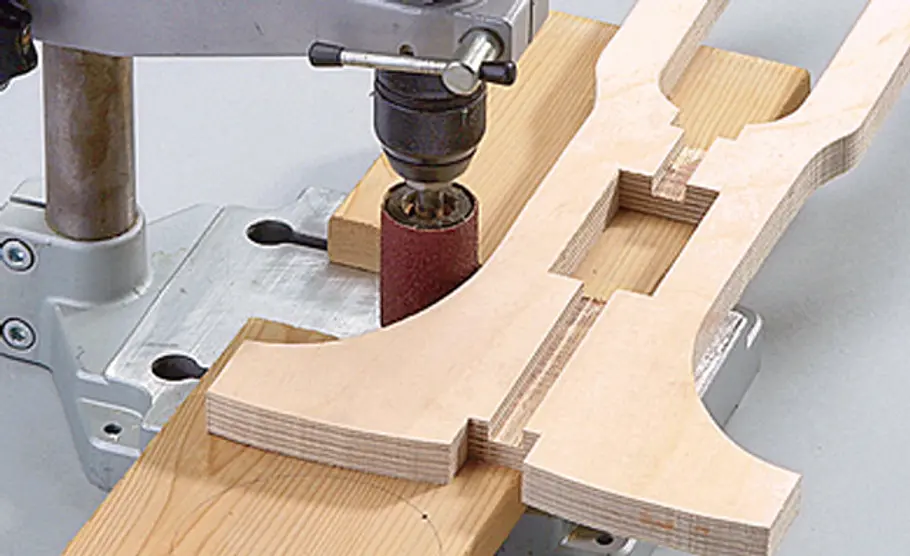

Den Stichsägenschnitt glätten Sie mit einer kleinen Schleifhülse an der Bohrmaschine im Bohrständer.
Dreirad selber bauen

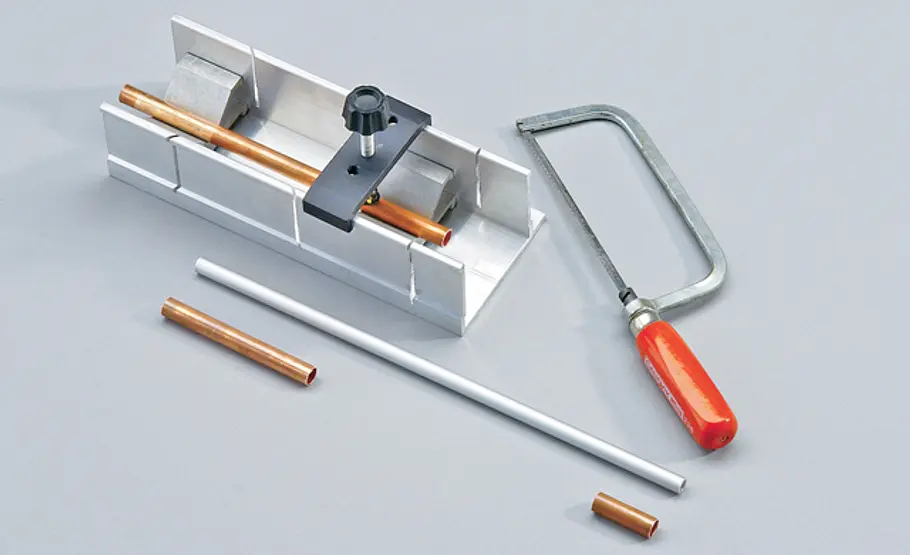

Die Achse aus Aluminium-Rohr des Gabellagers verläuft in einem Kupferrohr. Längen Sie die beiden Stücke in Nutlänge mit der Metallsäge ab.
Dreirad selber bauen

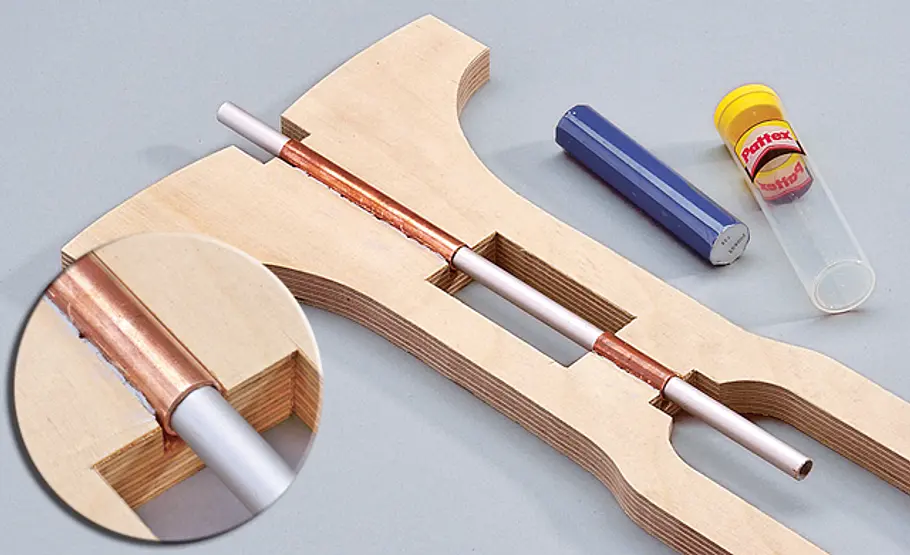

Die Achse hält die Kupferrohrteile beim Einkleben in die Nut mit Powerknete in Flucht.
Dreirad selber bauen

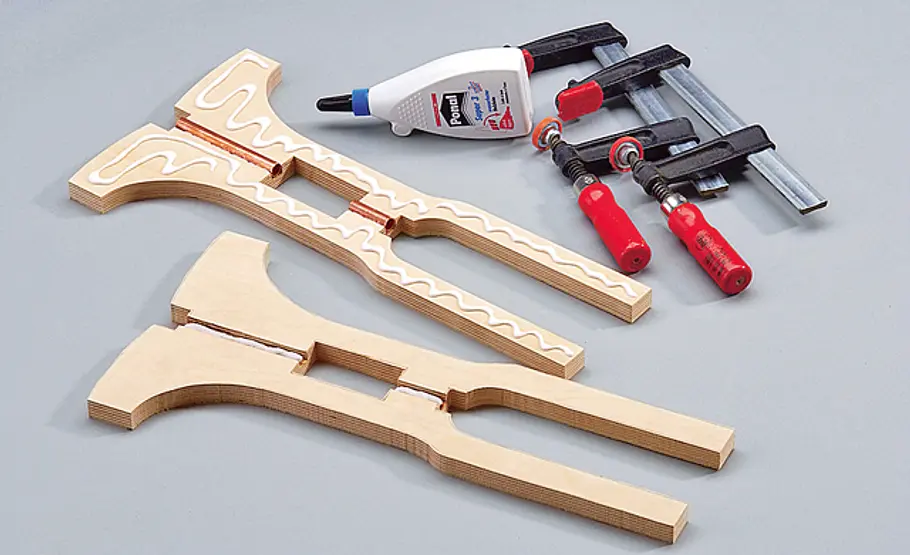

Leim auf das Teil mit dem Kupferrohr geben. Die für zwei Würste benötigte Menge Powerknete mischen, formen, einlegen und alles verleimen.
Dreirad selber bauen

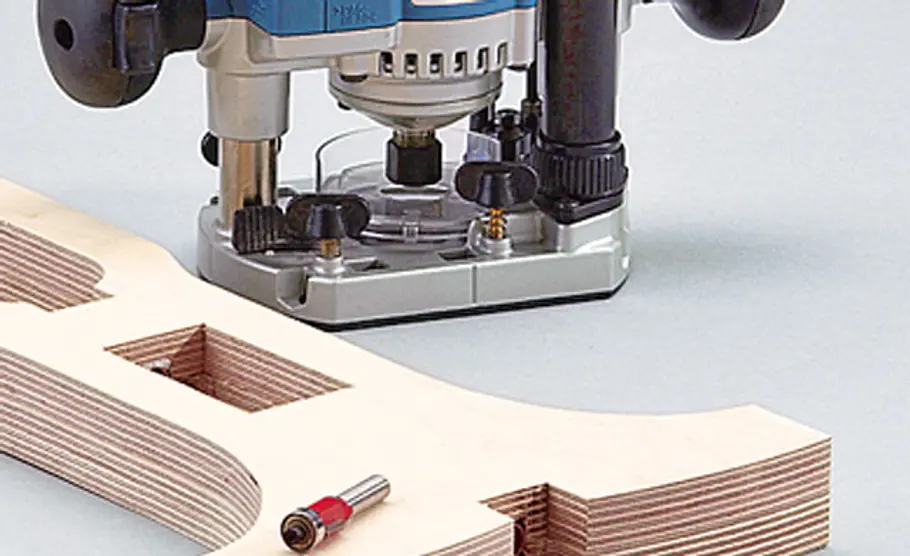

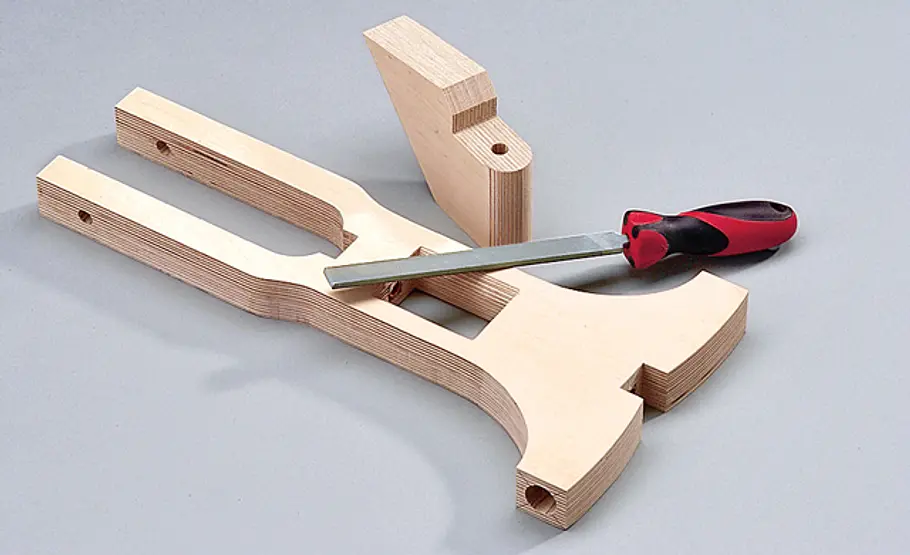

Wenn der Leim getrocknet ist, passen Sie das zweite, größer zugeschnittene Gabelteil mit dem Bündigfräser samt Anlaufring an.
Dreirad selber bauen

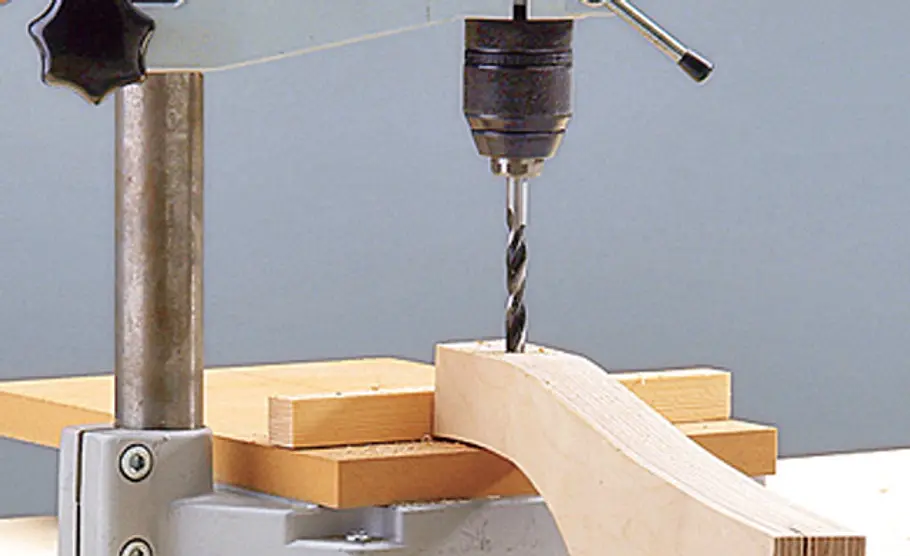

Bohren Sie das Achsloch mit Hilfe des Bohrständers. Legen Sie eine Zulage dazwischen, damit die Löcher fluchten. Von beiden Seiten bohren.
Dreirad selber bauen

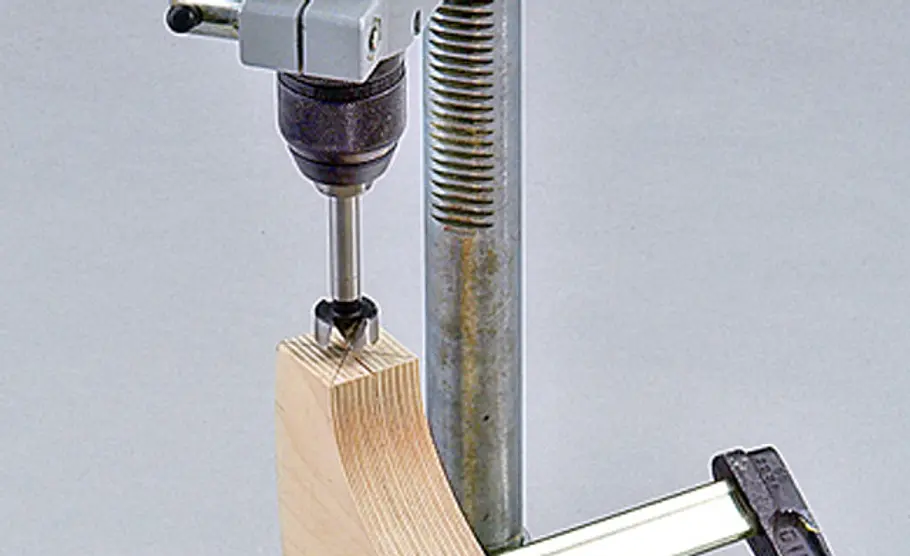

Zum senkrechten Bohren der 40 mm tiefen Grifflöcher (Forstnerbohrer verwenden!) richten Sie die Gabel aus. Hinten unterfüttern und am Bohrständer fixieren.
Dreirad selber bauen

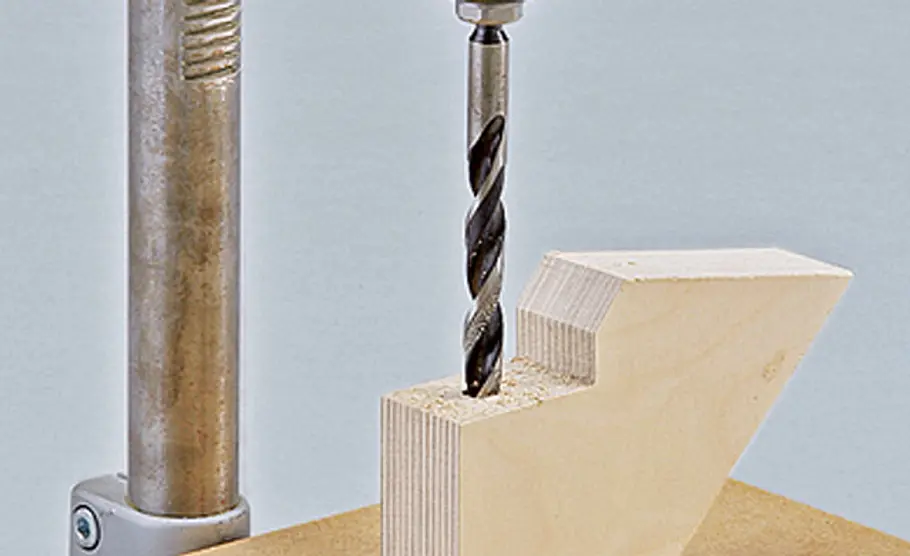

Das Gabellager aus verleimten und bündig geschliffenen Multiplex-Stücken erhält mit Hilfe des Bohrständers sein 12-mm-Achsloch.
Dreirad selber bauen
Um den Wendekreis des Gefährts zu verkleinern, runden Sie den Kopf des Gabellagers und die Seiten seiner Öffnung mit der Feile ab.
Dreirad selber bauen

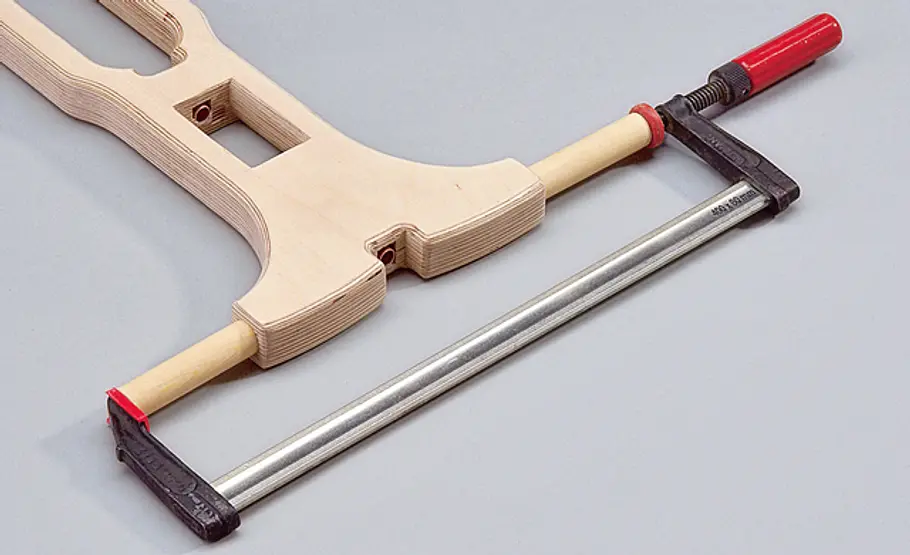

Leimen Sie die Griffstangen aus 25-mm-Kiefer-Rundstab in die zuvor gebohrten Löcher. Pressen Sie das Ganze bis zum Abbinden des Leims.
Dreirad selber bauen

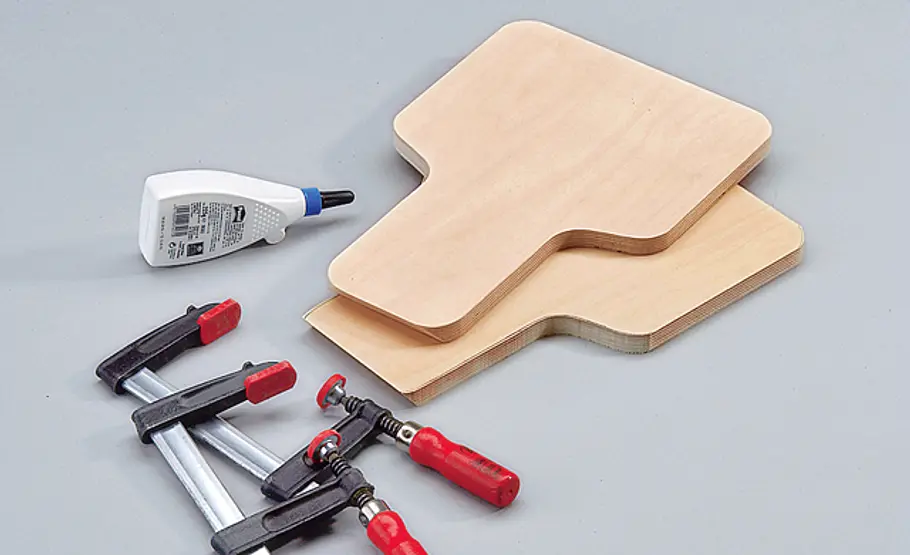

Das obere Sitzteil schneiden Sie genau zu, komplett mit schräger Vorderkante. Die Kanten glattfeilen. Das untere Teil schneiden Sie etwas großzügiger zu, leimen es auf und fräsen es bündig.
Dreirad selber bauen

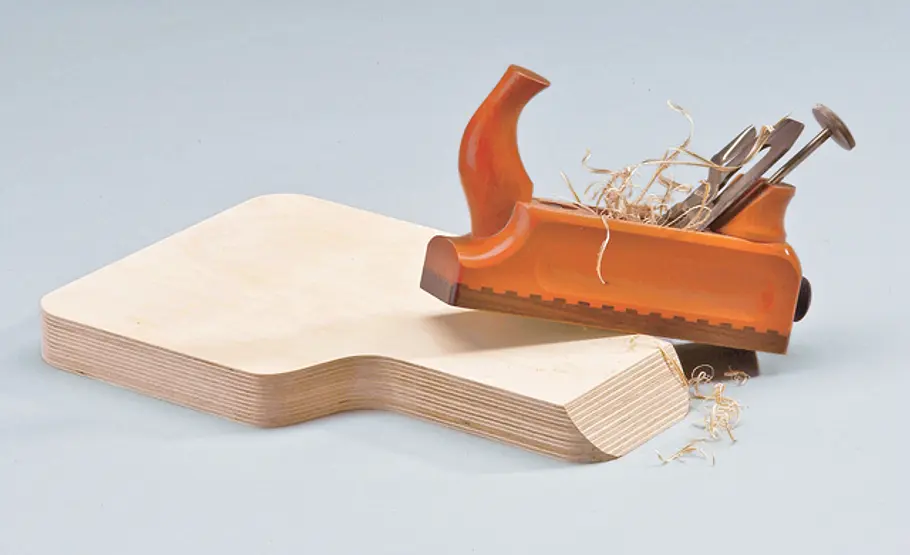

Gleichen Sie seine Vorderkante mit dem Hobel der oberen Plattenschräge an.
Dreirad selber bauen

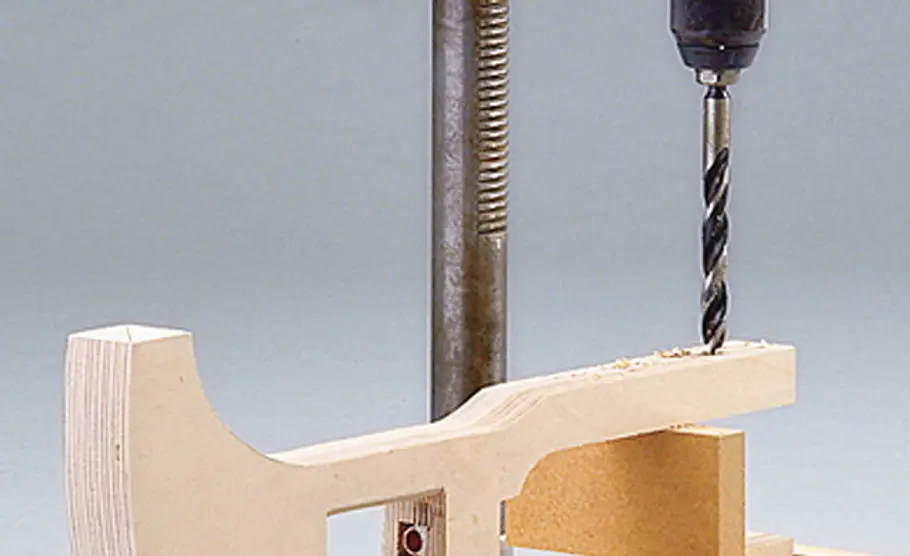

Hinterachsträger mit der nach Bauplan angeschrägten Oberkante am Bohrständer mit Anschlag durchbohren.
Dreirad selber bauen

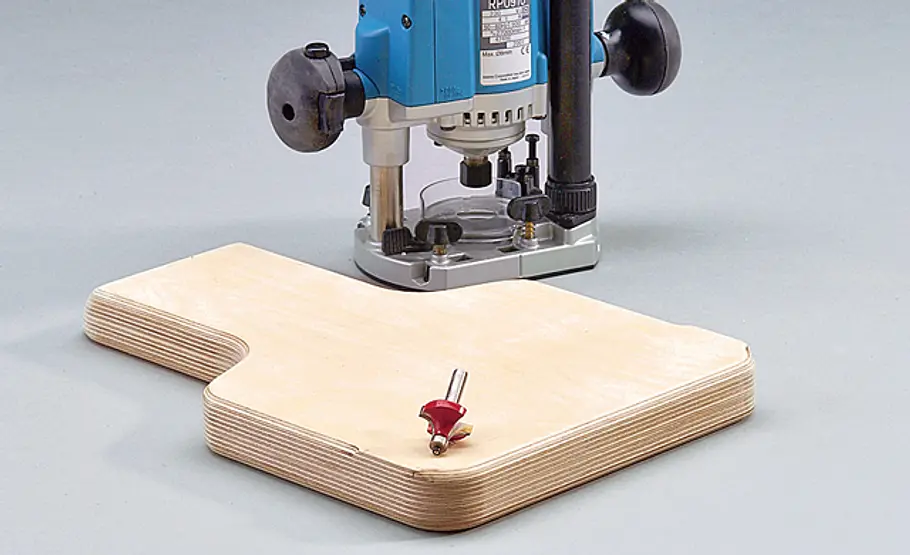

Runden Sie die Kanten mit der Oberfräse; im Bild der Sitz von unten: Dort wo der Achsträger angesetzt wird, bleiben die Kanten scharf.
Dreirad selber bauen

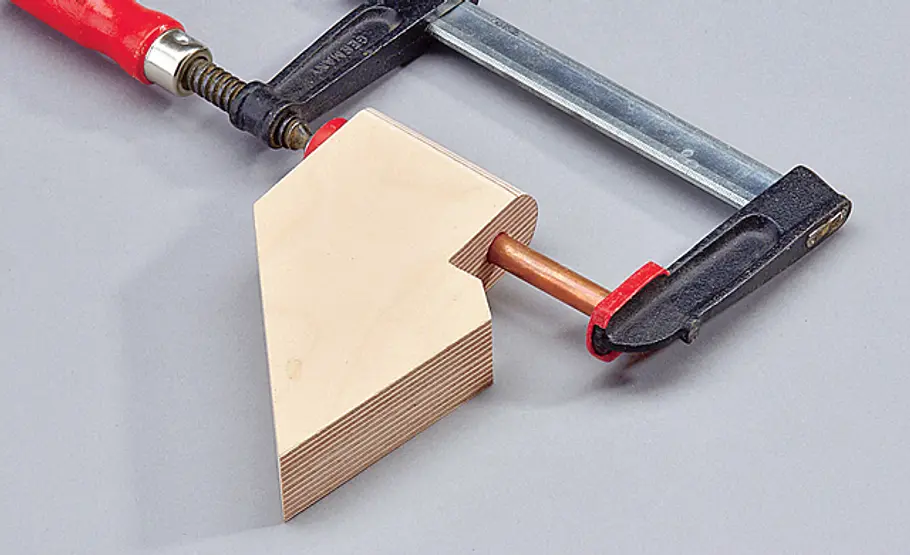

Pressen Sie das 12-mm-Kupferrohr mit einer Zwinge in die passende Bohrung des Gabellagers. Praxistipp: Weichholzzulagen schützen Ihre Zwinge!
Dreirad selber bauen

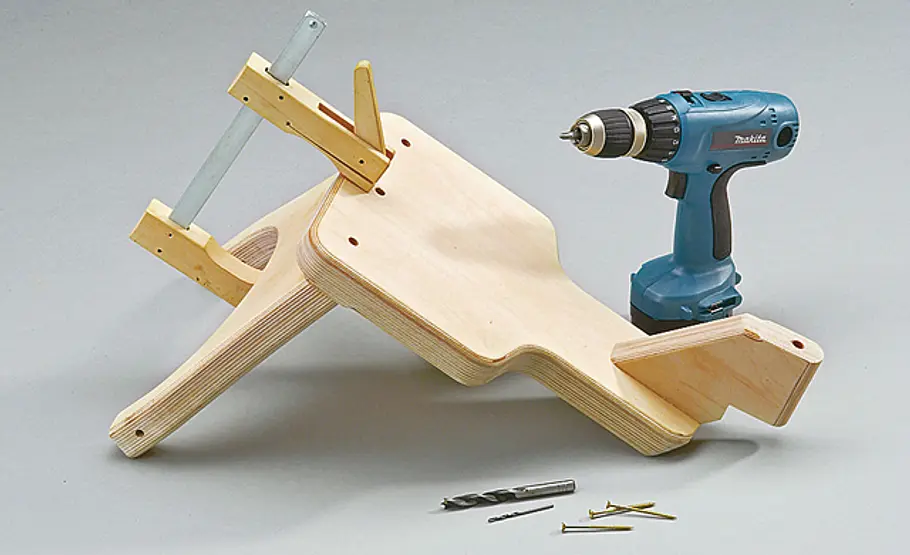

In den Sitz hinten 10-mm-Sacklöcher 15 mm tief bohren. Diese mit dem 5-mm-Bohrer durchstoßen. Den Sitz vorn vorbohren und die Löcher ansenken.
Dreirad selber bauen

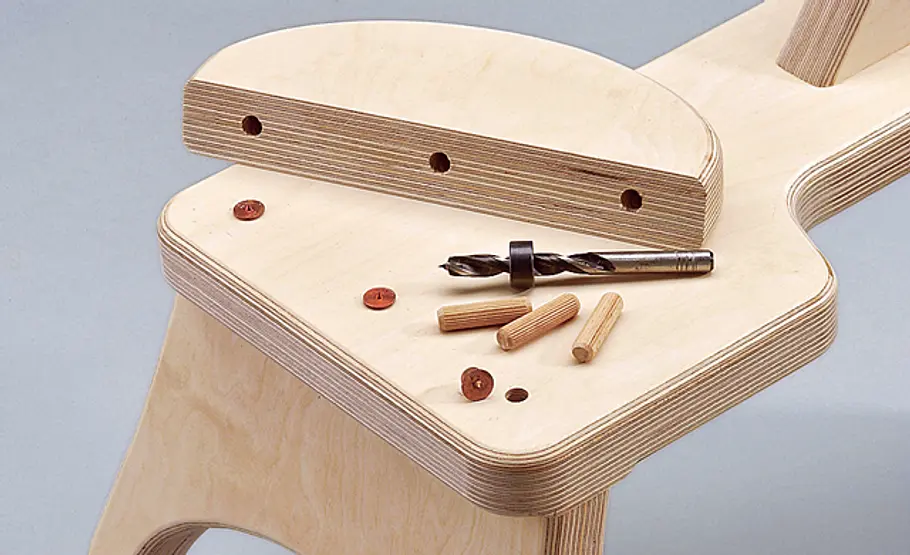

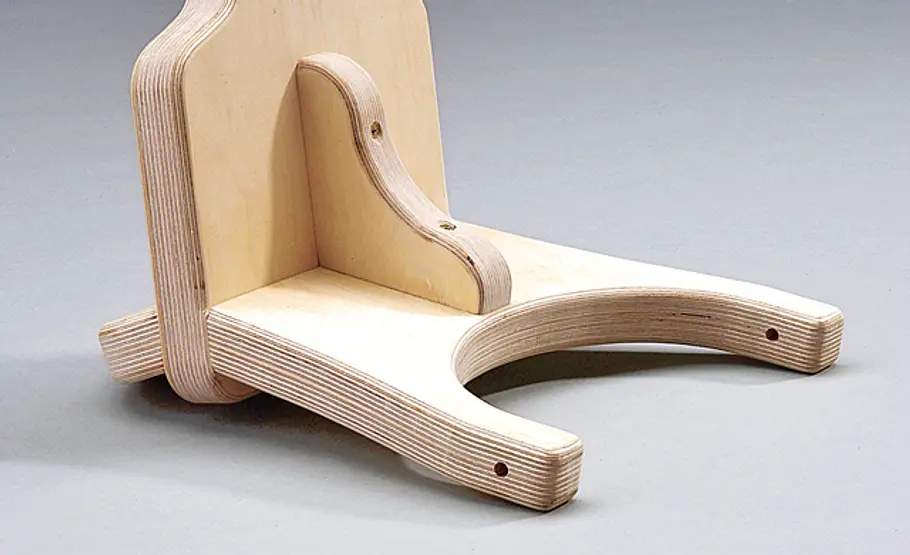

Nach dem Verschrauben und Verleimen des Achsträgers mit Markierungsspitzen die Dübelpositionen auf die Rückenlehne übertragen.
Dreirad selber bauen
Die Dübellöcher dort mit Hilfe des Tiefenanschlags einbringen. Bohren Sie die verleimte Rippe vor (Löcher ansenken!). Verleimen und verschrauben.
Dreirad selber bauen

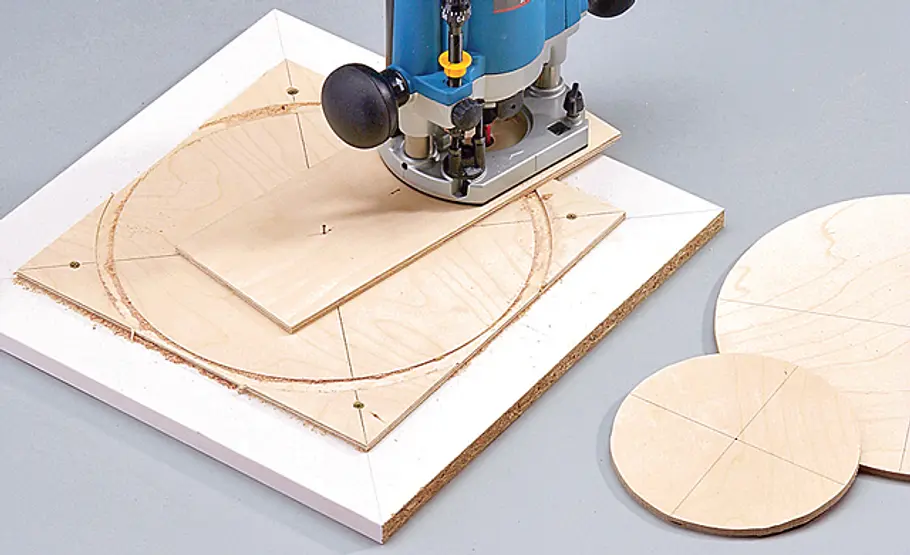

Radscheibenplatte auf einen Träger und die Oberfräse auf die Zirkelplatte schrauben. Radscheibe in mehreren Arbeitsgängen mit der Oberfräse ausschneiden.
Dreirad selber bauen

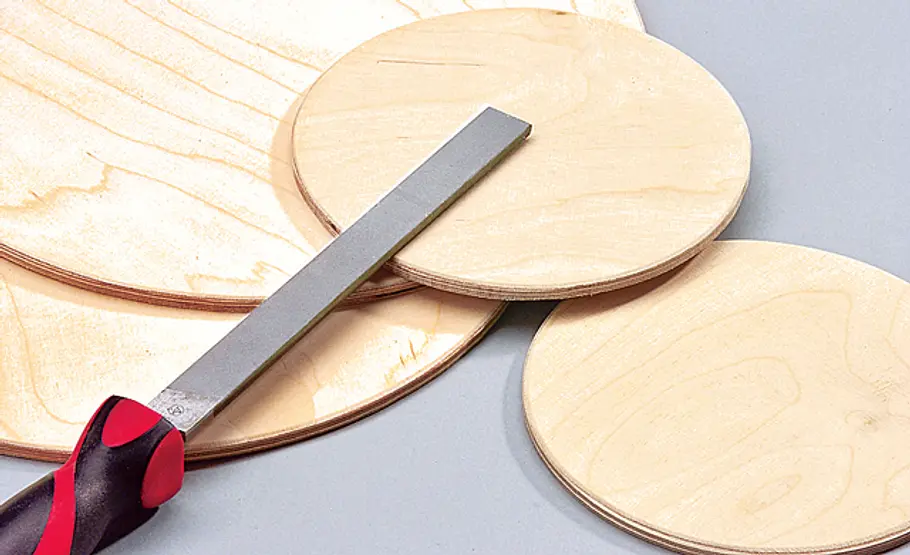

Runden Sie die Kanten der äußeren Radscheiben außen mit der Feile; innen schrägen Sie sie nur etwas an.
Dreirad selber bauen

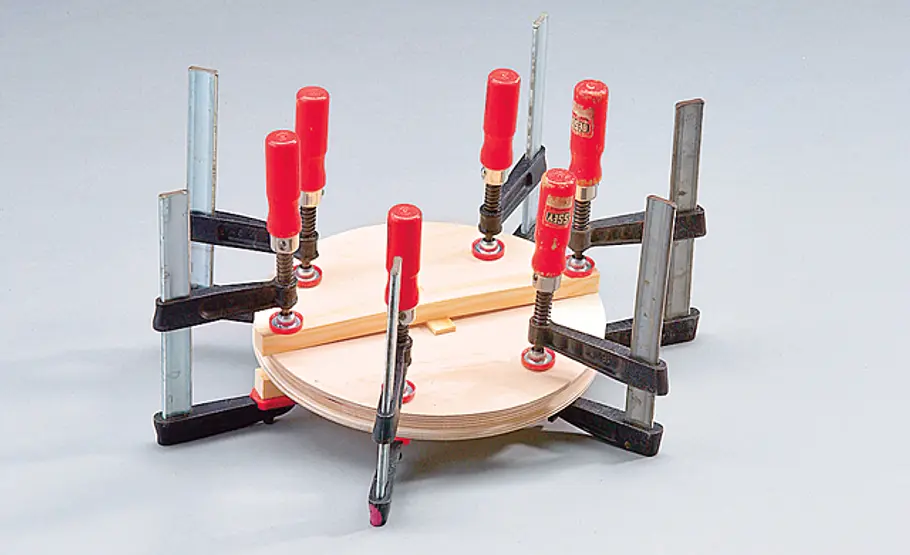

Je zwei Außen- und eine Innenradscheibe am Nagelloch ausrichten und verleimen. Durch die mittige Zulage erhält auch sie den nötigen Druck.
Dreirad selber bauen

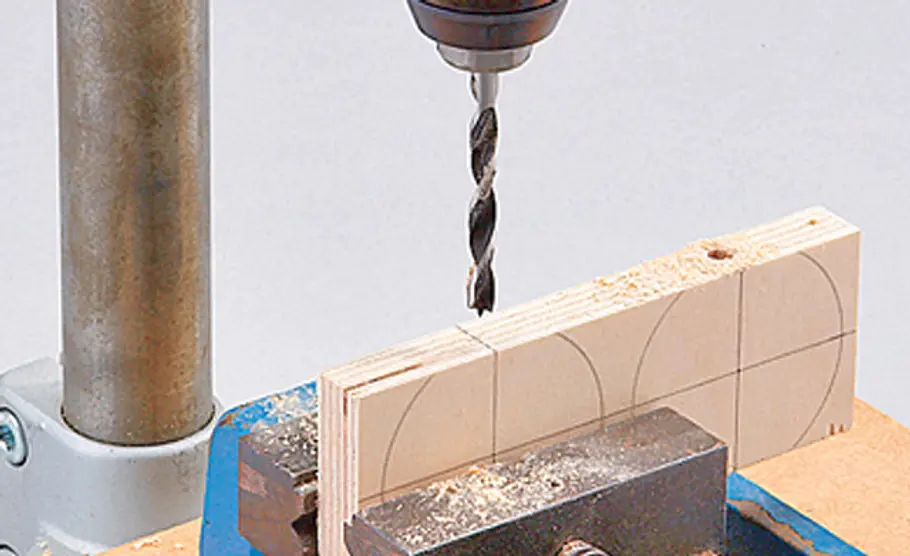

Vordere Radlager auf eine Platte zeichnen, oben und unten je 5 mm abschneiden. Je ein 5-mm-Loch mittig senkrecht sowie die Achslöcher und die Löcher für die Verschraubung vorbohren.
Dreirad selber bauen

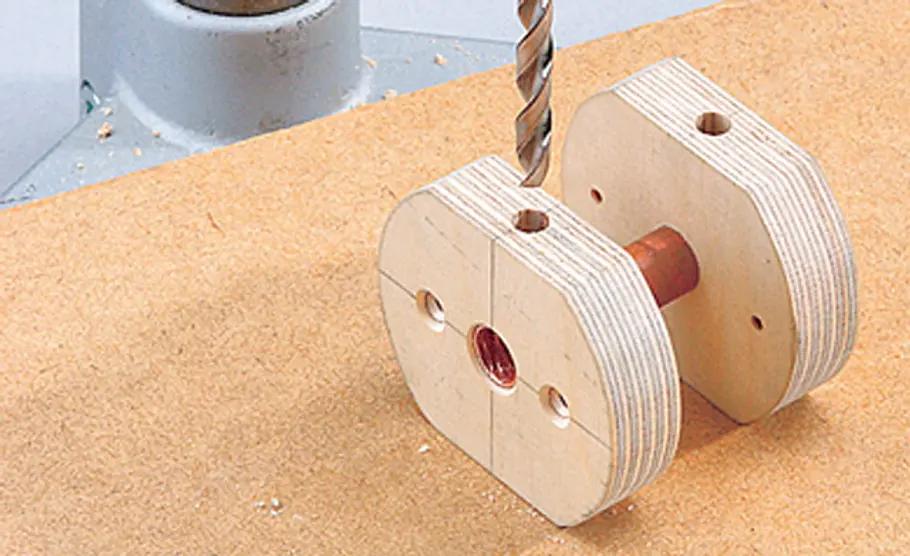

Rohrstück einpressen, durch das Loch mit dem 5,5er Metallbohrer durchstoßen.
Dreirad selber bauen
Das Ganze wird später mit einer Sechskantschraube M5 samt Scheibe und Mutter montiert. Doch zunächst bearbeiten Sie das Fertigpedal.
Dreirad selber bauen

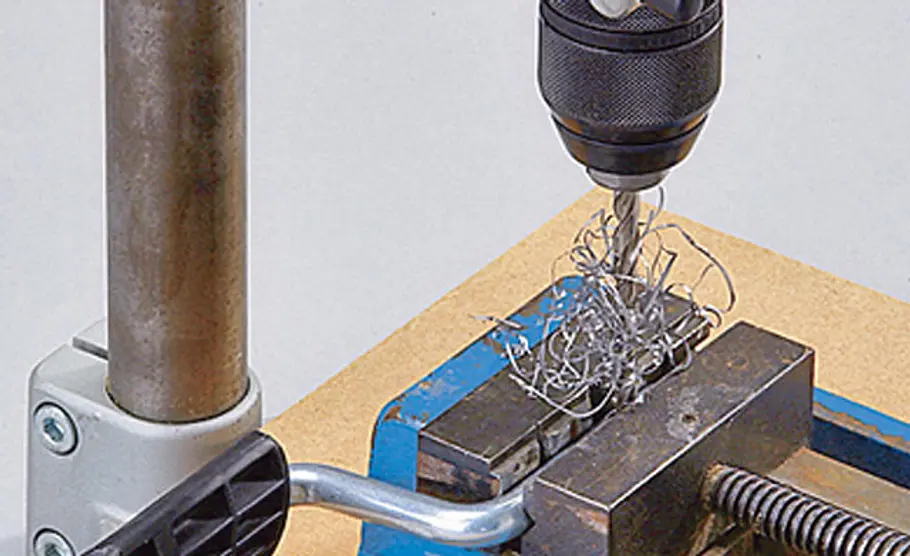

Weiten Sie die Bohrungen der Kaufpedale im Maschinenschraubstock auf 5,5 mm auf.
Dreirad selber bauen

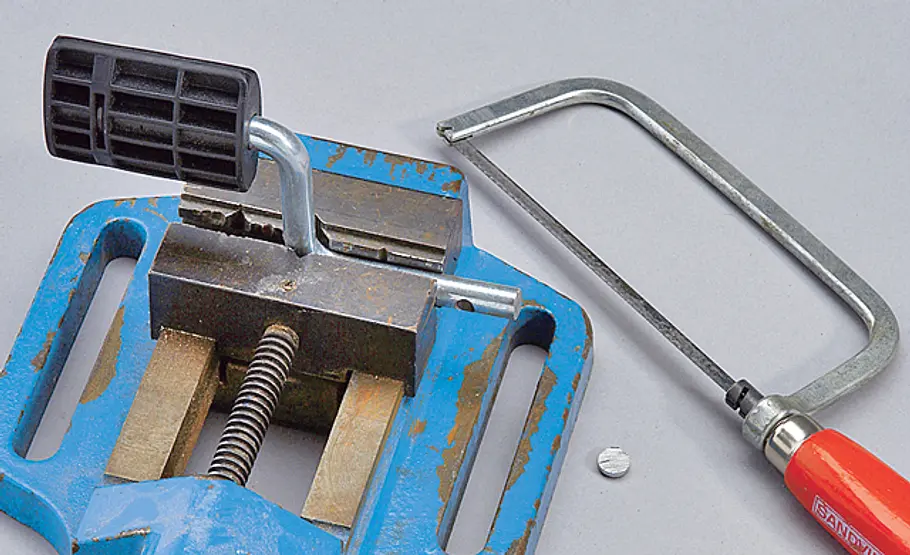

Dann kürzen Sie das eine Pedal mit der Metallsäge soweit, dass die erweiterten Bohrungen sich mit den Löchern der Radlager decken.
Dreirad selber bauen

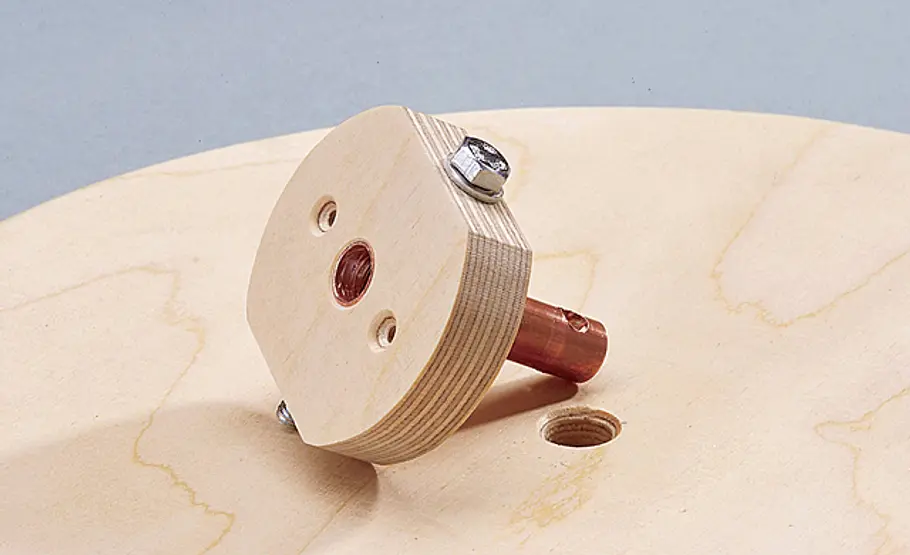

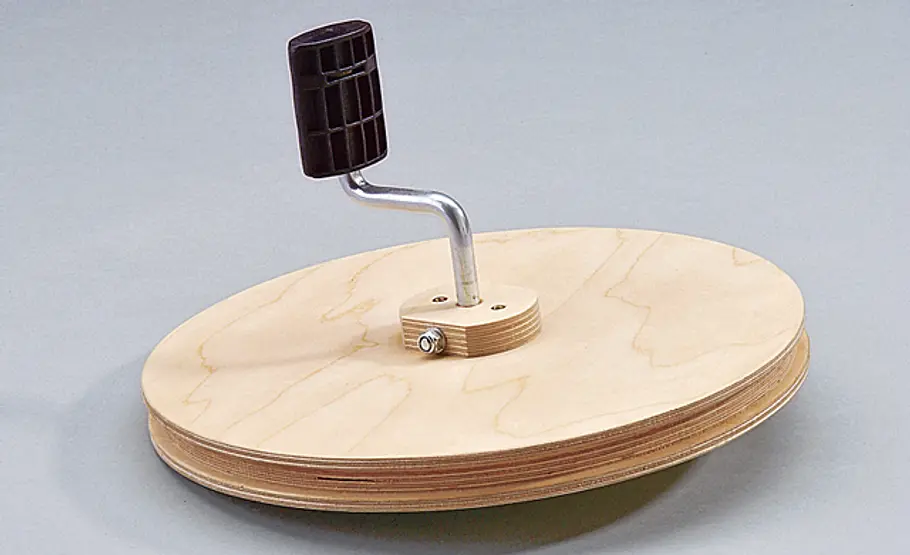

Radlager mit je zwei Schrauben auf dem Rad montieren. Setzen Sie die Pedale zur Probe ein und prüfen Sie, ob Sie genug gekürzt haben.
Dreirad selber bauen

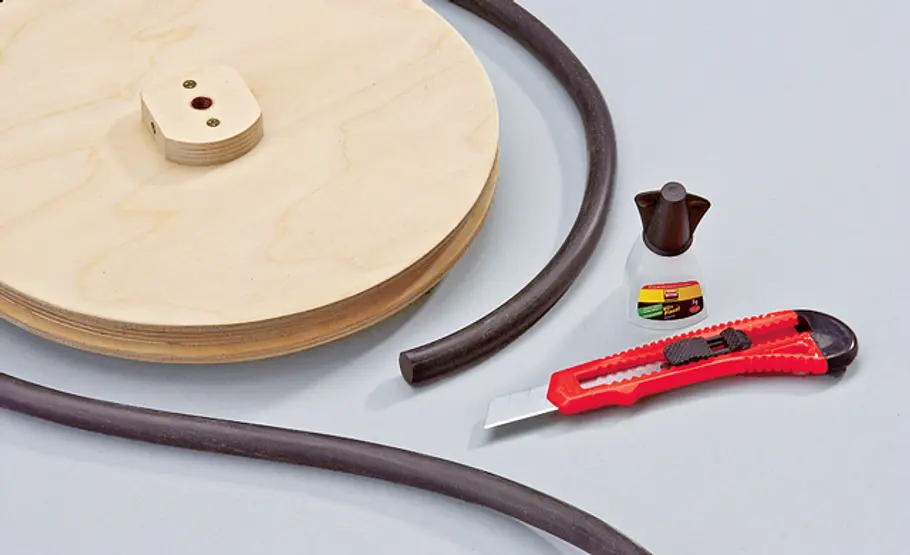

Die Formel 2 x ∏ x r berechnet den Umfang. Für die Länge der Litze 10-20 mm abziehen. Mit dem Cutter gerade kappen und zusammenkleben.Praxistipp: Perbunan ist die Handelsbezeichnung für einen Synthesekautschuk. Wir nutzen ihn als Rundschnur mit 15 mm Durchmesser. Diese ist so flexibel , dass Sie die ‚Bereifung’ 10 - 20 mm kürzer ablängen als der Umfang beträgt. Sicher verklebt wird sie mit Sekundenkleber. Erhältlich ist die Litze im Gummiwarenfachhandel.
Dreirad selber bauen

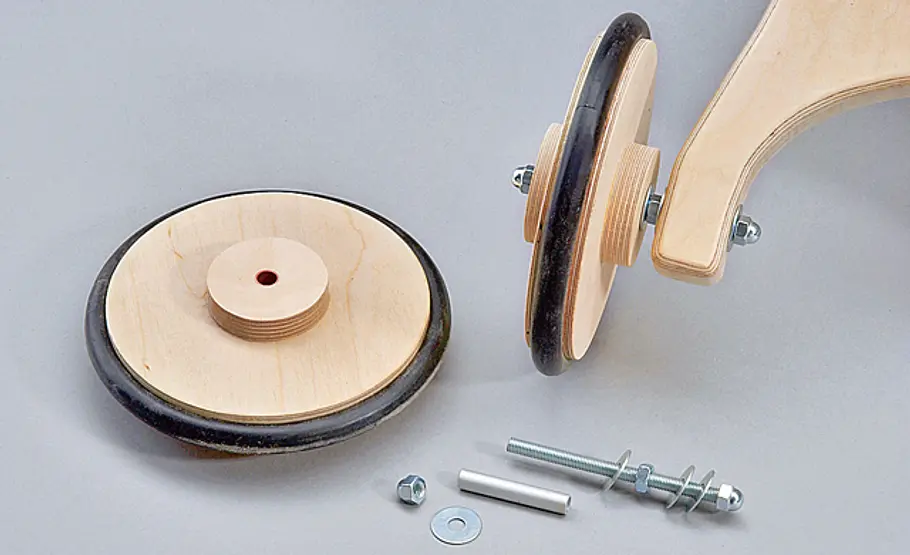

Hinterachse mit Scheiben im Achsträger fixieren. Das Alu-Rohr mit Scheibe und das Rad aufstecken. Mit Scheibe und Hutmutter festschrauben.
Dreirad selber bauen
So ist das Vorderrad eingebaut: Zwischen den Enden der Gabel sitzen außen Scheiben, innen die Radlager.
Dreirad selber bauen

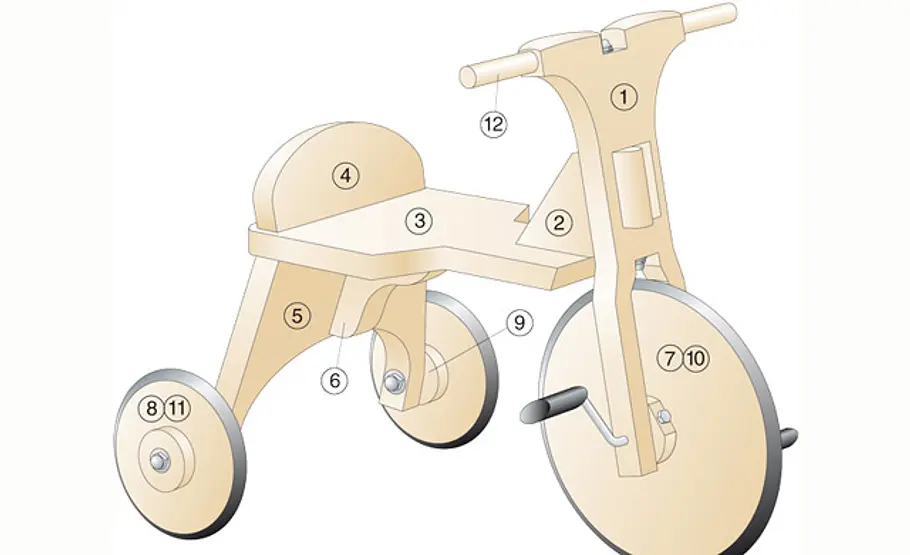

Die Zeichnung enthalt die wesentlichen Positionen unseres Dreirades. Alle Maße enthält der Bauplan zum Bestellen
Dreirad selber bauen

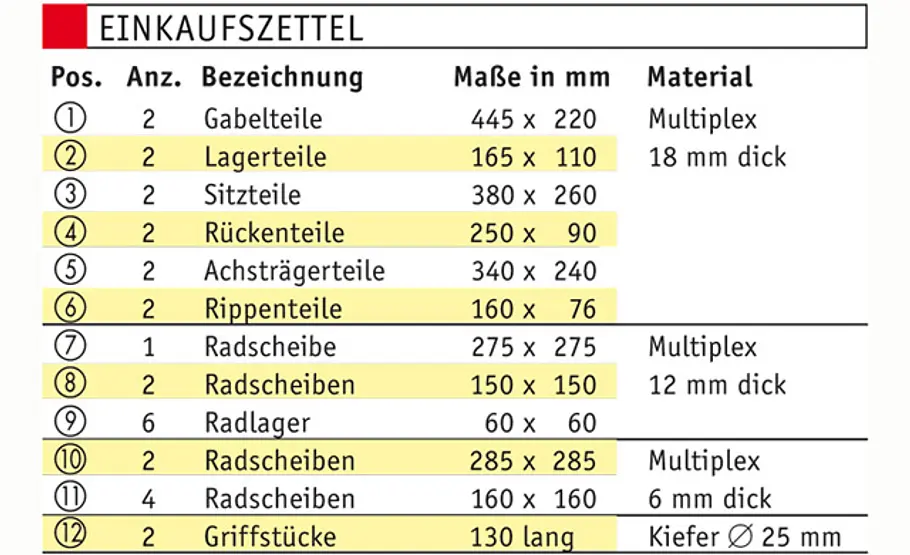

Im Einkaufszettel haben wir die wesentlichen Materialangaben zum Bau des Dreirades zusammengefasst. Sonstiges: 0,5 lfd. m Kupferrohr 12 x 1; 0,5 lfd. m Alurohr 10 x 1; 0,5 lfd. m Gewindestab M8; 2 Pedale Art.nr. 50445044; 6 Hutmuttern M8; 2 Sechskant-Muttern M8; 2 Sechskant-Schrauben M5 x 60 mit je 2 Scheiben und selbstsichernden Sechskant-Muttern; 2,5 lfd. m Rundschnur Ø 15; Spanplatten-Schrauben; Holzdübel Ø 810 x 30; Sekundenkleber;wasserfester Holzleim.
Dreirad bauen: Schritt 36 von 44
Jetzt geht es an die Testfahrt! Vorher sollten Sie noch für ausreichenden Holzschutz sorgen. Eine Dickschichtlasur z.B. schafft eine wasserabweisende geschlossene Oberfläche.
Dreirad selber bauen
Wie bei echten Rennern auch: Nach einigen gefahrenen Kilometern sollte das Dreirad zurück in die Werkstatt, um alle Schraubverbindungen auf festen halt zu prüfen!
Dreirad bauen: Schritt 38 von 44
Sie werden sehen, wie viel Freude Ihre Kinder an dem selbst gebauten Dreirad haben.
Dreirad bauen: Schritt 39 von 44
Sie werden sehen, wie viel Freude Ihre Kinder an dem selbst gebauten Dreirad haben.
Dreirad bauen: Schritt 40 von 44
Sie werden sehen, wie viel Freude Ihre Kinder an dem selbst gebauten Dreirad haben.
Dreirad selber bauen
Sie werden sehen, wie viel Freude Ihre Kinder an dem selbst gebauten Dreirad haben.
Kleine Kinder lieben die Geschwindigkeit, große noch viel mehr: Ob Seifenkiste, Laufrad, Go-Cart oder eben Dreirad. Hier haben wir einen Bau-Vorschlag für die ganz Kleinen: Wenn Sie Ihrem Kind oder Enkel eine Freude machen wollen, dann können Sie unser Dreirad selber bauen (SE 07/2004, Bauplan leider vergriffen) .
Bauplan bestellen
So wird der betreffende Dreikäsehoch noch viel mehr Spaß beim Strampeln im Fahrtwind – und natürlich beim Fachsimpeln über Tempo und Straßenlage mit Nachbars Kindern – haben. Schließlich können Dreiräder aus dem Handel nicht mit diesem schnittigen Sondermodell mithalten.
Dreirad selber bauen: Oberflächenbehandlung
Damit das Dreirad auch mal nass werden kann, sollten Sie unbedingt an den erforderlichen Holzschutz denken. Eine Dickschichtlasur (z.B. für maßhaltige Bauteile) bietet hier eine gute Kombination aus Oberflächenversiegelung und strapazierfähiger Lackschicht. Schleifen Sie die Flächen an und streichen Sie sie mindestens zweimal. Dabei sollten Sie auch den Zwischenschliff nicht vergessen! Trotz einer guten Behandlung sollte das Dreirad dennoch nicht ständig draußen stehen. Auch mit einer Lasur ist das Dreirad noch anfällig für UV-Strahlung und Regengüsse. Damit Sie dem Gefährt nicht jährlich einen neuen Anstrich verpassen müssen, sollte es daher nachts und im Winter immer geschützt stehen.
