Werkzeugwagen
Unser praktischer Werkzeugwagen besteht aus zwei Etagen auf Rollen. Unten Fächer und geschlossene Kofferschubladen, oben ein abnehmbarer Trolley mit Auszieh-Griff und großer Klappe für Werkzeug und Arbeitsmittel. Wie Sie den mobilen Werkzeugwagen bauen, zeigt Schritt für Schritt diese Anleitung zu unserem Bauplan (01/2005, Bauplan leider vergriffen).
Die genannten Produkte wurden von unserer Redaktion persönlich und unabhängig ausgewählt. Beim Kauf in einem der verlinkten Shops (Affiliate Link) erhalten wir eine geringfügige Provision, die redaktionelle Selektion und Beschreibung der Produkte wird dadurch nicht beeinflusst.

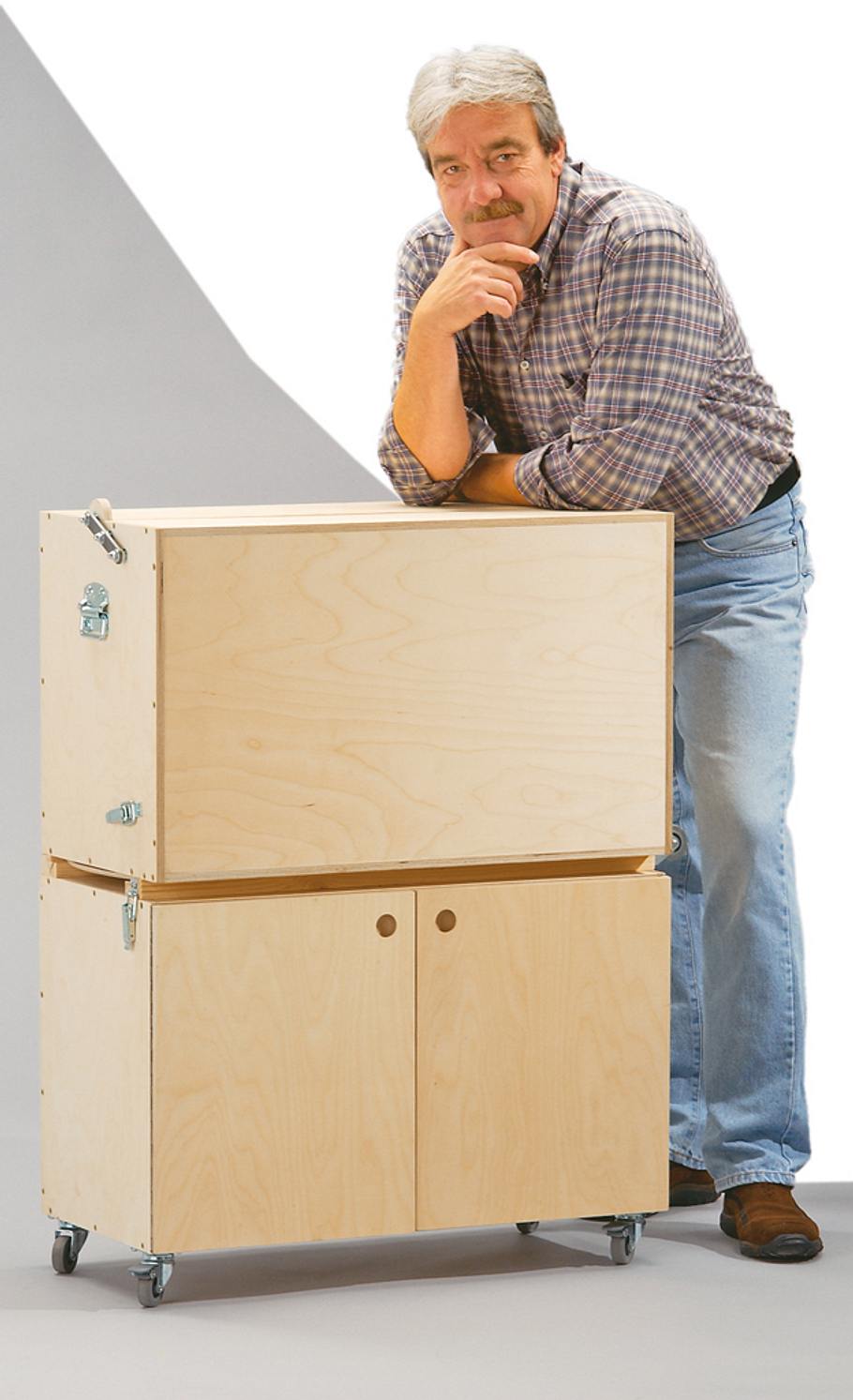

Mobiler Werkzeugwagen
Randvoll mit Werkzeug, Elektromaschinen und Kleinteilen: In diesem Werkstattwagen lagern Sie Ihr Werkzeug sicher und griffbereit!
Werkstattwagen: Aufbau
Miniwerkstatt vor Ort: Der Schrank ist auf vier Lenkrollen mobil.
Werkstattwagen: Aufbau

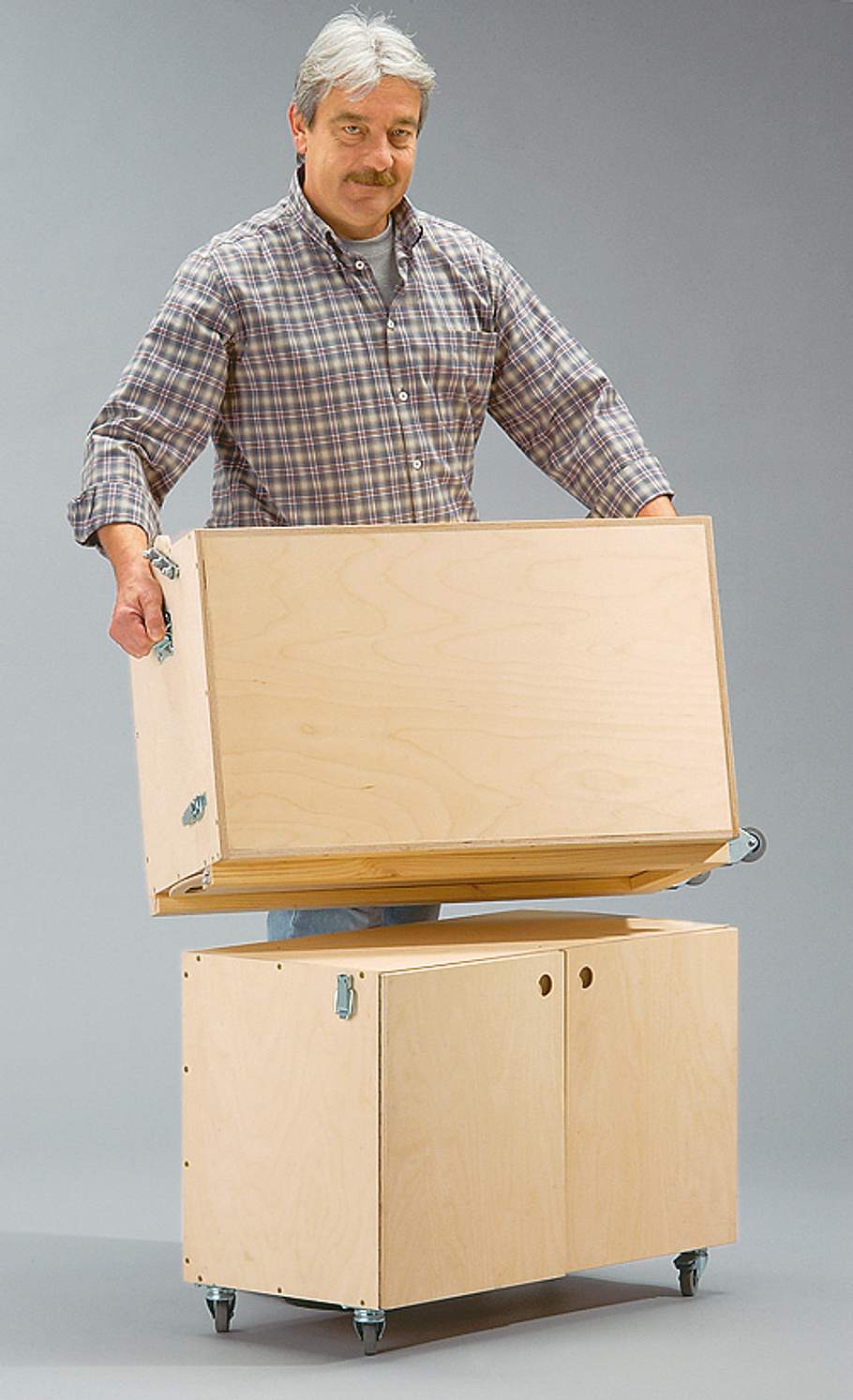

Das Oberteil lässt sich ausklinken ...
Werkstattwagen: Aufbau

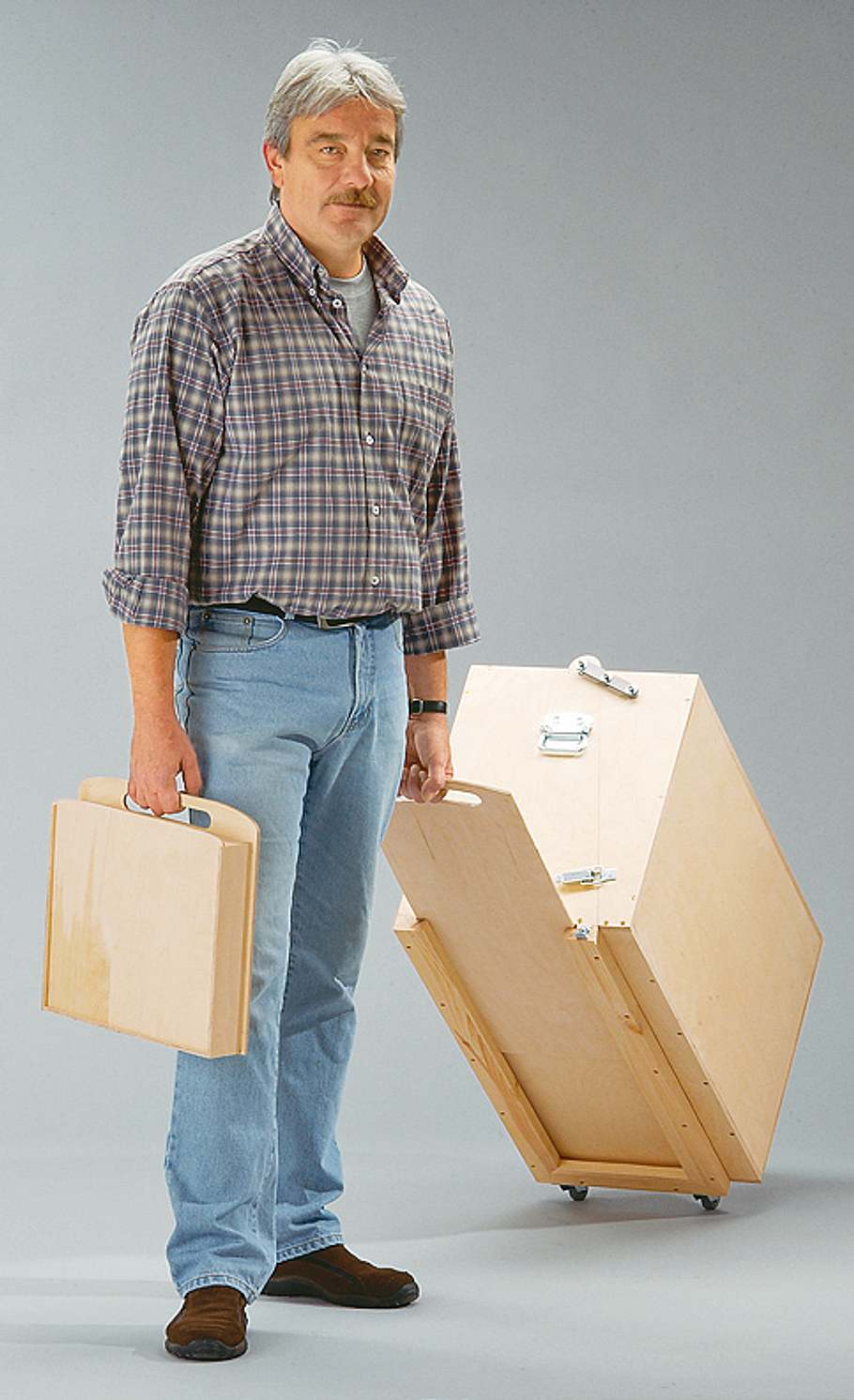

... und an einer Auszugplatte ziehen wie ein Trolley. In der rechten Hand: eine der Kofferladen des Unterschranks.
Werkstattwagen: Aufbau

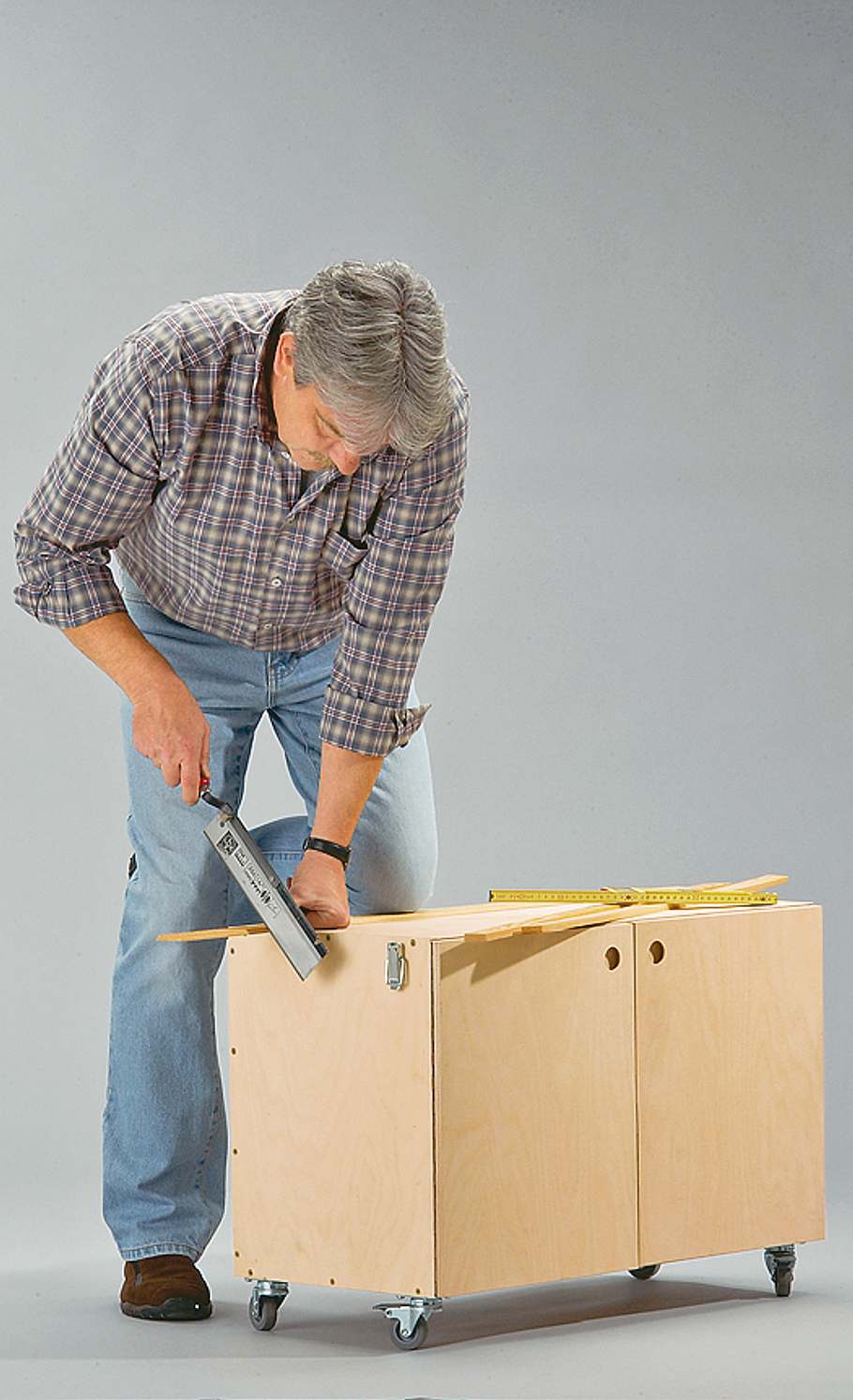

Die zwei Lenkrollen vorn mit Stoppern arretieren den Schrank – so lässt er sich auch als Bock für Sägearbeiten nutzen.
Werkstattwagen: Aufbau
Gestapelt nimmt der Werkzeugschrank nur wenig Platz weg.
Werkzeugwagen bauen: Schritt 1 von 43

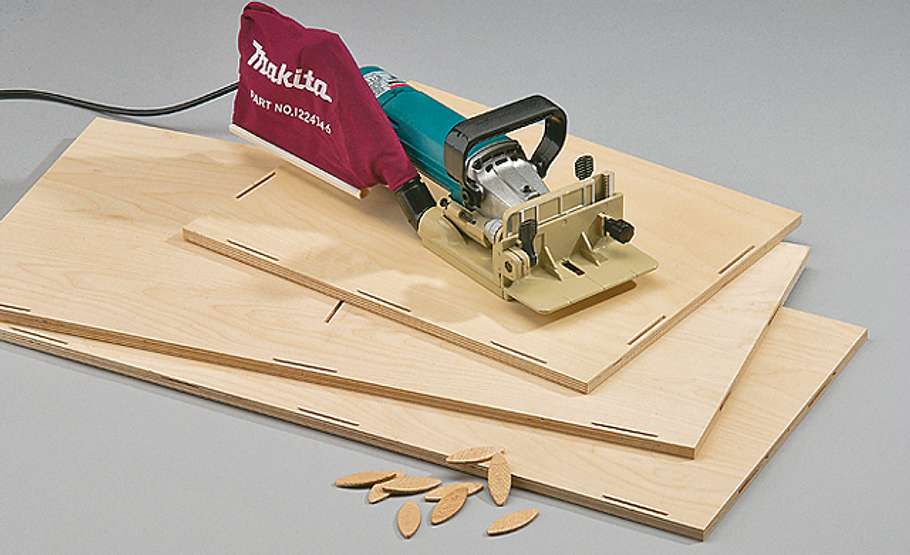

Nuten der Korpusverbindungen mit der Flachdübelfräse oder dem Winkelschleifer mit Vorsatz fräsen.
Werkzeugwagen bauen: Schritt 2 von 43
Zwischen den Schlitzen von der Innenseite aus vorbohren. Die Löcher von der Außenseite aus ansenken.
Werkzeugwagen bauen: Schritt 3 von 43
Für die Montage des Werkstattwagens empfehlen wir neben den Schrauben wasserfesten Leim, damit das Werkzeugmobil auch im Freien einsatzbereit ist.
Werkzeugwagen bauen: Schritt 4 von 43

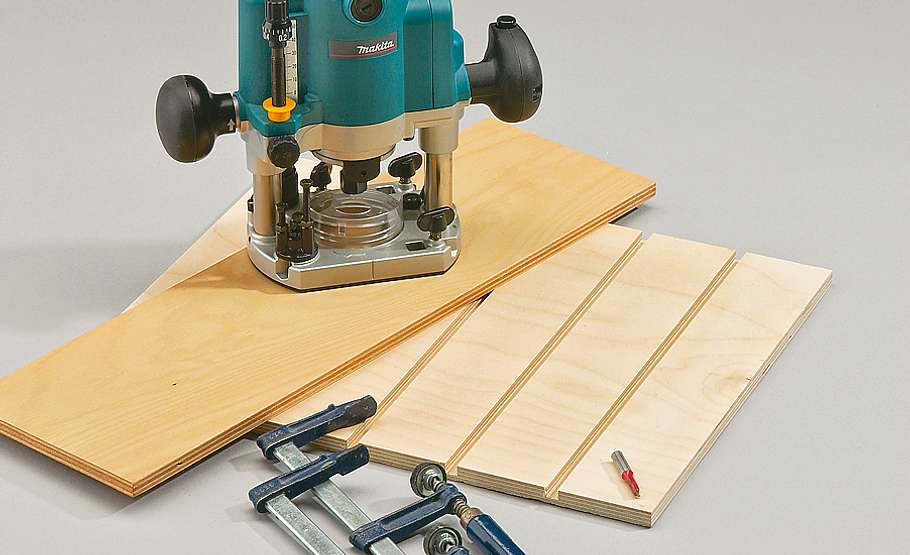

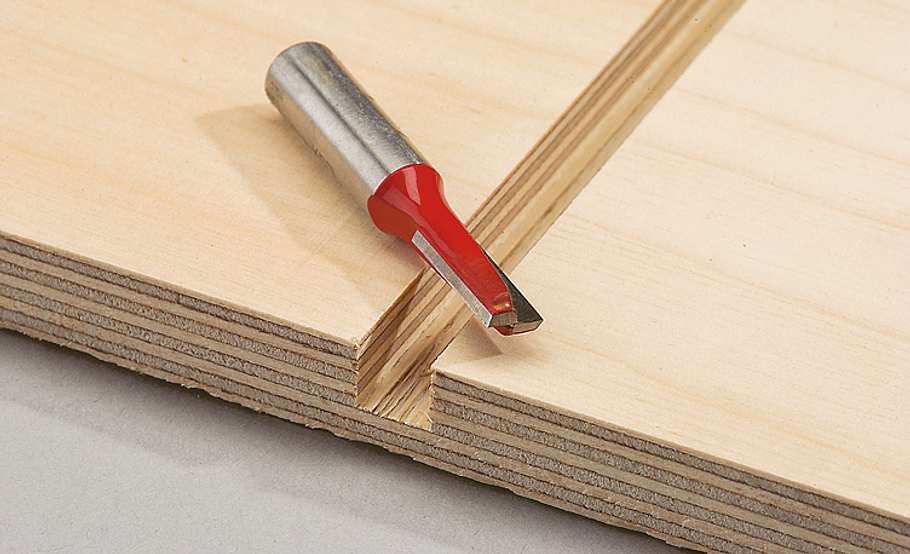

Die Schubladenführungen fräsen Sie mit Hilfe einer aufgespannten Anschlagschiene in mehreren Arbeitsgängen mit dem Nutfräser in die Zwischenwände.
Werkzeugwagen bauen: Schritt 5 von 43
Die Maßangaben für den Nut-Abstand finden Sie in einer Detailzeichnung auf unserem Bauplan.
Werkzeugwagen bauen: Schritt 6 von 43

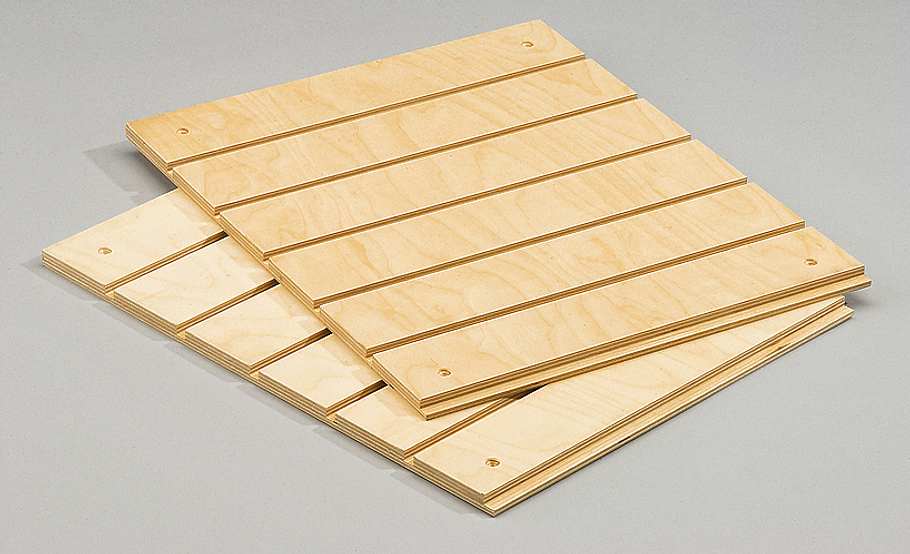

Die Zwischenwände vorbohren und ansenken. An der Seitenwand und der dritten Zwischenwand verschrauben.
Werkzeugwagen bauen: Schritt 7 von 43

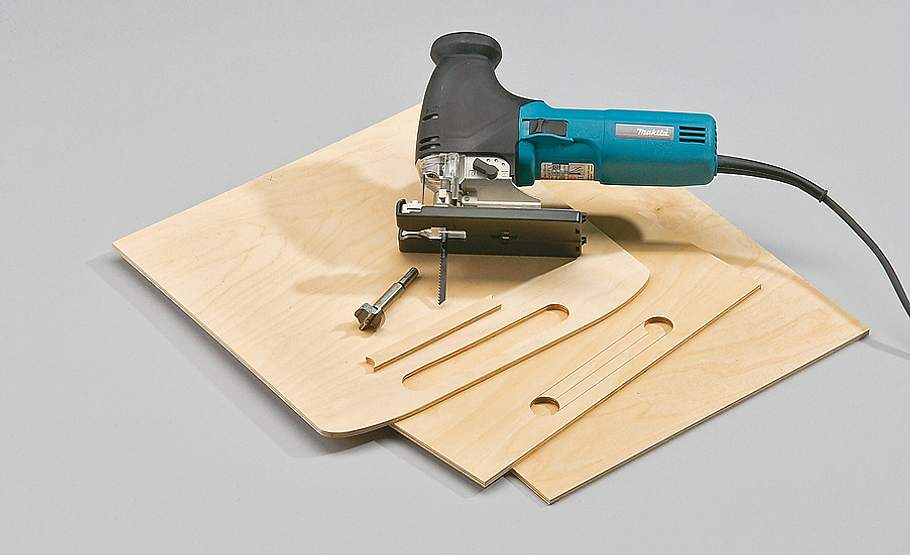

Schubladenböden: die Mittelpunkte für den 25-mm-Forstnerbohrer markieren; Löcher verbinden.
Werkzeugwagen bauen: Schritt 8 von 43

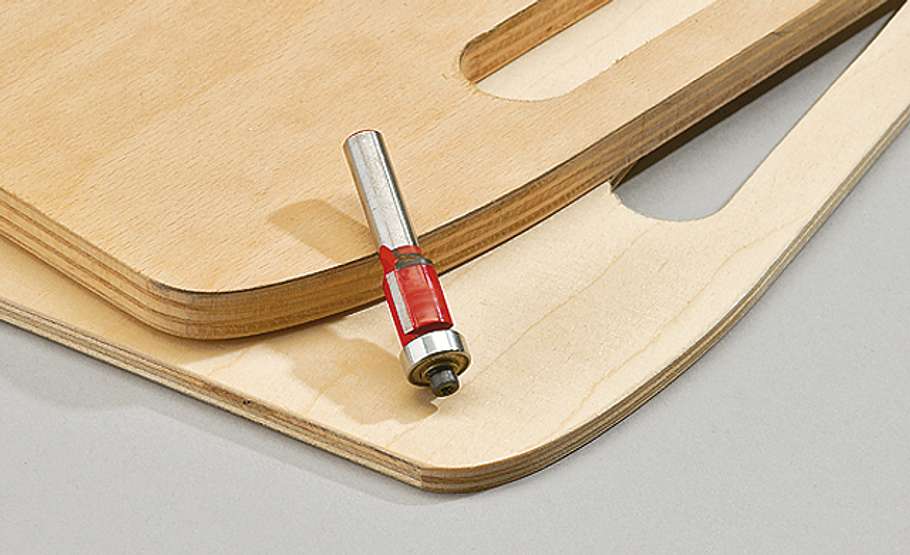

PRAXISTIPP: Bei sechs Böden lohnt sich eine Frässchablone. Schneiden Sie ein mindestens 10 mm dickes Brett nach der Bauplan-Formschablone aus. Die Schubladenböden dann etwas größer mit kleinerer Grifföffnung grob in Form bringen und mit Hilfe des Bündigfräsers anpassen. Probieren Sie, ob unsere 25-mm-Grifföffnung für Ihre Hand passt.
Werkzeugwagen bauen: Schritt 9 von 43

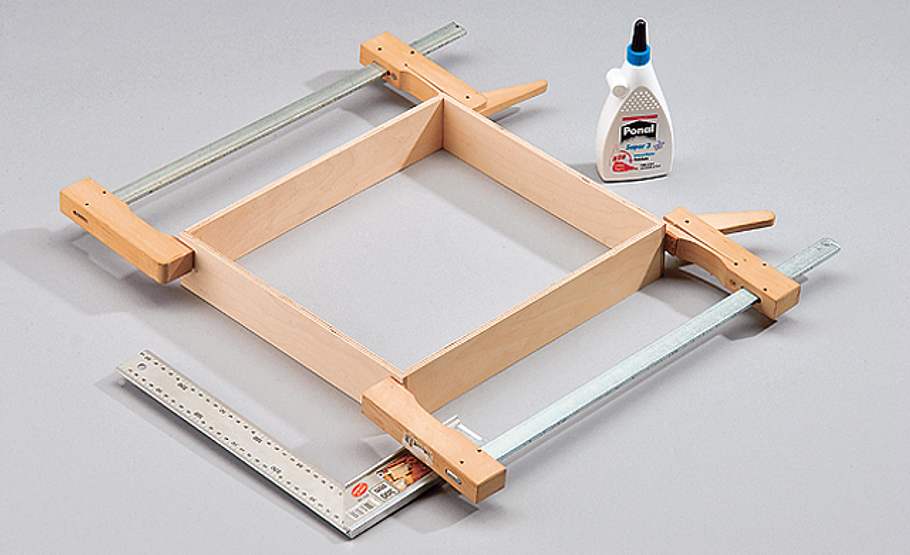

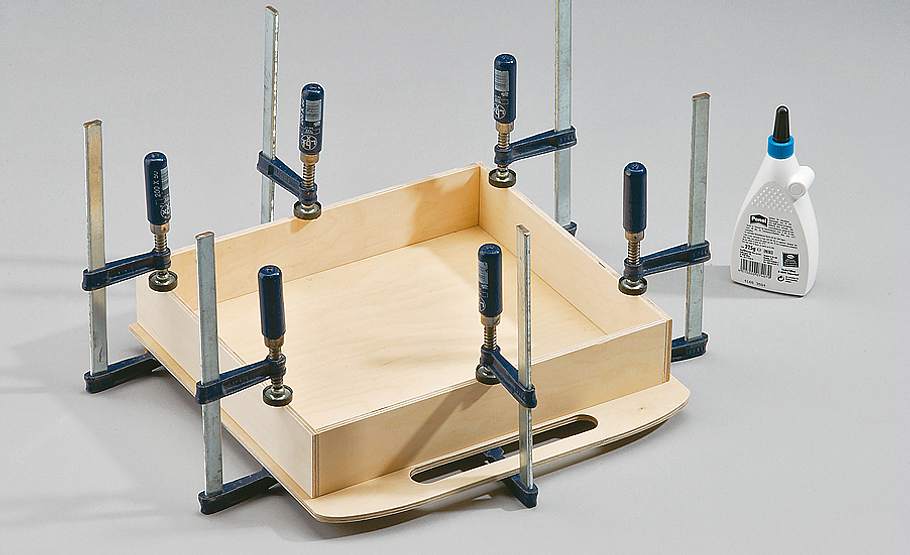

Die Schubladenwände auf ebener Fläche auf Stoß verleimen. Achten Sie dabei auf Rechtwinkligkeit.
Werkzeugwagen bauen: Schritt 10 von 43
Ist der Leim getrocknet, Wände auf die Griffplatte leimen. Hier sehen Sie übrigens eine Standardlade ohne Deckel.
Werkzeugwagen bauen: Schritt 11 von 43

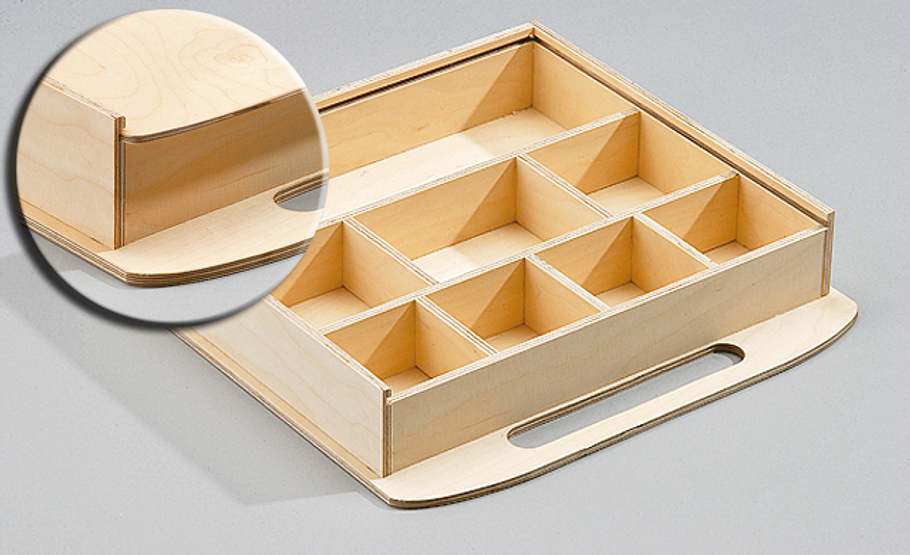

PRAXISTIPP: Für die hier im Kasten abgebildete Kofferschublade fräsen Sie eine 7-mm-Nut für den Schiebedeckel in Seitenwände und Rückwand. Die Frontwand erhält dann dieselbe Höhe wie die Innenaufteilung: Sie sollte knapp einen Millimeter unterhalb der Nut enden.
Werkzeugwagen bauen: Schritt 12 von 43

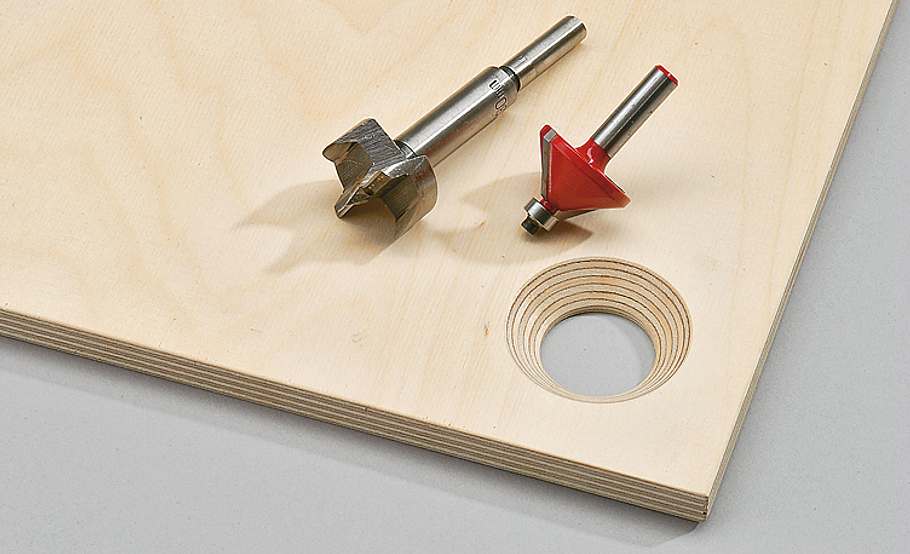

Bohren Sie die 30-mm-Grifflöcher von außen. Von der anderen Seite mit dem Fasefräser Griff einarbeiten.
Werkzeugwagen bauen: Schritt 13 von 43

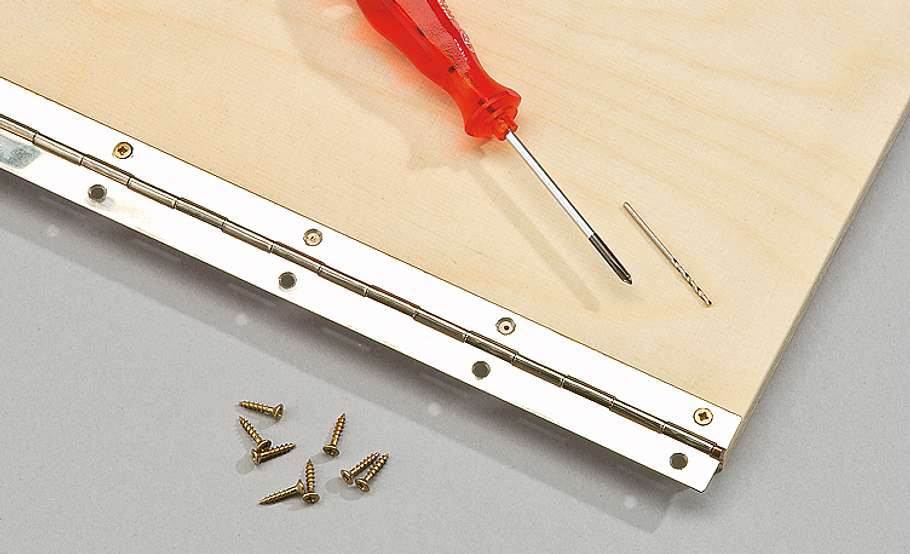

Stangenscharnier kurz nach einer Bohrung ablängen. Montieren Sie es mit dem Schraubendreher.
Werkzeugwagen bauen: Schritt 14 von 43

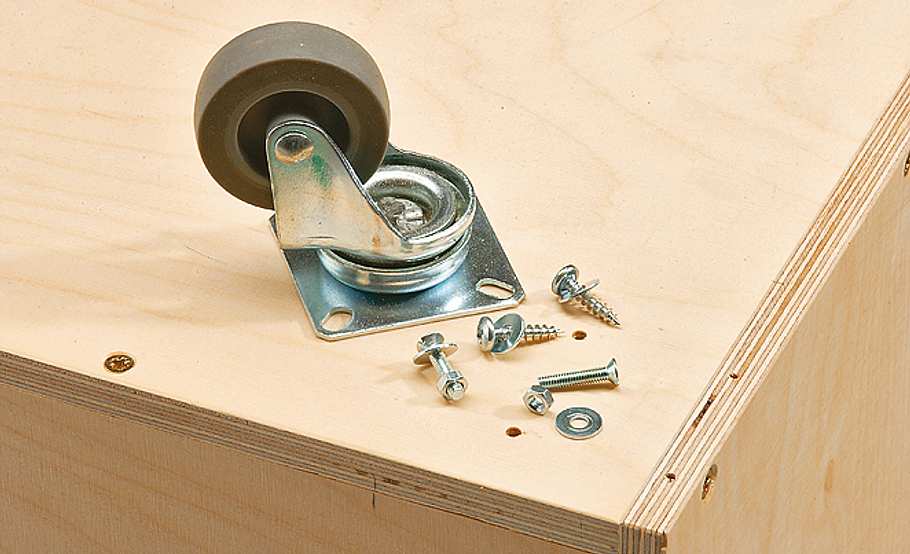

Rollen anschrauben: in der Kante mit Holzschrauben, in den Boden mit Gewindschrauben und Muttern. Damit ist der rollbare Unterschrank fertig!
Werkzeugwagen bauen: Schritt 15 von 43

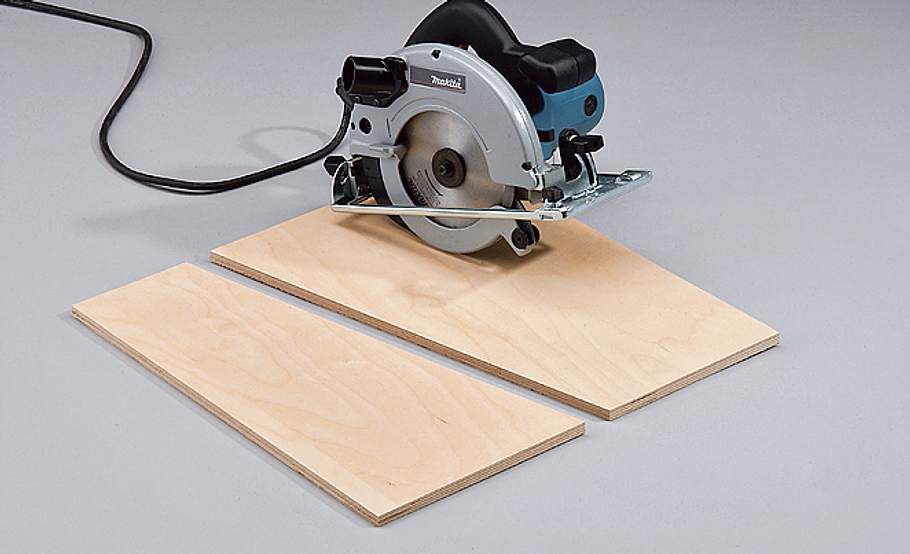

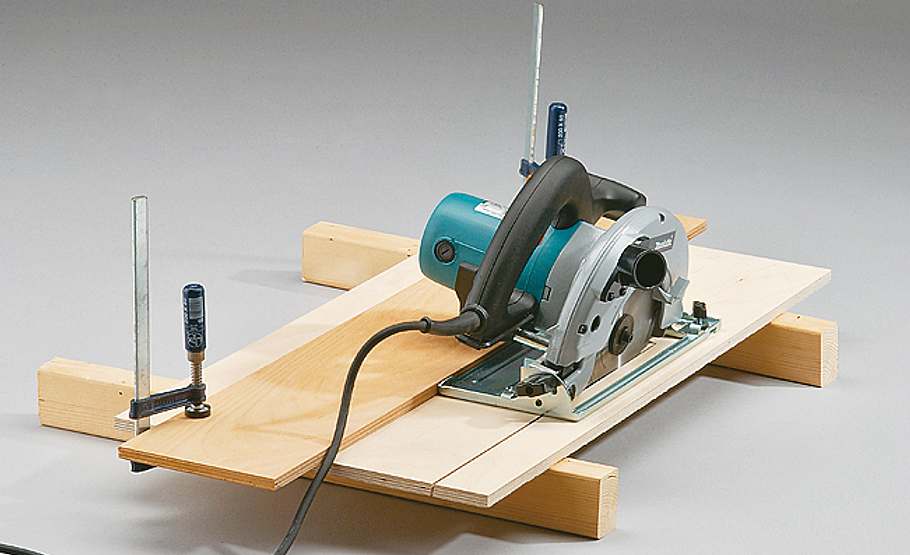

Weitergeht's mit dem Bau des Aufsatzes. Schneiden Sie die Seitenwände nach Bauplan schräg. Die Kreissäge in diesem Winkel justieren.
Werkzeugwagen bauen: Schritt 16 von 43
Die vier Bodenstreifen des Aufsatzes jeweils an der Vorderkante mittels Anschlagschiene der Kreissäge anschrägen.
Werkzeugwagen bauen: Schritt 17 von 43

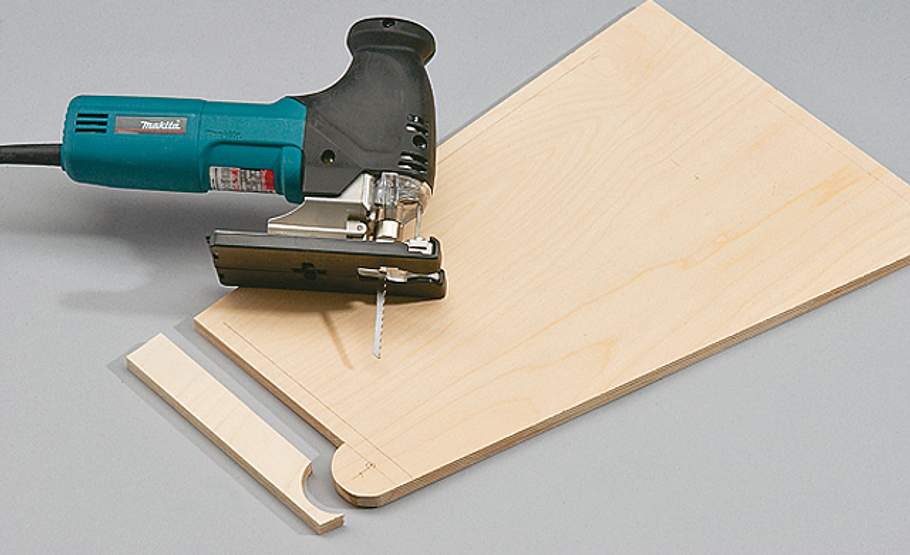

So schneiden Sie die Scharniergelenk-Rundung der breiten Seitenwände aus. Die Maße finden Sie auf dem Bauplan.
Werkzeugwagen bauen: Schritt 18 von 43

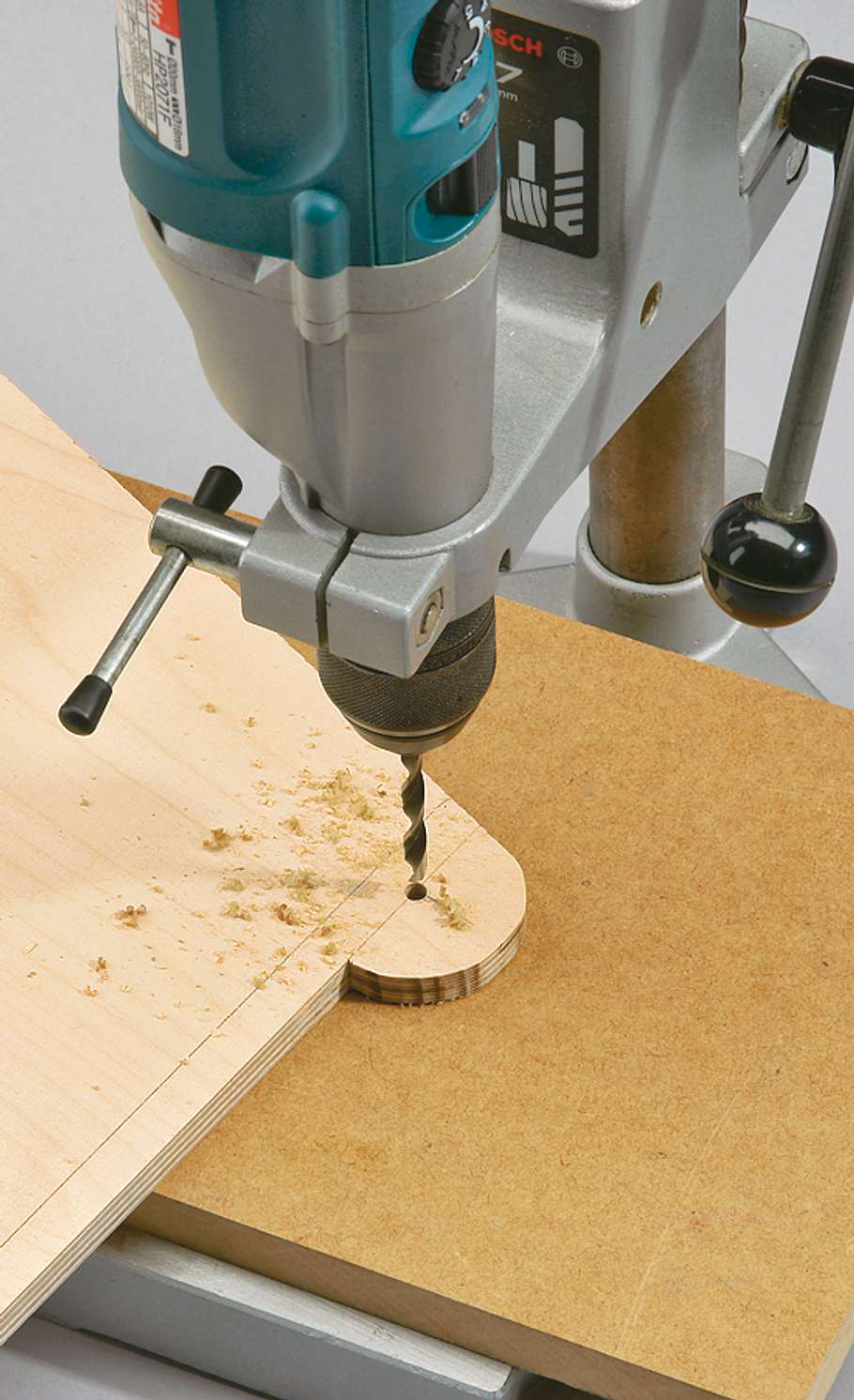

Im Mittelpunkt der halbrunden Kontur bohren Sie ein 6-mm-Loch, in dem sich das Scharnier dreht.
Werkzeugwagen bauen: Schritt 19 von 43

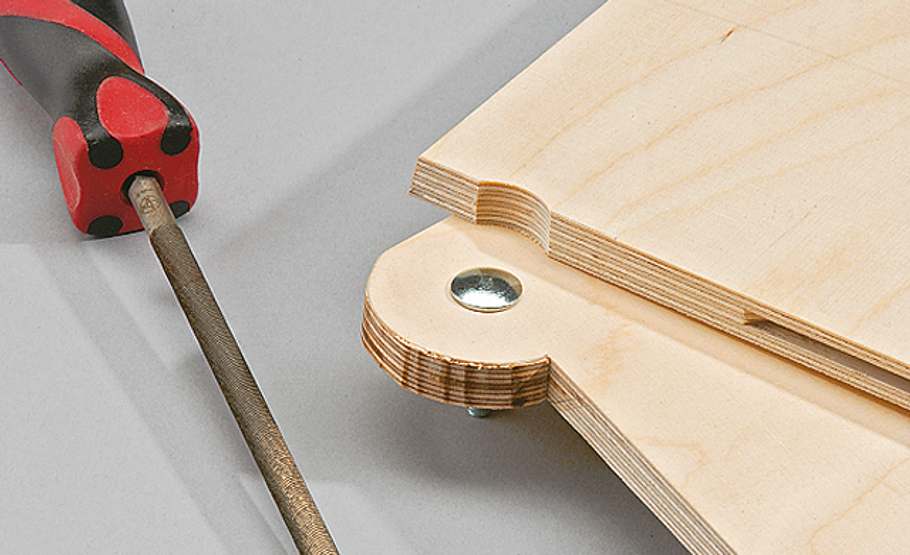

In den oberen Boden mit der Feile eine zum Schlossschraubenkopf passende Aussparung einarbeiten.
Werkzeugwagen bauen: Schritt 20 von 43

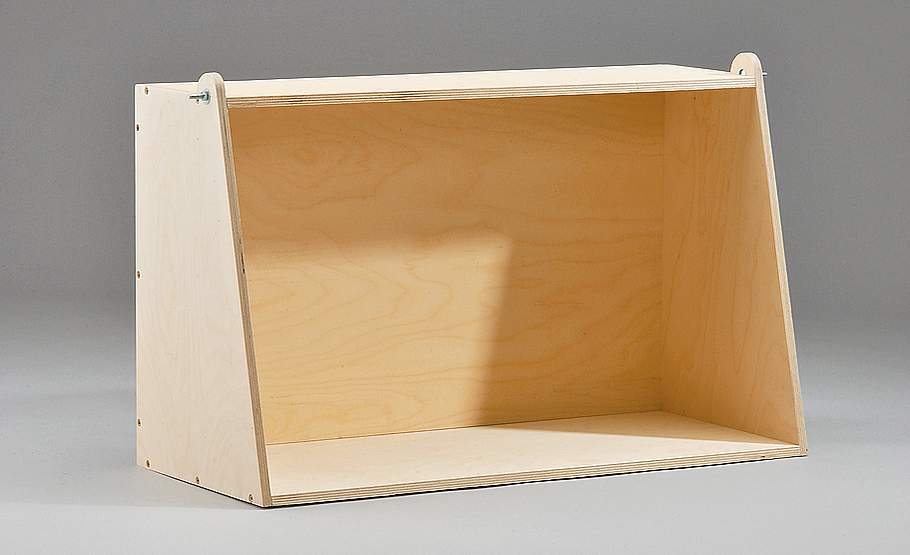

Auch Korpus und ...
Werkzeugwagen bauen: Schritt 21 von 43

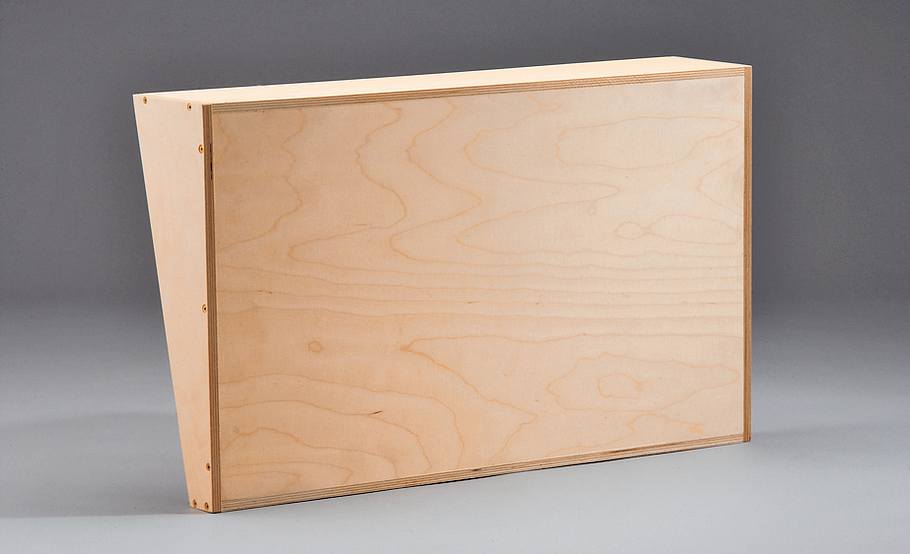

... Deckel des Aufsatzes mit Flachdübeln sowie Leim und Schrauben zusammenfügen.
Werkzeugwagen bauen: Schritt 22 von 43

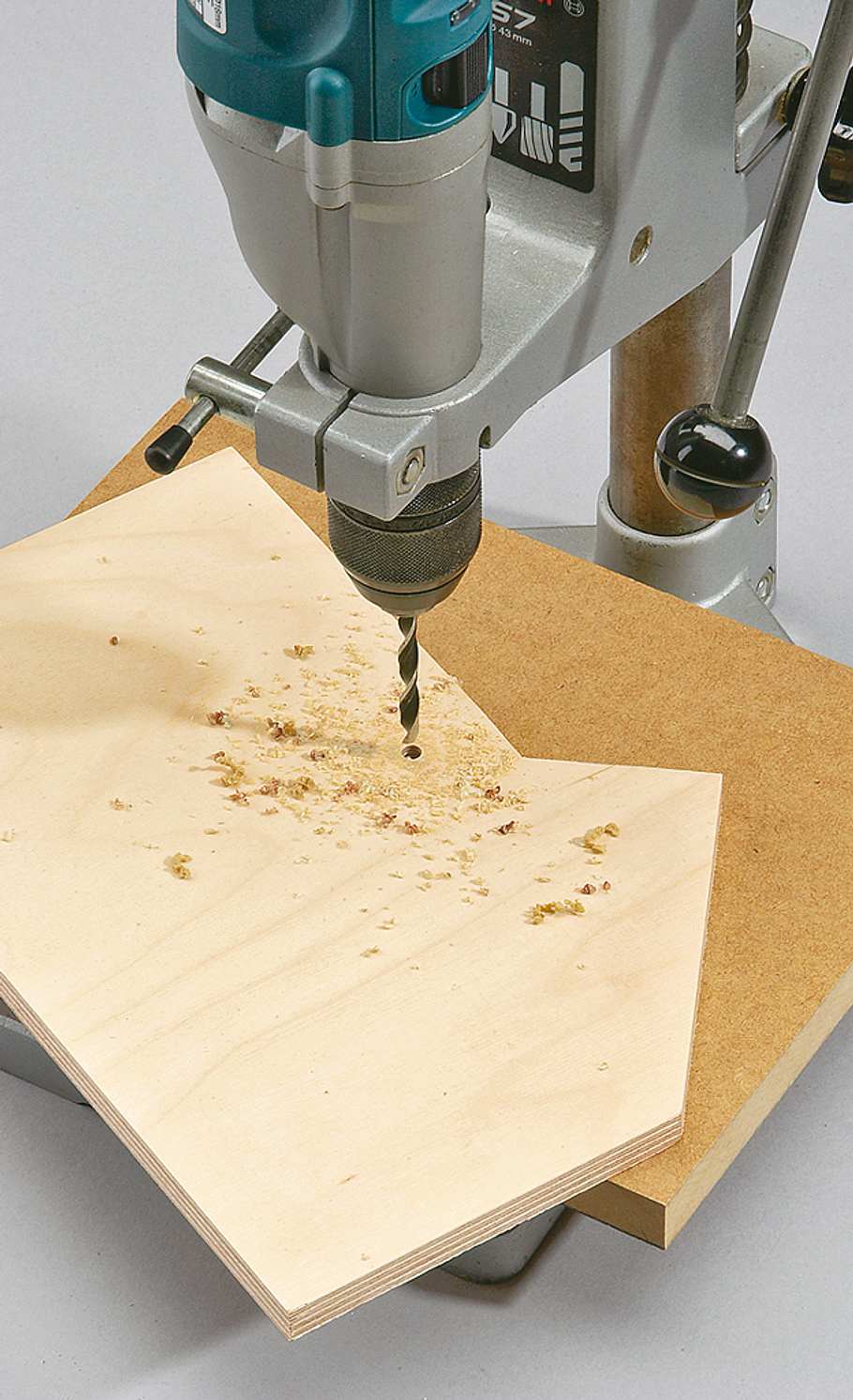

Seitenteile der Werzeugaufnahme nach Bauplan zuschneiden. Bohren Sie die 6-mm-Achslöcher für die Schlossschrauben mit Hutmuttern.
Werkzeugwagen bauen: Schritt 23 von 43

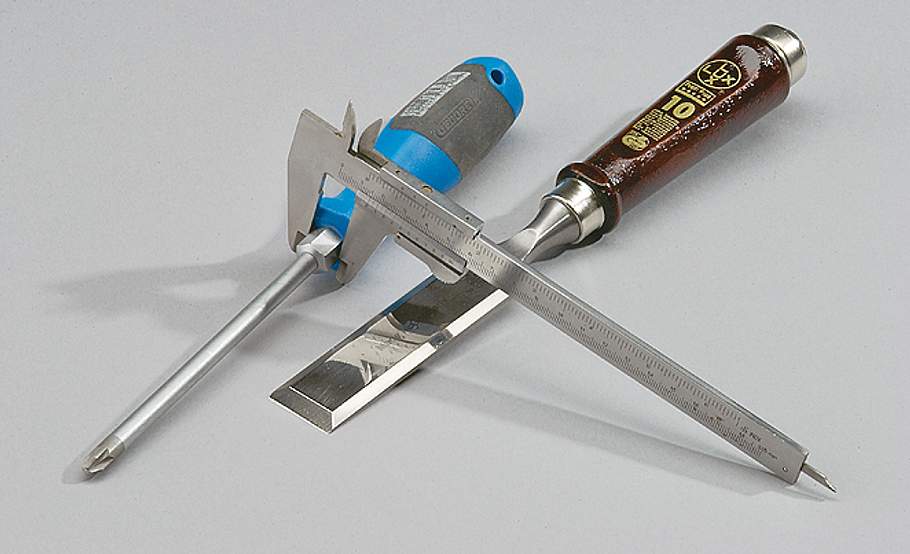

PRAXISTIPP: Aufnahmeplatten nach Bedarf einrichten. Damit die Löcher genau passen, das Werkzeug ausmessen!
Werkzeugwagen bauen: Schritt 24 von 43

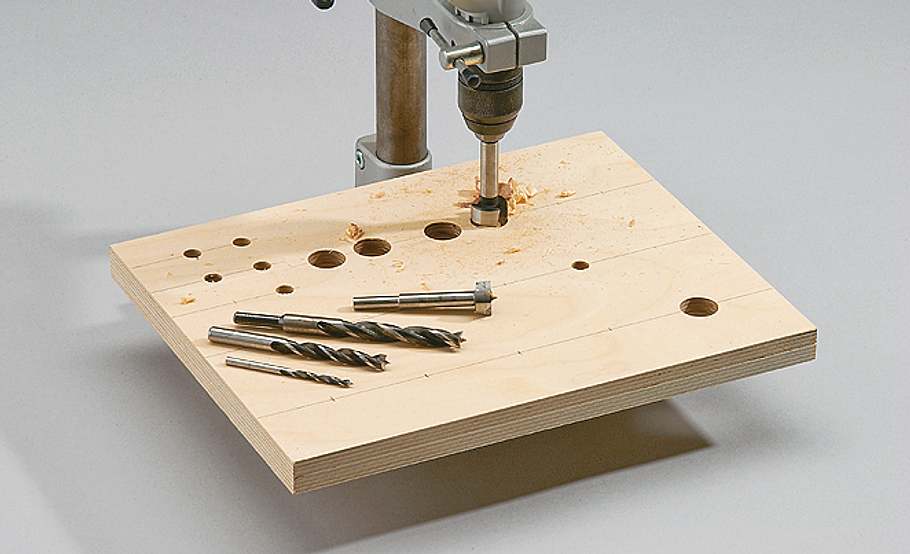

Fixieren Sie beide Aufnahmeplatten mit kleinen Nägeln aufeinander, um durchgehende Löcher deckungsgleich in einem Arbeitsgang zu bohren.
Werkzeugwagen bauen: Schritt 25 von 43

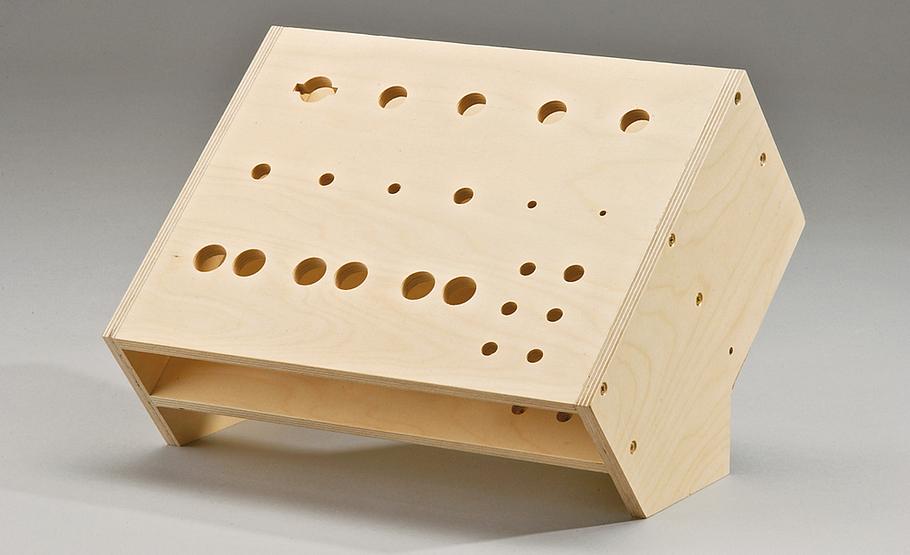

Für breite Beitel lieber einen Extra-Durchlass für das Eisen schneiden, als das Loch zu vergrößern.
Werkzeugwagen bauen: Schritt 26 von 43

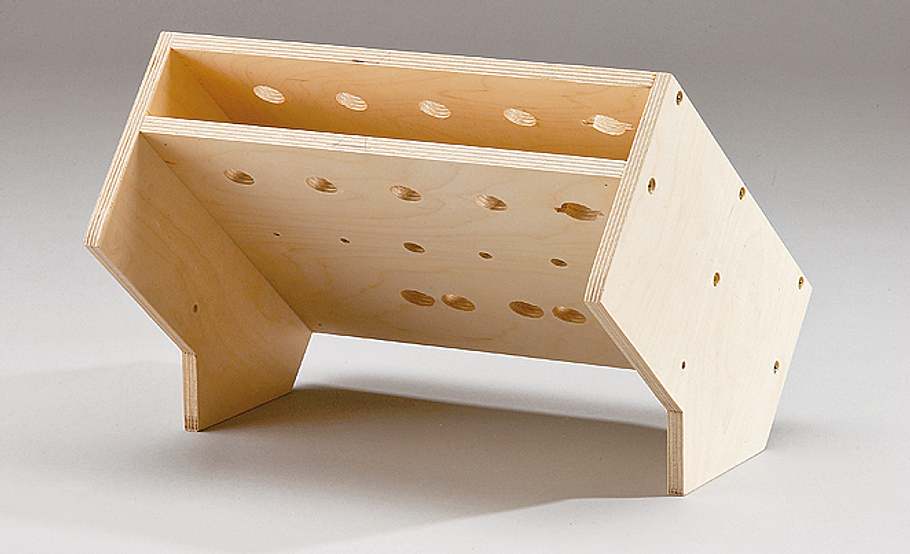

Hier der Werkzeugeinsatz von der Rückseite.
Werkzeugwagen bauen: Schritt 27 von 43

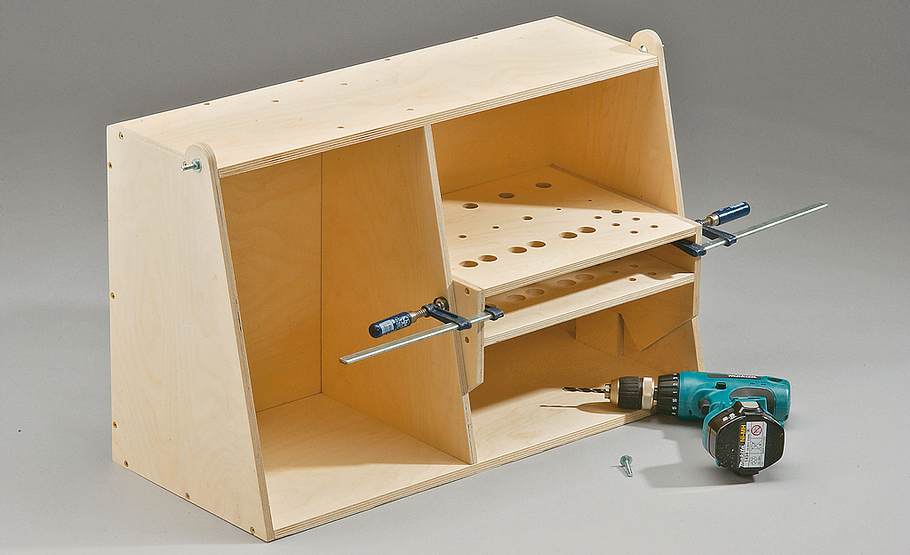

Jetzt die Werkzeugaufnahme im Schrankkorpus mit Zwingen fixieren. Stützen Sie sie dazu so ab, dass sich die Spitzen einige Zentimeter über dem Boden befinden. Nun können Sie die Wände durch die Achslöcher der Aufnahme hindurch durchbohren.
Werkzeugwagen bauen: Schritt 28 von 43

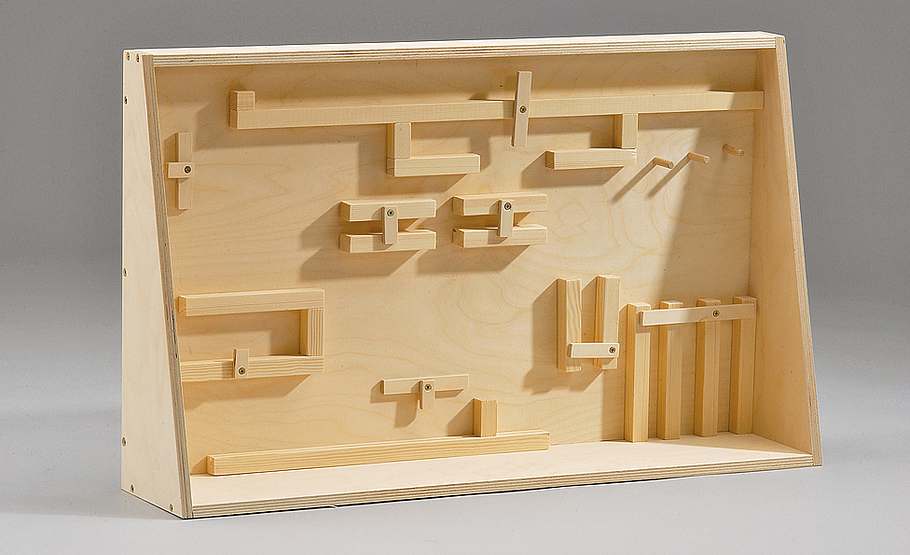

Zur Einrichtung den Kofferdeckel flach hinlegen. Platzieren Sie darin das Werkzeug möglichst platzsparend. Dann drücken Sie die aus Restholz in Länge und Höhe zugeschnittenen Halteklötzchen mit Leim an der Unterseite dicht neben den Werkzeugen an und schieben sie dabei leicht hin und her.
Werkzeugwagen bauen: Schritt 29 von 43

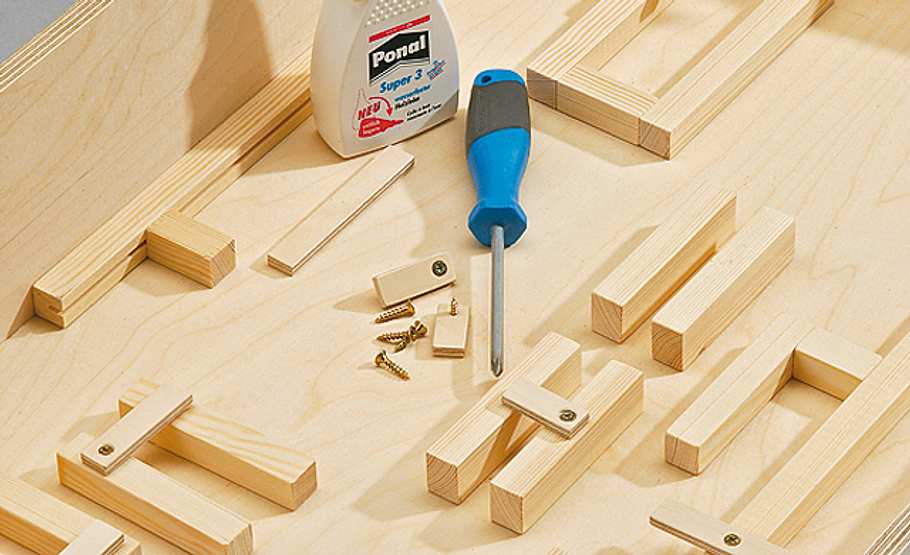

Gehalten werden die Werkzeuge von solchen Drehriegeln, die Sie mit dem Schraubendreher montieren.
Werkzeugwagen bauen: Schritt 30 von 43

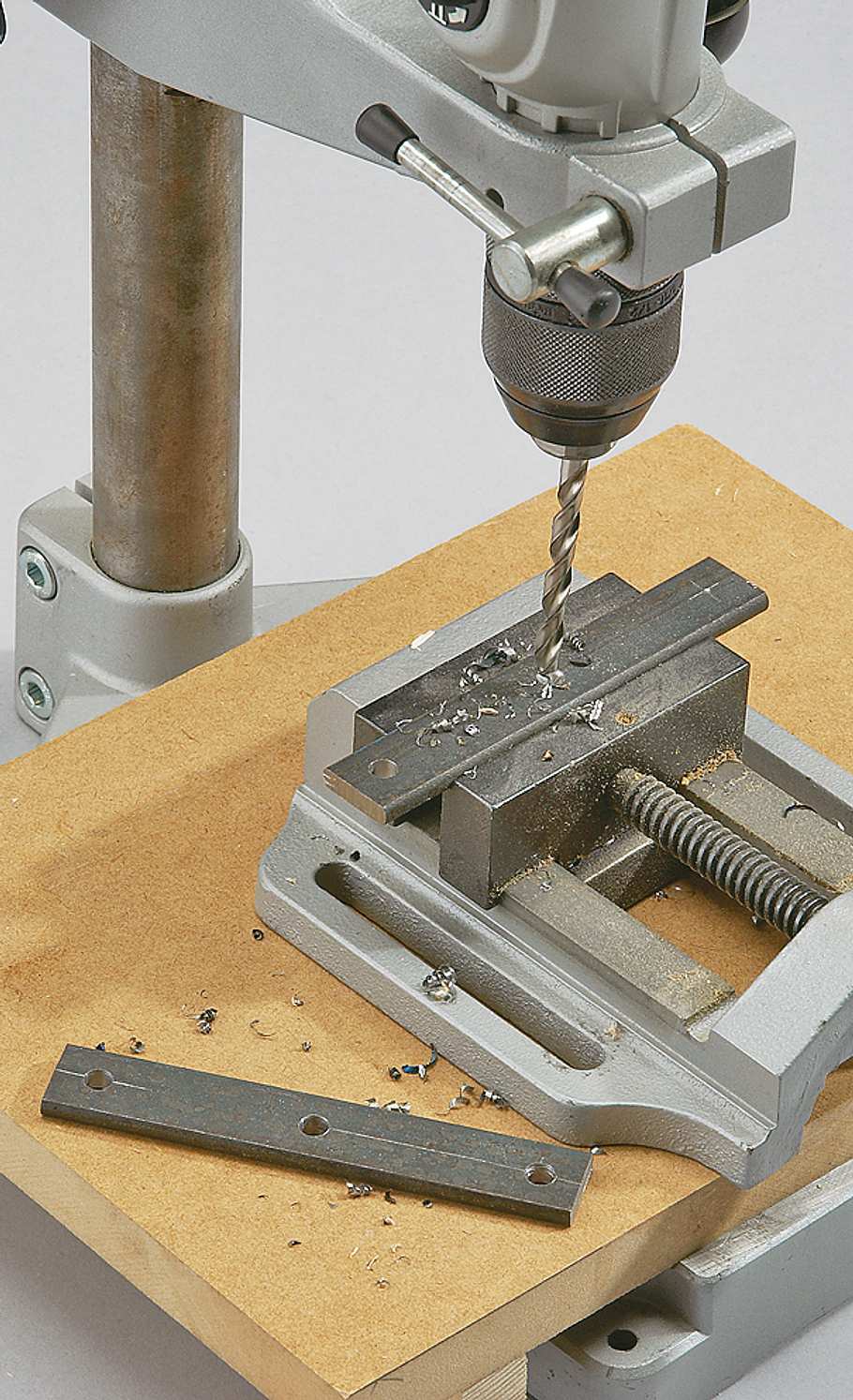

Scharnier-Flacheisen nach Bauplanangaben bohren. Kanten brechen, Enden runden und klar lackieren.
Werkzeugwagen bauen: Schritt 31 von 43

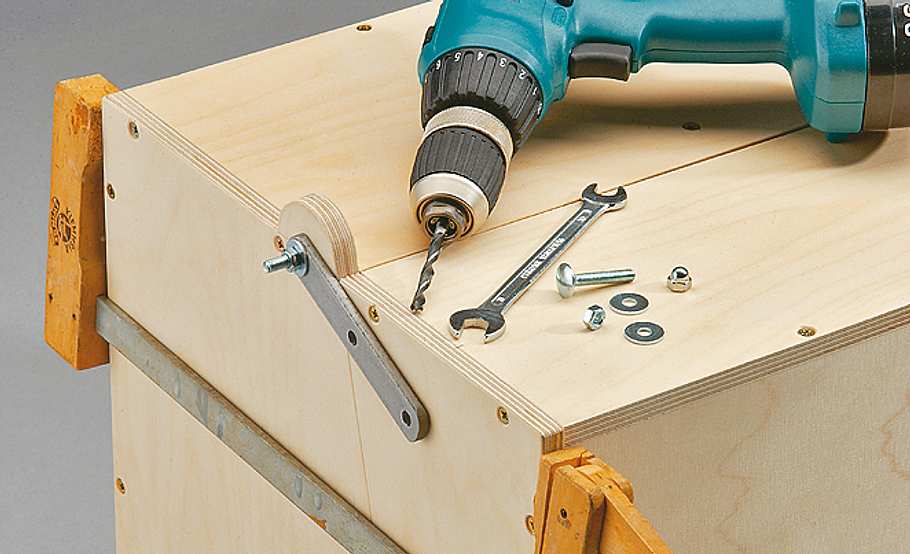

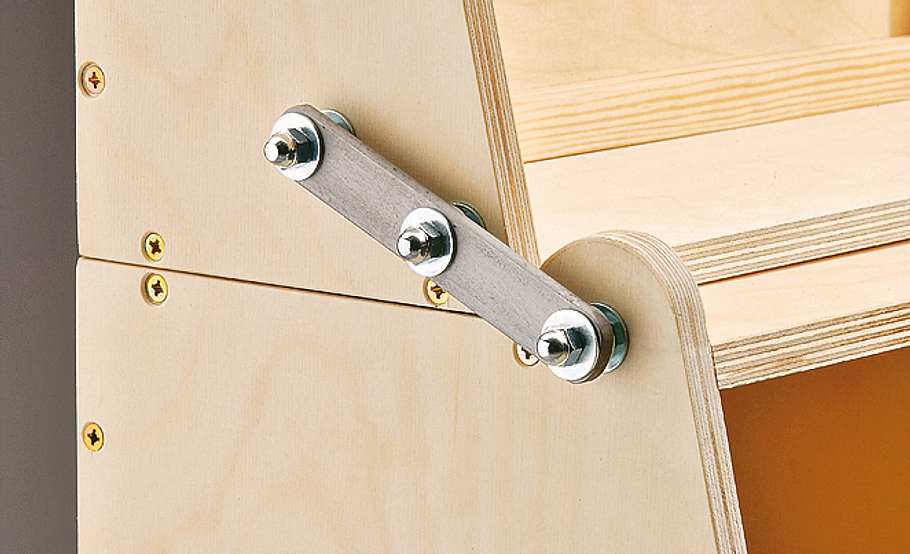

Zur Montage Korpus und Deckel zusammenspannen. Eisen fest anschrauben, Bohrpunkte übertragen.
Werkzeugwagen bauen: Schritt 32 von 43
Nach dem Bohren des ersten Lochs gleich die Schraube einstecken, dann erst das nächste bohren.
Werkzeugwagen bauen: Schritt 33 von 43

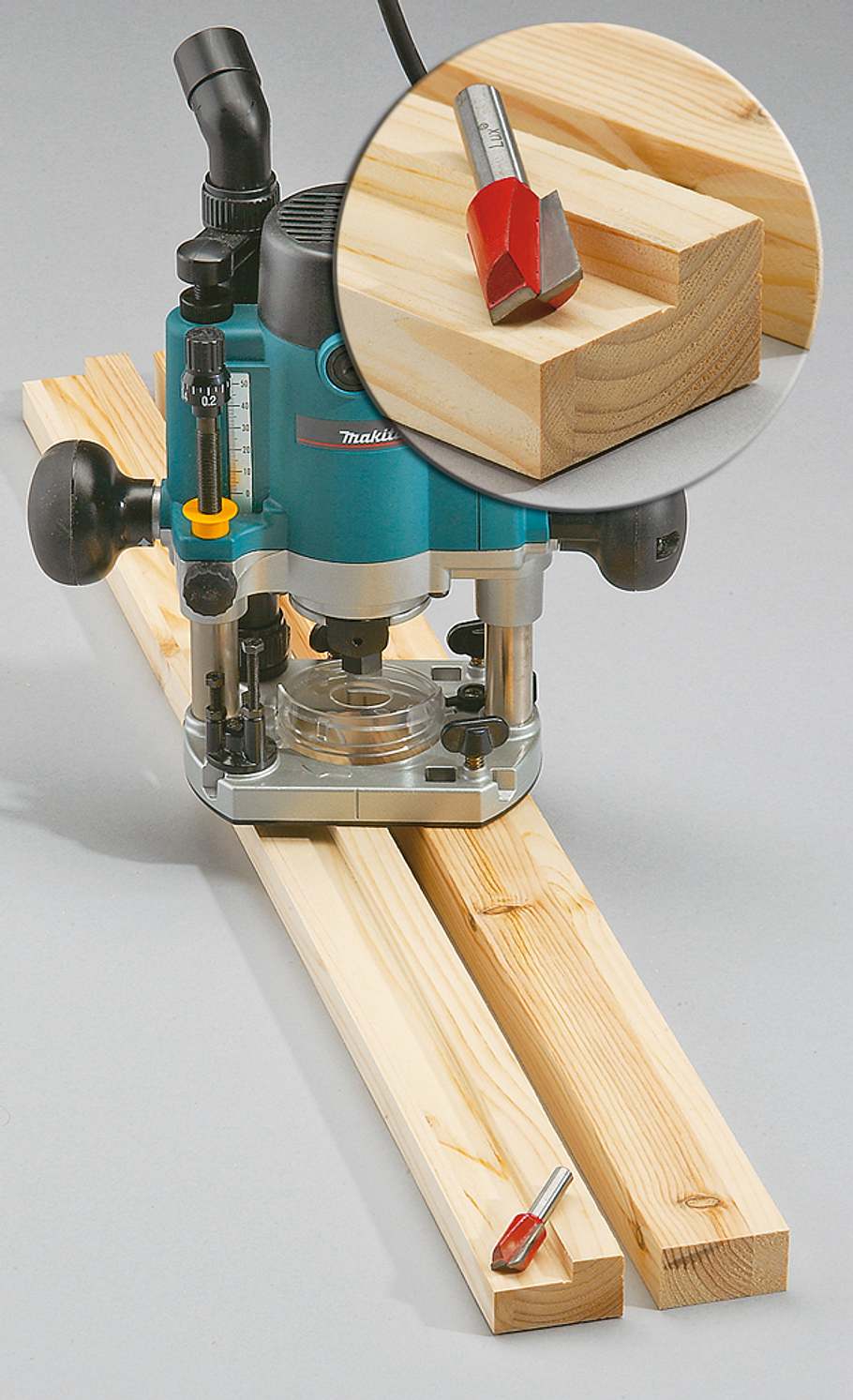

Falzen Sie die Leisten des Führungsrahmens mit dem Falzfräser 8 mm tief und 29 mm breit. Legen Sie dabei eine Zulage an, damit die Grundplatte der Oberfräse gut aufliegt.
Werkzeugwagen bauen: Schritt 34 von 43

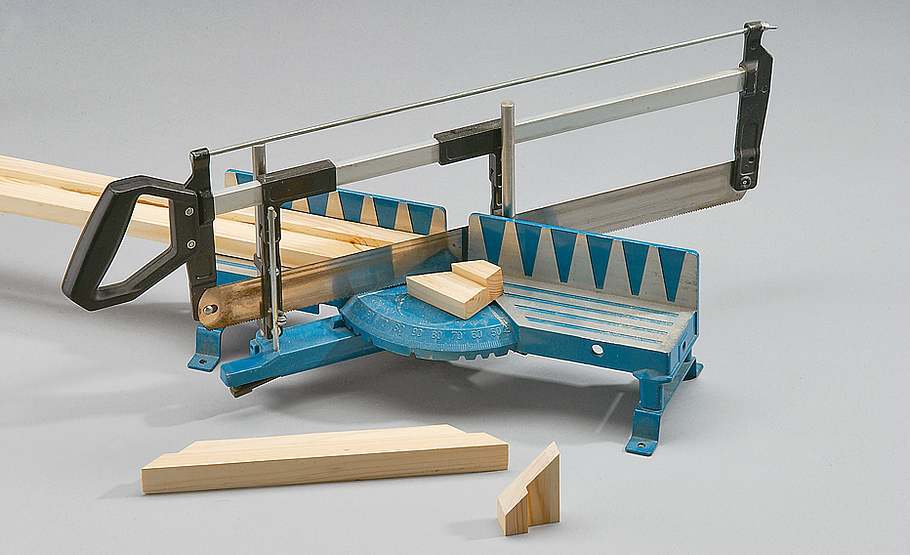

Führungsrahmenleisten auf Gehrung schneiden. Das geht auch mit der Feinsäge in der Gehrungslade.
Werkzeugwagen bauen: Schritt 35 von 43

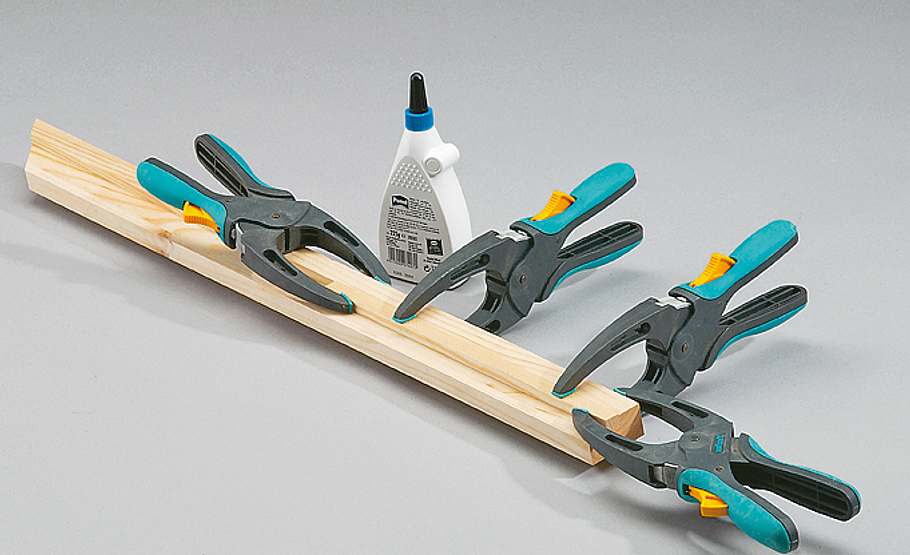

In den Führungsrahmenfalz leimen Sie Anschlagleisten für die Auszugplatte. In beide Richtungen pressen.
Werkzeugwagen bauen: Schritt 36 von 43

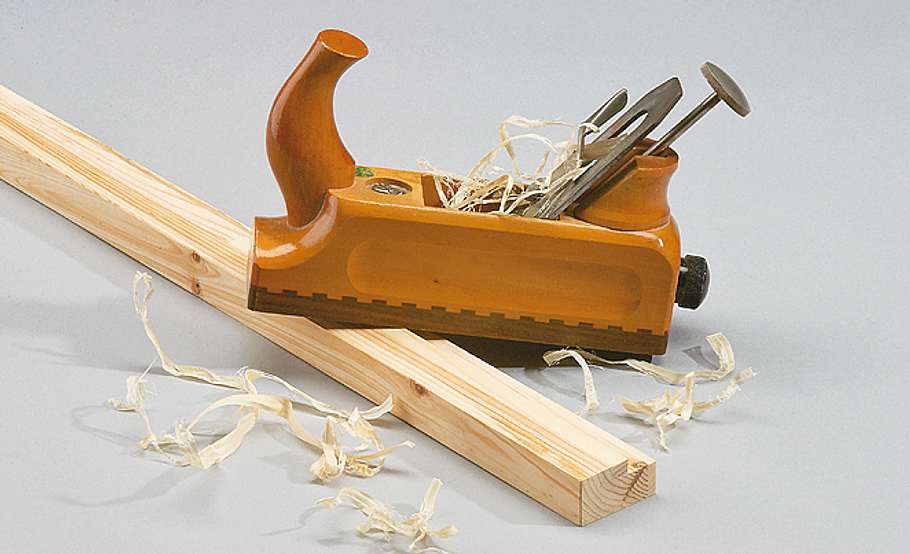

Nachdem der Leim getrocknet ist, hobeln Sie den kleinen Überstand der Leisten oberflächenbündig bei.
Werkzeugwagen bauen: Schritt 37 von 43

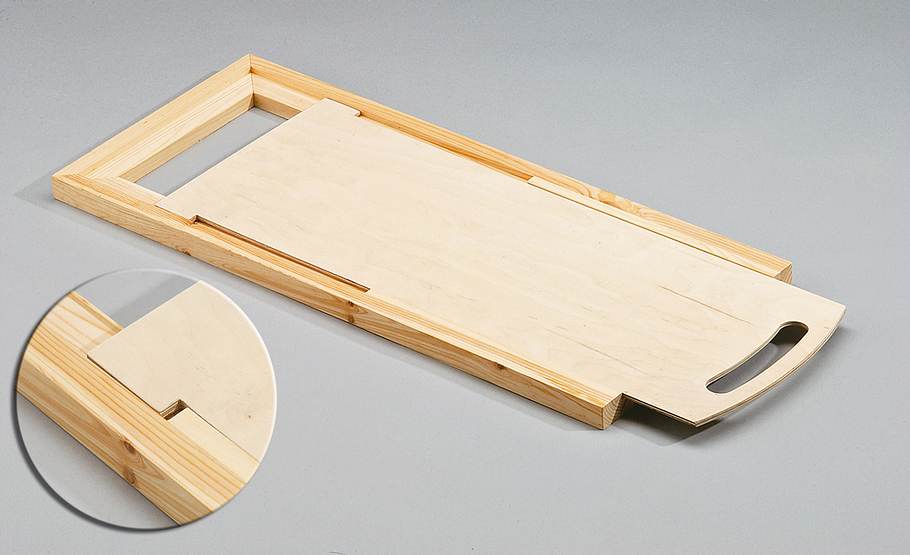

Schneiden Sie die Auszugplatte nach der Formschablone auf unserem Bauplan zu. Sie passt genau zwischen die Anschlagleisten, siehe Detail. Diese stoppen sie in ausgezogener Position, wenn Sie den Koffer ziehen.
Werkzeugwagen bauen: Schritt 38 von 43

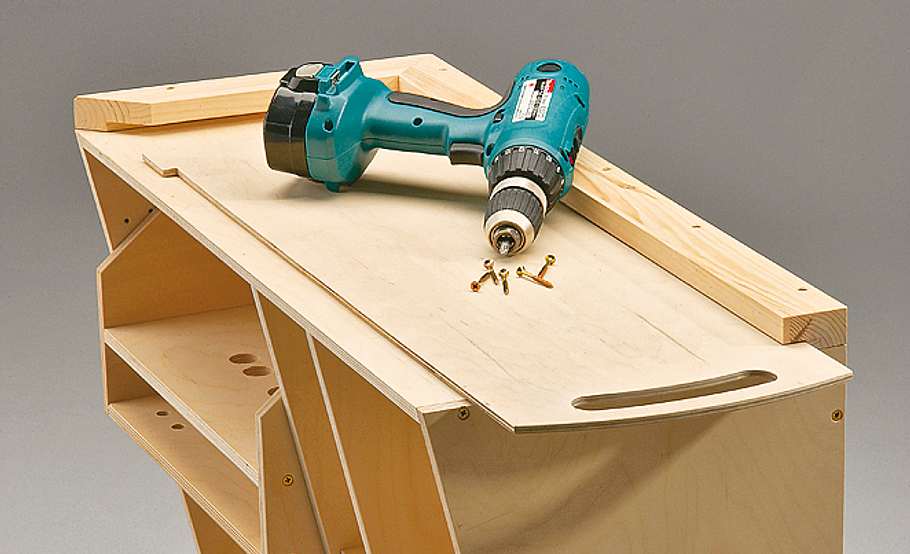

Den Führungsrahmen unter den Boden montieren. Dabei die kurze untere Leiste ohne Leim verschrauben.
Werkzeugwagen bauen: Schritt 39 von 43

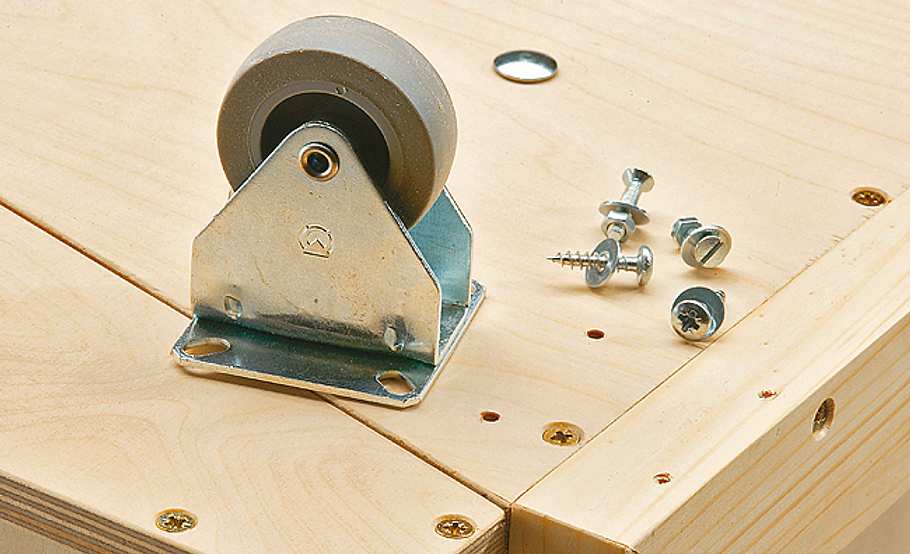

Bockrollen mit Gewindeschrauben und Muttern (Seitenwand) sowie Holzschrauben (Führungsrahmen) montieren.
Werkzeugwagen bauen: Schritt 40 von 43

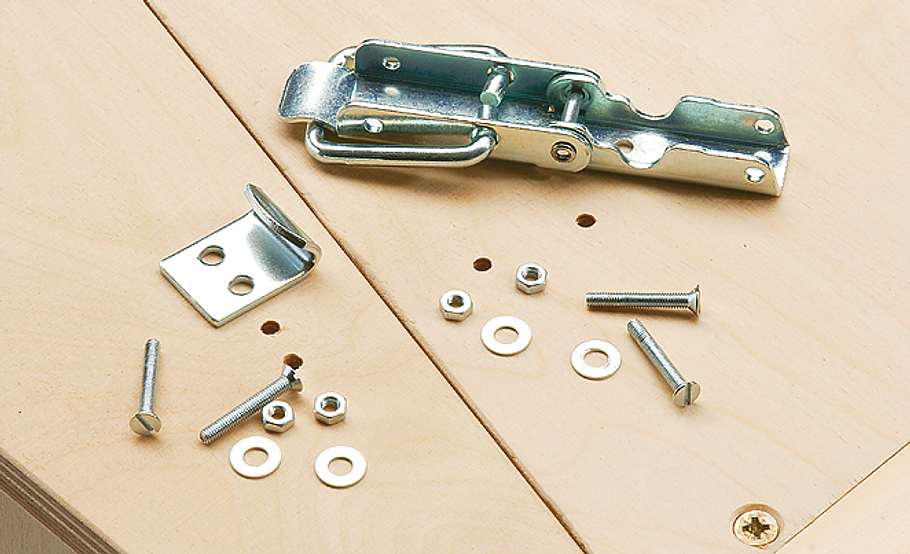

Die Spannschlösser dagegen nur mit Gewindeschrauben und Muttern mit Scheiben befestigen.
Werkzeugwagen bauen: Schritt 41 von 43

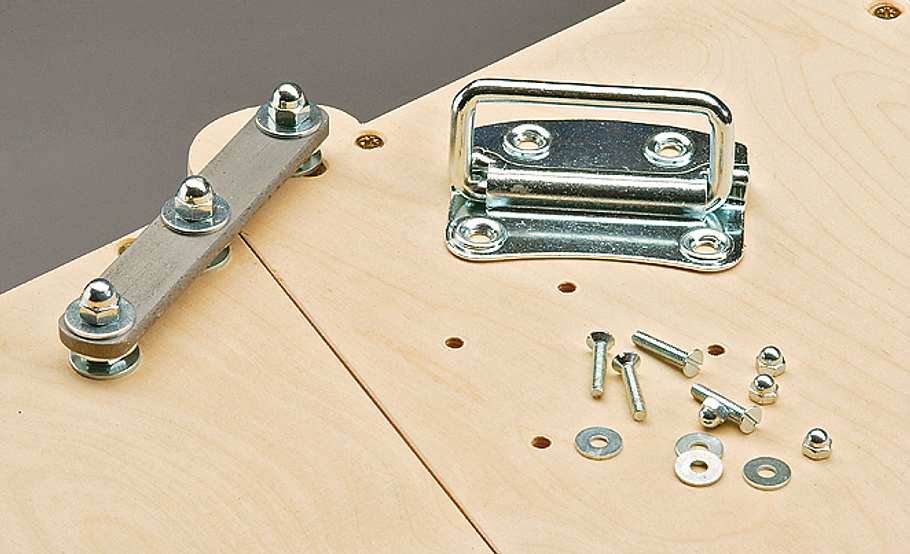

Genauso bringen Sie die beiden Kistengriffe an: Oben an den Seitenwänden mit Muttern verschrauben.
Werkzeugwagen bauen: Schritt 42 von 43

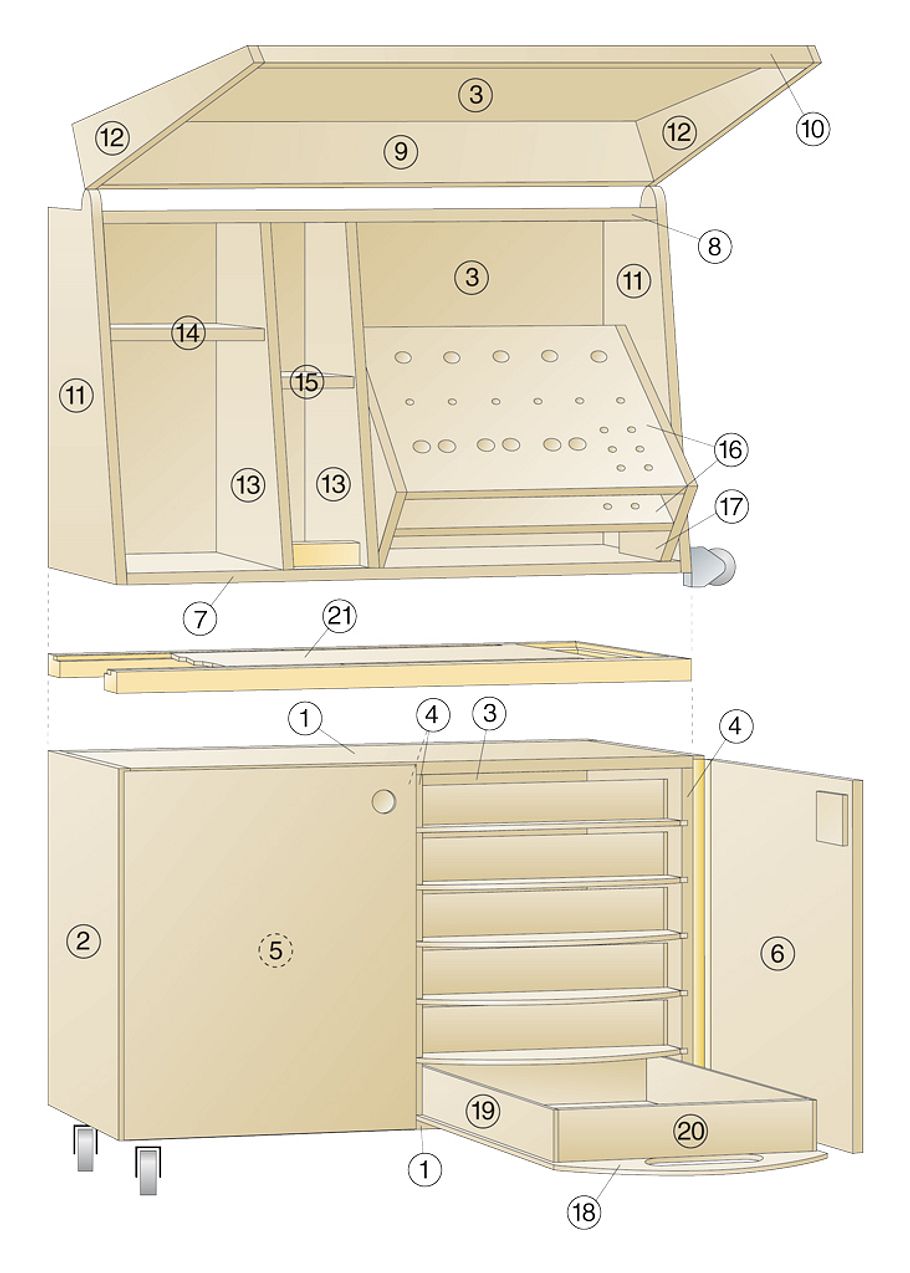

Die Zeichnung enthält alle Positionen zum Bau des Werkzeugwagens. Alle weiteren Maße finden Sie auf unserem Bauplan.
Werkzeugwagen bauen: Schritt 43 von 43
Die genauen Dimensionen der einzelnen Bauteile unseres mobilen Werkzeugkastens enthält diese Materialliste.
Werkzeugkoffer: Details
Praktisch bis ins Detail ist unser Werkzeugmobil, von den verriegelbaren Werkzeughalterungen im Kofferdeckel bis hin zu den praktischen Kofferschubladen im unteren Schrankteil, in denen Sie Schrauben & Co. mit einem Handgriff und immer übersichtlich zur Hand haben.
Werkzeugkoffer: Details

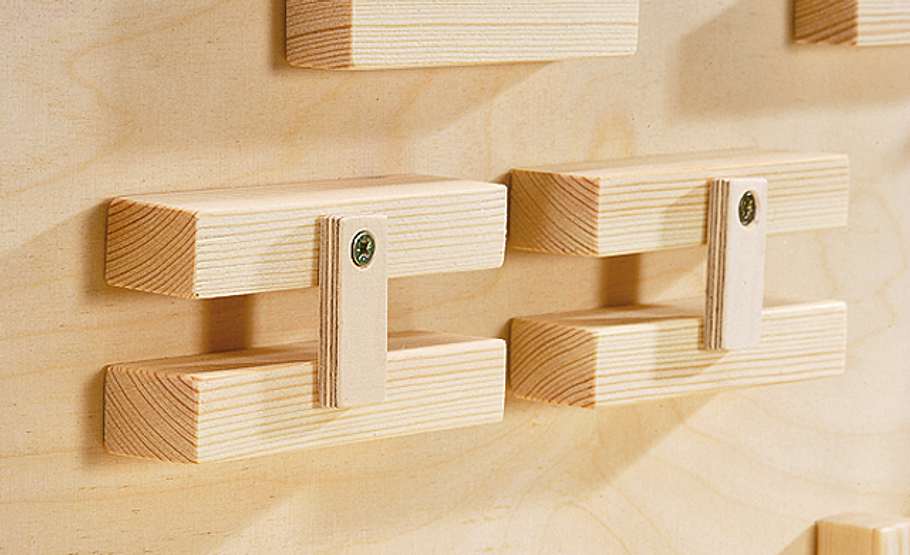

Eng anliegende Leisten mit Drehriegeln halten das Werkzeug sicher im Kofferdeckel.
Werkzeugkoffer: Details

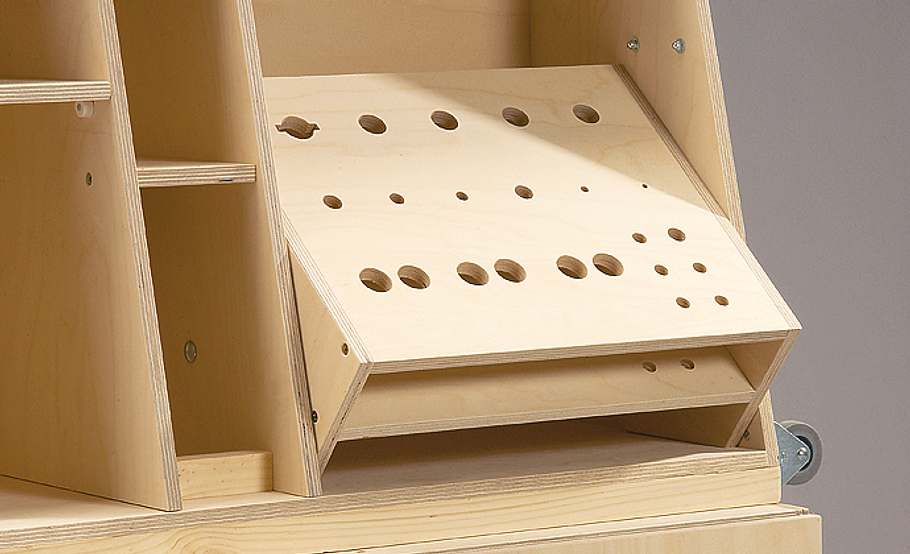

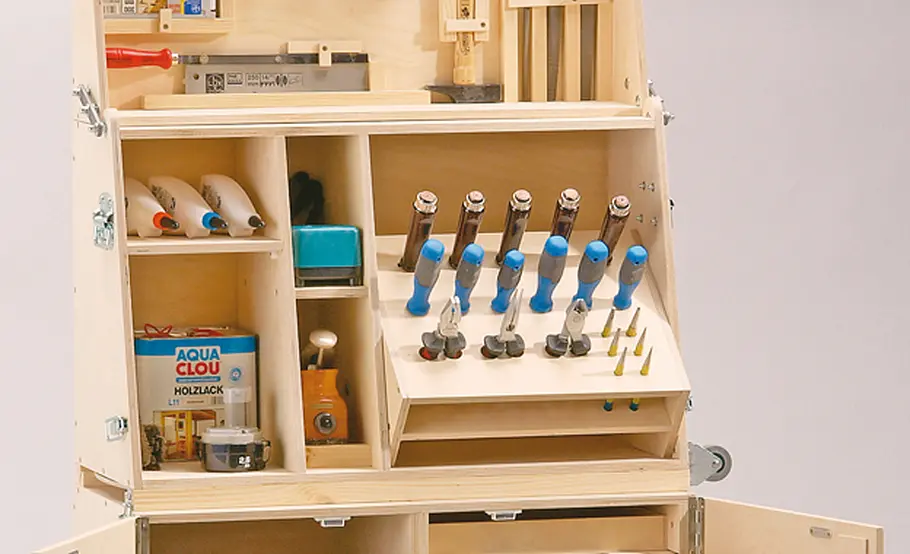

Die Werkzeugaufnahme kippt vor und hält Zangen, Beitel, Schraubendreher & Co. – immer griffbereit!
Werkzeugkoffer: Details

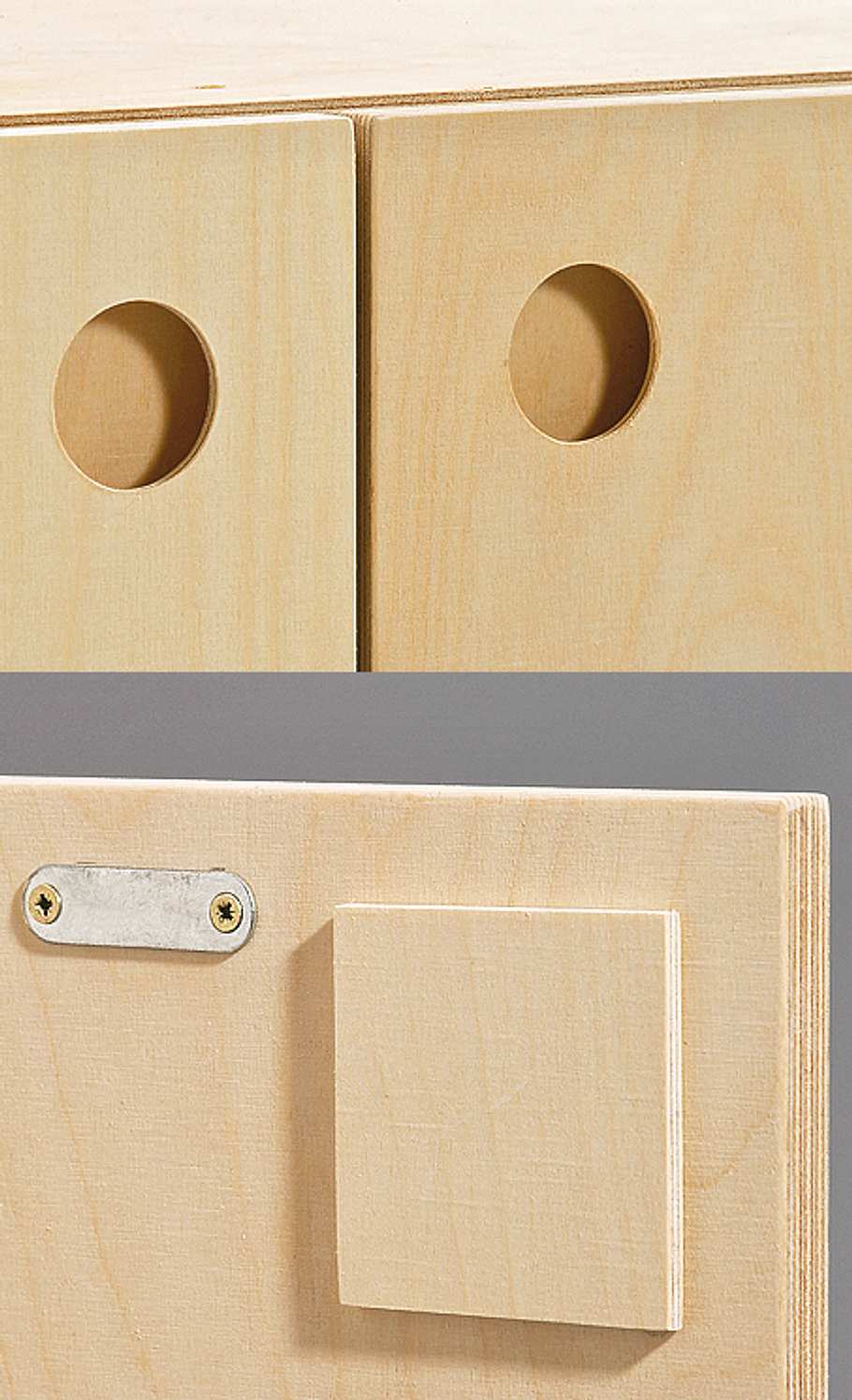

PRAXISTIPP: Geschlossene Türgriffe
Falls Sie den Schrankinhalt möglichst staubfrei halten möchten, verschließen Sie die Grifflöcher mit an der Rückseite verleimten Restplättchen. Dank der Fräsfase bleibt ihre Grifffunktion erhalten.
Werkzeugkoffer: Details
Auf den seitlichen Bockrollen lässt sich der Aufsatz an der Auszugplatte ziehen wie ein Trolley.
Werkzeugkoffer: Details

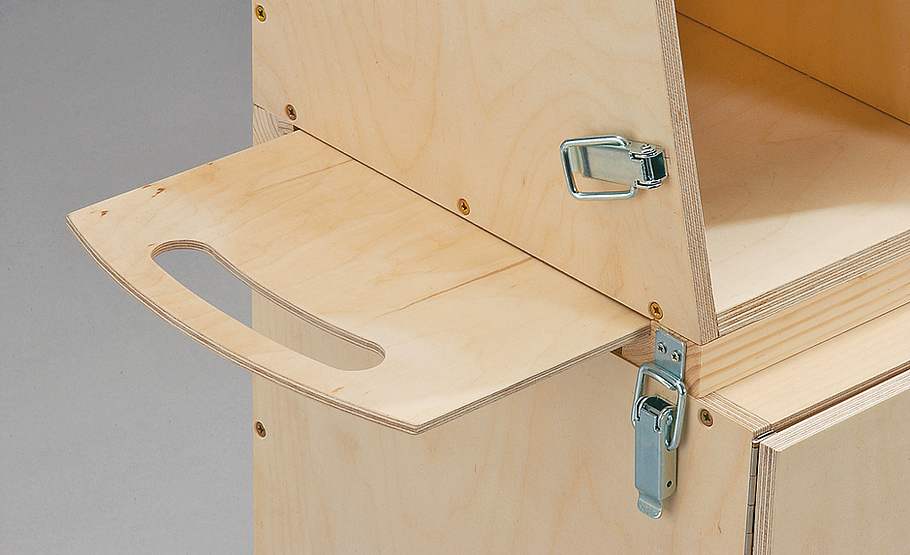

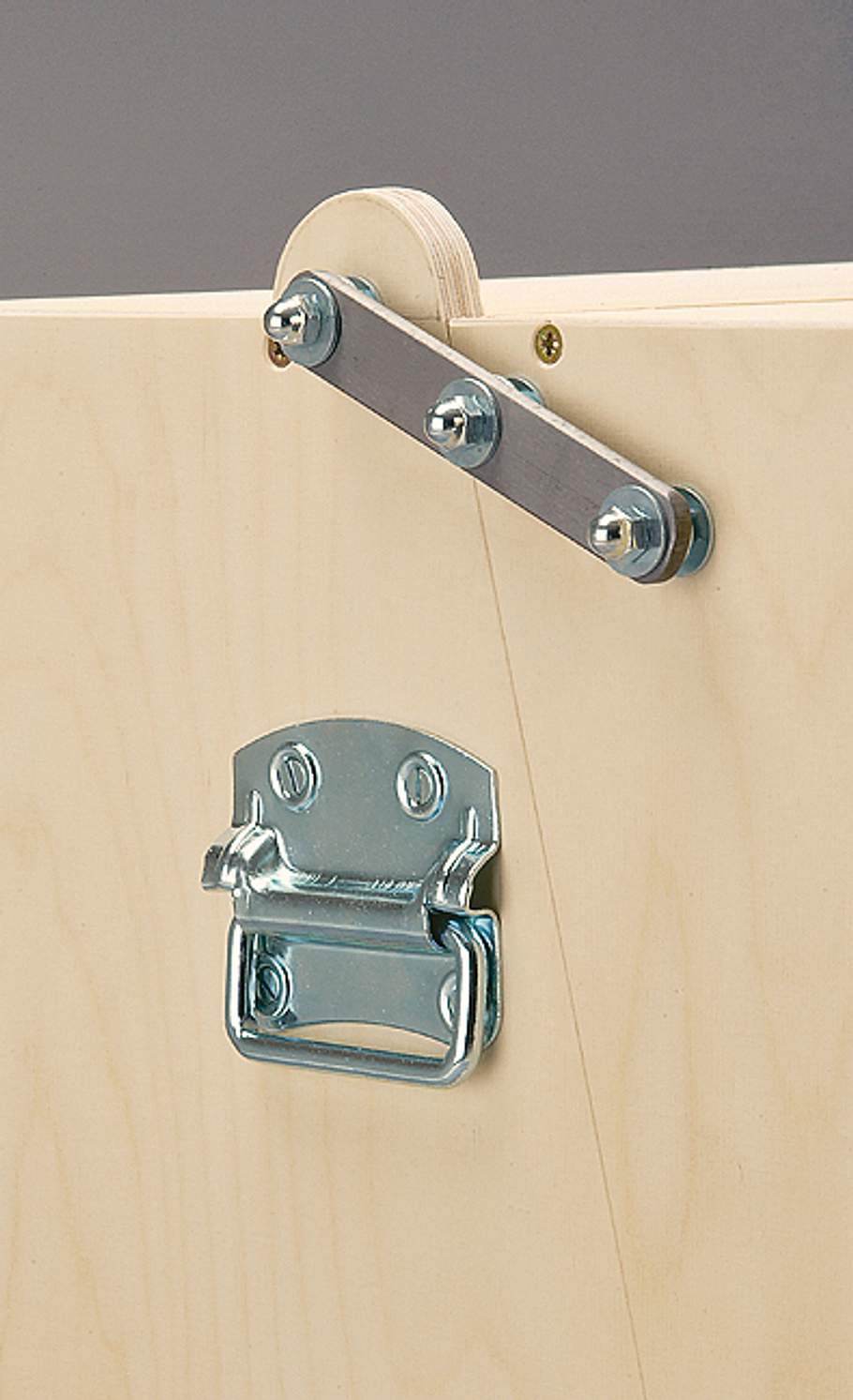

Raffiniert einfach, aber einfach raffiniert ist der Schwenk-Mechanismus des Kofferdeckels: hier als ausziehbare Ablage oder als Trolley-Griff im demontierten Zustand.
Werkzeugkoffer: Details
Stopper an den beiden vorderen Lenkrollen stellen das Werkzeugmobil fest.
Werkzeugkoffer: Details
Der Deckel schwingt an Scharnieren 180° auf, steht auf dem Korpus und präsentiert das Werkzeug übersichtlich.
Werkzeugkoffer: Details

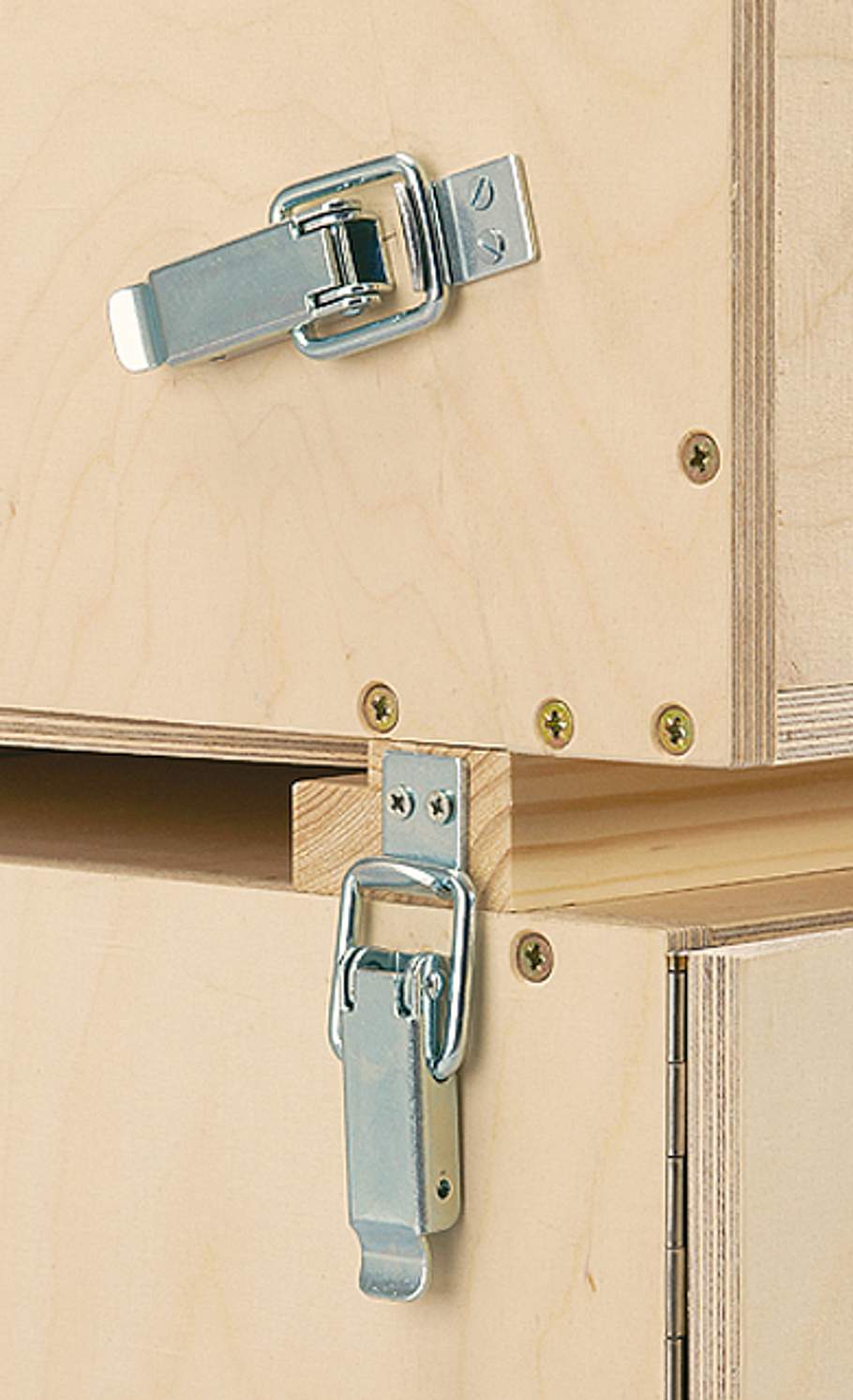

Spannverschlüsse schließen den Deckel und halten den an Kistengriffen abnehmbaren Aufsatz auf dem Unterschrank.
Werkzeugkoffer: Details

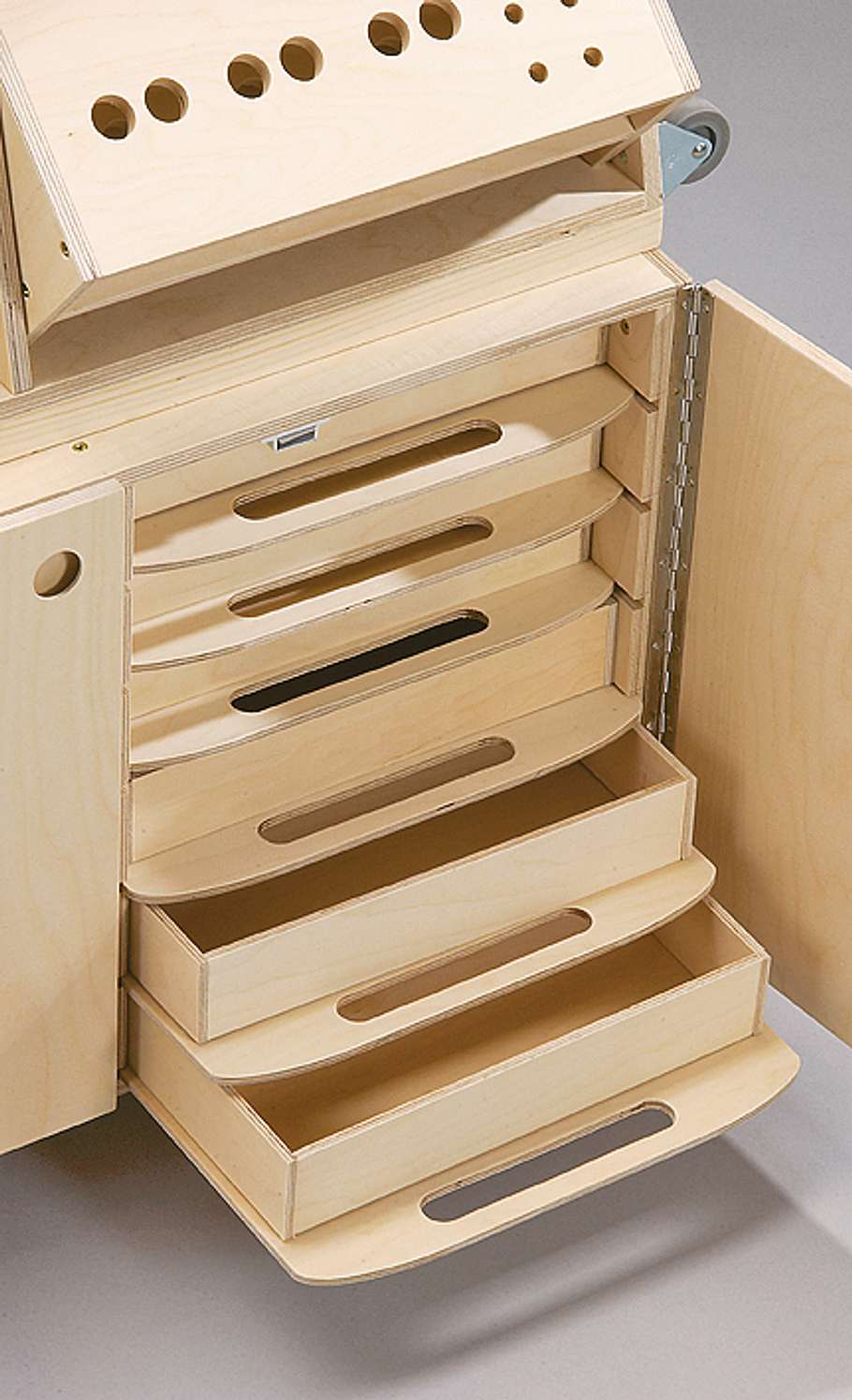

Die Schubladen haben unterschiedliche Höhen, um ohne Stauraumverlust verschiedenste Werkzeuge aufnehmen zu können.
Werkzeugkoffer: Details

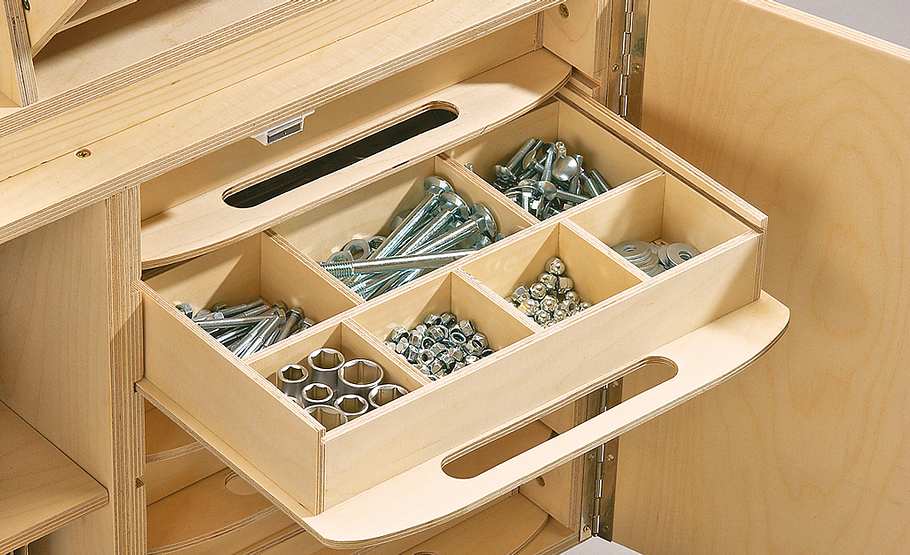

Für die Schubladen können Sie einfache Steckregister zur Unterteilung bauen.
Werkzeugkoffer: Details

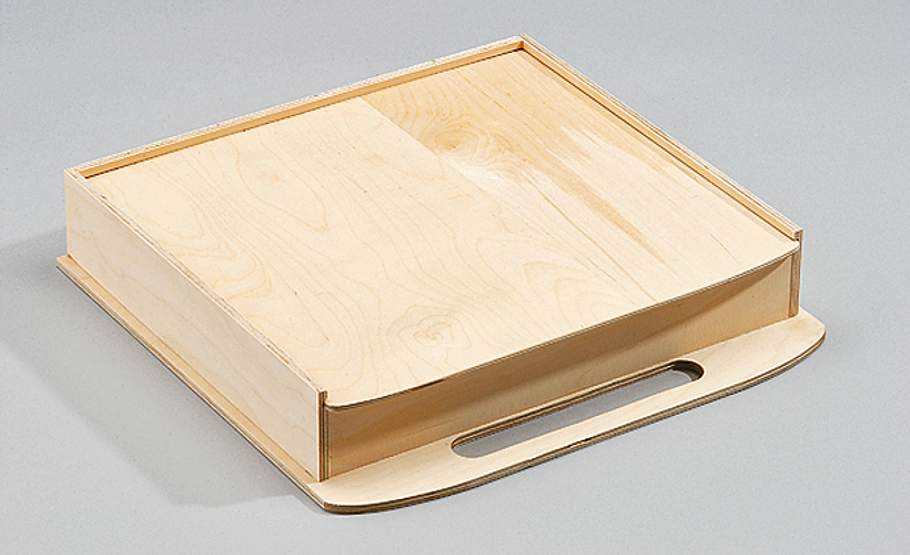

Dank des eingeschobenen Deckels schließen alle Schubladen dicht ab: Kleinteile können beim Transport nicht herausfallen.
Direkt zur Bauanleitung
Sie haben die Dinge gern zur Hand? Sind mit Ihrem Werkzeug auch mal im Haus unterwegs? – Dann ist dieser mobile zweiteilige Werkzeugwagen genau das Richtige für Sie. Unten Platz für Maschinen und Kleinteile in praktischen Kofferschubladen, oben ein abnehmbarer geräumiger Werkzeugkoffer auf Rollen, in dessen Deckelhalterungen Sie das Werkzeug übersichtlich und sicher befestigt verstauen. Unser Bauplan zum Bestellen hilft Ihnen beim Nachbau des Werkstattwagens. Er enthält neben allen Maßen auch Formschablonen im Maßstab 1:1 und die wichtigsten Einzelheiten der Konstruktion in Schnitt- und Detailzeichnungen.
Werkzeugwagen selber bauen
Lassen Sie die Teile am besten beim Händler zuschneiden, falls dieser exakt arbeitet. Falls Sie selbst zuschneiden, sollten Sie die Schnitte mit dem Cutter vorritzen. Das verhindert das Ausreißen von Spänen. So erhält der selbst gebaute Werkzeugwagen eine fehlerfreie Oberfläche und ist das erste Zeugnis Ihrer Fähigkeiten in der Holzwerkstatt. Mit dem Werkzeugwagen bauen Sie den Grundstock für eine funktionale und platzsparende Werkstatteinrichtung selbst!
Praxistipp: Wer sich den Bau des Werkstattwagens ohne Bauplan nicht zutraut, findet hier unseren Bauplan Werkstattwagen, zu dem der Bauplan noch lieferbar ist!
