Tisch mit Glasausschnitt bauen

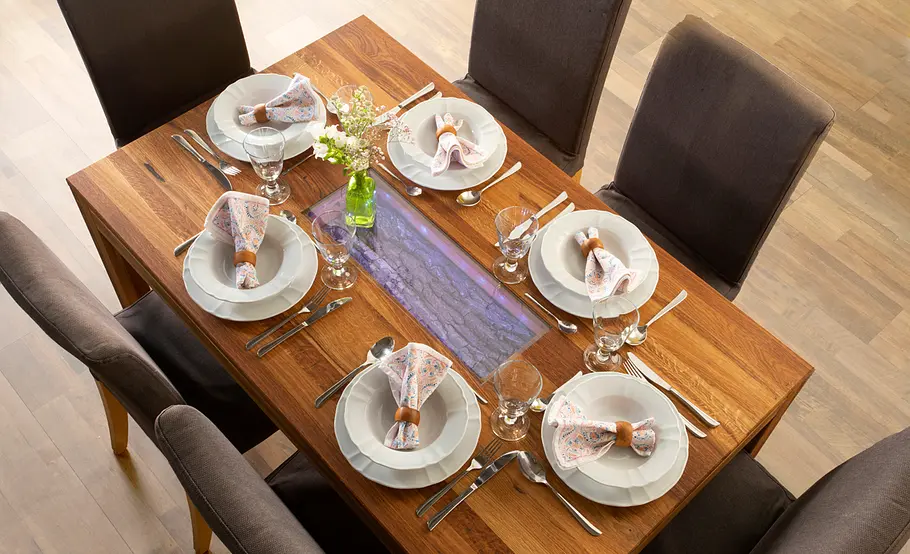

Sogenannte Vitrinentische mit Glasfach sind als Couchtische sehr beliebt. Wir haben einen Esstisch mit dekorativem Glasausschnitt und LED-Beleuchtung gebaut, der Ihnen und Ihren Gästen sicherlich schmecken wird.
Tisch mit Glasausschnitt bauen
Kein Nussbaum! Das Rustic-Eichenholz ist nach dem Ölen sehr schön, aber auch dunkel geworden.
Anleitung Vitrinentisch bauen

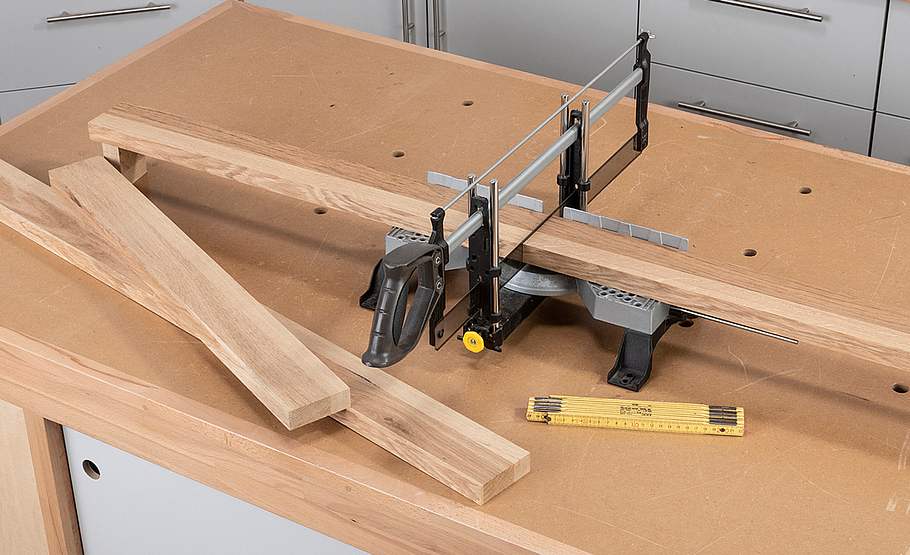

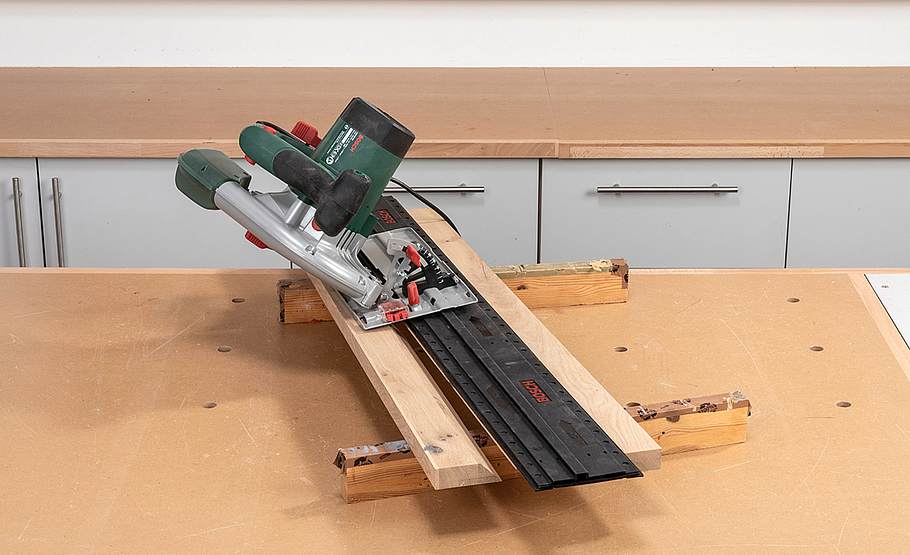

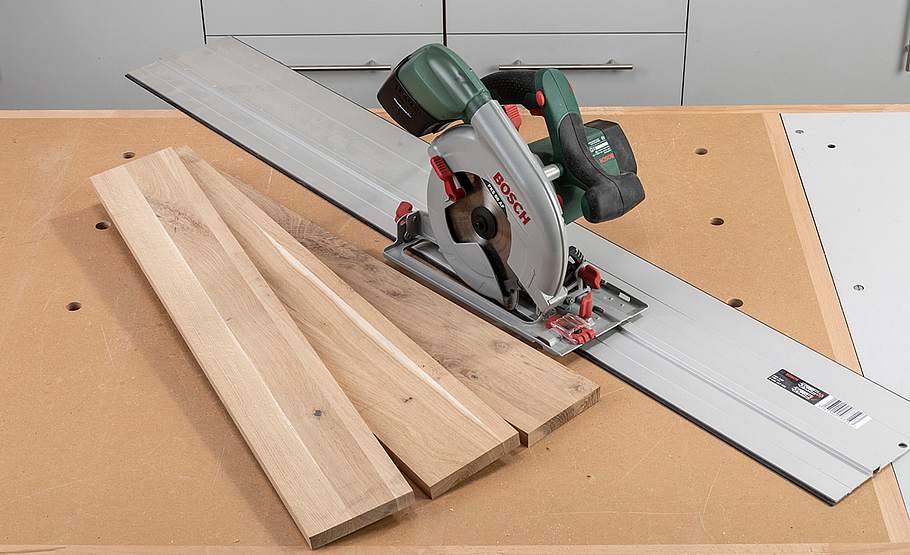

Wir haben mit dem Tischgestell begonnen. Zunächst schneiden Sie die Bretter für die Winkel-Tischbeine auf Gehrung zu.
Anleitung Vitrinentisch bauen

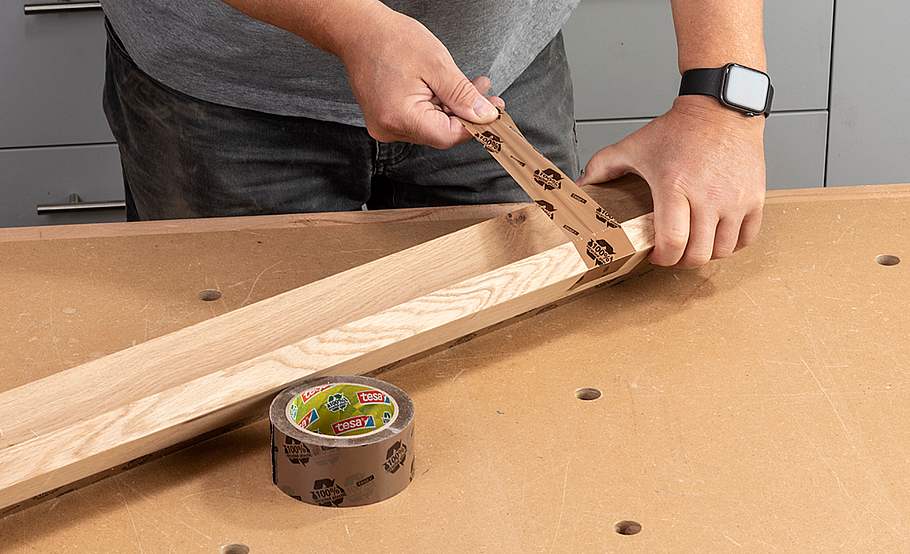

Legen Sie sie paarweise Gehrung an Gehrung bündig zusammen und fixieren Sie sie mit Paketklebeband. Vorher entstauben!
Anleitung Vitrinentisch bauen

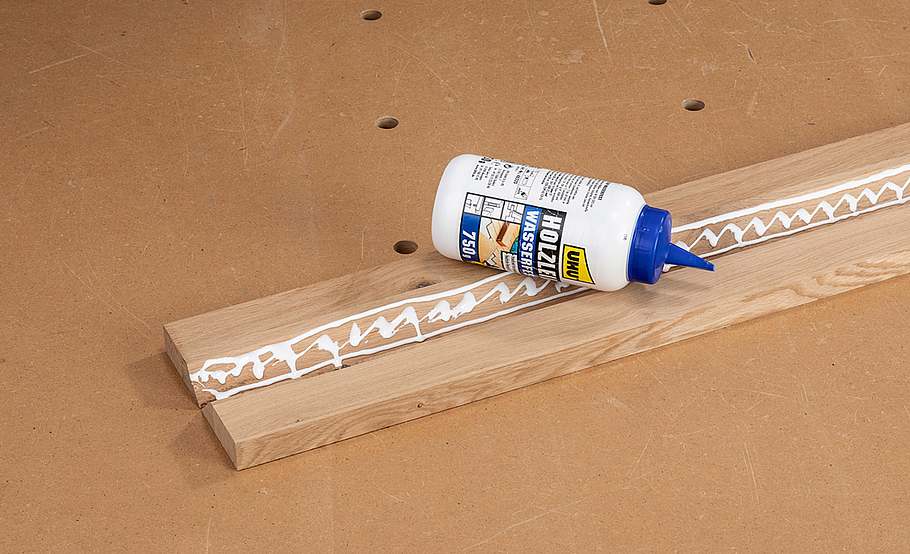

Dann geben Sie Leim an die Gehrungen – nicht zu knapp, aber auch nicht übermäßig, sonst müssen Sie viel nacharbeiten.
Anleitung Vitrinentisch bauen
Nun klappen Sie die Beine zusammen und verpressen die Leimfuge über die beiden Schenkel mit stramm gezogenem Klebeband.
Anleitung Vitrinentisch bauen

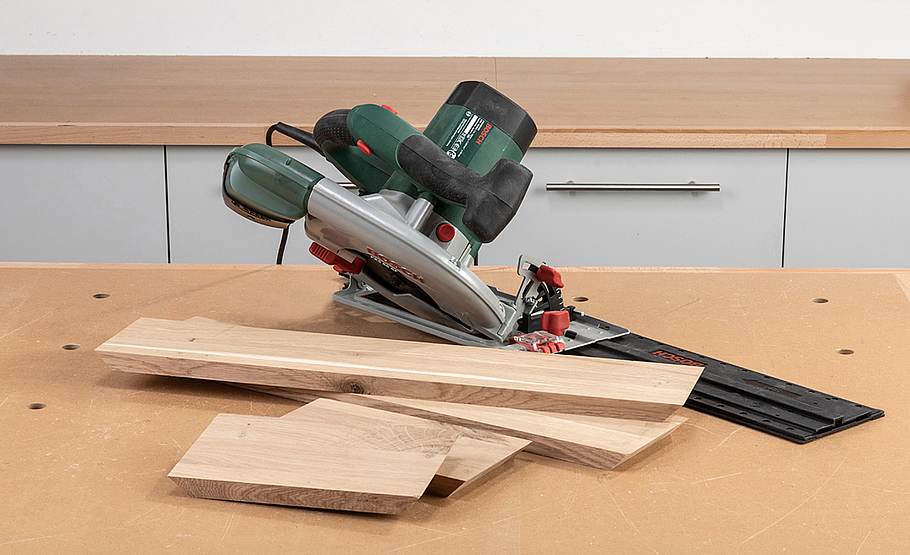

Anschließend schneiden Sie aus der Leimholzplatte die Tischzargen auf Breite zu.
Anleitung Vitrinentisch bauen
Sie benötigen zwei lange und zwei kurze Zargen, die rechtwinklig z. B. mit einer Gehrungssäge abgelängt werden müssen.
Anleitung Vitrinentisch bauen
Senkrecht in die Köpfe der Zargen bohren Sie jeweils zwei 8-mm-Dübellöcher.
Anleitung Vitrinentisch bauen

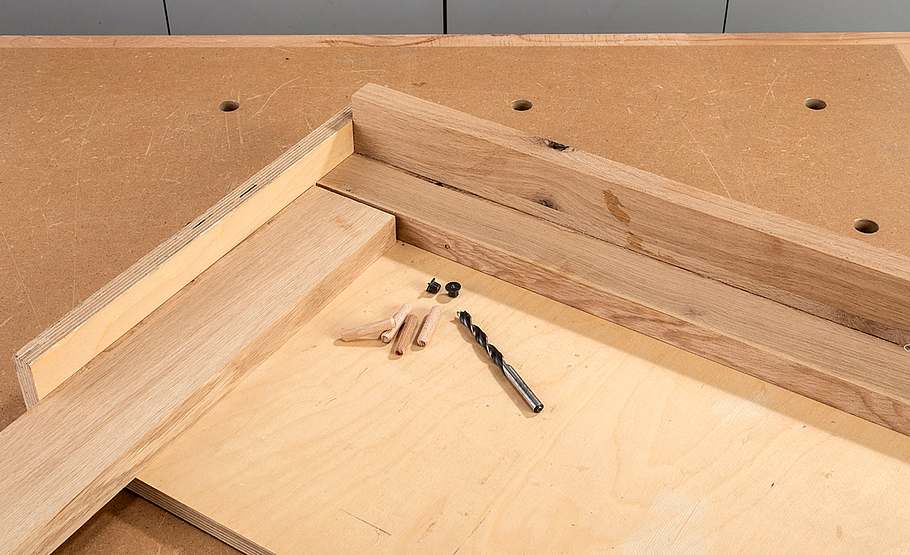

In einer Winkellade übertragen Sie die Bohrungen mit eingesteckten Markierstiften von den Zargen (links) auf die Beine (rechts).
Tisch mit Glasausschnitt bauen
An den Abdrücken der Markierstifte bohren Sie dann senkrecht die Dübel-Gegenlöcher. Kleiner Tipp: Senkrecht bohren Sie die Dübellöcher mit einer Ständer-Bohrmaschine.
Anleitung Vitrinentisch bauen

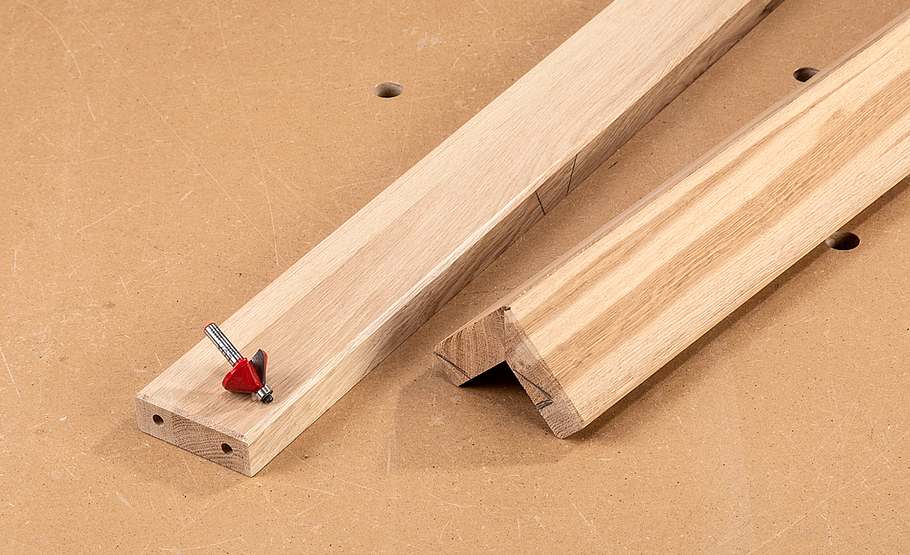

Um die einzelnen Bauteile zu betonen, haben wir alle Kanten mit einem Fasefräser und der Oberfräse rundum gefast.
Anleitung Vitrinentisch bauen

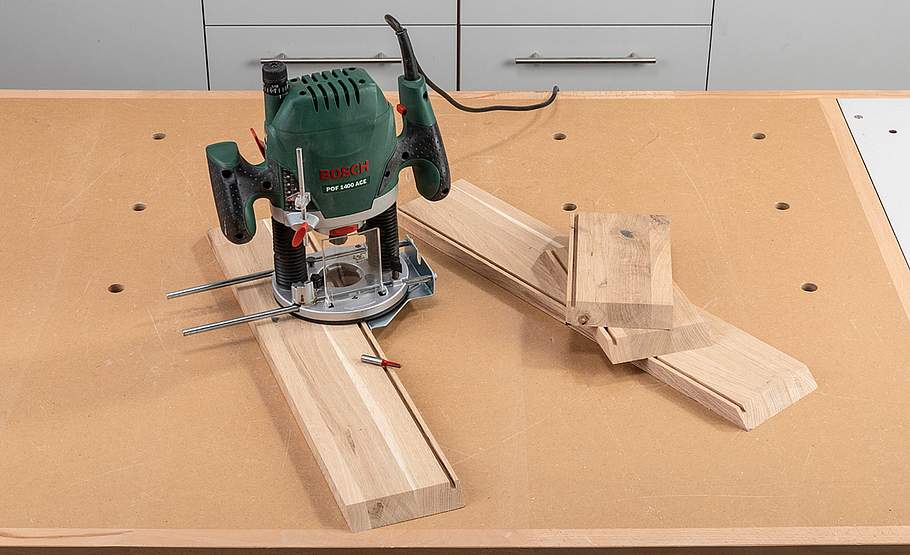

Um später die Tischplatte mit etwas Spiel an den Zargen fixieren zu können, haben wir die Zargen innen durchgehend genutet.
Anleitung Vitrinentisch bauen

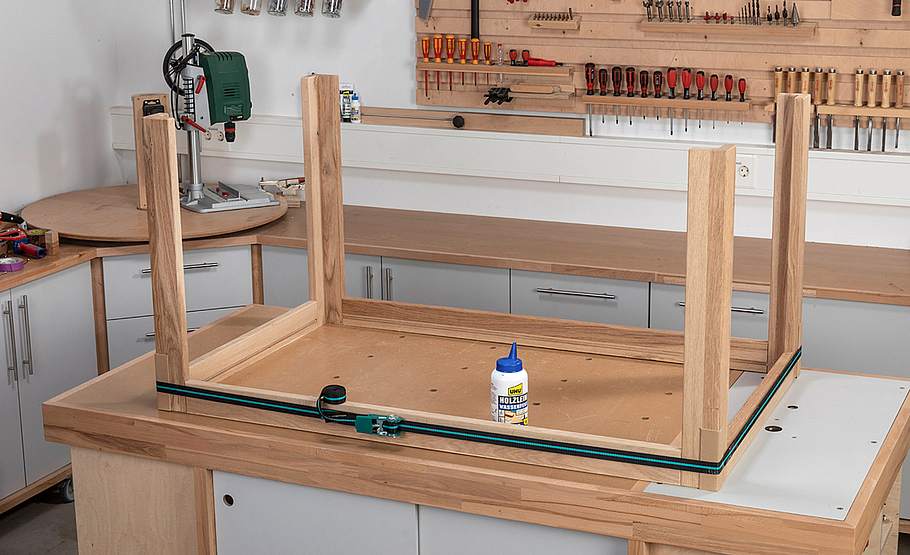

Jetzt zügig oder zu zweit arbeiten: Leim angeben, Dübel einstecken, Hölzer zusammenstecken und verspannen. Mit dem ...
Anleitung Vitrinentisch bauen
... Winkel auf Rechtwinkligkeit prüfen! Danach haben wir die Tischplatte zugeschnitten. Da die Platten maximal 600 mm breit ...
Anleitung Vitrinentisch bauen

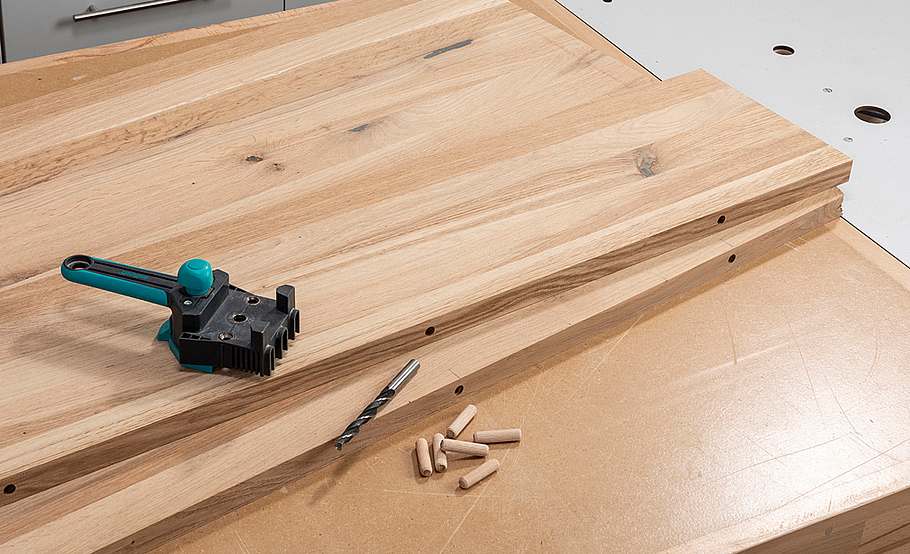

... liegen, besteht die Tischplatte aus zwei langen Einzelplatten, die miteinander verleimt und verdübelt werden.
Anleitung Vitrinentisch bauen

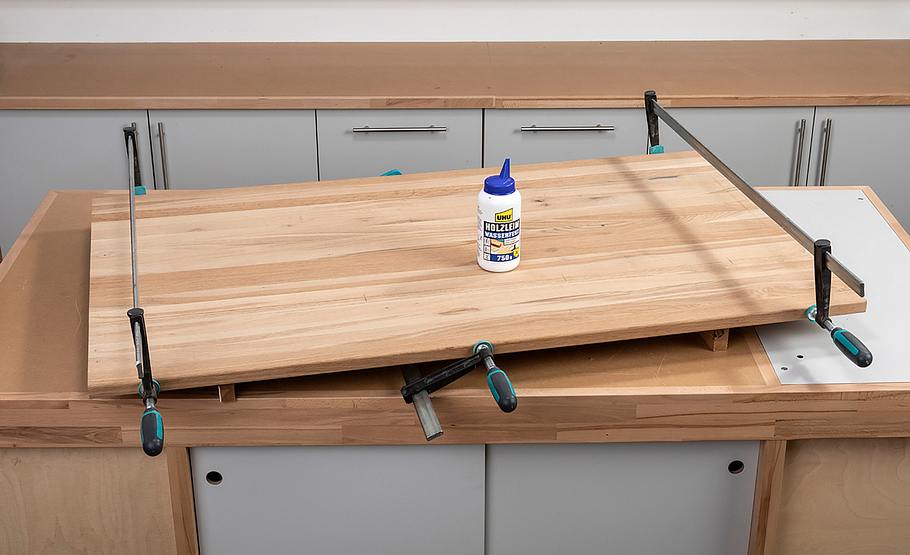

Die Platten mit etwas Übermaß anfertigen und beim Verleimen verpressen. Sie werden erst nach dem Abbinden des Leims besäumt und auf Maß gebracht.
Anleitung Vitrinentisch bauen

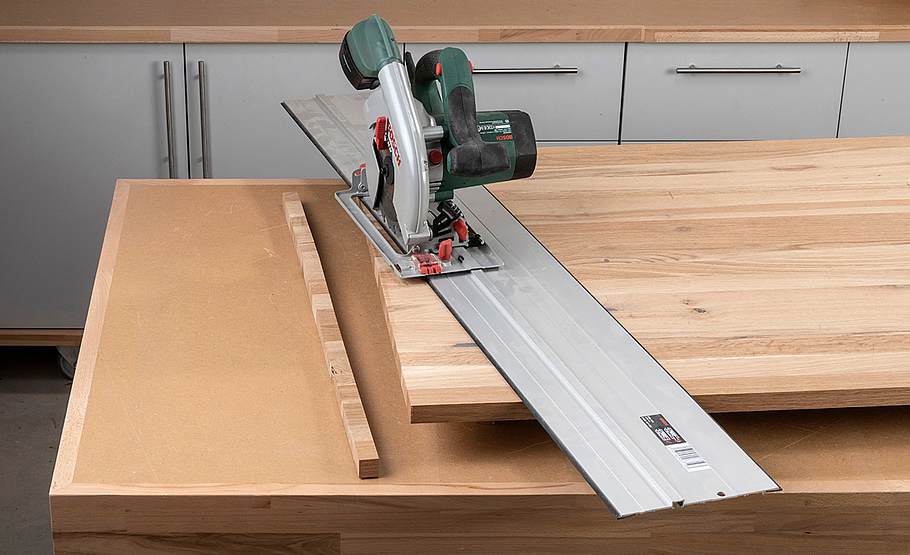

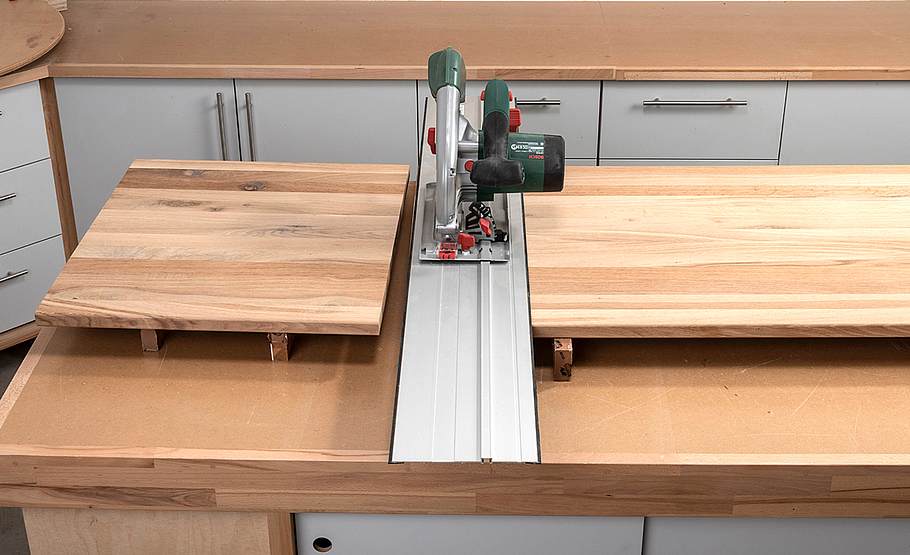

Beide Kopfkanten und mindestens eine Längskante rechtwinklig besäumen, sodass Sie auf das Plattenmaß kommen.
Anleitung Vitrinentisch bauen

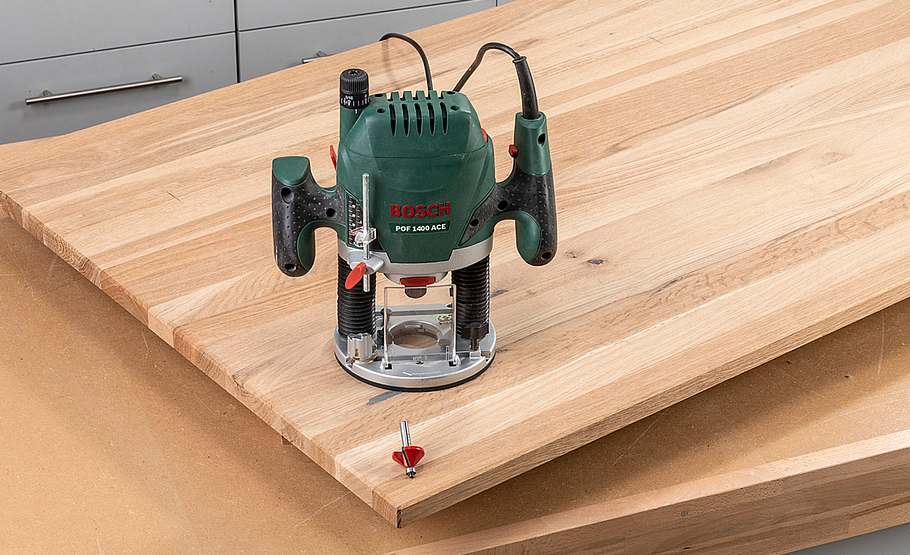

Danach werden umlaufend alle Kanten der Tischplatte mit der Oberfräse gefast.
Anleitung Vitrinentisch bauen

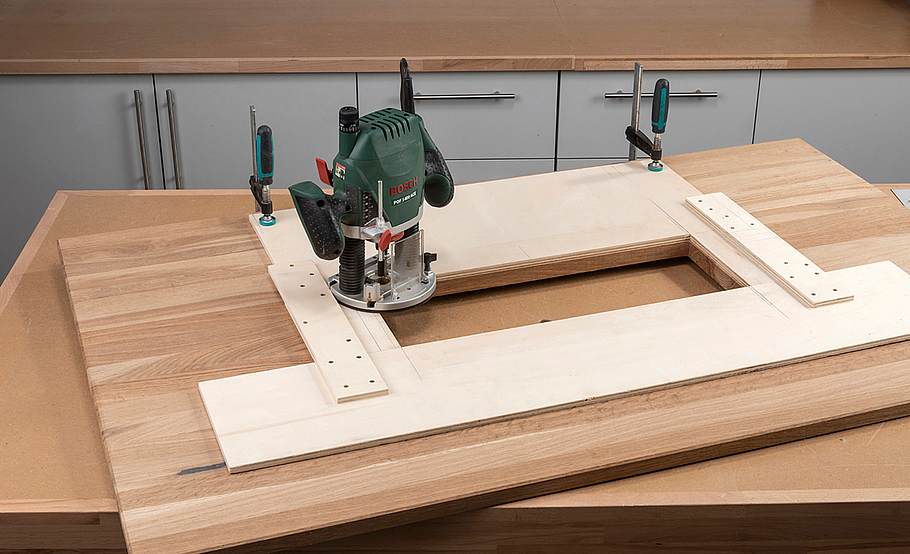

Um den Ausschnitt mit der Oberfräse und einer Kopierhülse freilegen zu können, haben wir eine Frässchablone hergestellt.
Anleitung Vitrinentisch bauen
Fräsen Sie zunächst den Falz. Die Falztiefe entspricht der Glasstärke zzgl. 1 mm. Wir haben 8-mm-Einscheiben-Sicherheitsglas von Myspiegel verwendet. Nach dem Fräsen des Falzes schneiden Sie die Platte mit der Stichsäge grob heraus.
Anleitung Vitrinentisch bauen

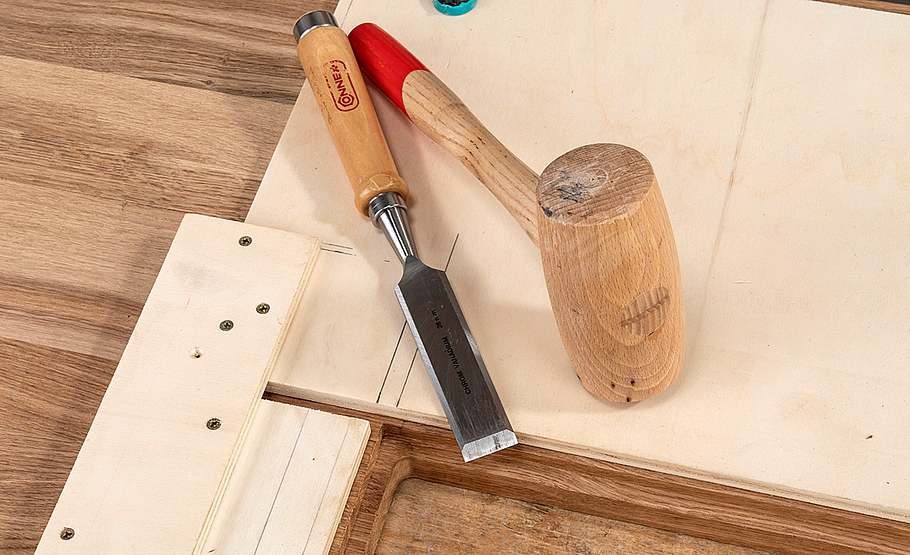

Die Ecken des Falzes müssen Sie mit einem scharfen Stechbeitel und einem Schonhammer oder Klüpfel sorgfältig nachstechen.
Anleitung Vitrinentisch bauen

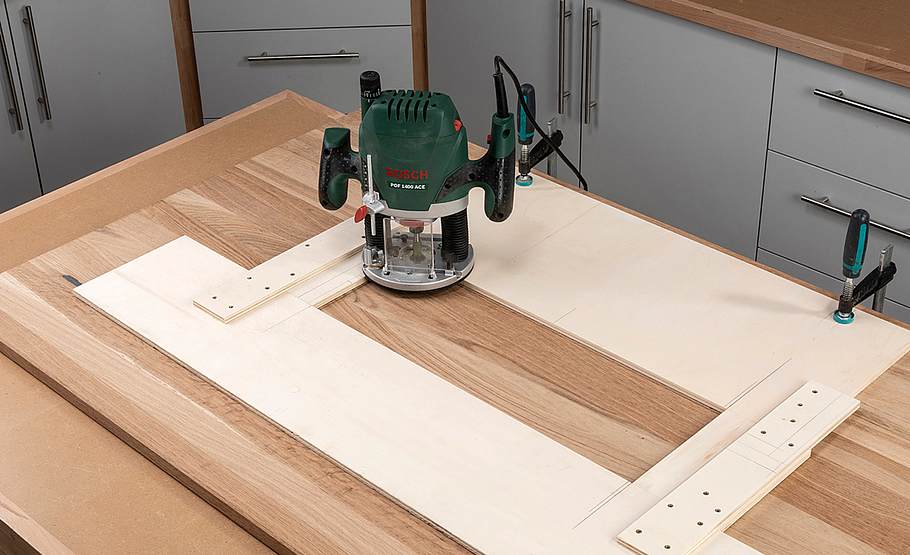

Das Plattenloch fräsen Sie entlang der Schablone mit der Oberfräse sauber nach. Auch diese Ecke nachstechen.
Anleitung Vitrinentisch bauen
Nun geht es an den Bau des Vitrinenkastens: Schneiden Sie zunächst die Kastenzargen aus Eiche-Leimholz zu.
Anleitung Vitrinentisch bauen
Die Ecken haben wir auf Gehrung geschnitten, alternativ können Sie den Kasten auch stumpf fügen – optisch macht das keinen ...
Anleitung Vitrinentisch bauen
... Unterschied. Für den Einsatz des eichefurnierten Sperrholzbodens nuten Sie die Zargen mit der Oberfräse.
Anleitung Vitrinentisch bauen
Die unteren Kanten der Zargen haben wir gefast, damit man sich beim Anstoßen mit den Beinen nicht wehtut.
Anleitung Vitrinentisch bauen

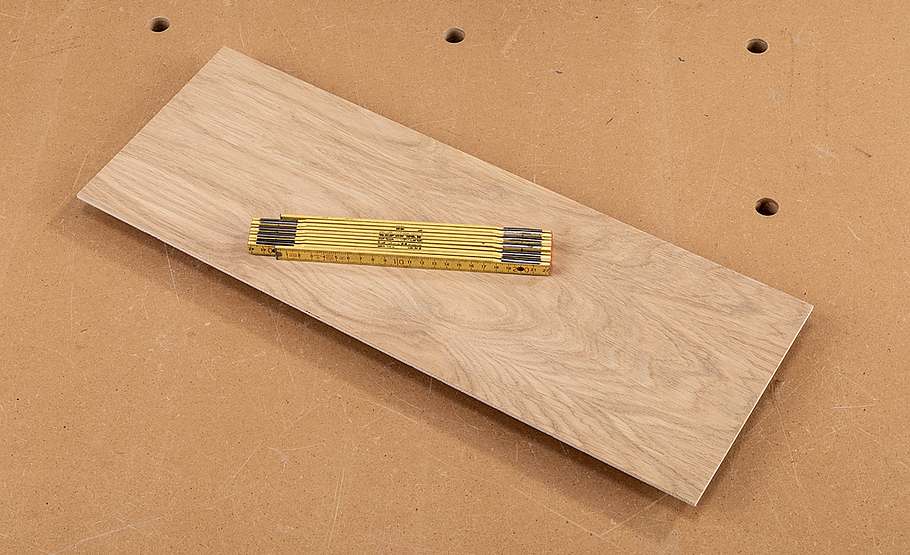

Dann schneiden Sie den Sperrholzboden zu.
Anleitung Vitrinentisch bauen

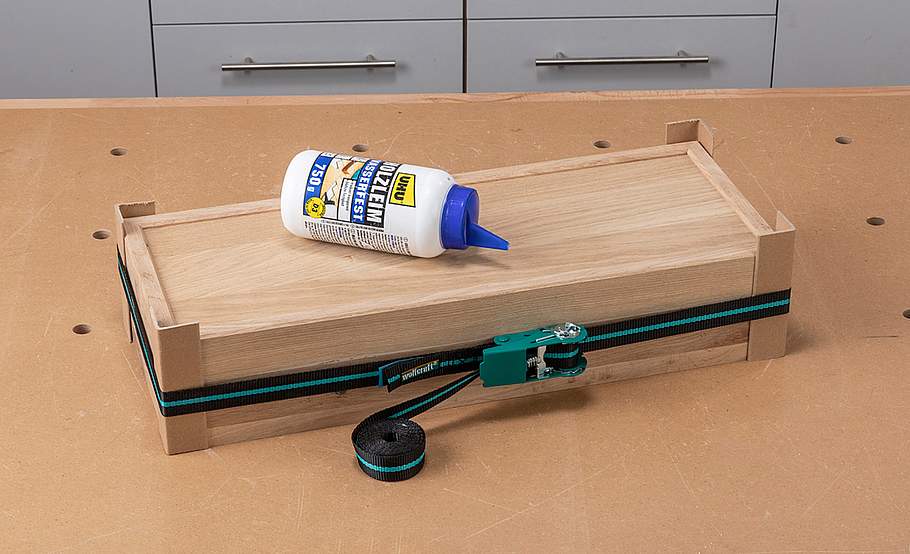

Leim an die Gehrungen geben, den Boden in die Nut stecken und den Vitrinenkasten mit einem Gurt und Zulagen verpressen.
Anleitung Vitrinentisch bauen

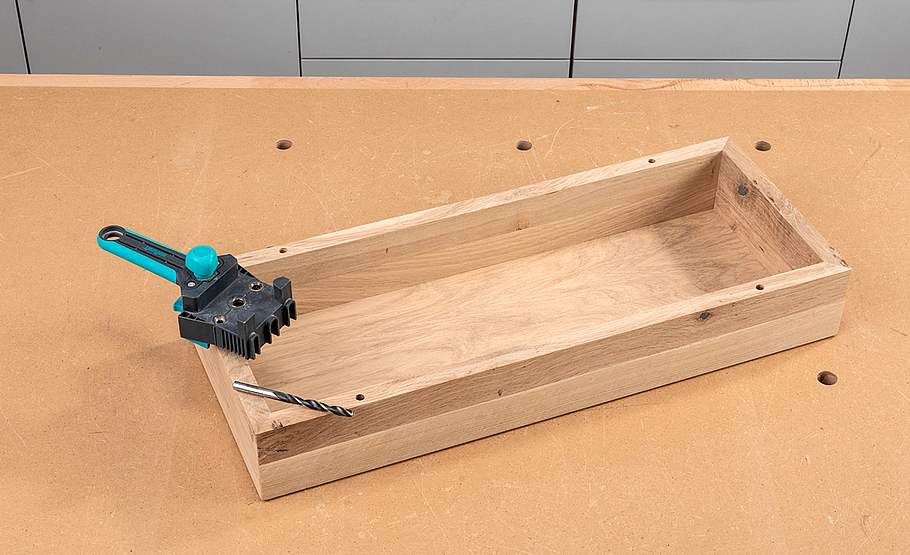

In den oberen Zargenrand bohren Sie anschließend Dübellöcher, ...
Anleitung Vitrinentisch bauen
... die Sie mit Markierstiften auf die Tischplatte übertragen. Dort die Gegenlöcher bohren.
Anleitung Vitrinentisch bauen

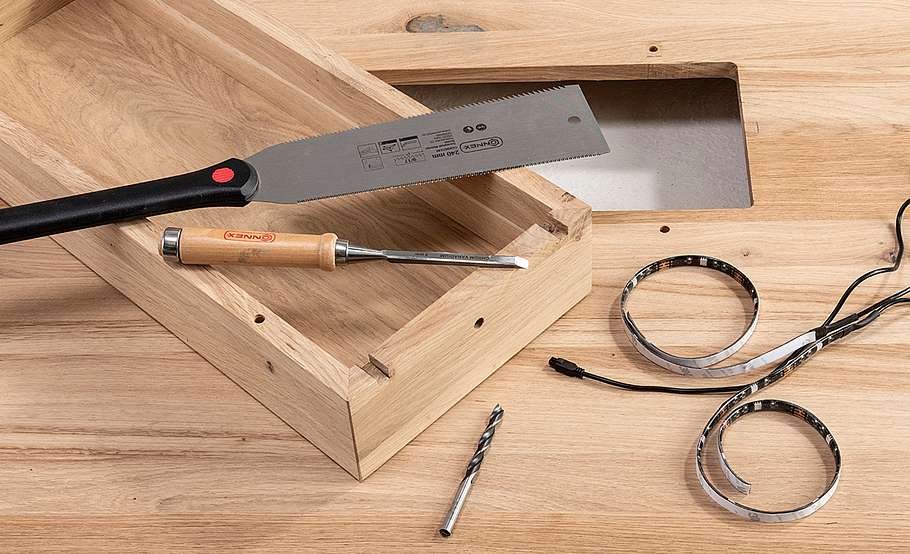

Bevor Sie den Zargenkasten unter die Tischplatte leimen, stemmen Sie die Löcher für die LED-Strips ein. Bohren Sie auch ein Loch für den Infrarotsensor des LED-Strip-Sets.
Anleitung Vitrinentisch bauen

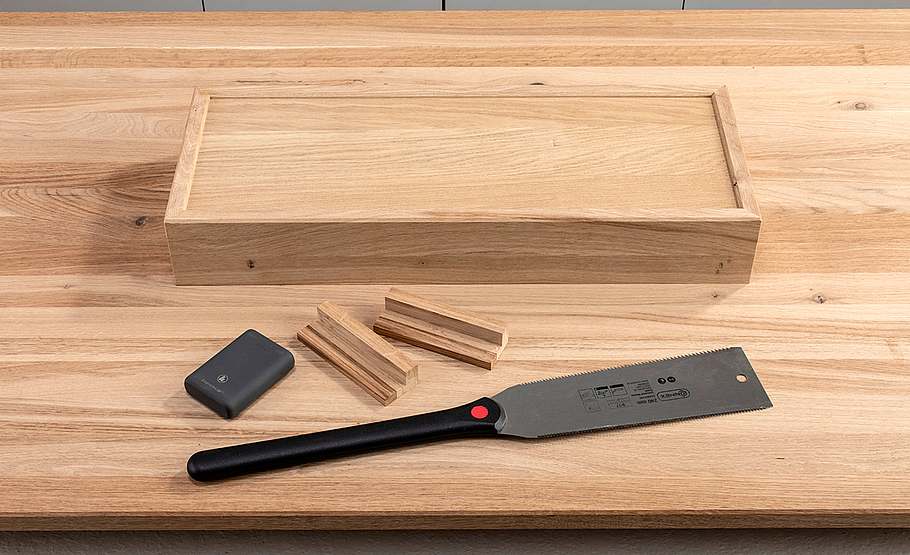

Danach leimen und dübeln Sie den Kasten fest. Damit die Powerbank gut erreichbar ist, verleimen oder fräsen Sie eine Winkelleiste.
Anleitung Vitrinentisch bauen
Kürzen Sie die Leiste etwa auf Länge der verwendeten Powerbank.
Anleitung Vitrinentisch bauen
Die beiden Abschnitte leimen Sie anschließend von außen gegen eine Zargenwand.
Anleitung Vitrinentisch bauen

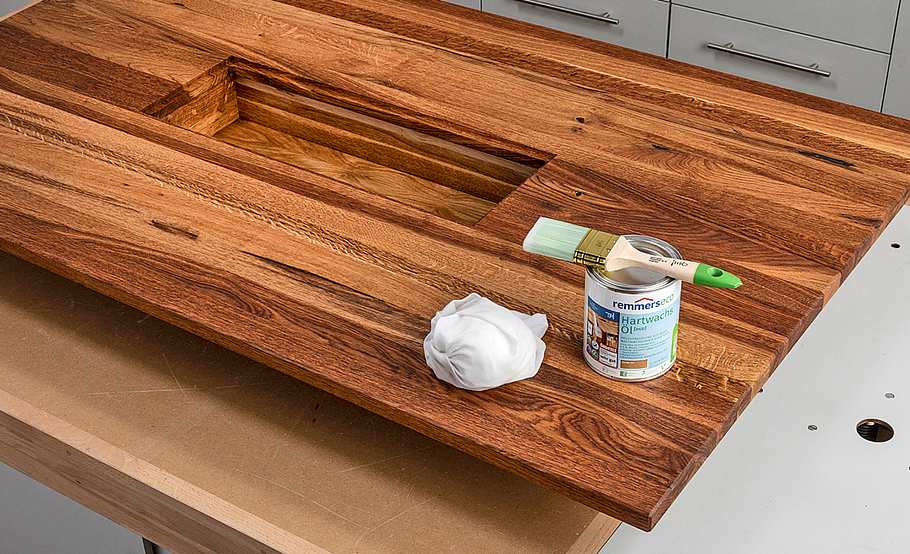

Wenn alle Holzteile geschliffen und entstaubt sind, folgt der Oberflächenschutz – hier mit Remmers Hartwachsöl eco.
Anleitung Vitrinentisch bauen

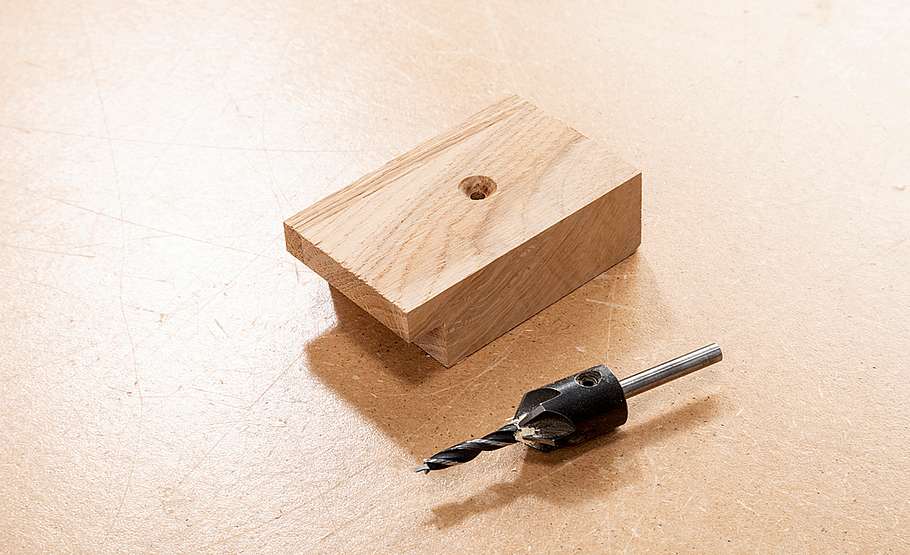

Um die Tischplatte mit dem Gestell zu verschrauben, haben wir sechs solcher Halteklötzchen gefräst, gebohrt und gesenkt.
Anleitung Vitrinentisch bauen
Schrägen Sie sie oben (bzw. unten) leicht an, damit sie sich leicht in die Tischzargen-Nut stecken lassen. Dann ebenfalls ölen.
Anleitung Vitrinentisch bauen
Richten Sie das Tischgestell kopfüber auf der Platte aus, stecken Sie die Halteklötzchen ein und schrauben sie fest.
Anleitung Vitrinentisch bauen

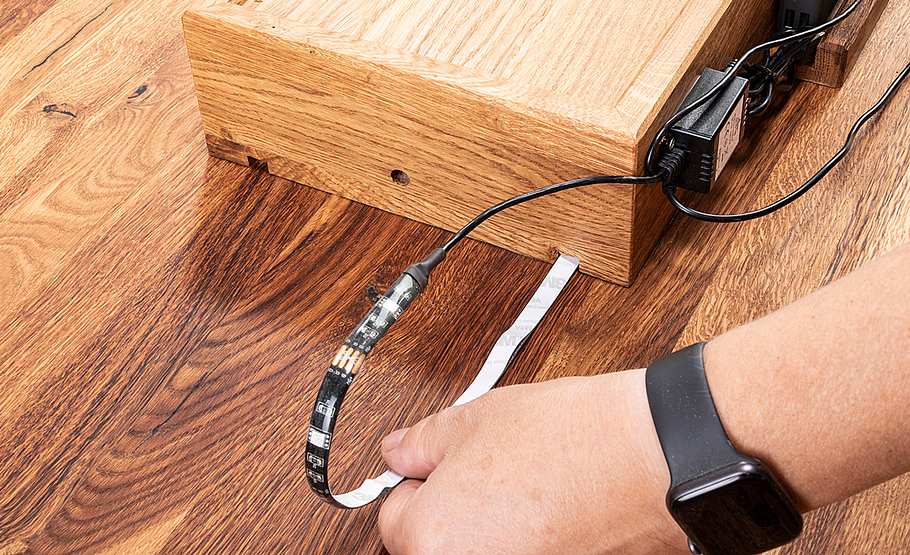

Schrauben Sie den Controller seitlich gegen den Vitrinenkasten und führen Sie die LED- Strips hinein. Dann an die Seiten kleben.
Anleitung Vitrinentisch bauen

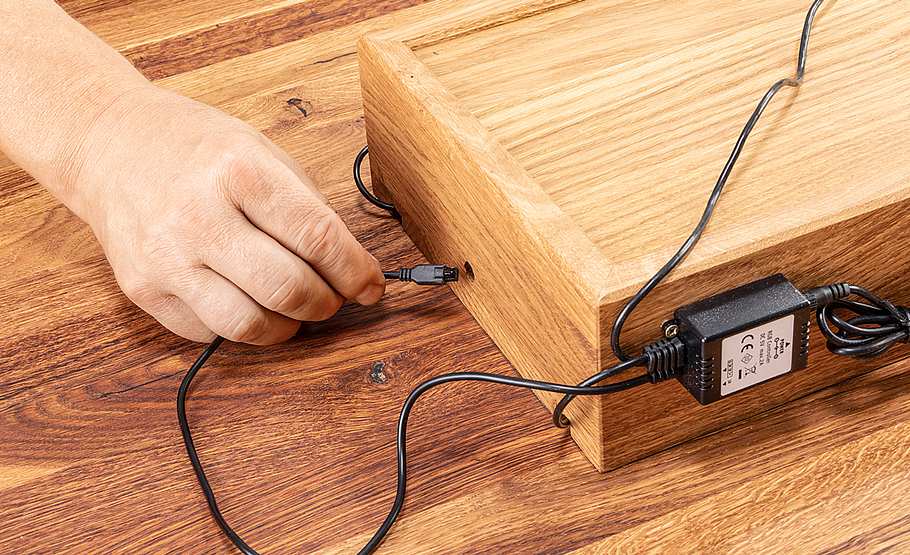

Den Sensor in die Bohrung des Kastens stecken, die Powerbank einschieben und anschließen, dann die Leitungen fixieren.
Anleitung Vitrinentisch bauen

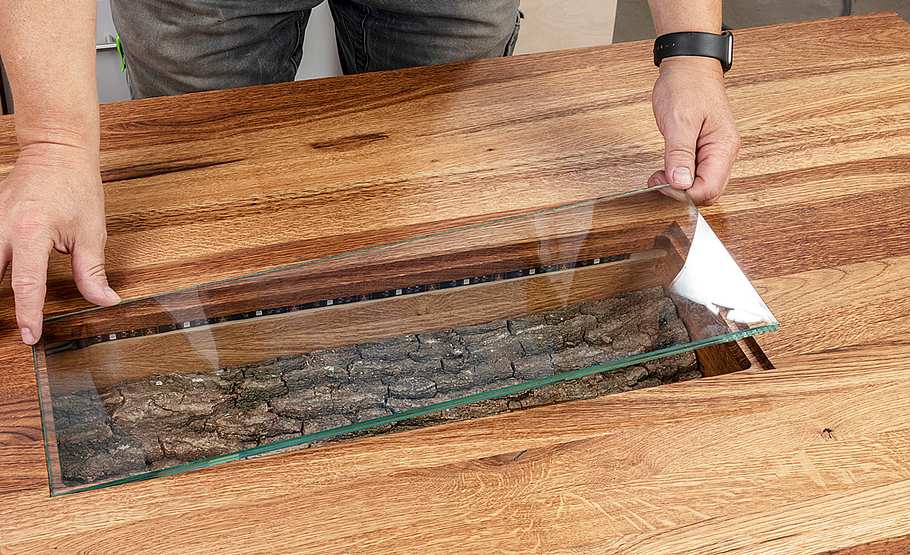

Das Vitrinenfach haben wir mit Borke dekoriert und die Glasscheibe aufgelegt. Diese bei Bedarf mit Saugnäpfen herausheben.

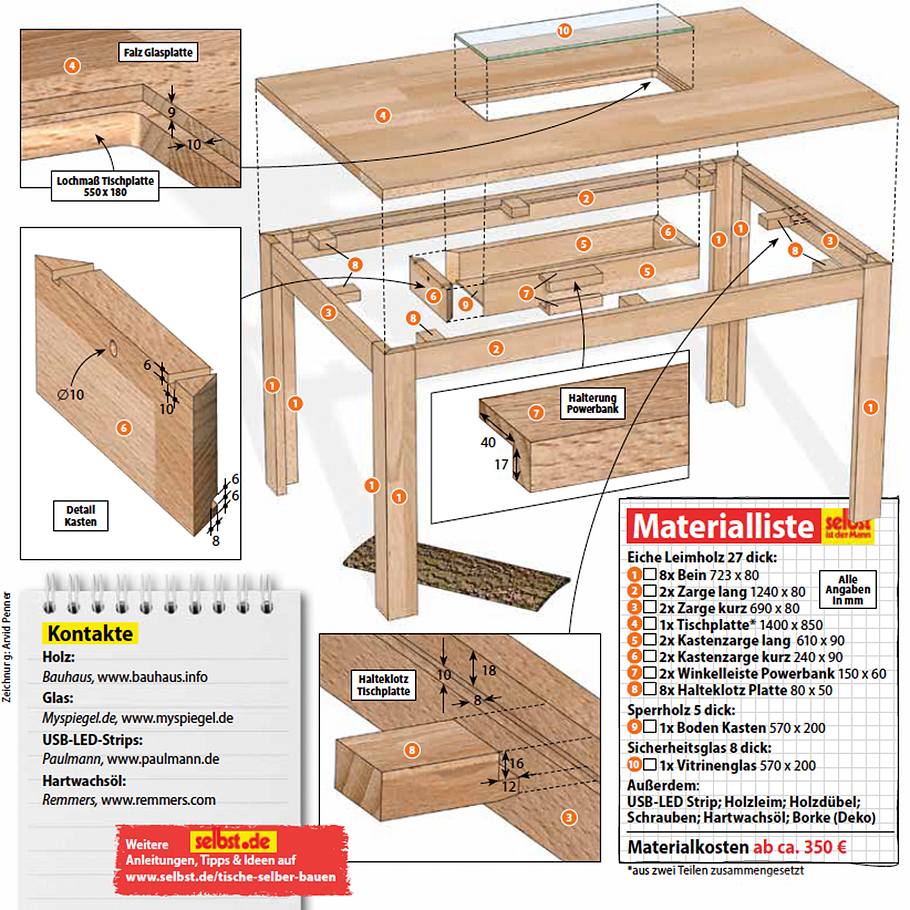

Zeichnung Vitrinentisch
Für den Nachbau finden Sie hier eine genaue Zeichnung und eine übersichtliche Materialliste.
Das Auge isst mit! Dass an dieser Redewendung viel dran ist und sie nicht nur für die angerichteten Speisen gilt, sondern für das ganze Drumherum, merkt man spätestens dann, wenn man einmal an einem Ort gespeist hat, der einen besonders angesprochen hat.
Checkliste Werkzeug
Akku-Bohrschrauber
Beitel
Feile
Feinsäge
Gehrungssäge
Handkreissäge mit Führungsschiene
Oberfräse
Pinsel
Stichsäge
Zwingen
So gehört zur gehobenen Gastronomie auch ganz selbstverständlich ein eigener Stil mit besonderem Geschirr, Mobiliar und außergewöhnlicher Deko, die von moderner Nüchternheit bis zu verspielter Extravaganz reichen kann. Ein Stück dieser Extravaganz können Sie sich mit diesem Vitrinentisch nach Hause holen. Das Holz – ein besonders rustikales Eichenholz mit Splintanteil, Ästen und stellenweise schwarzen Auskittungen – ist sehr lebhaft und macht den Vitrinentisch auch dank des beleuchteten, individuell dekorierbaren Ausschnitts unter Glas zu einem außergewöhnlichen Möbelstück. Die per Fernbedienung steuerbaren LED-Strips werden übrigens durch eine Powerbank versorgt, die leicht entnehmbar unter der Tischplatte liegt.
Vitrinentisch bauen: So geht's!
Der Tisch mit dem Ausschnitt ist ein echter Hingucker. Und wenn Sie diesen nun nachbauen möchten, haben wir eine einfache Anleitung. Im Folgenden zeigen wir Ihnen die groben Schritte. Alle Details finden Sie dan in der Bildergalerie oben >>
Praxistipp: Genaue Maße aller Bauteile und sämtliche Materialien, die Sie benötigen, können Sie ebenfalls in der Bildergalerie finden >>
- Beginnen Sie mit dem Tischgestell. Dafür sägen Sie alle Bretter zu.
- Im Anschluss können Sie die einzelnen Bauteile zusammenbauen. Gut verleimen und zum Trocknen verspannen.
- Danach können Sie den Ausschnitt fertigen. Dieser wird wie eine kleine Kiste ohne Deckel gebaut.
- Bevor Sie den Ausschnitt nun verbauen, stemmen Sie die Löcher für das Licht aus.
- Jetzt können Sie den Ausschnitt verleimen und verdübeln.
- Nach dem Schleifen und Entstauben wird der Tisch geölt.
- Zum Schluss müssen Sie nur noch die LED-Strips anbringen und die Glasscheibe einsetzen.
Praxistipp: Beleuchtet haben wir den Tisch mit dem Paulmann USB-LED Strip RGB (rund 27,50 Euro). Das Set besteht aus zwei 50-cm-Strips, dem Controller mit Sensor und USB-Anschluss sowie der Fernbedienung. Die 8-mm-Einscheiben-Sicherheitsglasplatte mit polierten Kanten kostet rund 32 Euro. Das Licht braucht keinen Netzstrom. Energie liefert eine Powerbank.
