Schüttenregal

In einer guten Werkstatt sollten Sie genug Platz für alle Werkzeuge und sonstiges Zubehör haben. Trotzdem hat man die Dinge auch gerne griffbereit, weshalb ein Schüttenregal für Kleinteile wie Schrauben, Nägel und Co. perfekt ist. Die Anleitung zeigt Schritt für Schritt, wie Sie aus günstigem Restholz ein Schüttenregal selber bauen.

(1/18)
Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

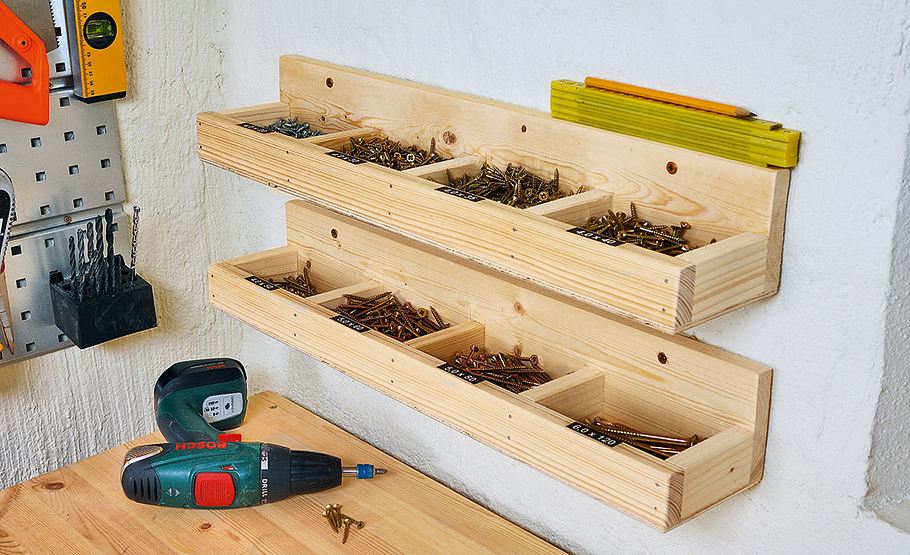

In einem Schüttenregal sind Schrauben, Nägel und Co. aufgeräumt, aber griffbereit.

Bauanleitung

Schüttenregal und weiteres Zubehör

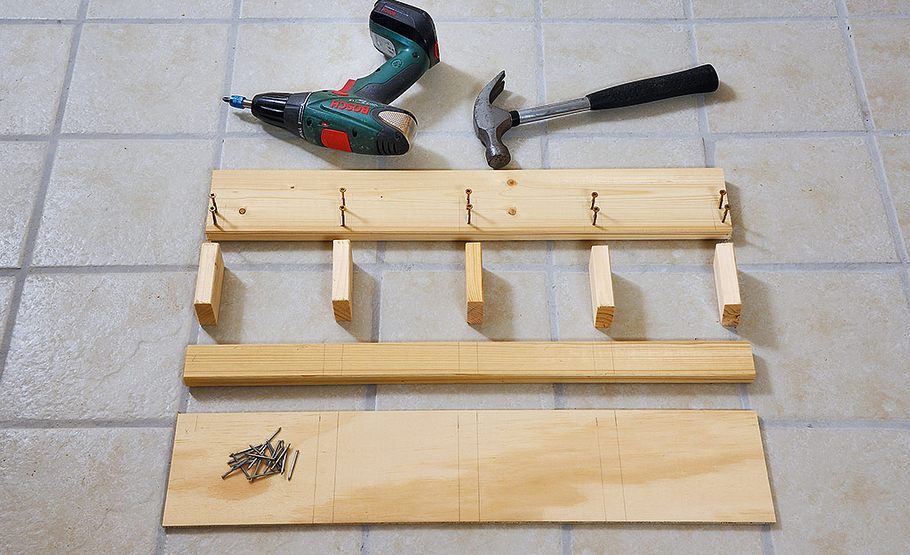

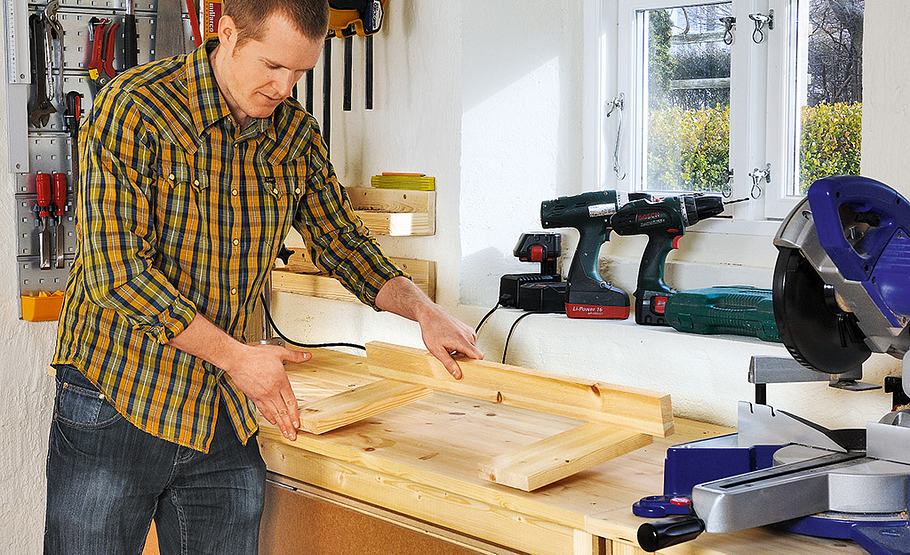

Der Zuschnitt ist die meiste Arbeit. Legen Sie die Holzteile zusammen und reißen die Materialstärken an.

Heimwerkstatt

Schüttenregal und weiteres Zubehör

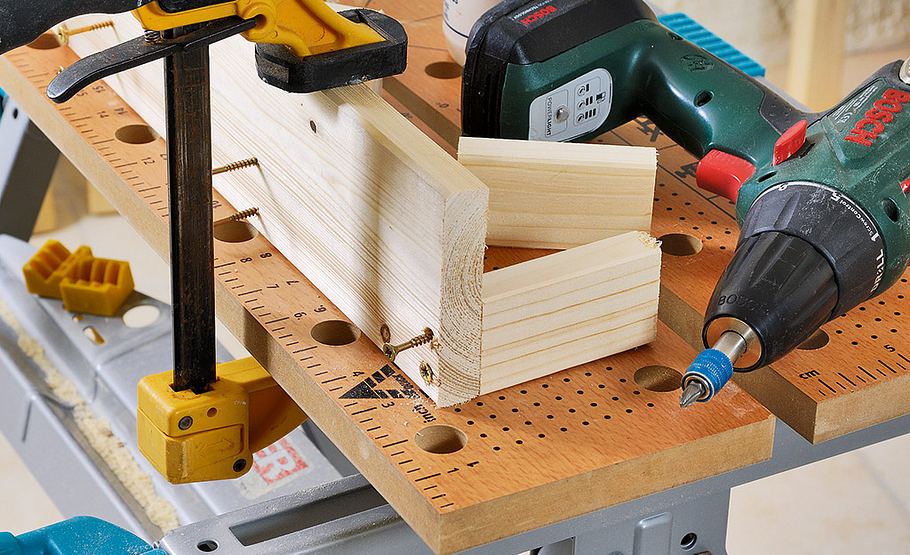

Zunächst Trägerbrett und Stege miteinander verschrauben. Unbedingt vorbohren und senken sowie Leim angeben.

Regal

Schüttenregal und weiteres Zubehör

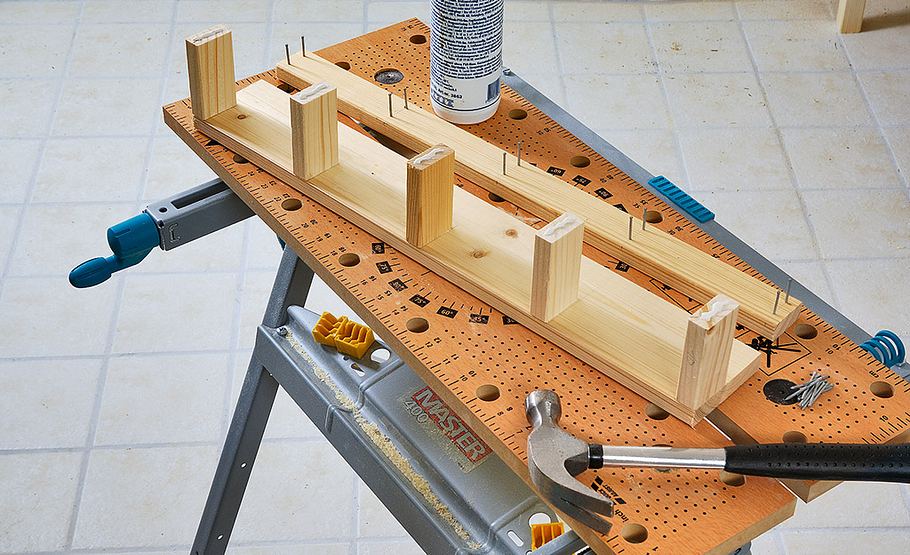

Den gleichen Arbeitsschritt wiederholen Sie mit der Frontleiste und den Stegen.

Werkbank

Schüttenregal und weiteres Zubehör

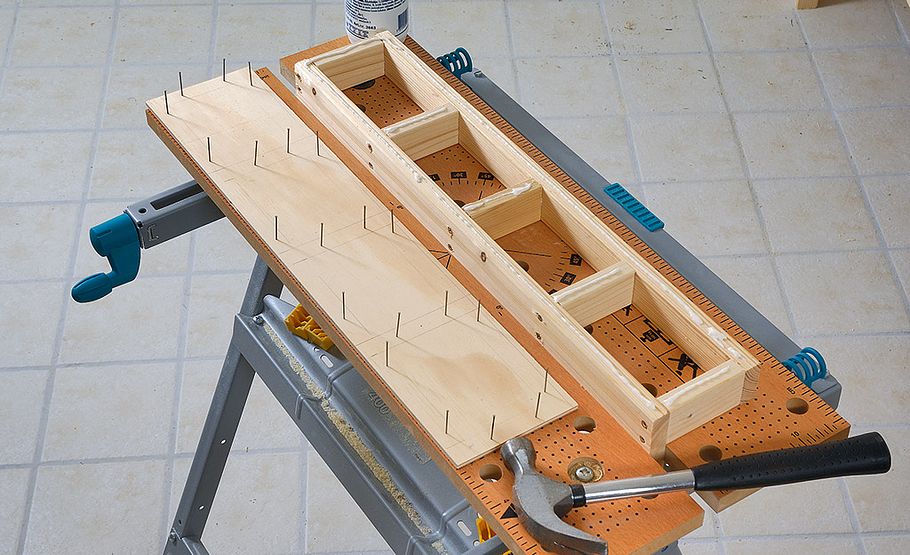

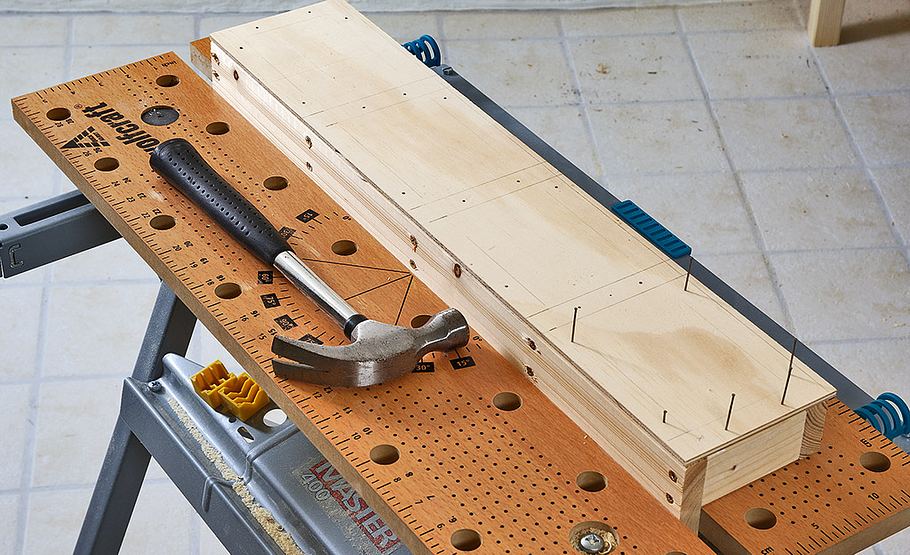

Der Boden wird von unten aufgenagelt. Tipp: Um ein Spleißen des Holzes zu vermeiden, den Nagel mit kurzem ...

Werkstatt

Schüttenregal und weiteres Zubehör

... Hammerschlag auf die Nagelspitze „plätten“. Leim angeben und die Nägel anschließend eintreiben.

Werkstatteinrichtung

Schüttenregal und weiteres Zubehör

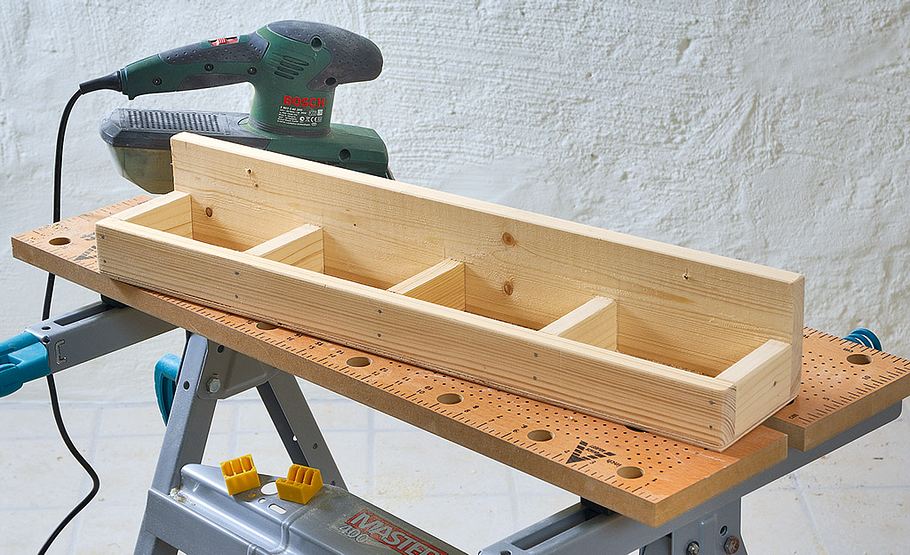

Nach dem Trocknen schleifen und ölen oder lackieren. Mit Schrauben und Dübeln an der Wand befestigen. Tipp: Auf Klebeetiketten die Schraubendimensionen notieren

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

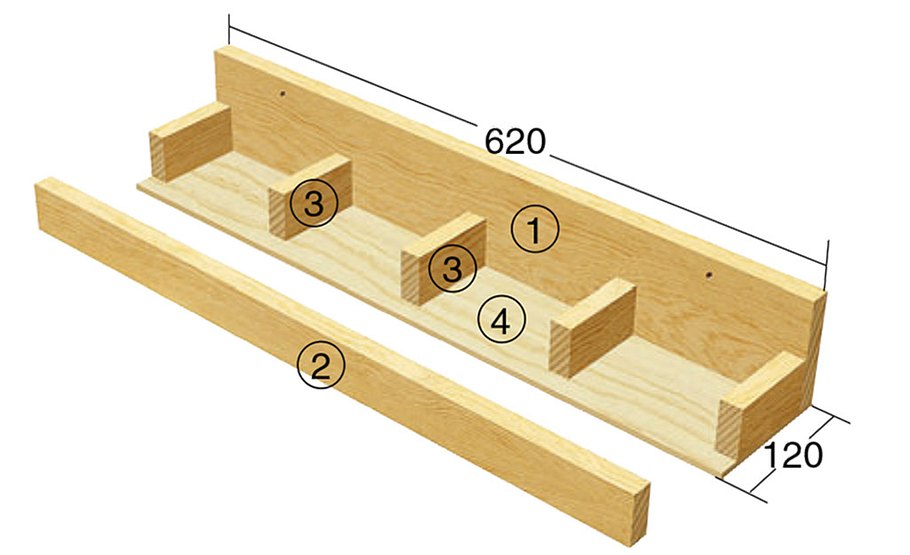

Die Maße des Schüttenregals.

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

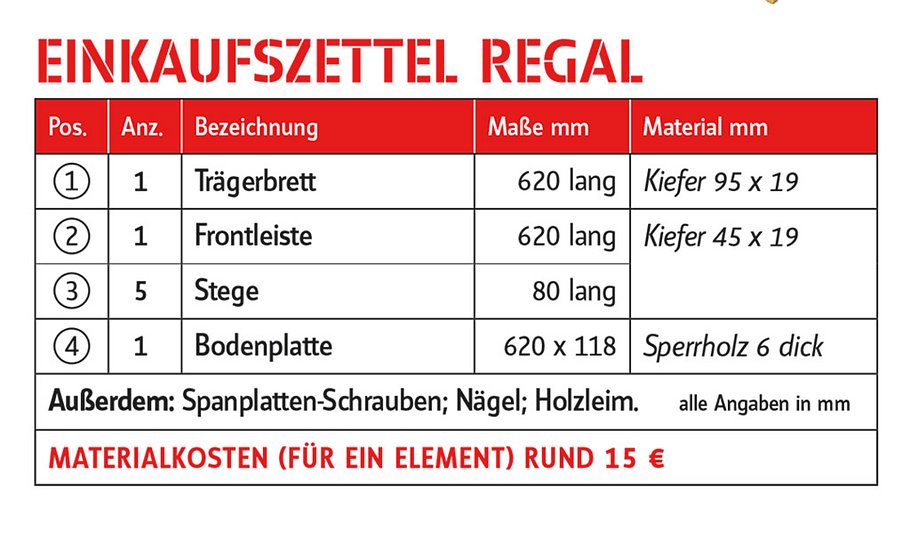

Die Materialkosten liegen bei rund 15 Euro.

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

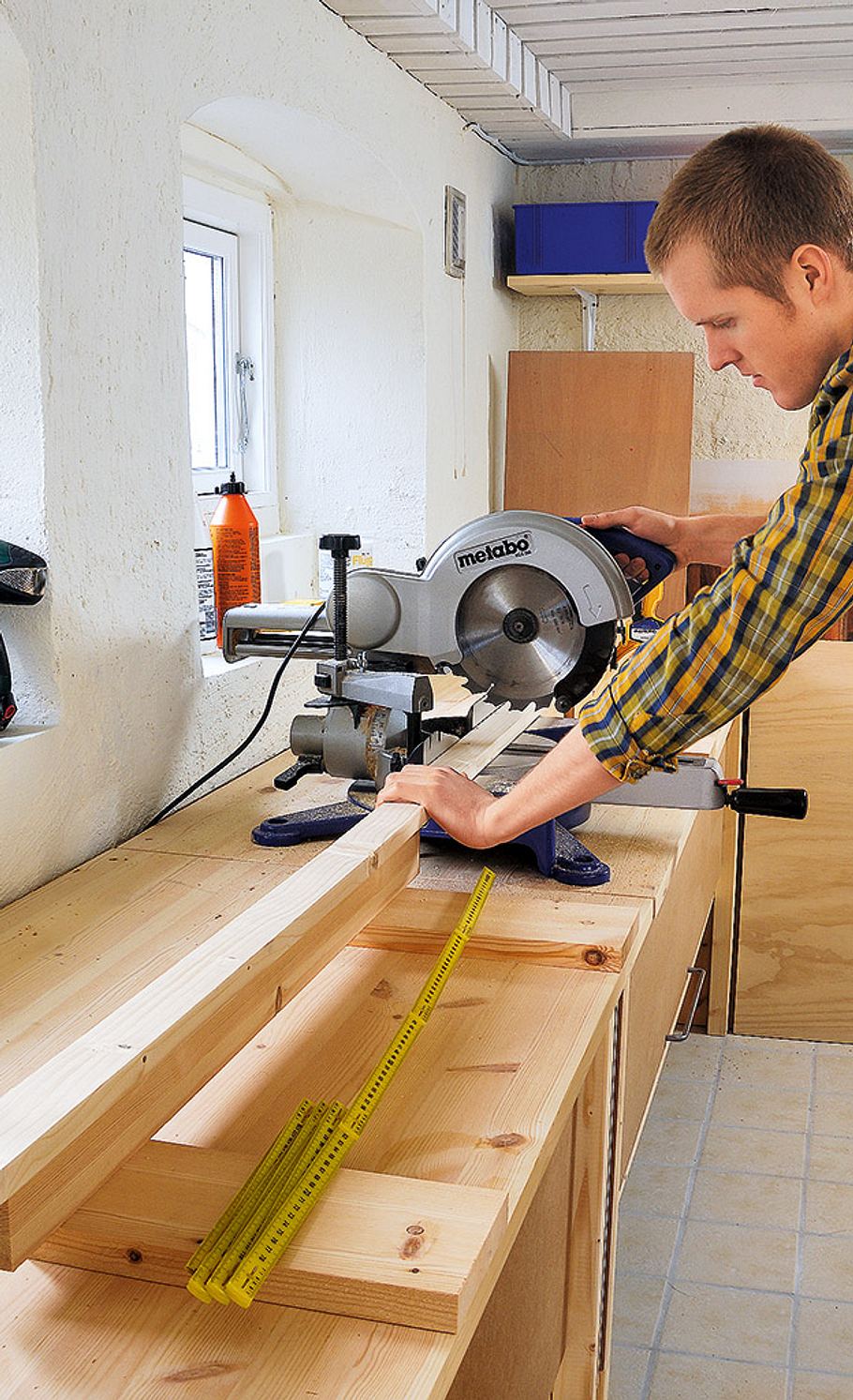

Die Kapp-Schneidhilfe hilft beim Ablängen von Latten und Leisten – und ist einfach zu bauen.

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

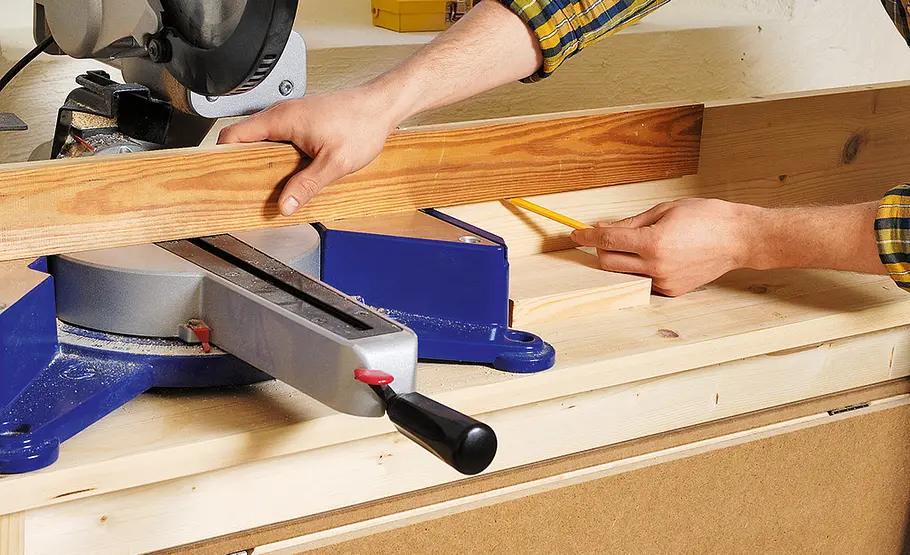

27er Leimholz auf die Arbeitsfläche legen, darauf hochkant ein langes Leimholzbrett stellen. Zeichnen Sie die Höhe des ...

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

... Kappsägetischs auf das Leimholz und schneiden es zu. Quer darunter montieren Sie nun die Trägerplatten.

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

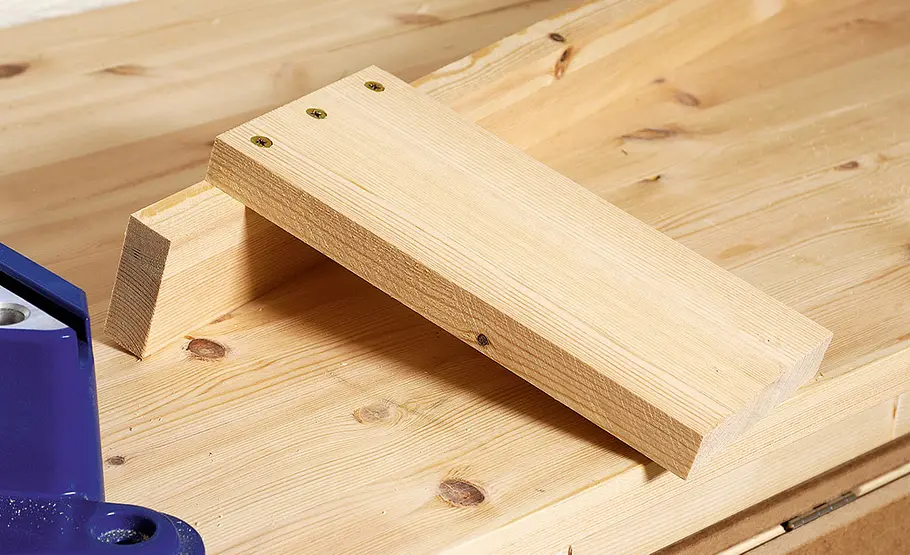

Deren Länge entspricht dem Abstand von Werktisch- Vorderkante bis Kapptisch-Anschlag. Trägerplatten mit Zwingen befestigen ...

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

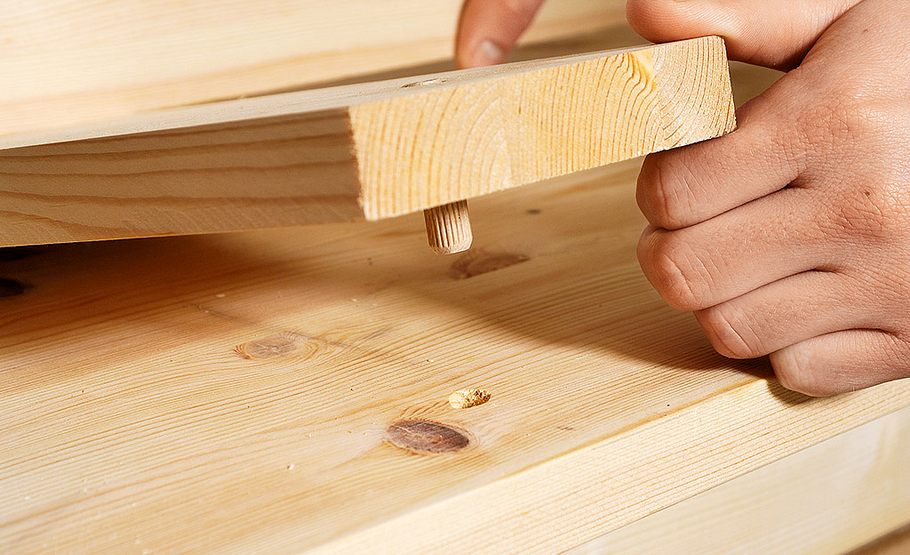

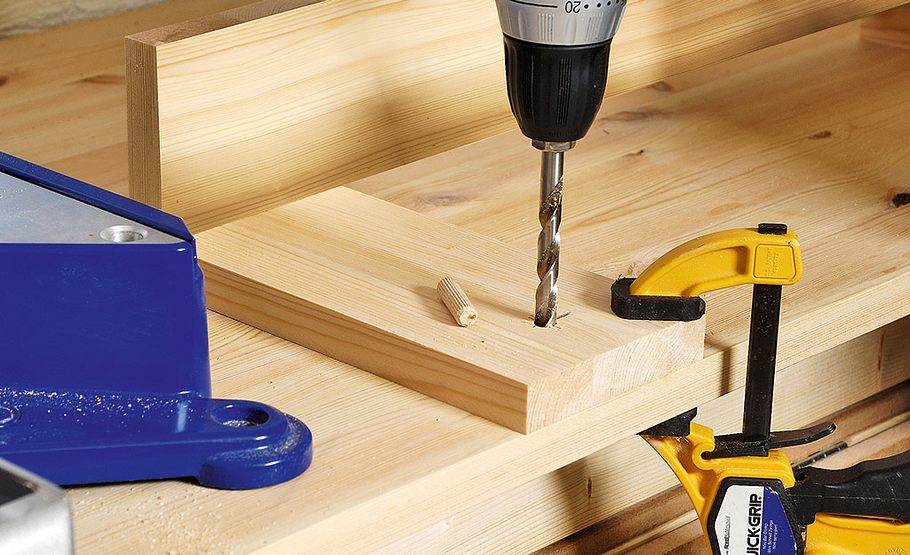

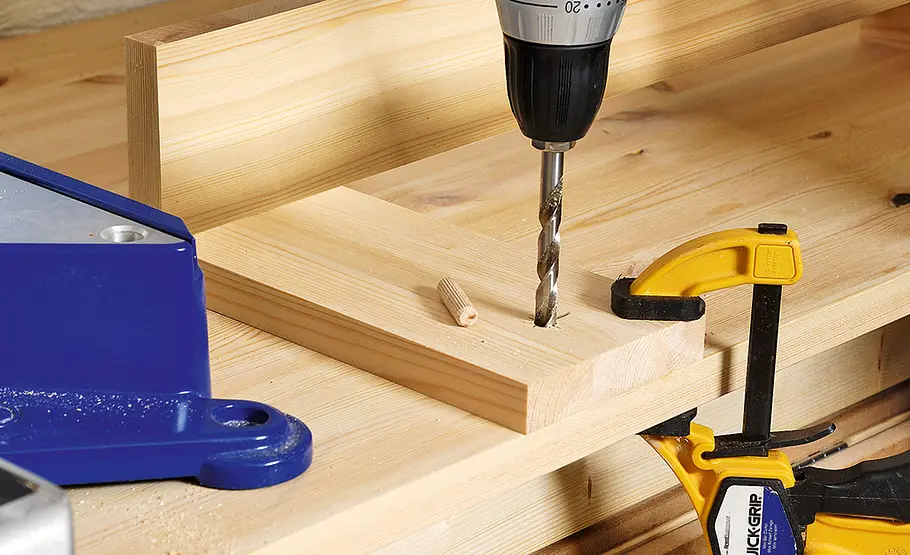

... und mit 8-mm-Bohrer bis in die Arbeitsplatte bohren. Mit einem in die Trägerplatten geleimten Holzdübel fixieren.

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

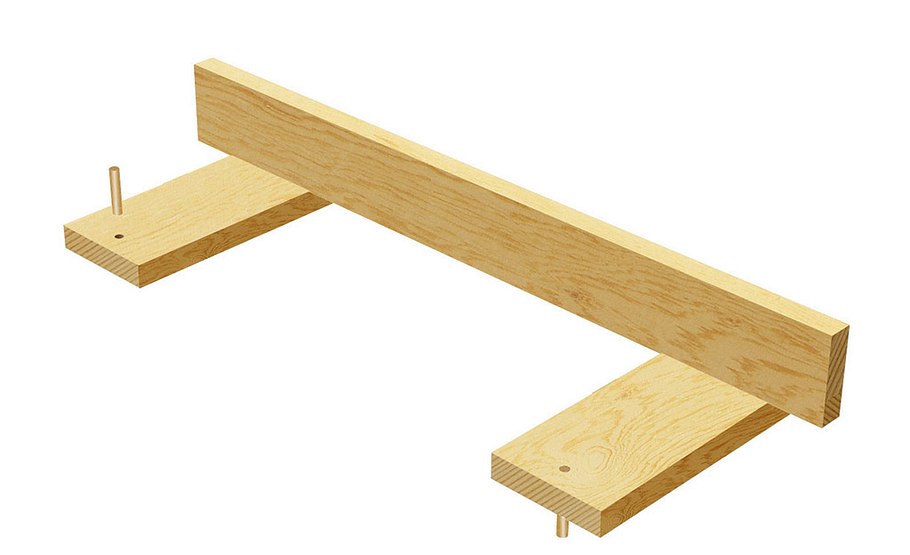

Im Bedarfsfall können die Anschläge (je einer rechts und links der Kappsäge) aufgesteckt werden. Voraussetzung: Auch die Kappsäge hat eine fest markierte Position.

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

Mit einer Zwinge und einer Zulage können Sie einen Längenanschlag am Rückenbrett befestigen.

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

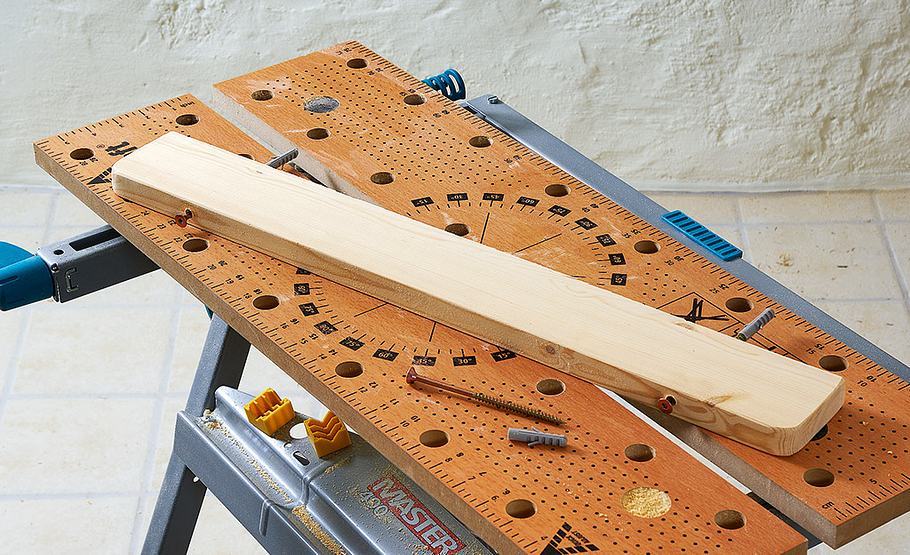

Ein Zwingenhalter ist extrem einfach zu machen. Durchbohren Sie ein etwa 5 cm breites Brett aus 27-mm-Leimholz. Mit Dübeln und etwa 100-mm-Schrauben können ...

Schüttenregal und weiteres Zubehör

Schüttenregal und weiteres Zubehör

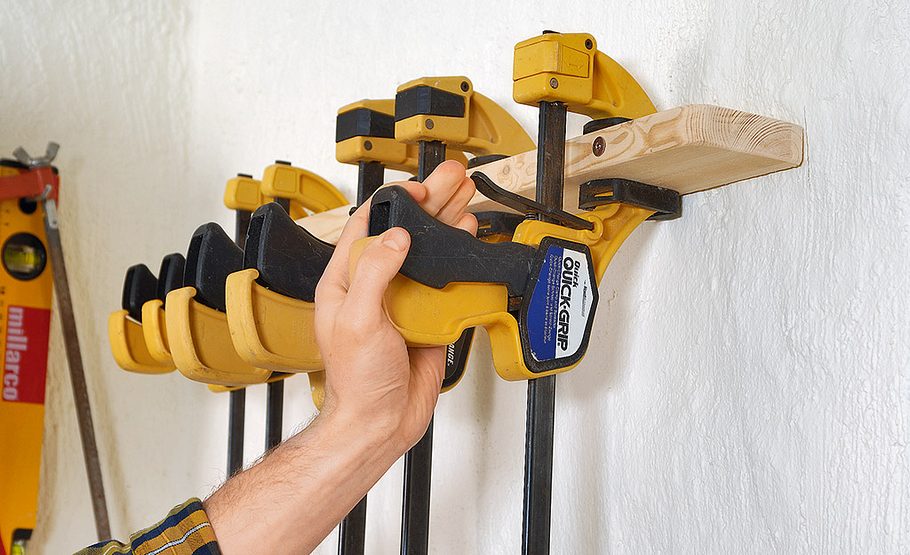

... Sie es nun an der Wand montieren. Die Zwingen können Sie dort einfach festklemmen.

Damit Nägel, Schrauben und Co. nicht lose durch die Werkstatt fliegen, muss man sie gut aufbewahren. Aber worin kann man die Kleinteile gut verstauen? Z.B. in einem Schüttenregal! Wie Sie das praktische Regal selber bauen, zeigt unsere Anleitung in der Bildergalerie oben.

Werkstatteinrichtung: Schüttenregal bauen

Checkliste Werkzeug

  • Akku-Schrauber

  • Bohrmaschine

  • Hammer

  • Kappsäge

  • Schlagbohrmaschine

  • Senker

  • Stichsäge

Zum Ablängen von Latten und Leisten mit der Kappsäge ist eine Schneidhilfe ideal. Diese kann man sich für die eigene Werkstatt selbst bauen. Damit haben Sie eine ganz einfache Einrichtung zum Stützen der Werkstücke und für die Anschlagsmontage bei Serienschnitten.

Unser einfachstes Zubehörteil für die Werkstatt: Ein Klemmbrett für Zwingen. So sind diese für viele Arbeiten unersetzbaren Werkzeuge stets ordentlich (nach Längen sortiert) verstaut und immer dann zur Hand, wenn sie benötigt werden.


Fotos und Zeichnungen: Lars Dalsgard
