Schach-Spielbrett

Schachtisch selber bauen

Ein hübsches Geschenk zu Weihnachten oder für echte Schach-Freunde: Dieser Spieltisch mit modernen Schachfiguren ist eine Holzarbeit für Liebhaber. Unser Bauplan (SE 02/2005) zeigt, wie Sie das Schach-Spielbrett inklusive Spieltisch selber bauen.

(1/39)
Schach-Spielbrett bauen

Schachtisch selber bauen

Die Anleitung zeigt Schritt fpr Schritt, wie Sie ein massives Schachbrett aus Holz selber bauen. Für Mühle-Fans haben wir auch ein Spielbrett gebaut!

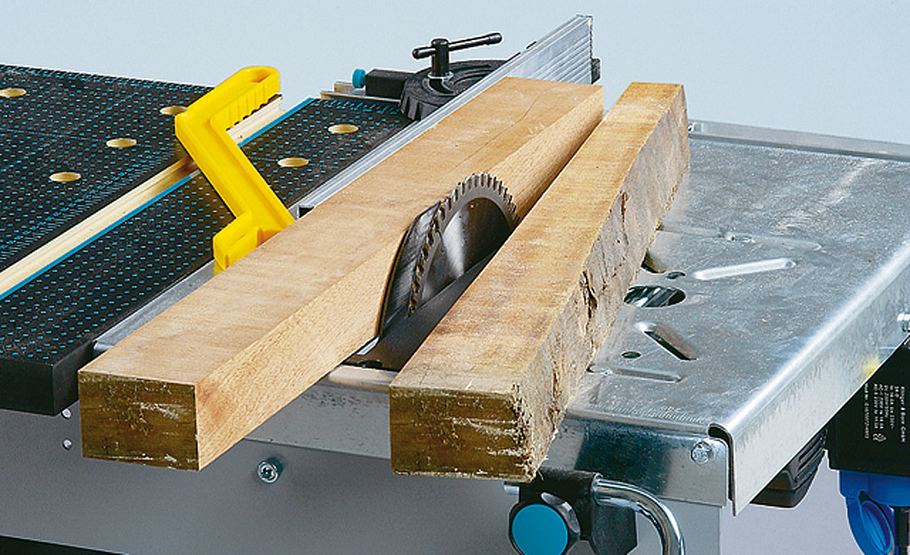

Schach-Spielbrett: Kantholz schneiden

Schachtisch selber bauen

Sollten auch Sie eine Rohbohle aufgetrieben haben, schneiden Sie daraus mit der Kreissäge zuerst ein 70 mm breites Kantholz

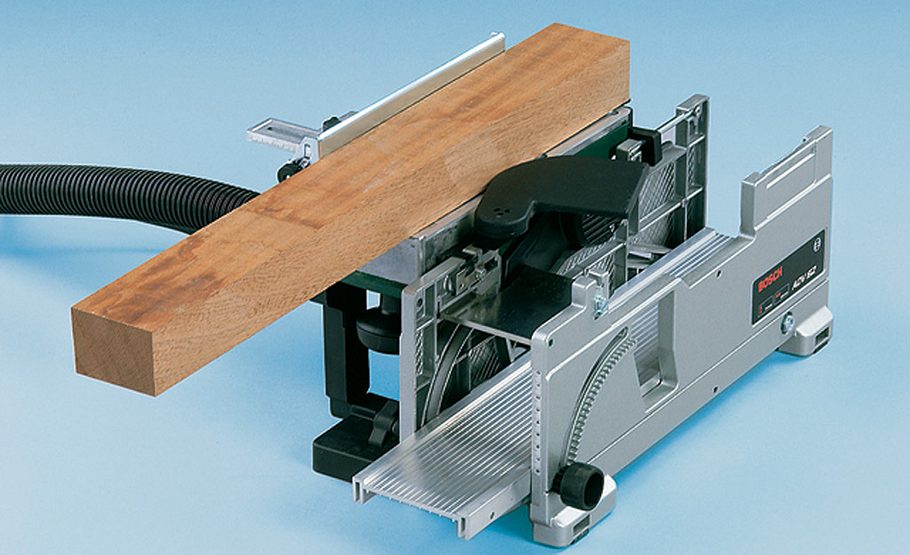

Schach-Spielbrett: Breitseite begradigen

Schachtisch selber bauen

Abrichten mit Hilfe eines Elektrohobel-Aufsatzes: Begradigen Sie zuerst die Breitseite; diese dann gegen den Anschlag drehen und rechtwinklig ...

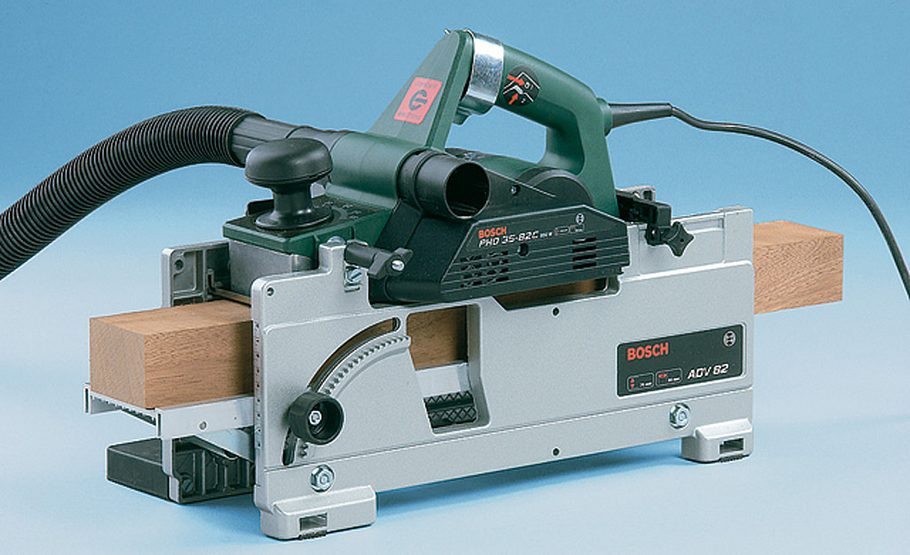

Schach-Spielbrett: Kantholz hobeln

Schachtisch selber bauen

... hobeln. Mit der geraden Fläche nach unten durch den Dickenhobel schieben, zu guter Letzt ebenso die letzte noch unbearbeitete Seite

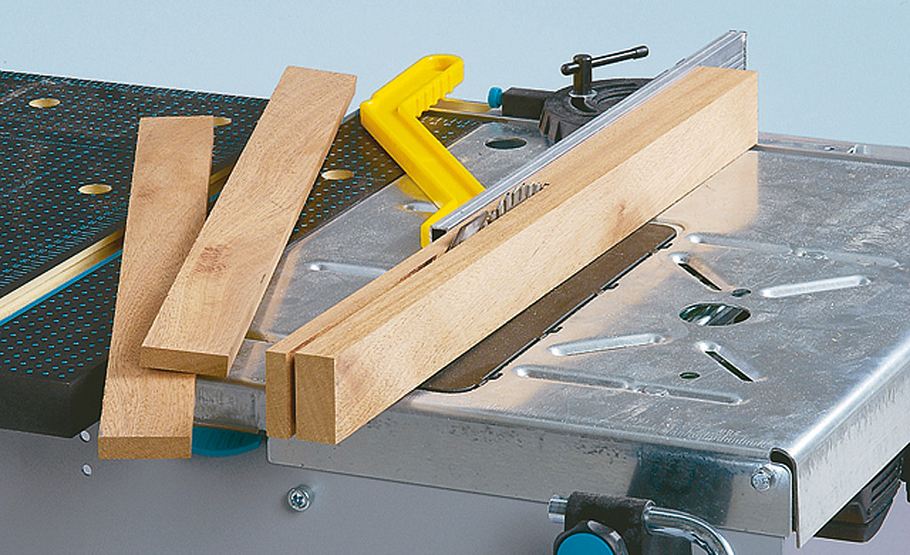

Schach-Spielbrett: Leisten schneiden

Schachtisch selber bauen

Aus dem bearbeiteten Kantholz schneiden Sie nun auf der Kreissäge 12 mm starke Leisten. Benutzen Sie dabei unbedingt den Schiebestock!

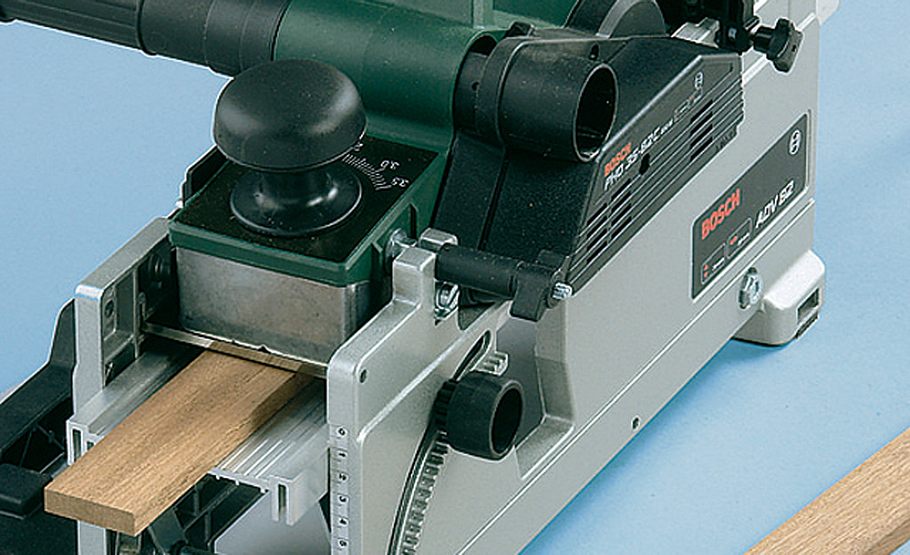

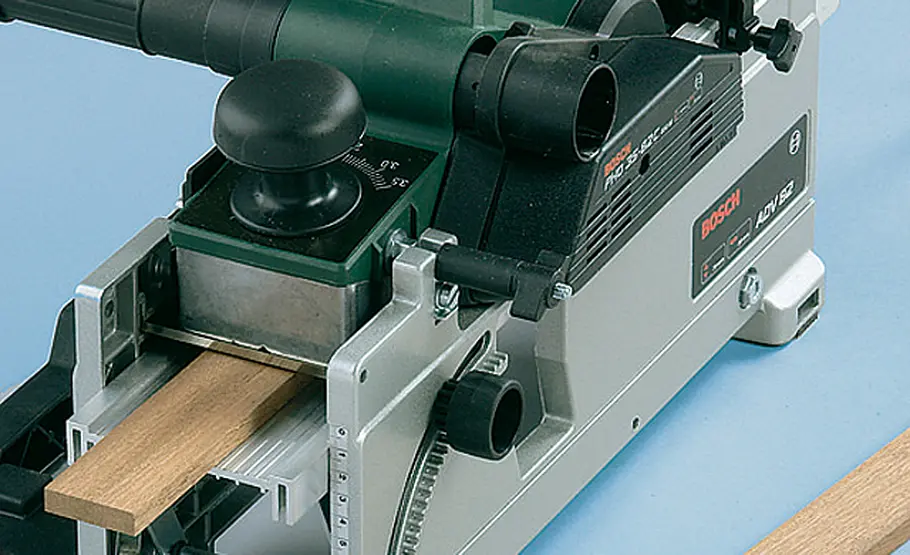

Schach-Spielbrett: Leisten hobeln

Schachtisch selber bauen

Diese Leis­ten bringen Sie auf eine Stärke von 10 mm, wieder mit dem Dickenhobel-Aufsatz des Elektrohobels

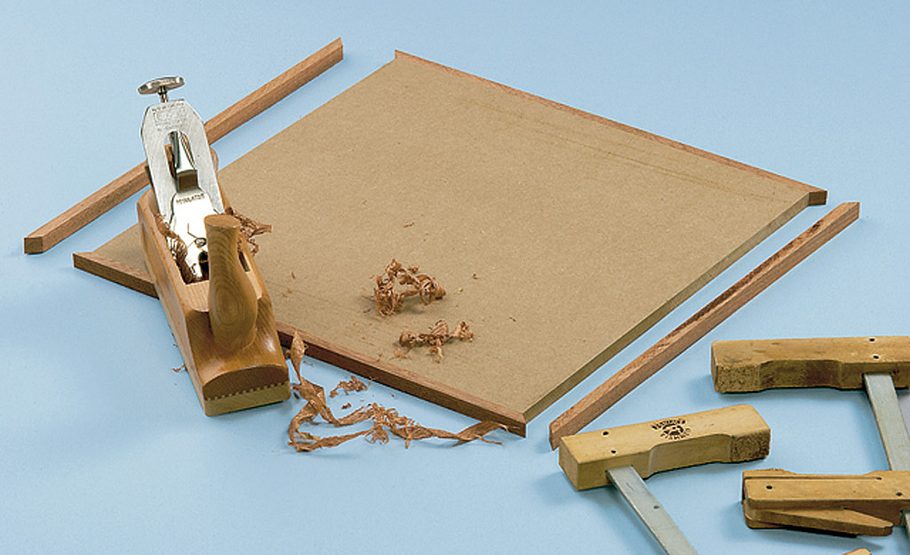

Schach-Spielbrett: Kantenleisten herstellen

Schachtisch selber bauen

Die Kantenleisten nach gleichem Muster in 14 mm Stärke herstellen, auf Gehrung schneiden, an die Trägerplatte leimen und den Überstand abhobeln

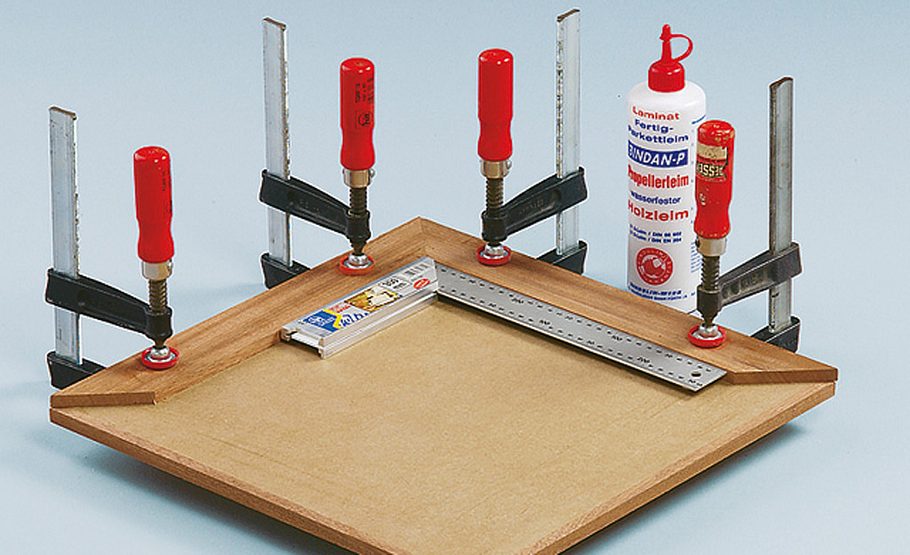

Schach-Spielbrett: Rahmenleisten verleimen

Schachtisch selber bauen

Danach verleimen Sie die auf Gehrung geschnittenen Rahmenleisten rechtwinklig auf der durch die Kantenleisten vergrößerten Trägerplatte

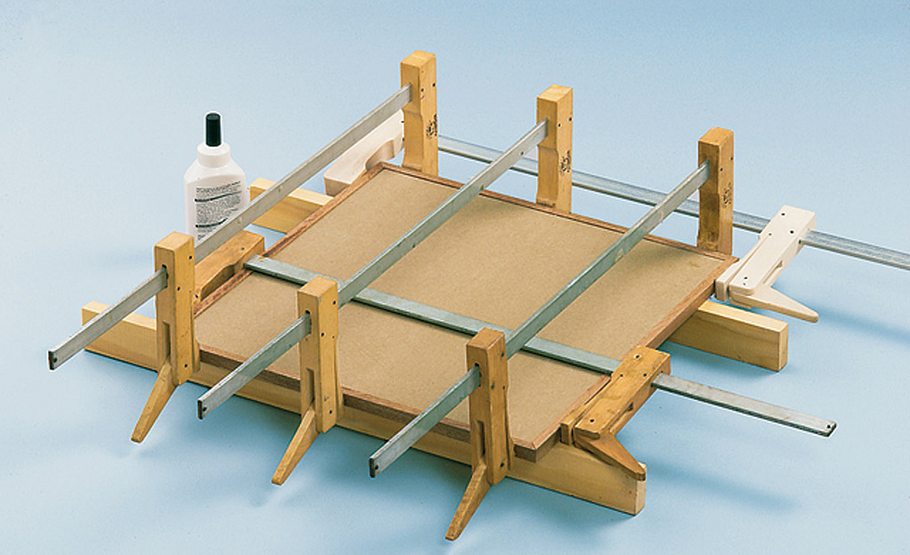

Schach-Spielbrett: Praxistipp

Schachtisch selber bauen

Praxistipp: Leim sorgt für einen Gleitfilm. Das macht es knifflig, die Kantenleisten beim Pressen in der richtigen Position zu halten. So geht’s: Zwei einander gegenüber liegende Leisten ohne Leim mit zwei Zwingen anpressen. Diese positionieren die anderen Leisten, die Sie mit Leim und drei Zwingen montieren, über die Gehrungsschnitte ganz genau. Danach verleimen Sie das erste Paar.

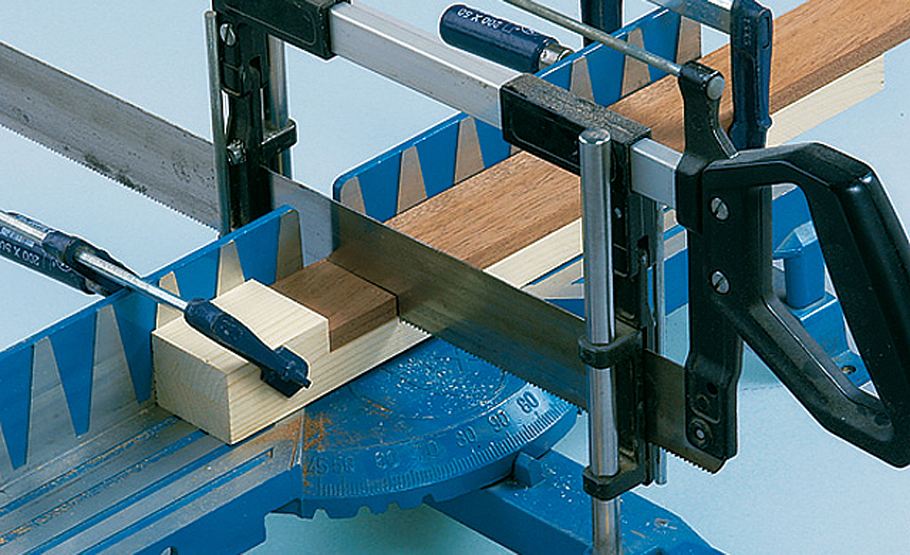

Schach-Spielbrett: Leisten quadratisch schneiden

Schachtisch selber bauen

Leis­ten in Quadrate schnei­den. Ohne Gehrungssäge geht das auch mit der Feinsäge in der Gehrungslade

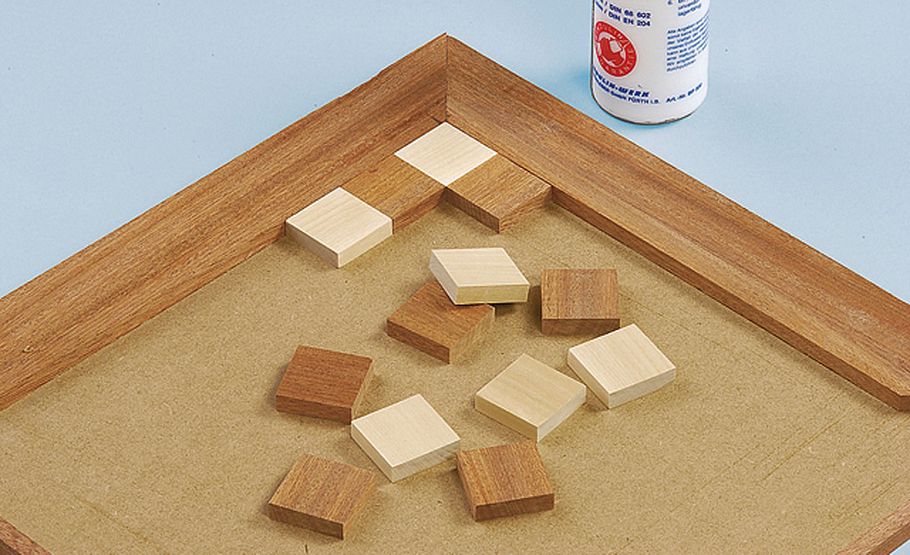

Schach-Spielbrett: Steine ohne Leim auslegen

Schachtisch selber bauen

32 Stück pro Farbe benötigen Sie; fertigen Sie ruhig ein paar mehr. Legen Sie mindestens eine Reihe Steine ohne Leim aus. Ist jeder um nur ...

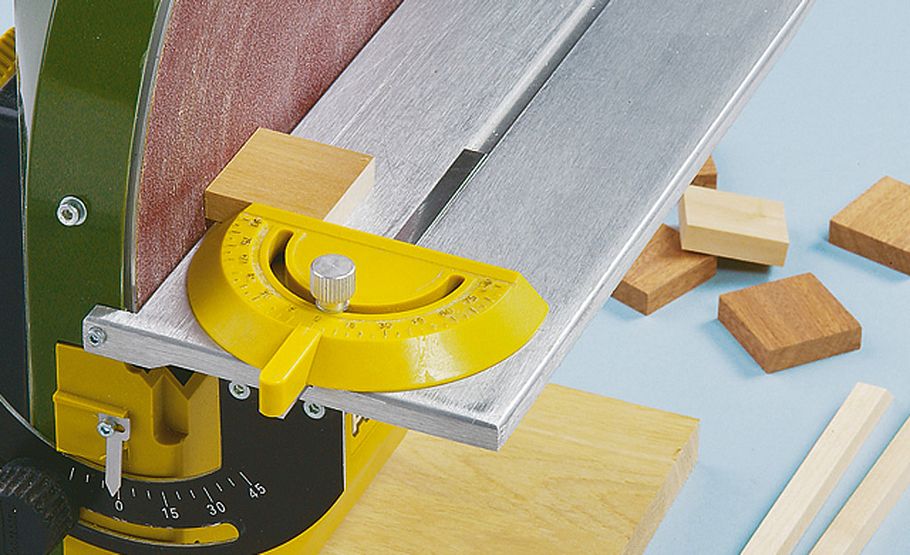

Schach-Spielbrett: Steine schleifen

Schachtisch selber bauen

... einen halben Millimeter zu groß, ergibt das in der Summe am Spielfeld­rand ein Plus von 4 mm. Schleifen Sie in diesem Fall die Steine passend

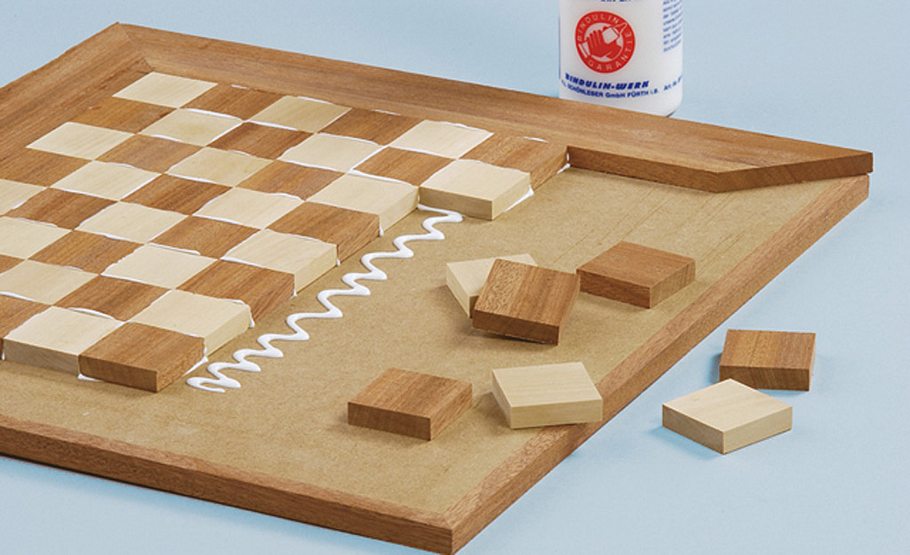

Schach-Spielbrett: Steine verleimen

Schachtisch selber bauen

Geben Sie Reihe für Reihe Leim auf die Trägerplatte und drücken Sie die Steine an. Legen Sie beim Pressen mit Zulagen Papier dazwischen

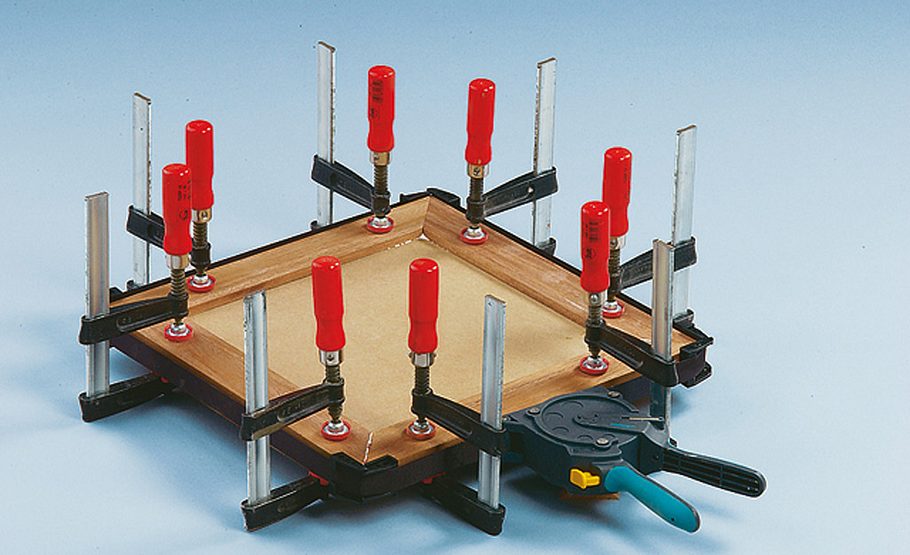

Schach-Spielbrett: Rahmenleisten verleimen

Schachtisch selber bauen

Verleimen Sie die vier auf Gehrung geschnittenen Mühlefeld-Rahmenleisten mit Hilfe eines Rahmenspanners. Dann auf die Trägerplatte leimen

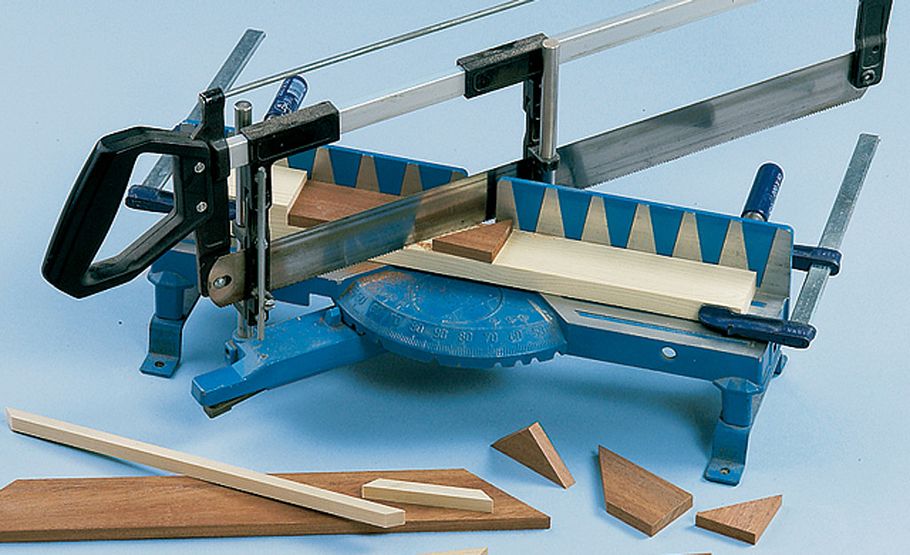

Schach-Spielbrett: von außen nach innen arbeiten

Schachtisch selber bauen

Arbeiten Sie sich von außen nach innen Reihe für Reihe vor: helle und dunkle Leisten Stück für Stück schneiden, einpassen und verleimen

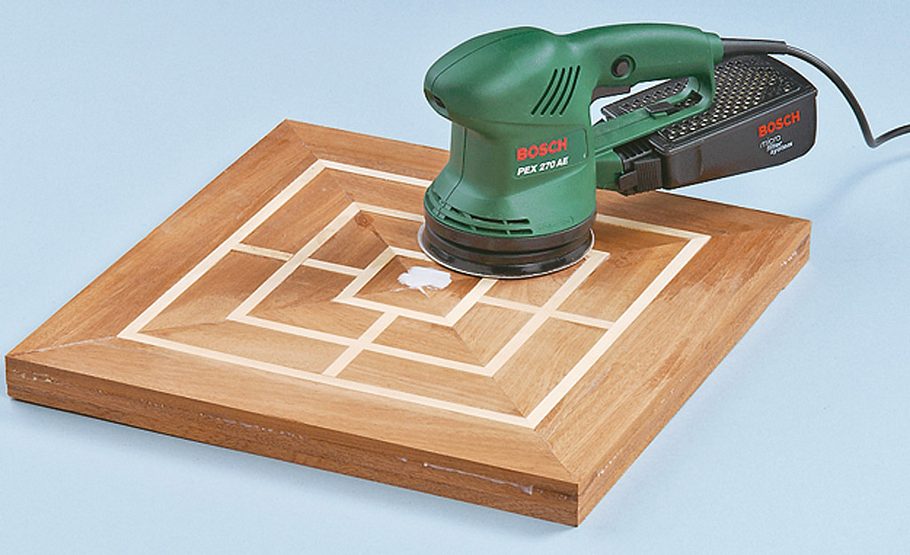

Schach-Spielbrett: Spalten zuspachteln

Schachtisch selber bauen

Leim- und Papierreste (auch auf dieser Seite Papier beim Verleimen mit Zulagen dazwischenlegen!) wegschleifen und die Spalten zuspachteln

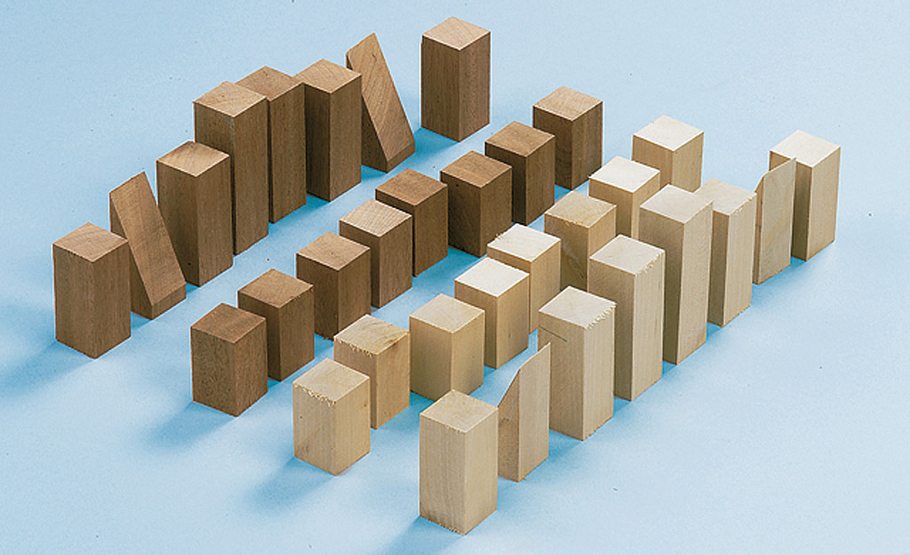

Schach-Spielbrett: Schachfiguren

Schachtisch selber bauen

Die Schachfiguren bestehen aus dickengehobelten 25-x-25-mm-Leisten. Längen Sie sie nach Bauplanangaben mit der Gehrungssäge ab

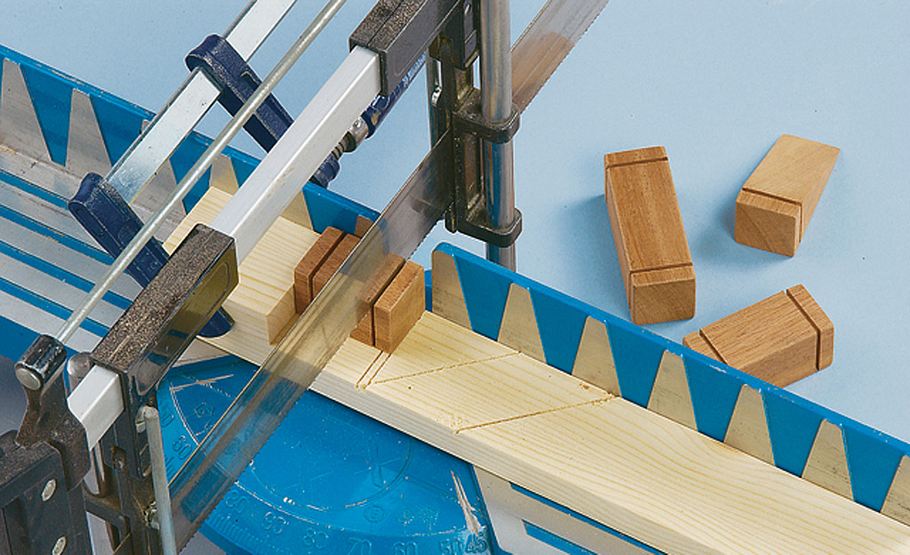

Schach-Spielbrett: Anschlag fertigen

Schachtisch selber bauen

Zum Ablängen und für die Ziernuten fertigen Sie einen Anschlag aus einer Leiste mit einem Klotz . Spannen Sie den Anschlag an der Säge fest

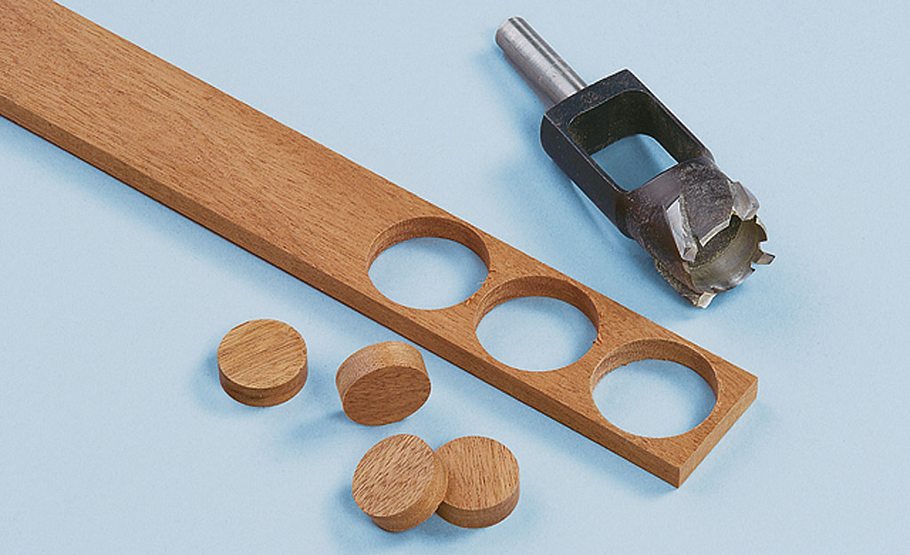

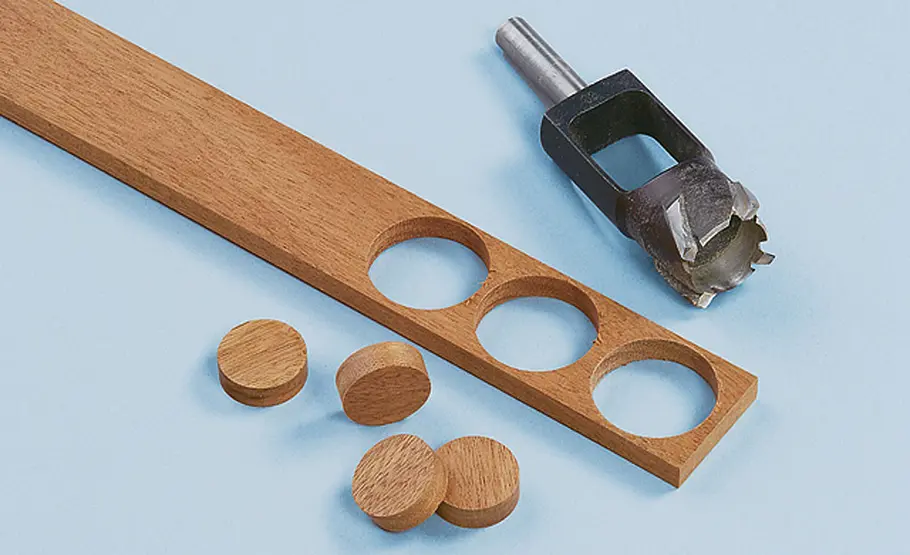

Schach-Spielbrett: Steine fertigen

Schachtisch selber bauen

Wer sich nicht extra einen Zap­fenschneider zulegen will, lässt die Steine eckig

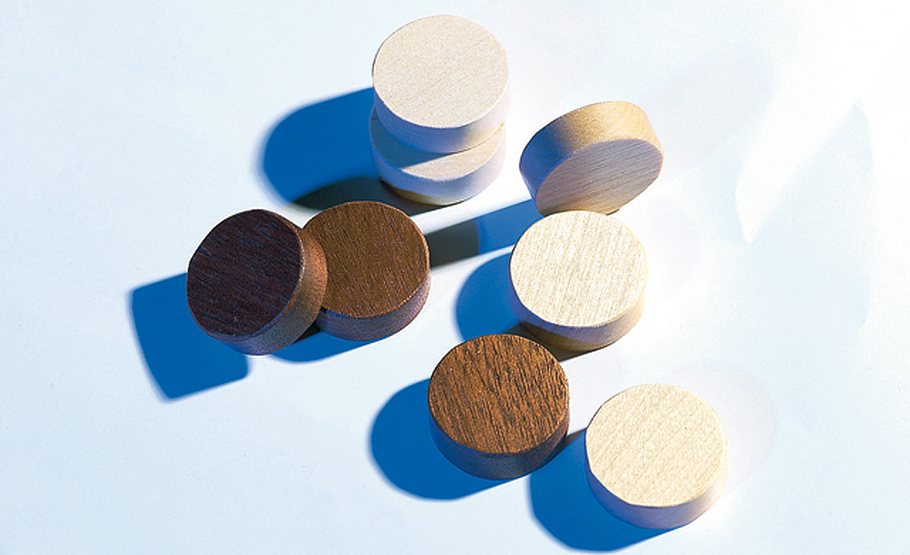

Schach-Spielbrett: Spielstein

Schachtisch selber bauen

Fertige Spielsteine

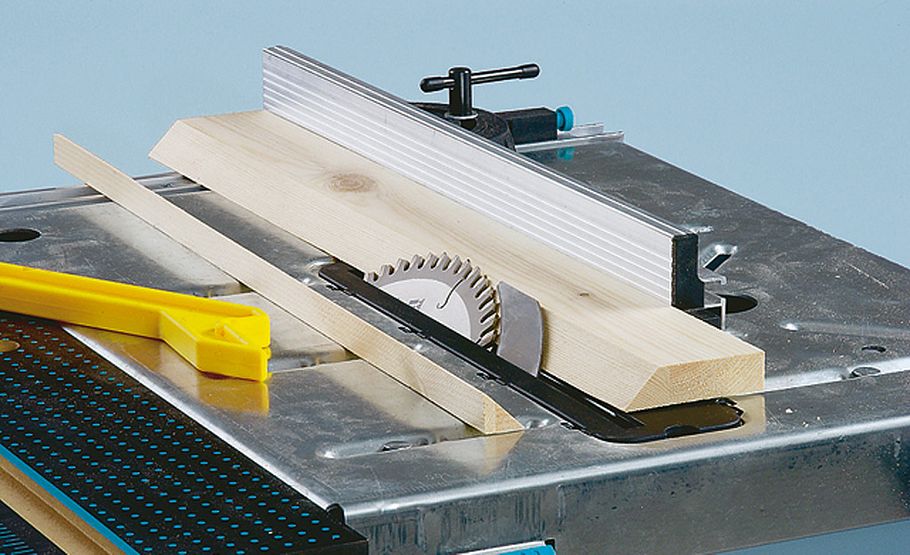

Schach-Spielbrett: Tischbeine schneiden

Schachtisch selber bauen

Tischbeinteile auf Gehrung scheiden. Falls Sie keine Tisch­kreissäge besitzen, spannen Sie Ihre Handkreissäge in einen solchen Maschinentisch

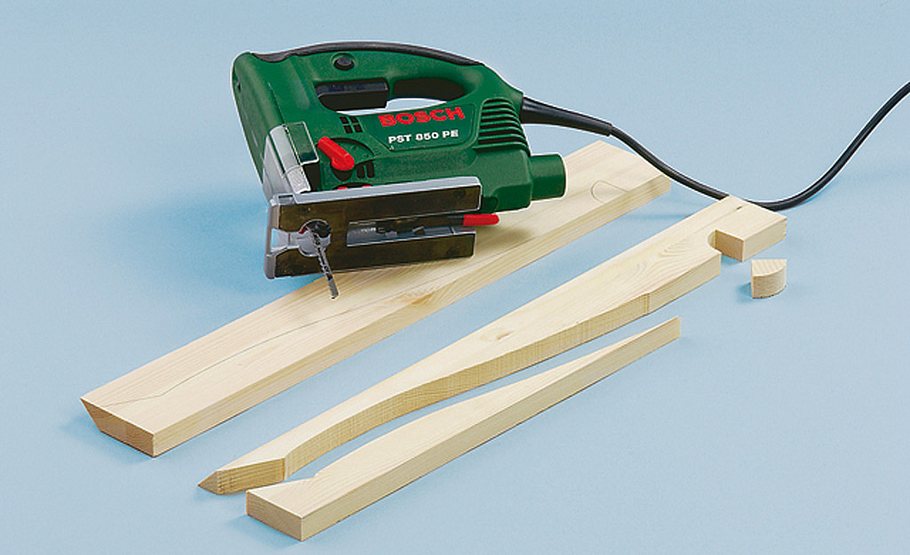

Schach-Spielbrett: Form übertragen

Schachtisch selber bauen

Übertragen Sie die Form von der Bauplanschablone im Maßstab 1:1 aufs Holz und schneiden Sie sie mit der Stichsäge aus

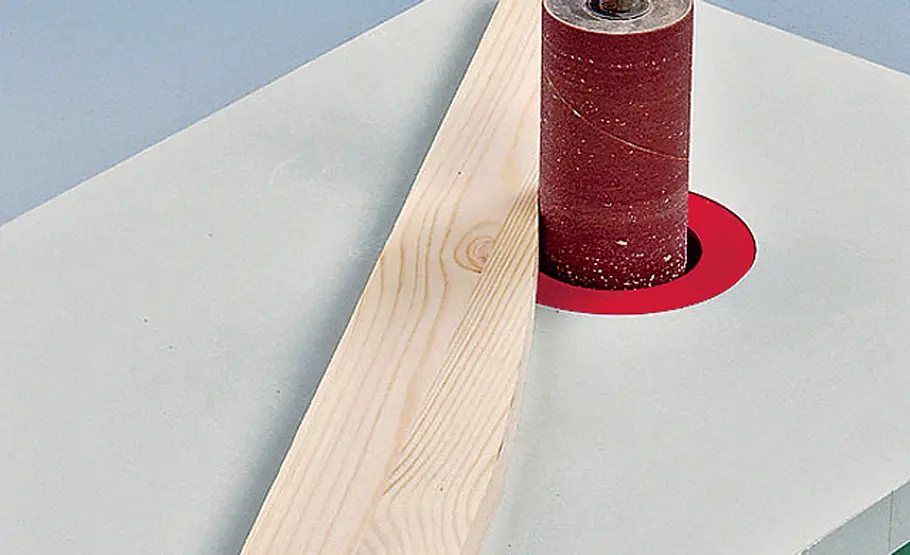

Schach-Spielbrett: Kanten glätten

Schachtisch selber bauen

Danach glätten Sie die geschwungenen Schnittkanten an der Schleifmaschine. Beinhälften auf ...

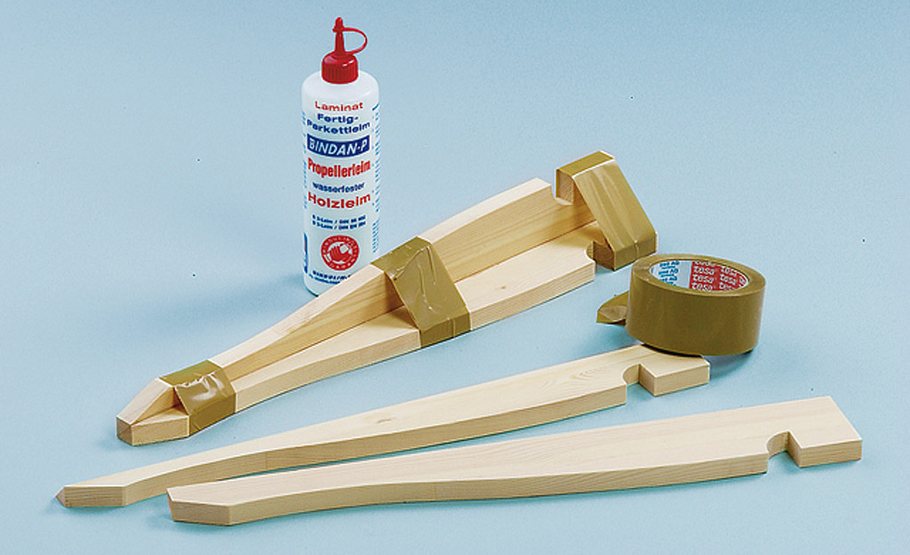

Schach-Spielbrett: Beinhälften leimen

Schachtisch selber bauen

... Paketklebeband aneinanderlegen, Leim angeben, verstreichen, eine Hälfte hochklappen und das Bein spannen, bis der Leim trocken ist

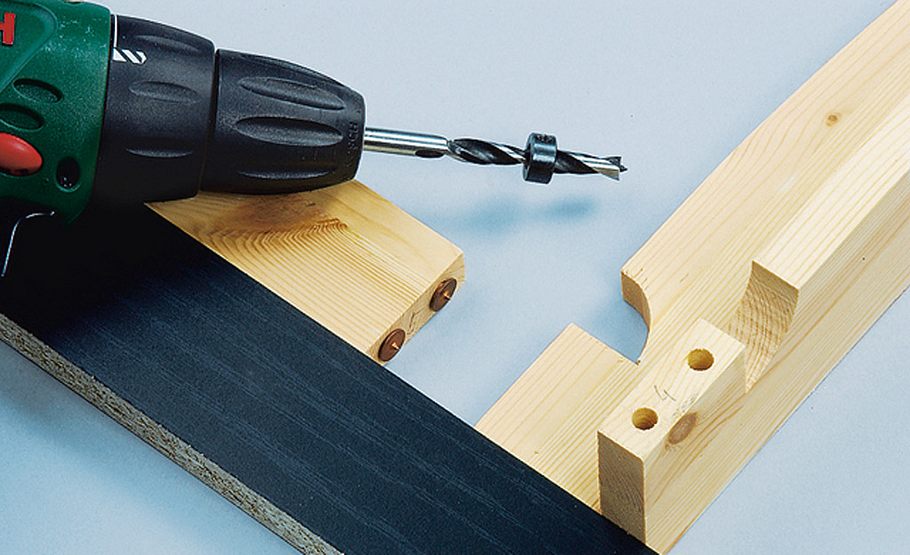

Schach-Spielbrett: Dübellöcher bohren

Schachtisch selber bauen

Bohren Sie die 8-mm-Dübellöcher ins Zargenstirnholz. Die Positionen mit Markierungsstiften auf die Beine übertragen. Alle Löcher mit ...

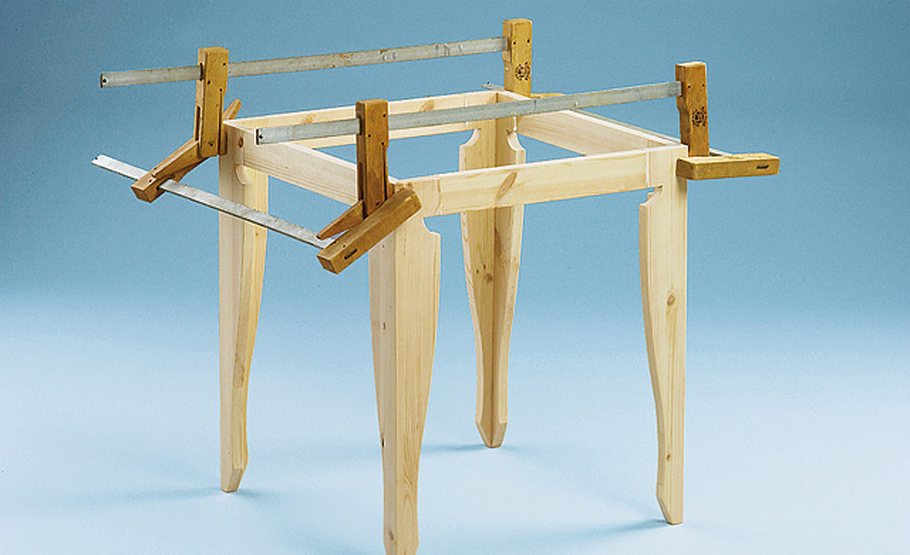

Schach-Spielbrett: Rechtwinkligkeit prüfen

Schachtisch selber bauen

... Anschlag bohren und Dübel einleimen. Achten Sie dabei auf Rechtwinkligkeit. Kontrollieren Sie dazu, ob die Diagonalen gleich lang sind

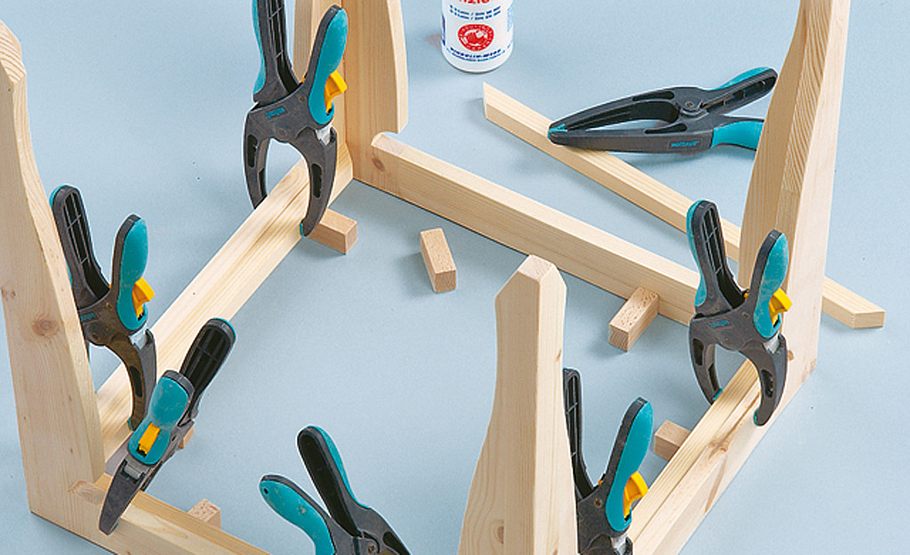

Schach-Spielbrett: Leisten verleimen

Schachtisch selber bauen

Unterlegen Sie Abstandshalter-Klötzchen. Diese helfen beim Verleimen der zuvor auf Gehrung geschnittenen Auflagerleisten in gleicher Höhe

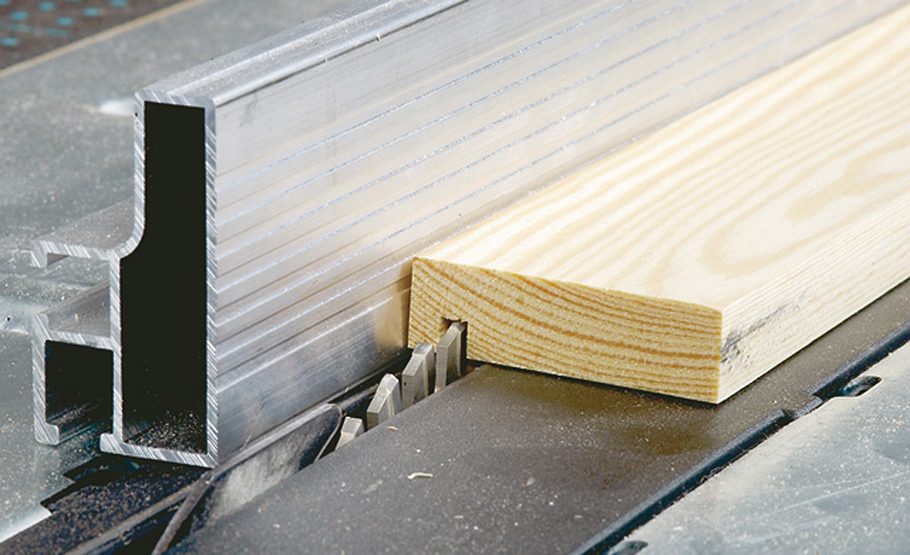

Schach-Spielbrett: Bodennut der Schublade

Schachtisch selber bauen

Die umlaufende 4-mm-Bodennut der Schublade haben wir mit der Kreissäge in die Zargen geschnitten. Falls sie sich beim Probestecken ...

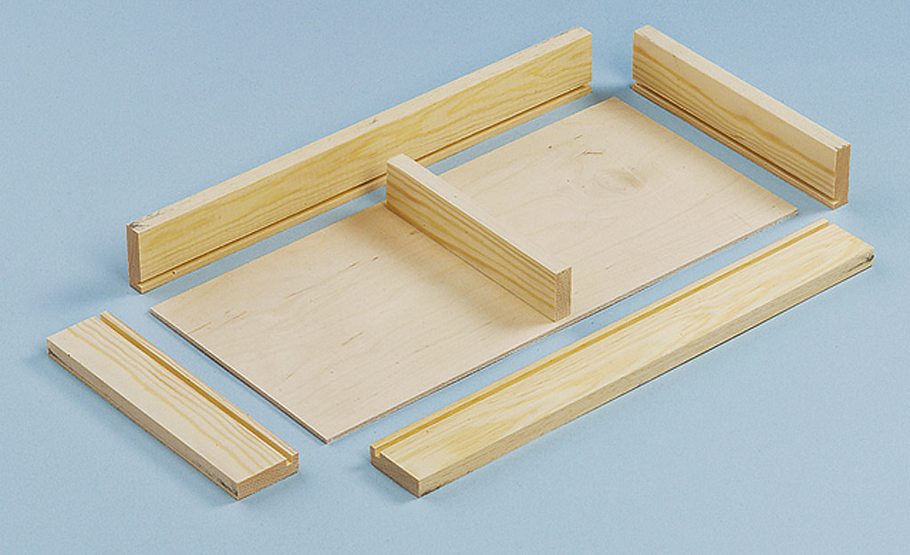

Schach-Spielbrett: Seitenbretter

Schachtisch selber bauen

... der Bodenplatte als zu eng erweist, verstellen Sie den Anschlag geringfügig und verbreitern sie. Die Seitenbretter liegen zwischen Front- und ...

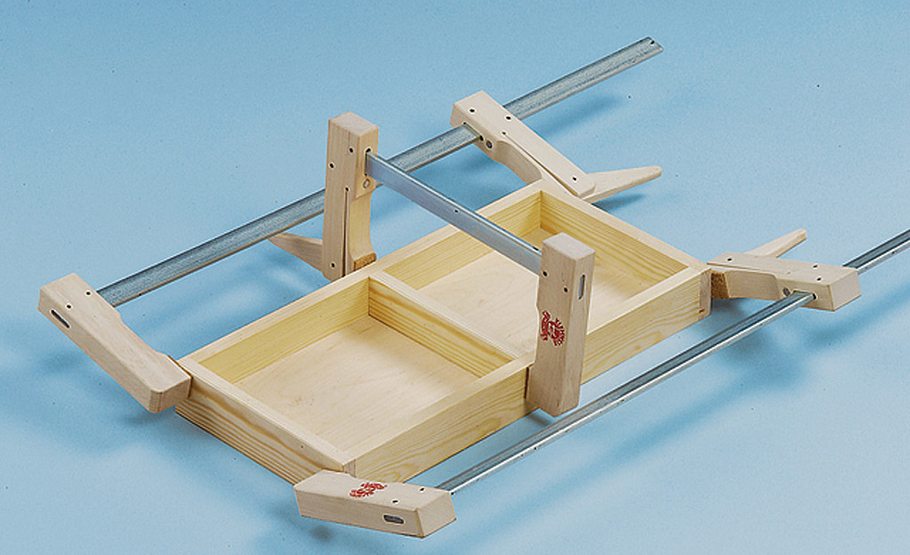

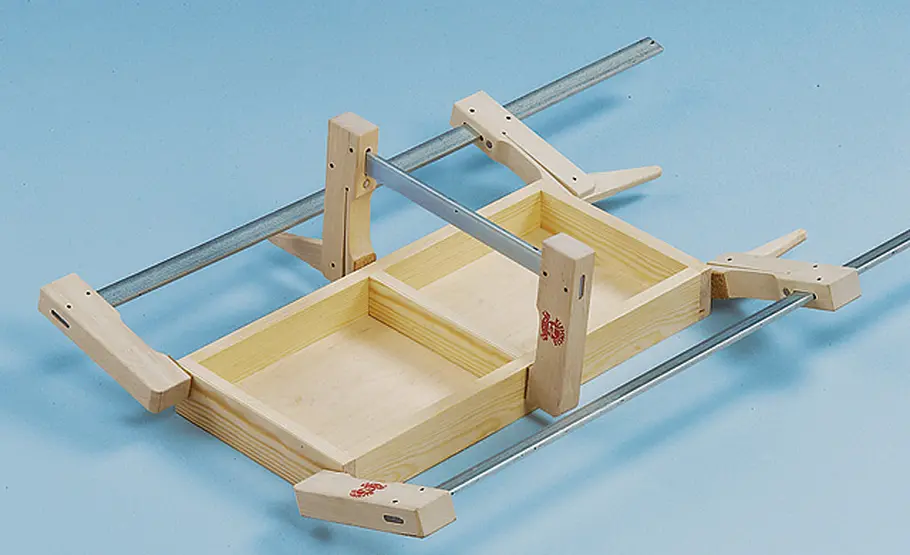

Schach-Spielbrett: Bretter zusammenstecken

Schachtisch selber bauen

... Rückenbrett. Leim an die Stirnkanten von Mittelsteg und Seitenbrettern geben, alles zu­sammenstecken und die Verbindungen pressen

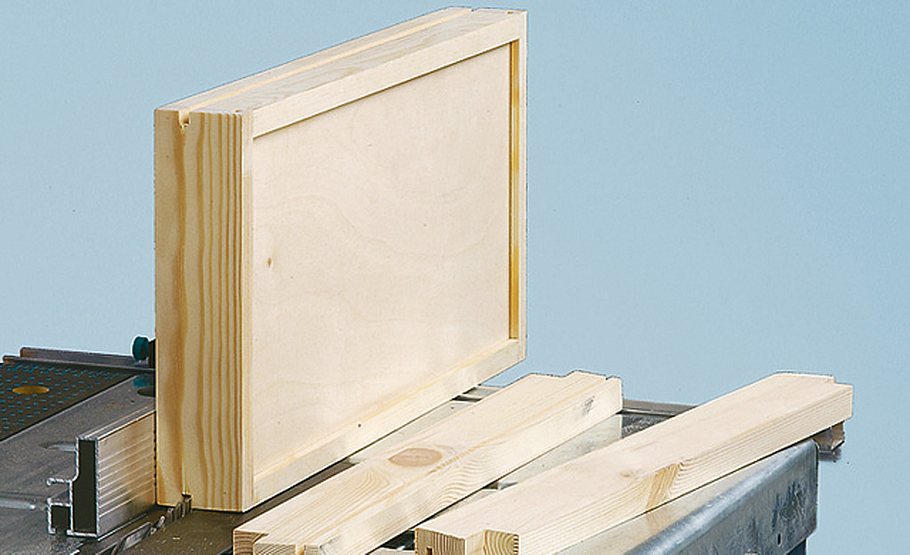

Schach-Spielbrett: Führungsleisten zuschneiden

Schachtisch selber bauen

Schneiden Sie die Führungsleisten nach den Angaben auf dem Bauplan zu. Dann die Laufleistennuten mit der Kreissäge in die ...

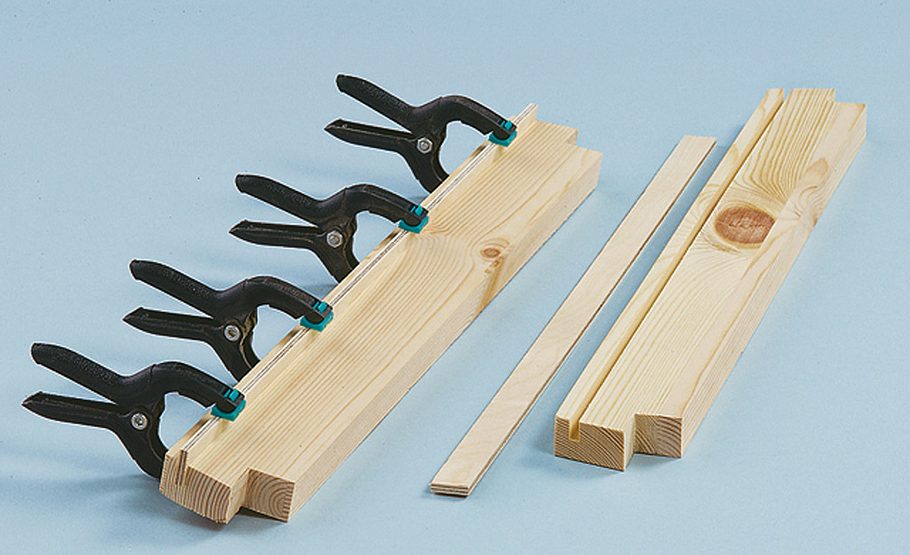

Schach-Spielbrett: Laufleisten leimen

Schachtisch selber bauen

... Längszargen und Führungsleisten schneiden. Vor der Montage der Führungsleisten leimen Sie die Sperrholz-Laufleisten in die Nuten

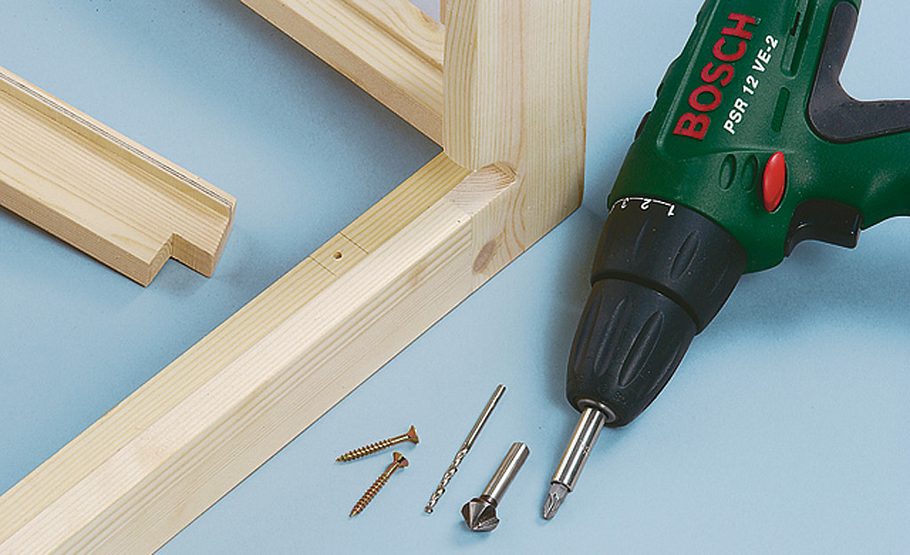

Schach-Spielbrett: Position der Führungsleisten markieren

Schachtisch selber bauen

Für den parallelen Verlauf der Führungsleisten markieren Sie schon ihre Positionen mit Hilfe von Abstandhaltern. Vorbohren und ...

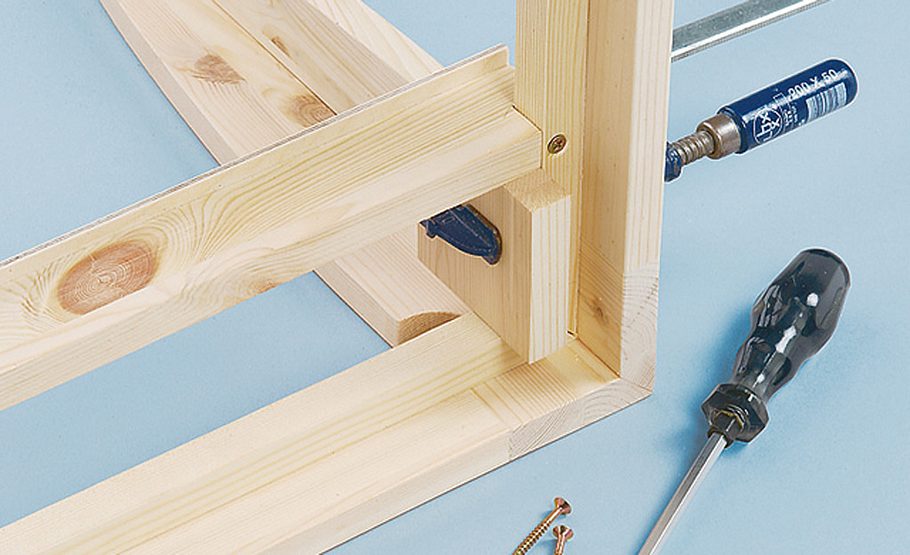

Schach-Spielbrett: Löcher absenken

Schachtisch selber bauen

... die Löcher in den Auflagerleisten von oben ansenken. Vor der Montage mit dem Schraubendreher auch die Führungsleisten vorbohren

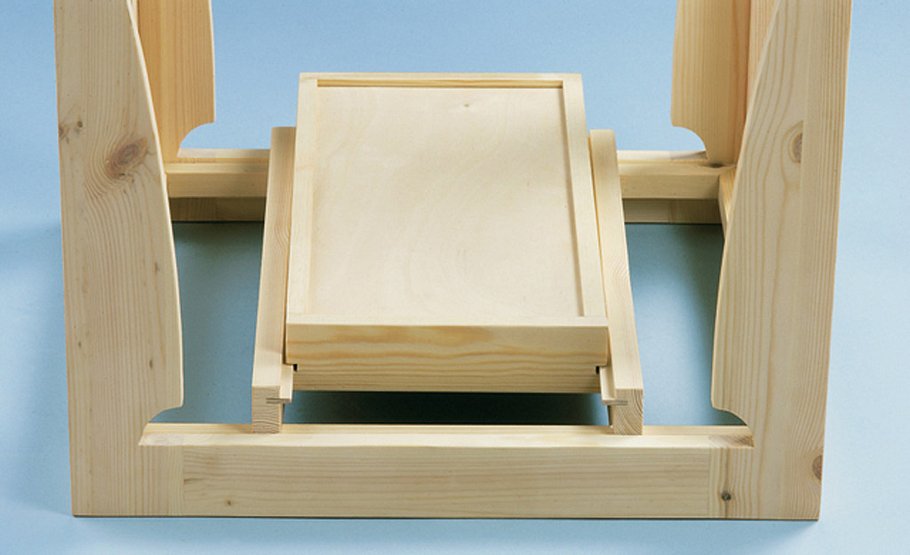

Schach-Spielbrett: Schublade einschieben

Schachtisch selber bauen

Nun können Sie die Schublade einschieben. Damit sie besser rutscht, die Laufleisten mit einem Kerzenstummel einreiben – nach dem Lasieren!

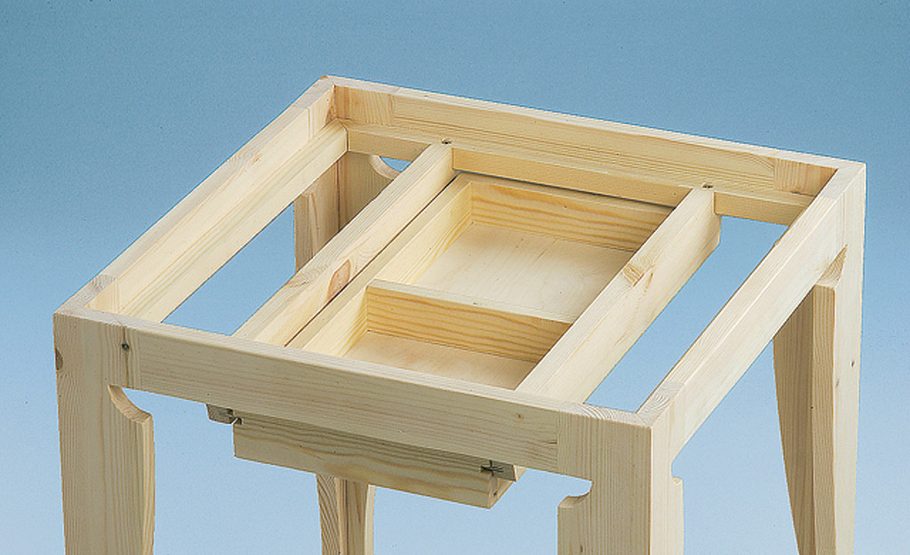

Schach-Spielbrett: Fertiger Spieltisch

Schachtisch selber bauen

Auf den Auflagerleisten liegt später lose das Spielbrett

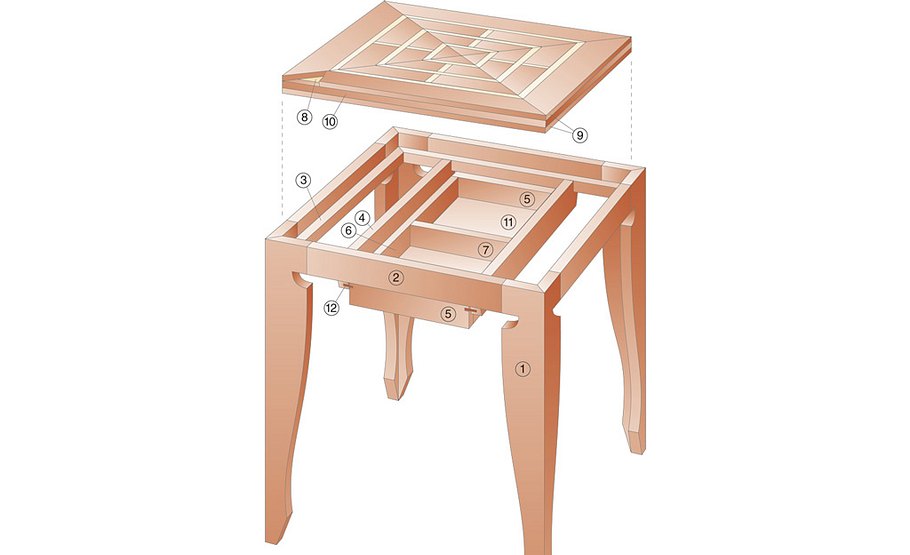

Schach-Spielbrett: Zeichnung

Schachtisch selber bauen

Zeichnung für das Schach-Spielbrett

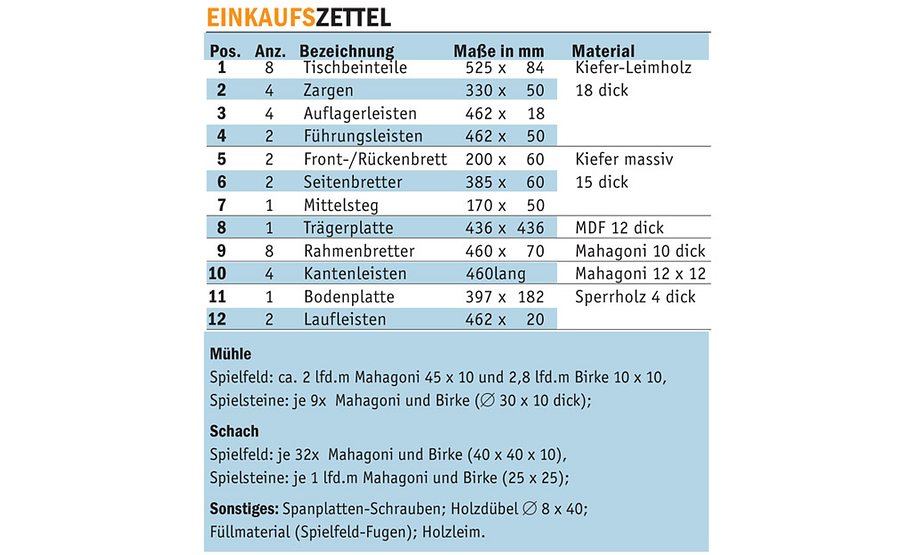

Schach-Spielbrett: Einkaufszettel

Schachtisch selber bauen

Einkaufszettel für das Schach-Spielbrett

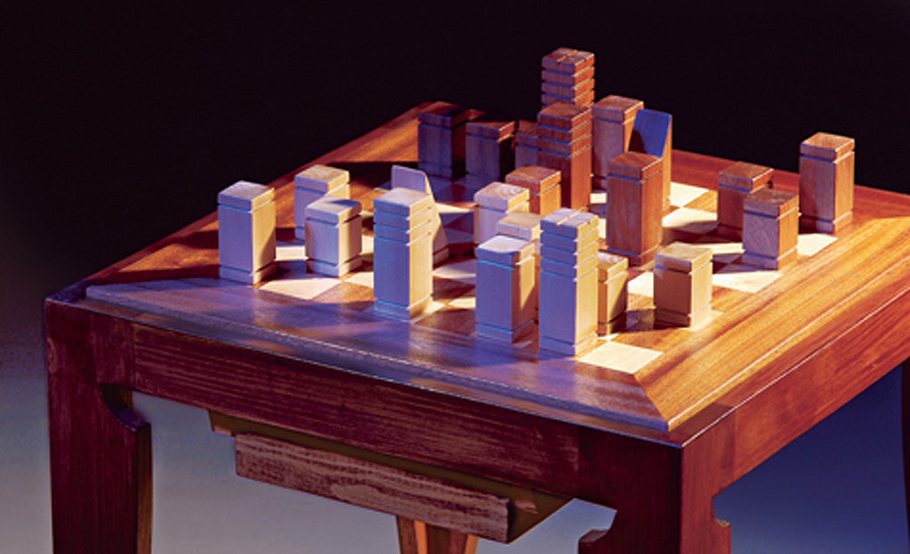

Schach-Spielbrett

Schachtisch selber bauen

Dieses Schach-Spielbrett inklusive Schachtisch ist ein echtes Muss für alle Brettspielliebhaber!

Als kleiner Bonus zeigen wir Ihnen außerdem, wie Sie auf der Rückseite des Bretts ein Mühlespiel bauen – inklusive Spielfiguren, mit denen Sie natürlich auch Dame spielen können.

Bauplan bestellen

Eigentlich wollten wir das Schach-Spielbrett aus gebeizten und ungebeizten Holzteilen zusammensetzen. Die Beize zog wie gewünscht tief in die eingelegten Teile ein. Beim Probe-Planschleifen allerdings wurde der Schleifstaub der schwarzen Felder ins benachbarte helle Holz regelrecht einmassiert. Man kommt also nicht um kontrastierende Holzarten herum, will man das Spielbrett selber bauen.

Dunkle Hölzer gehören – anders als die ebenfalls verwendete Birke – nicht zur handelsüblichen Hobelware, sondern werden überwiegend als Rohbohlen verkauft. Dunkle Holzarten finden Sie im Prizip beim örtlichen Holzhändler. Da Sie jedoch nur kleine Mengen benötigen, lohnt es sich, Tischlereibetriebe anzusprechen. Insbesondere diejenigen, die auch Fenster herstellen, überlassen Ihnen möglicherweise Reste günstig. Aber es muss nicht unbedingt Mahagoni sein, und auch Parkettverlegebetriebe sind eine interessante Adresse für eine Frage nach dunklen Holzresten.

Schach: Spielbrett selber bauen

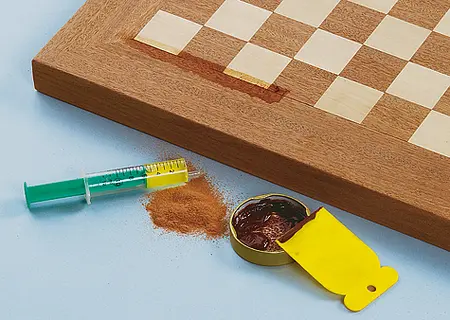

Da das Schach-Spielbrett kleinteilig ist, addieren sich schon geringste Abweichungen beim Zuschnitt zu Fehlern von mehreren Millimetern, beispielsweise am Ende einer Schachspielfeldreihe. Das erfordert einiges an Erfahrung, Gefühl und Genauigkeit beim Zuschnitt und bei der Anpassung. Schneiden Sie lieber erstmal etwas zu groß und dann vorsichtig am Schleifteller einpassen. Am besten schneiden Sie gleich von jeder Farbe mehr als die je 32 tatsächlich benötigten Felder. Legen Sie sie in jedem Fall zunächst zur Probe aus und bringen Sie den Leim erst ins Spiel, wenn alles passt. Praxistipp: Kleinere Fugen sind auch bei genauestem Arbeiten nicht zu vermeiden. Diese füllen Sie, indem Sie Schleifstaub des dunklen Holzes sammeln. Mischen Sie ihn mit etwas Klarlack (wir haben – wie bei der Lacklasur beim Gestell – ein wasserlösliches Produkt gewählt), bis eine Paste entsteht. Schließen Sie damit die Ritzen. Über Nacht alles trocknen lassen und die Fläche am nächsten Tag schleifen und lackieren.

Produkte für den Bau

Schachbrett bauen: Oberflächenbehandlung

Die Wasserlack-Lasur sorgt für eine seidenglänzende Oberfläche, die die Holzmaserung sichtbar lässt. Wir haben mit Ton Nr. 3 (Dunkelbraun) etwa die Farbe des lackierten Mahagoni-Holzes getroffen. Die Flächen mit 220er-Papier anschleifen und die Lasur in Maserrichtung mit weichem Flachpinsel nicht zu satt auftragen. Zwischen­schlei­fen und Prozedur wiederholen. Zum Schluss mit einer Bürste glänzend polieren.
