Gezinkte Eckverbindung: Fingerzinken herstellen
Bei den Fingerzinken greifen gleichmäßig breite Zapfen ineinander. Da die Verkeilung fehlt, ist die Verbindung bei weitem nicht so stabil wie der Schwalbenschwanz und muss verleimt werden. Hier erfahren Sie, wie Sie Fingerzinken selbst herstellen.
Die genannten Produkte wurden von unserer Redaktion persönlich und unabhängig ausgewählt. Beim Kauf in einem der verlinkten Shops (Affiliate Link) erhalten wir eine geringfügige Provision, die redaktionelle Selektion und Beschreibung der Produkte wird dadurch nicht beeinflusst.
Fingerzinken herstellen - Bild 1 von 2

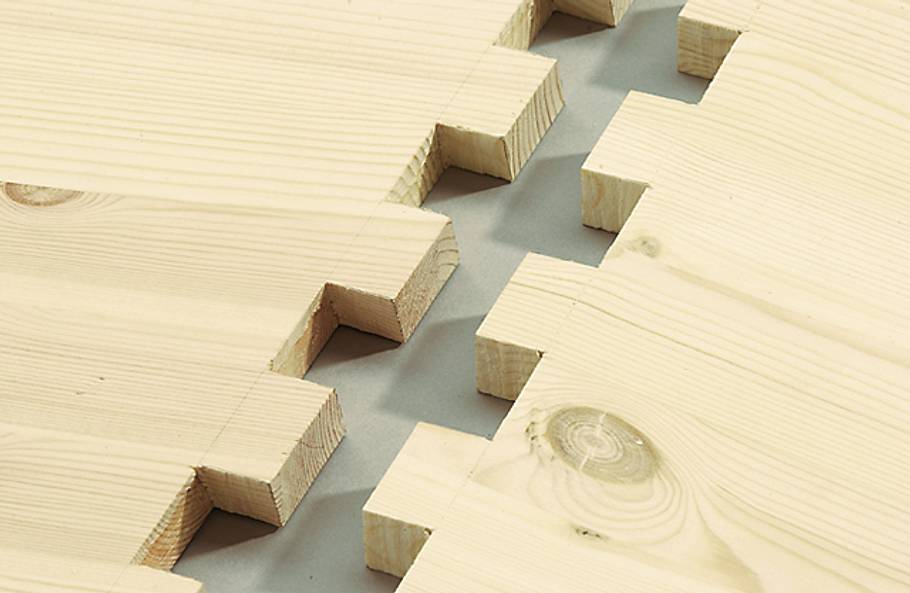

Fingerzinken lassen sich von Hand, bequem auch mit dem Zinkenfräsgerät herstellen

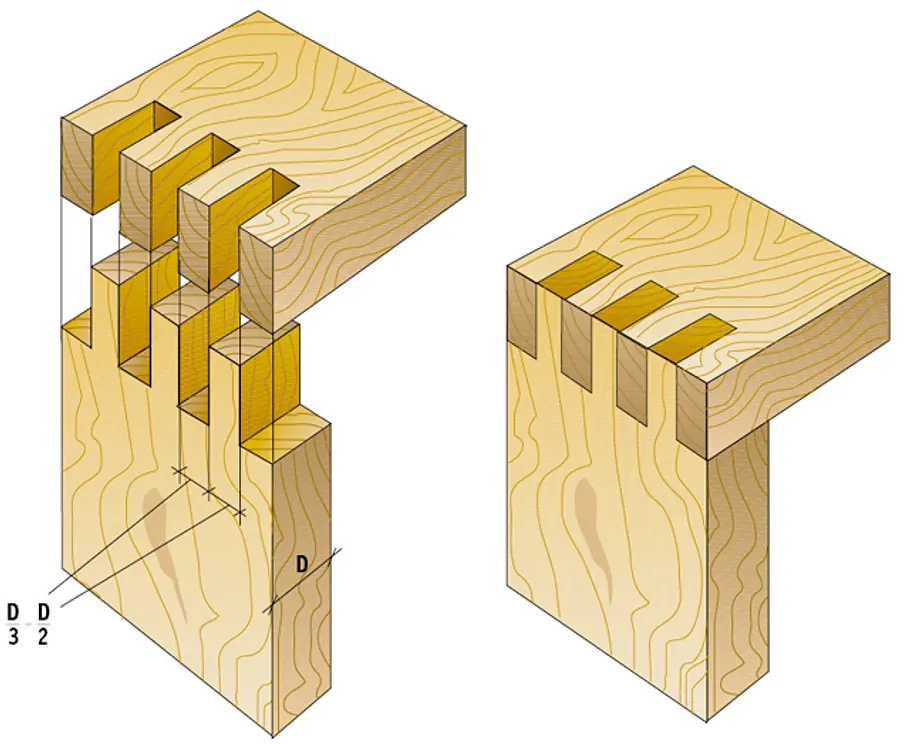

Fingerzinken herstellen - Bild 2 von 2

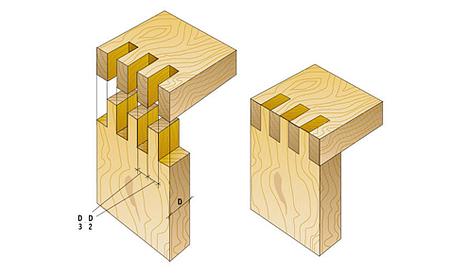

Wenn Sie die Fingerzinken von Hand fertigen, kann die Zapfenbreite variieren. Arbeitet man mit dem Zinkenfräsgerät, sollte die Zapfenbreite ungefähr ein Drittel bis die Hälfte der Brettstärke messen
Halbverdeckte, runde Fingerzinken

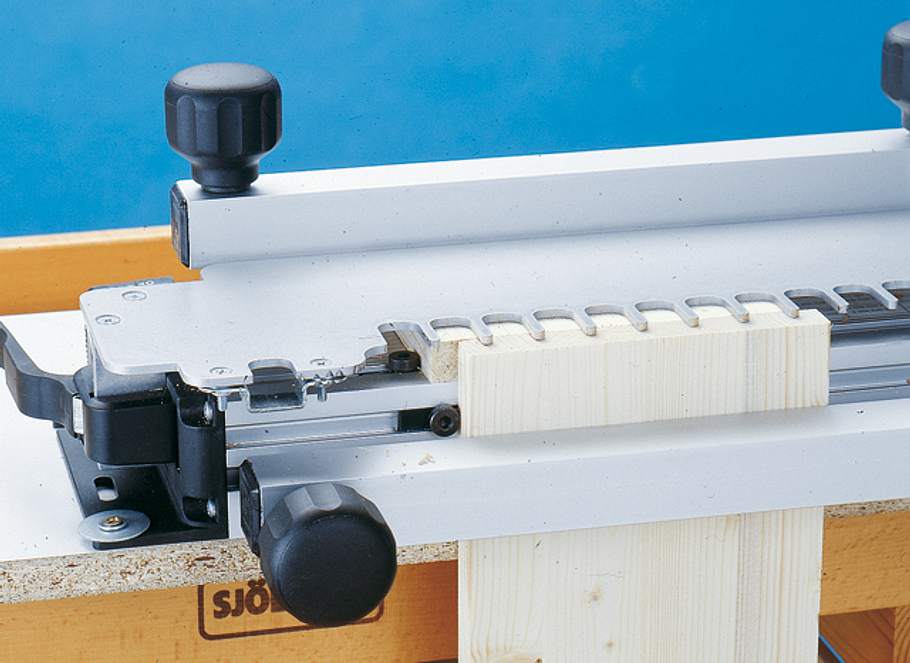

Beide Bretter einer Eckverbindung werden – um eine Zinkenbreite versetzt – eingespannt.
Halbverdeckte, runde Fingerzinken

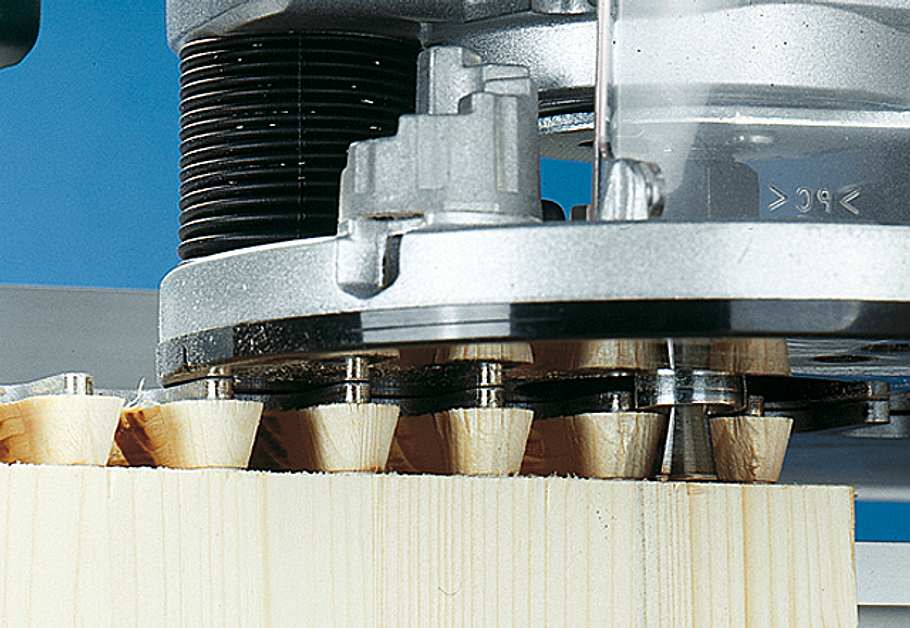

Fahren Sie mit der Oberfräse von links nach rechts über die Hölzer. Am Ende wird sie waagerecht herausgeführt.
Halbverdeckte, runde Fingerzinken

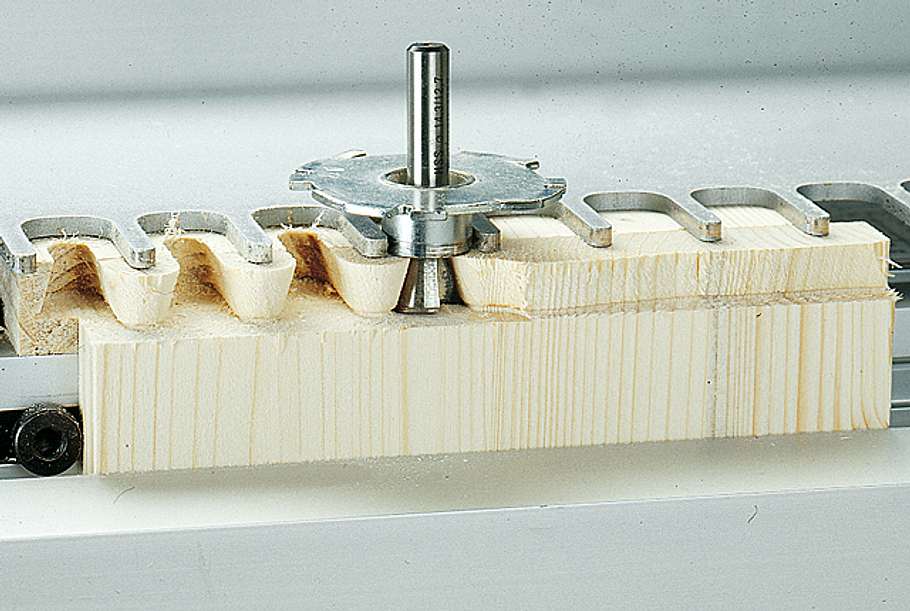

Die Kopierhülse ist das Bindeglied zwischen der Oberfräse und der Schablone des Zinkenfräsgeräts.
Halbverdeckte, runde Fingerzinken

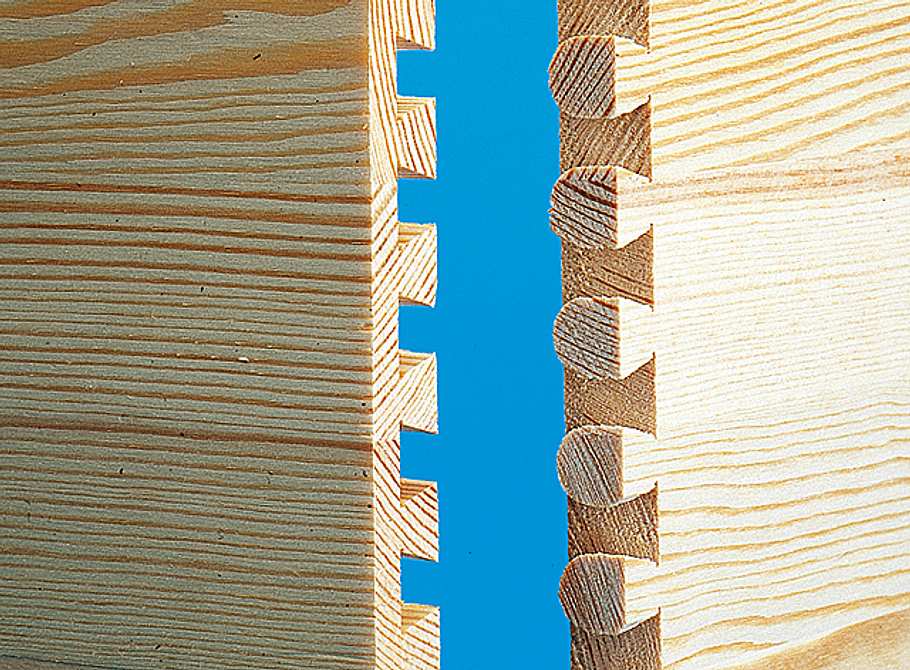

An der sichtbaren Außenseite besitzen die Schwalbenschwänze gerade Kanten. Innen sind sie gerundet.
Halbverdeckte, runde Fingerzinken

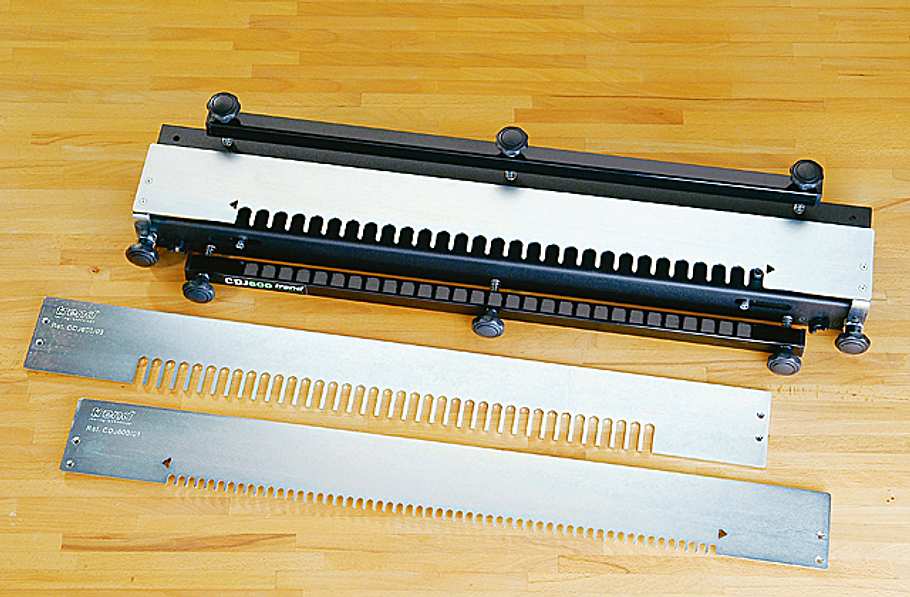

Zinkenfräsgeräte lassen sich mit verschiedenen Einsätzen ausrüsten. Die Firma Trend bietet auch eine Schablone für offene Schwalbenschwänze. Das Gerät besitzt spezielle Anschläge, mit denen Sie die Zinkung mittig setzen können.
Anders als bei Schwalbenschwanz-Zinkungen verlaufen die Schnitte bei Fingerzinken parallel – eine mechanische Kraftübertragung über die Flanken der Zinken ist nicht möglich, daher müssen Fingerzinken-Verbindungen unbedingt verleimt werden. Weil sich die geraden Schnitte einer Fingerverzinkung aber auch mit maschineneinsatz leicht, akkurat und effizient herstellen lassen, ist diese Art der Eckverbindung heute im (hochwertigen industriellen) Möbelbau häufig anzutreffen.
Fingerzinken selbst herstellen
Ob der Name dieser Holzverbindung wirklich von einem Paar betender Hände abgeleitet wurde, ist nicht zweifelsfrei zu klären. Sicher ist jedoch, wie Sie Fingerzinken am besten selbst herstellen können:
- Bretter zuschneiden und ggf. hobeln/schleifen.
- Anreißen der Zinken und Zapfen.
- Abfallendes Holz markieren.
- Zapfen im abfallenden Holz bis auf halben Riss einsägen, dann sauber freistremmen.
- Mit Zinken gleich verfahren.
- Bretter zusammenstecken und auf Passgenauigkeit prüfen (ggf. nacharbeiten).
- Zinkenverbindung verleimen: Rechtwinkligkeit überprüfen!
- Werkstück bis zum Abbinden des Holzleims verzwingen.
Mit diesen Hilfsmitteln gelingt dir die Herstellung von Fingerzinken bestimmt:
