Spannung messen mit dem Durchgangsprüfer
Ein Durchgangsprüfer ist ein Elektriker-Werkzeug, mit dem der Handwerker prüft, ob zwei Punkte einer Elektroinstallation elektrisch miteinander verbunden sind – also ob der Strom durchgängig fließen kann.

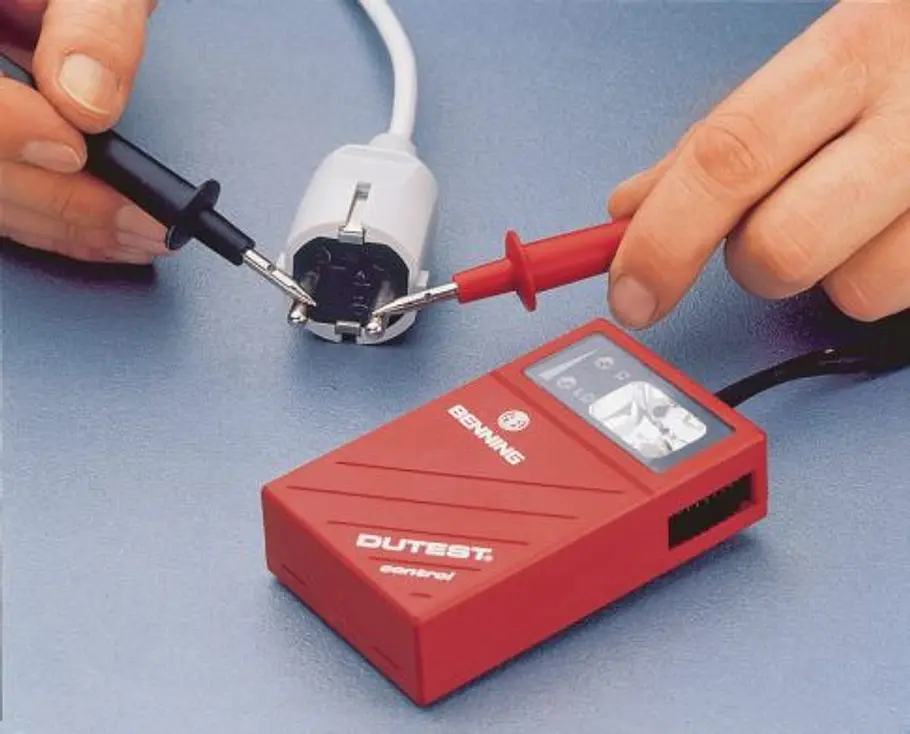

Durchgangsprüfer richtig anwenden
Diese Geräte reagieren mit einem Piepton, wenn zwischen den beiden Kontakten eine elekrisch leitende Verbindung hergestellt wird

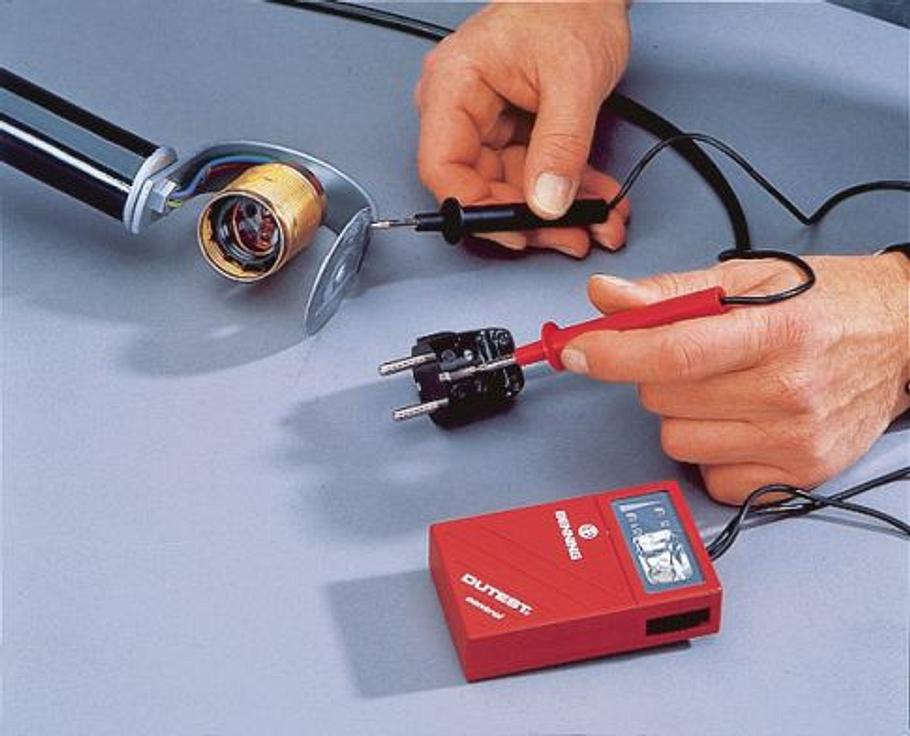

Durchgangsprüfer richtig anwenden
In der Praxis kann man also prüfen, ob die Erdung eines Gerätes sicher funktioniert, außerdem kann man Kurzschlüsse aufspüren und die Verbindung von Adern in Kabeln oder Einbauten feststellen
Spannung prüfen mit dem Duspol

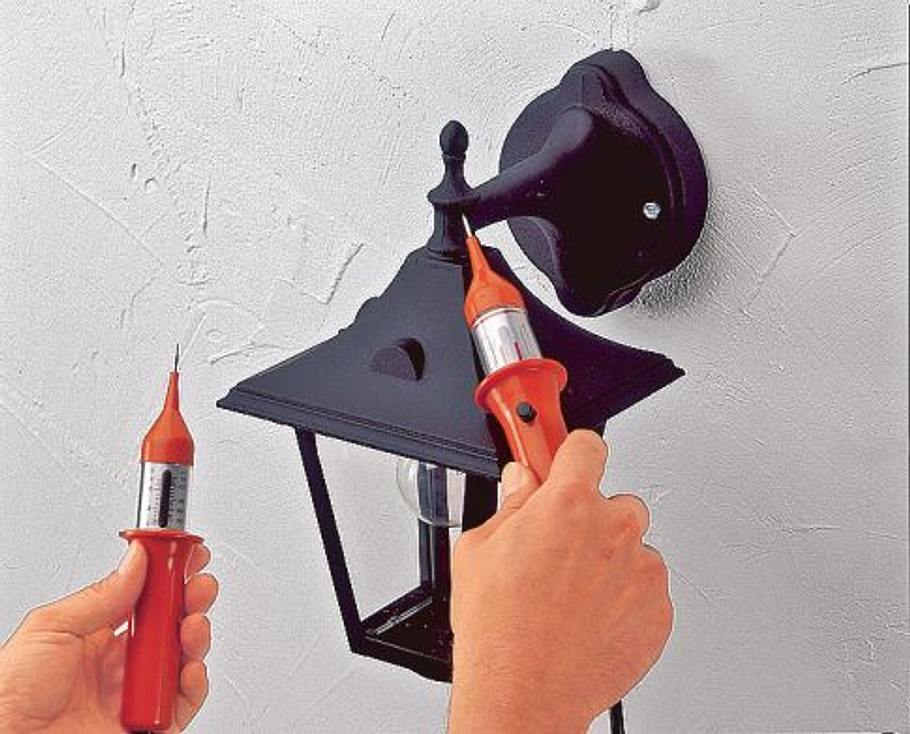

Prüfung auf Spannungsfreiheit an einer metallenen Außenleuchte ...
Spannung prüfen mit dem Duspol

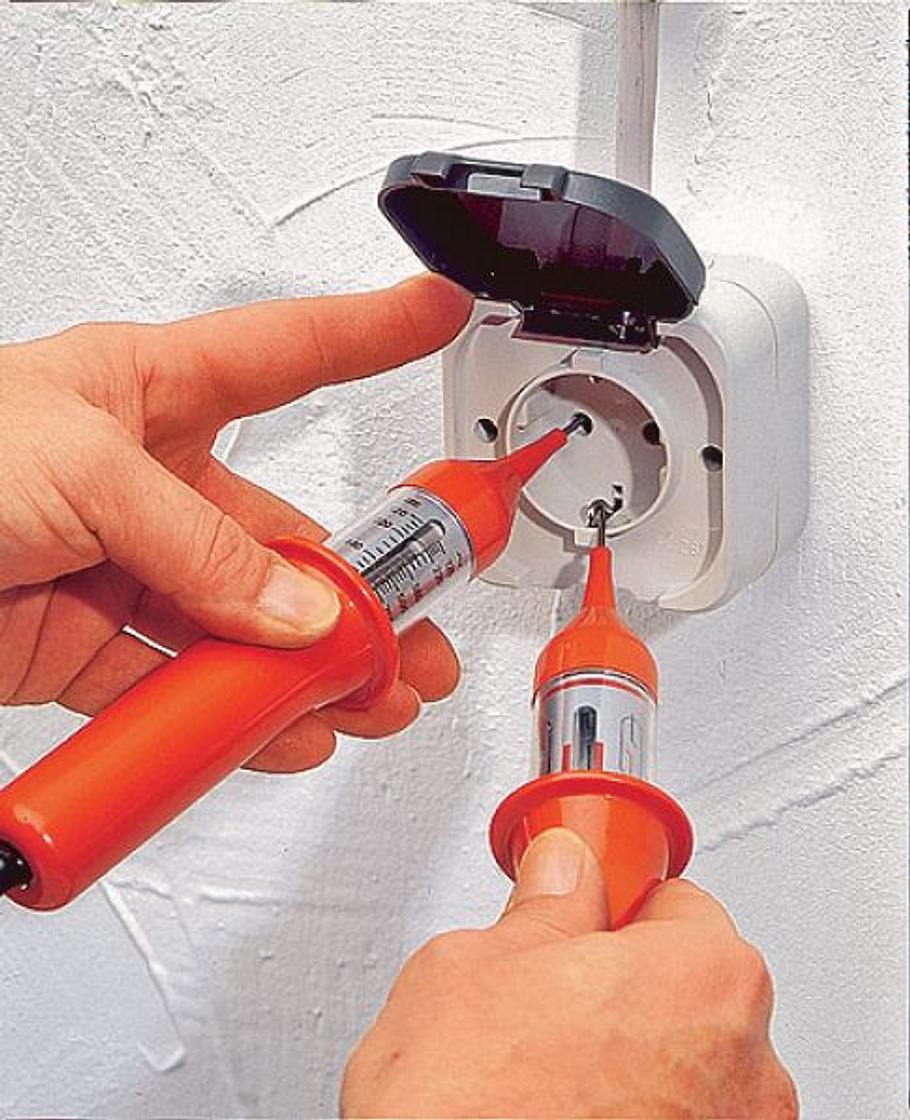

Um eine Steckdose auf Spannungsfreiheit zu prüfen, messen Sie die Steckkontakte gegeneinander und schließlich den Schutzkontakt gegen jeden der beiden Polkontakte. Falls vorhanden, löst bei der Messung des Nulleiters gegen den Schutzleiter die FI-Absicherung aus

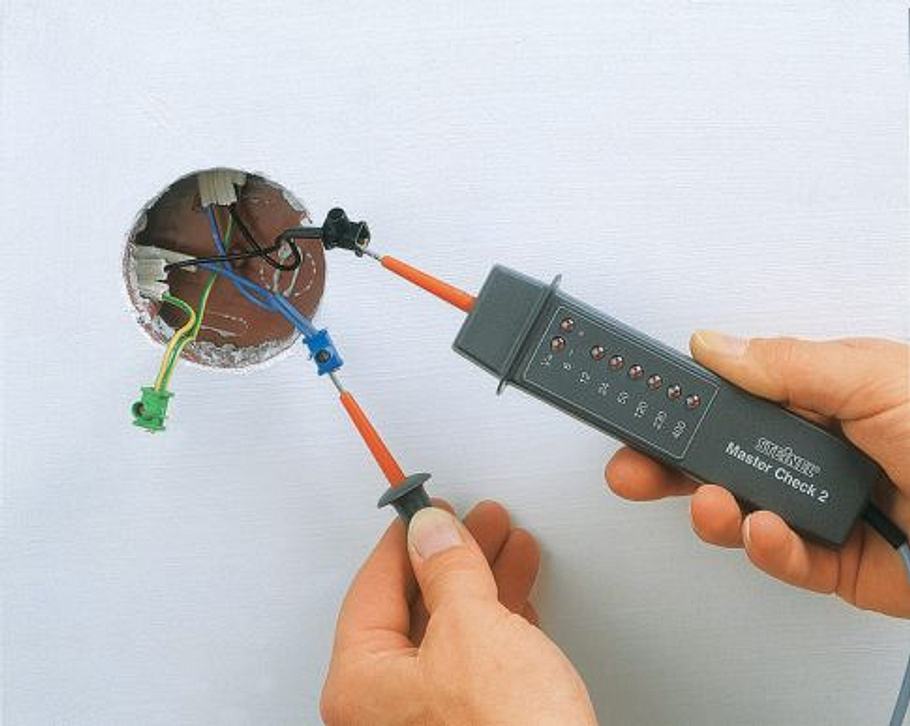

Strommessgerät Multimeter
Mit solchen Spannungsprüfern können außerdem Durchgangs- und Polaritätsprüfungen erfolgen.

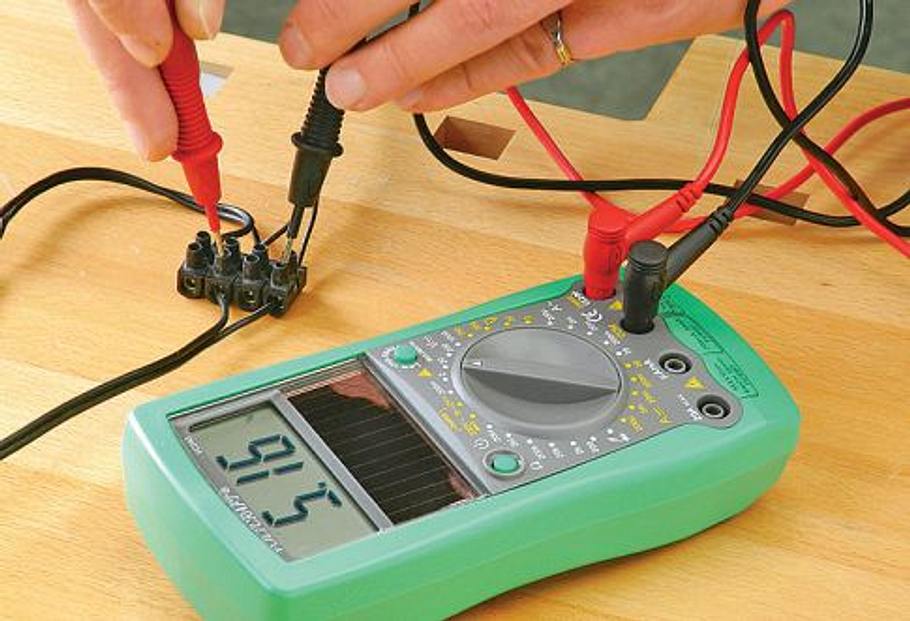

Strommessgerät Multimeter
Multimeter können unter anderem zur Spannungs- und Strommessung genutzt werden.

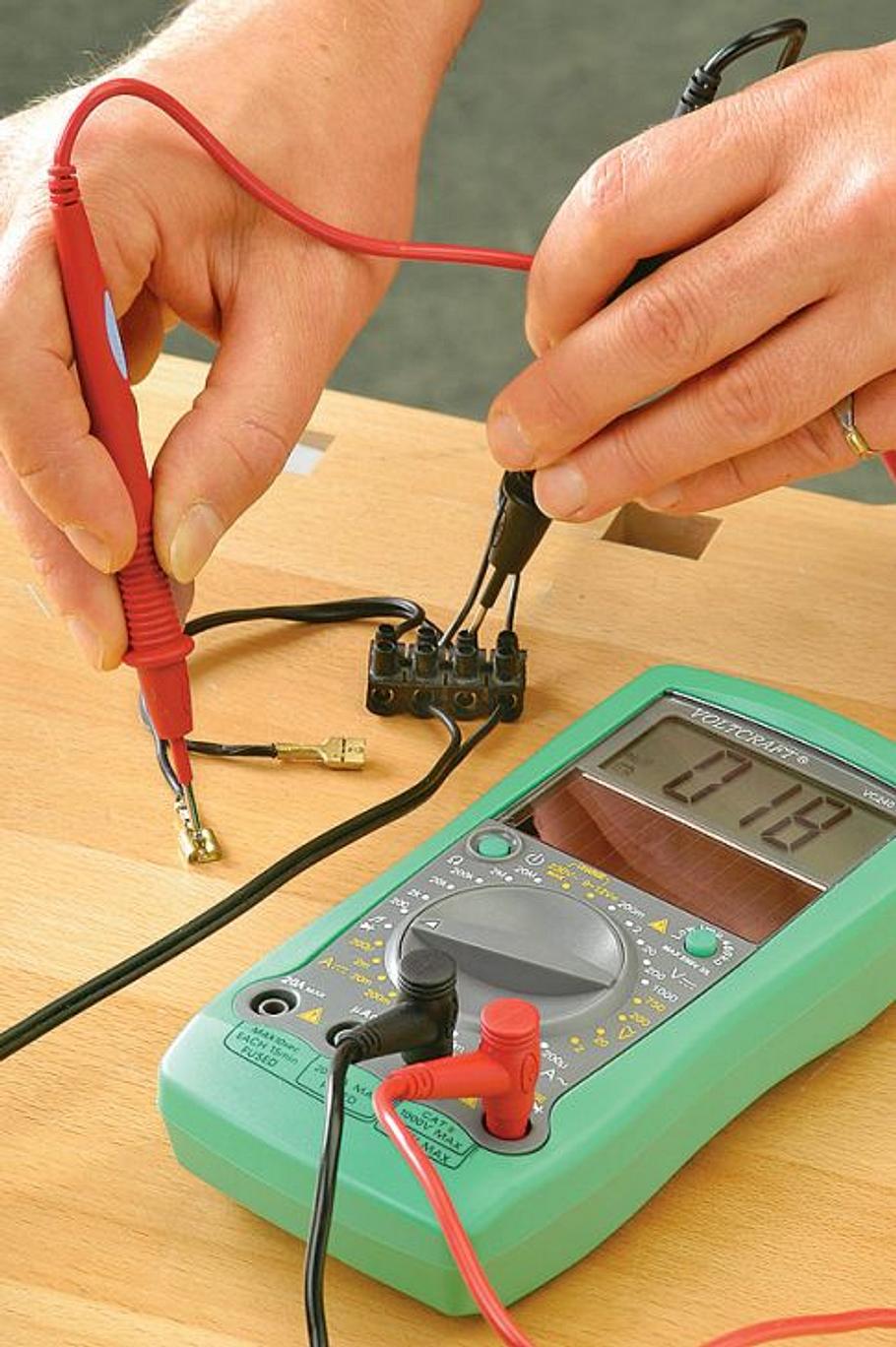

Strommessgerät Multimeter
Die heute schon recht preiswerten Multimeter können weitere Messgeräte vollwertig ersetzen – etwa einen Durchgangsprüfer.
Durchgangsprüfer kommen zum Beispiel zum Einsatz, wenn unklar ist, ob die angeschlossenen Adern korrekt verbunden sind oder wenn ein Verbraucher (Lampe, Steckdose, ...) trotz geschlossenen Stromkreises "tot" bleibt. Mit dem Durchgangsprüfer kann man so diejenige Leitung aufspühren, in der sie Verdrahtung defekt ist, sodass es zur Störungen in der gesamten Elektroinstallation kommt.
In der Regel besteht der Durchgangsprüfer aus zwei metallischen Prüfspitzen, zwischen denen er mittels einer eingebauten Batterie eine ungefährliche Hilfs- bzw. Prüfspannung (meist 1,5 bis 4,5 Volt) erzeugt. In Reihe dazu befindet sich im Gerät eine Meldelampe (Glühlampe oder Leuchtdiode mit Vorwiderstand) oder ein akustischer Signalgeber. Besteht zwischen den Prüfspitzen eine elektrische Verbindung, so fließt ein Strom, den das Prüfgerät optisch oder akustisch signalisiert.
Durchgangsprüfer, Duspol und andere Strommessgeräte

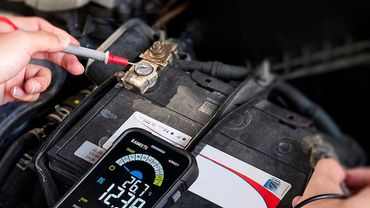

Neben dem Durchgangsprüfer nutzt der Elektriker weitere Strommessgeräte: Häufig genutzt wird vor allem der Strommesser, umgangssprachlich auch Amperemeter genannt. Der Strommesser weist die elektrische Stromstärke [in Ampere] innerhalb der Installation oder einem Elektrogerät (Waschmaschine, Trockner, ...) aus. Vereint ein Strommessgerät mehrere Funktionen in sich, wird es vereinfachend auch Multimeter genannt. Mit so einem vielseitigen Strommessgerät sind unter anderem Stromstärke, Stromfluss und Widerstand zu ermitteln (siehe Bildergalerie).
Die äußerst vielseitigen Multimeter sind heute bereits ab unter 10 Euro zu haben, das unten abgebildete Modell mit Solarzelle gibt‘s bei Conrad für rund 35 Euro. Gemessen werden können unter anderem Wechsel- und Gleichspannungen, Widerstände, außerdem funktionieren die Geräte auch als Durchgangsprüfer und Diodentester. Einfachere Sogenannte Spannungstester können jedoch ebenfalls mehr, als der Name verheißt: Die kompakten Geräte beherrschen ebenfalls alle bei der Installation benötigten Funktionen.
Um sicherzugehen, auf welchem Pol einer elektrischen Installation die Phase geschaltet ist, verwendet man einen Duspol – und nicht etwa einen Elektroschraubendreher, denn letzterer arbeitet höchst unzuverlässig und wird von Elektrikern deshalb als „Lügenstift“ verspottet. Mit dem Duspol können Sie auch zum Beispiel zuverlässig feststellen, ob eine Installation sicher spannungsfrei ist.
