Leuchte aus Diarahmen bauen
Die Zeit der Dia-Abende ist weitgehend vorbei. Wir geben den nahezu in Vergessenheit geratenen Zeitzeugen ein zweites Leben und bauen eine DIY-Lampenschirm aus Dias.
Leuchte aus Diarahmen bauen

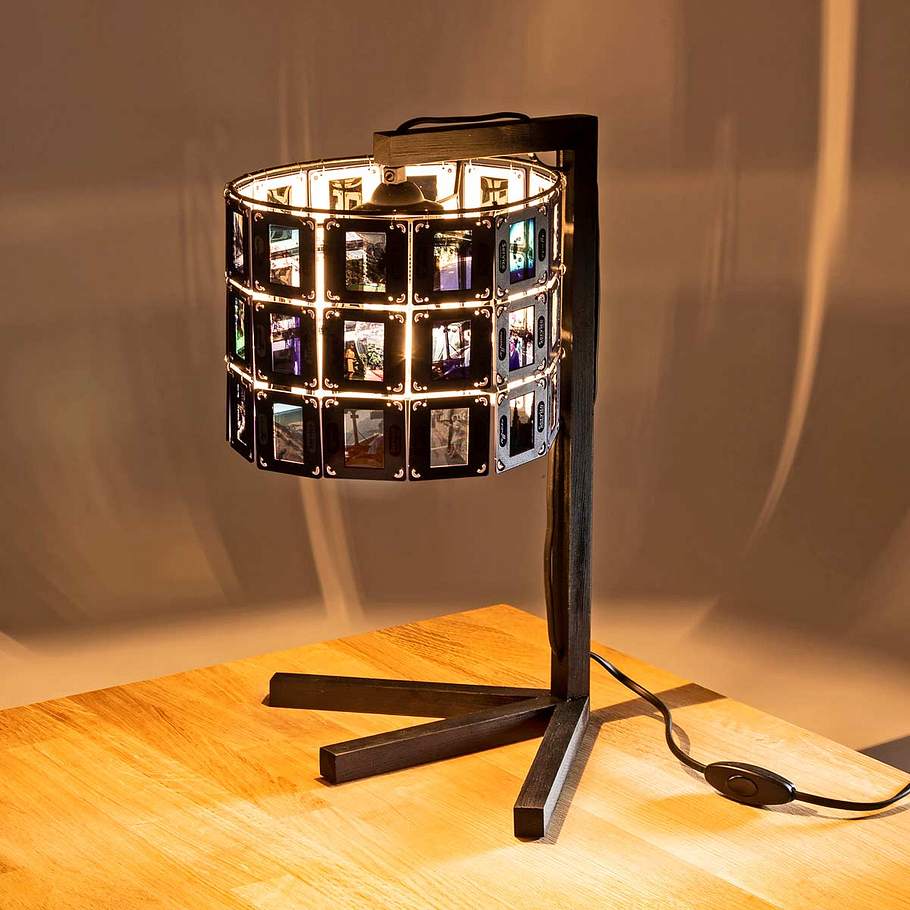

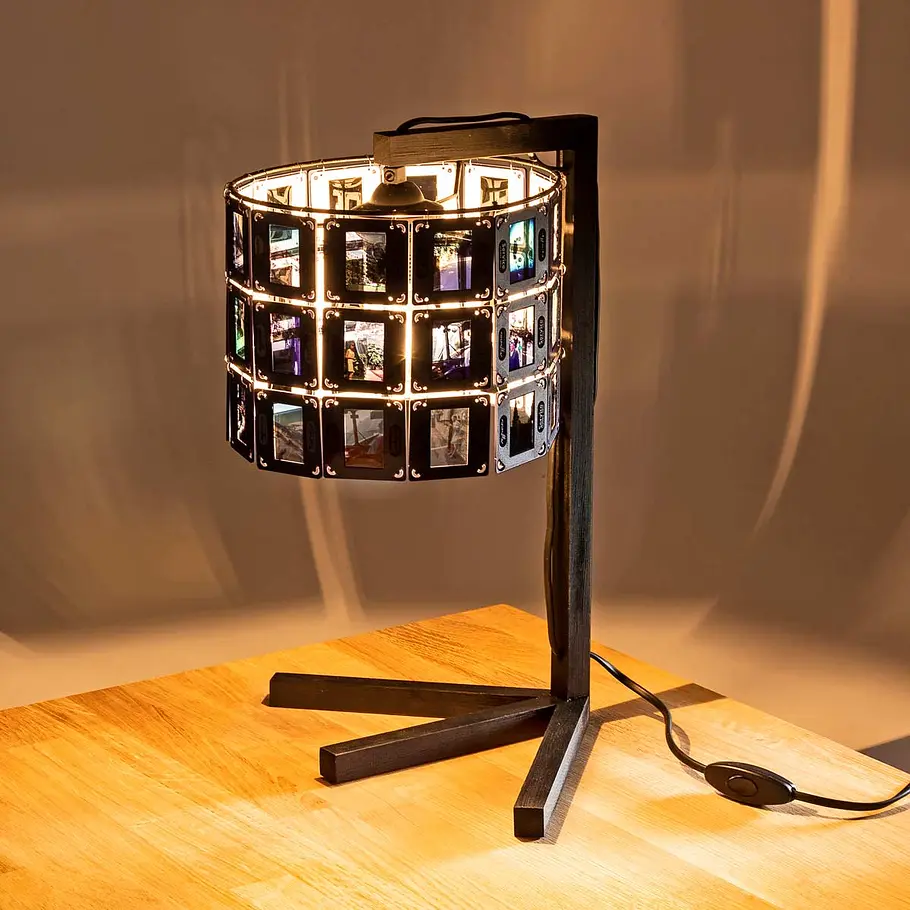

Der Dia-Lampenschirm ermöglicht es Ihnen, sich die alten Motive anzuschauen. Der Lampenfuß ist schnell und einfach gebaut. Das Holz wird entweder im 90- oder im 45-Grad-Winkel geschnitten.
Leuchte aus Diarahmen bauen
Die Fichten-Quadratstäbe längen Sie für den Lampenfuß ab: drei Füße, einen Ständer und einen Querbalken oder Galgenstab.
Leuchte aus Diarahmen bauen

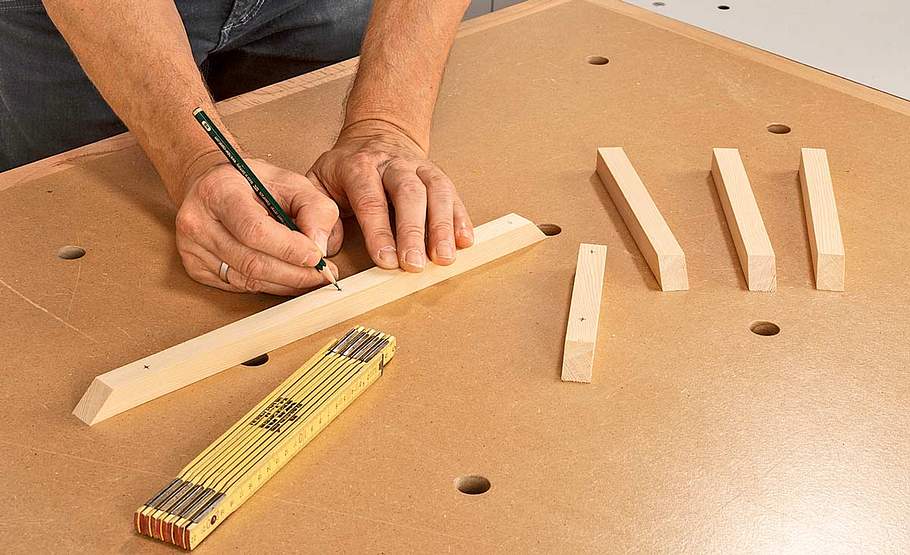

Da durch den Ständer und den Galgenstab die Zuleitung geführt wird, markieren Sie die Positionen für die Bohrungen.
Leuchte aus Diarahmen bauen
Durch den Ständer drei und durch den Querbalken zwei 7-mm-Löcher bohren. Beachten Sie dabei die spätere Lage der Schrauben!
Leuchte aus Diarahmen bauen
Alle Bauteile stoßen mit einem 45°-Gehrungsschnitt aneinander. Markieren Sie jeweils die Position der Schraube.
Leuchte aus Diarahmen bauen

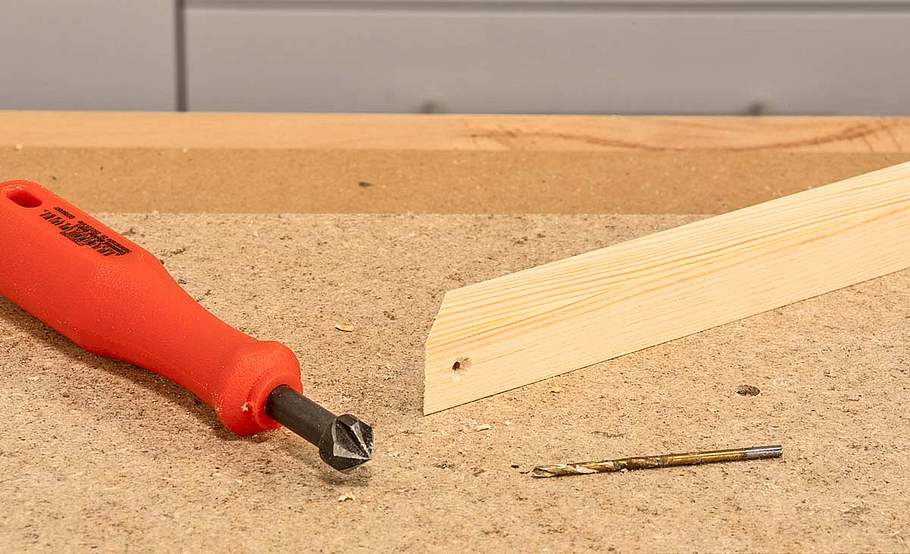

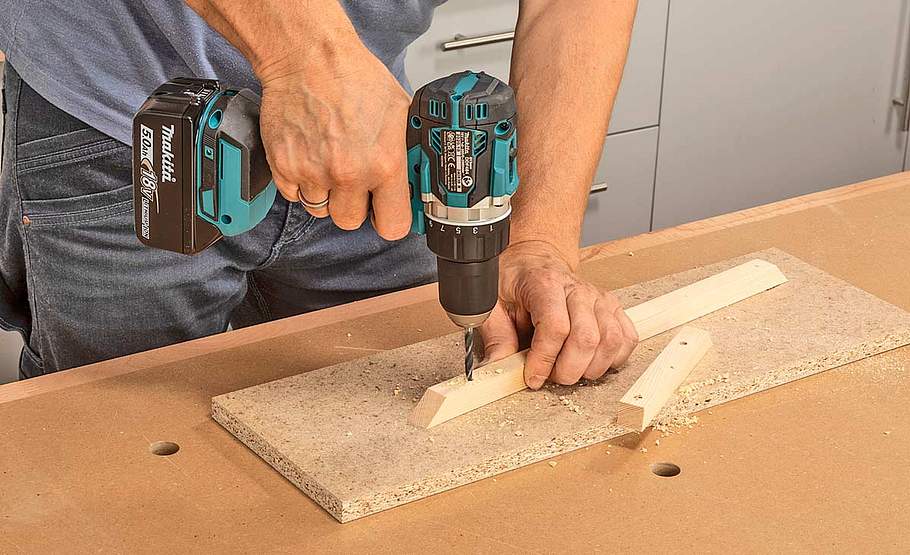

Für die schlanken 3-x-40-mm-Schrauben haben wir 2,5-mm-Löcher gebohrt und mit dem Handsenker gesenkt.
Leuchte aus Diarahmen bauen

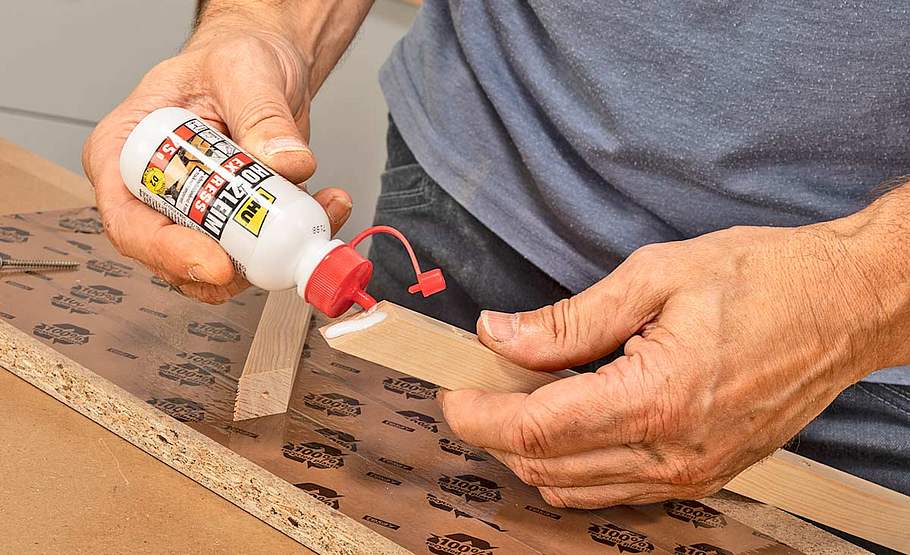

Zusätzlich wird die Verbindung geleimt. Bereiten Sie hierzu eine Leimunterlage mit Paketklebeband vor.
Leuchte aus Diarahmen bauen

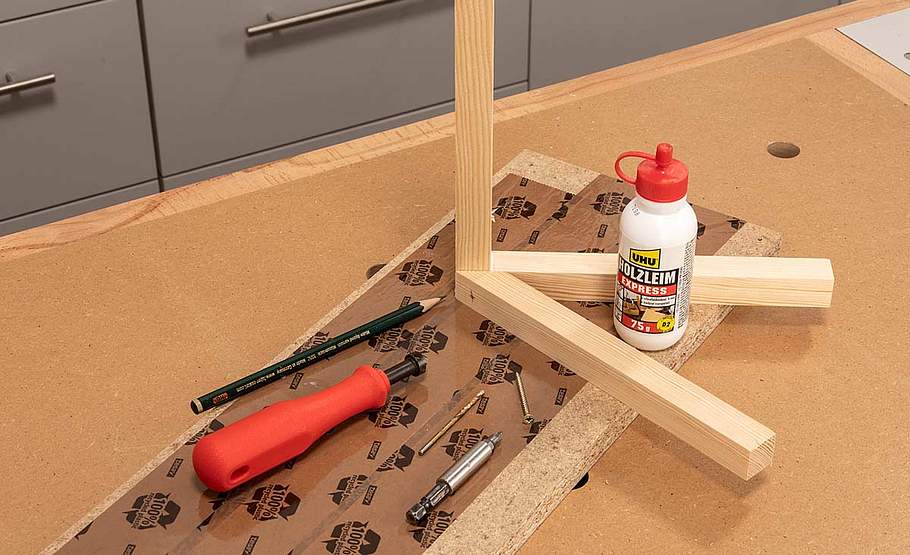

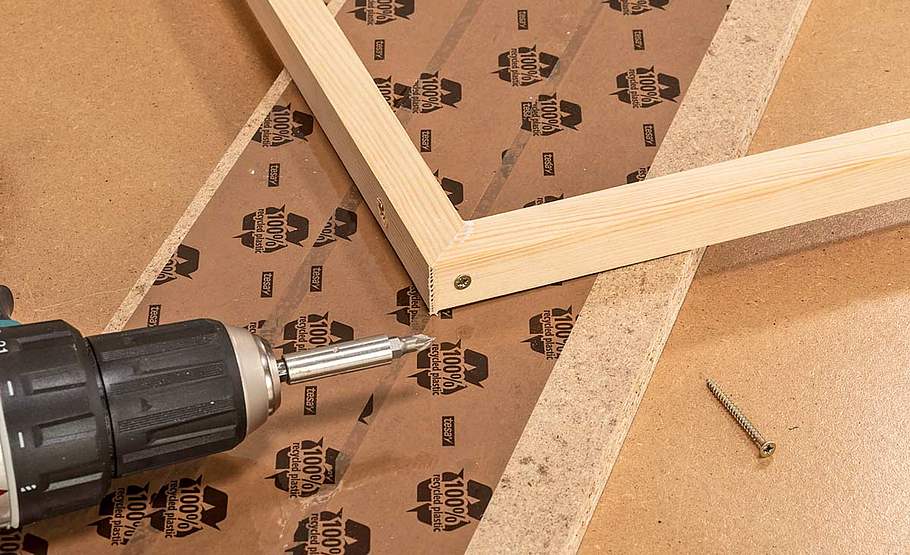

Die Bauteile rechtwinklig/bündig zusammenlegen und die erste Schraube eindrehen; hier durch den Mittelfuß in den Ständer.
Leuchte aus Diarahmen bauen

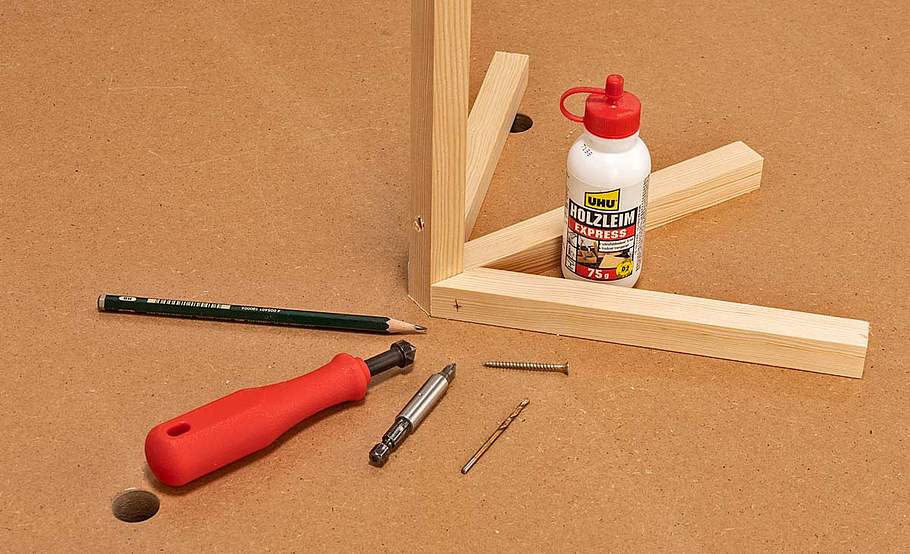

Die beiden seitlichen Fußteile stoßen im 45°-Winkel gegen den mittleren Fuß. Auch hier die Schraubenlöcher anzeichnen.
Leuchte aus Diarahmen bauen
Hier besonders sorgfältig anzeichnen und vorbohren, damit die insgesamt drei Schrauben im Fußbereich nicht kollidieren! Zuletzt auch den Galgenstab so montieren.
Leuchte aus Diarahmen bauen

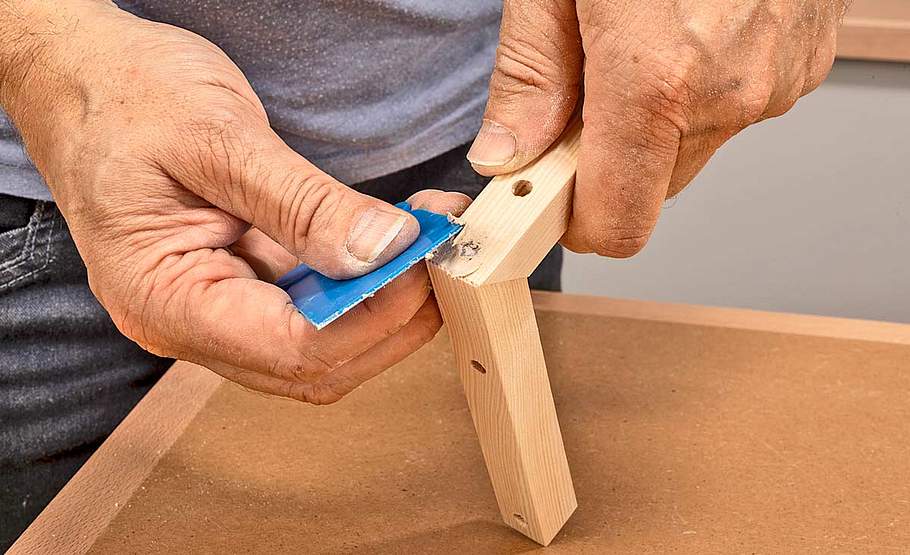

Alle Schraubenköpfe müssen sorgfältig versenkt sein, damit sie nun mit Holzspachtel abgedeckt werden können.
Leuchte aus Diarahmen bauen

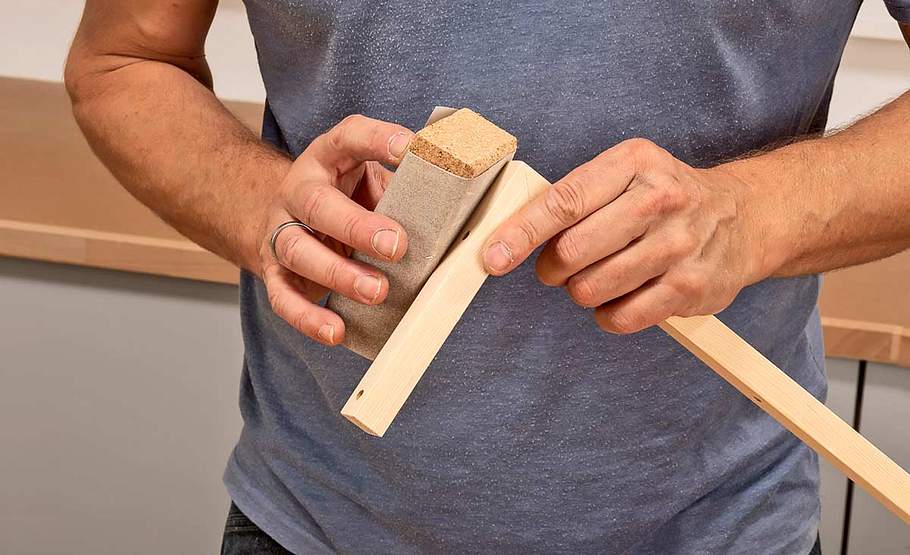

Nach dem Abbinden von Leim und Spachtel schleifen Sie das Gestell glatt und brechen die Kanten.
Leuchte aus Diarahmen bauen

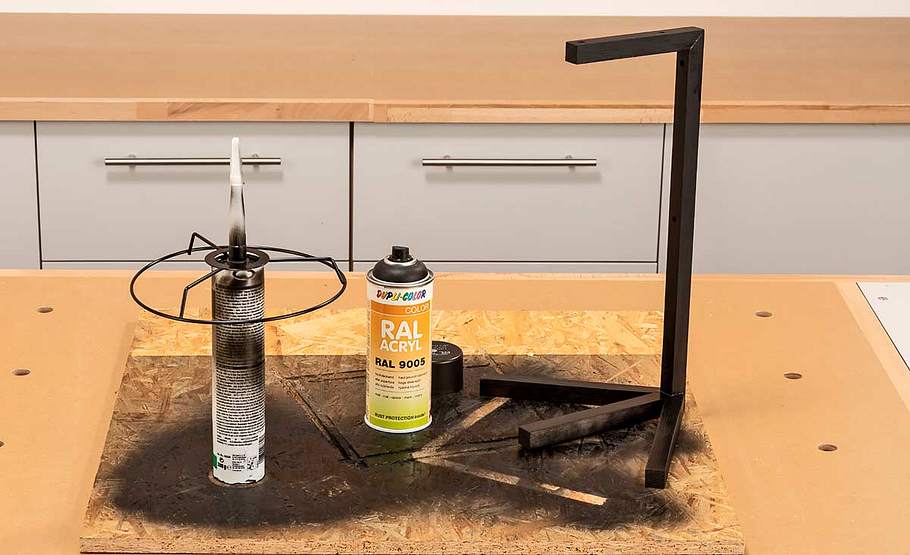

Den Lampenfuß und den weißen Draht-Lampenring haben wir anschließend zweimal mattschwarz lackiert.
Leuchte aus Diarahmen bauen

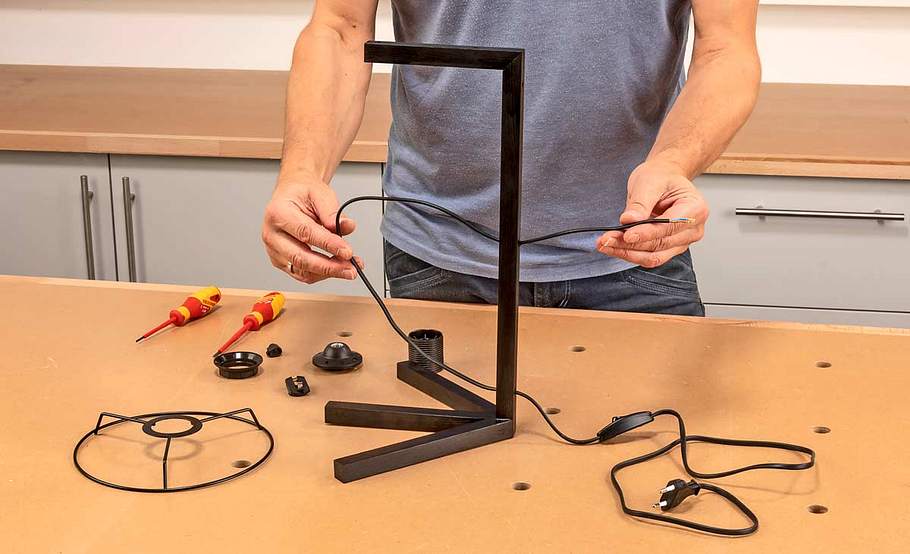

Führen Sie danach die Anschlussleitung durch die fünf Bohrungen bis zum vorderen Galgenende.
Leuchte aus Diarahmen bauen

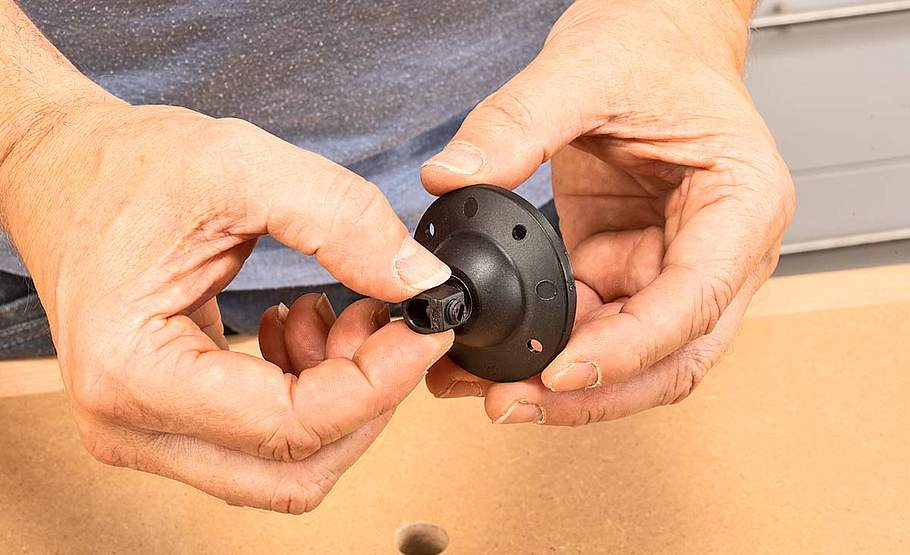

Dann geht es weiter mit der Fassung: Drehen Sie die Zugentlastung in das Gewinde des Fassungsdeckels.
Leuchte aus Diarahmen bauen

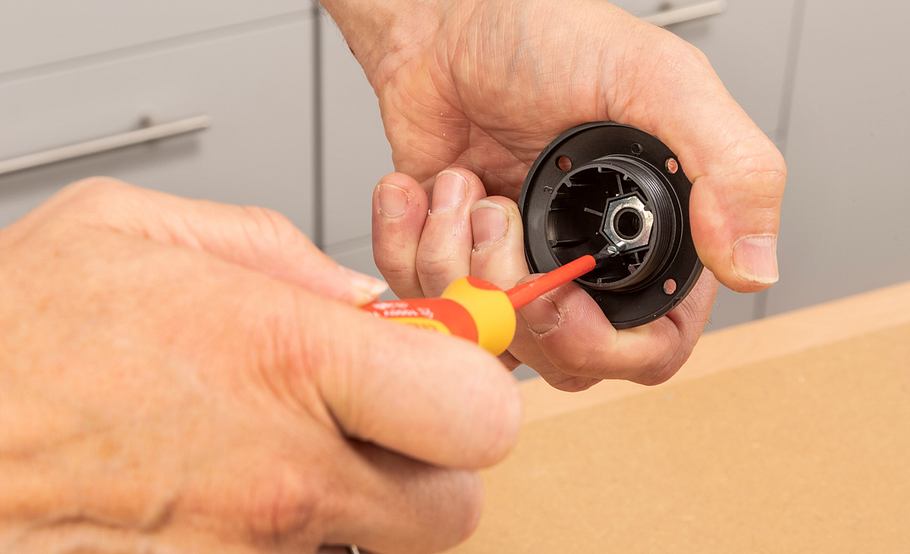

Innen sitzt eine kleine Schlitzschraube als Ausdrehschutz. Damit wird die Zugentlastung fixiert. Anschließend führen Sie die ...
Leuchte aus Diarahmen bauen

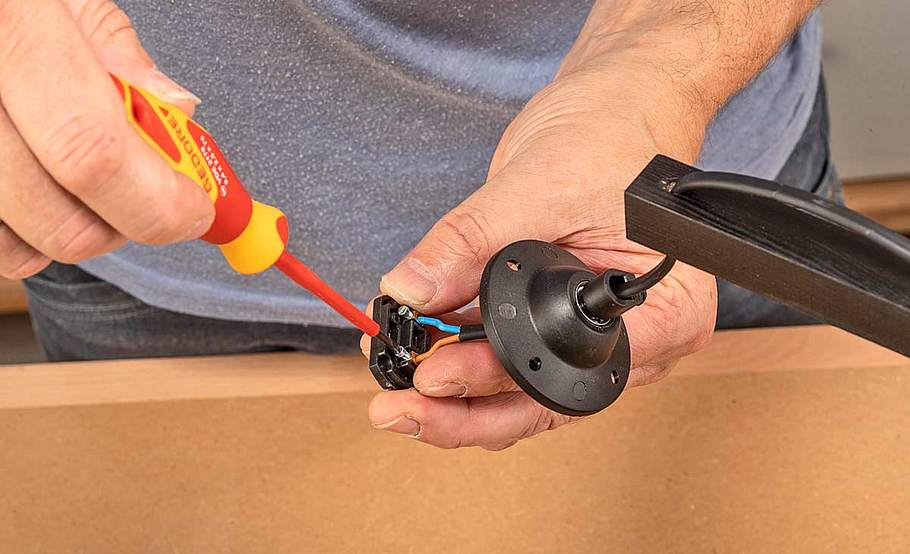

... Zuleitung oben durch die Zugentlastung und den Deckel und schrauben die beiden Aderenden an den Fassungskontakten fest.
Leuchte aus Diarahmen bauen

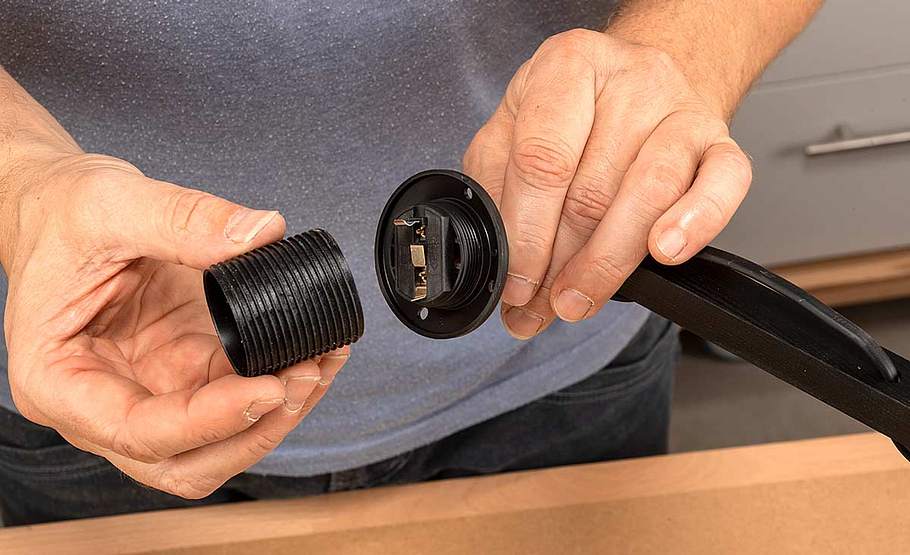

Das Kontaktbauteil in die Passung des Deckels stecken und durch das Aufschrauben des Fassungsgewindes dort fixieren.
Leuchte aus Diarahmen bauen

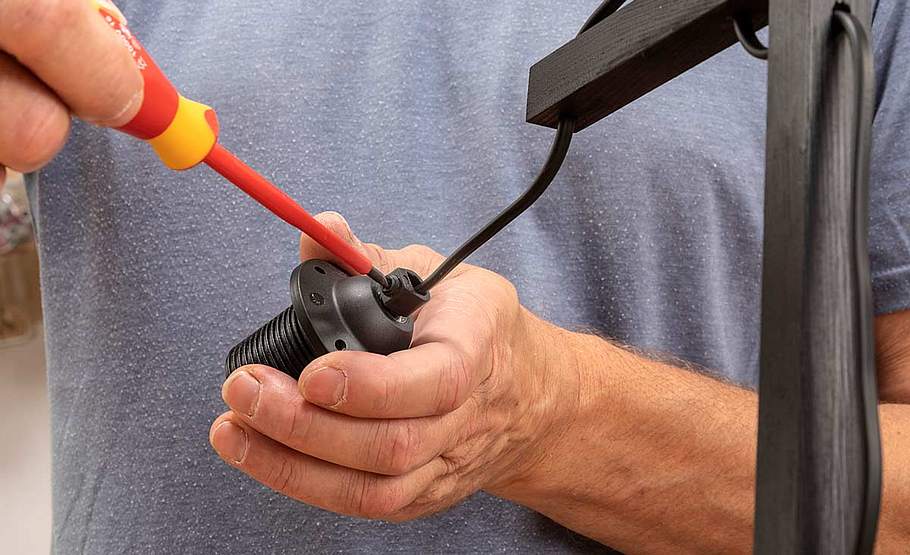

Zuletzt drehen Sie die Kunststoff-Madenschraube der Zugentlastung gegen die Leitung – aber nicht zu fest anziehen!
Leuchte aus Diarahmen bauen

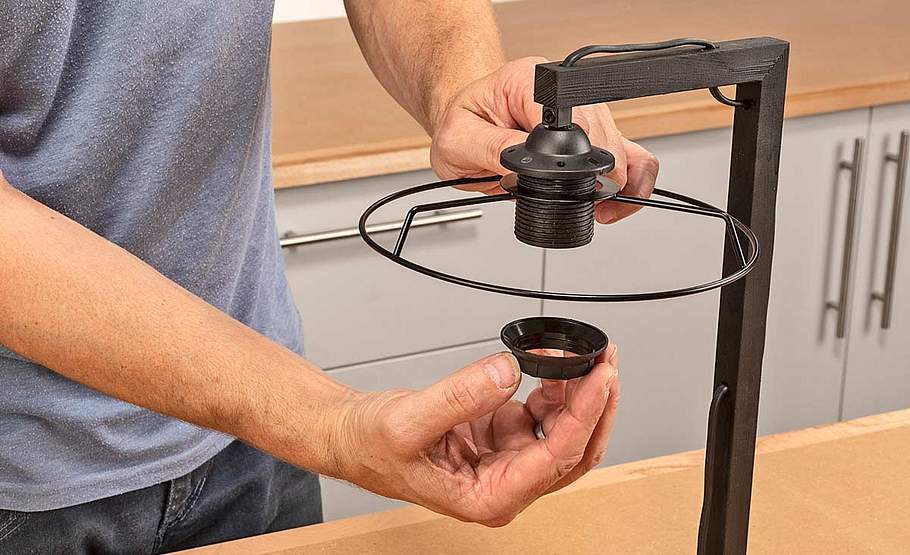

Mit dem beiliegenden Schraubring kann der Lampenring dann an der Fassung befestigt werden.
Leuchte aus Diarahmen bauen

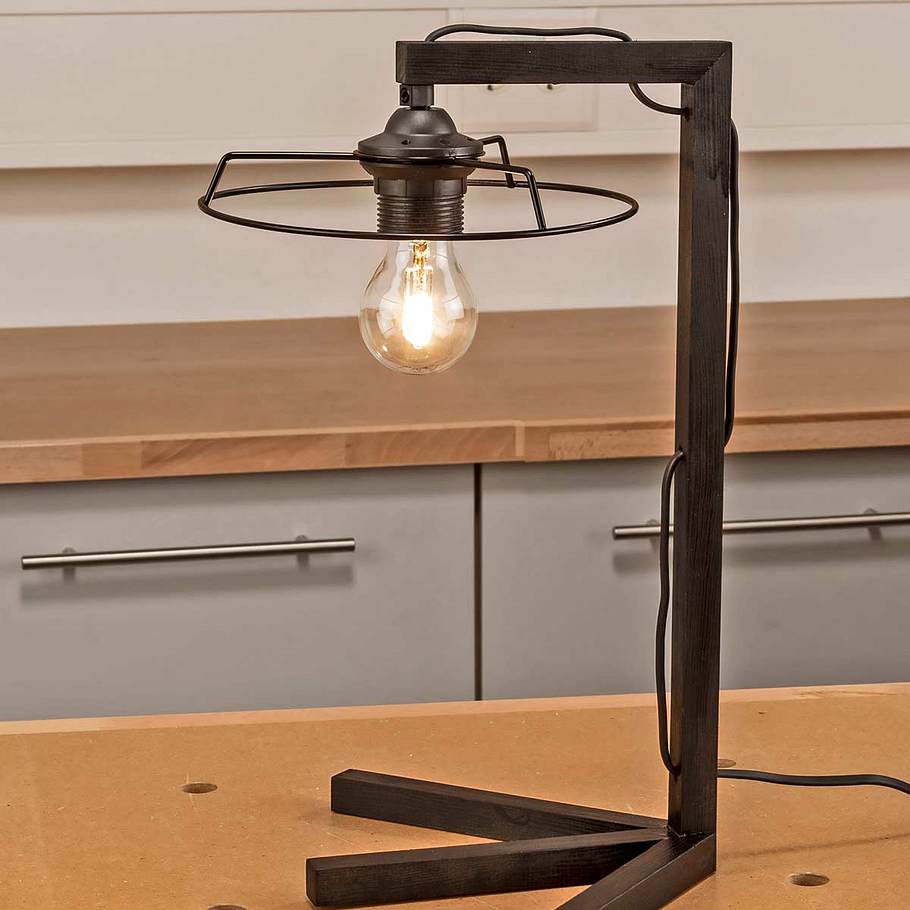

Drehen Sie nun ein Leuchtmittel ein und testen Sie, ob alles richtig installiert wurde. Info zum Lampenring: Den Lampenring haben wir zunächst wie hier zu sehen montiert, später jedoch gedreht, damit das Leuchtmittel in der Mitte des Schirms liegt!
Leuchte aus Diarahmen bauen
Danach stellen Sie die Ringösen her: Wickeln Sie den Draht eng um eine (Eisen-) Stange mit etwa 8 mm Durchmesser.
Leuchte aus Diarahmen bauen

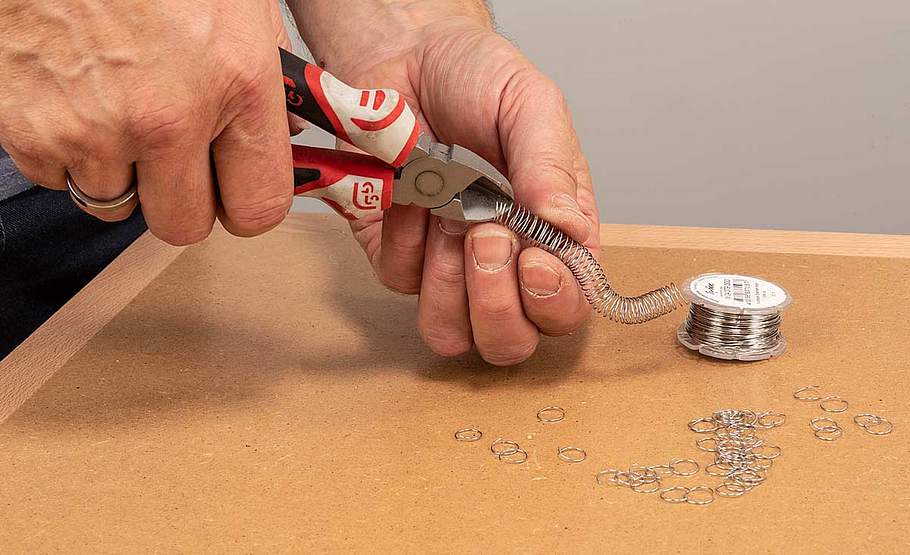

Anschließend ziehen Sie die entstandene Spirale ab und schneiden sie mit der Seitenschneider-Zange auf. Sie haben nun ...
Leuchte aus Diarahmen bauen

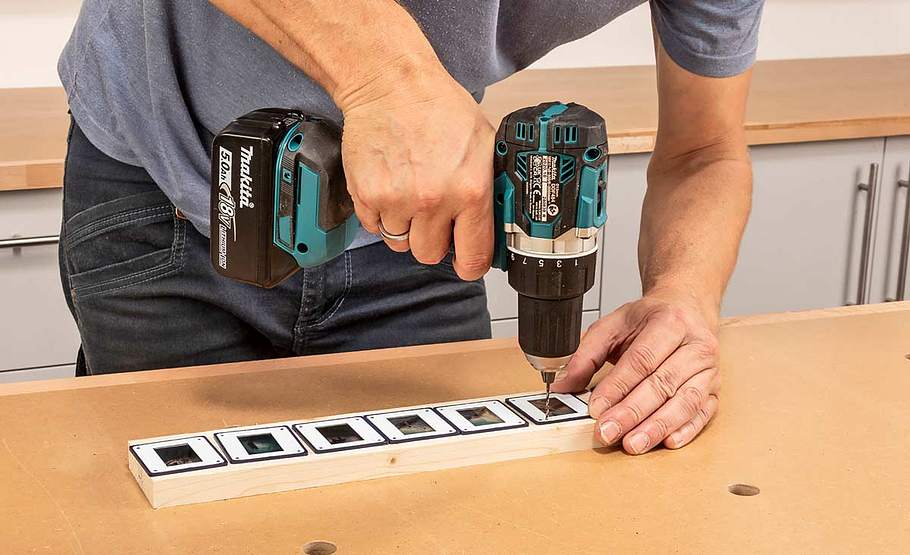

... gleichförmige Ösen hergestellt! Durchbohren Sie dafür die Diarähmchen in den Ecken mit einem 2-mm-Bohrer.
Leuchte aus Diarahmen bauen

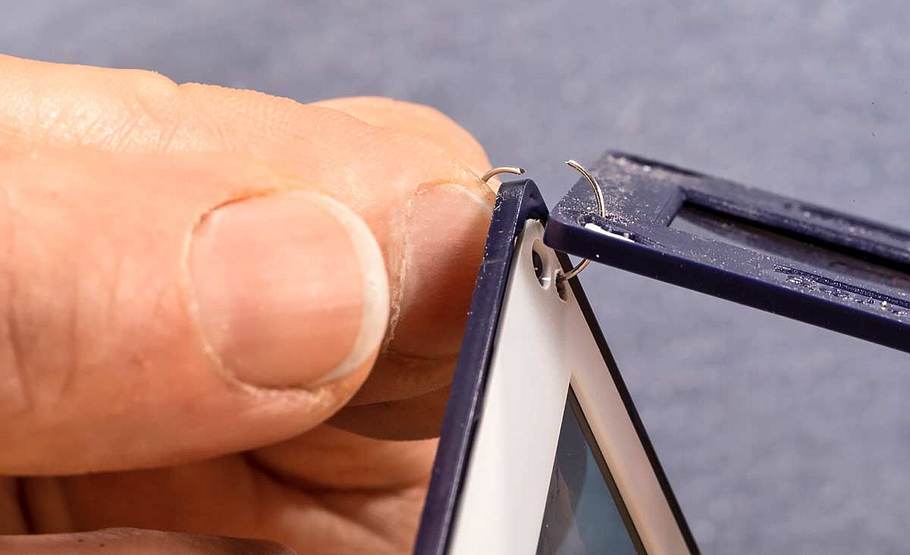

Die Ösen seitlich aufbiegen, durch die Bohrungen führen und zubiegen. Die unteren Diarähmchen nur oben durchbohren!
Leuchte aus Diarahmen bauen

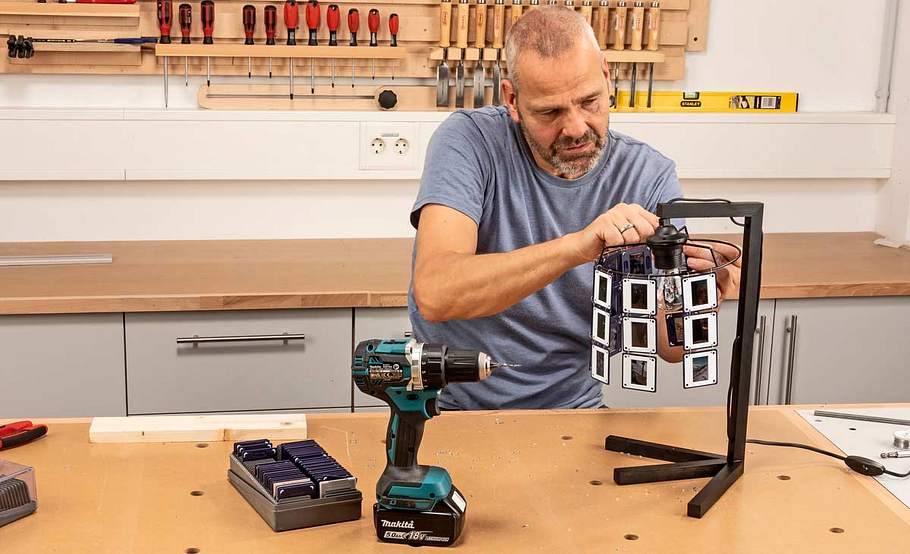

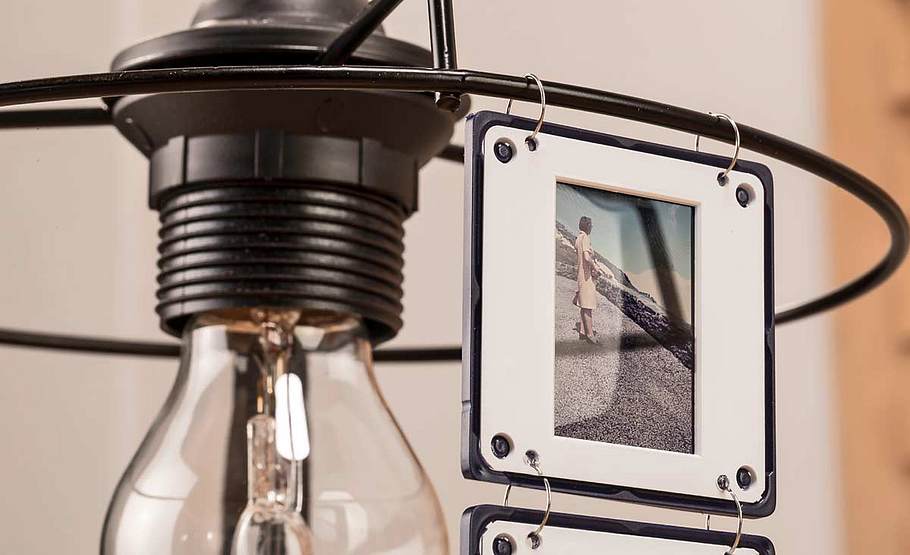

Mit den Ösen werden die oberen Dias am Lampenring befestigt. Sie haben die Wahl: die weiße Diaseite nach innen oder außen?
Leuchte aus Diarahmen bauen
Die Fußhölzer sind 20 cm, der Ständer 40 cm und der Galgen 15 cm lang.
Wann haben Sie zuletzt alte Dias angeschaut? Bei den meisten von uns wird das wohl schon einige Jahre her sein. Durch die Digitalfotografie und immer bessere Kameras, die fast jeder in Form eines Mobiltelefons bei sich trägt, sind die analogen Bildträger nahezu verdrängt worden.
Checkliste Werkzeug
Akku-Bohrschrauber
Gehrungssäge
Schraubendreher
Seitenschneider
Senker
Doch wenn man sich die Zeit nimmt, die alten Motive zu sichten, fallen einem Details zu den festgehaltenen Situationen ein, die man scheinbar schon vergessen hatte. Unsere Leuchte mit einem DIY-Lampenschirm aus gerahmten Dias bringt diese Erinnerungen zurück. Denn auch wenn die Motive nicht vergrößert werden, sind die Bilder klar erkennbar. Bringen auch Sie Licht in die Vergangenheit! Die genaue Anleitung finden Sie in der Bildergalerie oben >>
DIY-Lampenschirm aus Dias bauen

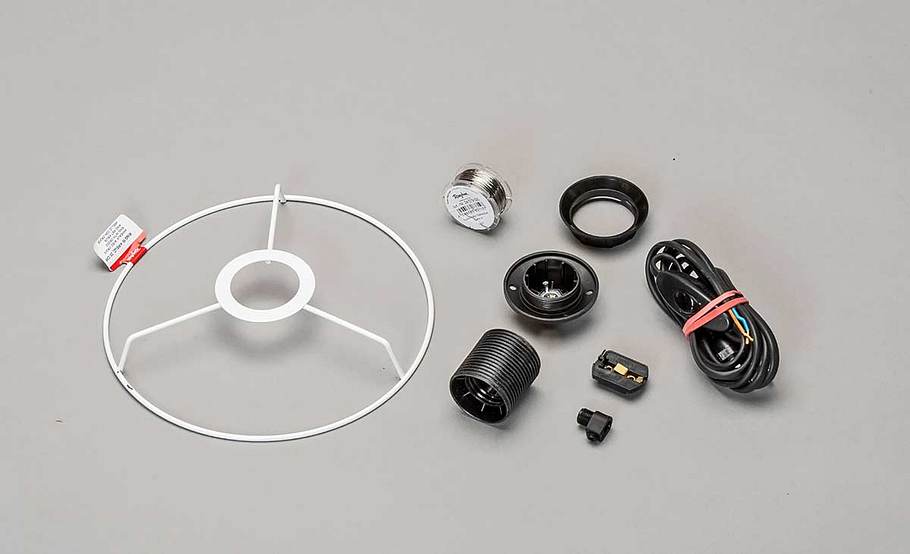

Neben rund 1,2 laufenden Metern Fichte-Quadratleiste, 36 Dias, einem E27-Leuchtmittel und mattschwarzem Sprühlack haben wir die unten folgenden Artikel von Rayher verwendet.
- Lampenring mit Kreuz für E27-Schraubfassung
- Modellierbarer Edelstahldraht (0,5 mm, 10 m lang)
- Lampenfassung E27 mit 1,8 m Kabel und Schalter.
Und so bauen Sie die Dia-Leuchte:
- Als Erstes sägen Sie die Bauteile für den Lampenfuß zu.
- Beim anschließenden Bau sollten Sie alle Teile gut verleimen und verschrauben.
- Wenn der Leim getrocknet ist, können Sie das Gestell glatt schleifen und Kanten brechen.
- Danach wird der Lampenfuß farbig lackiert. Wir haben uns für eine mattschwarze Lackierung entschieden.
- Nun können Sie die Leitungen verlegen und die Stecker montieren.
- Befestigen Sie den Lampenring und basteln Sie nun gleichförmige Ösen als Befestigung der Dias.
- Ganz zum Schluss können Sie die Dias mit den Ösen anbringen. Das jeweils oberste Foto wird dabei direkt am Lampenring angebracht.
