Wassermühle bauen
Unser Bauplan (SE 06/2013) hat’s in sich: Wir zeigen Ihnen hier, wie Sie eine Wassermühle bauen, und im August-Heft begleiten wir Sie Schritt für Schritt durch die Anleitung "Windmühle bauen". Der besondere Clou der zwei Mühlen: Wind- und Wassermühle lassen sich kombinieren! Wie Sie die Wassermühle bauen, sehen Sie in diesem Artikel.
Wassermühle bauen: Schritt 1 von 53
Mit Fachwerkgiebel und blau-weißer Holzverschalung ist diese Kombi-Wassermühle ein echter Blickfang in Ihrem Garten. Den Bau dieser Wassermühle erklären wir hier Schritt für Schritt.

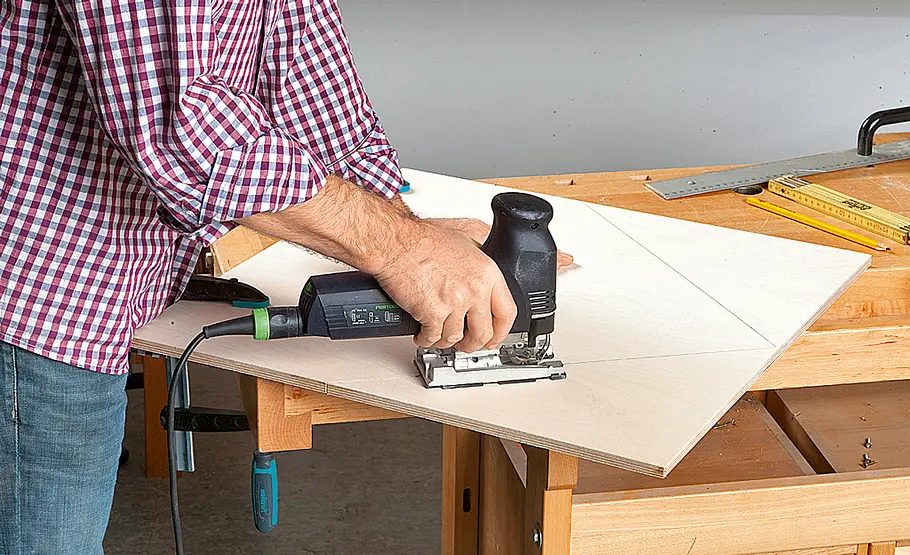

Wassermühle bauen: Schritt 2 von 53
Schneiden Sie die Giebel- und die Traufwände mit der Stichsäge zu. Um Ausriss zu vermeiden, mit dem Cutter vorritzen!

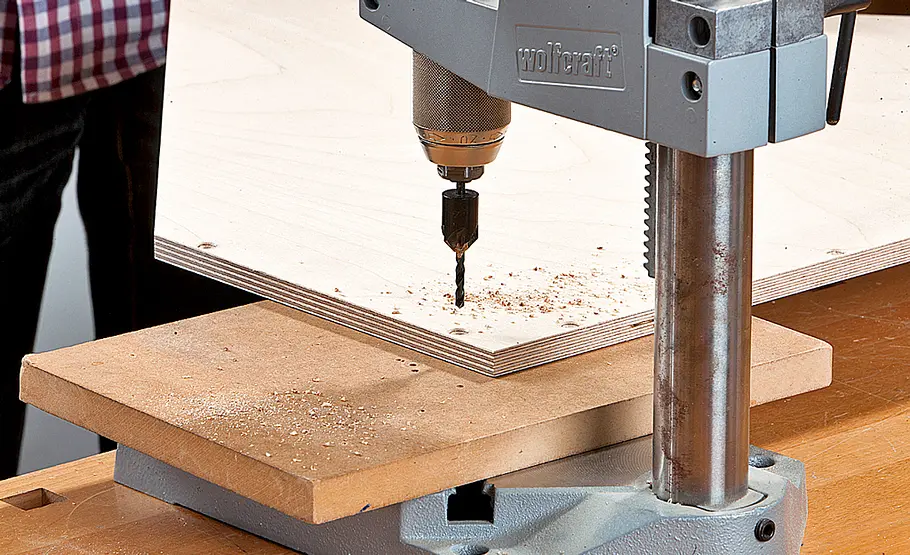

Wassermühle bauen: Schritt 3 von 53
Der Boden sowie eine Traufseite werden fest mit den Giebeln verklebt und verschraubt. Die Giebel bohren und senken!

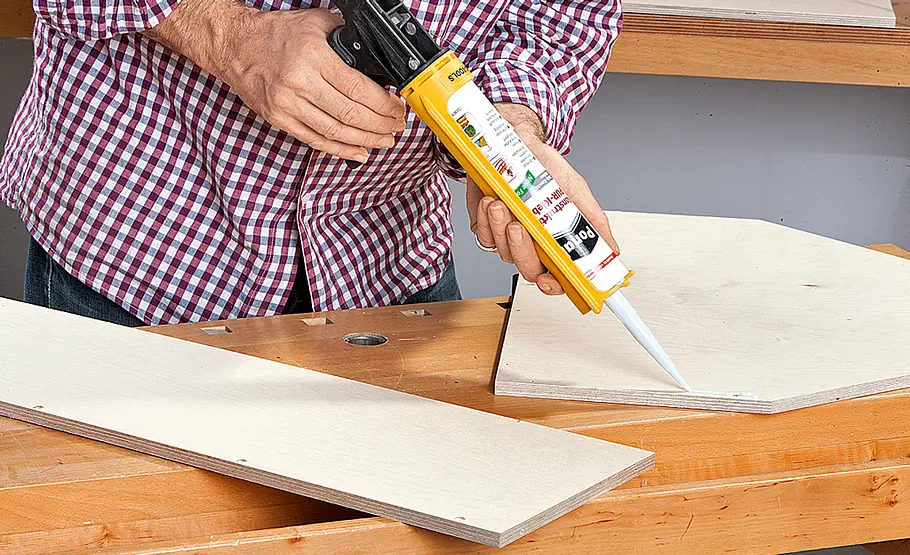

Wassermühle bauen: Schritt 4 von 53
Tragen Sie wasserfesten Konstruktionskleber (z. B. aus der Kartusche von Ponal) auf den Plattenstoß Giebel/Traufseite auf.

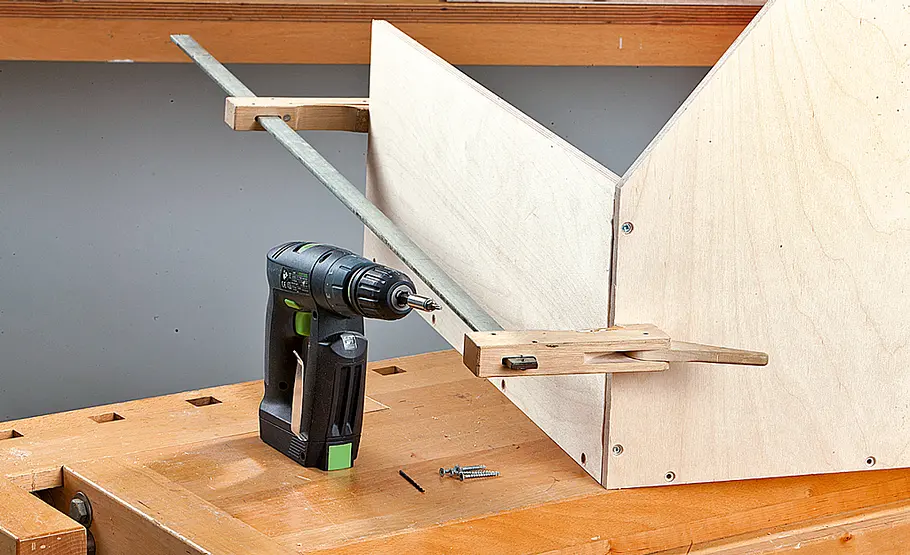

Wassermühle bauen: Schritt 5 von 53
Die beiden Platten mit einer langen Zwinge fixieren, die Traufplatte durch die Giebellöcher vorbohren und verschrauben.

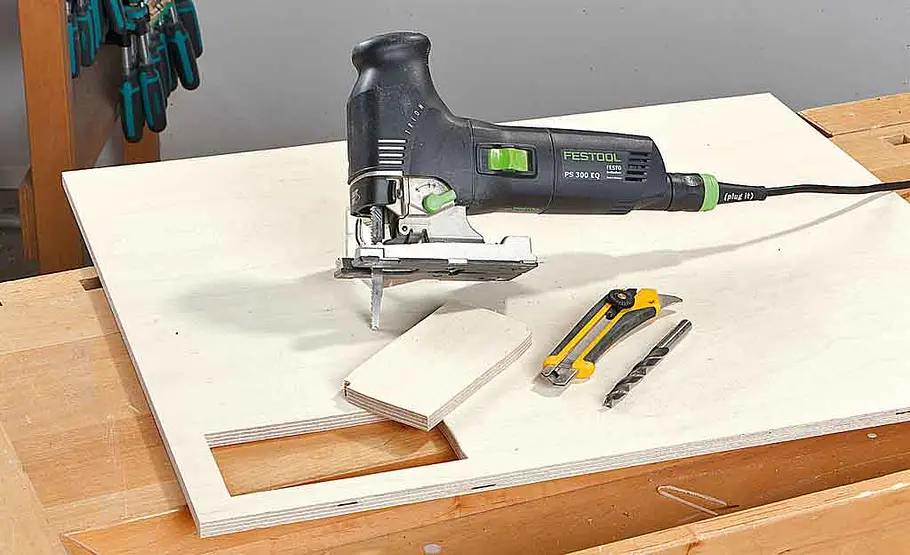

Wassermühle bauen: Schritt 6 von 53
Nun die Bodenplatte zuschneiden und das Loch für die Pumpe bzw. den Pumpenanschluss einbringen.

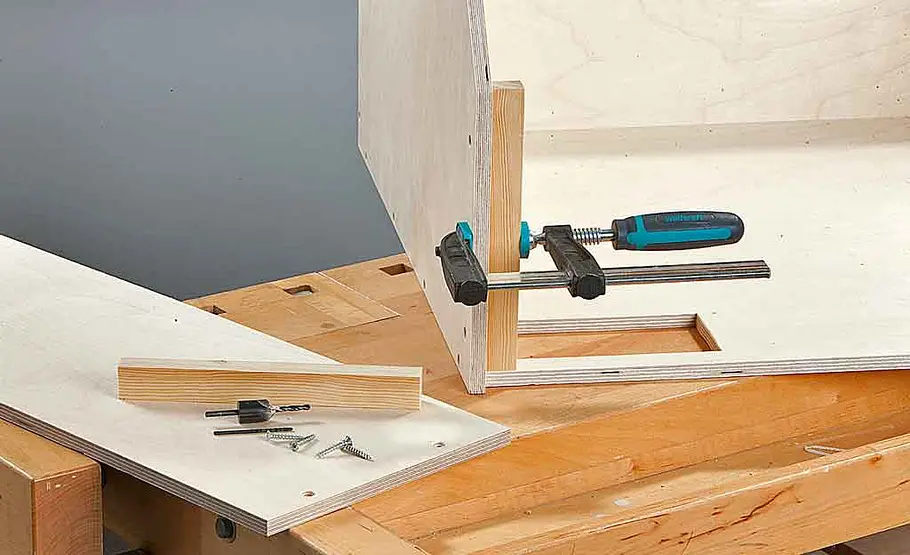

Wassermühle bauen: Schritt 7 von 53
Dann die Platte einkleben und -schrauben. Für die zweite Traufwand zwei Anschlaghölzer aufkleben und verschrauben.

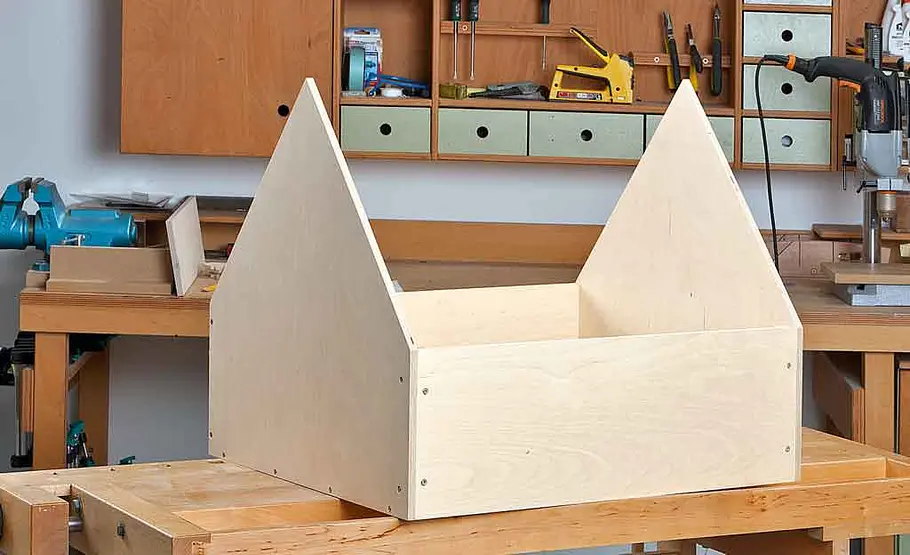

Wassermühle bauen: Schritt 8 von 53
Hier wird die vorgebohrte und gesenkte Wand angeschraubt. Sie kann jederzeit abgenommen werden.

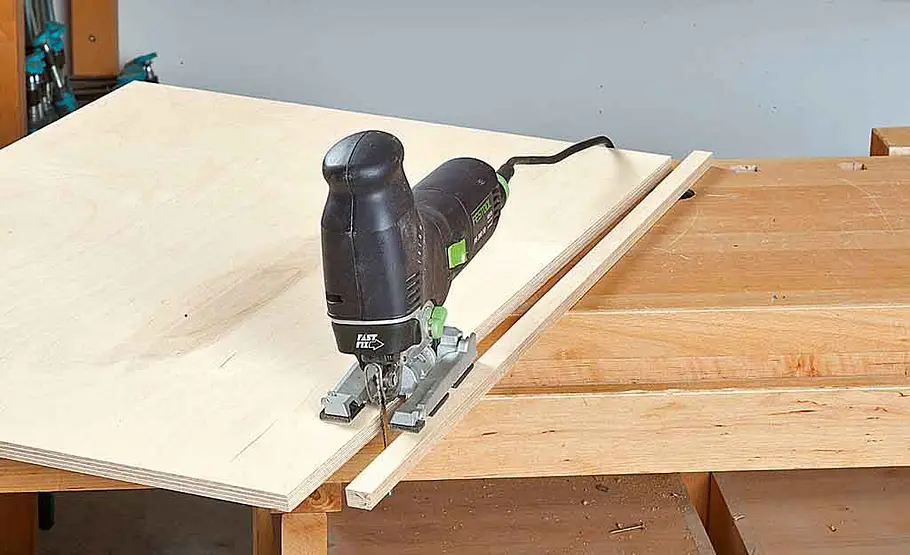

Wassermühle bauen: Schritt 9 von 53
Die beiden Dachhälften überlappen sich. Die Giebel-Schnittkanten werden mit der schräggestellten Stichsäge geschnitten.

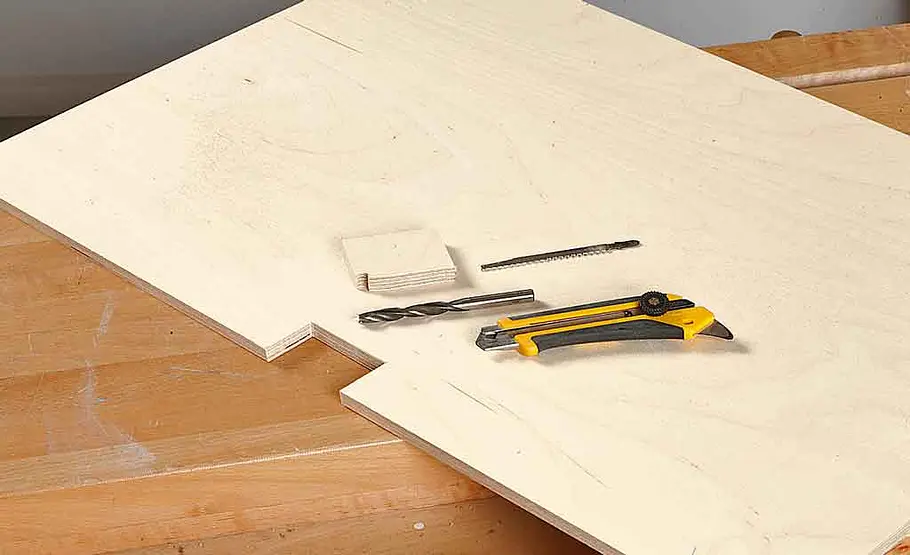

Wassermühle bauen: Schritt 10 von 53
Für die Aufnahme der optionalen Windmühle werden die Dachplatten mittig ausgeklinkt. Praxistipp: Dies ist nicht erforderlich, wenn für die Wassermühle kein Aufsatz geplant ist!

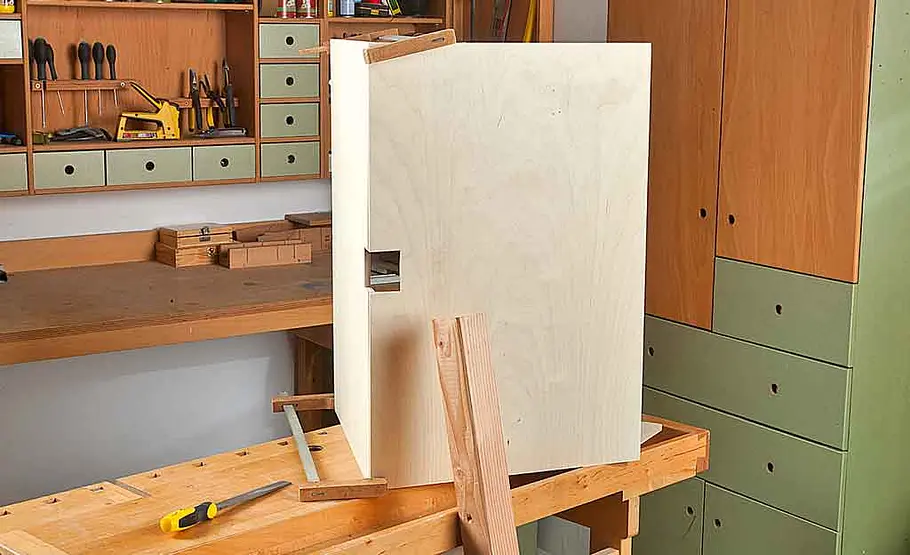

Wassermühle bauen: Schritt 11 von 53
Die beiden Dachhälften werden nun gegeneinander gespannt.

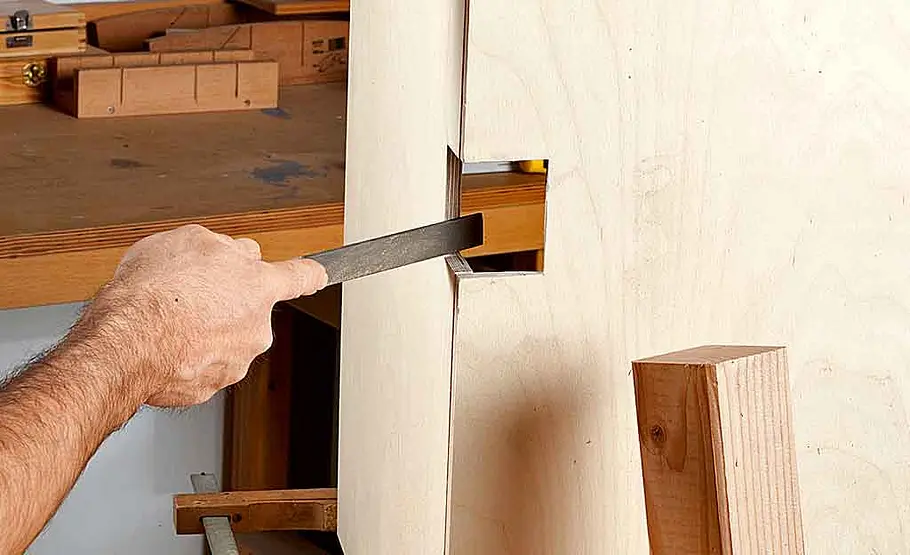

Wassermühle bauen: Schritt 12 von 53
Mit einer Raspel/Feile arbeiten Sie dann die waagerechten Schnitte der Ausklinkung für den Windmühl-Balken nach.

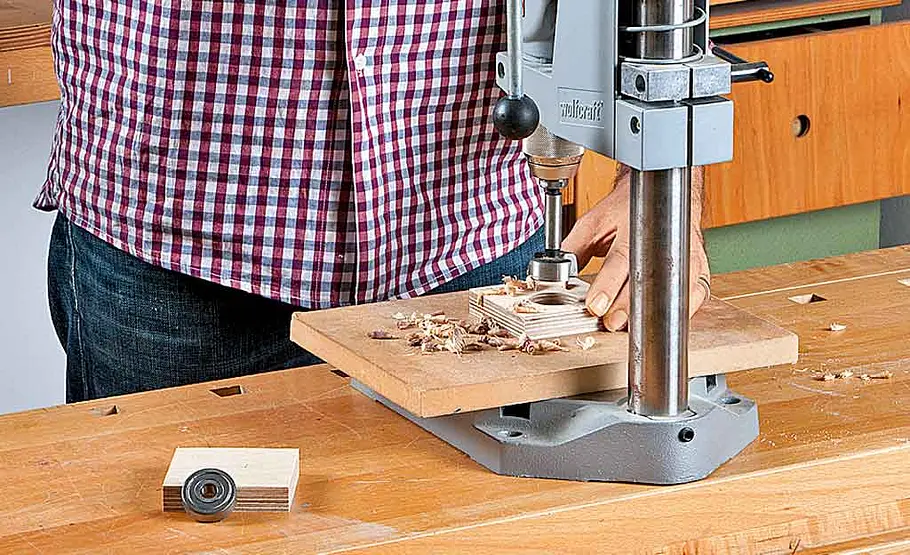

Wassermühle bauen: Schritt 13 von 53
Der Lagerbock für zwei Rillenkugellager besteht ebenfalls aus Multiplex. Durchbohren Sie die beiden Lagerschalen erst mit dem 35er-Forstnerbohrer, ...

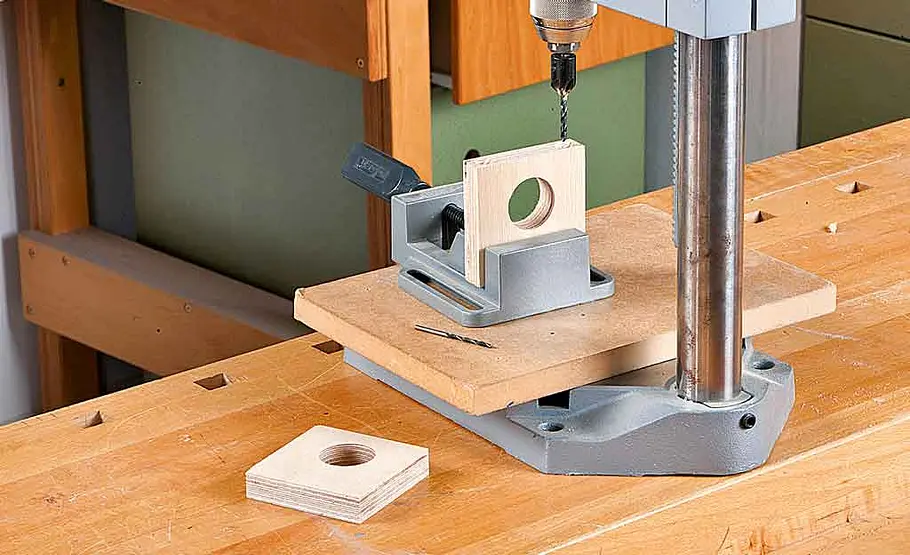

Wassermühle bauen: Schritt 14 von 53
... dann werden beide Seiten der oberen Schnittkante gebohrt und gesenkt.

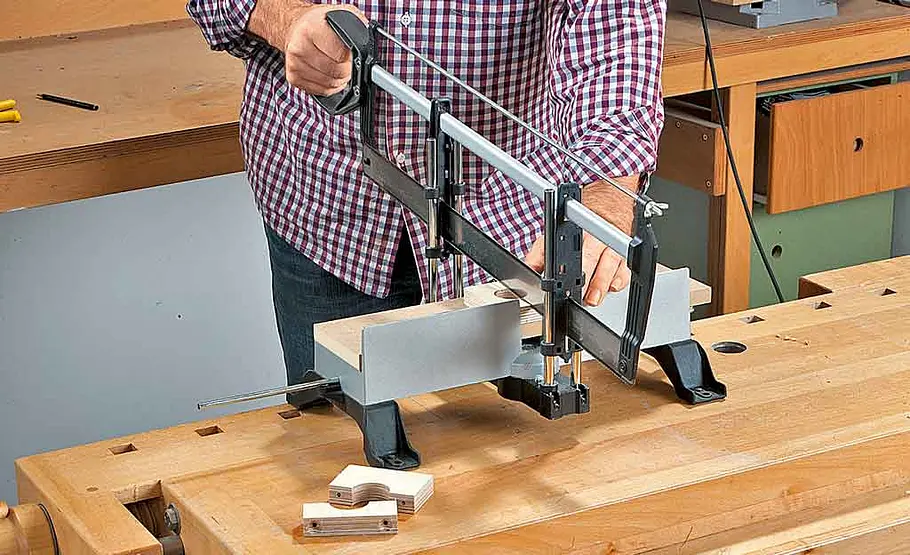

Wassermühle bauen: Schritt 15 von 53
Erst jetzt beide Lagerschalen horizontal (mittig der Lagerbohrung) in jeweils zwei Hälften schneiden.

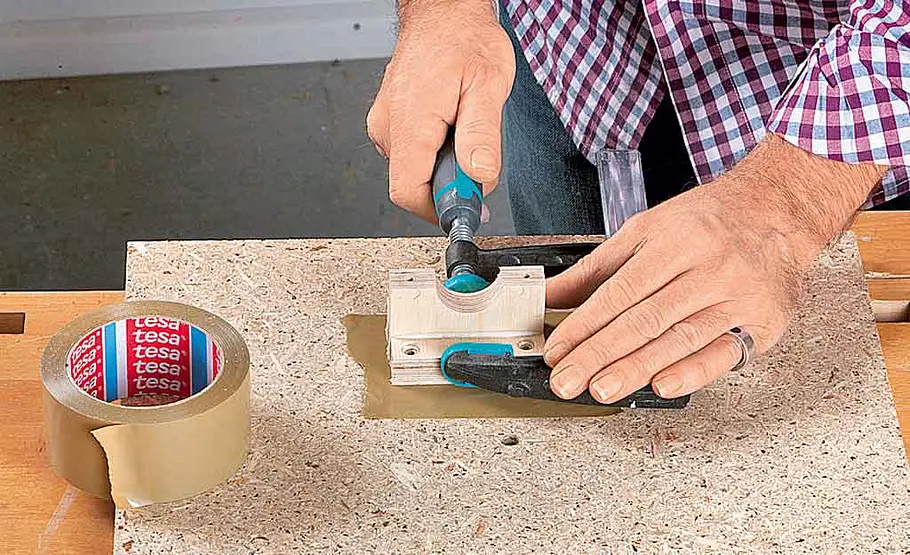

Wassermühle bauen: Schritt 16 von 53
Die beiden unteren Hälften der Lagerschalen kleben Sie zwischen zwei gebohrte und gesenkte Montagehölzer.

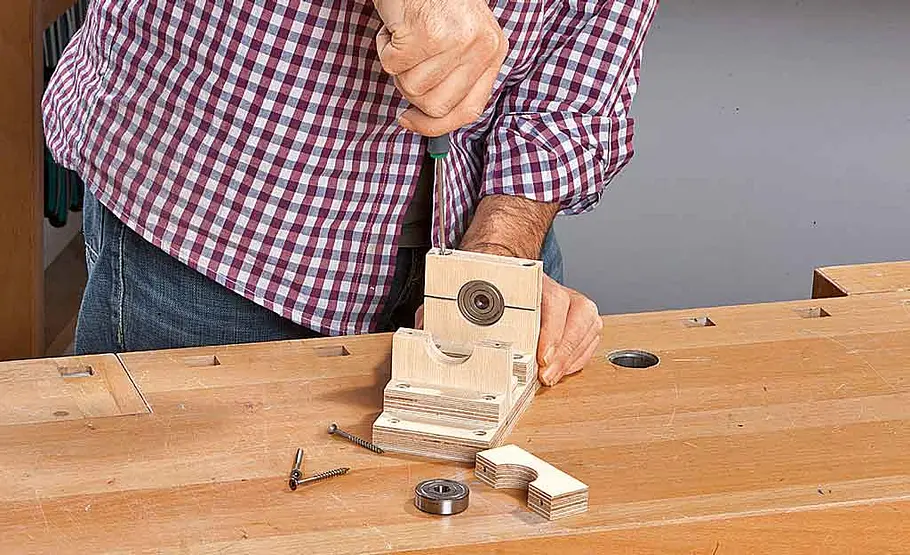

Wassermühle bauen: Schritt 17 von 53
Schrauben Sie die Lagerböcke im Abstand zueinander auf eine Grundplatte und klemmen die Lager zwischen die Schalen.

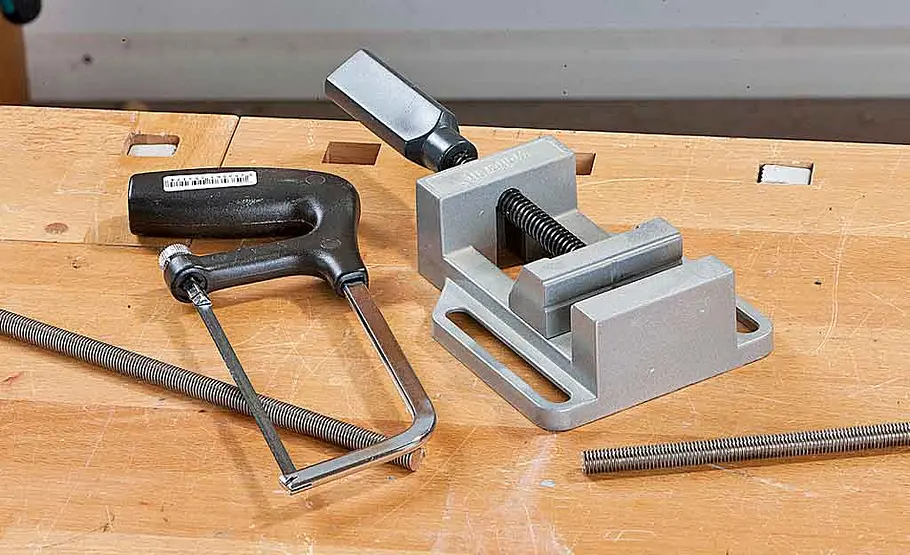

Wassermühle bauen: Schritt 18 von 53
Nun mit der Eisensäge eine M10-Gewindestange (idealerweise rostfrei A2 oder A4) ablängen.

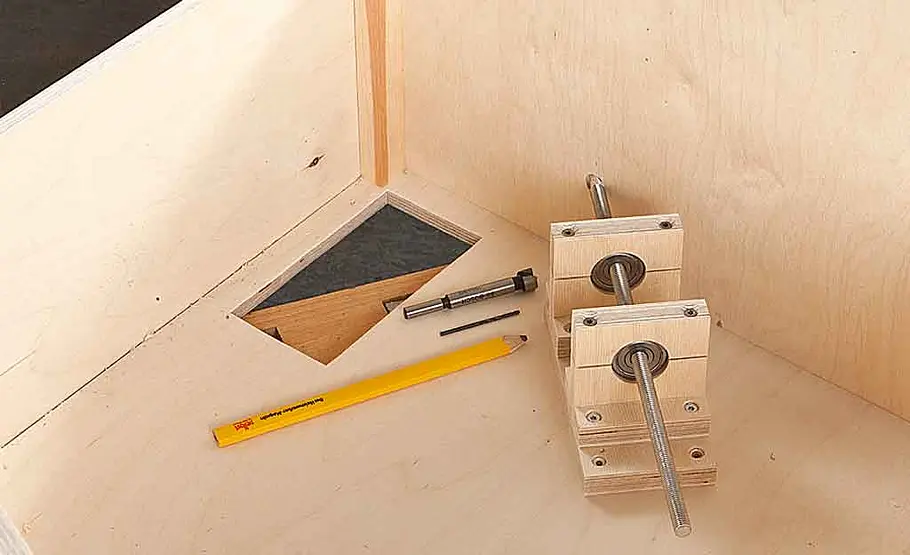

Wassermühle bauen: Schritt 19 von 53
Welle durch die Lager stecken, von innen die Wellenhöhe auf dem Wasserrad- Giebel anzeichnen und dort durchbohren.

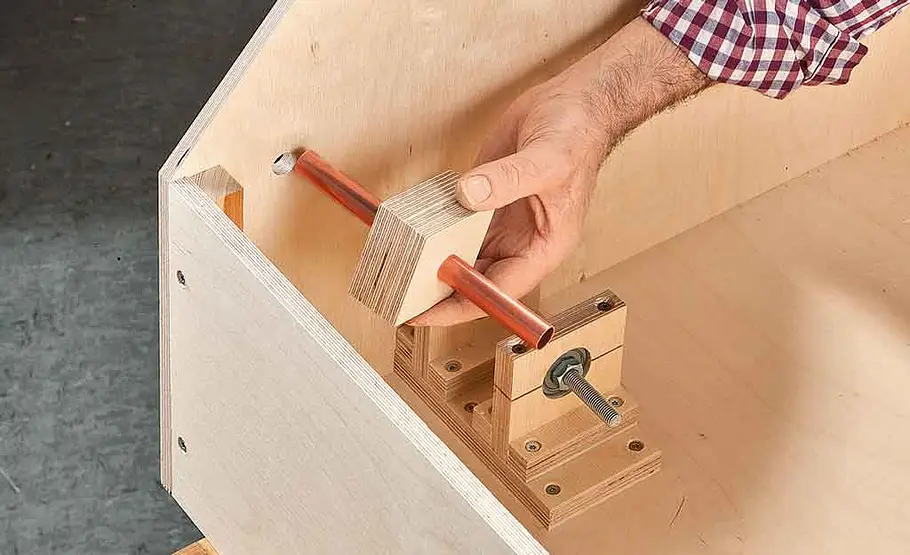

Wassermühle bauen: Schritt 20 von 53
Lager und Welle verschrauben und aufschrauben. Dann das Kupfer-Wasserrohr ebenfalls wie dargestellt von innen aufkleben.

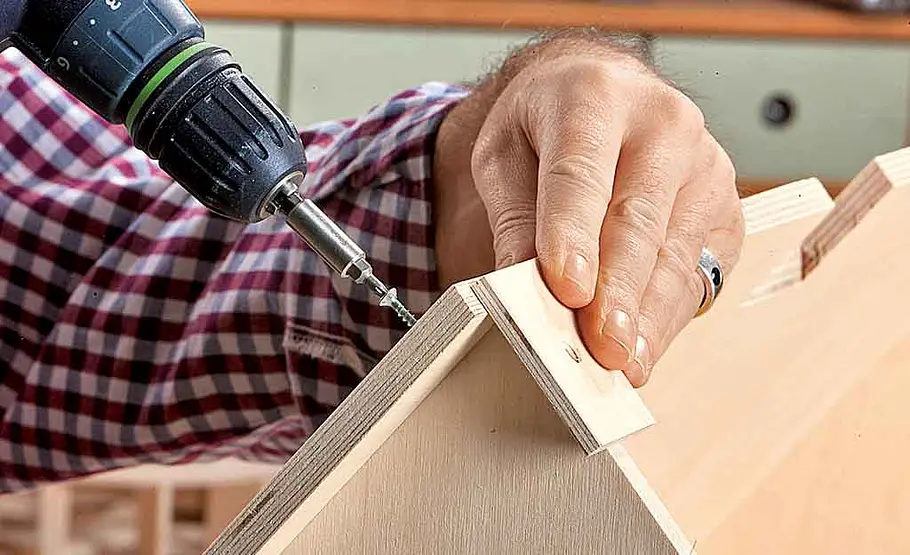

Wassermühle bauen: Schritt 21 von 53
Kleben und schrauben Sie nun die erste Dachfläche auf. Ein Anschlagholz hilft beim Finden der Position. Vorbohren!

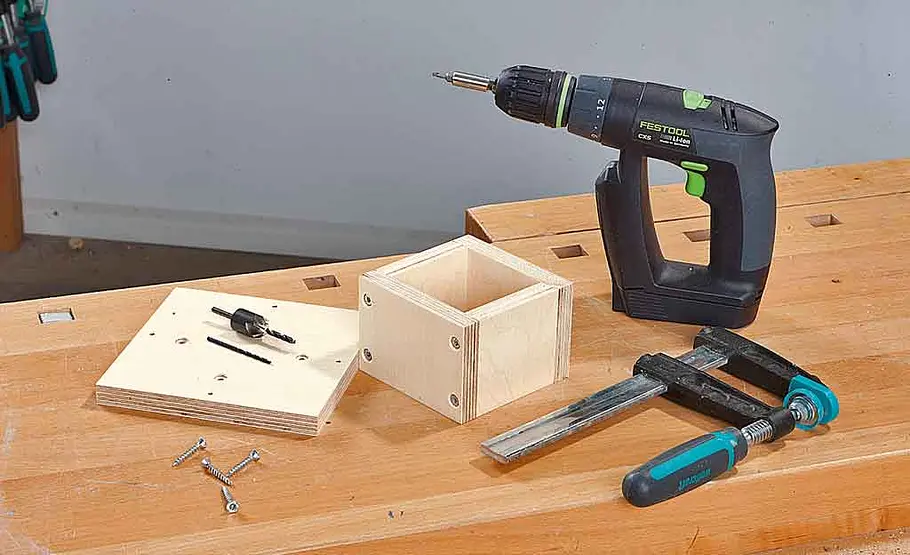

Wassermühle bauen: Schritt 22 von 53
Den Balkenschuh – bestehend aus vier Seiten und einer Grundplatte – verschrauben.

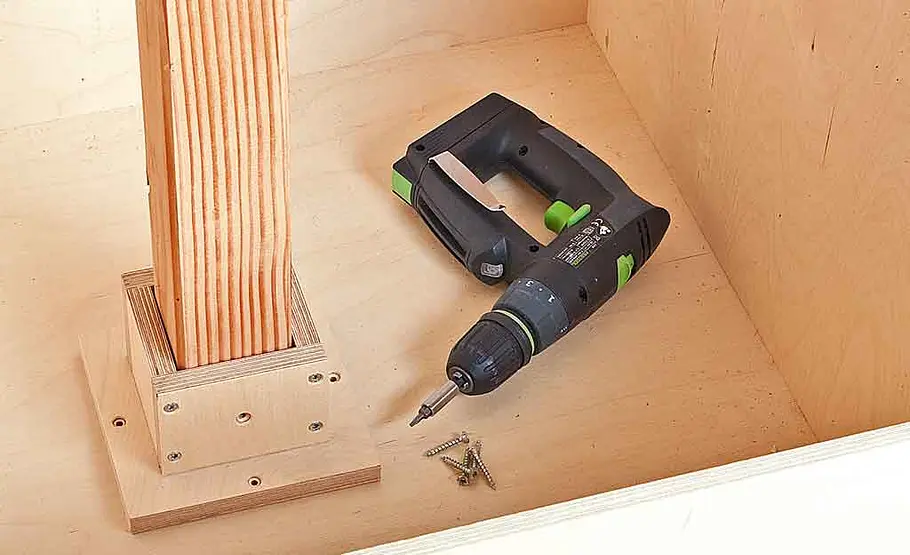

Wassermühle bauen: Schritt 23 von 53
Stellen Sie den Schuh, der in einer Seite ein Schraubloch besitzt, etwa in die Mitte der Mühle.

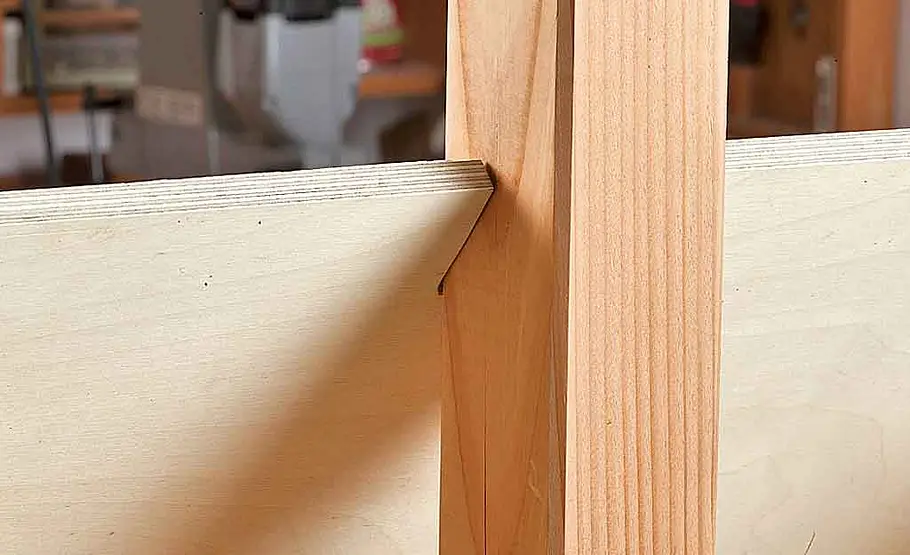

Wassermühle bauen: Schritt 24 von 53
Bevor er dort am Boden verschraubt wird, das Kantholz hineinstellen und anhand der Ausklinkung mit einer Wasserwaage den lotrechten Stand prüfen.

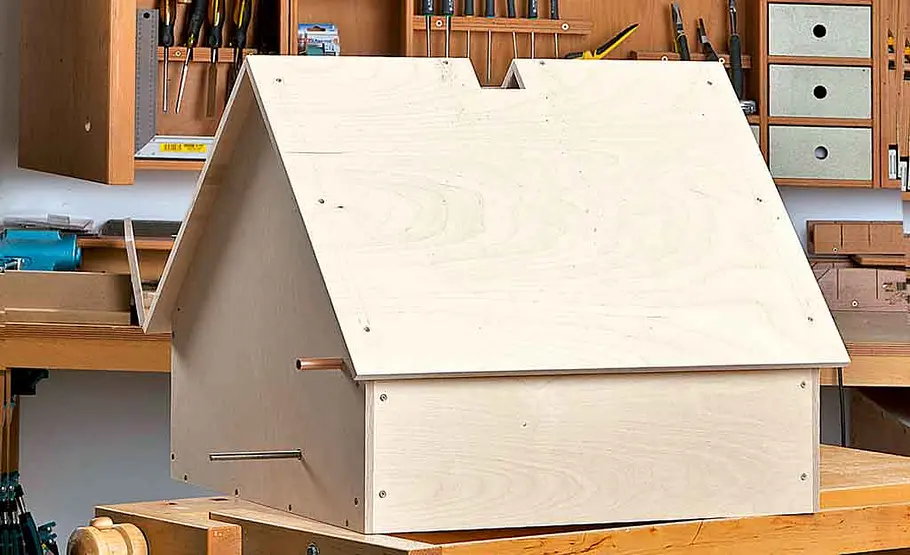

Wassermühle bauen: Schritt 25 von 53
Ist dies erledigt, montieren Sie die zweite Dachhälfte. Klebstoff am Giebel nicht vergessen!

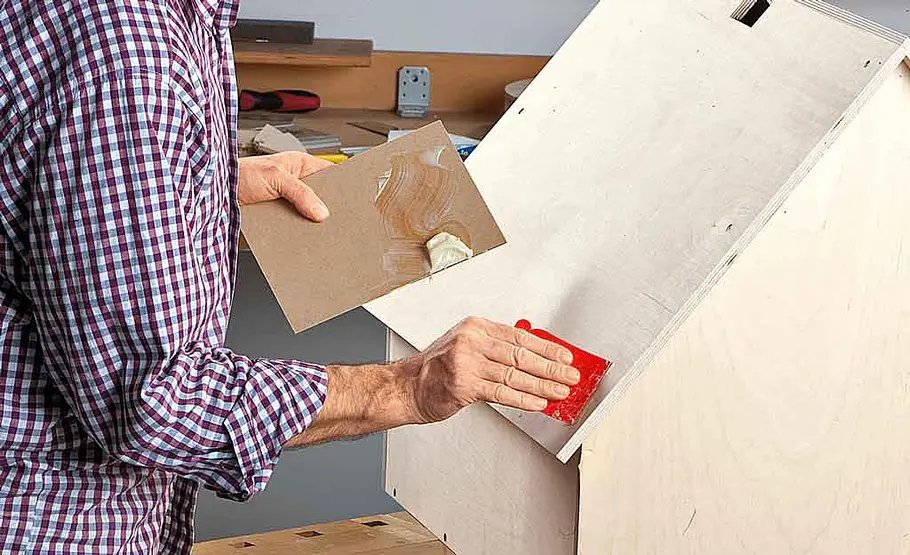

Wassermühle bauen: Schritt 26 von 53
Nun können alle Schraubenköpfe (außer den vier Schrauben der herausnehmbaren Traufseite) verspachtelt werden.

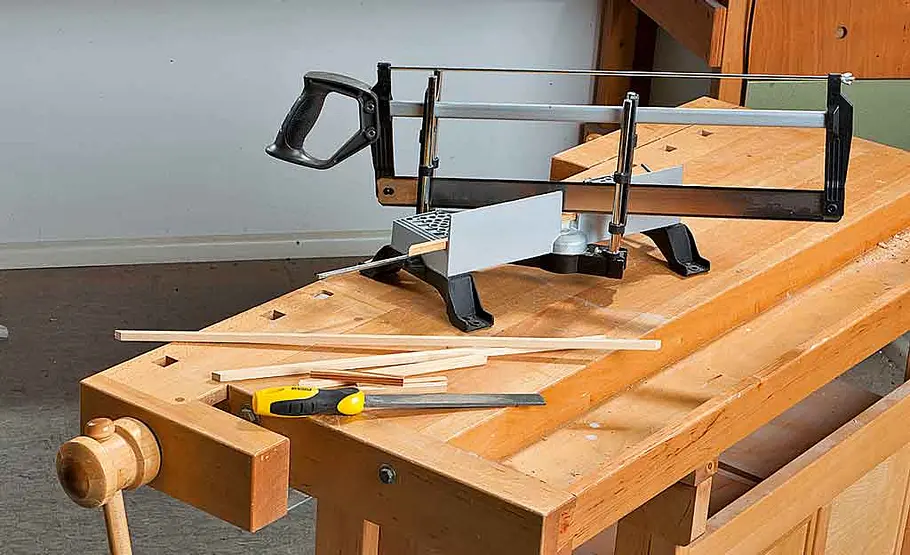

Wassermühle bauen: Schritt 27 von 53
Das Giebeldreieck wird als Fachwerk gestaltet. Die Leisten schneiden Sie am besten mit der Gehrungssäge zu.

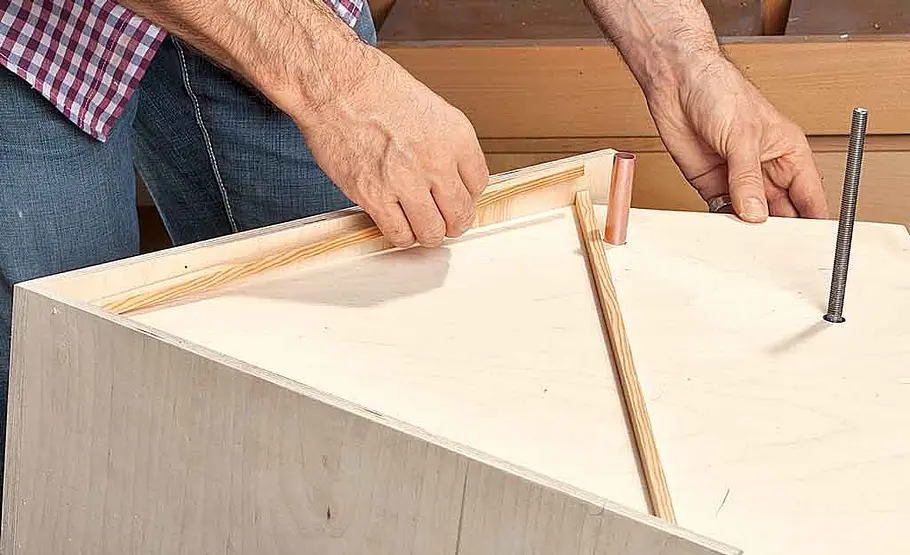

Wassermühle bauen: Schritt 28 von 53
Das Fachwerk zunächst trocken auf den Giebel legen. So prüfen Sie, ob alles richtig zugeschnitten wurde.

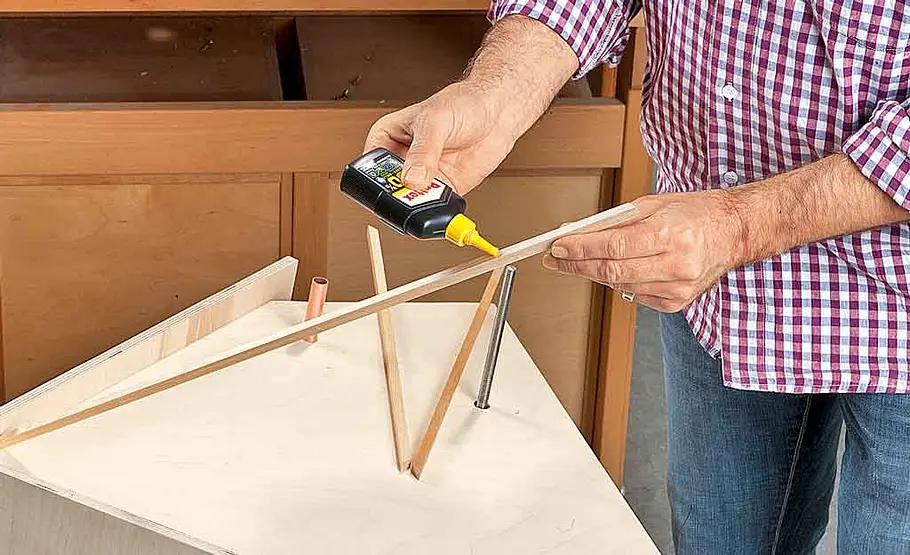

Wassermühle bauen: Schritt 29 von 53
Für die wasserfeste Verklebung haben wir Pattex 100% verwendet, da dieser beim Trocknen nicht mit Zwingen fixiert werden muss.

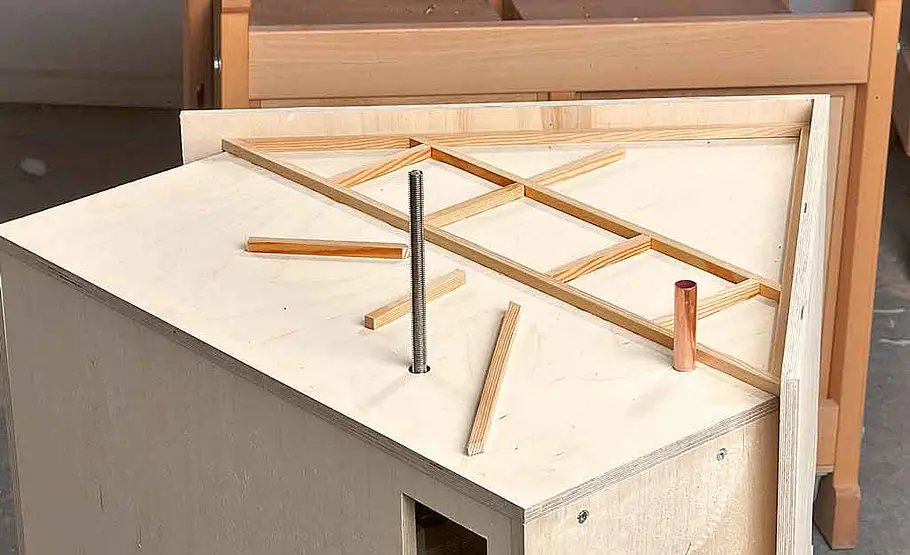

Wassermühle bauen: Schritt 30 von 53
Klebstoff auftragen, Bauteile platzieren und trocknen lassen.

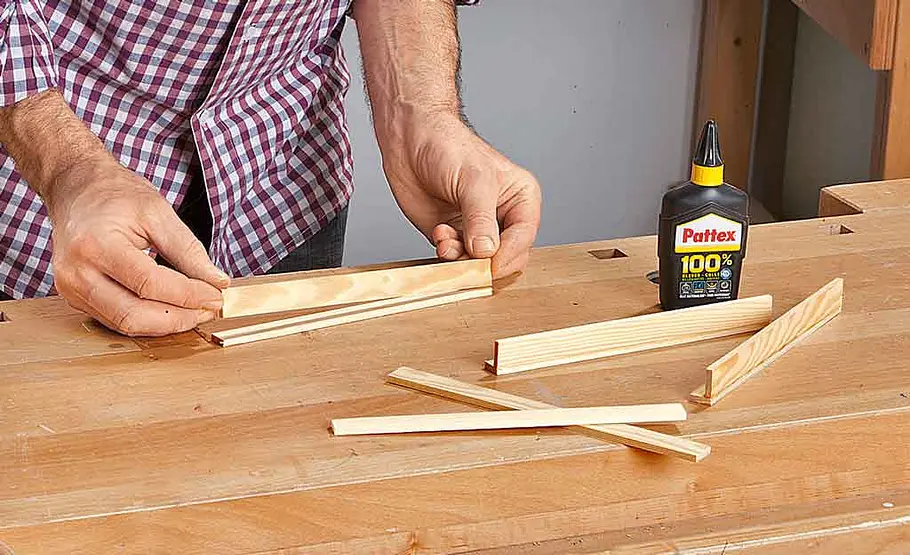

Wassermühle bauen: Schritt 31 von 53
Der untere Teil der Giebelwand und die Traufwände werden optisch als Boden- Deckel-Schalung gestaltet.

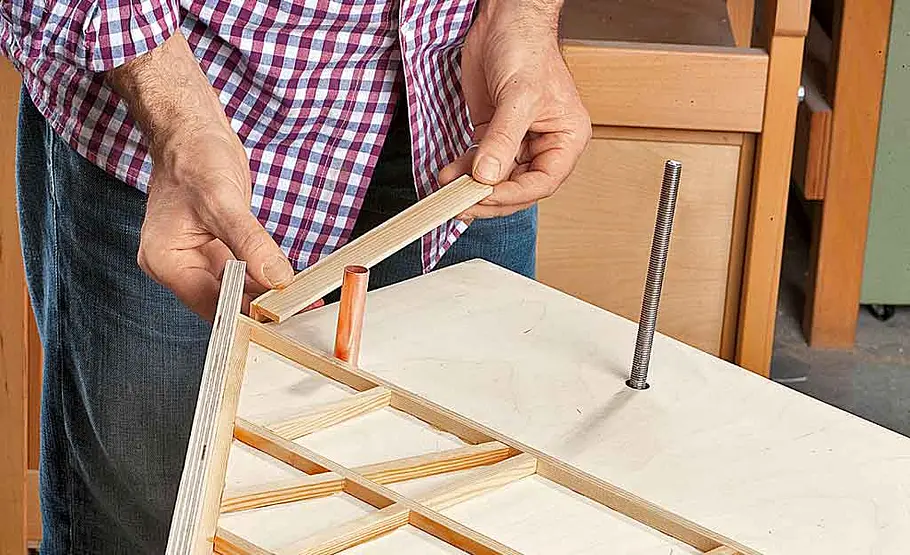

Wassermühle bauen: Schritt 32 von 53
Die Leisten, die die Ecken verblenden, werden zunächst winklig verklebt und nach dem Trocknen aufgeklebt.

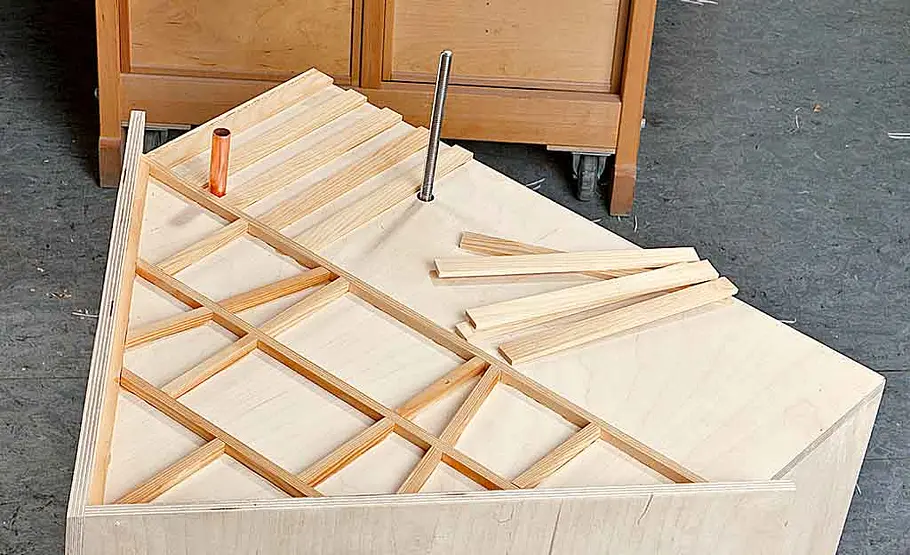

Wassermühle bauen: Schritt 33 von 53
Beachten Sie, dass die Revisionswand, deren Verschraubungen und das Wasserrohr frei bleiben! Dann kleben Sie die Blendleisten auf.

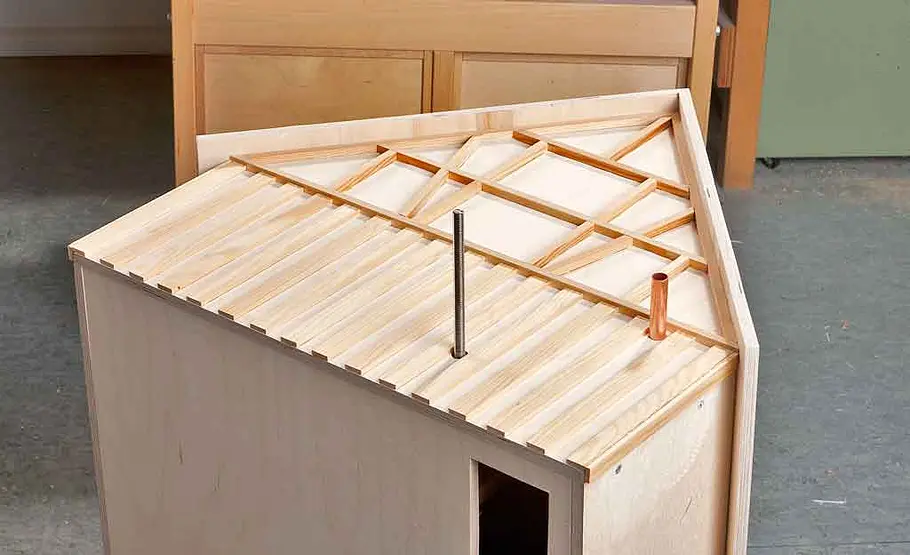

Wassermühle bauen: Schritt 34 von 53
Die Fassaden wirken wie eine Boden-Deckel- Schalung, auch wenn hier nur Leisten auf die Platte geklebt wurden.

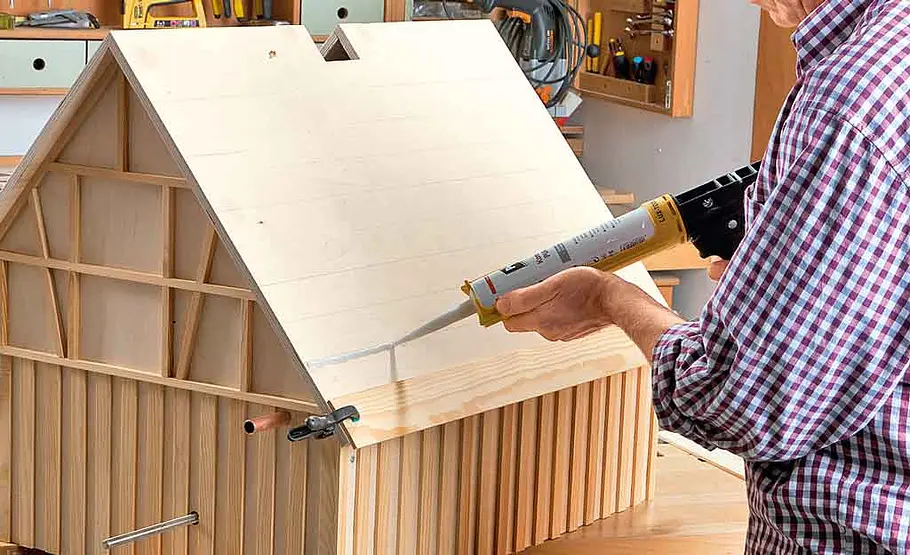

Wassermühle bauen: Schritt 35 von 53
Breite Holzleisten werden für die Dacheindeckung von der Traufe bis hoch zum Giebel quer aufgeklebt.

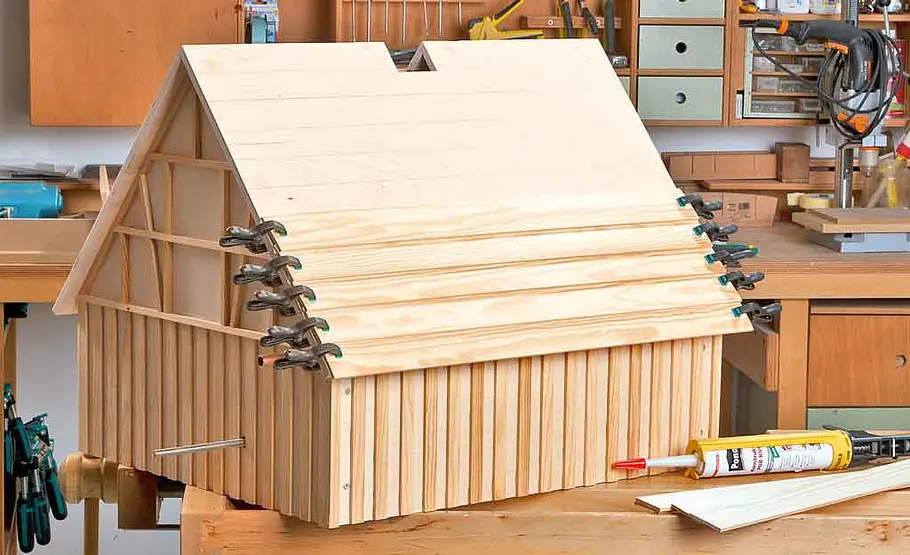

Wassermühle bauen: Schritt 36 von 53
Jeweils eine dünne Raupe spaltfüllenden Konstruktionsklebstoff auftragen und die Leisten mit Leimklammern fixieren.

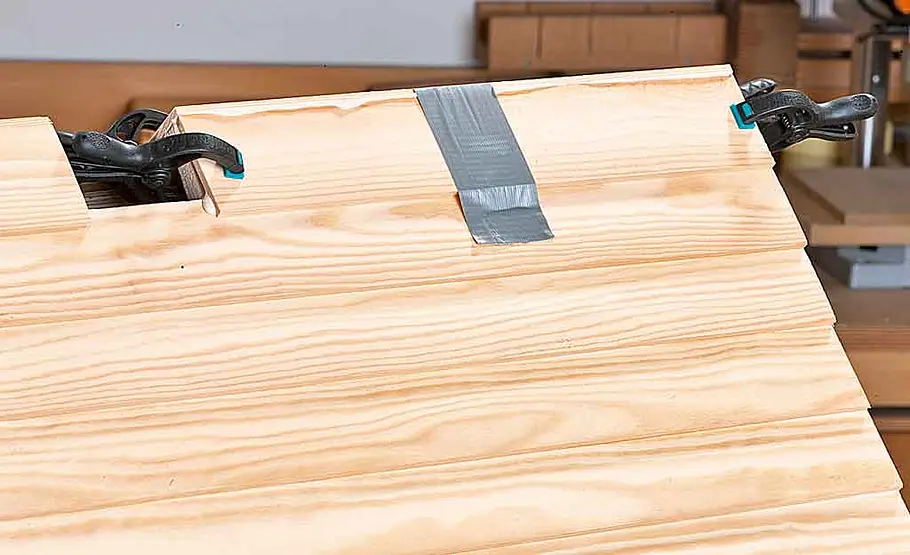

Wassermühle bauen: Schritt 37 von 53
Am Giebel den Kamin aussparen und die Abdeckung zusätzlich mit Klebeband bis zum Trocknen fixieren.

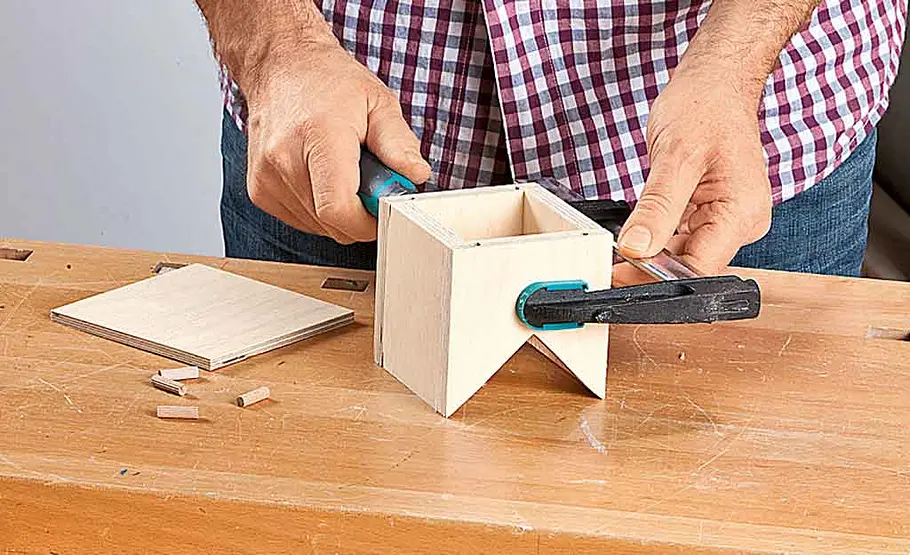

Wassermühle bauen: Schritt 38 von 53
Der Kamin wurde so gebaut, dass das Kantholz für den Windmühl-Aufsatz hindurch passt.

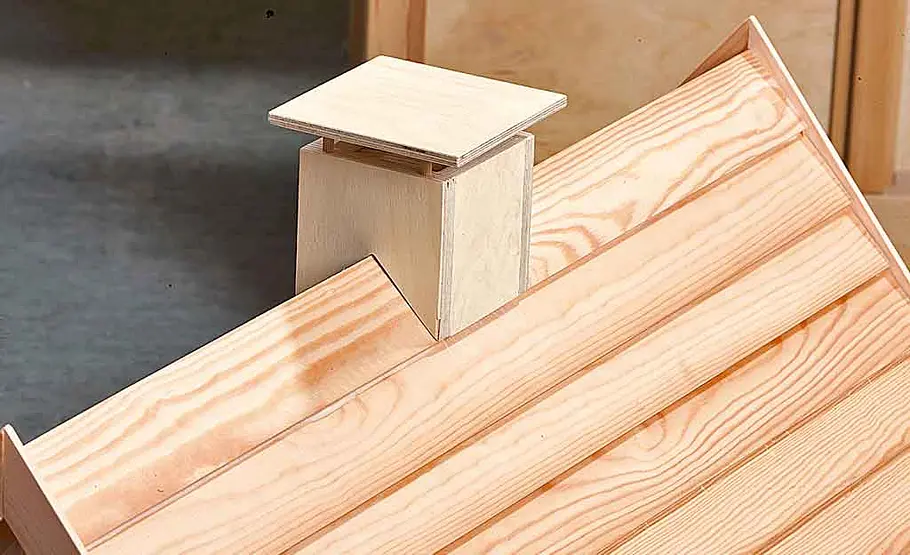

Wassermühle bauen: Schritt 39 von 53
Er wird dann mit einem Balken am Giebel fixiert. Wenn Sie nur die Wassermühle bauen, können Sie auf das Loch und den Kamin auch verzichten.

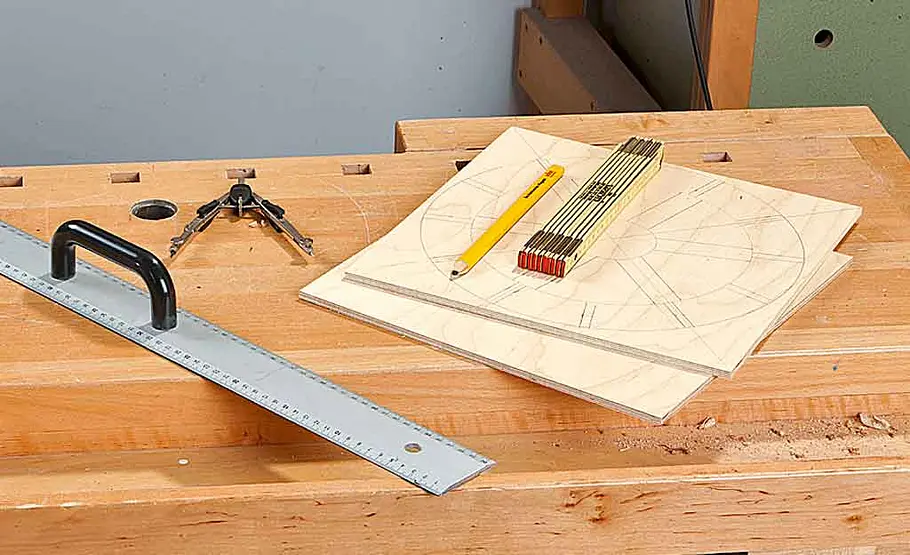

Wassermühle bauen: Schritt 40 von 53
Weiter geht es mit dem Bau des Wasserrades: Die Kontur der Schaufelräder auf eine Sperrholzplatte zeichnen.

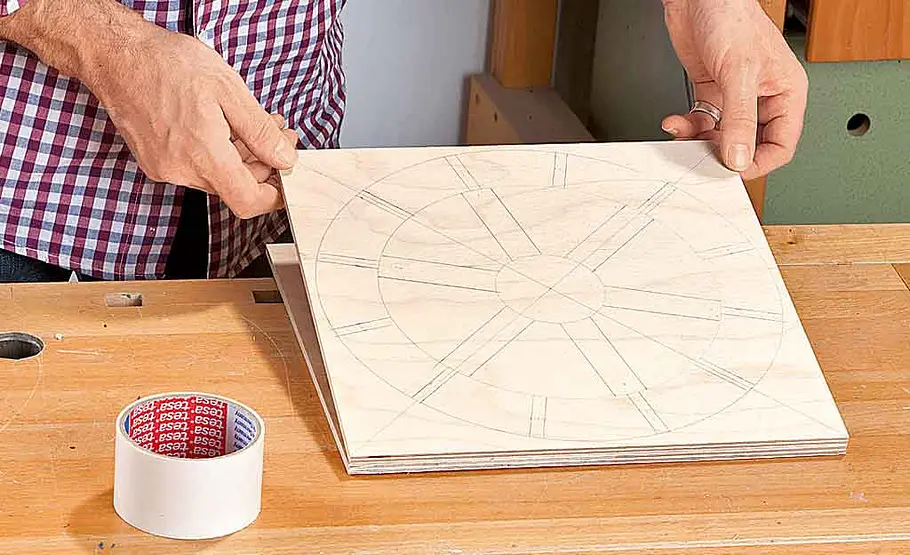

Wassermühle bauen: Schritt 41 von 53
Mit etwas doppelseitigem Klebeband wird diese auf einer zweiten Sperrholzplatte fixiert.

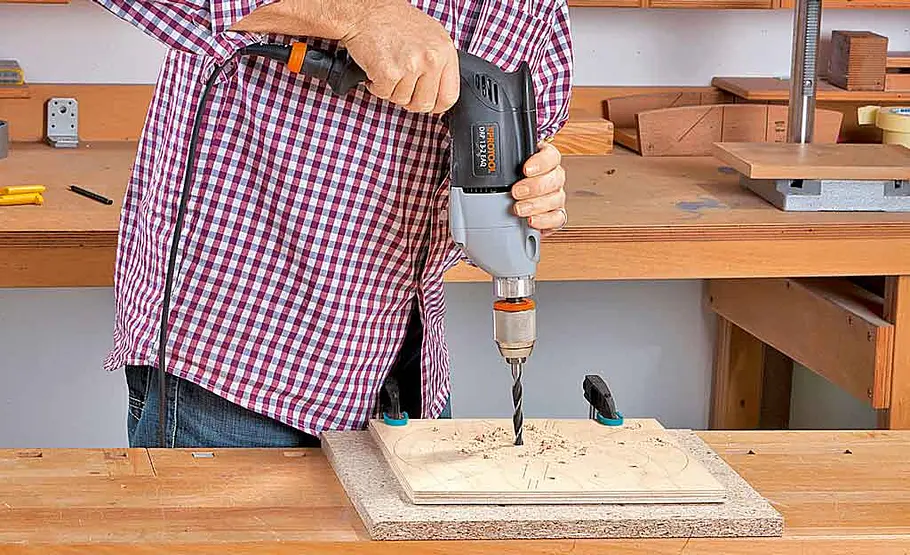

Wassermühle bauen: Schritt 42 von 53
Bohren Sie nun Löcher in die Speichen- Zwischenräume. Sie müssen groß genug für das Einsetzen des Sägeblatts sein.

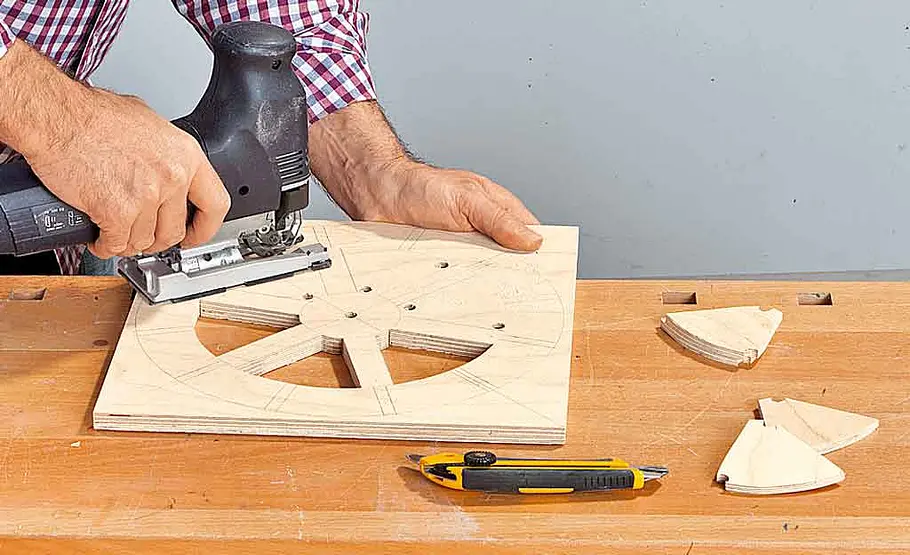

Wassermühle bauen: Schritt 43 von 53
Vorritzen verhindert Ausriss beim Schneiden mit dem Kurvensägeblatt.

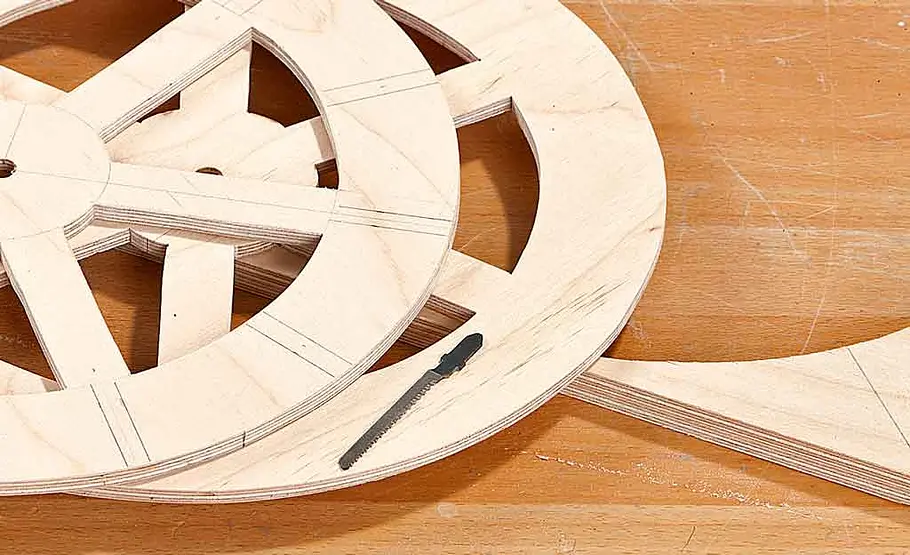

Wassermühle bauen: Schritt 44 von 53
Nach dem Trennen der beiden Platten schleifen Sie die Sägeschnitte für die Lackierarbeiten glatt und brechen die Kanten.

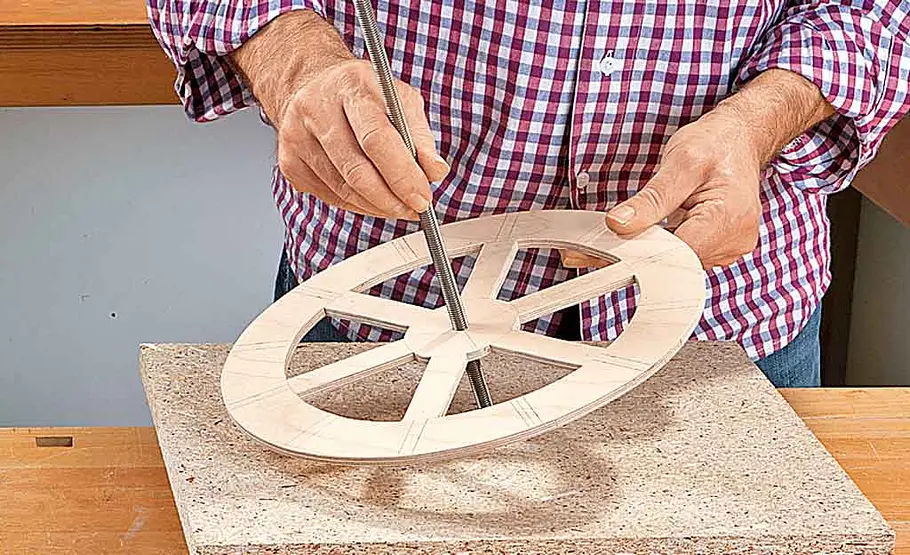

Wassermühle bauen: Schritt 45 von 53
Zum Verkleben wird eine M10-Gewindestange in der Nabe als Zentrierhilfe genutzt. Auch die Unterlage durchbohren!

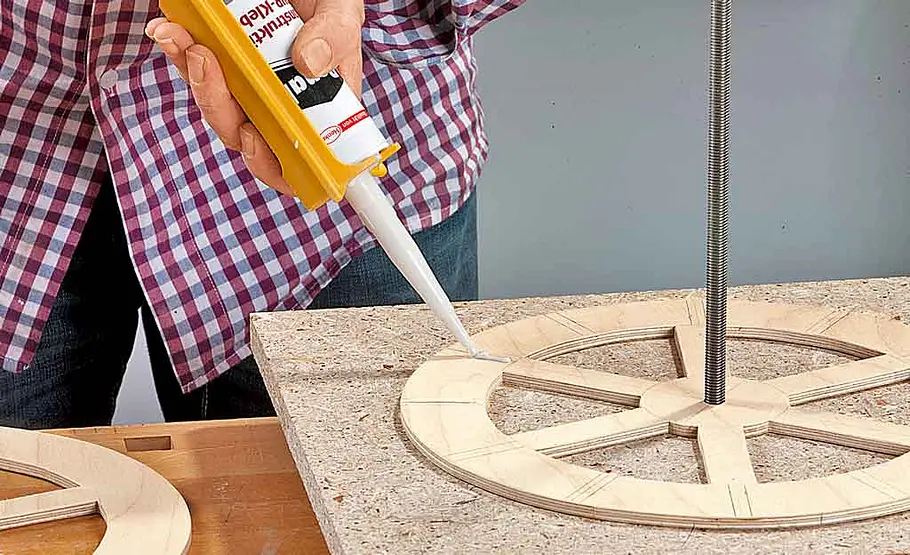

Wassermühle bauen: Schritt 46 von 53
Jetzt tragen Sie den Klebstoff fein dosiert im Bereich der eingezeichneten Schaufeln auf das untere Rad auf.

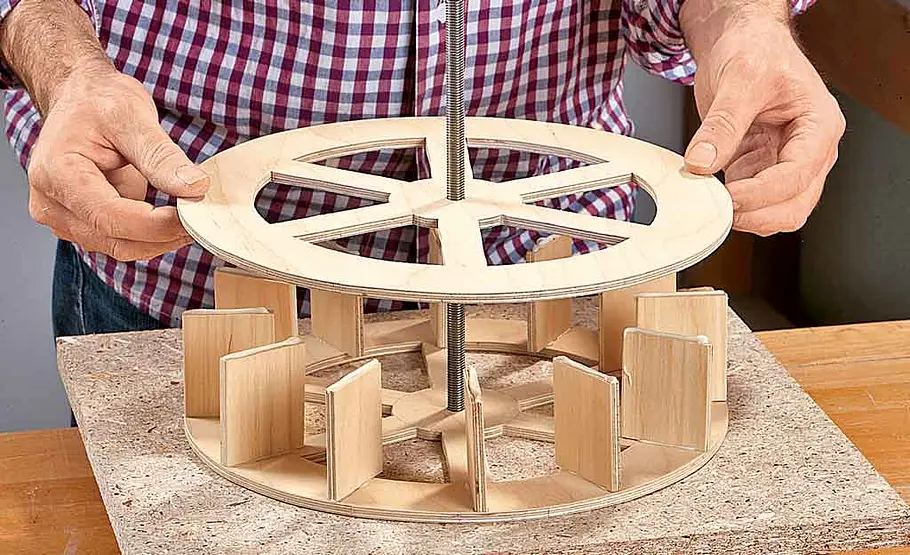

Wassermühle bauen: Schritt 47 von 53
Schaufeln ins Kleberbett stellen, wieder Klebstoff angeben und das zweite Rad auflegen.

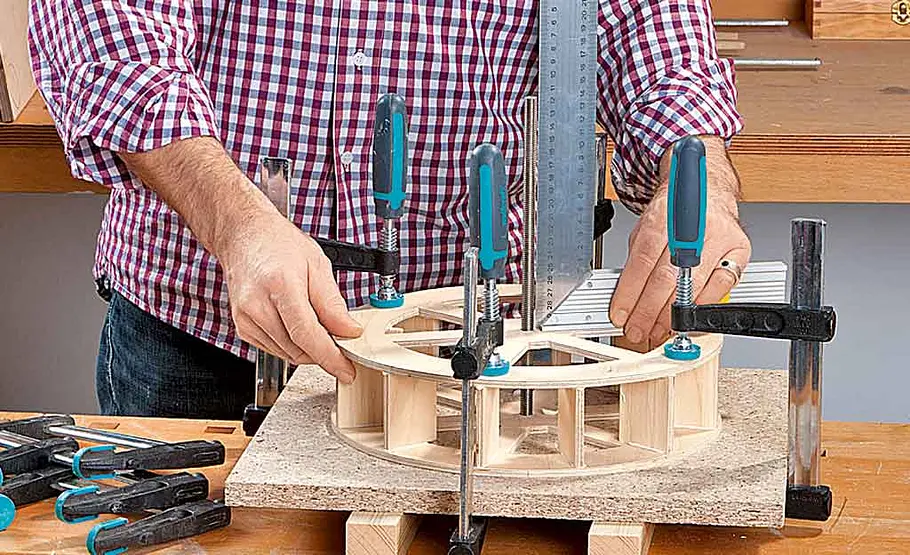

Wassermühle bauen: Schritt 48 von 53
Alle Schaufeln sollten möglichst gerade und die Welle muss rechtwinklig zu den Rädern stehen. Dann behutsam pressen.

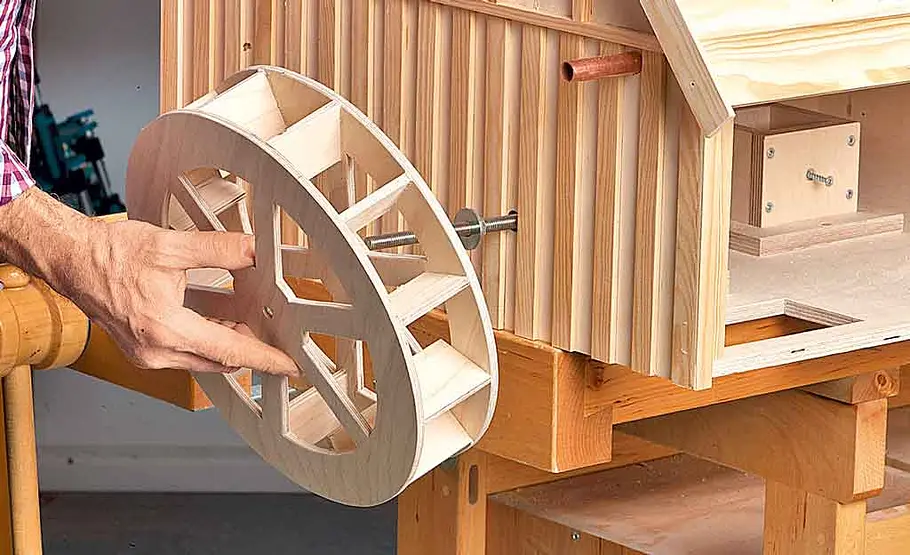

Wassermühle bauen: Schritt 49 von 53
Die Montage auf der bereits verschraubten Welle erfolgt mit Muttern, einer Hutmutter und Unterlegscheiben, ...

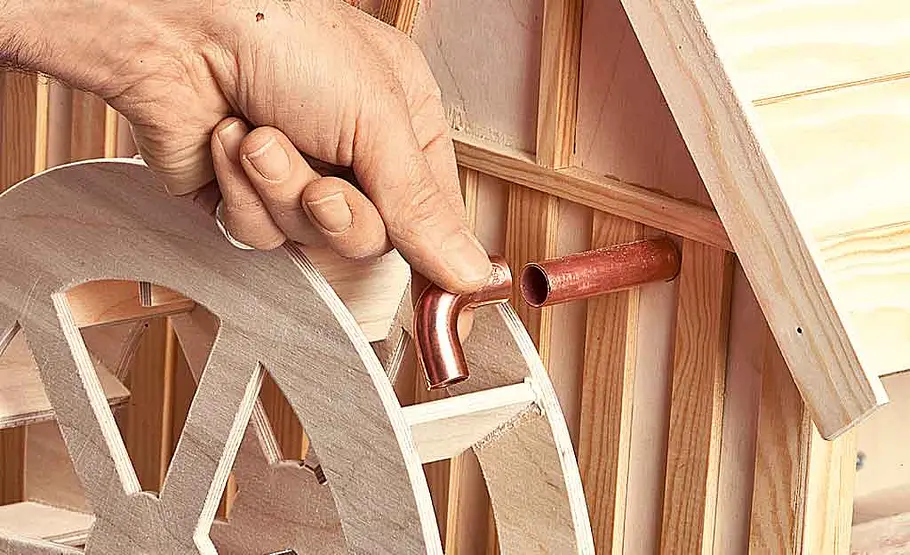

Wassermühle bauen: Schritt 50 von 53
... das Kupfer-Winkelstück wird einfach aufgeklebt.

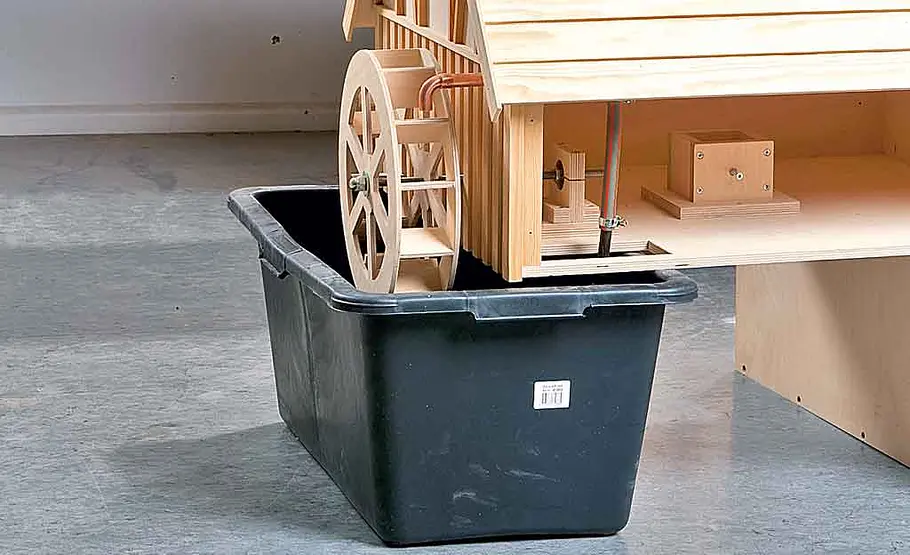

Wassermühle bauen: Schritt 51 von 53
Den Wasserbehälter, in dem die Pumpe steht, müssen Sie später im Garten eingraben.

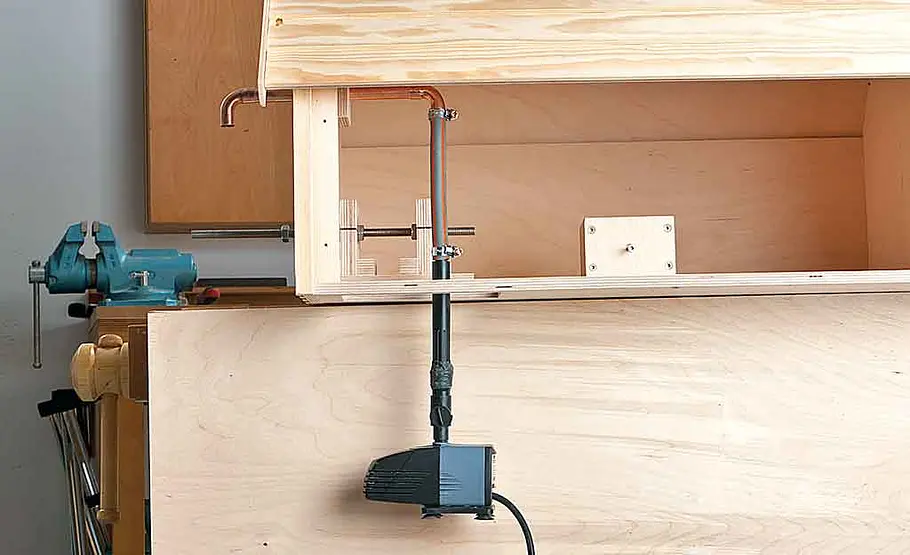

Wassermühle bauen: Schritt 52 von 53
Praxistipp: Das Wasserrad wird mit einer Outdoor- Springbrunnenpumpe von Heissner (HSP600-00) angetrieben. Die Pumpe mit den Abmessungen 11 x 5 x 6 cm bietet eine Förderleistung von 600 Litern, eine Leistungsaufnahme von nur 8 Watt und kostet knapp 30 Euro. Ein 1⁄2-Zoll-Gartenschlauch verbindet das Teleskoprohr (ohne Aufsatz) mit einem auch innen auf das Rohr geklebten Kupfer-Winkelfitting. Der Stromanschluss bzw. die Steckverbindung können wettergeschützt im Haus untergebracht werden.

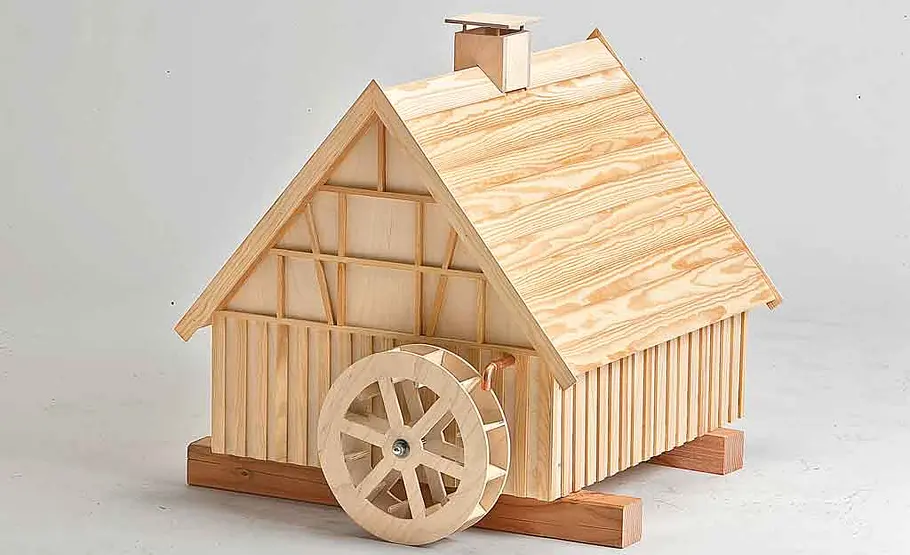

Wassermühle bauen: Schritt 53 von 53
Aus optischen Gründen Gründen, aber auch zum Schutz vor Wasser und Wetter muss die Mühle sorgfältig lackiert werden.
Bauplan bestellen
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Akku-Schrauber
Gehrungssäge
Handwerkzeuge
Leimzwingen
Stichsäge
Das gab’s noch nie bei selbst ist der Mann: zwei Baupläne, die jeweils den Bau einer in sich abgeschlossenen Mühle zeigen. Zusammengesteckt ergeben beide Mühlen eine Wind- und Wassermühle. Pate hierfür stand die Hüvener Mühle im Emsland. Auch dort wurde eine Wassermühle aus dem 16. Jahrhundert um 1850 durch einen Windmühl-Aufsatz erweitert. Aber es ist nur die Kombinations-Idee, die wir uns abgeschaut haben, denn mit dem Original hat unser Bauplan dann doch nicht mehr viele Gemeinsamkeiten. Und jetzt liegt es an Ihnen und dem zur Verfügung stehenden Platz, ob Sie nur eine Wind-, eine Wasser- oder eine Wind- und Wassermühle bauen möchten. Den Wasserbehälter sollten Sie jedenfalls eingraben. Wie Sie die Wassermühle bauen, zeigt Schritt für Schritt diese Anleitung.
Video: Wassermühle aufstellen
Dieses Video zeigt, wie Sie die Wassermühle aufstellen:
Wassermühle montieren und verkleiden
Die Wassermühle soll unabhängig von einem Teich betrieben werden können. Sie besitzt daher einen autarken Wasserlauf, der über eine Pumpe und einen Wasserbehälter betrieben wird. Die Technik hierzu befindet sich im und unter dem Mühlenhaus, das als geschlossene Gebäudehülle konzipiert ist.
Unter der Einrichtung des Mühlenhauses verstehen wir keine puppenhausartige Möblierung, sondern das Herstellen und die Montage des Mühlrad-Lagers, der Windmühl-Aufnahme sowie des Wasserlaufs. Erst danach wird das Dach fest montiert – und Sie haben Grund zum Feiern: Richtfest!
Im letzten Kapitel geht es um die Fertigstellung der Mühle. Dach und Fassaden werden hier hübsch verblendet, der Schornstein gebaut, das Wasserrad hergestellt und montiert. Ganz zum Schluss erhält alles einen schützenden, farbigen Lack-Anstrich.
