TV-Unterschrank
Stört auch Sie Ihre unschön abgestellte Unterhaltungselektronik? Dann gehen Sie es jetzt an und bauen Sie einen kleinen TV-Unterschrank.
TV-Unterschrank
Unschöne Kabel verschwinden bei diesem TV-Unterschrank ganz mühelos.
TV-Unterschrank

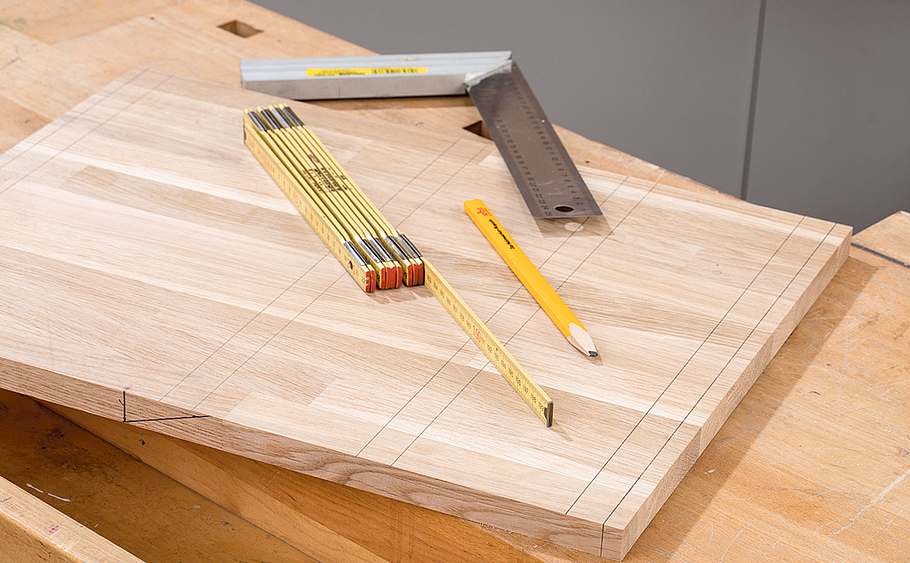

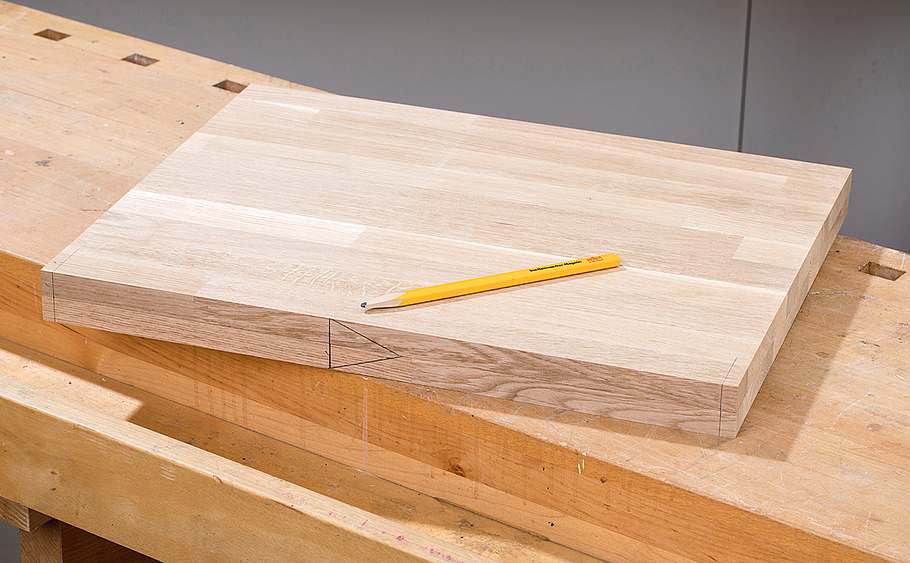

Schneiden Sie die Platten für den Korpus zu und markieren Sie die Lage der Bauteile. Da die Korpus-Außenwände erst später ...
TV-Unterschrank
... auf Gehrung geschnitten werden, schneiden Sie Boden/Deckel und Seiten mit Überlänge zu. Dann reißen Sie auf den Seiten ...
TV-Unterschrank

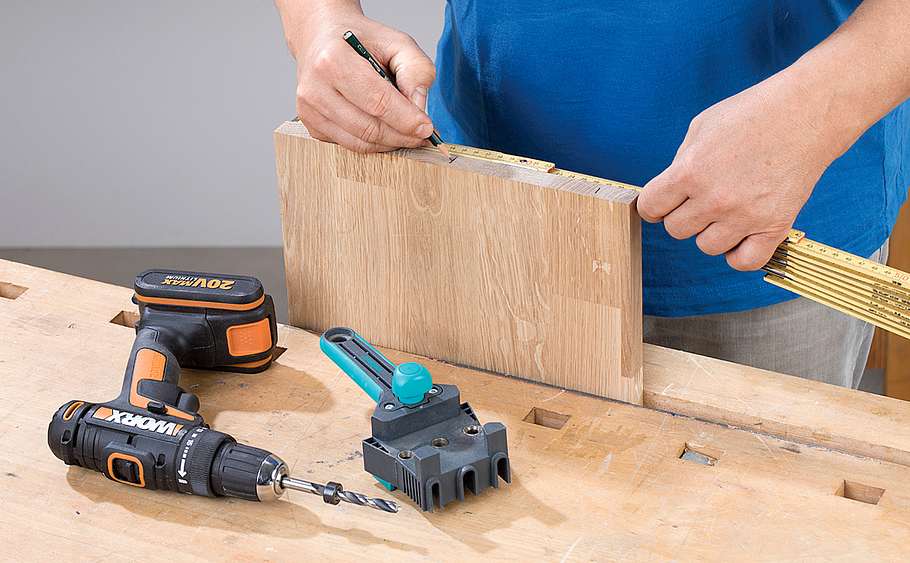

... die Lage von Boden/Deckel und Zwischenböden an. Die Zwischenböden weden gedübelt. Markieren Sie die Dübelpositionen.
TV-Unterschrank

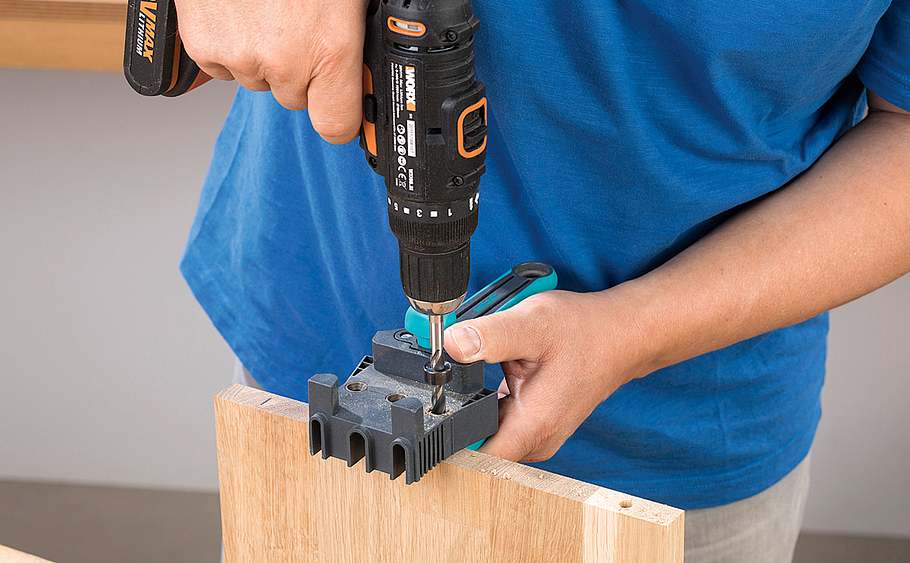

Drei Dübell.cher je Seite reichen aus. Bohren Sie sie mit der Dübelhilfe senkrecht ins Stirnholz.
TV-Unterschrank

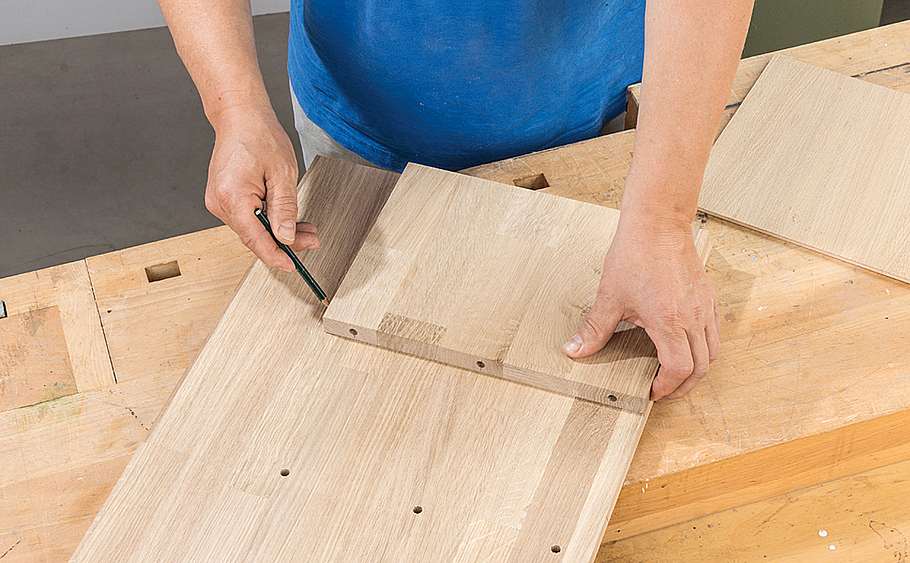

Dann werden die Dübellöcher mit Markierstiften auf die Seitenwände übertragen. Praxistipp: Spannen Sie die Böden mit zwei Distanzhölzern zusammen. Ein Anschlagbrett auf der Seitenwand hilft beim Ausrichten!
TV-Unterschrank

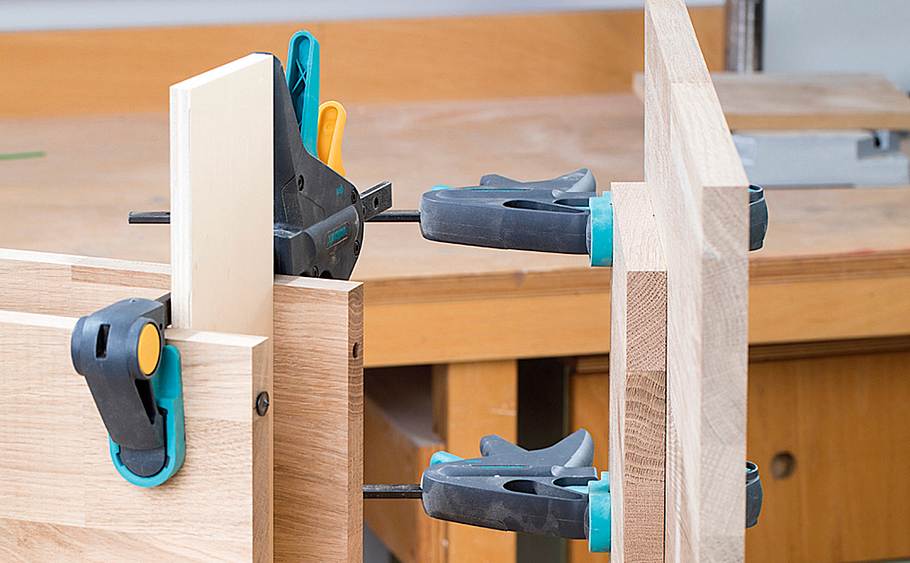

In einer Winkellade drücken Sie die Bauteile dann fest zusammen. Denken Sie daran, dass die Böden hinten zurückspringen. Bei zusammengespannten Böden benötigen Sie 6 Dübel-Markierstifte.
TV-Unterschrank

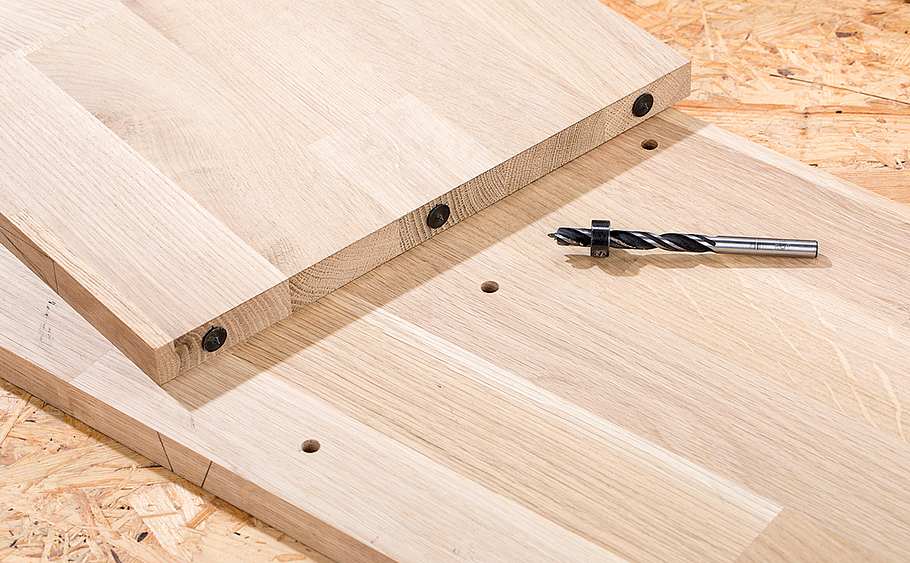

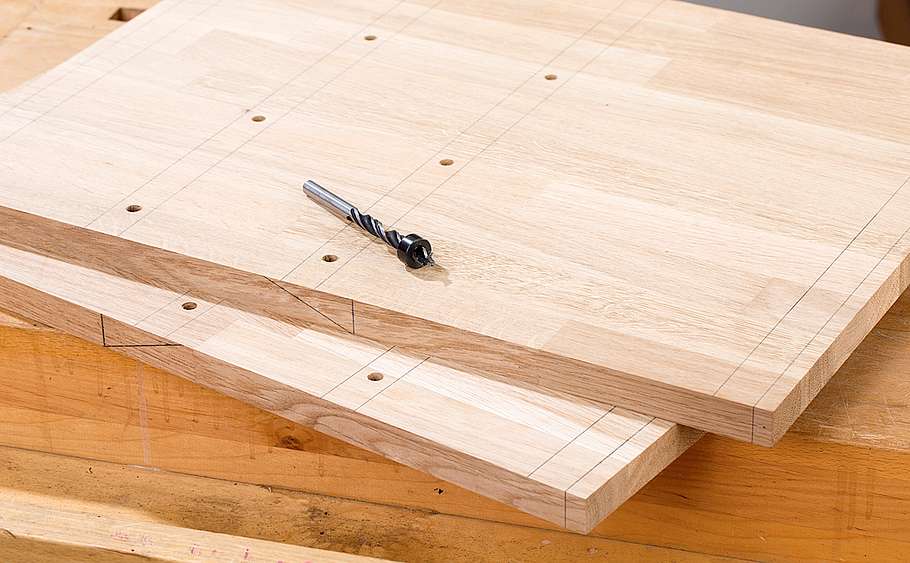

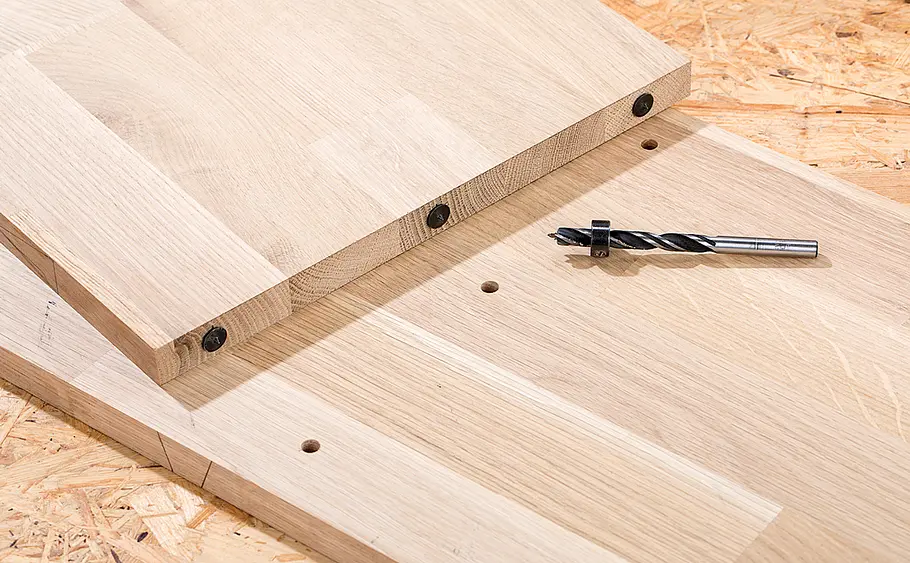

An den Markierungen setzen Sie nun die Zentrierspitze des Holzbohrers an und bohren die Dübellöcher. Tiefenstopp nutzen!
TV-Unterschrank

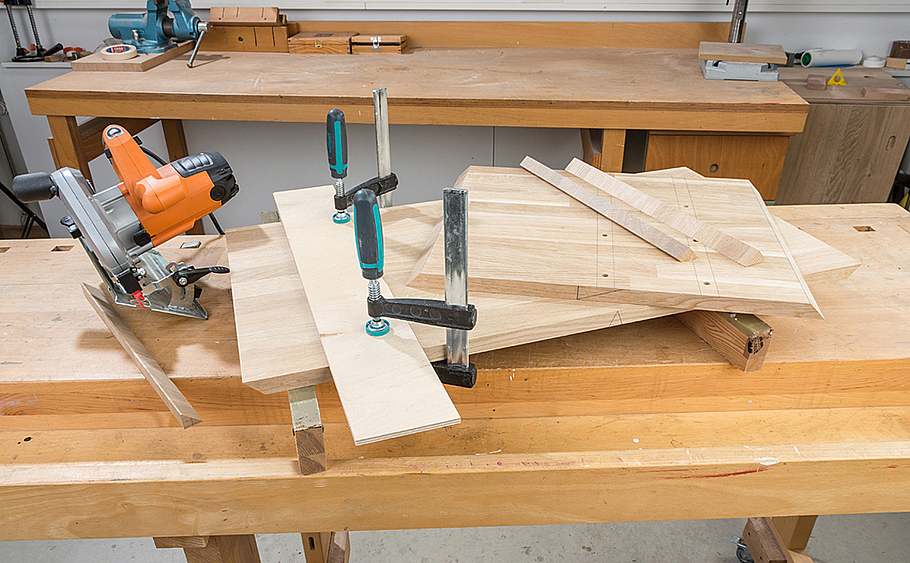

Anschließend stellen Sie genauso die Dübellöcher für die Zwischenwand her: Zuerst ins Stirnholz, dann in die Flächen bohren.
TV-Unterschrank
Nachdem die Dübellöcher gebohrt sind, werden die Gehrungen an Boden, Deckel und Seitenwänden geschnitten.
TV-Unterschrank
Damit Kabel und Stecker Platz innerhalb des Hängeregals finden, springen die Zwischenwände zurück. Markieren Sie auf ...
TV-Unterschrank

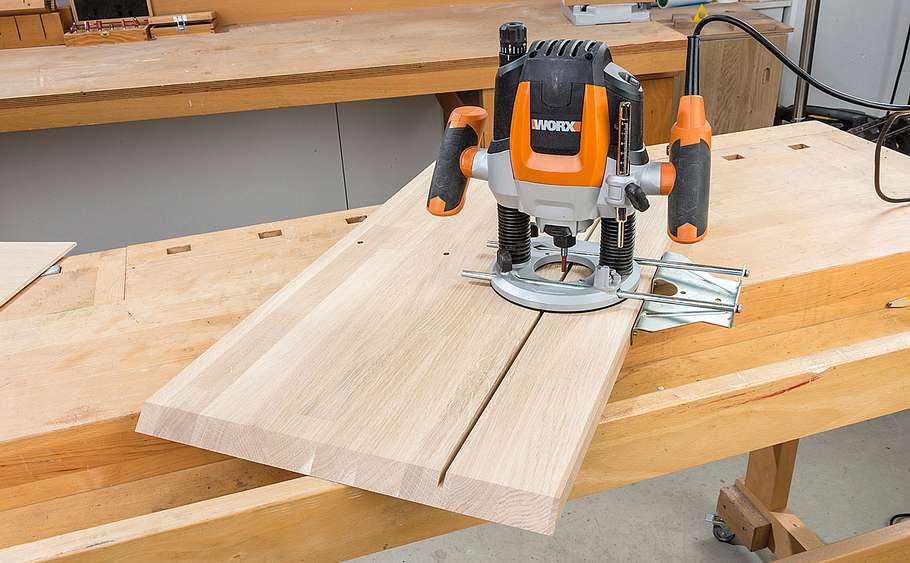

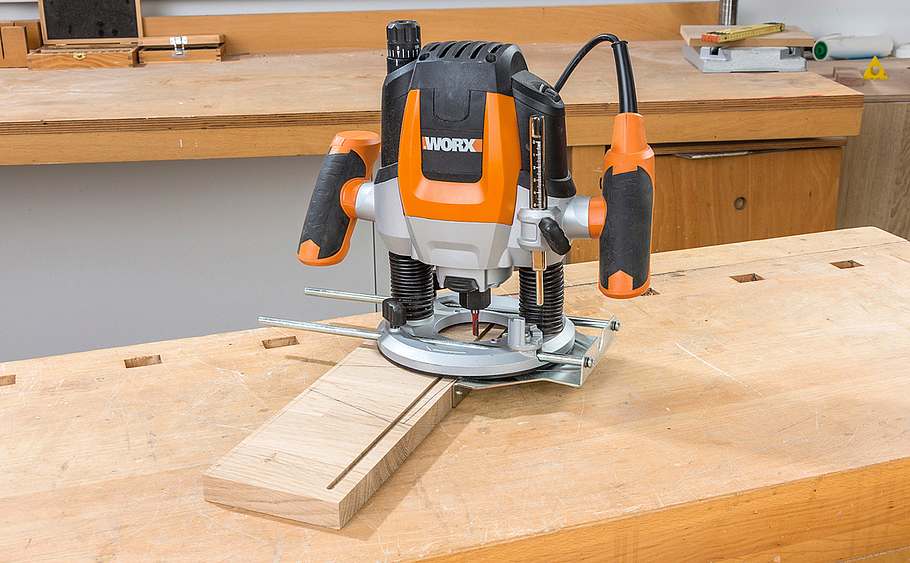

... dem Boden diesen Rücksprung und fräsen dort eine Nut für die Teil-Rückwand. Nutzen Sie den Parallelanschlag oder eine Schiene.
TV-Unterschrank

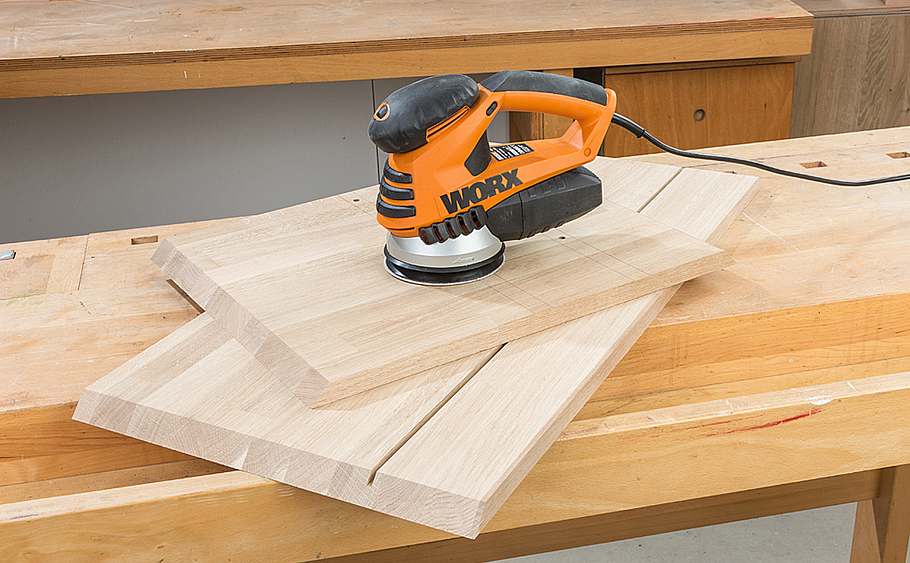

Schleifen Sie vor dem Verleimen die Oberflächen der Inneneinteilung und zumindest die Innenflächen der Korpuswände.
TV-Unterschrank

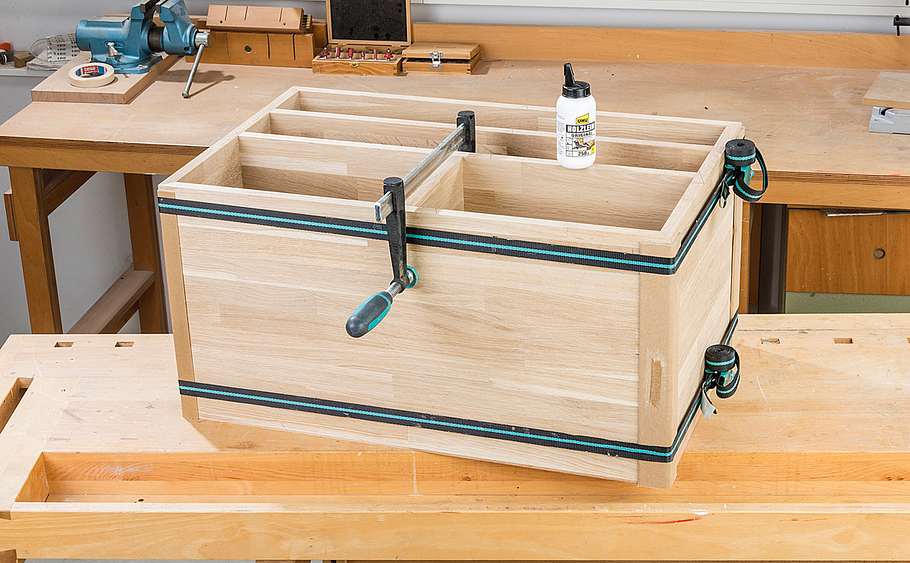

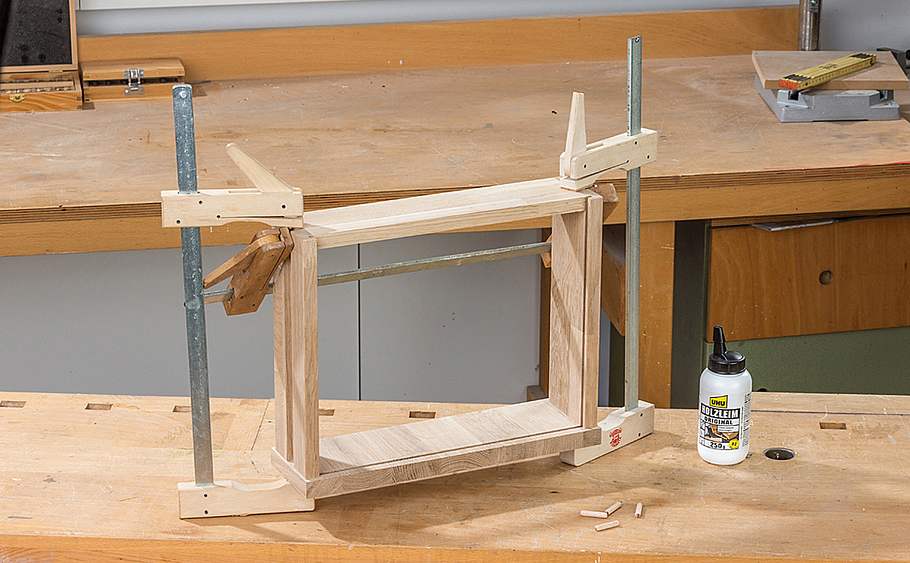

Dann Leim angeben, Dübel einstecken, (erst die Inneneinteilung zusammenstecken) und alles mit Gurten und Zwingen pressen. Das Verleimen muss zügig erfolgen und sollte gut vorbereitet sein.
TV-Unterschrank

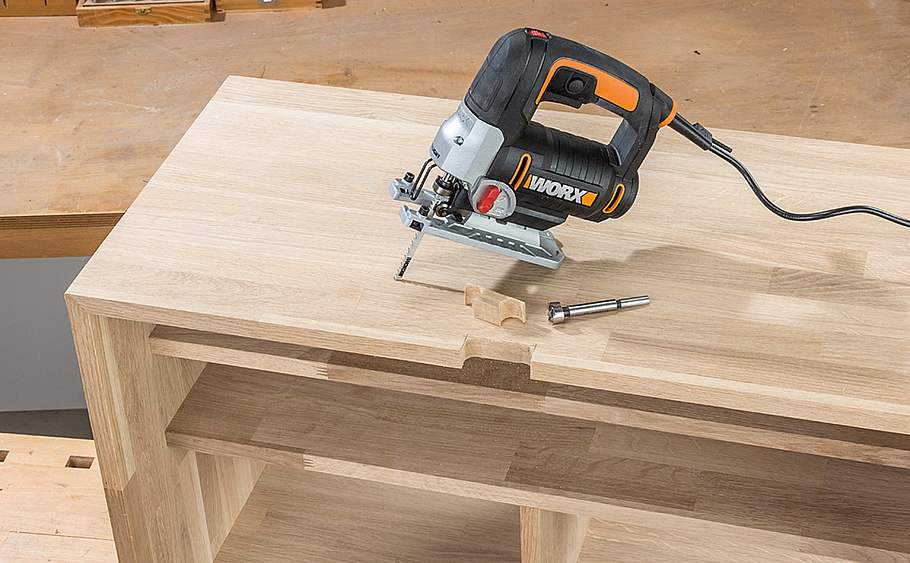

Nach dem Abbinden klinken Sie mittig an der hinteren Kante der Deckelplatte einen Durchlass für die TV-Leitungen aus.
TV-Unterschrank

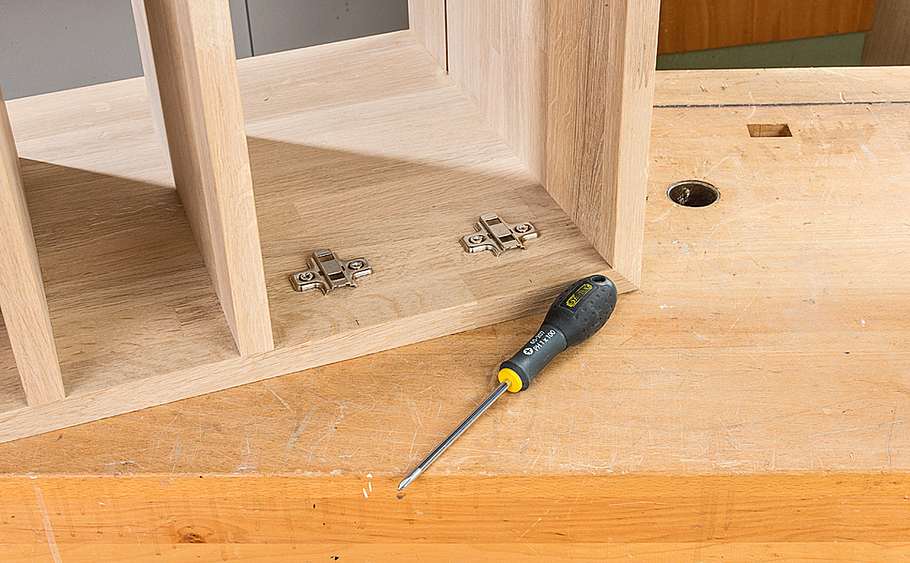

In das rechte untere Fach schrauben Sie gemäß Bohrbild die Montageplatten für die Topfbänder. Da die Tür innen liegt, ...
TV-Unterschrank
... müssen Sie gekröpfte Bänder für innenliegende Türen verwenden! Bohren ...
TV-Unterschrank

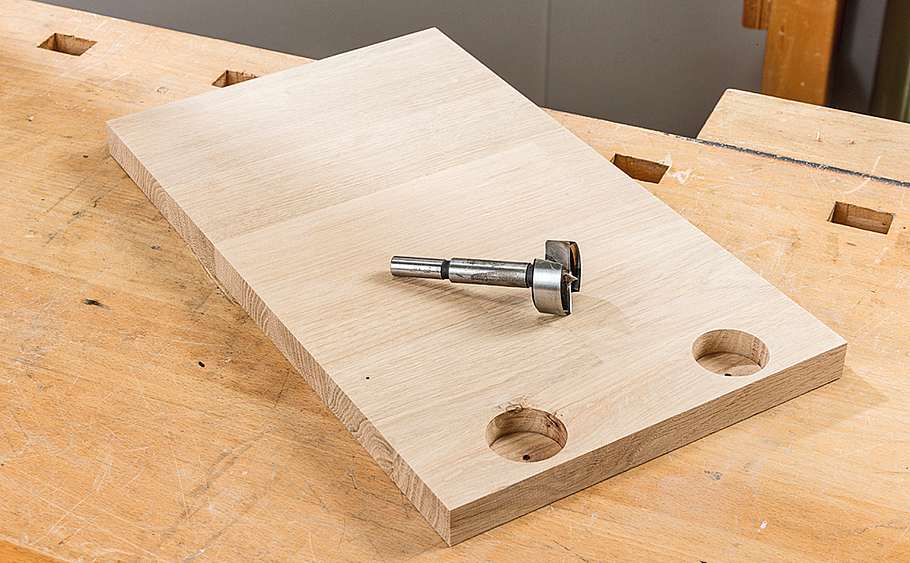

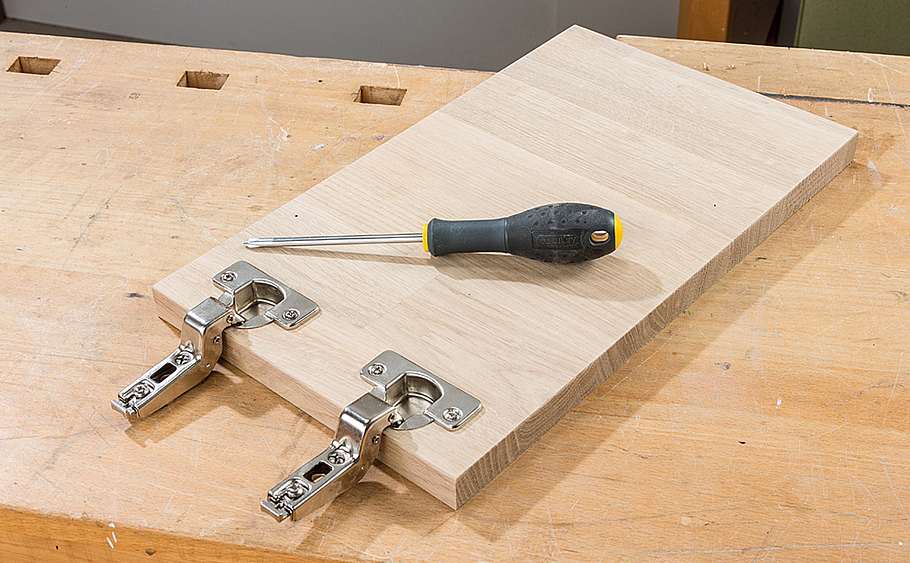

... Sie die Topfbandlöcher in die Tür und montieren Sie anschließend die Bänder.
TV-Unterschrank

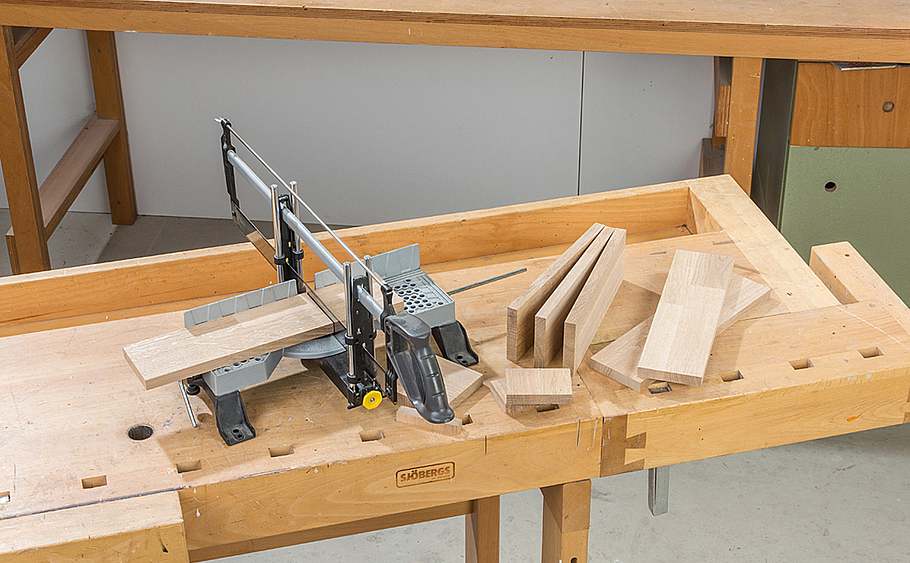

Jetzt werden die Schubkästen gebaut: Schneiden Sie die Zargen auf Höhe zu und längen Sie sie ab.
TV-Unterschrank

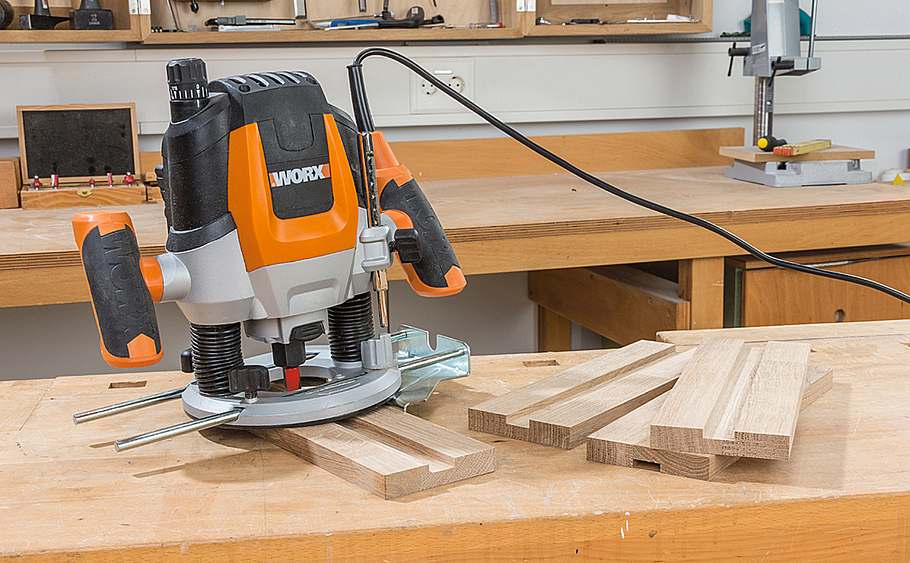

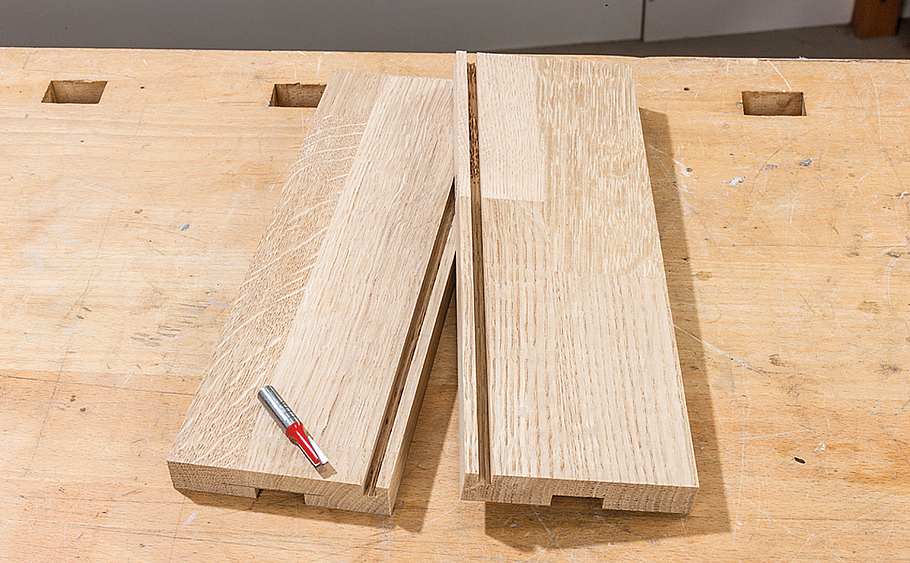

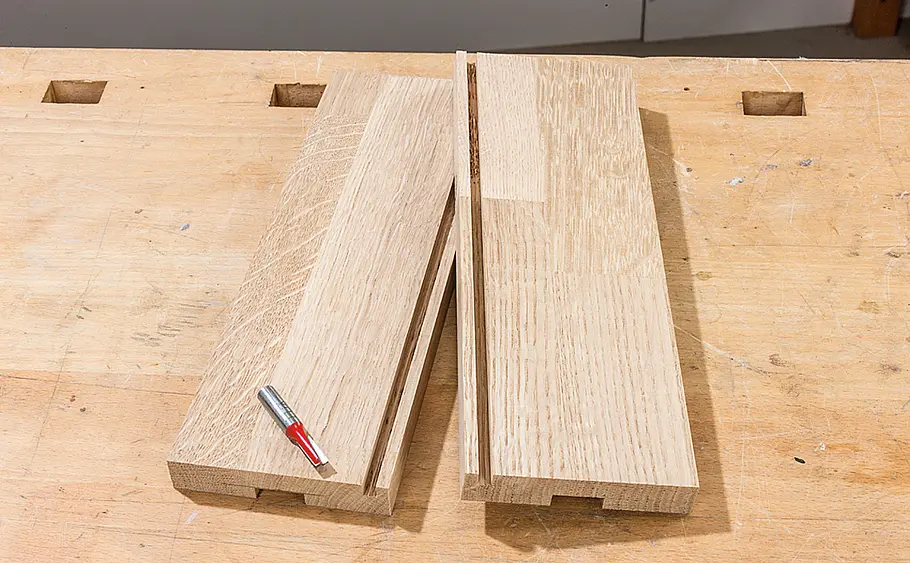

Die Seitenzargen werden außen für die Laufleisten genutet.
TV-Unterschrank
Schneiden Sie die Laufleisten zu und überprüfen Sie, ob sie gut in der Nut laufen und ausreichend (aber nicht zu viel) Spiel haben.
TV-Unterschrank
Danach nuten Sie die Seitenzargen innen für die Schubkastenböden.
TV-Unterschrank

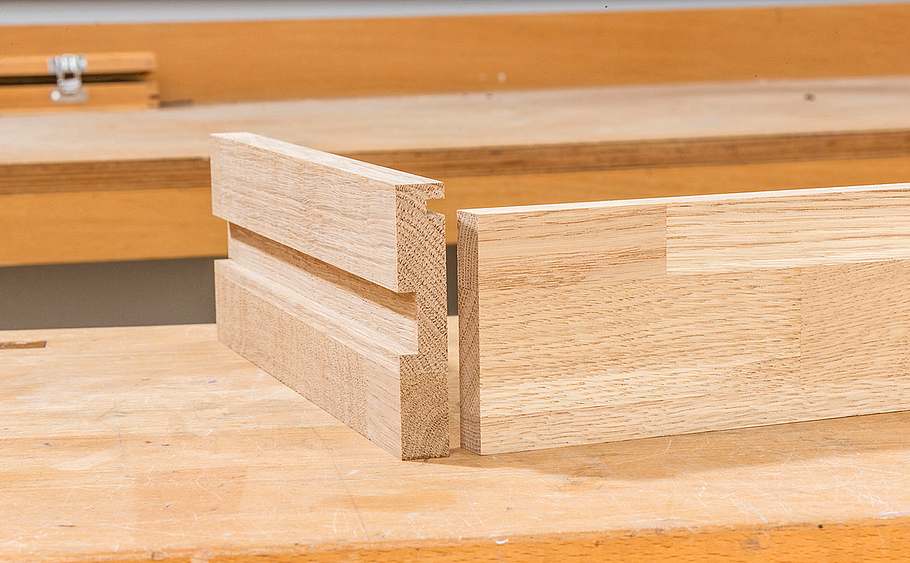

Die Rückenzargen reichen nur bis zu der Nut, sodass sich die Böden nach dem Verleimen von hinten einschieben lassen.
TV-Unterschrank

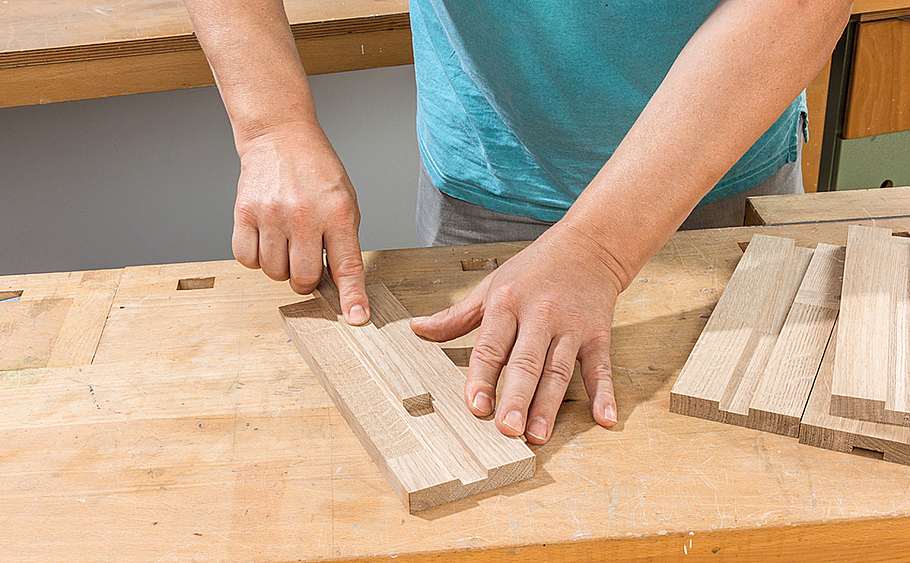

Die Front wird ebenfalls innen genutet, allerdings wird hier nicht durchgenutet, sondern einsatzgefräst!
TV-Unterschrank
Die Leimverbindung der Zargen wird wieder mit Dübeln unterstützt.
TV-Unterschrank

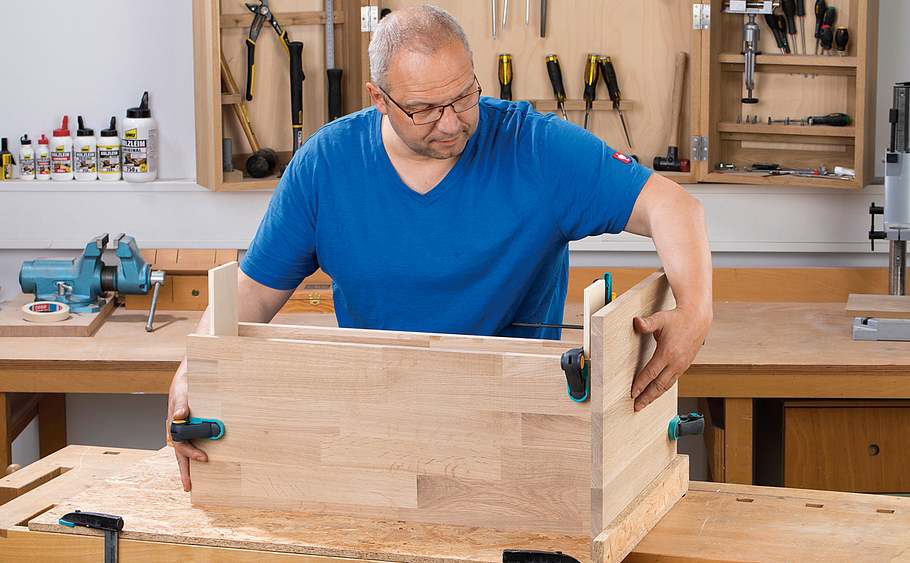

Fügen Sie die Bauteile mit Leim und Dübeln zusammen und verpressen sie mit Zwingen. Prüfen Sie die Zargen auf Rechtwinkligkeit.
TV-Unterschrank

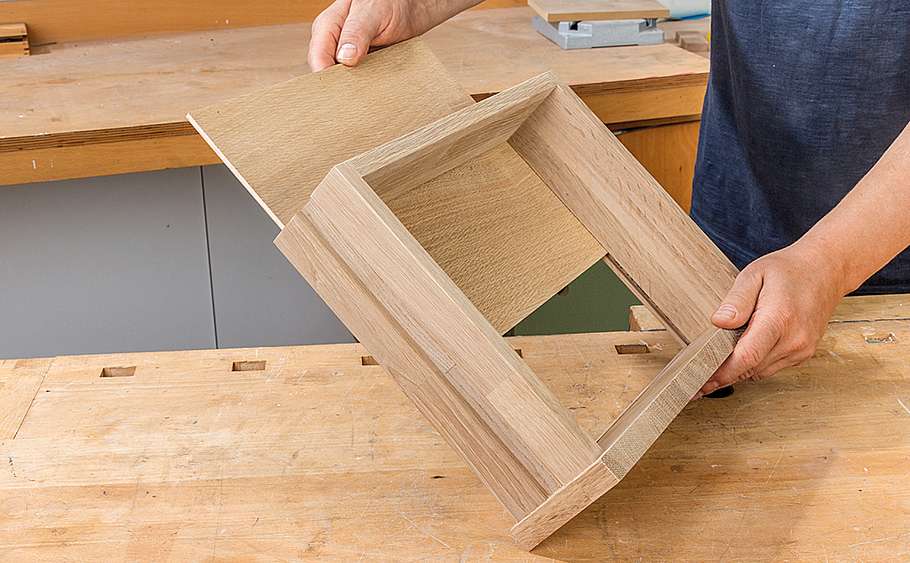

Nach dem Schleifen schieben Sie die Böden ein und verschrauben sie mit Rückwandschrauben gegen die Rückenzargen.
TV-Unterschrank

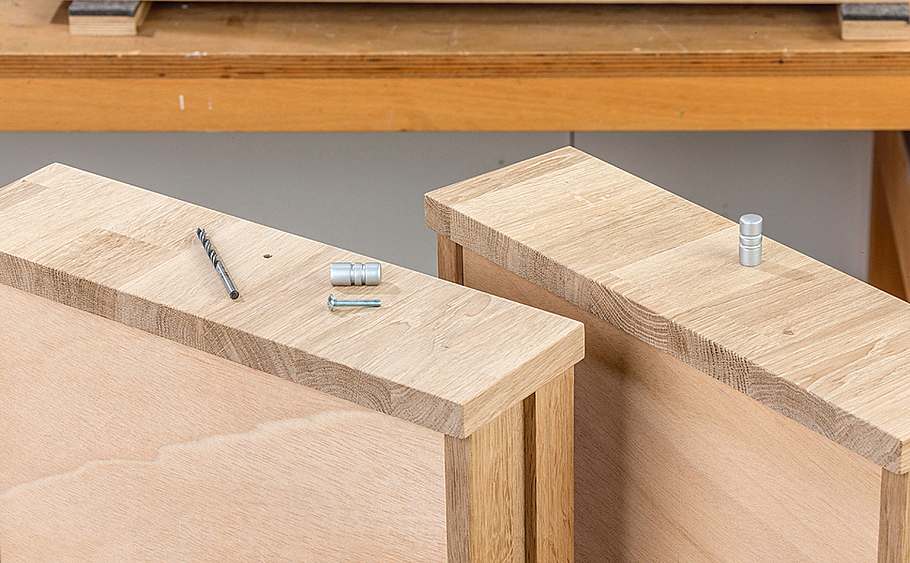

Einfache Griffknöpfe reichen für die Bedienung der kleinen Schubkästen und der Tür absolut aus.
TV-Unterschrank

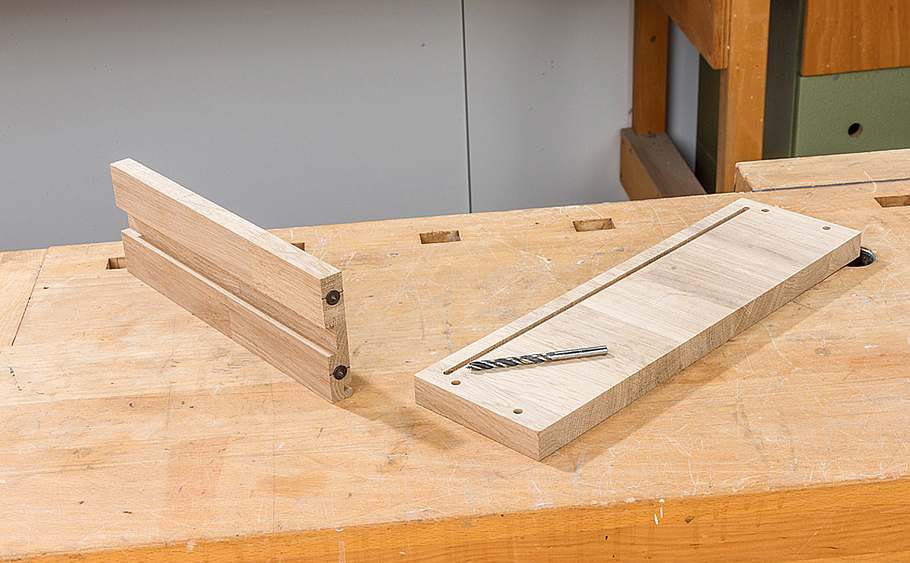

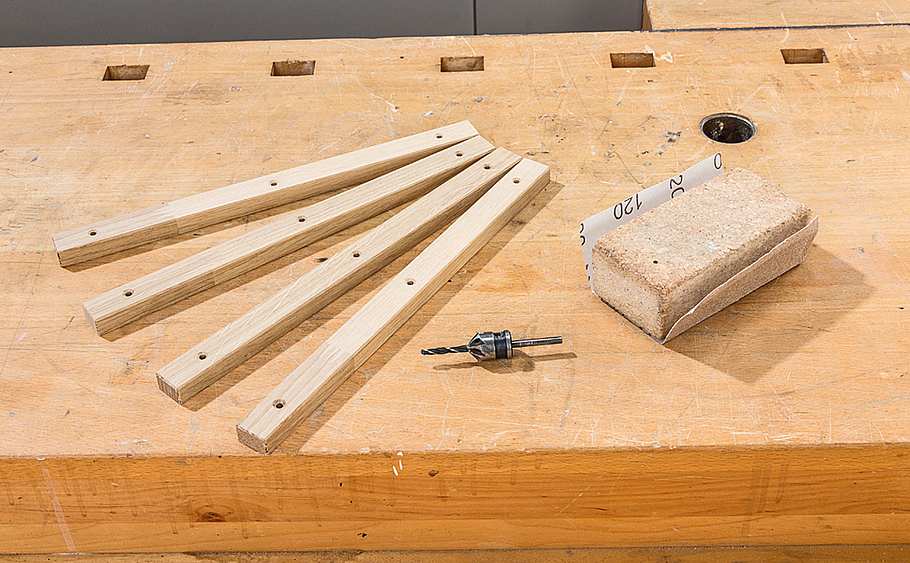

Bohren und senken Sie die Laufleisten, dann schleifen und entgraten Sie sie.
TV-Unterschrank

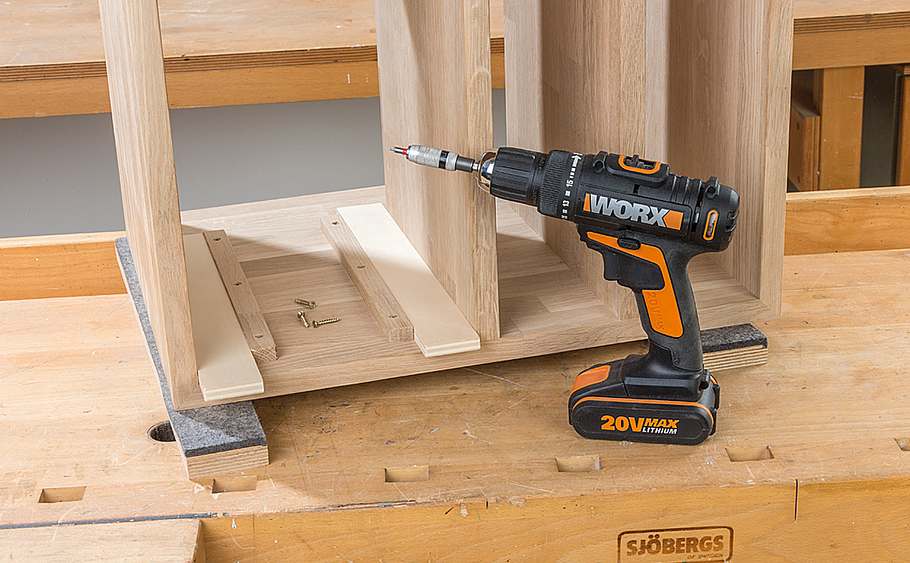

Montieren Sie die Laufleisten im Korpus. Richten Sie sie mit einer Distanzplatte aus.
TV-Unterschrank

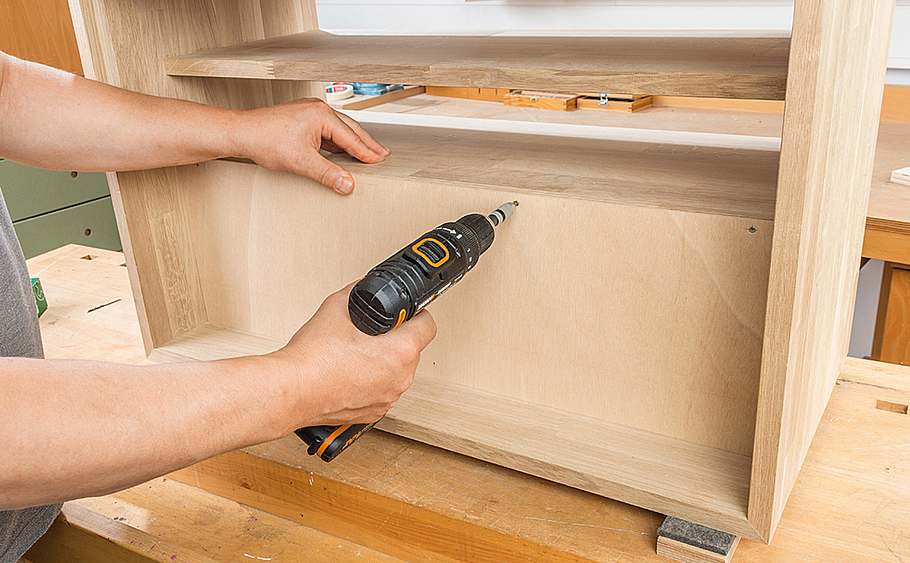

Danach setzen Sie die Rückwand in die Nut des Bodens und schrauben sie gegen den unteren Zwischenboden. Vorbohren!
TV-Unterschrank

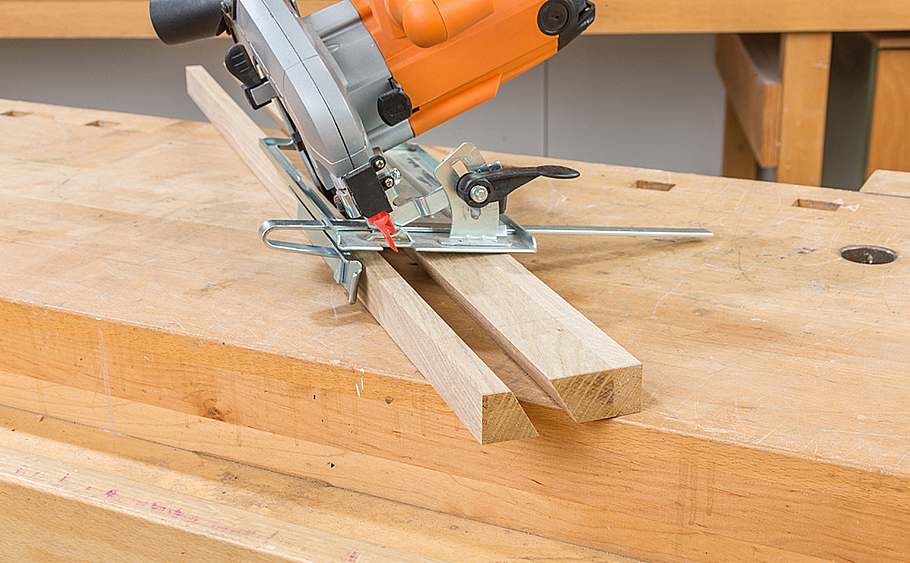

Um das Möbel an die Wand zu hängen, haben wir eine Leiste im 30-Grad-Winkel längs aufgeschnitten. Zwei Stücke der ...
TV-Unterschrank
... schmaleren Leiste werden rechts und links gegen den Deckel geleimt, die Gegenstücke werden später an der Wand montiert.
TV-Unterschrank

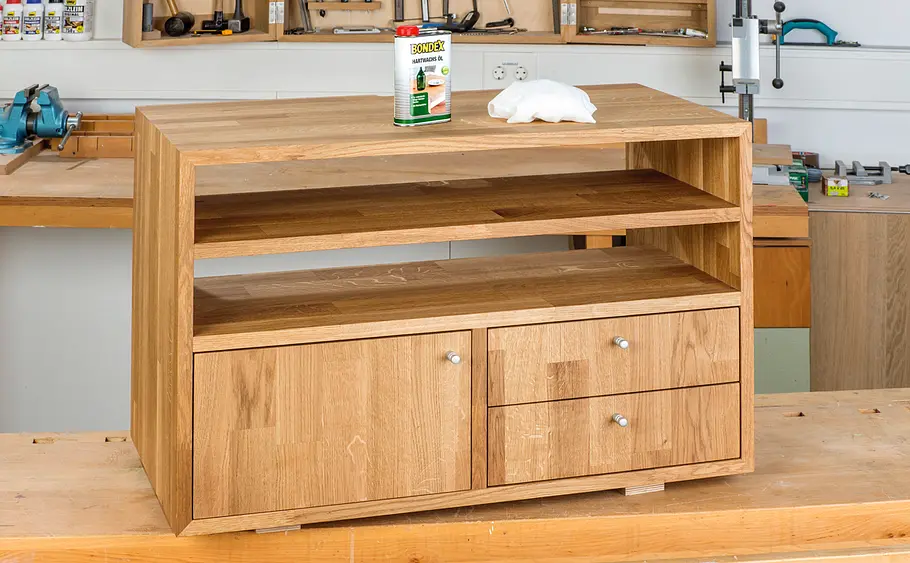

Für den Oberflächenschutz wird das Möbel mit Hartwachs-Öl eingelassen. Das Holz erhält so einen seidigen Glanz. Zum leichteren Ölen müssen Sie die Beschläge und die Rückwand demontieren.
Für diejenigen, denen der Fernseher gar nicht groß genug sein kann, ist dieser Bauvorschlag nicht unbedingt geeignet. Große Geräte werden häufig direkt an der Wand montiert. Wer allerdings eine kleine und ausgesprochen praktische Nischenlösung für Fernsehgeräte bis etwa 32” sucht, der findet hier einen kompakten, wandhängenden TV-Unterschrank.
Checkliste Werkzeug
Akku-Bohrschrauber
Gehrungssäge
Handkreissäge mit Führungsschiene
Klemmen
Oberfräse
Spanngurte
Stichsäge
Mit einer Gesamtbreite von 80 cm (die Sie natürlich individuell vergrößern können) ist unser aus hochwertiger Eiche gebauter TV-Unterschrank etwas für kleinere Räume und Endgeräte. Der auf der Deckelplatte stehende Fernseher bietet den Vorteil, dass es keinen sichtbaren Kabelsalat mehr gibt. Dafür sorgt die zurückspringende Ausfachung mit Teilrückwand, die Platz für eine Mehrfachsteckdose, einen Receiver und/oder einen Blueray- bzw. DVD-Player bietet. Da in unserem Fall der TV-Unterschrank unmittelbar vor den Steckdosen montiert wird, verschwinden sämtliche Anschlussleitungen. Und in den beiden kleinen Schubkästen ist Platz für Fernbedienungen und TV-Zeitschriften.
Anleitung: TV-Unterschrank selber bauen
Wer diesen TV-Unterschrank nun selber bauen möchte, kann den Schritten in unserer Bildergalerie folgen. Einen kurzen Einblick in die Schritte erhalten Sie bereits hier.
- Zuerst müssen Sie die Platten für den Korpus abmessen und dann zuschneiden.
- Anschließend wird der Korpus zusammengeschraubt und verleimt. Mit den Zwingen verpressen Sie das ganze.
- Während der Leim trocknet, können Sie bereits die Zwischenwände zusägen und mit Dübelöchern versehen.
- Dann werden auch die Gehrungen an Boden, Deckel und Seitenwänden geschnitten.
- Wenn der Leim getrocknet ist, können Sie den Korpus mit den Seitenwänden verbinden.
- Da unser TV-Unterschrank auch Türen haben sollte, haben wir als nächstes die Türen zugeschnitten und mit Scharnieren versehen.
- Anschließend folgten die Schubladen.
- Alles ist fertig? Dann wird der Schrank zum Schluss noch geölt. So wird der TV-Unterschrank geschützt und erhält einen seidigen Glanz.
