TV-Lowboard
Klare Linien einerseits, eine asymmetrische Schubkasten-Einteilung andererseits: Unser TV-Lowboard ist zwar schlicht, aber nicht nüchtern. Geübte Heimwerker bauen das TV-Lowboard mit dieser Anleitung ohne Probleme selbst.
TV-Lowboard bauen

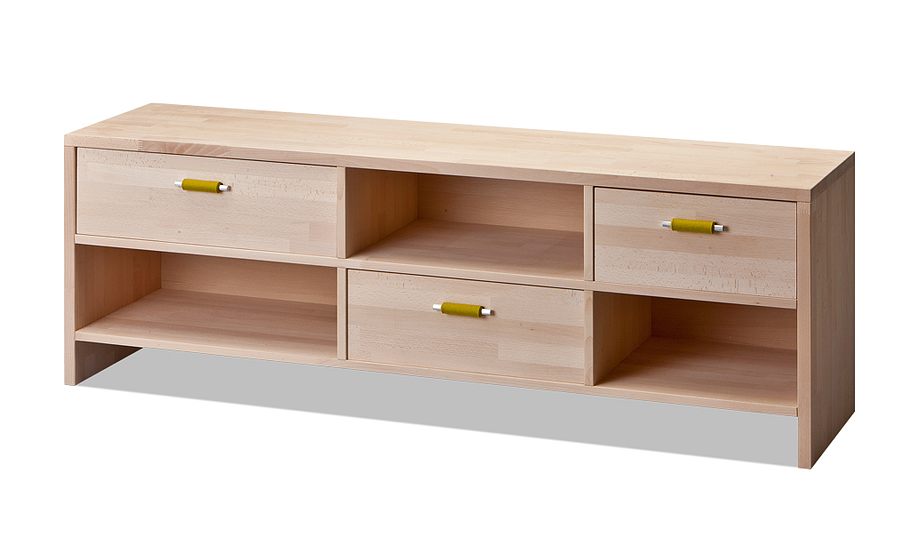

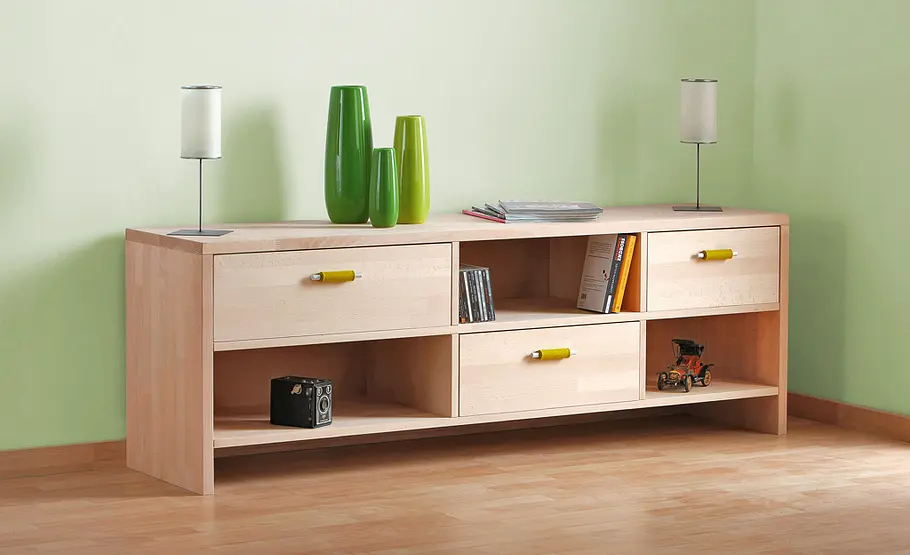

Einfach schick präsentiert sich dieses niedrige Sideboard. Ein Hingucker sind die Filzgriffe.
TV-Lowboard bauen
Der Korpus besteht aus
19- und 27-mm-Buche-
Leimholz sowie einer
Sperrholz-Rückwand mit
Buche-Furnier. Die
Flachdübel-Verbindungen
sind einfach herzustellen.

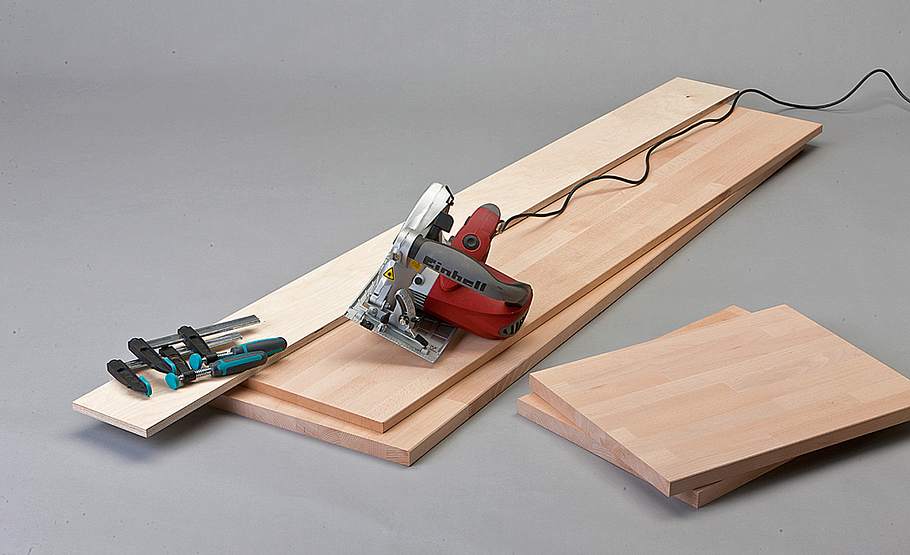

Praxistipp: Wenn Sie die Bauteile nicht beim Einkauf
zuschneiden lassen, verwenden Sie
eine Handkreissäge mit Längsanschlag.
TV-Lowboard bauen

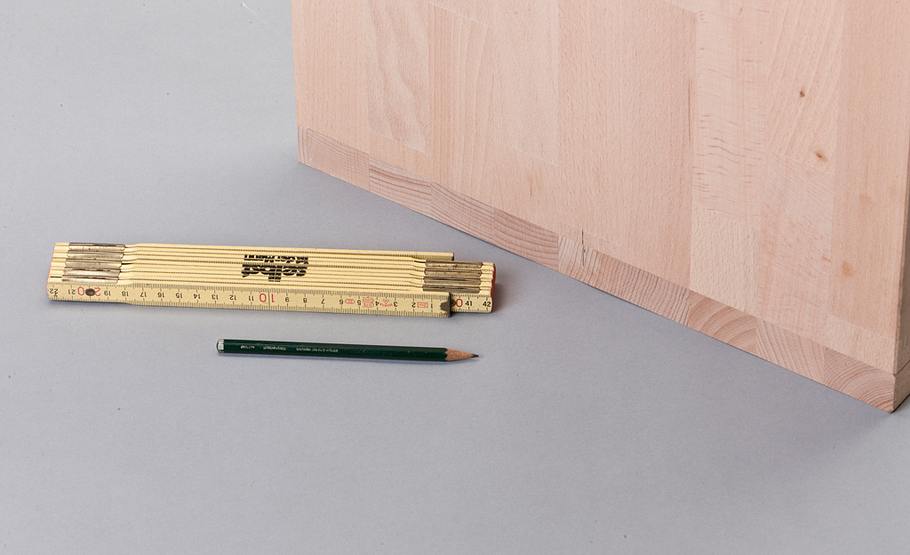

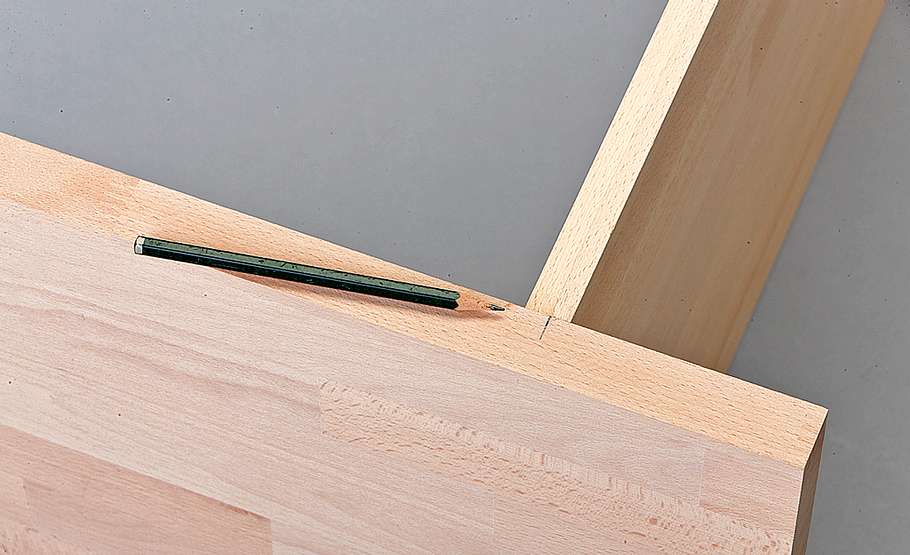

Stellen Sie die beiden Seiten auf die Deckel-Unterseite und markieren auf der Stoßfuge die halbe Korpustiefe.
TV-Lowboard bauen

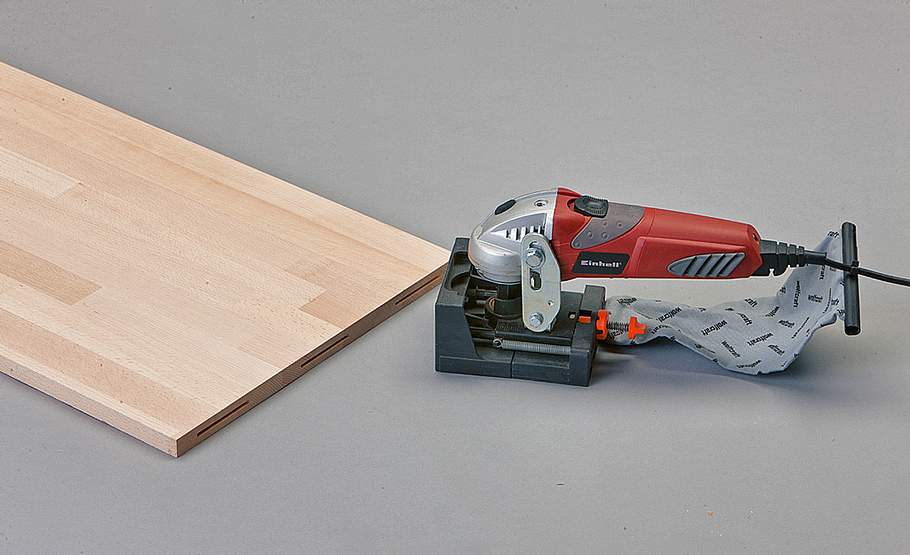

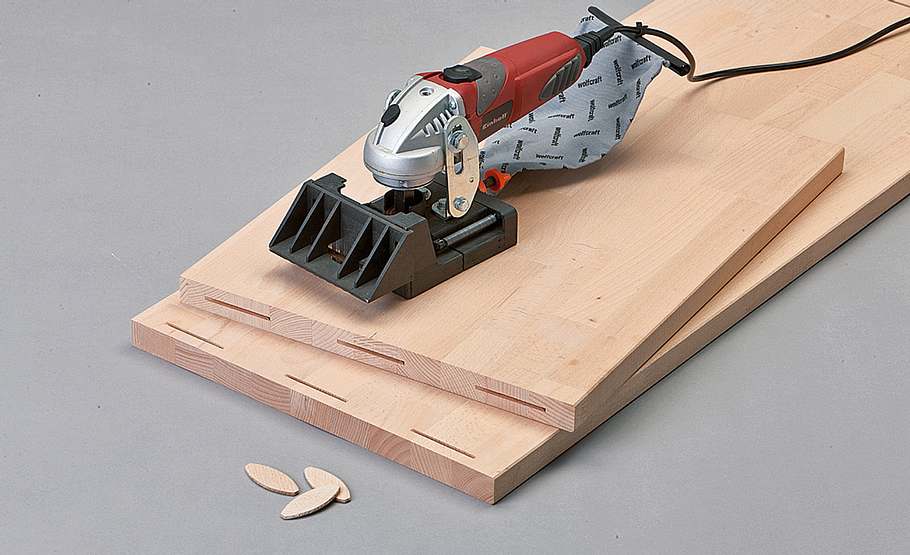

Dort die Mittelmarkierung der Flachdübelfräse ansetzen und die Nuten fräsen. Außen die Fräse kantenbündig ansetzen.
TV-Lowboard bauen

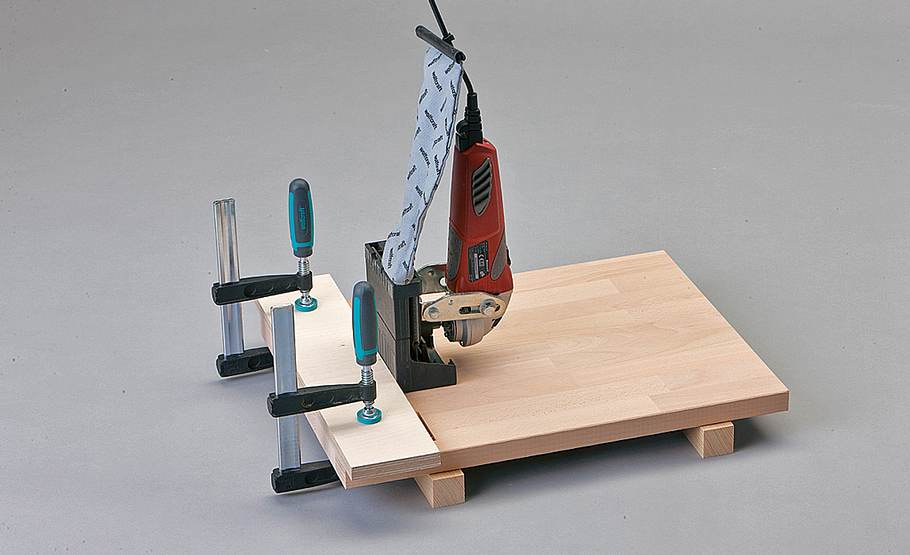

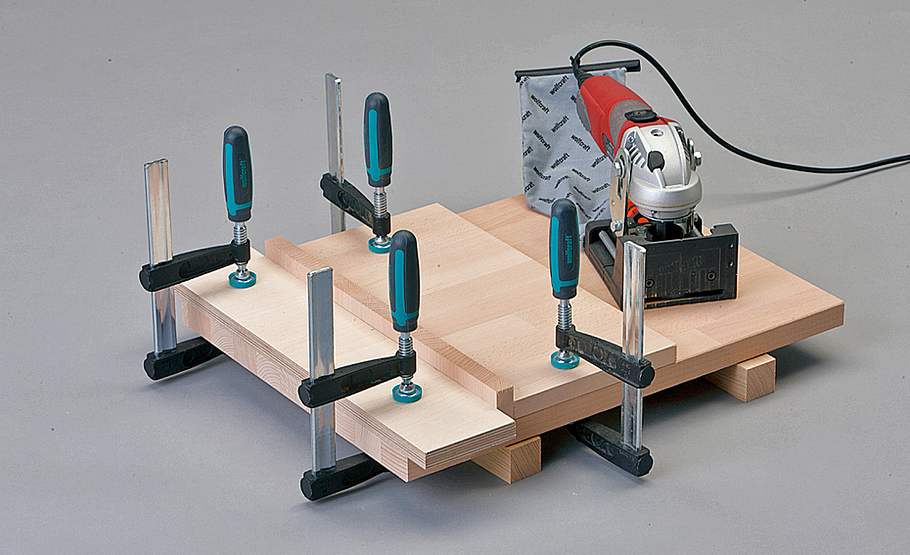

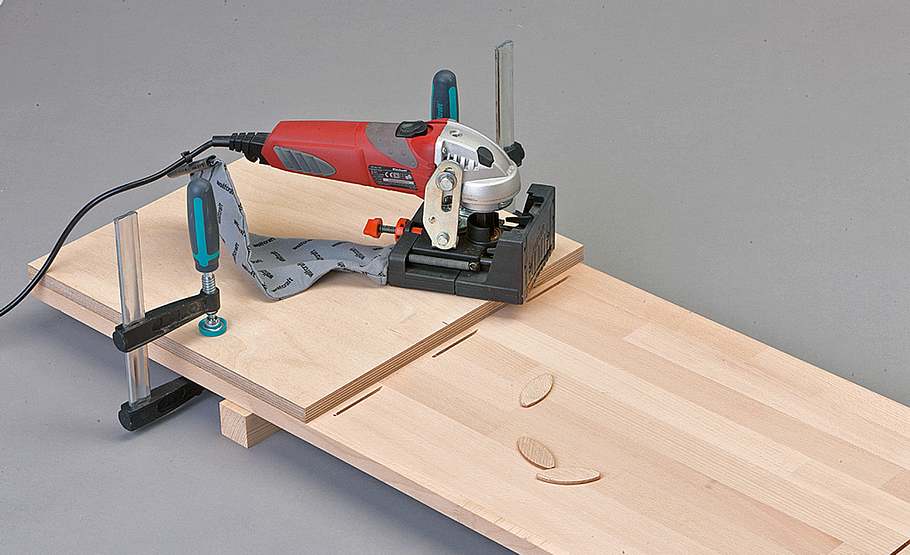

Boden und Mittelboden liegen zwischen den Seiten. Beginnen Sie mit den Seiten: Innen unten ein Distanzholz aufspannen, ...
TV-Lowboard bauen
... Fräse ansetzen und je drei Schlitze fräsen. Dann Boden- und Fachhöhe ebenfalls als Distanzholz aufspannen.
TV-Lowboard bauen
Da hierbei die Frässohle den Anschlag bildet, werden auch die Köpfe von Boden und Zwischenboden so gefräst.
TV-Lowboard bauen

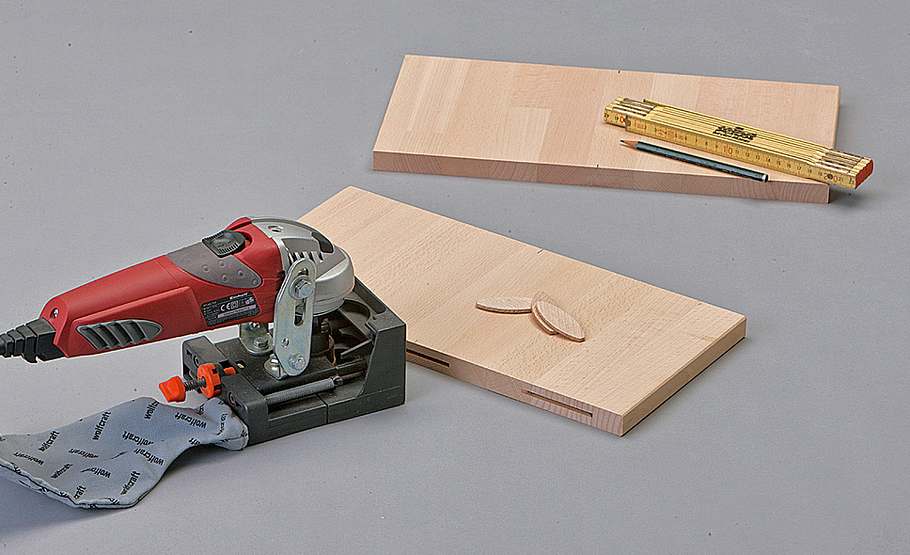

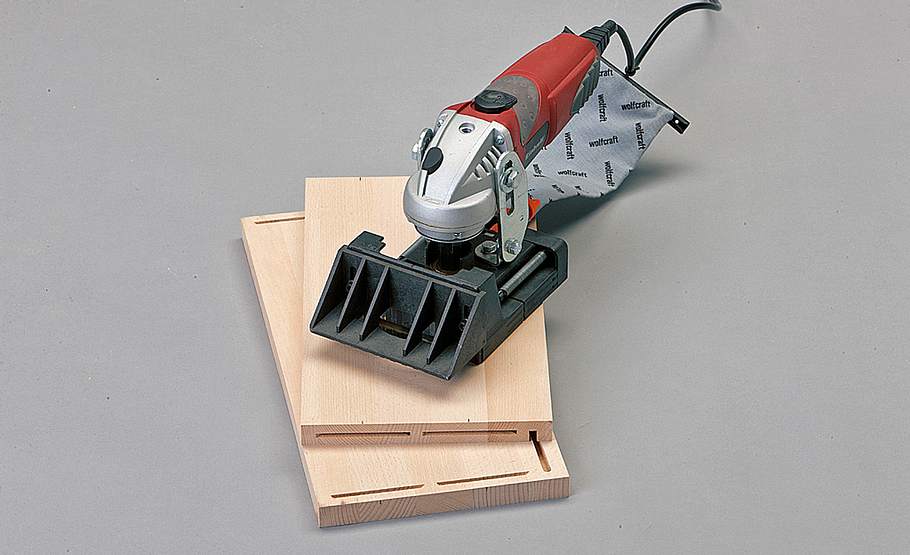

Anschließend die Schlitze für die Zwischenwände fräsen – beim Boden einseitig, beim Zwischenboden beidseitig.
TV-Lowboard bauen
Dann die Köpfe der Zwischenwände schlitzen. Wichtig: die Lage aller Bauteile genau markieren!
TV-Lowboard bauen

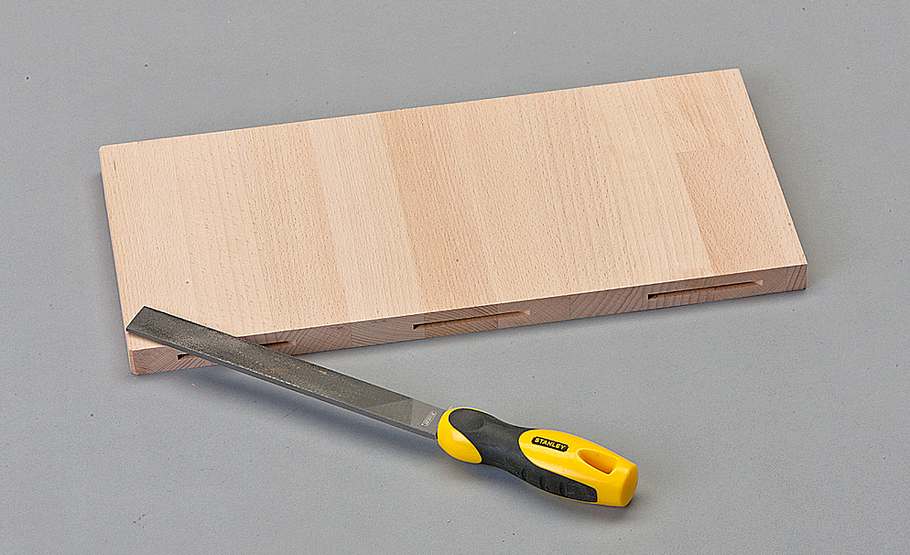

Fasen Sie die vordere Brettkante der Zwischenwände mit der Feile leicht an.
TV-Lowboard bauen

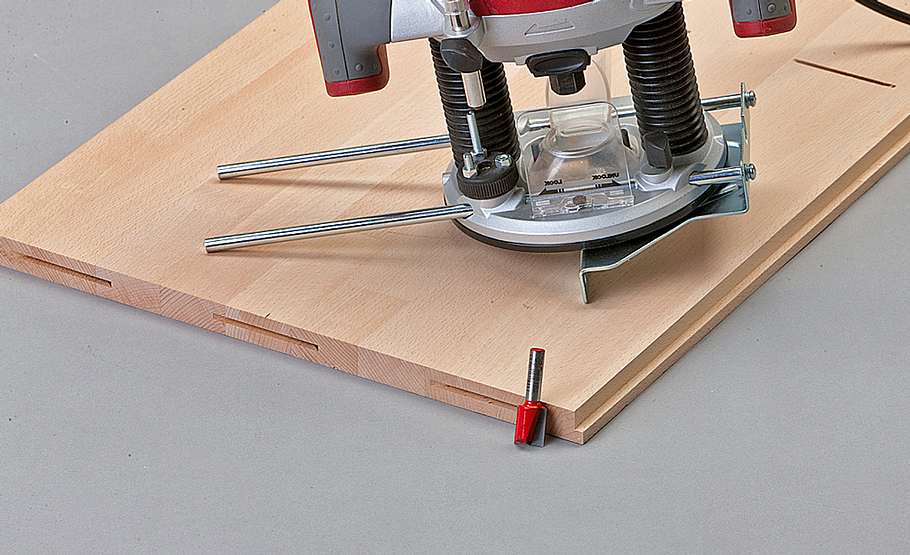

Der Boden wird für die Rückwand durchgefalzt, der aufliegende Deckel darf nicht über die komplette Länge gefalzt werden.
TV-Lowboard bauen
Auch die Seitenwände werden unten nur bis zum Falz des Bodens gefräst, nach oben hin jedoch komplett.
TV-Lowboard bauen
Führen Sie den Fräser nur bis zur zuvor markierten Position.
TV-Lowboard bauen

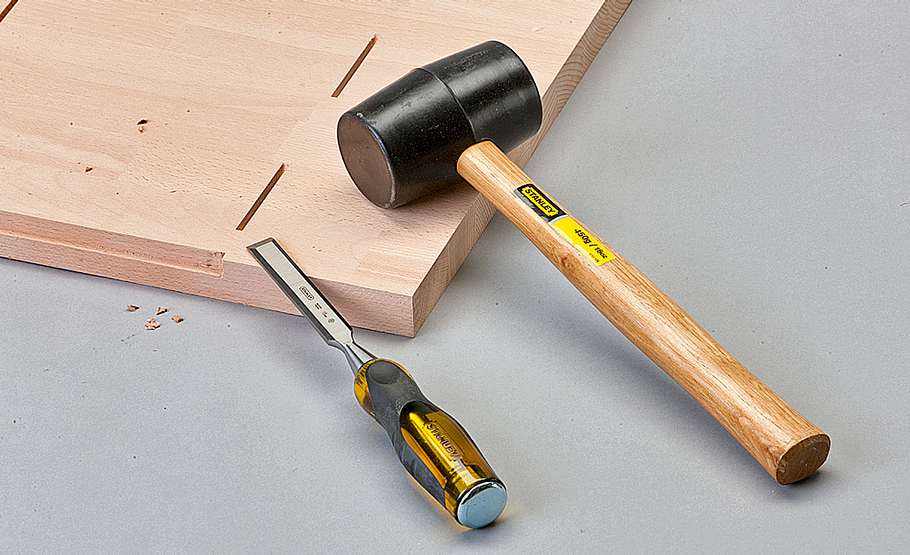

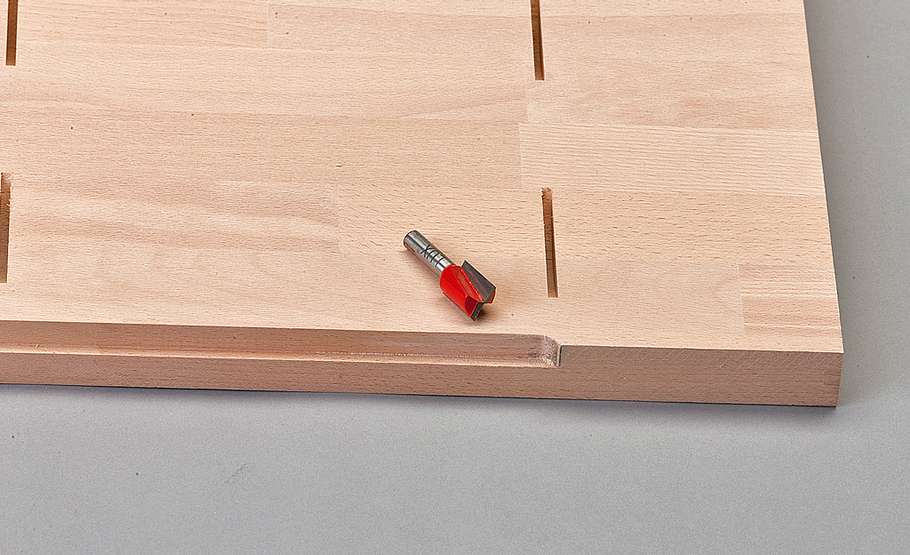

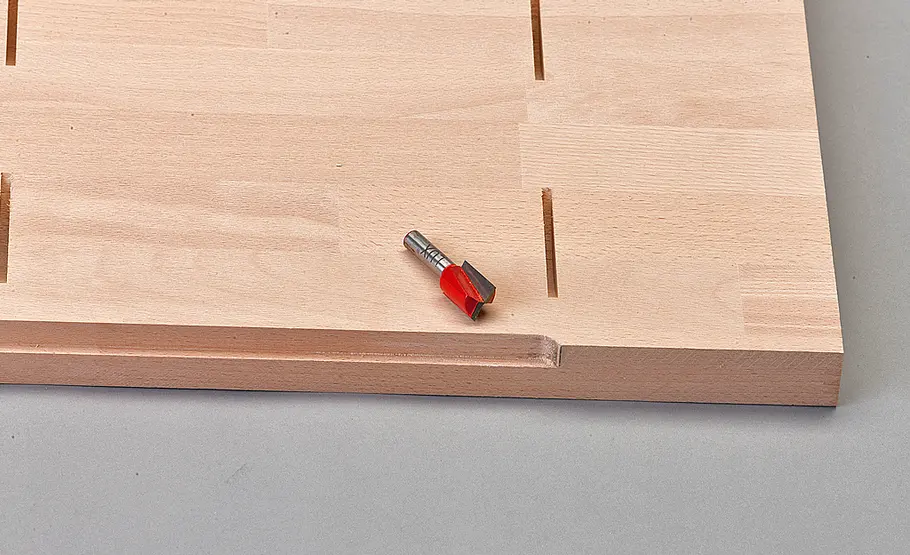

Die Fräserrundung stemmen Sie dann mit einem scharfen Stechbeitel aus.
TV-Lowboard bauen

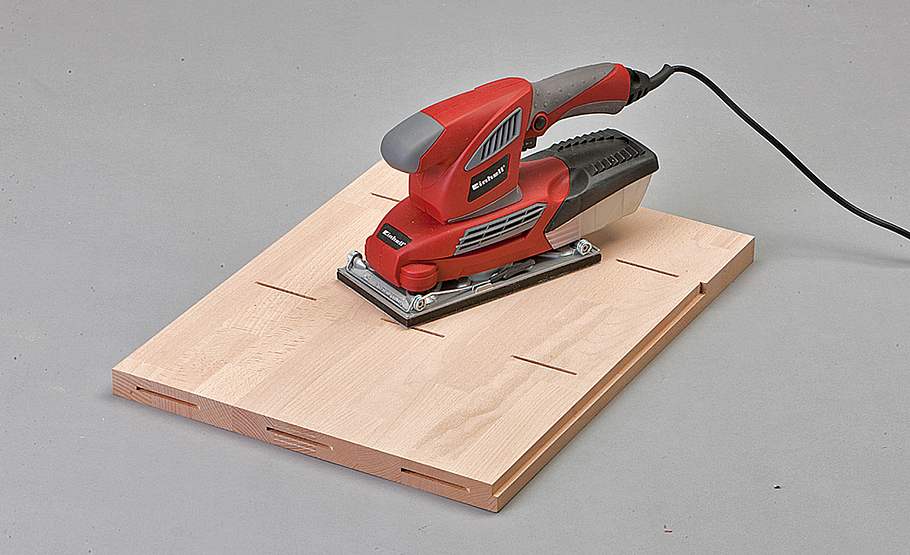

Wenn Sie alle Flächen vor dem Verleimen schleifen, müssen Sie anschließend nur noch austretenden Leim versäubern.
TV-Lowboard bauen

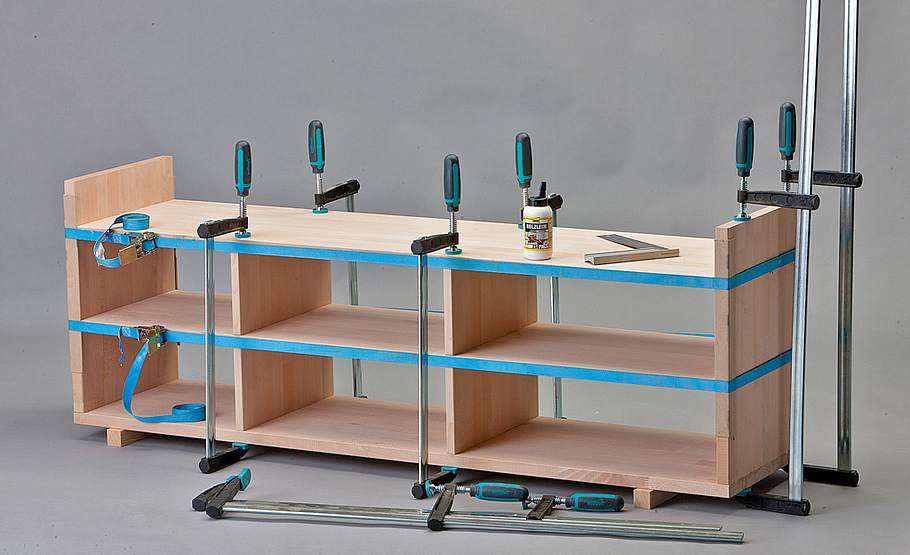

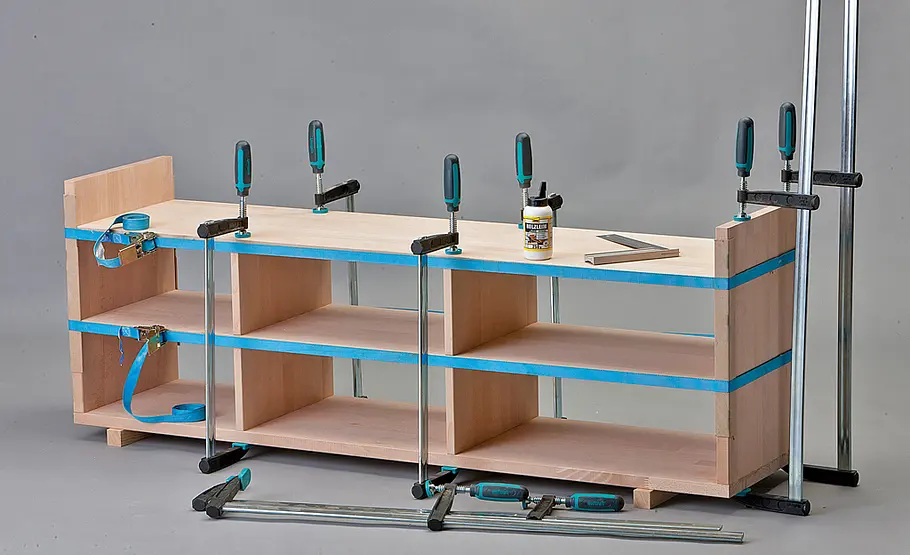

Ein solches Möbel verleimt man am besten zu zweit. Eine Alternative zum Verpressen mit Zwingen und Spanngurten finden Sie unten.
TV-Lowboard bauen

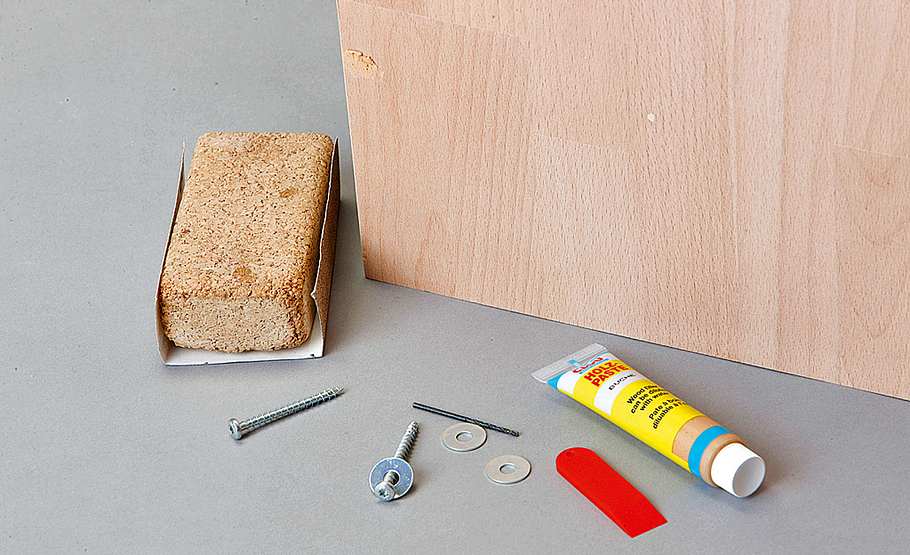

Praxistipp: Verleimen unter Schrauben-Druck
Das Verleimen größerer Möbel stellt viele vor
Probleme: Knechte (lange Zwingen) sind nur
selten vorhanden, und mit Gurten kann oft
nur unzureichender Druck erzeugt werden.
Alternativ können Sie den Pressdruck für die
Dauer des Verleimens mit einer Spanplattenschraube
mit Unterlegscheibe erzeugen. Sie
wird in das vorgebohrte Loch gedreht und
nach dem Trocknen des Leims entfernt. Das
Loch wird dann verspachtelt und geschliffen.
TV-Lowboard bauen

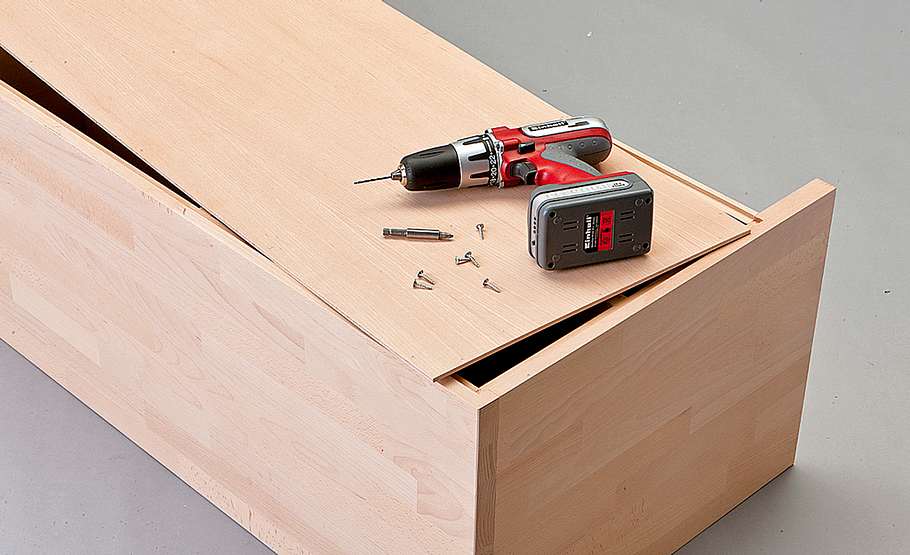

Zum Schluss die zugeschnittene Rückwand in den Falz legen und mit Rückwandschrauben (großer Kopf) befestigt.
TV-Lowboard bauen

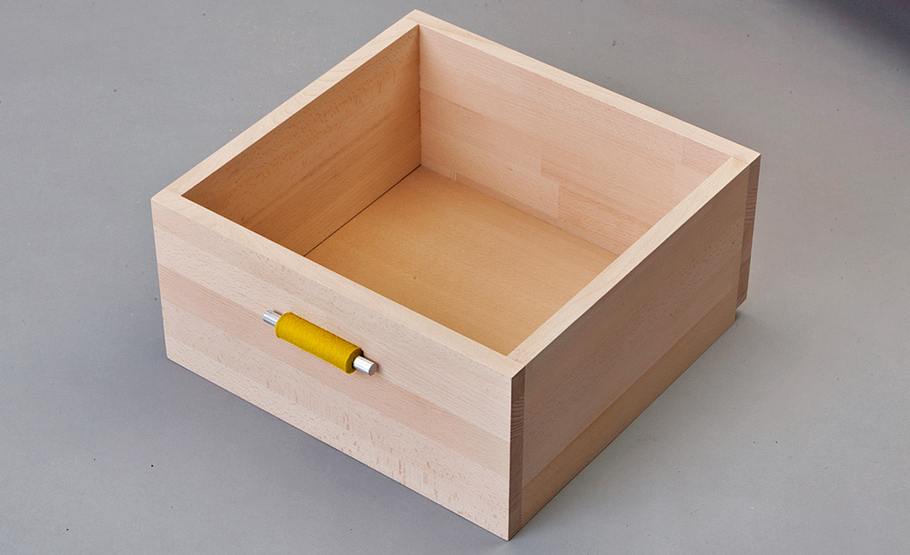

Jetzt folgt der Bau der Schubkästen: Die massiven Schübe
werden direkt in die
Ausfachungen gesteckt.
Die Bauweise der Kästen
ist identisch, sie sind
nur unterschiedlich breit.

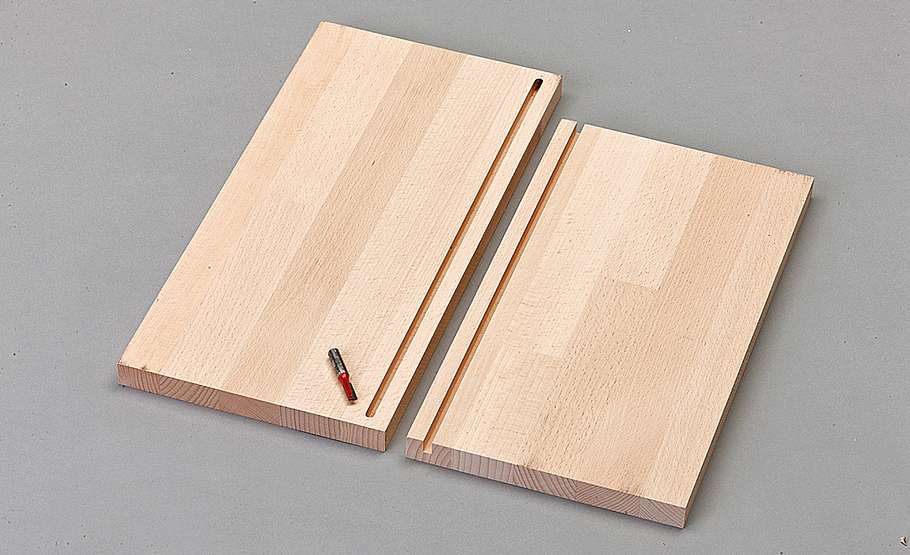

Die Zargen zuschneiden. Die Seitenzargen
für den Boden durchnuten, bei der
Blende den laufenden Fräser eintauchen.
TV-Lowboard bauen
Die stumpfe Verbindung der Zargen wird mit Flachdübeln verstärkt.
TV-Lowboard bauen

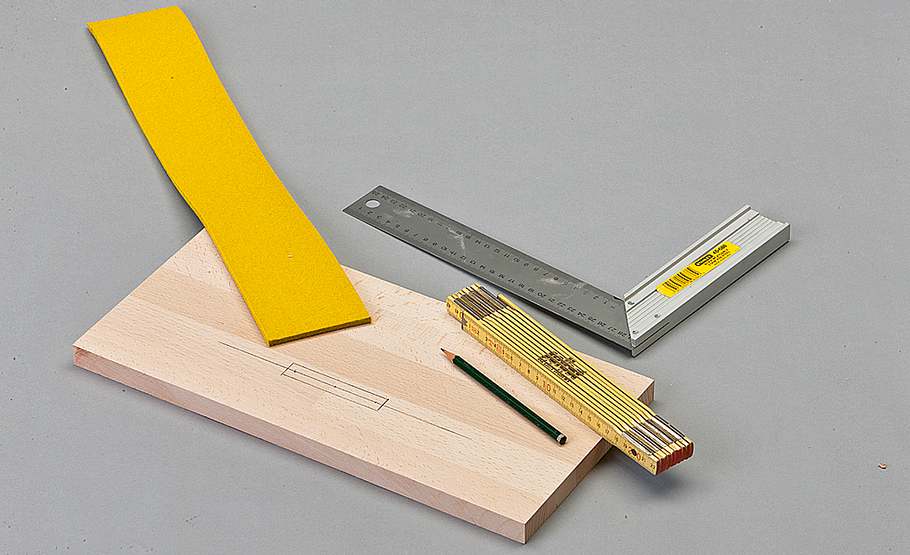

Für den Griff haben wir einen dicken Filzstreifen verwendet: In Materialbreite und doppelter Stärke den Griff auf die Blende zeichnen und ...
TV-Lowboard bauen

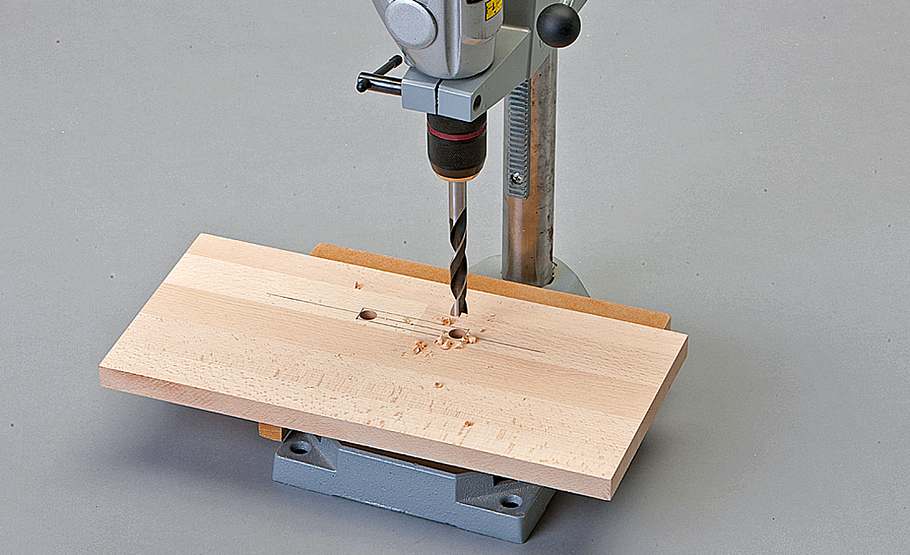

... an den Enden mit scharfem Holzbohrer durchbohren.
TV-Lowboard bauen

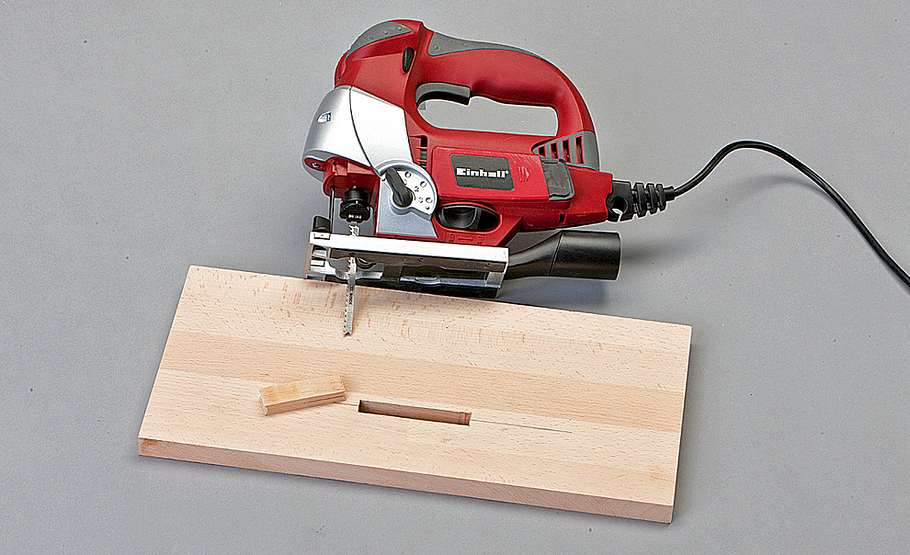

Die Stege zwischen den Löchern mit der Stichsäge schneiden und die Bohrerrundungen eckig nacharbeiten.
TV-Lowboard bauen

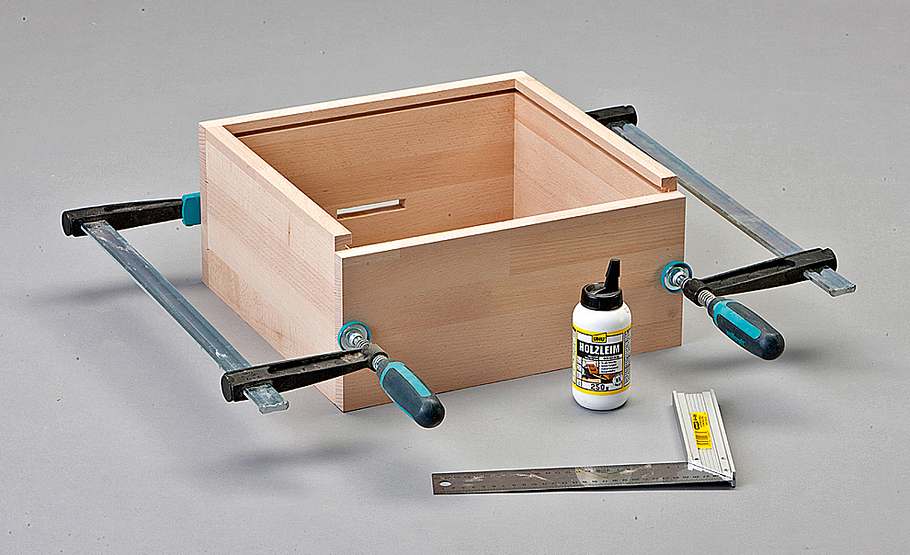

Nach dem Schleifen die Schübe verleimen und pressen. Auf Rechtwinkligkeit prüfen.
TV-Lowboard bauen

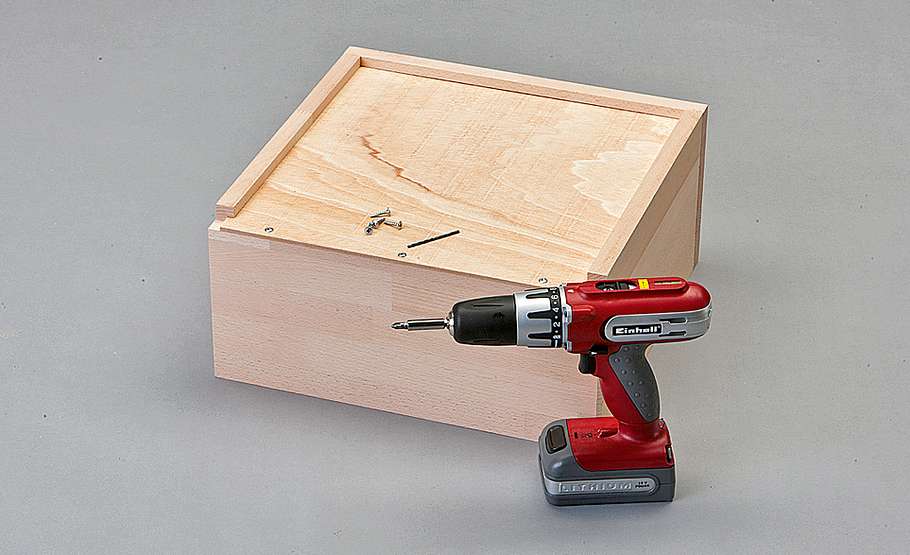

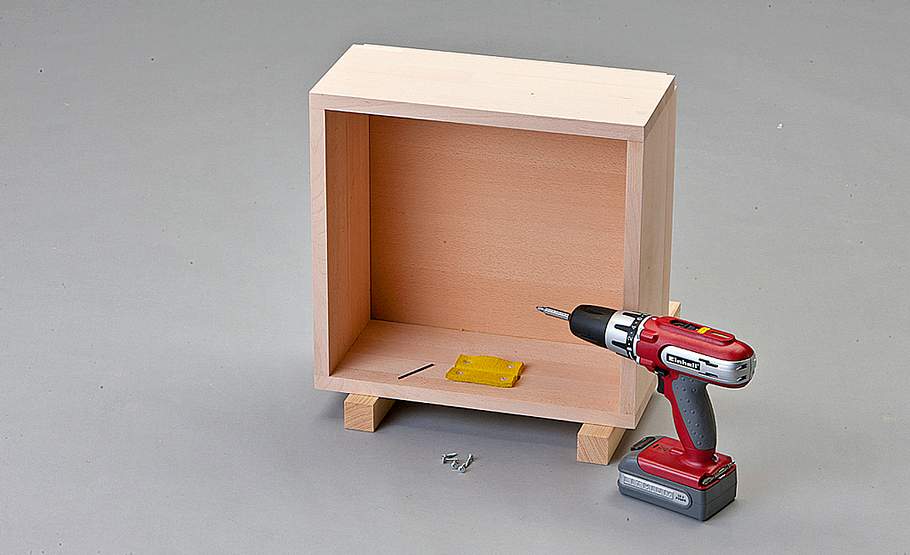

Nach dem Trocknen den Boden von der kurzen Rückenzarge her einschieben, vorbohren und festschrauben.
TV-Lowboard bauen

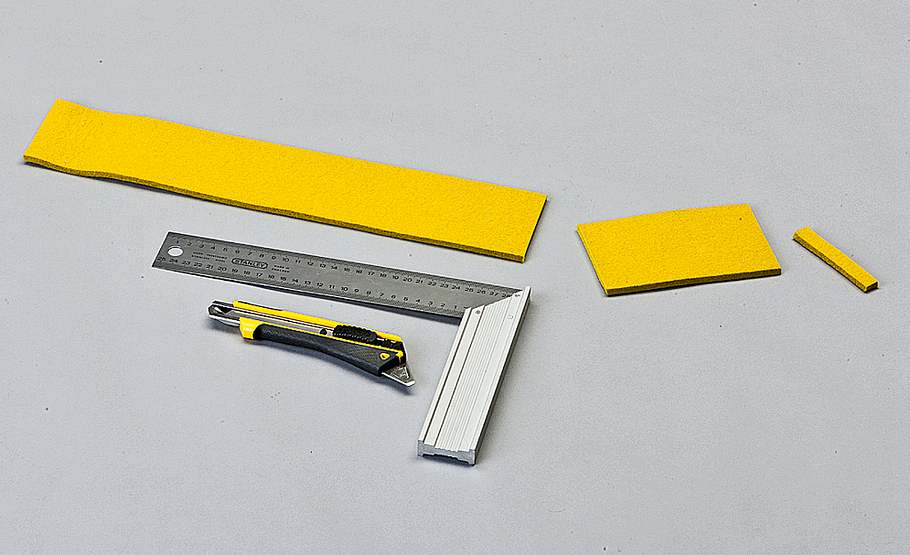

Schneiden Sie aus dem Filzstreifen die Griffe mit einem scharfem Cuttermesser.
TV-Lowboard bauen

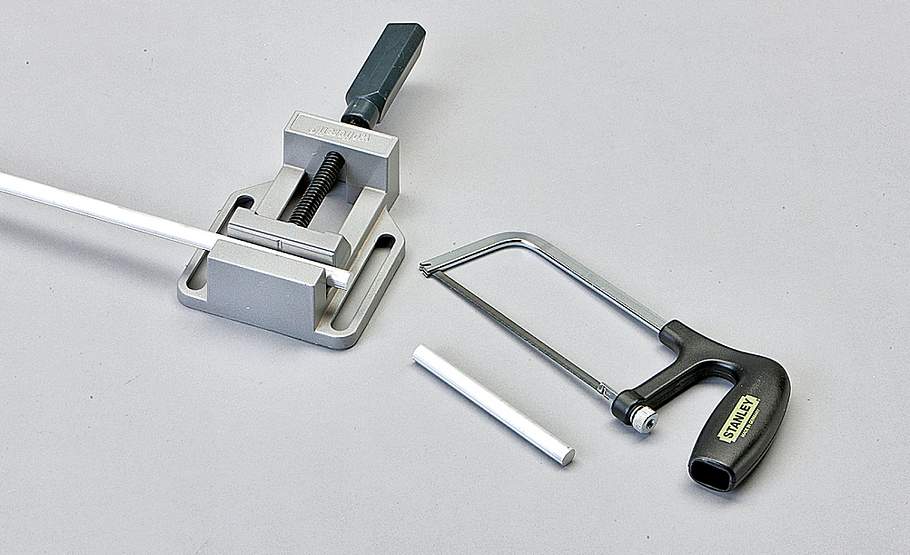

Einen Alu-Rundstab ablängen und die Kanten entgraten.
TV-Lowboard bauen
Filzstreifen nun um den Rundstab legen und von vorne die beiden Filzenden stramm in den Schubkasten ziehen. Filz umklappen und verschrauben. Vorbohren!
TV-Lowboard bauen
Übrigens: Ein Überzug mit Hartwachsöl (vor der Griffmontage) schützt die Holzoberflächen und feuert sie an.
TV-Lowboard bauen
Die Schubkästen sind unterschiedlich breit. Der Bau des TV-Lowboards funktioniert auch bei drei gleich großen Schubfächern (je 500 mm).
Auch wenn der Fernseher heute eher einem flachen Bilderrahmen an der Wand gleicht, etwas Stauraum unterhalb des TV benötigt man dennoch. Unser TV-Lowboard ist daher die ideale Ergänzung zu Ihrem LED-Fernseher.
Anleitung: TV-Lowboard selbst bauen
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Akku-Schrauber
Flachdübelfräse
Handkreissäge
Handwerkzeuge
Oberfräse
Stichsäge
Die Holzverbindungen des Lowboards haben wir mit einer Flachdübelfräse hergestellt. Das ist relativ einfach, allerdings unterläuft vor allem wenig geübten Heimwerkern im Umgang mit der Flachdübelfräse immer wieder der gleiche Fehler: Die Dübelschlitze liegen nicht übereinander! Grund dafür ist, dass der Dübelschlitz nie exakt in der Mitte des Materials liegt. So kommen unerwünschte Verschiebungen zustande, wenn die Dübelfräse nicht konsequent an der richtigen Bezugskante angesetzt wird.
Praxistipp: Idealerweise markieren Sie alle Bauteile vor dem Fräsen und legen bei jeder Verbindung genau fest, welche Seite Ihr Bezugsanschlag für die Fräse ist!
Die Zeichnungen und Materiallisten zum Bau des TV-Lowboards haben wir hier zum kostenlosen Download für Sie bereitgestellt >>
