Schallschutz-Zaun selber bauen
Bei diesem Projekt wurde der Zaun nicht nur gebaut, um den Gartenbereich vor neugierigen Blicken zu schützen. Mit dem Schallschutzzaun können Sie auch in Ruhe entspannen.
Schallschutz-Zaun selber bauen
Der Schallschutzzaun blendet den Umgebungslärm aus und sorgt für Ruhe im Garten.
Schallschutz-Zaun selber bauen

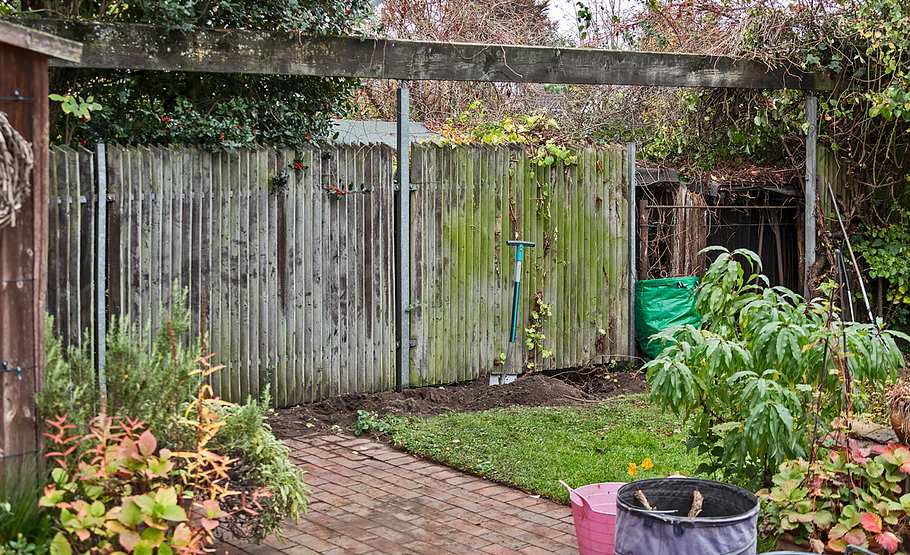

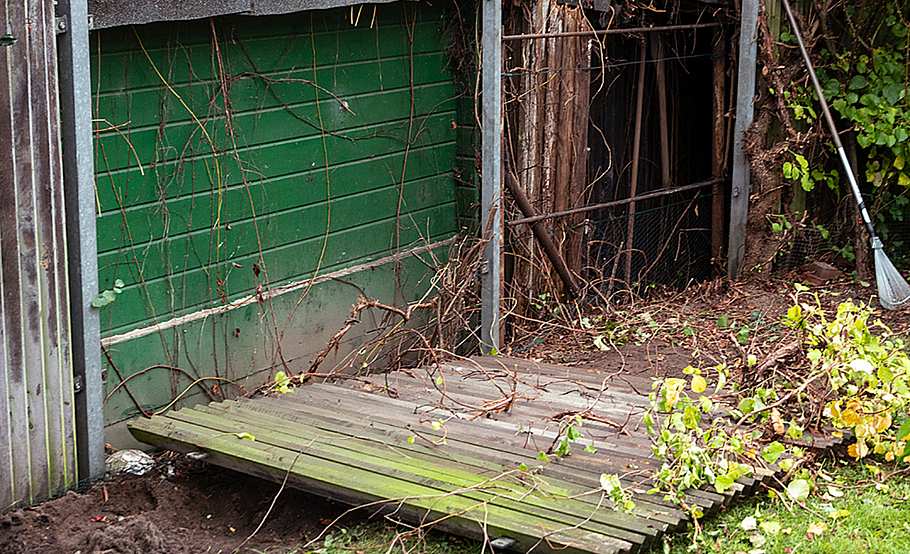

Vorher: Der alte Zaun war mittlerweile in die Jahre gekommen, da wurde es Zeit für einen neuen.
Zaunpfosten aufstellen
Zunächst wurde der alte marode Zaun abgerissen.
Zaunpfosten aufstellen
Die Pfosten wurden samt Fundament ausgegraben.
Zaunpfosten aufstellen

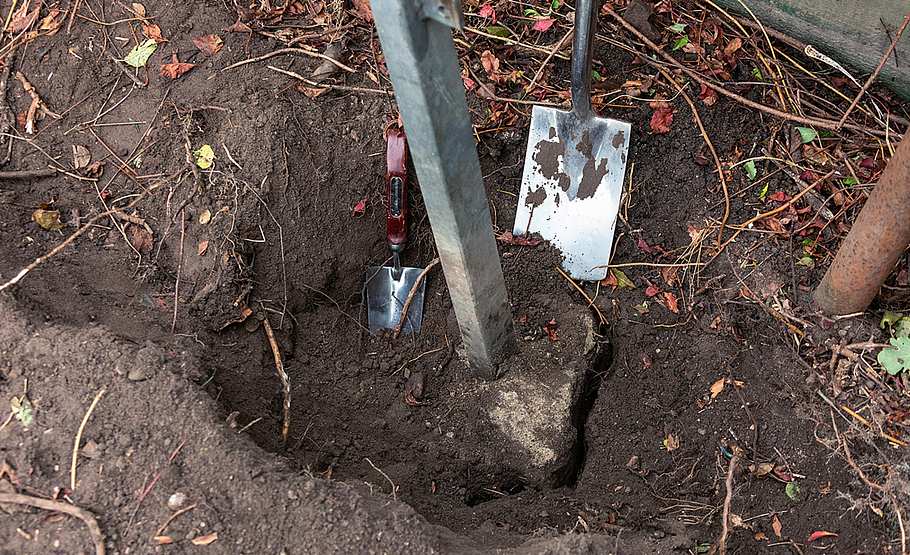

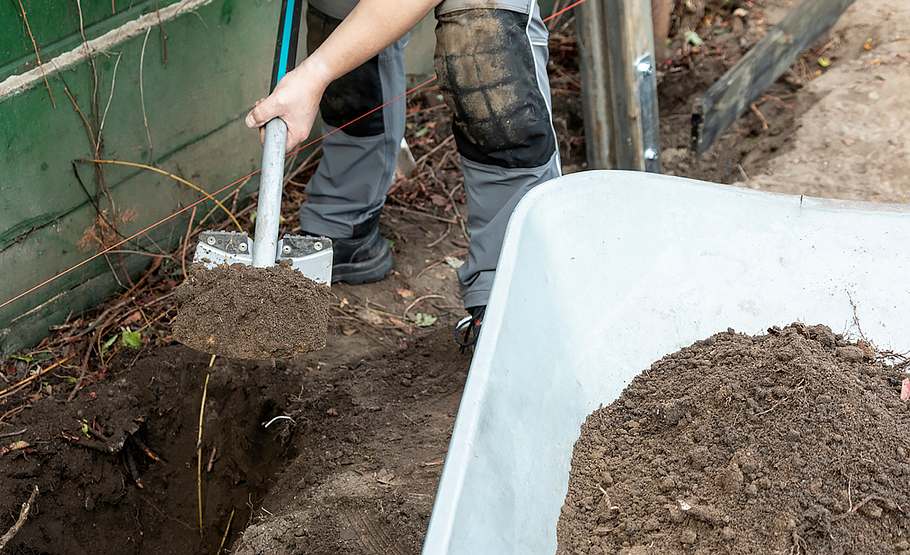

Heben Sie für die Punktfundamente Löcher aus. Um das Fundament frostsicher zu gründen, sollte es mindestens 80 cm tief sein.
Zaunpfosten aufstellen

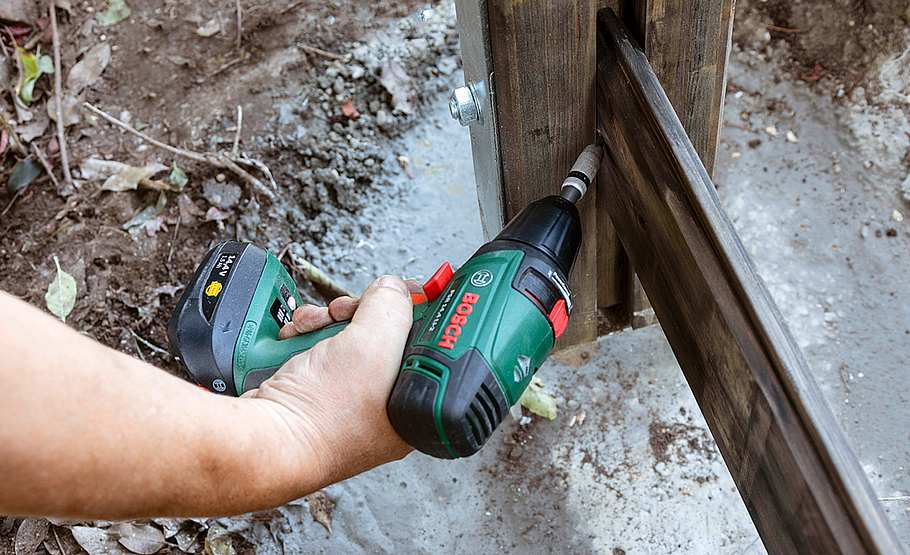

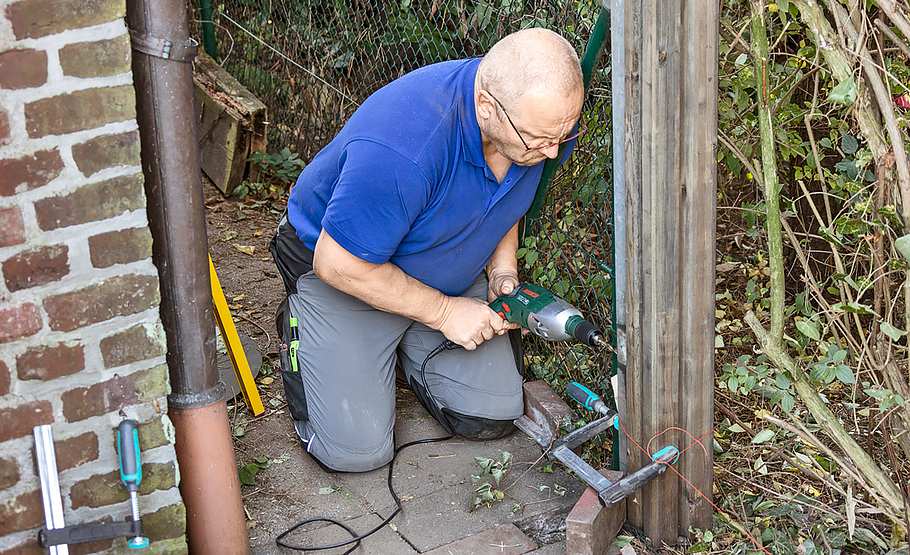

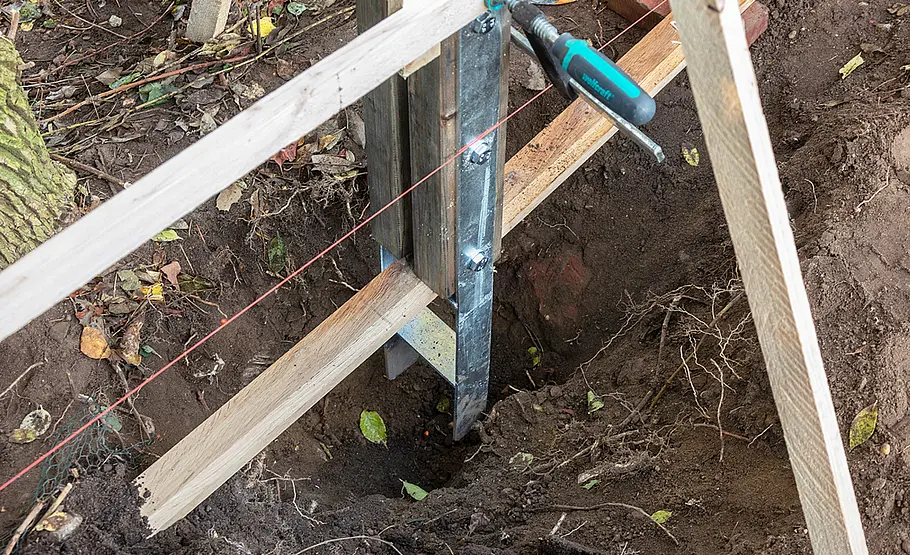

Setzen Sie die Pfosten in den H-Anker. Der Pfosten wird schwebend verschraubt. Dafür wird auf die Quertraverse des H-Ankers ...
Zaunpfosten aufstellen
... eine Zulage gelegt, damit zwischen Pfosten und Metall ein Zwischenraum frei bleibt. Dann bohren ...

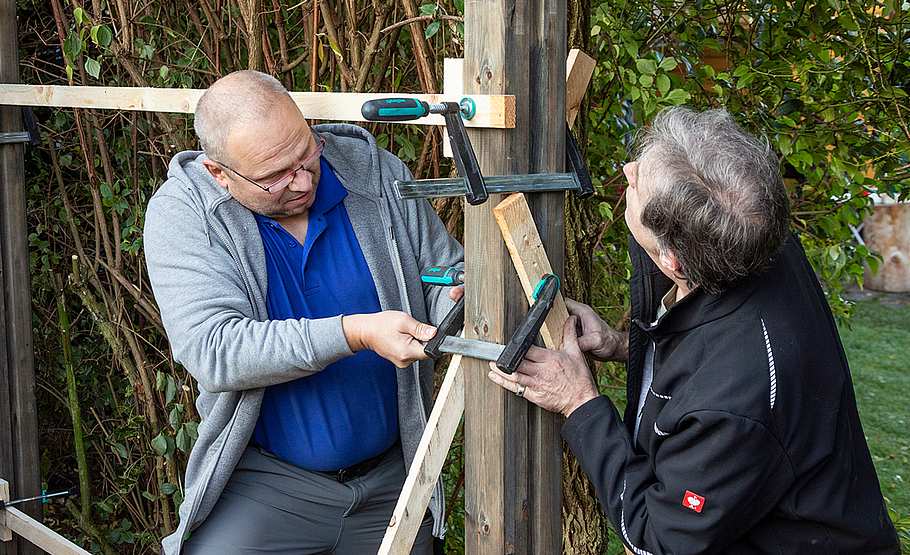

Hinweis: Damit beim Bohren nichts verrutscht, wird der Pfosten im Anker mit Zwingen fixiert.
Zaunpfosten aufstellen

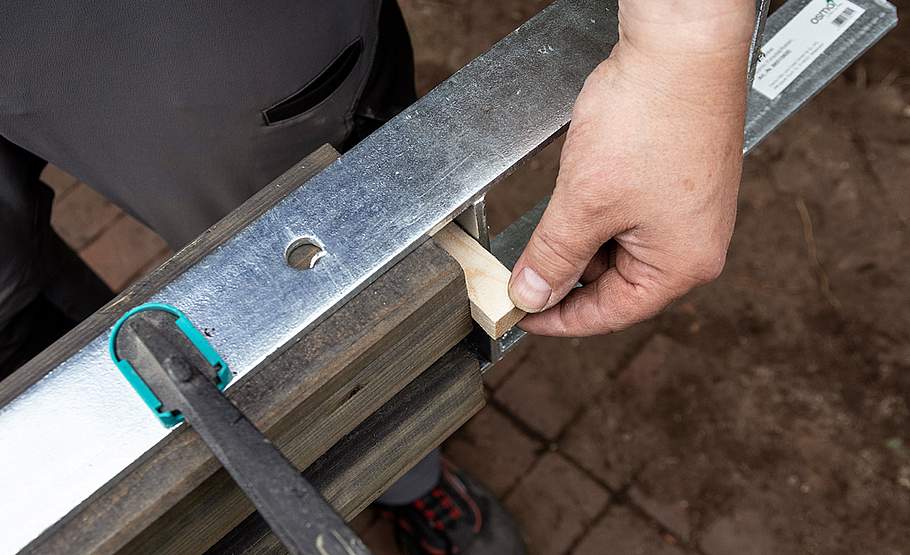

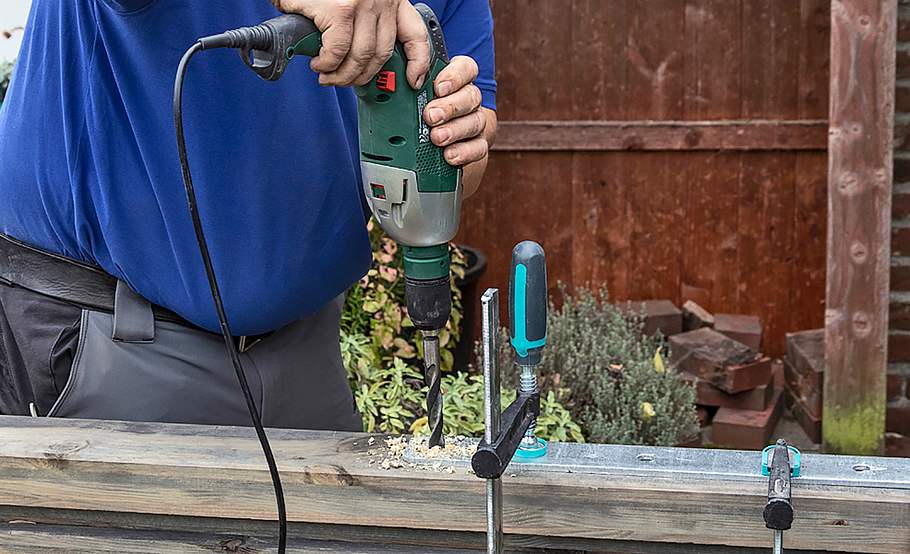

... Sie die Befestigungslöcher von den Bohrungen des Ankers aus quer durch den Pfosten. Setzen Sie die Muttern und ...
Zaunpfosten aufstellen

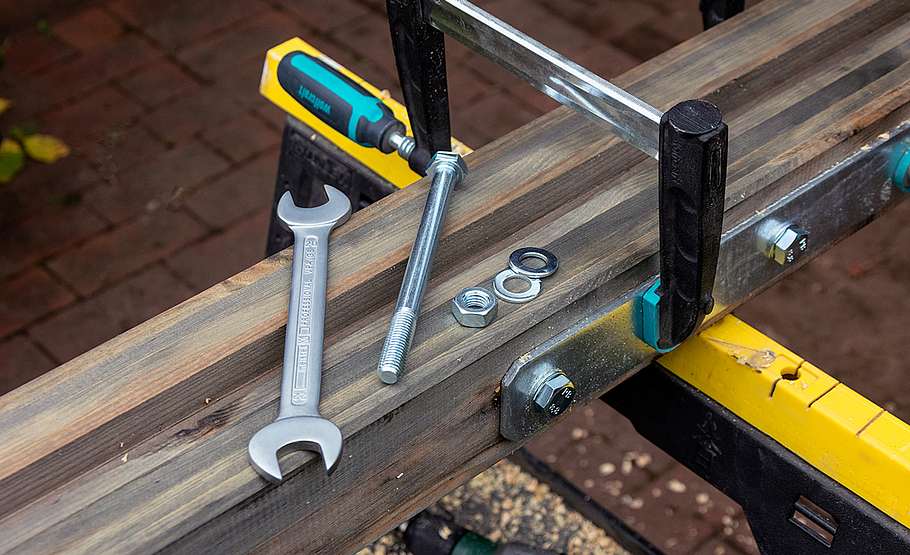

... Unterlegscheiben auf die durchgesteckten Sechskantschrauben und ziehen sie fest. Stellen Sie den ersten Pfosten auf ...
Zaunpfosten aufstellen

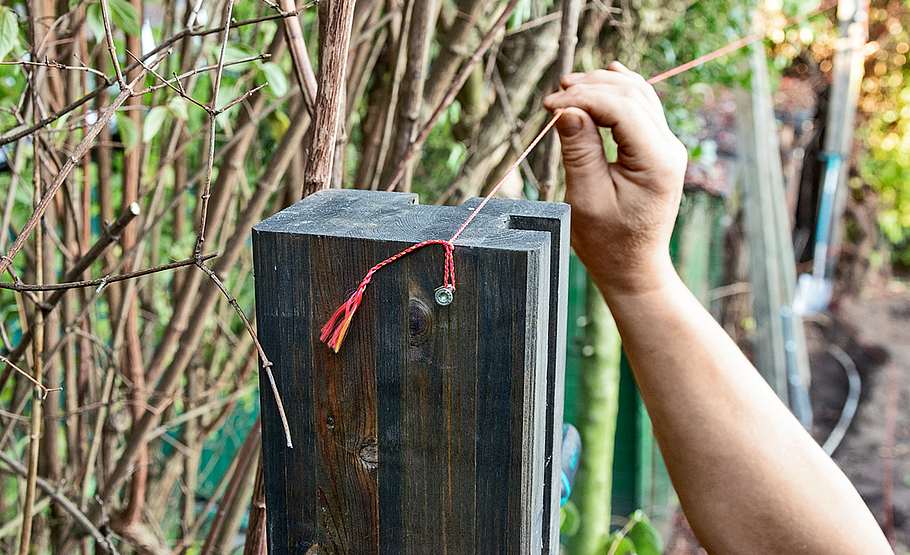

... und richten ihn aus. Um alle Pfosten auf eine Höhe zu bringen, wird vom ersten bis zum letzten Pfosten eine Schnur gespannt.
Zaunpfosten aufstellen

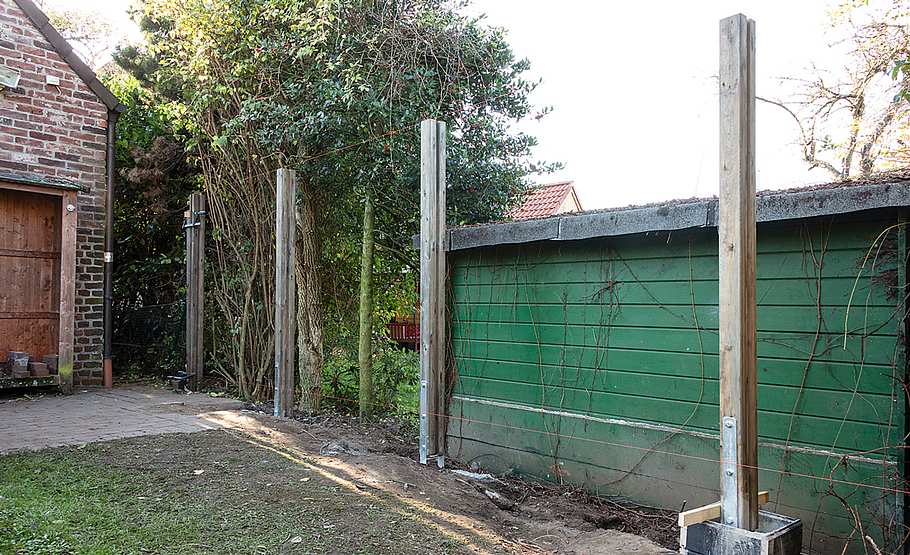

Die Pfosten werden nun mit zwei Hilfsleisten fixiert. Zwischen den Pfosten wird eine Lehre angebracht.
Zaunpfosten aufstellen

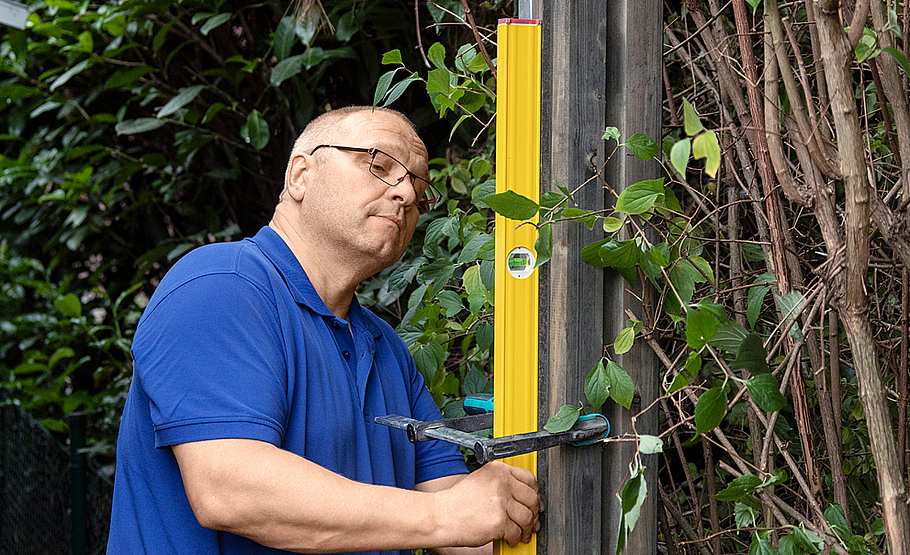

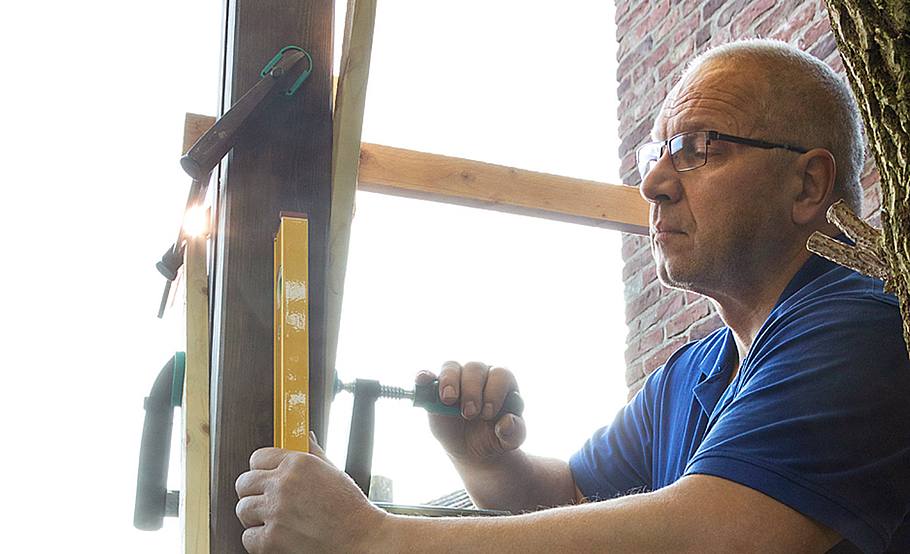

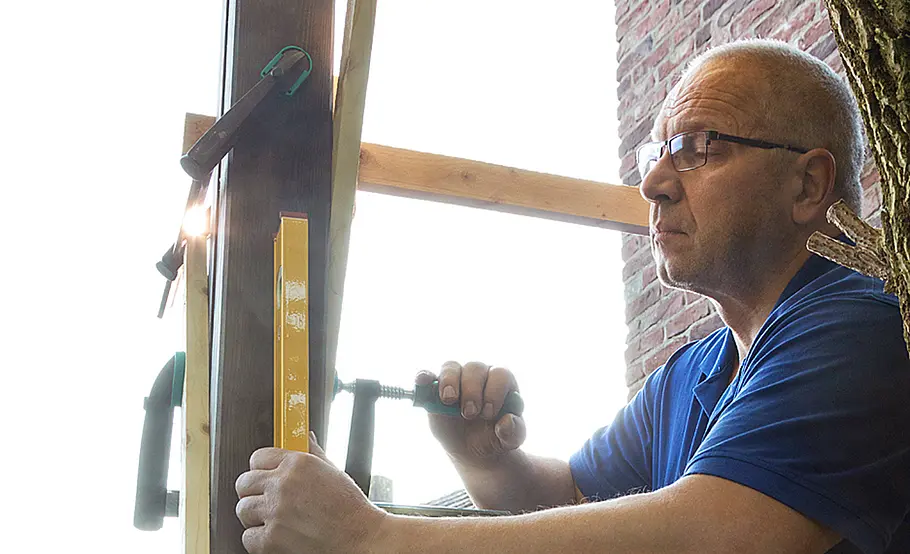

Überprüfen Sie bei jedem gesetzten Pfosten mit der Wasserwaage, ob er gerade ausgerichtet ist.
Zaunpfosten aufstellen

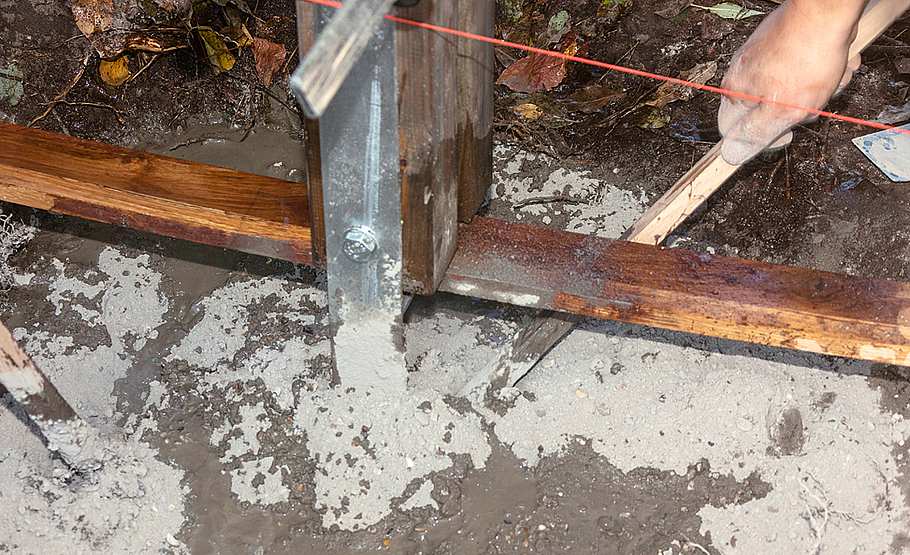

Stützen Sie den H-Anker auf eine Latte, die Sie quer über das Loch legen.
Zaunpfosten aufstellen

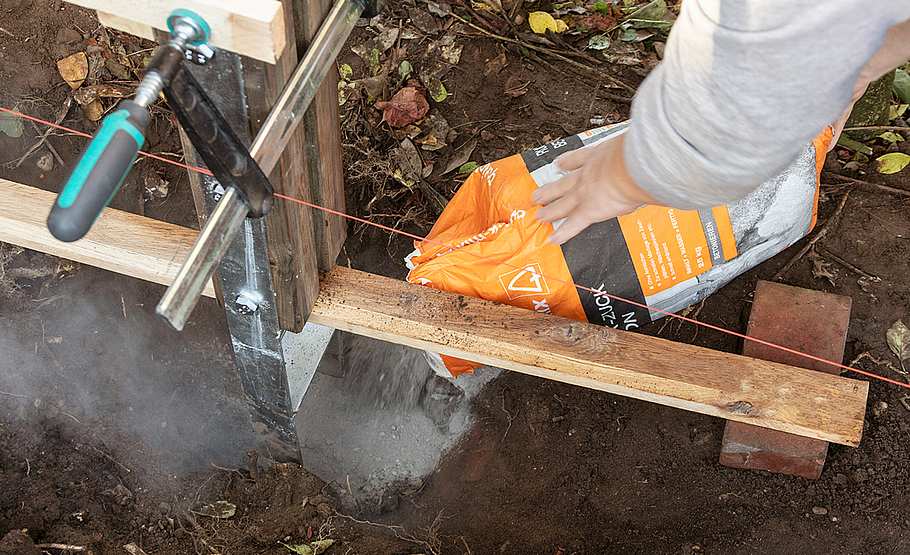

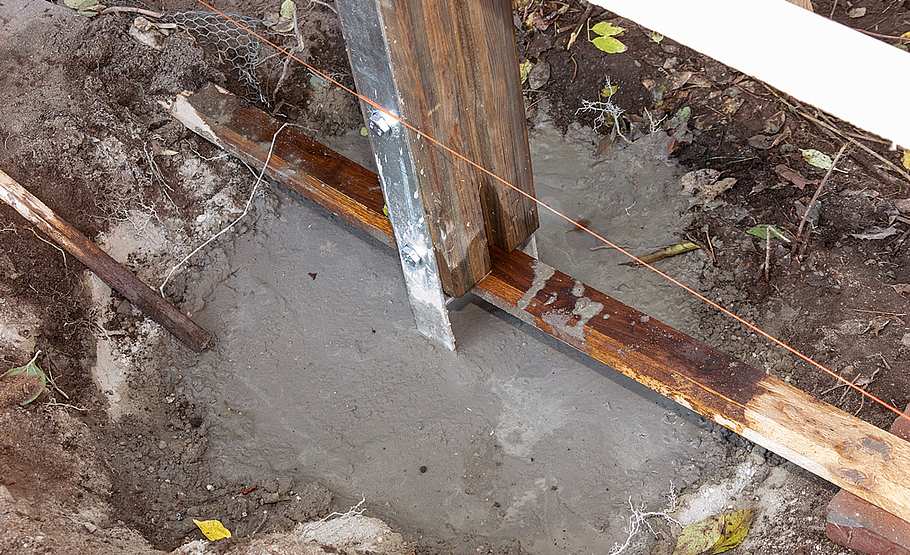

Füllen Sie dann den Beton ein. Der quickmix Ruck-Zuck-Beton kann direkt im Loch angeschlämmt werden. Die Querstrebe ...
Zaunpfosten aufstellen
... des Ankers muss mindestens 3 cm tief im Beton sitzen. Dazu schichtweise (ca. 10 bis 15 cm) Beton und die entsprechende ...
Zaunpfosten aufstellen

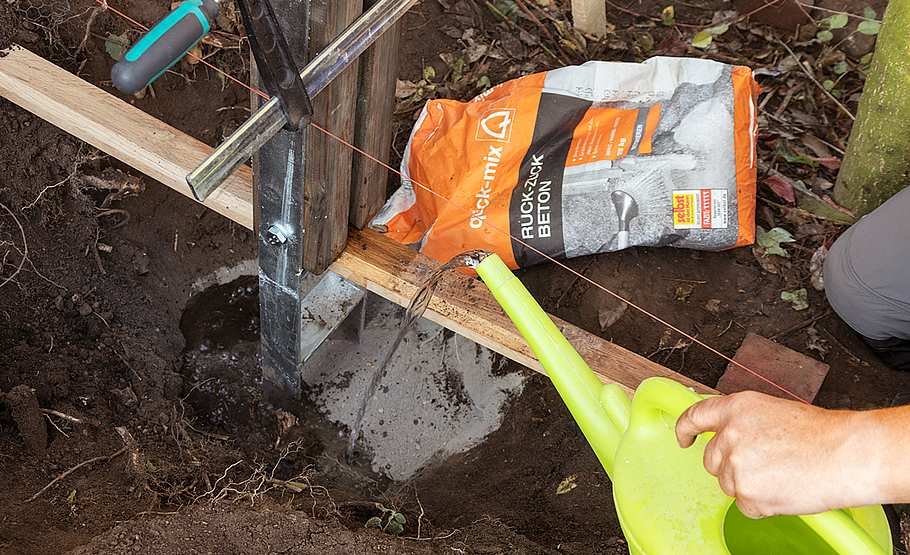

... Wassermenge mittels Gießkanne ins Loch geben. Den Beton mit einer Hilfslatte verdichten und ...
Zaunpfosten aufstellen
... anschließend glatt streichen. Dann muss der Beton aushärten. Nach etwa 24 Stunden ist er fest.
Zaunpfosten aufstellen
Fahren Sie so auch bei den anderen Pfosten fort.
Zaunpfosten aufstellen
An der Stelle, wo das Tor montiert wird, wurde der neue Pfosten an dem alten Metallpfosten befestigt. An dieser Stelle kam der Eckpfosten zum Einsatz.
Zaunfeld montieren
Die Zaunfelder werden von unten nach oben aufgebaut.
Zaunfeld montieren

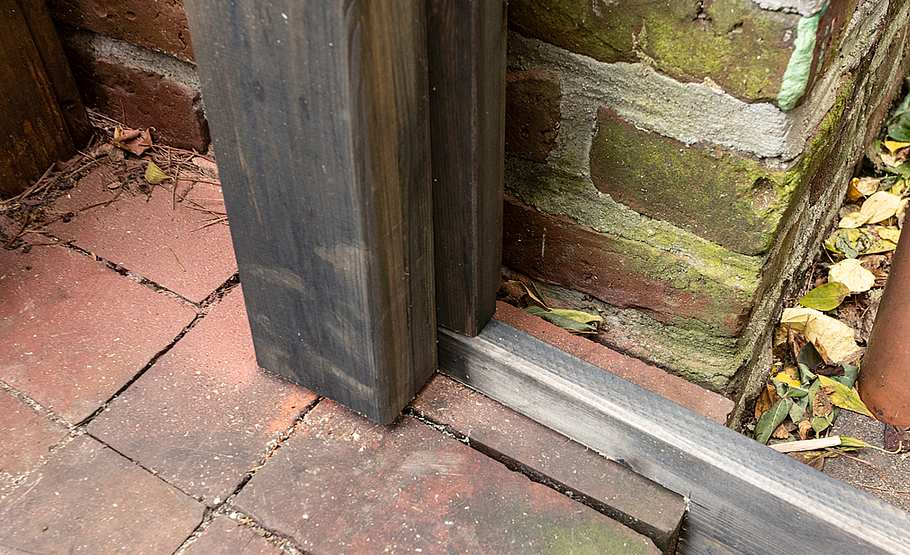

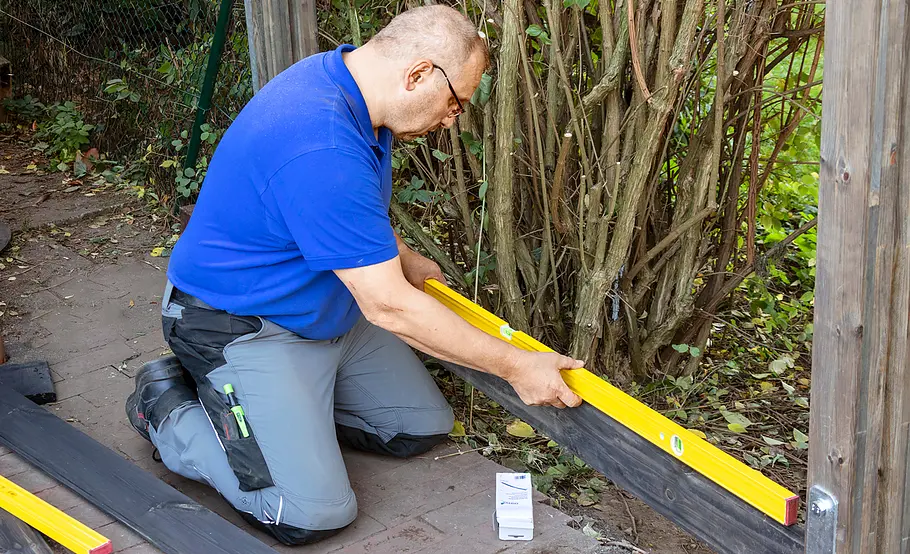

Überprüfen Sie, ob das erste Zaunelement waagerecht liegt. Hierbei sollten Sie von der Unterkante der Bohle bis zum Boden 2,5 cm Platz lassen, damit die Bohle nicht mit ...
Hinweis: Den Freiraum zwischen Zaun und Boden sollten Sie nach Fertigstellung des Zauns mit Kies auffüllen.
Zaunfeld montieren
... dem Erdreich in Kontakt kommt. Fixieren Sie die Bohle anschließend, indem Sie an beiden Seiten schräg durch die Bohle in ...
Zaunfeld montieren
... den Pfosten schrauben. Die Profile sind immer mit der Nut nach unten und der Feder nach oben zu montieren.
Zaunfeld montieren

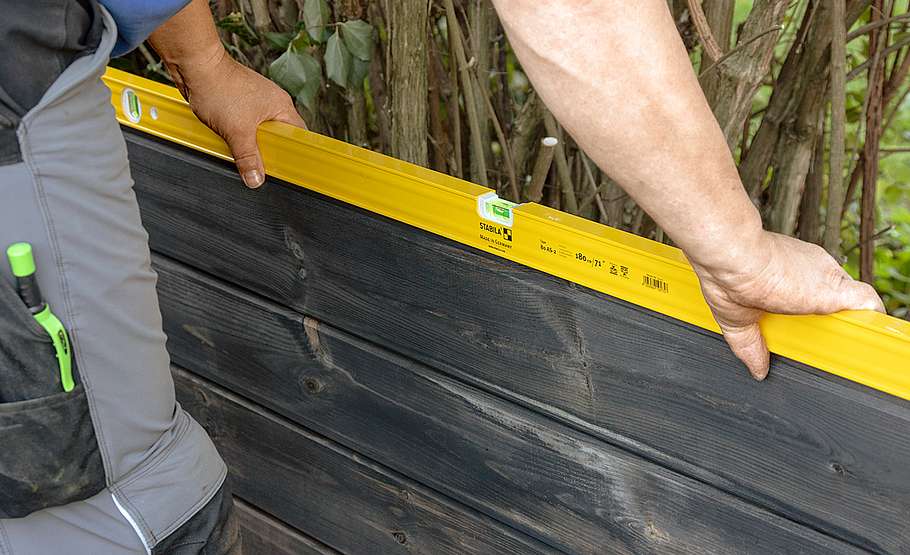

Überprüfen Sie immer wieder, ob die Zaunelemente in der Waage sind.
Zaunfeld montieren

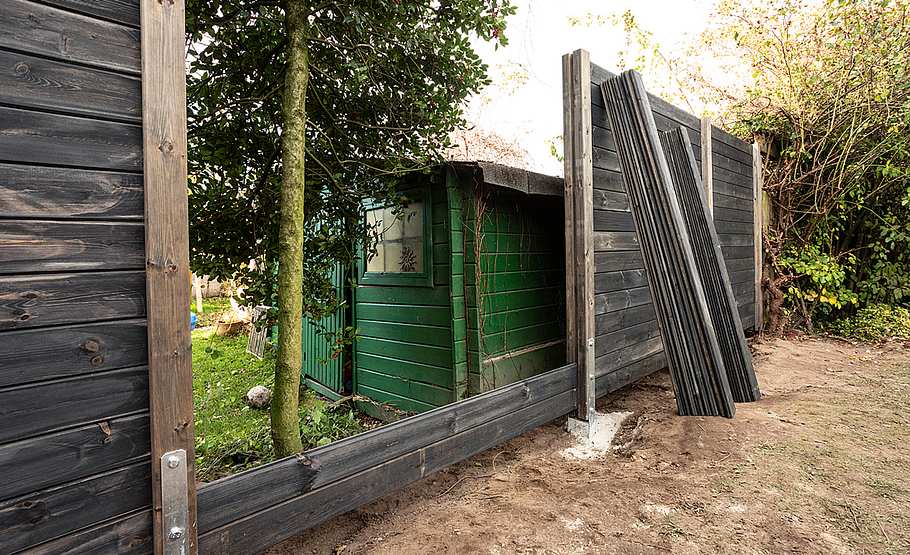

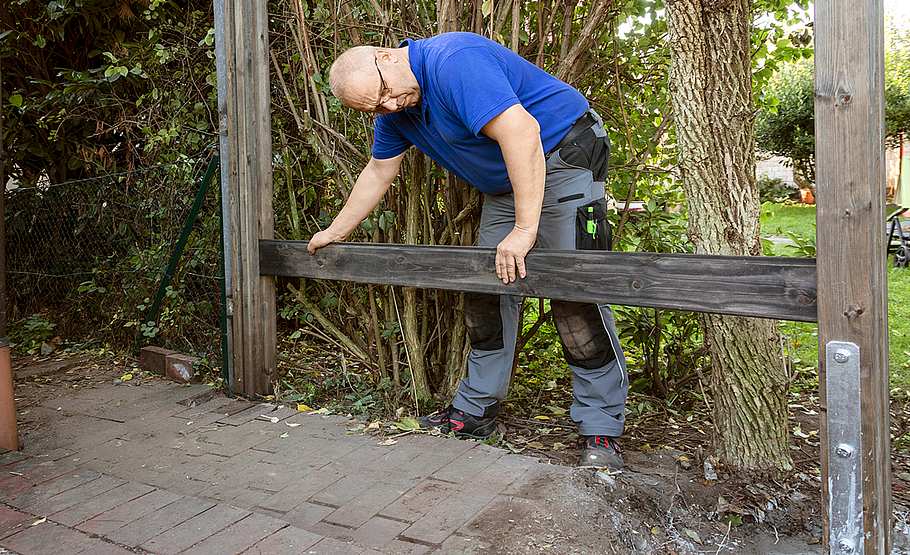

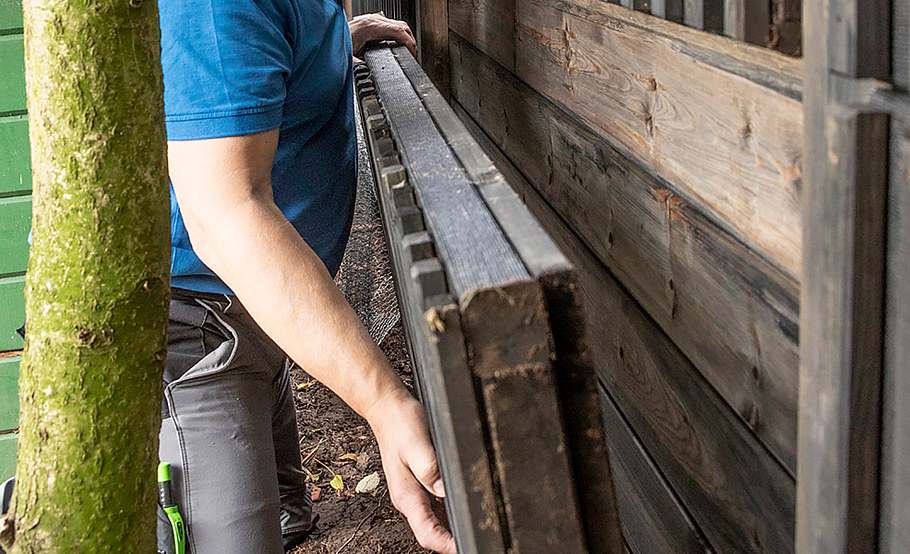

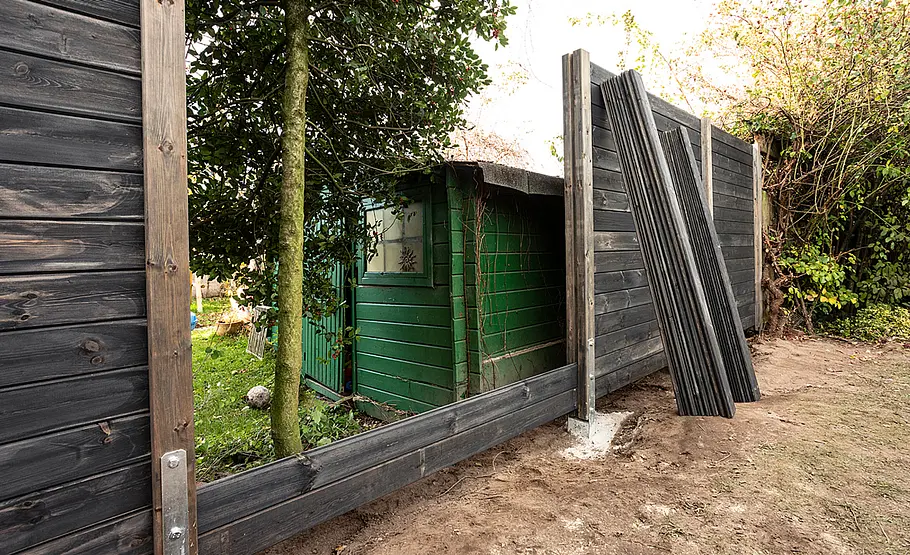

Setzen Sie die Zaunelemente nacheinander zwischen die Pfosten.
Zaunfeld montieren

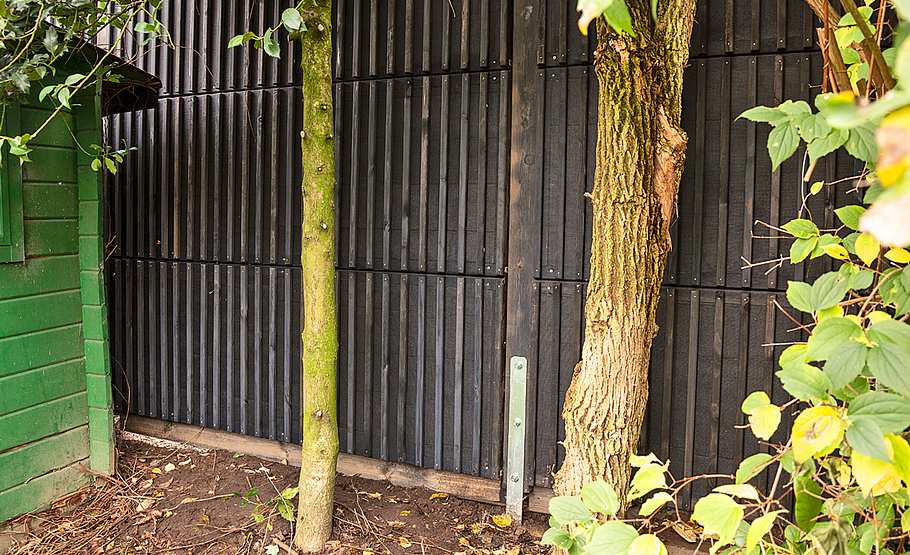

Auf der Rückseite des Zauns werden nun die Absorberelemente angebracht. Sie werden fertig montiert geliefert.
Zaunfeld montieren

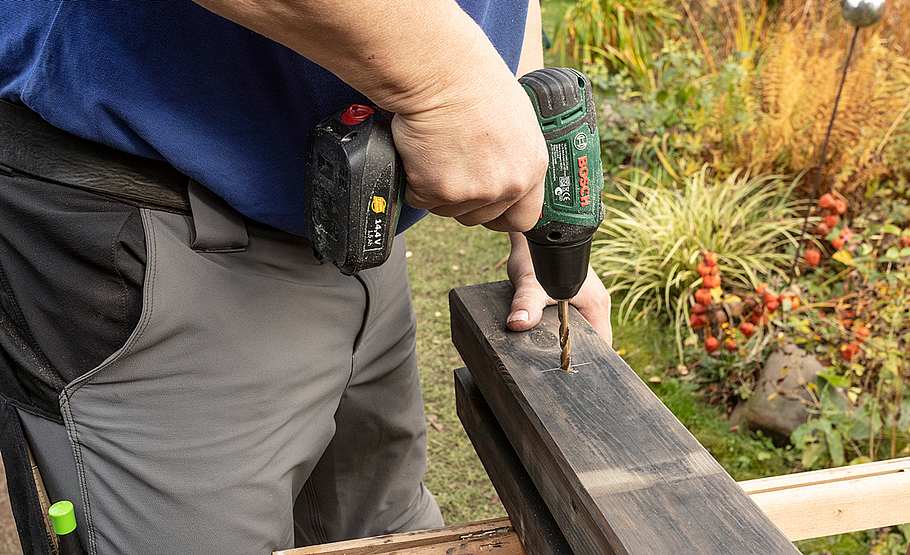

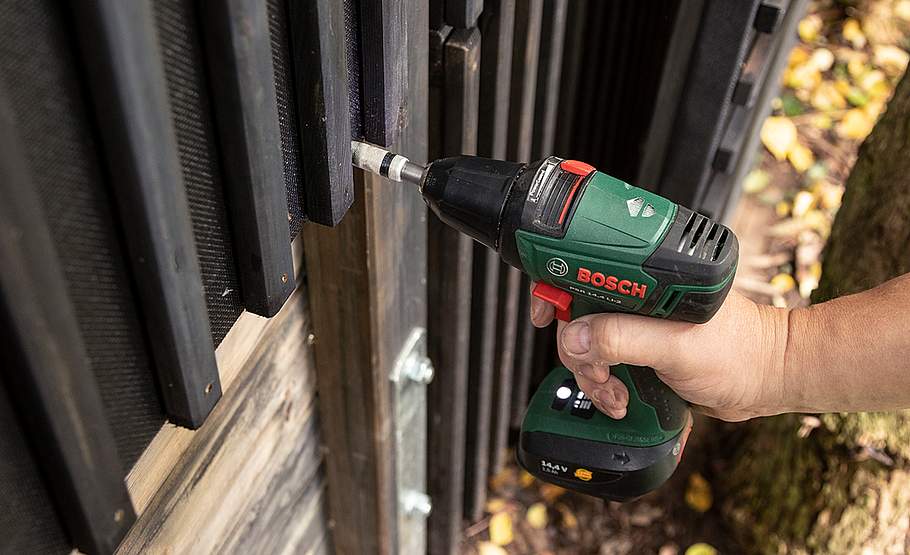

Sie werden mit Edelstahlschrauben an die Bohlenwand geschraubt. Dazu erst in die Absorberelemente vorbohren.
Zaunfeld montieren
Für eine etwa 2,15 m hohe schallabsorbierende Wand benötigen Sie an der Vorderseite 16 Bohlen und an der Rückseite drei Absorberelemente.
Zaunfeld montieren

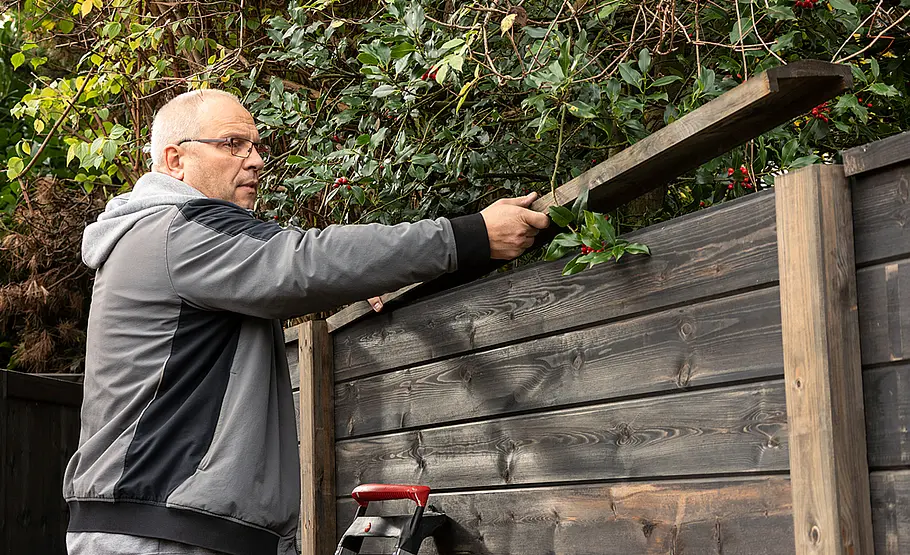

Setzen Sie das Abschlussprofil oben auf Bohle und Absorberelement und richten es aus. Hinweis: Das Absorberelement sollte bündig mit der Feder der Bohle abschließen.
Zaunfeld montieren

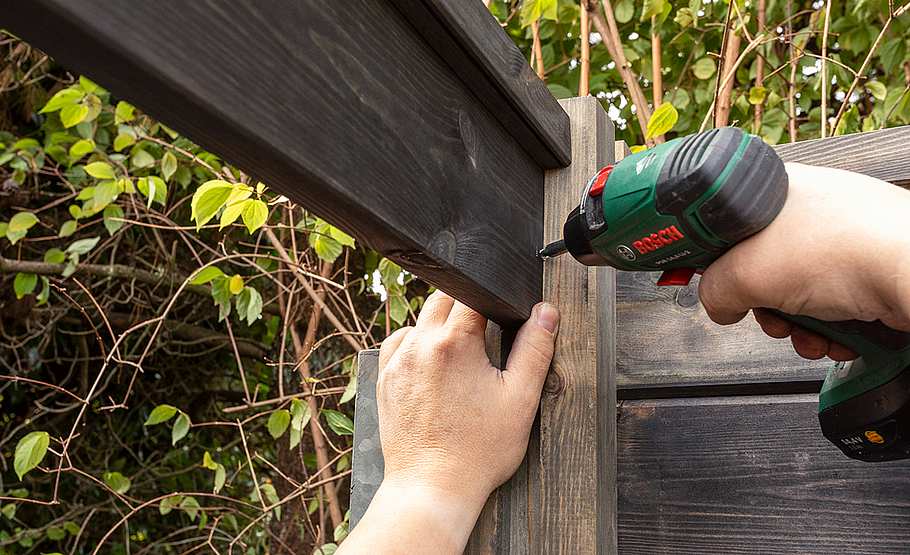

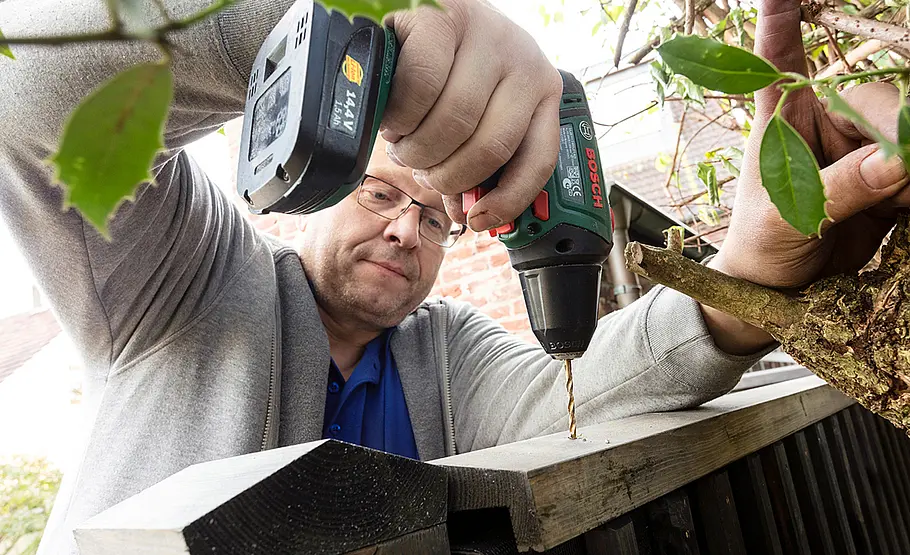

Mit vier Terrassenschrauben wird das Abschlussprofil befestigt. Dazu vorbohren.
Gartentor einbauen

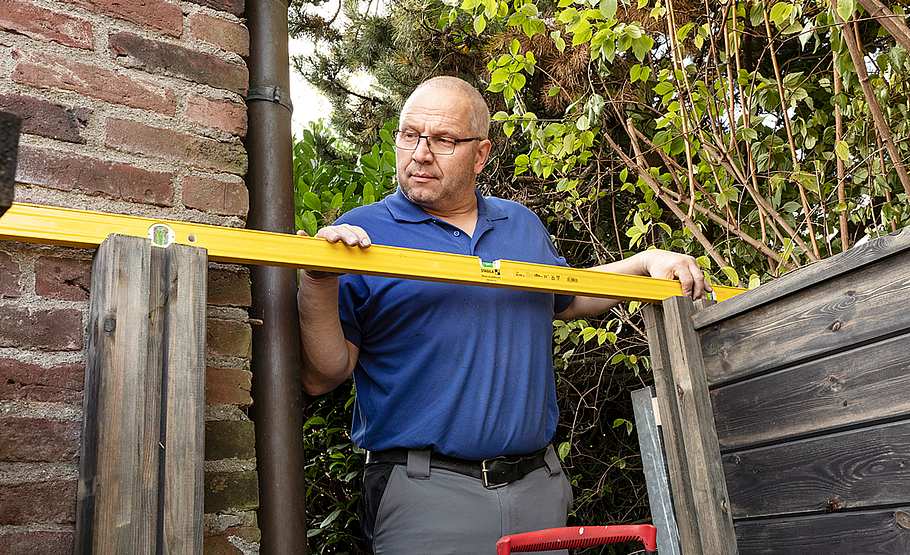

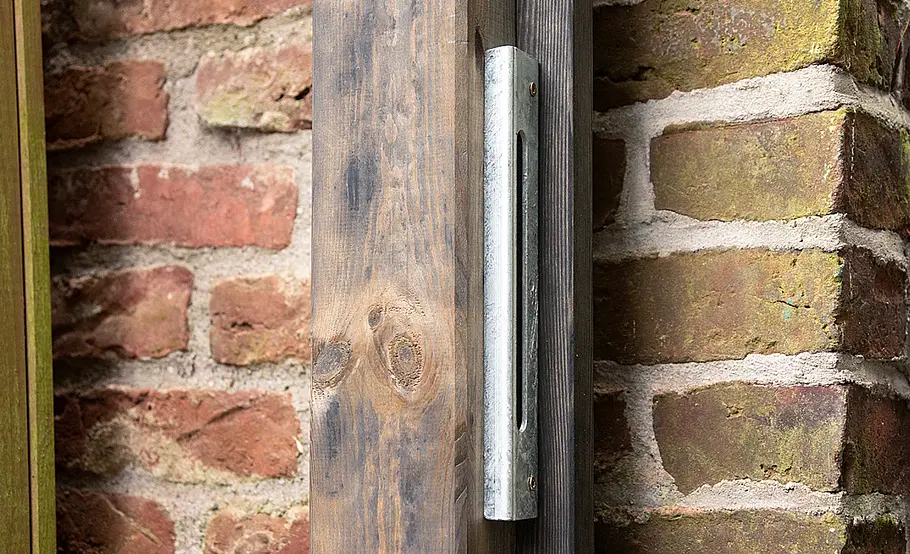

Der Anschlagpfosten sollte nun auf gleicher Höhe wie der erste Pfosten an der Hauswand angebracht werden. .berprüfen ...
Gartentor einbauen

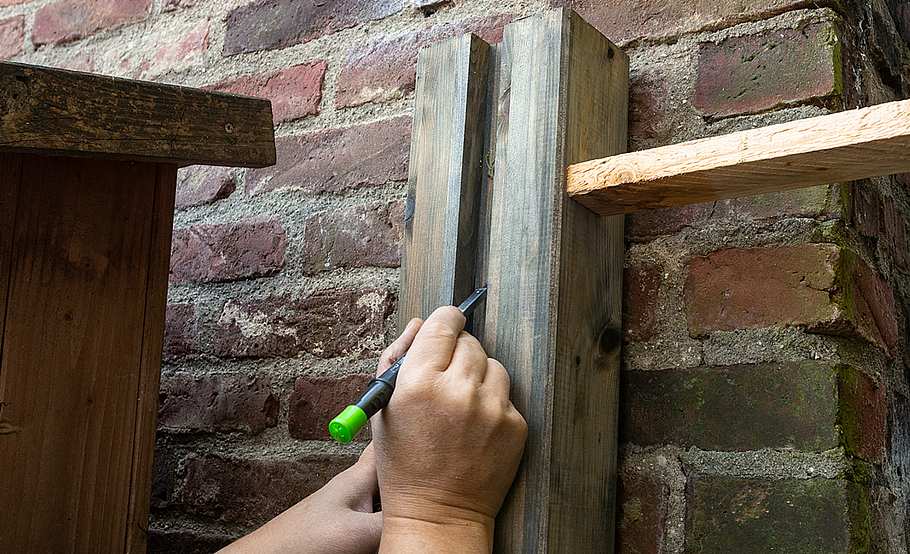

... Sie die Höhe mit einer Wasserwaage. Dann markieren Sie auf Ziegelhöhe in der Pfostennut, wo Sie den Pfosten durchbohren ...
Gartentor einbauen
... wollen. Markieren Sie nun an der Vorderseite des Pfostens oben und unten je ein Bohrloch.
Gartentor einbauen

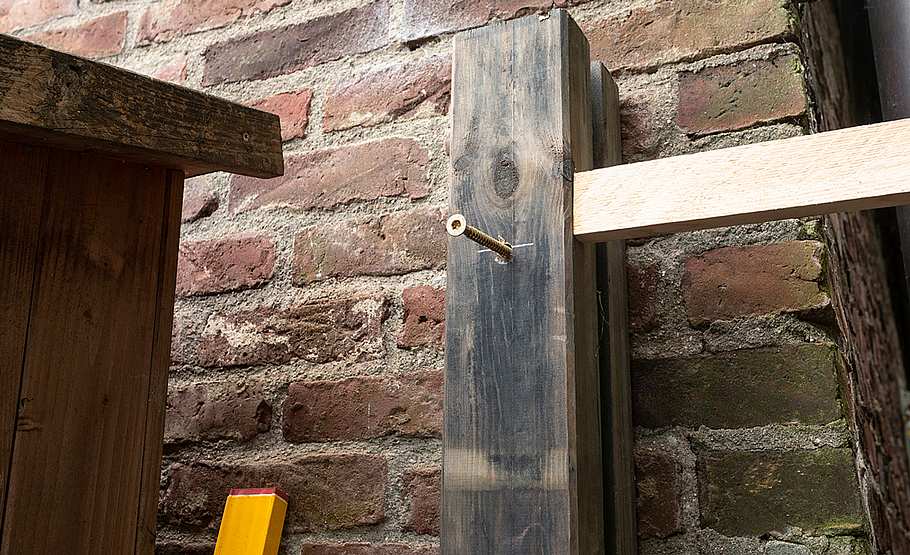

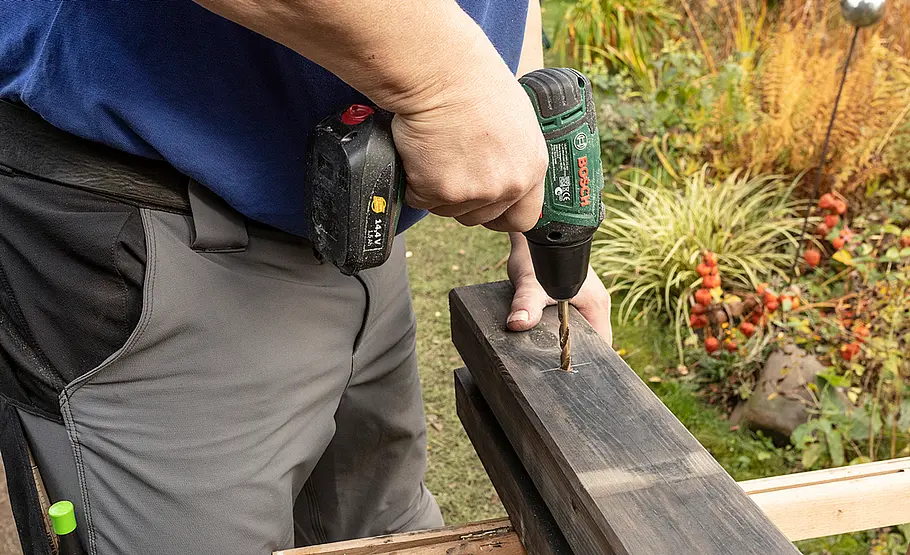

Bohren Sie anschließend vor. Übertragen Sie die Bohrlöcher mit dem Bohrhammer durch den Pfosten auf das ...
Gartentor einbauen
... Mauerwerk. Stecken Sie dann die Dübel in die Bohrlöcher und schrauben Sie den Anschlagpfosten an die Hauswand.
Gartentor einbauen

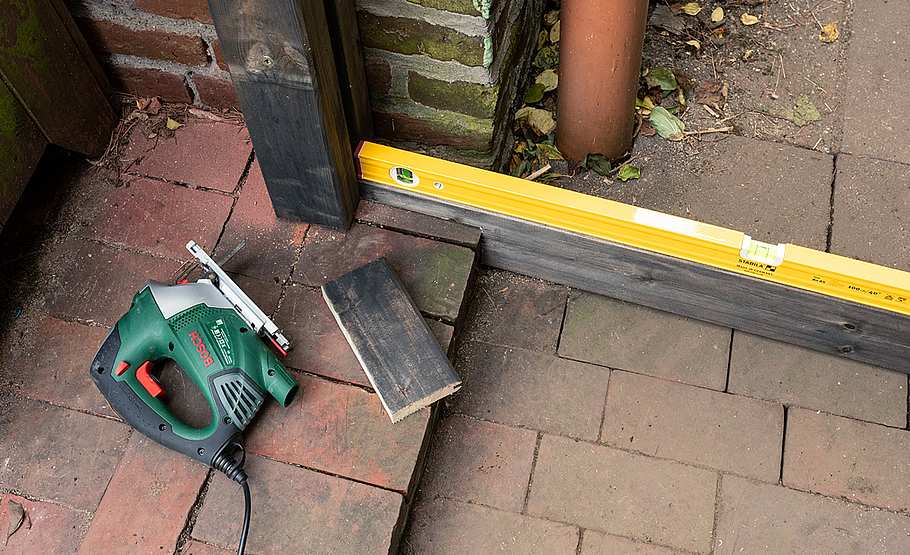

Nun die unterste Bohle mit Nut nach unten zwischen die Pfosten in die Pfostennuten stecken. Verschrauben Sie die Bohle an beiden Seiten schräg in den Pfosten. Hinweis: Da sich an der linken Seite eine kleine Erhöhung befindet, musste die Bohle an die Stufe angepasst werden.
Gartentor einbauen
Der Pfosten muss schweben, damit er nicht im direkten Erdkontakt steht und sich kein Wasser sammeln kann.
Gartentor einbauen
Anschließend wird die obere Bohle mit der Feder nach oben in einer Flucht mit den oberen Profilen des angrenzenden Zauns ...
Gartentor einbauen
... eingesetzt und ebenso wie die untere Bohle festgeschraubt. Das Abschlussprofil und die ...
Gartentor einbauen

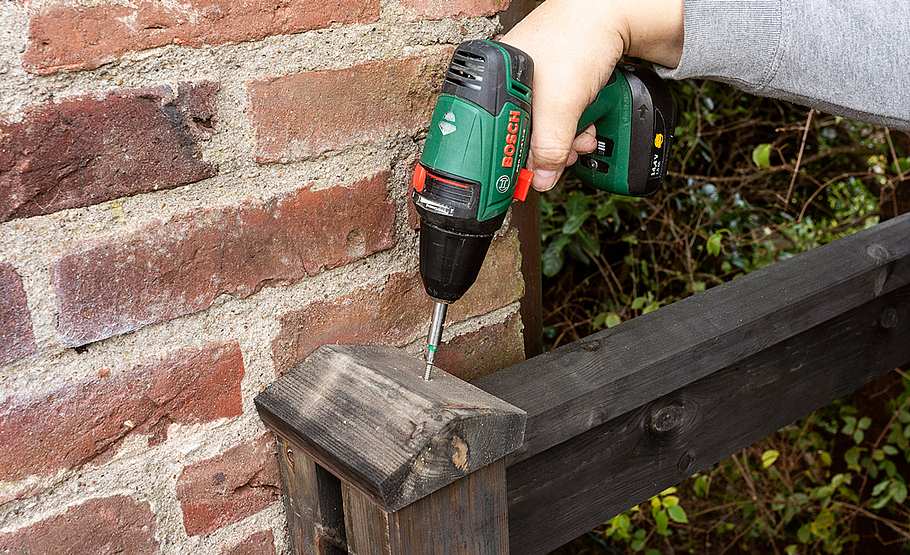

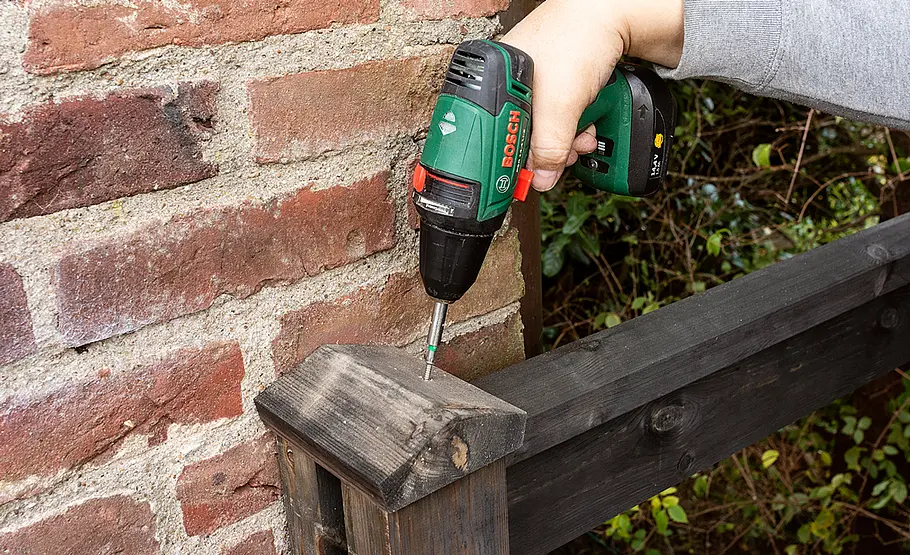

... Pfostenkappen werden in diesem Zuge gleich mit montiert.
Gartentor einbauen

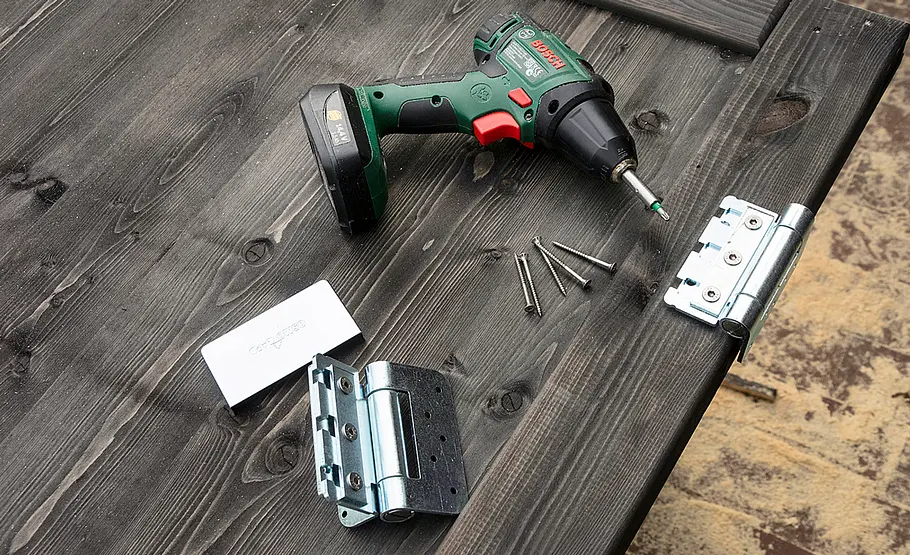

Befestigen Sie die Scharniere an der Tür. Die Scharnierhälften auf dem Rahmen können dann mit Kappen abgedeckt werden.
Gartentor einbauen

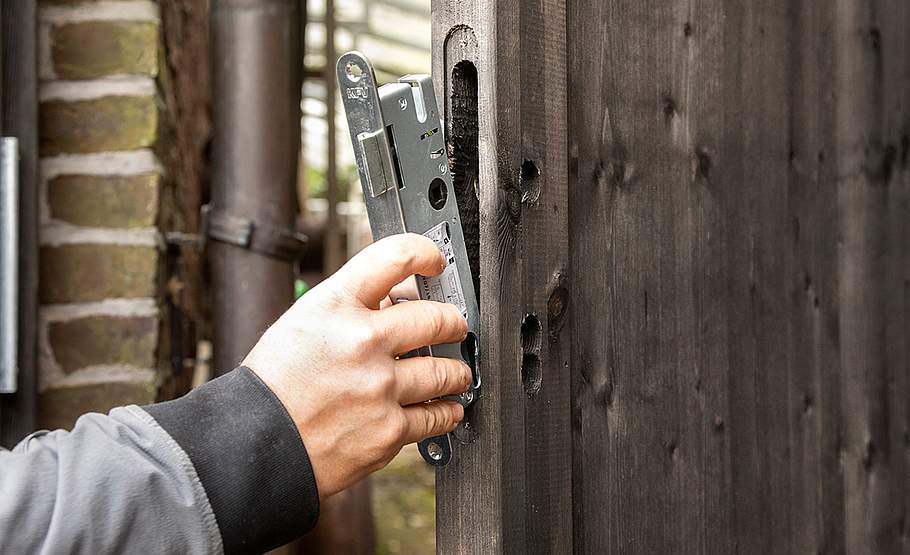

Setzen Sie nun das Einsteckschloss in die vorgefertigte Schlosstasche.
Gartentor einbauen
Fixieren Sie das Einsteckschloss mit der oberen und untereren Schraube.
Gartentor einbauen

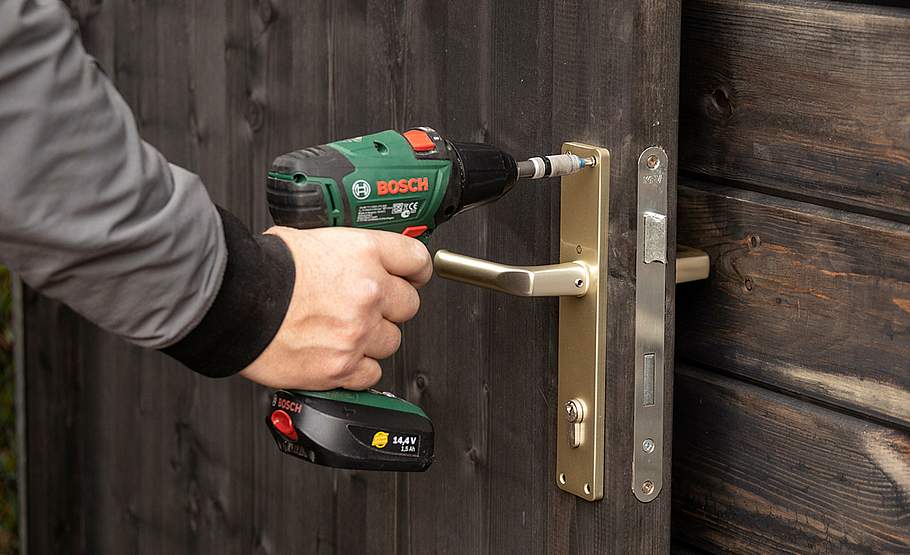

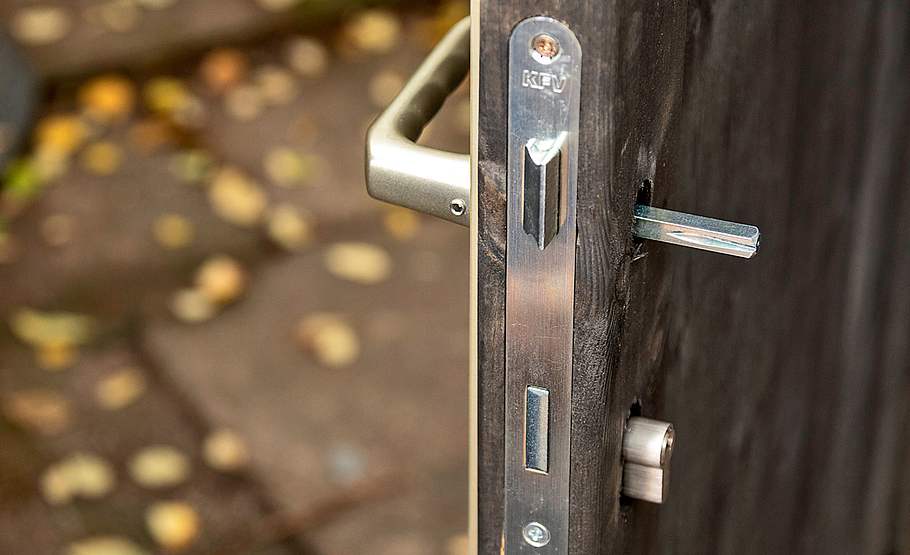

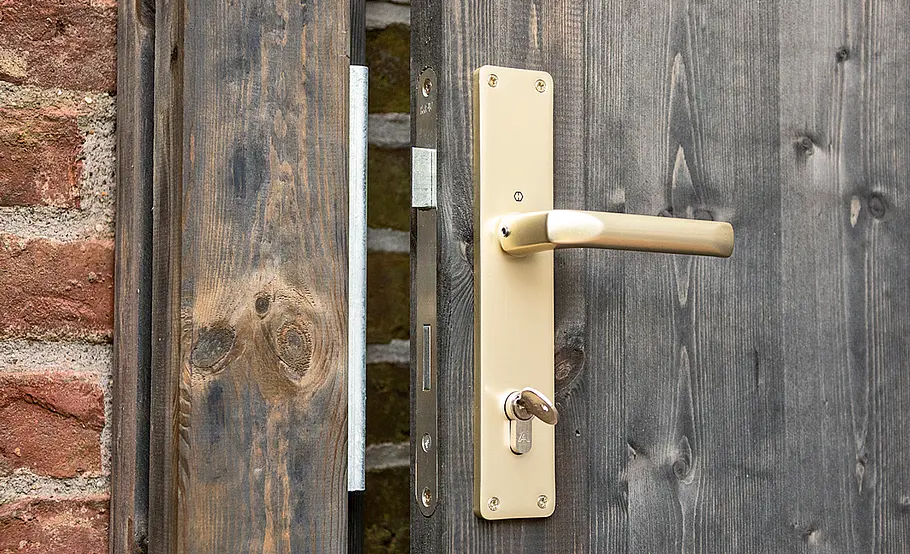

Montieren Sie anschließend den Schließzylinder, setzen dann die Schutzbeschläge samt Drücker ein und ...
Gartentor einbauen
... schrauben sie von innen und außen fest. Der zweite Drücker wird mit einer Madenschraube ebenfalls am Vierkant fixiert.
Gartentor einbauen

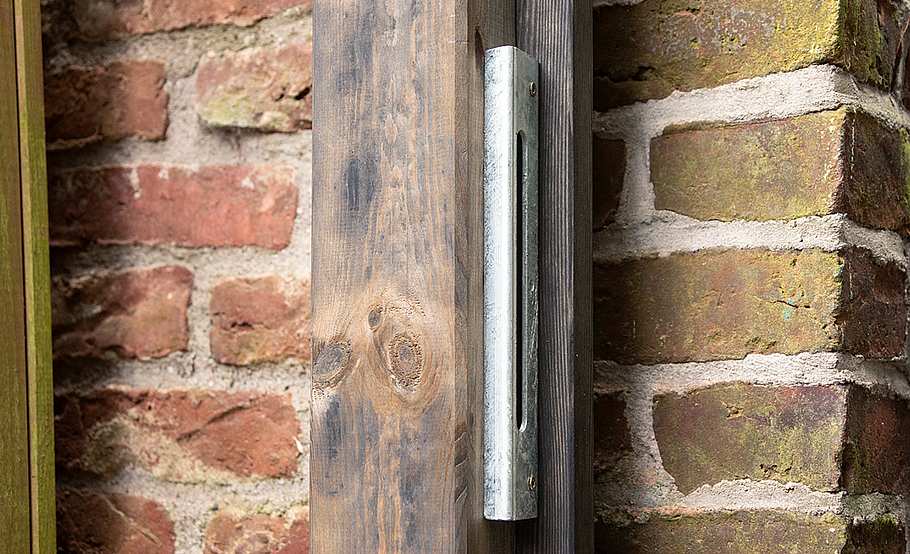

In den Anschlagpfosten wird das Schließblech montiert.
Gartentor einbauen
Schon ist die Tür fertig und lässt sich verschließen.
Gartentor einbauen

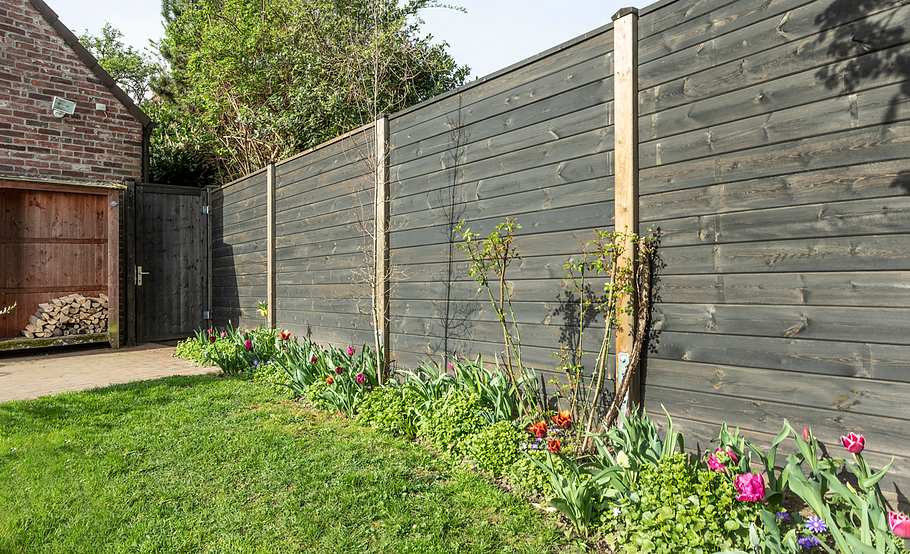

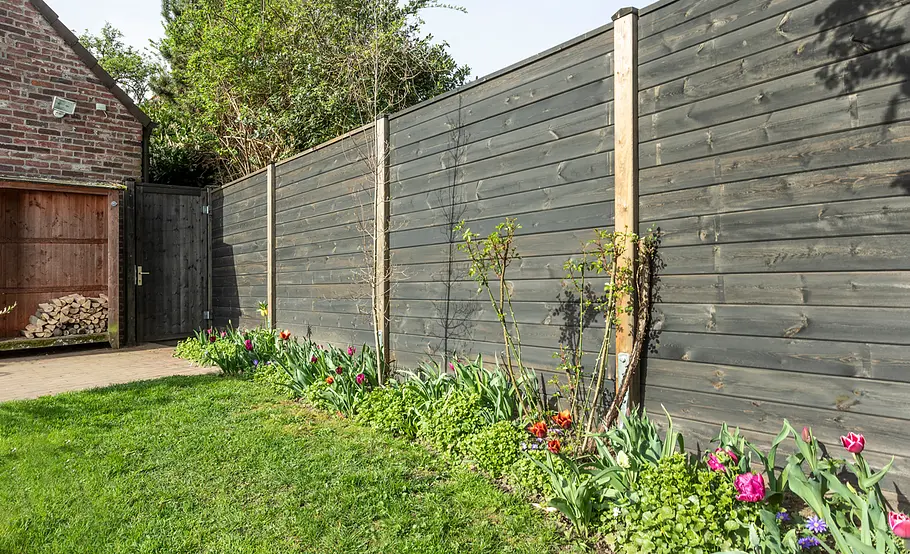

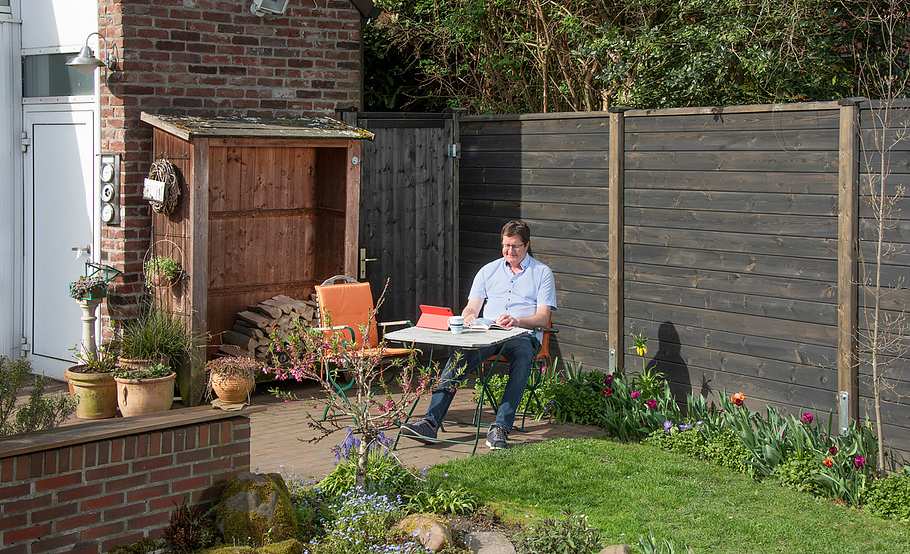

Dank des Schallschutzzauns kann man entspannt lesen, während die Nachbarn nebenan eine Party feiern.
Im Garten ist Hochsaison. Nicht nur, dass kräftig gebuddelt, gepflanzt und gewässert wird, um den Außenbereich auf die kommenden heißen Monate vorzubereiten, auch verlegt man an den warmen Tagen seinen Lebensmittelpunkt am liebsten auf die Terrasse.
Checkliste Werkzeug
Akku-Bohrschrauber
Richtschnur
Spaten
Stichsäge
Wasserwaage
Zwingen
So weit, so gut – gäbe es da nicht störende Geräusche vom Nachbargrundstück. Doch mit einem Lärmschutzzaun gehört dieses Problem der Vergangenheit an. Dafür kam der Schallschutzzaun Forsdal von OSMO in der Holzart Kiefer KDI Grau zum Einsatz, der den Lärmpegel der Umgebung um 29 dB mindern soll. Hierbei handelt es sich um einen Zaun mit einfachem Stecksystem. Eine ganz genaue Anleitung finden Sie in der Bildergalerie oben >>
Schallschutz-Zaun selber bauen
Den Schallschutzzaun gibt es in zwei Varianten. Hier wurde die Variante B gewählt, die sich besonders gut für Wohngebiete eignet. Sie besteht aus einer Lärmschutzwand aus 28-mm-Bohlen, auf deren Rückseite die Absorberelemente angebracht werden. Dank ihrer wird der Schall nicht reflektiert, sondern aufgenommen.
Zur Bauanleitung
Praxistipp: Passend zum Schallschutzzaun ist in der gleichen Farbe das Gartentor erhältlich. Es wird inklusive Torbeschlag geliefert und bringt folgendes Zubehör mit: Das Einsteckschloss ist ein Türschloss mit Falle und Riegel. Mit dem Einbau des Schließzylinders ist das Tor abschließbar. Schutzbeschläge und Drückergarnitur verdecken die Schließtechnik, schützen sie und erlauben die Betätigung.
- Nachdem der alte Zaun abgerissen wurde, konnten neue Pfosten aufgestellt werden. Beim Aufstellen der Pfosten sind zwei Dinge unbedingt zu beachten: Die Pfosten müssen dauerhaft stabil verankert werden und sollen nicht mit Erde in Berührung kommen.
- Dann bauen Sie sich aus Holzlatten mehrere Lehren. Jeweils zwei spannen Sie an je zwei Pfosten. Das dient zum einen dazu, dass die Pfosten oben und unten stabil stehen. Zum anderen können Sie mit den Lehren überprüfen, ob der lichte Abstand, also das Maß zwischen den Pfosten, bei allen Pfosten gleich ist. Die Länge der Lehren ergibt sich aus der vorgegebenen Länge der Bohlen.
- Nun werden die Zaunfelder gesetzt. Die Bohlen müssen mit Abstand zum Boden verbaut werden, denn sie sollten nicht mit dem Erdreich in Kontakt kommen – das kann Fäulnis begünstigen.
- Nachdem der Zaun aufgestellt war, ging es an die Montage des Gartentors. Ein Eckpfosten wurde bereits bei der Zaunmontage gesetzt.
Praxistipp: Um das Punktfundament zu gießen, kann auch ein Schalungskasten hilfreich sein. Er wurde an dieser Stelle verwendet, da hier das Loch größer ausgehoben werden musste, als für das Fundament nötig. Die Schalung wird um den Pfosten gebaut. Wir haben hierfür überzählige Bohlen vom Zaunsystem verwendet. Ist der Beton ausgehärtet, kann die Schalung wieder entfernt werden.

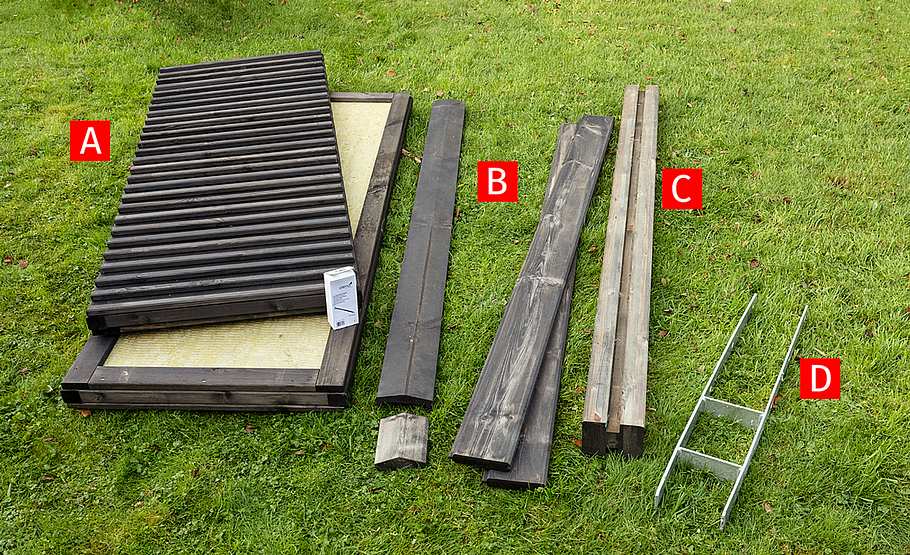

Der verwendete Schallschutzzaun besteht aus:
- Absorberelementen (A): Sie mindern in Kombination mit den Bohlen den Lärmpegel um 29,5 dB.
- Abschlussprofil, Pfostenkappe und Bohlen (B): Die Bohlen besitzen Nut und Feder. Sie lassen sich leicht in die Pfostennuten stecken und daran festschrauben. Die Kappen und Abschlussprofile werden als konstruktiver Holzschutz auf den Zaun gesetzt.
- Pfosten (C): Es gibt zwei Pfostentypen: den Anfangs-, End-, und Mittelpfosten sowie den Eckpfosten.
- H-Anker (D): Die Pfosten werden mit H-Ankern im Erdreich verankert.
