Ofenrohr nachrüsten
Feuerstätten benötigen ein Kaminrohr, der beständig und effektiv sein muss. Dafür kommen je nach Feuerstätte bestimmte Materialien und Querschnitte in Frage.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen
Rauchrohre z. B. für einen Kaminofenanschluss kann man nachrüsten.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

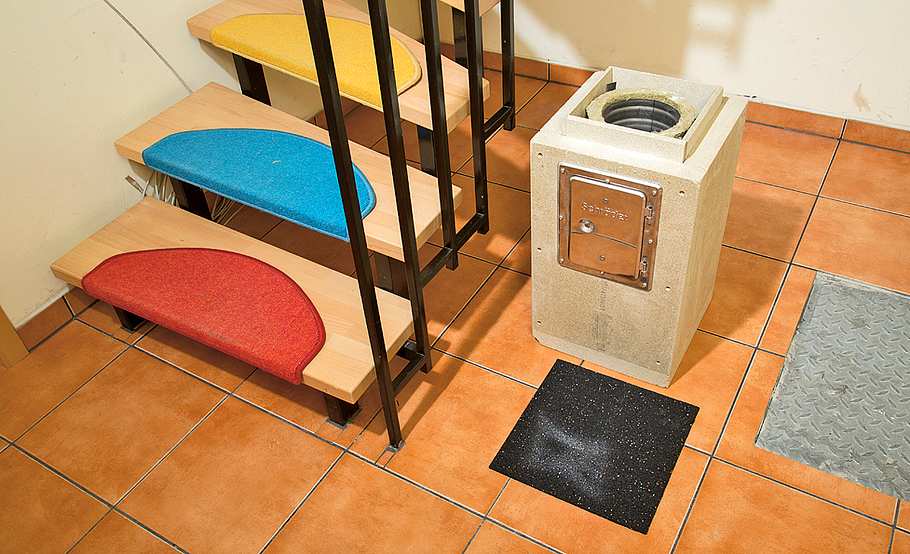

Der Schornsteinaufbau beginnt hier am Kellerboden mittig im Treppenhaus (Druckbelastung prüfen, bei 330 kg Schornsteingewicht waren hier keine Vorarbeiten nötig; Schornsteinsystem Schräder Future Therm LAS-DW FB.). Zuunterst wird eine 4-mm-Bautenschutzmatte gelegt.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

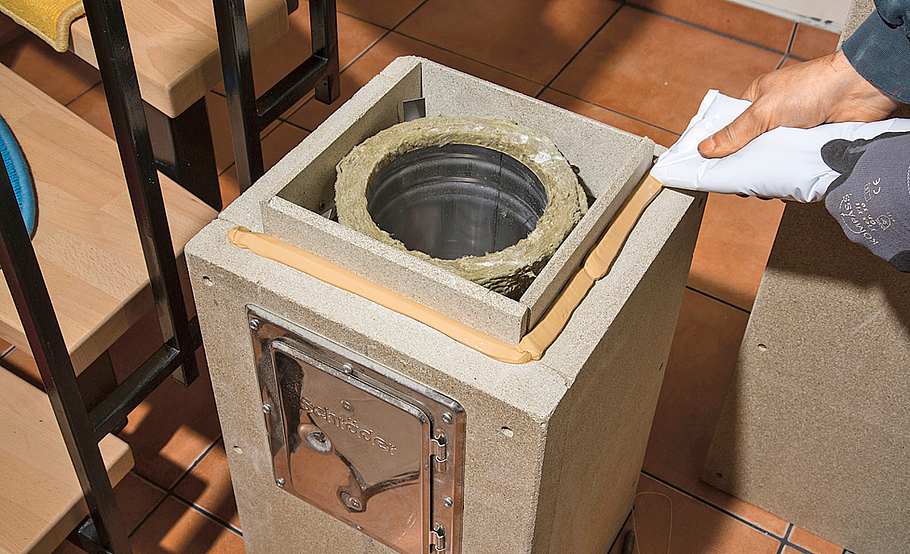

Die Mantelsteine verklebt man mit hochtemperaturfestem Brandschutzkleber, z. B. aus dem Schlauchbeutel.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen
Die Mantelsteine verklebt man mit hochtemperaturfestem Brandschutzkleber, z. B. aus dem Schlauchbeutel.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

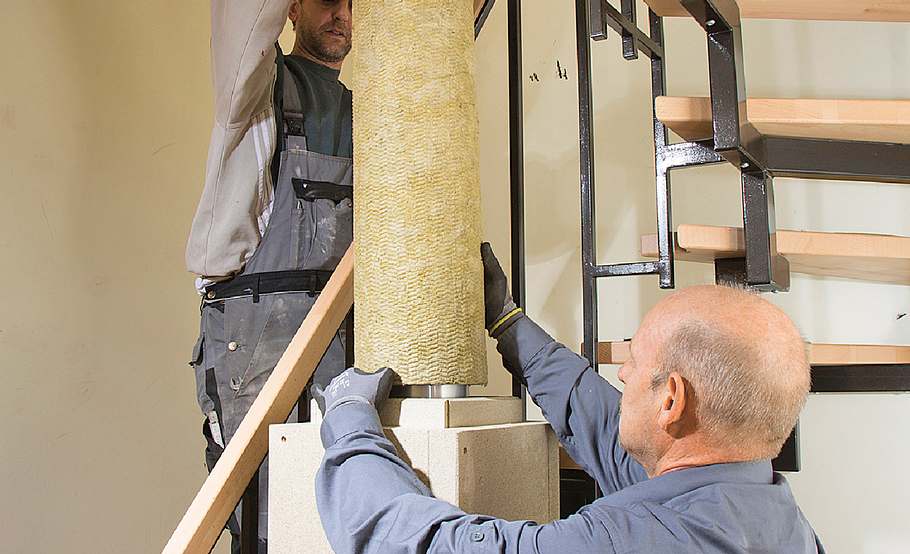

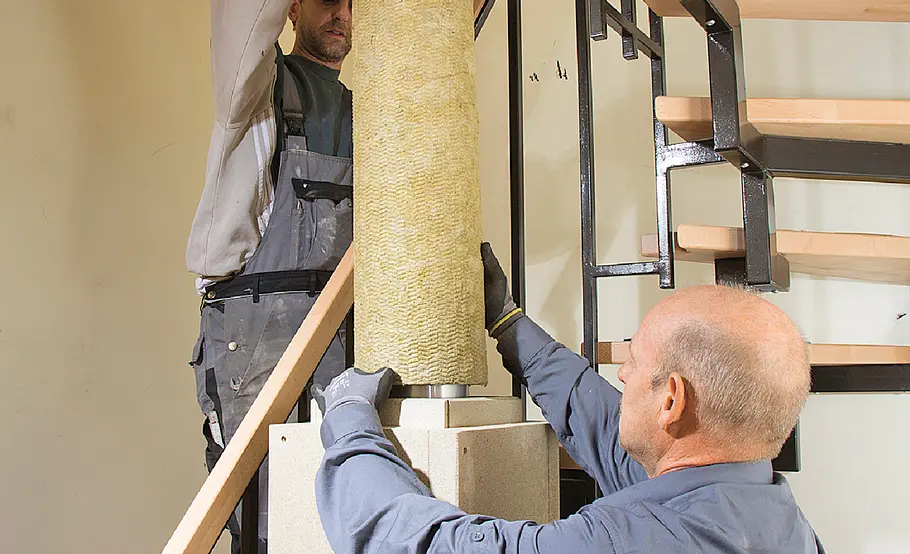

Es folgt ein Edelstahlrohr (Längenelement) samt Dämmung (nötig bei Betrieb mit Festbrennstoffen), das man in die Mantelsteine einführt.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

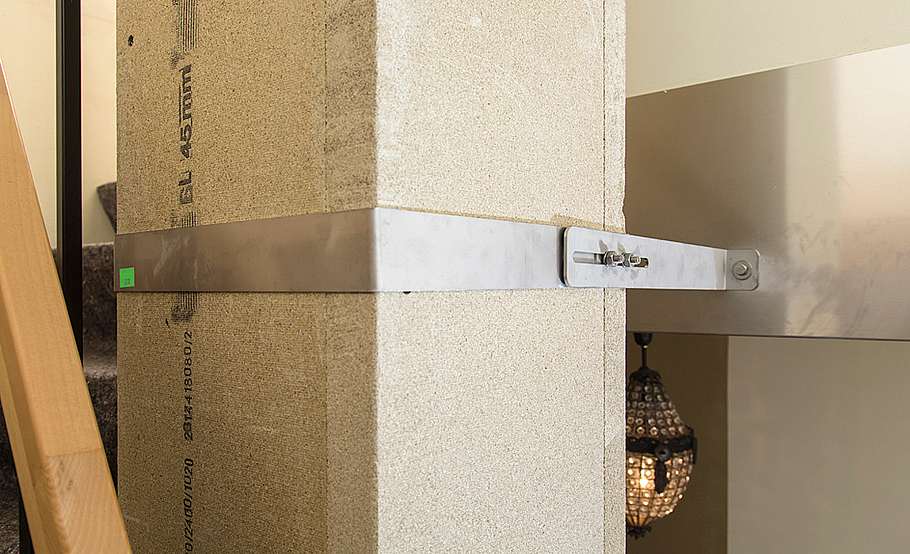

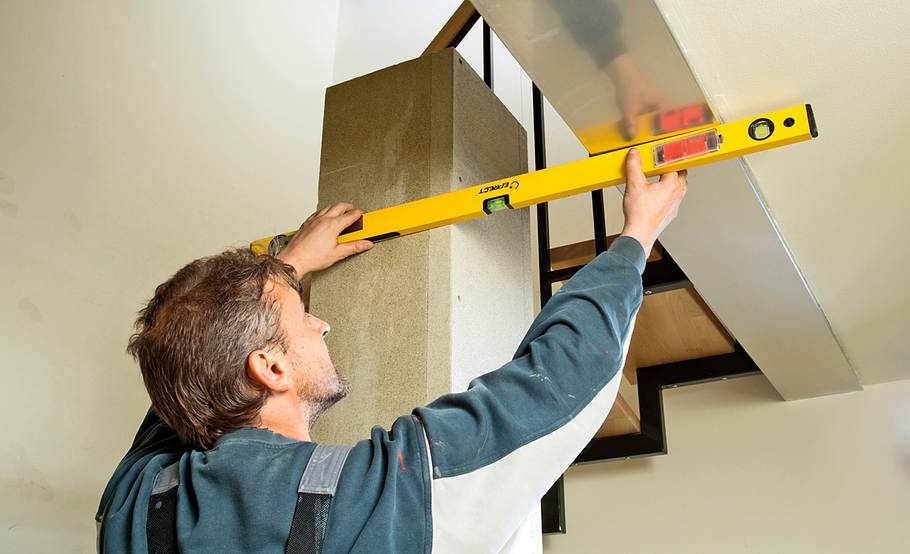

Bis 350 mm Innendurchmesser erfolgt nach spätestens 4 m eine Befestigung mit Schornstein-Wandhaltern, hier an einer Decke (ab 400 mm Innendurchmesser alle 3 m).
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

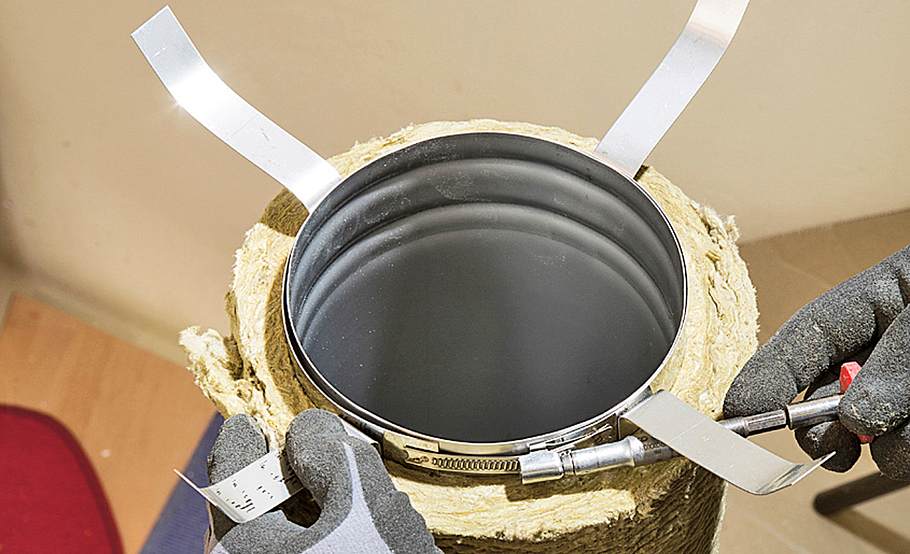

Die Abstandhalter fürs Innenrohr alle 2 m mit Klemmbändern auf das Rohr aufspannen und samt Rohr in den Schacht setzen.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

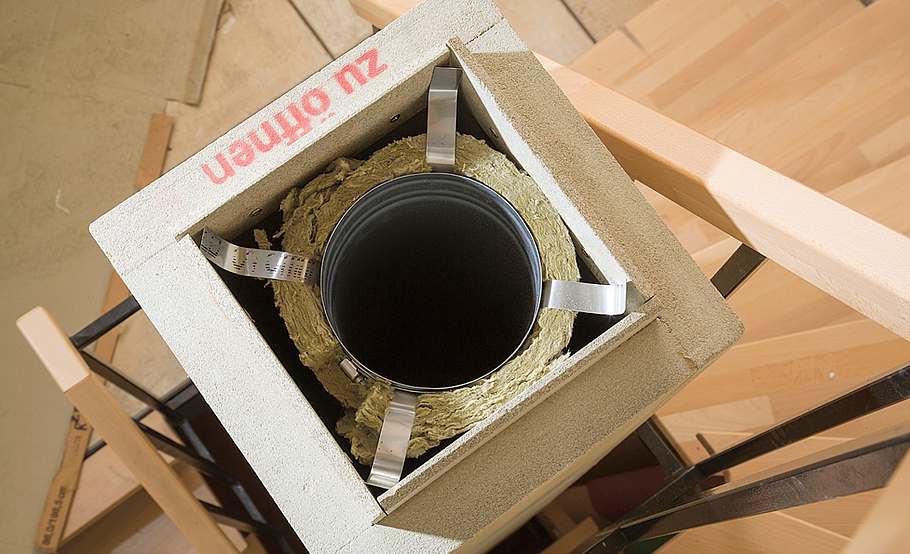

Das Mantelelement mit Feuerungsanschluss trägt die Aufschrift „zu öffnen“; jene Seite ist verschraubt, nicht verklebt.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen
Dieses Element erst trocken auf das vorherige setzen und den Anschlusspunkt festlegen. Hier etwas ungewöhnlich: Das Rohr wird ...
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

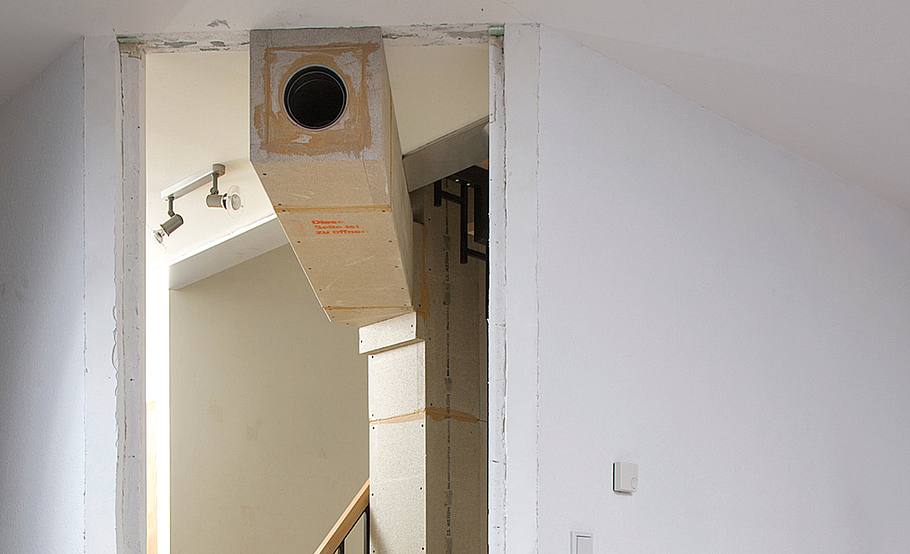

... schräg mit Bogenstück unter der Decke in Richtung Wohnzimmer verlegt, wo der Kamin montiert und angeschlossen werden soll.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

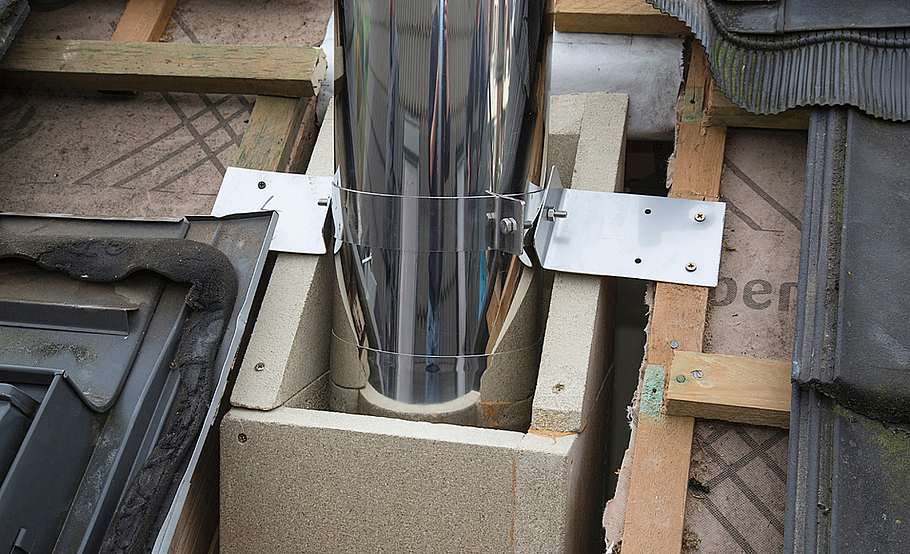

Unterm Dach den Sparrenhalter für den Schacht, über dem Dach den Sparrenhalter fürs doppelwandige (DW) Rohr anbringen. Der Übergang EW/DW inkl. Schachtarretierung liegt kurz unter dem Schachtende innerhalb des Schachtes und muss mit dem ersten DW-Element durch ein Klemmband verbunden werden.
Ofenrohr-Anschluss: Rauchabzug für Kamin einbauen

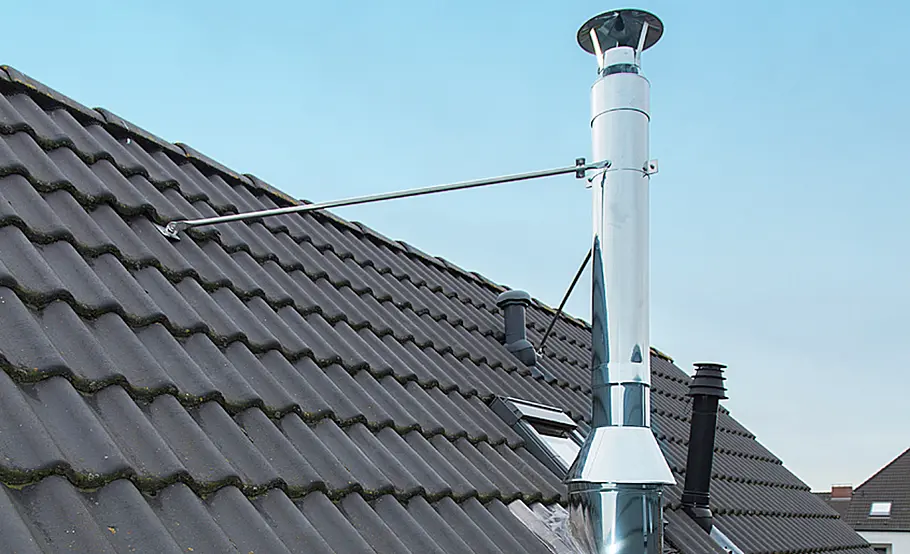

Abschließend den Mündungsabschluss mit Regenhaube montieren, hier zusätzlich seitlich am Dach gesichert.
Bevor man mit Heizöl und Erdgas seine Heizung befeuerte, reichten einschalige, gemauerte Schornsteine, um die heißen Abgase nach draußen zu befördern. Diese Schornsteinschächte sieht man heute noch, nur haben sie ein (anderes) Innenleben. In alte Schächte werden Kaminrohre eingelassen und befestigt. Baut man neu, wird der äußere Mantel kaum noch gemauert, sondern aus einzelnen großen Mantelsteinen zusammengesetzt, in denen ebenfalls ein Kaminrohr verläuft.
Die Rohre sind nötig, da die Abgase zunehmend kühler wurden und nach kleineren Durchmessern verlangten, damit sie nach oben steigen und entweichen. Daneben bieten Ziegel oder Mauersteine nicht den nötigen Widerstand, um Schwefelbestandteilen und mithin säurehaltigem Kondensat standzuhalten. Das können nur sehr glatte, säurefeste Materialien wie Edelstahl, Keramik oder spezielle Kunststoffe. Letztere sind allerdings nicht hitzebeständig und eignen sich nur für Brennwertheizungen, die relativ kühle Abgase erzeugen. Möchte man einen Kamin einbauen und muss ein Abgasrohr nachrüsten, kann man das mit Edelstahlsystemen ggf. auch selbst vornehmen.
Kaminrohr innen nachrüsten
Wer nun sein Kaminrohr nachrüsten möchte, kann der folgenden kurzen Anleitung folgen. Eine genauere Anleitung, mit allen einzelnen Schritten im Detail, finden Sie in der Bildergalerie oben >>
- Zuunterst legen Sie eine Bautenschmutzmatte.
- Danach verkleben Sie die Mauersteine mit hochtemperaturfestem Brandschuzkleber.

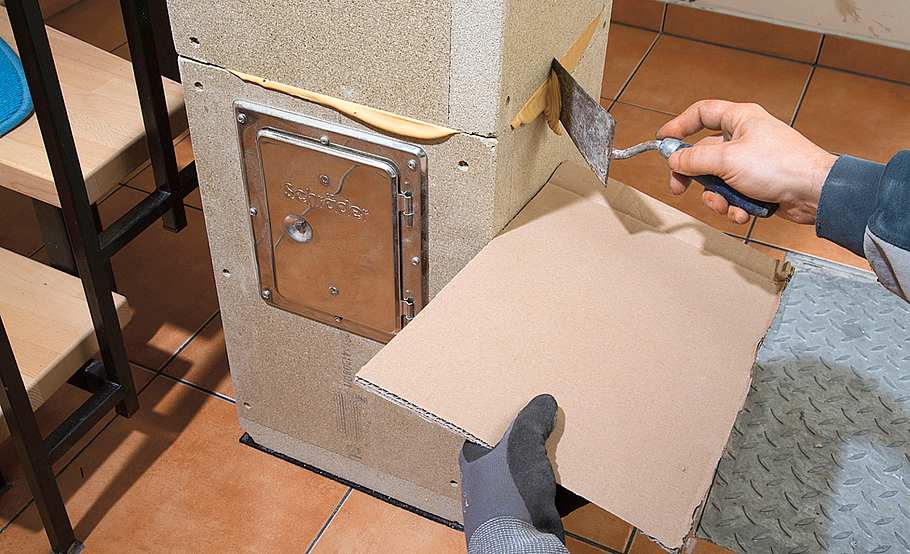

- Nun setzen Sie das nächste Mantelelement auf, so dass der Kleber herausquillt. Den Überschuss ziehen Sie mit einer Kelle ab.
- In die Mantelsteine führen Sie dann ein Edelstahlrohr mit Dämmung ein.
- Nach max. 4m folgt eine Befestigung mit Schornstein-Wandhaltern.
- Denken Sie auch an den Abstandhalter fürs Innenrohr.
- Das Mantelelement ist mit Feuerungsanschluss und wird trocken auf das vorherige Element gesetzt.
- Unter dem Dach wird der Sparrenhalter für den Schacht angebracht.
- Über dem Dach der Sparrenhalter fürs doppelwandige Rohr.
- Zu guter letzt wird noch der Mündungsabschluss mit Regenhaube montiert und gesichert.
Welches Material für Rauchabzug?
Abgasrohre für Heizanlagen bestehen aus Edelstahl, Keramik oder Kunststoff. Sie müssen säure- und hitzebeständig sein, wo vor allem Keramik-, aber auch Edelstahlrohre glänzen.
Kunststoff kann dagegen nur bei niedrigen Abgastemperaturen von Brennwertgeräten zum Einsatz kommen. Wer selbst montiert, hat es hiermit aber am leichtesten. Edelstahlrohre lassen sich auch noch gut zusammenstecken, bei Keramik wird es schwerer und erfordert meist den Profi.
- Keramik: Säure- und hitzebeständig, universell einsetzbar, für trockene und kondensierende Brennstoffe geeignet, gute Schalldämmung, aber schwer.
- Kunststoff: Nur als Abgasrohr für Brennwertheizungen bis max. 120 °C geeignet, starre und flexible Rohre erhältlich, sehr leicht, einfache Montage.

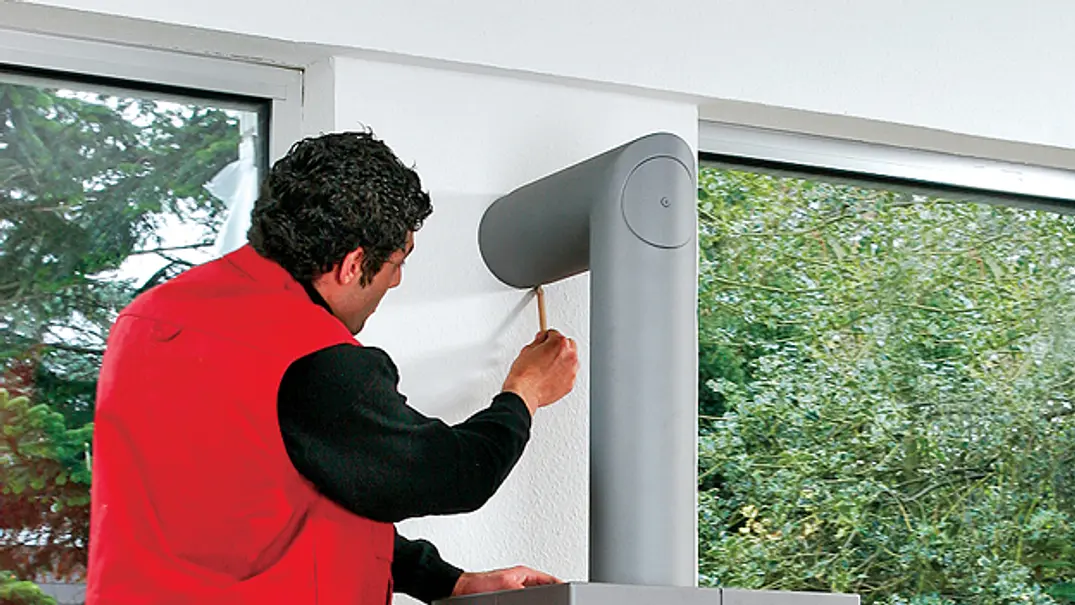

- Edelstahl: Korrosionsbeständig, leicht, maßgenau, universell einsetzbar, auch an der Fassade nachrüstbar.
- Edelstahl, gedämmt: Bei niedrigen Abgastemperaturen empfiehlt sich die Dämmung des Rohres gegen schnelles Abkühlen der Abgase und Anfall säurehaltigen Kondensats.
