Kamineinsatz
Mit diesem Kamineinsatz lässt sich ein Kamin als Bausatz leicht selbst realisieren: Wir zeigen Ihnen Schritt für Schritt, wie es geht.
Kamineinsatz

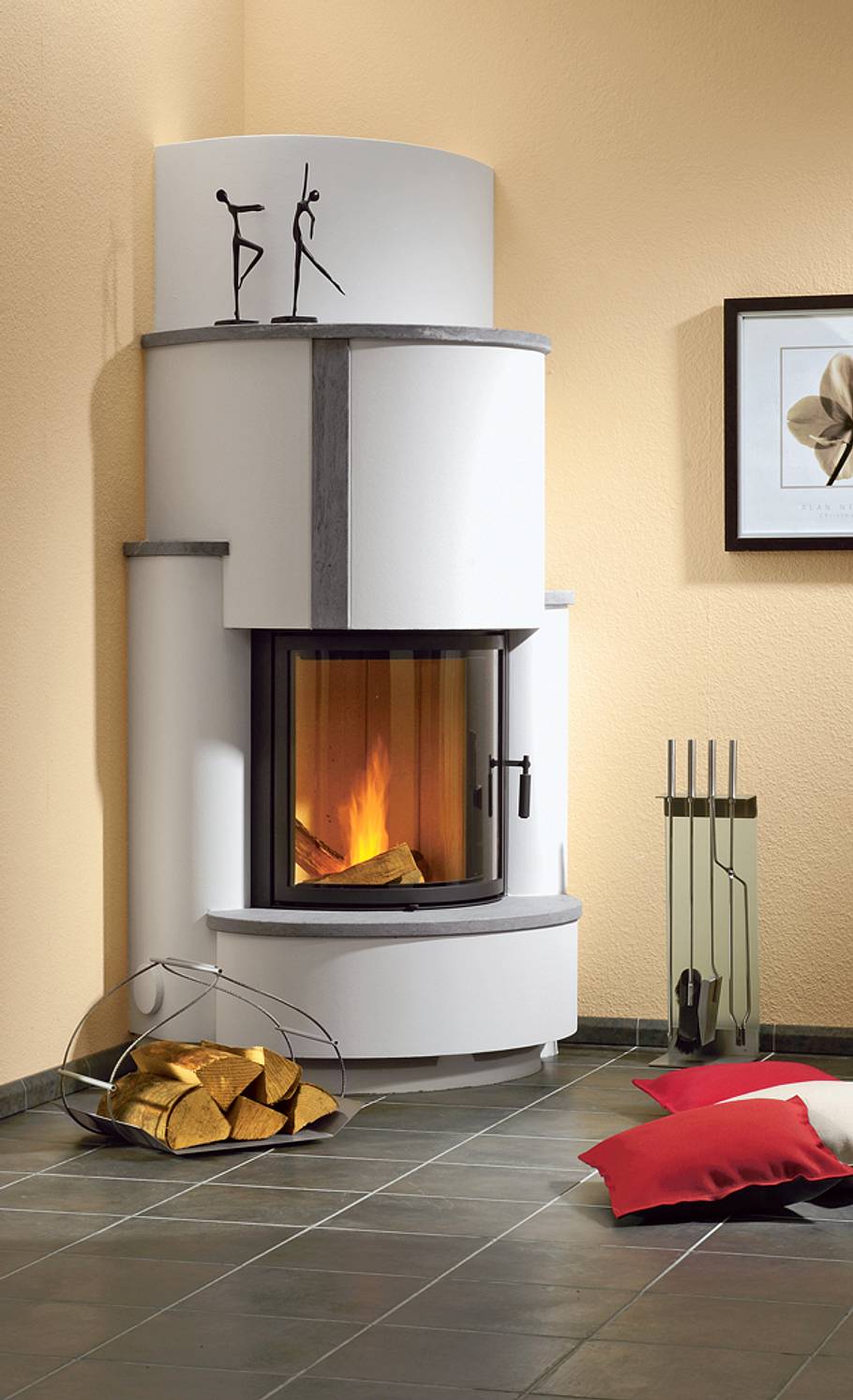

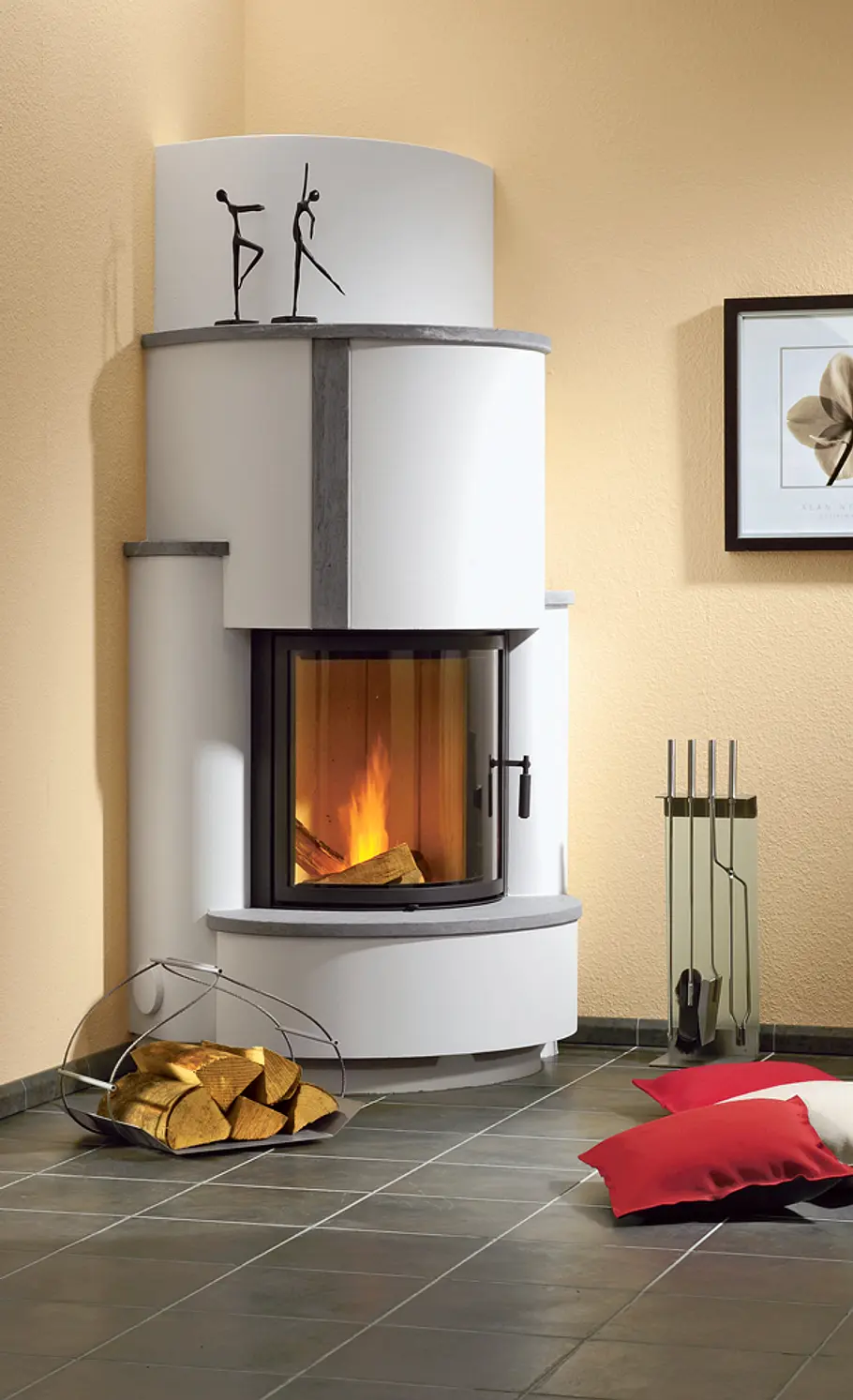

Dieser schicke Kamin-Bausatz mit Kamineinsatz kann schon bald in Ihrem Wohnzimmer stehen. Wir zeigen Ihnen die Montage.
Kaminofen bauen: Schritt 1 von 28

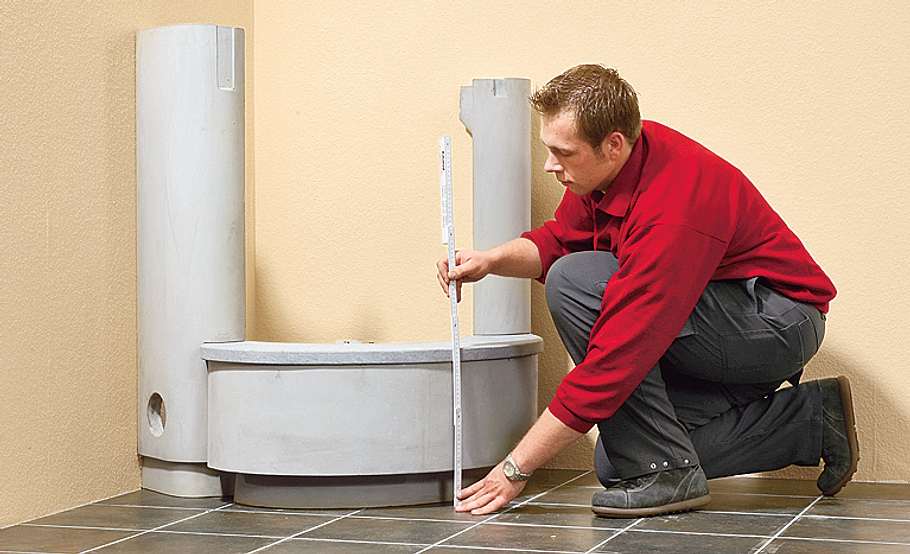

Setzen Sie Sockel- und Seitenelemente trocken an die gewünschte Position und messen die Höhe vorne aus.
Kaminofen bauen: Schritt 2 von 28

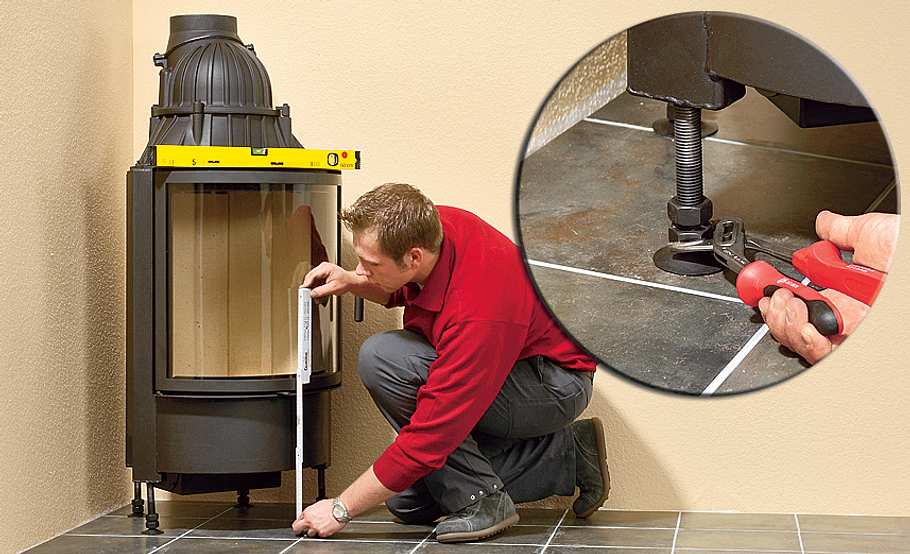

Elemente beiseite legen, Kamineinsatz aufstellen und mittels Stellfüßen ausrichten.
Kaminofen bauen: Schritt 4 von 28

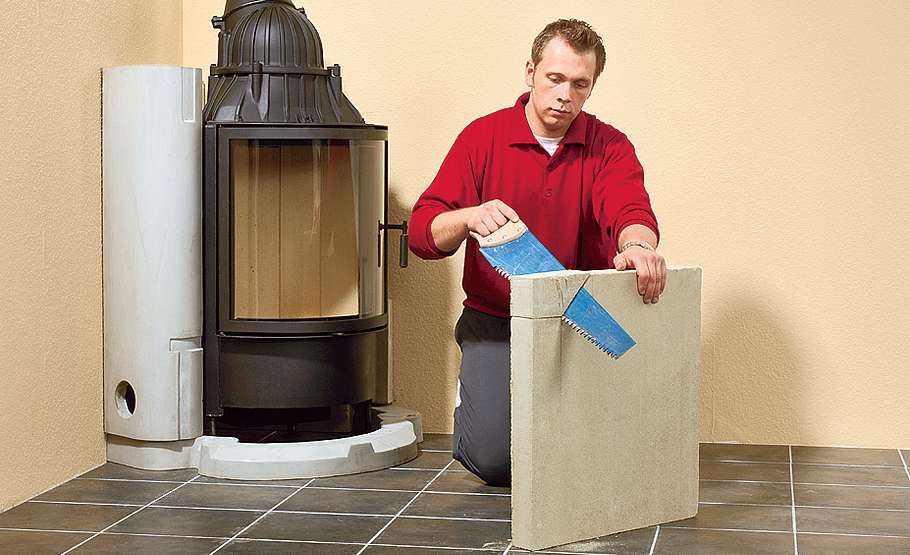

Sie lassen sich mit einem Fuchsschwanz zuschneiden.
Kaminofen bauen: Schritt 5 von 28

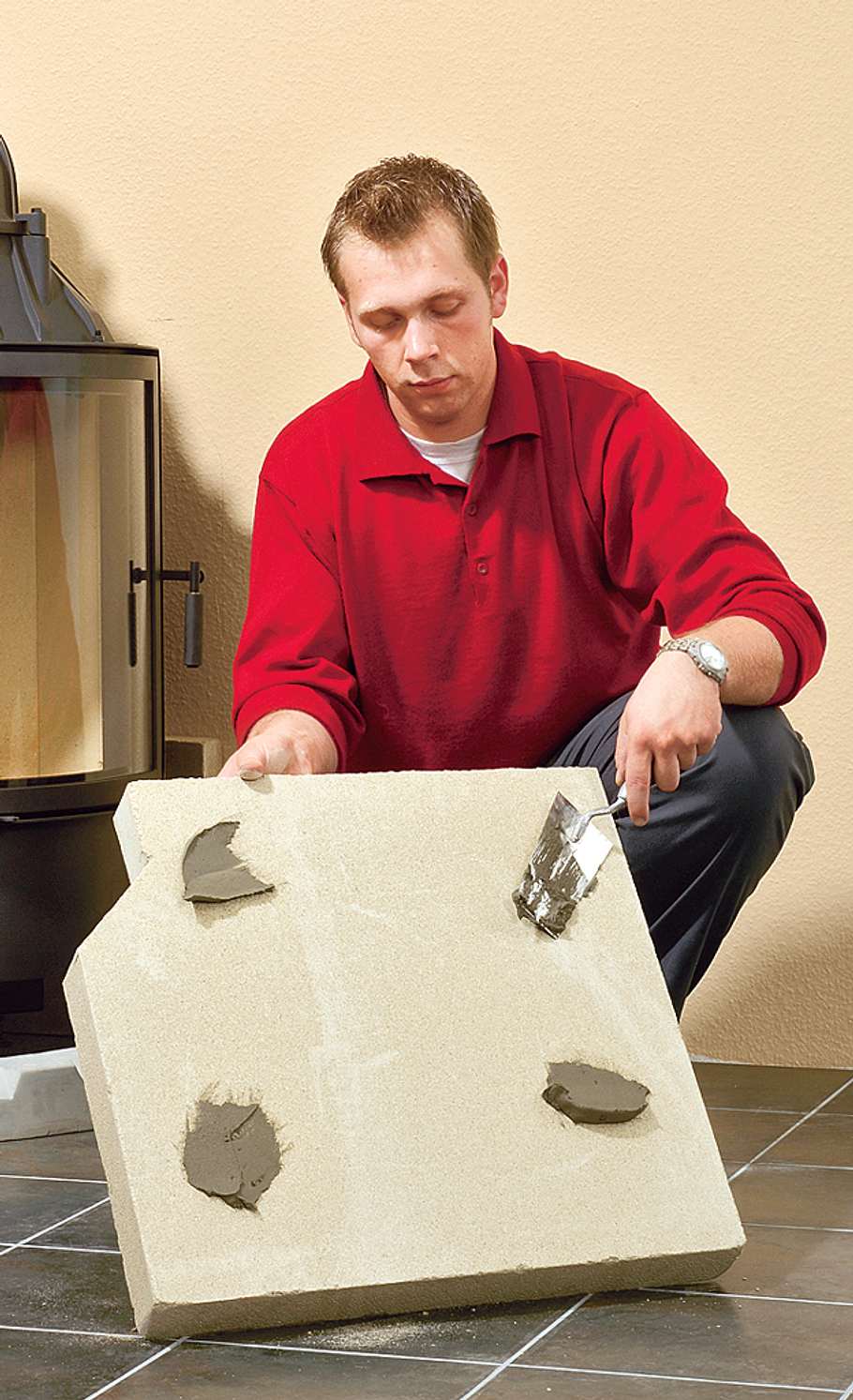

Mischen Sie beiliegenden Klebemörtel an und geben ihn batzenförmig auf die Dämmplattenrückseite.
Kaminofen bauen: Schritt 6 von 28

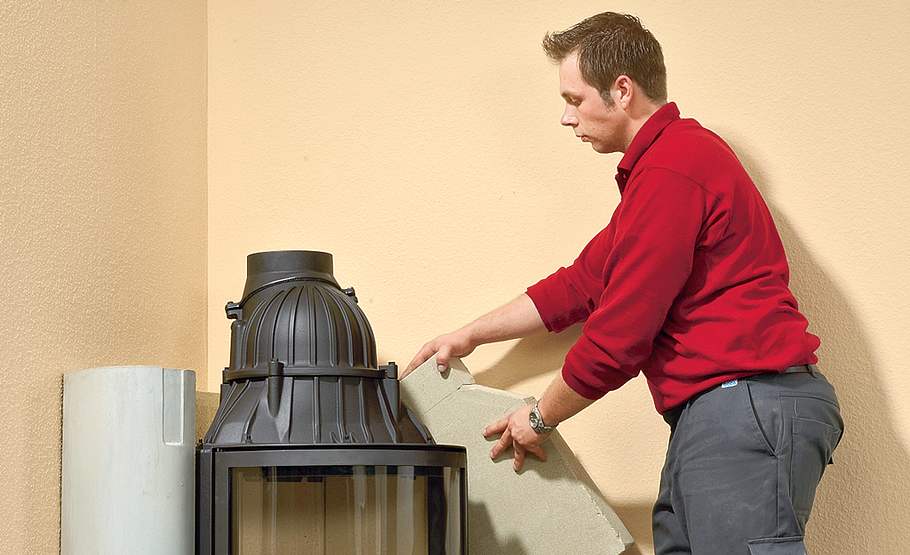

Setzen Sie die Dämmplatten dann hinter den Kamineinsatz – sie müssen an den Markierungen abschließen, an denen die Seitenteile anschließen.
Kaminofen bauen: Schritt 7 von 28

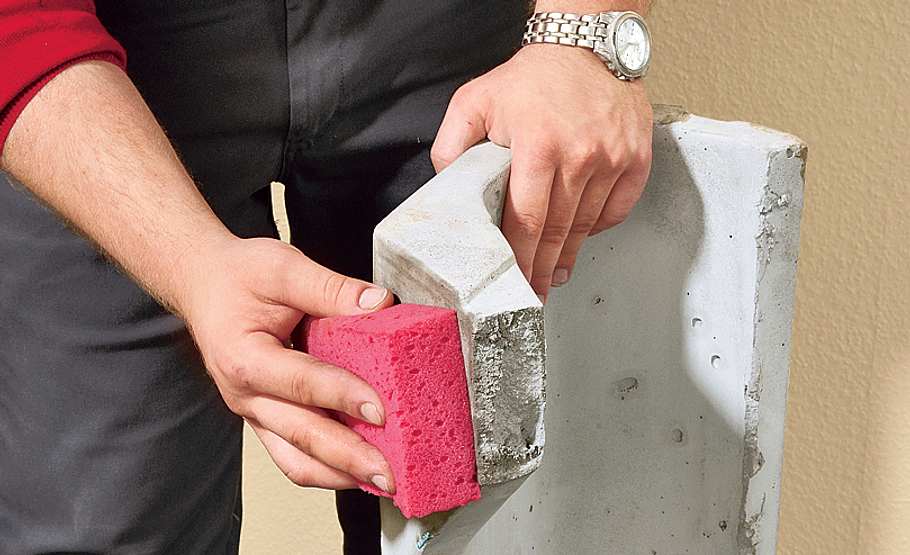

Diese nässen Sie nun mit einem Schwamm.
Kaminofen bauen: Schritt 8 von 28

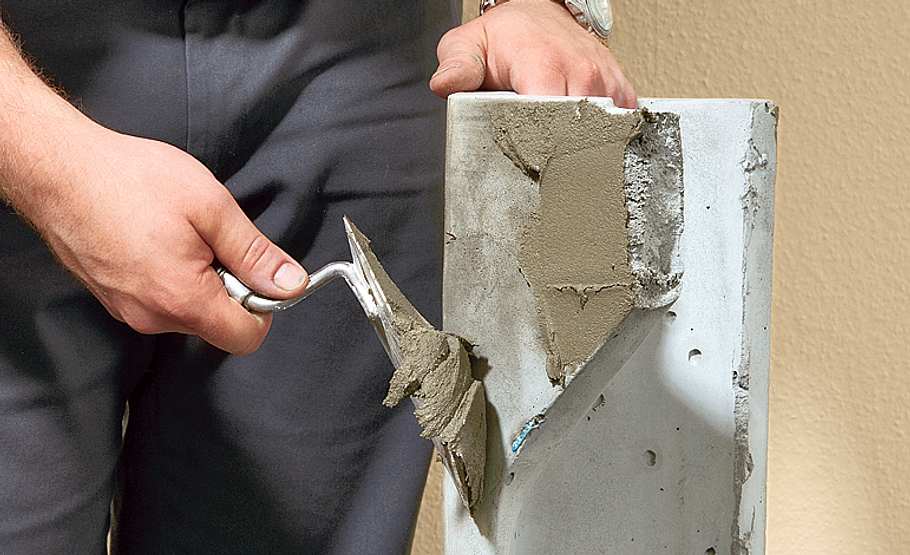

Den Mörtel entsprechend so auftragen, dass die Seitenteile mit der Wand verklebt werden können.
Kaminofen bauen: Schritt 10 von 28

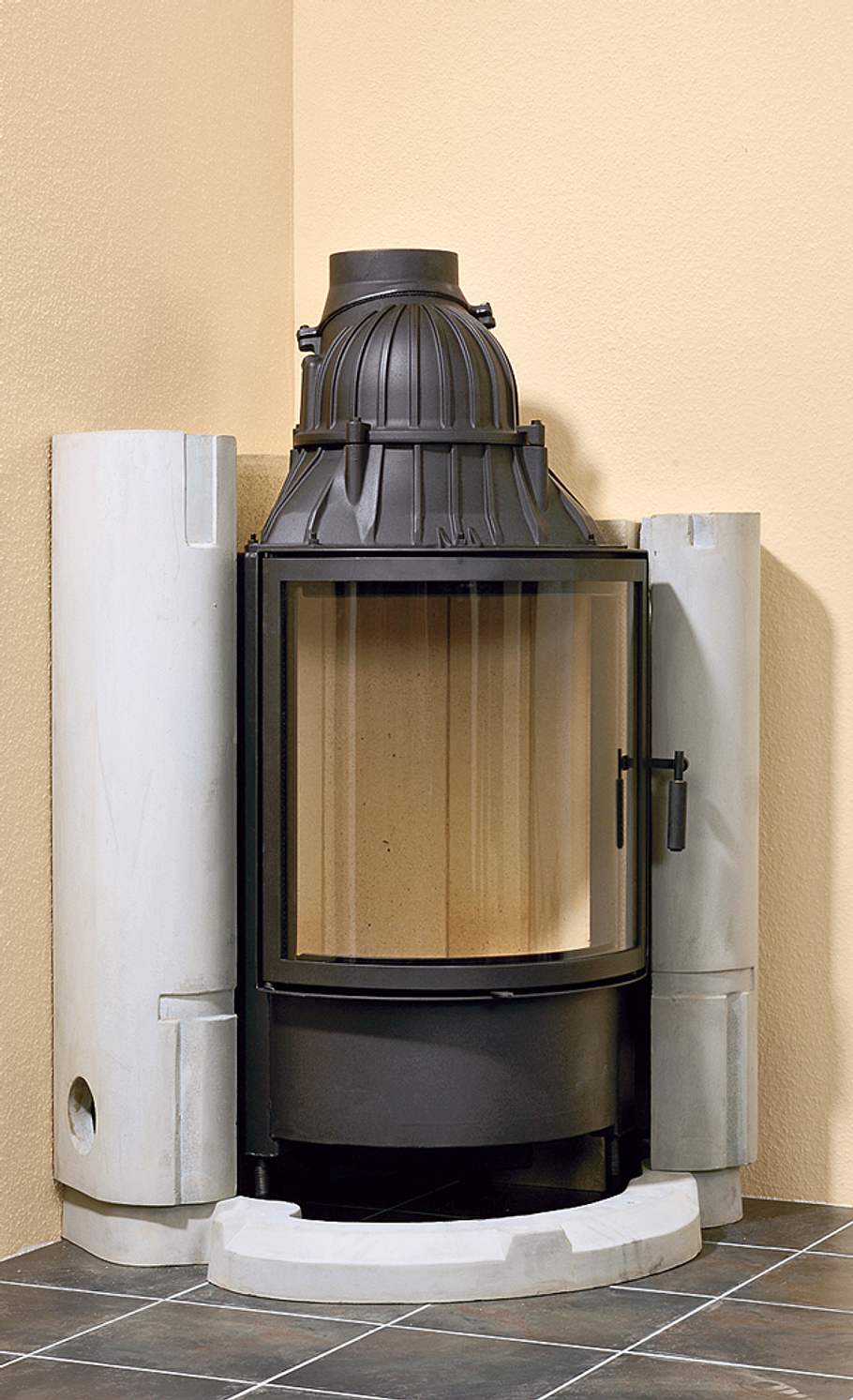

Unteres Sockelteil und Seitenelemente sind montiert. Bevor der Mörtel abbindet, lässt sich alles noch ausrichten.
Kaminofen bauen: Schritt 11 von 28

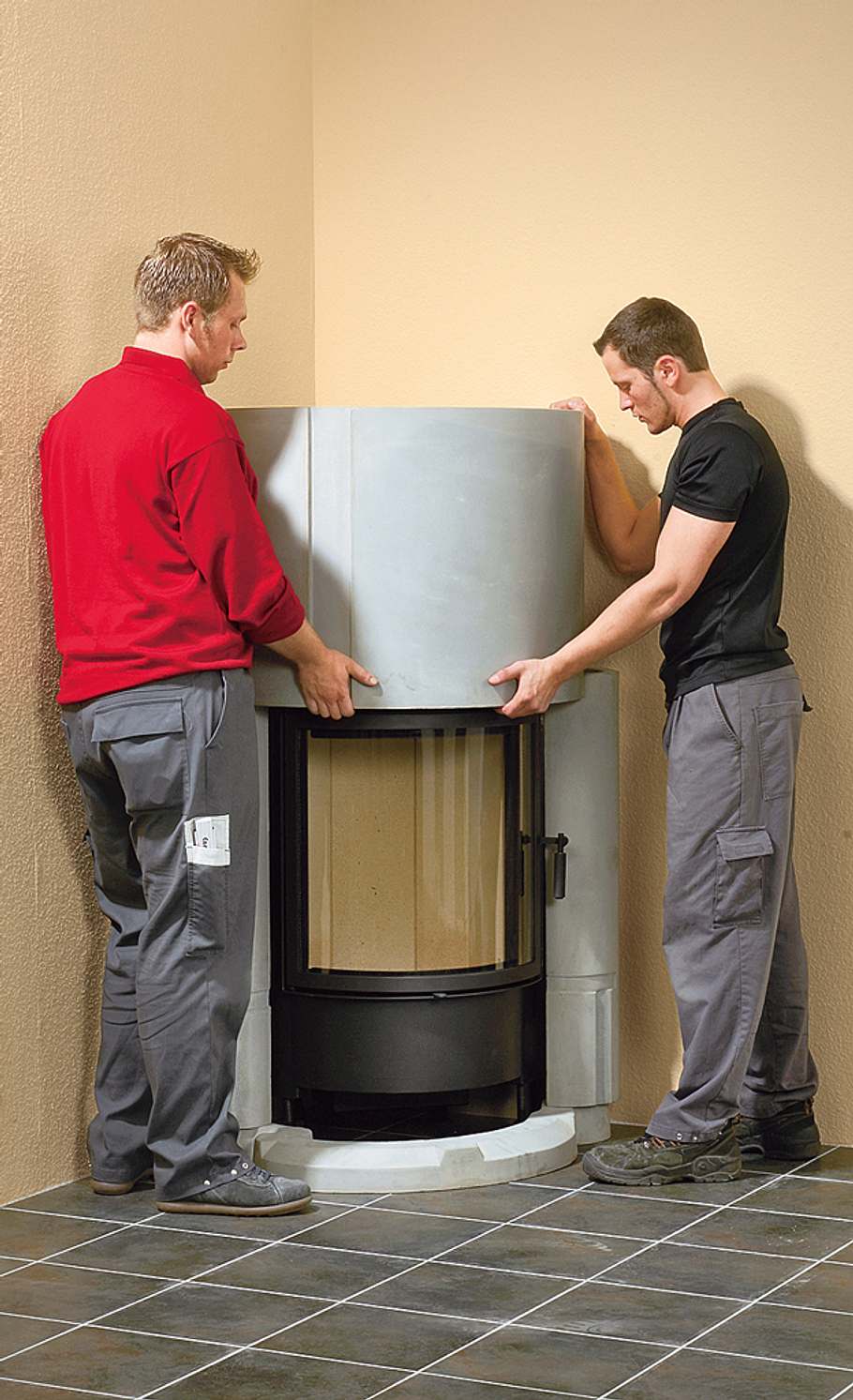

Setzen Sie deshalb probehalber die Fronthaube auf und schauen, ob sie passt.
Kaminofen bauen: Schritt 12 von 28

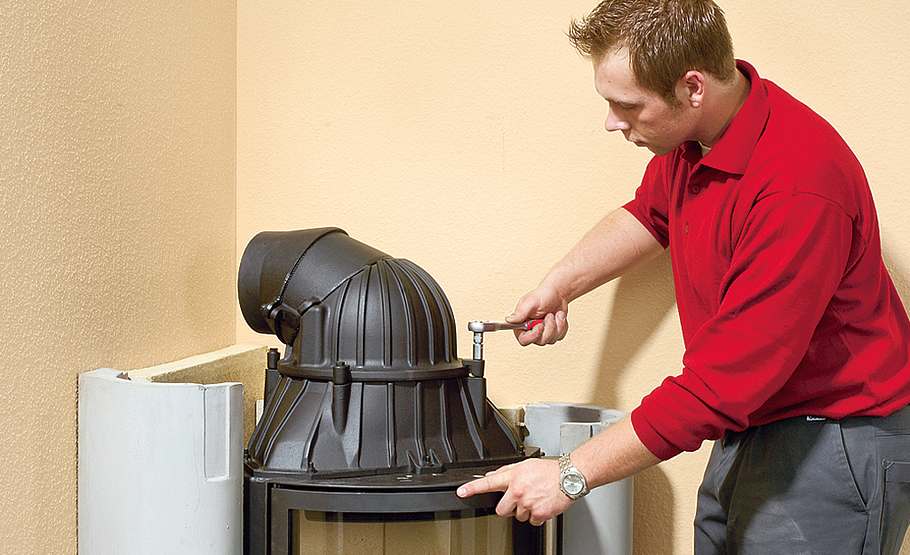

Es folgt die Rauchgasabführung. Lösen Sie die Schrauben an der Decke des Heizeinsatzes und ...
Kaminofen bauen: Schritt 13 von 28

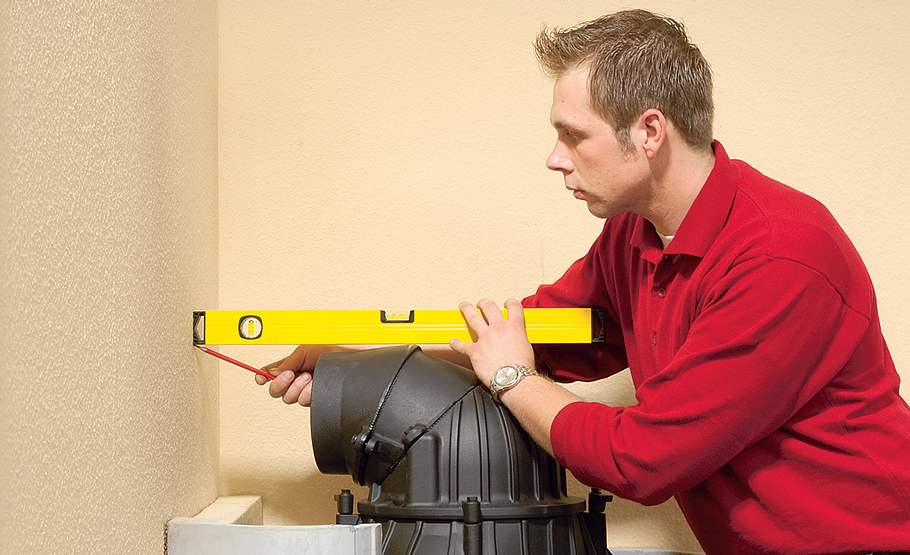

... richten den Stutzen parallel zur Wand aus, durch die das Rohr hinausgeführt werden soll.
Kaminofen bauen: Schritt 14 von 28

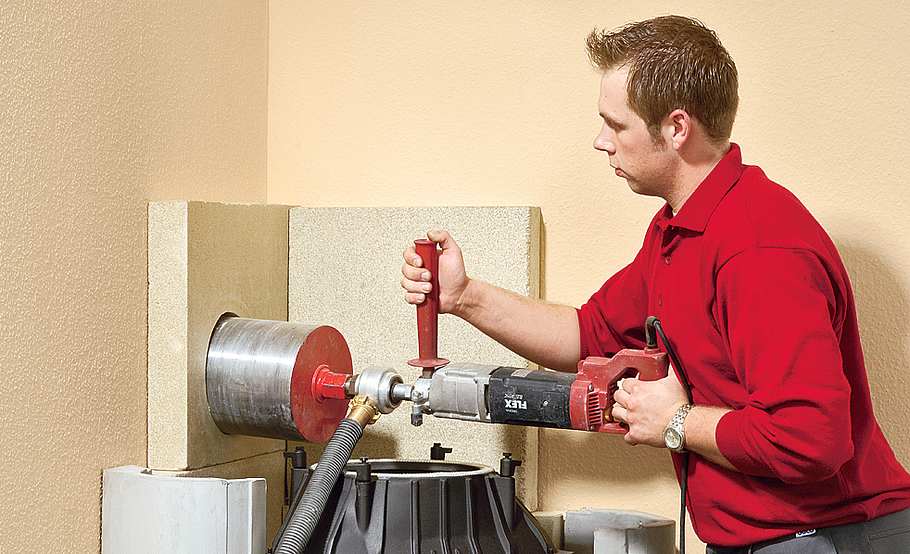

Nehmen Sie den Kamindeckel ab, setzen die restlichen Dämmplatten und bohren mit geeigneter Bohrkrone ein Loch in die Außenwand.
Kaminofen bauen: Schritt 15 von 28

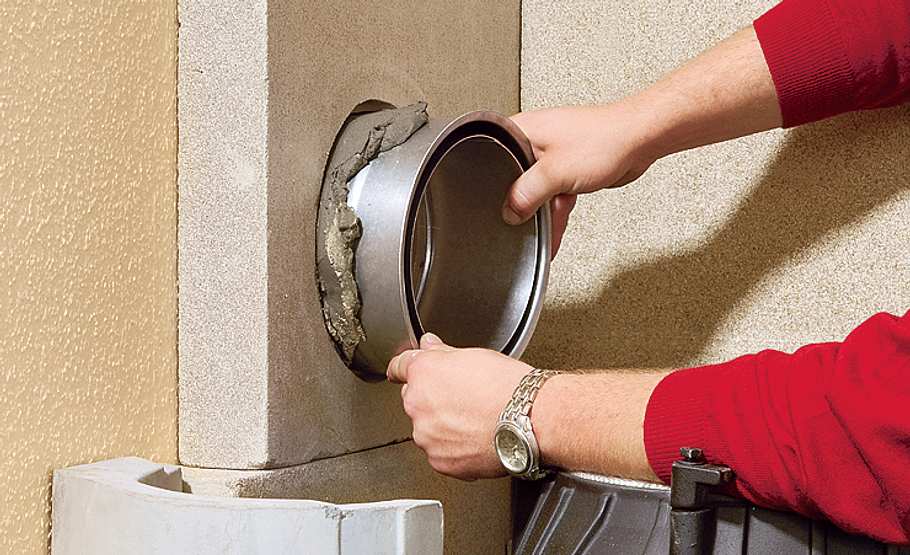

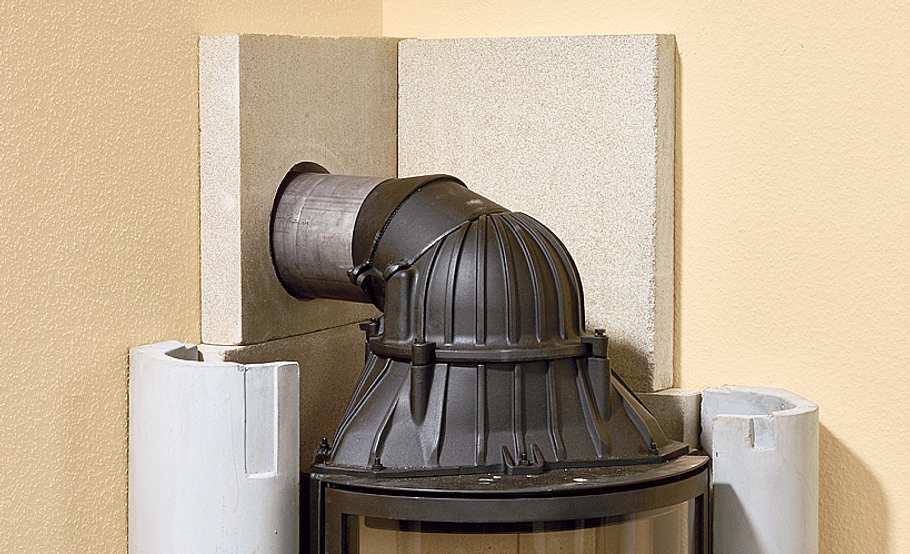

Die Verbindungsstücke aus Schamotte oder 2-mm-Stahlblech werden mit Mörtel in die Wandöffnung gesetzt ...
Kaminofen bauen: Schritt 16 von 28
... und gleichzeitig in den Abgasstutzen gesteckt.
Kaminofen bauen: Schritt 17 von 28
Praxistipp: Vorsicht, wenn Sie den Kamin in der Küche bzw. im Küchengeschoss aufstellen möchten: Sobald ein Abluftsystem (z.B. Dunstabzugshaube) eingeschaltet wird, entsteht in geschlossenen Räumen ein gefährlicher Unterdruck. Ein Druckausgleich darf laut Feuerungsverordnung
nur über das Nachströmen von Frischluft aus dem Außenbereich erfolgen und nicht über eine Feuerstätte. Abhilfe schaffen
a) funkgesteuerte Stecker, die einfach am Küchenfenster montiert werden. Der Funkempfänger unterbricht so bei
geschlossenem Fenster die Stromzufuhr zur Dunstabzugshaube. Wird das Fenster geöffnet, schaltet die Dunstabzugshaube
wieder ein. Oder

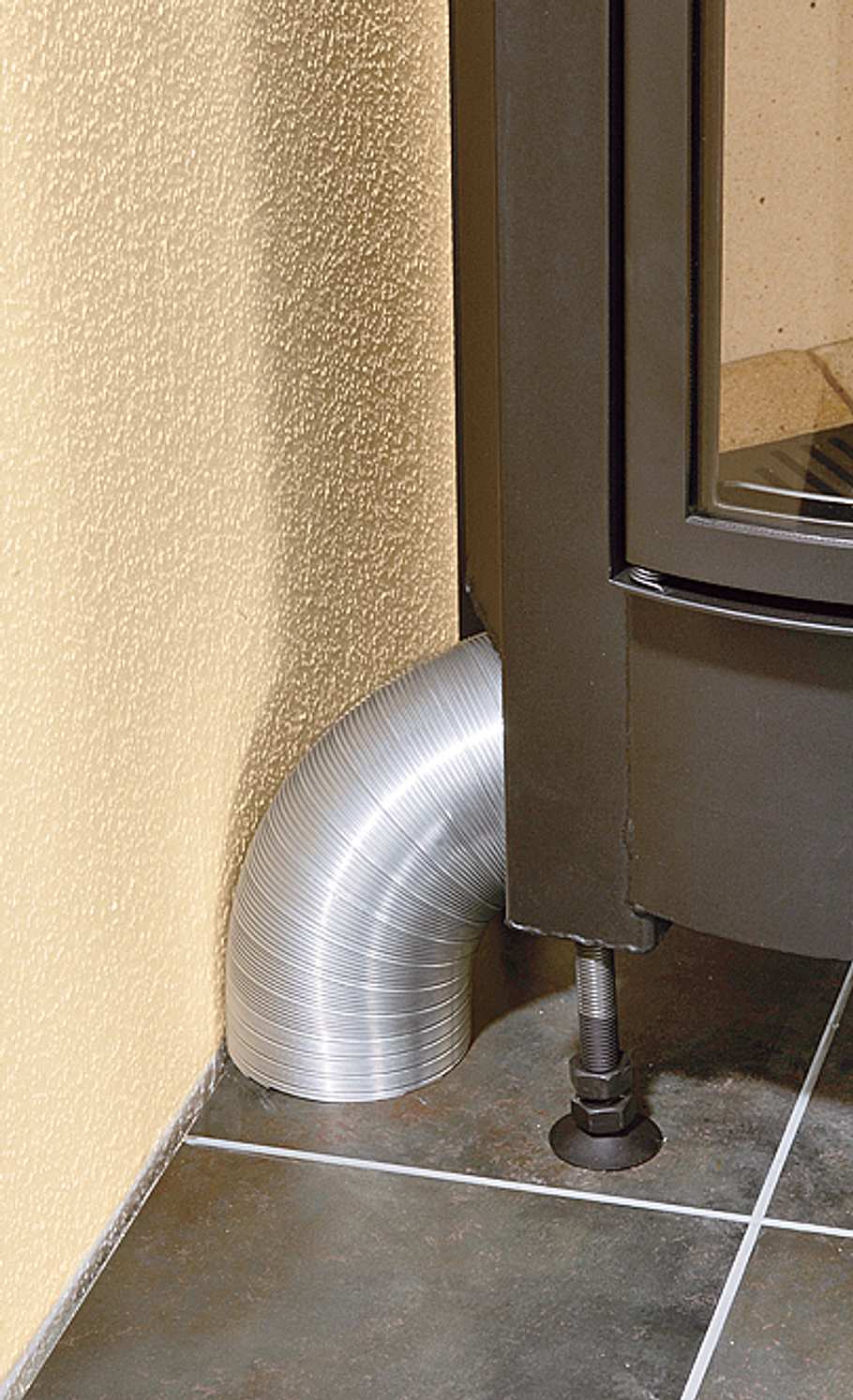

b) ein Zuluftrohr vom Kamin nach draußen, das für Druckausgleich sorgt.
Kaminofen bauen: Schritt 18 von 28
Es folgt die Fronthaube, an deren Innenseite Winkel befestigt sind, ...
Kaminofen bauen: Schritt 19 von 28

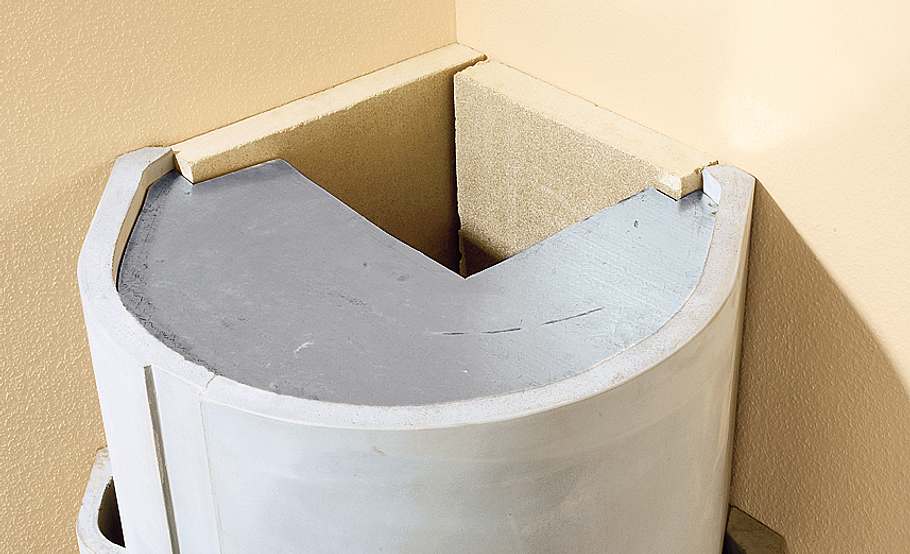

... auf die Sie zunächst die beiliegende Metallplatte ...
Kaminofen bauen: Schritt 20 von 28

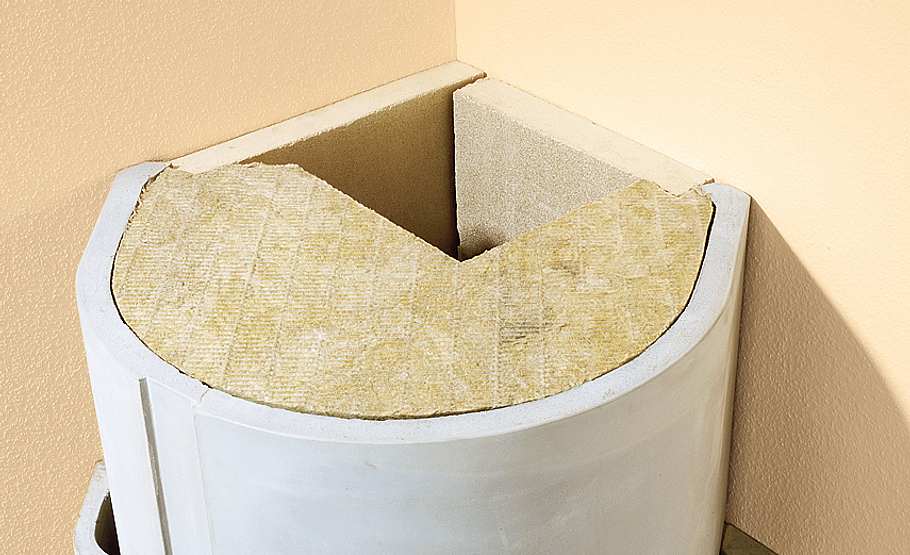

... und dann eine Dämmplatte legen.
Kaminofen bauen: Schritt 21 von 28

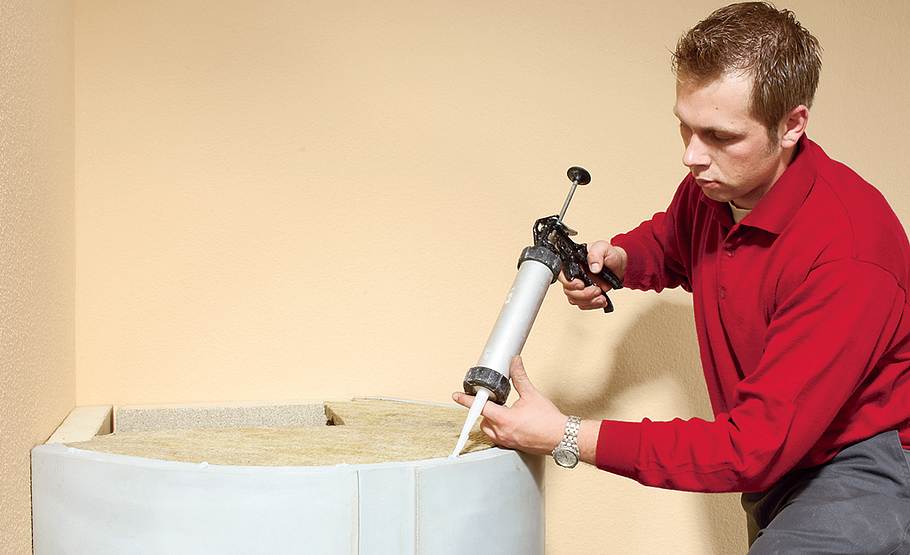

Nun kann die Natursteinplatte aufgelegt werden. Geben Sie geeigneten Klebstoff auf den Haubenrand.
Kaminofen bauen: Schritt 22 von 28

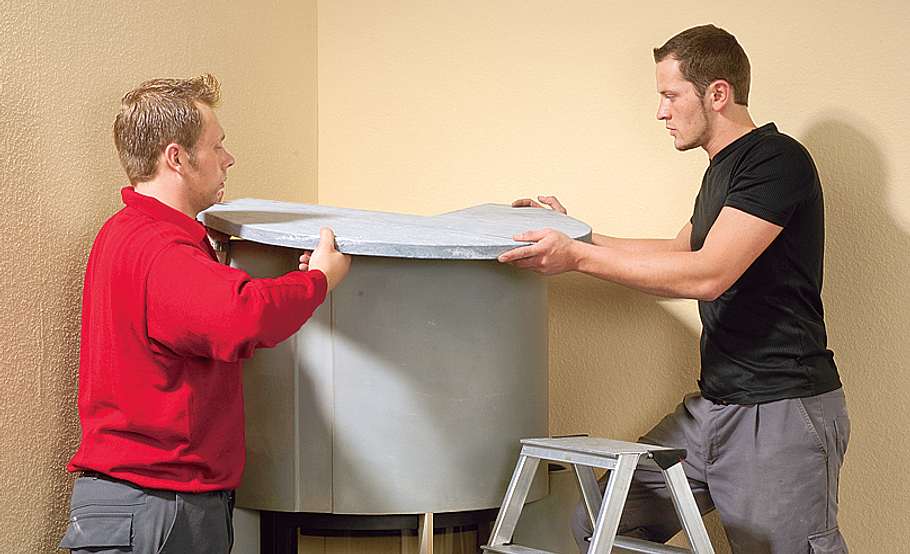

Die zum Bausatz gehörende Natursteinplatte ist schwer – beim Auflegen besser zu zweit arbeiten.
Kaminofen bauen: Schritt 23 von 28

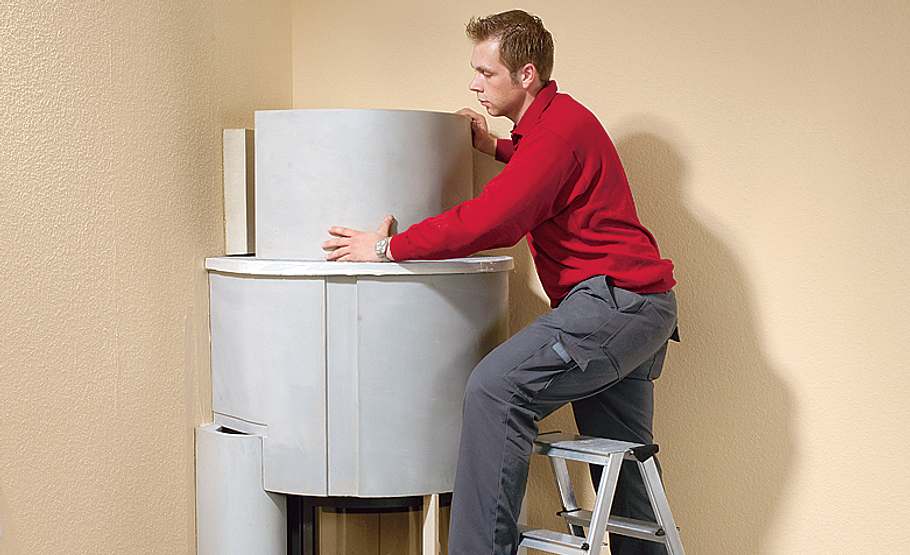

Auf die Natursteinplatte kommt nun das abschließende Oberteil mit dem Deckgitter der Anlage.
Kaminofen bauen: Schritt 24 von 28

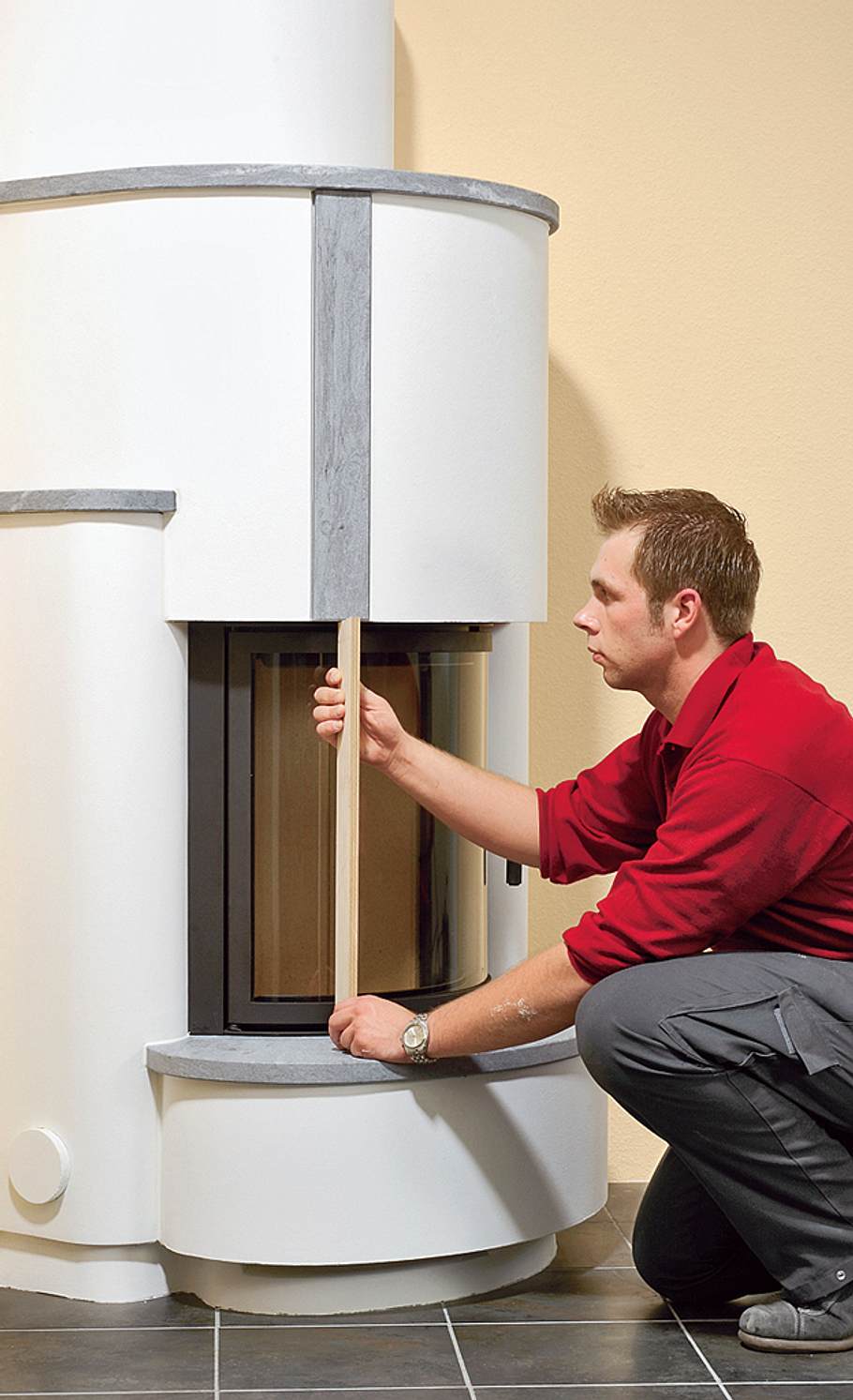

Jetzt setzen Sie das obere Sockelteil auf. Probehalber die Natursteinabdeckung auflegen – die Tür des Kamins muss sich öffnen lassen.
Kaminofen bauen: Schritt 25 von 28

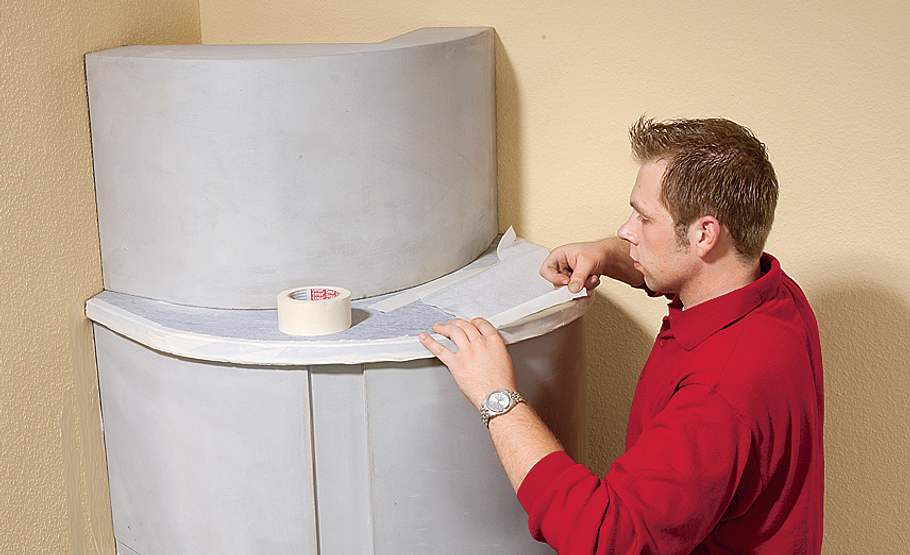

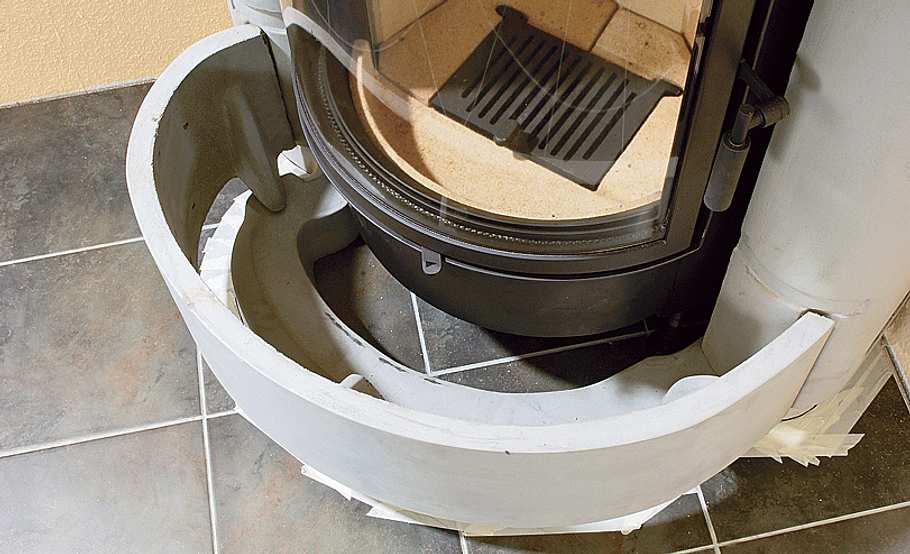

Die schon montierten Natursteinelemente kleben Sie nun ab.
Kaminofen bauen: Schritt 26 von 28

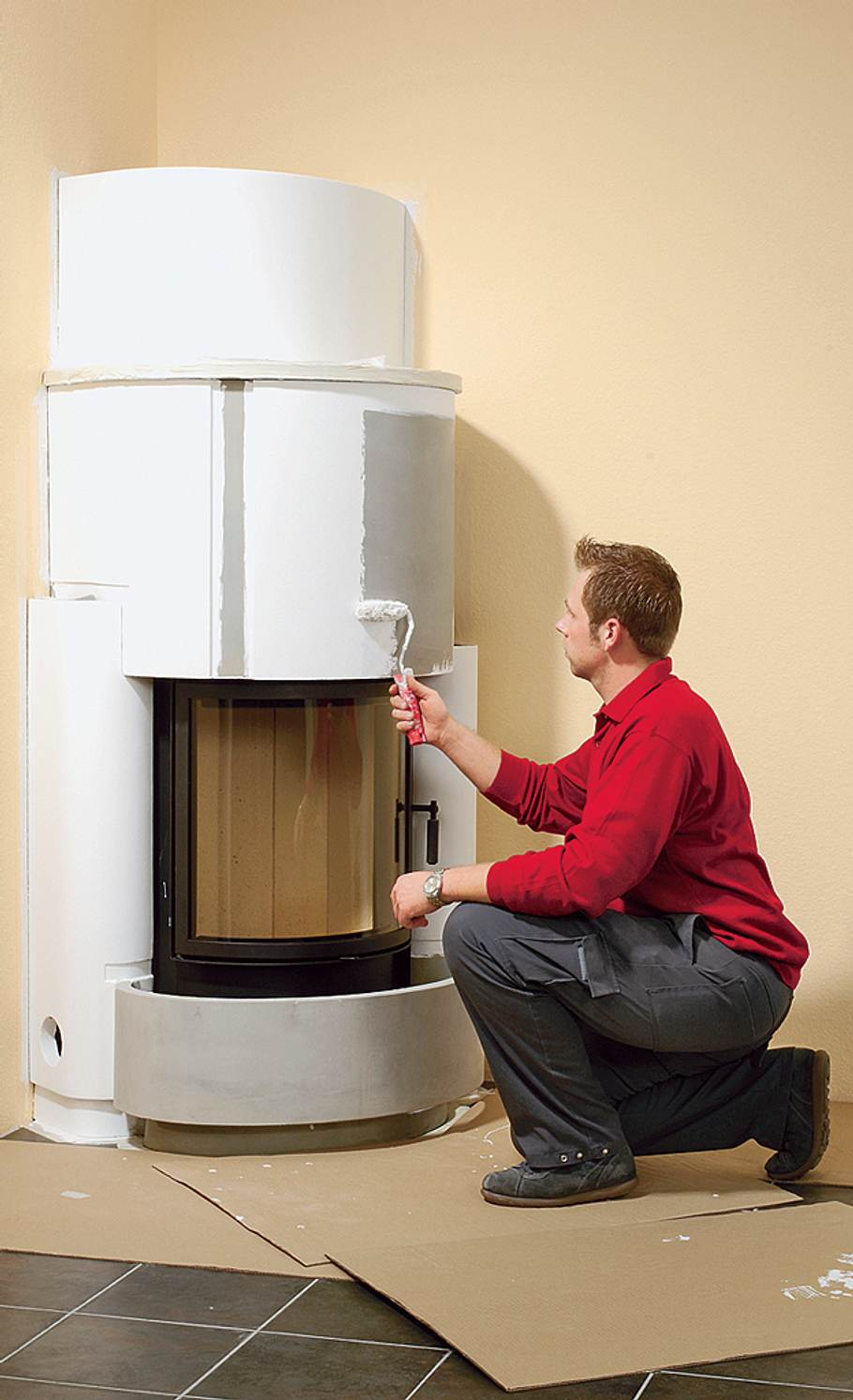

Anschließend streichen Sie die gesamte Kaminverkleidung in Ihrem Wunschfarbton.
Kaminofen bauen: Schritt 27 von 28

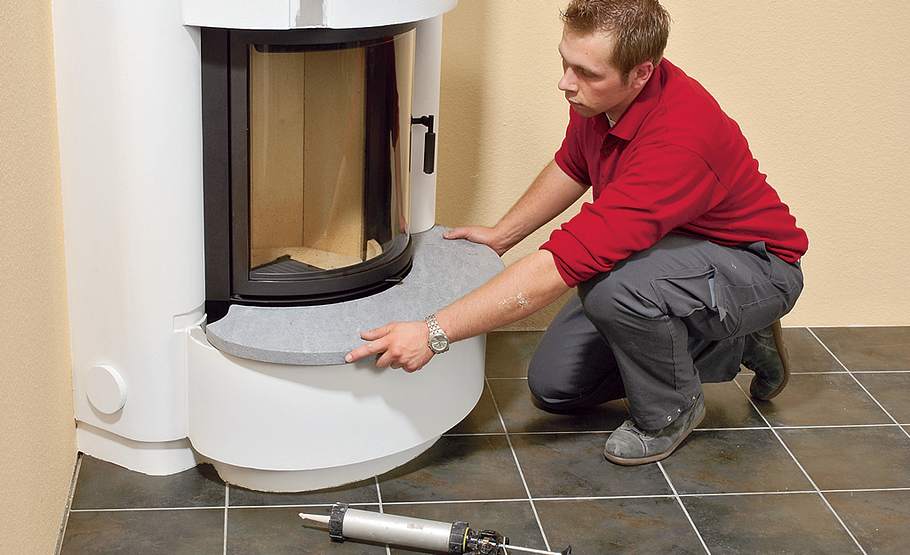

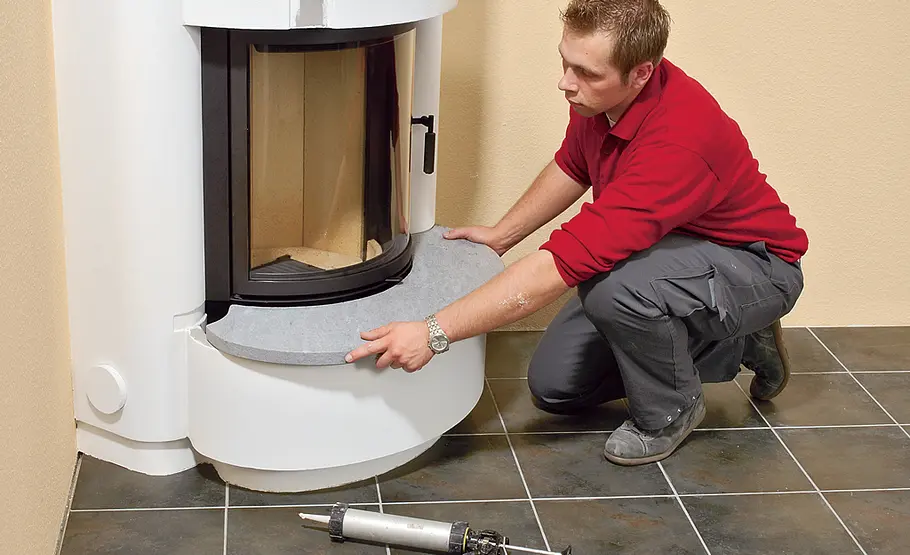

Ist die Farbe trocken, kleben Sie die restlichen Natursteinelemente fest, hier die Abdeckplatte des Kaminsockels. Um Verfärbungen zu vermeiden, nehmen Sie nur für Naturstein geeignete Klebstoffe.
Man nehme einen schlichten Kamineinsatz, biete vorgefertigte Verkleidungselemente an und fertig ist der Kamin-Bausatz. Sie müssen bei diesem speziellen Modell kein Maurer sein, um den Kaminofen fachgerecht aufzubauen. Gleiches gilt für andere Kamine des Herstellers Camina. Wir zeigen Ihnen hier, wie Sie den Kamineinsatz fachgerecht mit dem Bausatz montieren.
Checkliste Werkzeug
Bohrkrone
Bohrmaschine
Kelle
Maßband
Säge
Schreinerwinkel
Wasserwaage
Zange
Wie praktisch: Sie können mit dem Kamineinsatz nicht nur Geld sparen, weil Sie ihn selber aufbauen können. Denn der Kaminofen-Bausatz der Modellreihe S besteht dazu aus hochwertiger Speichermasse. Beim Heizen nimmt sie, ähnlich wie Ofenkacheln, die wertvolle Energie auf und gibt sie noch vier bis fünf Stunden später als wohltuende Strahlungswärme an die Raumluft ab. Sie erhalten damit einen Kachelkamin, der die optischen Reize eines Kaminfeuers mit den energetischen Vorteilen eines Kachelofens verbindet.
Die Speicherkamine von Camina sind in verschiedenen Stilvarianten von geradlinig modern bis zu klassisch und rustikal, zum Beispiel mit Sandsteinverkleidung, erhältlich. Sie sind auch als Eckanlagen lieferbar wie in unserem Fall. Auf Wunsch lässt sich die Wärmeverteilung über Lüftungskanäle realisieren. Ein weiterer Vorteil: Die Kamine sind demontierbar und können so – im Falle eines Umzugs – mitgenommen werden.
Kamineinsatz: Mit was verkleiden?
Zum Lieferumfang des vorgestellten Kamineinsatz gehören eine Schablone, die Verkleidungselemente inklusive der Natursteinplatten sowie der Kamineinsatz mit einer Leistung von acht Kilowatt. Und natürlich eine Aufbauanleitung mit Sicherheitshinweisen. Da Sie die angrenzenden Bauteile vor Hitze schützen müssen, ist noch eine Dämmung notwendig. Hierfür eignen sich mindestens acht Zentimeter dicke silikatische Dämmplatten der Baustoffklasse A 1 (Stein-/Schlacke-Keramikfasern).
Auch der Fußboden vor dem Kamin muss grundsätzlich vor Feuer geschützt werden. Brennbare Baustoffe wie Parkett sind also durch einen nicht brennbaren Baustoff abzudecken, und zwar nach vorne mindestens 30 cm und zur Seite mindestens 20 cm, jeweils zuzüglich des Abstandes vom Boden zum Feuerraum. Beträgt dieser beispielsweise 40 cm, müssen Sie demnach vorne einen mindestens 70 cm und zur Seite einen mindestens 60 cm großen feuerfesten Untergrund vorsehen. Dies können Glas- oder Metallplatten sein. Oder Sie fliesen den Boden.
