Regal für Fernseher und Co. selbst bauen
Stereoanlage, Lautsprecher, Fernseher und Receiver nehmen viel Platz in Anspruch. Wer seine Geräte sinnvoll aufstellen und verkabeln möchte, baut sich sein Hifi-Regal am besten selbst! Wir zeigen, wie Sie ein schickes Hifi-Regal bauen.
Regal für Fernseher und Co. selbst bauen
Das große Hifi-Regal lässt sich individuell gestalten und bietet viel Platz.
Regal für Fernseher und Co. selbst bauen

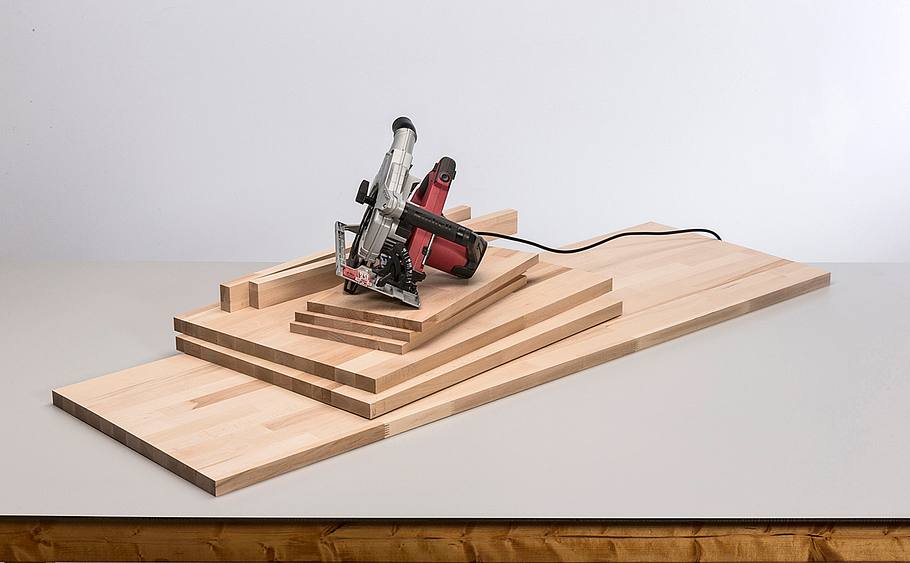

Schneiden Sie die Korpusbauteile zu oder lassen Sie die Platten beim Einkauf auf Maß bringen.
Regal für Fernseher und Co. selbst bauen

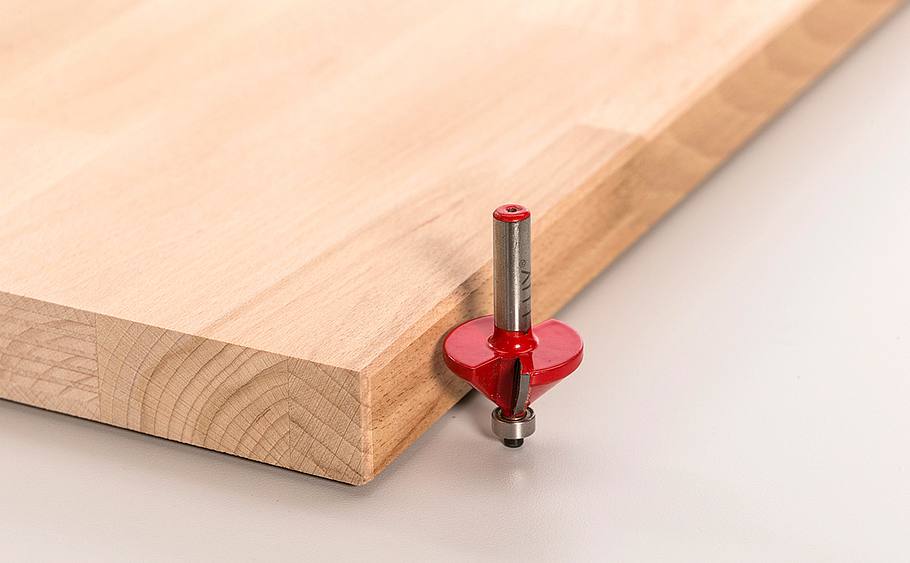

Sichtbare Kanten werden mit der Oberfräse und dem Fasefräser gleichmäßig abgefahren.
Regal für Fernseher und Co. selbst bauen

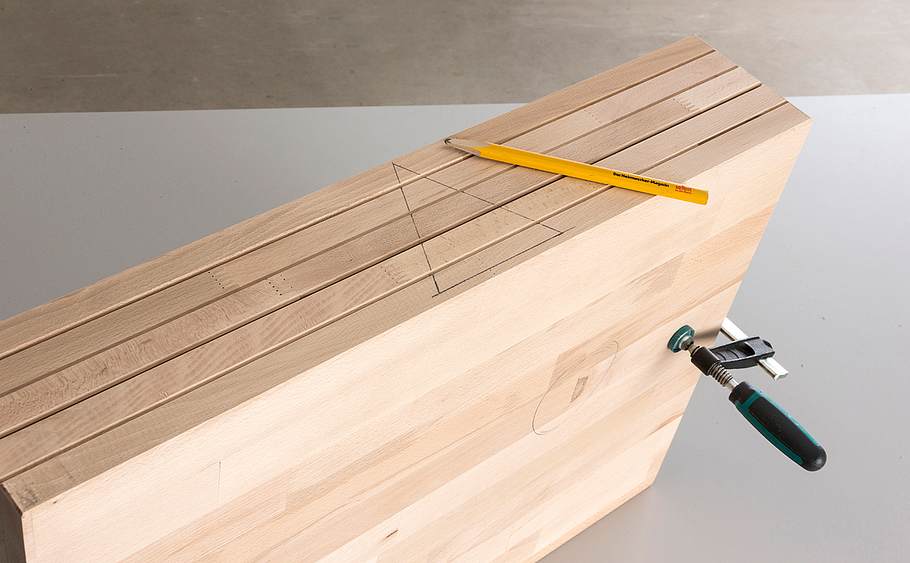

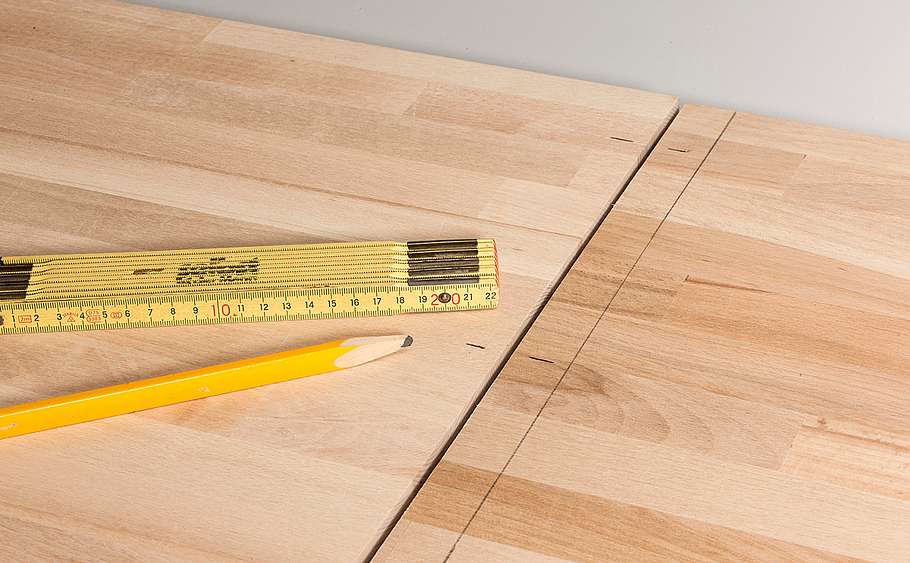

Das Möbel besteht aus vielen Einzelteilen! Markieren Sie die Lage der Wangen, Böden und Rückwände mit dem Schreinerdreieck!
Regal für Fernseher und Co. selbst bauen
Bei diesem Möbel sitzen die Böden zwischen den Wangen. Zeichnen Sie die festen Böden (27 mm) auf die Seiten. Dann die Lage der ...
Regal für Fernseher und Co. selbst bauen

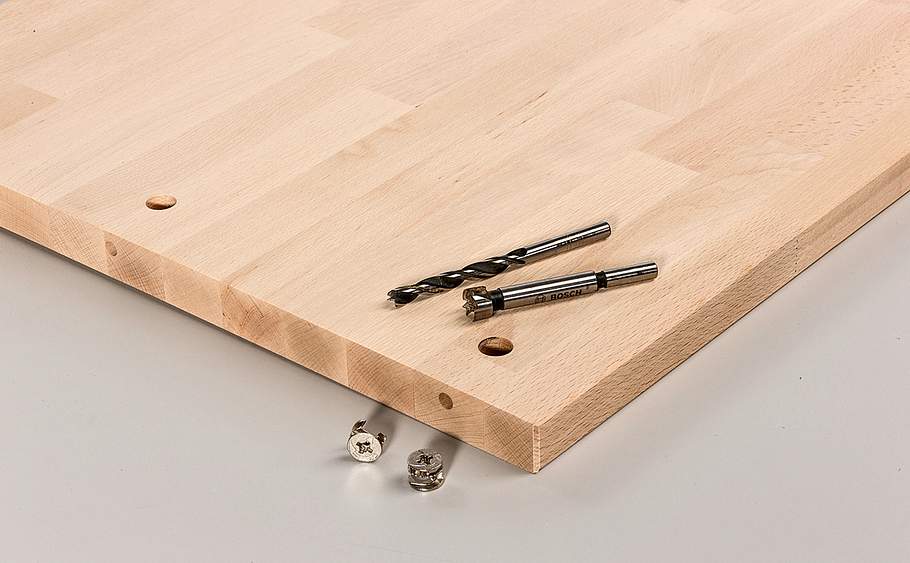

... Exzenterverbinder auf Seiten und Böden markieren und die 5-mm-Sacklöcher für die Einschraubdübel bohren. In der Flucht der ...
Regal für Fernseher und Co. selbst bauen
... Einschraubdübel bohren Sie ein langes 8-mm-Durchsteckloch für den Dübel und ein 15er Sackloch für den Exzenterbeschlag.
Regal für Fernseher und Co. selbst bauen

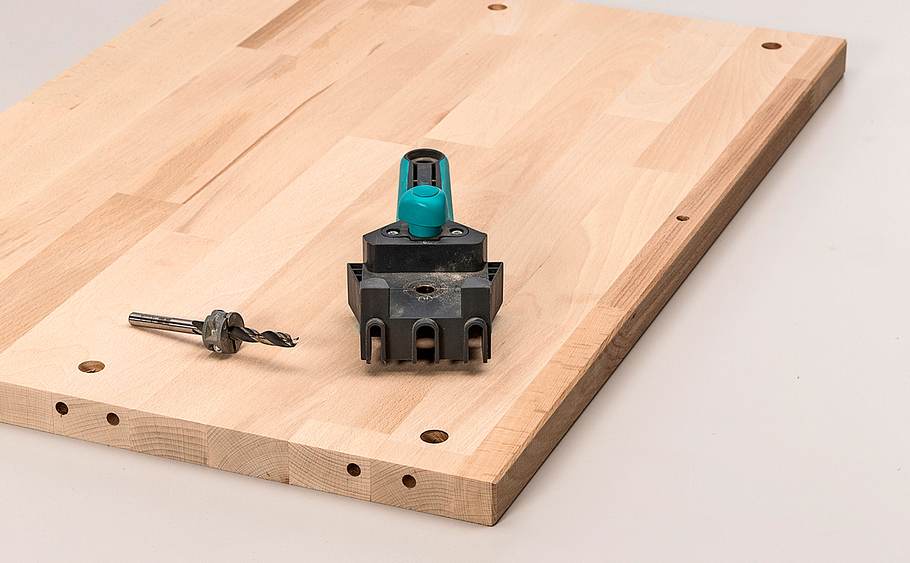

Jeweils wenige Zentimeter neben den Durchstecklöchern bohren Sie ein weiteres 8-mm-Loch für die Holzdübel.
Regal für Fernseher und Co. selbst bauen
Mit Dübel-Markierstiften übertragen Sie dann die Dübelpositionen von den Böden auf die Seiten – hier beim oberen Boden.
Regal für Fernseher und Co. selbst bauen

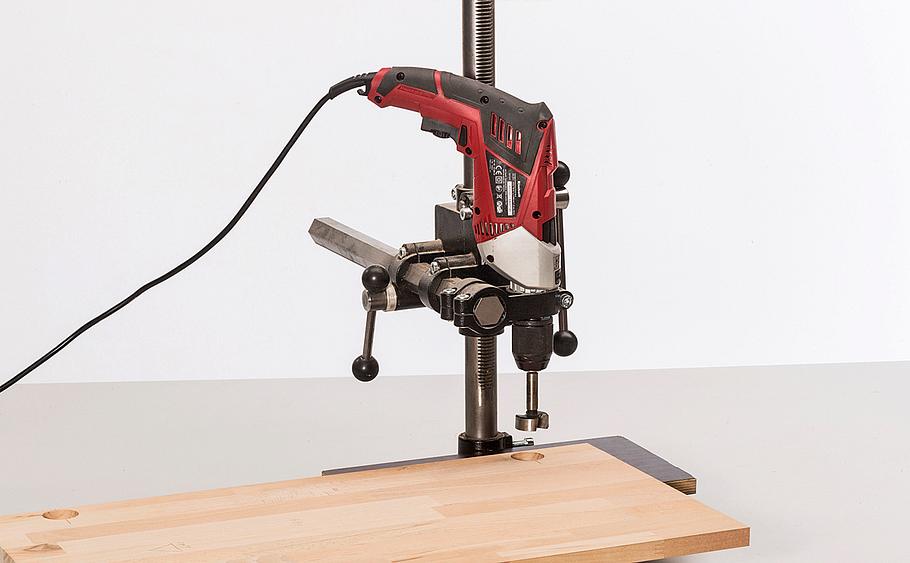

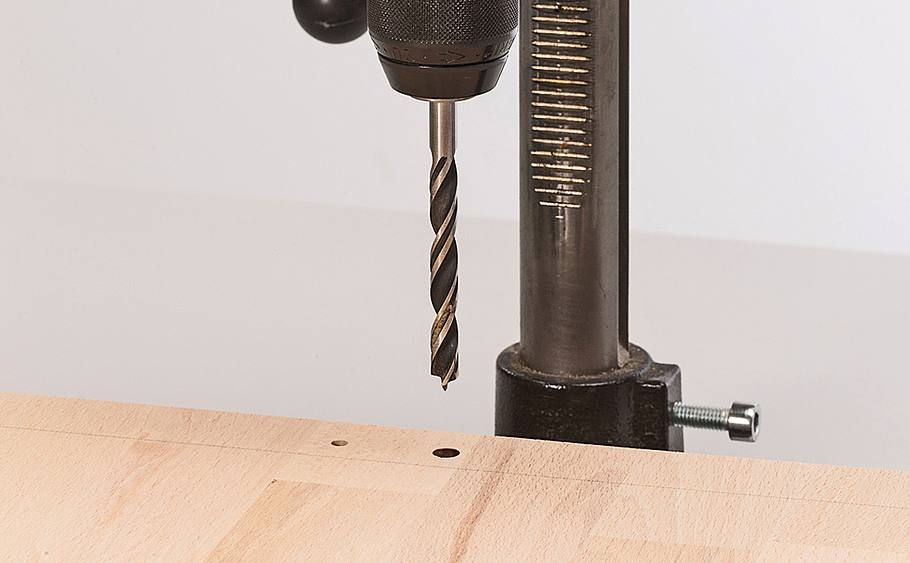

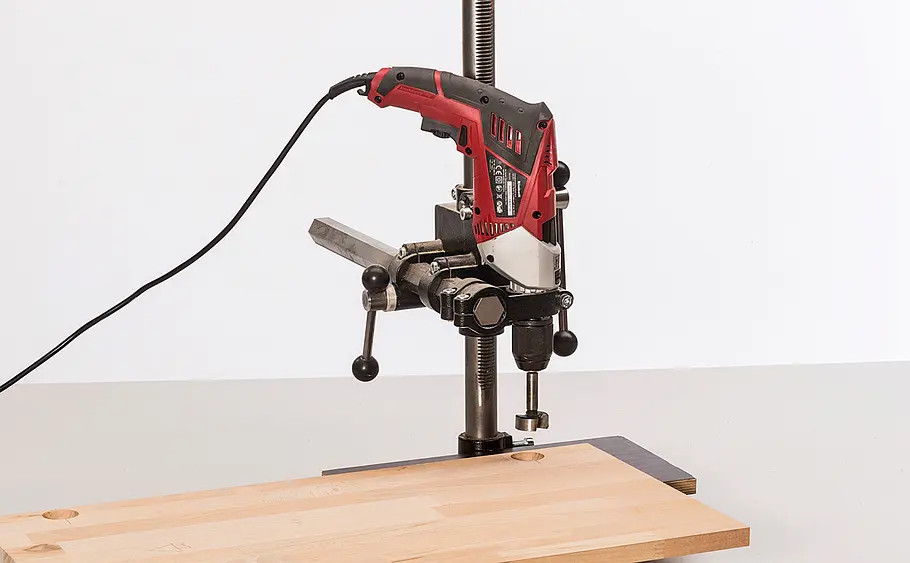

Am Abdruck der Markierspitze bohren Sie senkrecht (am besten mit der Ständer-Bohrmaschine) das Dübel-Sackloch. Bei der Ständerbohrmaschine können Sie die Bohrtiefe direkt richtig einstellen.
Regal für Fernseher und Co. selbst bauen
Die eingesetzten 18-mm-Rückwandplatten werden hinten gefast (Raumteiler) und mit Dübeln fixiert. Dazu rundum Löcher bohren.
Regal für Fernseher und Co. selbst bauen

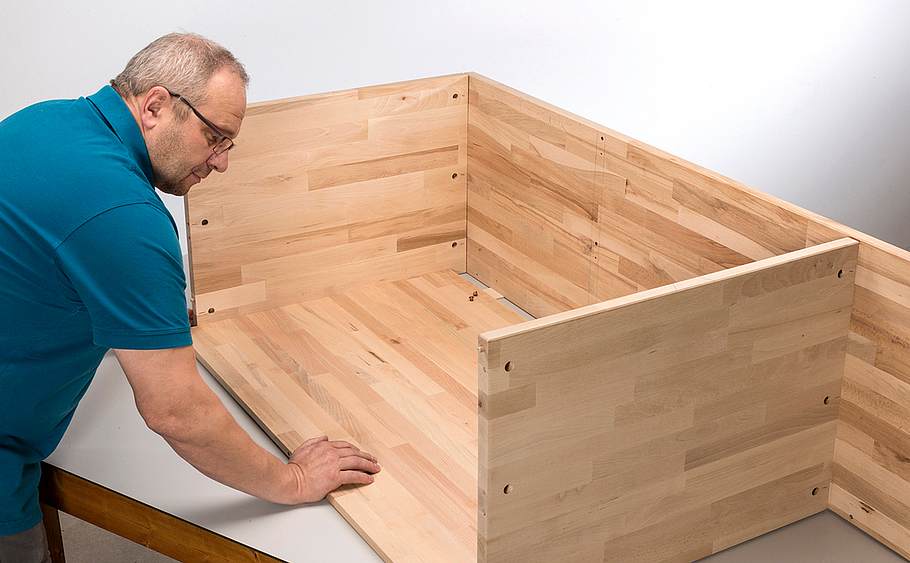

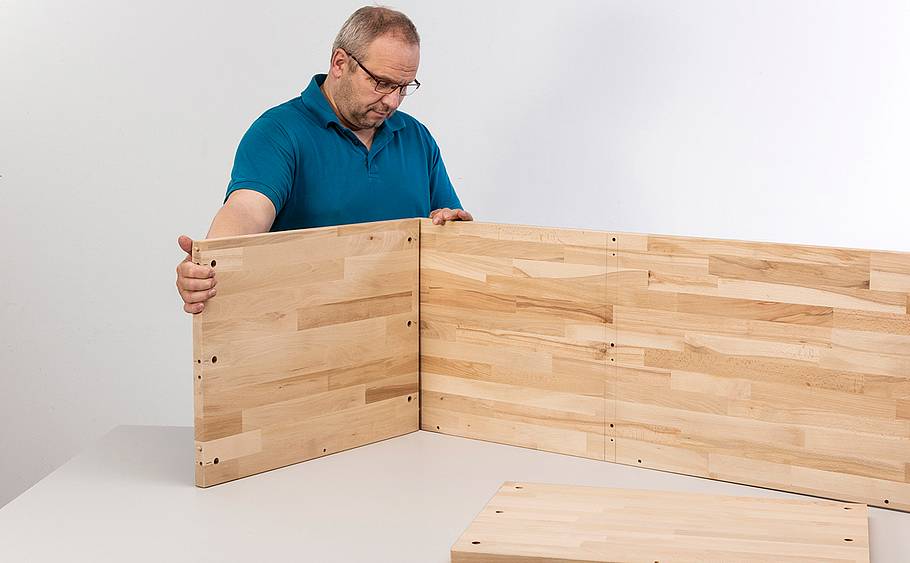

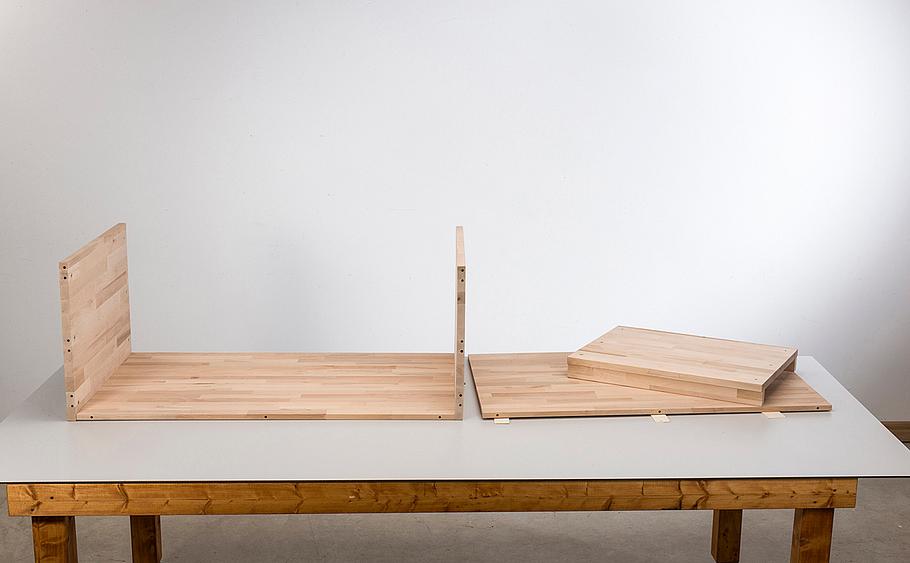

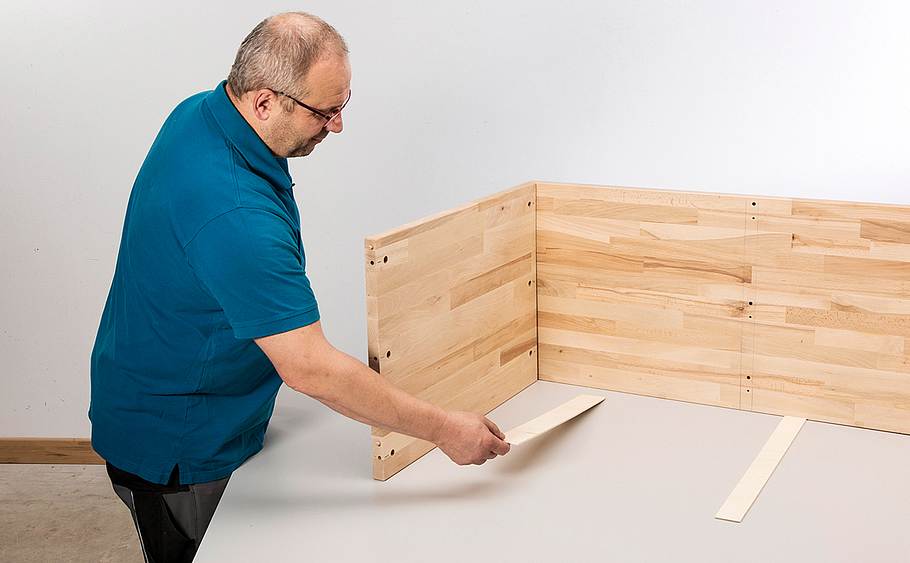

Stecken Sie nun den Deckel und eine Seitenwand des großen Korpus – nur mit Holzdübeln – provisorisch zusammen.
Regal für Fernseher und Co. selbst bauen
Die Rückwand soll etwas zurückspringen, da sie beim Einsatz als Raumteiler sichtbar bleibt. Legen Sie Sperrholzstreifen unter!
Regal für Fernseher und Co. selbst bauen
Auf diesen Streifen drücken Sie die Rückwand mit eingesetzten Markierstiften nacheinander gegen die angrenzenden Bauteile. Praxistipp: Den Korpus für jede Rückwandseite umstecken, um die Dübellöcher zu markieren.
Regal für Fernseher und Co. selbst bauen

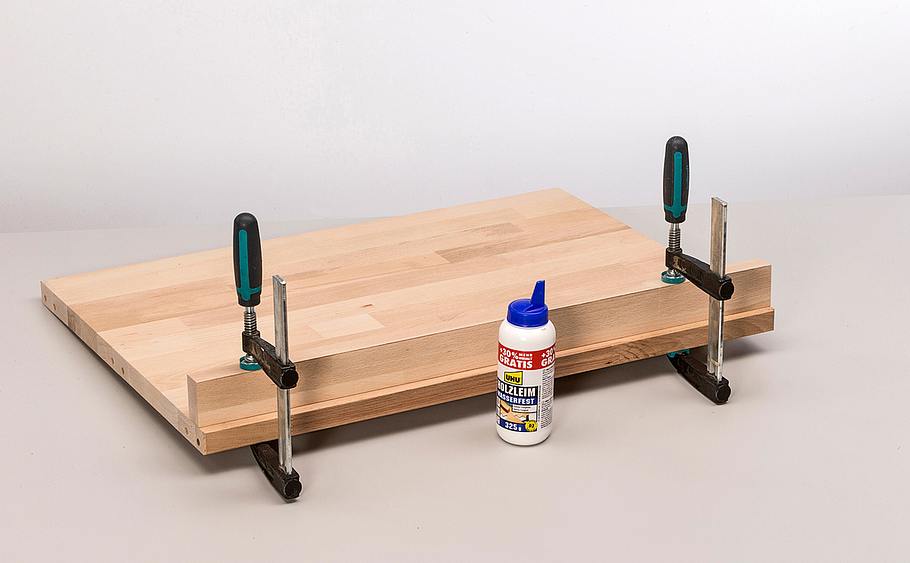

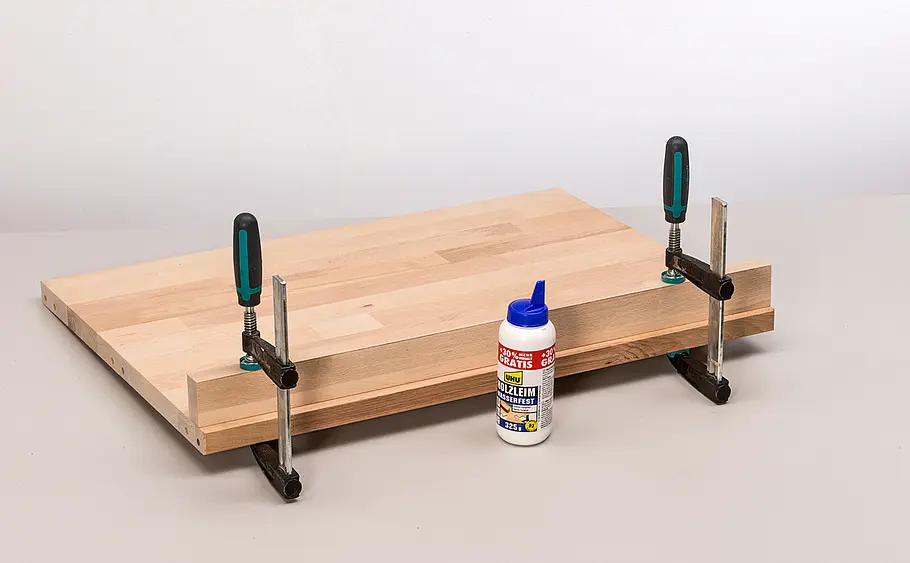

Da die unteren Böden zu der Aufstellkante der Seiten- und der Rückwände um 55 mm eingerückt liegen, muss vorne eine ebenso ...
Regal für Fernseher und Co. selbst bauen

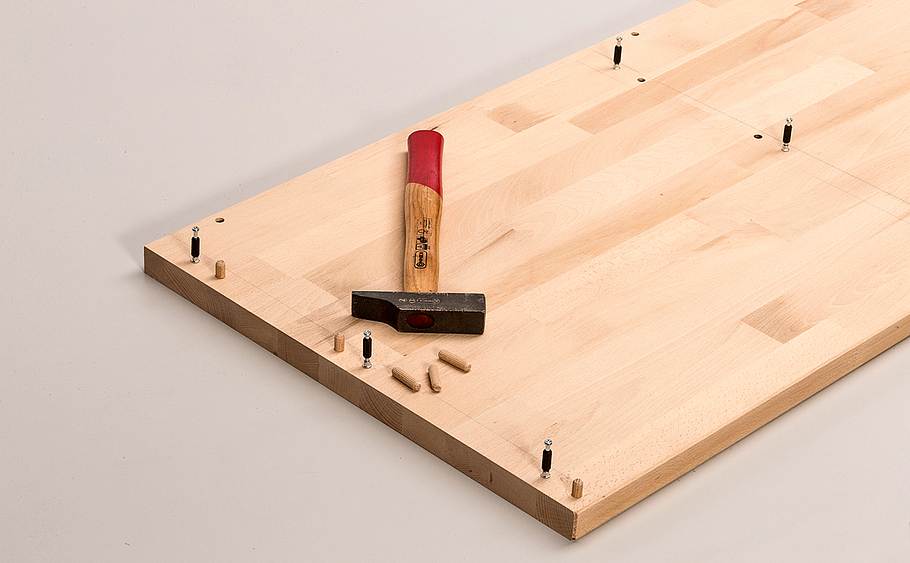

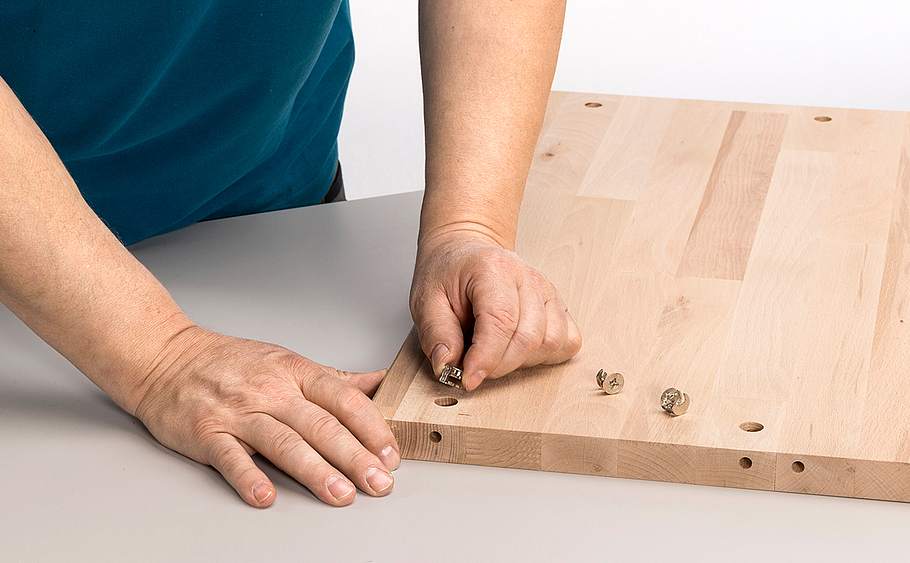

... hohe Sockelleiste aufgeleimt werden. Dann werden die Holzdübel in die Seitenwände gesteckt, die Einschraubdübel ...
Regal für Fernseher und Co. selbst bauen
... eingedreht und die Exzenterverbinder (mit der offenen Seite zur Durchgangsbohrung) in den Boden-Sacklöchern platziert.
Regal für Fernseher und Co. selbst bauen
Beim hohen Regal werden zunächst die Rückwand-Teile mittels Dübeln mit den drei Konstruktionsböden zusammengesteckt.
Regal für Fernseher und Co. selbst bauen

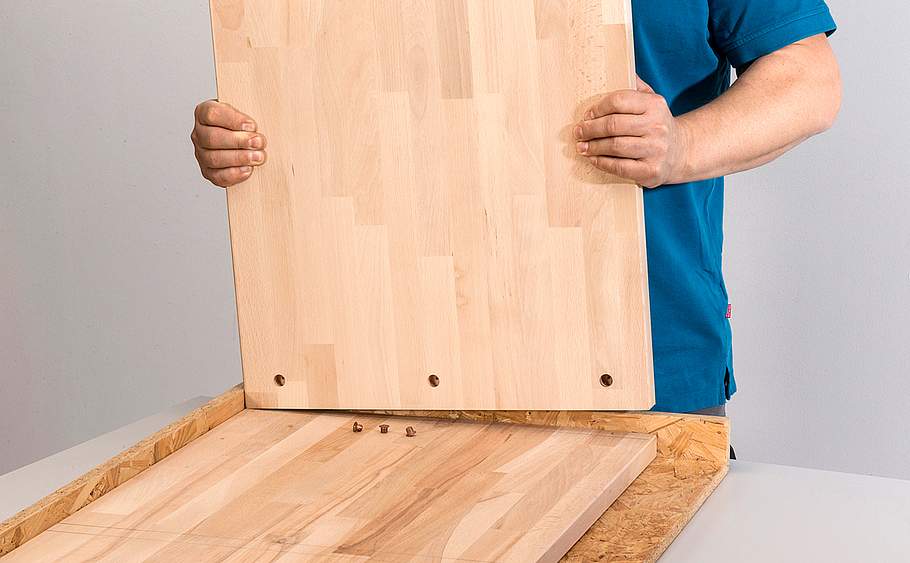

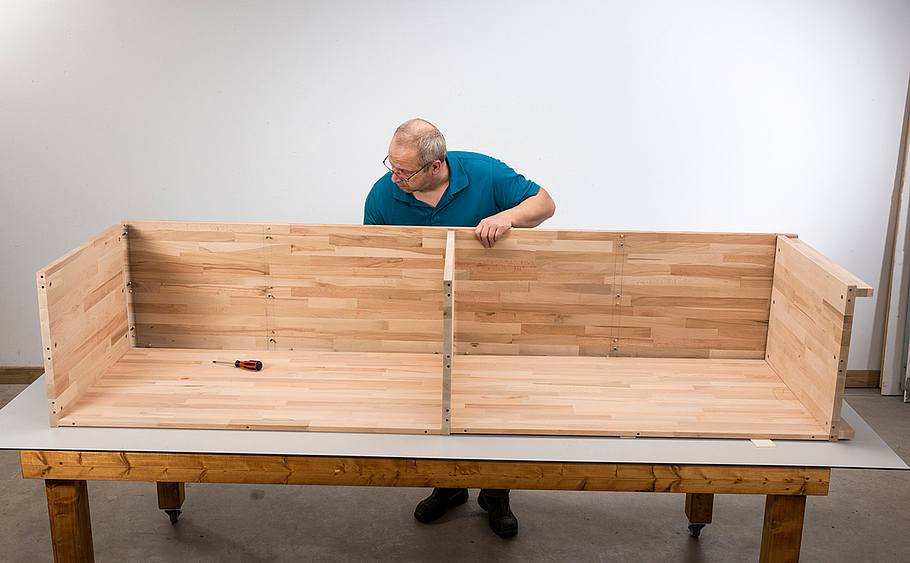

Jetzt führen Sie von der Seite die erste Seitenwand gegen Rückwand und Böden. Dies gelingt am besten zu zweit, bis alle Dübel ihre „Ziel“-Bohrung erreicht haben. Wenn alles sitzt, ziehen Sie nacheinander die Exzenter mit dem Schraubendreher an.
Regal für Fernseher und Co. selbst bauen
Komplettieren Sie das Schrankmodul, indem Sie die zweite Seitenwand auflegen und die Exzenter festziehen.
Regal für Fernseher und Co. selbst bauen

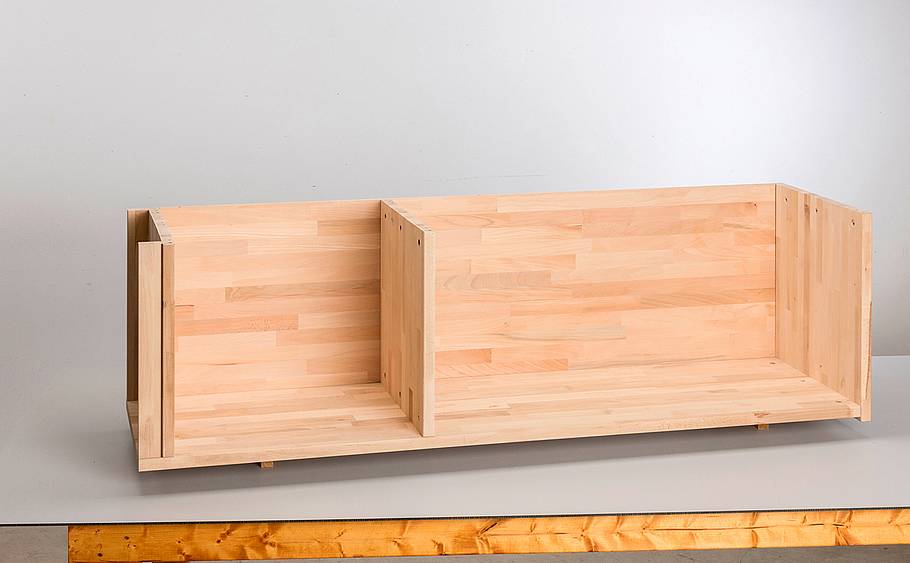

Anschließend montieren Sie den zweiten, niedrigeren Schrank – der nur eine rechte Seitenwand besitzt.
Regal für Fernseher und Co. selbst bauen
Einschraub- und Holzdübel in die Wand des großen Schranks eindrehen, den zweiten dagegen stellen und Beschläge anziehen.
Regal für Fernseher und Co. selbst bauen

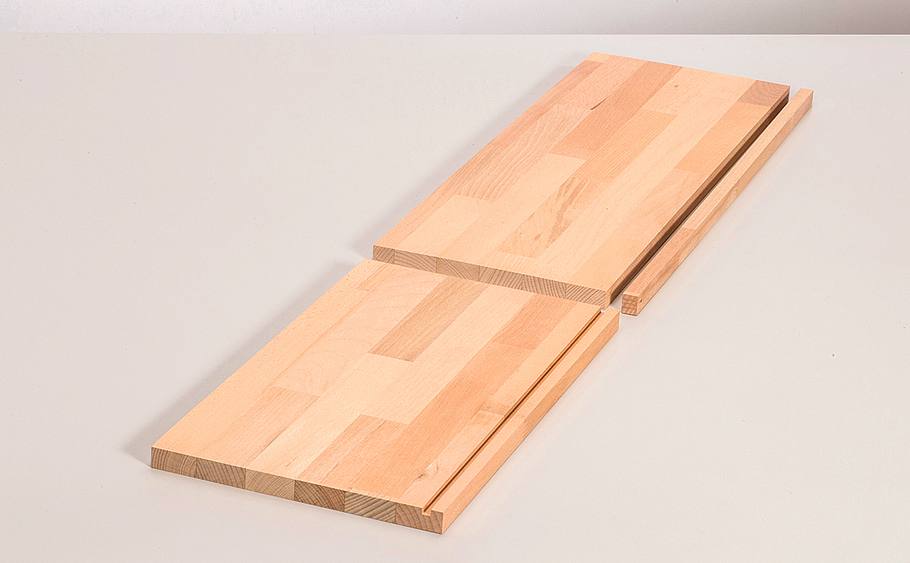

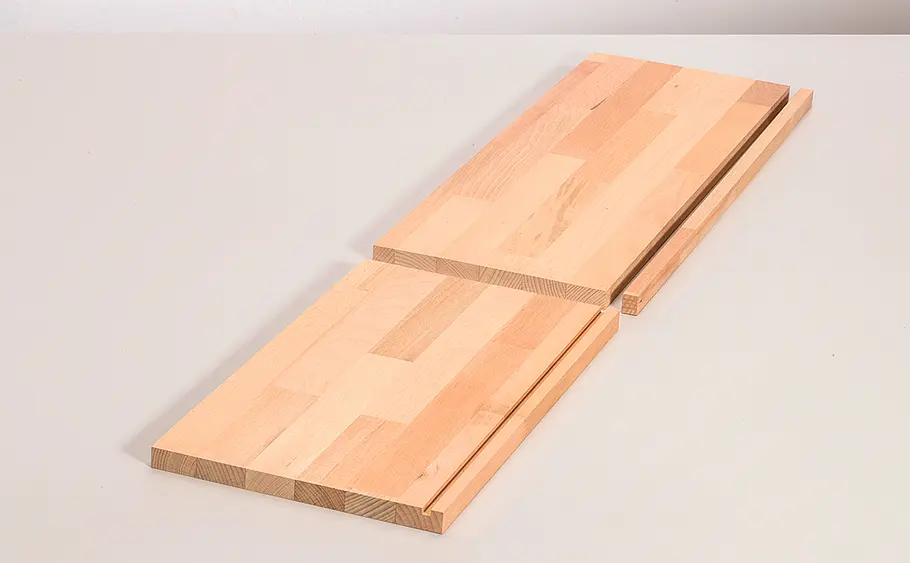

Weiter geht es mit den Schubkästen: Front und Seitenzargen zuschneiden und für den Boden nuten. Die Rückwand ist unten ...
Regal für Fernseher und Co. selbst bauen

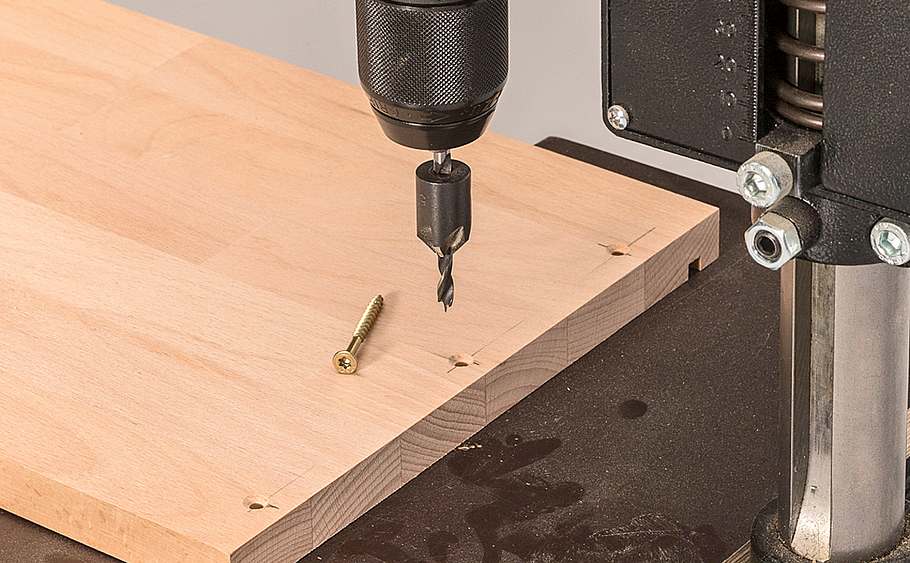

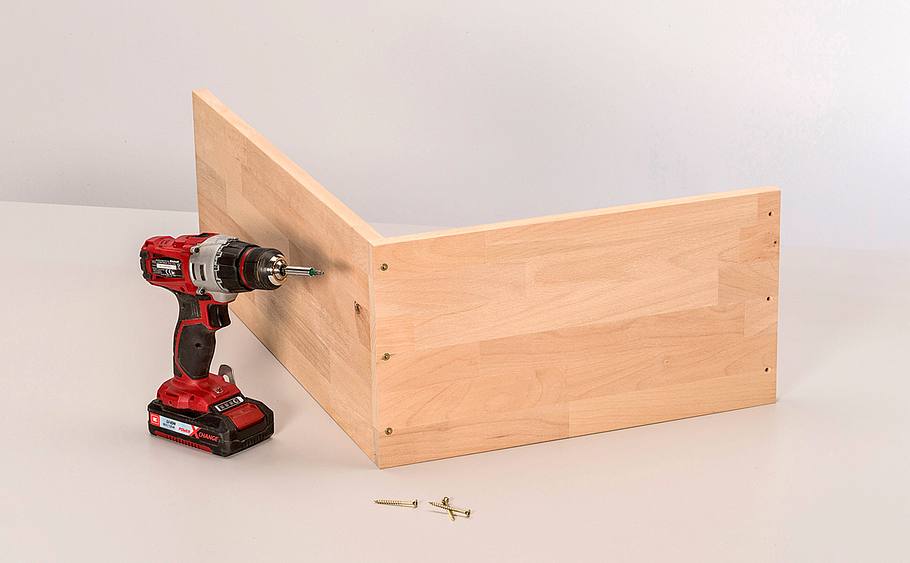

... kürzer, damit sich der Boden von hinten einschieben lässt. Bohren und senken Sie von außen Löcher in die Seitenzargen.
Regal für Fernseher und Co. selbst bauen

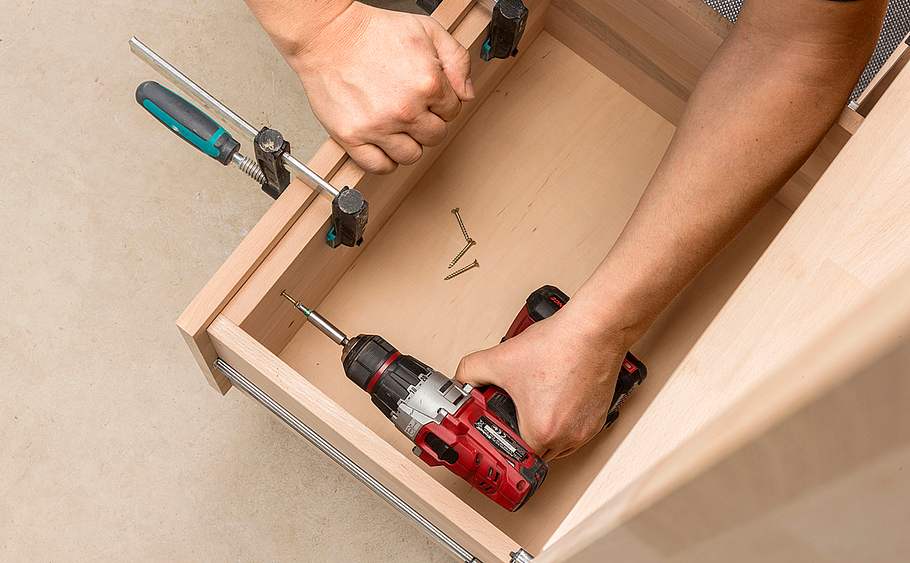

Danach kann der Schubkasten verschraubt (und ggf. zusätzlich verleimt) werden.
Regal für Fernseher und Co. selbst bauen

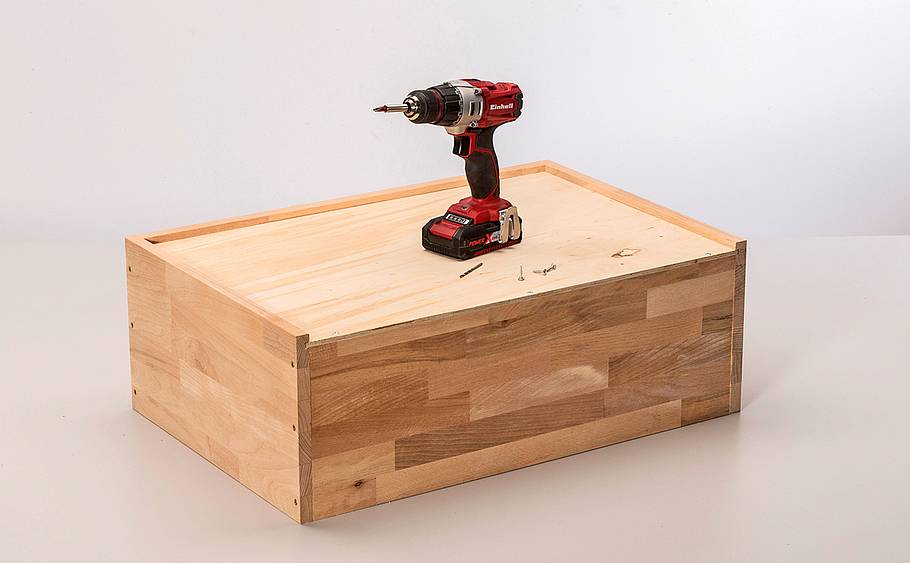

Den Boden einschieben und mit Rückwandschrauben auf der Rückwand befestigen.
Regal für Fernseher und Co. selbst bauen

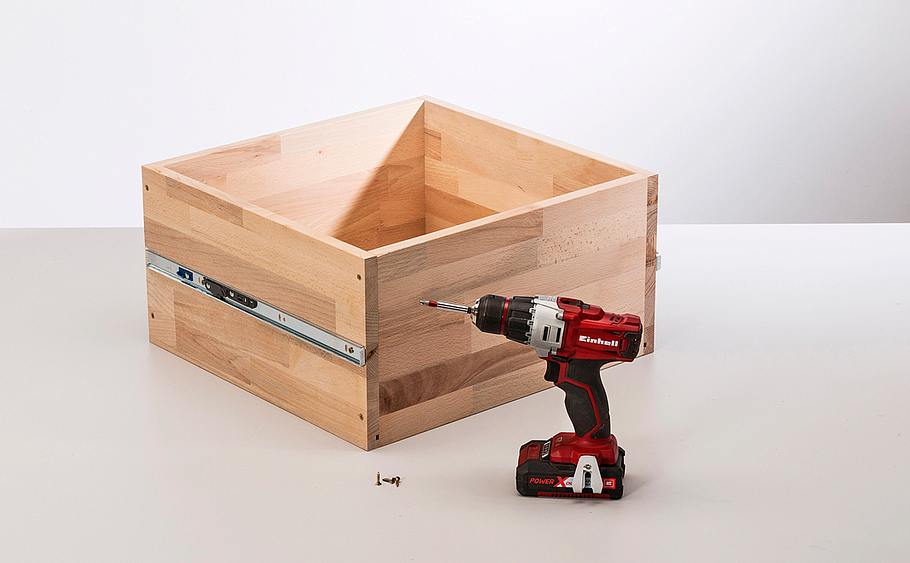

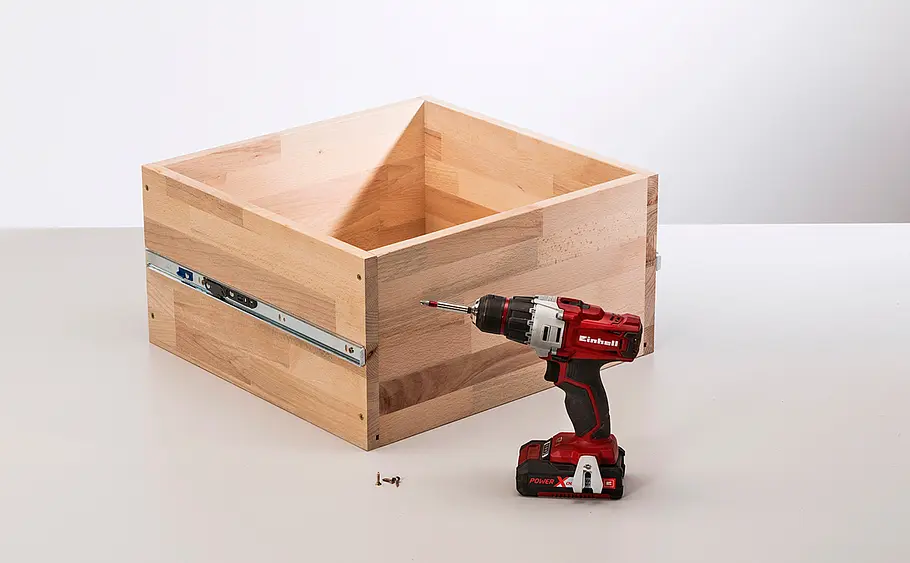

Im Anschluss können Sie die Auszüge teilenund die Schubkastenschienen seitlich (etwa mittig) waagerecht festschrauben.
Regal für Fernseher und Co. selbst bauen

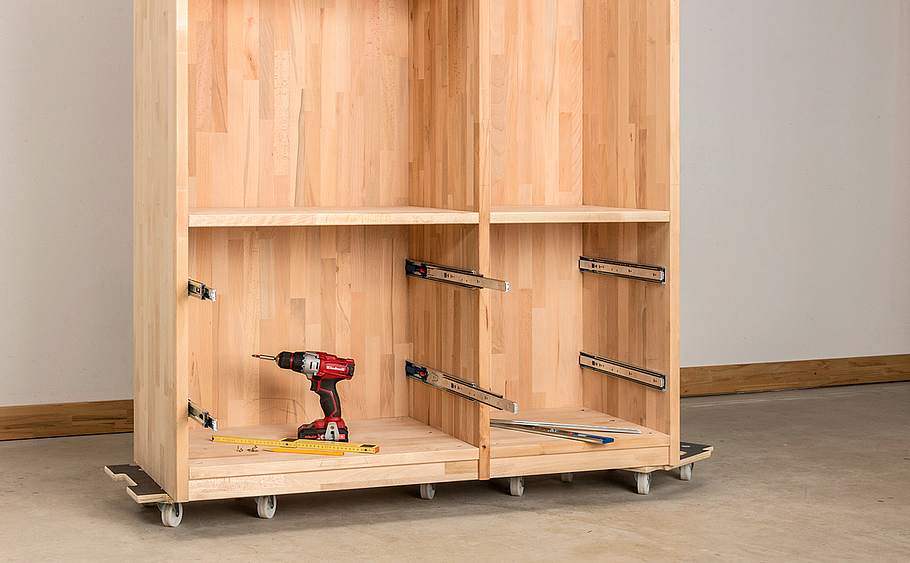

Im Korpus werden die verbliebenen Teilschienen exakt ausgerichtet und montiert.
Regal für Fernseher und Co. selbst bauen

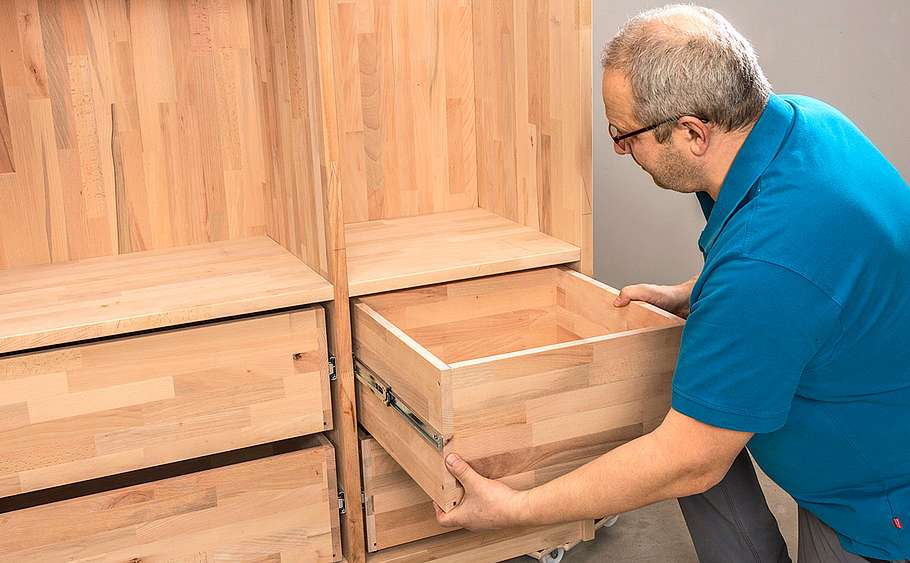

Dann die Schubkästen einsetzen und den reibungslosen Lauf überprüfen.
Regal für Fernseher und Co. selbst bauen

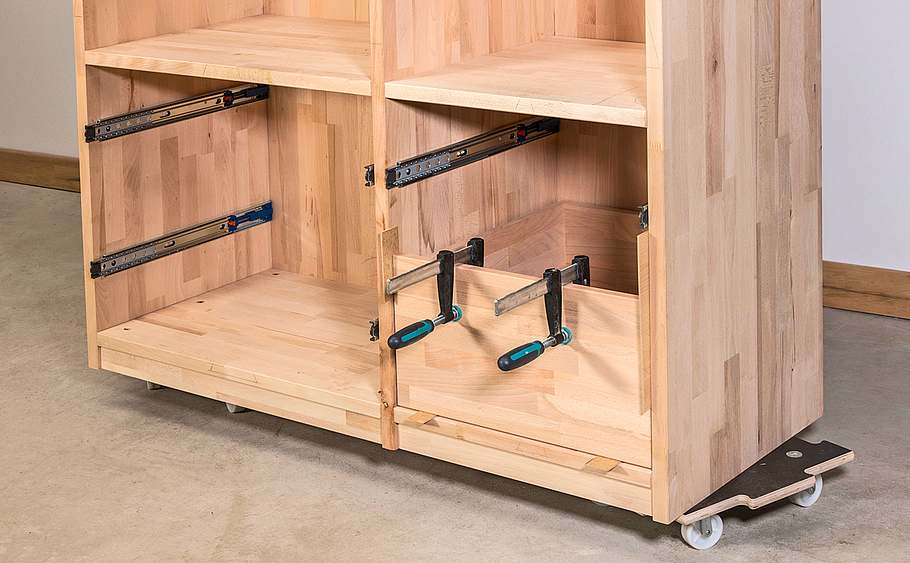

Wenn alles gut läuft, schneiden Sie die Frontblenden zu (entsprechendes Spaltmaß berücksichtigen), richten sie exakt ...
Regal für Fernseher und Co. selbst bauen

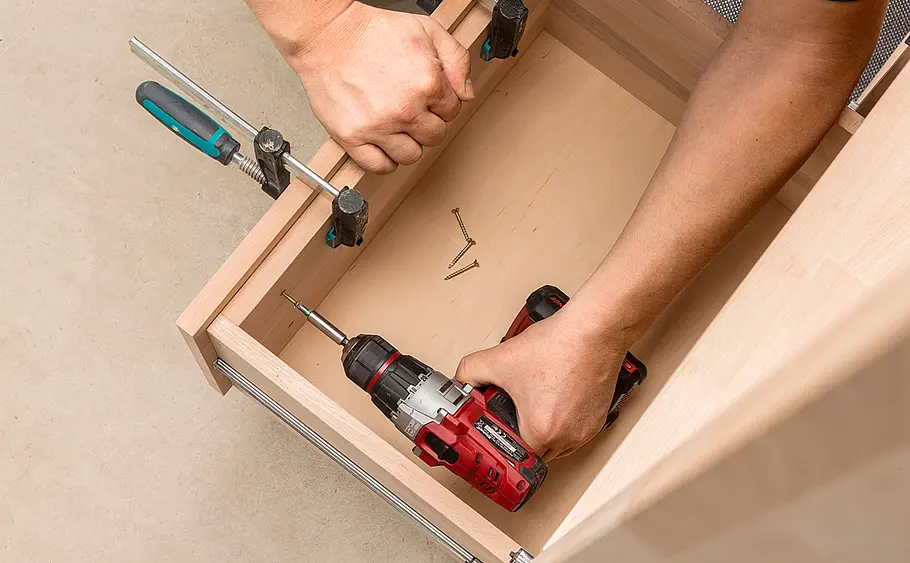

... auf den Schubkästen aus und fixieren sie mit Zwingen. Dann von innen bohren, senken und festschrauben.
Regal für Fernseher und Co. selbst bauen

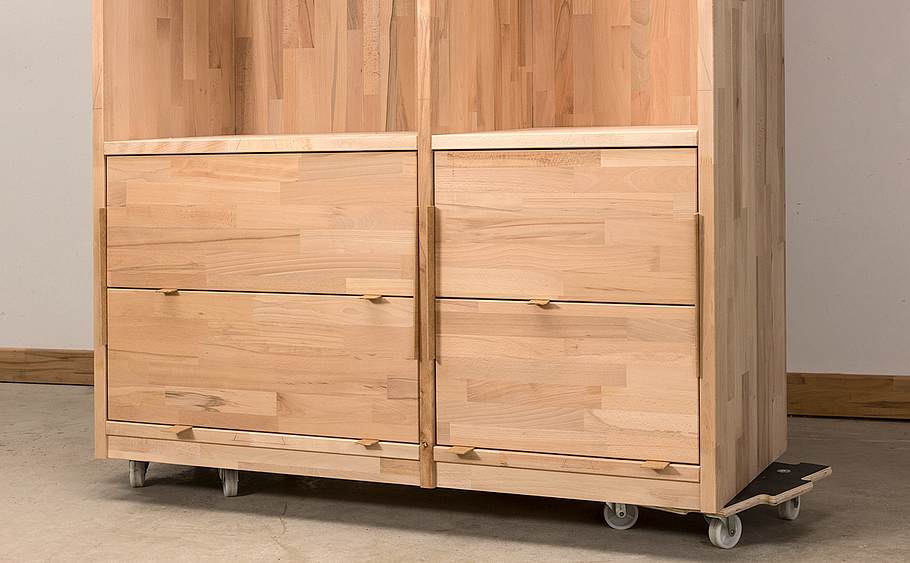

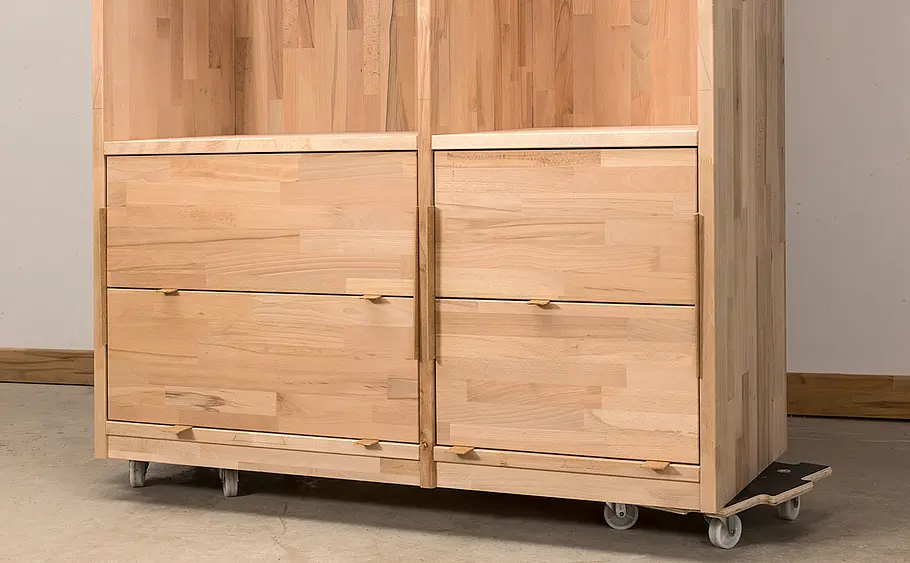

So gleichmäßig sollte das Spaltmaß der Schubkästen am Ende aussehen. Wir haben die Distanzhölzchen hier noch eingesteckt.
Regal für Fernseher und Co. selbst bauen

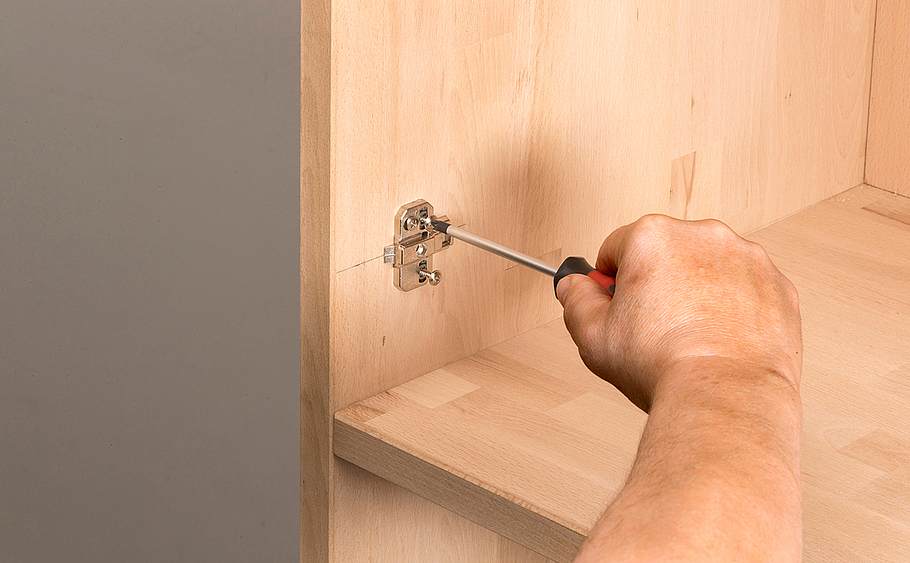

Im Anschluss bohren Sie die 5-mm-Löcher für die Bodenträger der beweglichen Einlegeböden und die Kreuzmontageplatten ...
Regal für Fernseher und Co. selbst bauen
... für die Topfbänder. Schrauben Sie die Montageplatten an.
Regal für Fernseher und Co. selbst bauen
Türen zuschneiden, Lage der Topfbänder einzeichnen und Sacklöcher mit dem Topfbandbohrer schneiden.
Regal für Fernseher und Co. selbst bauen

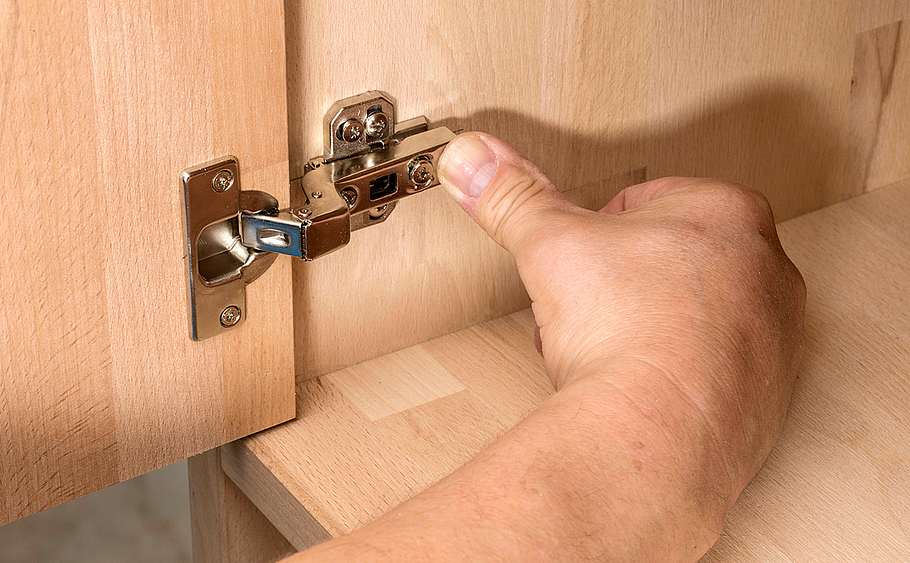

Sind die Bänder an der Tür festgeschraubt, können sie einfach auf die Montageplatte geklipst und eingestellt werden.
Regal für Fernseher und Co. selbst bauen

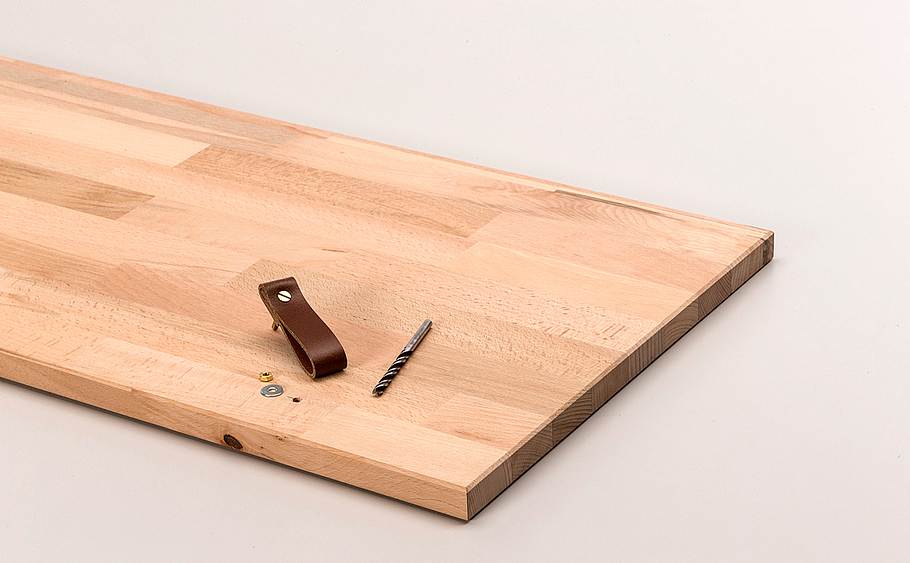

Als Griffe für Türen und Schubkästen haben wir eine einfache Lederschlaufe mit einer Messing-Linsenschraube montiert.
Regal für Fernseher und Co. selbst bauen

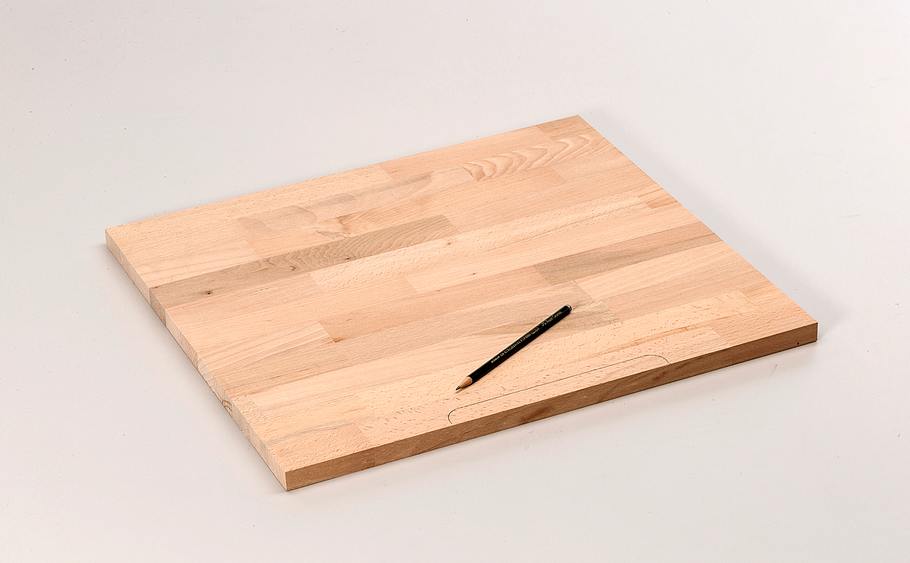

Für die losen Einlegeböden zeichnen Sie an der Rückseite eine Aussparung für die Verkabelung der Geräte an.
Regal für Fernseher und Co. selbst bauen

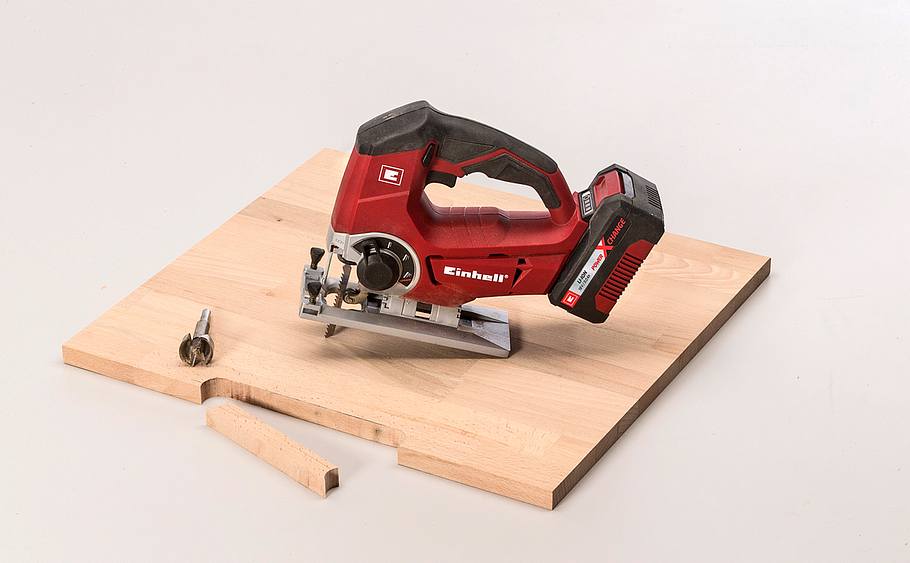

Bohren Sie die Rundungen mit dem Topfbohrer aus und trennen Sie danach die Aussparung mit der Stichsäge heraus.
Regal für Fernseher und Co. selbst bauen

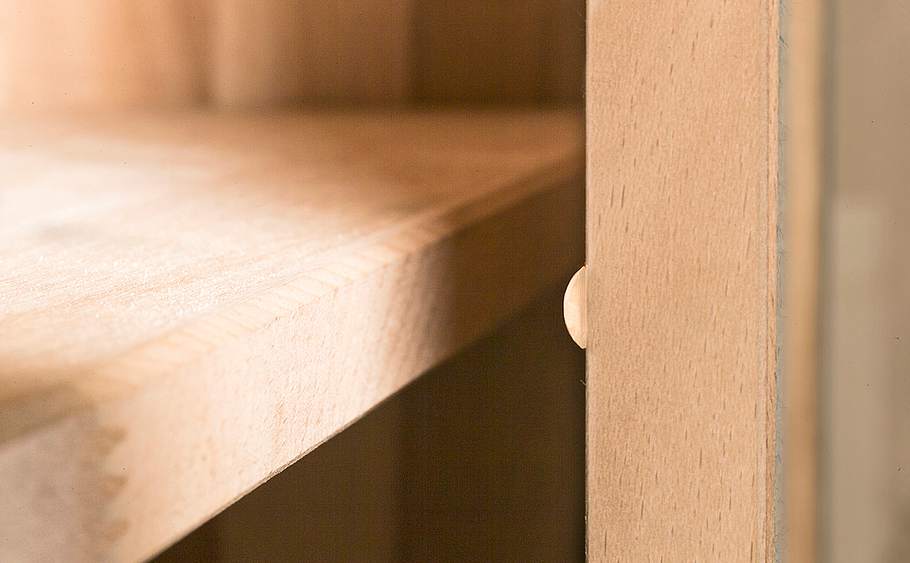

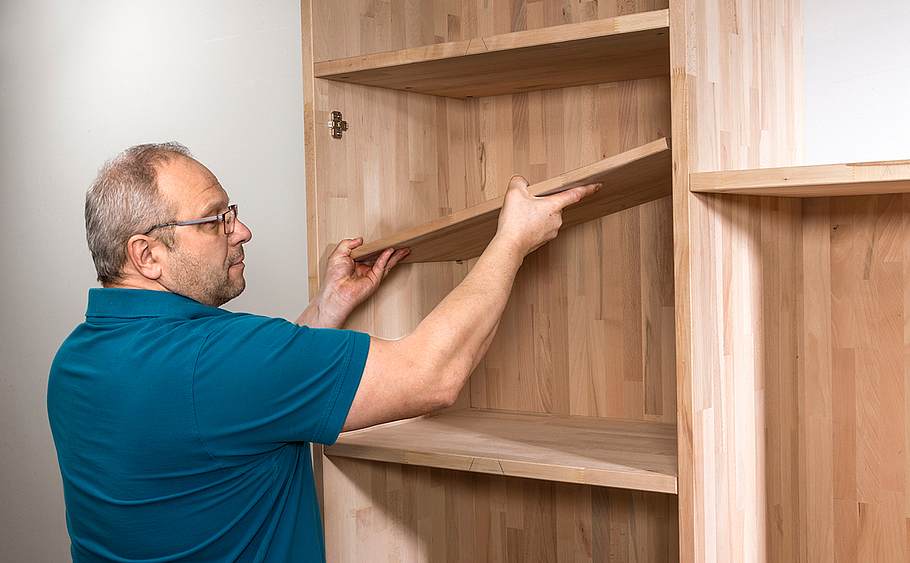

Danach stecken Sie die Bodenträger in die Löcher (oder Lochreihe) und legen die Böden auf.
Regal für Fernseher und Co. selbst bauen
Damit die Türen sanft anschlagen, sollten Sie selbstklebende Silikonpuffer in Höhe des Zwischenbodens auf die Türen kleben.
Regal für Fernseher und Co. selbst bauen
Legen Sie die Position auf der Seitenwand fest, an der die Anschlussleitungen in den Schrank gelangen. Nach dem Zerlegen ...
Regal für Fernseher und Co. selbst bauen

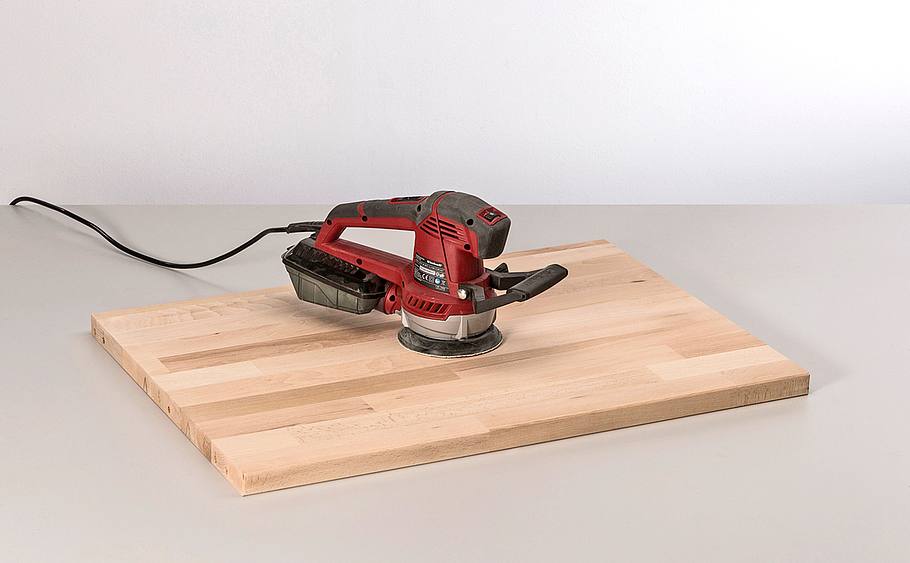

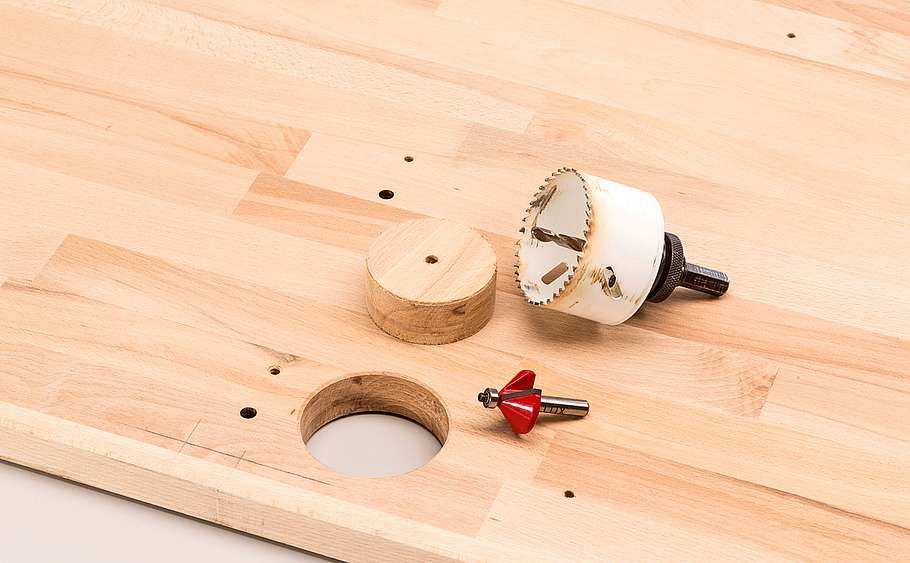

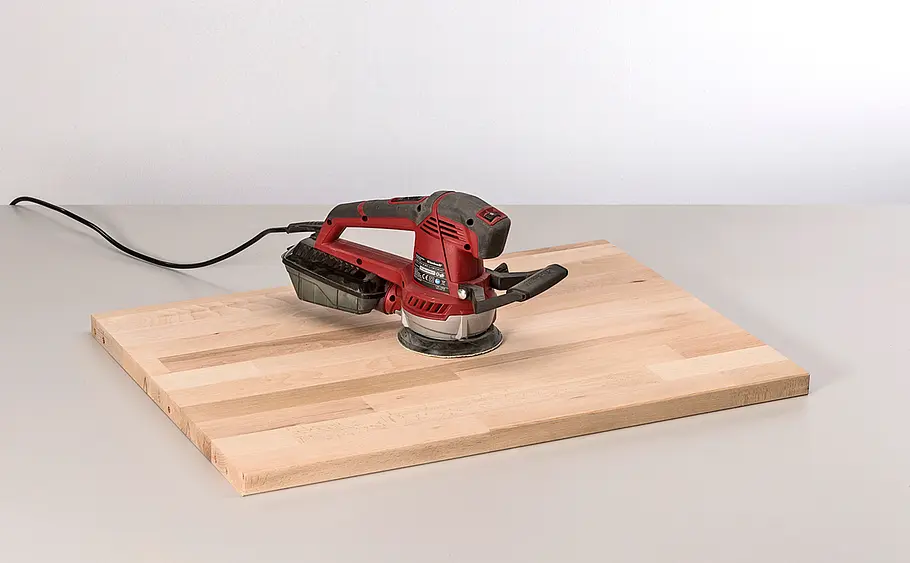

... des Schranks schneiden Sie dort mit der Lochsäge den Zugang und fasen ihn an. Dann werden alle Bauteile fein geschliffen.
Regal für Fernseher und Co. selbst bauen

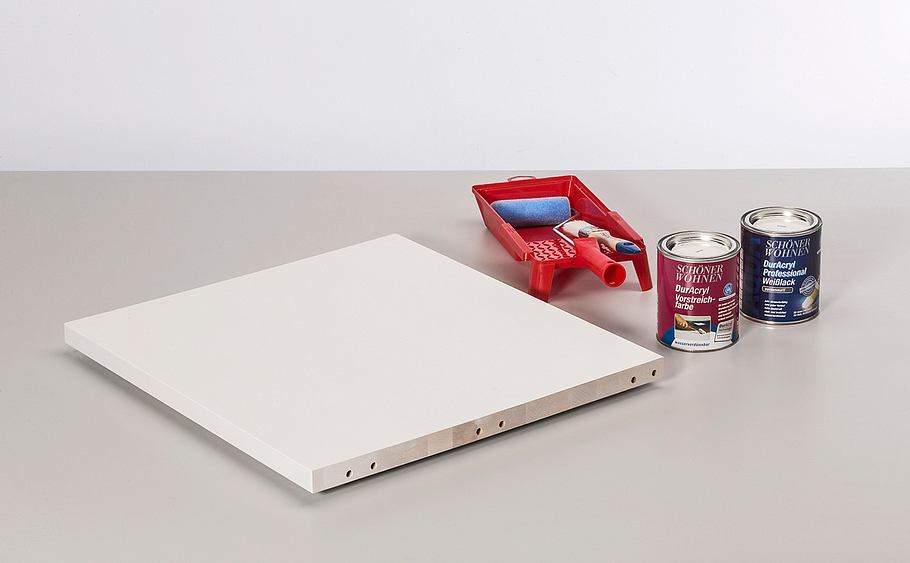

Als Oberfläche können Sie einen Klarlack oder ein Öl wählen – oder wie wir nach dem Grundieren einen mattweißen PU-Lack.
Regal für Fernseher und Co. selbst bauen

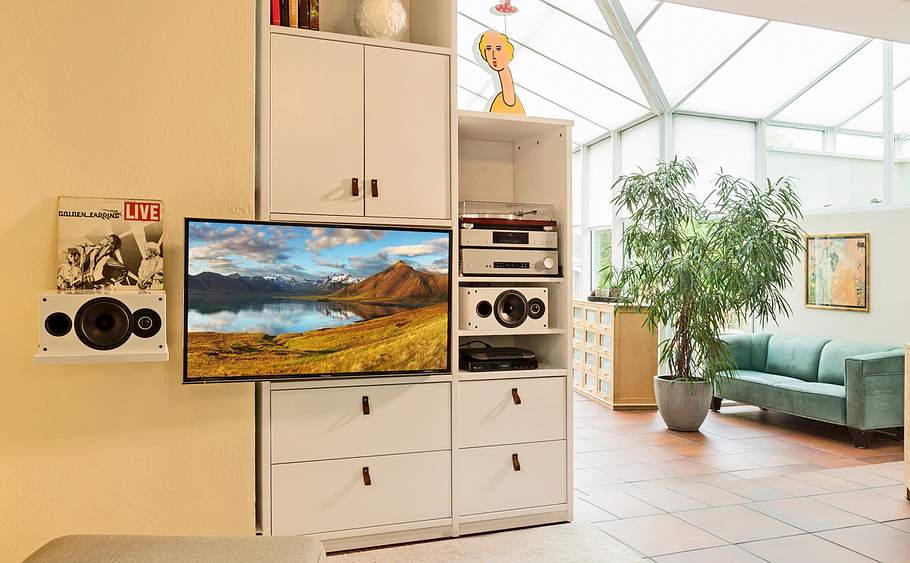

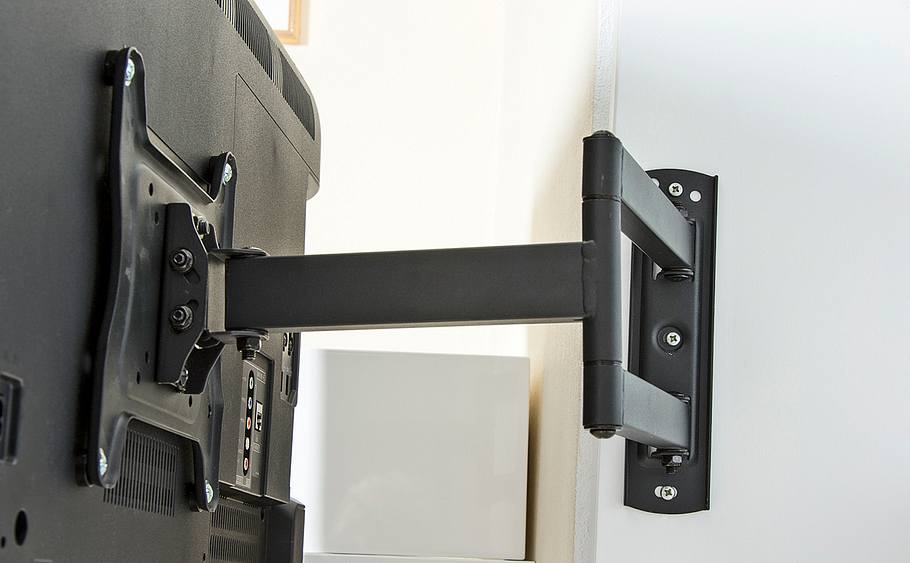

Hier sehen Sie, wie nach der Montage vor Ort das Fernsehgerät mittels schwenkbarer Wandhalterung im Möbel montiert wurde.
Regal für Fernseher und Co. selbst bauen

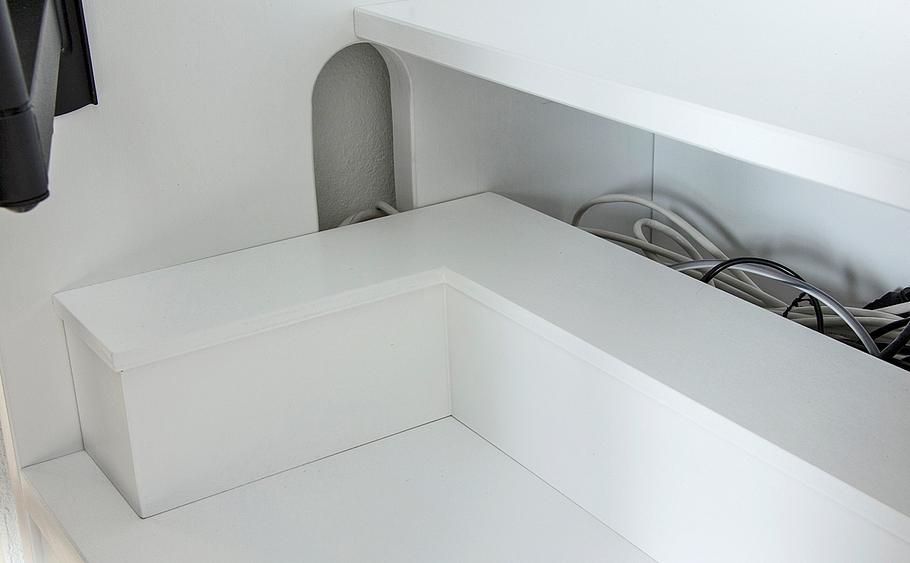

Einen Teil des Kabelwusts nimmt eine solche – ebenfalls weiß lackierte – Abdeckung aus Sperrholz auf.
Besonders in offenen und verglasten Räumen ohne zentrale Wand fällt es oft schwer, seine Geräte zur Medienwiedergabe sinnvoll aufzustellen. Bei wandhängenden Fernsehgeräten stellt sich zudem das Problem der unauffälligen Kabelführung, denn ob Anschlussleitung, Netzwerk- oder Signalkabel: Irgendwie müssen die Strecken von der Anschlussdose zum Fernsehgerät überbrückt werden.
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Akku-Bohrschrauber
Exzenterschleifer
Formatkreissäge
Handkreissäge mit Führungsschiene
Oberfräse
In diesem Fall bestand die Aufgabe darin, einen großen Wohn-Wintergarten von einem angrenzenden Altbauwohnzimmer mit einem Hifi-Regal zu trennen und die klassischen TV- und HiFi-Komponenten zu integrieren. Pfiffig dabei ist vor allem das an einem Vesa-Schwenkarm im Schrank montierte Fernsehgerät, das das Fach wie eine Schranktür verschließt. Durchbrüche in den Regalwänden ermöglichen den problemlosen Anschluss der verschiedenen Bausteine. Der aus massivem Buchenholz gebaute Schrank ist zudem dank der Exzenterbeschläge leicht (de-)montierbar.
Hifi-Regal bauen
Das passende Hifi-Regal zu finden ist nicht immer einfach. Da ist es eine gute Idee, sein Regal selber zu bauen. So passt es perfekt und erfüllt all Ihre Ansprüche. Wie genau Sie das Hifi-Regal bauen können, erfahren Sie in der folgenden Kurzanleitung und in der ganz ausführlichen Anleitung in der Bildergalerie oben >>
- Bevor Sie mit dem Bau anfangen, sollten Sie den Platz ausmessen. Erst dann können Sie das Holz auf die richtigen Maße bringen.
- Zuerst bauen Sie dann den Schrank und dann die Schubladen. Denken Sie daran alles gut zu verschrauben.
- Wenn der Schrank und die Schubkästen fertig sind, können Sie die Topfbänder und anderen Beschläge anbringen.
- Um die Türen und Schubladen einfach zu öffnen, befestigen Sie nun auch die Griffe.
- Jetzt wird alles noch geschliffen und kann auch gestrichen werden. Wir haben uns für ein schlichtes Weiß entschieden.
- Dann kommen die Hifi-Geräte ins Spiel. Stellen Sie die Geräte an Ihre Position und schließen Sie sie an.
Hifi-Regal: Zusätzliches Material
Neben dem Holz und den oben aufgelisteten Werkzeug, brauche Sie noch weitere Materialien. Für den Bau des Hifi-Regals haben wir z.B. die folgenden Beschläge von Hettich verwendet:
- 2 Paar Intermat Fix Topfscharnier mit Klipsmontage, Kröpfung 16 mm für innenliegende Türen
- 4 Paar Kugelvollauszug KA 4532, 450 lang
- Einschraubdübel für Rastex 15 (40x1 Stück)
- 2 Pakete Verbindungsbeschlag Rastex 15 (40x1 Stück)
Bei den Farben entschieden wir uns für eine robuste, mattweiße Lackierung von Schöner Wohnen Farbe. Der optimale Anstrichaufbau sieht dann wie folgt aus: Nach dem Feinschliff erfolgt ein Anstrich mit DurAcryl Vorstreichfarbe (per Pinsel/Rolle oder im Sprühverfahren). Nach dem Trocknen fein zwischenschleifen und zweimal mit DurAcryl Professional Weißlack lackieren. Der Hybridlack ist sehr robust.
