HiFi-Rack selber bauen
Die Struktur dieses Regals entsteht nach dem Motto sägen, stecken, klemmen, fertig. So ist es kein Problem, wenn Sie das HiFi-Rack selber bauen wollen.
HiFi-Rack selber bauen
Sägen, stecken, klemmen – schon ist das HiFi-Rack fertig!
HiFi-Rack selber bauen

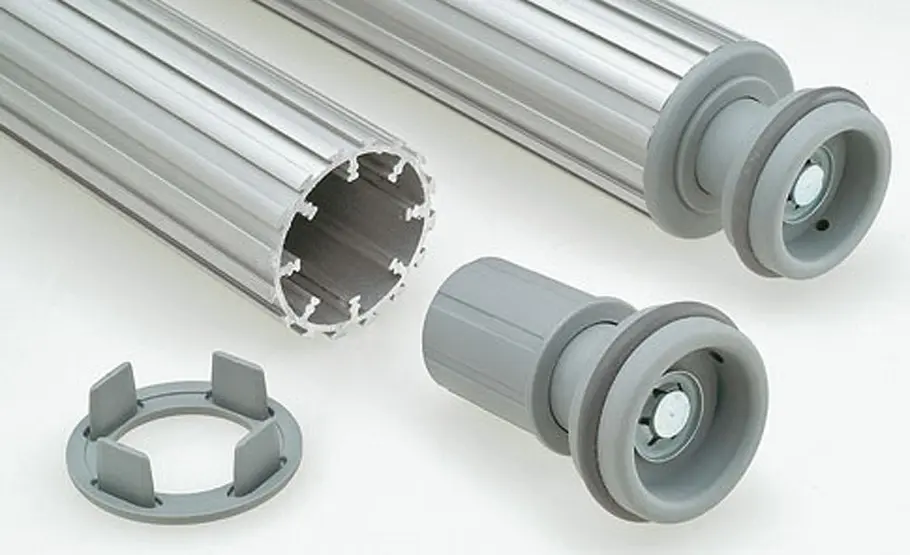

Stecken Sie zuerst die Ringkappen unten auf die Stützen. Darin die Stellfüße einstecken
HiFi-Rack selber bauen

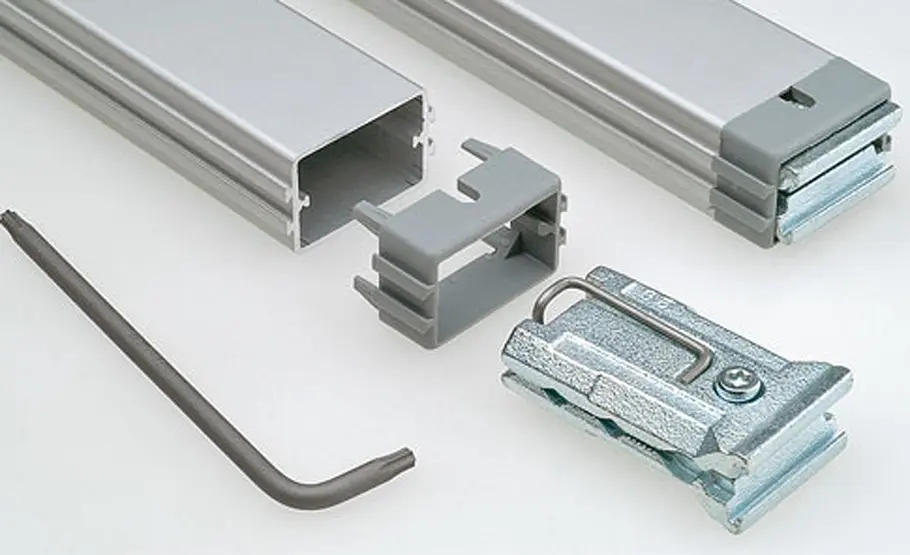

Die Zargenprofile versehen Sie mit den passenden Blenden. Den Metallverbinder auf das ...
HiFi-Rack selber bauen

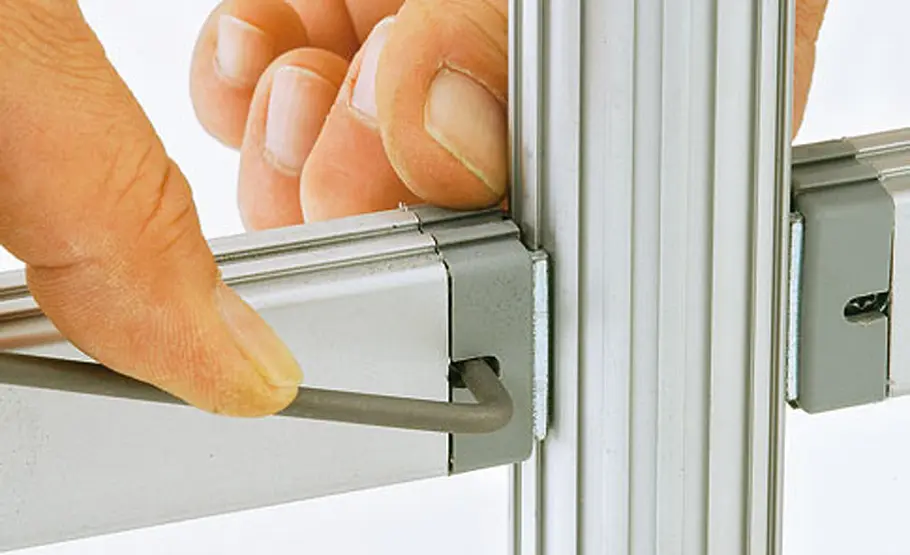

… Stützenprofil stecken, Zargenteil aufschieben und die Verbinder-Klemmschraube festziehen
HiFi-Rack selber bauen

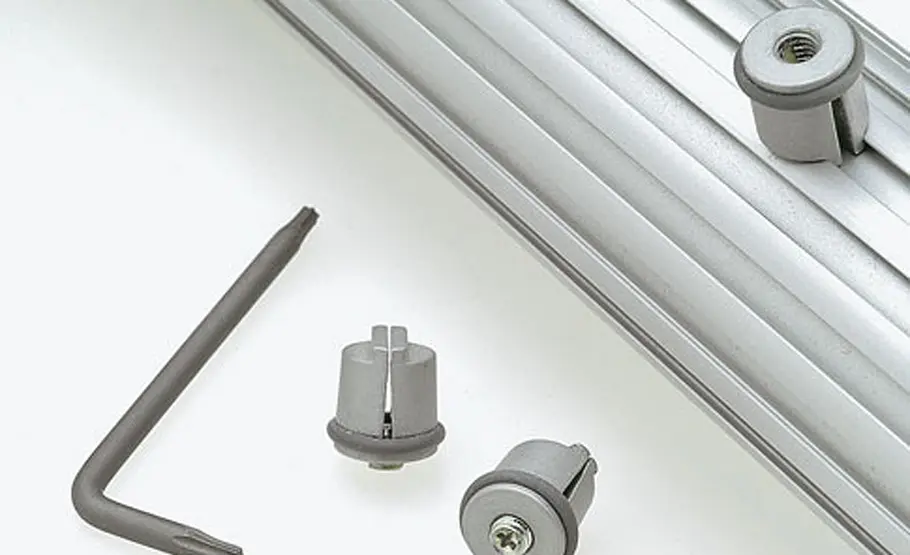

Auch die Befestigungen für die kleinen Böden auf das Stützenprofil schieben. Eine Torxschraube ...
HiFi-Rack selber bauen

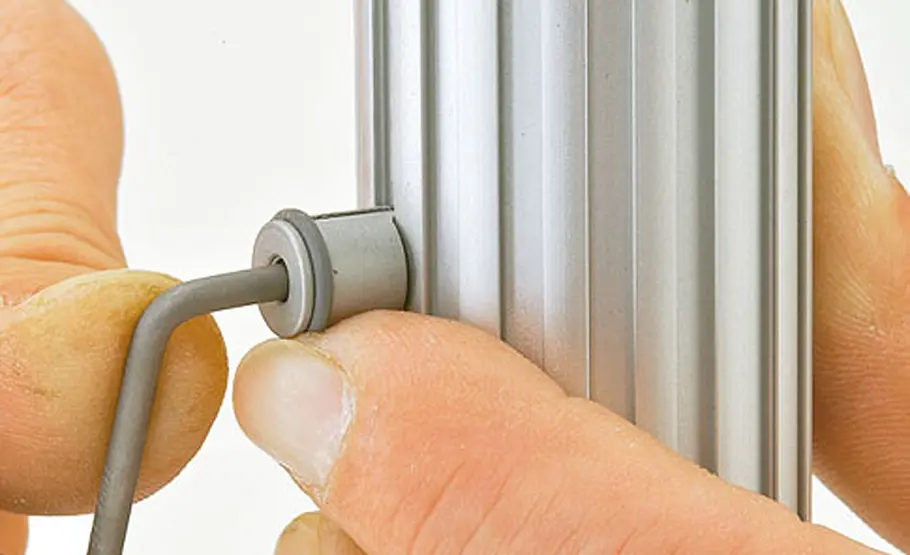

... spreizt die Befestigung auf und fixiert sie so am Profil
HiFi-Rack selber bauen
Die Teile der Alu-Struktur werden auf Maß bestellt. Sie sind rasch aufgebaut
HiFi-Rack selber bauen

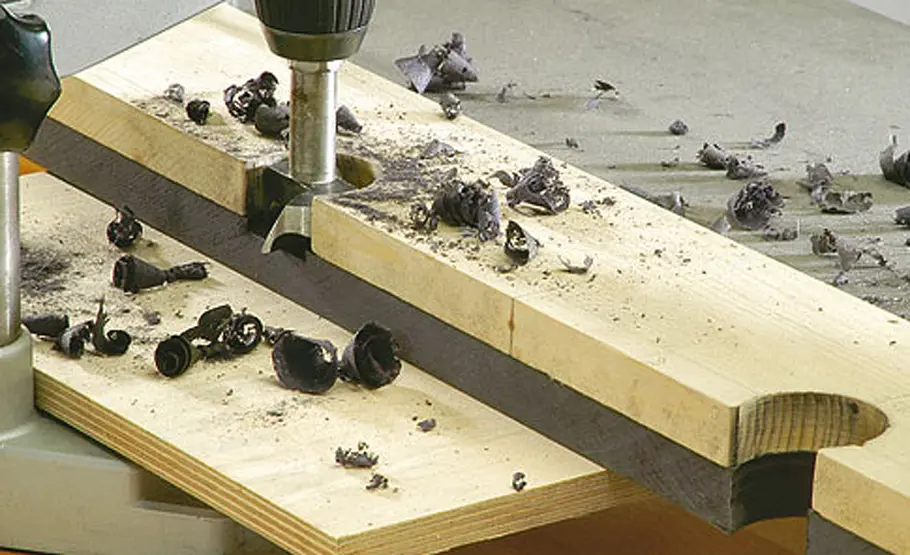

Bohrschablone aufspannen und mit dem 45-mm-Forstnerbohrer die Stützen in die Platten einlassen
HiFi-Rack selber bauen

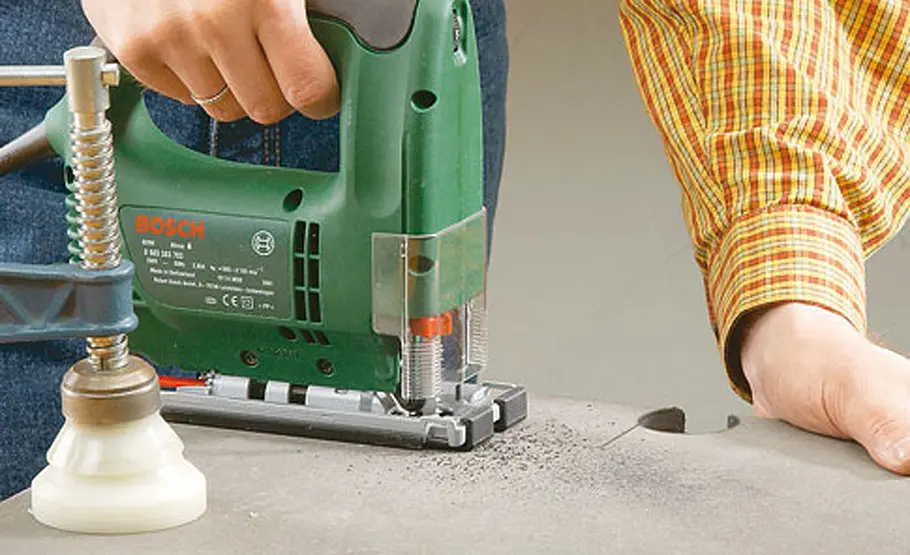

Bringen Sie die Boxen-Ablagen auf die gleiche Tiefe wie die Boxen
HiFi-Rack selber bauen
Und so sieht die fertige Konstruktion aus
HiFi-Rack selber bauen

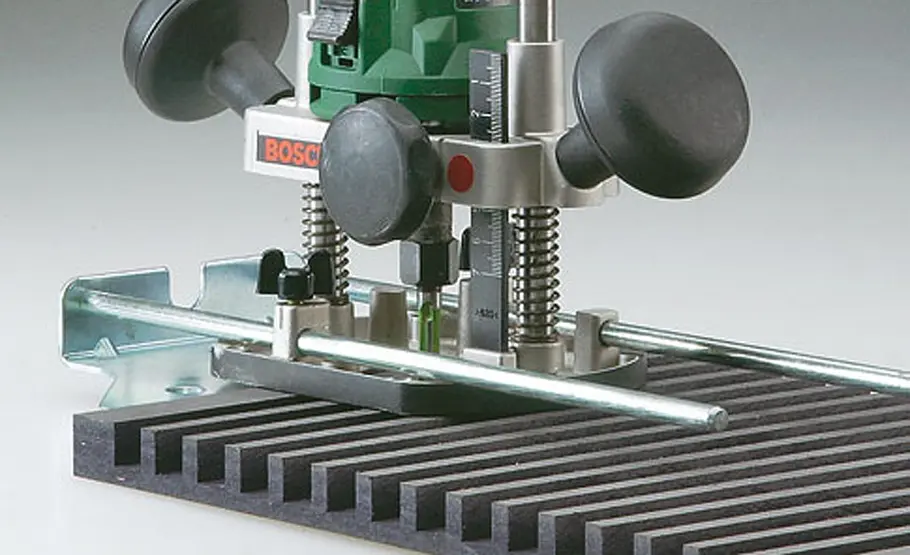

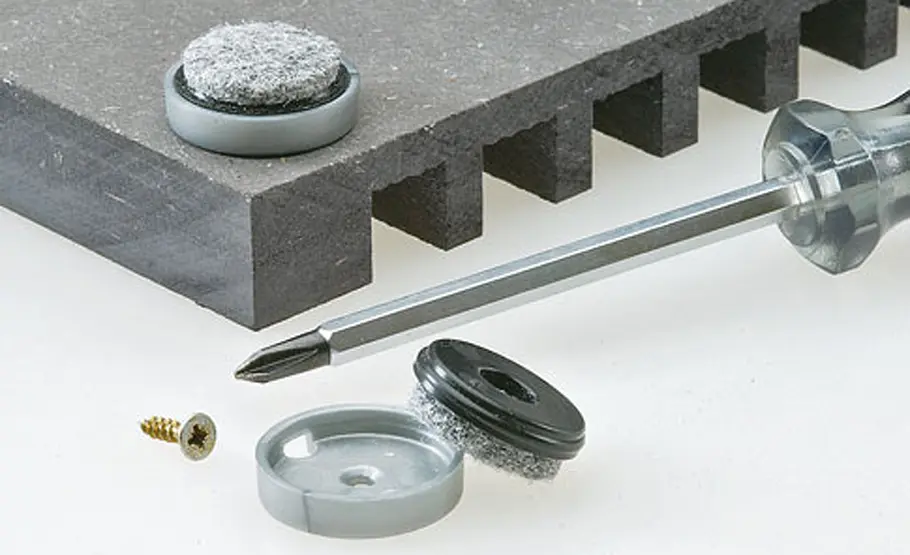

Tipp: Böden mit Oberfräse und Nutfräser als praktischen CD-Ständer gestalten. Mit Gleitern ...
HiFi-Rack selber bauen

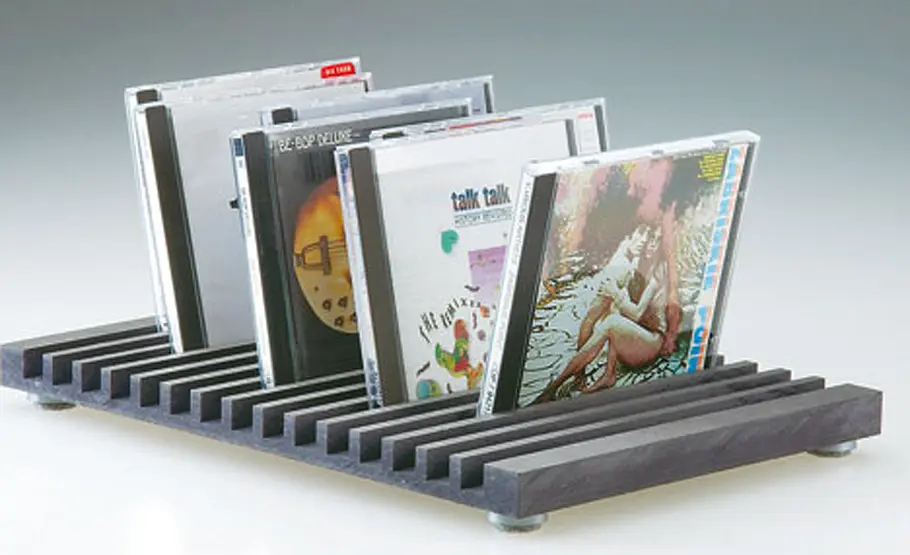

... zum Unterschrauben (auch glatte Einsatz-Clips erhältlich) wird daraus ein mobiler CD-Halter
HiFi-Rack selber bauen
Maßanzug für Anlage sowie CDs und Schallplatten. So kann ein Regal zum perfekten HiFi-Möbel werden
Sie können die Profile (von inoventi) aber auch zugeschnitten bestellen. Die Maße des ,HiFi-Racks, haben wir an den bei so manchem Musikfreund immer noch in Gebrauch befindlichen Schallplatten (untere Fachhöhe: 33 cm) und der kleinen Design-Stereoanlage oben im Turm orientiert.
Schwarze MDF finden Sie beim Holzhändler. Dort können Sie auch den Zuschnitt erledigen lassen, müssen allerdings in der Regel eine ganze Platte abnehmen. Dafür sind die Preise um etwa die Hälfte niedriger als Baumarkt-Zuschnittpreise. Wenn Sie das HiFi-Rack selber bauen, können Sie den Zuschnitt allerdings auch selbst erledigen, sofern Sie über das nötige Werkzeug verfügen. Aus optischen Gründen haben wir die runden Stützen in die MDF-Borde eingelassen. Schneiden Sie am besten eine Bohrlehre aus einem Plattenrest, um die Löcher zu positionieren und nicht jedesmal ausmessen zu müssen. Sollten Sie die Böden als CD-Halter arbeiten, fräsen Sie die 13-mm-Tiefe der auch 13 mm breiten Nuten in mehreren Arbeitsgängen heraus. Das schont den Fräser.
HiFi-Rack selber bauen: Oberflächenbehandlung
Die MDF-Platten sind optisch unempfindlich gegen Kratzer und Schleifspuren. Ihre feine, leicht melierte Faserstruktur und das Schwarz kommen aber optisch besser zur Geltung, wenn Sie die Platten zweimal klar lackieren. Die Kanten saugen stark – also doppelt grundieren. Und den Zwischenschliff nicht vergessen!
HiFi-Rack: Materialliste
- MDF schwarz durchgefärbt, 19 dick
- 1 Kopfbrett 330 x 230
- 2 CD-Böden (Nuten 13 breit und tief) 330 x 230
- 1 Geräteboden 710 x 330 (individuell anpassen) mit Bohrungen B 45 für die Stützen
- 2 lange Borde 1170 x 330 mit Bohrungen B 45 für die Stützen
- Aluminium-System Profil R38
- 4 Stützen 1480 lang
- 4 Stützen 440 lang (1000143) Profil V28 x 35
- 4 Querstreben 206 lang (1000547) Profil V21 x 35
- 6 Zargen 240 lang
- 4 Zargen 177 lang
- 3 Zargen 206 lang
- 4 Zargen 575 lang (1000148)
- 8 Kappen R38 (1000018)
- 8 Kappen R38 B (1000019)
- 8 Blenden V28 x 35 (1000522)
- 34 Blenden V21 x 35 (1000008)
- 42 Verbinder S28 (1000046)
- 8 Befestigungen R10 G (1000096)
- 8 Stellfüße R32 G (1000174)
Fotos: sidm/ Archiv
