Allein beim Anblick läuft einem schon das Wasser im Munde zusammen: zarte Lammkoteletts und saftige Steaks, knackiges Gemüse und frische Salate – einfach köstlich! Damit bereits die Zubereitung zum Genuss wird, haben wir einen funktionellen und formschönen Grillwagen konzipiert.
Grillwagen bauen

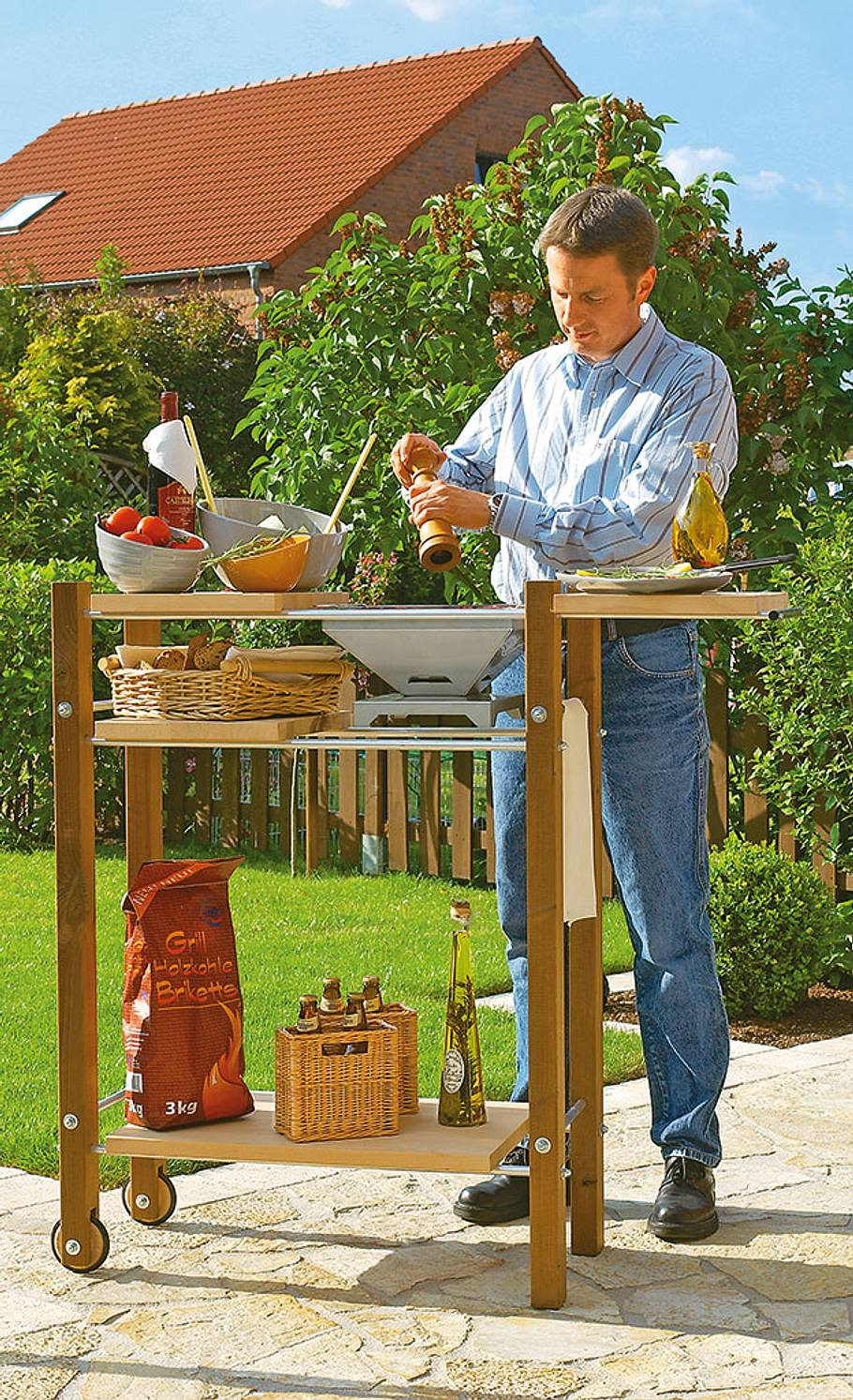

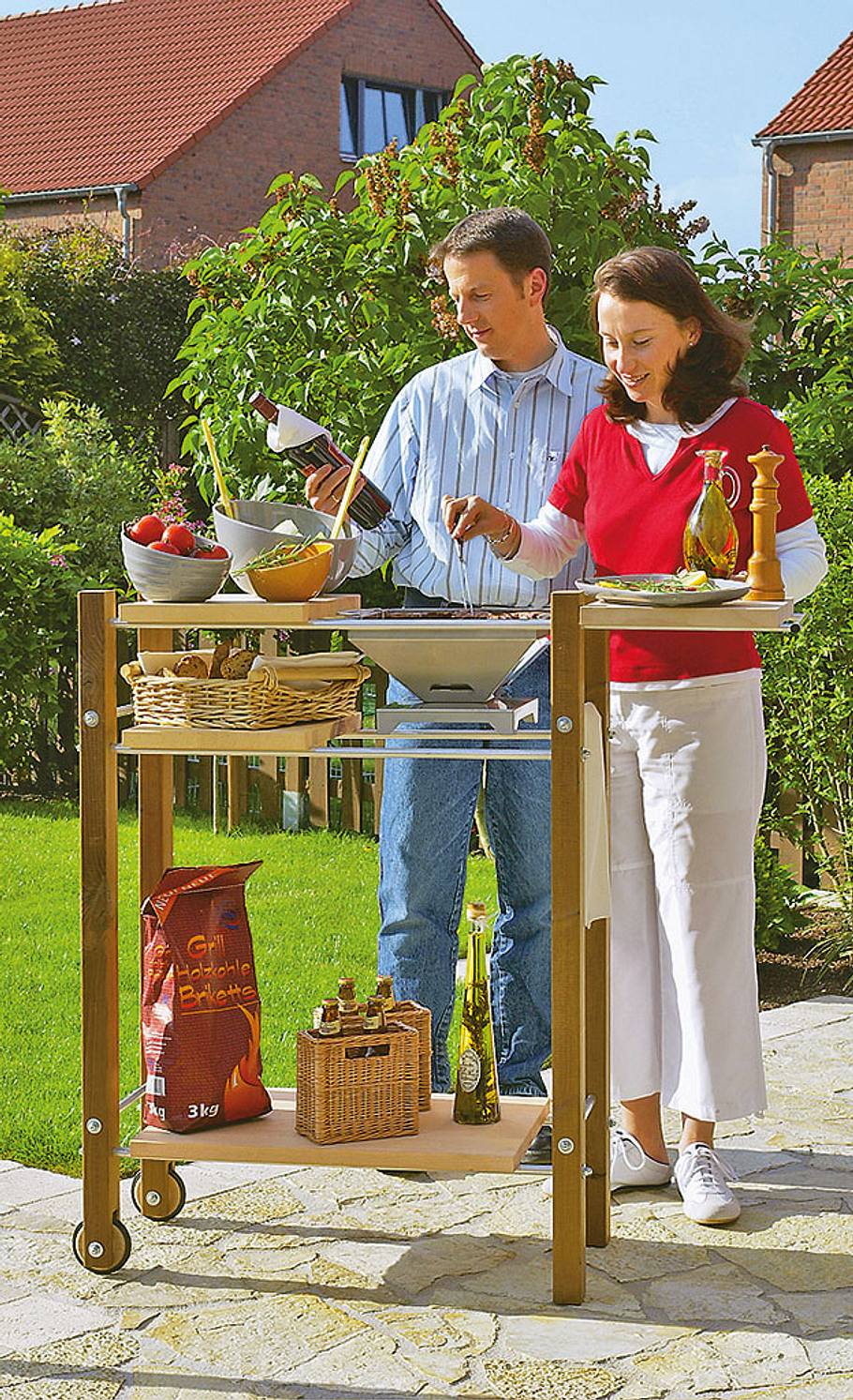

Perfekt für den kleinen Balkon oder die Terrasse: Der Grillwagen nimmt kaum Platz weg.
Grillwagen bauen

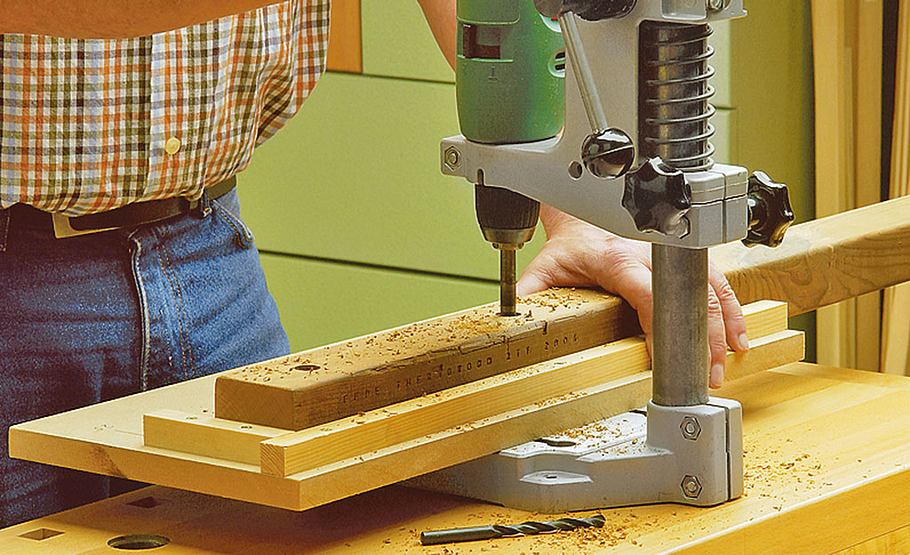

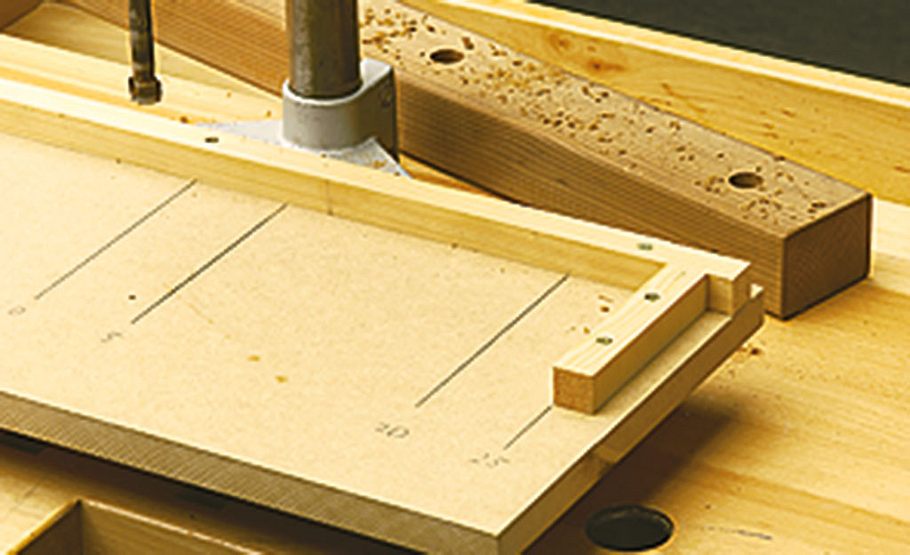

Bohrungen mit Forstnerbohrer einbringen: die zwei obersten links als Sacklöcher, ...
Grillwagen bauen
... alle anderen als Durchgangslöcher.
Grillwagen bauen

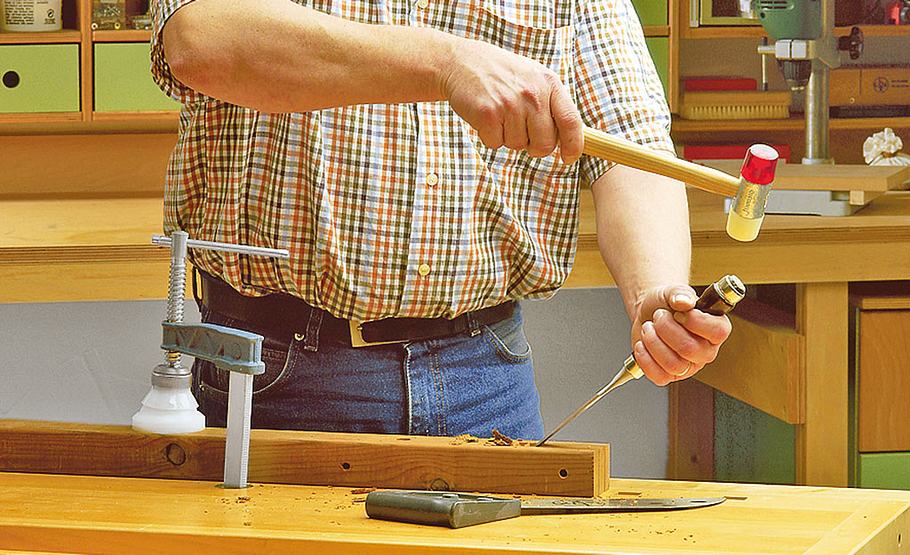

Beine einschneiden. Ausschnitt für die Radaussparung ausstemmen.
Grillwagen bauen

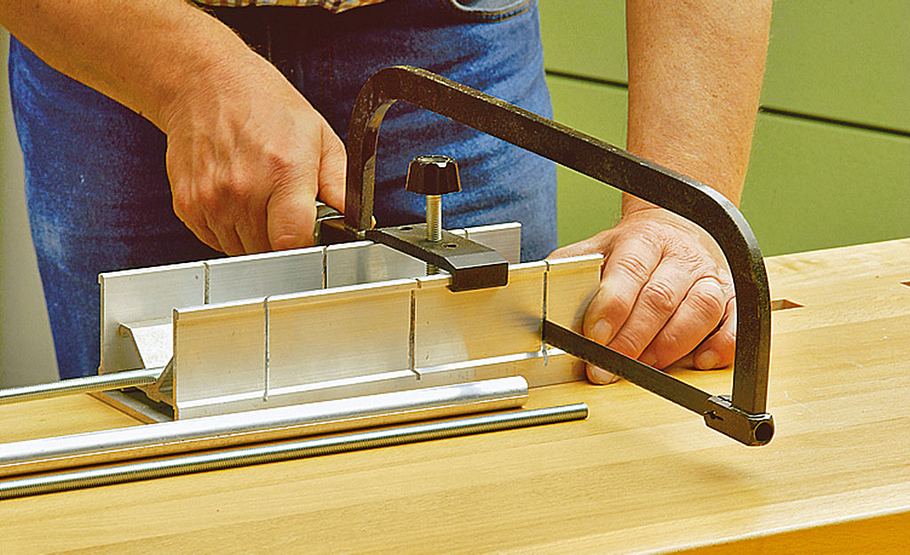

Die Alu- und Gewindestangen einspannen und mit der Metallsäge laut Zeichnung ablängen.
Grillwagen bauen

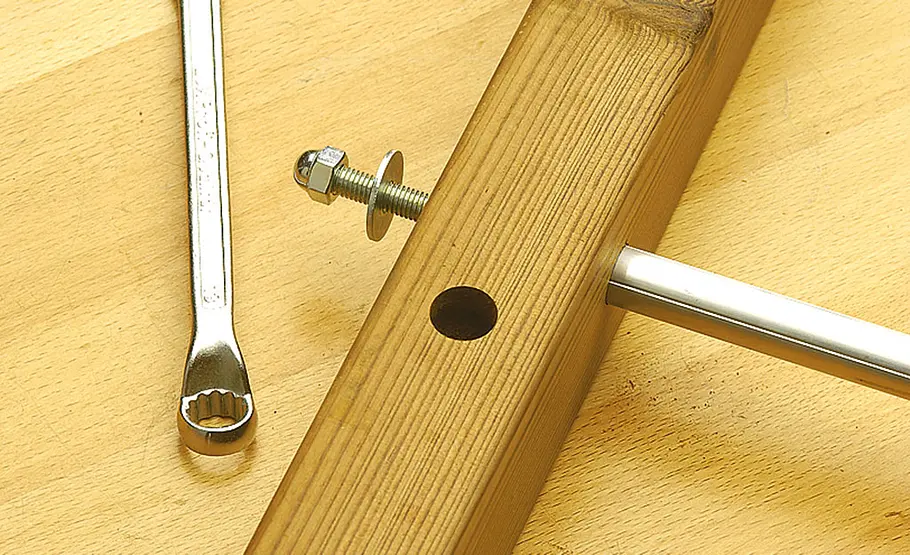

Hier wird das Prinzip der Verschraubung deutlich: Alu-Rohr, Gewindestange, Scheibe und Hutmutter.
Grillwagen bauen

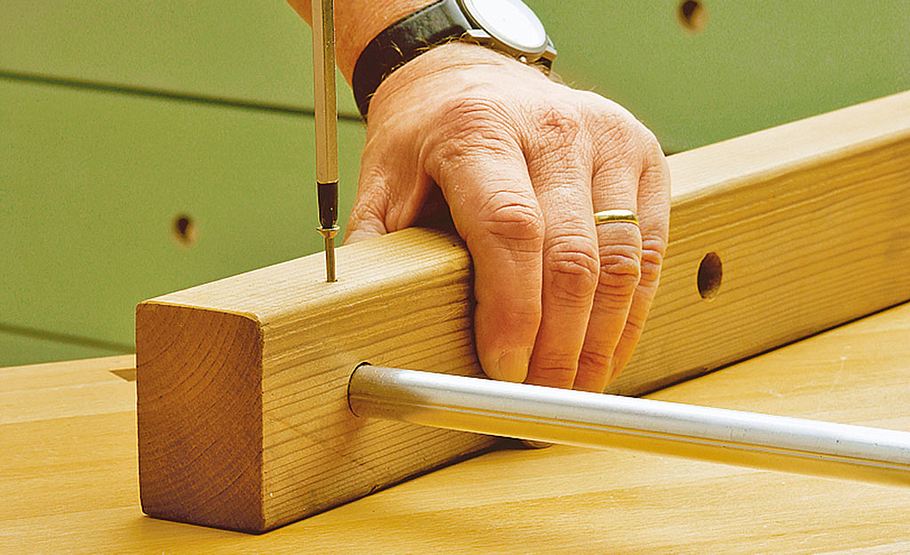

Die beiden oberen Sacklöcher links: Das Alu-Rohr zusätzlich von hinten mit einer Schraube fixieren.
Grillwagen bauen

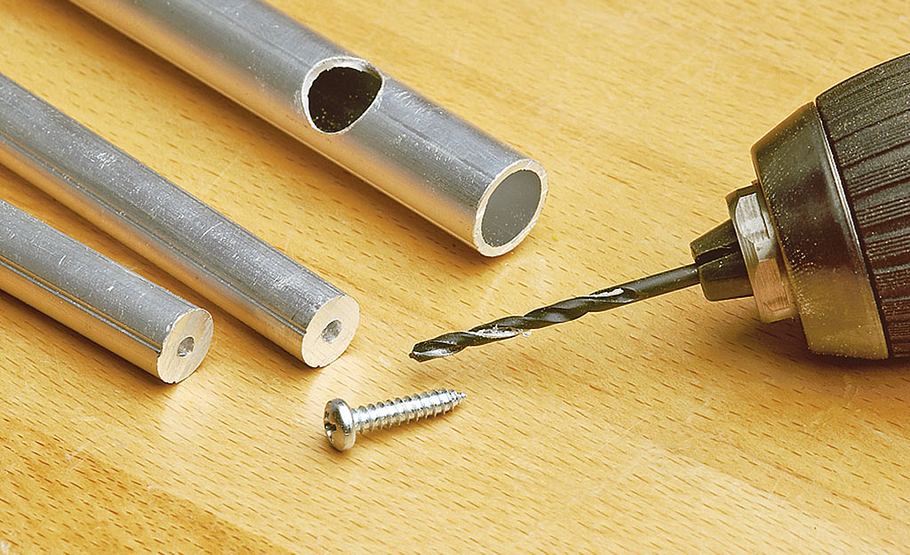

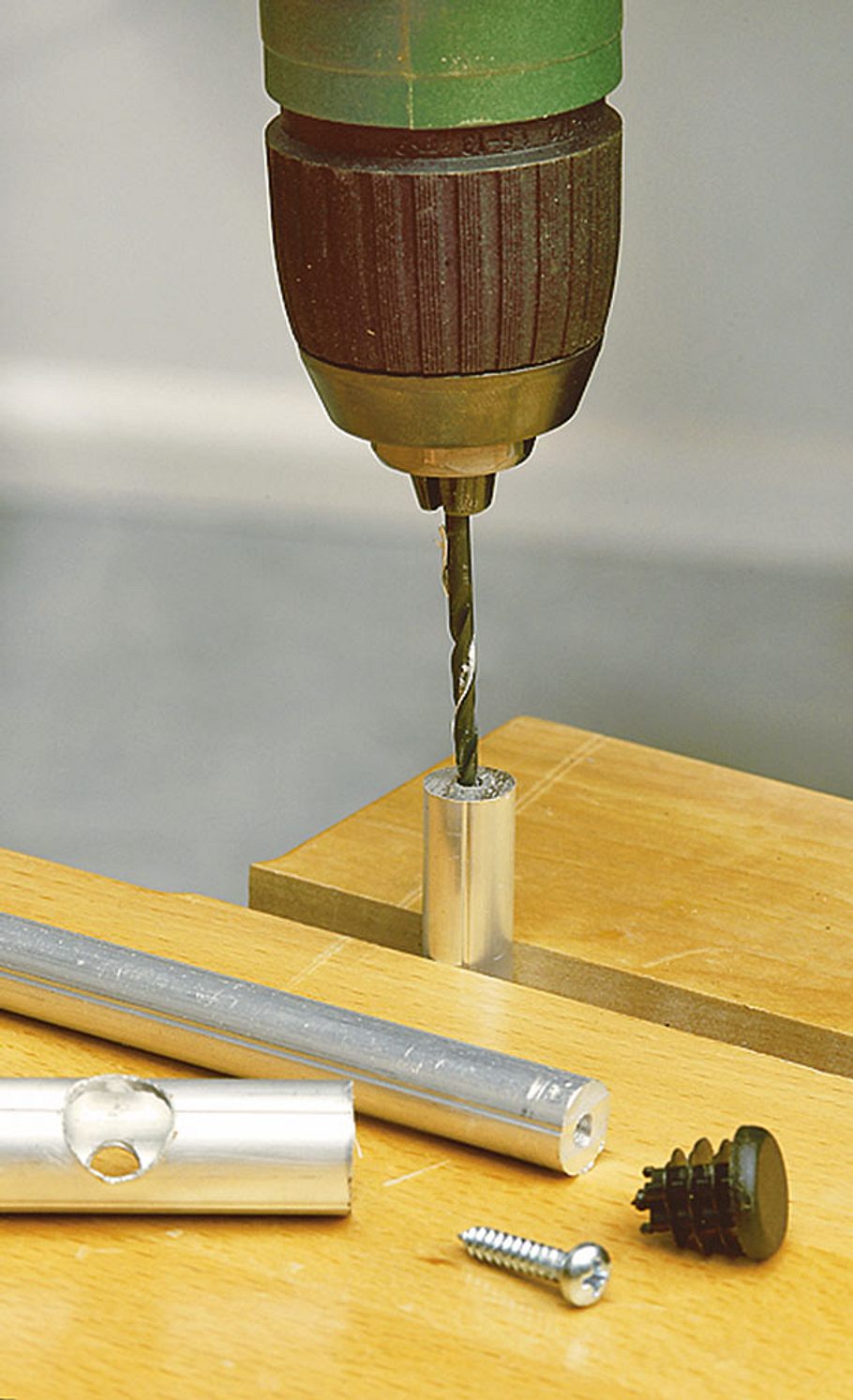

Das Gestänge lässt sich ausziehen. Zum Verschrauben des Griffs muss der Alu-Rundstab vorgebohrt werden.
Grillwagen bauen
Auch die Griffstange erhält zwei kleine Bohrungen zum Durchführen der Schrauben (jeweils gegenüber den großen Löchern).
Grillwagen bauen

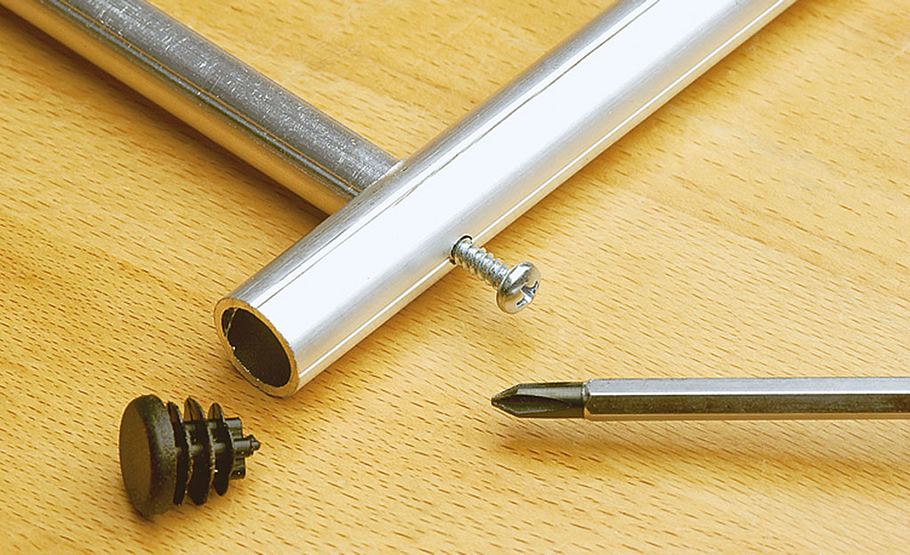

Hier die Verschraubung von Rohr und Rundstab. Kunststoff-Rohrstopfen dienen als Abschluss.
Grillwagen bauen

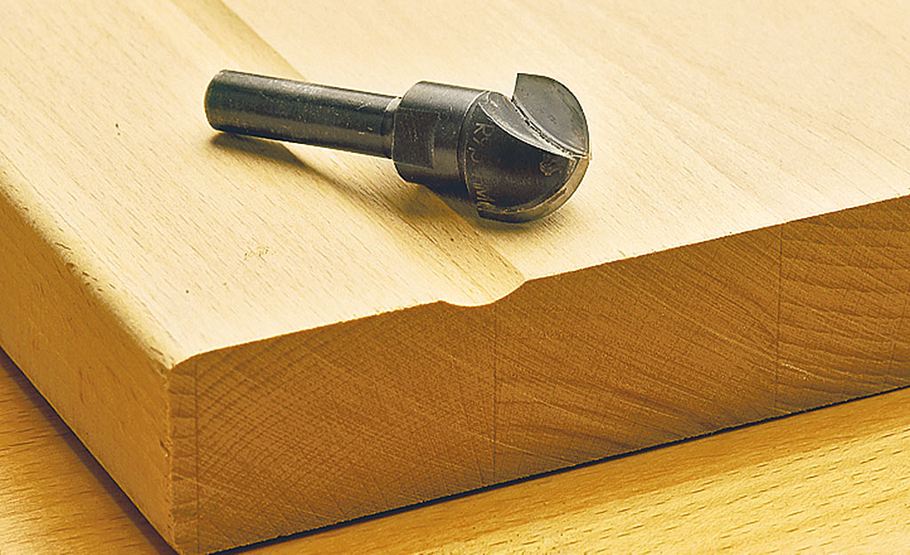

Damit die Ablagen nicht verrutschen, werden mit der Oberfräse Nuten eingefräst.
Grillwagen bauen

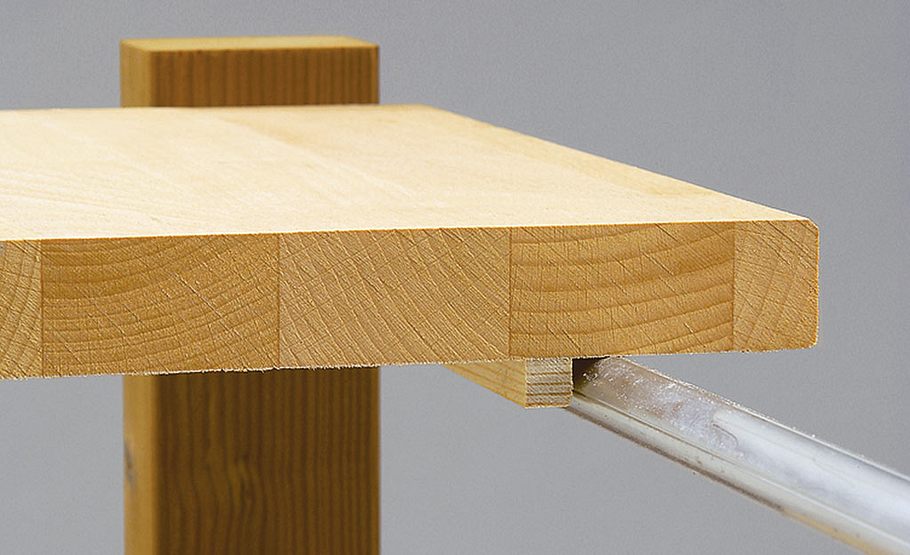

Um das Verrutschen der Ablagen zu verhindern, haben wir Nuten eingefräst. Wer keine Oberfräse besitzt, muss sich deshalb nicht unbedingt eine kaufen – das Problem lässt sich auch anders lösen.
Grillwagen bauen

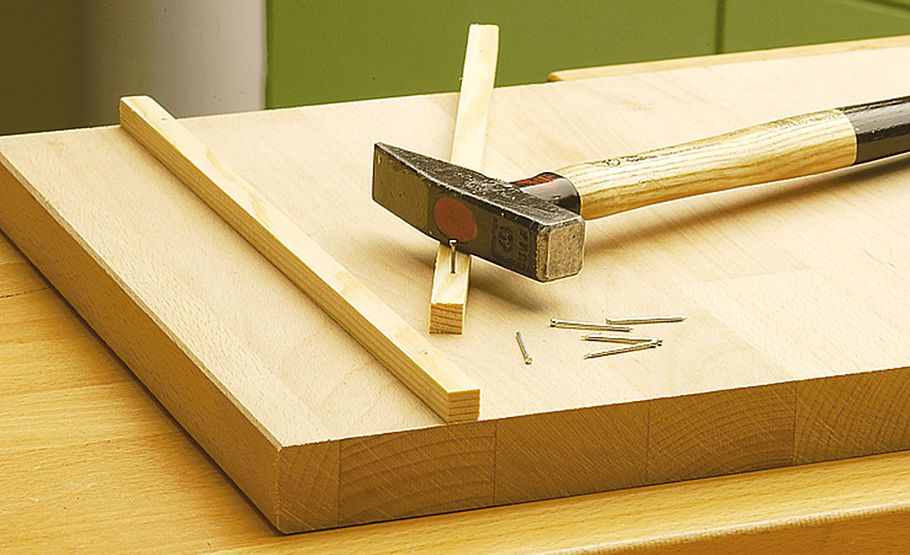

Unter die Einlegeböden werden einfach Fixierleisten aus 10 x 10 mm dickem Kiefernholz genagelt: zwei 590 mm lange, vier in 300 mm Länge. Wie für alle Möbel im Freien nicht rostende Befestigungsmaterialien verwenden, hier beispielsweise verzinkte Nägel oder solche aus Edelstahl.
Grillwagen bauen

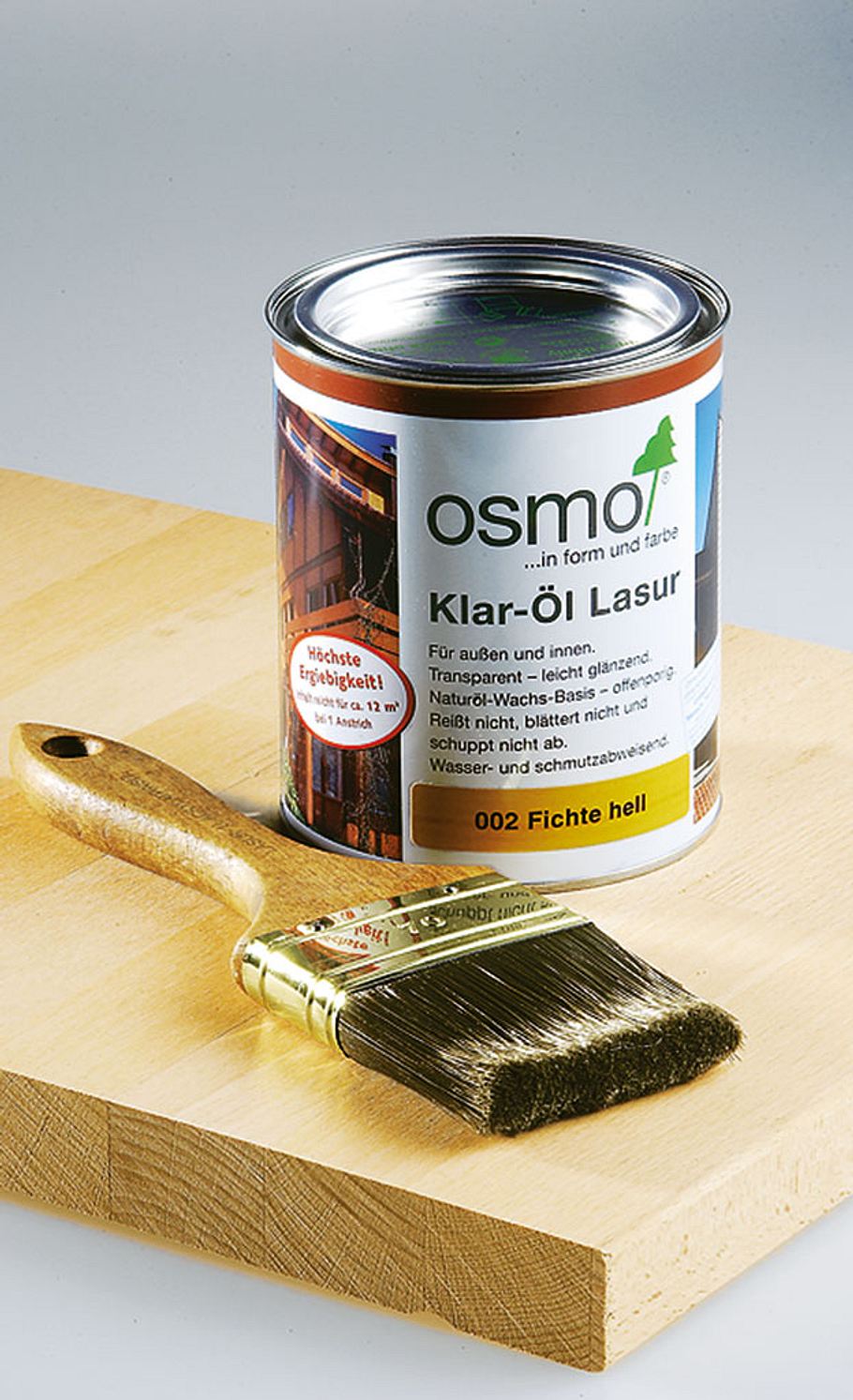

Verwenden Sie wie wir Thermowood für die Holzteile, ist eine Oberflächenbehandlung nicht unbedingt erforderlich. Mit der Zeit vergraut die Oberfläche allerdings. Wer dies verhindern will, sollte den Grillwagen mit einer Klar-Öl-Lasur schützen.
Grillwagen bauen
Die Grillfläche des Edelstahl-Grills misst 30 x 30 cm. Dank der Höhe von 110 cm kann man bequem am Grillwagen arbeiten.
Grillwagen bauen

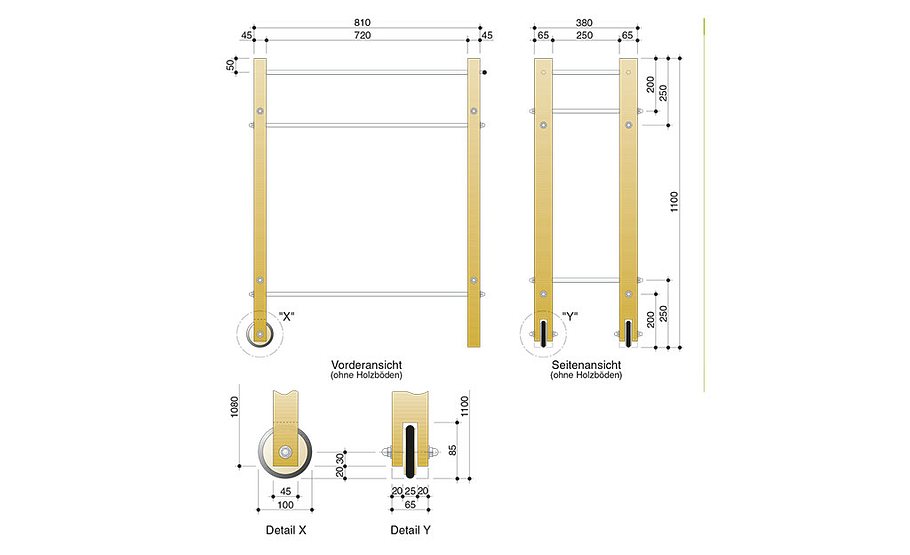

Die Zeichnung des Grillwagens.
Grillwagen bauen

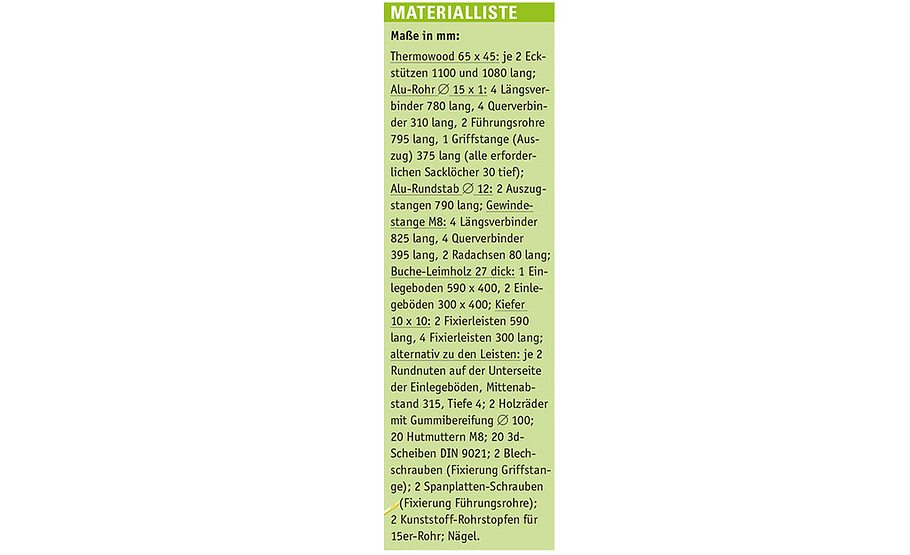

Diese Materialien benötigen Sie für den Bau.
Der Einsatz, ein Edelstahl-Grill aus dem Versandhandel, lässt sich leicht reinigen. Wir zeigen, wie Sie den Grillwagen bauen können.
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Akku-Schrauber
Eisensäge
Oberfräse
Stechbeitel
Eine feurige Angelegenheit: Unser Grillwagen meistert nicht nur seine Aufgabe mit Bravour, mit seinem minimalistischen Design passt er zu (fast) jeder stilvollen Terrassen-Möblierung. Die Kombination aus warmem Holz und kühlem Aluminium, die schlichte, klare Linienführung und interessante Detail-Lösungen machen das Grillmobil zum Blickpunkt auf der Terrasse. Grillmeister werden die komfortable Arbeitshöhe von 110 cm, die ausziehbaren Ablageflächen und die leichtgängigen Holzräder mit Gummibereifung zu schätzen wissen. Die Griffstange ist ausziehbar. Das Griffgestänge besteht aus einem Alu-Rohr und zwei Alu-Rundstäben, von denen jeweils eine Stirnseite zur Aufnahme der Schrauben vorgebohrt wird.
Grillwagen bauen: Exaktes Arbeiten wichtig
Das Herstellen der beiden 10-mm-Löcher für die Rundstäbe erfordert exaktes Arbeiten. Die Mittelpunkte müssen auf derselben Mantellinie liegen. Das Rohr im Maschinenschraubstock einspannen und unbedingt ankörnen. Die Bohrungen sind so einzubringen, dass die Rohrinnenwand nicht beschädigt wird. Das Stichmaß muss dem der beiden Rohre im Grillkorpus entsprechen. Genau gegenüber den 10-mm-Löchern sind kleinere zu bohren. Sie dienen zum Durchstecken der Schrauben für die Befestigung der beiden Alu-Rundstäbe. Die vorgefertigte Konstruktion wird jetzt einfach in den Korpus eingeschoben. Zum Auflegen der Ablageplatte zieht man das Gestänge nur so weit wie nötig heraus. Die ausziehbare Ablageflächen wissen vor allem Besitzer kleiner Terrassen und Balkone besonders zu schätzen.
Die Alu-Rohre und -Rundstäbe bekommen Sie in jedem gut sortierten Baumarkt, den Grill im Versandhandel. Anstelle des relativ teuren Thermowood können Sie für die Holzteile auch auf preiswerteres druckimprägniertes Kiefernholz zurückgreifen.
Fotos: Pavel Strnad, Zeichnungen: Hans-Jürgen Reinbold
