Grill bauen
Grill bauen klingt im ersten Moment sehr kompliziert – denn viele kennen nur die typischen mobilen Holzkohle- oder Gasgrills mit Edelstahlgehäusen. Wenn man vom Selbstbau eines Grills spricht, dann meint man in den meisten Fällen einen feststehenden Grill. Hierbei baut man dann den Korpus des Grills selbst.
Grill bauen
Bedenken Sie beim Bau des Gabionen-Grills die Wahl des Standortes: Bei Gasgrills sind Sie freier in der Wahl des Aufstellplatzes als bei Holzkohlegrills – hier gilt es die Rauchentwicklung zu beachten, damit Nachbarn nicht gestört werden!
Grill bauen
Falls nicht bereits im Baumarkt geschehen, die Platten mit der Tischkreissäge plus Seitenanschlag zuschneiden.
Grill bauen

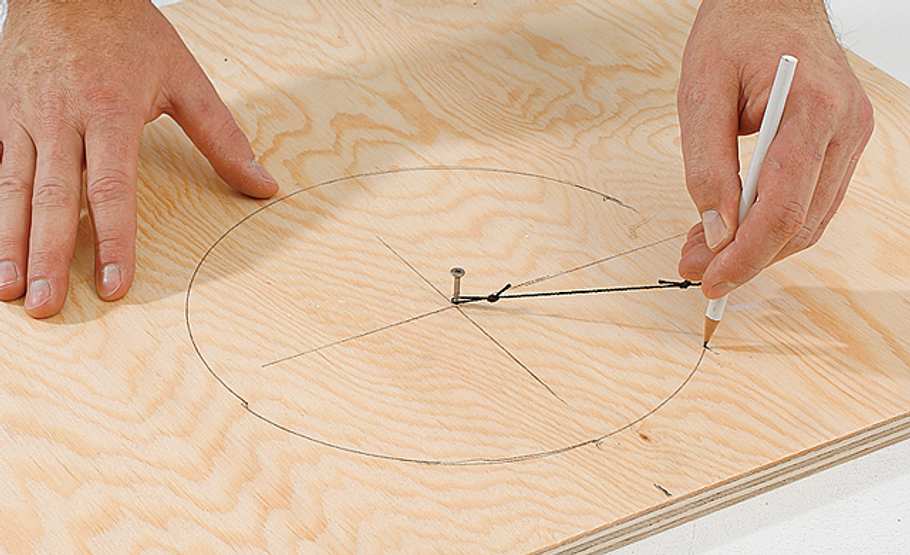

Mit einem Hilfszirkel (Nagel, Band, Bleistift) den Ausschnitt für den Stellplatz der Propangas-Flasche aufzeichnen (Ø 240 mm).
Grill bauen

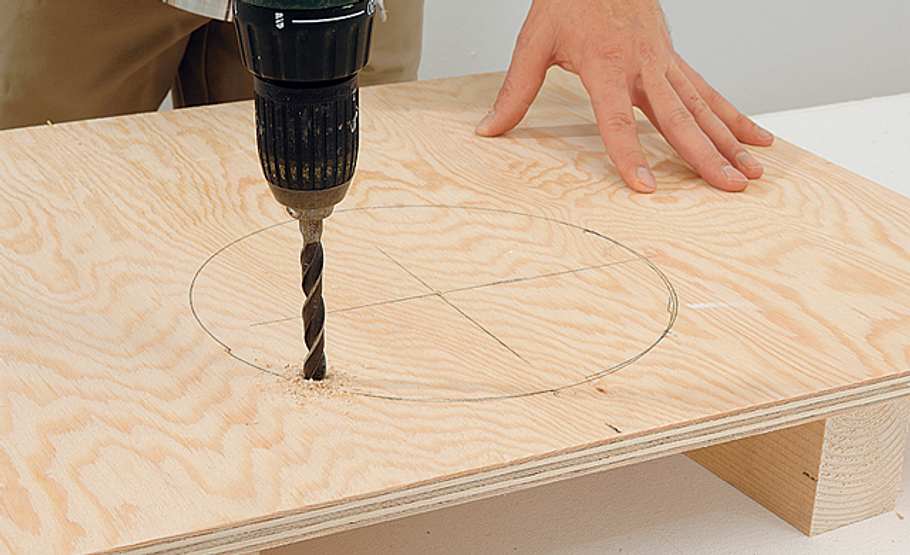

Zum Ansetzen der Stichsäge ein Loch innerhalb des markierten Kreises bohren.
Grill bauen

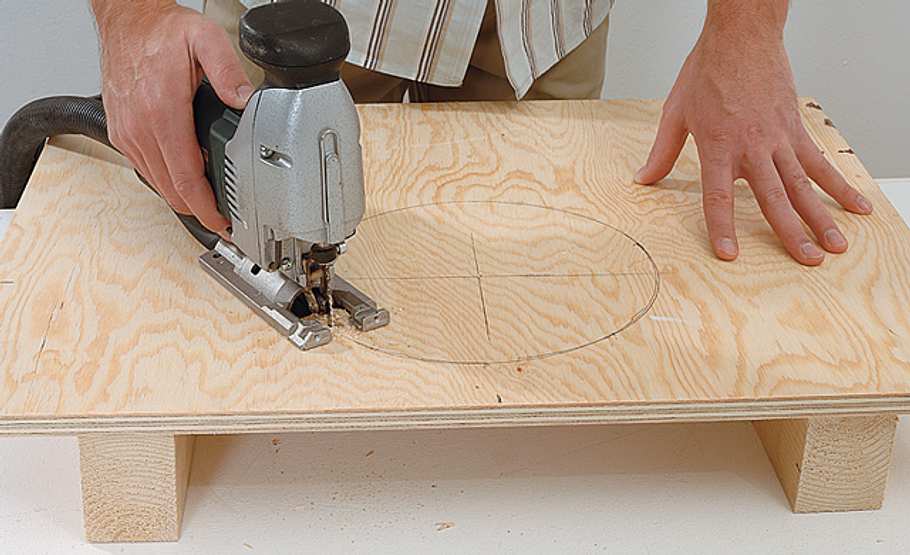

Die Rundung mit der Stichsäge sauber ausschneiden, ...
Grill bauen

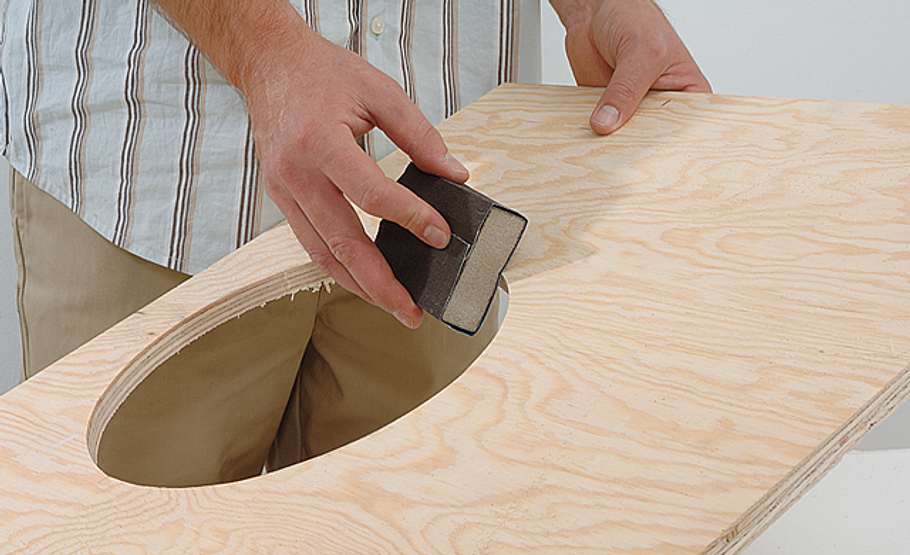

... die Schnittkanten mit dem Schleifklotz schleifen und brechen.
Grill bauen

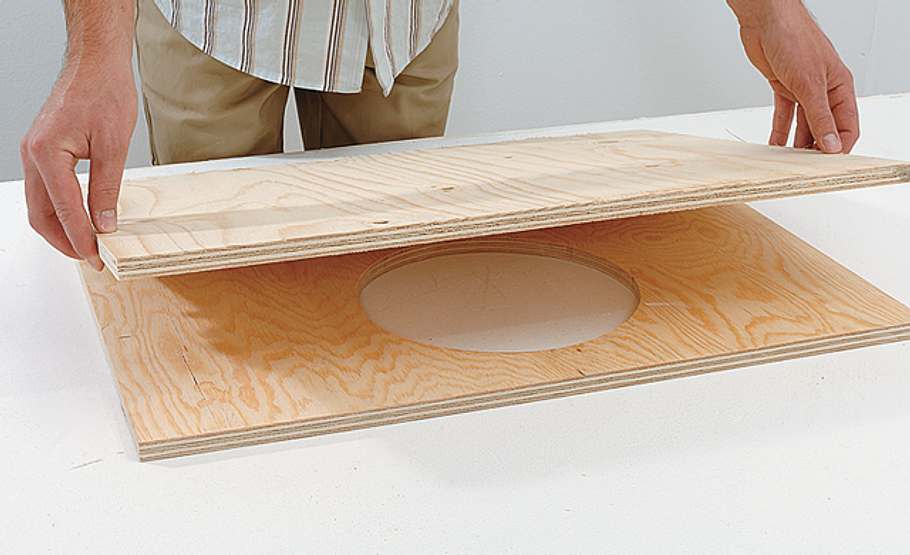

Für die Aufdoppelung der Gasflaschen-Grundplatte ein zweites Sperrholzbrett auf die ausgeschnittene Platte legen ...
Grill bauen

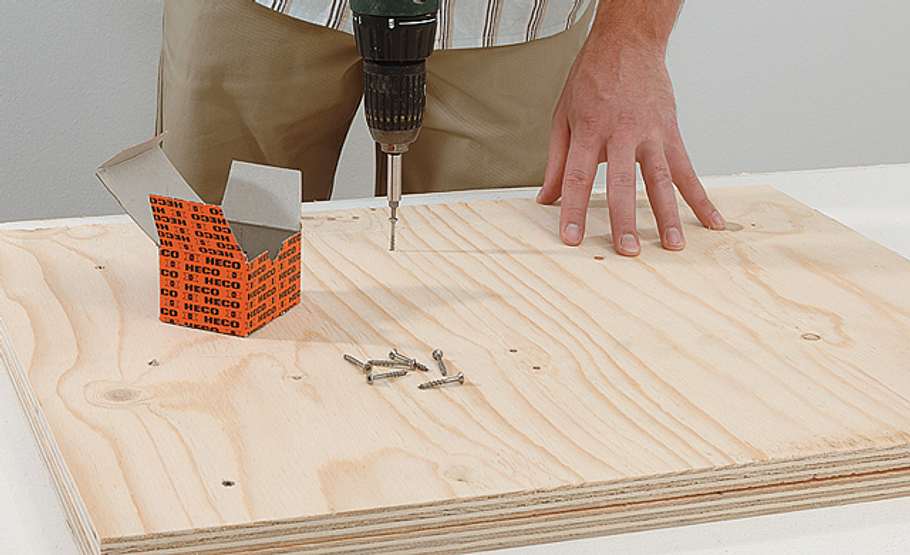

... und beide Teile miteinander verschrauben. Den Boden für den Grill ebenfalls aufdoppeln.
Grill bauen

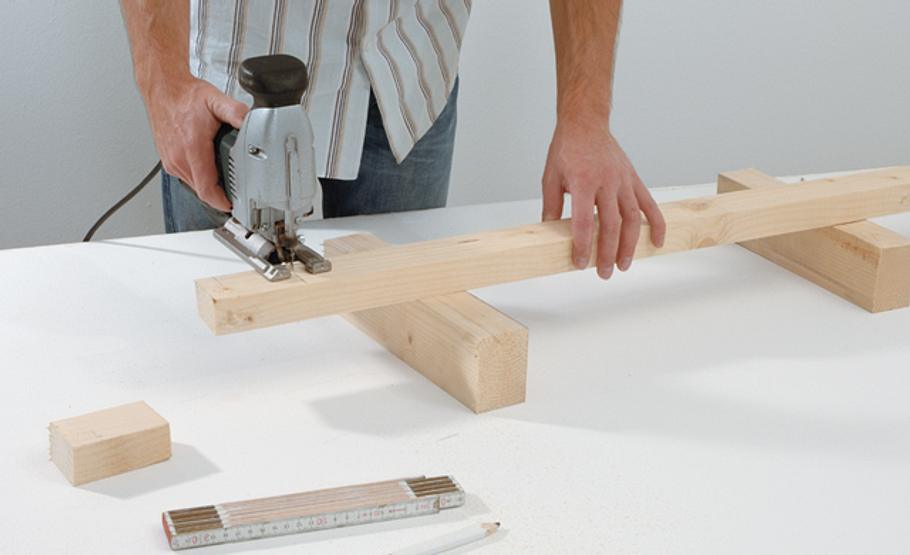

Vier Fixierklötze 90 x 80 mm aus Kanthölzern zuschneiden.
Grill bauen
Damit keine Feuchtigkeit in die Kanten der Sperrholz-Platten eindringt, diese mit Zwei-Komponenten-Spachtel versiegeln.
Grill bauen

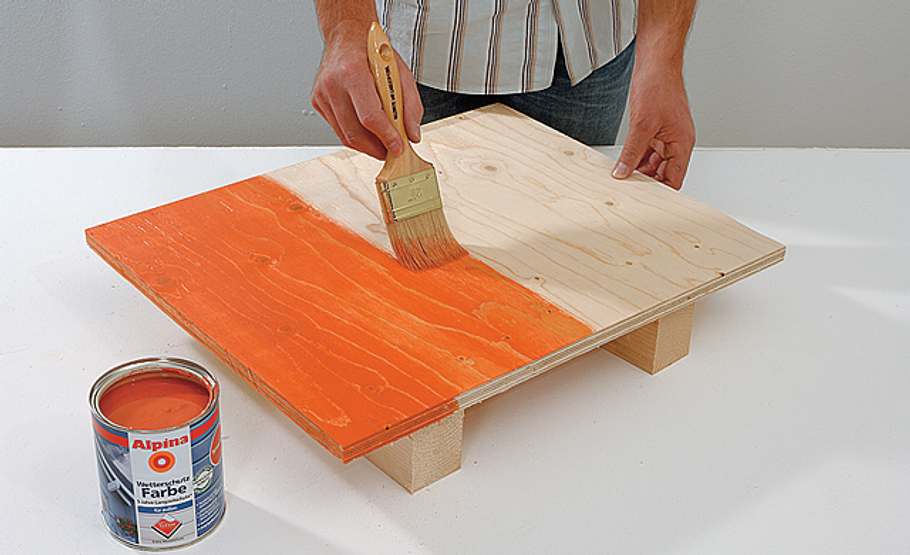

Nach dem Aushärten alle Holzteile mit grobem und feinem Schleifpapier bearbeiten. Mit Wetterschutzfarbe lackieren.
Grill bauen
Die Klappe mittig mit der oberen Ablage hinter dem Grill verschrauben.
Grill bauen

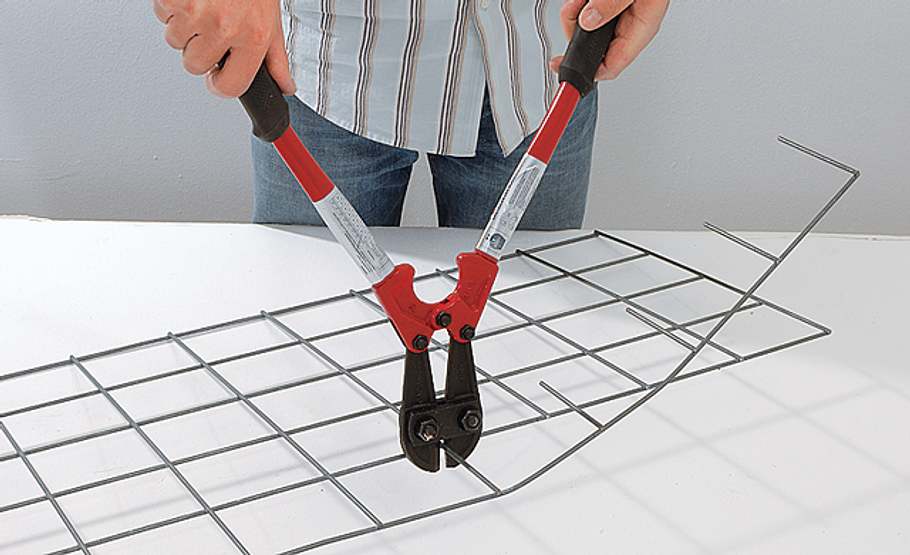

Für die seitlichen Ablagebretter die Gabionengitter mit dem Bolzenschneider passgenau zuschneiden, ...
Grill bauen
... auf die Ablagebretter legen und die zugeschnittenen Fixierklötze versetzt als Stopper aufschrauben.
Grill bauen

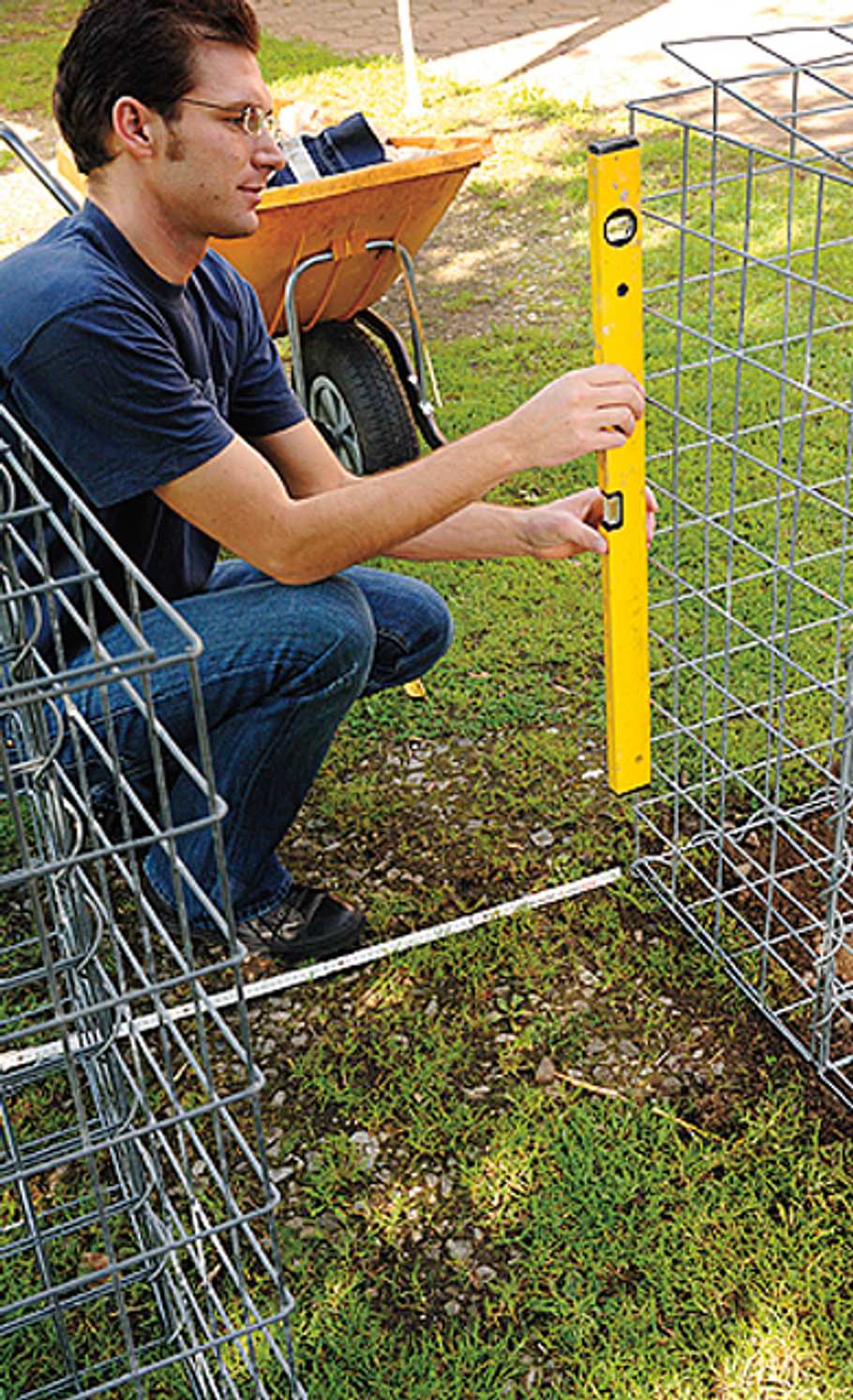

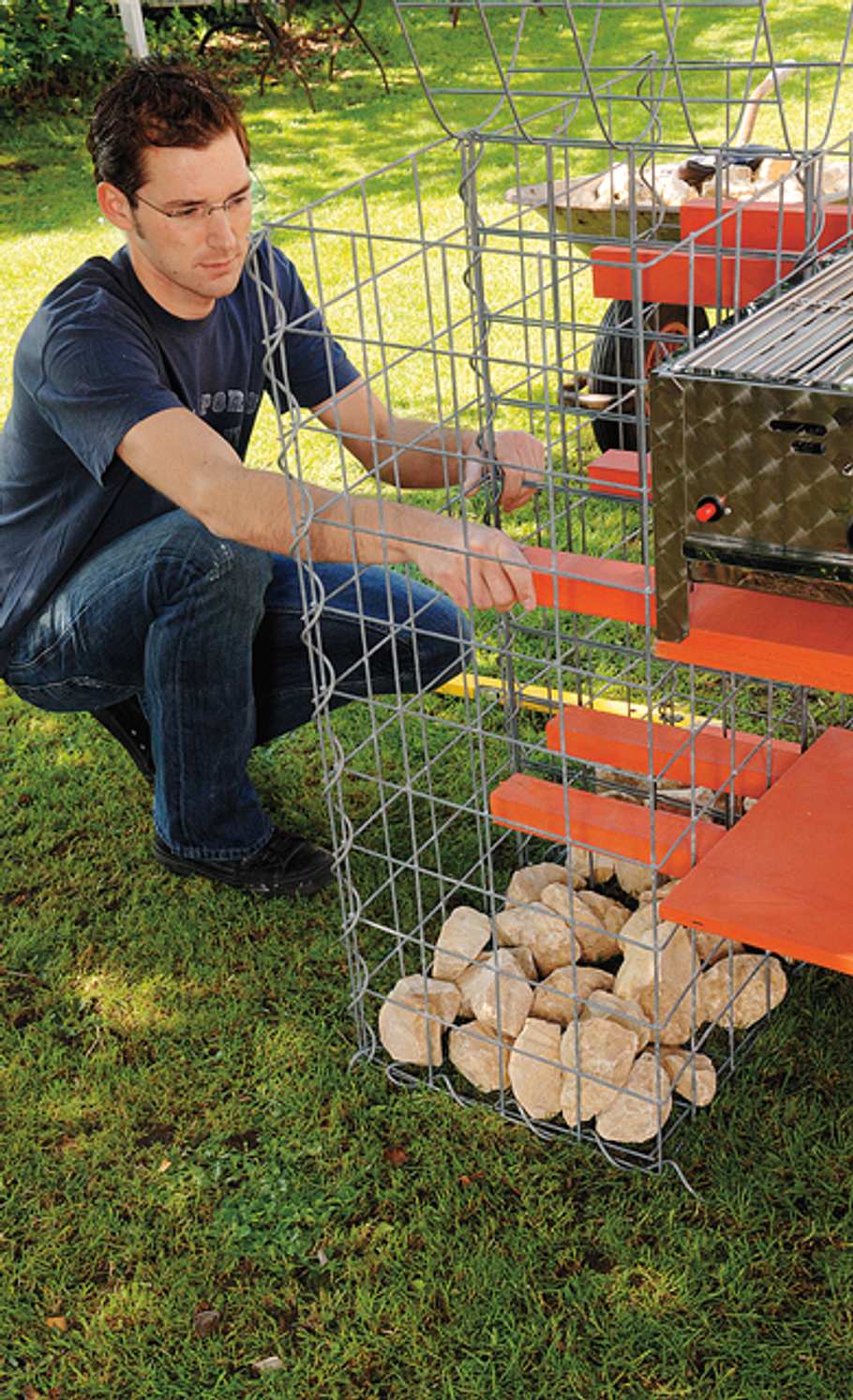

Die mit den beigefügten Spiralen montierten Gabionen aufstellen und mit der Wasserwaage ausrichten.
Grill bauen

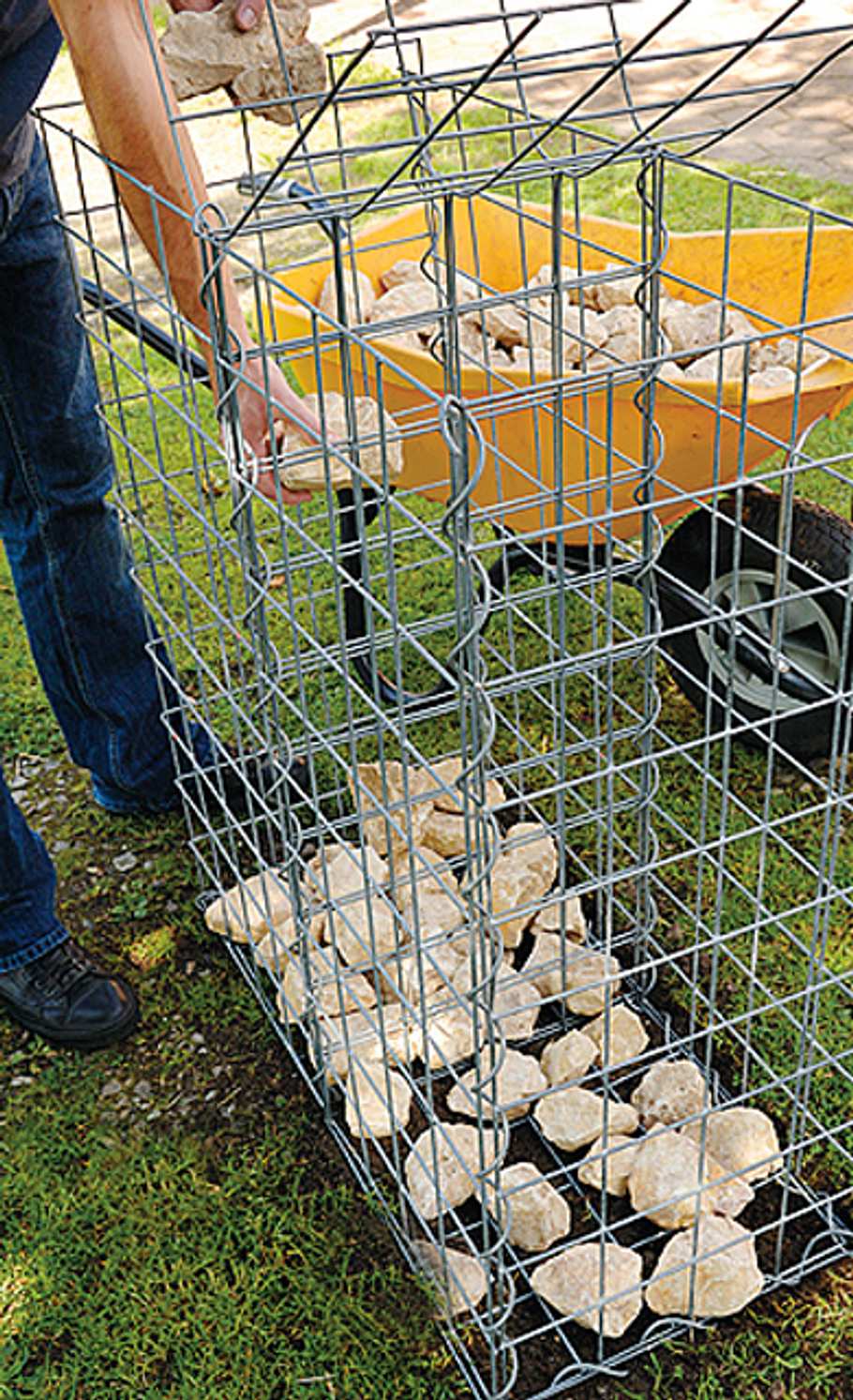

Wegen der Standfestigkeit vor dem weiteren Aufbau eine Schicht Steine einbringen.
Grill bauen

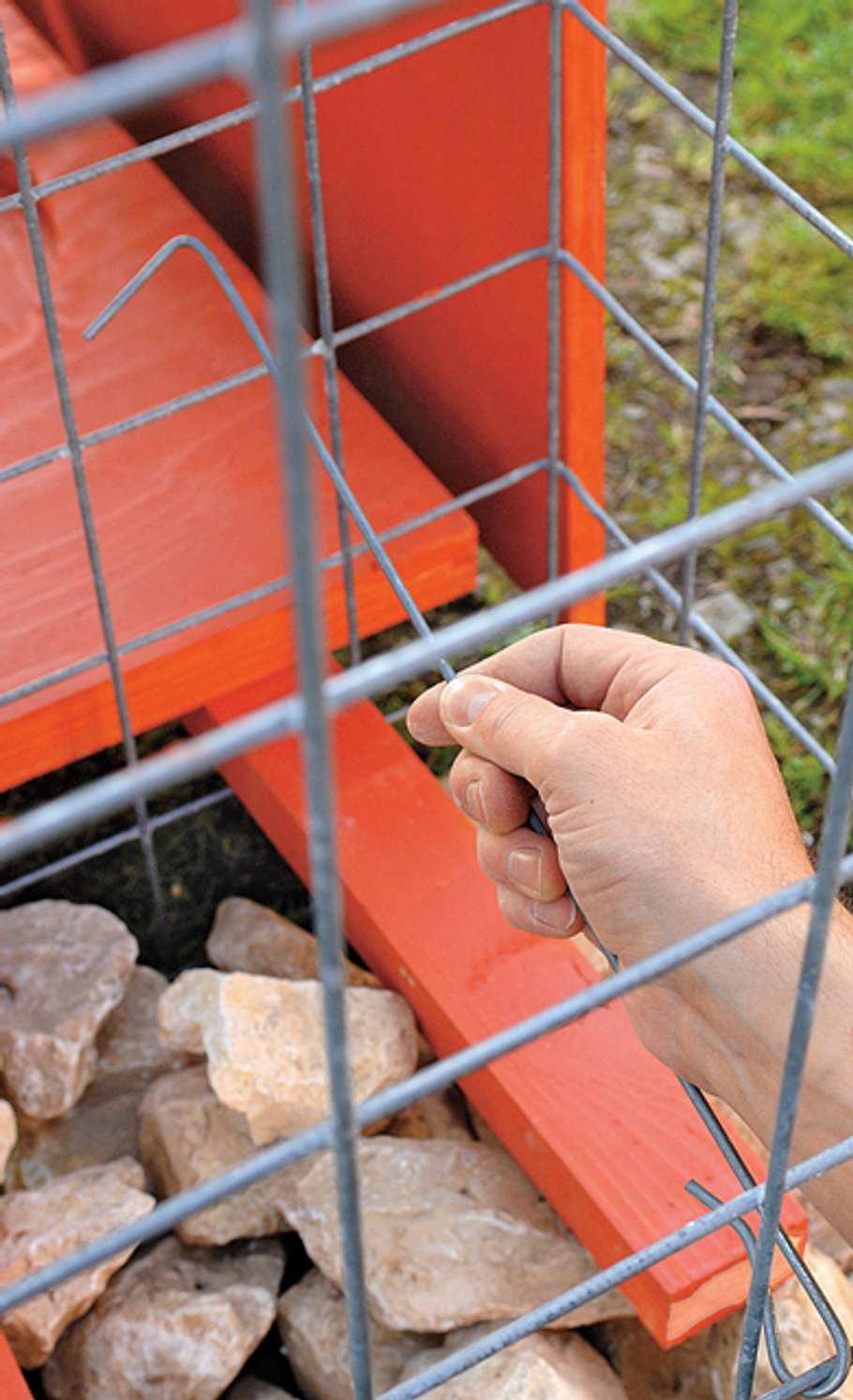

Die Auflager für Borde, Grill etc. einsetzen.
Grill bauen

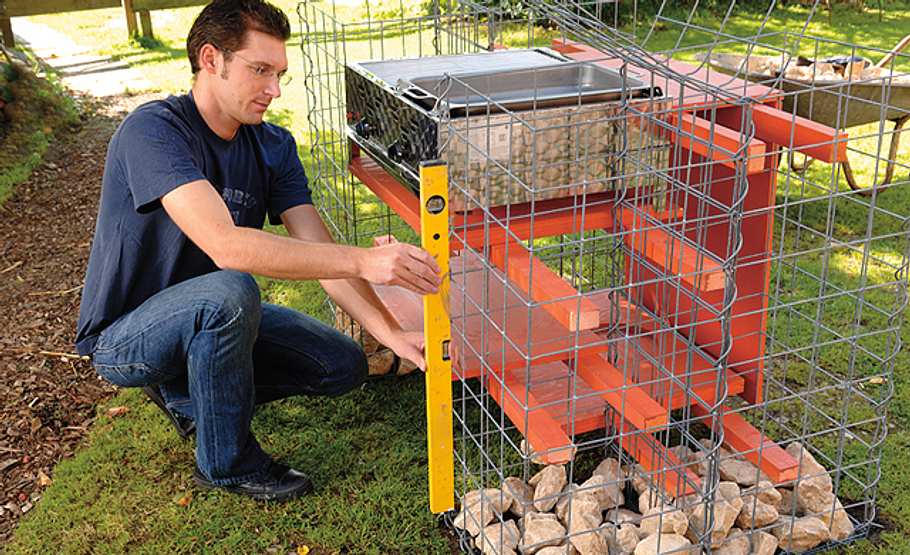

Danach die Konstruktion nochmals mit der Wasserwaage kontrollieren.
Grill bauen
Die Gabionen bis etwa zur Hälfte mit Steinen füllen, dann die mitgelieferten Querstreben zum Aussteifen einsetzen.
Grill bauen

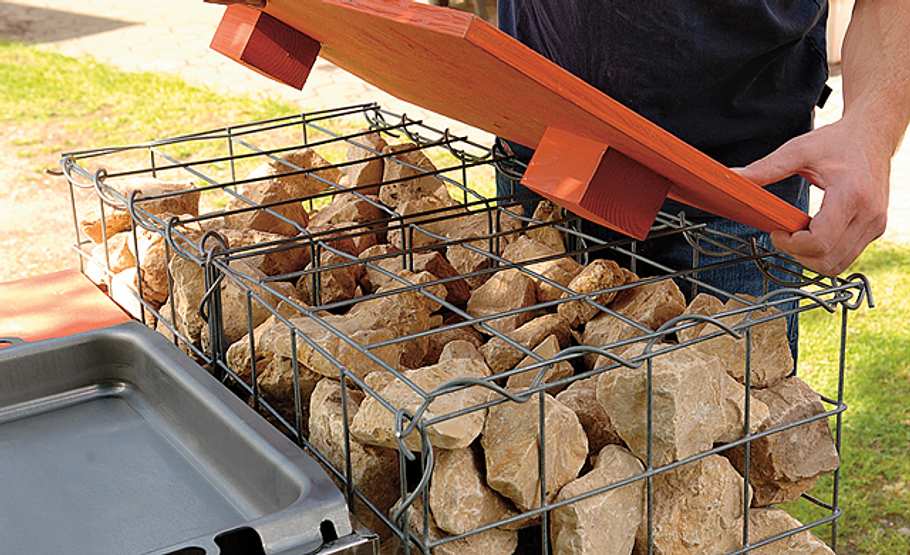

Die restlichen Steine einfüllen und die seitlichen Ablagebretter auflegen.
Grill bauen

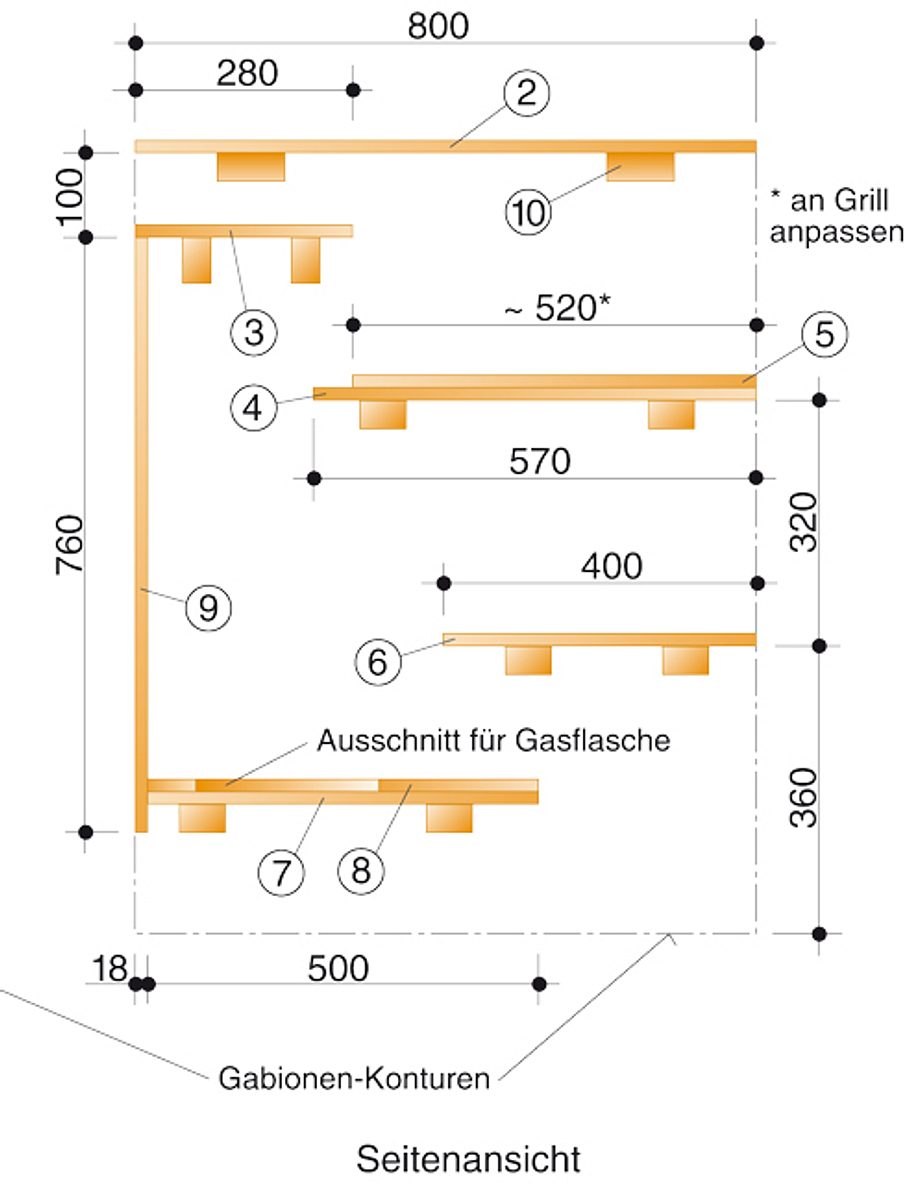

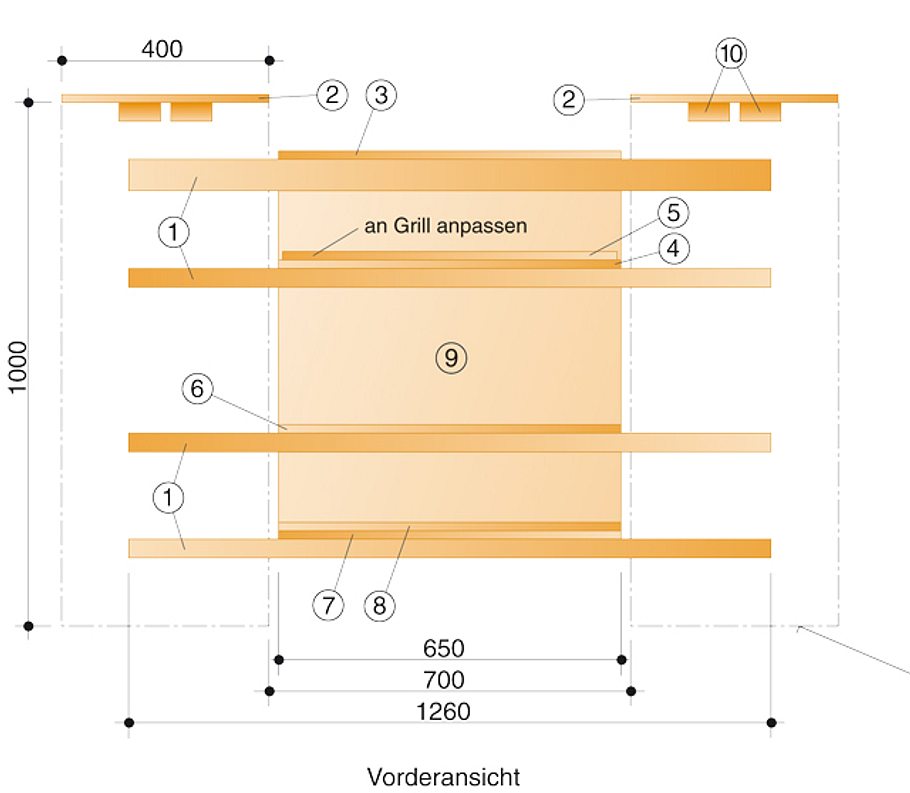

In der Zeichnung finden Sie alle zum Nachbau unseres Gabionen-Grills erforderlichen Maße.
Grill bauen
In der Zeichnung finden Sie alle zum Nachbau unseres Gabionen-Grills erforderlichen Maße.
Grill bauen

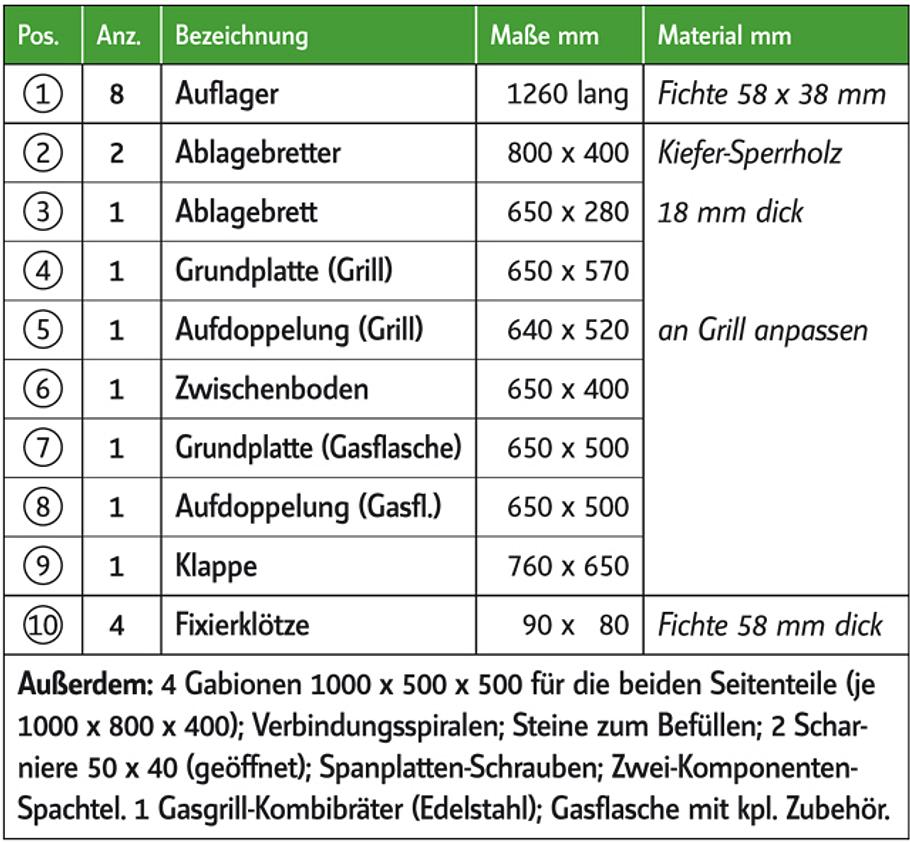

In der Materialliste finden Sie alle zum Nachbau unseres Gabionen-Grills erforderlichen Materialangaben.
Grill bauen
Praktisch: Die Ablage hinter dem Grill mit Abdeckklappe für die Propangasflasche.
Grill bauen

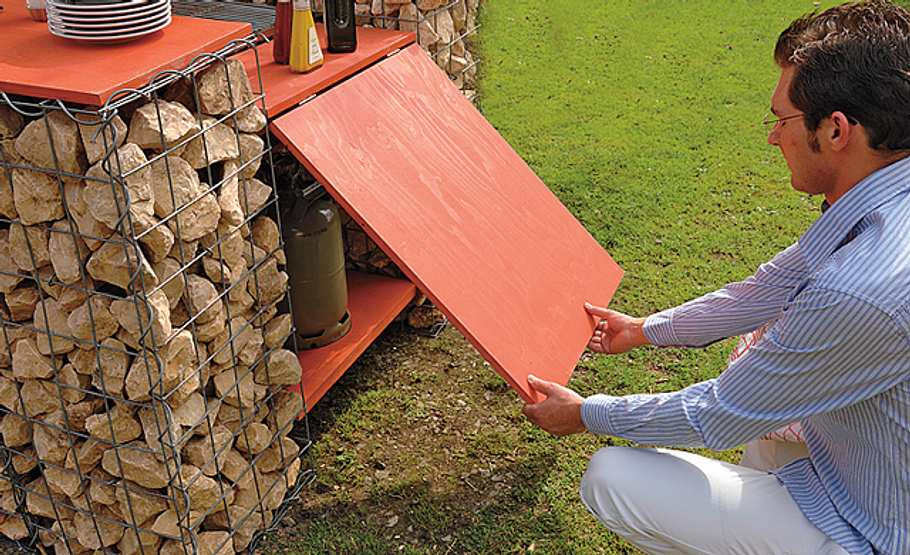

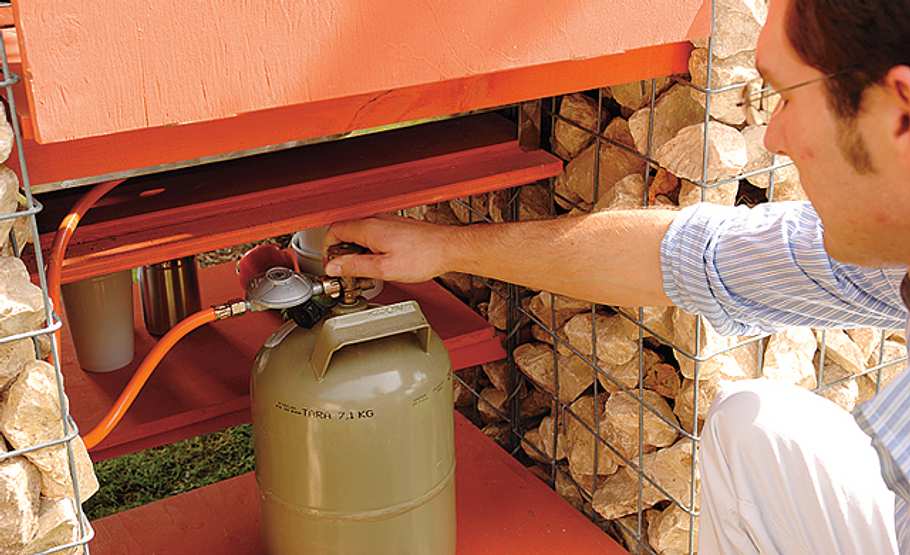

Die nach oben aufgestellte Klappe gibt den Arbeitsbereich zum Aufdrehen des Gashahns frei.
Grill bauen

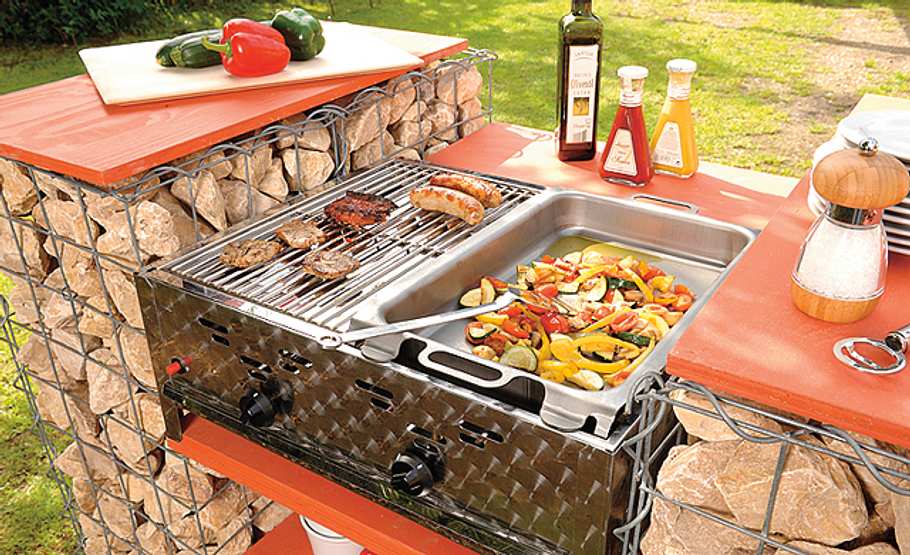

Der Gasgrill-Kombibräter 8 KW aus Edelstahl mit Grillrost und Stahlpfanne (Tischmodell).
Holzkohlegrill bauen

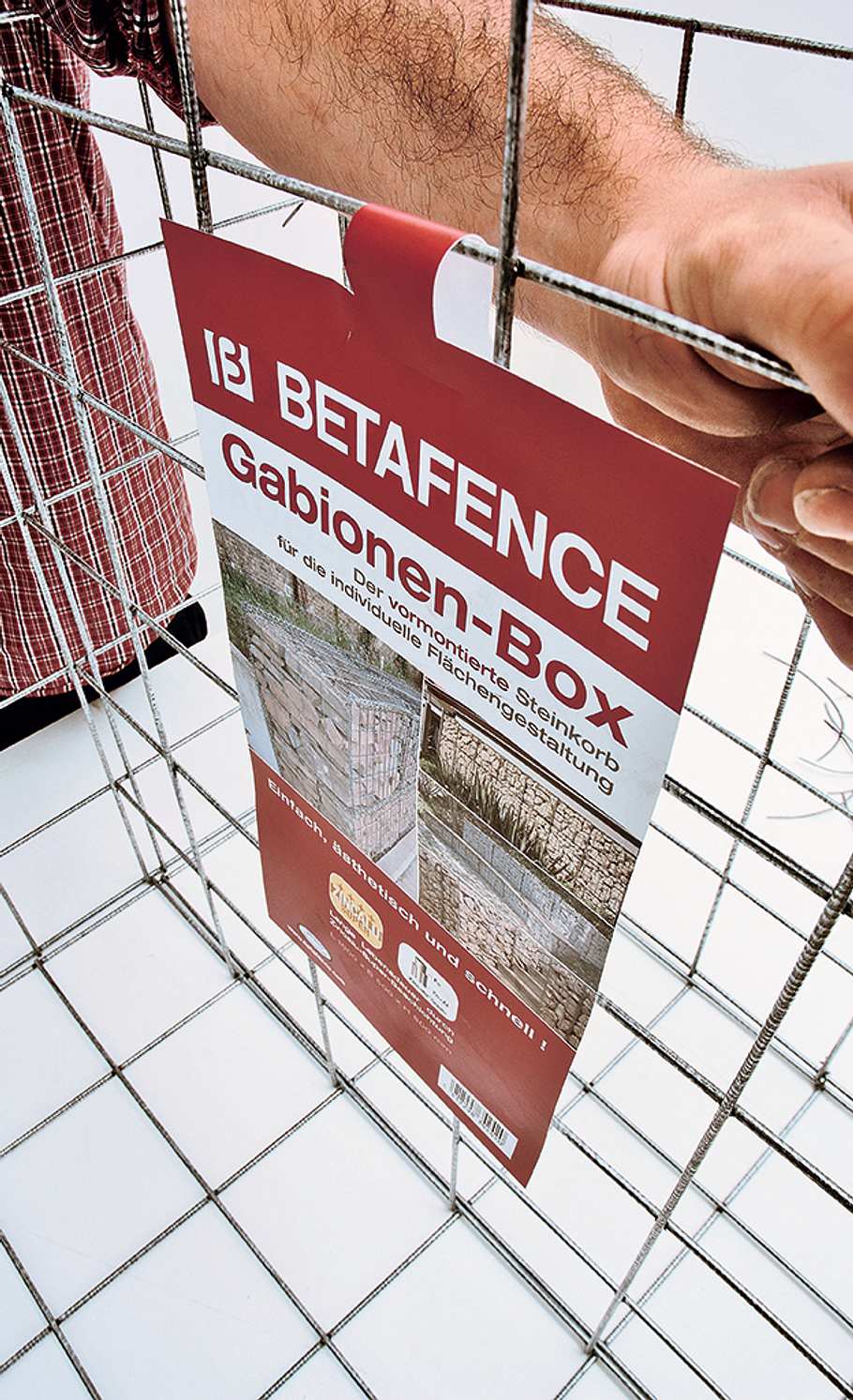

Für den Bau werden zwei 100 x 50 x 50 cm große Gabionen-Boxen benötigt.
Holzkohlegrill bauen

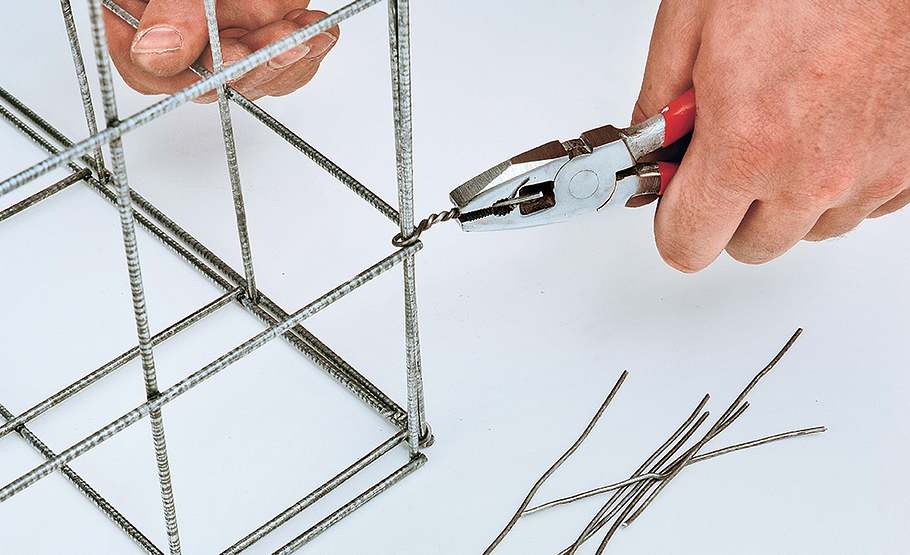

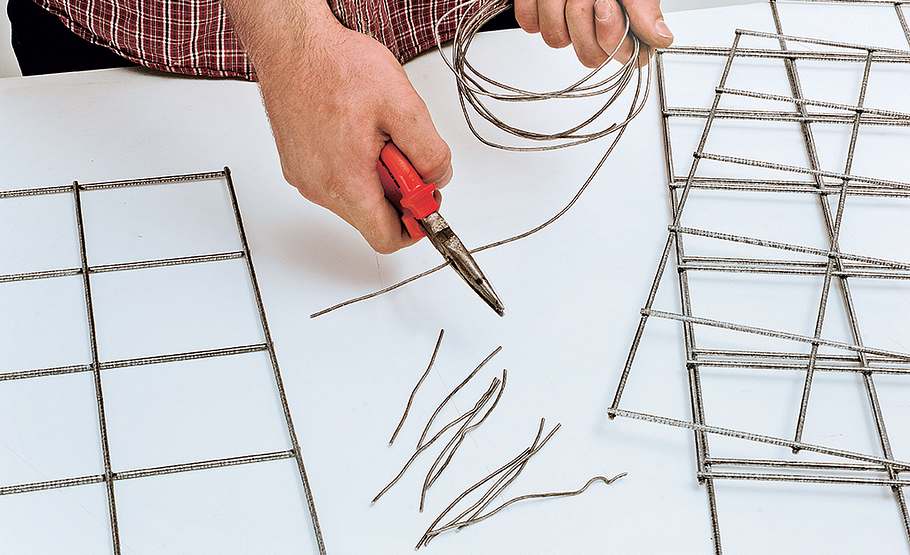

Da die beigefügten Spiraldrähte für diesen Zweck zu viel Spiel haben, die Wände mit 1 mm dickem, verzinktem Draht verbinden.
Holzkohlegrill bauen

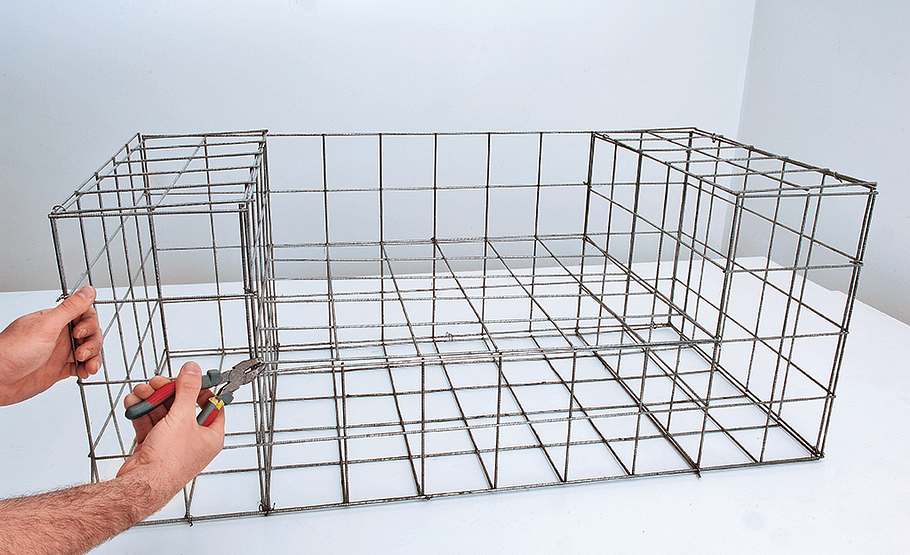

Gitter laut Zeichnung zuschneiden und mit eng gedrehtem Draht fixieren.
Holzkohlegrill bauen

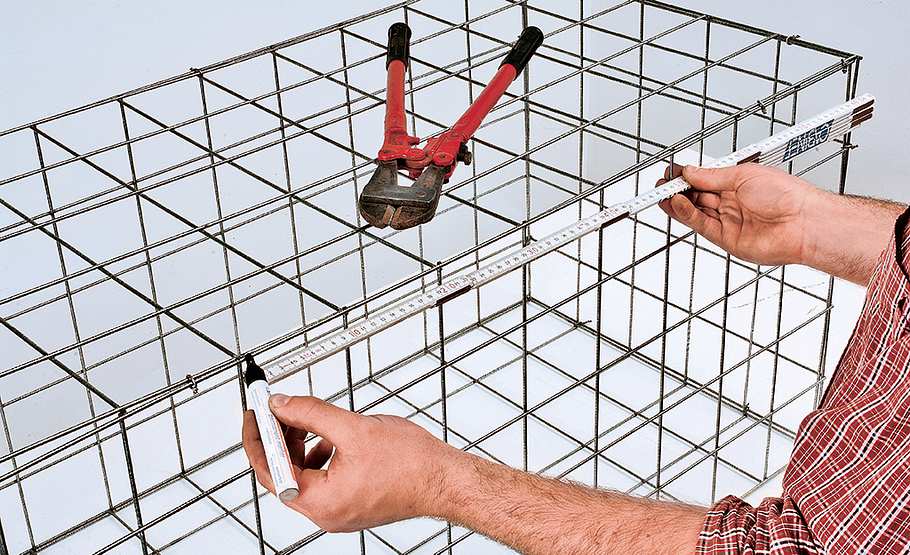

Den Ausschnitt für den Grill ermitteln und mit einem Bolzenschneider entsprechend ablängen.
Holzkohlegrill bauen
Die herausgeschnittenen Teile werden anschließend als Boden bzw. Seitenteile wieder eingesetzt.
Holzkohlegrill bauen

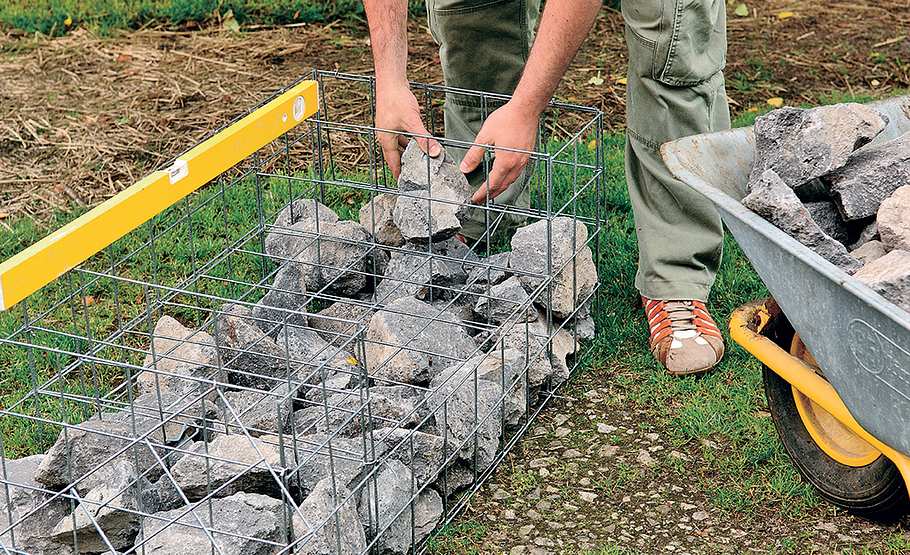

Das untere Teil exakt waagerecht ausrichten und mit Steinen befüllen, in diesem Fall mit Basaltlava.
Holzkohlegrill bauen

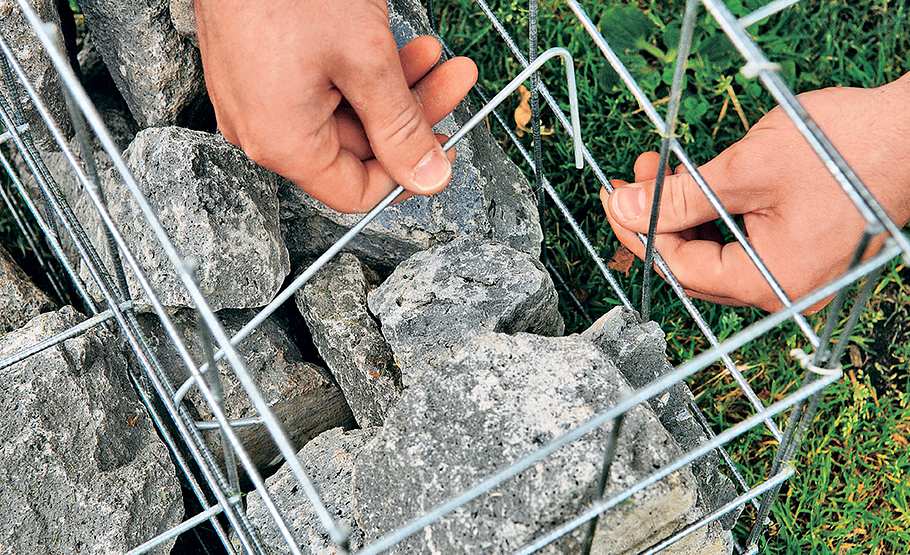

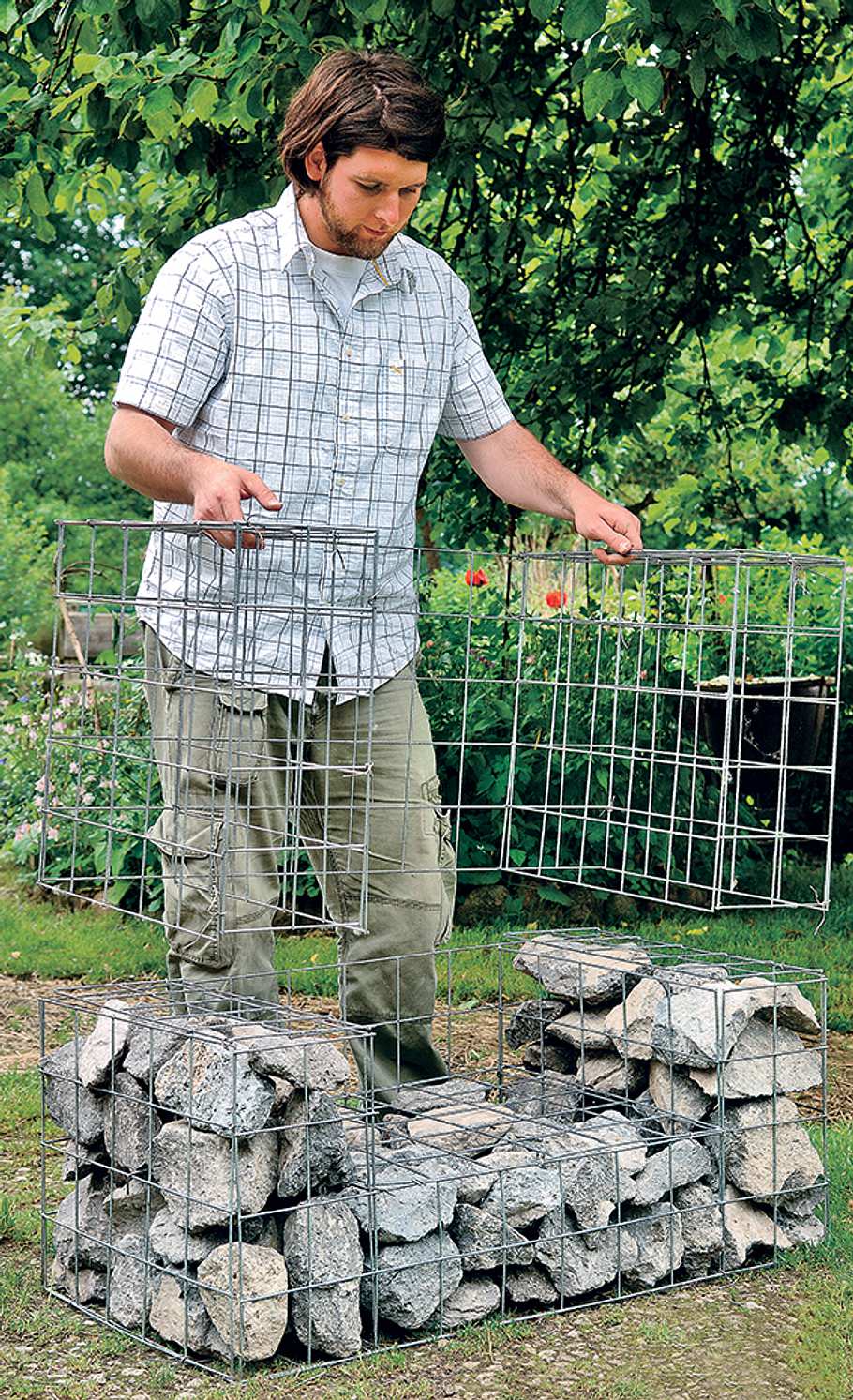

Dann das obere Teil auf das untere setzen und beide Teile mit Drahtschlaufen verbinden.
Holzkohlegrill bauen
Es empfiehlt sich, zur Verstärkung Querstreben aus Draht in das Ober- und Unterteil einzufügen.
Holzkohlegrill bauen

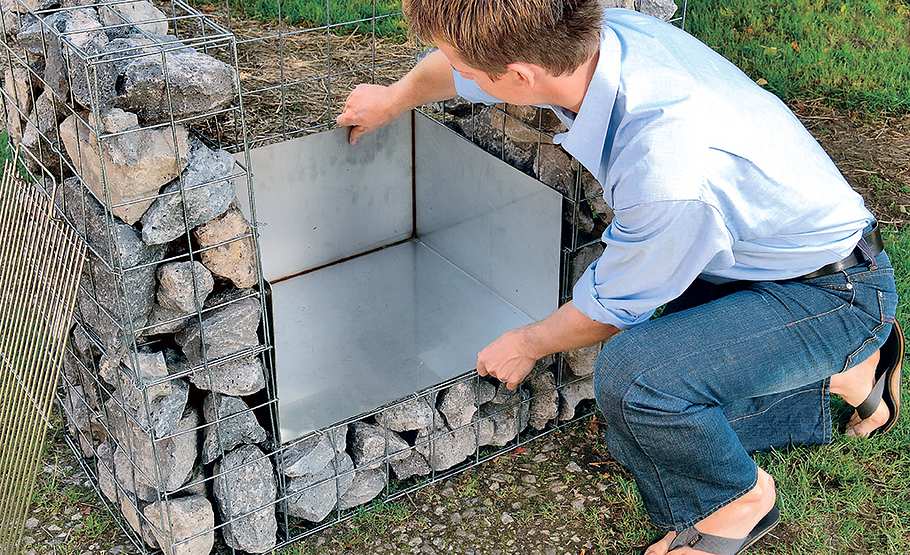

Die auf Maß gefertigte, 59 x 49 x 30 cm (L x B x H) große Feuerschale aus Edelstahl einsetzen.
Holzkohlegrill bauen

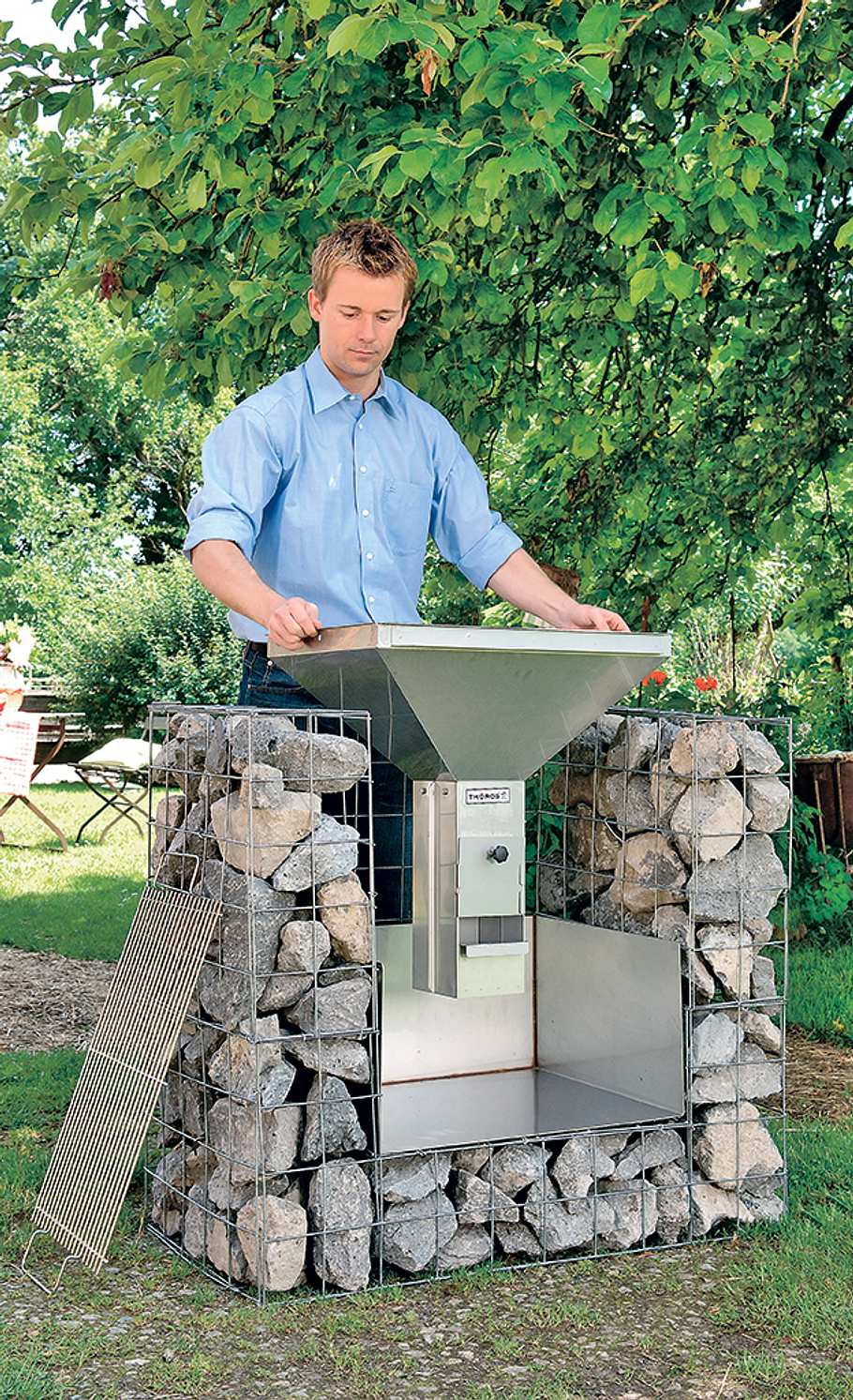

Den Edelstahl-Einbaugrill montieren. Die Grillfläche misst 40 x 60 cm.
Holzkohlegrill bauen
Den Grill mittels Drahtstücken mit der oberen Gabione verbinden und den Rost auflegen.
Holzkohlegrill bauen

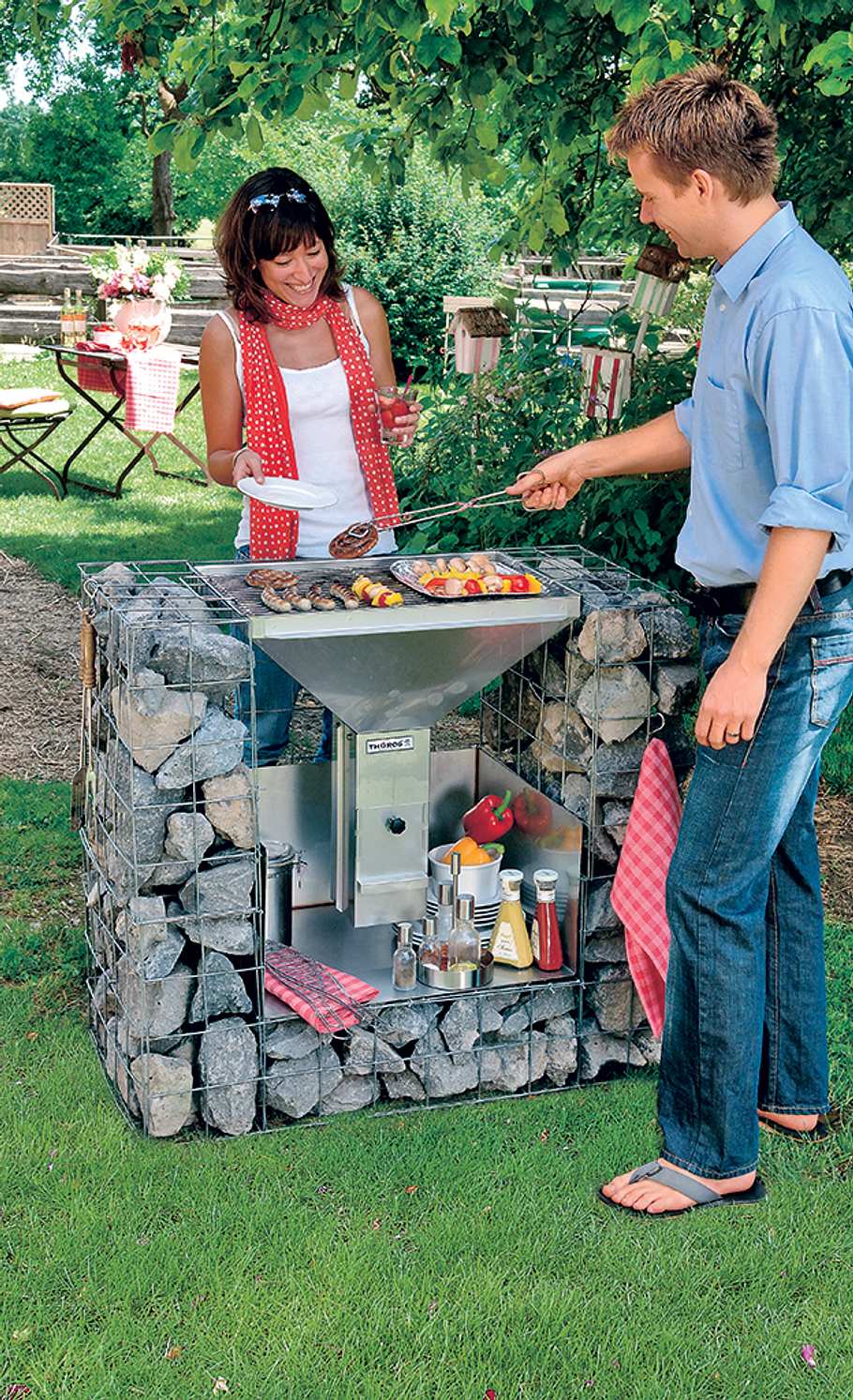

Die Grillkohle einfüllen, dann steht dem Barbecuevergnügen nichts mehr im Wege: guten Appetit! Mit einer Haube ermöglicht der selbst gebaute Grill auch schonendes "indirektes Grillen"!
Holzkohlegrill bauen

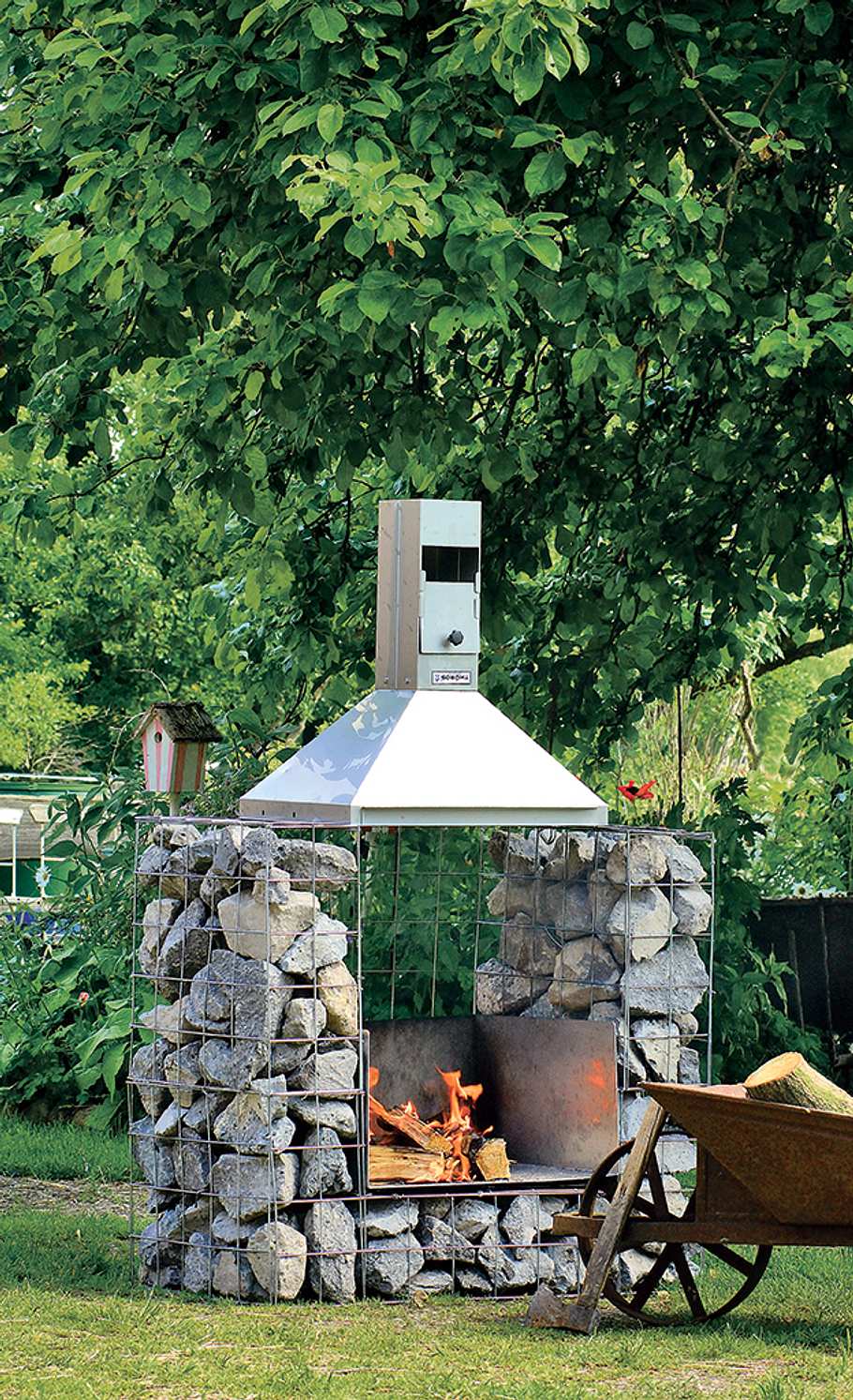

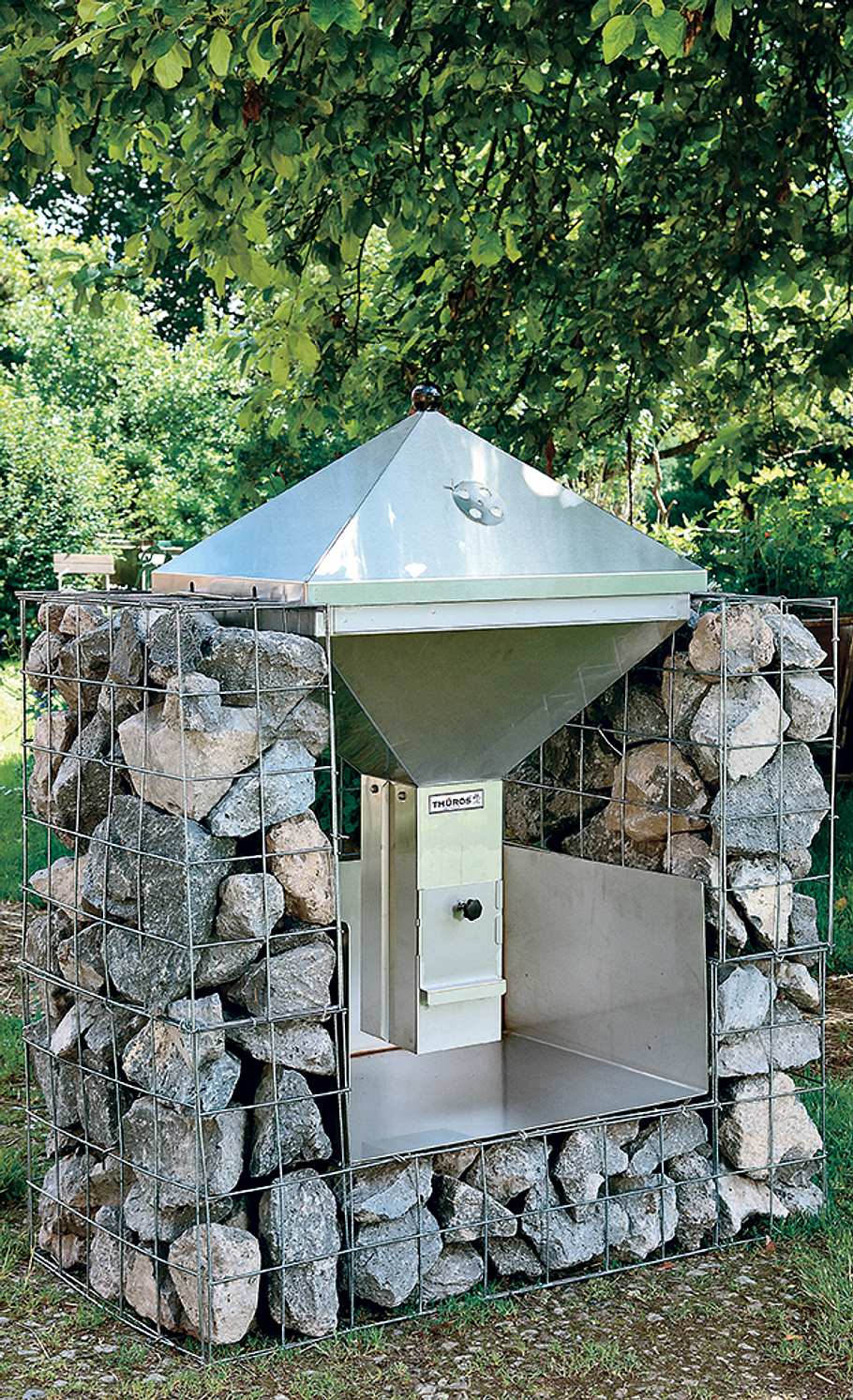

Alternative kann man den Grill auch als Gartenkamin nutzen.
Holzkohlegrill bauen

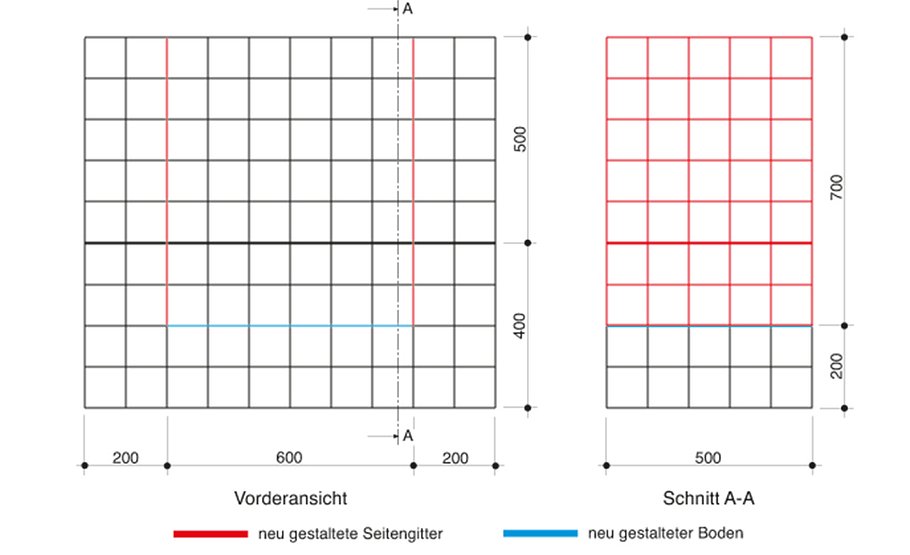

Die Zeichnung enthält alle zum Bau des Gabionen-Grills erforderlichen Maßangaben. Die erforderlichen Maße orientieren sich an der Maschenweite der Gabione – ggf. nach Ihren Anforderungen ändern!

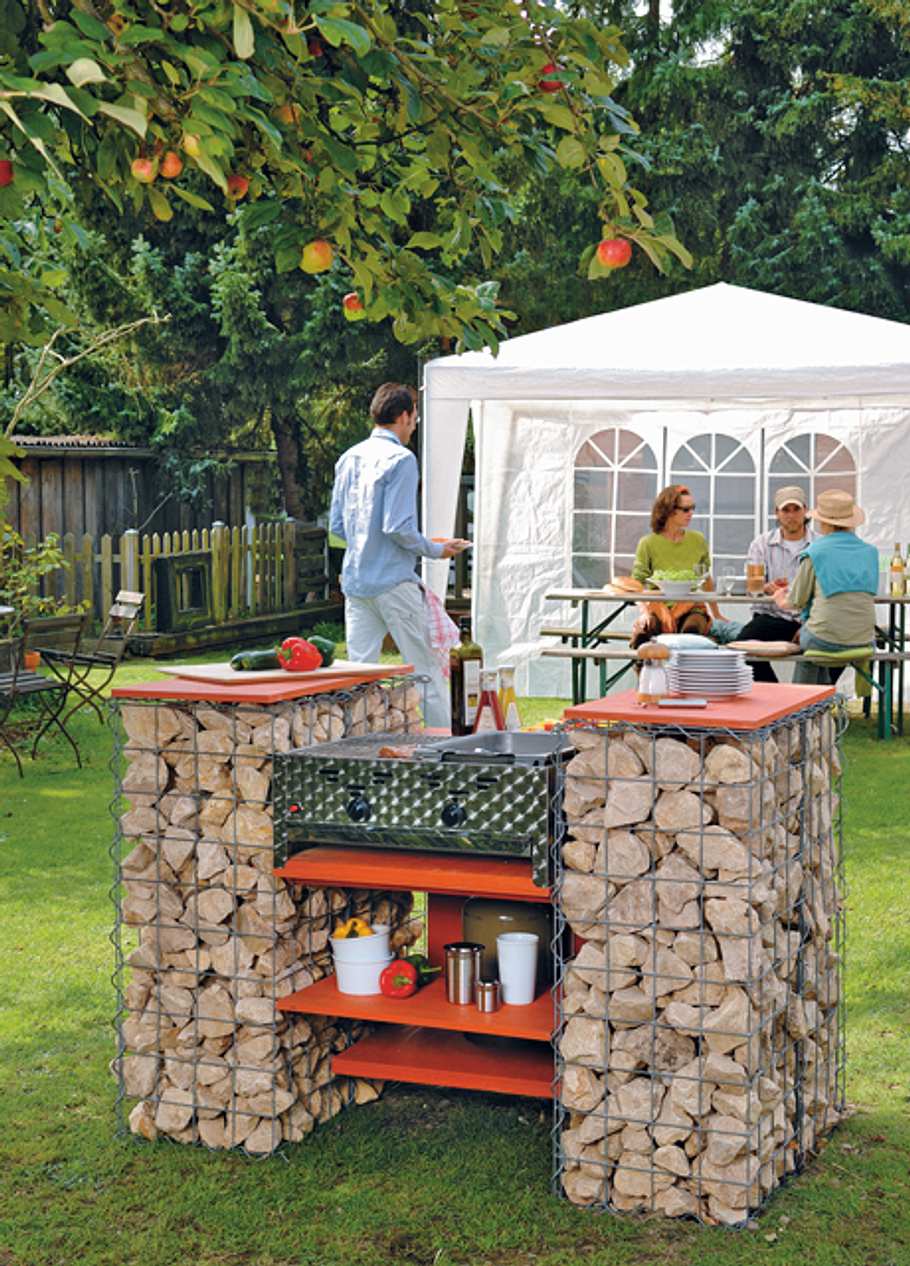

- Wir haben sowohl einen Gasgrill-Kombibräter mit Pfanne und Grillrost als auch einen Holzkohlegrill in Gabionen eingebettet.
Bauanleitungen
Grill bauen mit Gabionen ist in diesem Fall gar nicht schwer. Für das Gasgrill-Modell benötigen Sie 18 mm dickes, wetterfest gestrichenes Sperrholz für Böden und Ablagen, Natursteine, einen Edelstahl-Grill und die verzinkten Drahtgitterkörbe (Gabionen). Die Grundplatten von Grill und Gasflasche sind aus Stabilitätsgründen aufgedoppelt.
Checkliste Werkzeug
Akku-Schrauber
Bohrmaschine
Bolzenschneider
Stichsäge
Tischkreissäge
Wasserwaage
Die Aufdoppelung für den Gasgrill wird so befestigt, dass sie innerhalb der Grillfüße liegt und diese auf der Grundplatte stehen. Zum Befüllen der Gabionen nur frostbeständige Steine verwenden, die größer als die Maschenweite sind. Basalt, Granit, Kalksandstein oder auch Glasbausteinen können in die Drahtboxen gefüllt werden. Allerdings dürfen nur frostbeständige Steine verwendet werden. An den Sichtkanten werden die Steine sauber gestapelt und innen einfach aufschüttet.
Grill bauen: Gabionen einfach zuschneiden
Für den ,Bau des Holzkohlegrills, mit Gabionen haben wir zwei 100 x 50 x 50 cm große Gabionen-Boxen von Betafence zweckentfremdet und als Korpus für einen Edelstahl-Grill verwendet. Sie bestehen aus 3,5 mm dickem, mit Zincalu (95% Zink, 5% Aluminium) beschichtetem Stahldraht. Um auf die richtige Arbeitshöhe zu kommen, haben wir eine Box um 10 cm gekürzt – mit dem richtigen Werkzeug für Heimwerker kein Problem. Die für die Grillöffnung ausgeschnittenen Teile werden an anderer Stelle wieder eingesetzt – wo genau, zeigen die farbigen Markierungen in der Zeichnung. Die 59 x 49 x 30 cm große Feuerschale aus 1,5 mm dickem Edelstahl haben wir auf Maß fertigen lassen. Der Grill wird einfach nur eingesetzt und durch Draht mit der oberen Gabione verbunden. Als Sonderzubehör erhältlich ist unter anderem eine Barbecue-Haube. Umgekehrt aufgesetzt, wird der Grilleinsatz zum Kamin. Die Feuerschale dient dann ihrem ursprünglichen Zweck und nimmt das Kaminholz auf – ideal an kühlen Sommerabenden.
