Giebelwand-Regal

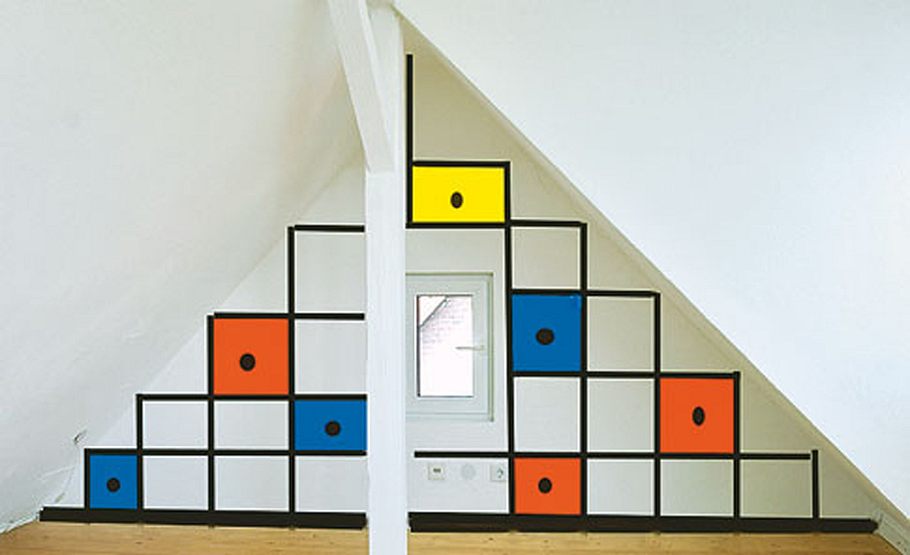

Die Stirnwand im Dachgeschoss ist meist die einzige gerade Wand, um Regale und Schränke aufzustellen – unser "maßgeschneidertes" Giebelwand-Regal nutzt jeden Zentimeter aus. Auch Sie können viel Stauraum schaffen und mit unserer Anleitung Schritt für Schritt dieses Giebelwand-Regal bauen.

(1/24)
Giebelwand-Regal

Giebelwand-Regal planen

Die Idee: Die freie Giebelwand abfotografieren und am Computer oder mit dem Geodreieck und farbigen Stiften das Regal aufzeichnen.

Giebelwand-Regal

Giebelwand-Regal

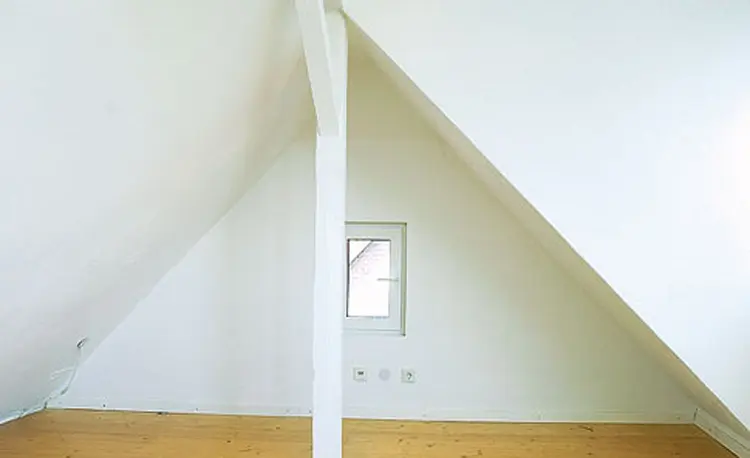

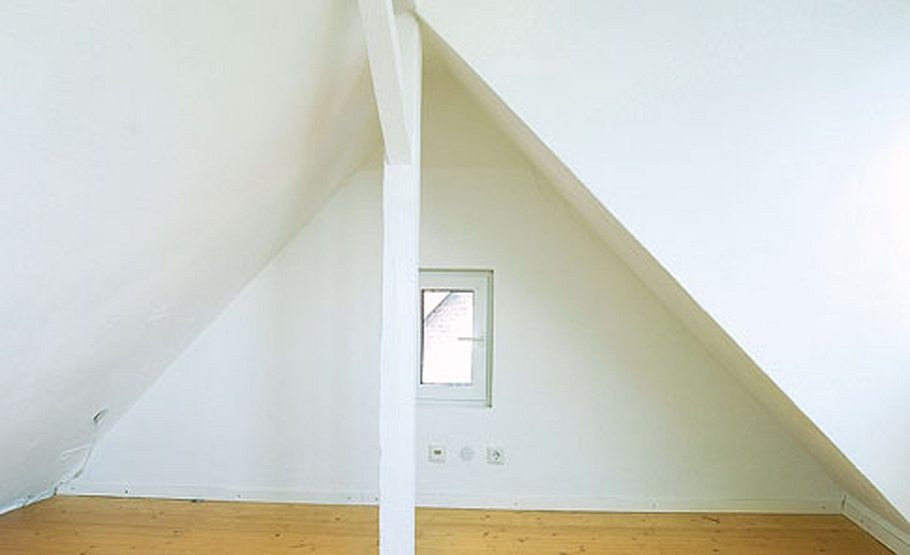

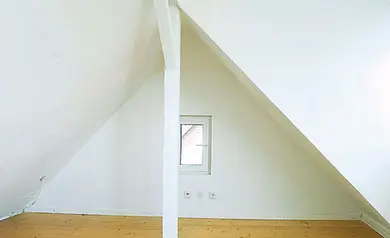

Vorher: Diese Wand wird schon bald durch ein geräumiges Giebelwandregal bereichert.

Giebelwand-Regal

Giebelwand-Regal planen

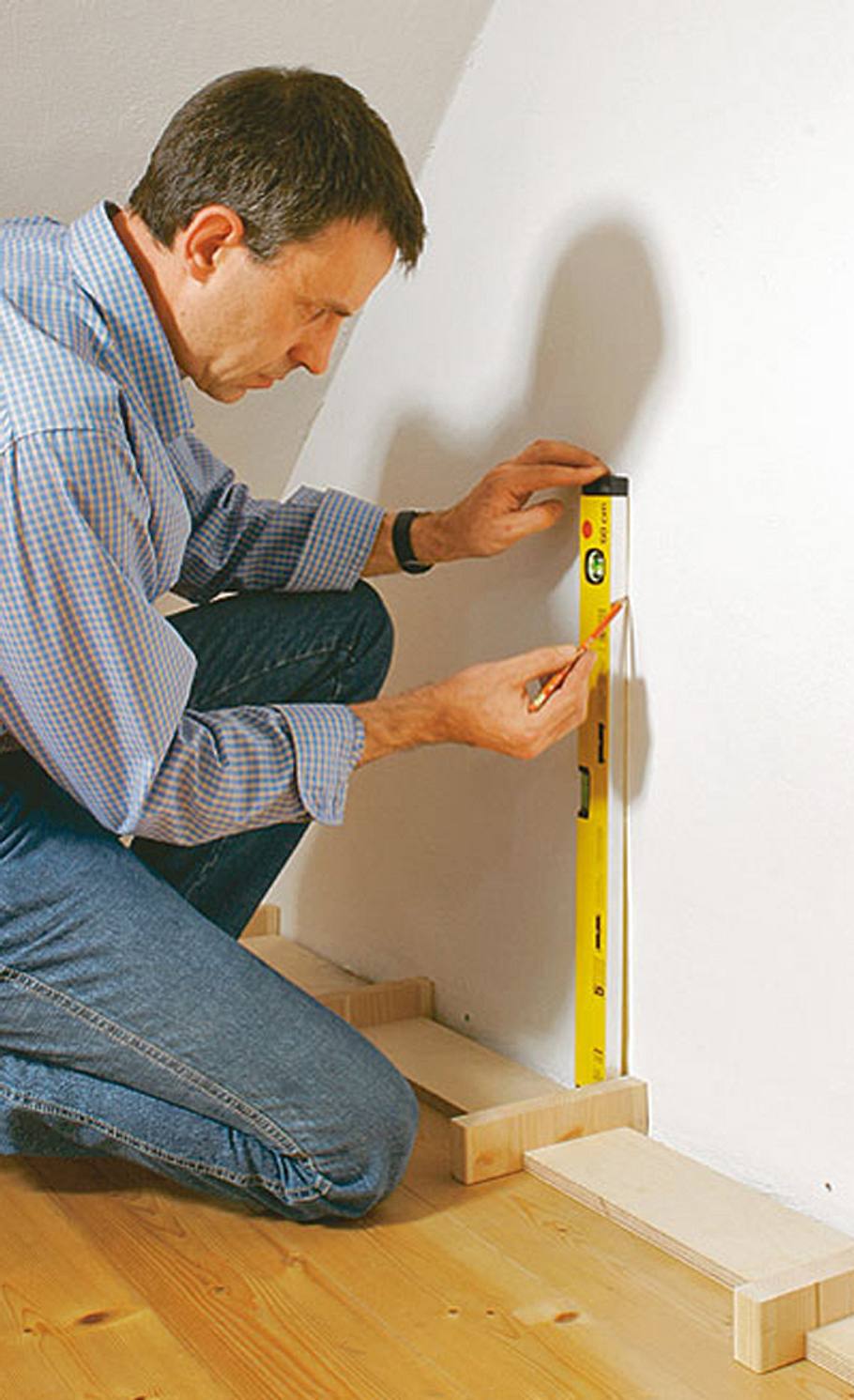

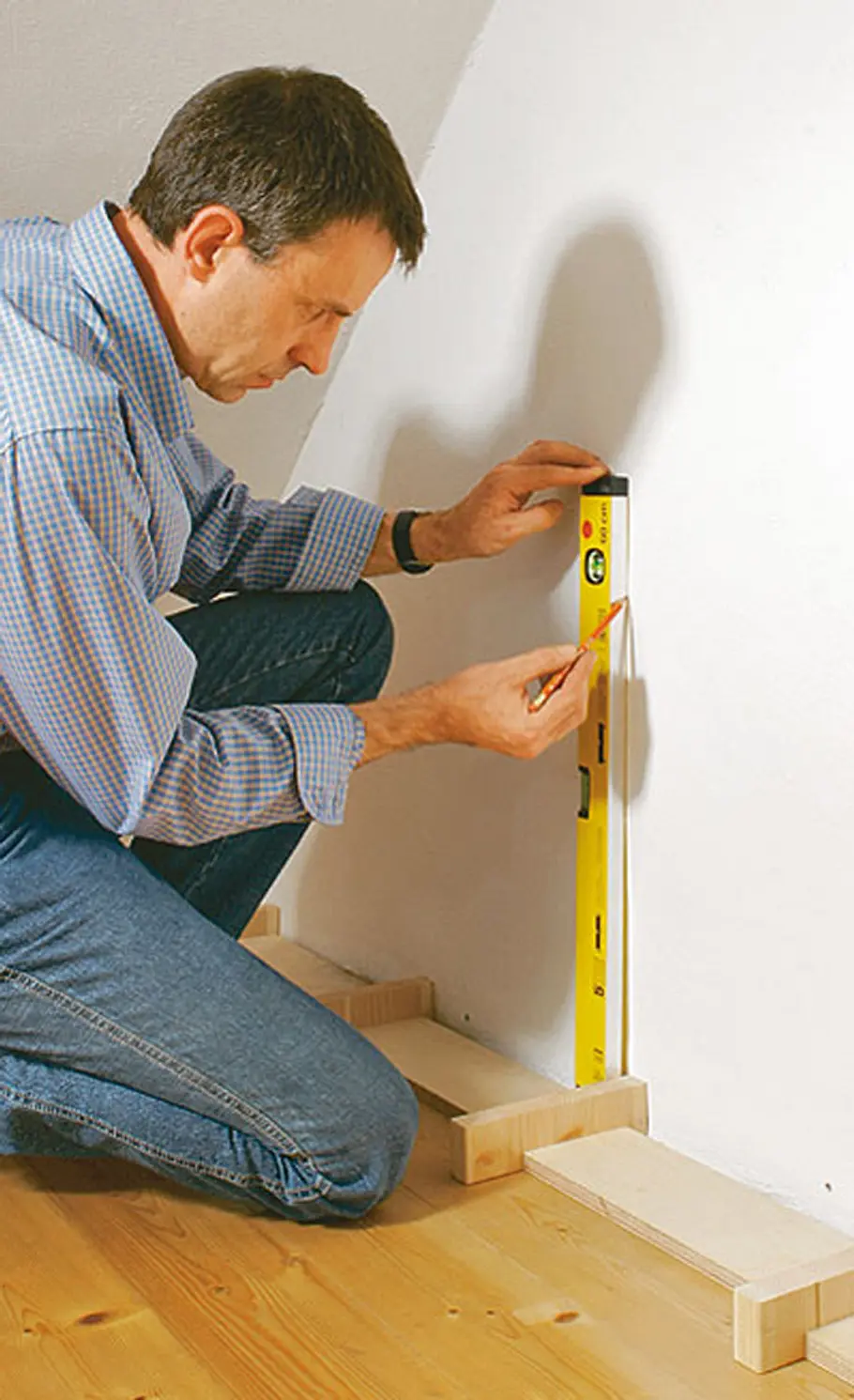

Genau messen: Stellen Sie Reststücke auf und markieren Sie mit der Wasserwaage die Position der aufrechten Wangen an der Giebelwand ...

Giebelwand-Regal

Giebelwand-Regal planen

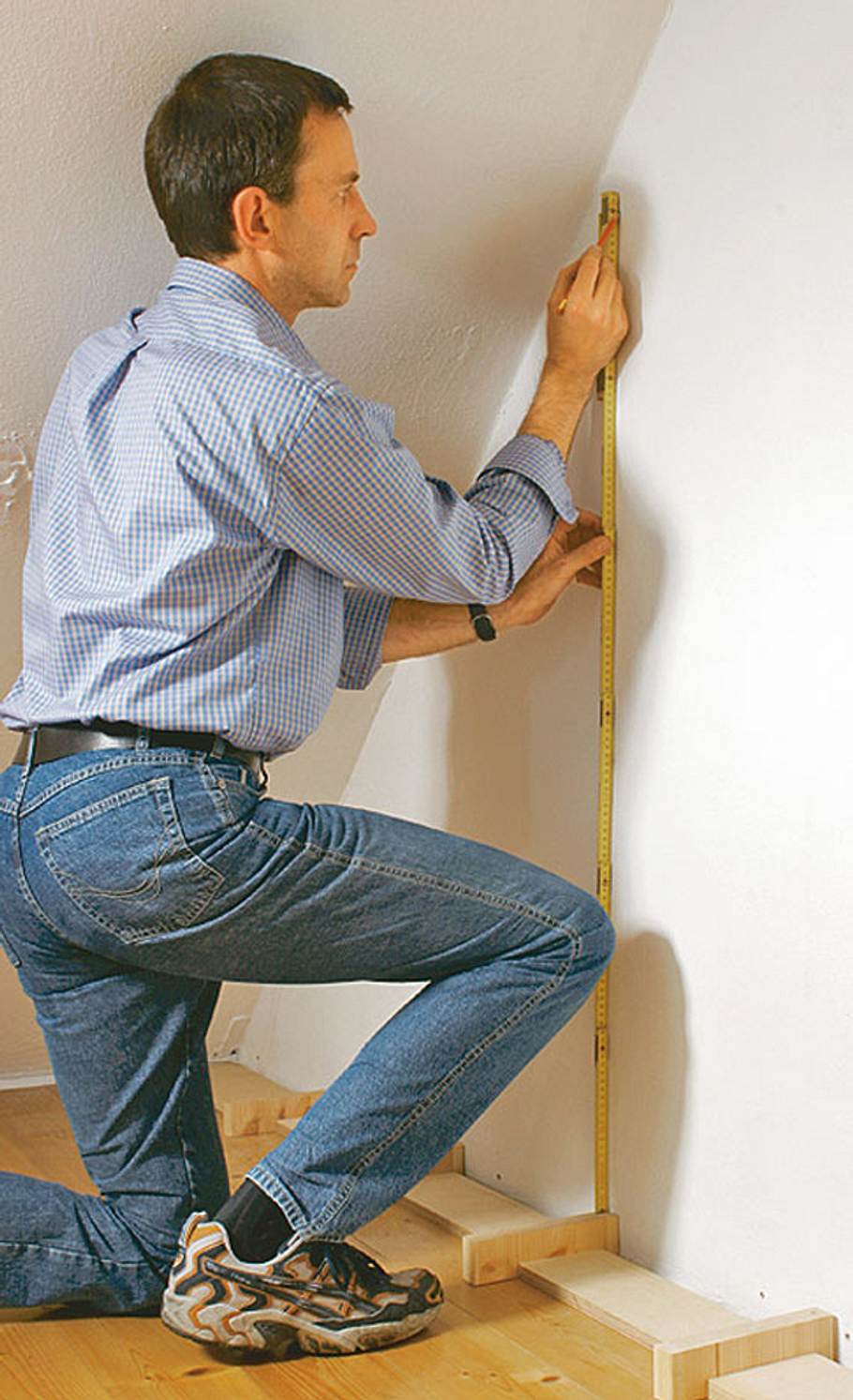

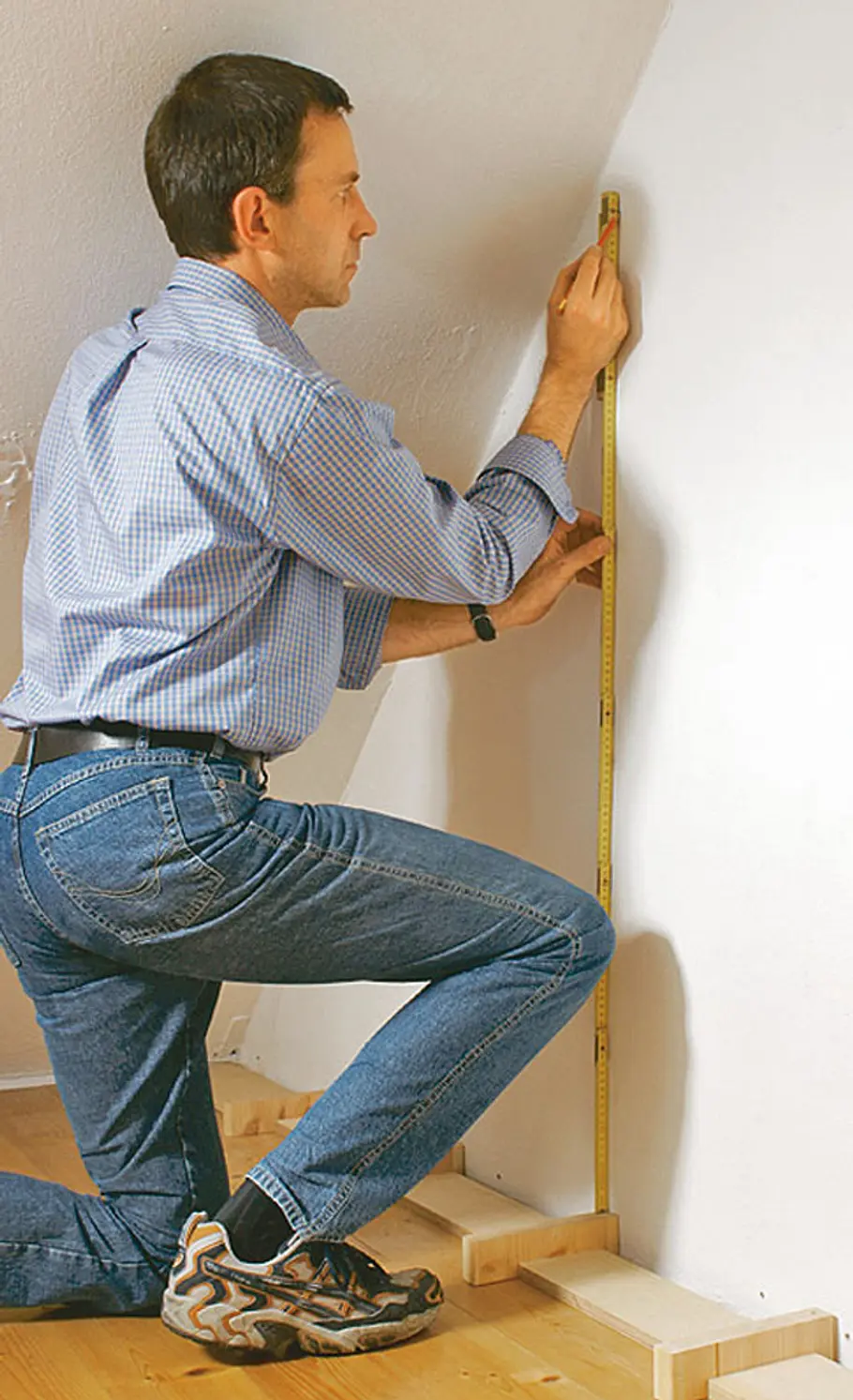

... senkrecht bis unter die Schräge. Nun die Länge der Wangen ermitteln. Rechnen Sie etwa 5 mm Spiel zwischen Oberkante Wange bis zur Schräge.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 1 von 9

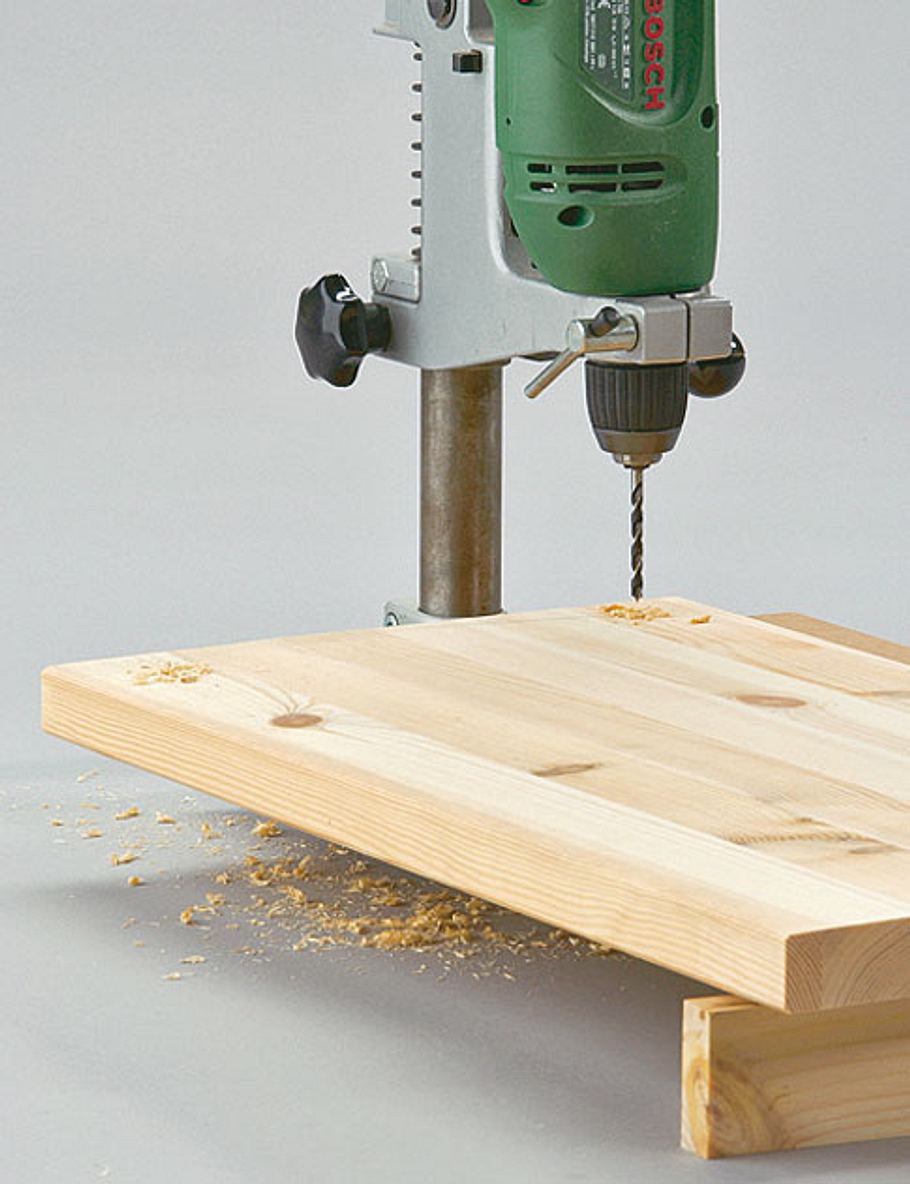

Die Seitenteile für den Sockel vorbereiten: Zuerst bohren Sie die aufrechten Wangen mit dem 5-mm-Holzbohrer für die Verbinder.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 2 von 9

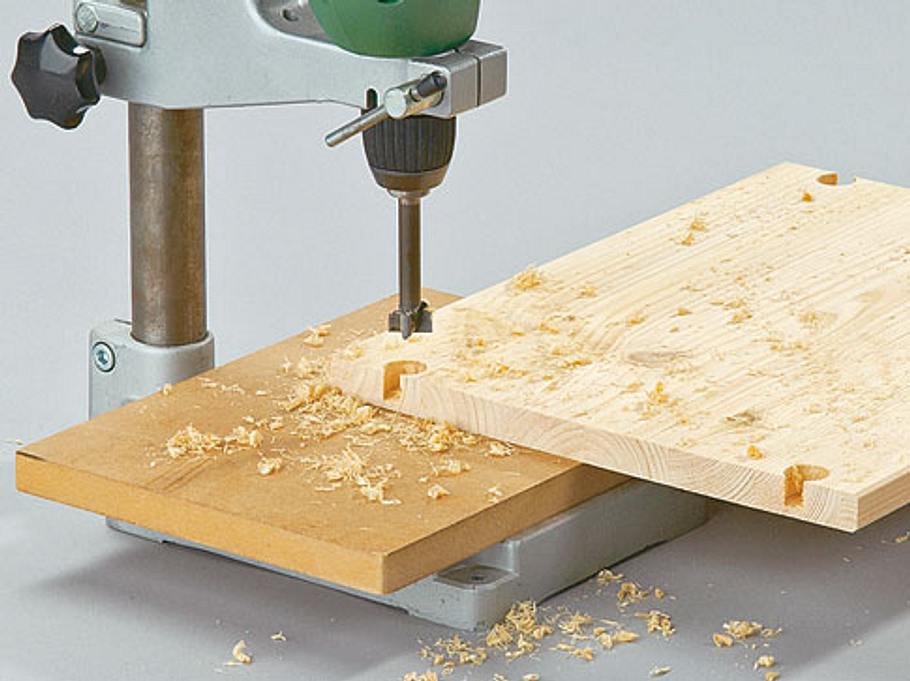

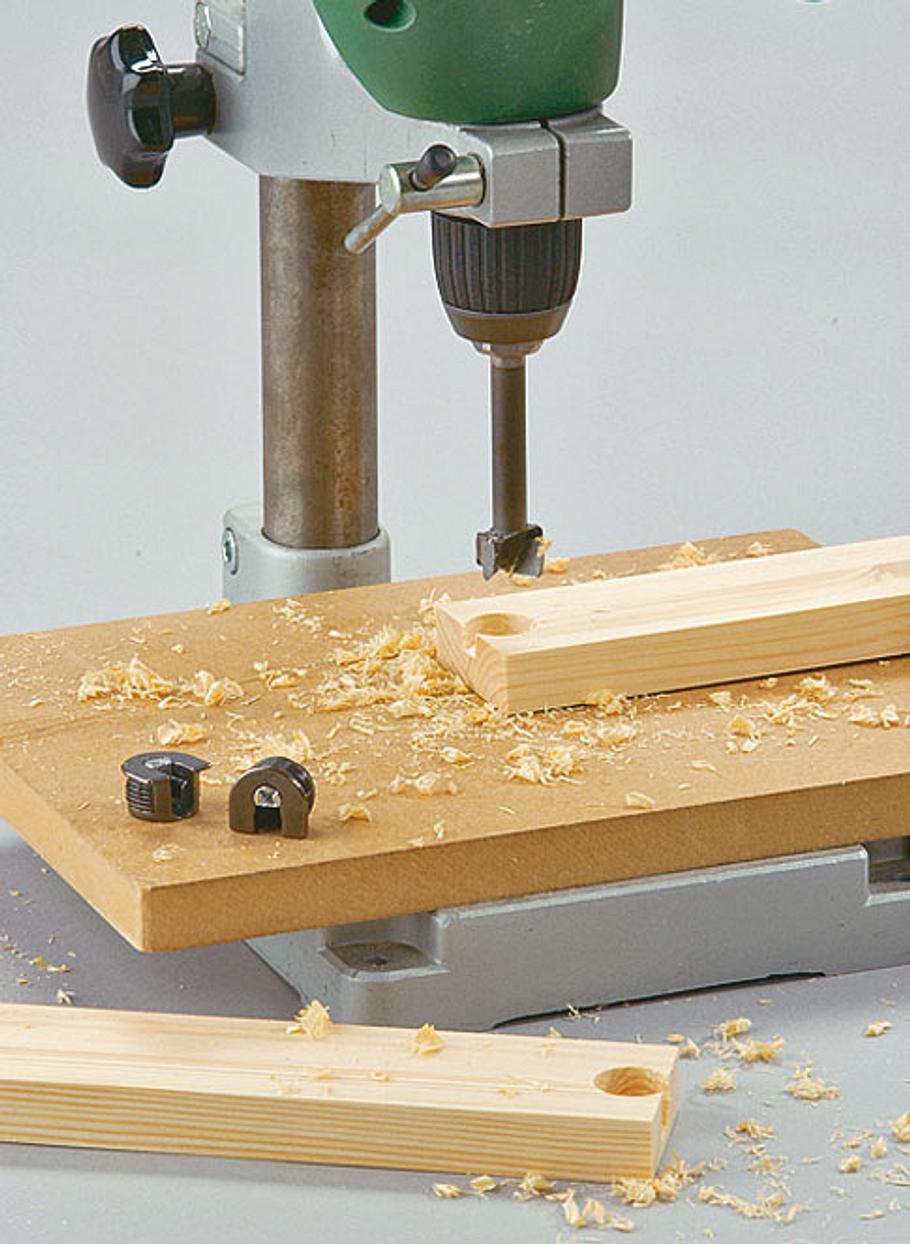

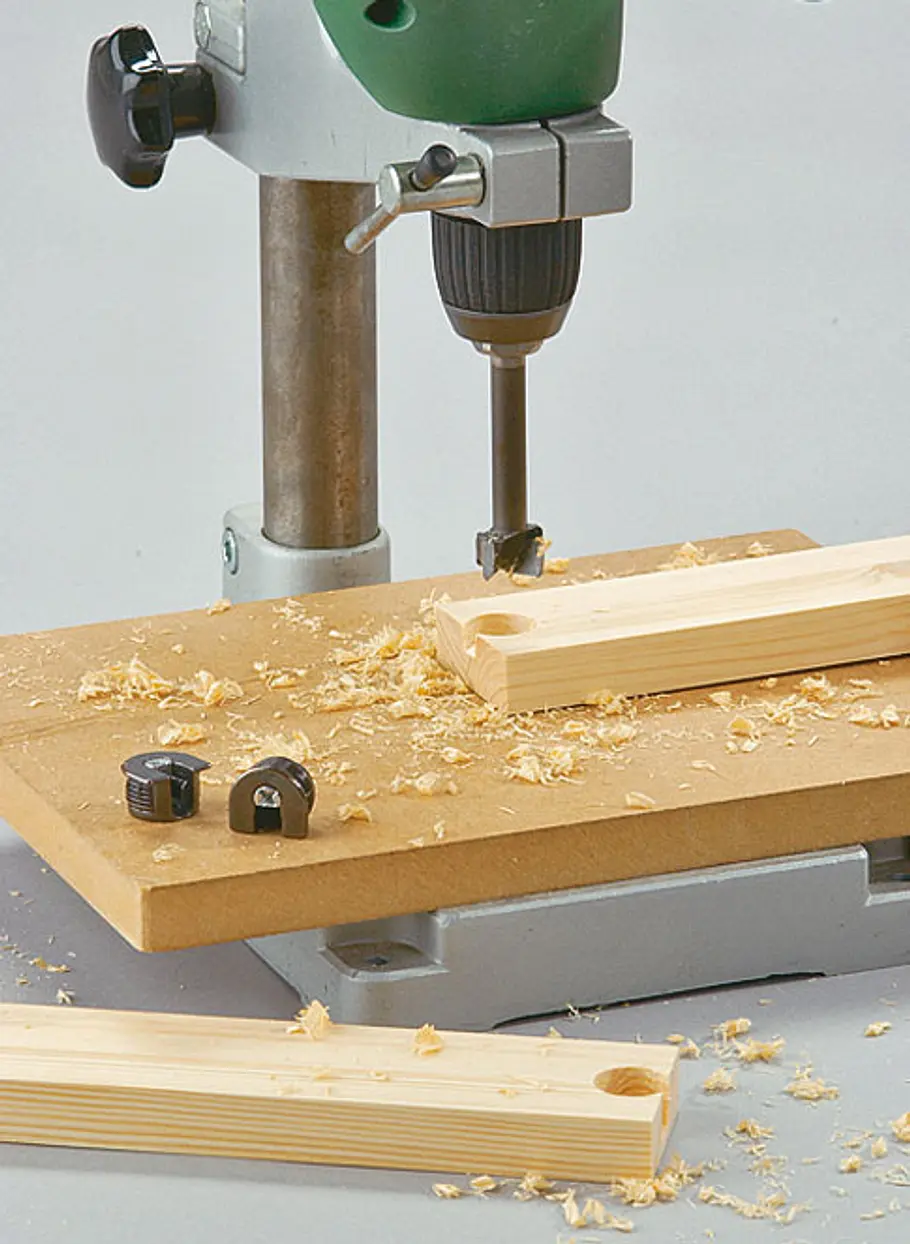

Die Löcher für die Exzenterverbinder (hier die des Sockels) mit dem 20-mm-Bohrer einbringen, Abstände siehe Montageanleitung.

Giebelwand-Regal

Praxistipp: Bohrschablone

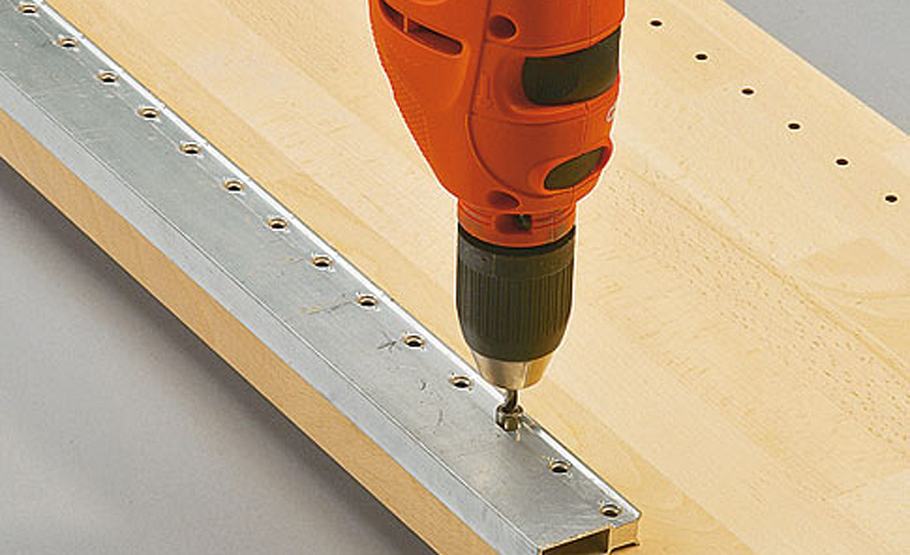

Wenn Löcher in den Seitenteilen Sie nicht stören und Sie eine Bohrlehre mit System-32-Lochreihe besitzen, können Sie die Wangen mit diesen Schablonen bohren: Der gut ein Meter lange Bohrbalken aus Aluminium mit gehärteten Bohrbuchsen oder die ...

Giebelwand-Regal

Praxistipp: Bohrschablone

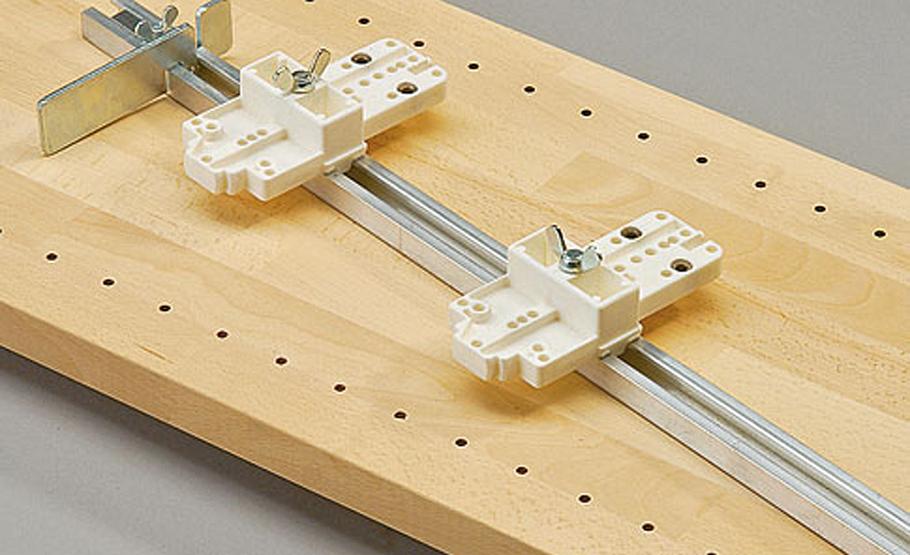

... Bohrlehre Exakta, die im Wesentlichen aus einer Alu-Schiene (vier Längen zwischen 1 und 2,5 m) mit Anschlägen und aus aufschiebbaren Bohrkörpern mit je zwei gehärteten Bohrbuchsen besteht.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 3 von 9

Zusammenstecken: Seitenteile und Sockelleisten probeweise mit den Beschlägen verbinden.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 4 von 9

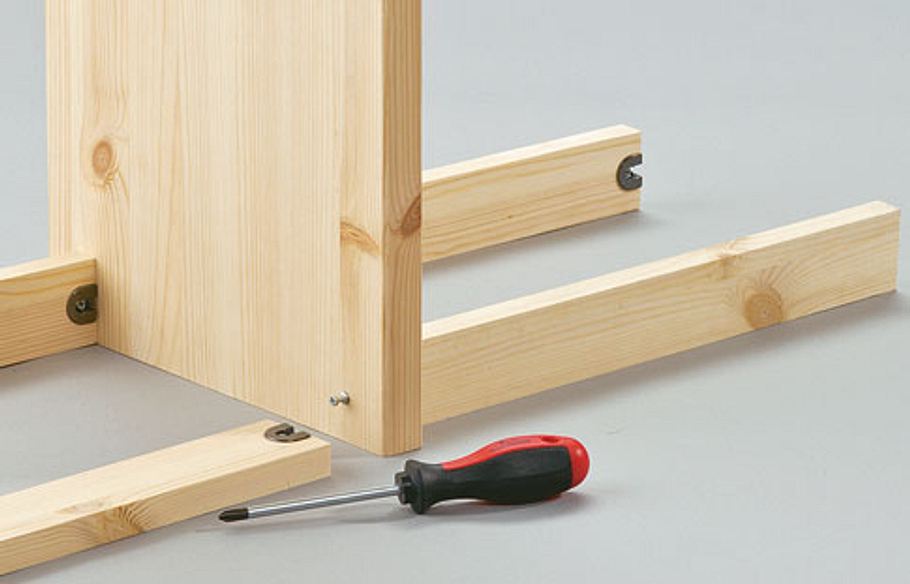

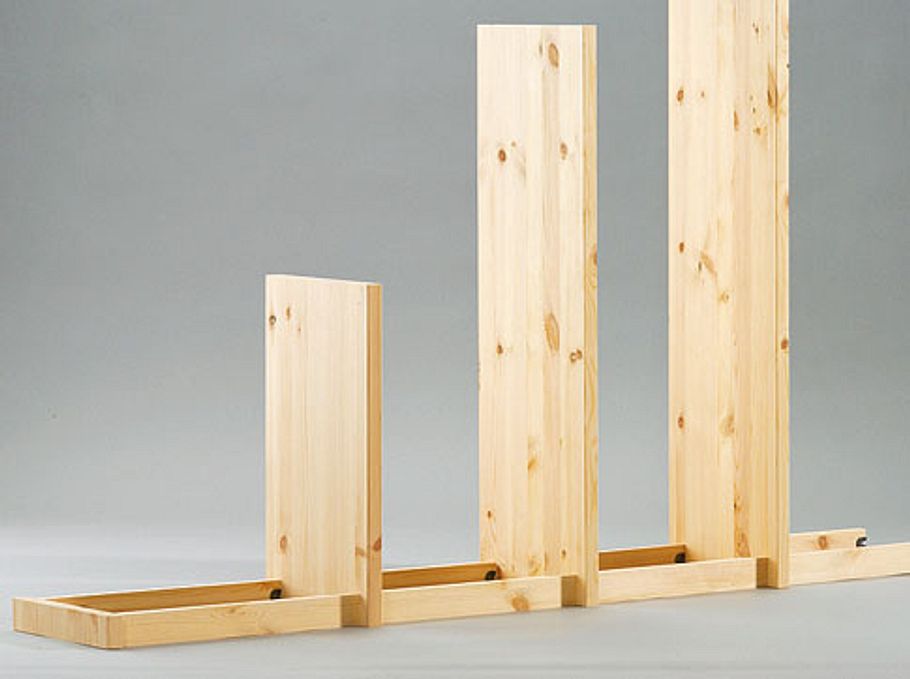

Die aufrechten Wangen und Sockelleisten sind mittels der Exzenterverbinder montiert.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 5 von 9

Auch die Einlegeböden werden mit dem 20-mm-Forstnerbohrer für die Beschläge vorbereitet.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 6 von 9

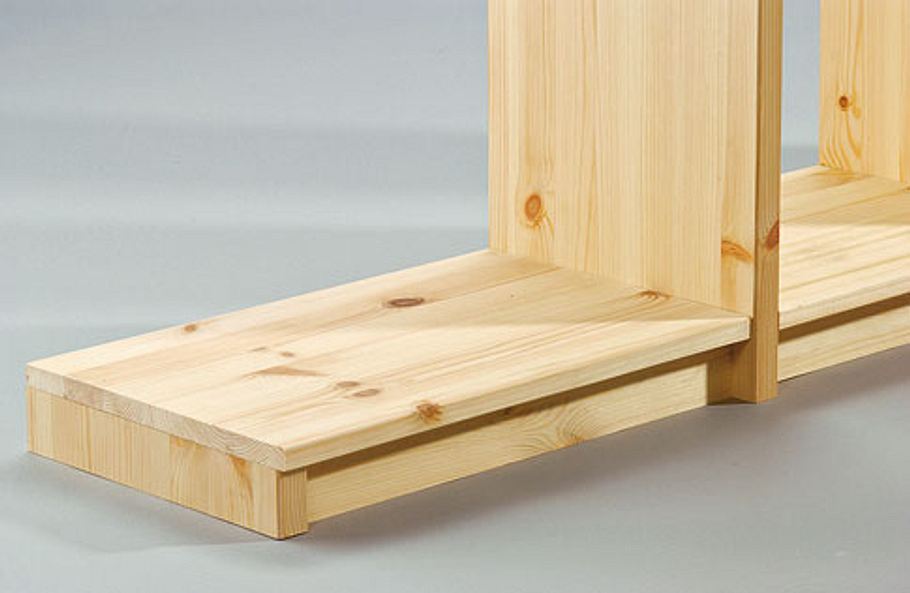

Der untere Einlegboden wird lediglich auf die Sockelleisten gelegt und nicht verschraubt.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 7 von 9

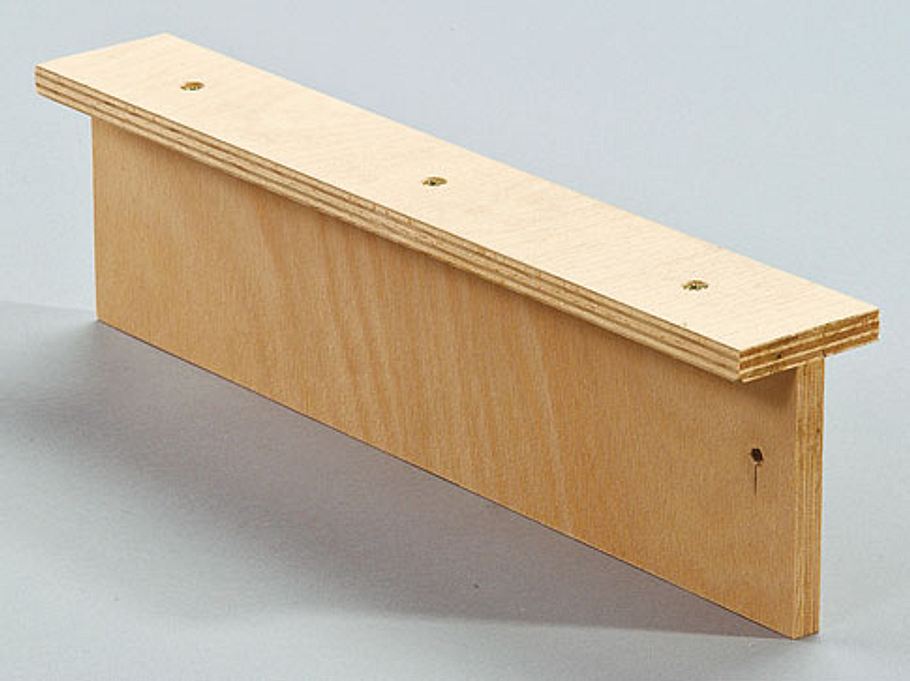

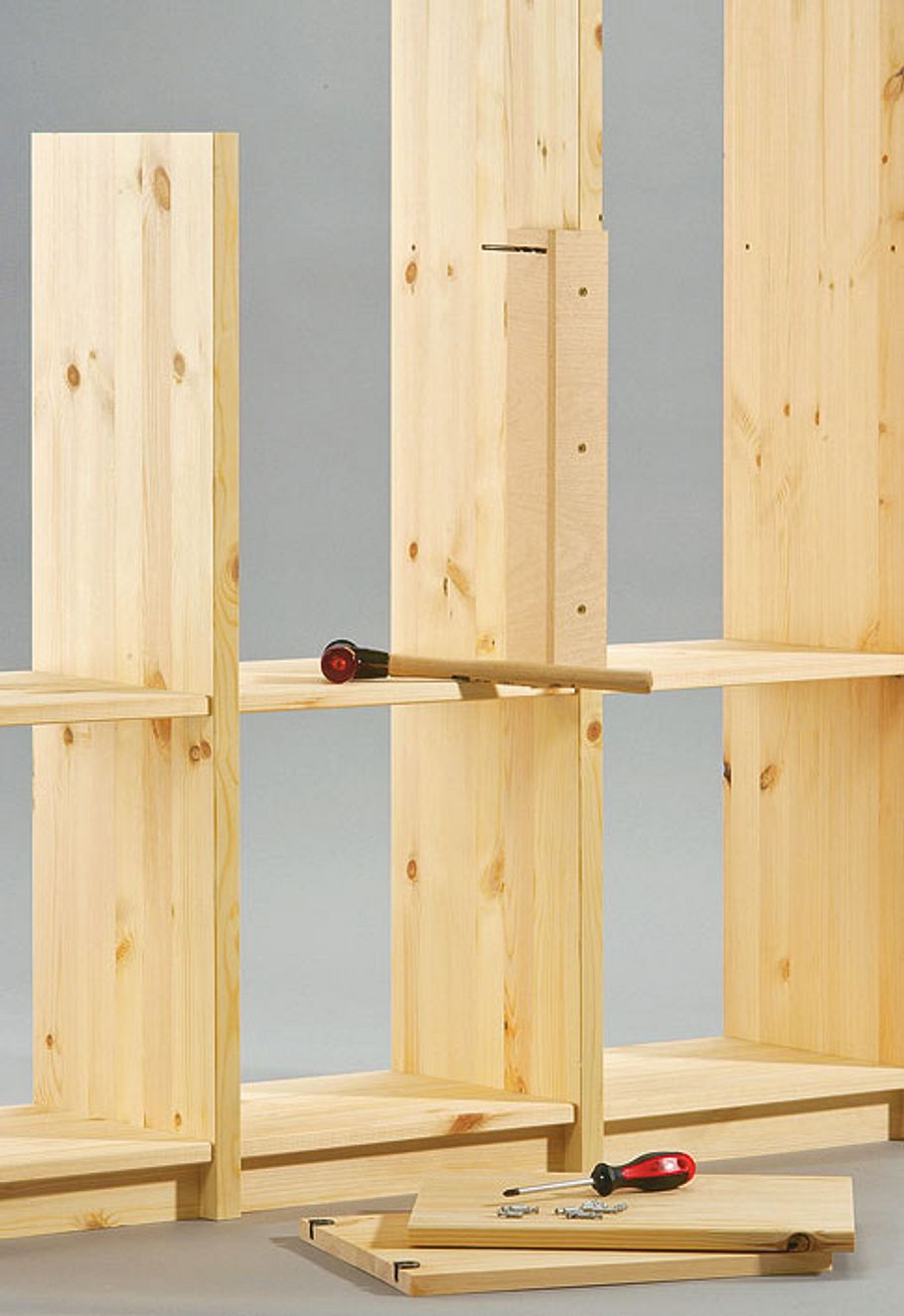

Mit Hilfe der einfach zu bauenden Bohrlehre bohrt man die Löcher für die Böden in die Seiten.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 8 von 9

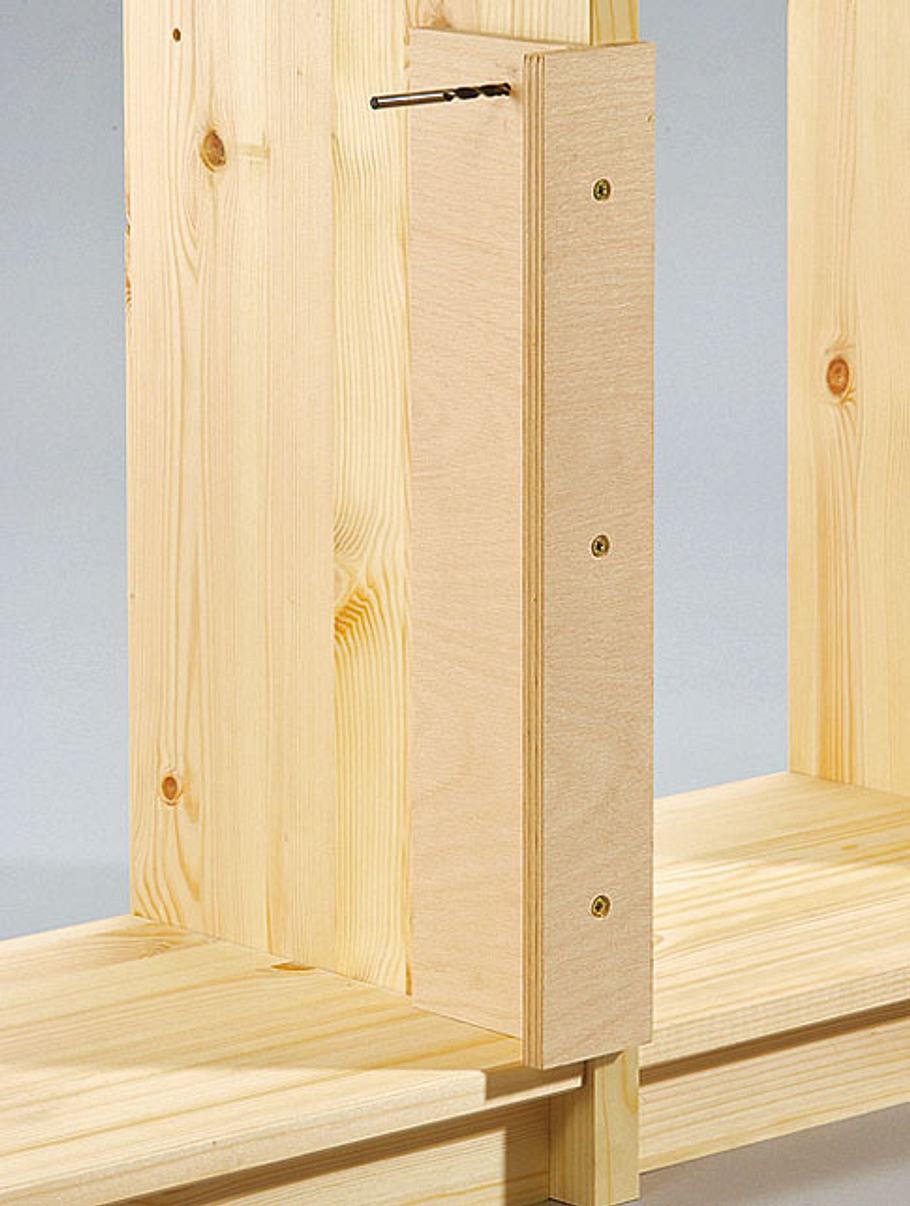

Bohrung für Regalboden: Schablone aufrecht an das Seitenteil stellen und mit der Spitze des 5-mm-Bohrers die Stelle für die Bohrung markieren.

Giebelwand-Regal

Giebelwand-Regal bauen: Schritt 9 von 9

Das Giebelwand-regal wächst: Die Fächer unseres Regals sind quadratisch, 37 x 37 Zentimeter.

Giebelwand-Regal

Schubkasten: Schritt 1 von 3

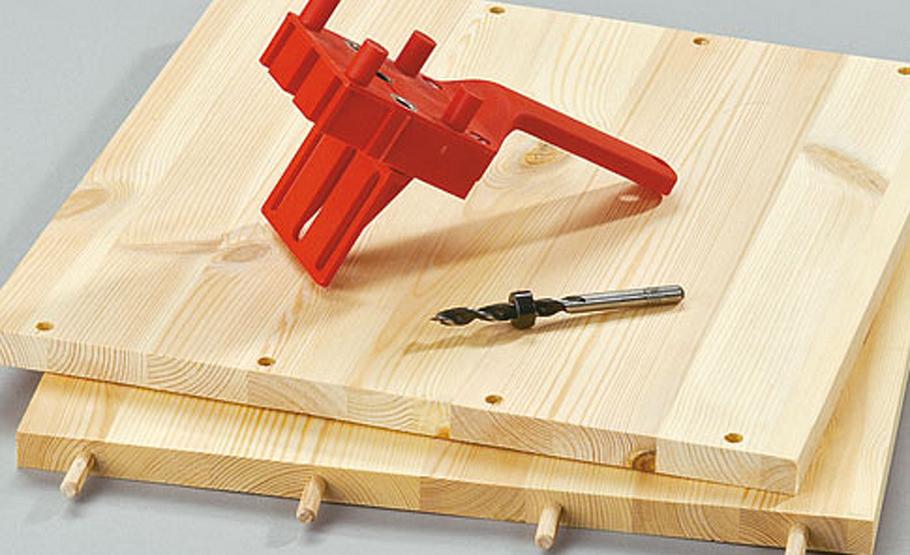

Seitenteile: Dübel provisorisch einsetzen, mit Hilfe der Dübellehre Bohrungen vornehmen.

Giebelwand-Regal

Schubkasten: Schritt 2 von 3

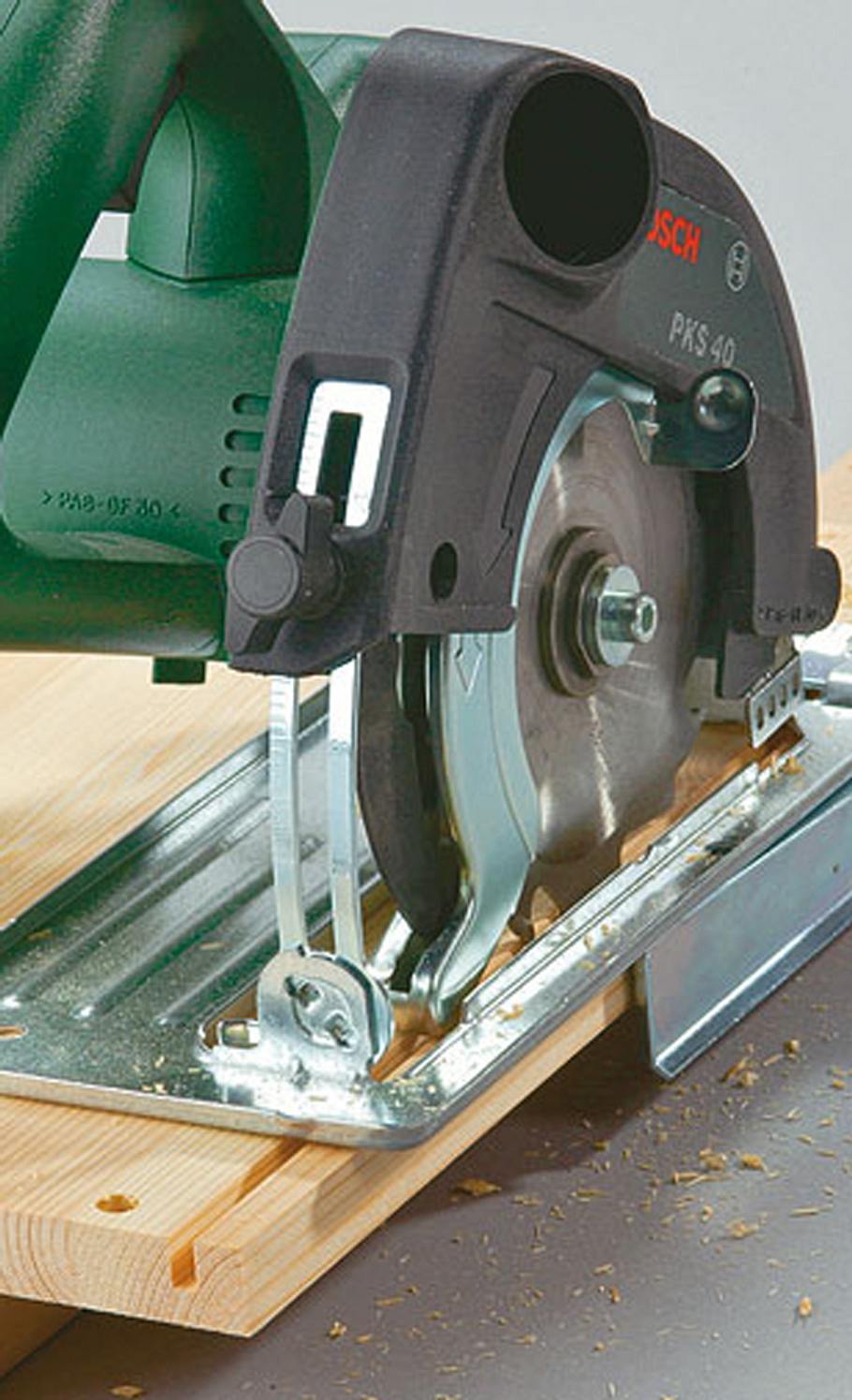

Seitenteile und Front mit der Handkreissäge nuten, Schubkasten rechtwinklig verleimen.

Giebelwand-Regal

Schubkasten: Schritt 3 von 3

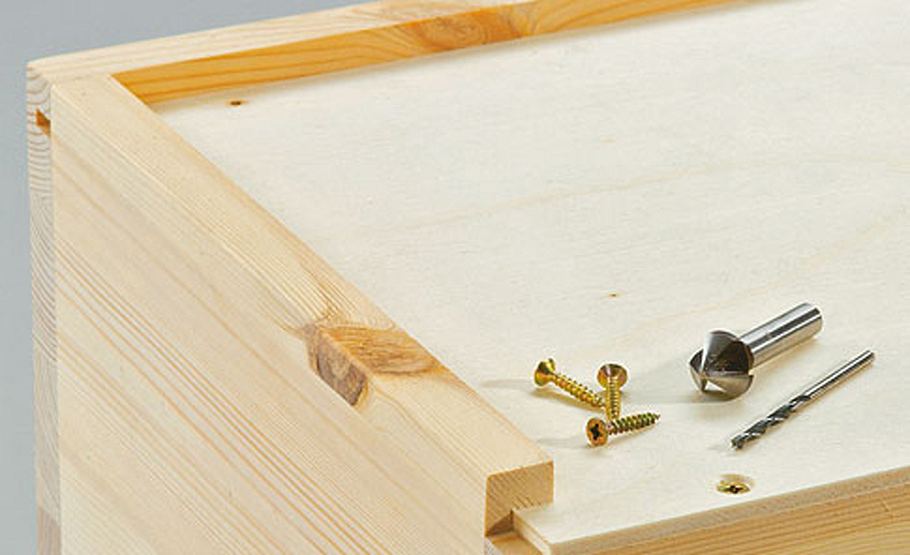

Schubkastenboden einschieben und an der Rückseite mit Schrauben befestigen.

Giebelwand-Regal

Praxistipp: Schubkasten

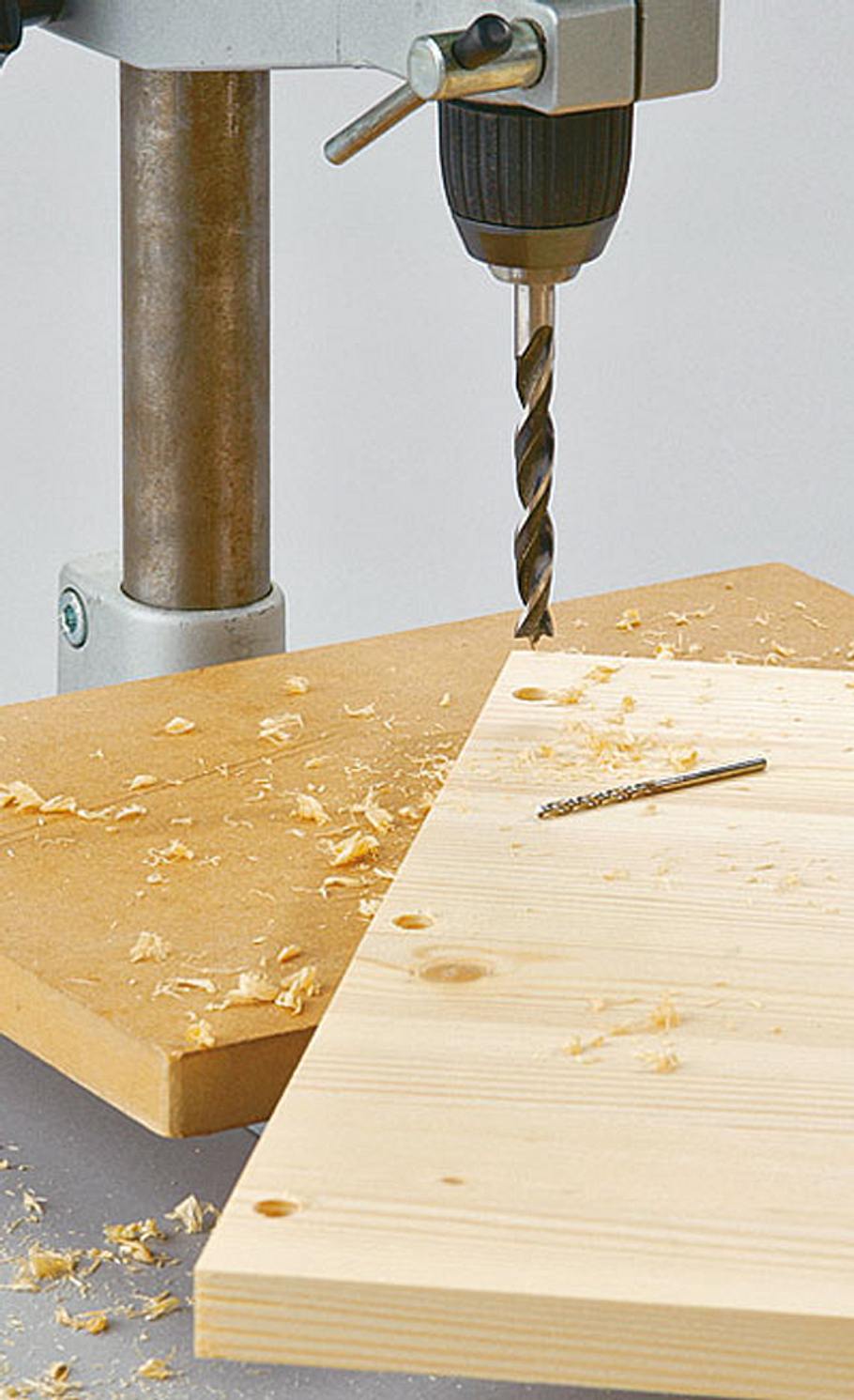

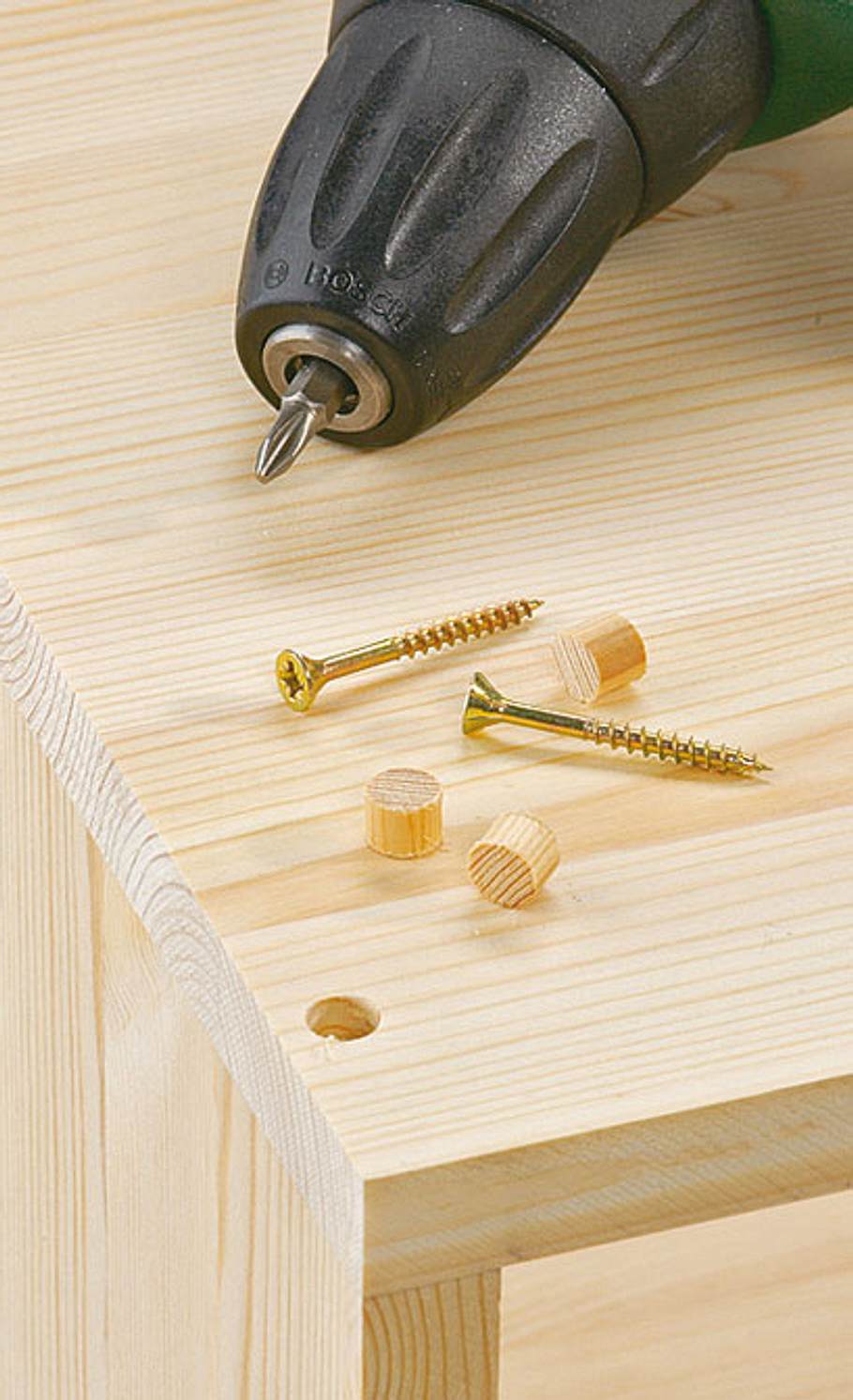

Einfacher ist es, die Kanten des Schubkastens auf Stoß mit Holzschrauben zu verbinden. Voraussetzung dafür: sauber gearbeitete Kanten! Position für Schraublöcher markieren, Sacklöcher in der Dübelstärke bohren (10-mm-Bohrer)

Giebelwand-Regal

Praxistipp: Schubkasten

Mit Durchgangslöchern öffnen und bis in die Schnittkante der angrenzenden Platte hinein bohren. An den Kanten der Seitenteile Leim angeben und den Korpus verschrauben. Nicht sichtbare Verbindung: Schraubenköpfe mit abgelängten Dübelstücken verblenden

Giebelwand-Regal

Praxistipp: Schubkasten

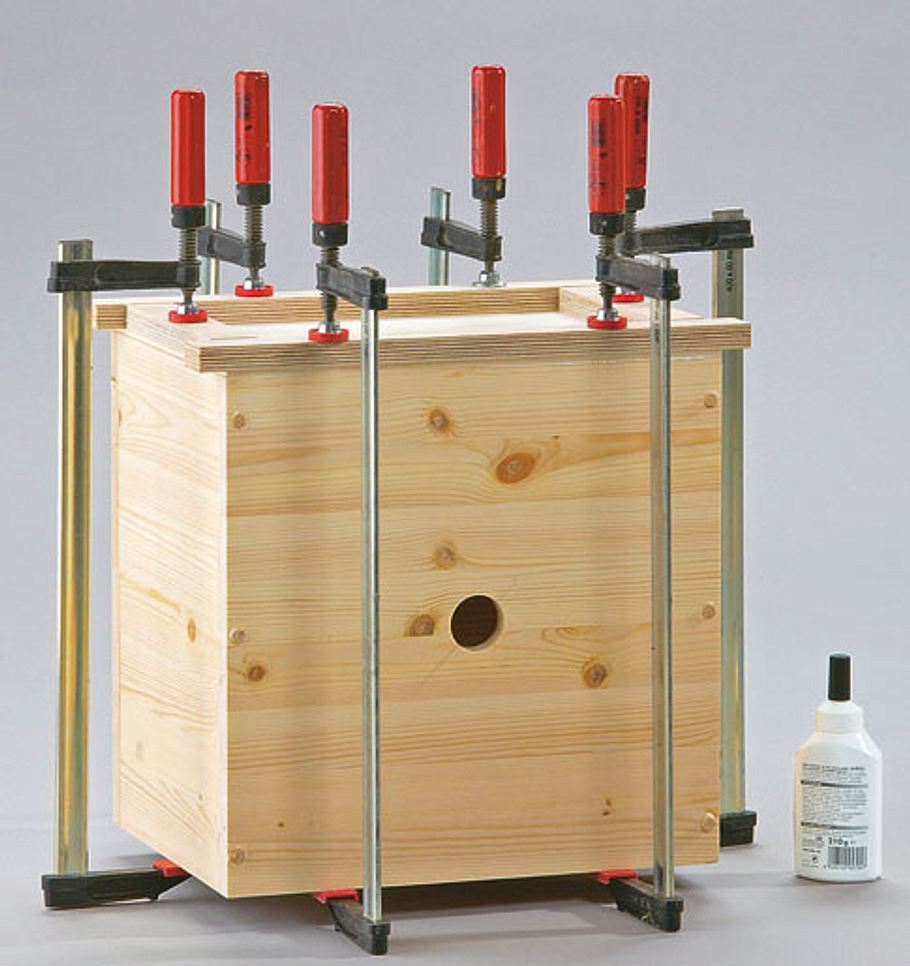

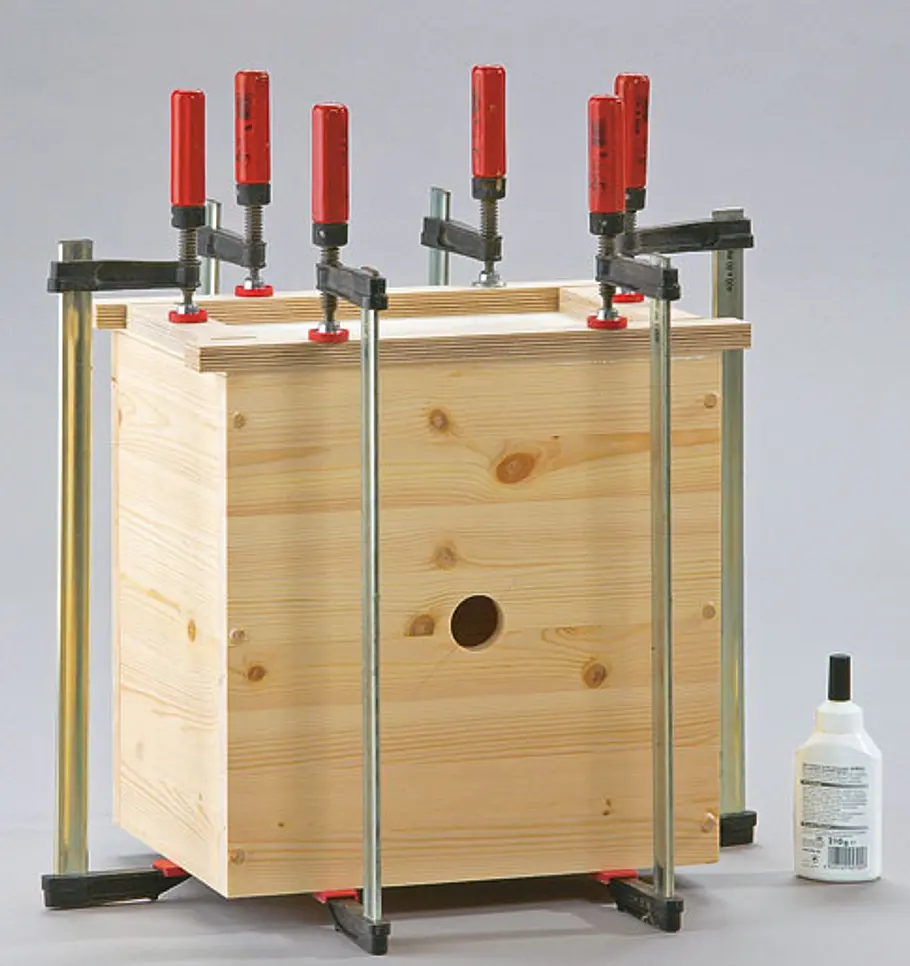

Holzleim angeben, Boden mit zwei Nägeln fixieren, mit Schraubzwingen und Zulagen verleimen.

Giebelwand-Regal

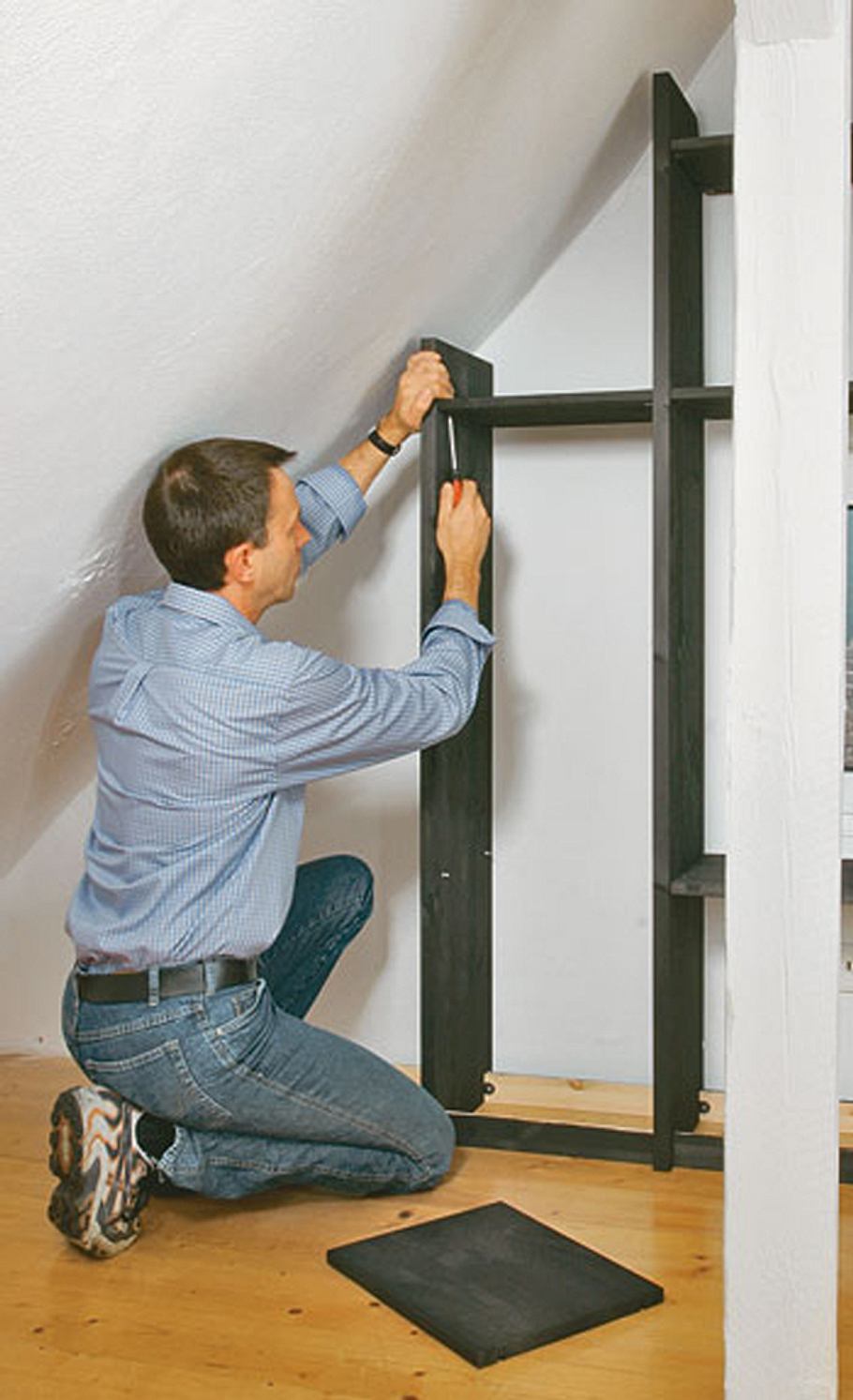

Giebelwand-Regal aufbauen: Schritt 1 von 3

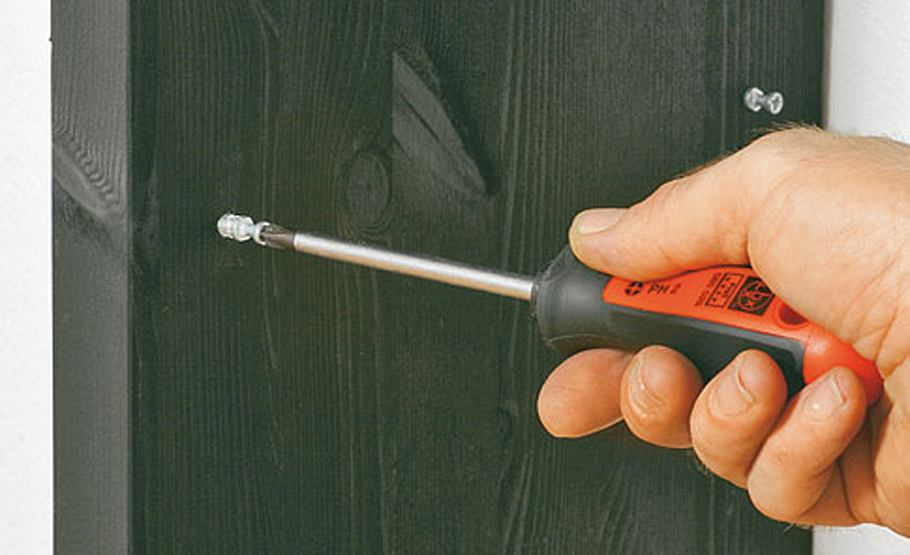

Kraftschlüssig: Mit dem Schraubendreher wird der Einschraubdübel in dem Seitenteil befestigt.

Giebelwand-Regal

Giebelwand-Regal aufbauen: Schritt 2 von 3

Verbinden Sie die Wangen mit vorderen und hinteren Sockelbrettern, montieren Sie die Böden.

Giebelwand-Regal

Giebelwand-Regal aufbauen: Schritt 3 von 3

Prüfen Sie mit der Wasserwaage, ob alles senkrecht steht. Die Schubkästen einschieben.

Drei Vorzüge bietet unser praktisches Giebelwand-Regal: Es bietet Platz für Bücher und HiFi-Anlage, in den bunten Schubkästen lässt sich allerlei Kleinkram verstecken und es passt im Dachgeschoss unter die Schräge.

Am besten ist es, wenn Sie zuerst die leere Wand fotografieren, um anschließend das Regal auf dem Foto einzuzeichnen. So bekommen Sie eine genaue Vorstellung von der Fächeraufteilung. Es ist sinnvoll, eine maßstäbliche Zeichnung der Wand und der Schrägen anzufertigen, denn dann können Sie Ihren Materialbedarf einfacher berechnen. Er richtet sich nach Anzahl und Höhen der Wangen sowie der Anzahl der Böden und Schubkästen.

Giebelwand-Regal selber bauen

Richten Sie die Maße der Wangen und Böden, vor allem die geplante Regaltiefe, am besten an den handelsüblichen Brettmaßen aus. Das bereitet nicht nur weniger Arbeit, sondern ist auch billiger. Jedoch sollten die 18 mm starken Böden nicht länger als 600 mm ausfallen.

Die Bohrung für die Regalböden in den Seiten positionieren Sie mit Hilfe einer einfachen Bohrlehre. Sie besteht aus einem Basisbrett mit dem Bohrloch und einer Anschlagseite. Die Lehre ist etwas länger, als das Regalfach in der Höhe misst. Stören Löcher in den Wangen Sie nicht, können Sie alternativ die Seitenwände auch mit einer professionellen Bohrschablone nach der System-32-Lochreihe vorbereiten. Auf dort eingesteckte Bodenträger kann man nachträglich weitere Böden setzen.

Haben Sie die Teile für das Regal erst einmal vorbereitet, lässt es sich schnell und problemlos montieren.

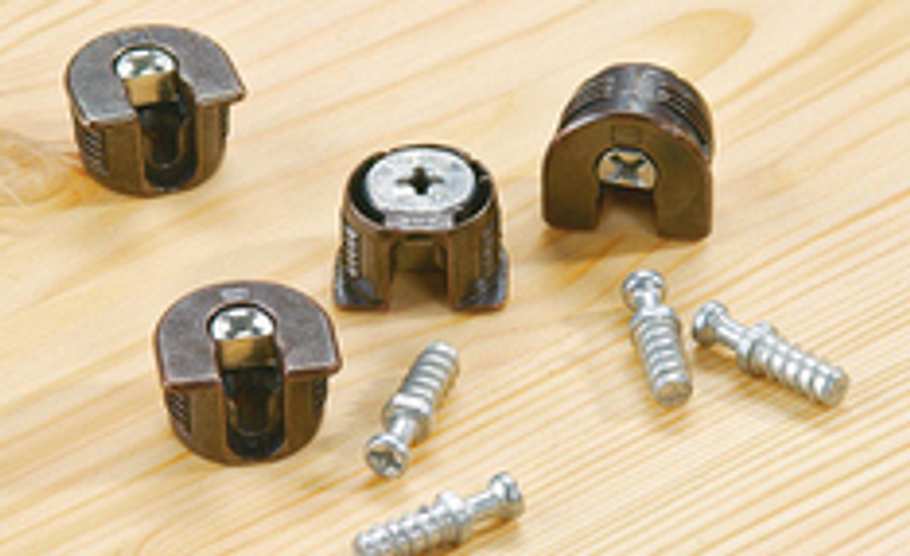

Praxistipp: Mit so genannten Exzenterverbindern werden Wangen und Böden miteinander verriegelt. Durch Drehen des Exzentergehäuses werden Böden und Seiten verbunden.  Bohren Sie die Löcher für die Exzenterverbinder nur so tief, wie die Verbinder dick sind. Auf keinen Fall sollten Sie das Holz vollständig durchbohren! Ein Vorteil dieses Verbinders ist die schnelle Montage und Demontage.

Giebelwand-Regal lackieren und aufbauen

Das schlichte Giebelwand-Regal können Sie in jeder beliebigen Farbe streichen. Bevor Sie das Regal unter der Schräge aufbauen, lackieren Sie die Seitenteile und Böden zweimal mit farbigem Acryllack. Zwischenschliff mit feinem Schleifpapier, Körnung 220, nicht vergessen!

Das Aufbauen des Regals ist einfach. Es wird montiert wie zuvor bereits in der Bauphase: Erst die Sockelleisten mit den Seitenteilen verbinden, dann die oberen Regalböden verriegeln. So steht der Rahmen stabil. Nun Schritt für Schritt die Böden montieren und die Schubkästen in die vorgesehenen Fächer schieben. Eventuell die Wangen jeweils im oberen Drittel an der Wand mit Metallwinkeln verankern.

Material-Liste: Kann nur individuell zusammengestellt werden, alle Maße in mm:

  • Wangen: Kiefer-Leimholz 28 dick, Längen laut Hersteller von 800 bis 2500, 300 tief
  • Einlegeböden: Kiefer-Leimholz 18 dick, gleiche Längen; pro Einlegeboden 4 Exzenterverbinder
  • Schubkasten: Kiefer-Leimholz 18 dick,
  • Boden: Pappel-Sperrholz 5 dick

dazu: Holzleim, Schrauben, eventuell Nägel und Holzdübel, Acrylbuntlack
