Rollladenschrank selber bauen

Der Selbstbau von Möbeln mit Rollläden war bislang anspruchsvoll und teuer. Mit diesem neuen Rollladen-System lässt sich ganz einfach ein Rollladenschrank selber bauen, den Sie auf- oder nebeneinander platzieren können.

(1/28)
Rolladenschrank selber bauen

Rollladenschrank selber bauen

Dank des Rollladen-Systems ist der Bau des Büroschranks einfach und zudem kostengünstig.

Rolladenschrank: Rollladen

Rolladenschrank selber bauen

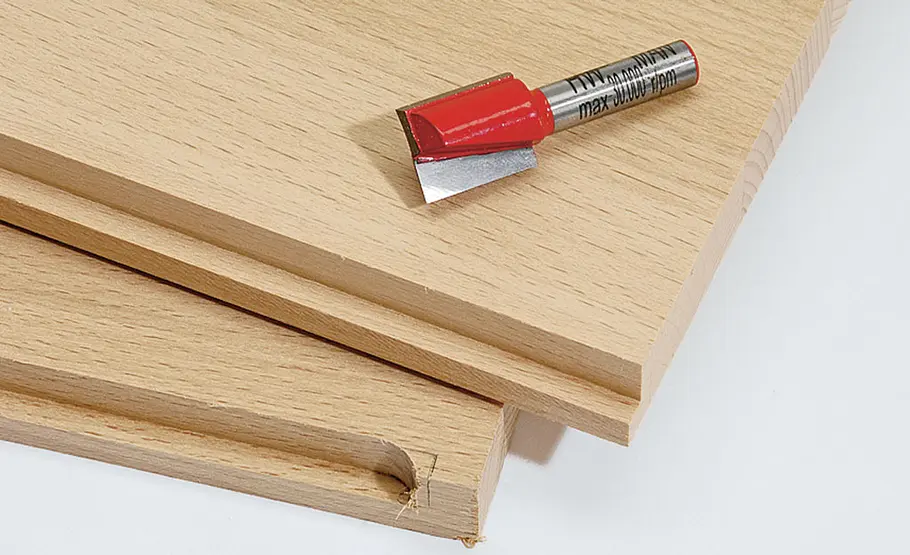

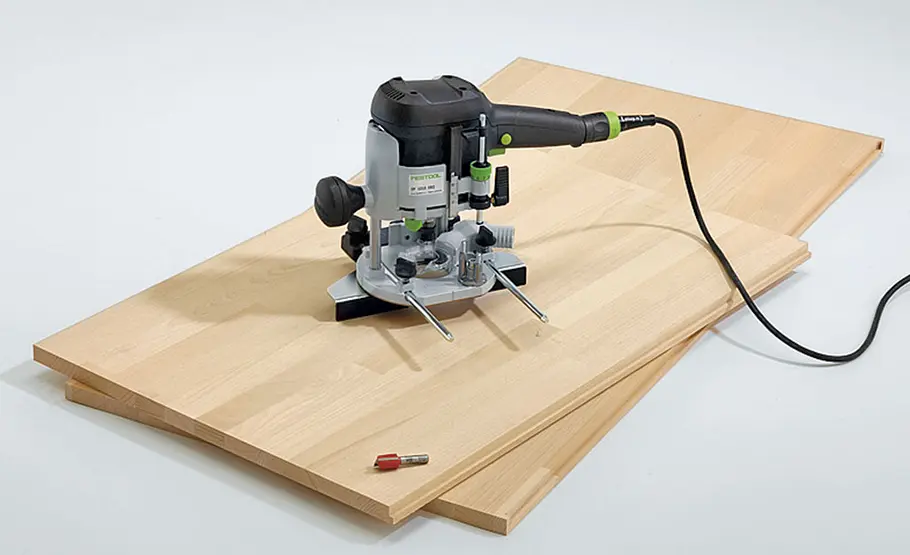

Mit der Oberfräse (mit montiertem Parallelanschlag und Fingernutfräser) falzen Sie Seiten sowie Deckel und Boden des Korpus.

Rolladenschrank

Rollladenschrank selber bauen

Da Deckel und Boden zwischen den Seiten liegen, werden die Seiten nicht durchgefräst!

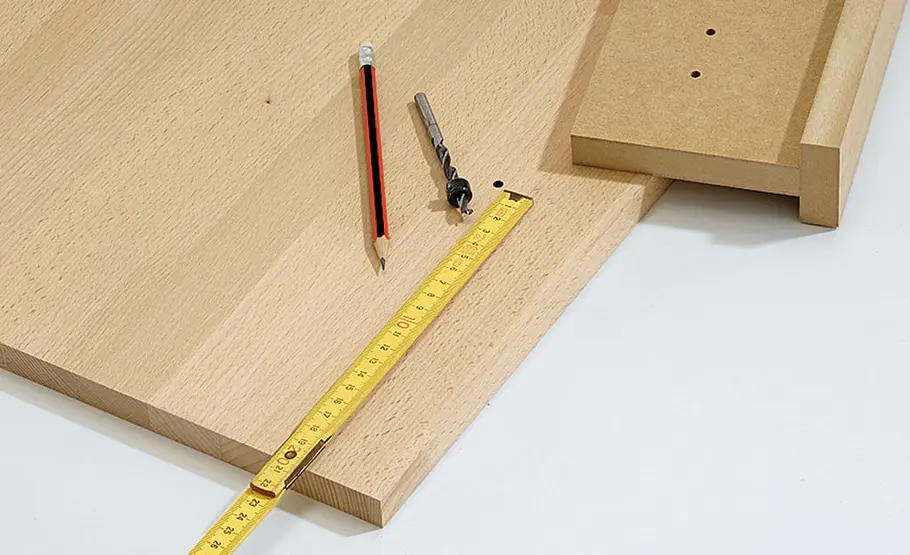

Rolladenschrank: Rolladen

Rollladenschrank selber bauen

Startpunkt der Lochreihe festlegen, 5-mm-Sacklochbohrung fertigen, Selbstbau- Schablone auflegen (Bild 27).

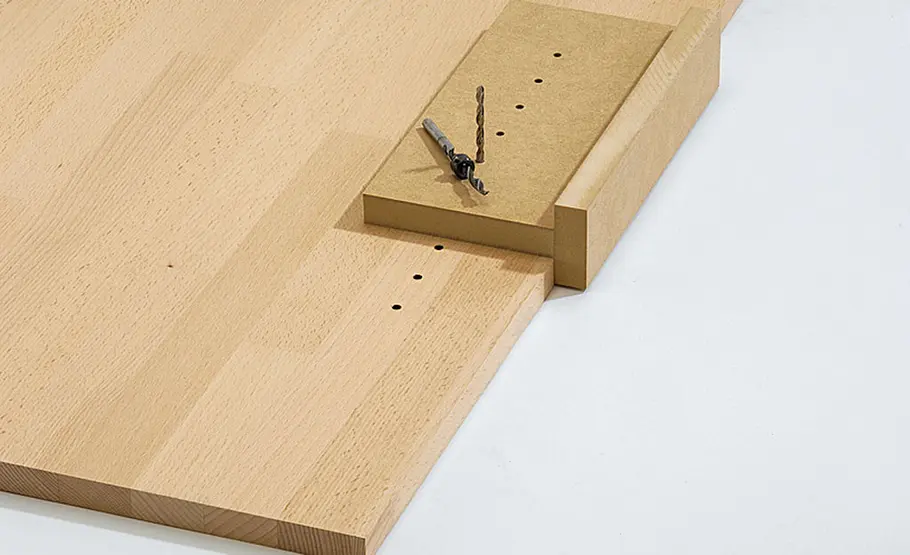

Rolladenschrank: Büromöbel

Rollladenschrank selber bauen

Einen zweiten 5er-Bohrer durch die Schablone in das Loch stecken und durch die restlichen Löcher der Schablone bohren.

Rolladenschrank: Büroschrank

Rollladenschrank selber bauen

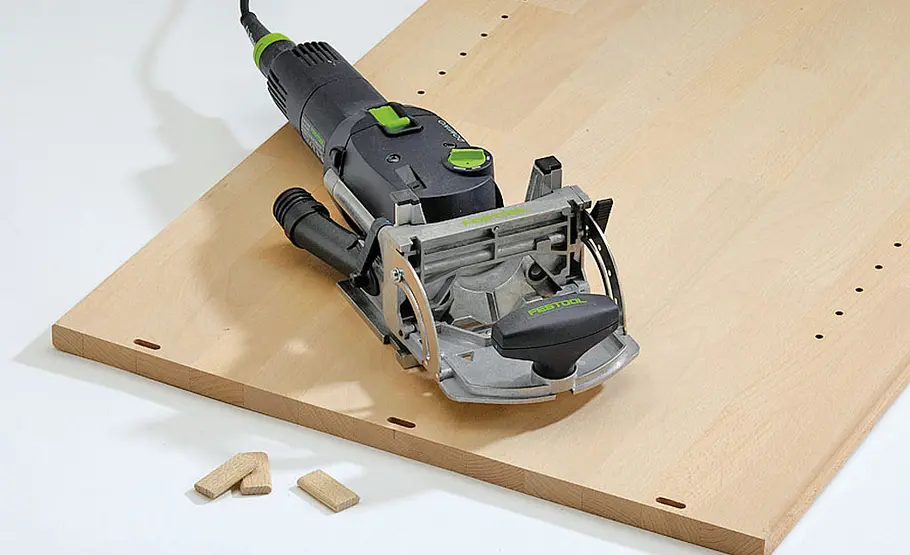

Tiefenbegrenzer nutzen und Schablone verschieben. Mit der Domino-Fräse die Dübellöcher in den Seiten herstellen.

Rolladenschrank bauen

Rollladenschrank selber bauen

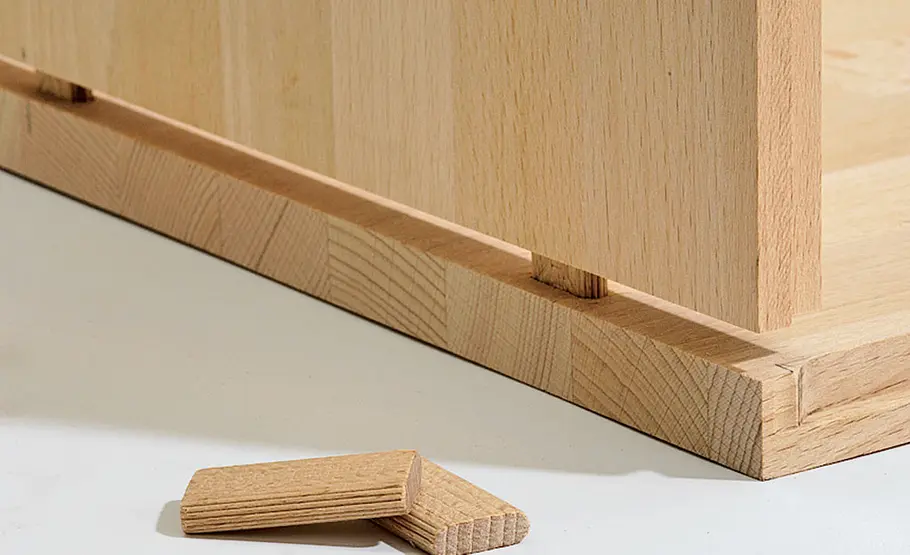

Positionen auf Deckel und Boden übertragen und diese im Kopfholz fräsen. Passung überprüfen.

Rolladenschrank: Bauanleitung

Rollladenschrank selber bauen

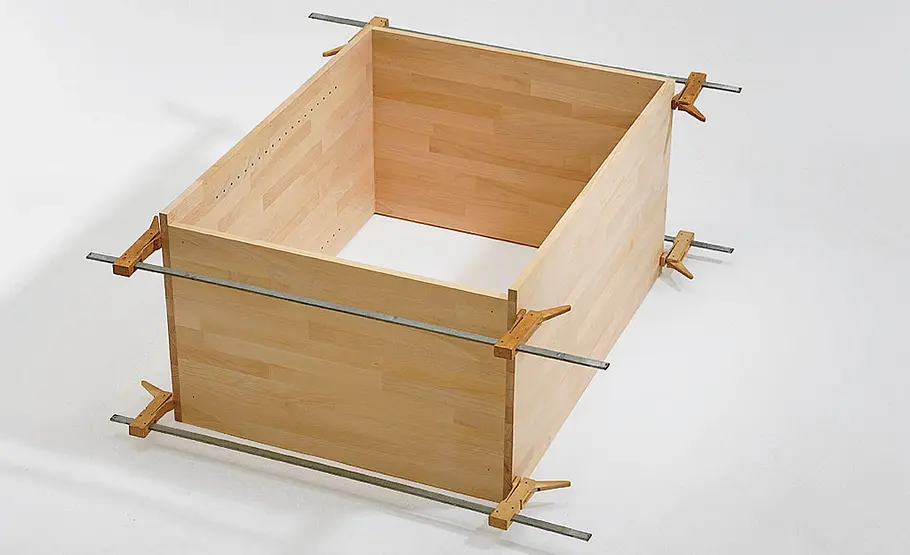

Leim angeben, Dübel einstecken, Korpus zusammenstecken und mit Zwingen fixieren. Rechtwinkligkeit überprüfen.

Rolladenschrank

Rollladenschrank selber bauen

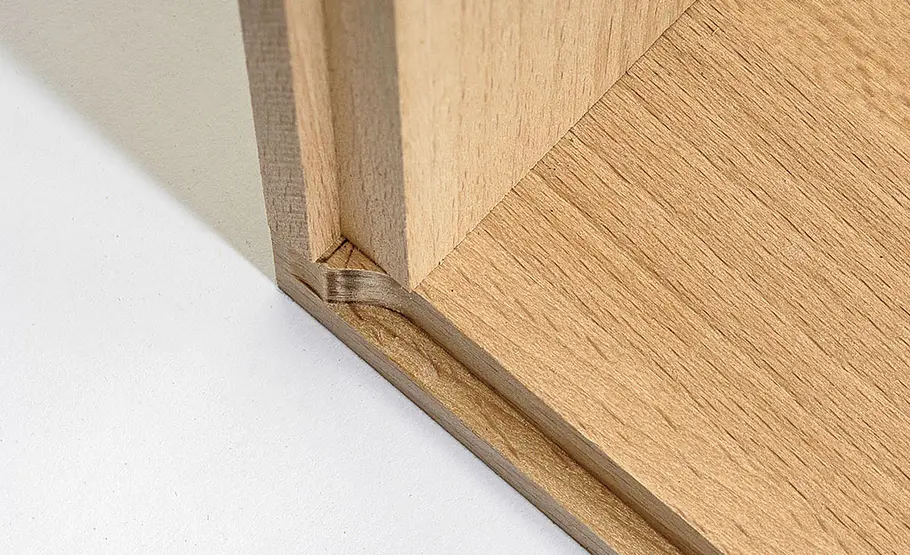

Die noch unbearbeiteten Falze der Seitenteile müssen noch nachgearbeitet werden.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

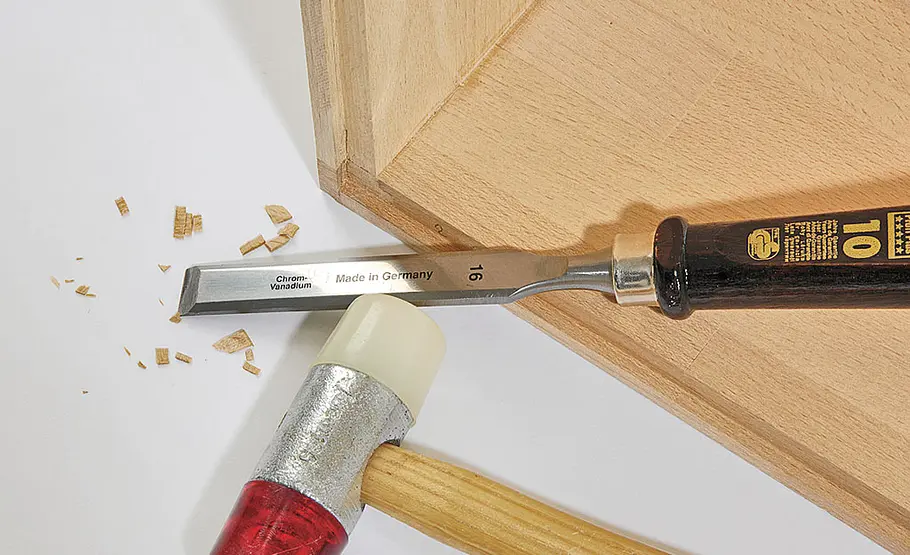

Mit Stechbeitel und Kunststoffhammer oder Klüpfel den Ein- und Austritt des Fräsers winklig nacharbeiten.

Rolladenschrank: Bausatz

Rollladenschrank selber bauen

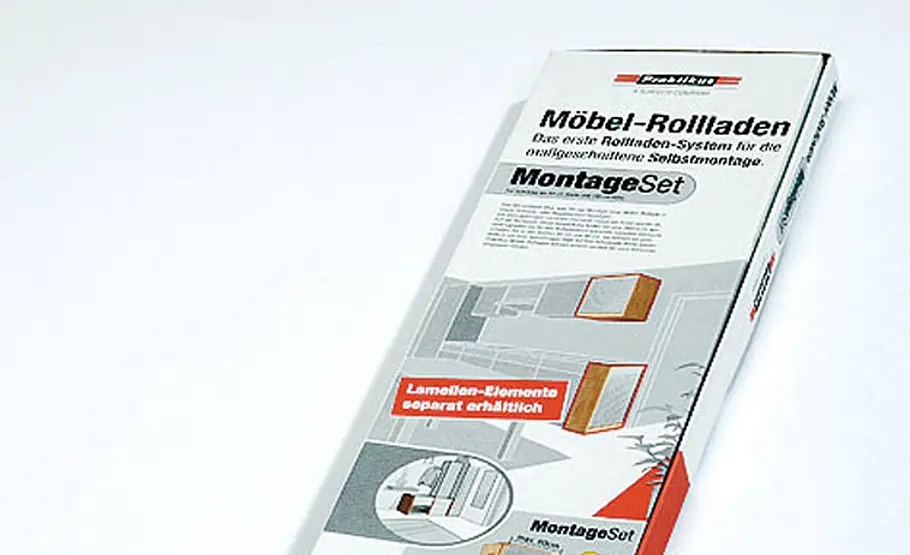

Der Bausatz umfasst vier Führungsschienen, eine Griffl eiste, eine Stirnblende und Befestigungsschrauben. Die Lamellen werden einzeln – je nach Bedarf – erworben. Die Kosten liegen pro Set bei rund 40 Euro inklusive Versand (100 x 80 cm).

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

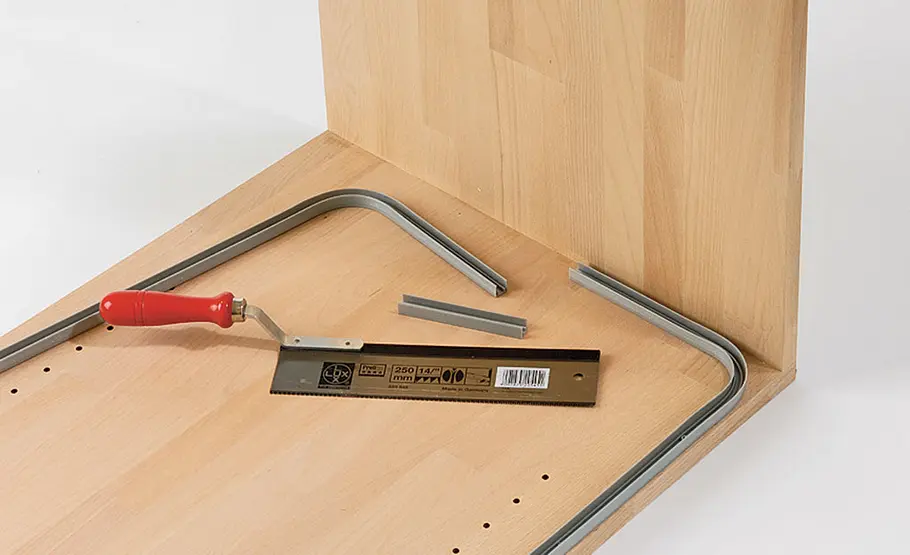

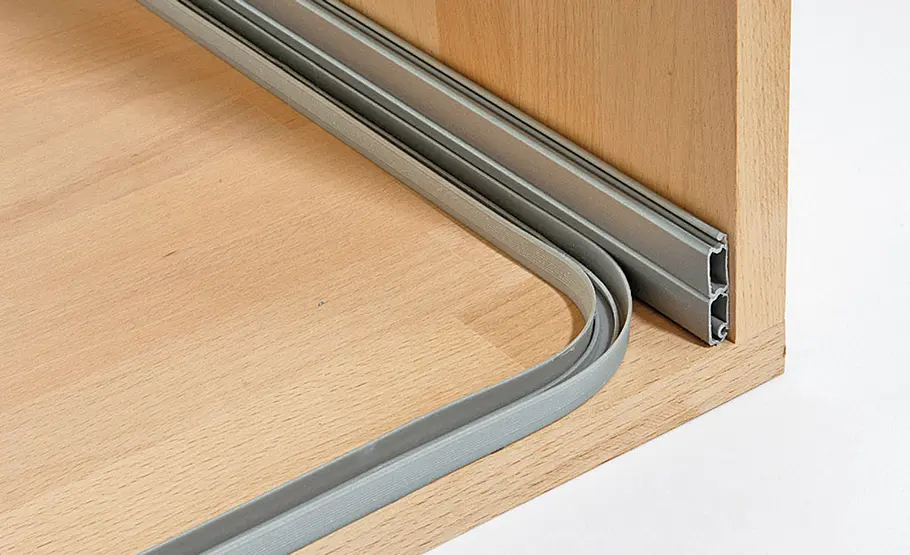

Für unsere Korpustiefe wird von dem langen Schenkel der hinteren Führungsschienen ein Stück abgeschnitten und ...

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

... zwischen die kurzen Schenkel eingesetzt. Beim Montieren dient ein Lamellenelement als Abstandhalter zum Deckel.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

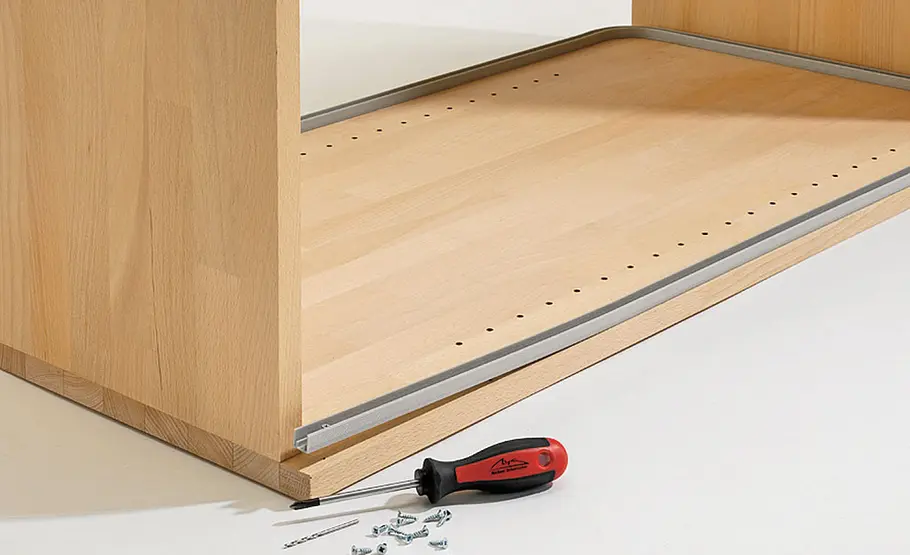

Die vordere Führung auf Maß schneiden und die Schienen mit beiliegenden Schrauben befestigen. Vorbohren!

Rolladenschrank: Abschlussleiste

Rollladenschrank selber bauen

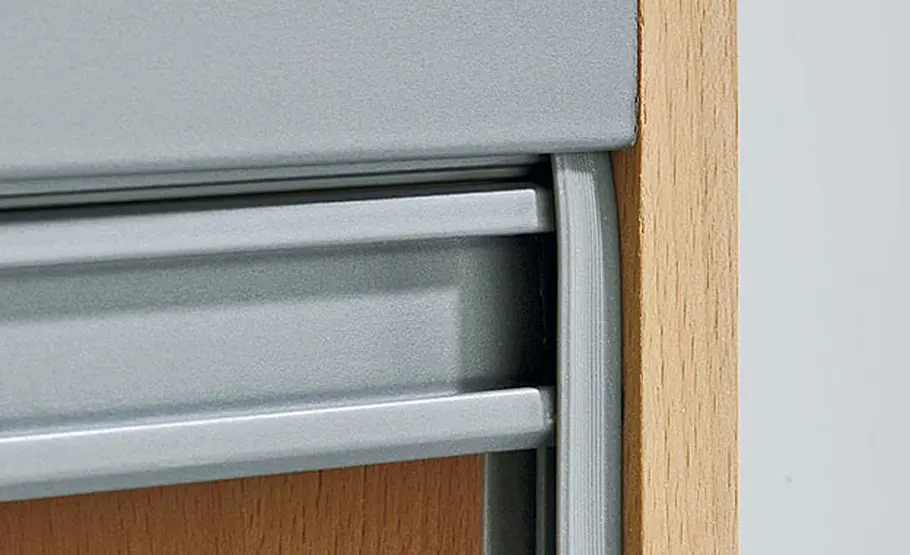

Obere Abschlussleiste anschrauben. Da in unserem Fall der Sockel den unteren Rolladenanschlag bildet, können Sie ...

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

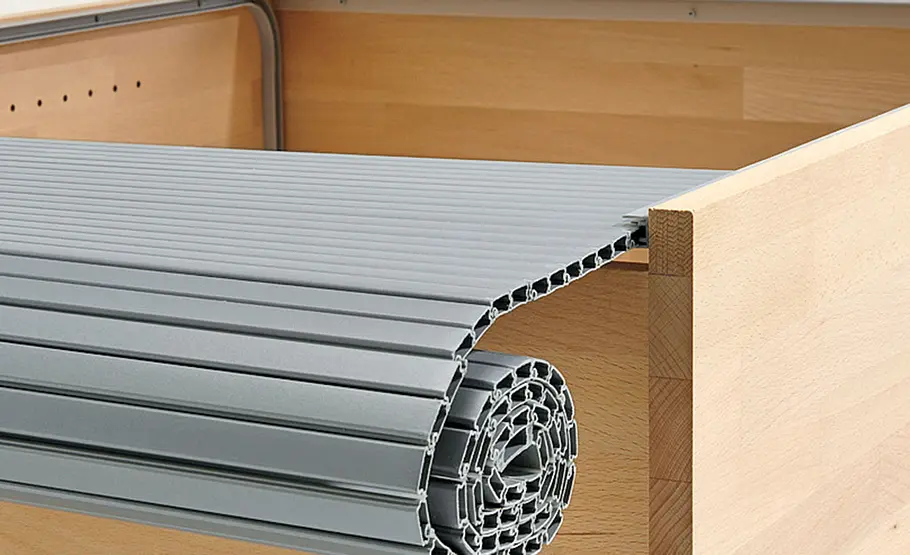

... nun die Lamellen auf Maß zuschneiden, ineinanderschieben und in die Führungen fädeln.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

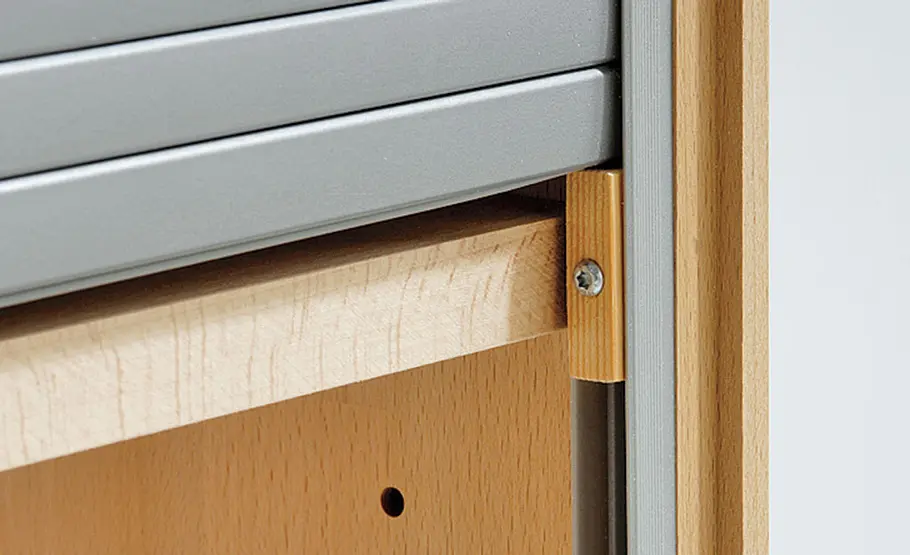

Die Griffleiste bildet den unteren Abschluss der Lamellen. In die hintere Führungsschiene schrauben Sie ein Anschlagklötzchen für den Rolladen.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

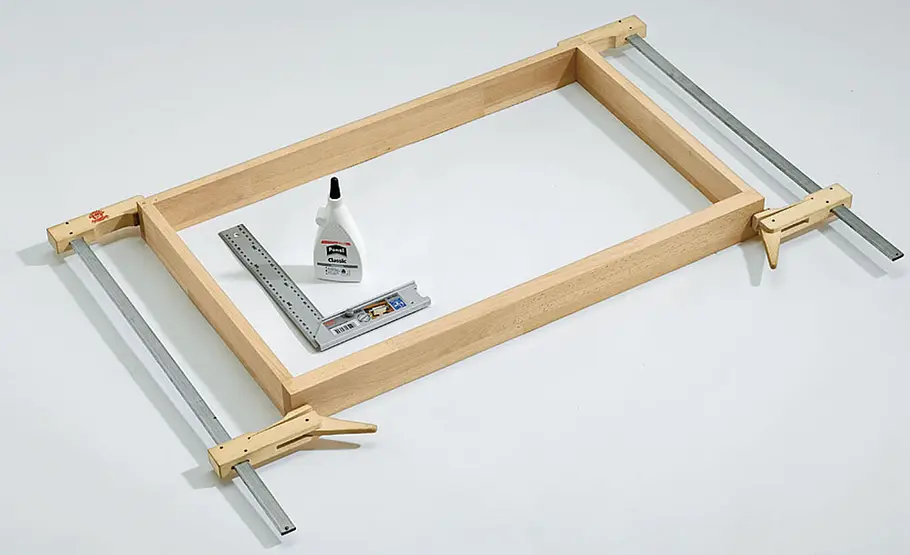

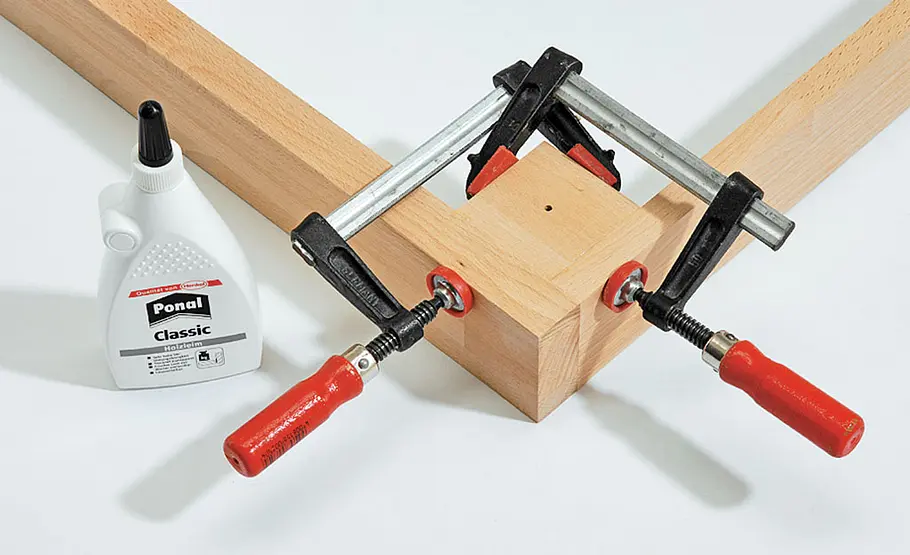

Sockelleisten zuschneiden, mit Dominodübeln verleimen und rechtwinklig verpressen.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

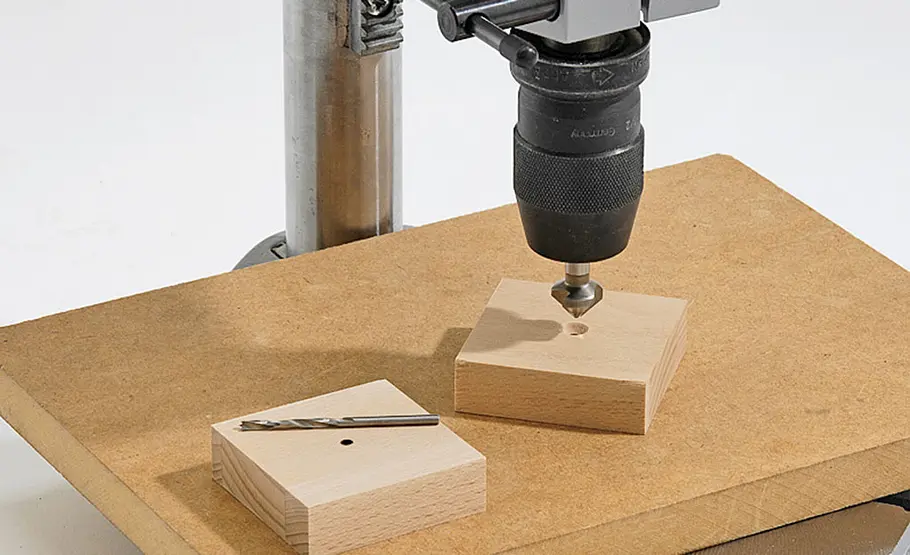

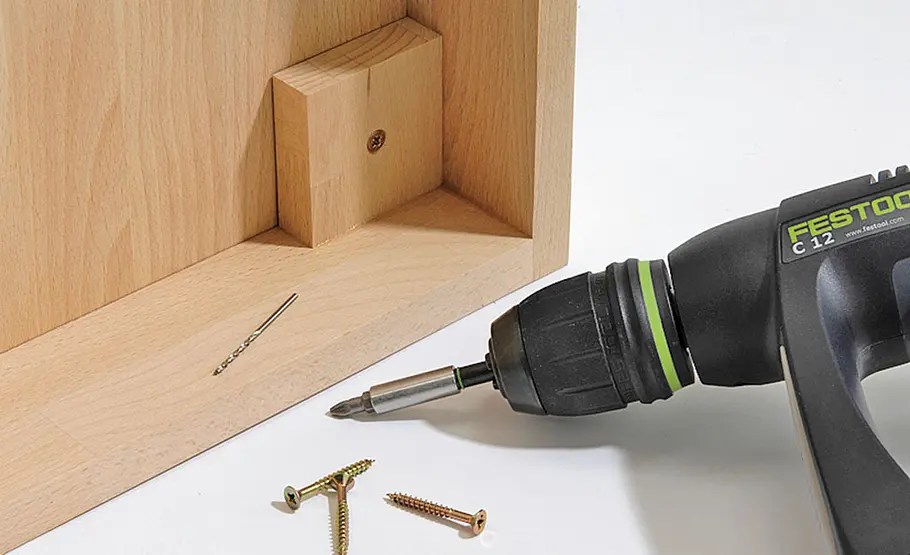

Sockel-Montageklötzchen zuschneiden, mittig durchbohren, senken und ...

Aktenschrank mit Rollladen selbst bauen

Rolladenschrank selber bauen

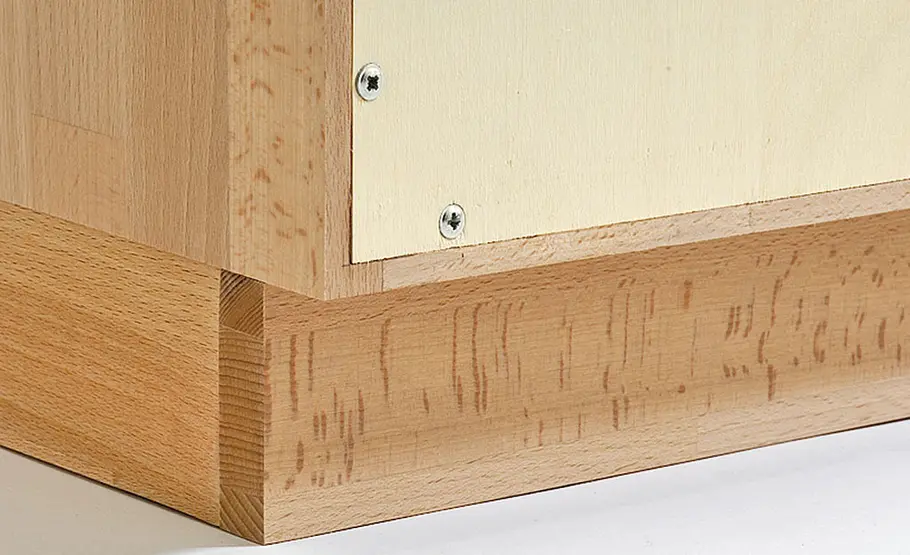

... in den Sockel oben bündig einleimen. Nun können Sie den Sockel unter den ...

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

... Korpus schrauben. Werden die Schränke übereinander gestellt, erhält nur der untere einen Sockel.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

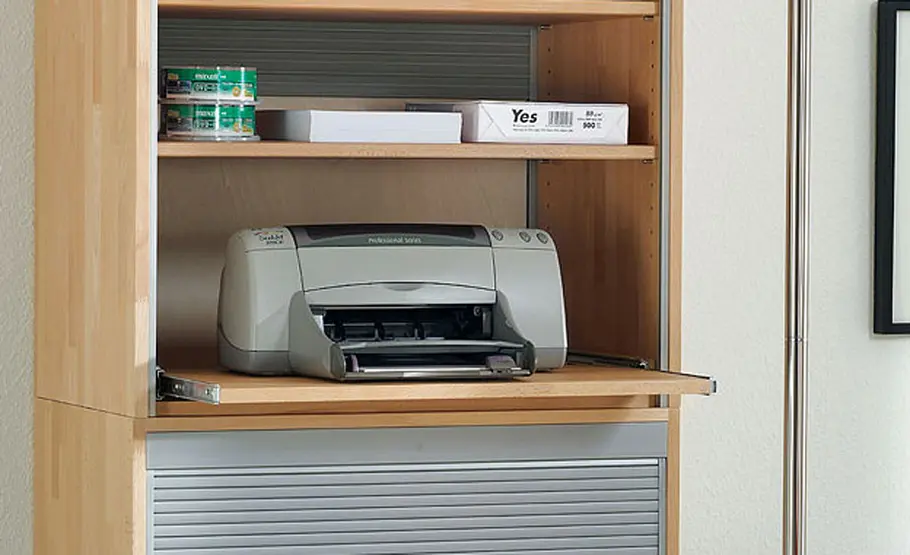

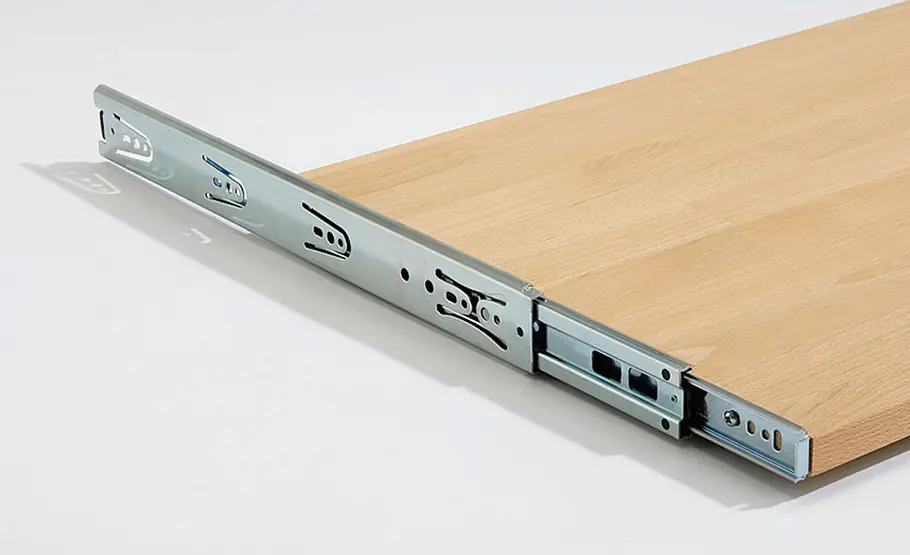

Möchten Sie einen Vollauszug integrieren, werden ein Boden zwischen- und zwei seitliche Leisten angeschraubt (Pos. 7, 8).

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

Die eingelassene Sperrholz-Rückwand verleiht dem Korpus Stabilität. Tipp: spezielle Rückwandschrauben verwenden.

Rolladenschrank

Rollladenschrank selber bauen

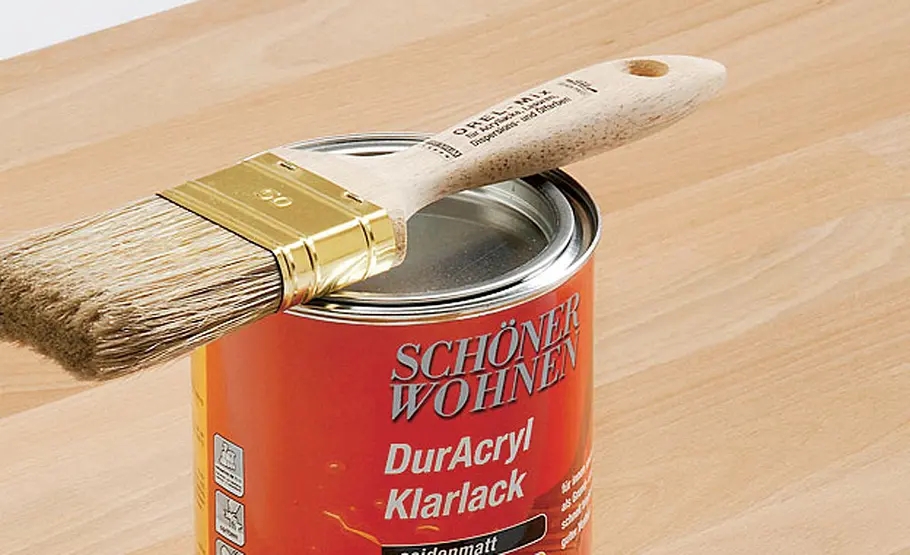

Wie bei jedem Holz sollten die Oberflächen geschützt werden. Feinschliff und zweifacher Anstrich mit Klarlack reichen aus.

Rolladenschrank

Rollladenschrank selber bauen

Ob neben- oder übereinander aufgestellt: Die Büroschrank-Kombination macht eine gute Figur.

Rolladenschrank: Zeichnung

Rollladenschrank selber bauen

Der Aktenschrank in der Übersicht.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

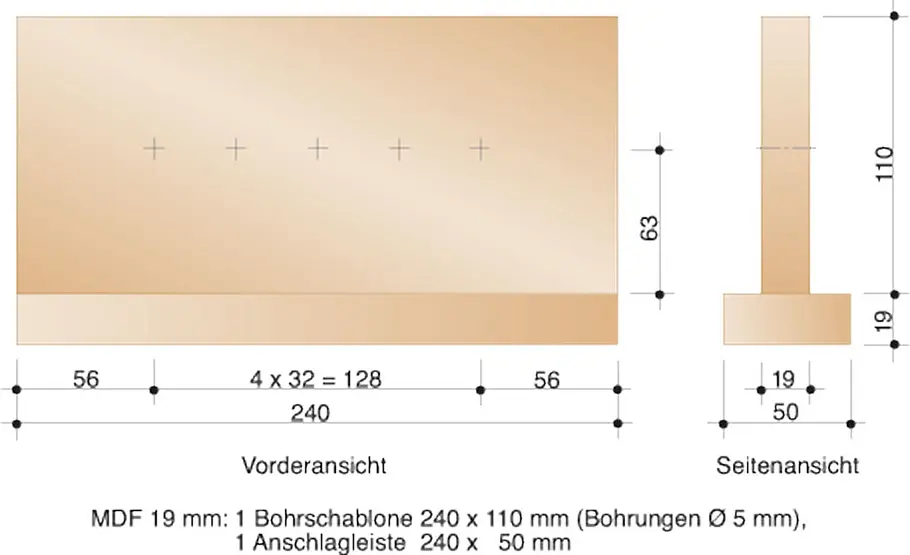

Die Schablone für die Lochreihe.

Aktenschrank mit Rollladen selbst bauen

Rollladenschrank selber bauen

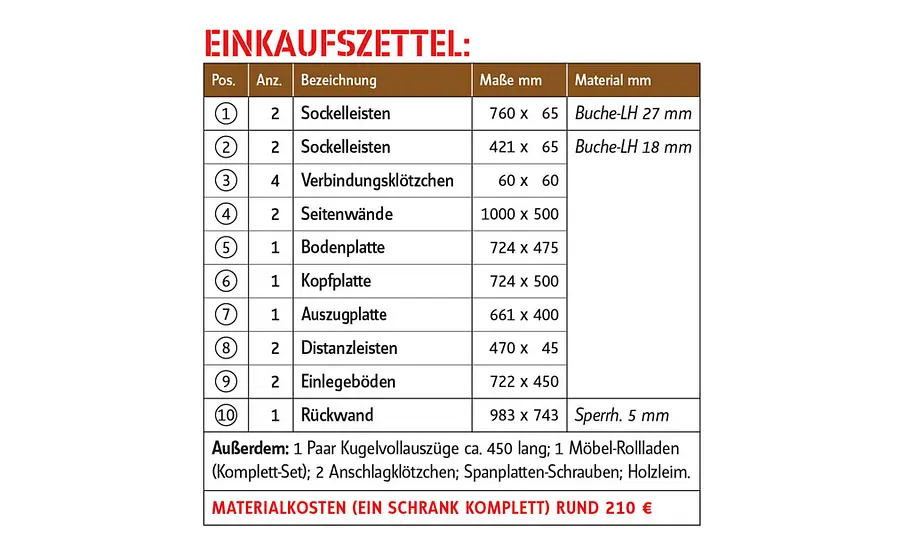

Die Materialkosten für einen Schrank liegen bei circa 210 Euro.

Ein Aktenschrank, der schön, einfach, praktisch und vielseitig ist, dabei preiswert und schnell selbst hergestellt werden kann: Gibt es so etwas? Die Antwort lautet: "Ja", und die Anleitung, wie Sie den Rollladenschrank selber bauen können, finden Sie hier.

Checkliste Werkzeug

  • Akku-Schrauber

  • Dominofräse

  • Feinsäge

  • Leimzwingen

  • Oberfräse

Bislang blieb die Verarbeitung von Möbel-Rollläden dem Schreiner vorbehalten, nun gibt es ein System, das preiswert und einfach für jeden im Direktvertrieb erhältlich und von jedem montierbar ist. Wir haben diesen Rolladenschrank auf das System abgestimmt. Dazu gehört der bewusste Verzicht auf eine durchgehende Bodenplatte.

Anleitung: Rollladenschrank selber bauen

Der Boden springt zurück, der Laden läuft dadurch über den Boden hinaus. Den erforderlichen unteren Anschlag bildet der angeschraubte Sockel oder die Deckelplatte des untergestellten Schranks. Diese Bauweise hat folgende Vorteile: Zum einen kann der Rollladen einfach von unten in die Führungsschienen gefädelt werden, zum anderen ist die Gesamtwirkung bei übereinanderstehenden Schränken gefälliger, da es keine sichtbare Materialverdopplung von Deckel und Boden gibt.

Rollladenschrank fürs Heimbüro: Die Lamellen

Egal, aus welchem Material Sie die Schränke bauen, ob Sie den Korpus mit Domino-, Rund- oder Flachdübeln verbinden, die Grundkonstruktion ist einfach und stabil. So flexibel das Schranksystem auch sein mag, in der Größe sind Sie dennoch eingeschränkt: Die Lamellen sind nur in 60 oder 80 cm Länge erhältlich, die Höhe ist auf 100 cm (entspricht 33 Lamellen) beschränkt. Eine farbige Alternative zum silbergrauen Kunststoff wird leider ebenfalls nicht angeboten.
