Kellerschrank

Mehrzweckschrank selber bauen

Aus selbst 12/2022

Der breite Kellerflur mit auf Putz verlegten Rohren und Leitungen blieb über Jahre nahezu ungenutzt. Wir haben ihn mit einem Kellerschrank schön und nützlich eingerichtet.

(1/70)
Foto: sidm / MMM

Mehrzweckschrank selber bauen

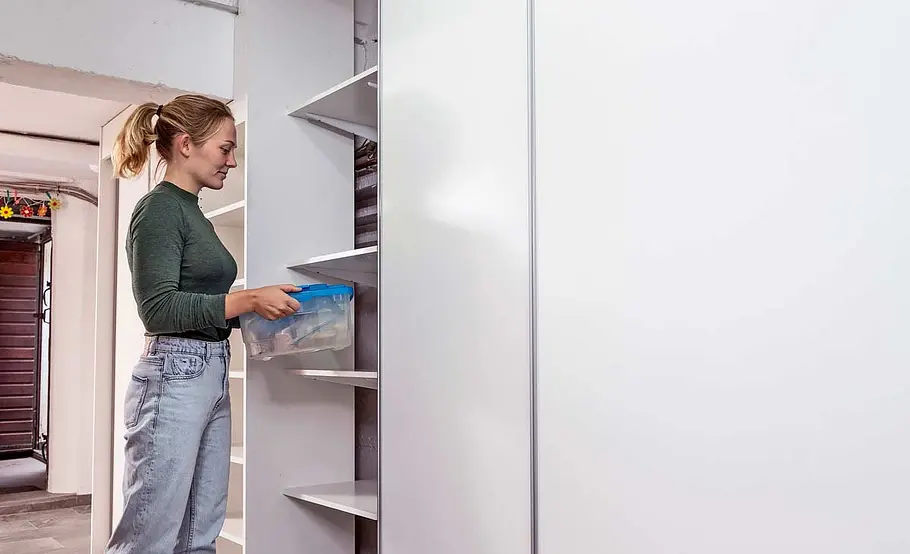

Ein individuell und geschickt eingerichteter Keller bietet jede Menge Stauraum.

Foto: sidm / MMM

Mehrzweckschrank selber bauen

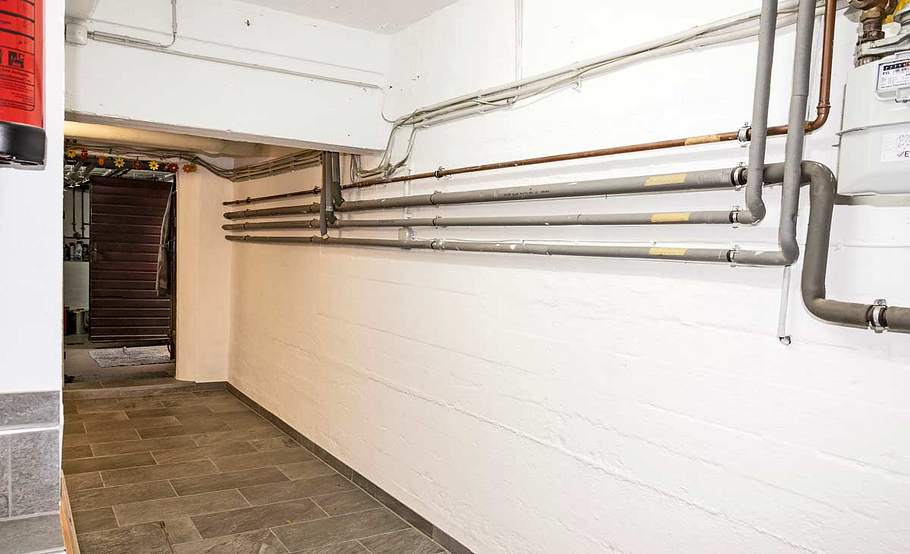

Vorher: Der Kellerflur weist für eine Möblierung jede Menge baulicher Hindernisse auf.

Foto: sidm / MMM

Kellerschrank bauen

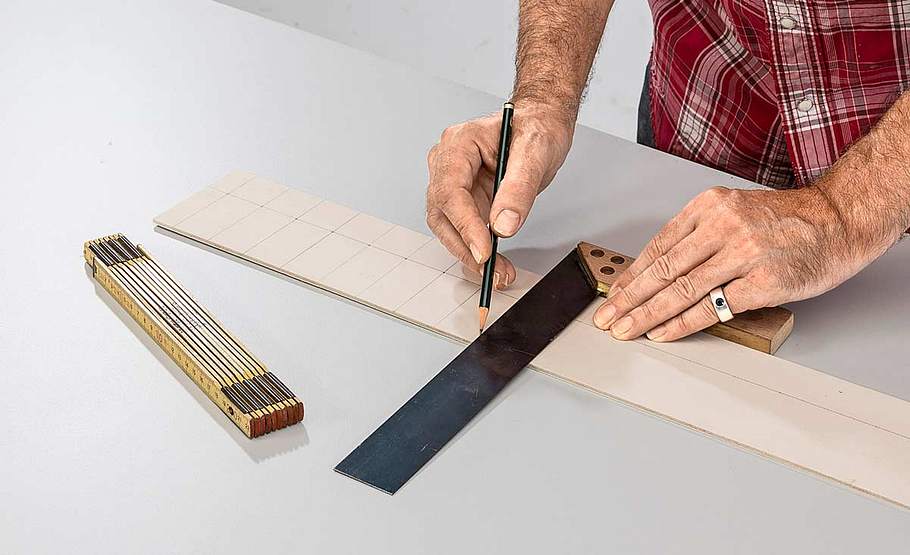

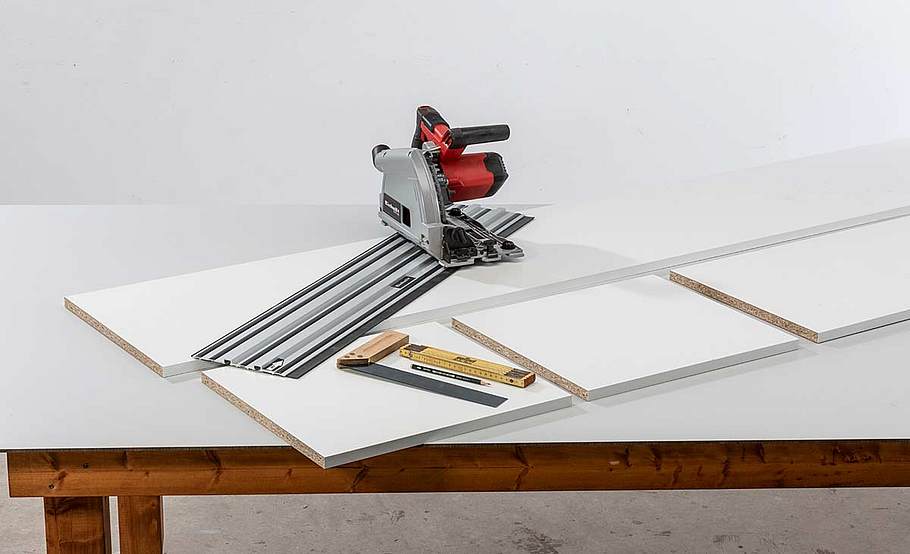

Messen Sie den Flur exakt aus und machen Sie sich einen Plan des gesamten Aufbaus. Dann schneiden Sie die Spanplatten für das Regal zu.

Foto: sidm / MMM

Kellerschrank bauen

Um das Regal optimal nutzen zu können, werden die Seitenwände mit einem Lochraster versehen. Hierzu haben wir eine ...

Foto: sidm / MMM

Kellerschrank bauen

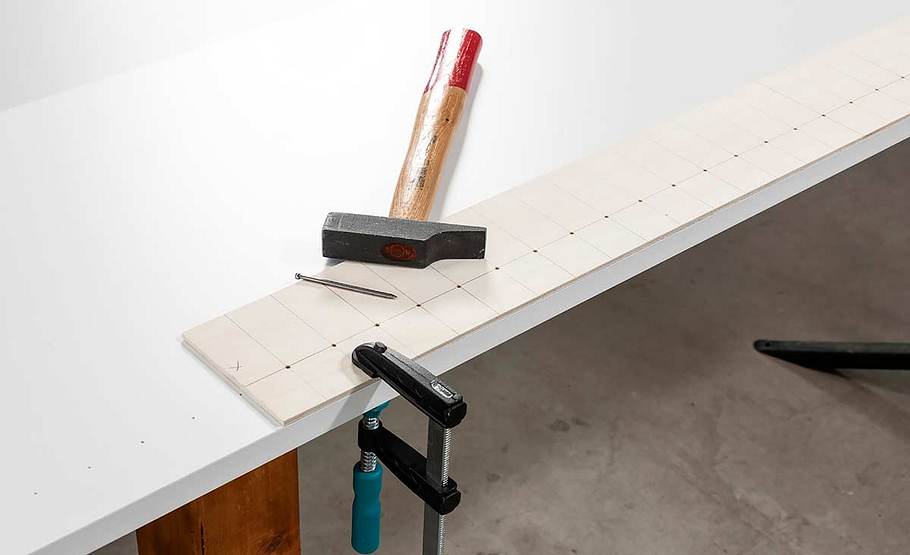

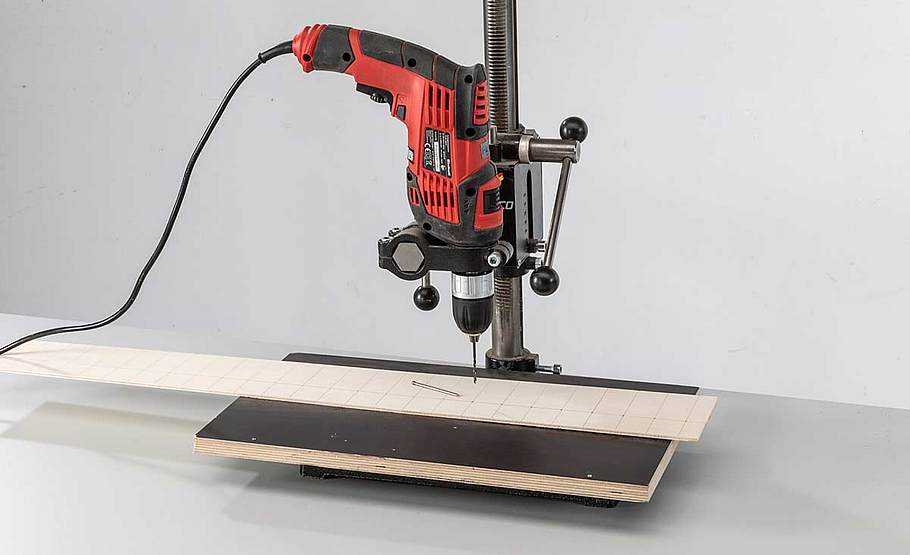

... einfache Sperrholzschablone im System- 32-Raster hergestellt (der Abstand der Bohrmittelpunkte beträgt 32 mm, der Abstand ...

Foto: sidm / MMM

Kellerschrank bauen

... von vorne 37 mm, die Löcher haben einen Durchmesser von 5 mm). Spannen Sie den Sperrholzstreifen auf die Seitenwände.

Foto: sidm / MMM

Kellerschrank bauen

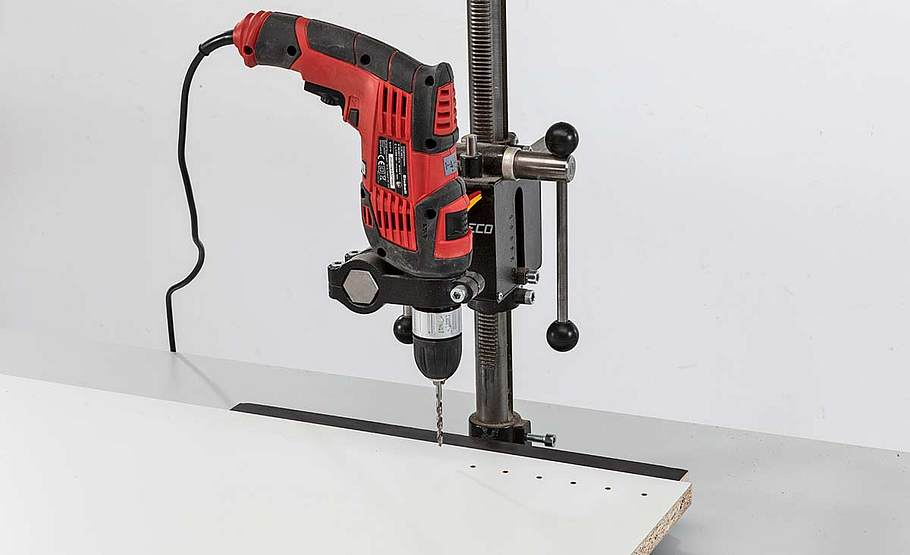

Nachdem Sie die Bohr-Positionen durch die Schablone markiert haben, bohren Sie dort senkrecht die rund 10 mm tiefen Löcher.

Foto: sidm / MMM

Kellerschrank bauen

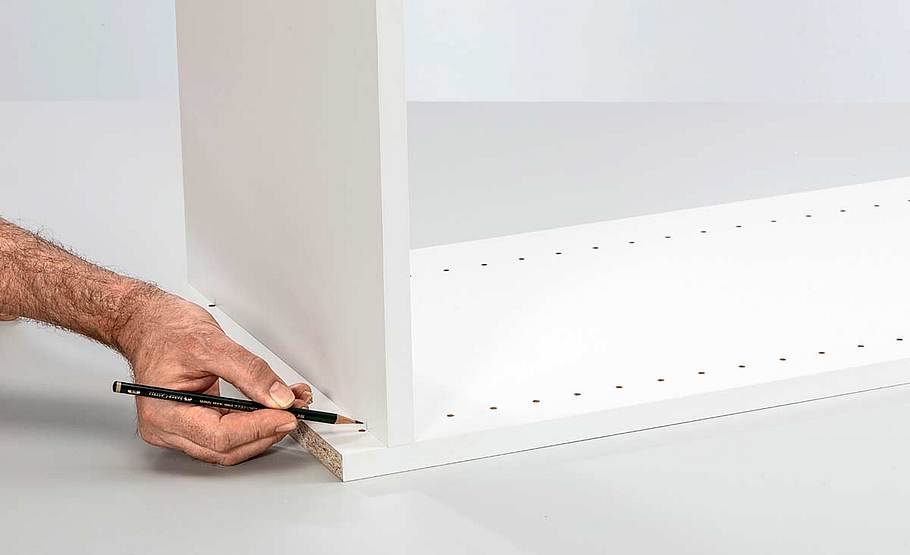

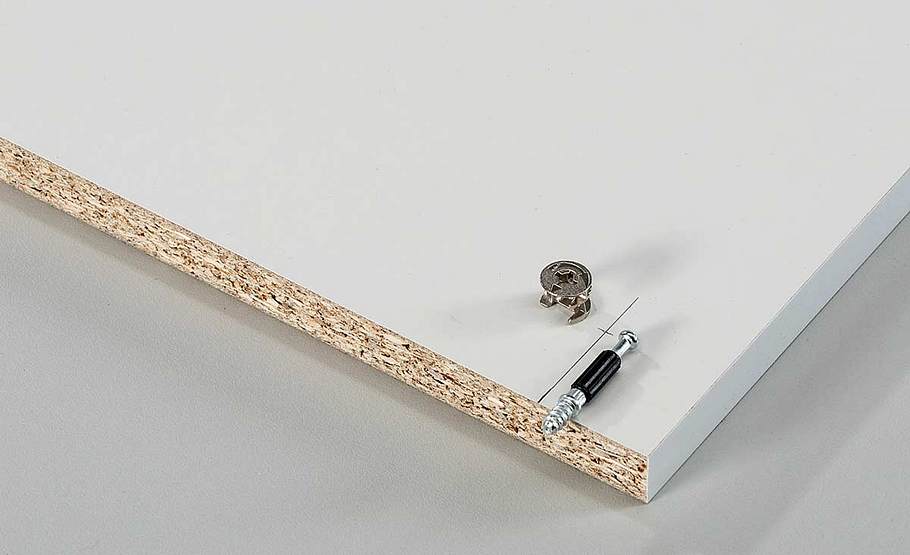

Das Regal wird mit Rastex- 15-Exzenter-verbindern von Hettich montiert. Markieren Sie die Lochpositionen auf dem Boden. Die unteren Löcher der Lochreihe wer- den für die Rastex- Schraubdübel genutzt.

Foto: sidm / MMM

Kellerschrank bauen

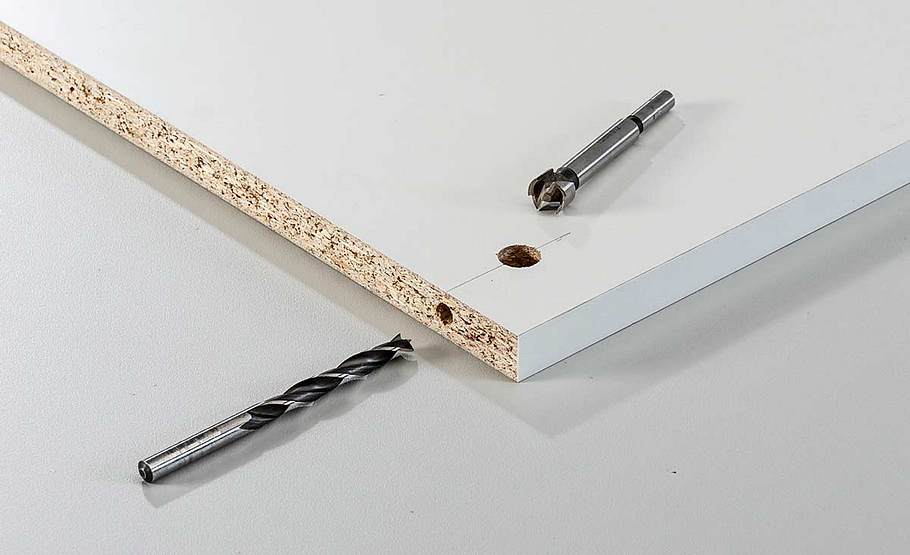

Um den Verbindungsbeschlag aufzunehmen, sind ein 15-mm-Sackloch für den Exzenter und ein 8-mm-Durchgangsloch für den ...

Foto: sidm / MMM

Kellerschrank bauen

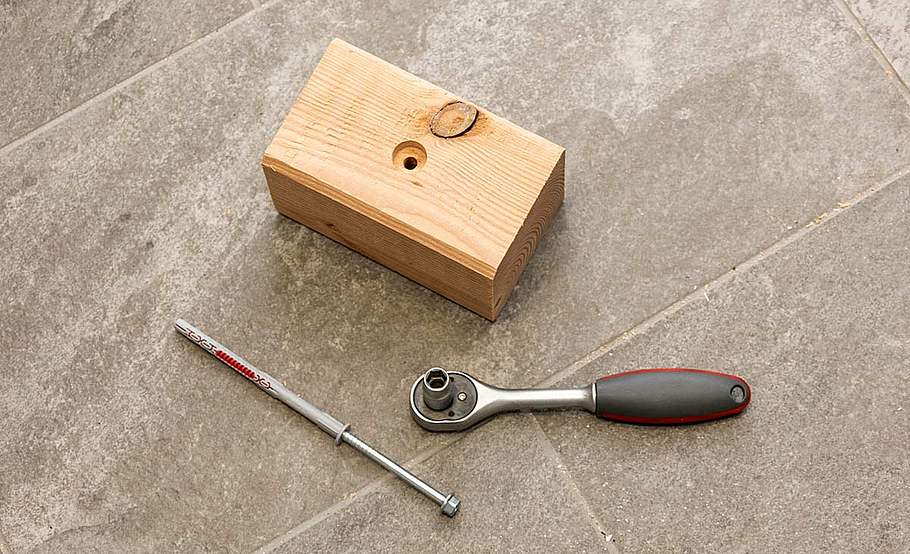

... Schraubdübel erforderlich. Das Loch des Dübels geht dabei bis in das Loch für den Exzenter durch. Insgesamt drei Böden ...

Foto: sidm / MMM

Kellerschrank bauen

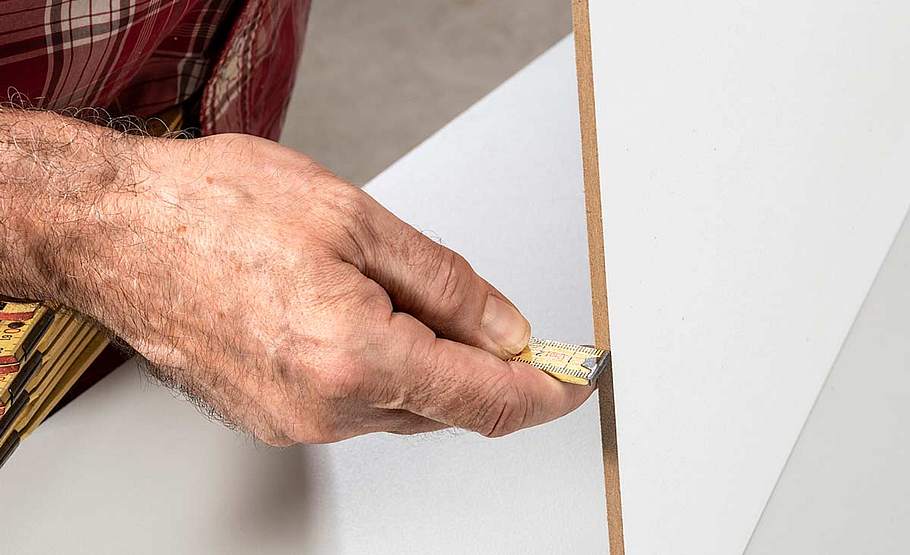

... sind erforderlich (der feste Mittelboden ist nach hinten gekürzt). Danach messen Sie die Stärke der Rückwand.

Foto: sidm / MMM

Kellerschrank bauen

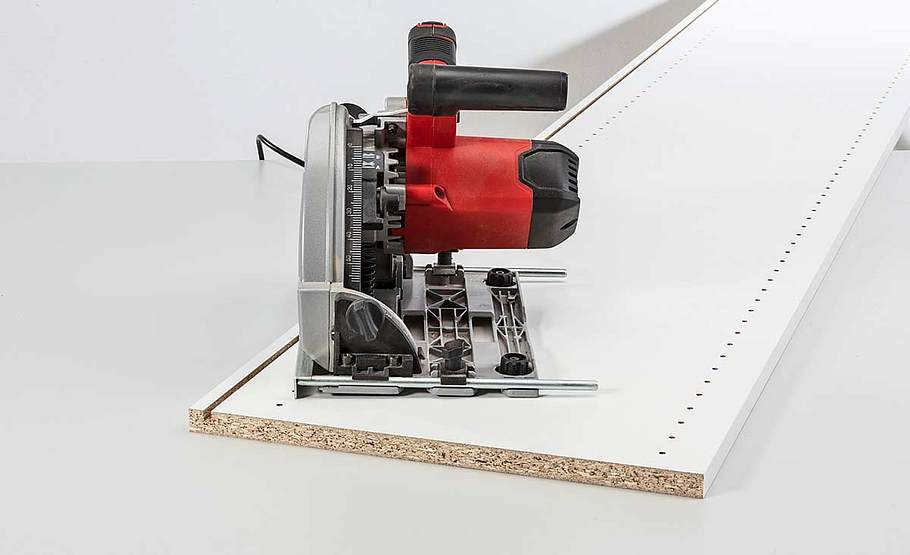

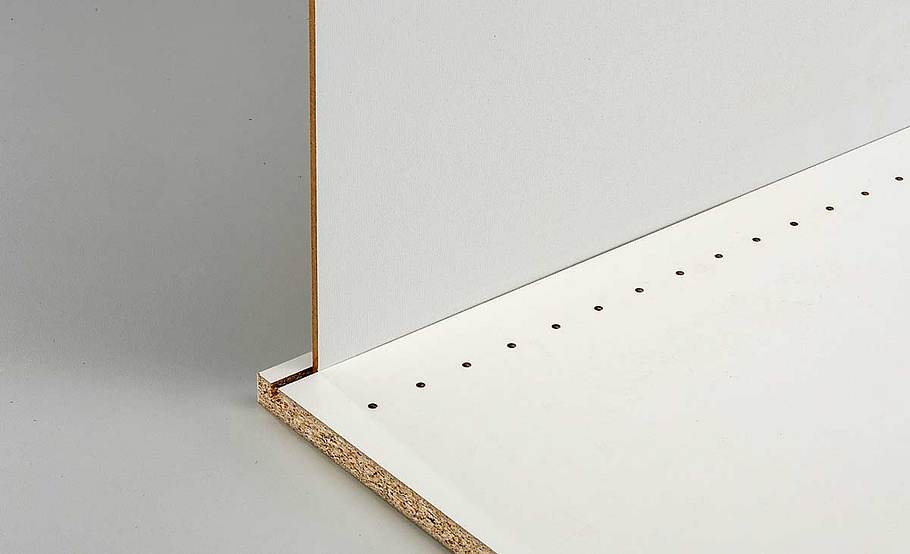

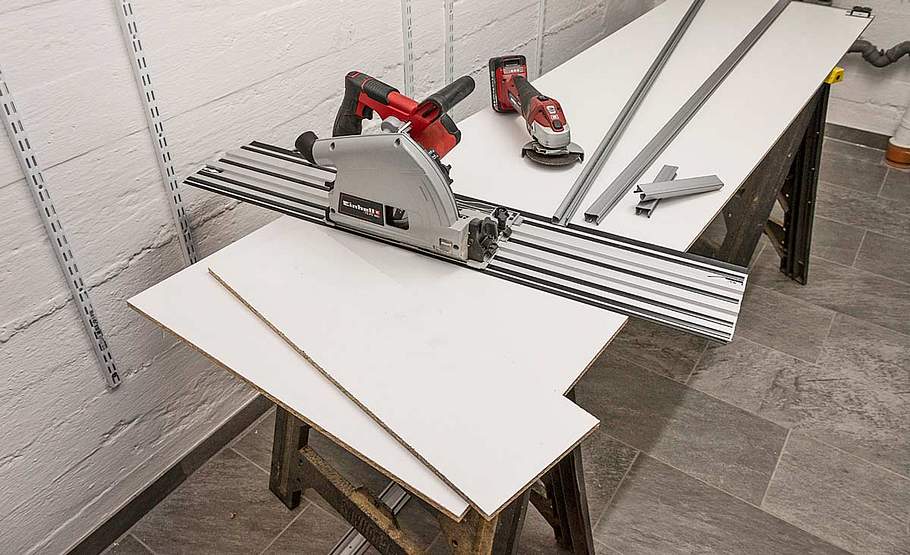

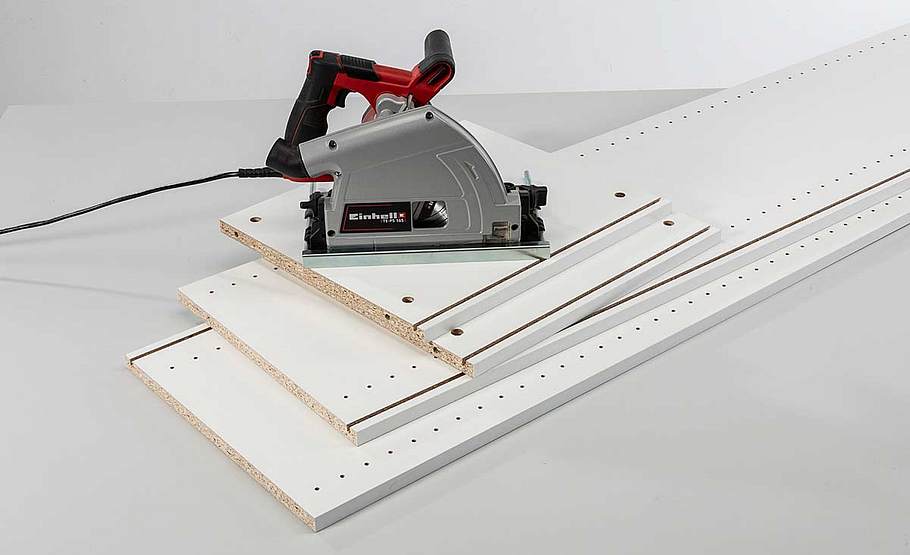

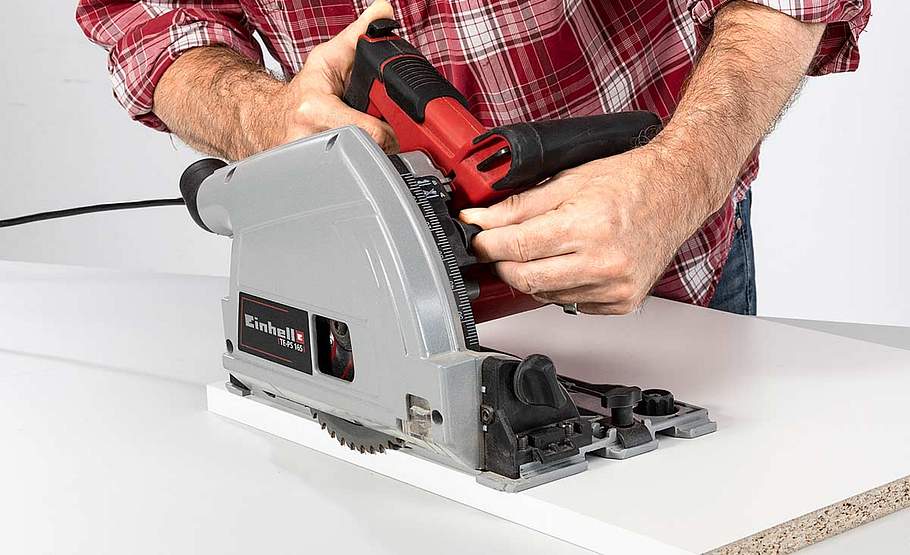

Die Rückwandnuten können Sie mit der Oberfräse oder wie hier mit der Tauchsäge herstellen. Stellen Sie die Schnitttiefe ...

Foto: sidm / MMM

Kellerschrank bauen

... der Säge ein. Wir haben die Säge mit dem Parallelanschlag geführt. Da die Rückwand stärker als der Sägeschnitt ist, sind zwei ...

Foto: sidm / MMM

Kellerschrank bauen

... parallele Schnitte erforderlich. Dazu muss der Anschlag minimal verstellt werden. Testen Sie, ob die Rückwand in die Nut passt. Nuten Sie die beiden Seiten sowie den Deckel und den Boden!

Foto: sidm / MMM

Kellerschrank bauen

Alle Nuten können Sie über die komplette Länge bzw. Breite der Bauteile sägen.

Foto: sidm / MMM

Kellerschrank bauen

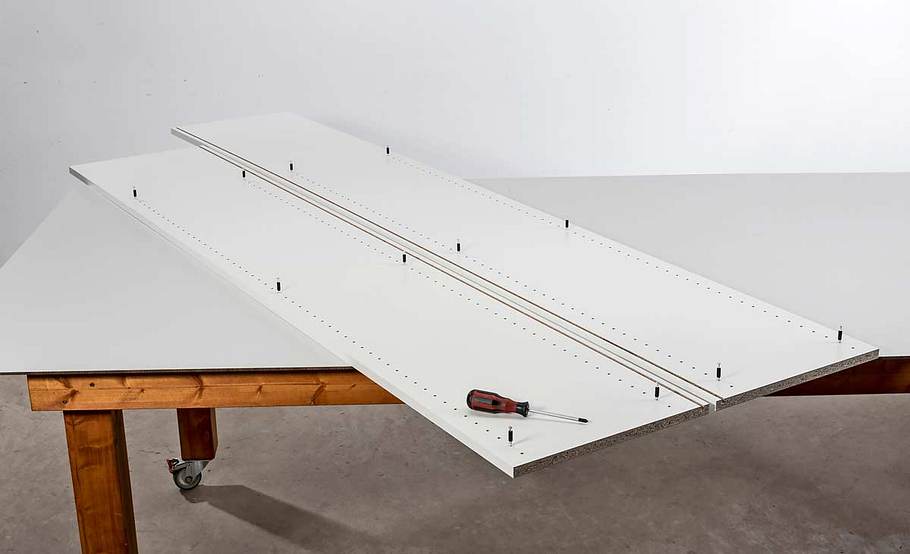

Als nächstes schrauben Sie die Einschraubdübel jeweils paarweise in die Seitenwände. Die Seiten ragen über das Deckelbrett hinaus. Vorsicht: Die herausstehenden Dübel können leicht ausbrechen!



Foto: sidm / MMM

Kellerschrank bauen

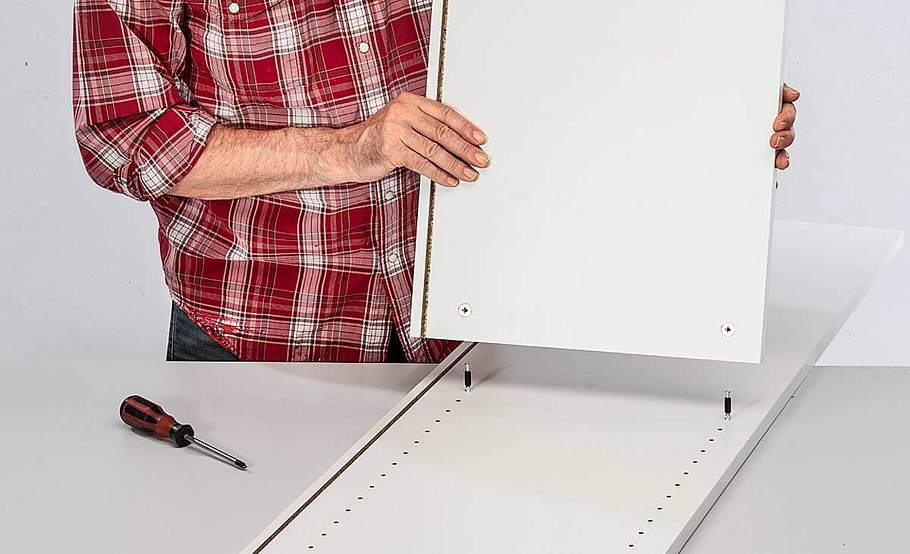

Setzen Sie die Exzenter in die Sacklöcher der Böden ein und stecken Sie die Böden auf die Einschraubdübel.

Foto: sidm / MMM

Kellerschrank bauen

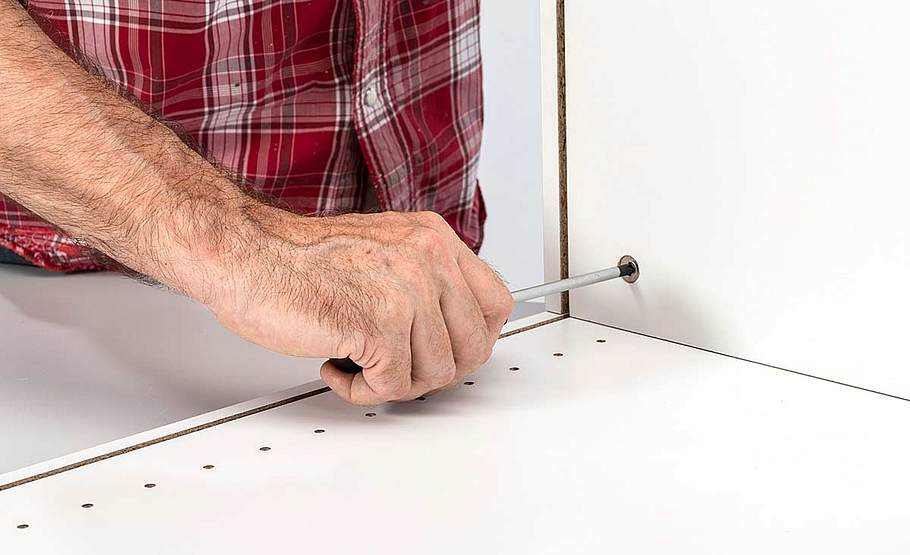

Nun drehen Sie die Exzenter von Hand (benutzen Sie nicht den Akkuschrauber) im Uhrzeigersinn fest.

Foto: sidm / MMM

Kellerschrank bauen

Beim Deckel und beim bis zur Nut reichenden Zwischenboden sitzen die Exzenter unten, beim Boden oben.

Foto: sidm / MMM

Kellerschrank bauen

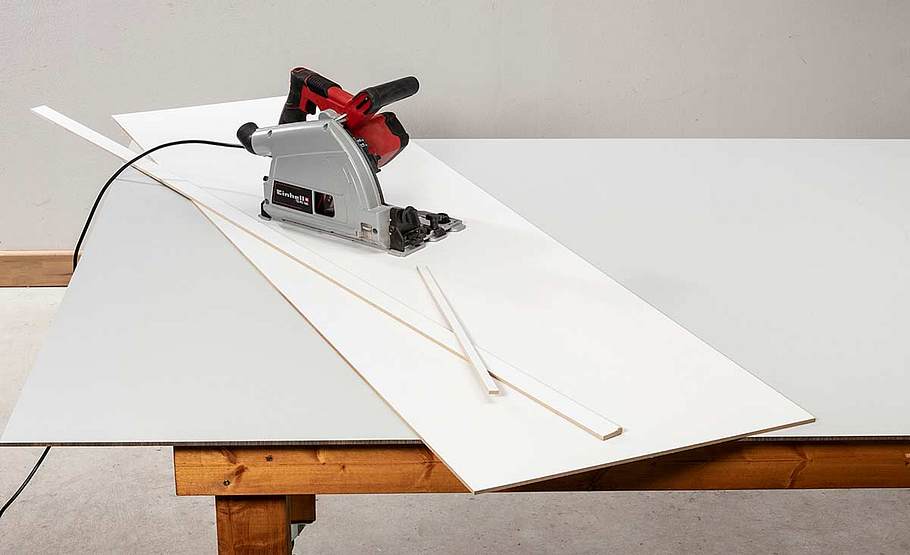

Nun schneiden Sie die Rückwand zu. Sie stabilisiert das gesamte Regal und sorgt für Rechtwinkligkeit des Möbels.

Foto: sidm / MMM

Kellerschrank bauen

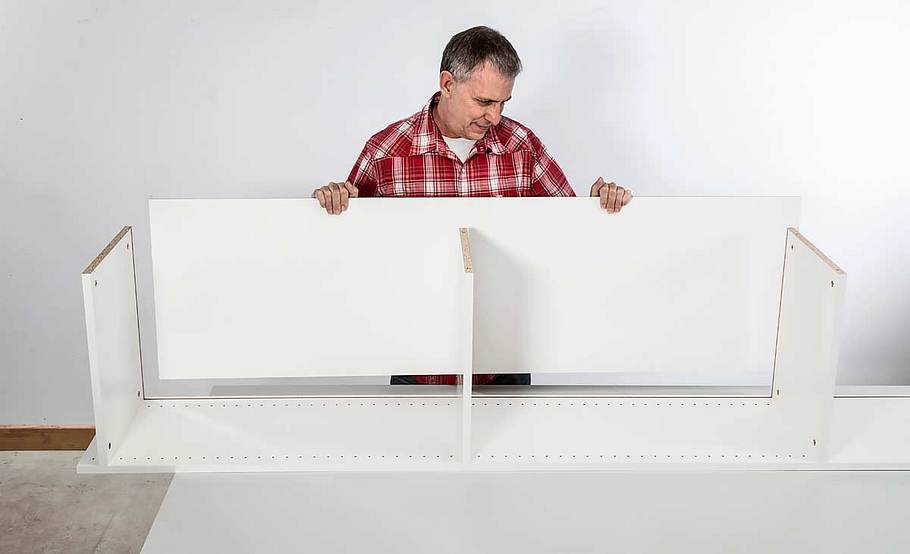

Die Rückwand können Sie von oben in das liegende Regal einschieben und später zusätzlich mit dem Mittelboden verschrauben. Später wird das Regal im Keller montiert.



Foto: sidm / MMM

Kellerschrank bauen

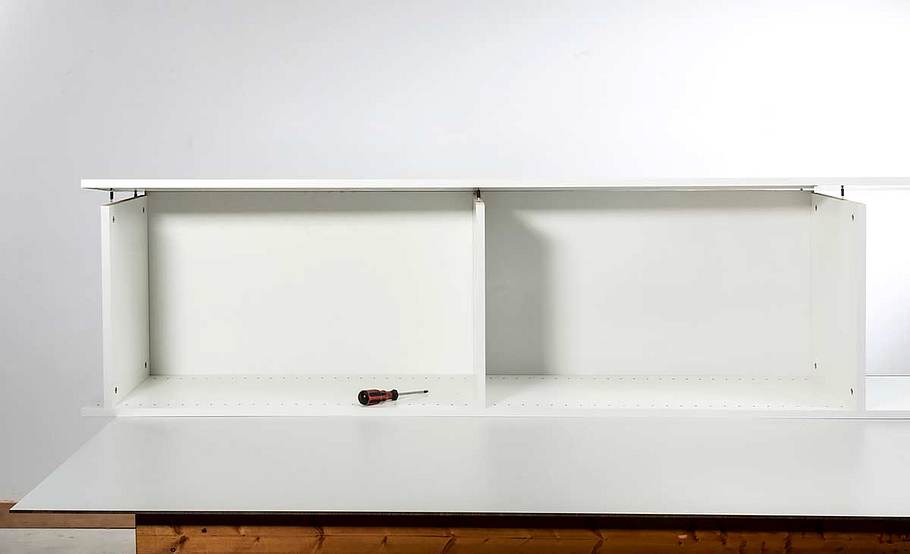

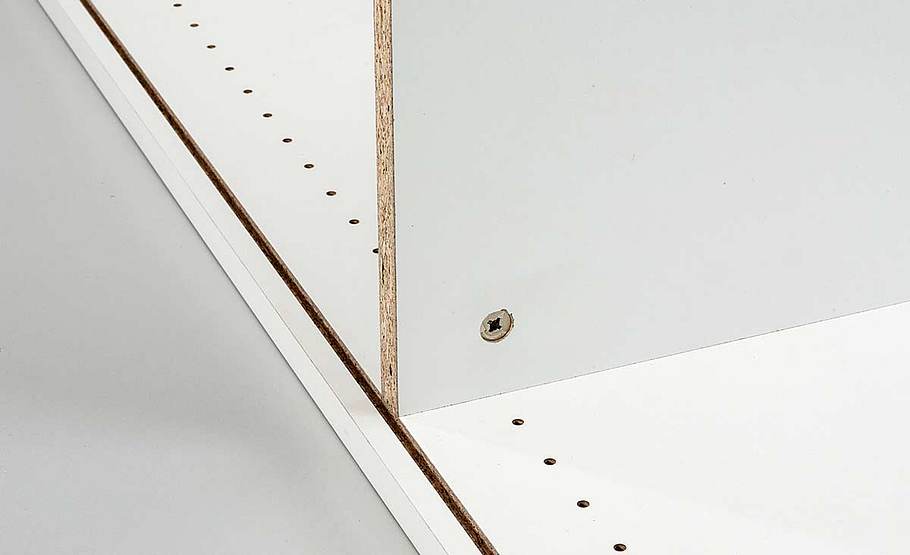

Nach dem Einschieben der Rückwand legen Sie die zweite Seitenwand auf und drehen die Exzenter fest.

Foto: sidm / MMM

Kellerschrank bauen

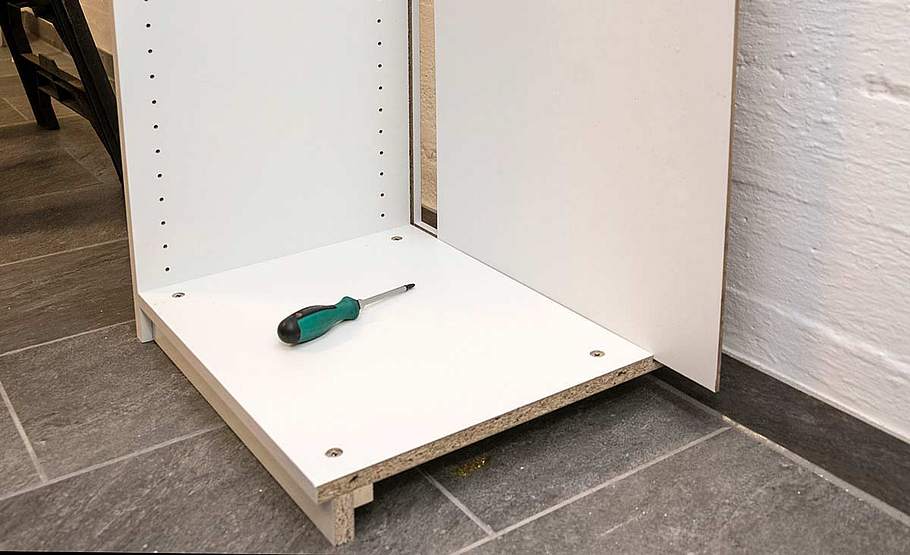

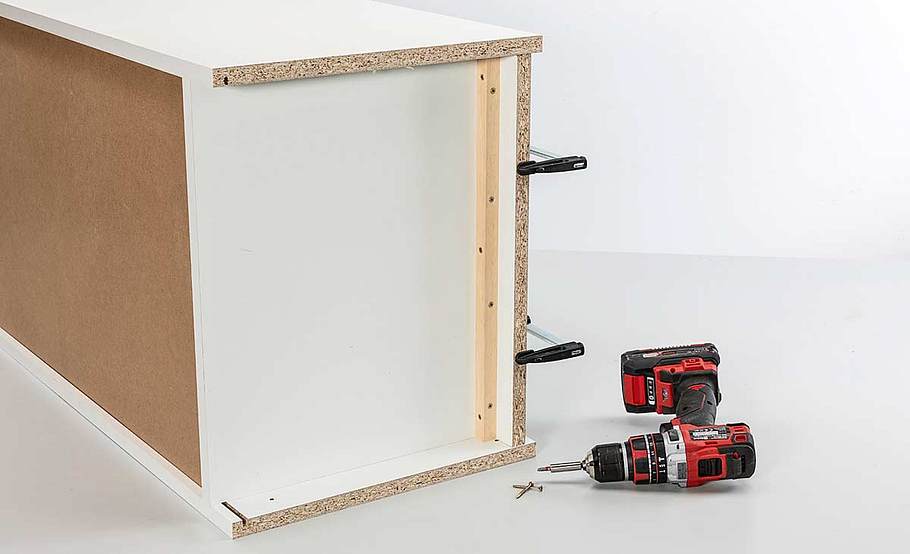

Da der Regalboden etwas erhöht sitzt, damit er nicht direkt auf dem Kellerfußboden liegt, benötigt das Regal eine Sockelblende.

Foto: sidm / MMM

Kellerschrank bauen

Die zugeschnittene Blende wird mit einem Quadratstab unter dem Boden verschraubt.

Foto: sidm / MMM

Kellerschrank bauen

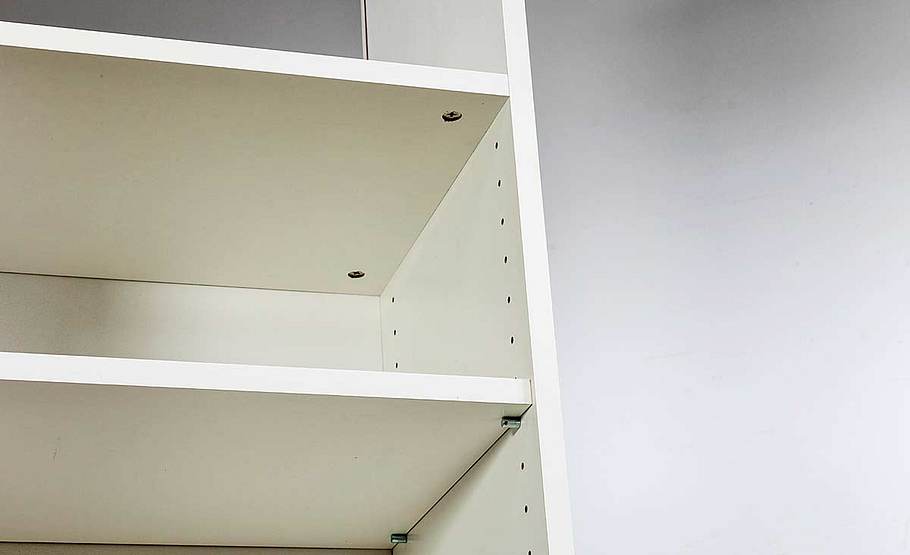

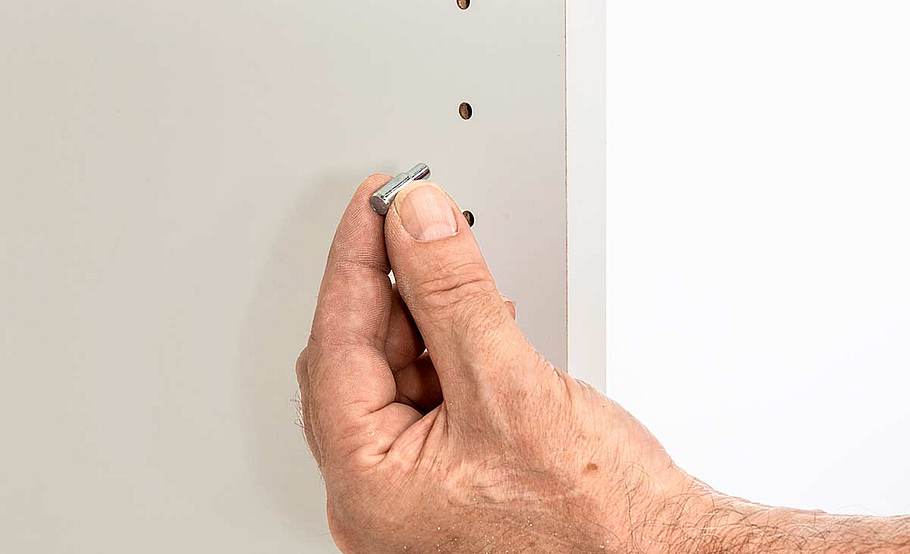

Für die Zwischenböden haben wir abgesetzte Bodenträger verwendet, die jeweils auf gleicher Höhe in die Lochreihen ...

Foto: sidm / MMM

Kellerschrank bauen

... gesteckt werden. Anschließend legen Sie die zugeschnittenen Böden einfach auf.

Foto: sidm / MMM

Kellerschrank bauen

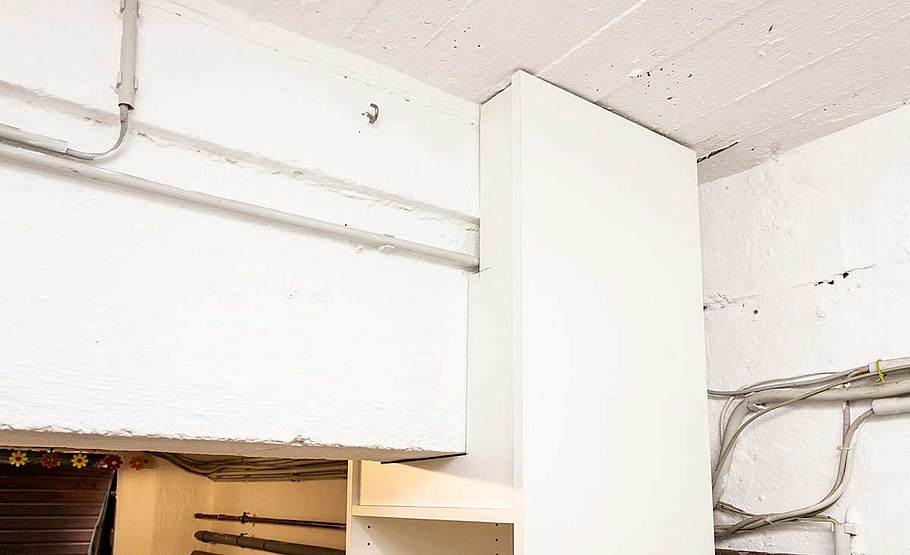

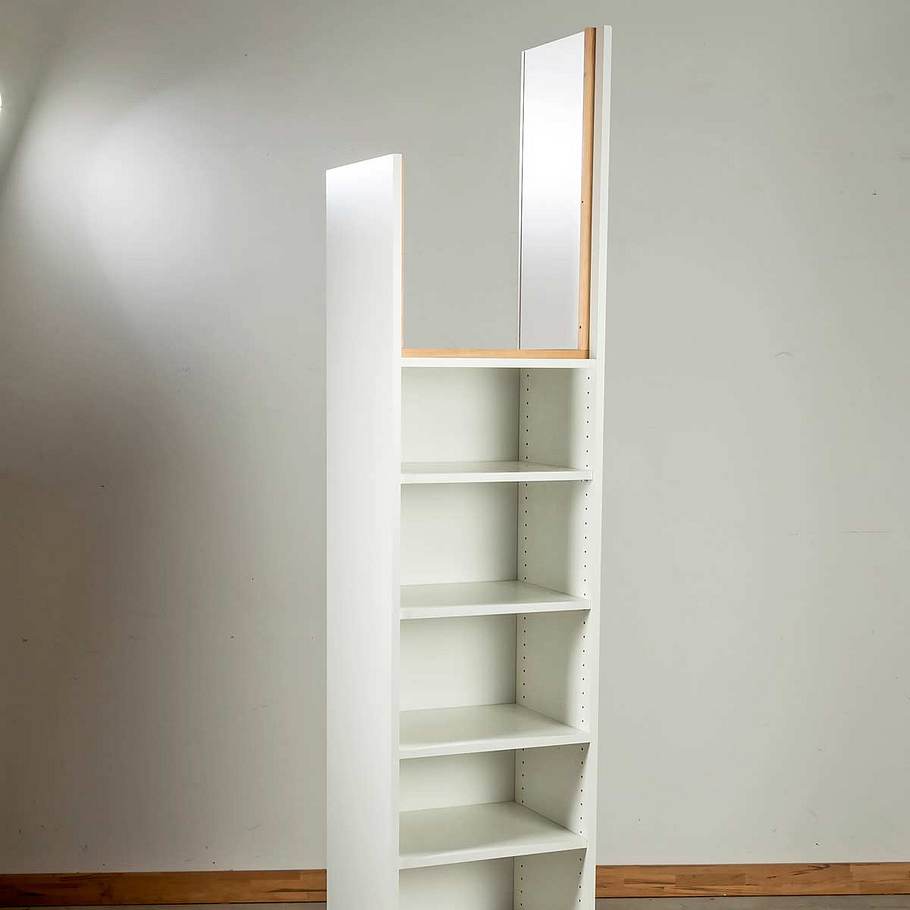

Die asymmetrisch überstehenden Seitenwände greifen später um den Betonsturz herum. Sie dienen dann auch als Anschläge der Schiebetüren. Schrauben Sie gleichmäßig eingerückt drei Holzleisten in das nach oben offene Fach. Hier wird vor Ort eine Blende eingepasst



Foto: sidm / MMM

Kellerschrank bauen

Dank der Exzenter kann das Regal leicht demontiert und transportiert werden. Vor Ort bauen Sie es wieder auf.

Foto: sidm / MMM

Kellerschrank bauen

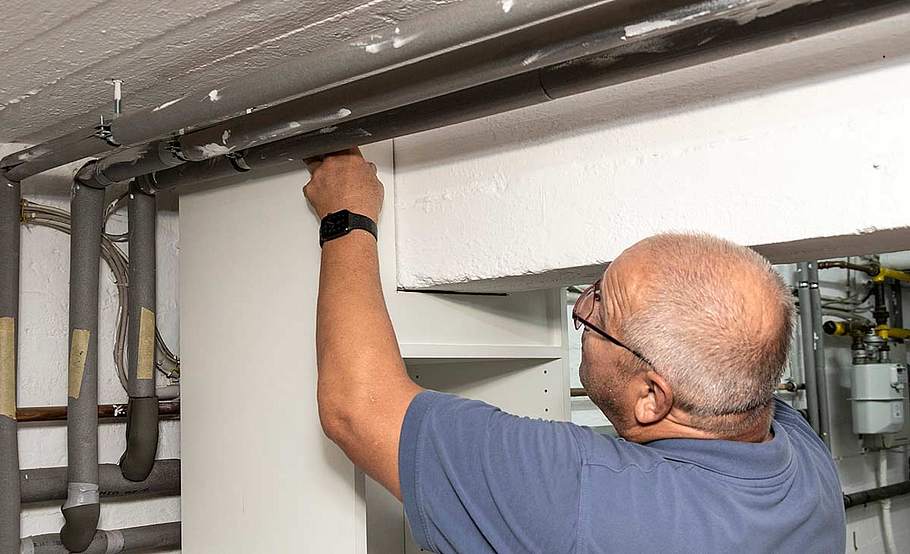

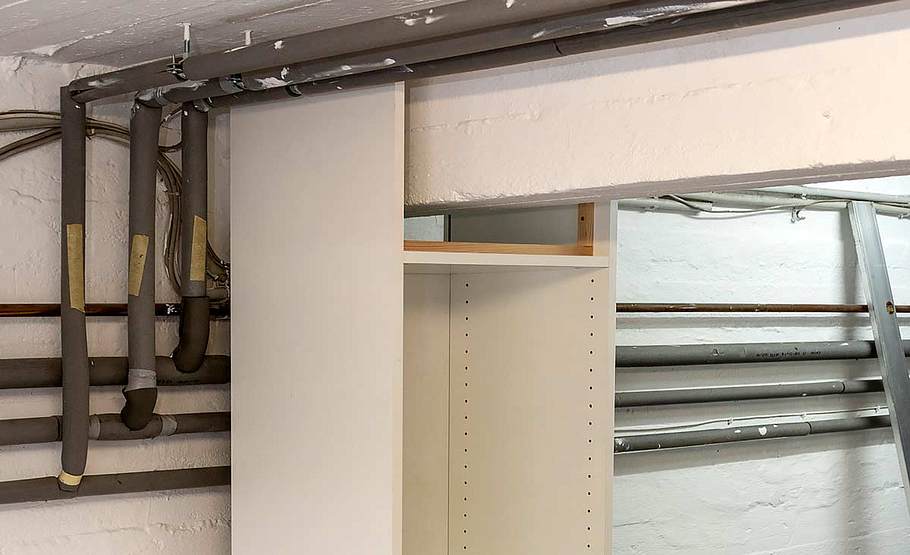

Hier steht das Regal unmittelbar unter dem Sturz. Die Rückwand haben wir zusätzlich von hinten mit dem festen Zwischenboden verschraubt. Nachdem Sie die Rückwandschrauben gesetzt haben, können Sie das Regal nach hinten schieben. Wegen der Rohre bleibt ein Wandabstand zur Luftzirkulation!

Foto: sidm / MMM

Kellerschrank bauen

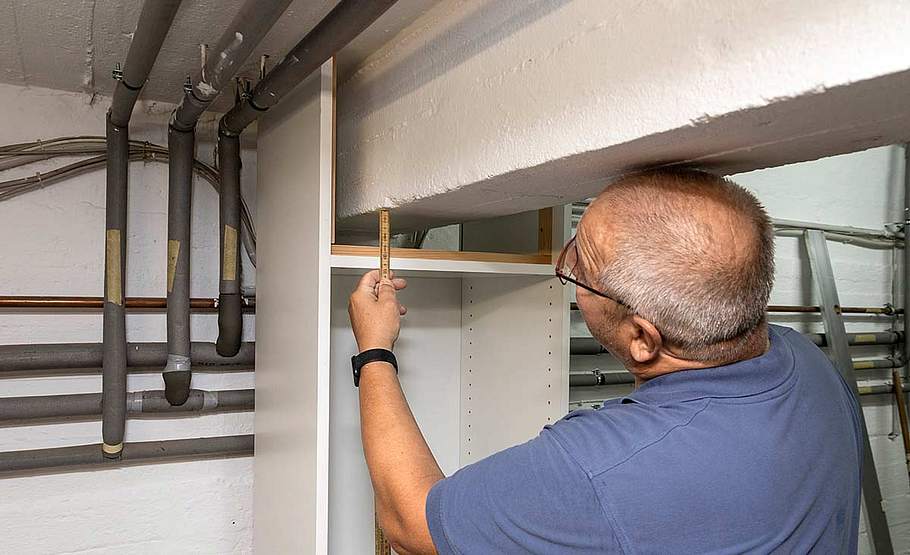

Nun messen Sie die Abstände vom Regalboden und den Seiten zum Sturz für die U-förmige Blende aus.

Foto: sidm / MMM

Kellerschrank bauen

Nun messen Sie die Abstände vom Regalboden und den Seiten zum Sturz für die U-förmige Blende aus.

Foto: sidm / MMM

Kellerschrank bauen

Schneiden Sie das Blendbrett möglichst passgenau zu. Dann setzen Sie es bis an die Holzleisten in das Fach und schrauben es dort fest.

Foto: sidm / MMM

Kellerschrank bauen

Hier der Blick von der anderen Seite, der auch die unterschiedlichen Deckenhöhen in diesem Kellerflur offenbart.

Foto: sidm / MMM

Schiebetüren montieren

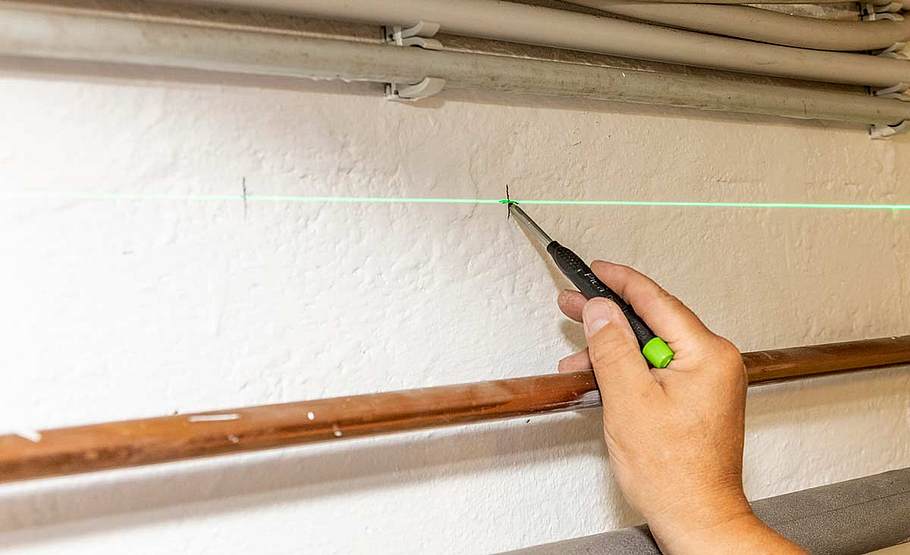

Mit einem Nivellierlaser haben wir eine waagerechte Bezugslinie für die Wandschienen auf die Wand projiziert.

Foto: sidm / MMM

Schiebetüren montieren

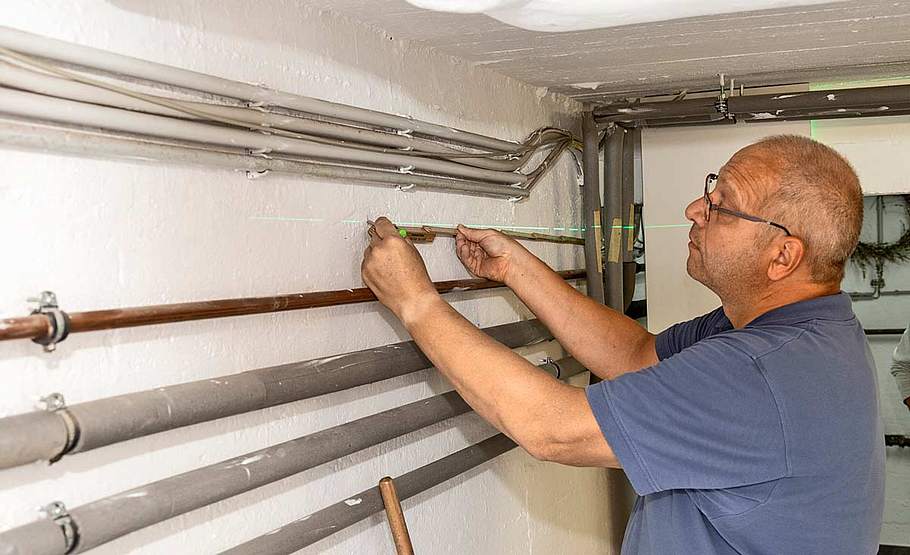

Auf dieser Linie markieren wir im erforderlichen Abstand (der auch von der Breite der Böden abhängt) die Bohrlöcher für die ...

Foto: sidm / MMM

Schiebetüren montieren

... Schienen. Hier bestehen die Wände aus Beton, sodass die Belastbarkeit der Regale unproblematisch ist. Bohren Sie mit dem ...

Foto: sidm / MMM

Schiebetüren montieren

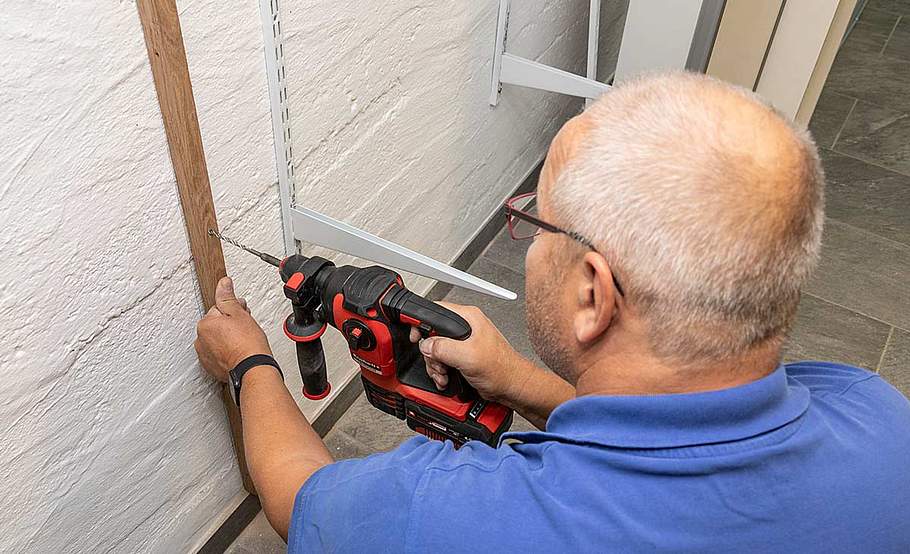

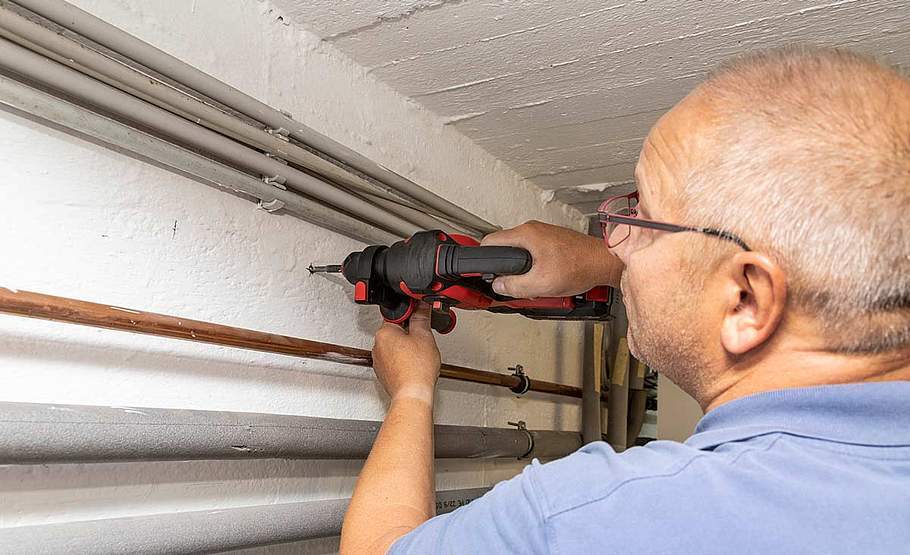

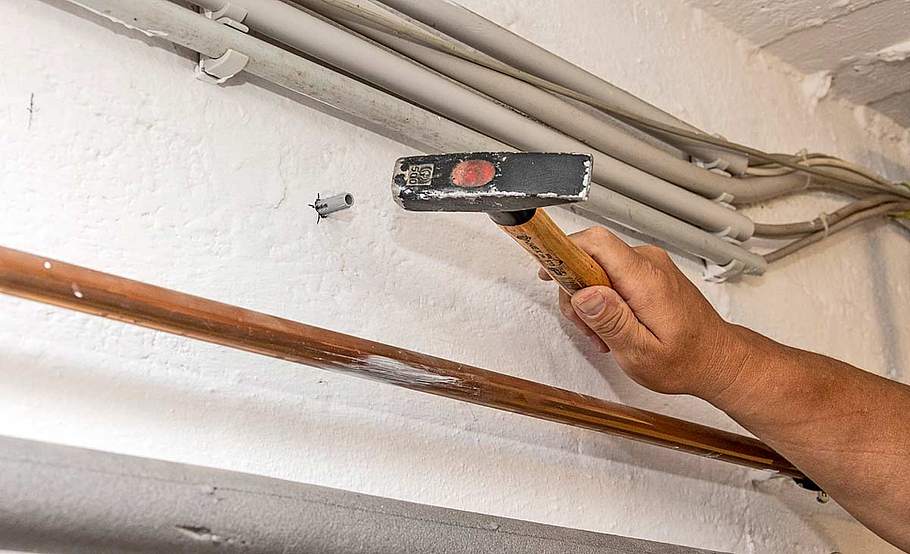

... Bohrhammer die Löcher für 8-mm-Dübel und schlagen dann die Nylondübel ein.

Foto: sidm / MMM

Schiebetüren montieren

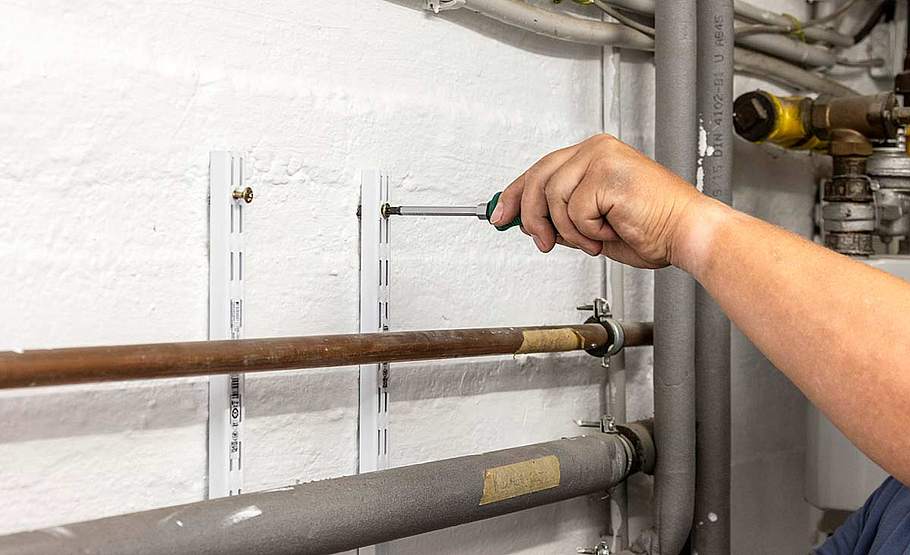

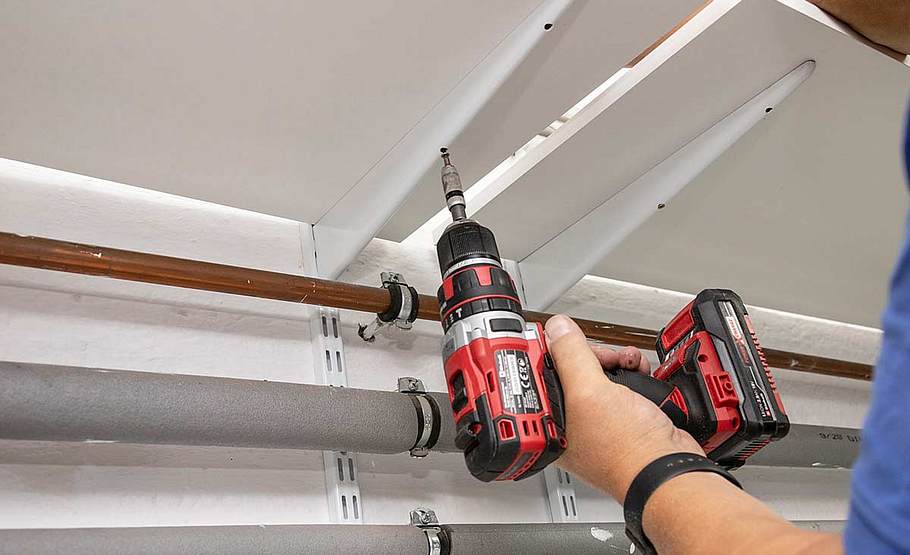

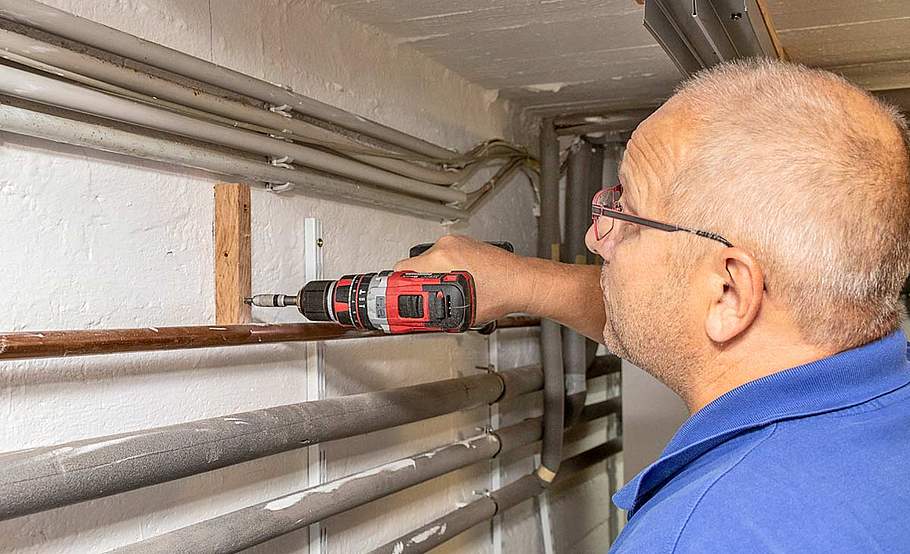

Anschließend können Sie die Wandschienen mit geeigneten Senkkopfschrauben befestigen.

Foto: sidm / MMM

Schiebetüren montieren

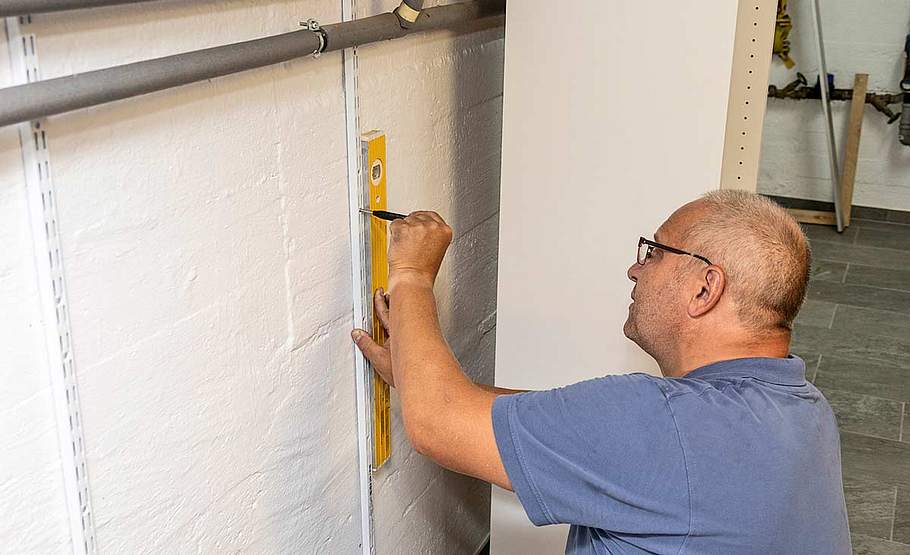

Richten Sie die pendelnden Schienen mit der Wasserwaage aus und markieren Sie die übrigen Bohrlöcher. Dann bohren und montieren.

Foto: sidm / MMM

Schiebetüren montieren

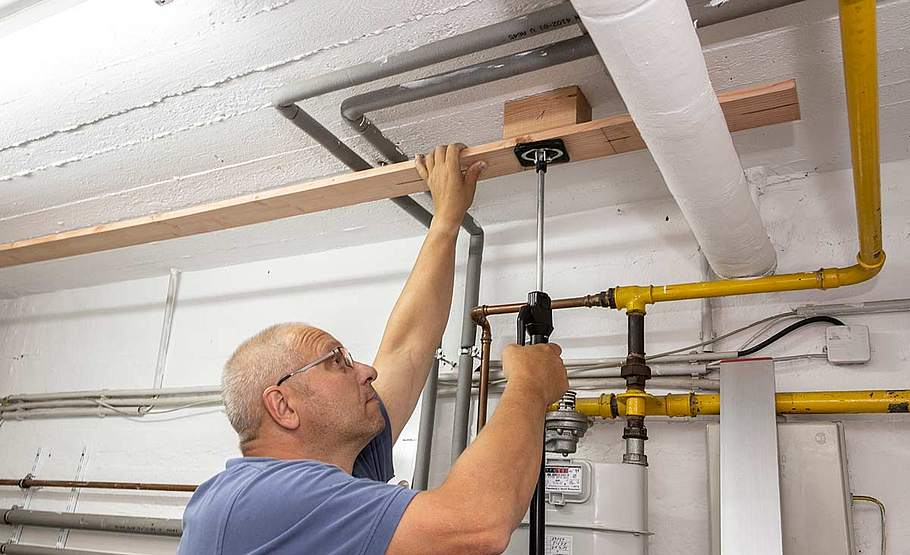

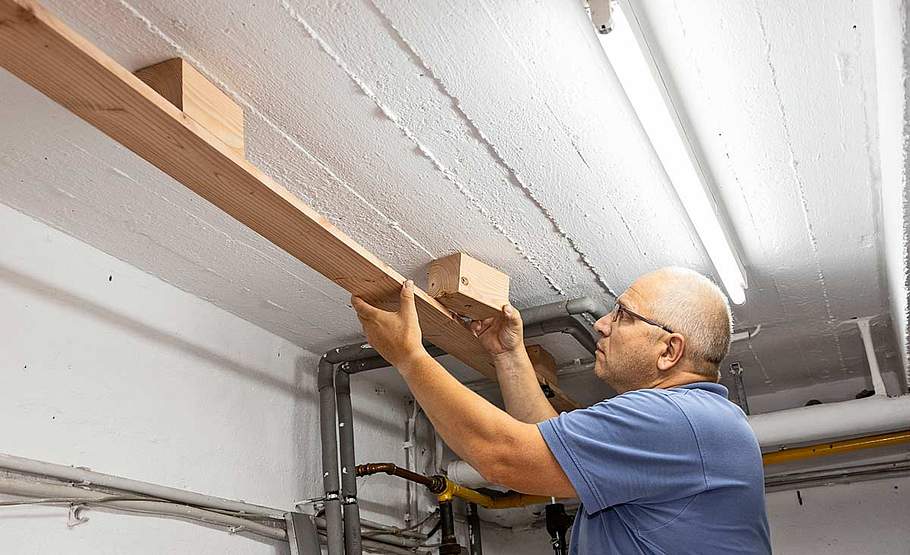

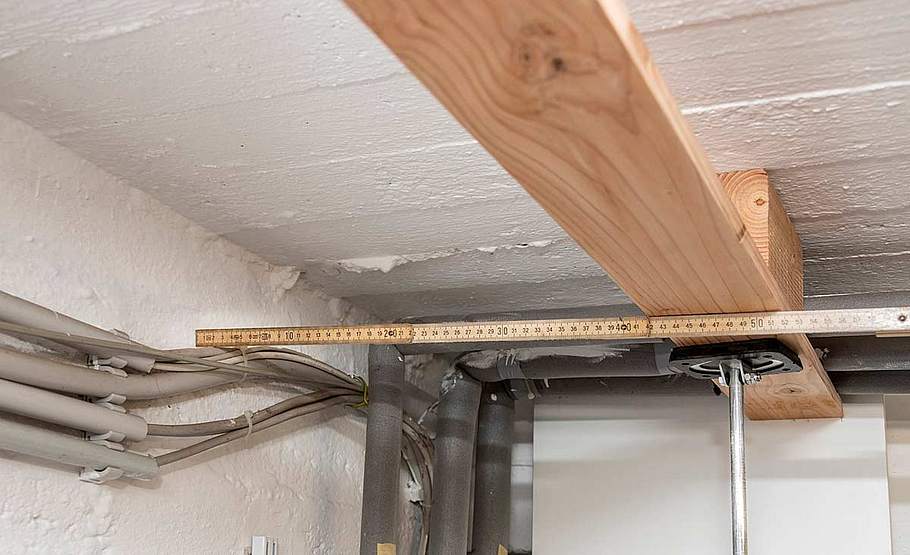

Um eine Ebene für die Führungsschienen der Schiebetüren an der Decke zu schaffen, haben wir dort ein Brett mit Distanzklötzen ...

Foto: sidm / MMM

Schiebetüren montieren

... festgeklemmt. Markieren Sie die Lage der Holzklötze an der Decke. Dann entnehmen Sie die Klötze und bringen dort jeweils ...

Foto: sidm / MMM

Schiebetüren montieren

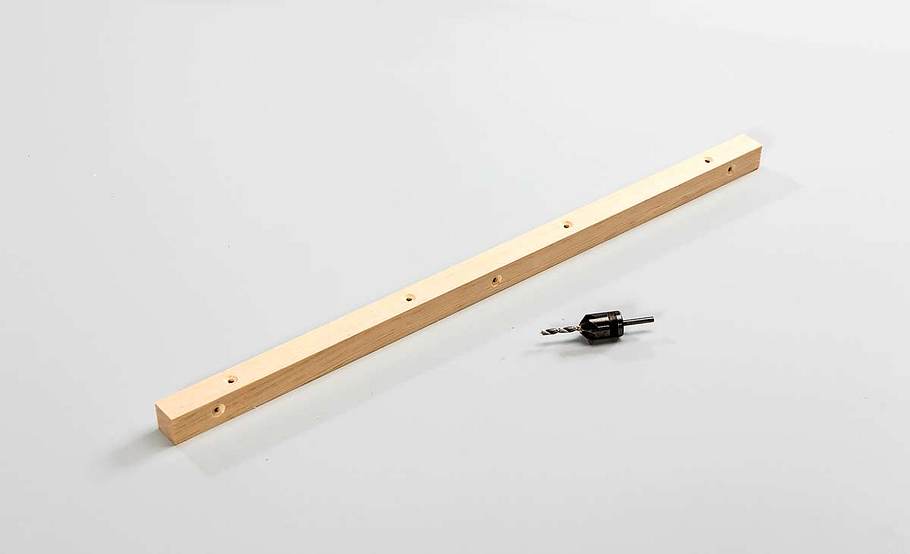

... eine Zapfensenkung für die Schrauben an, also ein größeres Sackloch für den Schraubenkopf mit Durchgangsbohrung.

Foto: sidm / MMM

Schiebetüren montieren

Überprüfen Sie, dass der Abstand der Schiebetürenschiene mit der Ausladung der Regalböden und dem Sturzregal als Anschlag passt.

Foto: sidm / MMM

Schiebetüren montieren

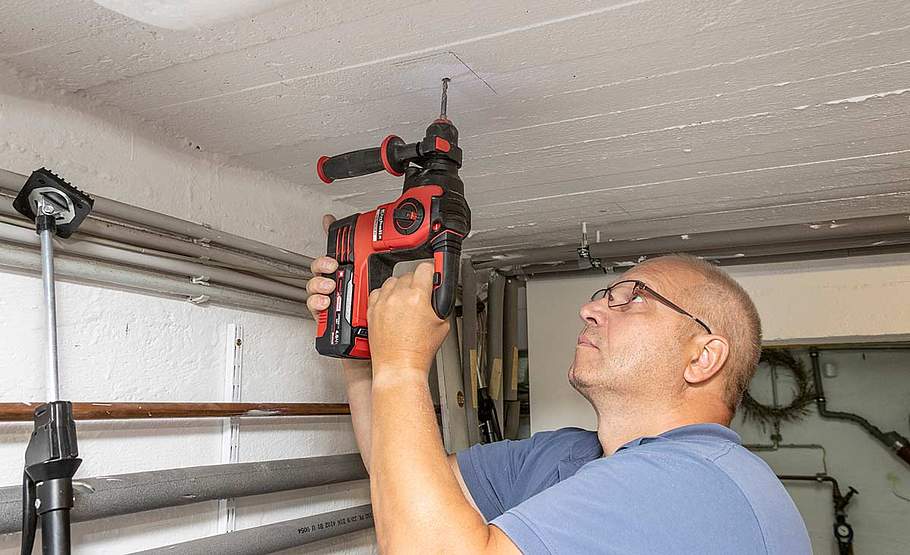

Dann bohren Sie die Löcher für die Holz-Klötze in die Decke ...

Foto: sidm / MMM

Schiebetüren montieren

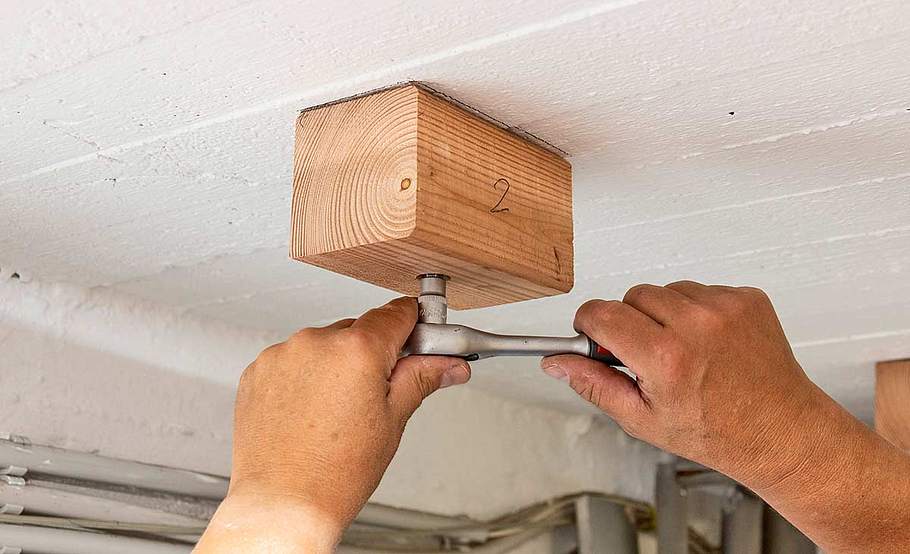

... und montieren die Klötze in einer Flucht mit Dübeln und Schrauben.

Foto: sidm / MMM

Schiebetüren montieren

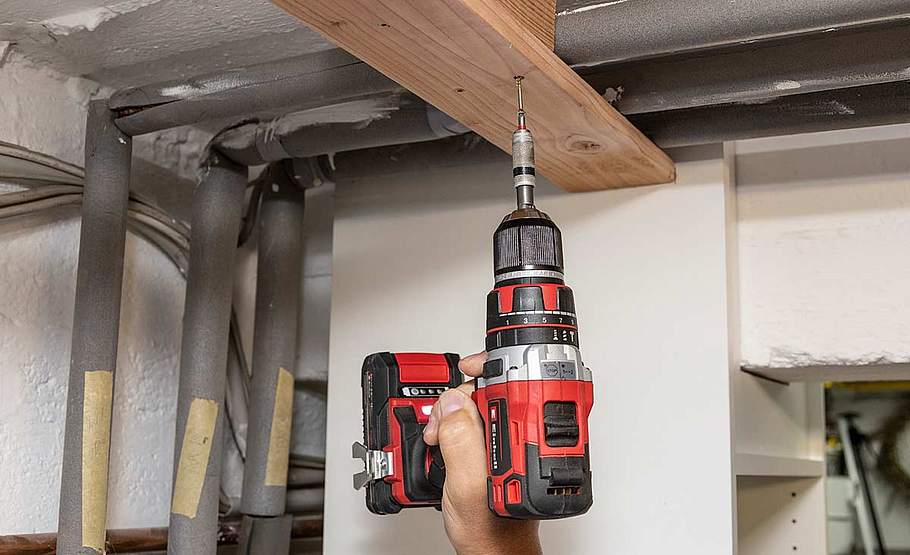

Danach schrauben Sie das Brett mit Spanplattenschrauben gegen die Holzklötze.

Foto: sidm / MMM

Schiebetüren montieren

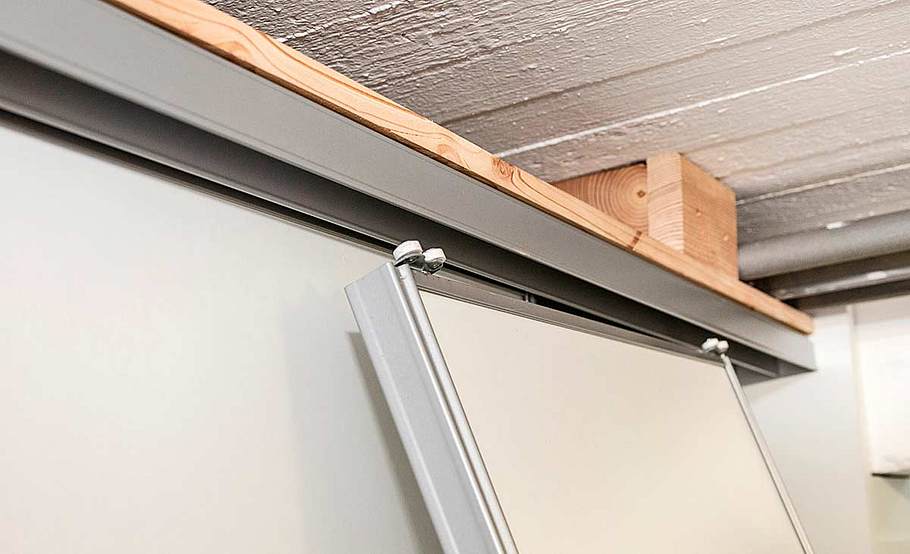

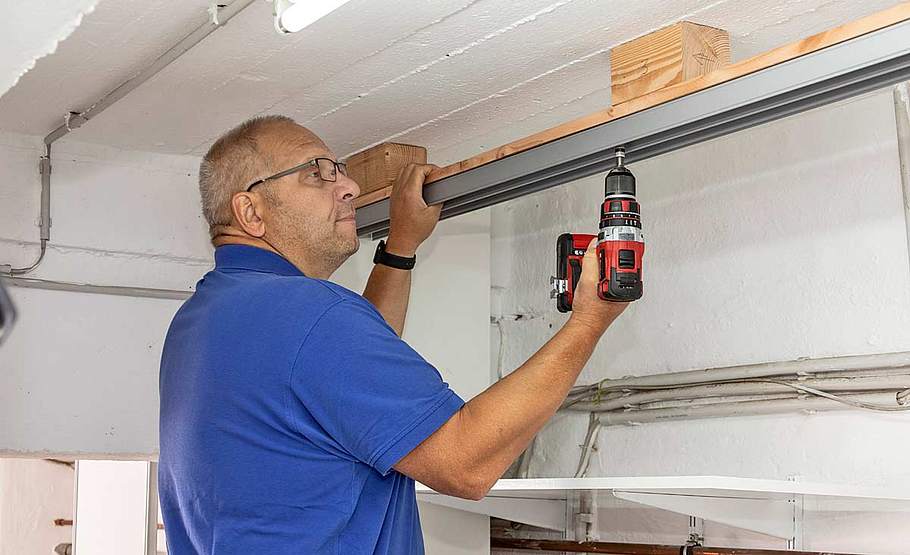

Gegen das Brett wird anschließend die gebohrte und gesenkte zweiläufige Deckenschiene der Schiebetüren geschraubt.

Foto: sidm / MMM

Schiebetüren montieren

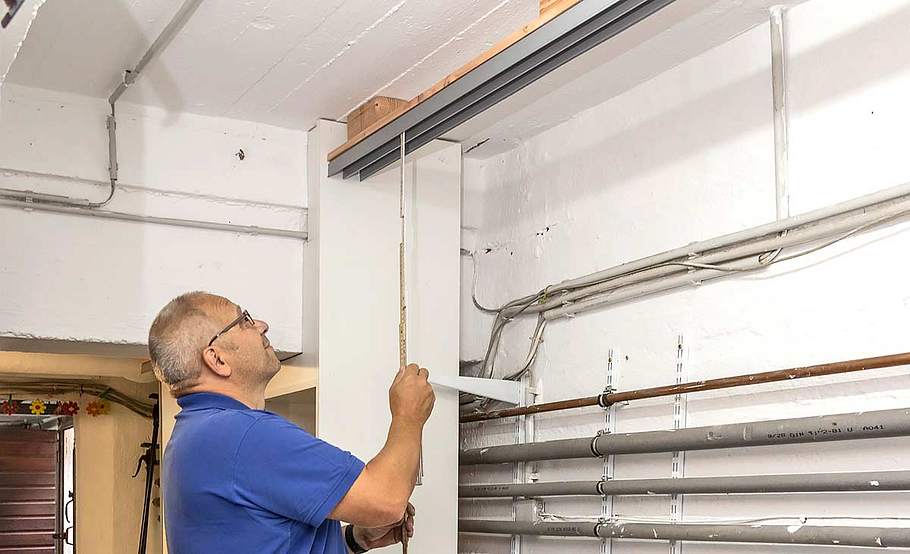

Legen Sie die Boden-Laufschiene unter die obere Schiene und ermitteln nun das erforderliche Maß der Schiebetüren. Gut zu erkennen sind hier die drei Ebenen: Ausladung des Wandregals, Ausladung des Sturz-Regals und Position der Schiebetüren.

Foto: sidm / MMM

Schiebetüren montieren

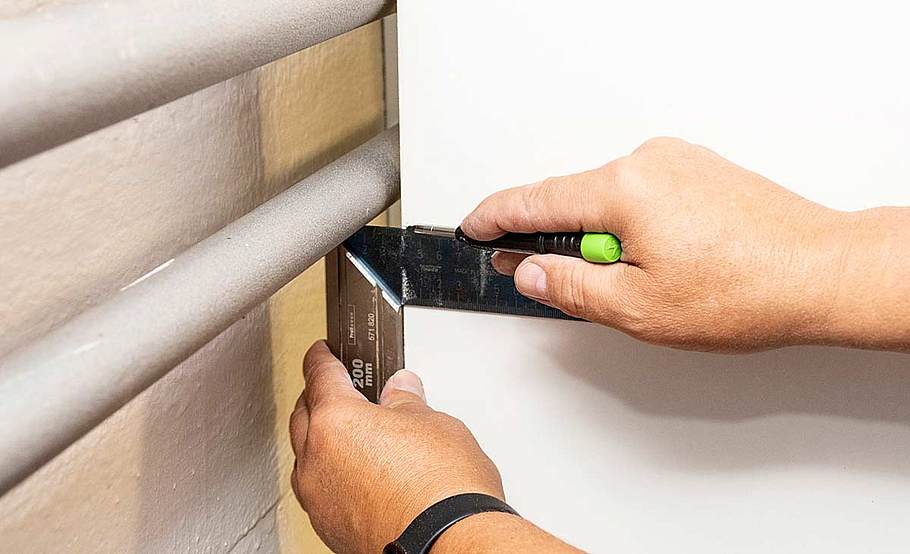

Auf den anderen Seiten bilden Spanplatten den Schiebetüren-Abschluss. Markieren Sie den Verlauf der Rohre auf diesen Platten ...

Foto: sidm / MMM

Schiebetüren montieren

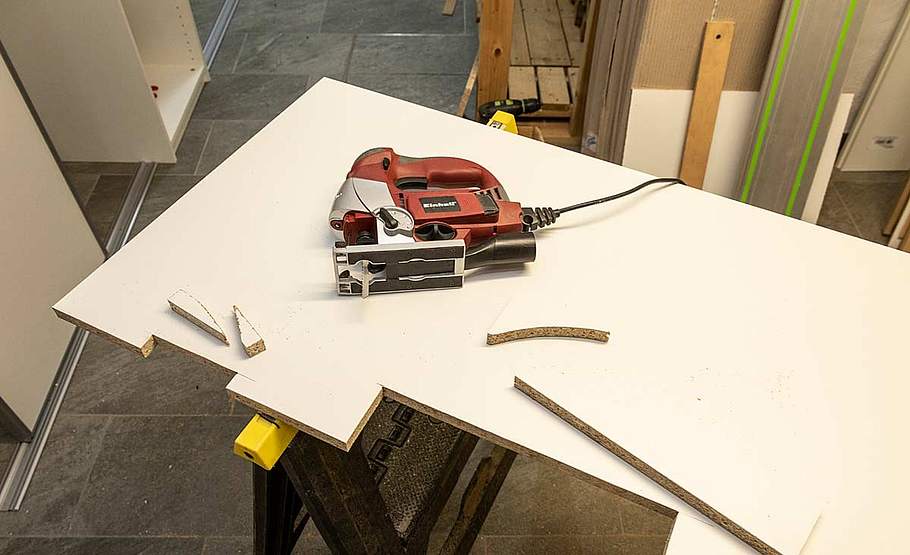

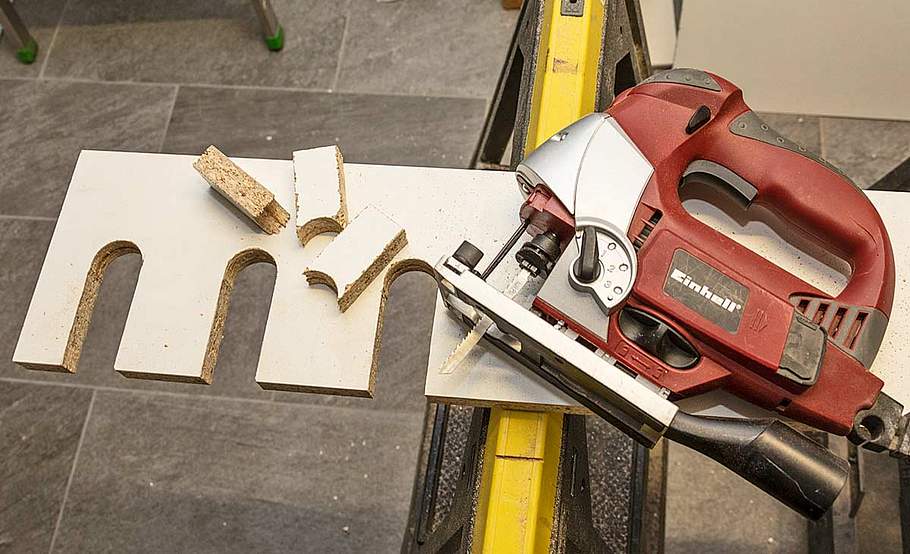

... und klinken Sie die Bereiche entsprechend mit der Stichsäge aus.

Foto: sidm / MMM

Schiebetüren montieren

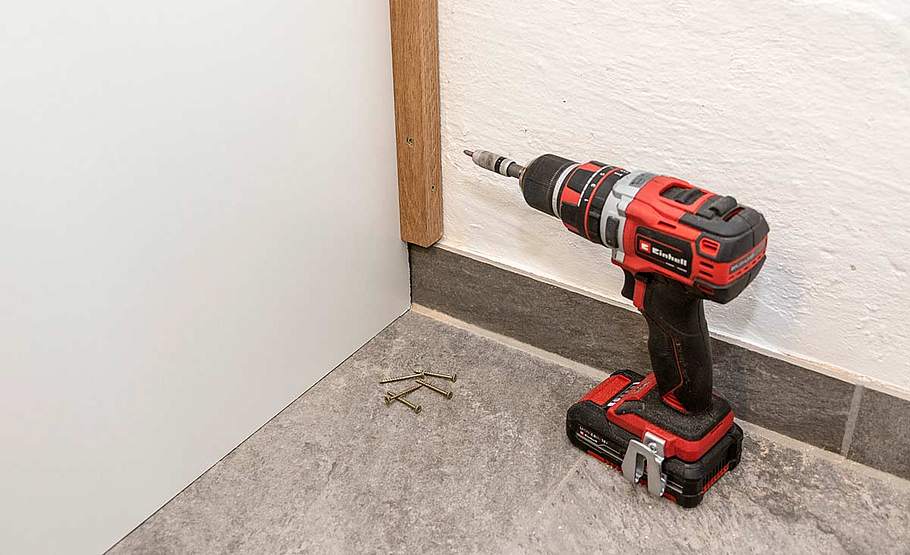

Montiert werden die Wände an Holzleisten, die gegen die Wand gedübelt werden. Die Platten müssen nicht auf ganzer Länge ...

Foto: sidm / MMM

Schiebetüren montieren

... montiert werden, sollten aber an mehreren Stellen gegen Leistenanschläge stoßen und mit diesen verschraubt werden.

Foto: sidm / MMM

Schiebetüren montieren

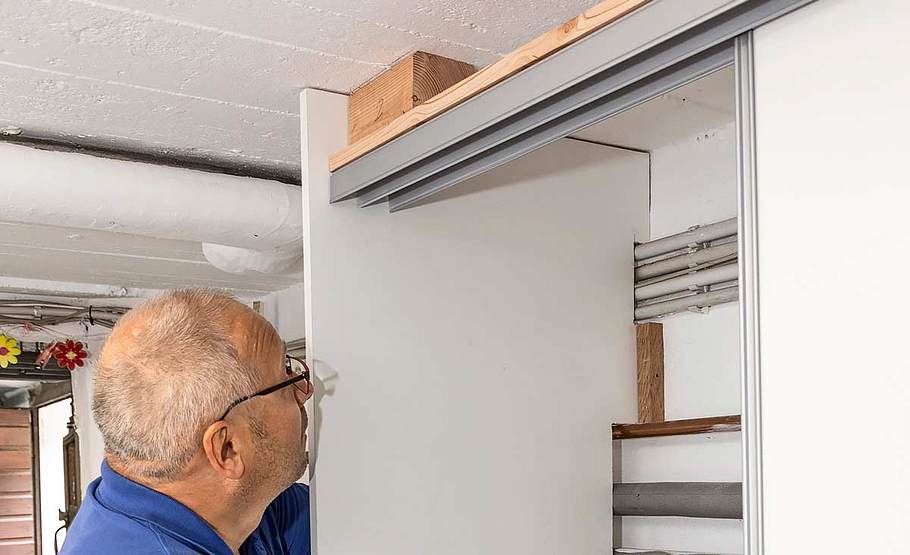

Schieben Sie die Seitenwand von außen gegen die Anschlagshölzer. Die Außenwand schließt an der Wand mit den Anschlägen und an der Decke bündig mit der Schiebetüren-Führungsschiene ab.



Foto: sidm / MMM

Schiebetüren montieren

Nun schrauben Sie die Wand fest: Von der Innenseite durch die Anschlagsleisten ...

Foto: sidm / MMM

Schiebetüren montieren

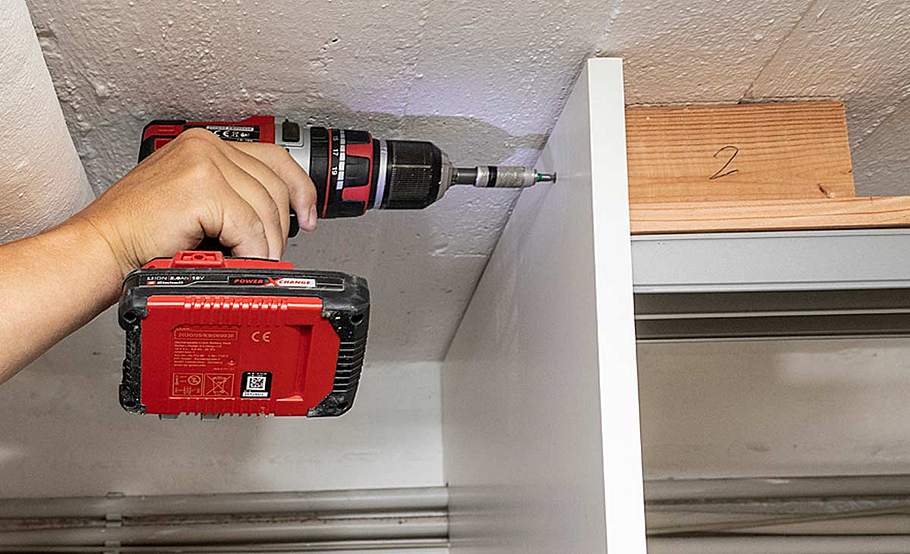

... und von außen gegen den Deckenklotz der Führungsschiene. Am Boden sollten Sie die Wand mit Silikon fixieren und versiegeln.

Foto: sidm / MMM

Schiebetüren montieren

Jetzt geht es daran, die Schiebetüren zu kürzen. Eine Formel zur Berechnung der Höhe liegt dem vormontierten Bausatz bei.

Foto: sidm / MMM

Schiebetüren montieren

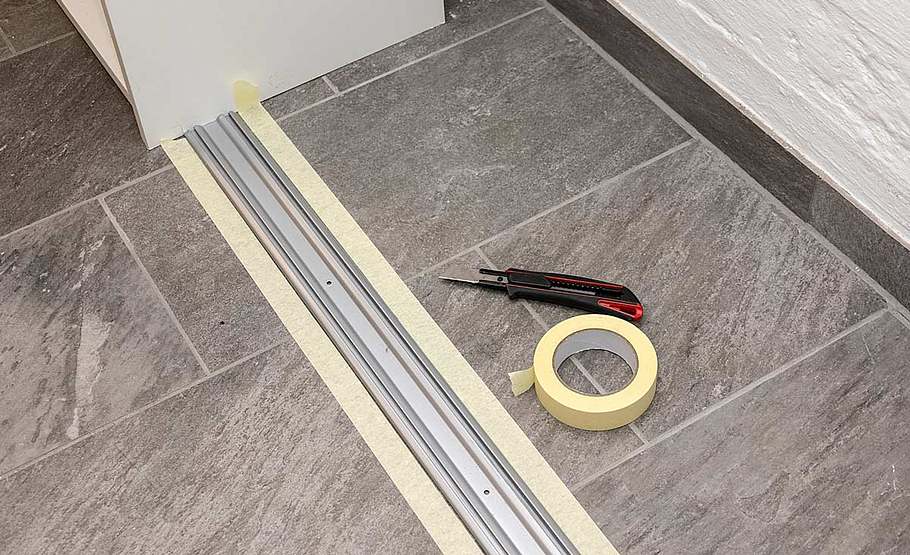

Legen Sie die Bodenschiene aus und richten sie möglichst exakt aus. Markieren Sie die Position mit Klebeband.

Foto: sidm / MMM

Schiebetüren montieren

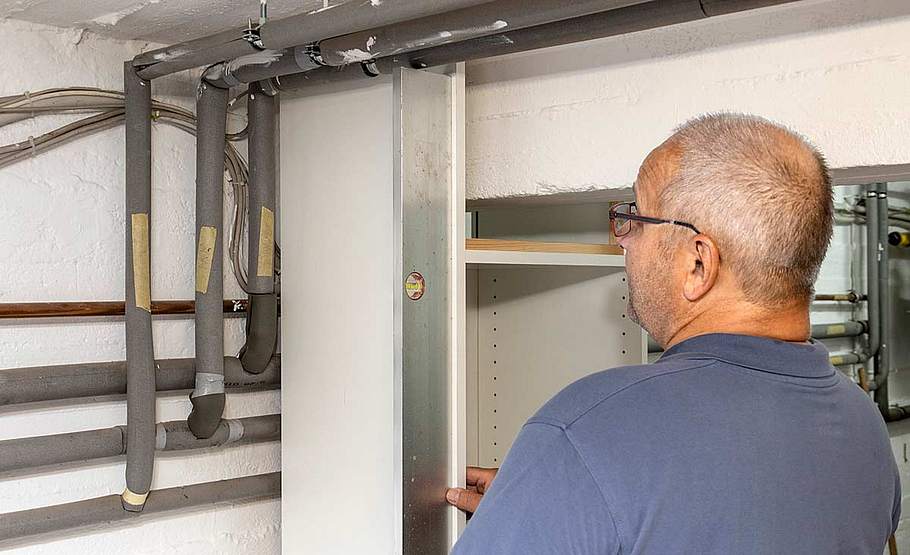

Tipp: Damit die Schiebetüren exakt senk-recht stehen, setzen Sie sie provisorisch ein – zunächst oben einschieben, dann unten ...

Foto: sidm / MMM

Schiebetüren montieren

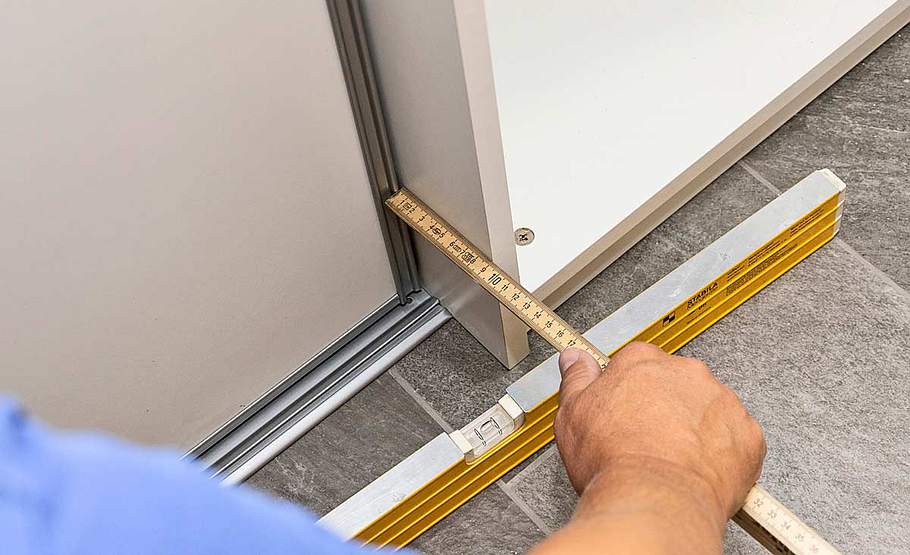

... auf der Schiene absetzen. Mit Zollstock bzw. Wasserwaage prüfen Sie dann die exakte Lage und können ggf. noch korrigieren.

Foto: sidm / MMM

Schiebetüren montieren

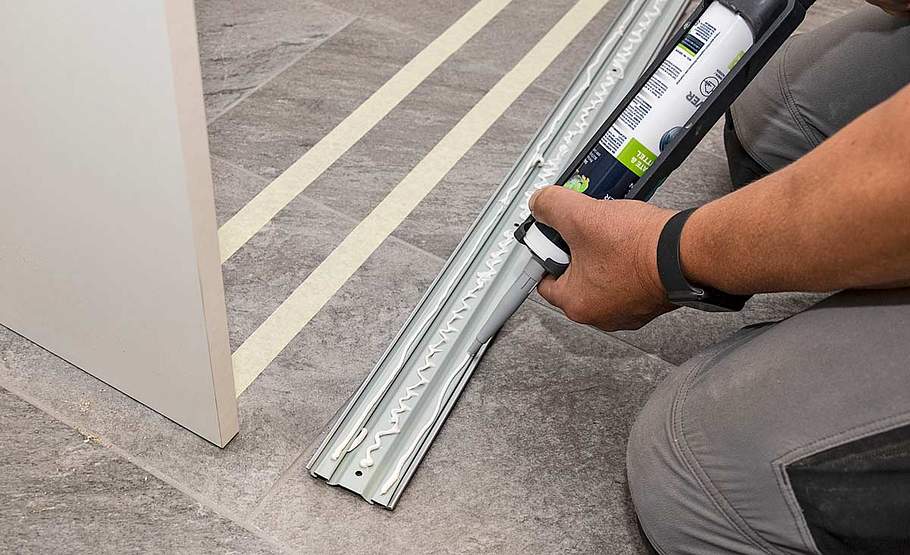

Auf die Rückseite der unteren Laufschiene haben wir Montagekleber bzw. Silikon aufgetragen und die Schiene dann aufgelegt.

Foto: sidm / MMM

Schiebetüren montieren

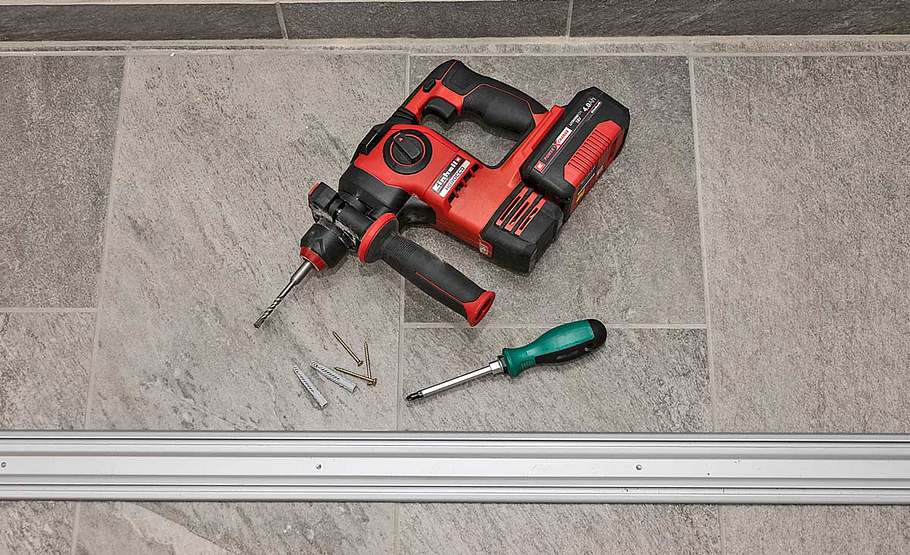

Alternativ können Sie die Bodenschiene auch verschrauben.

Foto: sidm / MMM

Schiebetüren montieren

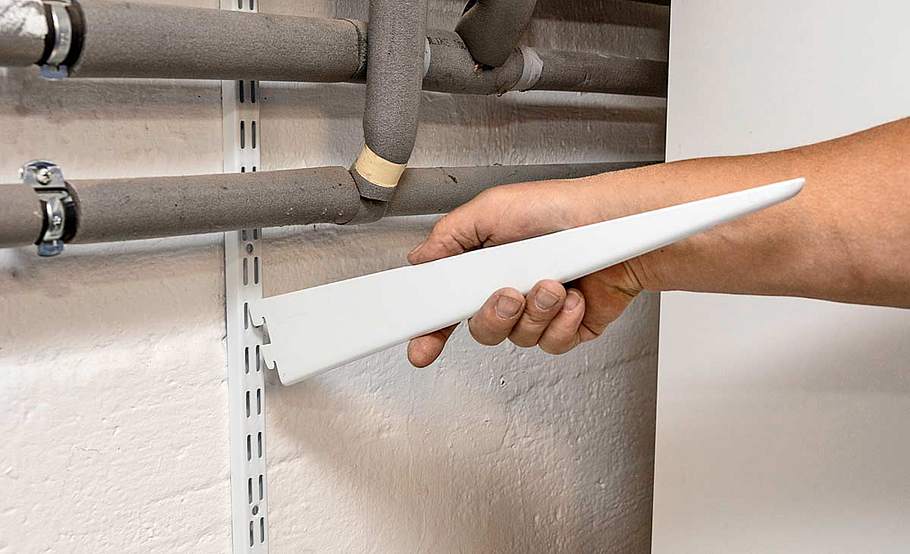

Bevor es weiter mit den Schiebetüren geht, hängen Sie nun die Konsolen ein. Dies ist einfacher, solange alles frei zugänglich ist.

Foto: sidm / MMM

Schiebetüren montieren

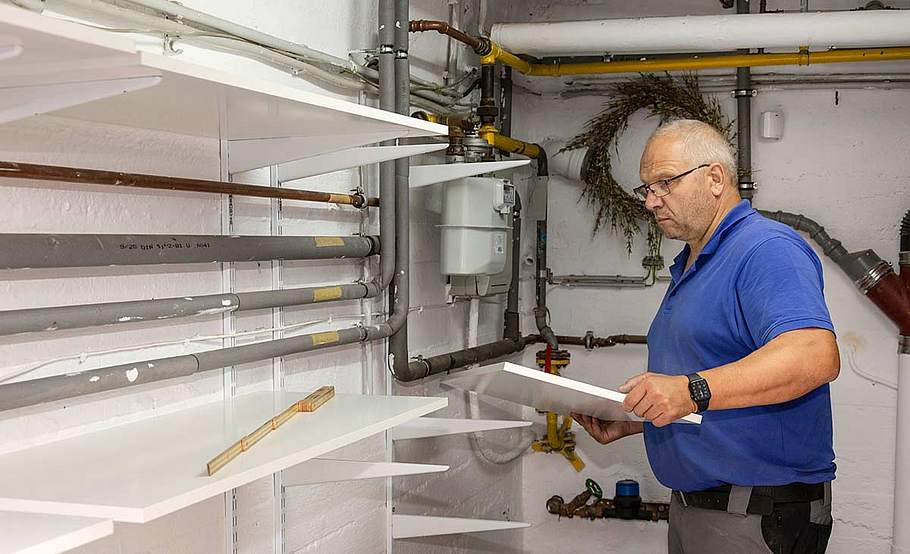

Die fertigen Böden mit Umleimerkanten legen Sie dann auf – senkrechte Rohrleitungen ggf. entsprechend ausklinken.

Foto: sidm / MMM

Schiebetüren montieren

Damit nichts verrutscht, werden die Böden mit den Konsolträgern verschraubt.

Foto: sidm / MMM

Schiebetüren montieren

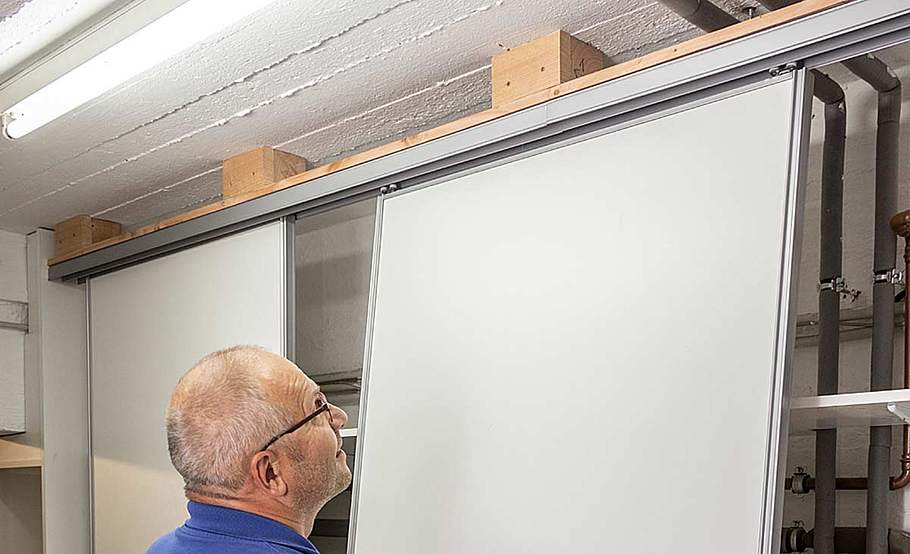

Wenn die Schrankeinrichtung komplett fertig ist, können Sie die Türen einsetzen und ausrichten. Die unteren Laufrollen lassen sich mit einem Schrauben- dreher in der Höhe justieren. Dies ist dann nötig, wenn die Bodenschiene nicht ganz waagerecht liegt.



Foto: sidm / MMM

Schiebetüren montieren

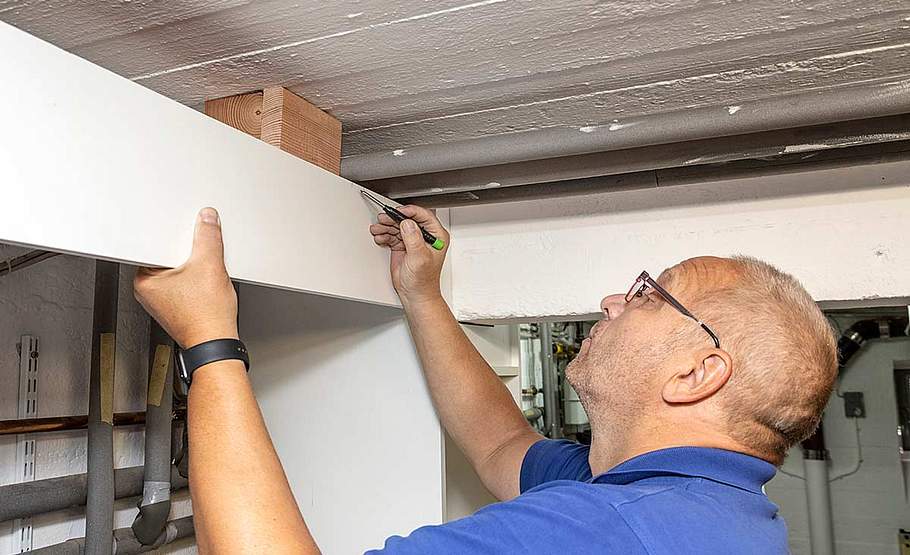

Die obere Konstruktion mit Klötzen, Brett und Führungsschiene wird noch verblendet. Schneiden Sie ein Blendbrett ...

Foto: sidm / MMM

Schiebetüren montieren

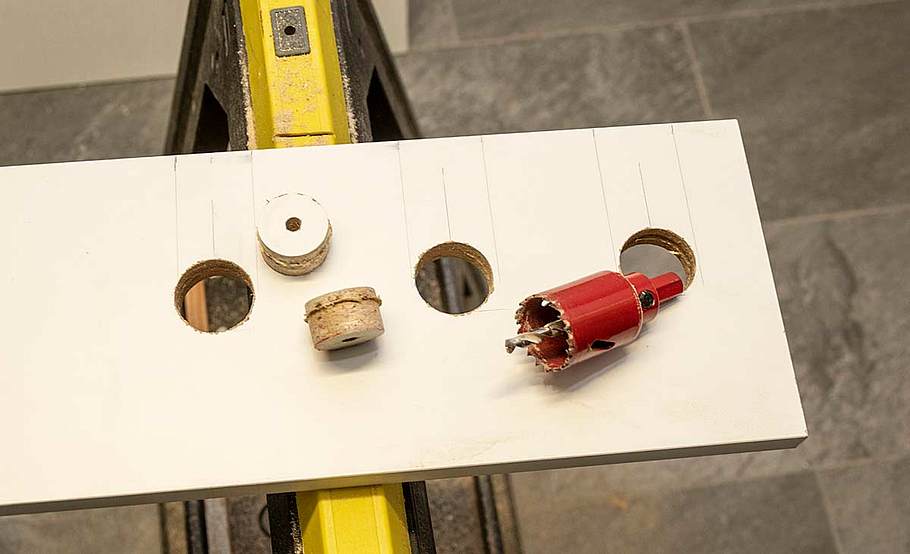

... entsprechend zu, markieren Sie störende Deckenrohre und schneiden Sie entsprechende Löcher in die Blende.

Foto: sidm / MMM

Schiebetüren montieren

Dann schneiden Sie die Löcher senkrecht mit der Stichsäge auf, um die Blende über die Rohre schieben zu können.

Foto: sidm / MMM

Schiebetüren montieren

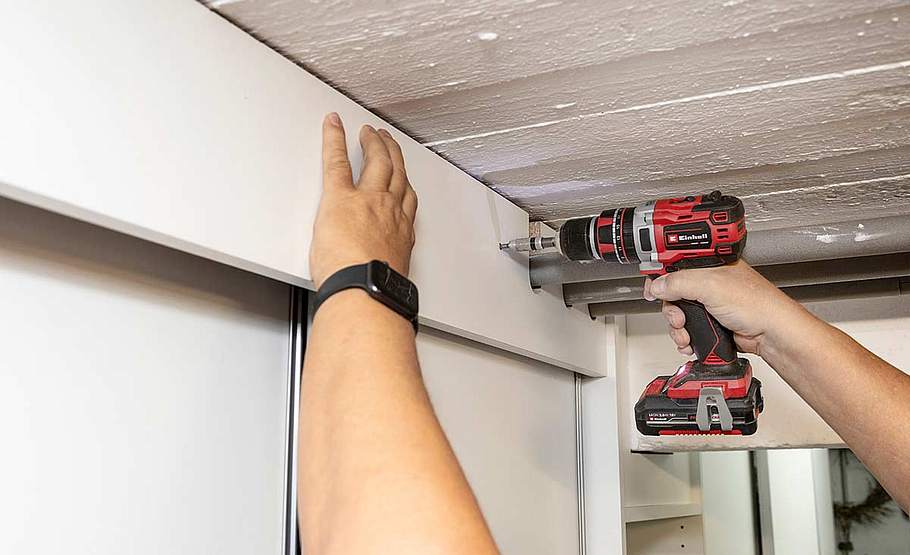

Schrauben Sie anschließend die Blende gegen die Holzklötze.

Foto: sidm / MMM

Schiebetüren montieren

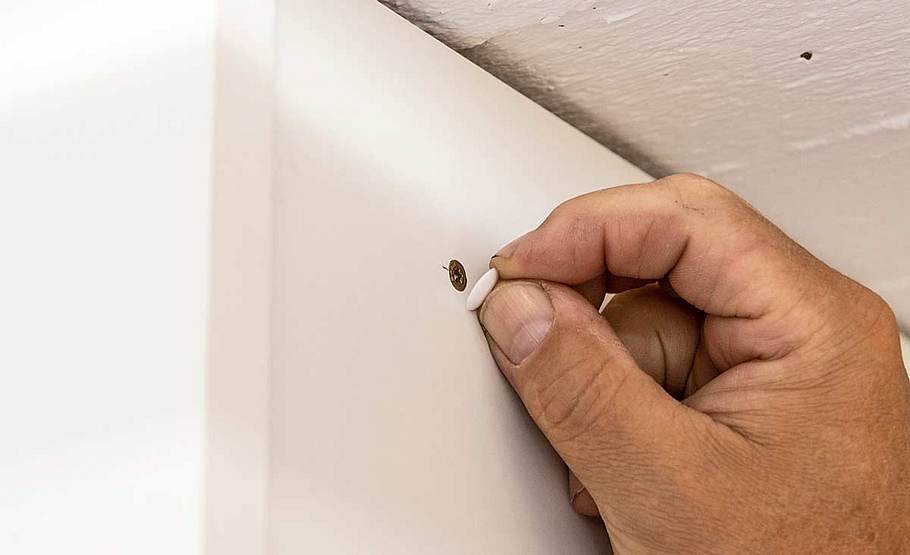

Wir haben spezielle Schrauben mit Kopfbohrung verwendet, um die Köpfe mit Kunststoffkäppchen abdecken zu können.

Vor allem ältere Keller sind häufig unbeheizt. Daher sind die Kellerräume in der Regel auch deutlich kühler als die darüber liegenden Wohnräume. Das macht einen Kellerschrank zum idealen Ort, um Lebensmittel zu lagern.

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Bohrschrauber

  • Bohrhammer

  • Handkreissäge

  • Lasernivelliergerät

  • Stichsäge

  • Wasserwaage

  • Zwingen

Auch das fehlende Tageslicht hat auf die Lagerung von Lebensmitteln in Glasverpackungen einen positiven Effekt, denn Sonnenlicht lässt in Glas konserviertes Obst, Gemüse oder Fleisch verblassen und unappetitlich aussehen. Das sollten Sie grundsätzlich beim Bau und der Platzierung von Vorratsschränken bedenken. Bei diesem Kellerflur haben wir uns für die Einrichtung mit einem wandmontierten Schienen-Regal und Schiebetüren entschieden. Ein Sperrholzregal unter dem Sturz sowie individuell angepasste Seiten-Abschlusswände dienen als Anschlag für die Schiebetüren, die als anpassbarer Bausatz günstig im Bauhaus erhältlich sind. Die offene Bauweise verhindert Stau-Feuchte und erlaubt im Bedarfsfall (wie z. B. bei einem Wasserrohrbruch) freien Zugang zu allen Rohrleitungen.

Anleitung: Allzweckschrank bauen

Keller bieten jede Menge Platz, der sich zum Lagern der verschiedensten Dinge nutzen lässt. Doch meist werden Kellerräume eher stiefmütterlich behandelt und wild zugestellt.

Wir zeigen in unserer Bildergalerie, wie es besser geht. Sie können sich für den Bau entweder durch die Bildergalerie klicken oder über unsere Linkbox direkt zum passenden Abschnitt springen.

In unserem Fall unterbricht ein Betonsturz den Flur und teilt ihn in zwei Bereiche. Für den Platz unter dem Sturz haben wir ein Regal gebaut, das auch als Anschlag für die Schiebetüren fungiert.  Rechts und links von dem Regal unter dem Betonsturz werden Schienenregale mit Konsolträgern an den Wänden montiert. Der Vorteil: Die völlig offene Konstruktion erlaubt maximalen Luftaustausch und die Schienen selbst können hinter den auf Putz verlegten Rohren angebracht werden. Um dem Charme eines Lebensmitteldiscounters entgegenzuwirken, laufen vor den Regalen Schiebetüren.

Neben dem Element-Systemregal EL32, bestehend aus Wandschienen, EL32-Konsolen und Regalböden mit dreiseitiger Kantenumleimung, sind es vor allem die Schiebetüren, die dieses Projekt bestimmen. Wir haben die Optimum-Schiebetüren verwendet, die als Set paarweise für 120 oder für 180 cm Breite in weiß mit verschiedenen Rahmenfarben (auch für Drempel) ab rund 95 Euro im Bauhaus erhältlich sind.

Einbauschrank im Keller auf Maß

Viele Menschen beklagen sich über mangelnden Platz. Doch in den meisten Fällen ist weniger die tatsächlich zur Verfügung stehende Fläche das Problem als vielmehr die Nutzung des vorhandenen Platzes. Hier bieten gerade Kellerräume viel unerschlossenes Potenzial.

Natürlich kommt es dabei auch auf den baulichen Zustand des Kellers an: Sehr feuchte Altbaukeller mit rieselndem Putz oder gar Schimmelbefall lassen sich nur bedingt nutzen und in solchen Fällen sollten die Wände auch nicht mit Schränken zugebaut werden – schließlich trägt ein ungehinderter Luftaustausch entscheidend dazu bei, dass Feuchtigkeit verdunsten kann und schwerere Bauschäden vermieden werden. Doch oft sind es lediglich Nischen, Stürze oder Aufputz-Rohrleitungen, die eine Ausstattung mit Standard-Möbeln verhindern. Dann können Sie selbst tätig werden! Ein Beispiel finden Sie in der Bildergalerie oben >>
