Eiche-Regal

Stabil soll das Eiche-Regal sein, einfach zu bauen, dabei handwerklich korrekt und optisch ansprechend: Vorbei ist die Zeit, in der Selbstbaumöbel auch wie solche aussehen durften. Beim Möbel "Marke Eigenbau" steht vielmehr die Individualität im Vordergrund.

(1/23)

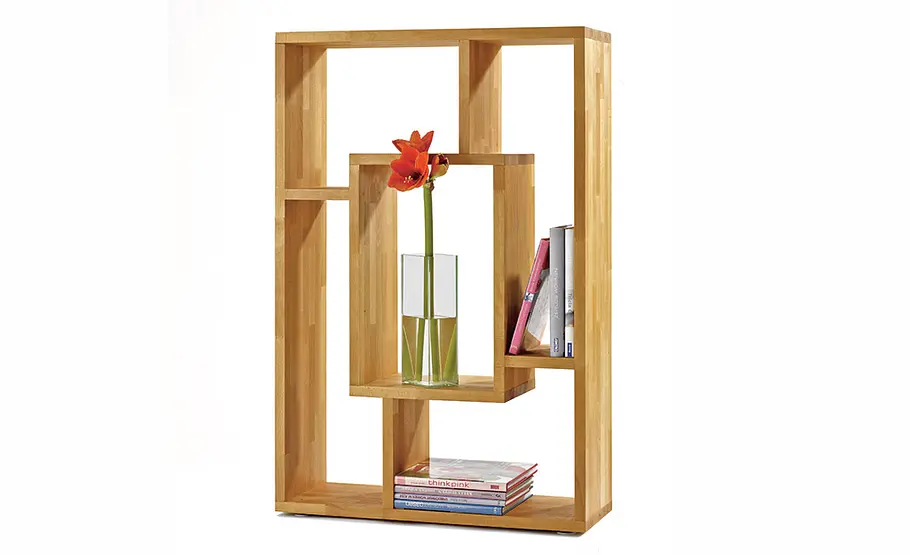

Eiche-Regal

Eiche-Regal

Unser Rahmen-in-Rahmen-Regal ist auf jeden Fall ein optisches Highlight.

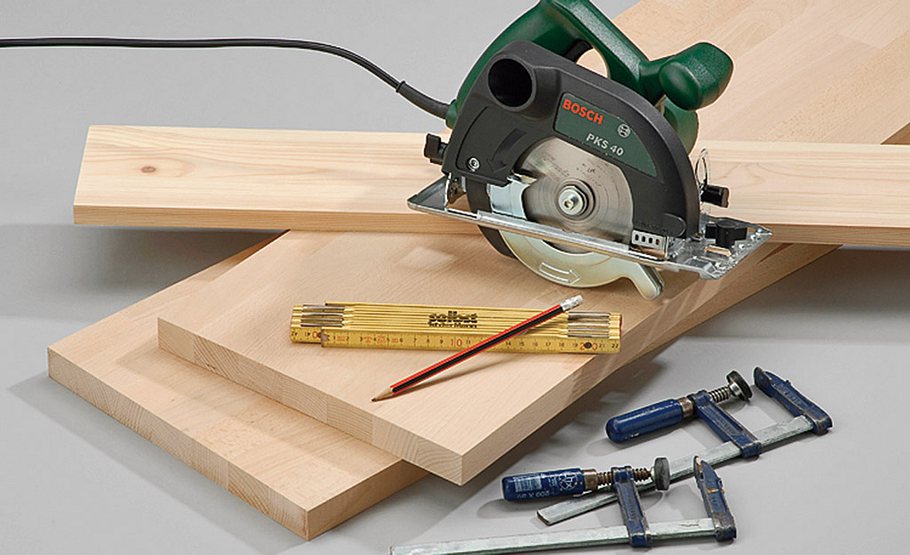

Eiche-Regal: Bauteile zuschneiden

Eiche-Regal

Bauteile zuschneiden lassen oder mit der Handkreissäge entlang einer Führung selbst schneiden.

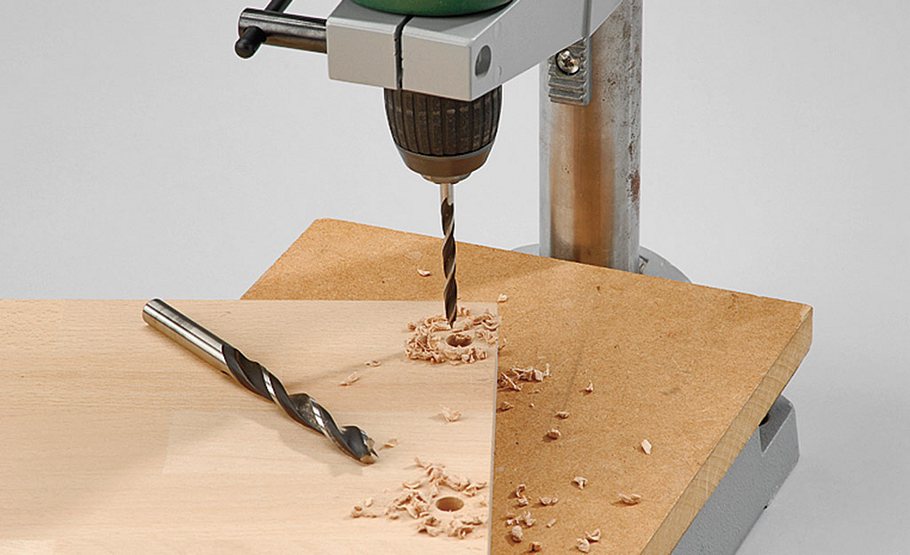

Eiche-Regal: Sacklöcher bohren

Eiche-Regal

Für die Schraubverbindung je Seite drei 10-mm-Sacklöcher (etwa 10 mm tief) in Boden und Deckel bohren und mit 5er Bohrer durchbohren.

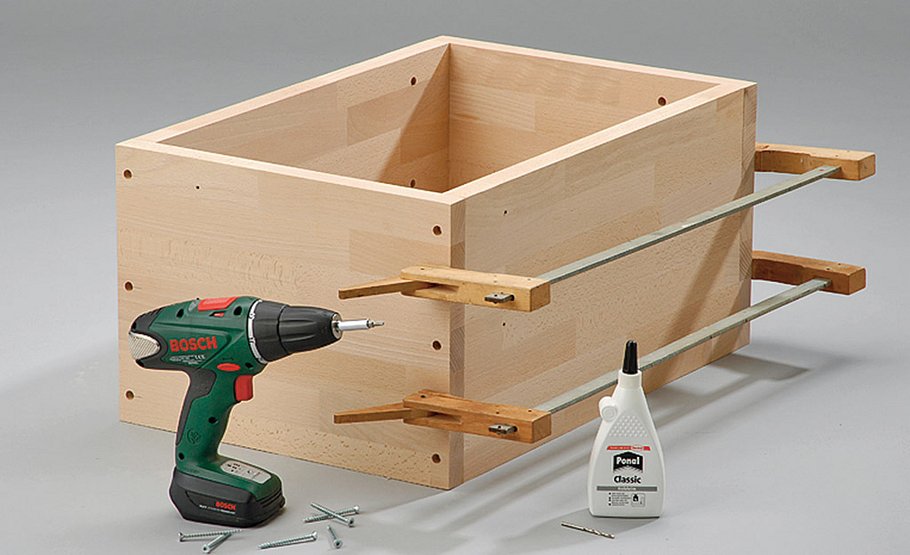

Eiche-Regal: Zapfensenkung

Eiche-Regal

Wo die Stege das innere mit dem äußeren Regal verbinden, diese "Zapfensenkung“ von innen nach außen ausführen.

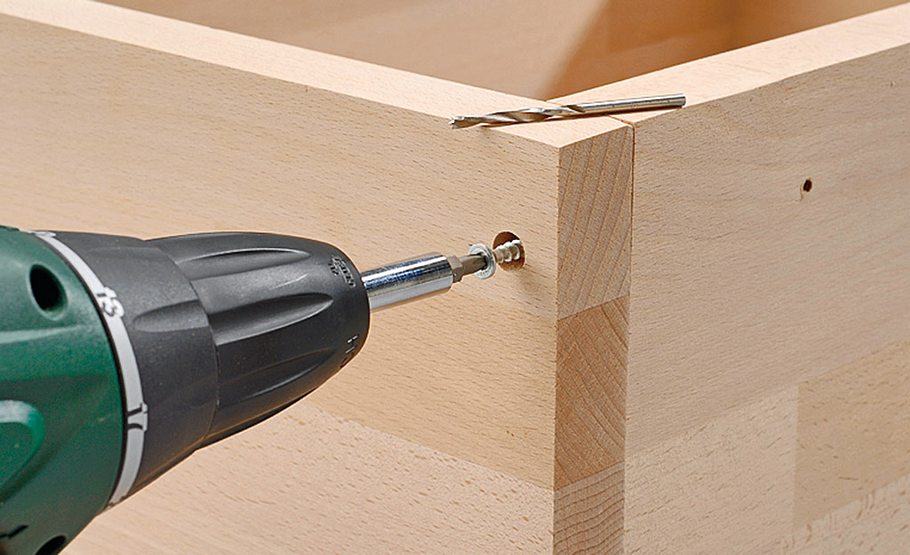

Eiche-Regal: Regal zusammenfügen

Eiche-Regal

Das innere Regal zusammenfügen, mit 3-mm-Bohrer durch die Zapfensenkung vorbohren, Leim angeben und mit 4,5-x-50-mm-Schrauben verbinden.

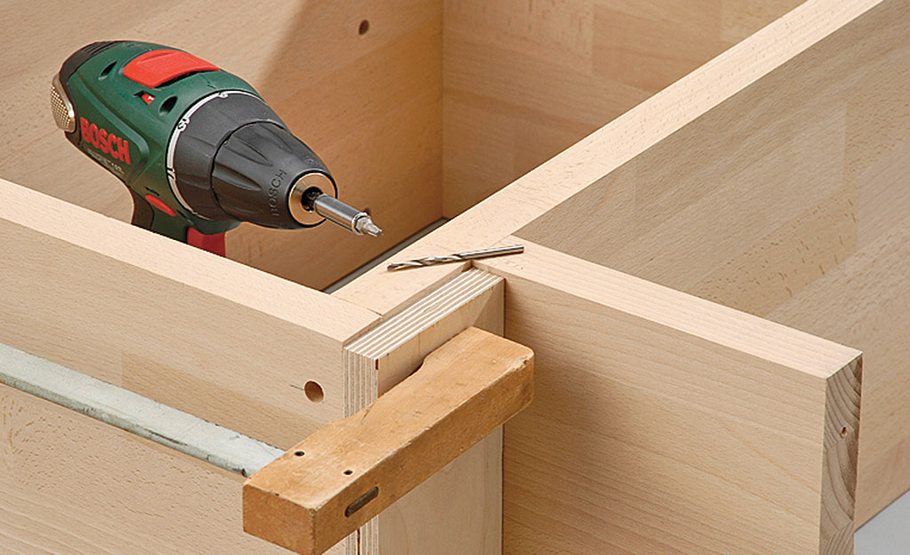

Eiche-Regal: Stege befestigen

Eiche-Regal

Genauso befestigen Sie anschließend die Stege. Zum Vorbohren Zulage anklemmen!

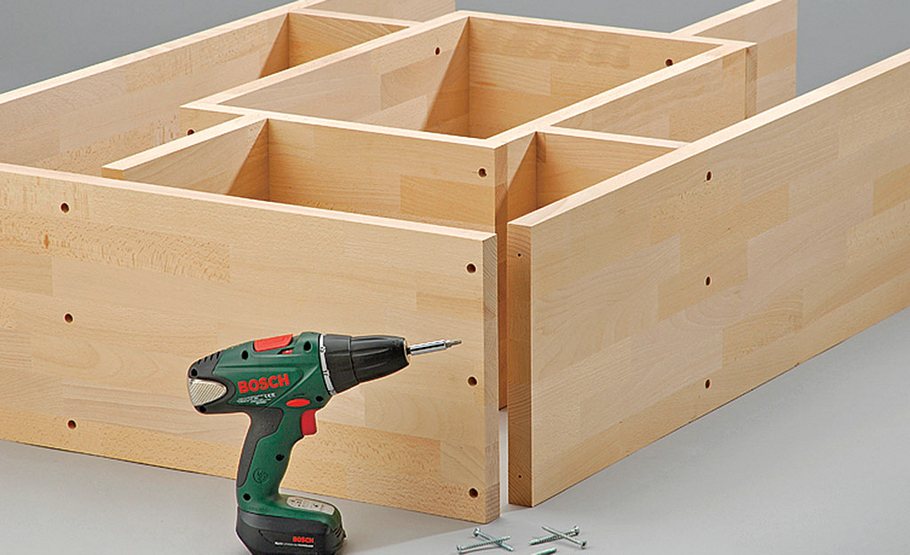

Eiche-Regal: Rahmen verschrauben

Eiche-Regal

Anschließend die Elemente des äußeren Rahmens bohren und erst die Seiten, dann Deckel und Boden verschrauben.

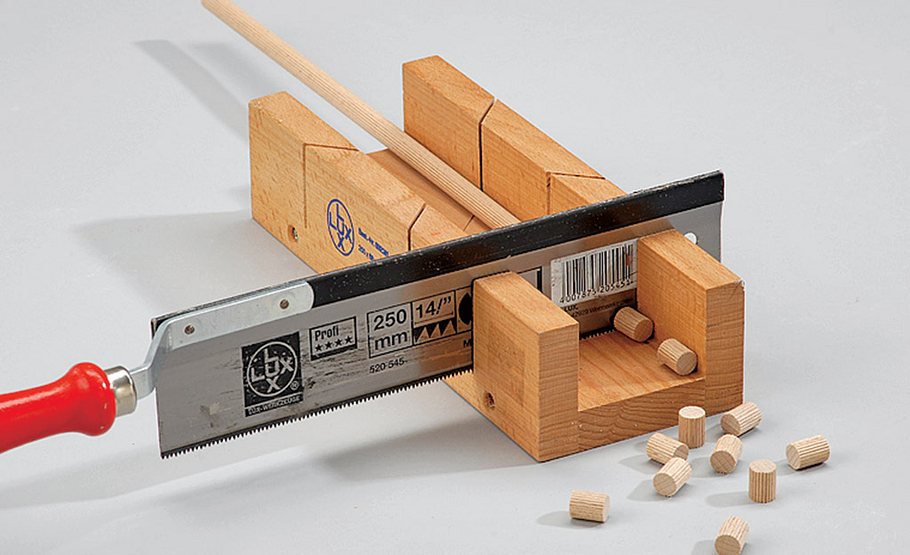

Eiche-Regal: Dübelstange zuschneiden

Eiche-Regal

Schneiden Sie 10 mm lange Stücke aus einer 10er Dübelstange zu.

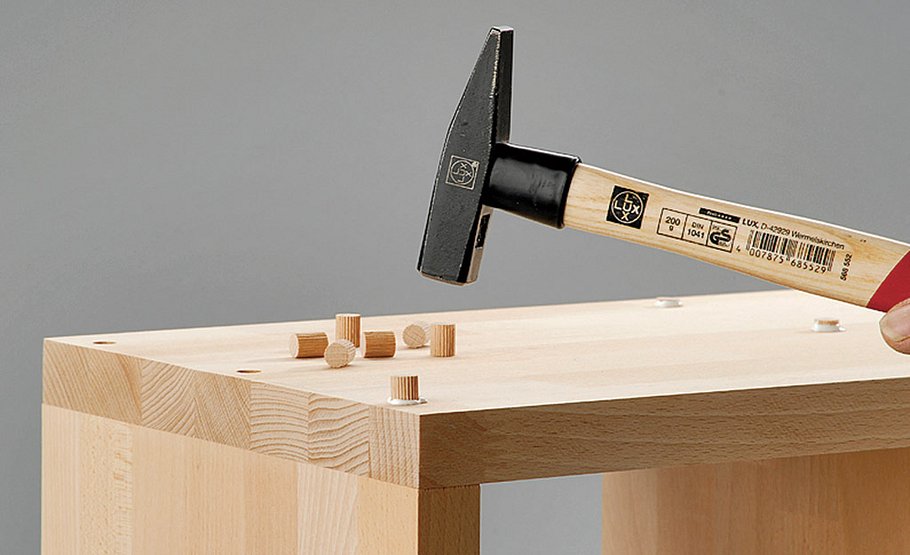

Eiche-Regal: Schraubenköpfe verblenden

Eiche-Regal

Leim an die Zapfensenkung geben und die Schraubenköpfe mit den Abschnitten verblenden.

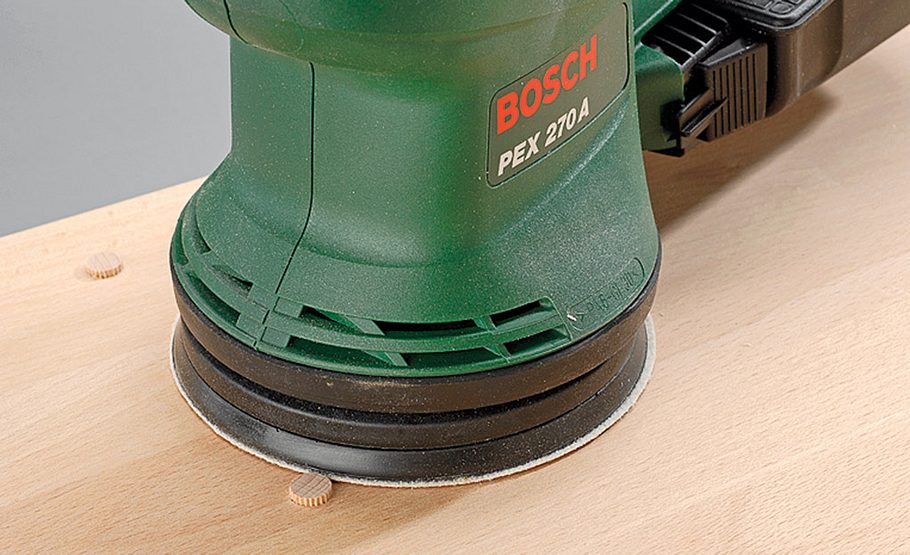

Eiche-Regal: Überstände plan schleifen

Eiche-Regal

Dübelüberstände plan schleifen und anschließend alle größeren Flächen mit dem Exzenterschleifer sorgfältig glätten.

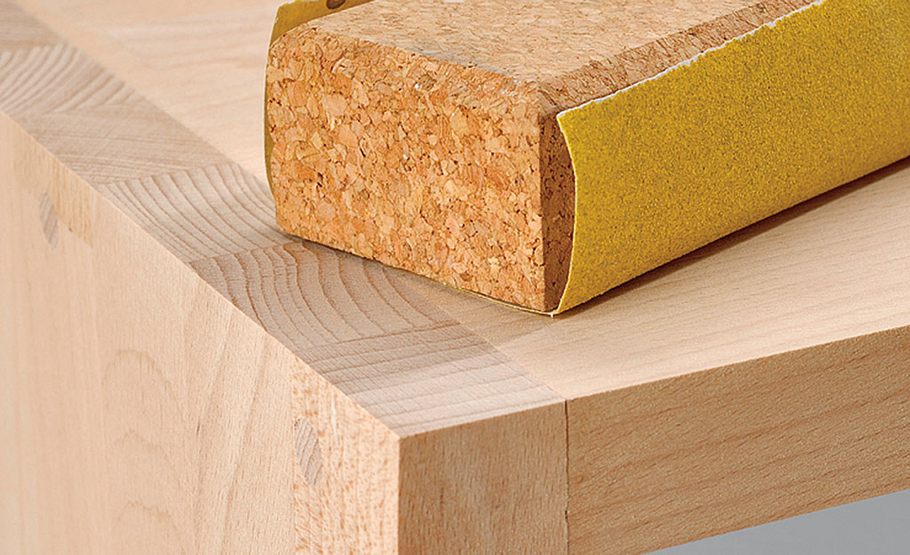

Eiche-Regal: Kanten schleifen

Eiche-Regal

Die Kanten von Hand mit Schleifpapier und Schleifklotz brechen.

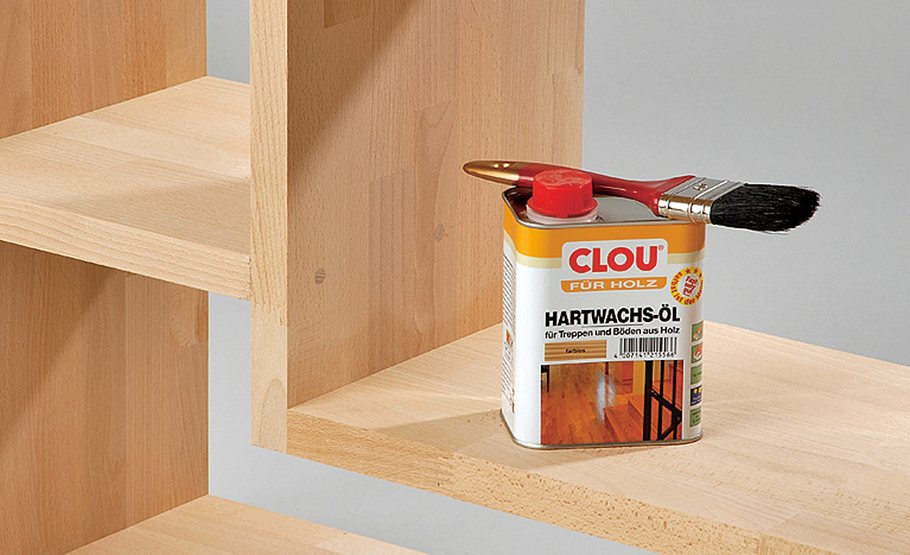

Eiche-Regal: Hartwachsöl

Eiche-Regal

Anschließend alle Flächen 2-fach mit Hartwachsöl einlassen. Überschüssiges Öl nach etwa 30 Minuten mit einem Lappen aufnehmen.

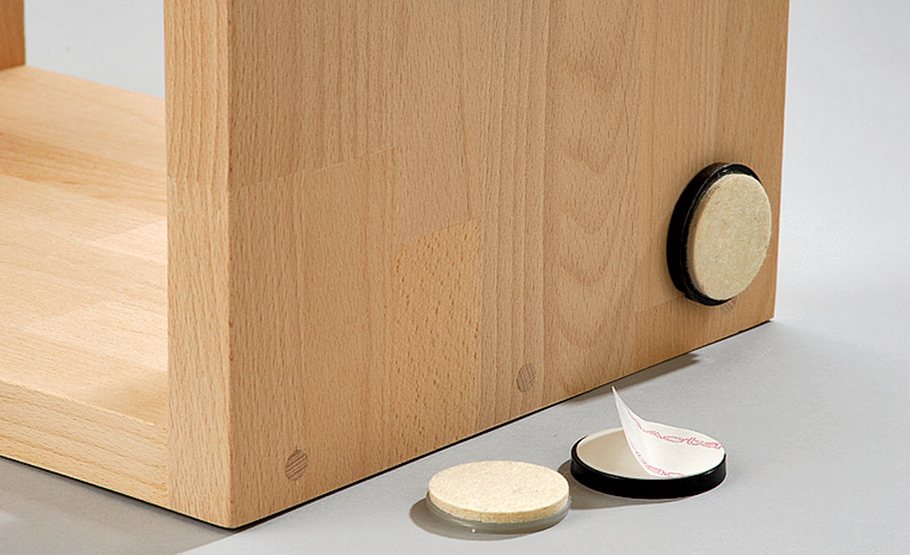

Eiche-Regal: Möbelgleiter

Eiche-Regal

Selbstklebende Möbelgleiter anbringen. So lässt sich das Regal später bei Bedarf auch waagerecht aufstellen.

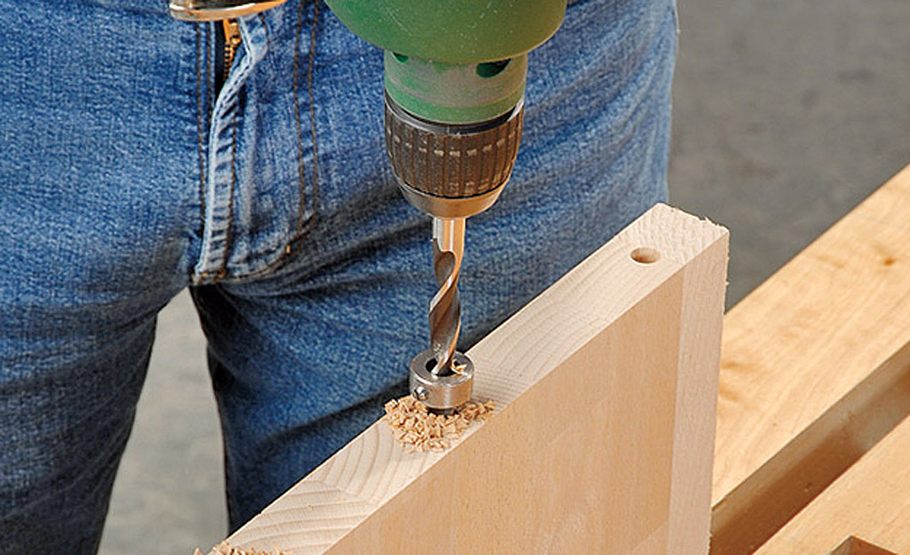

Eiche-Regal: Runddübel

Eiche-Regal

Alternative Runddübel: Bei einer Materialstärke von 27 mm sollten Sie 10er Dübel verwenden. Hier muss sehr sorgfältig gearbeitet werden, da sich schon kleinste Abweichungen der Bohrungen bemerkbar machen. Zunächst in das Kopfholz bohren, da hier das Risiko des Verlaufens größer ist. Holzbohrer (mit Zentrierspitze) und Tiefenanschlag (halbe Dübellänge plus ca. 3 mm) verwenden. Dübel-Zentrierspitzen ("Dübelfixe") in die Bohrungen stecken.

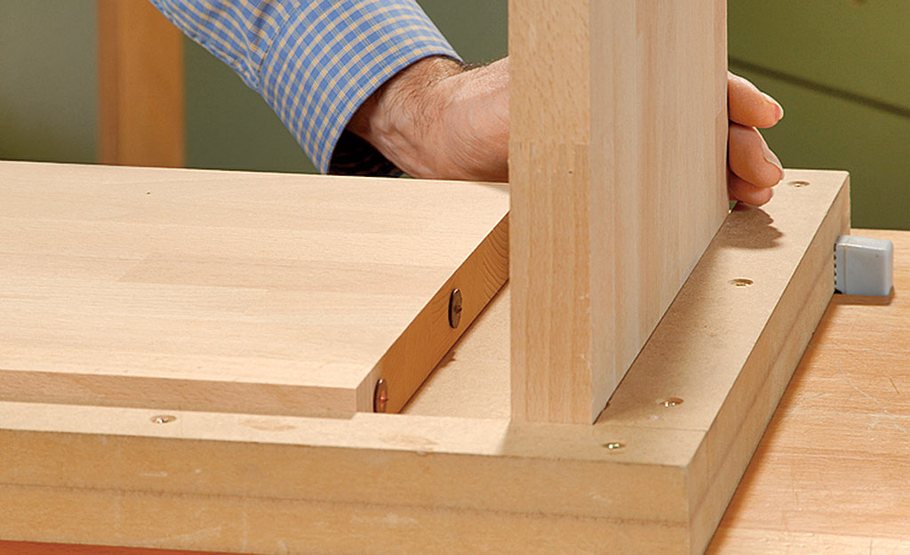

Eiche-Regal: Platten zusammendrücken

Eiche-Regal

Die Werkstücke senkrecht in einer Lade zusammendrücken.

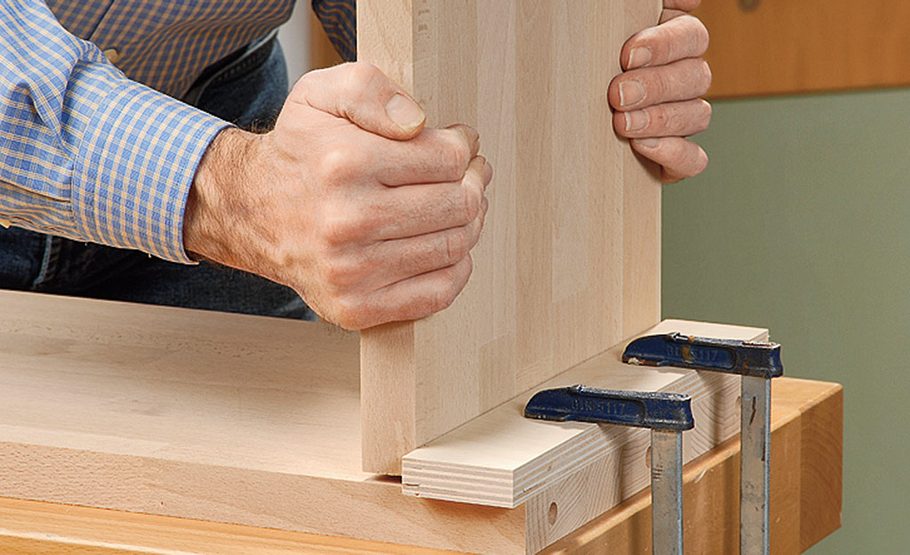

Eiche-Regal: Bohren

Eiche-Regal

Bei den Stegen mit aufgespannter Zulage und Seitenanschlag arbeiten. Die Abdrücke der Dübelhilfe markieren den Ansatzpunkt der Bohrer-Zentrierspitze. Stets senkrecht bohren.

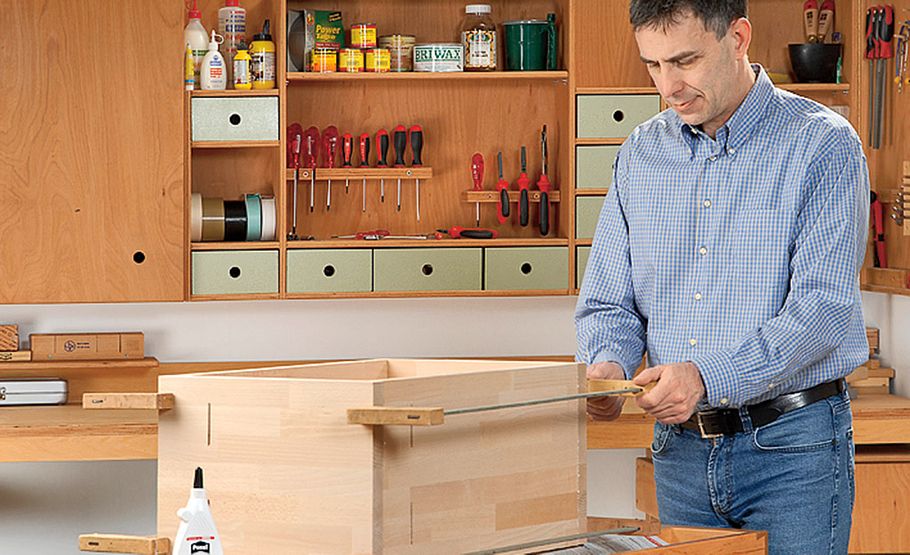

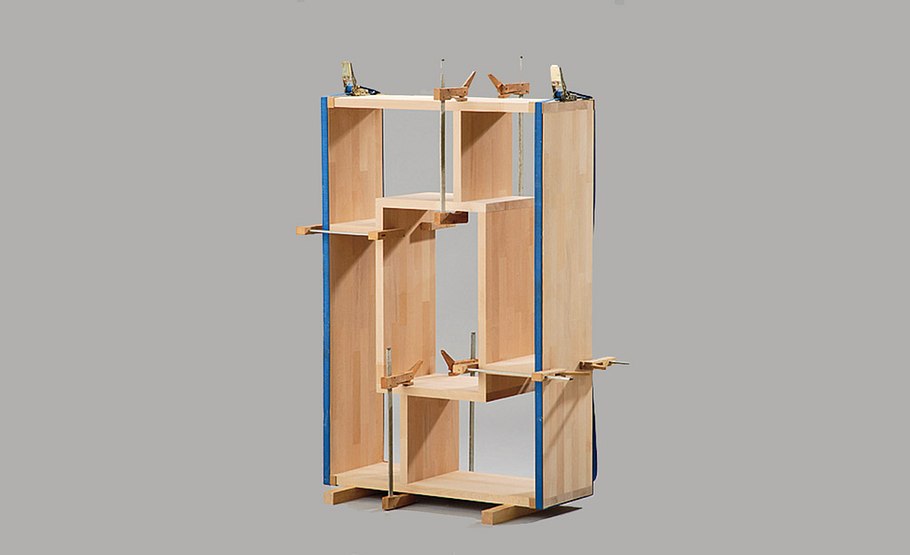

Eiche-Regal: Leim angeben

Eiche-Regal

Leim angeben, Dübel einstecken und das Regal schrittweise mit Zwingen und Spanngurten verpressen.

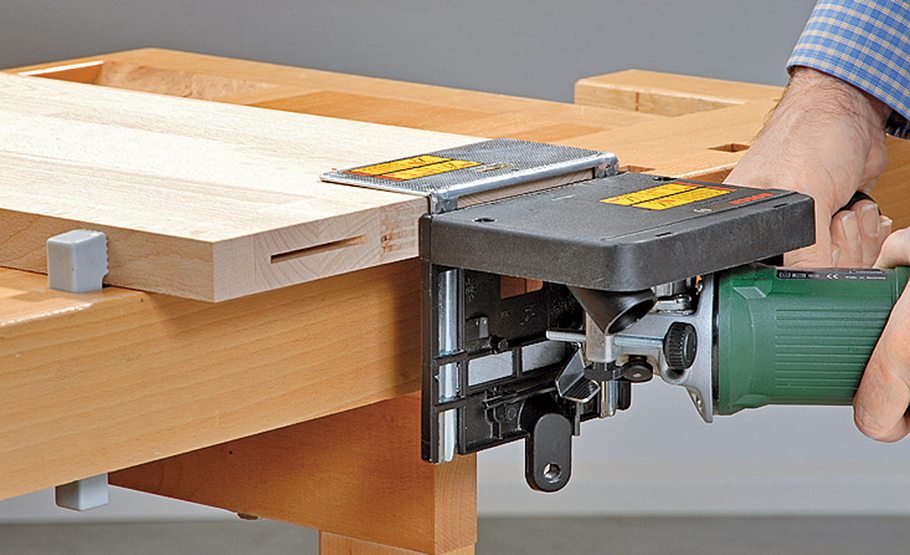

Eiche-Regal: Flachdübel

Eiche-Regal

Alternative Flachdübel: Ein etwas höherer Werkzeugbedarf (Flachdübelfräse oder Flachdübelvorsatz für den Winkelschleifer) ist für diese Verbindung erforderlich, dafür gibt es etwas größere Toleranzen. Fräse so einstellen, dass die Nut etwa in der Mitte des Materials liegt (Testfräsung!). Mittelpunkte der Fräsnuten markieren (oder wie hier Fräsanschlag kantenbündig ansetzen). Wir haben zunächst in das Kopfholz gefräst. Markieren Sie die Lage der Werkstücke zueinander. Häufigster Fehler beim Fräsen ist das Ansetzen der Fräse von der falschen Seite.

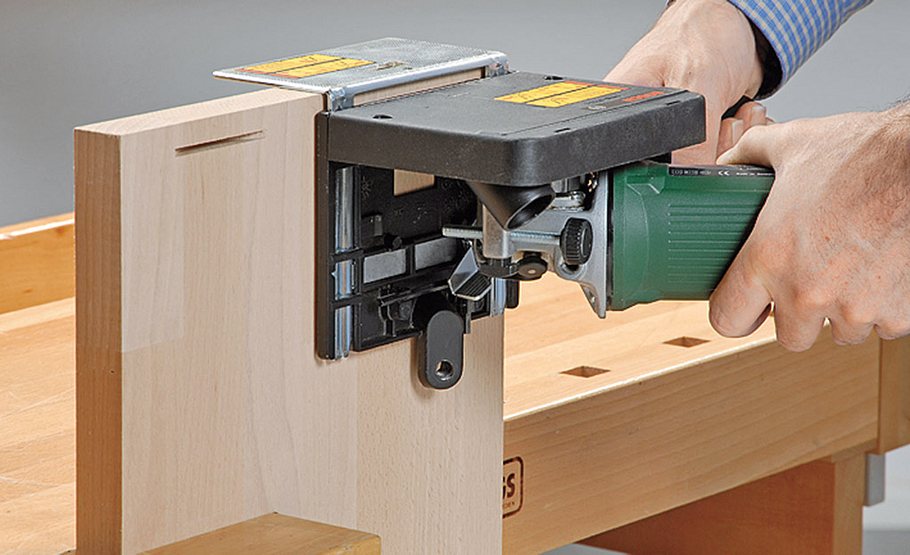

Eiche-Regal: Nuten fräsen

Eiche-Regal

Gegennuten fräsen.

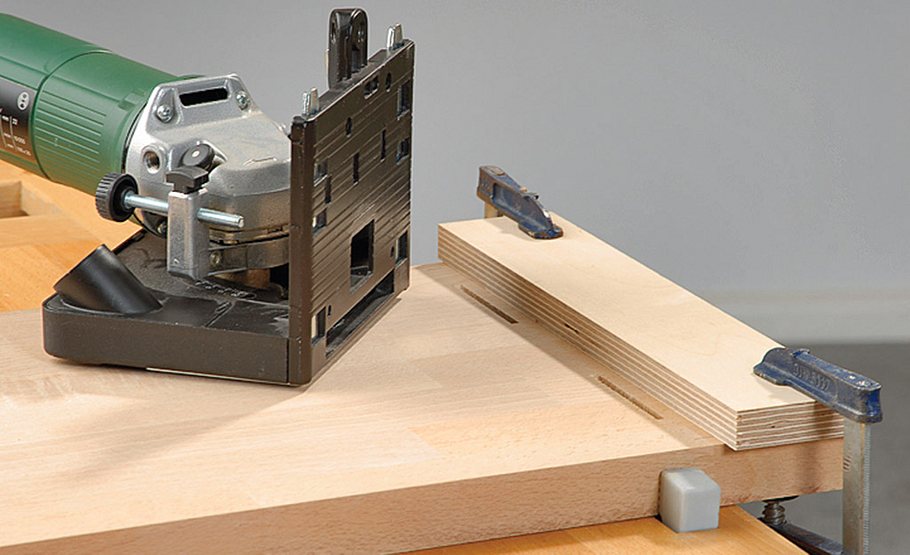

Eiche-Regal: Anschlagleiste aufspannen

Eiche-Regal

Bei Bedarf Anschlagleiste aufspannen.

Eiche-Regal: Leim angeben

Eiche-Regal

Schrittweise Leim angeben, Flachdübel einsetzen und verpressen.

Eiche-Regal

Eiche-Regal

Ob als Raumteiler oder vor der Wand stehend, senkrecht oder waagerecht: Das Regal ist vielseitig einsetzbar.

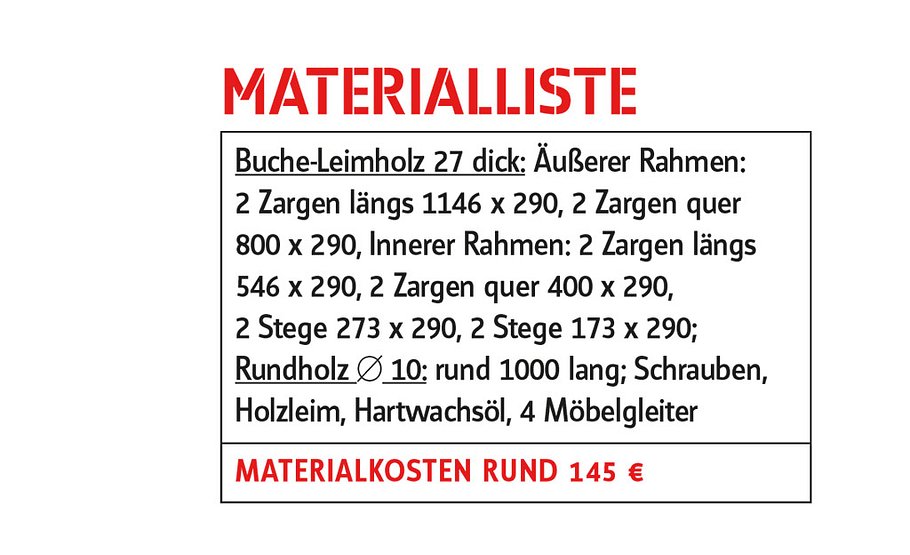

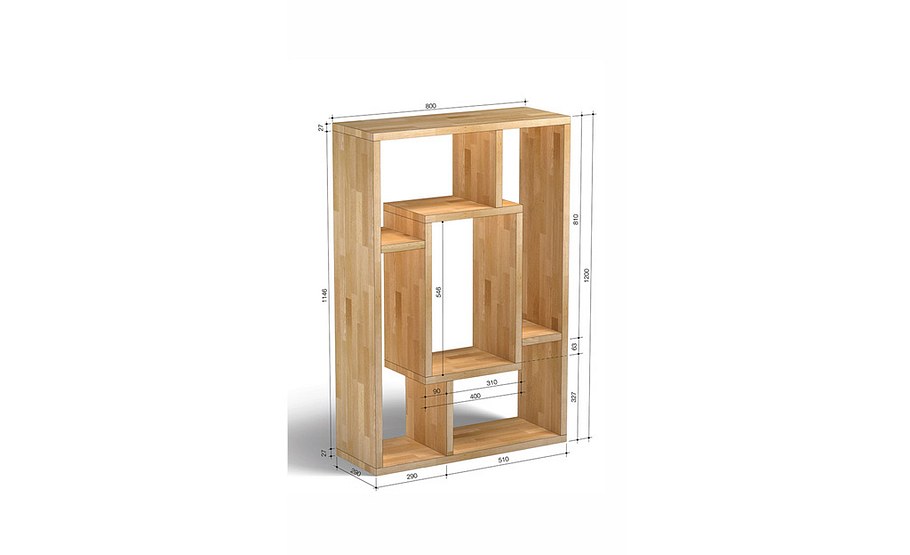

Eiche-Regal: Materialliste

Eiche-Regal

Die Materialkosten belaufen sich auf circa 150 Euro.

Wenn Sie ein modernes Regal aus Eiche bauen, steht vor allem eins im Vordergrund: Der Bau sollte simpel sein! Daher benötigen Sie für dieses Eiche-Regal lediglich eine überschaubaren Werkzeugausstattung und wir zeigen Ihnen hier neben der einfachen Bauweise – verleimt und mit verblendeten Schrauben – auch die Varianten der Rund- bzw. Flachdübelverbindung, bei der die Verbinder unsichtbar sind. Es gibt schließlich immer mehrere Möglichkeiten, die Bauteile eines Möbels miteinander zu verbinden.

Modernes Regal aus Eiche bauen: Dübelstopfen

Der Zusammenbau mit Schrauben und Dübelstopfen wirkt, als wäre das Möbel mit durchgehenden, von außen sichtbaren Dübeln verbunden, bringt gegenüber dieser Variante aber einen entscheidenden Vorteil mit sich: Sie benötigen praktisch keine Zwingen. Der für das Verleimen notwendige Anpressdruck wird durch die Gewindesteigung der Schrauben ausgeübt. Gerade beim Bau großer Möbeln ist der Verzicht auf teure Knechte (Knecht ist ein anderer Ausdruck für eine lange Schraubzwinge) ein echter Praxisvorteil.

Eiche-Regal: Runddübel und Flachdübel

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Schrauber

  • Exzenterschleifer

  • Flachdübelfräse

  • Handkreissäge

  • Schraubzwingen

  • Spanngurte

Als Alternative können auch Rund- oder Flachdübel verwendet werden. Vor allem bei den Runddübeln müssen Sie allerdings sehr sorgfältig bohren, da sich bereits kleinste Abweichungen bewerkbar machen. Bei Flachdübeln haben Sie etwas mehr Toleranz, allerdings auch einen höheren Werkzeugbedarf (Flachdübelfräse oder Flachdübelvorsatz für den Winkelschleifer). Achten Sie darauf, dass Sie die Fräse nicht auf der falschen Seite ansetzen.

Fotos: Anne Stefanie Schade, Pavel Strnad; Zeichnungen: Jens Bosse
