CD-Karussell
Immer griffbereit und ordentlich aufgeräumt – ein kniffliges Regal für die Liebhaber digitaler Musik. Für 60 Tonträger reicht dieses CD-Karussell, das aus vier miteinander verbundenen Halterahmen besteht. Wir zeigen Ihnen, wie Sie das CD-Karussell selber bauen können.
CD-Karussell

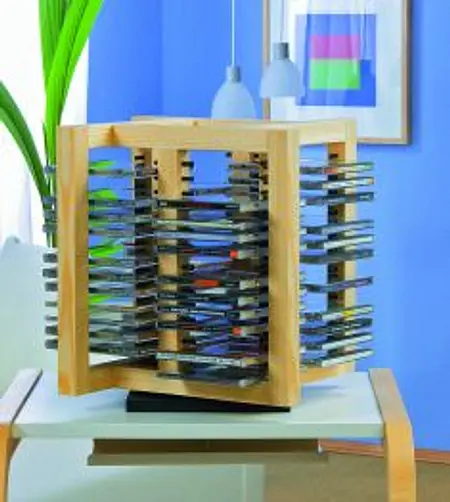

Das CD-Karussell bietet Platz für 60 CD-Hüllen!
CD-Karussell

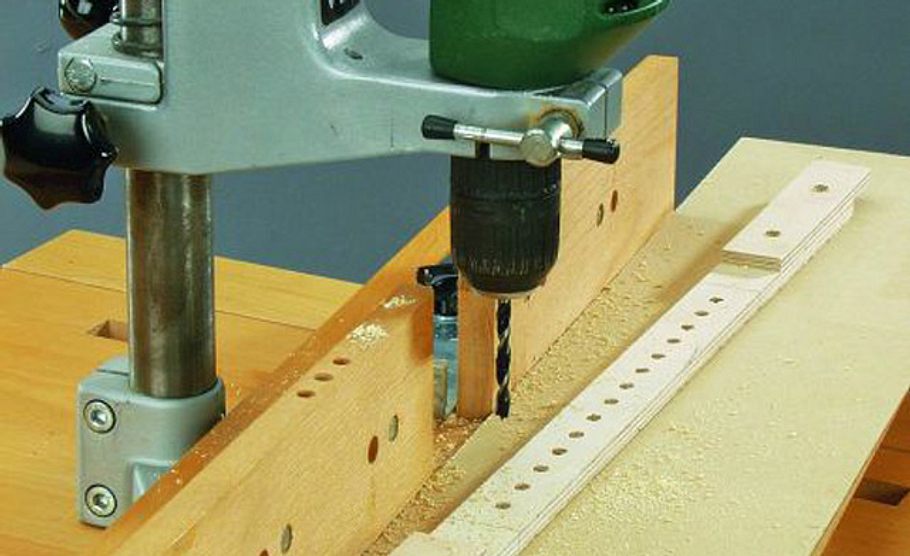

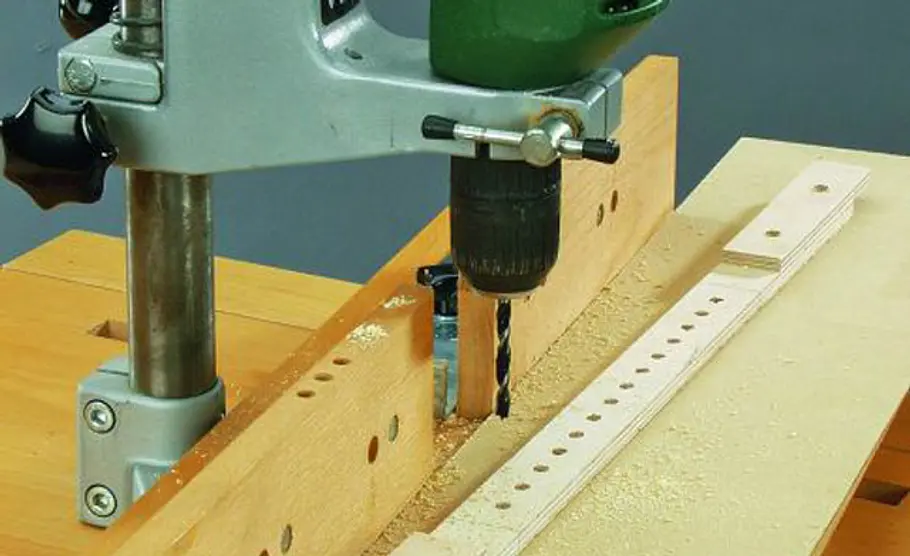

Bohrschablone für den 19-mm-Lochabstand anfertigen. Fixierleisten an den Enden anbringen.
CD-Karussell

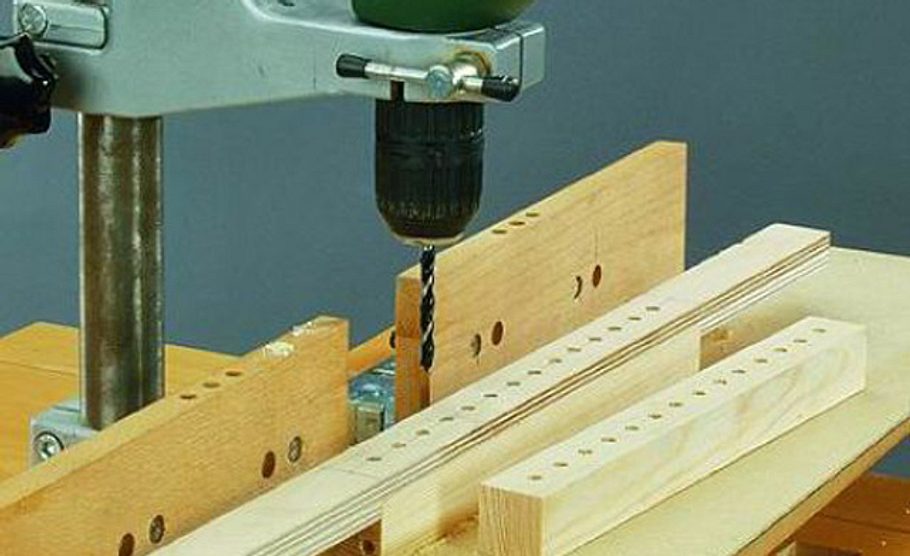

Die Senkrechten sind unterschiedlich lang; versetzen Sie die Fixierleisten entsprechend.
CD-Karussell

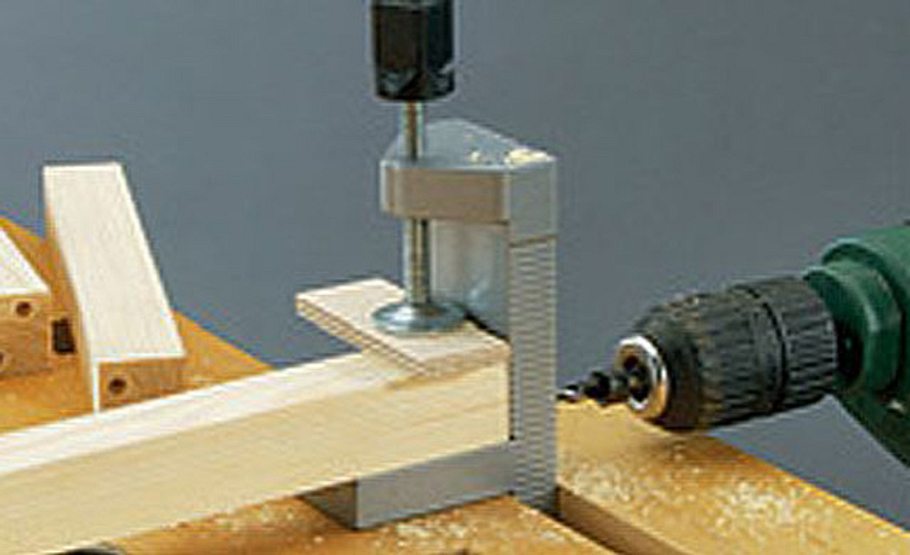

Verbindungsdübel mit der Dübellehre ins Stirnholz bohren. Lochpositionen mit den ...
CD-Karussell

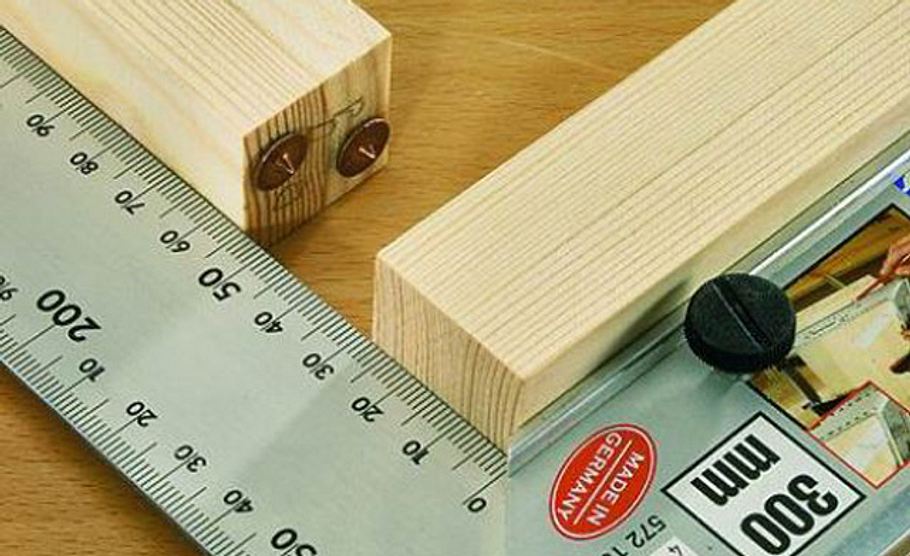

... Dübelfixen übertragen. Ein Winkel hilft dabei, die Stücke bündig heranzuführen.
CD-Karussell

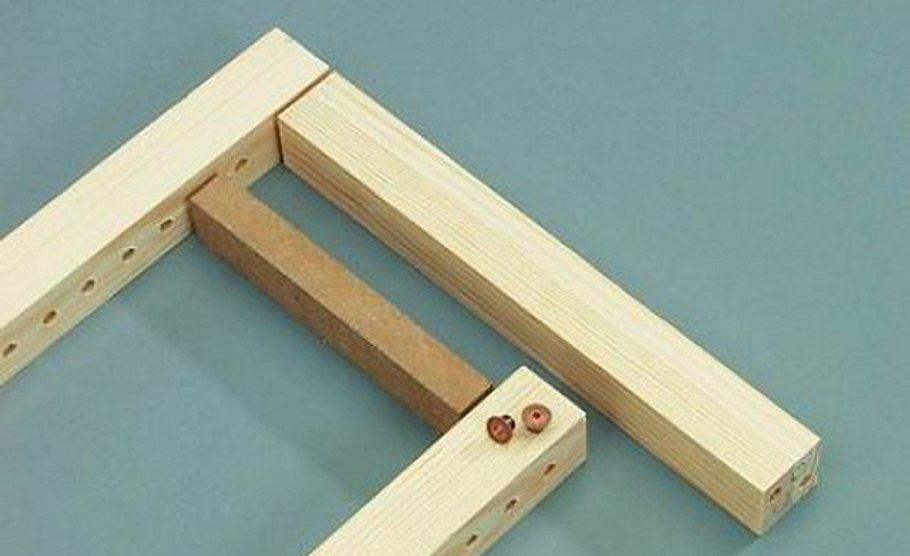

Lochpositionen für die inneren Senkrechten mithilfe eines 130-mm-Reststücks platzieren.
CD-Karussell

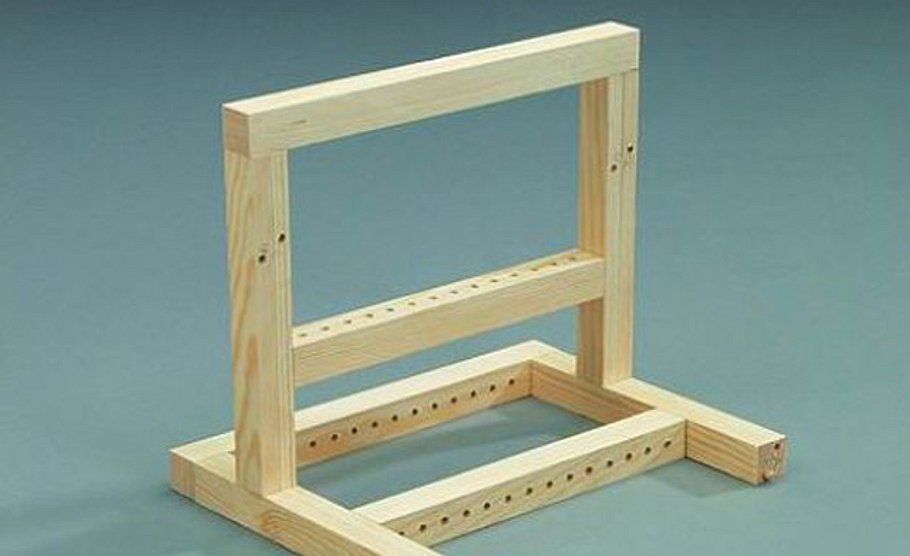

Die Position der Dübel, die die Rahmen verbinden, bestimmt die Länge der Trägerplatte ...
CD-Karussell

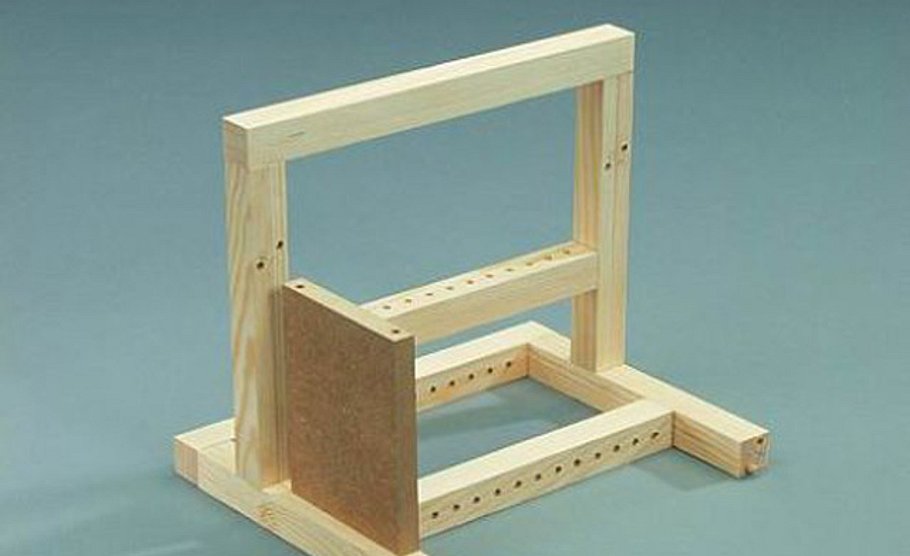

... von 150 mm. Ihre Seiten mit je zwei Dübeln zwischen zwei Waagerechten befestigen.
CD-Karussell

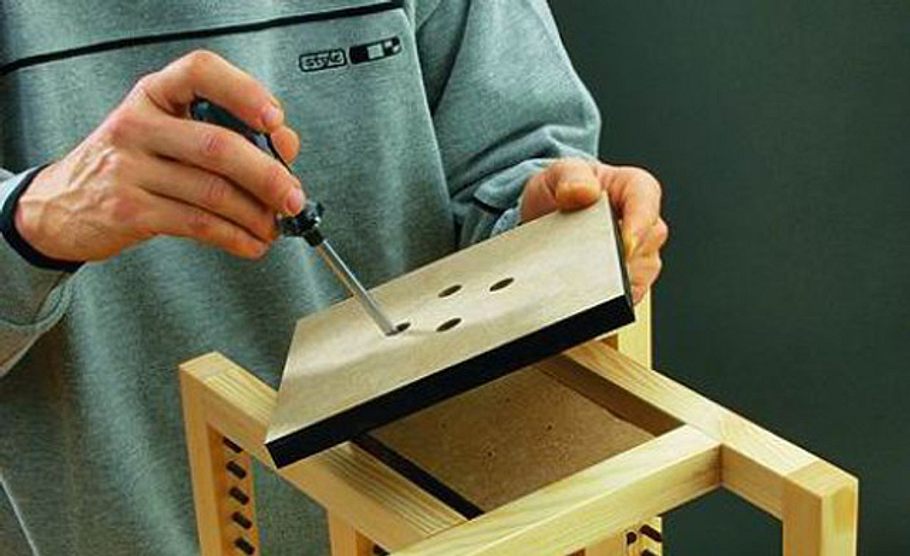

Die montierte Drehplatte, Bodenplatte und Trägerplatte durch die Löcher verschrauben.
CD-Karussell

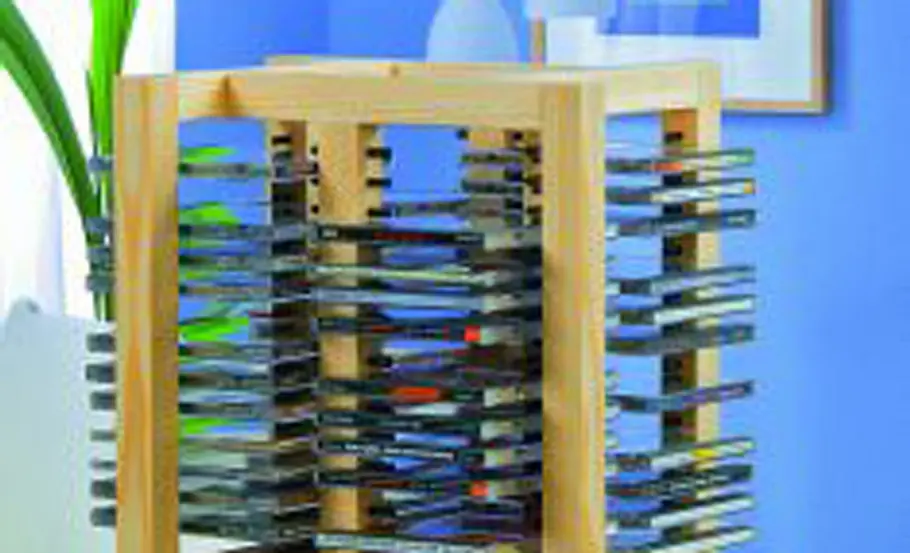

Unser CD-Karussell findet in der Nähe Ihrer Stereo-Anlage immer ein Plätzchen.
In das CD-Karussell passen all Ihre Liebelings-CDs rein und sind immer griffbereit. Achten Sie aber beim Nachbau darauf, dass Sie gleich nach dem Ablängen der diversen senkrechten und waagerechten Rahmenteile jedes Stück eindeutig beschriften. Zum Beispiel für die Teile des ersten Rahmens: Senkrechte außen 1, Senkrechte innen 1, Waagerechte oben 1, Waagerechte unten 1. So stellen Sie sicher, dass die Verbindungen für das CD-Karussell präzise aufeinander stoßen.
CD-Karussell selber bauen
Für die Dübellöcher der Haltestifte bauen Sie eine Bohrschablone mit zwei Fixierleisten, zwischen die genau eine Senkrechte passt. Diese beiden Leisten setzen Sie für die äußeren, um die doppelte Rahmenstärke längeren Senkrechten das entsprechende Stück weiter auseinander. Achten Sie vor dem Bohren darauf, dass die Jahresringe der Senkrechten möglichst rechtwinklig zur Bohrrichtung liegen, um ein Verlaufen des Bohrers zu vermeiden. Die Trägerplatte mittig an den unteren Waagerechten platzieren. In die Bodenplatte müssen Sie mindestens ein 20-mm-Loch bohren. Dort hindurch verschrauben Sie die Drehplatte, die auf die Bodenplatte montiert wurde, mit der Trägerplatte.

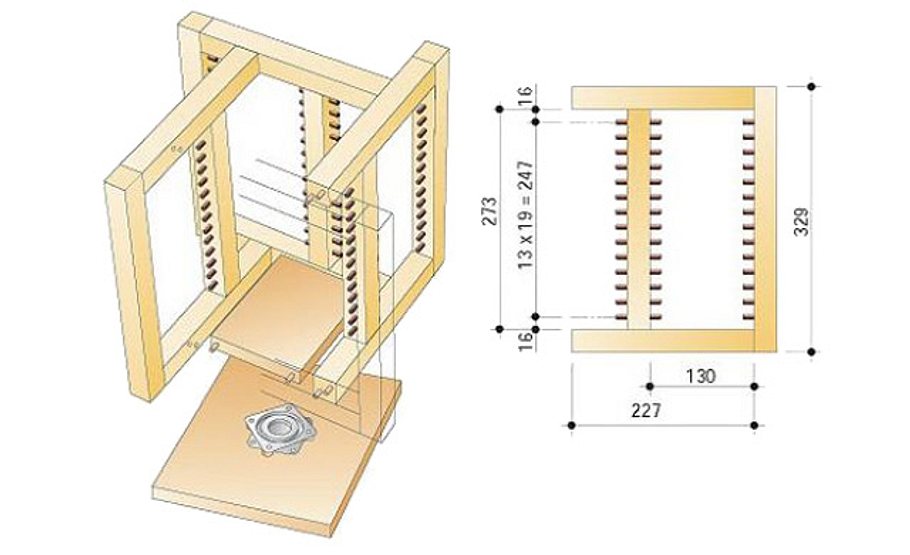

CD-Karussell: Materialliste
- MDF 16 dick:
- 1 Bodenplatte 200 x 200
- 1 Trägerplatte 150 x 120
- Leisten 28 x 28(aus 28 breiten Leisten schneiden):
- 4 Senkrechte außen 329 lang
- 4 Senkrechte innen 273 lang
- 8 Waagerechte 227 lang
- 1 Drehplatte mit Kugellager 57 x 57, Bauhöhe 10,5, Tragkraft 50 kg
- 220 Holzdübel Ø 6 x 30
- Spanplatten-Schrauben
- Holzleim
