Standuhr selber bauen
Mit einem unscheinbaren Quarz-Uhrwerk, lässt sich leicht diese nostalgische Uhr basteln: Diese Tischuhr vermittelt nicht nur durch ihr Aussehen Behaglichkeit, sie vermag auch, mit ihren „inneren Werten“ zur Entspannung beizutragen: Der Raum hinter dem Zifferblatt der kleinen Standuhr bietet Hochprozentigem diskret Platz, und die nötigen Gläschen sind ebenfalls zur Hand. Unser Bauplan (SE 03/2005) und diese Anleitung zeigen, wie Sie diese Standuhr selber bauen.
Uhr basteln: Schritt 1 von 34

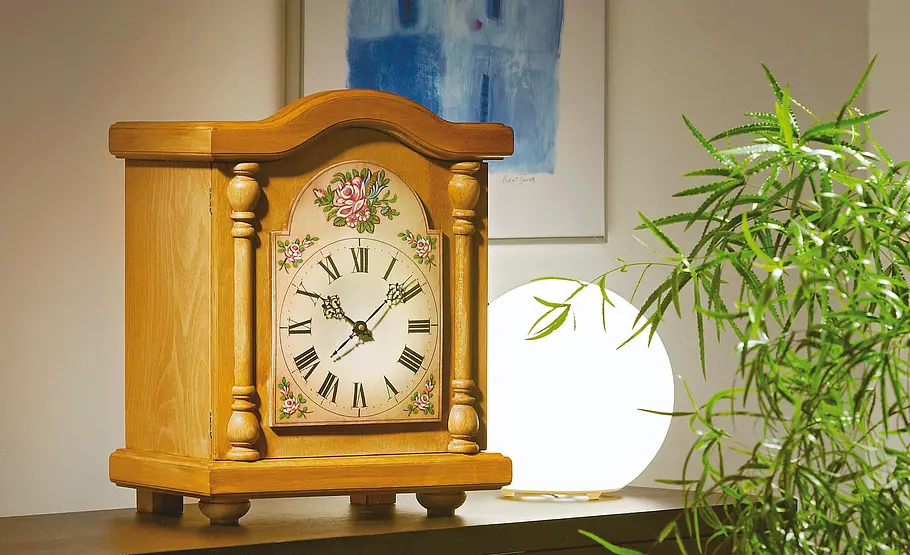

Diese klassische Tischuhr mit einem Ziffernblatt mit feiner Bauernmalerei hat ein geheimnisvolles Innenleben – statt eines machtigen Uhrwerks bietet die Standuhr Platz für Ihren Lieblings-Tropfen!
Uhr basteln: Schritt 2 von 34

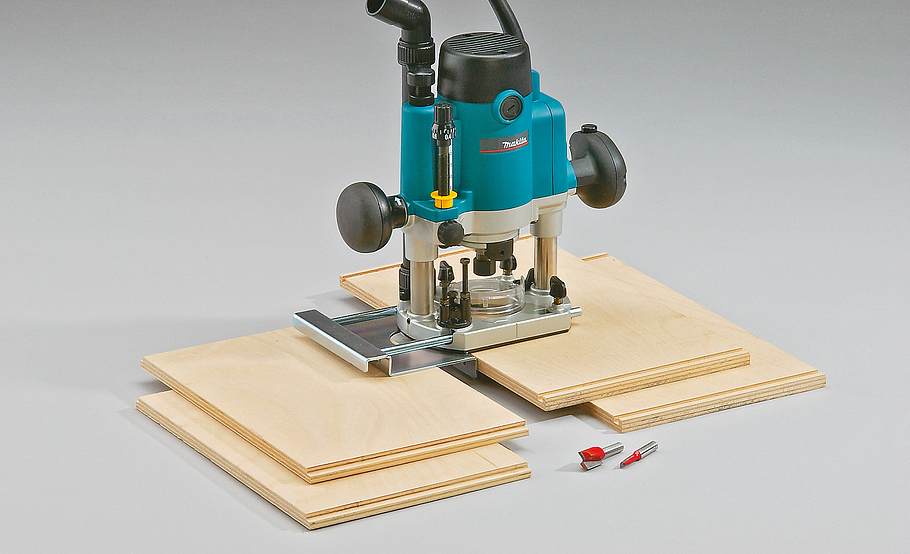

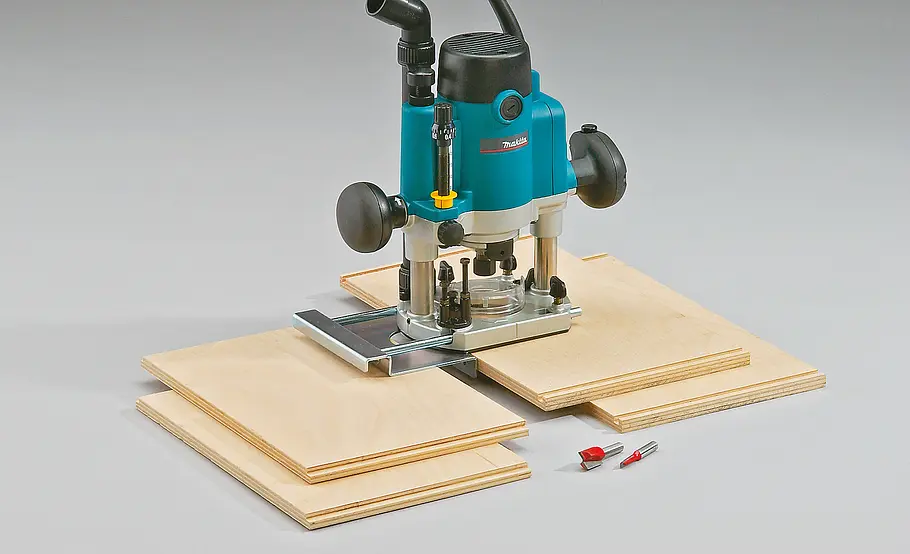

Nach dem Zuschnitt der Korpusplatten fräsen Sie mit dem Nutfräser Nuten für Kopf- und Bodenplatte in die Seitenwände (rechts). Falzen Sie die Kopf- und die Bodenplatte (links) mit dem Falzfräser entsprechend.
Uhr basteln: Schritt 3 von 34

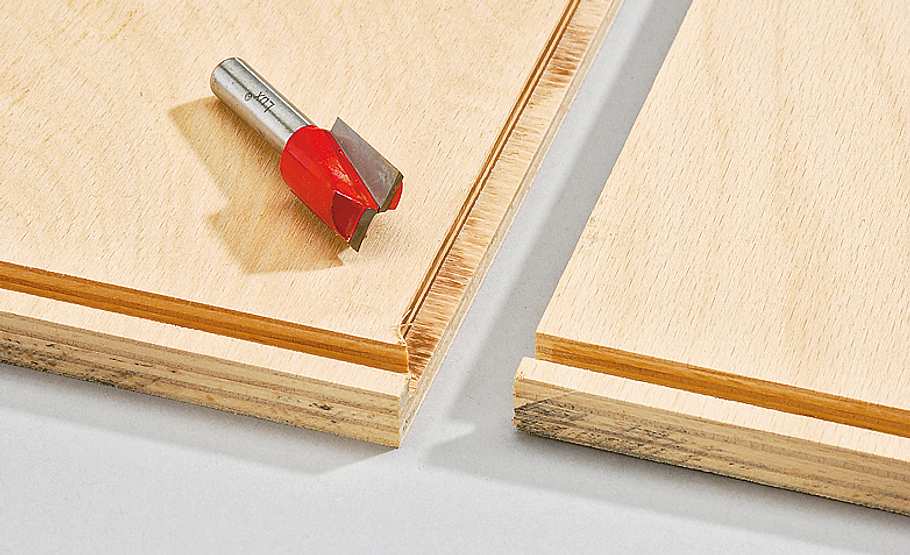

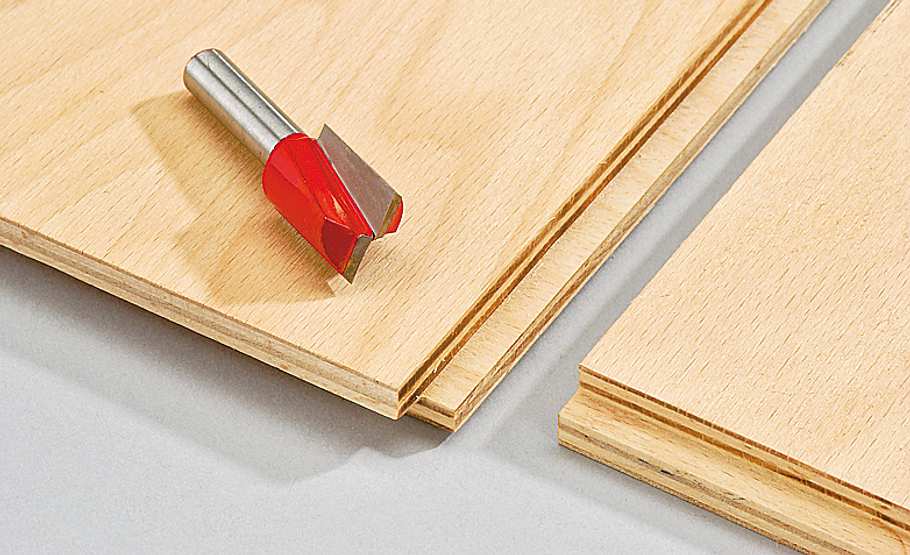

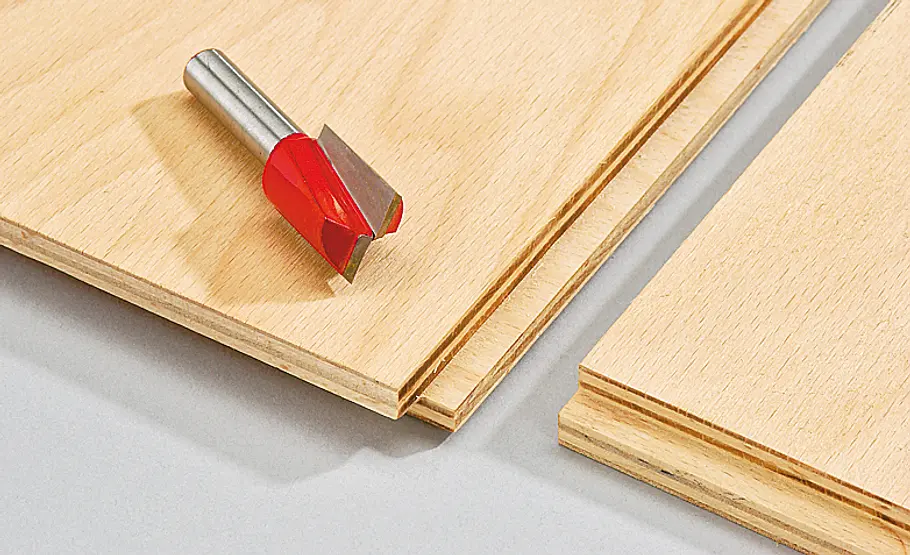

Dann geht’s weiter mit dem Falz in Kopf- und Bodenplatte für die bündig eingelassene Rückwand.
Uhr basteln: Schritt 4 von 34
Rückwandfalze erhalten auch die beiden Seitenwände mittels Einsatzfräsung.
Uhr basteln: Schritt 5 von 34

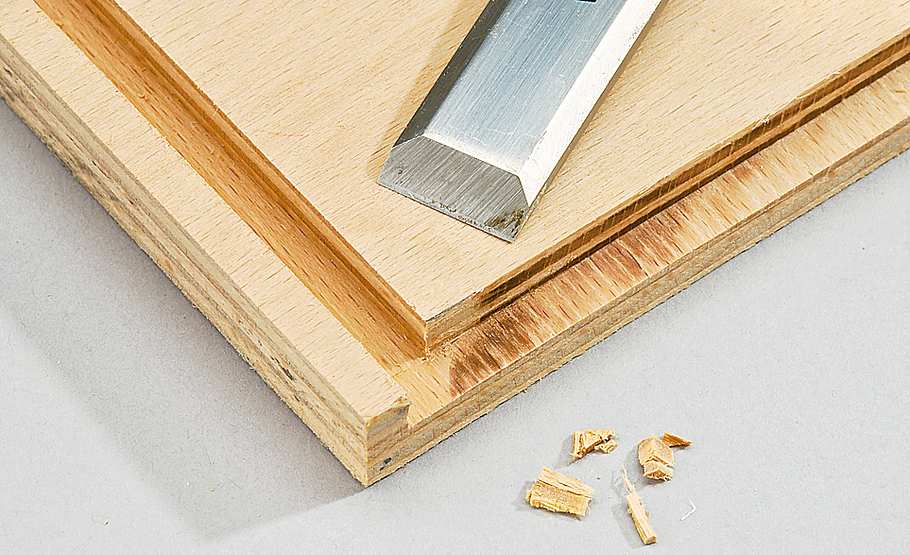

Deren Überbleibsel entfernen Sie sorgfältig mit dem scharfen Beitel.
Uhr basteln: Schritt 6 von 34

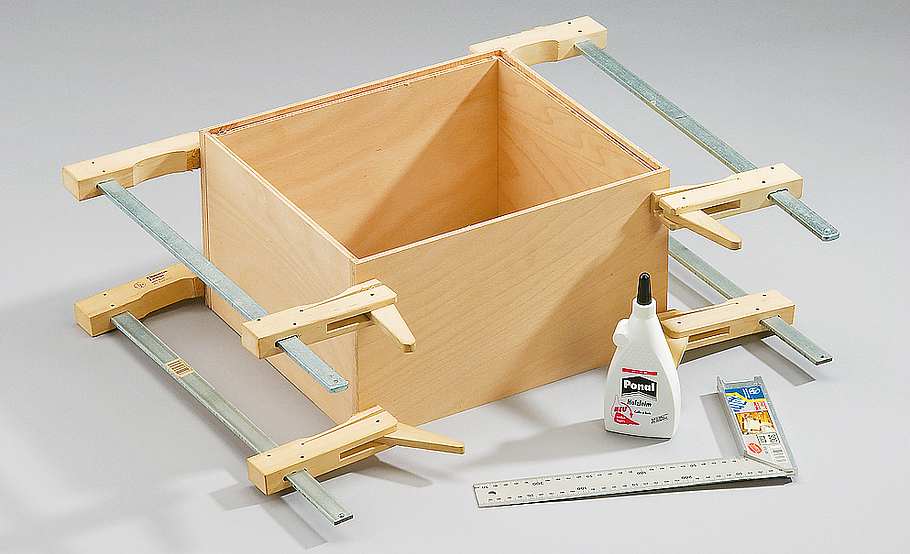

Korpuswände auf ebenem Untergrund verleimen. Achten Sie auf Rechtwinkligkeit!
Uhr basteln: Schritt 7 von 34

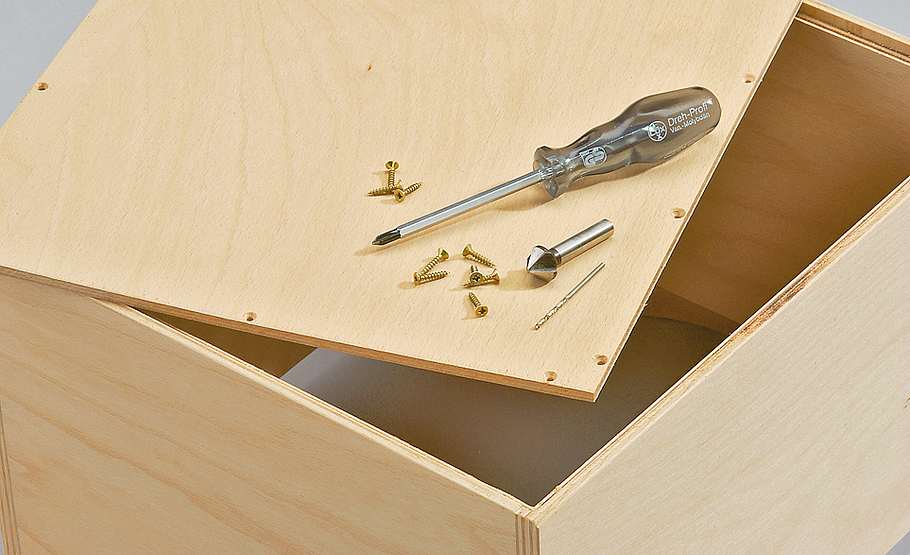

Rückwand vorbohren, Löcher ansenken und bei eingelegter Rückwand in die Wände vertiefen. Dann mit dem Schraubendreher montieren.
Uhr basteln: Schritt 8 von 34

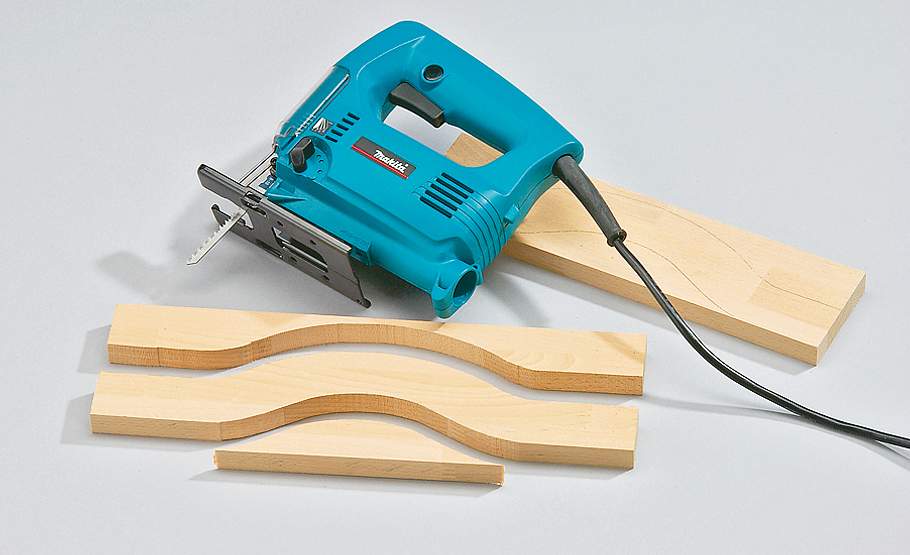

Die Formschablone im Maßstab 1:1 finden Sie auf unserem Bauplan. Schneiden Sie Kranzaufdoppelung und -leiste mit der Stichsäge aus.
Uhr basteln: Schritt 9 von 34

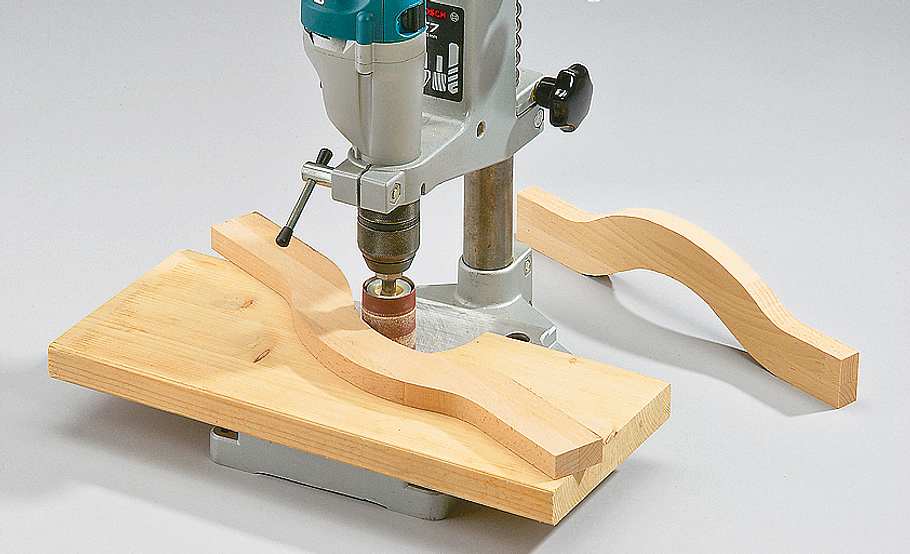

Schleifen Sie beide Teile anschließend möglichst exakt mit Hilfe einer Schleifhülse, da ihre Radien später übereinanderliegen.
Uhr basteln: Schritt 10 von 34

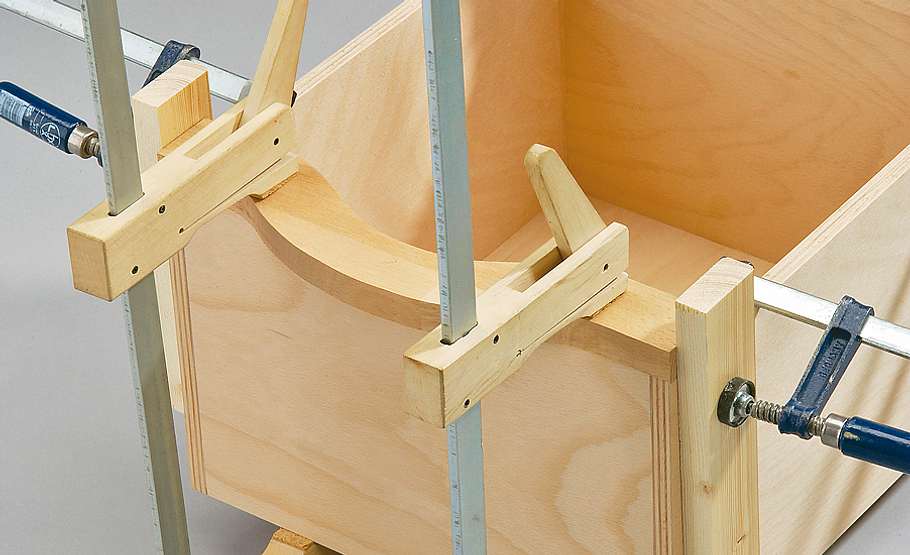

Zwei Führungsbretter für die seitliche Ausrichtung anzwingen; obere und untere Aufdoppelungsleiste jeweils oberkantenbündig verleimen.
Uhr basteln: Schritt 11 von 34

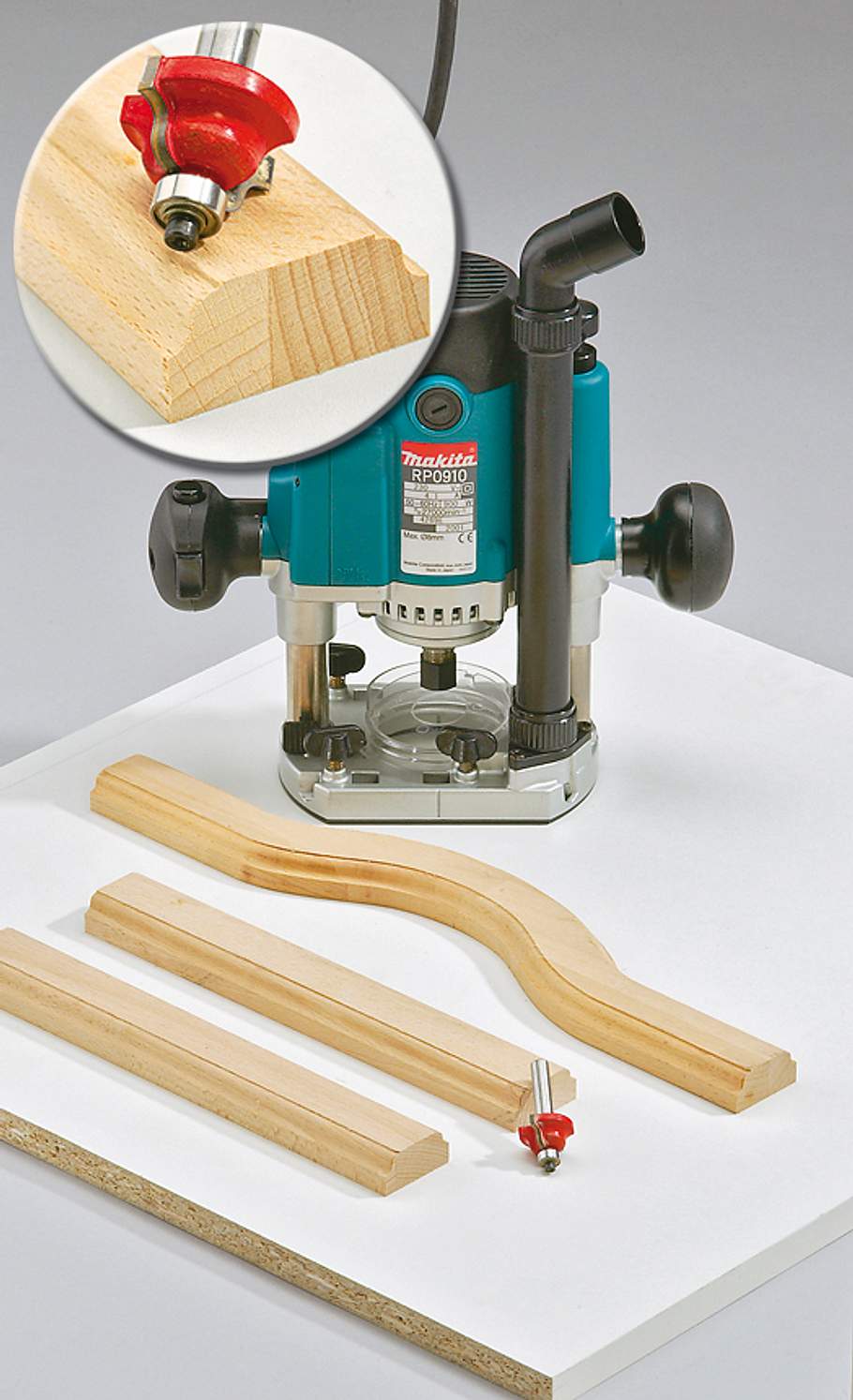

Für die nötige Auflagefläche beim Profilieren von Kranz- und Zierleisten verschrauben Sie diese von unten auf einer Arbeitsplatte.
Uhr basteln: Schritt 12 von 34

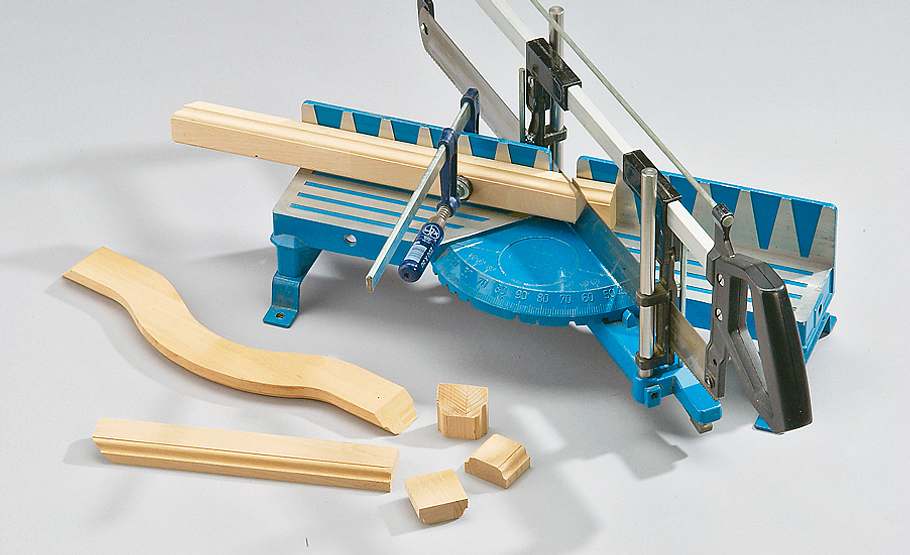

Treffen die Aufdoppelungen seitlich stumpf auf auf die Kranz- und Zierleisten, versehen Sie diese mit 45°-Schnitten in der Gehrungssäge.
Uhr basteln: Schritt 13 von 34

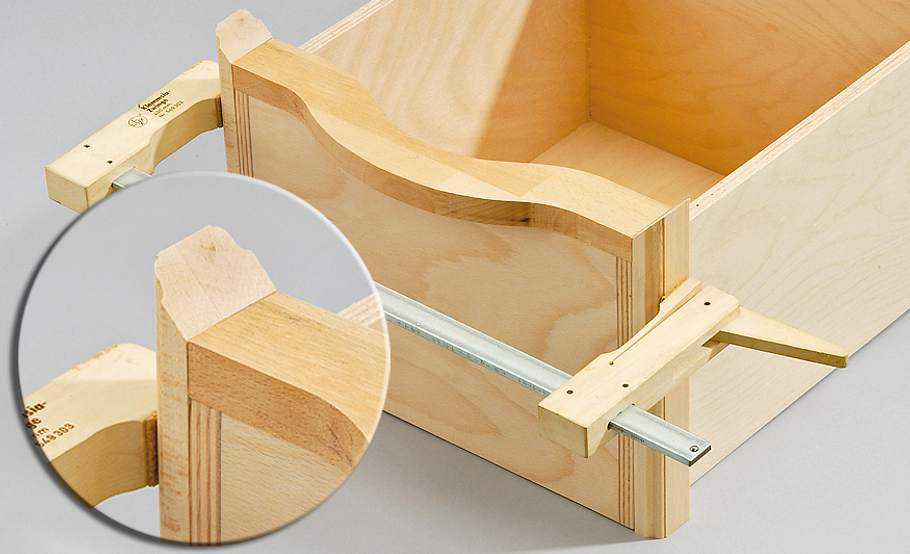

Beim Verleimen verfahren Sie wie bei den Aufdoppelungen: Seitenleisten ohne Leim zum Ausrichten anzwingen.
Uhr basteln: Schritt 14 von 34

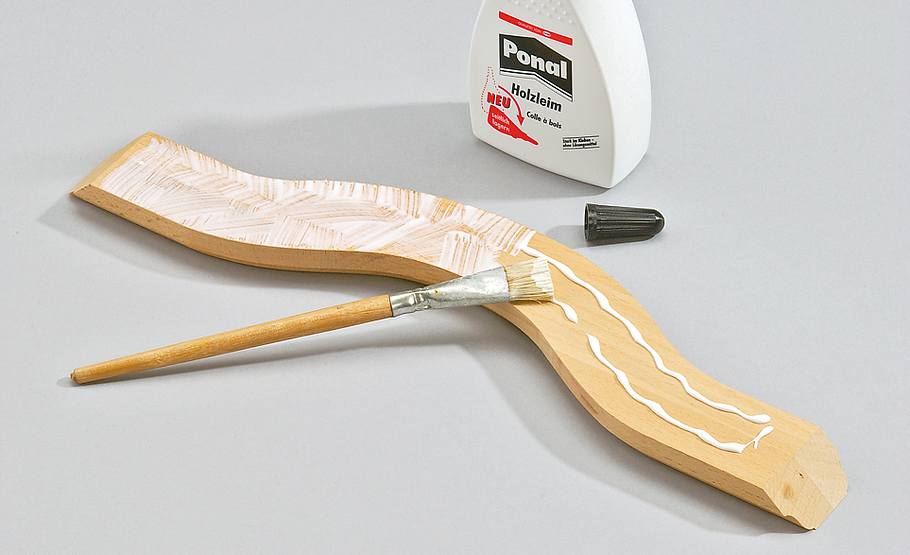

Leim angeben und auf Kranz- und Zierleiste verstreichen.
Uhr basteln: Schritt 15 von 34

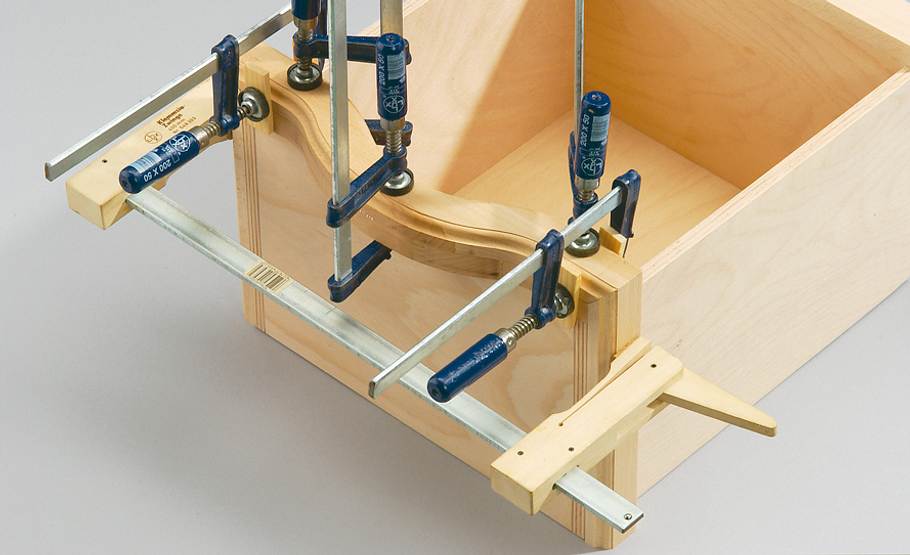

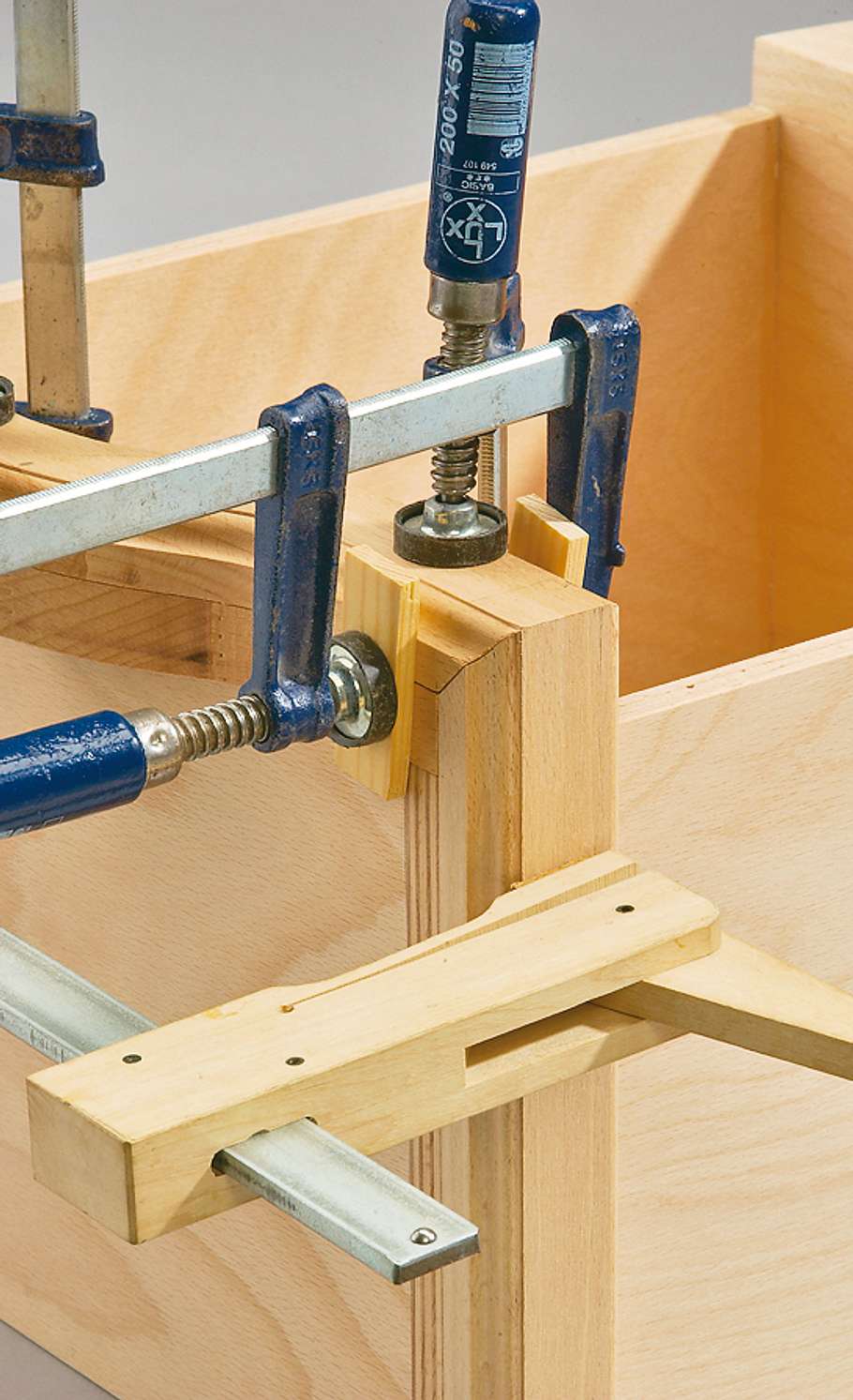

Beim Anlegen der Zwingen zur bündigen Ausrichtung von Kranz- und Zierleiste auf den Aufdoppelungen oben und unten Führungsbrettchen anzwingen.
Uhr basteln: Schritt 16 von 34
Wenn alles fest sitzt, nehmen Sie die seitlichen Kranz- und Zierleisten wieder ab und verleimen auch diese.
Uhr basteln: Schritt 17 von 34

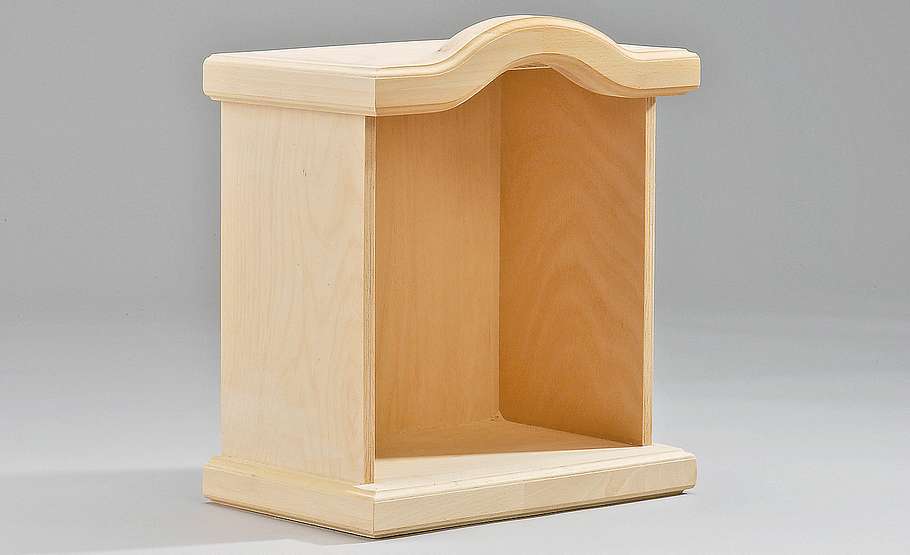

Die Kopfplatte bleibt unterhalb des Kranzes sichtbar.
Uhr basteln: Schritt 18 von 34

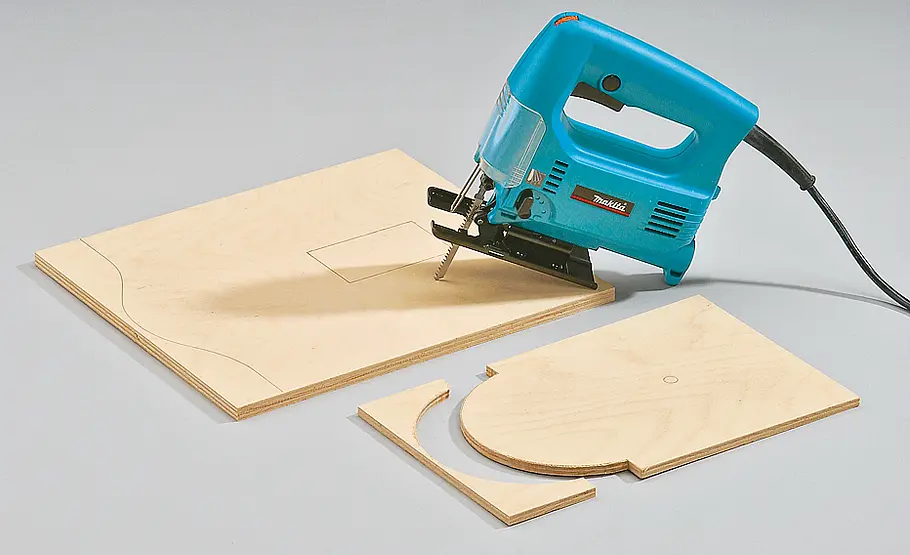

Tür und Uhrschild nach den Formschablonen auf dem Bauplan zuschneiden. Die Türöffnung für das Uhrwerk zum Einführen des Sägeblatts an zwei gegenüberliegenden Seiten durchbohren.
Uhr basteln: Schritt 19 von 34

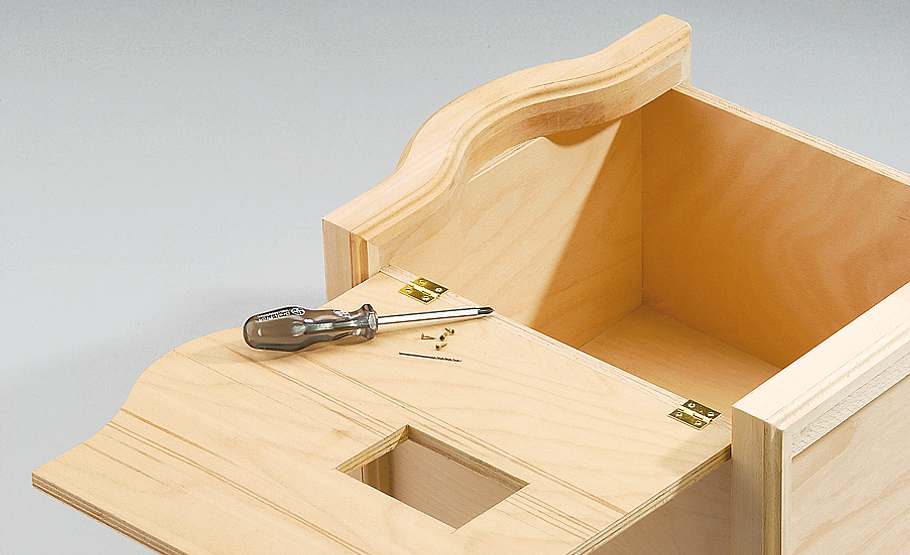

Schlagen Sie die Tür zunächst nur zur Probe an. Schleifen Sie sie falls nötig passgenau nach.
Uhr basteln: Schritt 20 von 34
Jetzt folgt der Bau des geheimen Innenlebens: die Mini-Bar.

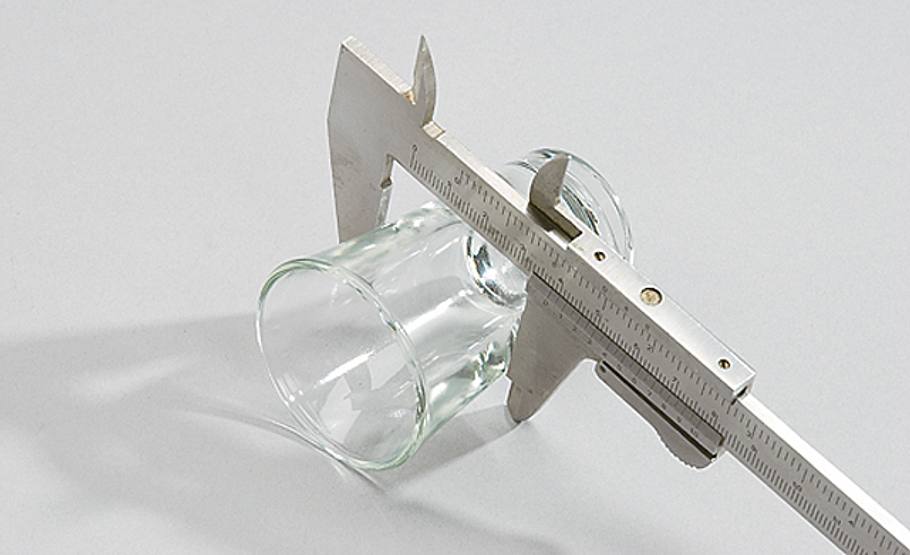

Ermitteln Si zuerst den mittleren Duchmesser Ihrer Pinnchen mit einer Lehre (mit Nonius).
Uhr basteln: Schritt 21 von 34

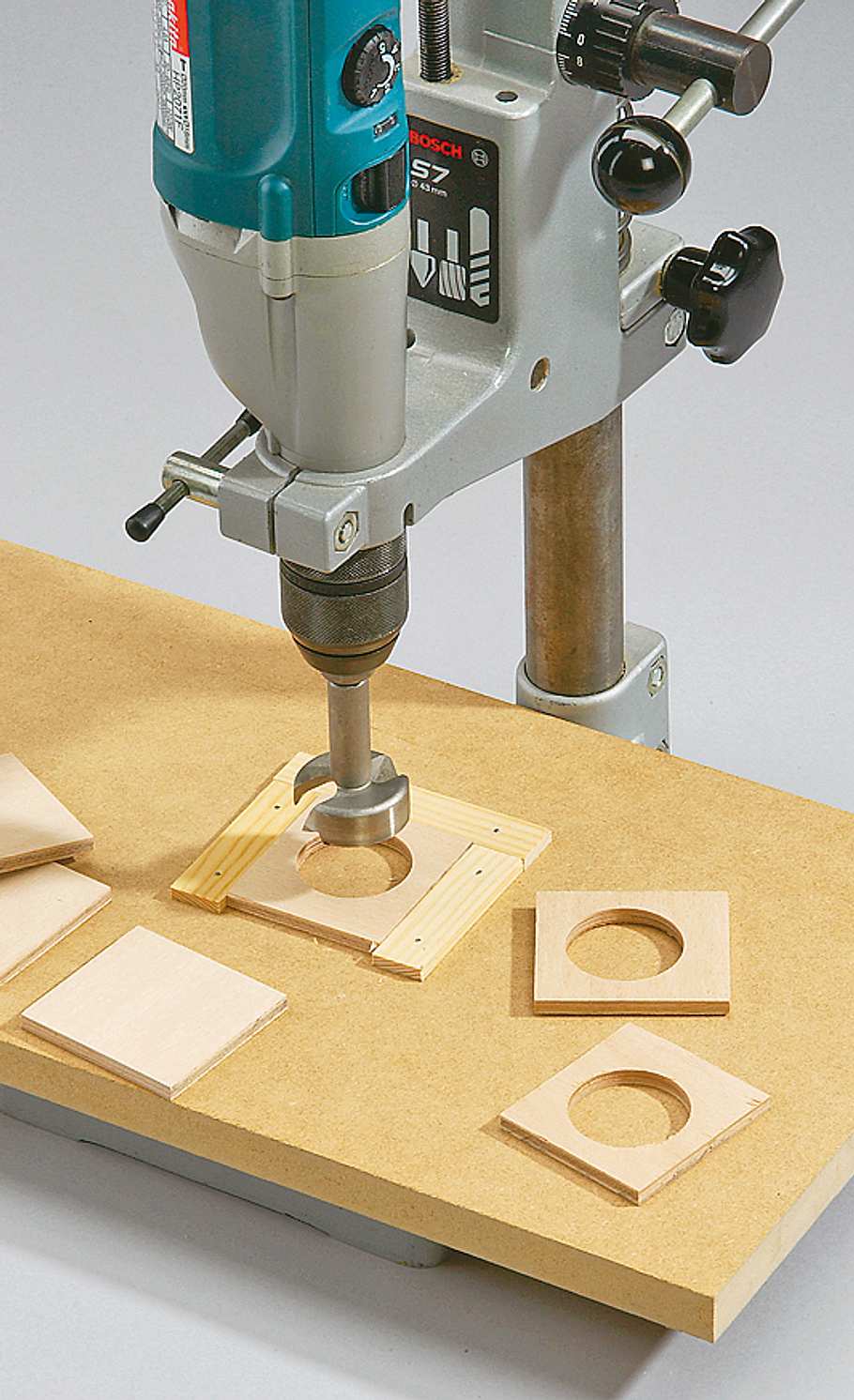

Halterbrettchen in einer aus Leisten auf einer Platte improvisierten Bohrlehre fixieren. Mit dem Forstnerbohrer, der zum Durchmesser des Glases passt, durchbohren.
Uhr basteln: Schritt 22 von 34

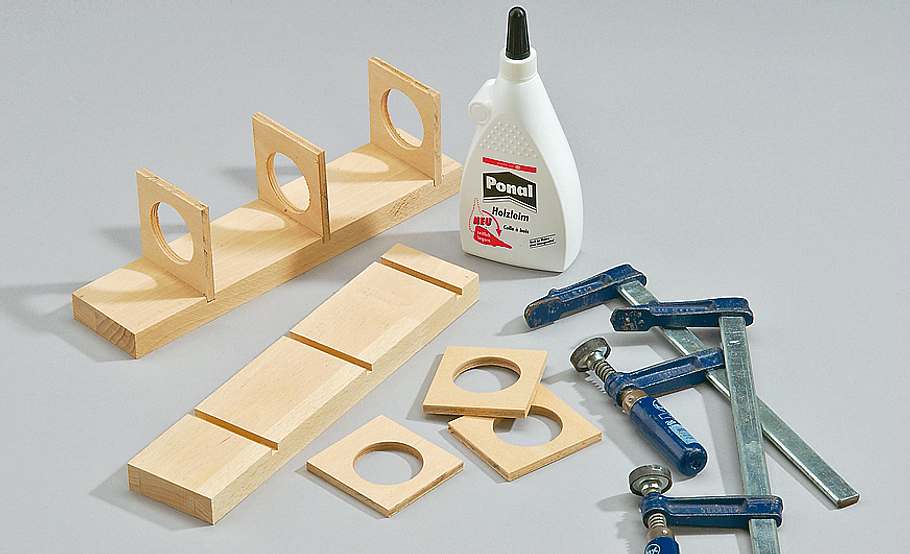

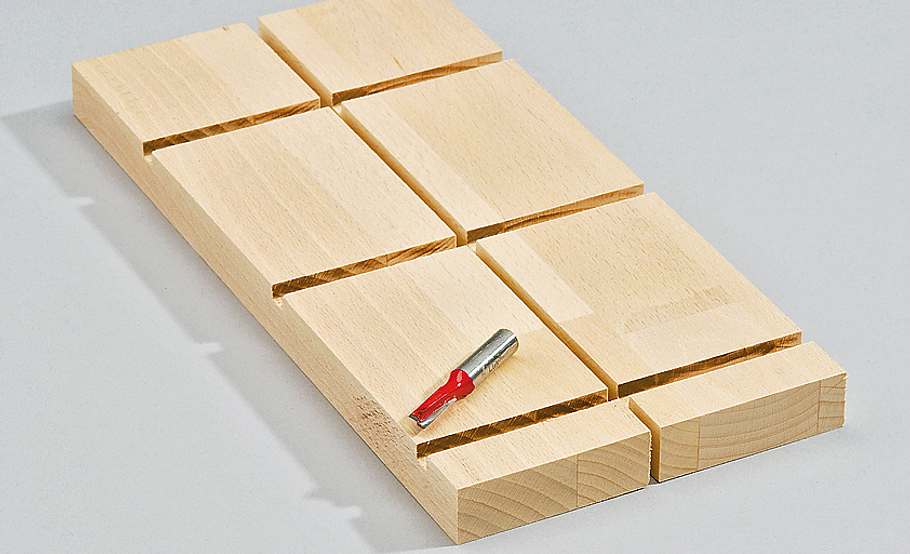

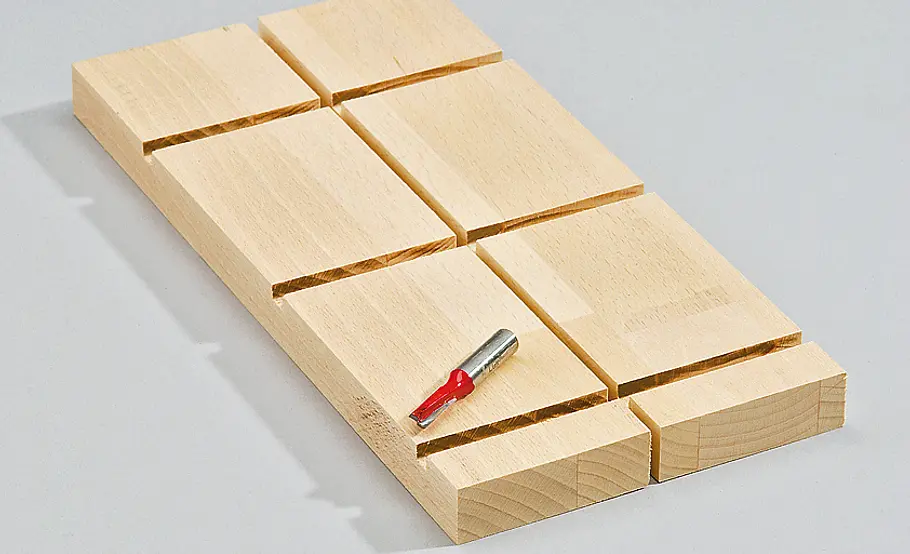

Fräsen Sie die Nuten für die Glashalter, bevor Sie das Leimholzbrett in die Aufnahmebretter teilen.
Uhr basteln: Schritt 23 von 34

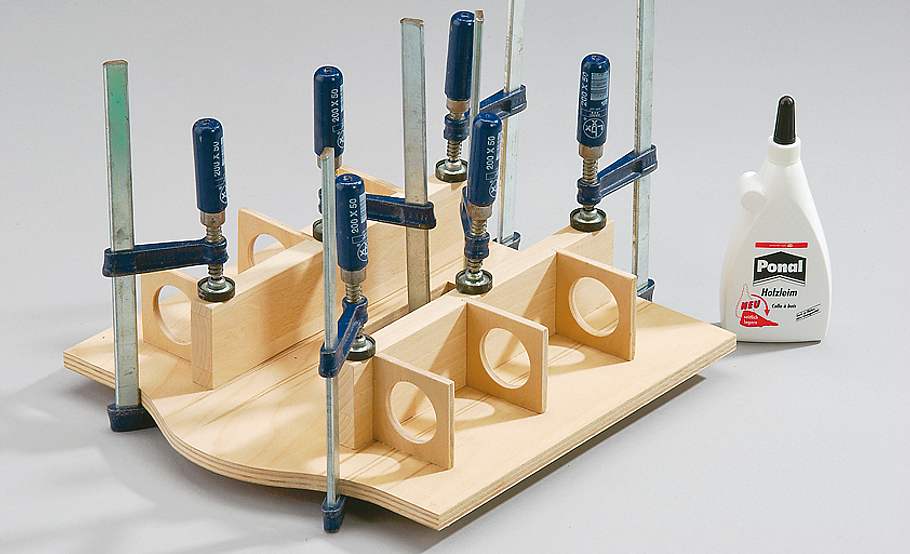

Geben Sie Leim in die Nuten und pressen Sie die Glashalter bis zum Abbinden des Leims mit Zwingen.
Uhr basteln: Schritt 24 von 34
Die beiden Gestelle verleimen Sie auf der Türrückseite.
Uhr basteln: Schritt 25 von 34

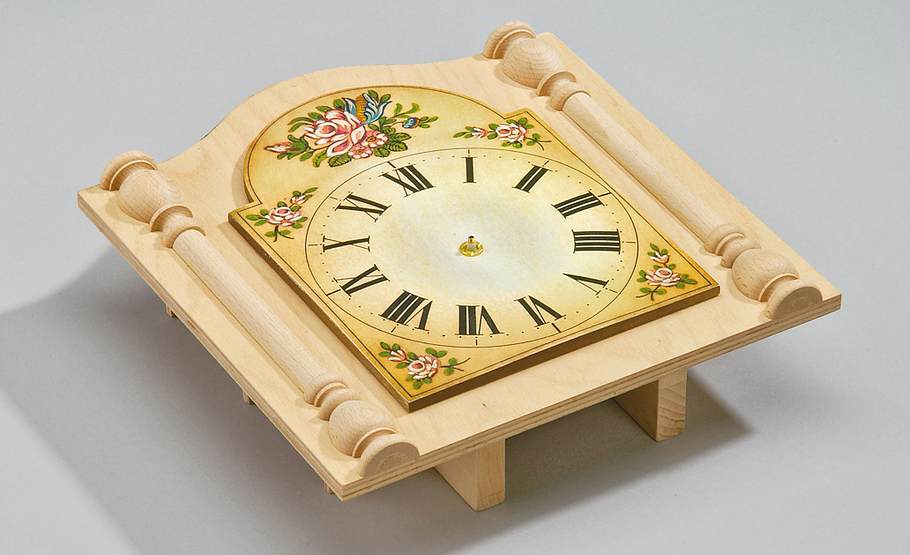

Uhrwerk hinter dem Uhrschild montieren, in die Uhrwerksöffnung einlassen und Schild auf der Tür ausrichten. Dann das Schild auf der Tür verleimen. Fixieren Sie die dreiteiligen Halbsäulen mit Leim, nachdem Sie die Mittelstäbe auf die richtige Länge gebracht haben.
Uhr basteln: Schritt 27 von 34

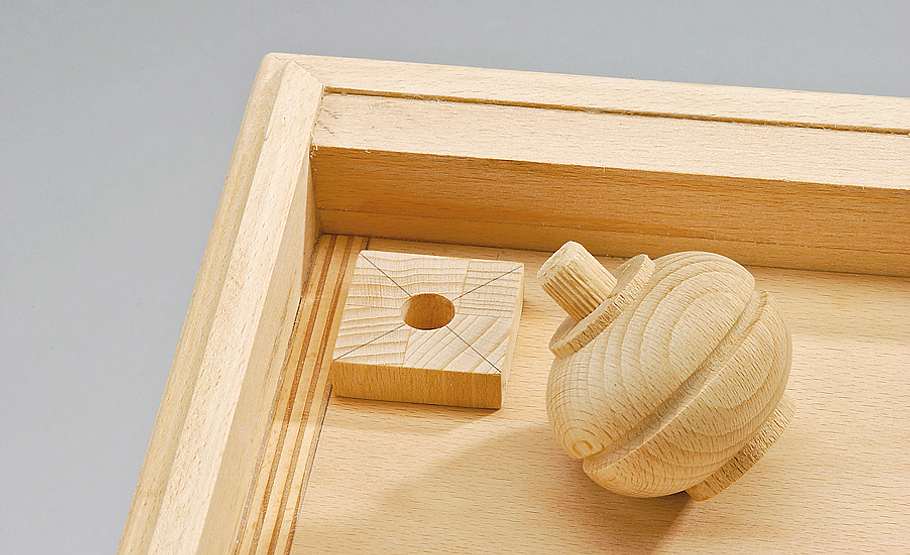

Mittelpunkt der Aufnahmeplatte über die Diagonalen ermitteln, zum Fußdübel passendes Loch bohren und die Aufnahmeplatte unterleimen.
Uhr basteln: Schritt 28 von 34

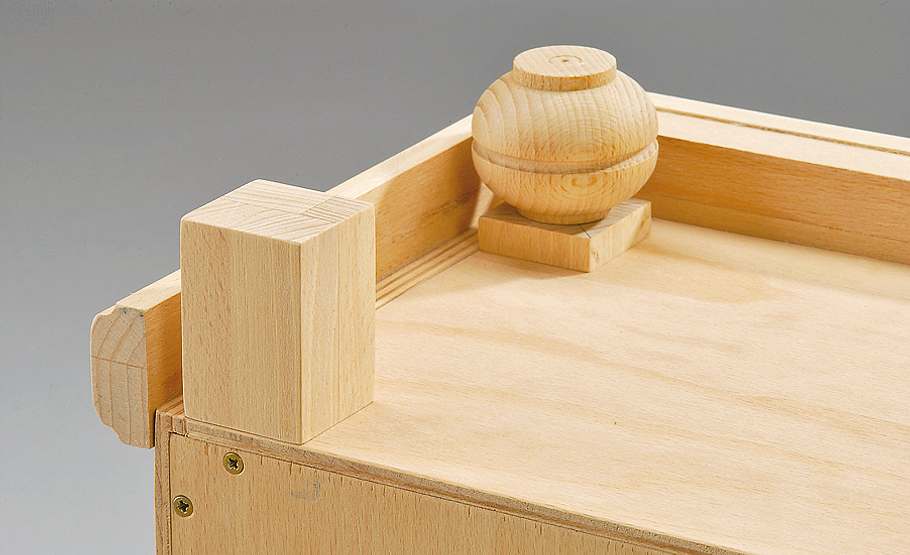

Diese hält den Drechselfuß, den Sie im Baumarkt fertig kaufen können. Die hinten aufgeleimten Beine bestehen aus je zwei verleimten Fußteilen.
Uhr basteln: Schritt 29 von 34

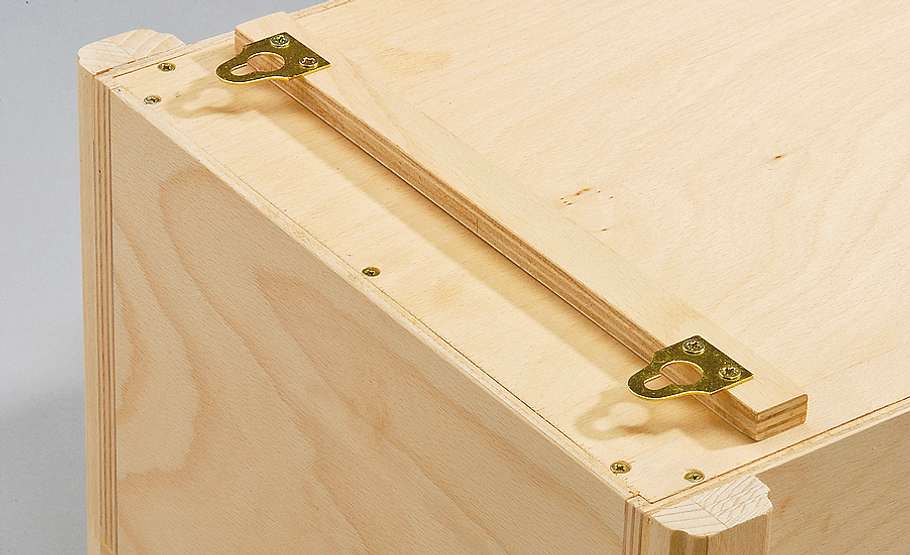

Falls Sie die Uhr aufhängen möchten, lassen Sie die Beine weg und verschrauben von innen eine solche mit Aufhängern versehene Distanzleiste.
Uhr basteln: Schritt 30 von 34

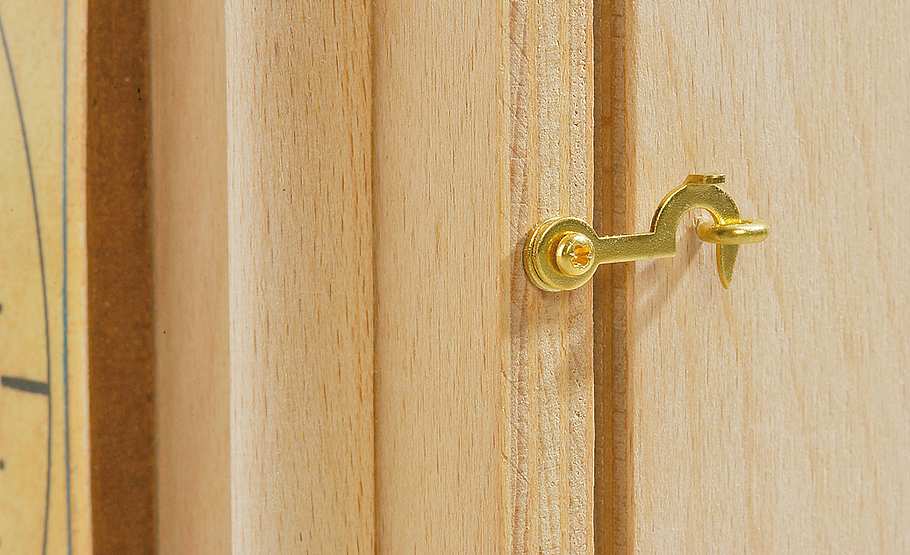

Die Scharniere sind nicht eingelassen, daher ergibt sich auch bei geschlossenem Türhaken ein Spalt, der den Schall des Glockenschlags austreten lässt.
Uhr basteln: Schritt 31 von 34

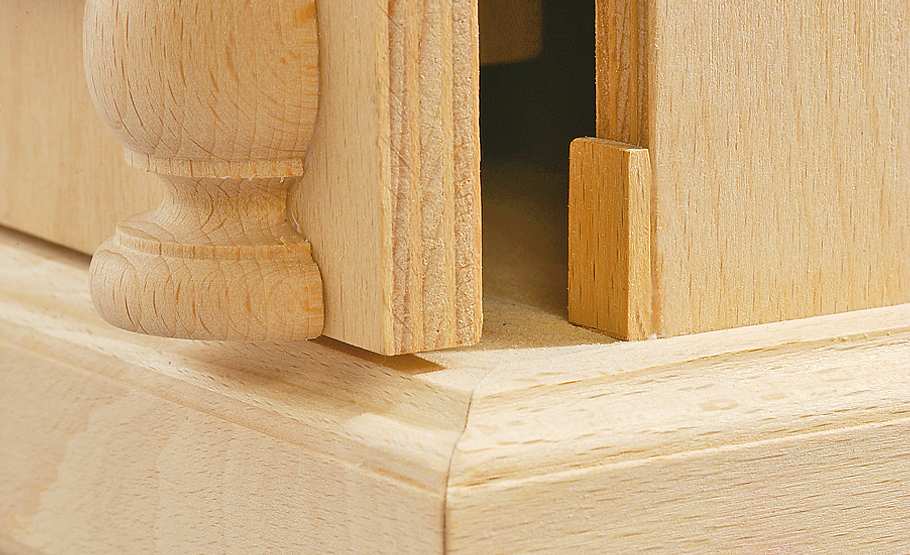

PRAXISTIPP: Damit die Tür trotzdem fest steht, verleimen Sie als oberen und unteren Anschlag 3 mm starke Distanzplättchen.
Uhr basteln: Schritt 32 von 34

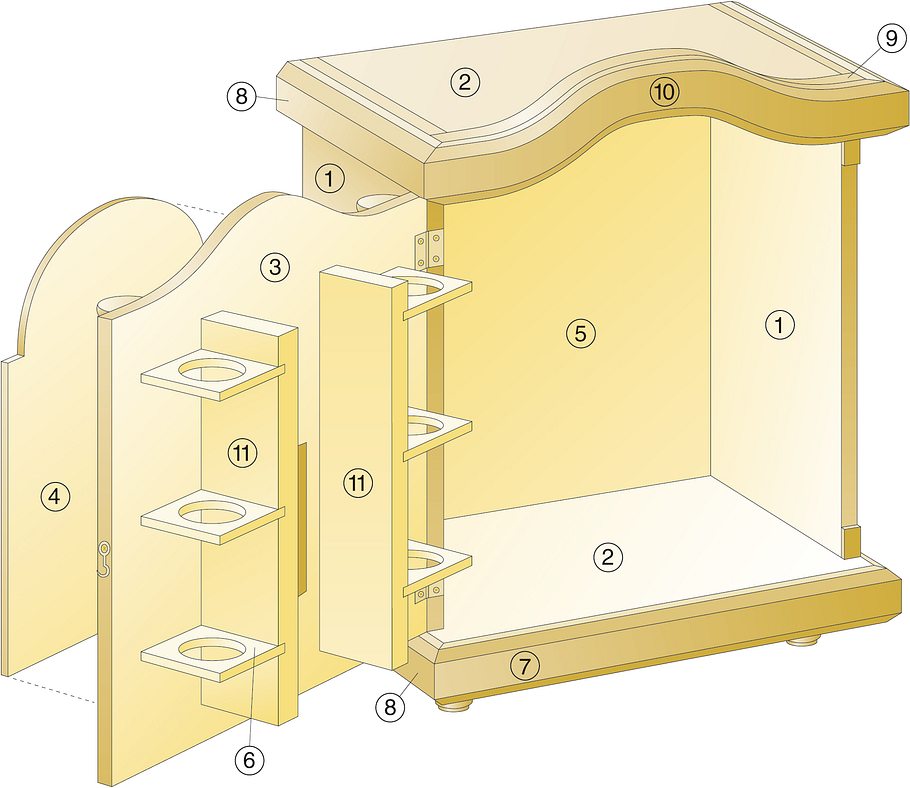

Die Zeichnung enthält die wesentlichen Positionen zum bau unserer Tischuhr mit Geheimfach. Alle Maßangaben finden Sie auf unserem Bauplan zum Bestellen.
Uhr basteln: Schritt 33 von 34

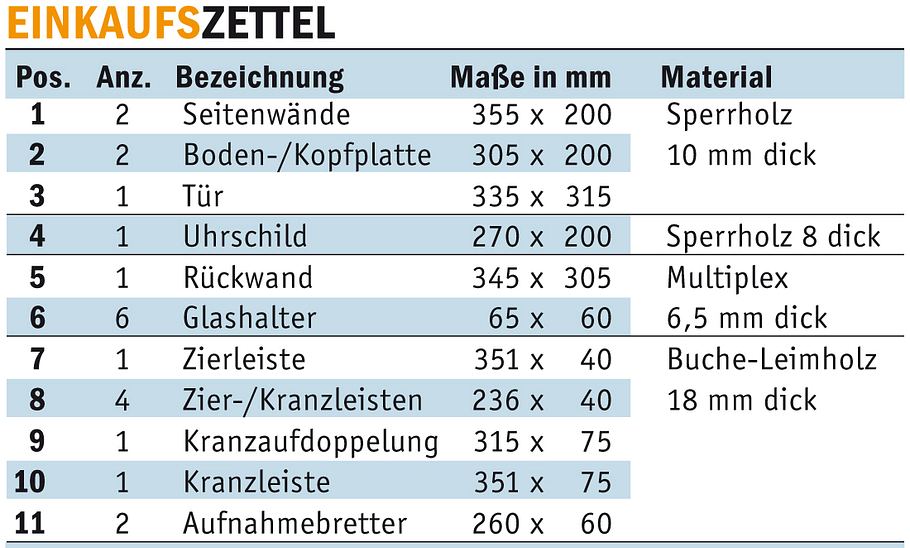

In der Materialliste finden Sie alle zum Bau der Standuhr mit Geheimfach erforderlichen Materialangaben.
Sonstiges Buche-Leimholz 18 dick: 1 Aufdoppelungsleiste 305 x 38 (für
Pos. 7), 4 Fußteile 55 x 36 (hintere Füße); Sperrholz 10 dick: 2 Distanzleisten
305 x 20 (Wandaufhängung), 2 Aufnahmeplatten 35 x 35 (vordere
Füße); 2 Kugelfüße Ø 55 x 45 hoch; 4 Halbsäulenteile Ø 35 x 75;
2 Halbrundstäbe Ø 20 x 150; 2 Distanzplättchen 3 dick, 20 x 10;
2 Scharniere 25 x 23 (geöffnet), 1 Überwurfhaken mit Schrauböse;
2 Aufhänger; Spanplatten-Schrauben; Holzdübel; Holzleim.
Uhr basteln: Schritt 34 von 34

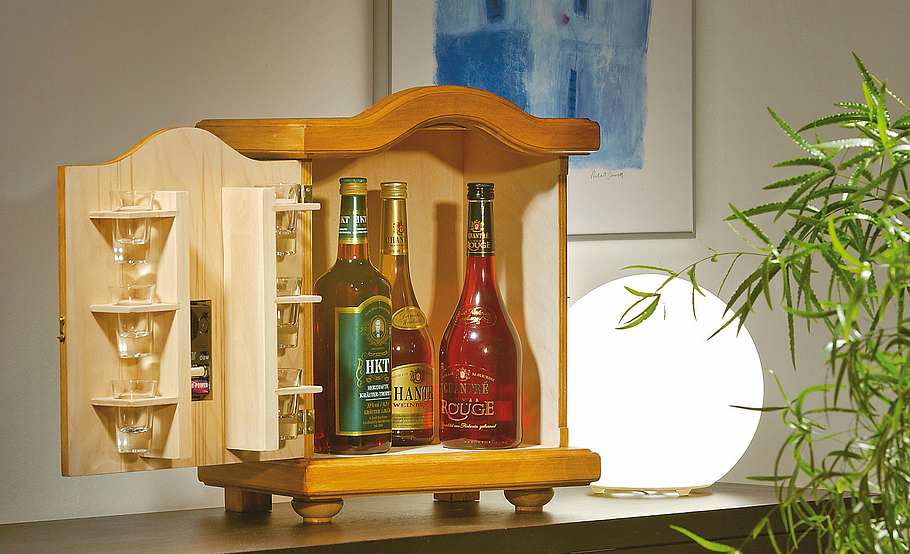

Gut gefüllt und immer griffbereit sollte diese Tischuhr mit Geheimfach in keinem gemütliche Wohnzimmer fehlen.
Bauplan bestellen

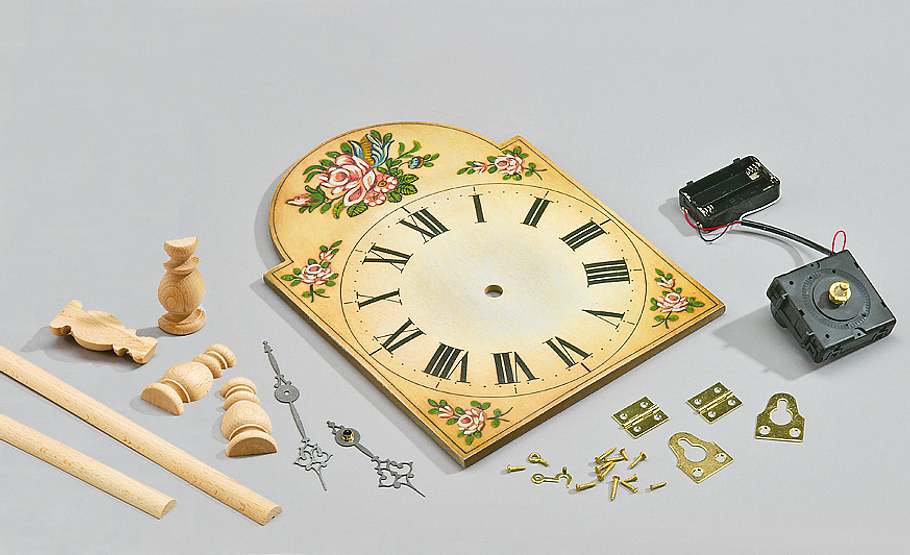

Diese Standuhr ist mit einem Mini-Batteriequarzwerk bestückt, das für vollen 4/4-Westminster- oder Bim-Bam-Schlag zur halben und vollen Stunde sorgt, ohne dass dadurch nennenswert Raum im inneren der Tischuhr verloren geht.
Standuhr bauen mit Geheimfach
Denn dieser Raum hinter dem Ziffernblatt der Uhr ist für andere Dinge reserviert: Im Inneren der Tischuhr verbirgt sich ein Geheimfach, dass wir als kleinen Barschrank ausgestattet haben – mit Glashaltern für insgesamt sechs Pinnchen und bis zu drei Flaschen edler Tropfen!
