Servierwagen mit Lautsprecher
Der klapprige Teewagen war gestern: Heute serviert der rollende Küchenwagen nicht nur Getränke und frische Speisen, die eingebauten Lautsprecher im Servierwagen liefern zugleich den "fetten Sound" zum Dinner.
Servierwagen mit Lautsprecher

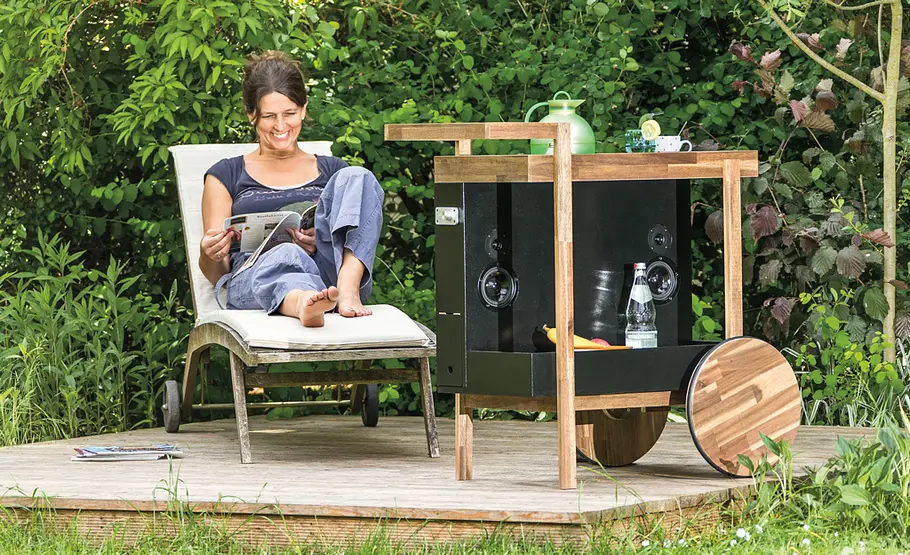

Entspannt Pause machen und Musik via Bluetooth vom Smartphone auf der Terrasse genießen – mit diesem Servierwagen mit Lautsprechern klappt's!
Servierwagen mit Lautsprecher

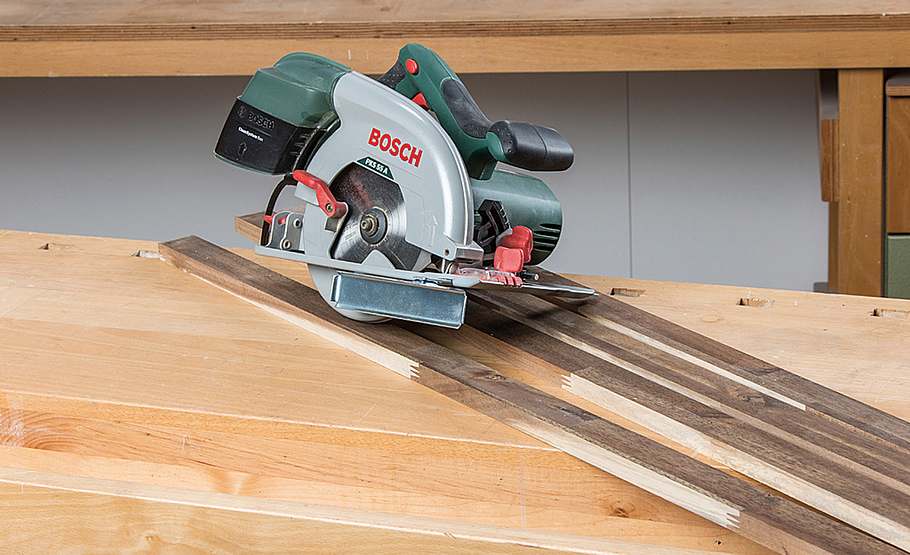

Schneiden Sie das 18-mm-Akazien-Leimholz in 40 mm breite Streifen.
Servierwagen mit Lautsprecher

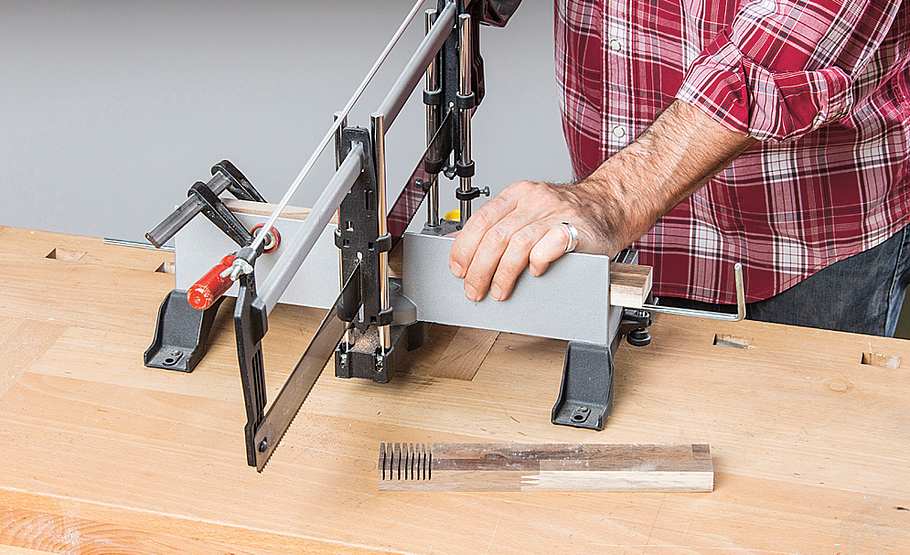

Schiebegriffholme und Standfüße werden als Überblattung ausgeführt. Schneiden Sie hierzu die Hölzer lamellenartig bis zur halben Materialstärke ein.
Servierwagen mit Lautsprecher

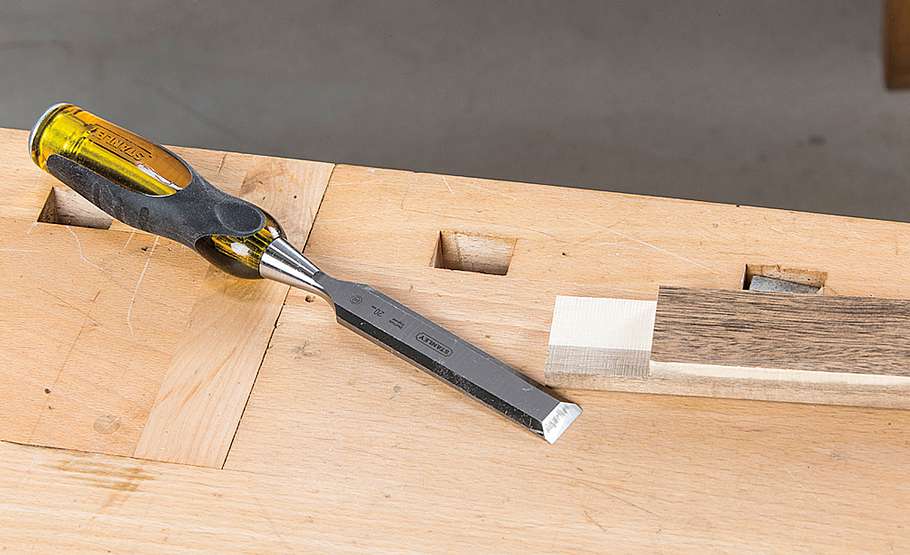

Schlagen Sie die Lamellen ab und versäubern Sie die Überblattung mit dem scharfen Stechbeitel.
Servierwagen mit Lautsprecher

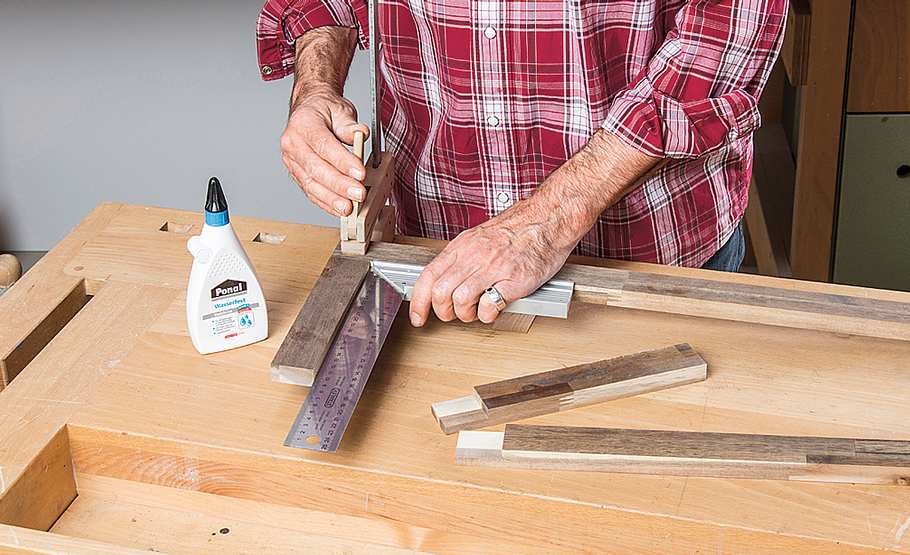

Nun verleimen Sie beide Hölzer miteinander. Rechten Winkel mit dem Schreinerwinkel prüfen und bis zum Abbinden verpressen.
Servierwagen mit Lautsprecher
Der Bodenrahmen wird verdübelt. Dübellöcher in die Köpfe bohren und mit Markierstiften in der Winkellade auf die Gegenstücke übertragen.
Servierwagen mit Lautsprecher

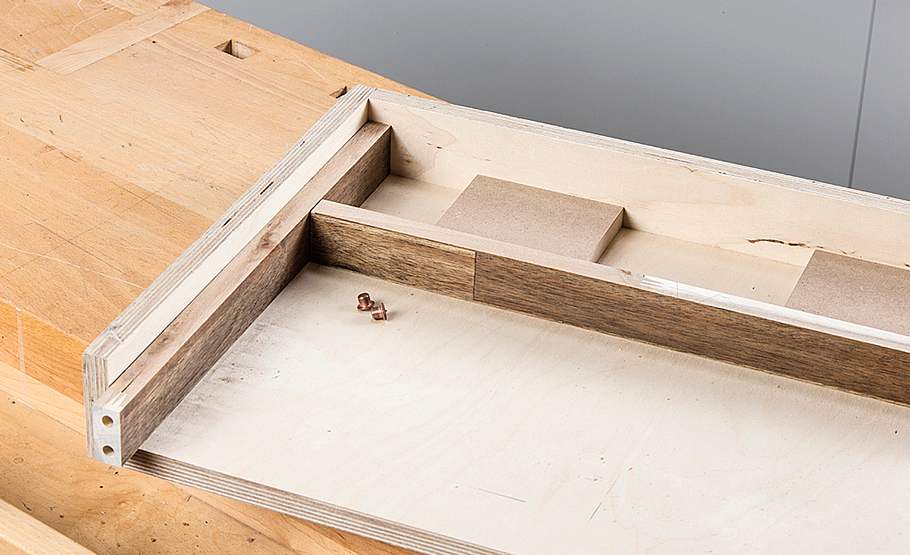

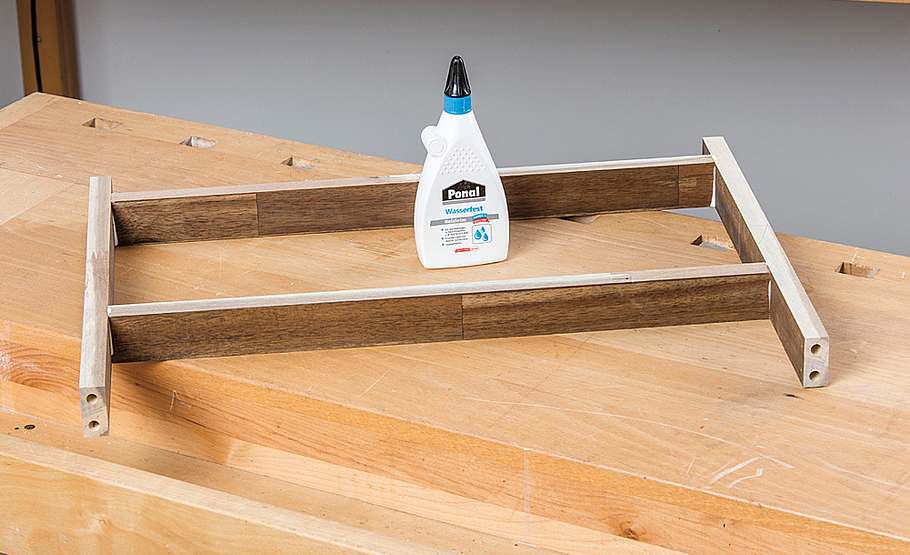

Die unteren
Längsholme für die Bassreflexlöcher asymmetrisch
anordnen und verleimen.
Praxistipp: Die Leimflächen
gründlich schleifen,
da die Leimholzplatten
bereits ab
Werk geölt sind.
Servierwagen mit Lautsprecher
Auch das Schiebegestell samt Schiebestange und die radseitigen Stützen werden mit Holzdübeln und Leim angesetzt.
Servierwagen mit Lautsprecher

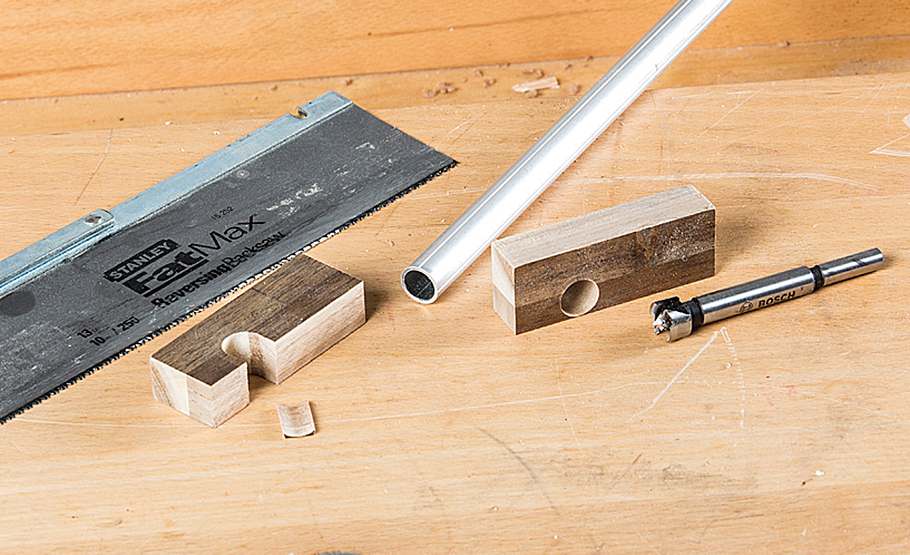

Als Achsenhülse für die Gewindestange dient hier ein Aluminiumrohr. Zur Montage des Rohrs durchbohren Sie zwei Holzklötzchen und schneiden sie auf.
Servierwagen mit Lautsprecher

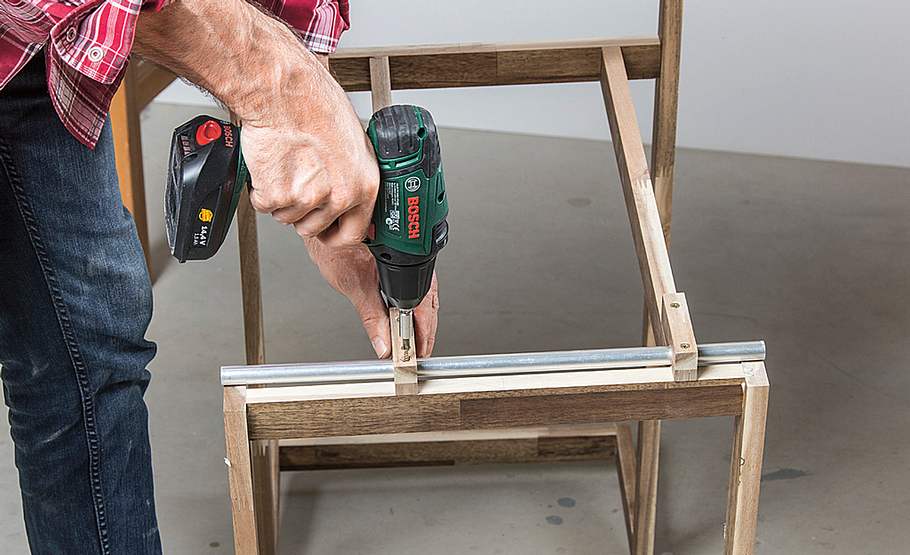

Anschließend bohren, senken, aufschrauben und so das Rohr festklemmen.
Servierwagen mit Lautsprecher

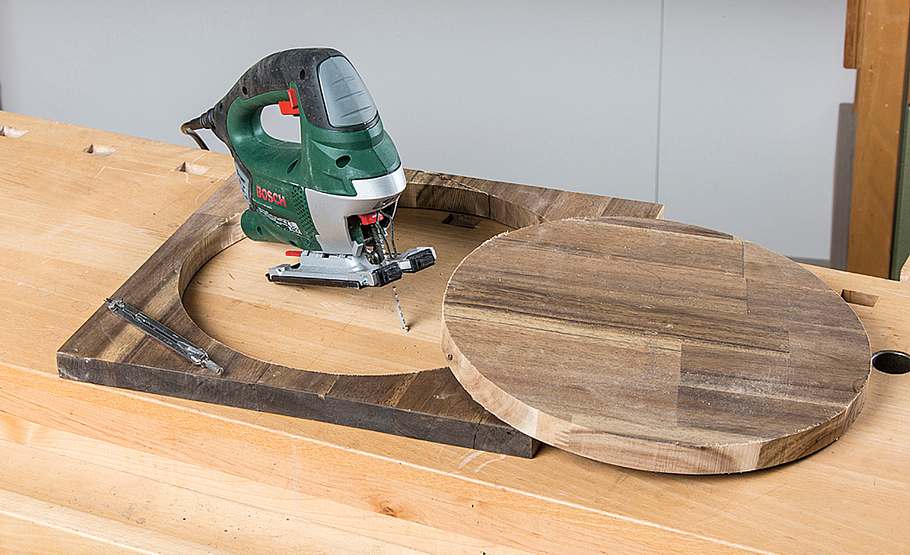

Aus 26-mm-Leimholz schneiden Sie nun mit der Stichsäge grob (mit etwas Übermaß) die Radscheiben. Mittelpunkt markieren!
Servierwagen mit Lautsprecher

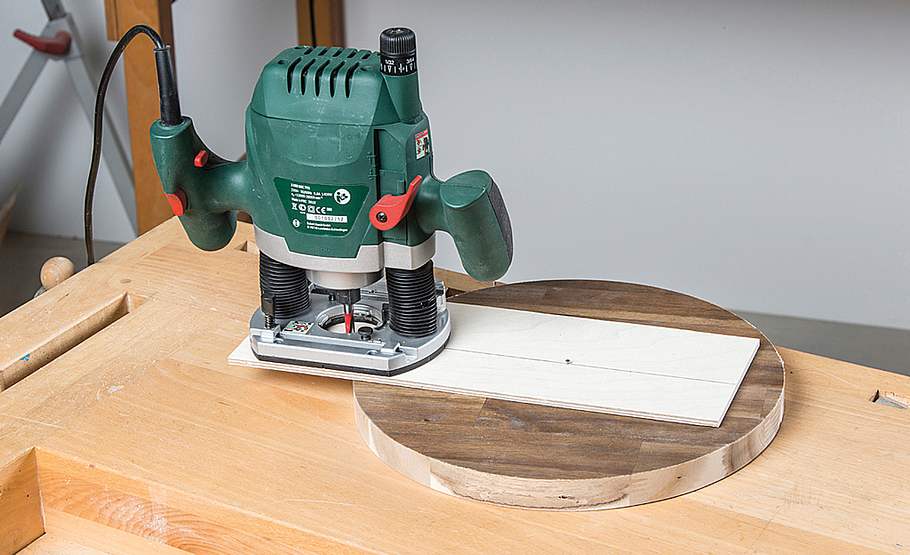

Setzen Sie dort die Oberfräse mit selbstgebauter Zirkeleinrichtung an und fräsen Sie das Rad stufenweise rund.
Servierwagen mit Lautsprecher

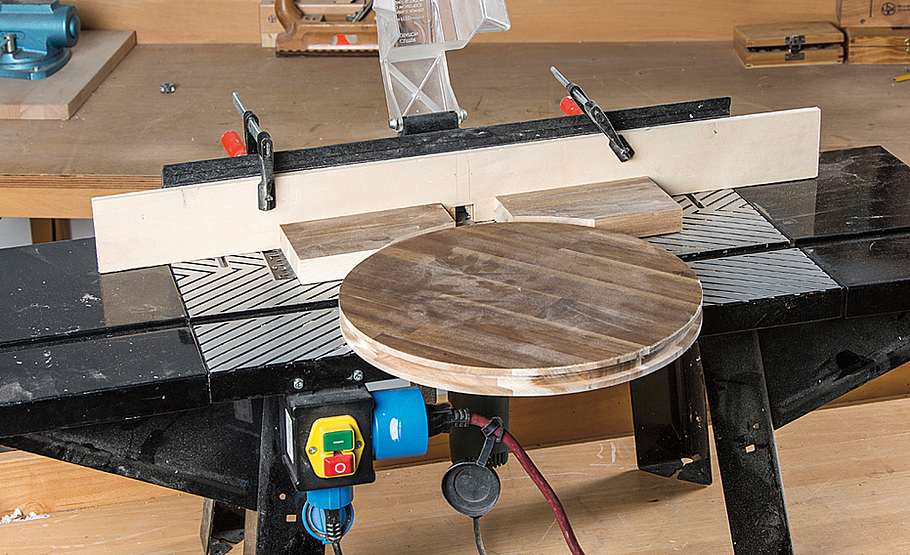

Die Mittelnut für die Gummi-Rundschnur lässt sich am einfachsten mit dem Scheibennutfräser am Frästisch herstellen.
Servierwagen mit Lautsprecher

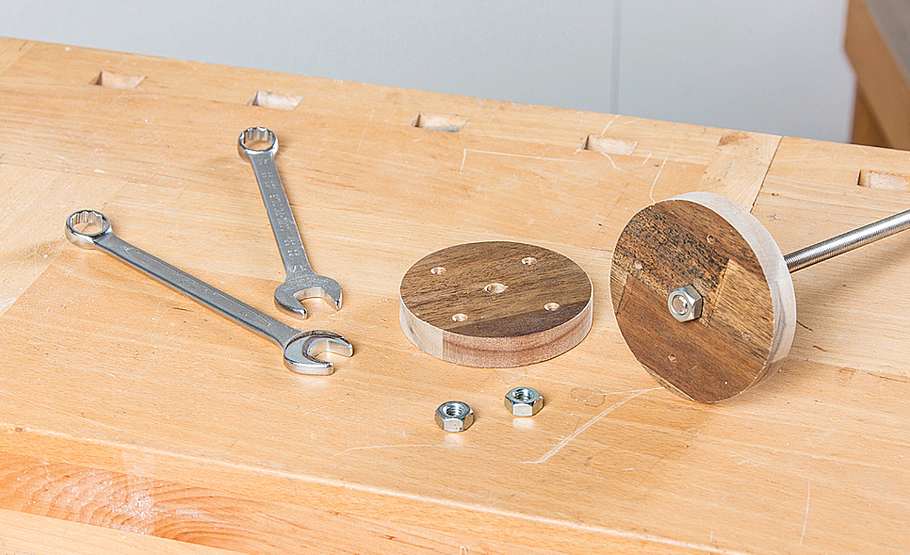

Als Radaufnahme zwei kleine Scheiben herstellen und drehbar (!) auf der Gewindestange fixieren. Schraubensicherung oder Sekundenkleber an das Gewinde geben.
Servierwagen mit Lautsprecher
Gewindestange durch das Rohr führen und das Rad auf der anderen Seite montieren.
Servierwagen mit Lautsprecher

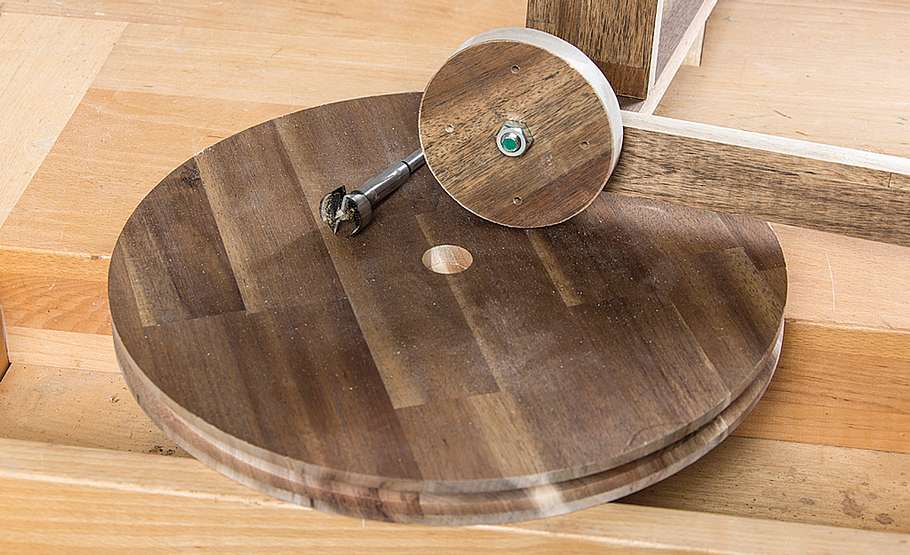

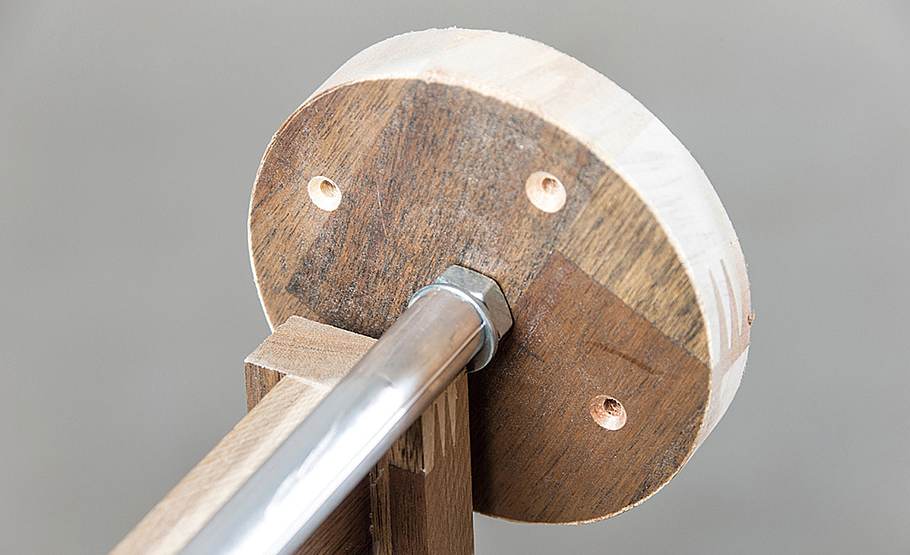

Zur Aufnahme der Mutter ist ein Sackloch auf der Innenseite der Scheibenräder nötig.
Servierwagen mit Lautsprecher

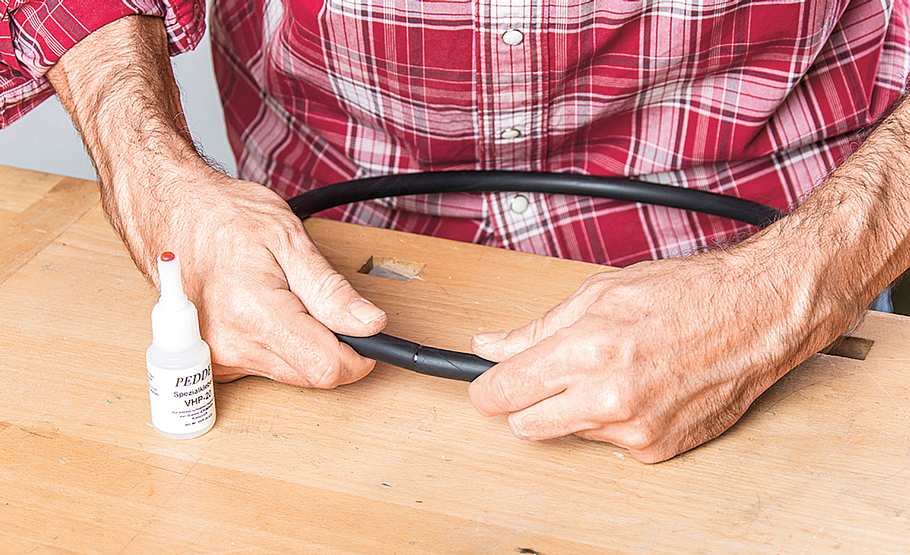

Die Reifen bilden zwei durch Sekundenkleber
verschlossene Perbunanschnur-Ringe.
Hierzu sind gerade Schnittflächen nötig.
Praxistipp: Die 14-mm-Rundschnur
und den geeigneten
Sekundenkleber gibt es
günstig bei eBay.
Servierwagen mit Lautsprecher

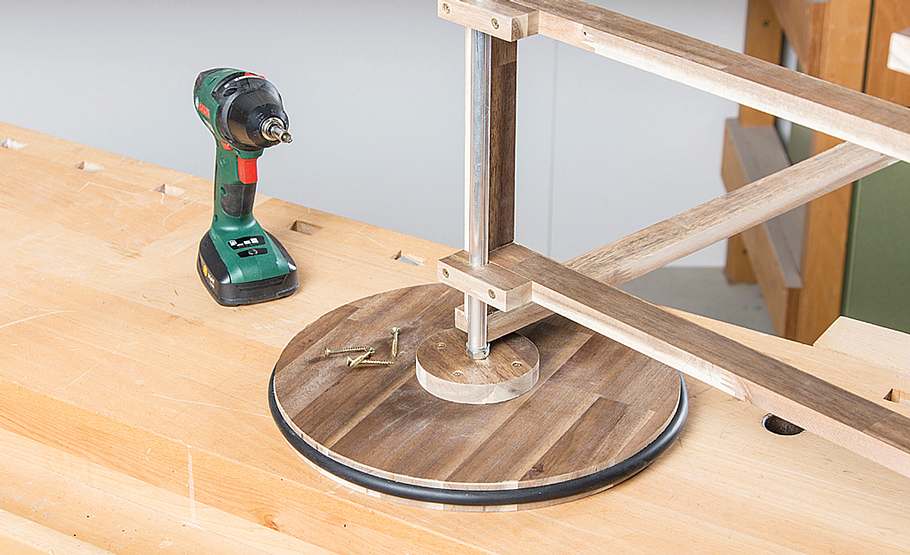

Die Gummiringe aufziehen und die Scheibenräder von innen durch die gebohrten und gesenkten Radaufnahmen montieren.
Servierwagen mit Lautsprecher

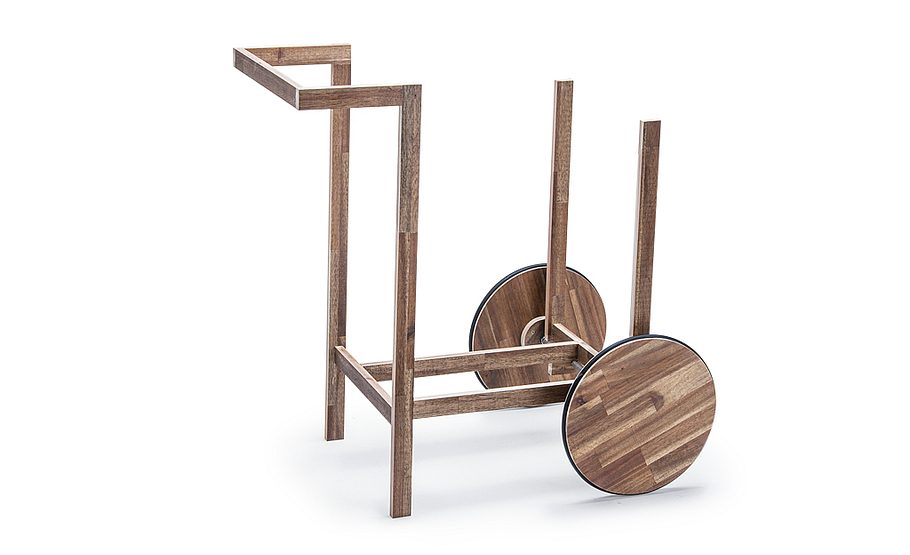

So sieht das fertige Gestell des Küchenwagens aus, jetzt folgt das Innenleben samt Lautsprecher.
Servierwagen mit Lautsprecher

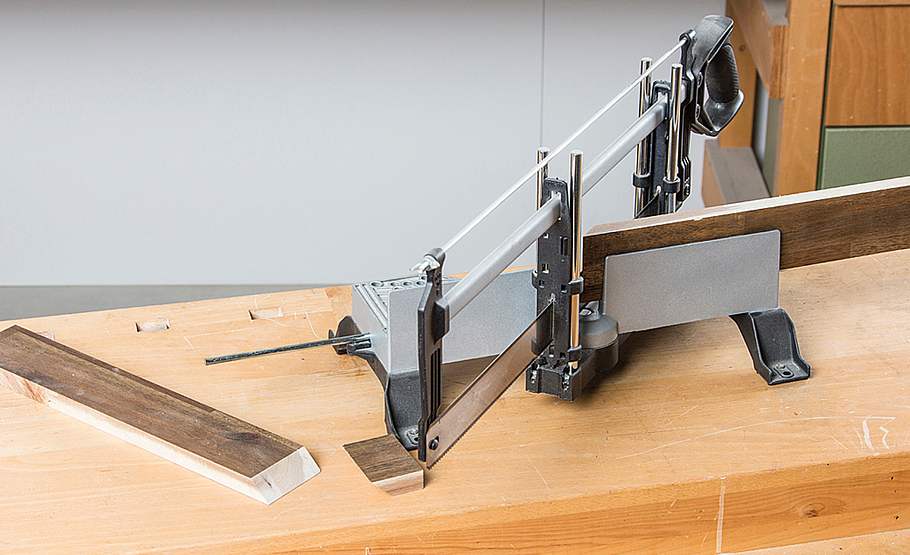

Ebenfalls aus 18-mm-Akazien-Leimholz besteht die obere Ablage: Die schmalen Randleisten schneiden Sie auf Gehrung.
Servierwagen mit Lautsprecher

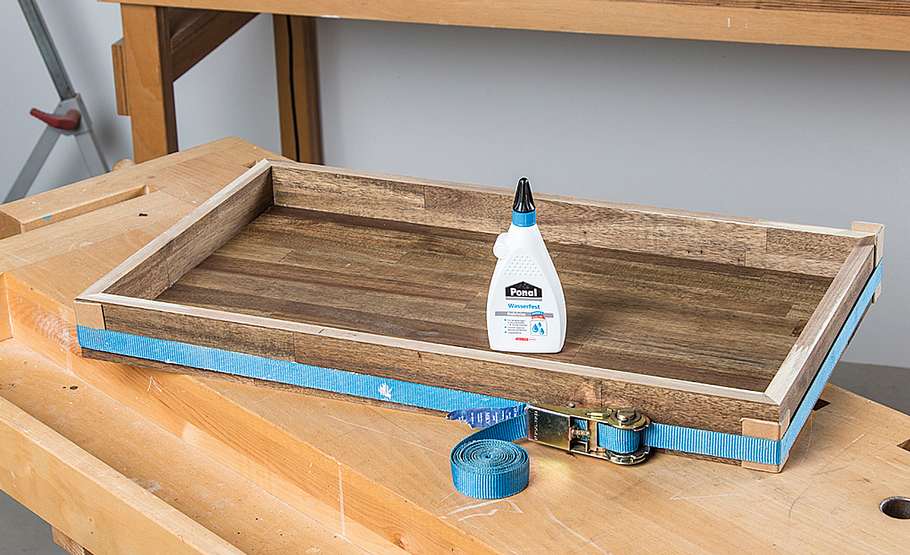

Anschließend leimen Sie diese um die Grundplatte. Mit einem Spanngurt verpressen Sie die Teile bis zum Abbinden.
Servierwagen mit Lautsprecher

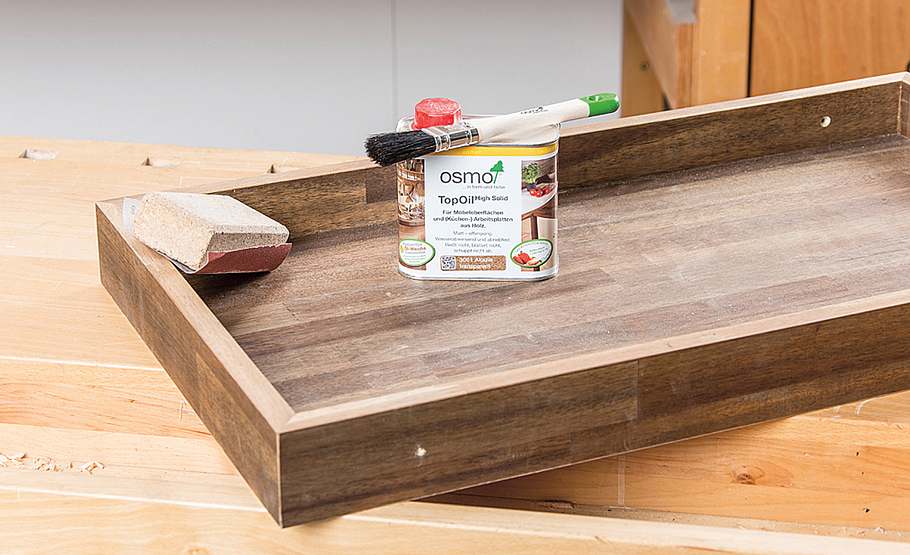

Da die Oberfläche des Akazien-Leimholzes farbig geölt ist, sehen die Schnittkanten anders aus als die Flächen. Nach gründlichem Schliff sollten Sie die Kanten mit Osmo TopOil Akazie behandeln.
Servierwagen mit Lautsprecher
Wir zeigen hier detailliert den Bau der Lautsprecher-Box samt Bodenplatte. Alternativ können Sie ein klassisches Weinflaschen- und Glasregal bauen.

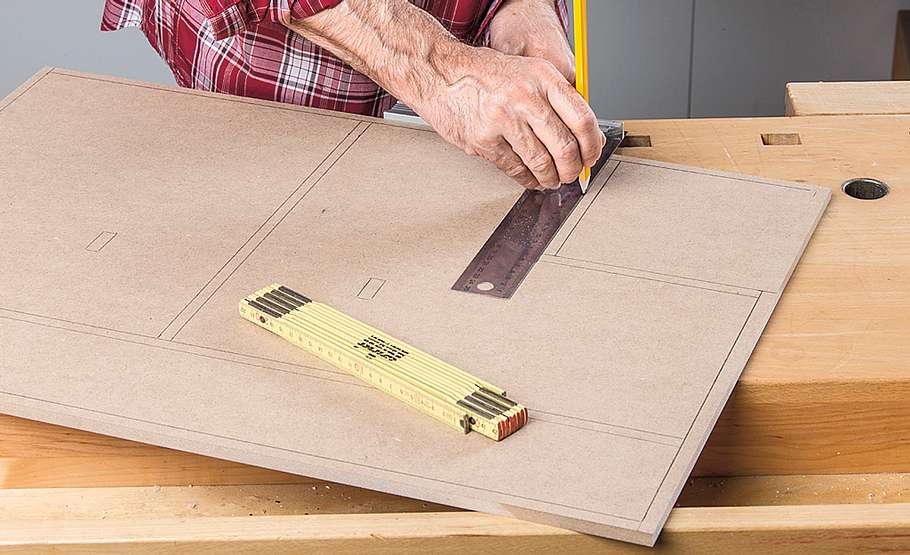

Zeichnen Sie die Positionen der schmalen Wandungen auf die Grundplatte (Boxenrückwand) aus MDF.
Servierwagen mit Lautsprecher

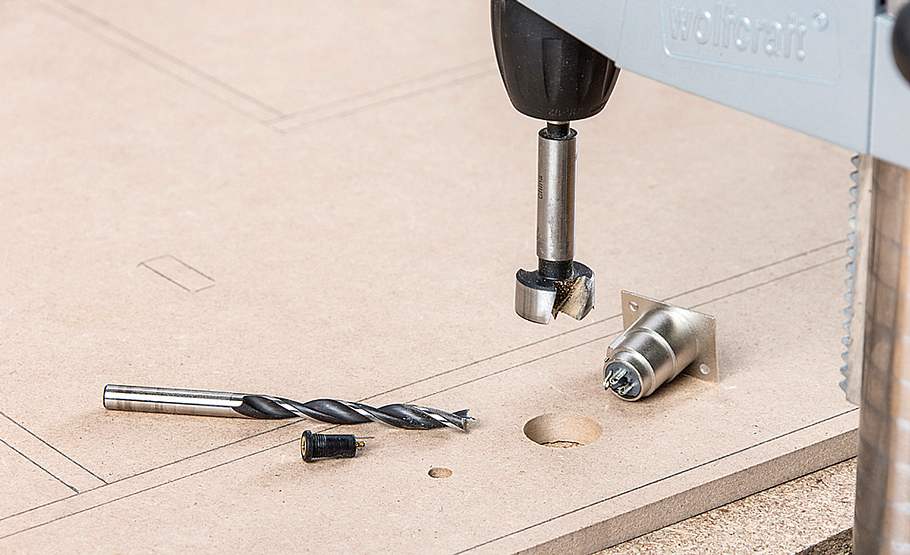

In die Grundplatte bohren Sie zwei Löcher im Bereich des oberen Kanals: eins für die XLR-Ladebuchse und eins für die 3,5-mm-Klinkenbuchse.
Servierwagen mit Lautsprecher

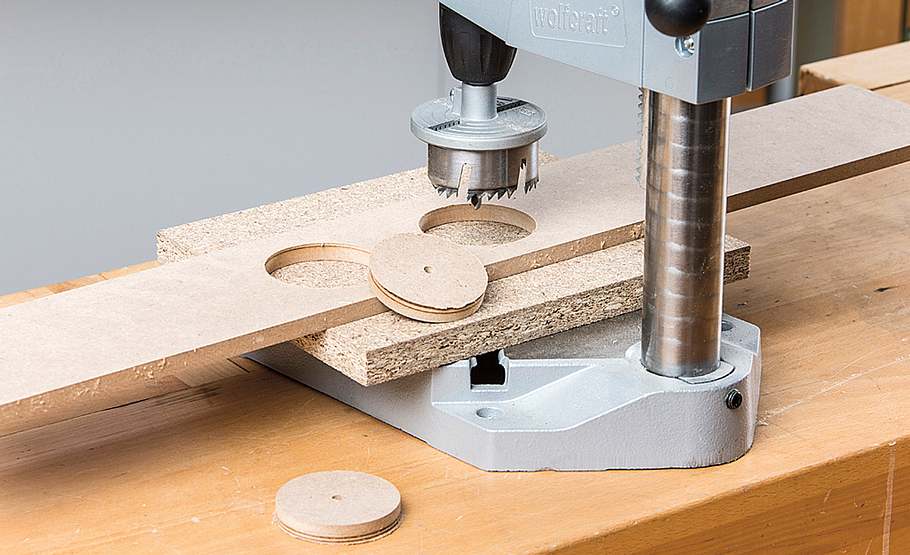

In den Boxenboden mit der Lochsäge zwei Löcher für die Bassreflexrohre schneiden.
Servierwagen mit Lautsprecher

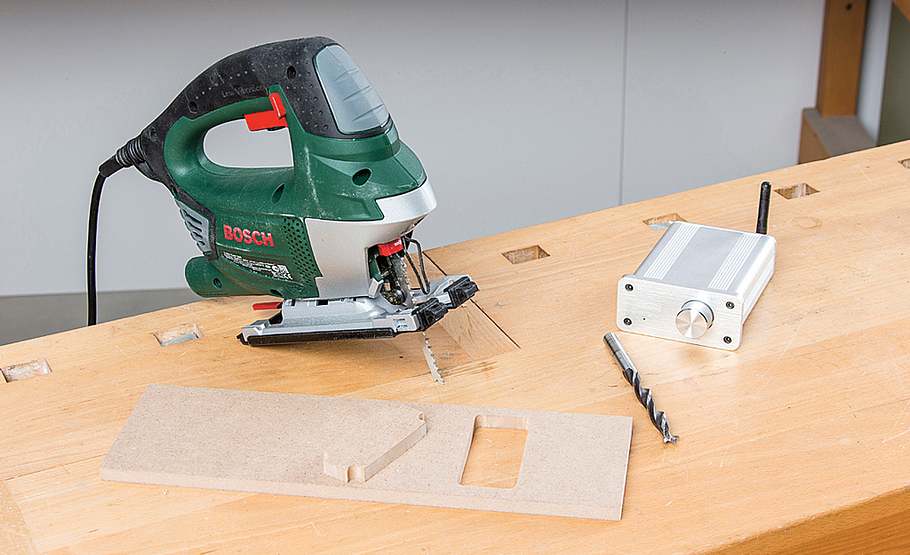

Die Front erhält einen exakten Ausschnitt für den Bluetooth-Verstärker.
Servierwagen mit Lautsprecher

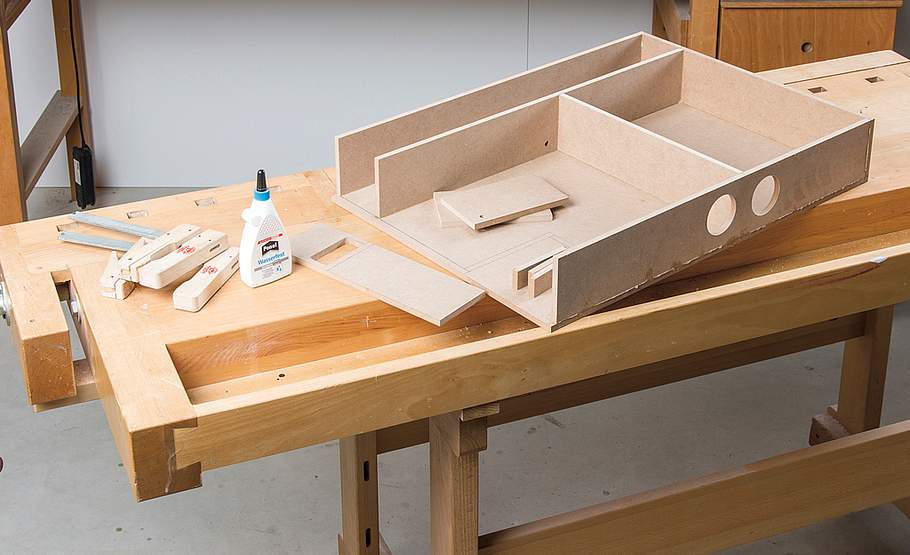

Leimen Sie nun
Schritt für Schritt
die Wände auf
die Grundplatte.
Am Rand mit
Zwingen verpressen;
mittig
ggf. beschweren.
Praxistipp: Falls die Wände im
Leimbett verrutschen,
schaffen abgekniffene
Nägelchen Abhilfe.
Servierwagen mit Lautsprecher

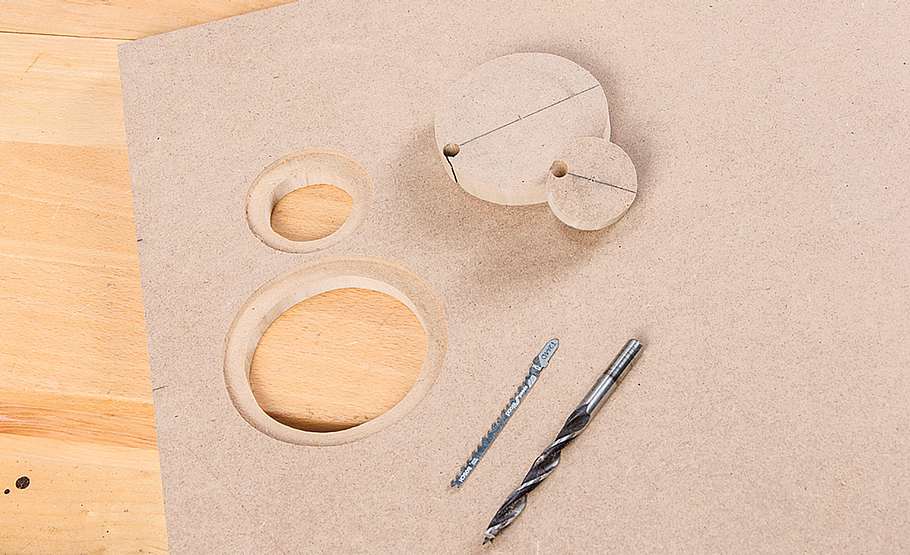

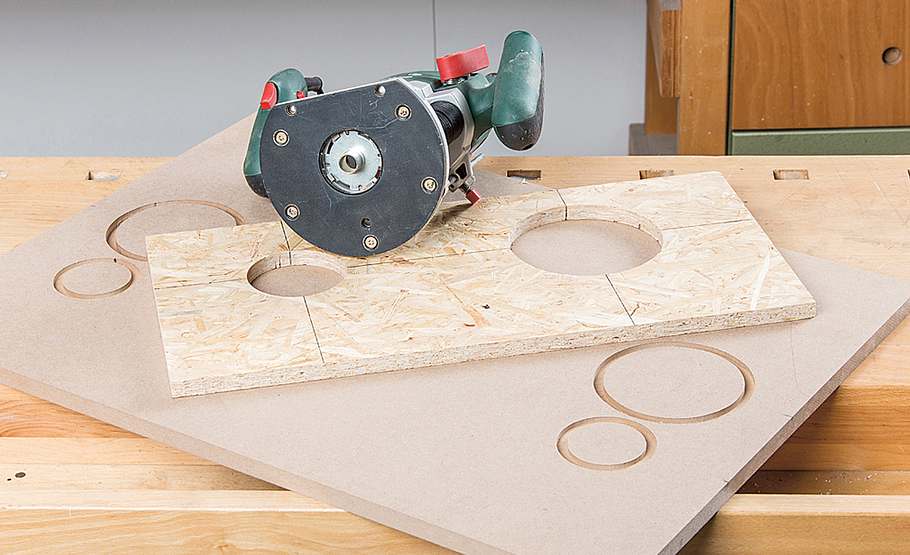

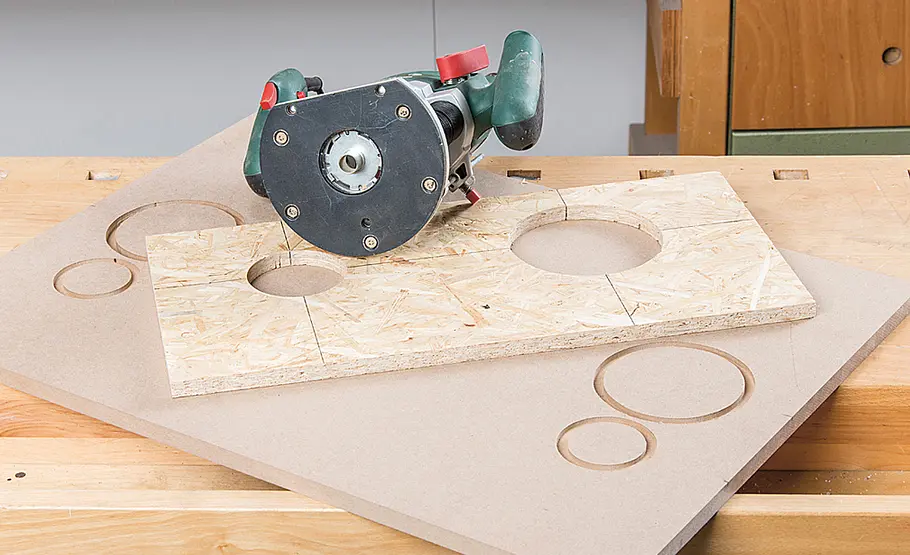

Stellen Sie nun die Lautsprecher-Kreisfalze
in der Schallwand her. Eine Oberfräse
mit Kopierhülse ist hierfür erforderlich.
Die Größe
der Schablone
hängt vom
Fräser und
von der
Kopierhülse
ab.
Servierwagen mit Lautsprecher
Durchbohren Sie den inneren Plattenkreis und schneiden die Lautsprecherlöcher mit einem Kurven-Stichsägeblatt sauber aus.
Servierwagen mit Lautsprecher

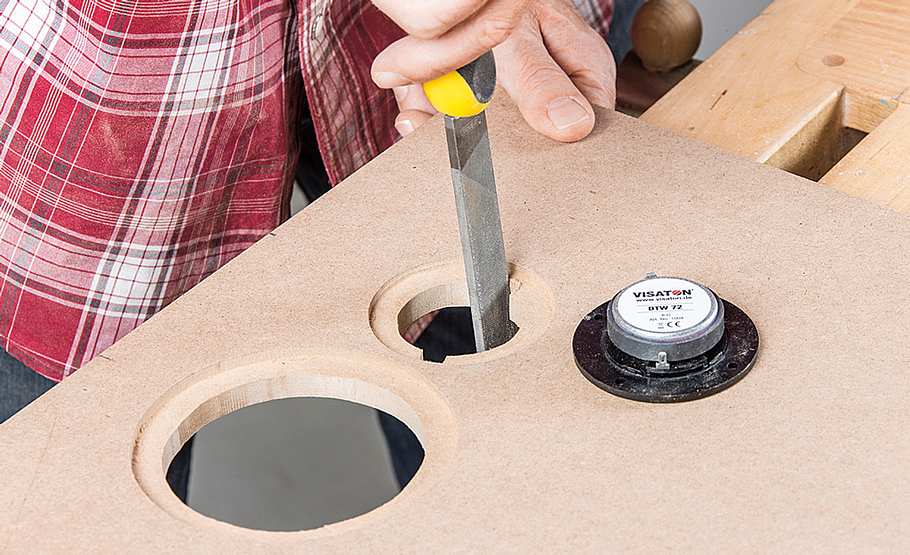

Für den Hochtöner DTW 72 sind zusätzlich zwei Einkerbungen für die Anlötfähnchen nötig. Diese bringen Sie mit der Feile ein.
Servierwagen mit Lautsprecher

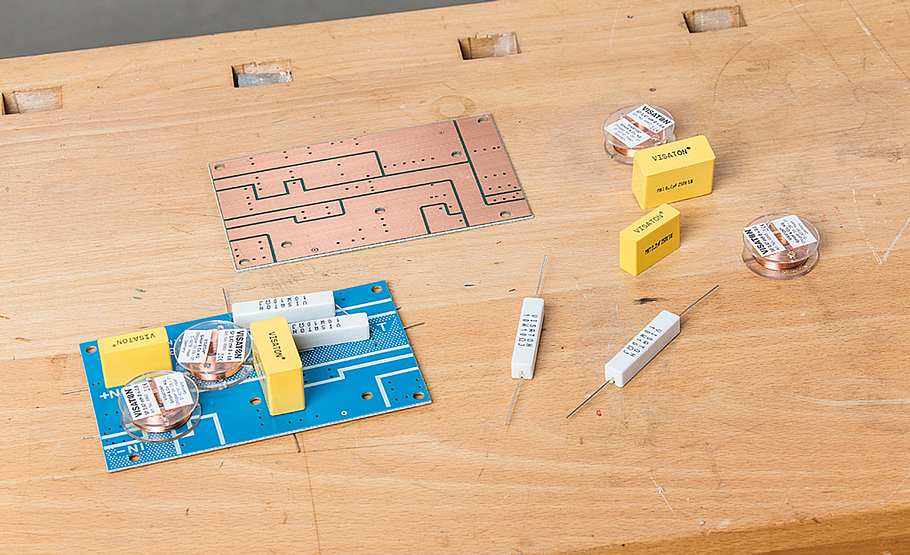

Die Frequenzweichen müssen Sie aus den Bauteilen selbst herstellen. Das ist dank der Platine jedoch nicht weiter schwierig.
Servierwagen mit Lautsprecher

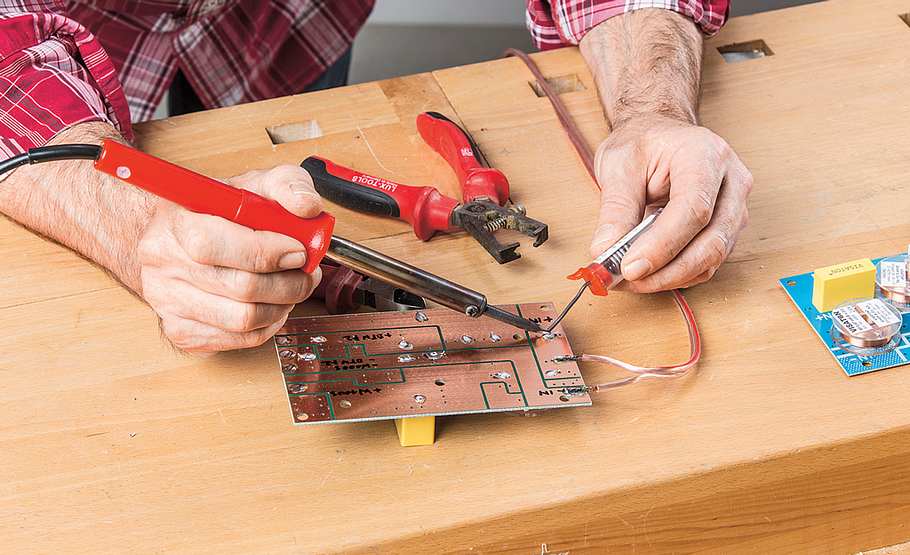

Nach dem Aufkleben der großen Bauteile mit Heißkleber werden die Anschlussdrähte und die Lautsprecherkabel angelötet.
Servierwagen mit Lautsprecher

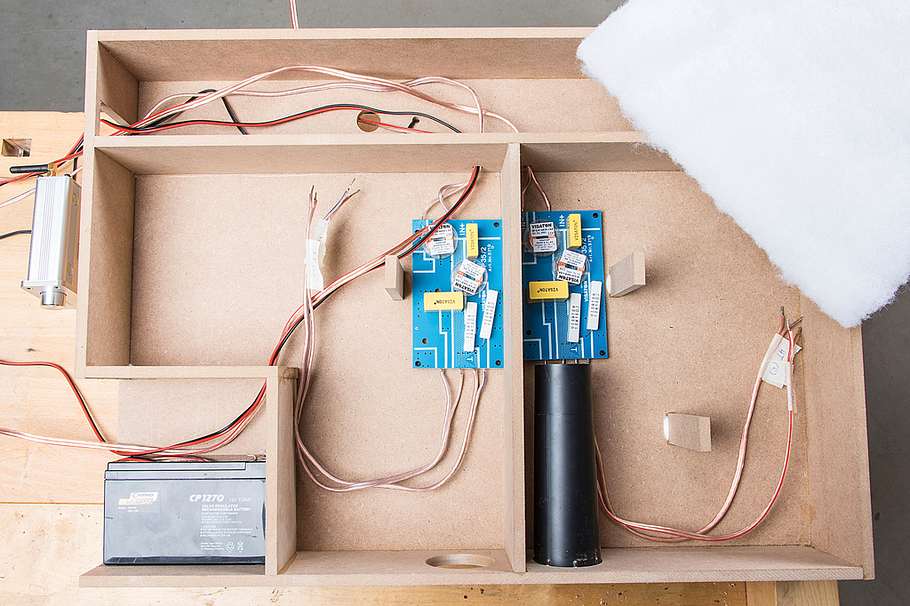

Ein Blick in die offene Box:
Hier müssen Sie alle
Leitungen verlegen; die Durchgangslöcher
abdichten!
Frequenzweichen
einsetzen,
Bassreflexrohre
einstecken und
die Leitungen
sorgfältig verlegen.
Je Box eine
Dämpfungsmatte
lose neben
den Reflexrohren
platzieren.
Servierwagen mit Lautsprecher

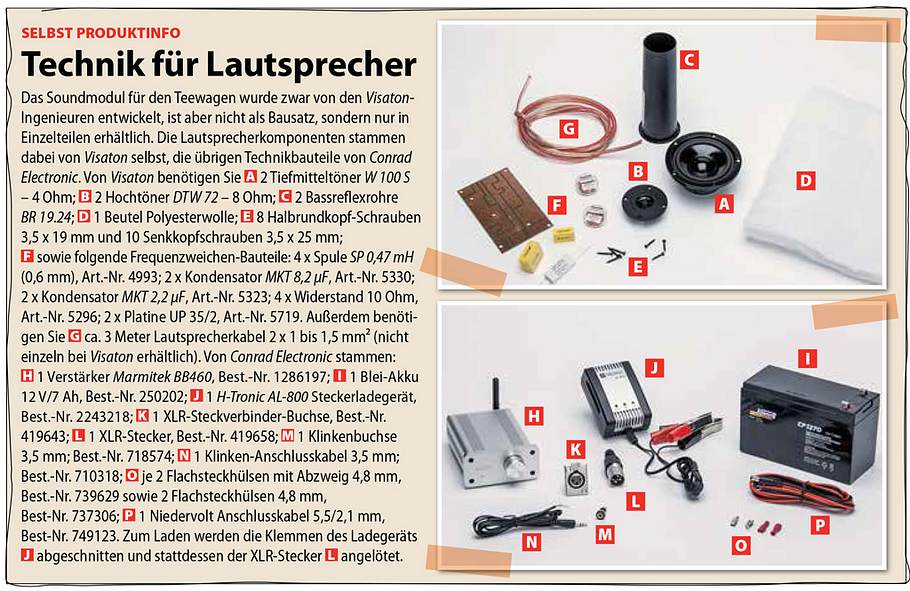

Das Soundmodul für den Teewagen wurde zwar von den Visaton- Ingenieuren entwickelt, ist aber nicht als Bausatz, sondern nur in Einzelteilen erhältlich. Die Lautsprecherkomponenten stammen dabei von Visaton selbst, die übrigen Technikbauteile von Conrad Electronic. Von Visaton benötigen Sie A 2 Tiefmitteltöner W 100 S – 4 Ohm; B 2 Hochtöner DTW 72 – 8 Ohm; C 2 Bassreflexrohre BR 19.24; D 1 Beutel Polyesterwolle; E 8 Halbrundkopf-Schrauben 3,5 x 19 mm und 10 Senkkopfschrauben 3,5 x 25 mm; F sowie folgende Frequenzweichen-Bauteile: 4 x Spule SP 0,47 mH (0,6 mm), Art.-Nr. 4993; 2 x Kondensator MKT 8,2 μF, Art.-Nr. 5330; 2 x Kondensator MKT 2,2 μF, Art.-Nr. 5323; 4 x Widerstand 10 Ohm, Art.-Nr. 5296; 2 x Platine UP 35/2, Art.-Nr. 5719. Außerdem benötigen Sie G ca. 3 Meter Lautsprecherkabel 2 x 1 bis 1,5 mm² (nicht einzeln bei Visaton erhältlich). Von Conrad Electronic stammen: H 1 Verstärker Marmitek BB460, Best.-Nr. 1286197; I 1 Blei-Akku 12 V/7 Ah, Best.-Nr. 250202; J 1 H-Tronic AL-800 Steckerladegerät, Best.-Nr. 2243218; K 1 XLR-Steckverbinder-Buchse, Best.-Nr. 419643; L 1 XLR-Stecker, Best.-Nr. 419658; M 1 Klinkenbuchse 3,5 mm; Best.-Nr. 718574; N 1 Klinken-Anschlusskabel 3,5 mm; Best.-Nr. 710318; O je 2 Flachsteckhülsen mit Abzweig 4,8 mm, Best.-Nr. 739629 sowie 2 Flachsteckhülsen 4,8 mm, Best-Nr. 737306; P 1 Niedervolt Anschlusskabel 5,5/2,1 mm, Best-Nr. 749123. Zum Laden werden die Klemmen des Ladegeräts J abgeschnitten und stattdessen der XLR-Stecker L angelötet.
Servierwagen mit Lautsprecher

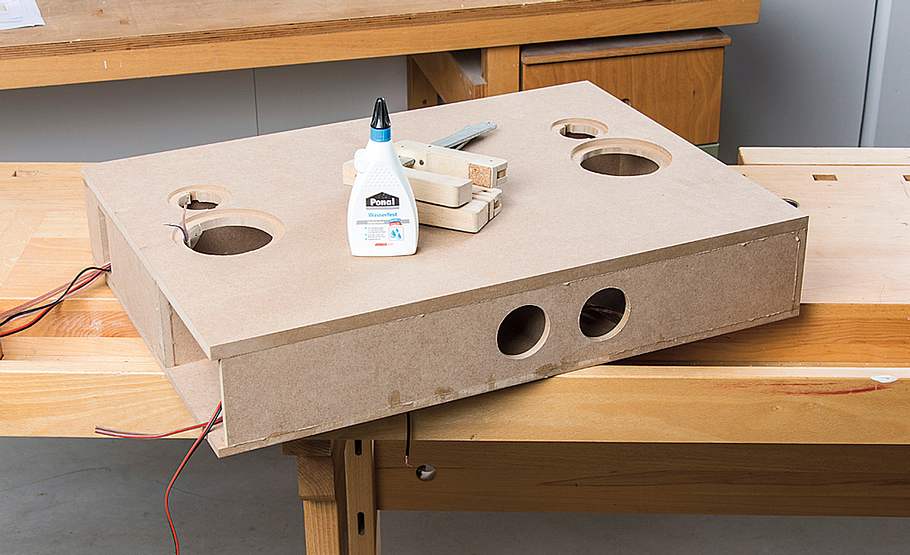

Jetzt wird die Schallwand aufgeleimt. Überprüfen und beschriften Sie vorher aber nochmals sorgfältig sämtliche Leitungen.
Servierwagen mit Lautsprecher

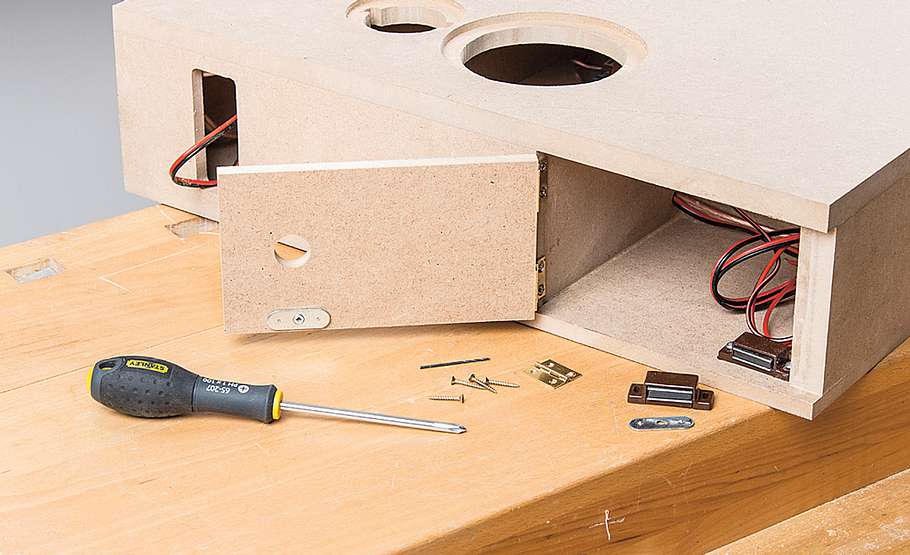

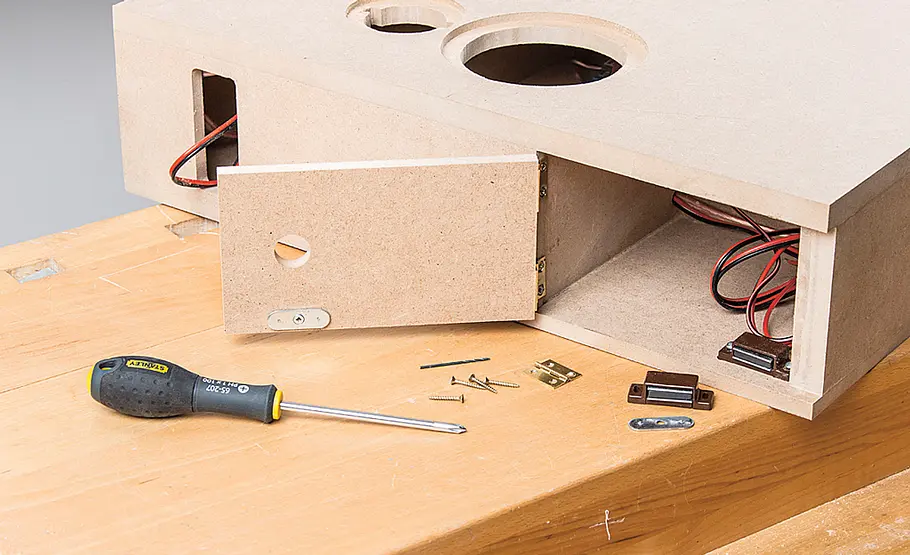

Rausfall-Schutzleiste auf den Akkufachboden leimen, Klappe mit Scharnieren anschlagen und Magnetschnäpper montieren.
Servierwagen mit Lautsprecher

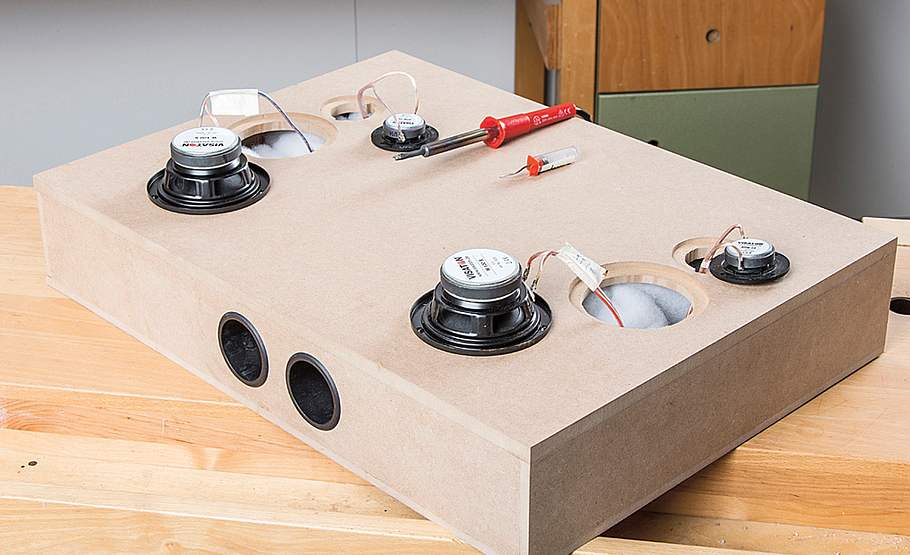

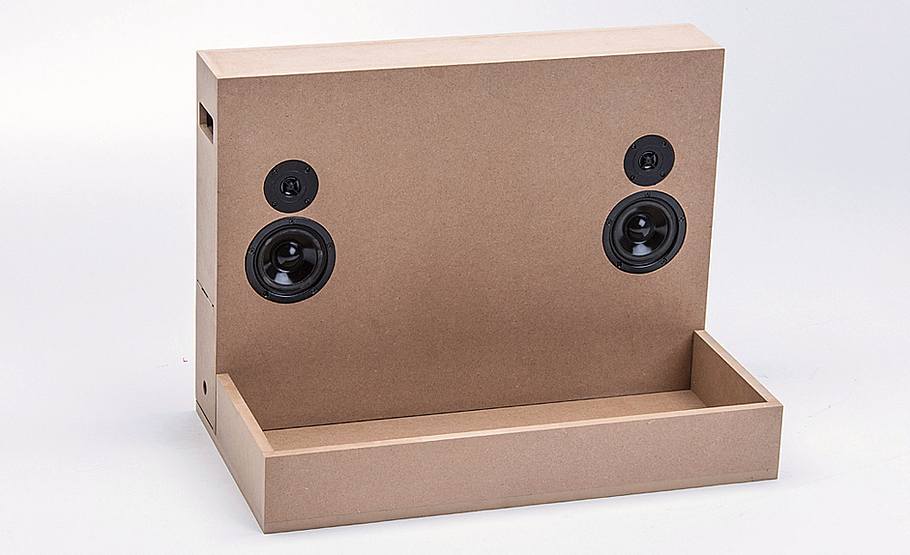

Es folgen – testweise – Anschluss und Einbau der Lautsprecher und Elektroteile, die Endmontage erfolgt nach dem Lackieren!
Servierwagen mit Lautsprecher

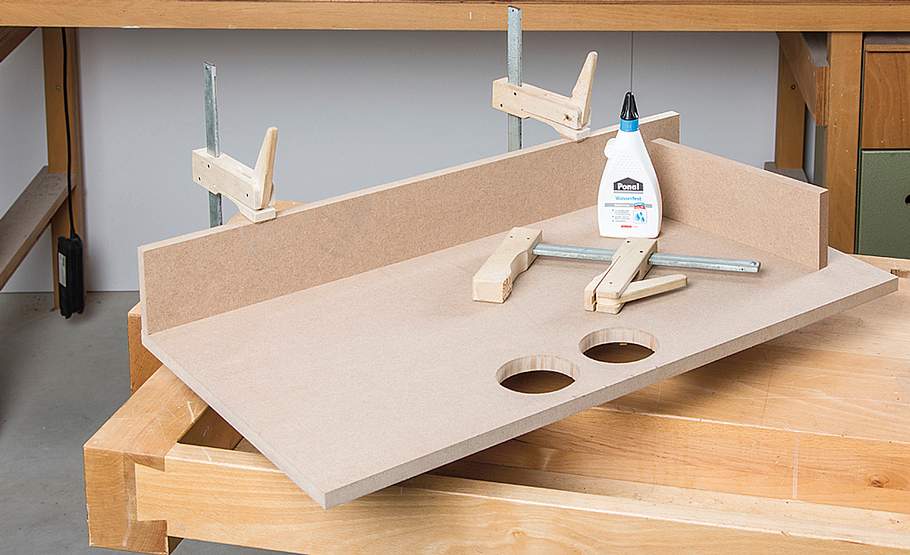

Der untere Boden besteht aus MDF mit drei Seitenwänden. Schneiden Sie ausreichend große Löcher für die Bassreflexöffnungen!
Servierwagen mit Lautsprecher
Box auf den unteren Boden stellen und beide Teile miteinander verschrauben.
Servierwagen mit Lautsprecher

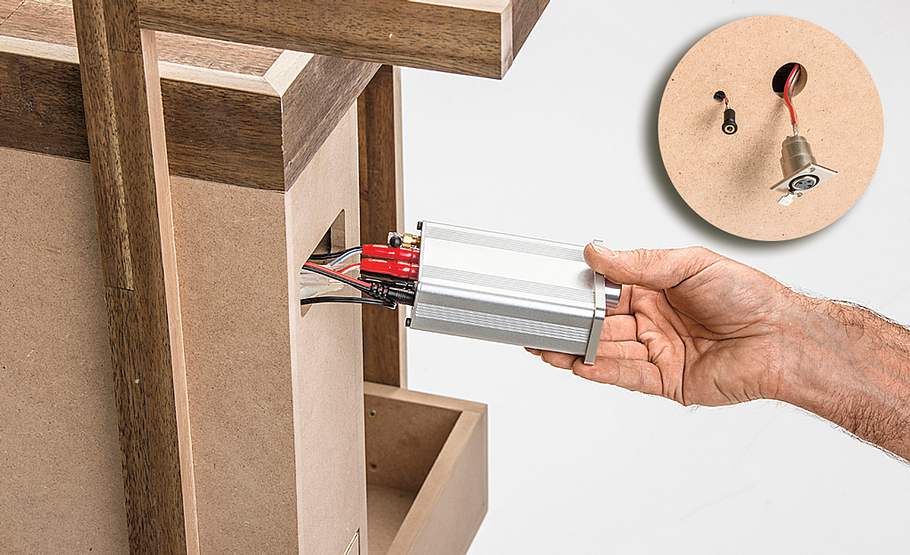

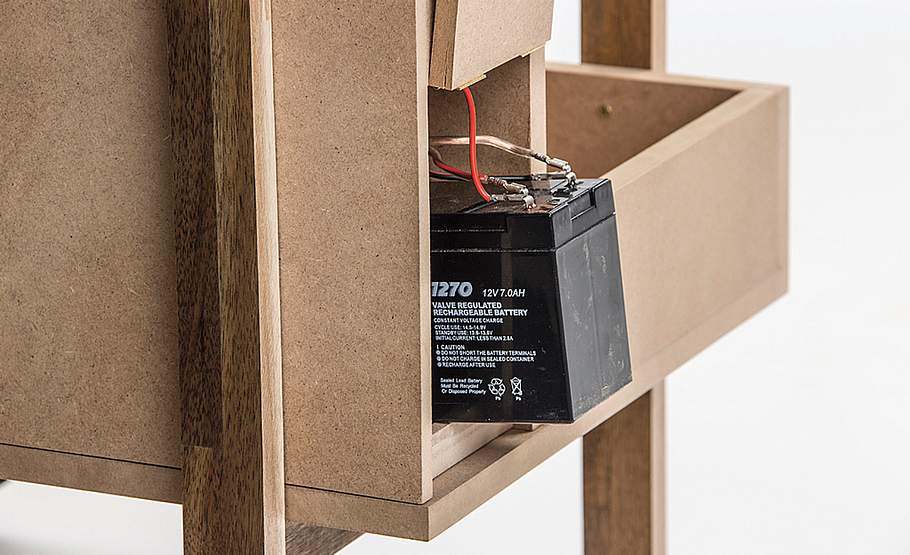

Anschließend werden die Kabelschuhe an der Akku-Leitung (zum Verstärker) und an der Ladeleitung montiert, der Akku angeschlossen und ins Klappenfach geschoben.
Servierwagen mit Lautsprecher
XLR- und Klinkenbuchse anlöten, montieren (Klinkenbuchse einkleben), Bananenstecker festschrauben und alle Stecker anschließen.
Servierwagen mit Lautsprecher

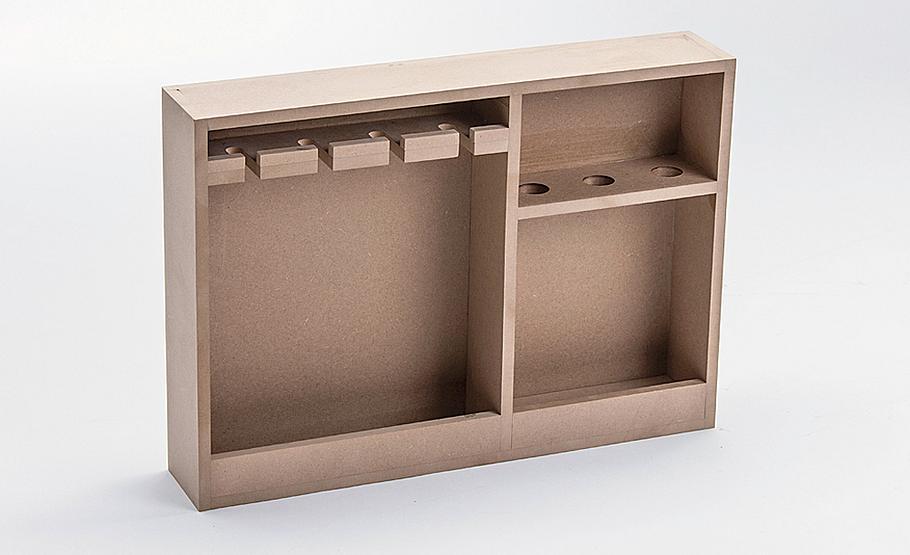

Statt des Soundmoduls können Sie den Flaschen- und Glasaufsatz montieren. Maße und Bauteile finden Sie im Bauplan.
Servierwagen mit Lautsprecher

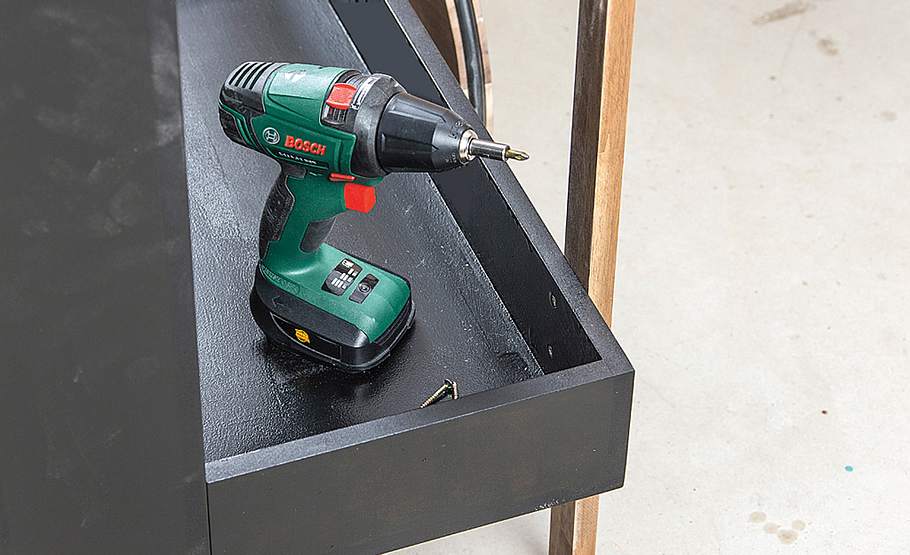

Die fertigen Elemente (lackierte Teile und die Akazienholz-Ablage) werden nun mit dem Gestell verschraubt.
Servierwagen mit Lautsprecher

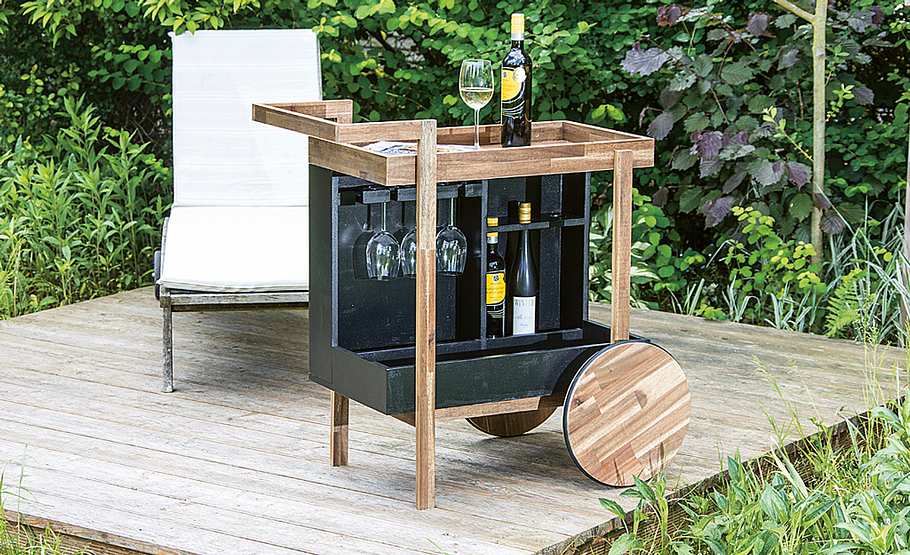

Auch in Ruhe entspannen: Bei einem Glas Wein hören Sie mit der Lautsprecher-freien Variante des Servierwagens nur Naturgeräusche.
Ein Teewagen erleichtert den ebenerdigen Transport von Getränken und Geschirr ungemein.
Bauplan bestellen
Doch unser stylischer Servierwagen mit Lautsprecher (Bauplan 08/2015) aus schwarz lackierter Mitteldichter Faserplatte (MDF) und Akazienleimholz kann wesentlich mehr: In dem schmalen Korpus sind hochwertige 2-Wege-Bassreflex-Lautsprecher von Visaton eingebaut. Die Anleitung oben erklärt Schritt für Schritt, wie Sie den Servierwagen mit Lautsprechern selbst bauen – alle dafür erforderlichen Maße finden Sie im Bauplan zum Bestellen!
Servierwagen mit Lautsprecher selber bauen
Der akkubetriebene Bluetooth-Verstärker ermöglicht den kabellosen Audioempfang vom Handy.
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Akku-Schrauber
Gehrungssäge
Handkreissäge
Handwerkzeuge
Lötkolben
Oberfräse
Stichsäge
Sie können aber auch einen MP3-Player oder ein anderes Wiedergabegerät direkt an der von außen zugänglichen Klinkenbuchse anschließen. Der leistungsstarke Akku gewährt den Musikgenuss über Stunden, bei Bedarf auch reichlich laut! Und sollte dem Akku die Puste ausgehen, können Sie ihn mit dem speziellen Ladegerät über die seitlich eingelassene XLR-Buchse problemlos nachladen.
Servierwagen auch ohne Lautsprecher ein Must-have
All diejenigen, die lieber den Naturgeräuschen lauschen und trotzdem Gefallen an unserem exklusiven Mobilbutler finden, können ihn auch vollkommen technikfrei nachbauen: Ein Glas- und Flascheneinsatz wird dann alternativ eingesetzt.
