Truhe selber bauen

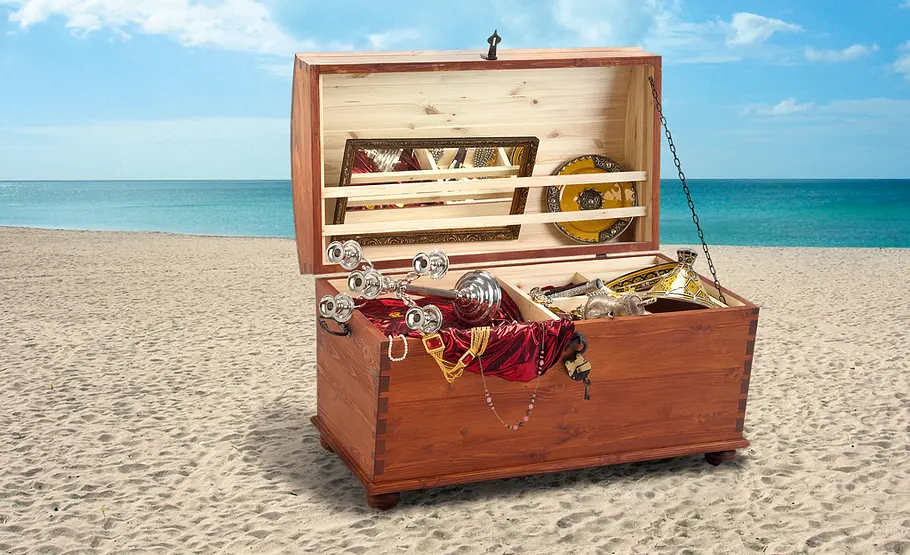

Angesichts der üppigen Dimensionen unserer Truhe – sie ist etwa stolze 110 cm breit, 65 cm tief und 70 cm hoch – kann man zu Recht von einem Möbel-Schatz in bester Handwerkstradition sprechen. Mit dieser Anleitung können Sie den Bauplan Schatztruhe (02/2011) leicht nachbauen.
Truhe selber bauen
Truhe bauen: Schritt 1 von 44

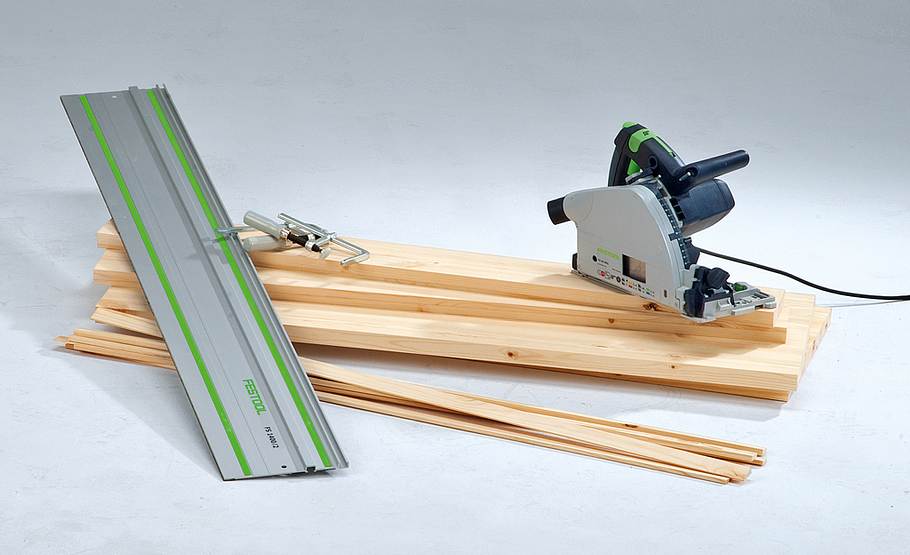

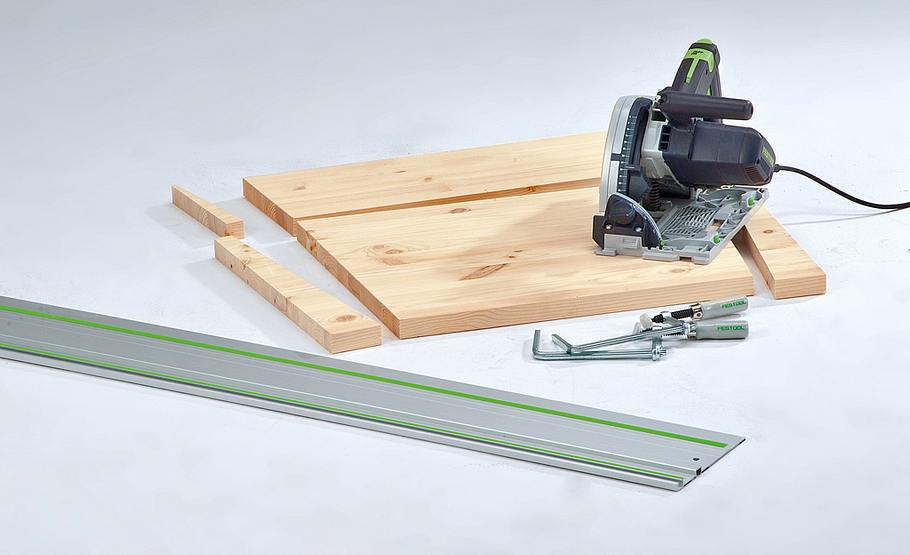

Zunächst schneiden Sie die Truhenseiten zu. Mit der Handkreissäge samt Führungsschiene gelingt dies ebenso präzise ...
Truhe bauen: Schritt 2 von 44
... wie mit einer Formatkreissäge. Auch Front und Rücken sowie Bodenplatte bringen Sie so ins richtige Format.
Truhe bauen: Schritt 3 von 44

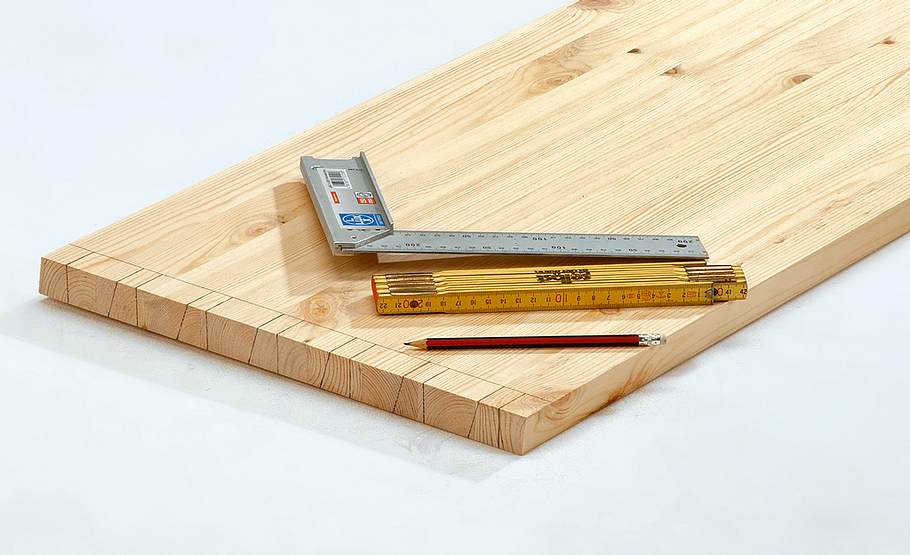

Reißen Sie nun die Zinken auf Front und Rückwand mit spitzem Bleistift auf.
Truhe bauen: Schritt 4 von 44

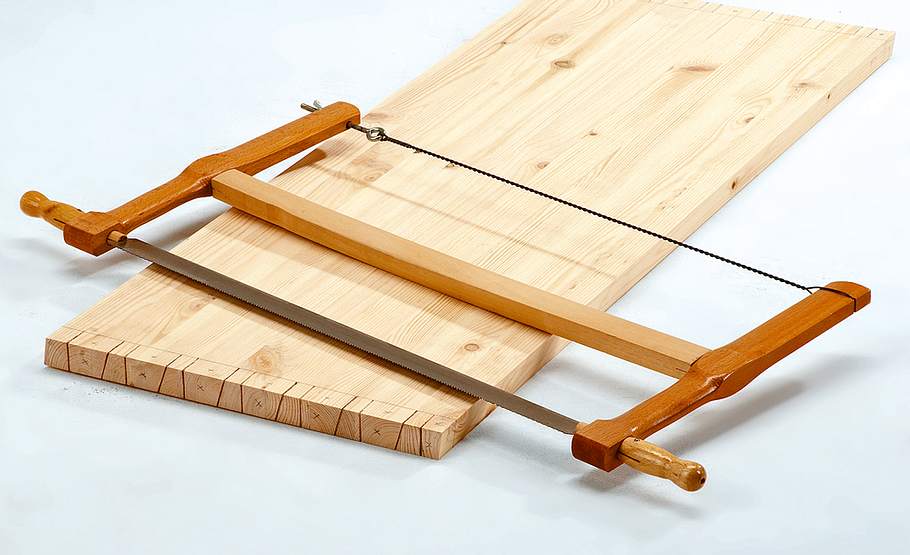

Klassisch werden die Einschnitte (Bleistiftstrich stehen lassen) mit einer Gestellsäge ausgeführt.
Truhe bauen: Schritt 5 von 44

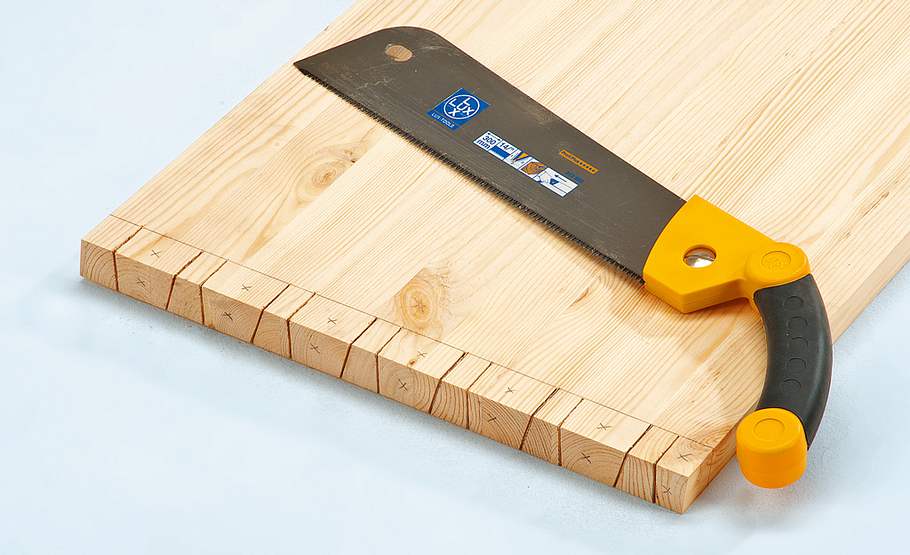

Heimwerkern geht es jedoch oft mit der Ziehsäge (Japansäge) leichter von der Hand. Die mit „x“ markierten Teile fallen weg.

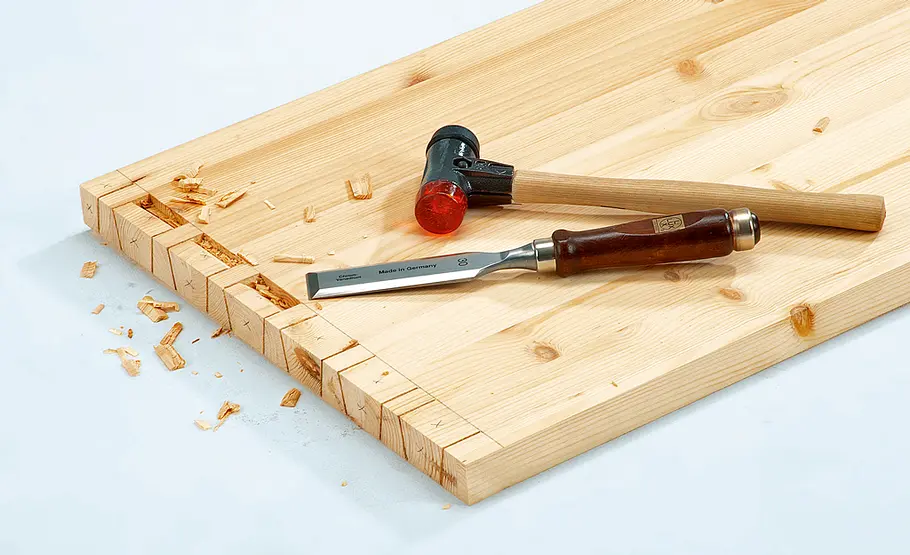

Truhe bauen: Schritt 6 von 44
Zum Entfernen der Zwischenräume erst von einer, dann von der anderen Seite bis zur Hälfte keilförmig an der Zinkenbasis einstemmen.

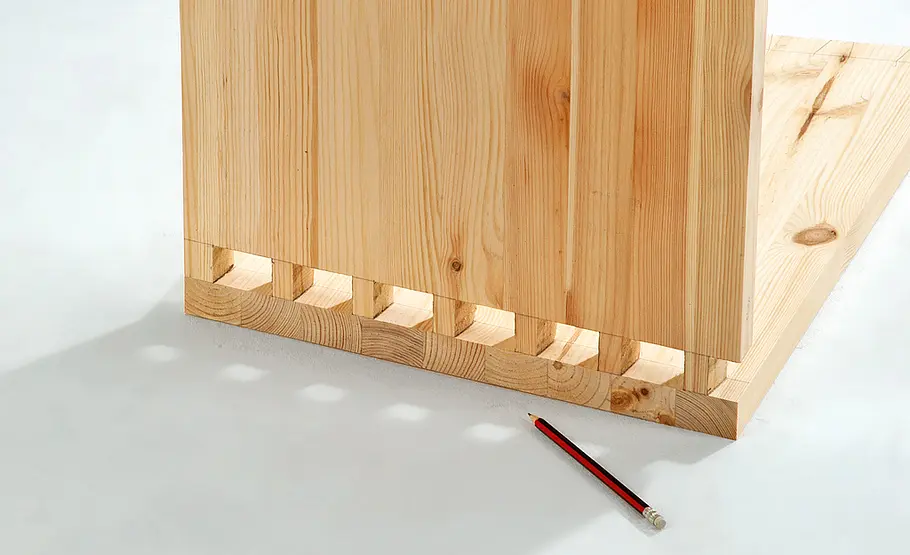

Truhe bauen: Schritt 7 von 44
Die fertigen Zinken werden als Schablone für das jeweilige Schwalben-Gegenstück verwendet.
Truhe bauen: Schritt 8 von 44

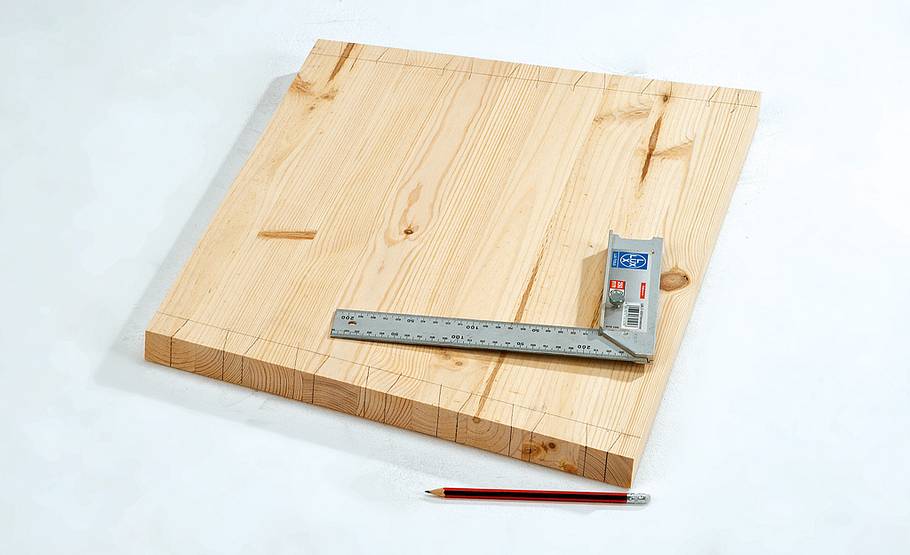

Die Anriss-Linien auf der Fläche ziehen Sie dann entlang einem Winkel von der Kante über das Stirnholz. Exakt arbeiten!
Truhe bauen: Schritt 9 von 44

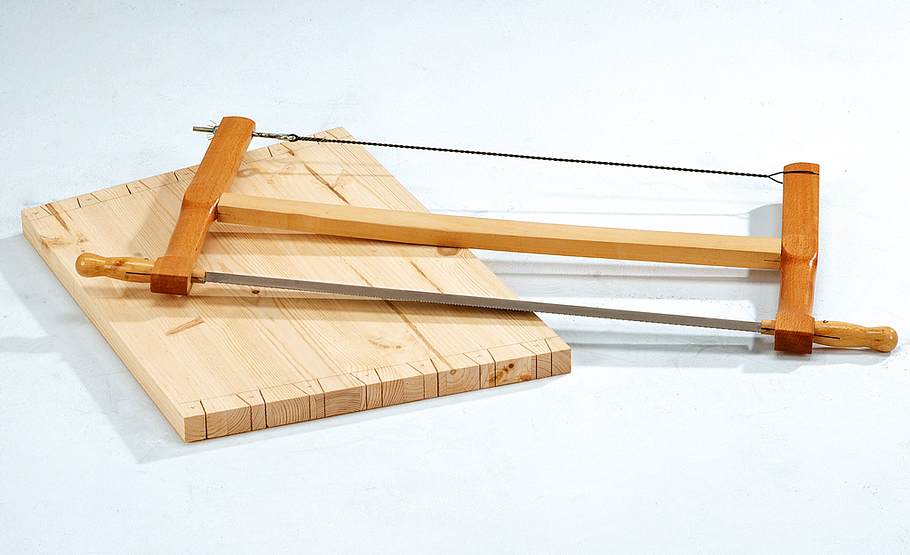

Überprüfen Sie, dass bei allen Bauteilen der richtige „Gegenspieler“ als Vorlage genutzt wurde. Dann erfolgt auch hier der Einschnitt mittels Gestell- oder Ziehsäge.
Truhe bauen: Schritt 10 von 44

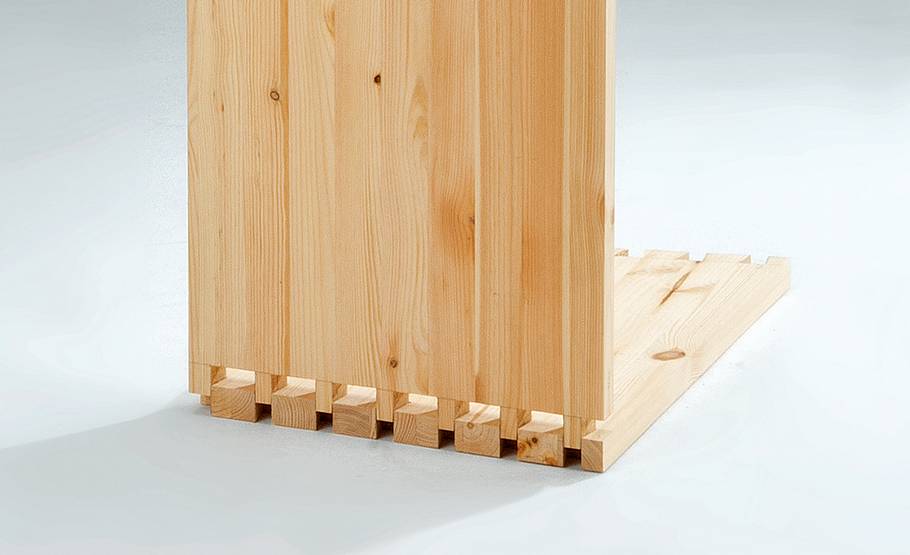

Nach dem Stemmen prüfen Sie die Passung aller vier Eckverbindungen.

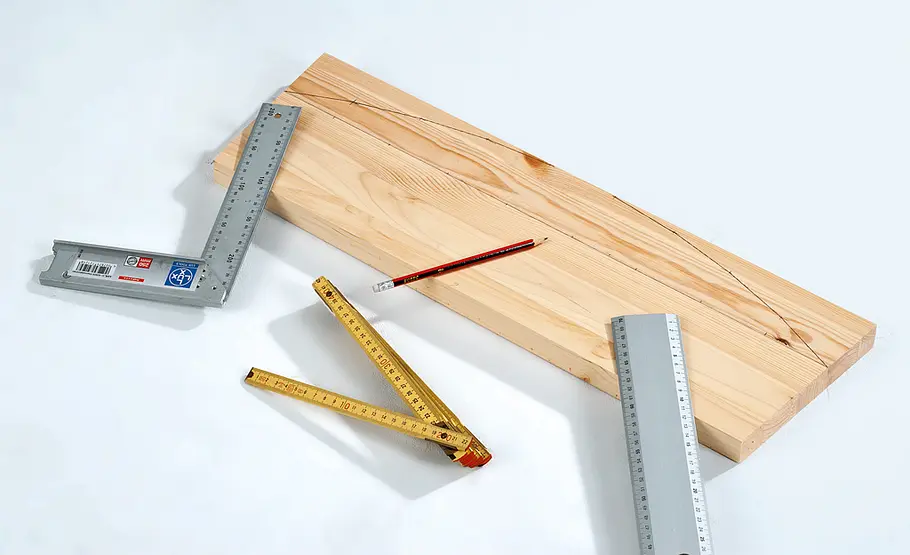

Truhe bauen: Schritt 11 von 44
Zeichnen Sie jetzt die Seiten des Truhendeckels entsprechend der Angaben auf dem Bauplan auf.
Truhe bauen: Schritt 12 von 44

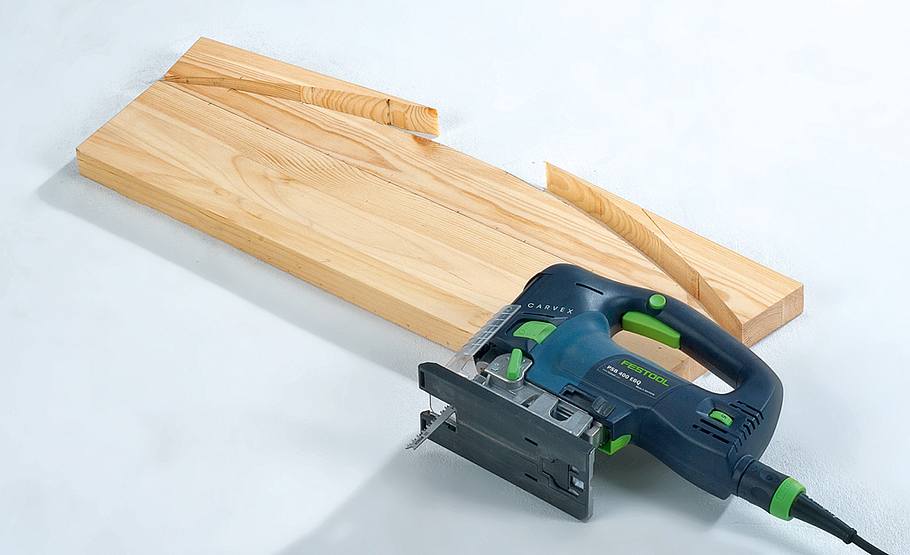

Dann sägen Sie die Deckelwölbung – für die Beplankung als „Vieleck“, nicht als Rundung – zu.
Truhe bauen: Schritt 13 von 44

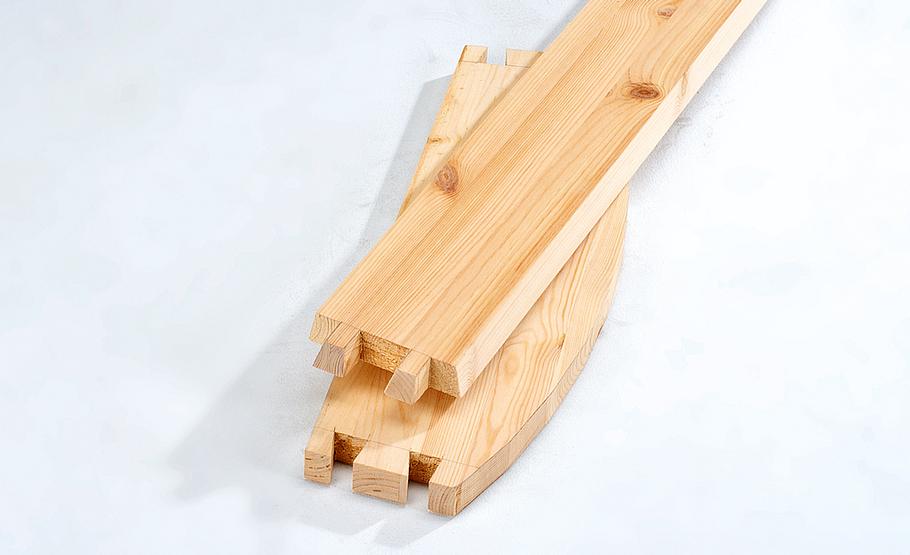

Auch hier erfolgt die Eckverbindung mit Schwalbenschwänzen.

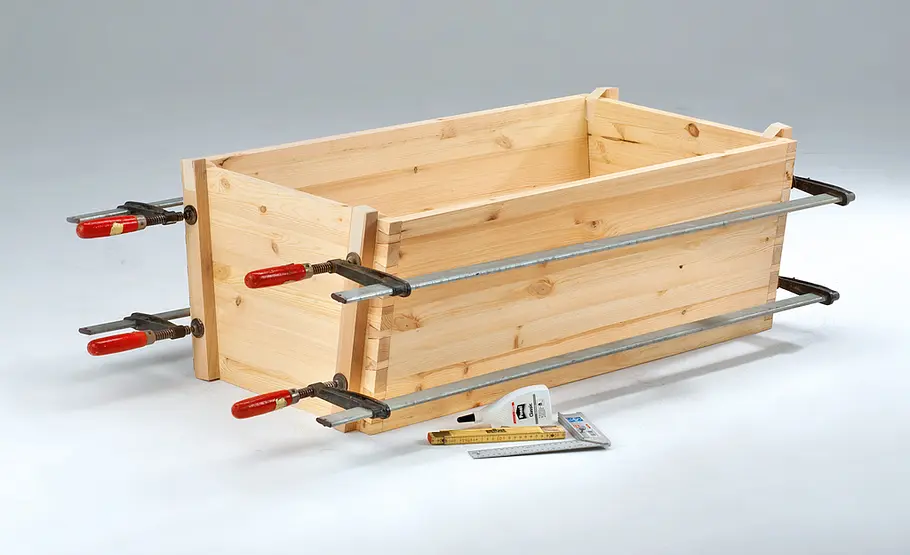

Truhe bauen: Schritt 14 von 44

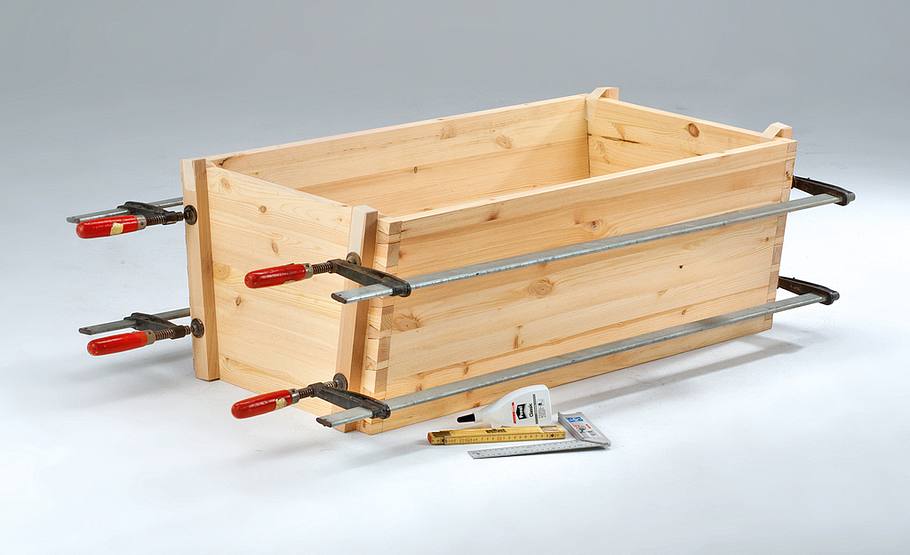

PRAXISTIPP: Genaue Beobachter werden festgestellt haben, dass der Unterbau mit einer halben Schwalbe endet und die Deckelseite mit einer halben Schwalbe beginnt. Der Grund: Die Trennebene läuft für ein durchlaufendes Verbindungsbild mitten durch den Schwalbenschwanz. Verleimen Sie nun den Korpus und prüfen dabei auf Rechtwinkligkeit.
Truhe bauen: Schritt 15 von 44

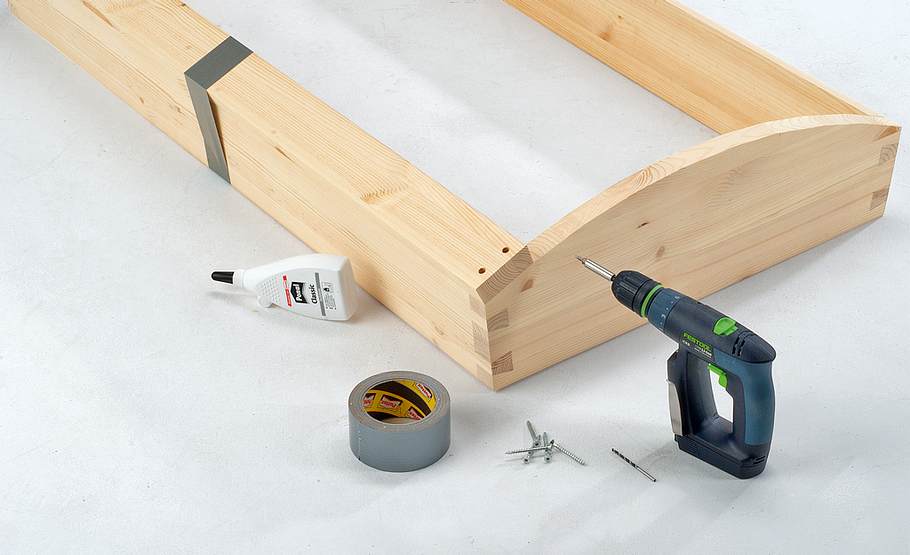

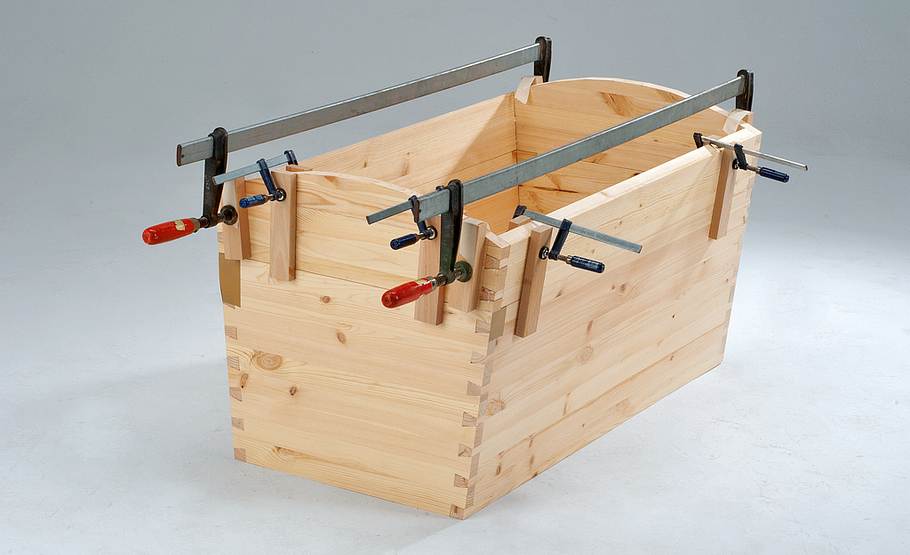

Anschließend werden darüber die Zargen des Truhendeckels verleimt. So wird eine optimale Passung gewährleistet.
Truhe bauen: Schritt 16 von 44

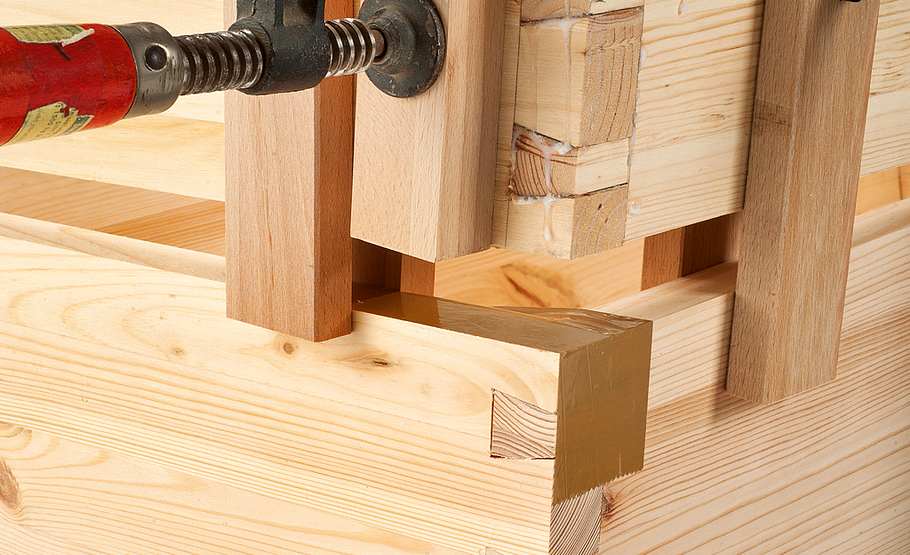

Zulagen sorgen dabei für die richtige Ausrichtung, Klebeband im Bereich der Ecken schützt vor ungewolltem Verleimen von Deckel und Unterbau.

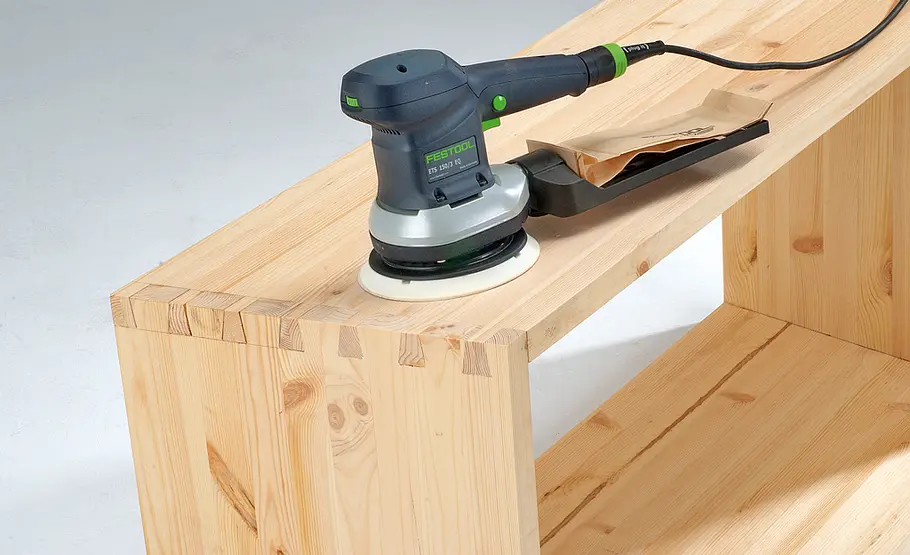

Truhe bauen: Schritt 17 von 44
Mit einem Exzenterschleifer glätten Sie die Holzflächen, insbesondere die Eckverbindungen.
Truhe bauen: Schritt 18 von 44

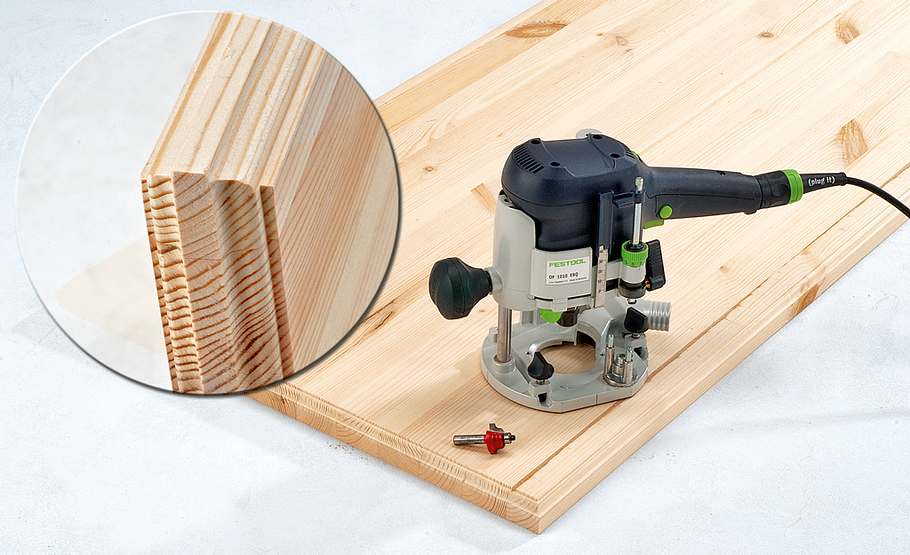

Der Truhenboden wird umlaufend von beiden Seiten mit einem in die Oberfräse eingespannten Profilfräser mit Anlaufring abgefahren.

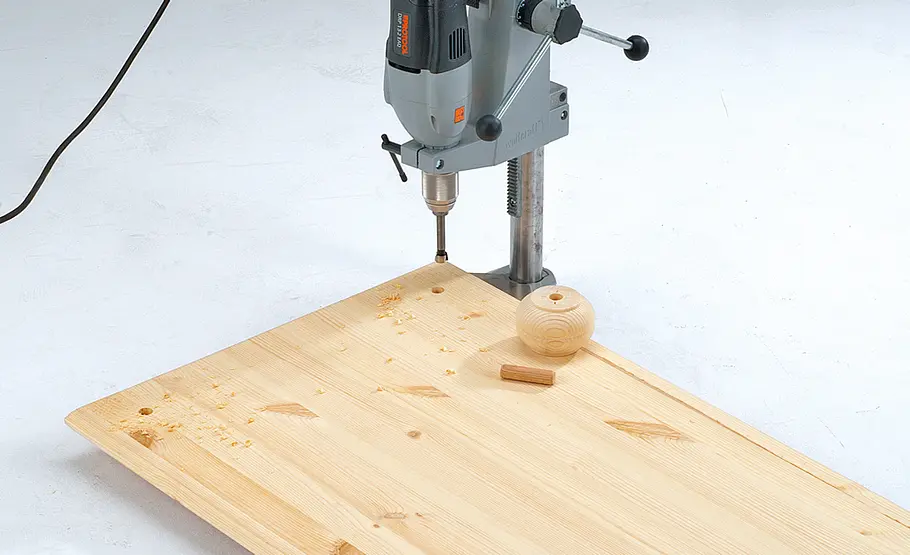

Truhe bauen: Schritt 19 von 44
Dann von der Unterseite die Dübelbohrungen für die Kauf-Drechselfüße einlassen. Wer kann, drechselt diese selbst!
Truhe bauen: Schritt 20 von 44

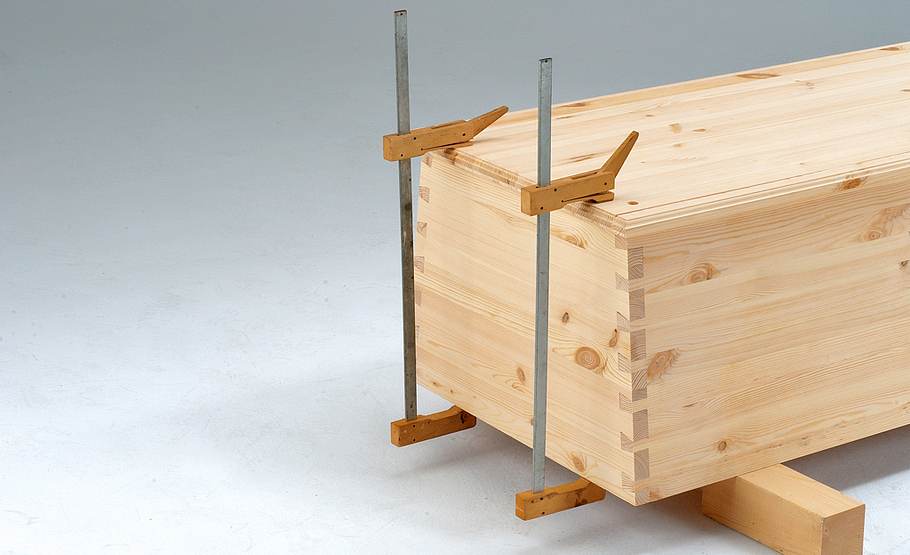

Jetzt Leim an den unteren Truhenrand geben, Bodenplatte mittig auflegen und mit Zwingen bis zum Trocknen anpressen.
Truhe bauen: Schritt 21 von 44

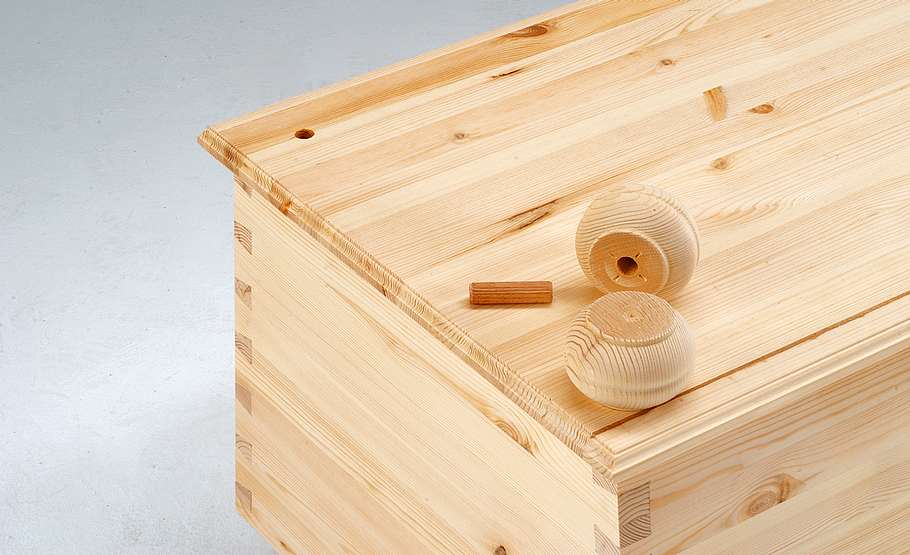

Anschließend leimen Sie auch die Holzmöbelfüße mit Dübeln auf.

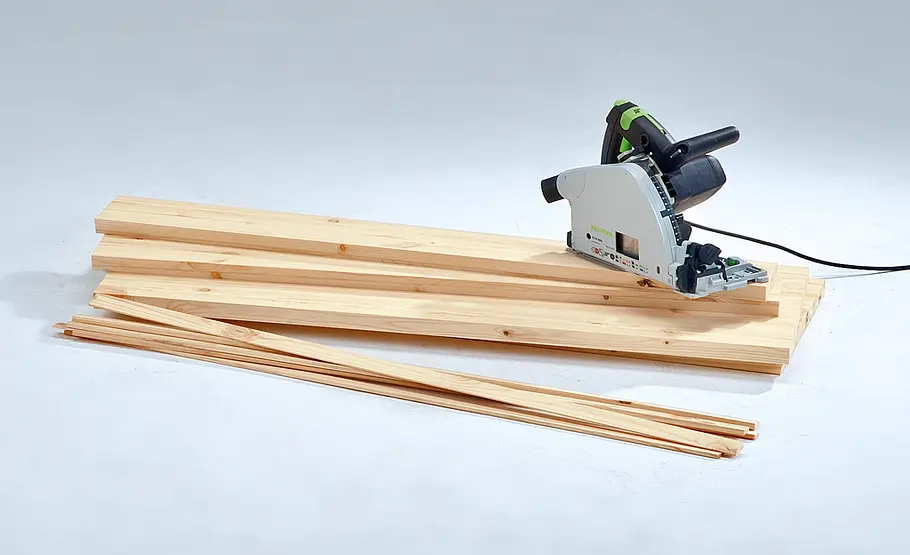

Truhe bauen: Schritt 22 von 44
Nun schneiden Sie die Leisten für die Beplankung mit entsprechend schräggestellter Kreissäge entlang der Schiene zu.
Truhe bauen: Schritt 23 von 44

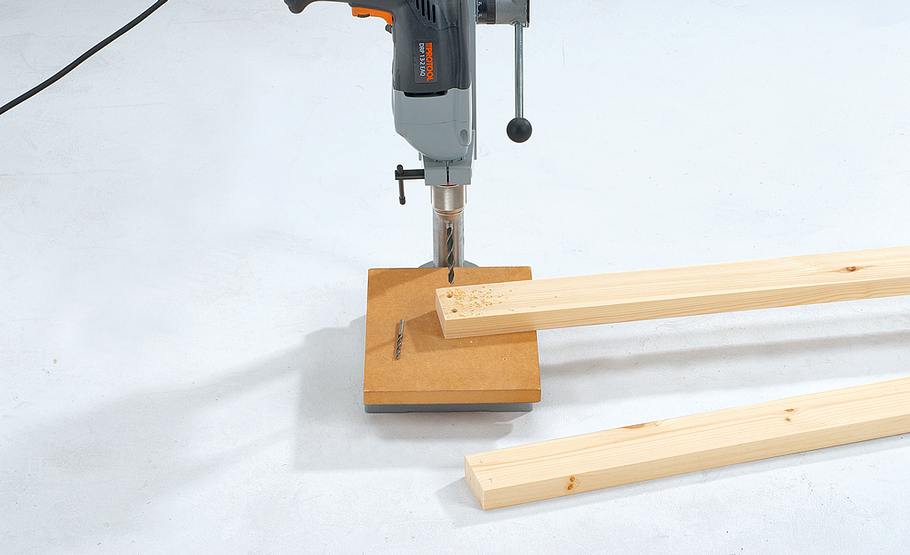

Die Leistenenden je zweimal mit einem 10-mm-Bohrer anbohren, anschließend mit dem 4-mm-Bohrer durchbohren.
Truhe bauen: Schritt 24 von 44
Beginnen Sie mit der ersten Leiste: Leim angeben, Leiste ausrichten und verschrauben. Mittig ggf. eine Zwinge ansetzen.

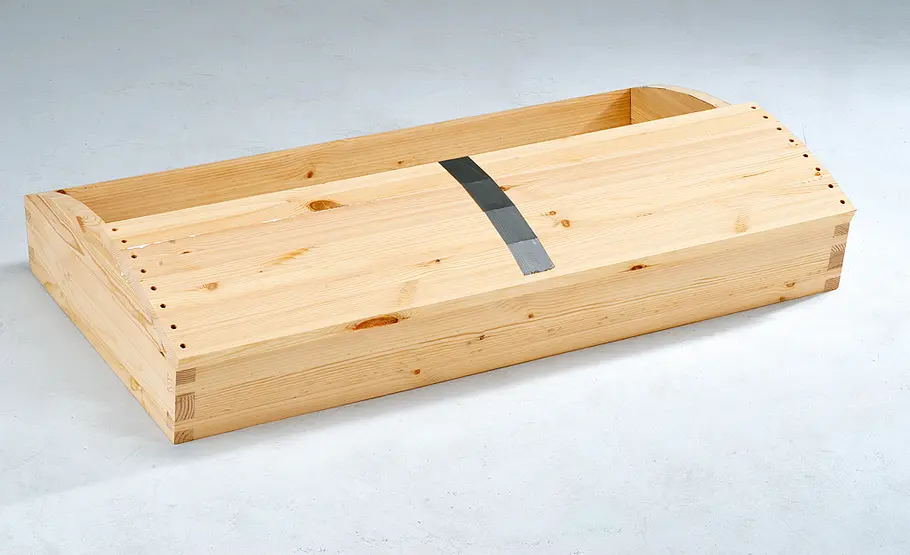

Truhe bauen: Schritt 25 von 44
Jetzt Leiste für Leiste verleimen und anschrauben. Leim auch zwischen den Leisten angeben, mit Klebeband spannen.
Truhe bauen: Schritt 26 von 44

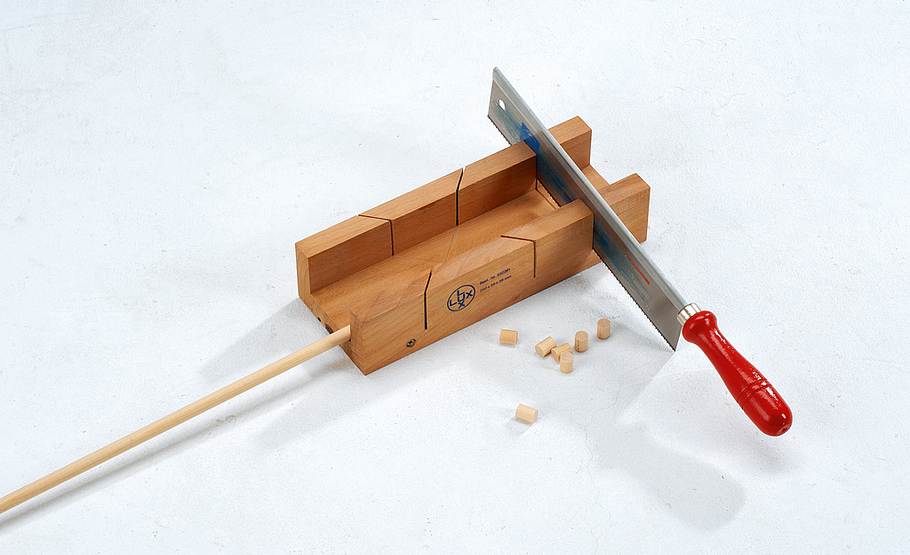

Aus einer 10-mm-Dübelstange schneiden Sie nun kleine Stopfen, ...

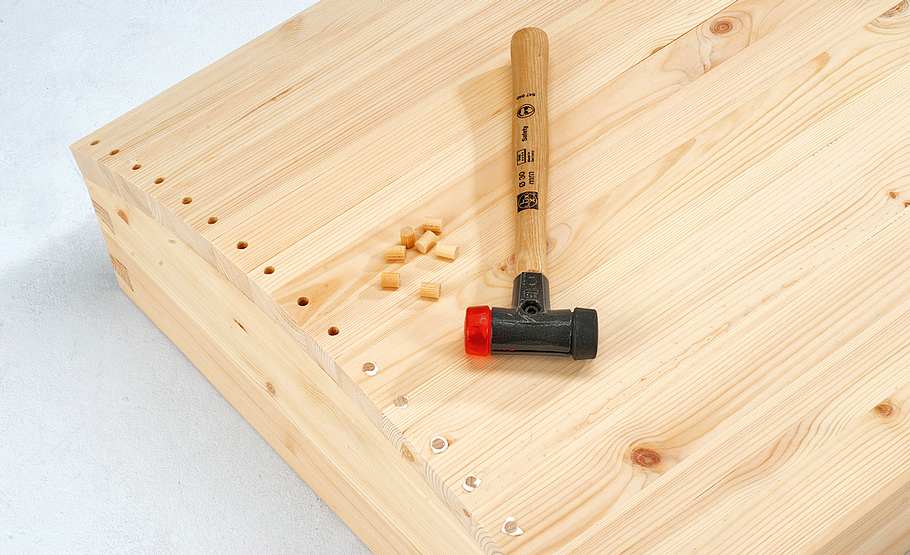

Truhe bauen: Schritt 27 von 44
... die Sie jetzt nach Leimangabe in die Schraublöcher einschlagen. Dübel einen Hauch überstehen lassen und später plan schleifen.
Truhe bauen: Schritt 28 von 44

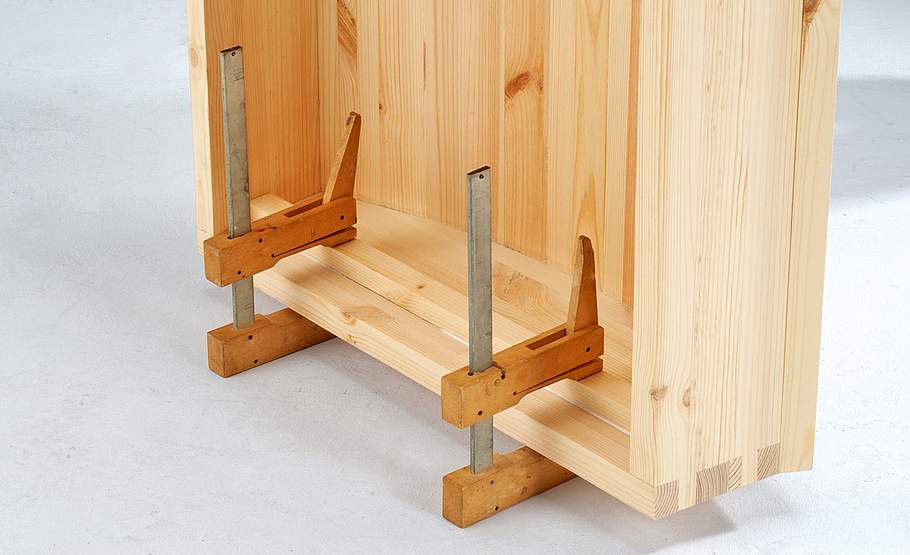

Gegen die Deckelseiten sowie gegen Truhenfront und Rückwand leimen Sie anschließend Kiefernholzleisten.
Truhe bauen: Schritt 29 von 44

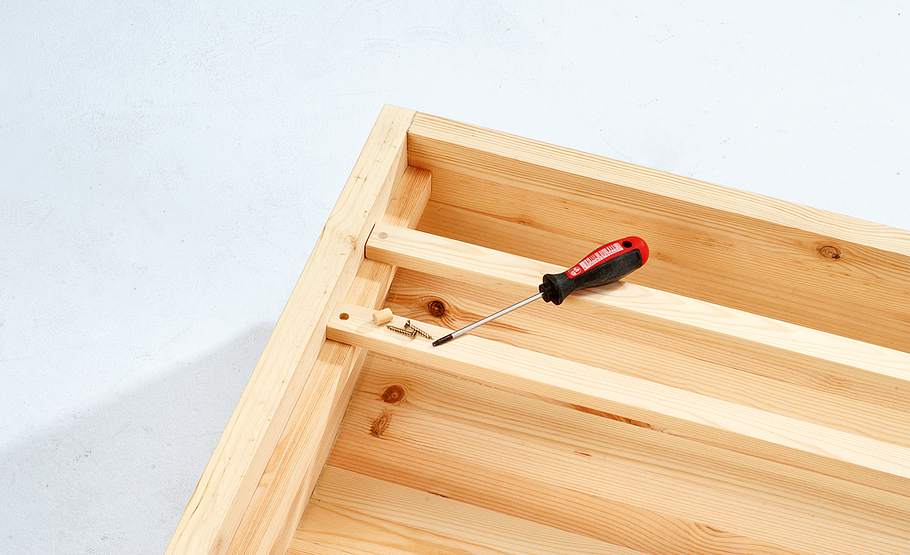

Gegen die Deckelleisten nun Längsleisten leimen und schrauben, dann die Bohrungen mit Dübelstopfen verschließen.

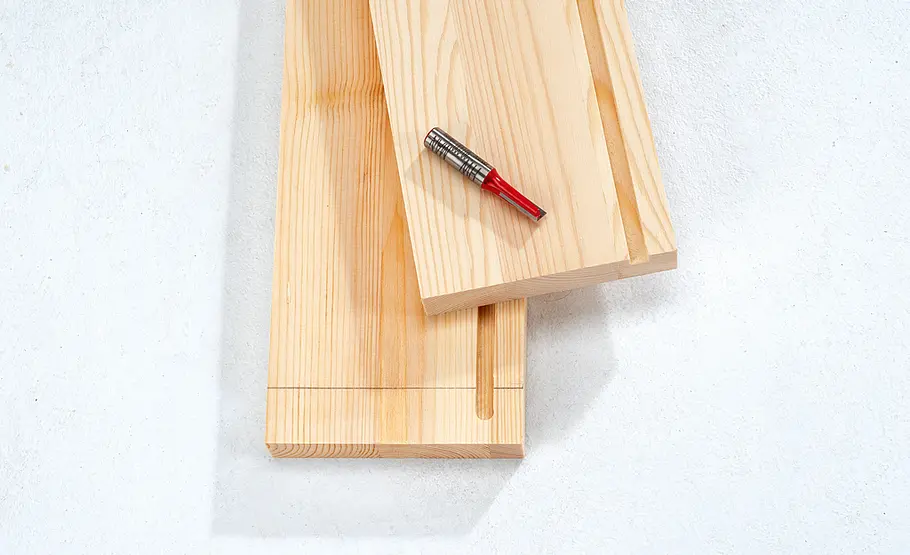

Truhe bauen: Schritt 30 von 44
Ein Aufsatz-Schubkasten wird für die Truhen-Längsleisten gebaut: Seitliche Zargen mit dem Fingerfräser nuten Front und Rückzarge werden einsatzgenutet.
Truhe bauen: Schritt 31 von 44

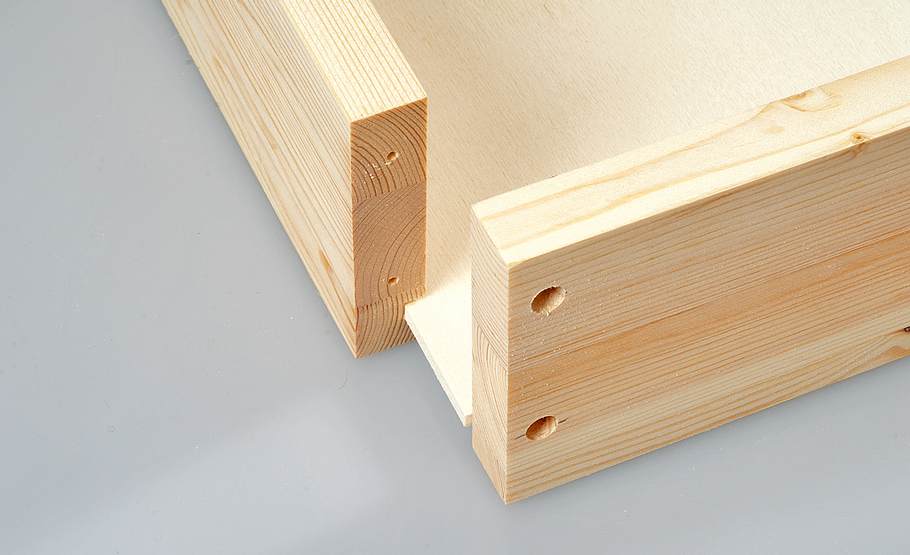

Boden einschieben, Leim angeben und wie gezeigt verschrauben.
Truhe bauen: Schritt 32 von 44

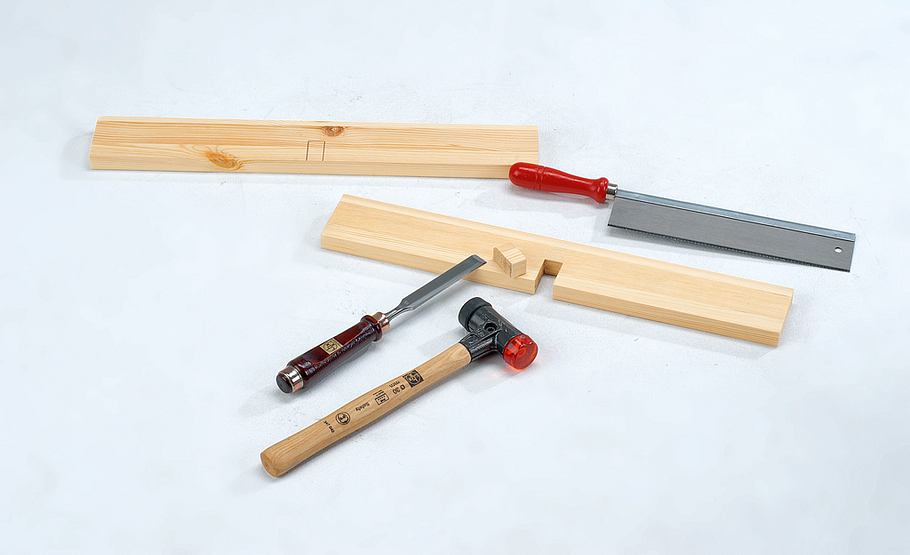

Die Schub-Einteilung wird mit kreuzüberblatteten Leisten realisiert: Leisten bis zur Hälfte einsägen, dann stemmen.
Truhe bauen: Schritt 33 von 44

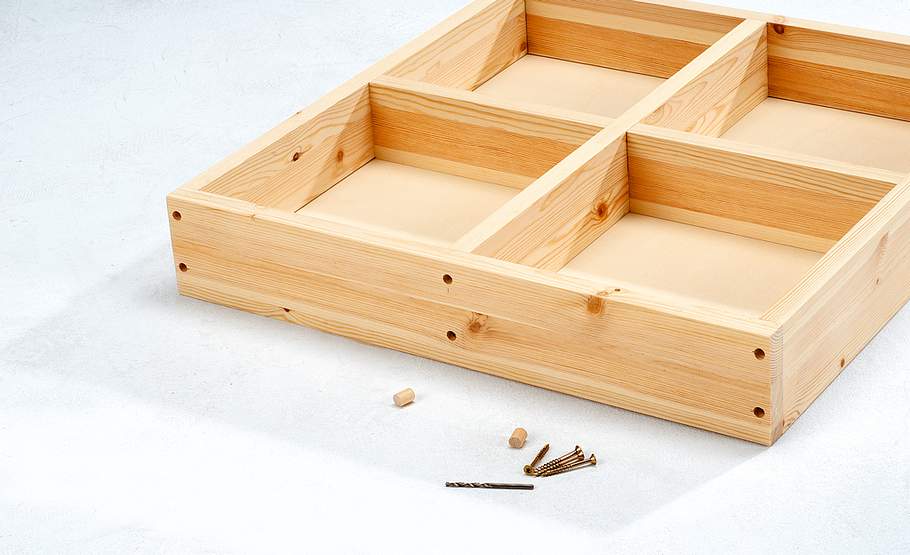

Kreuzüberblattung verleimen, dann mit den Zargen verleimen und verschrauben.
Truhe bauen: Schritt 34 von 44

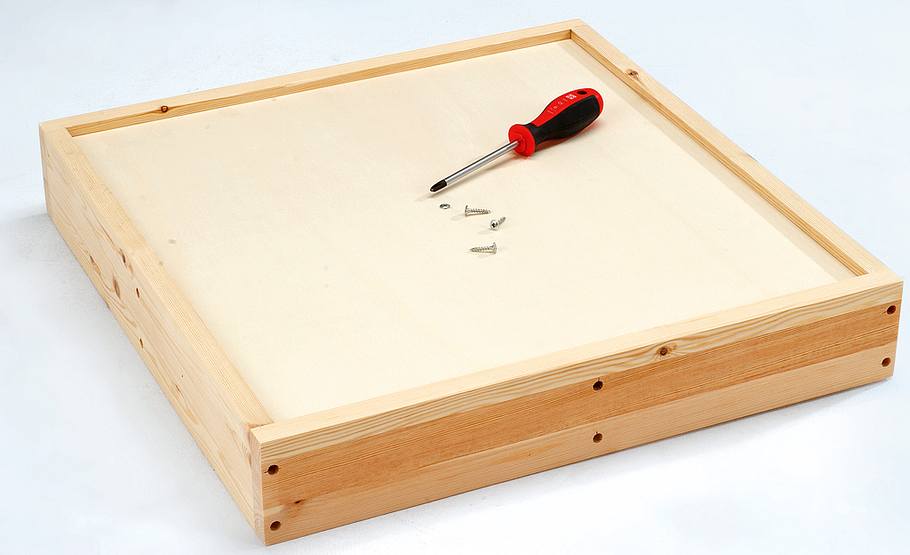

Den Boden mittig von der Rückseite mit einer Rückwandschraube stabilisieren.
Truhe bauen: Schritt 35 von 44

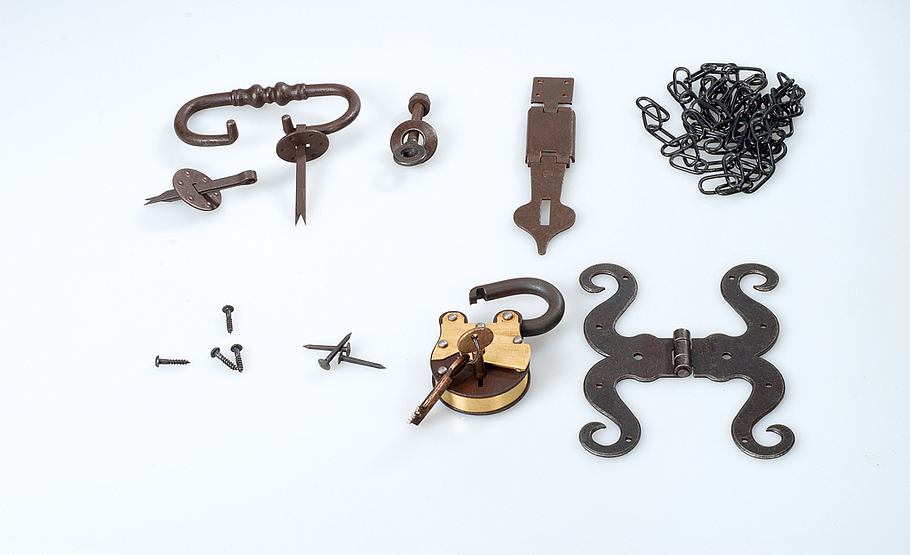

PRAXISTIPP: Für ein rustikales Aussehen haben wir die Truhe mit alt wirkenden Beschlägen ausgestattet, die als Komplettset 10% günstiger als beim Einzelkauf von der Firma Antikwolf (www.antikwolf.de) angeboten werden. Das Set mit der Art-Nr.: Truhe01 kostet dort 114 Euro und beinhaltet (von links): Zwei Truhengriffe mit Truhensplinten und Rosetten; eine Truhenfalle mit Ösenschraube; eine Haltekette; Halbrundkopfschrauben; geschmiedete Nägel (für die alternative Montage); ein Vorhängeschloss; zwei Doppel-S-Bänder.
Truhe bauen: Schritt 36 von 44

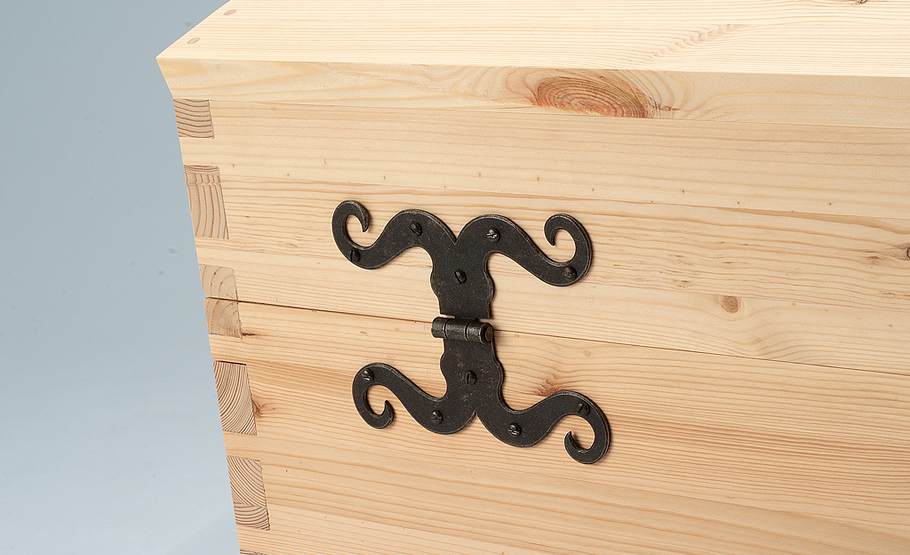

Die Doppel-S-Scharniere mit Halbrundkopfschrauben so anschrauben, dass die Achse mittig über der Fuge liegt.
Truhe bauen: Schritt 37 von 44

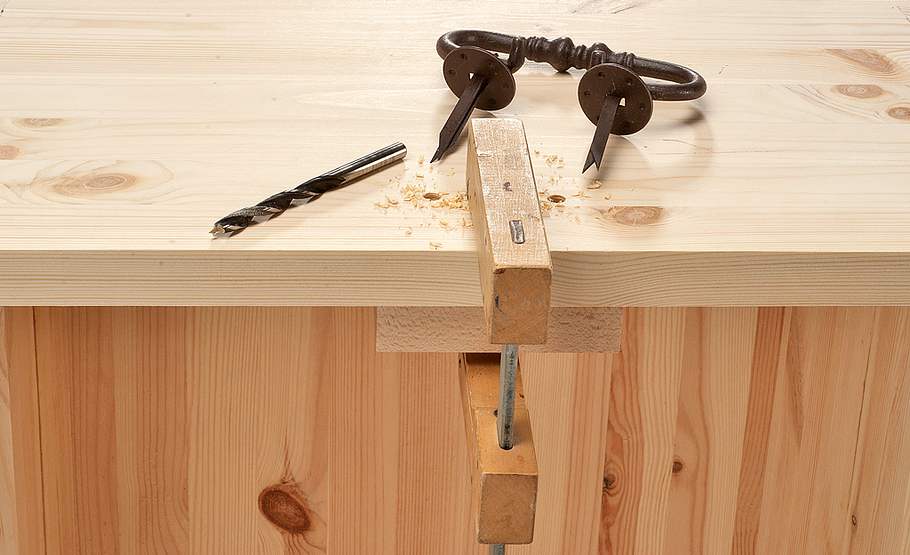

Für die Montage der Truhengriffe je zwei Löcher (8 mm) in die Seiten bohren. Die Zulage von unten verhindert Ausriss.
Truhe bauen: Schritt 38 von 44

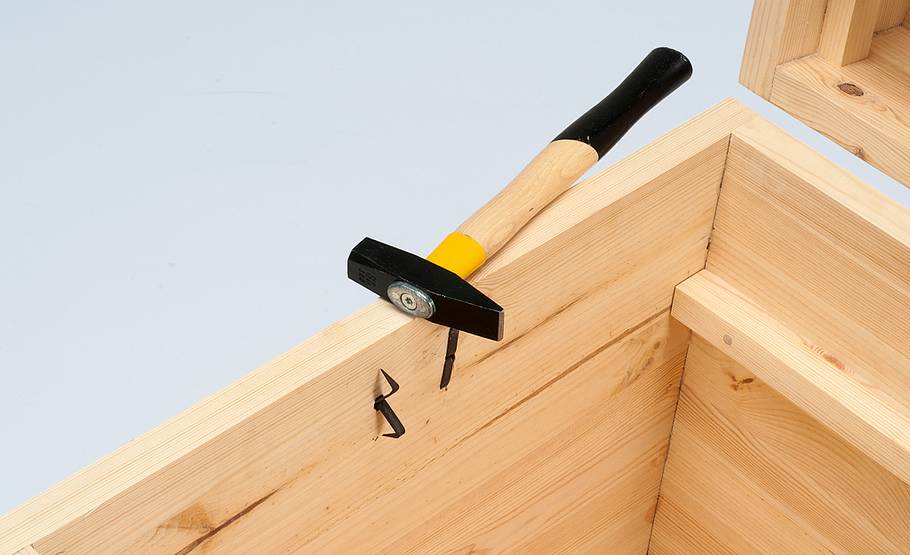

Truhensplinte über den Griff ziehen, Rosetten aufstecken, Splinte einstecken Spitzen umbördeln und ins Holz treiben.

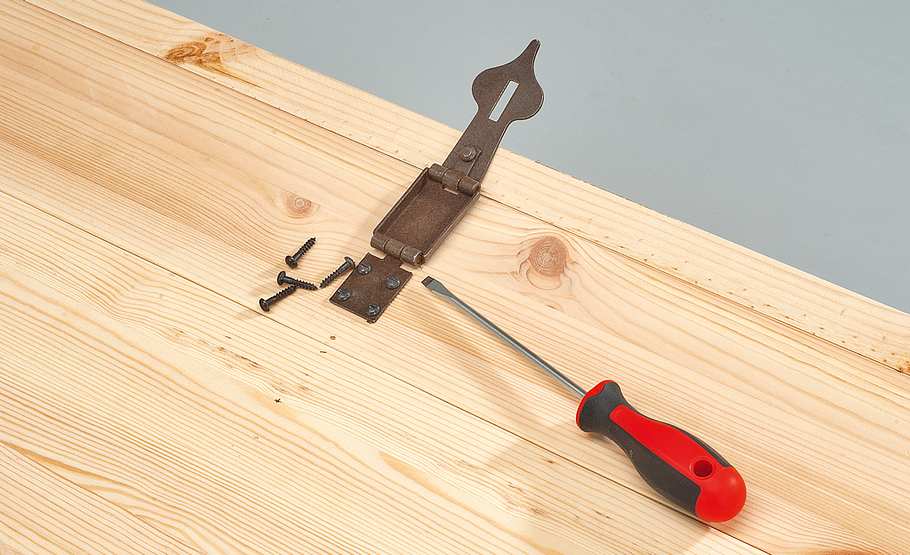

Truhe bauen: Schritt 39 von 44
Die Truhenfalle mittig vorn am Deckel festschrauben. Truhendeckel schließen, Beschlag zuklappen ...

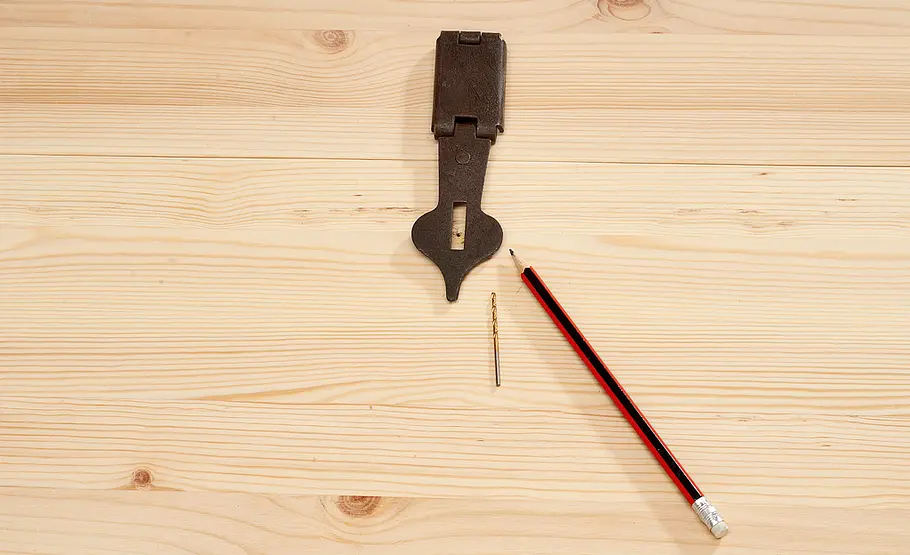

Truhe bauen: Schritt 40 von 44
... und die Schlitzmitte markieren. Dort von vorn mit dem 2-mm-Bohrer durchbohren.

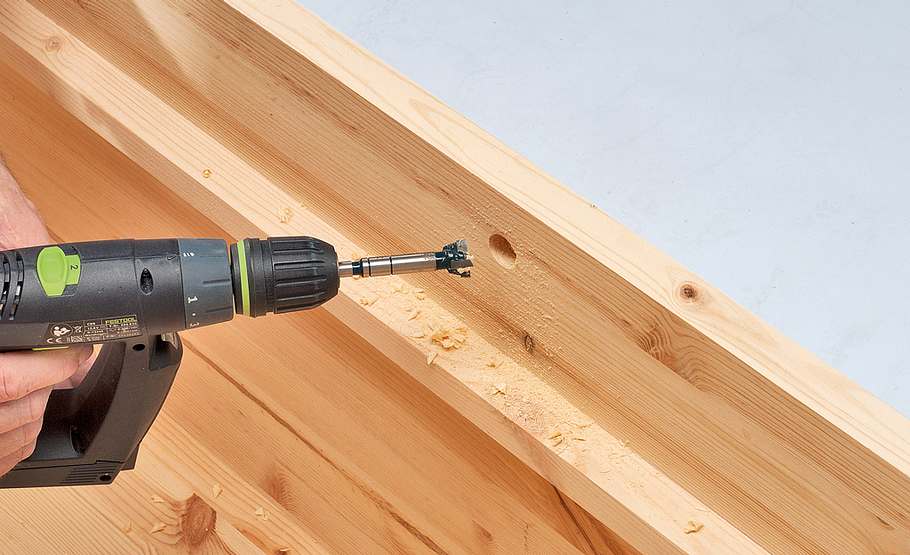

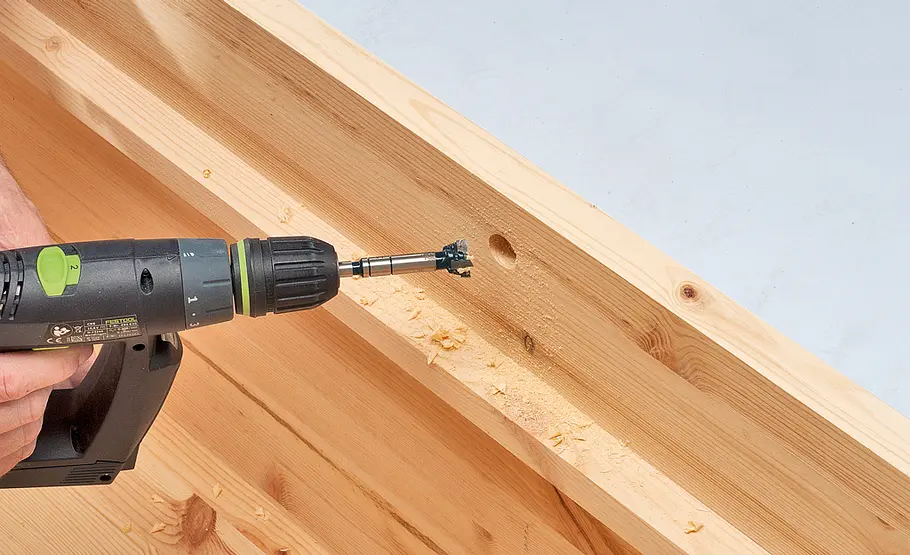

Truhe bauen: Schritt 41 von 44
Von der Rückseite am Bohreraustritt die Zentrierspitze des Forstnerbohrers ansetzen und ein 20er Sackloch bohren.

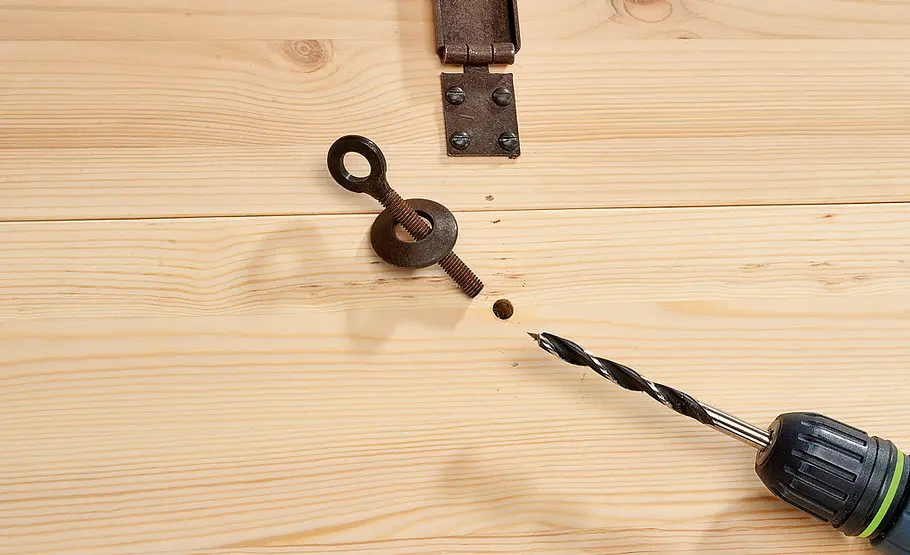

Truhe bauen: Schritt 42 von 44
Jetzt von vorn mit dem 8er Bohrer durchbohren und die Ösenschraube montieren. Hinten überstehendes Gewinde kürzen.
Truhe bauen: Schritt 43 von 44

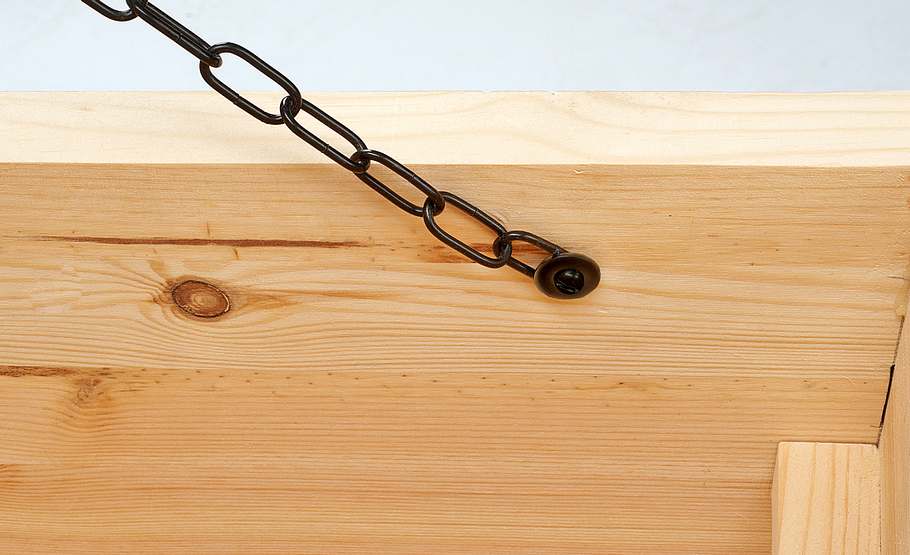

Fangkette mit Unterlegscheibe an einer Truhenseite und am Deckel festschrauben.
Truhe bauen: Schritt 44 von 44

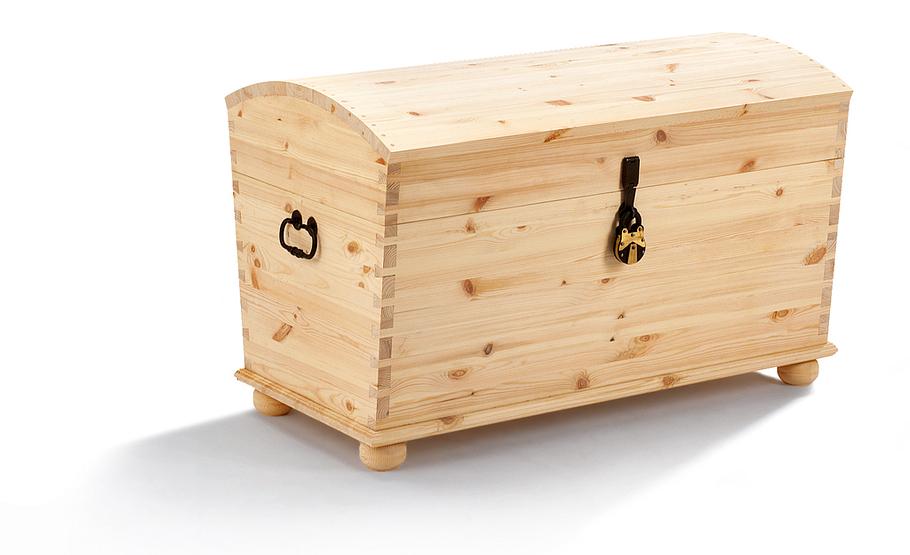

Wenn alles geschliffen ist, folgt die Oberflächenbeschichtung mit Holzöl, Klarlack oder einer Lasur (wir verwendeten eine mahagonifarbene Holz-Lasur.
Bauplan bestellen
Ob als Schatzkiste für Ihre Kinder und Enkel (Spielzeugkiste für Kuscheltiere) oder als klassische Wäschetruhe – diese solide Truhe ist ein besonderes Möbel: robust und zeitlos im Design. Folgen Sie der Anleitung Truhe selber bauen und schaffen Sie sich so ein langlebiges Möbelstück. Die Truhe aus unserem Bauplan eignet sich auch bestens als Bettkasten!
Schatzkiste: Holztruhe selber bauen
Ihre Kinder werden die selbst gebaute Truhe lieben: Wie ein Piratenschatz bietet die Truhe viel Stauraum für Spielzeug, Kuscheltiere und andere Kindheits-Schätze. Mit einem massiven beschlag wirkt die Truhe besonders rustikal. Die Anleitung zum Bauplan zeigt Schritt füe Schritt, wie Sie diese Schatzkiste selber bauen.
