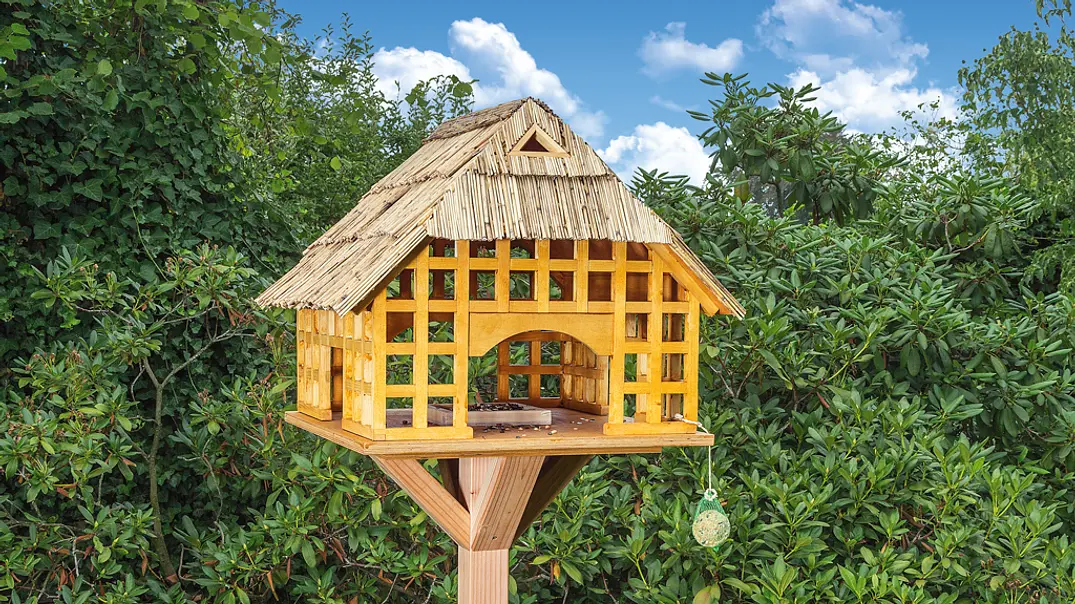

Für draußen fast zu schade ist unser Vogelhaus in Fachwerk-Bauweise. Unser Bauplanthema Fachwerk-Vogelhaus (SE 10/2008, Bauplan leider vergriffen) ist ein Hingucker nach bester Zimmermannsart. So bauen Sie das Fachwerk Vogelhaus.
Fachwerk-Vogelhaus

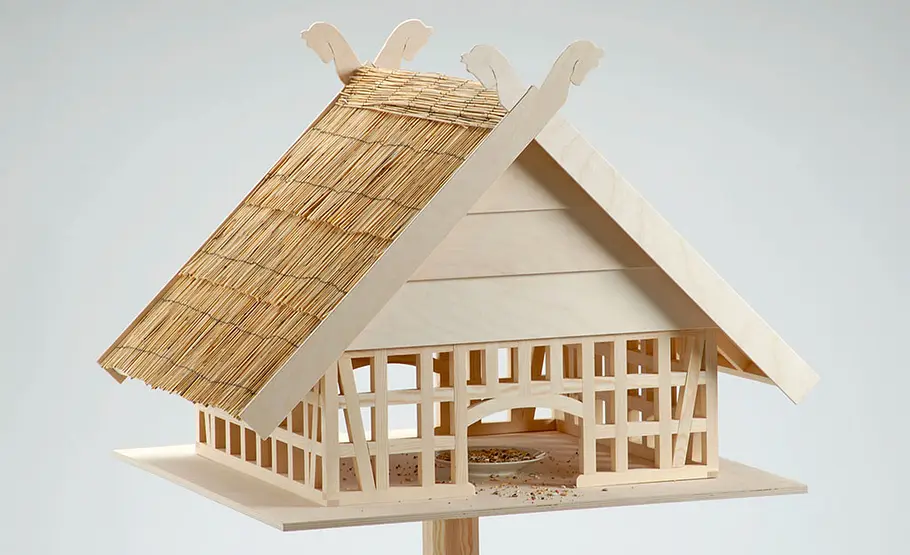

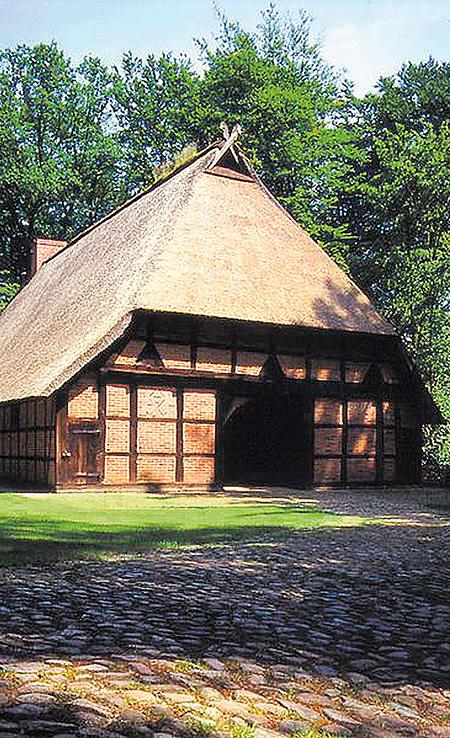

Als Vorlage für unser Fachwerk-Vogelhaus haben wir ein echtes Fachwerk-Haus genommen. Das niederdeutsche Hallenhaus, bei dem Wohnung, Stall und Erntelager in einem Gebäude vereint sind, stand hier Pate.
Fachwerk-Vogelhaus
Damit Sie bei
den Arbeitsfotos
immer genau
wissen, was im
Bild zu sehen
ist, sollten Sie
die richtigen
Bezeichnungen der Fachwerkhölzer kennen.
Nutzen Sie diese Informationen daher als
Legende:
1) Schwelle: unterer Abschlussbalken einer Fachwerkwand
2) Rähmbalken: oberer Abschlussbalken einer Fachwerkwand. Auf dem Rähmbalken werden die Deckenbalken aufgelegt
3) Eckpfosten: senkrecht verlaufender Ständer an der Gebäudeecke
4) Büge: veraltetes Wort für Strebe, schräg stehender Pfosten, der der Aussteifung einer Fachwerkwand zwischen Schwelle und Rähmbalken dient
5) Ständer: senkrecht verlaufender Pfosten innerhalb der Fachwerkwand
6) Riegel: waagerechtes Holz, das die Gefache unterteilt
7) Brüstungsriegel: waagerechtes Holz unterhalb eines Fensters
8) Türriegel: waagerechtes Holz oberhalb einer Tür
9) Kopfband: Verstrebung zwischen Rähm und Ständer
10) Fußband: Verstrebung zwischen Schwelle und Ständer
Fachwerk-Vogelhaus

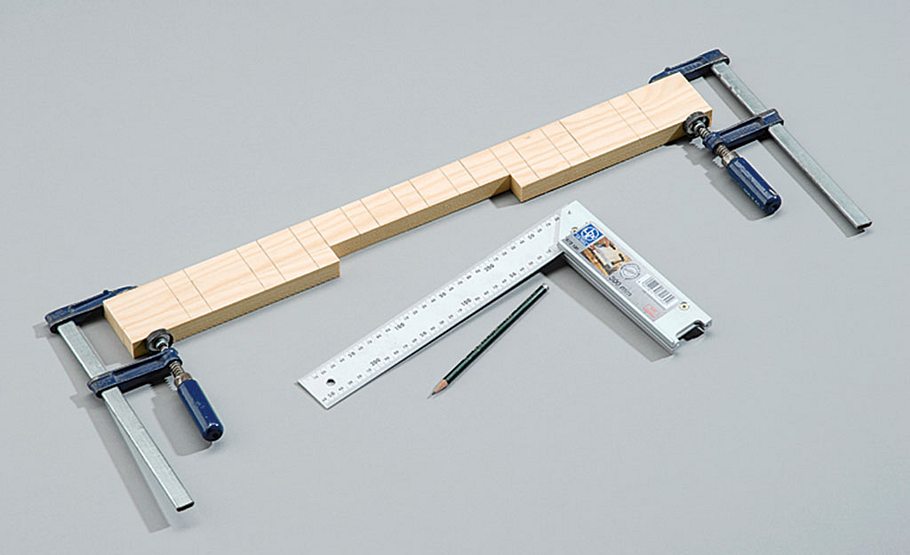

Riegel und Rähmbalken übereinanderlegen ...
Fachwerk-Vogelhaus
... und Überblattungen anreißen.
Fachwerk-Vogelhaus

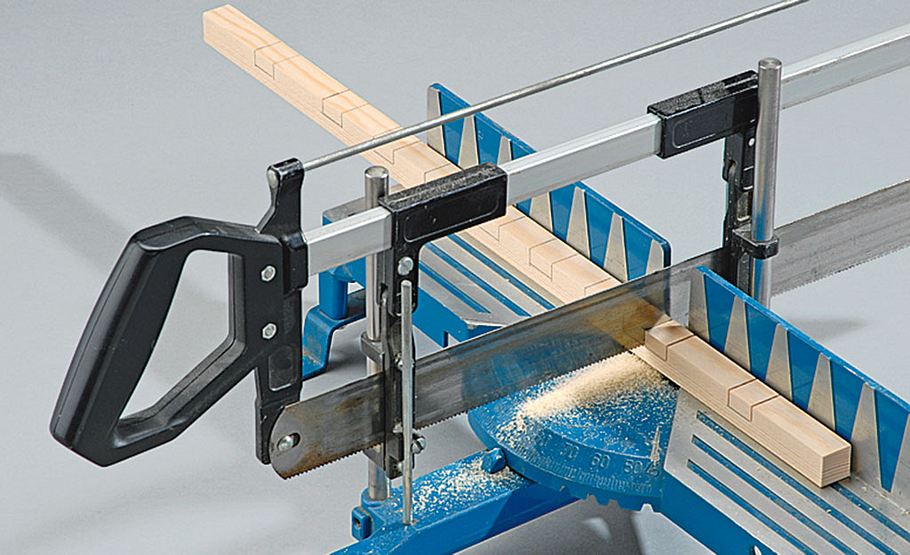

Mit der Gehrungssäge (Tiefenanschlag einstellen!) bis zur halben Holzstärke einschneiden. Lassen Sie den halben Strich stehen.
Fachwerk-Vogelhaus

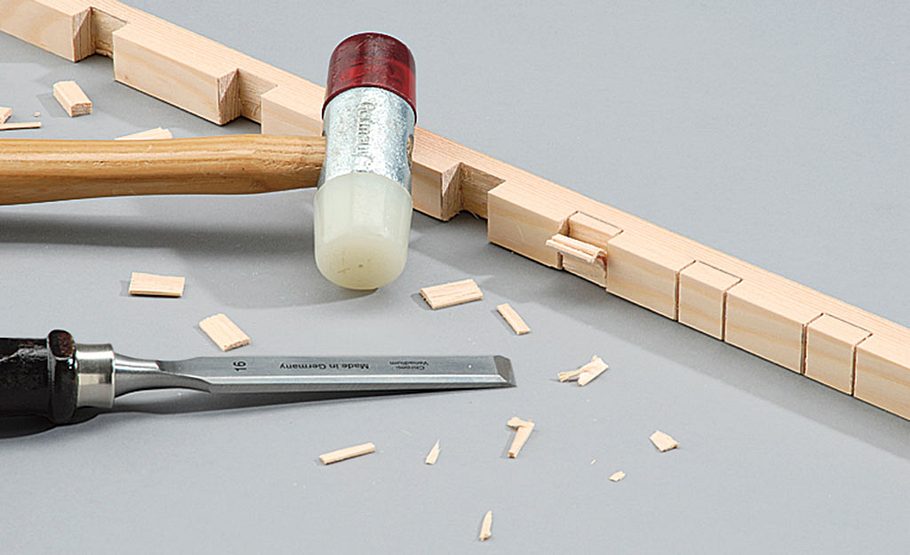

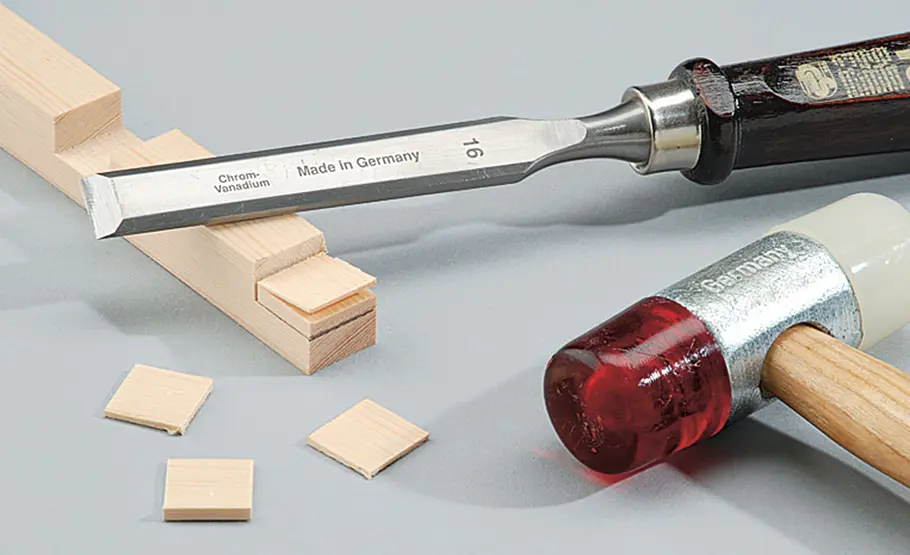

Mit dem Stechbeitel vorsichtig abwechselnd von beiden Seiten die Überblattung ausstemmen.
Fachwerk-Vogelhaus

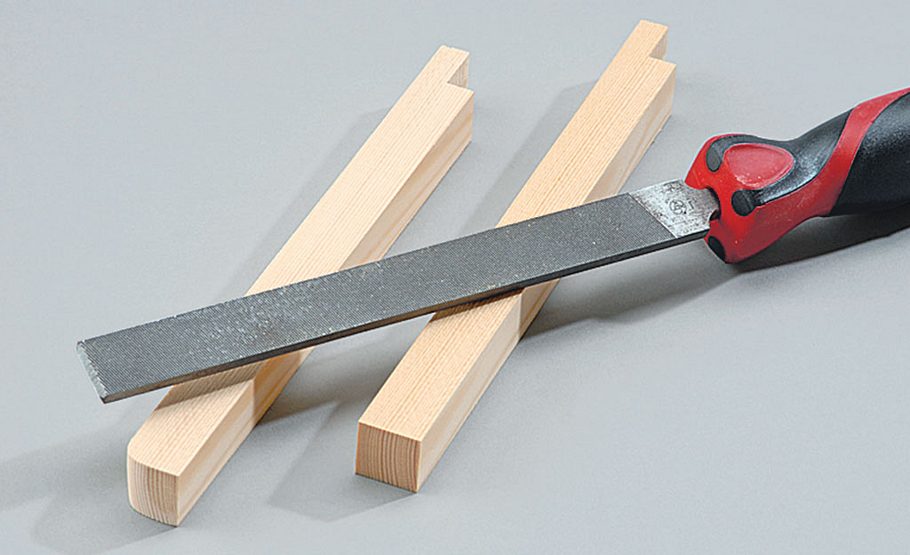

Die Überblattungen der Riegel lassen sich mit scharfem Beitel spanend von der Kopfholzseite herausarbeiten.
Fachwerk-Vogelhaus

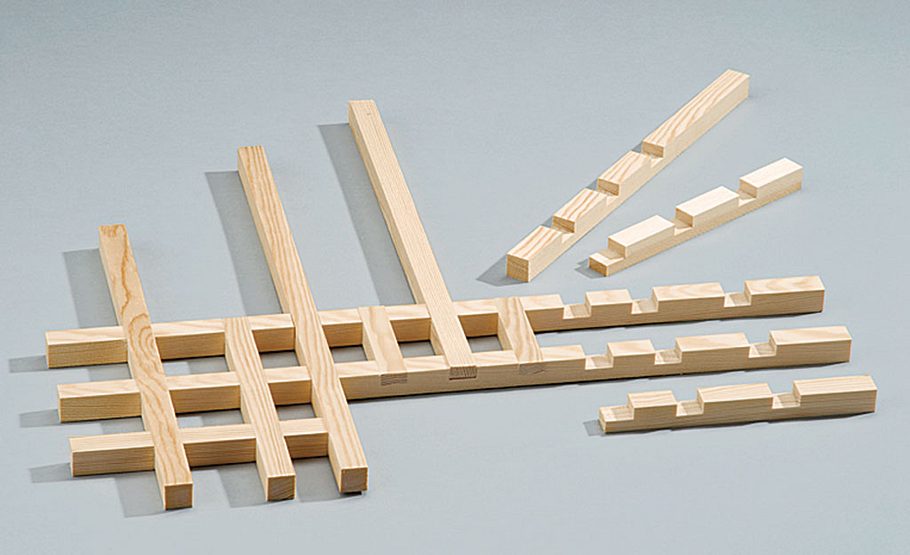

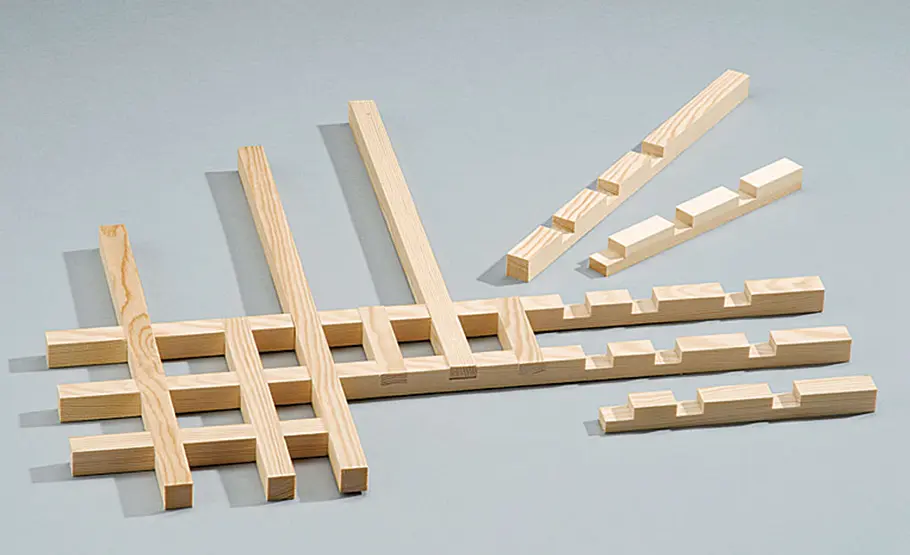

Nach den waagerechten Bauteilen werden die senkrechten Hölzer gefertigt und probeweise zusammengesteckt.
Fachwerk-Vogelhaus

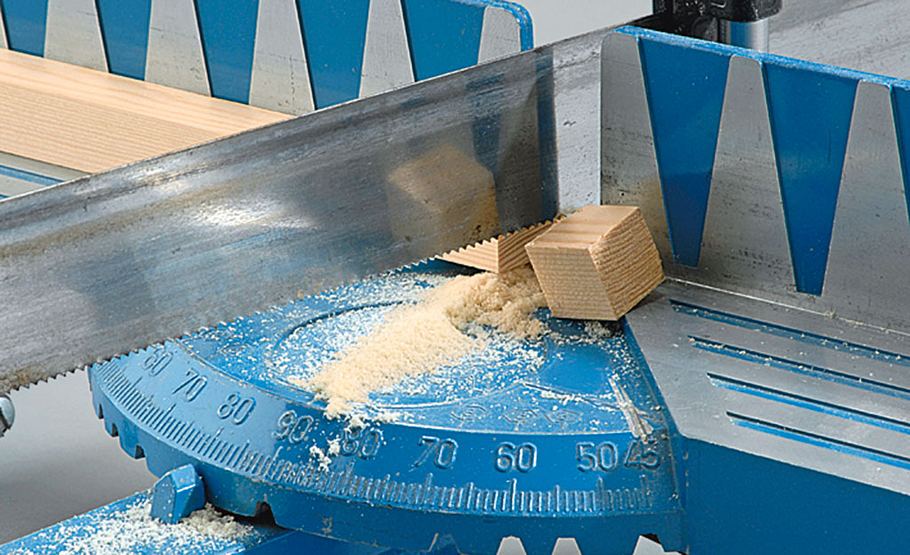

Nun schneiden Sie mit der Gehrungssäge die Winkel an einem Kopfholzende der Büge.
Fachwerk-Vogelhaus

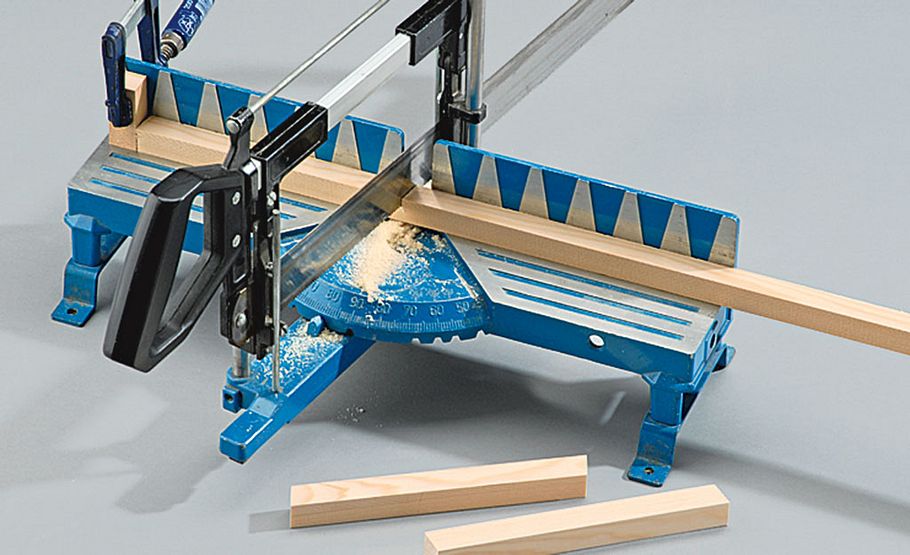

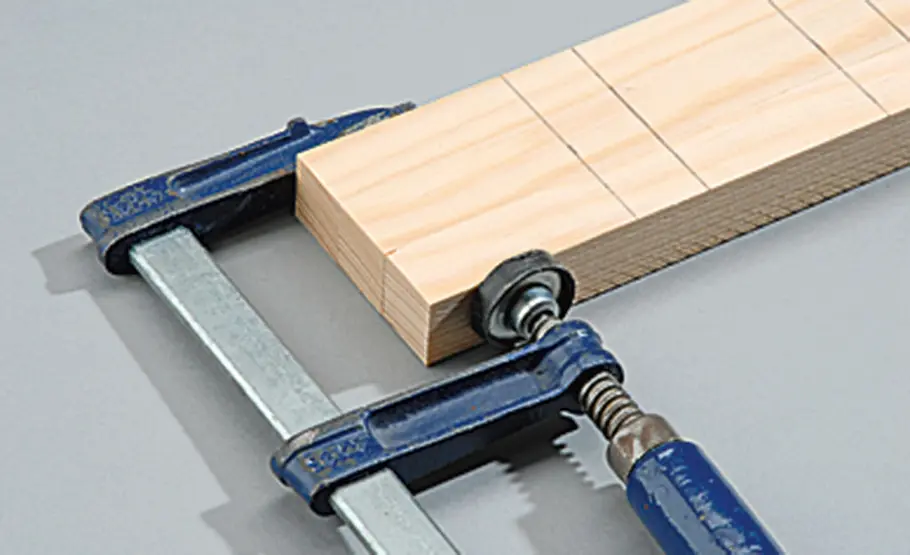

Um alle Hölzer exakt auf gleiche Länge schneiden zu können, fixieren Sie einen Längenanschlag auf der Gehrungssäge.
Fachwerk-Vogelhaus

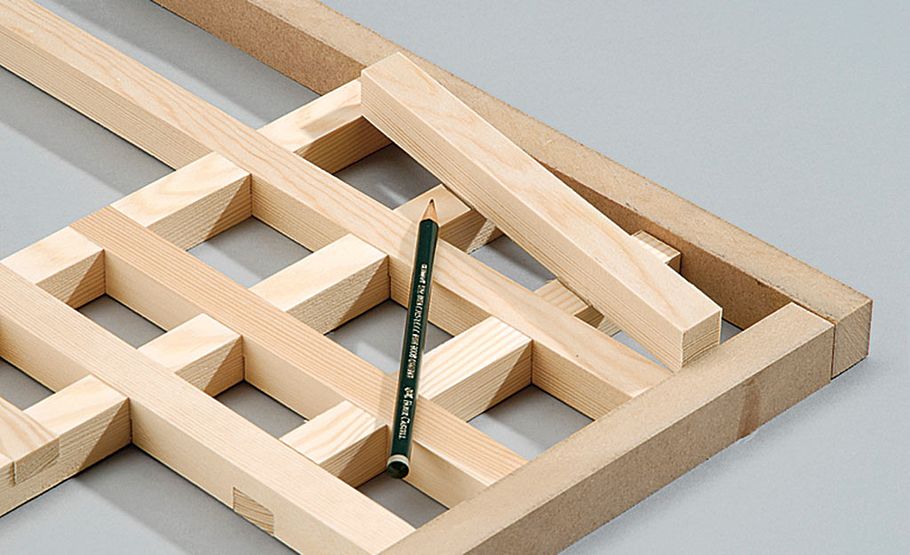

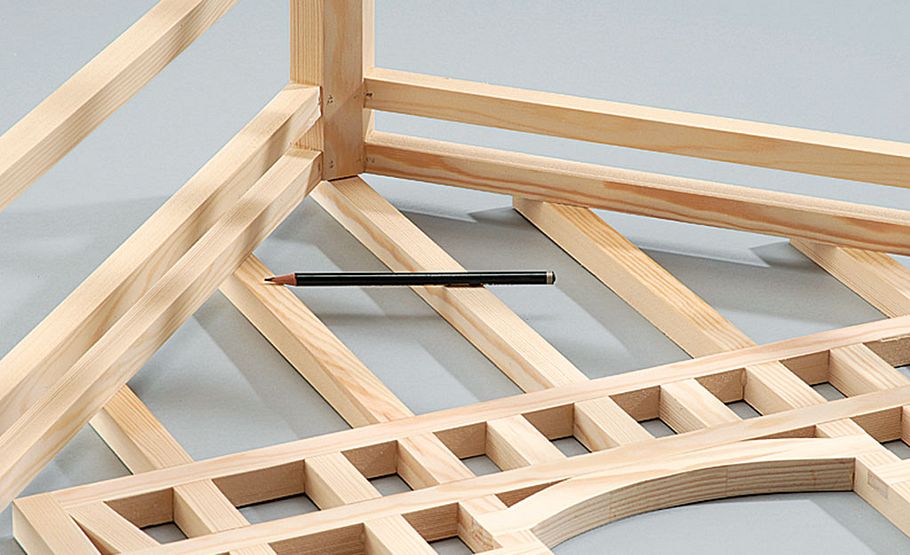

Legen Sie die Büge über die Gefache (die Wände rechtwinklig ausrichten!) und zeichnen die Überblattungen an.
Fachwerk-Vogelhaus

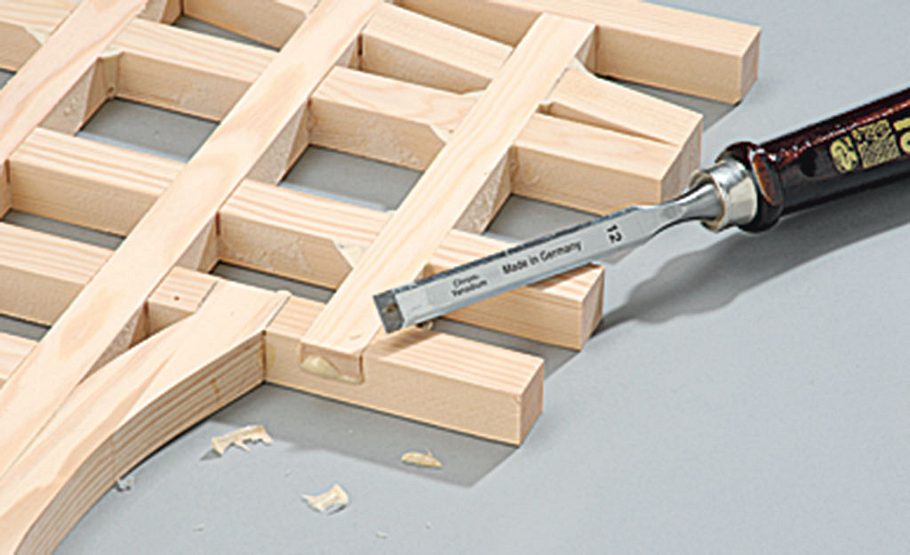

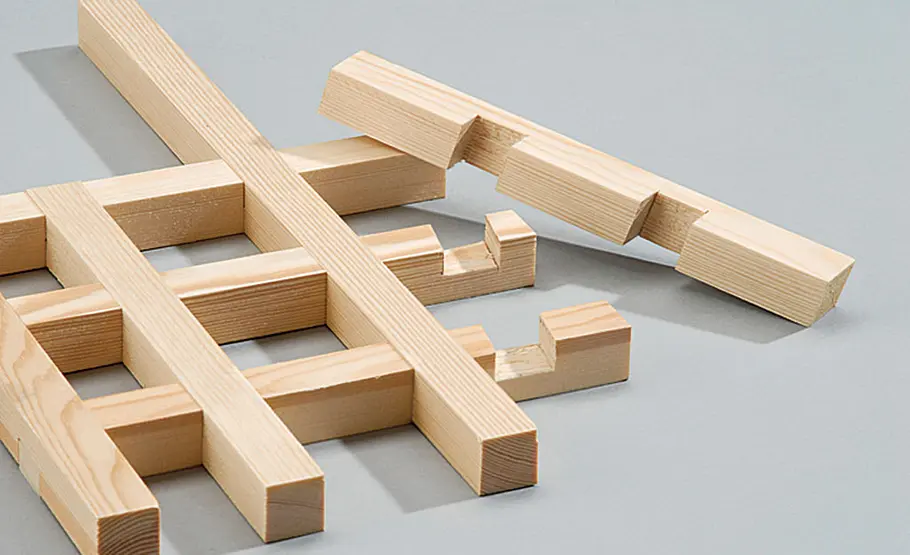

Die Hölzer nun einsägen, stemmen und auf Passgenauigkeit prüfen.
Fachwerk-Vogelhaus

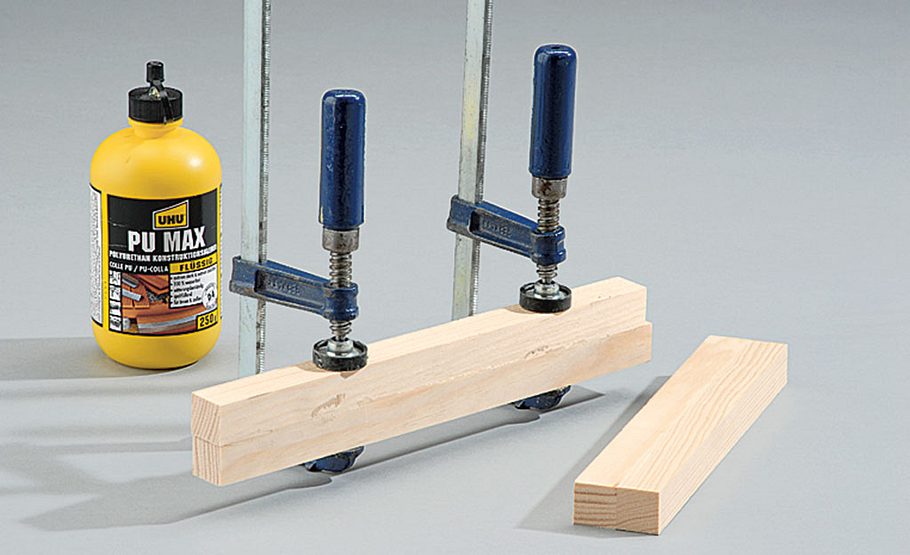

Um den gewölbten Türriegel bauen zu können, verleimen Sie zwei Leisten mit wasserfestem PU-Konstruktionskleber.
Fachwerk-Vogelhaus

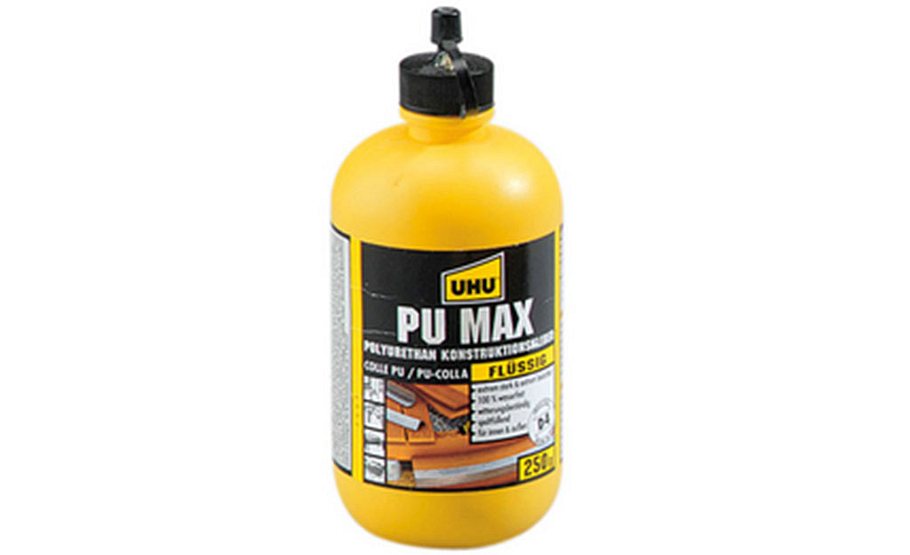

Praxistipp: Gerade bei Bauteilen mit kleinen Klebeflächen, die der Witterung ausgesetzt sind, ist ein dauerhaft wasserfester Klebstoff gefragt. Der von uns verwendete Uhu PU Max ist nicht nur dauerhaft wasserfest, sondern außerdem spaltfüllend, da er beim Abbinden leicht aufquillt. Daher nur sparsam auftragen!
Fachwerk-Vogelhaus

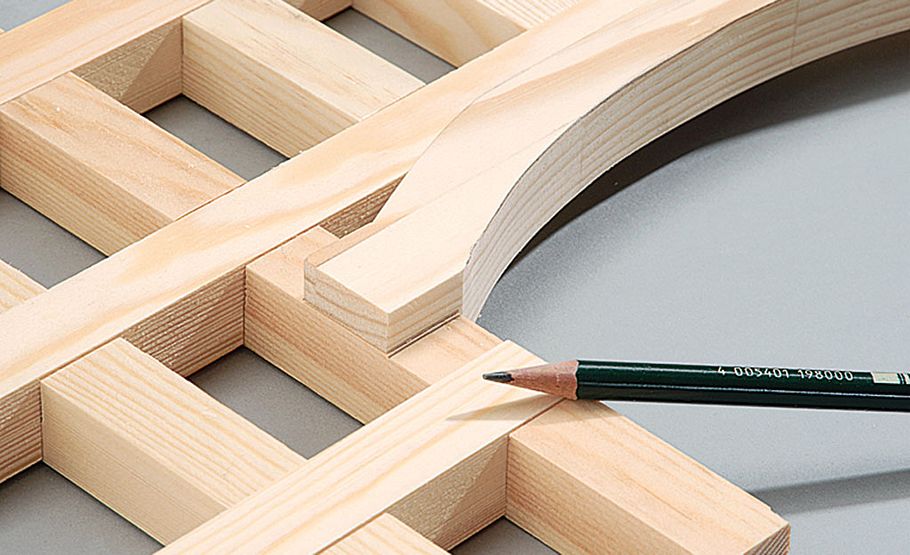

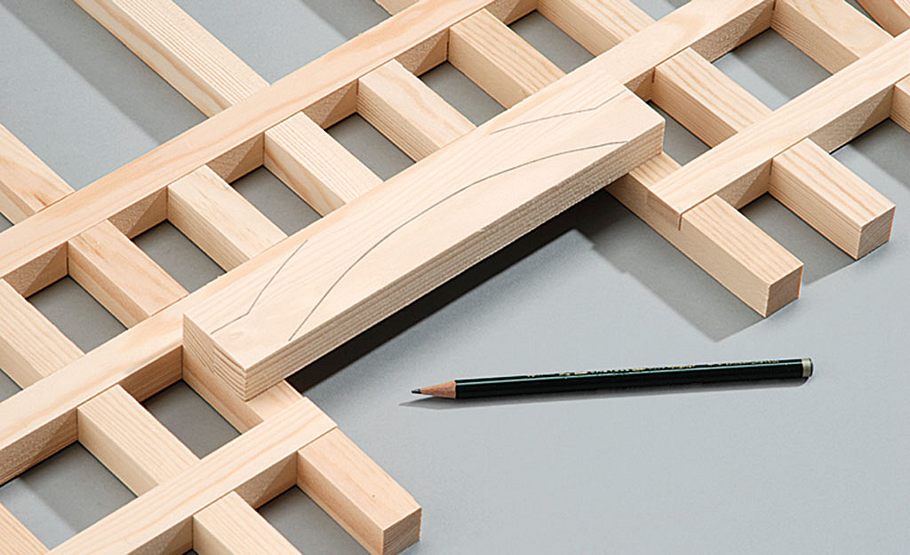

Kontrollieren Sie die exakte Länge des Türriegels und zeichnen die im Bauplan angegebenen Umrisse auf das Bauteil.
Fachwerk-Vogelhaus

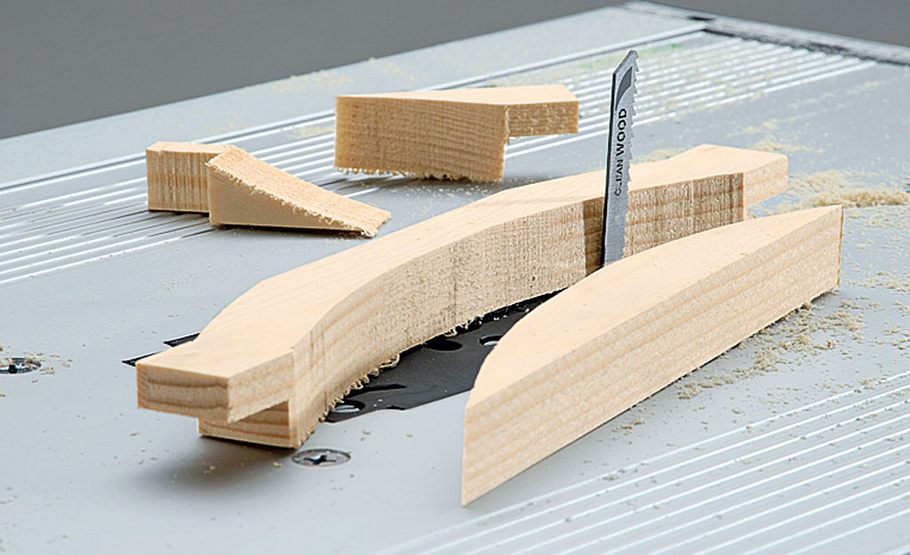

Fertigen Sie zunächst die Überblattung und sägen dann den Türriegel aus. Am einfachsten gelingt dies mit einer ...
Fachwerk-Vogelhaus
... stationären Stich- oder Dekupiersäge. Bauteil schleifen und Überblattung auf dem Ständer anzeichnen und ausarbeiten.
Fachwerk-Vogelhaus

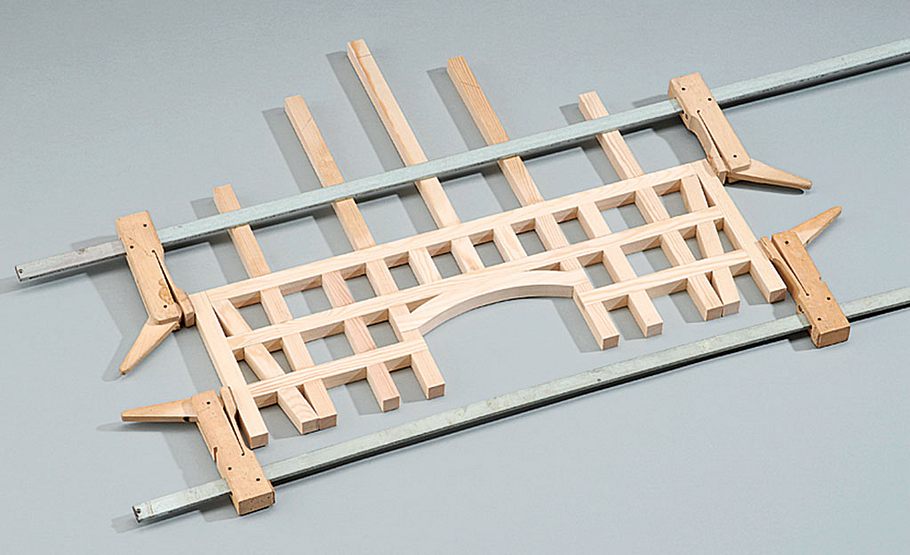

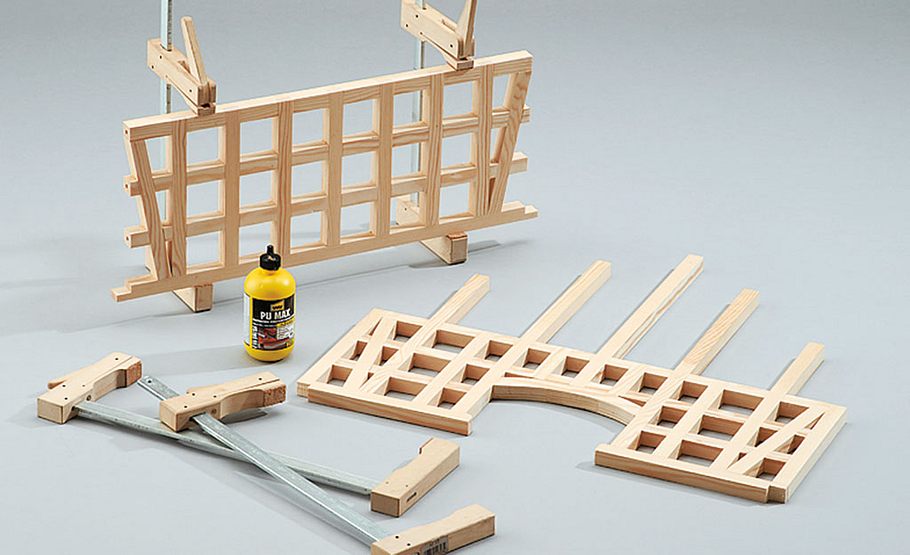

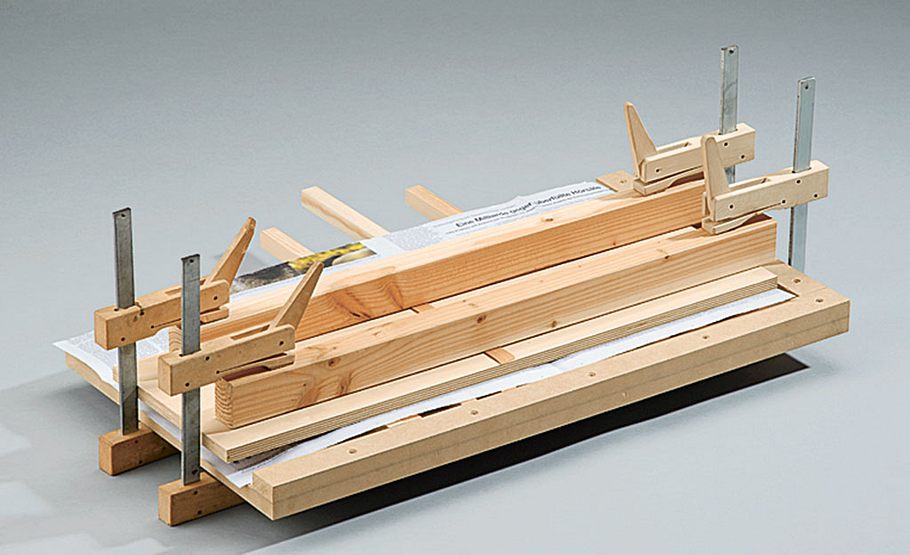

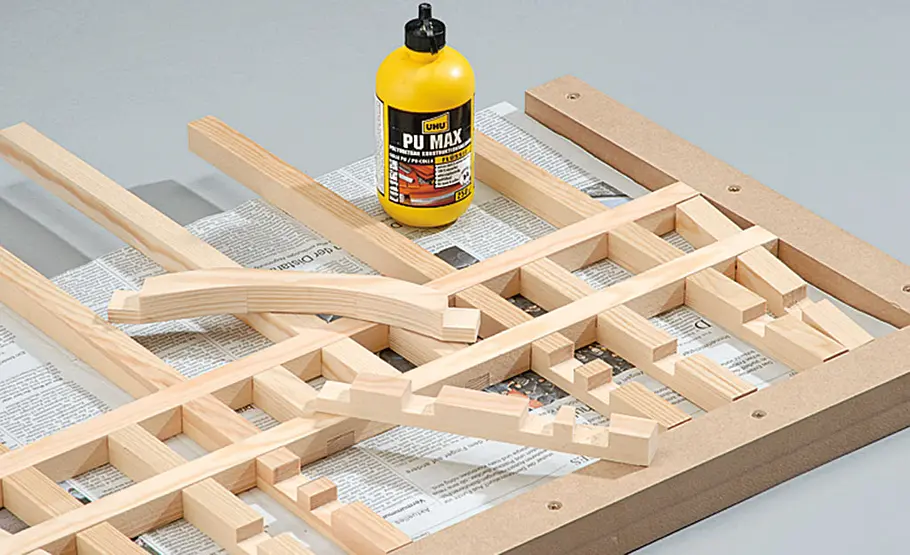

Zeitungspapier unter- und auflegen und mit Brett, Riegel (mittig mit Furnierstreifen unterfüttert) und Leimklemmen verpressen.
Fachwerk-Vogelhaus

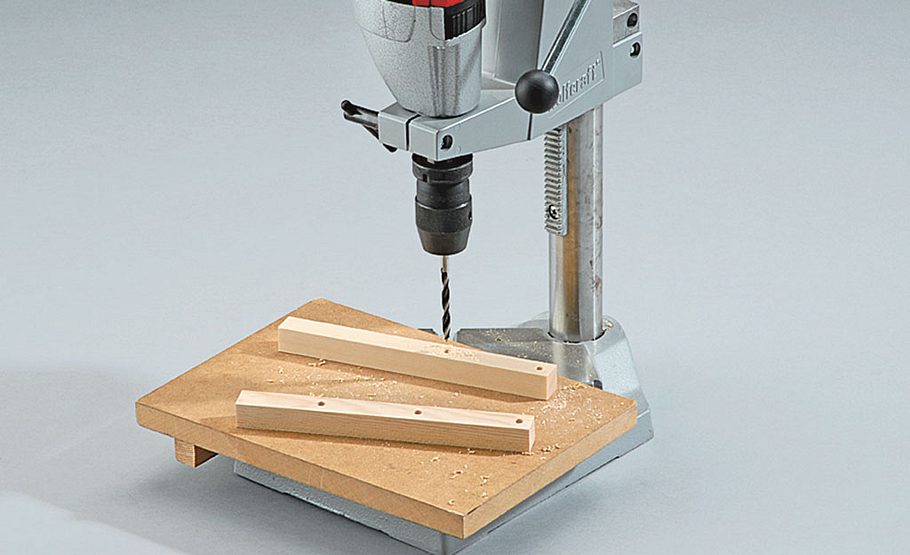

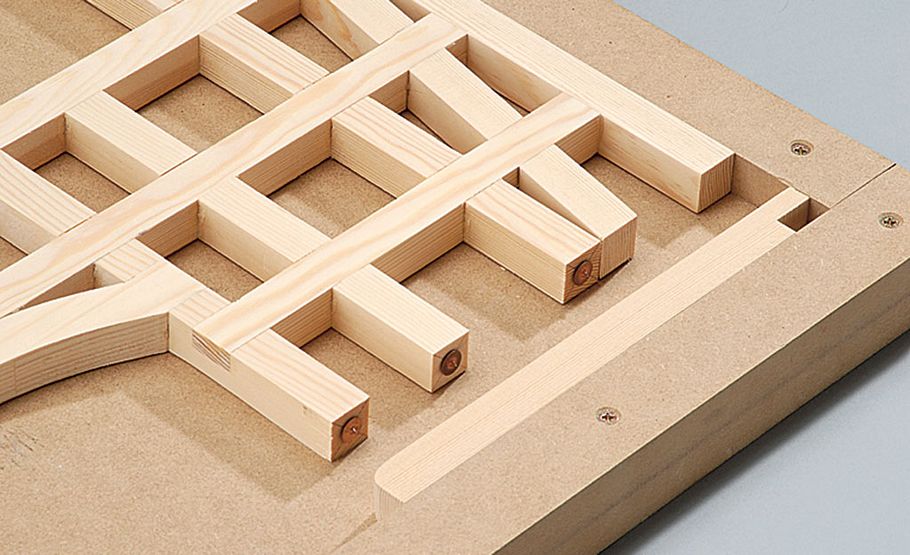

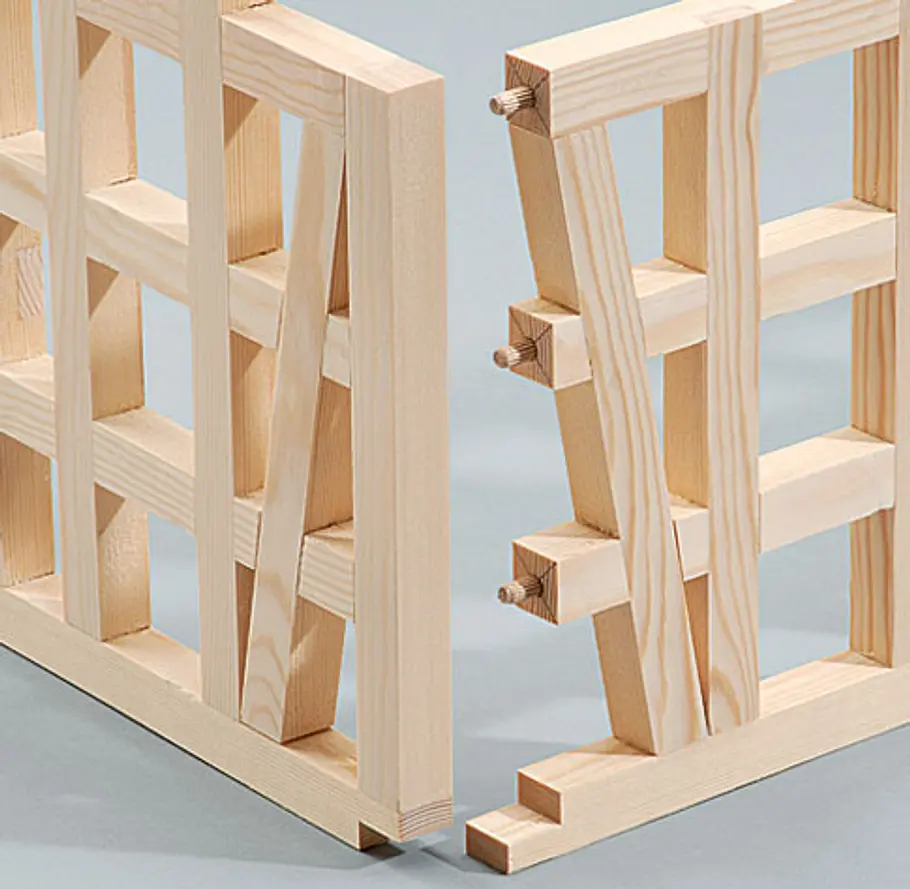

Die Eckpfosten werden nun mit Holzdübeln an den Seitenwänden befestigt. Bohren Sie senkrecht in das Kopfholz der Riegel.
Fachwerk-Vogelhaus

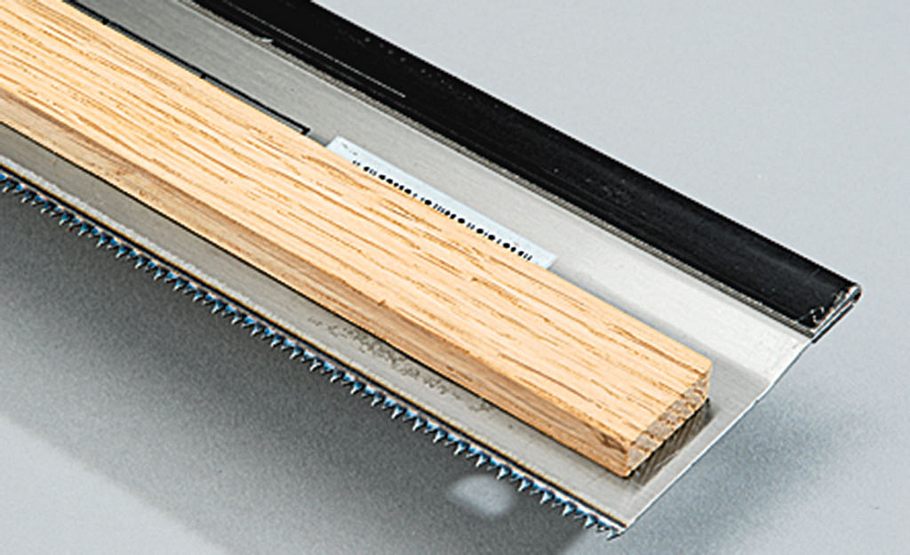

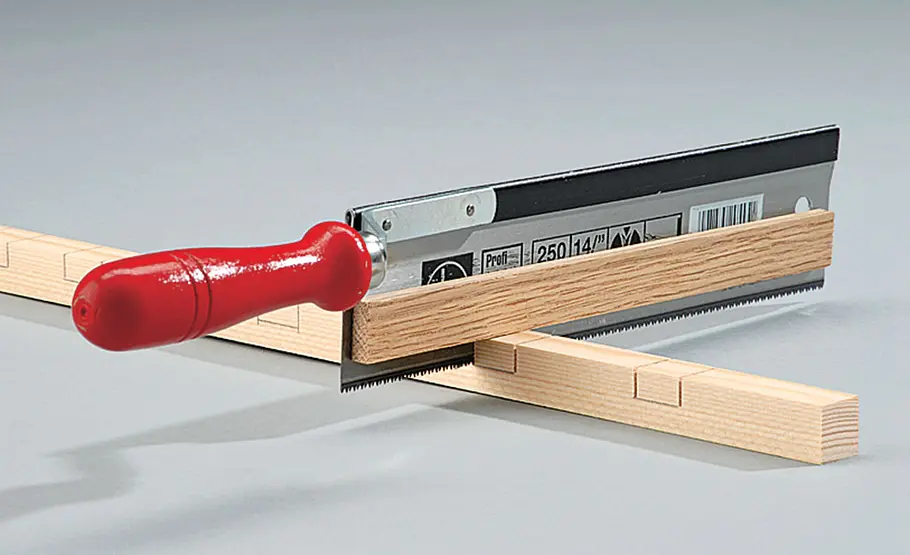

Wenn Sie keine Gehrungssäge besitzen, können Sie die Überblattungen auch mit einer Feinsäge anfertigen. Um nicht zu tief einzuschneiden, befestigen Sie mit doppelseitigem Klebeband eine Holzleiste so auf dem Sägeblatt, dass die Schnitttiefe bis zu diesem Anschlag exakt der halben Materialstärke entspricht: hier also 10 mm.
Fachwerk-Vogelhaus
Setzen Sie die Feinsäge stets rechtwinklig an, um saubere Überblattungen zu erzielen.
Fachwerk-Vogelhaus

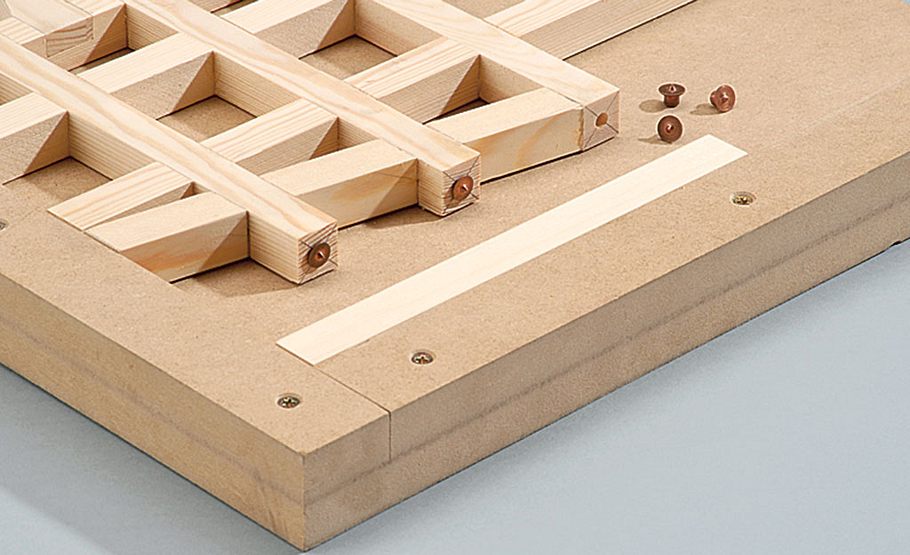

Anschließend Dübel-Markierstifte einsetzen und Dübellöcher in die Marken der Eckpfosten bohren. Tiefenanschlag verwenden!
Fachwerk-Vogelhaus

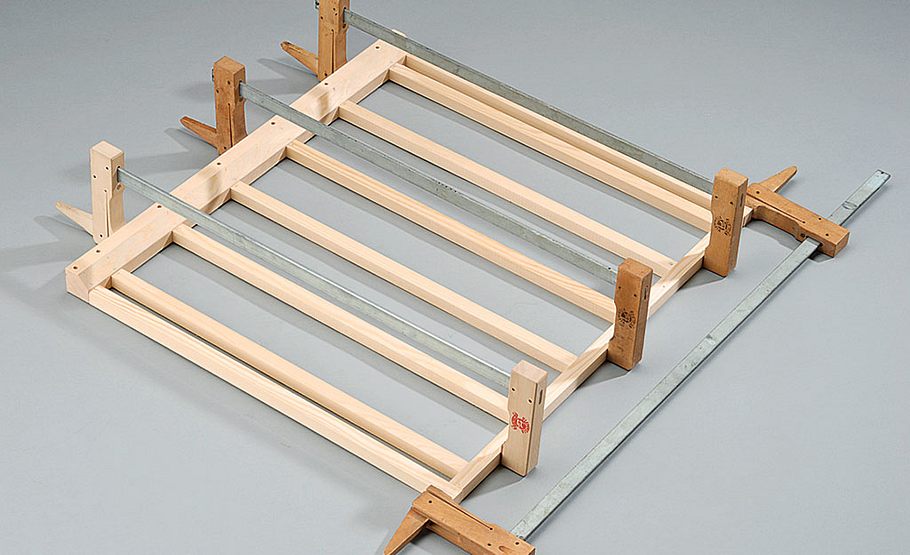

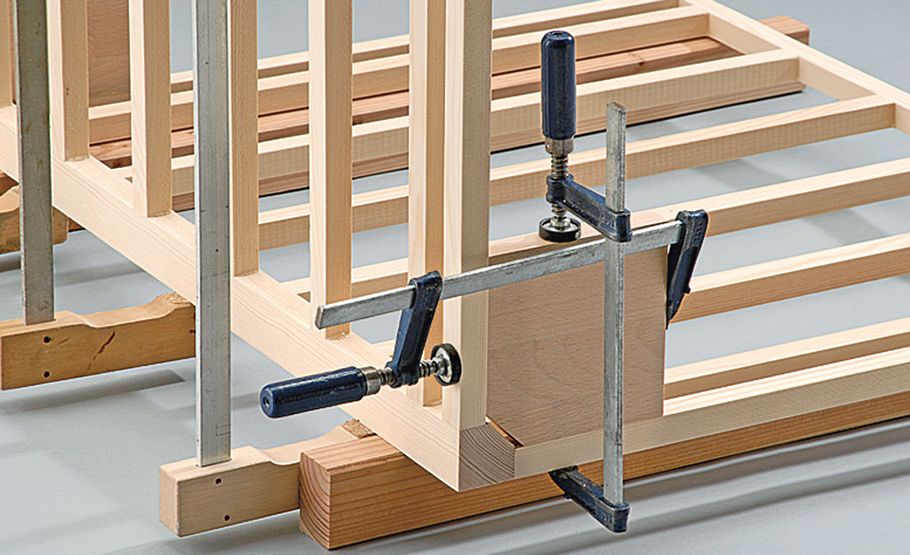

PU-Klebstoff angeben, die Holzdübel einsetzen und mit langen Leimklemmen bis zum Abbinden verpressen.
Fachwerk-Vogelhaus

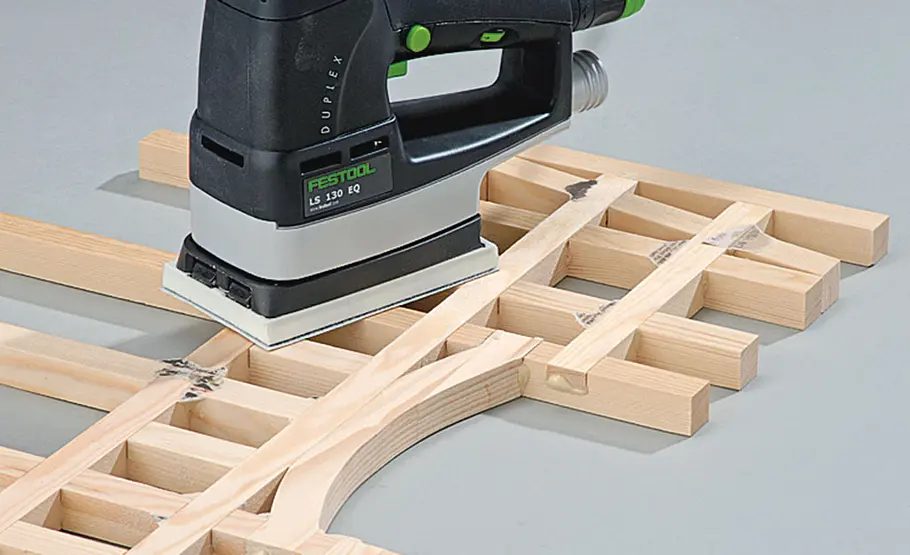

Nach Aushärten des Leims alle Flächen sorgfältig schleifen ...
Fachwerk-Vogelhaus
... und ausgetretenen Kleber mit scharfem Beitel abstoßen.
Fachwerk-Vogelhaus
Nun die Türschwellen ablängen, danach die nach innen zeigenden Köpfe abrunden und die Überblattungen fertigen.
Fachwerk-Vogelhaus
Die Türschwellen werden – wie bereits die Eckpfosten – mit den Giebelwänden verdübelt. Nicht durch die Überblattung ...
Fachwerk-Vogelhaus
... in die Eckpfosten dübeln! Anschließend werden die durchlaufenden Schwellen unter die traufseitige Wand gedübelt.
Fachwerk-Vogelhaus

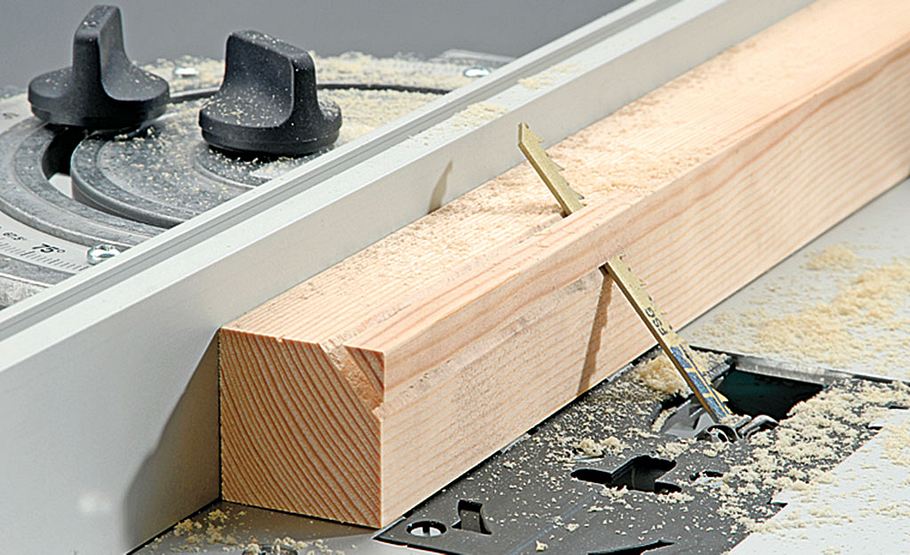

Schneiden Sie mit der stationären Stich- oder Kreissäge die Auflagefläche im 45°-Winkel an die 40-x-40-mm-Leiste.
Fachwerk-Vogelhaus
Dübellöcher in Sparren und Pfetten anfertigen. Hierzu Distanzklötzchen und Dübel-Markierstifte verwenden.
Fachwerk-Vogelhaus

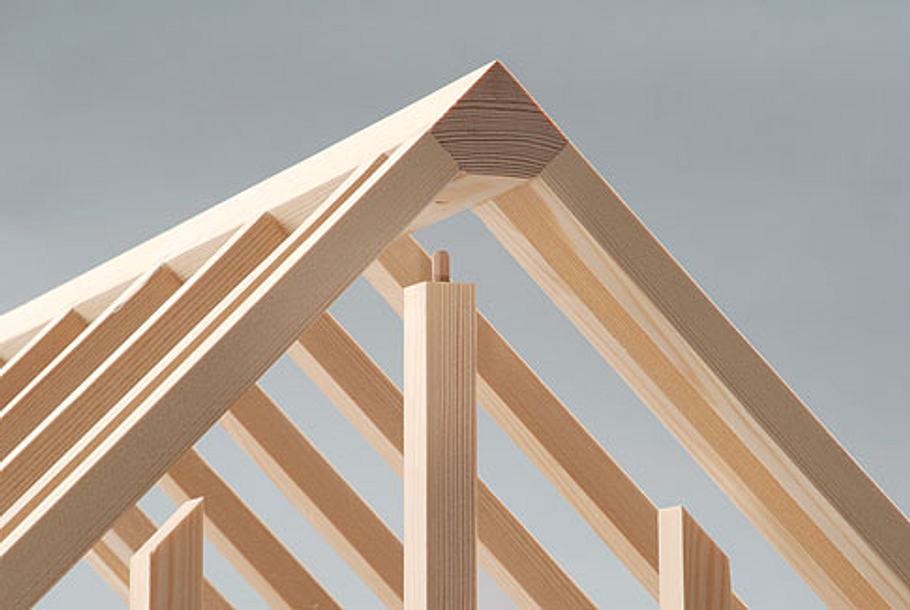

Die äußeren Sparren sind im Kopf der Fußpfette verdübelt. PU-Klebstoff angeben, Dübel einsetzen und verpressen.
Fachwerk-Vogelhaus
Zwei Hilfsklötzchen mit abgeschnittener Ecke gewährleisten eine rechtwinklige Verleimung der Dachflächen zueinander.
Fachwerk-Vogelhaus
Stellen Sie das komplette Dach auf die überlang gefertigten Giebel, zeichnen die Schrägen an und kürzen sie genau ein.
Fachwerk-Vogelhaus
Giebel- und Traufseiten werden auch hier mit Dübeln und PU-Kleber verbunden. Geben Sie auch auf die Überblattung ...
Fachwerk-Vogelhaus

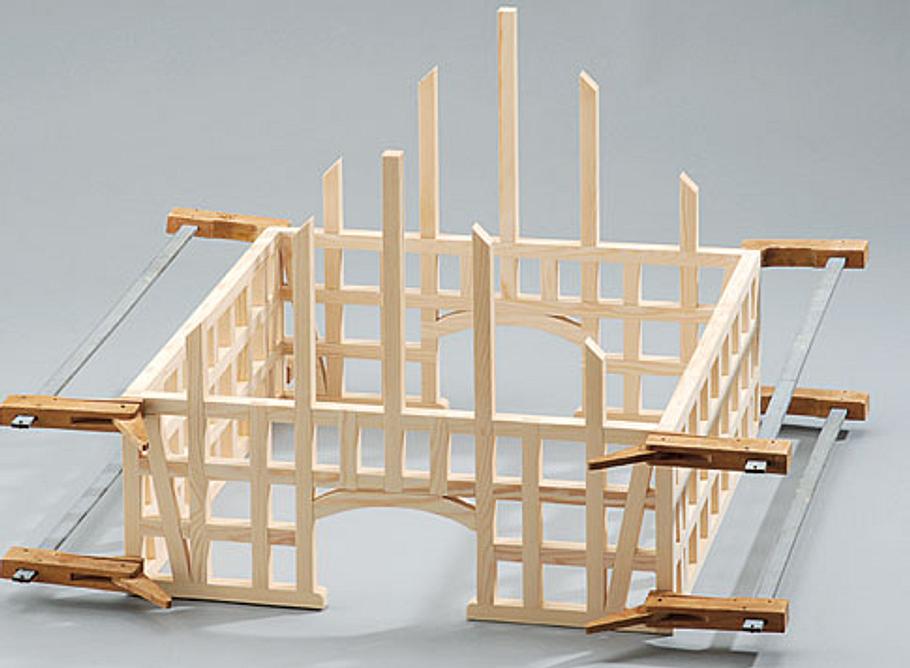

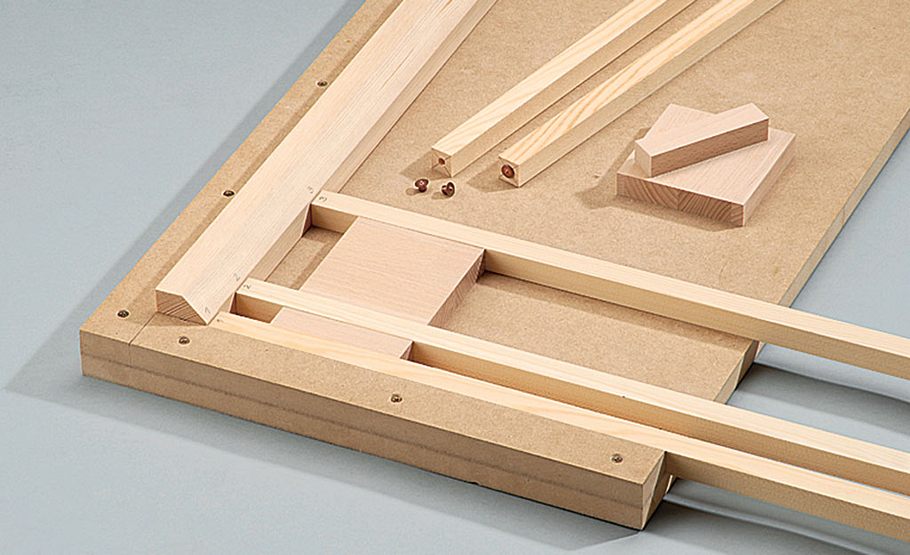

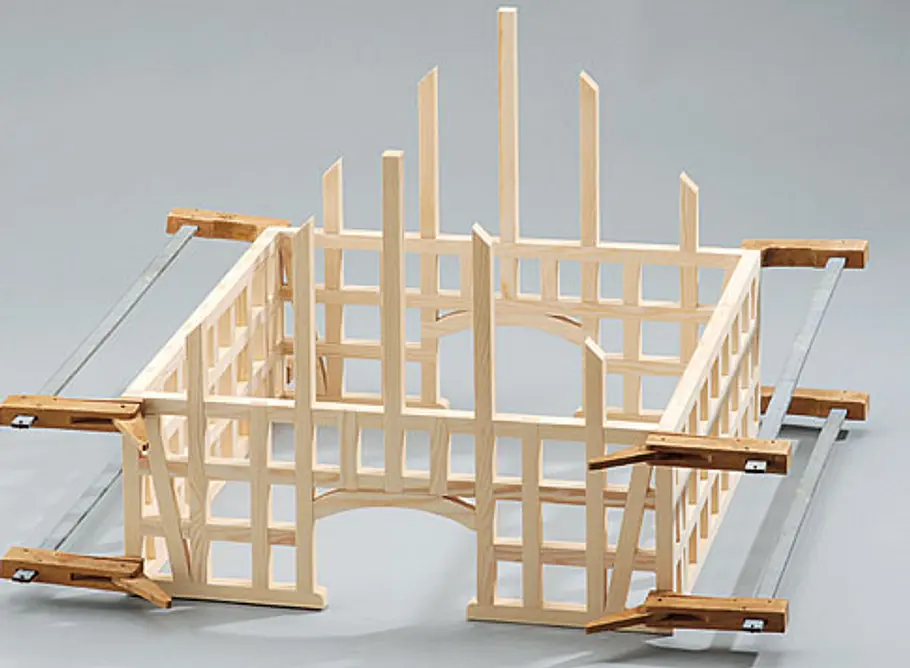

... etwas Leim, richten Sie die 4 Wände mit einem Winkel (oder in der beschriebenen Lade) aus und fixieren sie.
Fachwerk-Vogelhaus

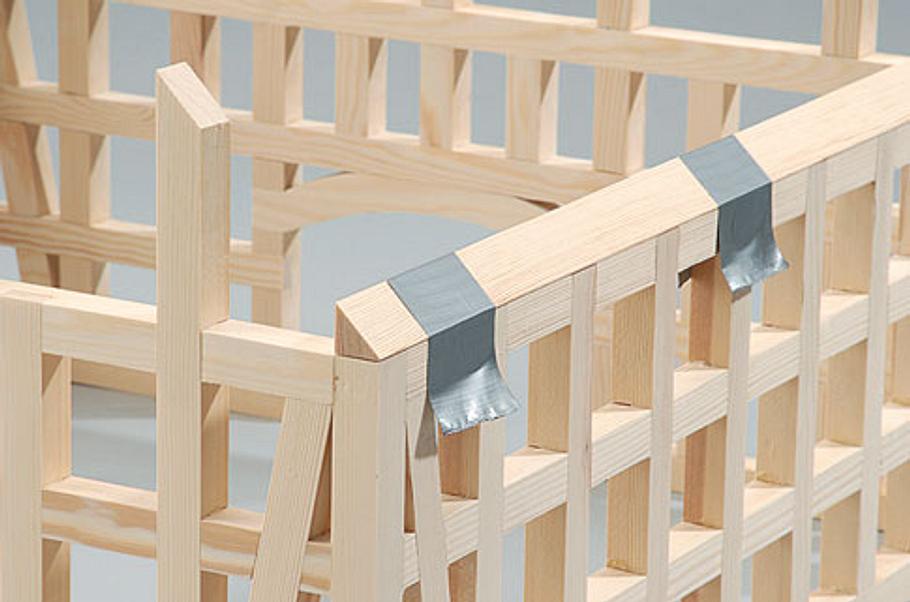

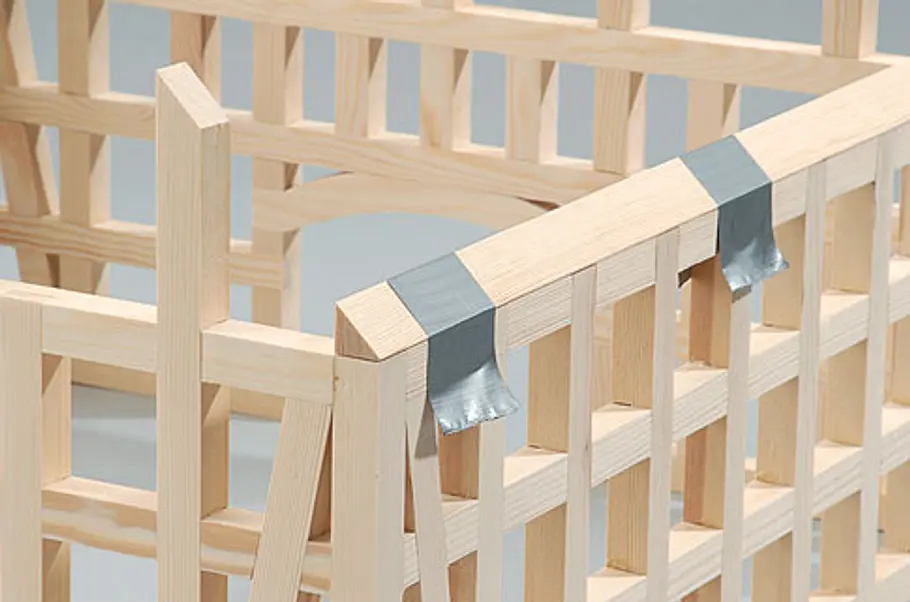

Dreiecksleisten kleben Sie auf die Seitenwände und fixieren diese bis zum Abbinden mit stabilem Gewebe-Klebeband.
Fachwerk-Vogelhaus

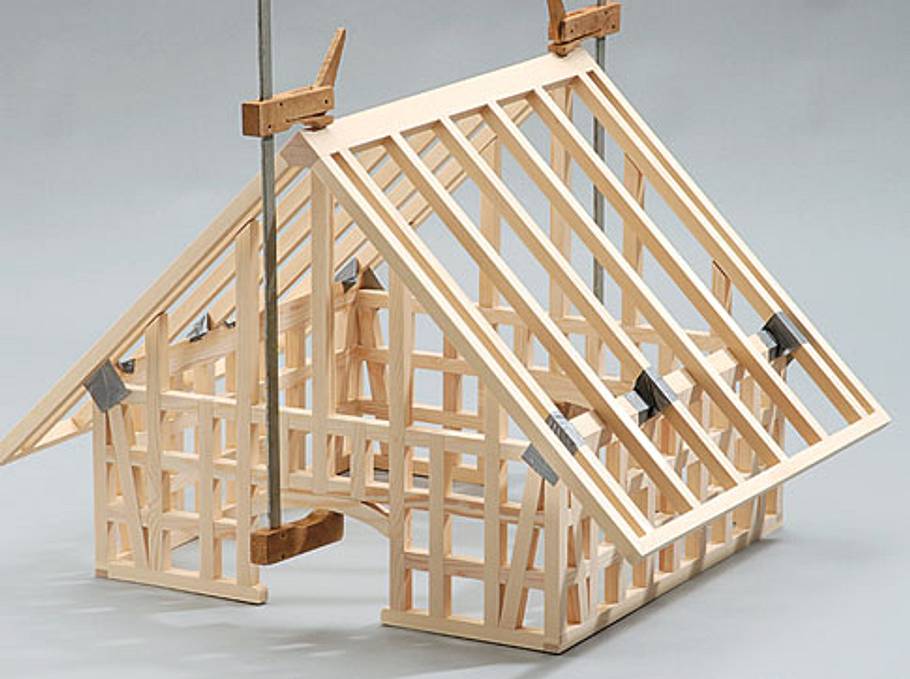

Senkrechtes Dübelloch in die mittleren Ständer der Giebelwände bohren, Dübel-stifte einstecken und Dach exakt ausrichten.
Fachwerk-Vogelhaus
Gegenbohrungen fertigen, Leim angeben (auch auf die Dreiecksleisten), Dübel einsetzen und verpressen.
Fachwerk-Vogelhaus

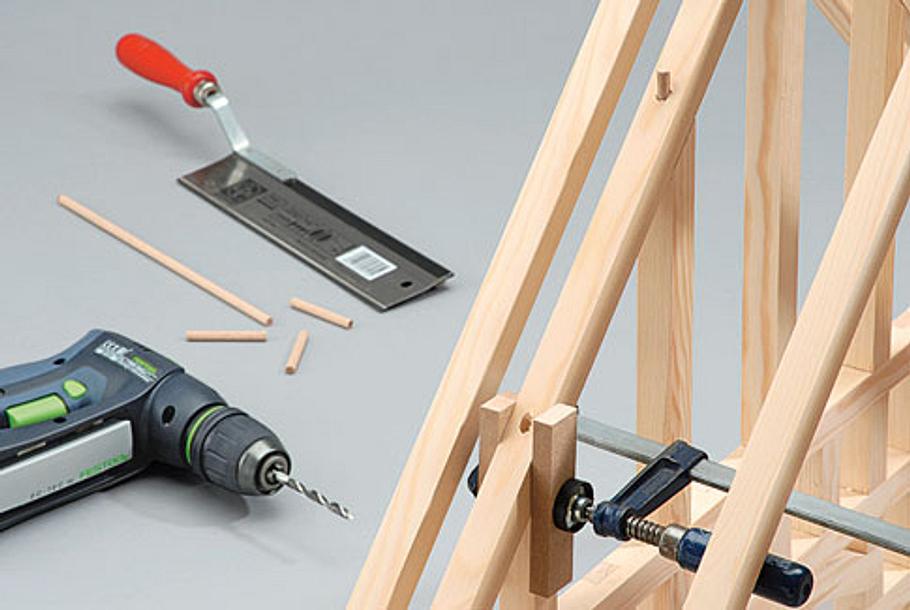

Die 4 weiteren Ständer werden über Durchgangsdübel mit dem aufliegenden Sparren verbunden. Fixieren Sie dazu ...
Fachwerk-Vogelhaus

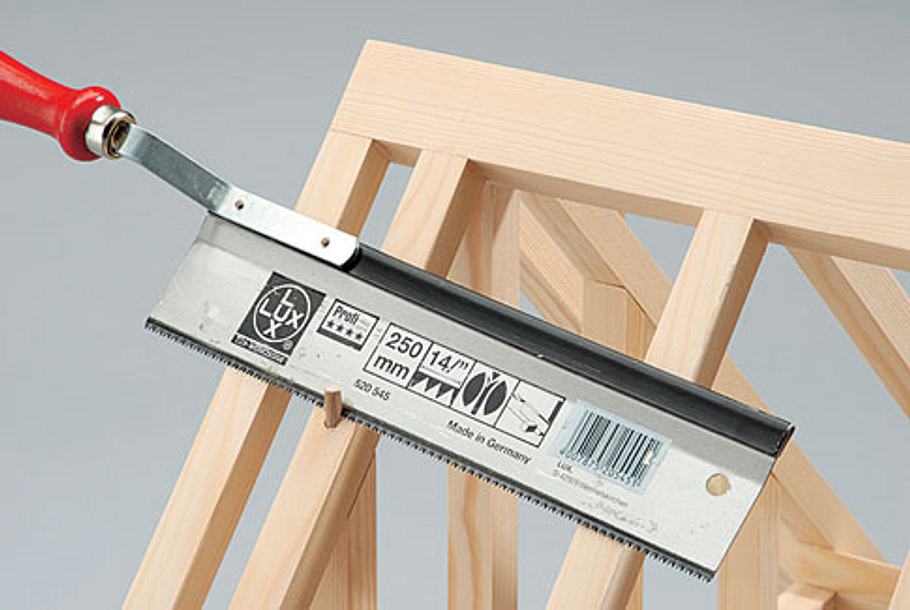

... den jeweiligen Ständer mit Zulagen, bohren senkrecht durch den Sparren und sägen den eingeklebten Dübel bündig ab.
Fachwerk-Vogelhaus

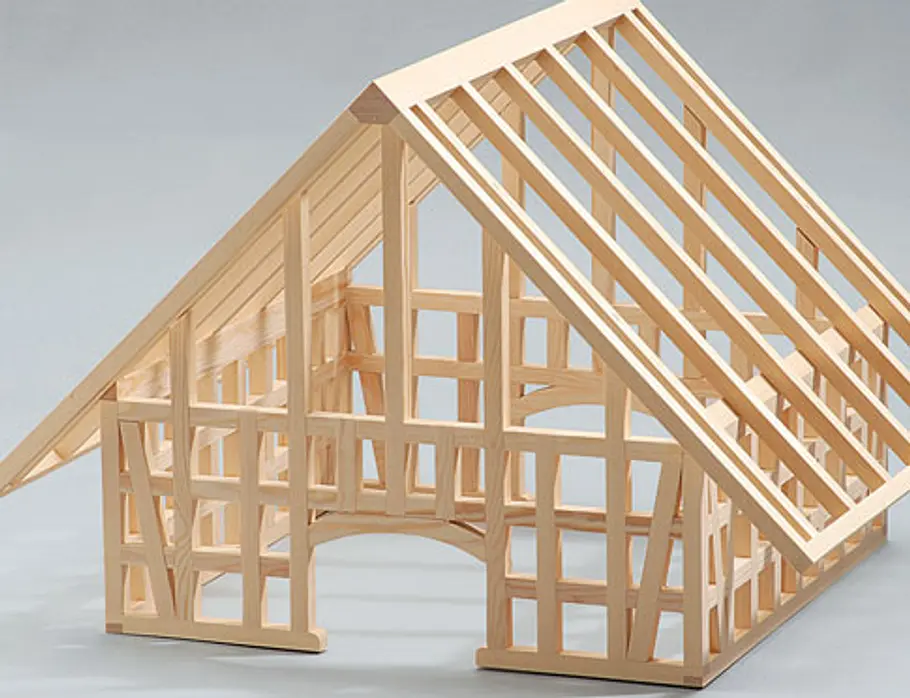

Richtfest: Das komplette Ständerwerk des Fachwerkgebäudes steht. Die Flächen werden nun noch teilweise geschlossen.
Fachwerk-Vogelhaus

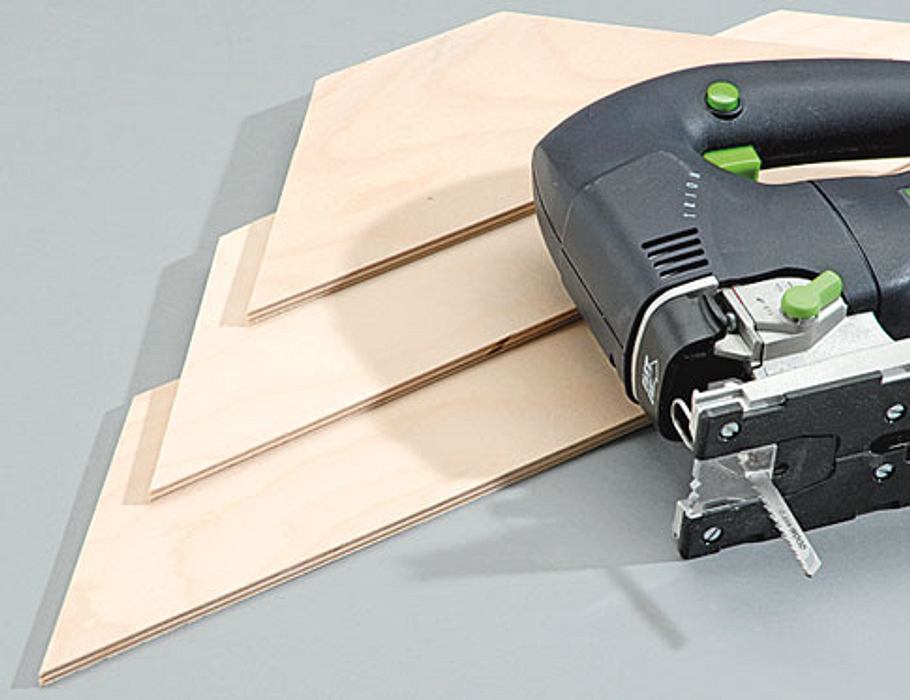

Die Giebel werden mit Sperrholz verschalt. Um die Fläche zu beleben, schneiden Sie drei Streifen mit der Stichsäge zu ...
Fachwerk-Vogelhaus
... und leimen sie von unten nach oben überlappend auf. Verwenden Sie zum Fixieren kleine Leimklemmen.
Fachwerk-Vogelhaus

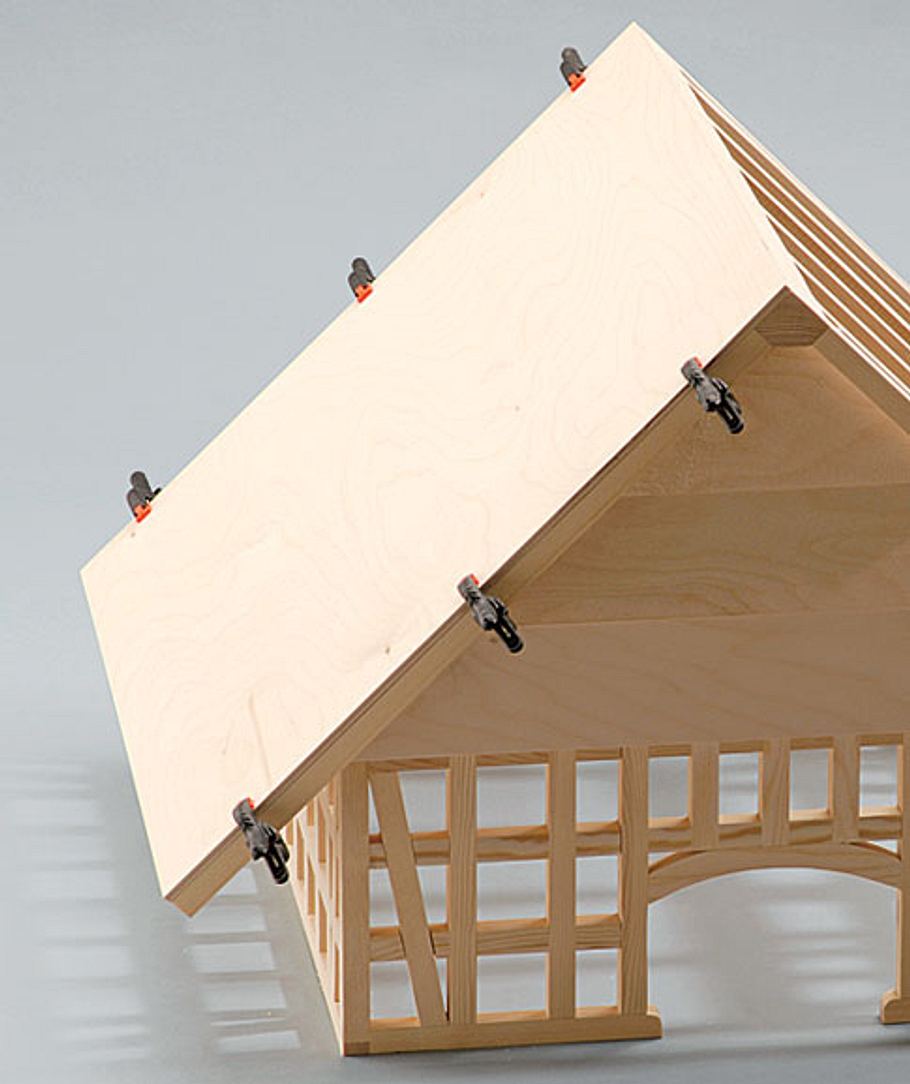

Anschließend werden die Dachflächen verschalt. Das um Materialstärke längere Sperrholz überlappend auf das kürzere aufkleben.
Fachwerk-Vogelhaus

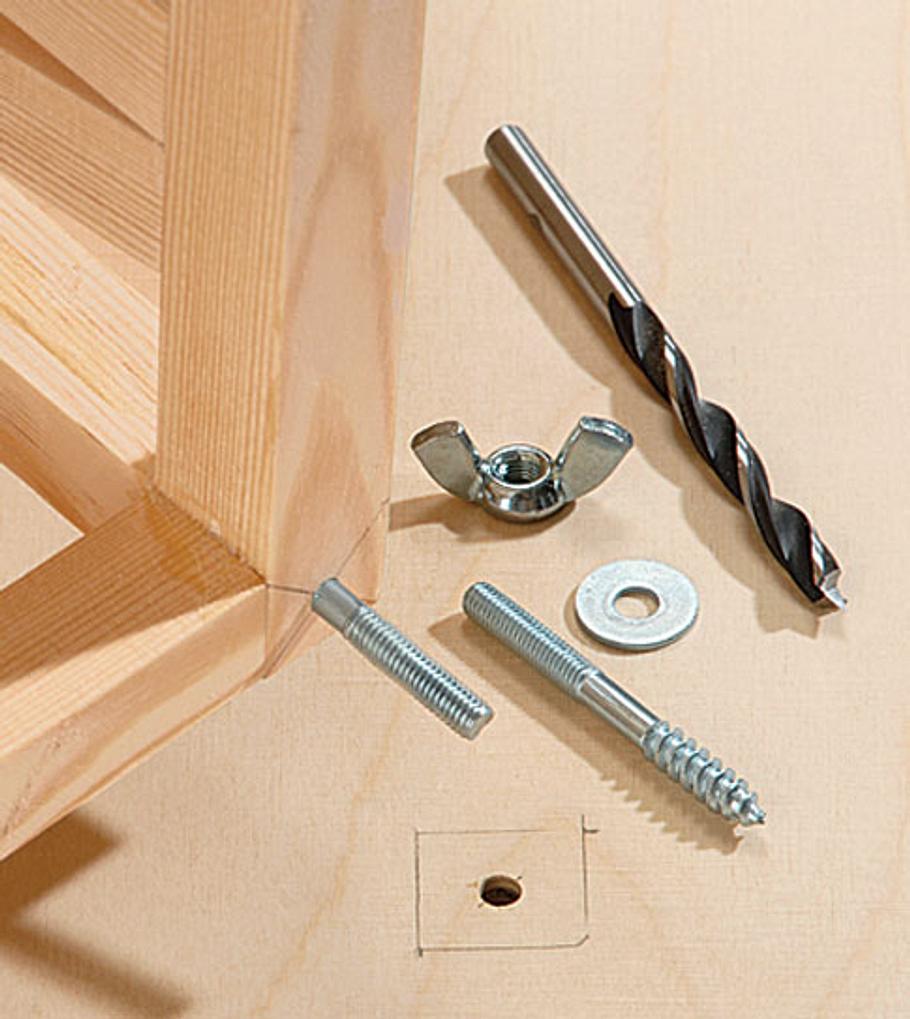

Mindestens in zwei diagonal gegenüberliegende Eckpfosten Stockschrauben setzen und das Haus auf die Grundplatte schrauben.
Fachwerk-Vogelhaus

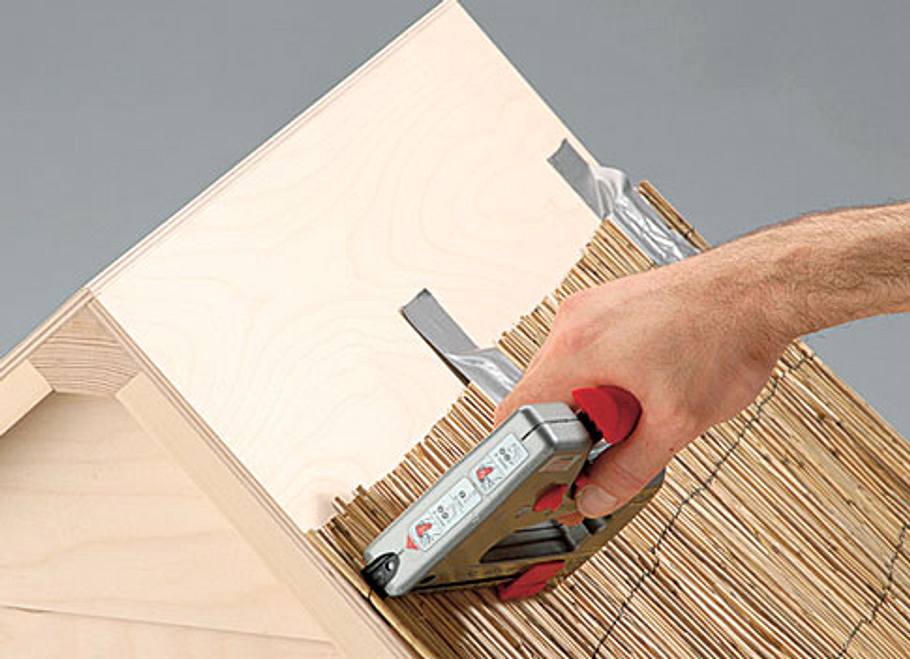

Schilfrohrmatten zuschneiden und in drei Lagen je Dachfläche überlappend mit Edelstahlklammern ...
Fachwerk-Vogelhaus

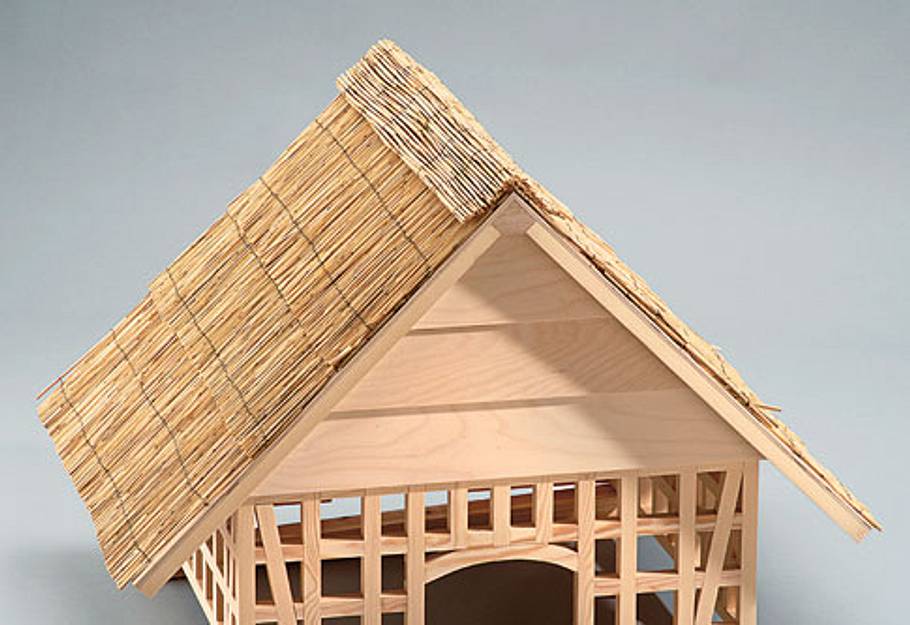

... anheften. Der First wird mit einer Querlage Schilfrohr abgedeckt und ebenfalls mit Edelstahlklammern fixiert.
Fachwerk-Vogelhaus

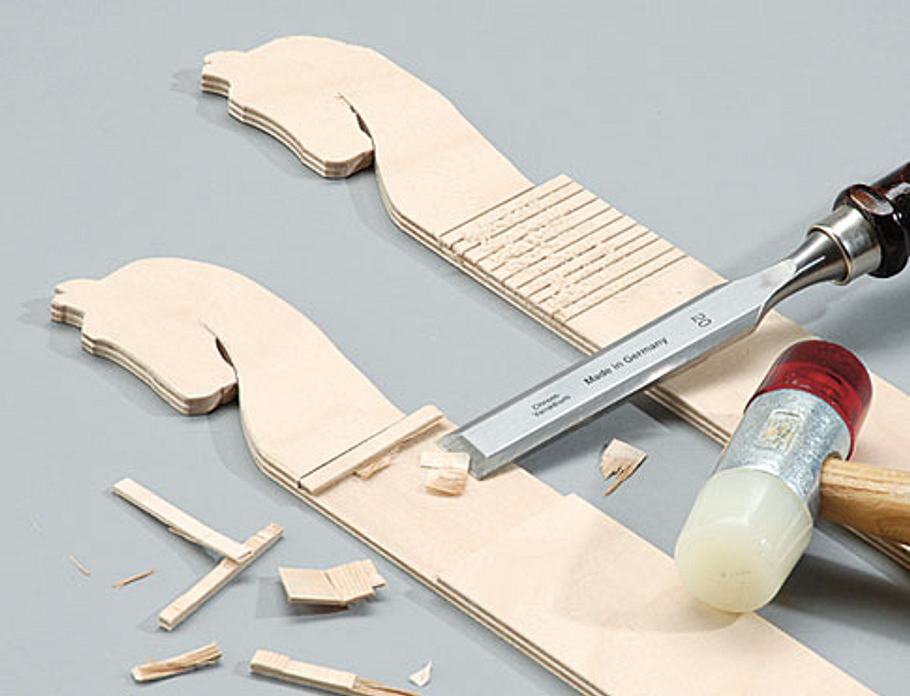

Die Ortgangblenden aus Sperrholz mit der Laub- oder Dekupiersäge ausschneiden und die Überblattungen anfertigen.
Fachwerk-Vogelhaus

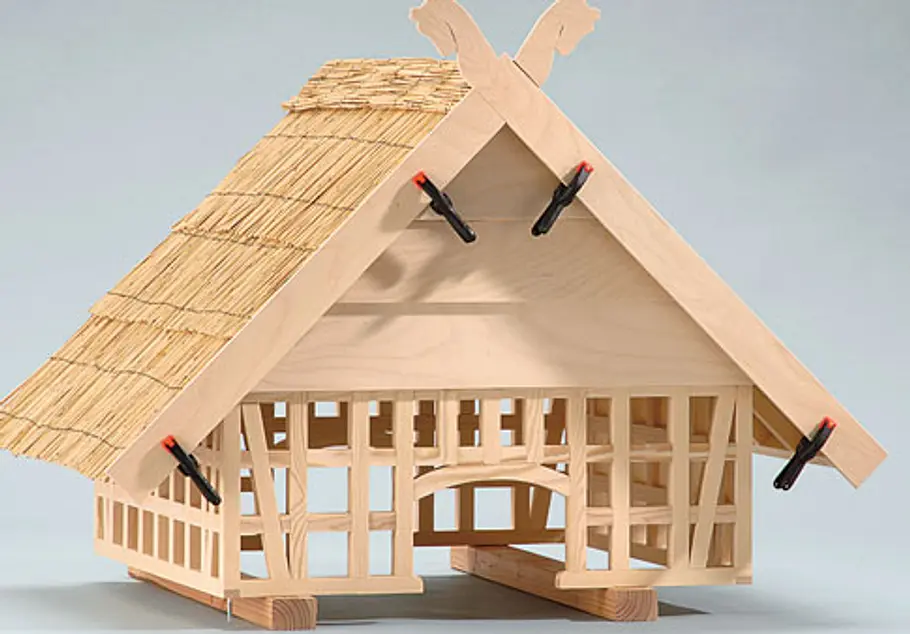

PU-Klebstoff an die Überblattung und die Außensparren geben, Ortgangblenden einlegen und mit Klemmen fixieren.
Fachwerk-Vogelhaus

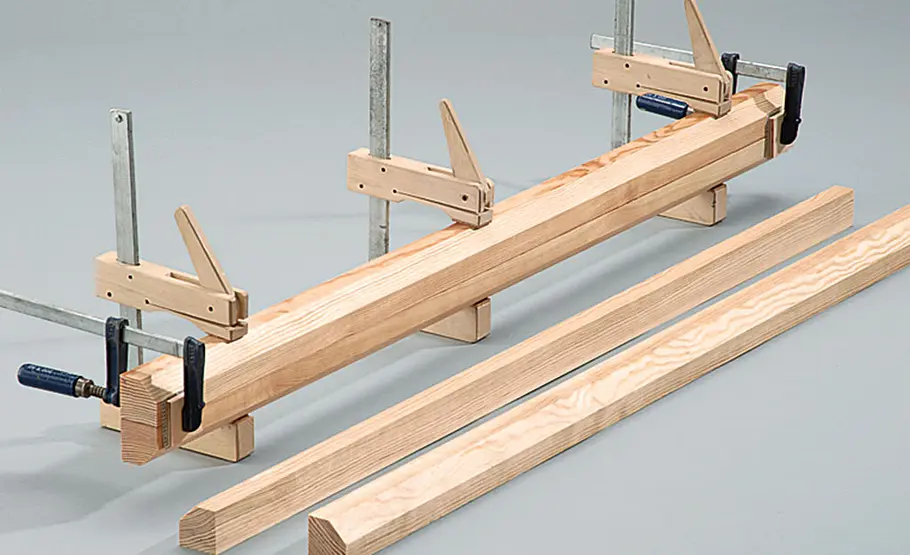

Verleimen Sie 4 Firstpfetten ...
Fachwerk-Vogelhaus

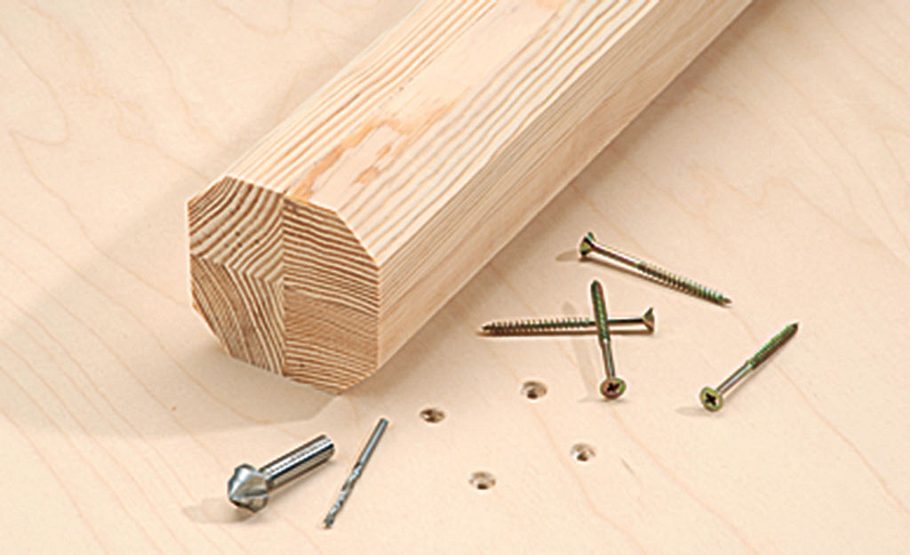

... und schrauben den Pfahl unter die Grundplatte.
Fachwerk-Vogelhaus

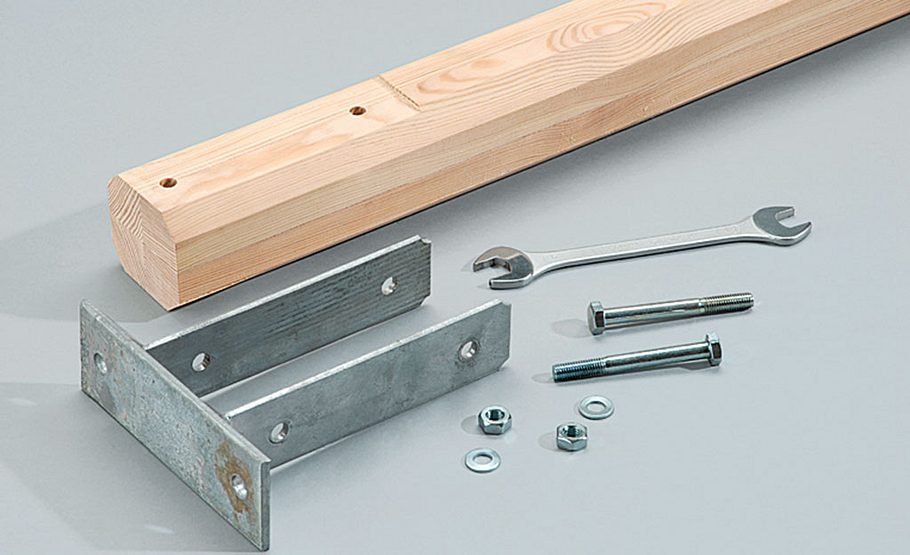

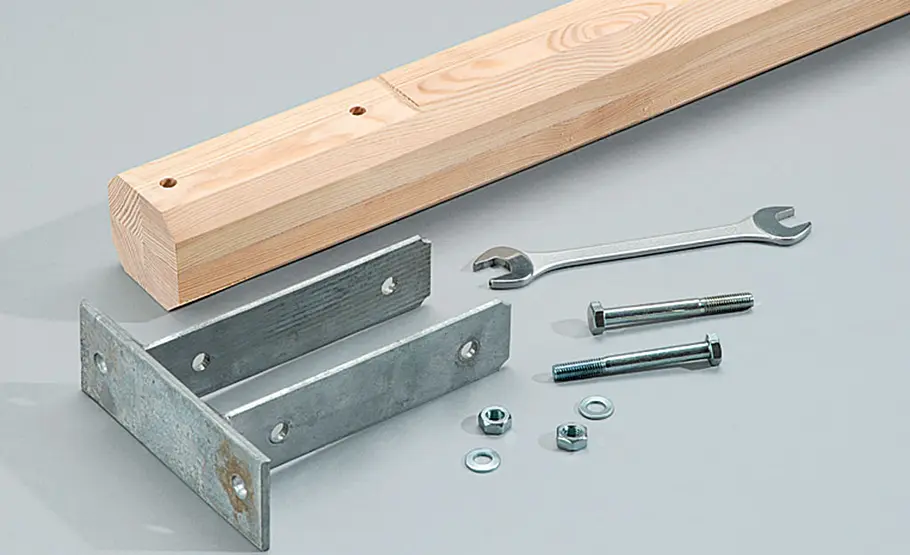

Passen Sie das untere Ende des Balkens in den Pfostenschuh ein und verschrauben die Bauteile mit Maschinenschrauben.
Fachwerk-Vogelhaus
Naturfarben am schönsten: Bevor das Haus ins Freie kommt, müssen Sie unbedingt einen Schutzanstrich aufbringen.
Bauplan bestellen

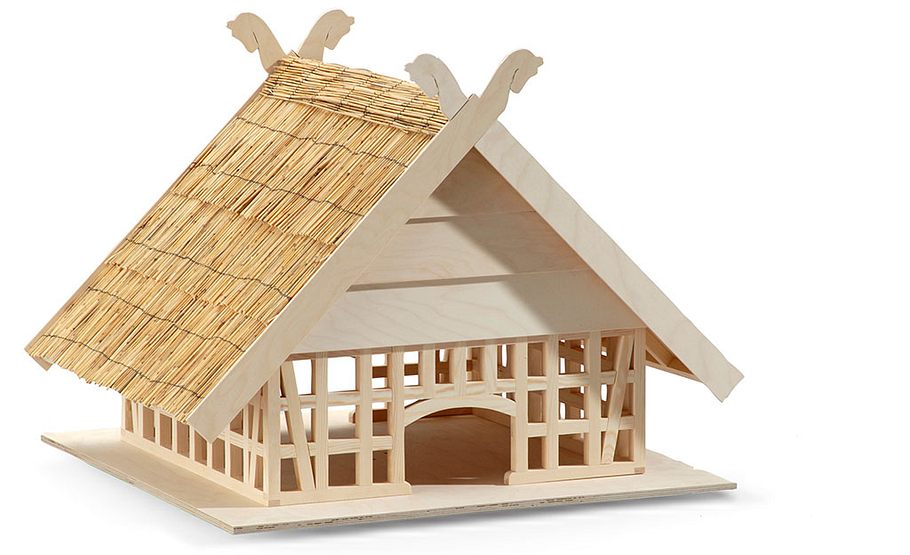

Schon die Abmessungen vom Fachwerk-Vogelhaus sind imposant: Bei einer Grundfläche von 80 x 80 und einer Höhe von 65 Zentimetern (ohne Aufstell-Pfosten) könnte sich durchaus auch größeres Federvieh zur Fütterung geladen fühlen. Aber was dem Zaunkönig recht ist, sollte seinen größeren Artgenossen nur billig sein. Und sollte Ihnen der Maßstab zu groß erscheinen, so können Sie die Dimensionen des Vogelhauses abändern: Verkleinern Sie die Elemente aus dem Bauplan maßstäblich, z. B. indem Sie statt der angegebenen 20-x-20-mm-Leisten 10-x-10er-Material verwenden. Ein solches Vogelhaus fügt sich auch in kleine Gärten harmonisch ein.
Der Vorteil beim Fachwerk-Vogelhaus besteht darin, dass es aufgrund der offenen Bauweise schnell trocknen kann, falls Schlagregen hineingerät. Auch haben Insekten – anders als bei geschlossenen Vogelhäusern mit kleinem Einflugloch – wenig Chancen, sich einzunisten. Um das Futter trocken zu halten, sollten Sie es in ein flaches Gefäß wie z. B. einen Unterteller geben.
Bevor Sie Ihr Fachwerkhaus der Witterung aussetzen, müssen Sie es jedoch von allen Seiten mit einem Wetterschutz-Anstrich versehen. Denn andernfalls würde das wenig resistente Nadelholz schnell von Bläue und Fäulnis befallen. Verwenden Sie eine möglichst schadstoffarme, wasserbasierte Lasur oder ein pigmentiertes Holzöl für außen. Lacke sind nur bedingt empfehlenswert, da bei beschädigter Oberfläche Wasser eindringen, aber kaum entweichen kann. Ideal ist der Schutzauftrag mit einer Farbspritzpistole, da Sie mit einem Pinsel nur schlecht die Innenseiten der Gefache erreichen.
Fachwerk-Vogelhaus: Wasserfesten Klebstoff nutzen
Checkliste Werkzeug
Akku-Schrauber
Bohrmaschine
Feinsäge
Hammer
Laubsäge
Leimzwingen
Schleifklotz
Stechbeitel
Stichsäge
Wichtig ist auch die Verwendung eines geeigneten Klebstoffs. Statt wasserfesten Weißleims haben wir Polyurethan-Klebstoff (PU-Leim) verwendet. Dieser ist aufgrund seiner quellenden Eigenschaft spaltfüllend und außerdem ausgesprochen wasserfest. Tragen Sie den Klebstoff wohldosiert auf, um den Leimaustritt zu minimieren und die damit verbundene Nachbearbeitung aufs Nötigste zu reduzieren. Um das Vogelhaus aufzustellen, können Sie den Pfostenschuh einfach auf ein ausreichend dimensioniertes Punktfundament dübeln.
Die komplette Bauanleitung können Sie hier kostenlos als pdf-Datei herunterladen: Vogelhaus in Fachwerk-Bauweise als Schritt-für-Schritt-Anleitung
Das Video zeigt, wie das Fachwerk Vogelhaus genau aussieht:
