Küchenspiegel aus Glas und Stahl
Robust und pflegeleicht sind diese Küchenspiegel mit indirekter Beleuchtung: Beim Auszug aus der Mietwohnung legen Sie die beleuchtete Küchenrückwand einfach wieder frei!
Küchenrückwand beleuchtet
Warme Farbtöne und indirektes Licht machen diese Küche zu einem Wohlfühl-Ort.
Küchenrückwand beleuchtet

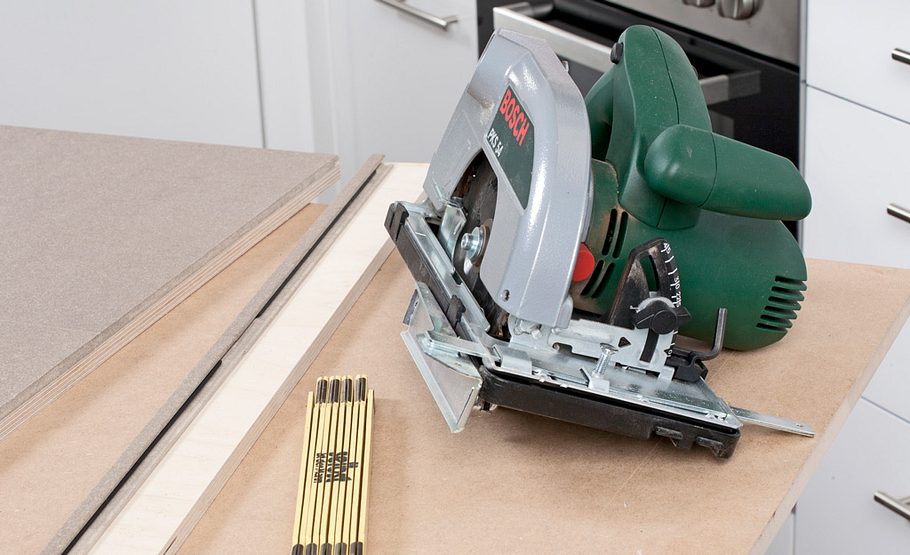

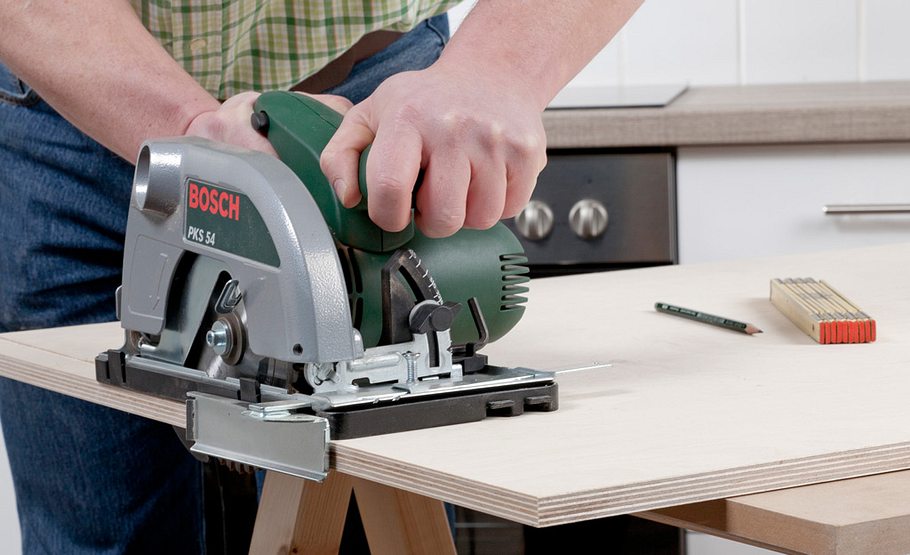

Schneiden Sie die Trägerplatte aus Birke-Multiplex für die Nischengröße zu. Wir haben 15-mm-Material verwendet.
Küchenrückwand beleuchtet

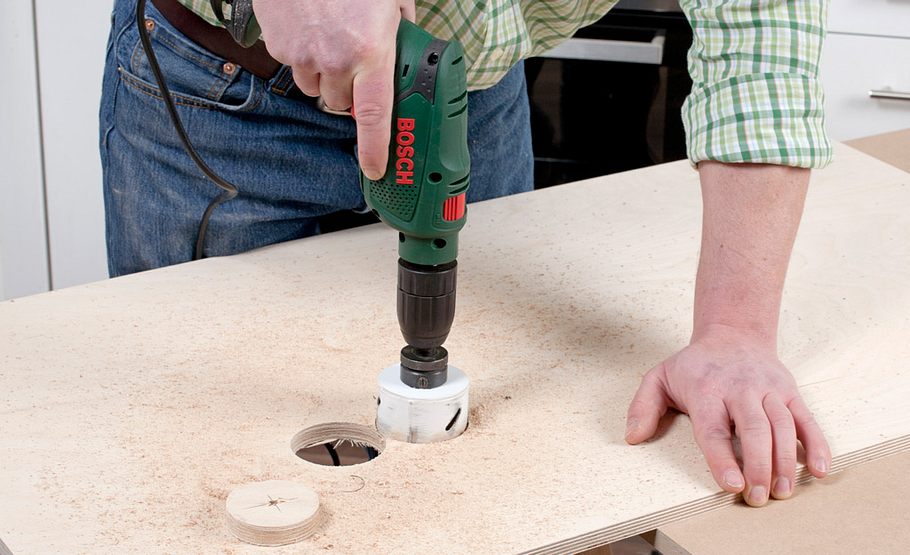

Steckdosen müssen entfernt und die Lage der Anschlussdosen auf die Platte übertragen werden. Mit der Lochsäge …
Küchenrückwand beleuchtet
… ausschneiden. Die Rückseite tapezieren Sie als Gegenzug mit einer glatten Vliesfasertapete. Holz vorher grundieren!
Küchenrückwand beleuchtet

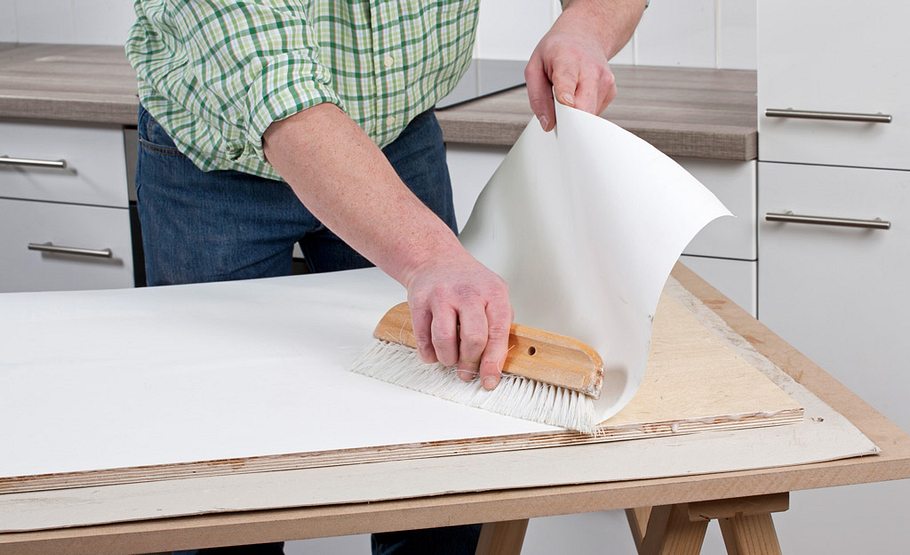

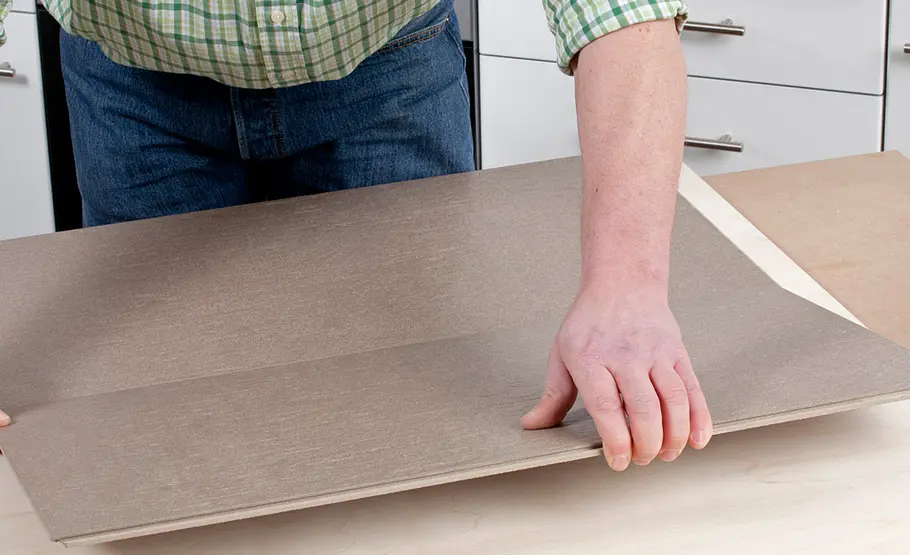

Anschließend wird die Vorderseite mit der symmetrisch zugeschnittenen Tapete beklebt.
Küchenrückwand beleuchtet

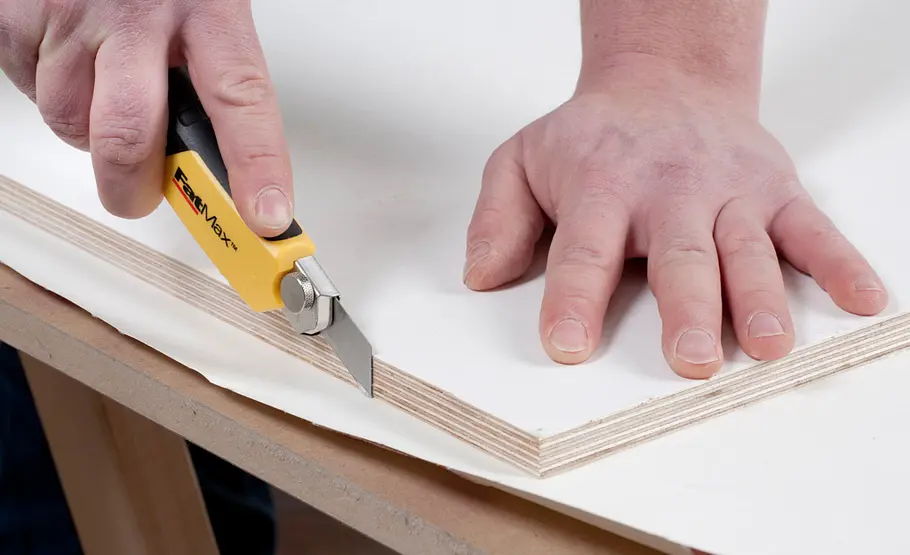

Seitliche Überstände am besten direkt mit dem scharfem Cuttermesser abschneiden und die Kanten wieder andrücken.
Küchenrückwand beleuchtet

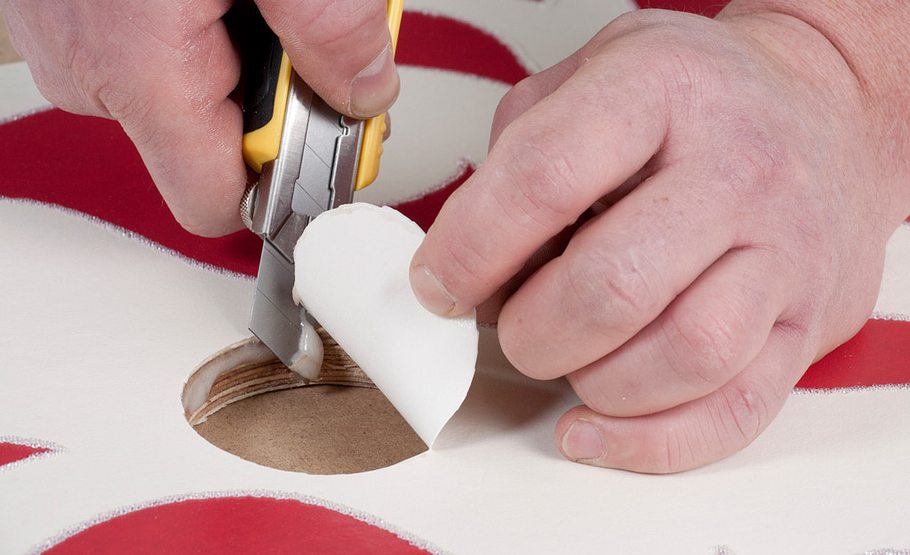

Auch die Löcher für die Steckdosen aus der Tapete schneiden.
Küchenrückwand beleuchtet

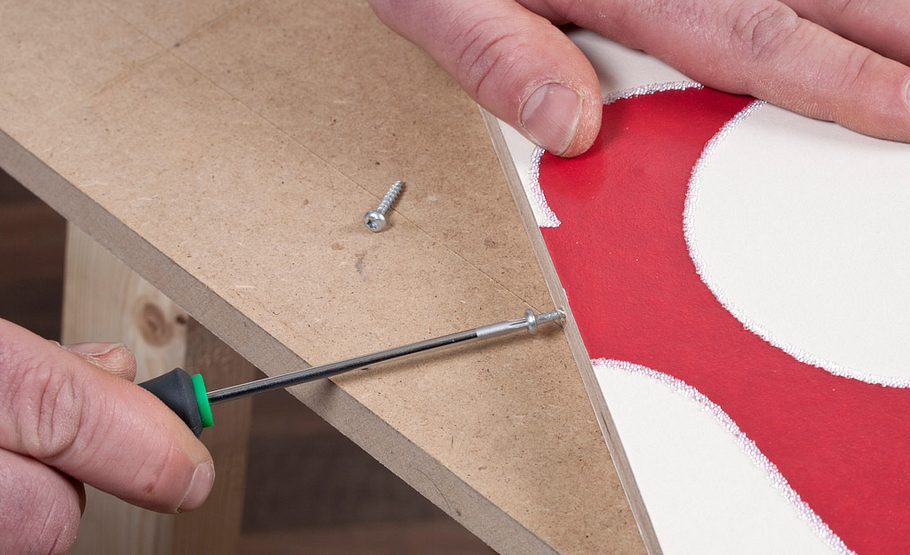

Damit die Platte keine Feuchtigkeit ziehen kann, haben wir in die untere Kante Schrauben eingedreht. Wenn Sie die …
Küchenrückwand beleuchtet

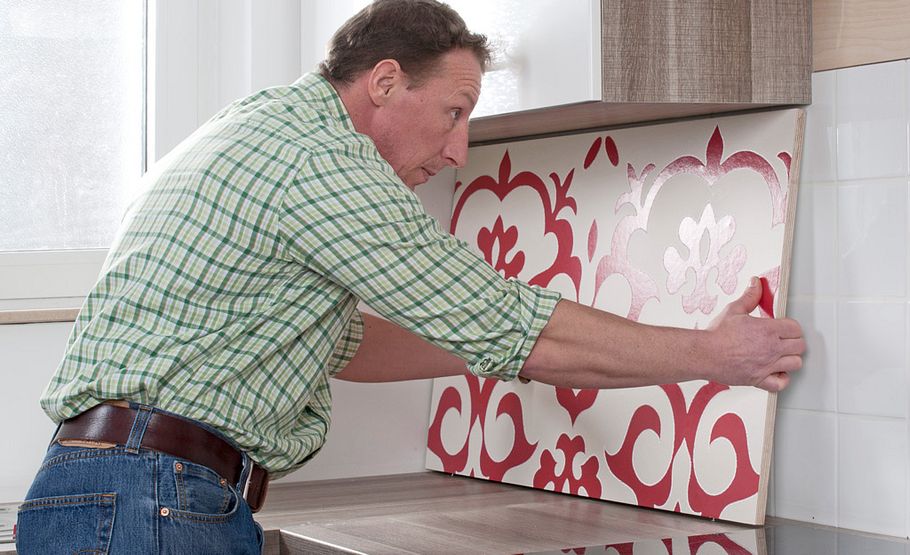

… Platte auf die Arbeitsfläche stellen, können Sie sie durch Ein- oder Ausdrehen der Schrauben exakt justieren.
Küchenrückwand beleuchtet

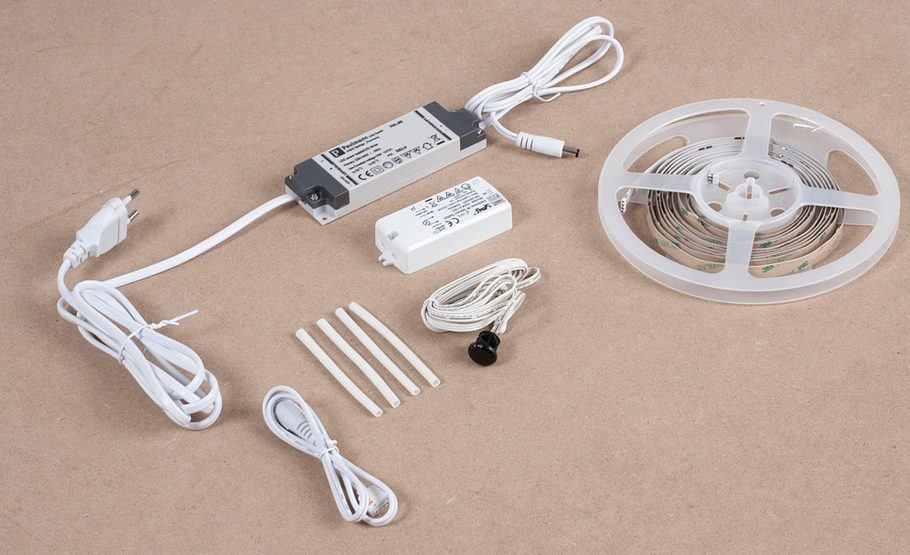

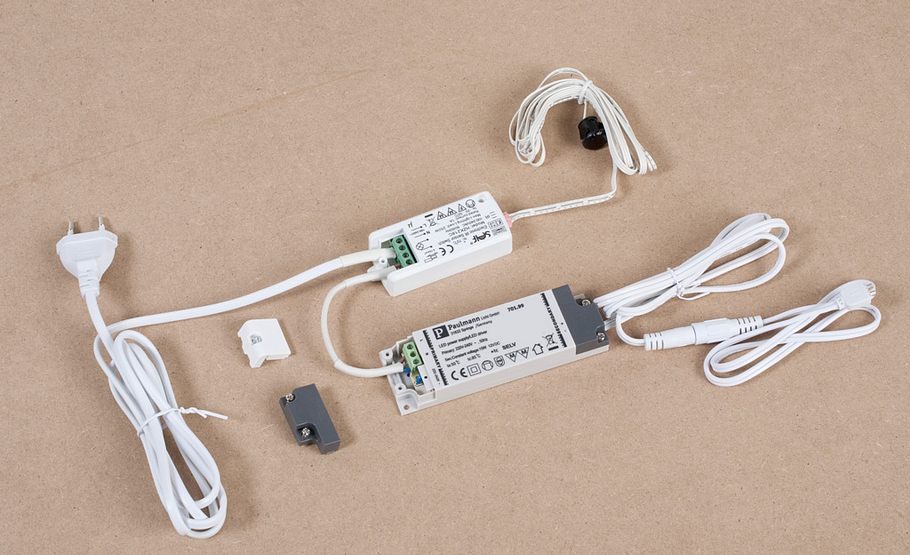

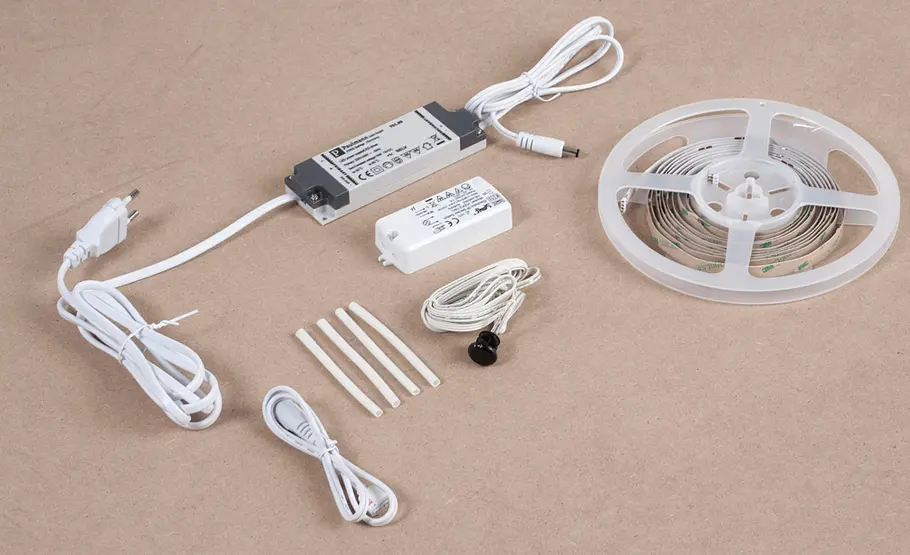

Weiter geht es mit der Beleuchtung: Ein LED-Strip und ein Näherungsschalter müssen installiert werden.
Küchenrückwand beleuchtet

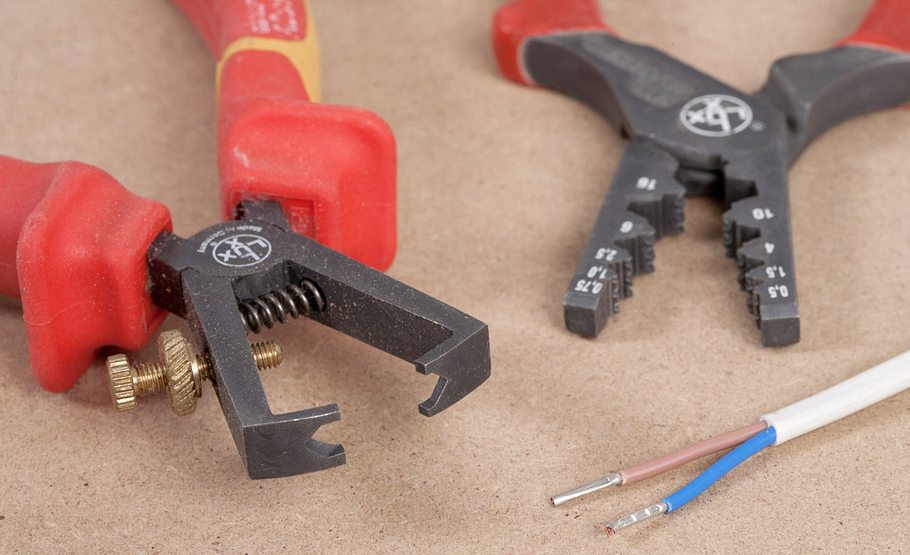

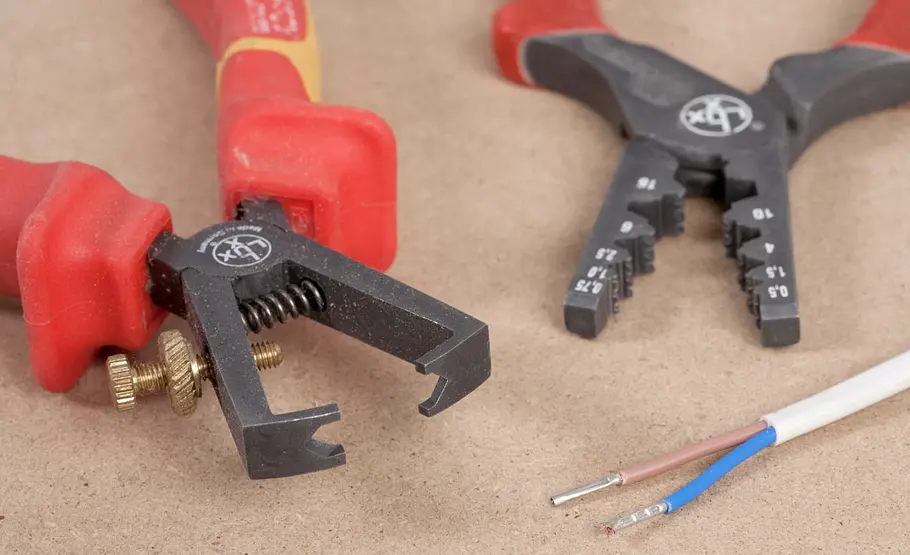

Hierzu das Stecker-Anschlusskabel vom Trafo abschneiden und Hülsen auf die Aderenden quetschen.
Küchenrückwand beleuchtet
Das Netzkabel am Schaltereingang (oben), den „Kabelrest“ vom Trafo am Schalterausgang anklemmen.
Küchenrückwand beleuchtet

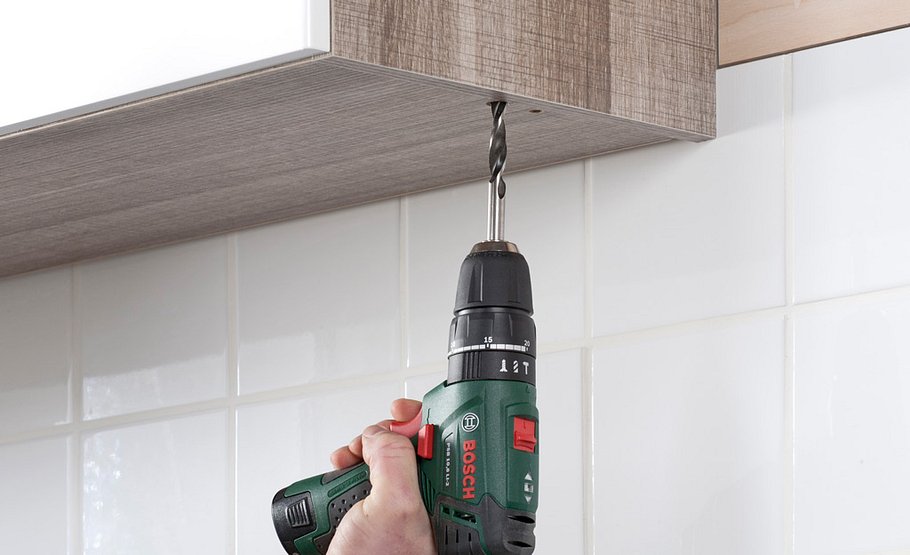

In den Küchenunterschrank Löcher für Sensor (vorne) und LED-Strip-Anschluss (hinten, beide 13 mm) bohren.
Küchenrückwand beleuchtet

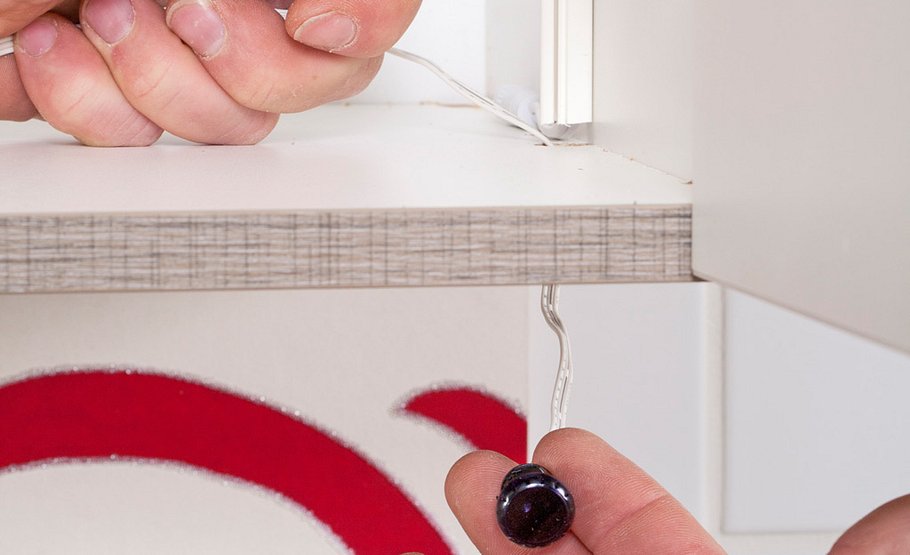

Den Sensor von unten einführen und die Leitung durch einen Kabelkanal auf den Schrank führen.
Küchenrückwand beleuchtet

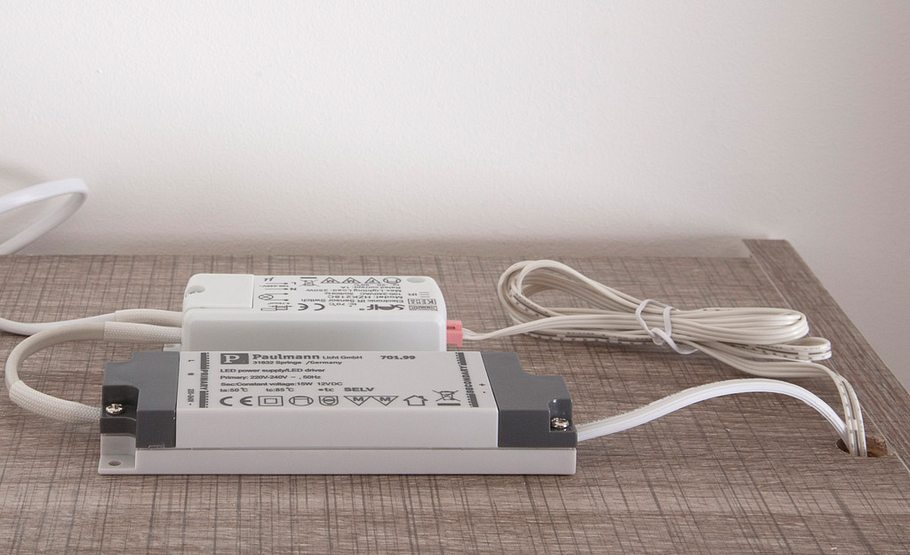

Dort werden Trafo und Schaltelement platziert. Vom Trafoausgang wird die Leitung für den Strip-Anschluss durch …
Küchenrückwand beleuchtet

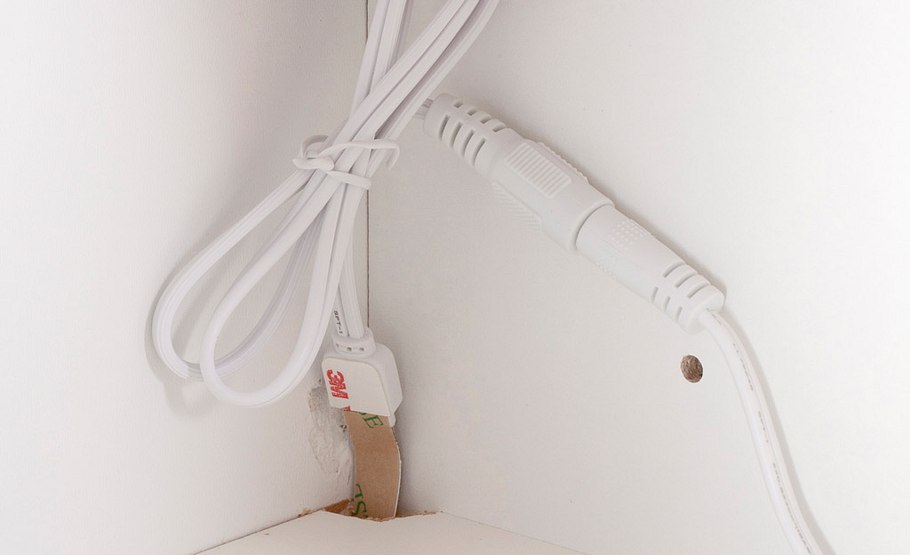

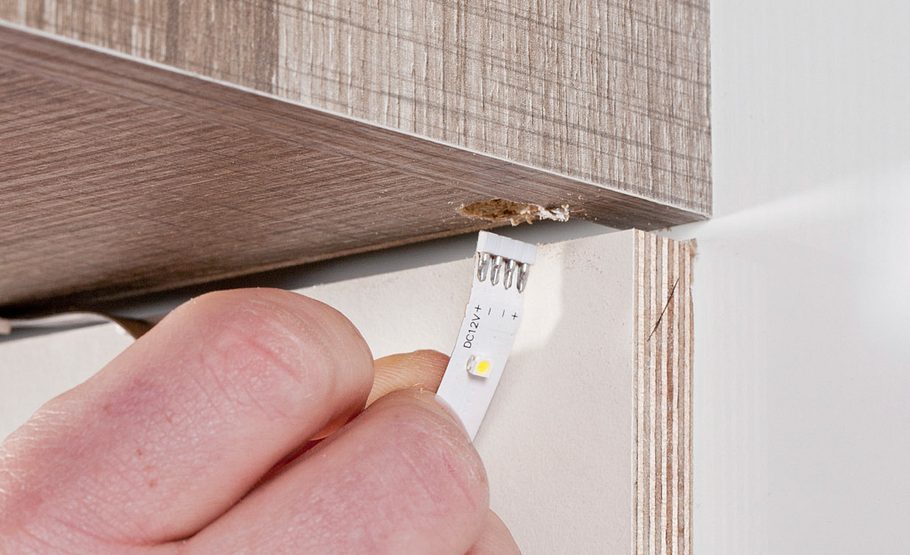

… den selben Kabelkanal nach unten und zur hinteren Bohrung verlegt. Den Strip stecken Sie von unten in die Bohrung.
Küchenrückwand beleuchtet

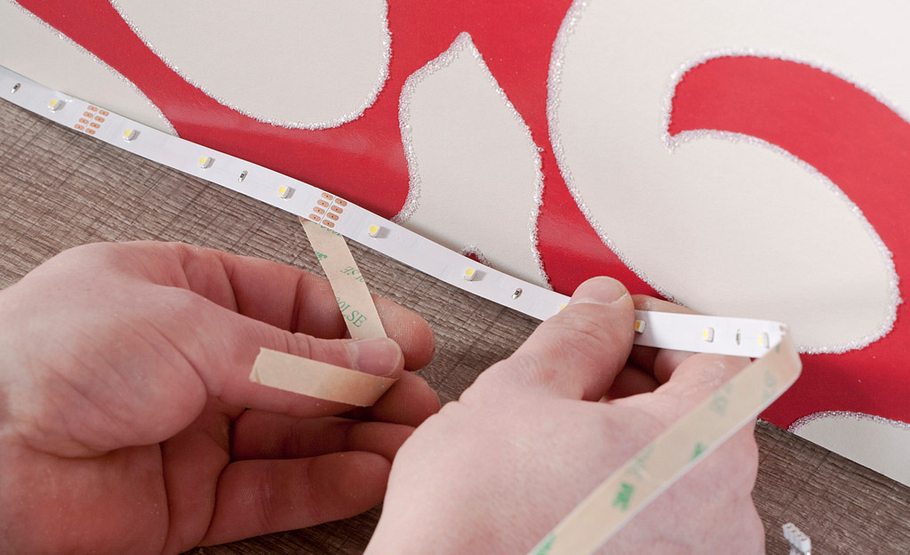

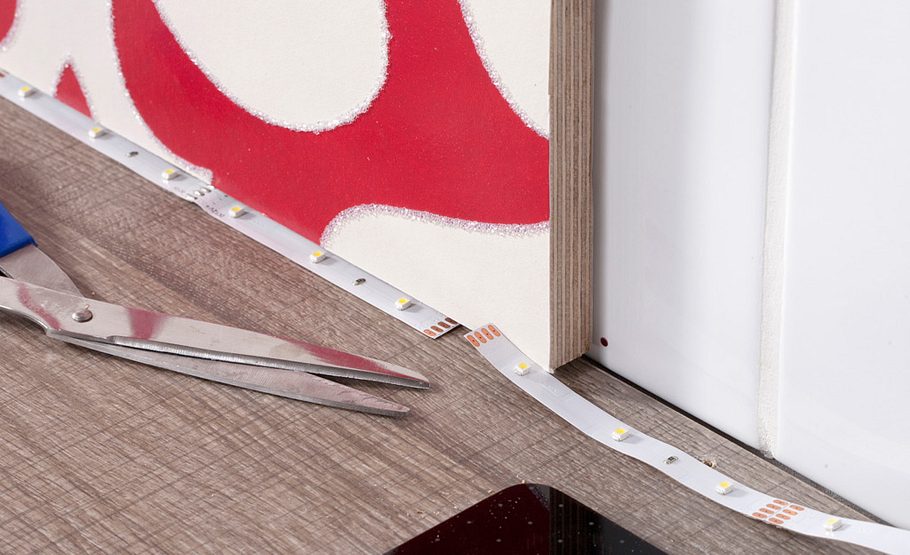

Den selbstklebenden Strip so an Hängeschrank, Wand und Arbeitsplatte kleben, dass der Strip halb im Spalt liegt, d. h. …
Küchenrückwand beleuchtet
… die LED liegen direkt vor der Plattenfront. Den Rest des Strips an der Trennebene (stets nach drei LED) abschneiden.
Küchenrückwand beleuchtet
Stecken Sie den Trafo-Ausgangsstecker auf den LED-Strip. Prüfen Sie die Funktion, bevor Sie fortfahren.
Küchenrückwand beleuchtet

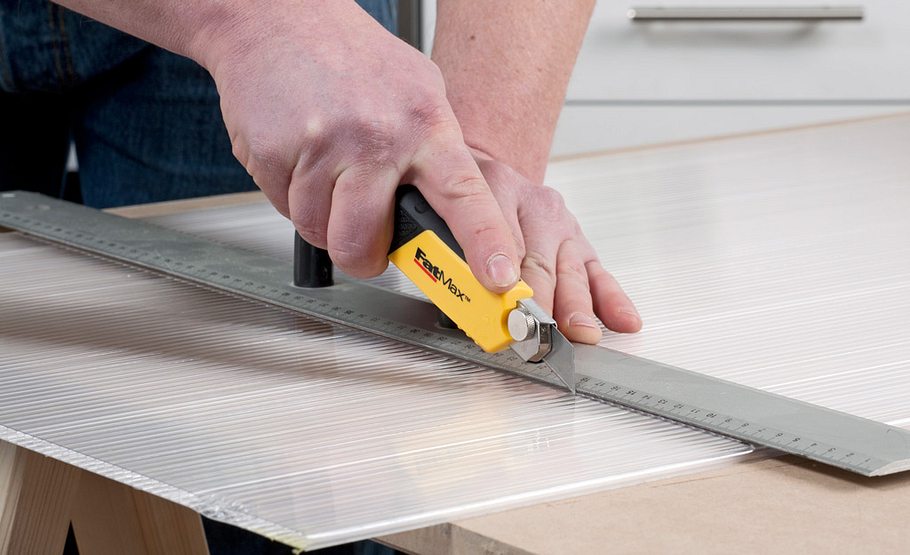

Weiter geht es mit dem Zuschnitt der 6 mm starken Steg-Doppelplatte. Sie lässt sich mit dem Cutter anritzen, an einer …
Küchenrückwand beleuchtet
… Platten- oder Tischkante nach unten biegen und mit dem Cutter komplett abtrennen.
Küchenrückwand beleuchtet

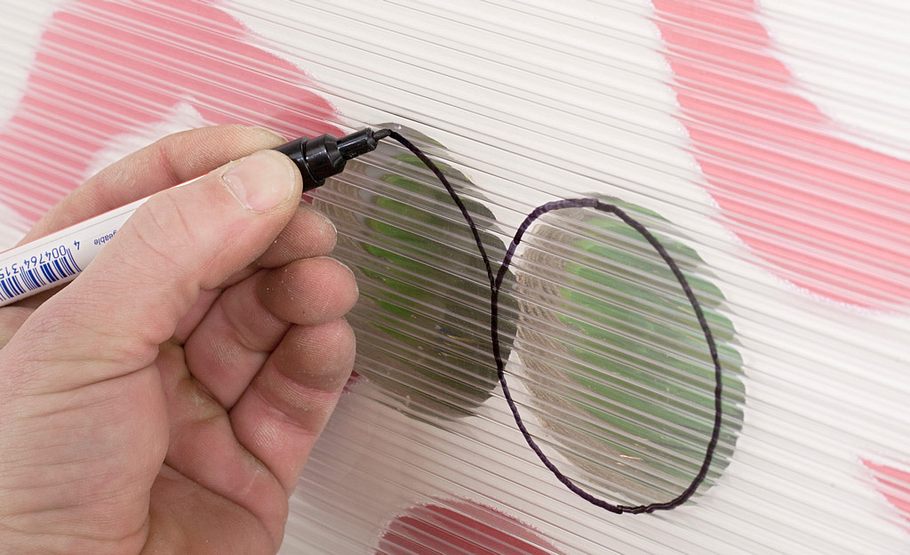

Stellen Sie die Platte auf und markieren Sie die Positionen der Anschlussdosen. Dann mit dem Cutter ausschneiden.
Küchenrückwand beleuchtet

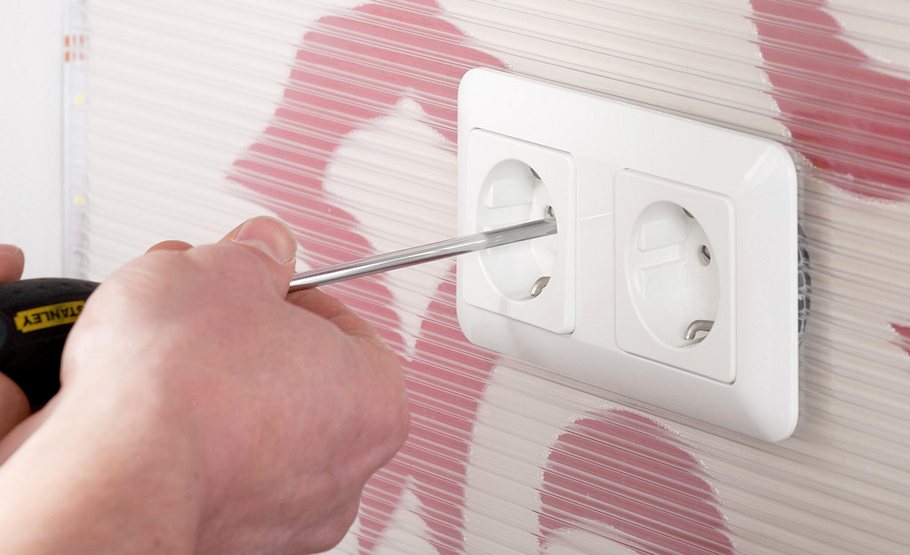

Nach Aufschrauben von 20-mm-Putzausgleichringen auf die Wanddosen werden die Steckdosen montiert.
Küchenrückwand beleuchtet

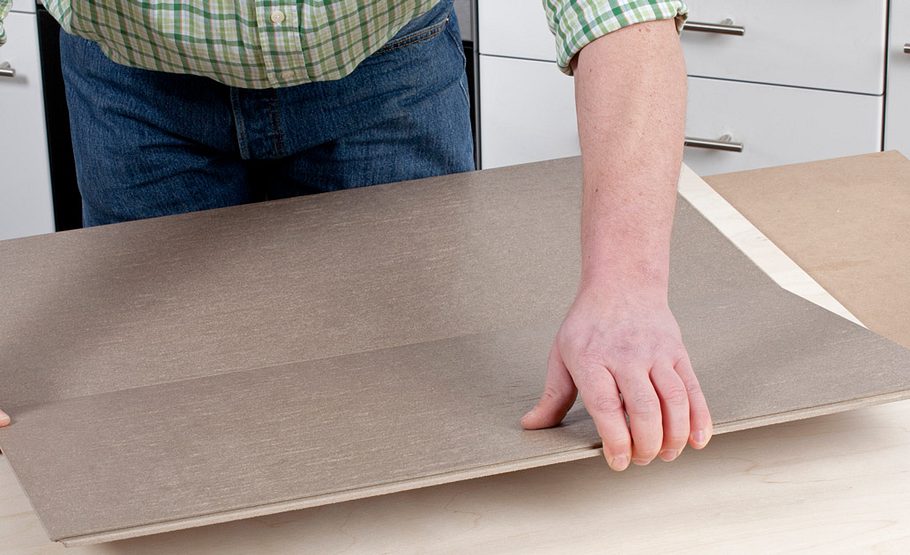

Hinter dem Herd ist es für die Stegplatte zu heiß. Daher haben wir hier Celenio-Holzfliesen mit Montagekleber auf …
Küchenrückwand beleuchtet
… 12-mm-Multiplex geklebt (so erhält man die gleiche Aufbaustärke) und anschließend zugeschnitten.
Küchenrückwand beleuchtet

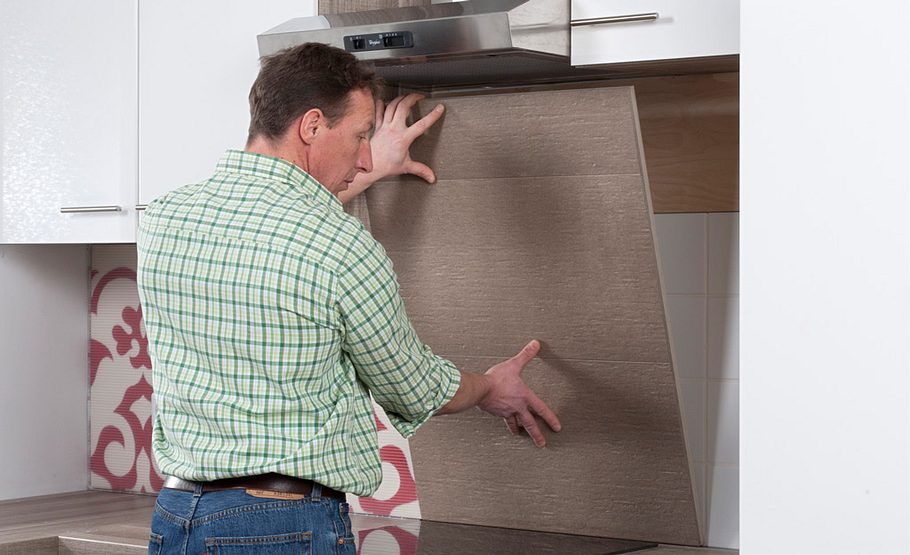

Die ebenfalls auf Schrauben stehende Platte nun (mit Spalt für das Alu-T-Profil zur LED-Fläche) an die Wand kleben.
Küchenrückwand beleuchtet

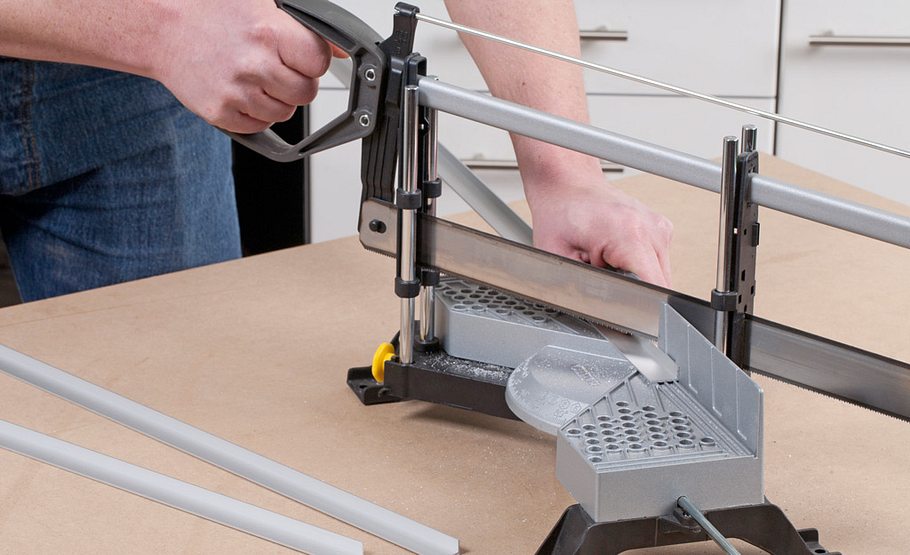

Schneiden Sie dann die Alu-Profile exakt auf Gehrung zu.
Küchenrückwand beleuchtet

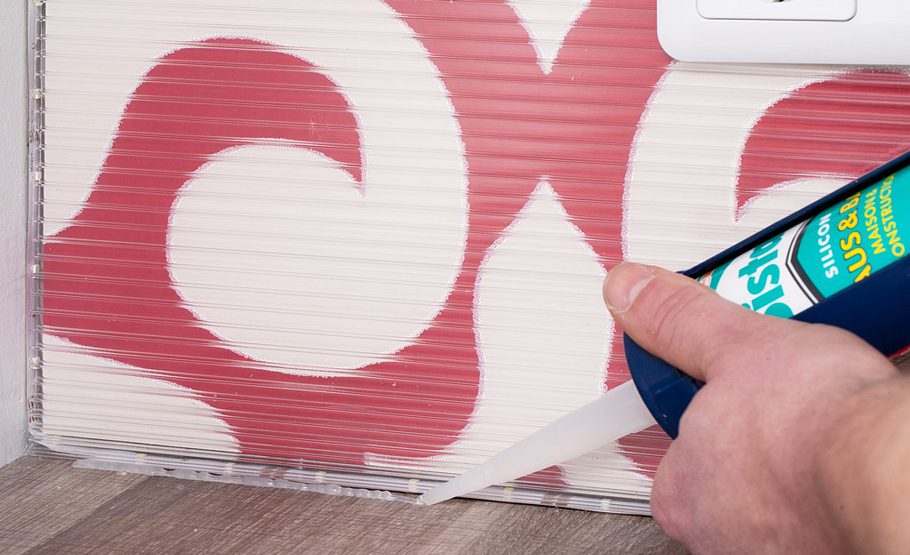

Transparentes Küchensilikon gut dosiert mit der Kartuschenpistole auftragen.
Küchenrückwand beleuchtet

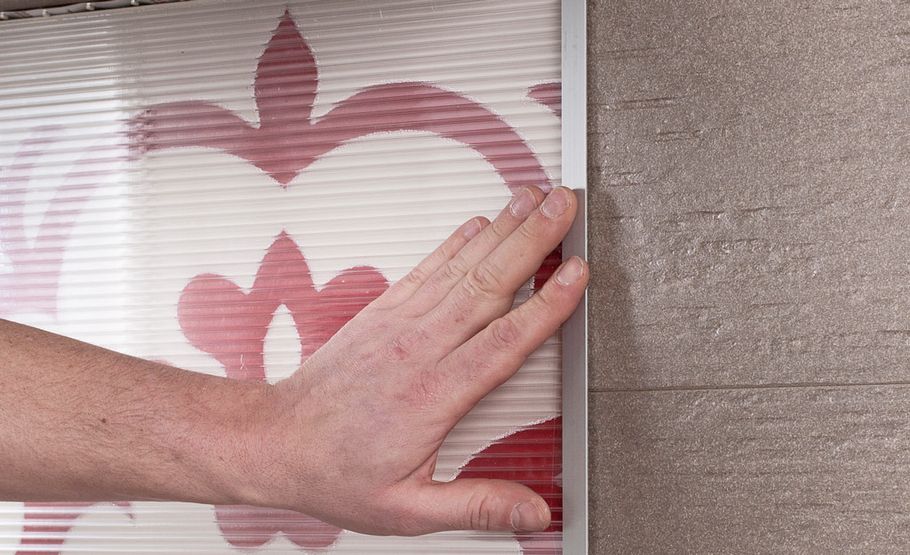

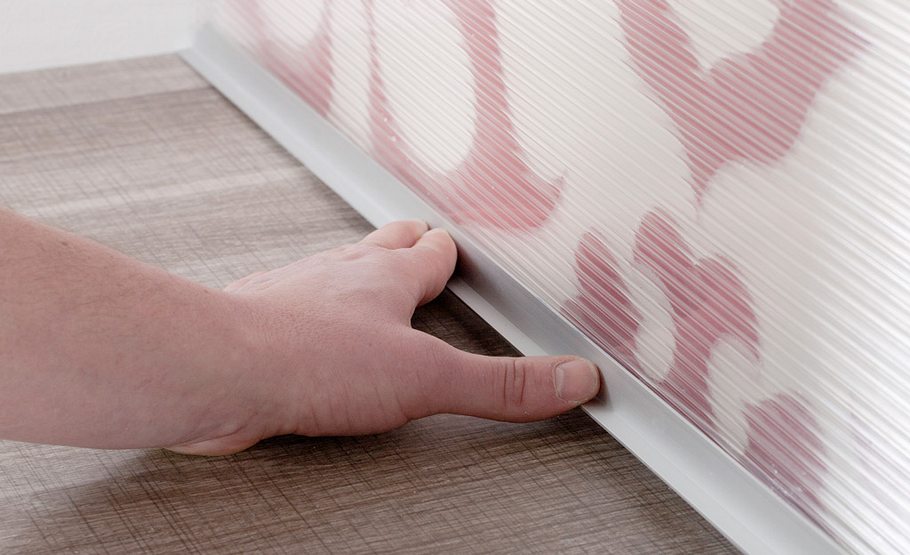

Danach zügig die Profile aufkleben. Die Winkelprofile müssen mit einem Schenkel nach vorn ins Silikonbett gedrückt …
Küchenrückwand beleuchtet
… werden (es sollte möglichst kein Silikon herausquellen), das T-Profil wird in den Spalt geklebt.
Leucht-Küchenspiegel: Schritt 1 von 15

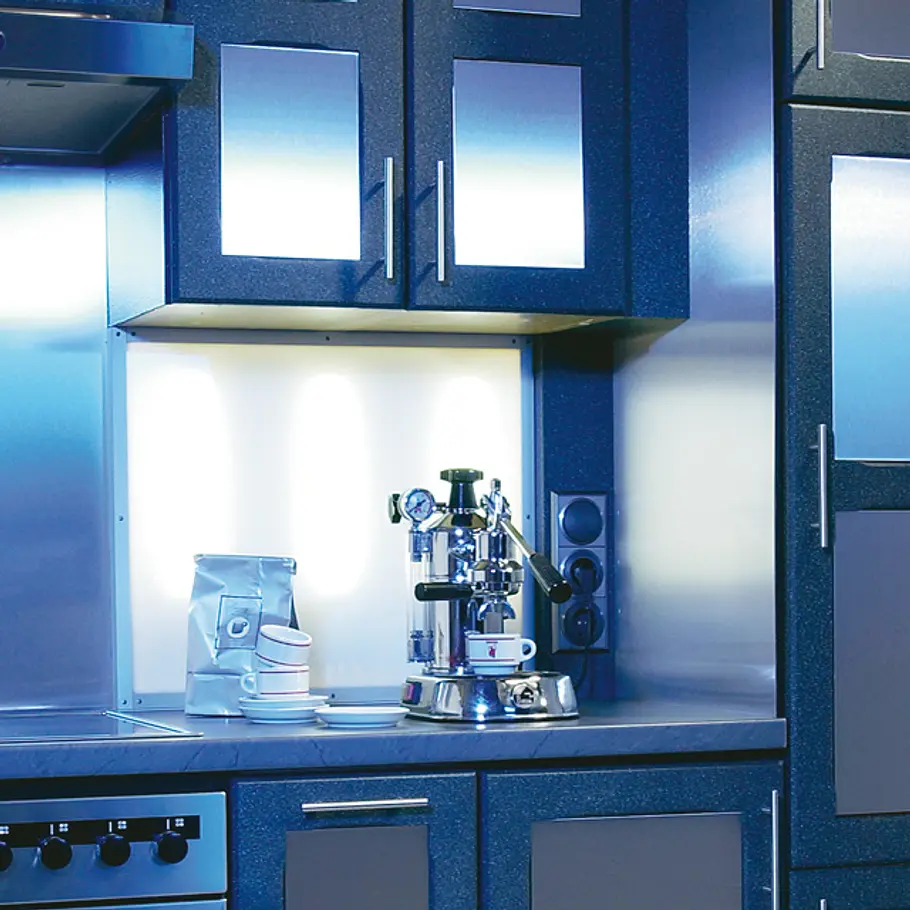

Alte Küche wieder jung: Statt eines Fliesenspiegels wurde eine Lichtwand mit indirekter Beleuchtung montiert. Die sehr geringe Aufbauhöhe von nur 30 Millimetern konnte mit sogenannten Kaltkathodenleuchten erreicht werden.
Leucht-Küchenspiegel: Schritt 2 von 15

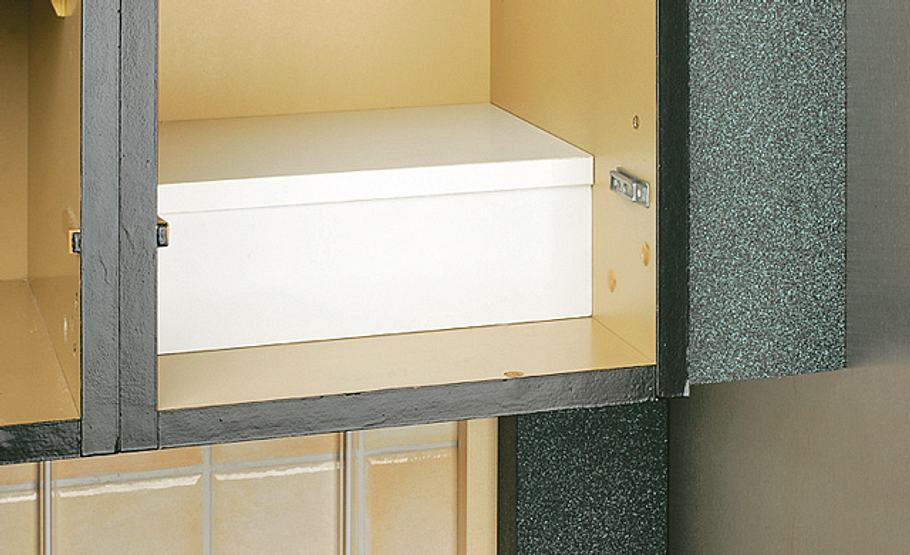

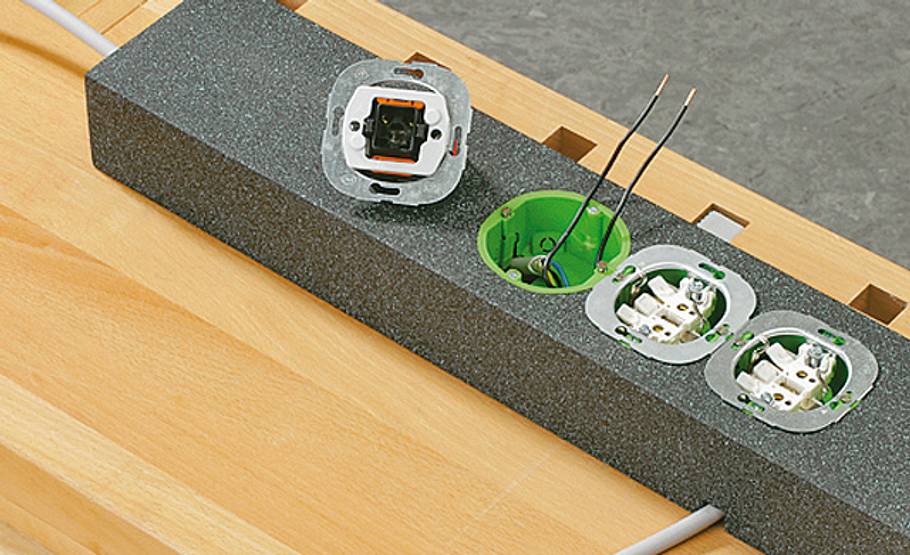

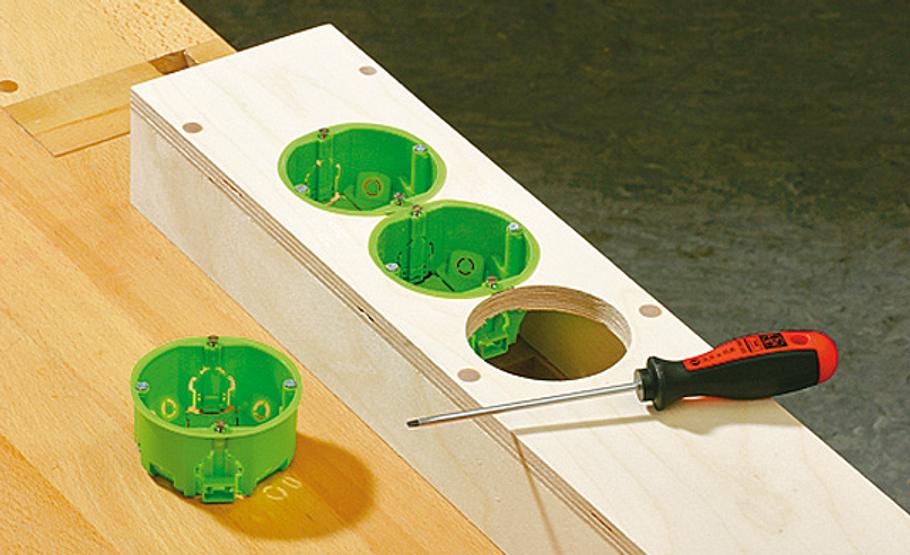

Um das Hintergrundlicht schalten zu können, haben wir eine Schalt- und Steckerleiste aus Multiplex gebaut.
Leucht-Küchenspiegel: Schritt 3 von 15
Seitlich wird das neue Gehäuse mit Strom versorgt, eine geschaltete Ableitung führt in den Oberschrank. Mit Granitspray haben wir das Stromterminal der Küchenfront angepasst.
Leucht-Küchenspiegel: Schritt 4 von 15

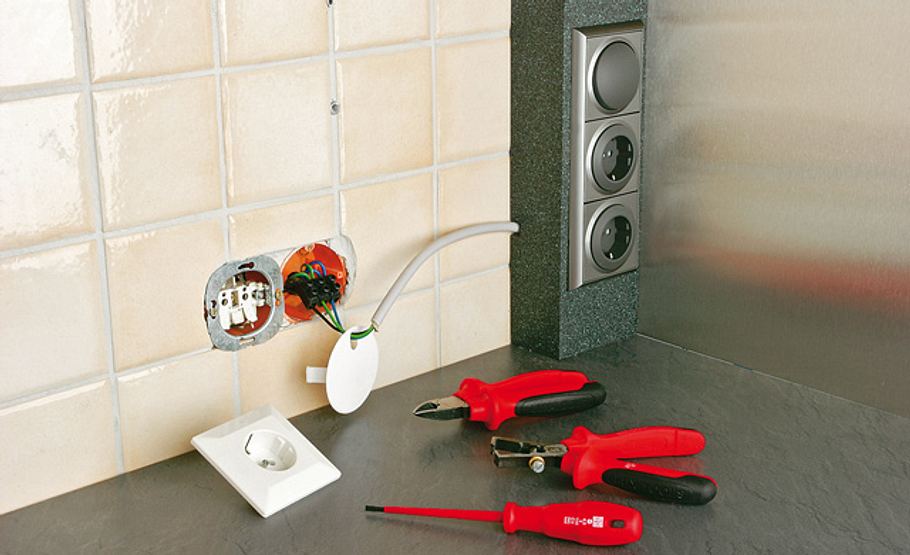

Eine vorhandene Steckdose – sie wird später vom Plexiglas verdeckt – haben wir zur Verteilerdose umgebaut, hier wird die Installation angeschlossen: Der Stromanschluss erfolgt über eine zur Verteilerdose umfunktionierte Steckdose, die von der Lichtwand verdeckt wird. An Stelle des Steckdoseneinsatzes stellen Lüsterklemmen die Kabelverbindungen in der Dose her; diese wird dann mit einem üblichen Verteilerdeckel verschlossen.
Leucht-Küchenspiegel: Schritt 5 von 15

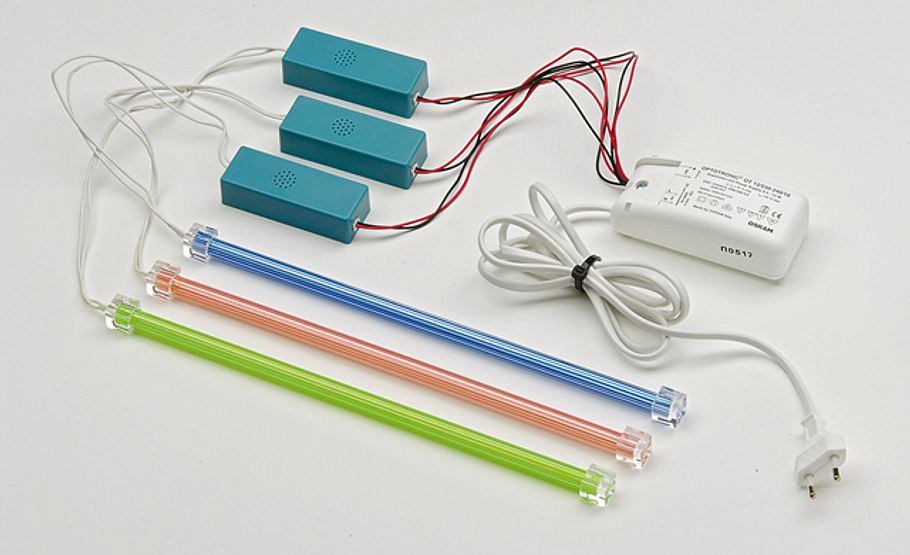

Kaltkathodenleuchten werden mit passendem Vorschaltgerät angeboten. Außerdem benötigen Sie einen Trafo.
Leucht-Küchenspiegel: Schritt 6 von 15

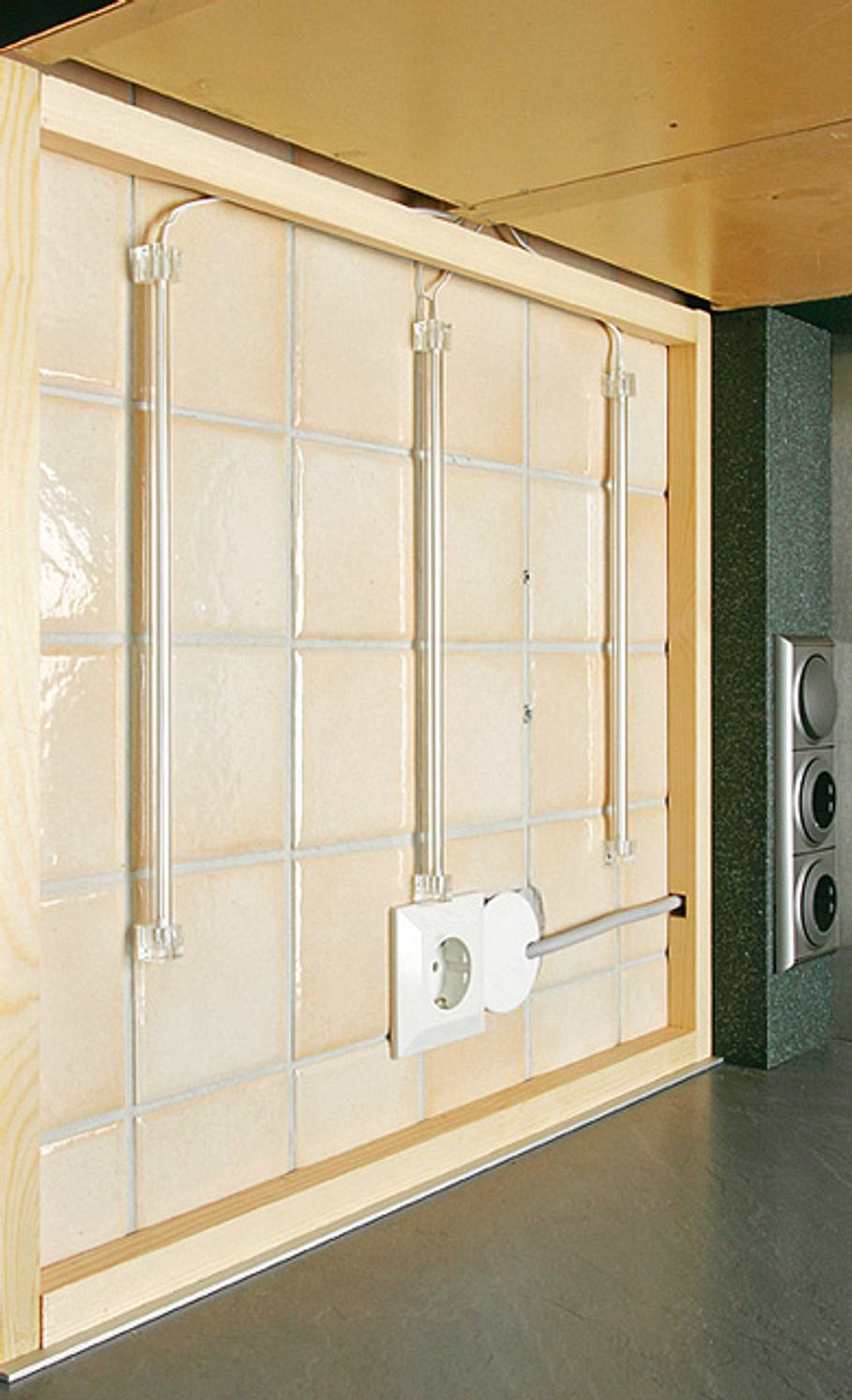

Die neue Leuchte vor dem Einbau der Deckplatte. Um den eigentlichen Lichtkasten flach gestalten zu können, haben wir Trafo und Vorschaltgeräte in den darüber liegenden Oberschrank verbannt.
Leucht-Küchenspiegel: Schritt 7 von 15

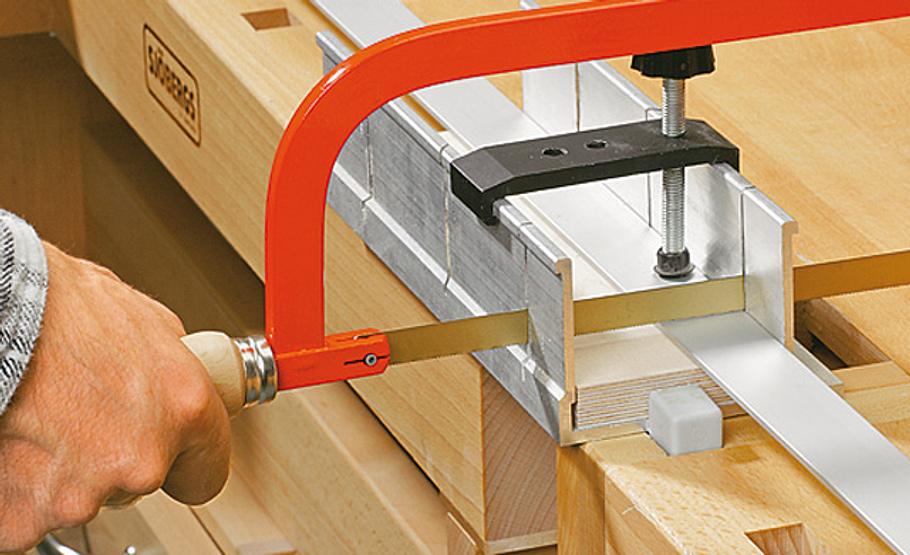

Die Lampeneinfassung haben wir aus Aluminiumprofilen zugeschnitten. Nutzen Sie eine Lade.
Leucht-Küchenspiegel: Schritt 8 von 15

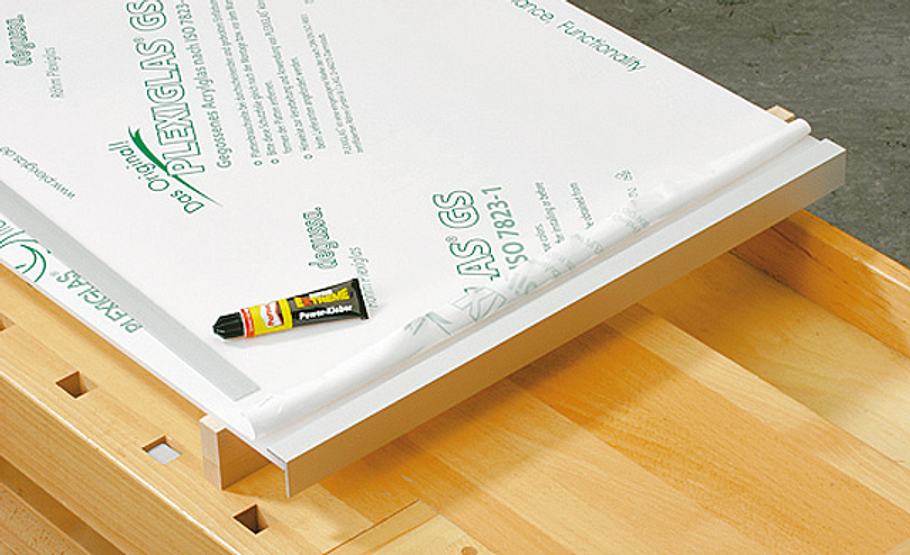

Mit geeignetem Sekundenkleber haben wir Alu-Streifen und -Winkelprofil mit der Acrylglas-Deckplatte verklebt.
Leucht-Küchenspiegel: Schritt 9 von 15

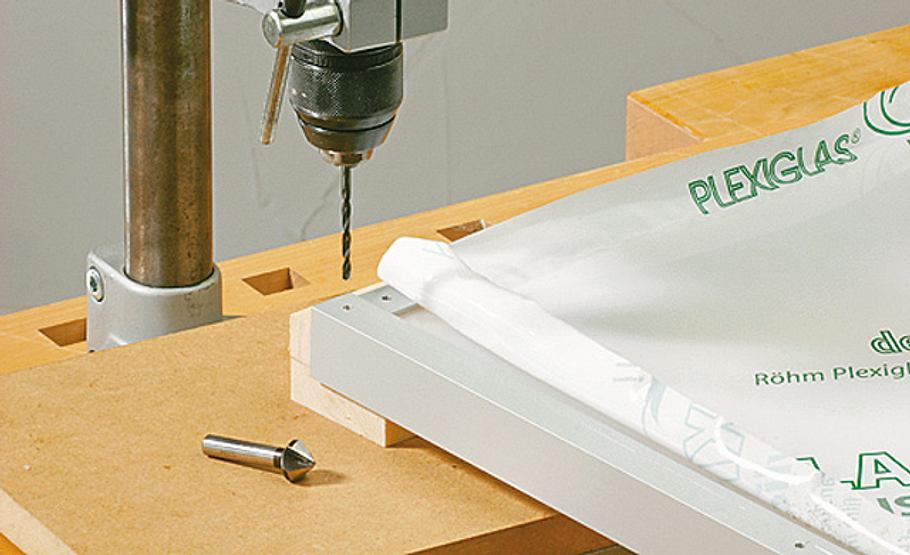

Bohrungen an den Rahmenecken bereiten die spätere Montage am Wandrahmen aus Holzleisten vor.
Leucht-Küchenspiegel: Schritt 10 von 15

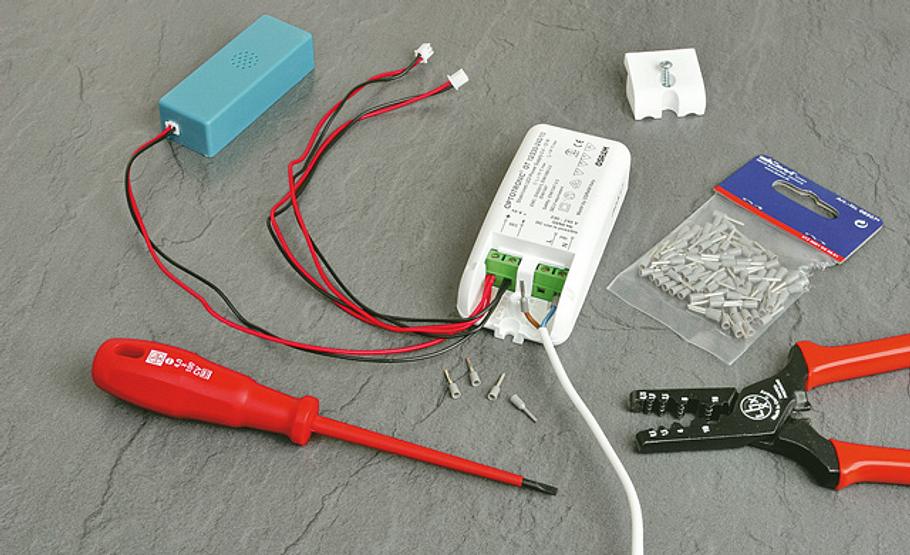

Für die Stromversorgung sind ein Transformator und Vorschaltgeräte erforderlich. Da am Trafo flexibles Geräteanschlusskabel verwendet wird, müssen die zuvor abisolierten Kabelenden mit Adernendhülsen versehen werden – man quetscht sie mit einer speziellen Zange einfach an.
Leucht-Küchenspiegel: Schritt 11 von 15

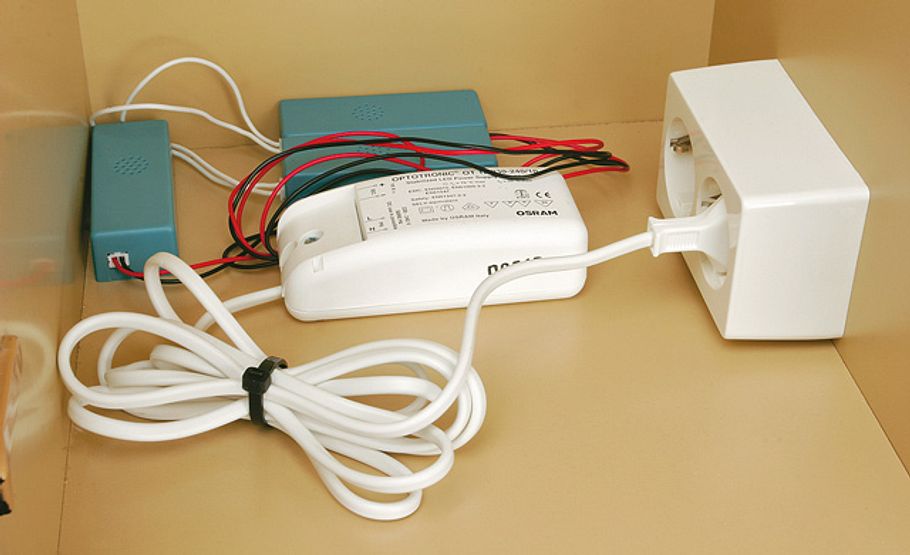

Trafo und Vorschaltgeräte finden Platz im über der Lichtwand gelegenen Oberschrank. Zwei Kaltkathodenleuchten können dabei über ein gemeinsames Vorschaltgerät angeschlossen werden.
Leucht-Küchenspiegel: Schritt 12 von 15
Die Komponenten verschwinden in einem aus beschichteter Spanplatte gebauten Einbaukasten. Damit der Trafo bei nicht genutzter Beleuchtung nicht permanent Strom verbraucht, sollten Sie dessen Netzleitung schalten – wir haben dazu direkt neben der Lichtwand ein Stromterminal installiert. Hier finden außerdem Steckdosen Platz, die variabel genutzte Küchengeräte auf der Arbeitsplatte mit Strom versorgen.
Leucht-Küchenspiegel: Schritt 13 von 15

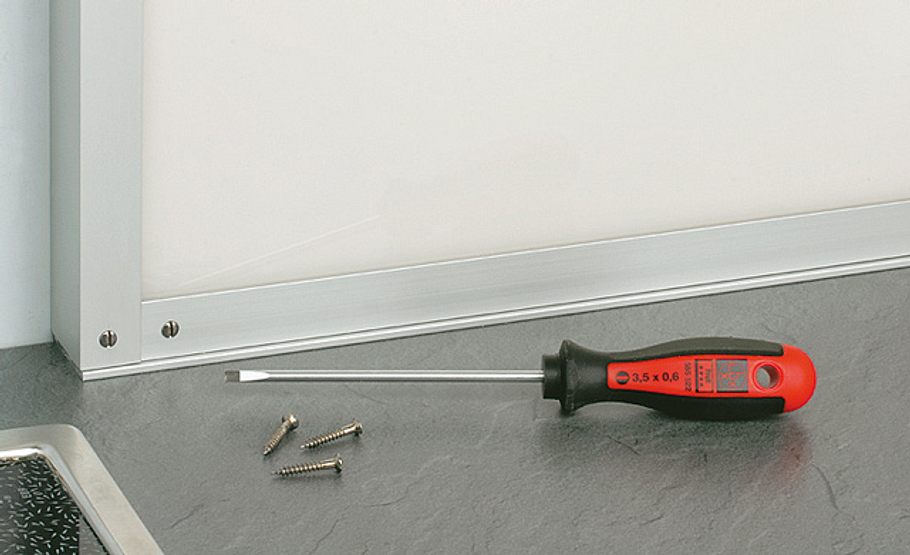

Um später Zugriff auf die Leuchtmittel zu haben, wird der Abdeckrahmen der Leuchte reversibel verschraubt.
Leucht-Küchenspiegel: Schritt 14 von 15

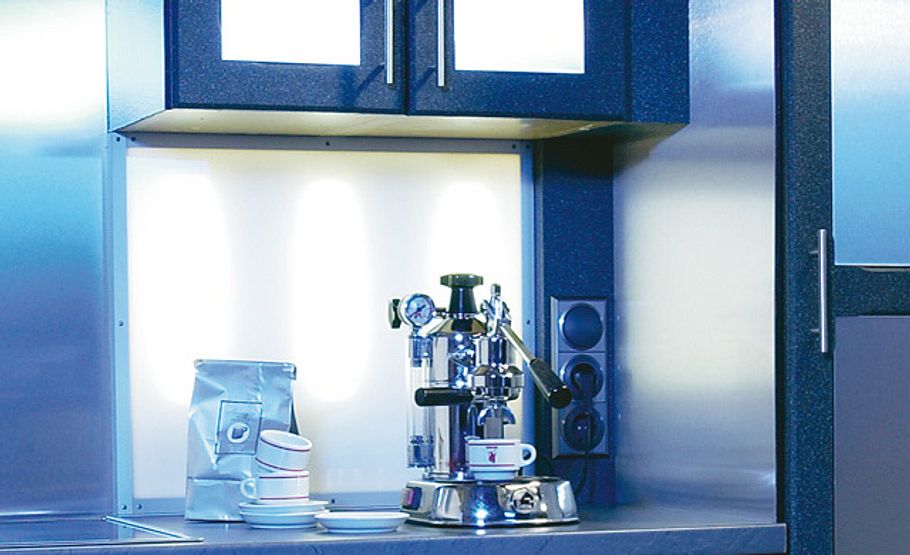

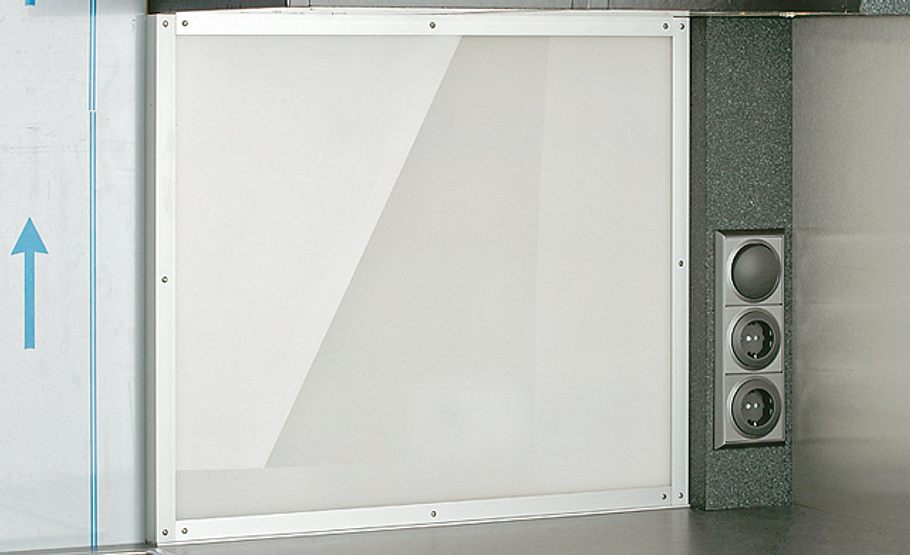

Die fertige Lichtwand. Durch die schlanken Kaltkathodenröhren ist eine flache Bauform möglich.
Leucht-Küchenspiegel: Schritt 15 von 15

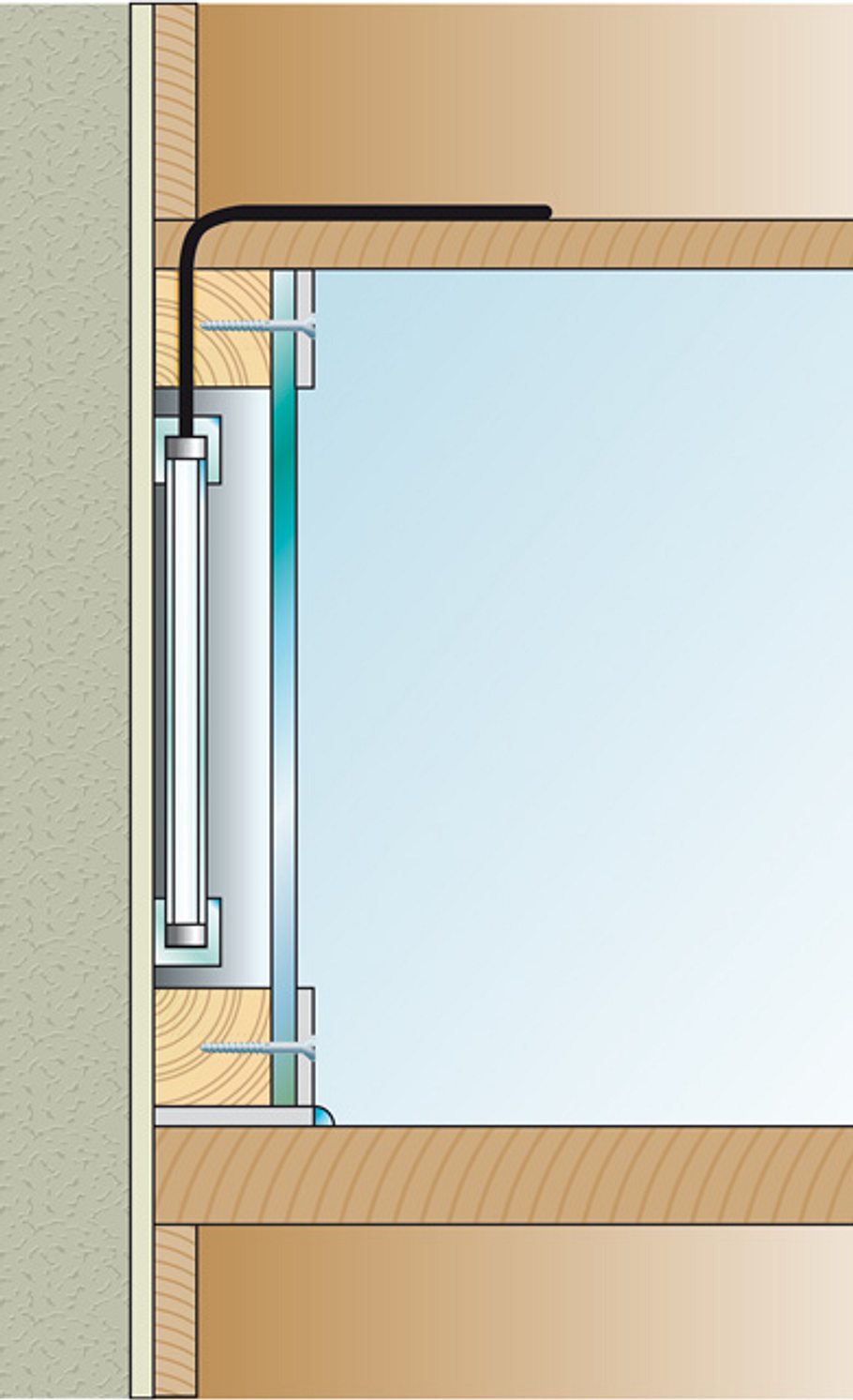

Der Schnitt durch unseren Lichtkasten zeigt die Lage aller Teile.
Wer sich oft und gerne in der Küche aufhält, weiß angenehmes Licht zu schätzen. Denn die Zeiten der durch Leuchtstoffröhren grell beleuchteten Wirtschaftsräume mit Schlachthausatmosphäre sind längst vorbei. Heutzutage ist anstelle von grellem künstlichen Licht häufig nur noch die Küchenrückwand beleuchtet – indirekt und einladend.
Checkliste Werkzeug
Akku-Schrauber
Bohrmaschine
Cuttermesser
Elektrowerkzeug
Gehrungssäge
Handkreissäge
Früher hatte der Küchenspiegel vor allem einen Zweck: Er diente als Spritzschutz. Heute ist der Küchenspiegel auch Ausdruck des Wohngefühls, daher hat ein alter Fliesenspiegel schnell ausgedient. Wir zeigen hier, wie Sie den Fliesenspiegel in eine moderne beleuchtete Küchenrückwand verwandeln, ohne dafür die alten Fliesen von der Wand zu schlagen (ideal für Mietwohnungen)!
Beleuchtete Küchenrückwand aus Glas

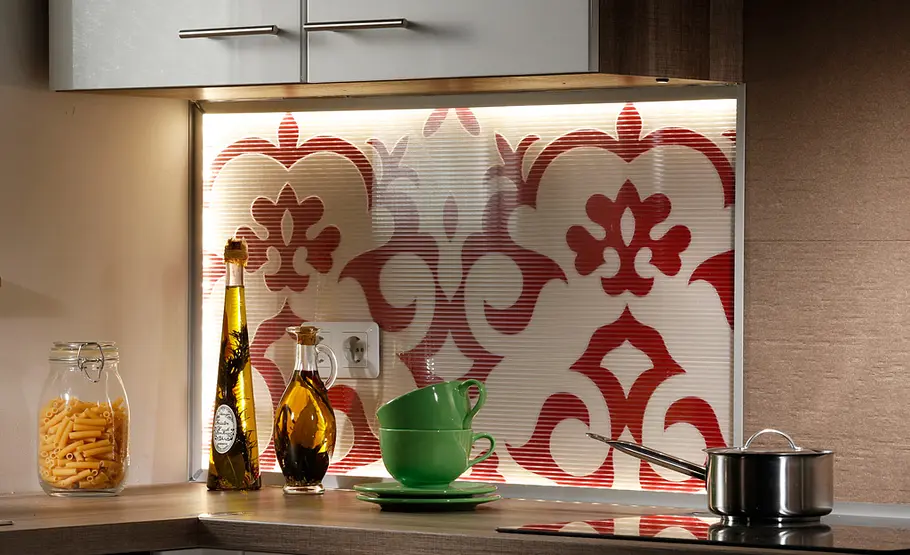

Eine von der Seite mit LED beleuchtete Doppelstegplatte schützt die dahinter liegende Ornament-Tapete. Kombiniert mit robusten Holzwerkstoff-Platten hinter dem Herd erhält die Küche eine gemütliche, warme Atmosphäre. Hier hält man sich gerne auf!
Weitere Möglichkeiten, um die Küchenrückwand zu verschönern, zeigt das Video:
Alternative: Küchenspiegel aus Stahl und Glas
Eine Alternative zum Fliesenspiegel aus Glas mit indirekter Beleuchtung ist diese Variante aus Stahl und Glas. Statt eines Fliesenspiegels wurde hier ebenfalls eine Lichtwand mit indirekter Beleuchtung montiert. Die sehr geringe Aufbauhöhe von nur 30 Millimetern konnte mit sogenannten Kaltkathodenleuchten erreicht werden.
Praktisch: Zugleich wurde ein weiterer Steckdosen-Platz geschaffen.
