Bauplan: Wassermühle selber bauen
Das Prinzip der Wassermühle ist so simpel wie bestechend: Die Naturgewalt Wasser wird zur Energiegewinnung genutzt! Unser Bauplan (SE 06/2017) zeigt den Bau einer Garten-Wassermühle mit einem oberschlächtig betriebenen Mühlrad.
Bauplan: Wassermühle selber bauen

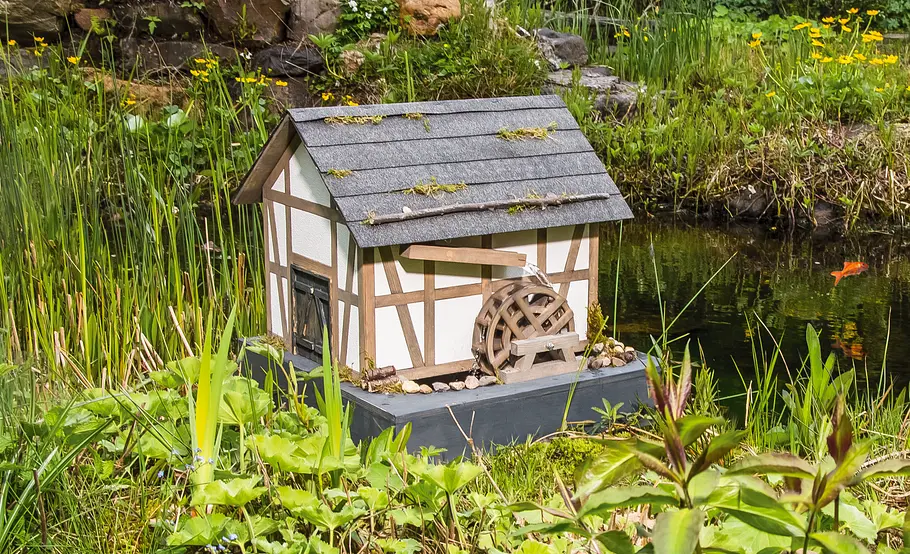

Liebevolle Details: Charme verleihen der Mühle auch das Sprossenfenster sowie das Ausschmücken mit Zweigen und Moos.
Bauplan: Wassermühle selber bauen

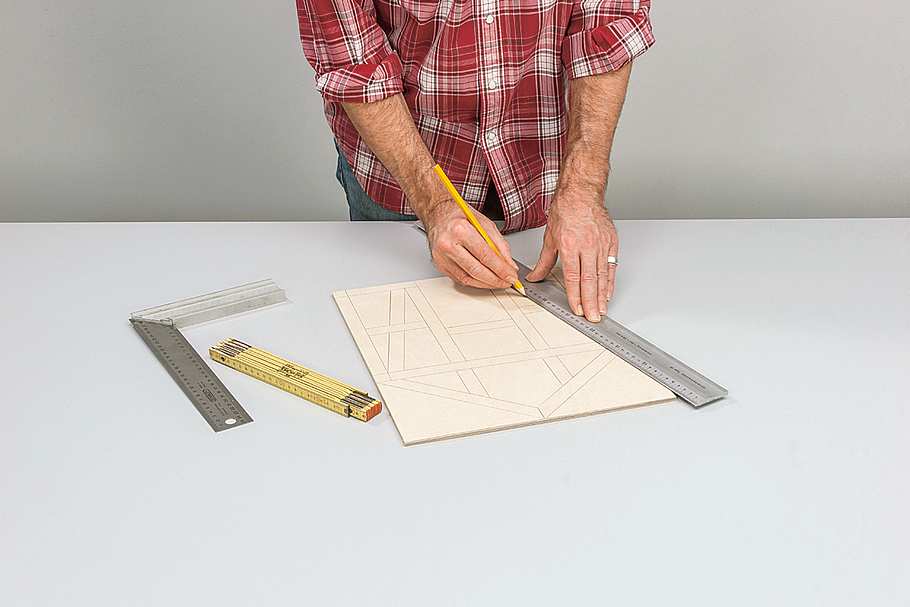

Reißen Sie anhand der Angaben im Bauplan auf Sperrholz die Giebelwände samt Fachwerk-Balkenlage auf.
Bauplan: Wassermühle selber bauen

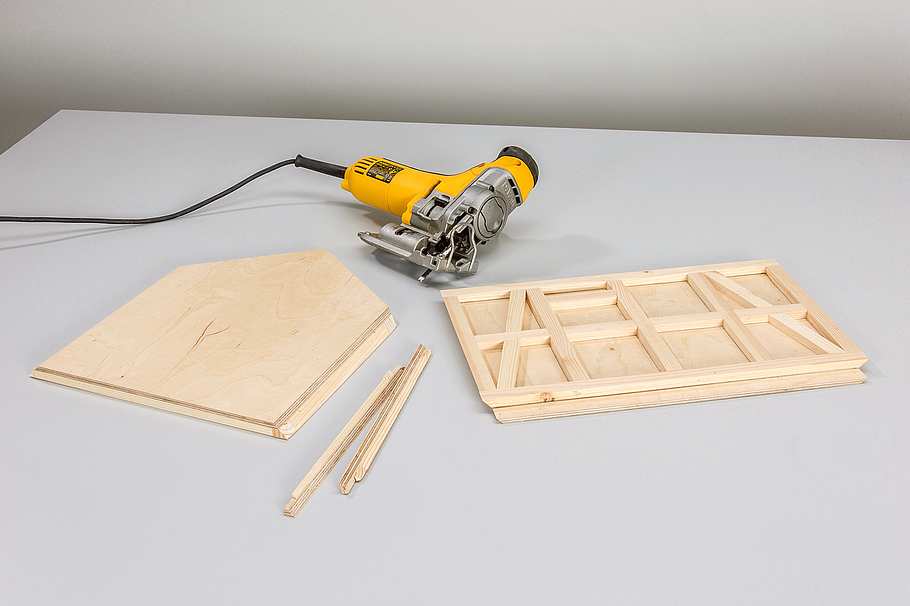

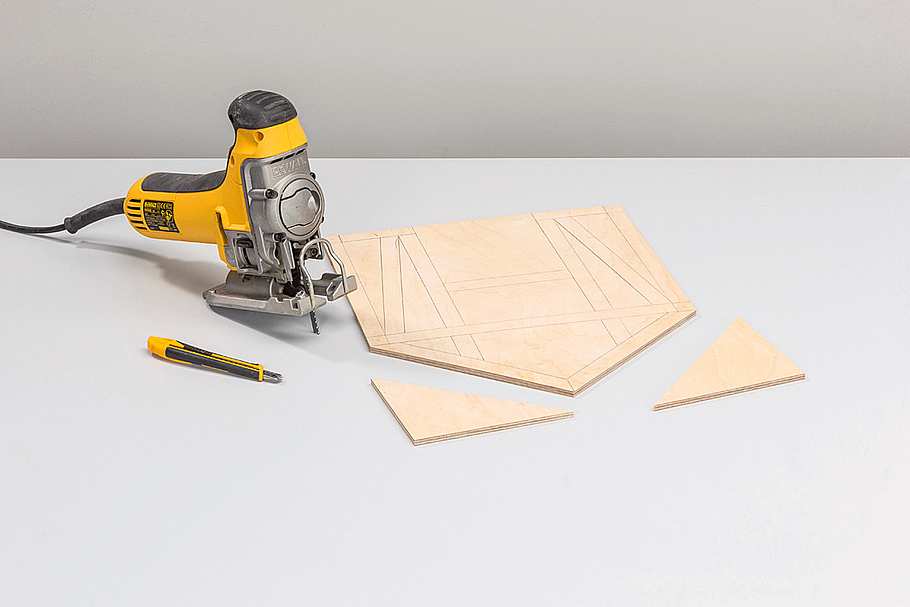

Dann schneiden Sie entlang der Außenkontur zu. Mit einem scharfen Cutter vorritzen, um den Holzausriss gering zu halten.
Bauplan: Wassermühle selber bauen
Die Fachwerkbalken haben wir mit der stationären Stichsäge aus 18-mm-Fichte-Leimholz so zugeschnitten, dass möglichst keine ...
Bauplan: Wassermühle selber bauen

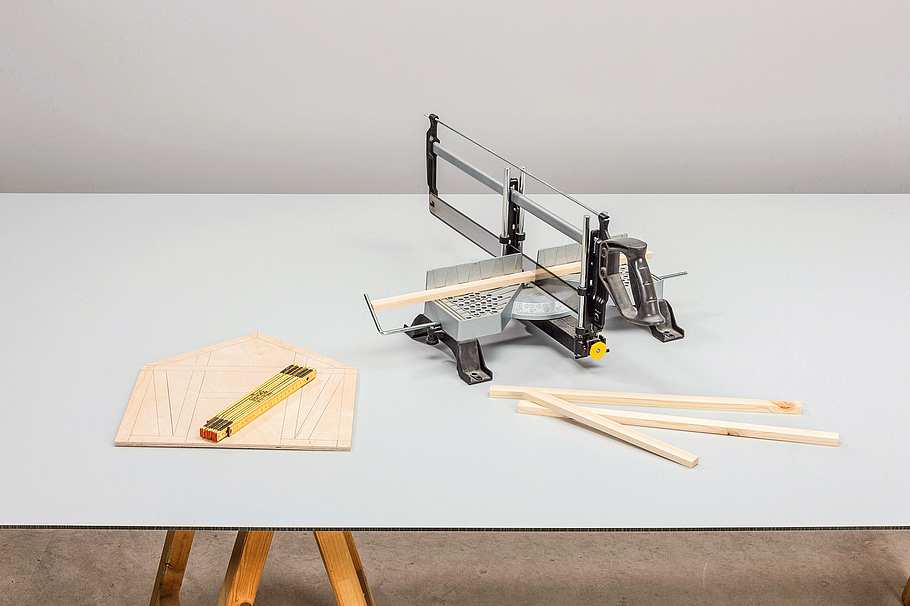

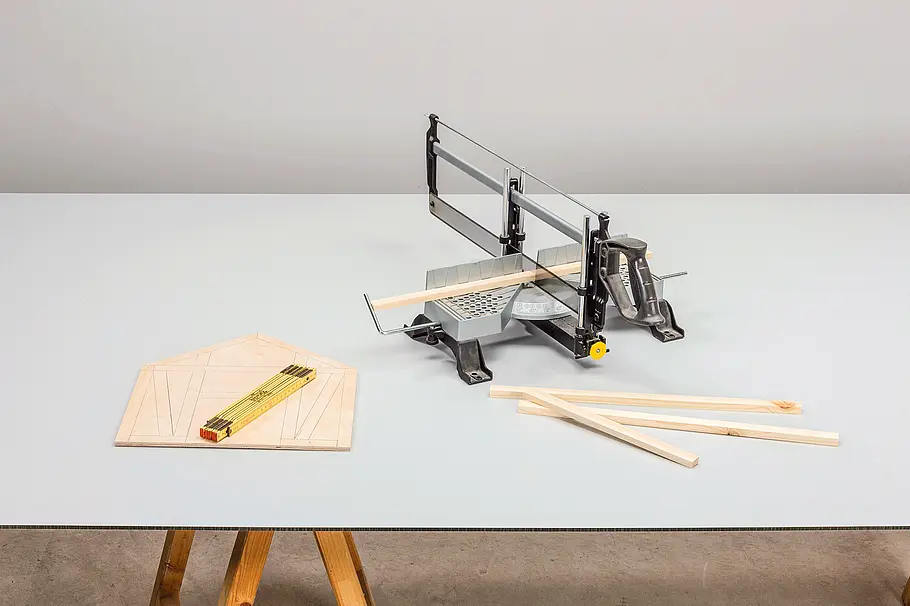

... Leimfugen in den zugeschnittenen Hölzern liegen. Mit der Gehrungssäge schneiden Sie nun alle Balken exakt zu und ...
Bauplan: Wassermühle selber bauen

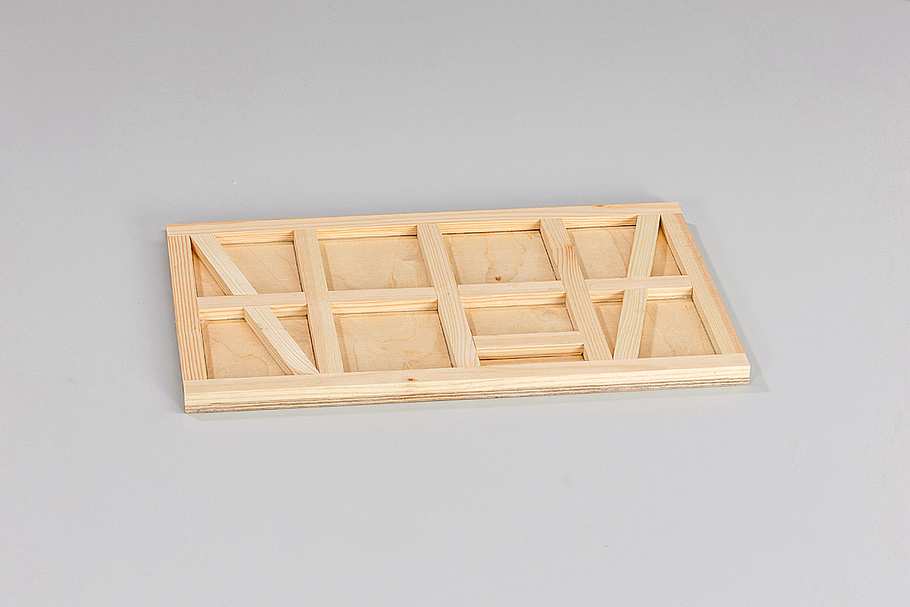

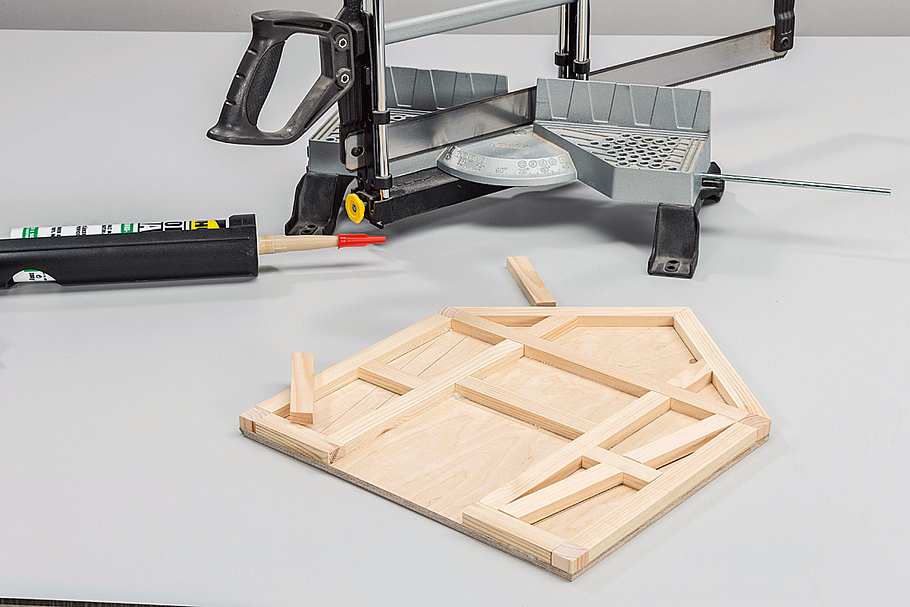

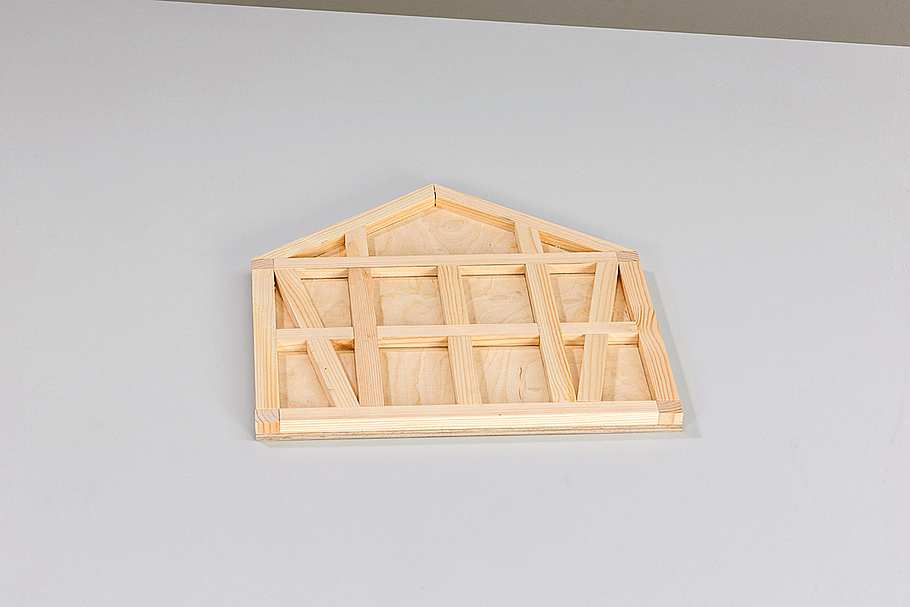

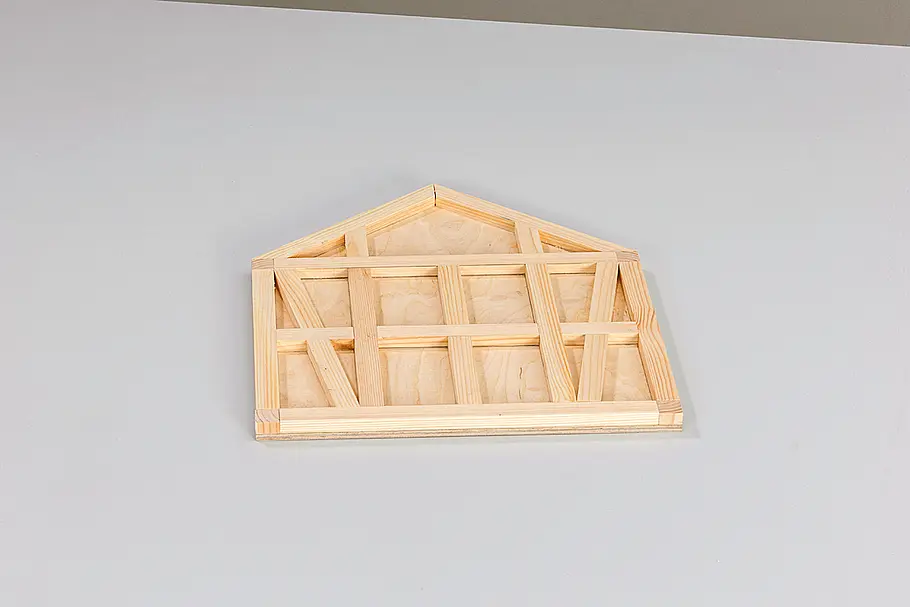

... kleben sie mit wasserfestem Klebstoff exakt auf das vorgezeichnete Fachwerk.
Bauplan: Wassermühle selber bauen

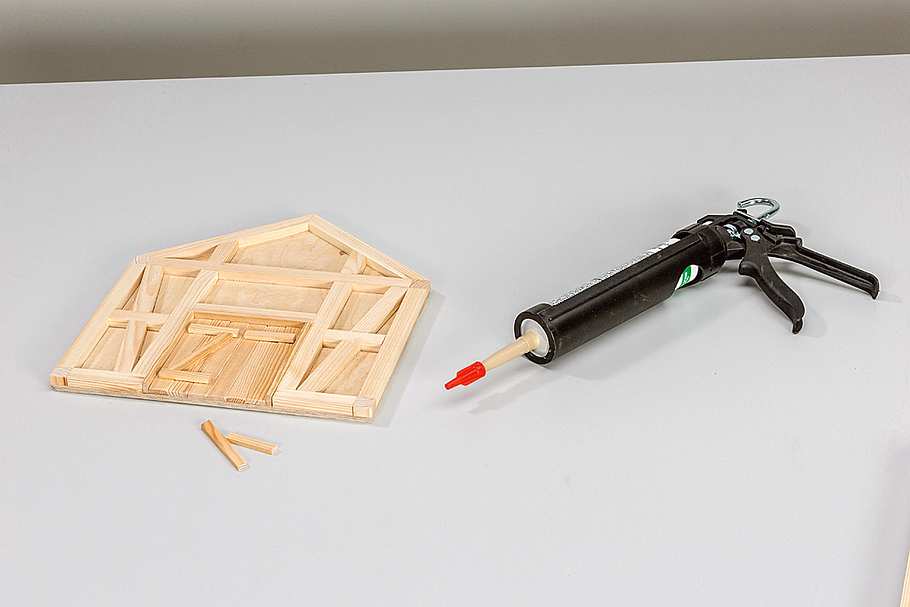

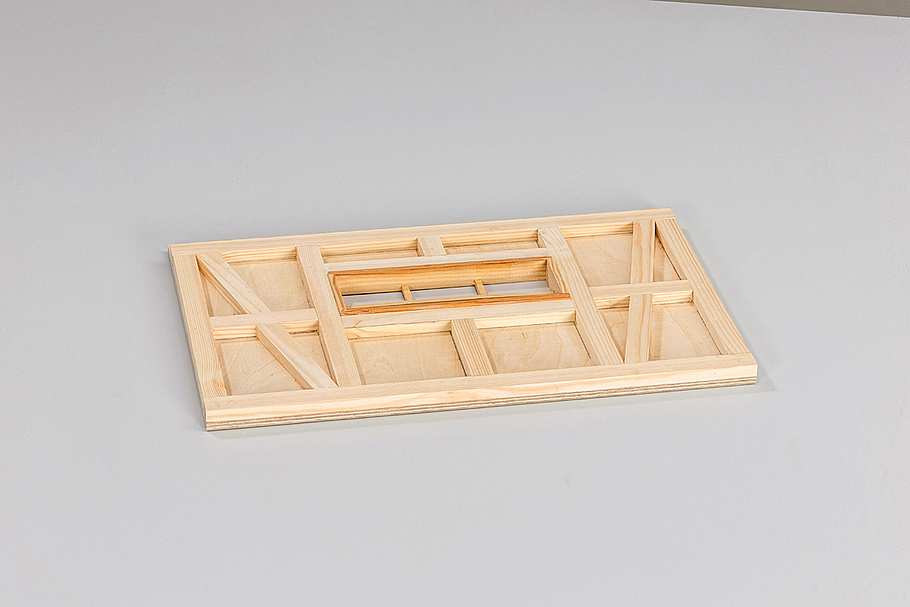

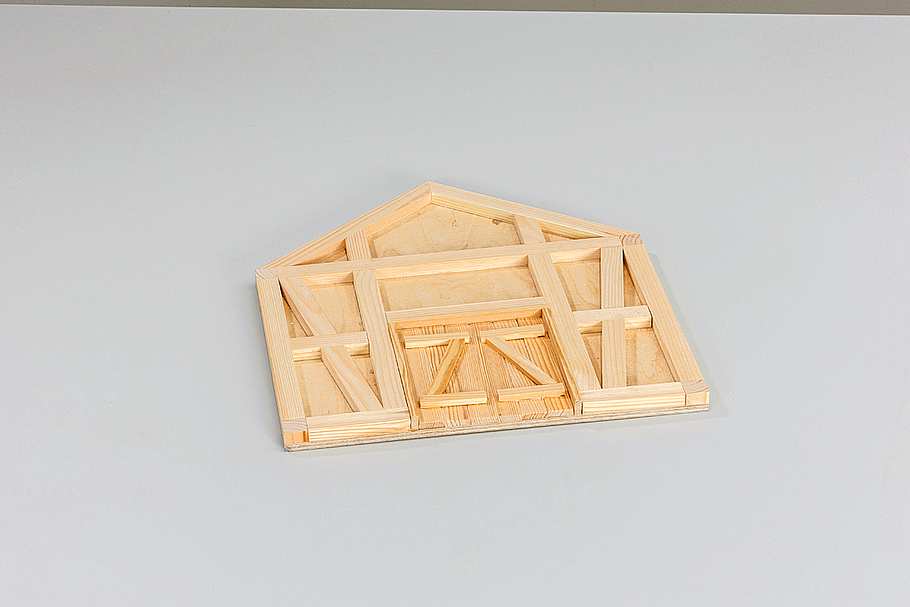

Als Tür haben wir flache Kiefernholz-Leisten aufgeklebt. Dann schmale Leisten Z-förmig auf die angedeuteten Türflügel kleben.
Bauplan: Wassermühle selber bauen

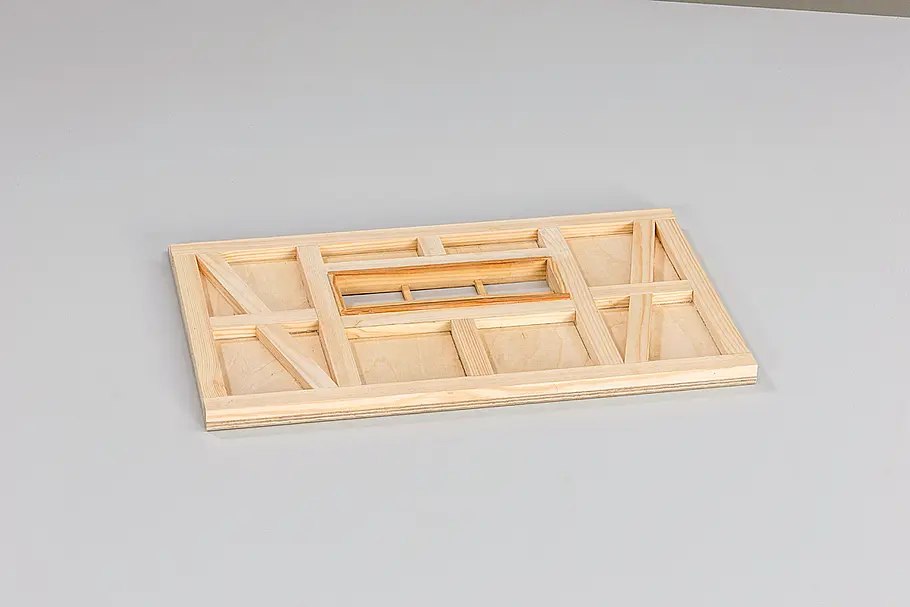

Hier sehen Sie die vier Wände im Überblick. Seitenwand 2 ist die Wand, an der später das Wasserrad läuft. Für das Wandlager wurde ein zusätzliches Querholz aufgeklebt.
Hier der Giegel 1.
Bauplan: Wassermühle selber bauen
Hier sehen Sie die vier Wände im Überblick. Seitenwand 2 ist die Wand, an der später das Wasserrad läuft. Für das Wandlager wurde ein zusätzliches Querholz aufgeklebt.
Hier der Giegel 2.
Bauplan: Wassermühle selber bauen
Hier sehen Sie die vier Wände im Überblick. Seitenwand 2 ist die Wand, an der später das Wasserrad läuft. Für das Wandlager wurde ein zusätzliches Querholz aufgeklebt.
Hier die Seitenwand 1.
Bauplan: Wassermühle selber bauen
Hier sehen Sie die vier Wände im Überblick. Seitenwand 2 ist die Wand, an der später das Wasserrad läuft. Für das Wandlager wurde ein zusätzliches Querholz aufgeklebt.
Hier die Seitenwand 1.
Bauplan: Wassermühle selber bauen

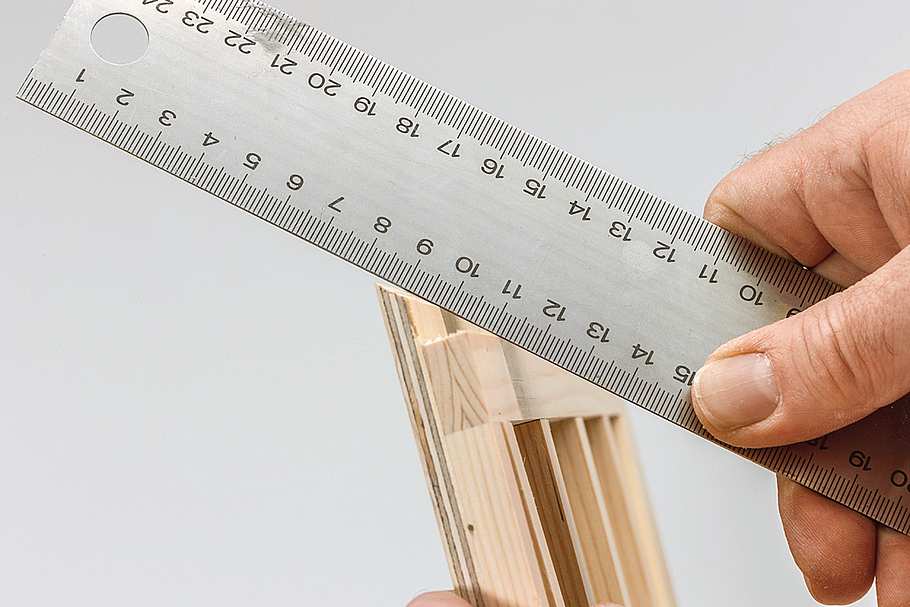

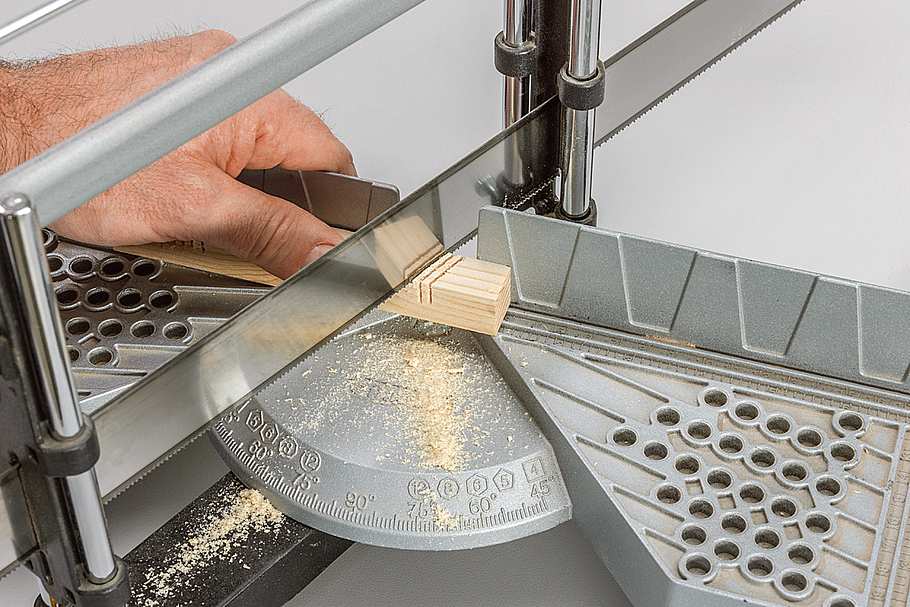

Um Wände und Dach zusammenzufügen, müssen die Ecken noch auf Gehrung geschnitten werden. Dies erledigen Sie mit der Stichsäge – am besten stationär!
Bauplan: Wassermühle selber bauen
Praxistipp: Die Gebäudeecken sollten außen dicht sein. Daher die Gehrungen tendenziell etwas spitzer als die idealen 45° zuschneiden.
Bauplan: Wassermühle selber bauen

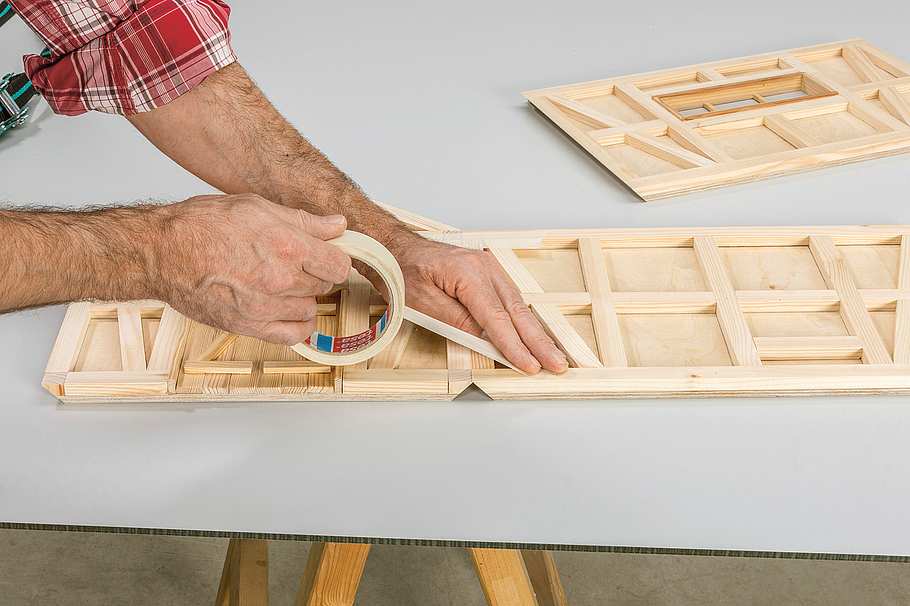

Legen Sie die Wände als Abwicklung mit den Gehrungsspitzen aneinander und fixieren Sie sie mit Klebeband.
Bauplan: Wassermühle selber bauen

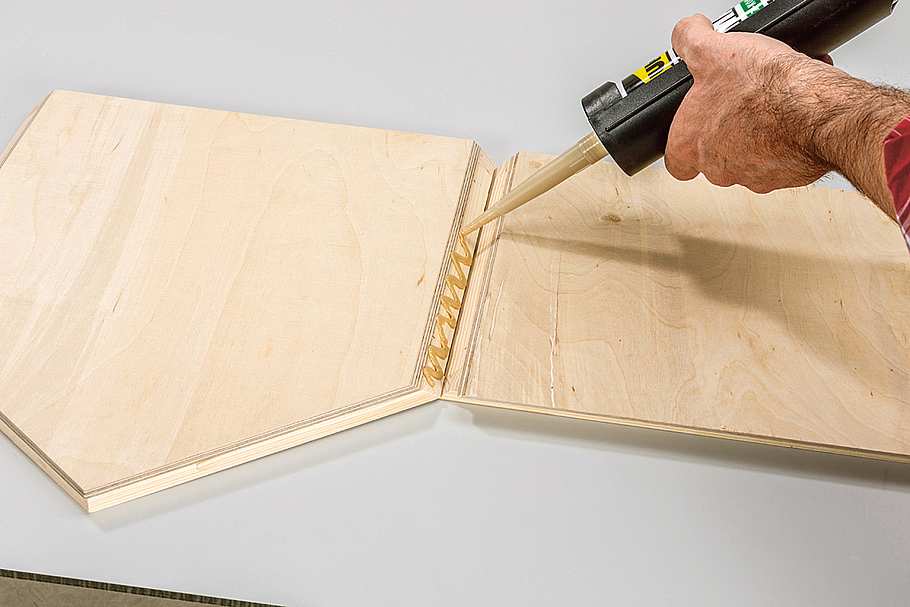

Nun behutsam umdrehen und den Klebstoff an die Gehrungen geben.
Bauplan: Wassermühle selber bauen

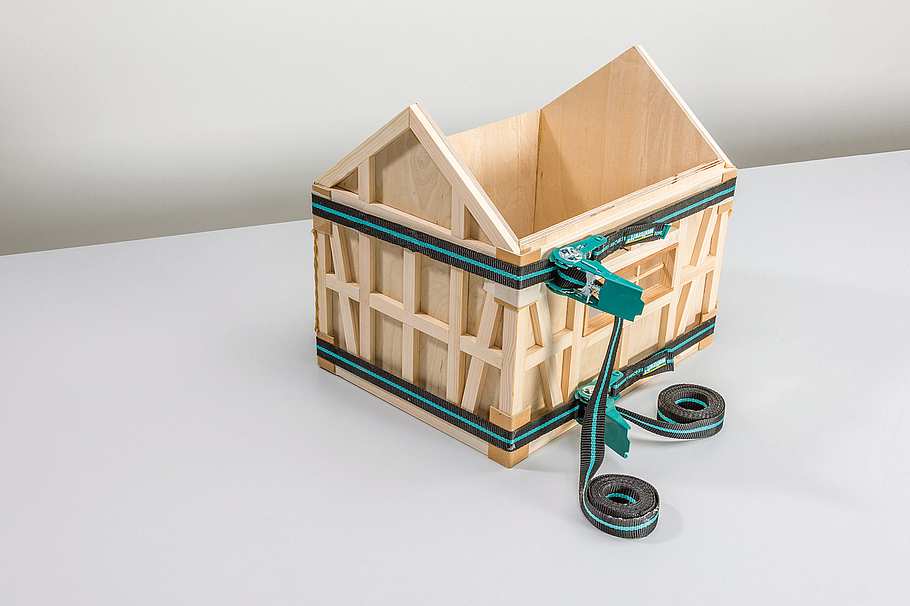

Klappen Sie die Wände zusammen, schließen die noch offene Ecke ebenfalls mit Klebeband und setzen behutsam zwei Spanngurte.
Bauplan: Wassermühle selber bauen

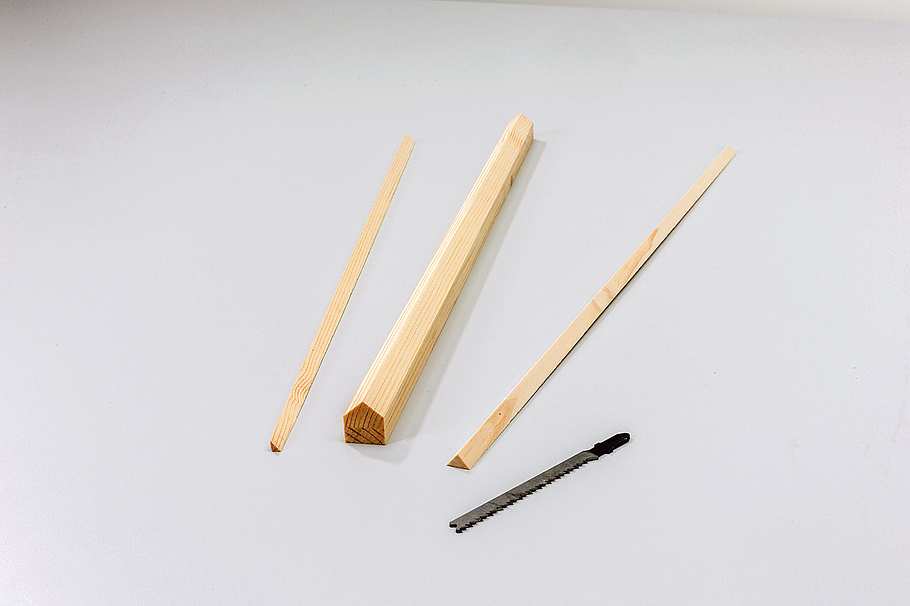

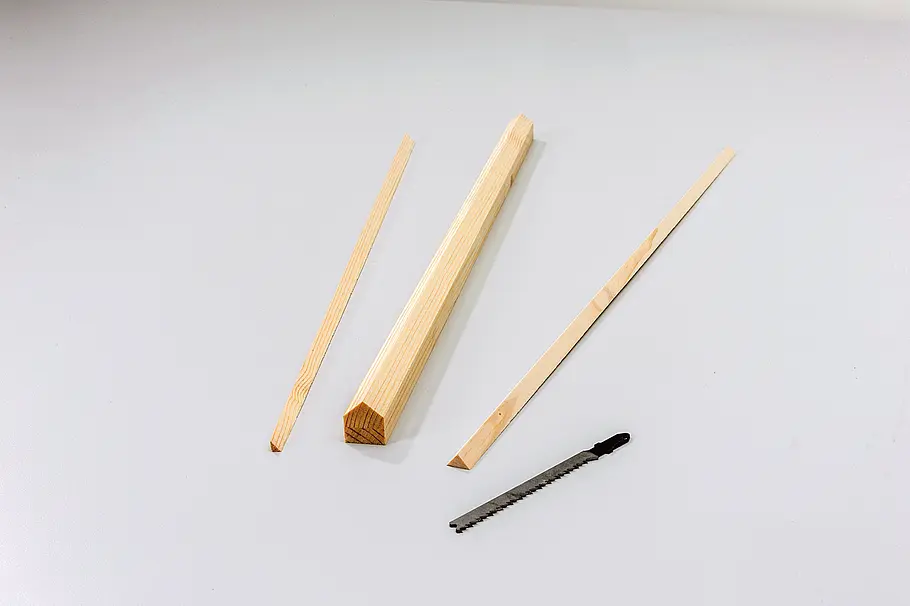

Jetzt schneiden Sie den Giebelbalken zu. Alternativ können Sie die Spitze auch mit dem Hobel anlegen.
Bauplan: Wassermühle selber bauen
Auch an den Giebel-Anstoß-Kanten der Dachhälften müssen Sie einen Schrägschnitt vornehmen.
Bauplan: Wassermühle selber bauen
Kleben Sie den Giebelbalken auf die erste Dachhälfte; nach dem Abbinden wird die zweite Fläche festgeklebt.
Bauplan: Wassermühle selber bauen

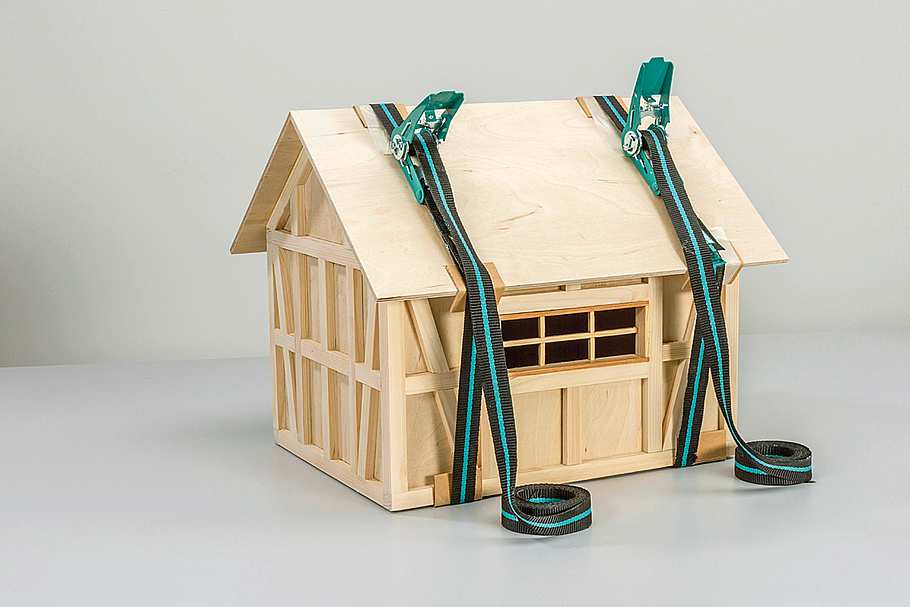

Anschließend wird das komplette Dach aufgeklebt und mit Gurten fixiert.
Bauplan: Wassermühle selber bauen

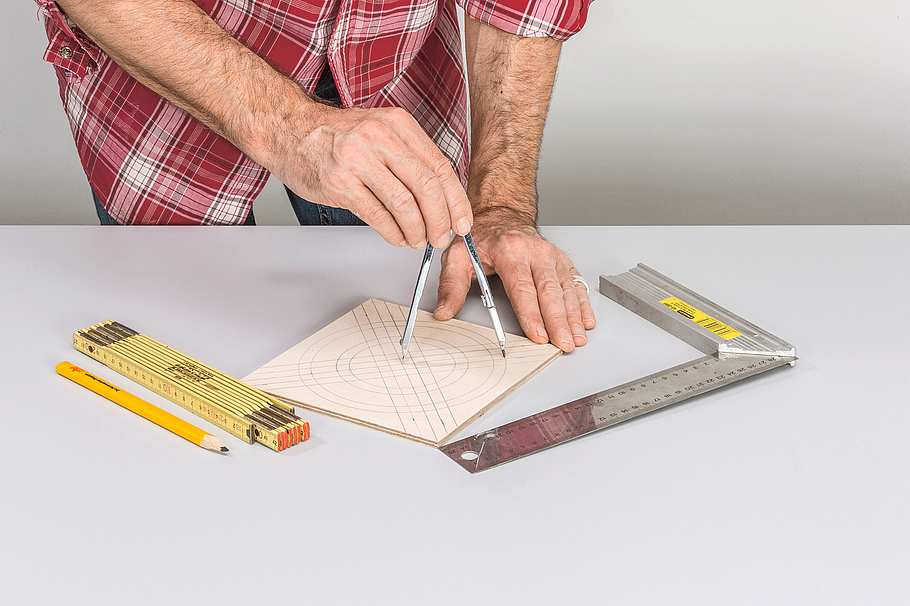

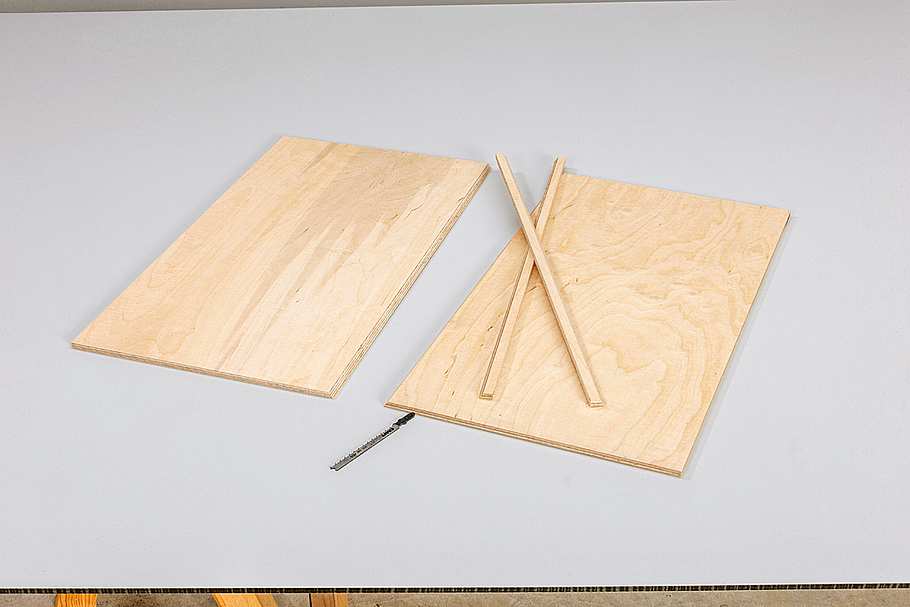

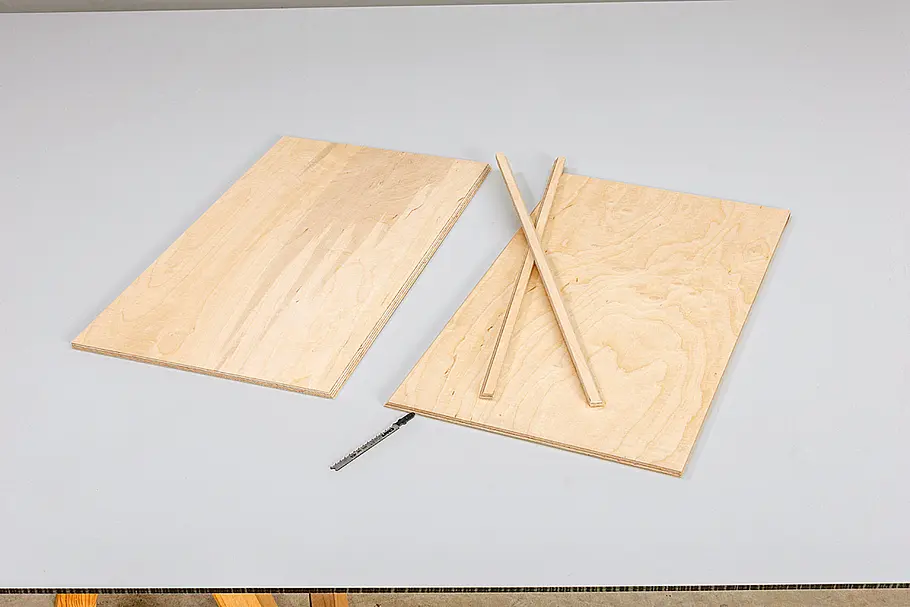

Das Mühlrad basiert auf zwei 6,5 mm starken Scheiben Birke-Multiplex. Zeichnen Sie das Wasserrad exakt auf eine Platte ...
Bauplan: Wassermühle selber bauen

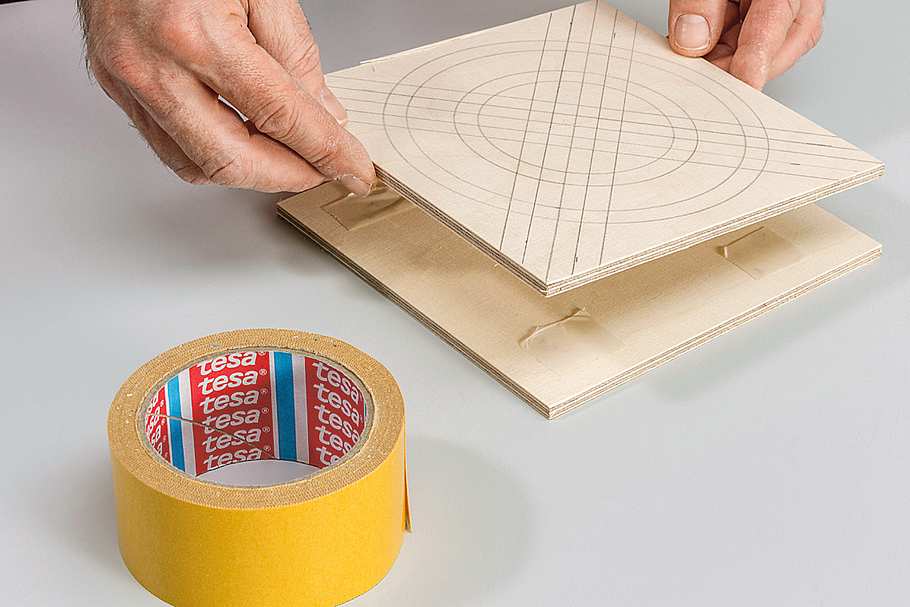

... und fixieren diese mit doppelseitigem Klebeband in den Ecken auf einer ebenso großen zweiten Platte.
Bauplan: Wassermühle selber bauen

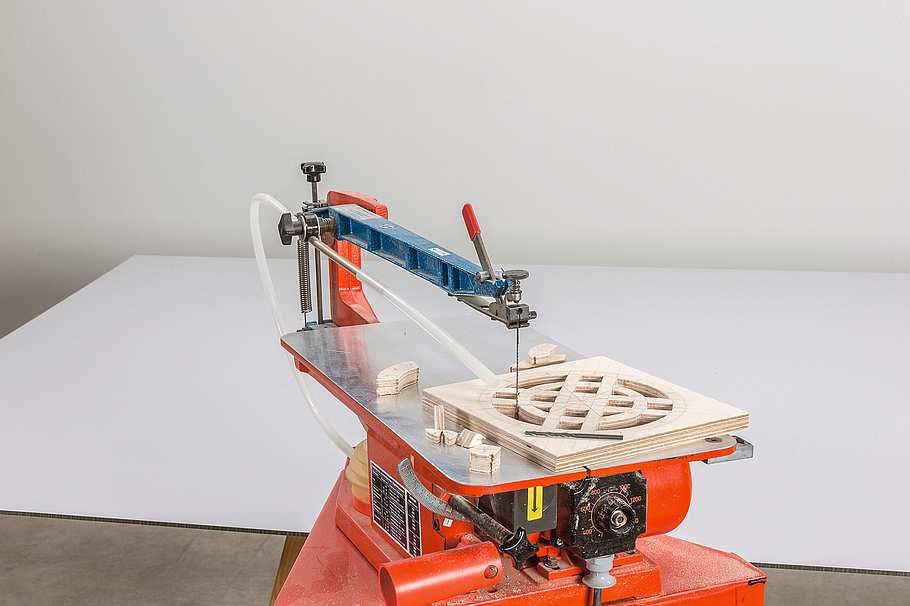

Nun können Sie die Wasserrad-Scheiben ausschneiden – mit der Laubsäge oder, wie hier, komfortabler mit der Dekupiersäge.
Bauplan: Wassermühle selber bauen

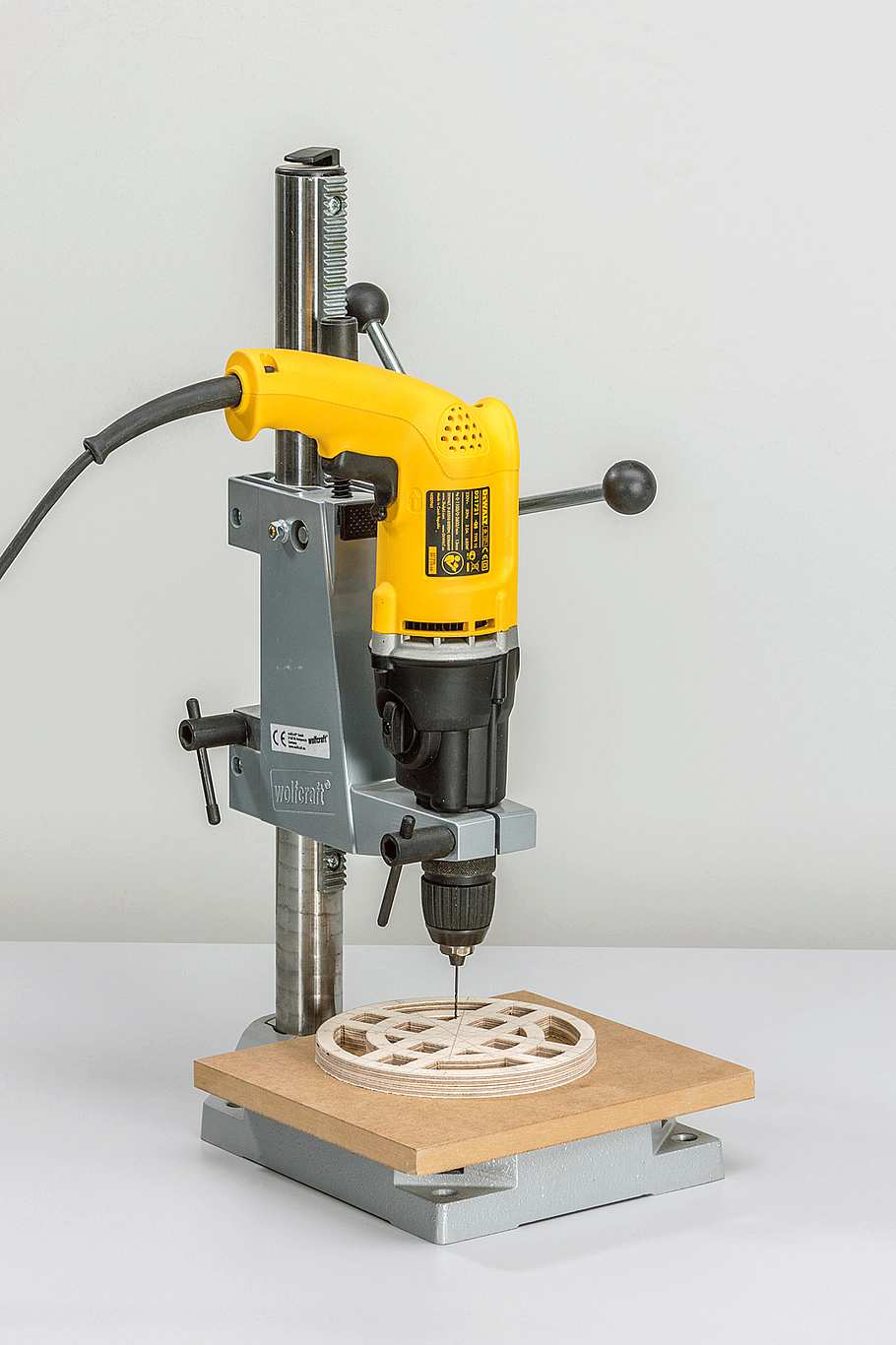

Die noch aufeinanderliegenden Scheiben möglichst exakt mittig mit einem 2-mm-Bohrer durchbohren. Bohrständer verwenden!
Bauplan: Wassermühle selber bauen

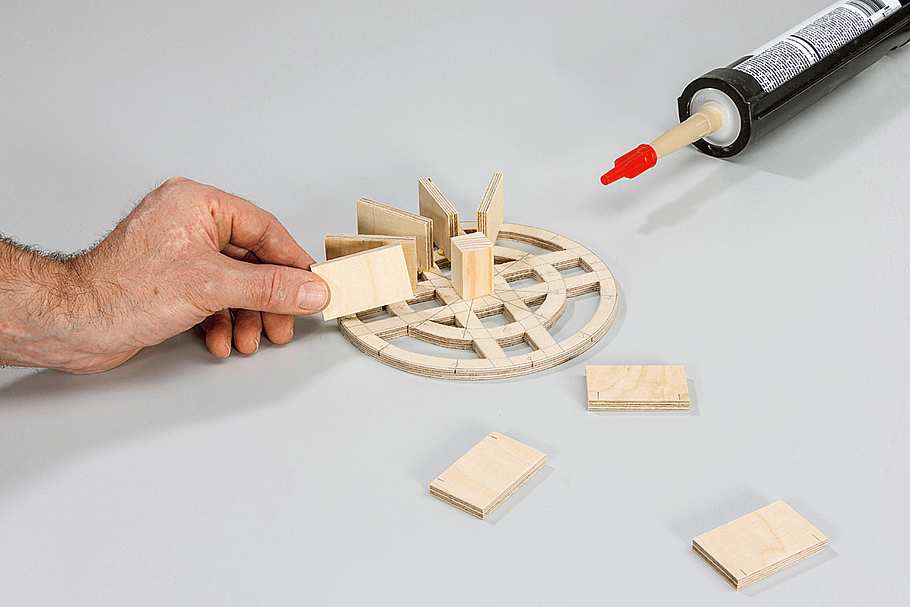

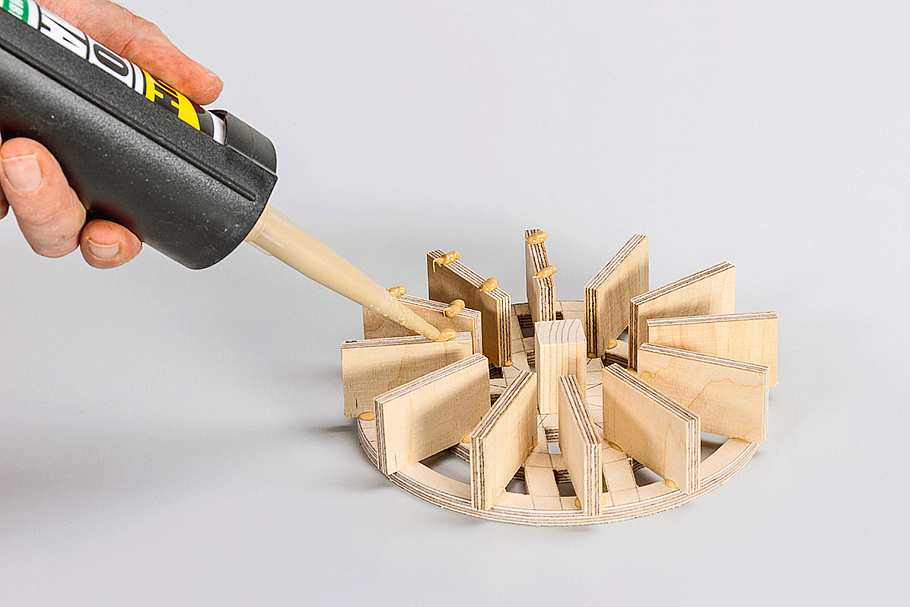

Jetzt können Sie auf der ersten Radscheibe die Schaufelplatten und die Balkennabe mit wasserfestem Holzklebstoff fixieren.
Praxistipp: Um eine spätere Unwucht im Lauf des Mühlrads zu reduzieren, sollten Sie hier sehr exakt arbeiten.
Bauplan: Wassermühle selber bauen
Nachdem der Klebstoff leicht angezogen hat, können Sie an Nabe und Schaufelkanten erneut Klebstoff geben.
Bauplan: Wassermühle selber bauen

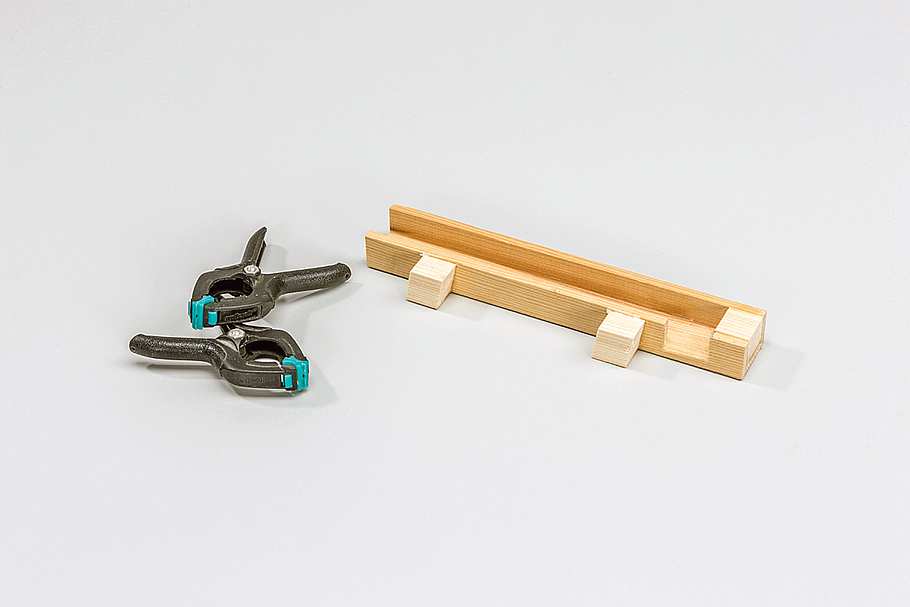

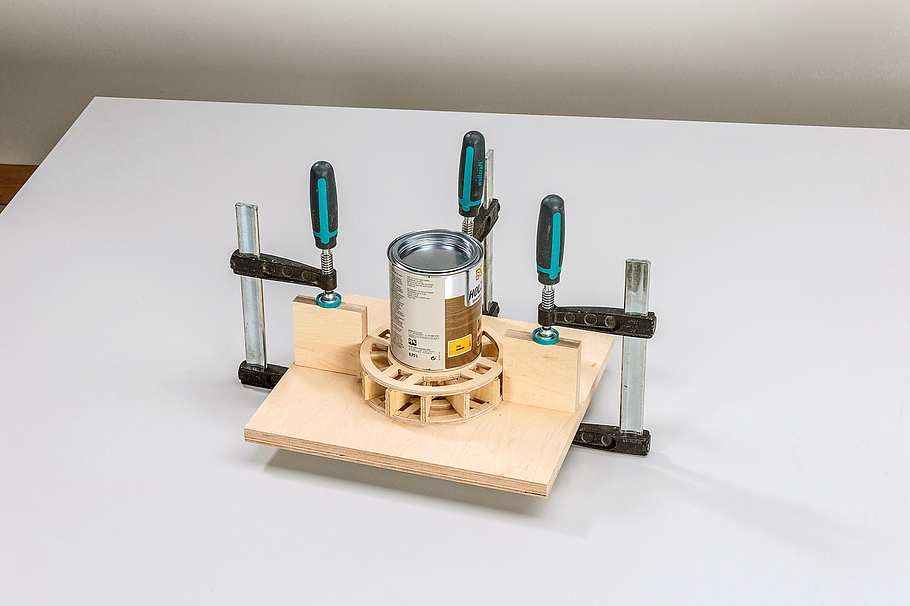

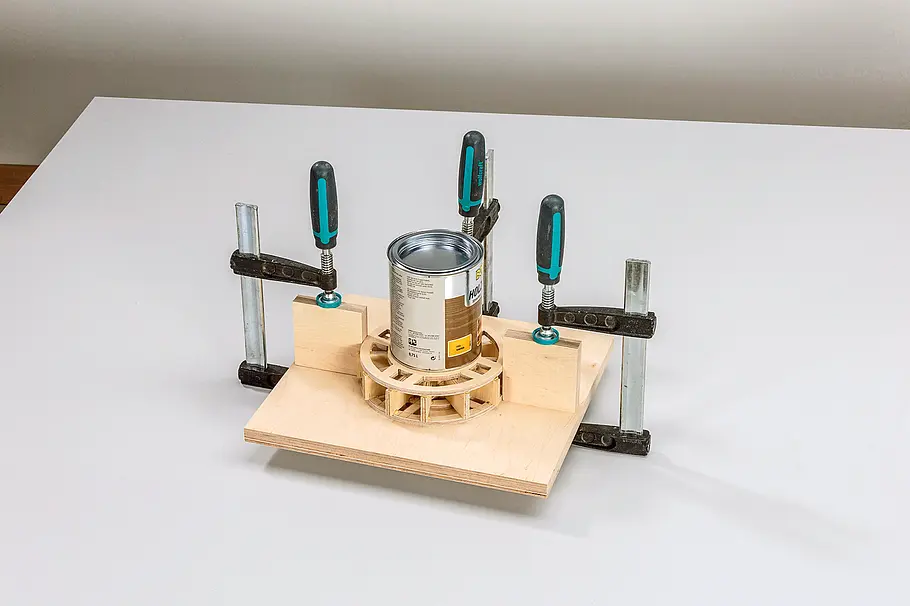

Bei der Zentrierung der Scheiben hilft eine solche Lade. Als Beschwerung dient z. B. eine volle Lackdose.
Bauplan: Wassermühle selber bauen

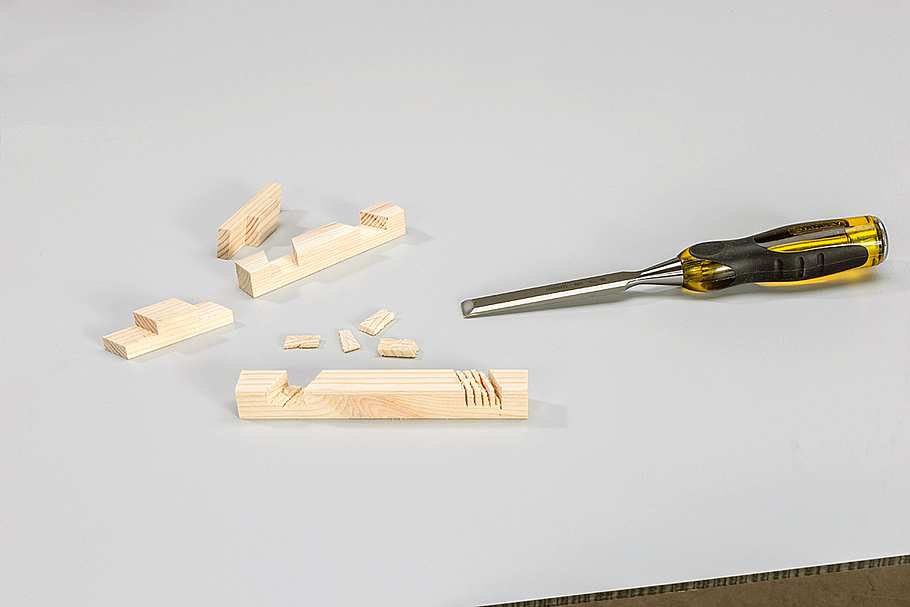

Die Überblattungen etwas einsägen und mit dem Beitel ausstemmen. Die Leisten mit leichter Überlänge zuschneiden.
Bauplan: Wassermühle selber bauen

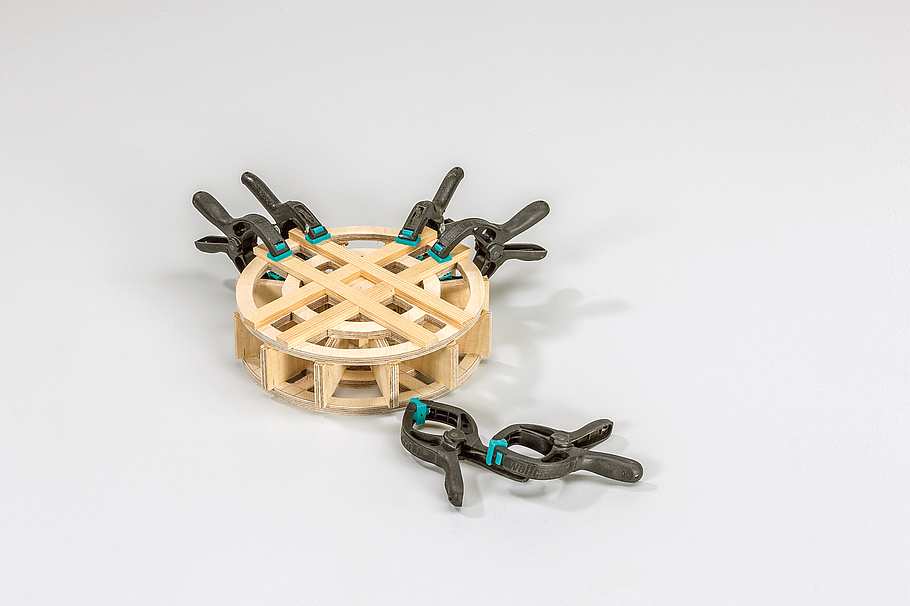

Nur auf der Außenseite werden zusätzlich Holzleisten als Doppel-Kreuz aufgeklebt, um das Mühlrad plastischer zu gestalten. Die Leisten überblatten!
Bauplan: Wassermühle selber bauen

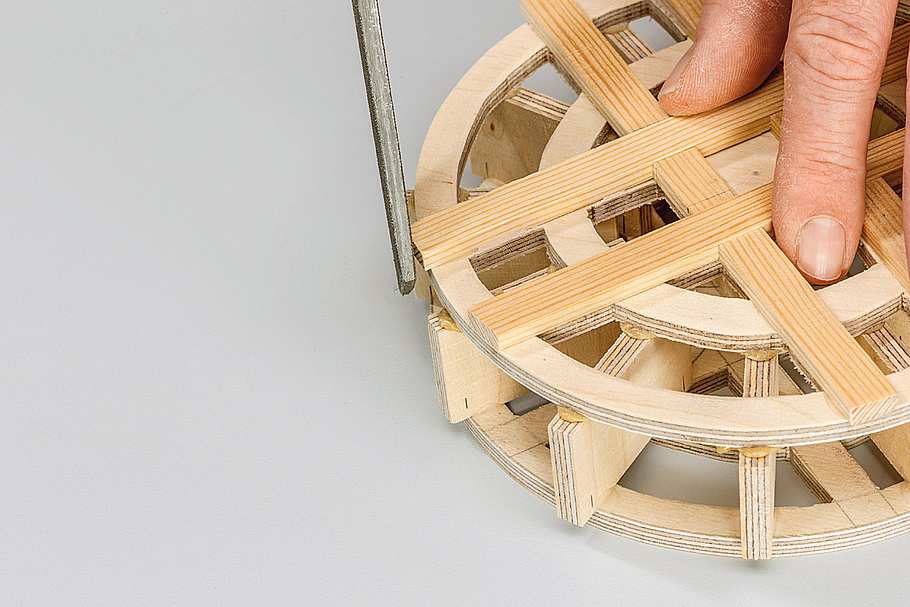

Nachdem der Kleber ausgehärtet ist, werden die Überstände der Leisten mit der Feile nachbearbeitet.
Bauplan: Wassermühle selber bauen

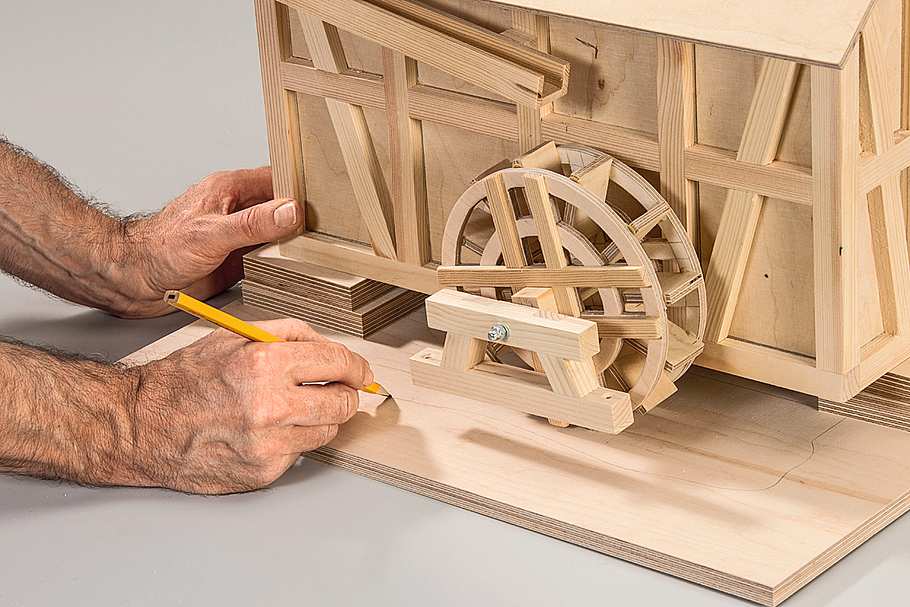

Zuletzt noch auf der Vorderseite ein Vierkantholz aufkleben und das Wasserrad mittig senkrecht für die Achse durchbohren.
Bauplan: Wassermühle selber bauen

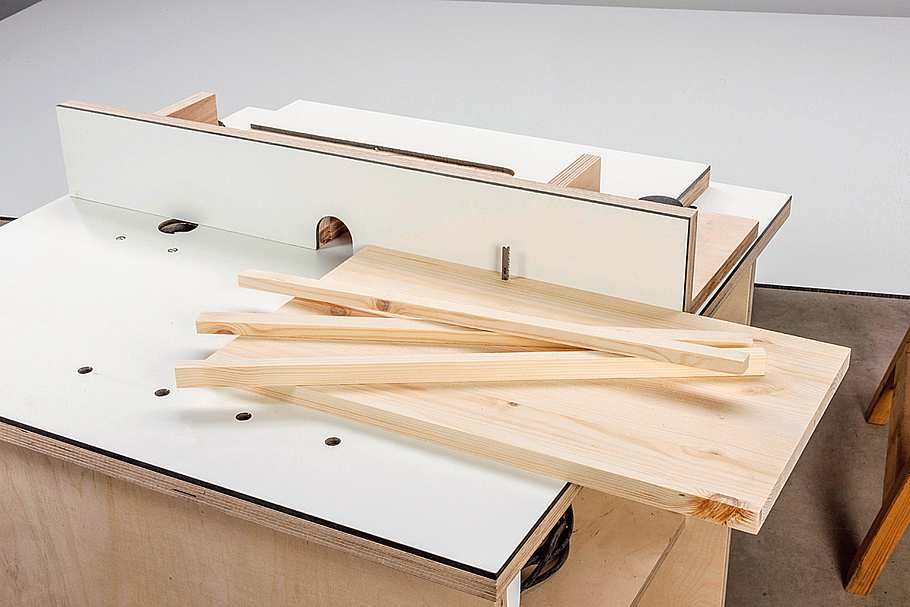

Nun geht es an den Bau des Lagerbocks: Schneiden Sie die Vierkanthölzer zu und die Überblattungen mehrfach zur Hälfte ein.
Bauplan: Wassermühle selber bauen

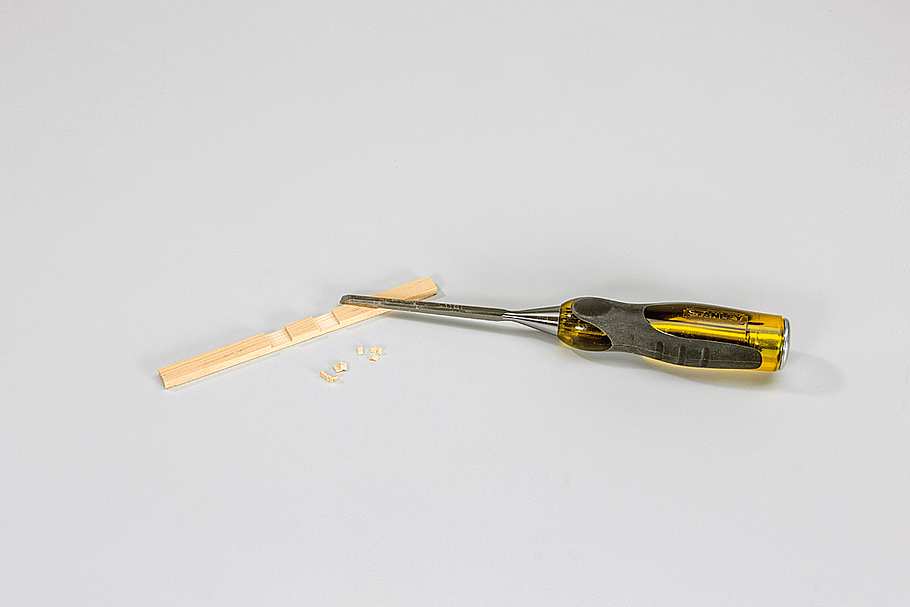

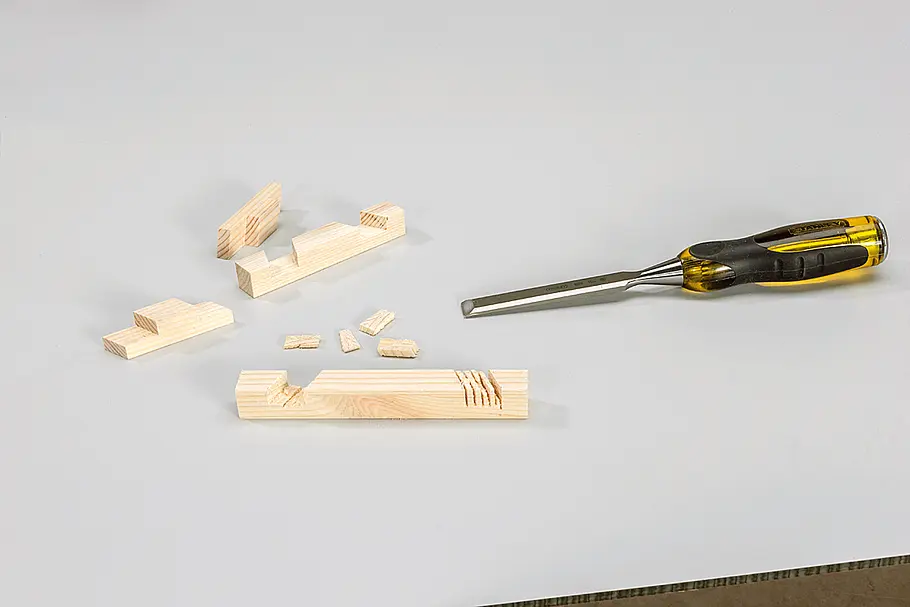

Die Holzlamellen können Sie nun einfach bis zum Grund sauber wegstemmen.
Bauplan: Wassermühle selber bauen

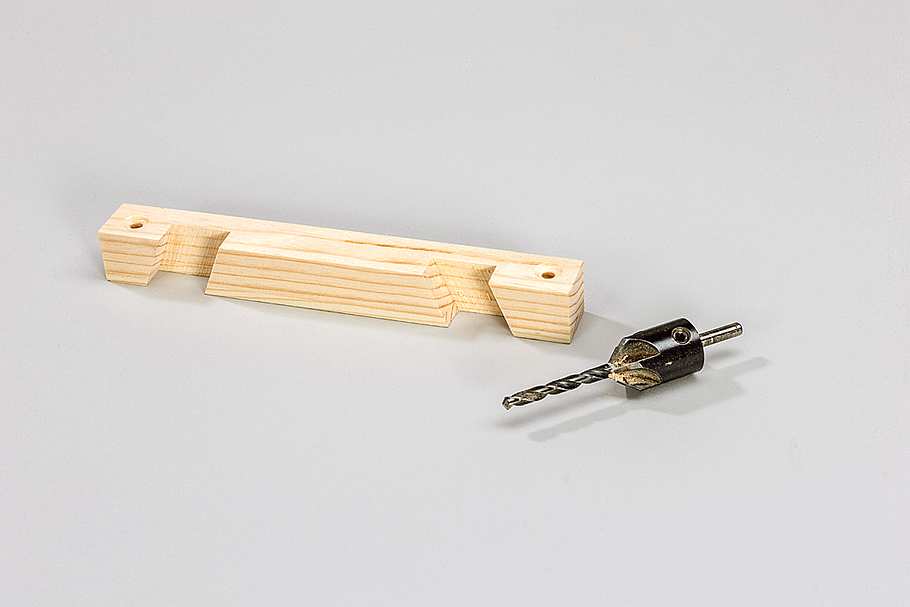

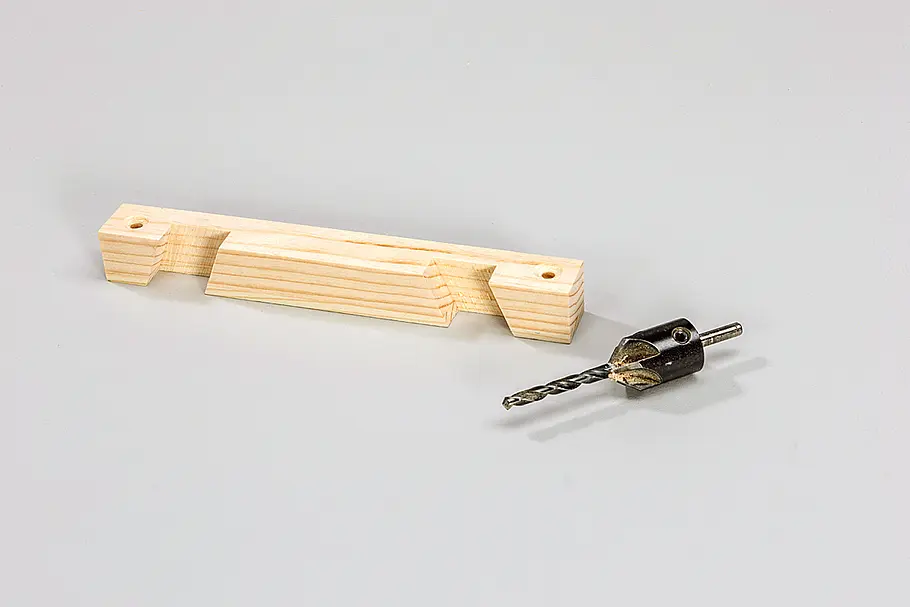

Der untere Querholm des Lagerbocks wird an den Enden durchbohrt und gesenkt.
Bauplan: Wassermühle selber bauen

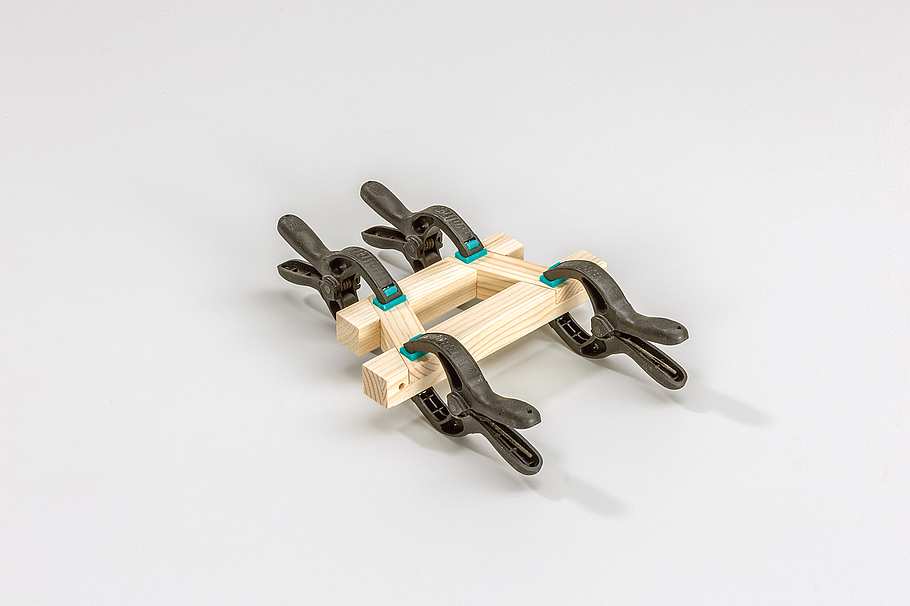

Anschließend verkleben Sie die Hölzer und verpressen sie mit kleinen Leimklammern.
Bauplan: Wassermühle selber bauen

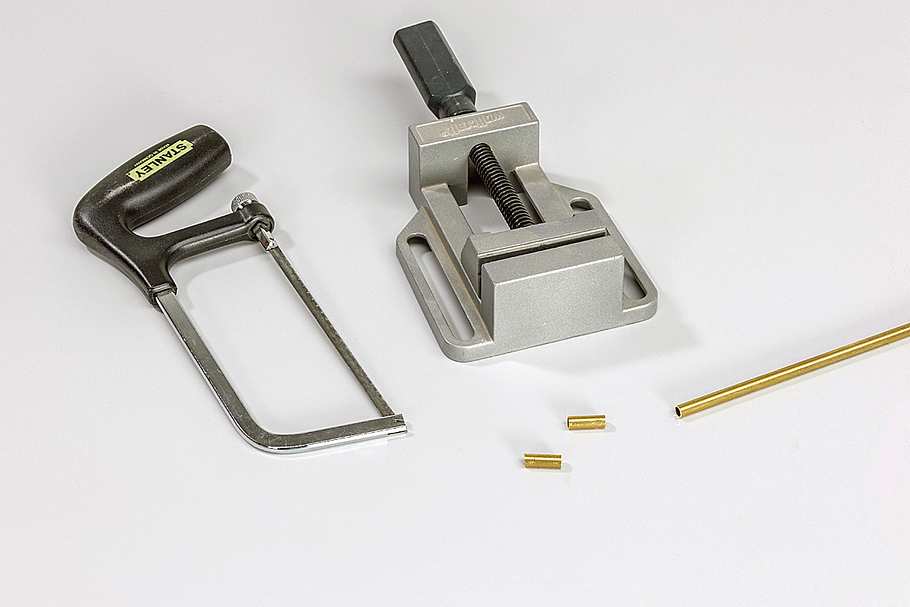

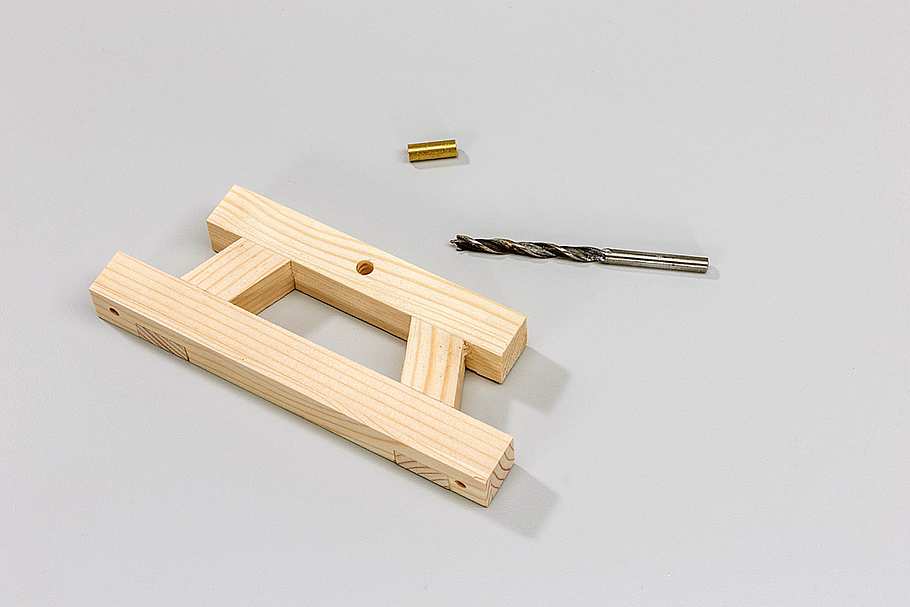

Die Mühlrad-Achse wird wand- und bockseits in kleinen Messingröhrchen gelagert. Längen Sie diese ab und entgraten Sie sie.
Bauplan: Wassermühle selber bauen

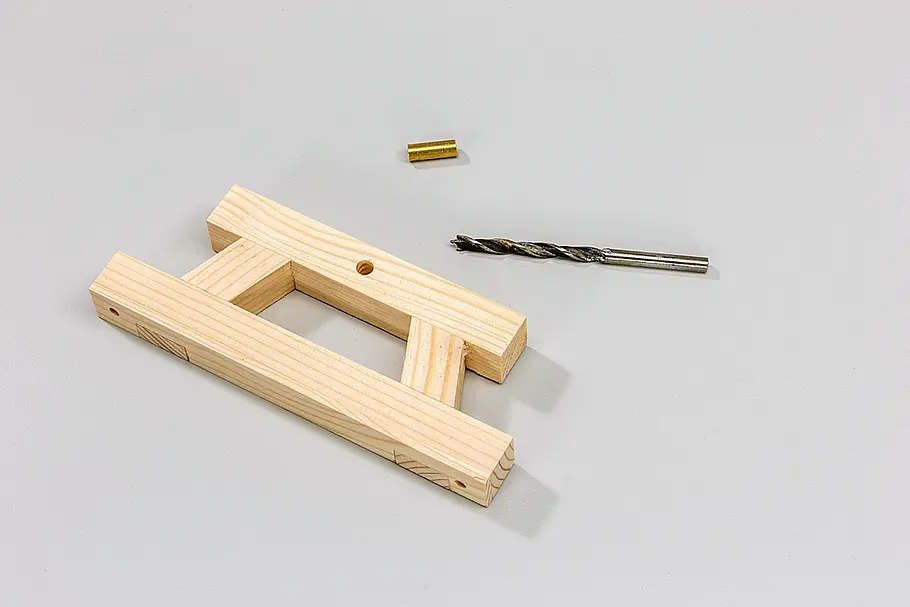

Nun zuerst senkrecht mit der Ständerbohrmaschine die Lager-Buchse in den oberen Querholm des Bocks bohren. Pressen Sie das Rohrstück noch nicht ein!
Bauplan: Wassermühle selber bauen

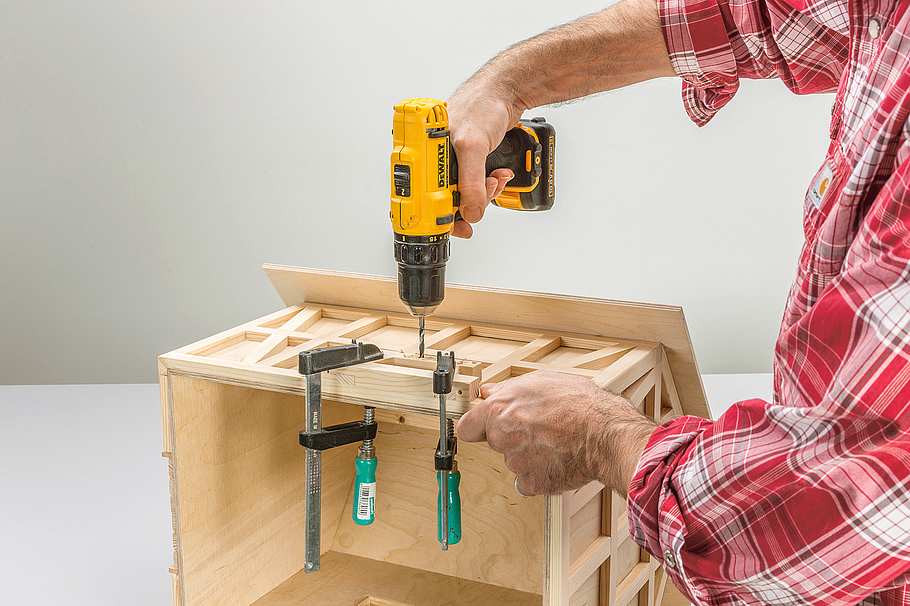

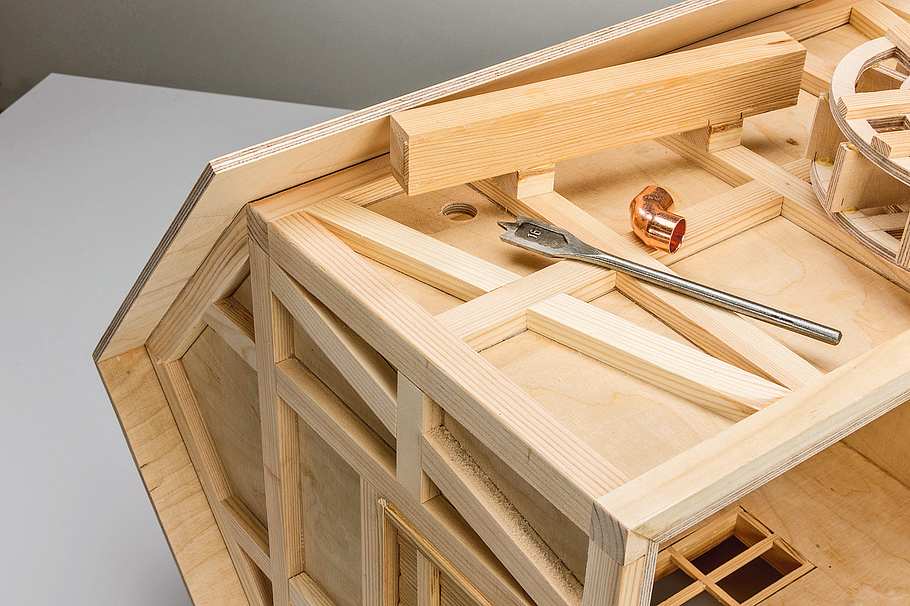

Den Lagerbock auf dem Haus fixieren und durch die Lagerbuchse das Fachwerk durchbohren. Praxistipp: Bohren Sie vorsichtig und senkrecht von Hand. Nutzen Sie das Loch im Bock als Führung.
Bauplan: Wassermühle selber bauen

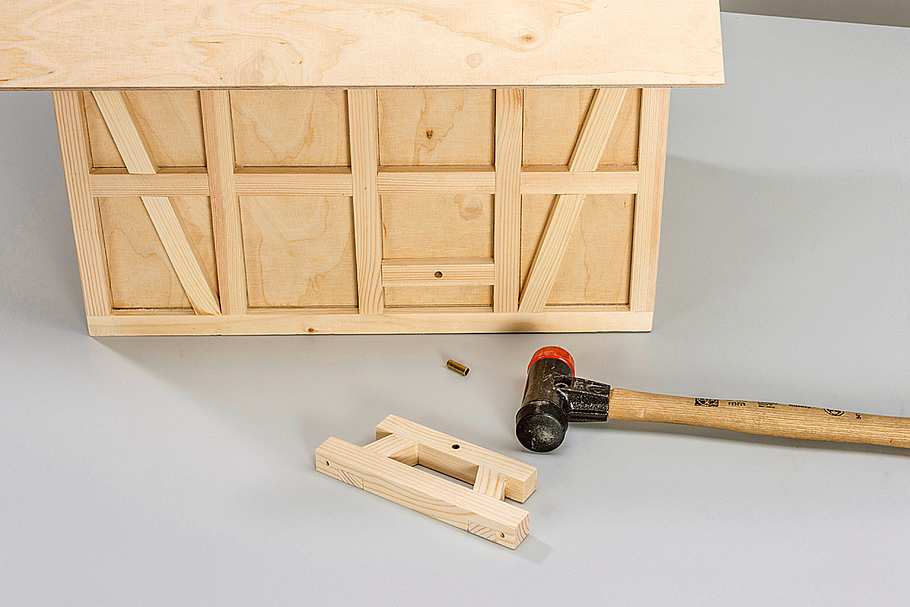

Erst jetzt die Messinghülsen in beide Bohrungen einschlagen.
Bauplan: Wassermühle selber bauen

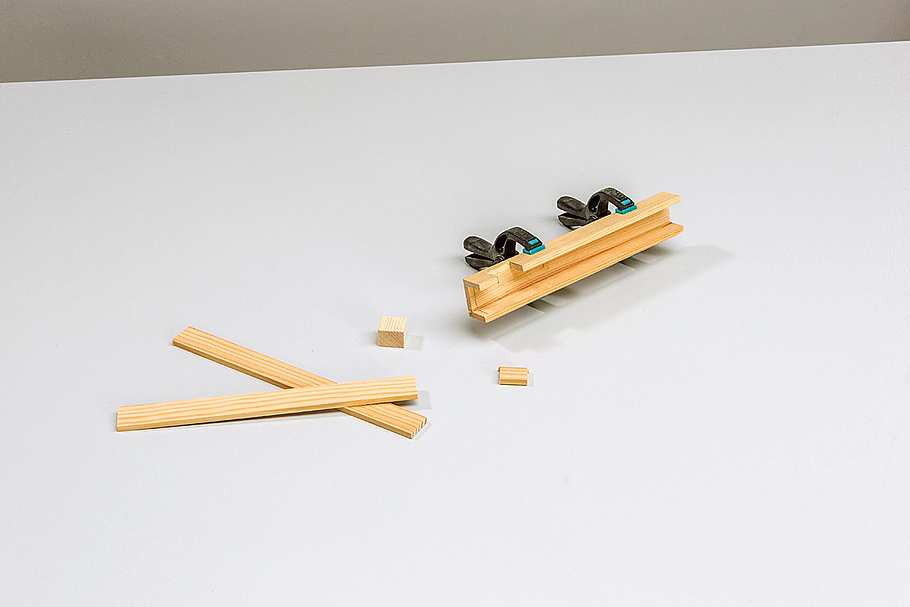

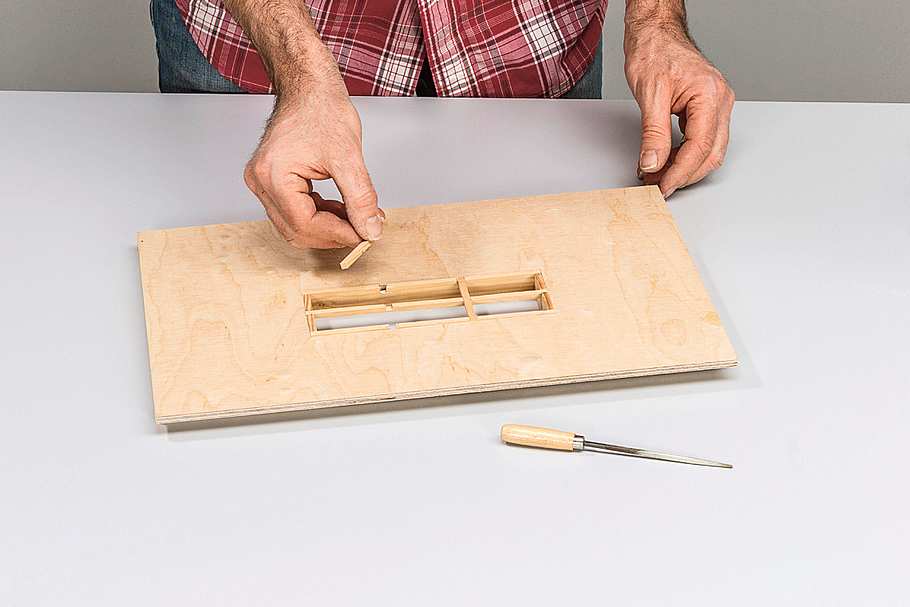

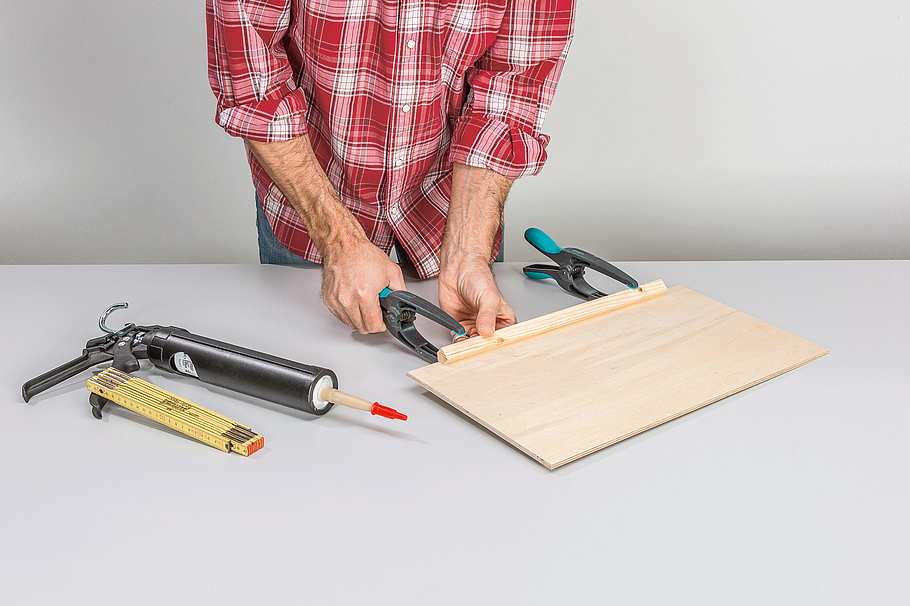

Aus flachen Leisten verkleben Sie die Wasserrinne. Den Einlass für das Kupfer-Winkelstück ausklinken und das Holzklötzchen für den Abschluss einpassen.
Bauplan: Wassermühle selber bauen
Auch zwei rautenförmige Distanzklötzchen für die Montage zuschneiden und ankleben.
Bauplan: Wassermühle selber bauen
Wir haben das Wasserrad und die Rinne provisorisch aufgelegt, um die Bohrung für das Zulaufrohr zu ermitteln. Sie können die Position dem Bauplan entnehmen. Praxistipp: Mit dem 16-mm-Flachfräsbohrer haben wir das Loch geschnitten.
Bauplan: Wassermühle selber bauen

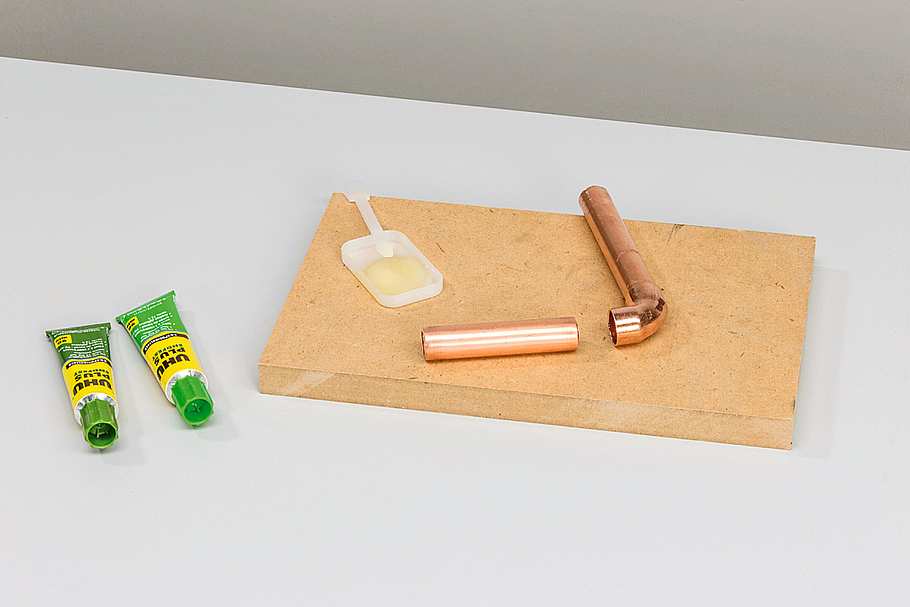

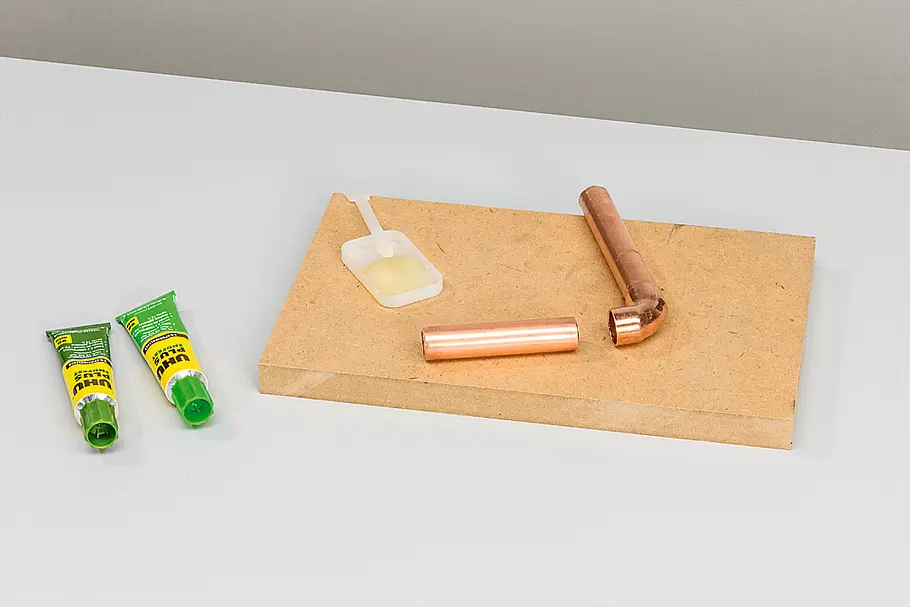

Zwei Stücke Kupferrohr ablängen, entgraten und mit 2-K-Kleber und dem ersten 90°-Bogen zum Winkelstück verkleben.
Bauplan: Wassermühle selber bauen

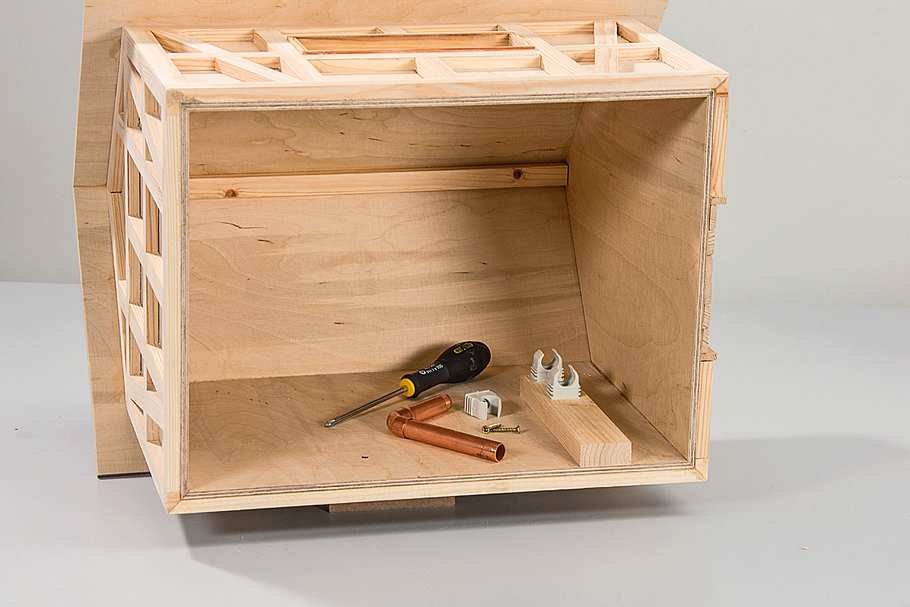

Innen im Haus eine Latte aufkleben und zwei Wand-Rohrschellen montieren, die den Rohrwinkel in Position halten.
Bauplan: Wassermühle selber bauen

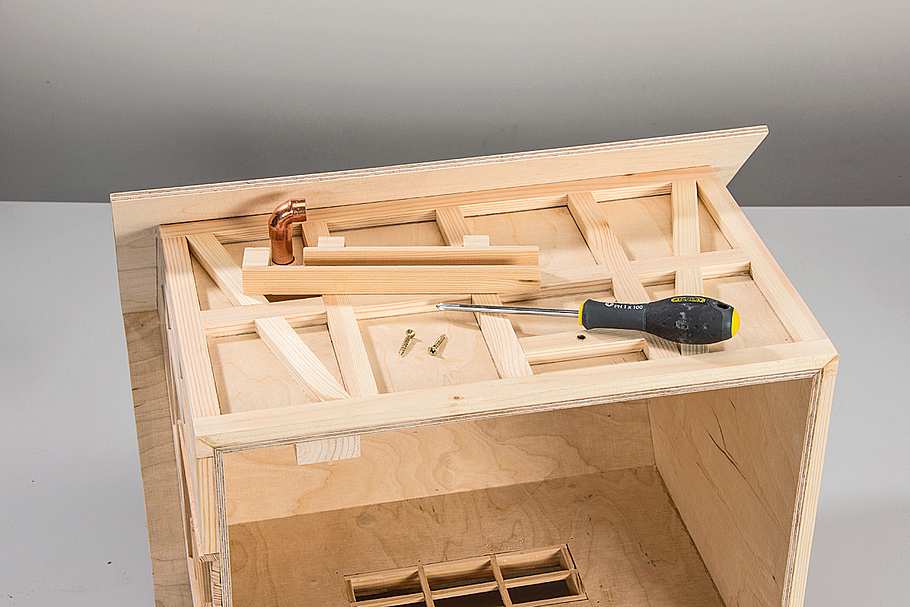

Den zweiten Winkel aufstecken und prüfen, ob er exakt in die Rinne passt. Dann den Winkel festkleben und die Rinne von innen festschrauben.
Bauplan: Wassermühle selber bauen

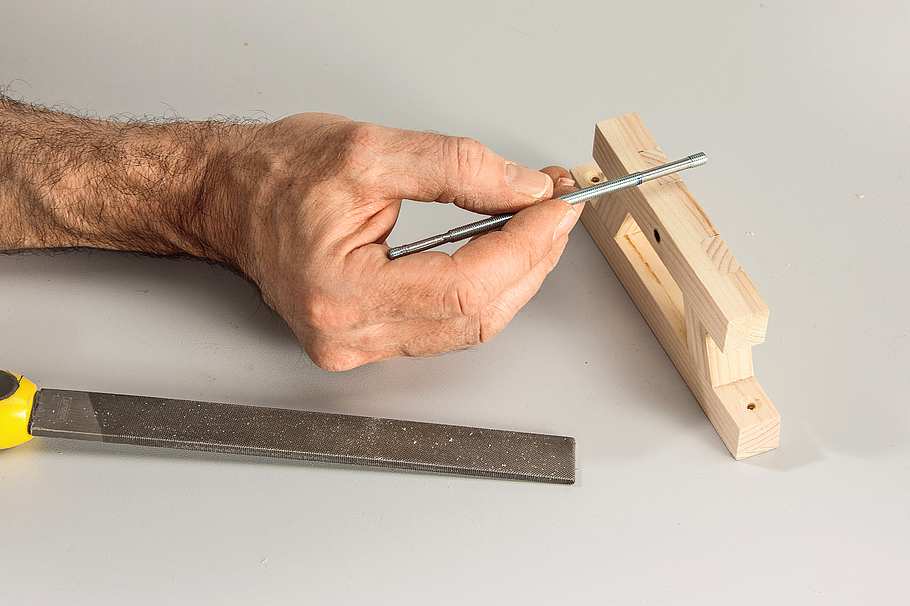

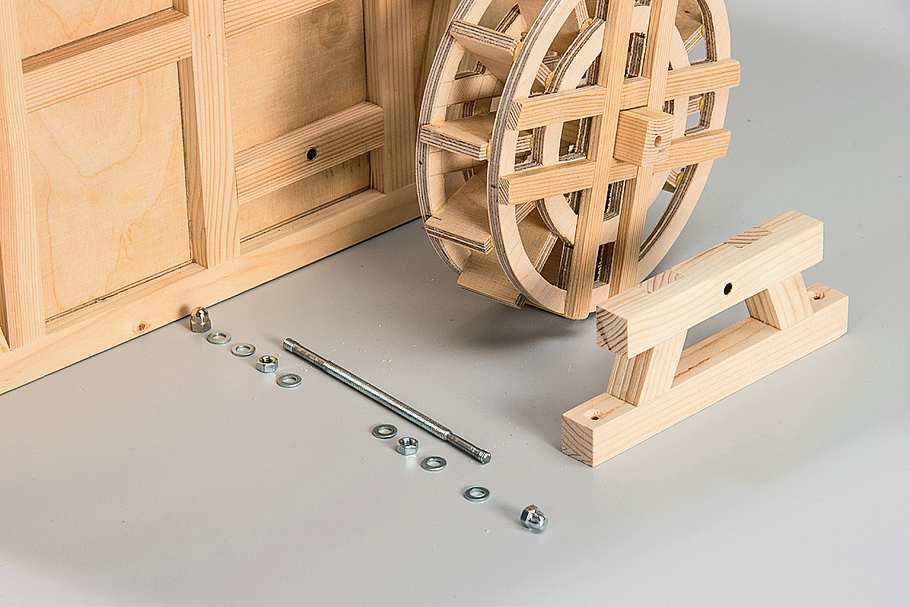

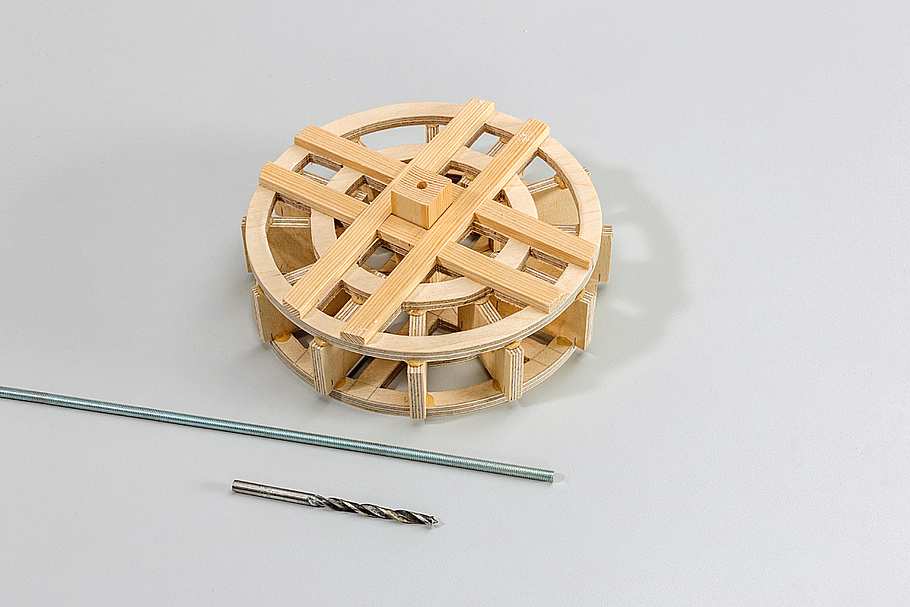

Eine M5-Gewindestange für das Wasserrad ablängen und an beiden Lagerpunkten das Gewinde abfeilen.
Bauplan: Wassermühle selber bauen
Jetzt das Wasserrad montieren. Ausreichend Seitenspiel belassen und die Hutmuttern mit Sekundenkleber sichern.
Praxistipp: Unwuchten im Wasserrad jetzt korrigieren!
Bauplan: Wassermühle selber bauen
Legen Sie jetzt in der Deckelplatte des Sockels den sichtbaren Ausschnitt für einen 40-Zentimeter-Blumenkasten fest.
Bauplan: Wassermühle selber bauen

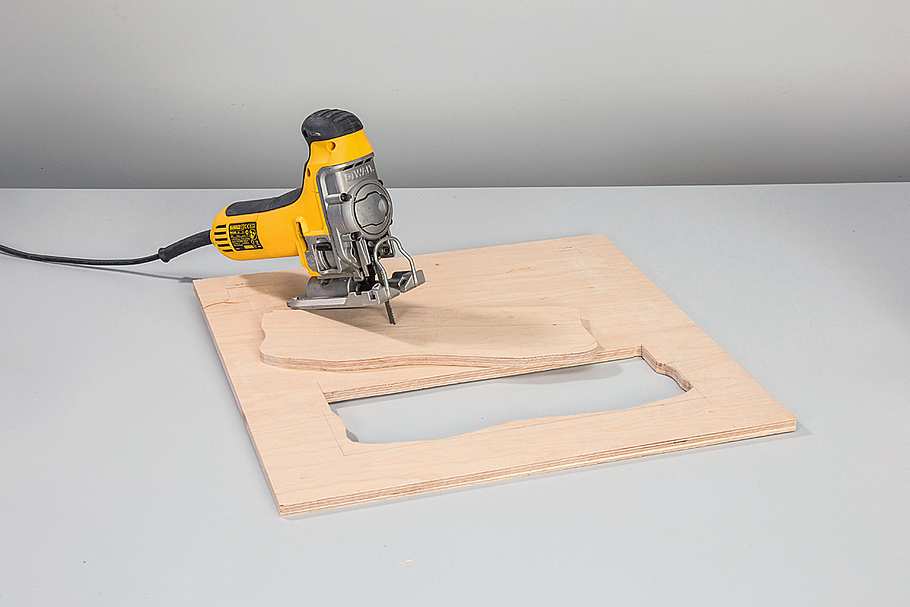

Dann sägen Sie mit der Stichsäge den Ausschnitt heraus. Die Bauteile für den Sockelkasten zuschneiden und verschrauben.
Bauplan: Wassermühle selber bauen

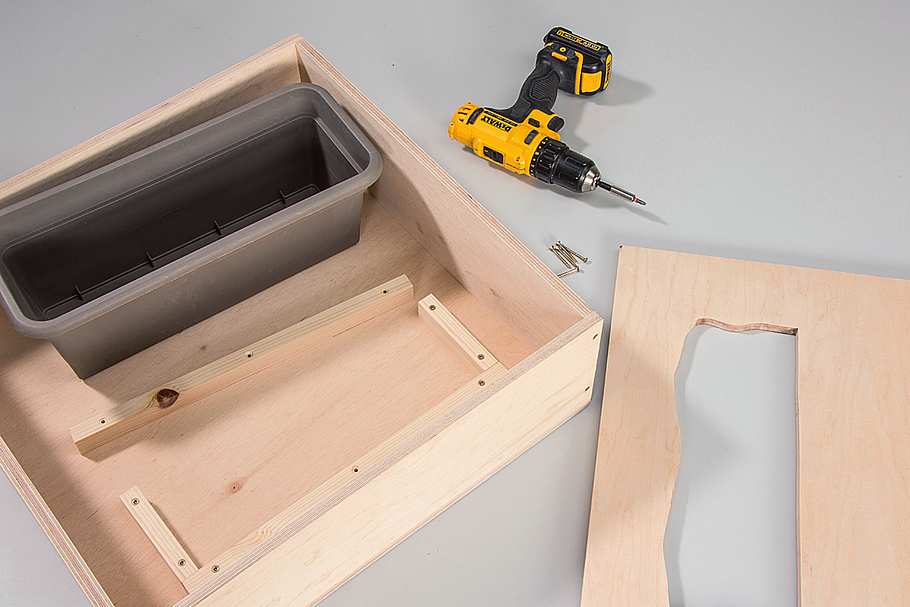

Damit das Wasserbecken – ein 40-cm-Blumenkasten – nicht verrutscht, bringen Sie auf der Grundplatte Leisten an.
Bauplan: Wassermühle selber bauen

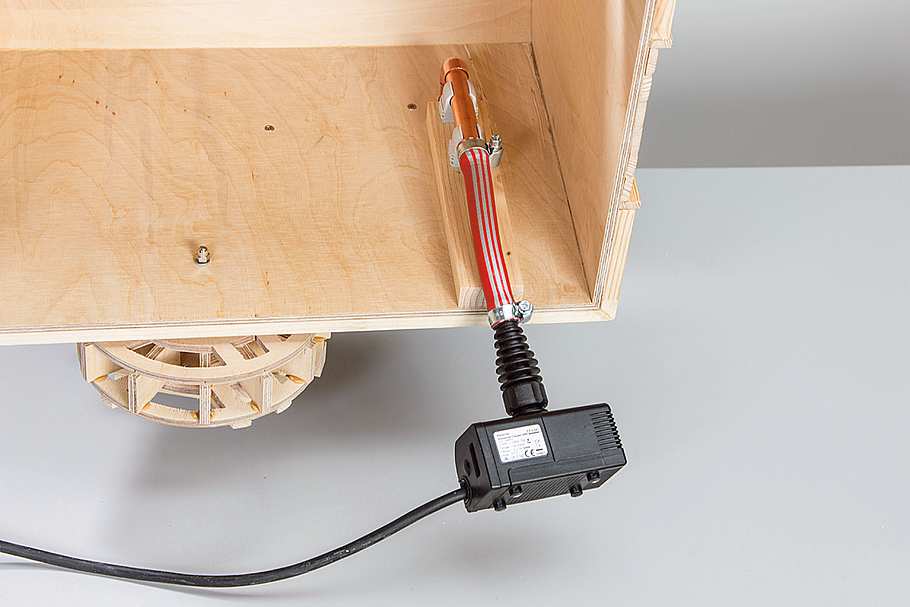

Im Mühlenhaus schließen Sie nun die Pumpe mit einem Stück 3⁄8-Zoll-Gartenschlauch und Schlauchschellen an das Kupferrohr an.
Bauplan: Wassermühle selber bauen

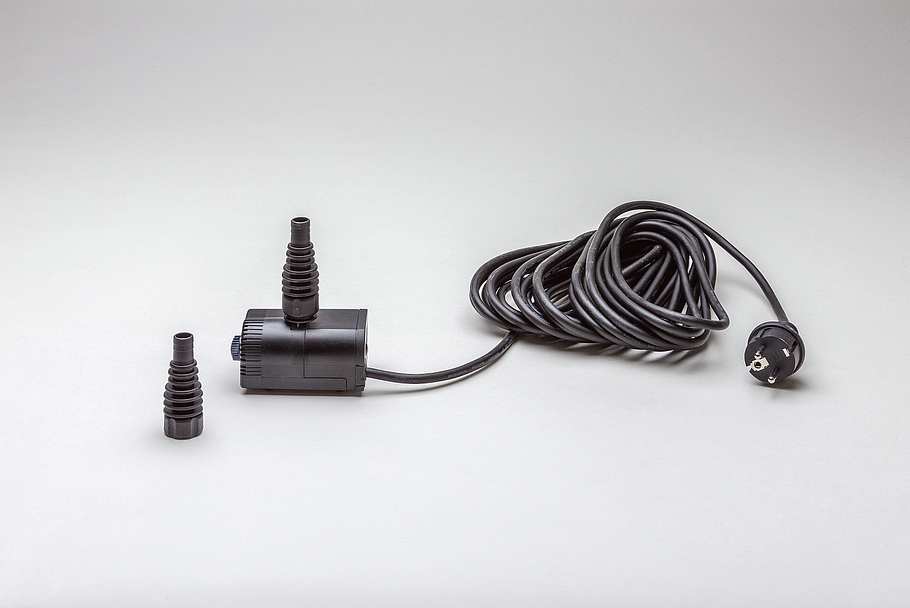

Für den Antrieb des Wasserrades kam die Oase-Pumpe Aquarius Universal Classic 600 zum Einsatz. Die kompakte Pumpe hat eine regulierbare Fördermenge von bis zu 600 l/h und ist ab etwa 55 Euro erhältlich. Der nur 98 x 57 x 62 mm große Pumpen- Zwerg kann nass oder trocken aufgestellt werden. Die Durchflussmenge regulieren Sie mechanisch über einen Ansaugbegrenzer.
Bauplan: Wassermühle selber bauen

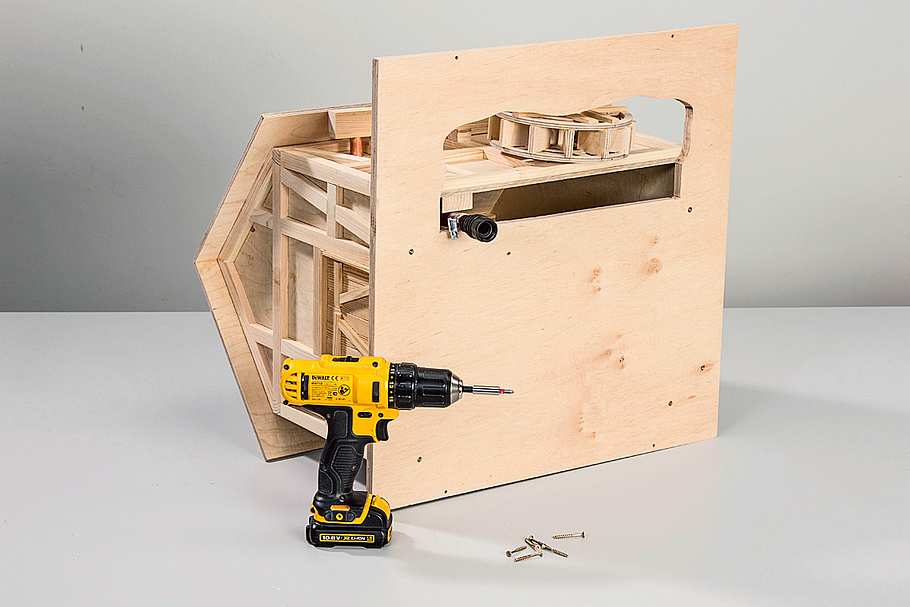

Jetzt wird die Deckelplatte des Sockels von unten mit dem Mühlenhaus verschraubt.
Bauplan: Wassermühle selber bauen

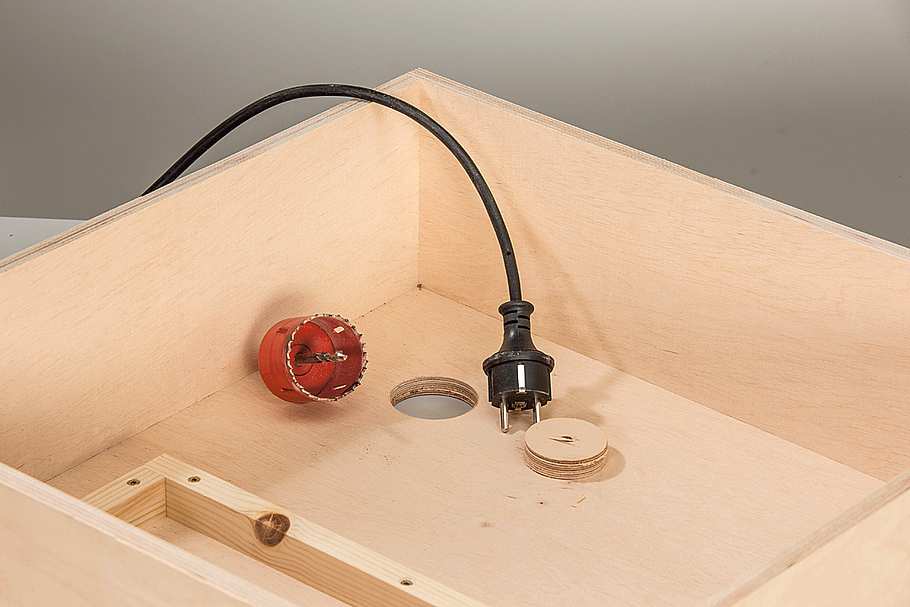

Zum Herausführen des Steckers haben wir ein Loch in die Grundplatte geschnitten und in den Ecken Möbelgleiter untergeschraubt.
Bauplan: Wassermühle selber bauen

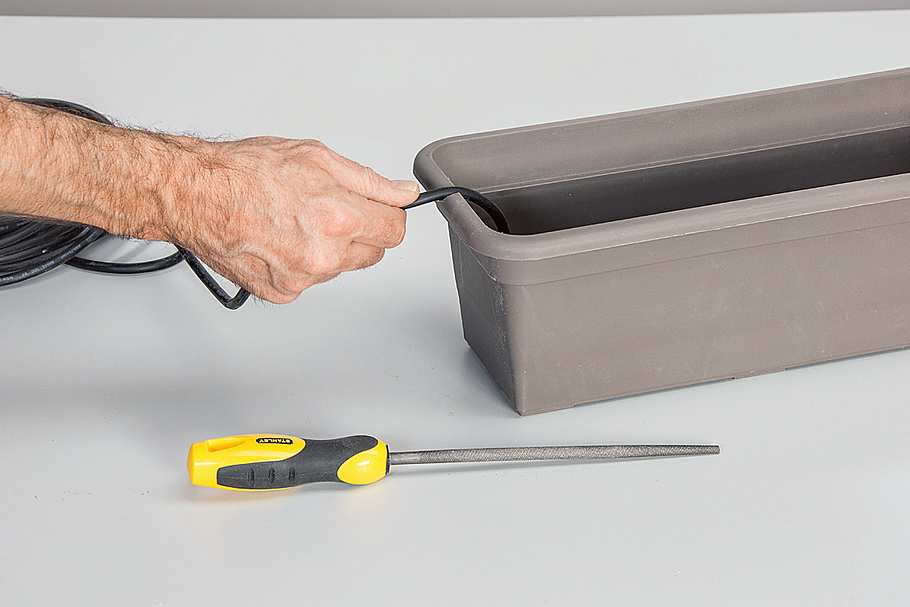

Um die Anschlussleitung der Pumpe aus dem Blumenkasten herauszuführen, feilen Sie eine Rundkerbe in den Rand.
Bauplan: Wassermühle selber bauen

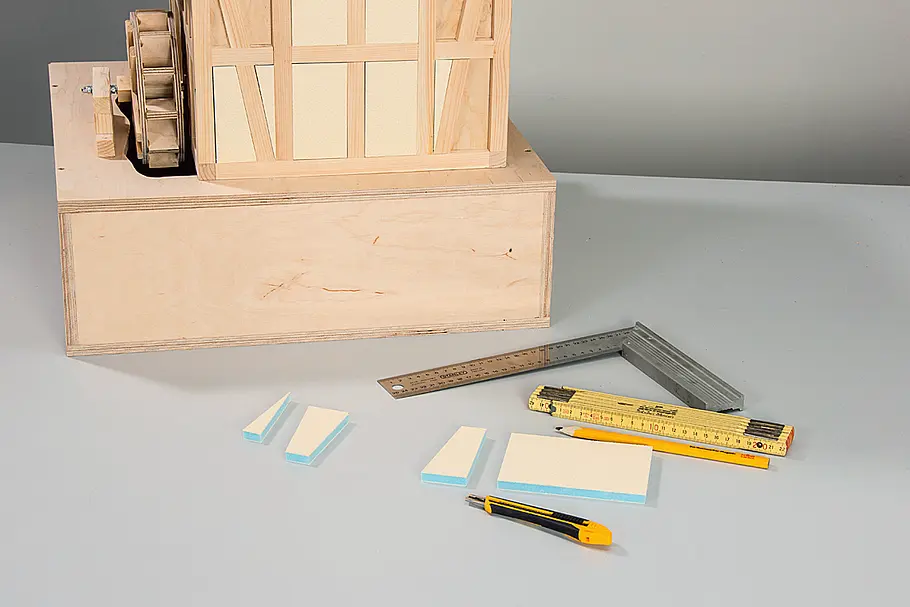

Deckelplatte und Lagerbock verschrauben. Nun schneiden Sie aus der 10-mm-Hartschaum-Bauplatte die Ausfachungen zu.
Bauplan: Wassermühle selber bauen

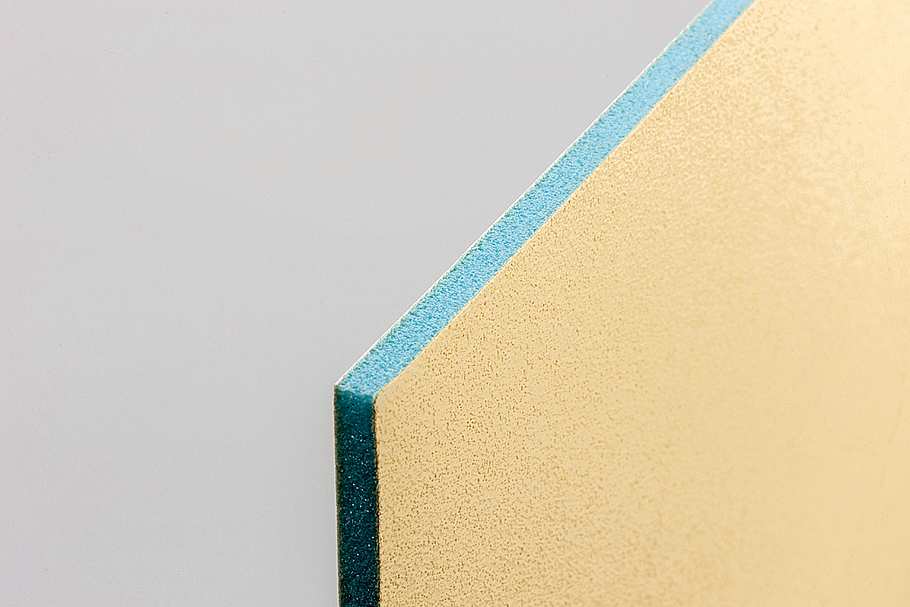

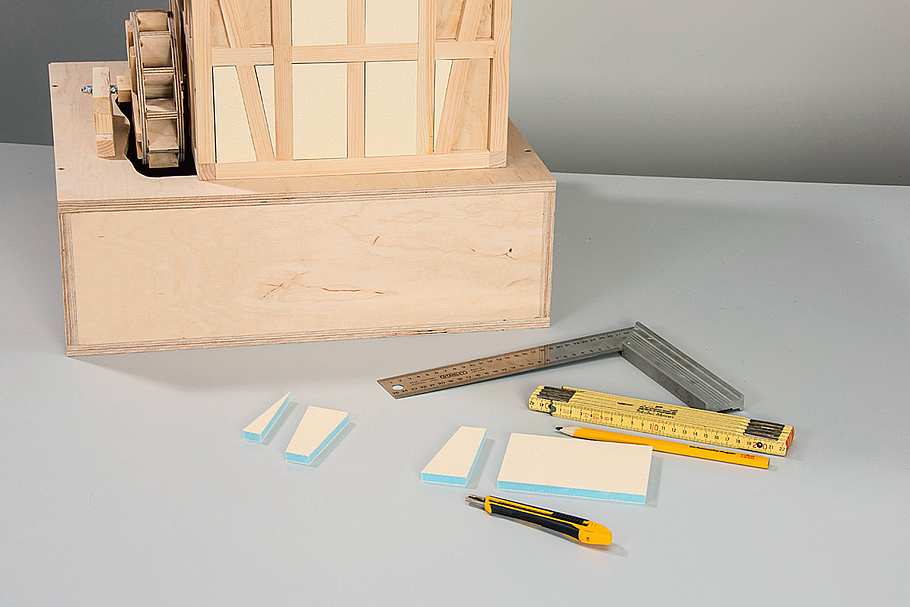

Als Putzflächen im Fachwerk haben wir die Emv Vario Bauplatte Twist aus dem Bauhaus verwendet. Die 1200 x 600 mm große und nur 10 mm starke Hartschaumplatte hat eine fertige Putzstruktur und kostet rund 16 Euro.
Bauplan: Wassermühle selber bauen

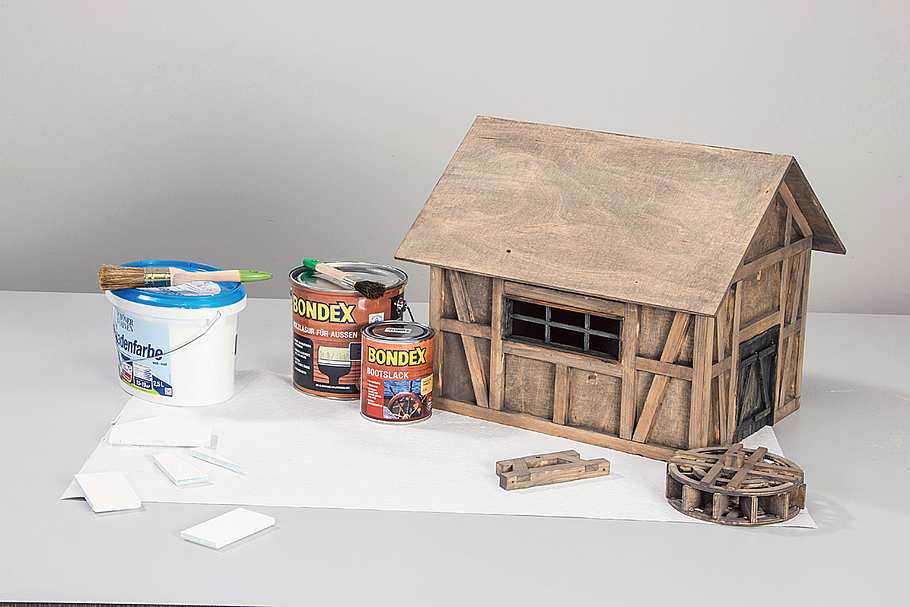

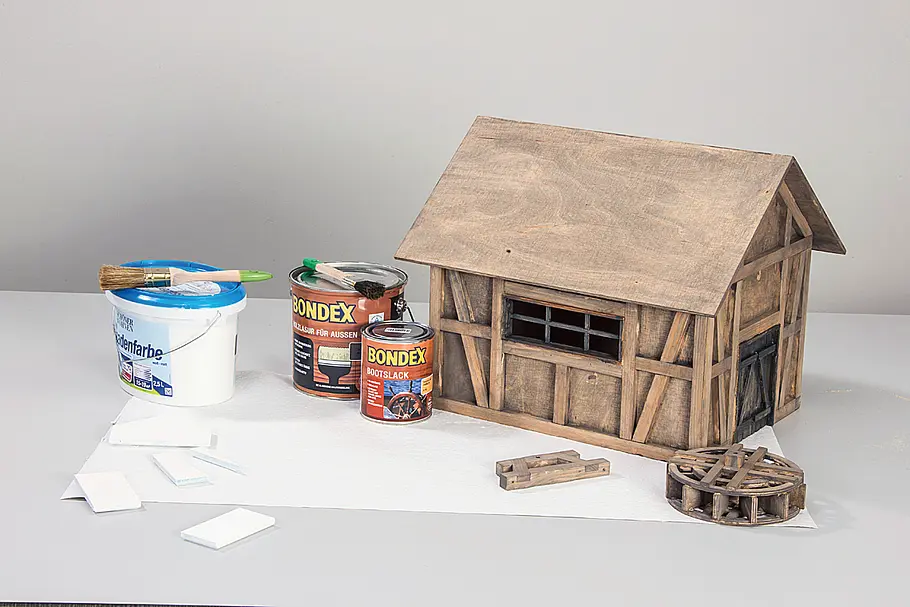

Alle Holzflächen grau lasieren (Tür, Fenster und Sockel dunkelgrau). Anschließend klar lackieren.
Bauplan: Wassermühle selber bauen

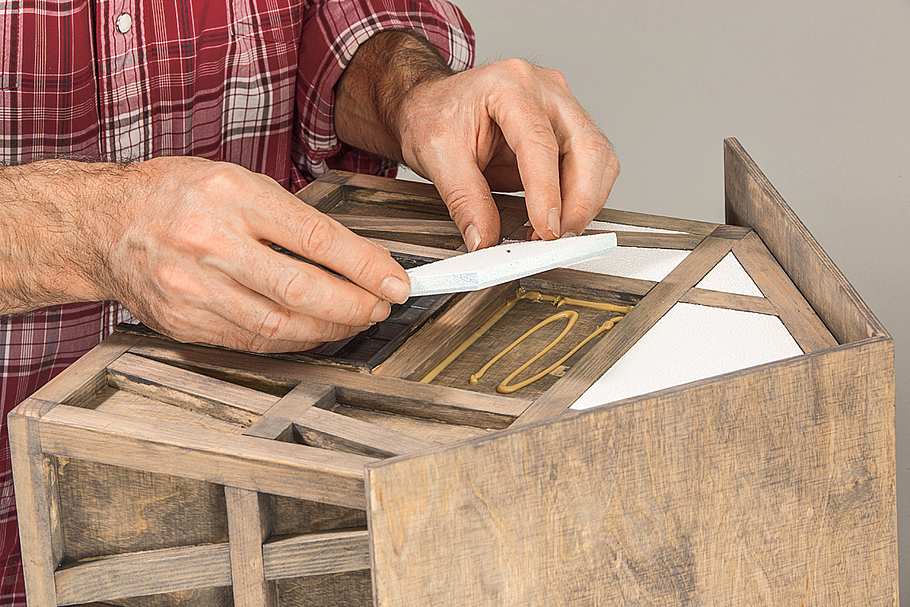

Die Fachwerk-Füllstücke mit weißer Fassadenfarbe streichen (auch die Kanten) und nach dem Trocknen einkleben.
Bauplan: Wassermühle selber bauen

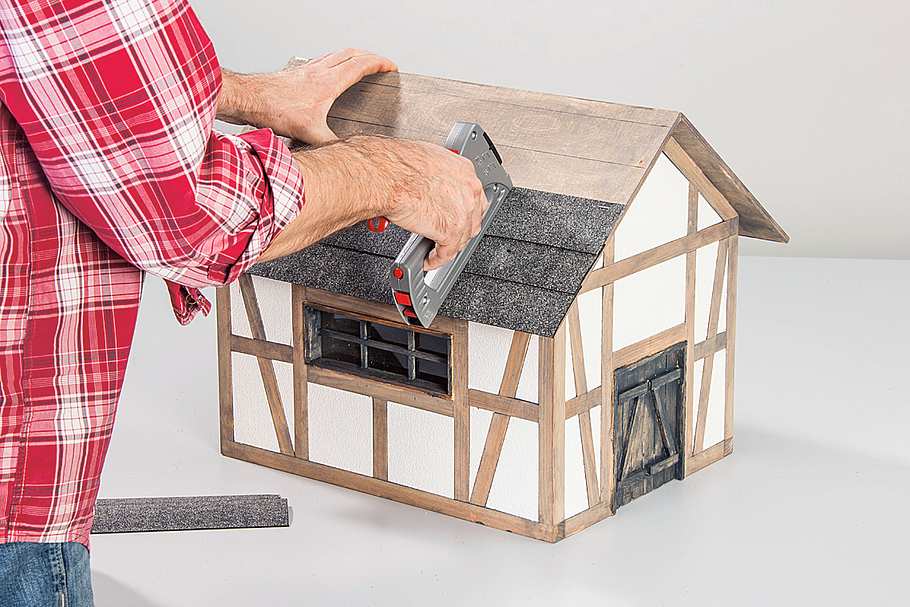

Beide Dachhälften von unten nach oben mit 60 mm breiten Dachpappe-Streifen decken; mit dem letzten Streifen den First abdecken.
Bauplan: Wassermühle selber bauen

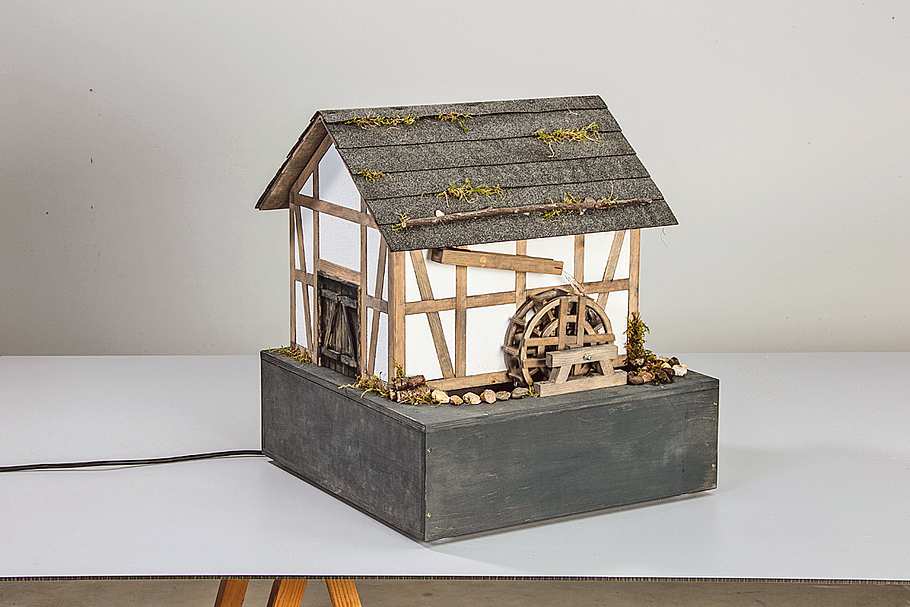

Die Mühle mit Steinen, Zweigen und Moos dekorieren. Nach dem Befüllen des Blumenkastens kann die Pumpe gestartet werden.
