So bauen Sie Lautsprecher-Gehäuse selbst – alles was Sie dazu brauchen ist diese Boxenbau Anleitung!
Boxenbau Anleitung
Das A und O einer guten Selbstbau-Lautsprecherbox ist die perfekte akustische Abstimmung des Gehäuses mit den einzubauenden Lautsprechersystemen und der Elektronik der Frequenzweiche: Diese Anleitung zum Boxenbau zeigt Schritt für Schritt, woerauf Sie beim Bau der Lautsprechergehäuse achten sollten!
Boxenbau Anleitung

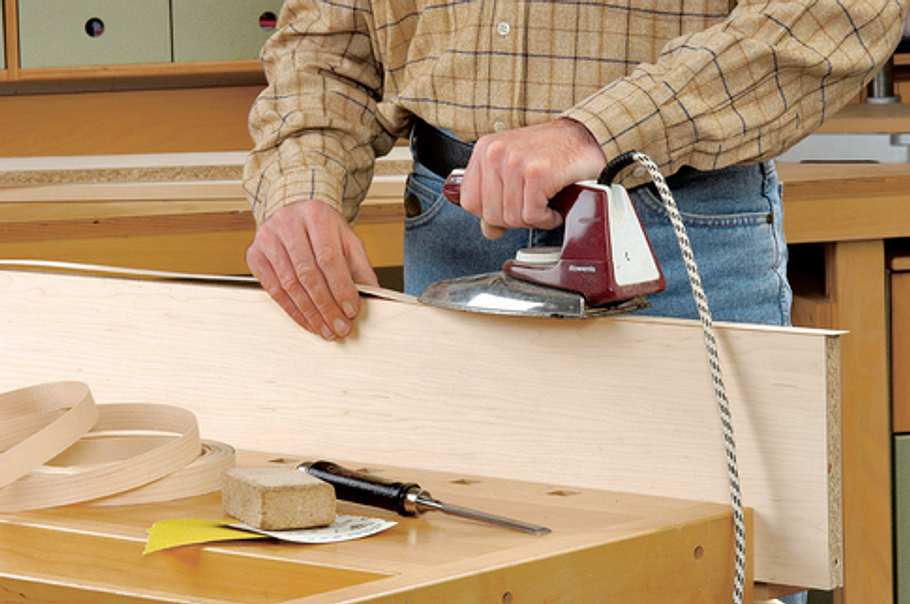

Die bequemste Art, Umleimer zu verarbeiten, ist das Aufbügeln. Zwischen Daumen und Zeigefinger ...
Boxenbau Anleitung

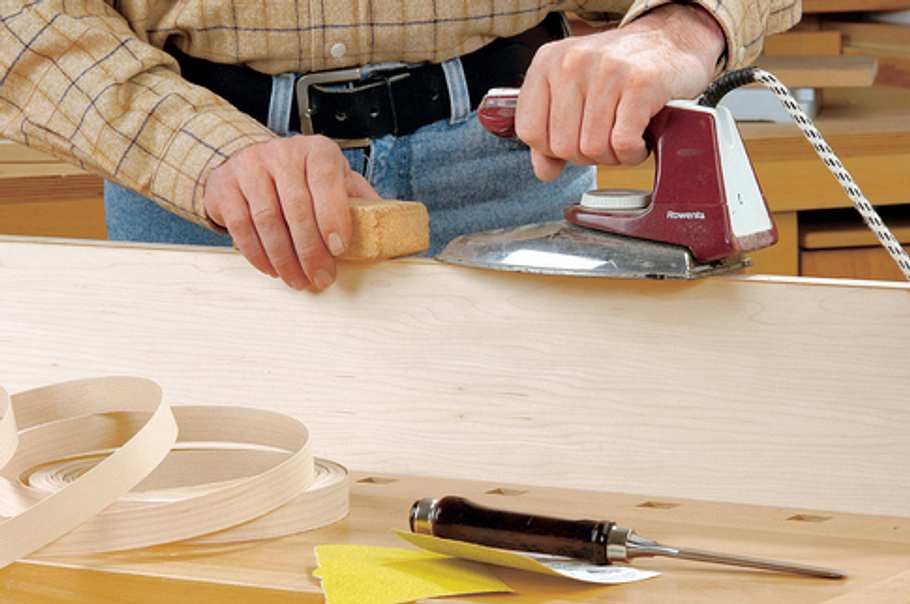

... wird der Streifen über die Sägekante geführt und im zweiten Gang mit einem Schleifklotz angepresst.
Boxenbau Anleitung

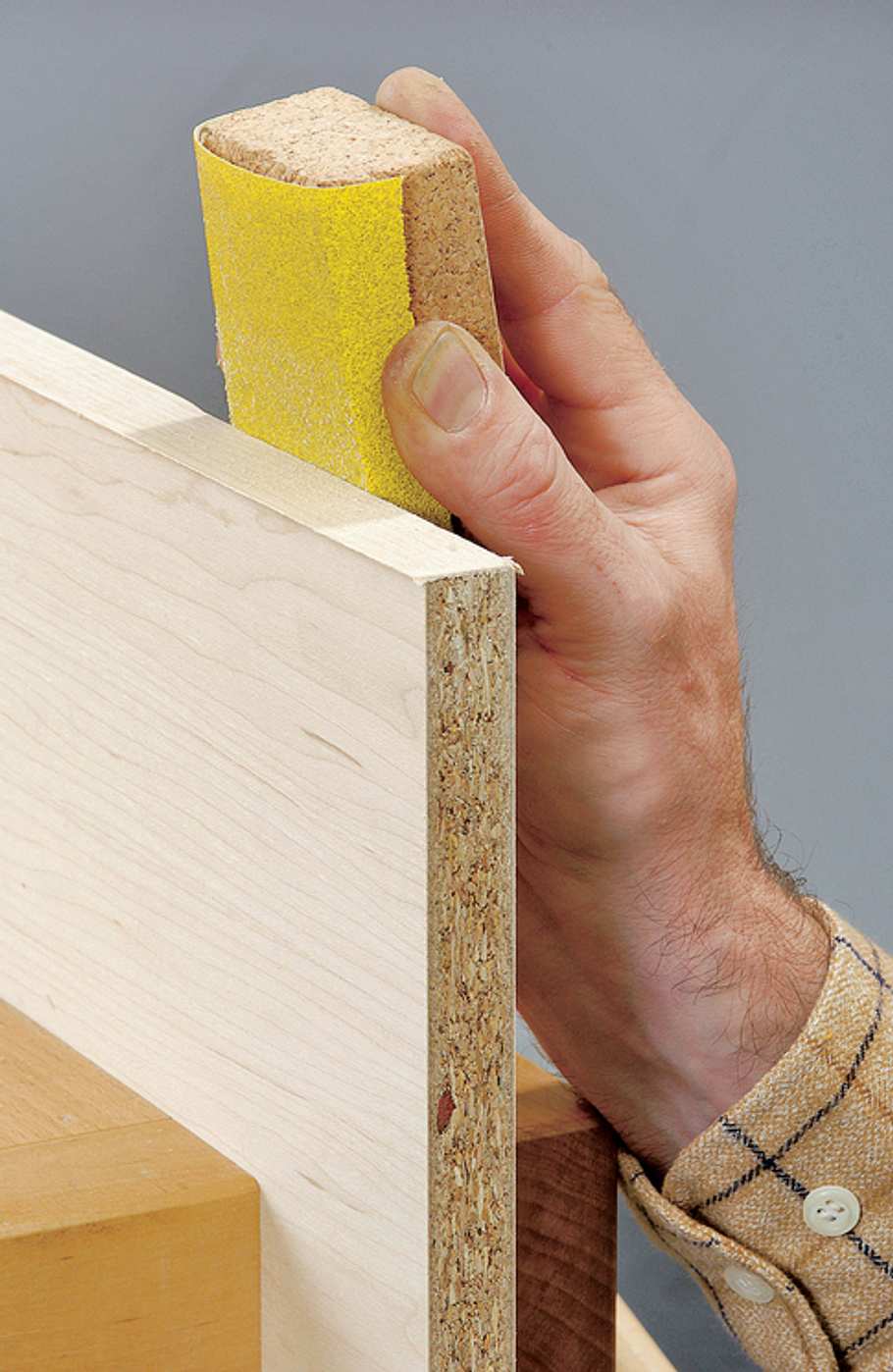

Auch beim groben Kantenbrechen hilft ein Schleifklotz: Den Klotz auflegen und über die Kante ...
Boxenbau Anleitung

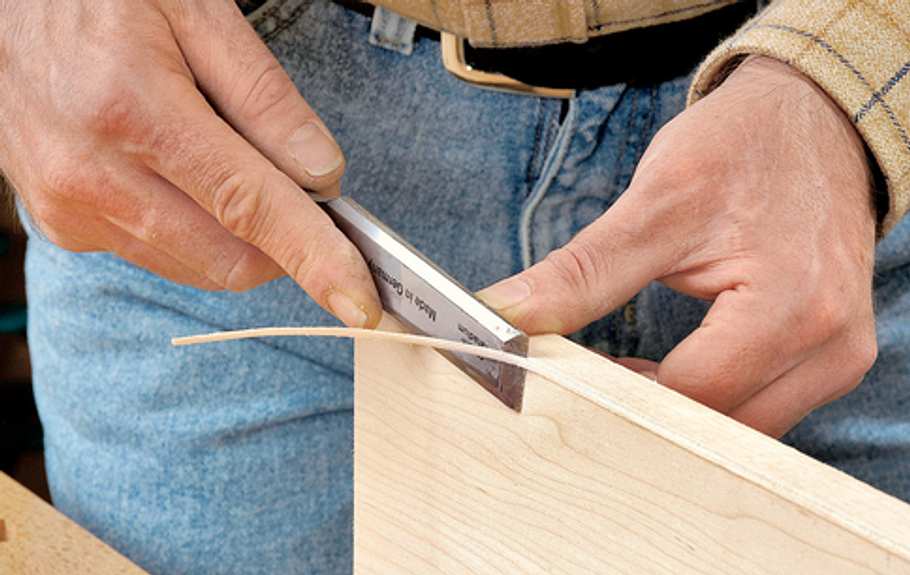

... nach unten ziehen. Das Säubern der Bruchkanten übernimmt ein scharf geschliffener Stechbeitel.
Boxenbau Anleitung

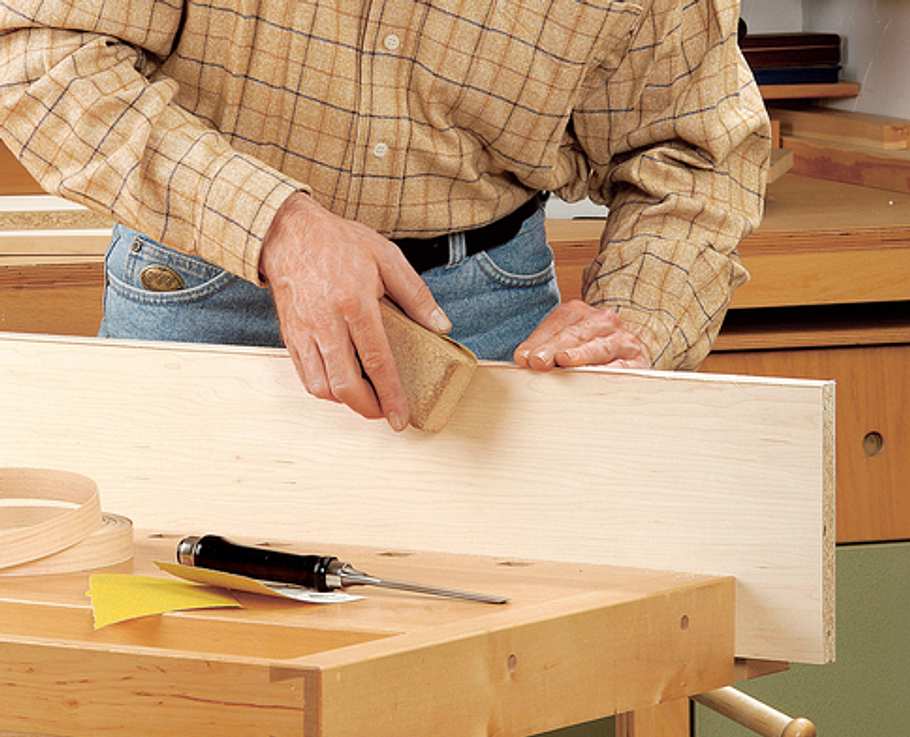

Den letzten Schliff bringt wieder der Schleifklotz. Danach sind die Umleimerkanten nahezu unsichtbar.
Boxenbau Anleitung

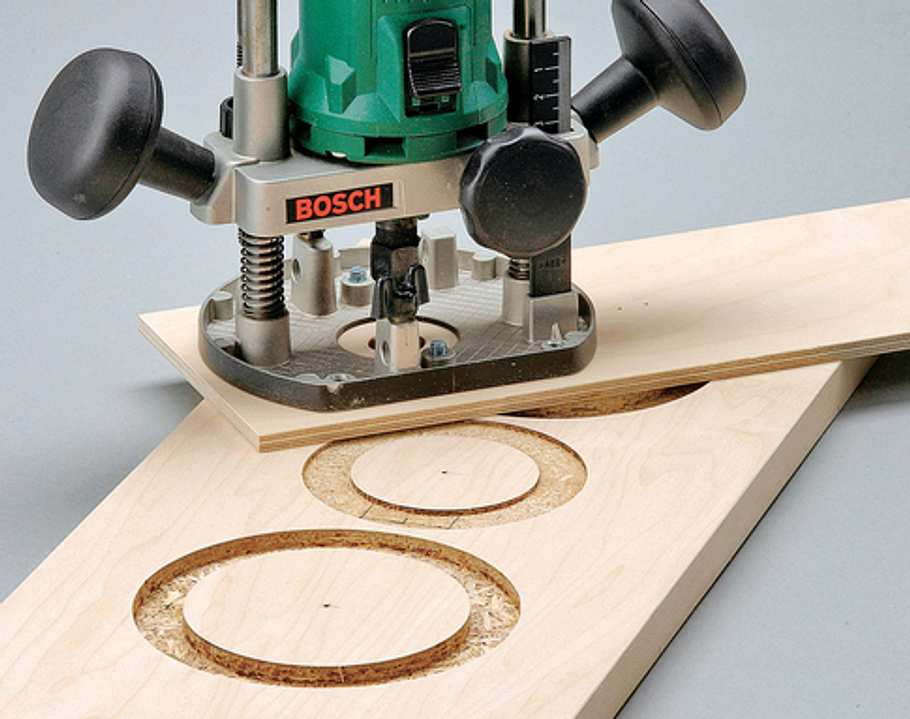

Das Herstellen der Vertiefungen für die Chassis erfordert höchste Präzision. Erfahrungen im Umgang mit der Oberfräse und scharf geschliffene Fräserschneiden sind hierfür unentbehrlich. Sonst wird die Frontplatte zum Restholz.
Boxenbau Anleitung

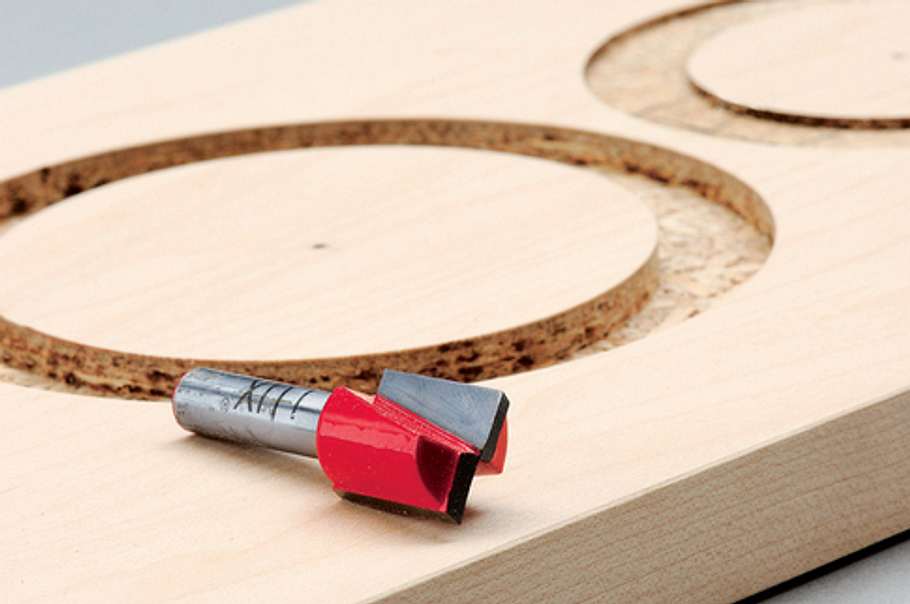

Hier sind die unterschiedlichen Frästiefen (6,5 und 2,5 mm) gut zu erkennen.
Boxenbau Anleitung
Praxistipp: Arbeiten mit der Oberfräse

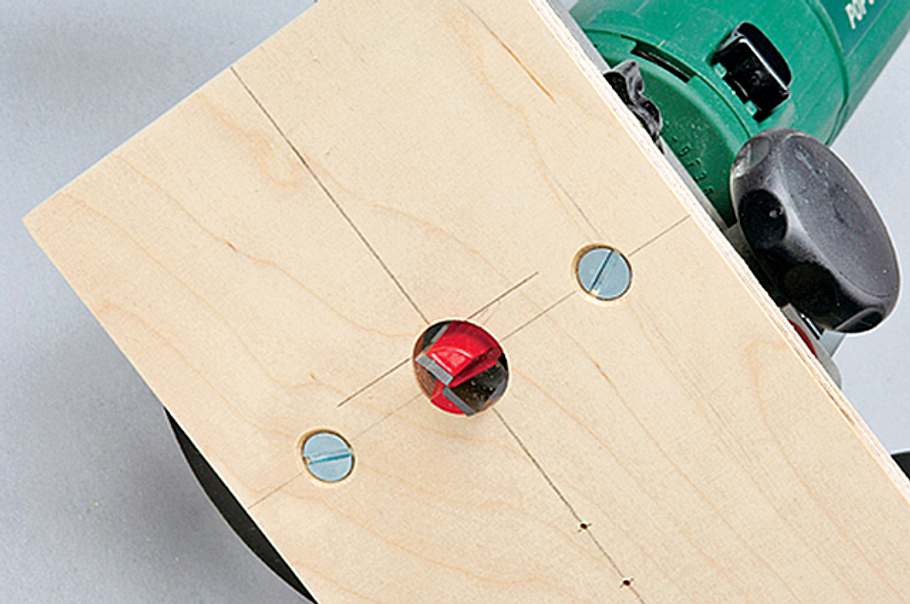

Die mit der Oberfräsen-Grundplatte verschraubte Sperrholzplatte ist sowohl Zirkel als auch sichere Auflage für die Fräse. Die Bohrung in der Mitte ist etwas größer als der Durchmesser des Fräsers (16 mm). Die kurze Querlinie markiert die Position der Fräserschneide. Die beiden Bohrungen auf der Mittellinie müssen dem Durchmesser des Zentriernagels entsprechen. Ihre Abstände zu der genannten Querlinie bilden gleichzeitig die jeweils erforderlichen Fräsradien.
Boxenbau Anleitung

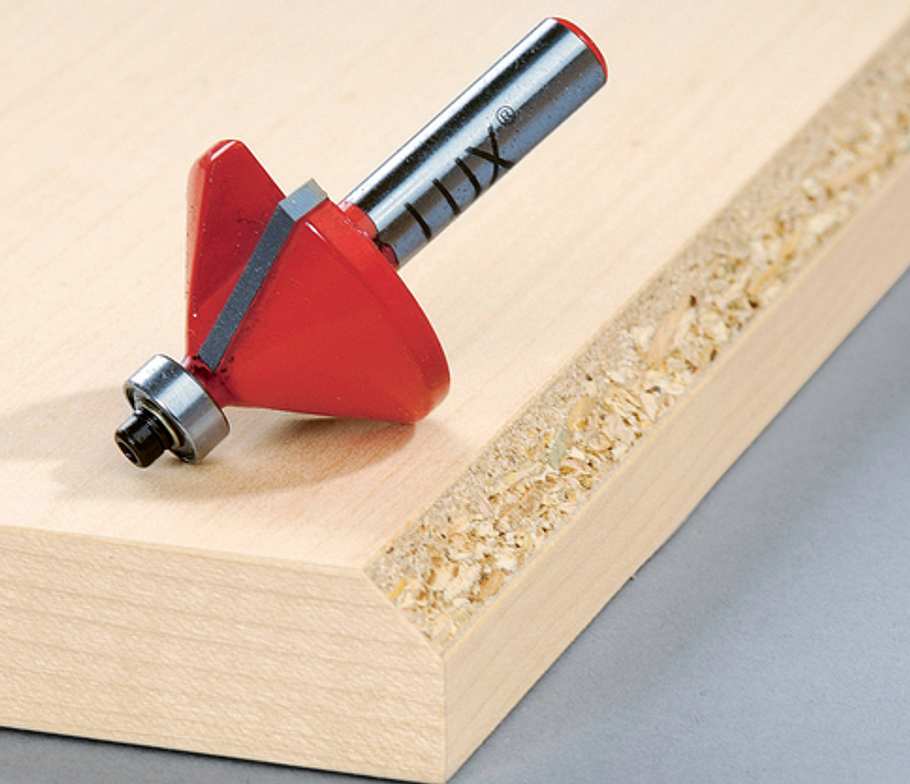

Zum Herstellen der alternativen Längsfasen (8 x 45°) an den Frontplatten dient ein Fasenfräser.
Boxenbau Anleitung

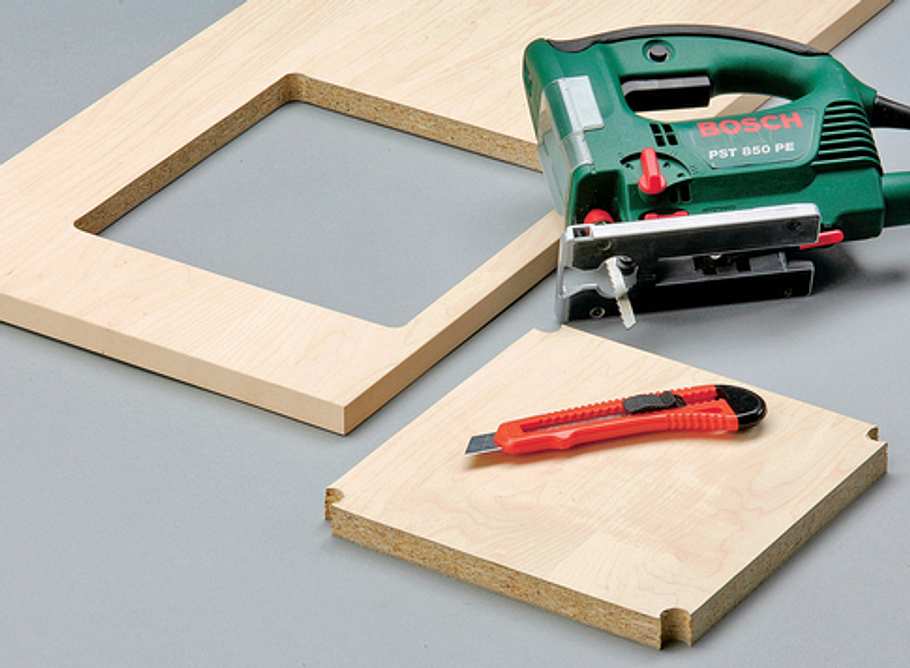

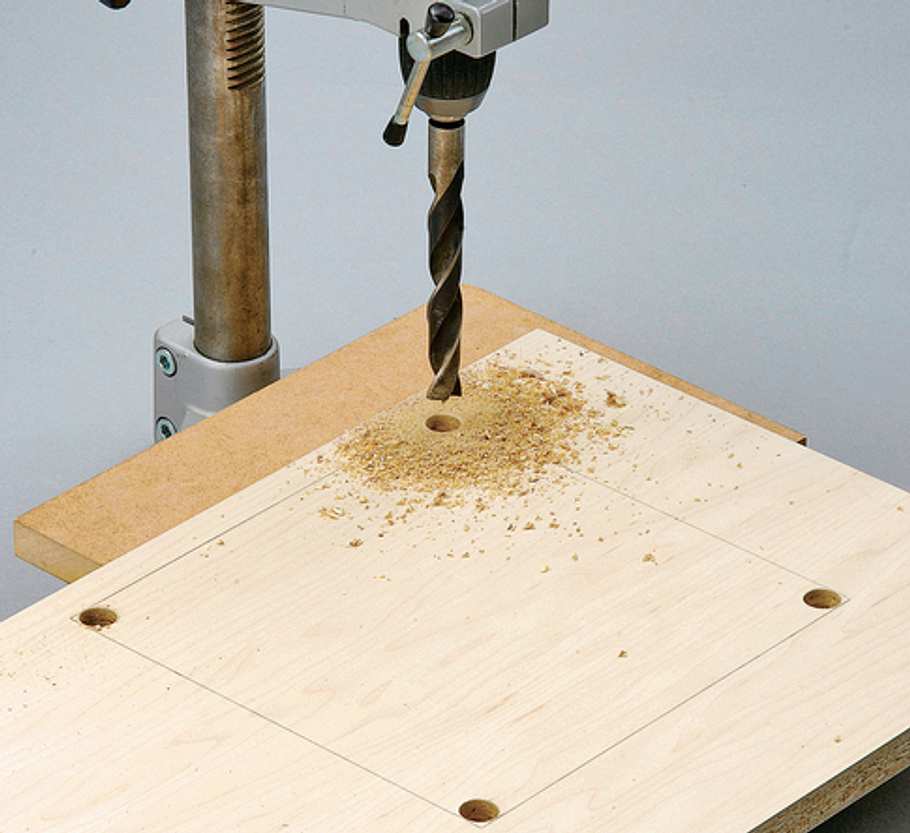

Die vier Bohrungen in einer Seitenwand sind erforderlich, um mit der Stichsäge den Ausschnitt für ...
Boxenbau Anleitung
... den Bespannrahmen herausschneiden zu können. Um den Spanausriss beim Aussägen zu minimieren, ist es empfehlenswert, die Sägelinie exakt vorzuritzen.
Boxenbau Anleitung

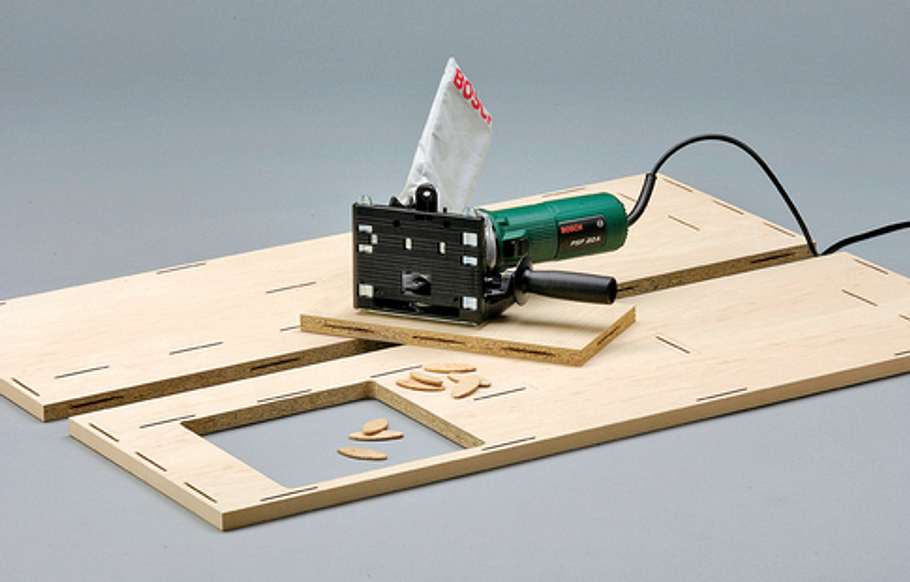

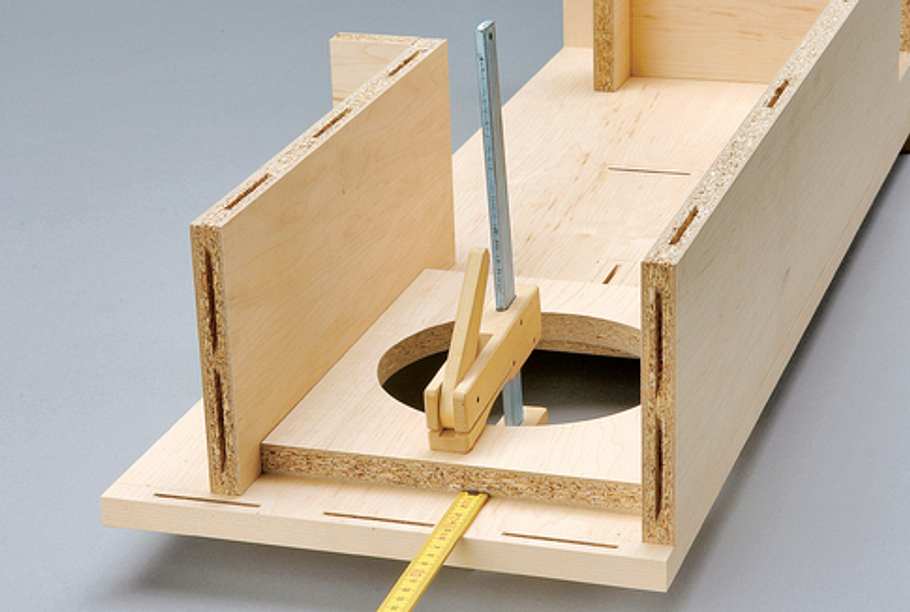

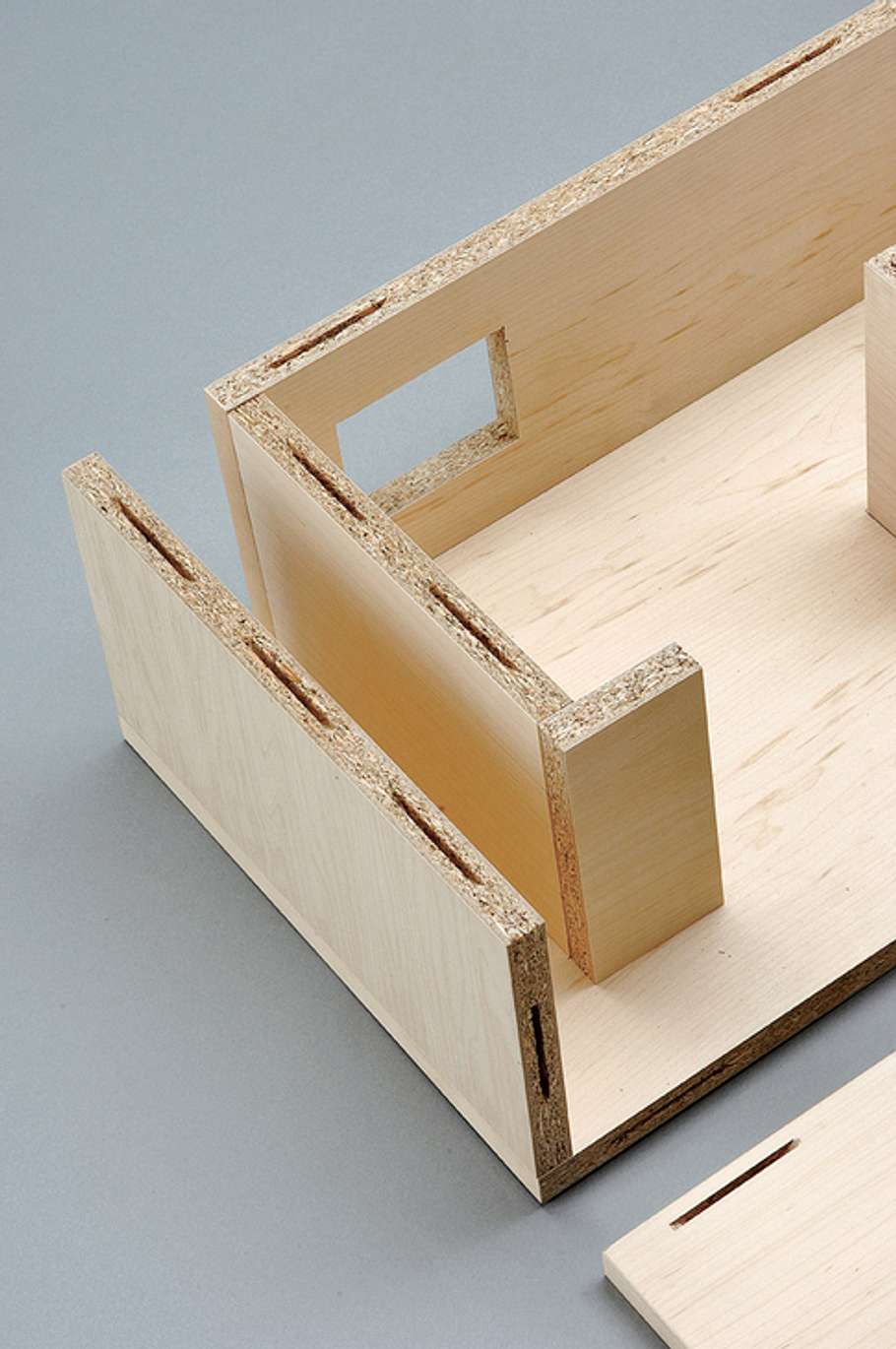

Wieder ist höchste Präzision gefragt: Das Einbringen der Schlitze für die Flach-dübel setzt einiges an Rechenarbeit voraus. In diesem Detail ist genau zu ...
Boxenbau Anleitung

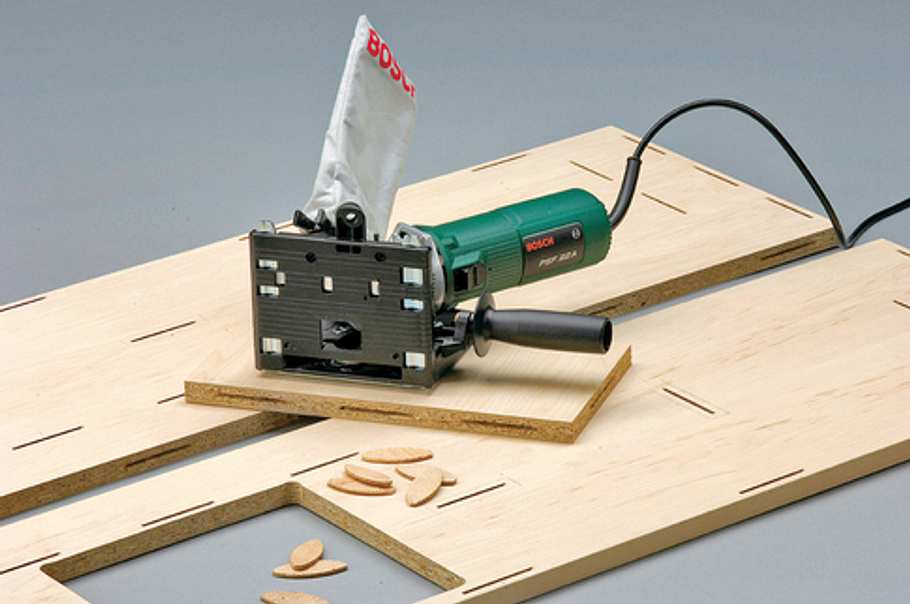

... sehen, wie nahe einige Schlitze an den Brettkanten sitzen. In dieser Halbtotalen ist zu erkennen, wo die Fräse einzusetzen ist.
Boxenbau Anleitung

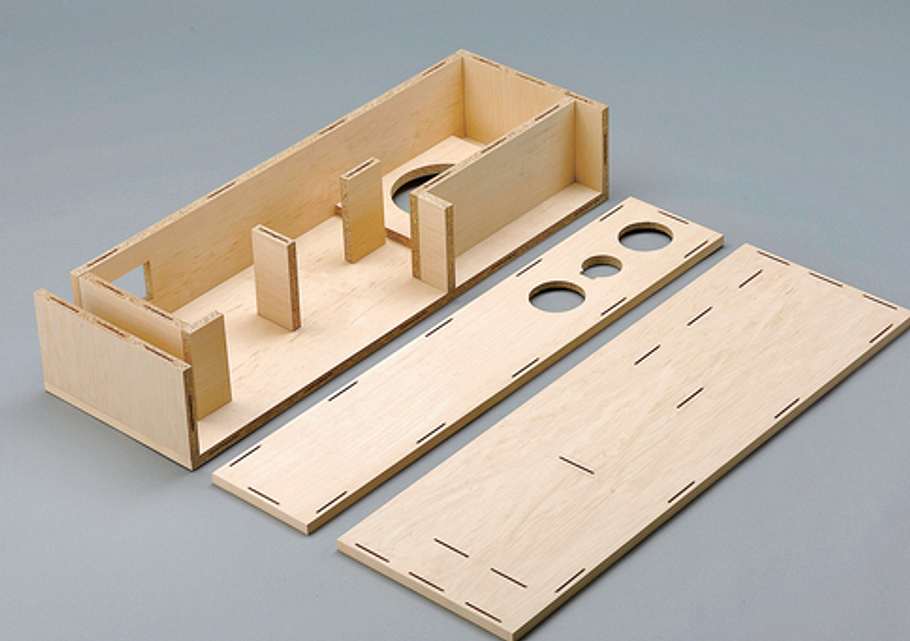

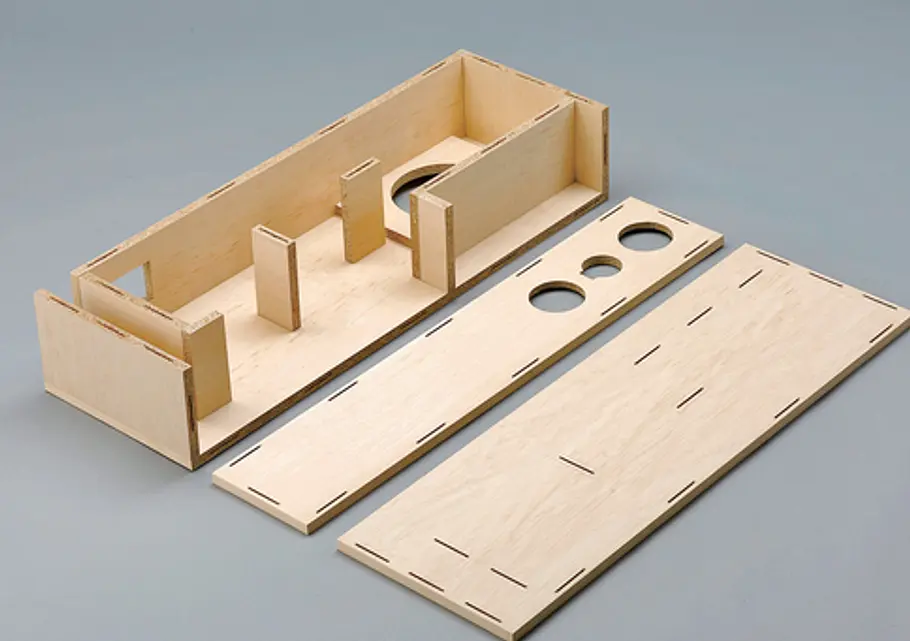

Sauber gefertigt, passen alle vorbereiteten Bauteile perfekt zusammen.
Boxenbau Anleitung
Vor dem Schließen des Gehäuses wird die Trägerplatte für den Bass mit der Seitenwand verleimt.
Boxenbau Anleitung

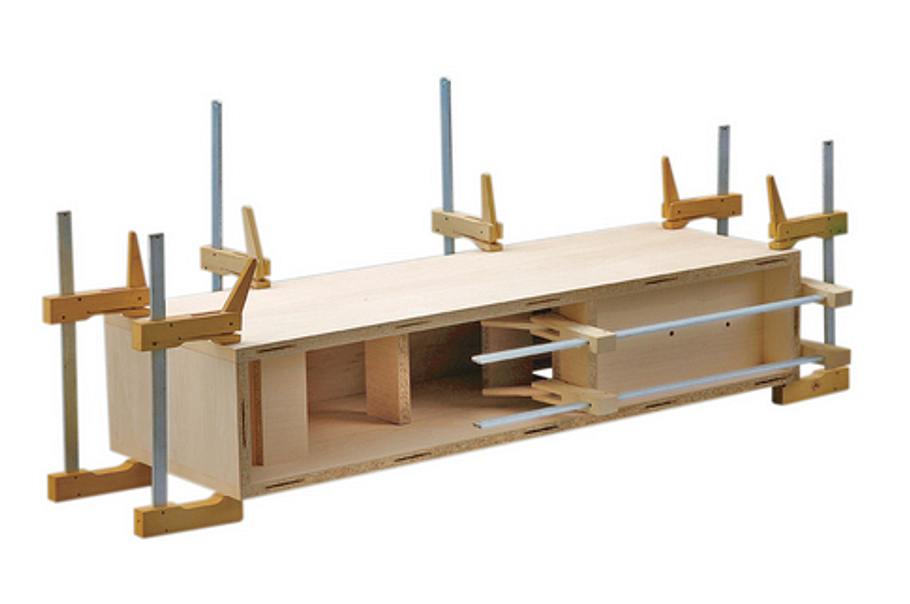

Der nächste Schritt ist das Verleimen der geschlossenen Seitenwand. Dabei sollte Ihnen jemand ...
Boxenbau Anleitung
... zur Hand gehen, dann ist das Auflegen einfacher. Nach dem Aushärten folgt das Verleimen der Front.
Chassis, Elektronik, Bespannung - auf den folgenden Bildern erfahren Sie, wie Sie die technischen Komponenten der HiFi-Boxen installieren.
Boxenbau Anleitung

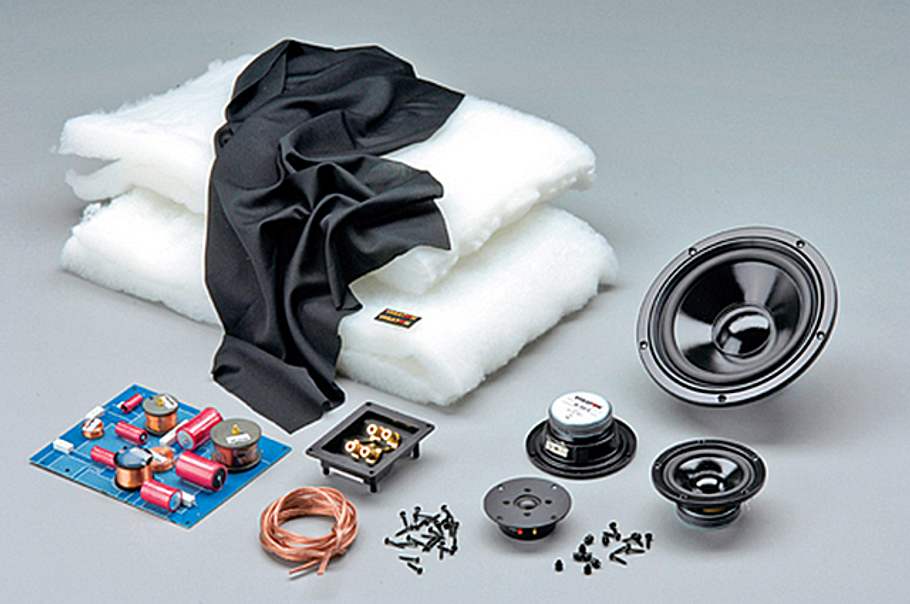

Der verbaute Visaton-Bausatz besteht aus folgenden Komponenten (Inhalt für eine Box): je einem Hoch- und Tieftöner, zwei Mitteltönern, einer Frequenzweiche und einer Anschlussklemme. Dazu kommen 3 Beutel Polyesterwolle (Dämpfungsmaterial), 23 Senkkopf-Schrauben 3,5 x 25 mm und ein Bespannstoff (50 x 50 cm). An Lautsprecherkabeln sind enthalten: ca. 2,5 m 2 x 2,5 mm² und ca. 1,5 m 2 x 1,5 mm². Beigefügt ist auch eine Montageanleitung.
Boxenbau Anleitung

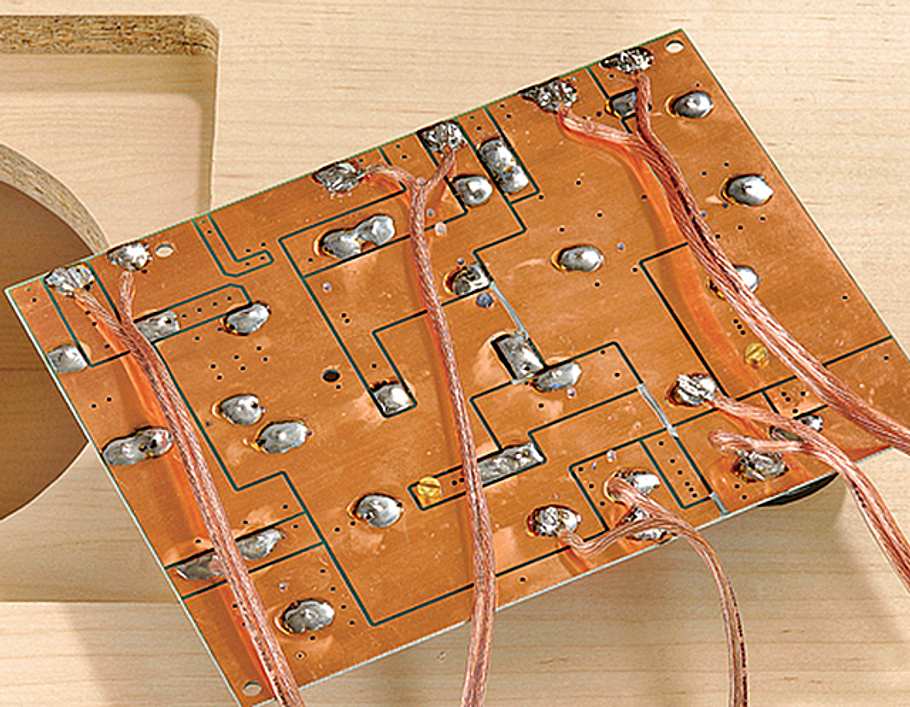

Die Lautsprecher-Zuleitungen sollten möglichst flach nach innen auf der Frequenzweichen-Unterseite ...
Boxenbau Anleitung

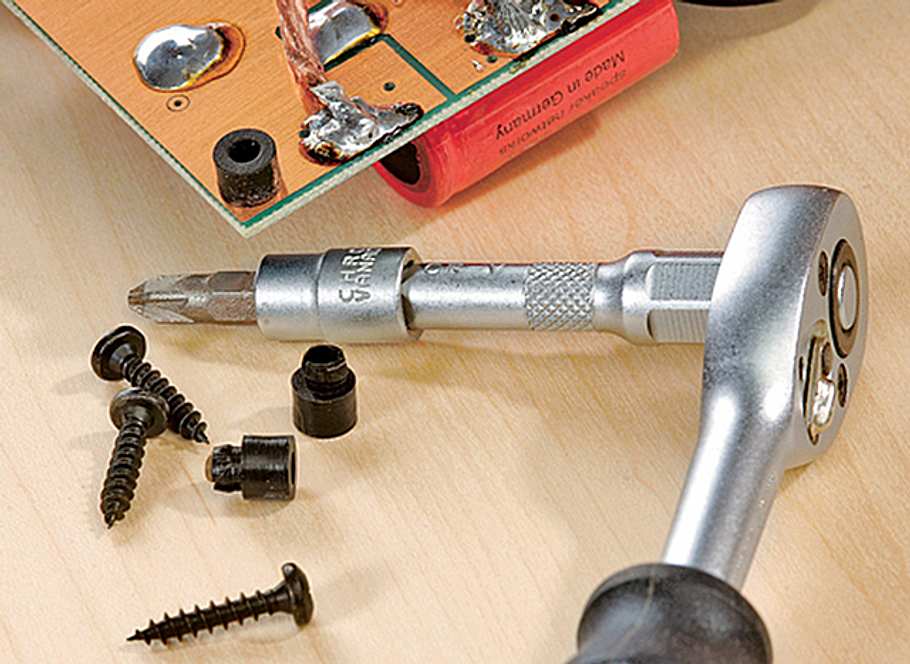

... verlötet werden. Distanzfüße schaffen genügend Freiraum für die Kabel unter der Frequenzweiche.
Boxenbau Anleitung

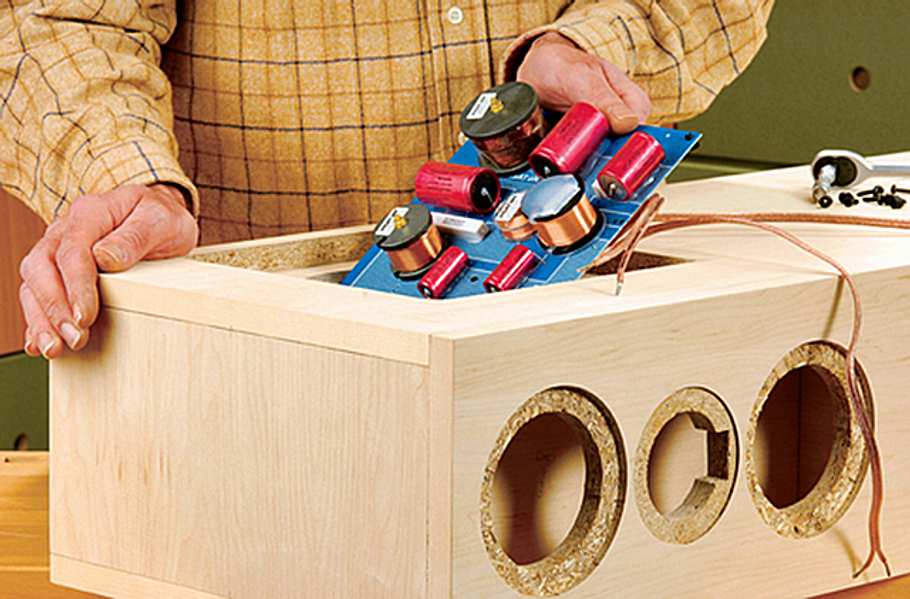

Die Frequenzweiche durch die Bassöffnung führen und mit der Seitenwand dahinter verschrauben.
Boxenbau Anleitung

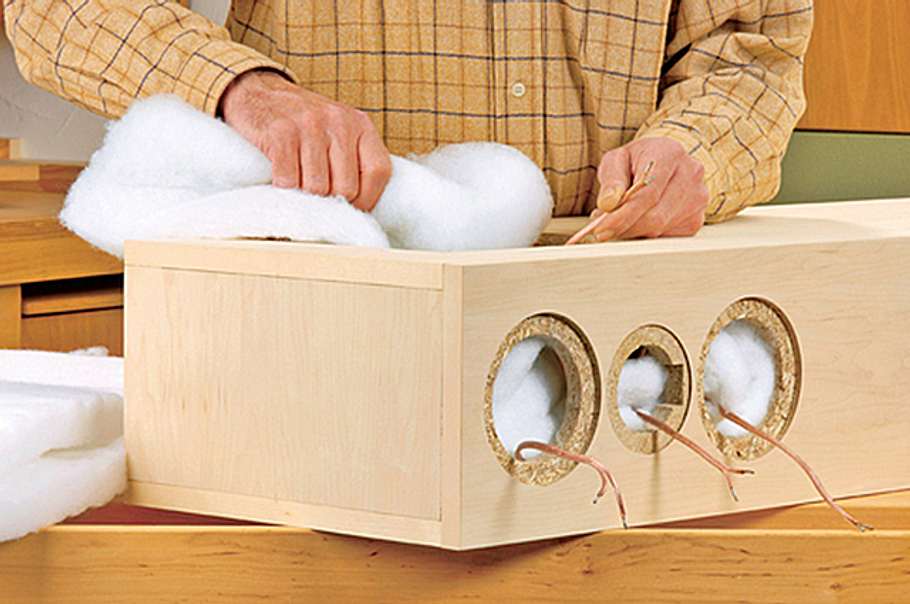

Dann alle Kabel von der Weiche aus an ihren Bestimmungsort führen, eine Dämpfungsmatte in das ...
Boxenbau Anleitung

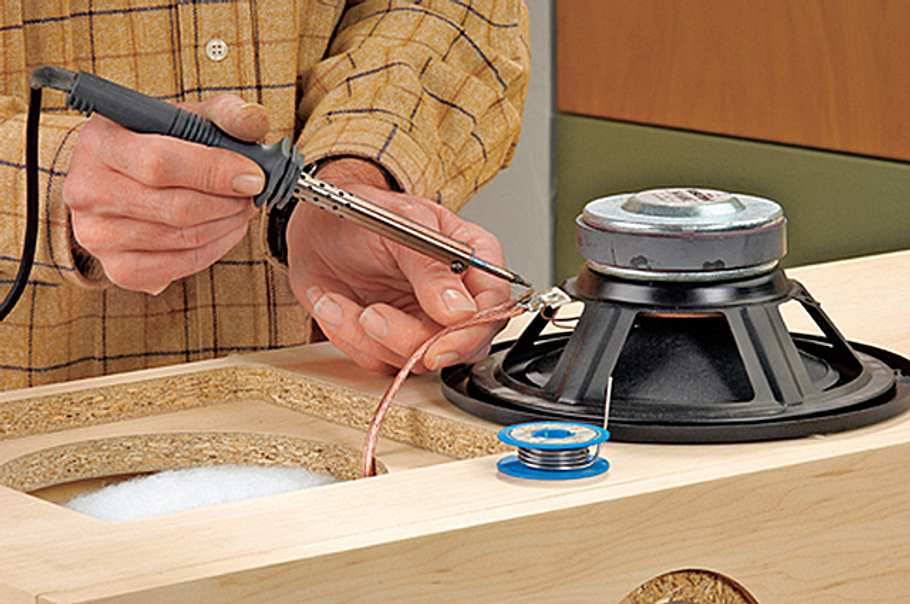

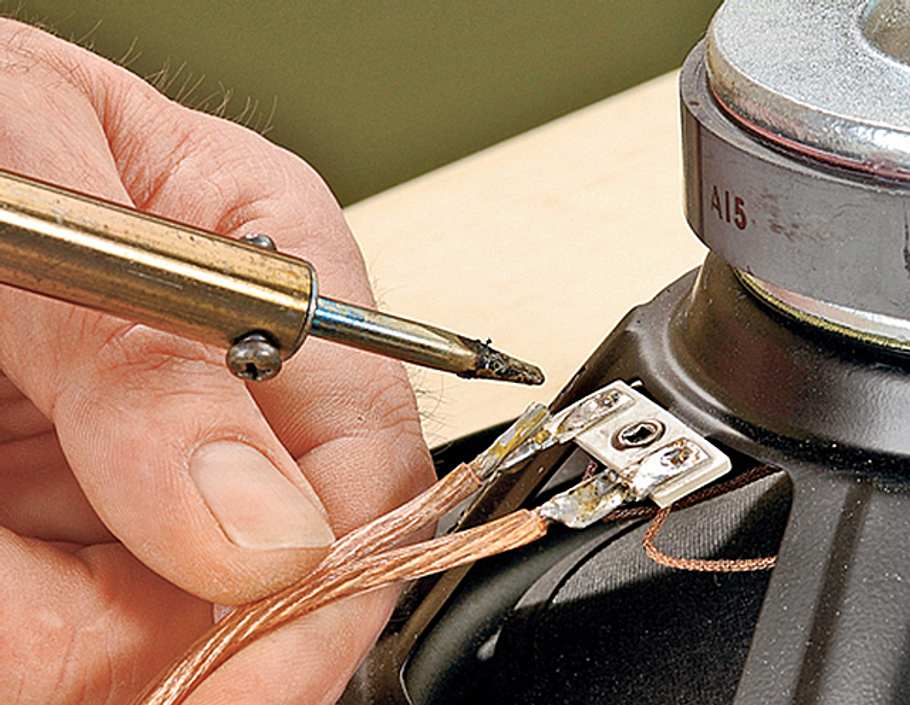

... Mitteltongehäuse stopfen und den Rest im Gehäuse verteilen. Jetzt steht das Verlöten aller Lautsprecher an. Begonnen wird dabei mit dem Tieftöner.
Boxenbau Anleitung
Detailansicht.
Boxenbau Anleitung

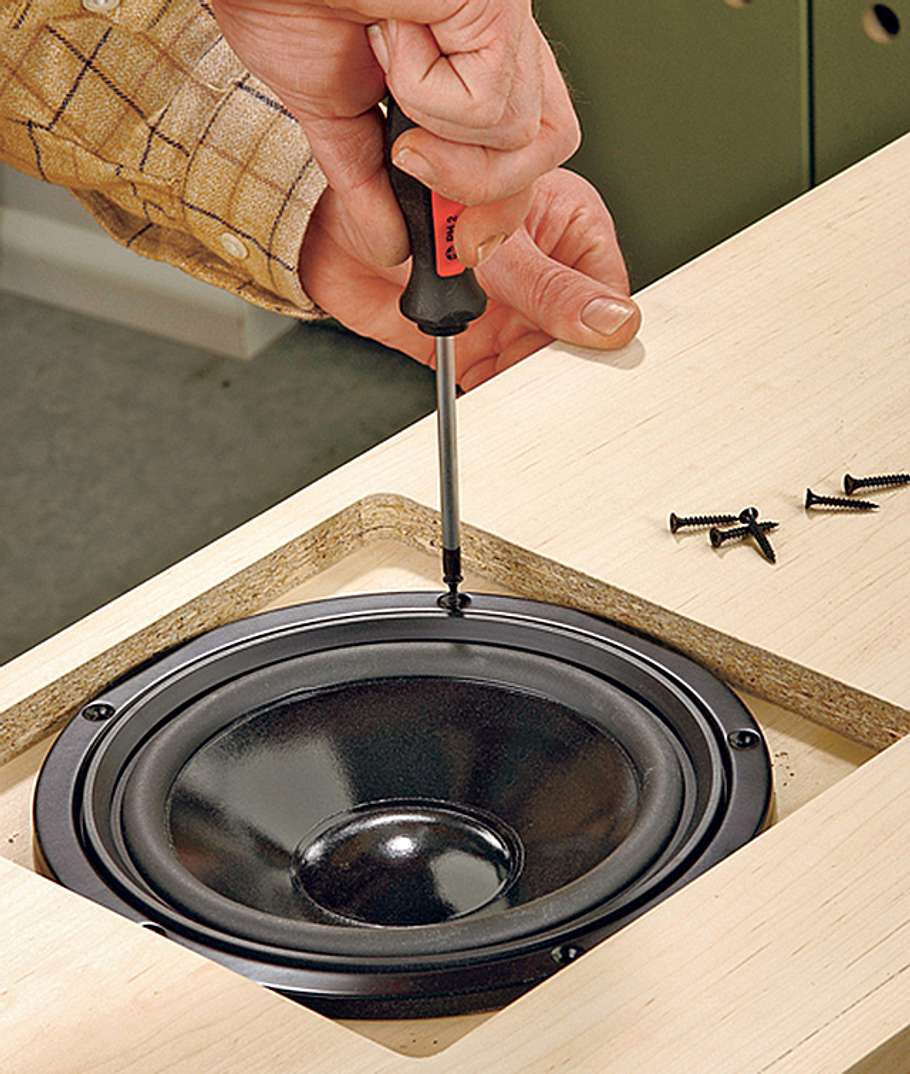

Dann das Chassis mit einem Schraubendreher (kein Akku-Schrauber) auf der Trägerplatte befestigen.
Boxenbau Anleitung

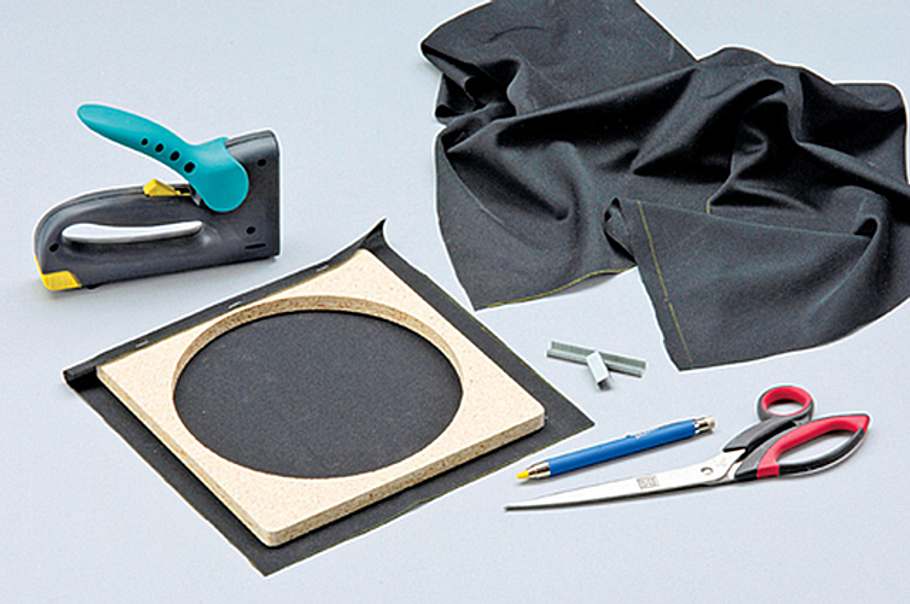

Den Bespannstoff so zuschneiden, dass er sich auf der Rückseite des Rahmens sicher befestigen lässt.
Boxenbau Anleitung

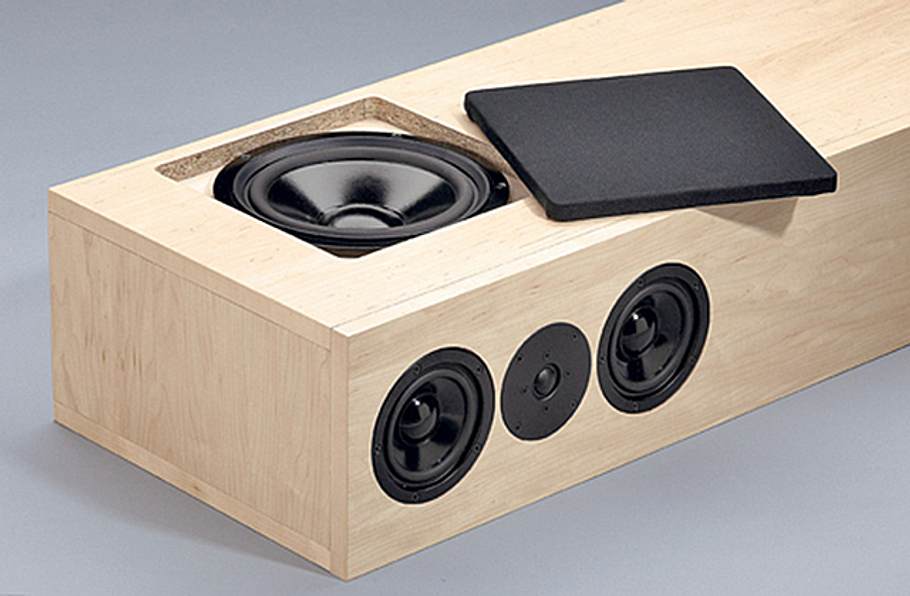

Alle Lautsprecher-Chassis sind verlötet und montiert. Der Bespannrahmen deckt den Tieftöner ab.
Boxenbau Anleitung

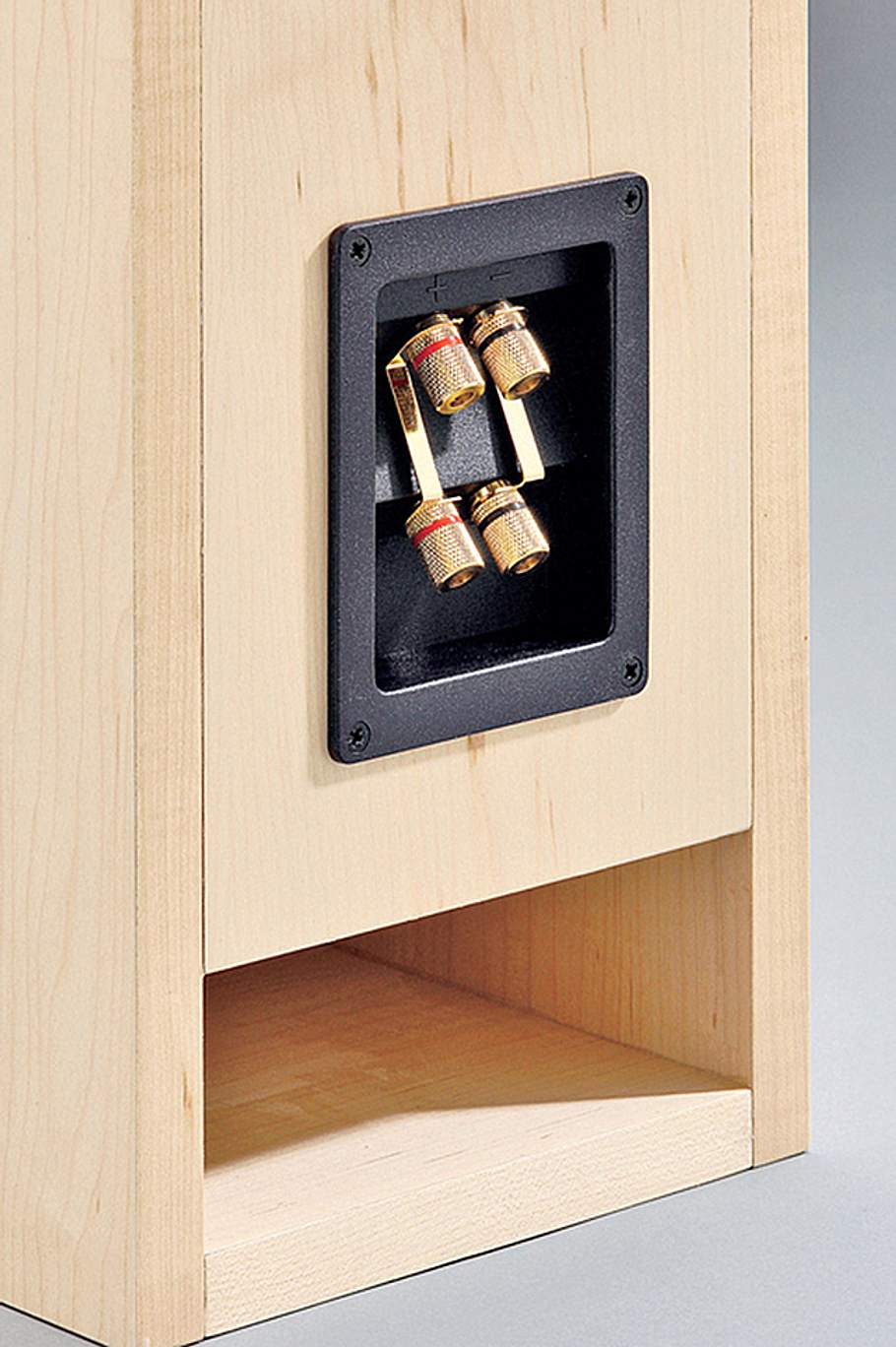

Auf der Gehäuse-Rückseite wird die Anschlussklemme der Box montiert. Darunter die rechteckige Bassreflex-Öffnung.
Boxenbau Anleitung
Experten-Tipp: Lautsprecherboxen selbst aufbauen – kann das ein Heimwerker auch?
Auch begabte Do-it-Yourselfer trauen sich nur selten diese Aufgabe zu, weil sie befürchten, dass das Klangergebnis im Vergleich mit einer Fertigbox enttäuschen könnte. Schließlich baut ja auch niemand eine Stradivari oder einen Steinway-Flügel nach. Doch während der Bau von Musikinstrumenten in der Tat ein hohes Maß an Spezialwissen und hoch entwickelte handwerkliche Fertigkeiten erfordert, lässt sich eine klanglich exzellente HiFi-Box durchaus mit weniger Geschick selbst bauen. Jeder, der im Möbel-Selbstbau einige Erfahrungen gesammelt und über die Standardwerkzeuge für Holzbearbeitung verfügt, wird an dieser Herausforderung seine Freude haben und mit einem guten Ergebnis belohnt. Hinsichtlich seiner klanglichen Qualitäten lässt so mancher Selbstbau-Lautsprecher das große Feld der Fertigboxen spielend hinter sich, wenn hochwertige Lautsprecher-Komponenten eingesetzt werden.
Das A und O einer guten Selbstbau-Lautsprecherbox ist die perfekte akustische Abstimmung des Gehäuses mit den einzubauenden Lautsprechersystemen und der Elektronik der Frequenzweiche. Diese Abstimmung erfordert zwar ein spezielles elektroakustisches Know-how. Für Heimwerker stehen jedoch detailliert ausgearbeitete Bauanleitungen und Bausätze zur Verfügung, die von den Herstellern der Lautsprechersysteme aufwendig entwickelt und in großer Vielfalt angeboten werden. Wer sich sorgfältig an den Bauvorschlag hält, kann also beim Bau einer Lautsprecherbox gar nichts verkehrt machen. Die Herausforderung an den Heimwerker besteht lediglich darin, ein optisch ansprechendes Möbelstück zu fertigen. Der gute Klang kommt dann (fast) von selbst.
Boxenbau Anleitung

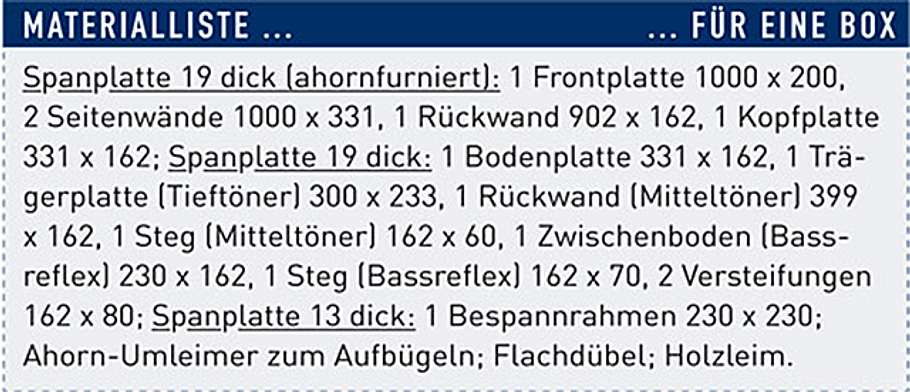

Hier die genauen Werkzeichnungen samt Bemaßung sowie der Einkaufszettel mit dem benötigten Material.
Boxenbau Anleitung

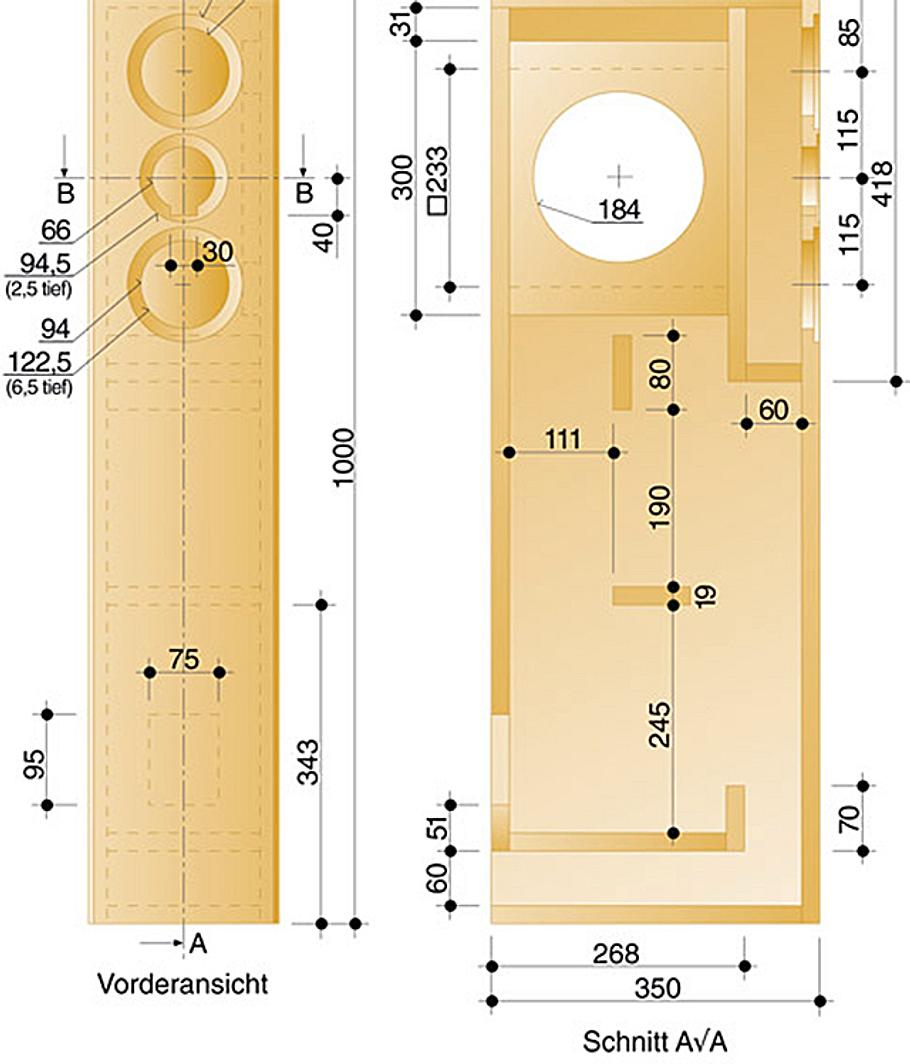

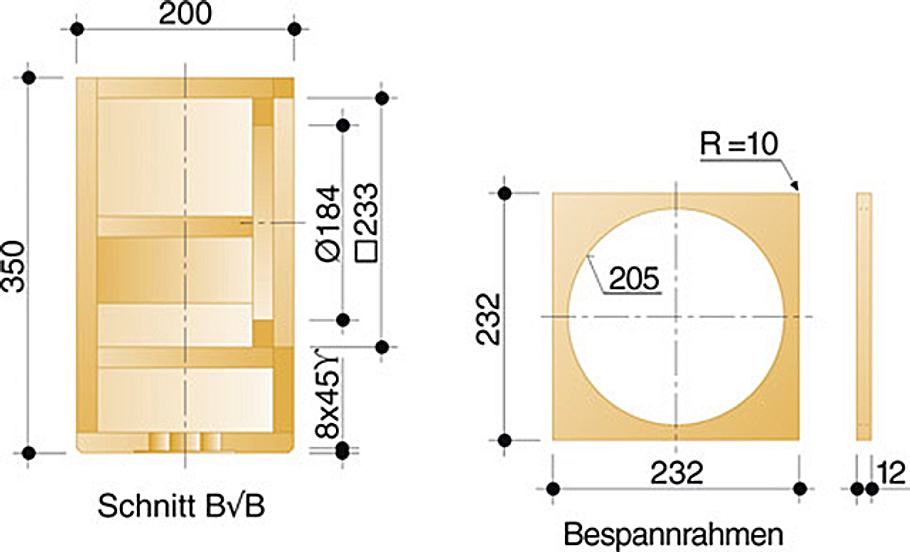

Die Zeichnung enthält alle zum Nachbau der Lautsprecherboxen erforderlichen Maße.
Boxenbau Anleitung
Die Zeichnung enthält alle zum Nachbau der Lautsprecherboxen erforderlichen Maße.
Boxenbau Anleitung

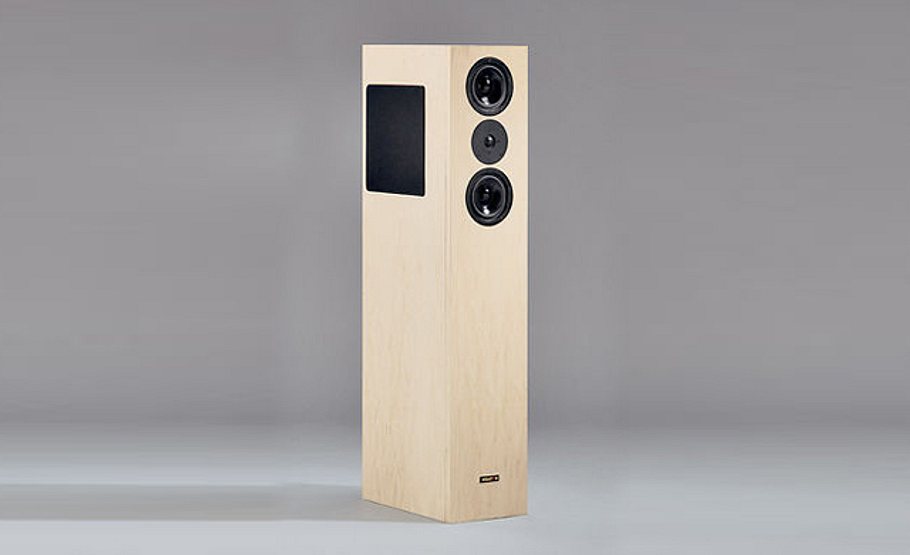

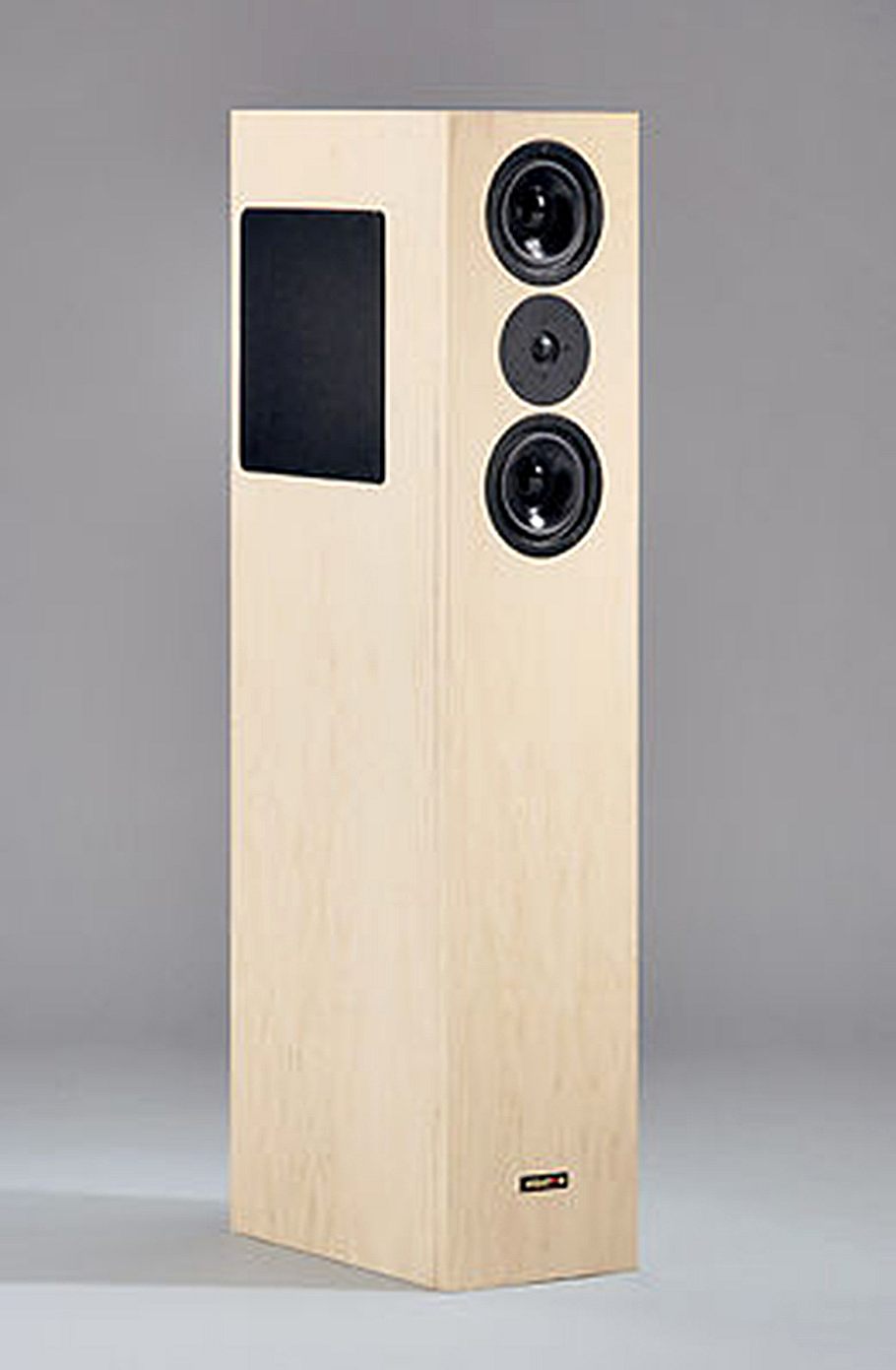

Fertig ist der selbst gebaute Lautsprecher – dank unserer Anleitung Boxenbau ist der Nachbau kein Problem!
Es ist wirklich kaum zu glauben, was diese Boxen an Klangvolumen und damit an Hörgenuss zu bieten haben: kristallklare, aber seidenweiche Höhen, satte Mitteltöner und fulminante Bässe. Und dies alles in eleganten, sehr schlanken, ahornfurnierten Spanplatten-Gehäusen. Klangexperten wissen es längst: Die Wiedergabe-Qualität einer Lautsprecherbox hängt nicht unbedingt von ihrem Volumen ab. Vielmehr ist die perfekte Abstimmung der einzelnen Komponenten aufeinander von entscheidender Bedeutung für optimalen Hörgenuss. Zu diesen Komponenten zählen einmal die Lautsprecher (in unserem Beispiel Hoch-, Mittel- und Tieftöner) und zum anderen die exakt auf diese Chassis-Kombination zugeschnittene Frequenzweiche. Im Idealfall ist die Frequenzweiche so ausgelegt, dass die Übergänge zwischen den einzelnen Lautsprechern gar nicht oder zumindest kaum hörbar sind. Mit unserer Boxenbau Anleitung ist das kein Problem.
Ein weiteres Kriterium zur Optimierung der Klangqualität sind Form und Größe des Bassreflexkanals, der in der Regel im unteren Bereich einer Box auf der Rückseite liegt, ebenso wie die Anschlussklemmen, die direkt mit der Frequenzweiche verkabelt sind. Die gesamte Technik kann aber noch so ausgetüftelt und perfektioniert sein, ohne das passende Gehäuse mit dem idealen Rauminhalt ist sie quasi wertlos. Und auf dieses Gehäuse wollen wir im Folgenden eingehen, ehe wir uns wieder den Besonderheiten der Technik zuwenden. Denn wir haben unsere Anleitung zum Boxenbau vom Klang-Profi feinjustieren lassen – für optimalen Klang!
Lautsprecher Holzgehäuse selber bauen
Auf den ersten Blick wirkt der Aufbau der VOX 200 Light (so heißt die Box bei Visaton) ziemlich kompliziert. Wenn Sie jedoch unsere Boxenbau-Anleitung als Vorlage für den Arbeitsablauf und die technischen Informationen der Zeichnungen nutzen, dürfte einem erfolgreichen Nachbau nichts im Wege stehen. Im unteren Gehäuseteil ist der Bassreflexkanal angeordnet. Er besteht aus der Bodenplatte, einem Zwischenboden und einem Steg. Im mittleren Bereich sitzen zwei Versteifungen, die ein Mitschwingen der Seitenwände verhindern sollen. Im oberen Teil des Gehäuses ist hinter dem Schallwandausschnitt für die Mittel-/Hochtoneinheit das für die Mitteltöner erforderliche geschlossene Gehäuse angeordnet.
In die Rückwand des Mitteltongehäuses sind drei Bohrungen einzubringen, durch die die Verbindungskabel zwischen den drei Chassis und der Frequenzweiche geführt werden. Diese Löcher sind anschließend gut mit handelsüblichem Silikon abzudichten, um den geschlossenen Charakter des Gehäuses nicht zu gefährden und damit gleichzeitig Schalldruckverluste zu vermeiden.
Für die Arbeiten mit der Oberfräse auf der Frontplatte sollte Ihnen der Umgang mit dem Gerät vertraut sein. Das Führen der Zirkelplatte auf dem schmalen Brett ist nämlich nicht ganz einfach. Ein Nagel dient als Zirkel-Mittelpunkt. Geben Sie beim Fräsen der Kreise lieber einen halben oder einen Millimeter dazu. Sollte später ein Chassis nicht in die Ausfräsung passen, ist eine saubere Korrektur kaum noch möglich.Das Fräsen der Flachdübel-Schlitze (besonders auf den Flächen der Seitenwände) erfordert Geduld und Rechenarbeit, weil immer wieder die Materialmitten getroffen werden müssen. Rechnen Sie also lieber einmal zu viel als zu wenig, ehe Sie die Fräse an der falschen Stelle ansetzen.
Lautsprecher-Gehäuse selber bauen
Die Besonderheit der Box ist der Einbau des Tieftöners in eine Seitenwand. Die Boxen werden spiegelbildlich aufgebaut, d. h. der Tieftöner sitzt einmal auf der rechten und einmal auf der linken Seitenwand. Beim Aufstellen sollten beide Tieftöner vom Hörer aus gesehen nach innen zeigen. Hinter den quadratischen Ausschnitten in der entsprechenden Seitenwand ist die eigentliche Montageplatte aufgeleimt. Der Bass kann so tief eingelassen werden, dass er mit dem Bespannrahmen flächenbündig abzudecken ist.
Zur Bedämpfung wird eine der drei Matten in das Mitteltongehäuse gelegt und der Rest im gesamten Volumen verteilt. Nur der Raum oberhalb der Tunnelöffnung (Schallwandrückseite) bis zur untersten Versteifung bleibt frei. Praxistipp: Sollte aufstellungsbedingt der Tieftöner zu stark sein, kann durch Ausstopfen auch des genannten Bereichs bis zur Tunnelöffnung der Basspegel abgesenkt werden.
