Windspiralen aus Holz selber bauen
Spiel mit dem Wind: Der Wind setzt bei unserem Bauplan-Thema (SE 08/2007) einen Hubschrauber und eine Wippe in Bewegung. Der Bau ist nicht schwer, wenn Sie unserer Bauanleitung Windspiel Schritt für Schritt folgen.
Windspiralen aus Holz selber bauen

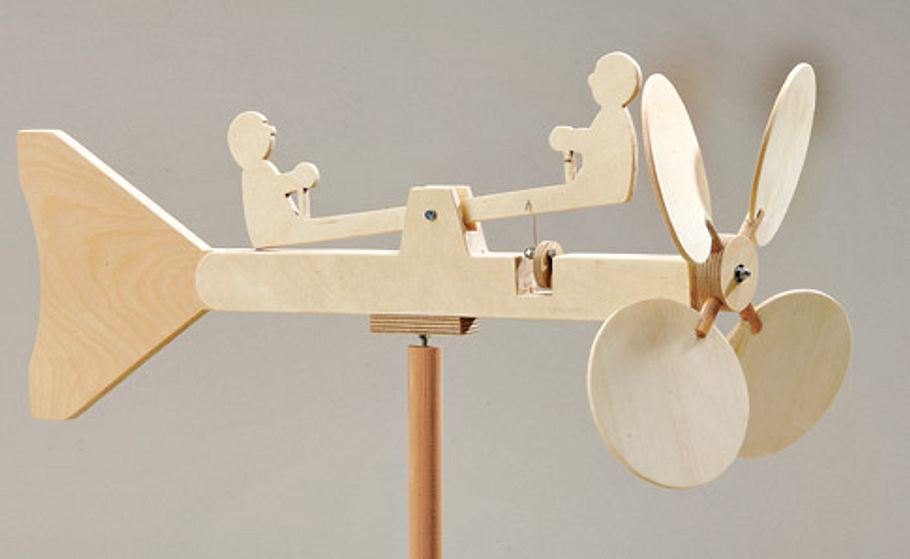

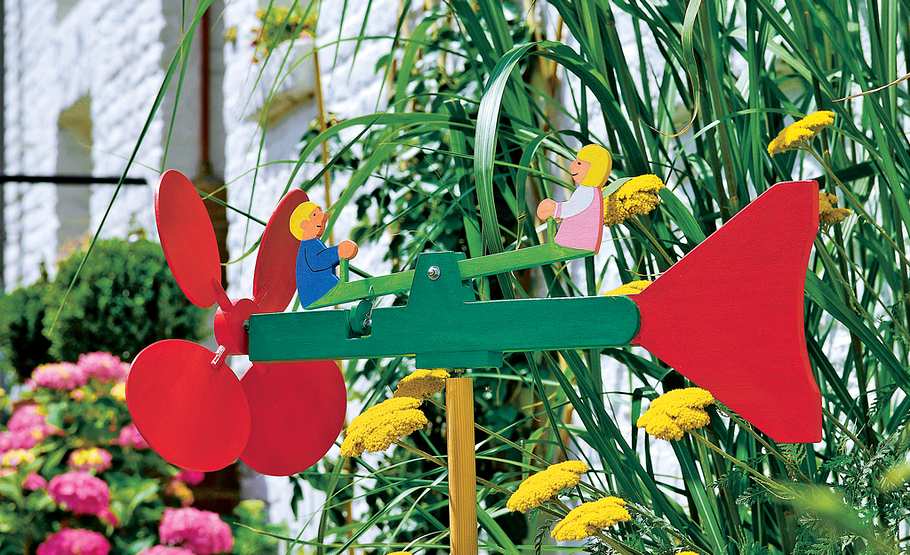

Die Wippe wiegt im Wind: Das farbenfrohe Windspiel ist leicht zu bauen. Unsere Bauanleitung zeigt, wie es geht.
Windspiralen aus Holz selber bauen

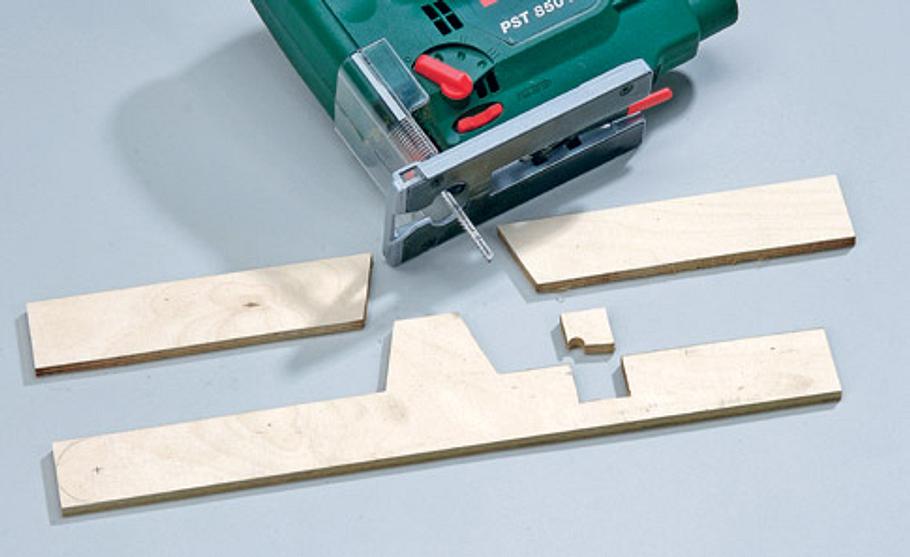

Übertragen Sie die Konturen der Außenblenden auf das 6,5-mm-Sperrholz und sägen diese mit der Stichsäge aus.
Windspiralen aus Holz selber bauen

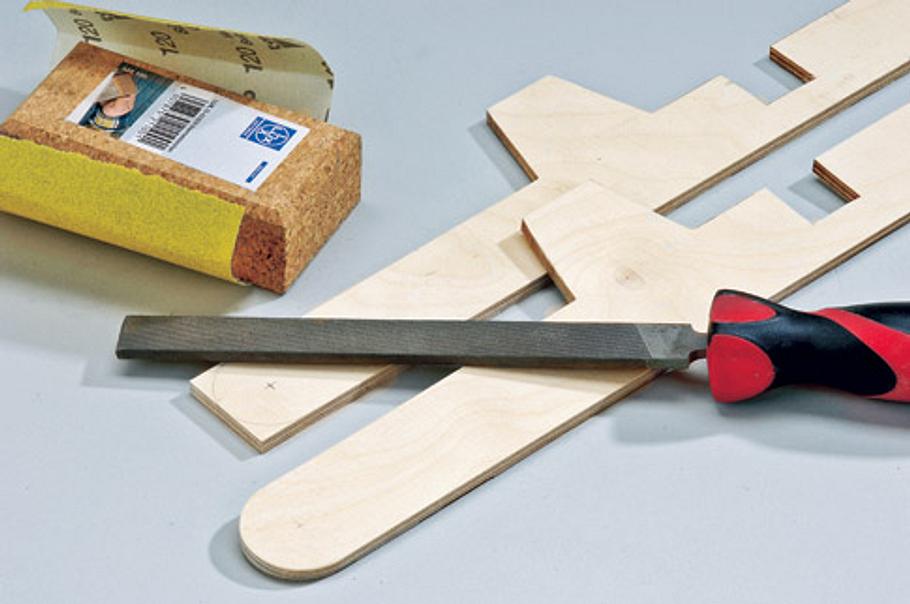

Schleifen Sie die Konturen glatt, und runden Sie die Teile zum Heck hin ab.
Windspiralen aus Holz selber bauen
Das Mittelteil besteht (wie beim Hubschrauber) aus 12er Material. Übernehmen Sie auch hier die Umrisse aus dem Bauplan.
Windspiralen aus Holz selber bauen
Leimen Sie das Mittelteil auf eine Seite.
Windspiralen aus Holz selber bauen
Stiftnägel verwenden!
Windspiralen aus Holz selber bauen
Das Messingröhrchen wird mit dem 2-K-Reparatur-Klebespachtel mittig in die Nut geklebt.
Windspiralen aus Holz selber bauen
Nach dem Durchhärten wird die Klebemasse flächenbündig plangeschliffen. Nagelköpfe abkneifen und zweite Blende aufleimen.
Windspiralen aus Holz selber bauen

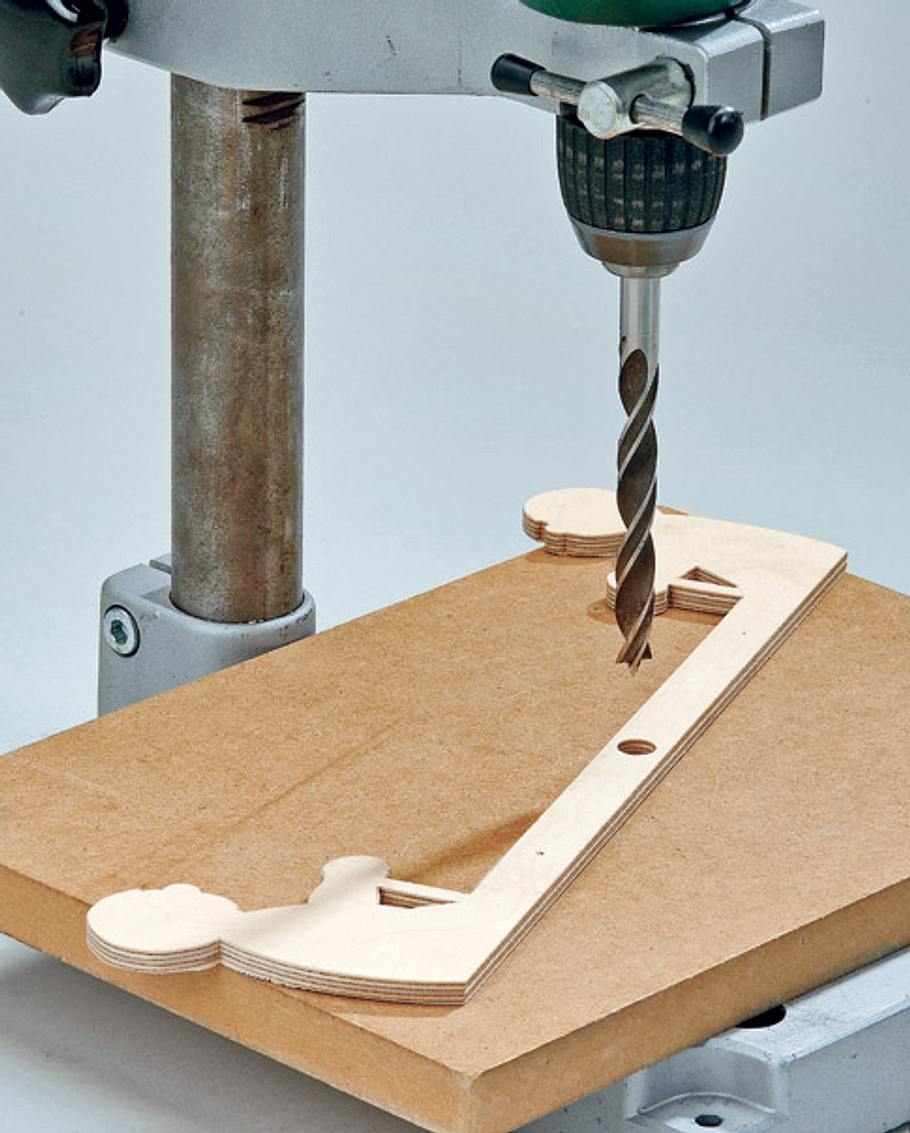

Bohren Sie nun das Loch für die Wippenachse durch beide Blenden. Ständerbohrmaschine verwenden.
Windspiralen aus Holz selber bauen

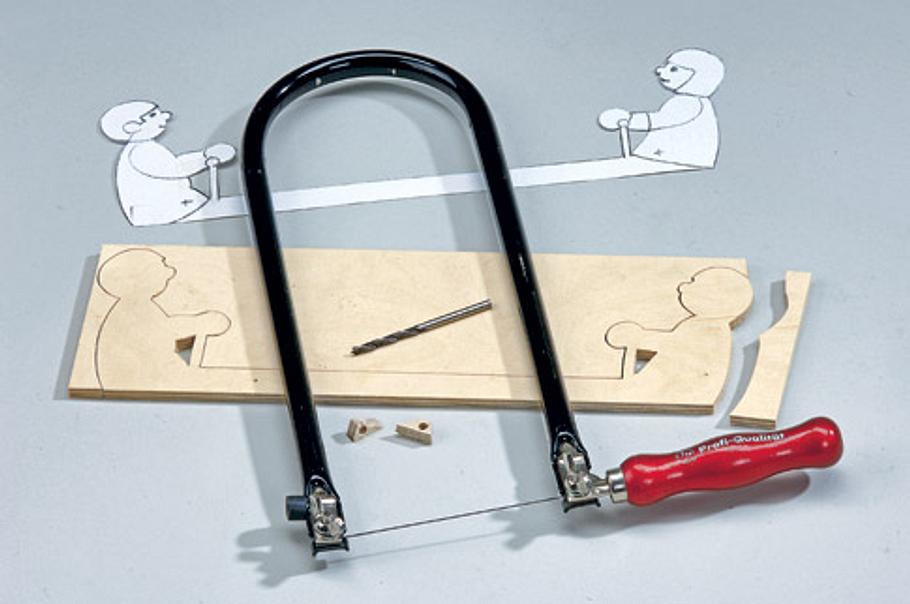

Sägen Sie nun mit der Laub- oder Dekupiersäge die Wippe mitsamt den Figuren aus. Auch hierfür finden Sie die Umrisse im Bauplan.
Windspiralen aus Holz selber bauen
Bohren Sie ein Loch für das Lager aus Messingrohr, und kleben Sie dieses ein.
Windspiralen aus Holz selber bauen
Die Antriebswelle stimmt im Wesentlichen mit der des Hubschraubers überein. Halten Sie sich an die Angaben aus dem Bauplan.
Windspiralen aus Holz selber bauen

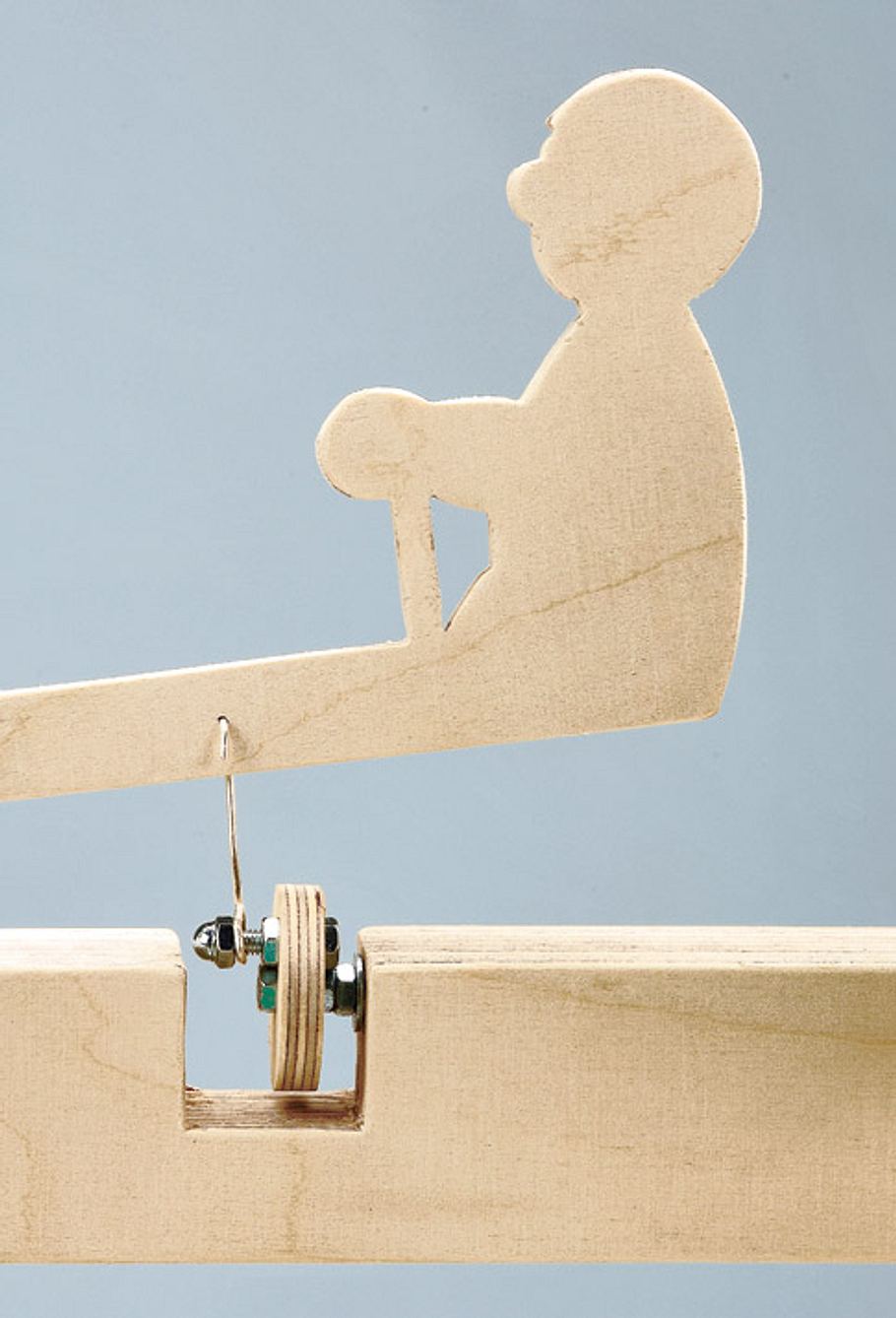

Ein Stück gebogener Silberdraht überträgt die Drehbewegung der Welle in eine Auf- und Abbewegung der Wippe.
Windspiralen aus Holz selber bauen

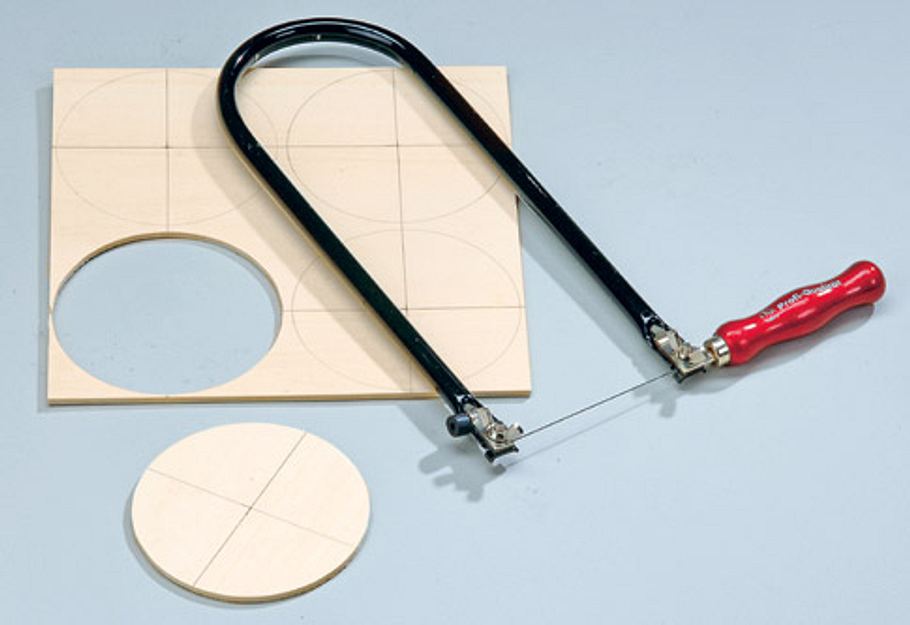

Der Propeller besteht aus vier Rundscheiben, die Sie mit der Laubsäge aus 4-mm-Sperrholz ausschneiden.
Windspiralen aus Holz selber bauen

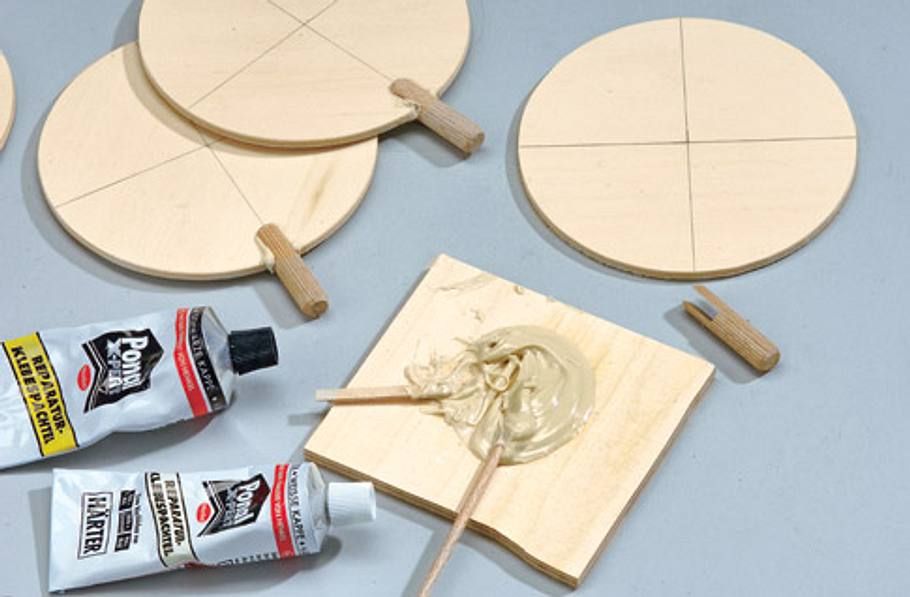

Kleben Sie die Holzscheiben in vier möglichst gleich tief eingeschnittene 10-mm-Holzdübel.
Windspiralen aus Holz selber bauen

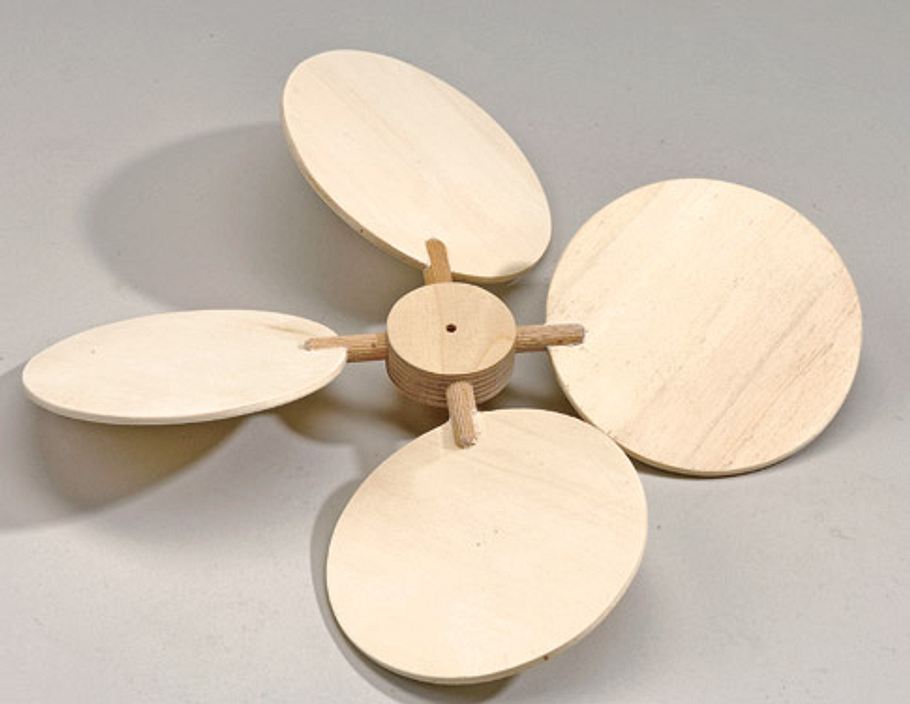

In die Propellernabe leimen Sie nun mit wasserfestem Weißleim die vier Antriebsflügel, jeweils im Winkel von etwa 25° gedreht.
Windspiralen aus Holz selber bauen

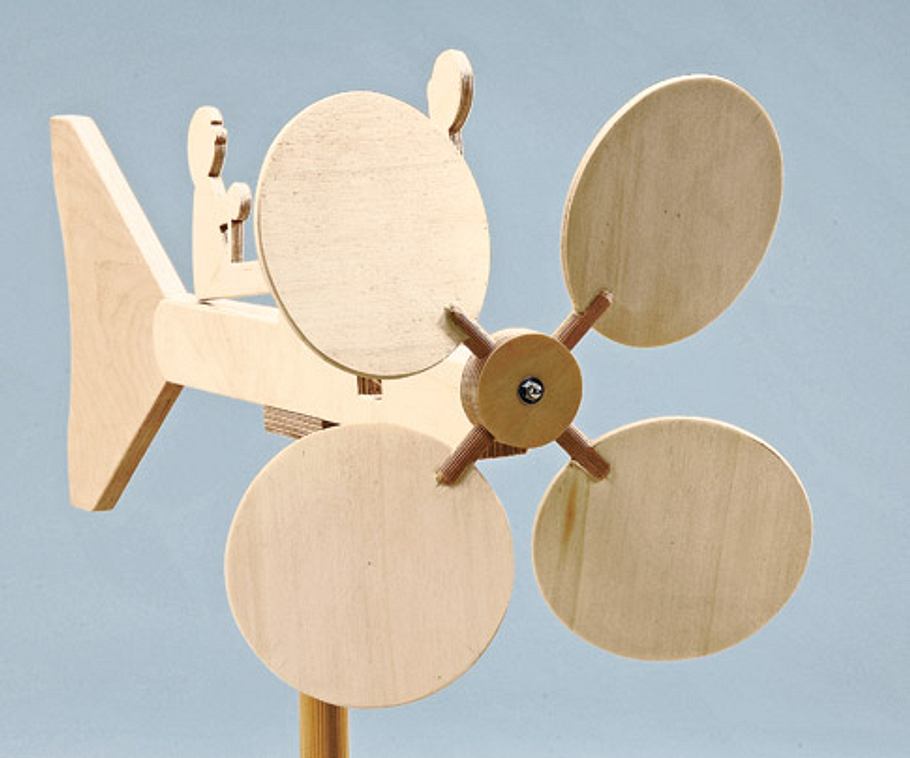

Montieren Sie nun den kompletten Propeller auf der Antriebsachse.
Windspiralen aus Holz selber bauen
Damit das Windspiel sich in den Wind drehen kann, muss es im Haltestab beweglich gelagert sein.
Windspiralen aus Holz selber bauen

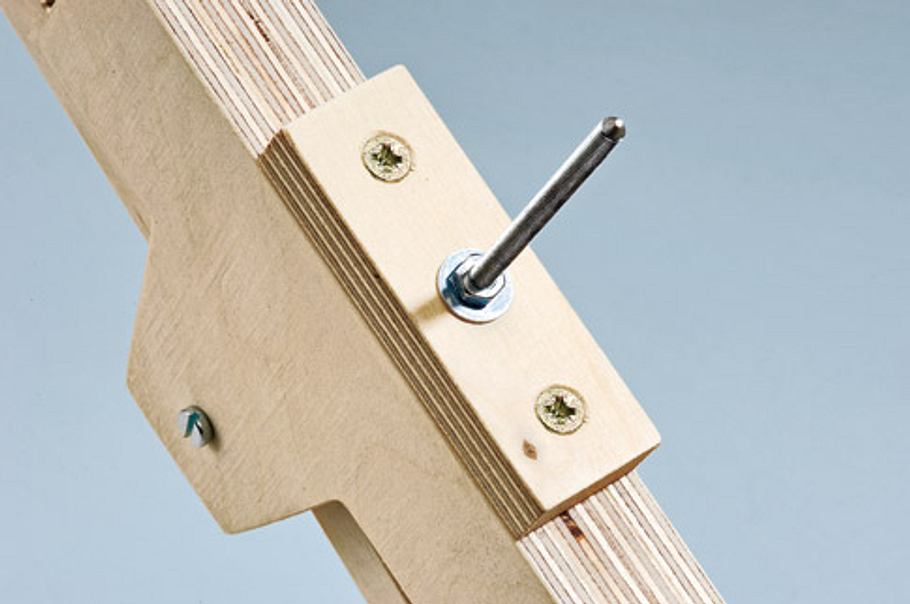

Schrauben Sie die Aufnahme mit der angespitzten Gewindestange unter die Wippe. Vorbohren!
Windspiralen aus Holz selber bauen
Nun ist das Windspiel fertig montiert: Nach dem Funktionstest müssen Sie die Wippe zum Bemalen wieder zerlegen.
Bauanleitung Windspiel: Hubschrauber
Ähnlich wie die Wippe ist auch der Hubschrauber aufgebaut.
Bauanleitung Windspiel: Hubschrauber

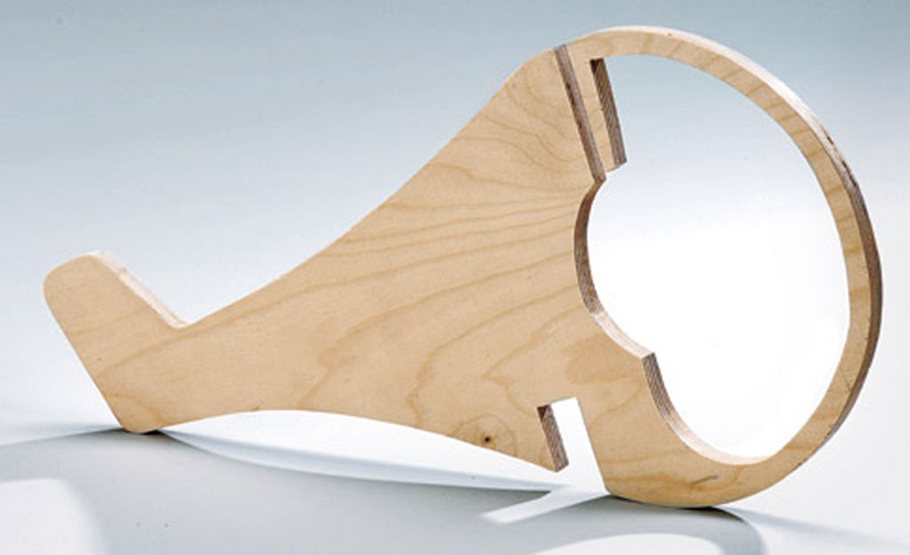

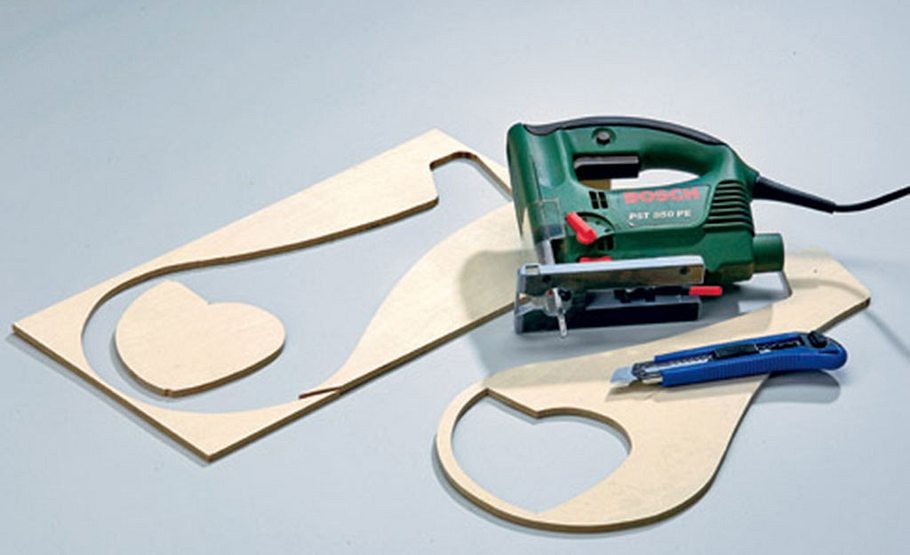

Übertragen Sie die Umrisse der beiden Außenlagen des Hubschraubers auf 6,5-mm-Sperrholz und das Mittelteil auf 12er Material.
Bauanleitung Windspiel: Hubschrauber
Sägen Sie diese Elemente exakt mit der Stich- oder Laubsäge aus.
Bauanleitung Windspiel: Hubschrauber

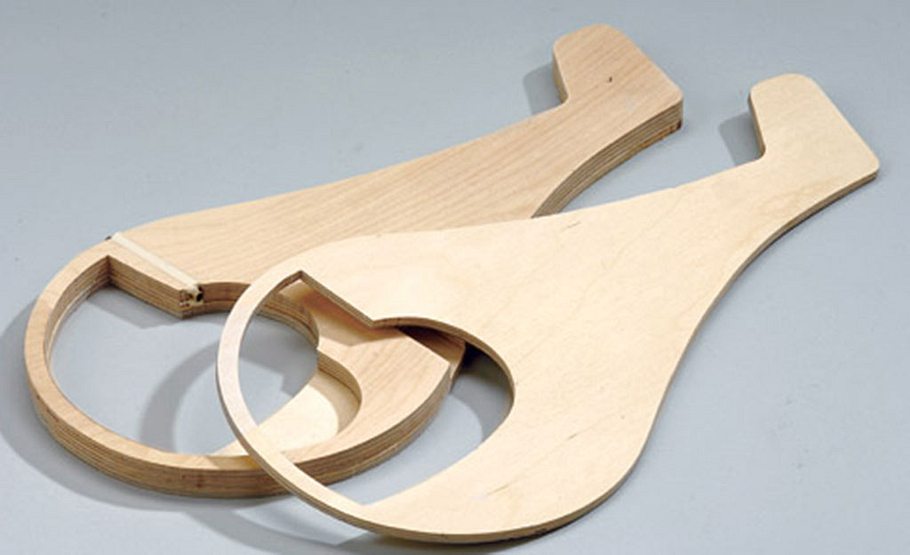

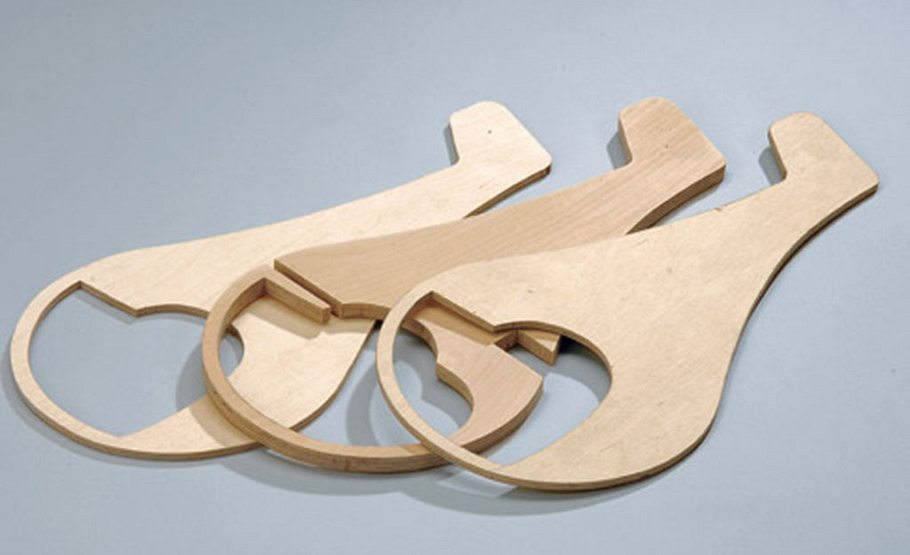

Der Grundkörper des Hubschraubers besteht aus diesen drei miteinander verleimten Sperrholzteilen.
Bauanleitung Windspiel: Hubschrauber

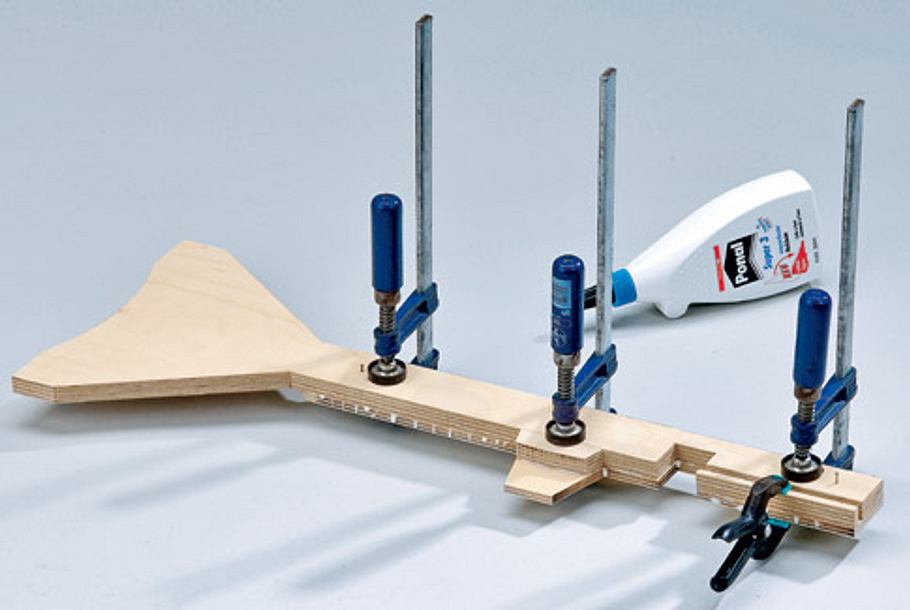

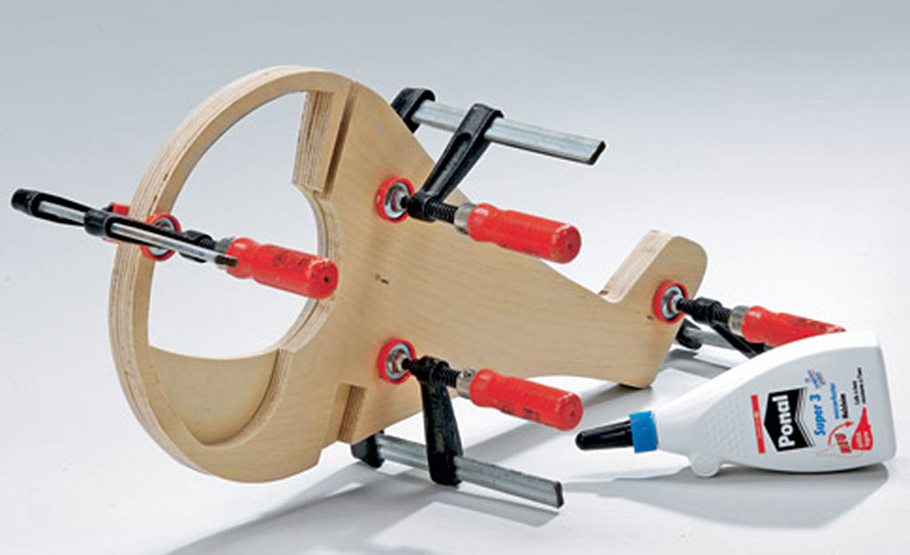

Verleimen Sie mit wasserfestem Weißleim ein Außenelement mit dem Mittelteil.
Bauanleitung Windspiel: Hubschrauber

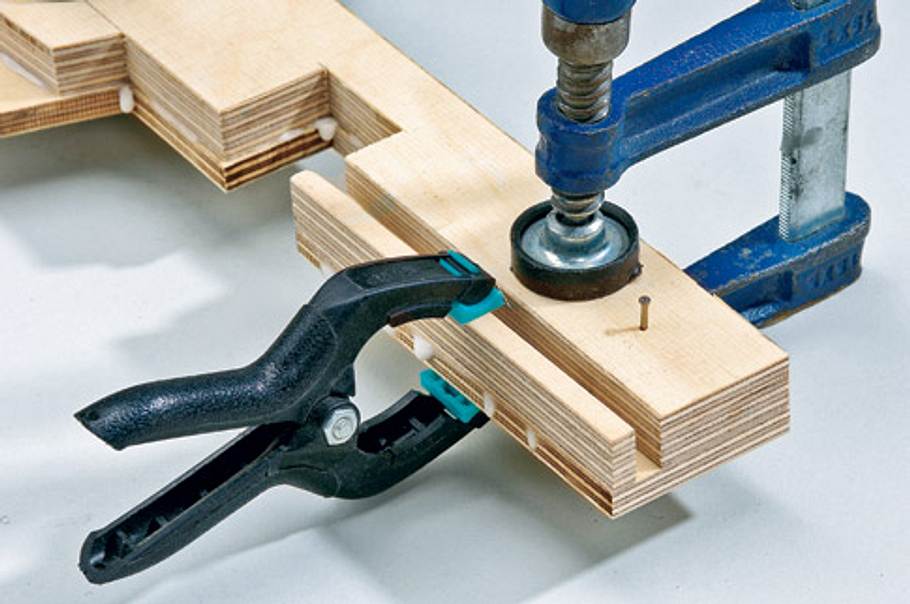

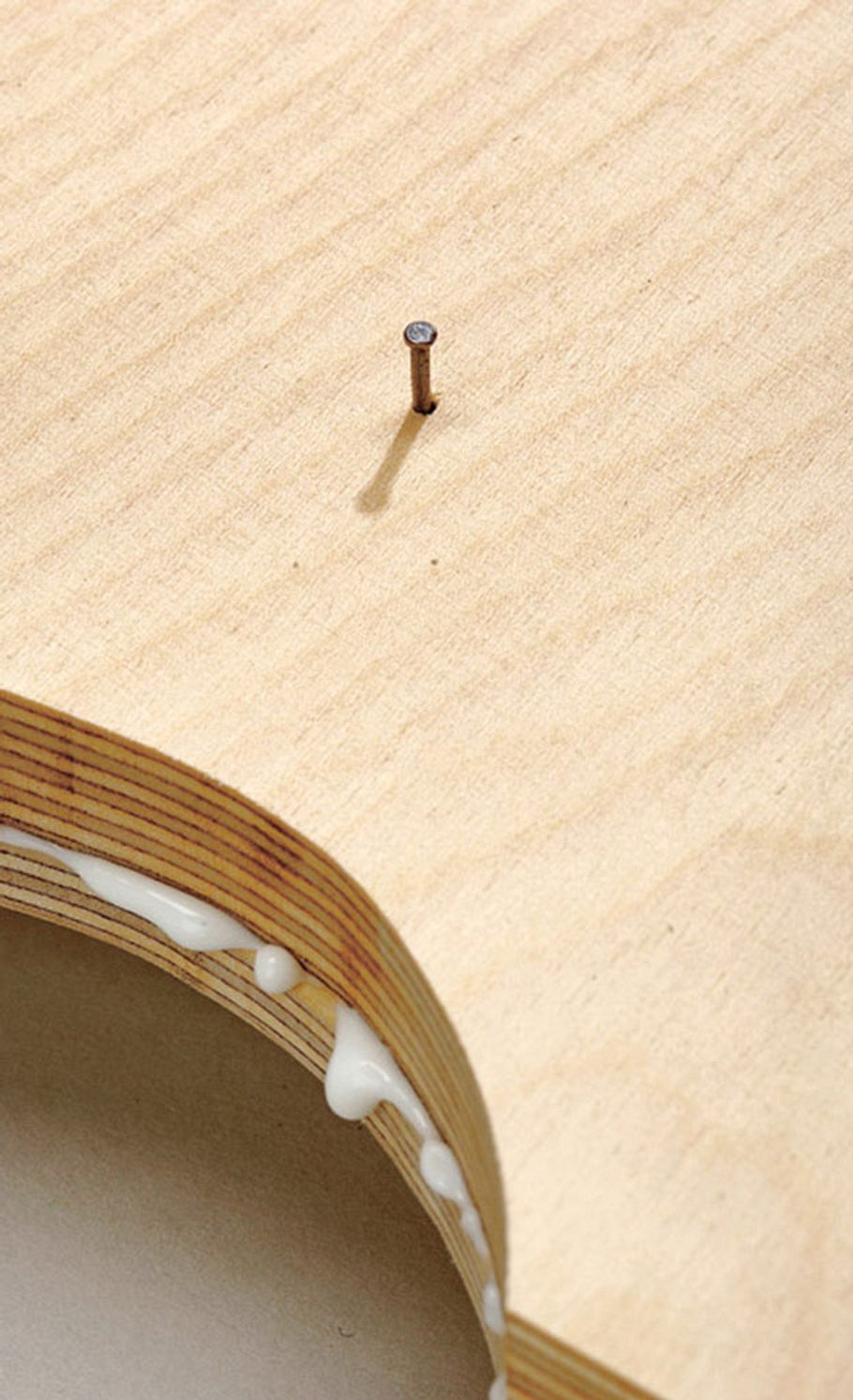

Zwei Stiftnägel verhindern, dass die Teile beim Pressen verrutschen.
Bauanleitung Windspiel: Hubschrauber
Kleben Sie das abgelängte Messingrohr ...
Bauanleitung Windspiel: Hubschrauber

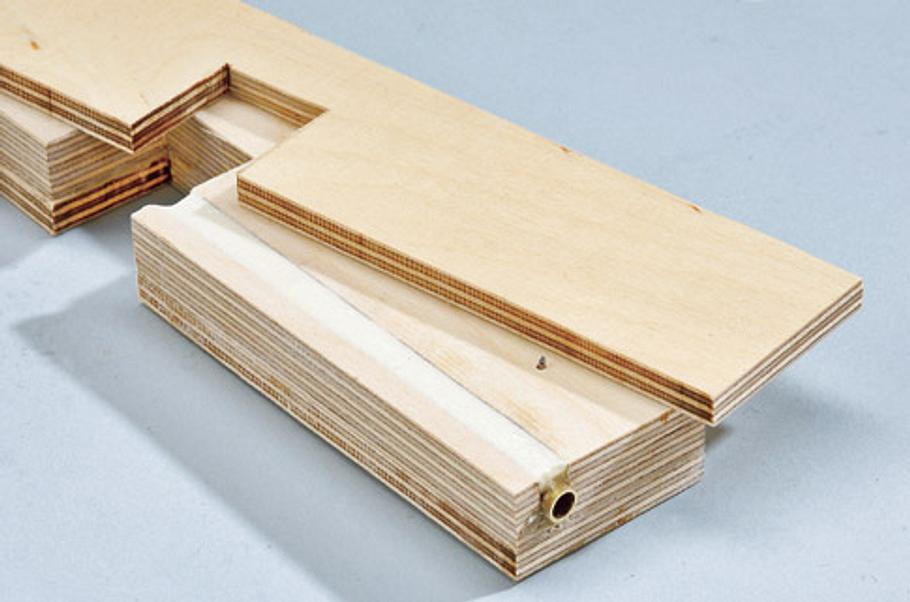

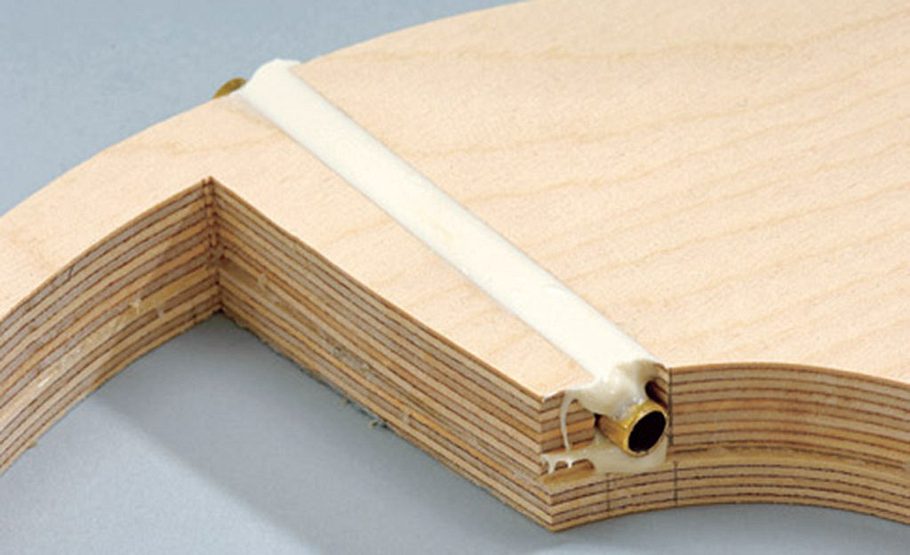

... mit Ponal Reparatur- und Klebespachtel in den Rotorschlitz und schleifen den Klebstoff nach dem Trocknen plan.
Bauanleitung Windspiel: Hubschrauber
Nagelköpfe abkneifen und das zweite Außenteil aufleimen. Erneut pressen.
Bauanleitung Windspiel: Hubschrauber
Bohren Sie das Loch für die Achse, auf der sich der Pilot später hin und her bewegt.
Bauanleitung Windspiel: Hubschrauber

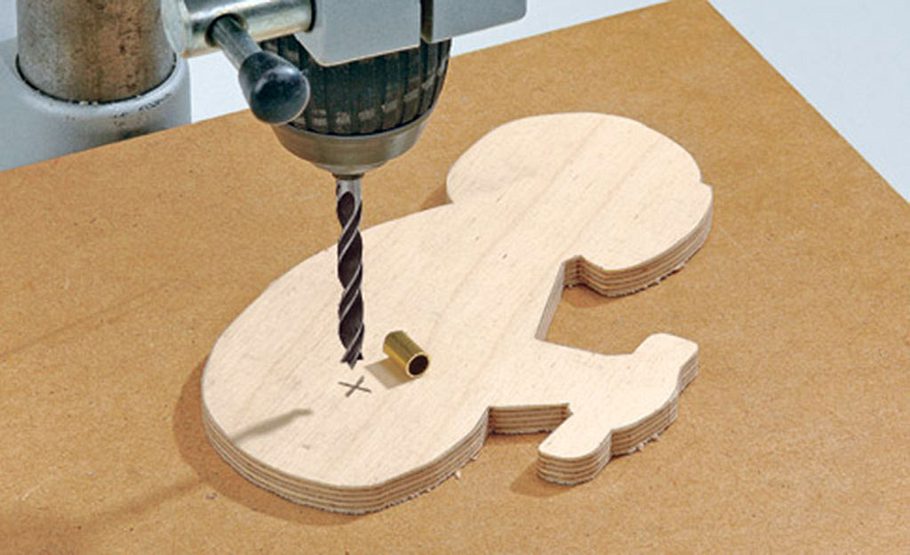

Den Piloten mit der Laubsäge ausschneiden, das Loch für die Messingbuchse bohren und diese einkleben.
Bauanleitung Windspiel: Hubschrauber

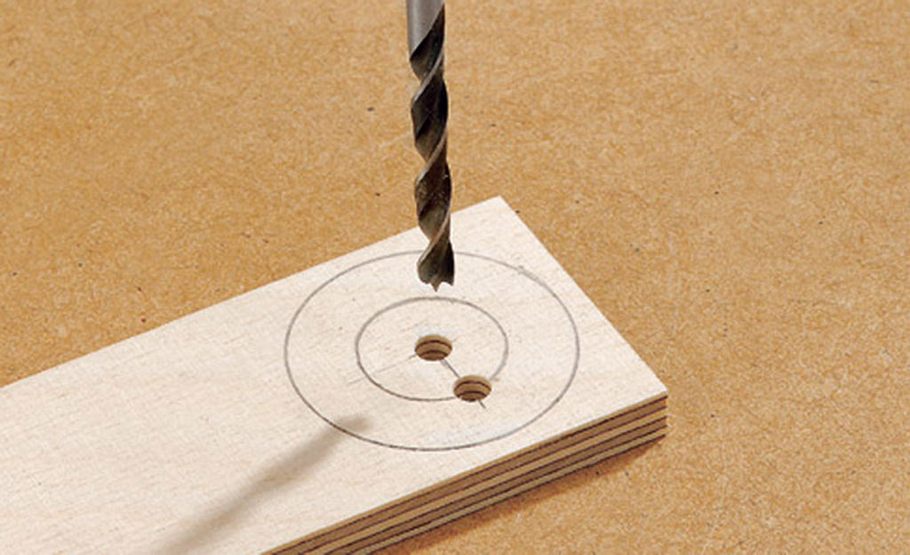

Fertigen Sie aus 6,5er Sperrholz die Exzenter-Antriebsscheibe. Dazu erst die Löcher für die Aufnahme der Gewindestangen bohren.
Bauanleitung Windspiel: Hubschrauber

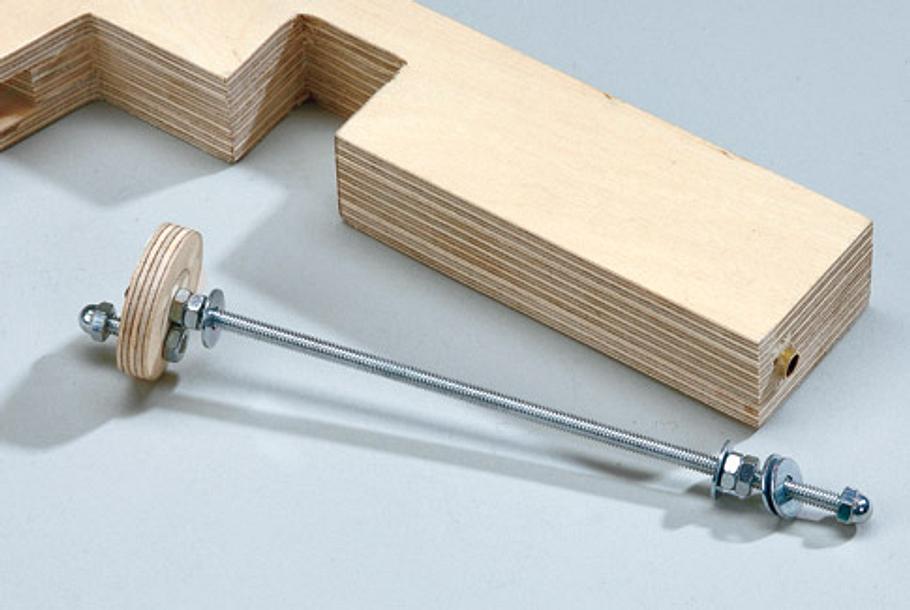

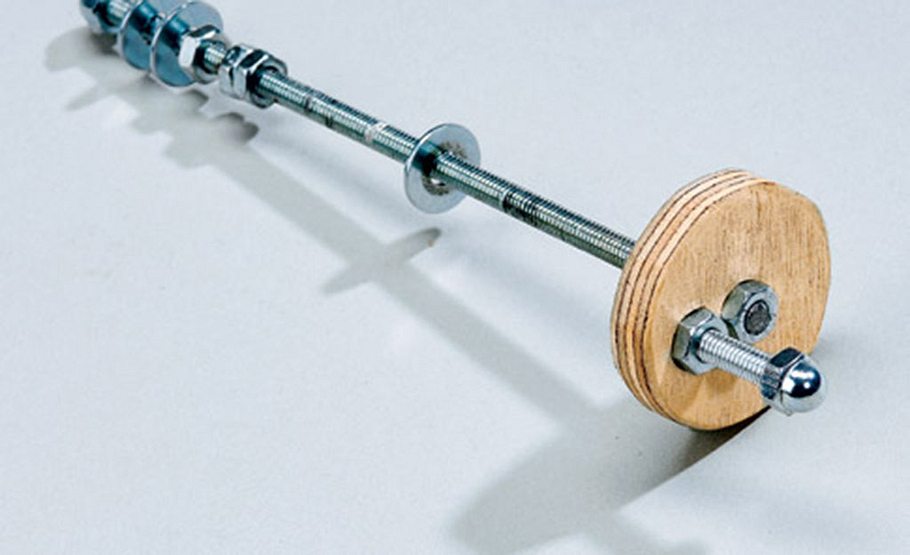

So sieht die komplett vormontierte Antriebswelle aus, die sich später in der Messinghülse dreht.
Bauanleitung Windspiel: Hubschrauber

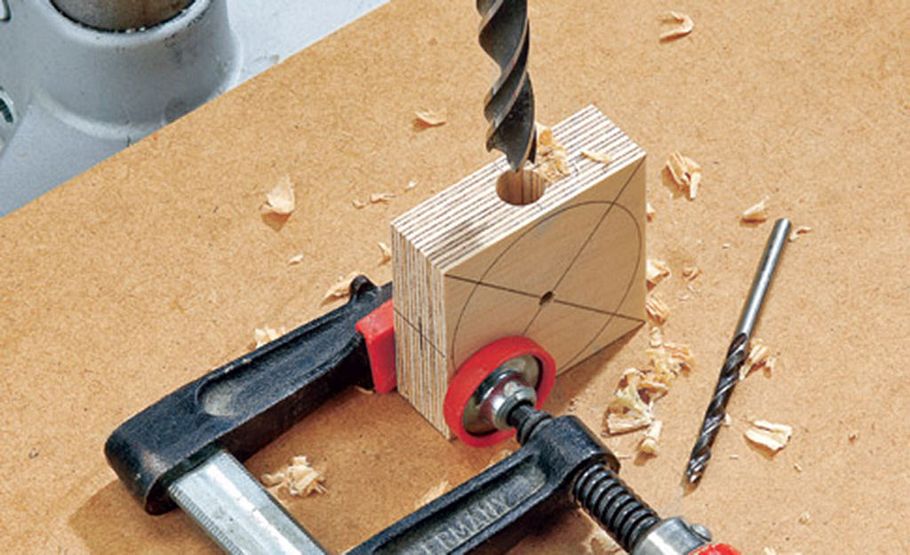

Die Rotornabe fertigen Sie aus einem quadratischen Stück 18er Sperrholz. Mit der Bohrmaschine im Bohrständer bohren Sie zunächst vier 10-mm-Löcher als Aufnahme für die Dübel.
Bauanleitung Windspiel: Hubschrauber

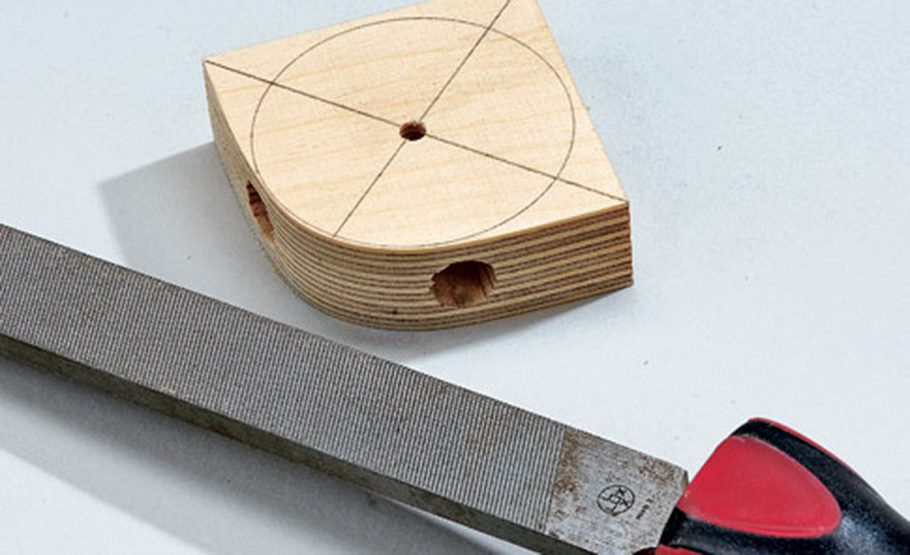

Dann mit Raspel, Feile und Schleifpapier runden.
Bauanleitung Windspiel: Hubschrauber

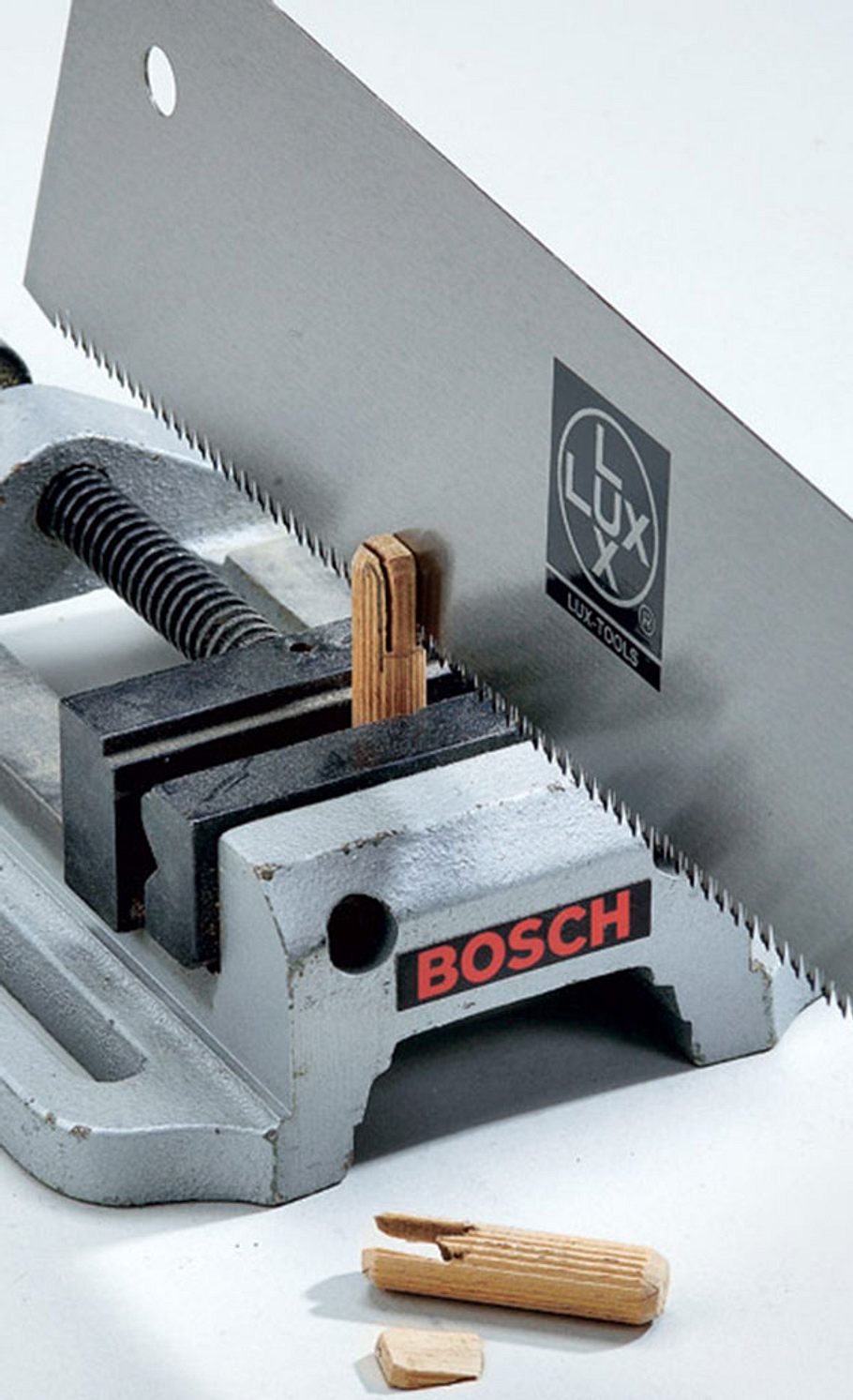

Schlitzen Sie nun vier 10er Holzdübel als Aufnahme für die Rotorblätter.
Bauanleitung Windspiel: Hubschrauber
Die gebogenen Rotorblätter stellen Sie aus je zwei miteinander verleimten 2-mm-Sperrholzstreifen her, die Sie um eine Schablone spannen.
Bauanleitung Windspiel: Hubschrauber

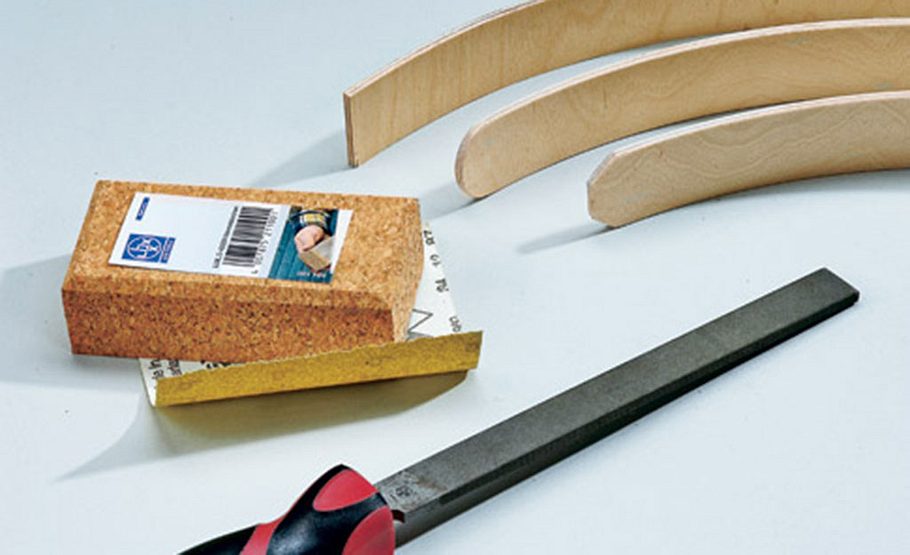

Anschließend müssen Sie die Konturen nachschleifen.
Bauanleitung Windspiel: Hubschrauber

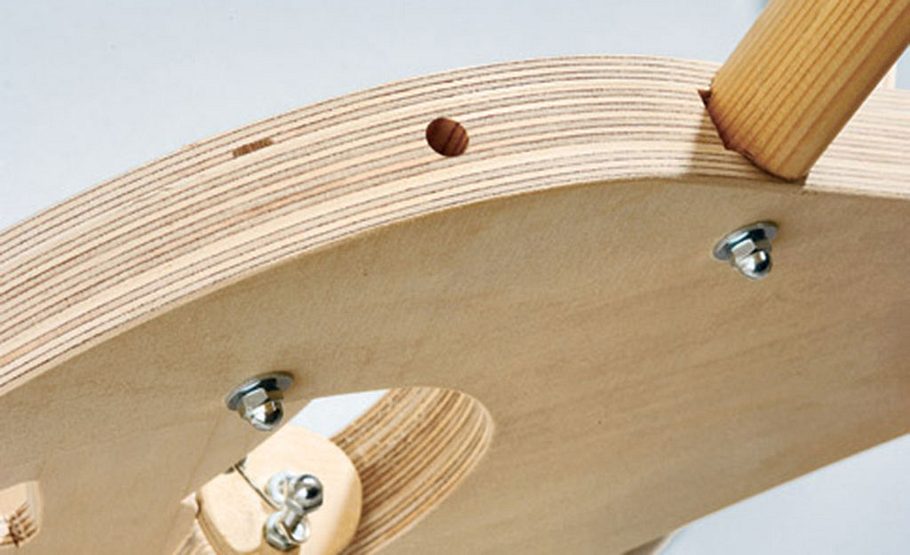

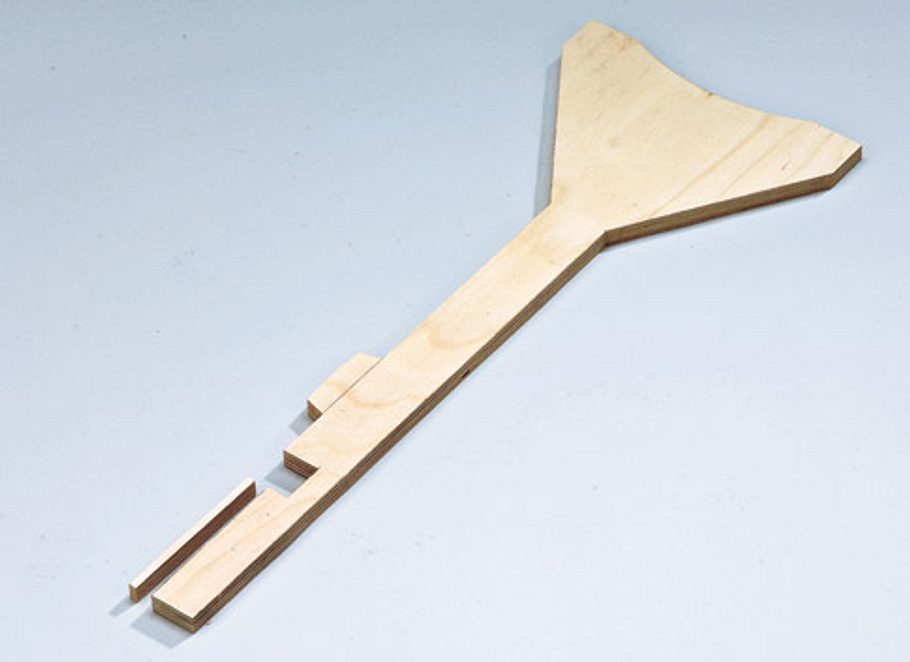

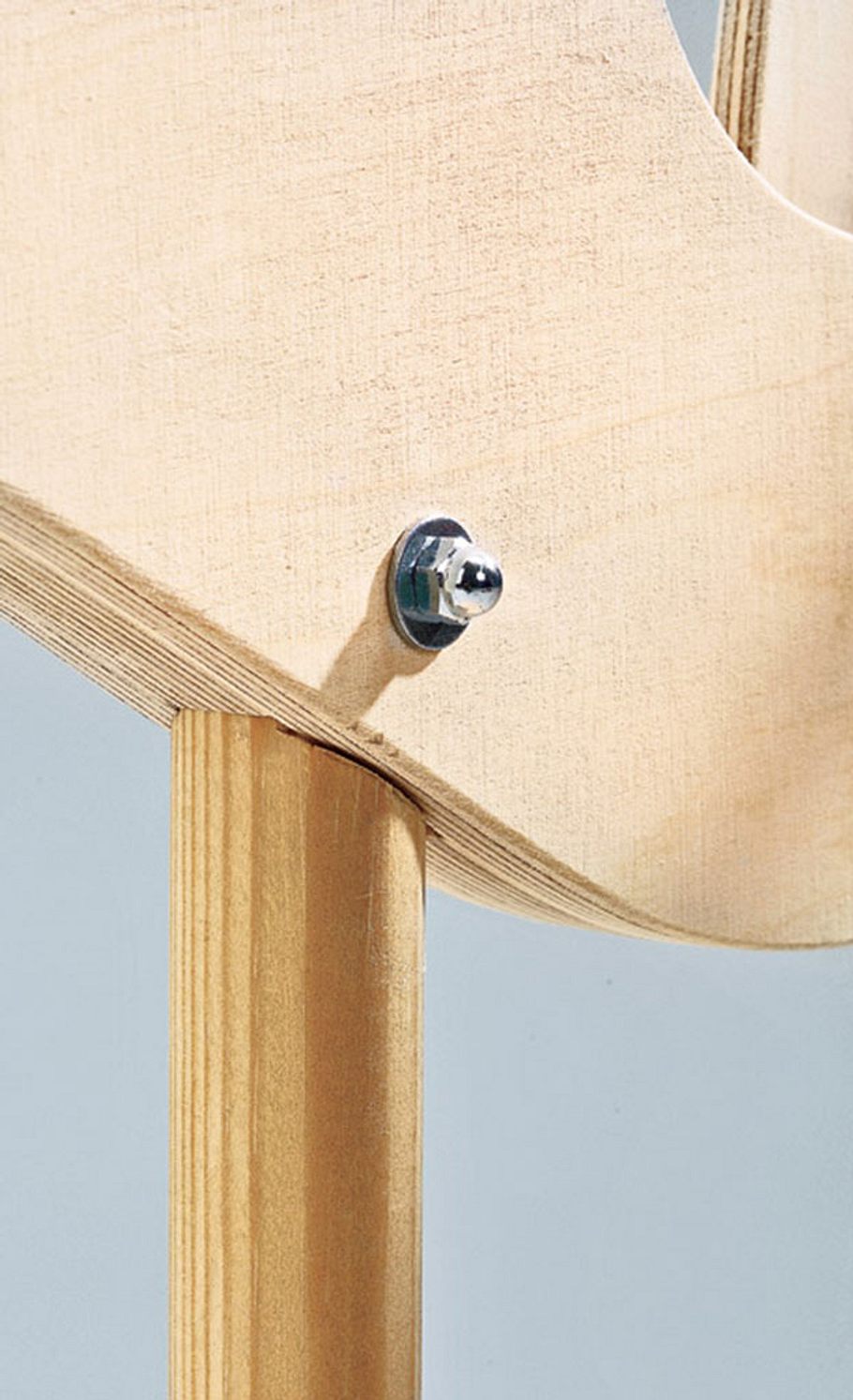

Versehen Sie einen 23-mm-Rundstab mit einem Zapfen, der in den Schlitz an der Unterseite des Hubschraubers passt, und verschrauben Sie die beiden Elemente.
Bauanleitung Windspiel: Hubschrauber
Bohren Sie unbedingt ein Loch für den Wasserablauf in die Mulde, in der sich der Pilot bewegt.
Bauanleitung Windspiel: Hubschrauber

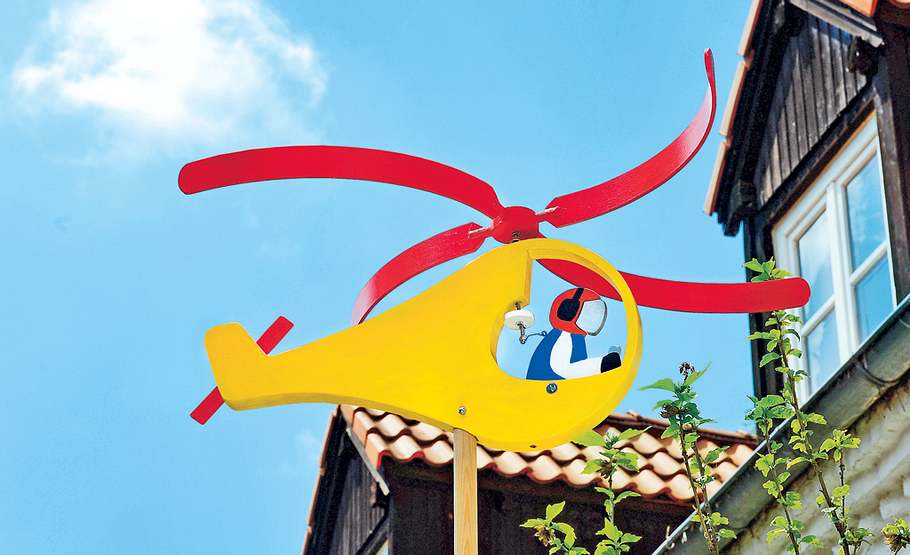

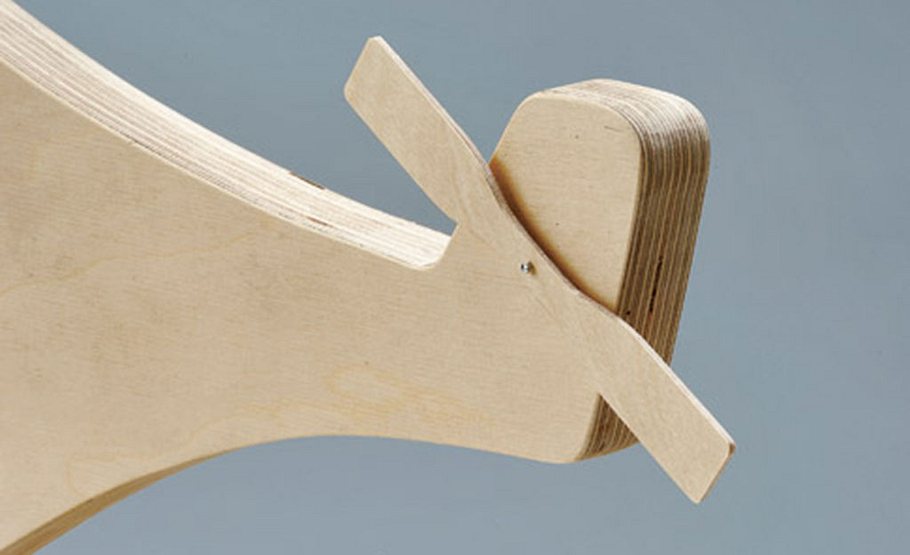

Den Heckrotor unseres Windspiels schneiden Sie aus 2-mm-Sperrholz aus und befestigen ihn mit einem Nagel am Heck. Beide Windspiele haben wir mit Acryl-Farben und Pinseln von Nerchau farbig gestaltet. Die wasserverdünnbaren Farben lassen sich einfach verarbeiten. Eine weiße Grundierung verbessert die Haftung. Eine abschließende Klarlack-Schicht macht die Windspiele witterungsbeständiger.
Bauplan bestellen
Windräder mit stoffbespannten Flügeln sind für ein paar Euro in Spielzeugläden und inzwischen auch bei vielen Discountern als Saisonware erhältlich. Doch während es diese bunten Windfänger bei einfachen Drehbewegungen des Propellers bewenden lassen, setzen unsere Windspiele mit beweglichen Figuren die Rotation der Welle in eine Pendelbewegung um. Das Prinzip ist denkbar einfach: Die Welle wird durch einen Propeller in eine Drehbewegung versetzt. An deren Ende sitzt eine Exzenterscheibe, die eine pendelnd gelagerte Figur über einen Draht auf und ab beziehungsweise hin und her bewegt.
Wir haben dieses Prinzip auf zwei verschiedene Arten realisiert. Während sich die Wippe mit dem nach vorn gerichteten Propeller in den Wind drehen muss und hierfür das Windleit-Heck benötigt, ist das bei dem Hubschrauber nicht erforderlich. Egal, aus welcher Richtung der Wind weht, der horizontal ausgerichtete Rotor wird (bei ausreichender Windstärke) immer angetrieben.
Bauanleitung Windspiel: Wippe oder Hubschrauber?
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Eisensäge
Feile
Feinsäge
Raspel
Schraubzwingen
Stichsäge
Wenn Sie nun Leim auftragen, die Holzteile aufeinanderlegen und Zwingen ansetzen, verhindern die Nagelspitzen ein Verschieben. Belassen Sie die Nägel in den Hölzern und kneifen nur den Kopf nah an der Oberfläche ab. Die so gekürzten Drahtstifte fixieren dann auch die zweite Außenblende beim Verleimen. Eine Besonderheit des Hubschraubers stellen die gebogenen Rotorblätter dar. Jeder einzelne der vier Windfänger besteht aus zwei miteinander verleimten 2-mm-Sperrholzstreifen. Diese werden mit einem Spanngurt um eine entsprechend dem Radius angefertigte Schablone gespannt. Nach dem Trocknen des wasserfesten Holzleims werden die Kanten nachgeschliffen. Nach außen werden die Rotorblätter abgerundet, zur Nabe hin schräg angeschliffen. Vor dem Anstrich müssen Sie eine Bohrung in den tiefsten Punkt des Hubschraubers einbringen, da sich sonst Regenwasser in der Mulde sammeln könnte.
