Waschtisch-Unterschrank
Dieser Waschtisch-Unterschrank macht die Nasszelle zum wohnlichen Badezimmer. In der Anleitung erfahren Sie Schritt für Schritt, wie Sie den Waschtisch-Unterschrank selber bauen.
Waschtisch mit Unterschrank bauen

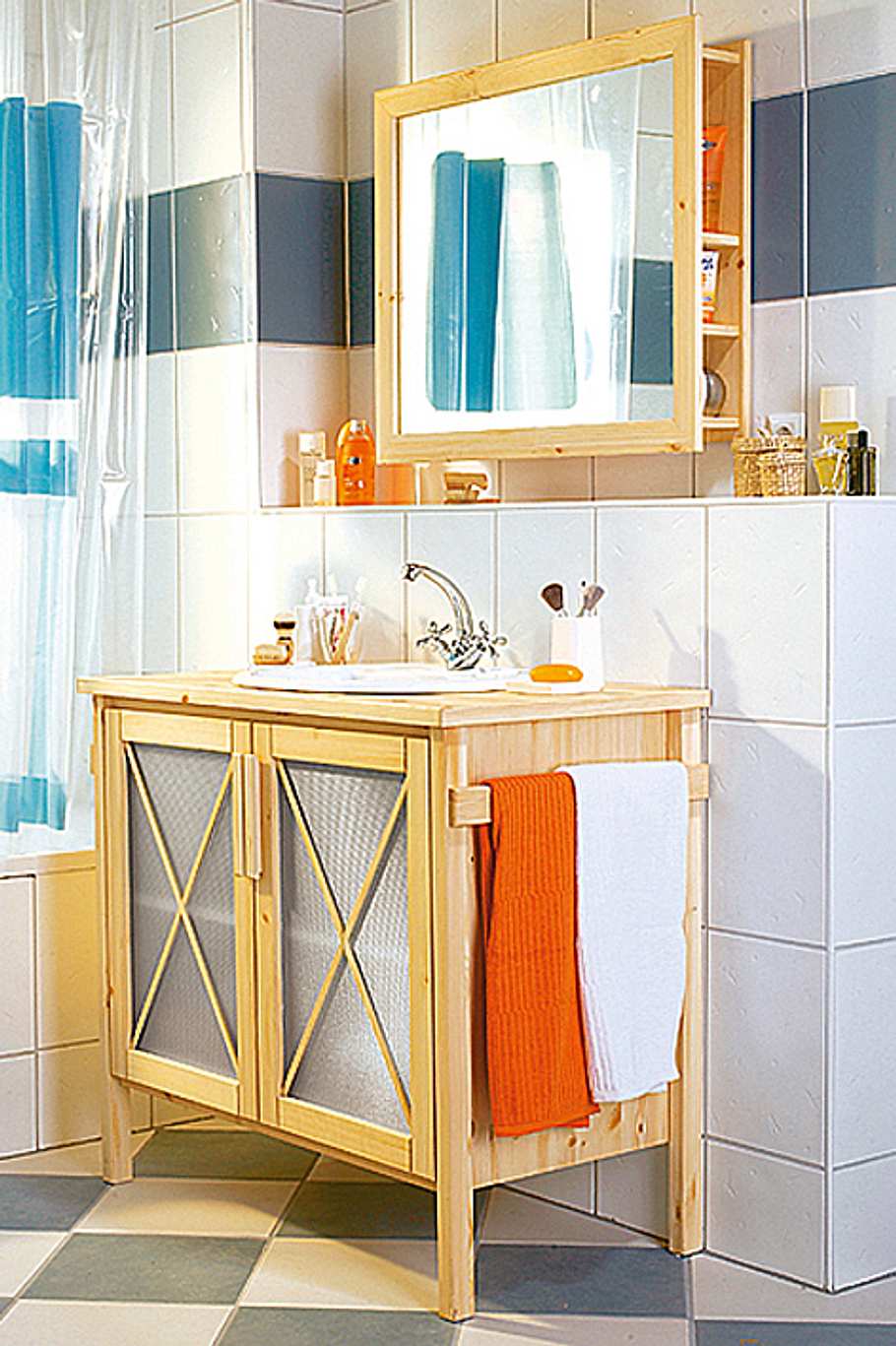

Aufeinander abgestimmt ergeben Badspiegel und Waschtisch-Unterschrank ein akktraktives Duo für Ihr Bad.
Waschtisch mit Unterschrank bauen

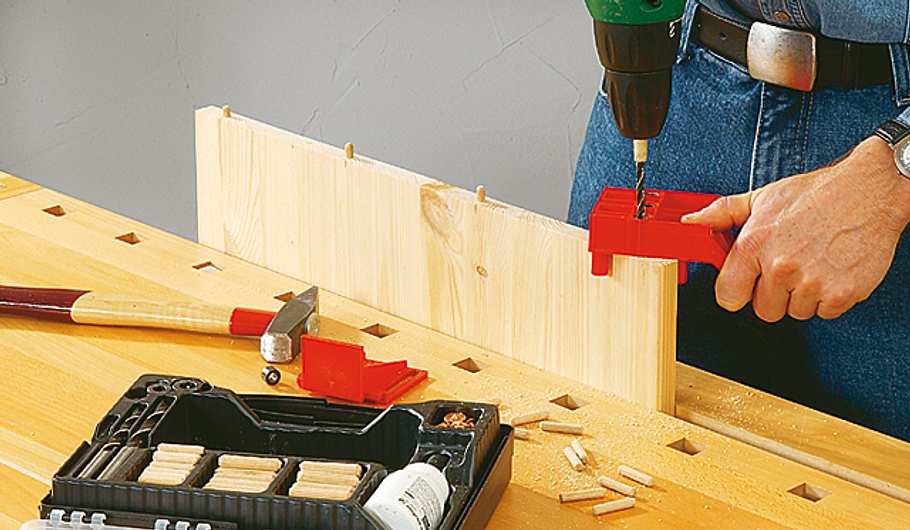

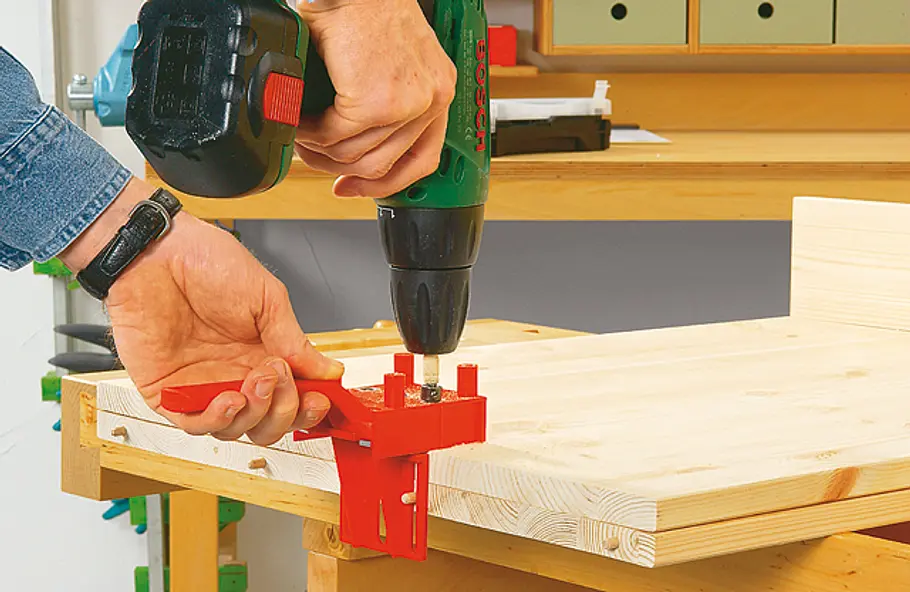

Bohren Sie mit Hilfe einer Bohrlehre die 6-mm-Dübellöcher mittig in die Kanten der Bodenplatte. Tipp: Erst alle Kantenlöchear bohren, dann die Gegenlöcher
Waschtisch mit Unterschrank bauen

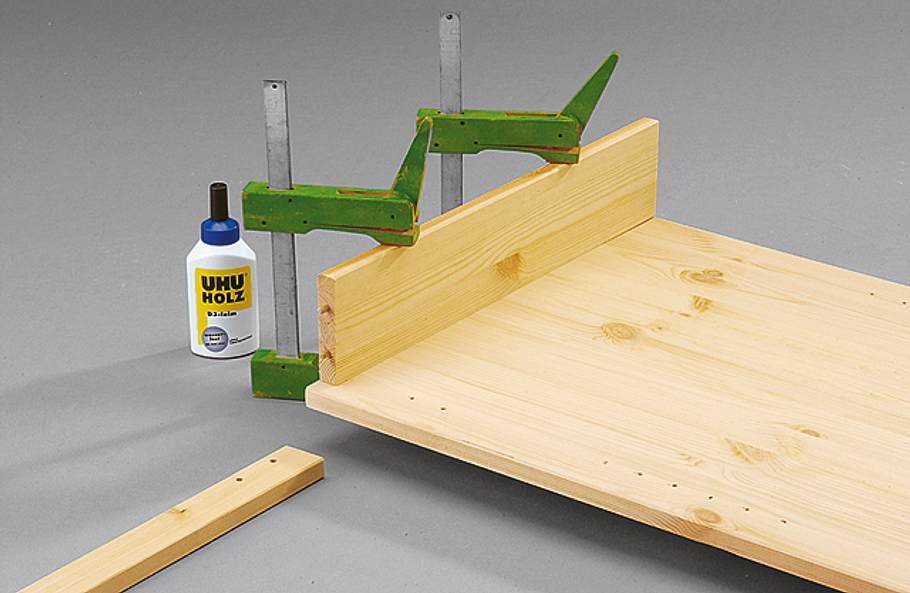

Nachdem Sie die Dübel eingeleimt haben, übertragen Sie deren Positionen ebenfalls mit Hilfe der Dübellehre und dem 6-mm-Bohrer in die Flächen der Seitenwände
Waschtisch mit Unterschrank bauen

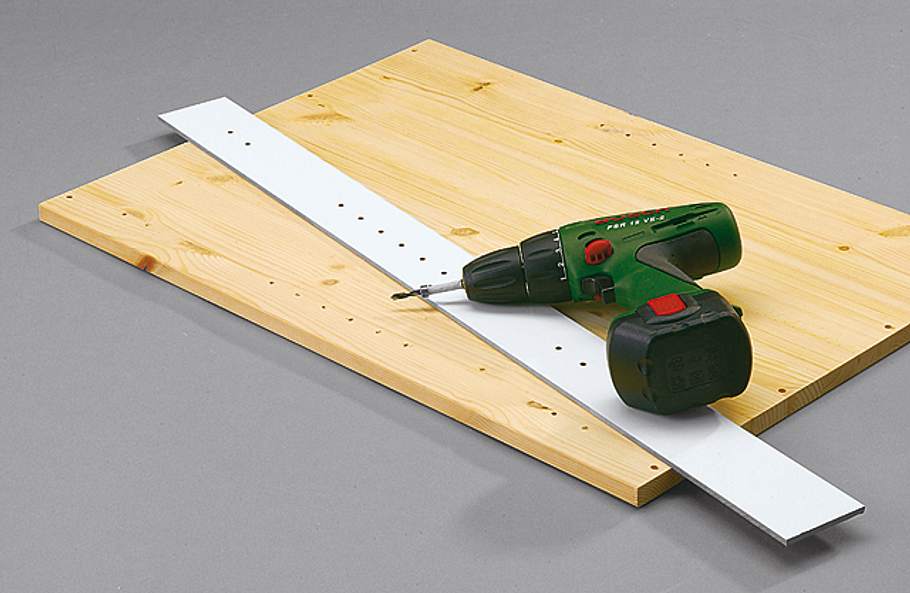

In einen Streifen hochdichter Faserplatte (HDF, doppelt so breit wie der Lochabstand zur Kante) die Löcher für Bordträger und Türbänder (oben und unten) bohren
Waschtisch mit Unterschrank bauen
Auch die beiden Querzargen werden mit Dübeln verbunden. Sie halten – ebenfalls mit je zwei 6-mm-Dübeln – die Längszarge (4)
Waschtisch mit Unterschrank bauen

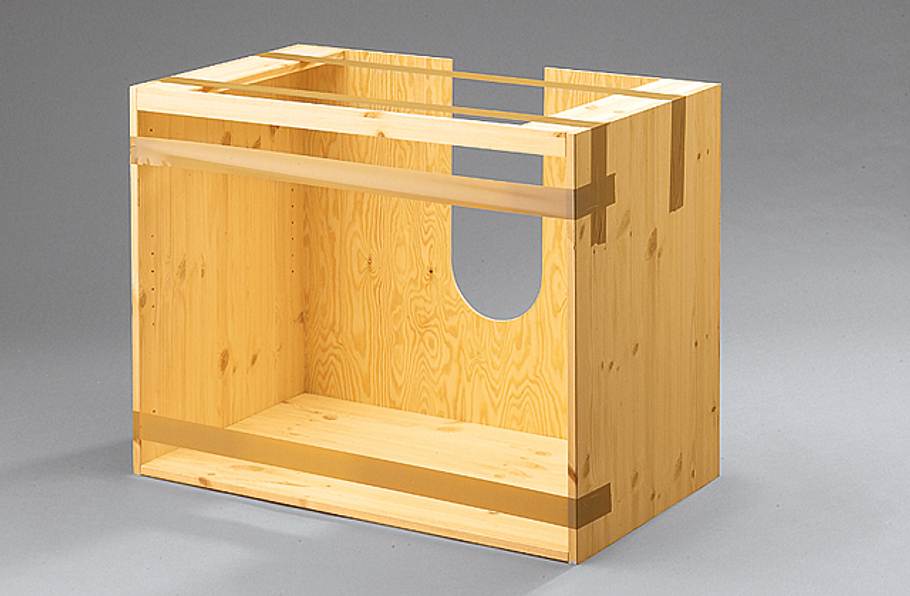

Fehlen Ihnen die Spanngurte – kein Problem! Benutzen Sie einfach Paketband, um die Korpusverbindungen bis zum Trocknen des Leims zu pressen
Waschtisch mit Unterschrank bauen

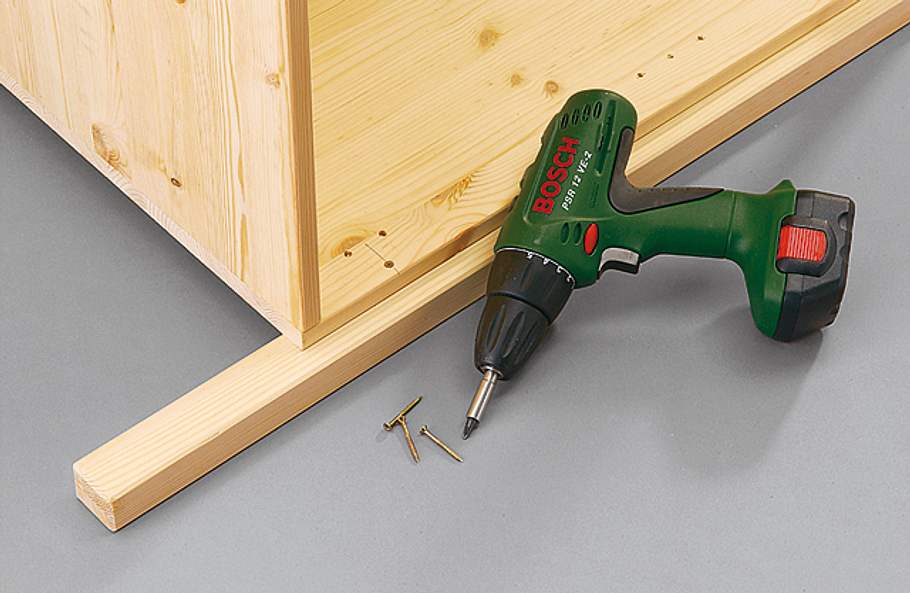

Die Stollen aus je zwei Teilen verleimen. Fasen Sie sie allseitig und montieren Sie sie an den Korpus: hinten bündig mit der Rückwand, vorn um Türstärke vorstehend
Waschtisch mit Unterschrank bauen
90 mm unterhalb der Oberkante haben wir an beiden Seiten Handtuchhalter mit allseits gefasten Kanten auf die Stollen geleimt und geschraubt
Waschtisch mit Unterschrank bauen

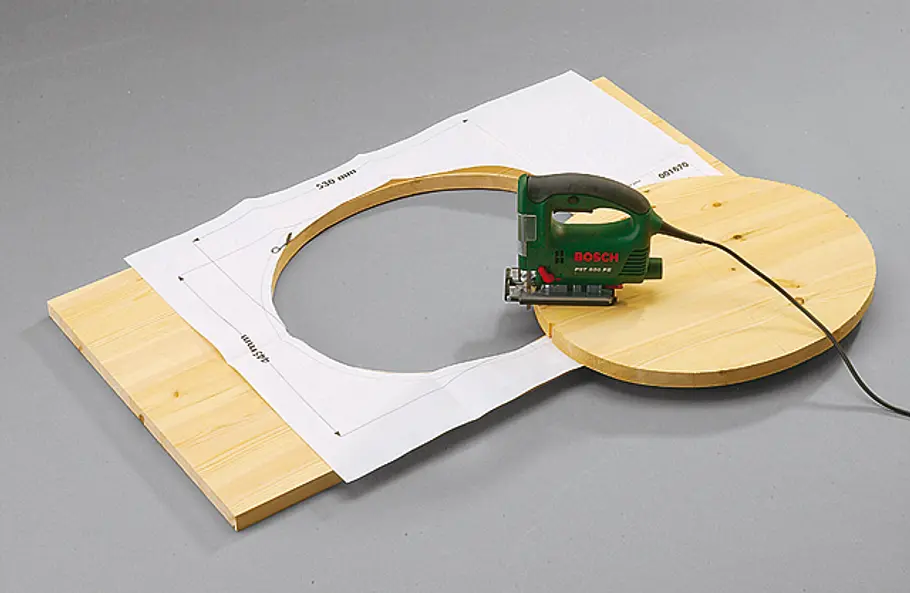

Einbaubecken werden meist mit Schablone geliefert. Ausschneiden, auf die Ablageplatte heften und die Form mit Bleistift übertragen. Mit der Stichsäge ausschneiden
Waschtisch mit Unterschrank bauen

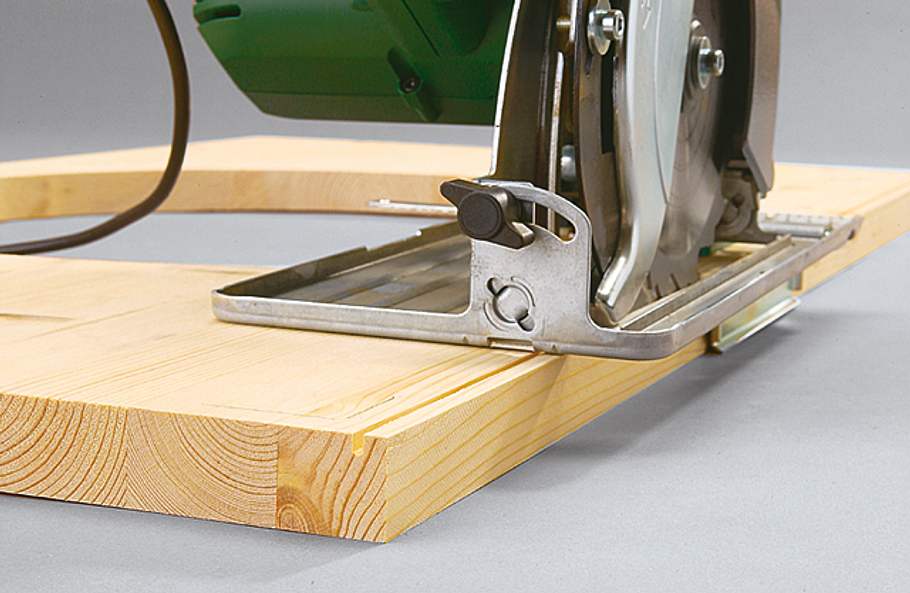

Eine solche Nut lässt Wasser besser abtropfen: Schneiden Sie sie mit der Handkreissäge oder einem Nutfräser unterhalb der Vorderkante in die Ablageplatte
Waschtisch mit Unterschrank bauen

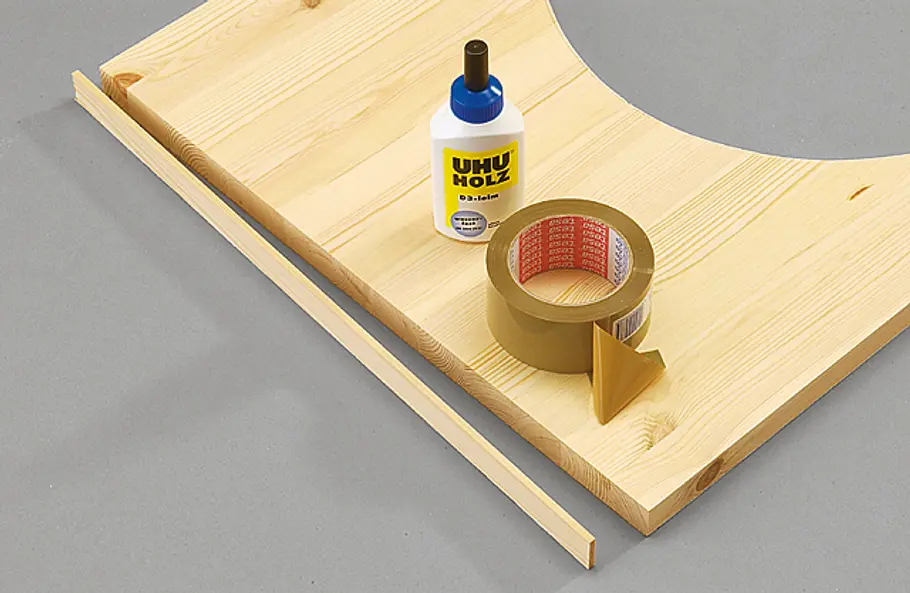

Das Hirnholz an den Seiten schützen Sie mit aufgeleimten Kantenleisten. Pressen Sie diese bis zum Abbinden des Leims mit Paketband
Waschtisch mit Unterschrank bauen

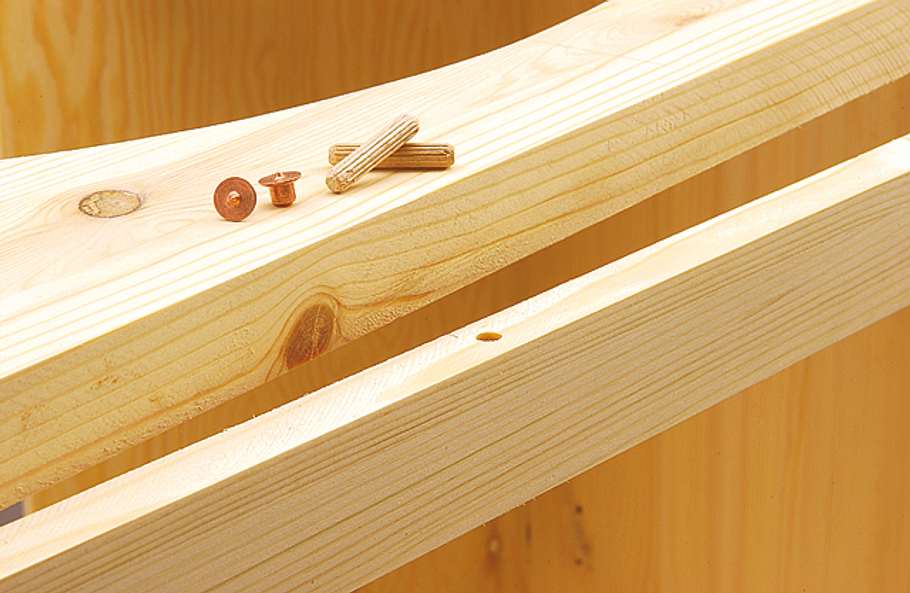

In die Oberkanten von Längszarge und Seitenwänden Dübellöcher bohren und mit Dübelfixen auf die Unterseite der Ablageplatte übertragen
Waschtisch mit Unterschrank bauen
Weiter geht es mit den bau der Schranktüren.

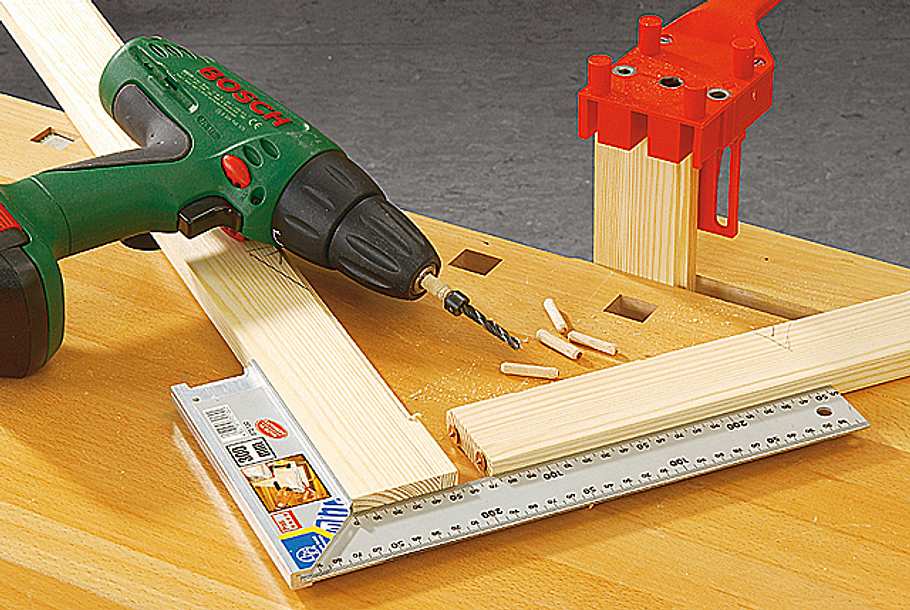

Bohren Sie Dübellöcher in die Rahmenquerleisten, den Dübellehrenanschlag auf halber Materialstärke. Mit Dübelfixen auf die senkrechten Gegenstücke übertragen.
Waschtisch mit Unterschrank bauen

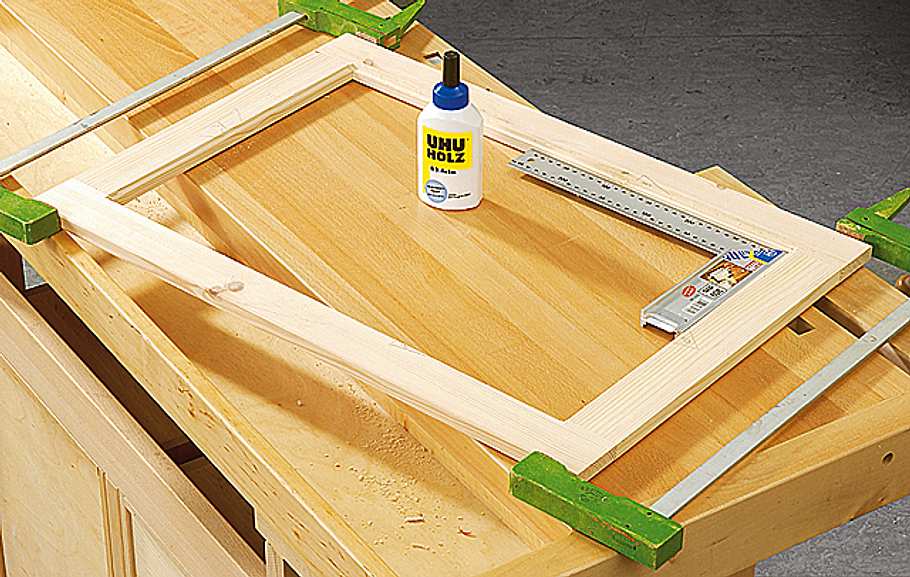

Fügen Sie die Rahmenteile mit Leim zusammen. Beachten Sie beim Pressen, dass der Rahmen rechtwinklig bleibt. Beim Fräsen ...
Waschtisch mit Unterschrank bauen

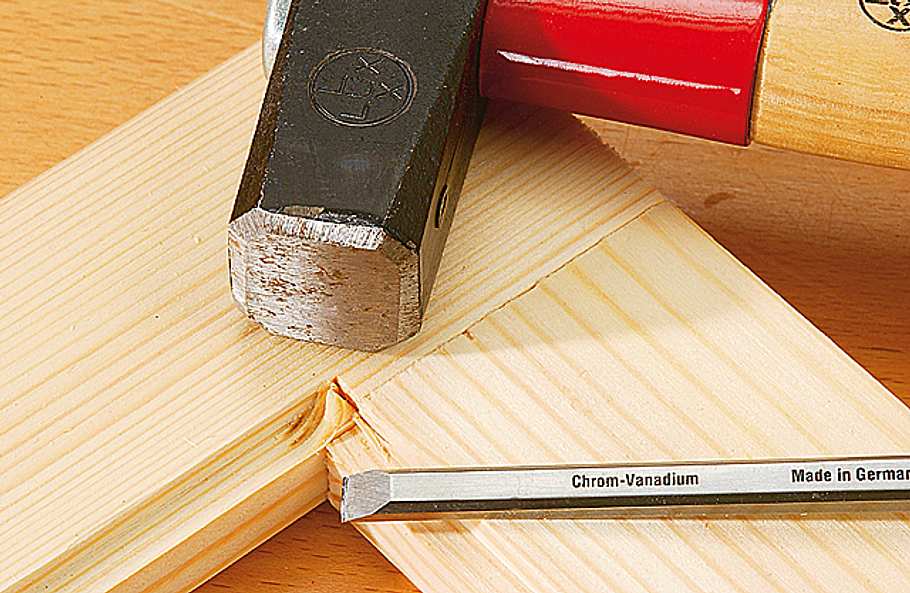

… des Falzes für die Glasscheiben bleibt stets ein Rest Holz stehen. Arbeiten Sie die Ecken daher mit dem scharfen Beitel nach.
Waschtisch mit Unterschrank bauen

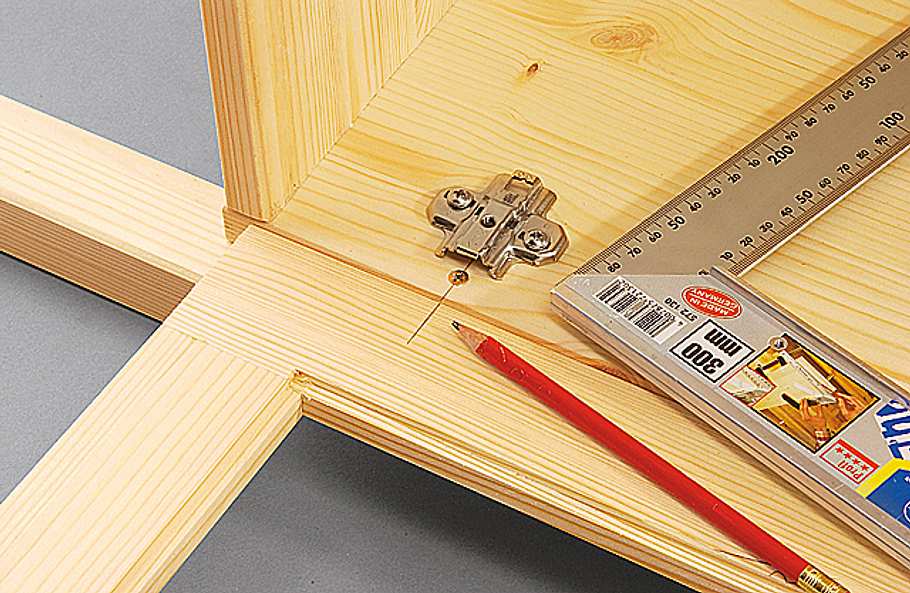

Mittellinie zwischen den für die Bänder vorgebohrten Löchern für die 35-mm-Topfbohrungen mit Hilfe des Winkels auf den ausgerichteten Türrahmen übertragen.
Waschtisch mit Unterschrank bauen

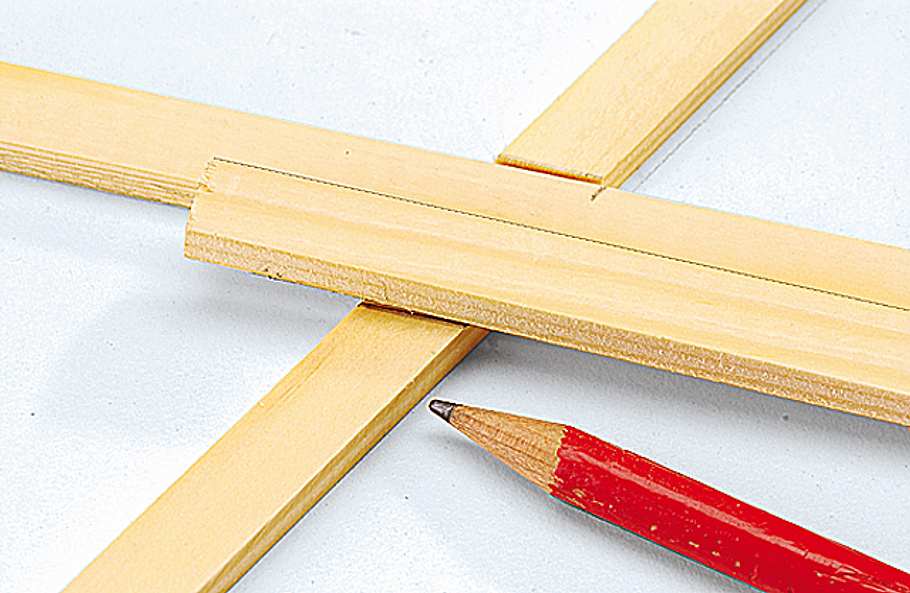

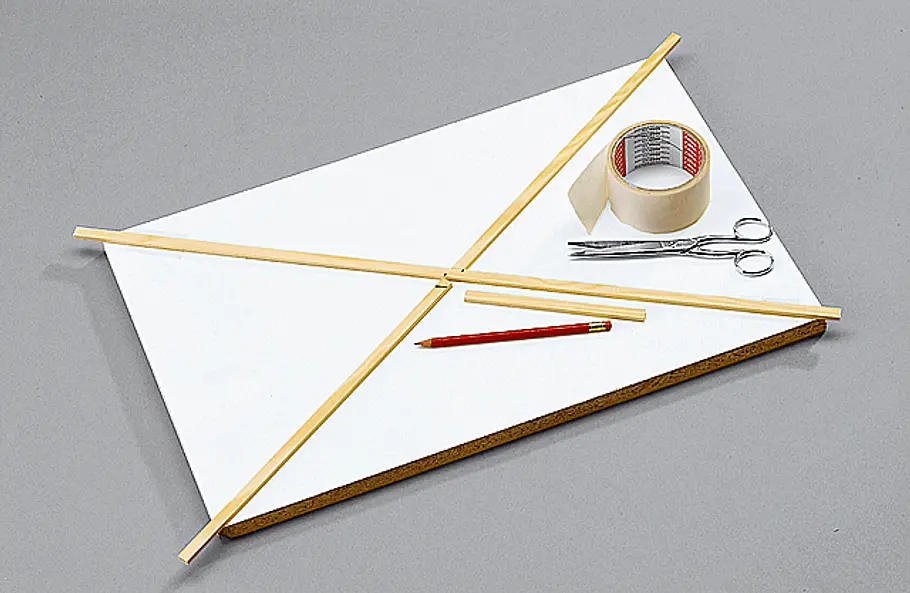

Diagonalzierleiste mit Doppelklebeband auf einer Plattenschablone im lichten Maß eines Türflügels fixieren, zweite Zierleiste darüberlegen, die Mitte …
Waschtisch mit Unterschrank bauen
… markieren und teilen. Legen Sie eine weitere Leiste für die Schnittmarkierung durch Parallelverschiebung auf.
Waschtisch mit Unterschrank bauen

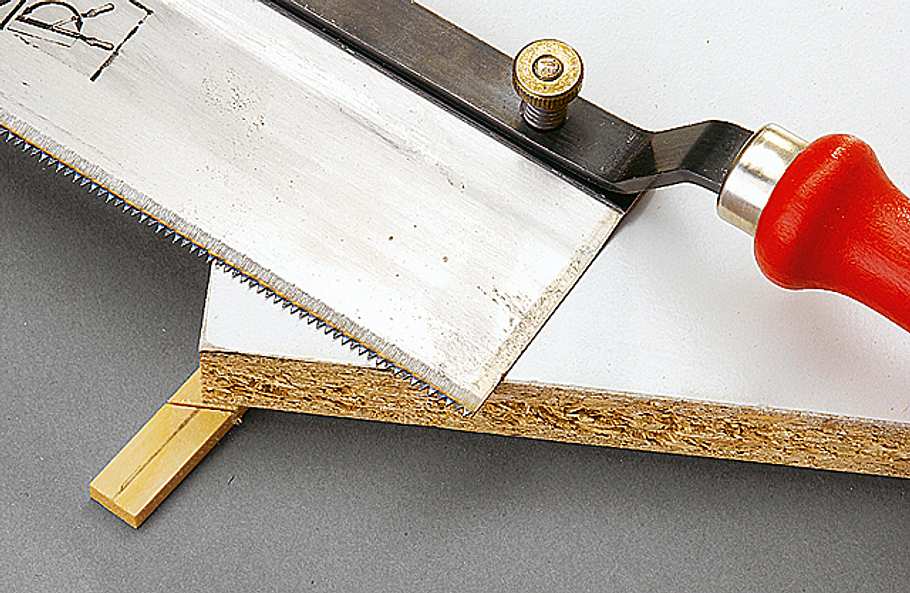

Dann kappen Sie die Ecken ...
Waschtisch mit Unterschrank bauen

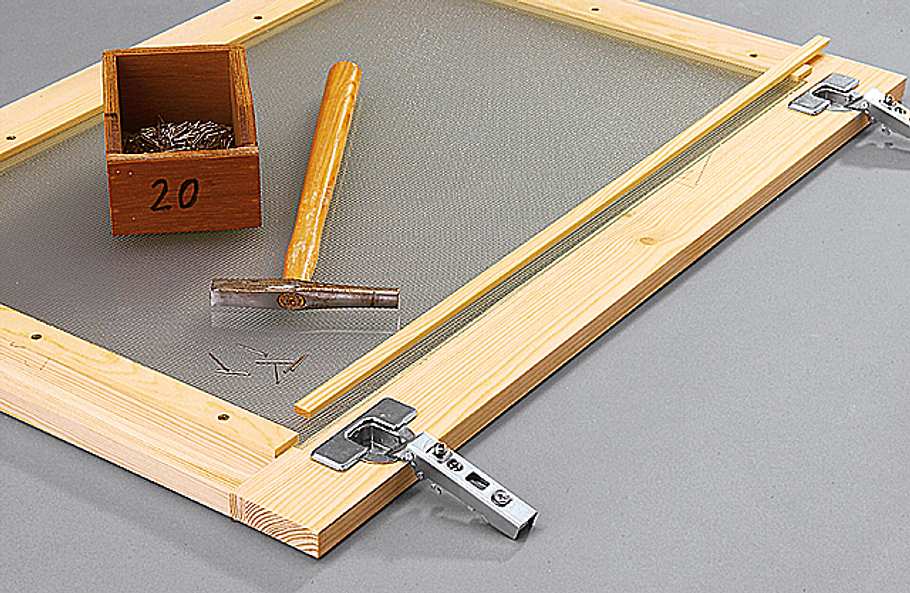

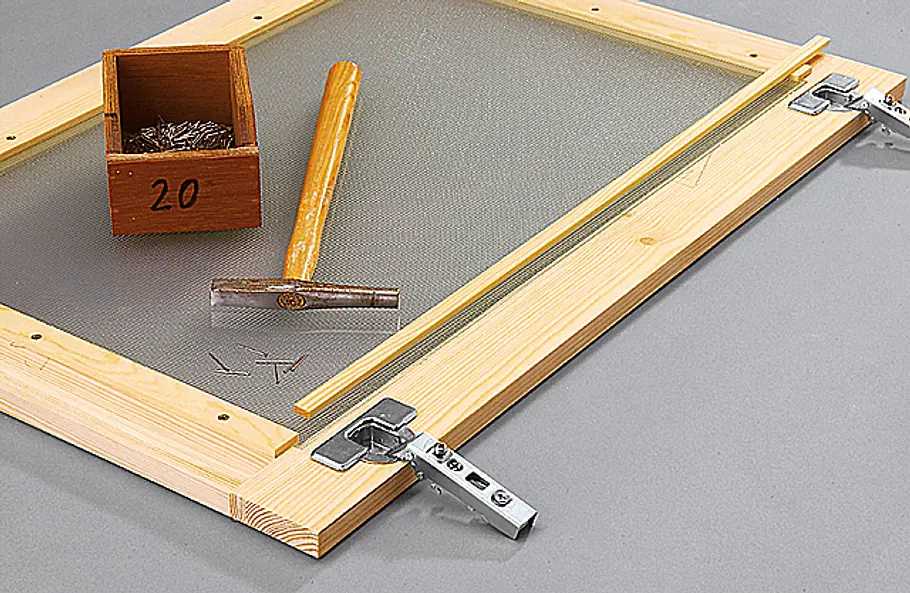

An der Außenseite sowie oben und unten schrauben Sie 5-x-20-mm-Glasleisten auf. An der Scharnierseite halten Nägelchen eine 5-x-10-mm-Glasleiste.
Waschtisch mit Unterschrank bauen

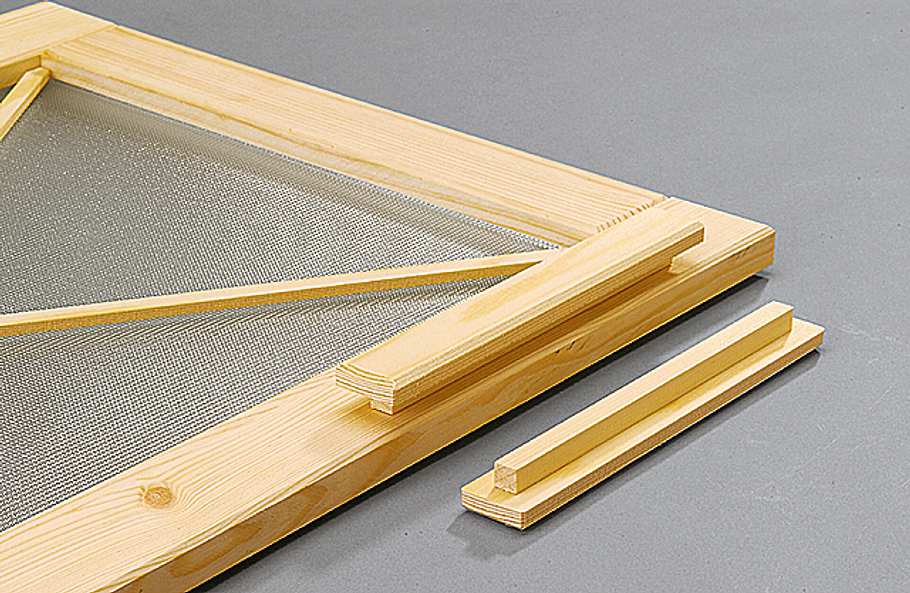

Die Zierleisten mit Silikontropfen auf das Glas kleben – allerdings nach der Oberflächenbehandlung! Das gilt auch für den Griff, der aus zwei Leisten verleimt ist.
Waschtisch mit Unterschrank bauen

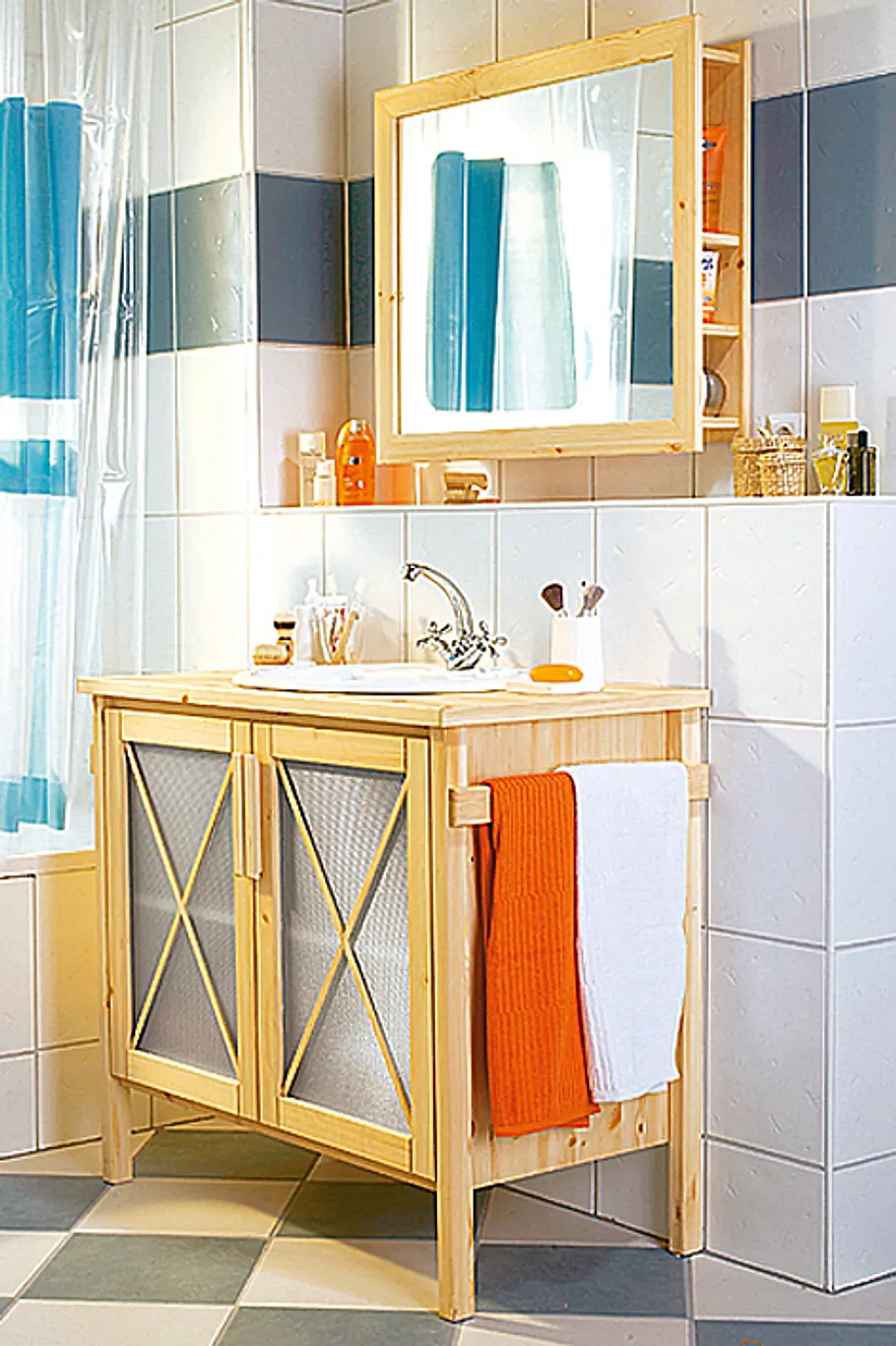

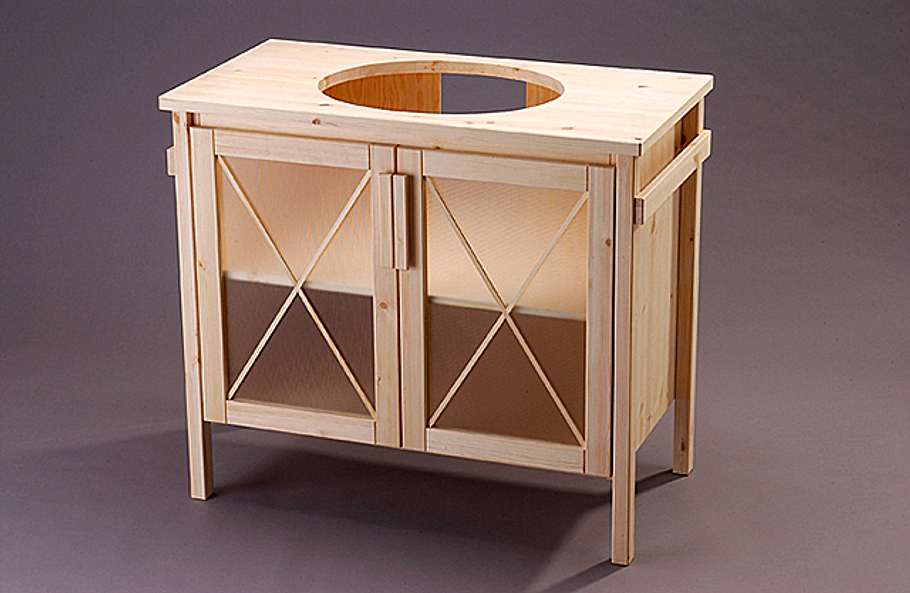

So sieht der fertig montierte Waschtisch-Untertisch aus.
Waschtisch mit Unterschrank bauen

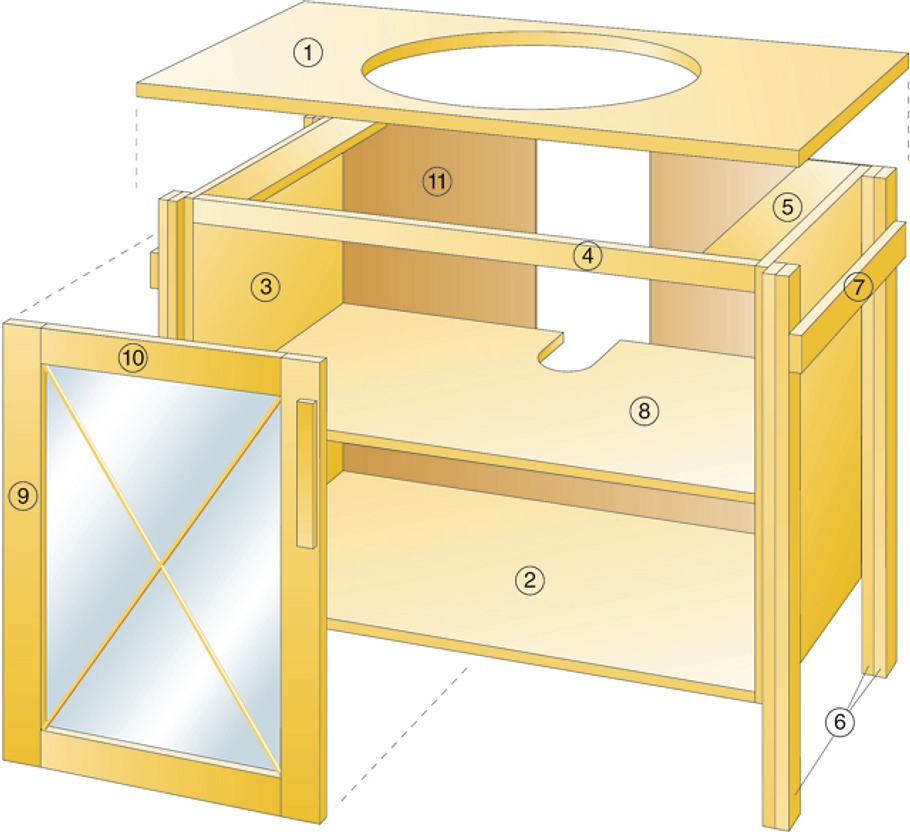

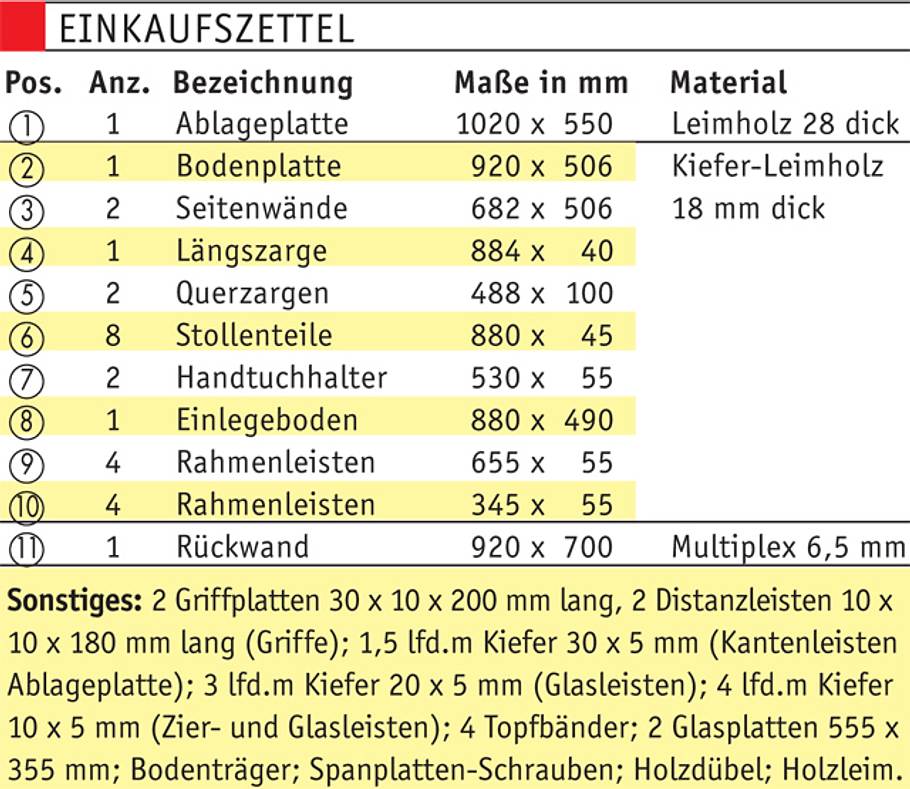

In der Zeichnung und Materialliste finden Sie alle zum Nachbau des Waschtisch-Unterschranks erforderlichen Maße – die Bauanleitung zeigt die Montage.
Waschtisch mit Unterschrank bauen
In der Zeichnung und Materialliste finden Sie alle zum Nachbau des Waschtisch-Unterschranks erforderlichen Maße – die Bauanleitung zeigt die Montage.
Waschtisch mit Unterschrank bauen

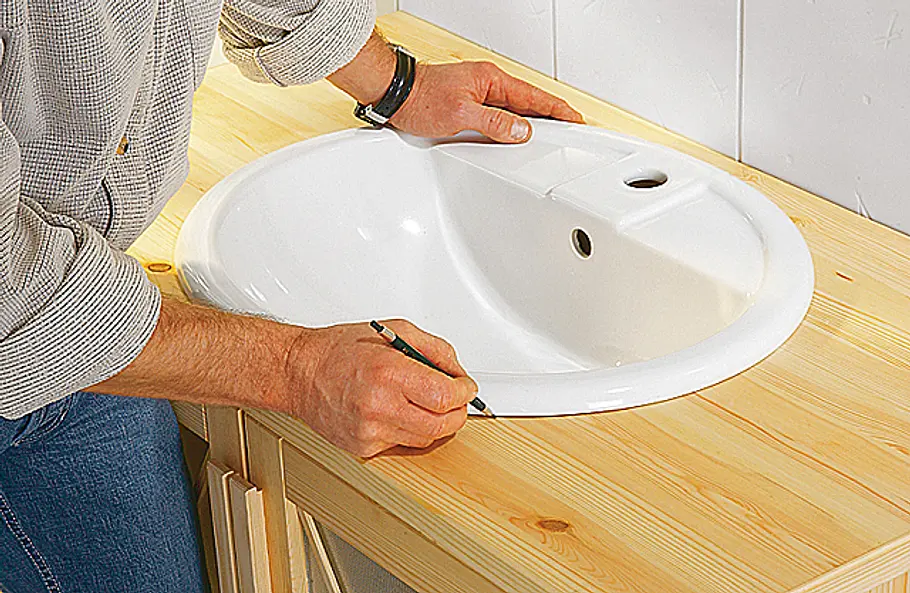

Praxistipp: Das Waschbecken wird nur mit Silikon fixiert. Dazu zunächst seine Außenkante mit Bleistift markieren, ...
Waschtisch mit Unterschrank bauen

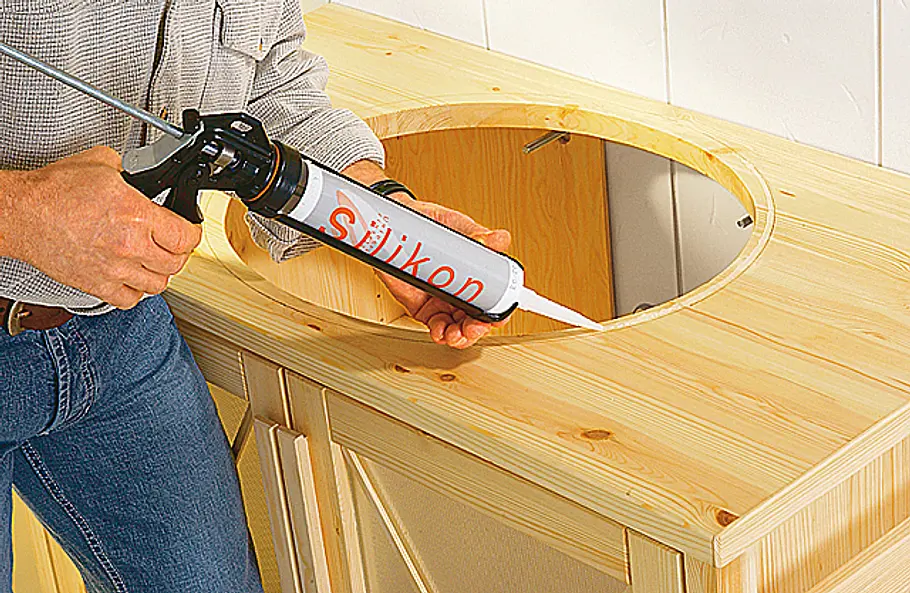

dann innerhalb der Markierung sparsam transparentes Silikon auftragen und das Becken auflegen.
Waschtisch mit Unterschrank bauen
Beginnen wir nun mit dem bau des Badezimmerspiegels mit Beleuchtung:

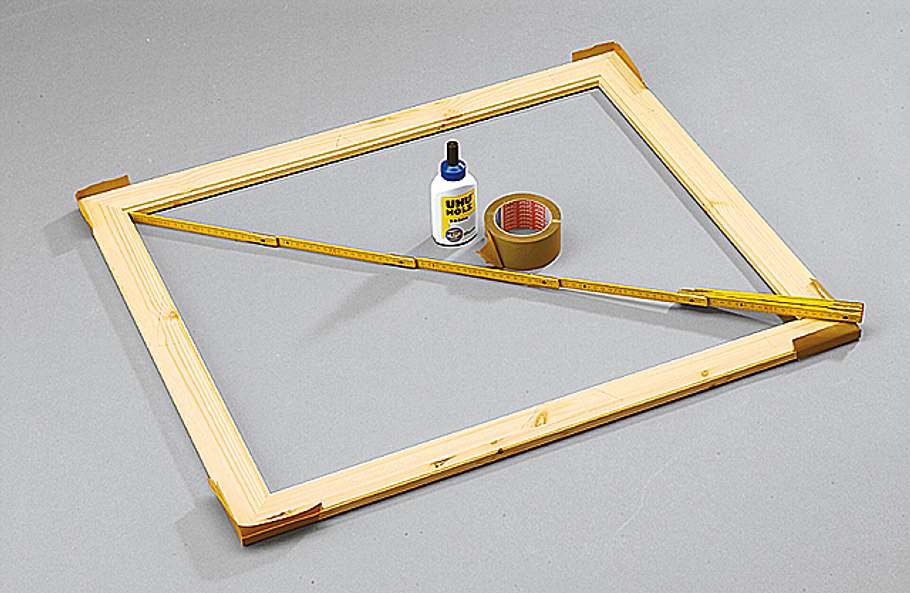

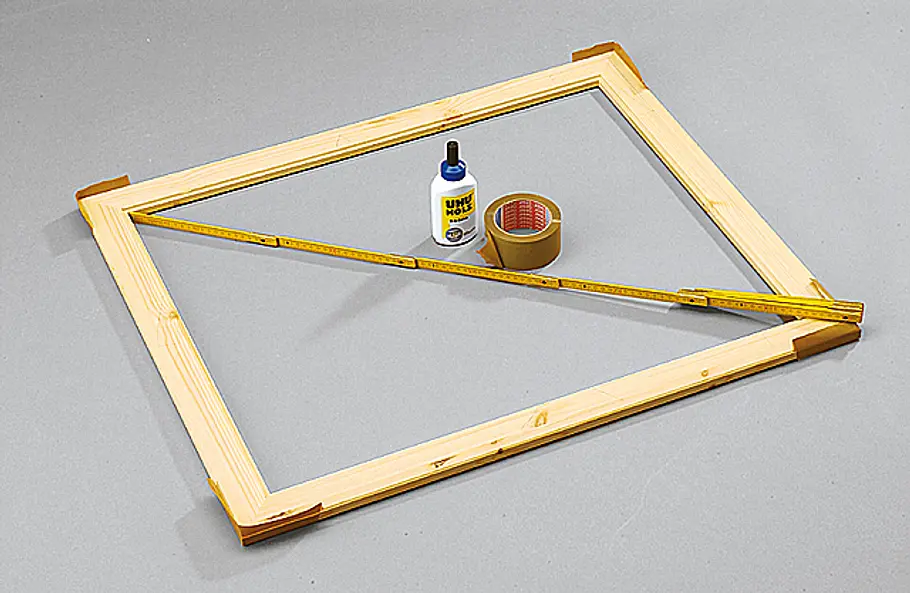

Falzen Sie die Rahmenleisten wie die der Türen, bevor Sie sie auf Gehrung ablängen. Kontrollieren Sie mit dem Zollstock die Rechtwinkligkeit.
Waschtisch mit Unterschrank bauen

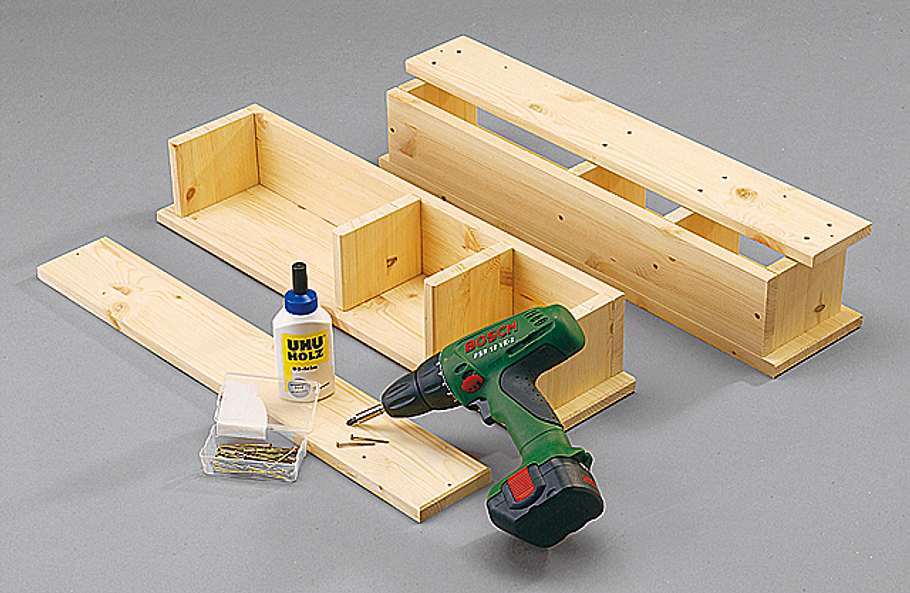

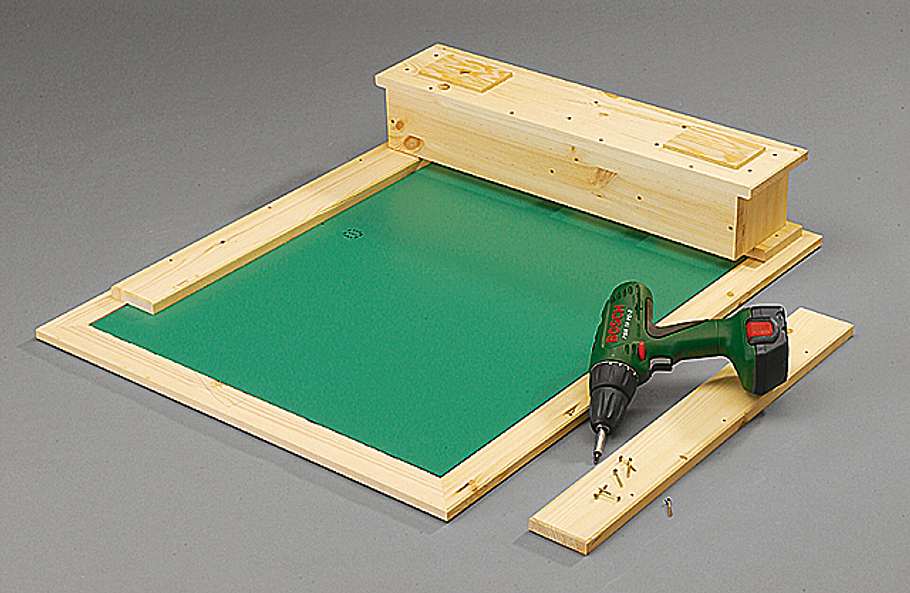

Die Regalteile zuschneiden und mit Leim und Schrauben montieren. Lassen Sie die Längszargen etwas schmaler, dann fällt Licht in die Fächer.
Waschtisch mit Unterschrank bauen

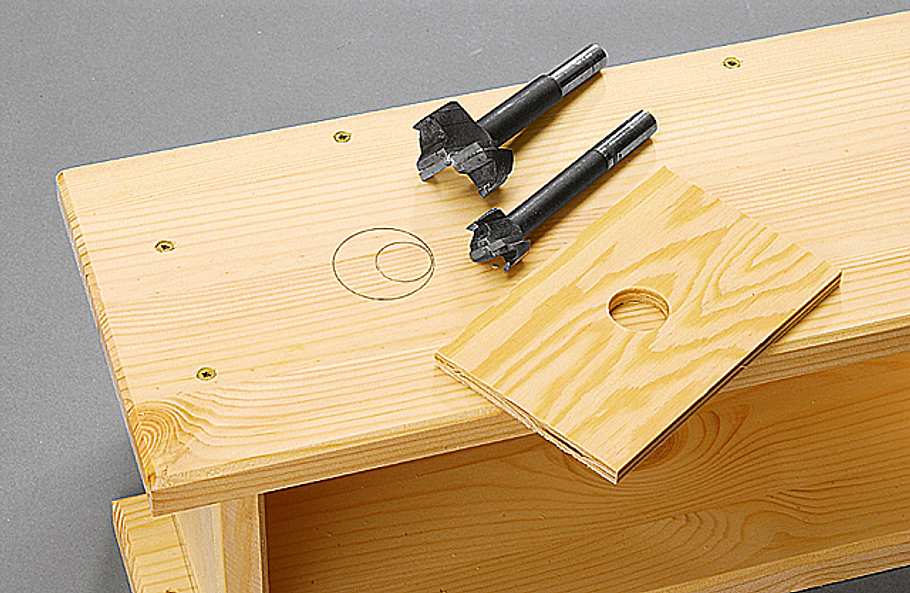

In 6-mm-Sperrholzplättchen 20-mm-Löcher bohren, in die Wandbretter 35-mm-Sacklöcher. Die Plättchen dienen oben als Aufhängung …
Waschtisch mit Unterschrank bauen

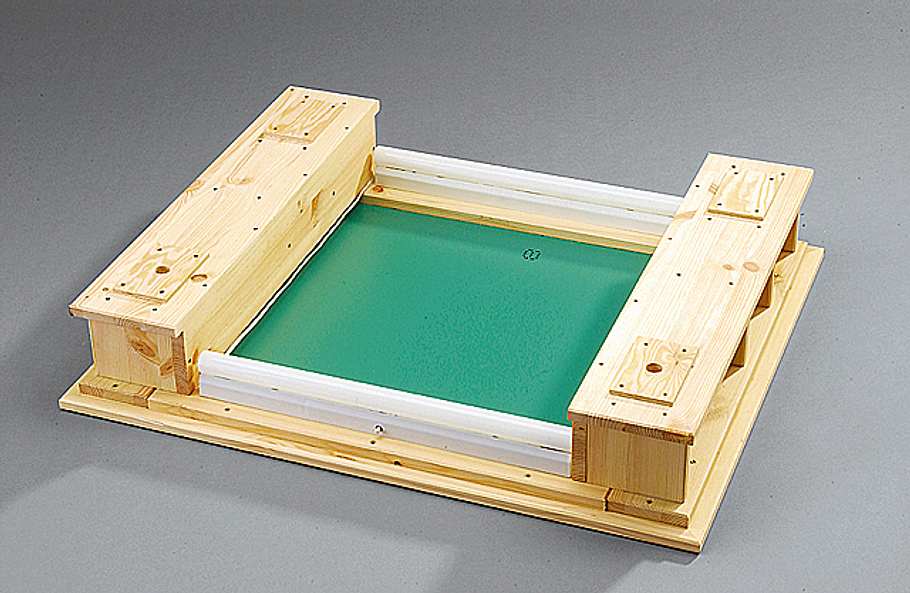

… und ohne Loch unten als Distanzhalter. Legen Sie nach der Oberflächenbehandlung den Fertigspiegel ein. Dann verschrauben Sie die Elemente.
Waschtisch mit Unterschrank bauen

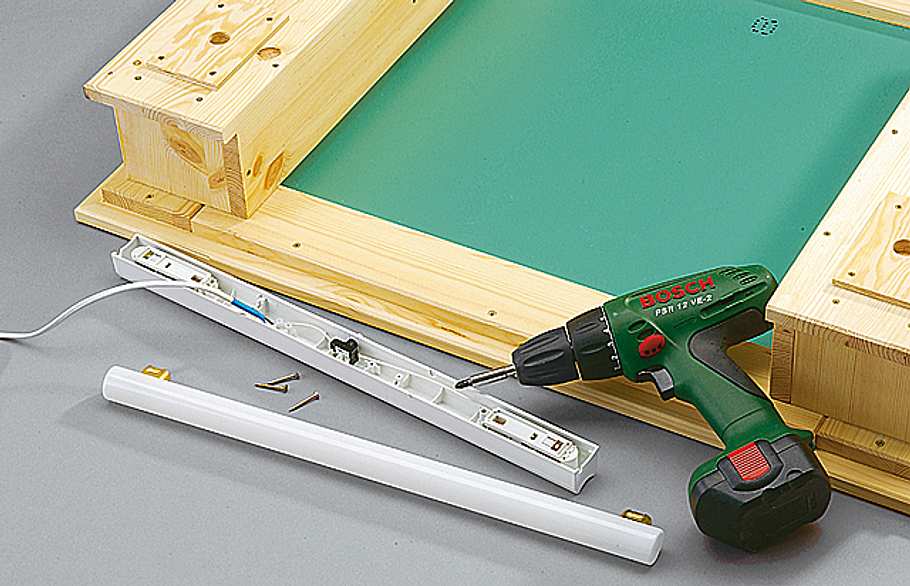

Montieren Sie auf den Rahmenbrettern oben und unten je eine Leuchte für sogenannte Linienglühlampen. Deren Röhren geben Glühbirnenlicht.
Waschtisch mit Unterschrank bauen

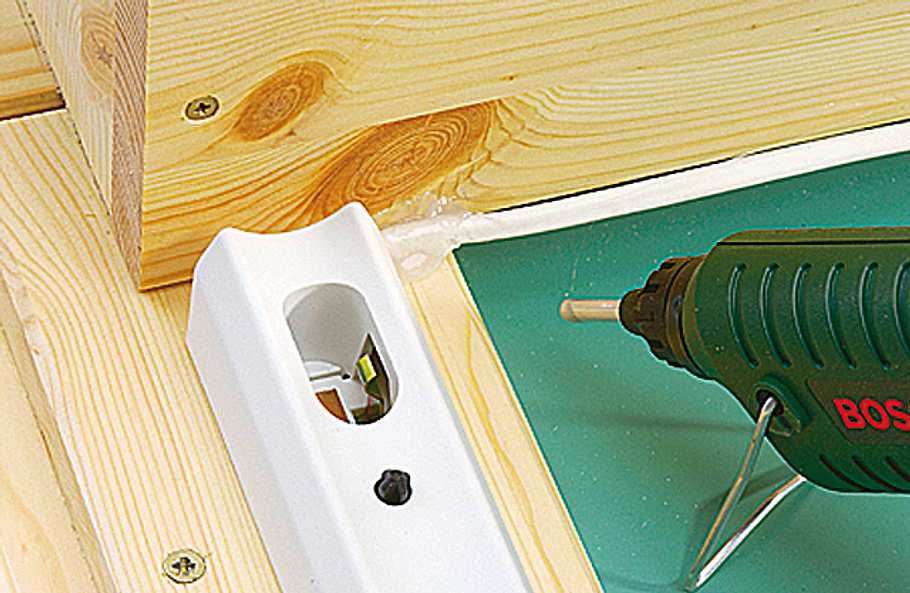

Kabelverbindung mit Heißkleber fixieren.
Waschtisch mit Unterschrank bauen
Die Leuchtmittel werden einfach in die Fassungen gesteckt.
Waschtisch mit Unterschrank bauen

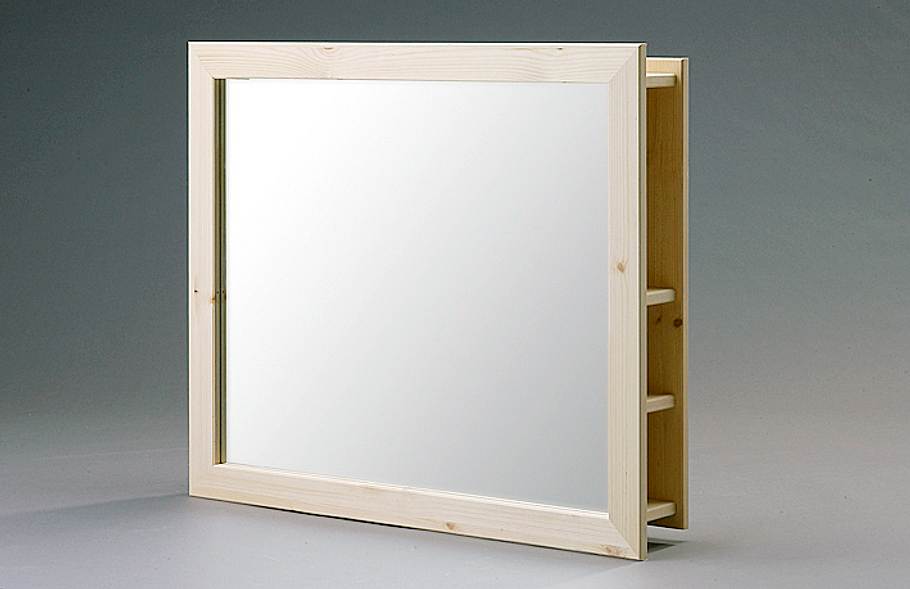

Fertig ist der Badspiegel mit Licht – Oberflächenschutz nicht vergessen!
Waschtisch mit Unterschrank bauen

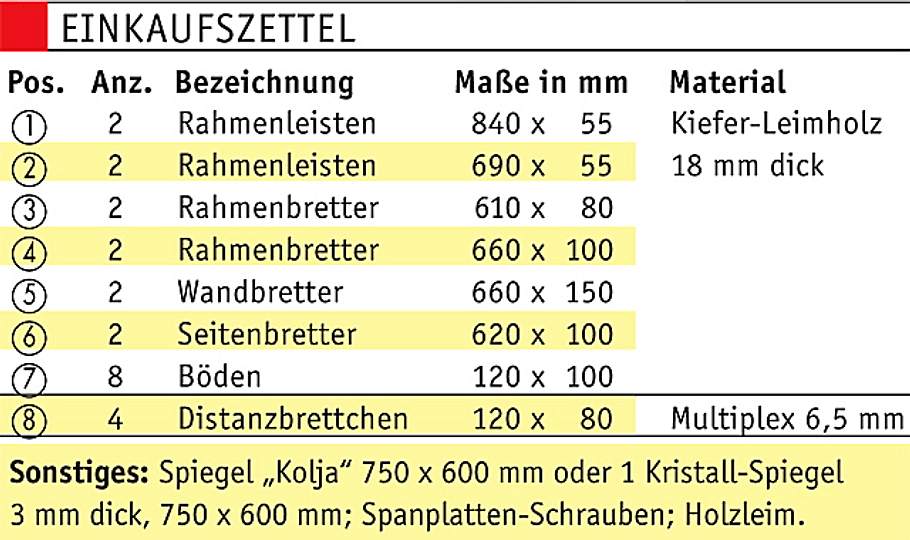

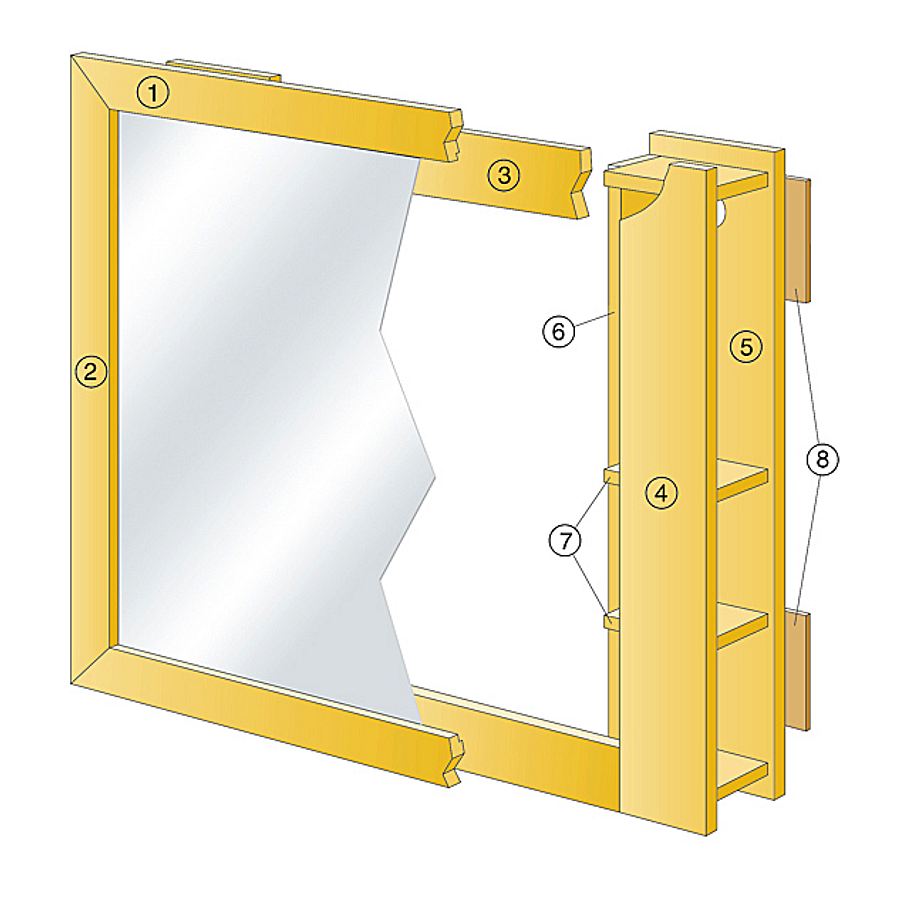

In der Zeichnung und Materialliste finden Sie alle zum Nachbau des Badspiegels erforderlichen Maße.
Waschtisch mit Unterschrank bauen
In der Zeichnung und Materialliste finden Sie alle zum Nachbau des Badspiegels erforderlichen Maße.
Das passende Spiegelregal unseres Bauplan-Themas (SE 02/2003) liefert weiches Licht und rückt den Spiegel, der durch Vorwand-Installation und Waschtisch-Unterschrank recht weit entfernt wäre, wieder ein Stück vor.
Bauplan bestellen
Im Bad ist Stauraum meist knapp: Umso mehr freut man sich über einen Waschtisch-Unterschrank, der allerlei Tiegel, Cremetöpfe und Shampooflaschen aufnimmt – und aus dem Blickfeld schafft. Denn im Unterschrank lagert auch oft – griffbereit aber blickgeschützt – die Reserverolle Klopapier.
Waschtisch mit Unterschrank bauen
Waschtisch-Unterschränke aus dem Baumarkt sind in der Rege wenig attraktiv: Weiß laminierte Presspanplatten bilden den Korpus und der Abstand zwischen Schrank und Waschtisch lässt sich auch nicht besonders gut nutzen. Dieser Waschtisch-Unterschrank hingegen ist zugleich der Waschtisch! Das Waschbecken wird bündig in den Unterschrank eingelassen ud verbreitet mit seiner edlen Holzoptik ein wohnliches Flair im Badezimmer.
Praktisch ist zudem der passend dazu gefertigte Badspiegel mit Beleuchtung: Zusätzlichen Stauram beitet der Badspeigel in den offenen Regal-Flanken. Natürlich bedürfen Holzmöbel im Bad eine besondere Oberflächenbehandlung. Unser Praxistipp: Behandeln Sie die Teile des Waschtischs zunächst mit einer Naturöl-Wachs-Imprägnierung, die stark wasserabweisend wirkt. Anschließend empfehlen wir die Versiegelung mit Öl. Trotzdem gilt natürlich: Wasser stets gleich entfernen!
