Gartenmöbel-Set
Terrassenmöbel – oft sperrig und schwer – lagern die meiste Zeit im Keller. Einmal aufgebaut, werden sie nur selten bewegt. Dieses mobile Gartenmöbel-Set bereitet beim Umräumen indes kaum Mühe – Tisch und Bänke lassen sich platzpsarend zusammenklappen. Wie Sie das klappbare Gartenmöbel-Set selbst bauen, zeigt Schritt für Schritt diese Anleitung.
Gartenmöbel-Set zum Klappen

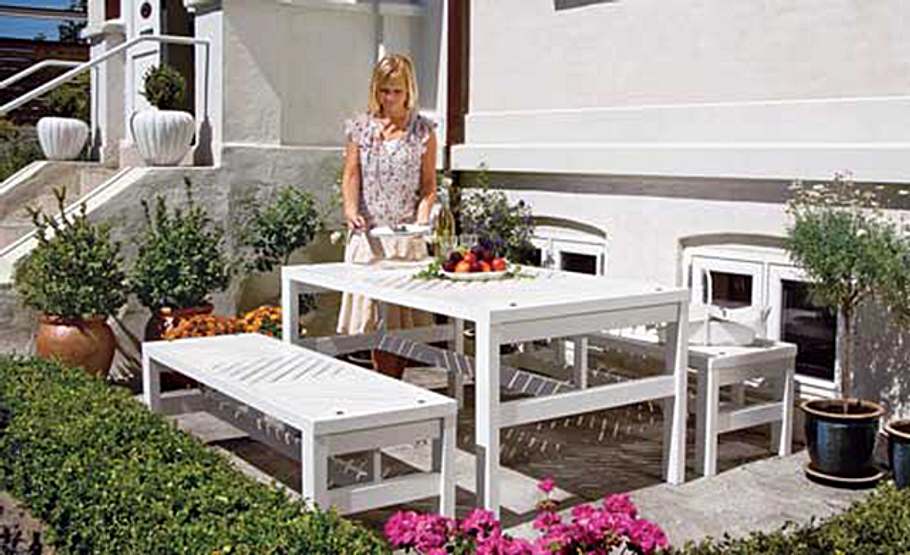

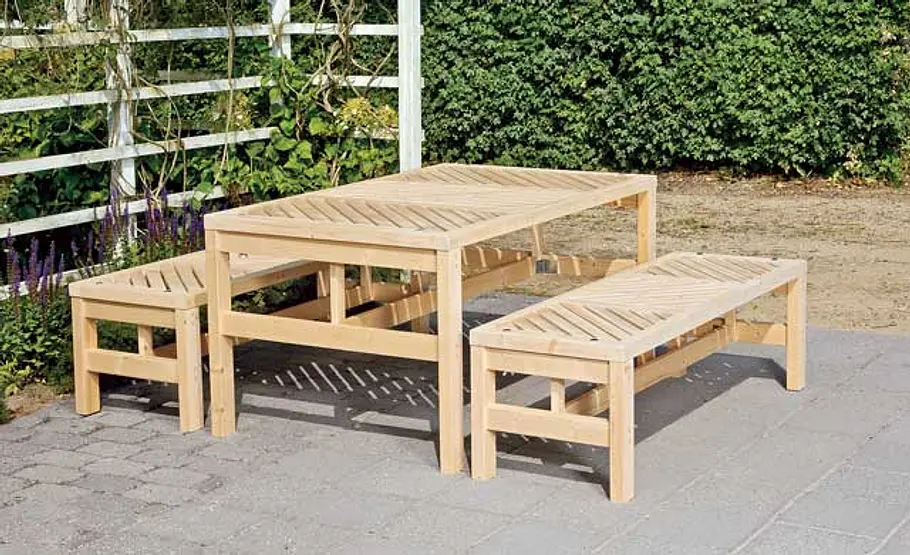

Das Gartenmöbel-Set sicht nicht nur solide aus, es ist es auch! Einfache Schlossschrauben-Verbindungen erleichtern zudem den schnellen Auf- und Abbau.
Gartenmöbel-Set zum Klappen

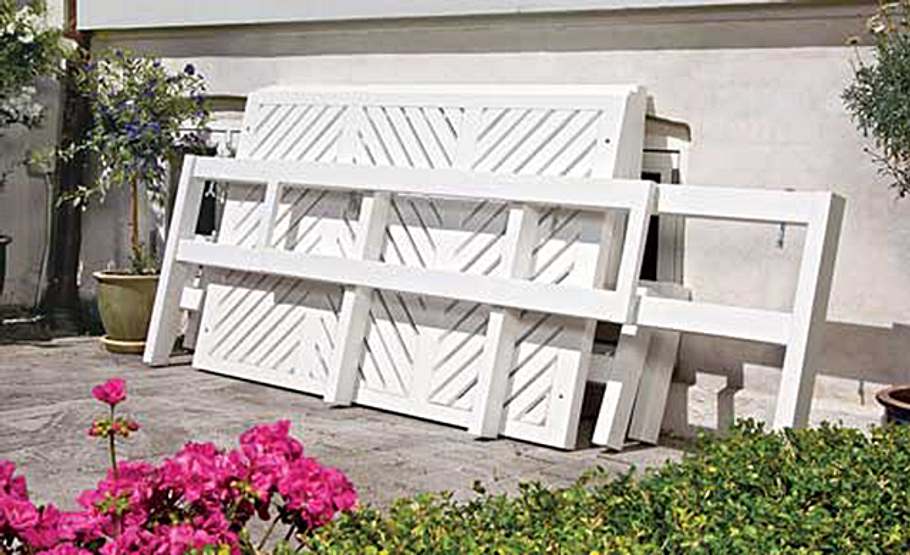

Wenige Handgriffe genügen und das Gartenmöbel-Set ist paltzsparend verstaut. Flachgelegt überwintert die Gartengarnitur z. B. auch an die Stirnseite Ihrer Garage.
Gartenmöbel-Set zum Klappen
Die Positionen der Querstreben werden mit 400 mm Zwischenraum auf den Rahmenbalken markiert.
Gartenmöbel-Set zum Klappen

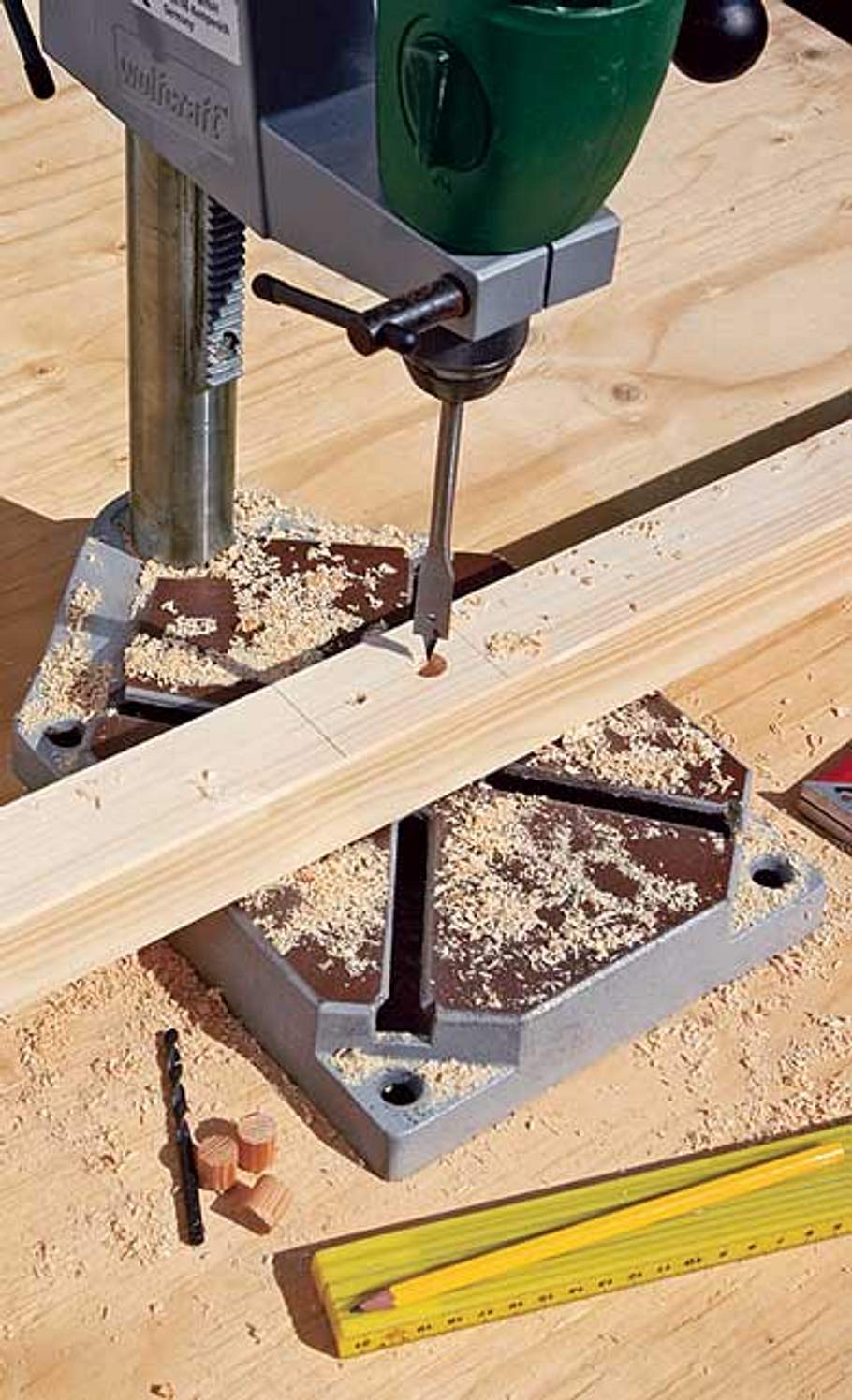

Erst 16 Dübellöcher (15 mm tief, Ø 14 mm) senken, dann Rahmenbalken in Vertiefung völlig durchbohren (Ø 6 mm).
Gartenmöbel-Set zum Klappen

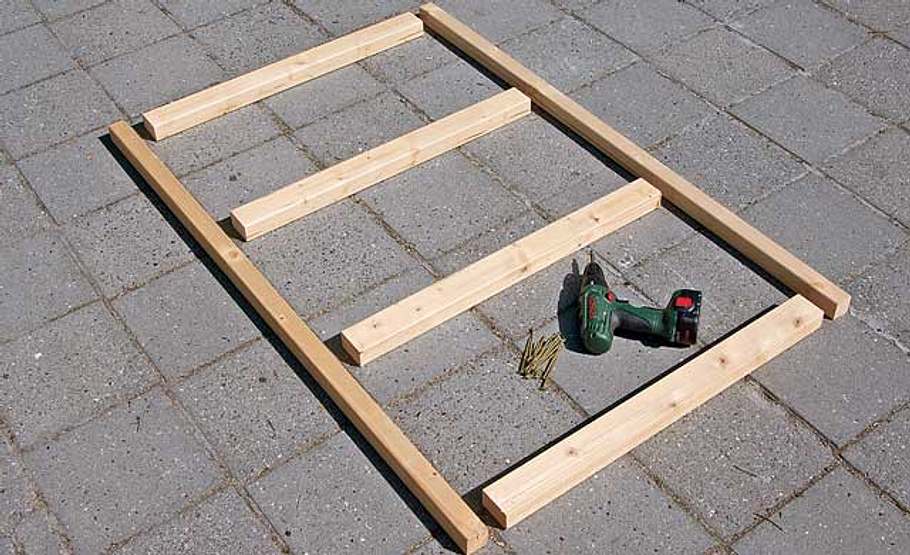

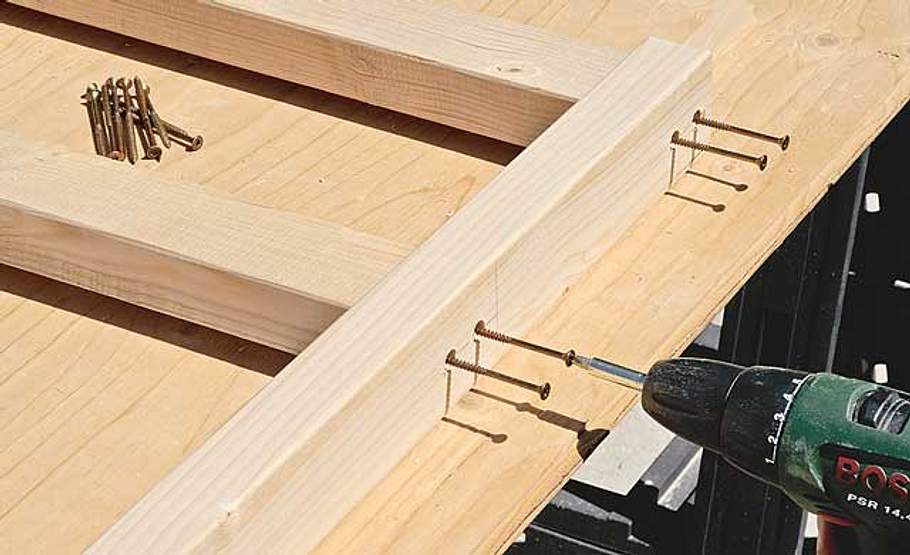

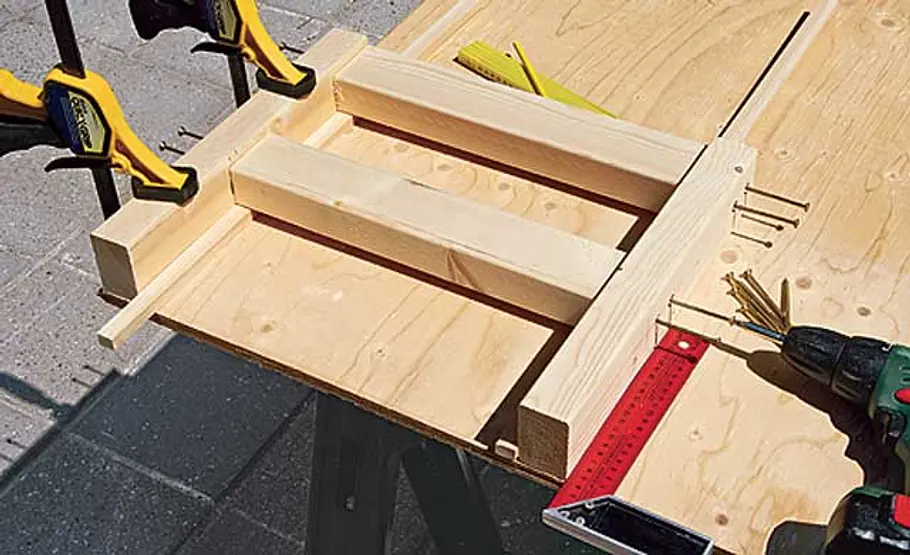

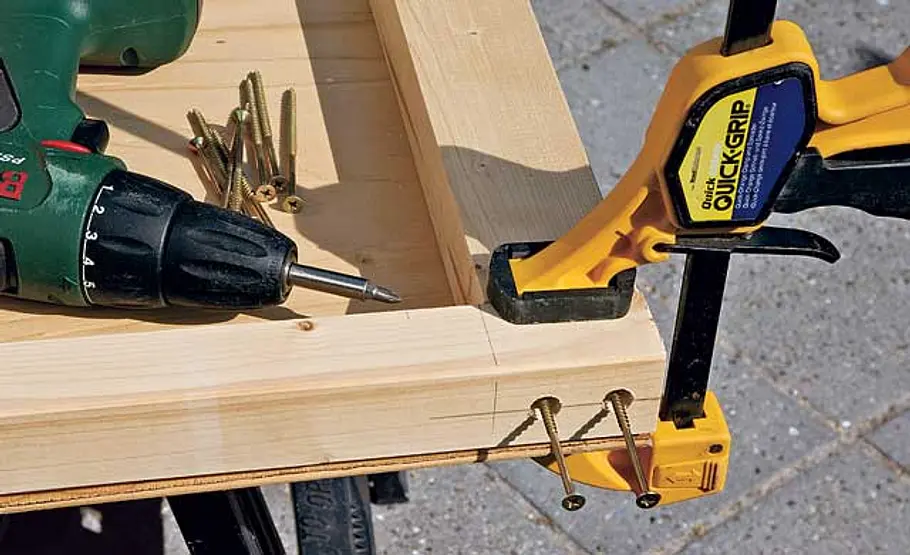

Rahmenteile rechtwinklig auf einer Platte fixieren, dann Teile miteinander verschrauben (6 x 100 mm).
Gartenmöbel-Set zum Klappen

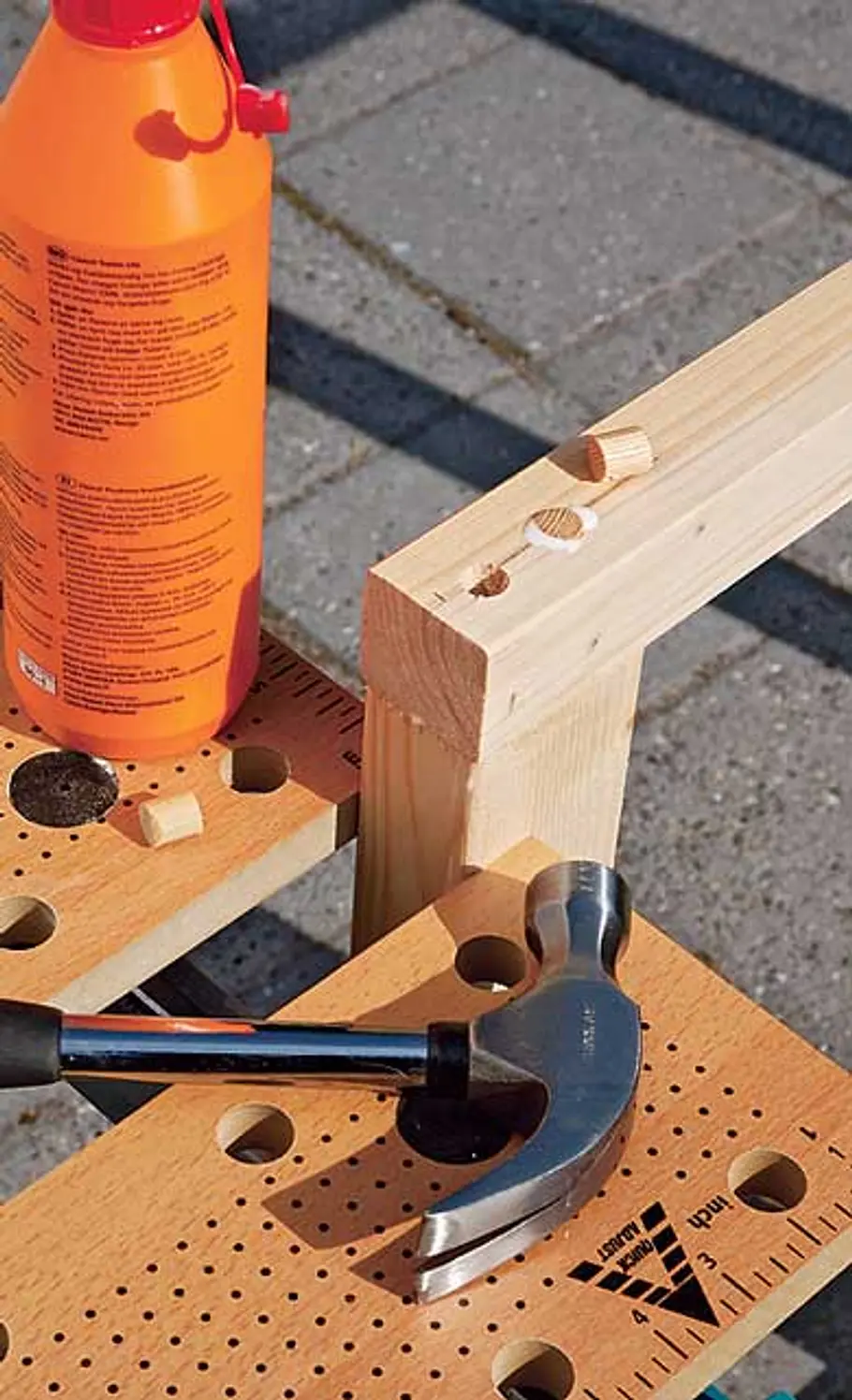

Dübel (aus 14-mm-Rundholz grob vorgelängt) mit wasserfestem Holzleim fest in die Bohrlöcher treiben.
Gartenmöbel-Set zum Klappen

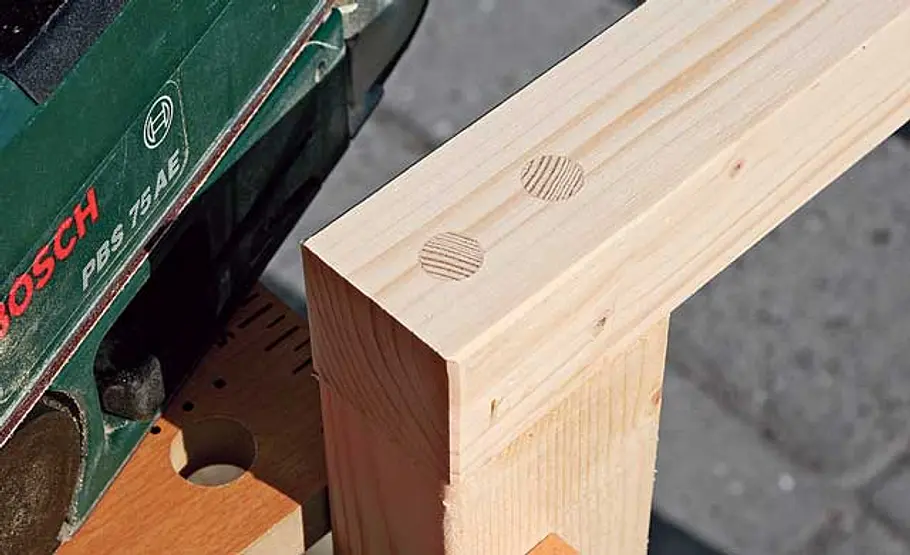

Mit einem Bandschleifer werden nach dem Abbinden des Leims Überstände der Dübel entfernt.
Gartenmöbel-Set zum Klappen

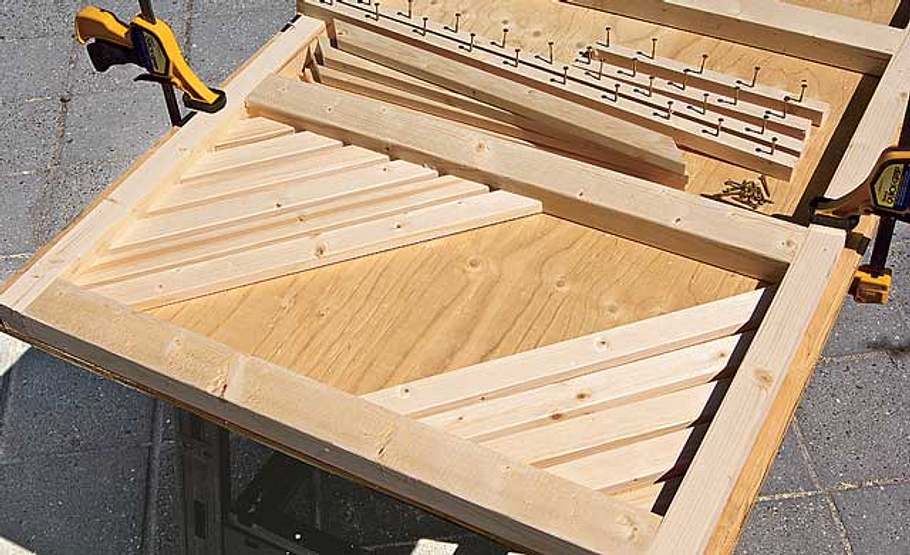

Die auf Gehrung geschnittenen Füllleisten (Pos. 6-11) der Tischplatte gleichmäßig in den Rahmen legen.
Gartenmöbel-Set zum Klappen

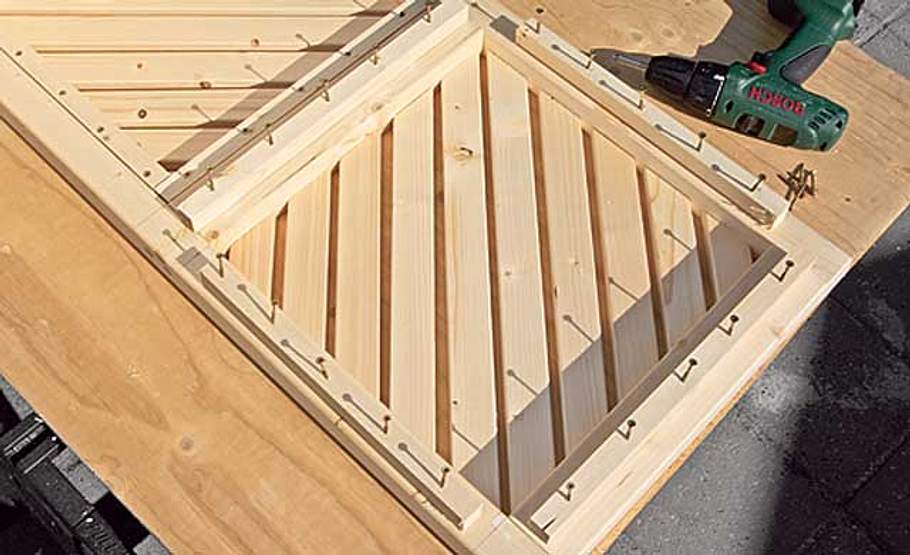

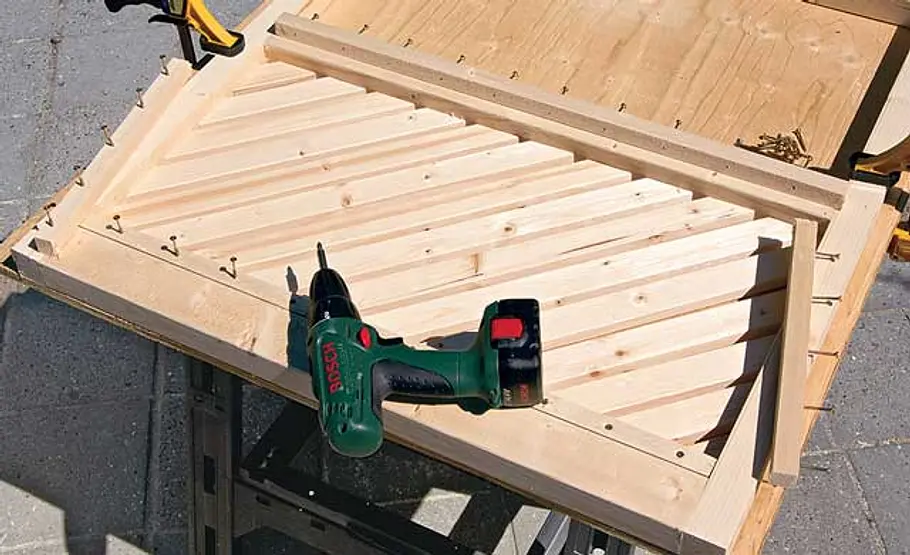

Die Füllleisten mit je 4 Trägerleisten (21 x 21 mm) zu einem festen Gefach verschrauben (4 x 40 mm).
Gartenmöbel-Set zum Klappen

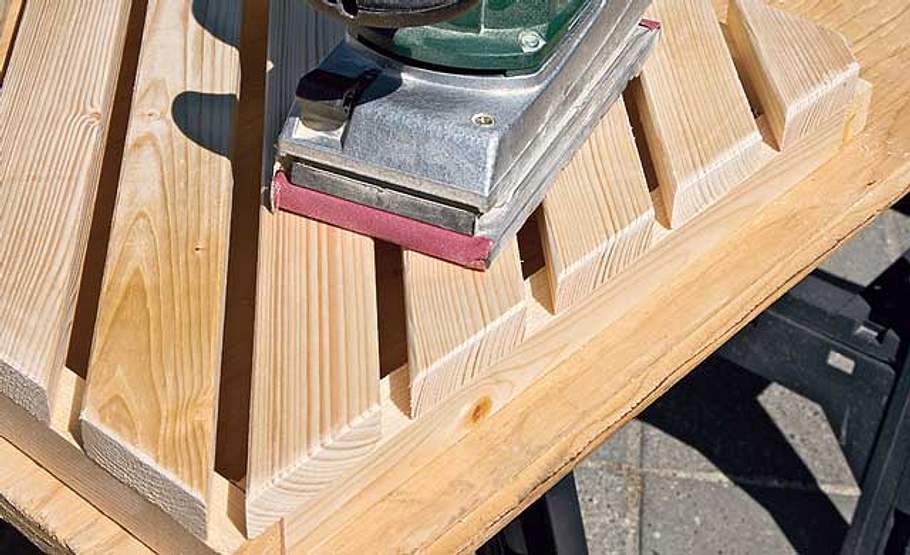

Damit die Tischplatte eine glatte Oberfläche erhält: Gefach herausnehmen, wenden und Kanten fasen.
Gartenmöbel-Set zum Klappen

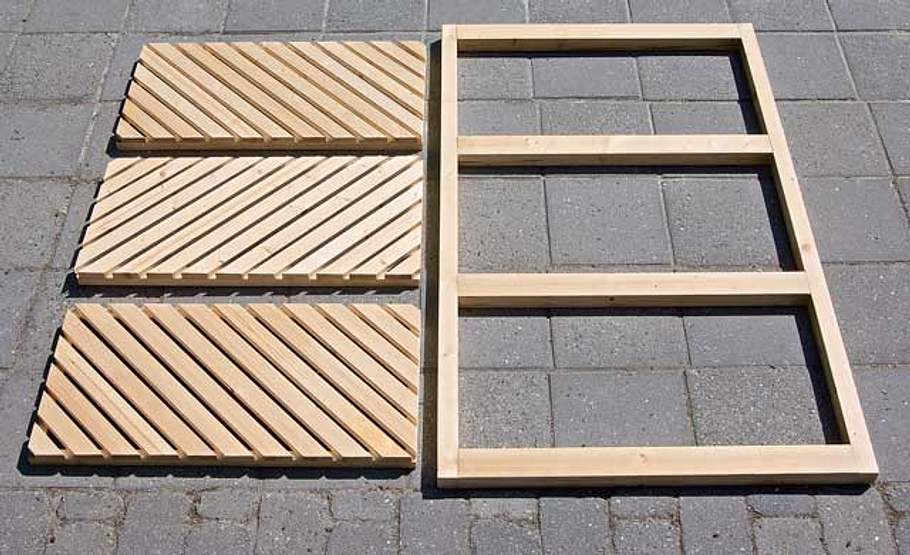

Die Einzelteile der Tischplatte liegen nun vor: Rahmen und Gefache können miteinander verschraubt werden.
Gartenmöbel-Set zum Klappen

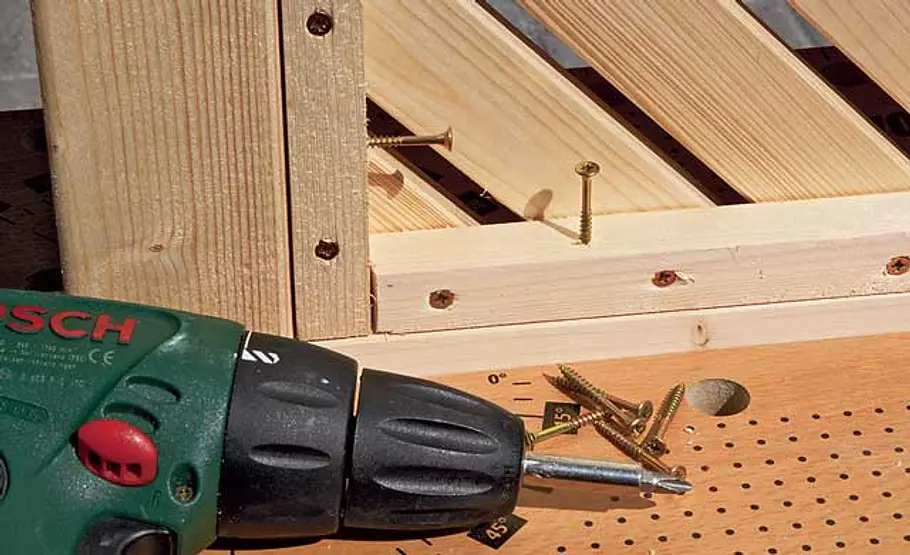

Gefache einzeln einsetzen und sie durch die Trägerleisten mit dem Rahmen verschrauben (4 x 40 mm).
Gartenmöbel-Set zum Klappen
Nach dem Bau der tischplatte folgt nun die Montage des Tischgestells: Lage der Querstreben markieren und Dübel- und Schraublöcher bohren.
Gartenmöbel-Set zum Klappen

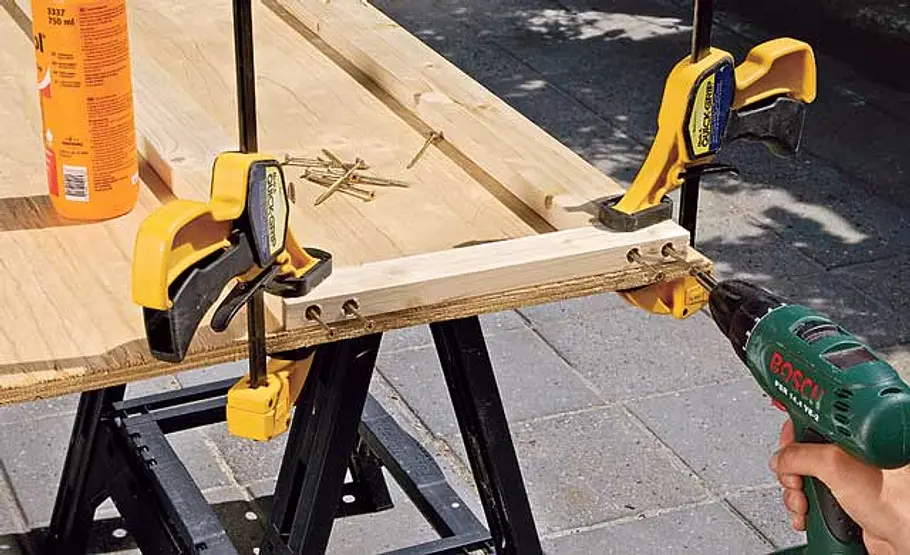

Vor dem Verschrauben und Dübeln Querstreben mit Unterleghölzern mittig auf Tischbein (1) ausrichten.
Gartenmöbel-Set zum Klappen
Auf die gleiche Art montieren Sie die Längsaussteifung des Untergestells aus den Positionen 4 und 5.
Gartenmöbel-Set zum Klappen

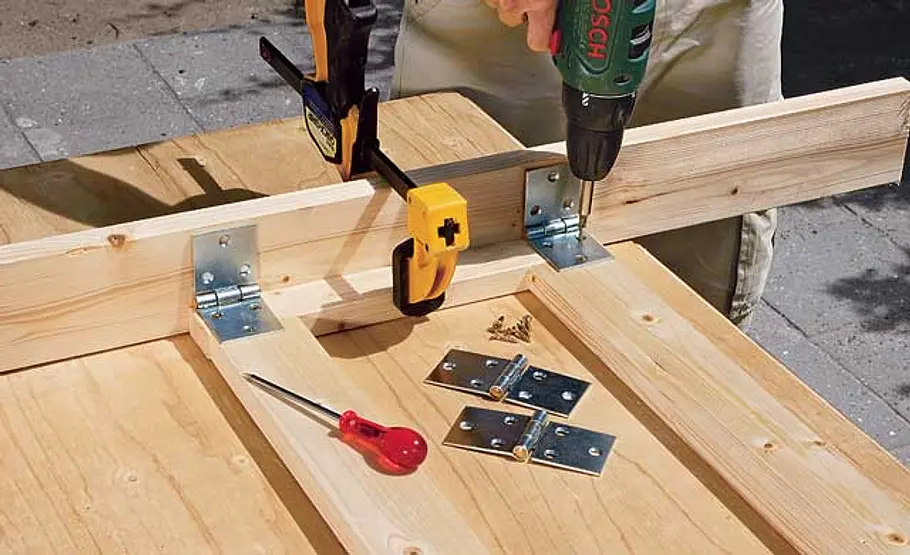

Ein Brett hilft bei der Positionierung: Scharniere an die Längsrahmen des Gestells schrauben (4 x 20 mm).
Gartenmöbel-Set zum Klappen

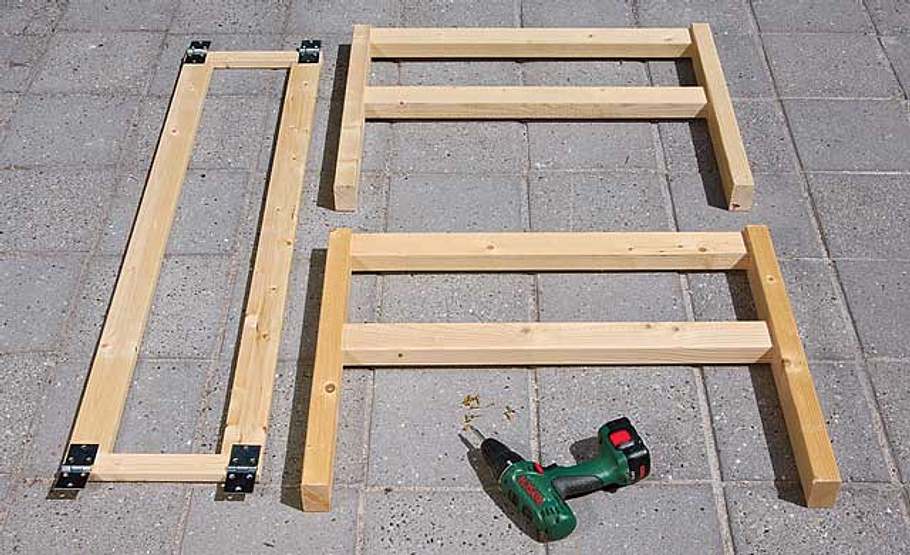

Die drei Teile des Tischgestells sind nun fertig: Über die Scharniere werden sie miteinander verbunden.
Gartenmöbel-Set zum Klappen

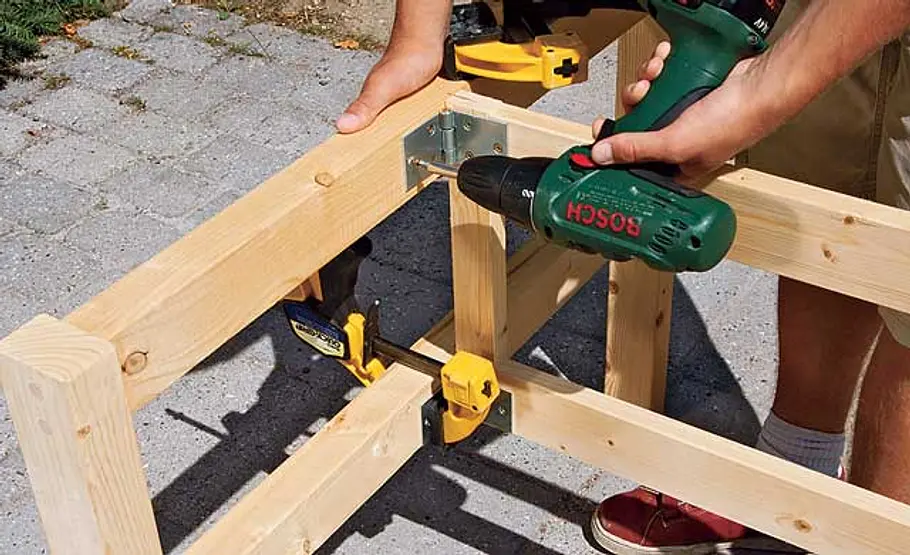

Wichtig beim Verschrauben: Der Längsrahmen muss exakt mittig auf die Seitenteile des Gestells stoßen.
Gartenmöbel-Set zum Klappen

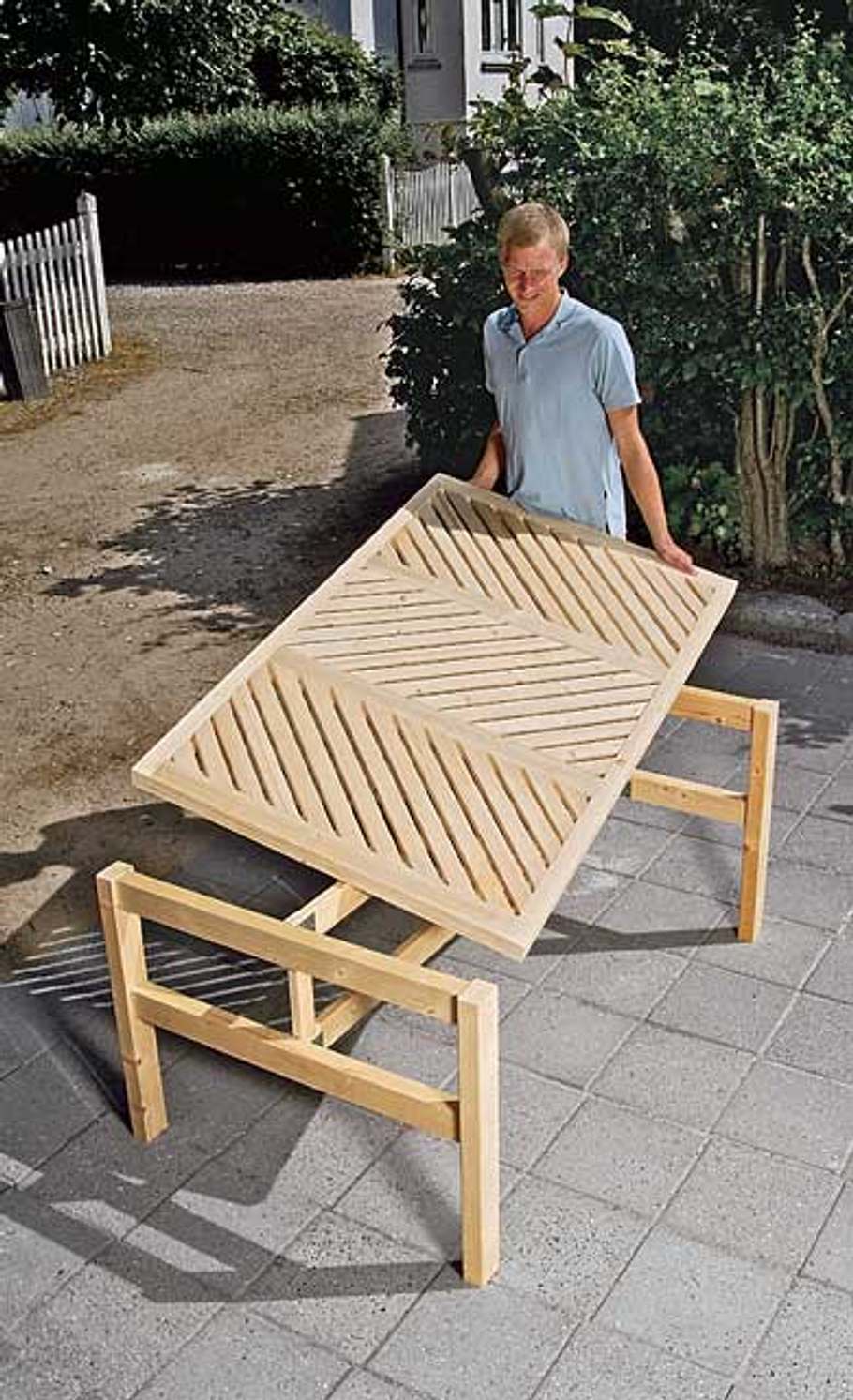

Legen Sie die Tischplatte auf das Untergestell, und fixieren Sie beides mit einigen Schnellspannzwingen.
Gartenmöbel-Set zum Klappen

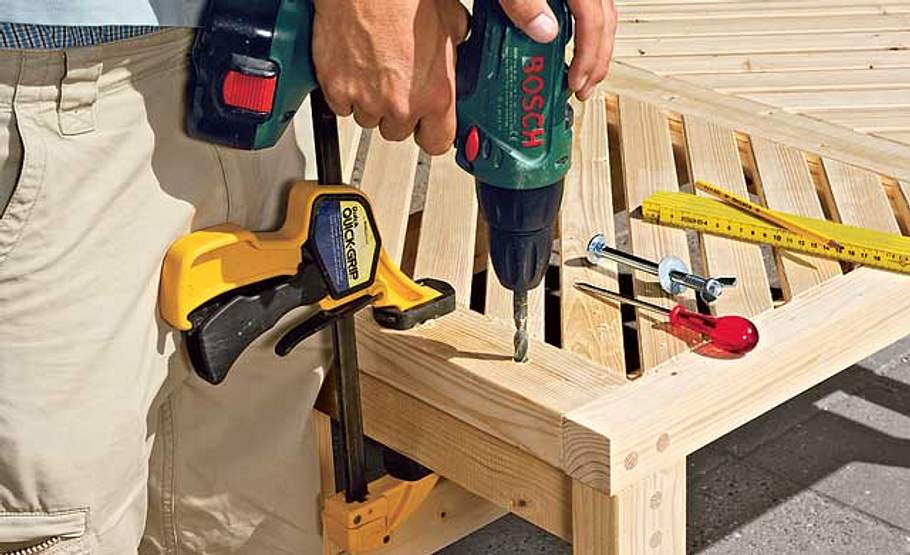

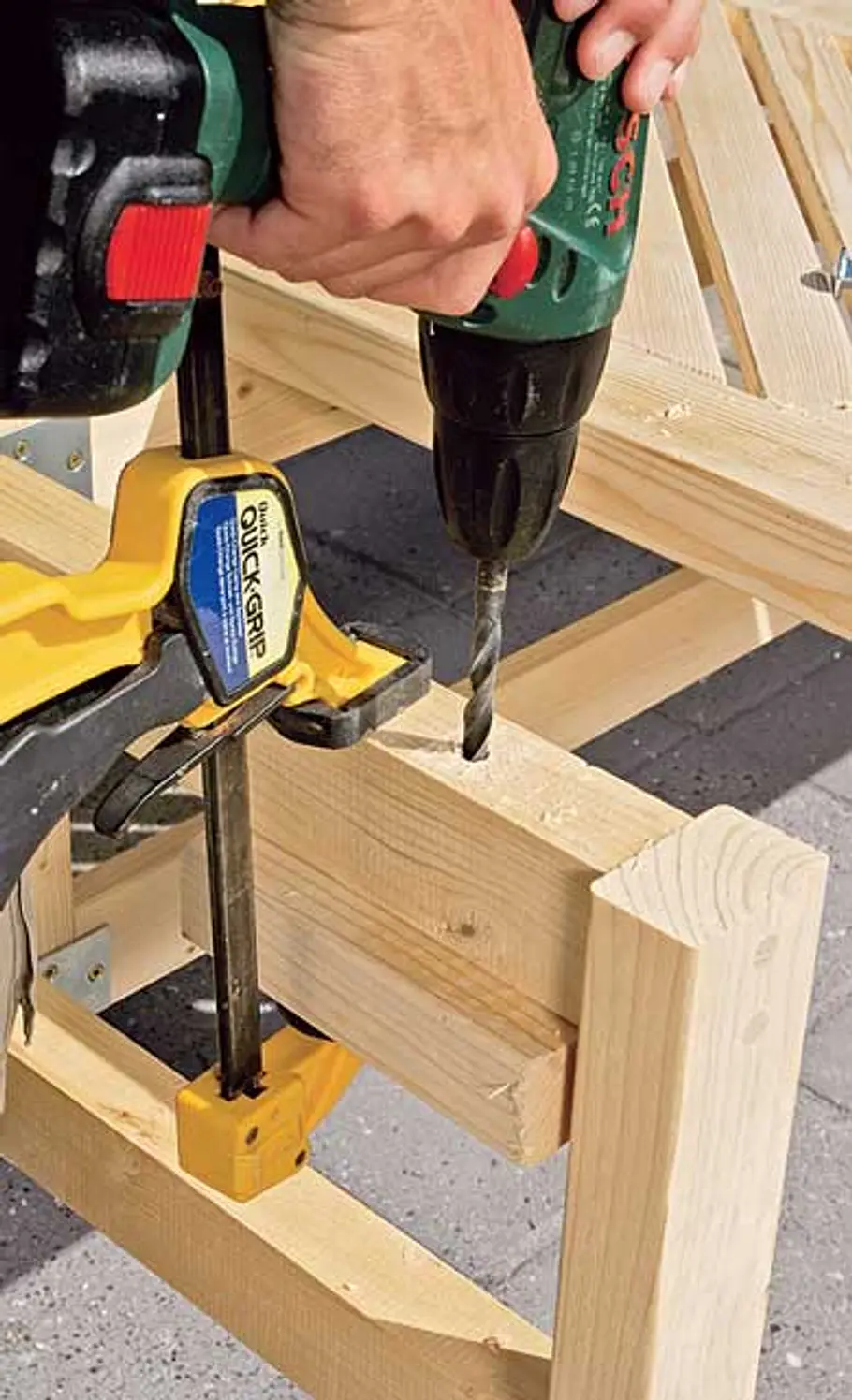

11 cm von jeder Tischkante entfernt so weit wie möglich durch die Tischplatten bohren (Ø 8 mm).
Gartenmöbel-Set zum Klappen
Tischplatte entfernen und Querstrebe völlig durchbohren. Eine Zulage verhindert das Ausfransen des Lochs auf der Unterseite.
Gartenmöbel-Set zum Klappen

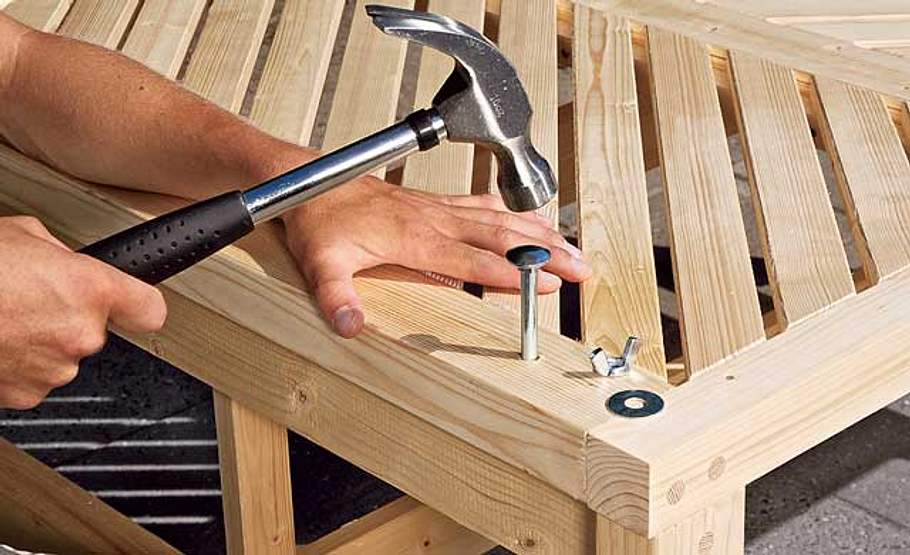

Nun durch alle vier Löcher Tischplatte und Gestell mit Schlossschrauben und Flügelmuttern verbinden.
Gartenmöbel-Set zum Klappen
Robust und schnell aufgebaut: Das Fischgrätenmuster der Oberflächen vermittelt Leichtigkeit.
Gartenmöbel-Set zum Klappen

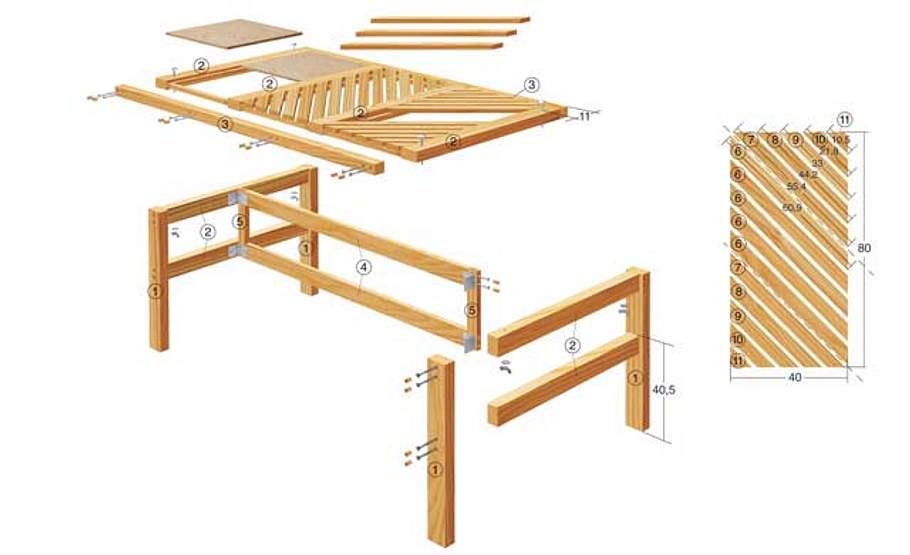

Die Zeichnung enthält alle zum Nachbau des Klapptisches erforderlichen Positionen.
Gartenmöbel-Set zum Klappen

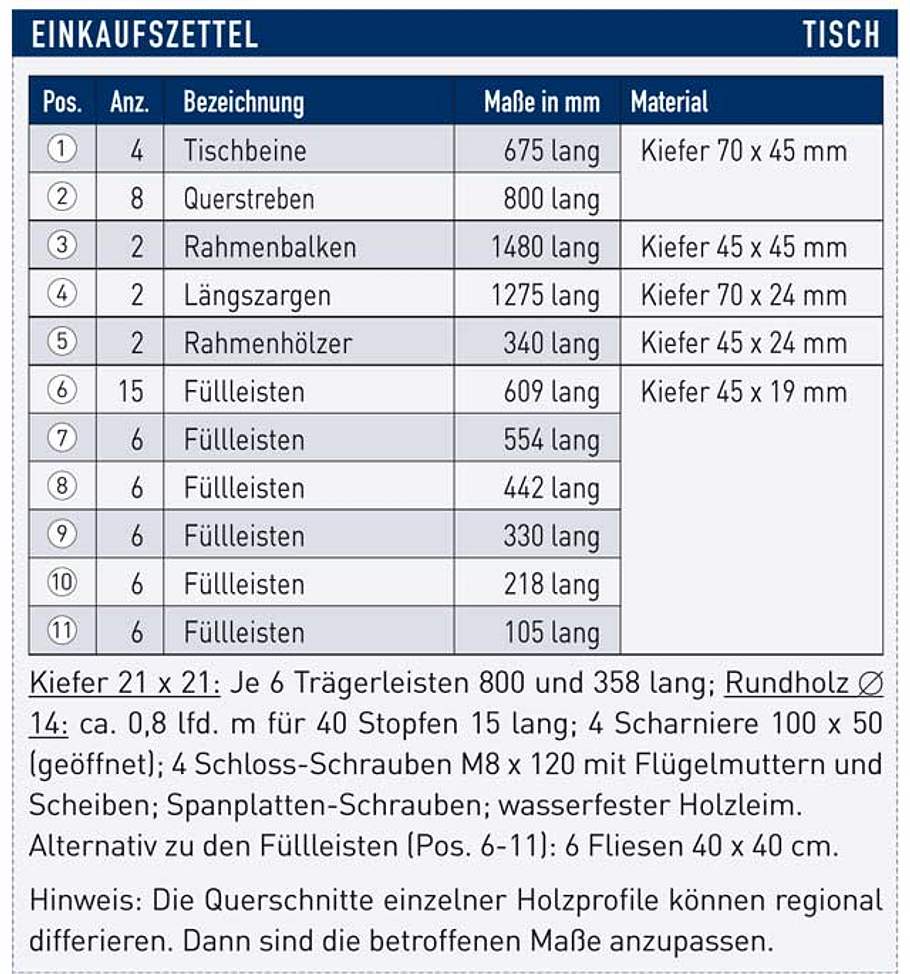

Die Maße und Dimensionen der einzelnen Positionen haben wir hier für Sie zusammengetragen.
Gartenmöbel-Set zum Klappen
Der Aufbau der Bänke erfolgt analog zur Montage des Klapptisches. Die meisten Arbeitsschritte sind identisch. Beachten Sie nur sorgfältig die abweichenden Maßangaben. Es empfiehlt sich, zuerst den Tisch zu bauen und anschließend die zwei Bänke: So können bereits zugeschnittene Einzelteile nicht verwechselt werden. Wollen Sie einige Teile, z. B. die Füllleisten für die Tisch- und Sitzfläche, in Serie fertigen, beschriften Sie die Werkstücke sorgfältig. Das spart später wertvolle Zeit.
Gartenmöbel-Set zum Klappen

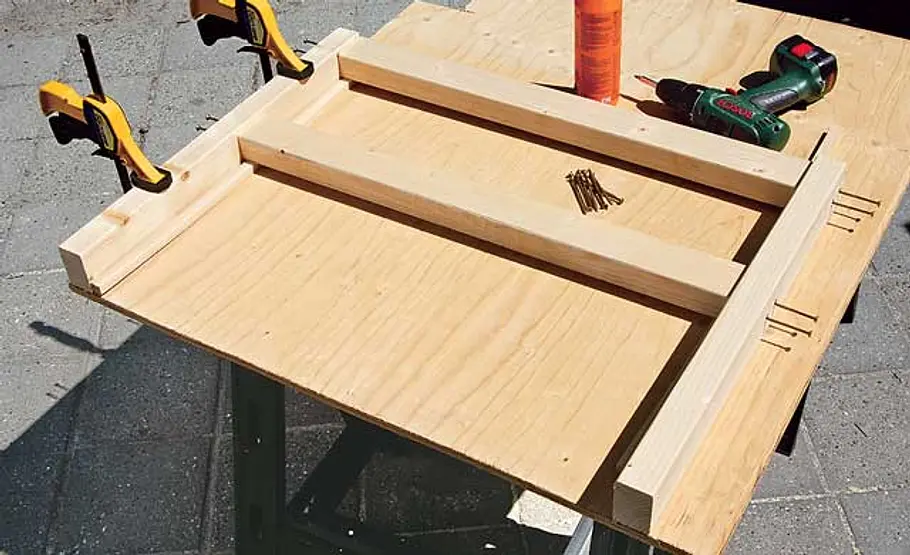

Wie beim Tisch: Seitenteile positionieren und verschrauben.
Gartenmöbel-Set zum Klappen

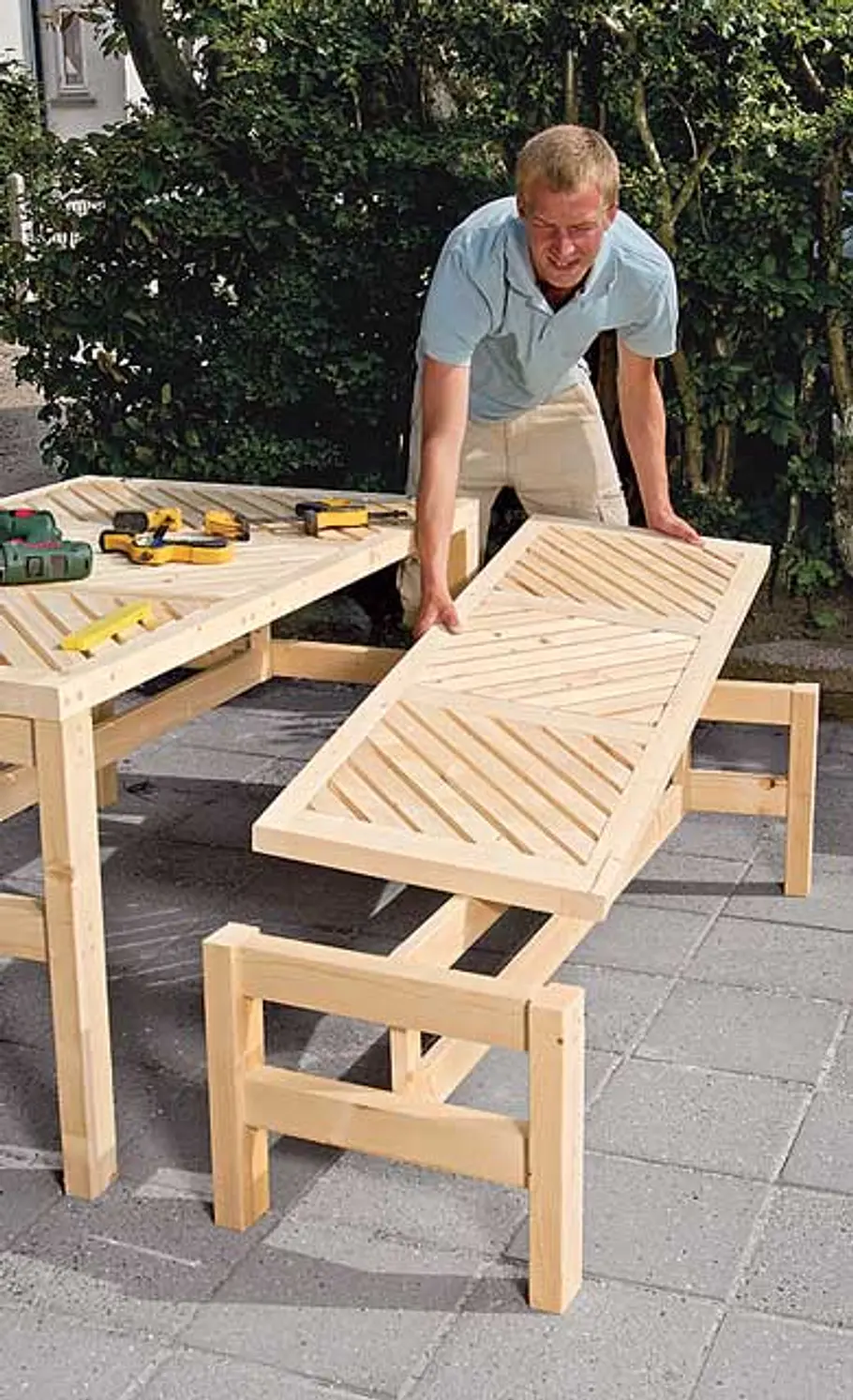

Untergestell und Sitzfläche sind montiert. Schlossschrauben verbinden die Teile.
Gartenmöbel-Set zum Klappen

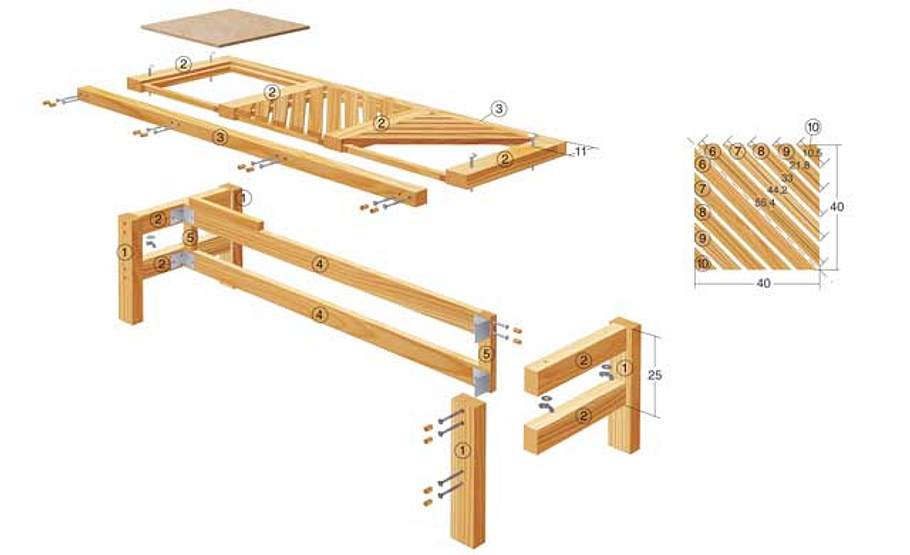

Die Zeichnung enthält alle zum Nachbau der Klappbank erforderlichen Positionen.
Gartenmöbel-Set zum Klappen

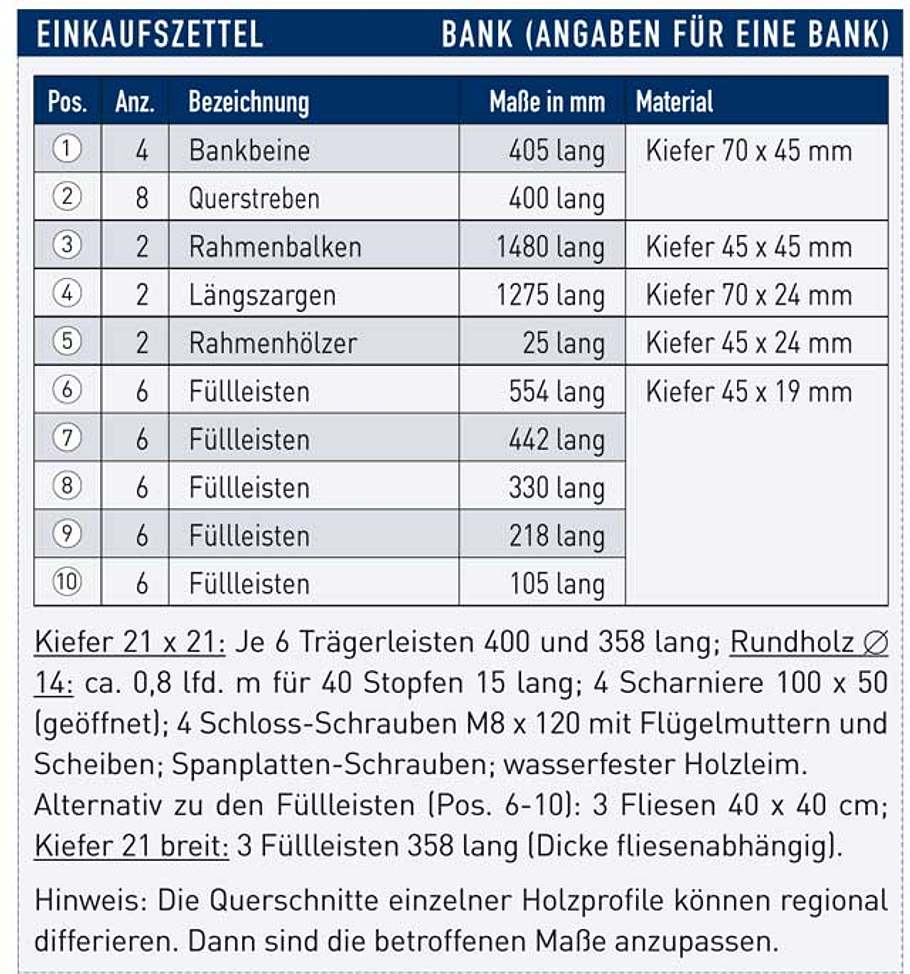

Die Maße und Dimensionen der einzelnen Positionen haben wir hier für Sie zusammengetragen.
Gartenmöbel-Set zum Klappen

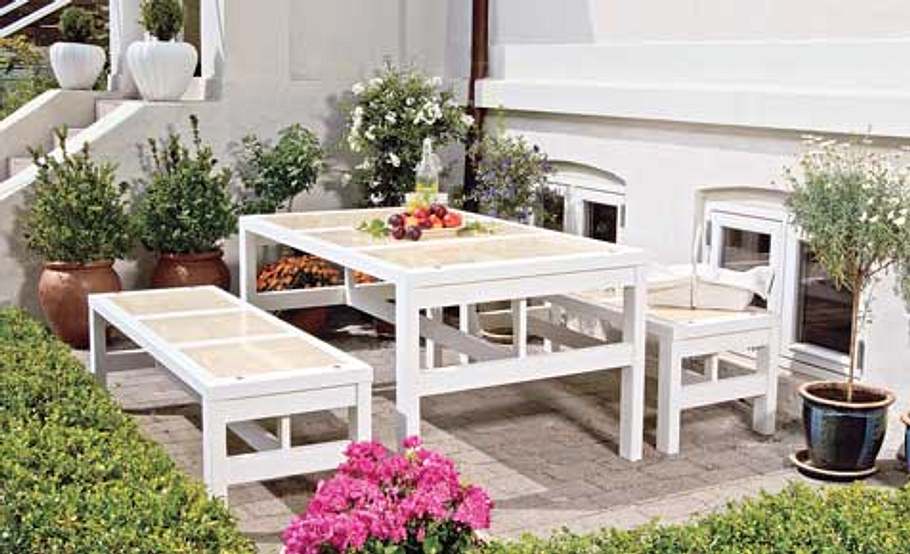

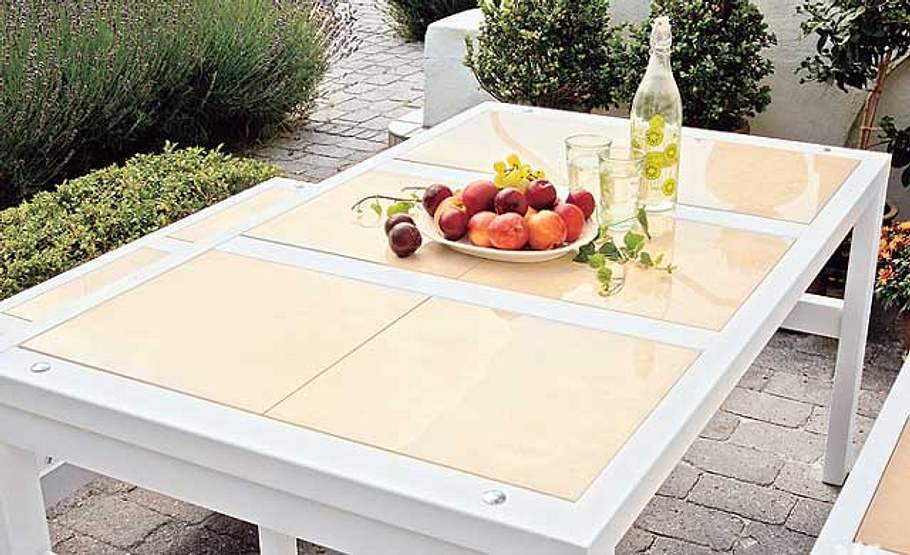

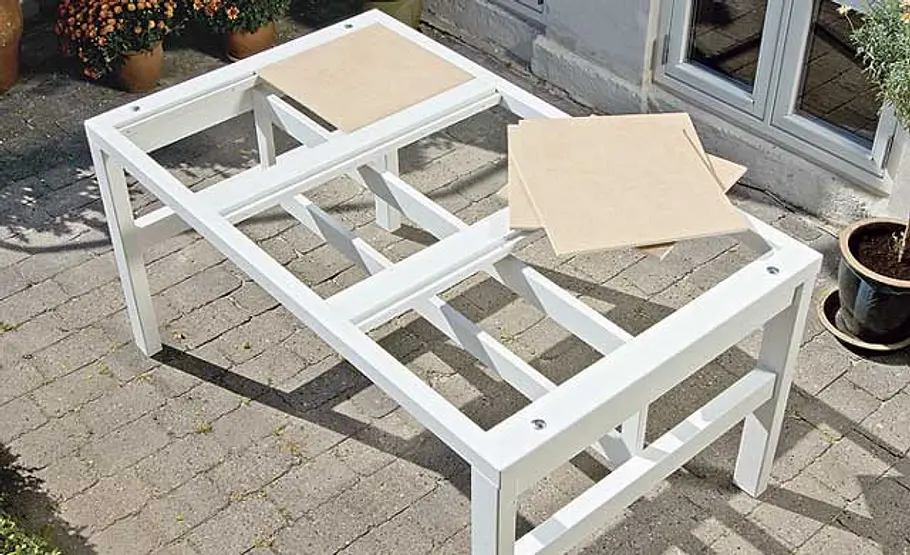

Ein anderes Material als Füllung (z. B. spiegelnde Fliesen) verändert das Aussehen des Tisches stark.
Gartenmöbel-Set zum Klappen

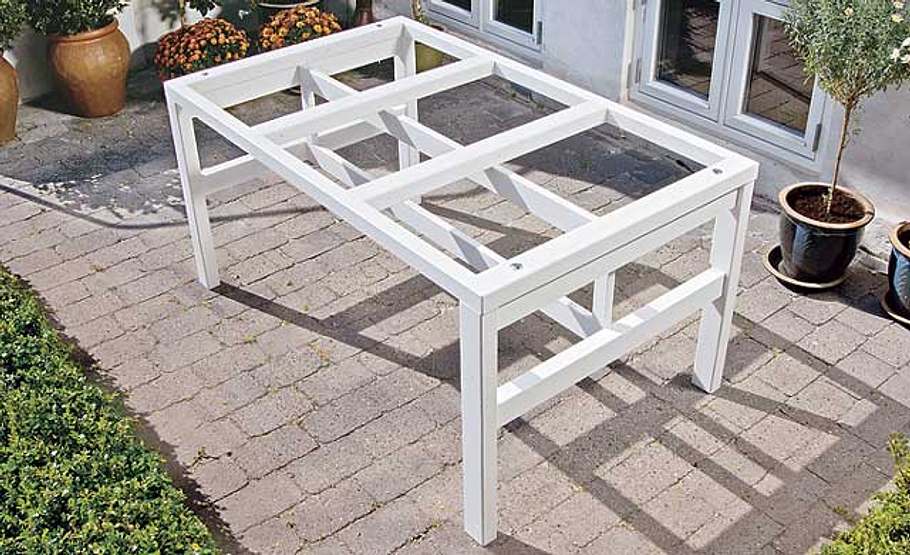

Die Grundkonstruktion des Gestells und des Rahmens der Tischplatte bleiben dafür unverändert.
Gartenmöbel-Set zum Klappen
Die Distanz der Trägerleisten zur Oberkante ergibt sich aus der Dicke der verwendeten Fliesen.
Gartenmöbel-Set zum Klappen

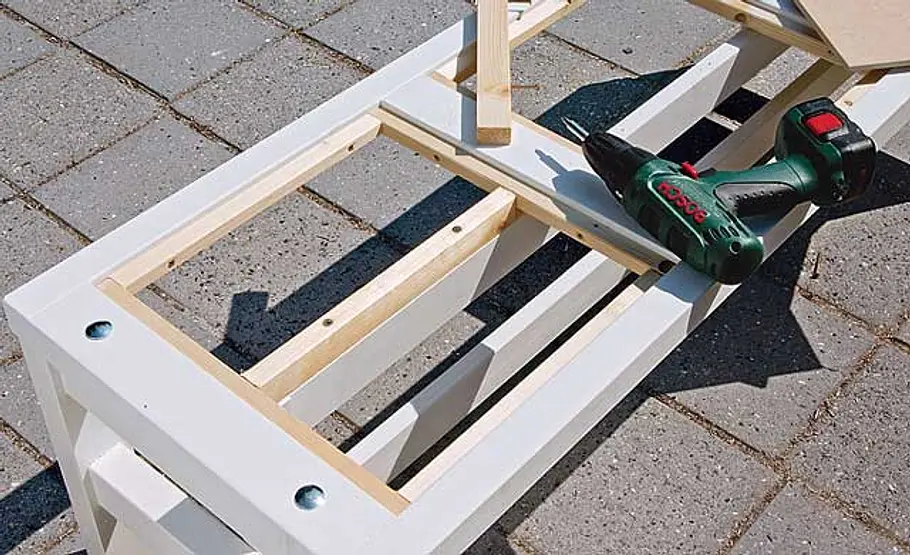

Zusätzliche Leisten, als Mittelstützen auf der Längszarge verschraubt, verstärken die Sitzfläche.
Gartenmöbel-Set zum Klappen
Praxistipp: Lagern Sie Schrauben und Muttern am besten direkt am Möbel – verschraubt mit dem Gestell, sind sie stets griffbereit
Die wenigsten Gartenmöbel sind geeignet, das ganze Jahr über im Freien zu stehen. Ein großer Vorteil ist es, wenn sich die Gartenmöbel klappen lassen oder leicht auseinanderzubauen und platzsparend weggeräumt werden können. Je leichter die Möbel im schützenden Keller zu verstauen sind, desto weniger Mühe bereitet diese unbeliebte Arbeit.
So wie unser Klappmöbel-Set: Es benötigt zusammengelegt so wenig Platz, dass es sogar in einem Schuppen oder Carport überwintern kann. Dort wartet es darauf, jederzeit schnell wieder aufgebaut zu werden und bis zu sechs Personen Platz zu bieten. Die Einzelteile sind so handlich, dass es keine Mühe macht, die Möbel schon bei kurzer Abwesenheit (Wochenendausflug oder Urlaub) abzubauen und zum Schutz vor Wetter oder Diebstahl ins Haus zu stellen (Möbel im Garten sind nicht in jedem Fall mit dem Hausrat versichert).
Bauanleitung: Gartenmöbel-Set zum Klappen
Sie müssen kein geübter Schreiner sein, um diese Klappmöbel nachzubauen. Tisch und Bänke werden auf dieselbe Art hergestellt. Nur die Maßangaben variieren. Alle Teile (Tischplatte, Sitzflächen und Untergestelle) bestehen aus einfachen Rahmenkonstruktionen, die Verbindungen werden mit Holzschrauben hergestellt. Dübel maskieren die Verbindungsstellen und sorgen für eine gleichmäßige, schöne Holzoberfläche. Viele Teile können Sie vorfertigen. Beschriften Sie die Einzelteile sorgfältig, um Verwechslungen bei der Endmontage auszuschließen.
Die Oberflächen von Tisch und Bänken können Sie nicht nur durch die Lackierung grundlegend in ihrem Aussehen verändern: Die Maße der Rahmenkonstruktion erlauben es, die einzelnen Felder mit vielen verschiedenen Materialen (anstelle der Holzlatten-Gefache) zu füllen: Klarlackiertes Massivholz, Holzwerkstoffplatten mit farbiger Lackierung, aber auch Steingutfliesen (wie in unserem Beispiel), Marmor- und Natursteinplatten oder auch (mattiertes) Sicherheitsglas eignen sich als dekorative Füllung. Die Felder sind bereits auf gängige Fliesenmaße (40 x 40 cm) abgestimmt.
Haben Sie Zweifel, ob das gewählte Material das Gewicht einer sitzenden Person trägt, unterstützen zusätzliche Trägerleisten unter der Sitzfläche das Deckmaterial. Die Trägerleisten werden auf den Längsrahmen des Untergestells geschraubt und halbieren so die Spannweite des Materials in der Sitzfläche: Ein Durchbiegen oder gar Brechen des Deckmaterials wird so sicher verhindert.
