Gartenlampe selber bauen

Mit schönen Außenlampen erscheint jeder Garten gleich in einem ganz anderen Licht. Mit dieser Gartenlampe aus Holz setzen Sie nicht nur in der dunklen Jahreszeit tolle Akzente.

(1/40)
Foto: sidm / DW

Gartenlampe selber bauen

Rund um den Strom ist umsicht angesagt – und keine Experimente!

Foto: sidm / DW

Gartenlampe selber bauen

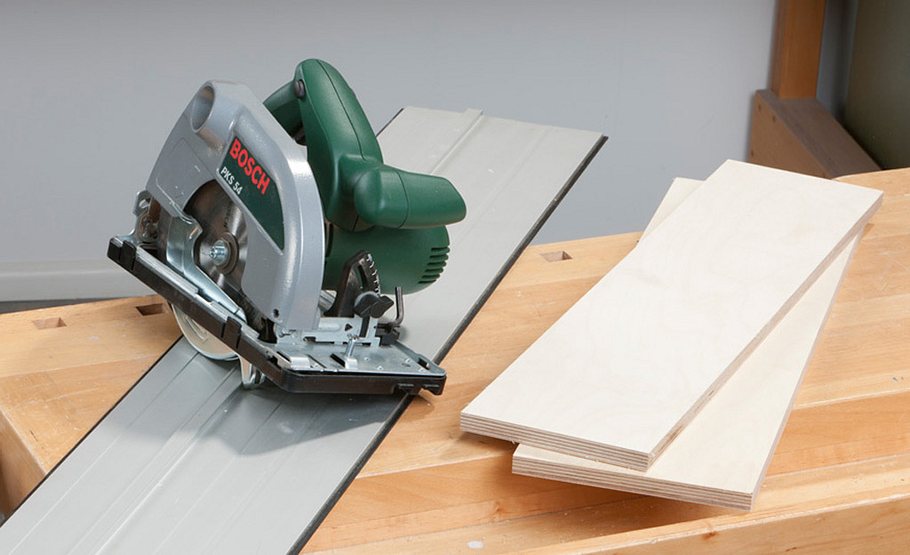

Zuerst schneiden Sie die Bauteile für die Leuchte aus Multiplex mit der Handkreissäge zu.

Foto: sidm / DW

Gartenlampe selber bauen

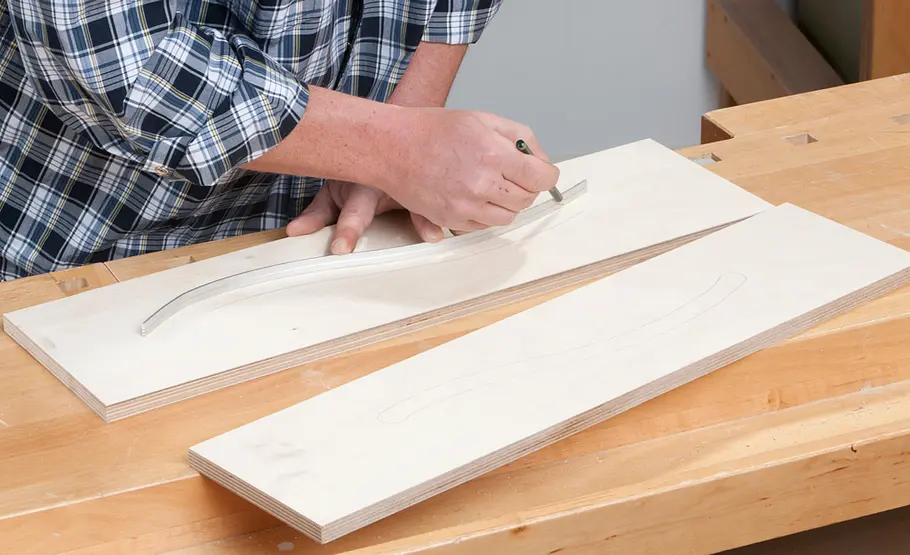

Eine gebogene Aluleiste dient hier als Schablone für den Ausschnitt. Sie können natürlich eine aus Papier anfertigen.

Foto: sidm / DW

Gartenlampe selber bauen

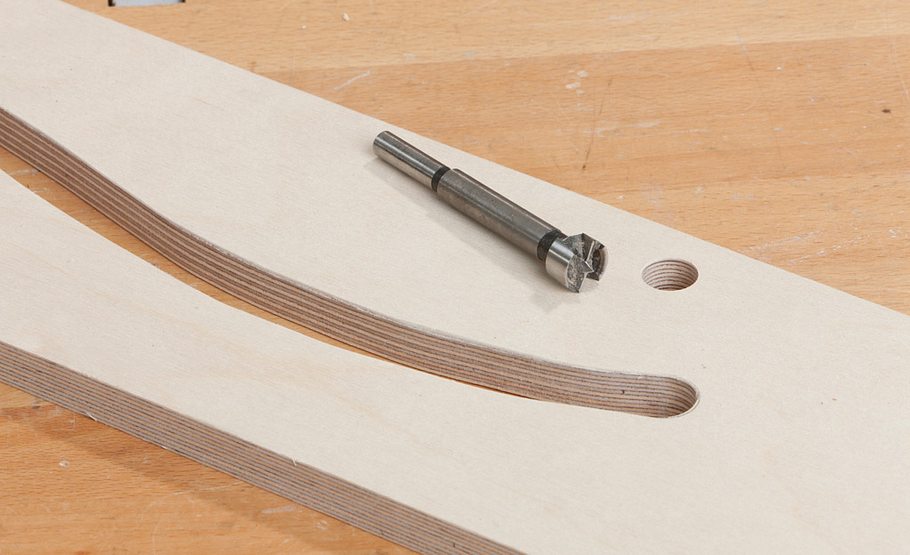

Um die Linien ausschneiden zu können, bohren Sie für den Einsatz der Stichsäge an beiden Enden ein großes Loch.

Foto: sidm / DW

Gartenlampe selber bauen

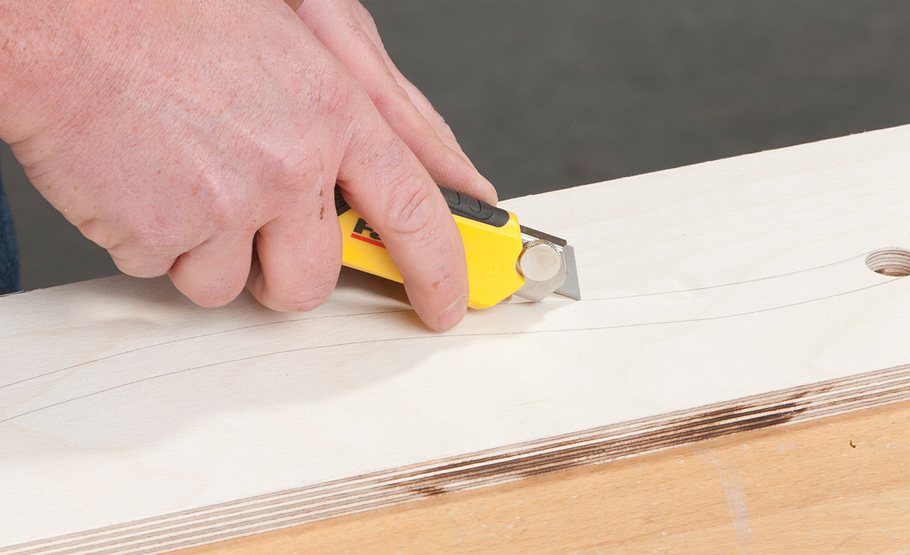

Mit einem scharfen Cuttermesser die Linien zunächst vorritzen.

Foto: sidm / DW

Gartenlampe selber bauen

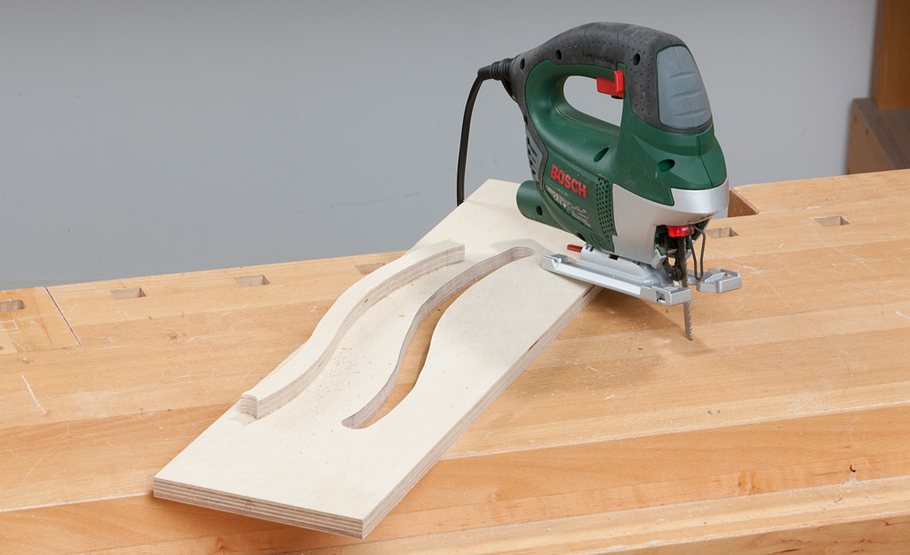

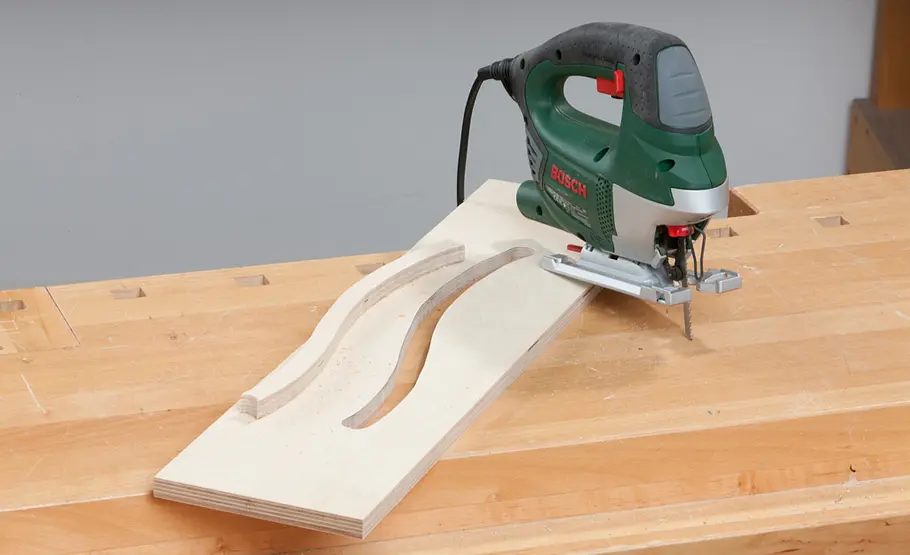

Dann mit der Stichsäge alle vier Seitenteile sauber zuschneiden.

Foto: sidm / DW

Gartenlampe selber bauen

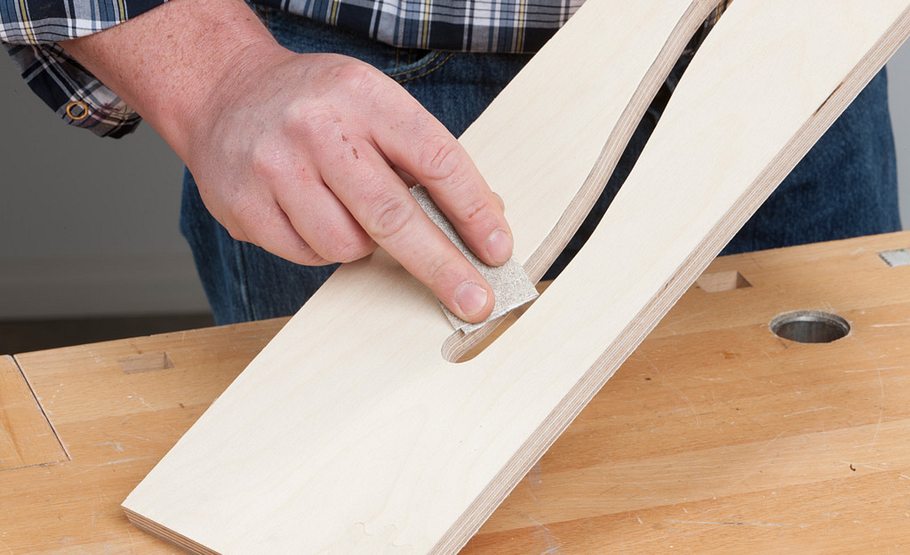

Die Schnittkanten mit Schleifpapier glätten.

Foto: sidm / DW

Gartenlampe selber bauen

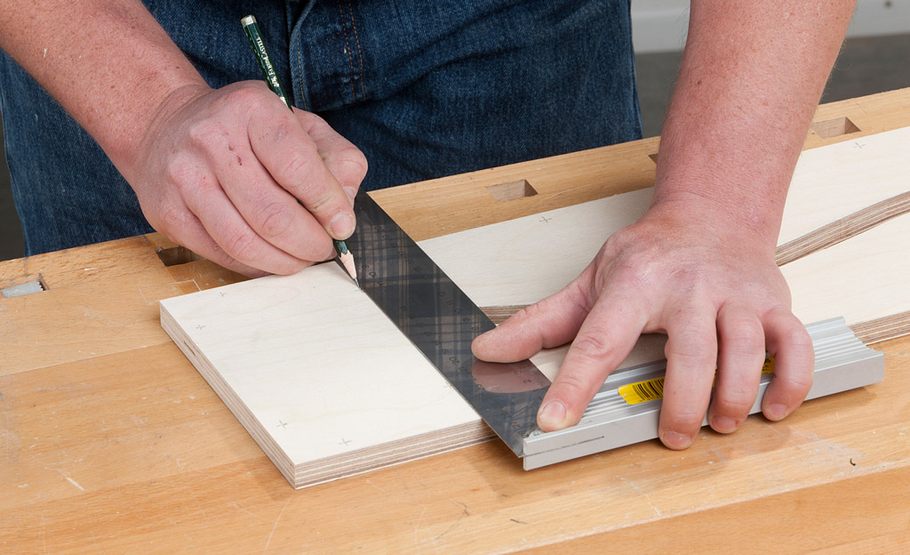

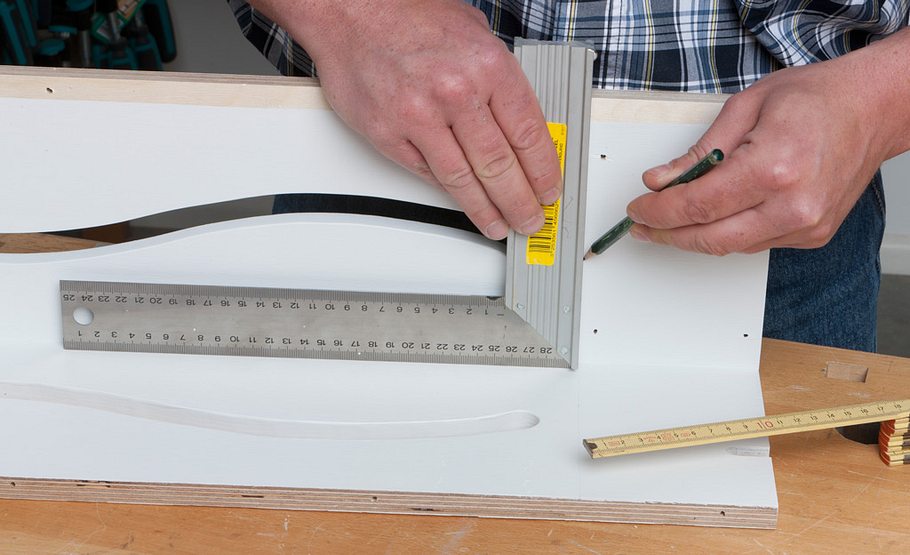

Auf den beiden breiteren Seitenteilen die Löcher für die Befestigung markieren.

Foto: sidm / DW

Gartenlampe selber bauen

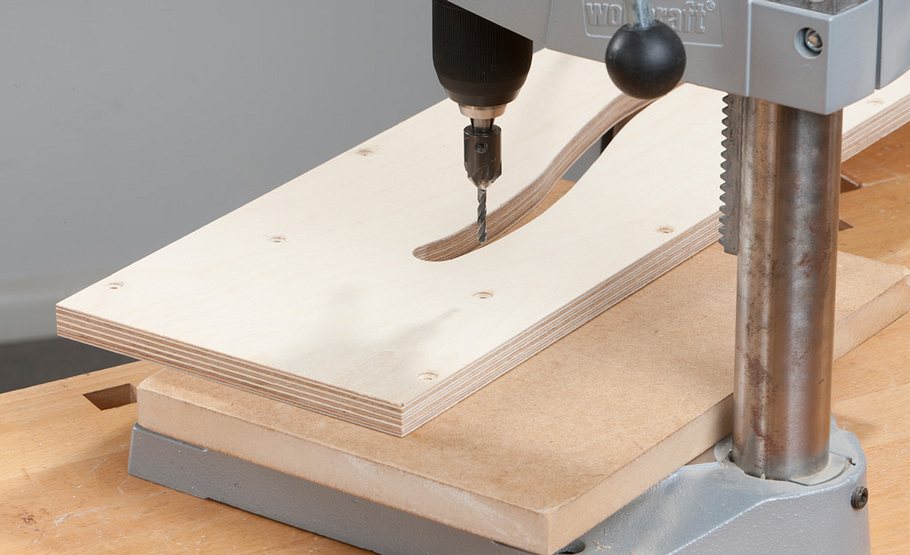

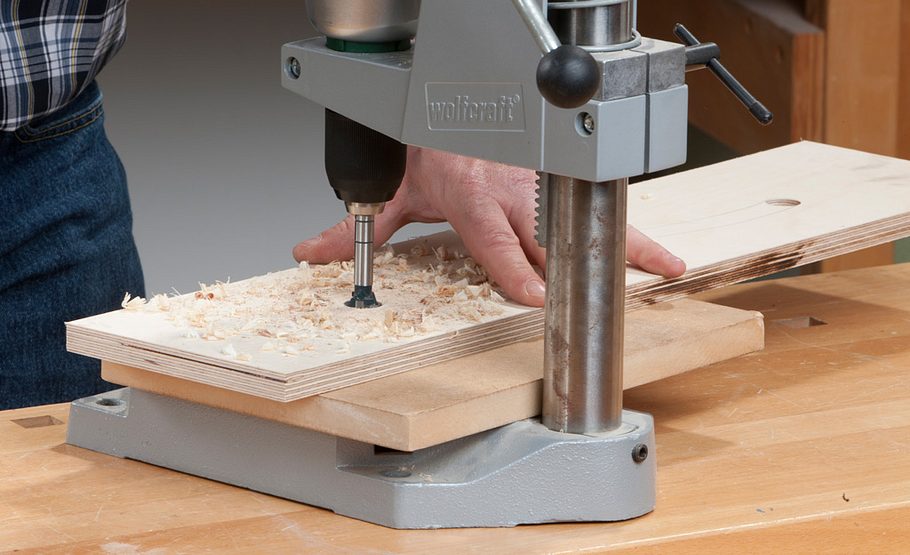

Die Löcher von außen mit der Ständerbohrmaschine bohren und senken.

Foto: sidm / DW

Gartenlampe selber bauen

Auf einem der schmalen Seitenteile wird für die Zuführung der Anschlussleitung ein Einschnitt eingezeichnet.

Foto: sidm / DW

Gartenlampe selber bauen

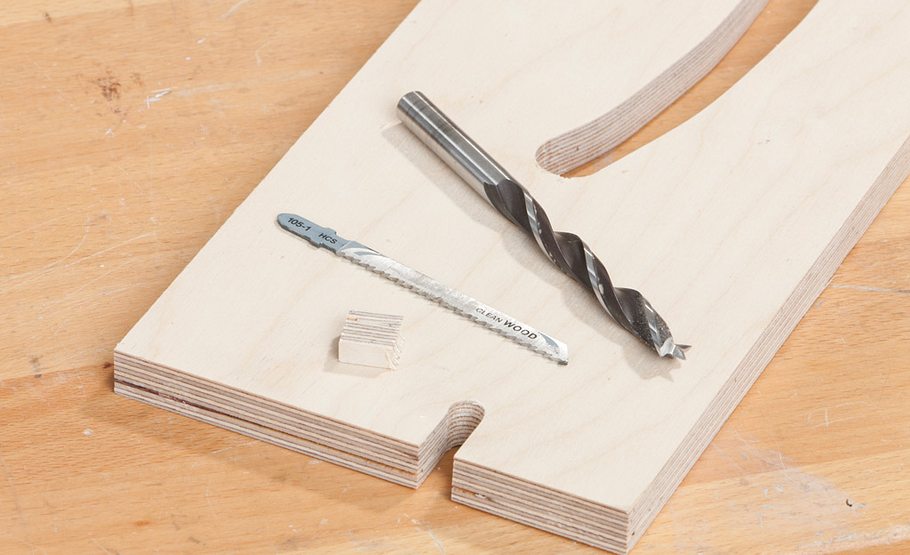

Zuerst ein Loch bohren, dann mit der Stichsäge zu einem Ausschnitt vergrößern.

Foto: sidm / DW

Gartenlampe selber bauen

Das zweite schmale Seitenteil erhält oberhalb des Zwischenbodens ein Loch für den Bewegungssensor.

Foto: sidm / DW

Gartenlampe selber bauen

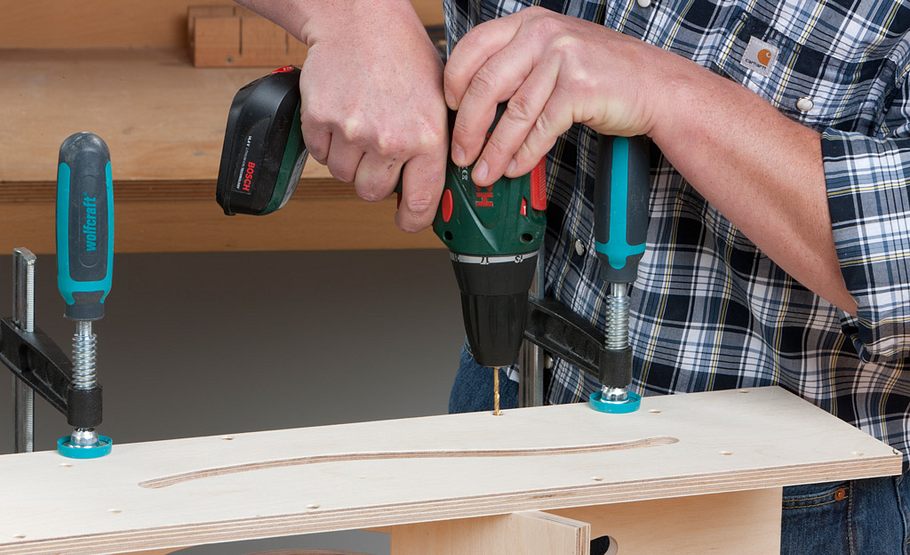

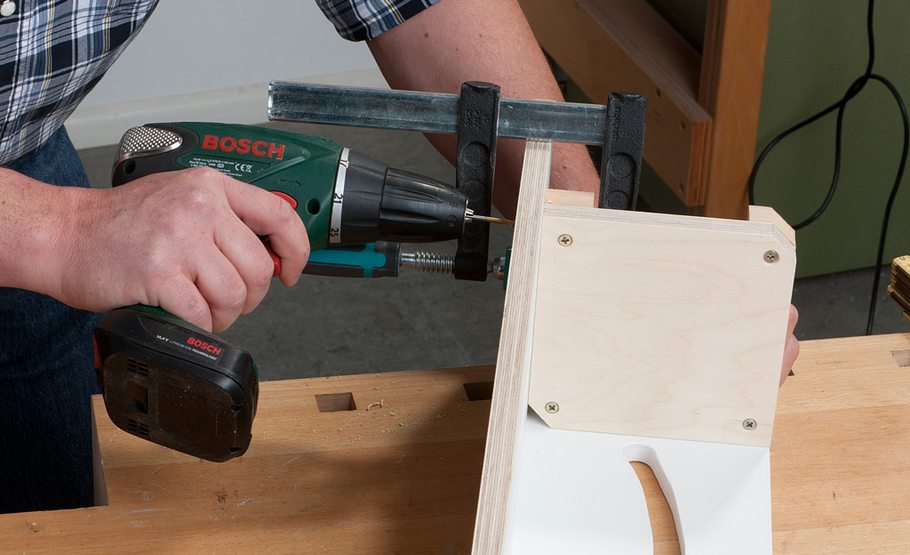

Ein breites und ein schmales Seitenteil (siehe Zeichnung) über Eck zusammenzwingen und Löcher vorbohren.

Foto: sidm / DW

Gartenlampe selber bauen

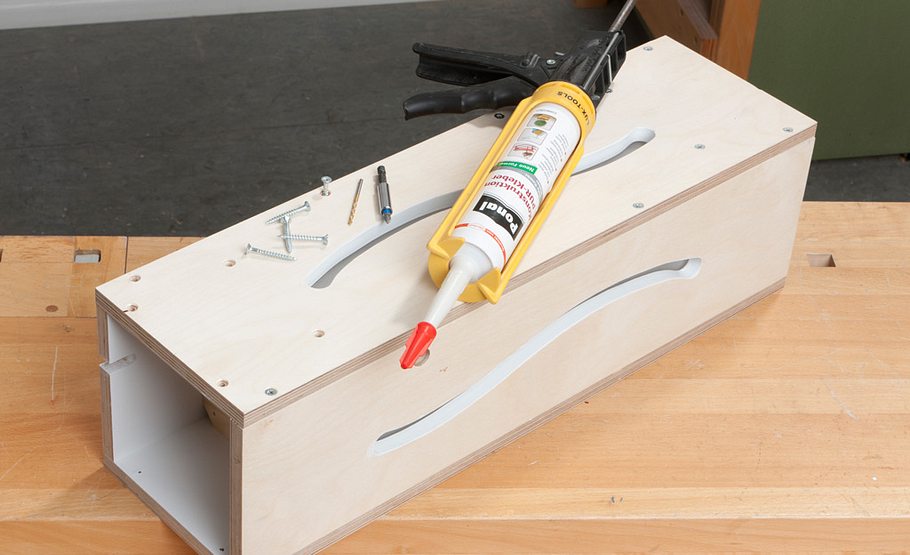

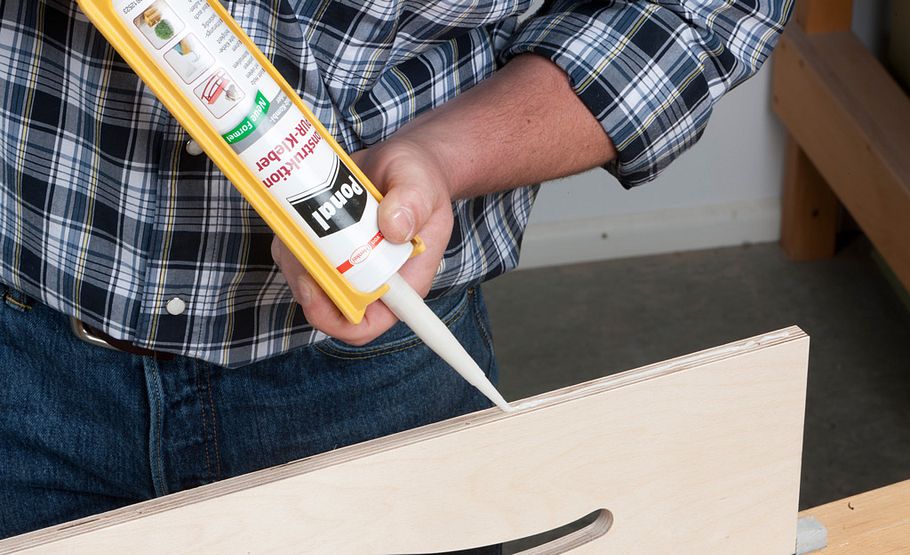

Auseinandernehmen, Konstruktionskleber aufbringen, wieder zusammenzwingen und verschrauben.

Foto: sidm / DW

Gartenlampe selber bauen

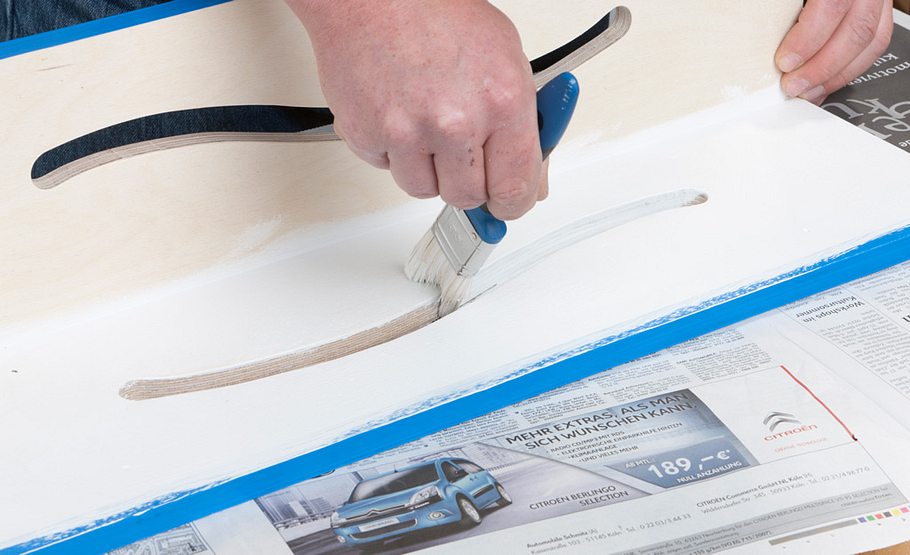

Die Ränder abkleben. Flächen und Ausschnitte wegen der besseren Lichtreflexion von innen zweimal weiß lackieren.

Foto: sidm / DW

Gartenlampe selber bauen

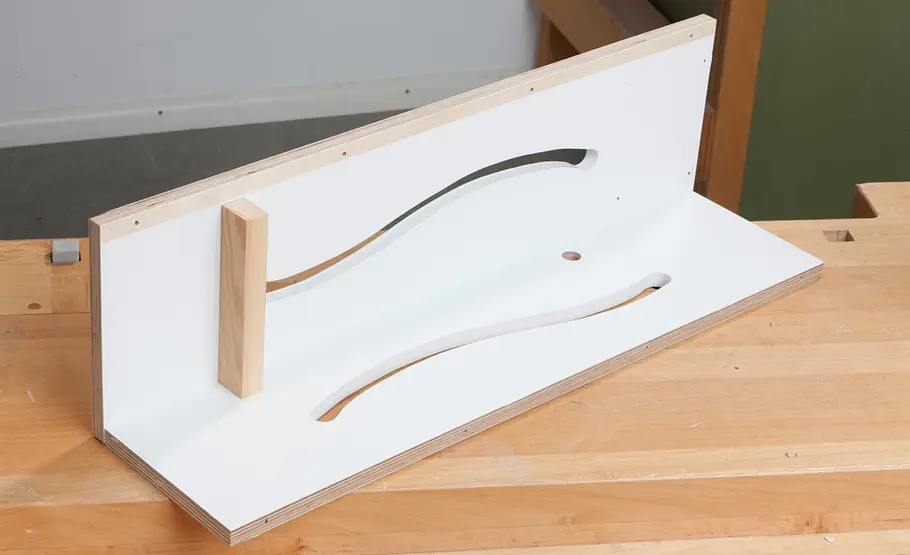

Die untere Zwischenbodenplatte mit zwei Halteleisten verbinden.

Foto: sidm / DW

Gartenlampe selber bauen

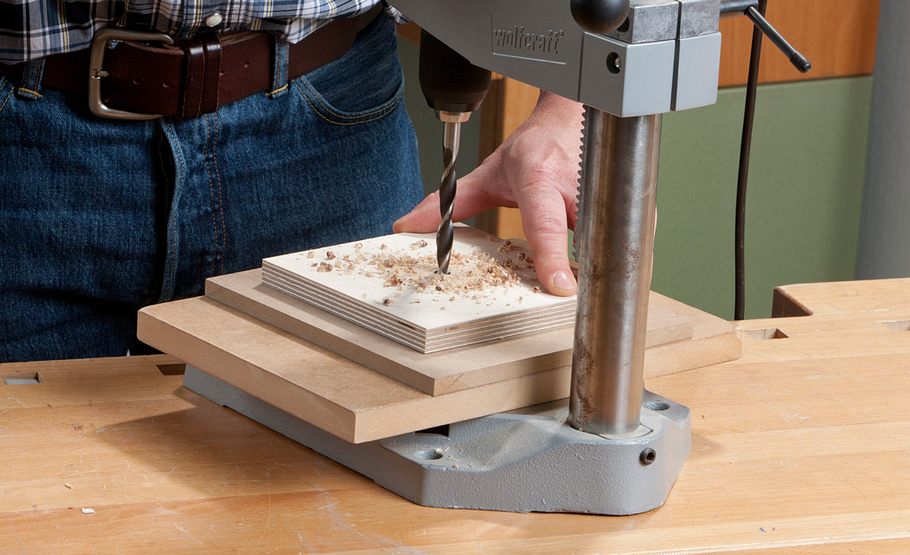

Der obere Zwischenboden wird mittig mit einem Loch für das Gewinderöhrchen versehen.

Foto: sidm / DW

Gartenlampe selber bauen

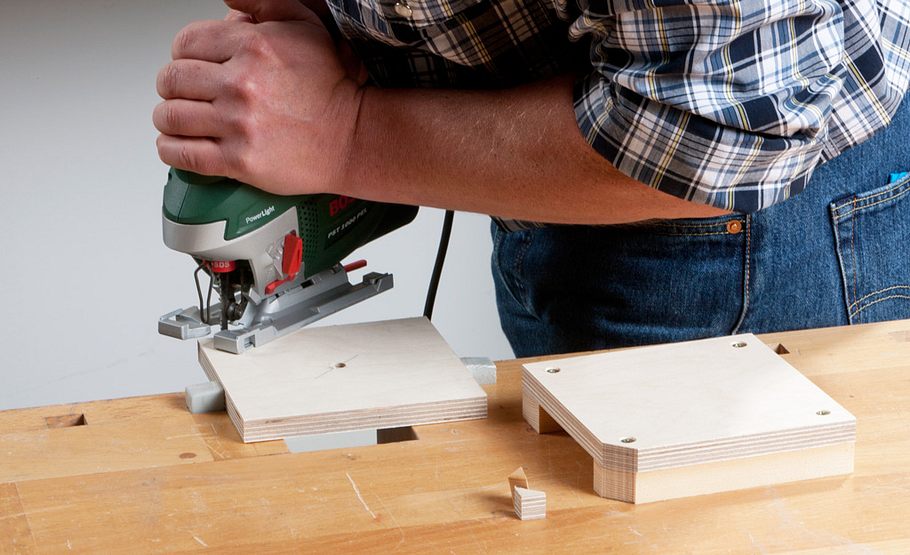

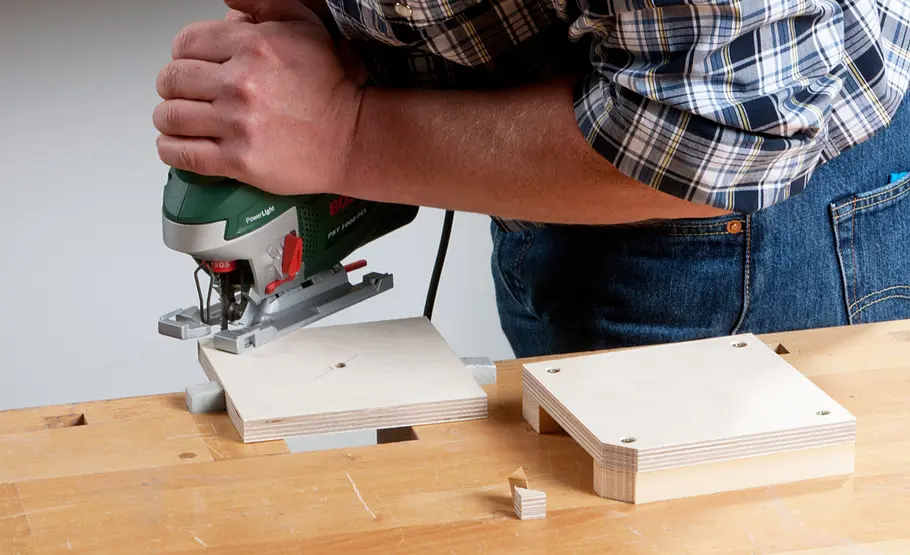

Bei beiden Zwischenböden längen Sie nun zwei jeweils gegenüberliegende Ecken mit der Stichsäge ab.

Foto: sidm / DW

Gartenlampe selber bauen

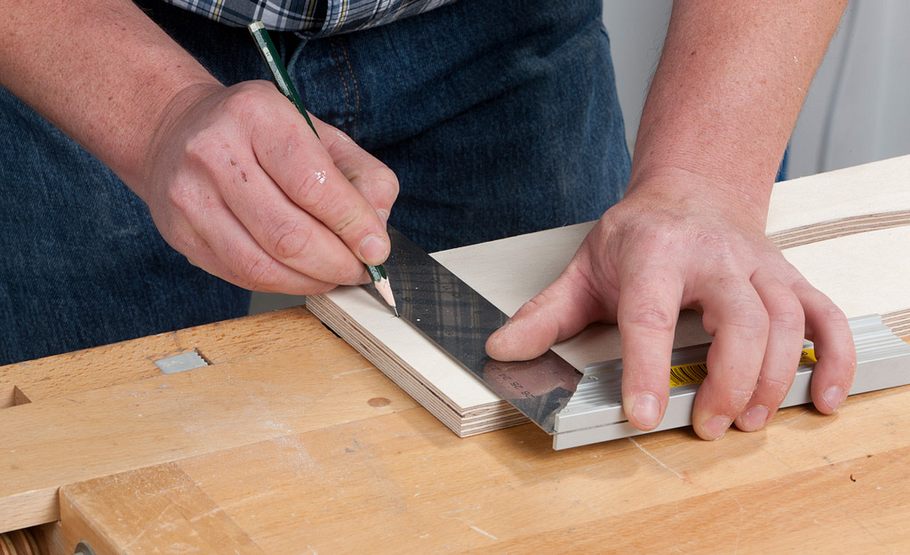

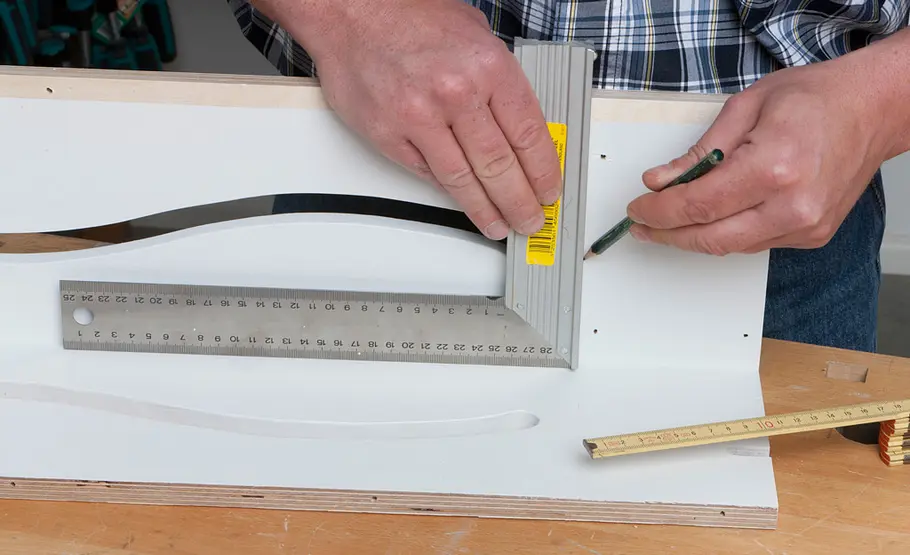

Markieren Sie eine Hilfslinie, an der Sie die untere Zwischenplatte zur Montage ausrichten.

Foto: sidm / DW

Gartenlampe selber bauen

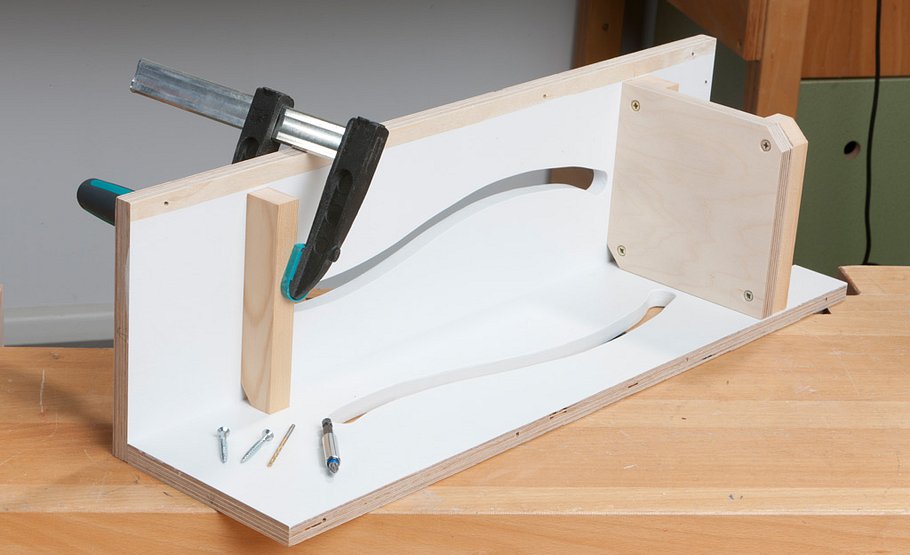

Die Zwischenplatte festzwingen und an den Halteleisten verschrauben.

Foto: sidm / DW

Gartenlampe selber bauen

Nun wird oben die erste Halterung für den Zwischenboden mit der Fassung angebracht.

Foto: sidm / DW

Gartenlampe selber bauen

Auf dem Gegenstück wird ebenfalls die Halterung verschraubt.

Foto: sidm / DW

Gartenlampe selber bauen

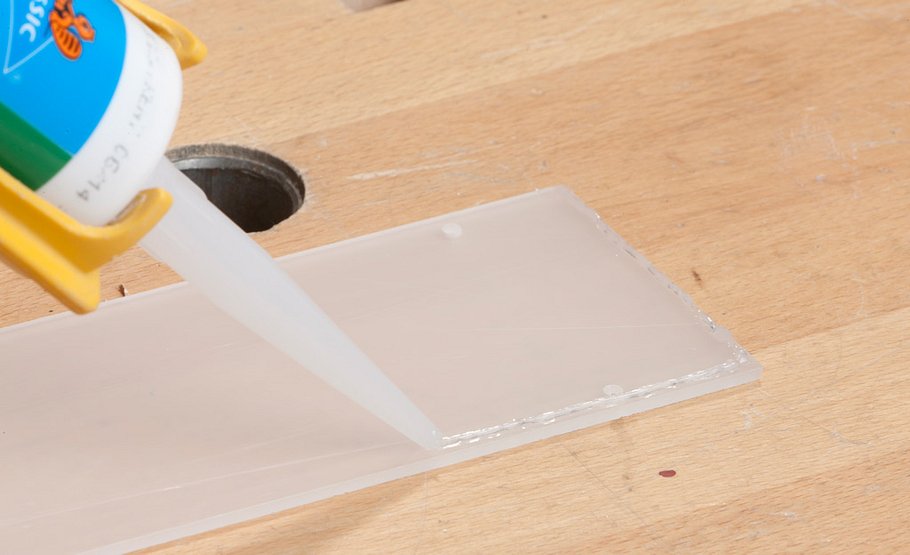

Das Acrylglas zuschneiden, Schraublöcher vorbohren. An den Rändern transparentes Bausilikon auftragen.

Foto: sidm / DW

Gartenlampe selber bauen

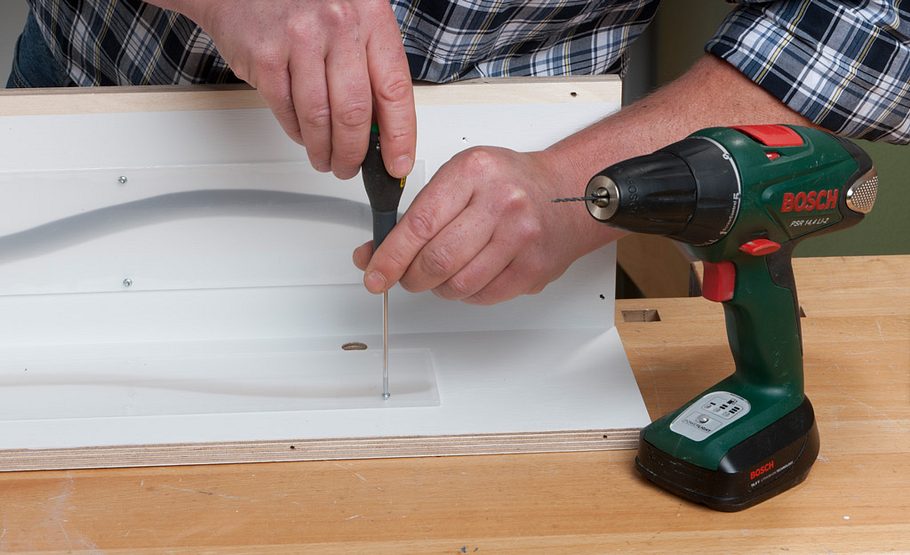

Über den Ausschnitten platzieren (ggf. Position vorher markieren) und verschrauben.

Foto: sidm / DW

Gartenlampe selber bauen

Nun werden beide Teile zum Leuchtenkorpus zusammengefügt.

Foto: sidm / DW

Gartenlampe selber bauen

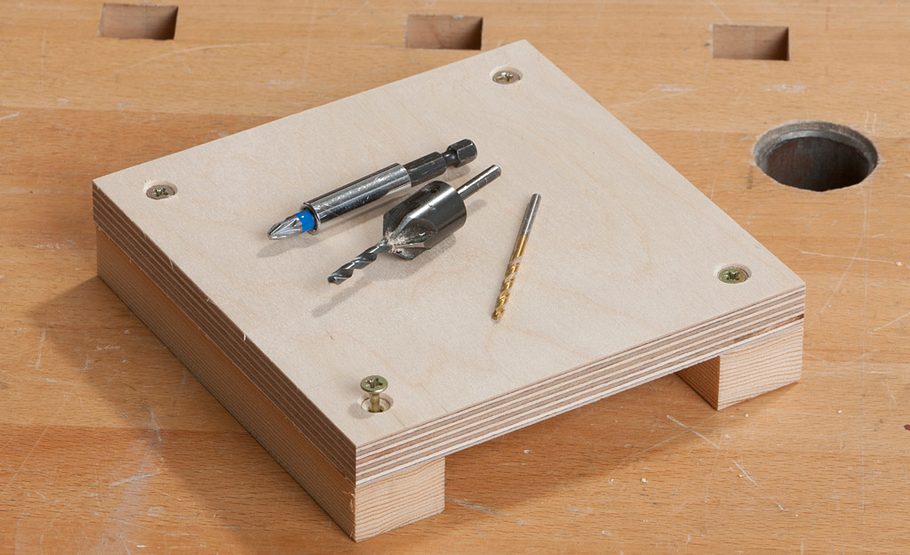

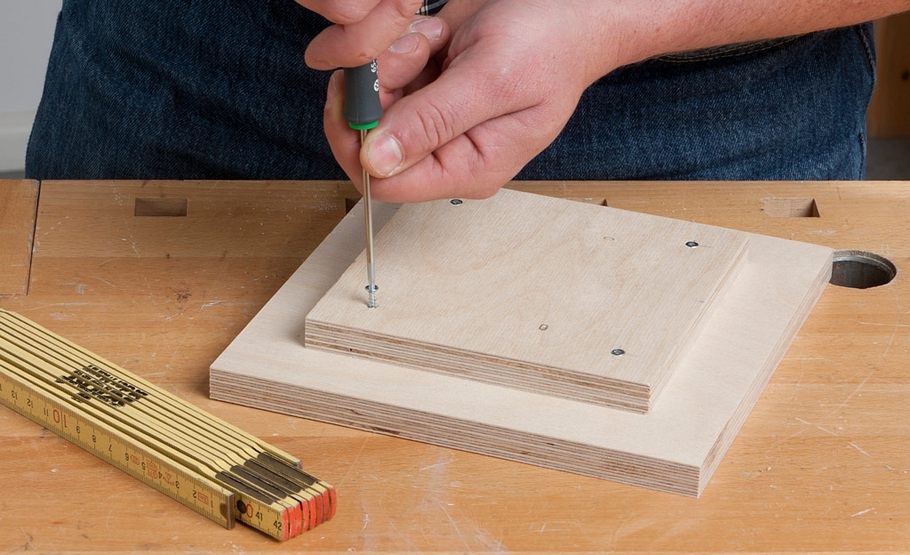

Verbinden Sie die abschließenden Bodenplatten miteinander.

Foto: sidm / DW

Gartenlampe selber bauen

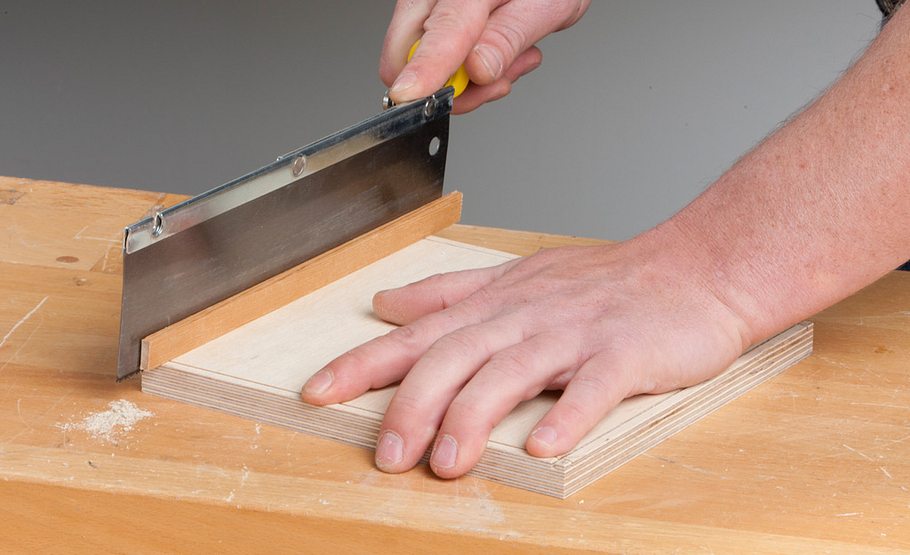

Bei der oberen Deckelplatte werden zuerst noch Tropfkanten eingeschnitten. Säge mit Tiefenstopp versehen!

Foto: sidm / DW

Gartenlampe selber bauen

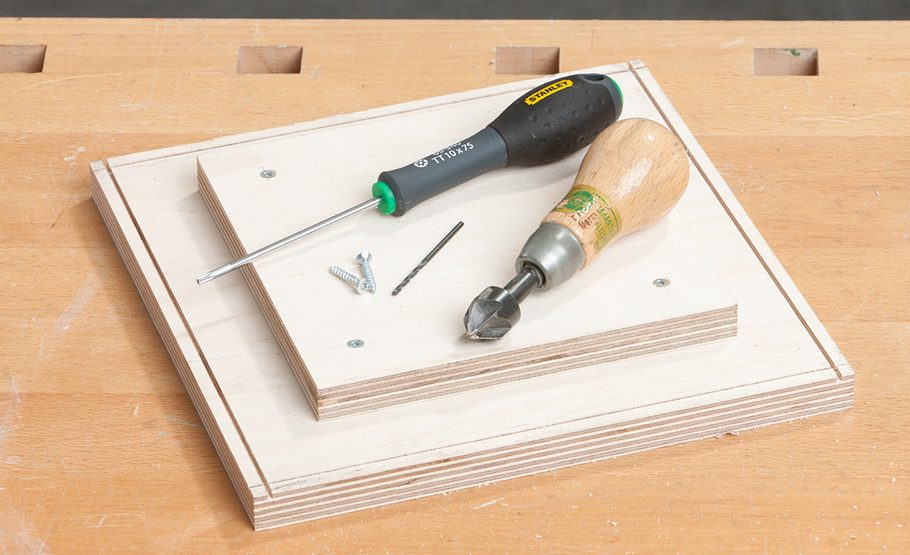

Dann auch hier beide Deckelplatten miteinander verbinden.

Foto: sidm / DW

Gartenlampe selber bauen

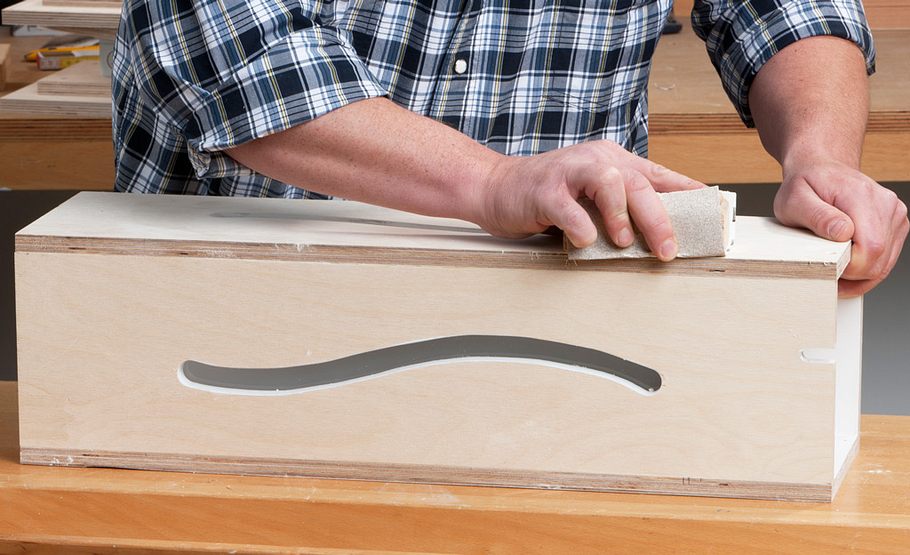

Schleifen Sie den Korpus und verspachteln Sie die Schraubköpfe, bevor Sie ihn außen mind. zweimal farbig lackieren.

Foto: sidm / DW

Gartenlampe selber bauen

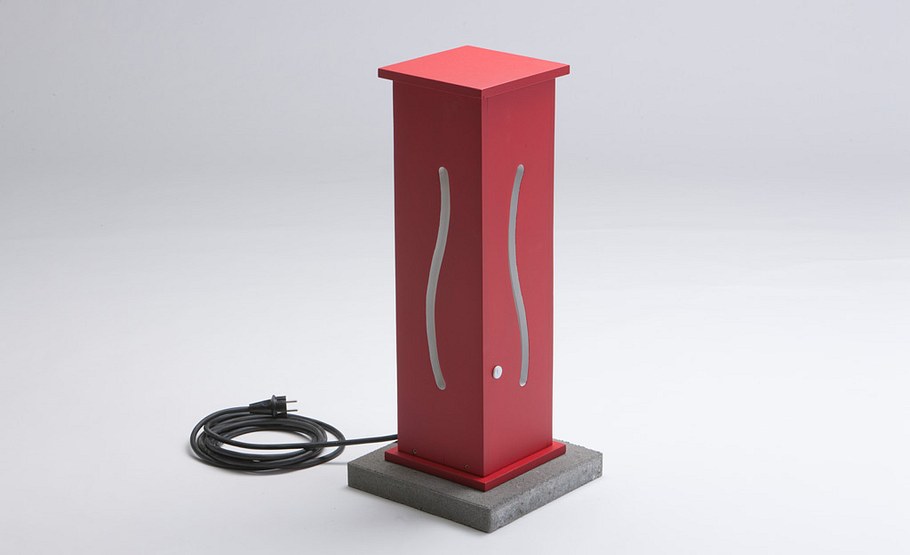

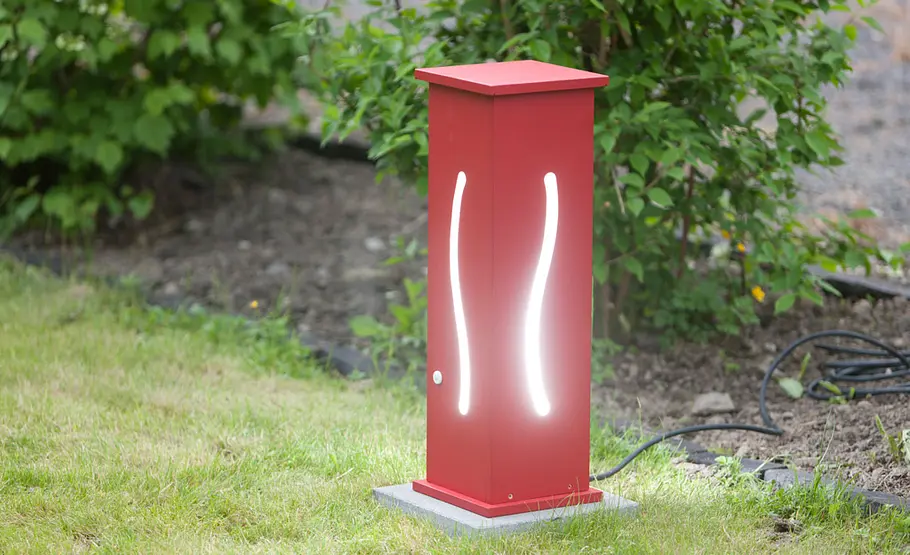

Ergebnis: Die rote Leuchte kann sich wirklich sehen lassen! Die geschwungenen Ausschnitte geben einen tollen Lichteffekt.

Foto: sidm / DW

Gartenlampe selber bauen

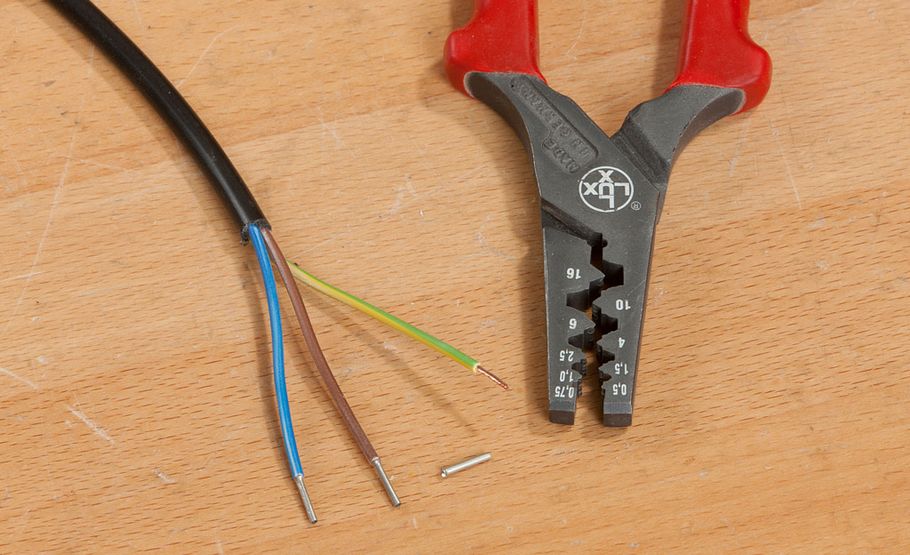

Jetzt geht es an die Installation. Zuncähst die Adernendhülsen aufpressen.

Foto: sidm / DW

Gartenlampe selber bauen

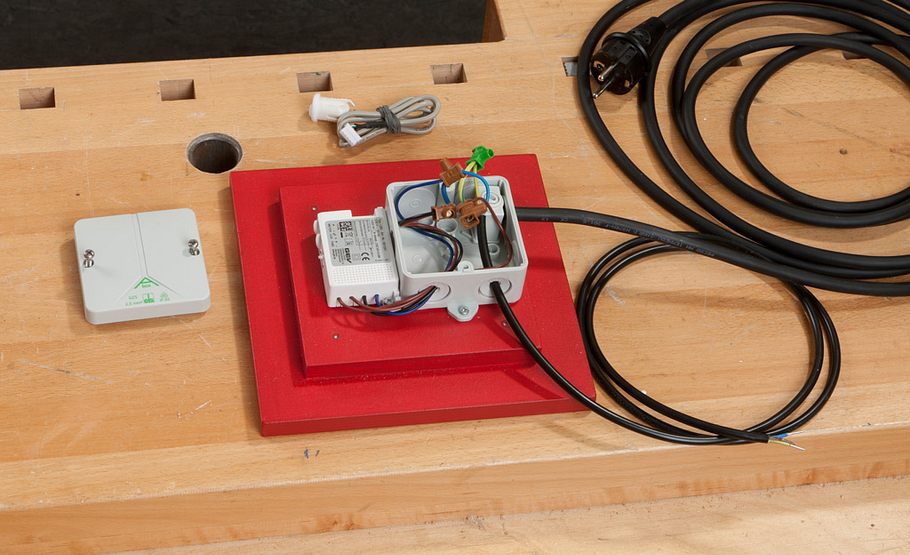

Anschlussleitungen und Bewegungsschalter in der Anschlussdose verdrahten.

Foto: sidm / DW

Gartenlampe selber bauen

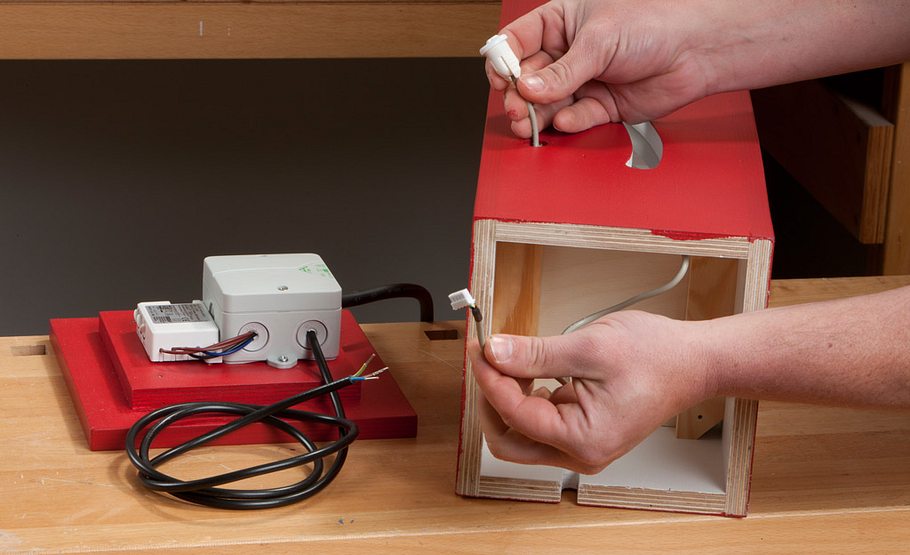

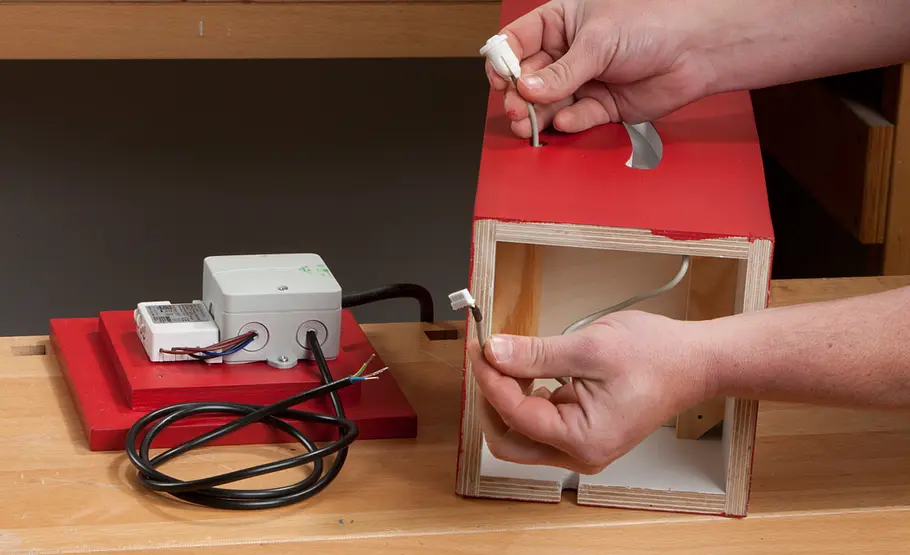

Bewegungssensor durch die Bohrung führen und mit dem Schalter verbinden.

Foto: sidm / DW

Gartenlampe selber bauen

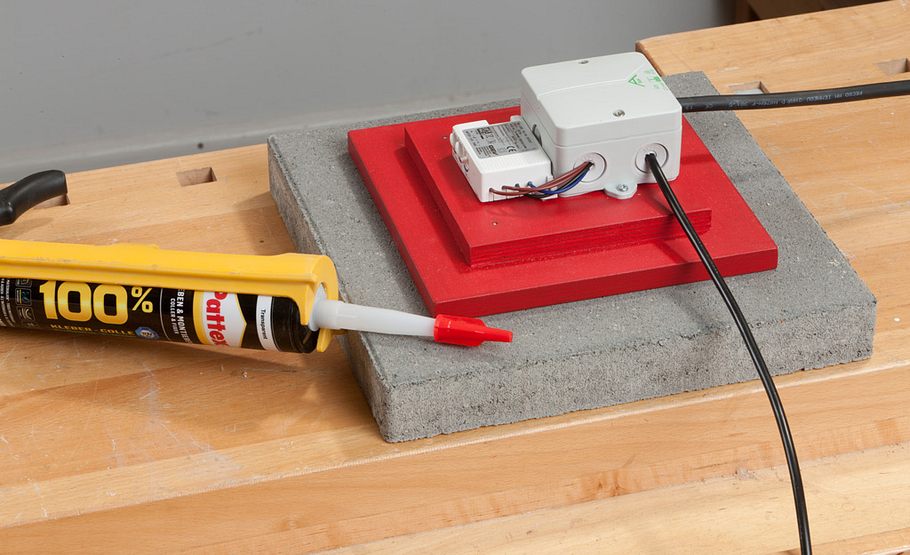

Die Bodenplatte wird mit Montagekleber fest an der Betonplatte befestigt.

Foto: sidm / DW

Gartenlampe selber bauen

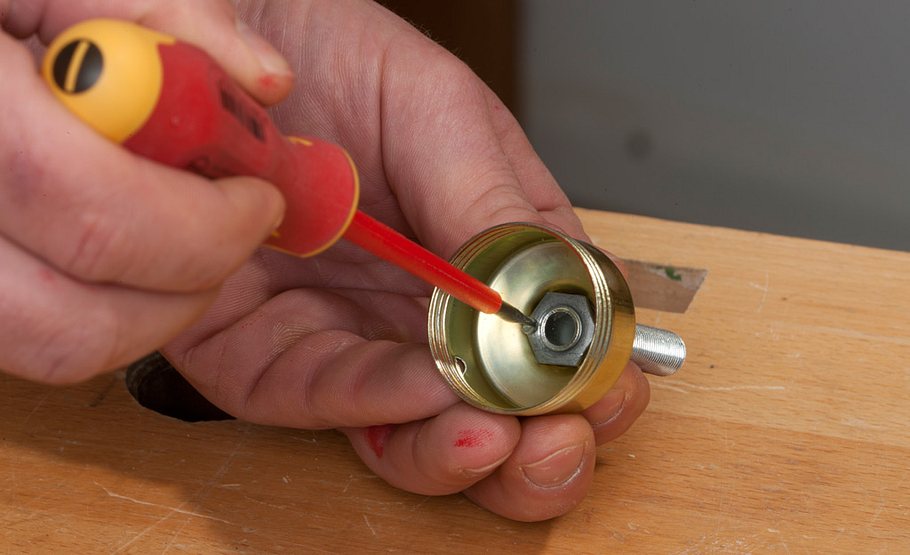

Fassung für die LED-Glühlampe mit dem Gewinderöhrchen verbinden.

Foto: sidm / DW

Gartenlampe selber bauen

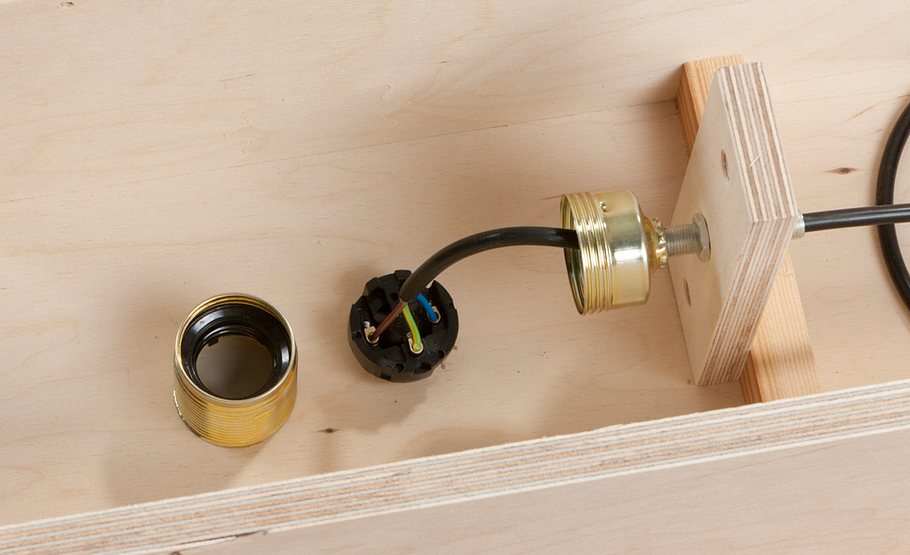

Lampenfassung am oberen Zwischenboden verschrauben und anschließen.

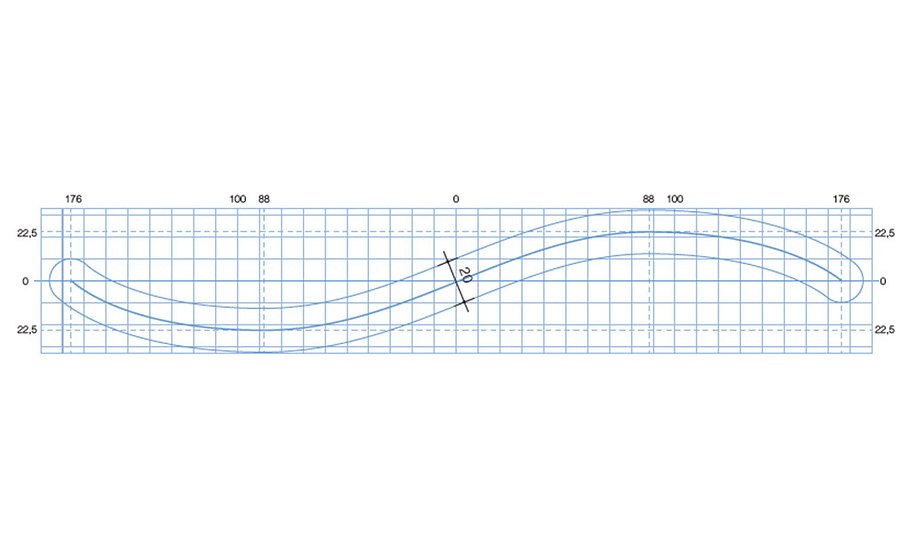

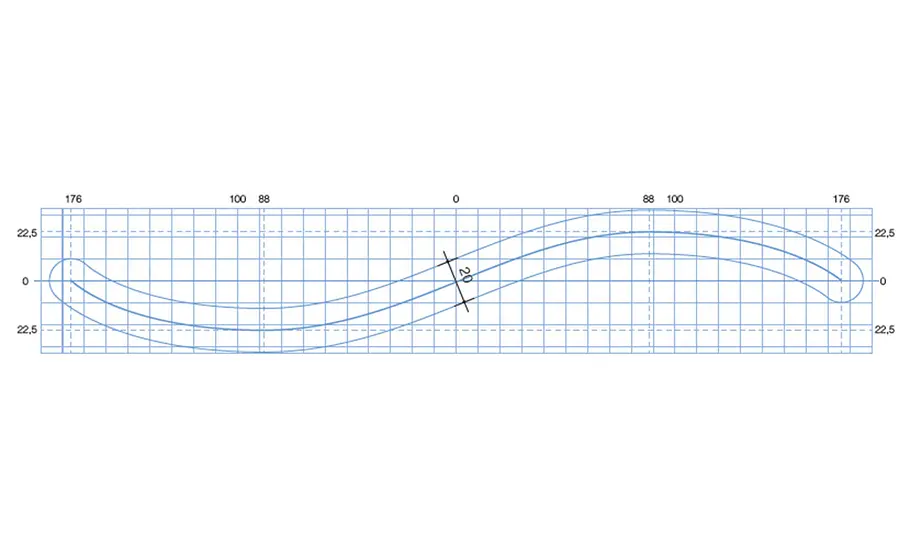

Gartenlampe selber bauen Schablone
Foto: sidm / JB

Gartenlampe selber bauen

Gartenlampe selber bauen Schablone

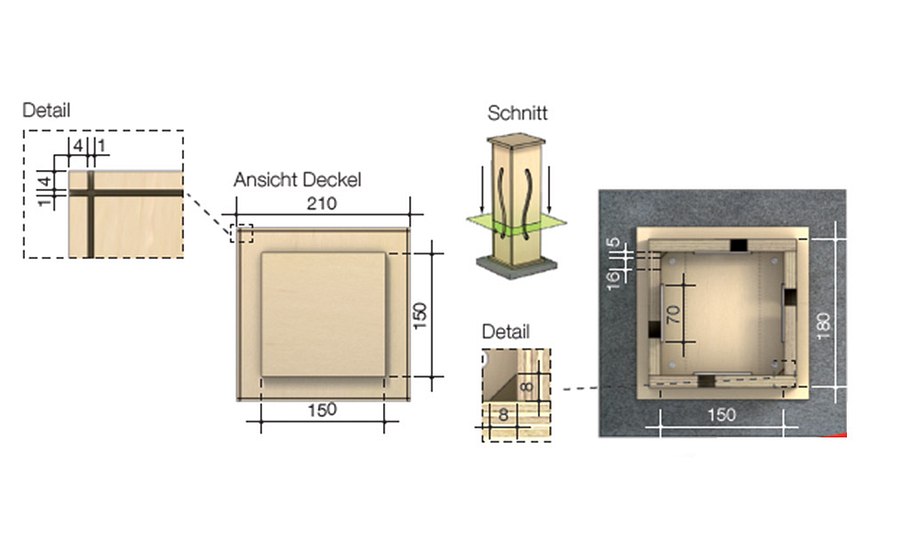

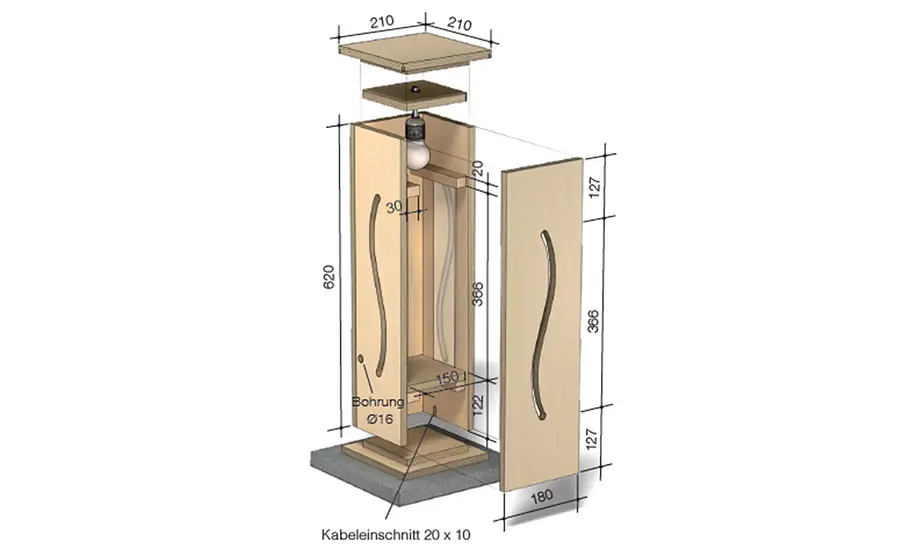

Gartenlampe selber bauen Zeichnung
Foto: sidm / JB

Gartenlampe selber bauen

Gartenlampe selber bauen Zeichnung

Gartenlampe selber bauen Zeichnung
Foto: sidm / JB

Gartenlampe selber bauen

Gartenlampe selber bauen Zeichnung

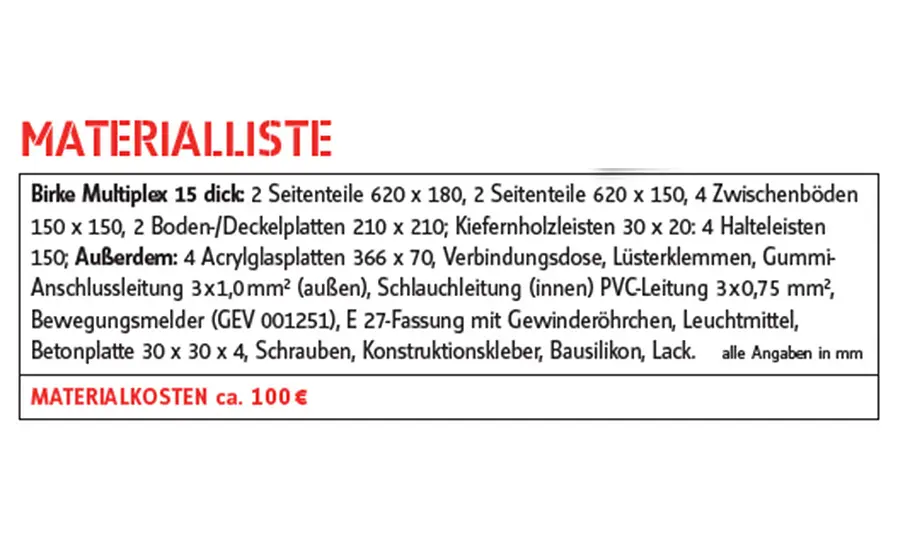

Gartenlampe selber bauen Materialliste
Foto: sidm / JB

Gartenlampe selber bauen

Gartenlampe selber bauen Materialliste

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Schrauber

  • Forstnerbohrer

  • Handkreissäge mit Führungsschiene

  • Handsäge

  • Senker

  • Stichsäge

  • Zwingen

Egal ob drinnen im Haus oder draußen im Garten, für den richtigen Wohlfühlcharakter spielt Licht – richtig platziert – eine wichtige Rolle. Doch während es für Wohnzimmer, Küche und Flur viele schicke und individuelle Leuchten zu kaufen gibt, sieht es im Bereich der Gartenleuchten oft eher mau aus. Wir zeigen Ihnen deshalb, wie Sie Ihre Gartenlampe selber bauen können.

Die Möglichkeiten sind vielfältig: Markieren Sie zum Beispiel Wege, leuchten Sie dunkle Ecken aus oder setzen Sie Highlights – so geht man auch in den dunklen Monaten gerne und sicher durch den Garten. Mit einem Bewegungsmelder ausgestattet schaltet sich unsere Leuchte bei Bedarf sogar selbst ein. Eine Solarleuchte muss dafür nicht einmal ans Stromnetz angeschlossen werden und eignet sich somit auch für ungeübte Heimwerker. Wir zeigen Ihnen, auf was Sie bei Bau und Montage achten müssen.

Gartenlampe bauen

Für den Bau der Gartenlampe benötigen Sie etwa einen Tag. In der Bildergalerie finden Sie die Schablone für die gewellten Ausschnitten. Wir haben hierfür eine Vorlage aus Alu verwendet. Eine Vorlage aus Papier funktioniert allerdings genauso gut. Um noch bessere Lichtreflexionen zu erhalten, die Innenflächen und Ausschnitte weiß streichen. Die Aussschnitte selbst werden mit Acrylglas bedeckt. Eine ausführliche Anleitung inklusive Schablone, Zeichnungen und Materialliste finden Sie in der Bildergalerie.

Wichtig: Mit Strom zu arbeiten ist keine Sache für Heimwerker-Neulinge. Was die Elektroinstallation angeht, sollten Sie deshalb selbst einschlägige Erfahrung haben oder im Zweifel den Installateur Ihres Vertrauens damit beauftragen, Ihren Anschluss zu kontrollieren.
