Drucker reparieren

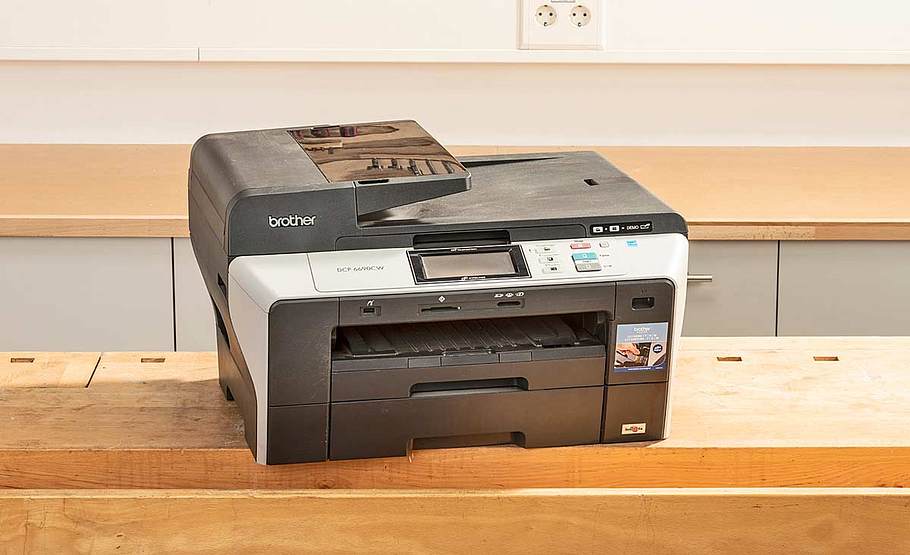

Manche Betriebsstörung kann kein Zufall sein: Im hier gezeigten Fall von Leckagen eines Tintenstrahl-Druckers ist ein Wechsel der zwangsläufig im Druckbetrieb verschmutzenden Reinigungs-Filzpads nicht vorgesehen. Das begrenzte Aufnahmevermögen dieser Reinigungselemente führt deshalb nach längerer Nutzungszeit zwangsläufig zu Störungen, obwohl das Gerät ansonsten eine weitaus höhere Betriebszeit erreichen könnte. Der hier gezeigte Multifunktionsdrucker – er kann als Computerdrucker, Scanner, Kopierer und Faxgerät eingesetzt werden – wird beim Auftreten des Fehlers in der Regel verschrottet, denn eine Drucker-Reparatur ist nach üblichen Maßstäben unwirtschaftlich.

Eine ziemliche Ressourcen- Verschwendung! Erst recht, wenn man einen Blick in das komplexe Innere eines solchen Gerätes geworfen hat, denn der Aufbau lässt auch technische Laien nicht unbeeindruckt: Zahllose Sensoren, Schalter, Leitungen und Motoren spielen zusammen, um die Tintenfarben an die richtige Position zu bringen. Die funktionsfähige Technik landet im Müll, obwohl eigentlich nur ein kleiner Farbtampon gewechselt werden müsste – ein schönes Beispiel für geplante Obsoleszenz.

Nehmen Sie die Sache selbst in die Hand und prüfen Sie, ob vielleicht nur ein kleines Reinigungspad in der Arbeitsbahn des Druckkopfes ausgetauscht werden muss. Sollte allerdings einer der mit Flies gefüllten Behälter im Inneren des Druckers komplett gefüllt und daher übergelaufen sein, wird die Reparatur aufwendiger sein. Die Hersteller halten diese Behälter nicht als Ersatzteil bereit, denn bei gefüllen Speichern ist quasi die definierte Lebensdauer erreicht – der Kunde soll ein neues Gerät anschaffen.

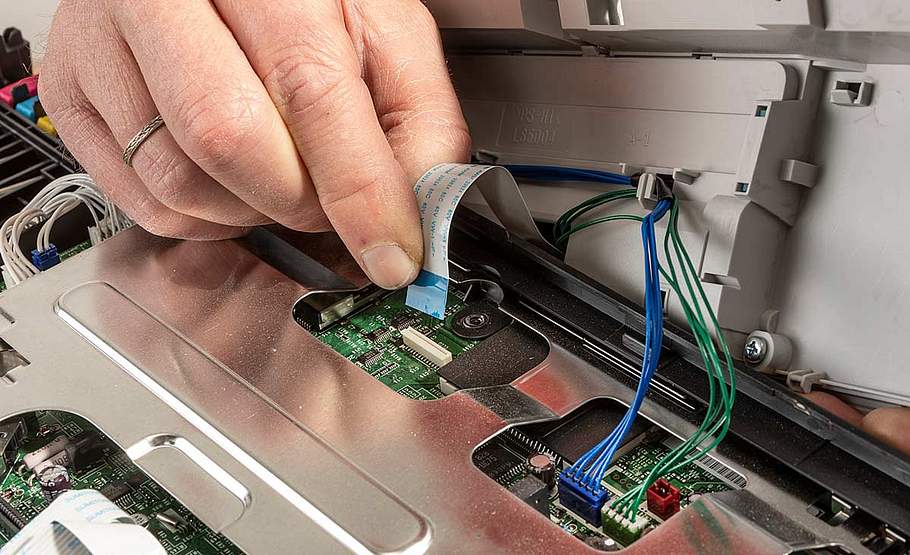

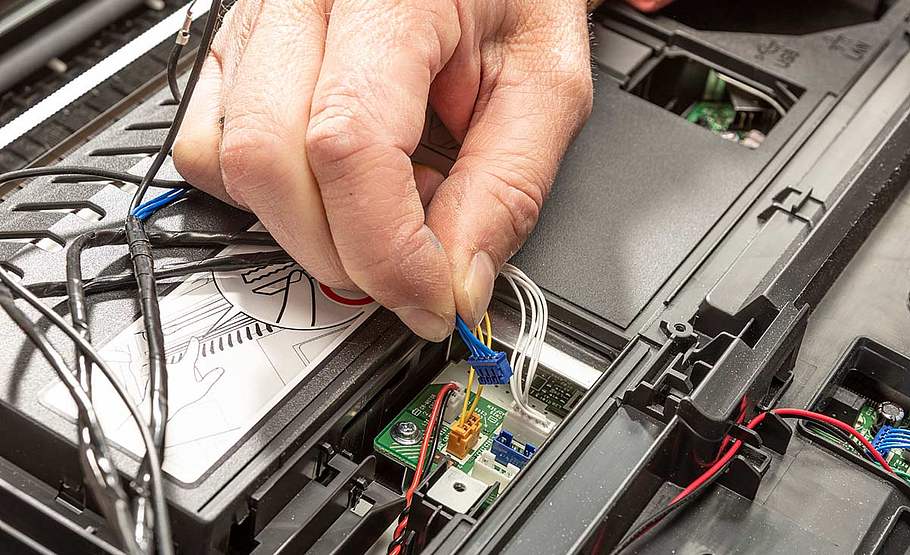

In unserem Fall war jedoch nur ein kleines Zellstoffpad mit getrockneter Tinte in einem Klumpen verhärtet. Das in der Laufbahn des Kopfes liegende Pad soll offenbar überschüssige Tinte abstreifen und für ein sauberes Druckbild sorgen. Stattdessen tropfte die Tinte nun seitlich herab und führte allmählich zum Austritt von Farbe aus dem Gerät. Viele Tintenstrahldrucker erlauben einen leichten Zugriff auf die innen liegenden Funktionselemente, teilweise ist eine aufwendige Demontage des Gehäuses dann nicht erforderlich. In unserem Fall mussten wir das Gerät allerdings recht umständlich öffnen. Keine Angst: Dieser Eingriff sieht auf unseren Arbeitsfotos zwar recht dramatisch aus – eindeutige Passungen der Gehäuseteile und nicht verwechselbare Formstecker für die Verbindungen der elektronischen Bauteile erleichtern jedoch die spätere Wiedermontage. Da Schraubverbindungen teilweise von darüberliegenden Bauteilen verdeckt werden, ist freilich einige Tüftelei erforderlich. Wenn wie in unserem Fall keine passenden Ersatzpads für das Druckermodell erhältlich sind, kaufen Sie etwas größere Ausführungen und schneiden diese passend zu. Fündig wird man in der Regel bei Verkäufern, die auch Ersatzpatronen für Tintenstrahldrucker oder Reparaturleistungen für die Geräte anbieten.

Tintendrucker eignen sich für einen stetigen, nicht sehr hohen Druckbedarf. Die oft preiswerten Geräte können sich beim Nachkauf teurer Tintenpatronen als Kostenfalle herausstellen.

Für alle gängigen Drucker gibt es allerdings preiswerte Ersatz-Druckpatronen, die – anders als von den Herstellern suggeriert – in der Regel problemlos funktionieren. Doch wie kann man den Drucker reparieren? Wir zeigen die Reparatur an einem Drucker, an dem Tinte immer ausläuft.

1. Zuerst wird das Gerät demontiert, da Tintenleitung und Druckkopf nicht zugänglich sind.

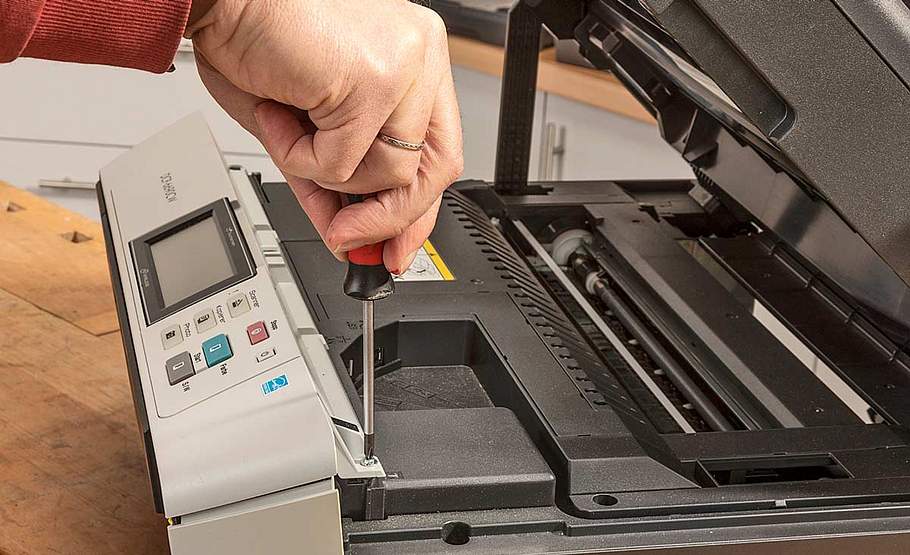

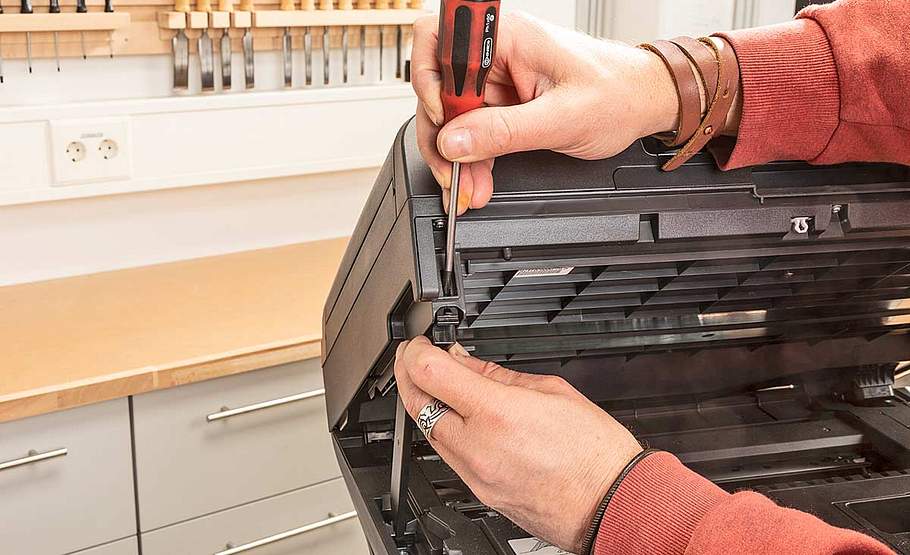

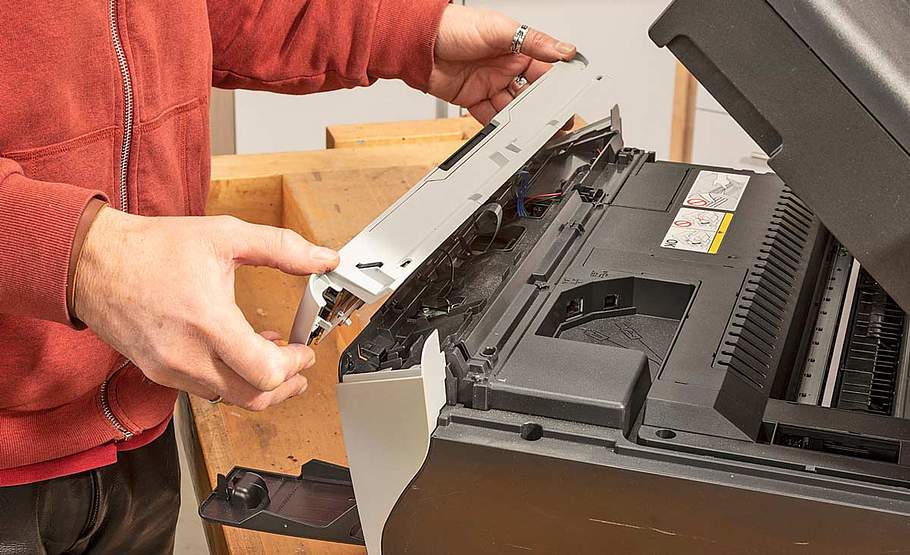

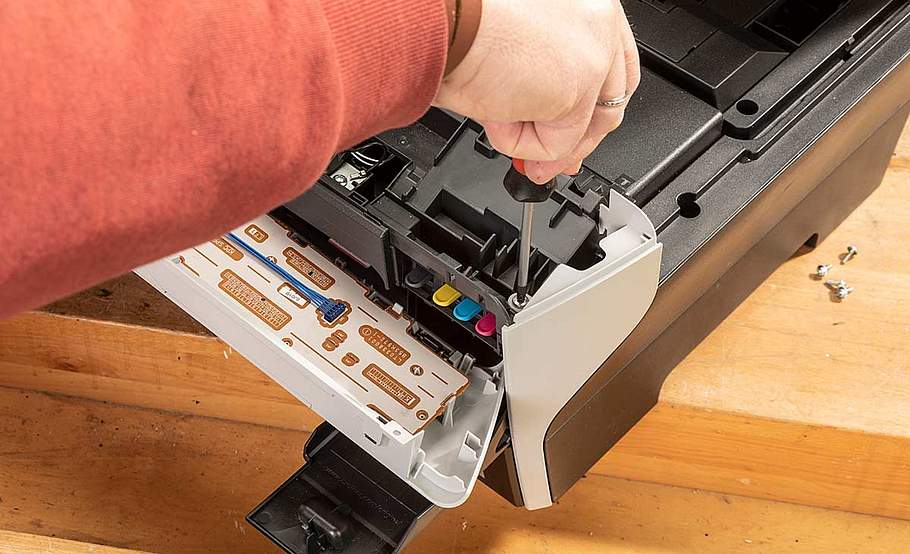

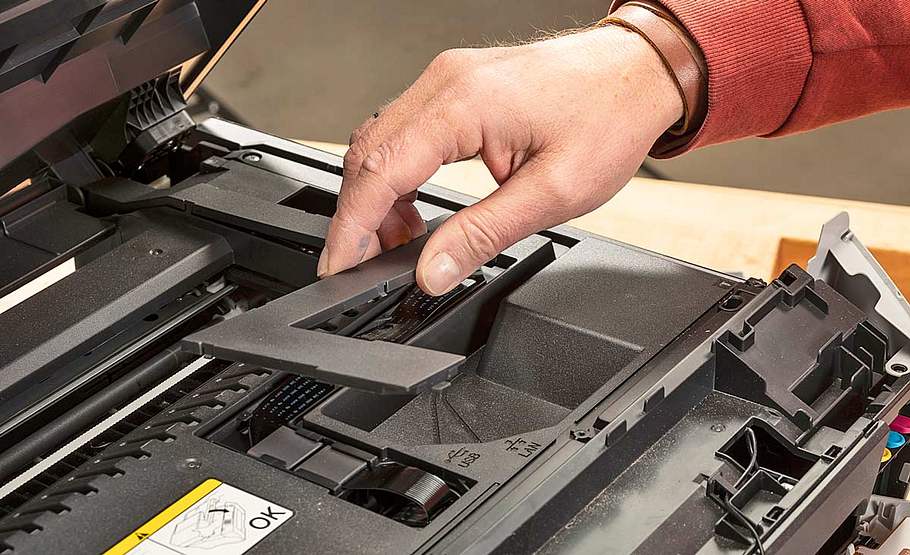

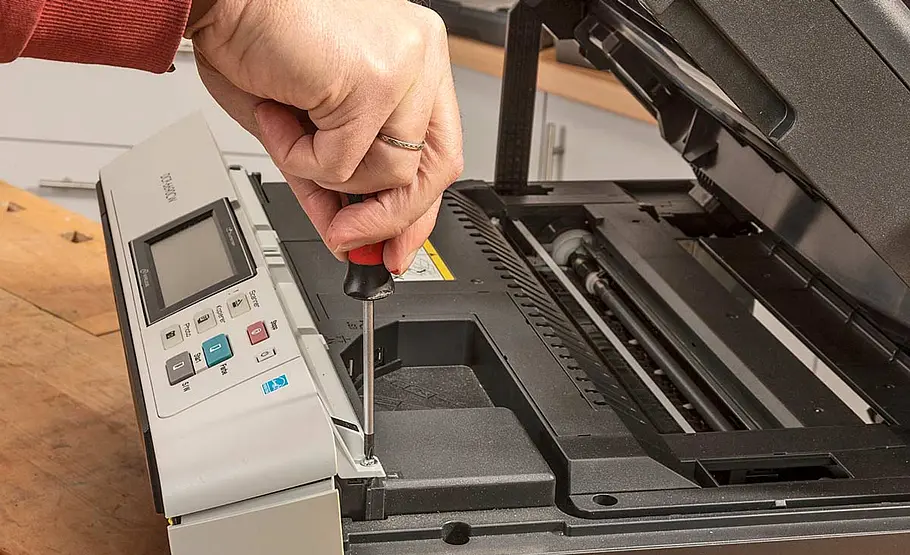

2. Alle Verschraubungen und Blenden werden dann abgenommen.

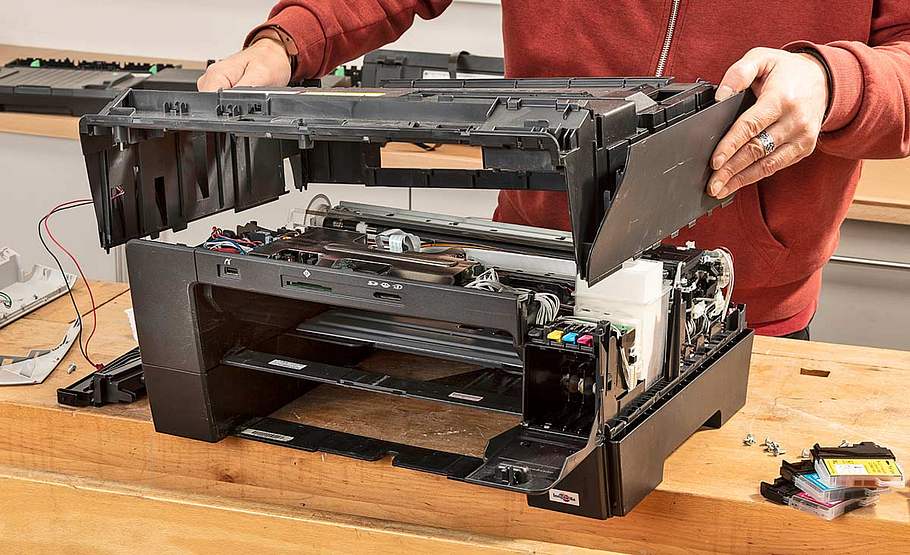

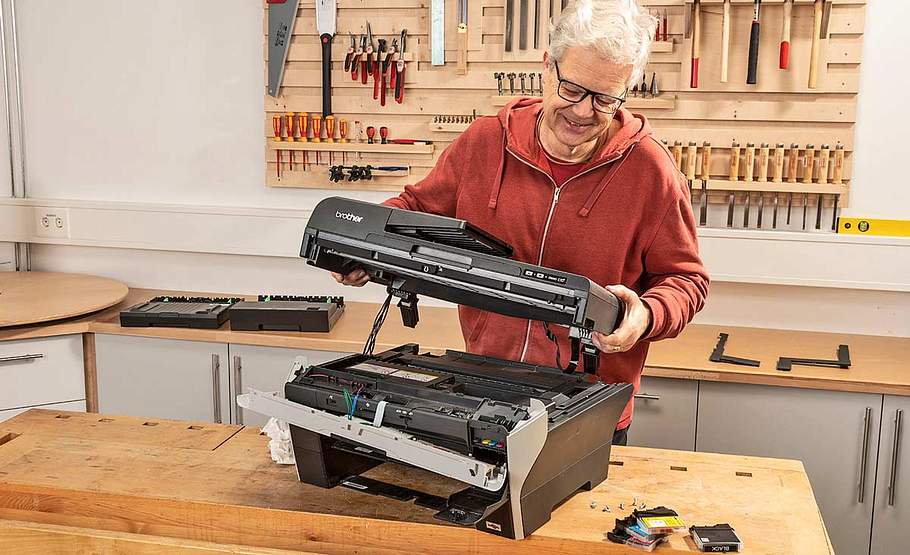

3. Wenn alles auseinander genommen wird, können Sie den Kopier- und Scanteil abnehmen.

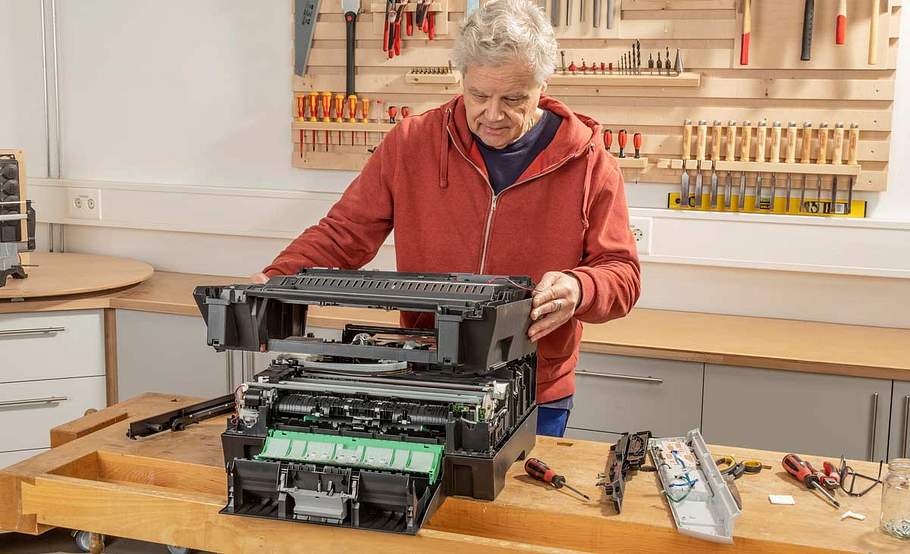

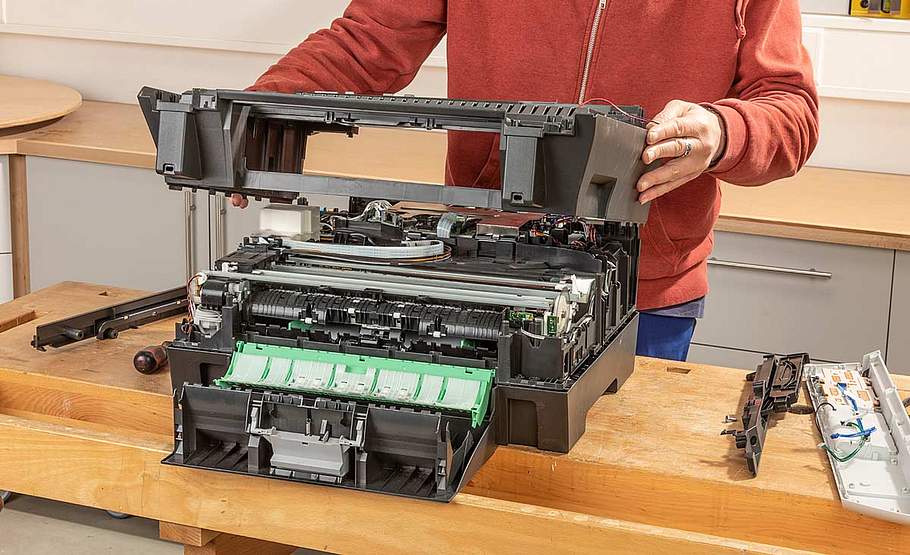

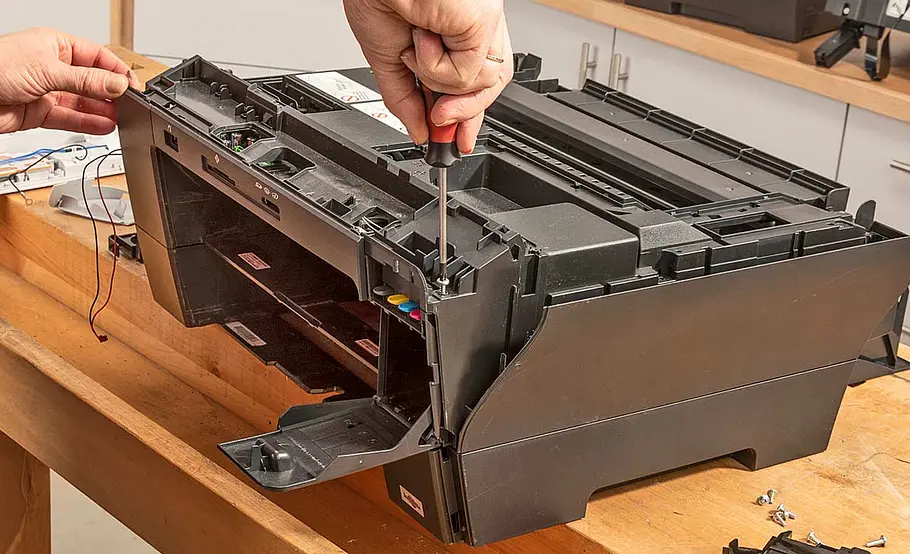

4. Da wir auch dann nicht an alle wichtigen Teile kamen, mussten wir noch weitere Teile demontieren.

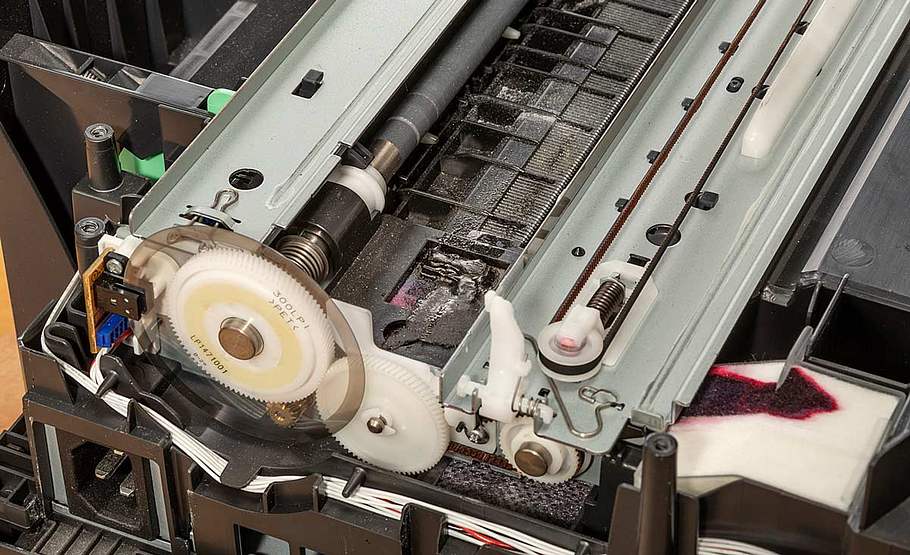

5. Nun konnten wir einen dicken, getrockneten Tintenklumpen entdekcen.

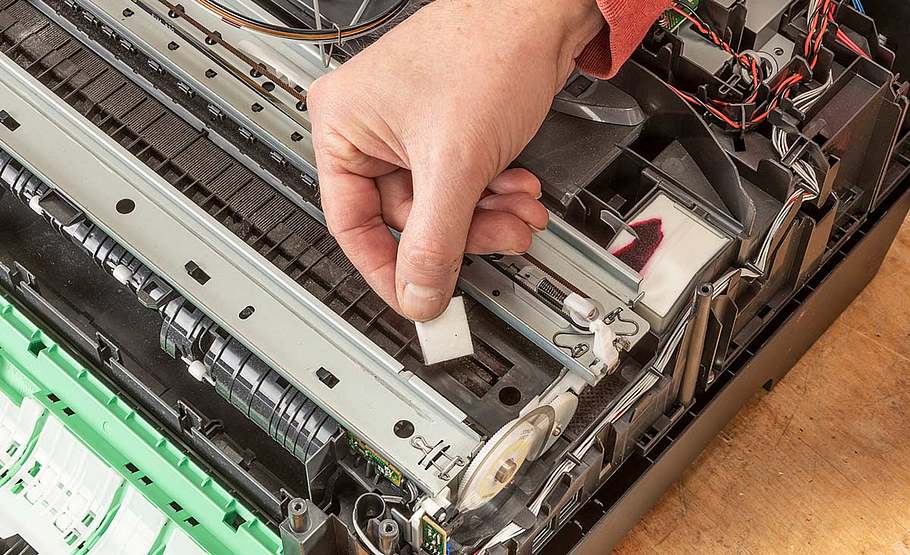

6. Diesen haben wir entfernt und das darunterliegende Pad ersetzt.

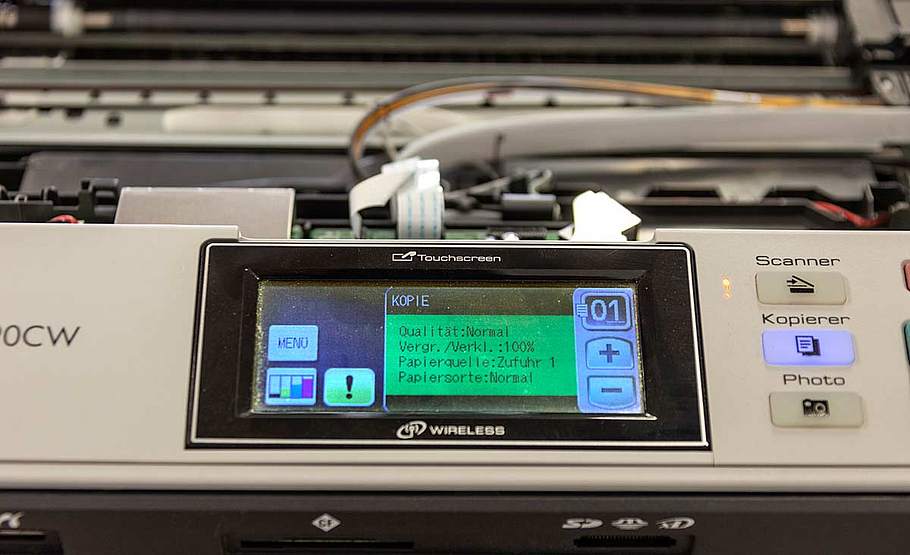

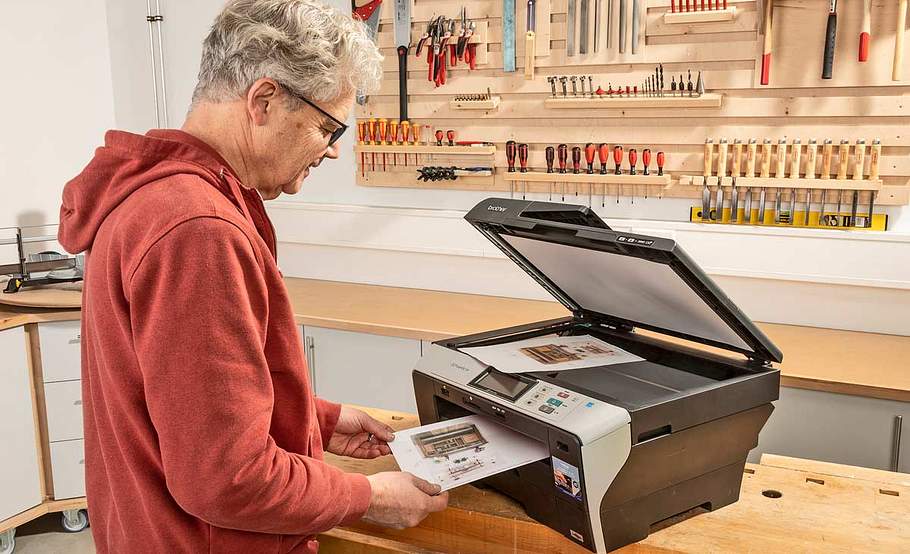

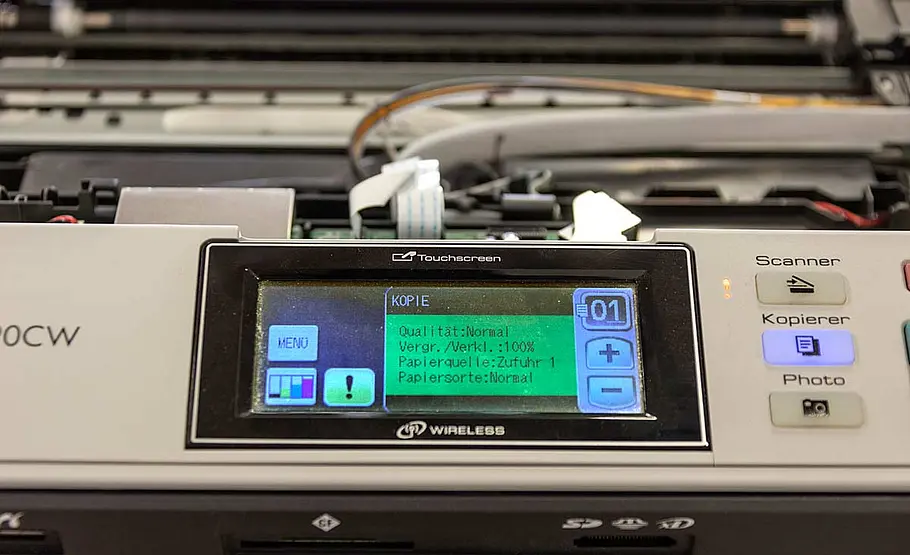

7. Zum Schluss wurde noch ein Testlauf durchgeführt. Dieser verleif einwandfrei.

Tintendrucker versorgen den sich über das Papier bewegenden Druckkopf über dünne, flexible Schläuche aus den steckbaren Patronen. Falls es zu Verstopfungen kommt oder bei längerer Druckpause Tintenreste am Druckkopf eintrocknen, kann eine „Reinigung“ gestartet werden.
Dabei wird allerdings nur eine größere Menge frischer Tinte durch das System gepumpt – und dann in mit Flies gefüllten Auffangbehältern gesammelt. Läuft Tinte aus dem Gerät, ist ein Sammelbehälter eventuell voll – oder kleine Fleecepads an der Parkposition des Druckkopfs sind verschmutzt – wie in unserem Fall.
