Doppelcarport mit Schuppen bauen
Dieser individuelle Doppelcarport mit Schuppen bietet einen sicheren Stellplatz und viel Stauraum: Wie Sie den Carport für zwei Autos samt Abstellraum selber bauen, zeigt diese Anleitung Schritt für Schritt.
Doppelcarport mit Schuppen bauen
Ein Doppelcarport schützt sogar zwei Autos das ganze Jahr vor Wetterkapriolen.
Doppelcarport mit Schuppen bauen

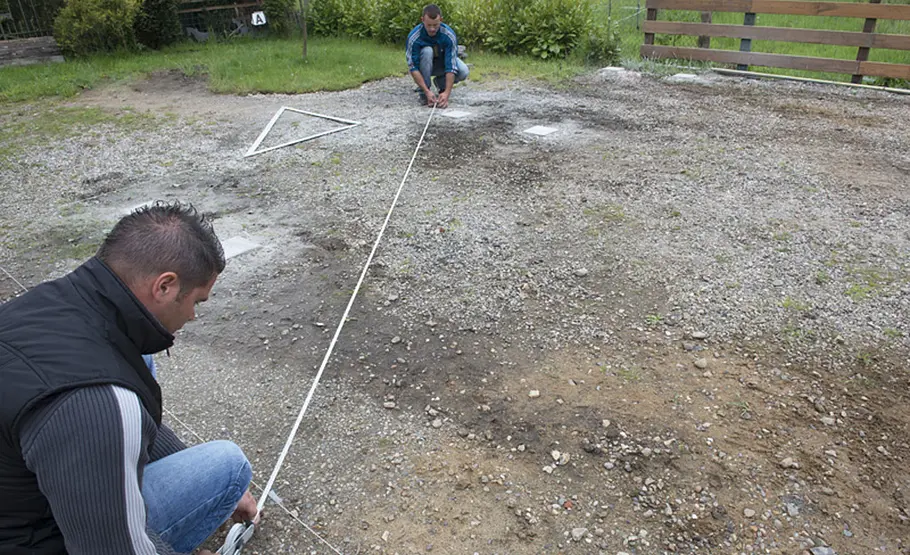

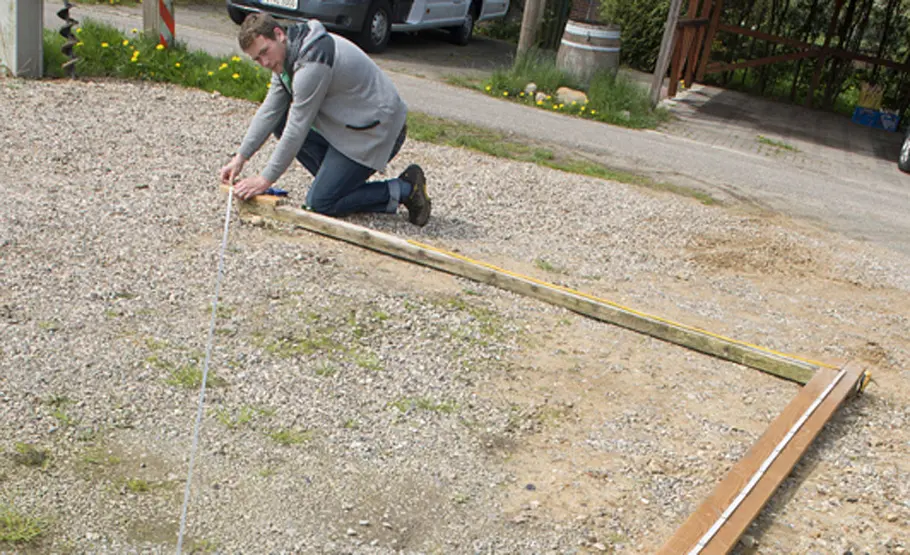

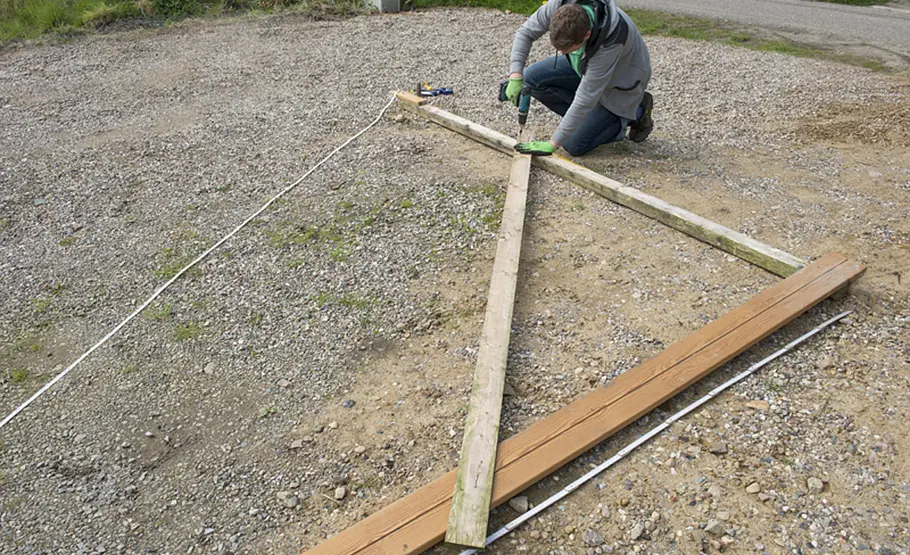

Mit Brettern, Maßband (und dem Satz des Pythagoras) werden die Positionen der Punktfundamente festgelegt. Für einen …
Doppelcarport mit Schuppen bauen
… rechten Winkel muss die Diagonale zwischen einer drei und einer vier Meter langen Latte fünf Meter betragen. Winkel fixieren.
Doppelcarport mit Schuppen bauen

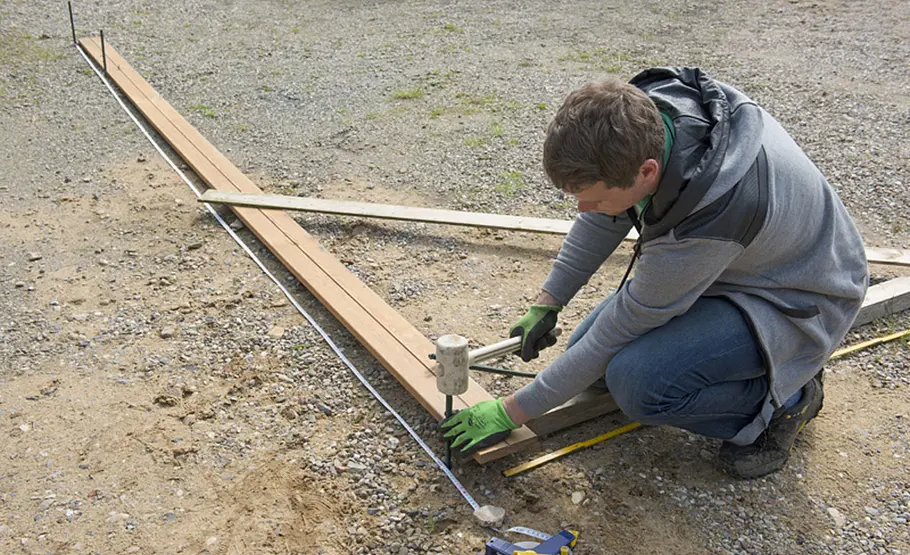

Um daran entlang die Positionen der Fundamente zu markieren, werden Stangen eingeschlagen.
Doppelcarport mit Schuppen bauen

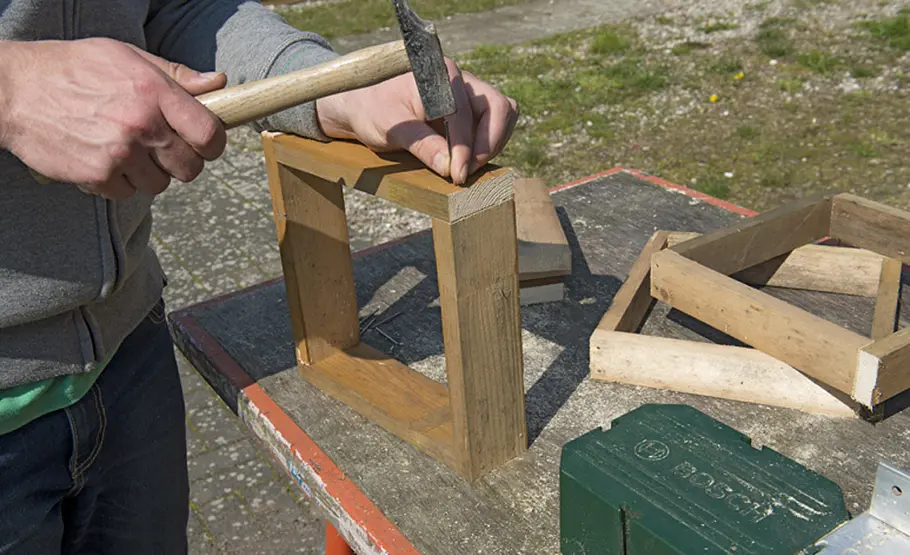

Für die Fundamente werden aus mehreren Holzleisten einfache Schalungen gebaut.
Doppelcarport mit Schuppen bauen

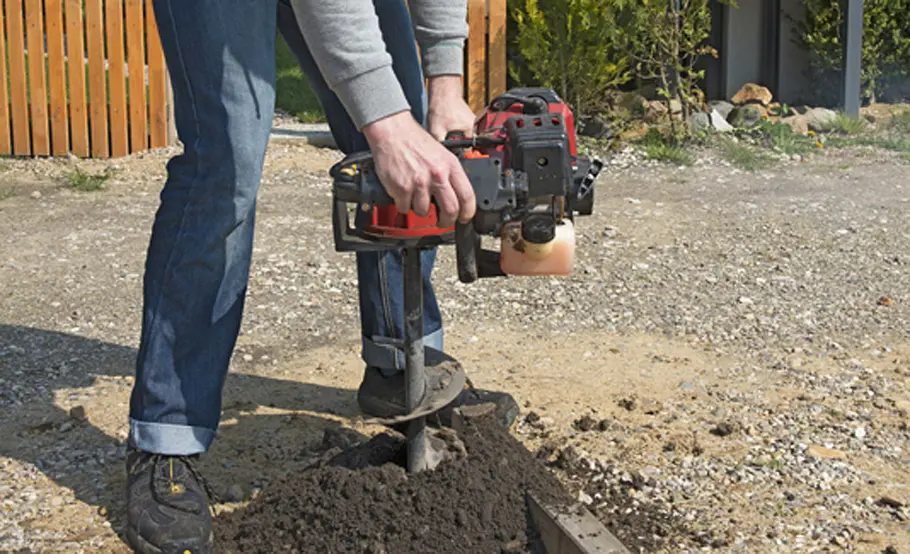

An den markierten Stellen werden die Erdlöcher (hier mit einem Pfahlbohrer) ausgehoben. Für die frostfreie …
Doppelcarport mit Schuppen bauen

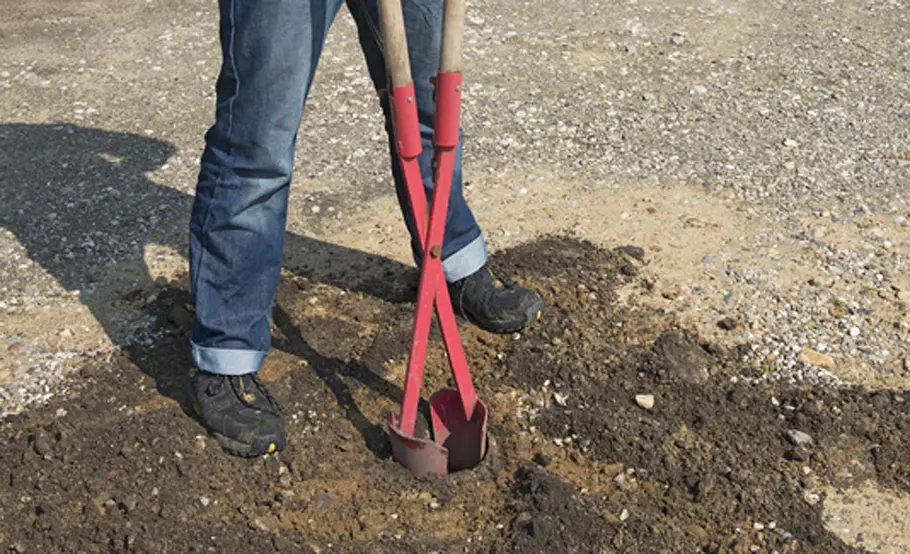

… Gründung sollten sie mindestens 80 cm tief sein. Mit einem Pfahlspaten die Löcher erweitern.
Doppelcarport mit Schuppen bauen

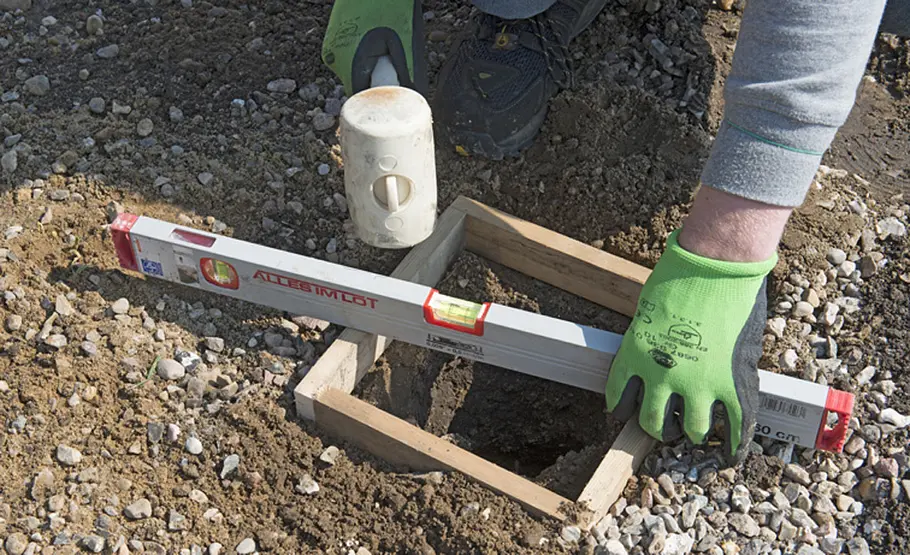

Die Schalungsrahmen auf die Löcher legen und mit der Wasserwaage kontrollieren, dass alle die gleiche Höhe haben.
Doppelcarport mit Schuppen bauen
Die einzelnen Rahmen mit der Wasserwaage ausrichten.
Doppelcarport mit Schuppen bauen

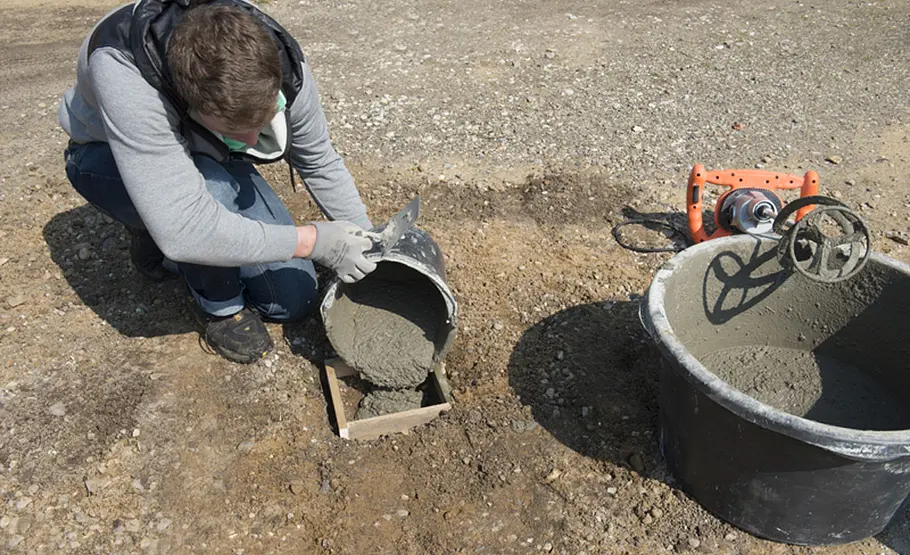

Estrichbeton anmischen und in die Löcher füllen. Immer wieder verdichten, um Lufteinschlüsse zu vermeiden.
Doppelcarport mit Schuppen bauen

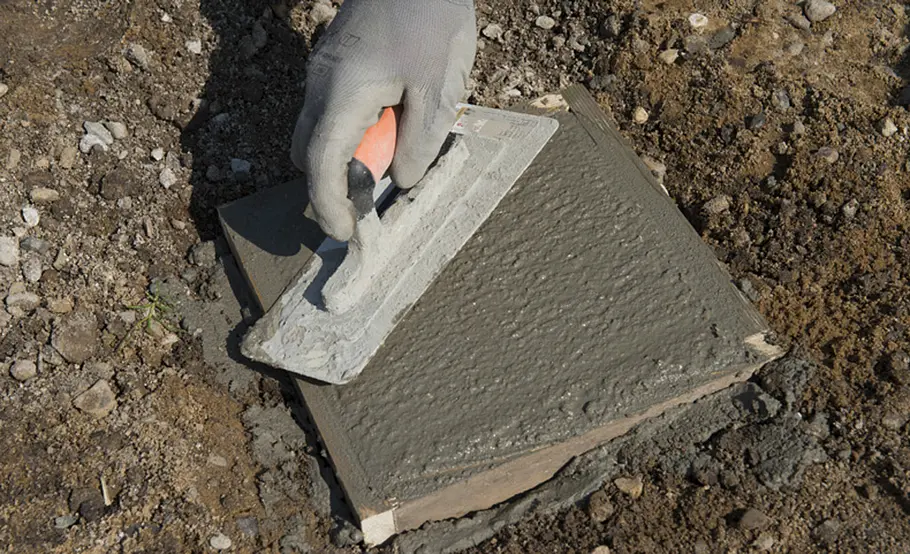

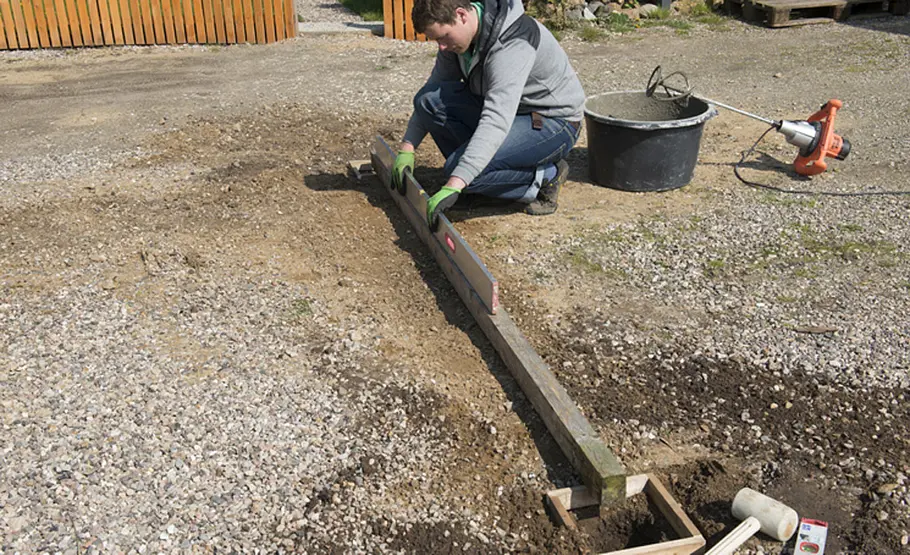

Zum Schluss die Oberfläche glatt abziehen. Nun die Fundamente ca. 14 Tage aushärten lassen.
Doppelcarport mit Schuppen bauen

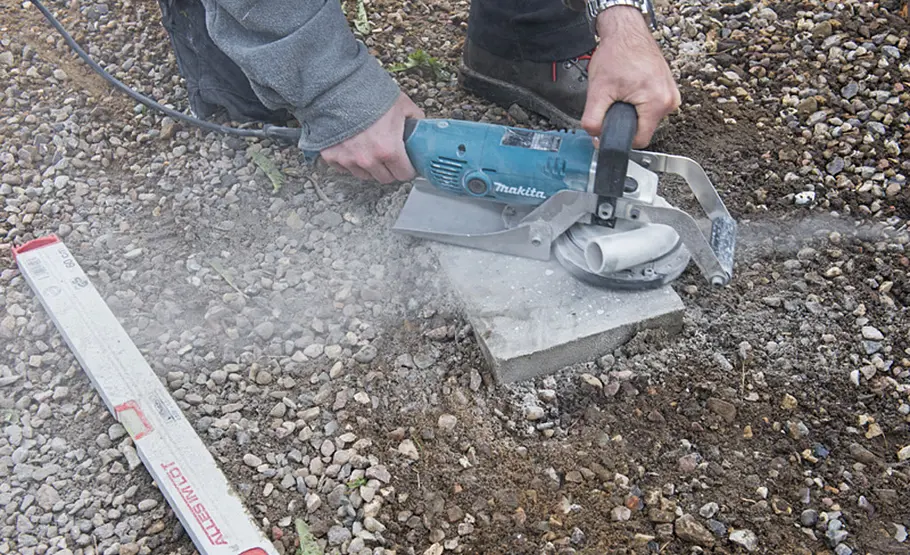

Sollten anschließend trotzdem noch Unebenheiten zu sehen sein, diese ggf. abschleifen.
Doppelcarport mit Schuppen bauen

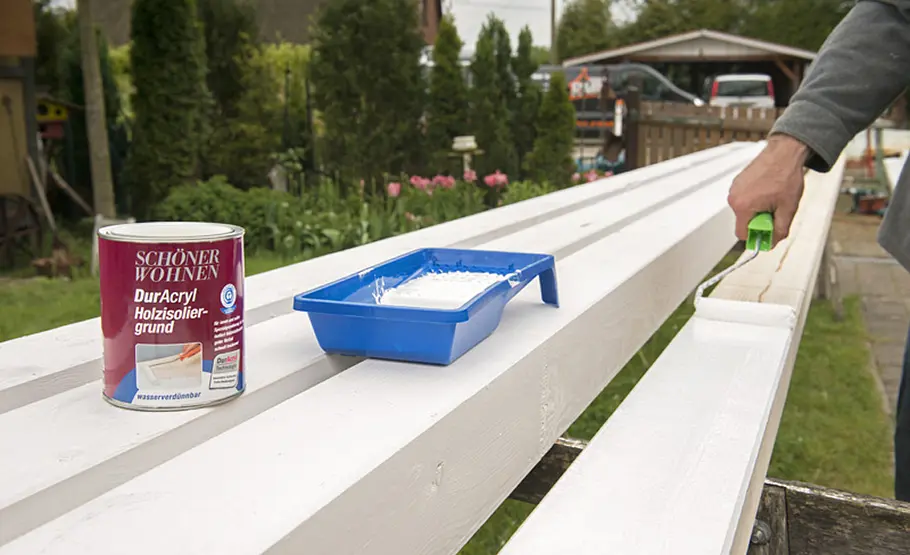

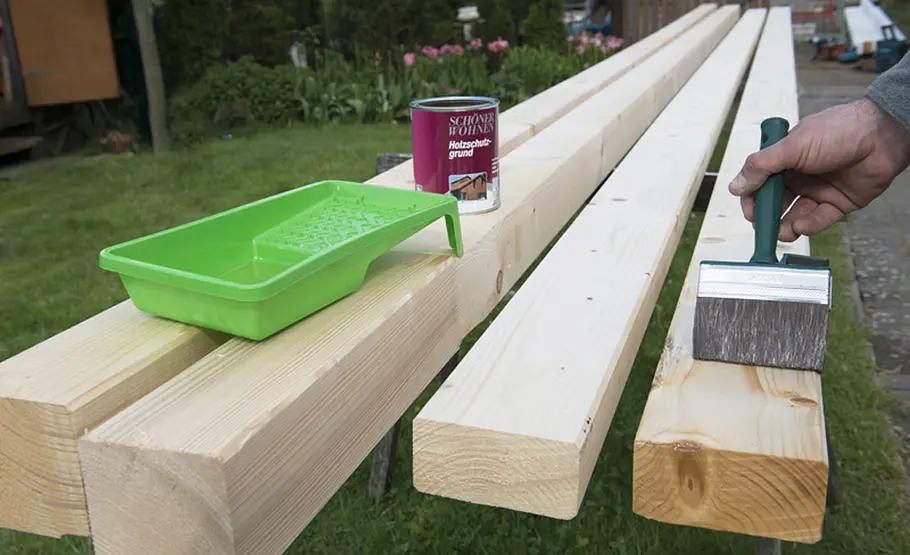

Die Wartezeit können Sie gut dafür nutzen, das Holz vorzubereiten: Zuerst alle Bauteile mit Holzschutzgrund (gegen Bläue) …
Doppelcarport mit Schuppen bauen
… behandeln, anschließend gegen unschöne Verfärbungen mit Isoliergrund schützen. Nach dem Trocknen mit weißer Farbe für den Außenbereich streichen.
Doppelcarport mit Schuppen bauen
Vor den nächsten Arbeitsschritten die Fundamentmaße und die Rechtwinkligkeit der Anordnung überprüfen.
Doppelcarport mit Schuppen bauen

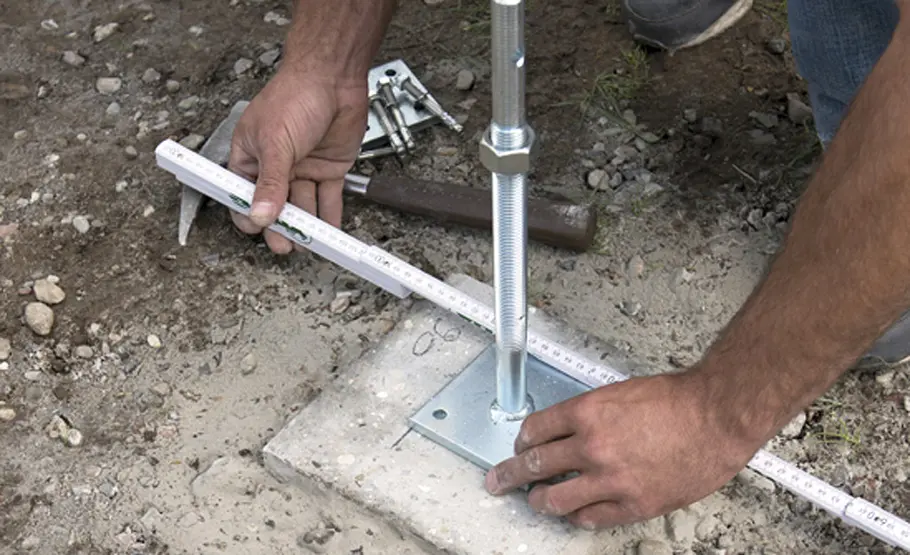

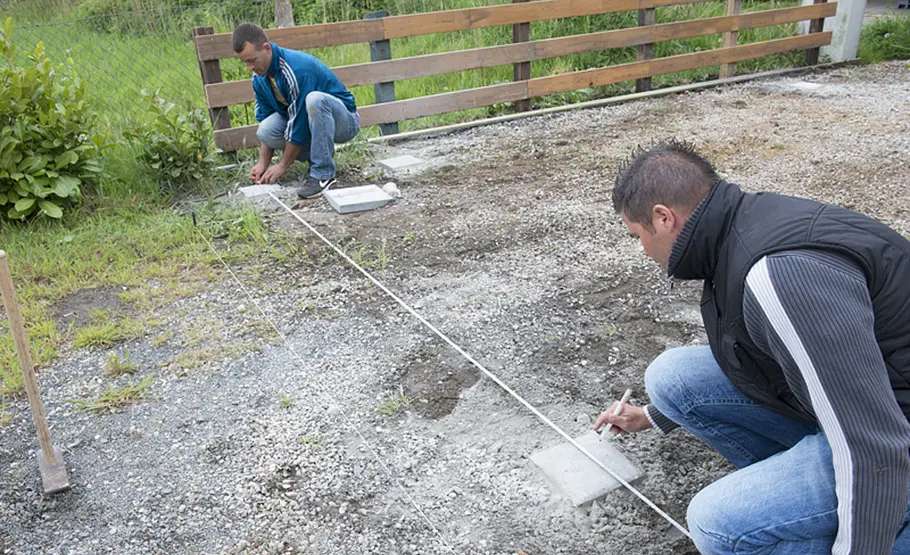

Zeichnen Sie auf den einzelnen Punktfundamenten die Lage der verstellbaren Pfostenschuhe an.
Doppelcarport mit Schuppen bauen
Die Stützen auf den Fundamenten positionieren und ausrichten – das heißt nicht zwingend mittig!
Doppelcarport mit Schuppen bauen

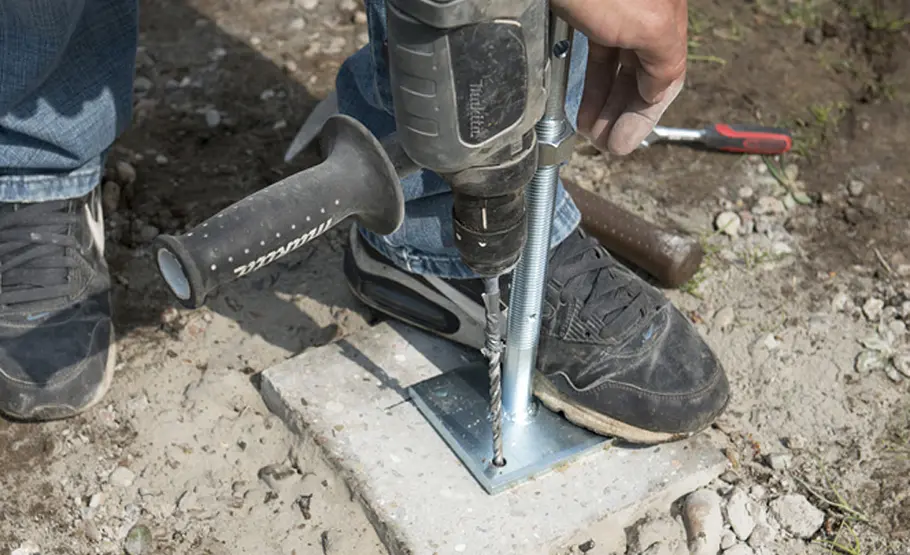

Die 8-mm-Bohrlöcher für die Befestigung der Pfostenschuhe anzeichnen und bohren.
Doppelcarport mit Schuppen bauen

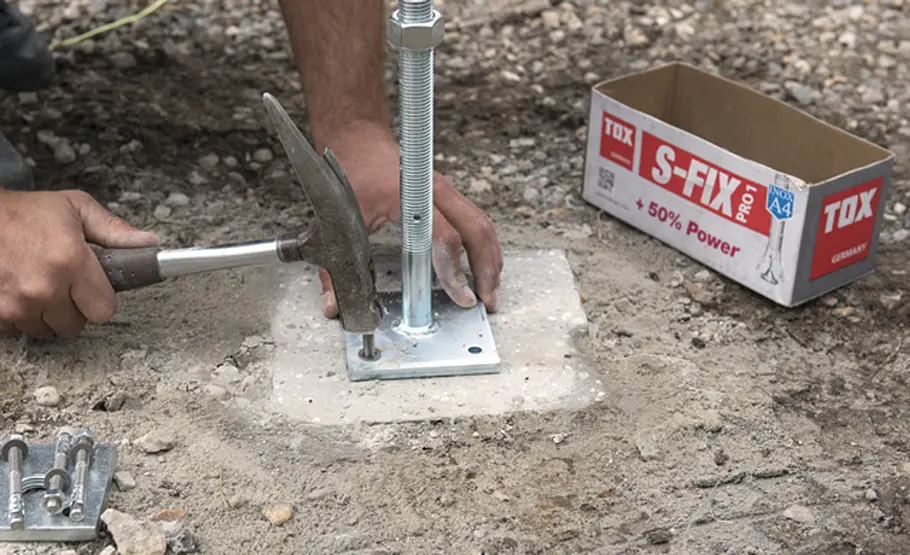

Anschließend schlagen Sie die entsprechenden Bolzenanker ein.
Doppelcarport mit Schuppen bauen

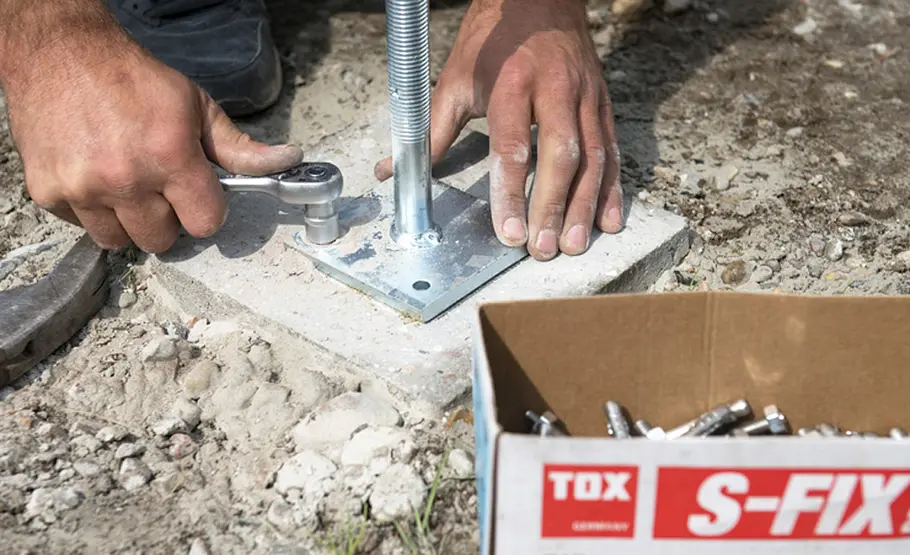

Mit einer Ratsche die Muttern festziehen. So alle Stützenschuhe montieren.
Doppelcarport mit Schuppen bauen

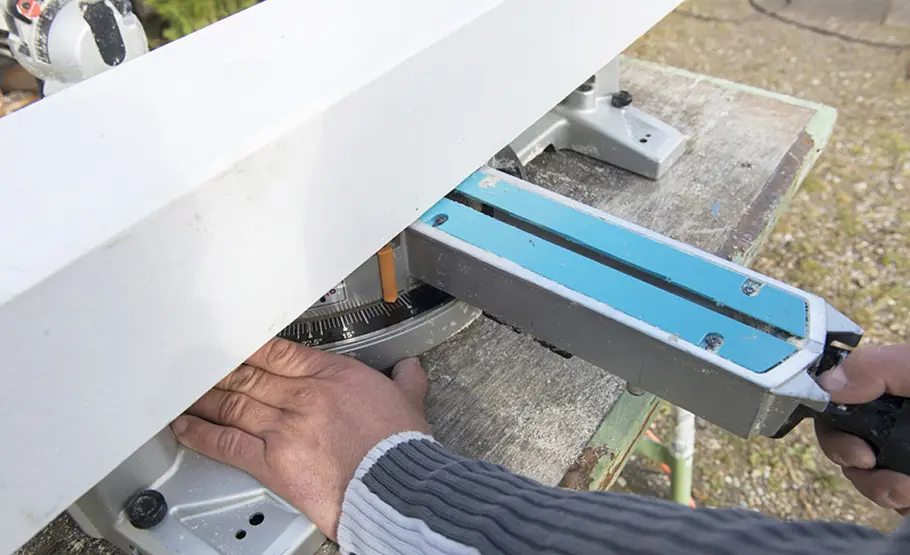

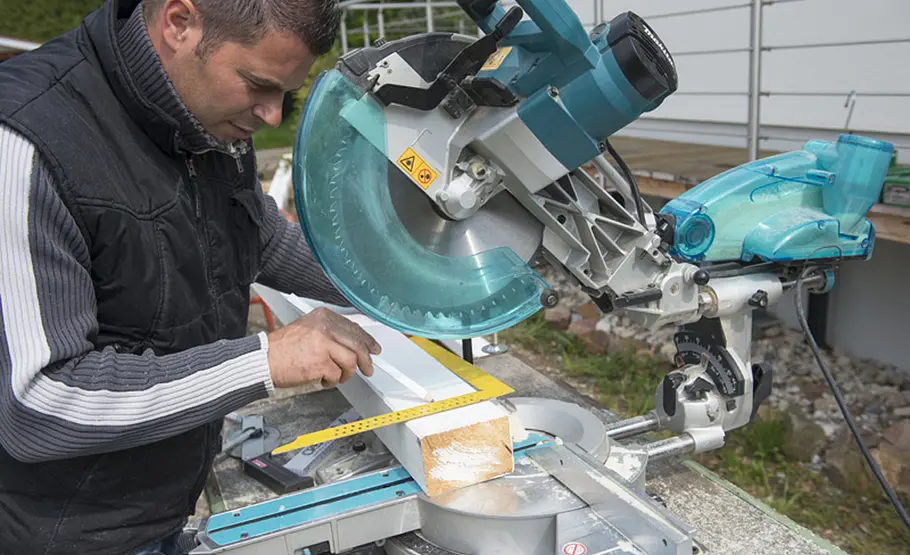

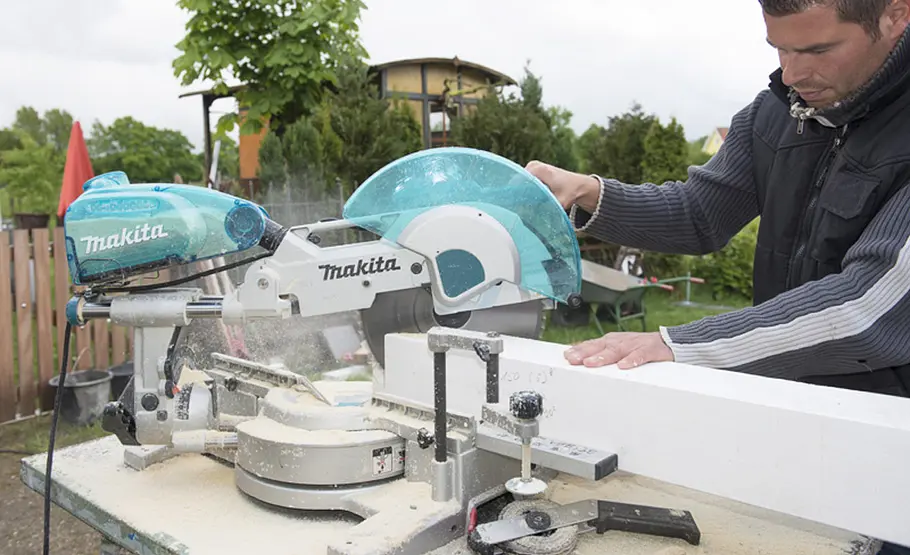

Mit der Kappsäge die Stützpfosten zuschneiden. Dann jeden Pfosten auf einer geraden Unterlage festzwingen.
Doppelcarport mit Schuppen bauen

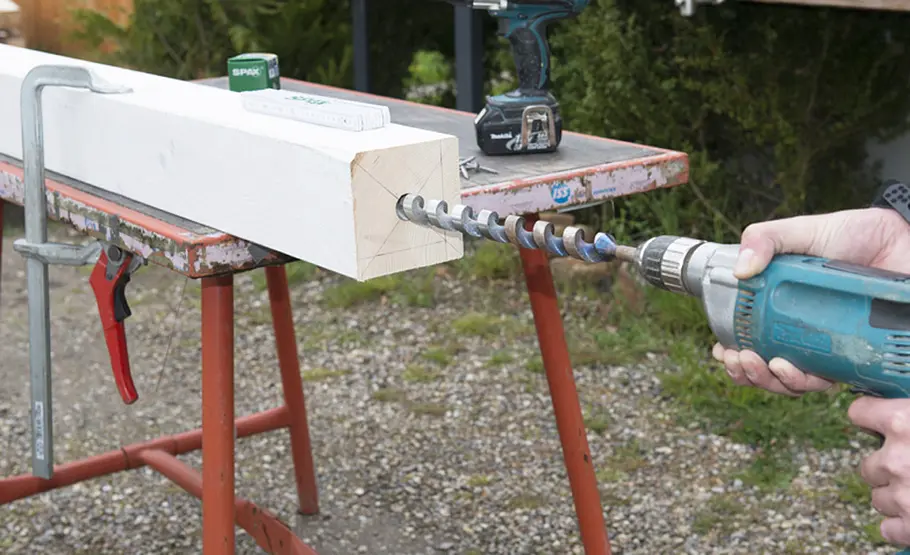

Am unteren Ende die Mitte anzeichnen. Mit einem Schlangenbohrer ein Loch für den Zapfen des Stützenschuhs bohren.
Doppelcarport mit Schuppen bauen

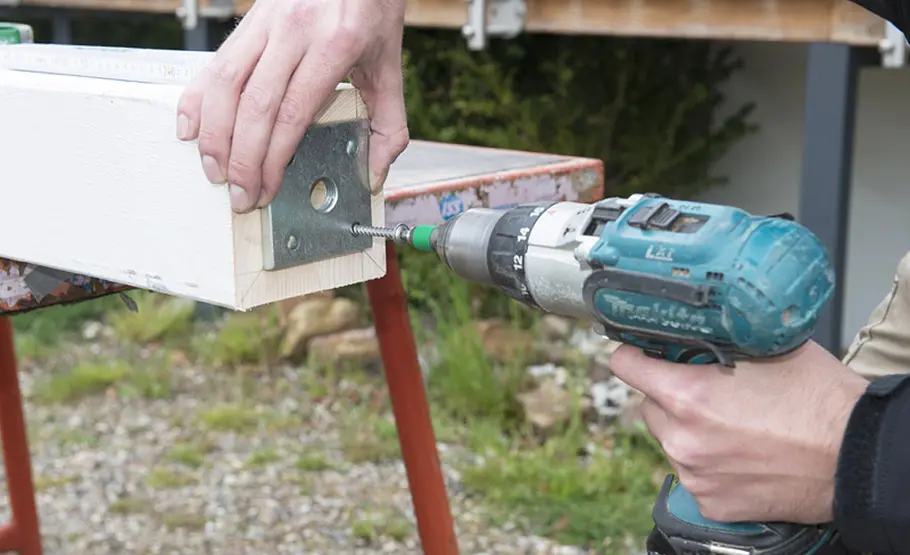

Anschließend die Befestigungsplatte mit dem Innengewinde anschrauben.
Doppelcarport mit Schuppen bauen
Beim Ablängen der Pfosten wegen des Dachgefälles am oberen Ende einen Winkel von ca. 2 Grad berücksichtigen.
Doppelcarport mit Schuppen bauen

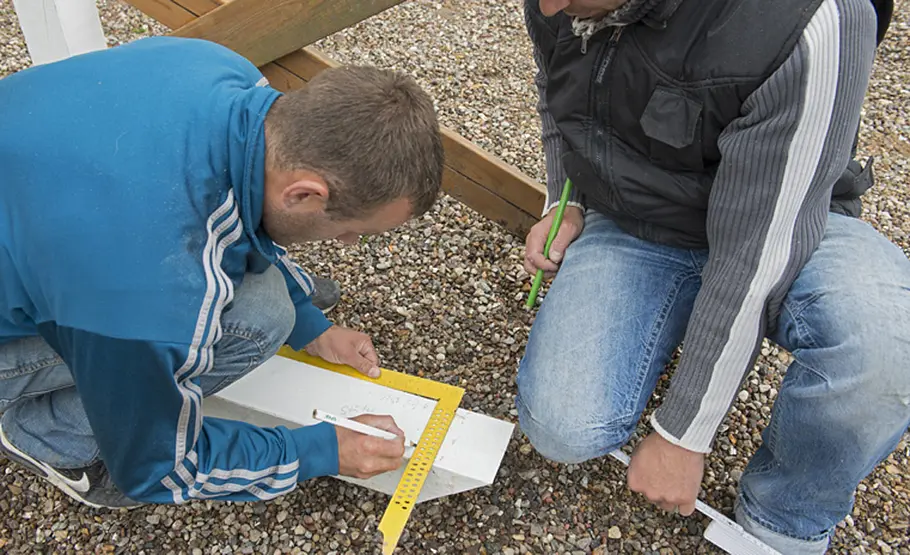

Damit später alle Pfosten mit der Neigung gleich ausgerichtet werden können, eine kleine Markierung anbringen.
Doppelcarport mit Schuppen bauen

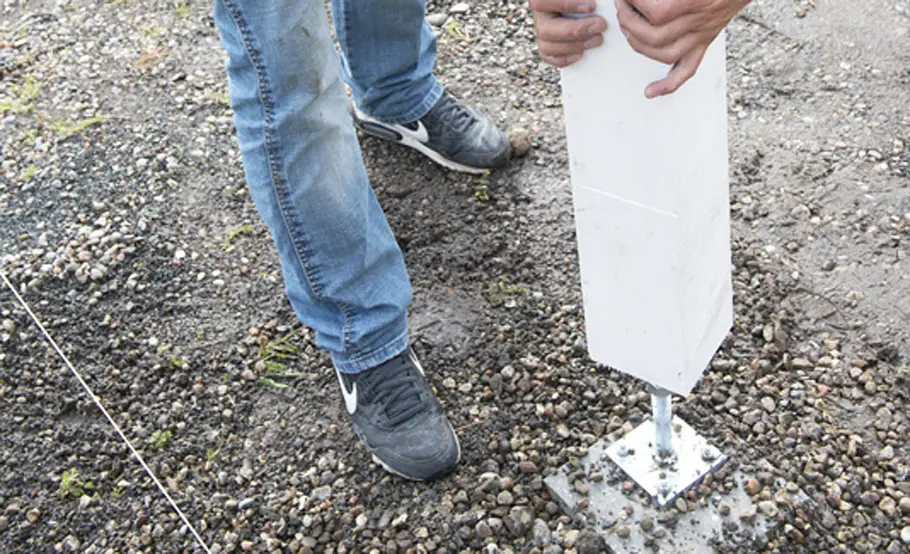

Nun können Sie den Pfosten mit der vorbereiteten Aufnahme auf die montierten Stützenschuhe aufdrehen.
Doppelcarport mit Schuppen bauen

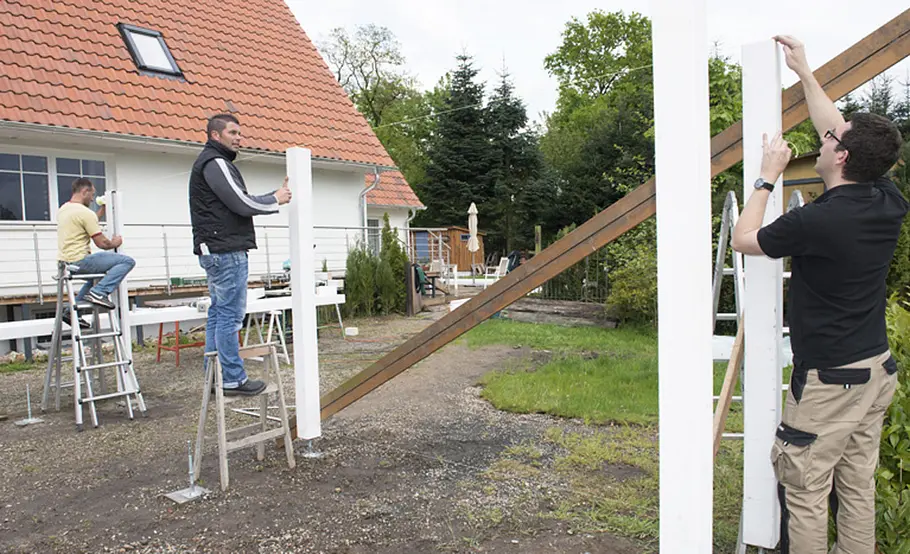

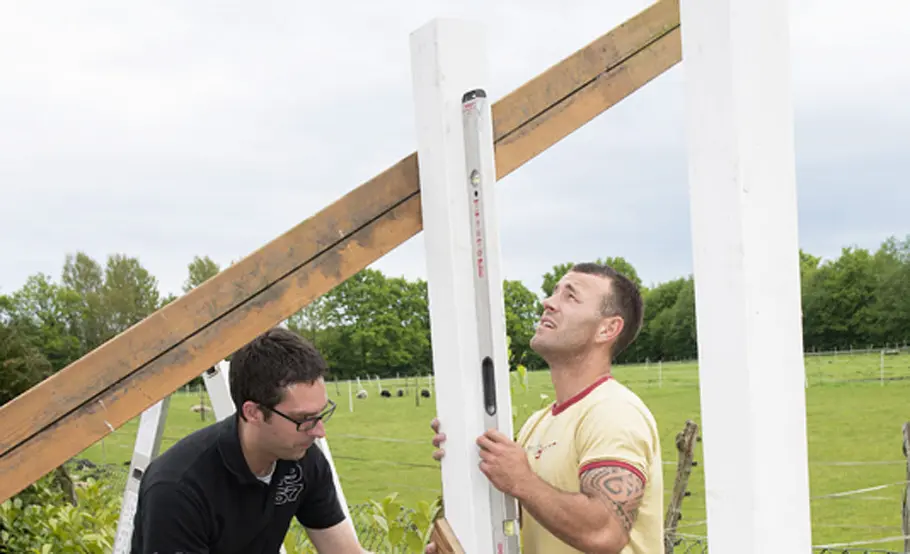

Den Pfosten ausrichten und mit einer angeschraubten Latte provisorisch stabilisieren.
Doppelcarport mit Schuppen bauen
Die Pfosten auch untereinander mit Hilfsleisten waagerecht ausgerichtet in Position halten.
Doppelcarport mit Schuppen bauen
Nach und nach nimmt der Aufbau Gestalt an. Überprüfen Sie währenddessen immer wieder mit einer Schnur die korrekte Höhe und das Gefälle der Pfosten.
Doppelcarport mit Schuppen bauen

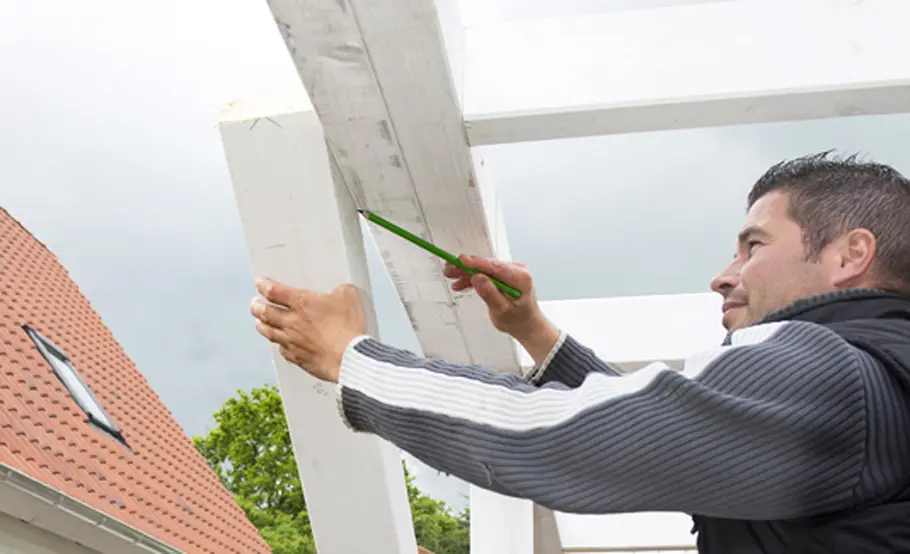

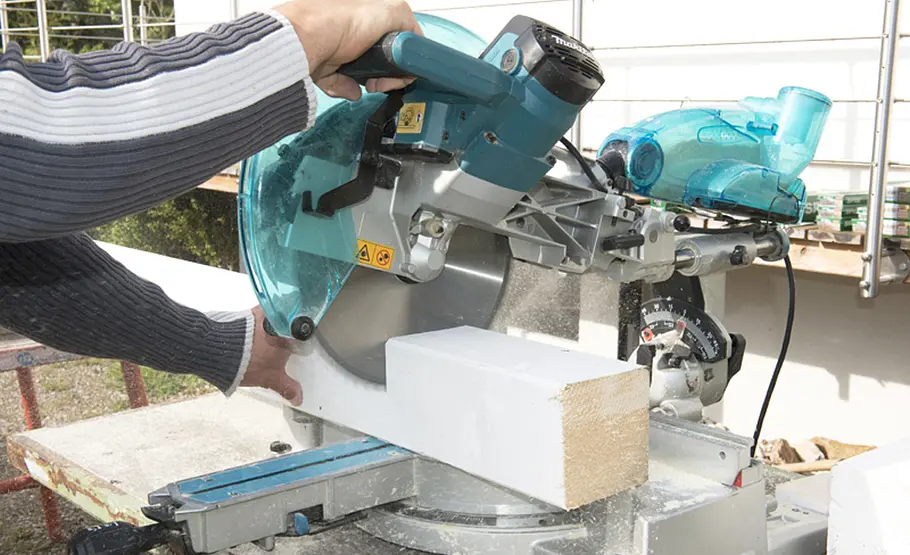

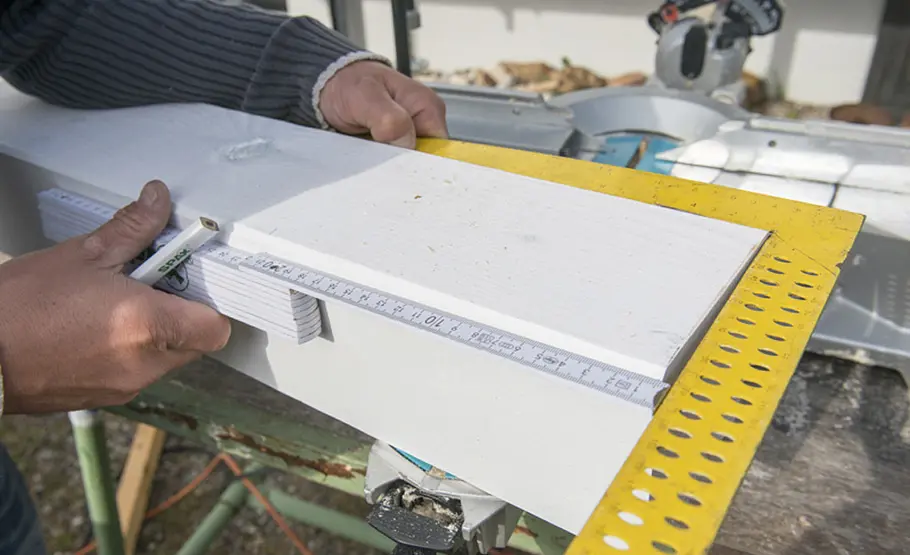

Die Dachpfetten und Sparren mit der Kappsäge zuschneiden, Schnittlinien zuvor anzeichnen.
Doppelcarport mit Schuppen bauen

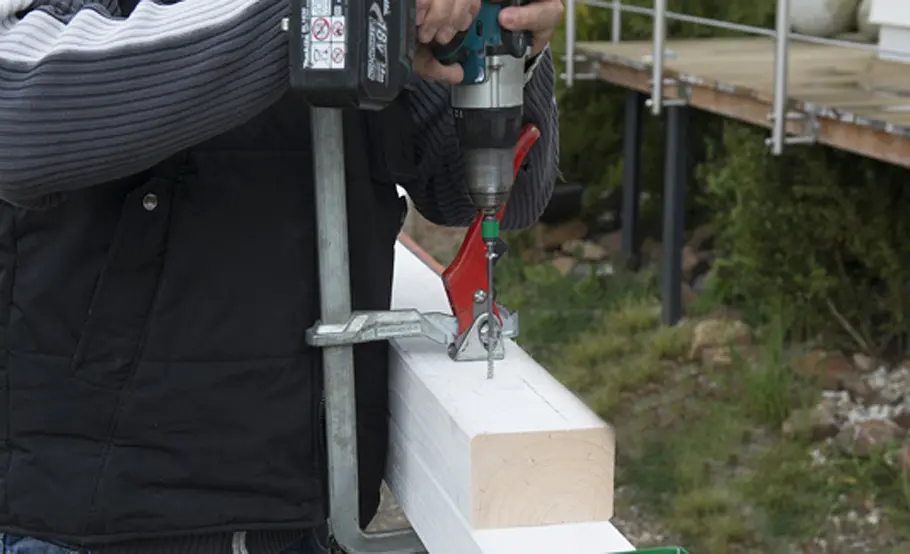

Die Pfetten werden aufgedoppelt. Legen Sie je zwei aufeinander, zwingen sie in Position fest …
Doppelcarport mit Schuppen bauen

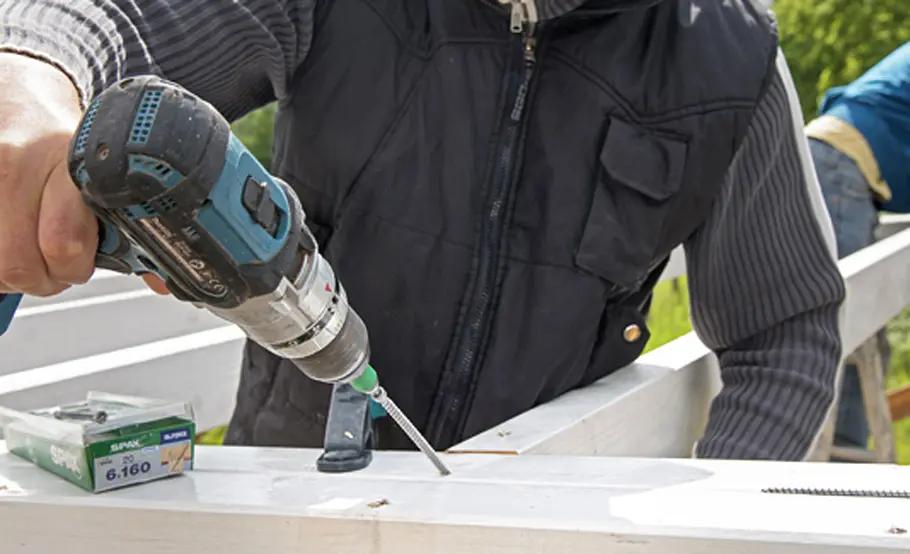

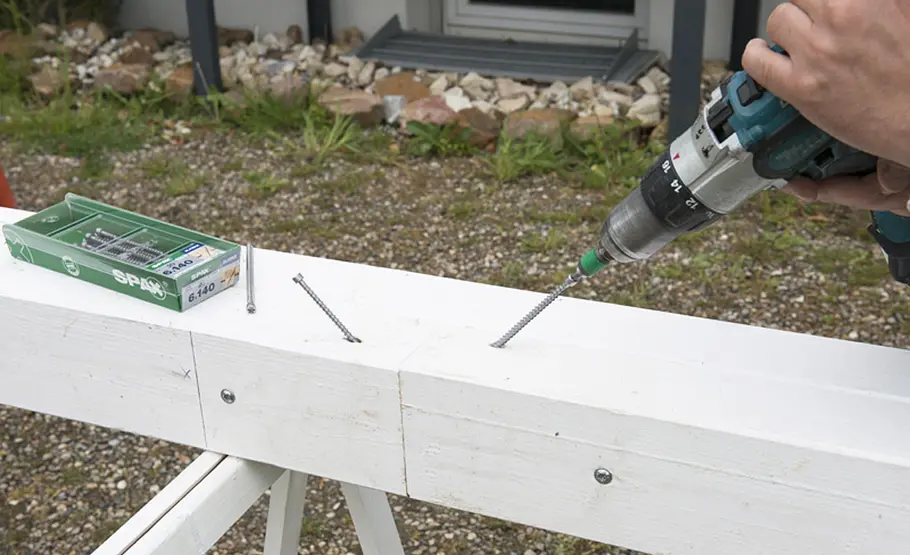

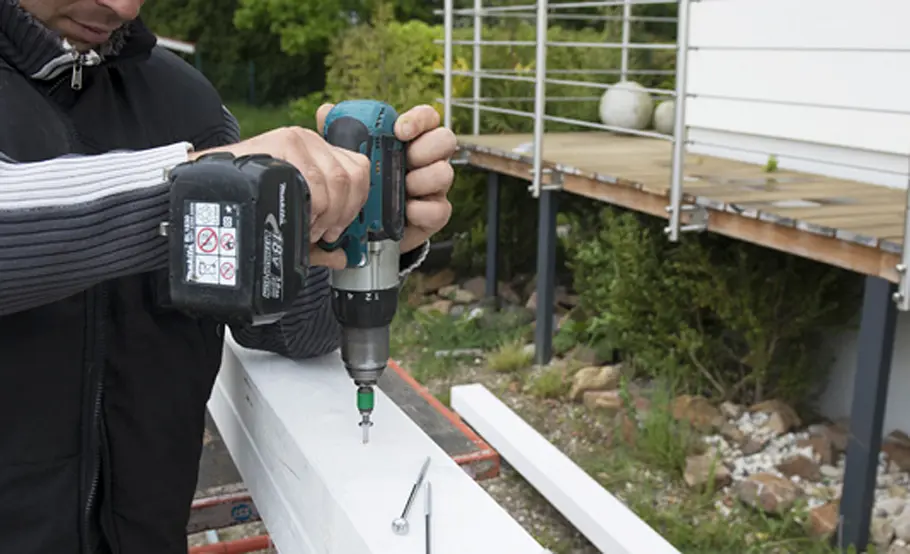

… und verbinden sie in gleichmäßigen Abständen von oben mit entsprechend langen Schrauben.
Doppelcarport mit Schuppen bauen
Für die Gesamtlänge werden die Pfetten angestückelt. Die Stöße seitlich verschrauben, ca. 5,5 cm Abstand zum Hirnholz lassen.
Doppelcarport mit Schuppen bauen

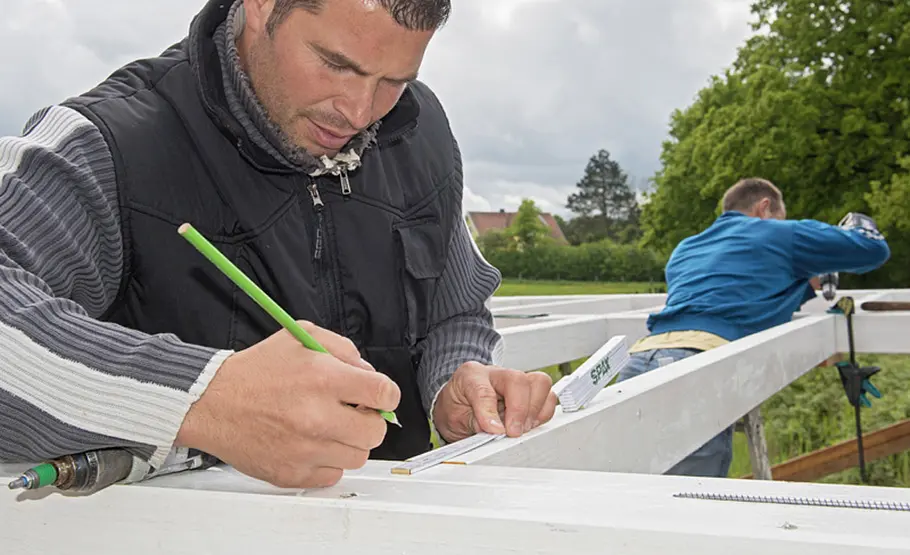

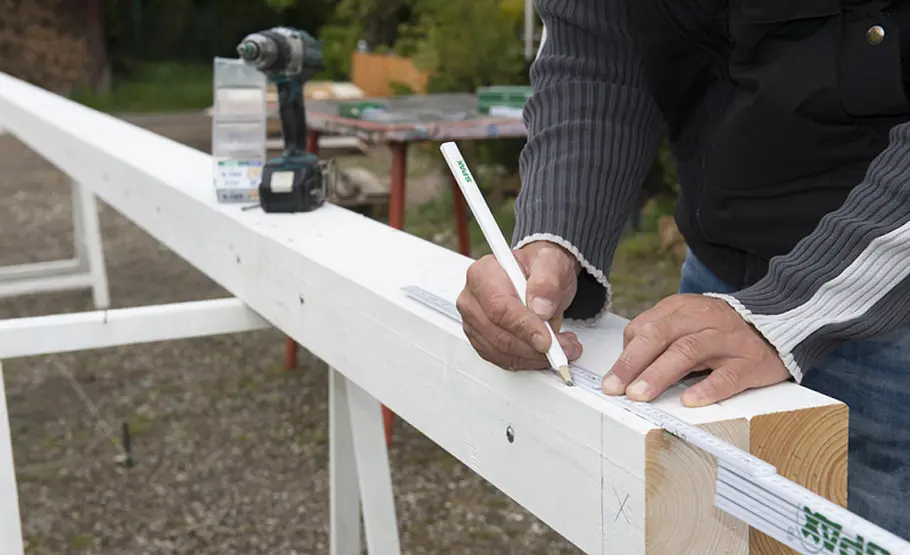

Die Pfetten werden auch in der Länge in regelmäßigen Abständen (ca. alle 300 mm) miteinander verbunden. Anzeichnen.
Doppelcarport mit Schuppen bauen

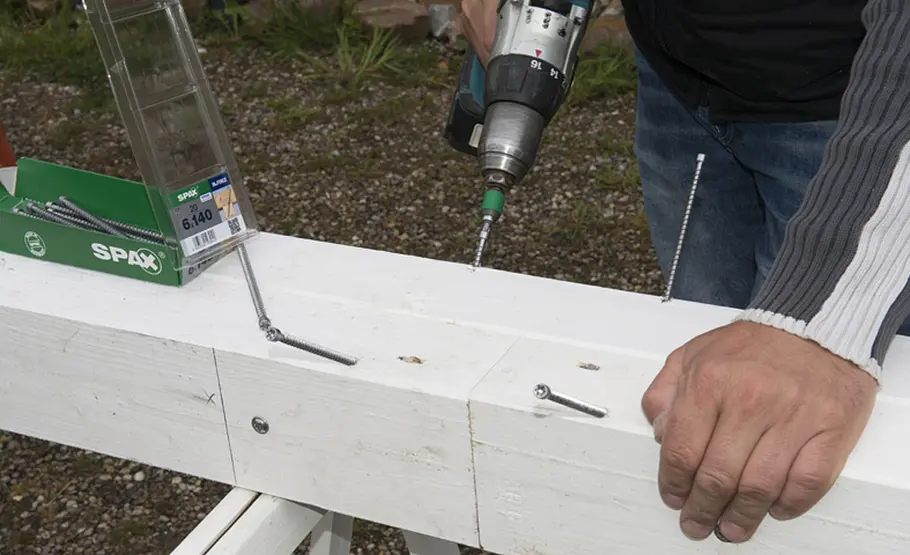

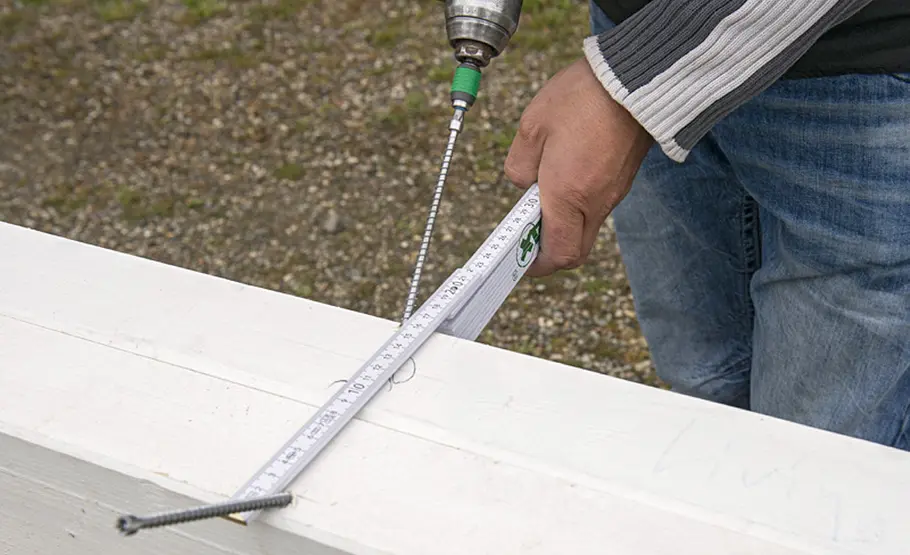

Damit sich die Schrauben in der Mitte nicht treffen, müssen diese um ca. 1,5 cm (oder Zollstockbreite) versetzt platziert werden.
Doppelcarport mit Schuppen bauen
Auf Höhe der Stöße die Verbindung der Bauteile mehrfach sichern. Achten Sie hier auf die bereits eingesetzten Schrauben!
Doppelcarport mit Schuppen bauen

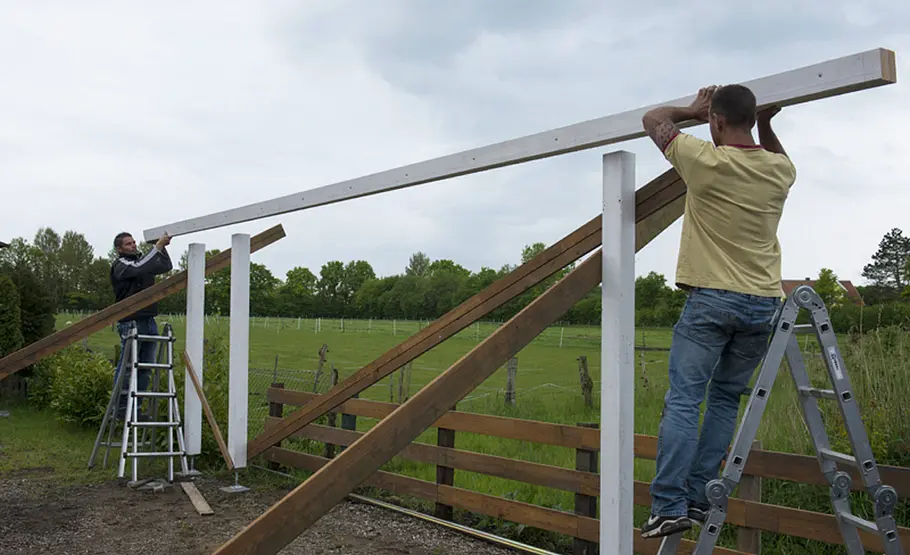

Zu zweit die erste Pfette an der Außenseite der Konstruktion auf die Ständer legen.
Doppelcarport mit Schuppen bauen

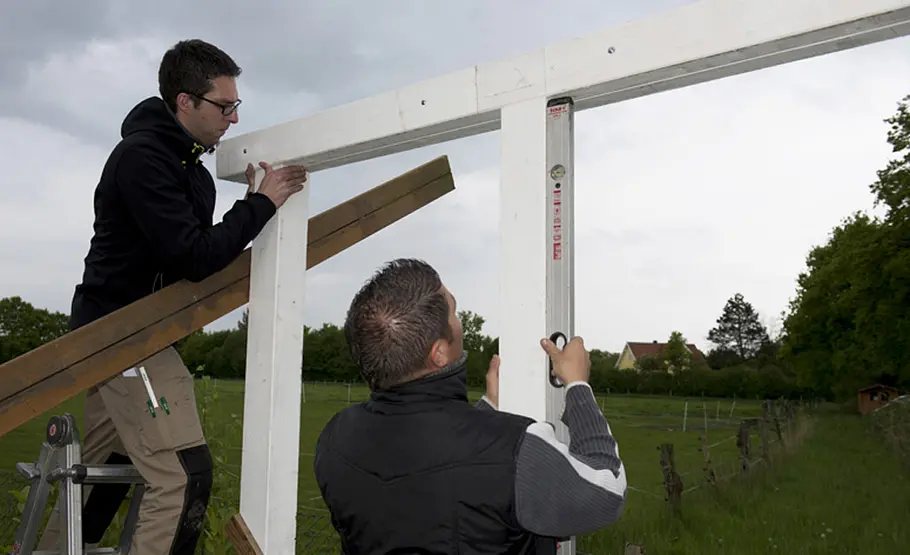

Die exakte Ausrichtung mit der Wasserwaage kontrollieren.
Doppelcarport mit Schuppen bauen

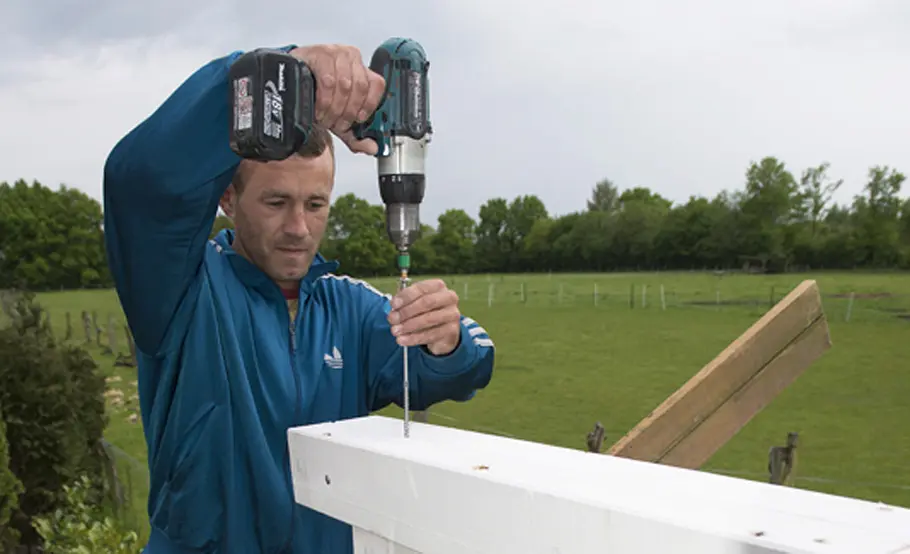

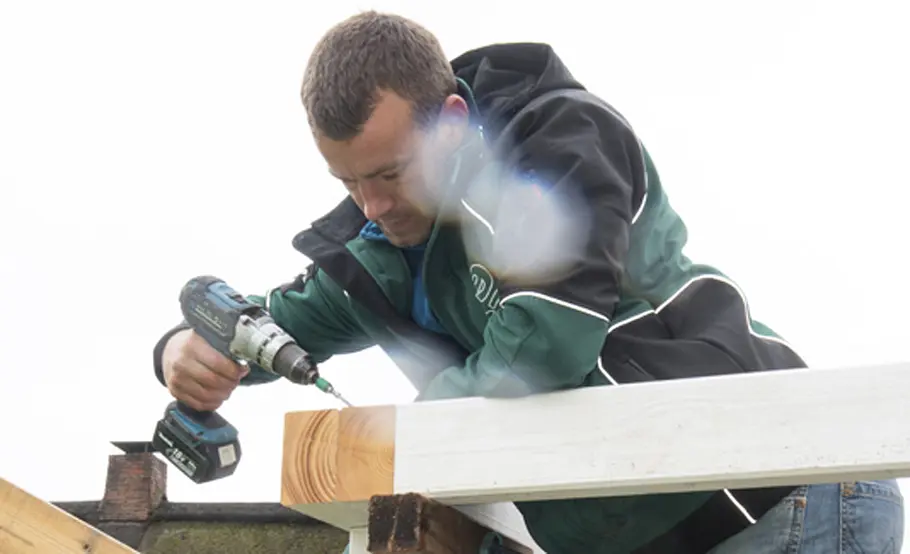

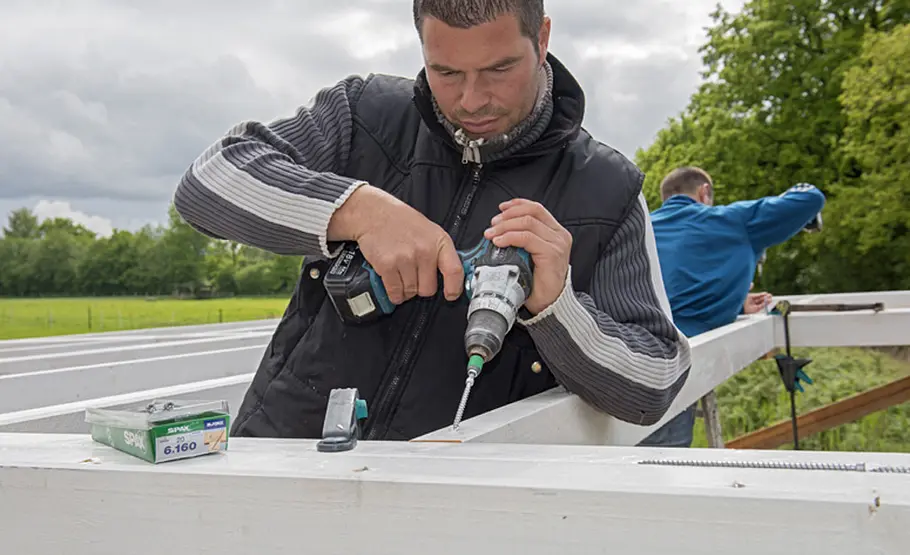

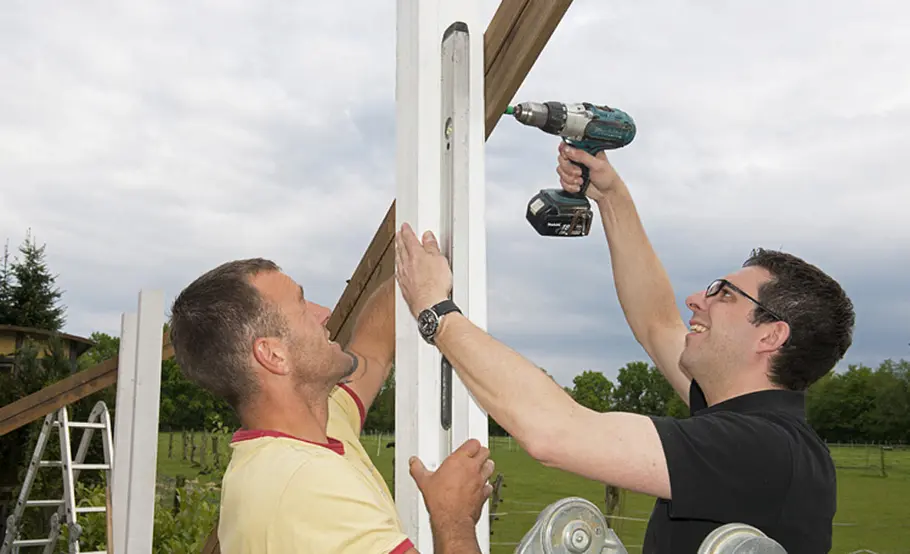

Dachpfette und Ständer werden von oben mit Tellerkopfschrauben verbunden.
Doppelcarport mit Schuppen bauen

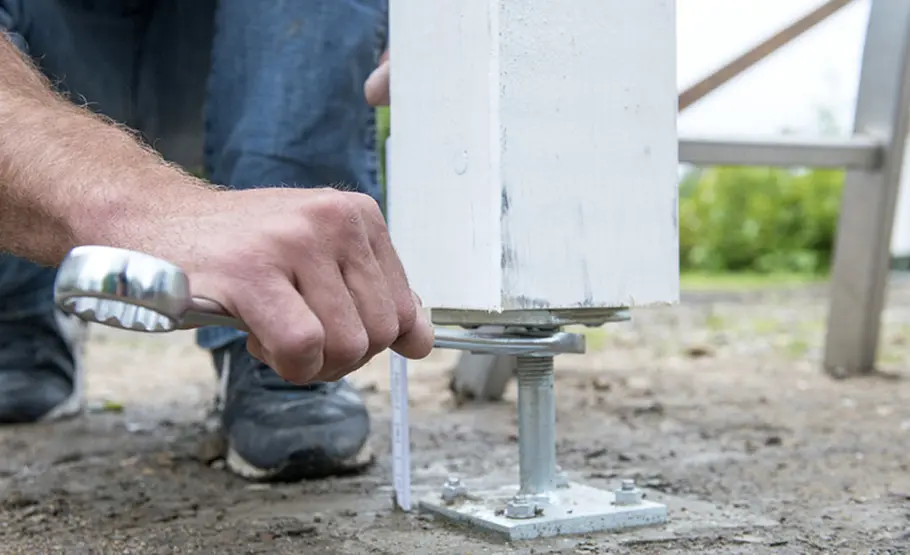

Wenn alle Maße überprüft sind, können die Kontermuttern der Stellfüße fest angezogen werden.
Doppelcarport mit Schuppen bauen

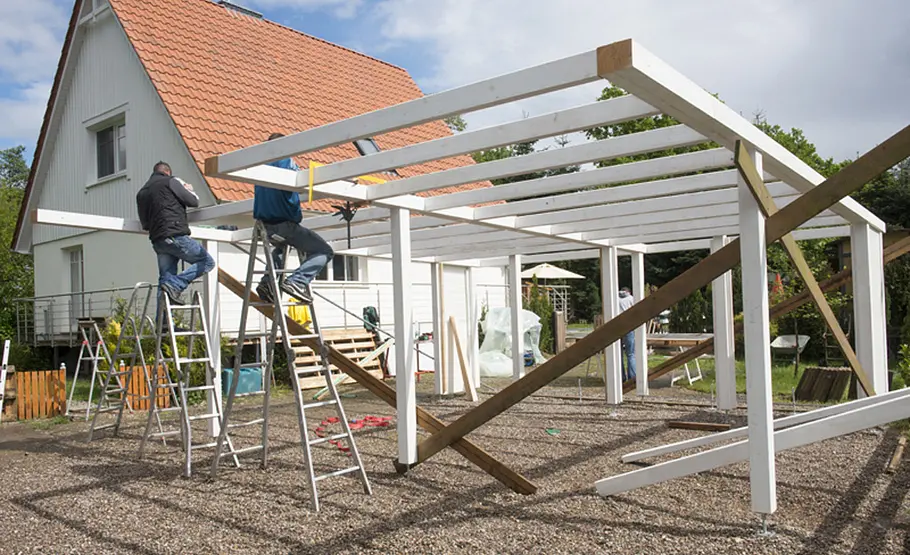

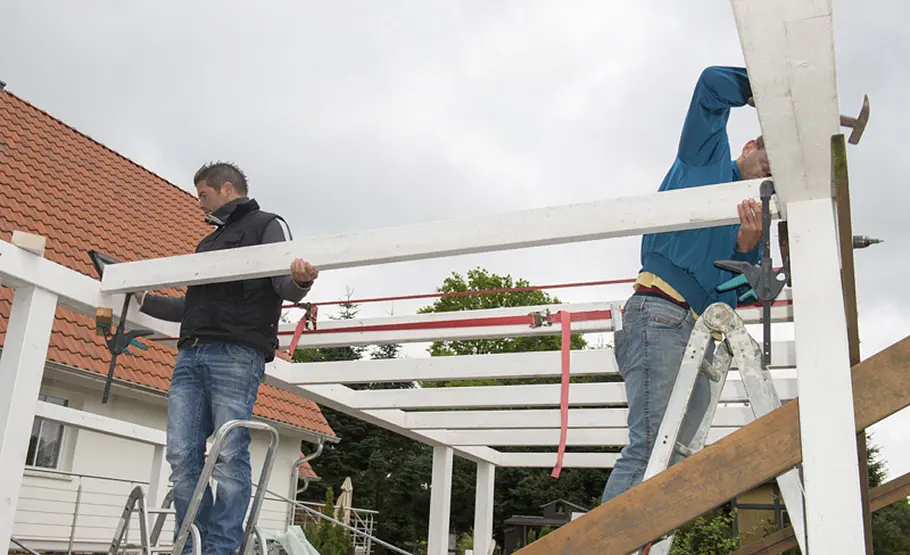

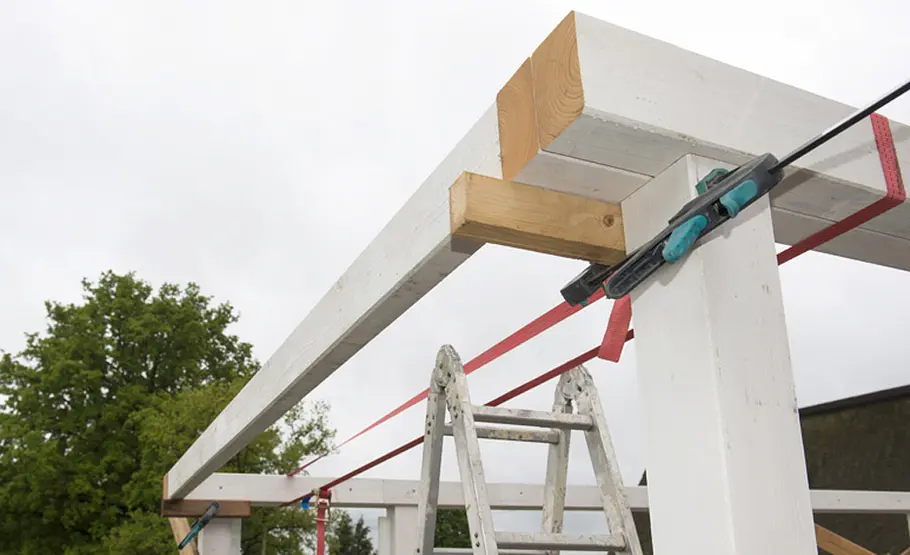

Zwischen die Pfetten kann nun der erste Sparren gesetzt werden. Auflagen anzwingen, mit Spanngurten zusammenziehen.
Doppelcarport mit Schuppen bauen

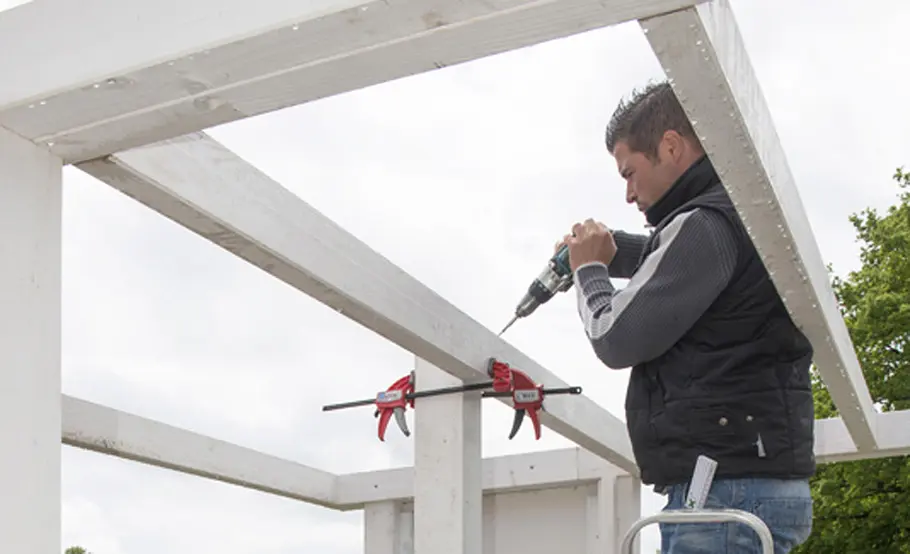

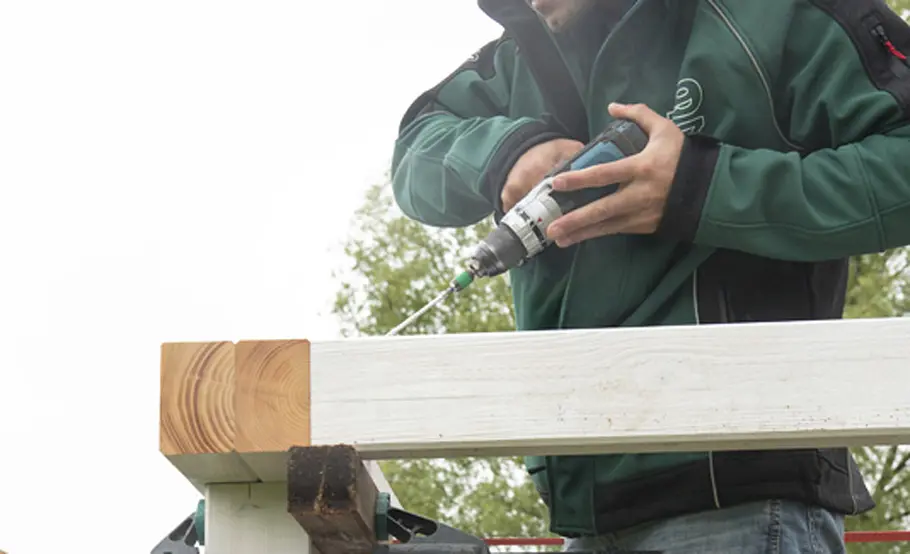

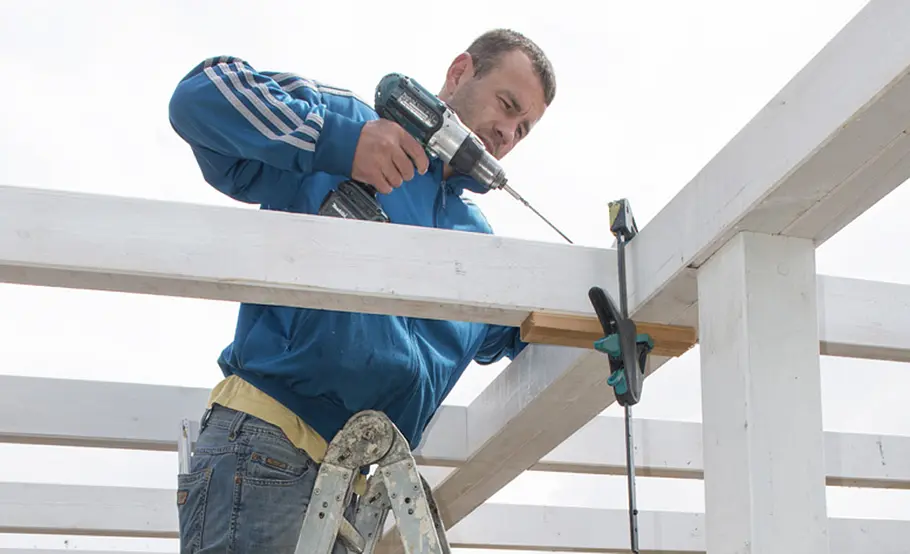

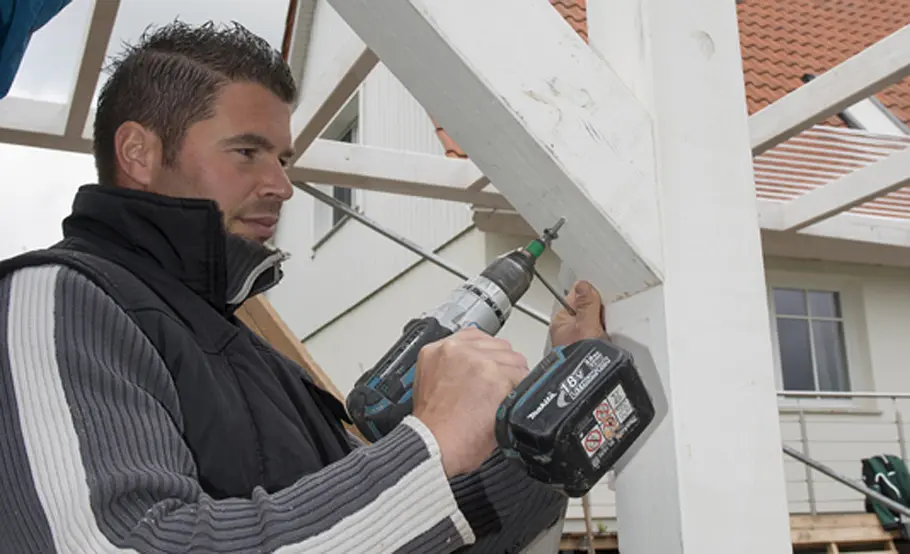

Der Sparren wird nun diagonal mit den Dachpfetten verschraubt.
Doppelcarport mit Schuppen bauen
Um die Verbindung zu sichern, auch in Gegenrichtung schrauben.
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen
Doppelcarport mit Schuppen bauen

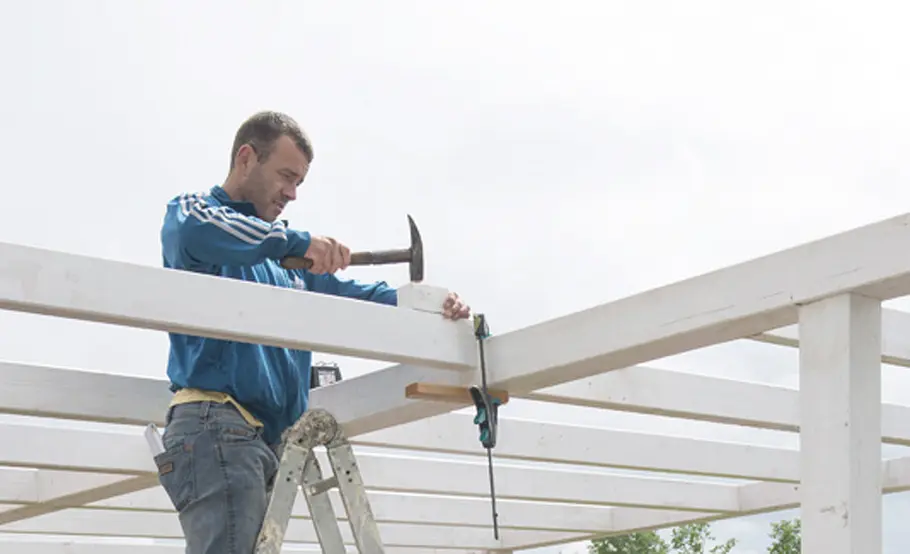

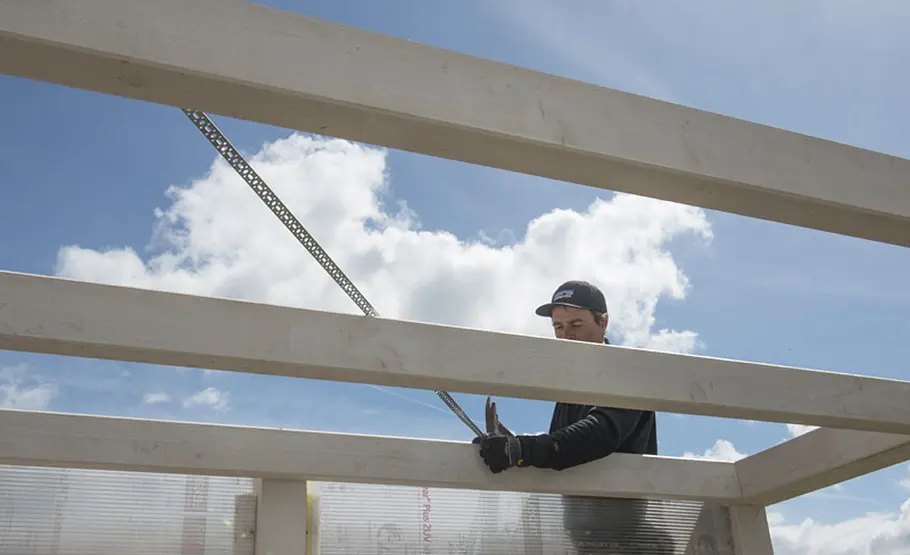

Diagonal über die Dachkonstruktion wird ein gelochtes Stahlband genagelt. Das dient der zusätzlichen Versteifung und verhindert eine parallele Verschiebung der Sparren.
Doppelcarport mit Schuppen bauen

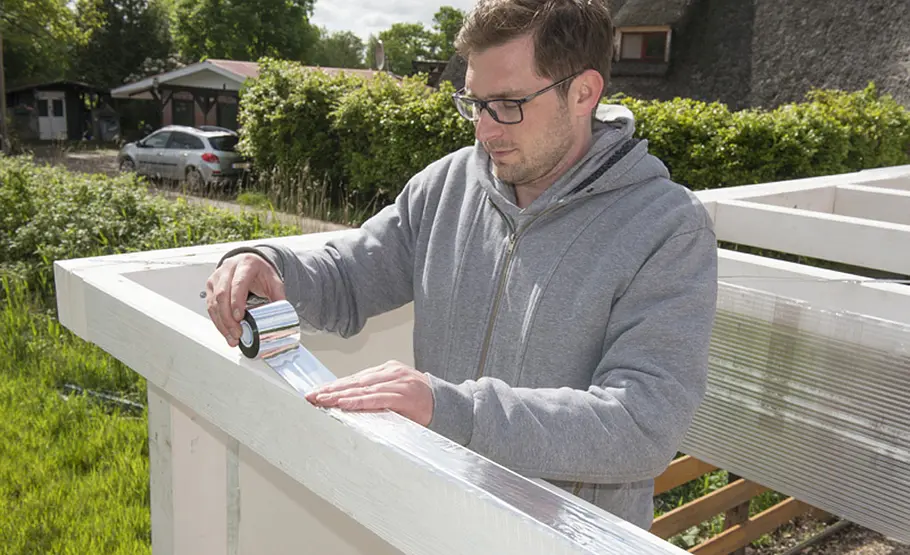

Die oben liegenden Holzflächen werden mit einem das Sonnenlicht reflektierenden Klebeband versehen. So erhitzt sich das Holz nicht so stark.
Doppelcarport mit Schuppen bauen

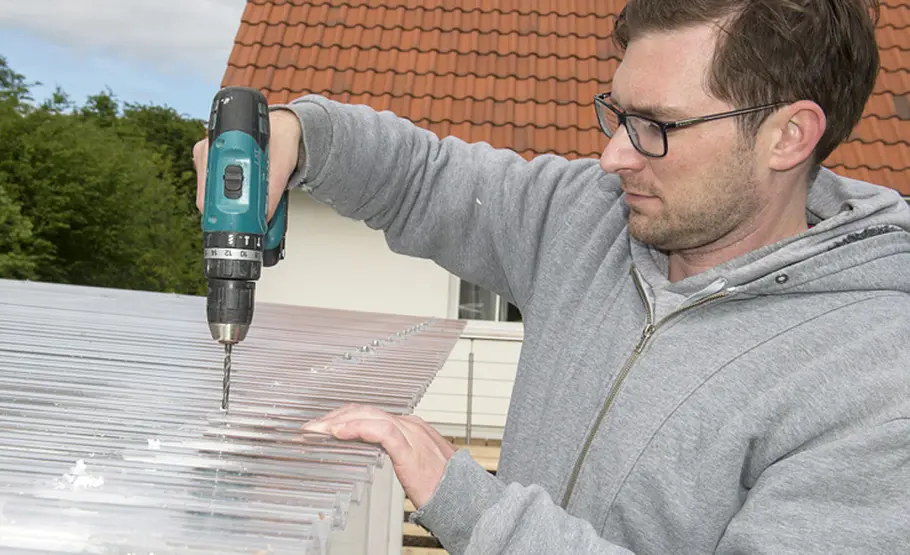

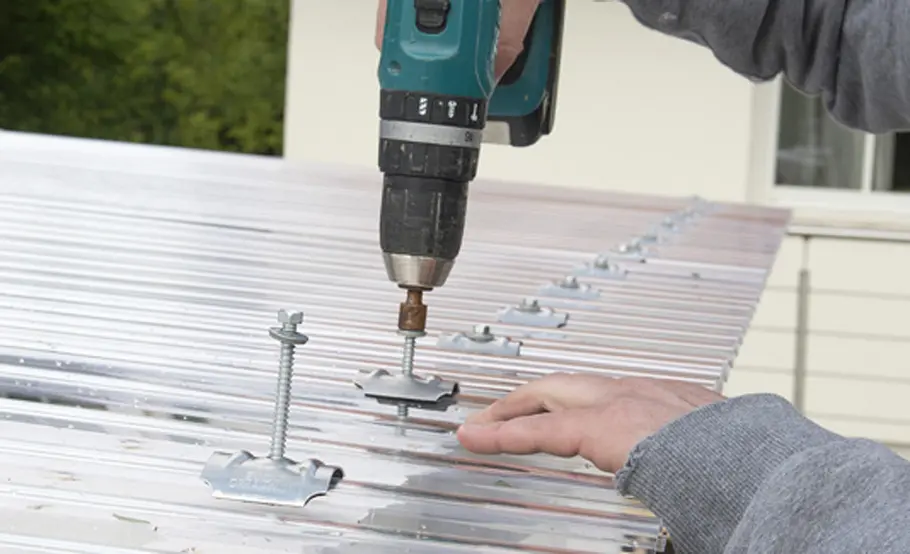

Das Dach besteht aus 3 mm dicken Acrylplatten. Jede zweite bis dritte Welle des Profils wird vorgebohrt.
Doppelcarport mit Schuppen bauen

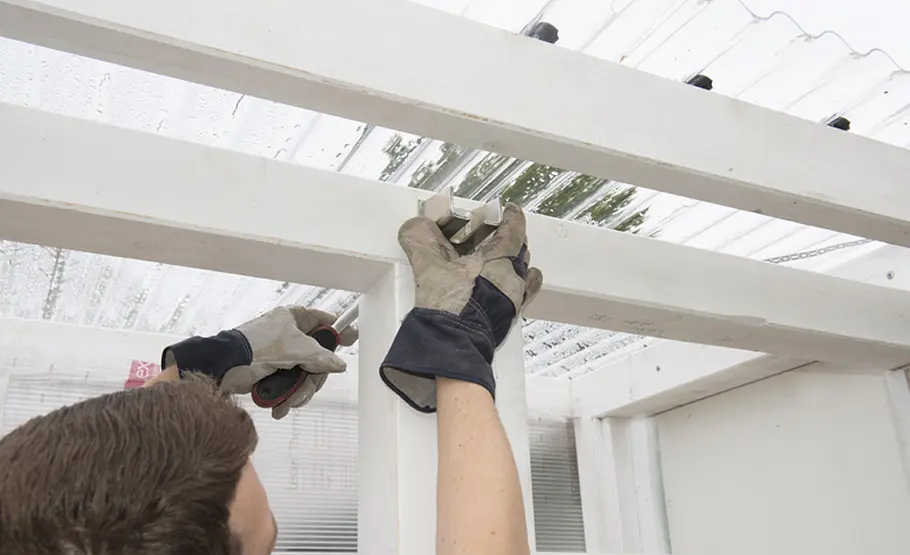

An diesen Stellen werden die Platten dann mit speziellen Kalotten mit der Dachkonstruktion verbunden.
Doppelcarport mit Schuppen bauen

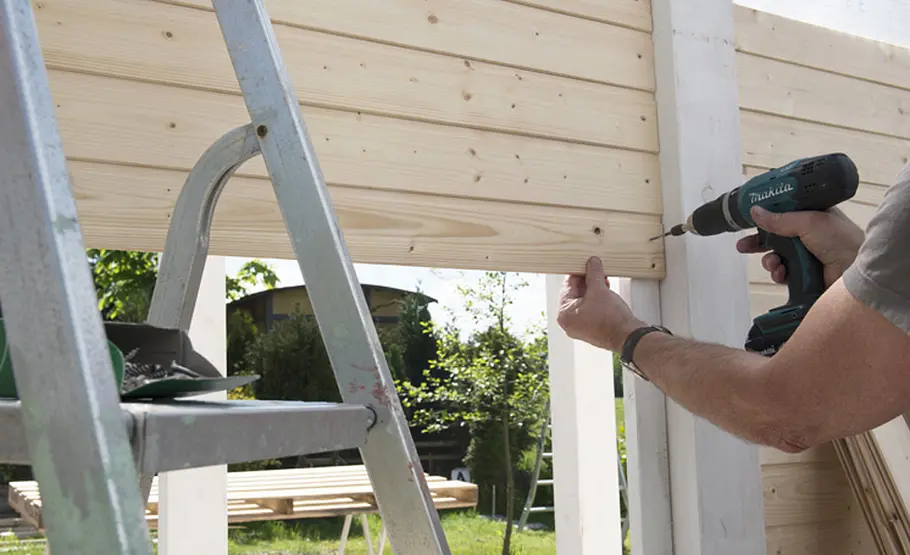

Nun werden die Wände des Stauraums mit Nut- und-Federbrettern geschlossen. Die Feder zeigt dabei nach oben, sonst könnte …
Doppelcarport mit Schuppen bauen

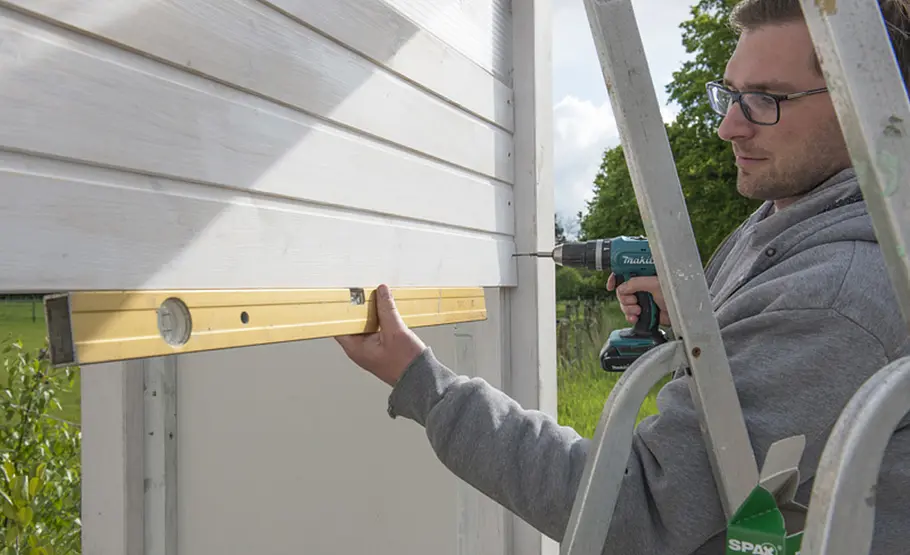

… bei Regen Wasser eindringen. Überprüfen Sie zwischendurch die Ausrichtung der Bretter, damit nichts in Schieflage gerät.
Doppelcarport mit Schuppen bauen

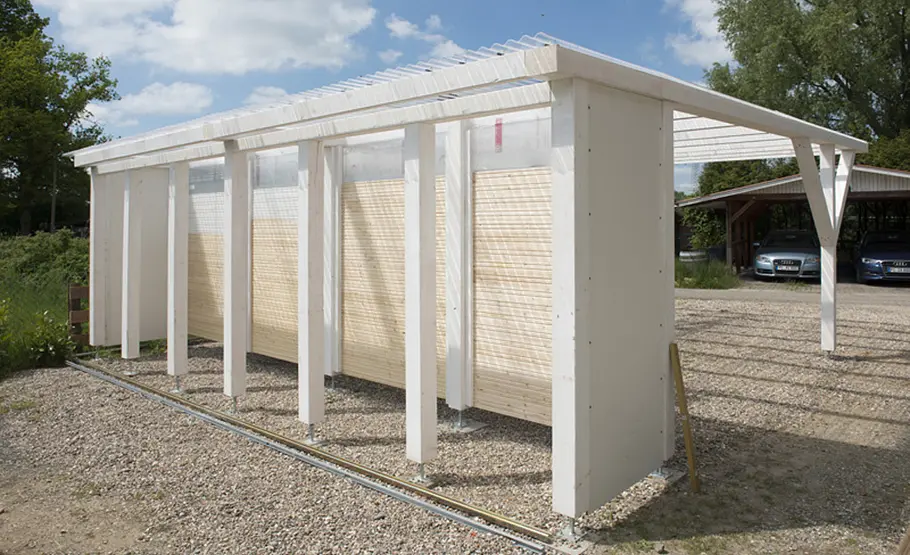

Die rückwärtigen Wände des Stauraums sind fertig. Für mehr natürliches Licht im Raum werden die Bretter oben von Hohlkammerplatten abgelöst.
Doppelcarport mit Schuppen bauen

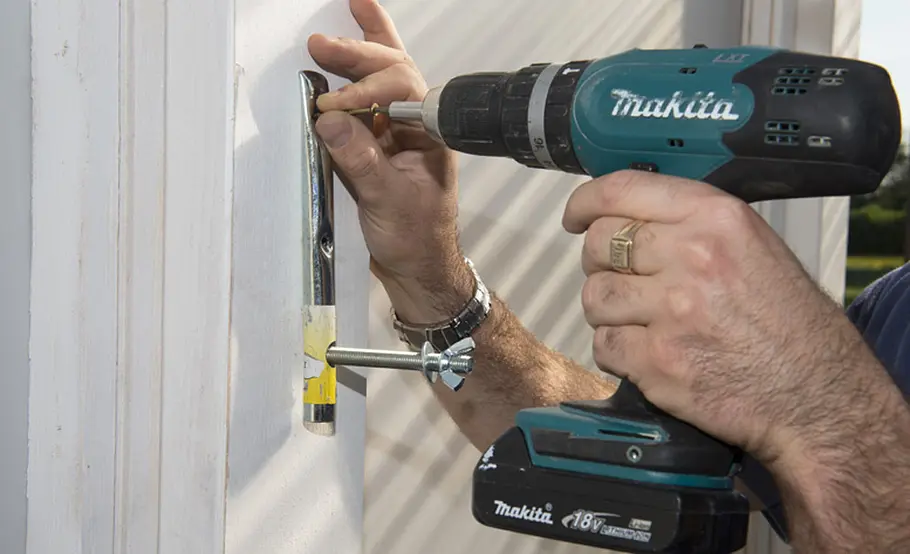

Vorne verschließen Platten und Schiebetüren den Raum. Die Löcher für die Montage des Schienensystems bohren.
Doppelcarport mit Schuppen bauen

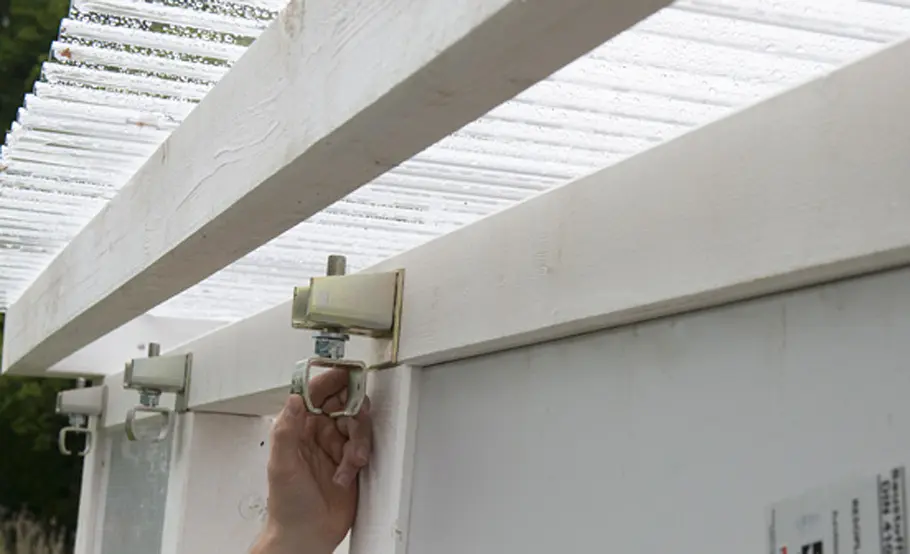

Die Kloben werden mit Schlossschrauben angebracht.
Doppelcarport mit Schuppen bauen
Dann können Sie die passenden Schienenhalter einlassen.
Doppelcarport mit Schuppen bauen

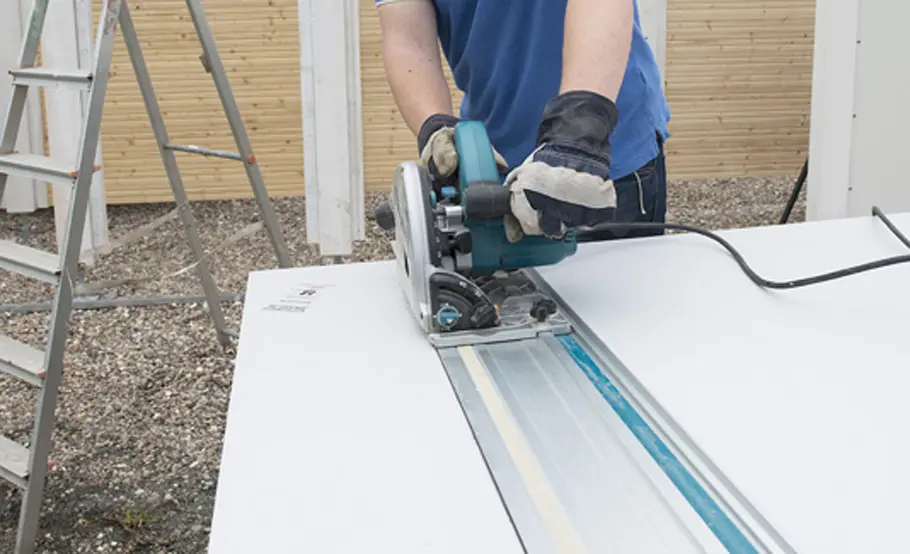

Mit der Handkreissäge die Resopalplatten für die Türen zuschneiden.
Doppelcarport mit Schuppen bauen

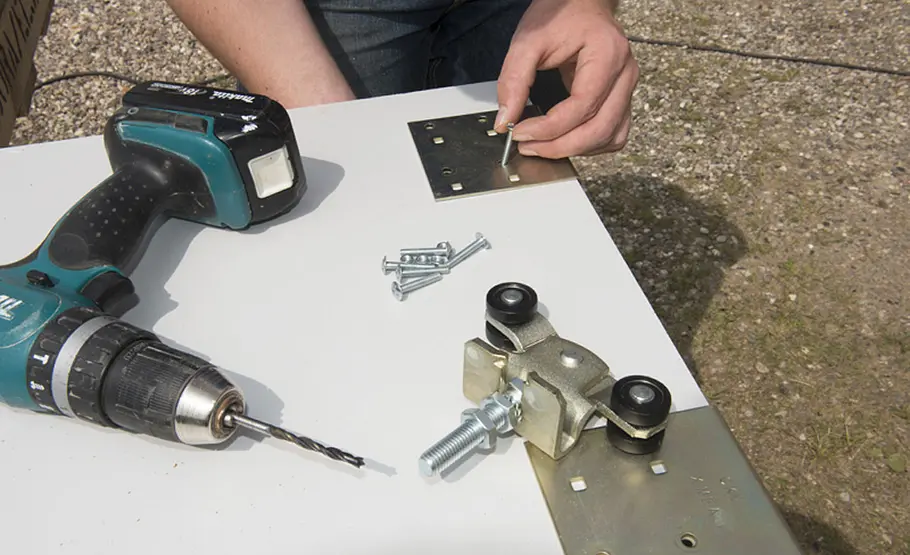

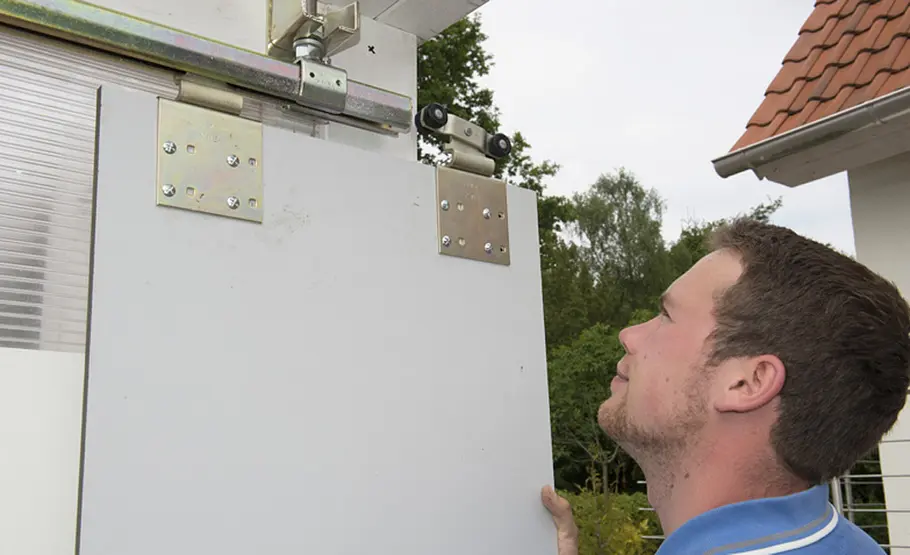

An den oberen und unteren Enden der Türblätter werden die Befestigungsplatten für die Führungsrollen angebracht.
Doppelcarport mit Schuppen bauen
Die Türflügel dann probeweise in die Laufschienen einsetzen.
Doppelcarport mit Schuppen bauen

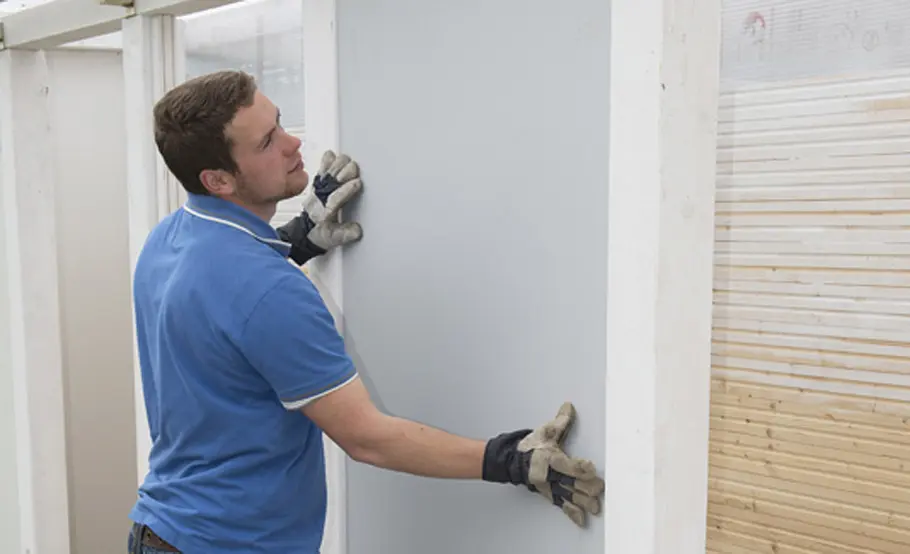

Die Bereiche, die die Türen nicht abdecken, werden mit weiteren Platten verschlossen. Zur Montage aufbocken.
Doppelcarport mit Schuppen bauen

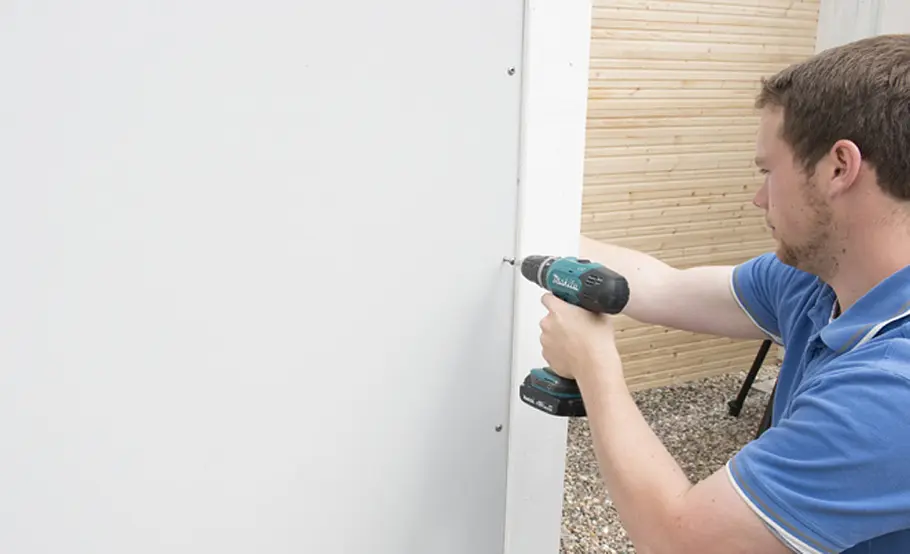

Die Platten werden an Auflagern an den Pfosten verschraubt. Löcher vorbohren und verbinden.
Doppelcarport mit Schuppen bauen

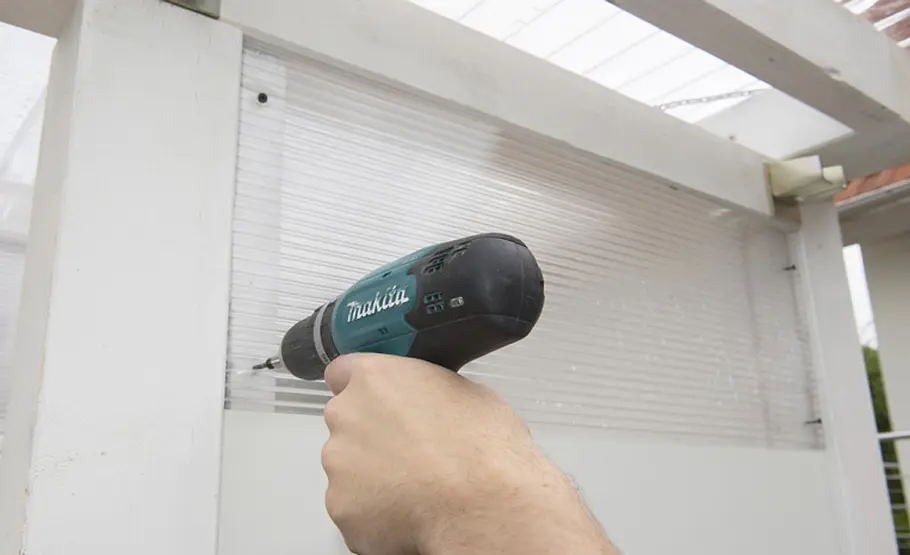

Auch hier werden wie auf der anderen Seite Doppelstegplatten zum Abschluss als Oberlichter eingesetzt.
Doppelcarport mit Schuppen bauen

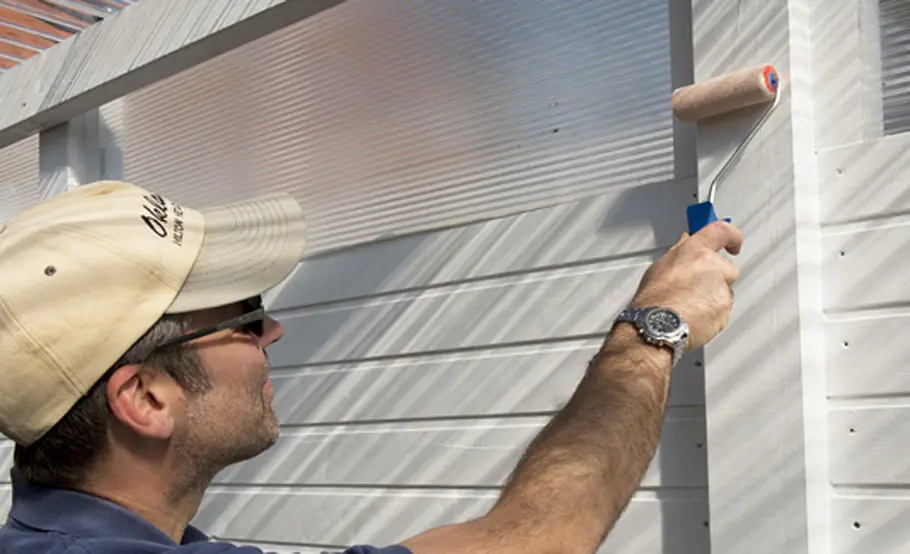

Noch nicht grundierte Abschnitte brauchen noch eine Vorbehandlung. Behandelte Hölzer zweimal weiß streichen.
Doppelcarport mit Schuppen bauen

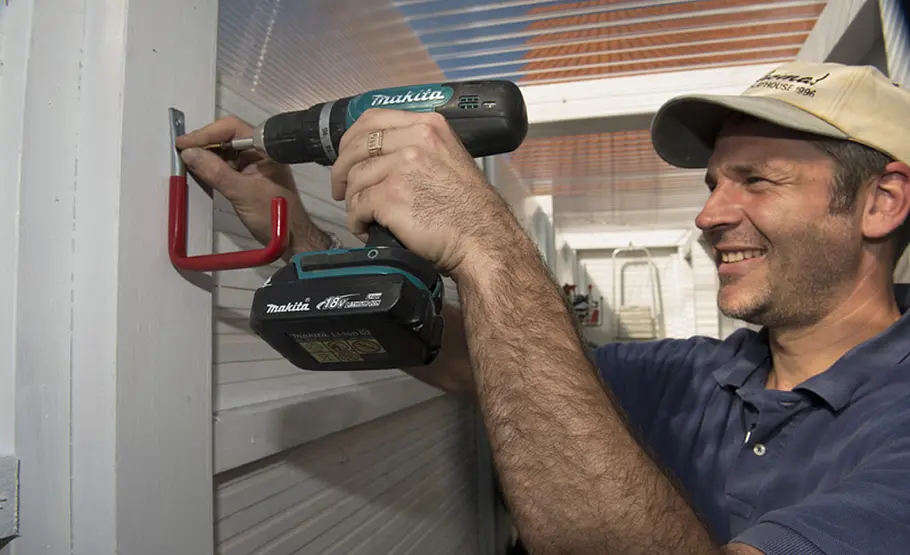

Bei der Ausstattung des Stauraums können Sie zwischen vielen verschiedenen Haken je nach Einsatzzweck wählen. Montieren Sie …
Doppelcarport mit Schuppen bauen
… nach dem Trocknen der Farbe zum Beispiel Aufhängungen für Fahrräder, Autoreifen oder Regale.
Doppelcarport mit Schuppen bauen

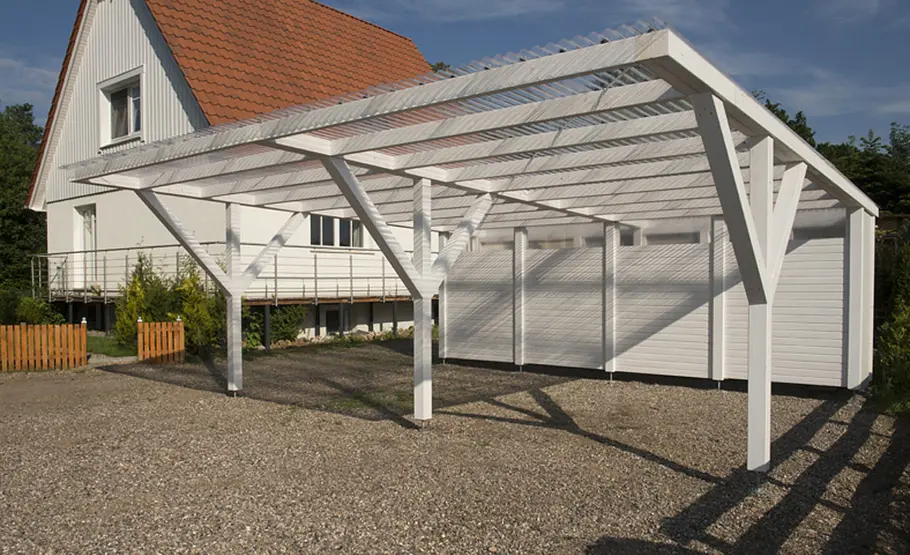

Perfektes Duo: Vorne großzügiger Stellplatz für zwei Wagen, hinten geschickt getarnt viel Platz für Fahrrad & Co.
Checkliste Werkzeug
Akku-Schrauber
Bohrmaschine
Doppelspaten
Gehrungssäge
Handkreissäge
Kappsäge
Ratsche
Rührwerk
Stichsäge
Zwingen
Deutlich offener und luftiger als eine Standard-Doppelgarage kommt dieser geräumige und stabile Doppelcarport daher. Er bietet nicht nur Platz für zwei Autos – sogar große Familienkutschen passen locker hinein –, sondern im hinteren Teil hinter abschließbaren Schiebetüren verborgen auch jede Menge Stauraum: zum Beispiel für Wechselreifen, Fahrräder, Gartengeräte, Werkzeuge und Putzmittel. So bleibt vorne alles ordentlich.
Doppelcarport mit Abstellraum: Viel Stauraum für zwei Autos
Eine Garage hat unbestritten ihre Vorteile – hier steht das Auto trocken und sicher. Doch wirkt der Bau meist klobig und ist zudem recht teuer und aufwendig. Ein Carport ist deshalb für viele Hausbesitzer die optimale Alternative. Das Auto ist vor dem Wetter geschützt, auch bei Regen können Sie trocken ein- und ausladen, im Winter brauchen Sie keine Schneedecke abzuräumen. Doch vor allem müssen Sie für den Aufbau eines Carports keinen Handwerker beauftragen: Erfahrene Heimwerker können das mit einigen Helfern auch selbst machen!
Der Carport, den wir Ihnen hier zeigen, ist allerdings kein Bausatz, sondern eine eigens entworfene Konstruktion. Doch keine Bange – auch das ist machbar! Deshalb konnten wir aber auch einen individuellen Doppelcarport mit Schuppen bauen – mit viel Platz für Reifen, Fahrräder, Geräte und Werkzeug. Im hinteren Teil des Carports werden so alle Gegenstände ordentlich und durch die verschließbaren Schiebetüren auch sicher aufbewahrt.
Doppelcarport bauen
Wenn Sie den Platz für den neuen Doppelcarport festgelegt und freigeräumt haben, werden die exakten Positionen der Punktfundamente festgelegt, die Löcher frostfrei bis 80 cm tief ausgehoben und schließlich mit Beton ausgegossen. Lassen Sie diesen ca. 14 Tage abbinden.
Wenn die Fundamente und Bauteile durchgetrocknet sind, können die Vorbereitungen für den Aufbau der Konstruktion beginnen. Arbeiten Sie dabei exakt, das macht Ihnen später die Montage der einzelnen Teile leichter. Für einige Schritte ist eine helfende Hand nötig!
Kniffelige Verschraubung

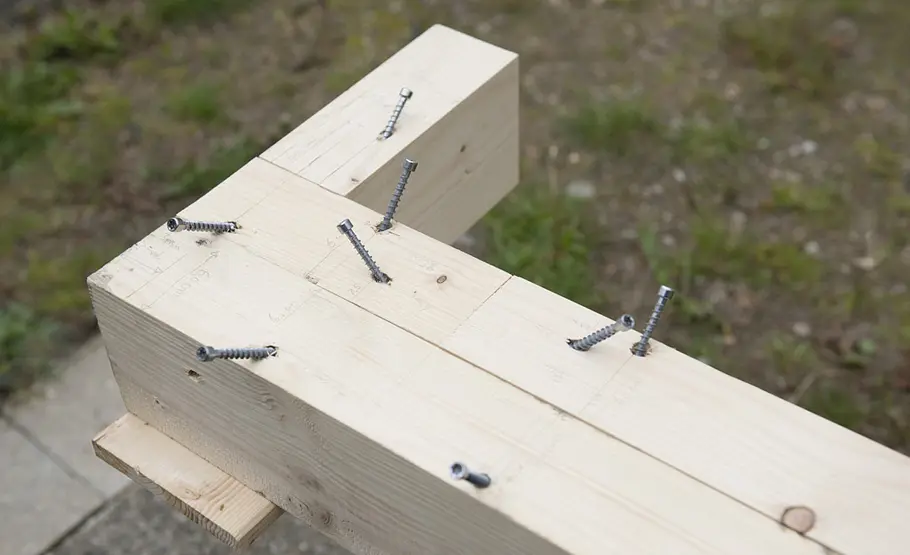

Bei diesem Projekt muss jede Schraube an ihrem Platz sein! Hilfreich ist es – vor allem, wenn Sie mit mehreren Leuten arbeiten –, sich ein Muster anzulegen. Hier sehen Sie, wie die Schrauben diagonal im 45-Grad- Winkel, dabei aber immer leicht versetzt positioniert werden müssen, damit sie sich nicht gegenseitig behindern. Auch untereinander sollten sich die Verbindungen der Quer- und Längsstöße nicht im Weg sein. Um die beste Möglichkeit dafür auszuprobieren, ist so ein Musterstück perfekt.
Praxistipp: Beim Arbeiten mit sehr langen und großen Schrauben sollten Sie gewisse Abstände einhalten – das gilt sowohl für die Schrauben untereinander als auch für die Abstände zu Rändern und Balkenenden. Diese sollten sich am Gewindedurchmesser der Schraube orientieren: Je größer dieser ist, desto mehr Abstand sollten Sie wählen! Am besten bohren Sie die Löcher vor, dann platzt das Holz nicht.
Montage von Dachkonstruktion und Wänden
Ist die Basis ausgerichtet und provisorisch fixiert, ist der erste Teil der Fleißarbeit getan. Nun werden auf das Ständerwerk die vorbereiteten Dachpfetten gesetzt, dazwischen die Sparren. Für noch mehr Stabilität werden einige Y-Versteifungen angesetzt. Dann können Sie die Hilfsleisten entfernen, der Carport steht!
Nun folgen die Abschlussarbeiten, die den Carport erstens regenfest machen und zweitens für eine praktische Stellfläche für Fahrräder, Werkzeuge und allerhand Zubehör sorgen. Halten Sie durch, es ist fast geschafft!
Doppelcarport: Baugenehmigung
Doch bevor Sie jetzt zum nächsten Baumarkt eilen und Holz kaufen, sollten Sie bedenken, dass auch bei einem Carport oft ein Bauantrag und eine Baugenehmigung Pflicht sind. Ob das bei Ihnen der Fall ist, kann Ihnen das Bauamt Ihrer Stadt oder Gemeinde sagen (oder Sie schauen selbst in der Landesbauordnung nach), das ist in den Bundesländern durchaus unterschiedlich und meist von der Größe des umbauten Raums abhängig. Um einen Streit zu vermeiden, sollten Sie am besten vorher Ihre Nachbarn von Ihrem Vorhaben informieren. Denn auch auf deren Bedürfnisse müssen Sie in bestimmtem Rahmen Rücksicht nehmen. Dabei müssen etwa Grenzabstände eingehalten werden.
Das genaue Antragsverfahren, die zuständige Behörde und die erforderlichen Unterlagen sind je nach Bauordnung verschieden. In der Regel müssen mindestens der Bauantrag, eine Baubeschreibung, die Bauzeichnungen, die Berechnung der Statik und eine aktuelle Flurkarte/Lageplan im Maßstab 1:500 eingereicht werden. Gegebenenfalls brauchen Sie auch eine schriftliche Einwilligung Ihres Nachbarn. Wenn Sie einfach drauflosbauen, droht im schlimmsten Fall eine teure Geldstrafe oder sogar ein Zwangsabriss.
