Riss im Handy-Display reparieren
Ein typischer Schaden am Smartphone: Das Display ist gebrochen – ein Riss zieht sich quer über das Handy. Eine Display-Reparatur ist einfacher als gedacht!
Display reparieren

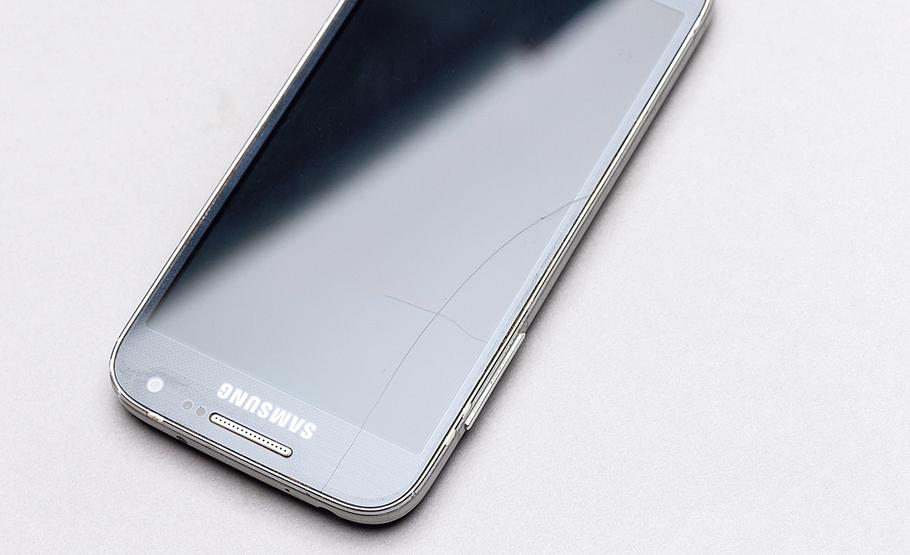

Riss im Display: Prüfen Sie vor der Reparatur, ob eventuell nur eine schützende Panzerfolie gebrochen ist!
Display reparieren

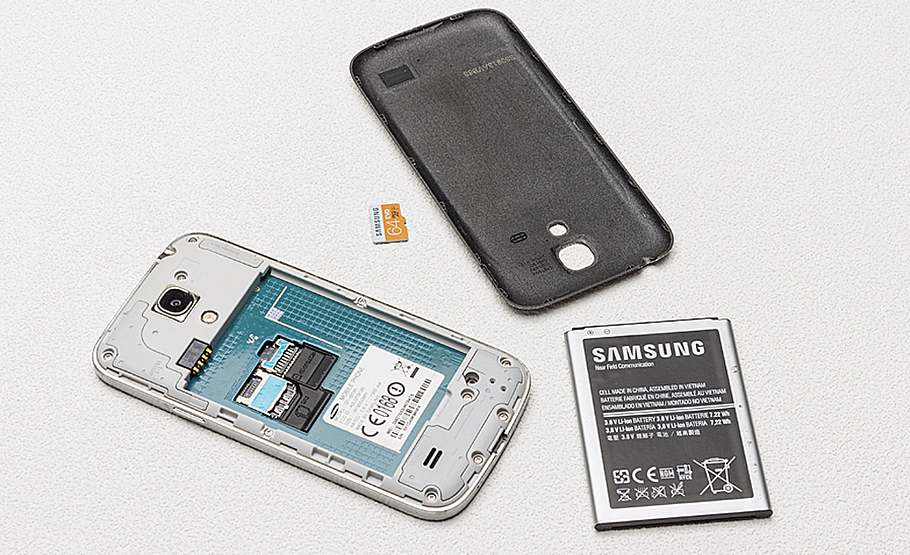

Schalten Sie das Gerät aus und entfernen Sie – soweit möglich – SIM- und Speicherkarte sowie die Batterie.
Display reparieren

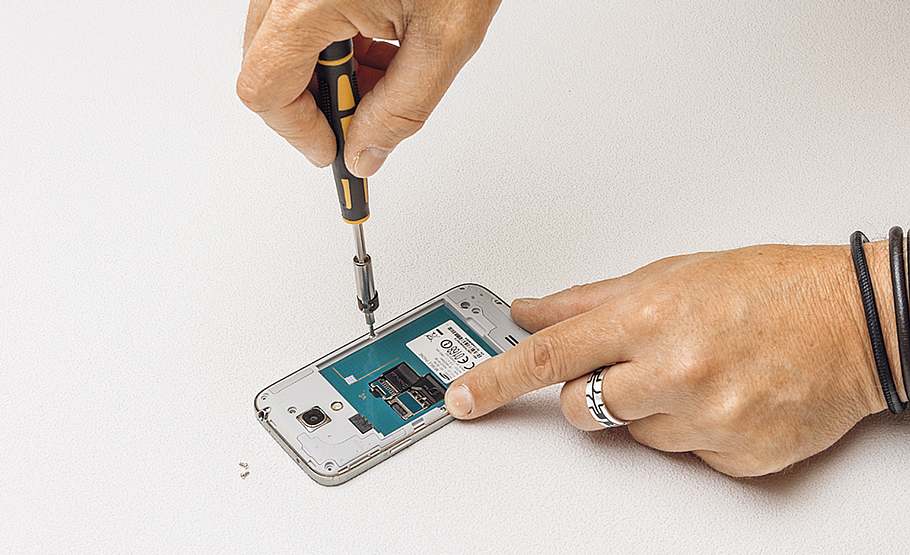

Sichtbare Verschraubungen lösen. Falls Schrauben unterschiedlich lang sind, Position der Schraubenformate merken.
Display reparieren

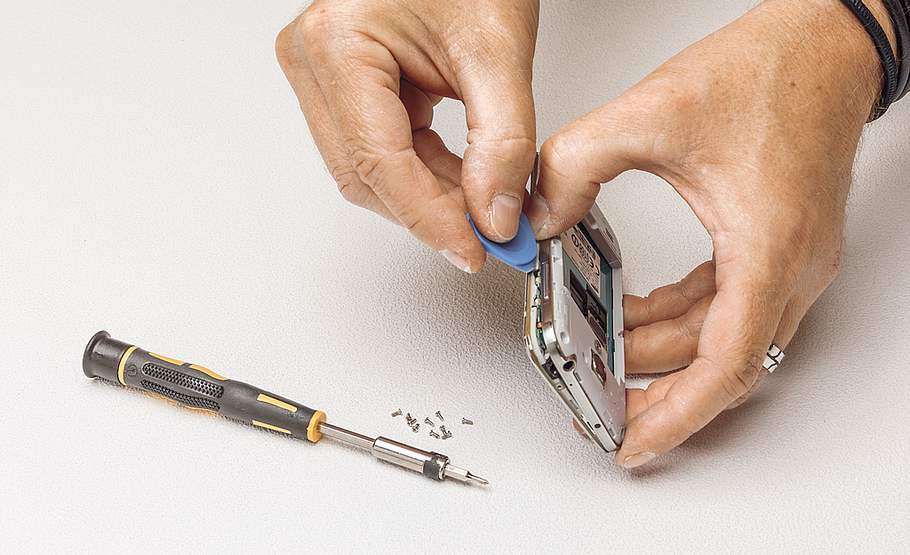

Die Gehäuseschalen sind meist zusätzlich oder ausschließlich zusammengeklipst. Als Hebel nur spezielle Kunststoff-Heber verwenden ...
Display reparieren

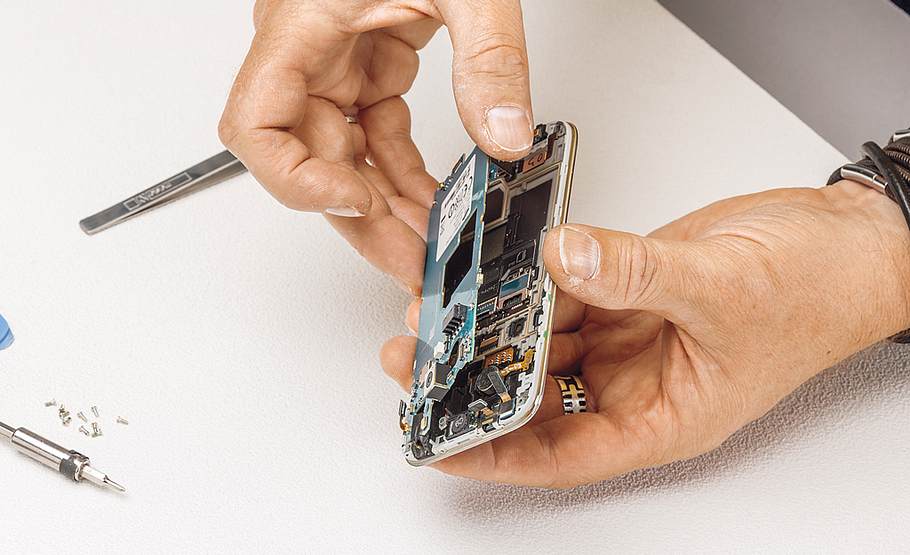

... um die Schalenteile nicht zu beschädigen. Vorsicht, falls Bauteile im Inneren mit elektrischen Leiterbahnen verbunden sind.
Display reparieren

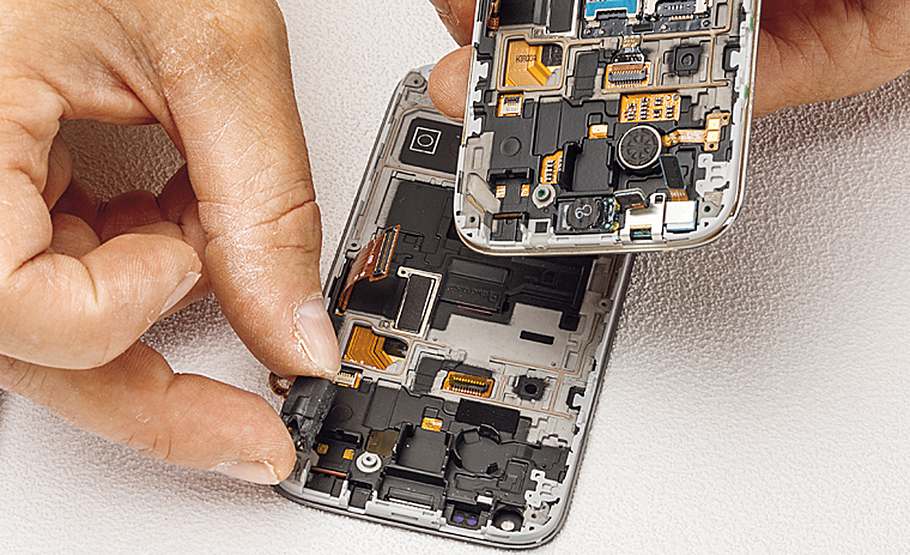

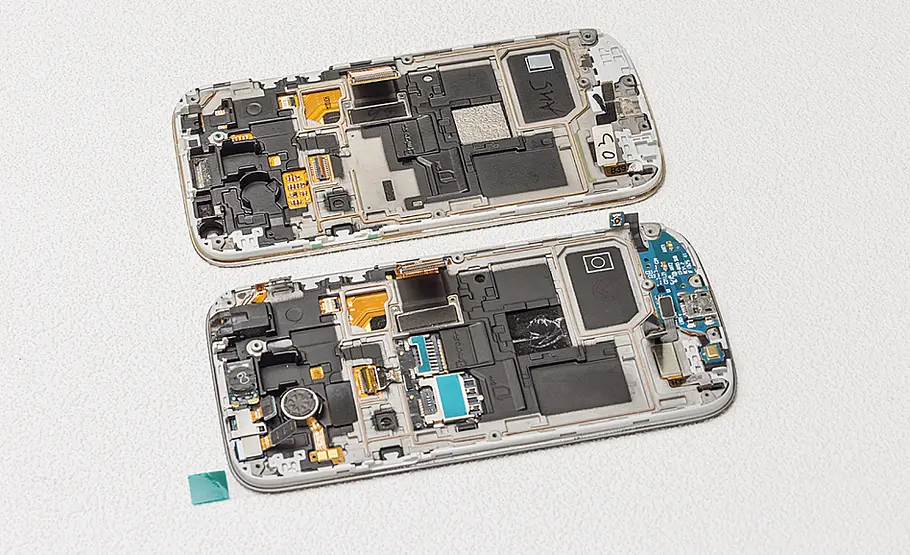

In unserem Fall wird die obere Schale des Geräts komplett getauscht. Darauf montierte Bauteile können einfach von der alten zur neuen Schale gewechselt werden.
Display reparieren

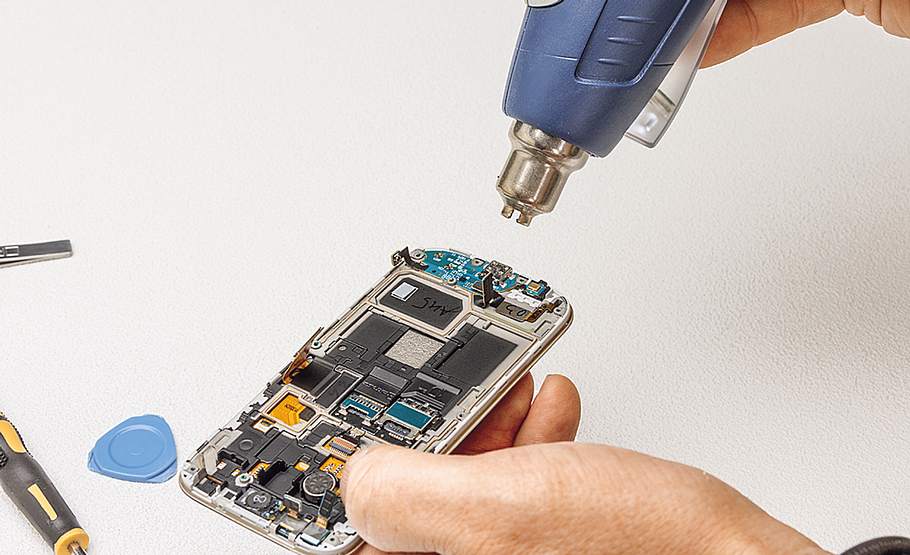

Die Platine mit dem Mikrofon ist verklebt und muss mit einem Heißluftfön vorsichtig gelöst werden.
Display reparieren
Der Klebstoff muss jedoch nicht erneuert werden und hält auf der neuen Schale problemlos.
Display reparieren

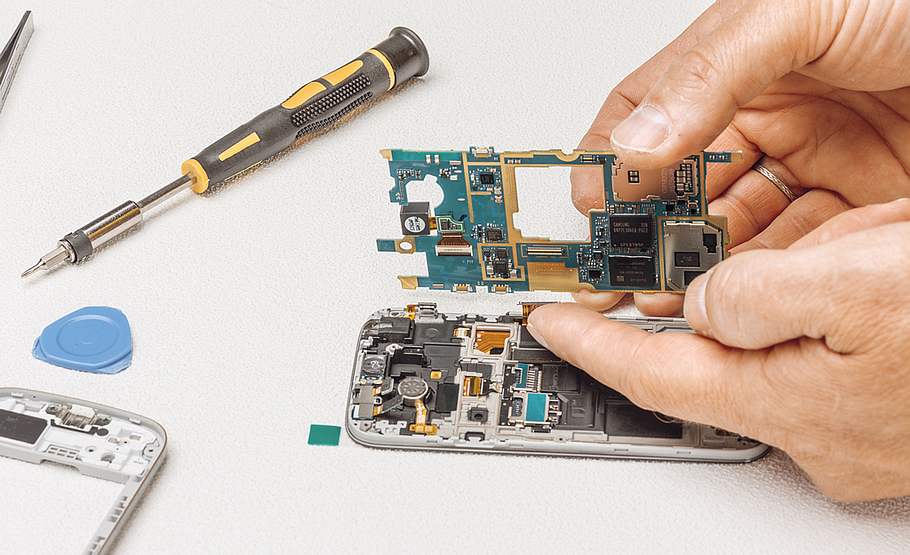

Zusätzliche Platinen (hier mit dem Mainboard) sind unter Umständen eingelegt und werden mit Mikro-Flachsteckern elektrisch verbunden.
Display reparieren

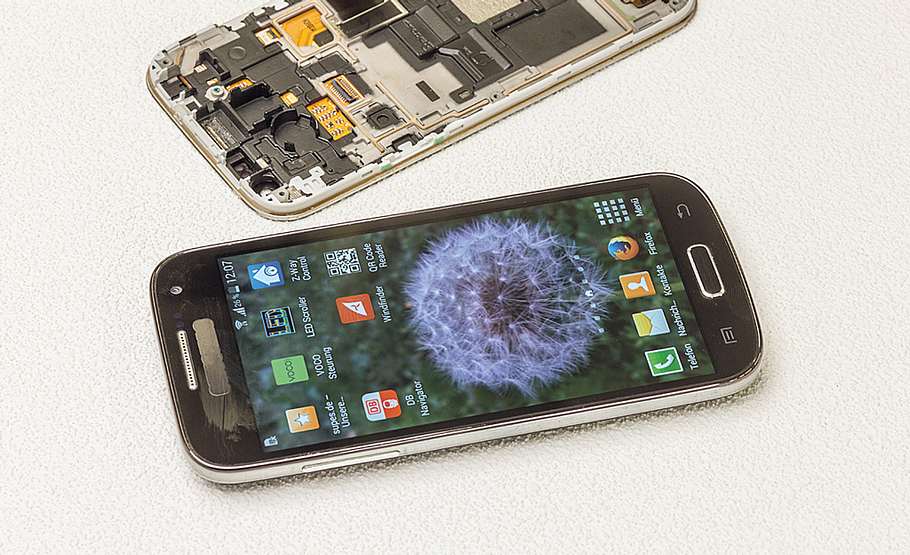

Nach dem Schließen des Gehäuses Karten und Akku wieder einlegen und die Funktionen des Smartphones überprüfen. Fertig!
Display reparieren
Praxistipp: Für gängige Smartphones werden alle wesentlichen Baugruppen recht preiswert angeboten. Meist lohnt es sich (preislich) nicht, nur den Touchscreen zu tauschen, ersetzen Sie lieber gleich das ganze Display!
Smartphones und Tablets sind mit mikroskopisch kleinen elektronischen Bauteilen bestückt, jeder Millimeter Platz im Inneren der immer flacher werdenden Gehäuse ist gefüllt mit Platinen, Verkabelungen und Bauteilen wie Kamera, Mikrofon und Akku. Dennoch können Defekte mit etwas Kenntnis vom Aufbau des jeweiligen Geräts meist auch von Laien behoben werden. Möglich macht dies der modulare Aufbau der Geräte: Bei der Smartphone-Reparatur werden in der Regel ganze Baugruppen getauscht, die bei gängigen Modellen preiswert als Ersatzteile angeboten werden. Wie es geht, zeigt diese detaillierte Anleitung am Beispiel eines gesprungenen Handy-Displays.
Handy-Display reparieren
Um zu zeigen, mit welchen typischen Arbeiten Sie bei Handy-Reparaturen rechnen müssen, demonstrieren wir den Tausch der kompletten Anzeigeeinheit bei einem Samsung Galaxy S4 mini. Mit der Reparatur können Sie die Lebensdauer des Handys erheblich verlängern, Geld sparen und die Umwelt entlasten.
Beim Displaytausch ist zu beachten, dass in der Anzeigeeinheit eines Smartphones zwei Bauteile zusammenarbeiten: Der eigentliche Bildschirm (Display) und eine berührungsempfindliche, aufgeklebte Folie, der Touchscreen. Wird noch ein Bild dargestellt, obwohl auf dem Bildschirm Bruchkanten zu sehen sind, ist oft nur der Touchscreen defekt. Da dieser auf den Bildschirm aufgeklebt ist, ist ein Tausch aufwendiger und erfordert – außer einem Heißluftfön – etwas Fingerspitzengefühl. In unserem Fall war allerdings auch kein Bild mehr zu sehen und es mussten beide Bauteile ersetzt werden – fast immer werden diese fertig vormontiert im Set angeboten.
