Bollerwagen
Dieser Handwagen ist nicht für wilde Ausfahrten gedacht, der Leiterwagen aus Holz wird das dekorative Schmuckstück in Ihrem Garten sein. Aus Lärchenholz gebaut und mit Teichfolie ausgeschlagen steht der Bollerwagen (Bauplan 06/2011) für viele Jahre blühendes Vergnügen.
Bollerwagen
Pflanzkübel / Bollerwagen: Schritt 1 von 54

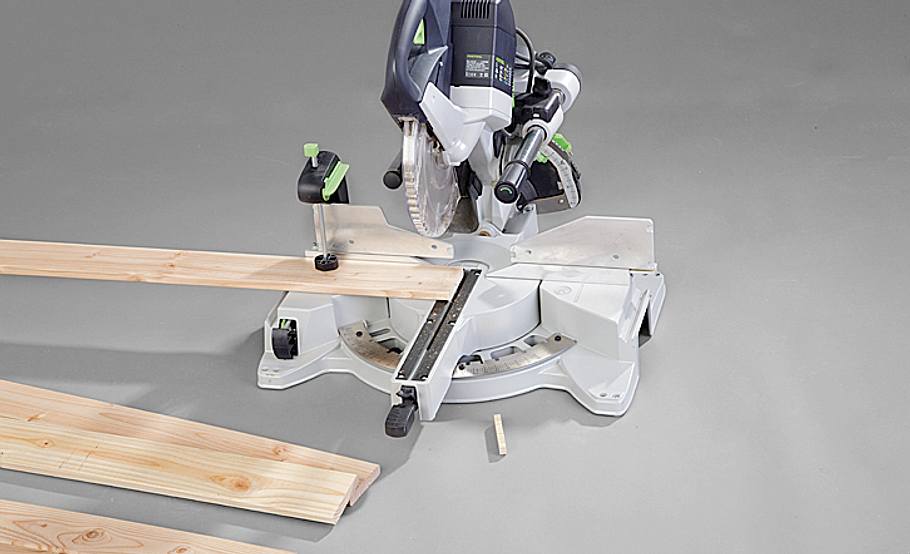

Schneiden Sie die Bodenbeplankung und die Querriegel mit der Kappsäge zu.
Pflanzkübel / Bollerwagen: Schritt 2 von 54
Den hinteren Querträger nuten Sie zur Aufnahme der Achs-Gewindestange. Die Nut zeigt bei der Montage nach unten!
Pflanzkübel / Bollerwagen: Schritt 3 von 54

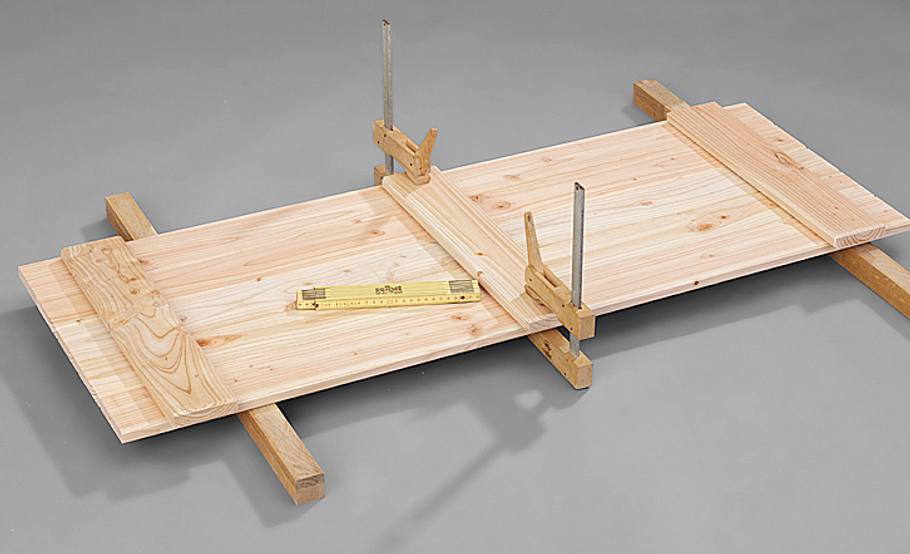

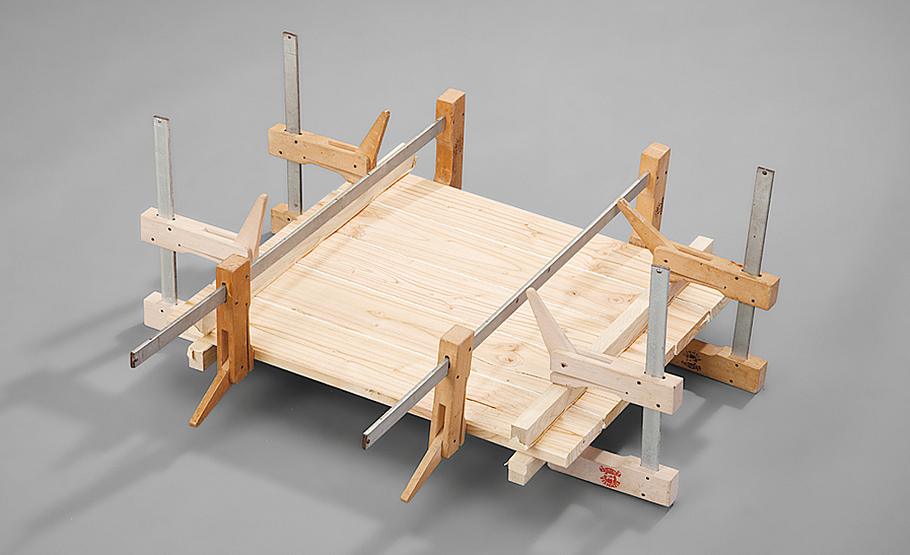

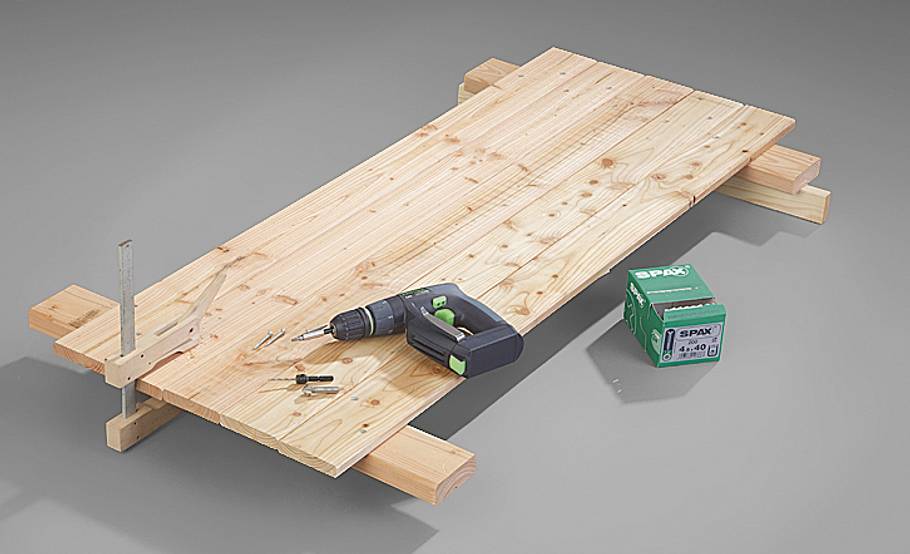

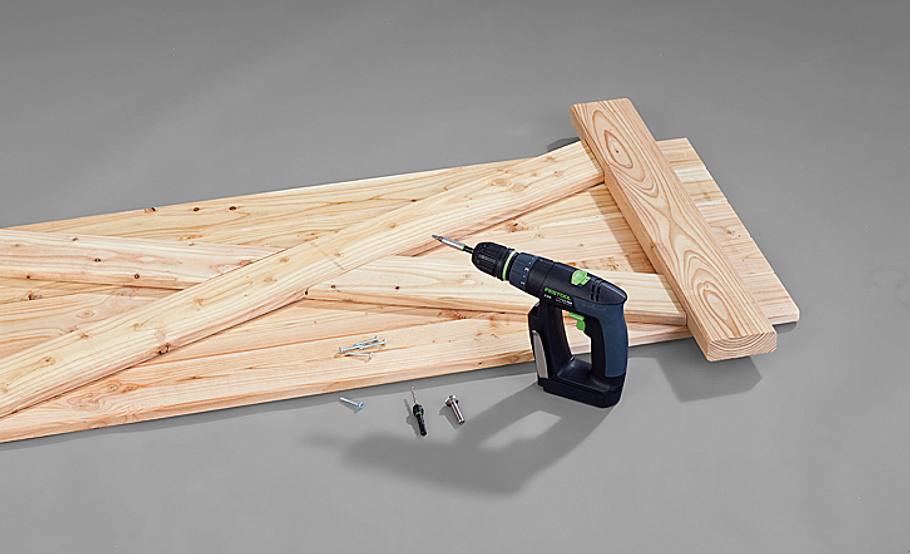

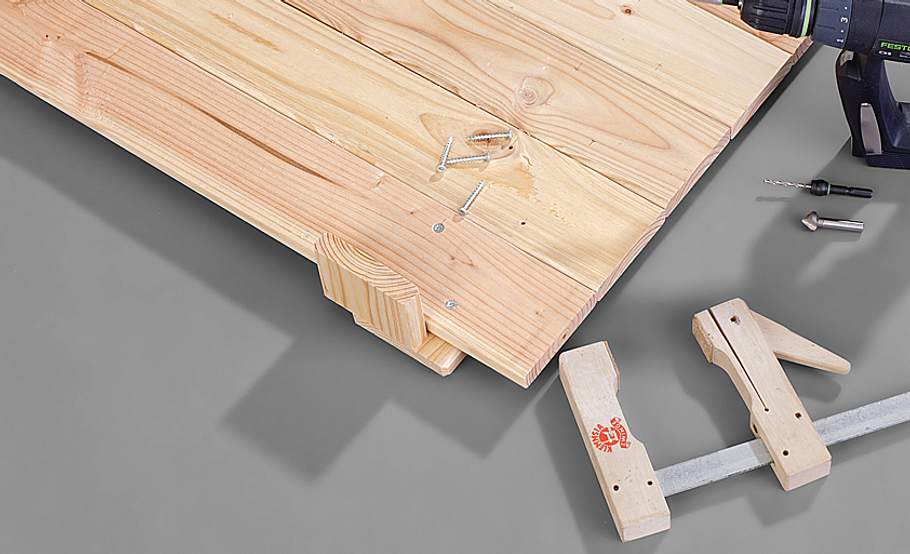

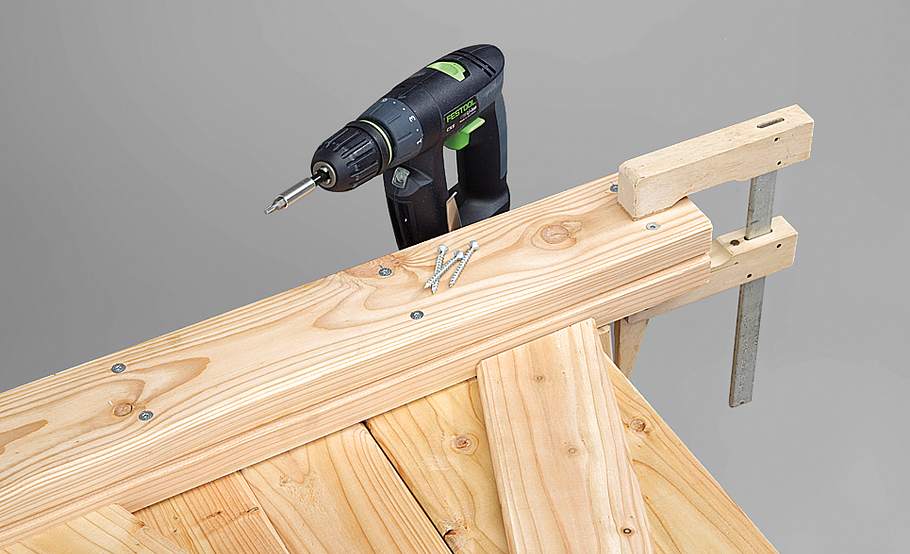

Legen Sie die Hölzer zusammen und verschrauben Sie die Latten mit den Querriegeln. Vorbohren und senken.
Pflanzkübel / Bollerwagen: Schritt 4 von 54

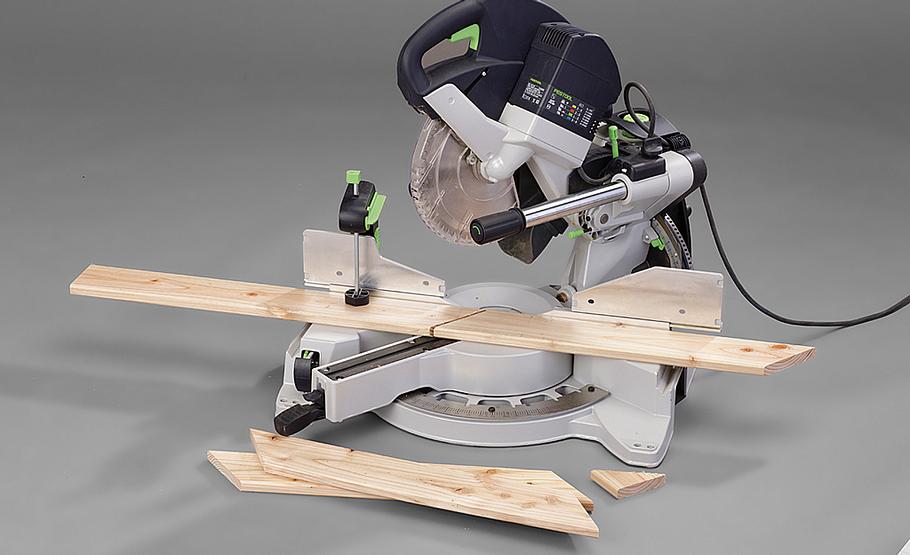

Zur Stabilisierung sind zwei X-förmig überblattete Hölzer erforderlich. Diese mit der schräggestellten Säge ablängen.
Pflanzkübel / Bollerwagen: Schritt 5 von 54

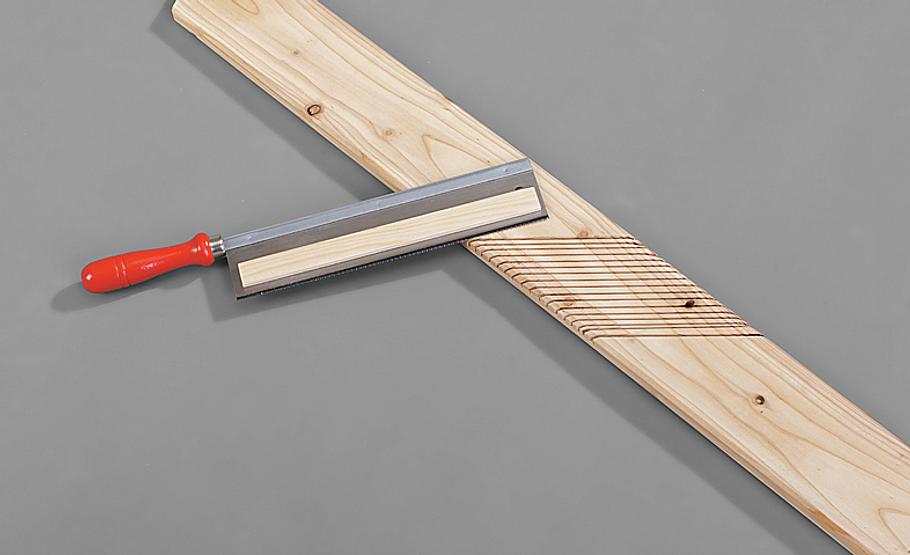

Die Überblattung anzeichnen und jeweils auf halbe Materialstärke einschneiden. Tipp: Eine Leiste mit Doppelklebeband als Tiefenanschlag auf die Feinsäge kleben.
Pflanzkübel / Bollerwagen: Schritt 6 von 54
Die Lamellen mit dem Stechbeitel abschlagen und die Flächen versäubern.
Pflanzkübel / Bollerwagen: Schritt 7 von 54

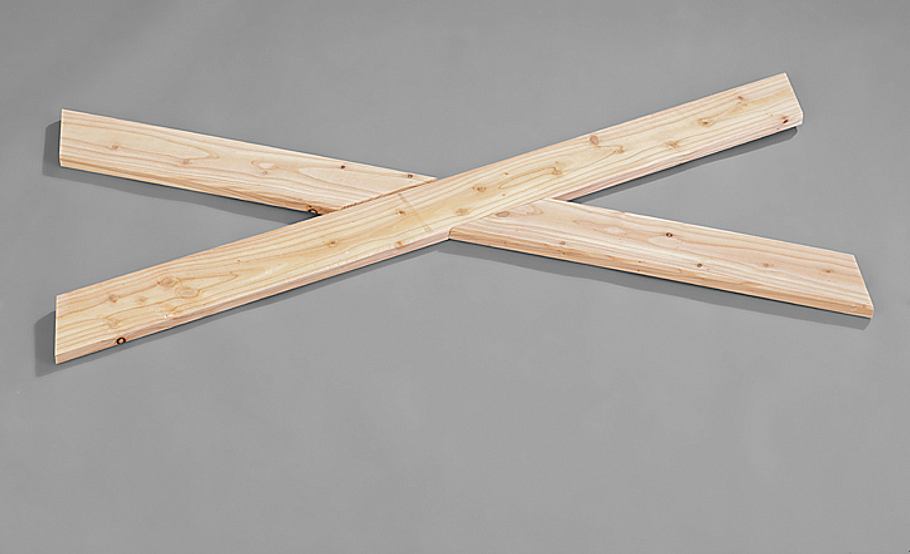

Auf Passung prüfen und ggf. mit wasserfestem Konstruktionsklebstoff verkleben. Dabei eine Zwinge verwenden!
Pflanzkübel / Bollerwagen: Schritt 8 von 54
Diese Aussteifung schrauben Sie nun zwischen den Querriegeln unter den Boden. Auch hier vorbohren und senken.
Pflanzkübel / Bollerwagen: Schritt 9 von 54

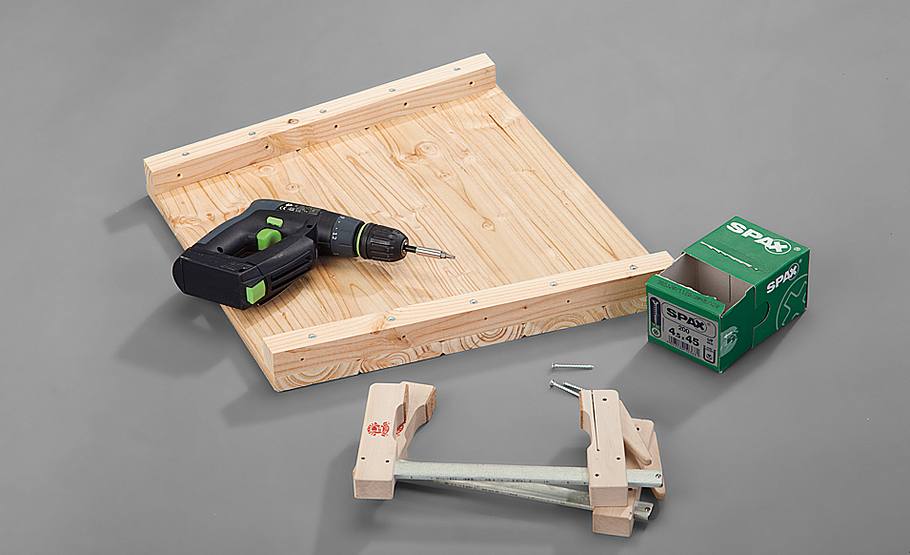

Die Längsseiten werden wie der Boden auf Querriegel geschraubt. Die Querriegel stehen unten um Materialstärke über.
Pflanzkübel / Bollerwagen: Schritt 10 von 54
Jede Seitenwand ist mit drei Querriegeln versteift.
Pflanzkübel / Bollerwagen: Schritt 11 von 54

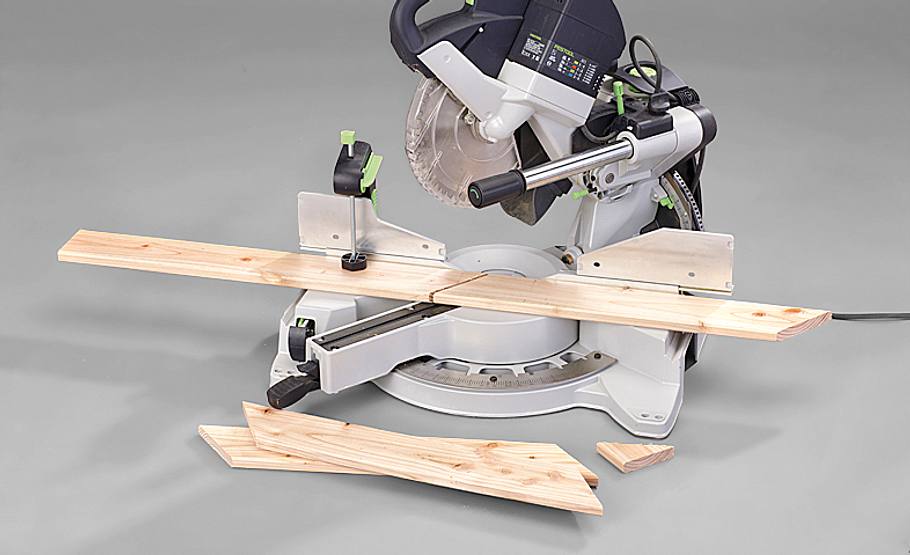

Zwischen die Riegel passen Sie Diagonalverstrebungen ein, die Sie einfach mit der schräggestellten Kappsäge auf Maß zuschneiden.
Pflanzkübel / Bollerwagen: Schritt 12 von 54
Da die Querriegel bereits gefast sind, erhalten nun auch die Diagonalstreben an den Kopfschnitten eine Fase, die Sie mit dem Fasefräser und der Oberfräse oder mit einer Feile anlegen.
Pflanzkübel / Bollerwagen: Schritt 13 von 54

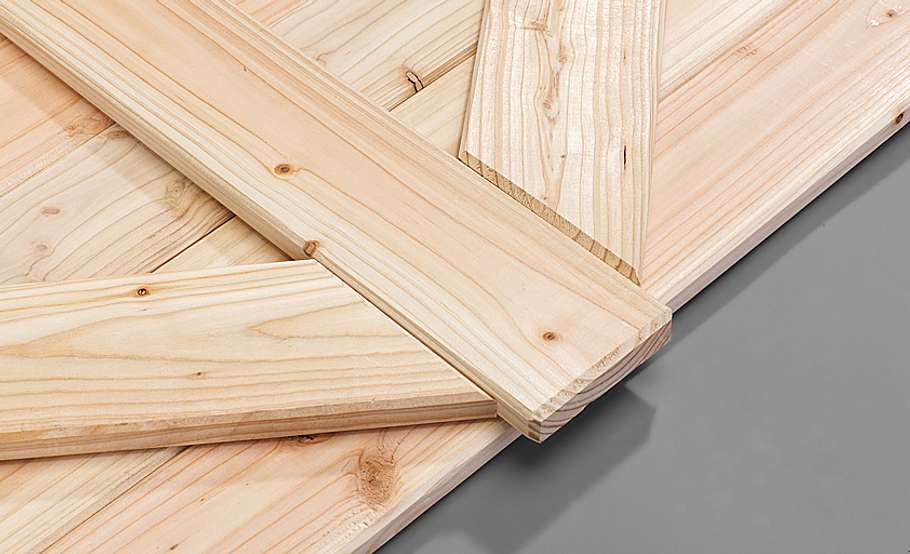

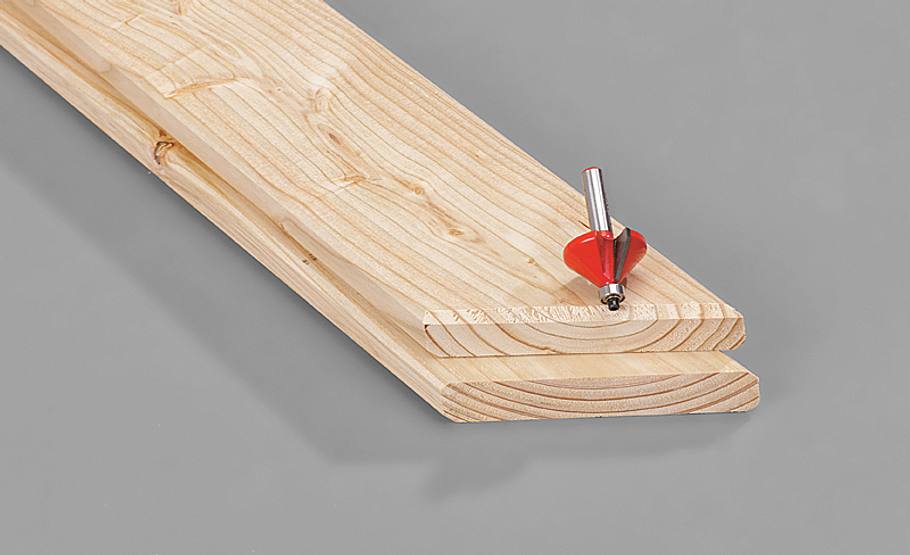

Klassische Schreiner-Regel: Stoßen Leisten aneinander, sind die Kanten zu Fasen.
Pflanzkübel / Bollerwagen: Schritt 14 von 54
Bei den Kopfseiten haben wir die Leisten mit Konstruktionskleber verbunden. Die Zulagen hierzu mit Klebeband versehen.
Pflanzkübel / Bollerwagen: Schritt 15 von 54

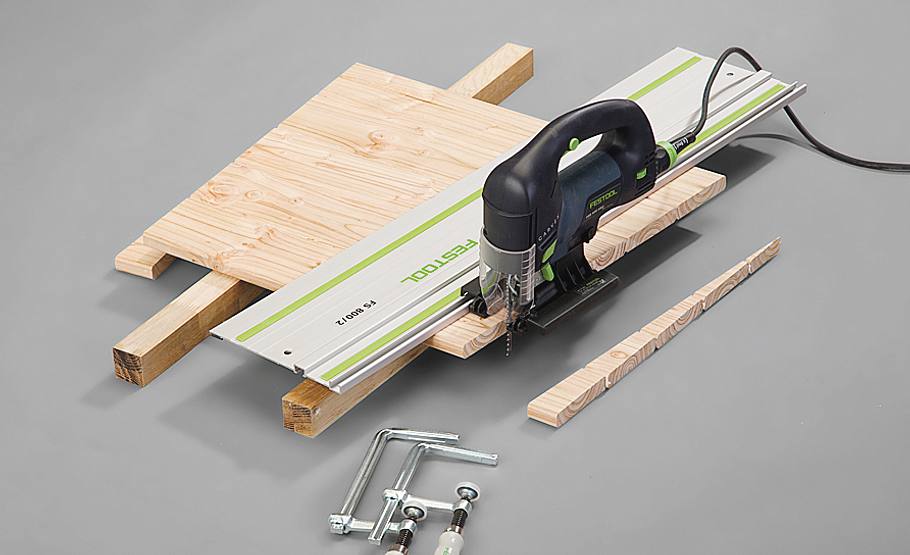

Klebstoffüberschuss nach dem Trocknen mit dem Stechbeitel entfernen und die Trapezform mit der Stichsäge zuschneiden.
Pflanzkübel / Bollerwagen: Schritt 16 von 54
Die Seiten werden mit Quadratstäben verbunden. Diese hierzu versetzt kreuzweise durchbohren und senken.
Pflanzkübel / Bollerwagen: Schritt 17 von 54
Diese Hölzer schrauben Sie nun innen gegen die trapezförmigen Seiten ...
Pflanzkübel / Bollerwagen: Schritt 18 von 54

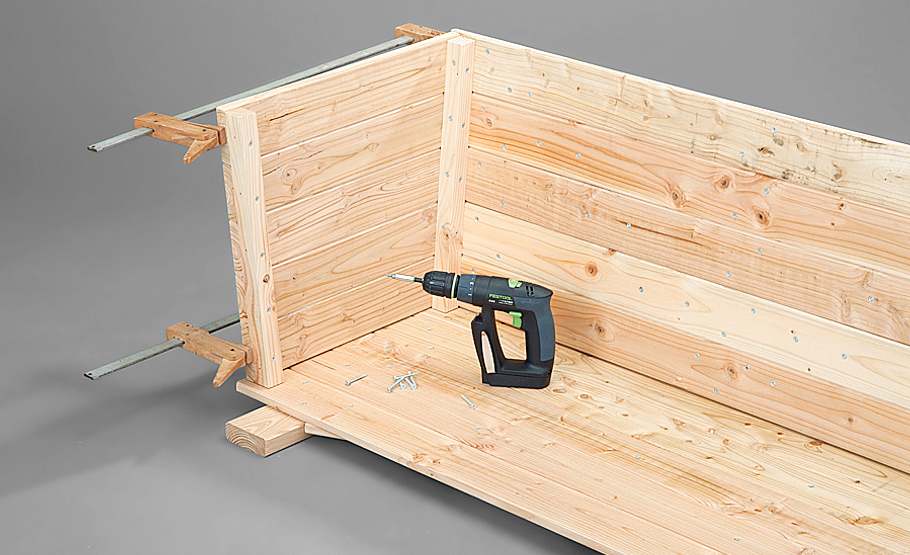

... und verschrauben diese auf der Bodenplatte stehend nun mit den Seiten.
Pflanzkübel / Bollerwagen: Schritt 19 von 54

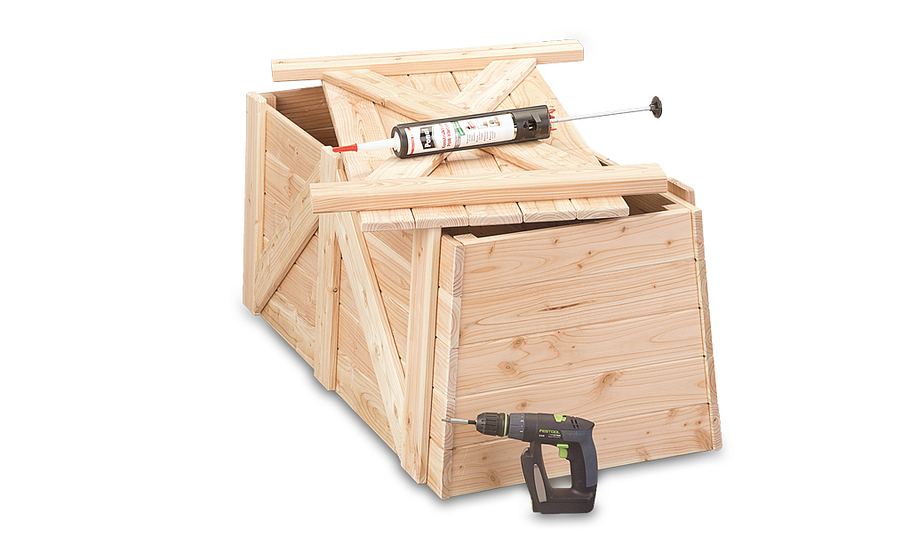

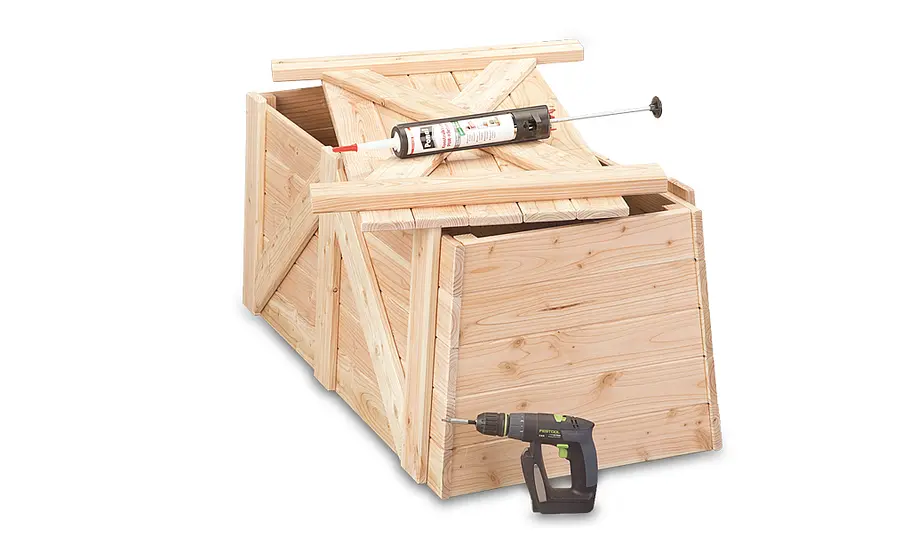

Wände und Boden werden anschließend mit Konstruktionsklebstoff (KONSTRUKTION PUR-KLEBER von Ponal ist wasserfest D4 und somit ideal für Holzverklebungen im Freien geeignet) fest verbunden.
Pflanzkübel / Bollerwagen: Schritt 20 von 54

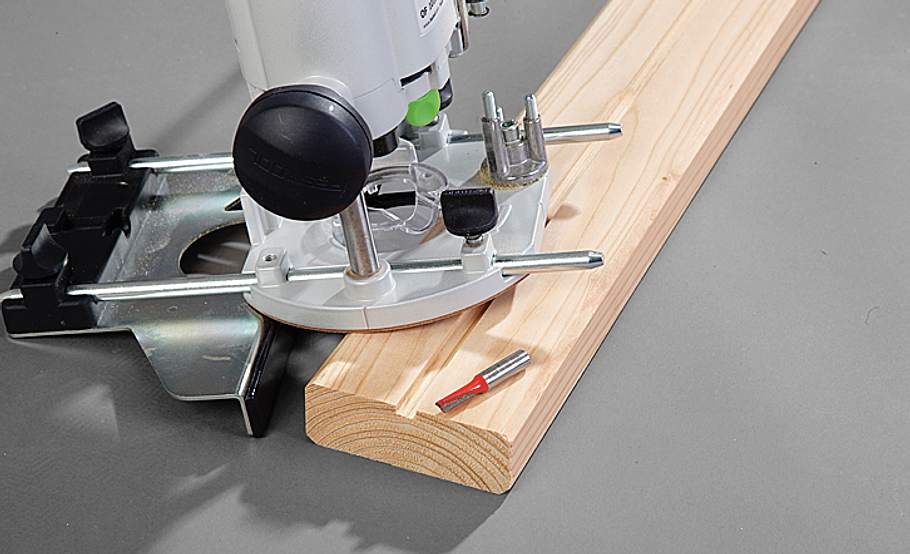

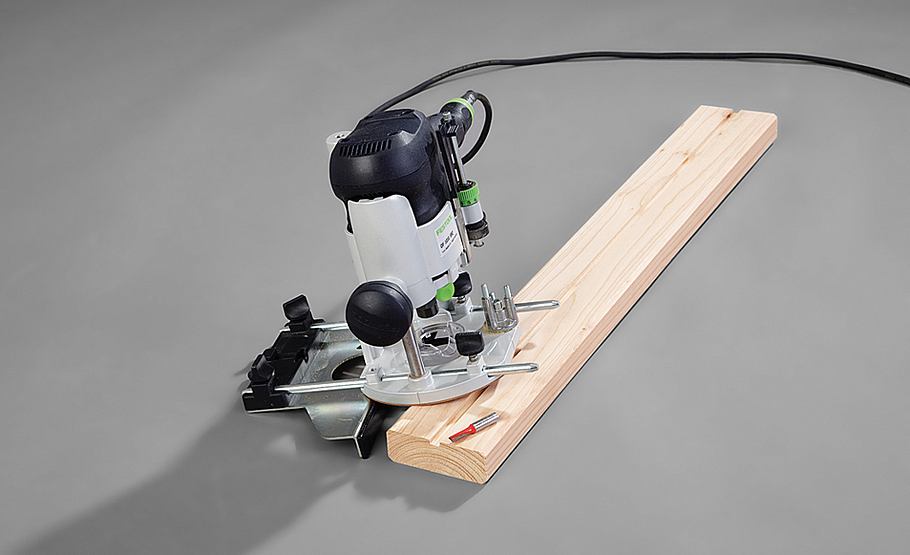

Beide Holzteile der beweglichen Vorderachs-Einheit werden mittig mit dem Fingerfräser genutet.
Pflanzkübel / Bollerwagen: Schritt 21 von 54

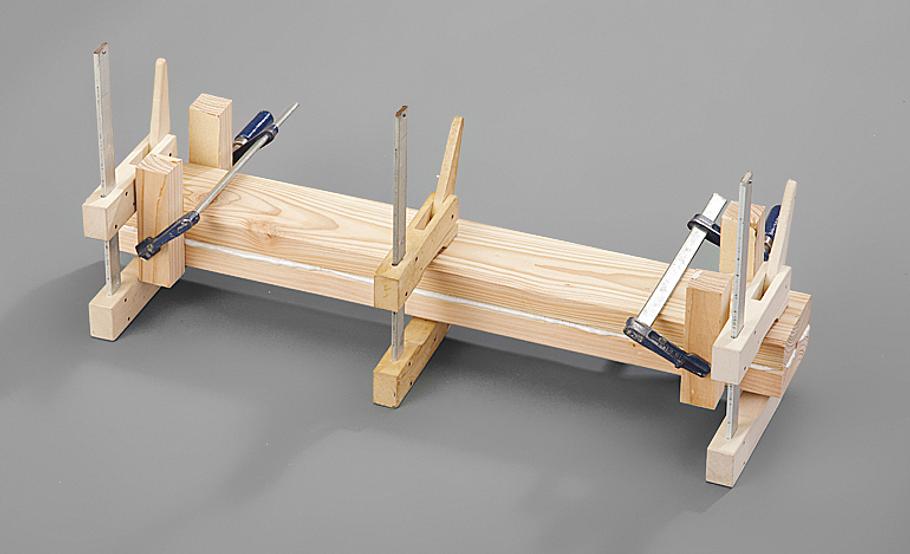

Anschließend verkleben Sie beide Teile so, dass die Nuten übereinanderliegen.
Pflanzkübel / Bollerwagen: Schritt 22 von 54

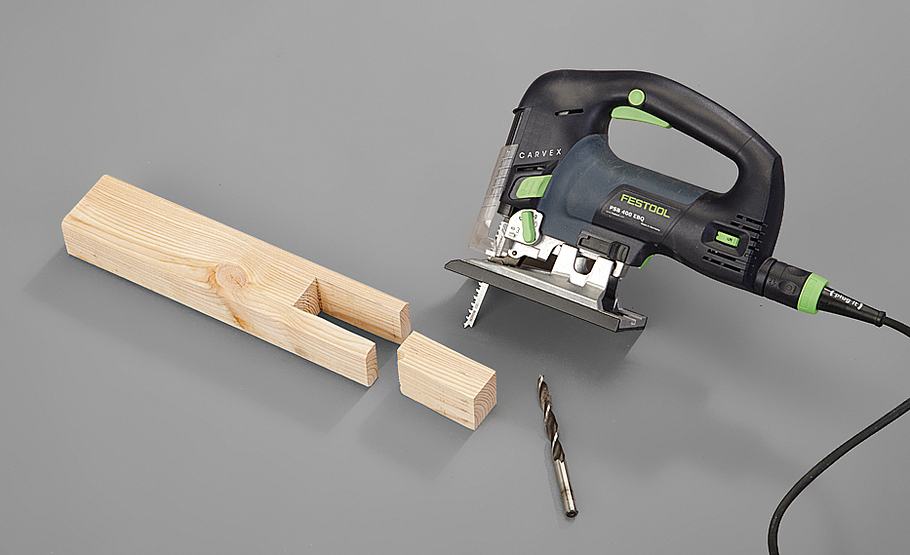

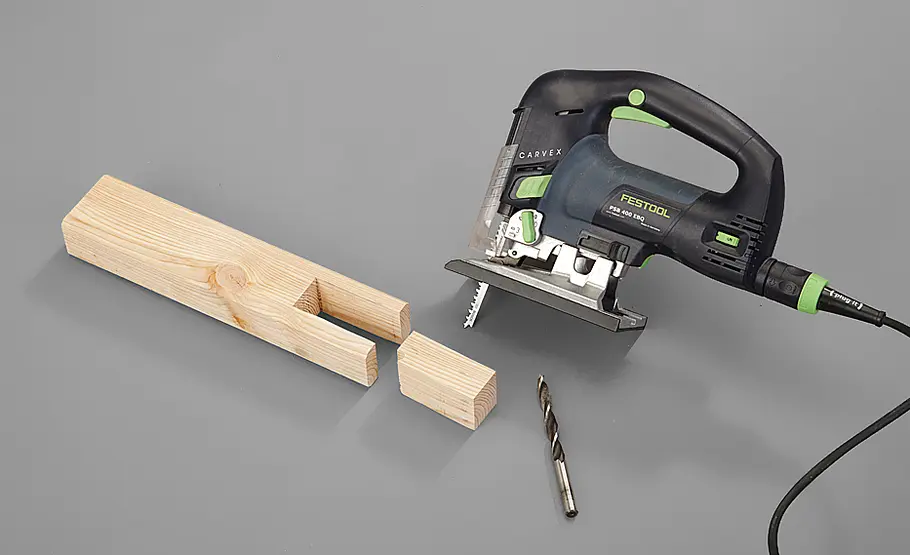

Mit der Stichsäge schneiden Sie das Deichselelement zu. Tipp: In den Innenecken vorbohren um das Sägeblatt drehen zu können!
Pflanzkübel / Bollerwagen: Schritt 23 von 54

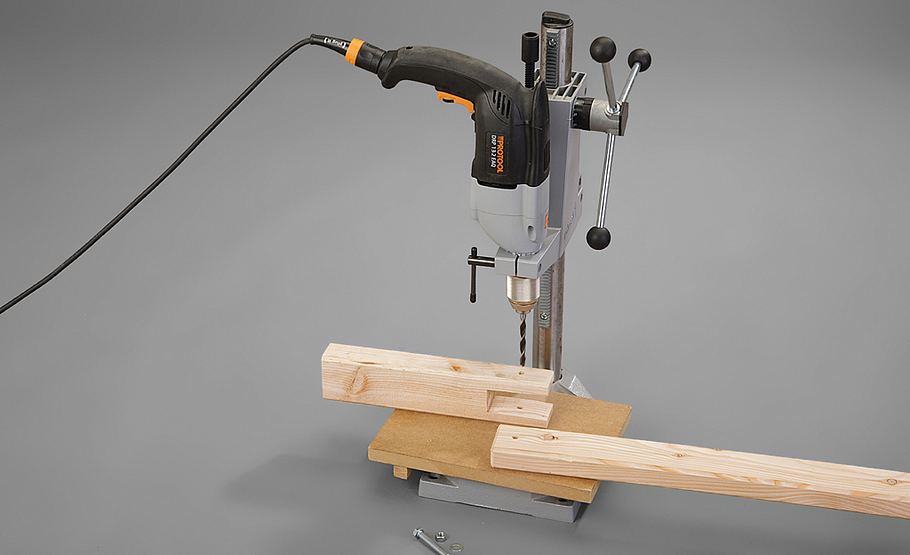

Zugstange einführen (dabei Spiel zur Basis lassen) und gemeinsam senkrecht durchbohren.
Pflanzkübel / Bollerwagen: Schritt 24 von 54

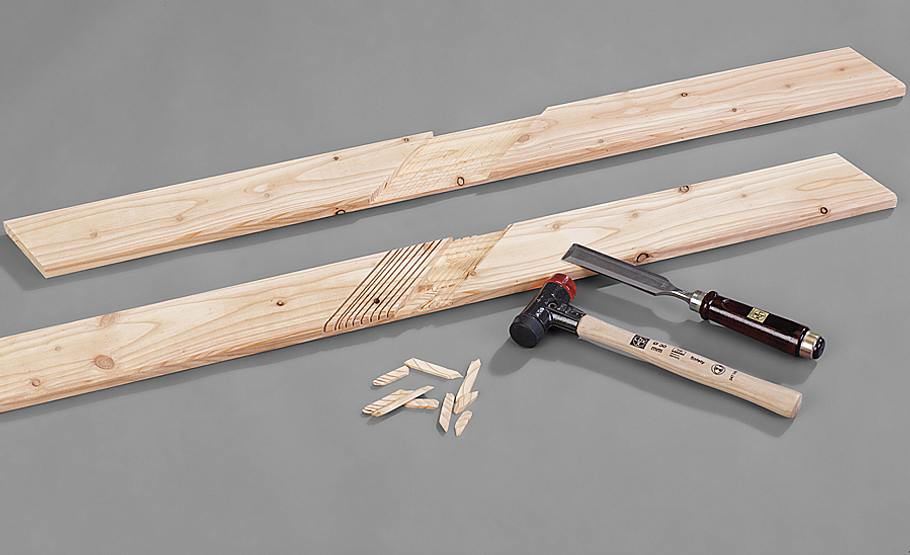

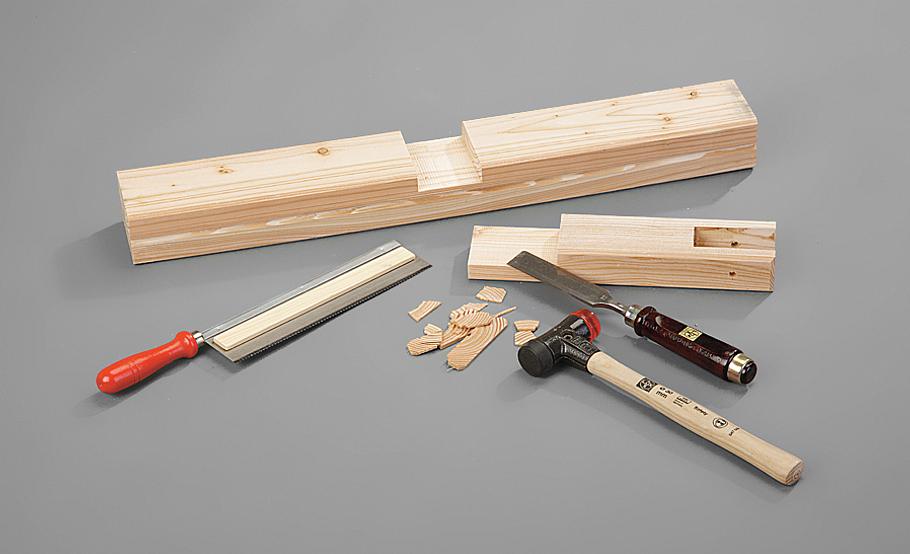

Deichsel und Achskörper werden überblattet. Auch hier lamellenförmig einschneiden und sauber ausstemmen.
Pflanzkübel / Bollerwagen: Schritt 25 von 54

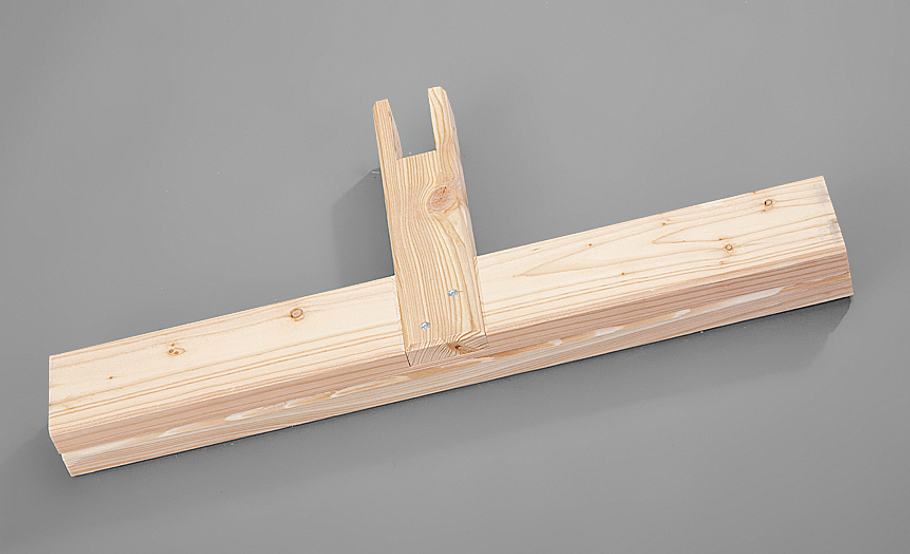

Wenn beide Teile sauber ineinanderpassen, Klebstoff angeben und zusätzlich verschrauben; dabei bohren und senken.
Pflanzkübel / Bollerwagen: Schritt 26 von 54

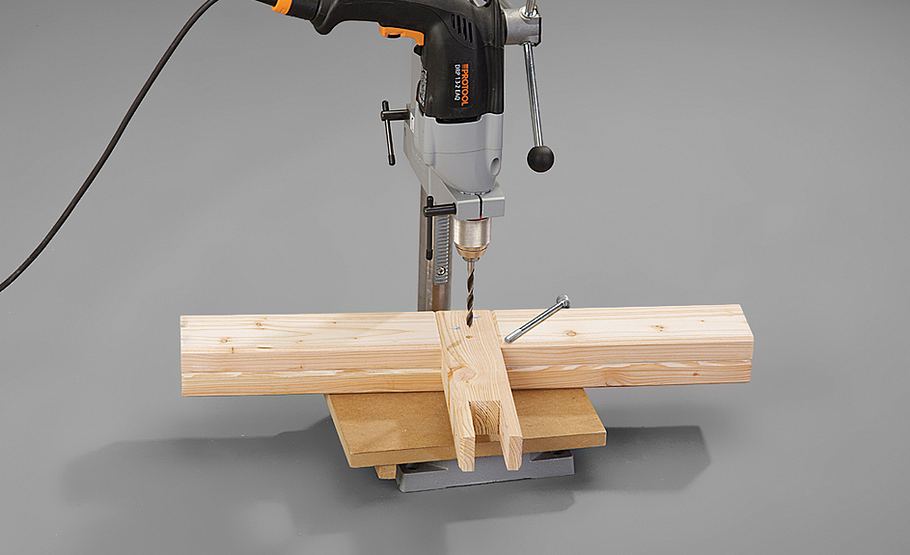

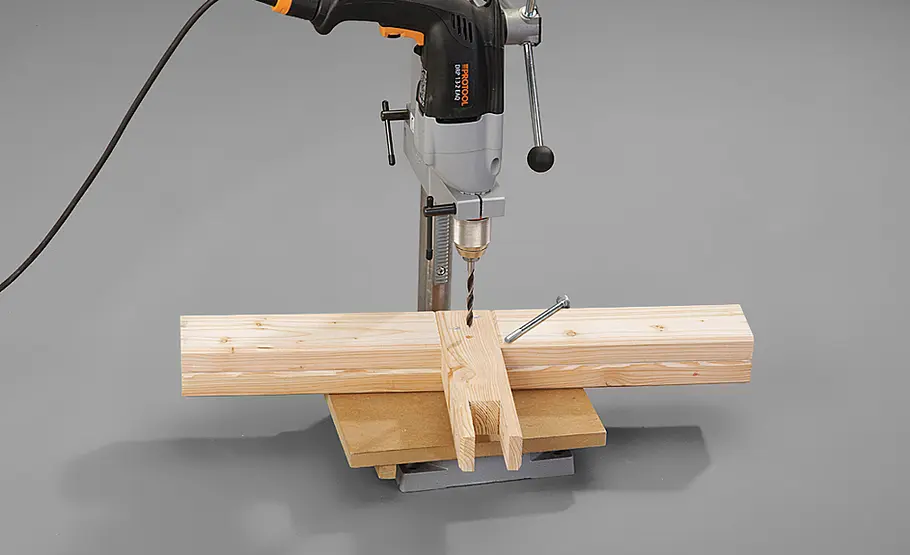

Bohren Sie nun den Drehpunkt der Achseinheit. Achten Sie unbedingt darauf, versetzt zur Nutlage zu bohren!
Pflanzkübel / Bollerwagen: Schritt 27 von 54

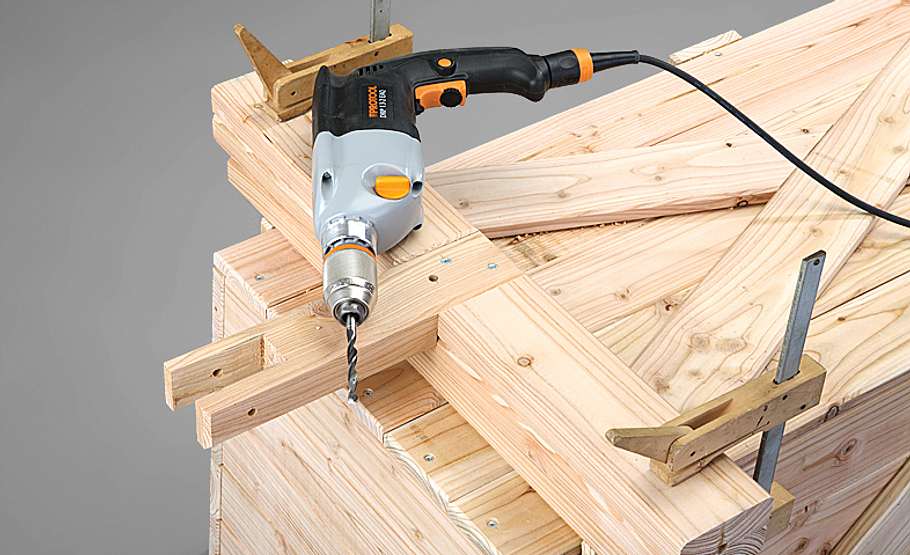

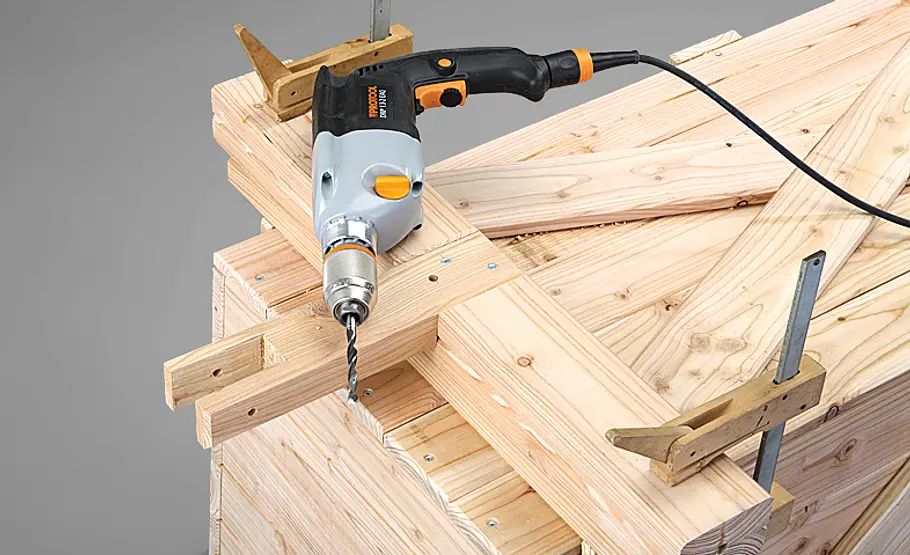

Bauteil mittig auf dem vorderen Bodenriegel ausrichten und diesen durch den im voherigen Bild gebohrten Drehpunkt durchbohren.
Pflanzkübel / Bollerwagen: Schritt 28 von 54

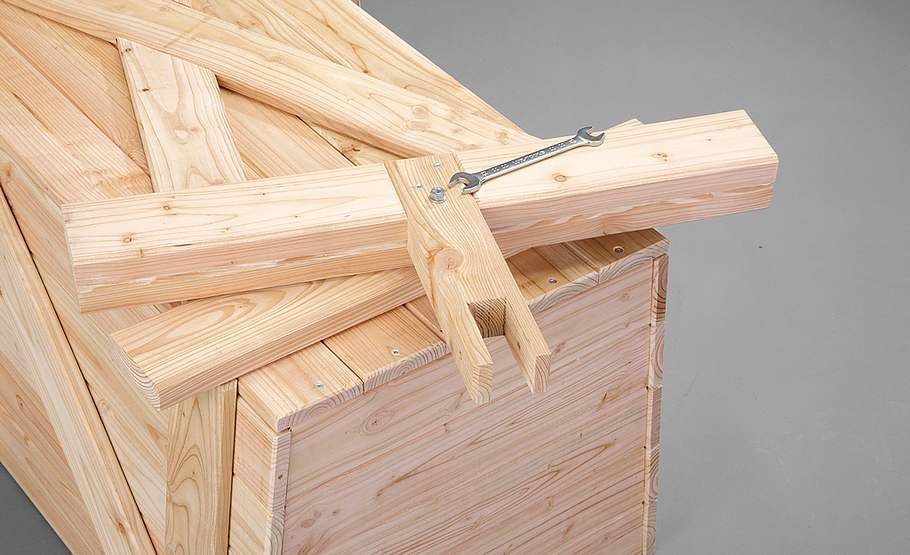

Schlossschraube von innen einstecken und von unten mit Unterlegscheibe und selbstsichernder Mutter drehbar fixieren.
Pflanzkübel / Bollerwagen: Schritt 29 von 54

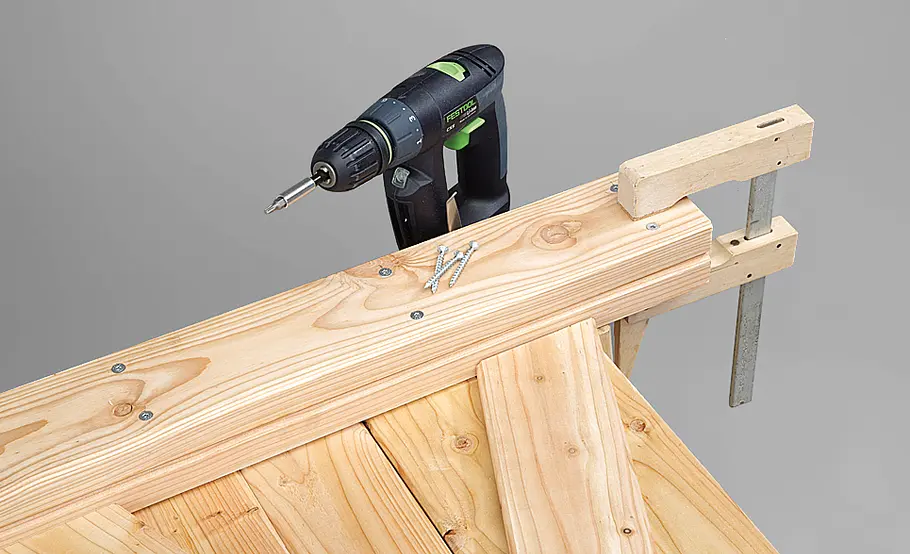

Die Aufnahme für die Hinterachse wird vervollständigt: Einen genuteten Riegel auf den genuteten Bodenriegel schrauben.
Pflanzkübel / Bollerwagen: Schritt 30 von 54

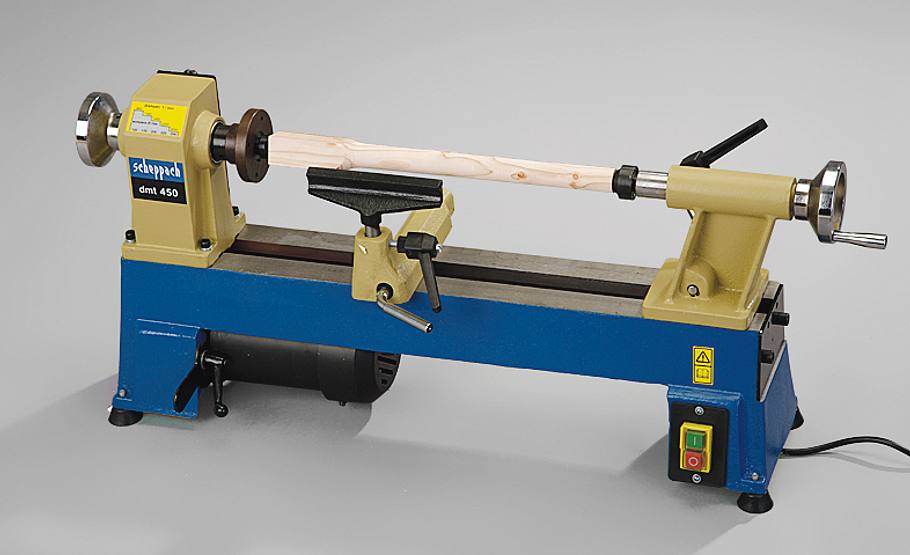

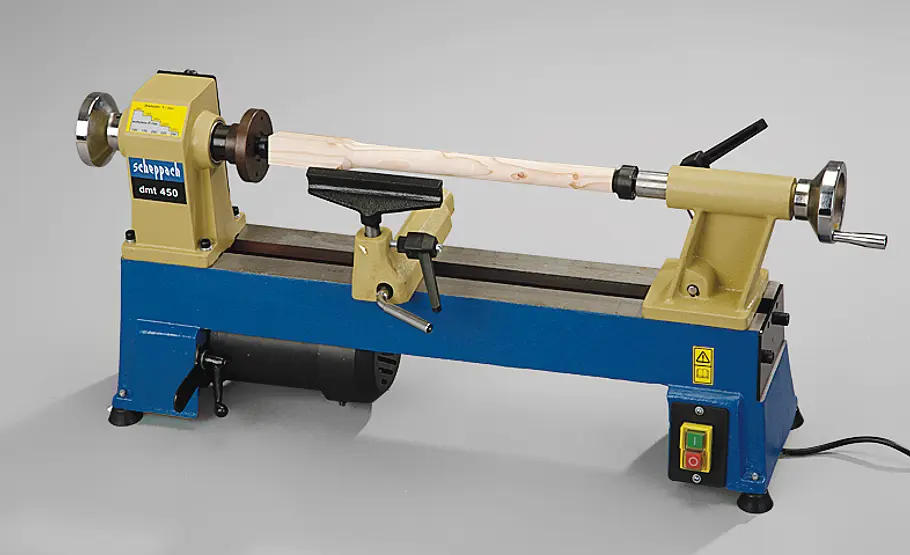

Den Griff der Zugstange können Sie mit einer Drechselbank herstellen oder raspeln bzw. hobeln und schleifen.
Pflanzkübel / Bollerwagen: Schritt 31 von 54

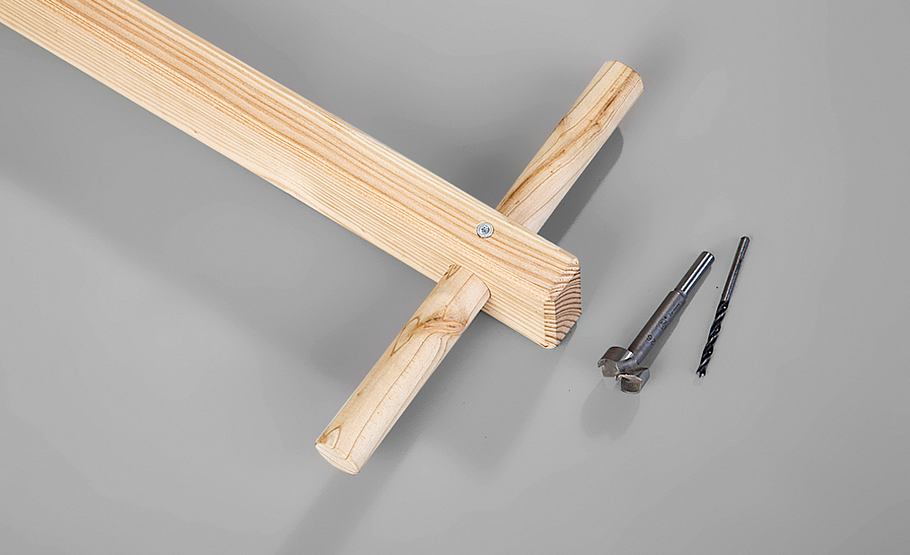

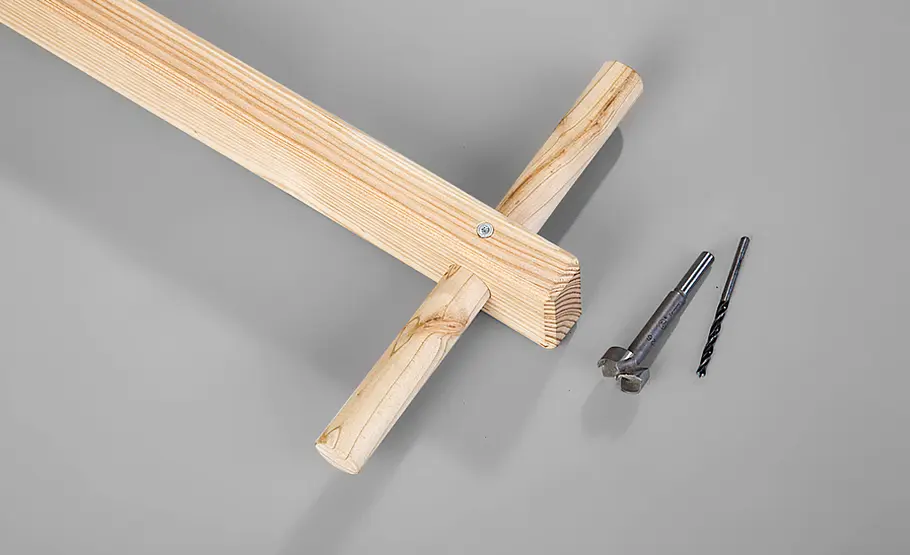

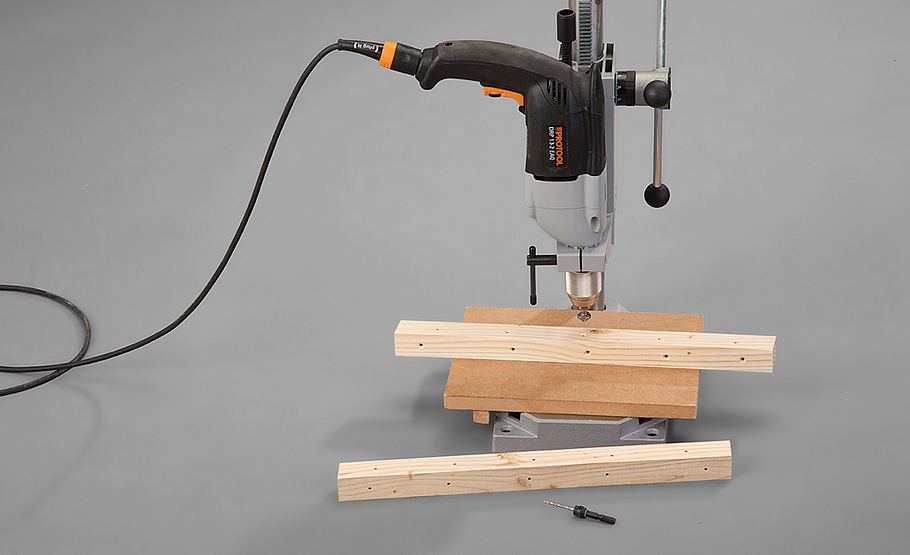

Zugstange am Kopf mit dem Forstnerbohrer durchbohren, Griff einschieben und nach Vorbohren und Senken verschrauben.
Pflanzkübel / Bollerwagen: Schritt 32 von 54

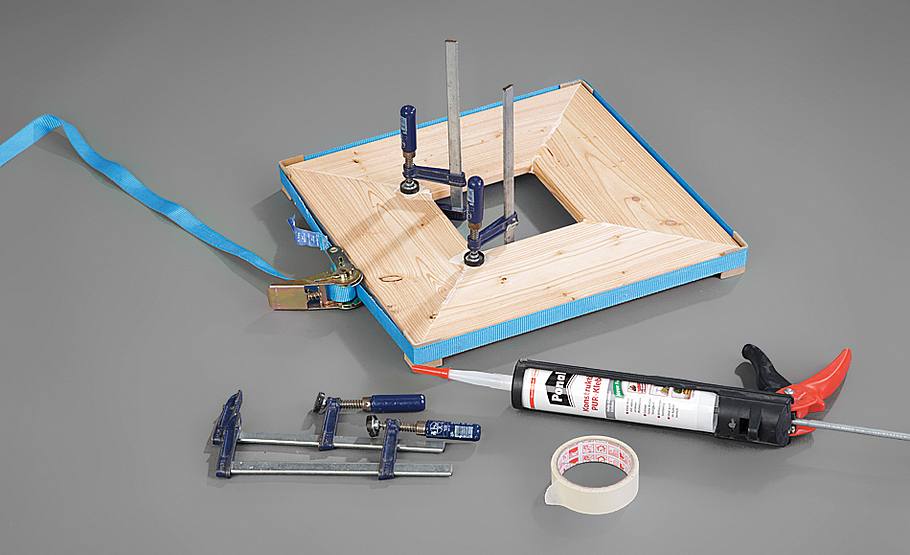

Jede Felge besteht aus drei „Scheiben“. Fertigen Sie hierzu sechs große und sechs kleine Rahmen und verkleben diese.
Pflanzkübel / Bollerwagen: Schritt 33 von 54

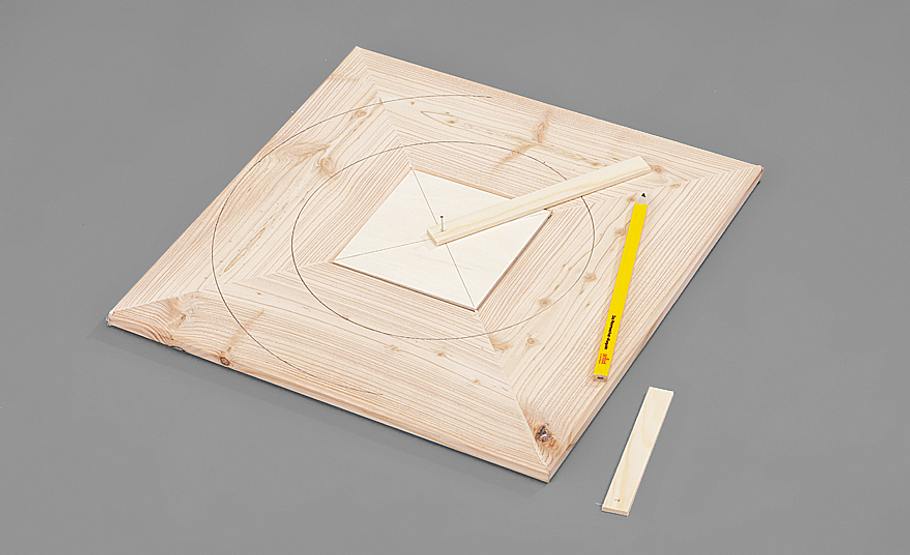

Mit einer solchen Zirkelschablone zeichnen Sie den Innen- und Außenradius auf die Felgenscheiben.
Pflanzkübel / Bollerwagen: Schritt 34 von 54

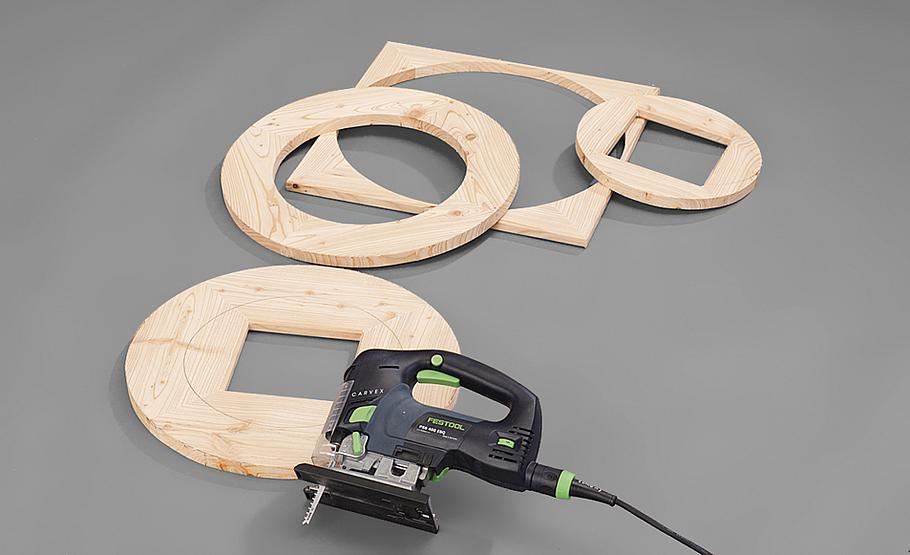

Schneiden Sie die Felgenringe nun sehr sorgfältig aus. Den Strich stehen lassen.
Pflanzkübel / Bollerwagen: Schritt 35 von 54

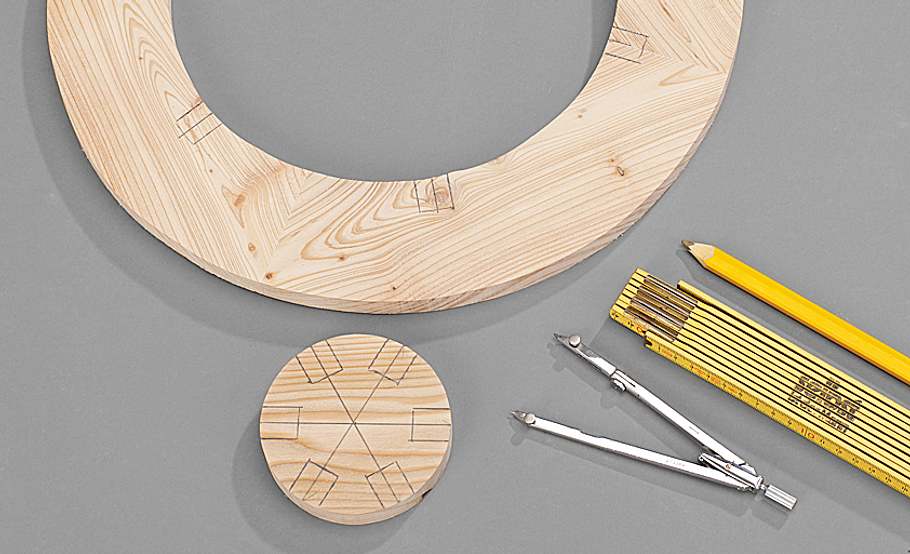

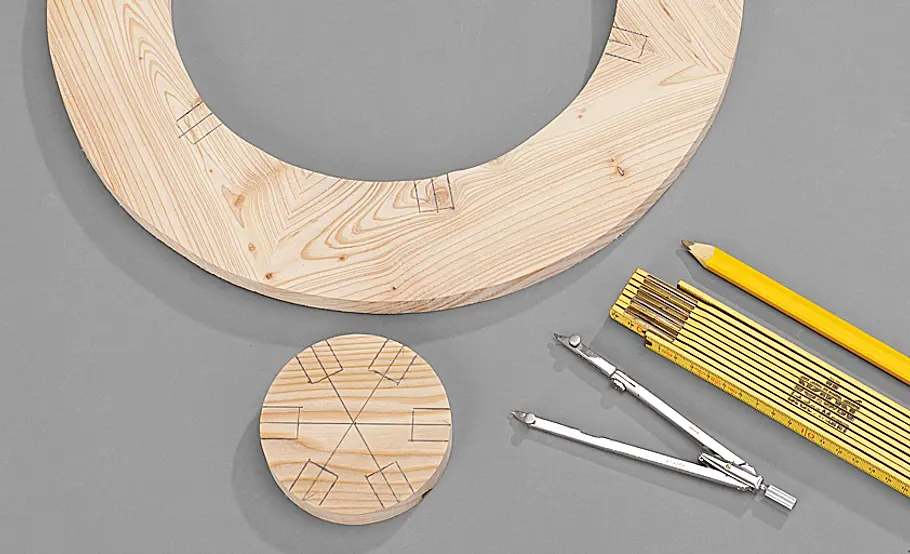

Der mittlere Felgenring und die mittlere Nabenscheibe erhalten sechs Aufnahmen für die Speichen. Diese genau aufreißen ...
Pflanzkübel / Bollerwagen: Schritt 36 von 54

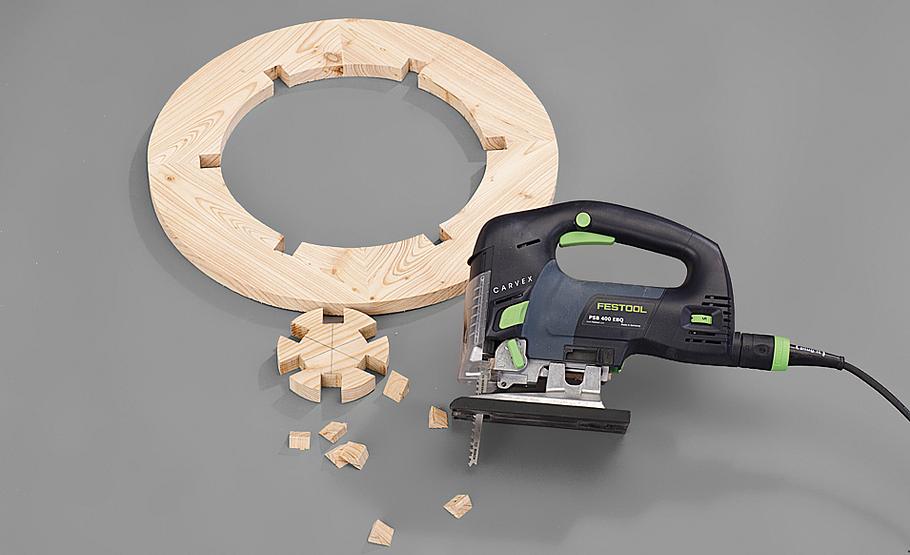

... und mit der Stichsäge sorgfältig ausschneiden; ggf. mit der Feile nacharbeiten.
Pflanzkübel / Bollerwagen: Schritt 37 von 54

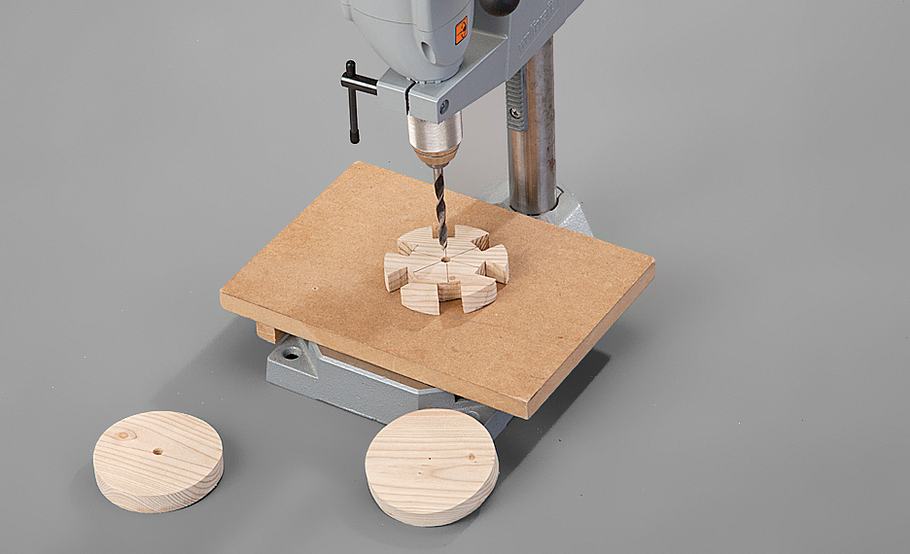

Die jeweils drei Nabenscheiben pro Rad mittig für die Achsaufnahme durchbohren.
Pflanzkübel / Bollerwagen: Schritt 38 von 54

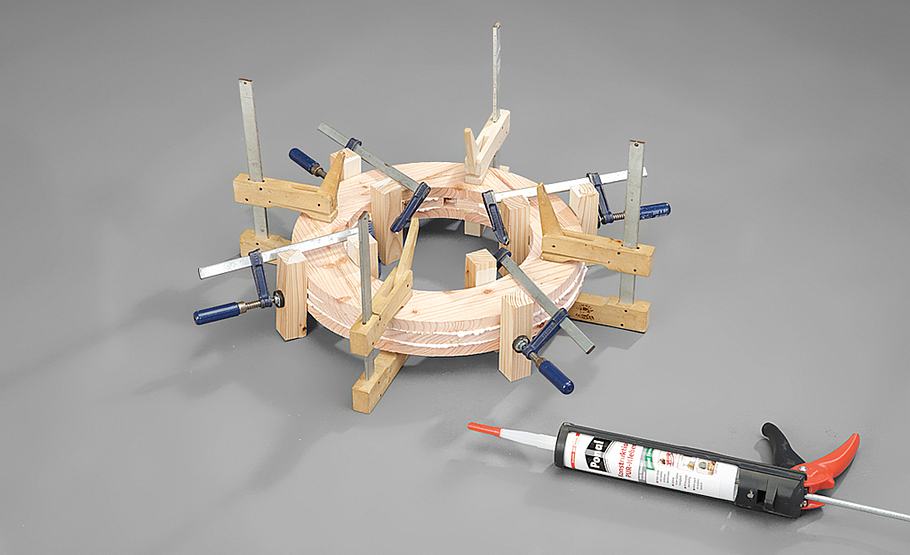

Verkleben Sie nun die dreischichtigen Felgen. Die Klebestellen der einzelnen Ringe müssen dabei versetzt liegen.
Pflanzkübel / Bollerwagen: Schritt 39 von 54

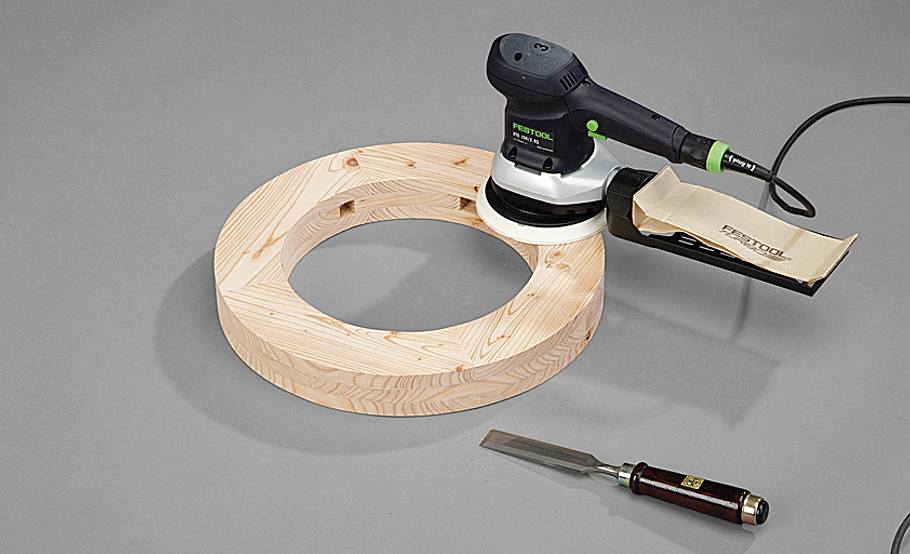

Klebstoffreste zunächst mit dem Stechbeitel entfernen, anschließend die Felgenflanken mit dem Exzenterschleifer glätten.
Pflanzkübel / Bollerwagen: Schritt 40 von 54

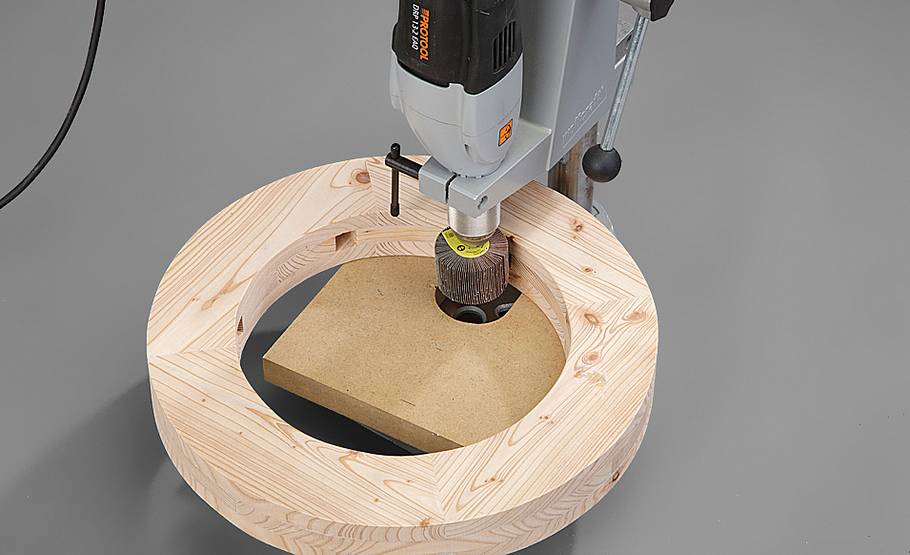

Dann Felgen innen und außen bündig mit einem in die Ständerbohrmaschine gespannten Fächerschleifer beischleifen.
Pflanzkübel / Bollerwagen: Schritt 41 von 54

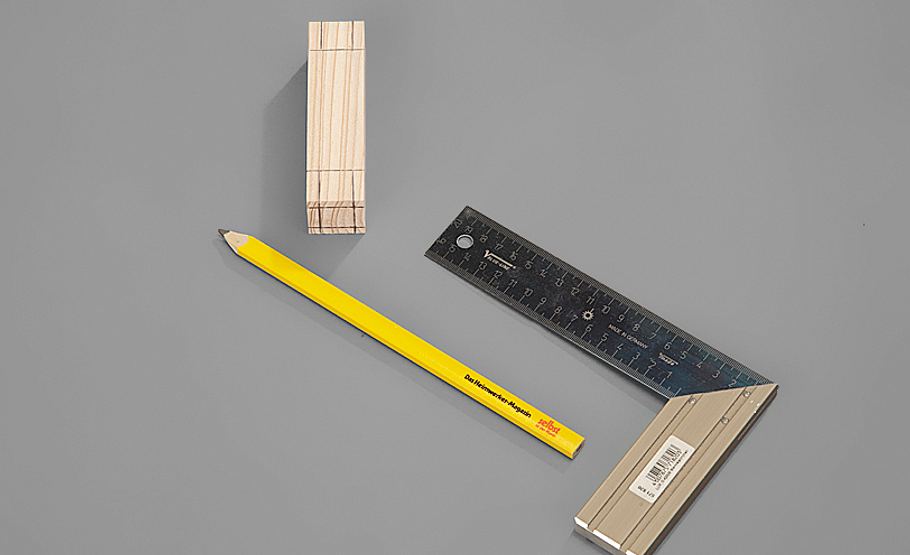

Nun stellen Sie die Speichen her. Da jede Speiche beidseitig abgesetzt wird, reißen Sie die Enden exakt mit dem Winkel auf.
Pflanzkübel / Bollerwagen: Schritt 42 von 54

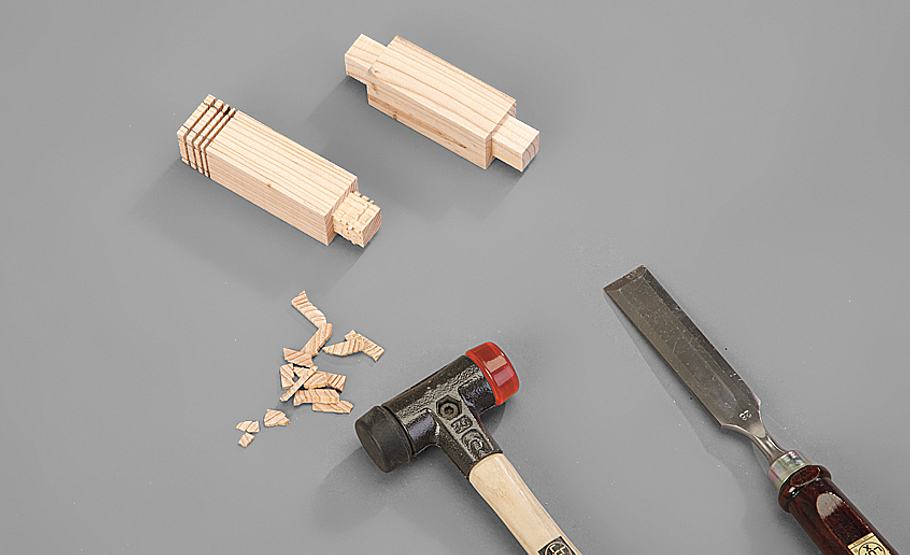

24 Speichen in zwei unterschiedlichen Längen bedeuten 48 abgesetzte Enden, die mit Feinsäge und Beitel gefertigt werden müssen.
Pflanzkübel / Bollerwagen: Schritt 43 von 54

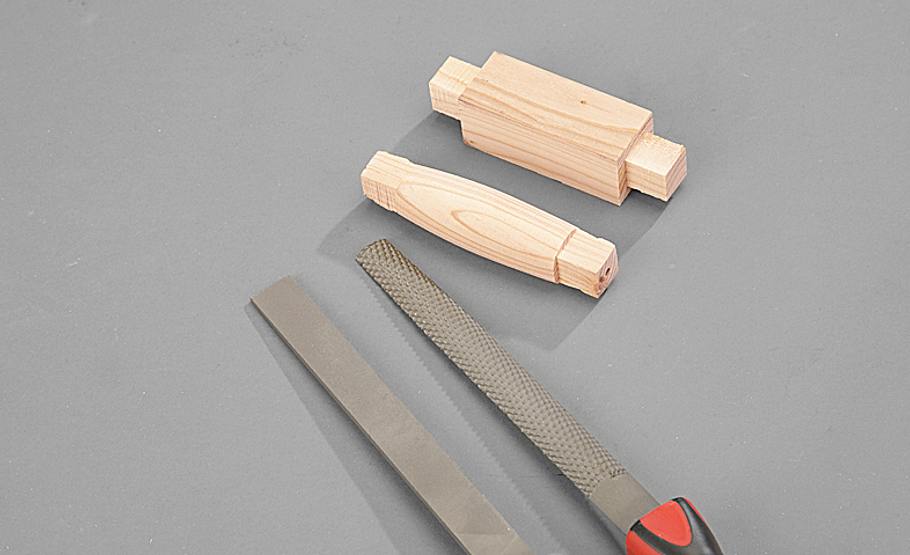

Das ist echte Fleißarbeit. Die Speiche selbst wird anschließend bauchig geraspelt und gefeilt.
Pflanzkübel / Bollerwagen: Schritt 44 von 54

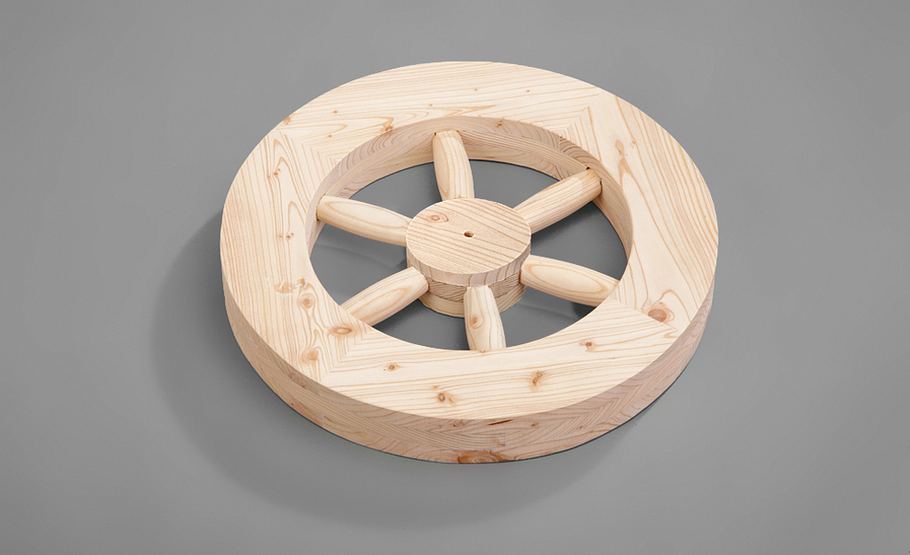

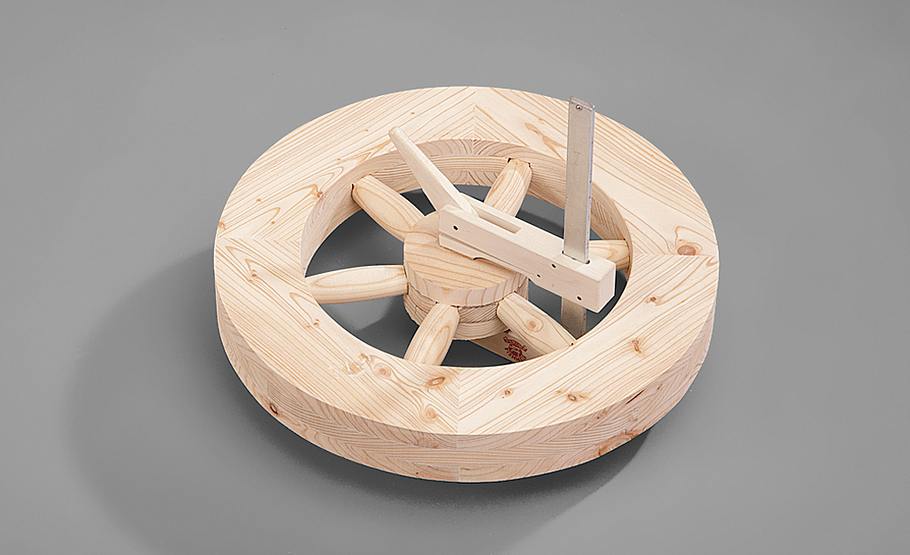

Speichen in die Felgen einkleben und direkt die Nabe schichtweise mit Klebstoff aufbauen.
Pflanzkübel / Bollerwagen: Schritt 45 von 54
Zur Zentrierung ggf. einen mit Klebeband ummantelten Gewindestangenabschnitt einsetzen. Die Nabe mit einer Leimklemme verpressen!
Pflanzkübel / Bollerwagen: Schritt 46 von 54

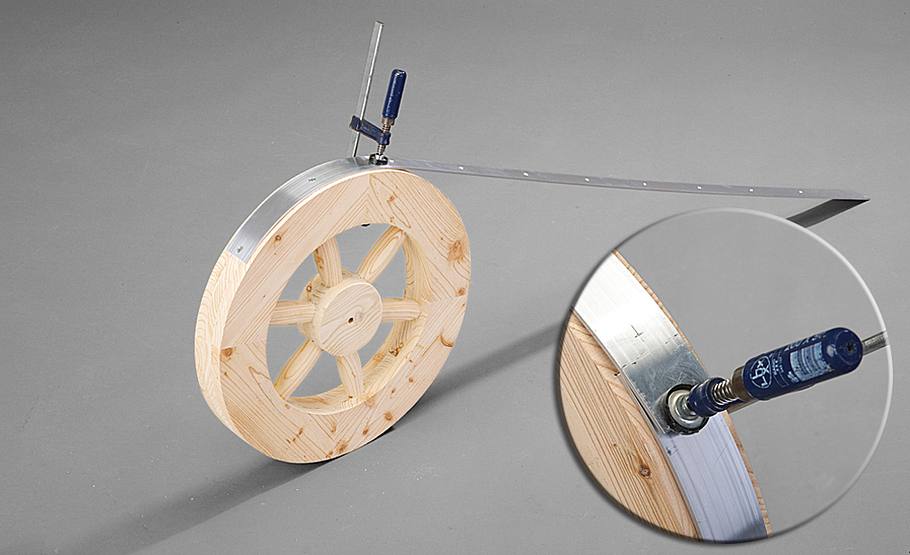

Die Lauffläche aus Alu-Flachband bohren, senken und Stück für Stück aufschrauben.
Pflanzkübel / Bollerwagen: Schritt 47 von 54
PRAXISTIPP: Speichen drechseln
Vier mal sechs Speichen verbinden die Felgen mit den Naben. Die Speichen
lassen sich am effektivsten und ordentlichsten

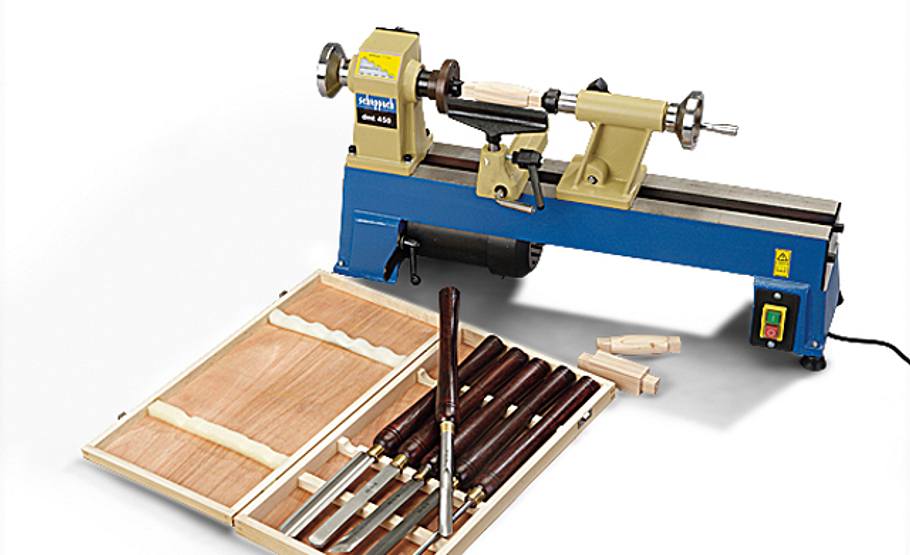

mit einer Drechselbank
herstellen. Das
gelingt auch
Einsteigern!
Pflanzkübel / Bollerwagen: Schritt 48 von 54

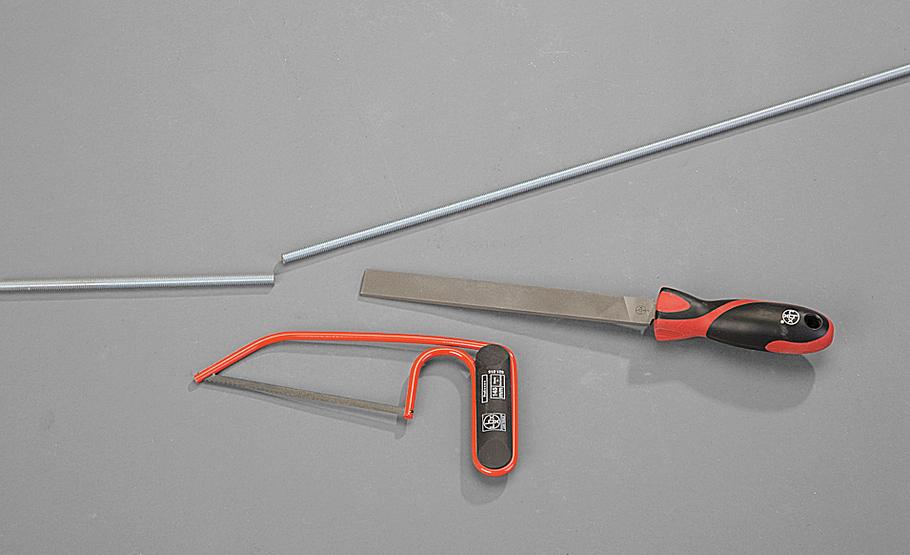

Schneiden Sie die Gewindestange zu und entgraten sie mit der Feile.
Pflanzkübel / Bollerwagen: Schritt 49 von 54
Achse in den Achskörper schieben, von beiden Seiten mit Scheibe und Mutter sichern, zweite Scheibe aufziehen, ...
Pflanzkübel / Bollerwagen: Schritt 50 von 54

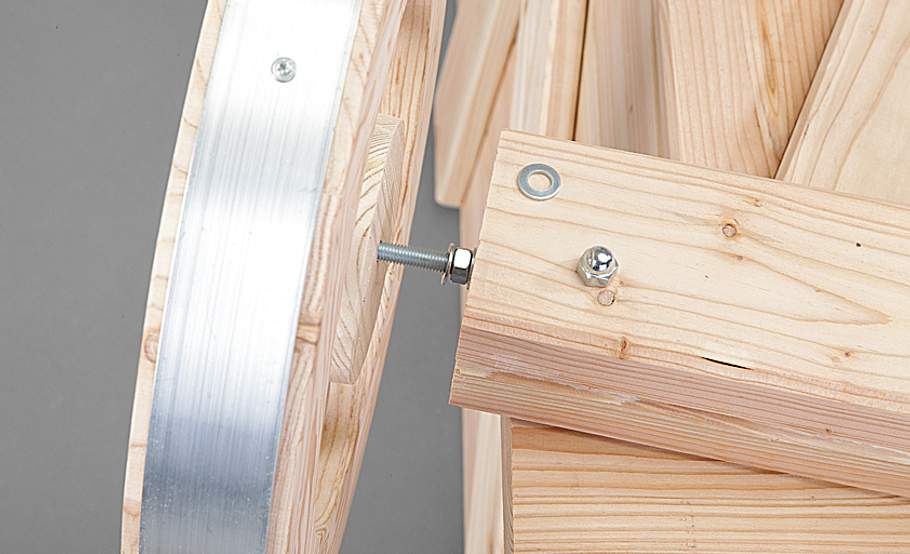

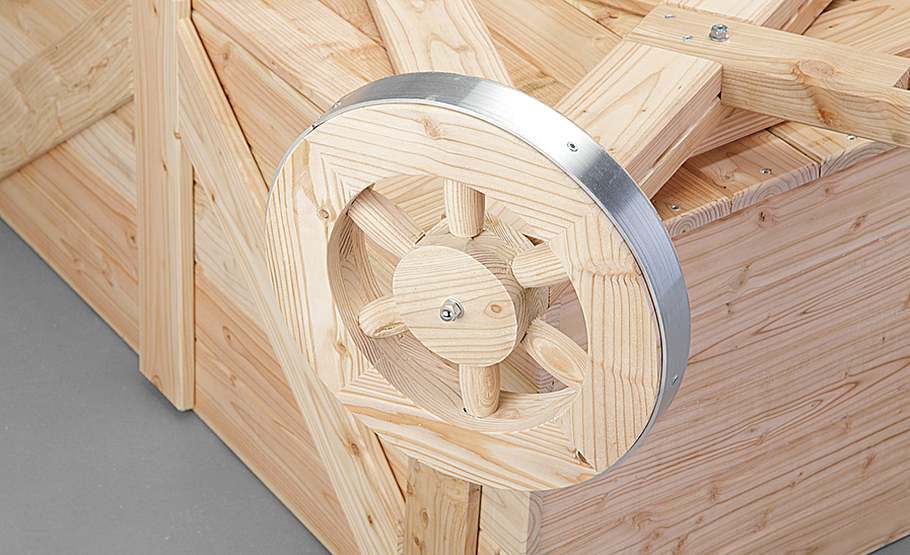

... dann das Vorderrad aufstecken. Das Rad außen mit weiterer Scheibe und selbstsichernder Kopfmutter montieren.
Pflanzkübel / Bollerwagen: Schritt 51 von 54

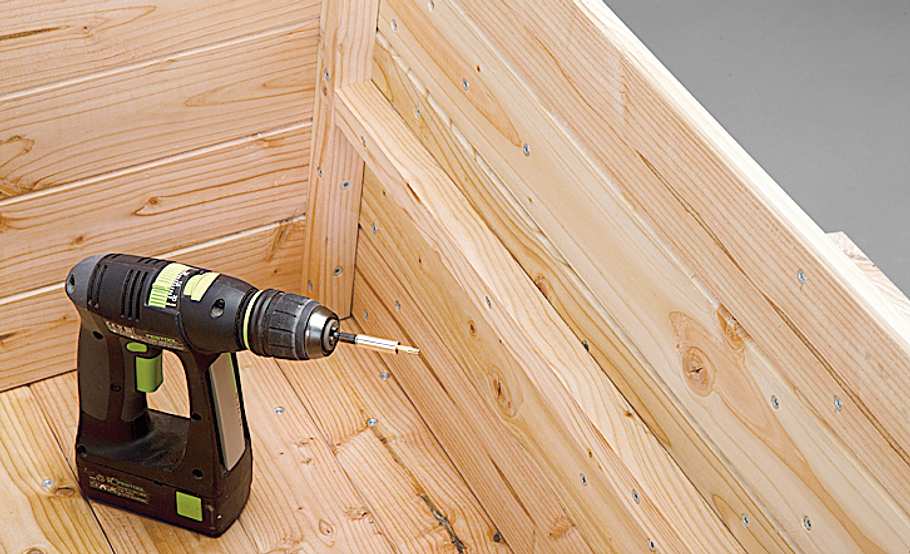

Zur Reduzierung des Gewichts und des Erdvolumens haben wir an den Längsseiten Auflager montiert und darauf ...
Pflanzkübel / Bollerwagen: Schritt 52 von 54

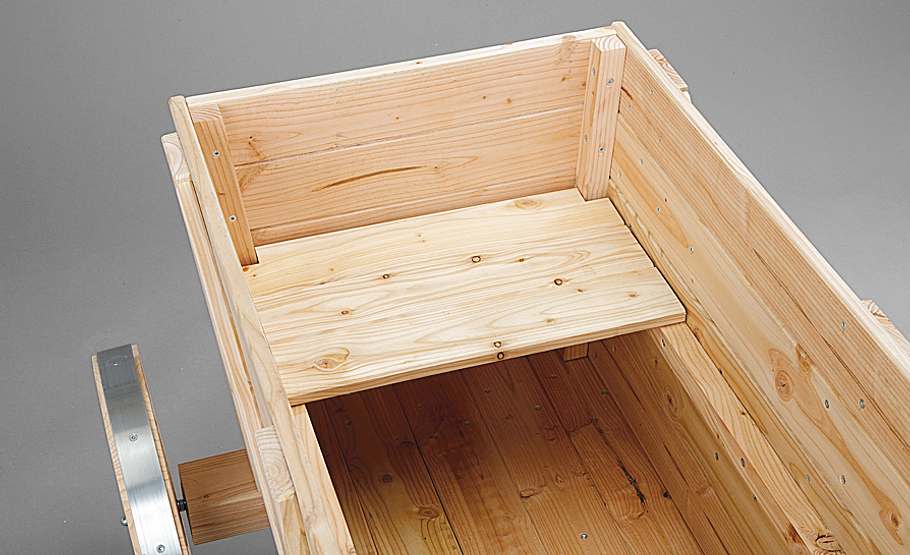

... eine lose Bretterschalung gelegt. Im Bereich der Eckverbinder müssen Sie die Schalung allerdings ausklinken.
Pflanzkübel / Bollerwagen: Schritt 53 von 54

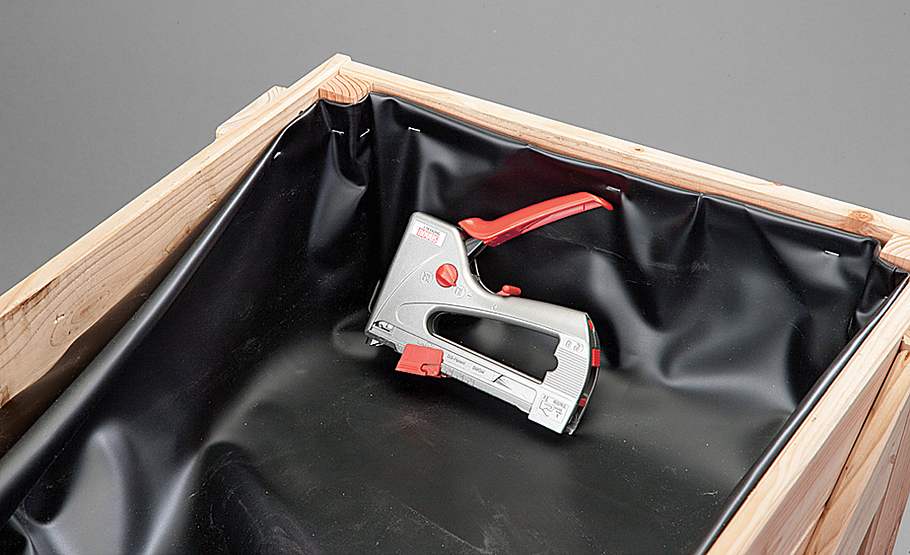

Eine angeheftete Teichfolie schützt das Holz vor Erdkontakt. Zur Vermeidung von Staunässe unten einen Ablauf schneiden.
Da der Bollerwagen die meiste Zeit ungeschützt der Witterung ausgesetzt ist, sollten Sie alle Holzteile mit einer Holzschutzlasur einlassen.
Pflanzkübel / Bollerwagen: Schritt 54 von 54

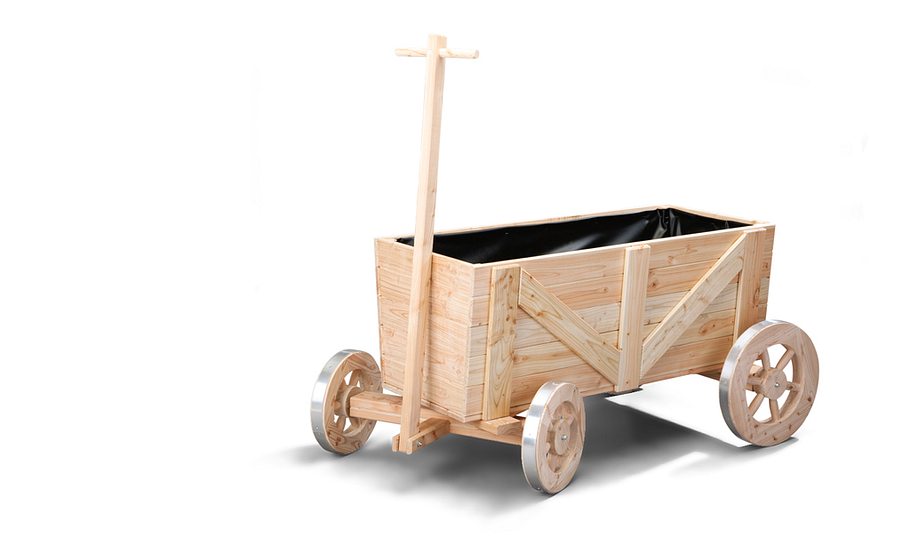

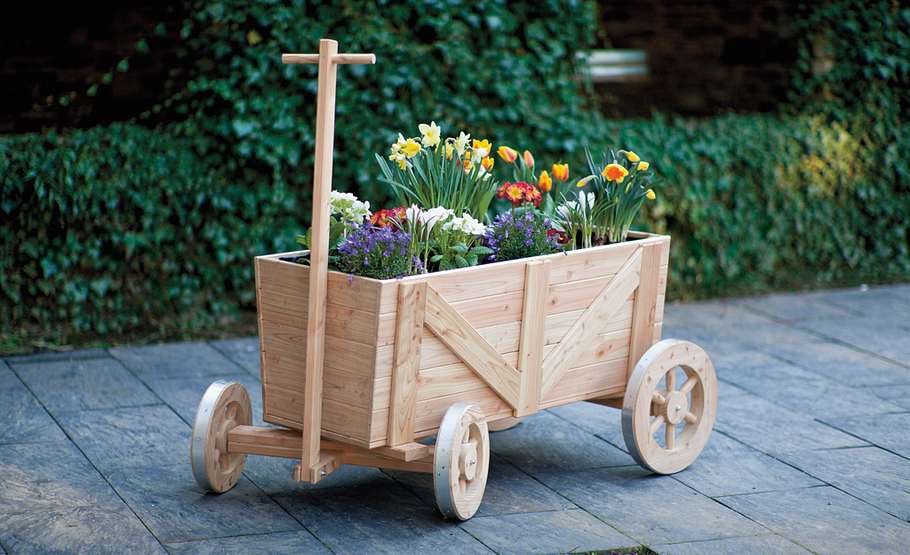

Fertig ist der Leiterwagen-Pflanzkasten: Dank der beweglichen Räder lässt sich der Pflanzkübel – trotz hohen Gewichtes Duch die Bepflanzung – leicht transportieren!
Mithilfe unseres Bauplans fällt der Bau des Handwagens leicht. Alle Maßangaben für den Bollerwagen, den wir als mobilen Pflanzkübel umfunktionieren, finden Sie im Bauplan. Die Bauanleitung zeigt Ihnen Schritt für Schritt, wie Sie den Bollerwagen selber bauen. So haben Sie schnell einen individuellen Pflanzkasten gebaut!
Bollerwagen als Pflanzkübel bepflanzen
Bauplan bestellen
Als klassischer Leiterwagen für die Ausflug mit den Kindern oder beim Jungegesellenabschied ist der Bollerwagen nicht gedacht. Die Räder aus Holz würden schnell unter einer Ausfahrt über Steine und Asphalt leiden. Dieser Bollerwagen ist rein für seine Funktion als feststehender Pflanzkübel ausgerichtet – das leistet er aber mit Bravour!
Damit Sie lange Freude am bepflanzen Bollerwagen haben, ist es erforderlich, dass Sie das Innere mit stabiler Teichfolie ausschlagen. Ehe Sie den Bollerwagen bepflanzen, sollten Sie zusätzlich eine dicke Schicht Blähton einfüllen. Diese Drainage verhindert Staunässe und reduziert das Gewicht des Pflanztrogs auf Rädern. Denn leicht zu verschieben ist der Bollerwagen-Pflanzkasten!
