Arbeiten mit dem Duodübler
Der DuoDübler erleichtert die Herstellung von Dübelverbindungen enorm. Wie Sie mit dem Duodübler verschiedene Verbindungen herstellen, erfahren Sie hier.
Arbeiten mit dem Duodübler
Am Bau eines einfachen Korpus mit Rahmentür zeigen wir die Anwendung des neuen DuoDüblers. Doch die Einsatzmöglichkeiten sind noch weitaus vielfältiger!
Korpusbau mit dem DuoDübler

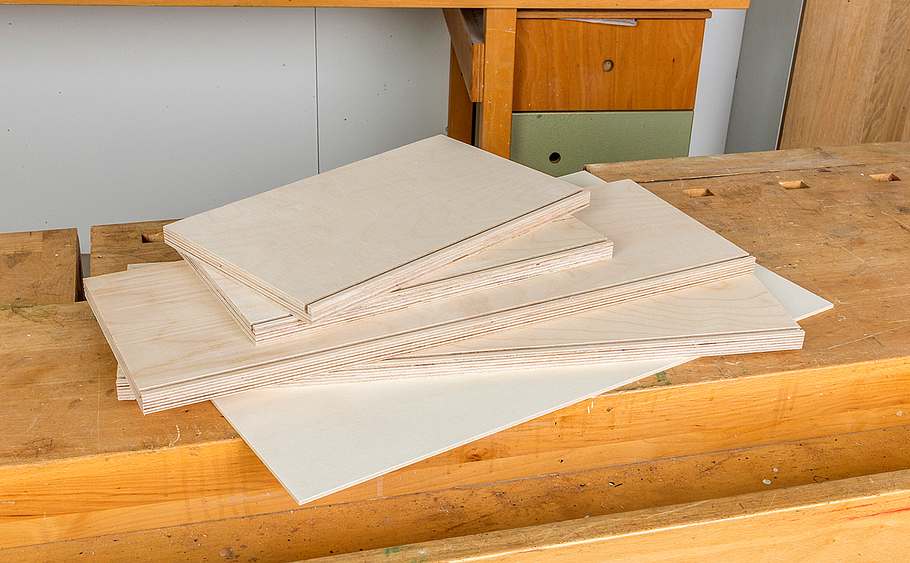

Die Bauteile sind zugeschnitten und die Wände wurden bereits für die (optionale) Rückwand genutet.
Korpusbau mit dem DuoDübler

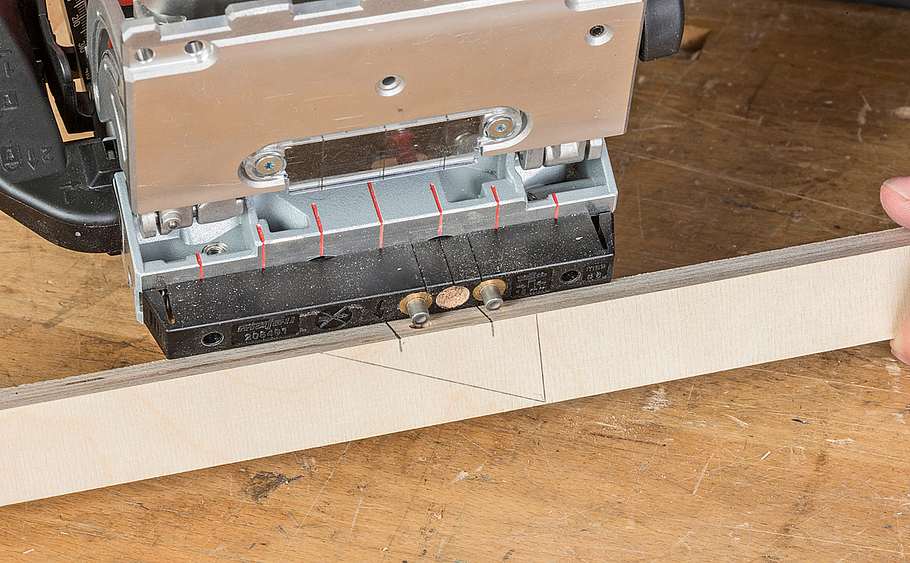

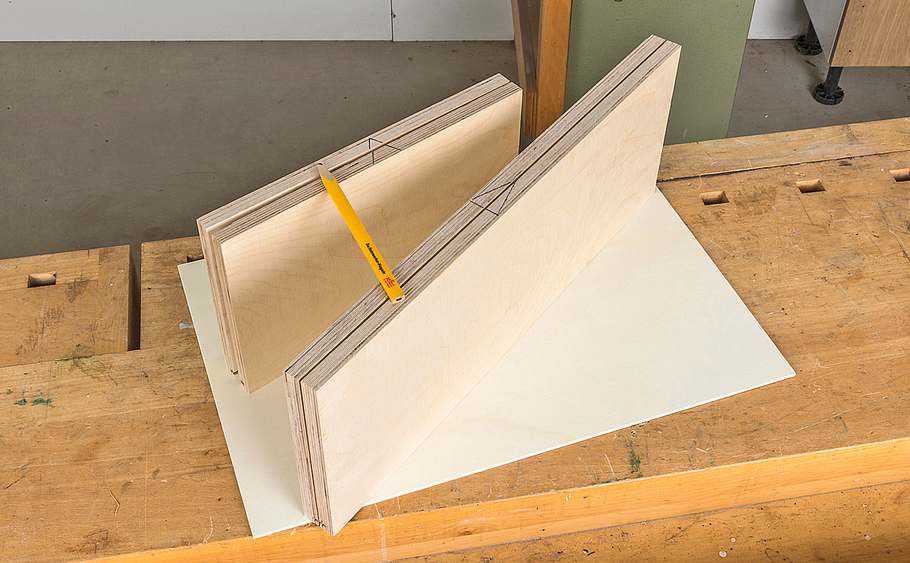

Markieren Sie die Lage der Bauteile als erstes mit dem Schreinerdreieck. Wir haben dies an unserer Bezugskante (vorn) getan.
Korpusbau mit dem DuoDübler

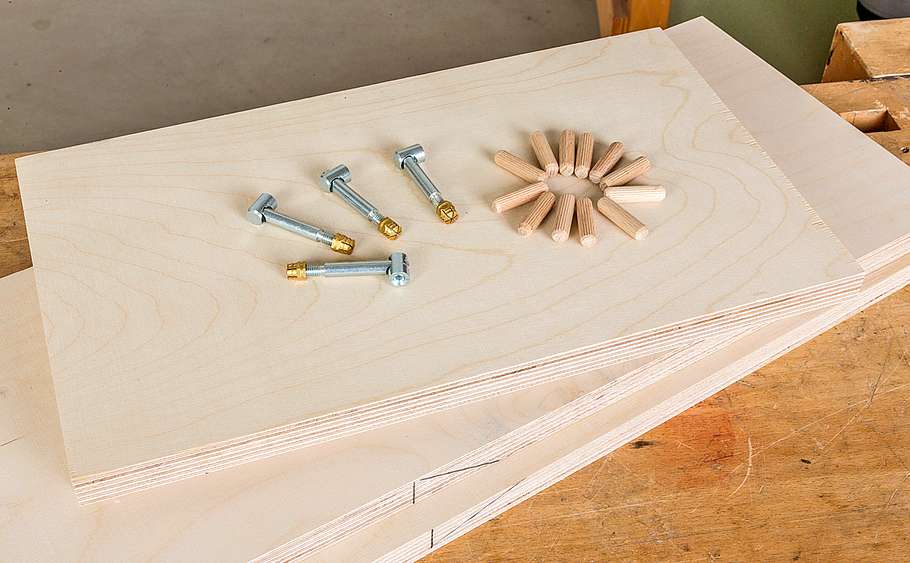

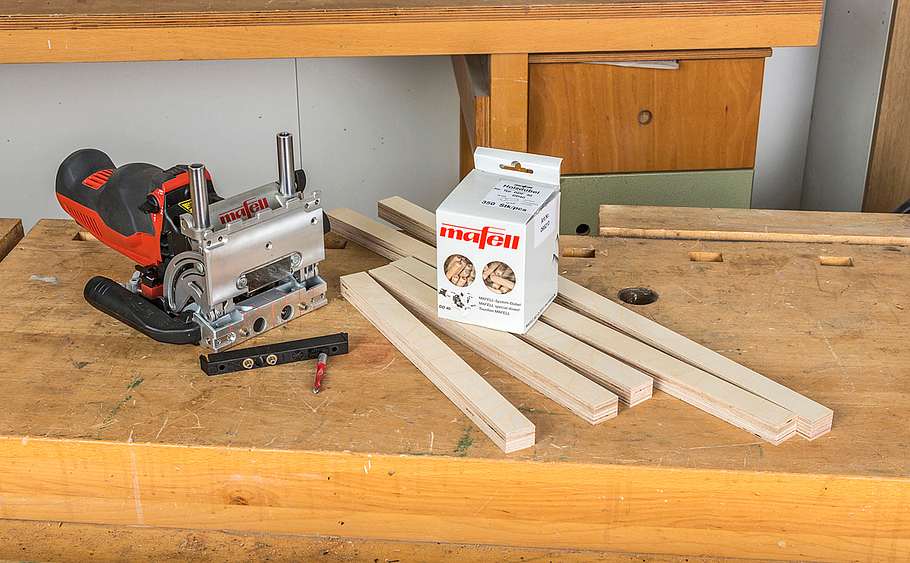

Legen Sie die Holzdübel (hier: 8 mm) und die Verbindungsbeschläge bereit. Beachten Sie die Einbaumaße für den Beschlag!
Korpusbau mit dem DuoDübler

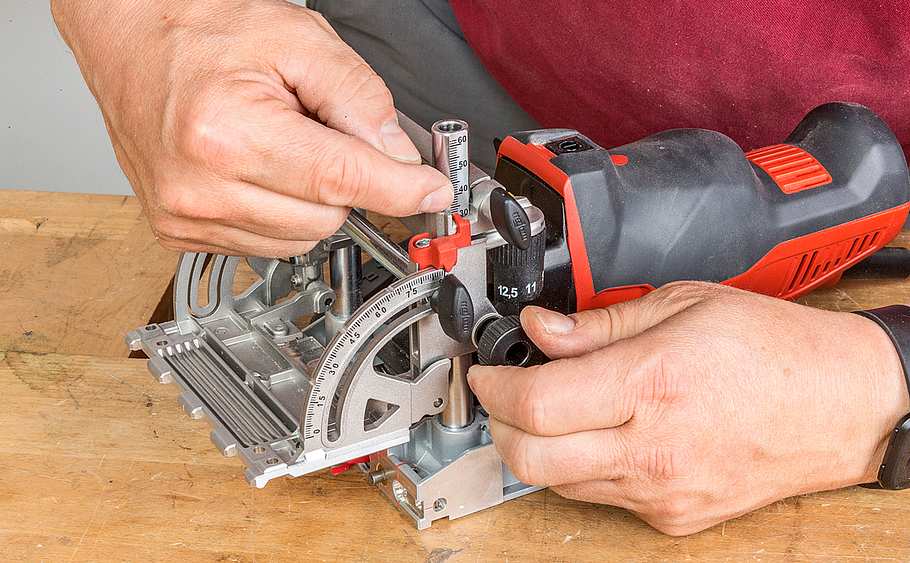

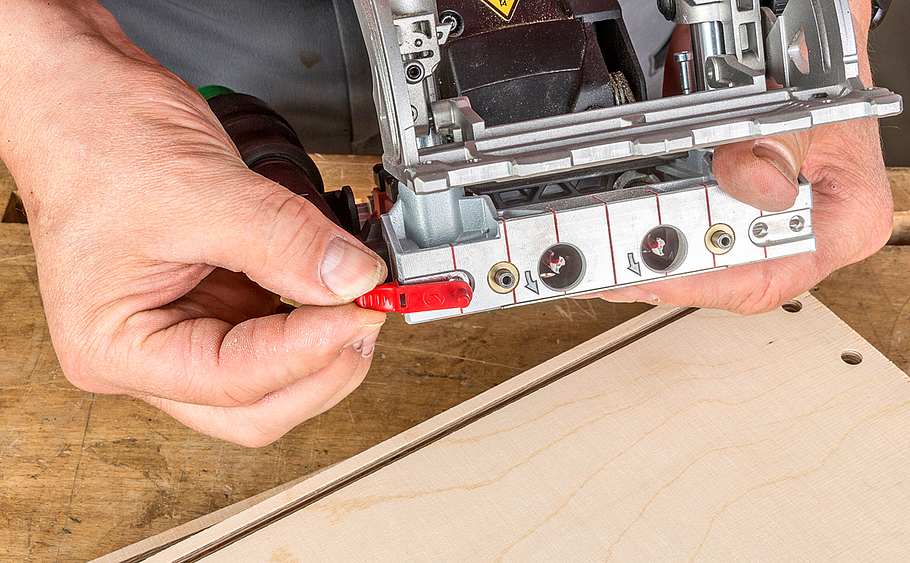

Mit dem Revolveranschlag stellen Sie die Maschine auf die (halbe) Plattenstärke ein, damit die Dübelung mittig liegt.
Korpusbau mit dem DuoDübler

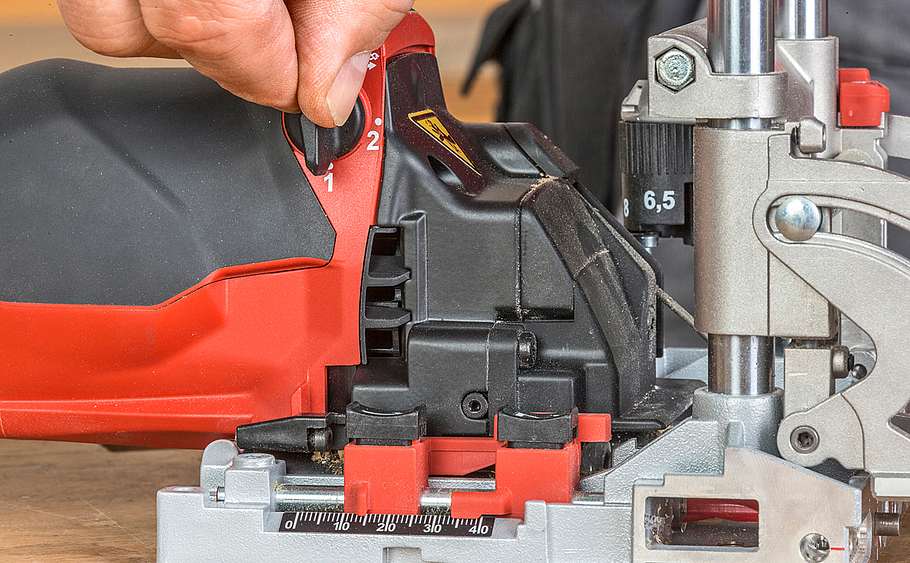

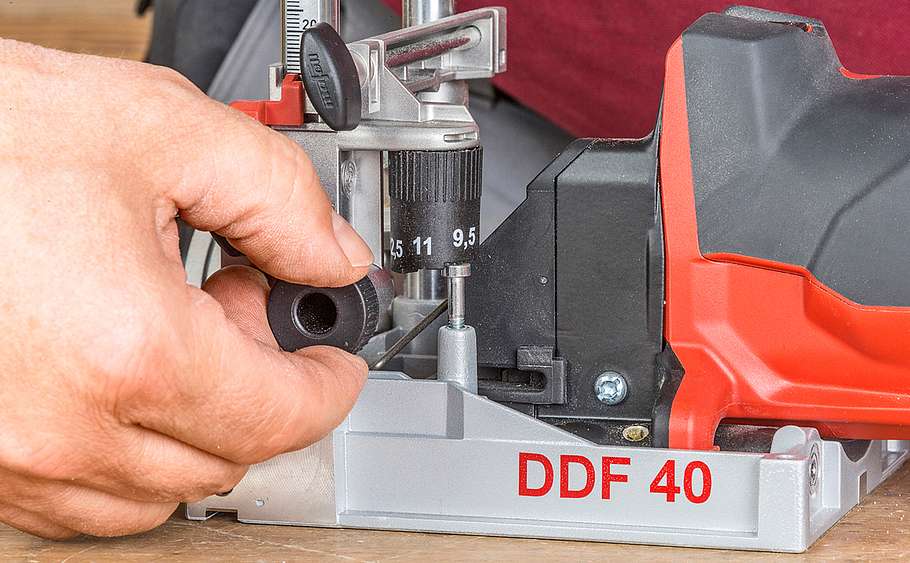

Über zwei Reiter lässt sich die Dübeltiefe begrenzen. Ein Drehschalter erlaubt den Wechsel zwischen erstem und zweitem Anschlag.
Korpusbau mit dem DuoDübler

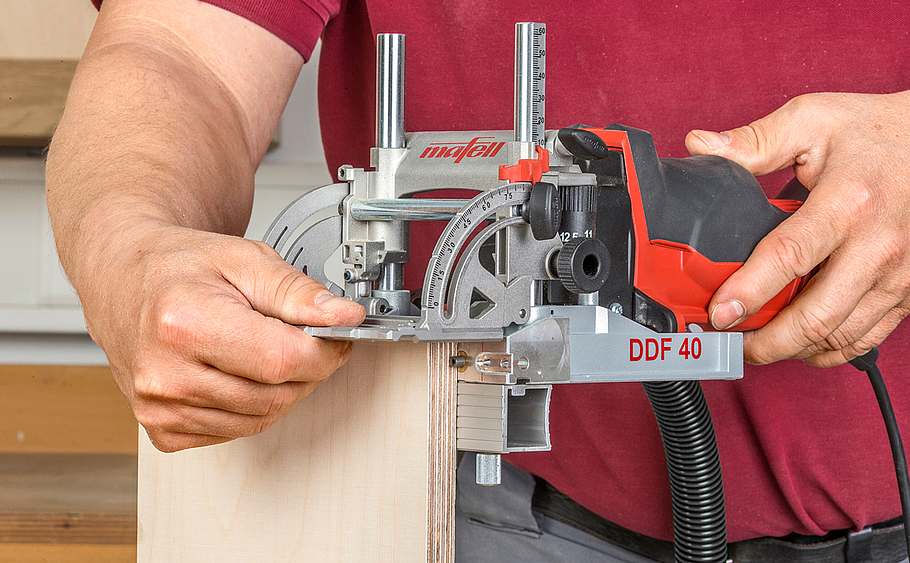

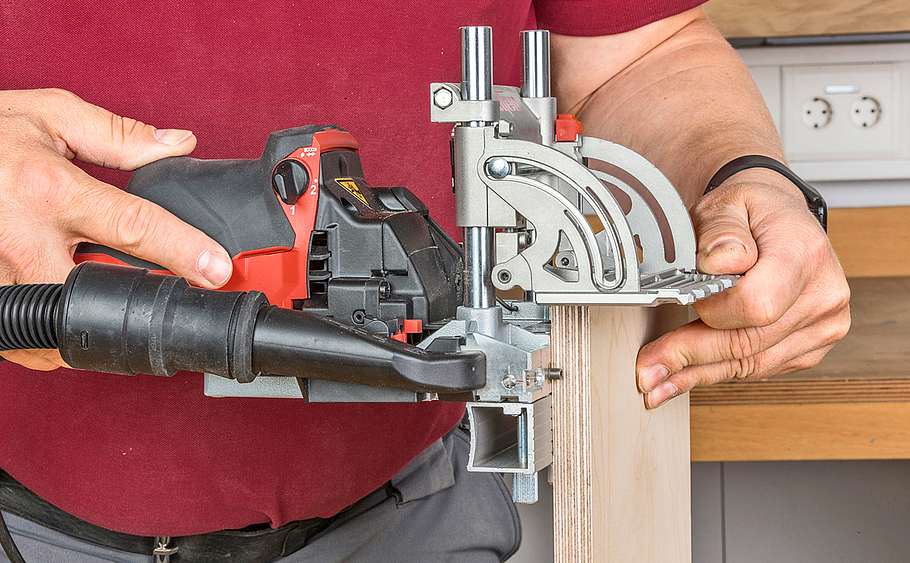

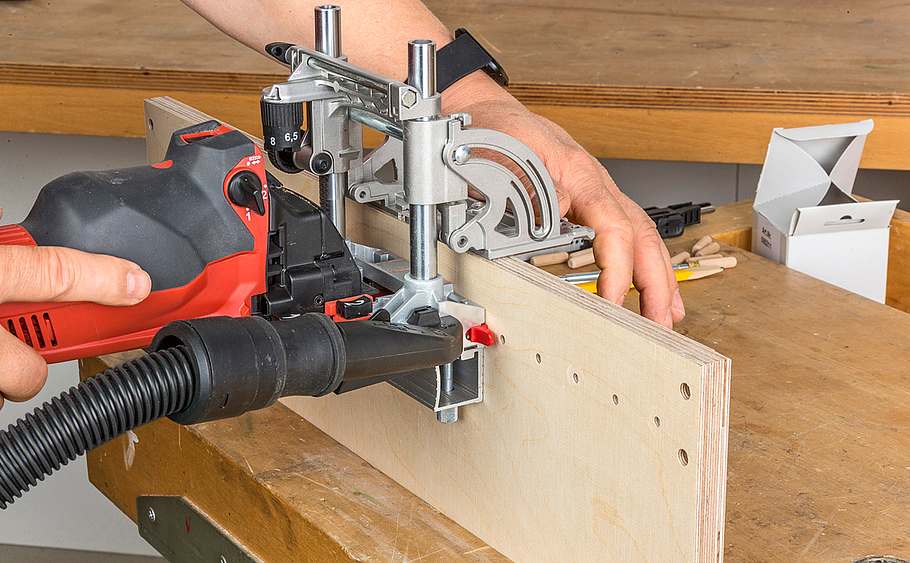

Ist die Maschine eingestellt, setzen Sie den ersten federnd gelagerten Anschlagstift an der Bezugskante an und bohren die Löcher.
Korpusbau mit dem DuoDübler

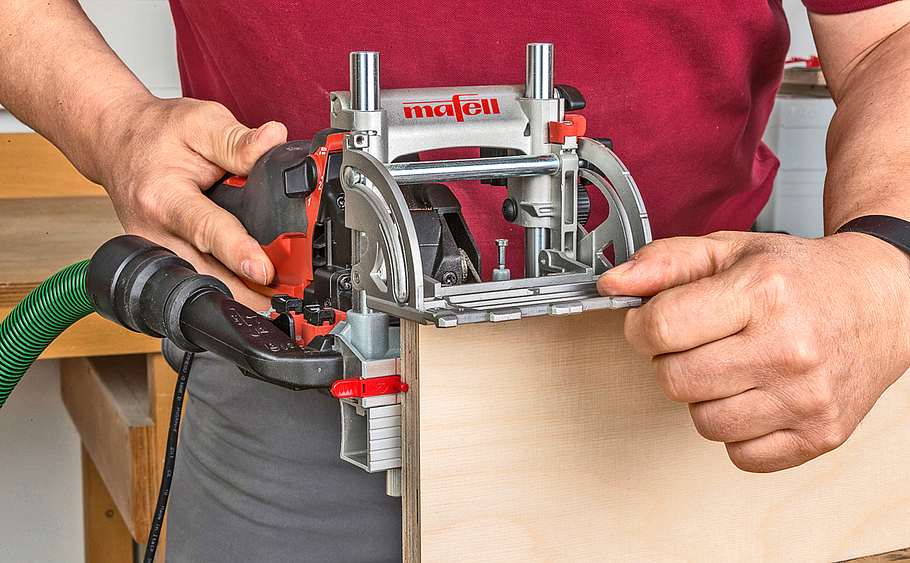

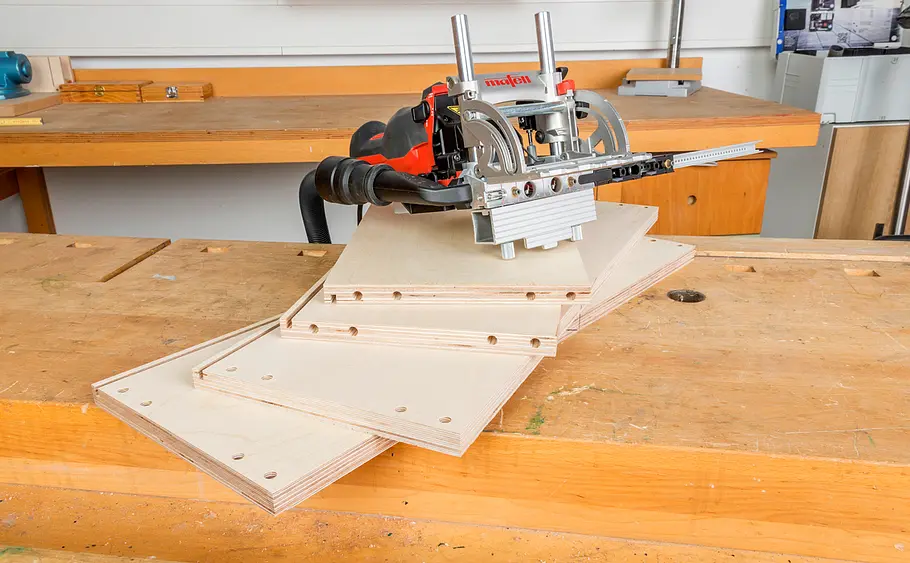

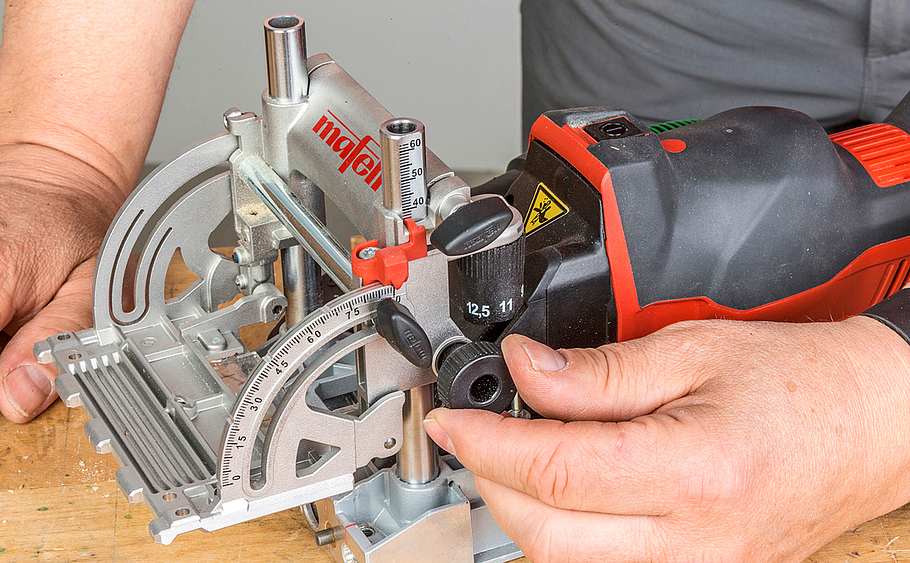

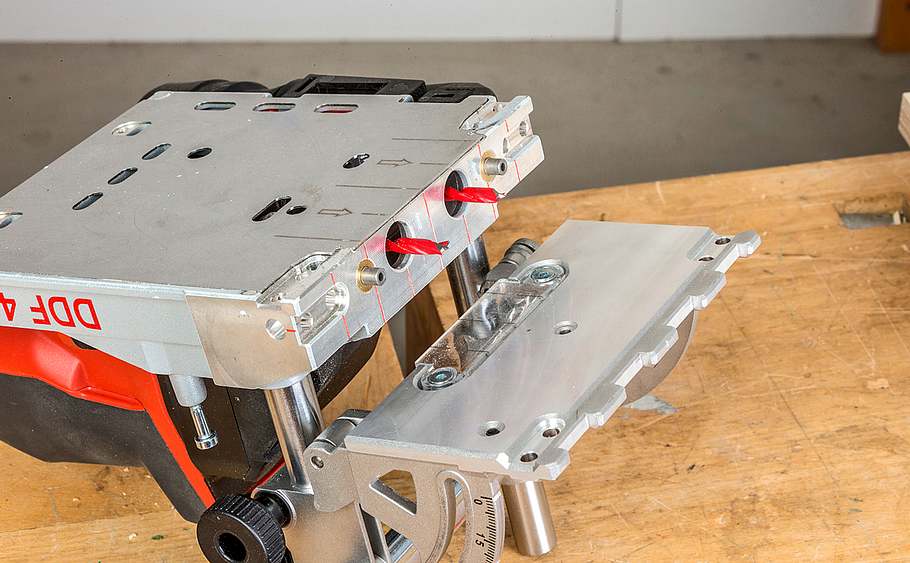

Für die Gegenbohrungen in die Fläche montieren Sie die Zusatzauflage. Sie bietet in Verbindung mit der Schwenkplatte eine ...
Korpusbau mit dem DuoDübler
... vergrößerte Auflagefläche. Hier bei stehend eingespanntem Bauteil wird sie meist liegend vor der Arbeitsplatte eingesetzt.
Korpusbau mit dem DuoDübler

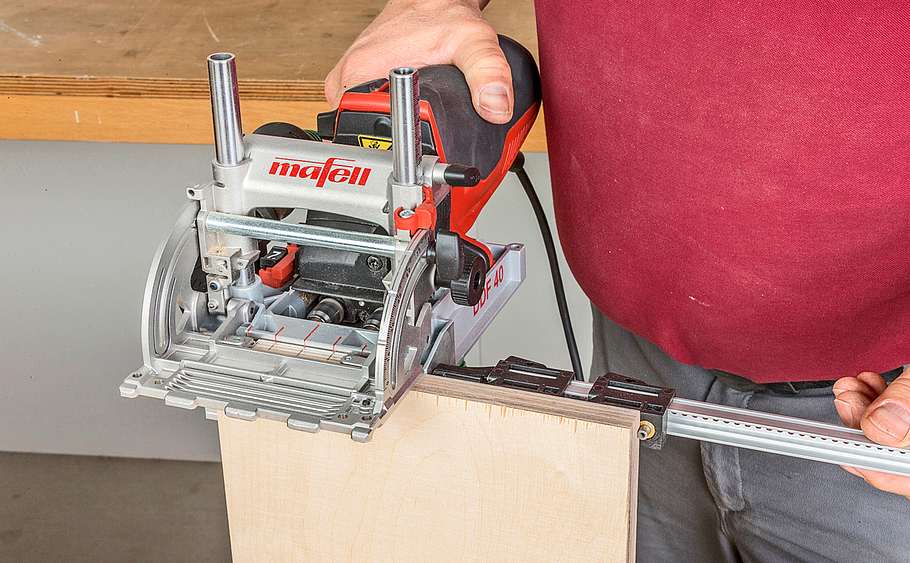

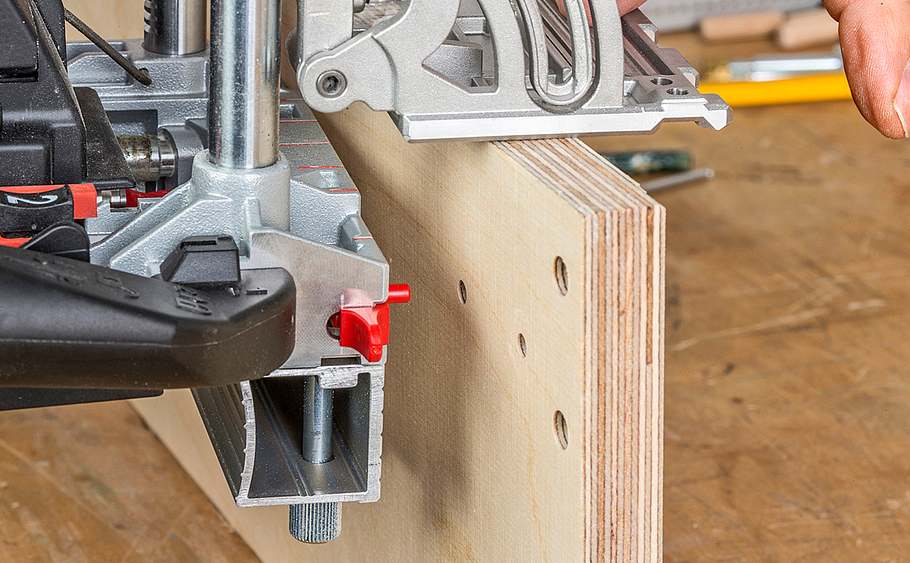

Das Seitenanschlagsset mit weiteren Anschlagstiften vergrößert den Aktionsradius des DDF 40. Der Anschlag wird aufgeklipst.
Korpusbau mit dem DuoDübler
So können Sie immer von der gleichen Bezugskante weitere Dübelloch-Paare in die Fläche oder Kante bohren.
Korpusbau mit dem DuoDübler

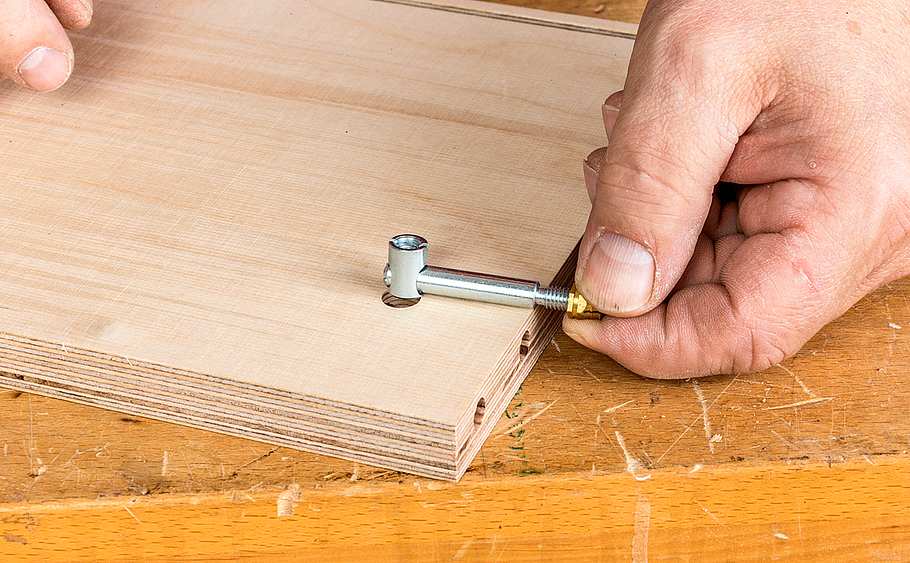

Bei einer Dübel-Verleimung wären Sie nun fertig. Wir setzen jedoch Beschläge ein, um die Verbindung zerlegbar zu halten. Praxistipp: Der Kloben des Beschlags muss mit dem Dübelloch fluchten. Er wird in die Fläche eingelassen.
Korpusbau mit dem DuoDübler

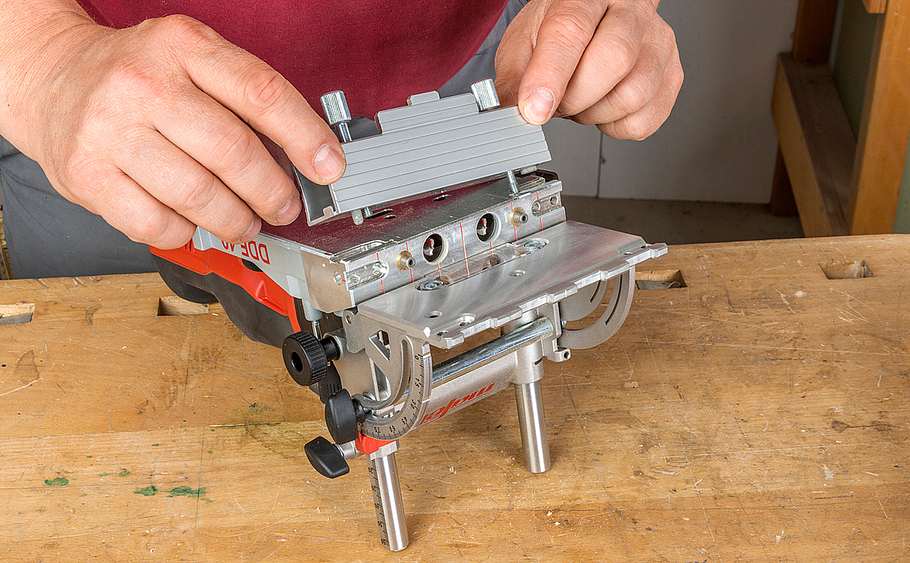

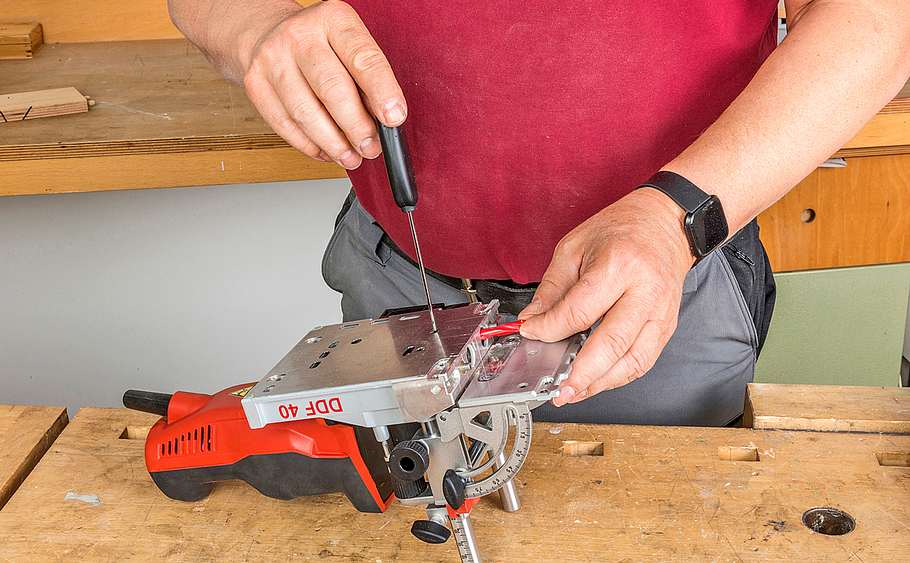

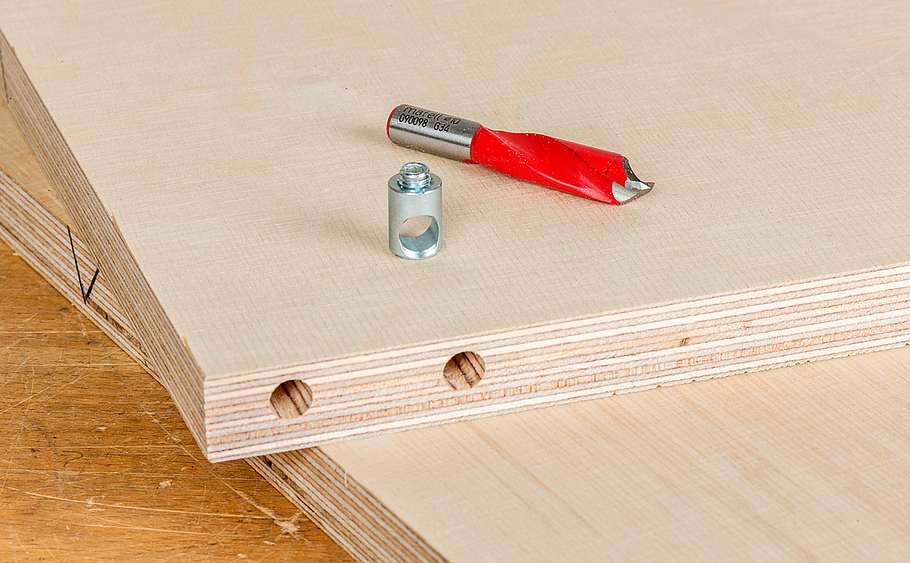

Da für den Kloben nur eine einzelne 10-mm-Bohrung erforderlich ist, werden beide 8-mm-Bohrer entfernt und ein 10er Bohrer eingesetzt. Nur für den Wechsel der Bohrer brauchen Sie ein Werkzeug.
Korpusbau mit dem DuoDübler

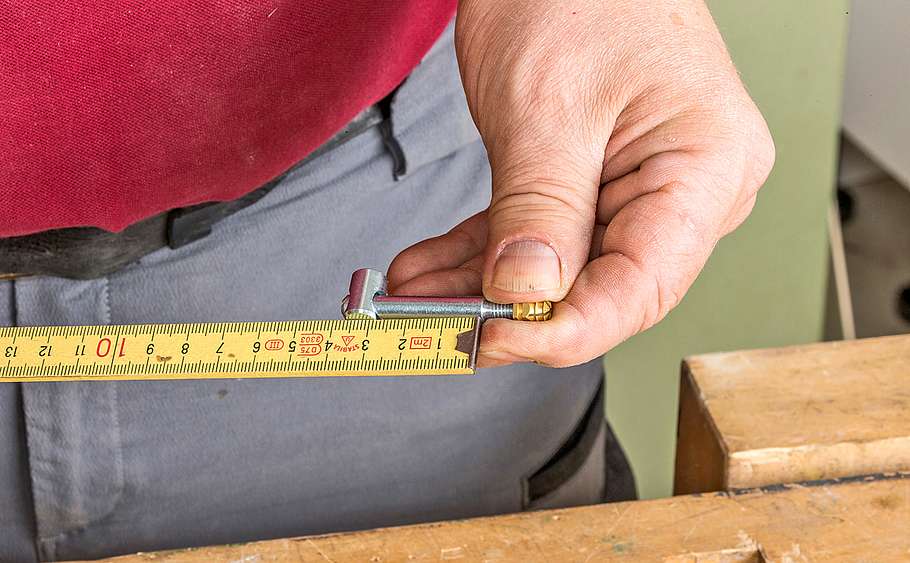

Messen Sie den erforderlichen Abstand des Klobens von der Plattenkante oder entnehmen Sie diesen aus den Beschlags-Daten.
Korpusbau mit dem DuoDübler
Jetzt stellen Sie die Schwenkplattenhöhe auf das entsprechende Maß ein. Auch die Bohrtiefe begrenzen und die Zusatzauflage ...
Korpusbau mit dem DuoDübler
... montieren. Immer von der Bezugskante ausgehend arbeiten Sie nun mit dem Anschlagstift. So fluchtet das Sackloch exakt ...
Korpusbau mit dem DuoDübler
... mit dem in die Kante gebohrten Dübelloch. Die Dübelbohrung muss natürlich ausreichend tief ausgeführt worden sein!
Lochreihen mit dem DuoDübler
Das Werkzeug haben wir bereits mit zwei 5-mm-Bohrern bestückt.
Lochreihen mit dem DuoDübler
Die System-32-Lochreihe liegt 37 mm von der Vorderkante entfernt. Daher wird der Höhenanschlag auf dieses Maß eingestellt.
Lochreihen mit dem DuoDübler

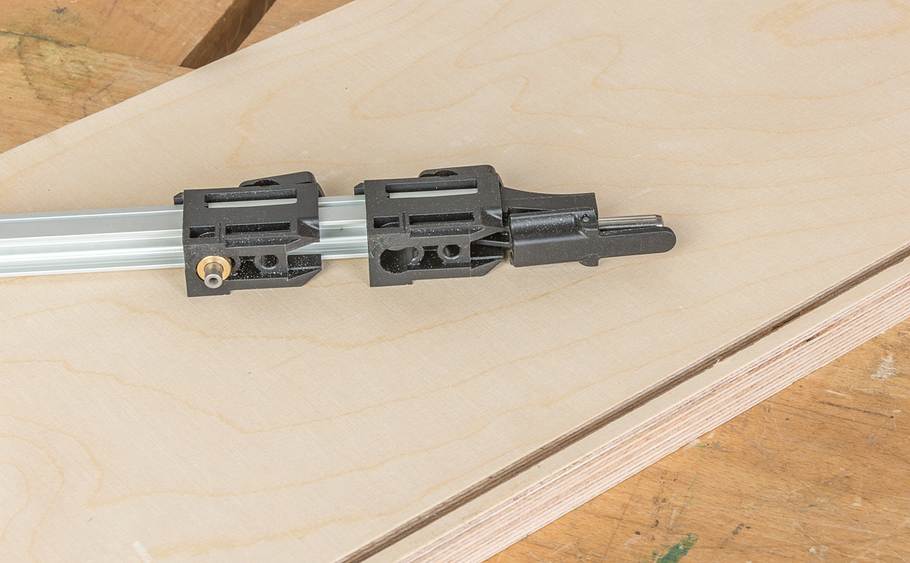

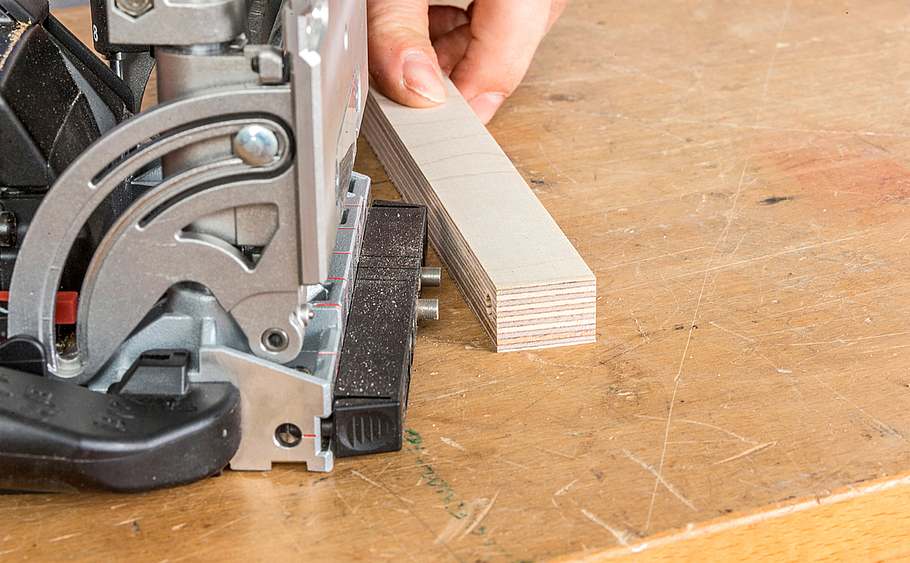

Für die Lochreihe wird der Kunststoff-Distanzanschlag „K“ benötigt, um auf den Loch-Mittenabstand von 32 mm zu kommen.
Lochreihen mit dem DuoDübler

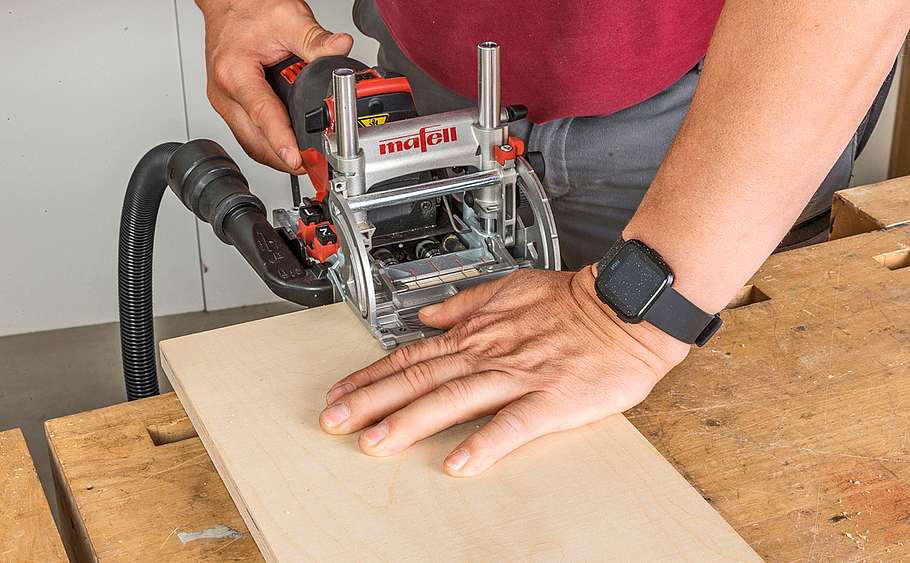

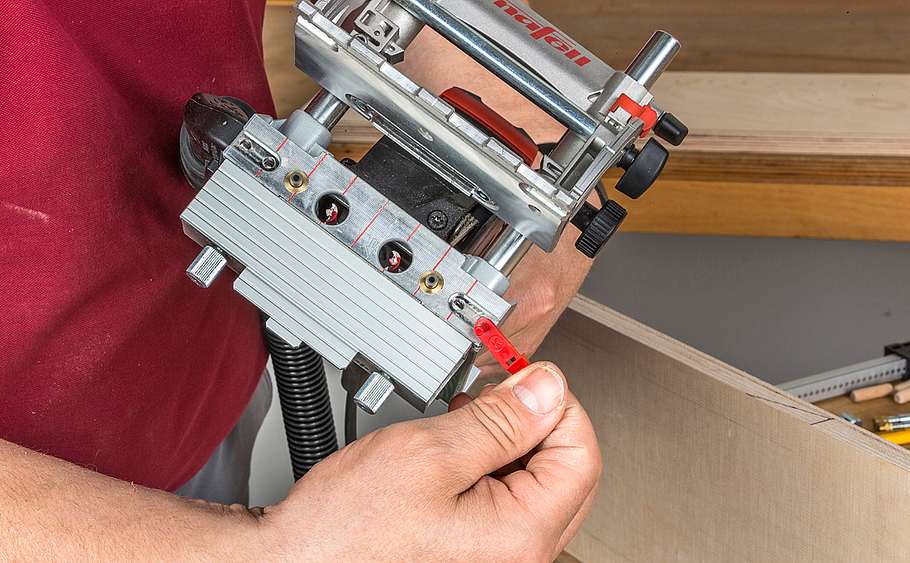

Setzen Sie den DuoDübler an der Bezugskante an und bohren Sie die ersten beiden Löcher. Anschließend setzen Sie die ...
Lochreihen mit dem DuoDübler
... Anschlagsnocke in das zweite Loch ein. Ziehen Sie das Gerät nach links und bohren dann jeweils die nächsten Löcher.
Lochreihen mit dem DuoDübler
Die Kunststoffnocke hat einen etwas kleineren Durchmesser als die 5-mm-Bohrungen; daher immer „auf Zug“ arbeiten.
Lochreihen mit dem DuoDübler
Für die hintere Lochreihe setzen Sie den Anschlag einfach um. So bohren Sie immer von der selben Bezugskante.
Lochreihen mit dem DuoDübler
Fertig, los: Die Bauteile sind für die Montage fertig. Dübel und Beschläge einsetzen, Rückwand einschieben und festschrauben.
Holzrahmen mit dem DuoDübler

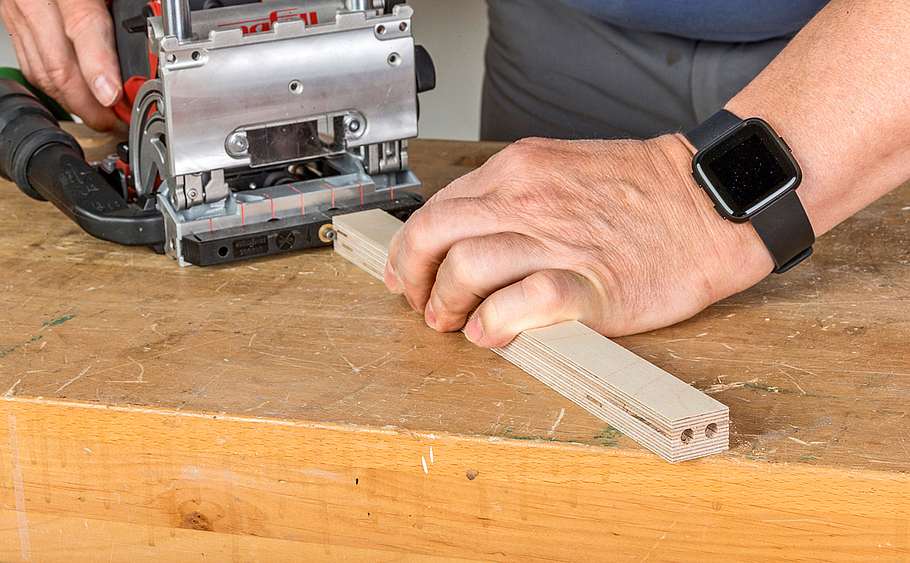

Die Leisten haben wir aus Multiplex zugeschnitten. Ein einzelner 6-mm-Bohrer ist eingesetzt, der Leistenanschlag wird ...
Holzrahmen mit dem DuoDübler
... aufgeklipst. Wir haben zunächst die durchgehenden Außenfriese am Ende gedübelt. Ein Anschlagstift sitzt vor der Kante.
Holzrahmen mit dem DuoDübler
Nachdem Sie das erste Loch gebohrt haben, setzen Sie den Anschlagstift in dieses Loch – auf Zug – und bohren dann das zweite.
Holzrahmen mit dem DuoDübler
Für einen mittleren Querfries zeichnen Sie dessen Position auf die Außenfriese. Das erste Loch mithilfe der Anriss-Markierung ...
Holzrahmen mit dem DuoDübler
... auf dem Leistenanschlag bohren, für das zweite wieder am Anschlagsstift ausrichten. Die Querfriese werden wie gehabt gefräst.
Holzrahmen mit dem DuoDübler
Bei den Längsfriesen wird die Maschine auch im Leistenkopf mithilfe der federnd gelagerten Stifte ausgerichtet.
Holzrahmen mit dem DuoDübler

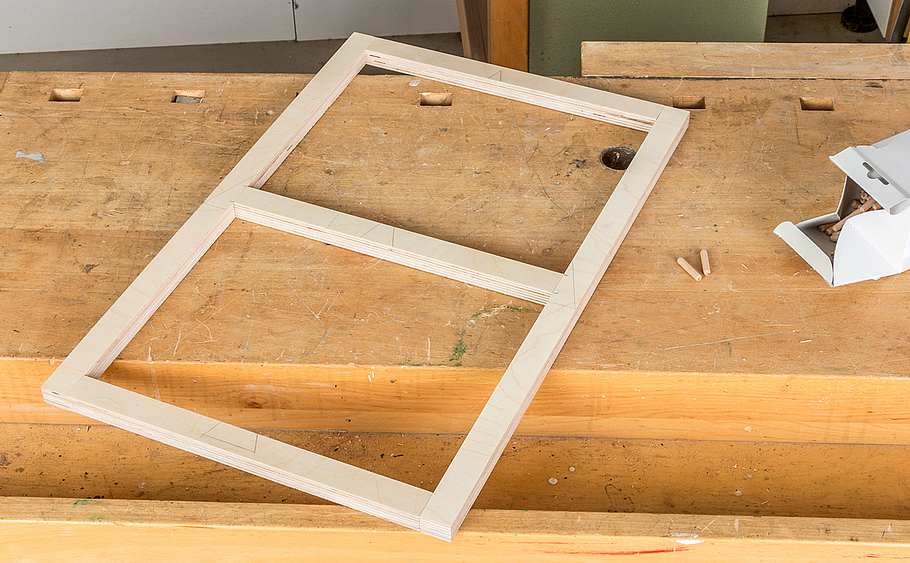

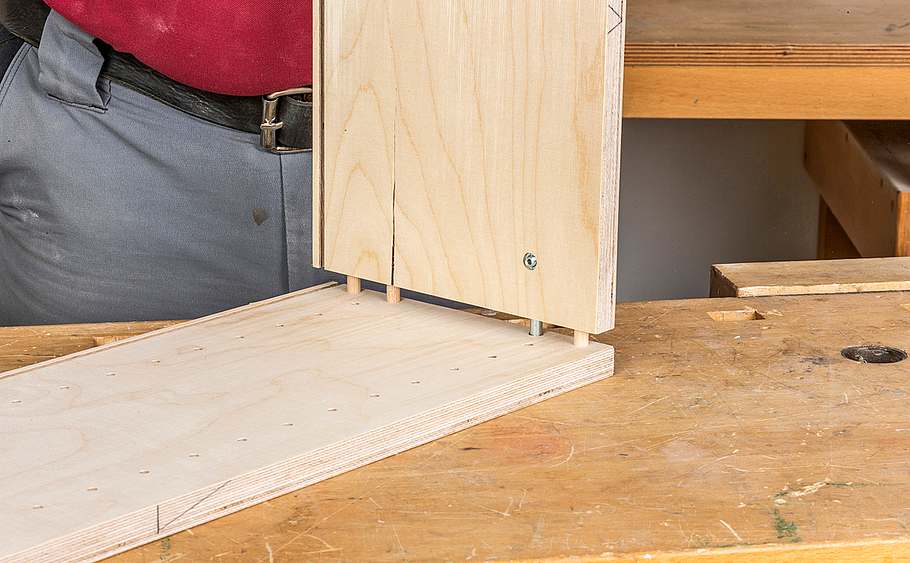

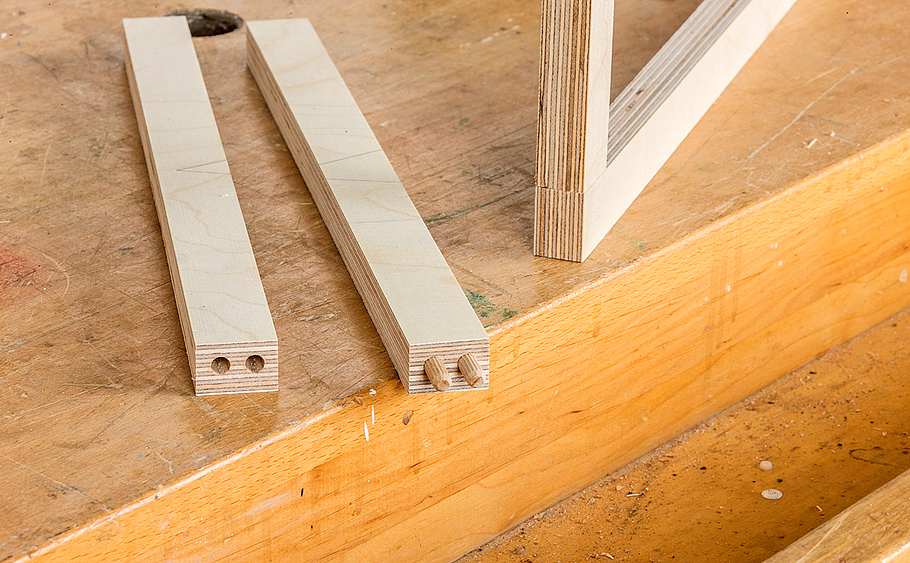

Nach dem Einstecken der Dübel passen die Bauteile des Rahmens exakt zusammen – sehr präzise für ein handgeführtes Gerät!
Wollten wir Ihnen sämtliche Möglichkeiten des DDF 40 (kurz für DuoDübler flach) zeigen, bräuchten wir wahrscheinlich viel Zeit. Daher haben wir uns hier auf einige exemplarische Anwendungen beschränkt. Doch was macht der DuoDübler eigentlich genau? Vereinfacht gesagt: Er bohrt bis zu zwei Löcher in einem Bohrvorgang. Bis zu zwei deshalb, weil man für bestimmte Arbeiten – wie etwa den Rahmenbau mit sehr schmalen Profilen – einen Bohrer entfernt.
Ebenso gefragt:
• Stabile Holzverbindungen mit Dübeln herstellen
• Die eigene Holzwerkstatt: Das darf nicht fehlen
• Holzwerkzeuge, die jeder braucht

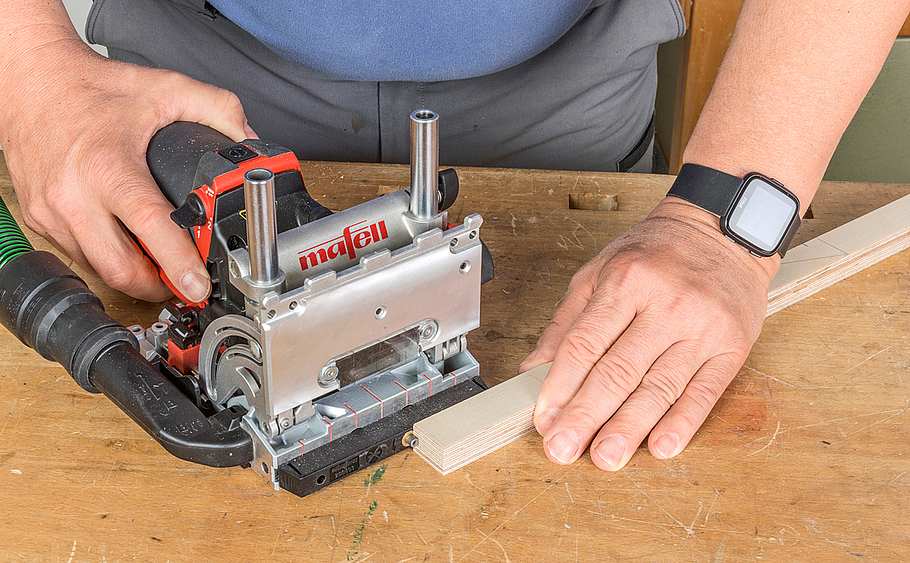

Geballtes Werkstattwissen im Video: Sehen Sie, wie Sie stabile Dübelverbindungen unsichtbar herstellen – dieser Schreiner-Trick macht's möglich!
Doch es wäre unangemessen, den DuoDübler auf die Funktion einer Zweiloch-Bohrmaschine zu reduzieren. Sehr präzise, verstellbare Anschläge mit Anriss-Markierungen, werkzeuglos montierbare Anbauteile und vor allem die gefederten Anschlagstifte machen den DDF 40 zu einem universellen Werkzeug mit enormer Präzision für Dübelverbindungen und Lochreihen.
Anleitung: So erleichtert der Duodübler den Möbelbau
Wir zeigen Schritt für Schritt, wie Sie einen kleinen Schrankkorpus mit Lochreihen und einer Rahmentür bauen können. Was hier im Kleinen funktioniert, gelingt auch bei großen Schränken. Gerade dort ist die hier gezeigte demontierbare Dübelverbindung mit dem PV-Verbindungssystem von Scheulenburg (bestehend aus dem PV-Gehäuse, dem PV Stahldübel und der Eindrehmuffe) eine rationelle und praktische Beschlagslösung.
Bei den Arbeiten mit dem DuoDübler müssen Sie immer auf zwei Dinge achten: Markieren Sie die Lage der Bauteile und die Bezugsebene, an der Sie die Maschine anlegen (beim Korpus z. B. die Vorderkante). Außerdem setzen Sie die Anschlagstifte, die in die Bohrungen eingesetzt werden, unabhängig vom Bohrerdurchmesser immer auf Zug ein.
Korpusbau: Der Duodübler als Bohrschablone
Den Bau eines kleinen Korpus haben wir uns als erste Aufgabe gestellt. Damit es nicht zu einfach wird, wollten wir diesen mit einem Verbindungssystem und Holzdübeln zerlegbar gestalten.
Lochreihen mit dem Duodübler bohren
Vor der Montage möchten wir die Seitenwände noch mit einer Lochreihe ausstatten. Dazu müssen wir zwei 5-mm-Bohrer einsetzen. Dank der kompakten Bauform kann man Lochreihen mit dem DDF 40 oft auch nachträglich in Schränke einbringen.
Holzrahmen mit dem Duodübler herstellen
Als dritte Anwendung haben wir eine kleine Rahmentür gebaut, um zu zeigen, dass der DuoDübler auch als „Monodübler“ für schmale Profile ab etwa 25 mm Breite bestens geeignet ist – Verdrehsicherheit inklusive!
