3D-Puzzle Holz
Die Motorsäge ist ein Werkzeug für harte Männer und taffe Frauen. In Kinderhand gehört sie nicht. Oder doch? Unsere 3D-Puzzle Holz Kettensäge (Bauplan 04/2012, leider vergriffen) eignet sich für jedes Alter und alle Geschlechter.
3D Puzzle Holz
Ein Tipp vorweg: Das zentrale Bauteil der Säge ist der Maschinenblock. Der Körper entsteht jedoch aus einzelnen Lagen, da sich die Gratnuten kaum aus einem so kleinen, massiven Block heraus arbeiten lassen.
3D Puzzle Holz

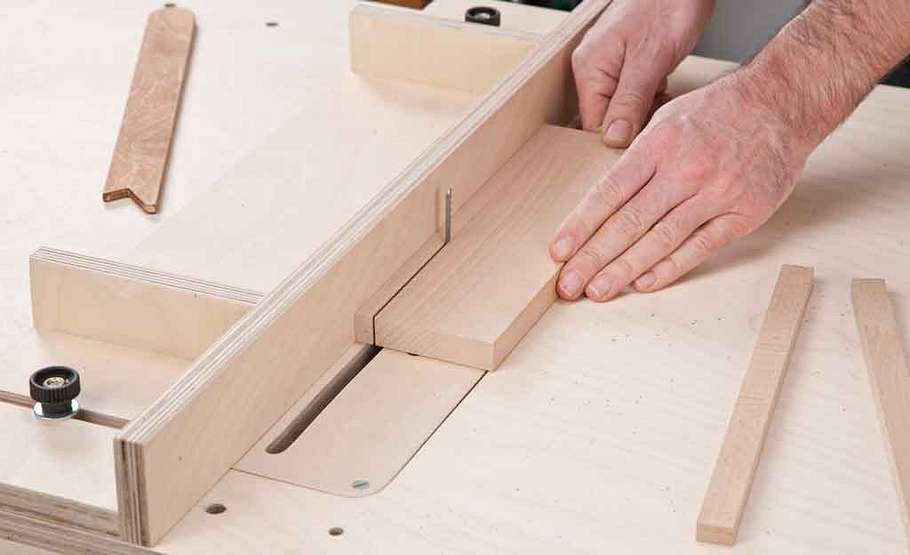

Schneiden Sie Leimholz (hier 19-mm-Buche) in den erforderlichen Stabstärken zzgl. etwa einem Millimeter zu.
3D Puzzle Holz

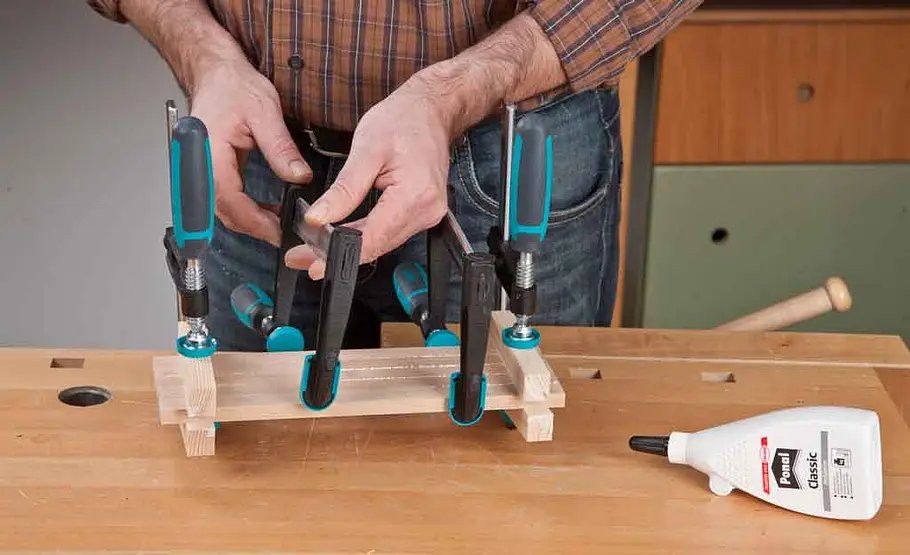

Zum Verleimen eine ausreichende Anzahl von Zwingen sowie mit Klebeband versehene Zulagen verwenden.
3D Puzzle Holz

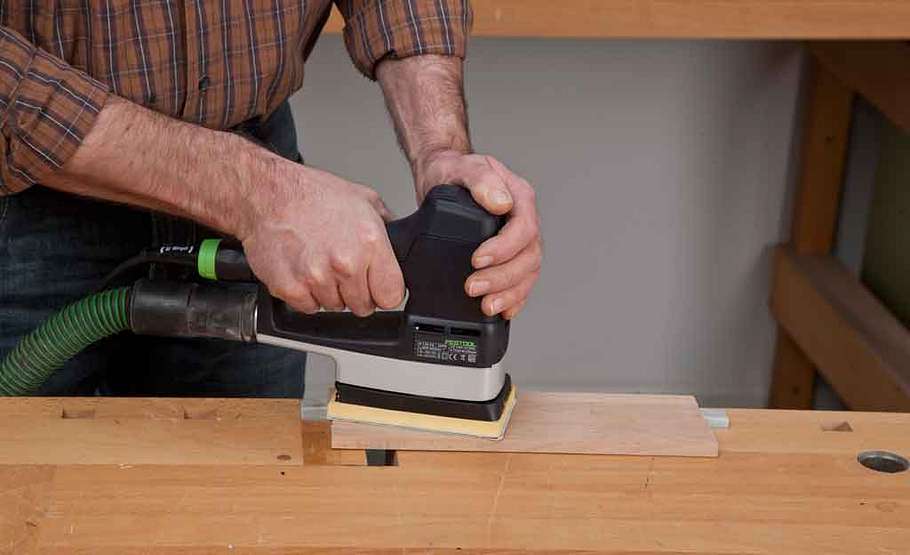

So verhindern Sie, dass Sie auch die Zulagen verleimen. Nach Abbinden des Leims schleifen Sie das Leimholz auf die erforderliche Materialstärke. Diese Arbeiten gelten für alle nicht käuflichen Dicken.
3D Puzzle Holz

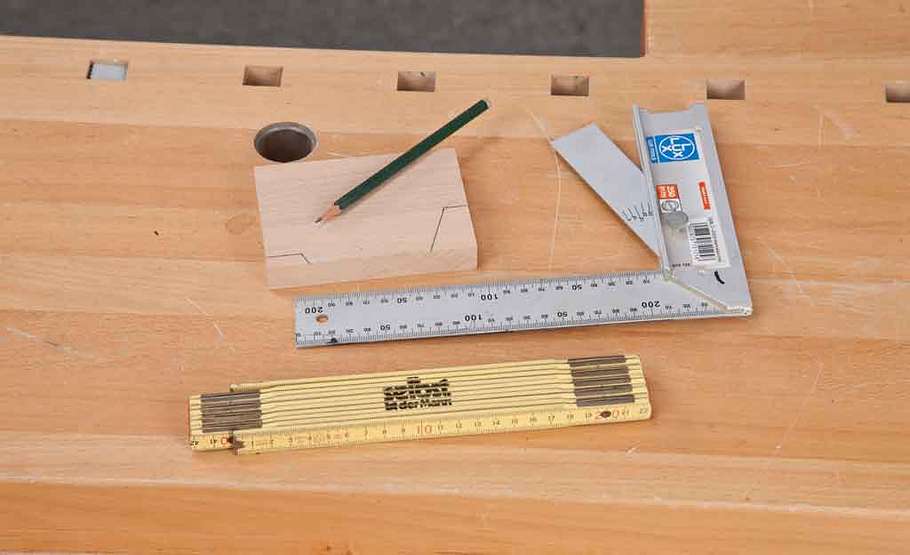

Zeichen Sie nun die ersten Bauteilkonturen auf, ...
3D Puzzle Holz

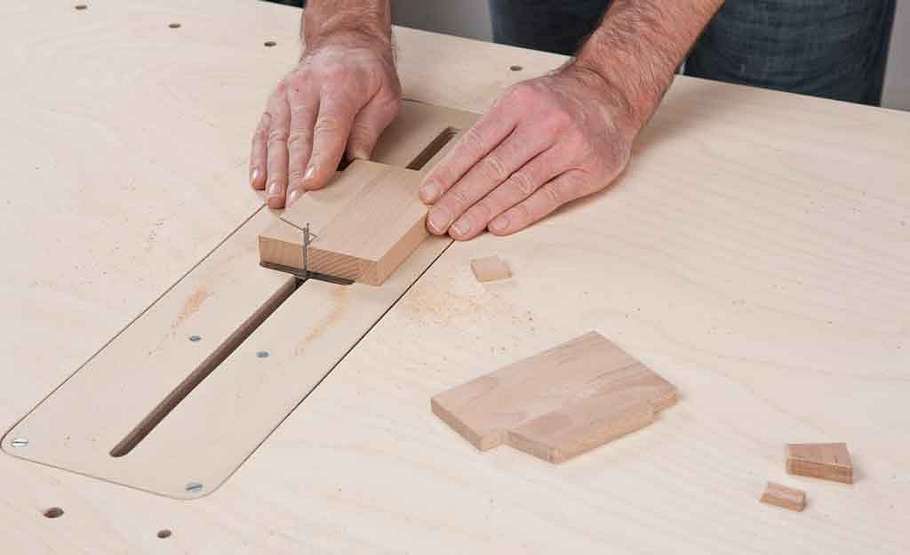

... und schneiden Sie die Bauteile zu.
3D Puzzle Holz

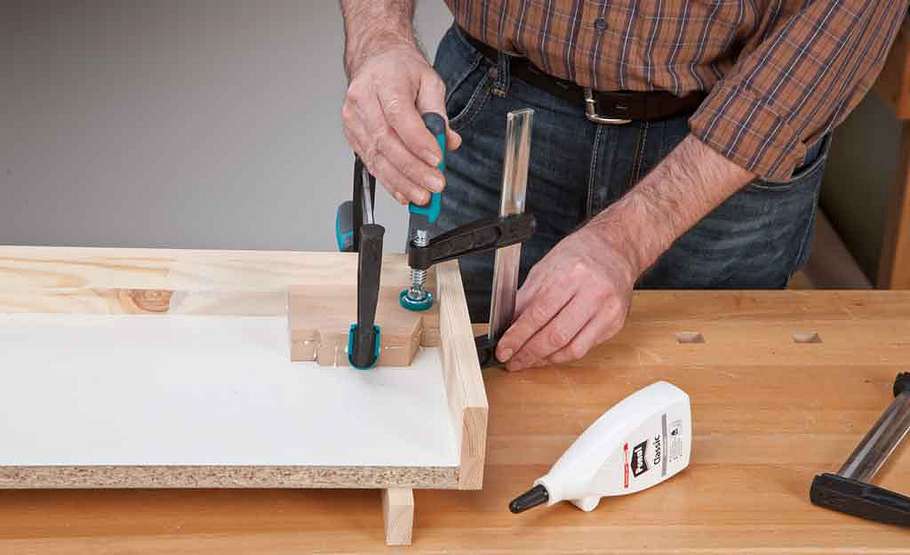

Nun die Holzplatten (in einer Lade oder mit Hilfe des unten beschriebenen Nageltricks) aufeinander leimen.
3D Puzzle Holz

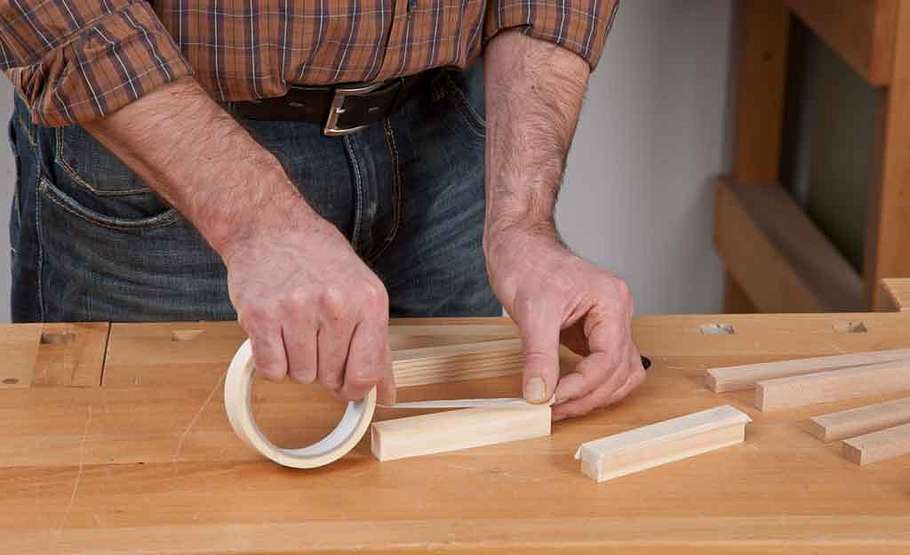

PRAXISTIPP: Das Verleimen ist ein zentraler Arbeitsschritt bei dieser Bauanleitung. Daher möchten wir Ihnen zwei kleine, aber nützliche Tipps geben: Kleben Sie die Holz-Kontaktflächen von Zulagen mit dünnem Malerkrepp ab. So verhindern Sie unbeabsichtigtes Anhaften. Das gilt auch beim Verleimen der Gratleisten.
3D Puzzle Holz
PRAXISTIPP: Kleine Drahtstifte mit abgekniffenen Köpfen verhindern ein Verrutschen im Leimbett, wenn Bauteile mit Zwingen aufeinander gepresst werden. Nägel nur da verwenden, wo nicht gesägt oder gebohrt wird!
3D Puzzle Holz

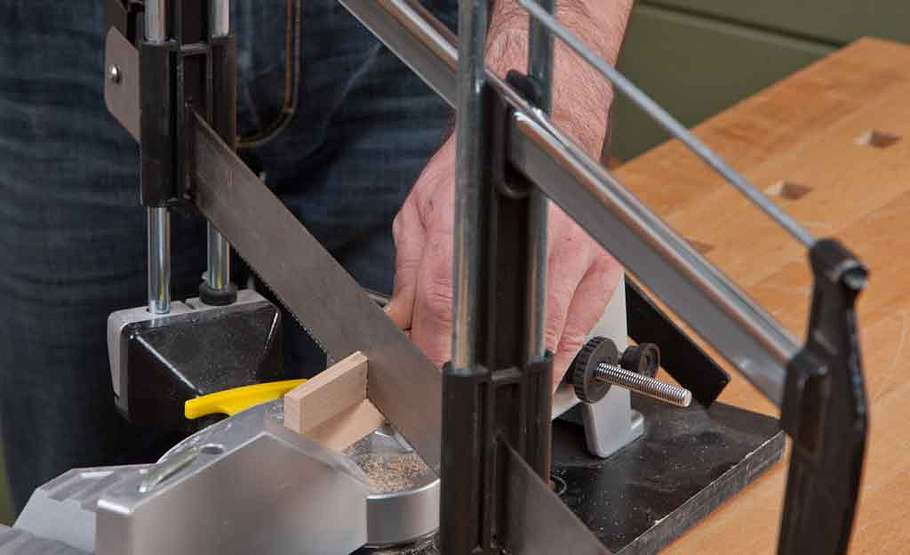

Die dritte Schicht besteht aus Einzelteilen: Schneiden Sie die Bauteile, die die Gratnut bilden, mit einer Gehrungssäge zu.
3D Puzzle Holz

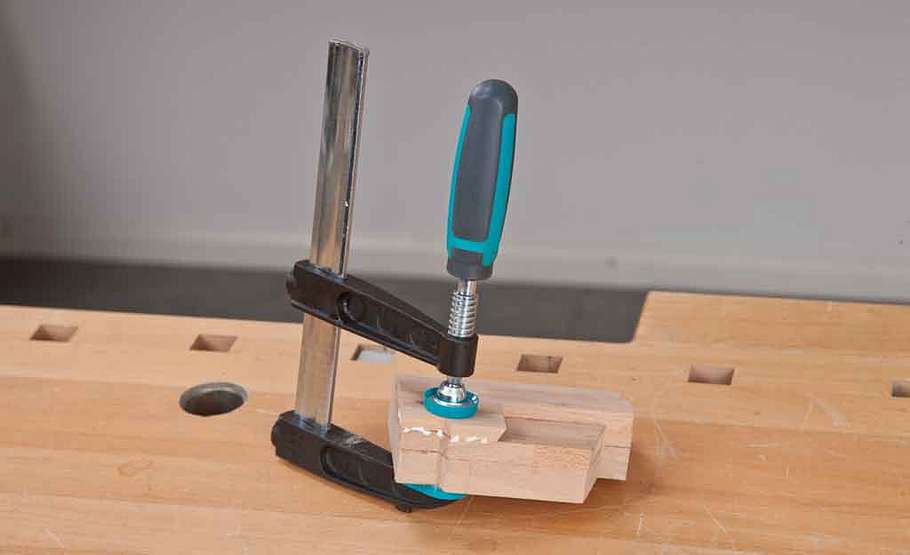

Anschließend sägen Sie die Konturen aus. Verleimen Sie die Grundleiste und das erste Gehrungsbauteil und lassen den Leim abbinden.
3D Puzzle Holz

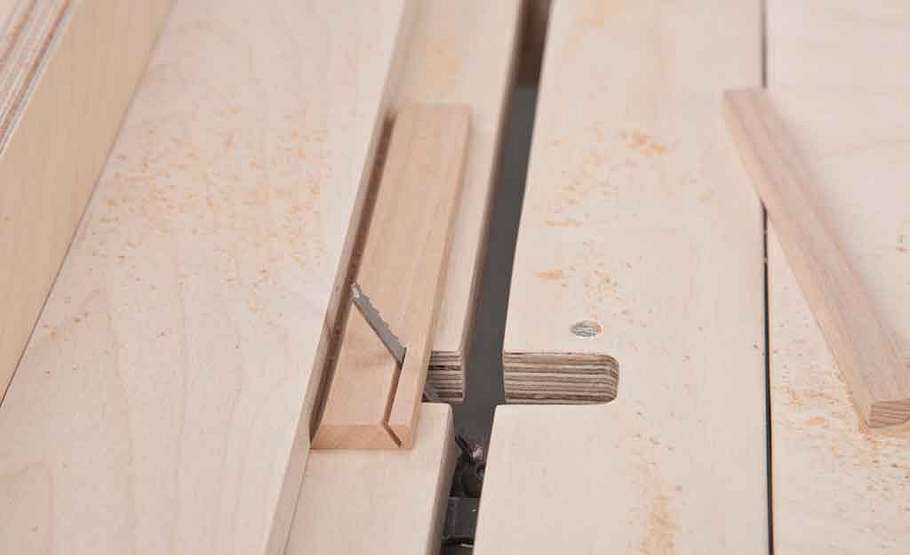

Es folgt der Zuschnitt der Gratleiste. Auch hier eignet sich die stationäre, schräggestellte Stichsäge.
3D Puzzle Holz

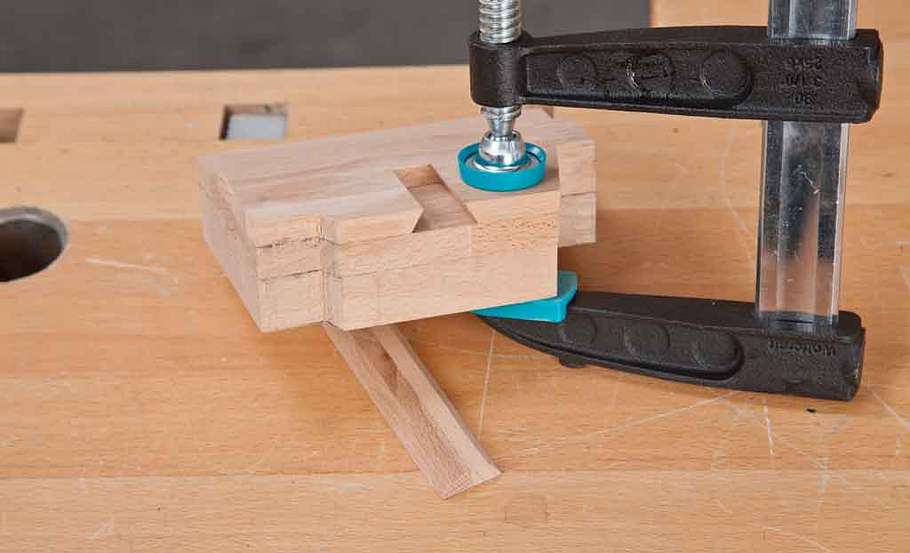

Legen Sie die Gratleiste gegen das verleimte Bauteil und nutzen sie als Anschlag für das folgende Element.
3D Puzzle Holz

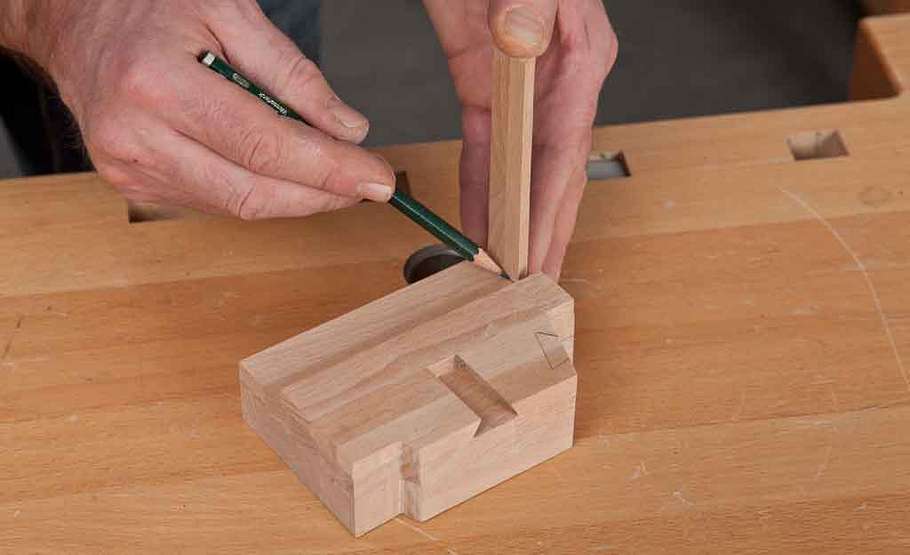

Die Gratleiste muss sich leicht herausziehen lassen. Nach Bauplan-Angaben die weiteren Gratnuten zeichnen.
3D Puzzle Holz

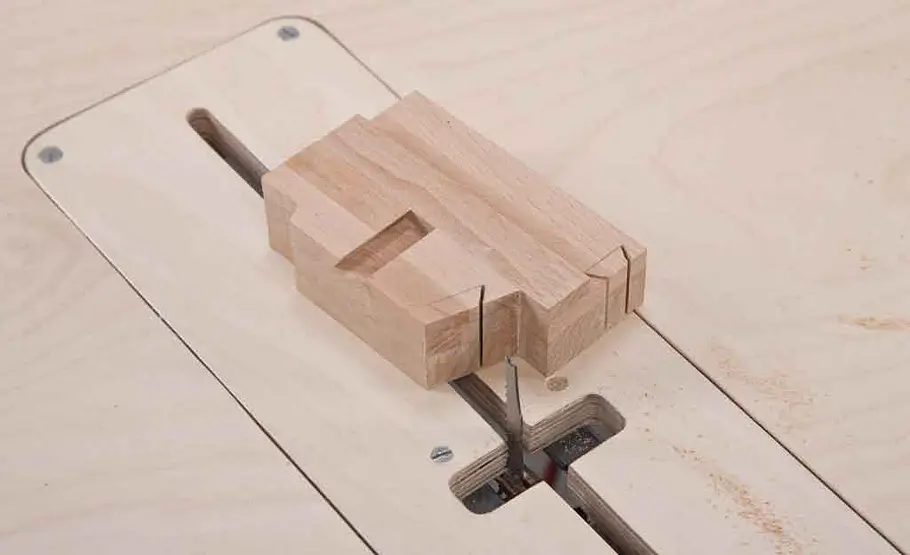

Mit der Feinsäge oder wie hier auf dem Sägetisch schneiden Sie anschließend die Flanken sauber ein.
3D Puzzle Holz

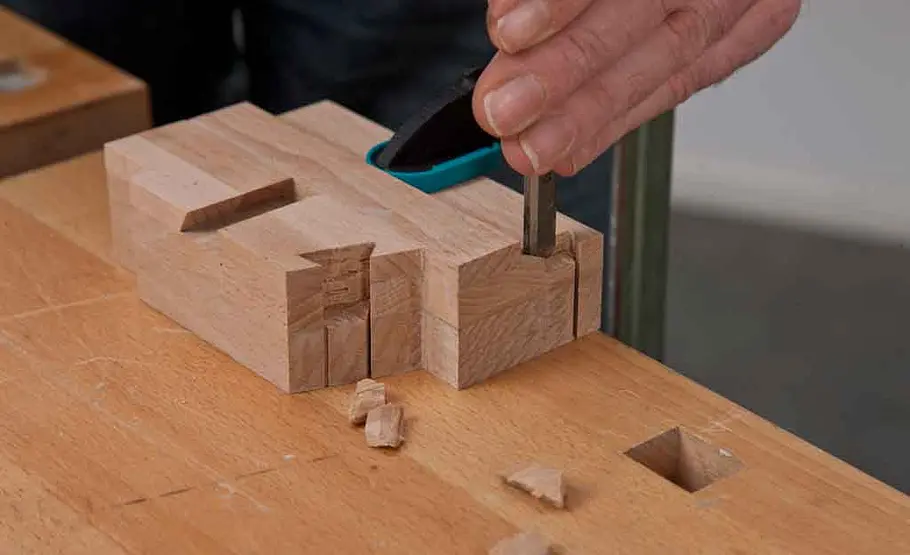

Mit einem schmalen und sehr scharfen Beitel stemmen Sie jetzt (von beiden Seiten!) die Nut sauber aus.
3D Puzzle Holz

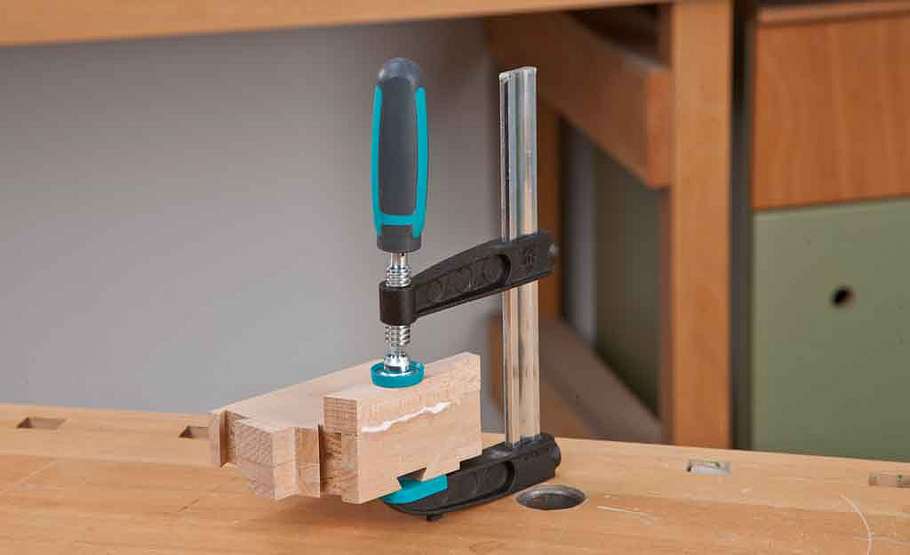

Auf der Anwerfseil-Seite ist ebenfalls eine Gratnut vorgesehen. Wie in der Bildfolge 11 bis 13 beschrieben zunächst die Nut-Abschlussleiste aufleimen, ...
3D Puzzle Holz

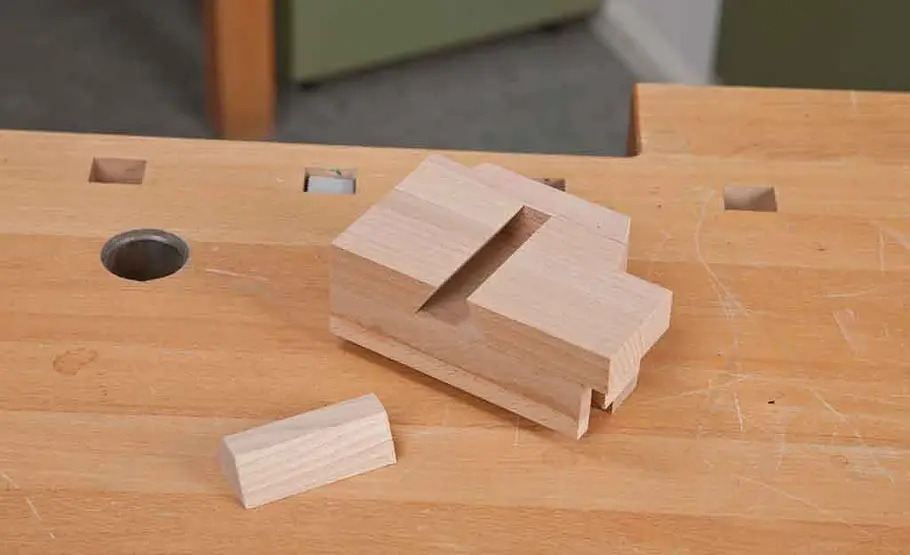

... dann die Nut-Flankenelemente nacheinander anbringen – dabei die Gratleiste nutzen!
3D Puzzle Holz

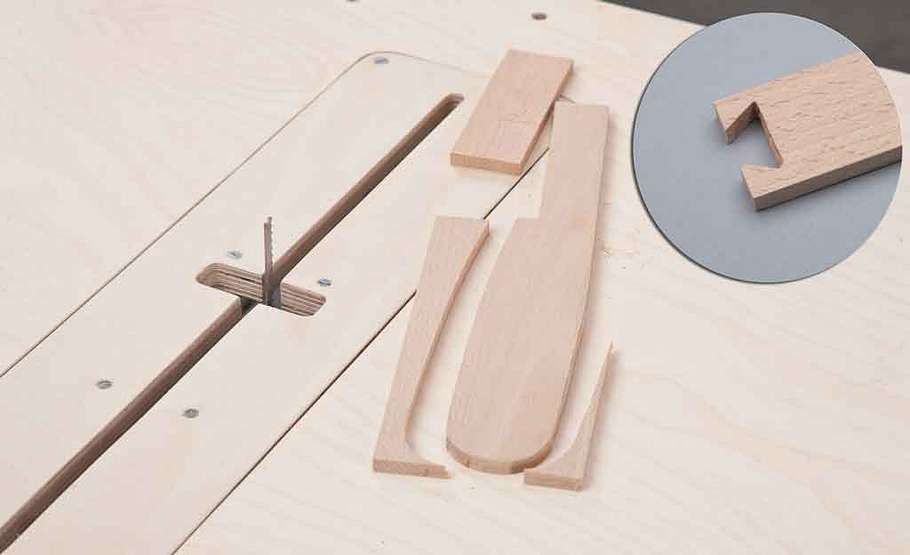

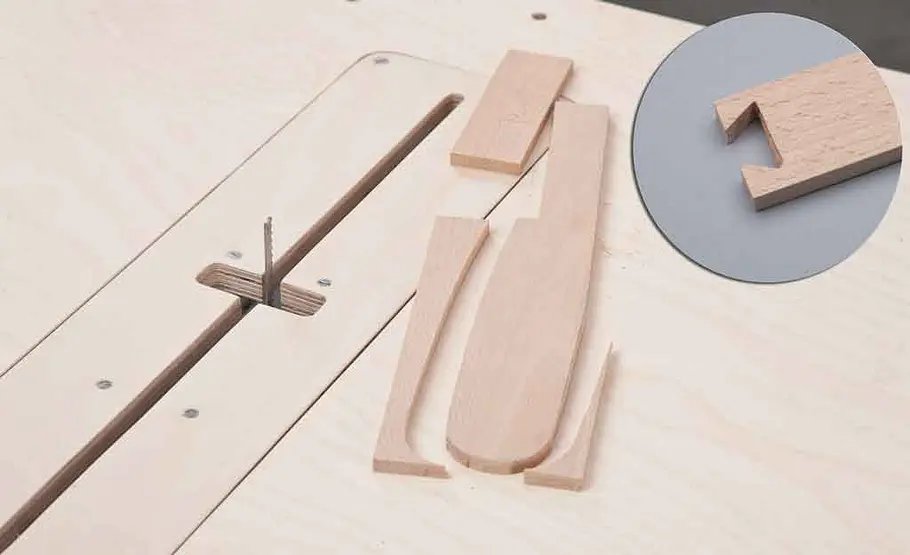

Ob Schiene, Griff, Bügel oder Bremsschild, diese und weitere Bauteile müssen Sie in liebevoller Kleinarbeit herstellen. Die Schiene exakt aufzeichnen und aussägen. Anschließend die Gratnut (Detail) einsägen und behutsam herausstemmen.
3D Puzzle Holz

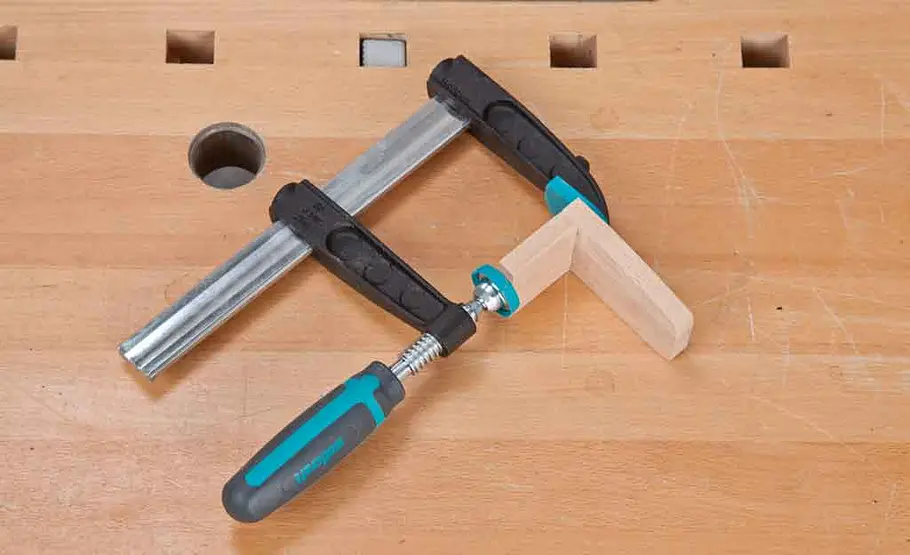

Die winklig zueinander stehenden Bauteile des Griffs schneiden Sie zu und verleimen sie miteinander.
3D Puzzle Holz

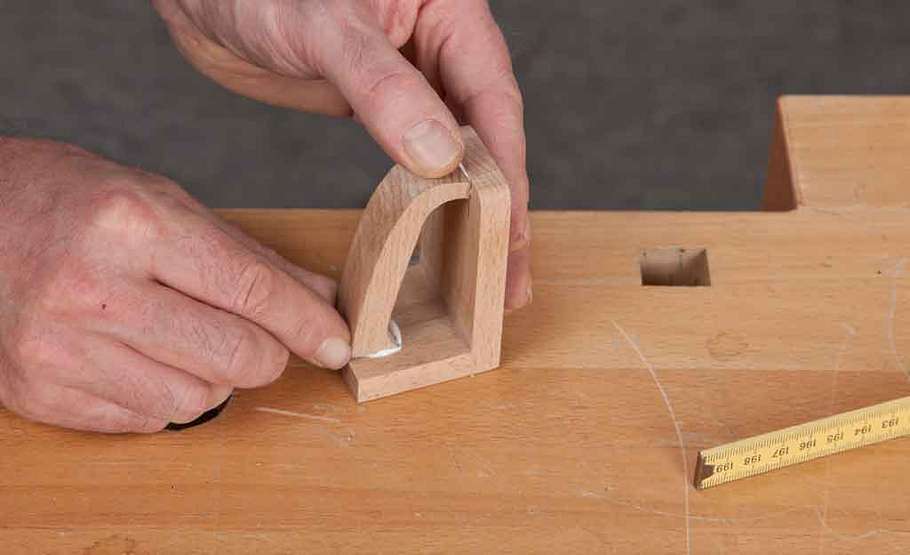

Nun die Konturen des eigentlichen Handgriffs ausschneiden, die Kanten leicht brechen und das Bauteil aufleimen.
3D Puzzle Holz

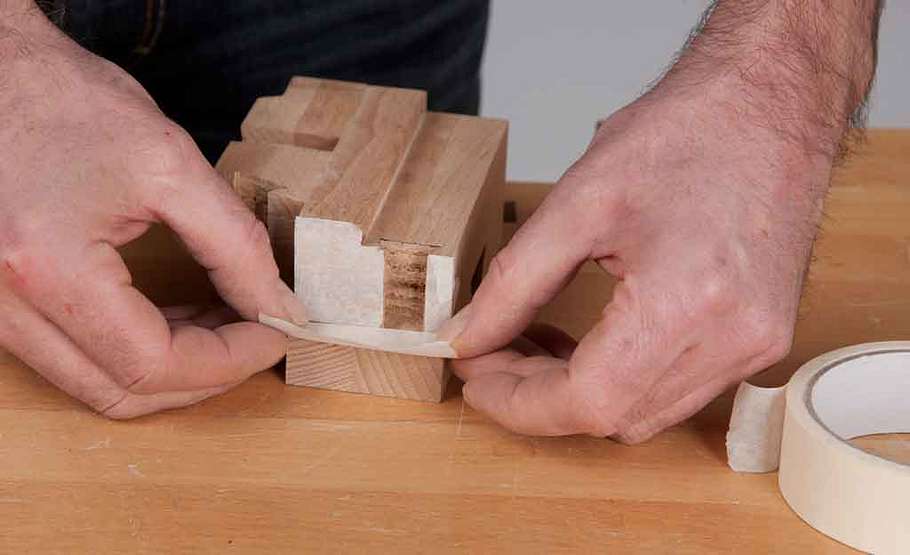

Jetzt wird es etwas kniffelig: Die an die Gratleiste angrenzenden Stoßkanten abkleben, um unbeabsichtigtes Verleimen zu verhindern.
3D Puzzle Holz

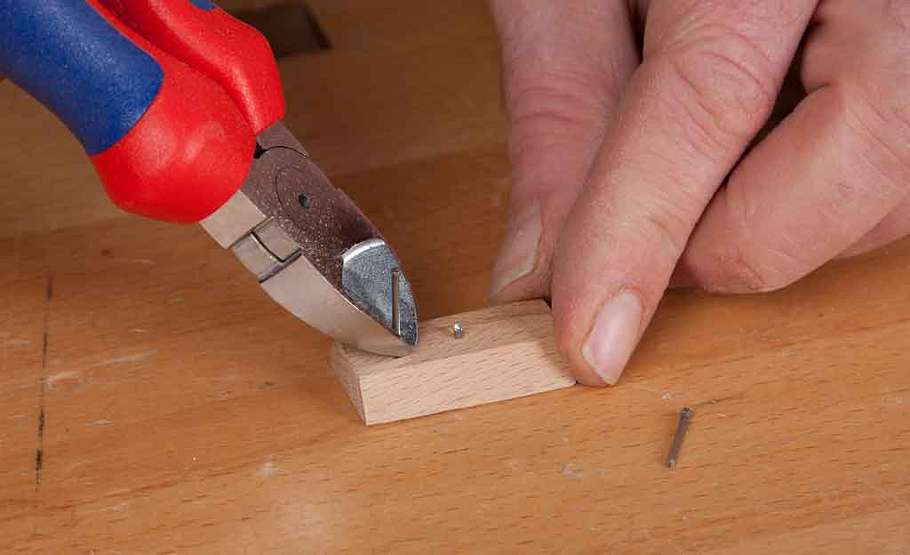

In die Gratleiste zwei Drahtstifte schlagen, die Köpfe abkneifen und die Leiste in die Nut stecken.
3D Puzzle Holz

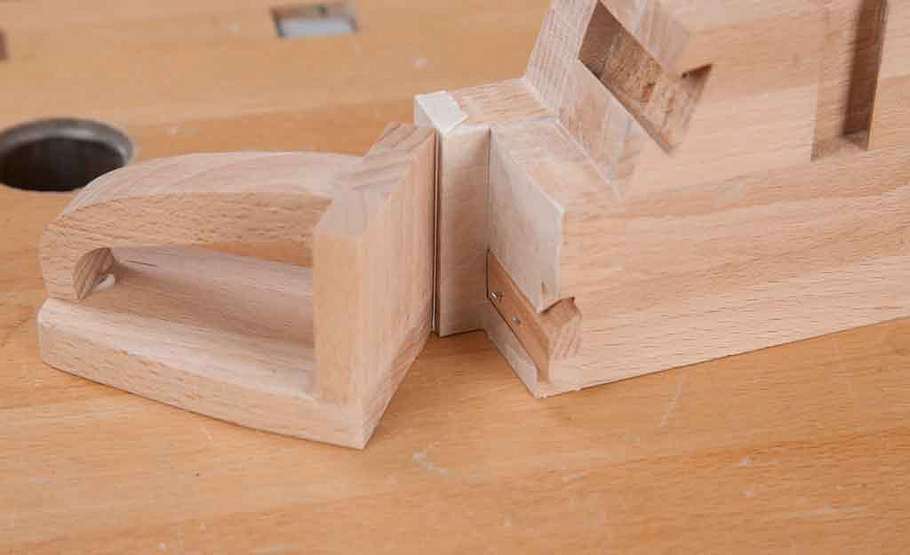

Sie können nun den Griff gegen die Gratleiste drücken; die Drahtstifte hinterlassen Abdrücke, mit denen die Position der Bauteile zueinander gesichert ist.
3D Puzzle Holz
Geben Sie jetzt Leim an die Leiste und setzen den Griff exakt auf.
3D Puzzle Holz

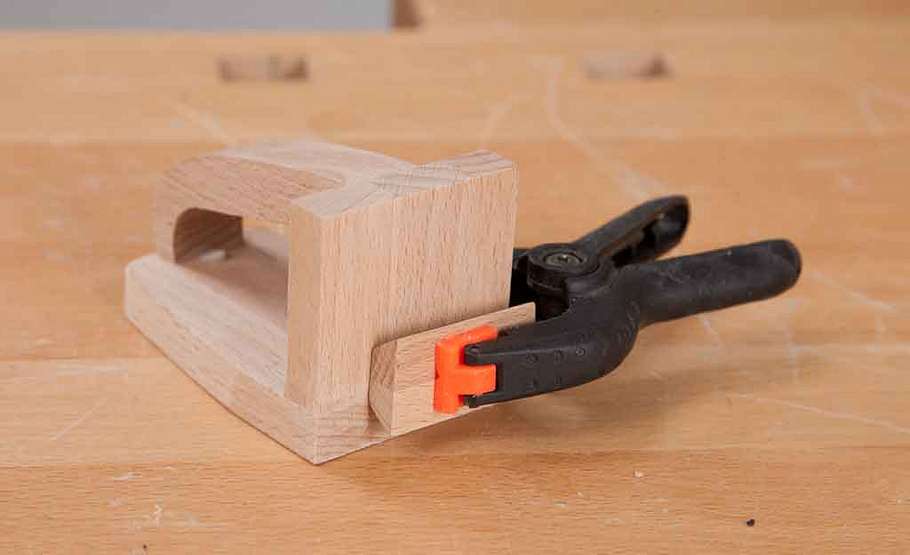

Nun den Griff mit der Leiste herausschieben und eine Klemme ansetzen.
3D Puzzle Holz

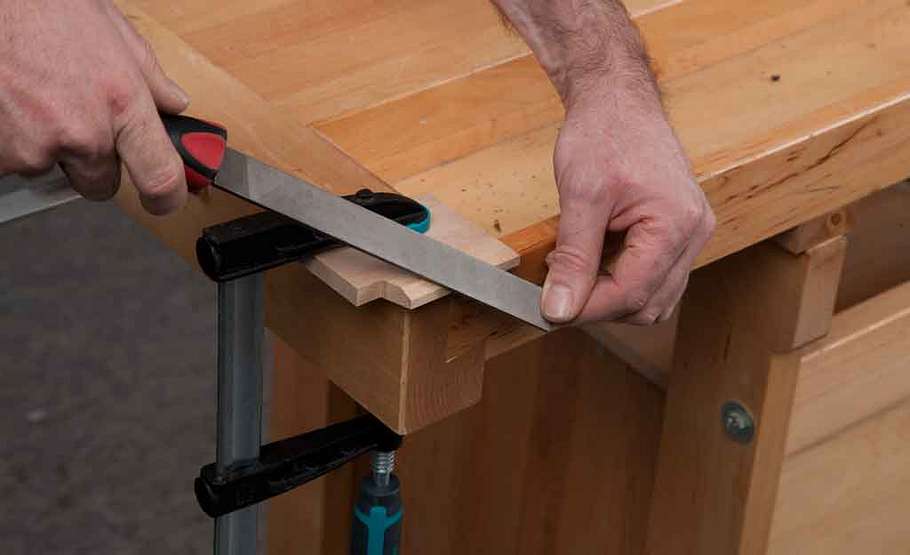

Nach dem Zuschnitt des Seitendeckels fasen Sie diesen an der Außenseite gleichmäßig mit Raspel und Feile an.
3D Puzzle Holz

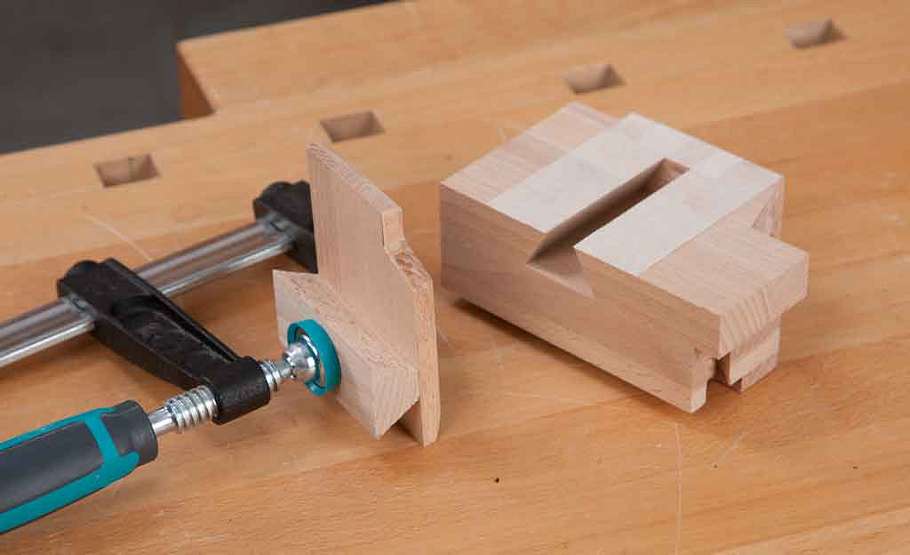

Wie bereits beim Griff gezeigt, folgt auch hier die Befestigung der Gratleiste.
3D Puzzle Holz

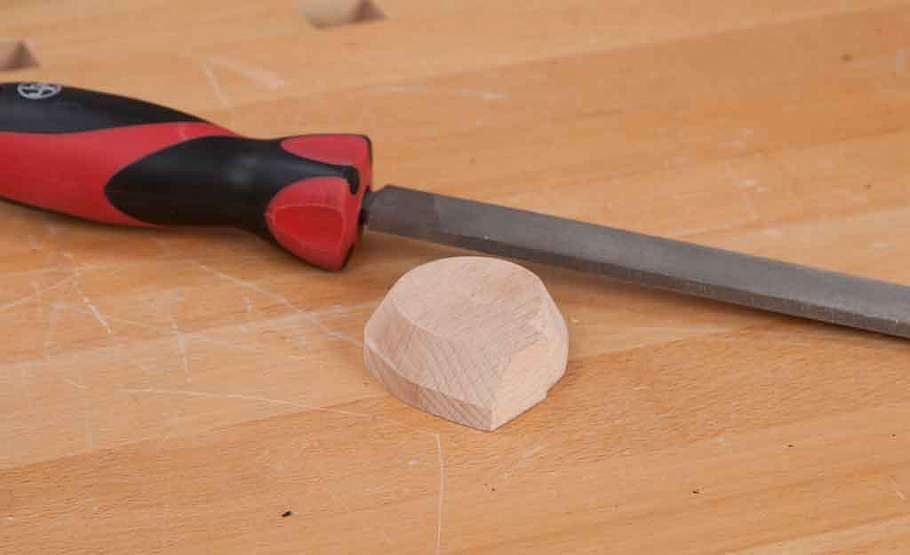

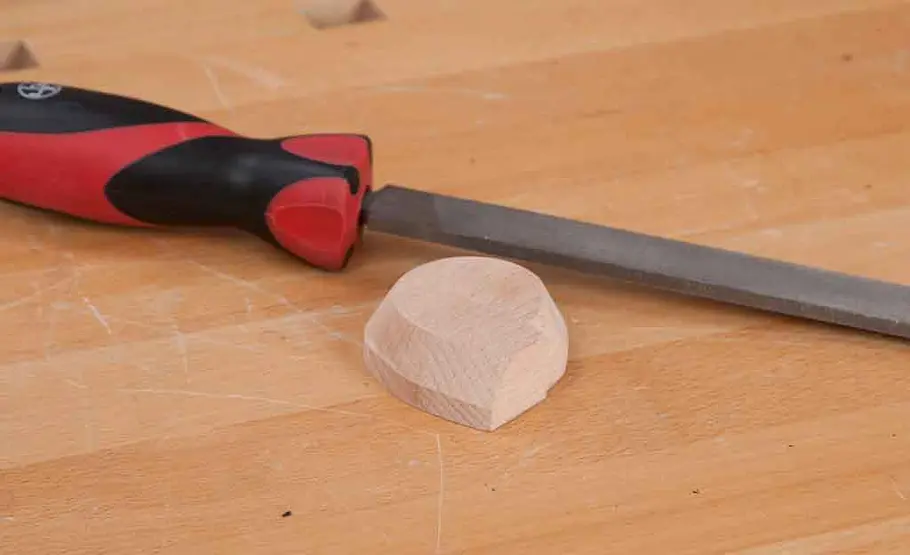

Anschließend wird der Seilzugstarter zugeschnitten und angeschrägt.
3D Puzzle Holz

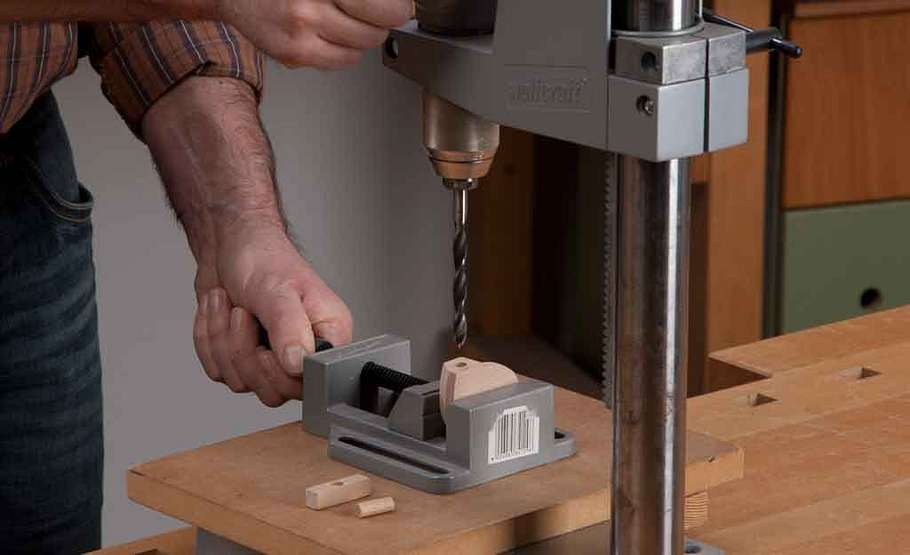

In der Ständerbohrmaschine erhält er eine Bohrung für der Seilgriff, der aus einem Rundstab und einem ebenfalls angebohrten Griffholz besteht.
3D Puzzle Holz

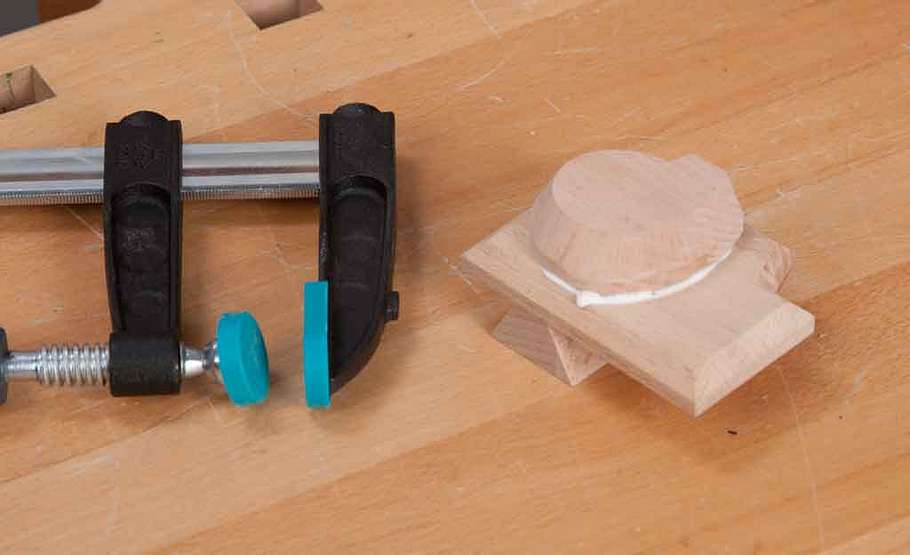

Leimen Sie den Seilzugstarter auf den Seitendeckel; der Griff wird später eingesteckt.
3D Puzzle Holz

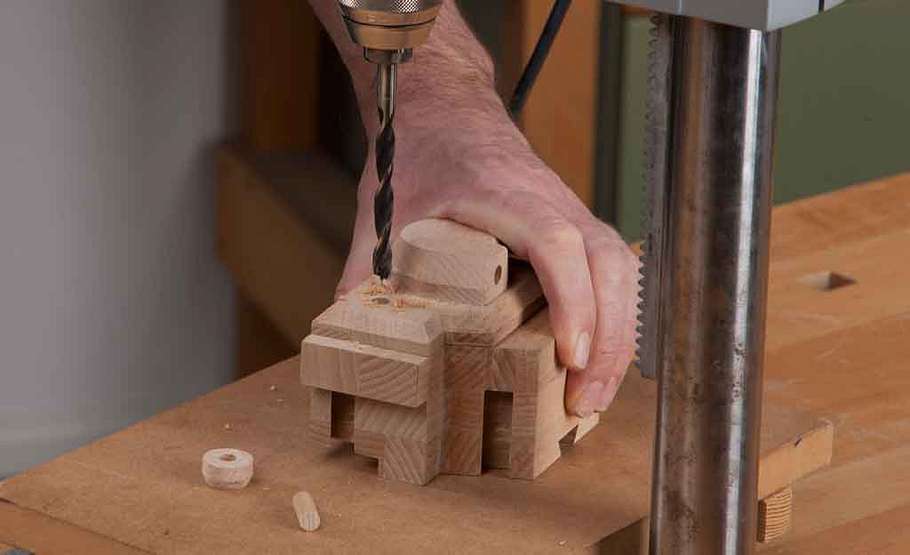

Schieben Sie den Deckel nun auf und bohren durch ihn hindurch in den Block. Die Bohrung nimmt den Tankdeckel auf.
3D Puzzle Holz
Für den hinteren Deckelabschluss doppeln Sie 18-mm-Leimholz auf – zum Ablängen einen längeren Riegel herstellen!
3D Puzzle Holz

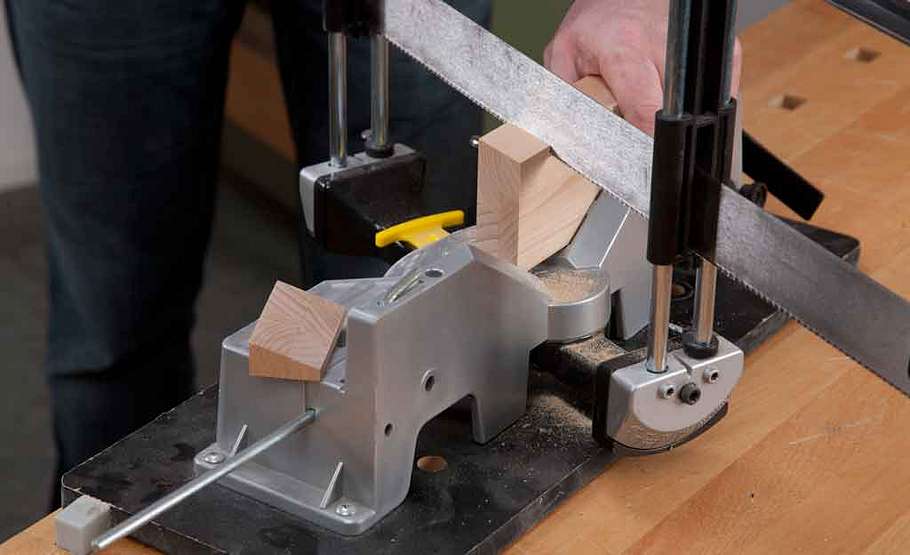

Mit der schräggestellten Präzisions-Gehrungssäge schneiden Sie das Bauteil zu.
3D Puzzle Holz

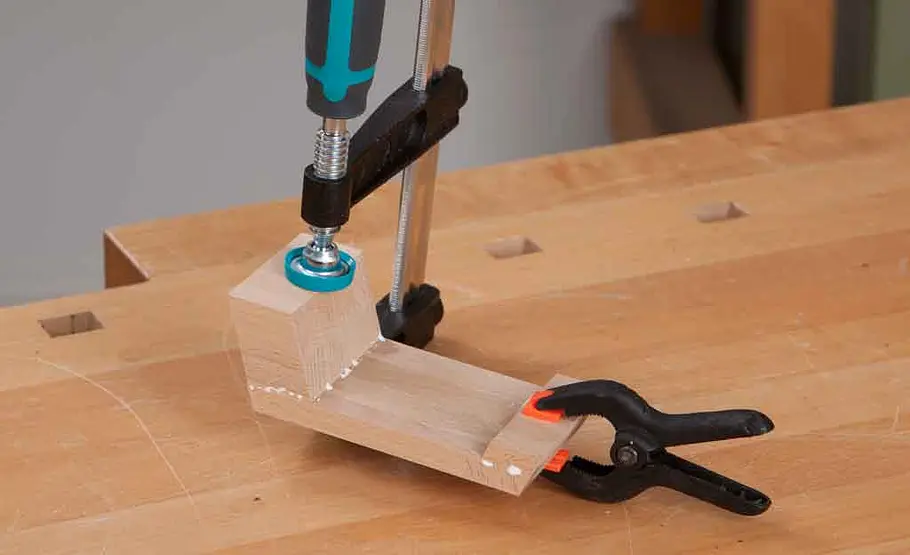

Schneiden Sie auch die Deckelplatte und den vorderen Abschluss zu und verleimen die drei Bauteile miteinander.
3D Puzzle Holz

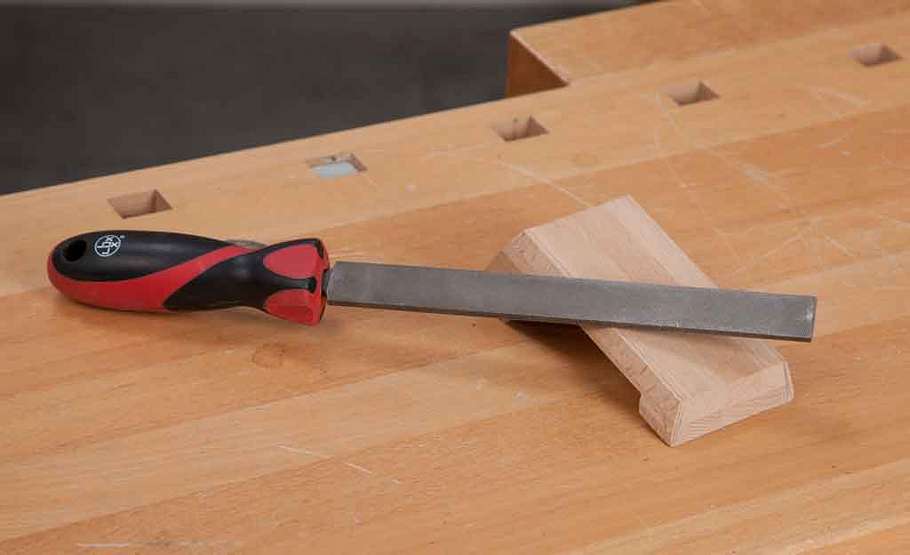

Nun schrägen Sie den Deckel ab.
3D Puzzle Holz

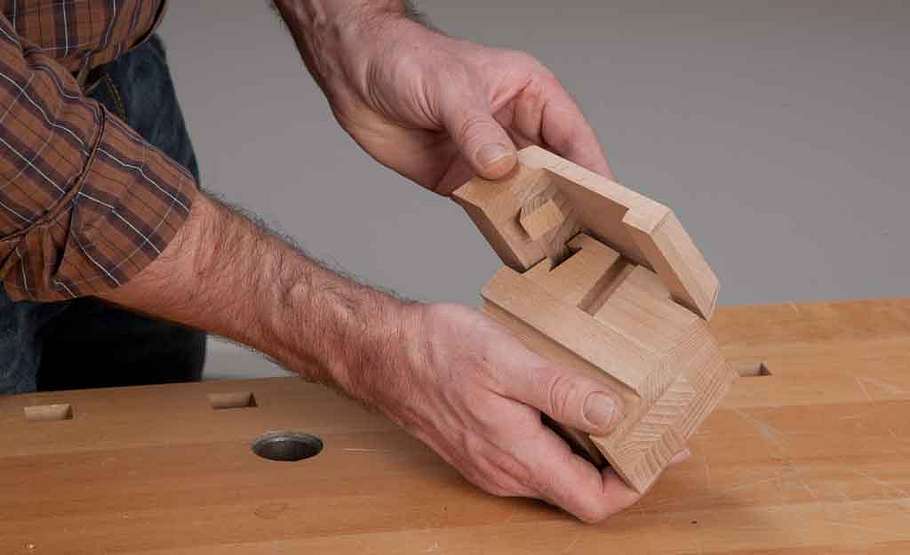

Beim Aufleimen des Gratleisten-Abschnitts müssen Sie exakt die Lage auf der Haube berücksichtigen.
3D Puzzle Holz

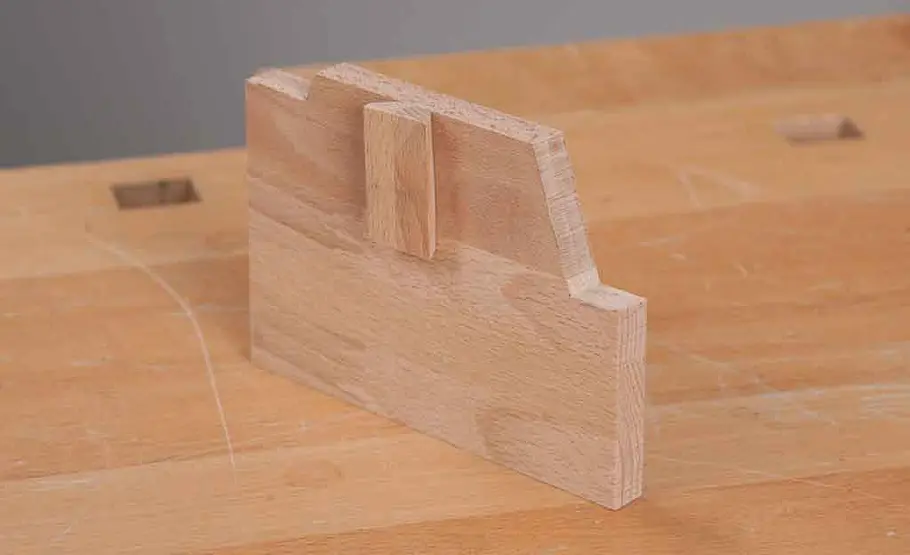

Den rechten Seitendeckels baut man genauso wie den linken.
3D Puzzle Holz

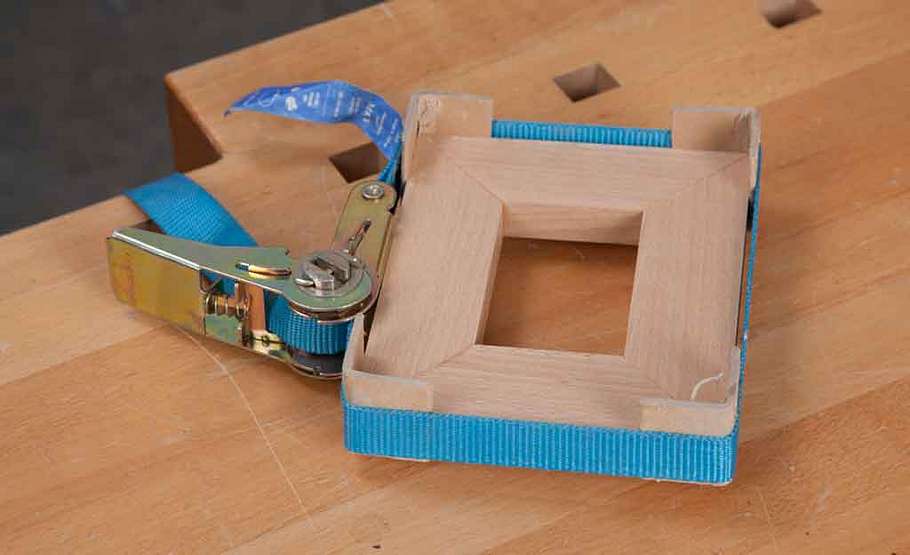

Der Rohrgriff wird hier als geschlossener Ring gebaut. Hierzu verleimen Sie zunächst einen Rahmen auf Gehrung und verpressen ihn mit einem Ratschen-Spanngurt.
3D Puzzle Holz

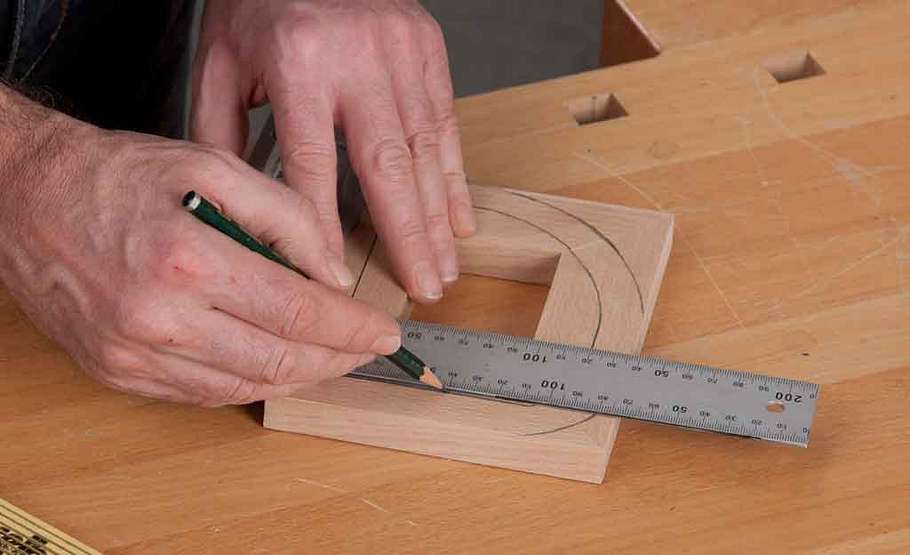

Anschließend zeichnen Sie die Griffkontur auf.
3D Puzzle Holz

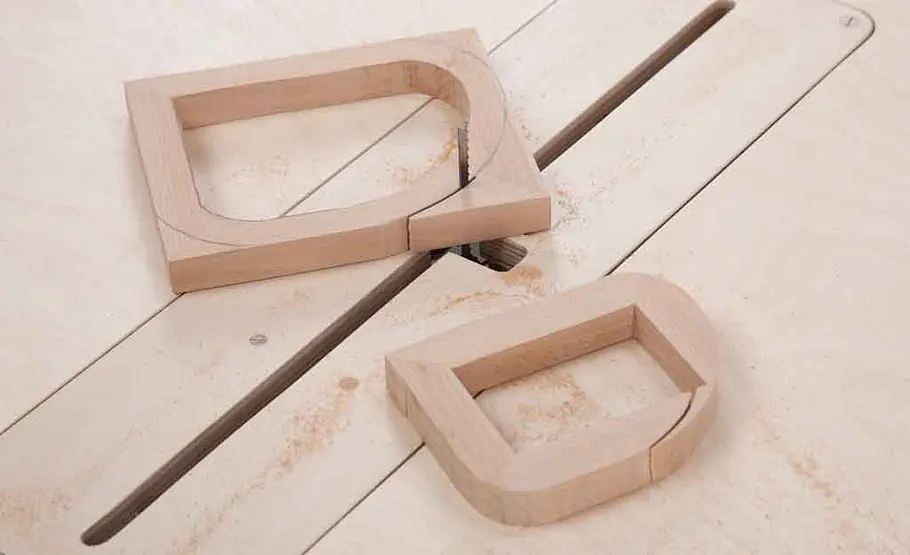

Sägen Sie die Form mit der stationären Stichsäge aus – innen und außen.
3D Puzzle Holz

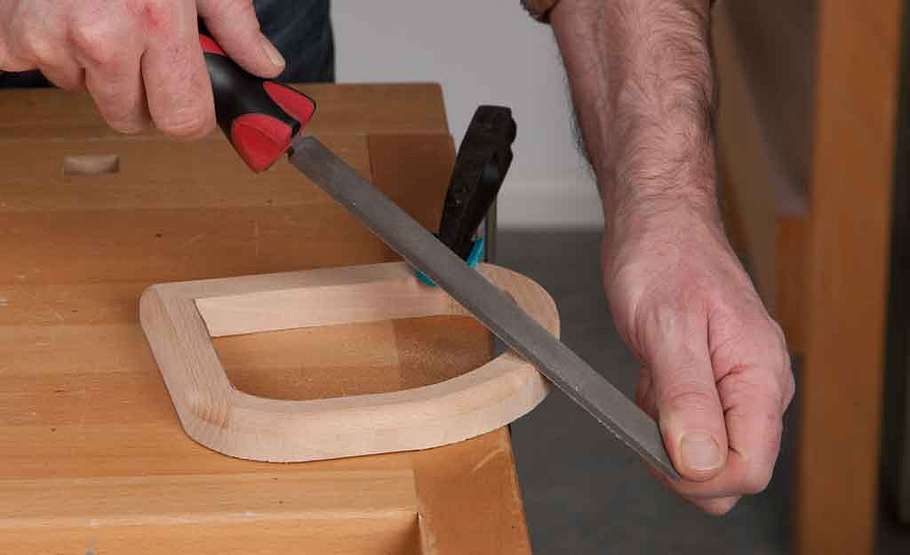

Raspeln und feilen Sie nun das Griffprofil rund. Alternativ können Sie einen Abrundfräser in der stationären Oberfräse verwenden, dabei müssen Sie jedoch sehr vorsichtig sein!
3D Puzzle Holz

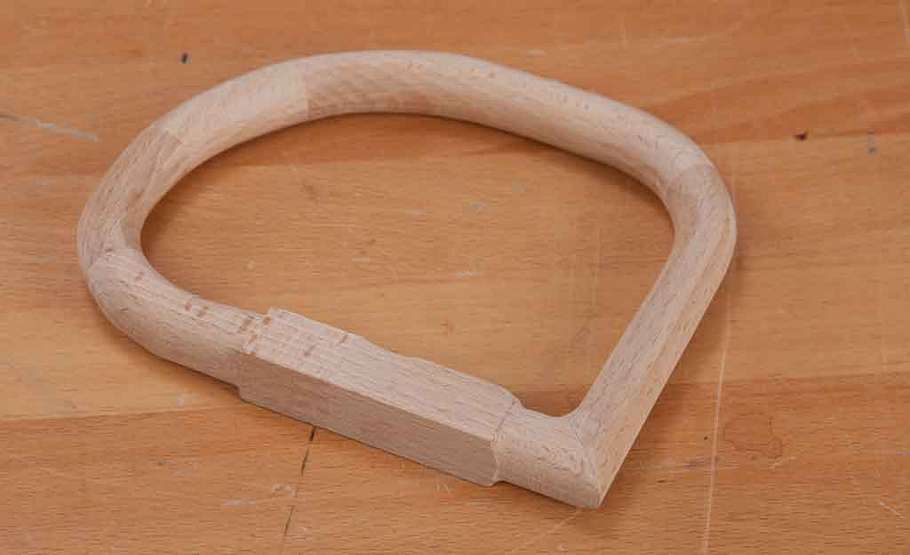

Den unteren Griffteil im Bereich des Blocks eckig belassen.
3D Puzzle Holz

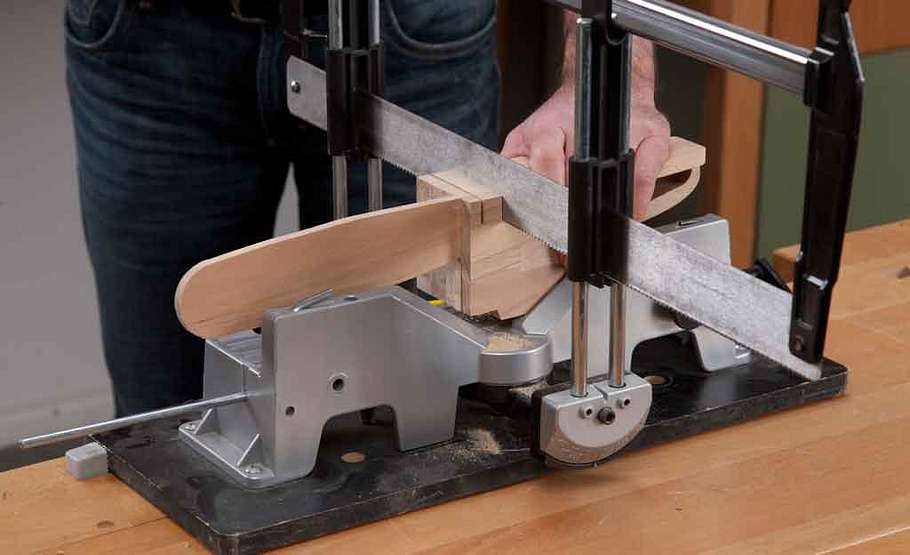

Block, Sägeschiene und rechten Seitendeckel zusammenstecken und die Rundgriffaufnahme mit der Gehrungssäge mehrfach einschneiden.
3D Puzzle Holz

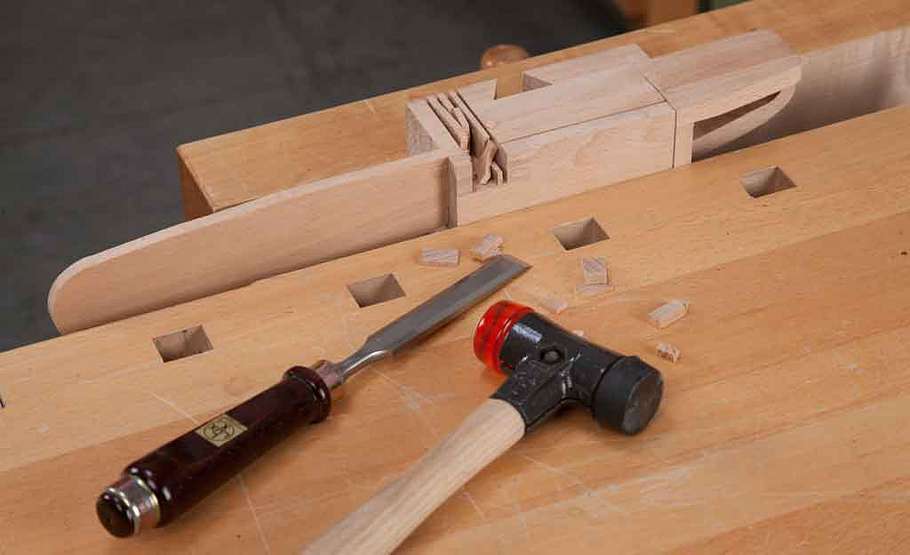

Anschließend mit einem scharfen Beitel ausstemmen.
3D Puzzle Holz

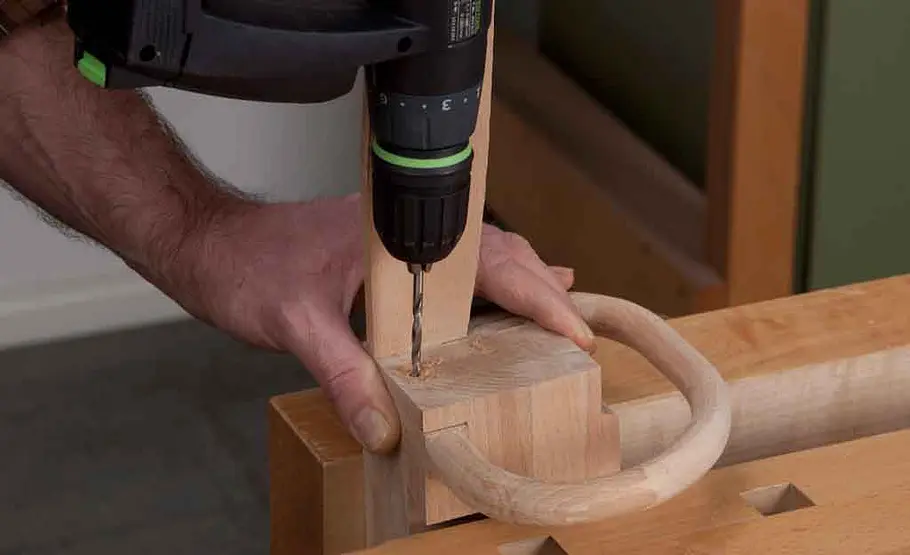

Griff einstecken und das Sackloch für einen Holzdübel bohren.
3D Puzzle Holz

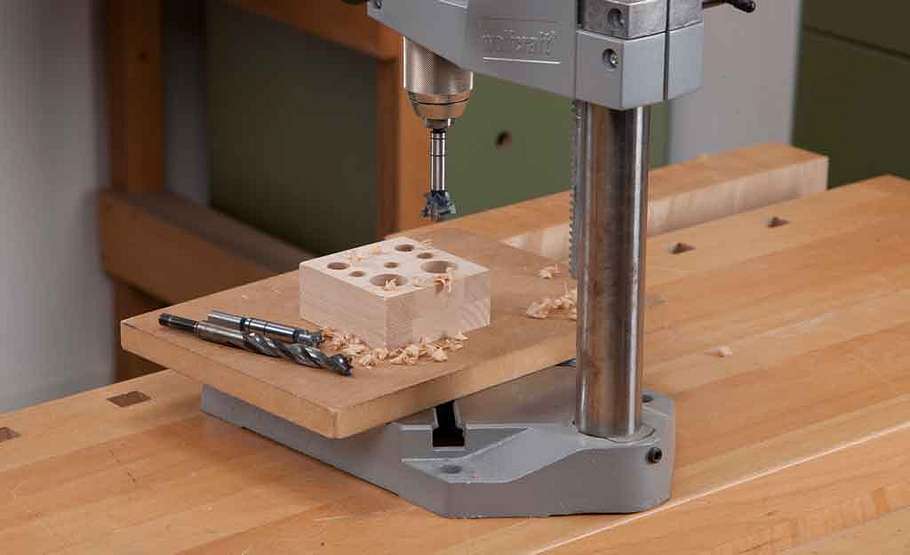

Als letztes Bauteil folgt das Kettenbremsschild: Leimholz aufdoppeln, Bauteil anzeichnen und durchbohren.
3D Puzzle Holz

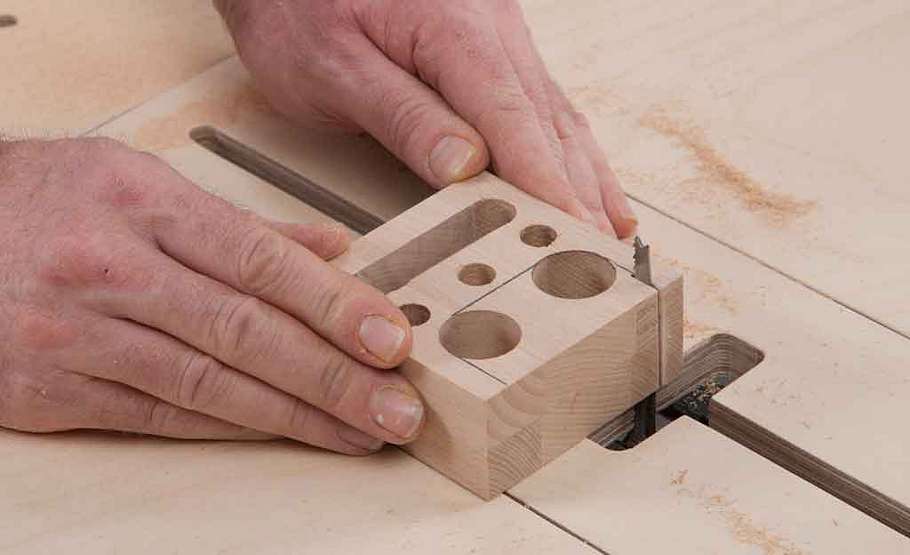

Schneiden Sie den unteren Bügel aus, der den Motorblock umklammert.
3D Puzzle Holz

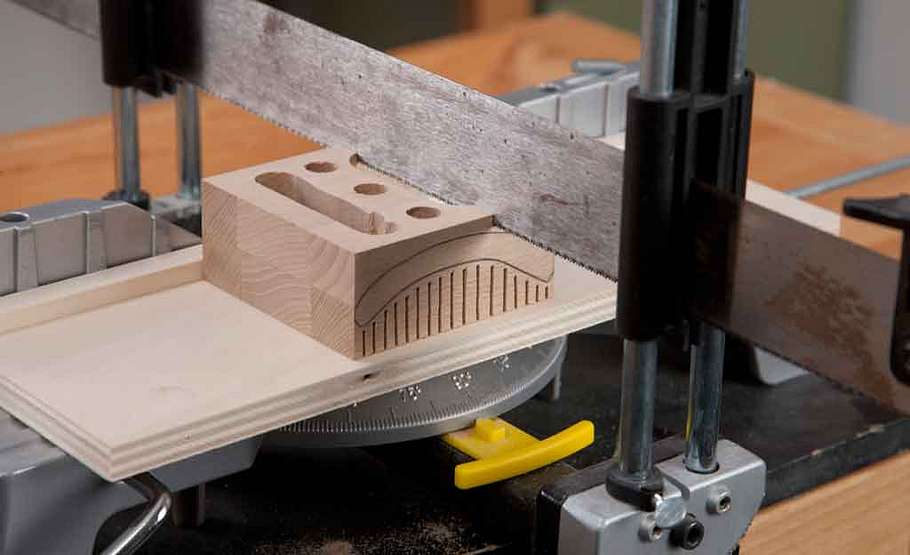

Um die Wölbung zu realisieren, zeichnen Sie die Kontur auf den Seiten an und schneiden das Material kammförmig ein.
3D Puzzle Holz

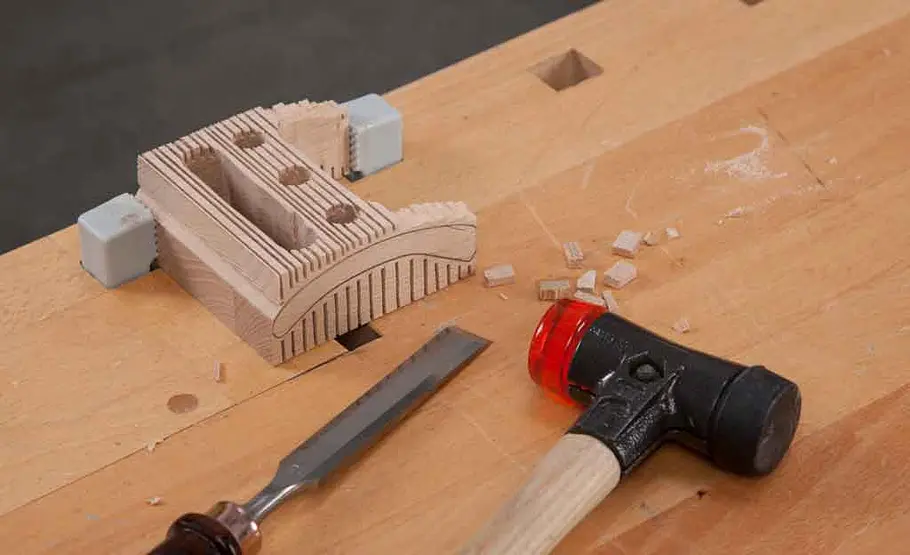

Jetzt stemmen Sie die Kammzähne mit einem scharfen Beitel bis zur Basis weg
3D Puzzle Holz

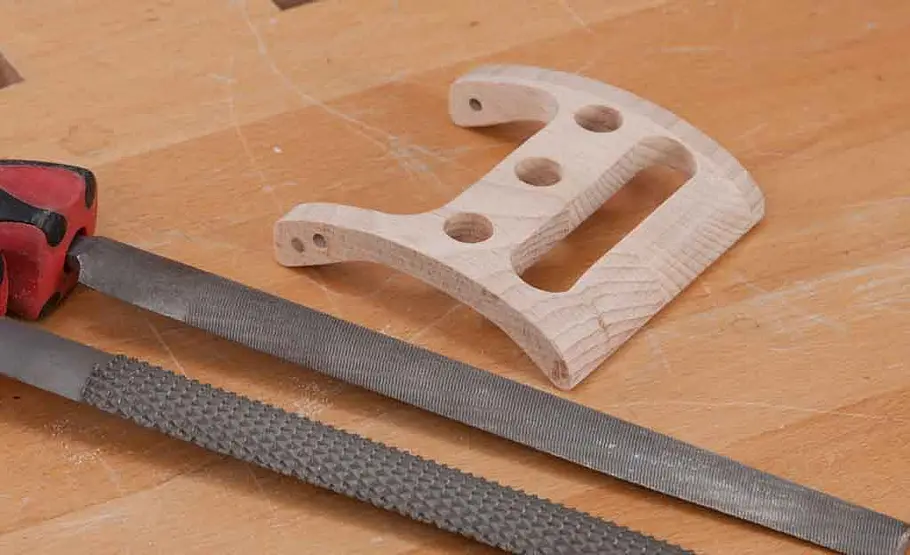

Mit Raspel und Feile, anschließend mit Schleifpapier bearbeiten Sie Kontur und Oberfläche bis zur Fertigstellung.
3D Puzzle Holz

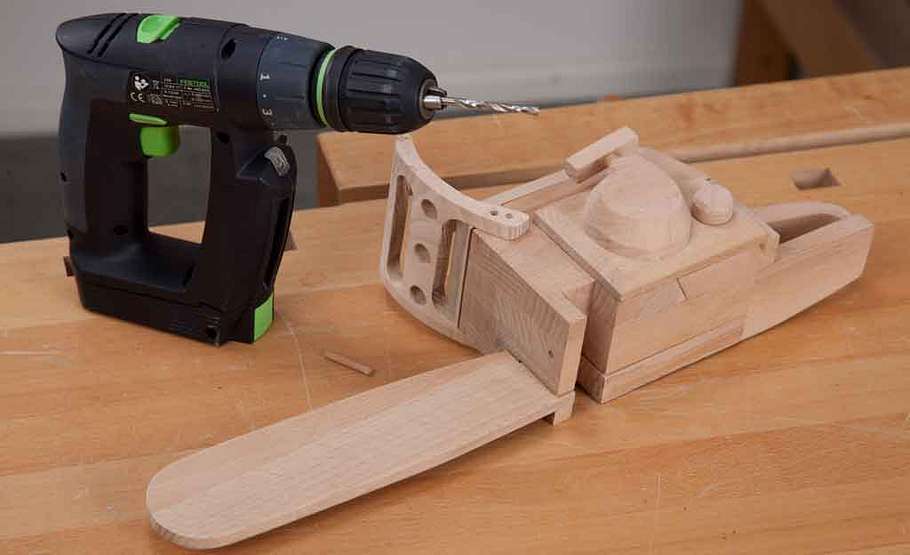

Im nächsten Arbeitsschritt bohren Sie seitlich Löcher für die Rundstangen-Abschnitte durch das Schild in den Block.
3D Puzzle Holz

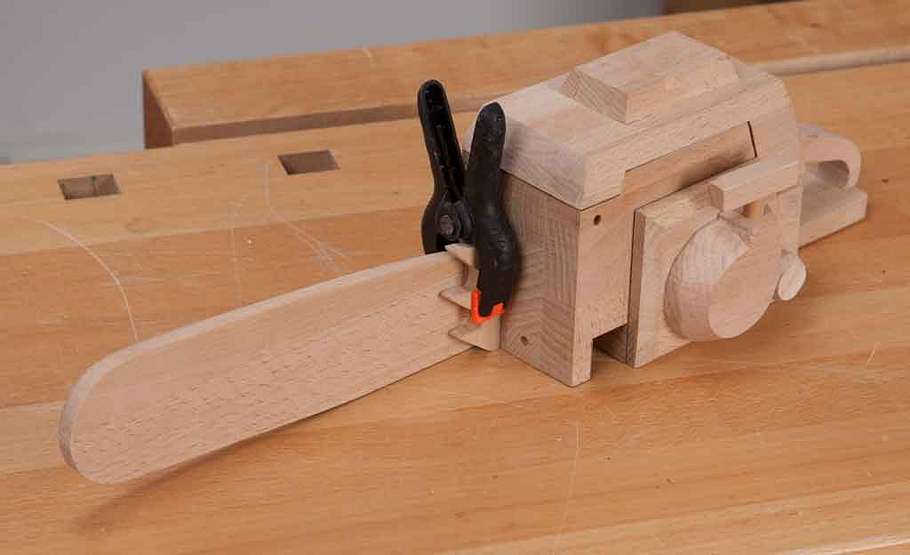

Leimen Sie zum Schluss die Rindenstütze seitlich gegen die Sägeschiene. Die folgenden Bilder zeigen Schritt für Schritt, wie man das 3D-Puzzle "Kettensäge" zusammenbaut.
3D Puzzle Holz

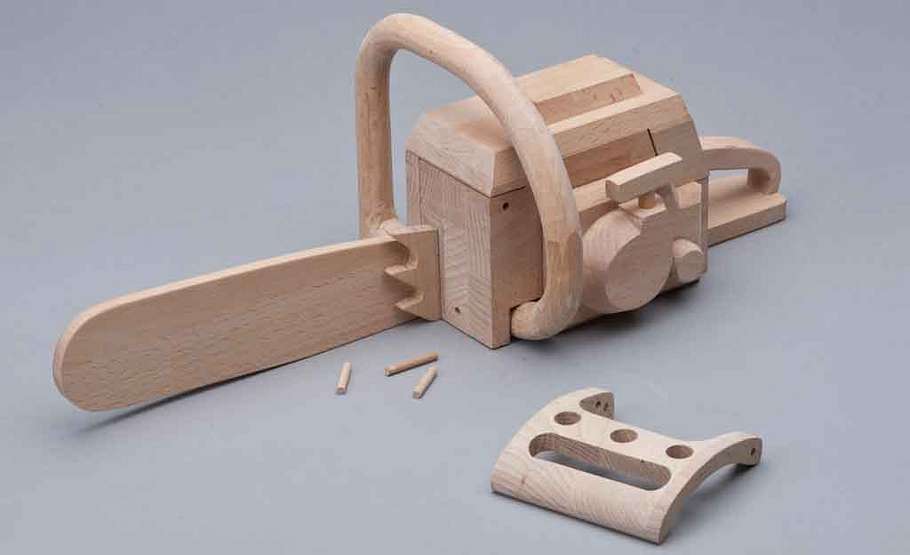

Zum Zerlegen entfernen Sie zunächst die Dübelstangen-Abschnitte aus dem Griff und aus dem Kettenbremsschild.
3D Puzzle Holz

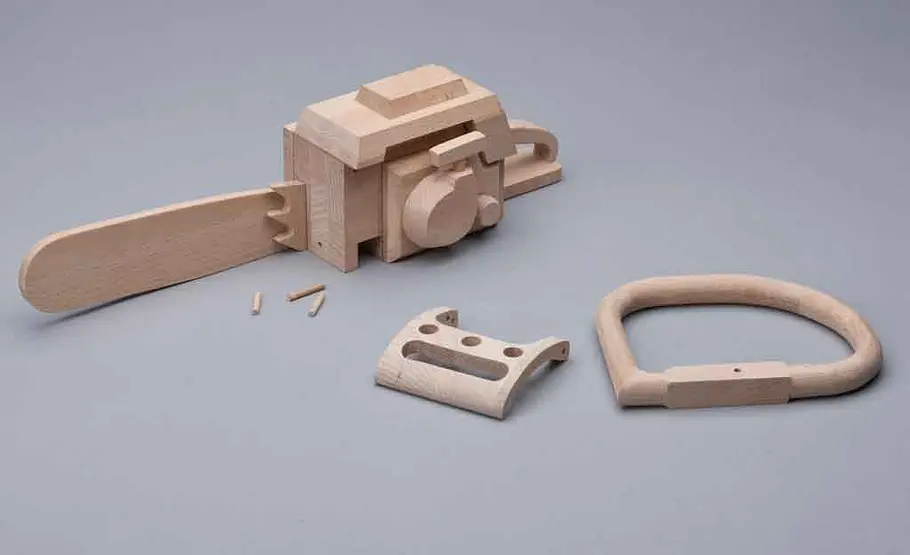

Den Griff können Sie nach unten schieben und über die Schiene herausnehmen, den Deckel Richtung Seilzugstarter verschieben.
3D Puzzle Holz

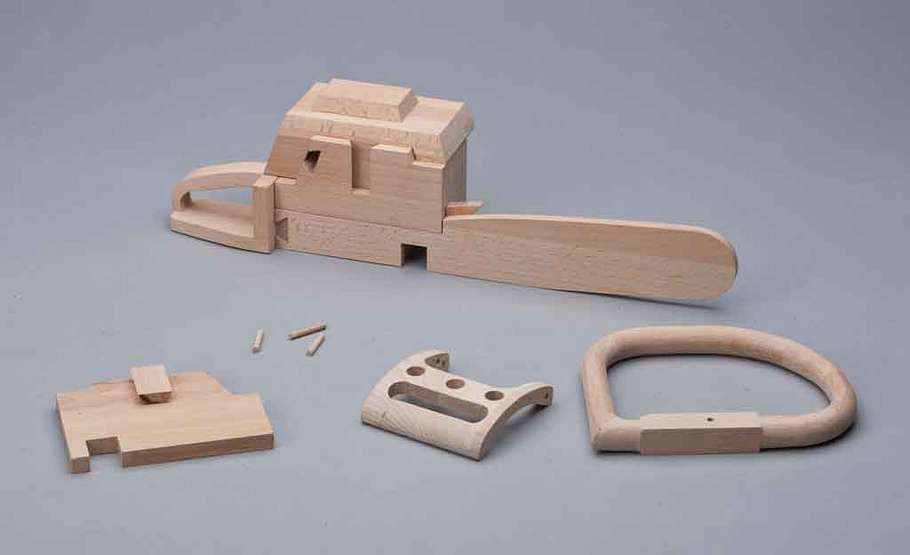

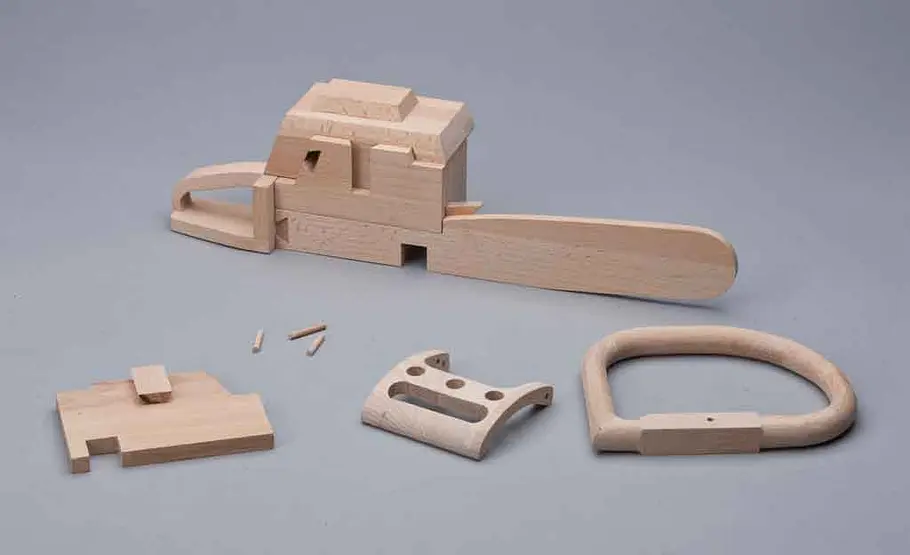

Jetzt lässt sich die Seitenblende nach oben, danach der Deckel nach vorne herausschieben.
3D Puzzle Holz

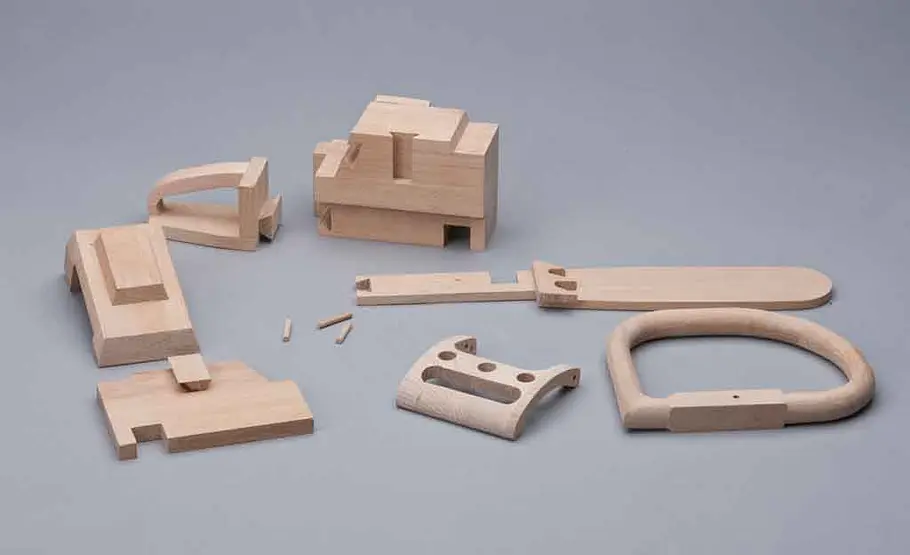

Nun die Sägeschiene aus der Gratleiste des Griffs herausnehmen, danach diesen behutsam aus der Gratnut herausziehen.
3D Puzzle Holz

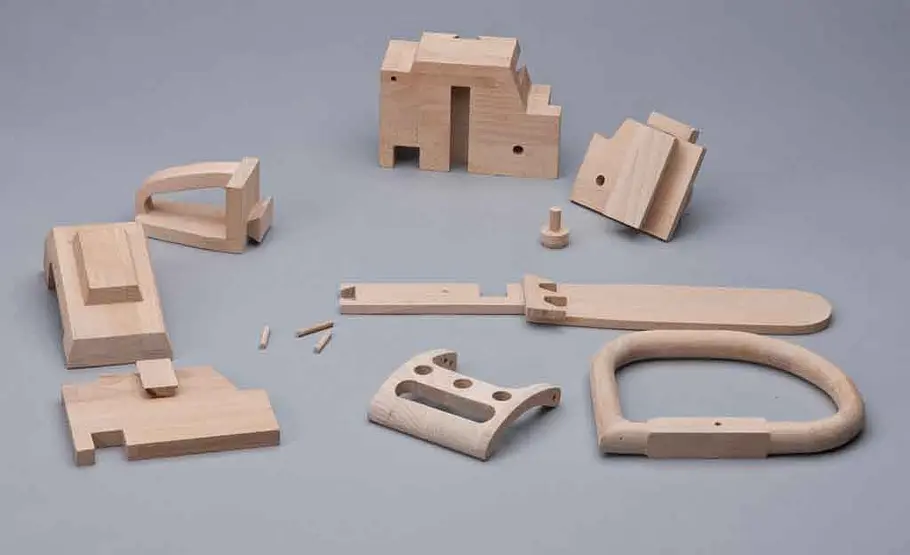

Auf der anderen Seite den Tankstöpsel ziehen und den Seilstarter mit der Seitenplatte nach unten schieben.
Bauplan bestellen

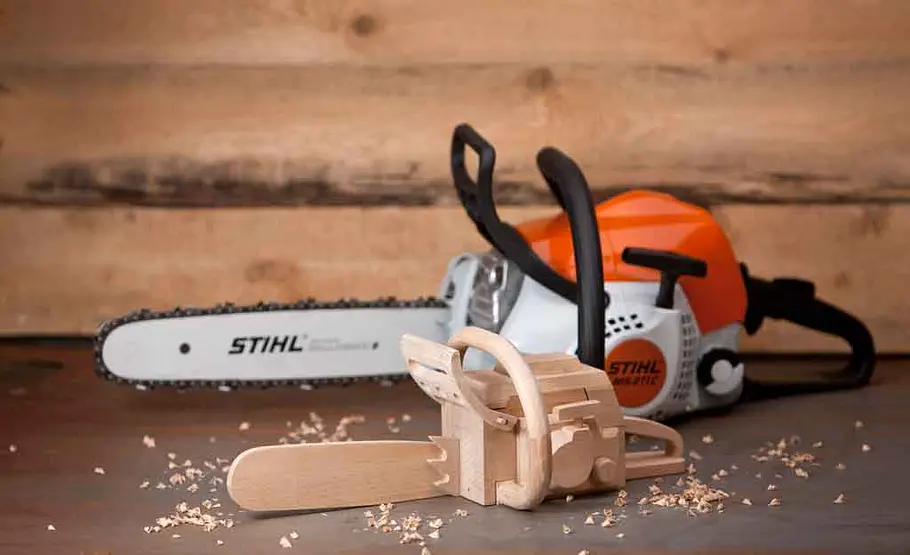

Es gibt Menschen, die sind so vernarrt in ihre Motorsäge, dass sie sie am liebsten auf ihrem Schreibtisch stehen haben möchten. Allerdings: Treibstoff und Öl der Kettensäge sind nicht wirklich dokumententauglich. Wie gut, dass es das Lieblingswerkzeug jetzt auch im Maßstab 1:2 als dreidimensionales 3D-Puzzle Holz Kettensäge zum Selberbauen gibt!
3D-Puzzle Holz Kettensäge bauen
Auf dem Bild sieht unsere Motorsäge als 3D-Puzzle auf den ersten Blick sehr einfach aus, beim genaueren Hinsehen (und vor allem beim Zerlegen und beim Zusammensetzen) entpuppt sie sich allerdingsals als recht komplexer Bausatz, der aus vielen Einzelteilen hergestellt werden muss. Dabei hat uns der stationäre Stichsägentisch geholfen, das Bauplanthema aus der selbst-ist-der-Mann-Ausgabe 2/2012. Praxistipp: Die Kunst beim Bau des 3D-Puzzles besteht vor allem darin, die Spaltmaße so gleichmäßig und gering wie möglich und dabei so groß wie nötig zu realisieren.
Motorsäge aus Hoolz als 3D-Puzzle: De-Montage
Die Motorsäge sieht wie ein einfaches Modell aus, aber sie macht ihren Namen als 3D-Puzzle alle Ehre. Zum Zerlegen zunächst die Dübelstangen aus Griff und Kettenbremsschuld entfernen. Dann lässt sich der Griff nach unten schieben und herausnehmen und der Deckel sich Richtung Seilzugstarter verschieben. Im Anschluss kann die Seitenblende nach oben herausgeschoben werden und der Deckel nach vorne. Danach die Sägeschiene herausgenommen und den Griff aus der Gratnut ziehen. Auf der anderen Seite den Tankstöpsel ziehen und den Seilstarter nach unten schieben.
