Windspiel Klappermühle
Wir haben schon viele verschiedene Arten von Windmühlen und Windspielen gebaut und als Bauplan herausgebracht. Hier zeigen wir erstmals eine Horizontal-Windmühle mit Kurbelantrieb für bewegliche Anbauteile. Den Bau dieser Windspiel Klappermühle zeigen wir hier Schritt für Schritt – alle Maße finden Sie auf unserem Bauplan (SE 08/2012, bauplan leider vergriffen).
Windspiel Klappermühle
Bei Horizontalrad-Windmühlen liegt die Nabe waagerecht. Solche Windmühlen benötigen keine spezielle Windrichtung, um sich zu drehen.
Windspiel Klappermühle
Das Haus aus dünnem
Multiplex wird verklebt.

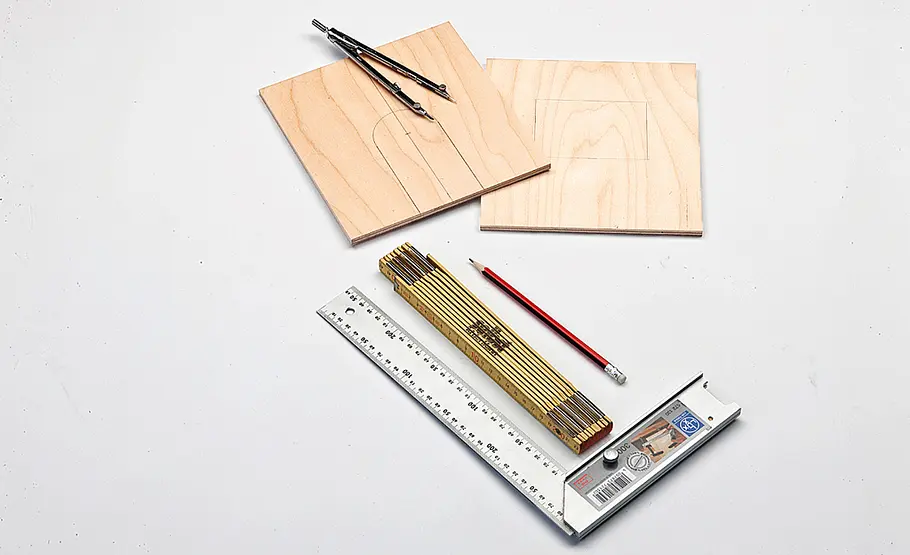

Nach dem Zuschnitt der vier
Außenwände zeichnen Sie Tür, Tor und
Fensterausschnitt auf die Platten.
Aufwendig ist dabei nur
die pyramidenförmige
Dachkonstruktion, sonst
sind die Plattenstöße
stumpf ausgeführt.
Windspiel Klappermühle

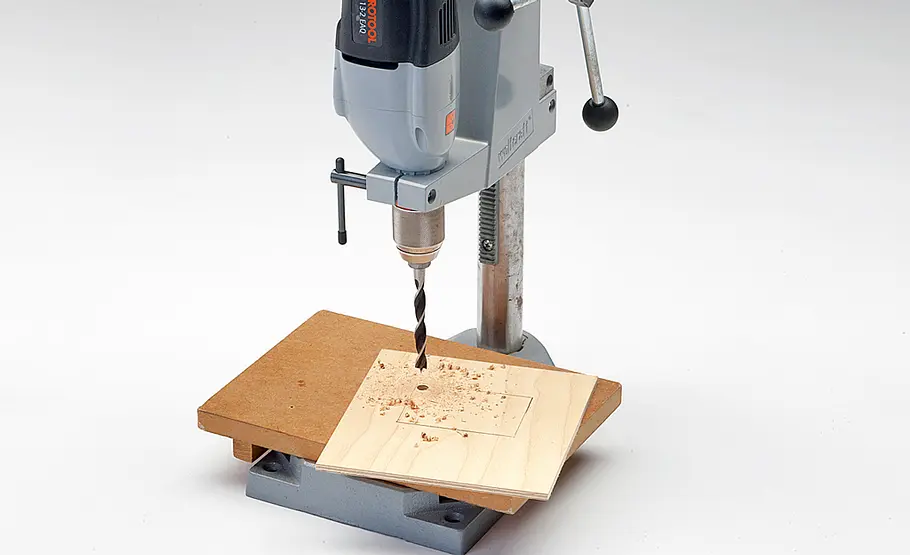

In einer Ecke des Fensters – oder in allen vieren – bohren Sie ein Loch zum Einführen des Sägeblatts.
Windspiel Klappermühle

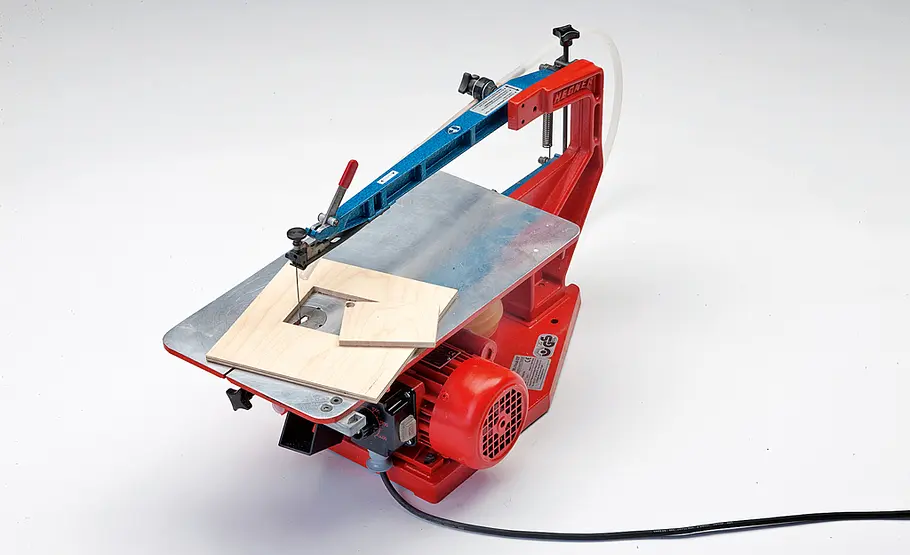

Schneiden Sie entlang des Anrisses. Schnell geht dies mit der Dekupiersäge, sonst den Laubsägebogen verwenden.
Windspiel Klappermühle

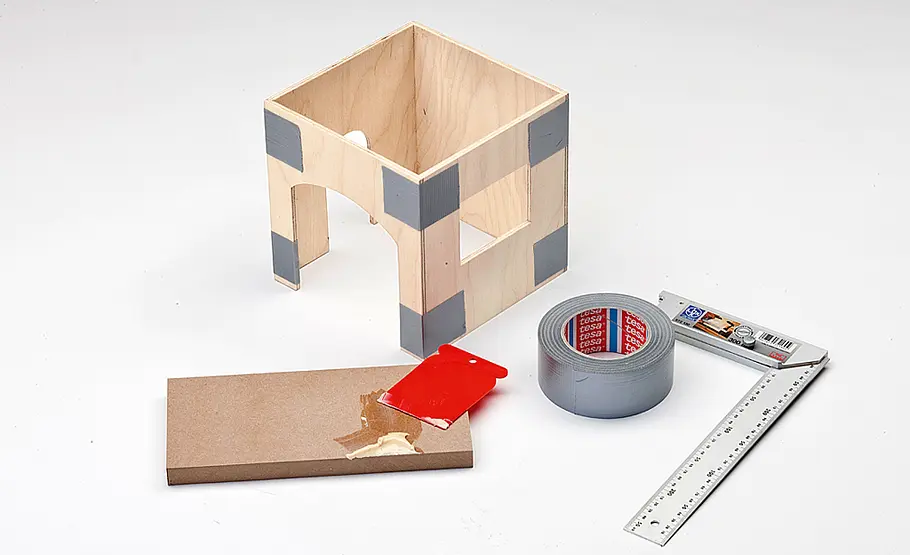

Klebespachtel anmischen, auf die anstoßenden Schnittkanten auftragen und die Bauteile rechtwinklig fixieren – aber nicht verpressen!
Windspiel Klappermühle

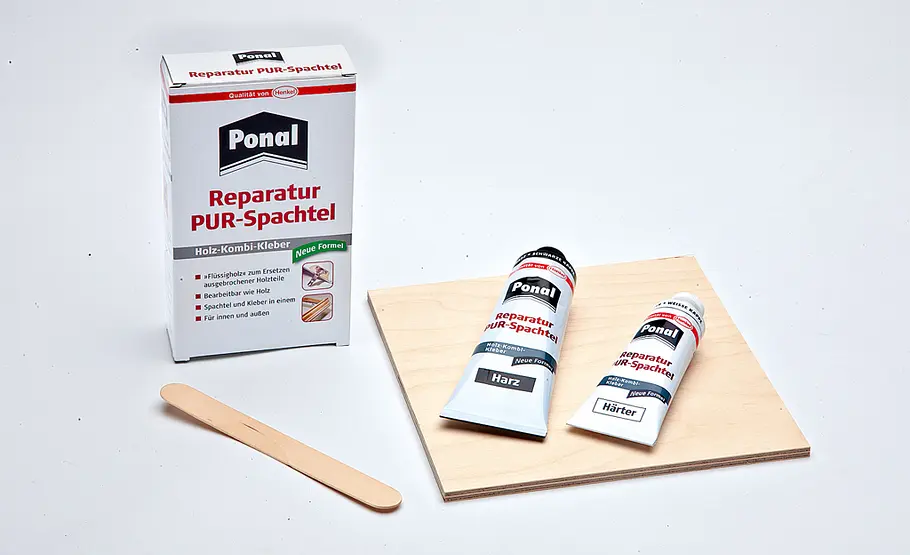

Praxistipp: Die Anforderungen an den Klebstoff sind bei unserem Windspiel hoch: Regen, Trockenheit, Kälte und Hitze dürfen dem Material nichts anhaben. Deshalb haben wir uns für den Ponal 2-K Reparatur PUR-Spachtel entschieden. Für Dauerhaftigkeit muss die Klebstofffuge allerdings ebenso wie das Plattenmaterial vor direkter Bewitterung durch einen filmbildenden Anstrich geschützt werden.
Windspiel Klappermühle

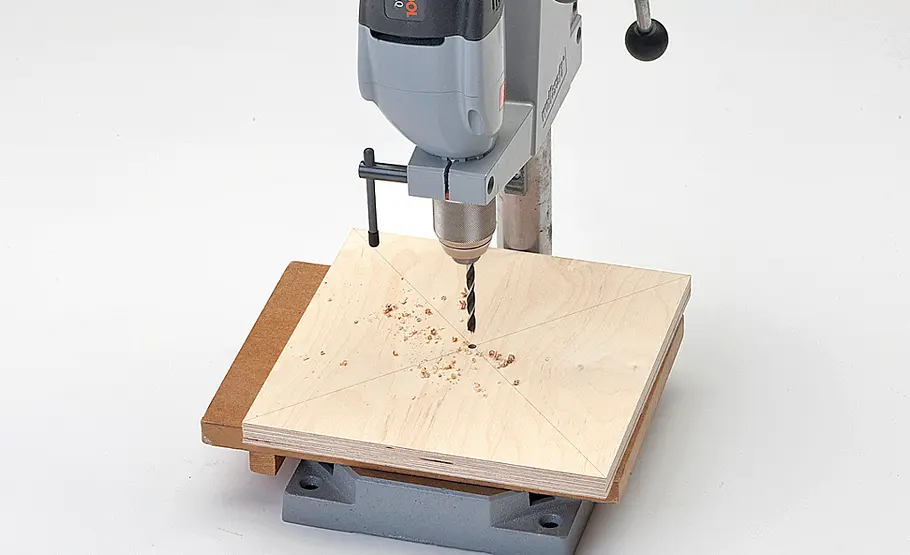

Jetzt die Grundplatte zuschneiden und mittig ein Sackloch für die Wellenhülse bohren.
Windspiel Klappermühle

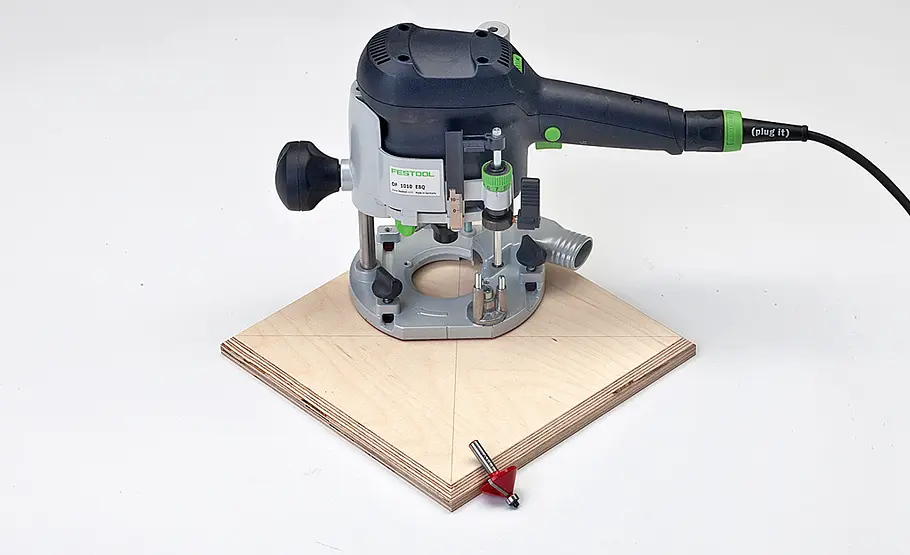

Dann die Kanten rundum mit dem Fasefräser schrittweise etwa bis zur halben Materialstärke anfasen.
Windspiel Klappermühle

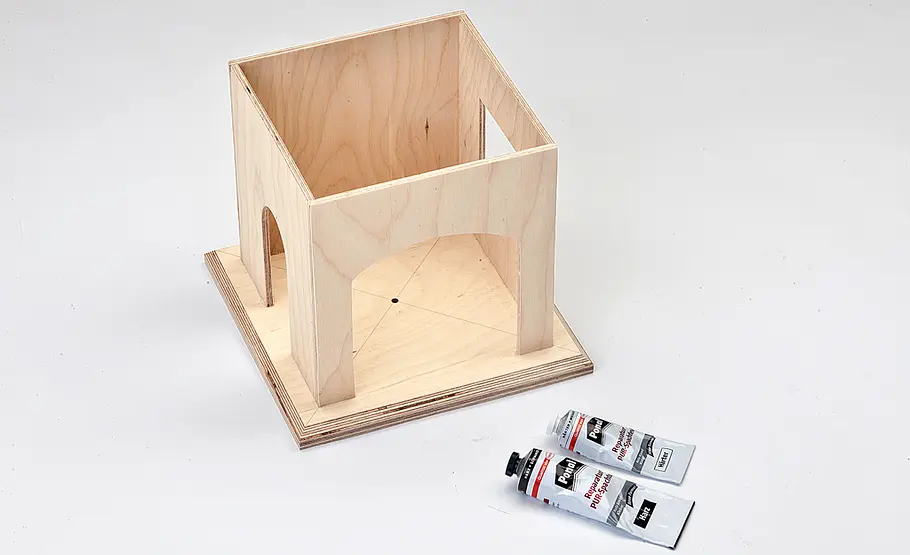

Die Außenwände kleben Sie nun mittig auf die Grundplatte.
Windspiel Klappermühle

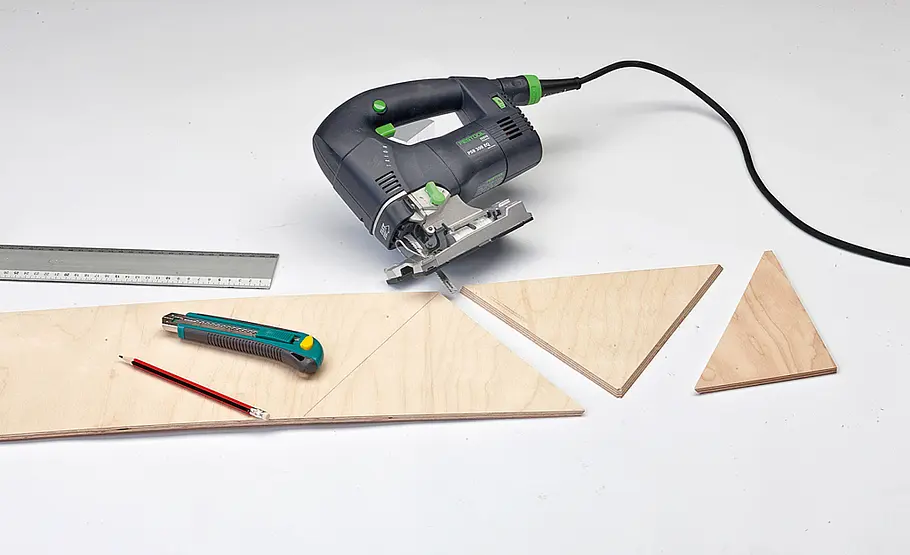

Weiter geht es mit dem Dach: Aus einem
Multiplex-Streifen schneiden Sie mit der
schräggestellten Stichsäge die vier Dachflächen.
Praxistipp: Vorritzen verhindert
Ausriss!
Windspiel Klappermühle

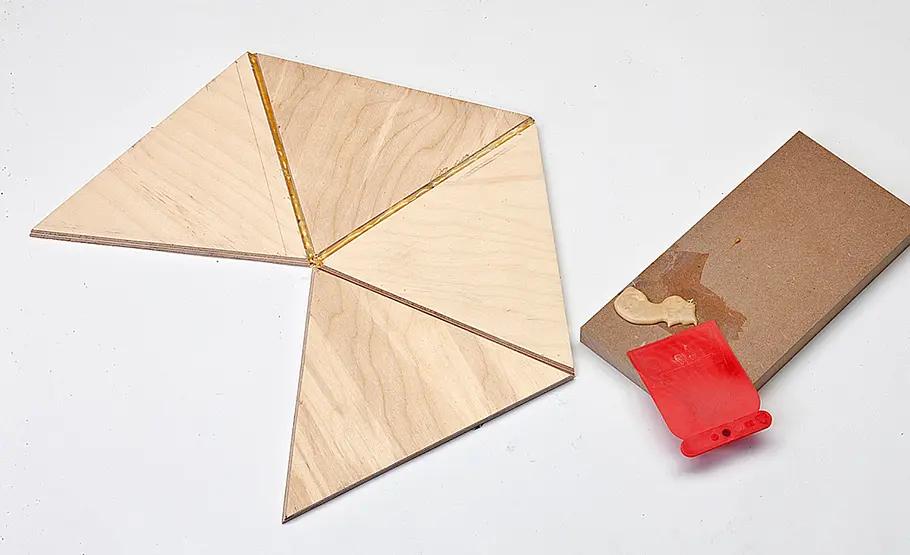

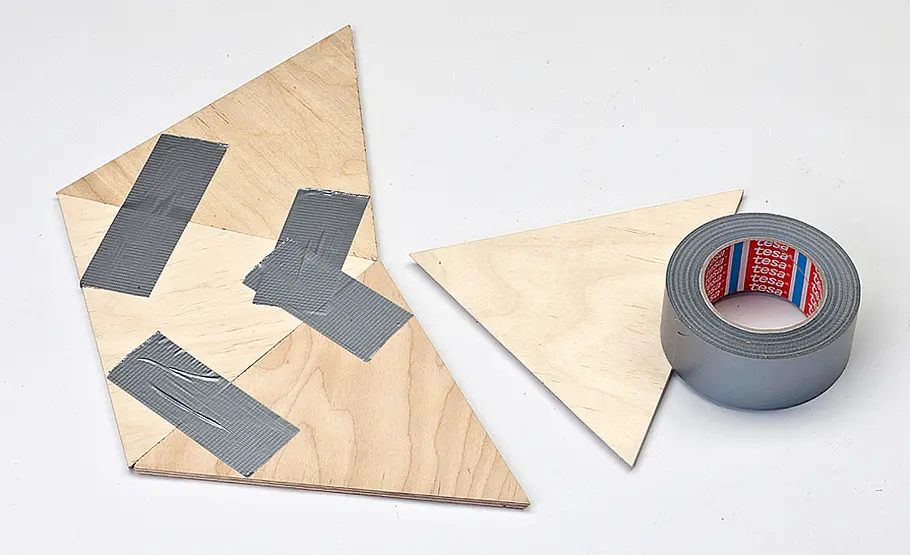

Von der Außenseite die Dreiecke mit Gewebeklebeband verbinden.
Windspiel Klappermühle
Behutsam umdrehen und Klebespachtel in die Keilfuge und an den Anschlussstoß geben.
Windspiel Klappermühle

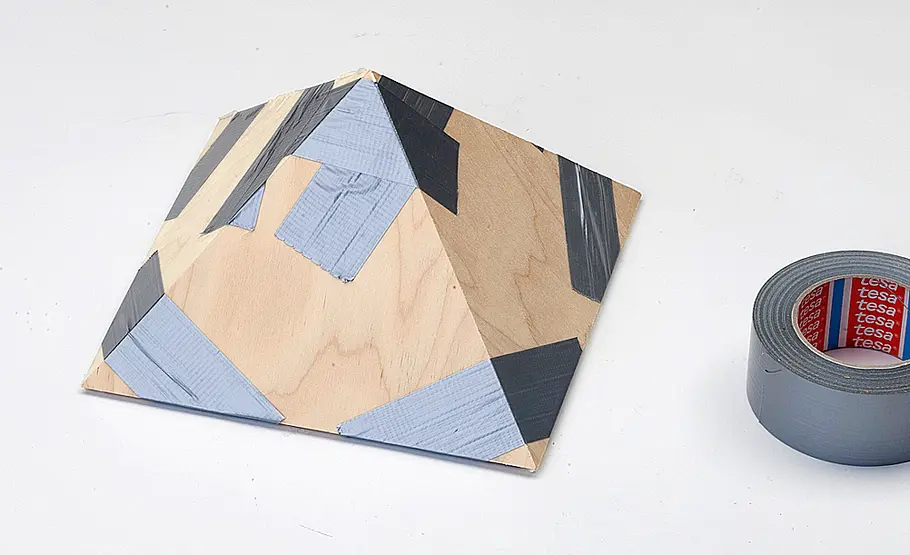

Jetzt die Anschlusskanten aneinander fügen, Dach umdrehen und mit Klebeband fixieren. Rechten Winkel an der Basis prüfen!
Windspiel Klappermühle

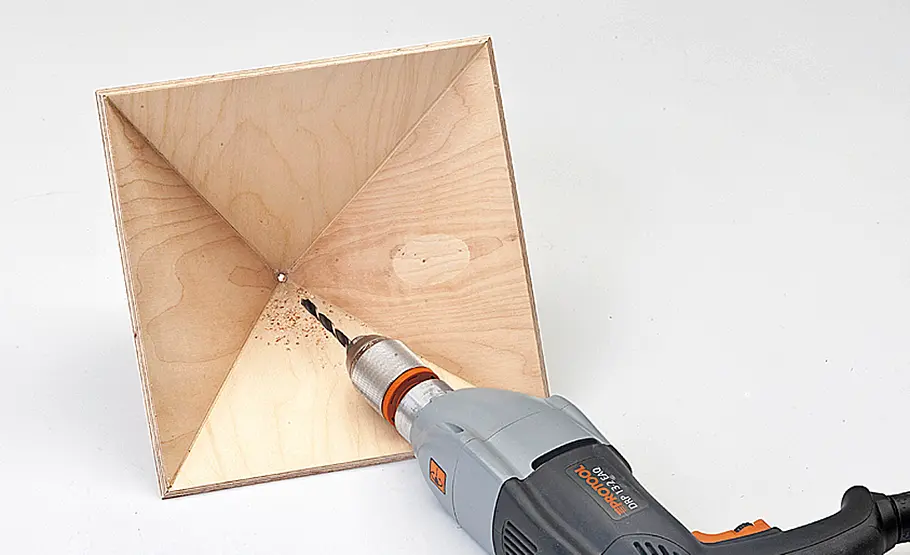

Nach dem Trocknen von innen in die Pyramidenspitze ein Loch für die obere Messing-Lagerhülse bohren.
Windspiel Klappermühle

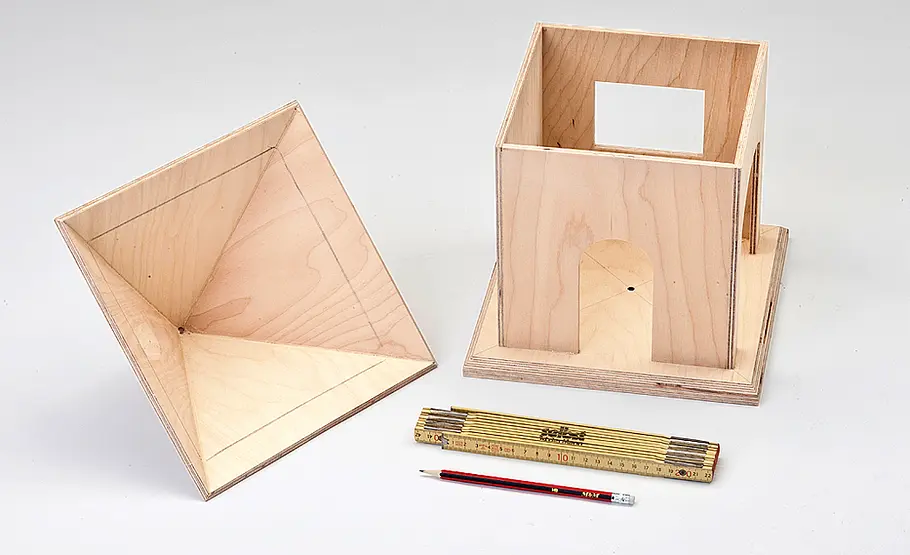

Dach trocken auf die Wände setzen, waagerecht ausrichten und die Wandanschlussebene von innen einzeichnen.
Windspiel Klappermühle

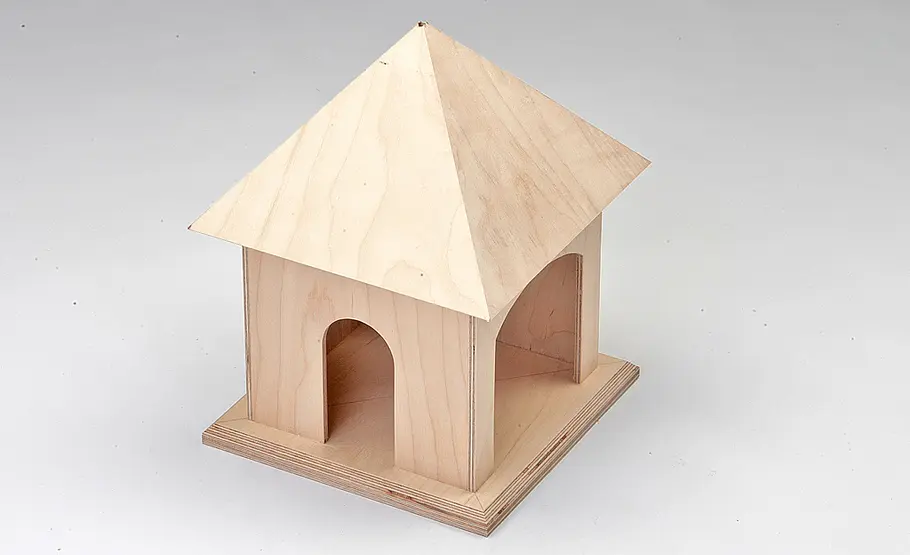

Klebstoff auf den oberen Wandabschluss und den Dachabschluss auftragen und die Teile zusammenfügen.
Windspiel Klappermühle
Hinweis: Während Sie sich beim
Hausbau noch sehr exakt
an die Bauplanvorgaben
halten können, verlangt
das Innenleben sehr viel
Fingerspitzengefühl.

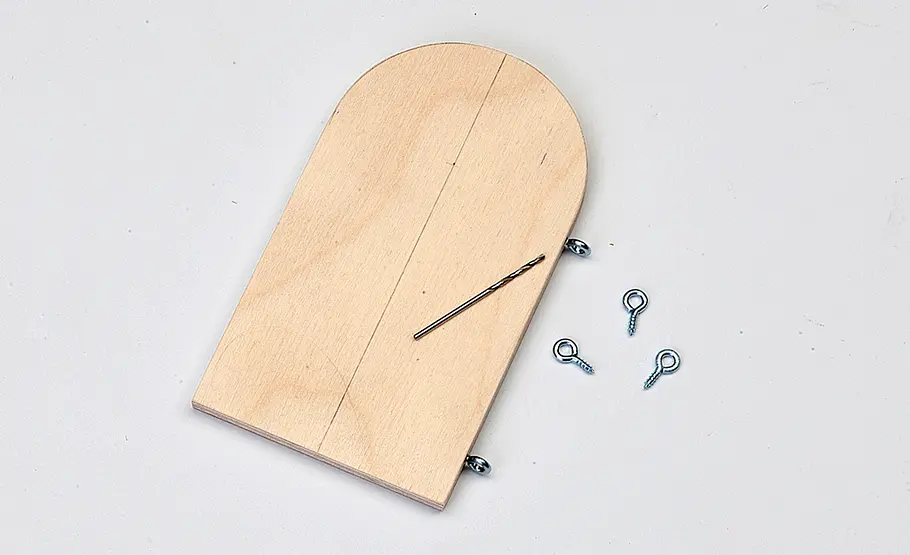

Die anschlagende Tür, das Tor und die
Fensterläden aufzeichnen und aussägen.
Kanten an der Anschlagsseite vorbohren und Ösenschrauben eindrehen.
Windspiel Klappermühle

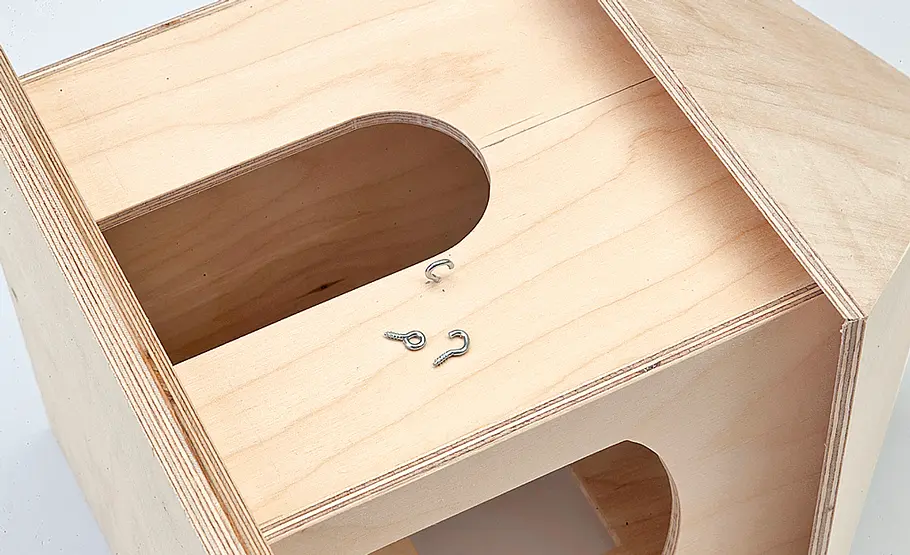

Nun die Position auf das Haus übertragen und aufgebogene Ösenschrauben eindrehen.
Windspiel Klappermühle

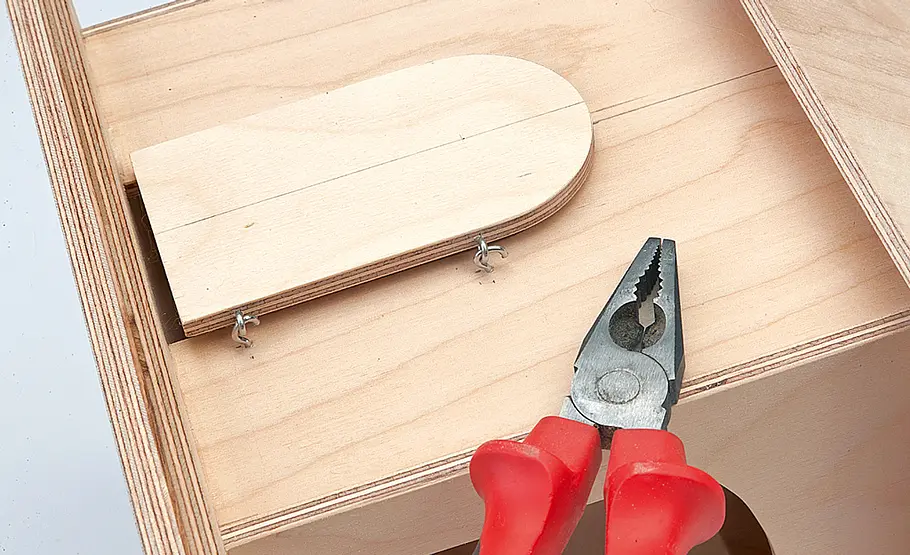

Die Tür am besten einhängen, wenn die Ösenschrauben leicht schräg stehen. Dann die Ösen zukneifen und ausrichten.
Windspiel Klappermühle

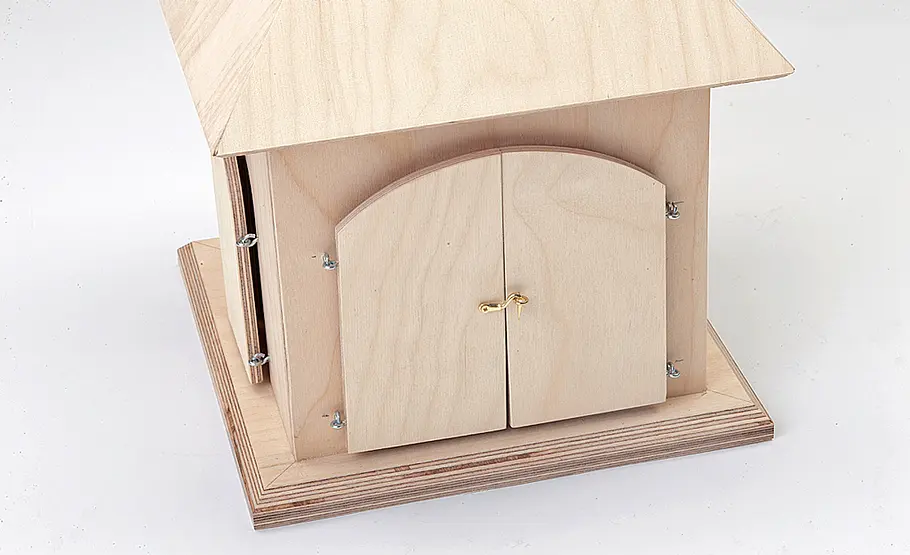

Auch die Fensterläden und das Tor in dieser Weise anschlagen. Das Tor erhält zusätzlich einen Schatullenverschluss.
Windspiel Klappermühle

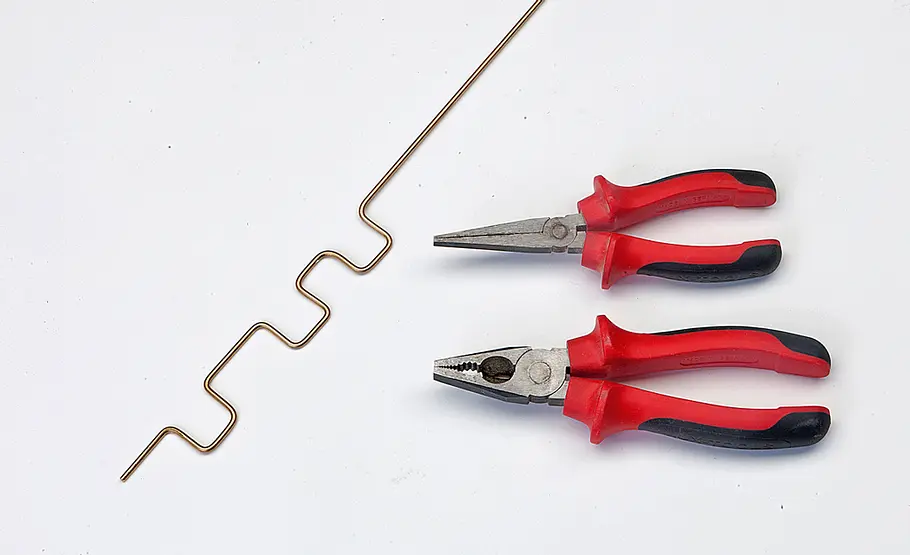

Weiter geht es mit der Kurbelwelle. Biegen Sie die drei Hub-Positionen zunächst flach, dann den oberen Hub verdrehen.
Windspiel Klappermühle
Lagerplättchen aussägen, durchbohren und entgraten. Die Kurbelenden müssen fluchten!
Windspiel Klappermühle

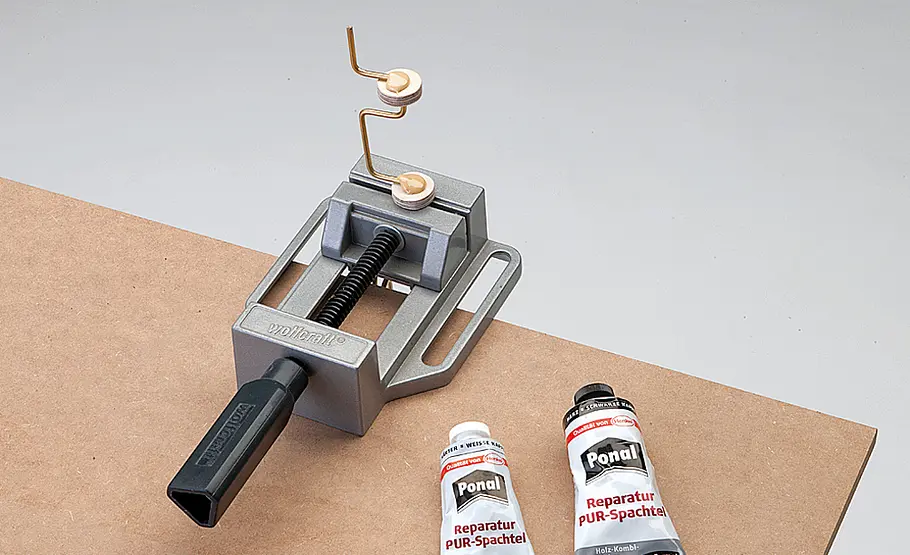

Fädeln Sie nun die Lagerplättchen auf die Welle und kleben diese von unten an den Hubbereichen der Kurbel fest.
Windspiel Klappermühle

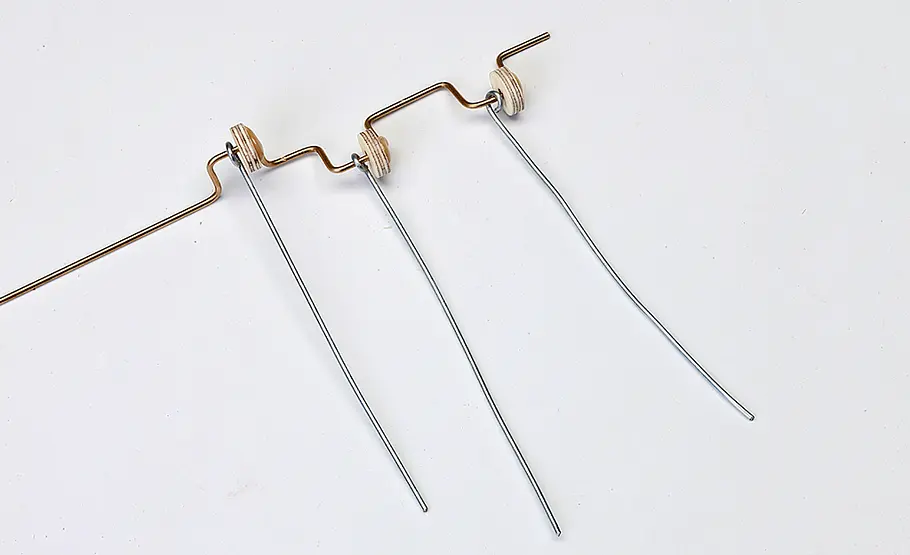

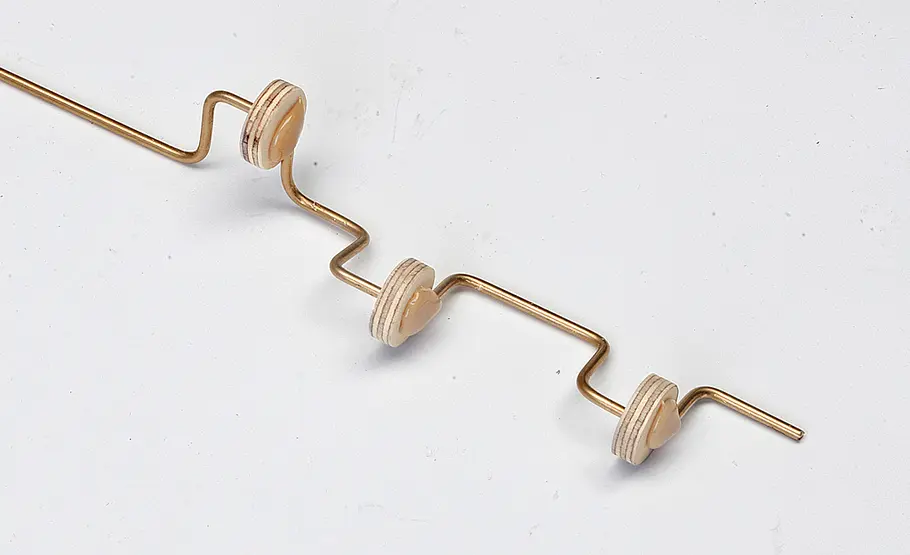

So sieht anschließend die Kurbelwelle aus. Die Kraftübertragung auf Tür und Fenster erfolgt durch stabilen Draht, ...
Windspiel Klappermühle

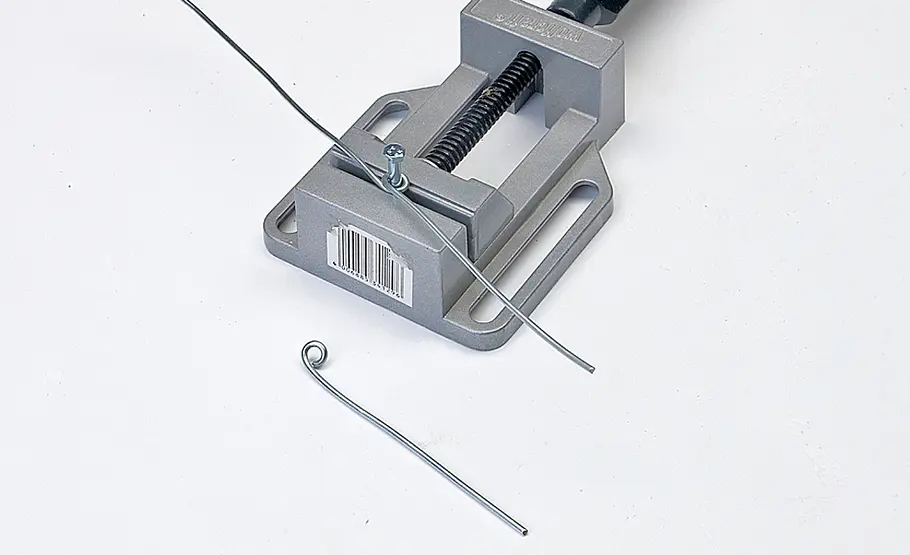

... der an einer Seite eine gebogene Öse erhält. Diese lässt sich einfach über eine eingespannte Schraube biegen.
Windspiel Klappermühle
Die Ösen der beiden unteren Drähte leicht aufbiegen und auf der Kurbel schließen. Alternativ bereits beim Verkleben der Lagerplättchen einsetzen.
Windspiel Klappermühle

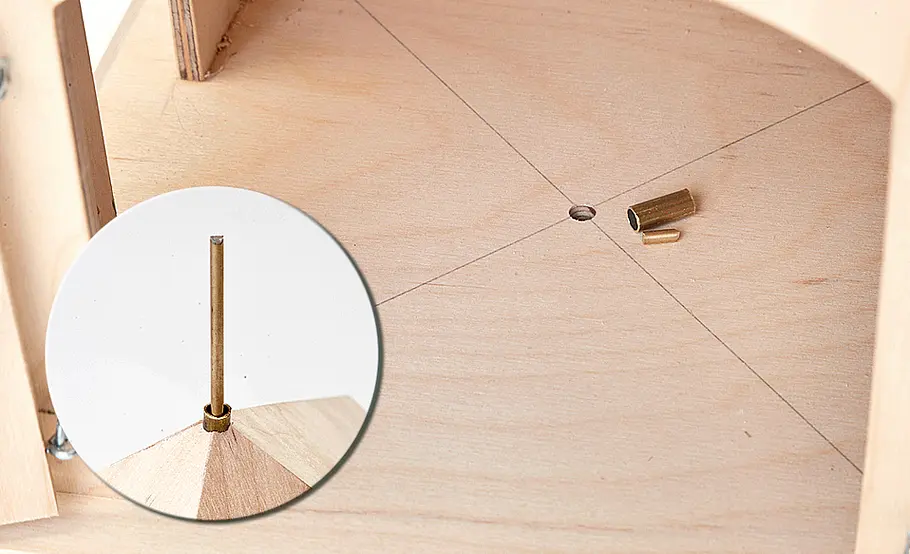

Messingrohr-Abschnitte dienen als Lagerhülsen in Boden und Dach.
Windspiel Klappermühle

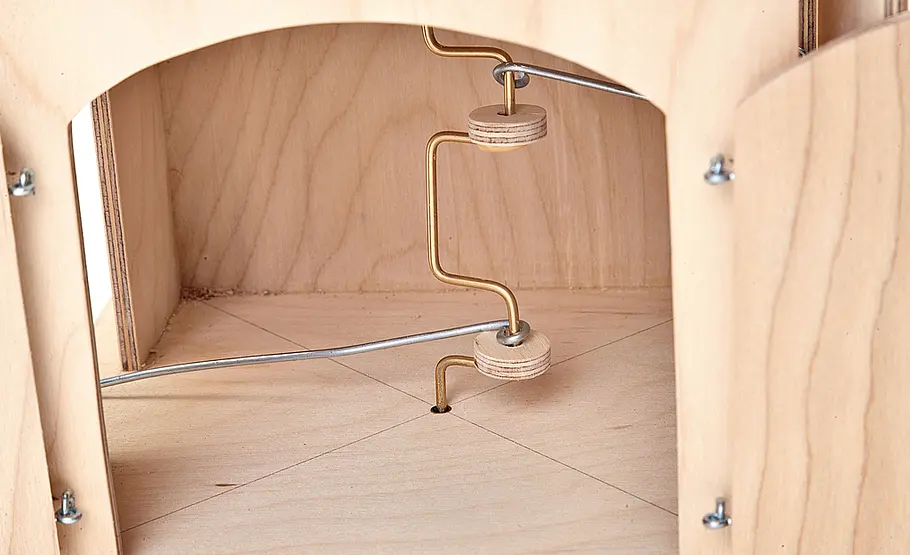

Durch das Doppelflügeltor fädeln Sie nun die Kurbelwelle in das Dachlager und setzen sie in die Bodenhülse.
Windspiel Klappermühle

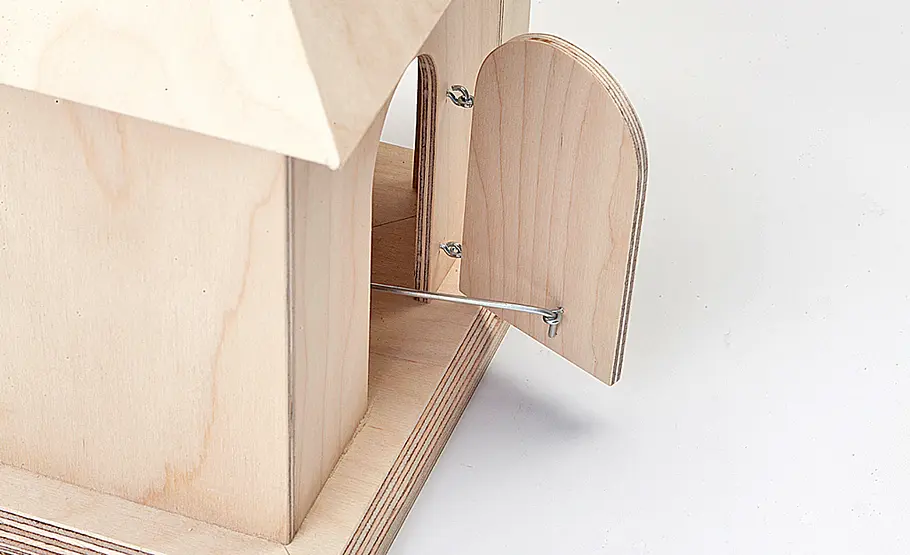

Ösenschrauben in die beweglichen Bauteile eindrehen und Drahtenden so umbiegen, dass die Bauteile richtig schließen.
Windspiel Klappermühle

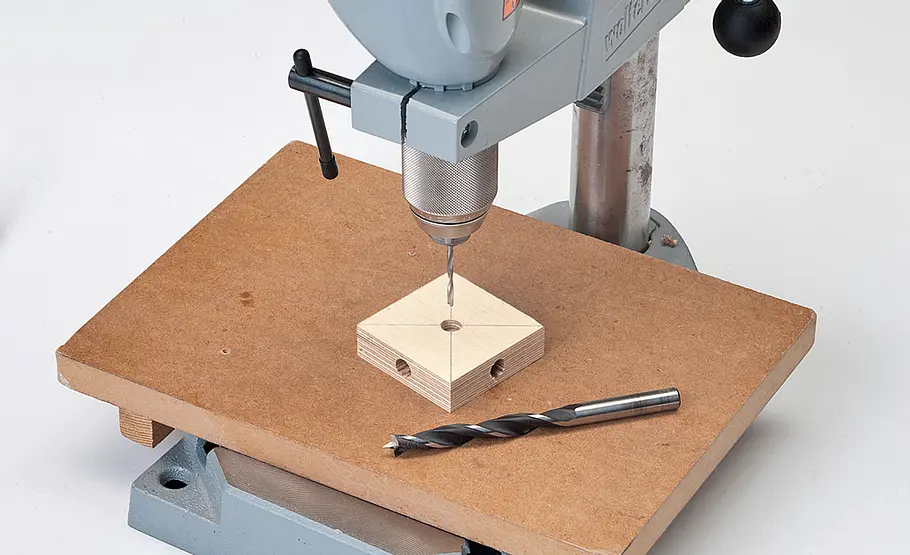

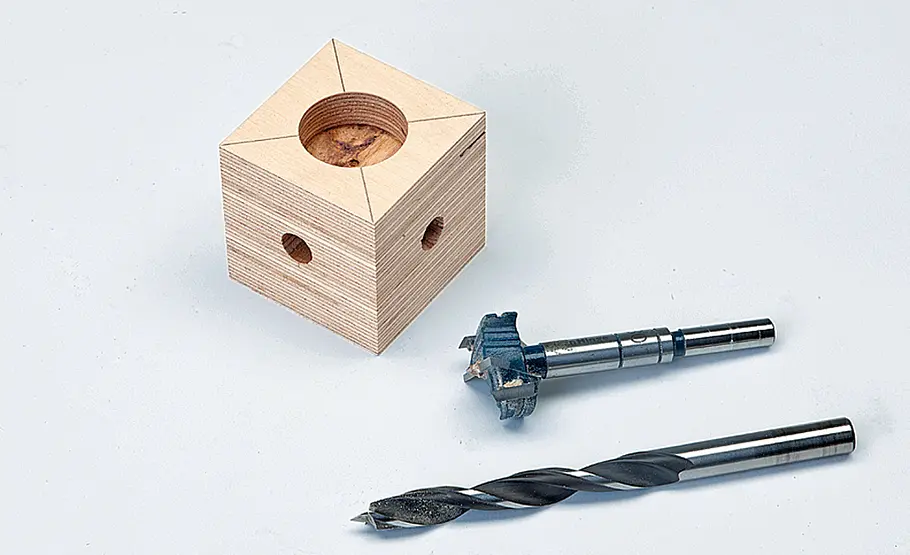

Weiter geht‘s mit der Flügelnabe: Das Multiplex-Quadrat an den Schnittkanten mittig für Holzdübel anbohren.
Windspiel Klappermühle
Dann die Fläche im Dübeldurchmesser mittig bis etwa zur halben Materialstärke und im Wellendurchmesser bis knapp unterhalb der obersten Furnierschicht bohren.
Windspiel Klappermühle

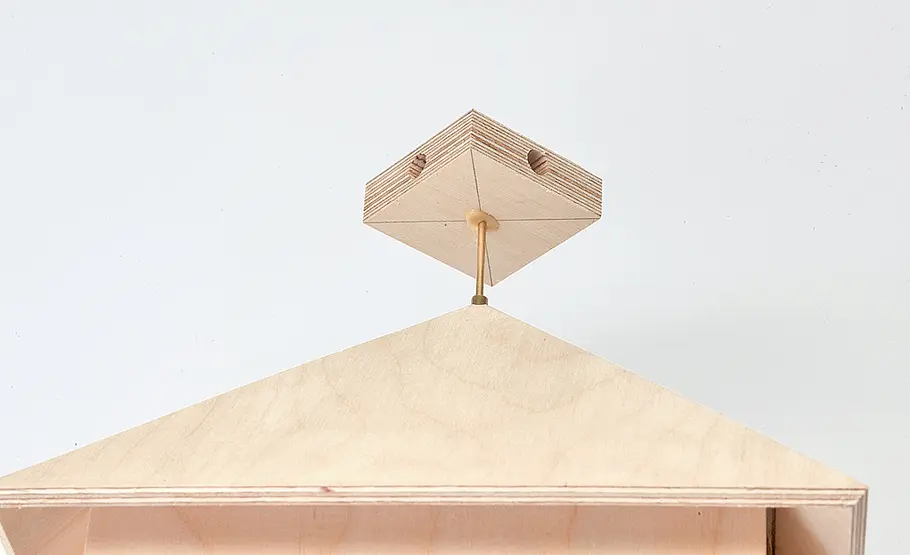

Klebespachtel angeben und die Nabe exakt zentriert aufstecken.
Windspiel Klappermühle

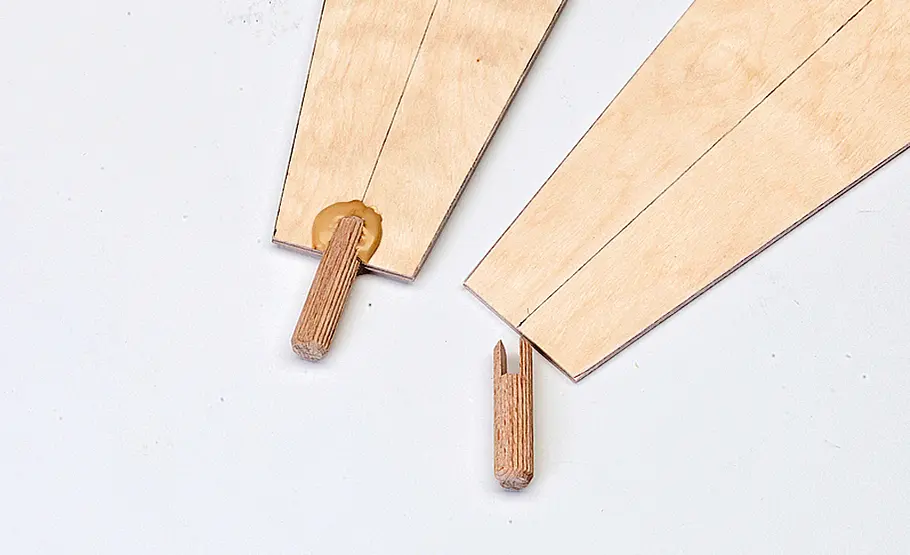

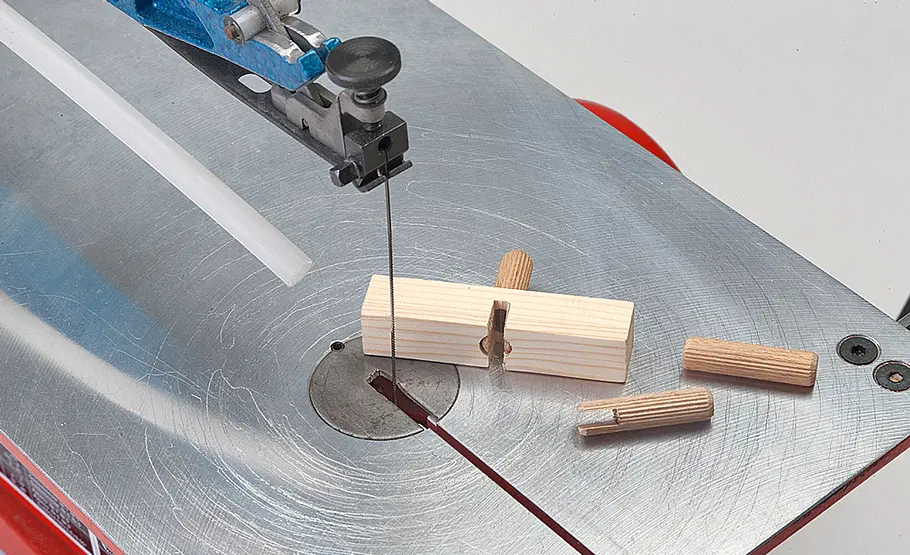

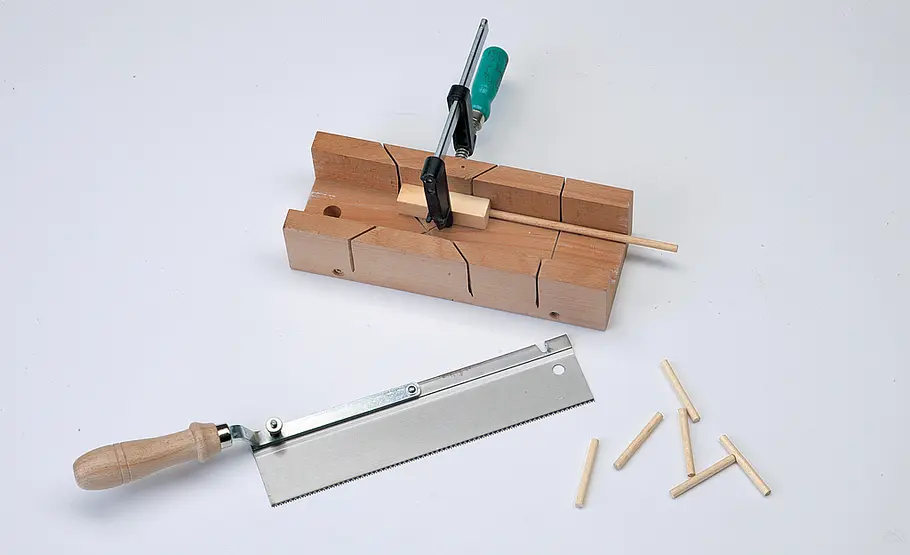

Praxistipp: Die Flügelhalter aus geschlitzten Holzdübeln lassen sich mit einer solchen Sägehilfe auf der Dekupiersäge schneiden.
Windspiel Klappermühle

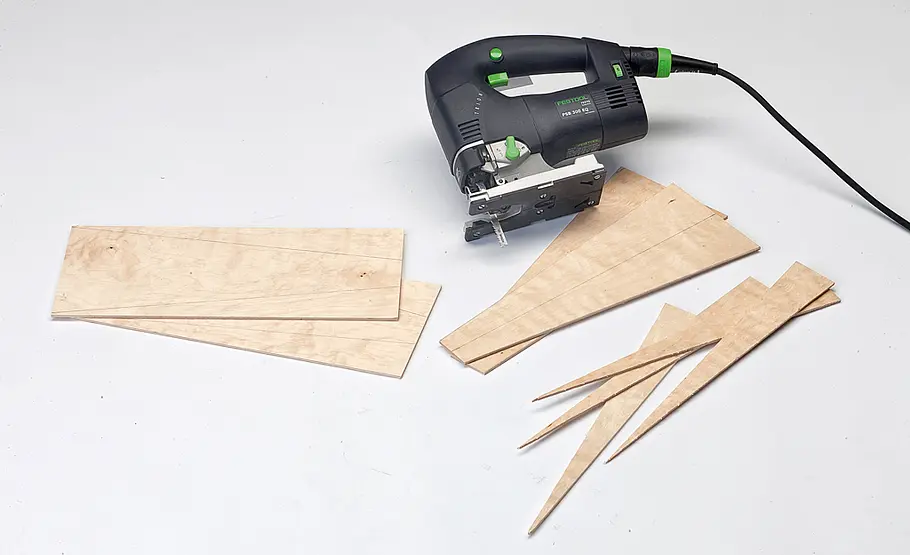

Nun auf dünnem Sperrholz die Flügel vorzeichnen und mit der Stich- oder Dekupiersäge ausschneiden.
Windspiel Klappermühle
Diese dann exakt mittig mit den Flügelhaltern verkleben.
Windspiel Klappermühle

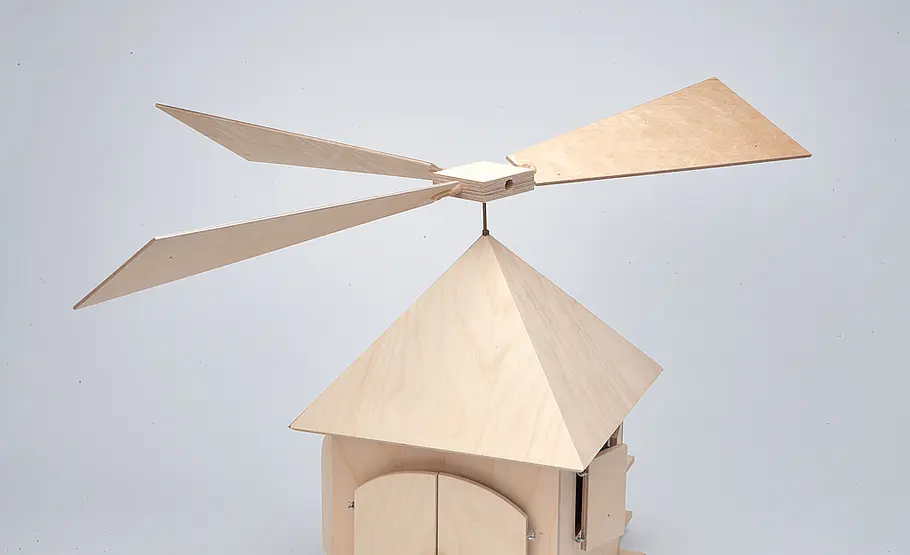

Bevor Sie diese in die Nabe kleben, testen Sie „trocken“, bei welchem Neigungswinkel der Wind am besten antreibt.
Windspiel Klappermühle

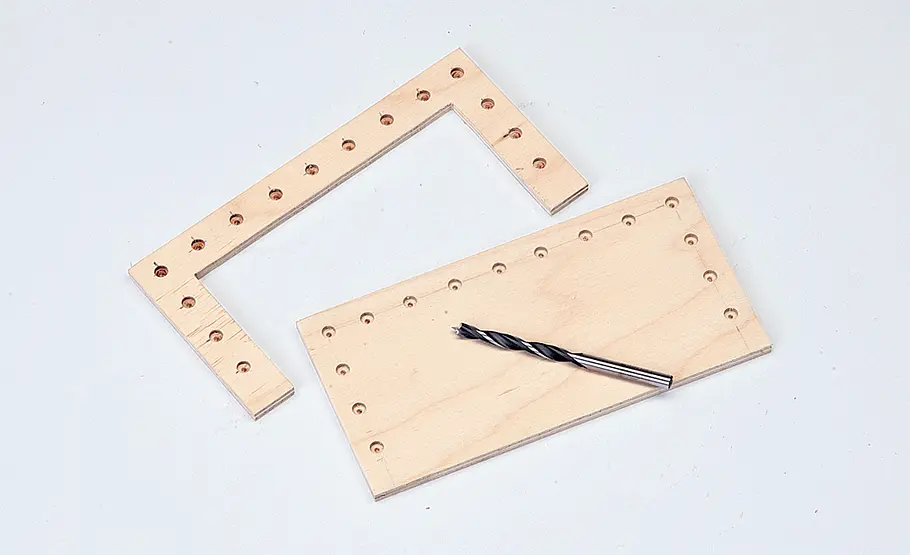

Unsere bislang schmucklose Wandfläche erhält einen Balkon. Geländer und Boden zuschneiden und anbohren.
Windspiel Klappermühle
Die Geländerstreben mit der Feinsäge ablängen – ein festgespannter Anschlag sorgt dafür, dass alle Rundstäbe gleich lang geraten.
Windspiel Klappermühle

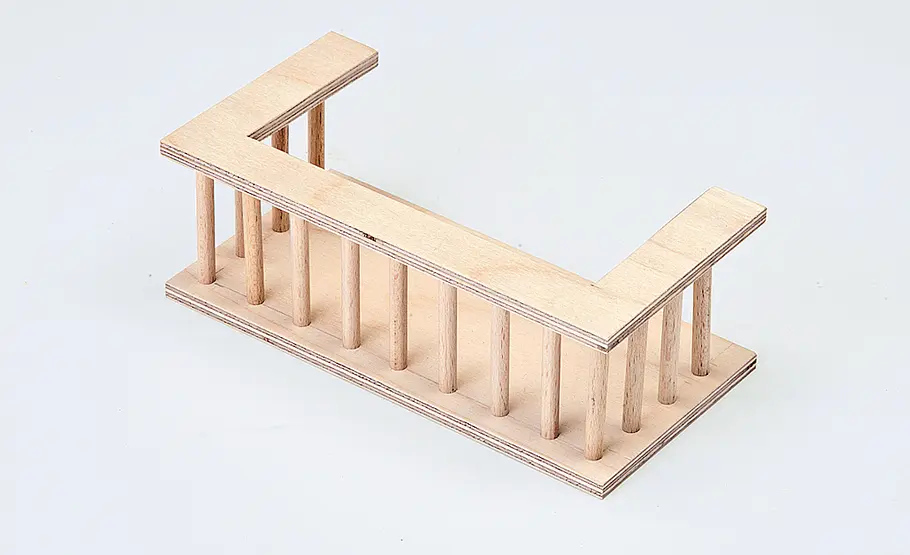

Verkleben Sie anschließend die Streben, das Geländer und die Bodenplatte.
Windspiel Klappermühle

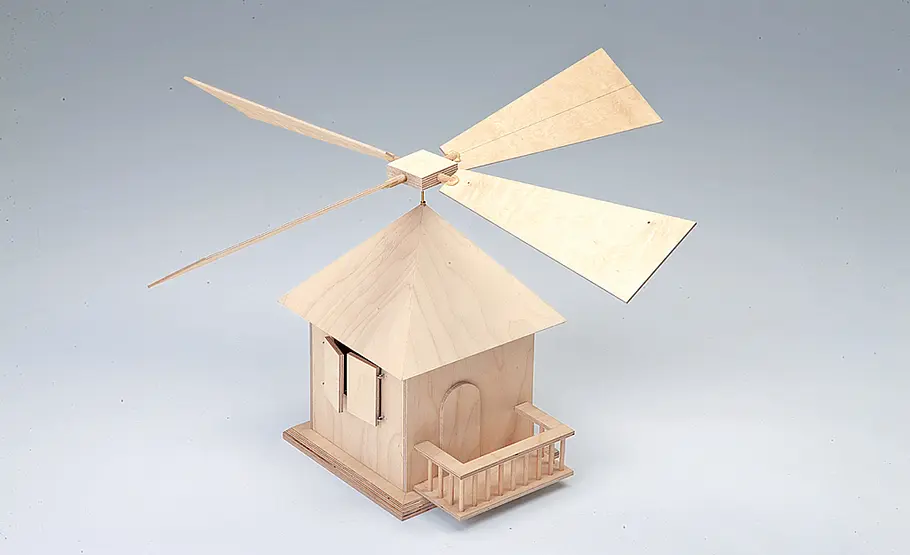

Den kompletten Balkon montieren Sie nun auf der Grundplatte, eine weitere Tür wird als dekoratives Element an die Fassade geklebt.
Windspiel Klappermühle

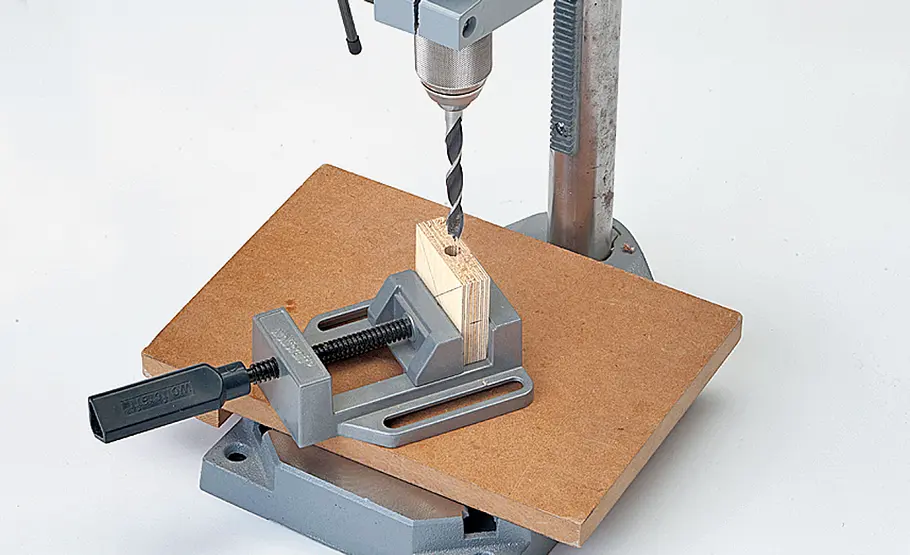

Als Ständeraufnahme und Himmelsrichtungs-Anzeiger dient ein Klotz aus aufgedoppeltem Multiplex, in den Sie Bohrungen für Richtungsstäbe und Pflock einbringen.
Windspiel Klappermühle

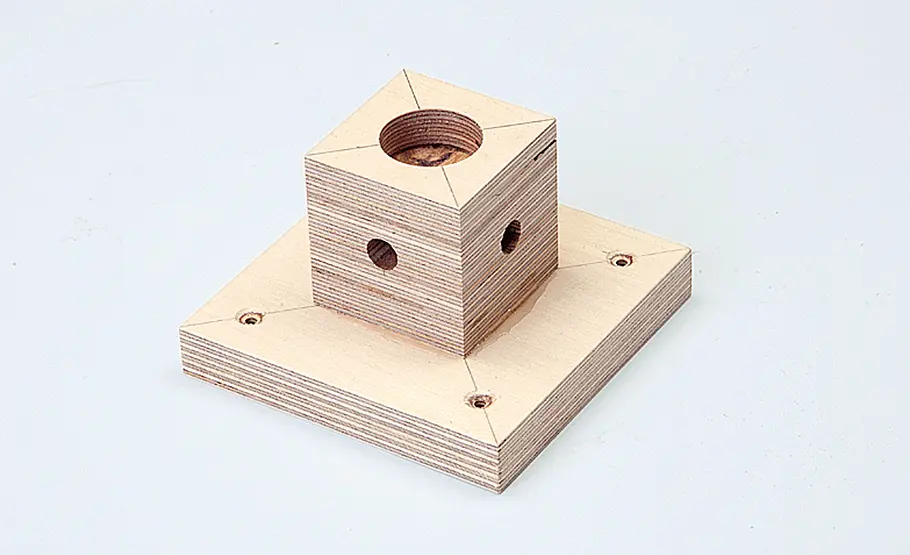

Den Klotz auf eine gebohrte und gesenkte Montageplatte kleben.
Windspiel Klappermühle

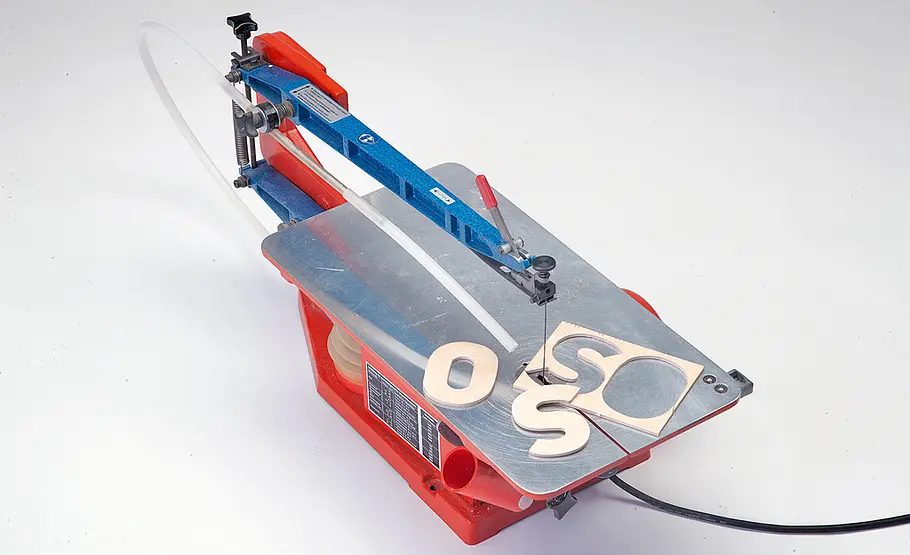

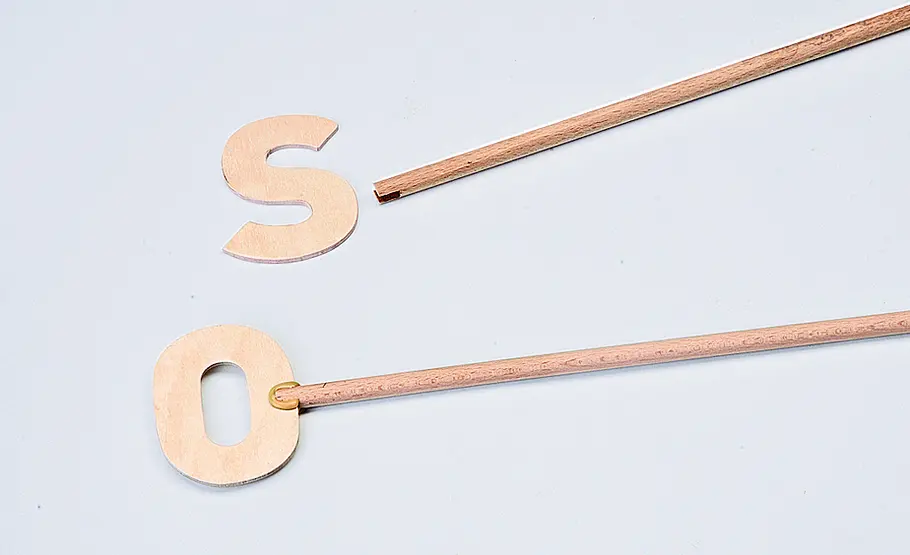

Die Anfangsbuchstaben von Norden, Osten, Süden und Westen auf Sperrholz zeichnen und aussägen.
Windspiel Klappermühle

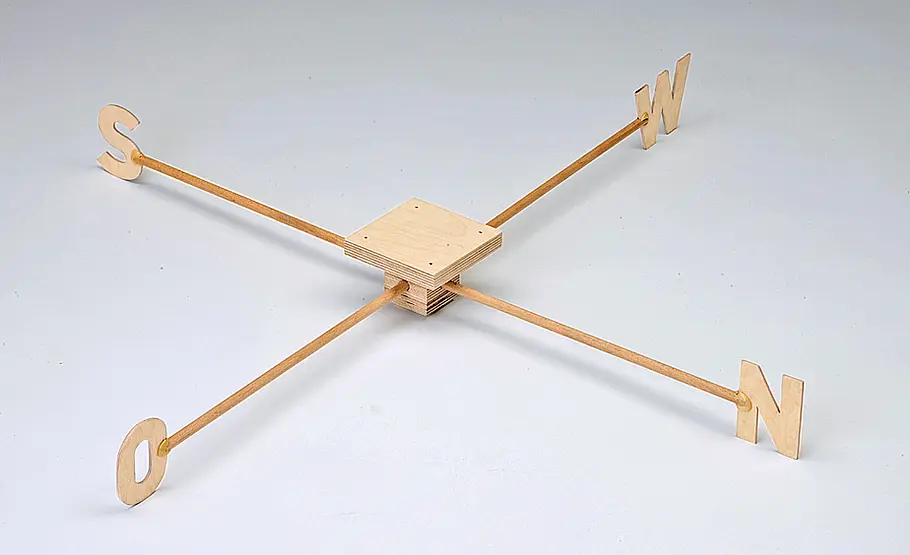

Nun die Buchstaben in die geschlitzten Rundstäbe und die Stäbe in den Halteklotz kleben.
Windspiel Klappermühle
Den Richtungsanzeiger schrauben Sie unter die Windmühle – hierzu einen Kompass nutzen. Jetzt einen angespitzten Rundstab einkleben.
Windspiel Klappermühle

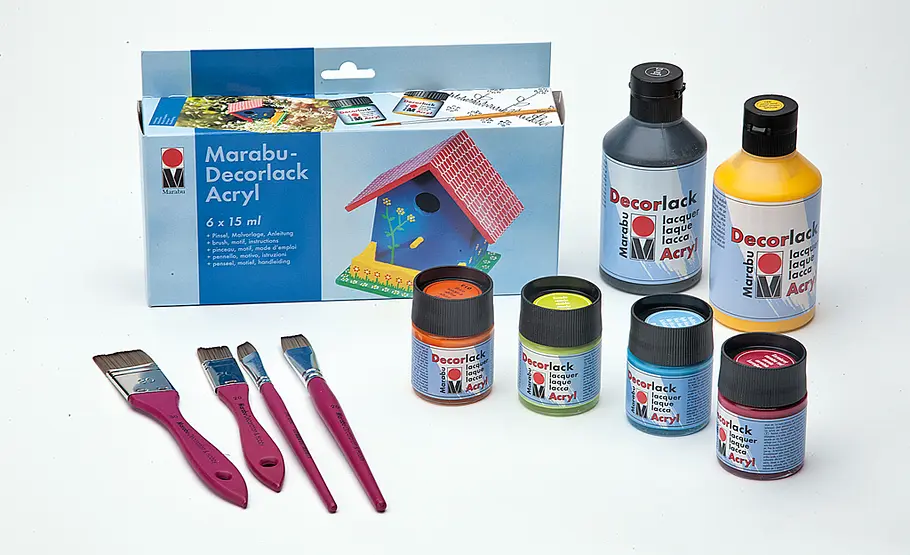

Praxistipp: Um die Windmühle optisch aufzuwerten, gestalten Sie sie farbig. Sehr gut eignet sich hierzu der Decorlack Acryl von Marabu in Verbindung mit geeigneten Pinseln. Bereits ab etwa 10 Euro gibt es ein Starter-Set mit 6 x 15 ml Farbe und einem Feinpinsel. Einzelfarben sind in verschiedenen Gebindegrößen erhältlich.
Windspiel Klappermühle

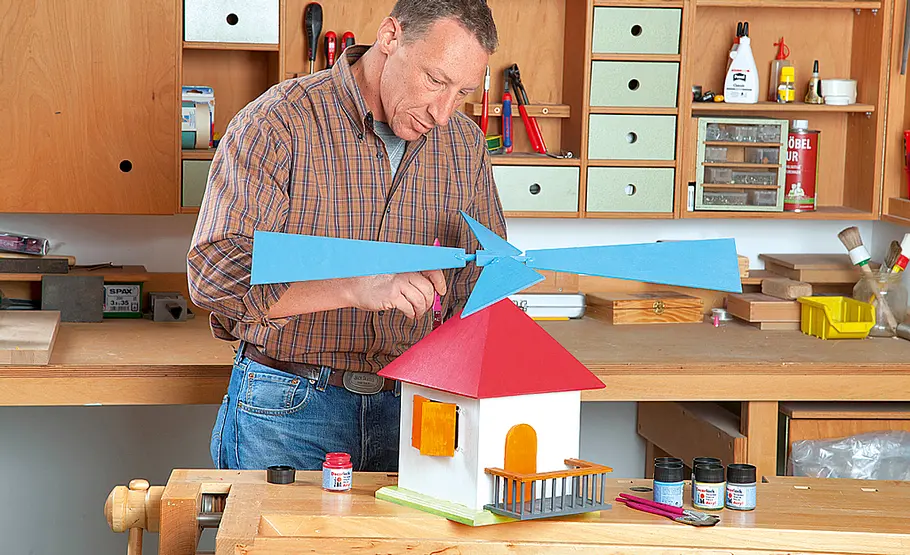

Gestalten Sie Ihre Mühle mit Farbe, z. B. mit Decorlack von Marabu. Für dauerhaften Halt mit Acryl-Klarlack schützen.
Windspiel Klappermühle

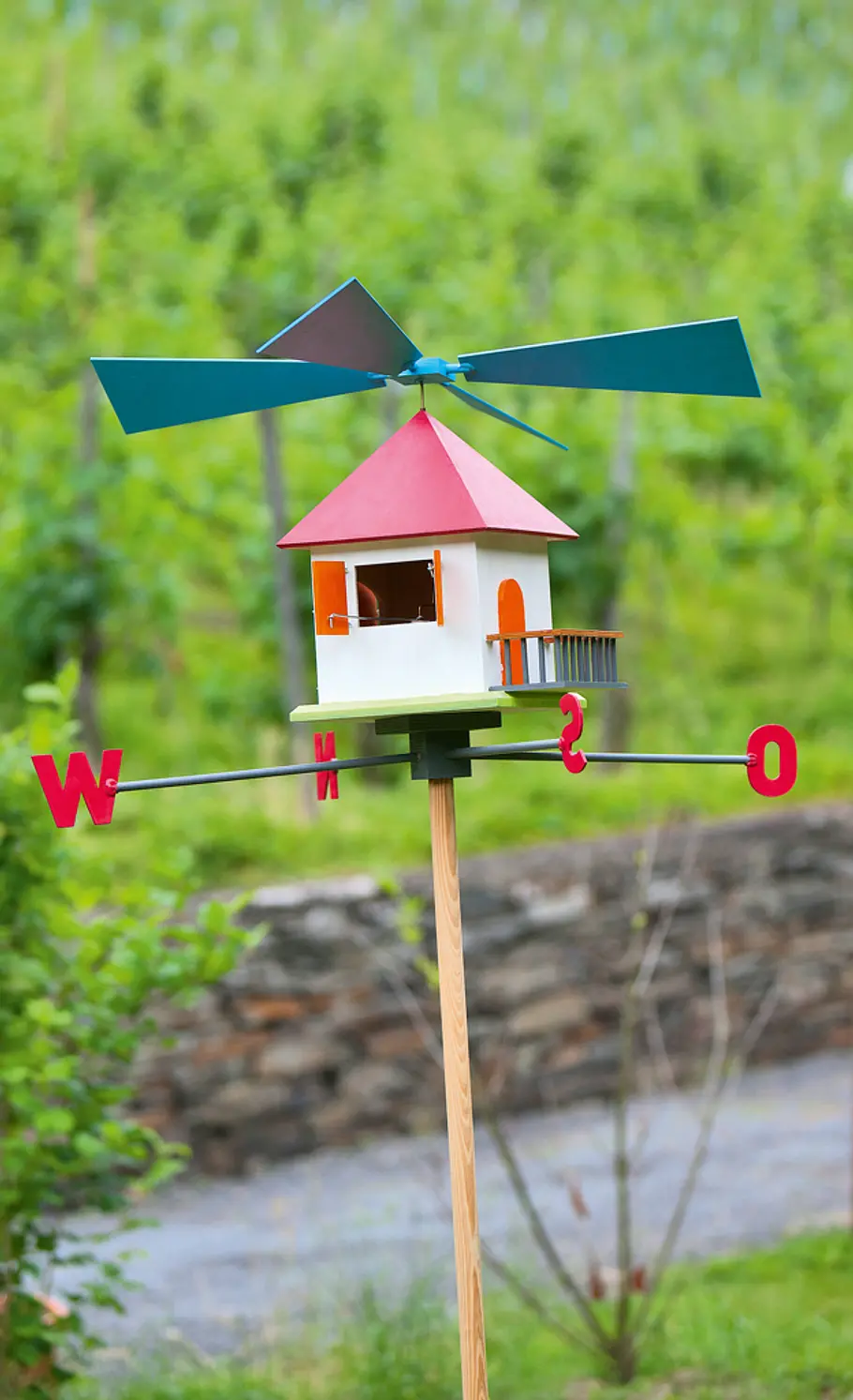

Fertig ist unsere Klappermühle. Das Bunte Windspiel taugt auch prima als Vogelscheuche, denn das Federvieh hat Angst vor den schlagenden Fensterläden der Mühle!
Bauplan bestellen
Das Prinzip der Windspiel Klappermühle ist simpel: Dank der liegenden Nabe entfällt das Leitwerk, durch das sich eine Mühle mit (nahezu) senkrecht stehendem Flügelrad erst in den Wind drehen muss. Nach dem umgekehrten Prinzip eines Kolben-Verbrennungsmotors wird bei uns die Drehkraft der stehenden Kurbelwelle in eine Hin-und Herbewegung übersetzt. So öffnen und schließen sich Fensterläden und Tür wie von Geisterhand.
Wenn man sorgfältig gearbeitet hat, reicht eine mittlere Brise schon aus, um das Spiel in Bewegung zu setzen. Stärkerer Wind führt zu einem intensiven, zeitlich versetzten Klappern. Die fröhlich vor sich hin klappernde Mühle können Sie in diesem Video sehen.
Windspiel Klappermühle passt auch auf den Balkon
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Bohrer
Dekupiersäge
Handwerkzeuge
Oberfräse
Schraubstock
Stichsäge
Um die Klappermühle auch für kleinere Gärten oder Terrassen attraktiv zu machen, haben wir die Gesamtgröße recht gering gehalten: Die Höhe von der Grundplatte bis zur Nabe beträgt etwa 40 cm, der Durchmesser des Windrads liegt bei rund 75 cm. Über einen reibungsarmen Lauf entscheiden mehrere Faktoren: Die Enden der Kurbelwelle sollten möglichst fluchten und nicht eiern. Die Messinghülsen müssen entgratet sein und die Übertragungsstangen auch bei geschlossener Tür bzw. geschlossenen Fensterläden noch Spiel haben.
Praxistipp: Als Schutz vor Witterungseinflüssen sollten Sie die Multiplexkonstruktion übrigens lackieren. Empfehlenswert und recht dauerhaft ist hier ein (mehr-)farbiger Anstrich mit anschließend zweifachem Klarlack-Überzug als Opferschicht.
