WC-Montage über Eck
Wer ein neues WC montieren will, greift heute zu praktischen Vorwandinstallation-Modulen: Mit Platten beplankt und gefliest ergeben sie eine saubere Lösung für nachträglich eingebaute Toiletten. Doch die Rückwand Ihres wandhängenden WCs muss nicht zwingend geradlinig sein oder gar aus Fliesen!
WC montieren: Schritt 1 von 32
Mit den passenden Systemen klappt die Übereckmontage des WCs – selbst ganz in Rot.
WC montieren: Schritt 2 von 32

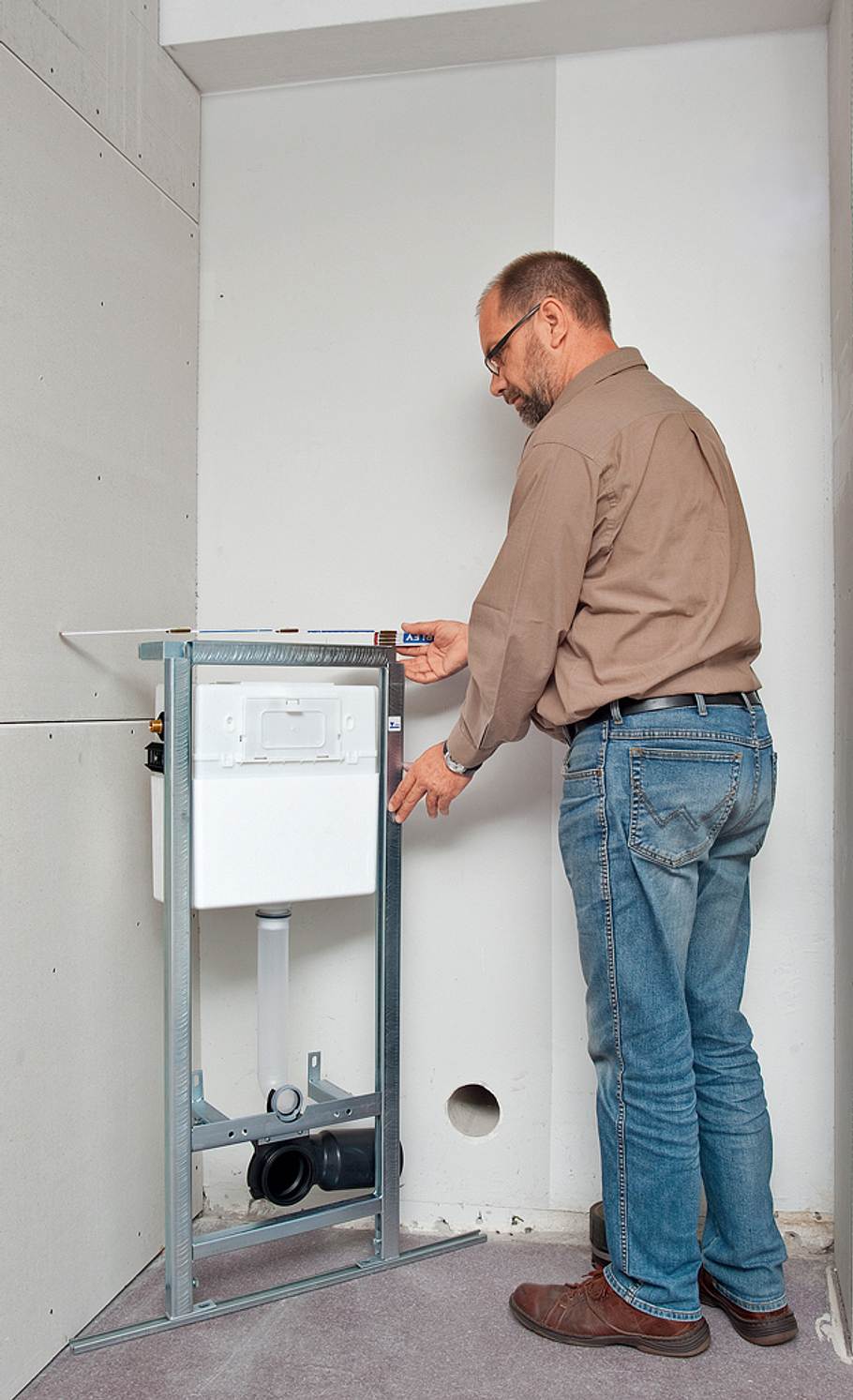

WC-Element BT (Marley) in die Bodenschiene stellen und ausrichten. Höhe an der Wand und Bohrpunkte für die Bodenschiene markieren.
WC montieren: Schritt 3 von 32

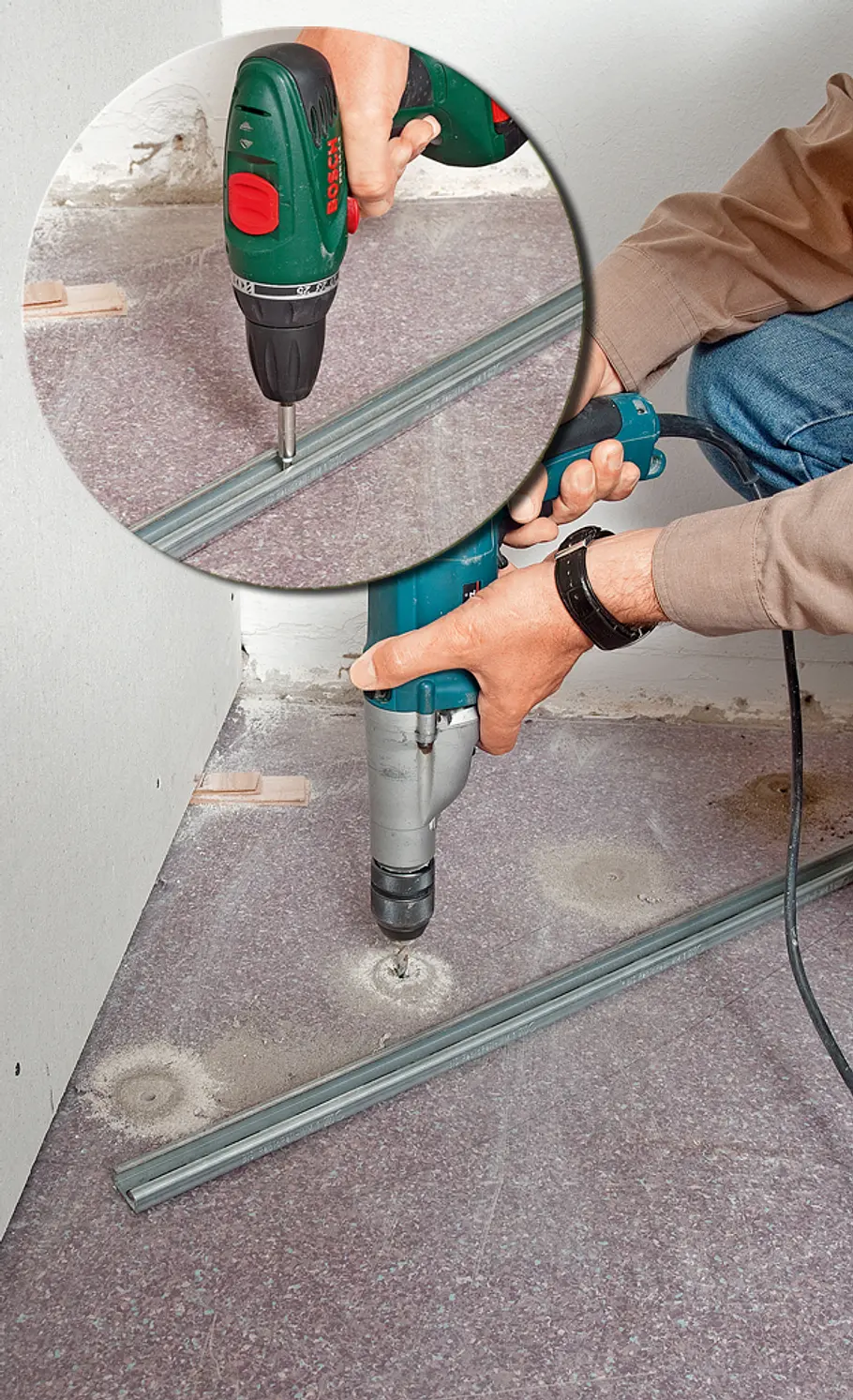

Die Löcher zur Befestigung der Bodenschiene bohren und diese festschrauben.
WC montieren: Schritt 4 von 32

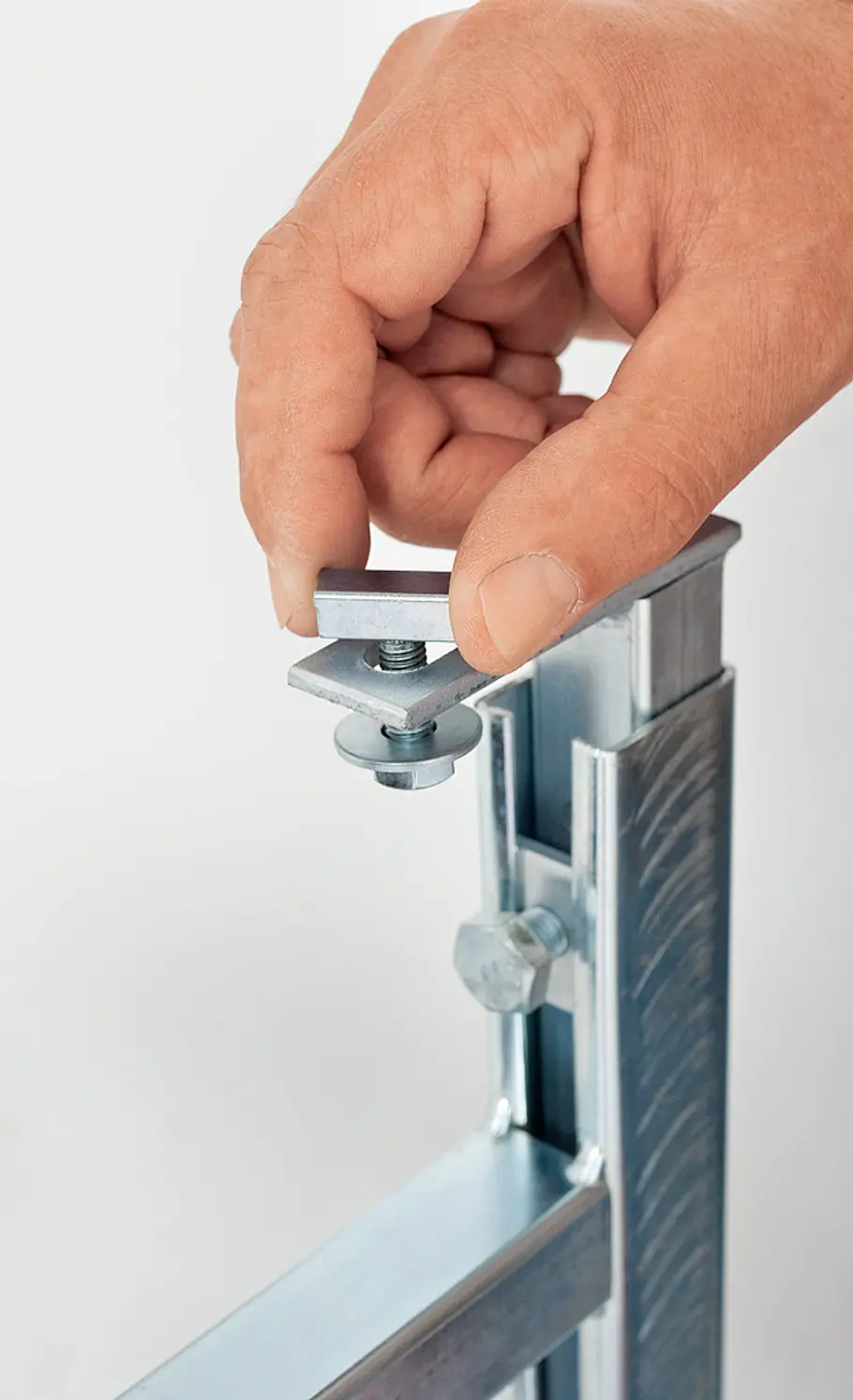

Das Vorwandelement wird mit Hammerkopfschrauben an Boden- und Wandschienen befestigt.
WC montieren: Schritt 5 von 32

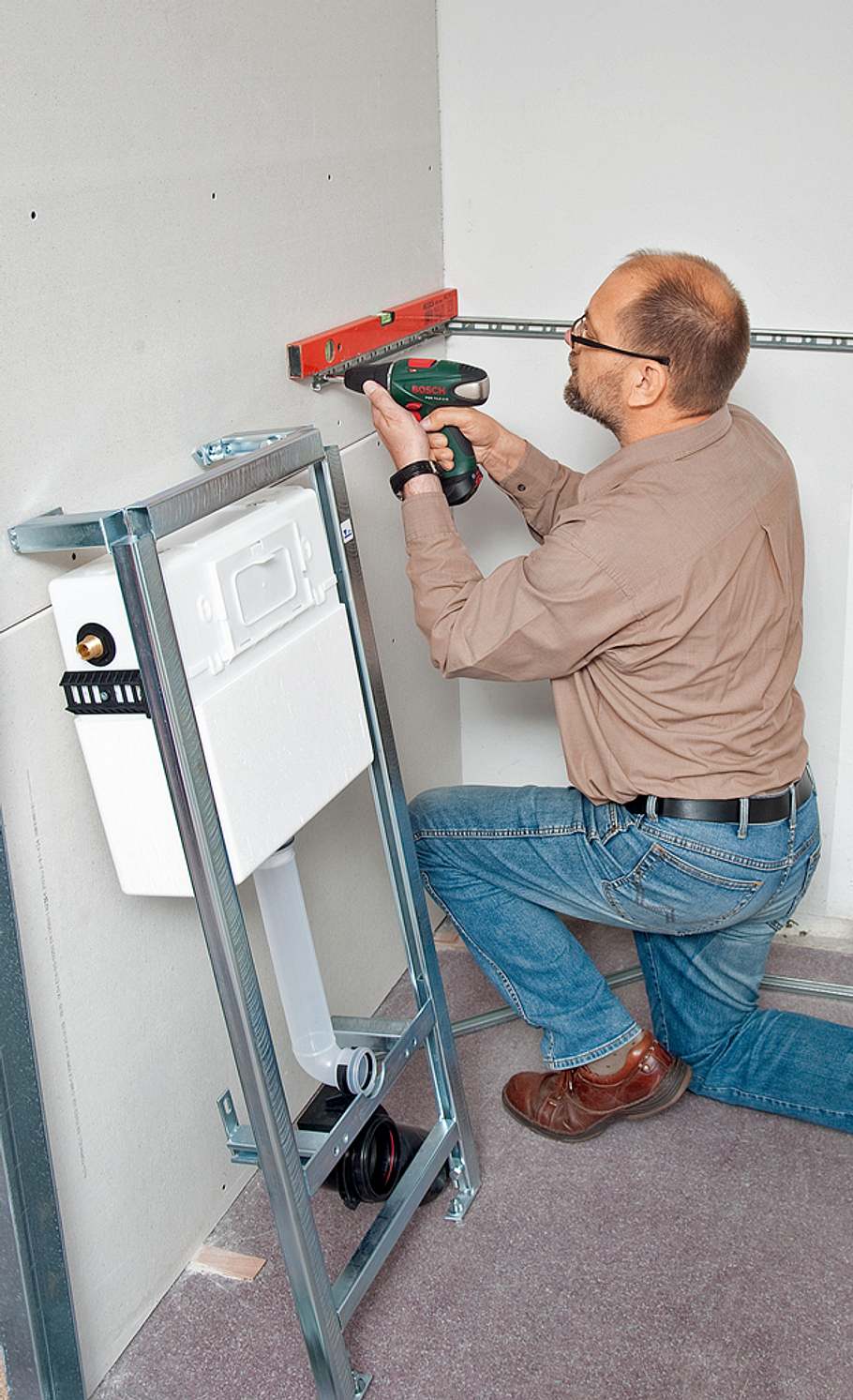

Wandschienen in der markierten Höhe anhalten, ausrichten und festschrauben.
WC montieren: Schritt 6 von 32

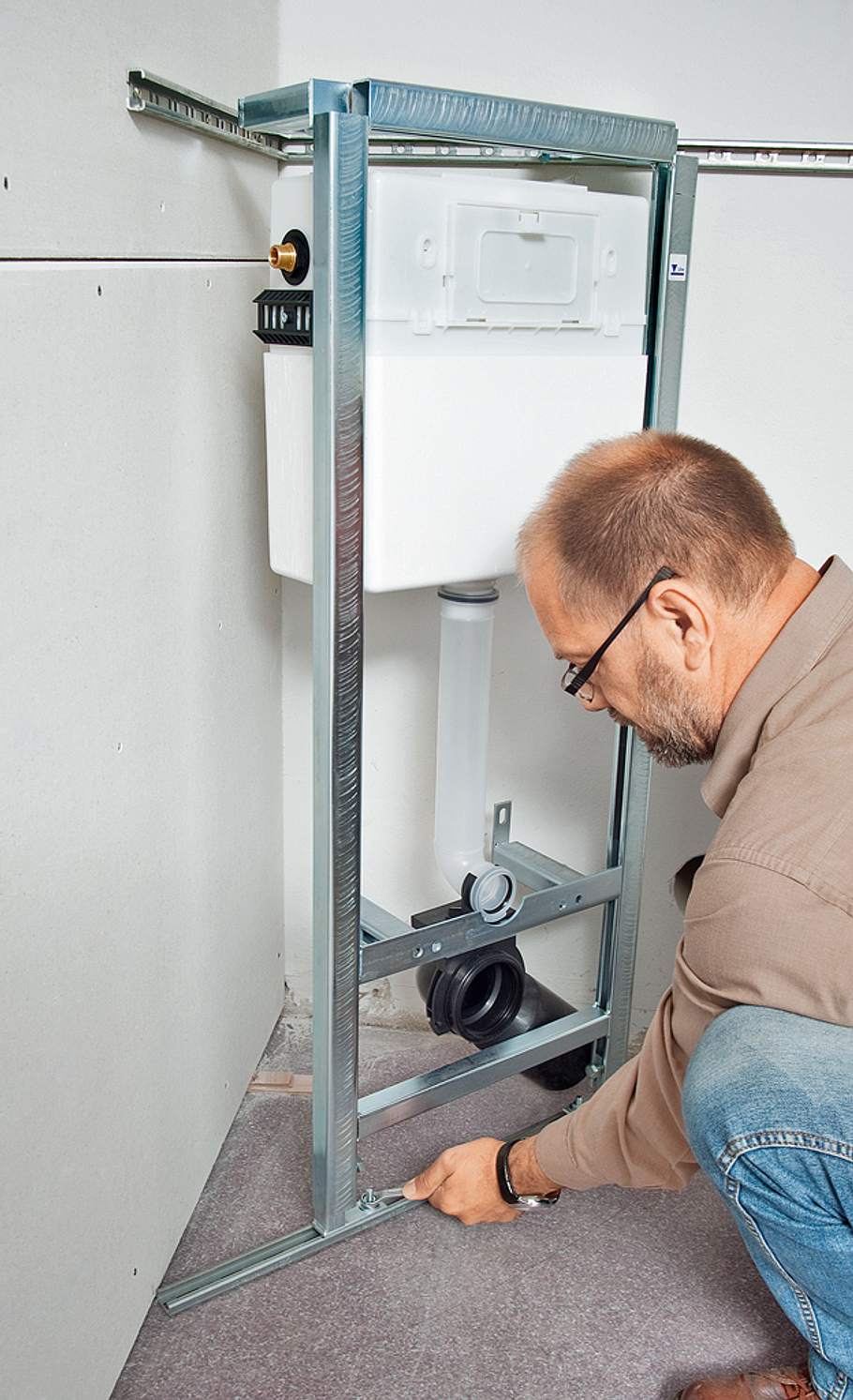

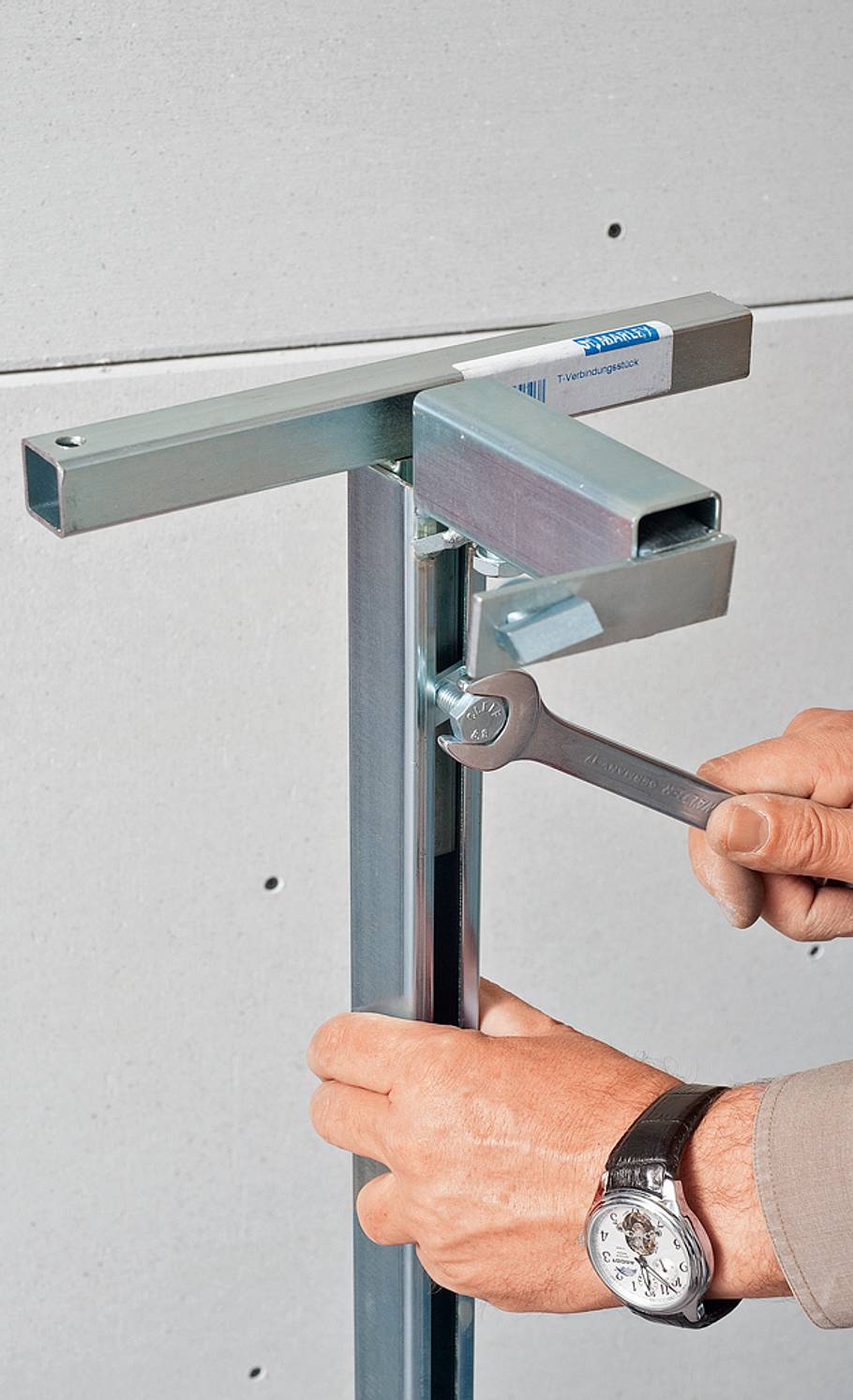

Das Vorwandelement in die Bodenschiene einstellen, die Hammerkopfschrauben einsetzen und mit Ringschlüssel festziehen.
WC montieren: Schritt 7 von 32
Rechts vom Vorwandelement kommt ein Seitenabschluss-Element zum Einsatz, das mit Hammerkopfschrauben an der Wandschiene befestigt wird.
WC montieren: Schritt 8 von 32

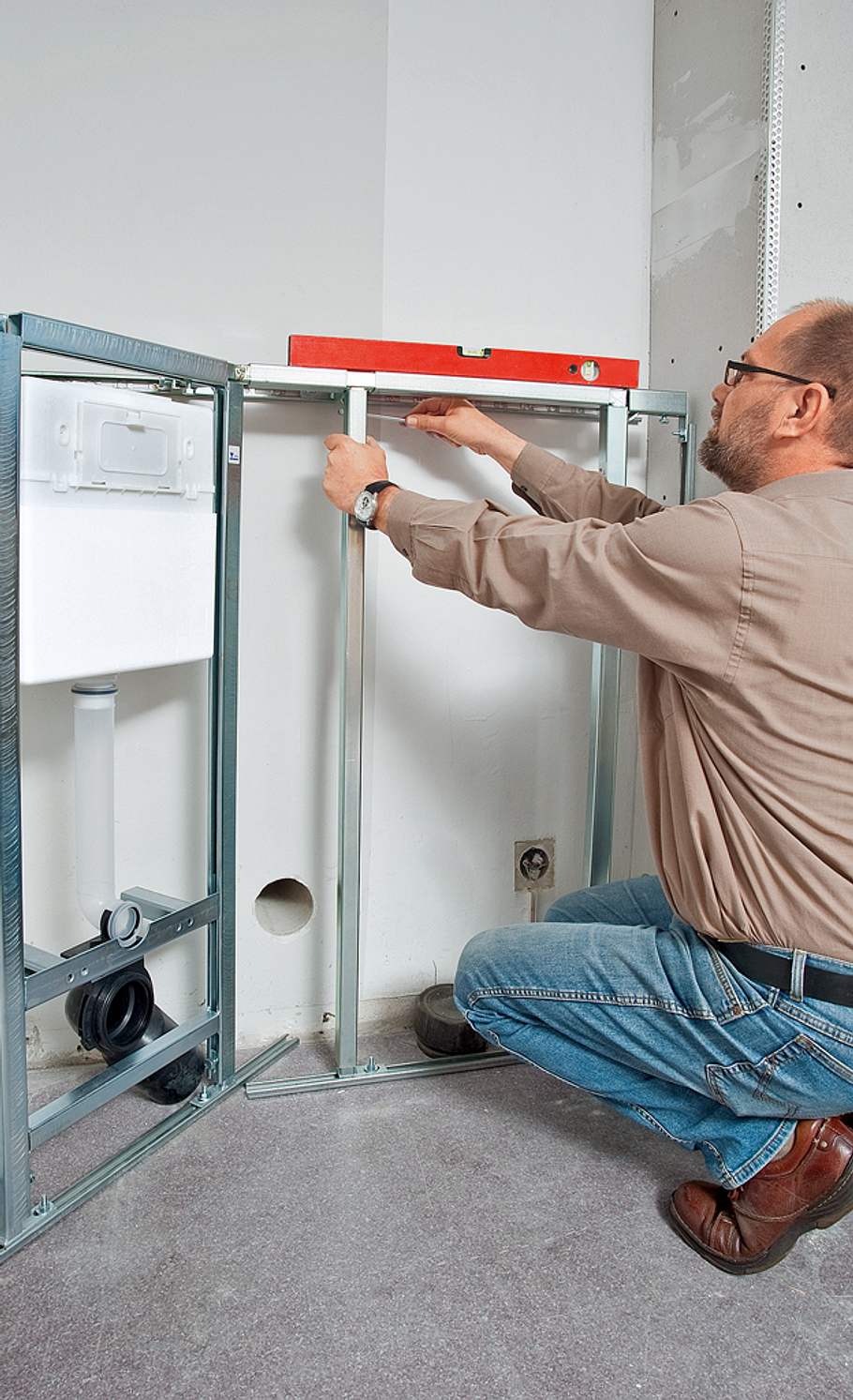

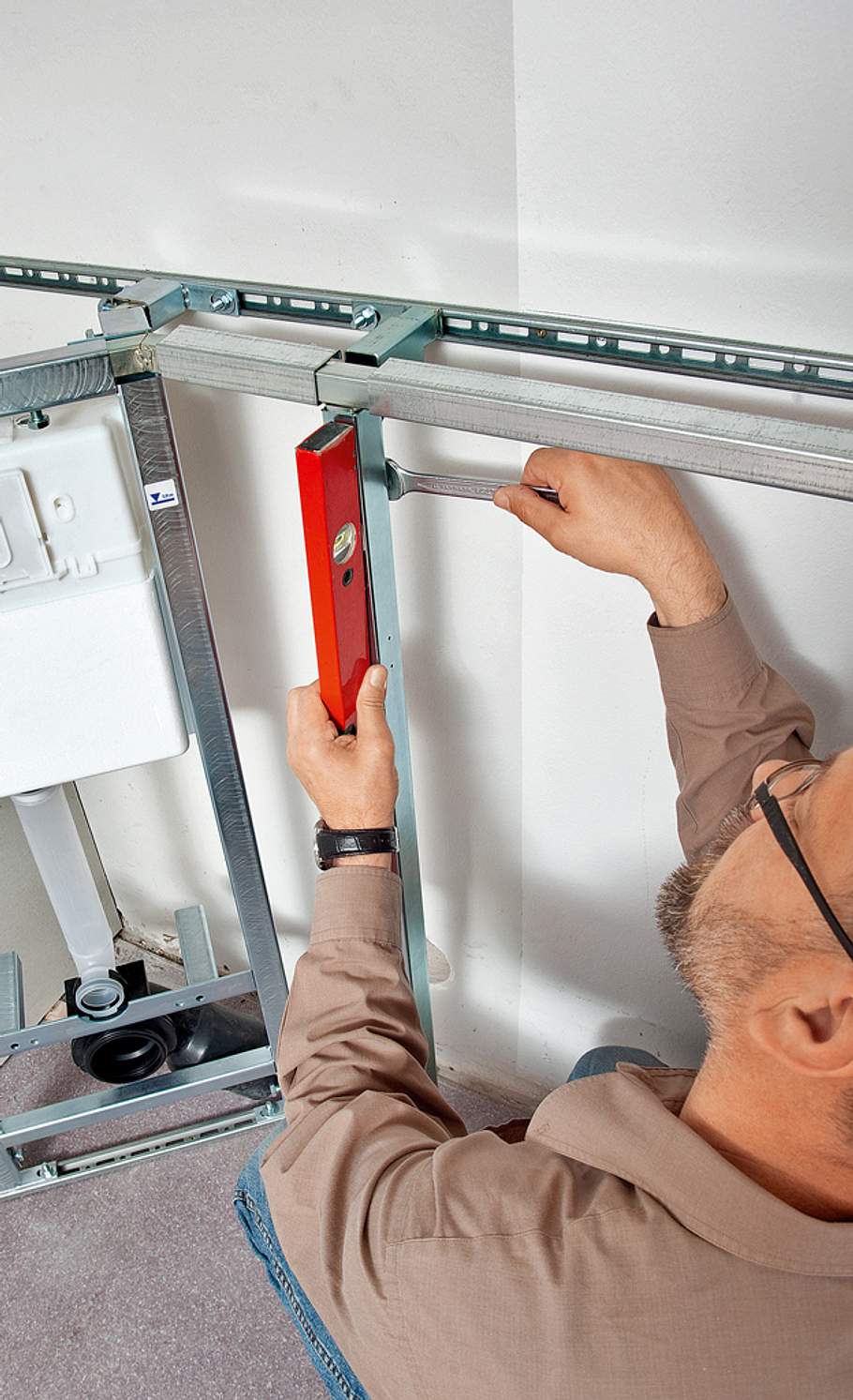

Elemente stets ausrichten, bevor man die Muttern festzieht.
WC montieren: Schritt 9 von 32
Als obere Auflage für die Beplankung dient eine C-Profil-Schiene, die am ersten und an einem zweiten Seitenabschluss- Element befestigt wird.
WC montieren: Schritt 10 von 32

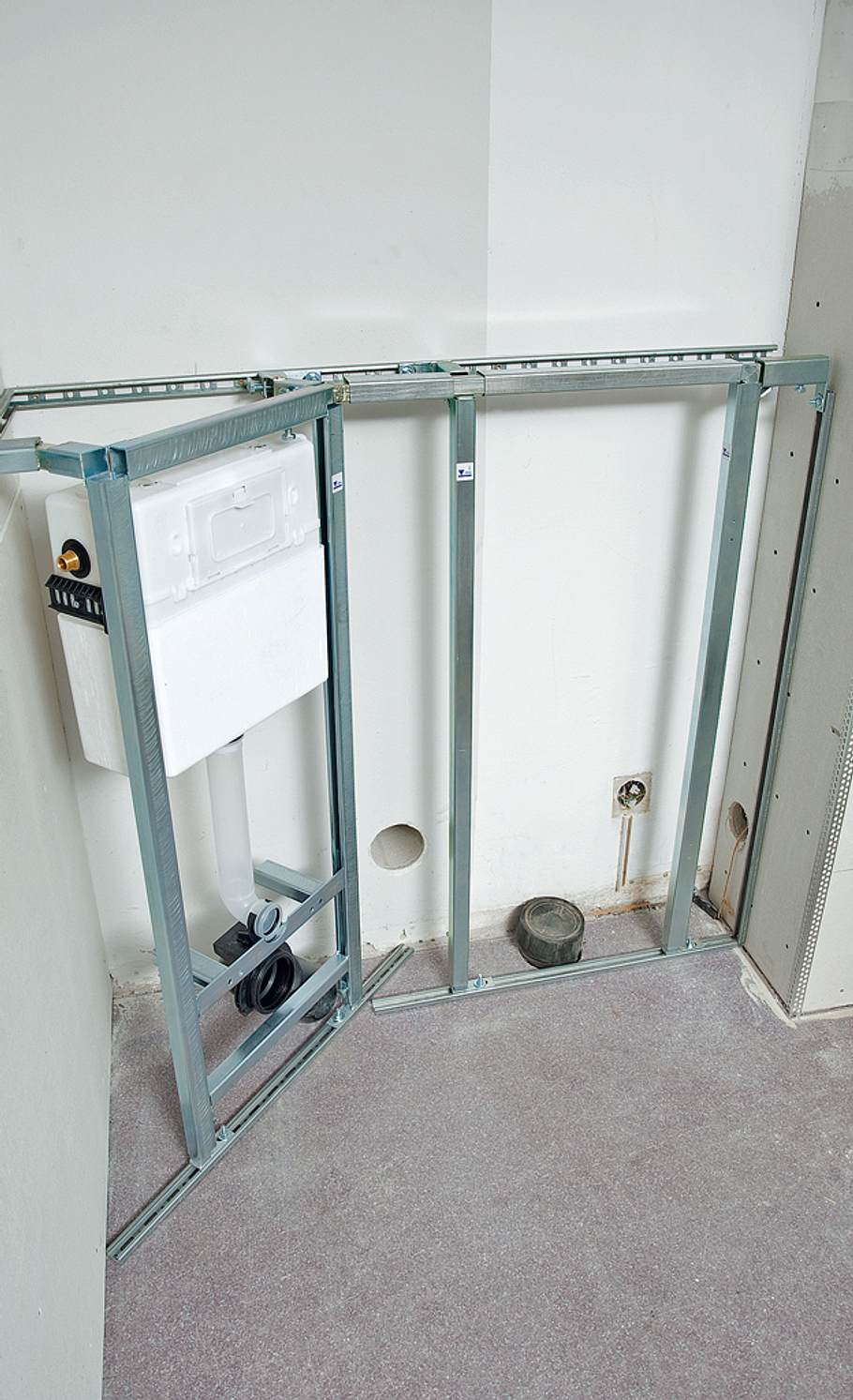

Das System besteht aus einem Vorwandelement, zwei Seitenabschluss elementen sowie Anschluss- und C-Profilschienen.
WC montieren: Schritt 11 von 32

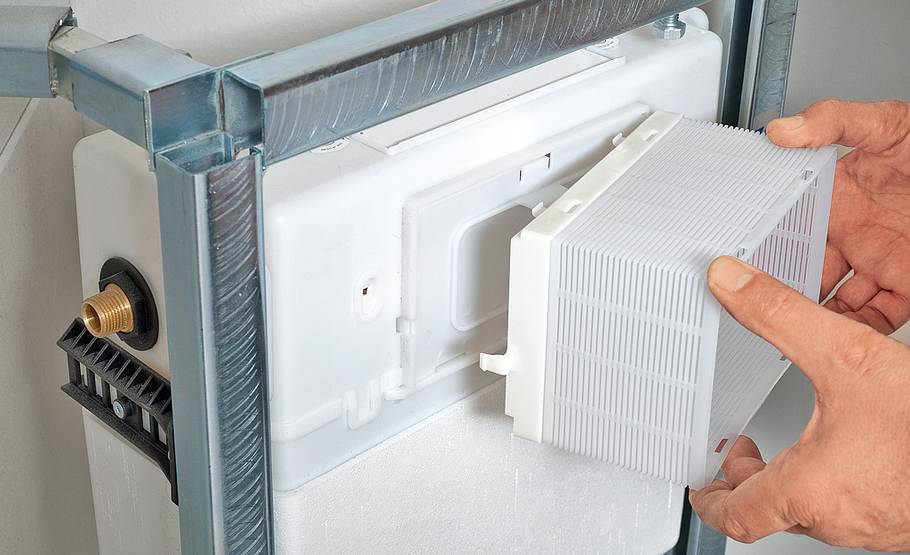

Vor den weiteren Arbeiten verschließt man die Revisionsöffnung des Spülkastens mit dem zum System gehörenden Bauschutz.
WC montieren: Schritt 12 von 32

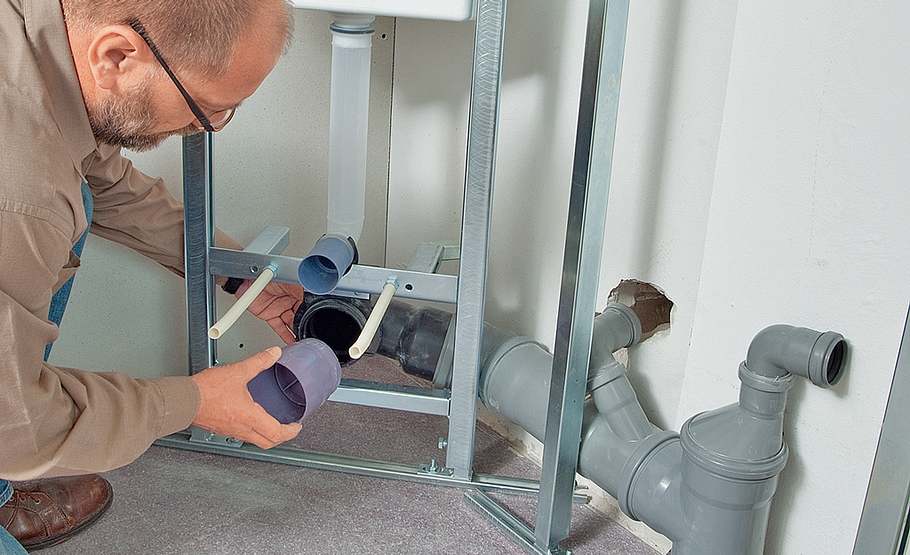

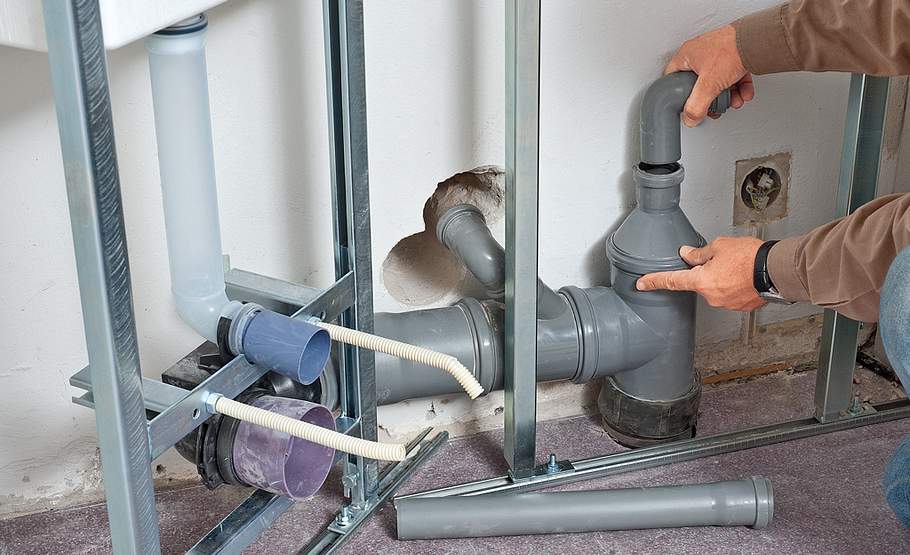

Die HT-Abwasserrohre lassen sich einfach zusammenstecken. Fürs WC Rohrdurchmesser DN 110, fürs Waschbecken DN 50 verwenden.
WC montieren: Schritt 13 von 32
Die offene Abwasserleitung bis zur Montage des WCs mit einem Baustopfen verschließen
WC montieren: Schritt 14 von 32

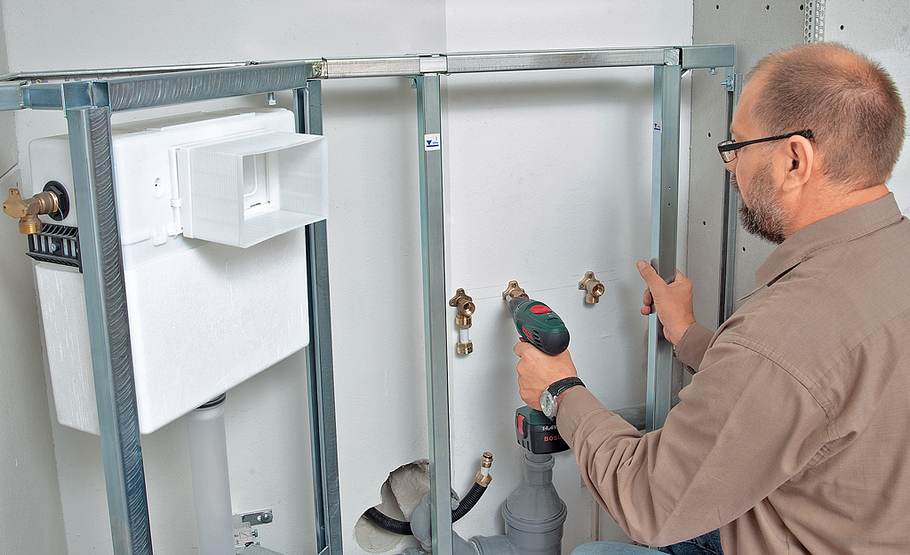

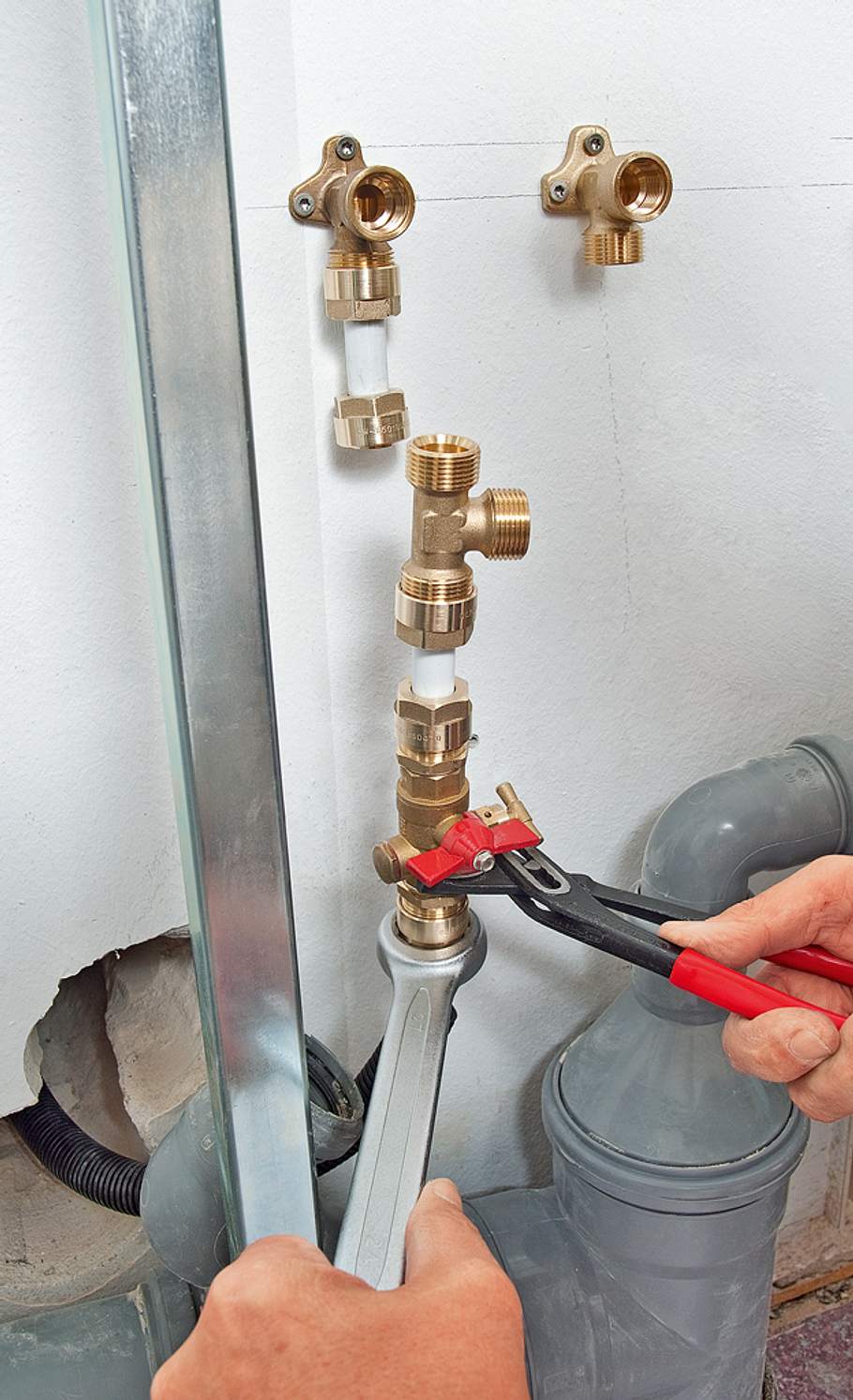

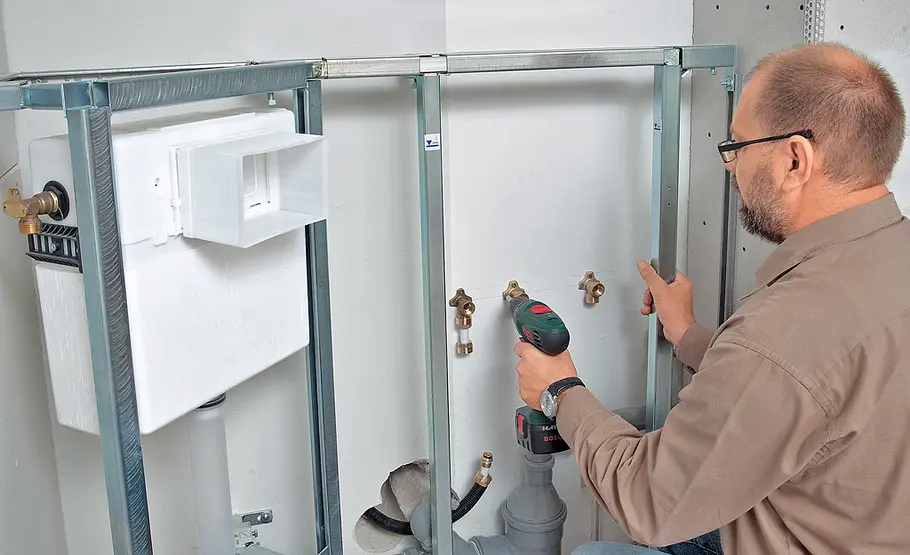

Die Wasserzuleitungen können mit dem DreMa-Leitungssystem problemlos und flexibel ...
WC montieren: Schritt 15 von 32
... von vorhandenen Anschlüssen zum Waschtisch und WC geführt werden – innerhalb des Vorwandsystems.
WC montieren: Schritt 16 von 32

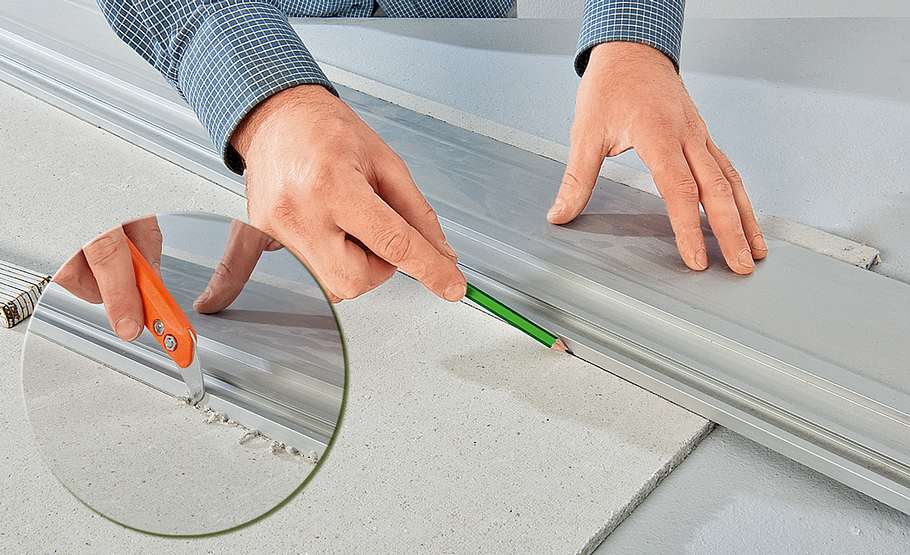

Die Grundbeplankung des Vorwandelements erfolgt mit Bauplatten, hier Gipsfaserplatten. Für den Zuschnitt die Platte anritzen und ...
WC montieren: Schritt 17 von 32

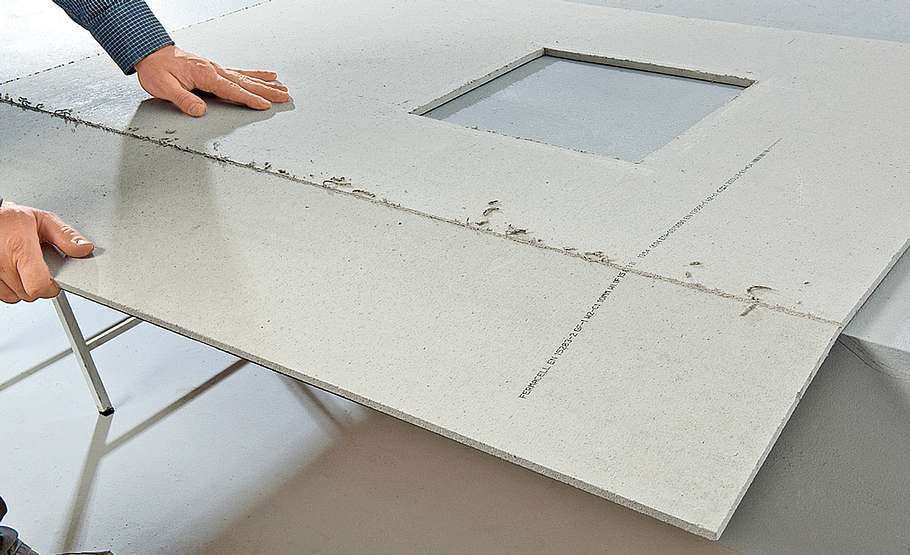

... über eine Kante hinweg durchbrechen. Mittige Ausschnitte wie für die Spültaste anzeichnen.
WC montieren: Schritt 18 von 32

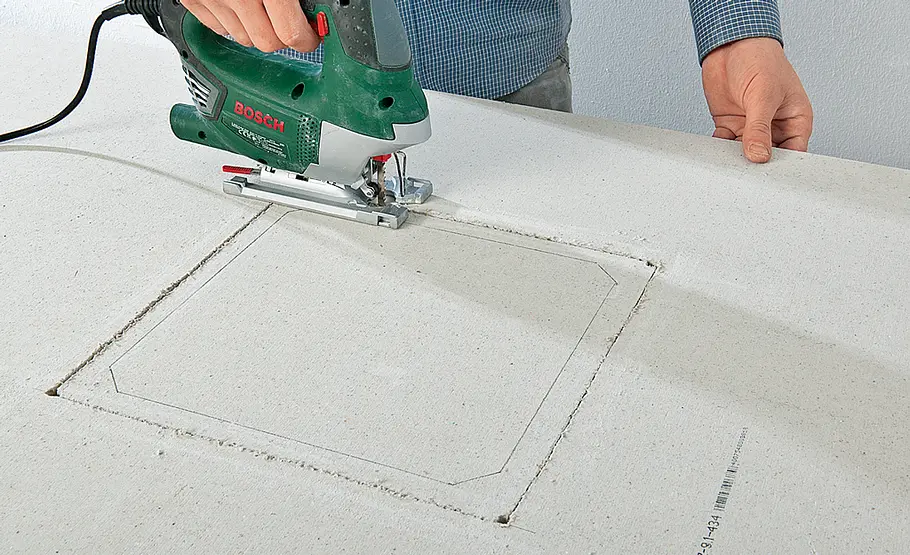

Der Ausschnitt erfolgt dann mit Hilfe einer Stichsäge (hartmetallbestücktes Sägeblatt verwenden!).
WC montieren: Schritt 19 von 32

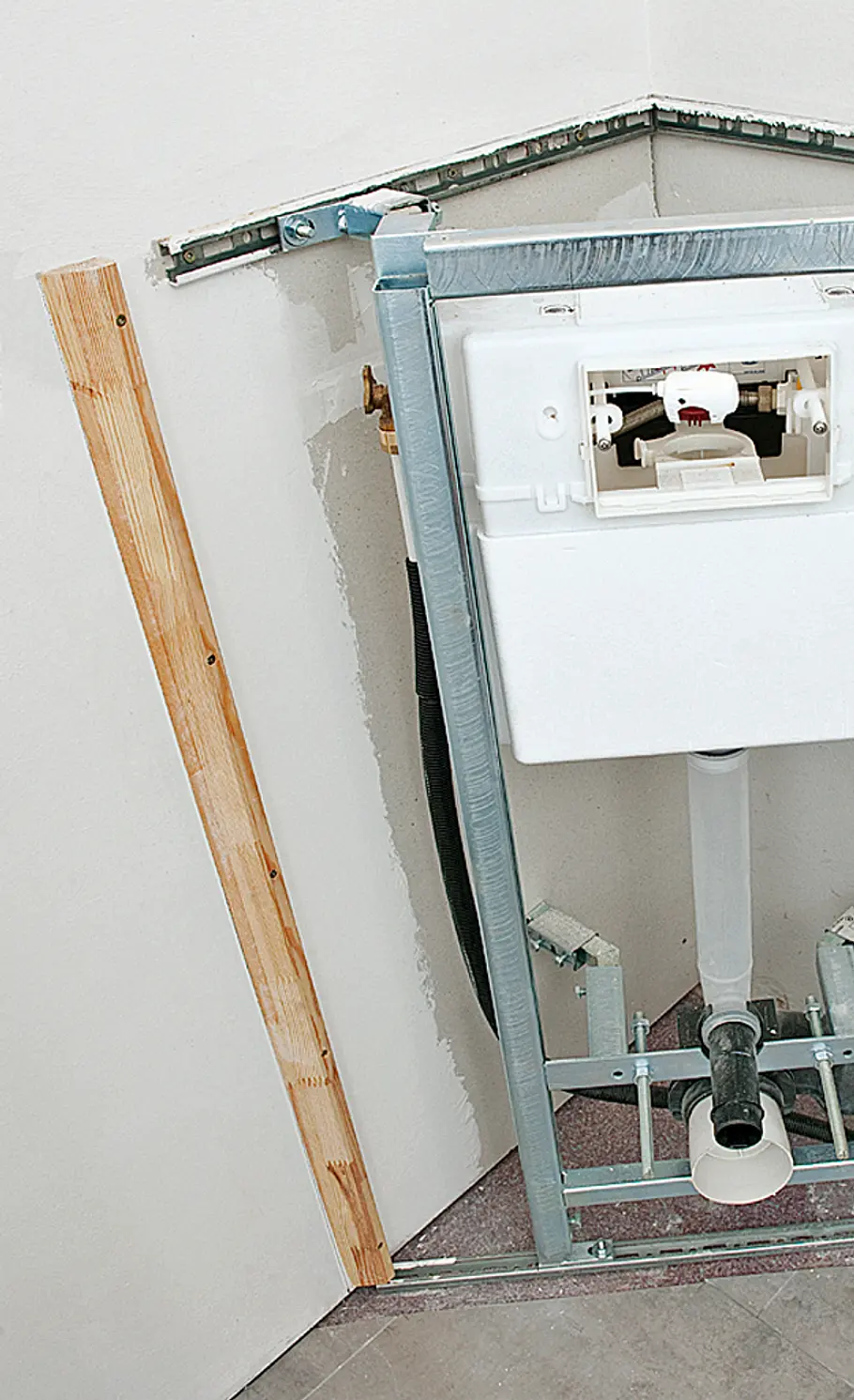

Schneiden Sie eine Holzleiste auf Gehrung und montieren sie als Montageanschlag für die folgende Beplankung links vom Vorwandsystem an der Wand.
WC montieren: Schritt 20 von 32

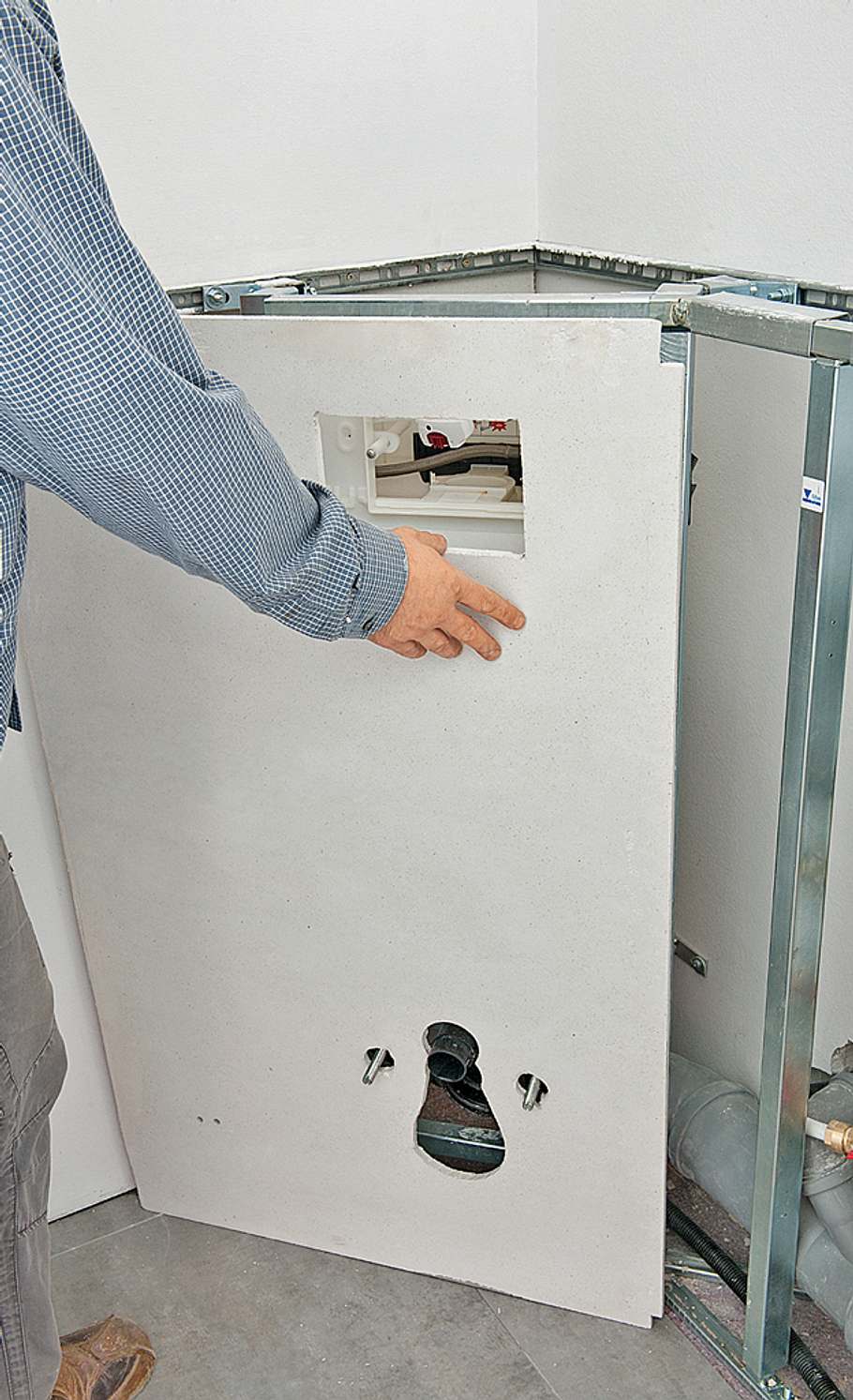

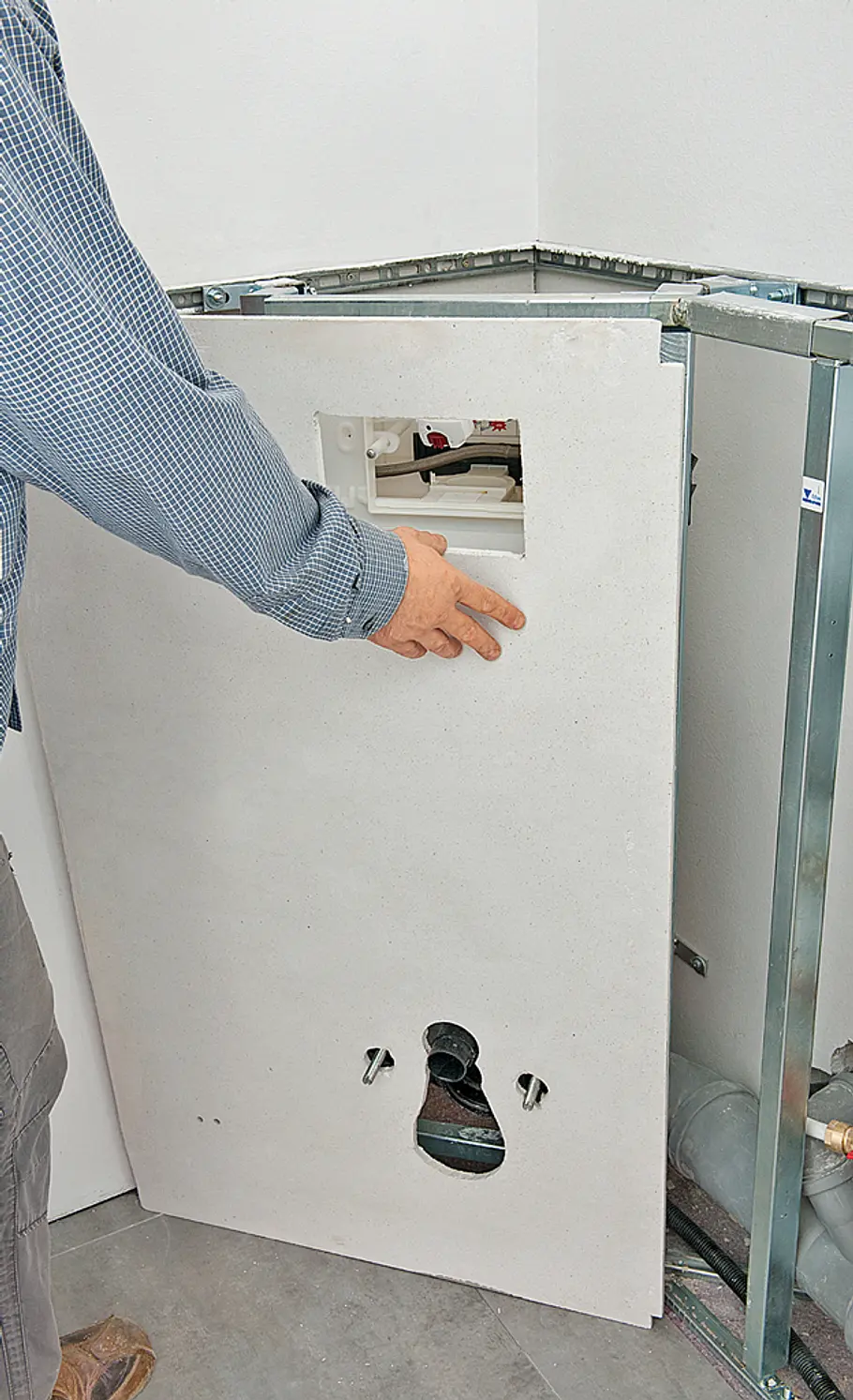

Die Gipsfaserplatten mit Ausschnitten für die Spültaste und den Abfluss ...
WC montieren: Schritt 11 von 32

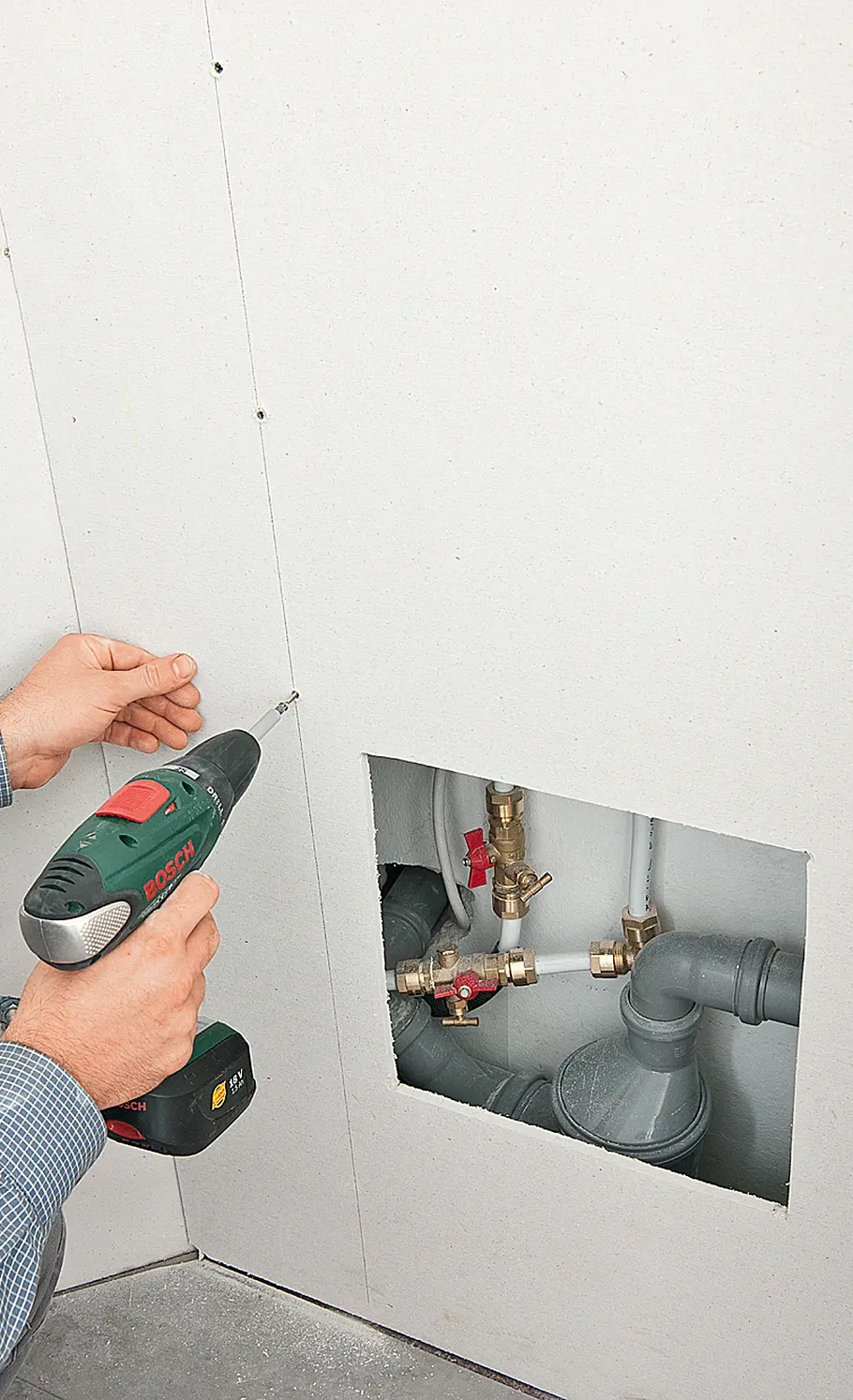

... befestigen Sie mit selbstschneidenden Schnellbauschrauben alle 25 cm in den Metallprofilen des Vorwandsystems.
WC montieren: Schritt 22 von 32

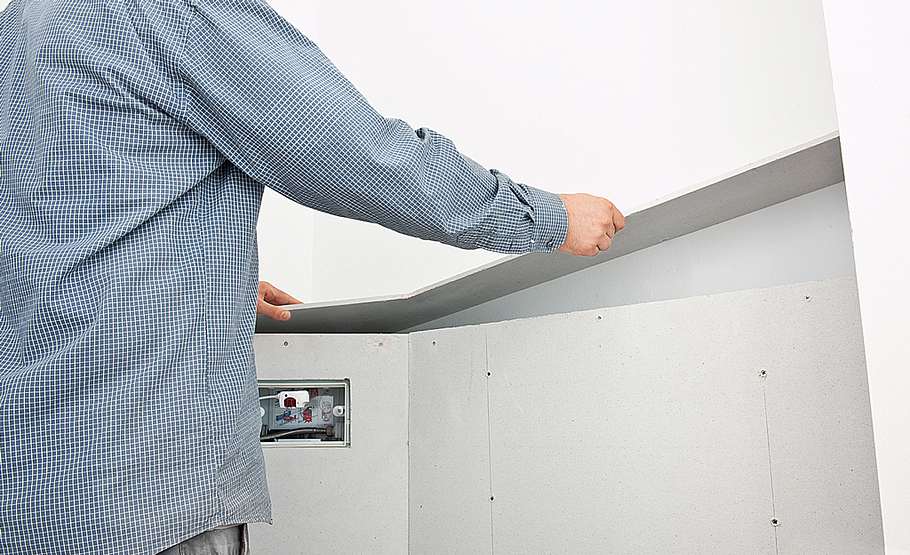

Das Vorwandelement wird hier mit einer zugeschnittenen Gipsfaserplatte abgedeckt. Man kann sie mit Montagekleber mit der Wand und der vorderen Beplankung verkleben.
WC montieren: Schritt 23 von 32

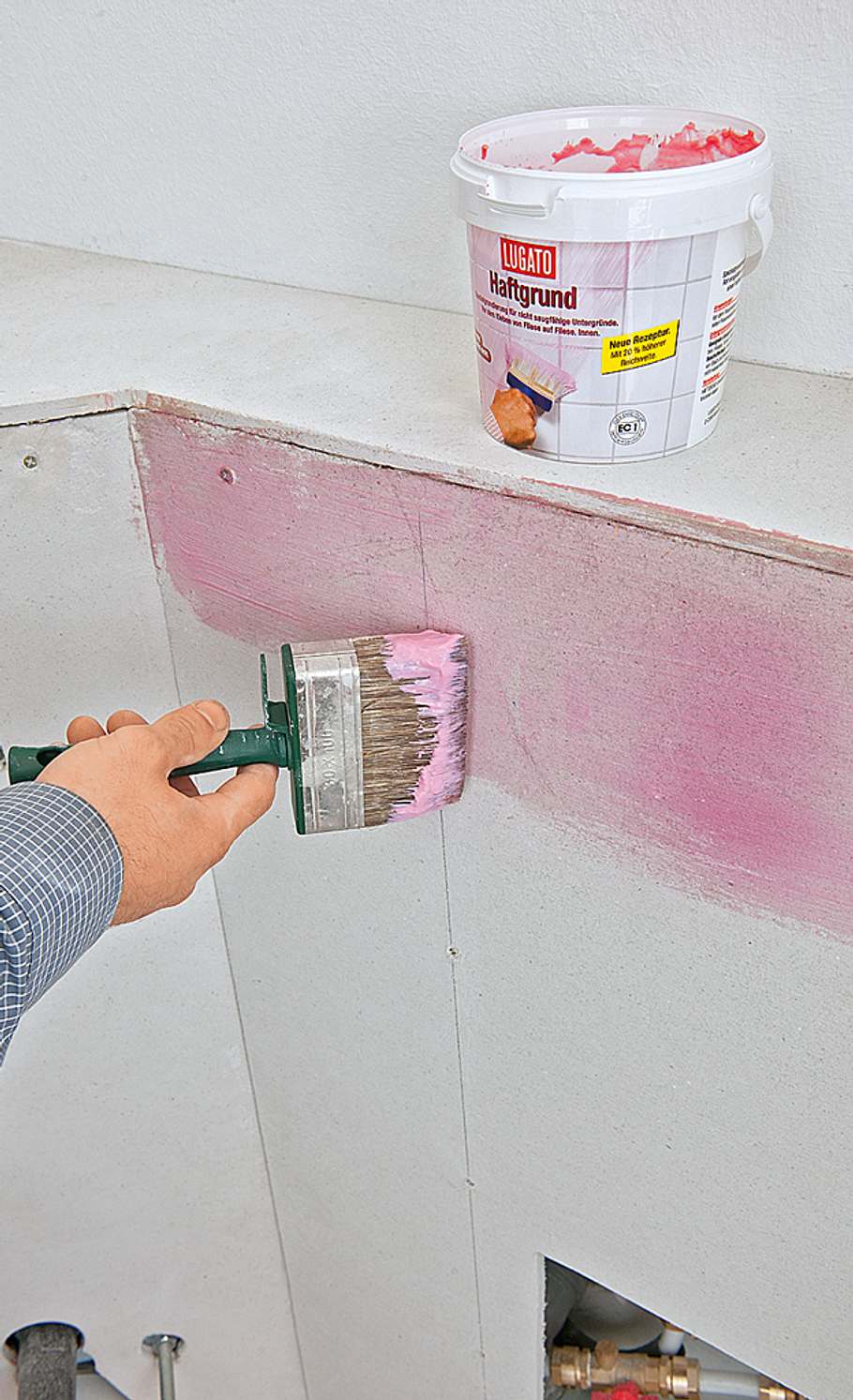

Damit Klebeband bzw. Klebstoff gut haften, grundieren Sie die Gipsplatten mit Haftgrund.
WC montieren: Schritt 24 von 32

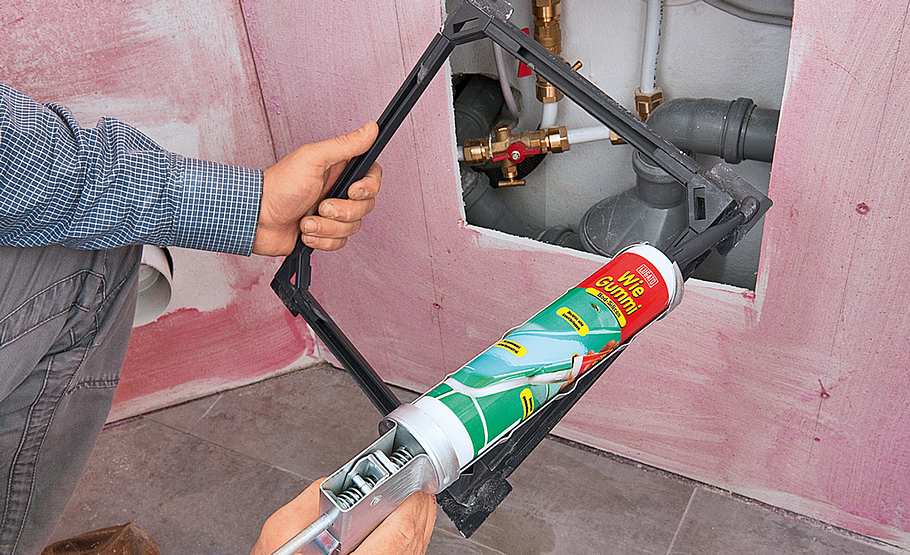

Den Kunststoffrahmen für die Revisionsöffnung einfach mit Silikon einsetzen.
WC montieren: Schritt 25 von 32

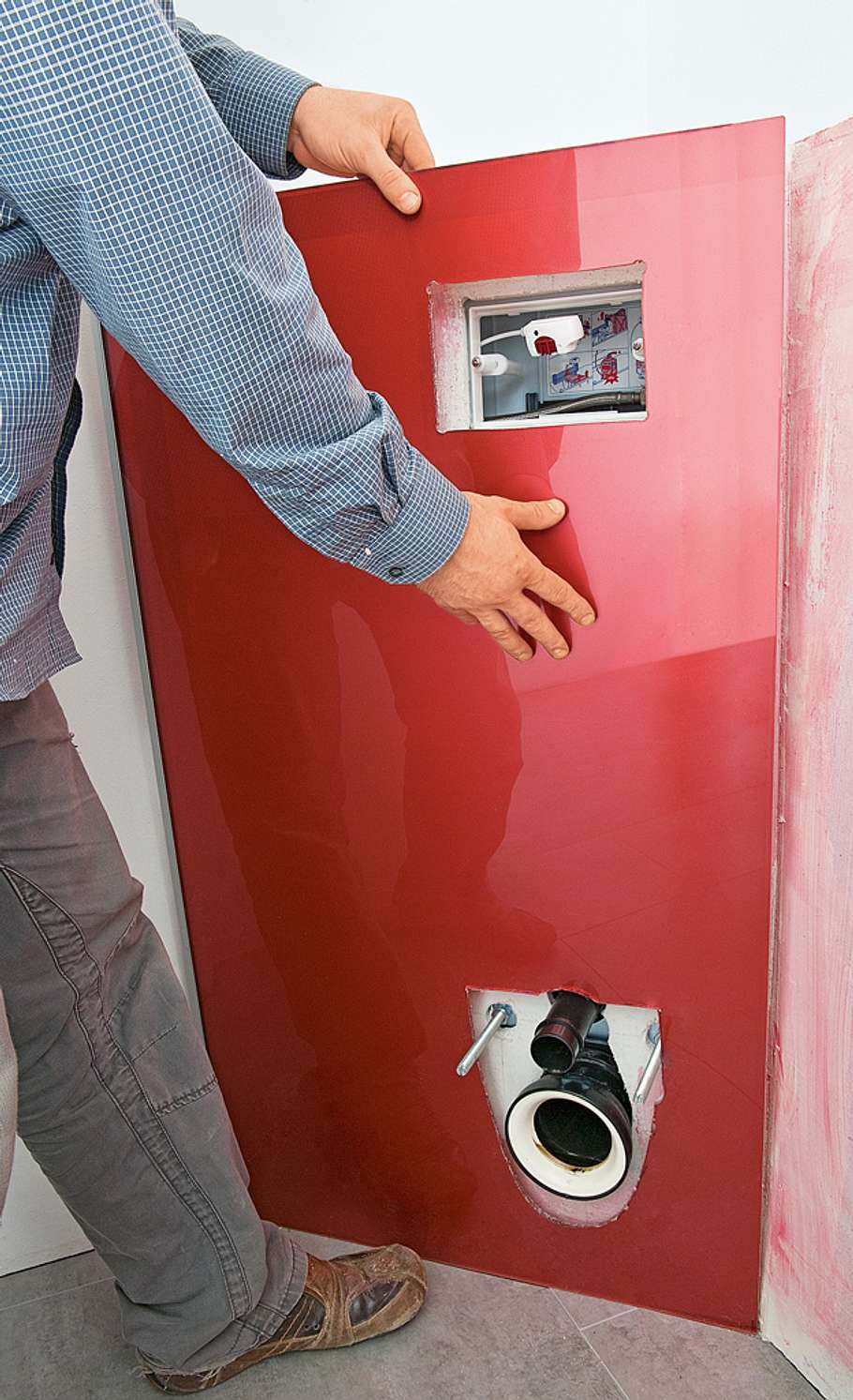

Acrylglasplatte zuschneiden, Ausschnitte vornehmen und dann schauen, ob alles passt.
WC montieren: Schritt 26 von 32

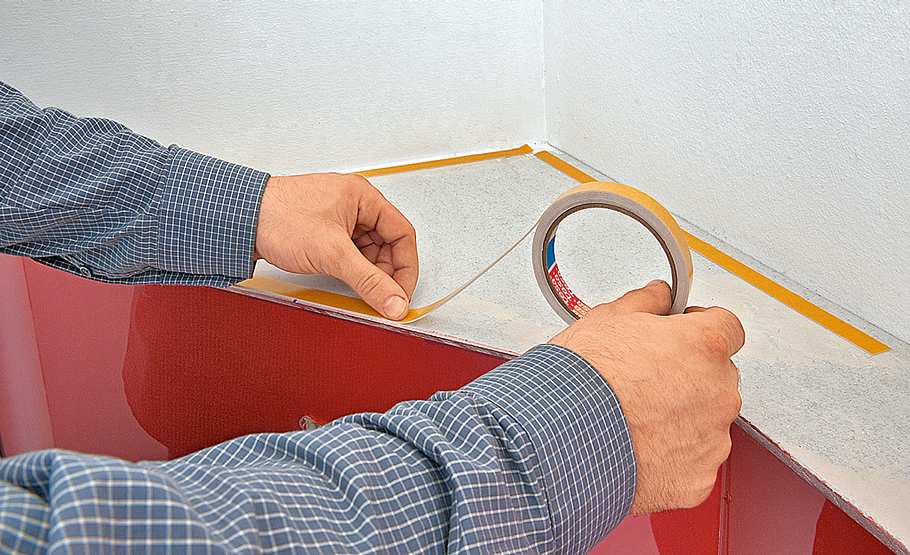

Die Befestigung erfolgt mit doppelseitigem, feuchtraumgeeignetem Klebeband.
WC montieren: Schritt 27 von 32

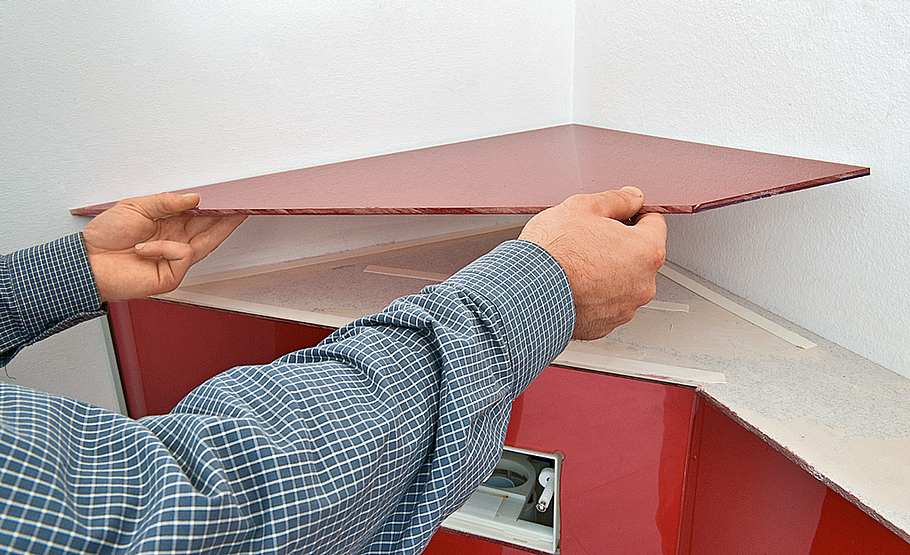

Die Platten für die Abdeckung so zuschneiden und auflegen, dass sie nach vorne hin bündig abschließen.
WC montieren: Schritt 28 von 32

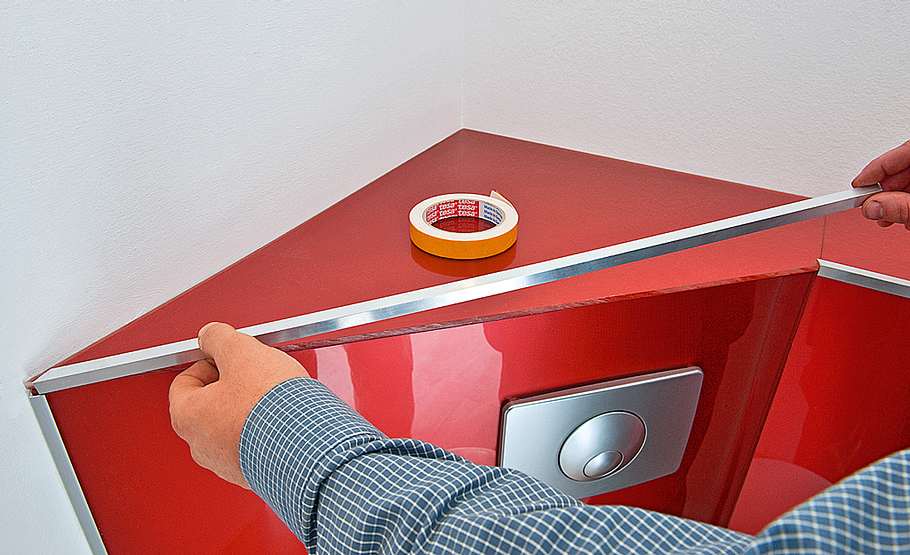

Als Kantenabschluss setzt man dann Winkelleisten. Die Befestigung kann hier ebenfalls mit Klebeband erfolgen.
WC montieren: Schritt 29 von 32

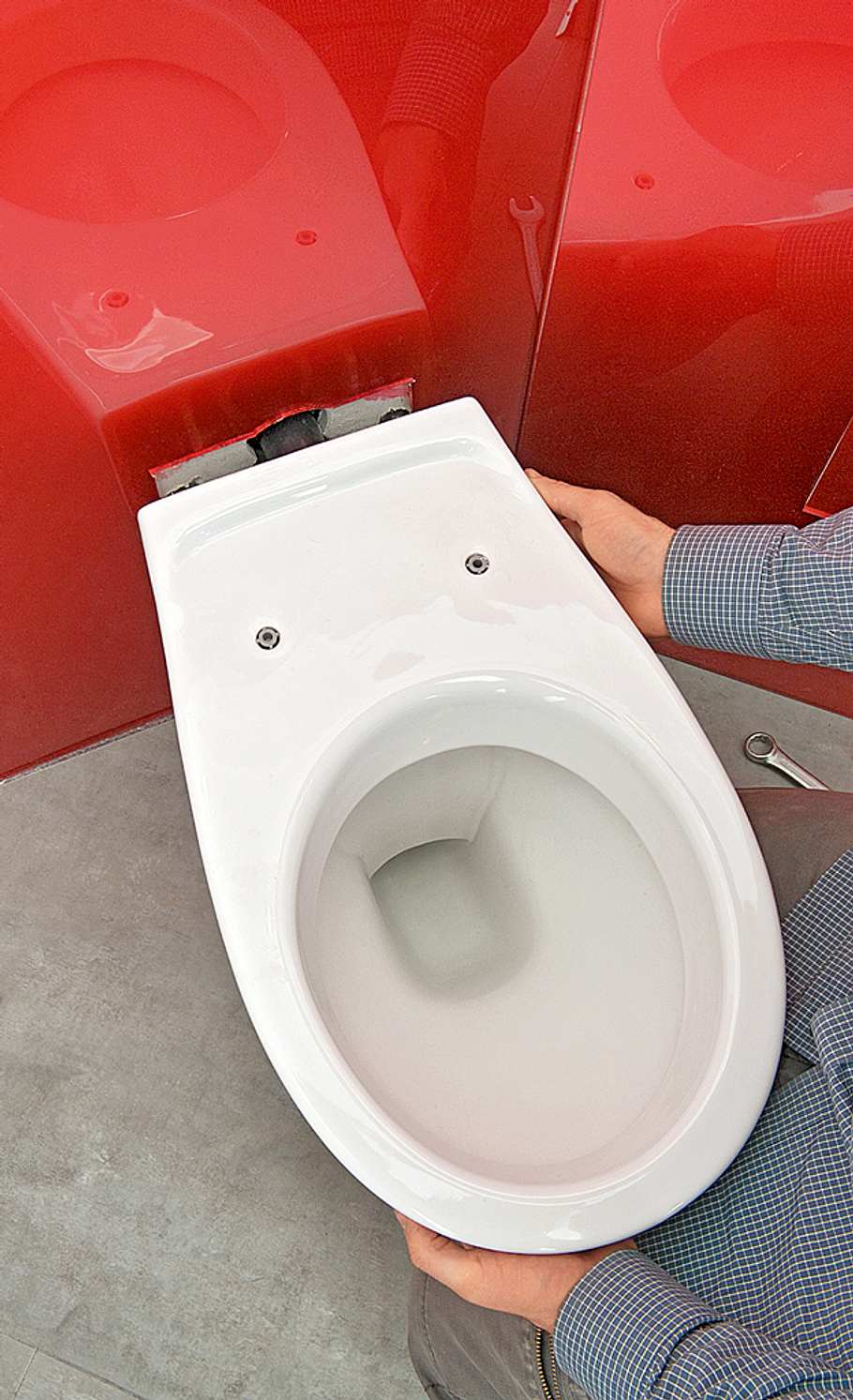

Das wandhängende WC mit dem Abfluss verbinden und auf die Gewindestangen aufstecken.
WC montieren: Schritt 30 von 32

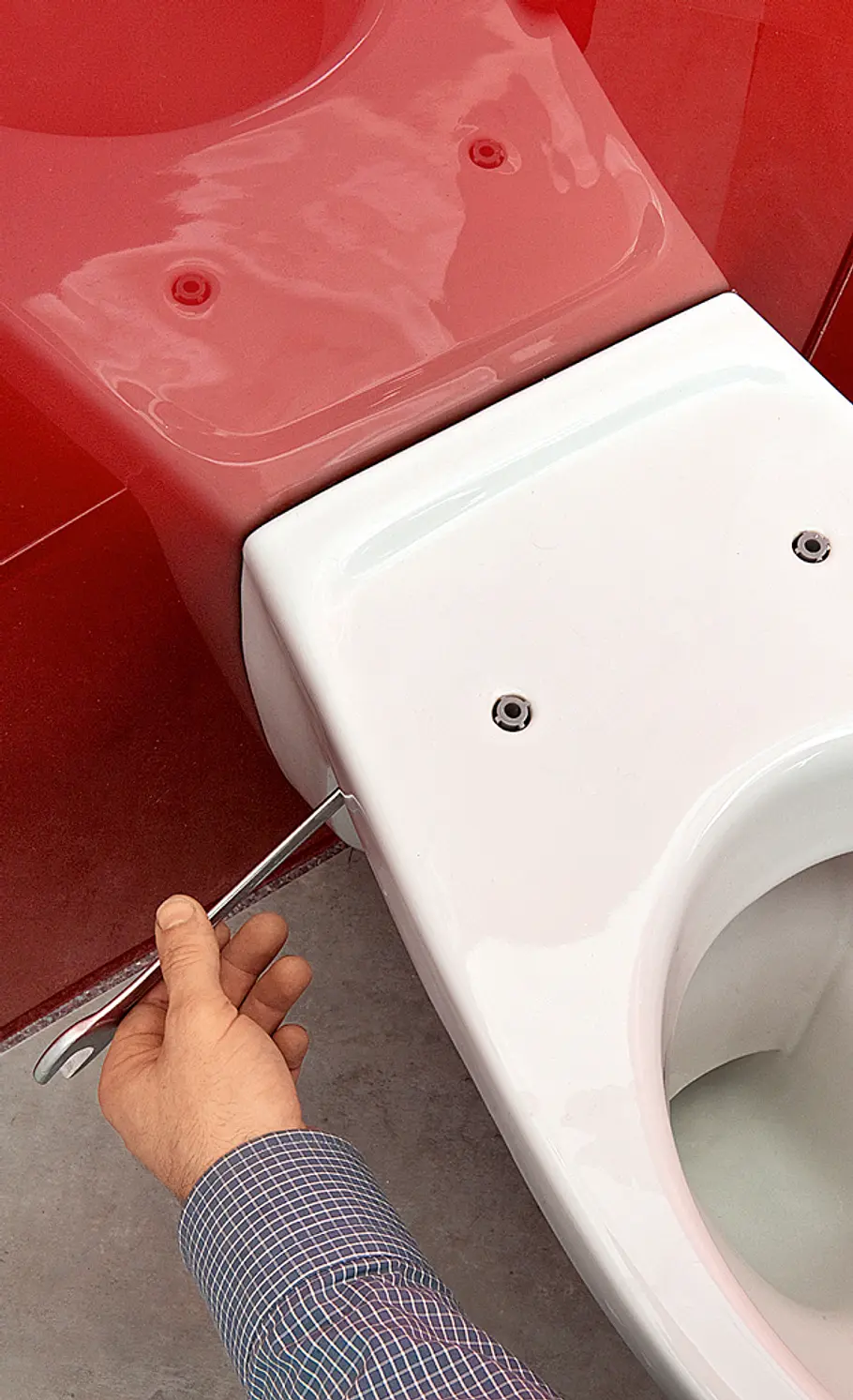

Dann mit Muttern an den Gewindestangen festschrauben und den WC-Deckel montieren.
WC montieren: Schritt 31 von 32

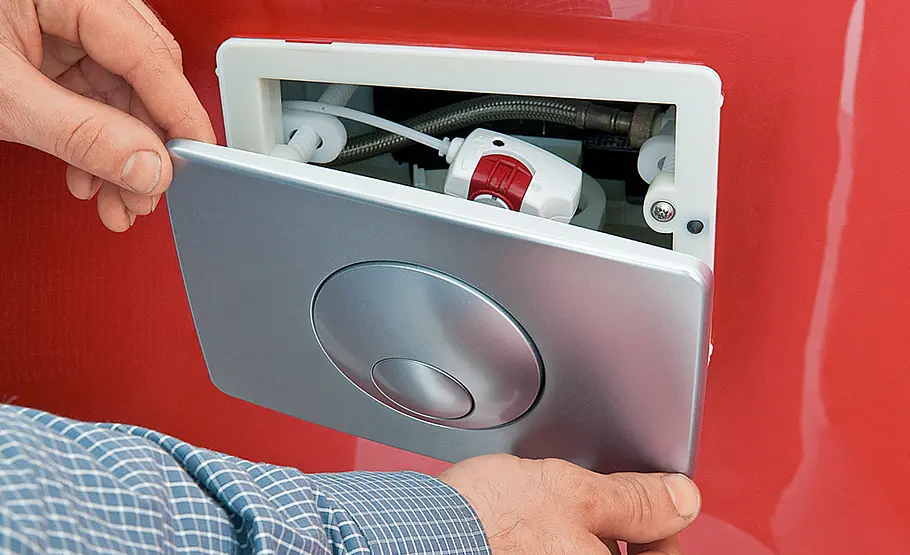

Die Spültaste wird über Bowdenzugtechnik betätigt. Die Betätigungsplatte anschließen und aufstecken.
WC montieren: Schritt 32 von 32

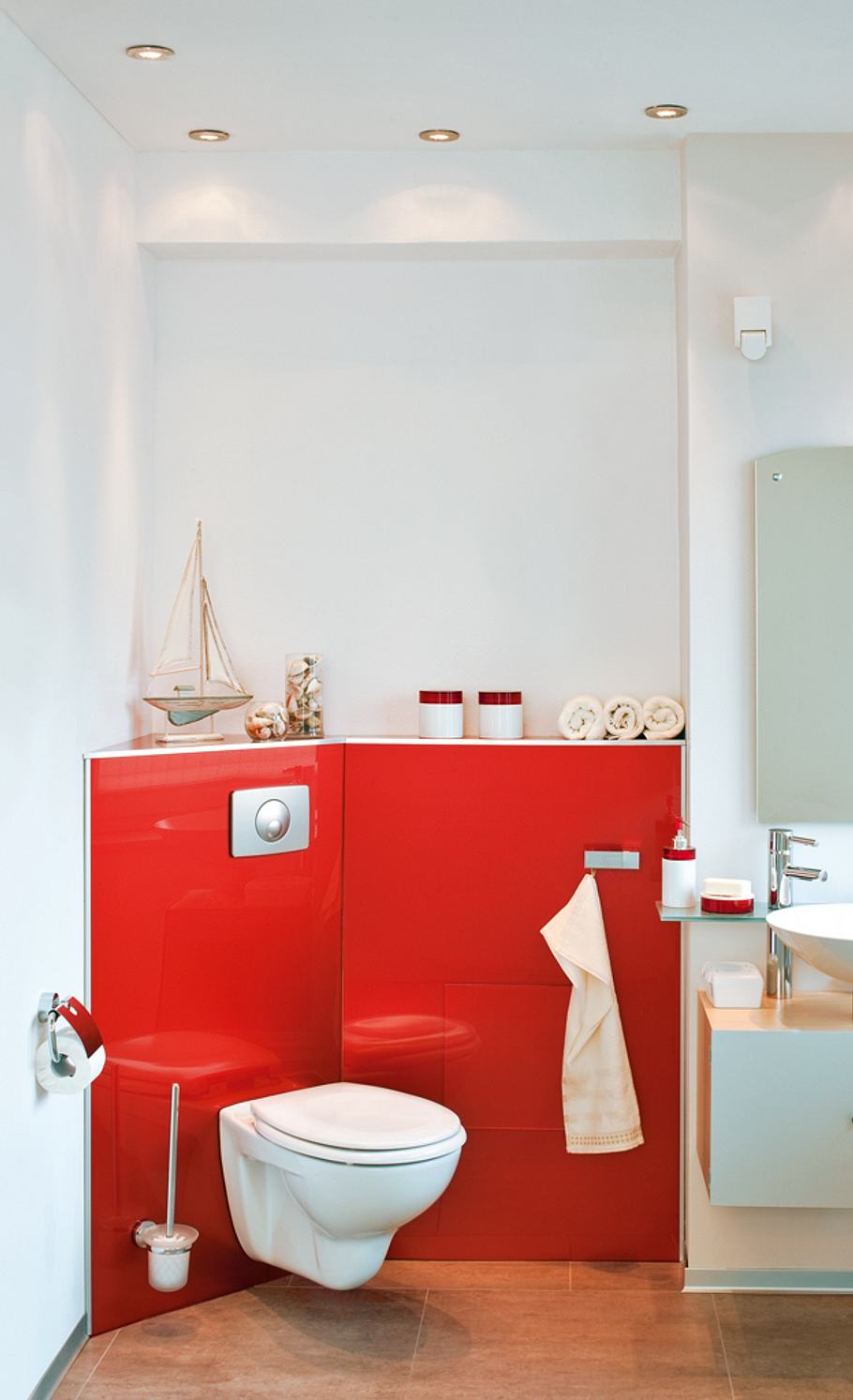

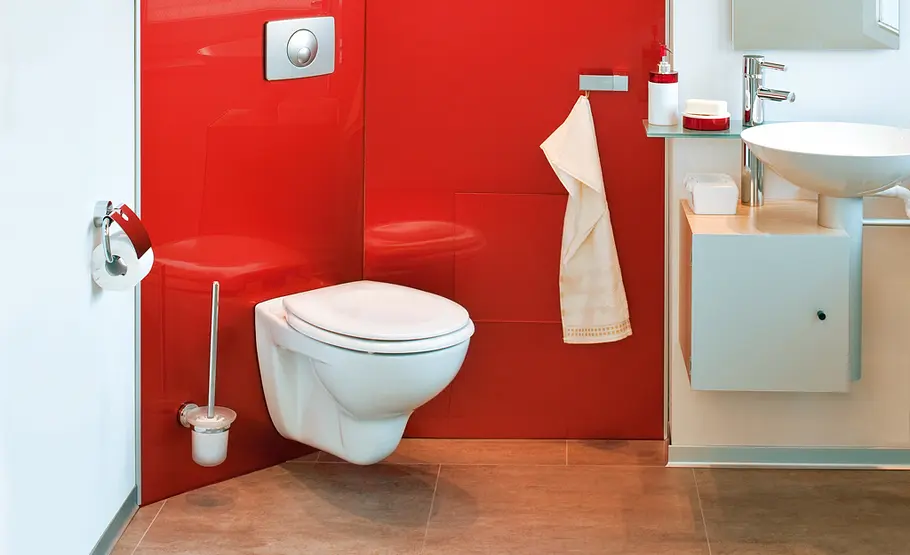

Prächtig macht sich das neu montierte WC vor der Vorwandinstallation aus rotem Acrylglas.
Checkliste Werkzeug
Akku-Bohrschrauber
Cuttermesser
Maulschlüssel
Pinsel
Stichsäge
Wasserpumpenzange
Wir haben eine Löung mit Eck-WC entworfen, die für einen echten Blickfang im Bad sorgt und ganz klassisch auf einem Vorwandmontage-Element befestigt wurde. Erfahren Sie, was bei der WC-Montage über Eck zu beachten ist und wie die Vorwandinstallation montieren.
Toilette über Eck einbauen
Eine Toilette über Eck kann eine platzsparende Lösung für kleine Bäder sein – muss es aber nicht! Oft scheint das Eck-WC nur luftiger, aber im Alltag beitet diese Lösung dann doch nicht den erhofften Platzgewinn. Daher besser die Position der neuen Toilette über Eck vorher ausprobieren – rücken Sie einfach einen Stuhl an die Stelle der zukünftigen Toilette und sitzen Sie Probe! Beachten Sie, dass die Vorwandinstallation auch noch zusätzlichen Platz kostet.
Die Basis der Toilette über Eck ist ein normales Vorwandelement: Die Montage erfolgt wie gewohnt, nur die Verkleidung der Vorwandinstallation haben wir in unserem Beispiel variiert. Wenn schon Badrenovierung dann richtig! Statt Fliesen oder einfach verspachtelter und gestrichener Feuchtraum-Bauplatten, wünschten sich die Bauherren eine pflegeleichte Oberfläche, die einen farbigen Akzent im Bad setzt. Mit dem feuerroten Hintergrund aus Plexiglas (mit kratzerunempfindlicher Resist-Beschichtung) ist das gut gelungen.
Auf unserer Baustelle wurde viel mit Acrylglas gearbeitet. Wer sich bei der Verarbeitung dieses Werkstoffs unsicher ist, für den haben wir diese Anleitung zusammengestellt:
