Deckenlampe aus Werkzeugkiste
Readymade-Produkte leben vom Prinzip der Zweckentfremdung. Dass das richtig gut gelingen kann, zeigt unsere Werkzeugkasten-Leuchte.
Deckenlampe aus Werkzeugkiste
Positions-Check: Es gibt zwei Kabeldurchführungen mittig in den Böden der oberen Fächer, zwei mittig in den Seiten des unteren Fachs, eine mittig im Boden des Hauptfachs sowie eine sechste in der Zwischenwand des oberen Doppelfachs.
Deckenlampe aus Werkzeugkiste

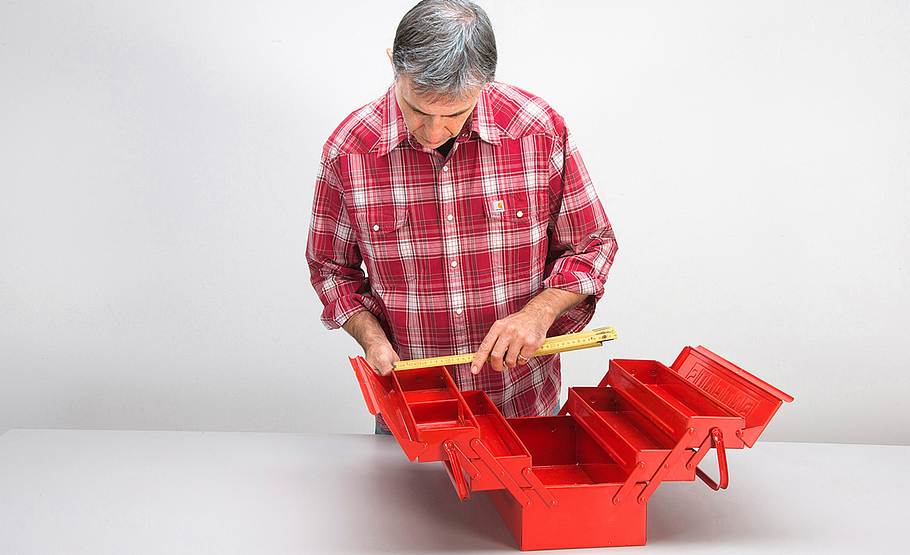

43 cm lang, 5 Fächer: In diese Kiste passen die Paulmann-„Nova“-LED-Spots gut hinein. Messen sie die Höhen und Breiten der ...
Deckenlampe aus Werkzeugkiste

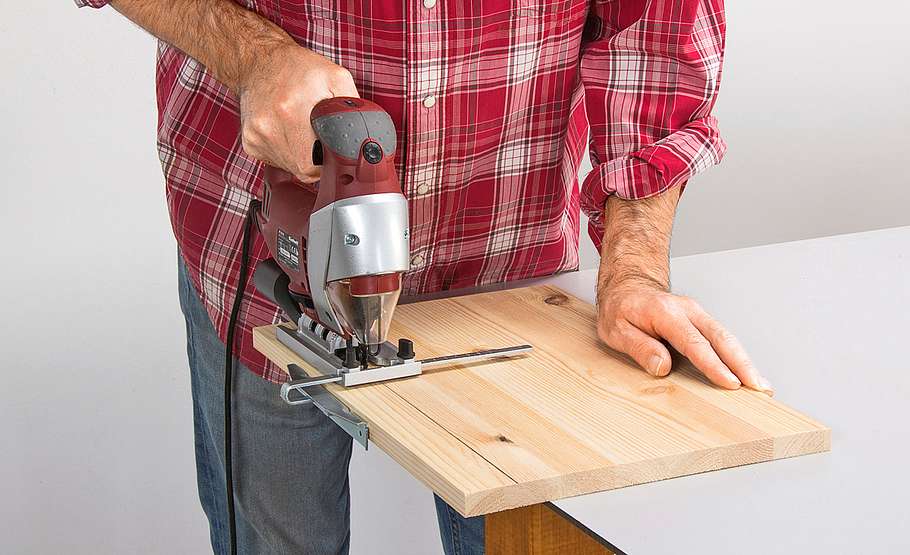

... Fächer aus und schneiden Sie z. B. aus Fichte-Leimholz entsprechend große Platten für die Stirnseiten der jeweiligen Fächer zu.
Deckenlampe aus Werkzeugkiste

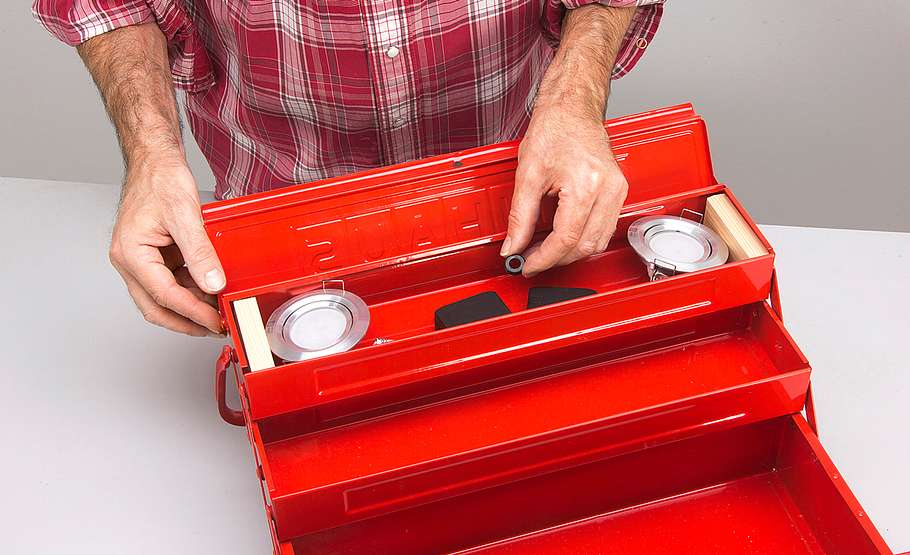

Hier haben wir in einem der oberen Fächer die Hölzer, zwei Spots und die mittlere Kabeldurchführungstülle angeordnet.
Deckenlampe aus Werkzeugkiste

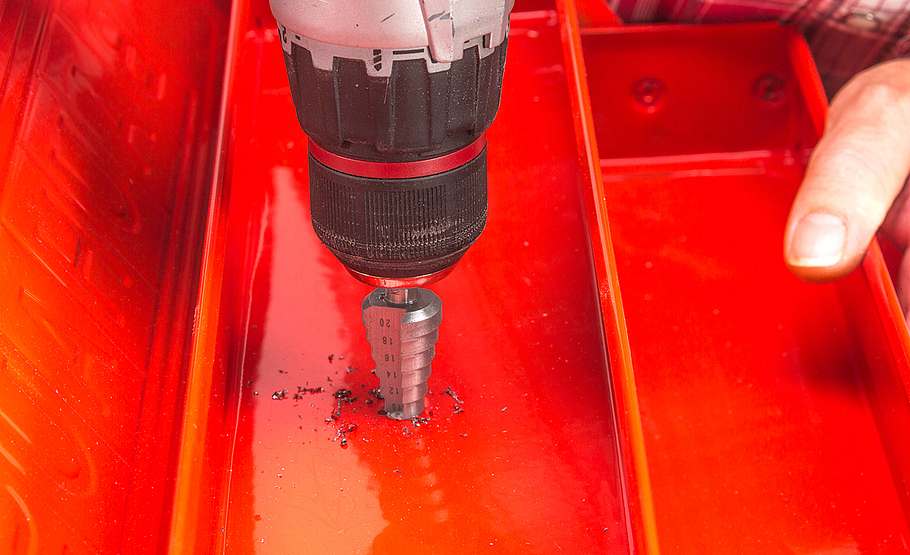

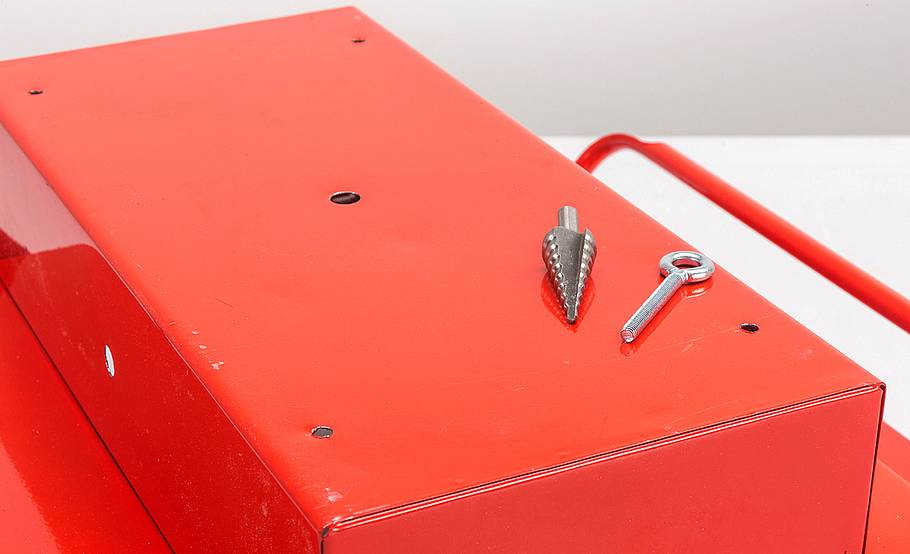

Die Löcher für die Gummitülle (notwendig, um mechanischen Verschleiß zu verhindern) haben wir mit einem Stufenbohrer gebohrt.
Deckenlampe aus Werkzeugkiste
Zeichnen Sie alle Kabeldurchführungen und in den Bodenecken die Ösenschrauben an und bohren im entsprechenden Durchmesser.
Deckenlampe aus Werkzeugkiste

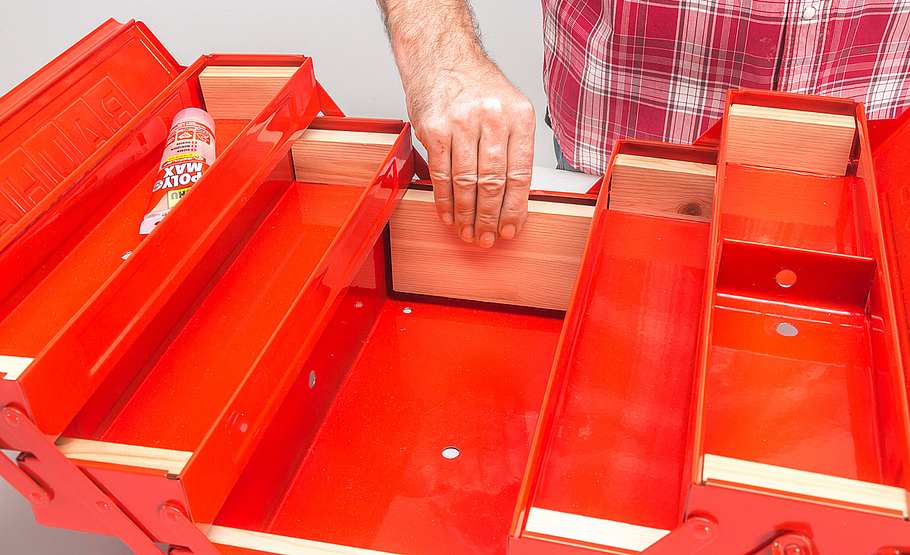

Kleben Sie nun die Holzplatten gegen die Stirnseiten. Sie sind die Auflager für die später folgenden weißen Sperrholzdeckel.
Deckenlampe aus Werkzeugkiste

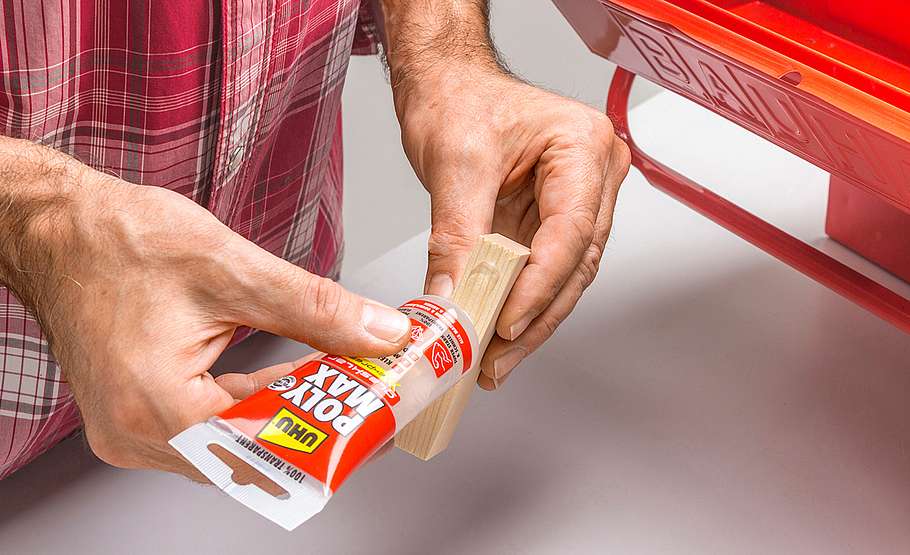

Für die Verklebung eignet sich am besten ein Montageklebstoff auf Polymerbasis. Kleber jedoch nicht vollflächig auftragen!
Deckenlampe aus Werkzeugkiste

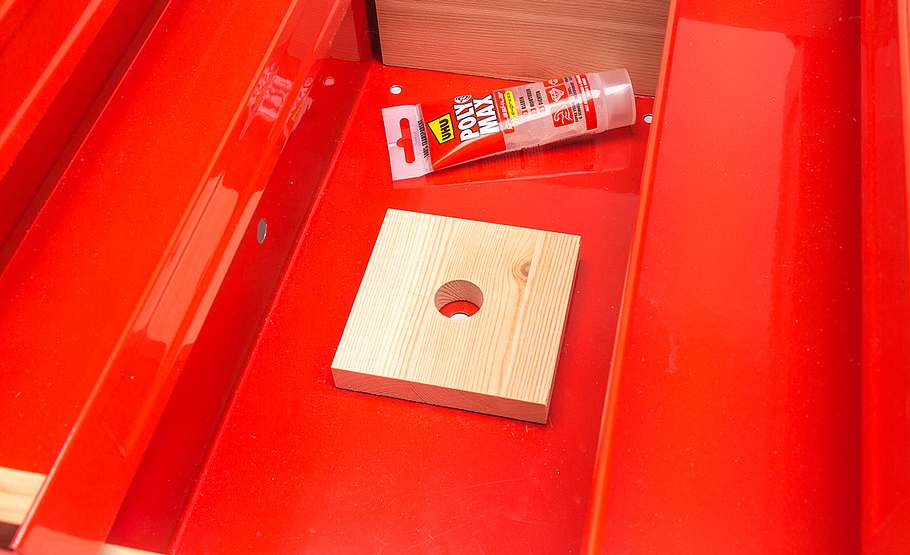

Auf den Boden kleben Sie eine mittig durchbohrte Platte zur Montage der Verteilerdose exakt über das Loch der ...
Deckenlampe aus Werkzeugkiste

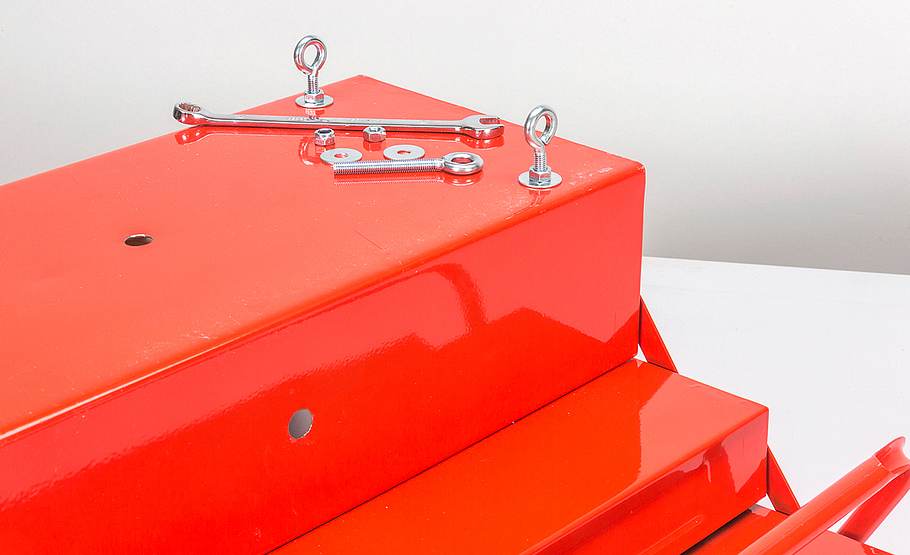

... Kabeldurchführung für die Zuleitung. Dann schrauben Sie die M8er Ösenschrauben auf gleicher Höhe in die Eckbohrungen.
Deckenlampe aus Werkzeugkiste

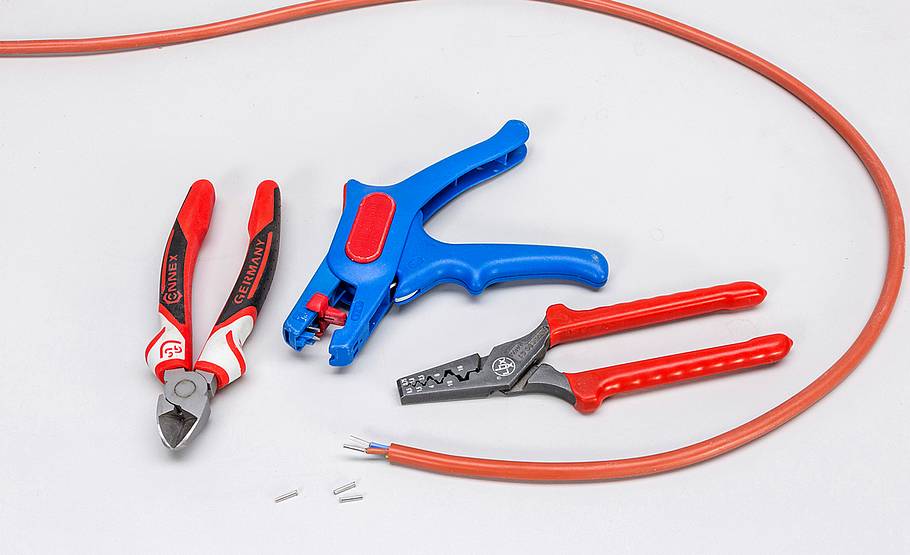

Für den Anschluss haben wir eine Silikon- Schlauchleitung 3x1,5 mm verwendet. Aderendhülsen auf die Litzenleiter pressen!
Deckenlampe aus Werkzeugkiste

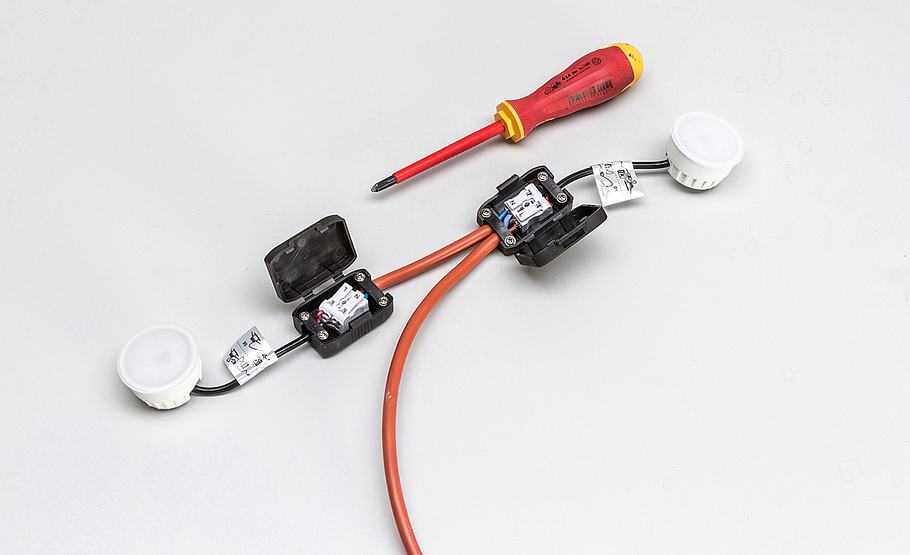

Vorbereitung: Zwei solcher Doppelspots können Sie für den Einsatz vorbereiten. Den dritten Doppelspot direkt im Fach mit der Zwischenwand anschließen. Zuvor die Kabeltülle einstecken! Die LED-Leuchtmittel mit Anschlussbox haben wir jeweils paarweise mit einer Zuleitung verdrahtet.
Deckenlampe aus Werkzeugkiste

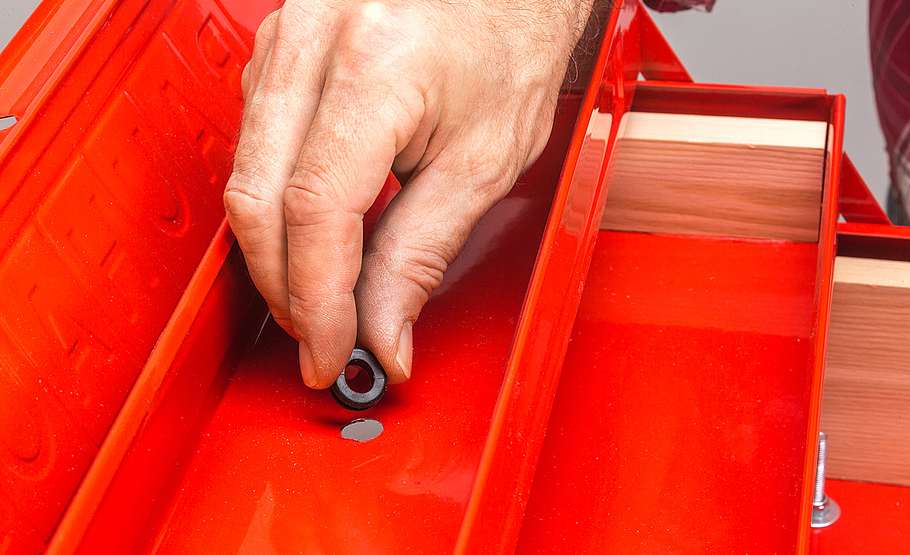

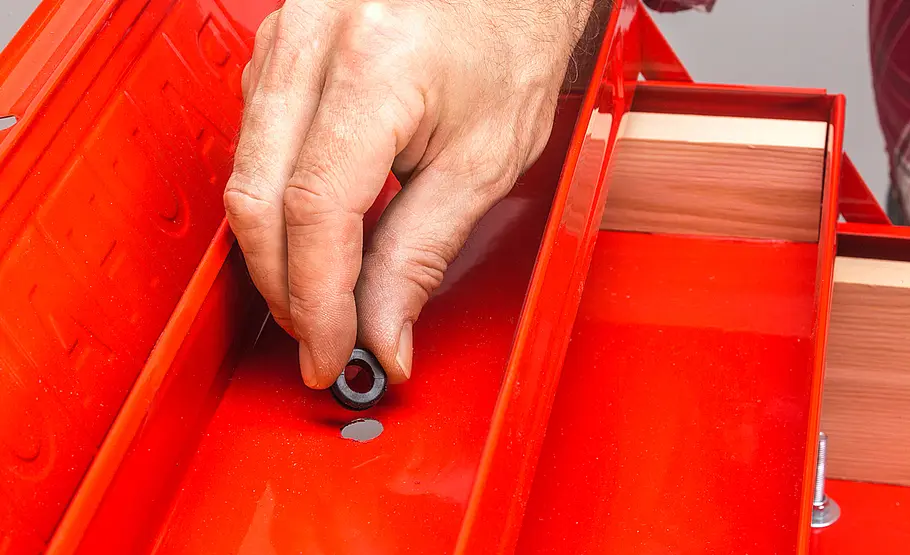

Diese Kabeltüllen (Kabeldurchführungen) stecken Sie jeweils in die für die Leitungsdurchführung gebohrten Löcher.
Deckenlampe aus Werkzeugkiste

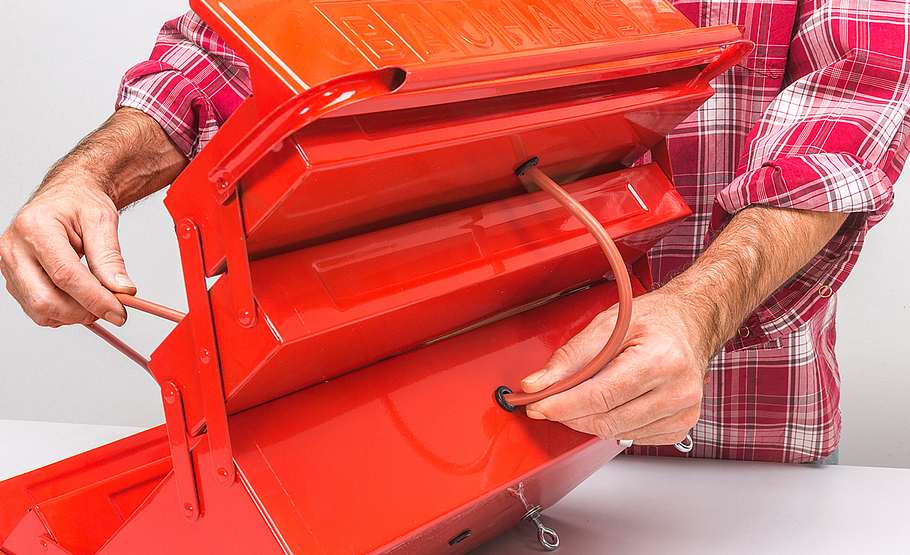

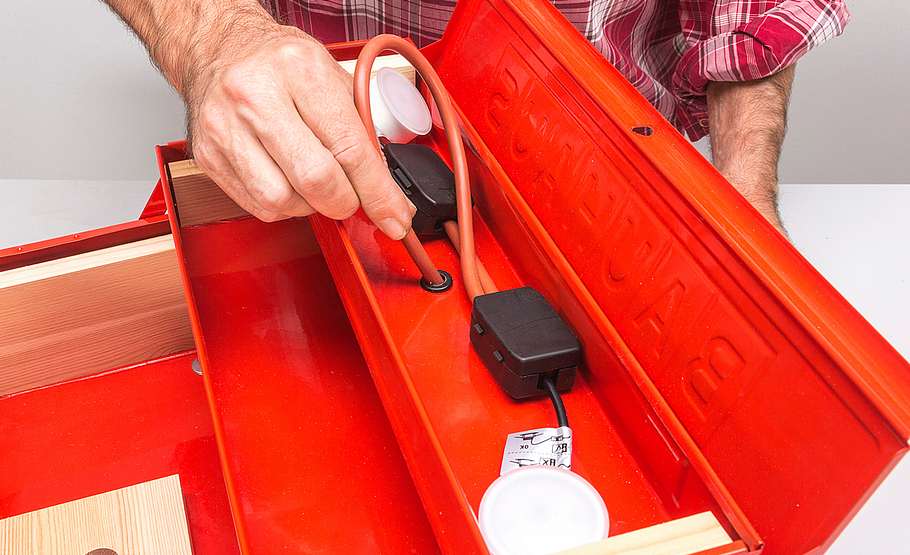

Führen Sie die jeweiligen Leitungen durch die Bodentüllen der Außenfächer ...
Deckenlampe aus Werkzeugkiste
... in das Hauptfach. Dort werden die Leitungen in die auf die Bodenplatte geschraubte Abzweigdose gezogen.
Deckenlampe aus Werkzeugkiste

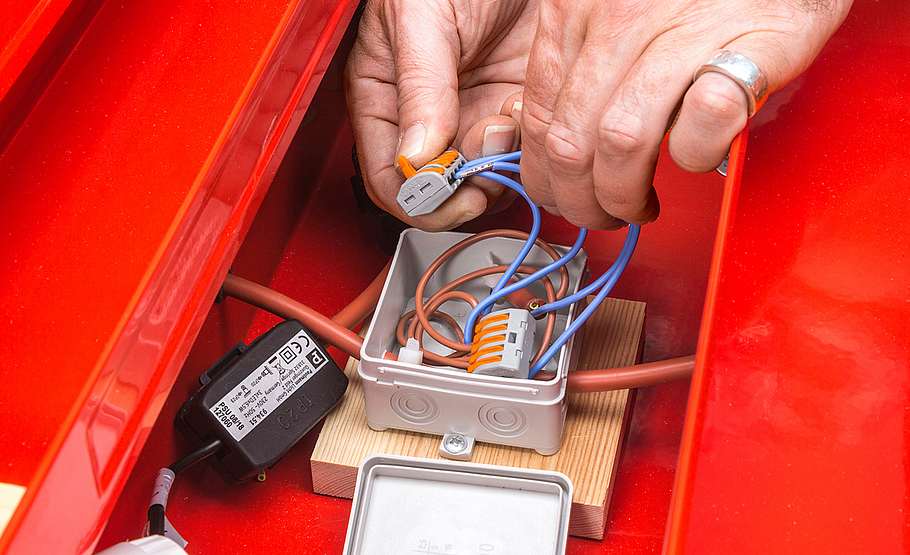

Die Leitung zur Deckenbrennstelle mit Zugentlastung versehen und durch ein Loch im Boden der Verteilerdose ziehen! Leitungen kürzen, Endhülsen aufpressen und die Paar-Anschlussleitungen mit der Zuleitung zur Deckenbrennstelle verdrahten.
Deckenlampe aus Werkzeugkiste

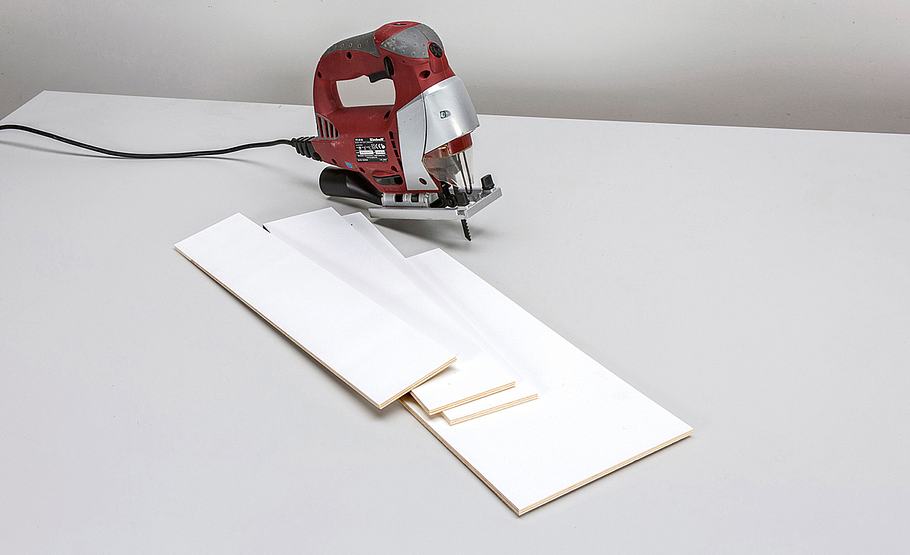

Nun schneiden Sie die 6 mm starke, weiß beschichtete Pappel-Sperrholzplatte (Bauhaus) in der Größe der fünf Fächer zu.
Deckenlampe aus Werkzeugkiste

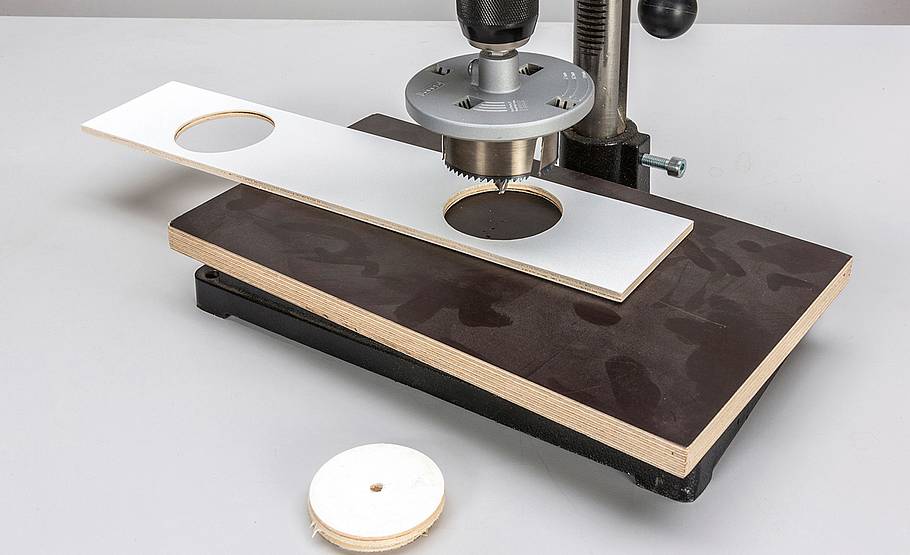

Markieren Sie die Positionen der Leuchten (Mittelpunkt) auf drei Platten und schneiden dort mit der Lochsäge die 68-mm-Löcher.
Deckenlampe aus Werkzeugkiste

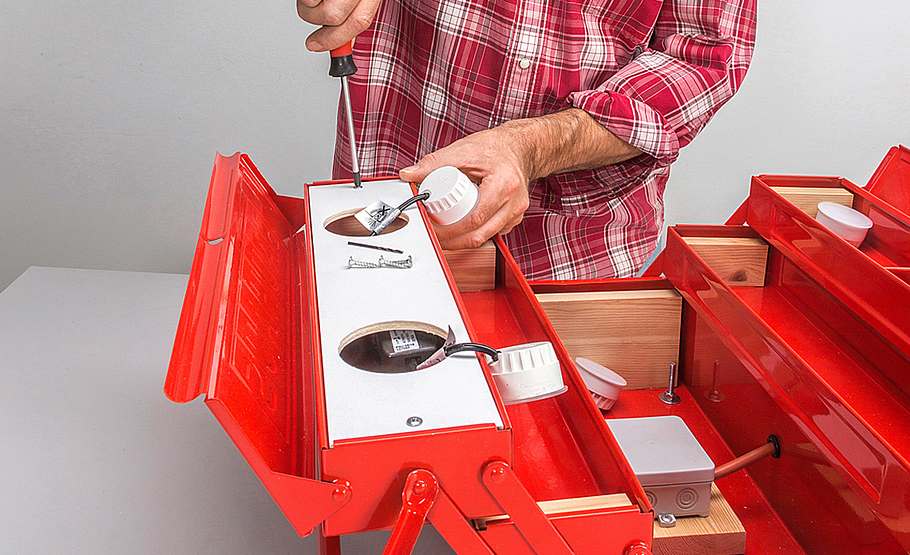

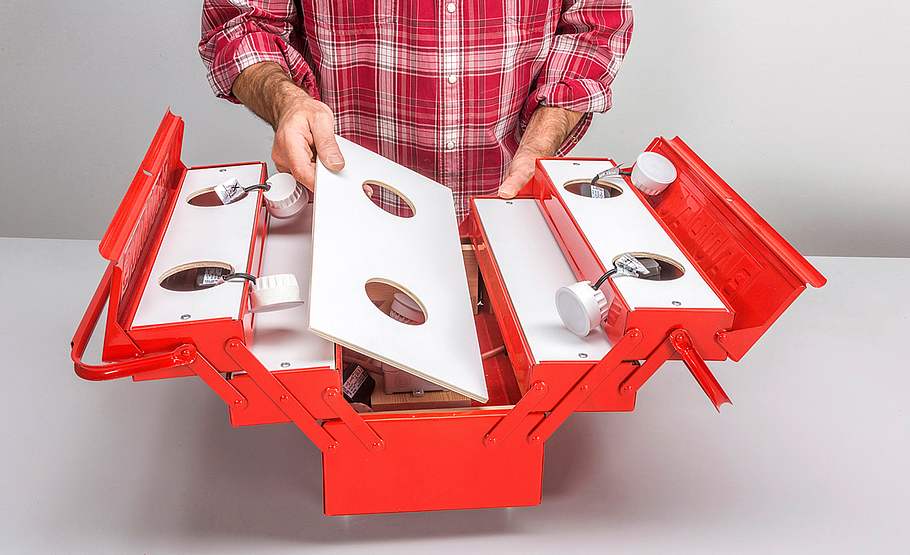

Die Montage: Legen Sie die Platten auf und ziehen Sie die Leuchtmittel durch die Löcher. Dann schrauben Sie sie fest. Vorbohren!
Deckenlampe aus Werkzeugkiste
Die inneren Ausklapp-Fächer werden mit einer Platte ohne Lampenausschnitte verblendet. Zum Schluss folgt die Mittelplatte.
Deckenlampe aus Werkzeugkiste

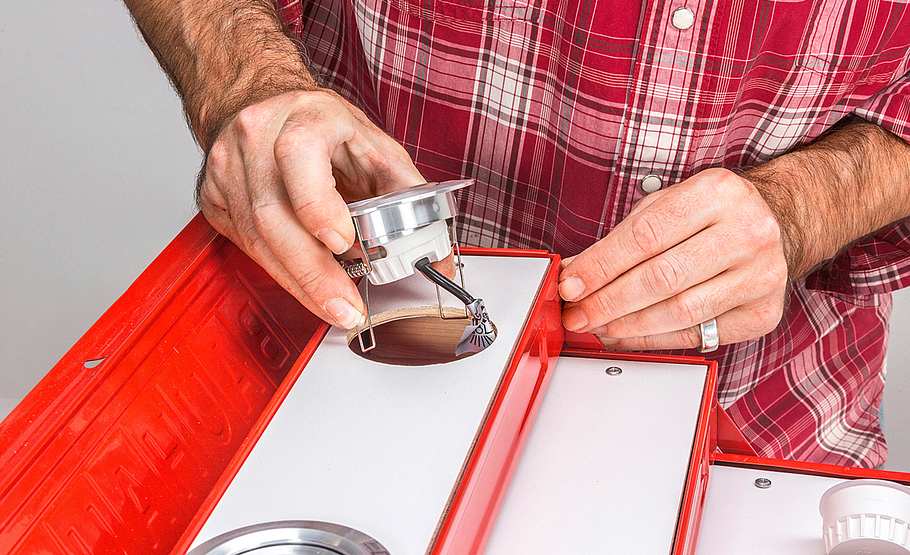

Die LED-Lampen von hinten in die Einbaufassungen schieben, die seitlichen Federn zurückbiegen und die Leuchte einsetzen.
Deckenlampe aus Werkzeugkiste

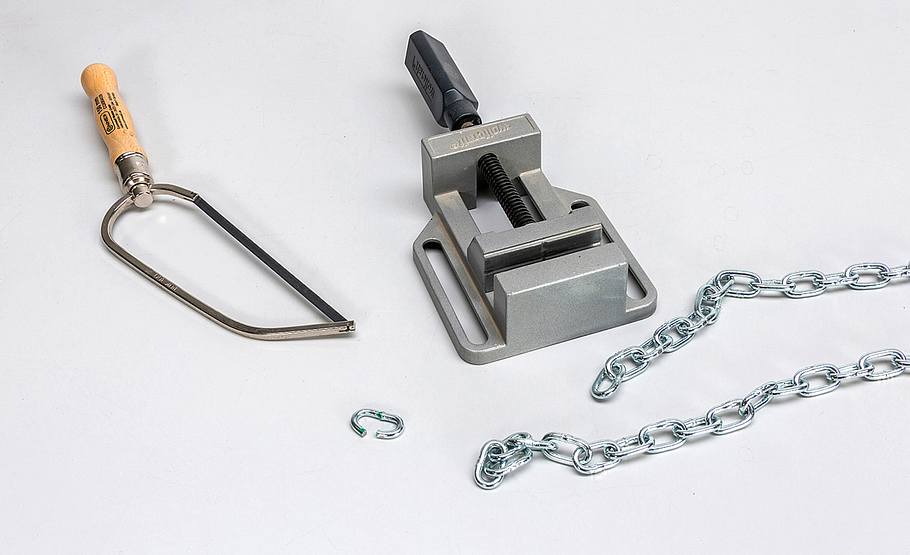

Legen Sie die Montagehöhe der Leuchte fest und kürzen Sie die vier Einzelketten auf das entsprechend ermittelte Maß.
Deckenlampe aus Werkzeugkiste

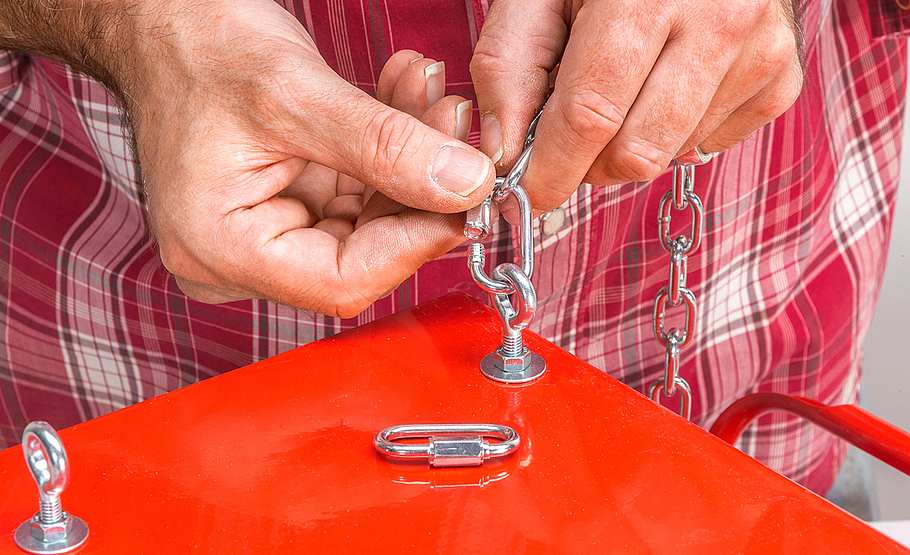

Mit vier der insgesamt acht Ketten-Schnellverschlüsse befestigen Sie die Kettenenden an den metrischen Ösenschrauben.
Deckenlampe aus Werkzeugkiste

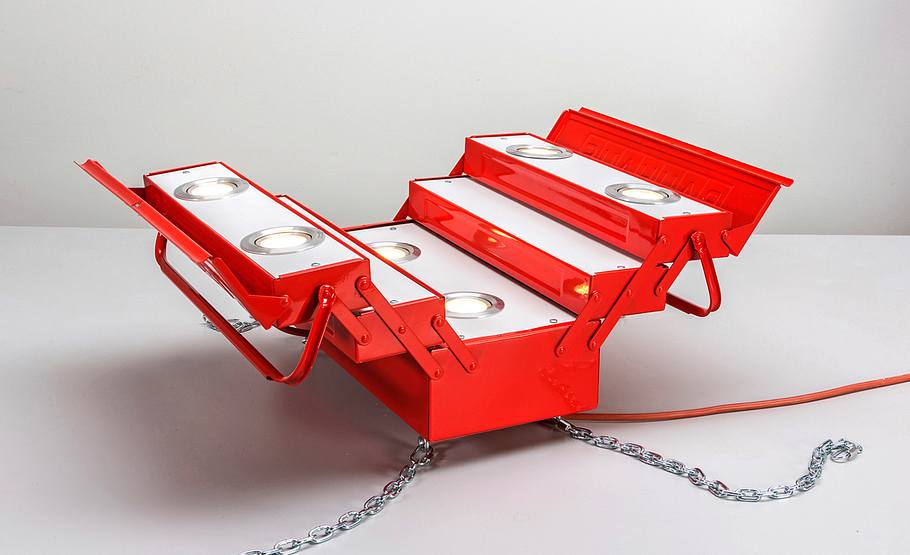

Die Leuchte selbst ist nun fertig und ein Anschlusstest zeigt die Funktionsfähigkeit. Jetzt folgt die Deckenmontage.
Deckenlampe aus Werkzeugkiste

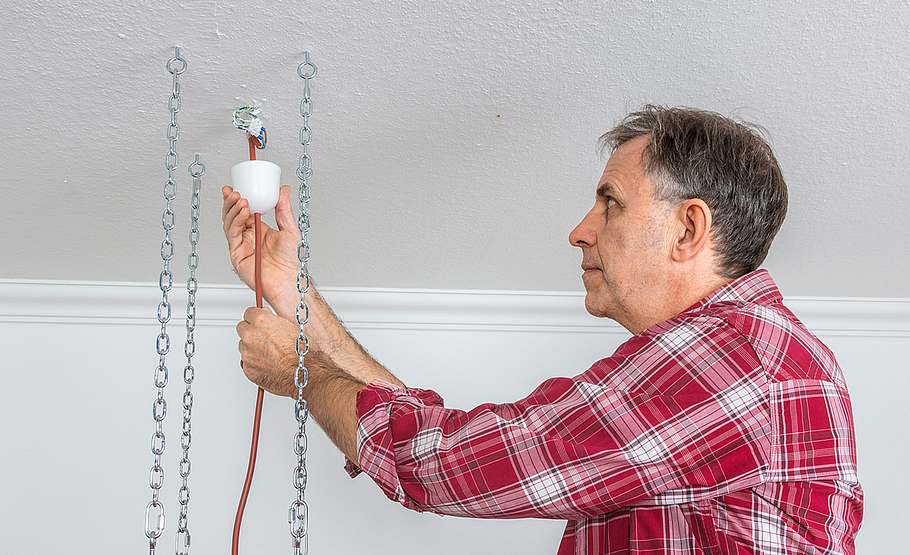

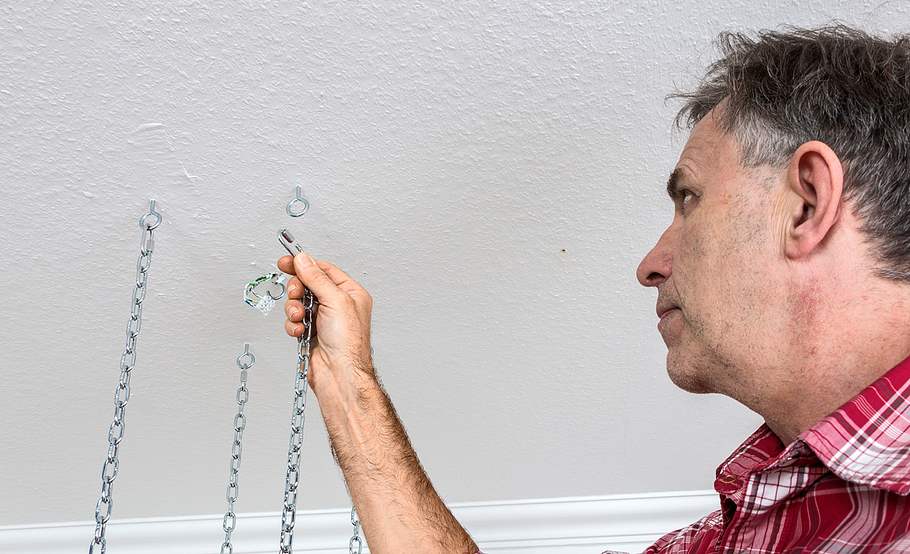

Hierzu werden vier Ösenschrauben mit geeigneten Dübeln in die Decke geschraubt (Schablone erstellen). Auch hier die Ketten ...
Deckenlampe aus Werkzeugkiste
... mit Schnellverschlüssen befestigen. Anschlussleitung einhängen und anschließen. Zuletzt mit dem Baldachin abdecken.
Viele Heimwerker haben schon ein Produkt zweckentfremdet. Das nennt man dann auch Readymade. Wir haben uns dieses Mal für ein ganz besonderes Readymade entschieden: Eine Lampe aus einem Werkzeugkasten bauen. Diese ist perfekt für die Werkstatt oder das Wohnzimmer im Industrial-Look.
Checkliste Werkzeug
Akku-Bohrschrauber
Bohrer
Bohrhammer
Eisensäge
Lochsäge
Stichsäge

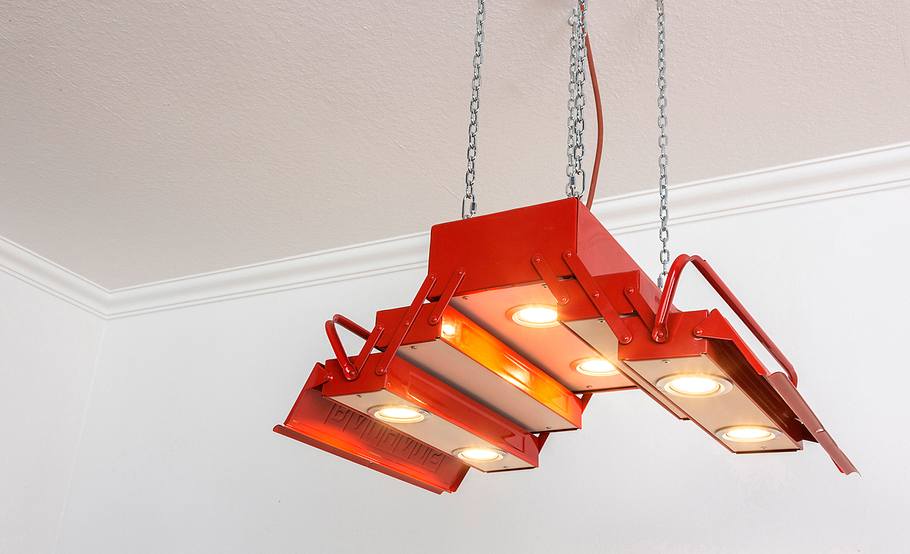

Der signalrote Bauhaus-Blechkasten hängt voll ausgezogen kopfüber an Ketten von der Decke – und sorgt für reichlich Licht. Zwei Sets mit je drei Hochvolt-LED-Einbaustrahlern spenden sechs mal 460 Lumen warmweißes Licht. Das sieht stylisch aus. Wichtig ist, dass die Kabel, die durch Löcher im dünnen Blech geführt werden müssen, vor mechanischen Beschädigungen geschützt werden. Hierzu gibt es im Elektrohandel entsprechende Kabeltüllen oder Kabeldurchführungen aus Weichkunststoff. Grundsätzlich sollten Sie elektrische Installationen nur mit entsprechender Sachkenntnis vornehmen.

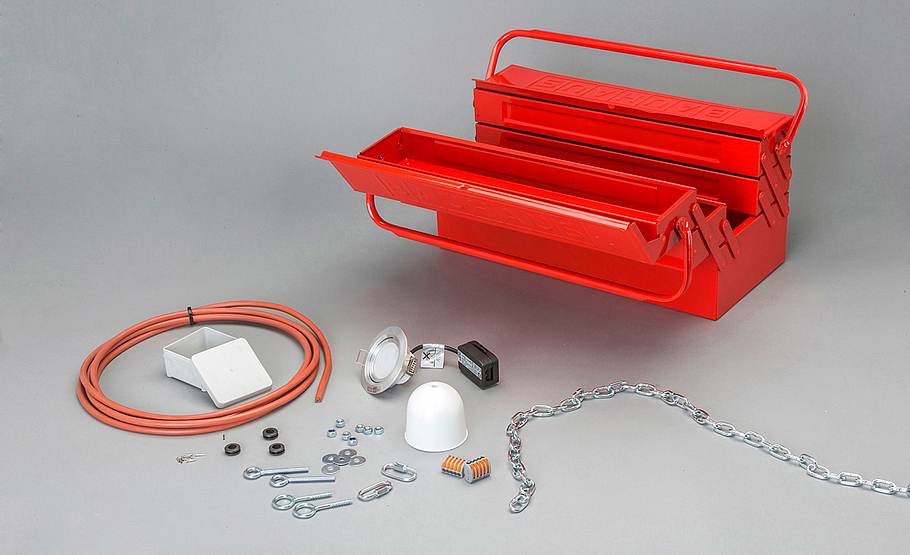

Readymade: Das brauchen Sie
Für die Lampe benötigen Sie viele Einzelteile. Zunächst die größeren Bauteile:
- 5-Fach-Werkzeugkasten (19,95 €)
- ca. 3 Meter Anschlussleitung SIHF 3G1,5 (1,85 €/m)
- Abzweigdose Feuchtraum 75 x 75 x 40 (0,69 €)
- Rundstahlkette (hier Ø 4 mm, 3,05 €/m)
- Zwei 3er Sets Paulmann Einbauleuchte Nova Alu (Art.-Nr: 934.51, je 54,99 €)
Praxistipp: Die Leuchten gibt es auch mit 3-Stufen- Dimmung mittels Standard-Schalter (Art.-Nr: 934.87, je Set 64,99 €).
Außerdem brauchen Sie: 8 Ketten- Schnellverschlüsse, 8 Ringschrauben M8 mit 8 Unterlegscheiben und 8 Muttern, 4 Ringschrauben mit Dübeln (zur Deckenbefestigung), Dosenklemmen, Lampenbaldachin, 6 Kabeldurchführungen, Dreiloch- Scheibe zur Lampenaufhängung, Zugentlastung, Aderendhülsen.
Readymade-Anleitung: Lampe aus Werkzeugkiste
Die Werkzeugkiste hängt an stabilen Stahlketten unter der Decke und bleibt mit strammen Gelenken von selbst geöffnet. Die Werkzeugkiste in schickem Rot gibt es für etwa 20 Euro. Die verbauten Hochvolt-LED sind nicht dimmbar. Sie können den Anschluss jedoch vornehmen, so dass sich Mitte und Seiten separat schalten lassen.
- Zuerst messen Sie die Werkzeugkiste aus und schneiden das Holz zurecht.
- Dann bohren Sie die Löcher für die Kabeldurchführungen und kleben die Holzplatten gegen die Stirnseiten. Auf den Boden kleben Sie eine mittig durchbohrte Platte.
- Als nächstes werden die Ösenschrauben eingesetzt und die Leuchtmittel mit Zuleitungen verdrahtet.
- Nun kommen die Kabeltüllen in die Leitungsdurchführung und die Kabel verlegt.
- Jetzt werden die Ausklapp-Fächer eingelegt und die LED-Lampen eingesetzt.
- Zum Schluss bringen Sie noch eine robuste Metallkette an, damit die Lampe nicht herunterfällt. Dann kann die Lampe direkt an der Decke montiert werden.
