LED-Schienensystem mit Pendelleuchte
Räume in älteren Häusern geschickt zu beleuchten, ist manchmal gar nicht so einfach. Mit einem Lichtschienensystem können Sie die Leuchten so platzieren, wie sie benötigt werden. So bringen Sie ein Lichtschienensystem an.
LED-Schienensystem mit Pendelleuchte
Mit einem Licht-Schienensystem haben Sie die Möglichkeit, Leuchten dort zu platzieren, wo sie benötigt werden.
LED-Schienensystem mit Pendelleuchte

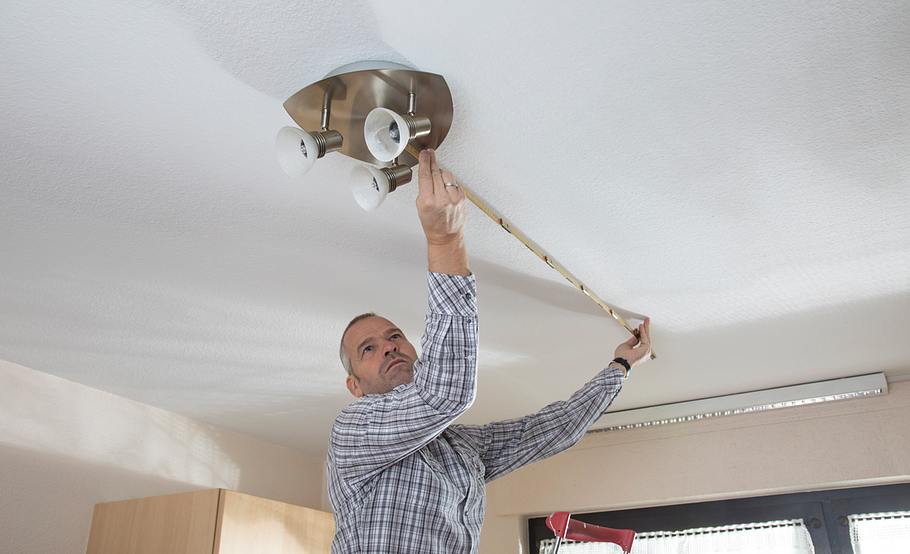

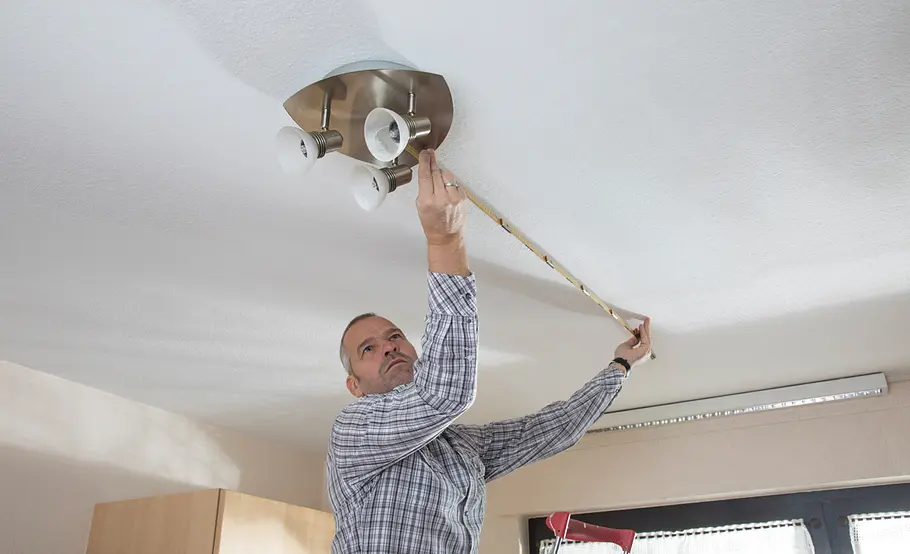

Die Installation des URail-Systems bedarf einer sorgfältigen Planung. Messen Sie den Raum aus und legen Sie den Verlauf der ...
LED-Schienensystem mit Pendelleuchte

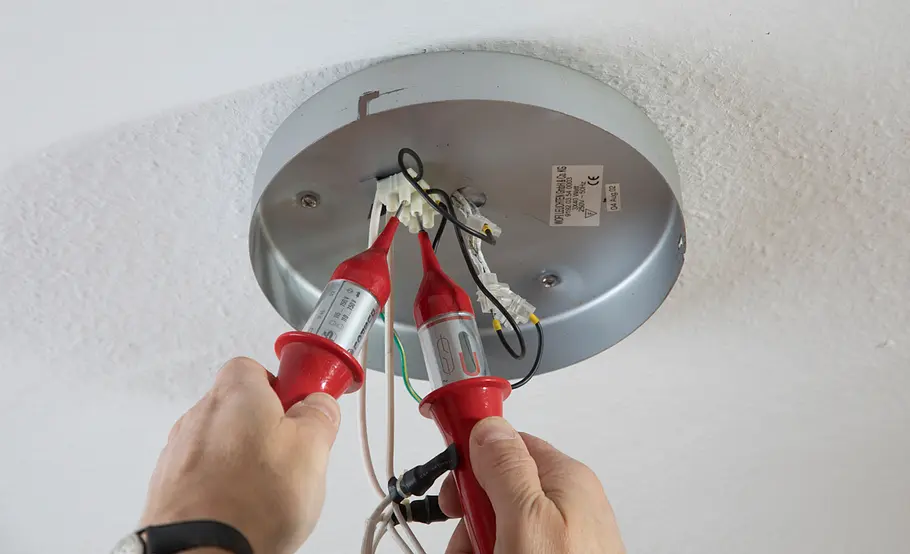

... Schienen und Funktionselemente genau fest. Schalten Sie zur Montage die Sicherung aus und demontieren Sie die alte Leuchte.
LED-Schienensystem mit Pendelleuchte
Steht eine Renovierung an, sollten Sie zumindest die Decke vor der Montage streichen! Dann den Schienenverlauf markieren.
LED-Schienensystem mit Pendelleuchte

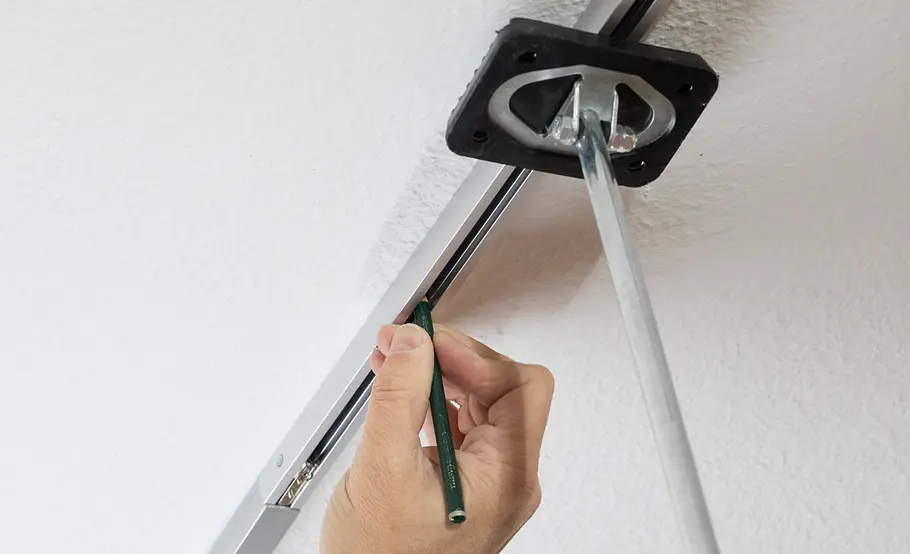

Sinnvoll ist es, an der zentralen Brennstelle mit der Montage zu beginnen. Eine (oder besser zwei) Teleskop-Deckenstützen und ...
LED-Schienensystem mit Pendelleuchte

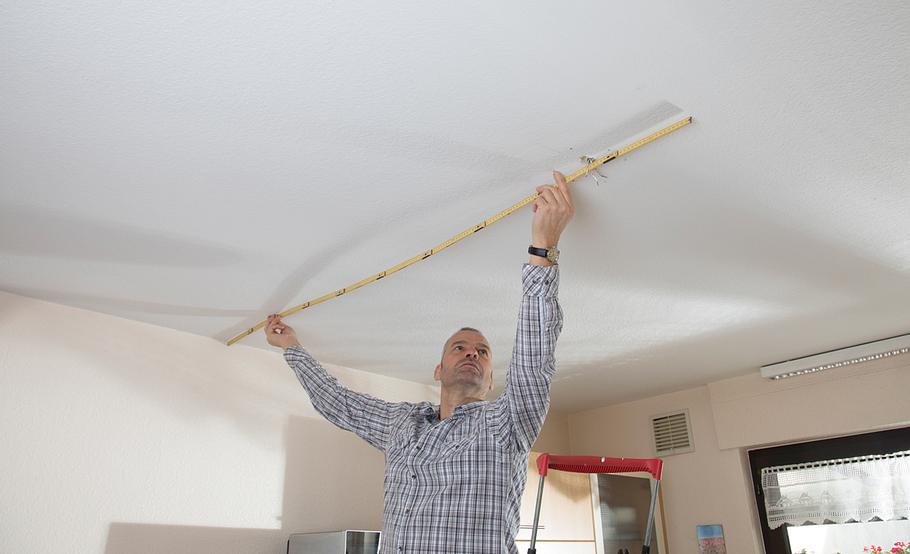

... eine Richtlatte erleichtern den exakten Aufriss an der Decke.
LED-Schienensystem mit Pendelleuchte

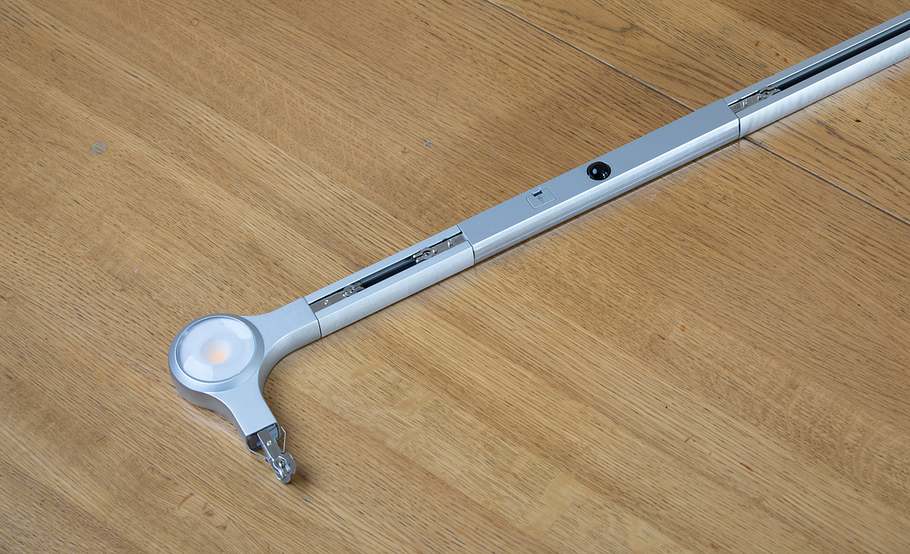

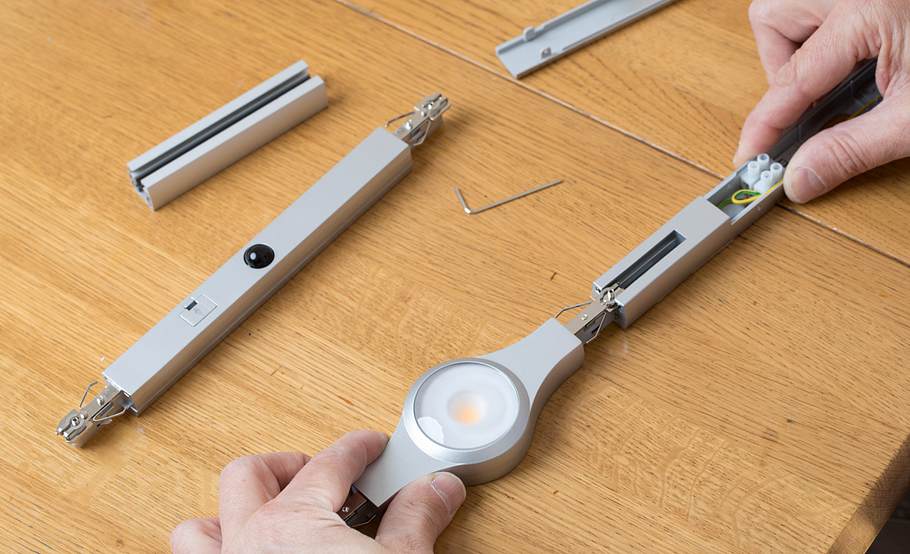

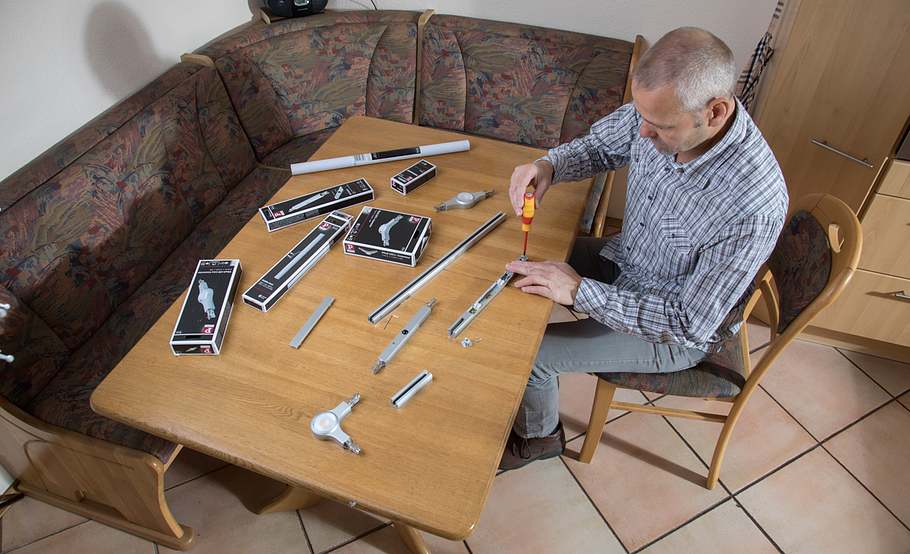

Nun geht es an die Montage der Schienen. Es ist sinnvoll, einzelne Abschnitte am Tisch vorzumontieren! Wir haben mit der ...
LED-Schienensystem mit Pendelleuchte

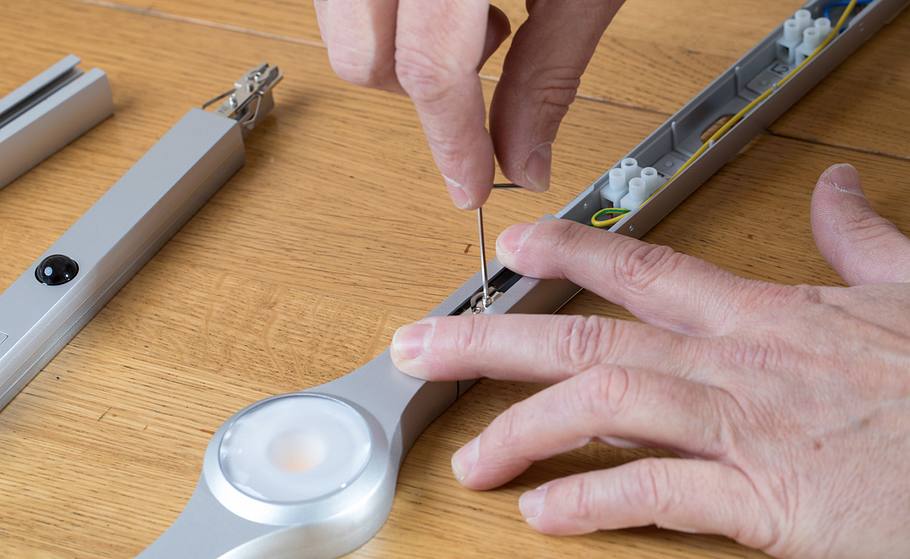

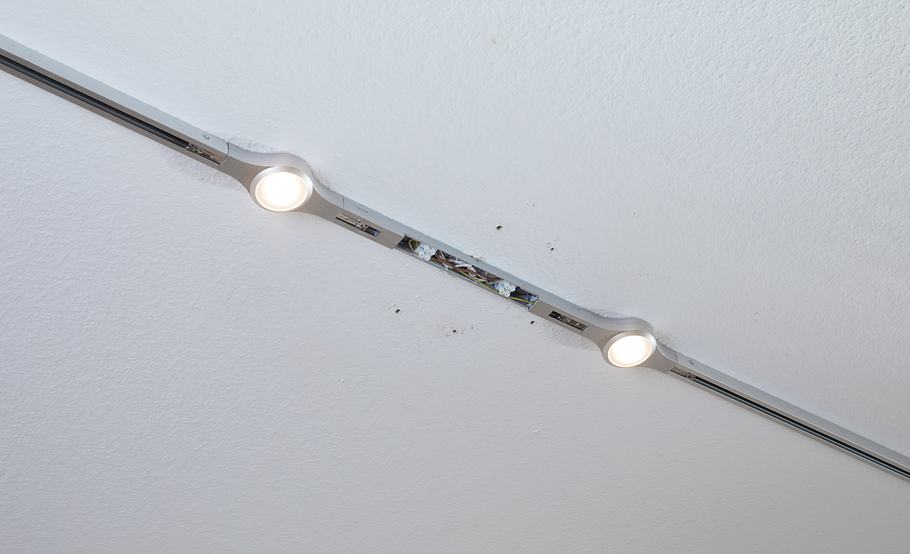

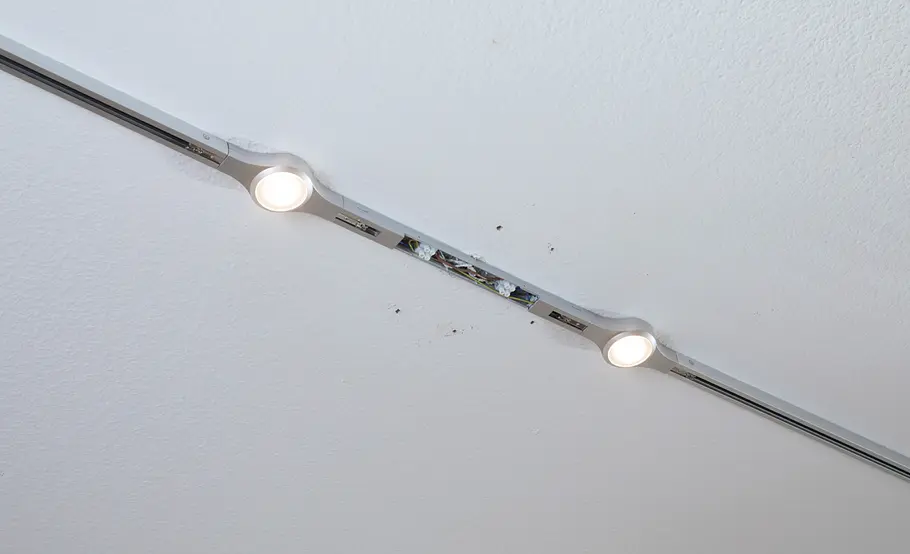

... Einspeisung begonnen. Die Verbinder – hier ein beleuchteter Linienverbinder – werden einfach in die Schienenstücke ...
LED-Schienensystem mit Pendelleuchte
... eingesteckt (achten Sie darauf, dass die Kontaktfedern nicht verbiegen) und mit dem beiliegenden Inbusschlüssel fixiert.
LED-Schienensystem mit Pendelleuchte
In die Schienenstränge können Sie Dimm-/ Switch-Schaltmodule integrieren, die mit einer Fernbedienung schaltbar sind.
LED-Schienensystem mit Pendelleuchte

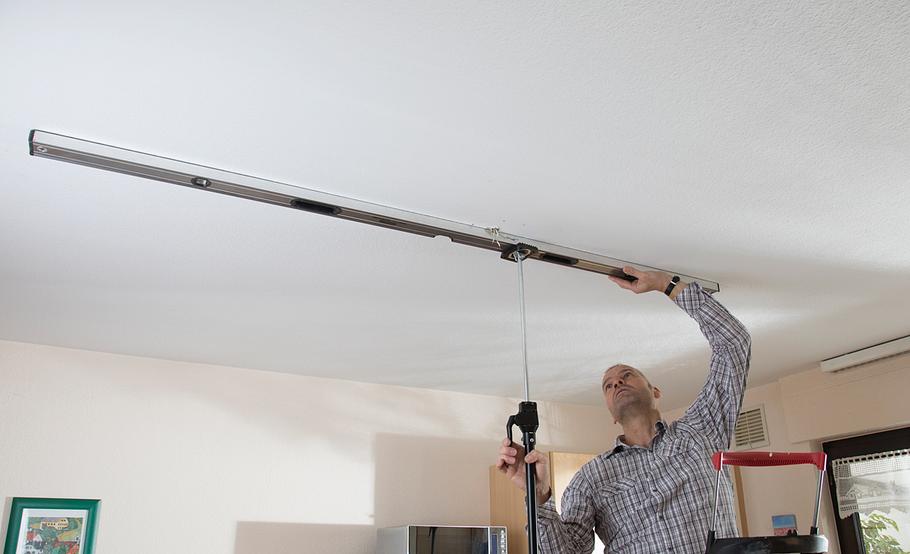

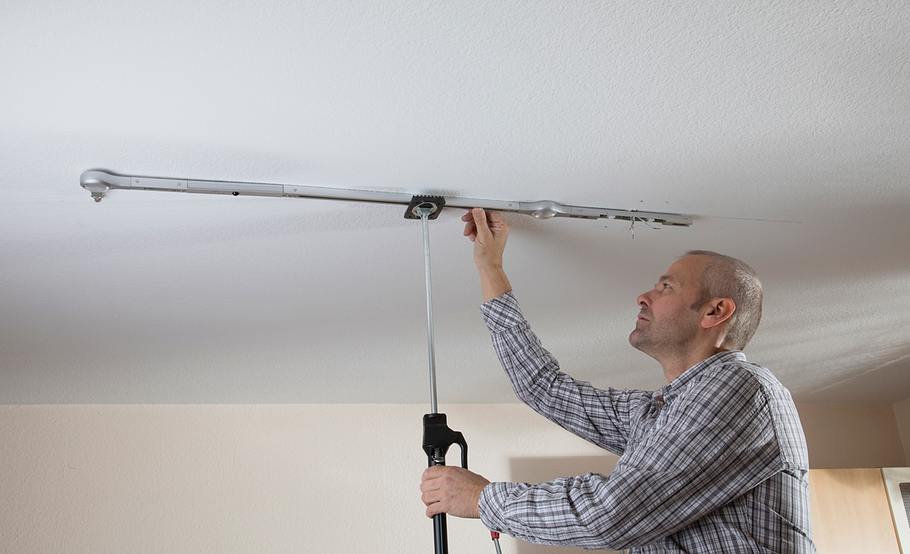

Nun positionieren Sie den vorbereiteten Schienenabschnitt an der Decke. Die Segmente nicht zu lang vormontieren, sie könnten sonst an den Verbindungen abknicken! Um die Schienen auszurichten, müssen Sie die Anschlüsse in die Einspeisung ziehen.
LED-Schienensystem mit Pendelleuchte

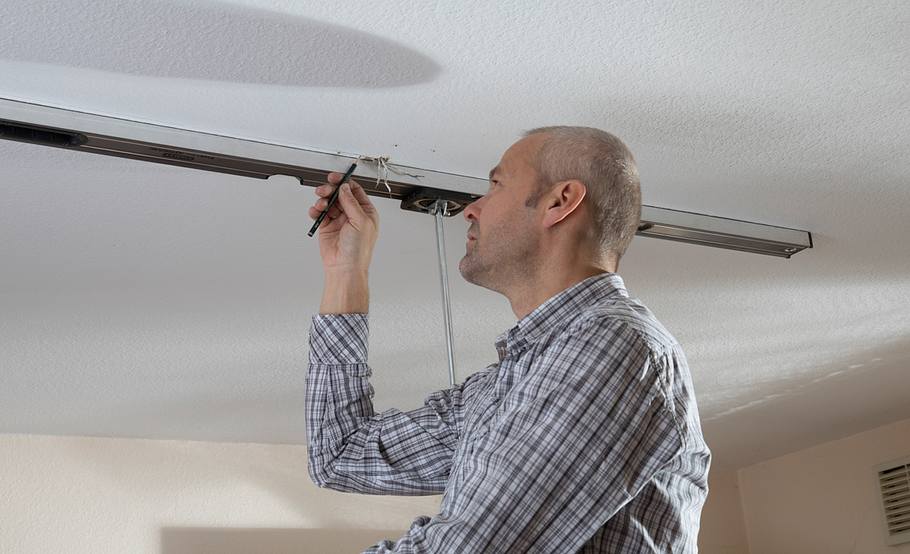

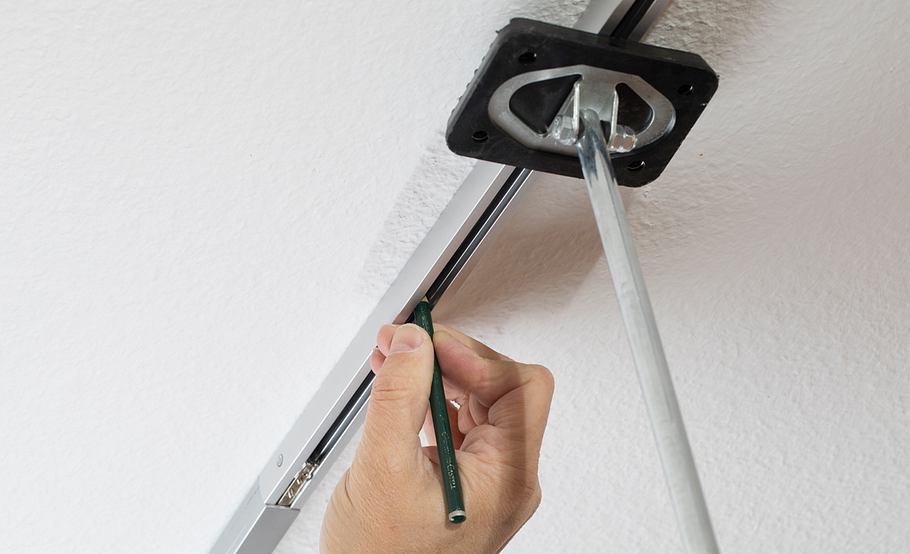

Jetzt markieren Sie durch die Löcher im Schienenboden die Bohrlöcher an der Decke. Praxistipp: Die Schiene muss nicht durch die Deckenbrennstelle laufen. Sie können z. B. auch eine Affenschaukel-Einspeisung nutzen!
LED-Schienensystem mit Pendelleuchte

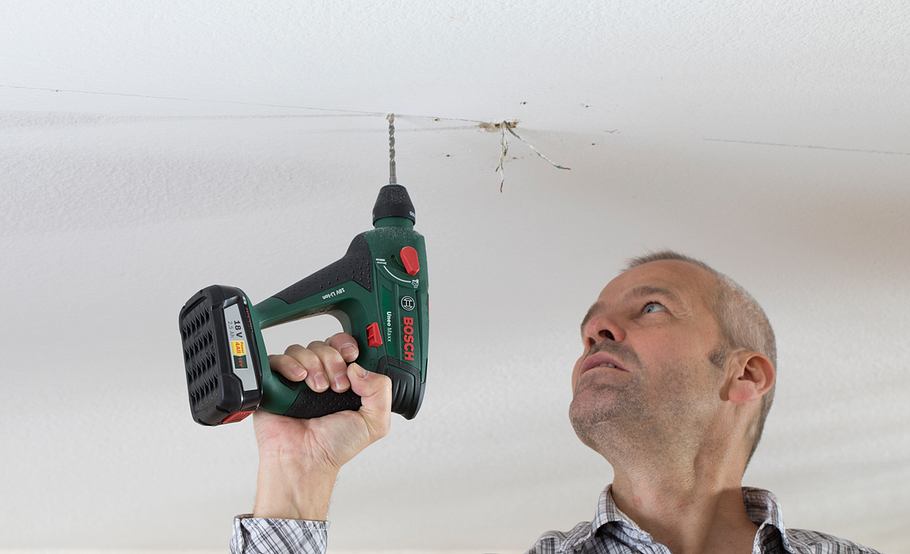

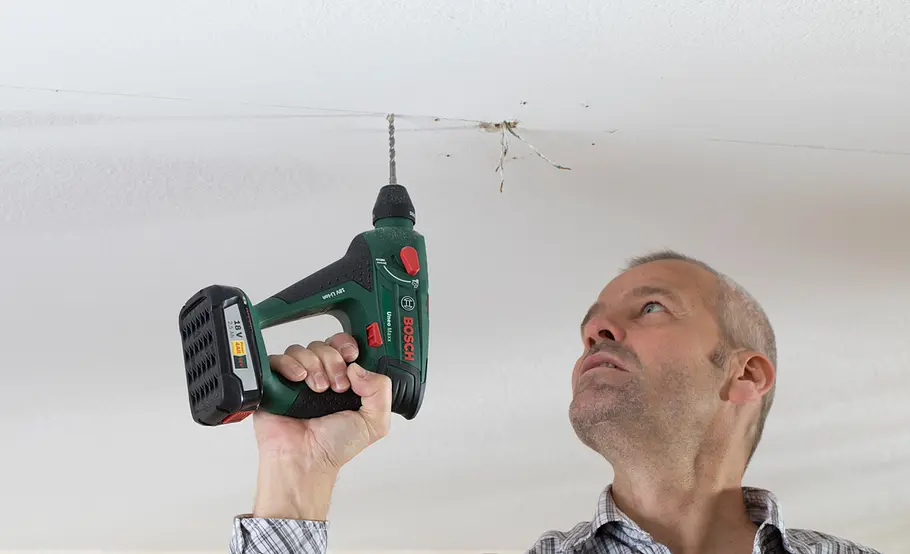

Nehmen Sie die Schienen wieder ab und bohren Sie die Löcher. Vorsicht: Nicht die Unterputz-Leitungen an- oder durchbohren!
LED-Schienensystem mit Pendelleuchte

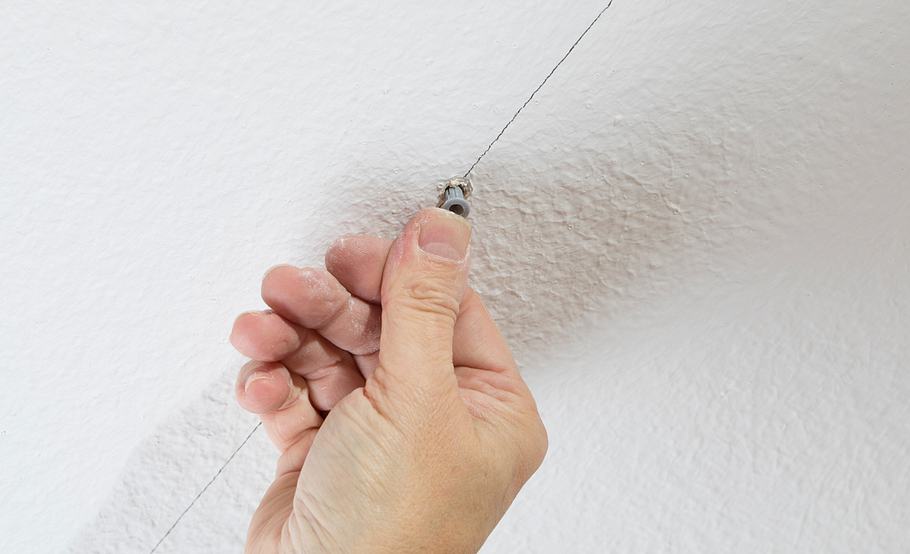

Dann setzen Sie die beiliegenden Dübel ein (für abgehängte Decken ggf. Spezialdübel und Schrauben verwenden). Anschließend ...
LED-Schienensystem mit Pendelleuchte
... platzieren Sie die Schiene erneut und drehen die ebenfalls enthaltenen Schrauben ein. Schrauben noch nicht ganz festziehen
LED-Schienensystem mit Pendelleuchte

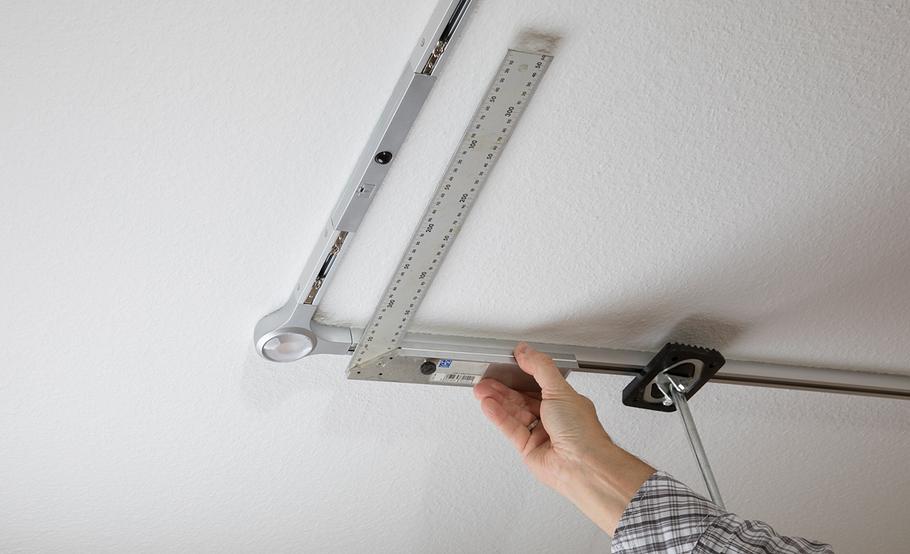

Nun geht es abschnittweise weiter. Bei Ver-zweigungen oder Richtungswechseln den Schienenverlauf mittels Winkel überprüfen!
LED-Schienensystem mit Pendelleuchte

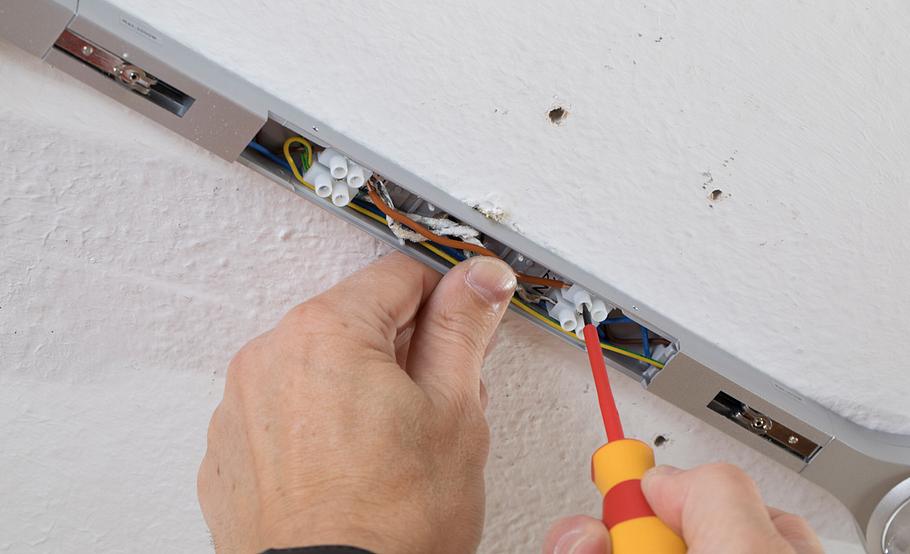

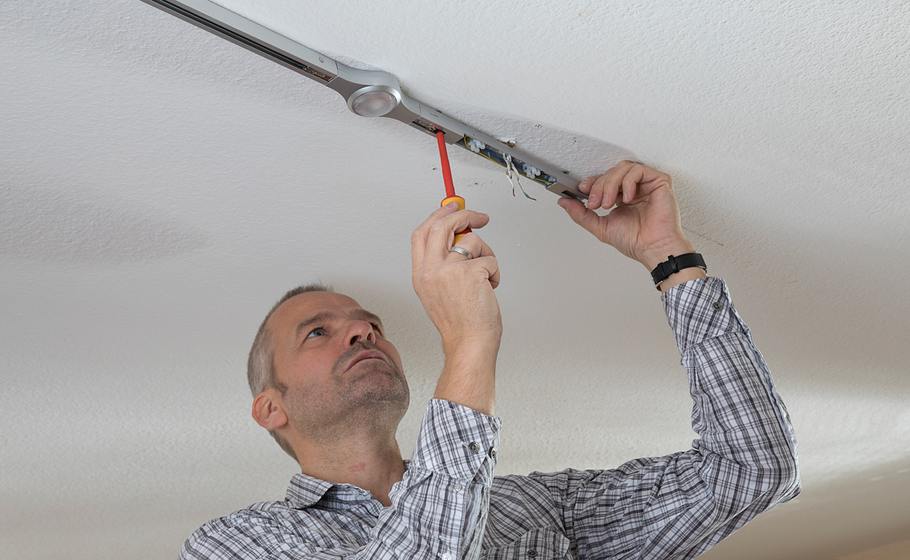

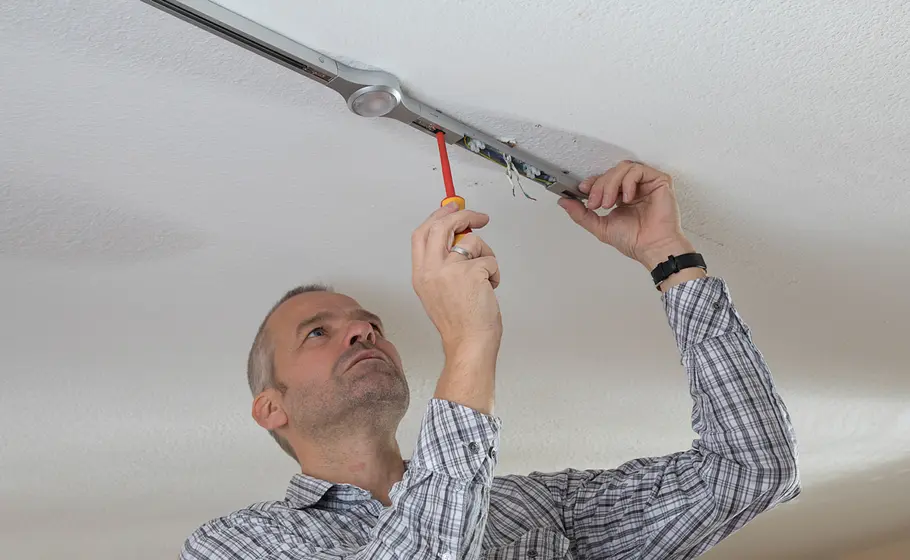

Sind alle Schienen montiert, ziehen Sie die Schrauben fest. Dann folgt der Anschluss der Leitungen. Im Einspeisemodul sind ...
LED-Schienensystem mit Pendelleuchte

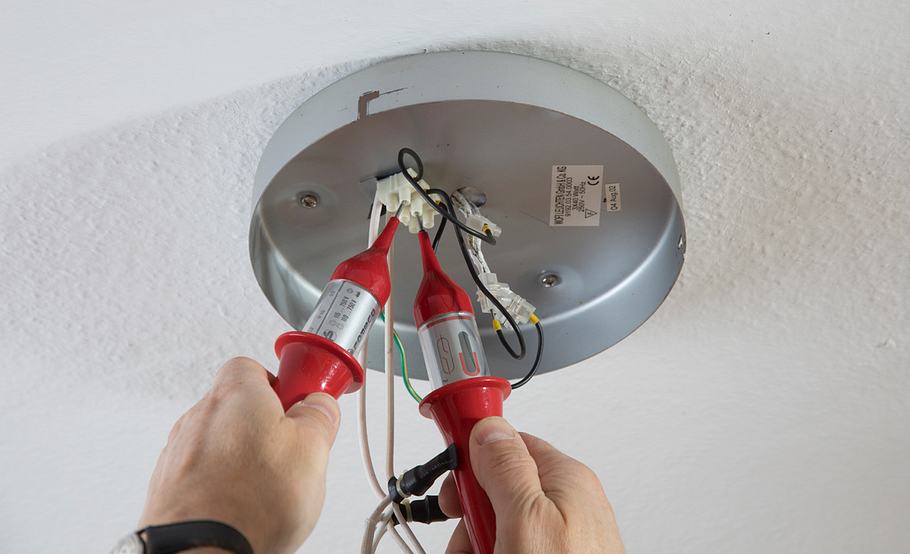

... die Anschlüsse gekennzeichnet. Die Phase müssen Sie durchschleifen, da die Schienen an beiden Seiten ansetzen! Test: Überprüfen sie nach dem Anschluss die Funktion! Leuchtet das Licht nur auf einer Seite, wurde die Phase nicht korrekt durchgeschleift!
LED-Schienensystem mit Pendelleuchte

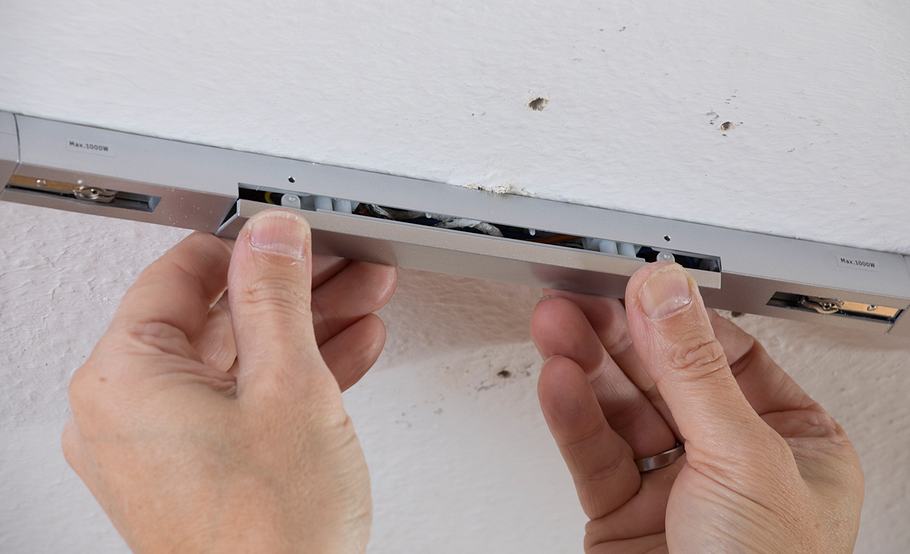

Strom nach dem Test wieder abschalten! War der Anschluss erfolgreich, klipsen Sie den Deckel auf das Einspeisemodul.
LED-Schienensystem mit Pendelleuchte

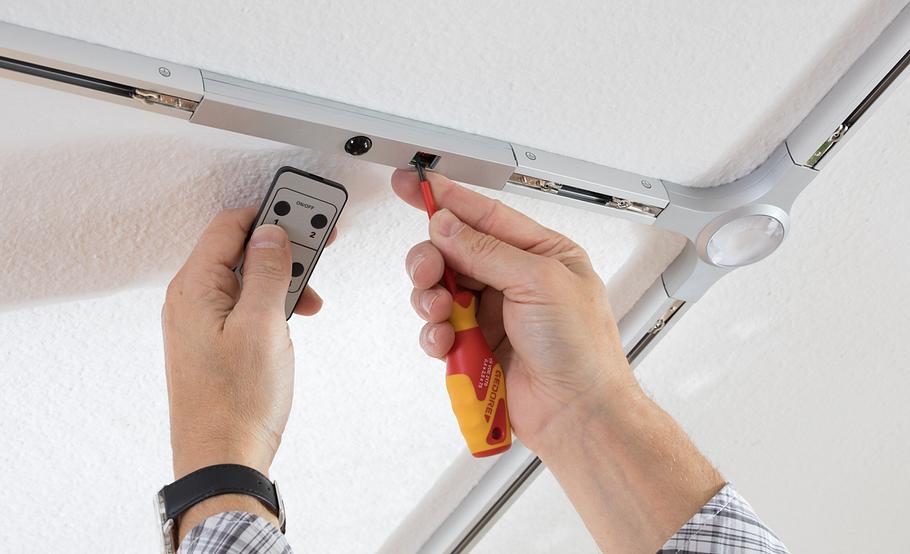

Die Schaltmodule müssen über Schieber initialisiert werden. Kanäle 1 und 2 sind reine Schaltkanäle, 3 und 4 Schalt- und Dimmkanäle. Mit Kanal 5 legen Sie fest, ob der nachfolgende Strang nach dem Bedienen des Raumschalters ein- oder ausgeschaltet ist.
LED-Schienensystem mit Pendelleuchte

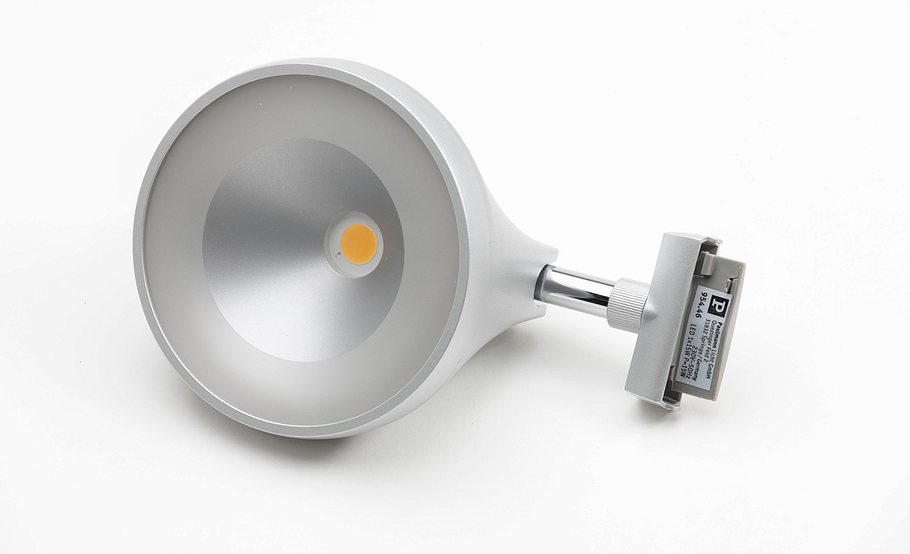

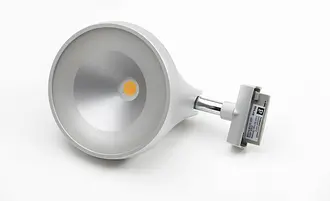

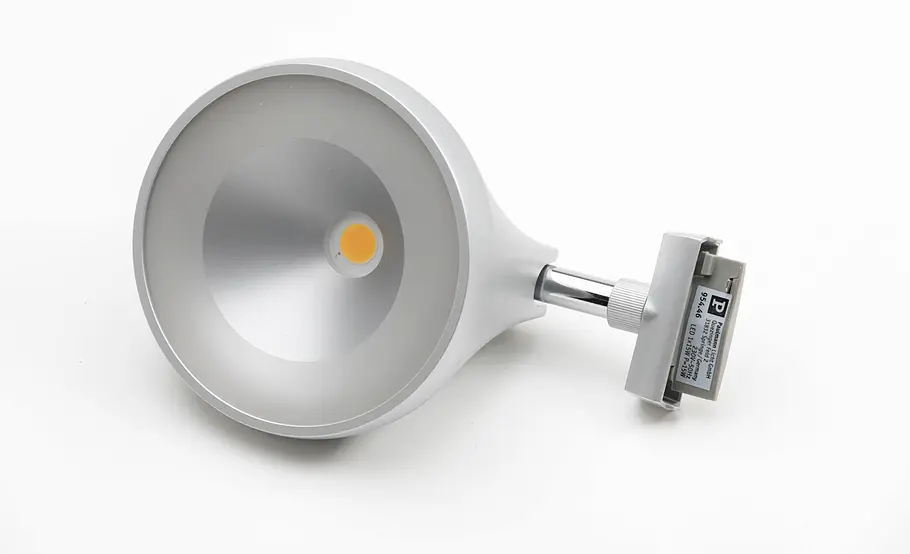

Zusätzliche Leuchten – hier der neue, dimmfähige 15-Watt-Arena-Spot – können Sie an beliebigen Positionen in die Schiene setzen
LED-Schienensystem mit Pendelleuchte

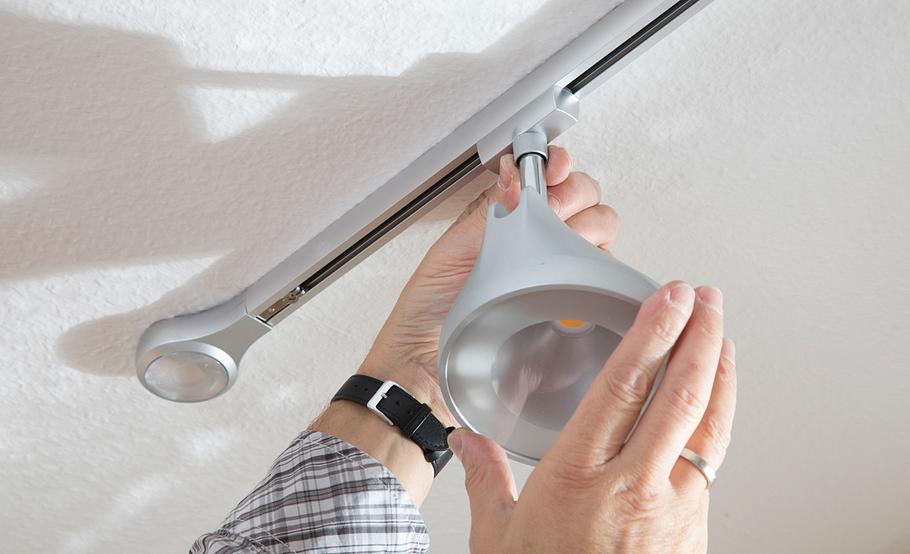

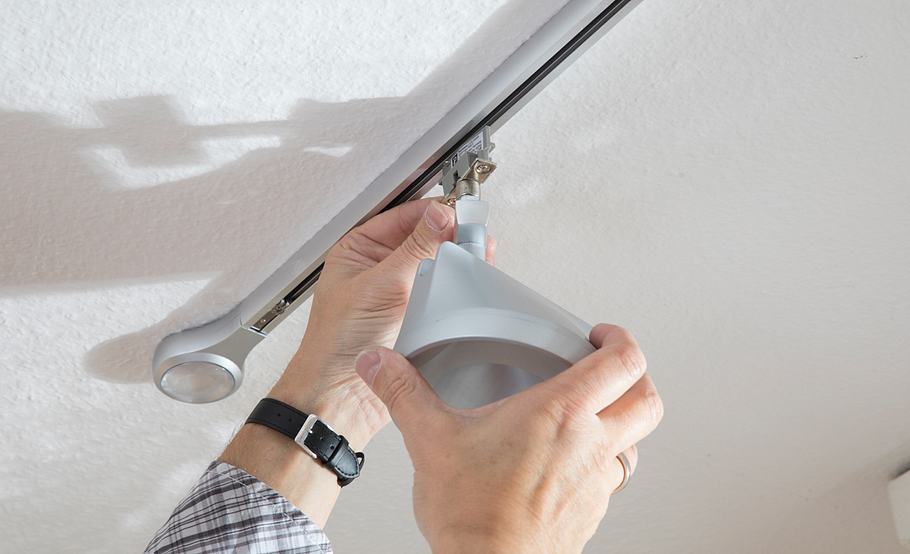

Einfach Rändelmutter lösen, Abdeckkappe nach unten ziehen, Stromaufnahme einstecken, Kappe hochziehen, Mutter festdrehen. Achtung: Die Stromabnehmer passen nur in einer Richtung in die Schiene. Daher keine Gewalt anwenden!
LED-Schienensystem mit Pendelleuchte
Über dem Esstisch wurde eine Pendelleuchte eingeplant. Den ausgewählten Pirm- Schirm mit dem Basic-Pendel montieren.
LED-Schienensystem mit Pendelleuchte

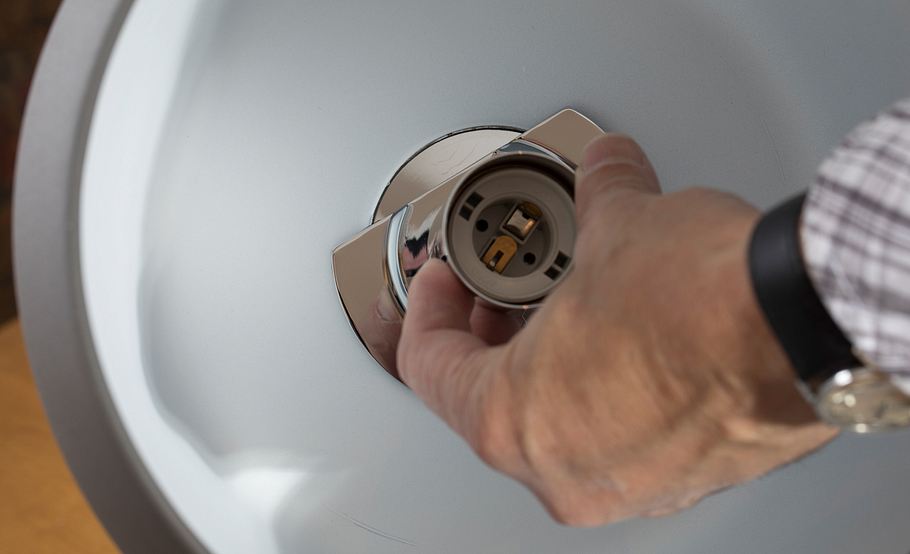

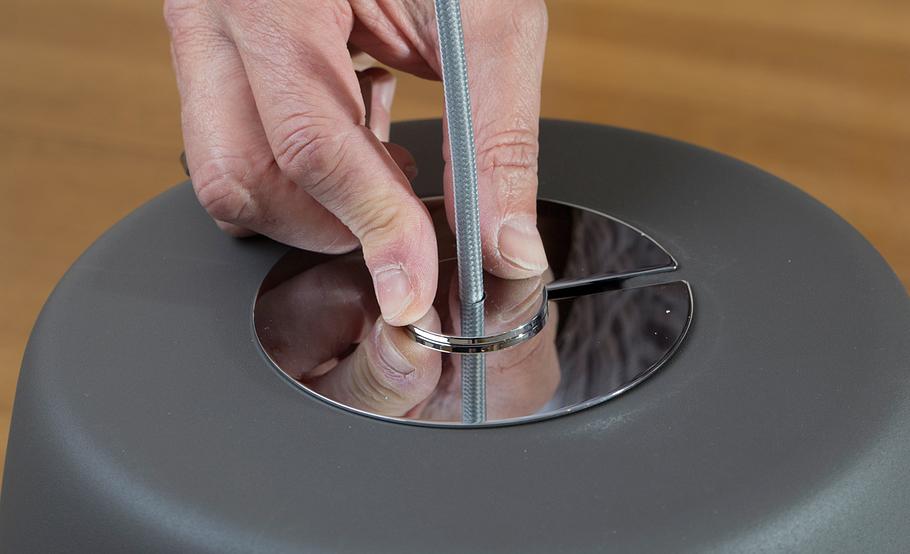

Außen die obere Fassungsscheibe über dem Tellerblech aufschrauben, auf der Fassungsseite die Hülse gegen das Konterblech drehen.
LED-Schienensystem mit Pendelleuchte

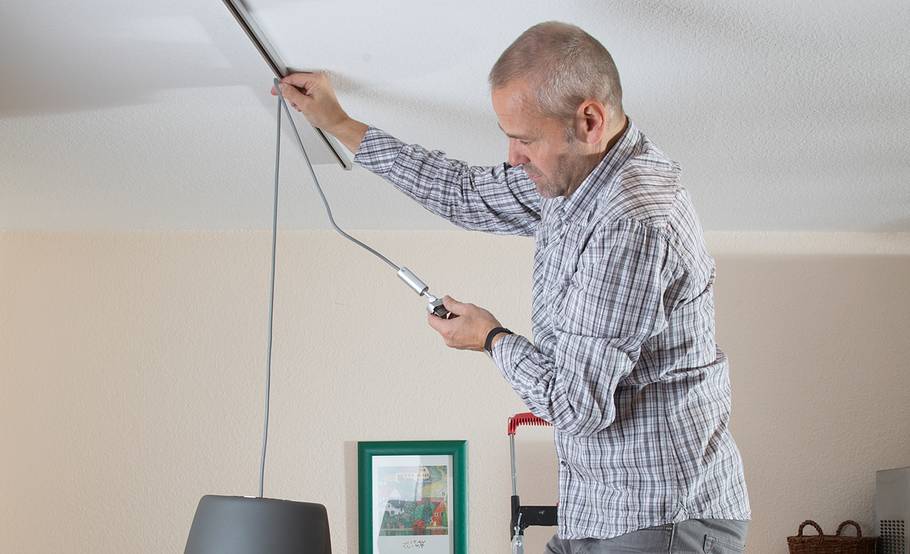

Nun müssen Sie die gewünschte Pendellänge festlegen. Lampe hierzu über den Esstisch halten und Leitungslänge markieren! Praktisch: Der Schienenstrang mit der Pendelleuchte lässt sich per Fernbedienung ausschalten.
LED-Schienensystem mit Pendelleuchte

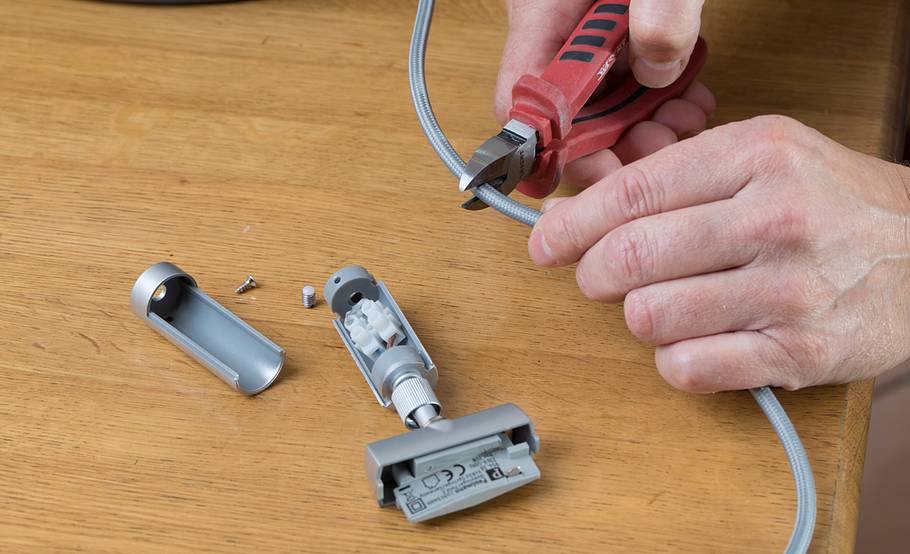

Der Stromabnehmer lässt sich aufschrauben. Zugentlastung und Anschlüsse lösen und die Leitung durchkneifen. Adern abisolieren.
LED-Schienensystem mit Pendelleuchte

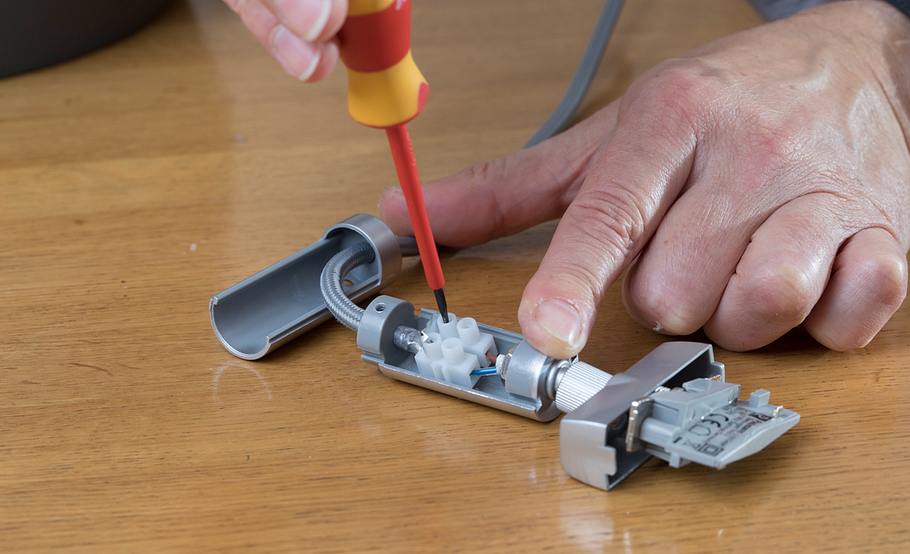

Vor der Montage Aderendhülsen aufpressen! Den Textilmantel ggf. mit etwas Klebeband fixieren. Dann alles verschrauben.

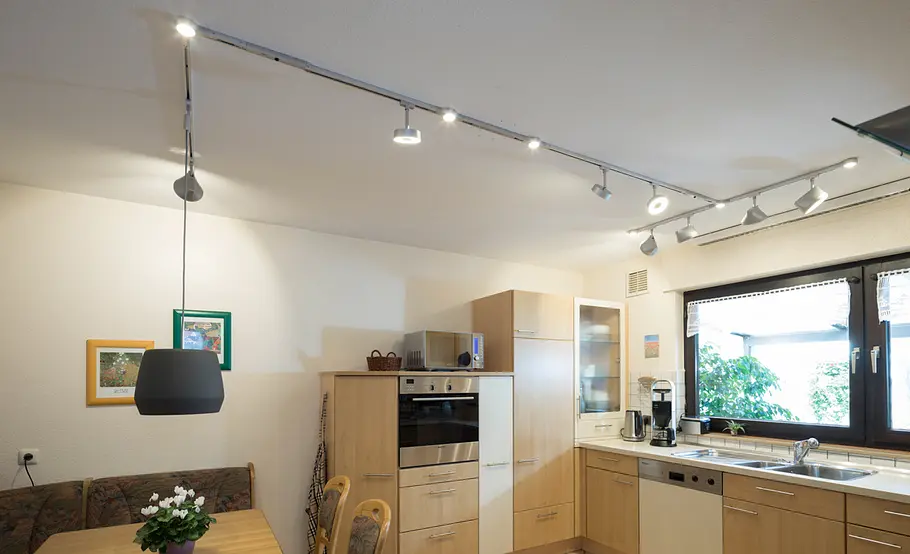

Vielleicht kennen Sie das auch: Man hat einen großen Raum und etwa mittig darin eine einzelne schaltbare Deckenbrennstelle. Das war bis weit in die 90er Jahre eine Standardsituation, die zwei Beleuchtungsszenarien zuließ: Licht an oder Licht aus. Vor allem in Räumen mit mehreren Funktionsbereichen wie z. B. einer Küche mit Arbeits- und Essplatz sind bedarfsgerechte Beleuchtungsvarianten so kaum möglich.
Eine einfache Lösung ist in diesem Fall, die Lichtquellen mit einem Schienensystem zu verteilen und mit Schaltelementen auszustatten. Mit dem URail- Lichtschienensystem von Paulmann können dann auch Schienenstränge oder sogar einzelne Lichtquellen geschaltet bzw. gedimmt werden – z. B. mittels Infrarot-Fernbedienung, via Blue-tooth oder in einer Smarthome-Lösung, die mit dem Zigbee-Protokoll arbeitet.
Wie Sie das Lichtschienensystem anbringen, zeigt unsere Bildergalerie Schritt für Schritt >>
URail-System: Flexibles Lichtschienensystem
Das URail-System ermöglicht vielfältige Schalt-und Montagemöglichkeiten. Neben der hier gezeigten Strangschaltung per IR-Fernbedienung gibt es auch Bluetooth- bzw. Smarthomefähige Module, die in die Schienen integriert oder als Adapter nur mit einzelnen Leuchten kombiniert werden können.
Checkliste Werkzeug
Akku-Bohrschrauber
Bohrhammer
Richtlatte
Schlagbohrmaschine
Schraubendreher
Teleskopstützen
Das Lichtschienensystem lässt sich über einen Online-Konfigurator planen. Hier einige Bauteile, die wir verwendet haben: Unterschiedliche Einspeisungen, beleuchtete Schienenverbinder und das Schienensystem mit Standardverbindern und Schaltmodulen bilden die Basis. Erweitert haben wir das Lichtschienensystem mit Spots.
Praxistipp: Die Lichtschienen können Sie auch auf Maß gekürzt bestellen!
