Leseleuchte mit Ablage selber bauen

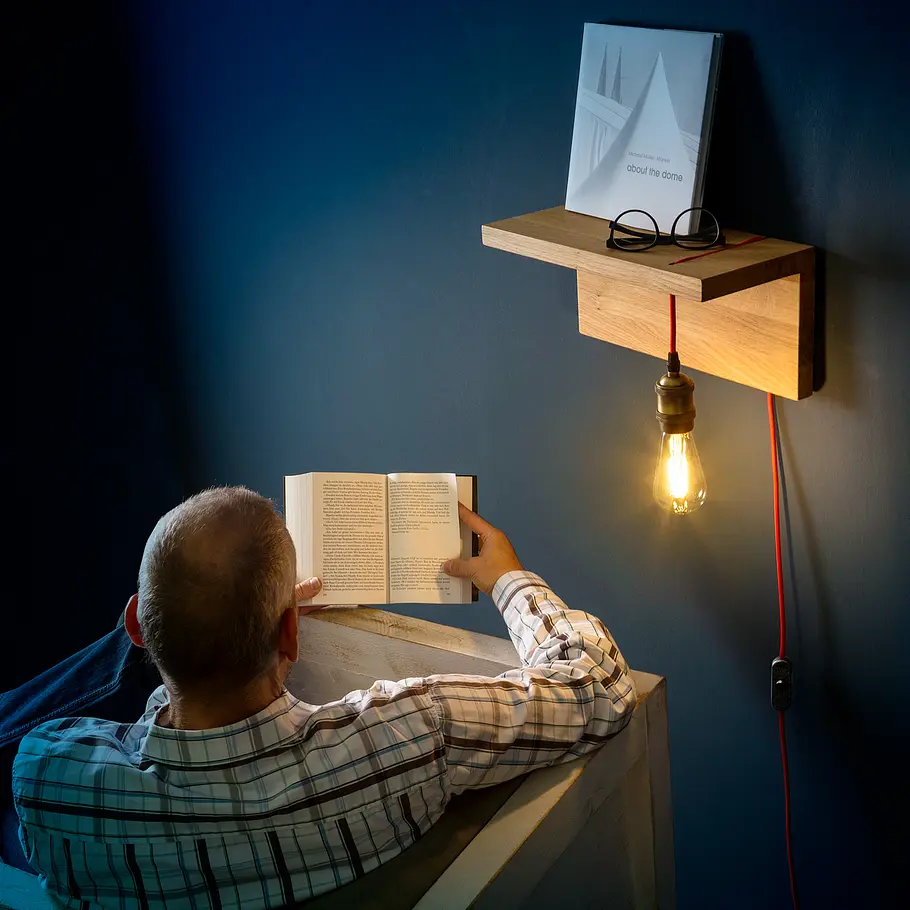

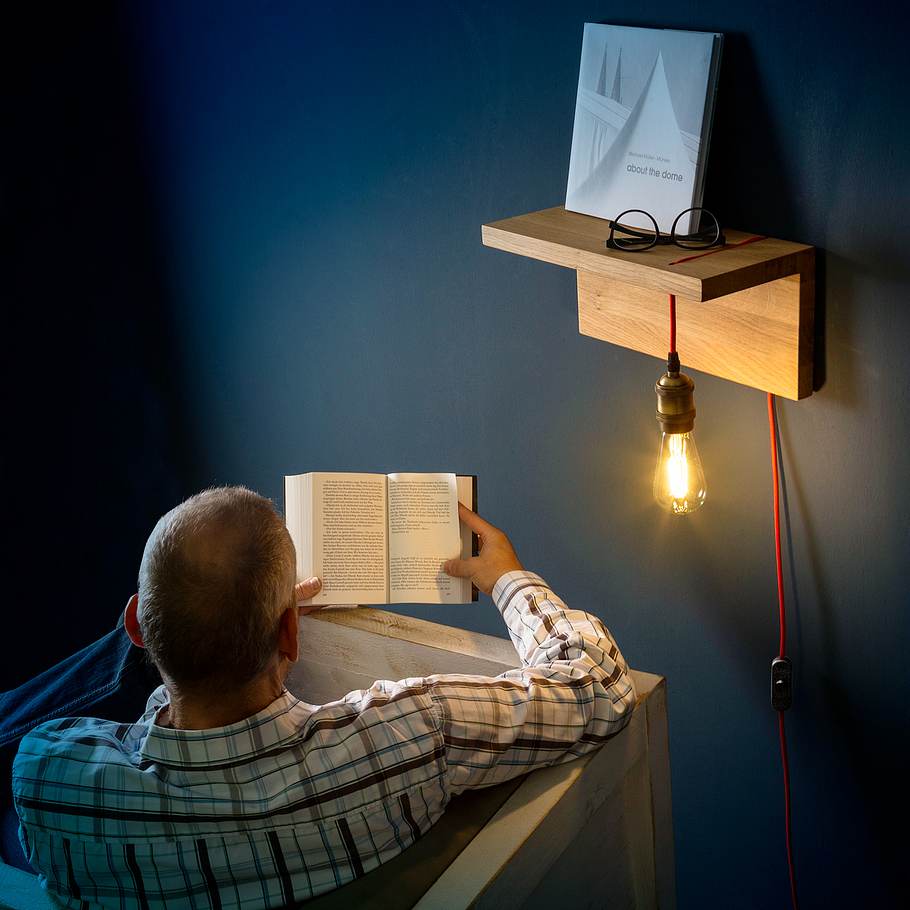

Einen Sessel und ein Buch: Es braucht nicht viel für eine gemütliche Leseecke. Wir werten sie noch mit dieser schicken Leseleuchte samt Ablage auf.
Leseleuchte mit Ablage selber bauen
Reduziert bis zum Maximum: Diese schlichte Leseleuchte kommt ohne Schnickschnack aus.
Leseleuchte mit Ablage selber bauen

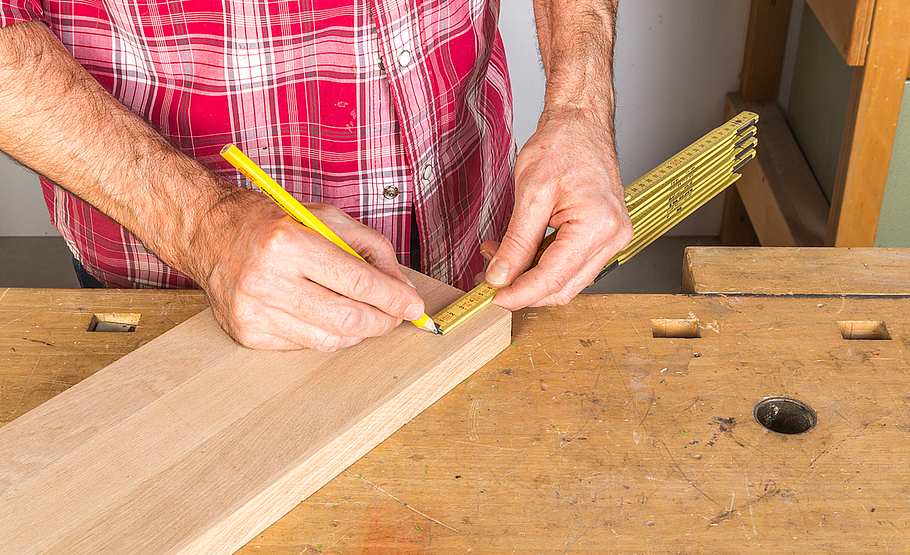

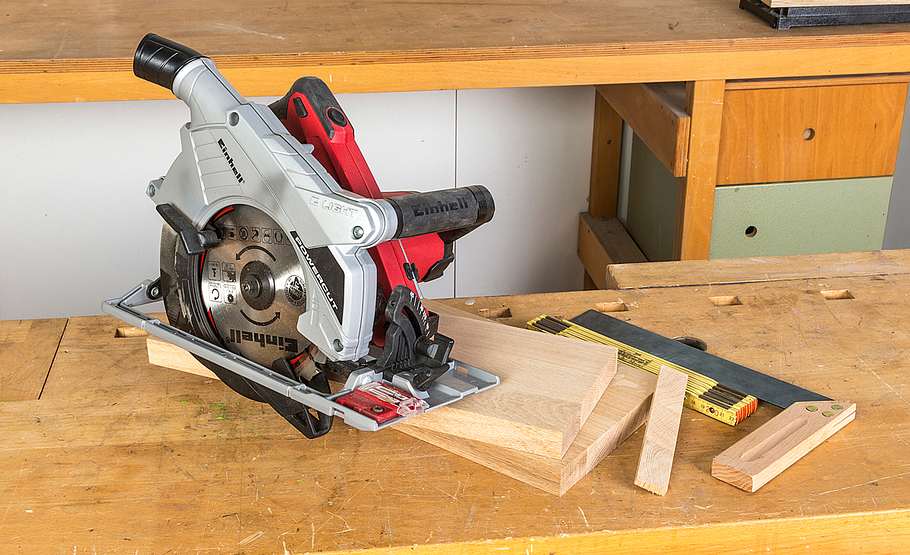

Schneiden Sie zwei Leimholzbretter zu – eines für die Wand, eines als Ablage. Wir haben 26 mm starkes Eichenholz gewählt. Die Holzart können Sie jeweils passend zu Ihren übrigen Möbeln wählen.
Leseleuchte mit Ablage selber bauen

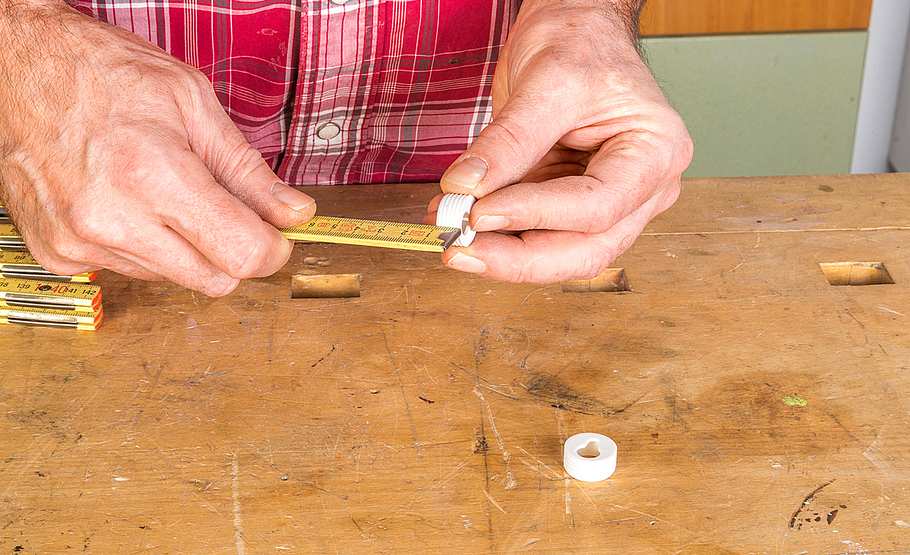

Die Leuchte soll später mit solchen Einlass-Schrankaufhängern mit Schlüsselloch-Form an der Wand montiert werden. Messen ...
Leseleuchte mit Ablage selber bauen
... Sie den Durchmesser der Aufhänger (hier 20 mm) und wählen einen entsprechenden Forstnerbohrer.
Leseleuchte mit Ablage selber bauen

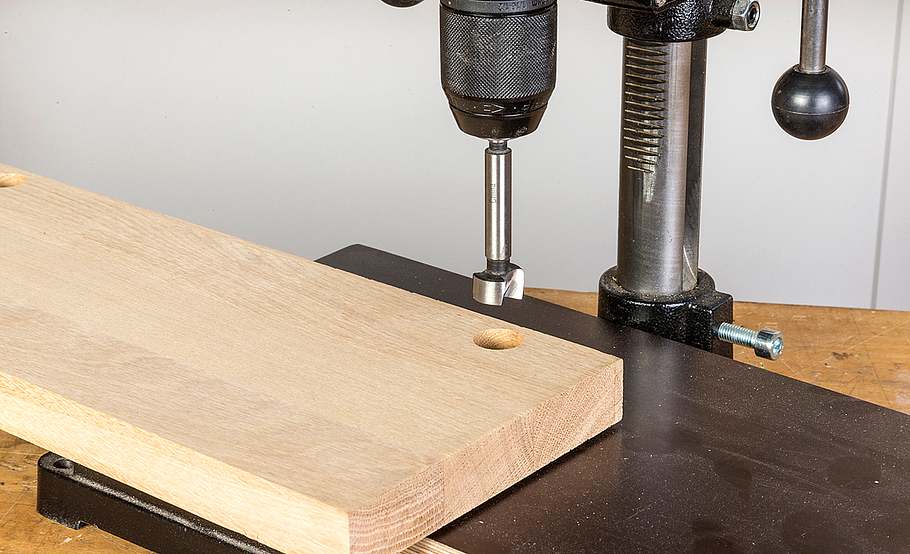

Dann bohren Sie mit der Ständerbohrmaschine nahe der Oberkante zwei Sacklöcher (10 mm tief) in das Rückenbrett.
Leseleuchte mit Ablage selber bauen

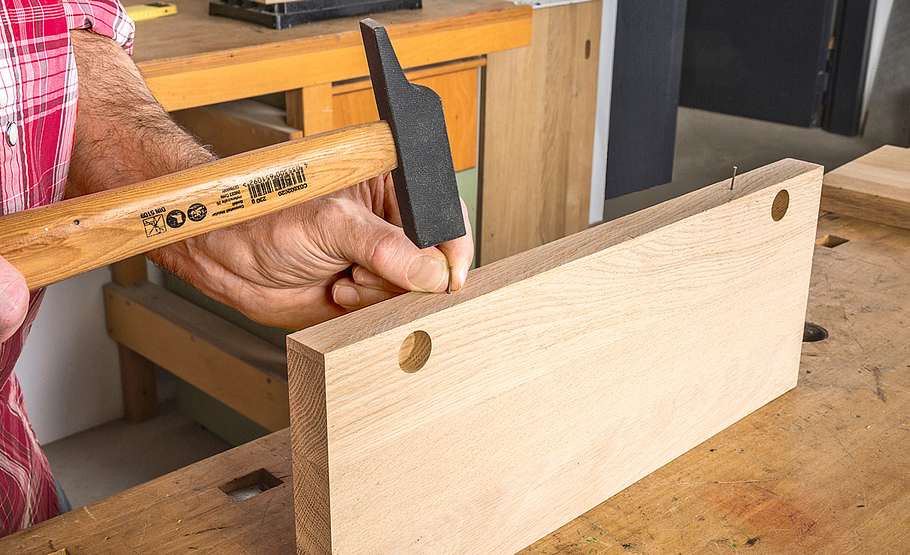

Anschließend treiben Sie zwei kleine Drahtstifte in die obere Brettkante und ...
Leseleuchte mit Ablage selber bauen

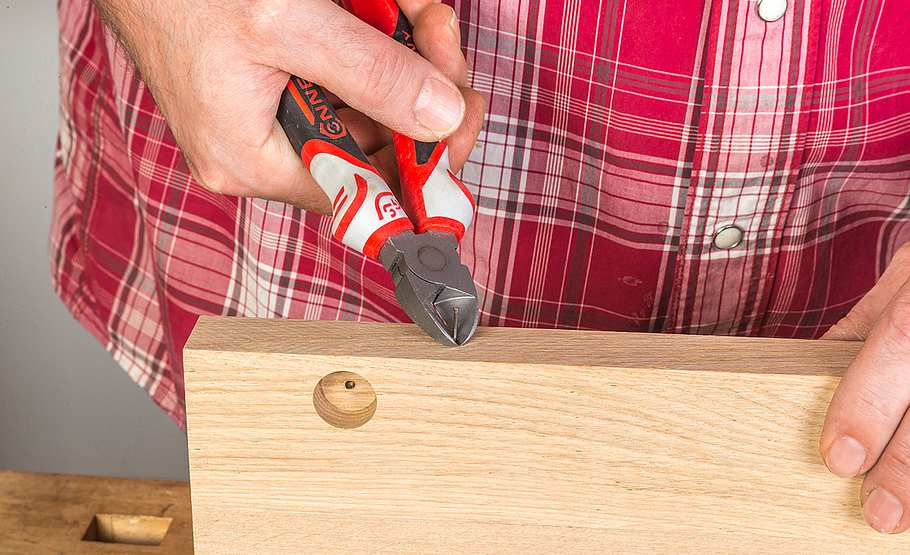

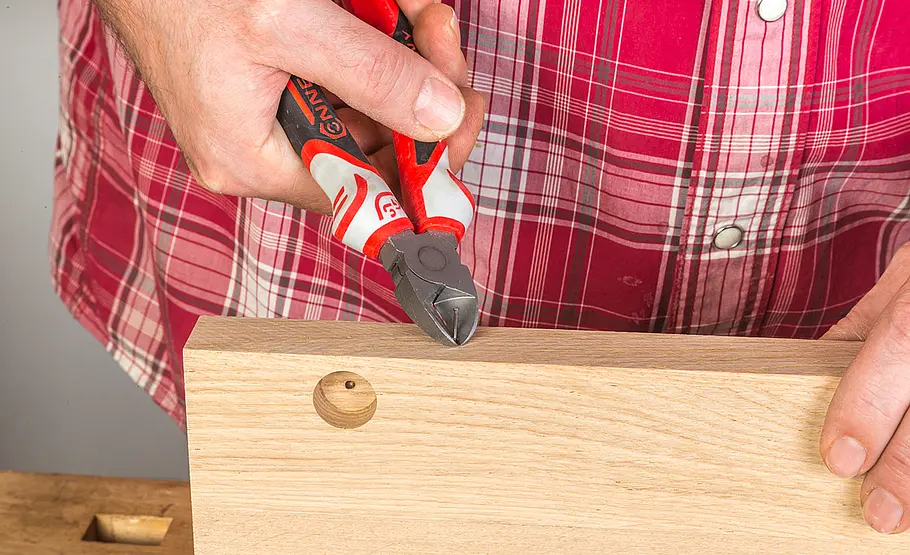

... kneifen sie nahe der Oberfläche ab. Dieser „Nageltrick“ verhindert beim Verleimen, dass die Hölzer gegeneinander verschwimmen.
Leseleuchte mit Ablage selber bauen

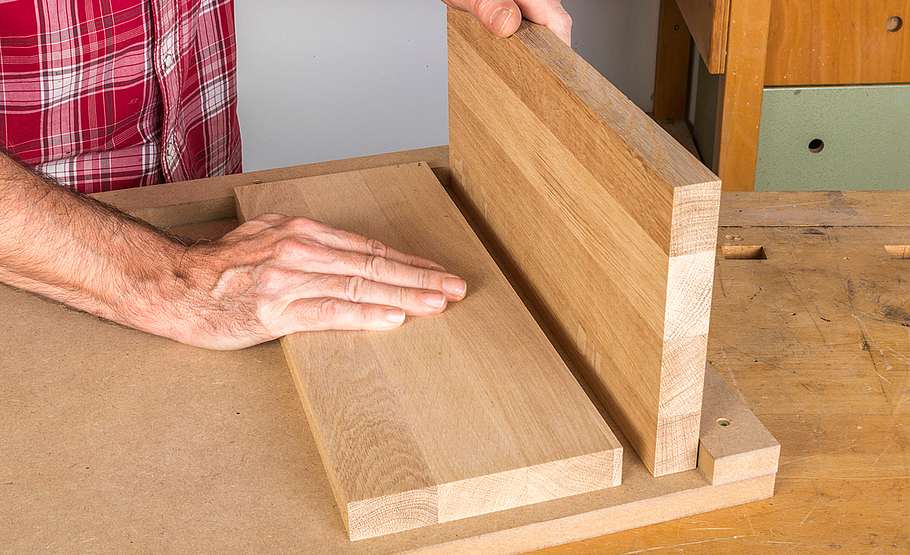

Stellen Sie nun das Ablagebrett in eine Winkellade und drücken das Rückenbrett mit den Nagelspitzen seitenbündig dagegen.
Leseleuchte mit Ablage selber bauen

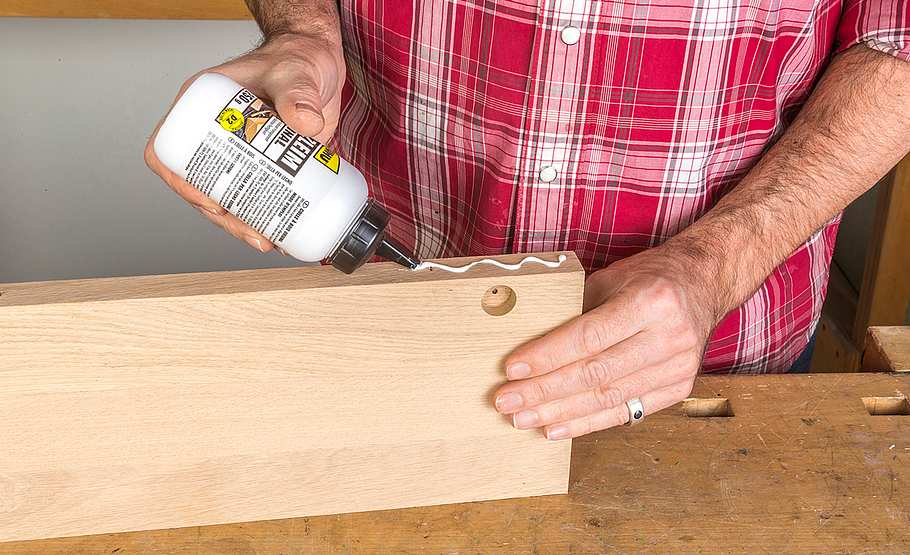

Jetzt geben Sie wohldosiert Leim an die Kante der Rückwand.
Leseleuchte mit Ablage selber bauen

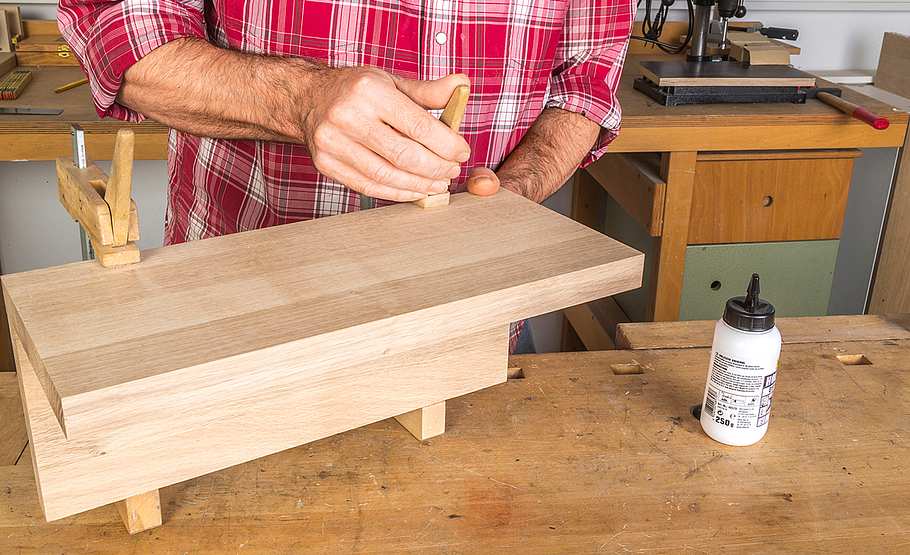

Danach legen Sie das Ablagebrett auf (die Nagelspitzen finden ihre Abdrücke wieder) und verpressen die Bauteile mit Klemmen.
Leseleuchte mit Ablage selber bauen

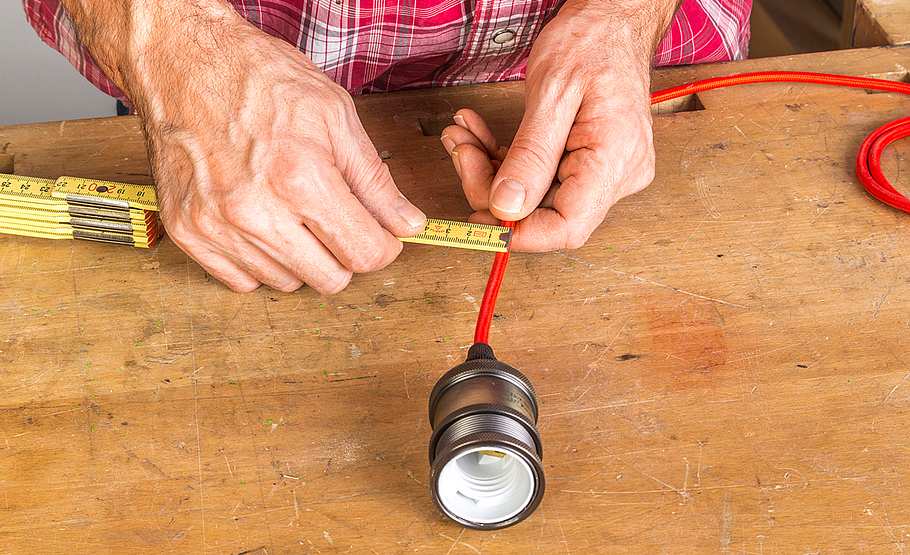

Messen Sie nun den Durchmesser der Textilleitung und wählen Sie einen dazu passenden Fingerfräser.
Leseleuchte mit Ablage selber bauen

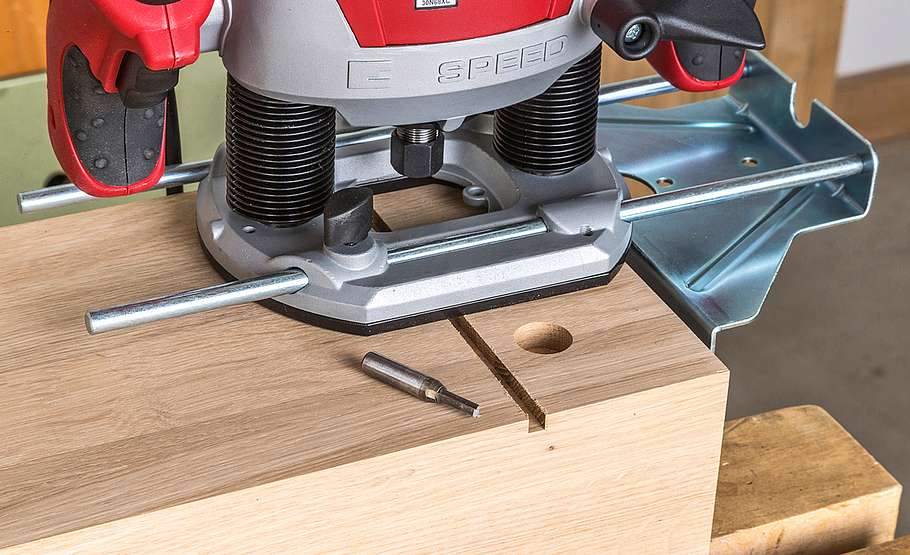

Hier sind es etwa 7 mm, die Nut in Rückwand und Ablage muss also mit einem 6-mm-Fräser 7 mm tief gefräst und dann ...
Leseleuchte mit Ablage selber bauen

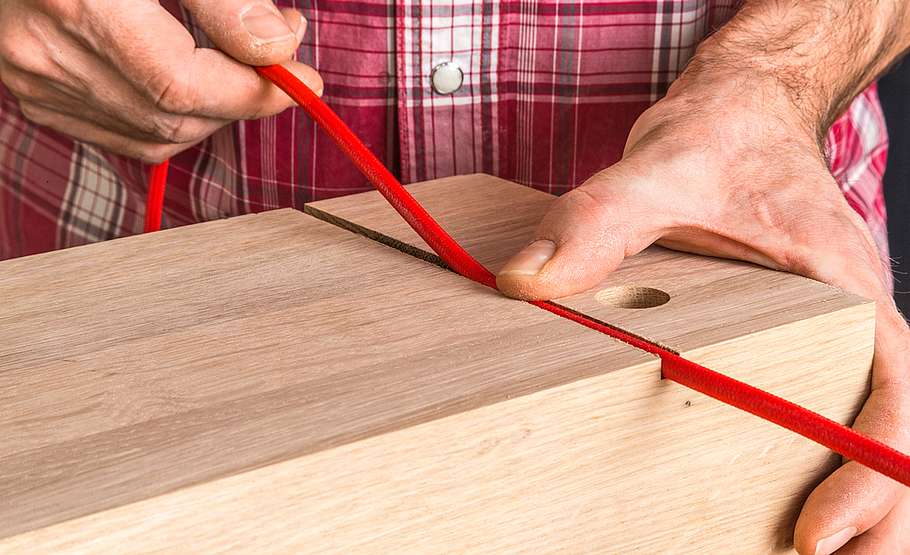

... um einen Millimeter versetzt nachgefräst werden. Prüfen Sie, ob sich die Leitung gut einlegen lässt.
Leseleuchte mit Ablage selber bauen

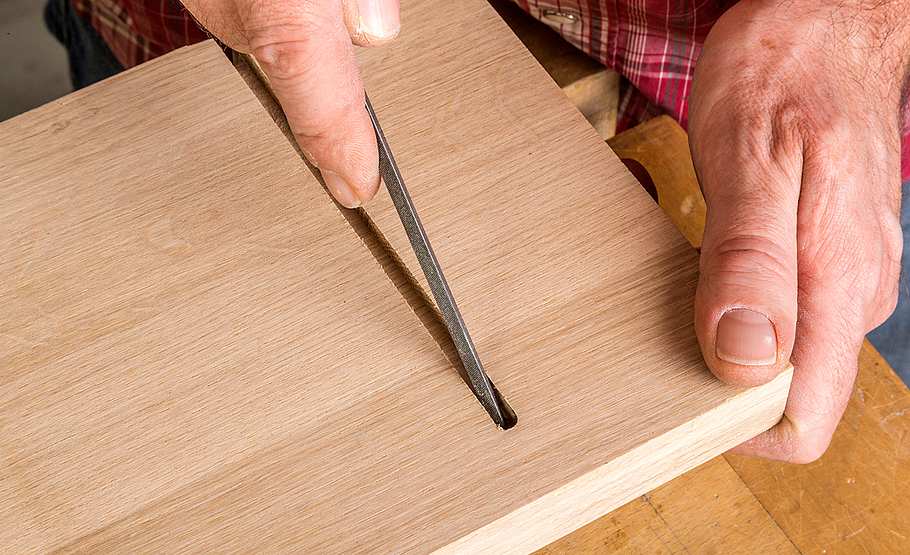

Die Ablage nicht bis vorne fräsen, sondern etwa 25 mm vor der Kante stoppen und dort durchfräsen bzw. -bohren. Mit der Feile runden Sie die Übergänge der Rückwandnut zur Deckelnut und von dort zur Bohrung.
Leseleuchte mit Ablage selber bauen

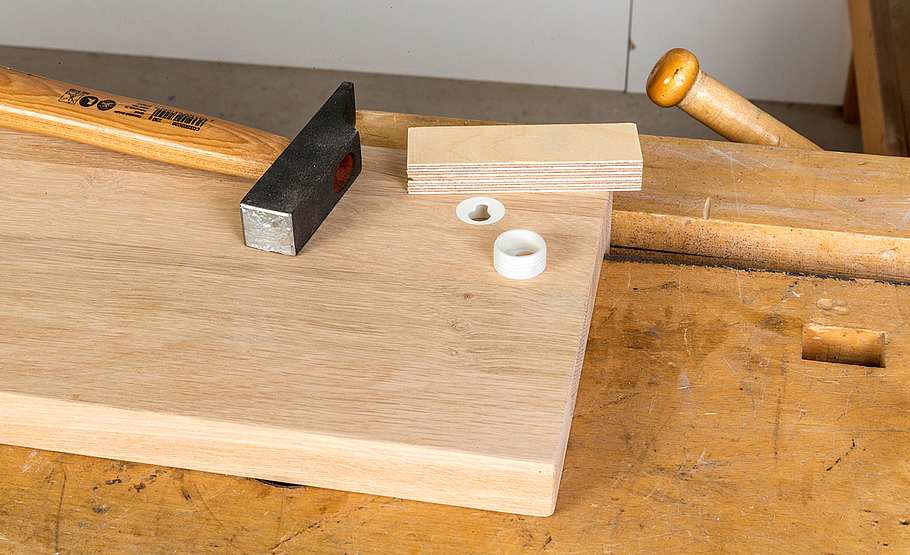

Nun schlagen Sie die Aufhänger in die Sacklöcher ein. Achten Sie auf die Ausrichtung des Schlüssellochs (große Öffnung unten!).
Leseleuchte mit Ablage selber bauen

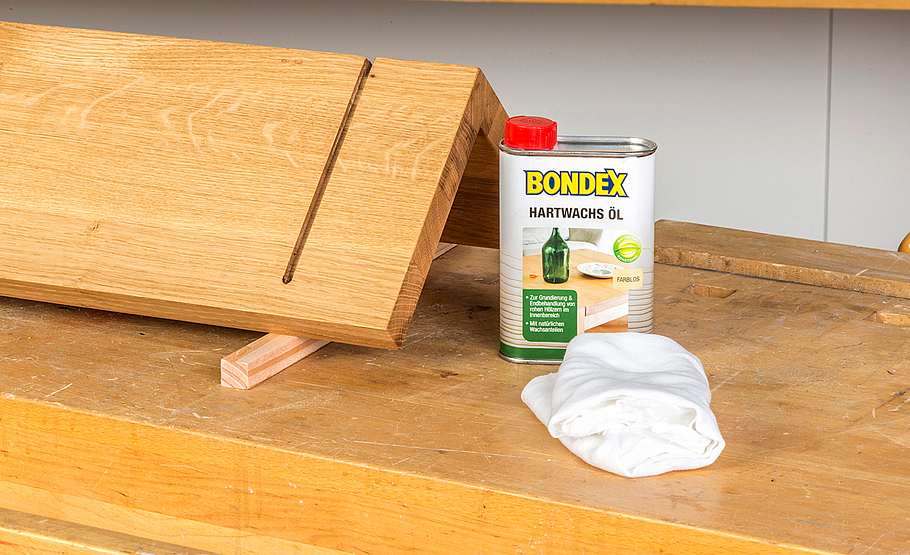

Die Holzarbeiten sind nun abgeschlossen. Nach dem Feinschliff können Sie die Oberfläche zweimal mit Hartwachsöl einlassen.
Leseleuchte mit Ablage selber bauen

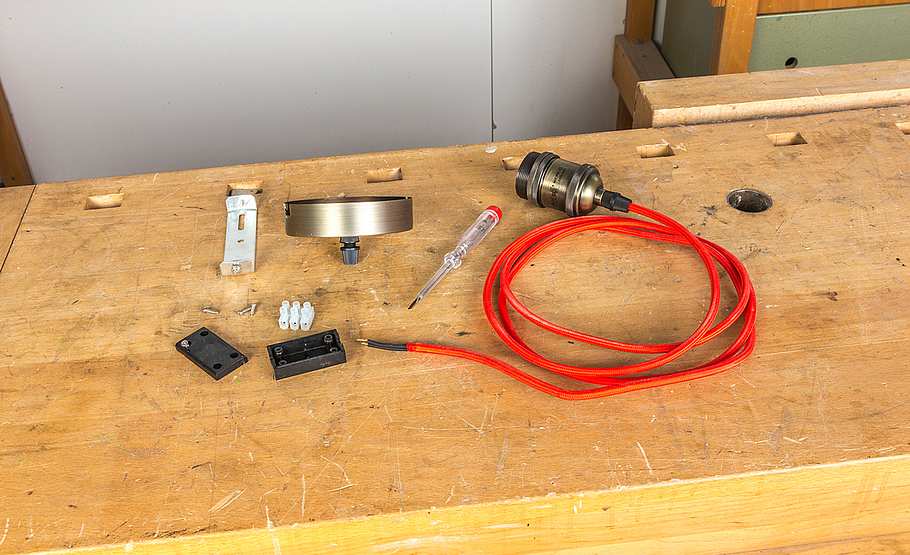

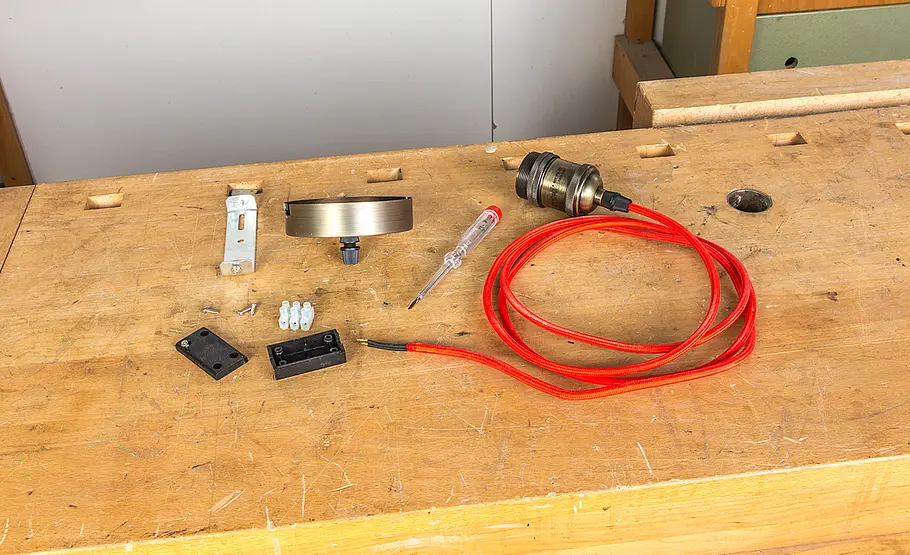

Der brünierte Baldachin und die Anschlussbox werden nicht benötigt und können demontiert werden.
Leseleuchte mit Ablage selber bauen

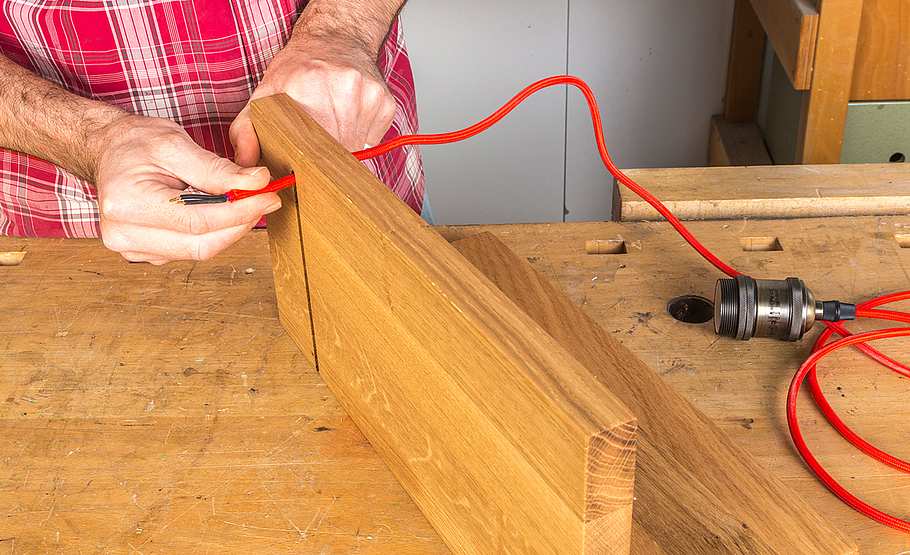

Ziehen Sie die Textilleitung von unten durch die Bohrung und führen sie durch die Nut wieder nach unten heraus. Hier legen Sie die Länge des Pendels fest.
Leseleuchte mit Ablage selber bauen

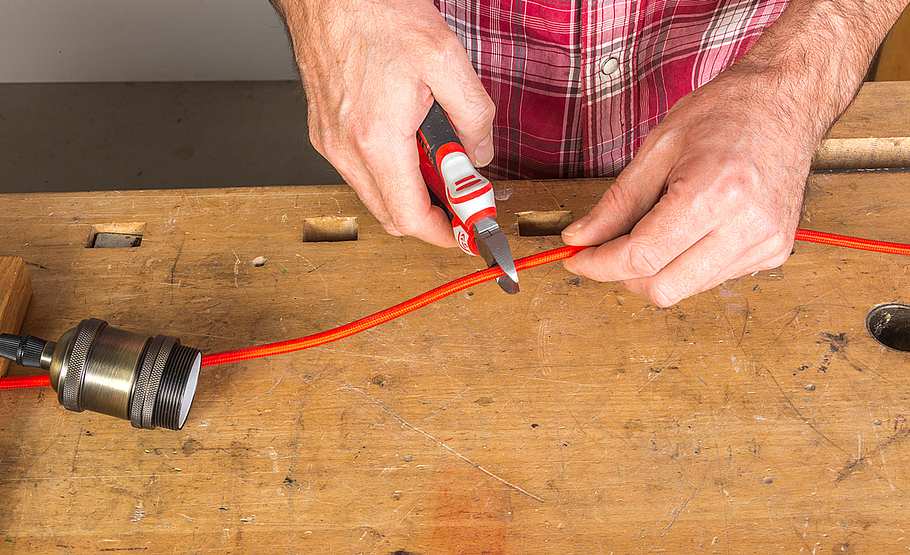

Legen Sie die Pendellänge und die Schalterposition fest. Kneifen Sie dort, wo der Schalter sitzen soll, die Leitung durch.
Leseleuchte mit Ablage selber bauen

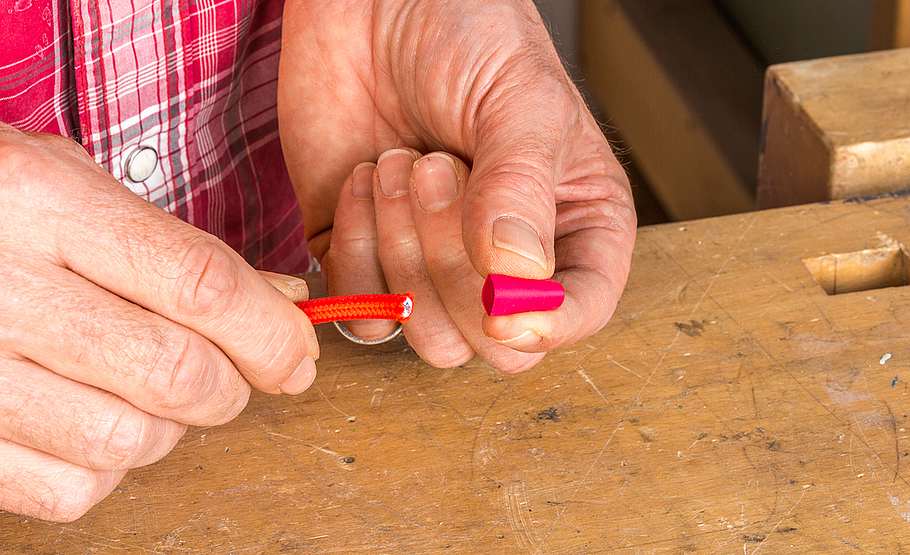

Tipp: Ein rotes Stück Schrumpfschlauch vorsichtig über alle Enden der Textilleitung ziehen. So riffelt später nichts aus!
Leseleuchte mit Ablage selber bauen
Nun pressen Sie Aderendhülsen auf die am Ende abisolierten Litzen.
Leseleuchte mit Ablage selber bauen

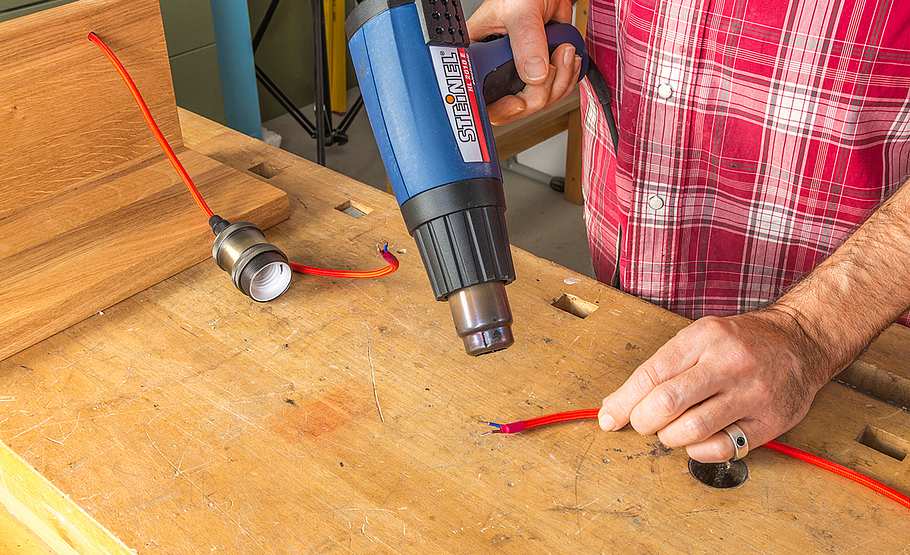

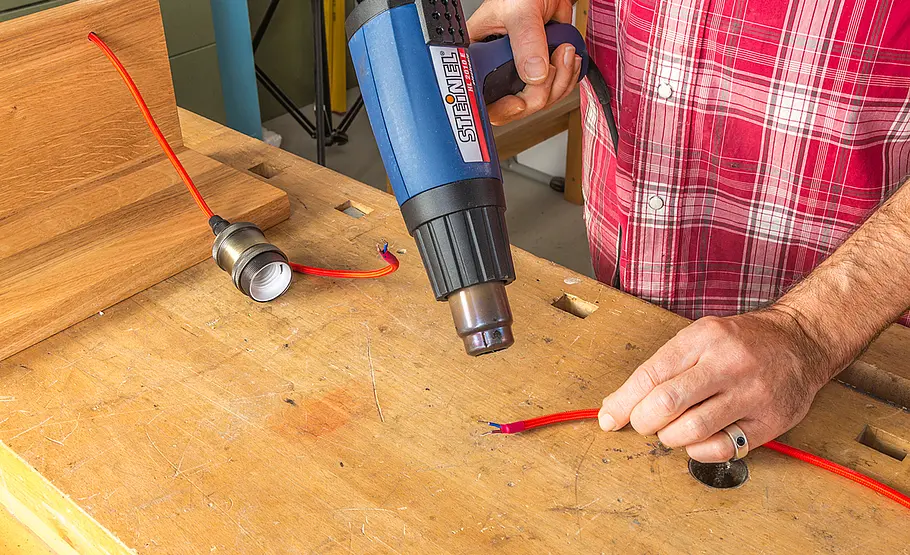

Den Schrumpfschlauch vorsichtig rundum mit dem Heißluftgebläse erwärmen. Er zieht sich fest um die Leitung zusammen.
Leseleuchte mit Ablage selber bauen

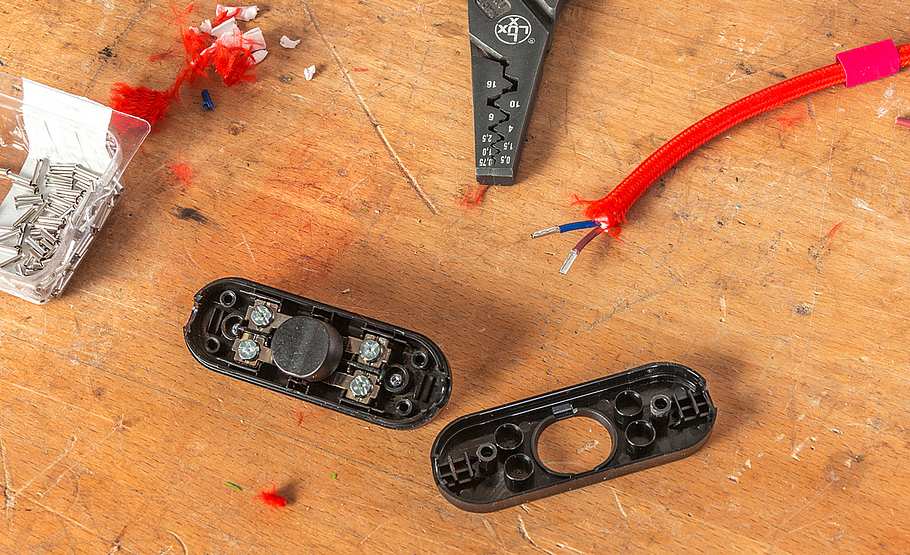

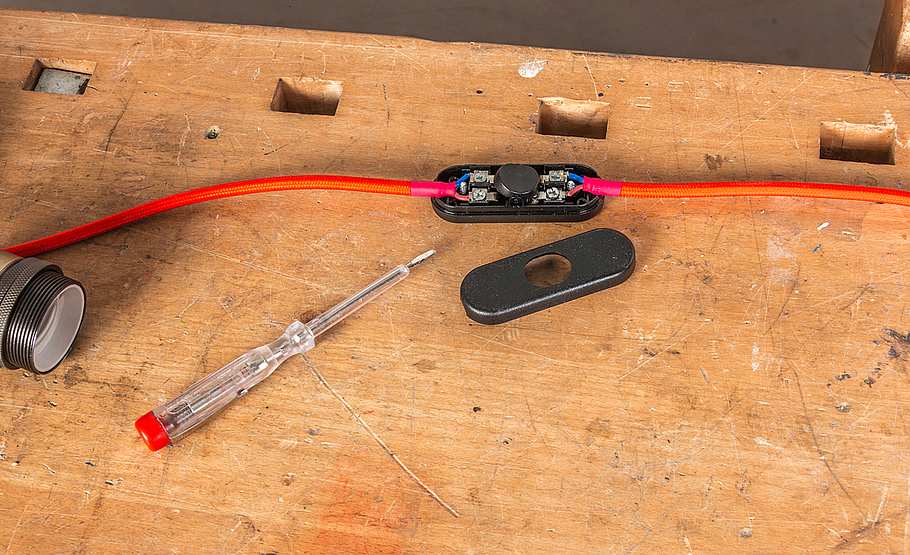

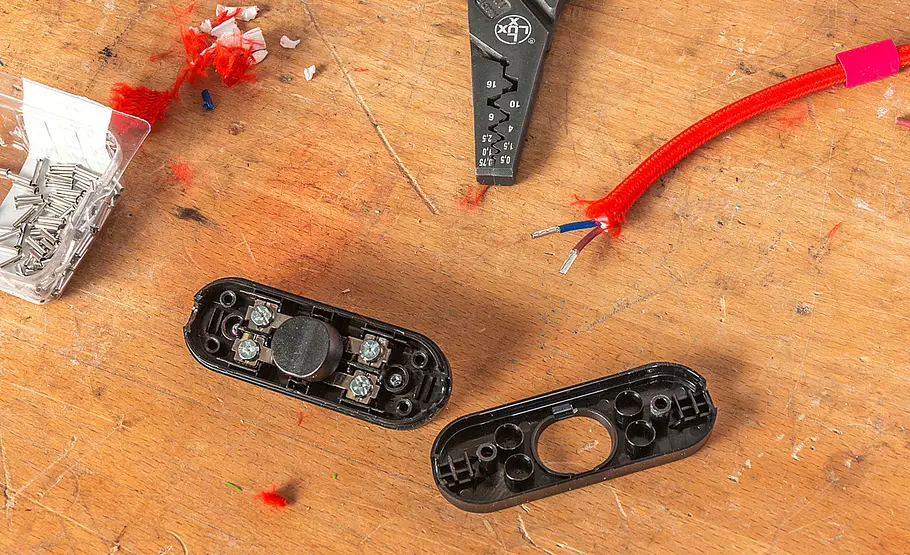

Jetzt montieren Sie den Schnurschalter. Achten Sie auf die richtigen Anschlüsse und den festen Sitz der Zugentlastungen!
Leseleuchte mit Ablage selber bauen

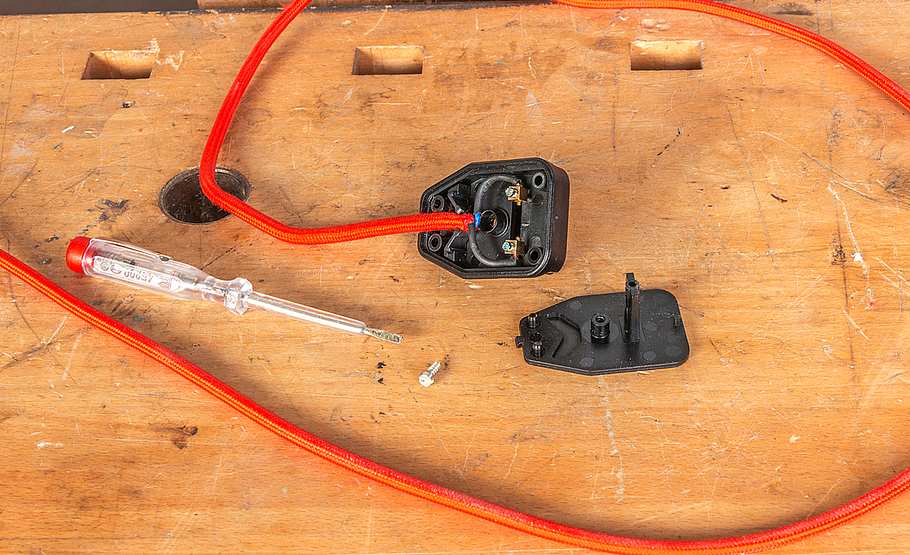

Zuletzt wird auch der Stecker montiert. Auch hier Aderendhülsen aufpressen!
Leseleuchte mit Ablage selber bauen

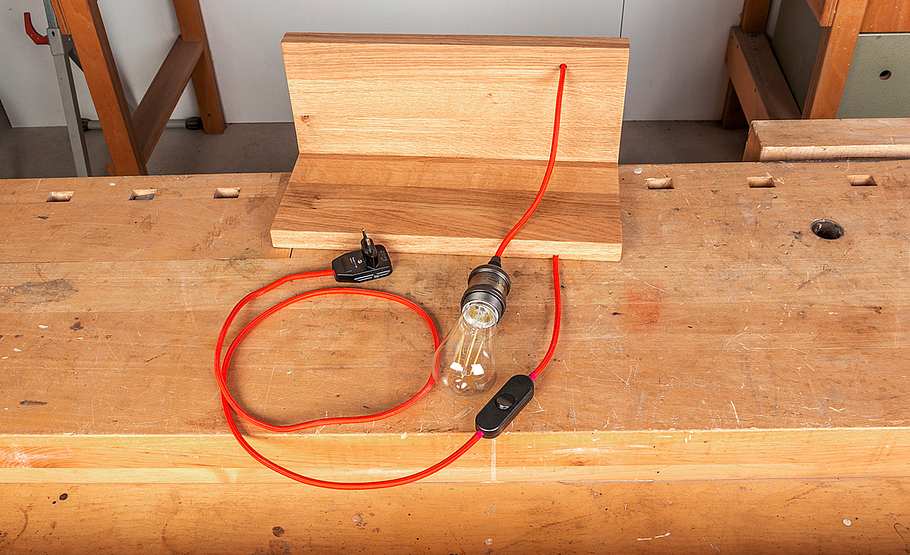

Die Retro-Filament-LED-Lampe einschrauben und testen. Aufgehängt wird die Ablage-Leuchte mit zwei Rundkopfschrauben.
Die einfachsten Dinge sind oft die besten. Und manchmal muss man nur besonders schöne Dinge stilsicher miteinander kombinieren und ergänzen. Auf diese Weise haben wir auch die kleine Leseleuchte mit Ablage hergestellt.
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Handkreissäge
Heißluftgebläse
Oberfräse
Schraubendreher
Seitenschneider
Angefangen hat alles mit einem Vintage-Pendel von Paulmann: Die hochwertig brünierte E27-Fassung mit knallroter Textilleitung inspirierte uns in Kombination mit dem modernen LED-Filament-Leuchtmittel im klassischen Glaskolben zum Bau einer Leseleuchte, bei der alles offensichtlich und nichts versteckt ist. Kein Lampenschirm verdeckt das reduzierte Design (obwohl man einen Lampenschirm montieren könnte) und die Zuleitung sitzt offen in einer Nut im massiven Eichenholz. Weniger ist kaum möglich.
Praxistipp: Die genaue Anleitung finden Sie in der Bildergalerie >>
Anleitung: Leseleuchte bauen
Die Leseleuchte ist eine schlichte Ablage für ein Buch oder die Lesebrille und spendet ein angenehmes, warmweißes Leselicht. Obendrein hat sie einen zeitlos-klassischen Eindruck und ist schnell nachgebaut:
- Beginnen Sie damit, die Bauteile für die Leselampe zuzusägen.
- Anschließend können Sie die Bauteile so verschrauben, dass der Korpus fertig ist.
- Danach messen Sie den Durchmesser der Leitung und nuten diese Maße ind die Ablage der Lampe.
- Nun sind die Holzarbeiten fast abgeschlossen. Als Schutz nutzen Sie noch Hartwachsöl (am besten zwei Schichten).
- Erst danach wird es etwas knifliger. Denn jetzt folgt die Elektroinstallation.
- Ziehen Sie die Leitung von unten durch die Bohrung und kneifen Sie dort, wo der Schalter liegen soll, die Leitung durch.
- Danach bringen Sie die Aderendhülsen an und montieren dann den Schalter.
- Zuletzt wird der Stecker angebracht.
Leseleuchte: Verwendetes Material

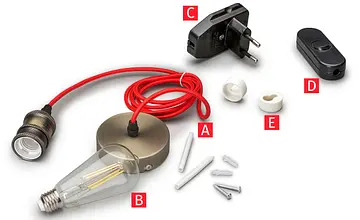

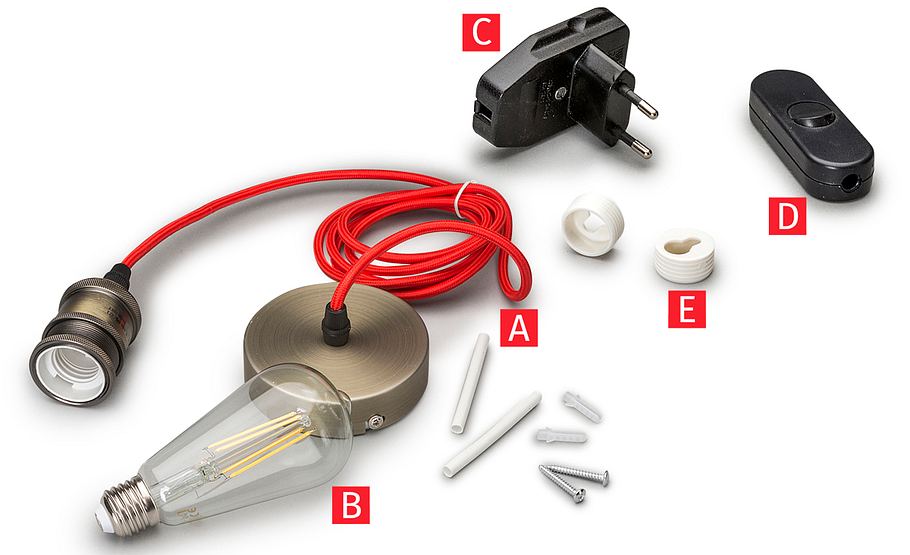

Für den Bau der Leuchte haben wir folgende Materialien verwendet: Vintage-Pendel E27 rot/brüniert (A, Paulmann); 7,5-W-Filament-LED-Kolbenlampe (B, Paulmann); Euro-Flachstecker (C); Schnurschalter (D); Schrankaufhänger (E). Außerdem benötigen Sie Aderendhülsen, Schrumpfschlauch, Hartwachsöl und das Holz.
