Hofentwässerung: Punktablauf erneuern
Ein Hofablauf führt Regenwasser zur Grundleitung ab. So ein Punktablauf findet sich oft am Ende der Keller-Außentreppe, in der Garage oder unterm Carport. Die Anleitung zeigt Schritt für Schritt, wie Sie einen Hofablauf einbauen.
Hofentwässerung: Punktablauf erneuern

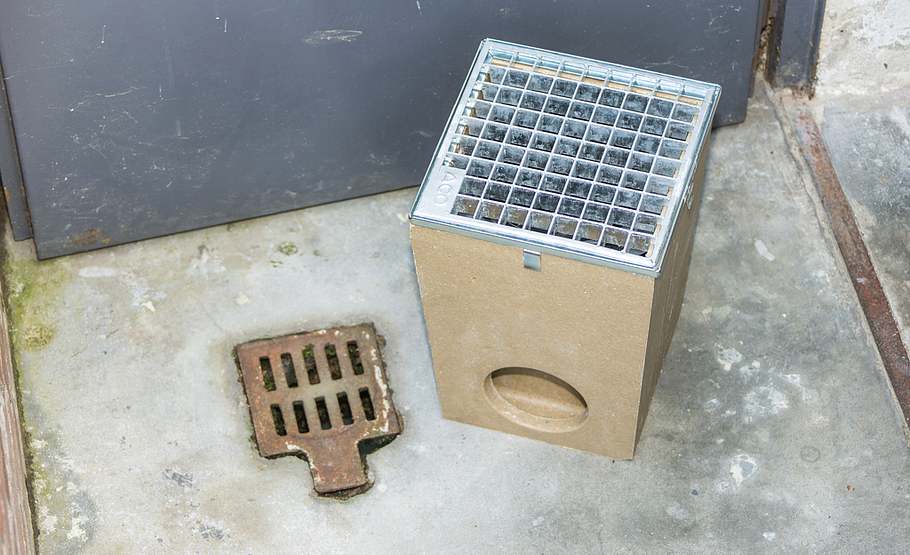

Von außen sieht man’s ihm nicht an, aber in diesem alten Abfluss lief schon lange nichts mehr ab – eine Reinigung war nicht möglich, daher haben wir den Hofablauf erneuert!
Hofentwässerung: Punktablauf erneuern

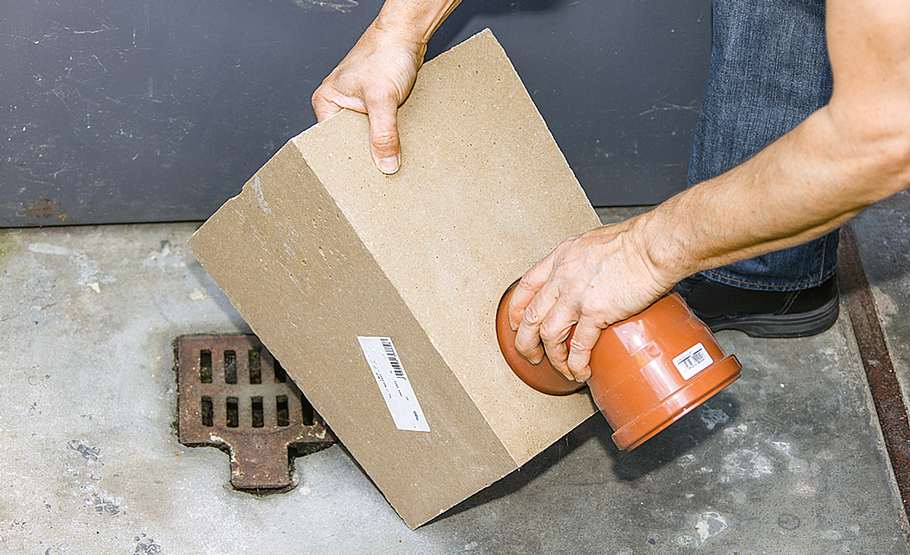

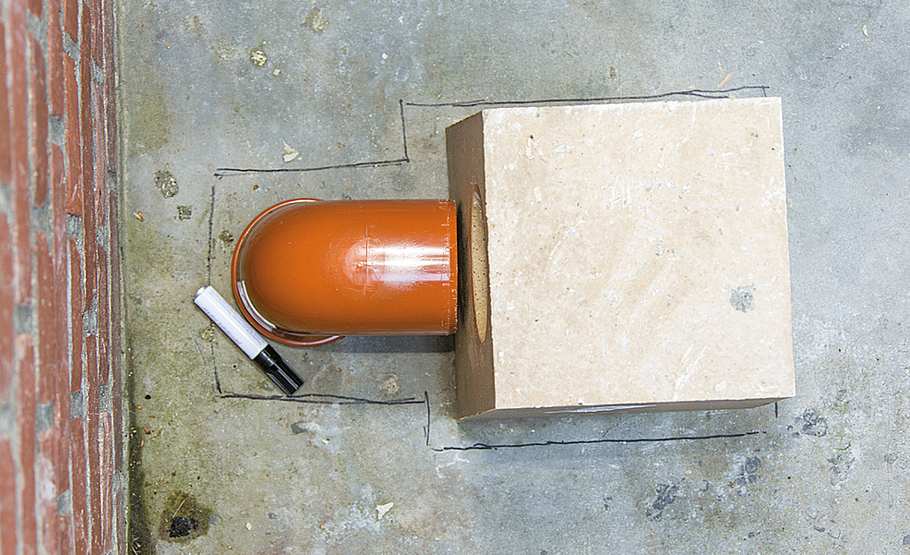

Stecken Sie ein KG-Rohrabschnitt als Distanzstück zum Anzeichnen in den Hofablauf.
Hofentwässerung: Punktablauf erneuern
Übertragen Sie die Umrisse von Rohr und Ablaufkasten zuzüglich Verfüllrand von rund drei Zentimetern auf den Boden über den alten, kleineren Ablauf.
Hofentwässerung: Punktablauf erneuern

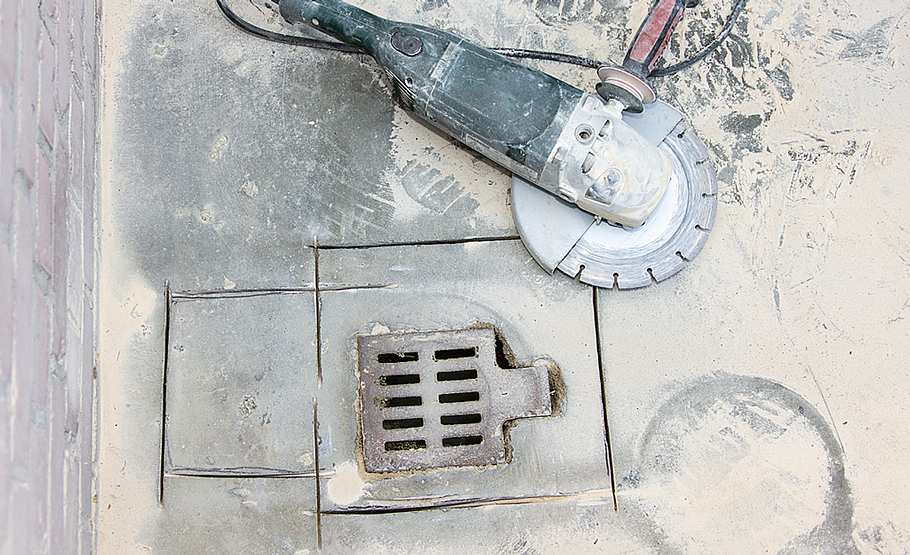

Den alten Rohrverlauf prüfen und den Betonboden an den gekennzeichneten Linien mit Winkelschleifer/Trennscheibe einschneiden.
Hofentwässerung: Punktablauf erneuern

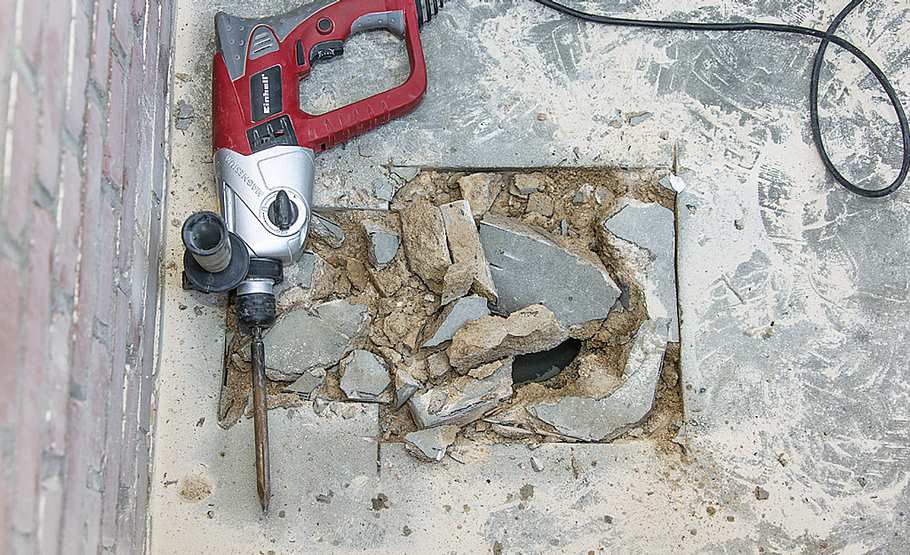

Anschließend lässt sich der Beton mit Hammer (oder Bohrhammer) und Meißel aufstemmen.
Hofentwässerung: Punktablauf erneuern

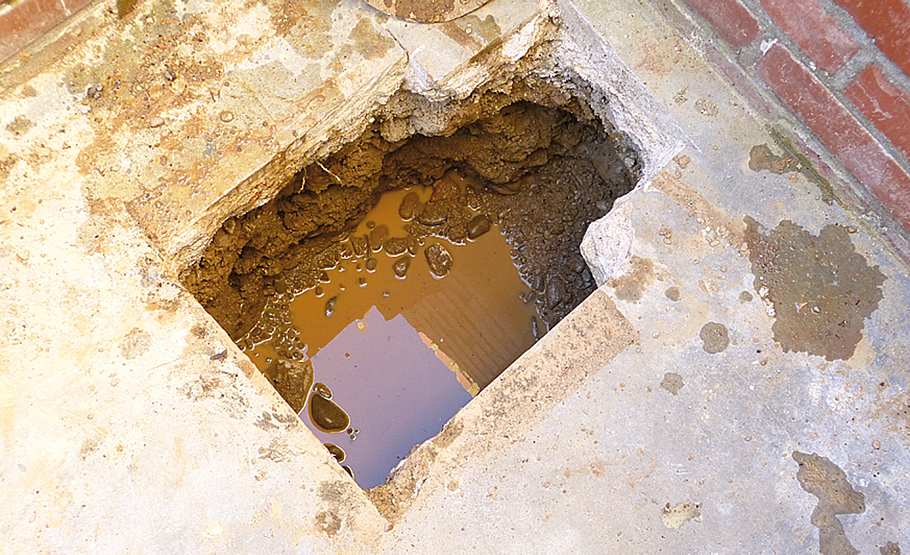

Hier kam darunter fester Lehmboden zum Vorschein, der nun noch weiter ausgehoben werden muss.
Hofentwässerung: Punktablauf erneuern

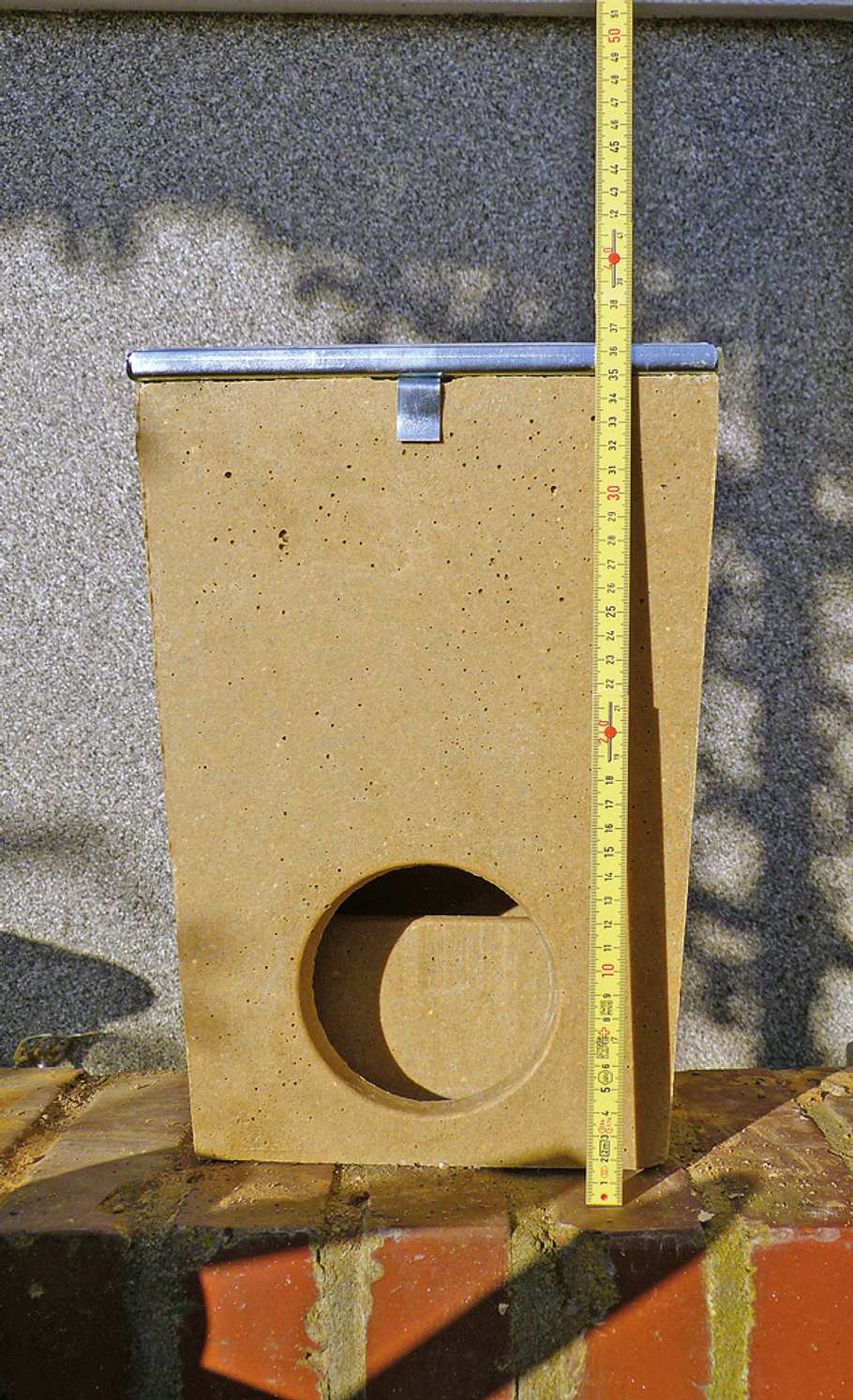

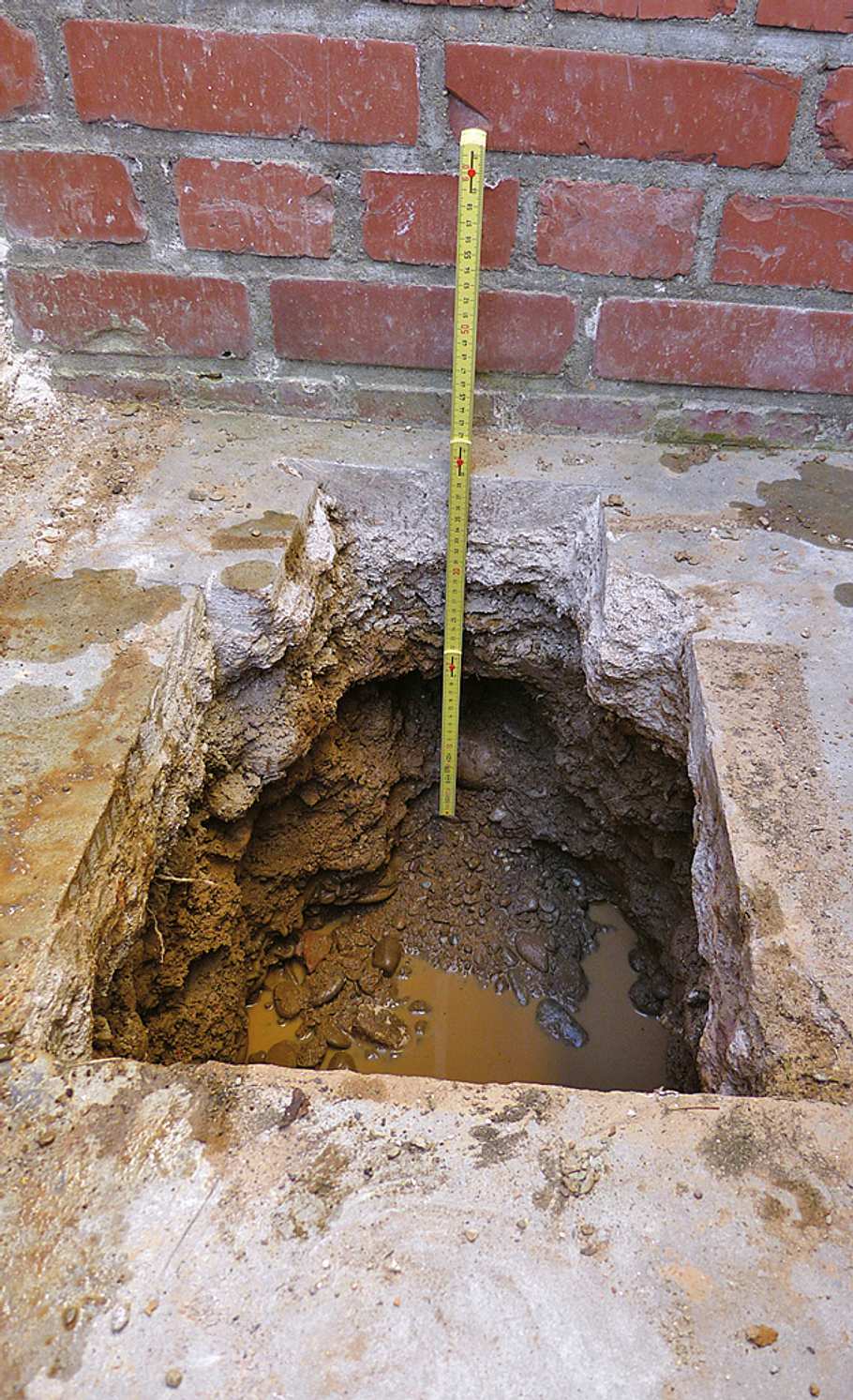

Messen Sie die Höhe des Hofablaufs aus, mit Rost in unserem Fall 36 cm.
Hofentwässerung: Punktablauf erneuern
Unter den Ablauf kommt noch ein frisches Betonbett, heben Sie das Loch also rund 40 cm tief aus.
Hofentwässerung: Punktablauf erneuern

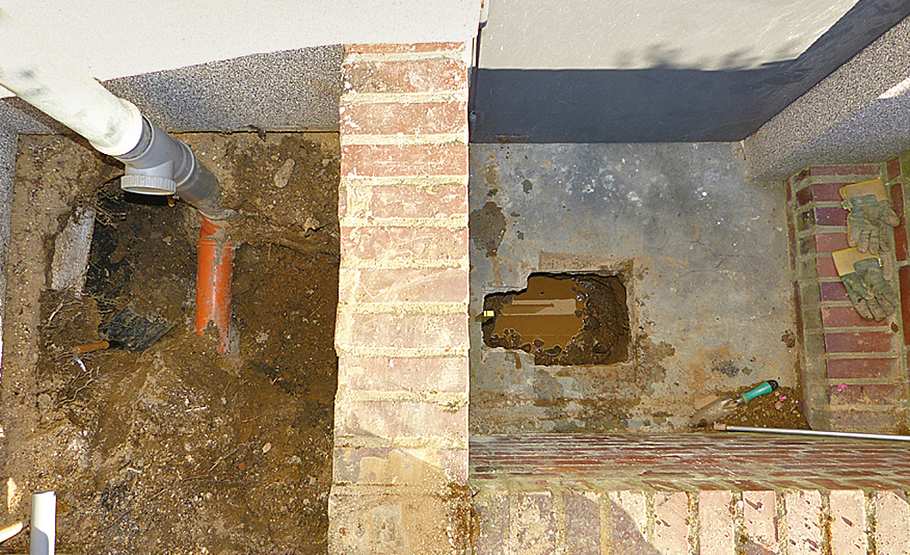

Hier von oben der Weg zum Kanalanschluss: Links das Fallrohr samt Grundleitung, rechts das Loch für den Hofablauf.
Vom Ablauf muss hier ein Rohr unter der Mauer (Bildmitte) zur Grundleitung links geführt werden.
Hofentwässerung: Punktablauf erneuern

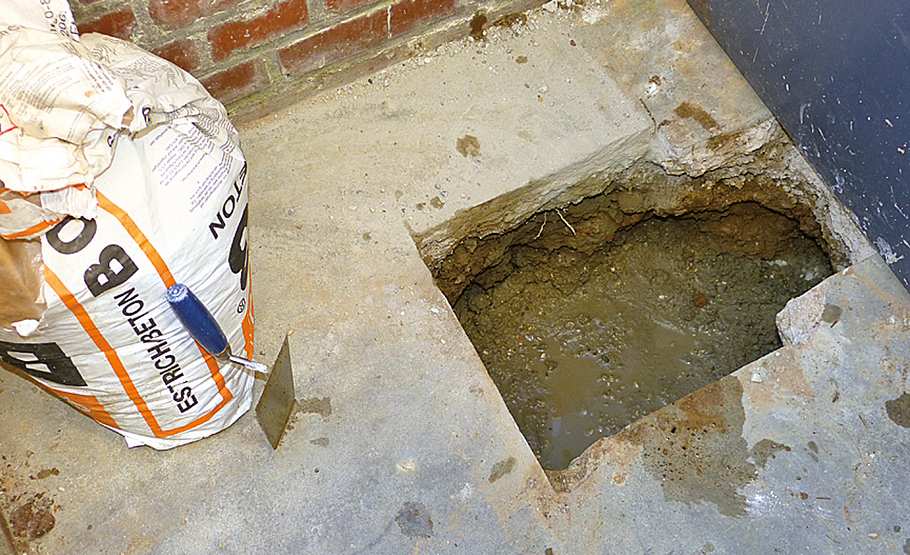

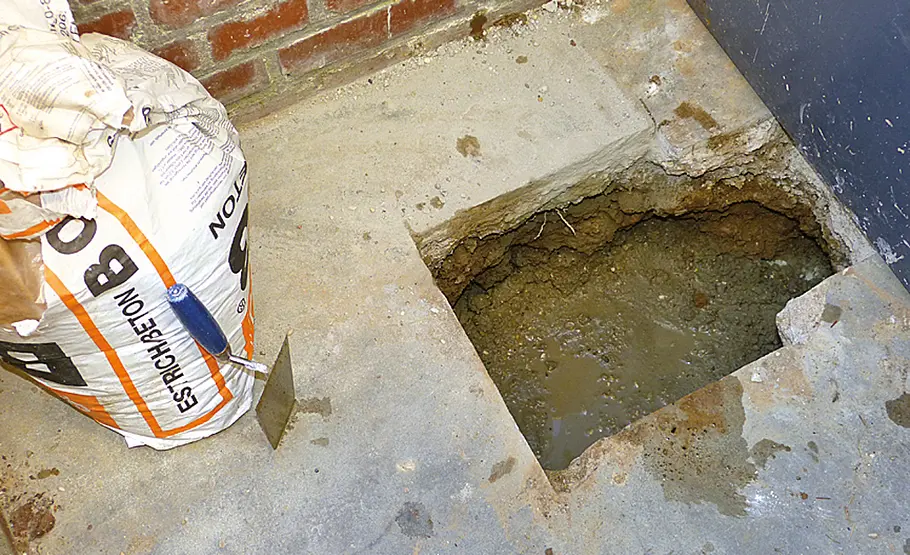

Für das Betonbett rühren Sie etwas Estrichbeton mit Wasser an und füllen die Mischung unten ins ausgehobene Loch.
Hofentwässerung: Punktablauf erneuern

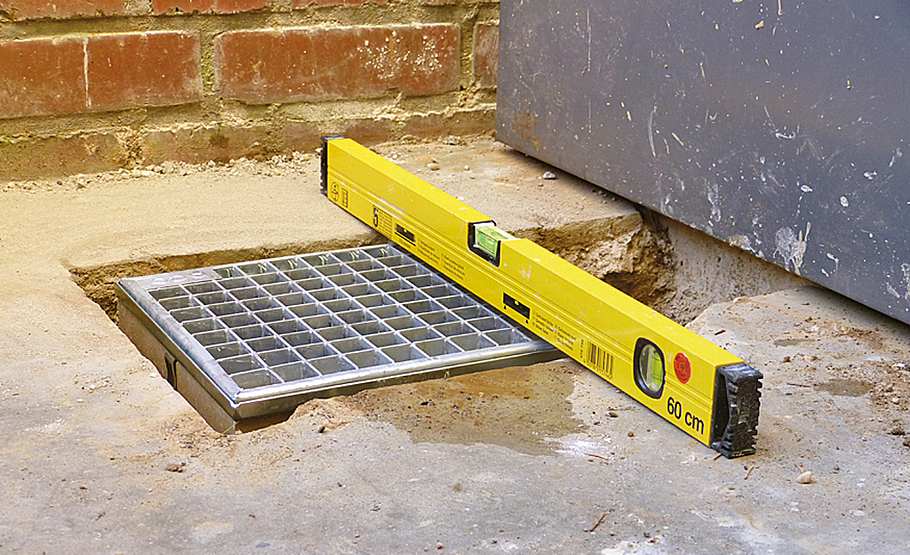

Den Hofablauf samt Rost einsetzen und ausrichten. Optimal ist es, wenn die angrenzende Oberfläche 3 bis 5 mm höher als der Bodeneinlauf liegt, damit Niederschlagswasser leicht abfließen kann.
Hofentwässerung: Punktablauf erneuern

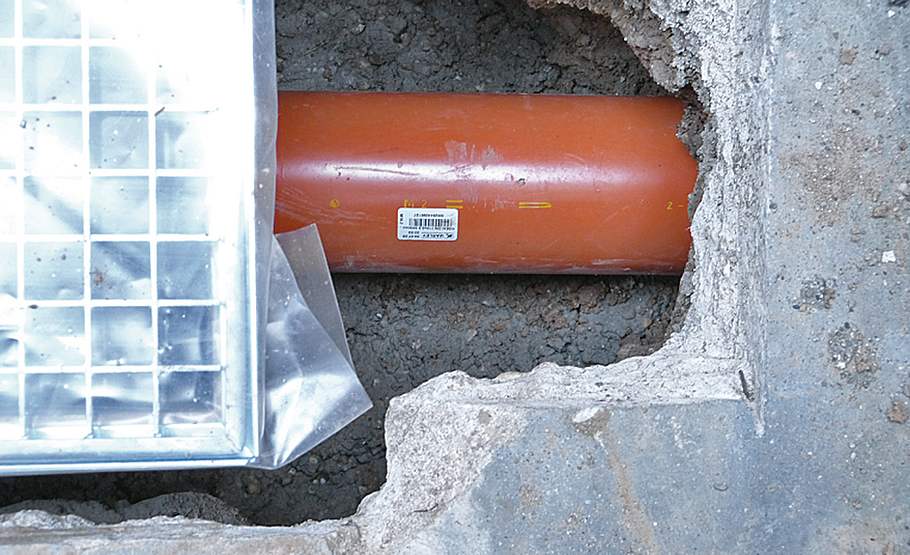

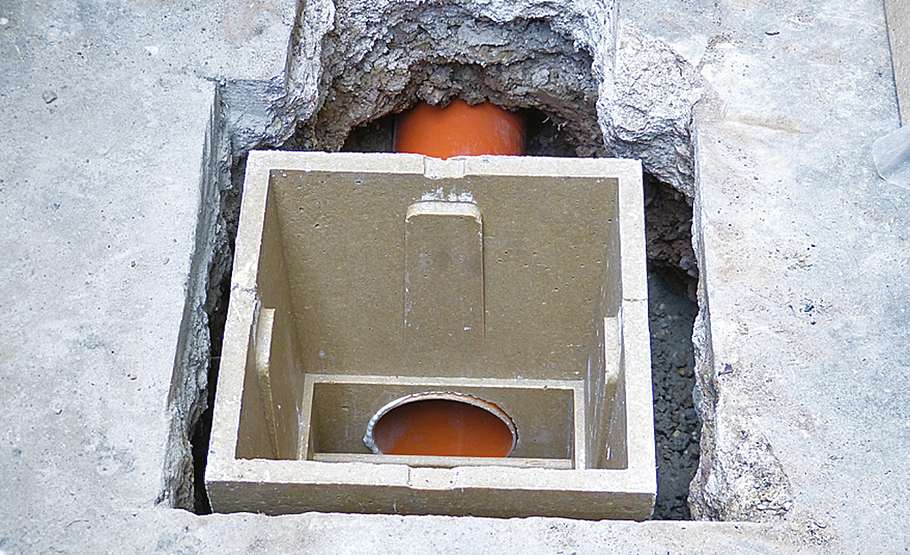

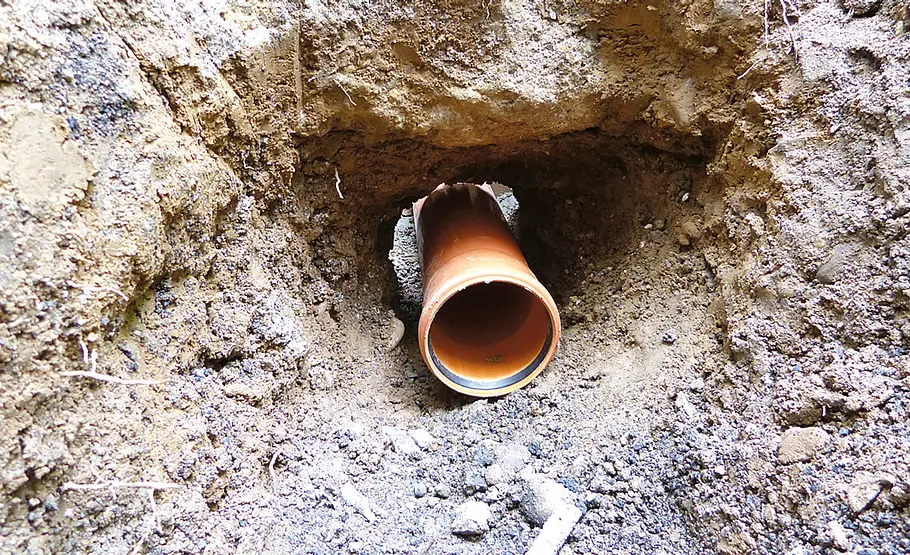

Jetzt das Abflussrohr anschließen. Der Hersteller empfiehlt Rohrstutzen DN 100/110 und PVC-Rohr DN 100/110 (KG-Rohr).
Hofentwässerung: Punktablauf erneuern
Das Rohr mit etwa drei Prozent Gefälle weiter Richtung Grundleitung verlegen.
Hofentwässerung: Punktablauf erneuern
Diese oder ggf. auch eine Fallleitung zwecks Anschluss abschnittsweise auftrennen und KG-Einfachabzweige mit benötigtem Winkel einfügen.
Hofentwässerung: Punktablauf erneuern

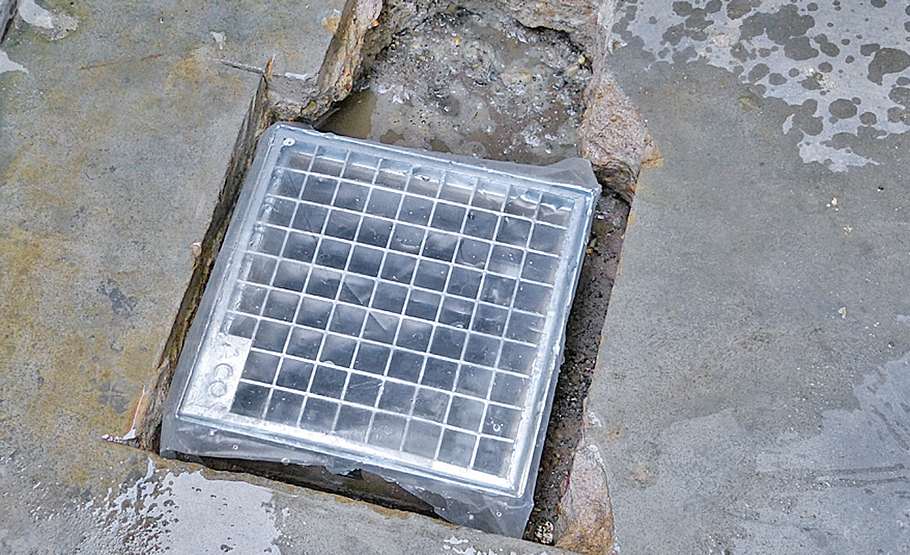

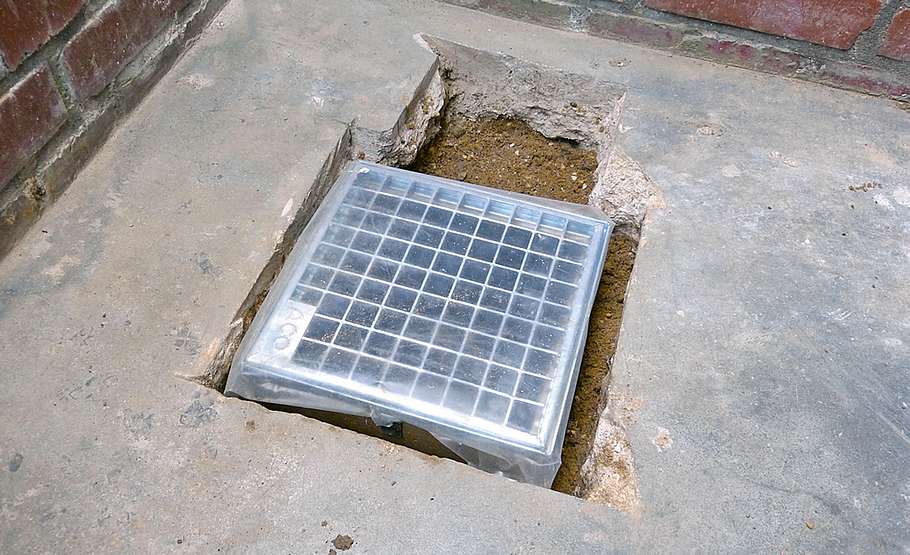

Nun den Hofablauf mit Folie oder Ähnlichem abdecken – die Hohlräume um den Ablauf werden jetzt verfüllt.
Hofentwässerung: Punktablauf erneuern
Der Bauherr hat erst etwas Bergkies eingefüllt und mit Wasser verdichtet. Anschließend wird der Ablauf mit Beton ummantelt.
Hofentwässerung: Punktablauf erneuern

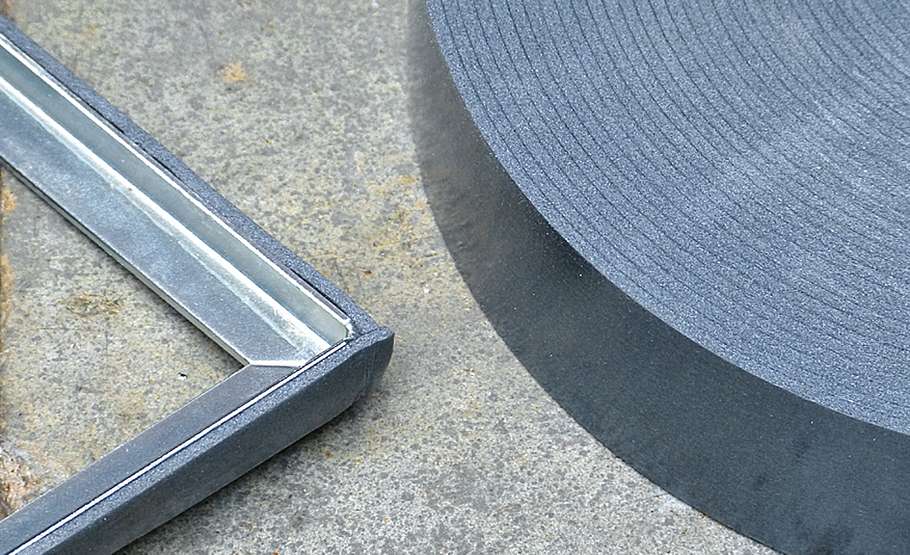

Praxistipp: Um Spannungen zwischen Zarge und Beton zu vermeiden, kann man vorher ein Dichtband umlaufend außen um die Zarge kleben.
Hofentwässerung: Punktablauf erneuern

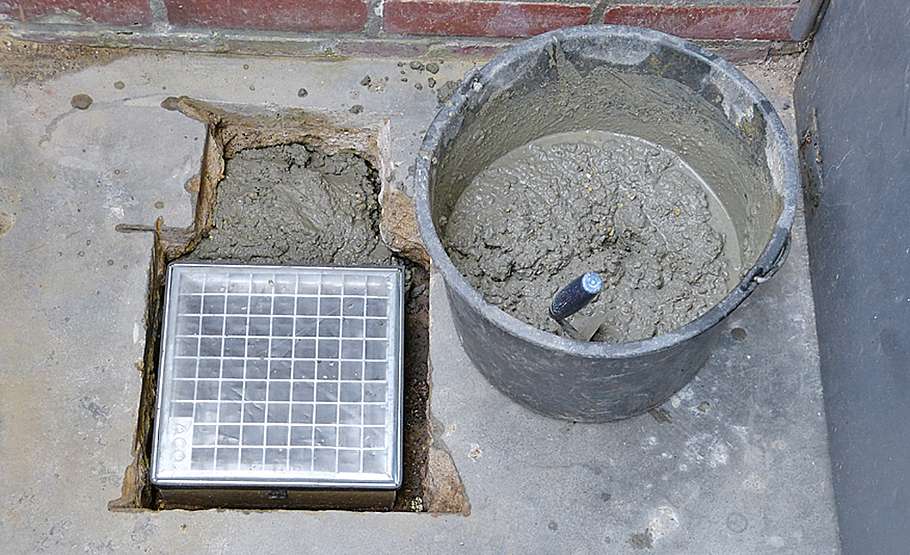

Dann den Beton einfüllen und alle Hohlräume schließen.
Hofentwässerung: Punktablauf erneuern
Wichtig: Denken Sie daran, dass die Fläche rundherum höher liegt als der Ablauf!
Hofentwässerung: Punktablauf erneuern

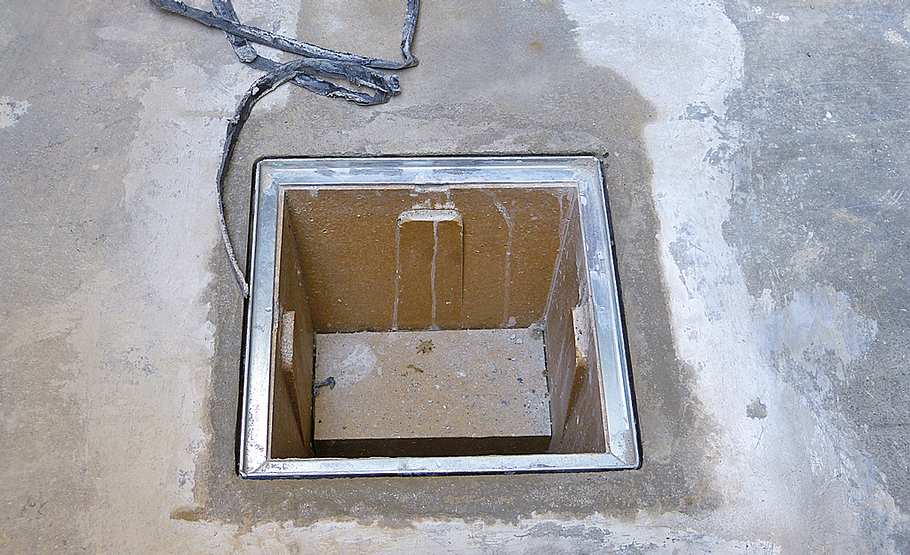

Hat der Beton abgebunden, entfernen Sie das Dichtband (zumindest den oberen Bereich).
Hofentwässerung: Punktablauf erneuern

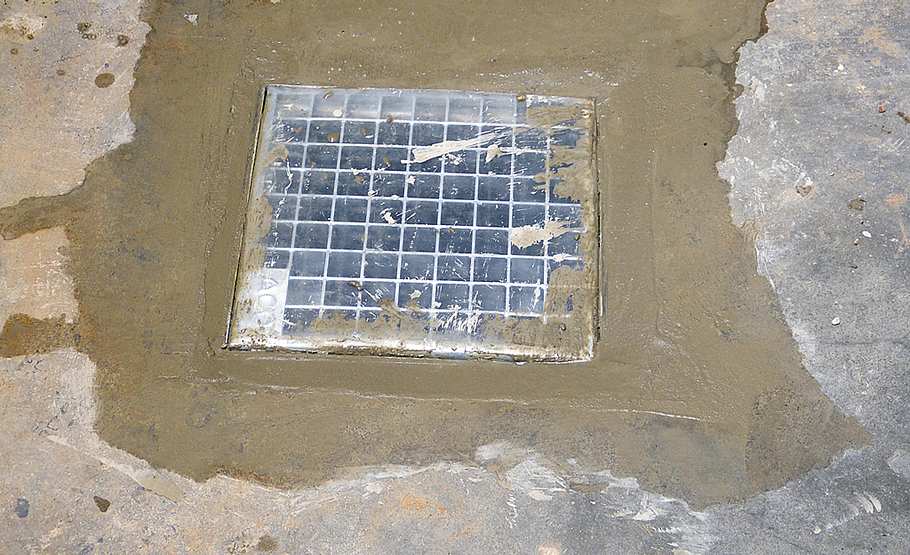

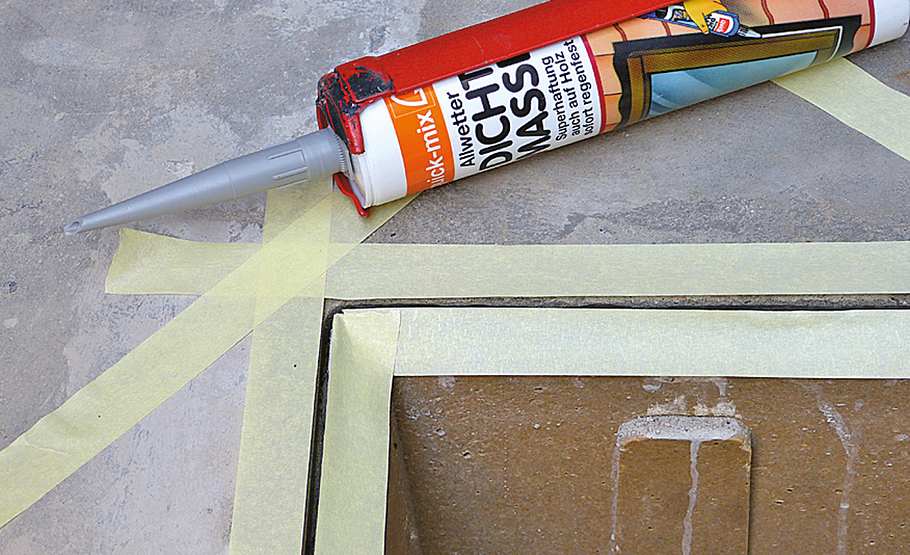

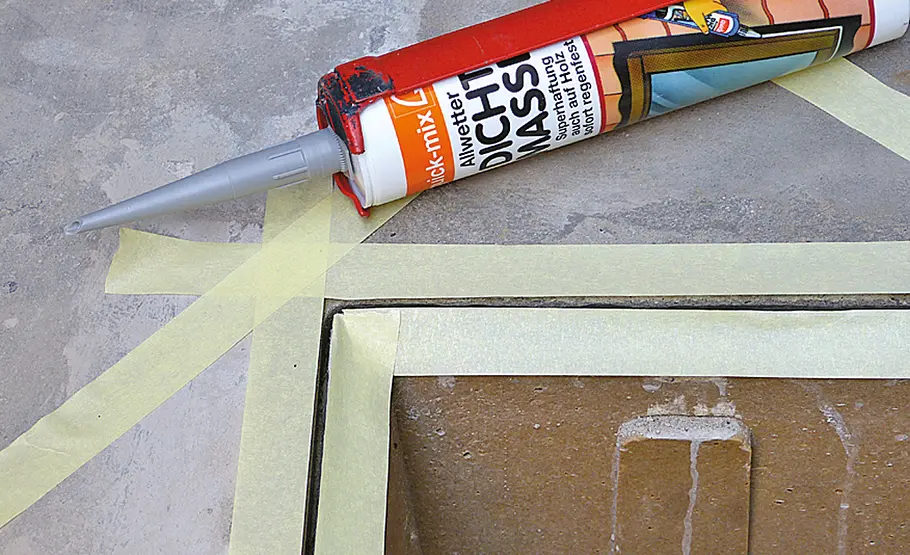

Die Fuge abschließend mit dauerelastischer Dichtmasse schließen; Schlammeimer einsetzen, Rost auflegen – fertig!
Hofentwässerung: Punktablauf erneuern

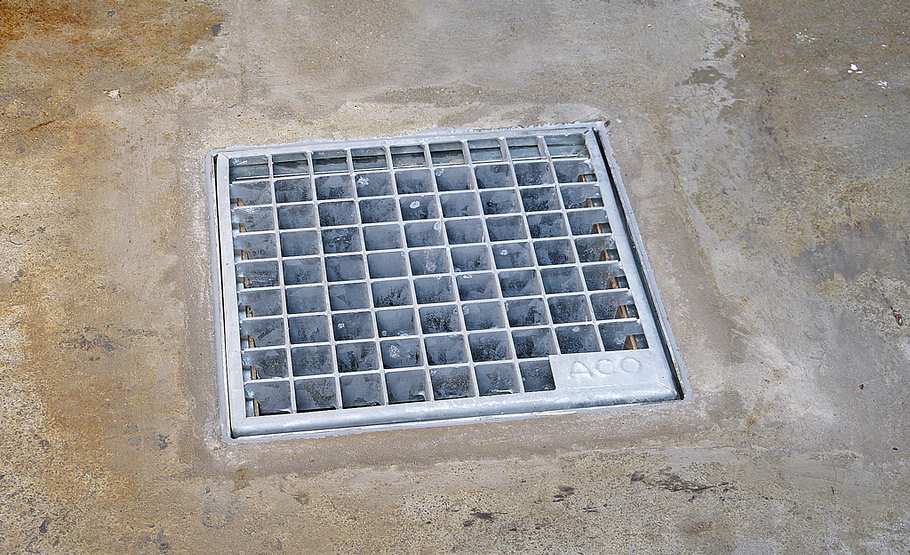

Der fertig eingebaute Hofablauf, in unserem Fall mit verzinkter Aufsteckzarge und verzinktem Maschenrost, ist nun bodengleich eingesetzt und an die Grundleitung der Hausentwässerung angeschlossen.
Vor vielen Kellertüren schlummern noch alte Punktabläufe, durch die schon lange nichts mehr läuft. Hier so wie an anderen Ablaufstellen kann man jedoch für Erneuerung sorgen. Wir wählten einen Hofablauf aus Polymerbeton aus, der nicht nur korrosionsbeständig ist, sondern gleichfalls kein Problem mit Tausalz oder Öl bekommt. Und er ist so stabil, dass er auch von Pkws befahren werden kann. Im Vergleich zu alten Abläufen fällt ein neuer eventuell größer aus und es muss etwas Boden aufgestemmt werden. Dafür gibt es eine hohe Durchflusskapazität, herausnehmbare und entleerbare Schlammeimer und Geruchsverschlüsse.
Unterboden-Punktablauf einsetzen
Checkliste Werkzeug
Bohrhammer
Bohrmaschine mit Rührquirl
Handsäge
Kelle
Winkelschleifer
Anders als ein Linienablauf – also eine mit Gitterrost abgedeckte Rinne – nimmt der Hofablauf nur lokal begrenzt das Niederschlagswasser auf, um es zur Kanalisation zu leiten. Das umliegende Gelände muss daher mit Gefälle zum Punktablauf ausgeführt werden.

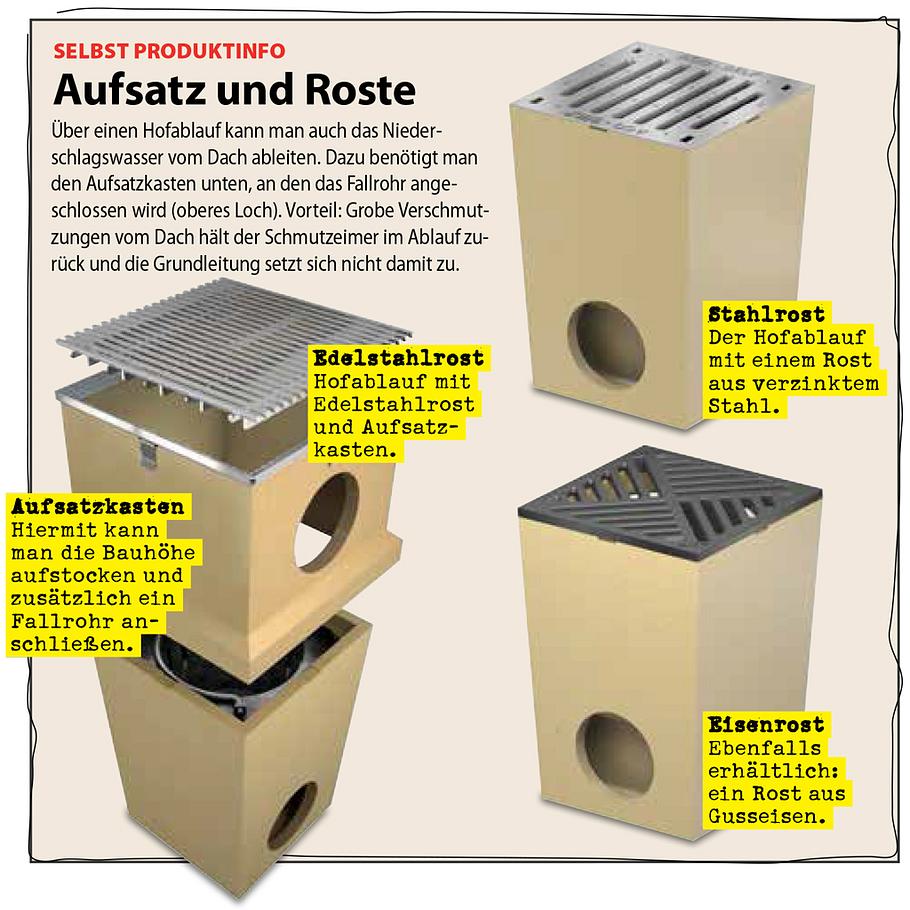

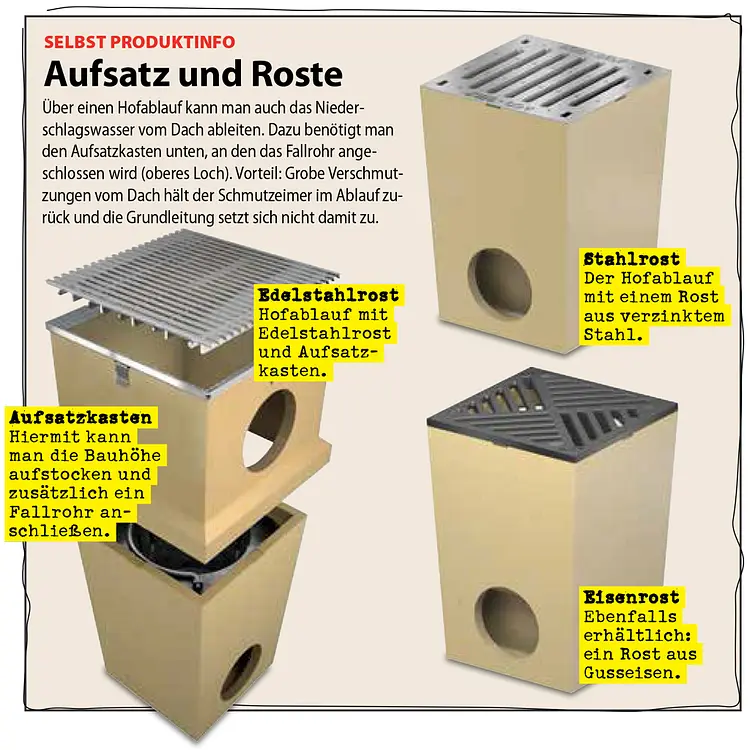

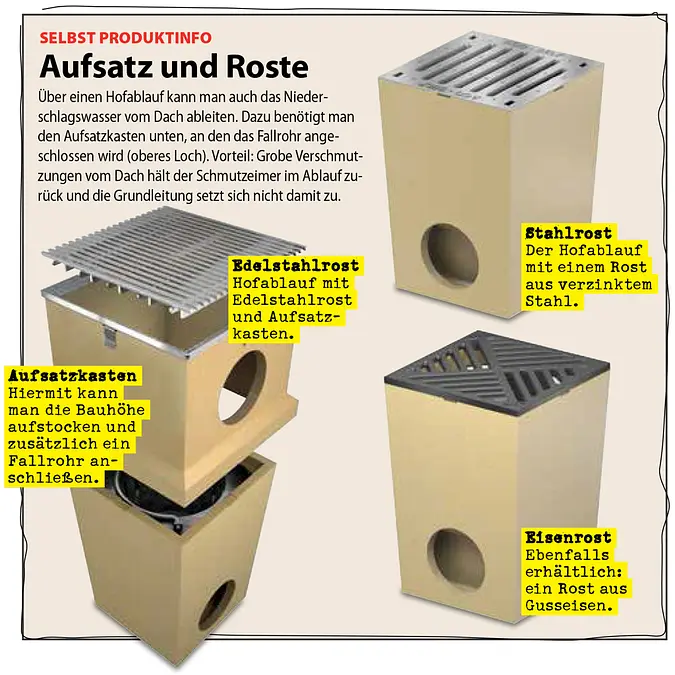

Bei Hofabläufen können Sie je nach Hersteller zwischen verschiedenen Modellen auswählen:
